Большой потенциал маленькой платы. Обзор ASUS Maximus V Gene на базе чипсета Z77 Express

Совсем недавно материнские платы форм-фактора mATX не представляли собой ничего интересного и предназначались для систем начального уровня или офисных ПК, использующих интегрированную графику. Но с ростом популярности небольших игровых машин на их базе стало возможно строить тандемы AMD CrossFireX или NVIDIA SLI, возможности тонкой настройки в них расширялись, а разгонный потенциал увеличивался с каждой вышедшей моделью. Переломным моментом стала платформа Intel LGA1366, когда маленькие решения уже ничем не отличались от полноразмерных продуктов, а разницу между ними можно было выявить разве что при экстремальном разгоне.

Практически у каждого производителя в активе есть несколько моделей, предназначенных для постройки небольшой, но мощной системы. Например у ASUS для платформы LGA1155 насчитывается четыре платы, одну из которых — P8Z77-M Pro — мы уже рассматривали недавно. Она относится к среднему уровню, имеет относительно невысокую цену, но потенциал ее не хуже, чем у более дорогих продуктов. Для самых требовательных пользователей компания предлагает решение другого класса, относящееся к серии Republic of Gamers. Такие модели, как правило, функциональны, с широкими возможностями настройки и позволяют выжать максимум из используемого процессора. Одна из них — Maximus V Gene, выполненная на базе новейшего чипсета Intel Z77 Express. Ее как раз и рассмотрим в этом обзоре.

ASUS Maximus V Gene


ASUS Maximus V Gene

На данный момент это единственная доступная на рынке модель линейки Maximus, полностью поддерживающая процессоры Ivy Bridge. Formula и Extreme на базе Z77 Express были лишь анонсированы и до полок магазинов пока еще не добрались. Несмотря на свои размеры, наша малютка по своему функционалу даст фору многим полноценным решениям, а ее возможности разгона, скорее всего, хуже лишь остальных продуктов серии Republic of Gamers.

Модель ASUS Maximus V Gene
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2200*/2400*/2600*/2666* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16@(x16+x0, x8+x8)
1 PCI Express 2.0 x4
1 mini-PCI Express 2.0 x1 (через плату mPCIe Combo)
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DisplayPort
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 x 3.0 (разъемы на задней панели, ASMedia 1042
8 x 2.0 (4 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
2 канала SATA 3 Гбит/с (Intel Z77)
1 канал mSATA (Z77, через плату mPCIe Combo)
2 канала SATA 6 Гбит/с (ASMedia 1061)
eSATA 1 канал (Intel Z77)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук SupremeFX III (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, кнопка ClearCMOS, контакты для замера напряжений, Go_Button, MemOK!, ROG Connect, модуль mPCIe Combo


Комплект поставки

Плата поставляется в небольшой красной коробке с привычным для этой серии оформлением. Учитывая размеры упаковки, какой-либо ручки для переноски не предусмотрено.

ASUS Maximus V Gene ASUS Maximus V Gene

Зато откидывающаяся крышка осталась на месте. На развороте, как и на нижней стенке коробки, расписаны все ключевые особенности платы. Из технологий и поддерживаемых «фич» ASUS акцентирует внимание на интегрированном звуковом модуле SupremFX III, подсистеме питания с цифровым управлением Digi+ II, дополнительной модуля расширения mPCIe Combo, ROG Connect и LucidLogix Virtu MVP. Все они хорошо известны по различным продуктам этого производителя, побывавшим в нашей лаборатории, кроме модуля, но о нем ниже.

ASUS Maximus V Gene

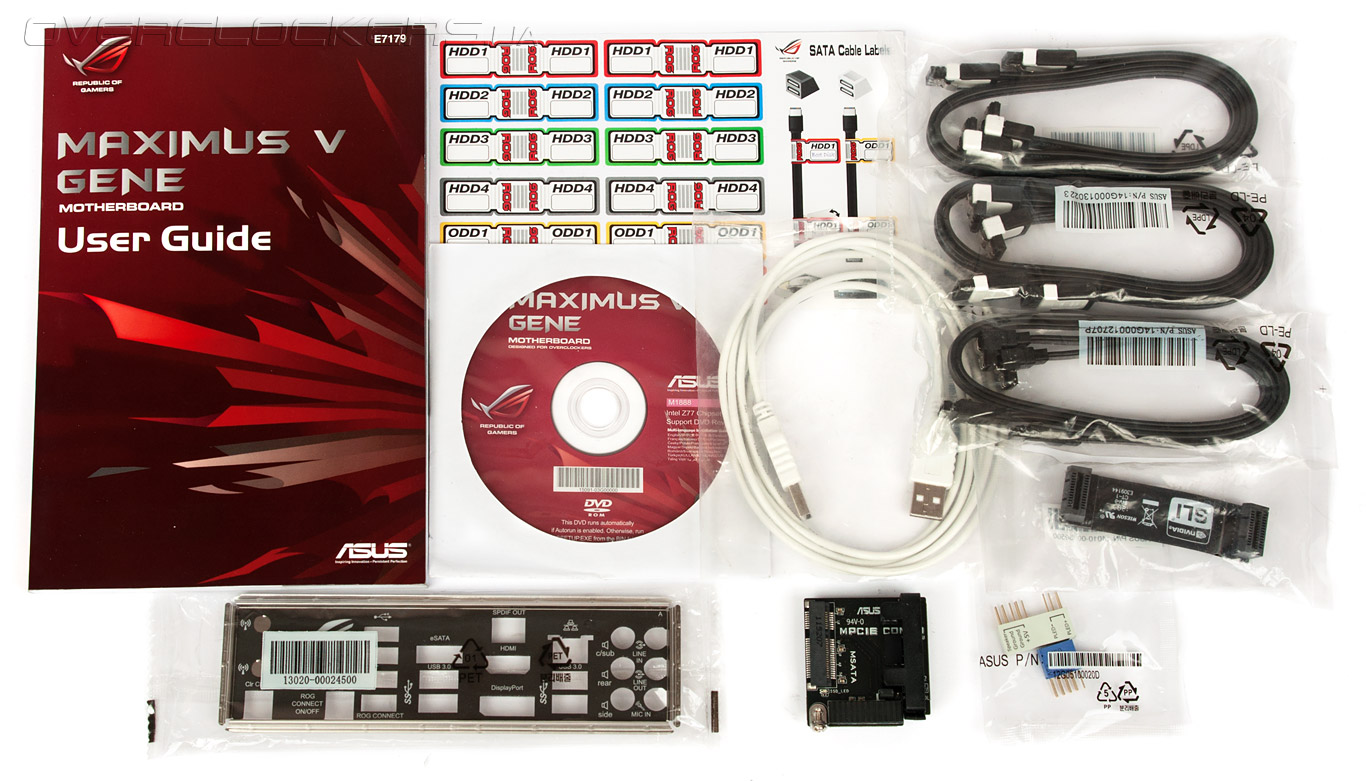

Как и все представители линейки ROG, рассматриваемая «материнка» поставляется с хорошим комплектом различных аксессуаров. В коробке находятся:
  • инструкция к материнской плате;
  • диск с драйверами и дополнительным ПО;
  • наклейки для кабелей SATA;
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6Gb/s (помечены белыми вставками);
  • два кабеля SATA 3Gb/s;
  • мостик NVIDIA SLI;
  • набор коннекторов Q-Connector;
  • кабель ROG Connect;
  • плата mPCIe Combo.
ASUS Maximus V Gene

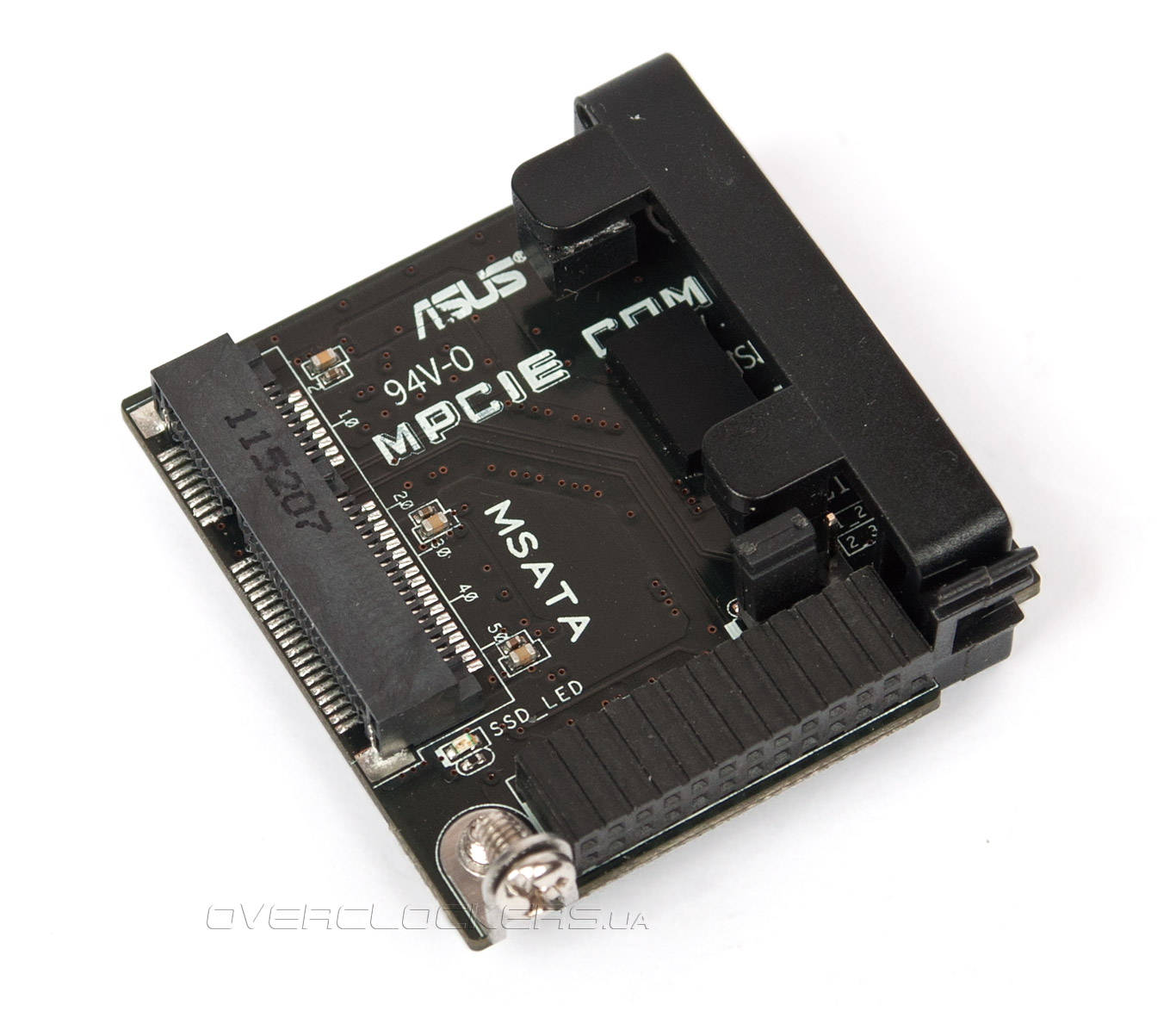

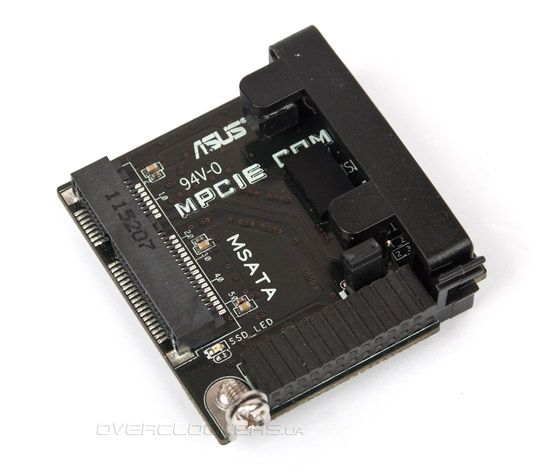

Из всего списка выделим mPCIe Combo. Это небольшая платка с разъемами PCI Express Mini Card и Mini-SATA, к которой можно подключить Wi-Fi-модуль или SSD-накопитель.

ASUS Maximus V Gene

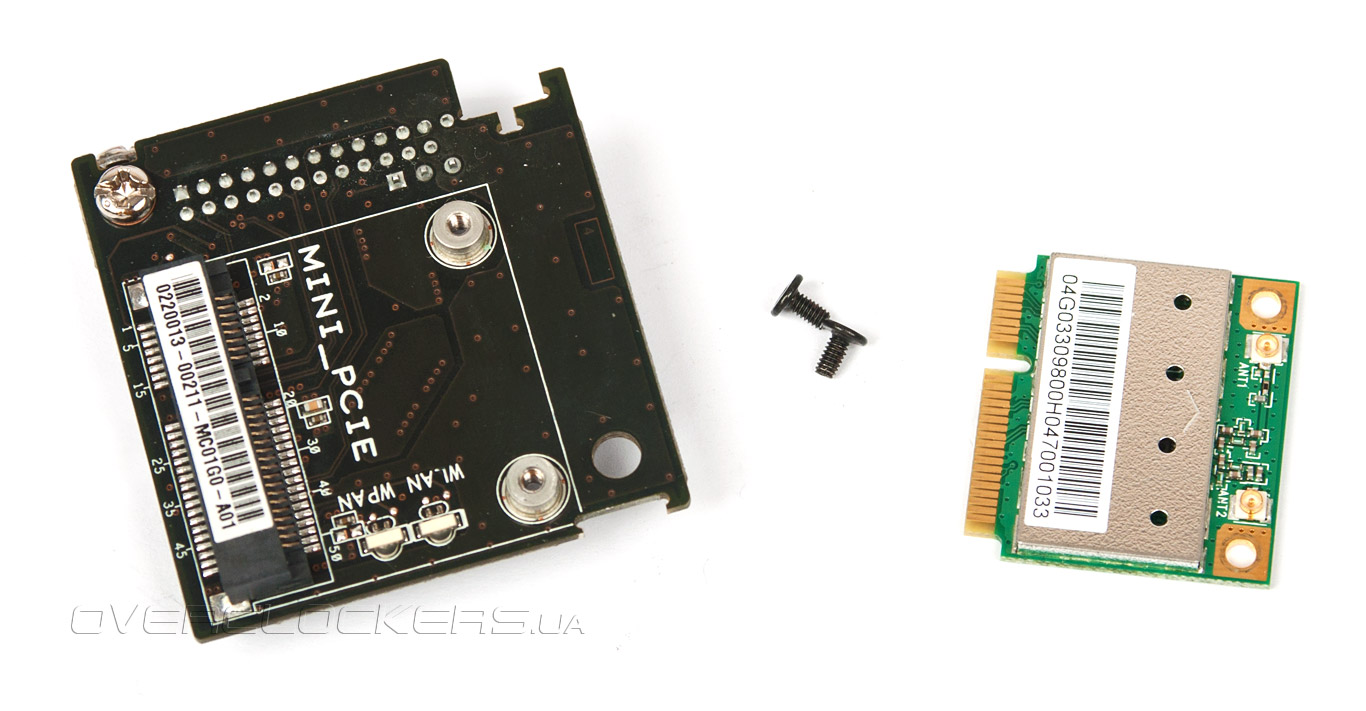

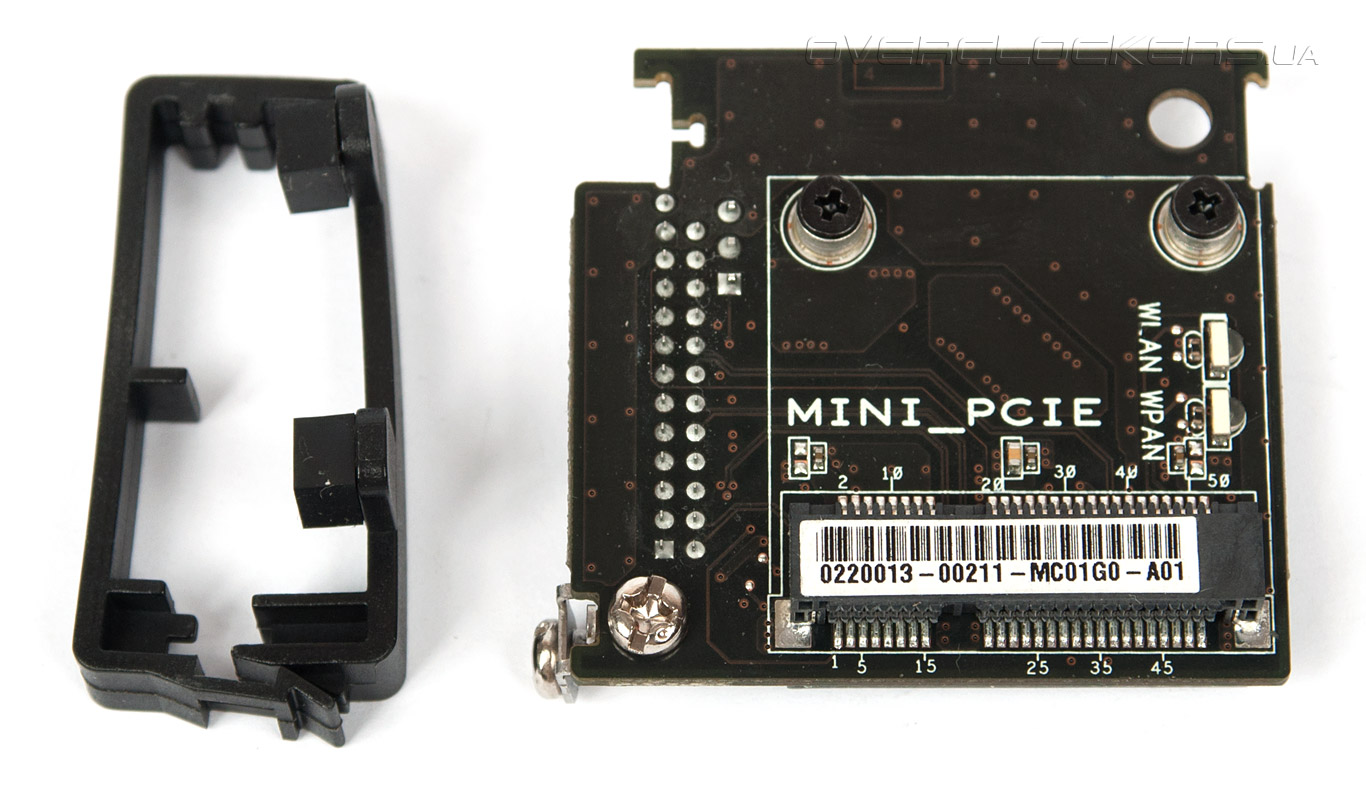

Беспроводной модуль, как правило, крепится двумя винтами, а для накопителя предусмотрена пластиковая рамка-зажим.

ASUS Maximus V Gene

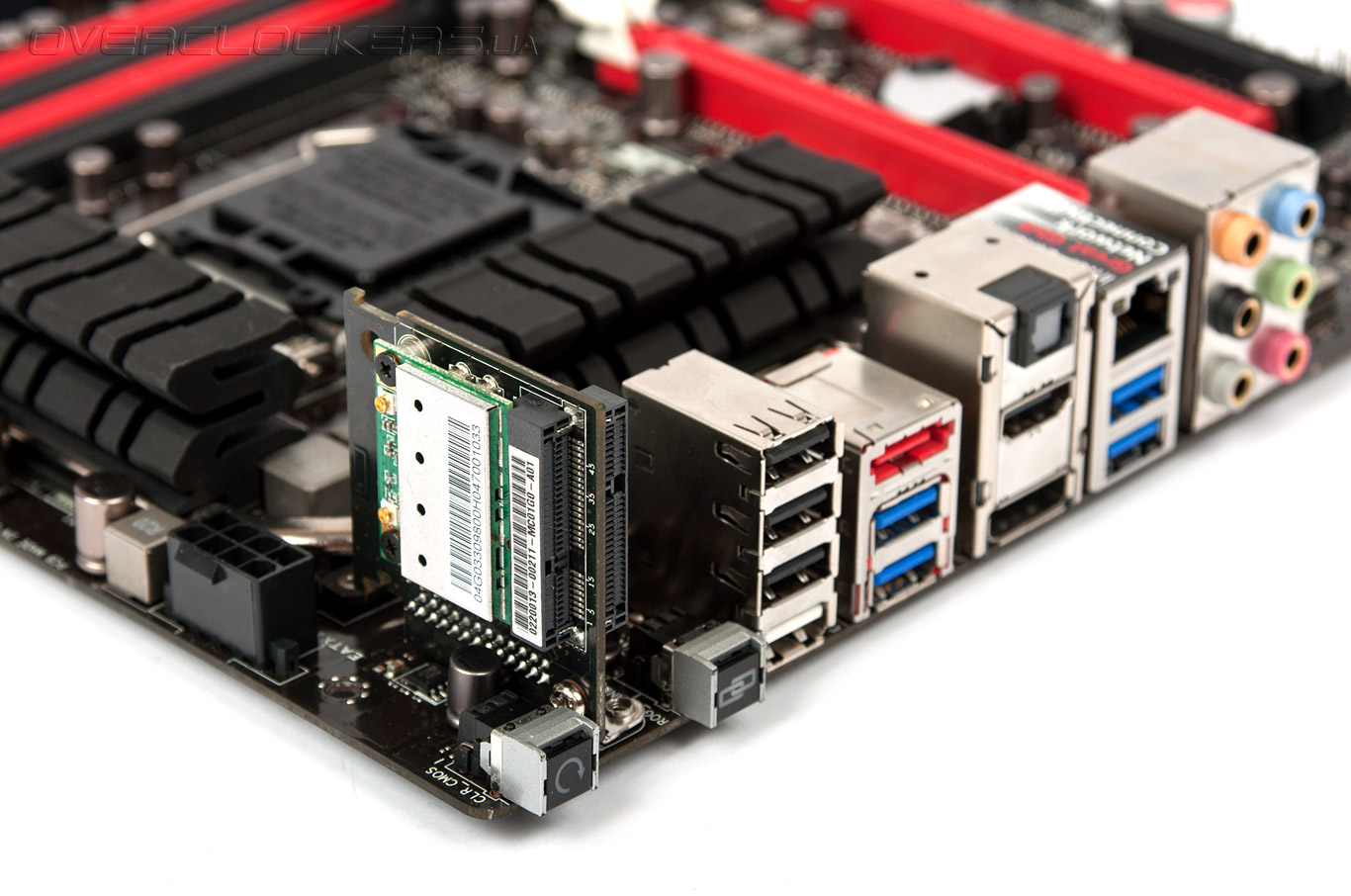

После сборки платка вставляется в Maximus V Gene возле ее задней панели. Заглушка I/O Shield имеет два отверстия, в которые можно будет продеть провода для антенн или закрепить на ней разъемы.


Внешний вид и функциональность

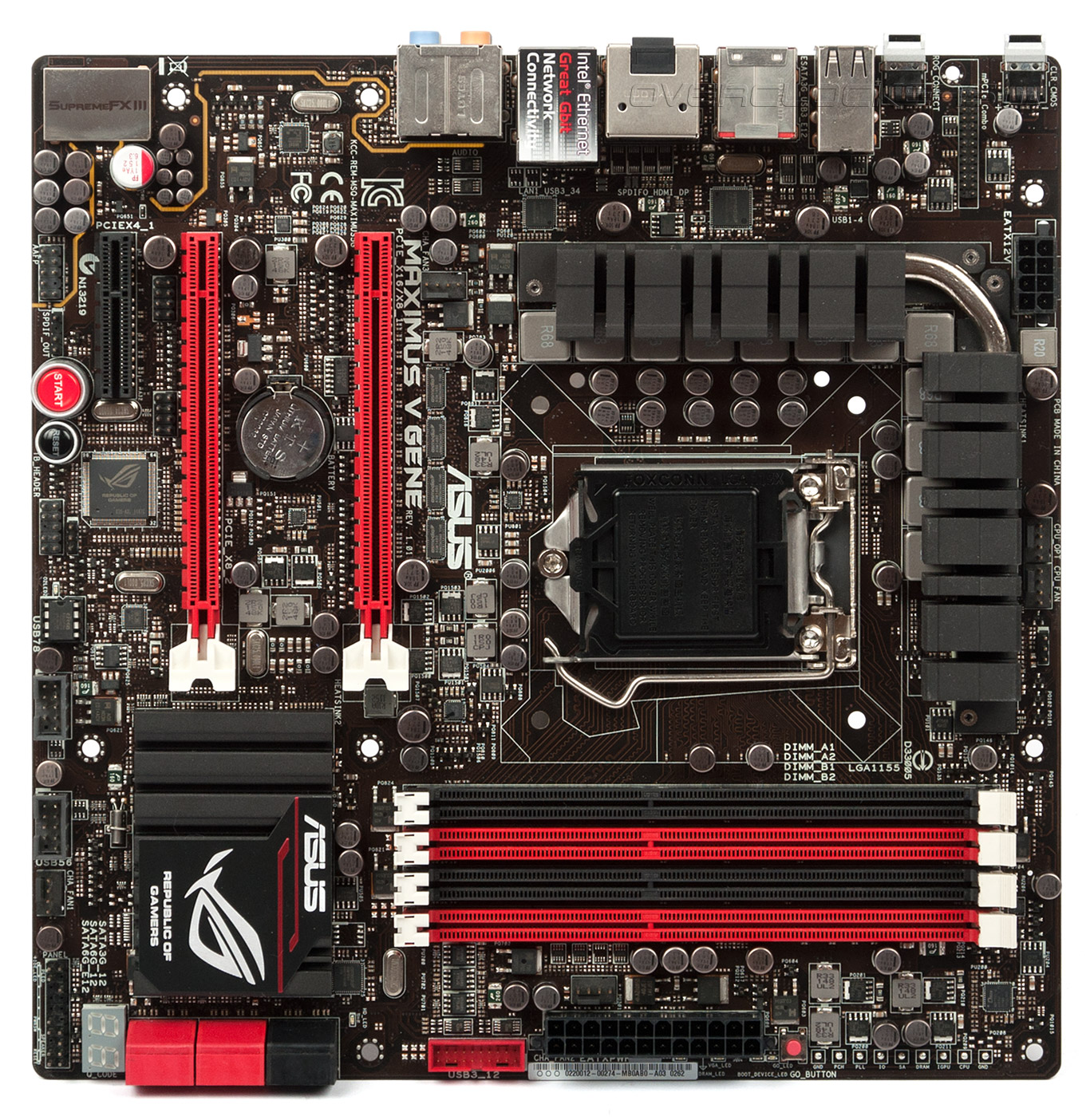

Дизайн платы выполнен в строгом соответствии со стилем последних решений серии Republic of Gamers. Темный текстолит с черно-красной гаммой установленных разъемов дополняют черненные радиаторы системы охлаждения, что выглядит весьма эффектно и закончено. Ранее с расцветкой был полный разнобой.

ASUS Maximus V Gene

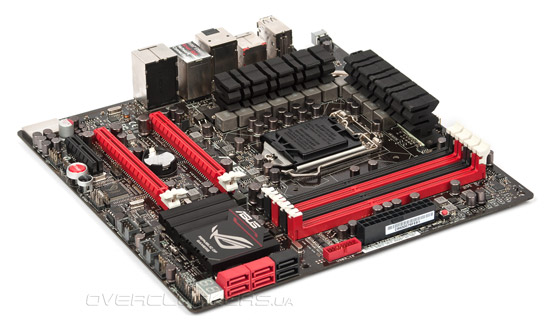

Габариты ASUS Rampage V Gene составляют 244 х 244 мм, но с таким компактным размером инженерам компании удалось разместить все элементы и разъемы в удобных местах. Даже кабель для подключения аудоразъемов на панели корпуса не придется тянуть через всю плату, что для такой малышки очень даже неплохо.

Как и следует продукту на базе Intel Z77 Express, участница нашего тестирования полностью поддерживает новые процессоры c разъемом LGA1155 и ядром Ivy Bridge. Естественно, не забыты и старые Sandy Bridge. Объем устанавливаемой памяти может достигать 32 ГБ с частотой до 2666 МГц в режиме оверклокинга. Слоты DIMM оснащены фирменными защелками и модули можно без проблем извлекать даже при установленной видеокарте.

Из удобства пользования платы отметим расположение системы охлаждения на модуле VRM на достаточном расстоянии от гнезда CPU, чтобы можно было беспрепятственно установить процессорные кулеры с оригинальным креплением. Во время тестирования Zalman CNPS14X мы столкнулись с тем, что из-за габаритных скоб охладитель несовместим с некоторыми «материнками». С Maximus V Gene таких проблем нет.

ASUS Maximus V Gene

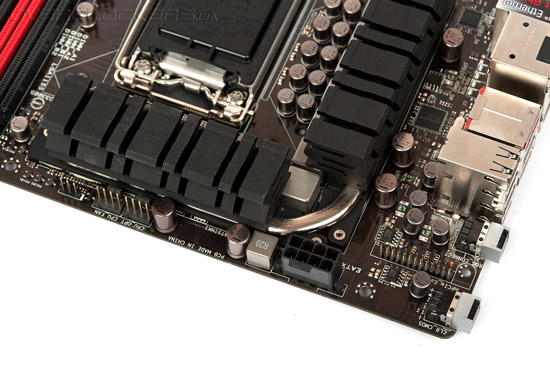

Питание платы осуществляется за счет 24-контактного разъема ATX и 8-контактного EPS12V, находящегося недалеко от задней панели с верхнего края устройства.

ASUS Maximus V Gene

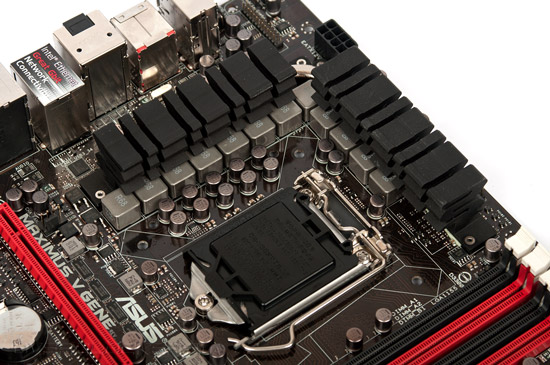

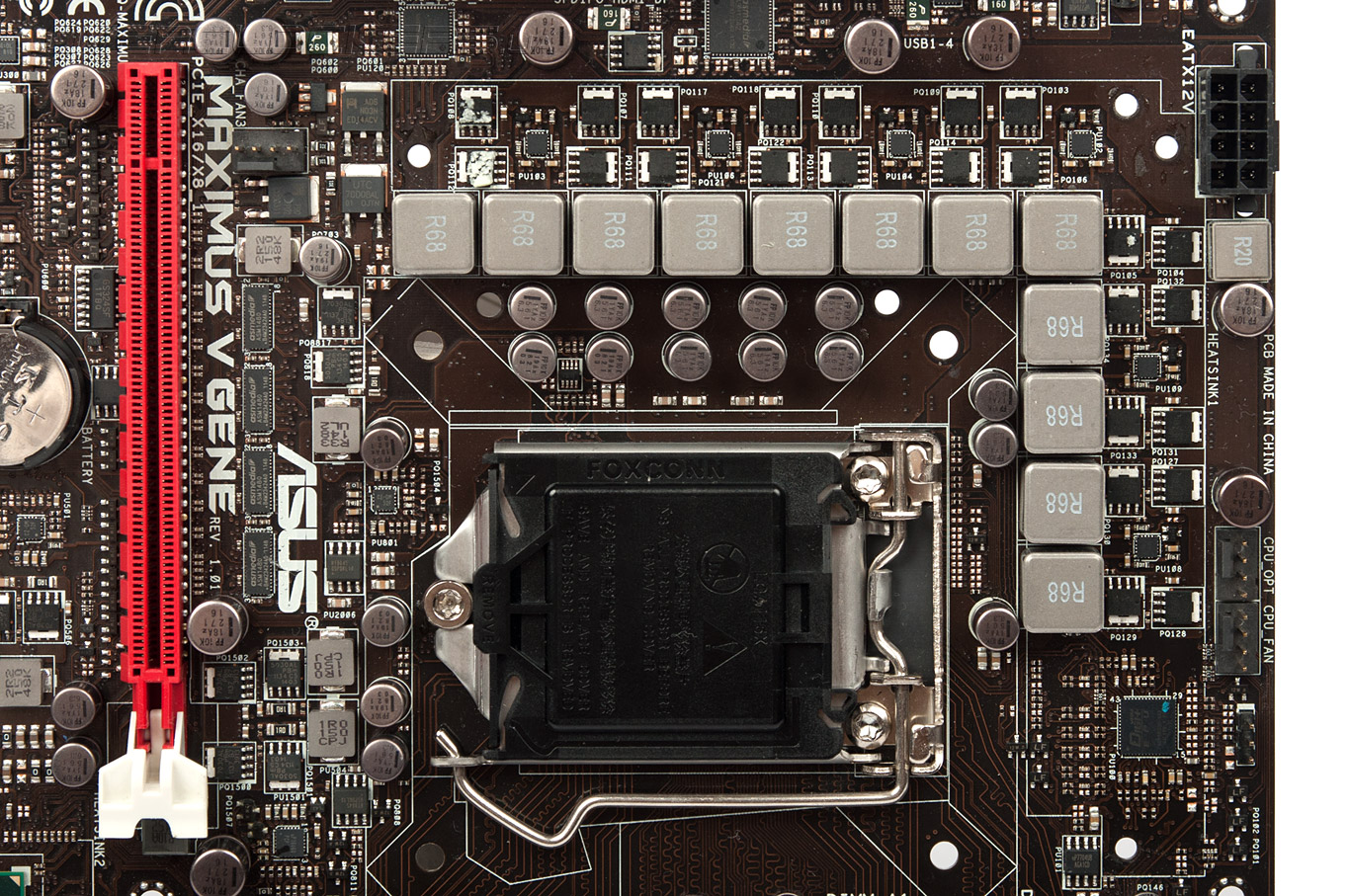

Преобразователь питания процессора выполнен по 12-канальной схеме (шесть через удвоители), где восемь фаз предназначены вычислительным ядрам, а четыре — интегрированной графике. Управление модулем осуществляется цифровым контроллером Digi+ ASP1000C. Еще два отдельных канала, на базе чипа uP1606, предназначены для контроллера памяти. Также цифровое управление распространяется на питание модулей памяти — в двухканальном преобразователе установлена микросхема Digi+ ASP1101.

ASUS Maximus V Gene

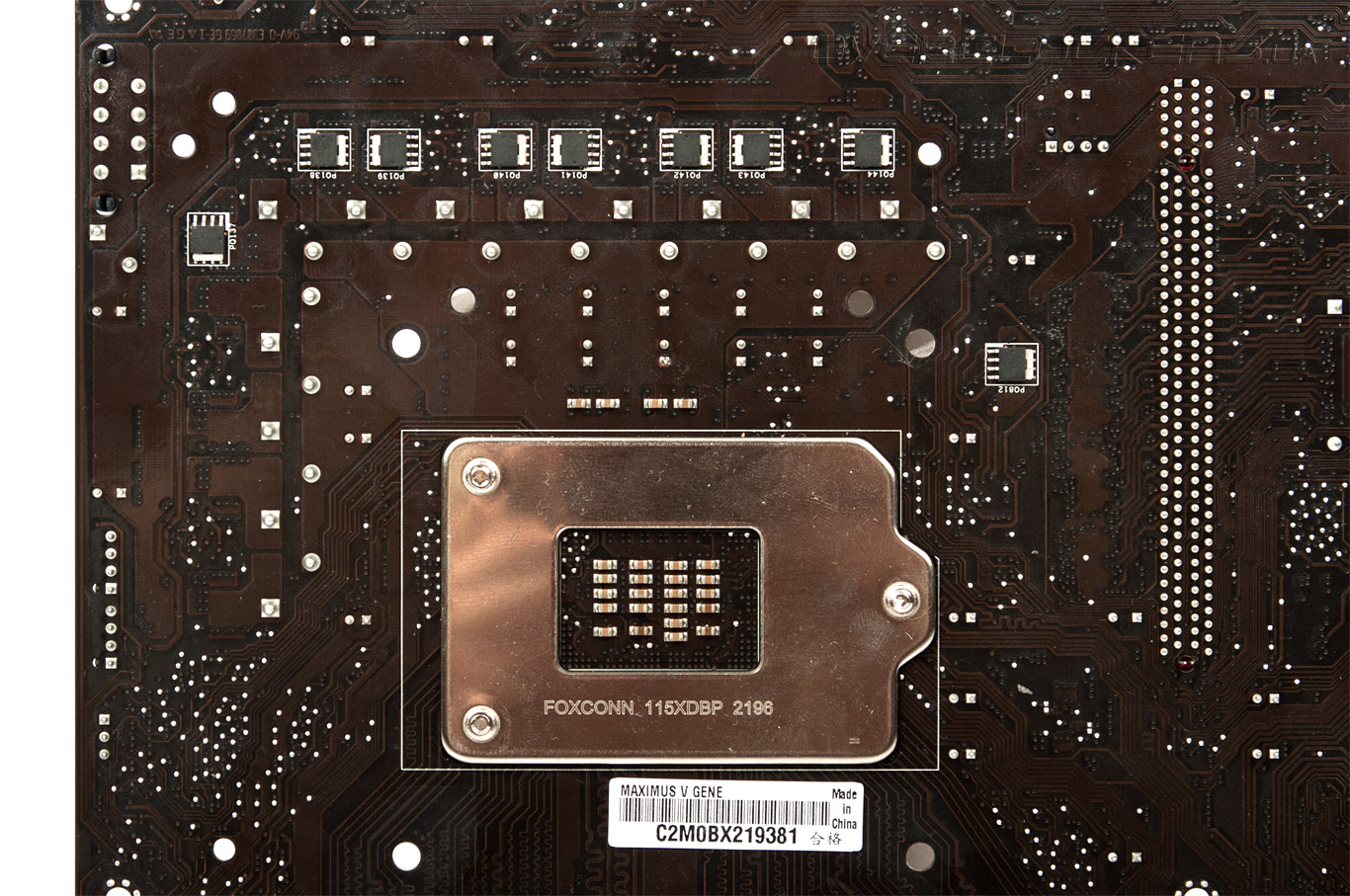

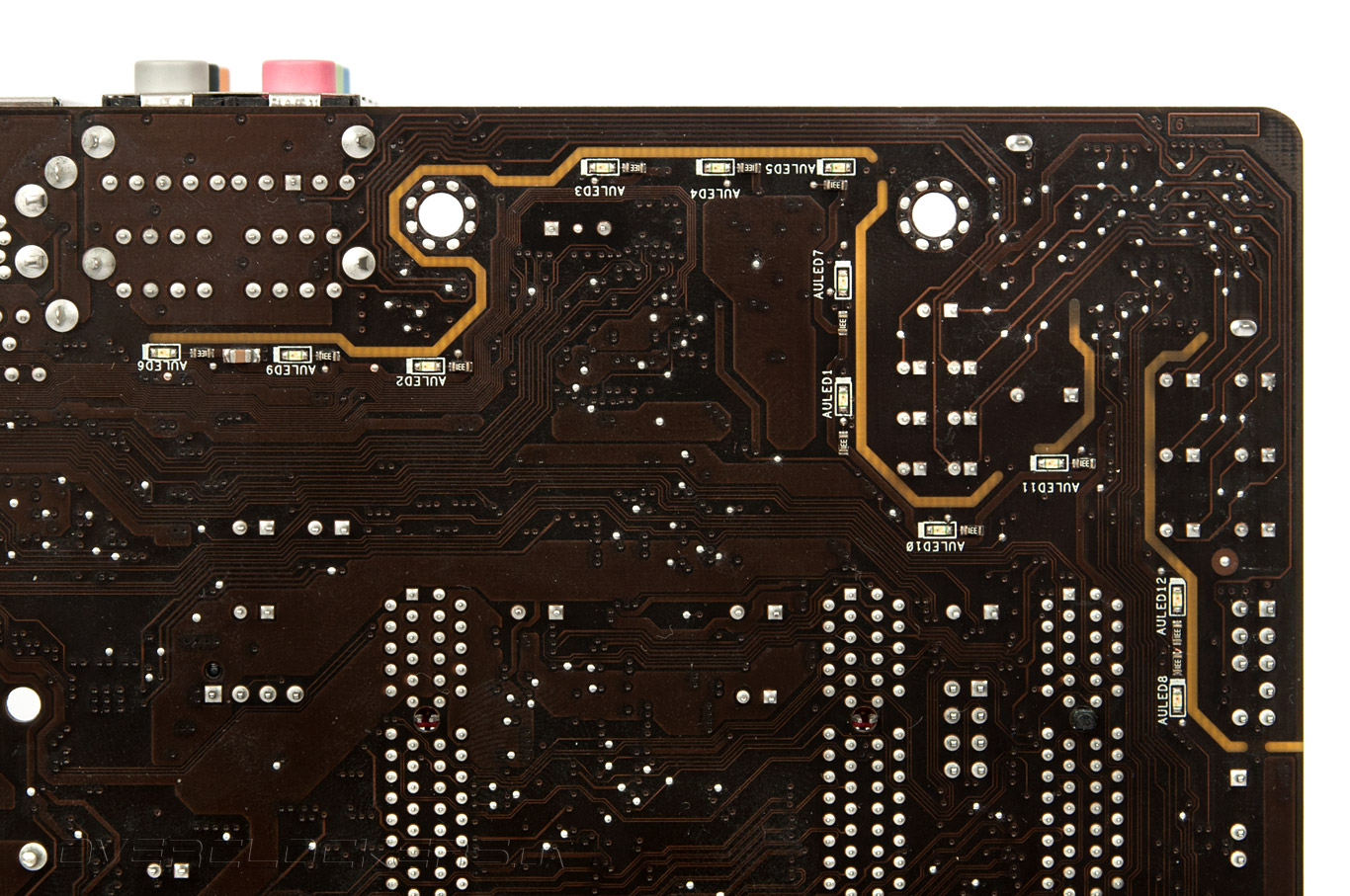

Во всех цепях используются сугубо полимерные конденсаторы, катушки закрытого типа или дроссели с монолитным сердечником. Часть силовых транзисторов вынесена на обратную сторону платы и ничем не охлаждается.

ASUS Maximus V Gene

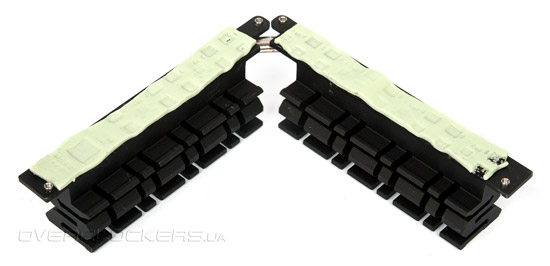

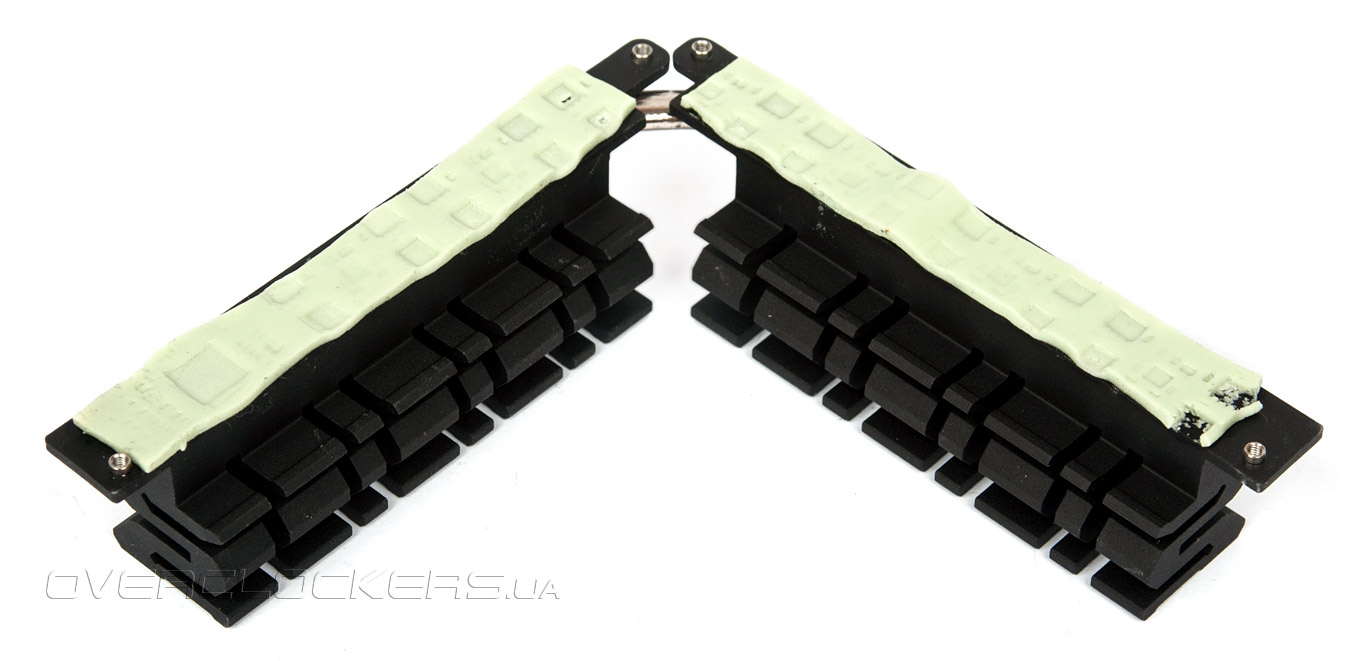

Силовым элементам на лицевой стороне PCB повезло намного больше и за их приемлемый тепловой режим отвечают два крупных цельных алюминиевых радиаторы, соединенных тепловой трубкой. В месте контакта с транзисторами используется термопрокладки.

ASUS Maximus V Gene

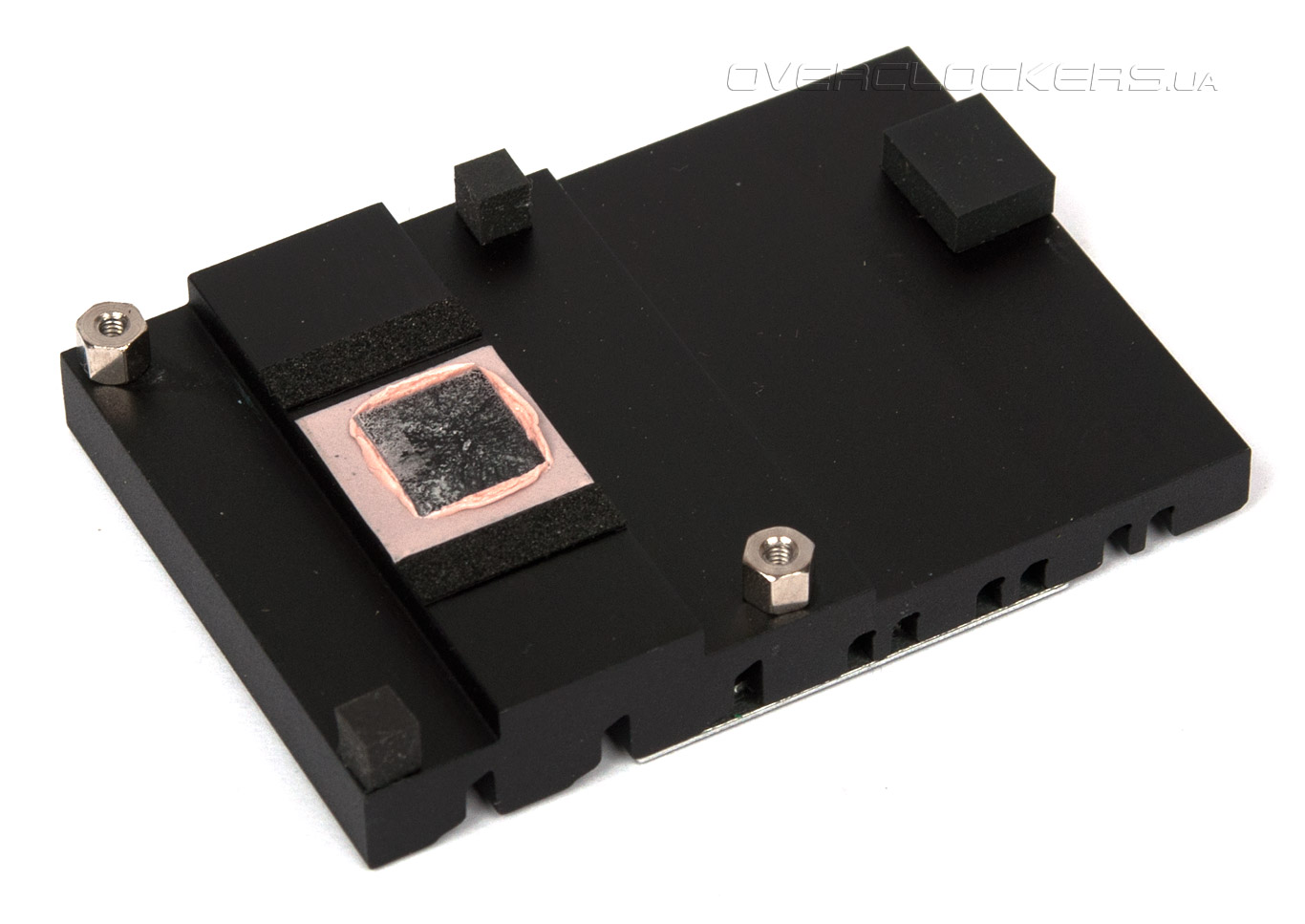

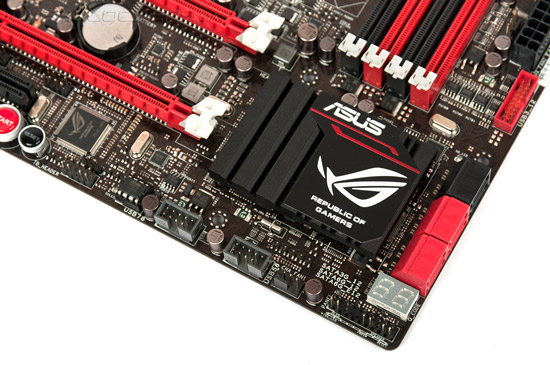

Чипсет охлаждается большим по площади, но не высоким радиатором, половину которого прикрывает шильдик с логотипом ROG.


ASUS Maximus V Gene

Для организации активного охлаждения компонентов системы на плате предусмотрено пять разъемов, к которым можно подключить два процессорных и три корпусных вентилятора. Все с ШИМ-управлением.

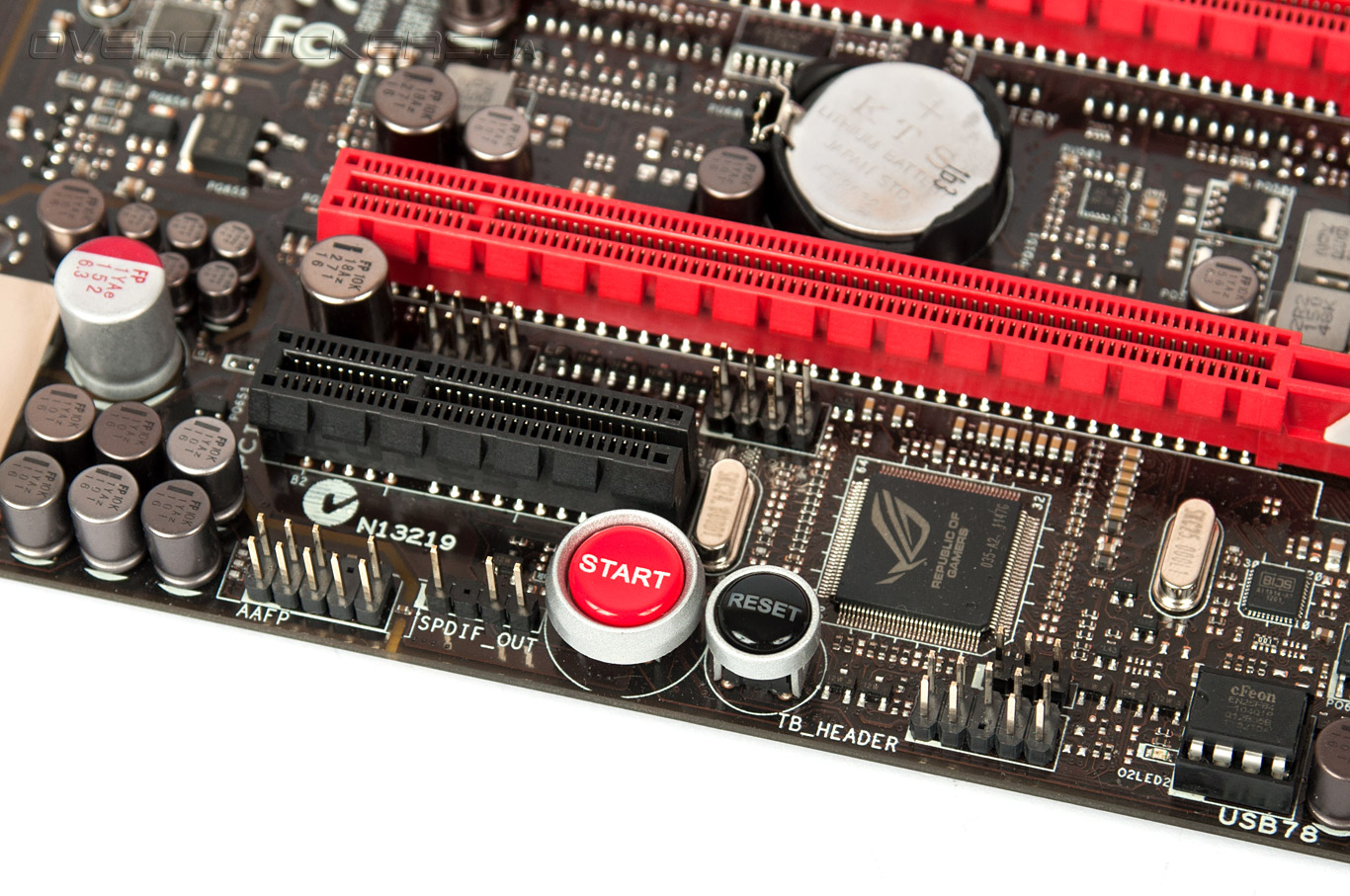

Помимо мощного преобразователя питания процессора энтузиасты оценят наличие кнопок включения и перезагрузки системы, индикатора POST-кодов. Они расположены на нижнем краю платы и будут доступны на открытом стенде даже после установки двух видеокарт.

ASUS Maximus V Gene

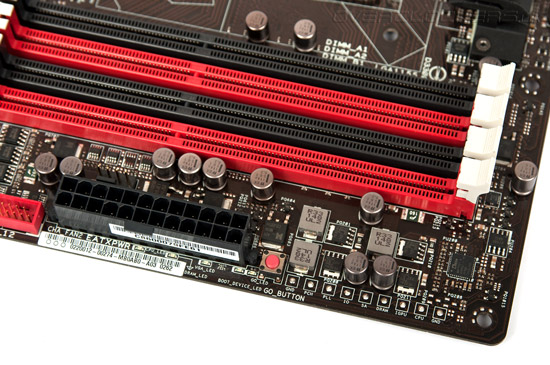

Также разработчики предусмотрительно расположили возле слотов DIMM контакты для замера всех необходимых при разгоне напряжений питания. Там же находятся индикаторы состоянии системы и кнопка Go_Button, отвечающая за функцию MemOK! и разгон в середе ОС по предварительно настроенному профилю.

ASUS Maximus V Gene

Рядовая функциональность платы также на высоте и не ограничена возможностями Z77 Express. Помимо двух каналов SATA 6Gb/s и четырех SATA 3Gb/s, один из которых выведен на заднюю панель, а второй используется для подключения mPCIe Combo, «материнка» дополнена еще парой SATA 6Gb/s на базе внешнего контроллера ASMedia 1061. При подключении накопителей к чипсетным каналам можно организовать RAID-массивы уровней 0, 1, 5 и 10.

ASUS Maximus V Gene

Шина PCI Express представлена двумя разъемами PCI-E 3.0 x16 для графических ускорителей и одним PCI-E 2.0 x4 для карт расширения. При установке одной видеокарты слот работает на полной скорости, а с добавлением второго акселератора вся пропускная способность будет распределена между разъемами. Естественно, использование по максимуму всех возможностей скоростного и интерфейса возможно будет после установки процессоров Ivy Bridge. Еще одна линия отдана под нужды карточки mPCIe Combo.

ASUS Maximus V Gene

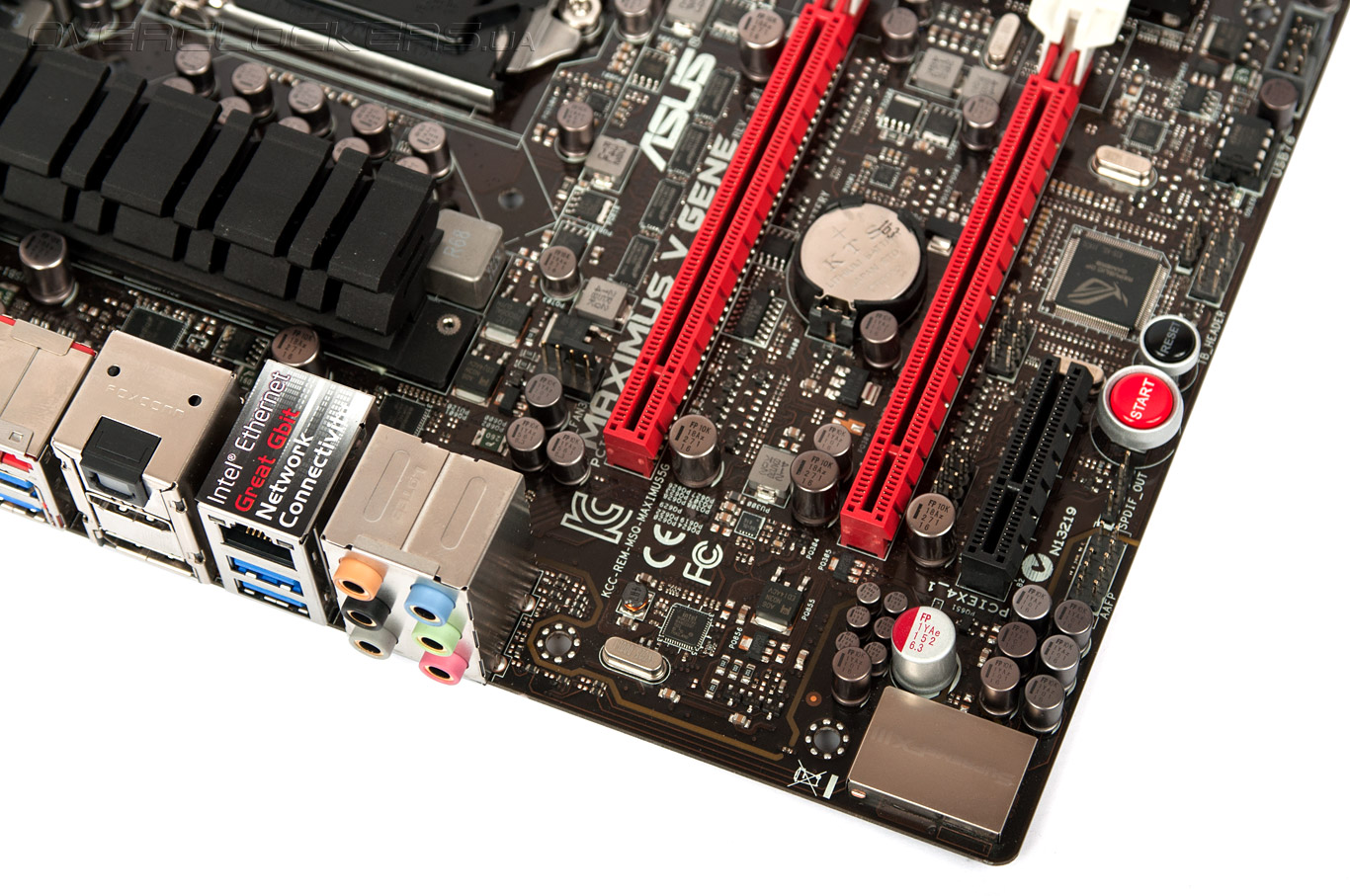

Звуковая подсистема выполнена из аудио-модуля SupremeFX III, в тракте которого дополнительно распаян емкий конденсатор. Весь модуль отделен от платы специальной дорожкой, которая подсвечивается красными светодиодами. При желании их можно отключить в одном из разделов прошивки.

ASUS Maximus V Gene

Сеть реализована за счет контроллера Intel 82579V, поддерживающего уже давно ставшим стандартом де-факто Gigabit Ethernet.

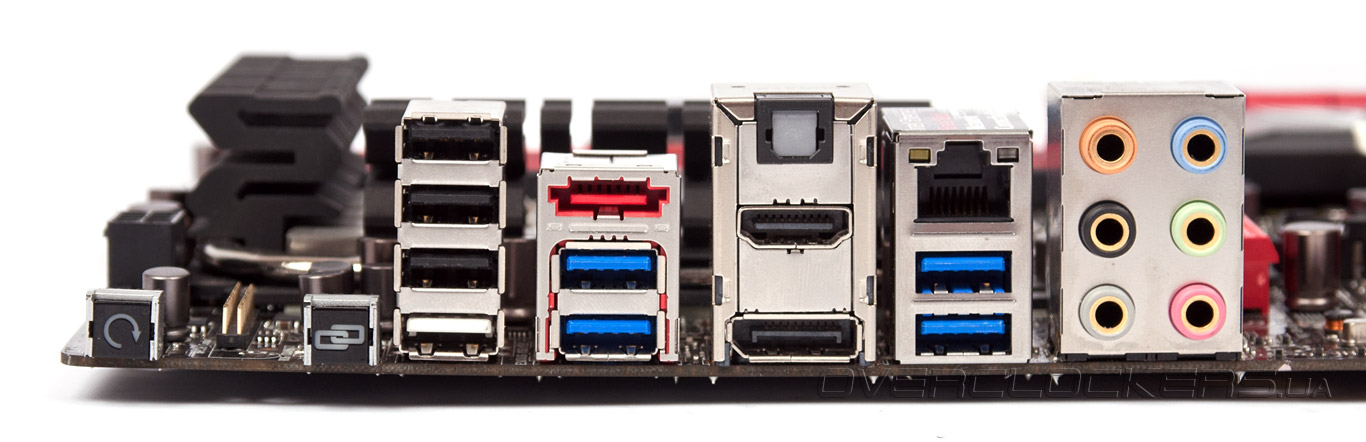

Задняя панель содержит следующие разъемы и кнопки:
  • три порта USB 2.0;
  • один порт ROG Connect;
  • четыре USB 3.0;
  • один eSATA;
  • по одному HDMI и DisplayPort;
  • оптический S/PDIF;
  • сетевой разъем;
  • шесть аудио-разъемов с позолоченными контактами;
  • кнопка для активации ROG Connect;
  • кнопка Clear CMOS.
ASUS Maximus V Gene

Как видим на снимке, практически четверть панели пустует, но свободное место отдано для mPCIe Combo. Взяв ноутбучный модуль Wi-Fi или накопитель небольшого объема и установив его на платку, можно расширить функциональность Maximus V Gene.

ASUS Maximus V Gene

Но дополнительные модули необходимо еще найти. С другой стороны, они в комплект поставки не входят и кому лишние возможности продукта ни к чему, экономят при покупке платы.

ASUS Maximus V Gene

Ну что же, ASUS Maximus V Gene внешне произвела приятное впечатление, посмотрим, на что способна ее прошивка.
Некоторые вещи в этом мире созданы для разгона!
