ASUS P8Z77-M Pro. Компактная игровая плата нового поколения

Возможности UEFI

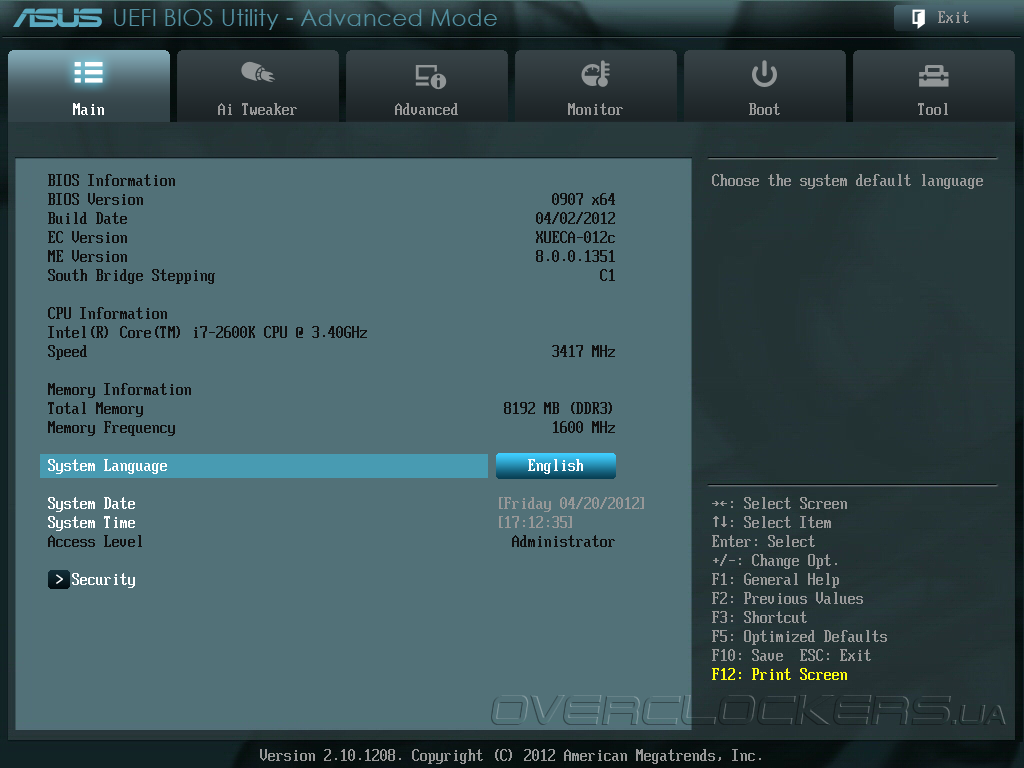

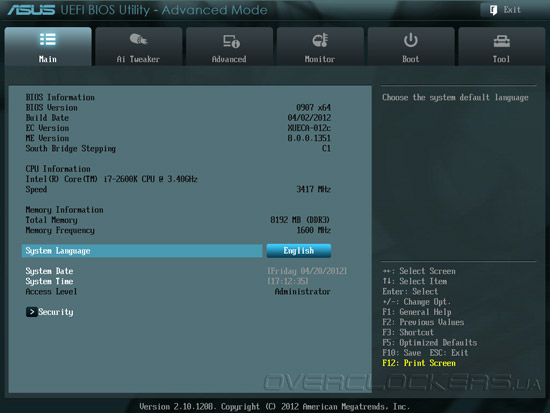

Для ASUS P8Z77-M Pro используется прошивка на основе микрокода AMI с оболочкой UEFI, графический интерфейс которой уже хорошо знаком нам по другим продуктам тайваньского вендора, побывавшим в нашей тестовой лаборатории. После нажатия кнопки DEL во время загрузки системы пользователь попадает в главное меню UEFI материнской платы. В первой вкладке Main собрана основная информация о системе, включая время и дату, версию микрокода, информацию об установленном процессоре и оперативной памяти.

UEFI Setup ASUS P8Z77-M Pro

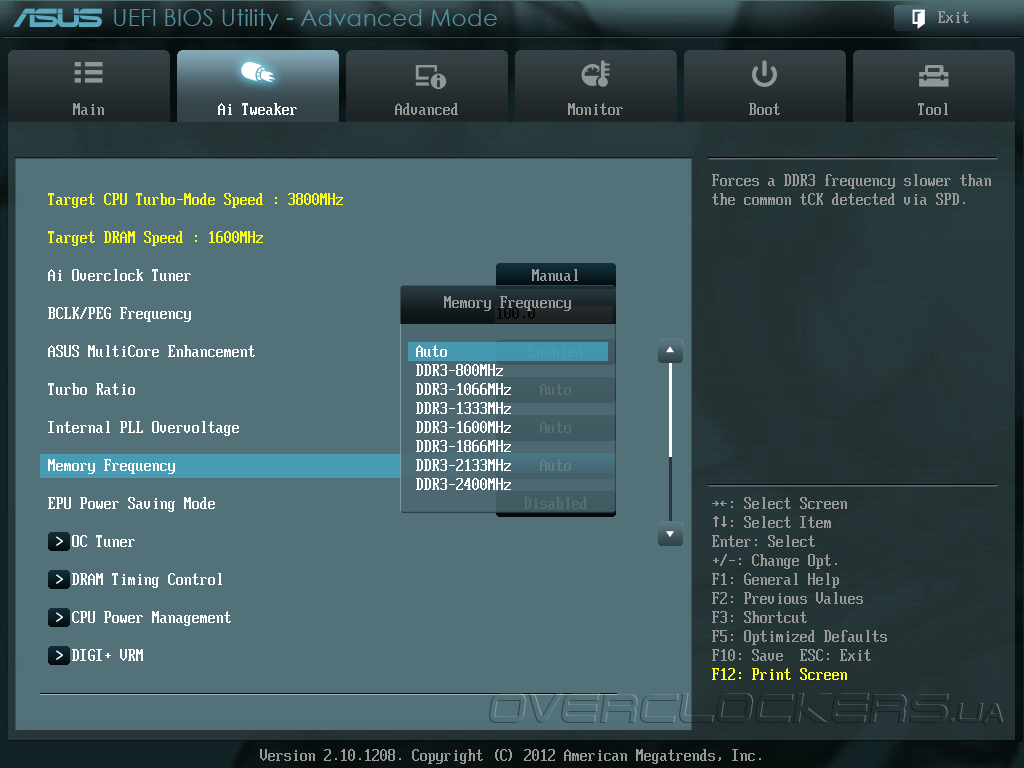

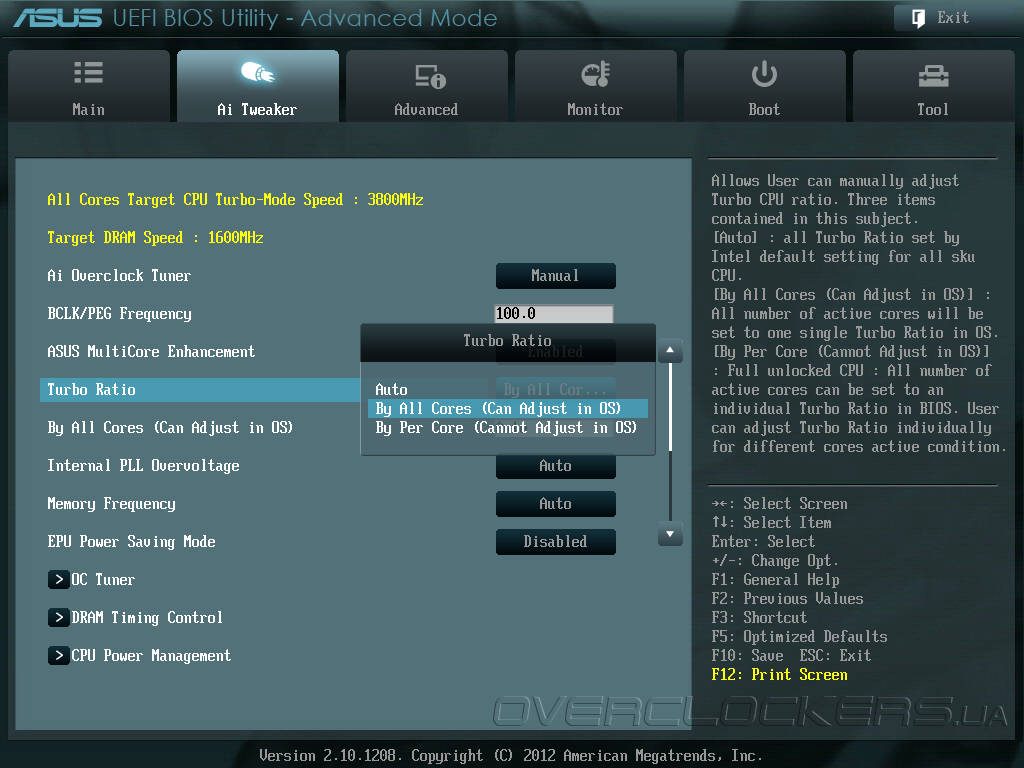

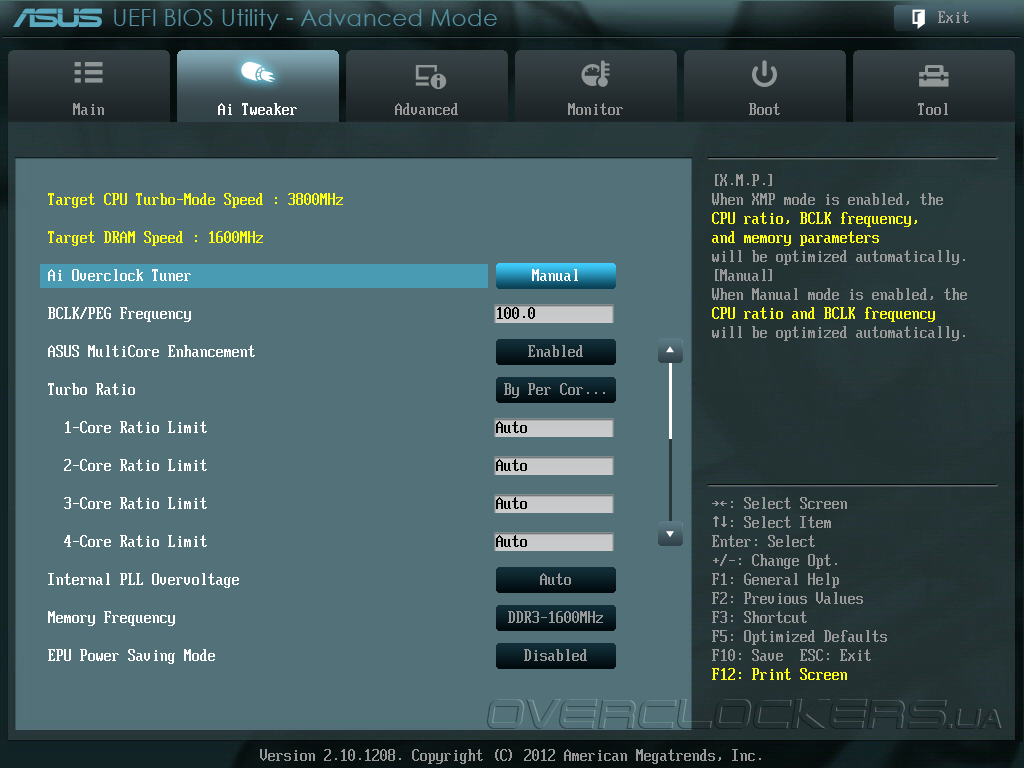

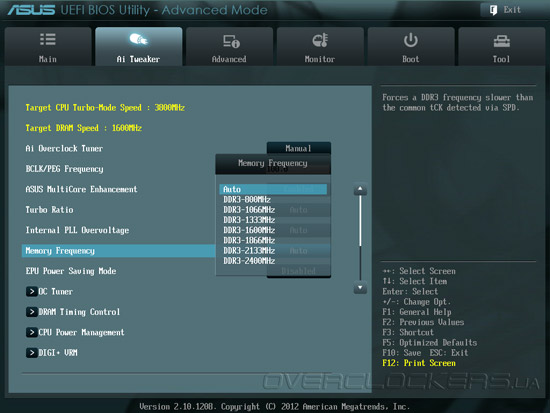

Традиционно во вкладке Ai Tweaker собраны практически все параметры, которые касаются ручного и автоматического разгона системы. Здесь пользователь может воспользоваться авторазгоном, выставив один из профилей X.M.P или активировав функцию OC Tuner, выбрать режим работы технологии Turbo Boost (By All Cores, By Per Core), вручную увеличить частоту тактового генератора (80—300 МГц). Там же можно настроить режим работы энергосберегающих технологий, выбрать частоту работы оперативной памяти (1066/1333/1600/1866/2133/2200/2400 МГц) и повысить напряжение питания основных компонентов материнской платы.

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

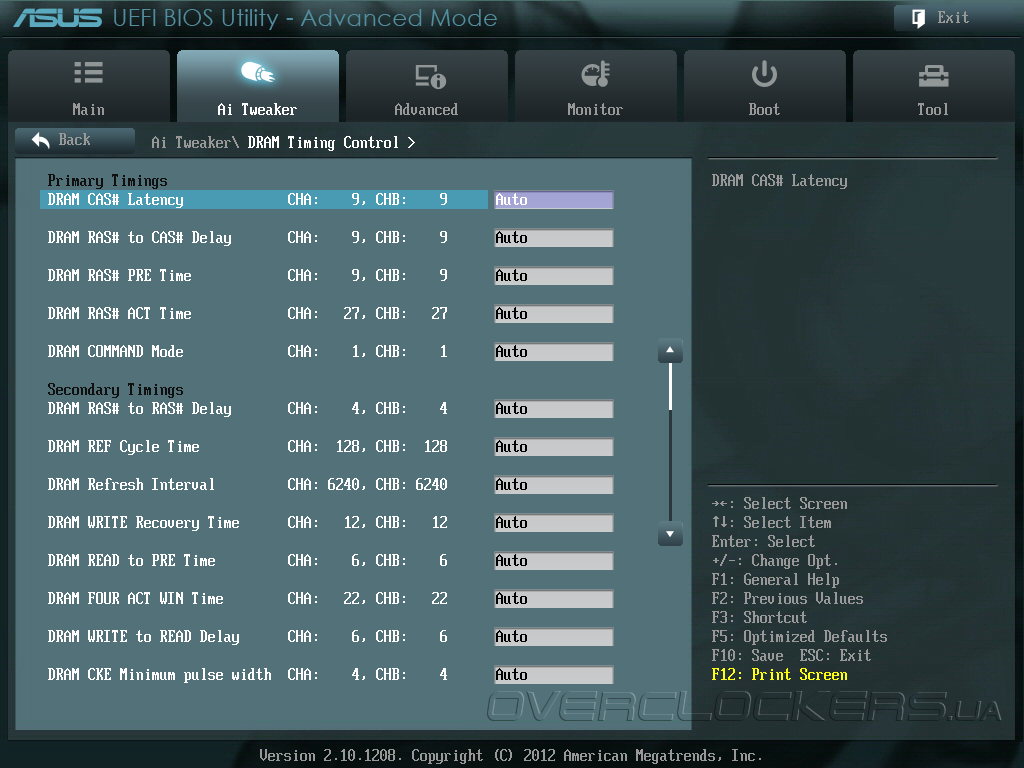

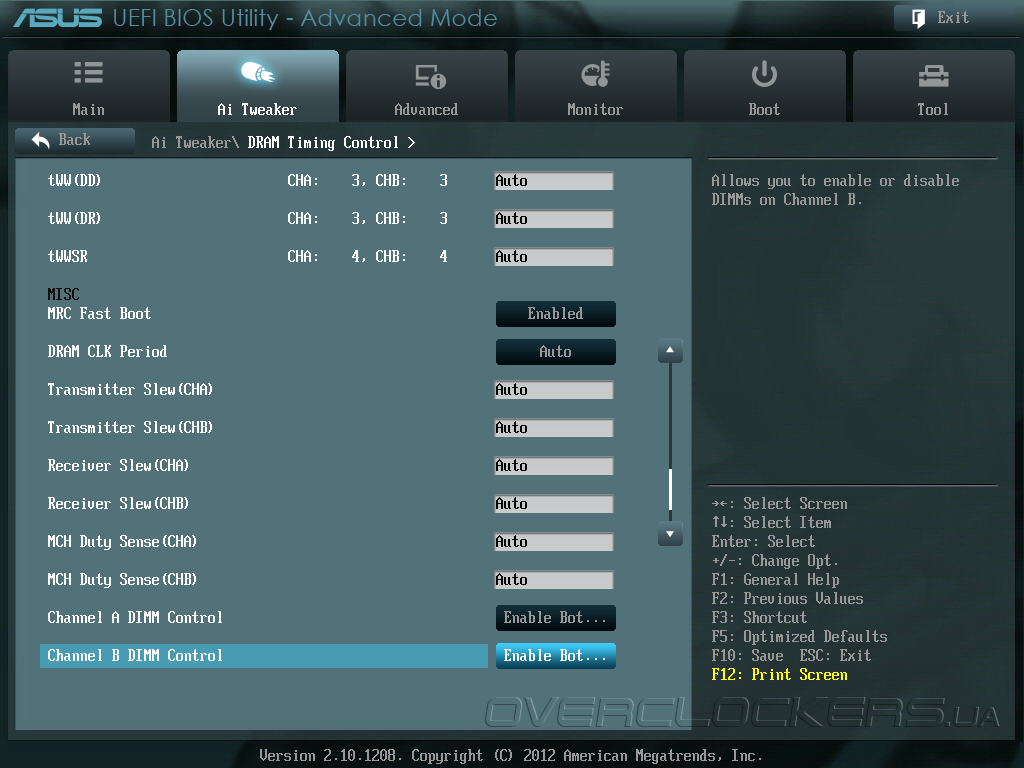

Меню DRAM Timing Control позволяет настроить всевозможные основные и дополнительные задержки работы оперативной памяти.

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

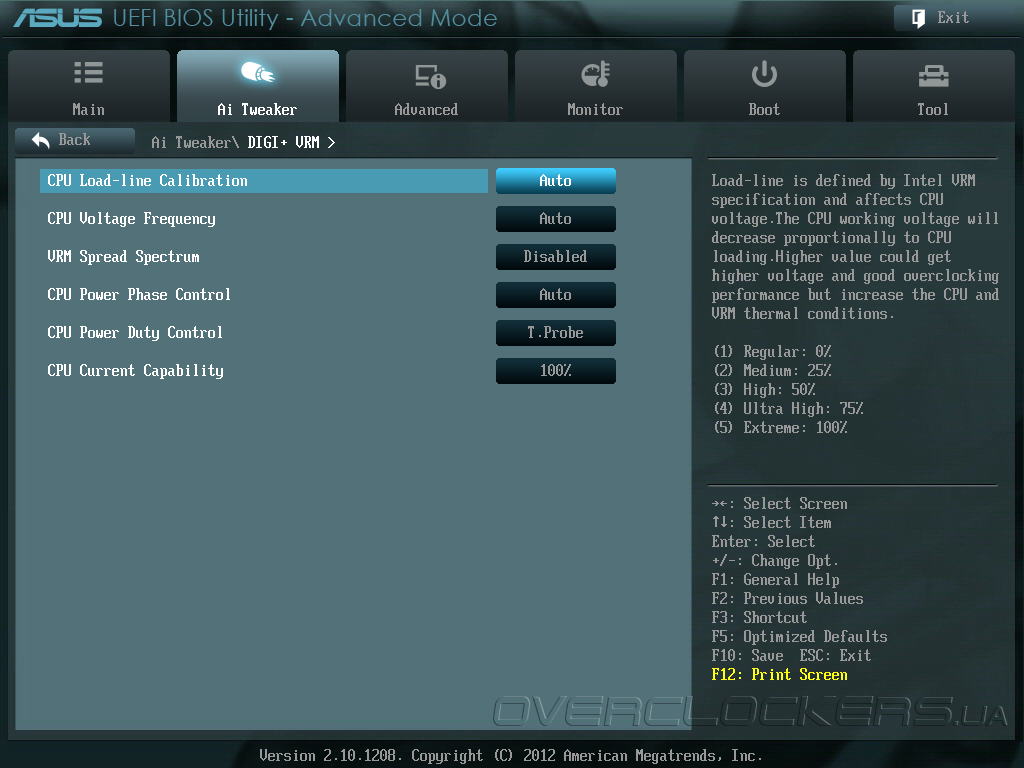

В подразделе с названием DIGI+ VRM собраны практически все настройки касающиеся функций энергосбережения, динамического переключения фаз и компенсации просадки напряжений питания процессора и оперативной памяти в процессе разгона.

UEFI Setup ASUS P8Z77-M Pro

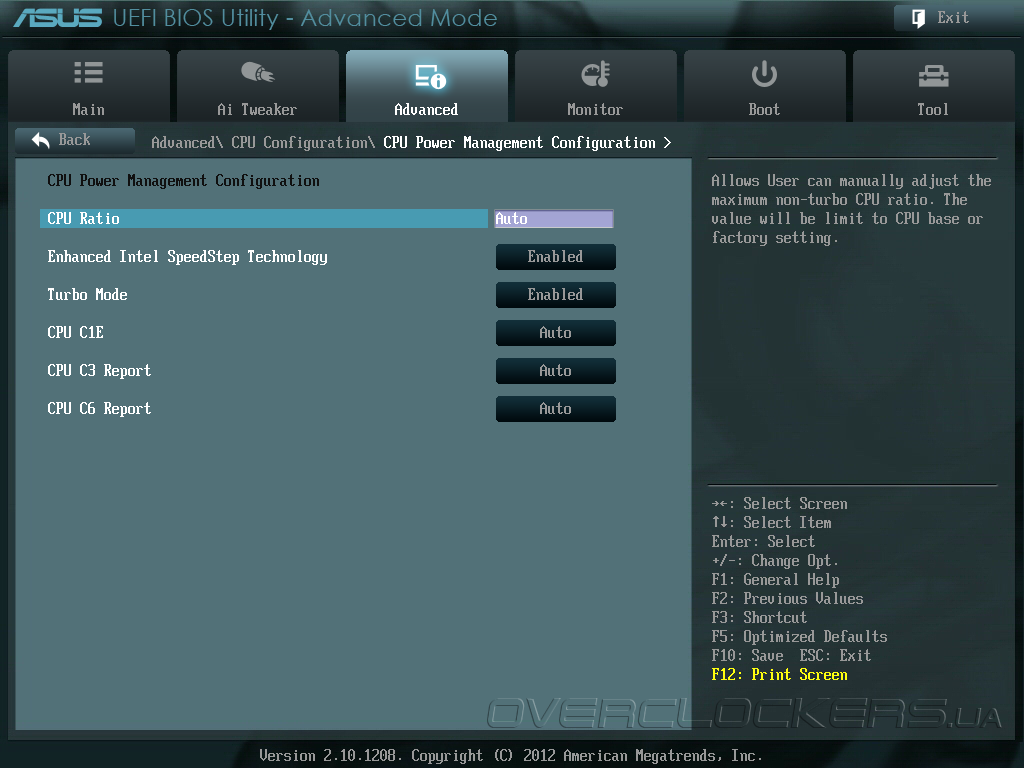

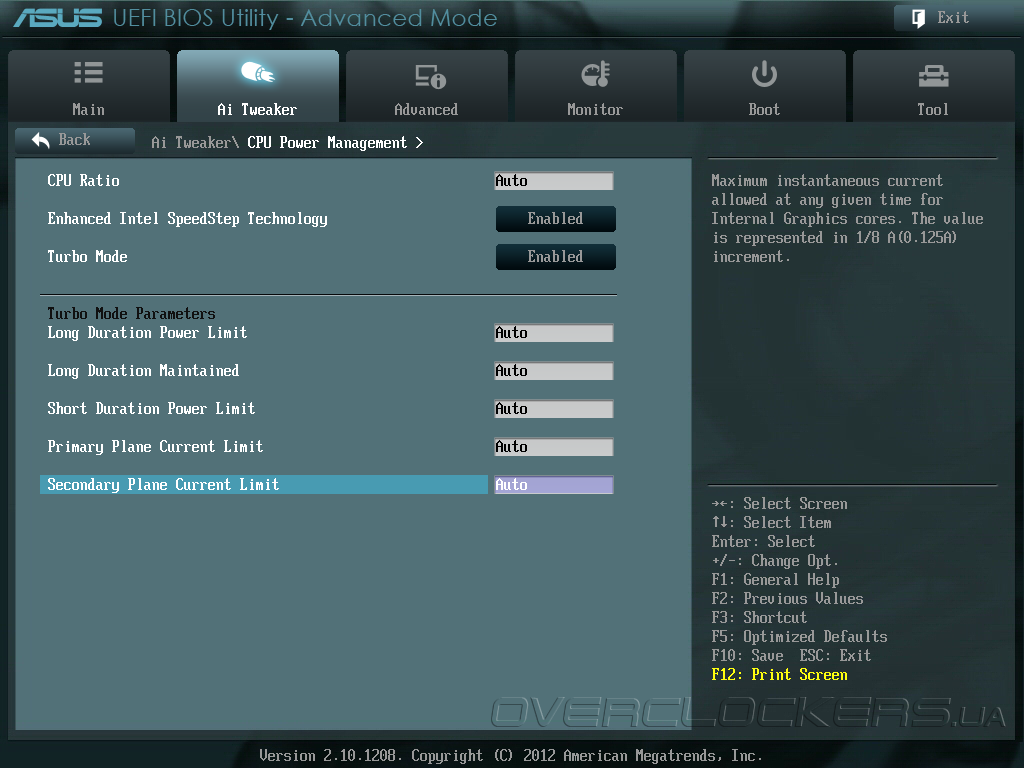

В меню CPU Power Management пользователю предлагается возможность задать процессорный множитель, а также установить лимит энергопотребления и увеличения напряжения питания CPU в режиме Turbo Boost. Здесь также можно активировать технологию Intel Speed Step.

UEFI Setup ASUS P8Z77-M Pro

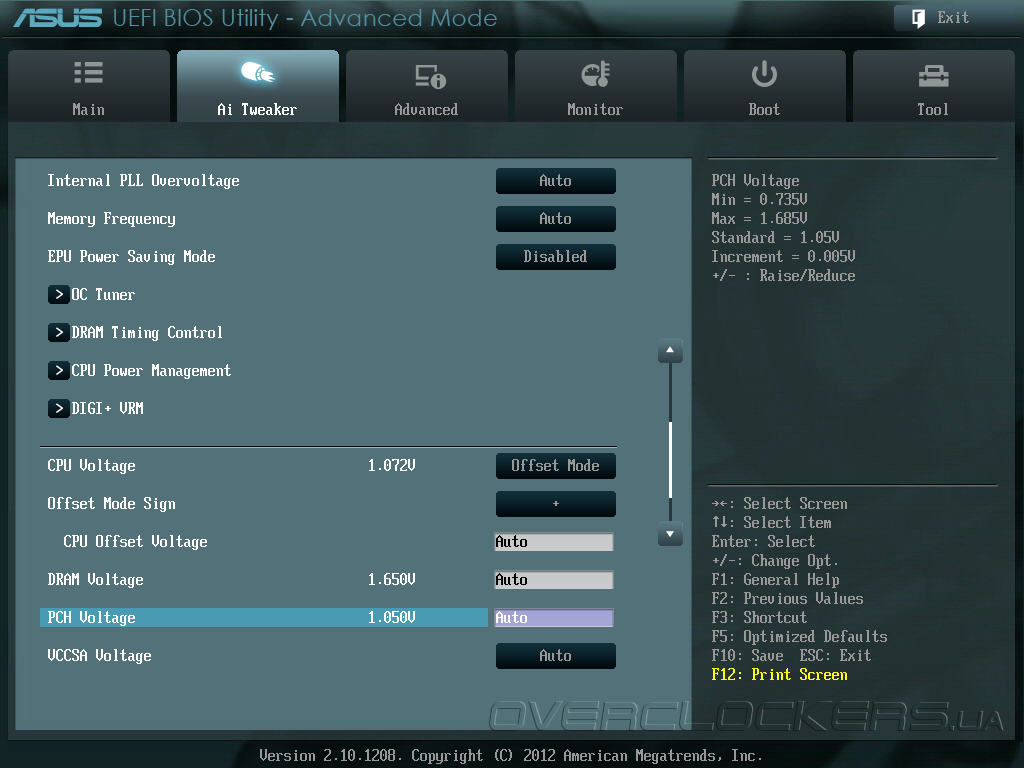

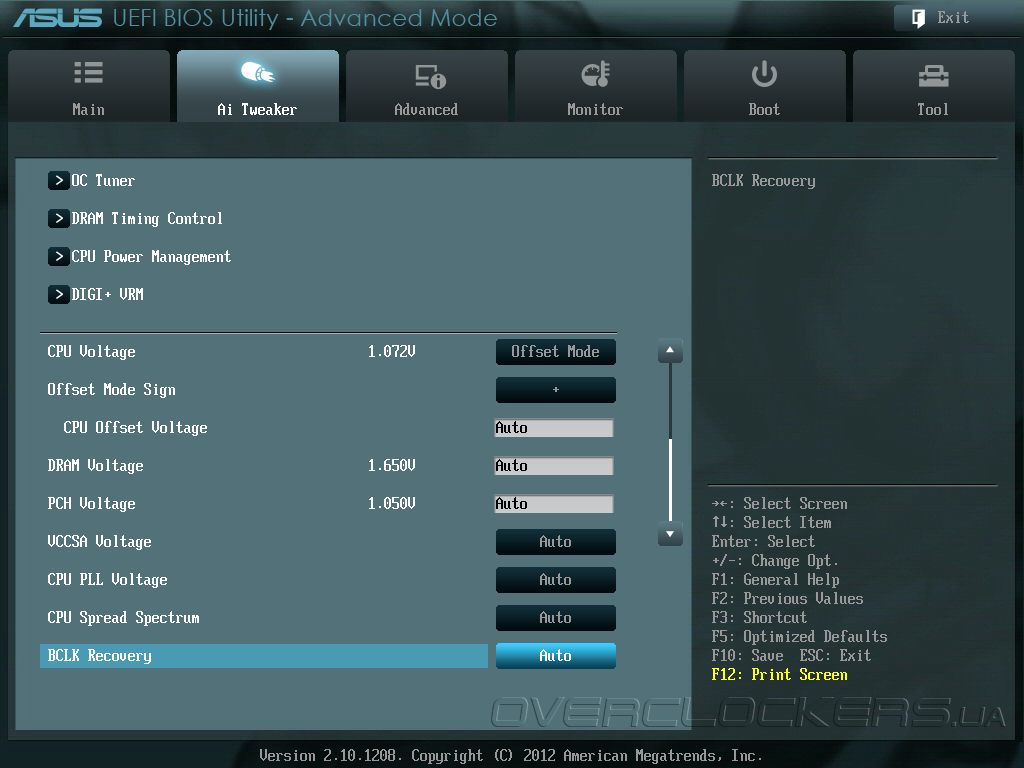

В самом конце списка параметров вкладки Ai Tweaker находится подраздел управления напряжением питания основных элементов системы.

UEFI Setup ASUS P8Z77-M Pro

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage 0,8—1,92 0,005
DRAM Voltage 1,1850—1,23 0,005
PCH Voltage 0,735—1,685 0,005
VCCSA Voltage 0,925—1,025 0,1
CPU PLL Voltage 1,8—1,9 0,1

Возможности по управлению напряжением питания основных узлов платы в случае ASUS P8Z77-M Pro не назовёшь богатыми, однако для умеренного разгона их будет вполне достаточно в большинстве случаев. Для серьезных оверклокерских экспериментов с использованием эффективного воздушного, жидкостного или экстремального охлаждения, компактная плата, разумеется, не предназначалась.

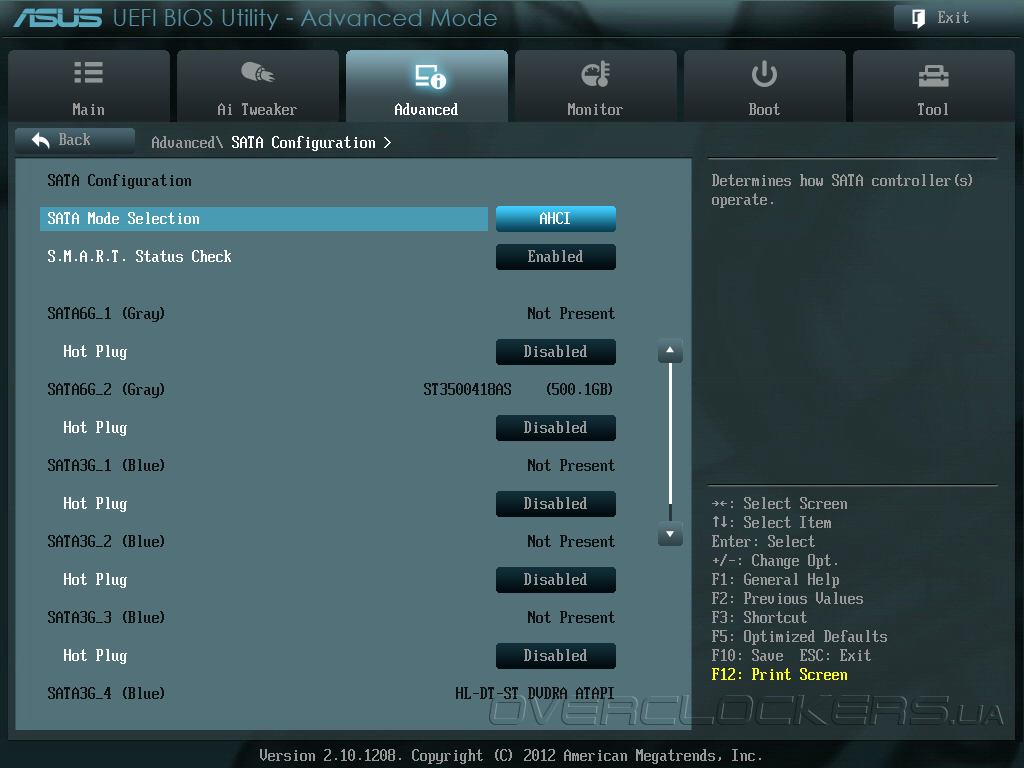

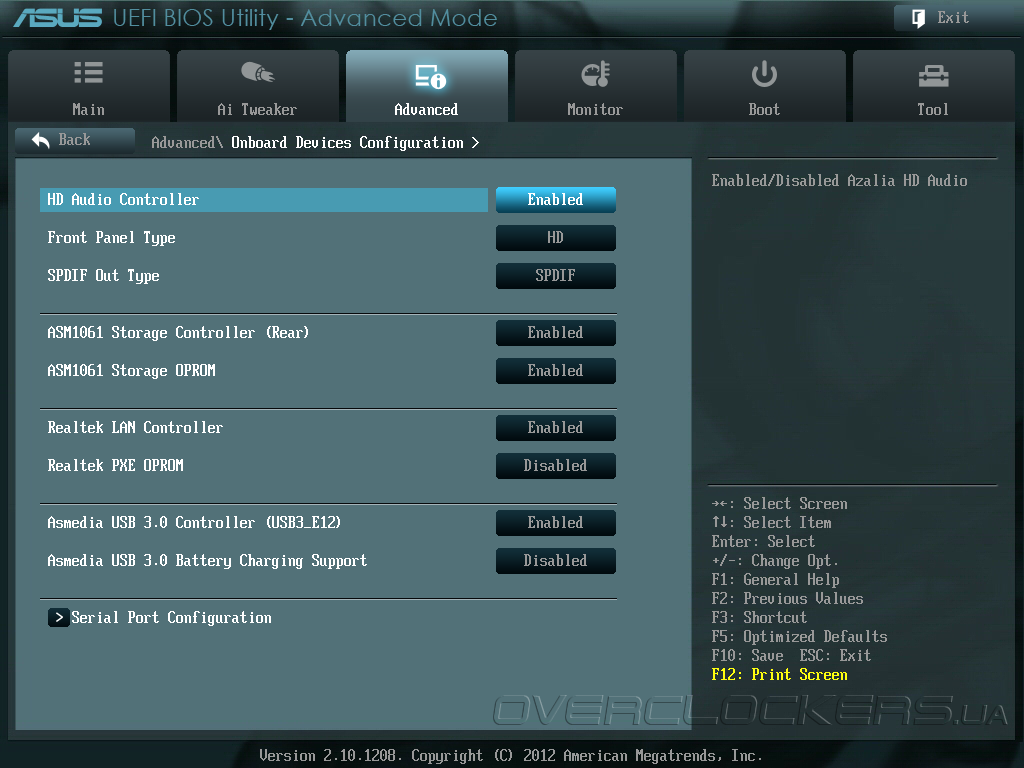

В меню Advanced осуществляется настройка функций северного и южного моста, процессорных и энергосберегающих технологий Intel, дисковой подсистемы, а также управление интегрированными контроллерами и аудиокодеком.

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

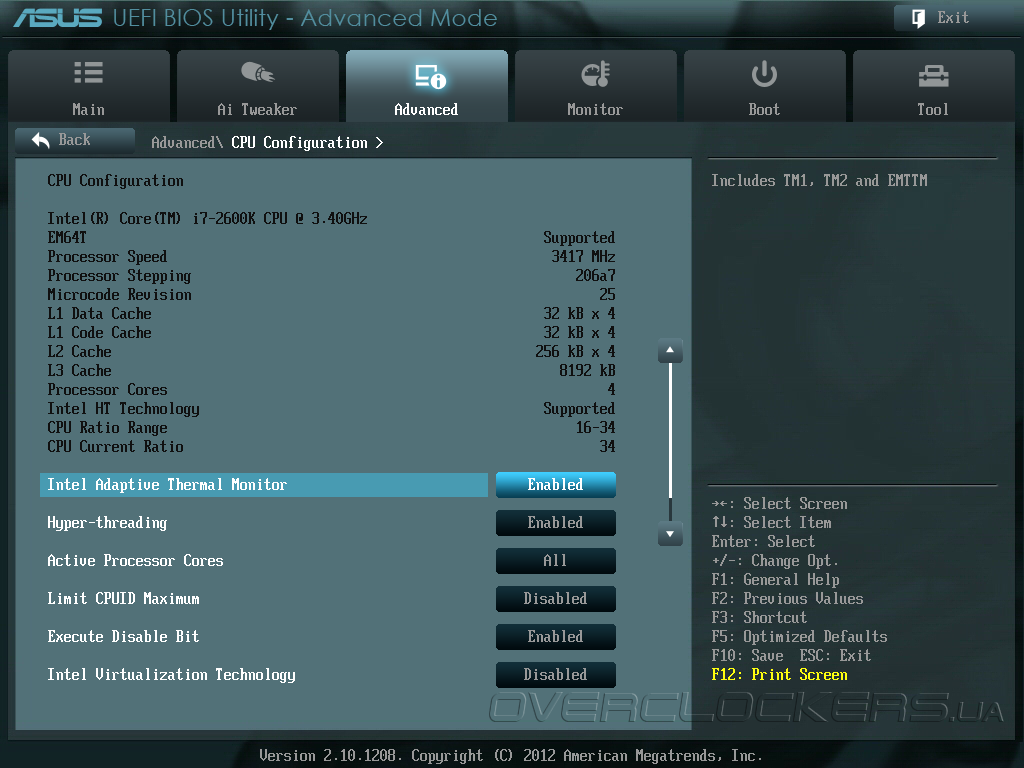

Здесь же в подменю CPU management Configuration можно задать количество активных процессорных ядер и повысить множитель процессора, если его модель имеет суффикс «К» в названии.

UEFI Setup ASUS P8Z77-M Pro

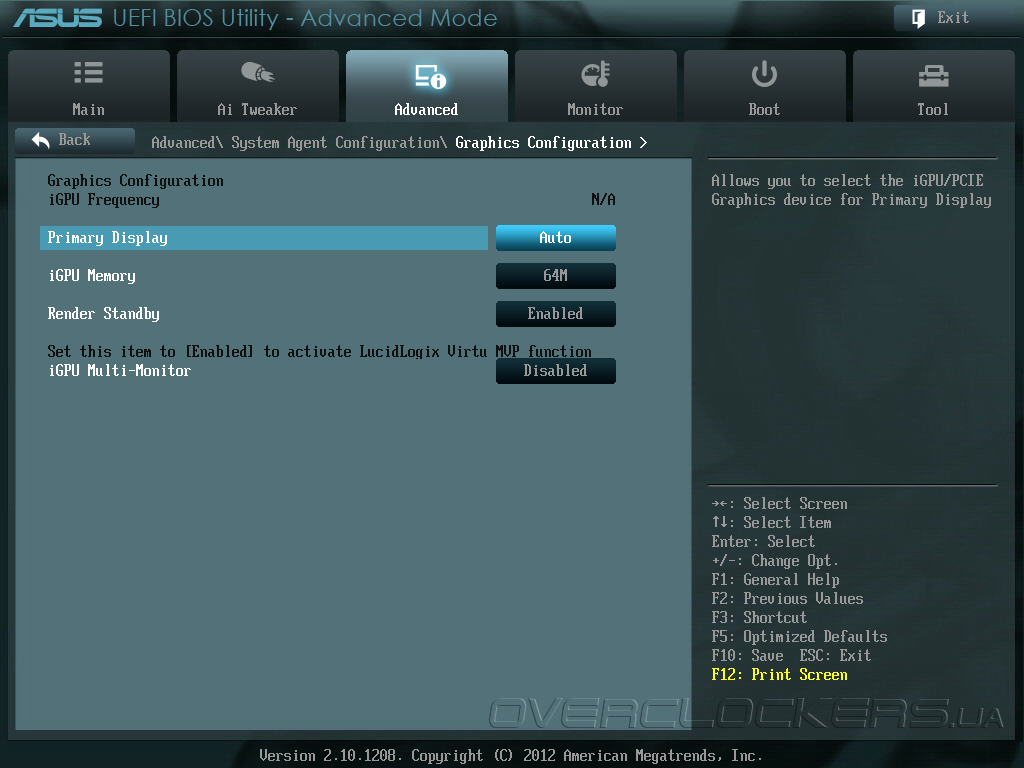

В разделе Graphics Configuration мы обнаружили настройки параметров интегрированного графического ядра. Пользователю предлагается возможность выбрать, какой графический адаптер (дискретный или встроенный) является первичным, установить объём выделяемой системной памяти под нужды iGPU, активировать технологию Lucid Virtu MVP.

UEFI Setup ASUS P8Z77-M Pro

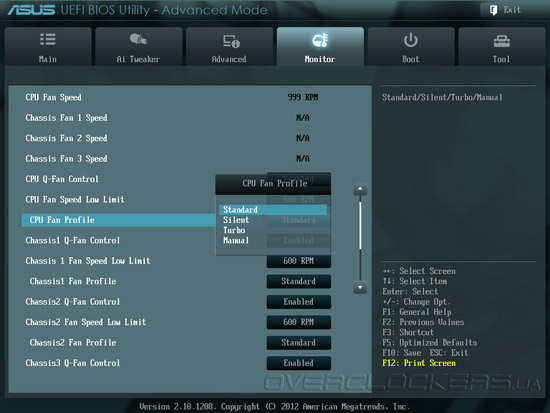

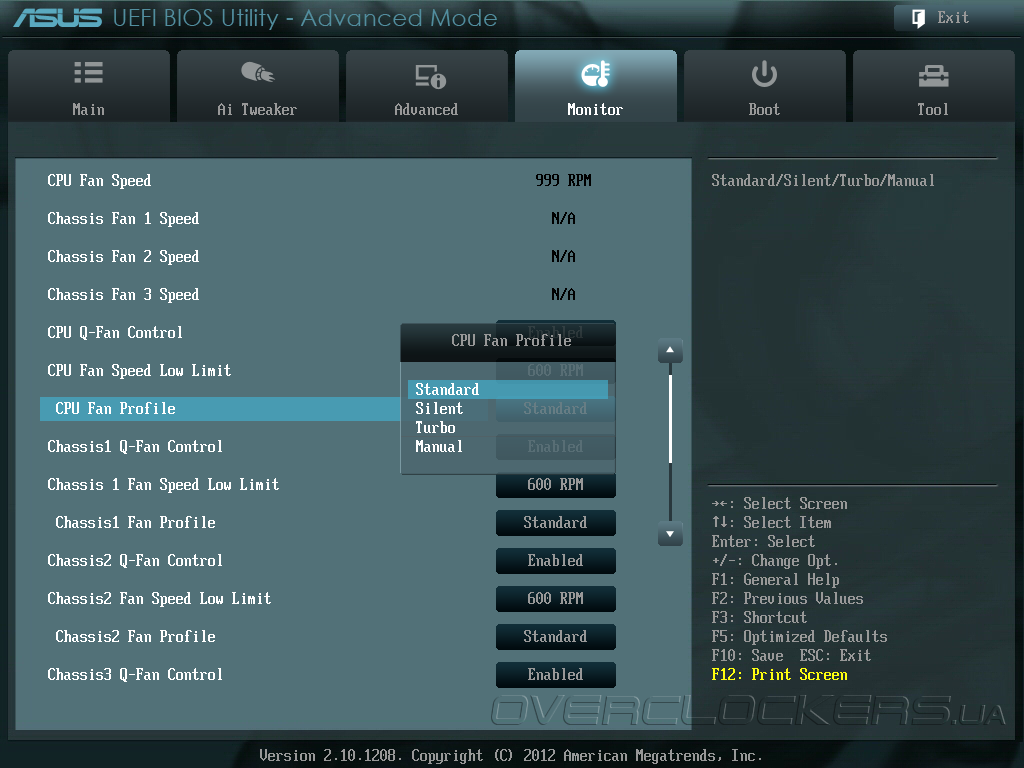

Раздел Monitor позволяет осуществлять мониторинг основных системных температур, напряжений на линиях 3,3 В, 5 В и 12 В, а также управлять подключенными к плате вентиляторами. Последним можно вручную задать скорость вращения, активировать один из трёх режимов (Turbo, Standard, Silent) или же задать зависимость скорости вращения от температуры того или иного термодатчика. Для опытных пользователей это отличная возможность оптимизировать уровень шума, издаваемый системным блоком.

UEFI Setup ASUS P8Z77-M Pro

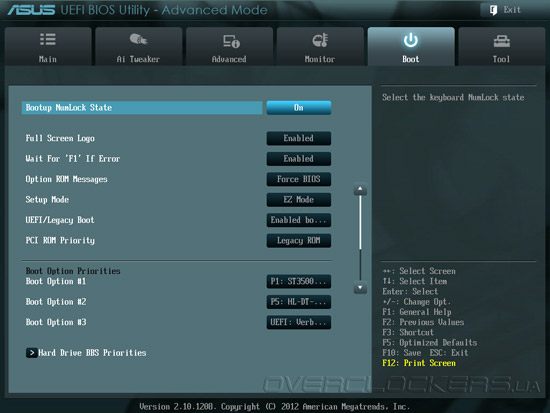

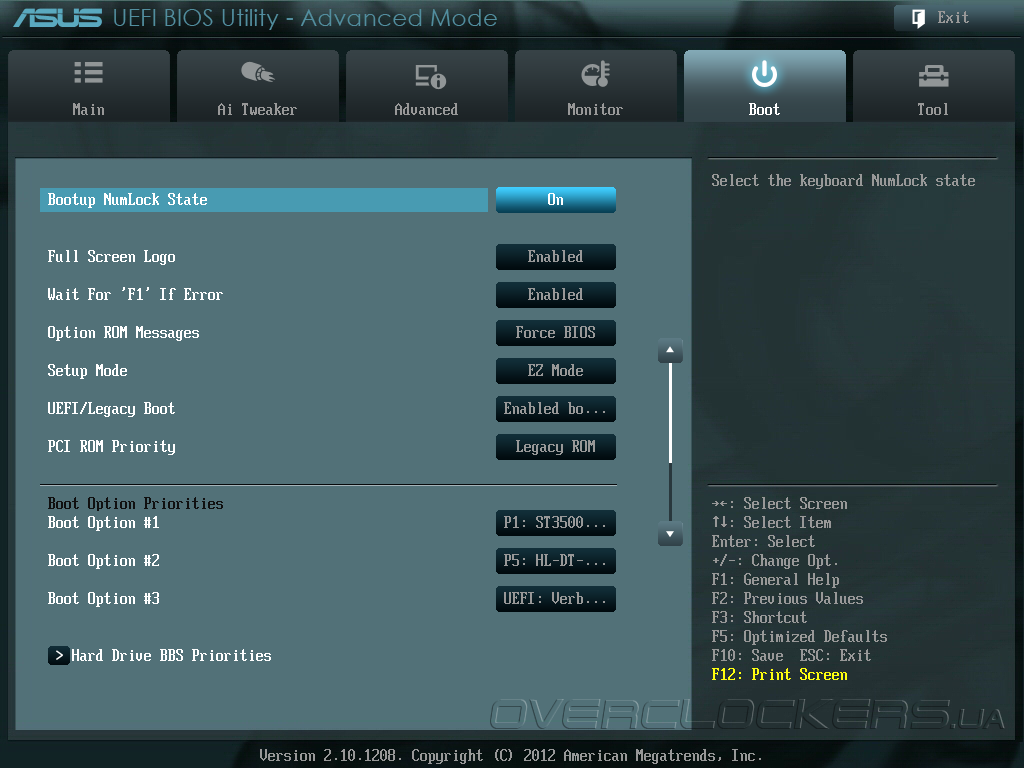

В меню Boot содержаться настройки загрузки системы.

UEFI Setup ASUS P8Z77-M Pro

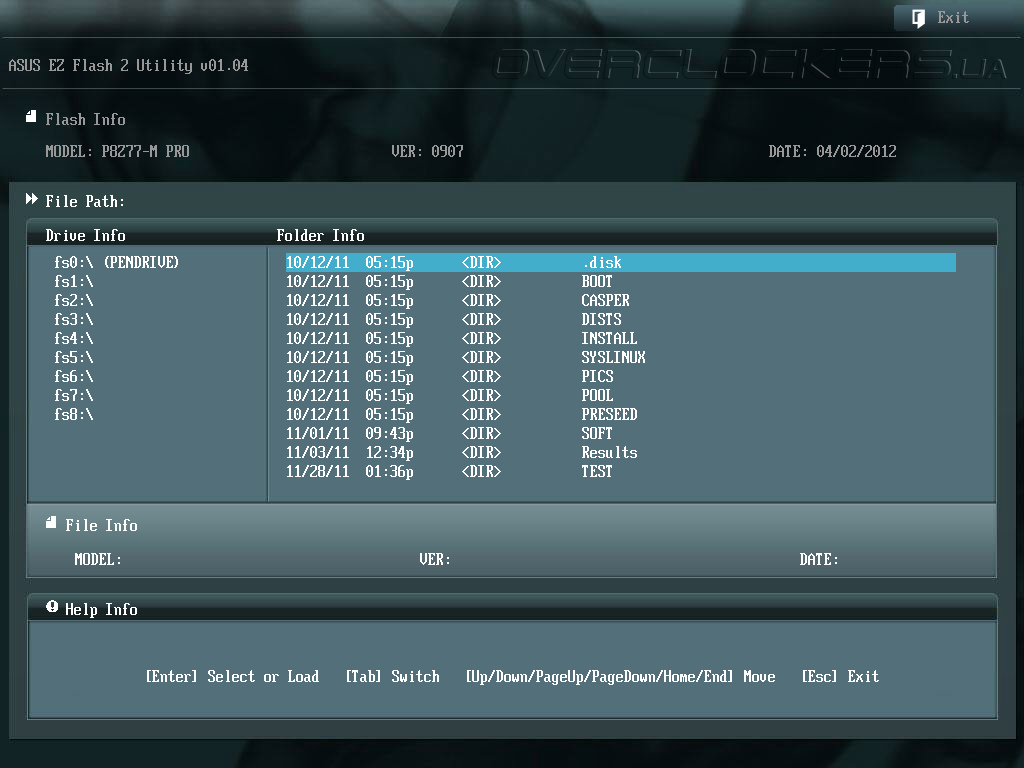

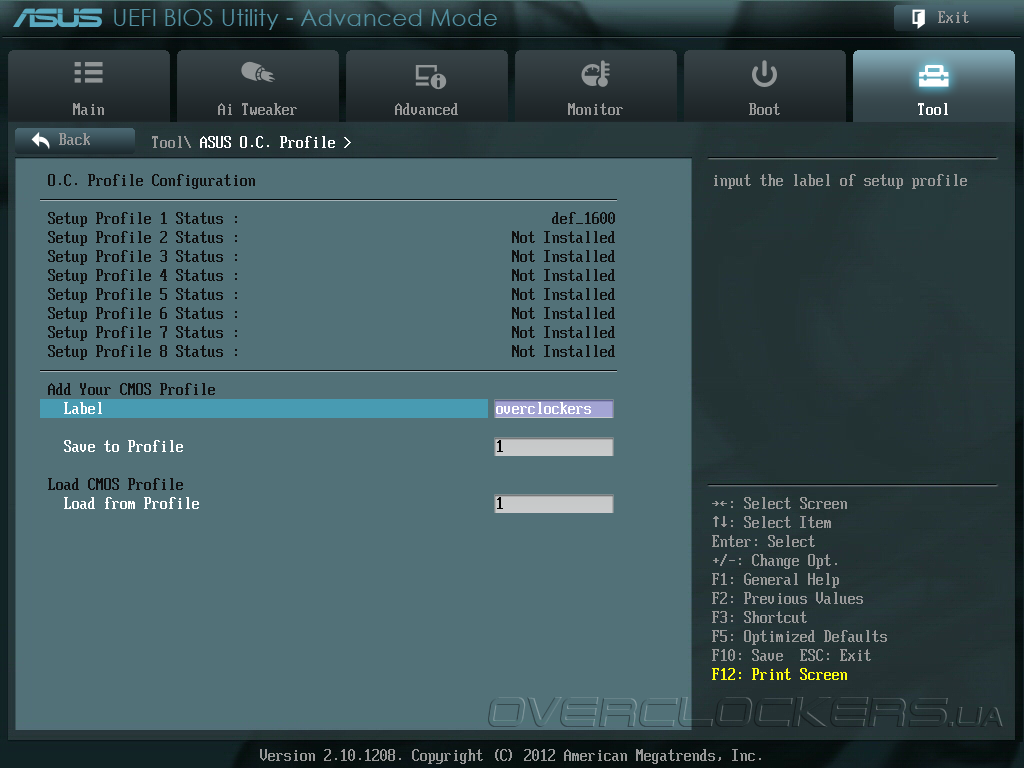

Последний раздел UEFI под названием Tool включает в себя утилиту для обновления прошивки платы под названием ASUS EZ Flash Utility и меню с оверклокерскими профилями, которых можно создать до восьми штук.

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

UEFI Setup ASUS P8Z77-M Pro

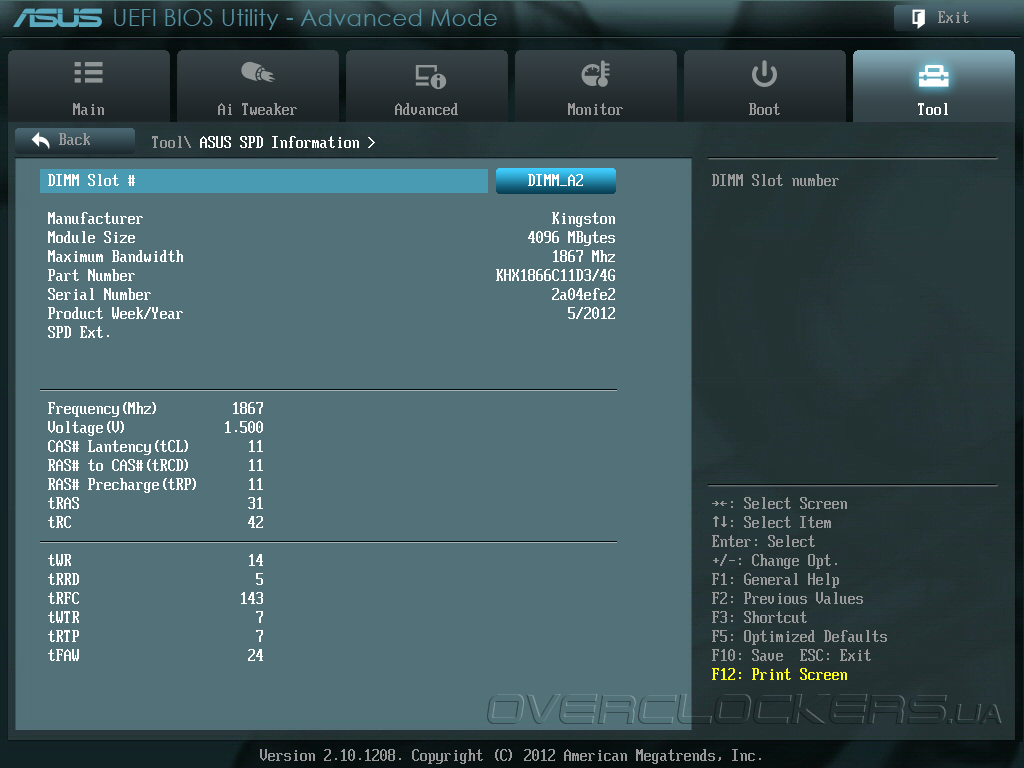

Там же есть возможность просмотреть информацию с SPD установленных модулей памяти.
