Максимальный «экстрим». Обзор материнской платы ASRock Z77 Extreme9 на базе чипсета Z77 Express

Высокоуровневые материнские платы вряд ли можно назвать массовым продуктом, скорее это имиджевые решения, определяющие потенциал производителя. Помимо оригинального внешнего вида и используемой качественной элементной базы они предлагают более широкую функциональность, чем доступные модели. В этой же категории находятся и продукты для энтузиастов разгона, позволяющие достичь очередных рекордов. Например, серия Republic of Gamers от ASUS. Аналогичные решения есть и у Gigabyte с MSI. Недавно к ним примкнула набирающая популярность некогда сугубо «бюджетная» ASRock со своей платой OC Formula на базе системной логики Intel Z77 Express. Кстати, у этого тайваньского производителя уже достаточно широкий модельный ряд топовых продуктов, один из которых — Z77 Extreme9 — мы и рассмотрим.

ASRock Z77 Extreme9


Характеристики

Эта плата выполнена на чипсете Intel Z77 Express и поддерживает все процессоры с разъемом LGA1155. Естественно, предпочтительнее использовать модели на ядре Ivy Bridge, так как они обладают возможностью задействовать шину PCI Express последней ревизии, что будет актуально при постройке мощной игровой системы на базе нескольких видеокарт последнего поколения. Тем более, что плата обладает пятью разъемами для установки графических акселераторов. Плюс линейка Core серии 3ххх позволяет без проблем задействовать модули памяти частотой от 2400 МГц и выше, что практически было недостижимо для Sandy Bridge. Правда, особой пользы от скоростного ОЗУ на данный момент нет. Как и большинство высокоуровневых решений Z77 Extreme9 несет на борту комбинированный модуль Wi-Fi и Bluetooth, избавляющий пользователя от покупки дополнительных устройств. Более подробные характеристики платы можно узнать из следующей таблицы:

Модель ASRock Z77 Extreme9
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/3000+* (*— OC), максимум 32 ГБ
Слоты PCI-E 5 PCI Express 3.0 x16 (х16+х16, х8+х8+х16, х8+х8+х8+x8)
1 PCI Express 2.0 x16@x4
1 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (4 разъема на задней панели, Intel Z77)
6 х 3.0 (4 разъема на задней панели, Etron EJ188)
6 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (ASMedia ASM1061)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA 1 (совмещен с SATA 6 Гбит/с, ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук 7.1, HDA (Realtek ALC898)
S/PDIF Оптический
Встроенная сеть 2х Gigabit Ethernet (Broadcom BCM57781)
IEEE 802.11a/b/g/n и Bluetooth 4.0 (дискретный модуль, Atheros AR946x)
Thunderbolt
FireWire 2 (1 на плате, VIA VT6315N)
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, сброса настроек, индикатор POST-кодов, разъем для подключения ИК-приемника


Комплект поставки

«Материнка» поставляется в крупной темной коробке, оснащенной удобной ручкой для переноски. Ключевое место в оформлении лицевой стороны отведено логотипу технологии 555 XFast, подразумевающей ускорение работы локальной сети, шины USB и системы до пяти раз благодаря соответствующему программному обеспечению.

ASRock Z77 Extreme9

На обратной стороне упаковки расписаны возможности 555 XFast и поддерживаемой чипсетом технологии Lucid Virtu MVP, а также некоторые особенности продукта. Например, функция Dehumidifier, призванная бороться с повышенной влажностью внутри системного блока, два гигабитных сетевых адаптера, возможность обновления встроенными средствами прошивки и пр.

ASRock Z77 Extreme9

Под откидной крышкой можно рассмотреть приобретаемый продукт, а на развороте почерпнуть некоторую информацию о реализации интерфейса PCI Express 3.0 и подсистемы питания.

ASRock Z77 Extreme9

Комплект поставки соответствует уровню продукта и содержит:
  • руководство к материнской плате;
  • инструкция к программному обеспечению;
  • проспект с описанием 555 XFast;
  • проспект с описанием Lucid Virtu MVP;
  • диск с драйверами и дополнительным ПО.
ASRock Z77 Extreme9
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA;
  • два переходника питания SATA Power;
  • четыре мостика SLI для различных конфигураций тандемов из видеокарт;
  • 5,25” модуль Wi-SB Box.
ASRock Z77 Extreme9

Переходники SATA Power уже почти не встречаются среди аксессуаров — учитывая что у современных мощных блоков питания достаточно разъемов для SATA-устройств, то они практически и не нужны. А вот модуль Wi-SB Box, вставляемый в пустой 5,25-дюймовый, на деле оказывается весьма полезным устройством.

ASRock Z77 Extreme9

Помимо двух портов USB 3.0 с внутренним подключением к материнской плате он обладает двумя посадочными местами для 2,5” накопителей и одним для Mini PCI Express — даже в последних моделях корпусов нельзя установить большое количество тех же SSD, обычно одну-две штуки. С ним уже будет проще.

ASRock Z77 Extreme9

Еще под пластиковой декоративной панелью есть две антенны Wi-Fi, длина проводов которых около 75 см, чего с лихвой хватит для подключения даже в корпусе формата Full-Tower.

ASRock Z77 Extreme9


Дизайн и функциональность

Фирменный стиль продуктов ASRock легко узнаваем: темный текстолит, черные разъемы, такие же радиаторы с серыми декоративными крышками и позолоченные конденсаторы. Пожалуй, последнее стало визитной карточкой решений тайваньского вендора.

ASRock Z77 Extreme9

К дизайну особых претензий нет, все расположено более-менее продуманно. Из-за нехватки места на PCB часть компонентов была перенесена на обратную сторону.

ASRock Z77 Extreme9

Посетовать можно разве что на фирменные сдвигающиеся защелки разъемов PCI-E x16, которые не так легко открыть для демонтажа видеокарты, тогда как у конкурентов с этим намного проще. Зато на слотах DIMM привычные защелки с одной стороны отсутствуют, но этим вряд ли кого удивишь, ведь аналогичные разъемы давно уже используются на продуктах ASUS и MSI.

ASRock Z77 Extreme9

Для придания изюминки своему устройству ASRock снабдила плату декоративным элементом в виде подсвечивающегося белого логотипа компании на радиаторе чипсета.

ASRock Z77 Extreme9

Подсвечивающийся элемент в виде полоски есть еще на радиаторе преобразователя питания процессора.

ASRock Z77 Extreme9

Но в отличие от чипсетного охладителя радиатор модуля VRM сверху накрыт пластиковой крышкой, под которой расположена плата с линейкой светодиодов, и фактически рабочие поверхности, излучающие тепло, у него лишь по бокам.

ASRock Z77 Extreme9

А чтобы его эффективность все же не снизилась, он соединен тепловой трубкой с еще одним крупным радиатором, охлаждающим чип PLX PEX8747. Последний отвечает за распределение линий PCI Express 3.0 между соответствующими разъемами.

ASRock Z77 Extreme9

Как видите на верхнем снимке, система охлаждения очень массивная и не зря — она отвечает за приемлемый тепловой режим 12-канального преобразователя питания CPU, управляемого контроллером Intersil ISL6367.

ASRock Z77 Extreme9

Элементная база качественная, тут, пожалуй, придраться не к чему. Часть компонентов, как уже отмечалось выше, перенесена на обратную сторону печатной платы.

ASRock Z77 Extreme9

Кроме стандартного 24-контактного разъема питания и дополнительного EPS12V инженеры предусмотрели на Z77 Extreme9 еще один коннектор, более известный как «молекс», который стоит задействовать при установке двух видеоадаптеров.

ASRock Z77 Extreme9

И если внешнему виду рассматриваемого продукта компания уделила должное внимание, то дополнительным возможностям, облегчающим разгон, к сожалению, нет. На плате присутствуют лишь кнопки включения и перезагрузки, POST-индикатор, клавиша Clear CMOS на задней панели. То же самое можно встретить и на более дешевых решениях. Например, на той же Z77 Extreme4 даже количество разъемов для подключения вентиляторов совпадает и равно шести штукам.

ASRock Z77 Extreme9

А вот чего действительно младшие модели не могут предложить, так это большое количество слотов PCI-E x16, позволяющих объединить до четырех видеокарт, поддерживающих технологии AMD CrossFireX и NVIDIA SLI.

ASRock Z77 Extreme9

На рассматриваемой «материнке» их пять, а линии между ними распределяются следующим образом:

ASRock Z77 Extreme9

Для обычных плат расширения предусмотрены слот PCI-E x16 2.0 с четырьмя линиями от чипсета и один PCI-E x1.

Также на доступных продуктах отсутствует модуль Wi-Fi. На Z77 Extreme9 стоит комбинированный Mini PCI-E адаптер, работающий дополнительно с Bluetooth 4.0, на базе чипа Atheros AR946x с заявленной скоростью передачи данных до 300 Мбит/с.

ASRock Z77 Extreme9

И конечно же продвинутые решения обладают большим количеством дополнительных контроллеров, вечно испытывающие нехватку линий PCI Express. Чтобы обеспечить беспроблемное функционирование еще четырех каналов SATA 6Gb/s, шести портов USB 3.0 и двух гигабитных сетевых чипов с IEEE 1394 на плате был установлен свитч PLX PEX8608.

ASRock Z77 Extreme9

В итоге на PCB не осталось свободного места, где нельзя было не заметить какую-нибудь микросхему или разъем. Задняя панель также забита под завязку и содержит:
  • один комбинированный PS/2;
  • восемь USB 3.0;
  • два USB 2.0;
  • один HDMI;
  • два RJ45;
  • один FireWire;
  • один eSATA;
  • оптический S/PDIF;
  • шесть аудио-разъемов;
  • кнопку Clr CMOS.
ASRock Z77 Extreme9

Для подключения монитора предусмотрен лишь один HDMI, но вряд ли от продукта такого уровня потребуется больше.

В сухом остатке имеем неплохо оснащенное решение, рассчитанное на относительно массового потребителя, который не против побаловаться разгоном. Но в целом «материнка» больше предназначена для постройки мощного игрового ПК с максимальными возможностями расширения. Кстати, есть чуть дешевле модель — Z77 WS, выполненная на этой же базе, но лишенная модуля Wi-Fi. Так что, для рабочей станции лучше присмотреться к ней.

UEFI Setup

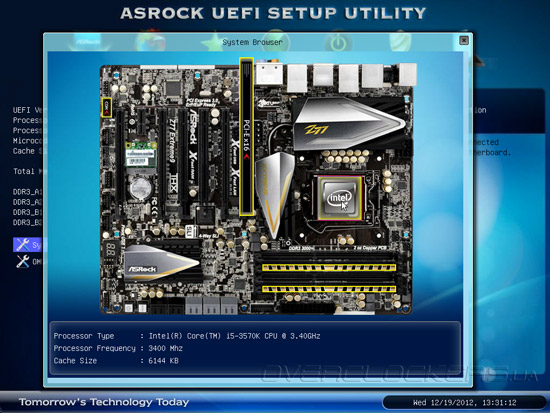

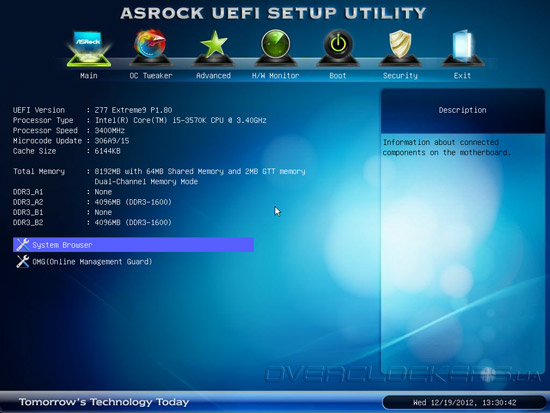

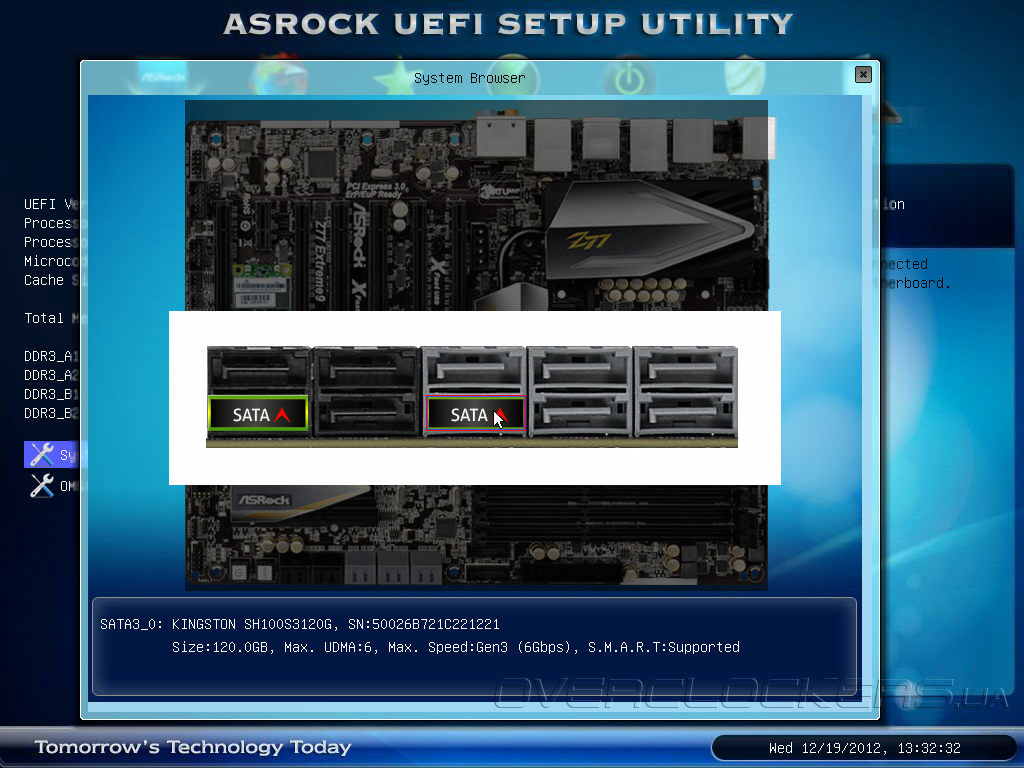

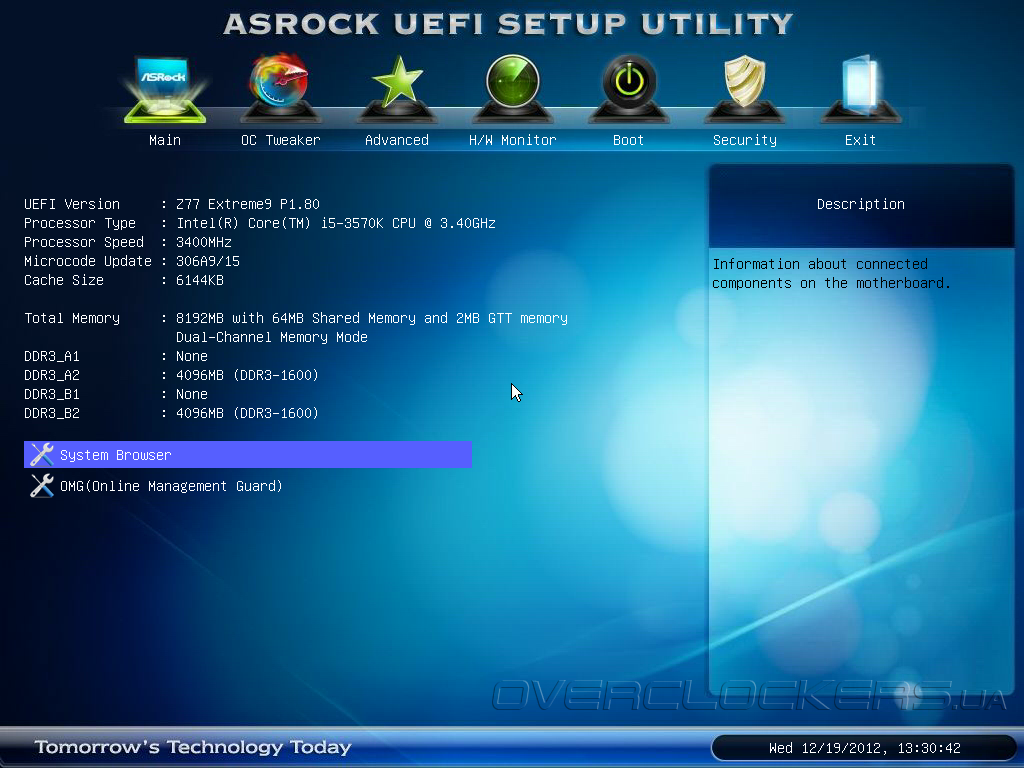

Вместо привычного BIOS у современных материнских плат используется Unified Extensible Firmware Interface (UEFI), предлагающий как минимум возможность загрузки с емких накопителей, поддержку «мыши» и обладающий дружественным графическим интерфейсом. Прошивка платы ASRock выполнена на микрокоде AMI и предлагает пользователям большое количество параметров для тонкой настройки системы. При входе в UEFI первым делом попадаешь на вкладку Main, где можно почерпнуть информацию об установленном процессоре и памяти, а также о других компонентах, для чего необходимо в System Browser навести курсор «мыши» на соответствующий элемент на снимке платы.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

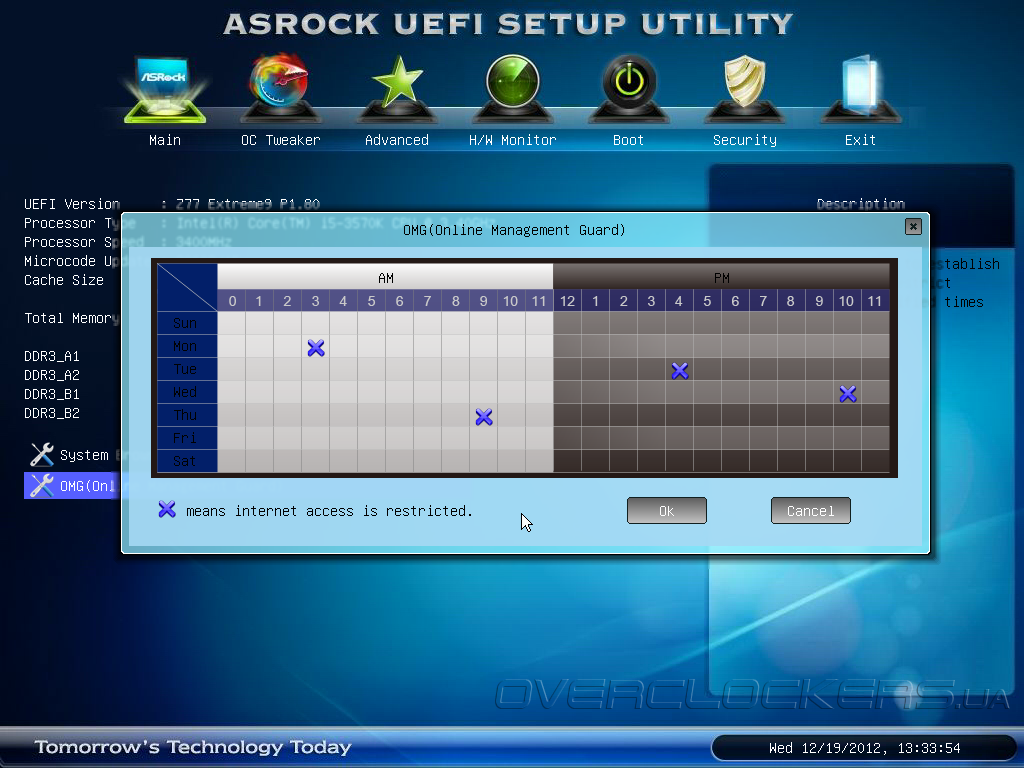

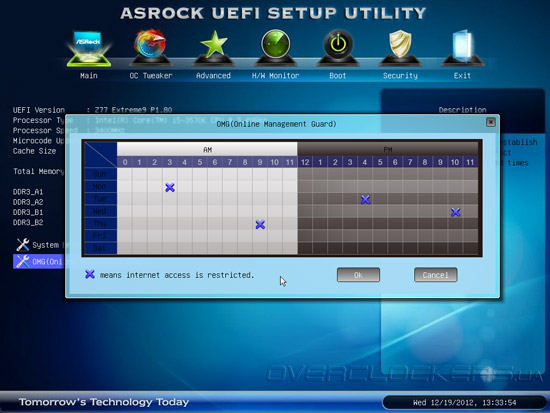

Еще одна интересная особенности прошивок ASRock — возможность ограничения доступа во Всемирную сеть по времени и дням недели, достаточно проставить крестики на «календаре» в OMG.

UEFI Setup ASRock Z77 Extreme9

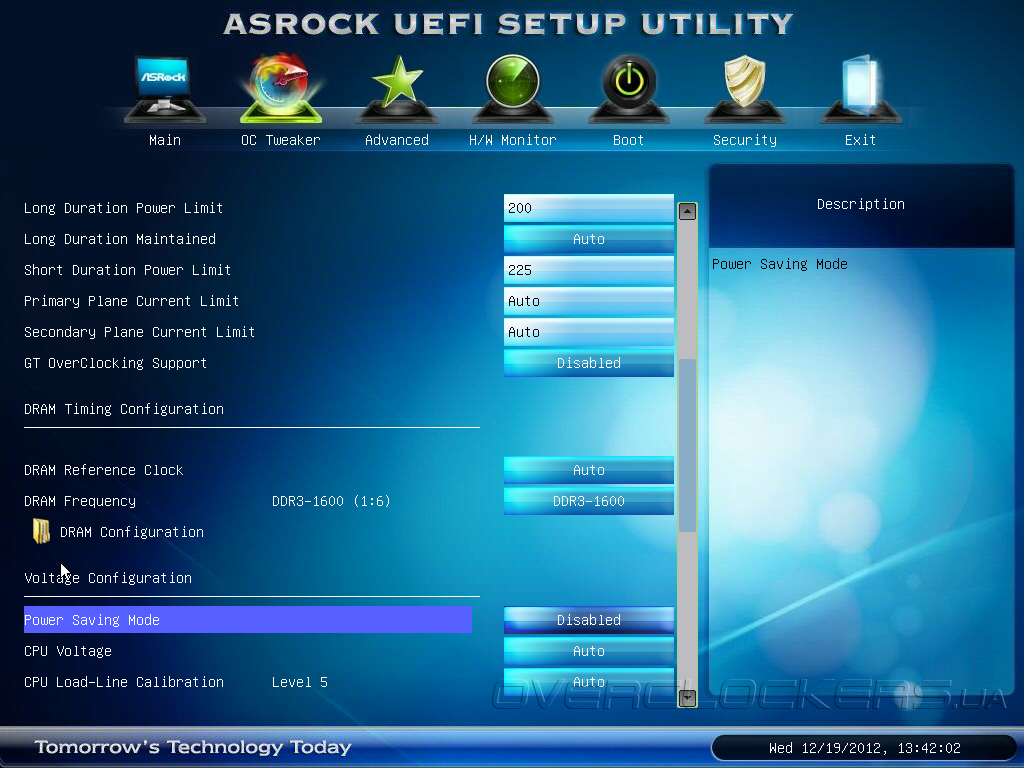

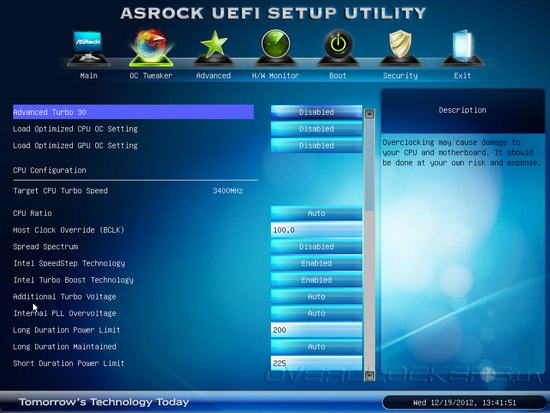

Параметры для тонкой настройки системы расположены в OC Tweaker. Там можно изменить базовую частоту, настроить работу технологий энергосбережения, включая Turbo Boost, увеличить лимит потребляемой мощности и тока, что будет полезно при разгоне процессора.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

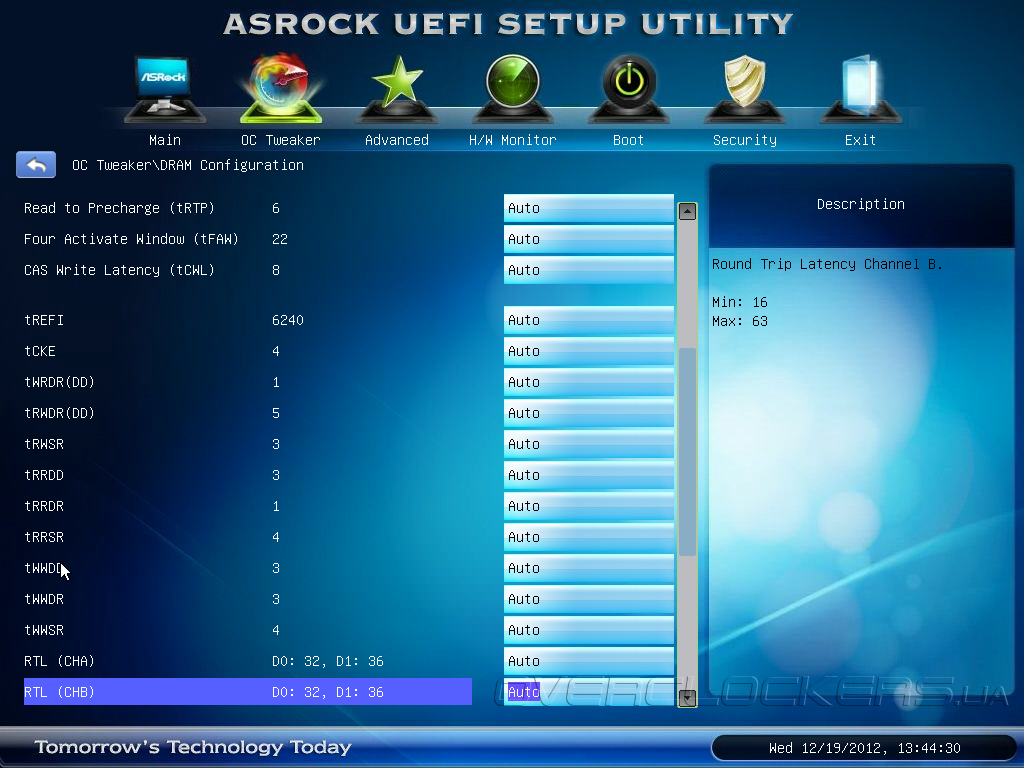

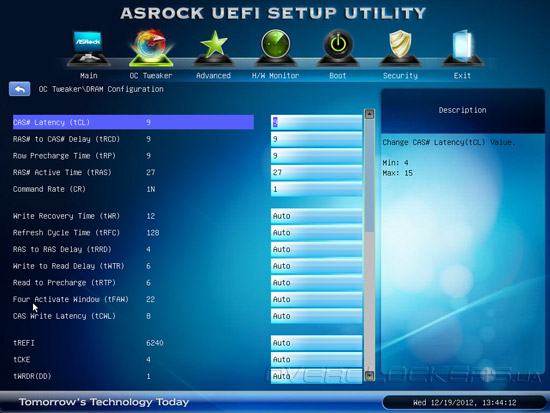

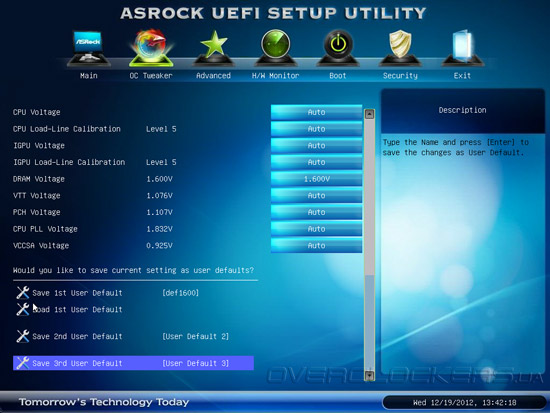

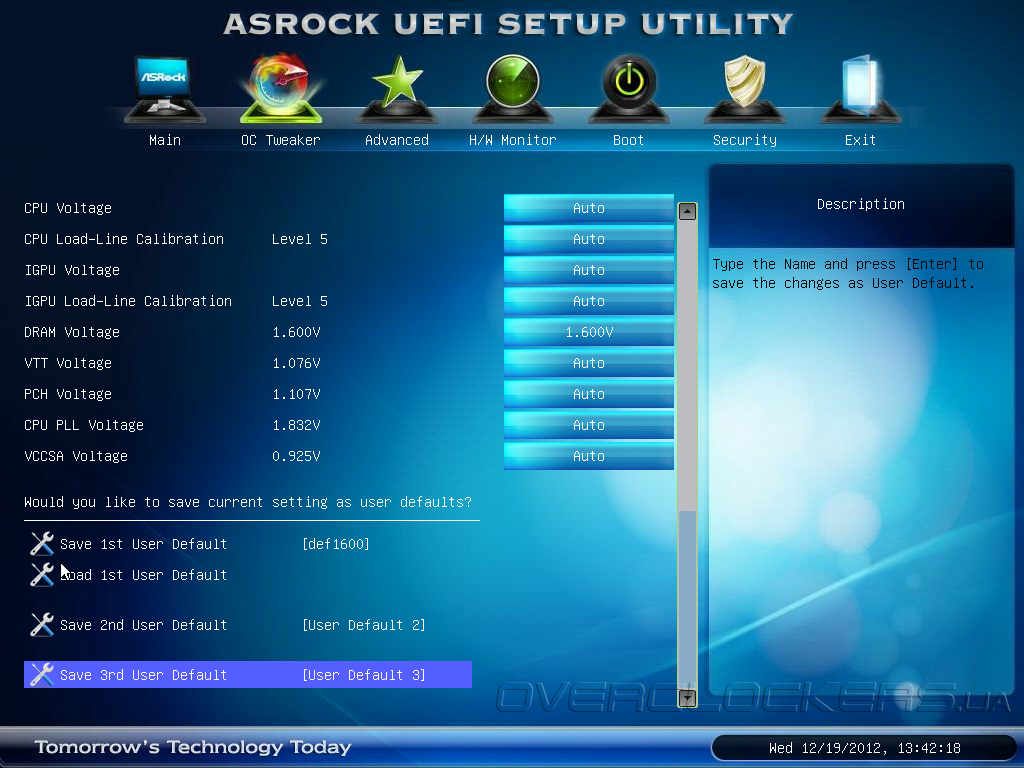

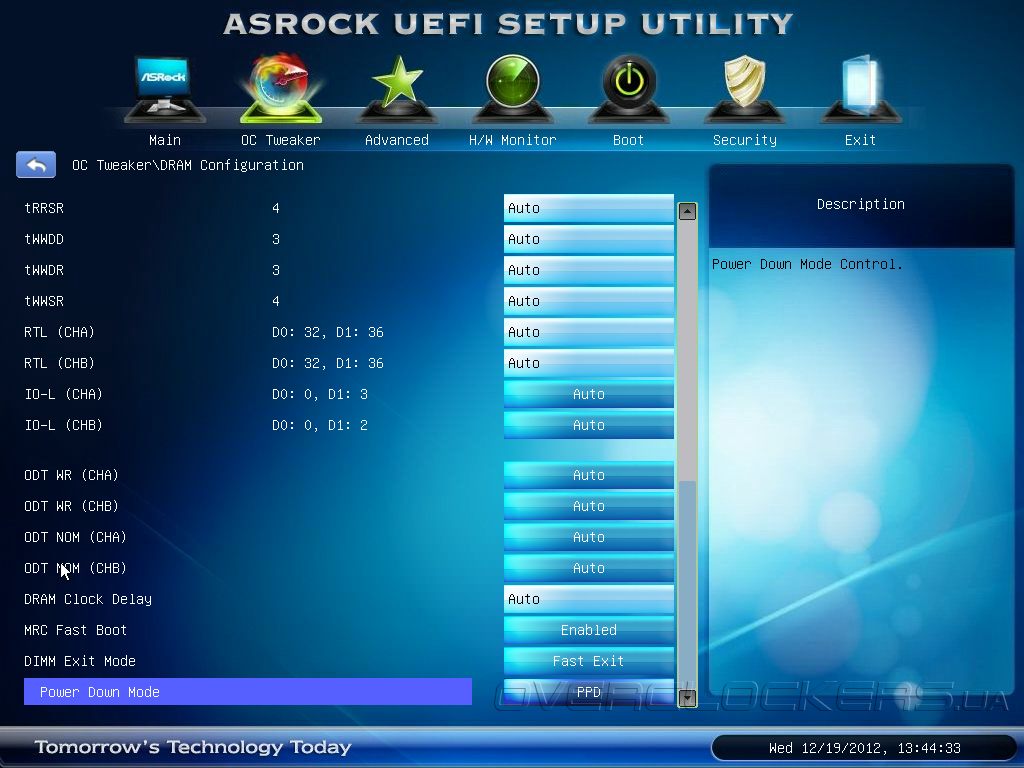

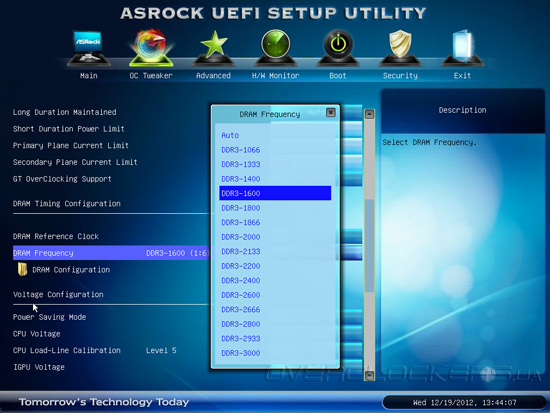

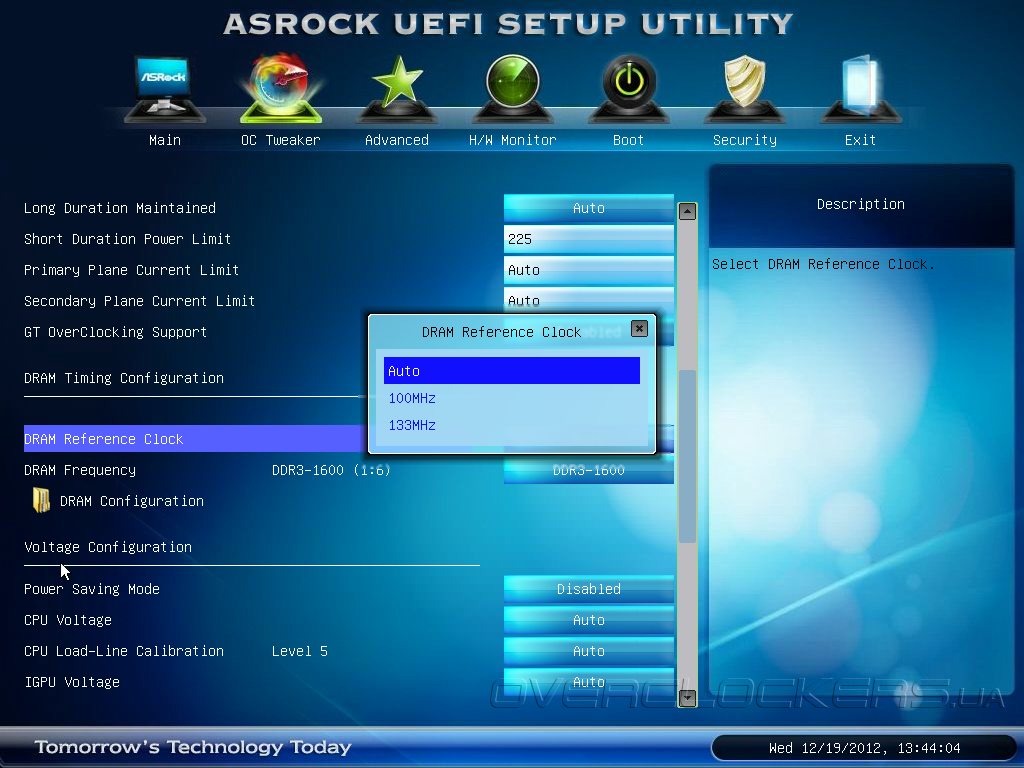

Кроме того доступны настройки подсистемы памяти и всевозможных напряжений. При установке Ivy Bridge можно будет выбрать опорную частоту ОЗУ, а список режимов работы расширится вплоть до 3000 МГц. Количество настраиваемых таймингов устроит даже самого требовательного пользователя.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

С напряжениями также не возникнет проблем. Их количество хоть и не такое большое, как у ASRock Z77 OC Formula, но доступных параметров будет достаточно для среднестатистического разгона любого процессора К-серии. Для удобства читателей все параметры занесены в следующую таблицу:

Параметр Диапазон напряжений, В Шаг, В
CPU Offset Voltage –0,3 ... +0,6 0,005
CPU Fixed Voltage 0,6—1,7 0,005
IGPU Offset Voltage –0,3 ... +0,6 0,005
IGPU Fixed Voltage 0,6—1,52 0,005
DRAM Voltage 1,165—1,8 0,005
VTT Voltage 0,768—1,634 0,009—0,01
PCH Voltage 0,726—1,907 0,012—0,013
CPU PLL Voltage 1,586—2,349 0,008—0,009
VCCSA Voltage 0,925—1,2 0,09

Есть функция, отвечающая за снижение просадок напряжения питания процессора (Load Line Calibration) с пятью уровнями изменения, из которых только первый можно назвать действенным, и три профиля для сохранения пользовательских настроек.

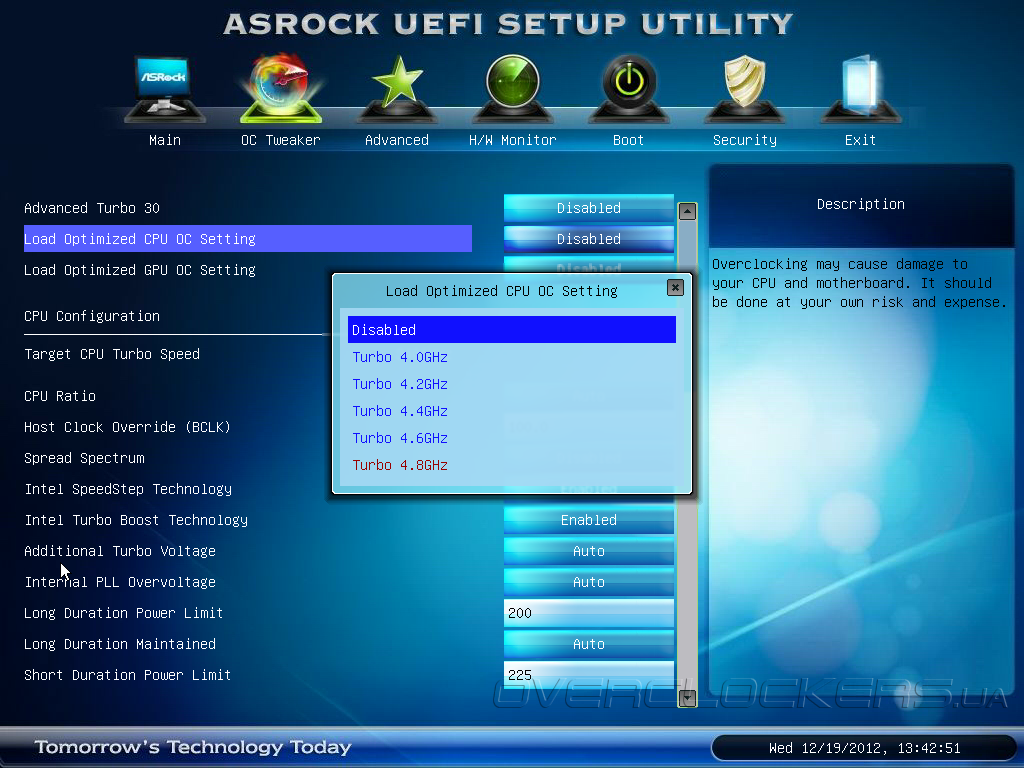

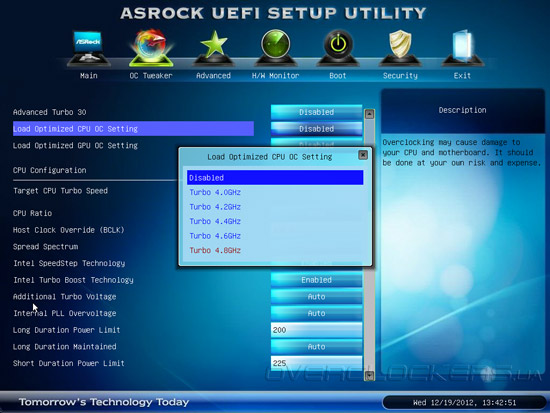

Для тех, кто не силен в разгоне, программисты предусмотрели несколько профилей для повышения частоты CPU или встроенного графического ядра. Но, честно говоря, настройки в них далеки от совершенства, а напряжения питания настолько увеличены, что процессор перегревается в первую же минуту при прохождения стресс-теста программой LinX. И это при использовании кулера Noctua NH-D14. В общем, рекомендовать их можно только на свой страх и риск.

UEFI Setup ASRock Z77 Extreme9

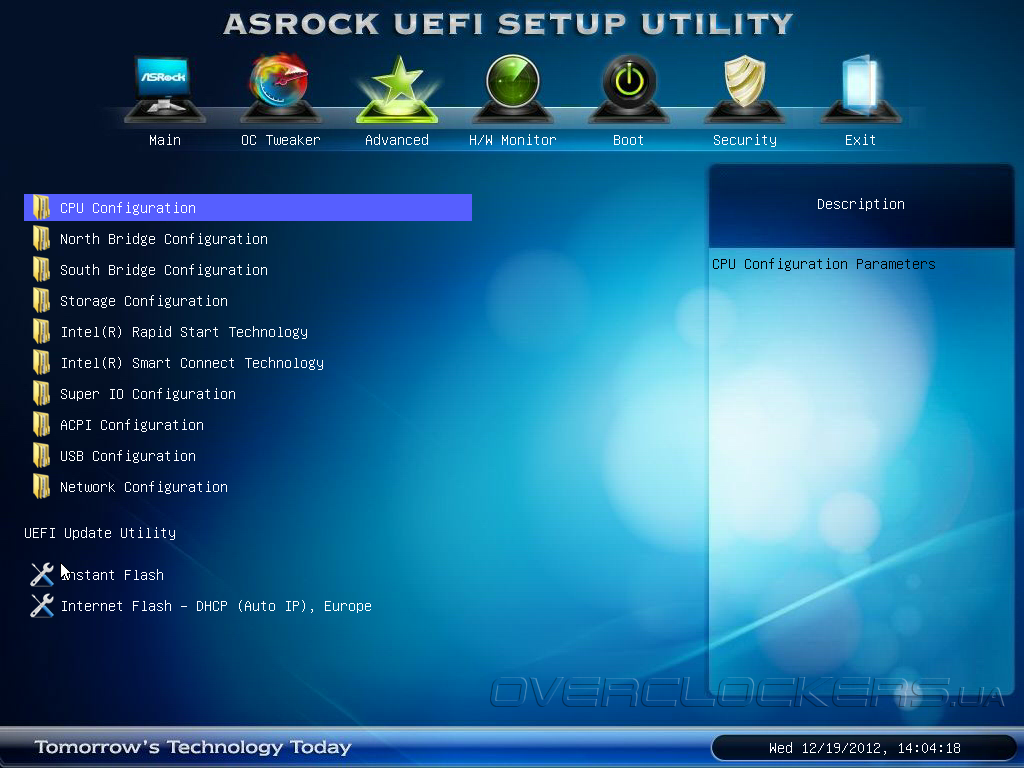

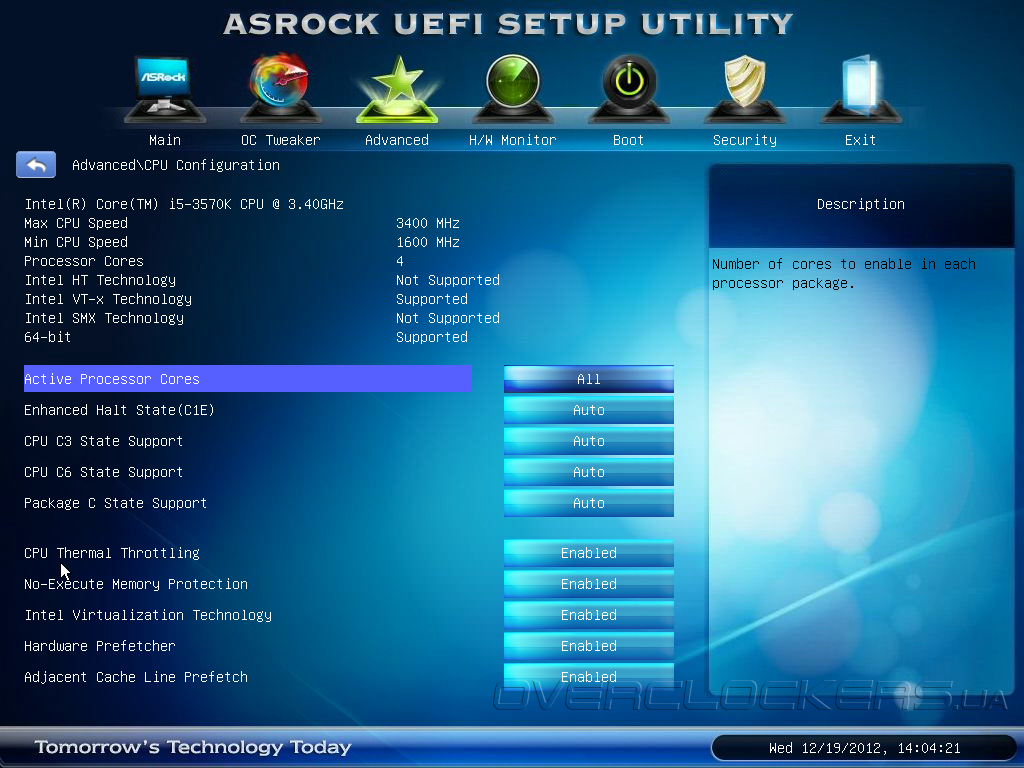

Остальные разделы прошивки отвечают за общие настройки системы. В Advanced изменяются параметры системной логики, встроенного видеоядра, внешних контроллеров и процессора. Встроенные средства обновления микрокода — Instant Flash и Internet Flash — позволят без проблем заменить прошивку с флеш-накопителя или через Интенет.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

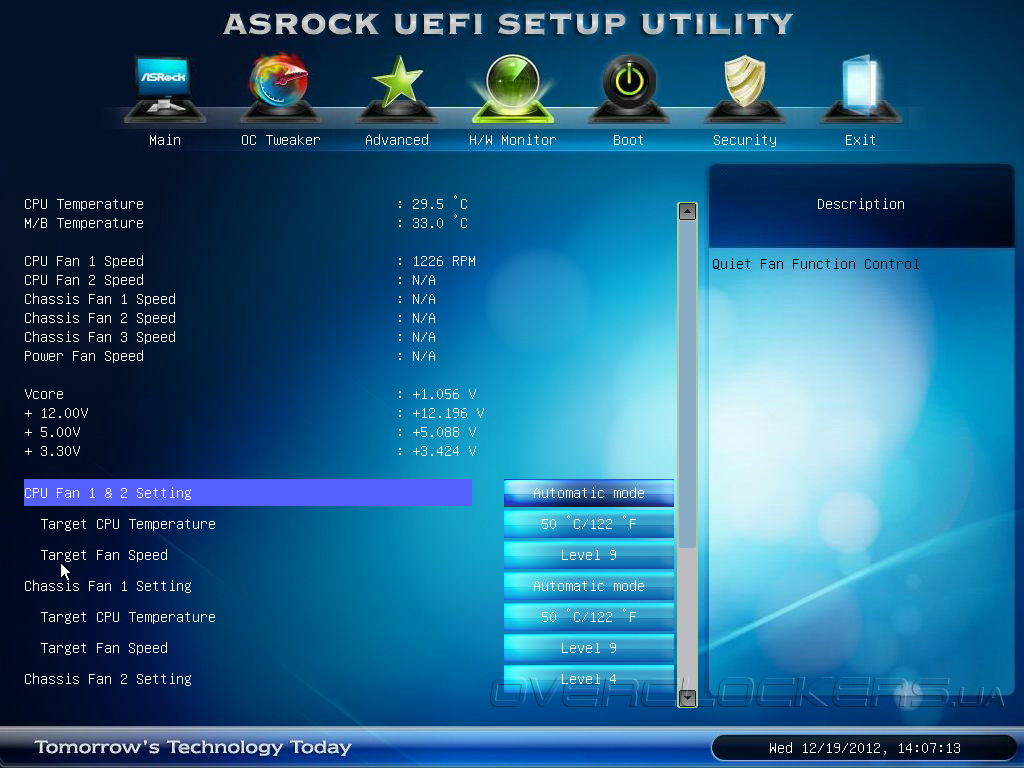

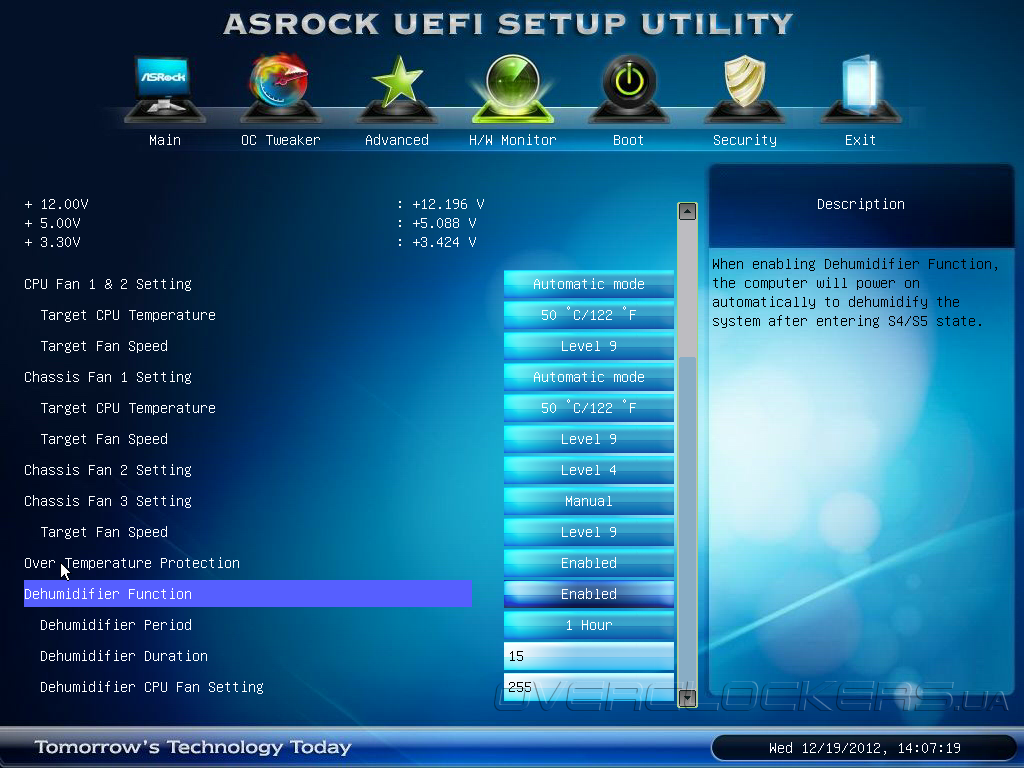

H/W Monitor позволяет произвести мониторинг системы по двум датчикам температуры (включая CPU), основным линиям питания платы и шести таходатчикам. Скорость вращения вентиляторов можно настроить в зависимости от температуры процессора, но трехкантактные модели почему-то не управляются. Там же настраивается функция Dehumidifier.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

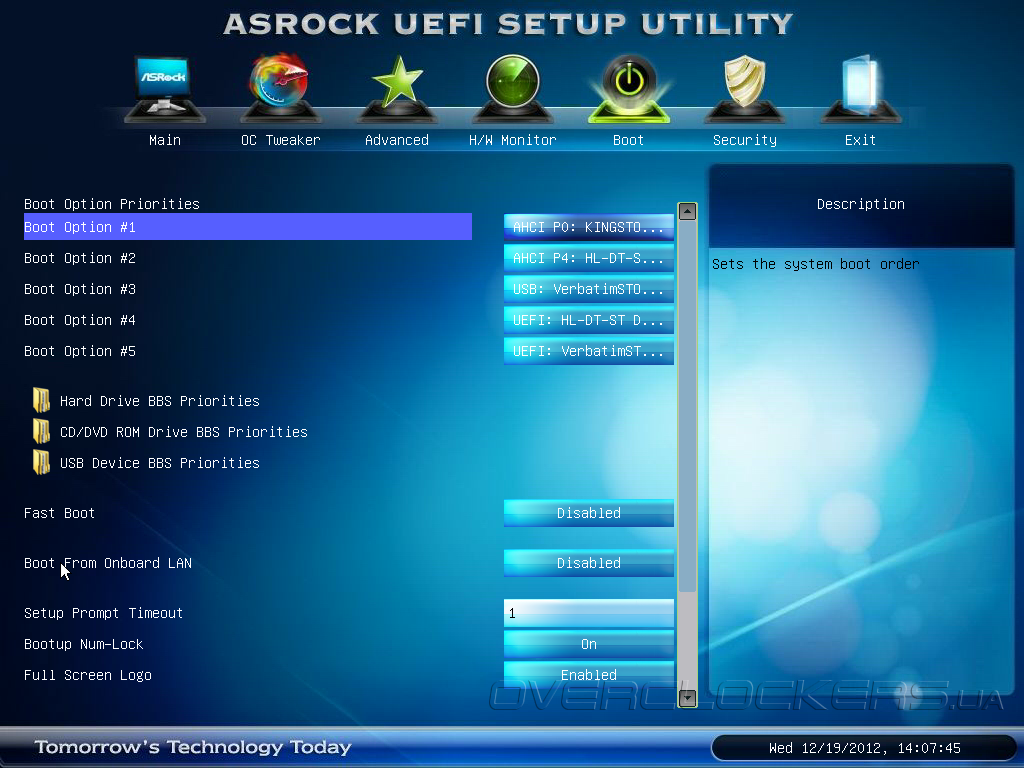

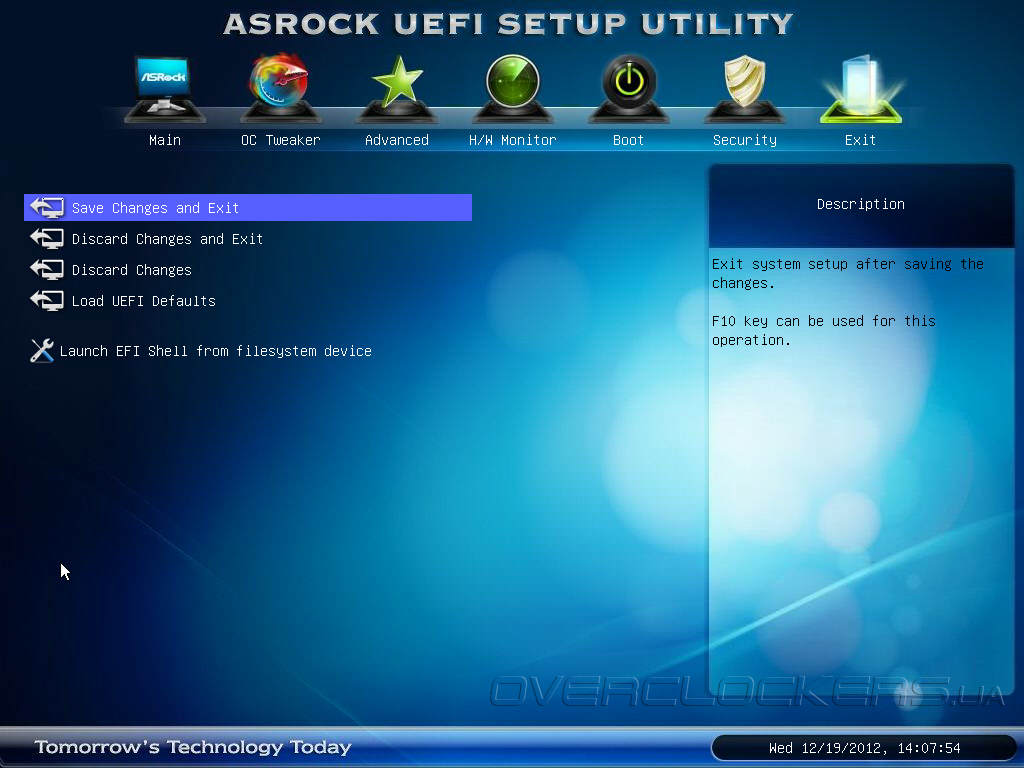

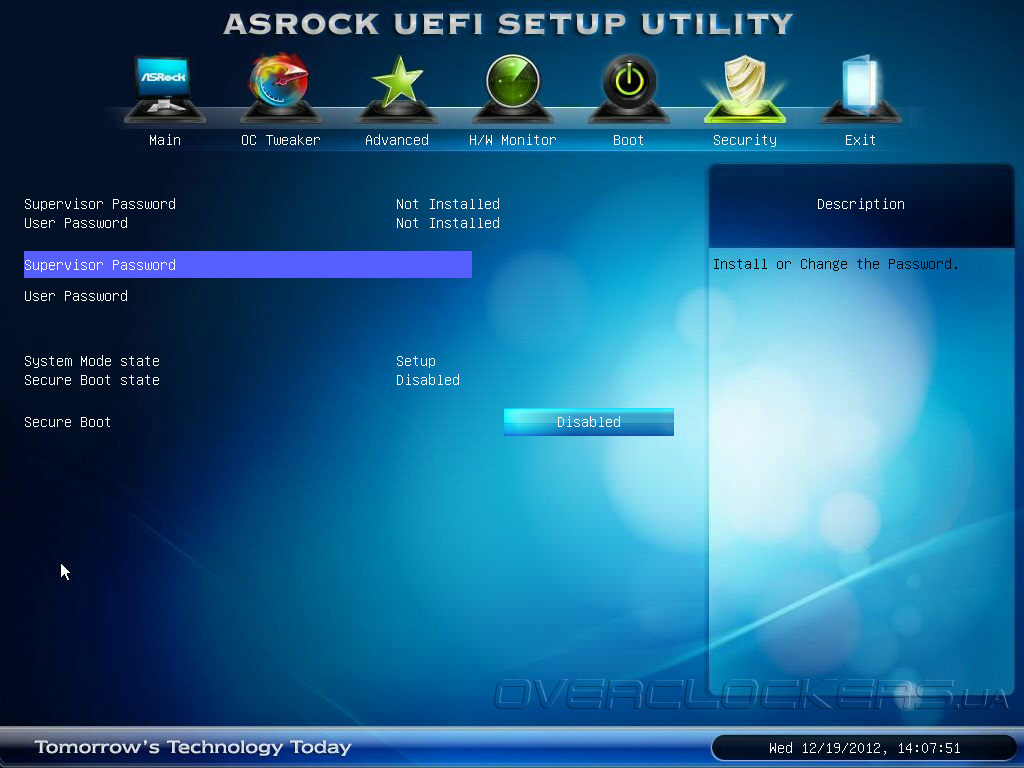

Ну а разделы Boot, Security и Exit отвечают за опции старта и загрузки системы, установку пароля и сохранения настроек прошивки.

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

UEFI Setup ASRock Z77 Extreme9

Как видим, UEFI материнской платы ASRock Z77 Extreme9 не перегружен лишними параметрами, а имеющиеся позволят каждому настроить систему как он того захочет. Небольшие максимальные значения напряжений вряд ли подойдут для экстремального разгона, но для них в активе компании есть совершенно другой продукт.


Комплектное ПО

В комплекте с платой производитель предлагает небольшой набор различных утилит, включающий программы для настройки платы, быстрой загрузки системы, относящиеся к функционалу 555 XFast и несколько других. Из них, пожалуй, рассмотрим ASRock Extreme Tuning Utility.

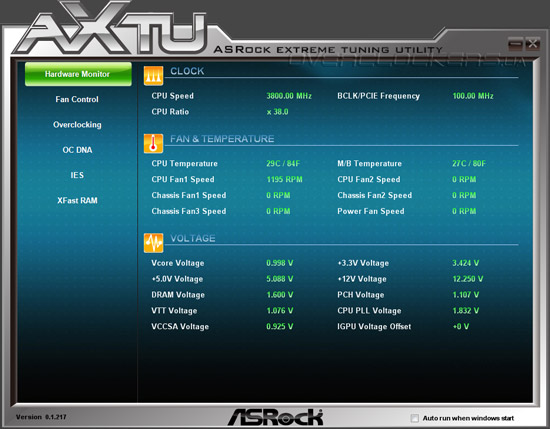

ASRock Extreme Tuning Utility

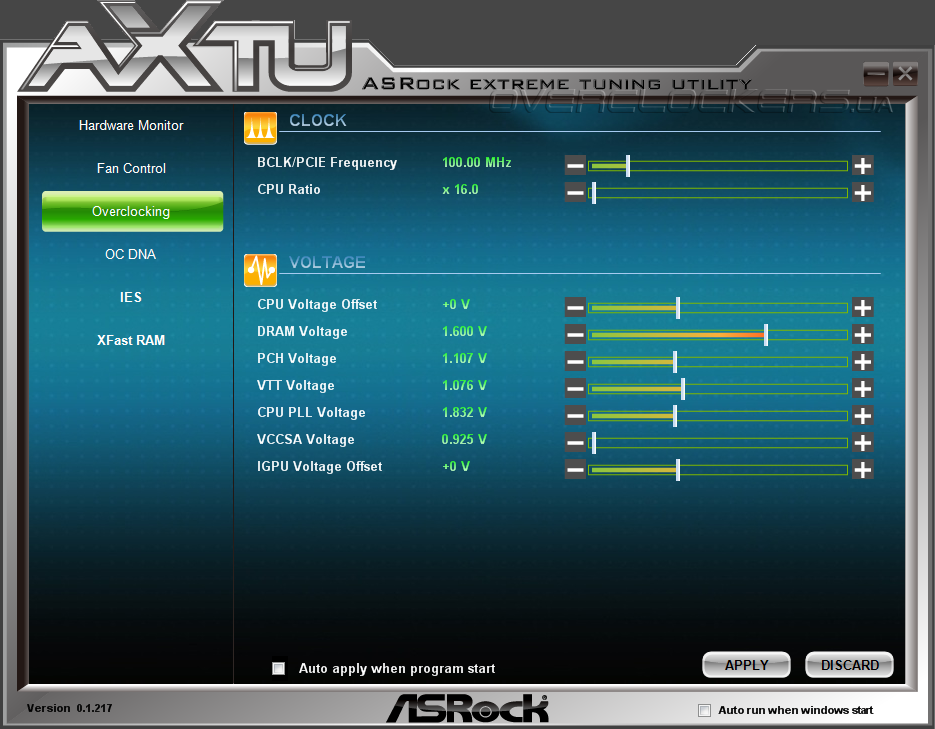

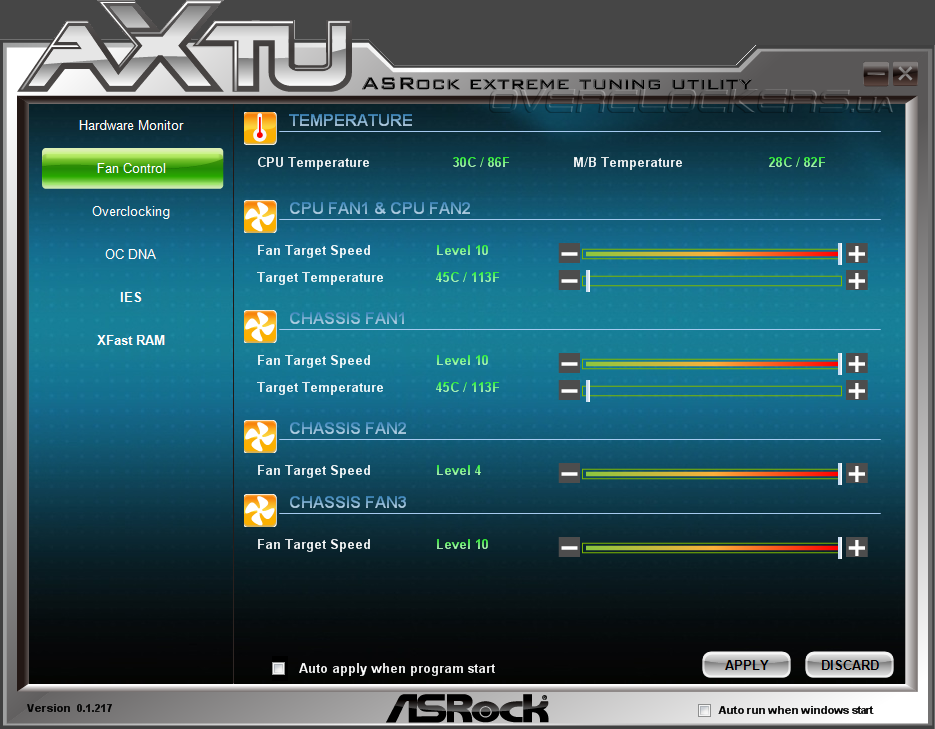

Эта программа отвечает за разгон процессора прямо в среде Windows. С ее помощью можно получить информацию о текущих настройках системы и произвести регулировку скорости вращения вентиляторов, базовой частоты и множителя процессора, всех доступных напряжений. Нет только параметров для подстройки памяти.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

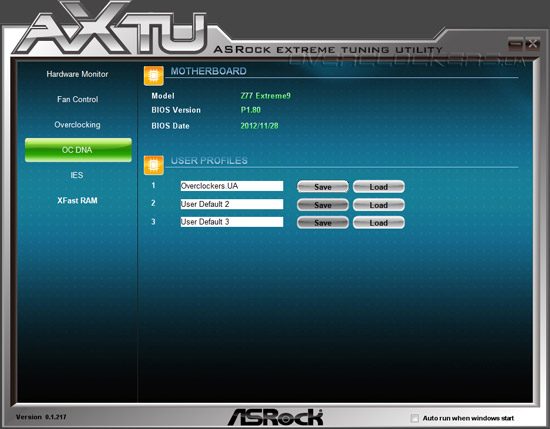

После изменений настроек можно сохранить три профиля и при необходимости загружать их после старта ОС.

ASRock Extreme Tuning Utility

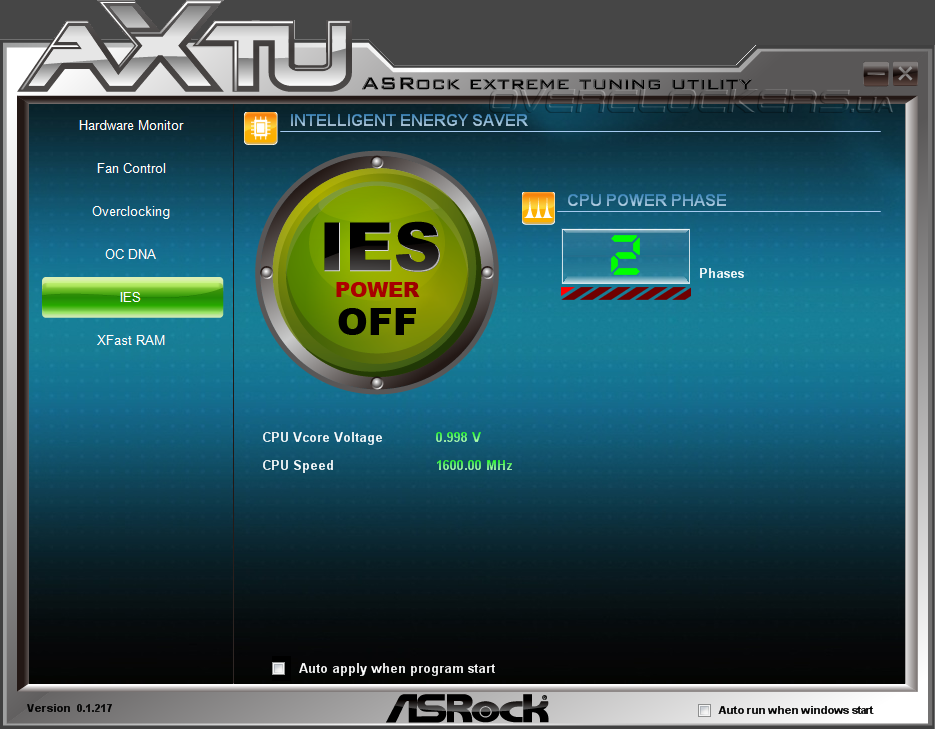

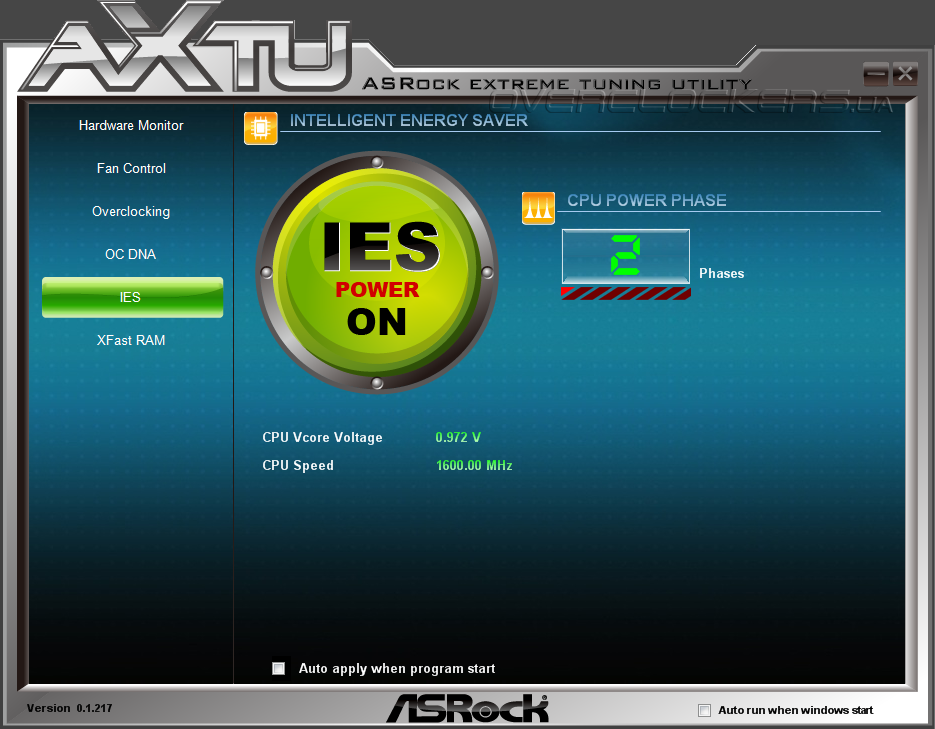

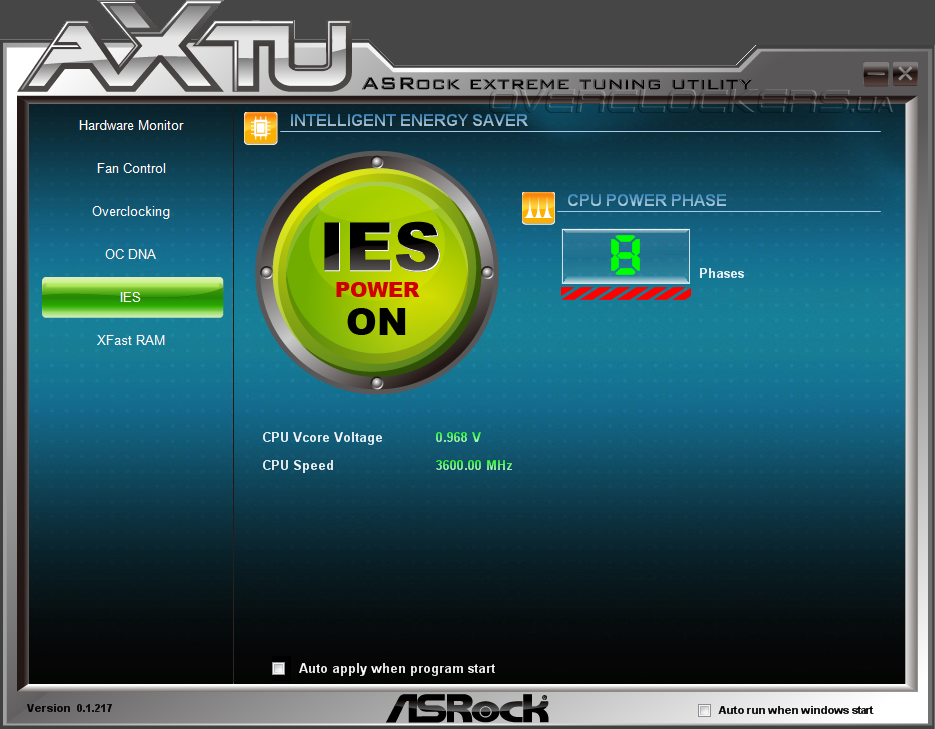

Любители сэкономить лишний ватт оценят имеющуюся функцию Intelligent Energy Saver, при активации которой количество фаз питания CPU будет изменяться в зависимости от нагрузки.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

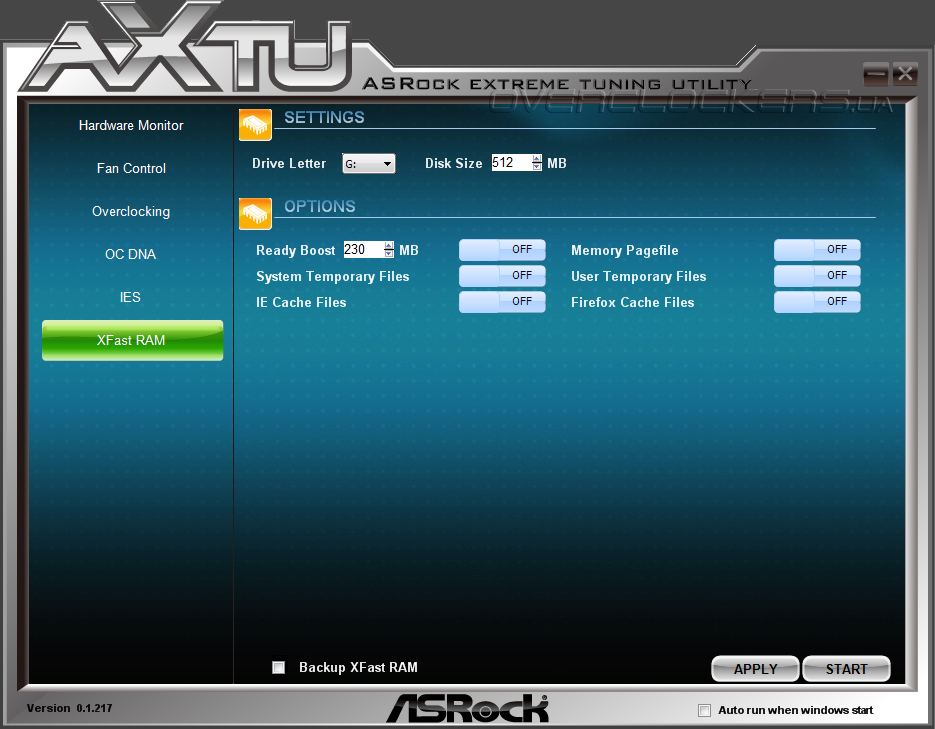

Последняя вкладка в этой утилите является неотъемлемой частью функционала 555 XFast и отвечает за виртуальный диск в ОЗУ, который позволит ускорить работу с различными приложениями при достаточном количестве памяти.

ASRock Extreme Tuning Utility

Естественно, для 64-битной операционной системы с 8–16 ГБ установленной памяти она вряд ли будет полезной.

Разгон

Данный раздел статьи начнем с определения максимальной частоты BCLK, на которой плата сохраняет полную стабильность при тестировании программой LinX. Наша Z77 Extreme9 без проблем заработала на 107,5 МГц с процессором Core i5-3570K, что можно назвать неплохим результатом.

Разгон ASRock Z77 Extreme9

При автоматическом разгоне процессора «материнка» ведет себя неадекватно, завышая напряжение питания ядер до 1,265 В уже для частоты 4,2 ГГц, будь-то при использовании профилей или же просто изменяя множитель CPU. Естественно, это слишком много и при росте частоты напряжение только увеличивается.

Разгон ASRock Z77 Extreme9

Если же разгон контролировать самостоятельно, то никаких проблем не возникает, при использовании параметра CPU Offset Voltage функции энергосбережения сохраняются в полной мере. Для выяснения максимального потенциала с нашим CPU напряжение задавалось вручную и тут никаких сюрпризов — 4700 МГц при 1,32 В (и 100 °C), как и на других платах.

Разгон ASRock Z77 Extreme9

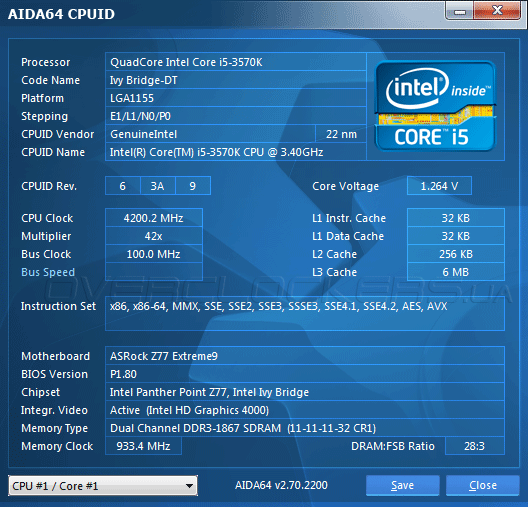

К разгону памяти также никаких претензий и комплект памяти Kingston KHX1866C11D3P1K2/8G заработал на частоте 2200 МГц.

Разгон ASRock Z77 Extreme9


Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
  • драйвер видеокарты: GeForce 306.97.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI (версия P1.80) материнской платы оставлялись по умолчанию.


Результаты тестирования

Тестовая конфигурация стенда с Core i5-3570K была немного изменена. Теперь вместо жесткого диска используется SSD-накопитель Kingston SH100S3B/120G, а видеокарта MSI N580GTX Lightning заменена на Gigabyte GV-N580SO-15I. В качестве эталона измерений используется все та же плата ASUS P8Z77-M Pro, но с обновленной до версии 1616 прошивкой. Кроме того, по возможности было обновлено все программное обеспечение. Также были добавлены результаты протестированных ранее «материнок» (на графиках они расположены по мере тестирования).

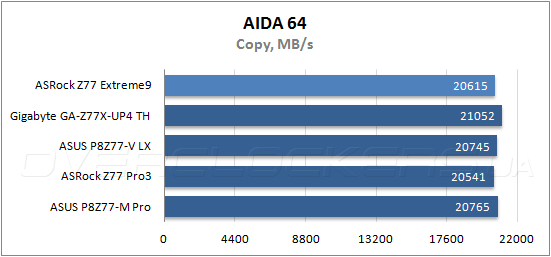

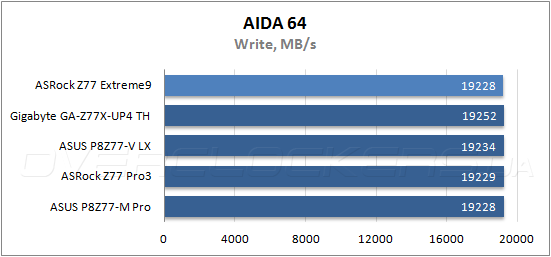

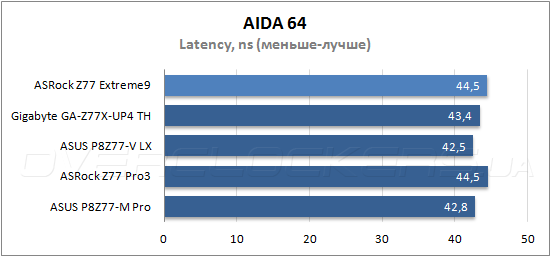

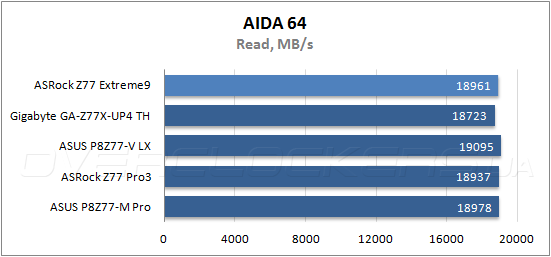

Для начала посмотрим на результаты пропускной способности памяти.

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Z77 Extreme9 работает с памятью практически так же, как и более доступная модель ASRock Z77 Pro3. Особо сильно заметны худшие результаты латентности, выделяющиеся на фоне конкурентов. Возможно, это какая-то недоработка прошивки, присущая всему модельному ряду материнских плат на Z77 Express. Остается надеяться, что компания все-таки исправит ошибки в будущих версиях микрокода.

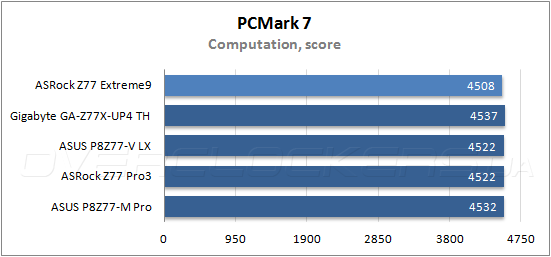

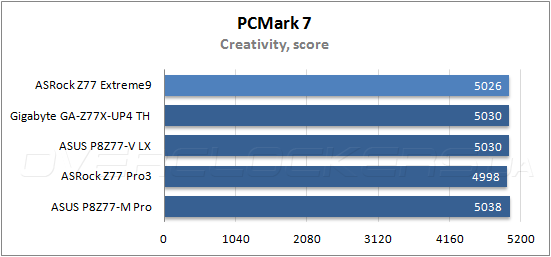

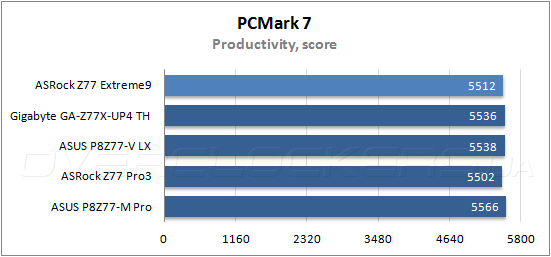

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

В этом тестовом пакете участница нашего тестирования выступила вполне достойно и по производительности сравнима с остальными платами. Только бюджетное решение ASRock немного от них отстает.

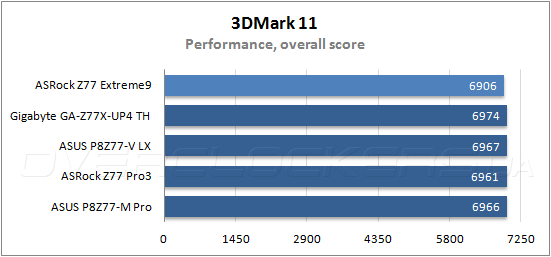

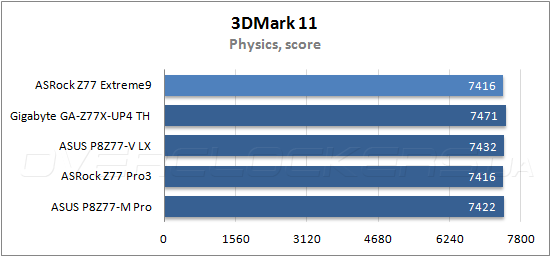

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

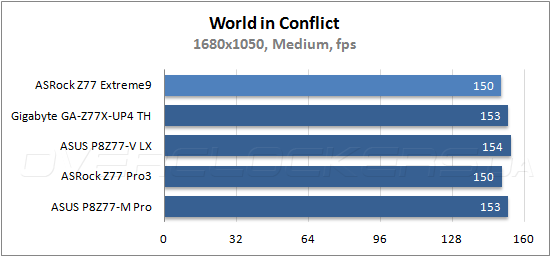

А вот в игровой синтетике по итоговому баллу Z77 Extreme9 чуть отстала даже от дешевого продукта.

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

Тестирование ASRock Z77 Extreme9

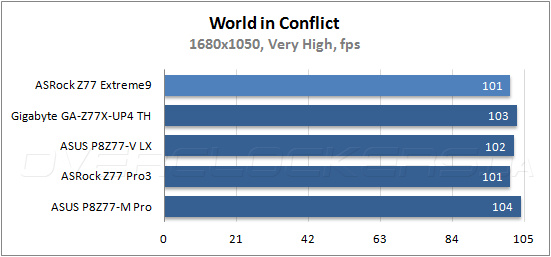

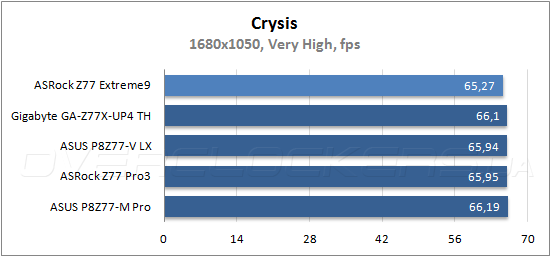

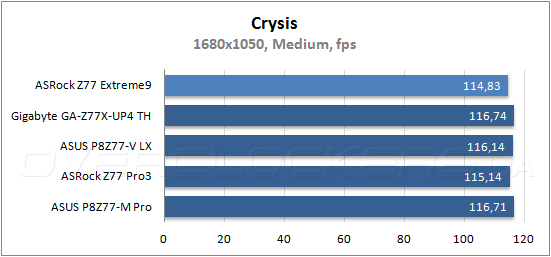

В реальных приложениях она опять же слабее оппонентов на пару кадров, но мало кто это сможет заметить. Неоспоримый плюс рассматриваемой модели в возможности установить до четырех видеокарт, что недоступно большинству решений на рынке, и тут уже несколько fps особой роли не играют.


Энергопотребление системы

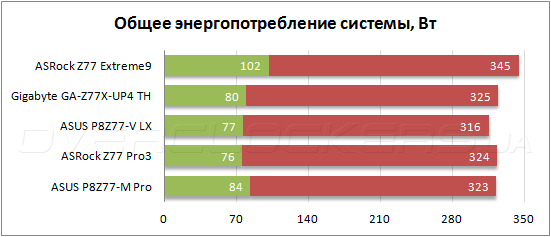

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.

Энергопотребление ASRock Z77 Extreme9

Итак, ASRock Z77 Extreme9 оказалась самой прожорливой среди протестированных плат. Из-за большого количества дополнительных контроллеров она потребляет на 20–30 Вт больше энергии, чем оппоненты. Также в простое ей требуется на 20 Вт больше, чем остальным. В общем, однозначно эта модель для мощной системы, где подсчет потребления электроэнергии на втором месте.


Выводы

Материнские платы ASRock в последнее время все больше и больше радуют своим качеством и функциональностью. Протестированная Z77 Extreme9 является чуть ли не эталоном максимальной оснащенности. Конечно, она лишена новоявленного Thunderbolt, но зато востребованных интерфейсов у нее предостаточно, включая скоростной Wi-Fi и Bluetooth. Возможности разгона также находятся на должном уровне, хотя для экстремального оверклокинга она вряд ли подойдет. Но для этого она и не создавалась, ее предназначение — постройка мощной конфигурации с большим количеством видеокарт, потенциал которых сложно раскрыть с обычной платой на Z77 Express. И здесь Z77 Extreme9 чувствует себя на высоте, позволяя объединить до четырех адаптеров GeForce или Radeon с приемлемой скоростью передачи данных между ними и платой. Из прямых конкурентов на отечественном рынке есть «серверные» решения, но их функциональность намного ниже. Так что, рассмотренная модель станет оптимальным выбором для высокоуровневой системы с тандемами AMD CrossFireX или NVIDIA SLI.

ASRock Z77 Extreme9 Выбор редакции: лучшее качество
