Максимальный «экстрим». Обзор материнской платы ASRock Z77 Extreme9 на базе чипсета Z77 Express

Высокоуровневые материнские платы вряд ли можно назвать массовым продуктом, скорее это имиджевые решения, определяющие потенциал производителя. Помимо оригинального внешнего вида и используемой качественной элементной базы они предлагают более широкую функциональность, чем доступные модели. В этой же категории находятся и продукты для энтузиастов разгона, позволяющие достичь очередных рекордов. Например, серия Republic of Gamers от ASUS. Аналогичные решения есть и у Gigabyte с MSI. Недавно к ним примкнула набирающая популярность некогда сугубо «бюджетная» ASRock со своей платой OC Formula на базе системной логики Intel Z77 Express. Кстати, у этого тайваньского производителя уже достаточно широкий модельный ряд топовых продуктов, один из которых — Z77 Extreme9 — мы и рассмотрим.

ASRock Z77 Extreme9


Характеристики

Эта плата выполнена на чипсете Intel Z77 Express и поддерживает все процессоры с разъемом LGA1155. Естественно, предпочтительнее использовать модели на ядре Ivy Bridge, так как они обладают возможностью задействовать шину PCI Express последней ревизии, что будет актуально при постройке мощной игровой системы на базе нескольких видеокарт последнего поколения. Тем более, что плата обладает пятью разъемами для установки графических акселераторов. Плюс линейка Core серии 3ххх позволяет без проблем задействовать модули памяти частотой от 2400 МГц и выше, что практически было недостижимо для Sandy Bridge. Правда, особой пользы от скоростного ОЗУ на данный момент нет. Как и большинство высокоуровневых решений Z77 Extreme9 несет на борту комбинированный модуль Wi-Fi и Bluetooth, избавляющий пользователя от покупки дополнительных устройств. Более подробные характеристики платы можно узнать из следующей таблицы:

Модель ASRock Z77 Extreme9
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/3000+* (*— OC), максимум 32 ГБ
Слоты PCI-E 5 PCI Express 3.0 x16 (х16+х16, х8+х8+х16, х8+х8+х8+x8)
1 PCI Express 2.0 x16@x4
1 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (4 разъема на задней панели, Intel Z77)
6 х 3.0 (4 разъема на задней панели, Etron EJ188)
6 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (ASMedia ASM1061)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA 1 (совмещен с SATA 6 Гбит/с, ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук 7.1, HDA (Realtek ALC898)
S/PDIF Оптический
Встроенная сеть 2х Gigabit Ethernet (Broadcom BCM57781)
IEEE 802.11a/b/g/n и Bluetooth 4.0 (дискретный модуль, Atheros AR946x)
Thunderbolt
FireWire 2 (1 на плате, VIA VT6315N)
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, сброса настроек, индикатор POST-кодов, разъем для подключения ИК-приемника


Комплект поставки

«Материнка» поставляется в крупной темной коробке, оснащенной удобной ручкой для переноски. Ключевое место в оформлении лицевой стороны отведено логотипу технологии 555 XFast, подразумевающей ускорение работы локальной сети, шины USB и системы до пяти раз благодаря соответствующему программному обеспечению.

ASRock Z77 Extreme9

На обратной стороне упаковки расписаны возможности 555 XFast и поддерживаемой чипсетом технологии Lucid Virtu MVP, а также некоторые особенности продукта. Например, функция Dehumidifier, призванная бороться с повышенной влажностью внутри системного блока, два гигабитных сетевых адаптера, возможность обновления встроенными средствами прошивки и пр.

ASRock Z77 Extreme9

Под откидной крышкой можно рассмотреть приобретаемый продукт, а на развороте почерпнуть некоторую информацию о реализации интерфейса PCI Express 3.0 и подсистемы питания.

ASRock Z77 Extreme9

Комплект поставки соответствует уровню продукта и содержит:
  • руководство к материнской плате;
  • инструкция к программному обеспечению;
  • проспект с описанием 555 XFast;
  • проспект с описанием Lucid Virtu MVP;
  • диск с драйверами и дополнительным ПО.

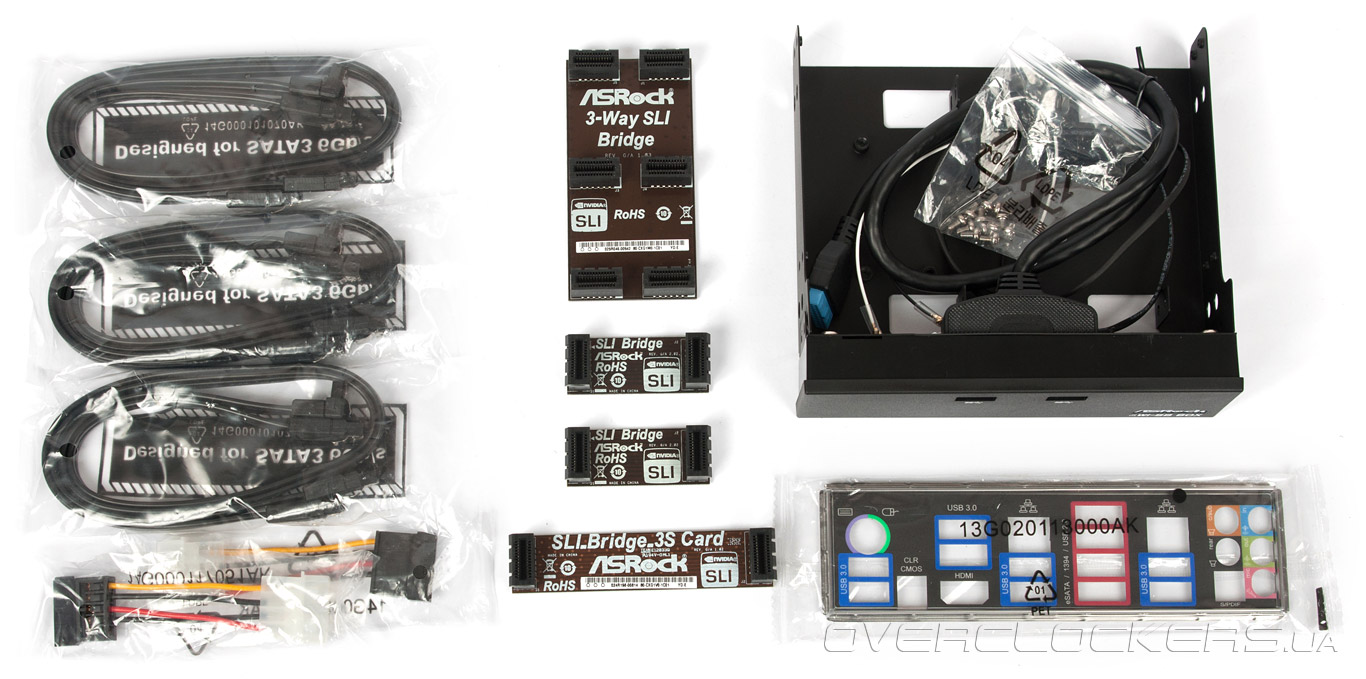

ASRock Z77 Extreme9
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA;
  • два переходника питания SATA Power;
  • четыре мостика SLI для различных конфигураций тандемов из видеокарт;
  • 5,25” модуль Wi-SB Box.
ASRock Z77 Extreme9

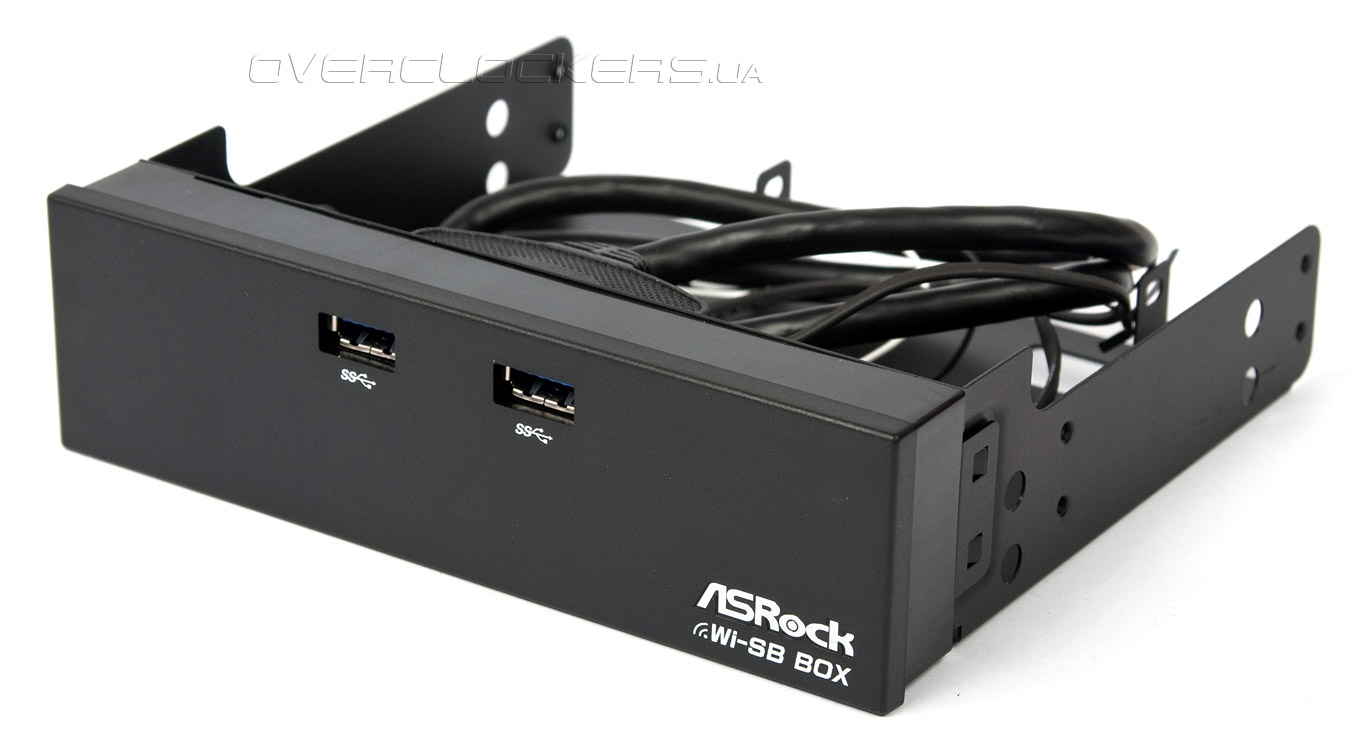

Переходники SATA Power уже почти не встречаются среди аксессуаров — учитывая что у современных мощных блоков питания достаточно разъемов для SATA-устройств, то они практически и не нужны. А вот модуль Wi-SB Box, вставляемый в пустой 5,25-дюймовый, на деле оказывается весьма полезным устройством.

ASRock Z77 Extreme9

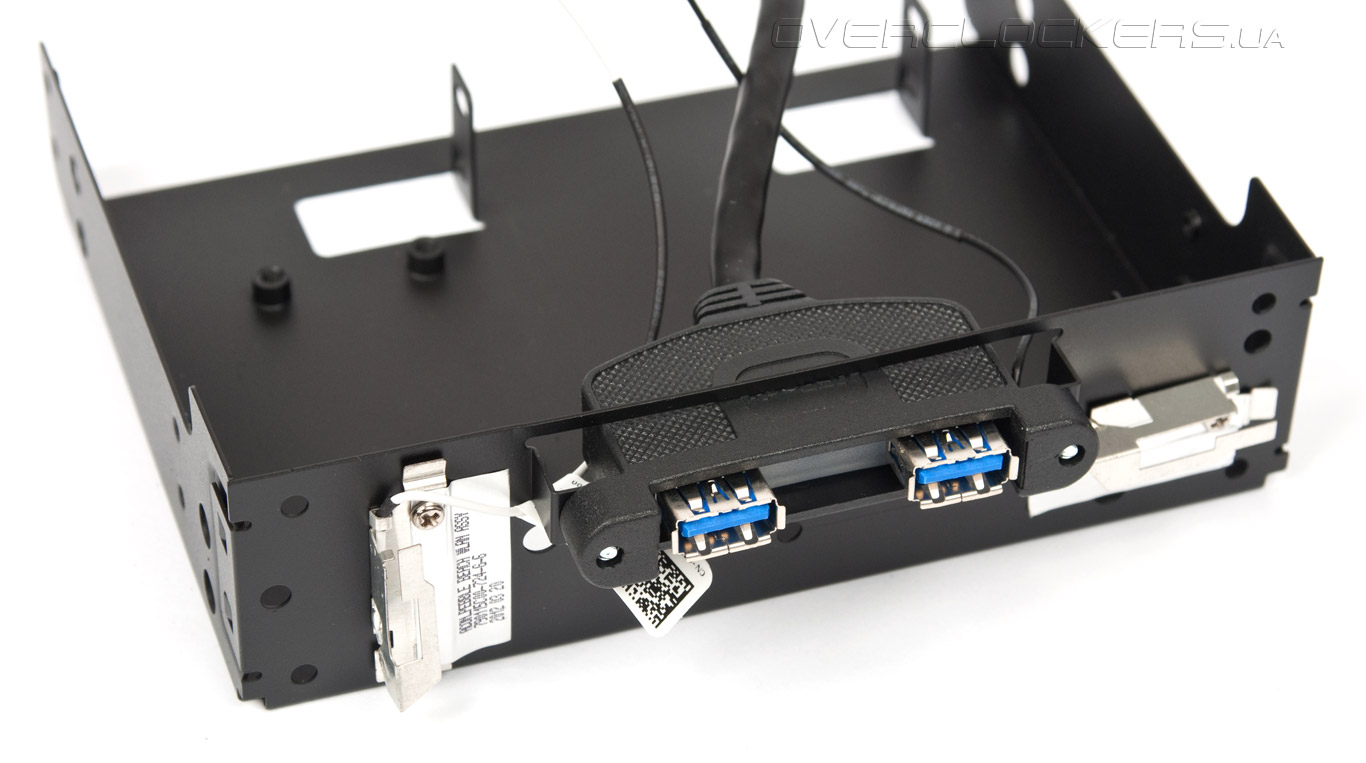

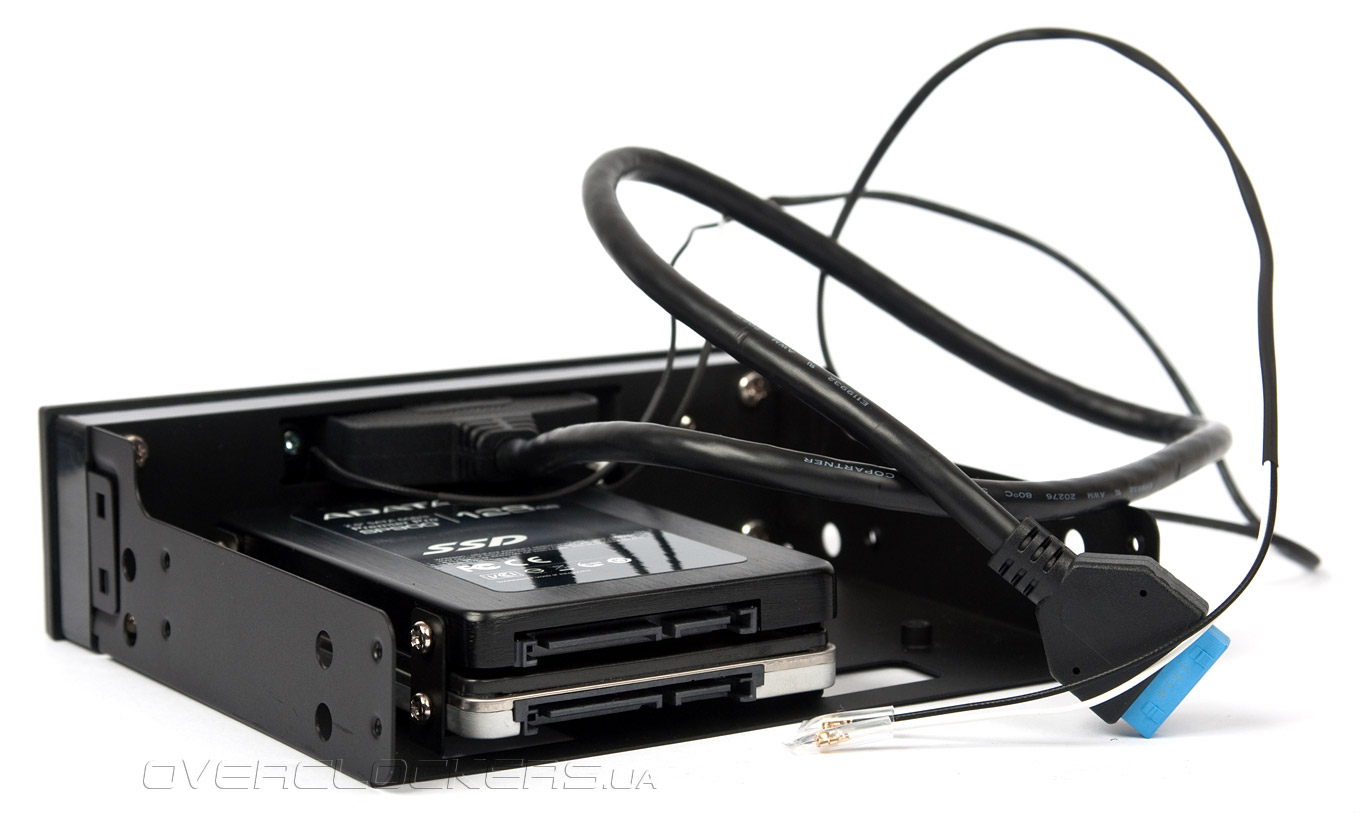

Помимо двух портов USB 3.0 с внутренним подключением к материнской плате он обладает двумя посадочными местами для 2,5” накопителей и одним для Mini PCI Express — даже в последних моделях корпусов нельзя установить большое количество тех же SSD, обычно одну-две штуки. С ним уже будет проще.

ASRock Z77 Extreme9

Еще под пластиковой декоративной панелью есть две антенны Wi-Fi, длина проводов которых около 75 см, чего с лихвой хватит для подключения даже в корпусе формата Full-Tower.

ASRock Z77 Extreme9


Дизайн и функциональность

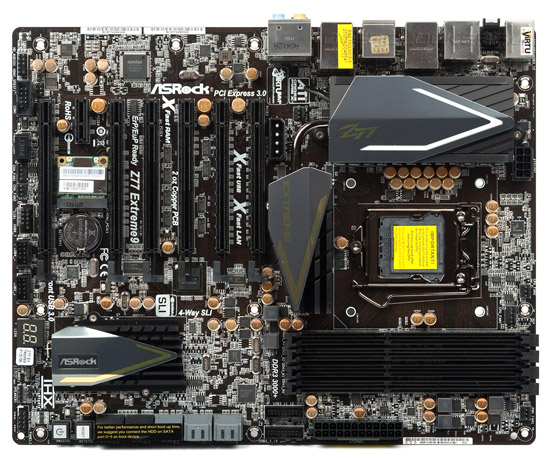

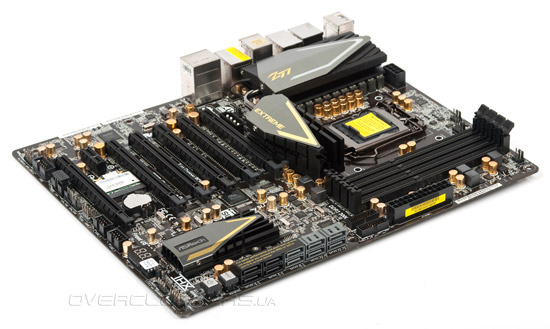

Фирменный стиль продуктов ASRock легко узнаваем: темный текстолит, черные разъемы, такие же радиаторы с серыми декоративными крышками и позолоченные конденсаторы. Пожалуй, последнее стало визитной карточкой решений тайваньского вендора.

ASRock Z77 Extreme9

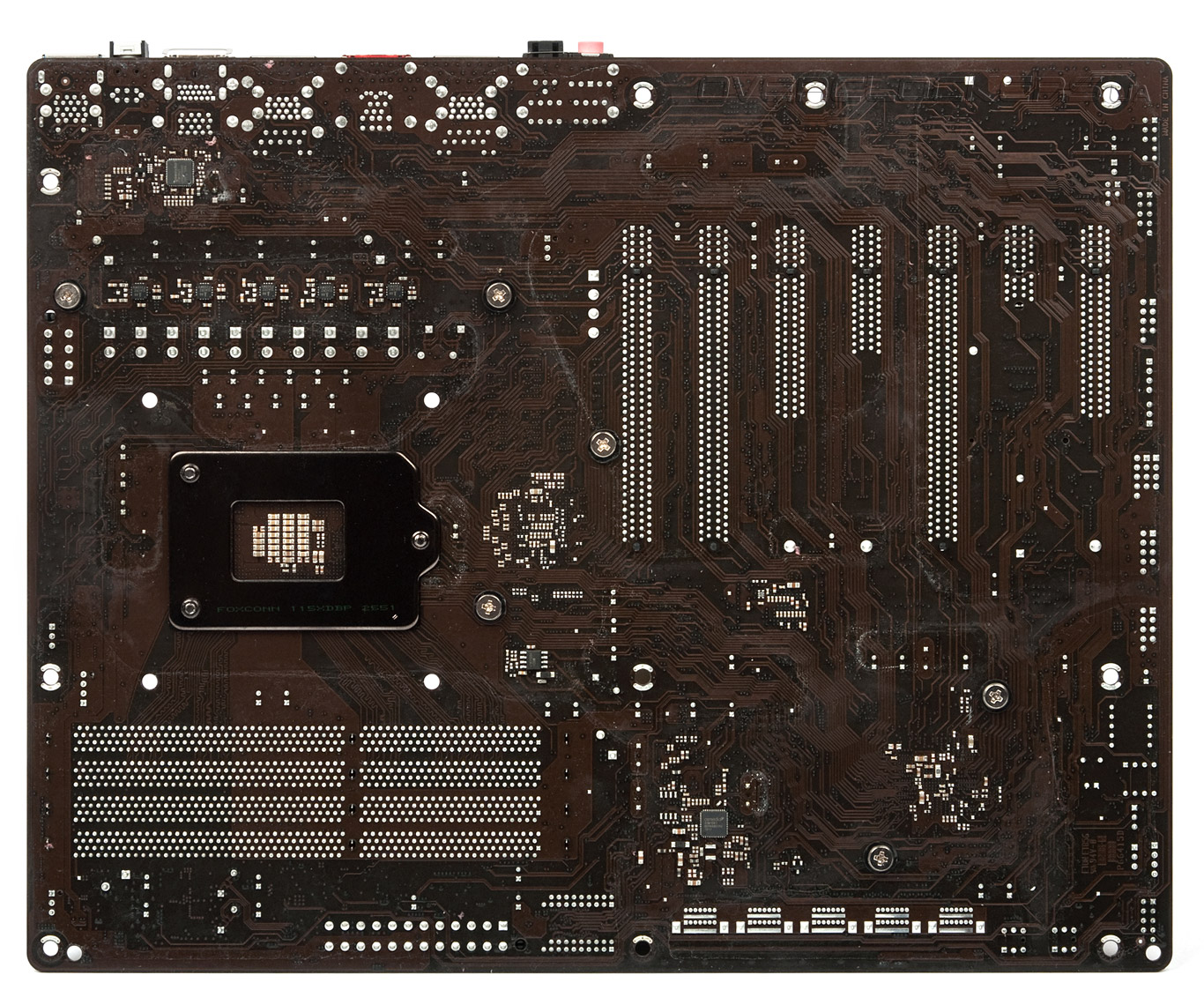

К дизайну особых претензий нет, все расположено более-менее продуманно. Из-за нехватки места на PCB часть компонентов была перенесена на обратную сторону.

ASRock Z77 Extreme9

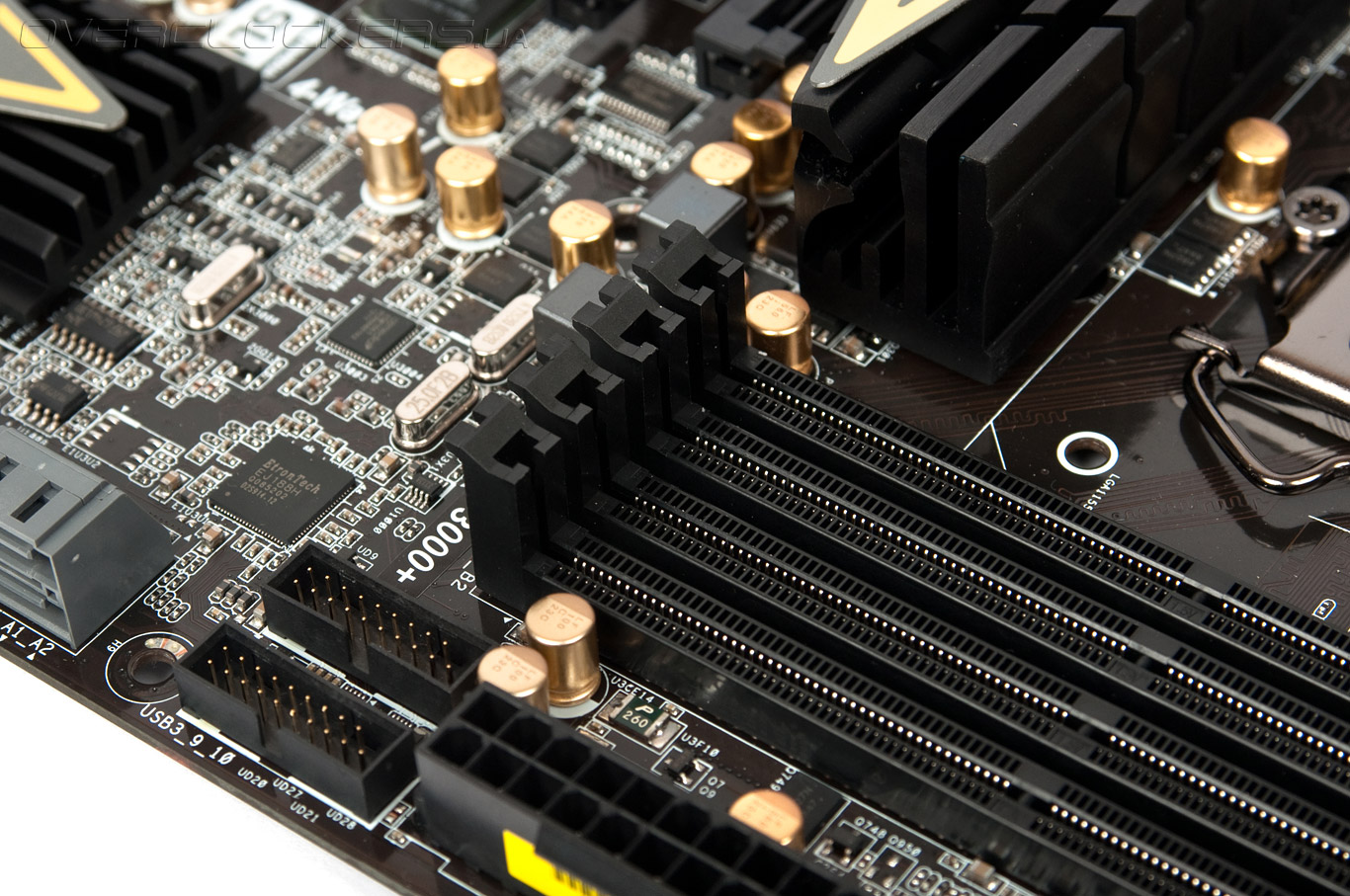

Посетовать можно разве что на фирменные сдвигающиеся защелки разъемов PCI-E x16, которые не так легко открыть для демонтажа видеокарты, тогда как у конкурентов с этим намного проще. Зато на слотах DIMM привычные защелки с одной стороны отсутствуют, но этим вряд ли кого удивишь, ведь аналогичные разъемы давно уже используются на продуктах ASUS и MSI.

ASRock Z77 Extreme9

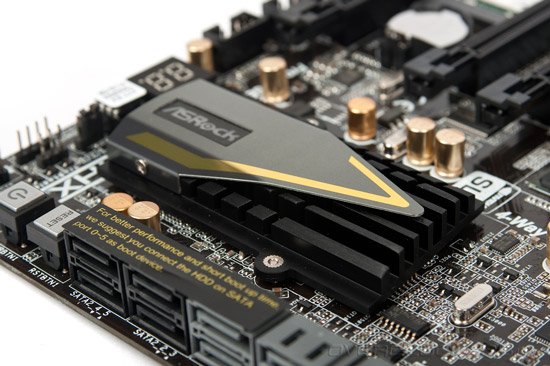

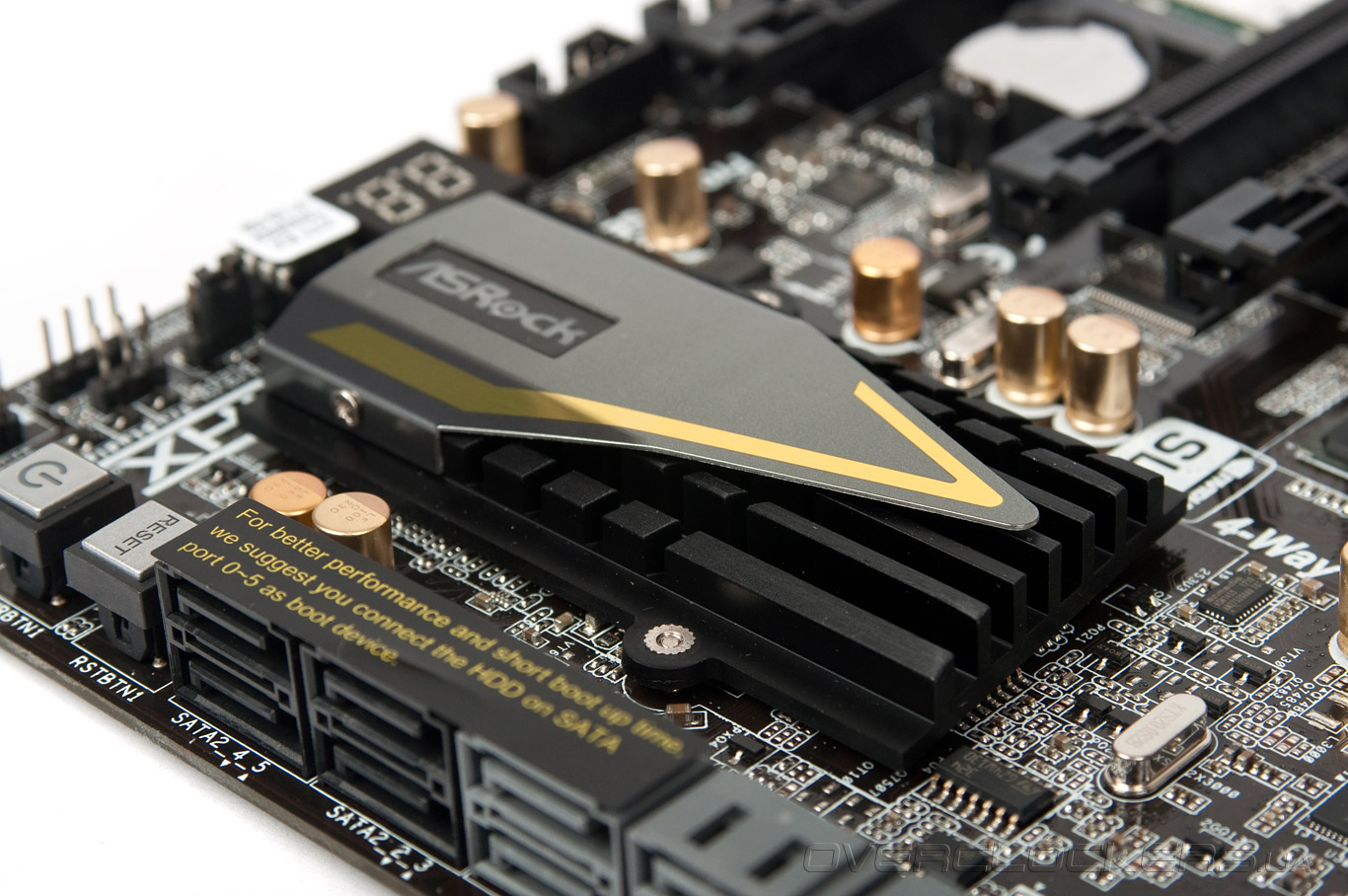

Для придания изюминки своему устройству ASRock снабдила плату декоративным элементом в виде подсвечивающегося белого логотипа компании на радиаторе чипсета.

ASRock Z77 Extreme9

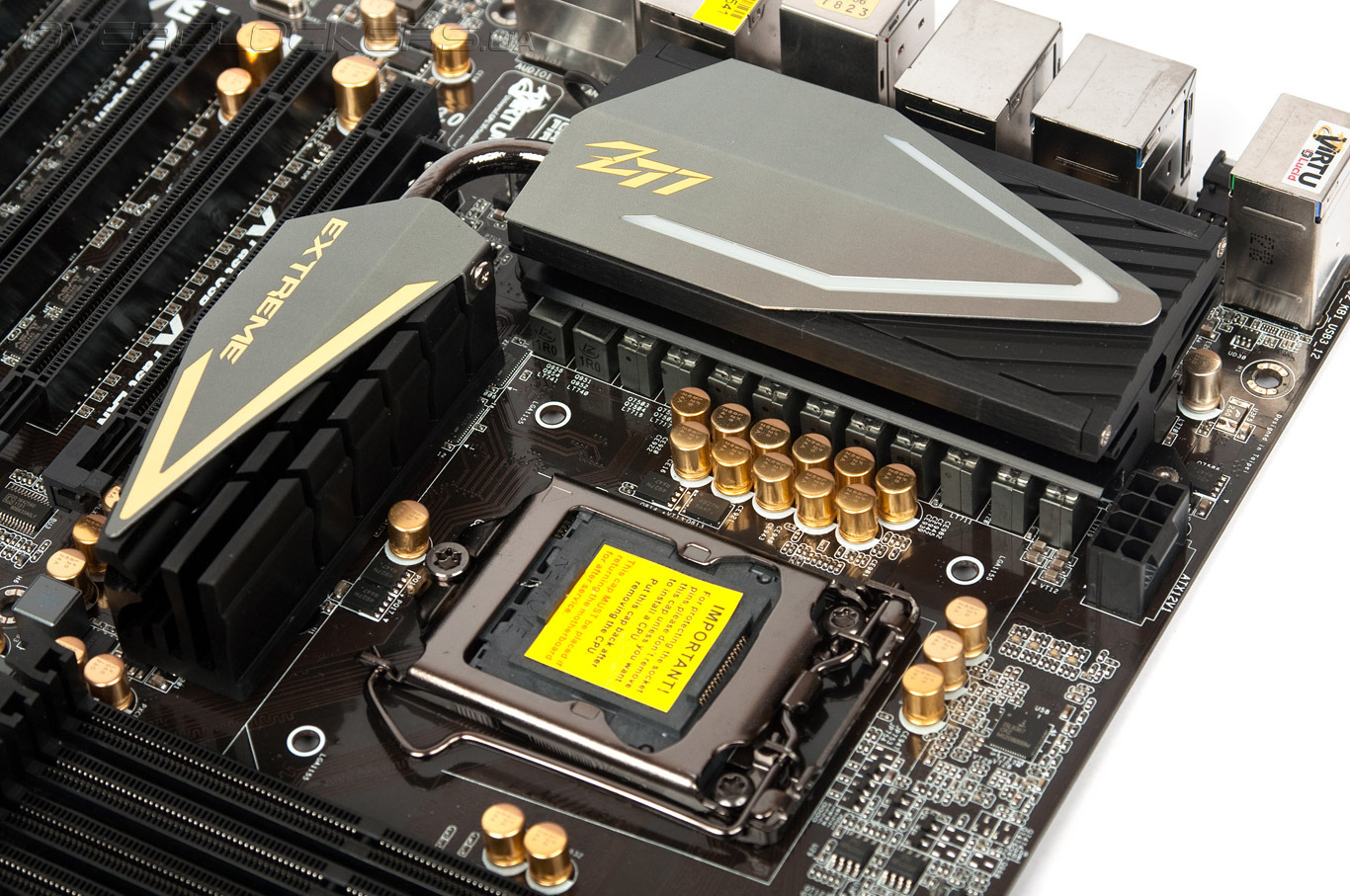

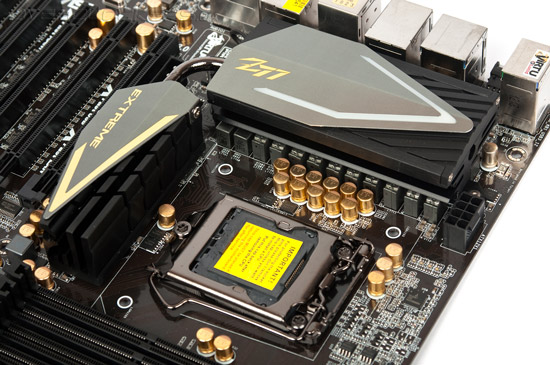

Подсвечивающийся элемент в виде полоски есть еще на радиаторе преобразователя питания процессора.

ASRock Z77 Extreme9

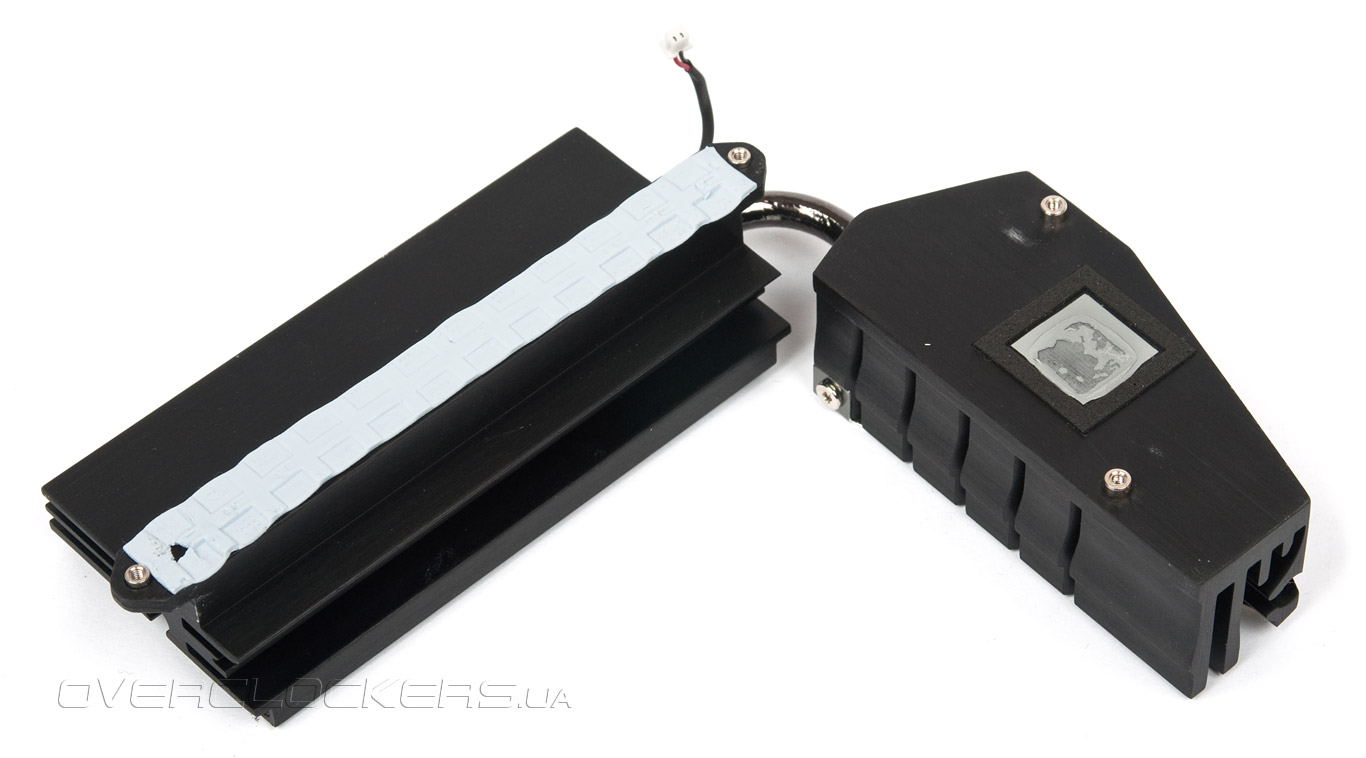

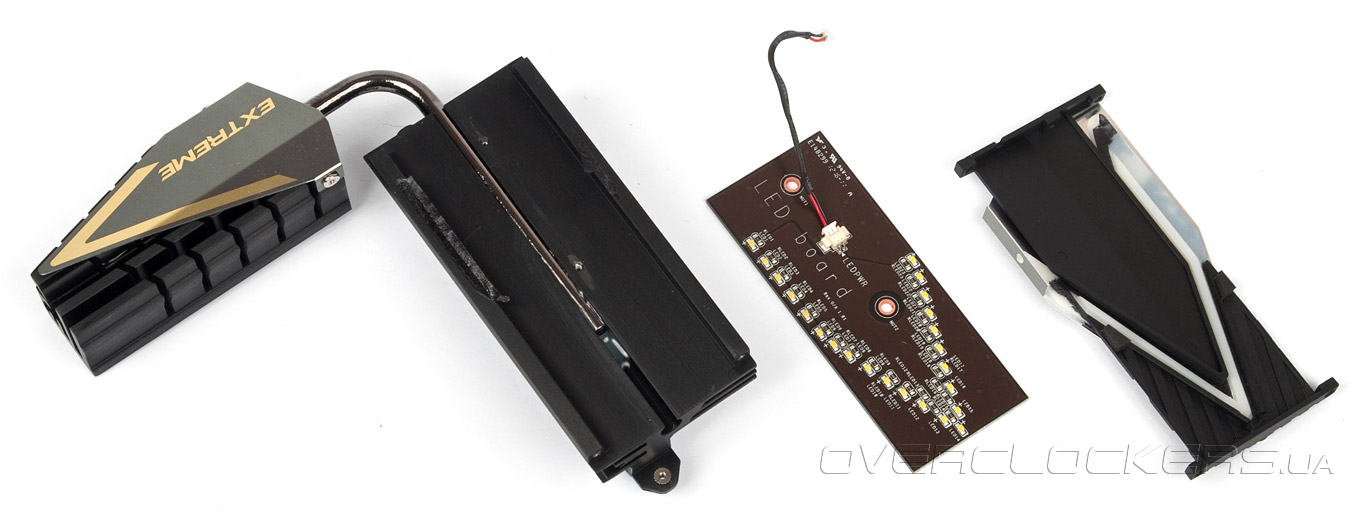

Но в отличие от чипсетного охладителя радиатор модуля VRM сверху накрыт пластиковой крышкой, под которой расположена плата с линейкой светодиодов, и фактически рабочие поверхности, излучающие тепло, у него лишь по бокам.

ASRock Z77 Extreme9

А чтобы его эффективность все же не снизилась, он соединен тепловой трубкой с еще одним крупным радиатором, охлаждающим чип PLX PEX8747. Последний отвечает за распределение линий PCI Express 3.0 между соответствующими разъемами.

ASRock Z77 Extreme9

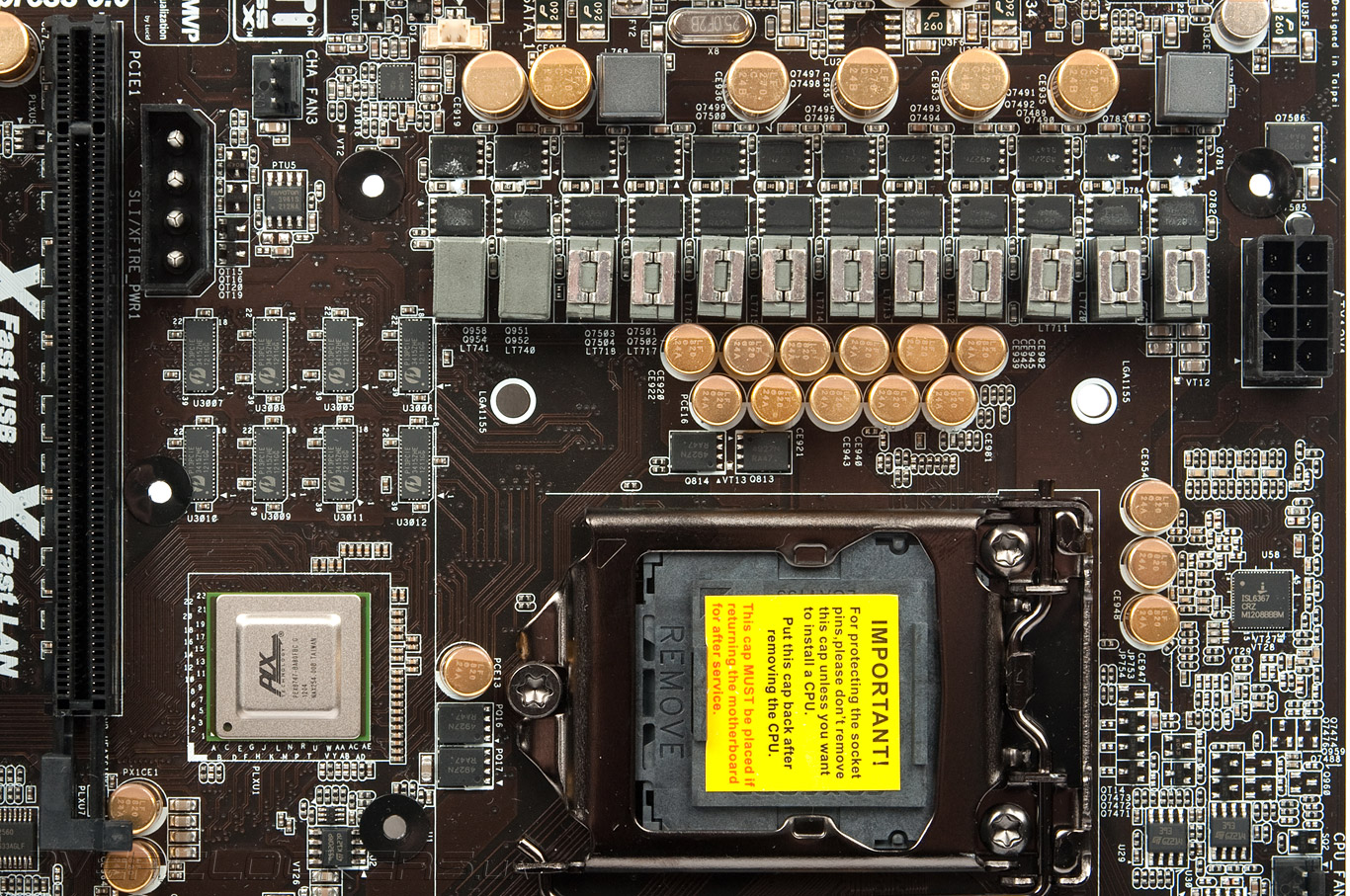

Как видите на верхнем снимке, система охлаждения очень массивная и не зря — она отвечает за приемлемый тепловой режим 12-канального преобразователя питания CPU, управляемого контроллером Intersil ISL6367.

ASRock Z77 Extreme9

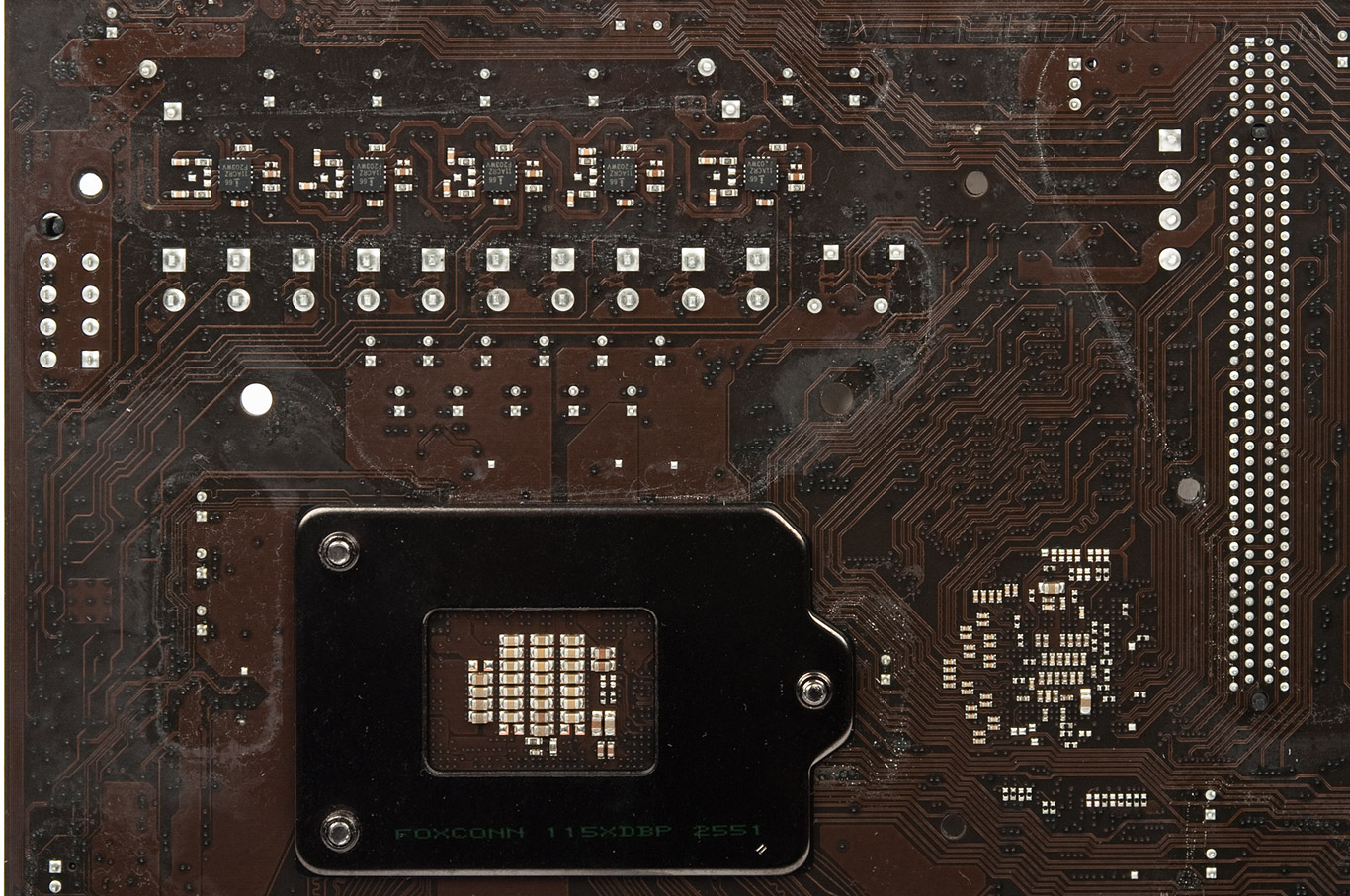

Элементная база качественная, тут, пожалуй, придраться не к чему. Часть компонентов, как уже отмечалось выше, перенесена на обратную сторону печатной платы.

ASRock Z77 Extreme9

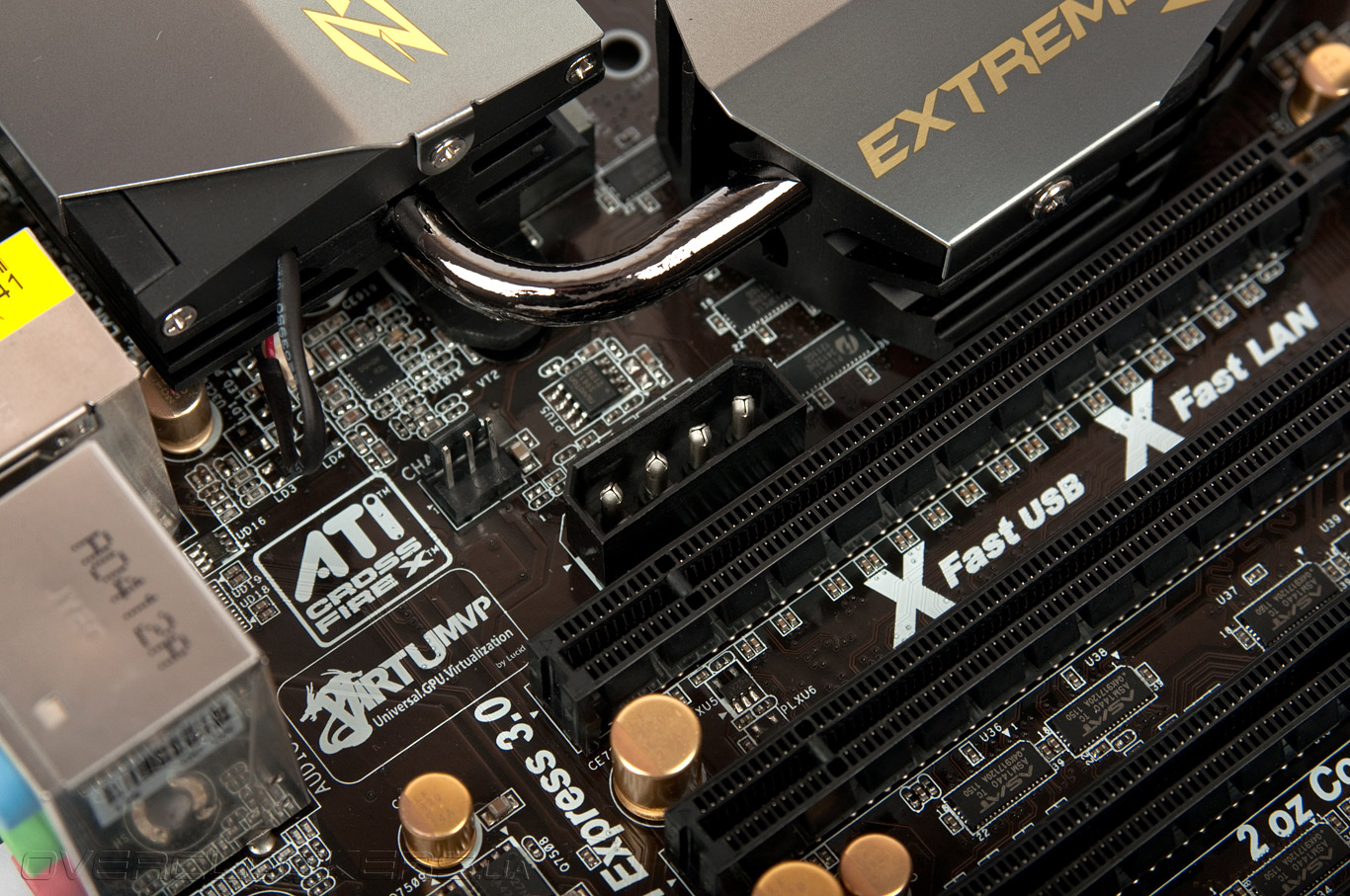

Кроме стандартного 24-контактного разъема питания и дополнительного EPS12V инженеры предусмотрели на Z77 Extreme9 еще один коннектор, более известный как «молекс», который стоит задействовать при установке двух видеоадаптеров.

ASRock Z77 Extreme9

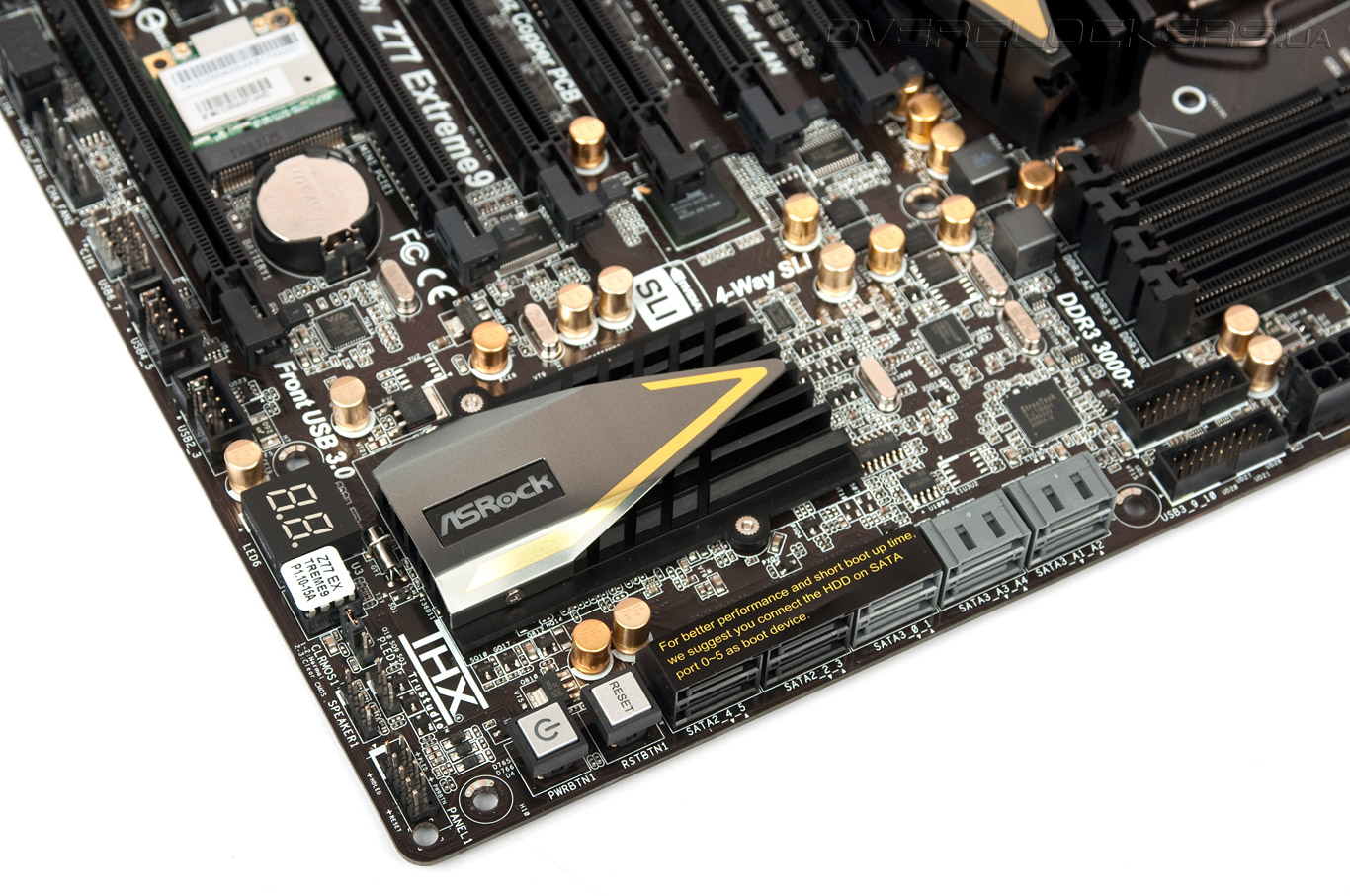

И если внешнему виду рассматриваемого продукта компания уделила должное внимание, то дополнительным возможностям, облегчающим разгон, к сожалению, нет. На плате присутствуют лишь кнопки включения и перезагрузки, POST-индикатор, клавиша Clear CMOS на задней панели. То же самое можно встретить и на более дешевых решениях. Например, на той же Z77 Extreme4 даже количество разъемов для подключения вентиляторов совпадает и равно шести штукам.

ASRock Z77 Extreme9

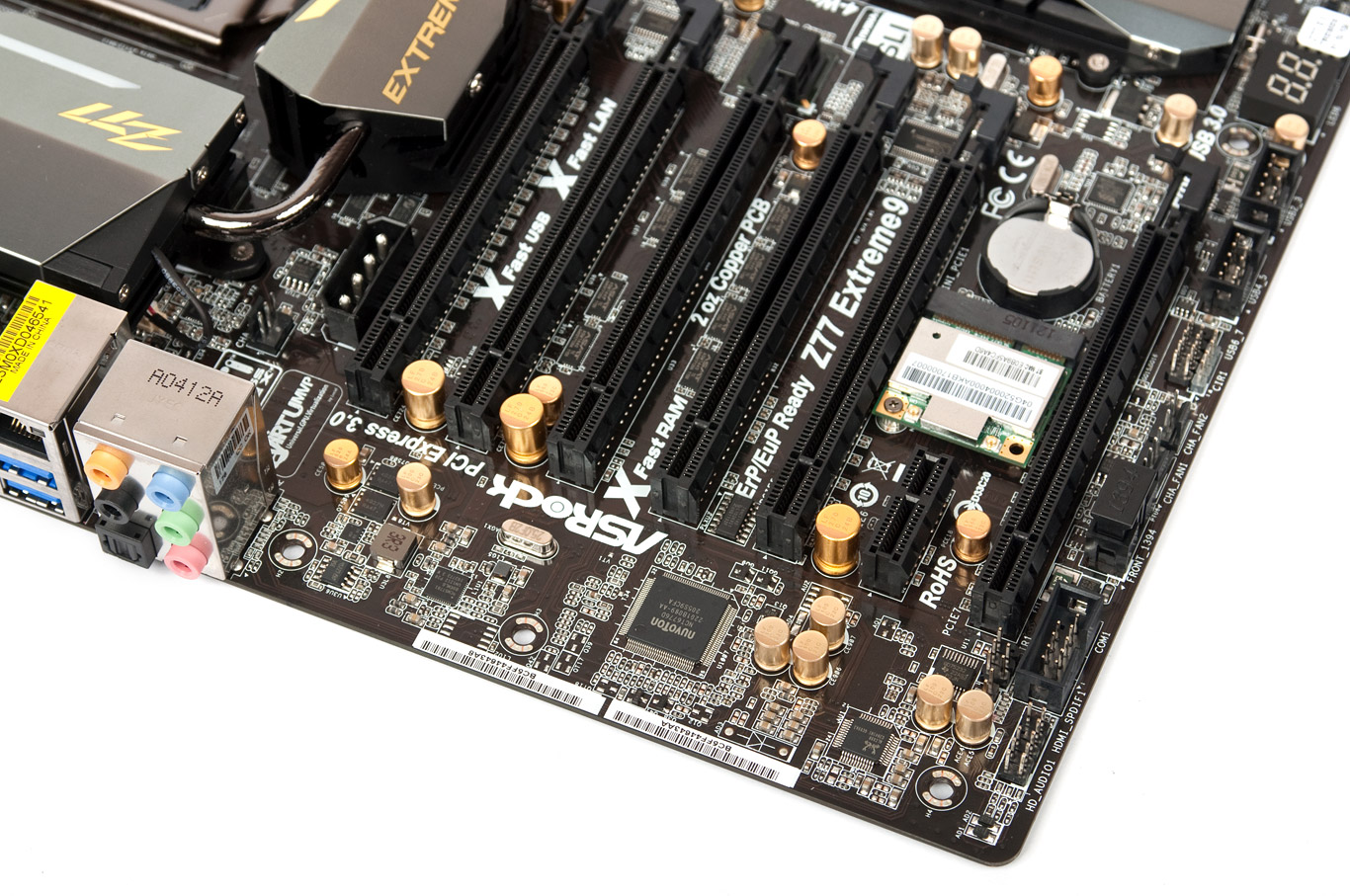

А вот чего действительно младшие модели не могут предложить, так это большое количество слотов PCI-E x16, позволяющих объединить до четырех видеокарт, поддерживающих технологии AMD CrossFireX и NVIDIA SLI.

ASRock Z77 Extreme9

На рассматриваемой «материнке» их пять, а линии между ними распределяются следующим образом:

ASRock Z77 Extreme9

Для обычных плат расширения предусмотрены слот PCI-E x16 2.0 с четырьмя линиями от чипсета и один PCI-E x1.

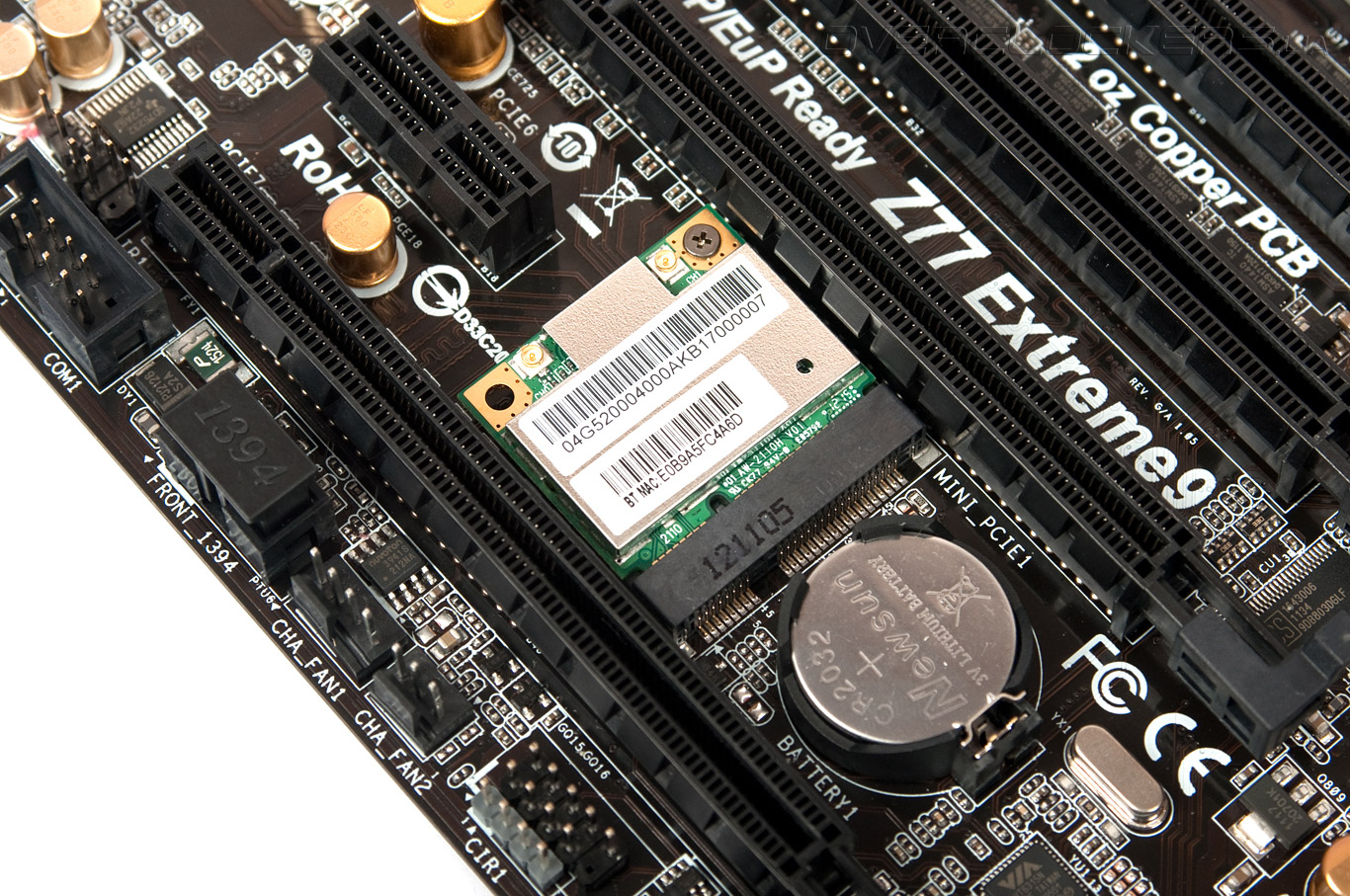

Также на доступных продуктах отсутствует модуль Wi-Fi. На Z77 Extreme9 стоит комбинированный Mini PCI-E адаптер, работающий дополнительно с Bluetooth 4.0, на базе чипа Atheros AR946x с заявленной скоростью передачи данных до 300 Мбит/с.

ASRock Z77 Extreme9

И конечно же продвинутые решения обладают большим количеством дополнительных контроллеров, вечно испытывающие нехватку линий PCI Express. Чтобы обеспечить беспроблемное функционирование еще четырех каналов SATA 6Gb/s, шести портов USB 3.0 и двух гигабитных сетевых чипов с IEEE 1394 на плате был установлен свитч PLX PEX8608.

ASRock Z77 Extreme9

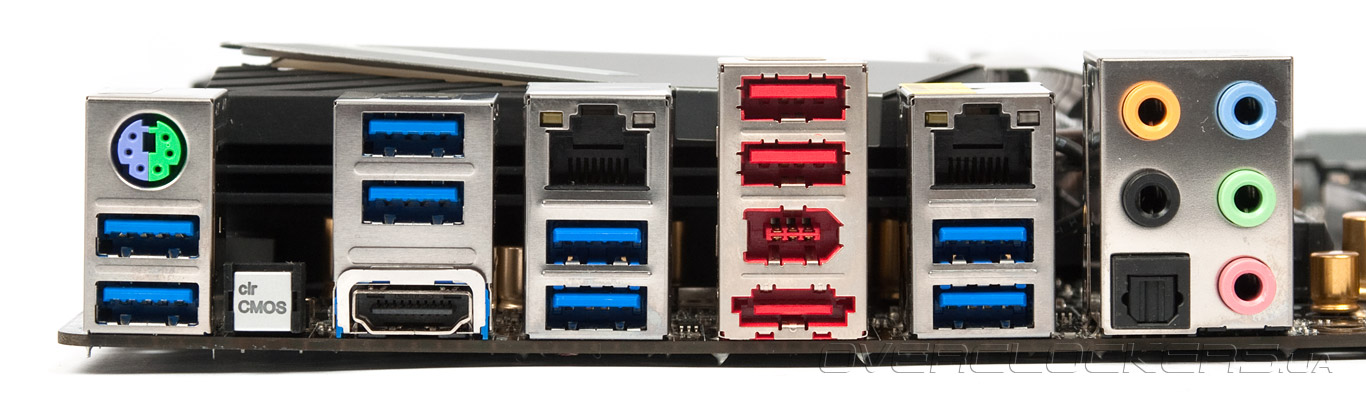

В итоге на PCB не осталось свободного места, где нельзя было не заметить какую-нибудь микросхему или разъем. Задняя панель также забита под завязку и содержит:
  • один комбинированный PS/2;
  • восемь USB 3.0;
  • два USB 2.0;
  • один HDMI;
  • два RJ45;
  • один FireWire;
  • один eSATA;
  • оптический S/PDIF;
  • шесть аудио-разъемов;
  • кнопку Clr CMOS.
ASRock Z77 Extreme9

Для подключения монитора предусмотрен лишь один HDMI, но вряд ли от продукта такого уровня потребуется больше.

В сухом остатке имеем неплохо оснащенное решение, рассчитанное на относительно массового потребителя, который не против побаловаться разгоном. Но в целом «материнка» больше предназначена для постройки мощного игрового ПК с максимальными возможностями расширения. Кстати, есть чуть дешевле модель — Z77 WS, выполненная на этой же базе, но лишенная модуля Wi-Fi. Так что, для рабочей станции лучше присмотреться к ней.
