Обзор и тестирование системной платы ASRock Z77 Extreme6 для процессоров Intel LGA1155

В былые времена продукция, выпускаемая под торговой маркой ASRock, имела неоднозначную репутацию. С одной стороны, в ассортименте вендора всегда присутствовали модели с интересными характеристиками и хорошим соотношением цены и качества. В то же время, энтузиасты высказывали обоснованные претензии касательно мелких недоработок и не выдающегося разгонного потенциала. А между тем, история торговой марки ASRock весьма интересная, она ведет свое начало от небезызвестной тайваньской компании ASUSTeK, которая выделила подразделение по выпуску недорогих комплектующих в обособленное предприятие. Первоначальный ассортимент новообразованного производителя состоял из бюджетных моделей, среди которых было немало оригинальных предложений.

Шло время, продуктовая линейка ASRock пополнилась системными платами среднего и верхнего ценовых диапазонов, соответственно, их качество выросло и практически сравнялось с продукцией конкурентов. Из моделей, предназначенных для продвинутых пользователей, профессиональных геймеров и энтузиастов сформировались серии Fatal1ty и Extreme. Системные платы, принадлежащие этим сериям, имеют расширенную функциональность, усиленную силовую подсистему и прошивку, оптимизированную для экспериментов по разгону. Увы, нам пока не посчастливилось познакомиться с моделями семейства Fatal1ty, но остается надежда, что в ближайшее время этот пробел будет восполнен. Зато, несколько «экстремальных материнок» для процессоров Intel LGA2011 успели побывать в нашей лаборатории, и, следует заметить, оставили по себе весьма неплохое впечатление.

Сегодня мы предлагаем вашему вниманию обзор системной платы ASRock Z77 Extreme6, предназначенной для одной из самых актуальных платформ — Intel LGA1155. Обладая отличным оснащением и относительно невысокой стоимостью, данная модель может стать отличным кандидатом на приобретение в качестве основы для производительной игровой или рабочей станции. Так ли это — вы узнаете в процессе обзора, а сейчас рекомендуем внимательно изучить спецификации новинки.

Модель ASRock Z77 Extreme6
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133* (O.C. для Sandy Bridge), 2400*/2800* (O.C. для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0/2.0 x16@(x16+x0, x8+x8)
1 PCI Express 2.0 x16@x4
1 PCI Express 2.0 x1
1 mini-PCI Express
Слоты PCI 2 (ASMedia ASM1083)
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 8 x 2.0 (2 разъема на задней панели, Intel Z77)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 x 3.0 (2 разъема на задней панели, Etron EJ168A)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 1 канала eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Broadcom BCM57781 (Gigabit Ethernet)
FireWire 2 (1 разъем на задней панели, VIA VT6308S)
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ASRock Dehumidifier, OMG (Online Manager Guard), XFast RAM, XFast LAN, XFast USB.

Судя по техническим характеристикам, ASRock Z77 Extreme6 ничуть не уступает высокоуровневым моделям конкурентов. Единственное, что бросается в глаза — это отсутствие поддержки беспроводных локальных сетей, но это едва ли можно считать существенным недостатком.


Комплект поставки

Плата ASRock Z77 Extreme6 поставляется в крупной коробке, снабженной удобной ручкой для переноски. Упаковка надежно защищает содержимое от неожиданностей транспортировки. Коробка имеет строгое оформление, центральным элементом которого является логотип «555 XFast», объединяющий ряд фирменных технологий, принципы работы которых мы рассмотрим в процессе обзора.

ASRock Z77 Extreme6

Задняя поверхность упаковки содержит расширенную информацию об особенностях XFast-технологий. Кроме того, пользователь может узнать о поддержке платой ряда фирменных функций Intel, касающихся работы дисковой подсистемы, а также функции Lucid Virtu MVP, которая позволяет объединять ресурсы встроенной и дискретной графических карт.

ASRock Z77 Extreme6

Новинка имеет преобразователь напряжения с цифровым управлением, построенный по 12-канальной схеме, а во всех цепях применяются долговечные конденсаторы с полимерным электролитом. А еще в прошивку UEFI встроен инструмент для диагностики и контроля состояния материнской платы System Browser.

Комплект поставки Z77 Extreme6 не отличается особым разнообразием, кроме самой платы в коробке нашлись:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушка на заднюю панель I/O Shield;
  • мостик NVIDIA SLI;
  • планка с двумя портами USB 3.0;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по работе с программным обеспечением.
ASRock Z77 Extreme6

Обращаем ваше внимание на один из аксессуаров, который предназначен для подключения двух дополнительных портов USB 3.0. В зависимости от предпочтения пользователя разъемы можно вывести на заднюю панель системного блока, или смонтировать в свободный отсек для устройств 3,25”. В последнем случае пользователь может использовать шасси для установки мобильного винчестера или SSD, выполненного в форм-факторе 2,5”.

ASRock Z77 Extreme6

Как видите, набор дополнительных принадлежностей ASRock Z77 Extreme6 не содержит ничего экстраординарного, присутствуют только самые необходимые для сборки системного блока компоненты. Впрочем, лишь немногие вендоры снабжают даже старшие модели расширенным перечнем аксессуаров, в то время как большинство предпочитают экономить на комплекте поставки.


Дизайн

Чего не занимать плате ASRock Z77 Extreme6, так это эффектной внешности! Практически все интерфейсные разъемы имеют черный цвет, что в сочетании с позолоченными конденсаторами и темно-коричневым лаком РСВ придает продукту привлекательный внешний вид.

ASRock Z77 Extreme6

Как оказалось, за стильной внешностью новинки скрывается очень серьезная и продуманная конструкция. Размеры платы составляют 305 х 204 мм, что в точности соответствует стандарту АТХ. В основе материнской платы лежит чипсет Intel Z77 Express, который обеспечивает совместимость с любыми процессорами Intel LGA1155, включая оверклокерские модели из серии «К». Обращаем ваше внимание, что материнская плата допускает установку систем охлаждения, предназначенных для процессоров LGA775. Эта возможность имеет собственное название — Combo Cooler Option (C.C.O.) и может быть весьма актуальна при апгрейде старой системы.

ASRock Z77 Extreme6

Для работы с оперативной памятью предназначены четыре слота DIMM DDR3, способные принять до 32 ГБ ОЗУ. В режиме разгона производитель обещает работу на частоте до 2800 МГц включительно. Возможности по организации видеоподсистемы представлены двумя слотами PCI Express 3.0 x16. При использовании единственного графического ускорителя следует использовать первый по счету разъем, который может работать с максимальной пропускной способностью. В случае построения конфигурации AMD CrossFireX или NVIDIA SLI оба порта PCI Express 3.0 x16 переключаются в режим x16@x8. Не следует забывать, что при эксплуатации «старых» 32-нм процессоров слоты будут работать на скорости PCI-E 2.0. Третий порт PCI-E 2.0 x16@x4, подключенный к системной логике, можно использовать для установки третьей видеокарты или контроллера, требовательного к скорости работы интерфейса.

ASRock Z77 Extreme6

Отличительной особенностью Z77 Extreme6 является наличие слота mini-PCI Express, предназначенный для установки адаптеров беспроводных сетей, ТВ-тюнера и др. На этом возможности расширения новинки не заканчиваются, материнская плата позволяет установить еще одну карту расширения с интерфейсом PCI-E 2.0 x1 и пару плат стандарта PCI. Работа последних обеспечивается при помощи контроллера ASMedia ASM1083. Для того, чтобы обеспечить одновременную работу слотов расширения и многочисленных дополнительных контроллеров инженеры ASRock снабдили Z77 Extreme6 чипом PLX PEX 8605, который выполняет функцию четырехпортового коммутатора линий PCI Express 2.0.

Дисковая подсистема материнской платы максимально использует возможности чипсета Intel Z77 Express, который обеспечивает работу четырех портов SATA 3 Гбит/с и двух SATA 6 Гбит/с. Подключенные жесткие диски можно объединять в массивы RAID уровней 0, 1, 5 и 10, а для владельцев твердотельных накопителей становятся доступны некоторые дополнительные функции чипсета. Например, Intel Rapid Start обеспечивает ускорение процесса загрузки, а Intel Smart Response увеличивает быстродействие накопителей путем кэширования данных. Тем, кому шести чипсетных портов покажется мало, плата предлагает два дополнительных разъема SATA 6 Гбит/с, подключенных к контроллеру ASMedia ASM1061.

ASRock Z77 Extreme6

Для работы с внешними жесткими дисками на заднюю панель ASRock Z77 Extreme6 выведен один порт eSATA 6 Гбит/с, но при его использовании придется пожертвовать одним из разъемов, подключенных к микросхеме ASM1061. Кроме порта eSATA новинка поддерживает интерфейс IEEE 1394, который часто используется для подключения цифровых видеокамер и внешних накопителей. За функционирование двух портов FireWire, один из которых выведен на заднюю панель, отвечает микросхема VIA VT6308S. Для использования разнообразных устройств с интерфейсом USB материнская плата предлагает 14 портов, шесть из которых поддерживают третью ревизию универсальной последовательной шины. Из четырех чипсетных портов USB 3.0 два выведены на заднюю панель, а еще пару устройств можно подключить к внутренним разъемам. Благодаря наличию дополнительного контроллера Etron EJ168A материнская плата поддерживает еще два канала USB 3.0. Для подключения к локальной сети Gigabit Ethernet служит чип Broadcom BCM57781, а в основе звуковой подсистемы лежит высококачественный HD-аудиокодек Realtek ALC898. Но самым настоящим сюрпризом для нас стало наличие у ASRock Z77 Extreme6 разъема для подключения FDD. Честно говоря, в 2012 году сложно найти ситуацию, в которой пригодится этот безнадежно устаревший интерфейс.

На задней панели «материнки» можно увидеть:
  • комбинированный порт PS/2;
  • четыре порта USB 3.0 и пару USB 2.0;
  • цифровые видеовыходы DVI-D, DisplayPort и HDMI;
  • разъем для подключения аналогового монитора D-Sub;
  • кнопку сброса настроек прошивки Clrer CMOS;
  • порты eSATA 6 Гбит/с и FireWire;
  • пять аналоговых аудивыходов;
  • оптический S/PDIF.
ASRock Z77 Extreme6

Набор разъемов на задней панели позволяет максимально реализовать заложенные в системную плату возможности расширения. Напомним, что новинка поддерживает одновременное подключение трех мониторов, но только при использовании 22-нм центральных процессоров.

Материнская плата ASRock Z77 Extreme6 ряд конструктивных решений, которые пригодятся при разгоне. Так, на заднюю панель вынесена кнопка сброса настроек прошивки, а на самой «материнке» можно отыскать индикатор, отображающий процесс прохождения процедуры POST, и пару механических кнопок Power и Reset. Последние пригодятся при работе платы в составе открытого стенда, а индикатор кодов POST поможет определить причину, вызывающую сбой процедуры загрузки.

ASRock Z77 Extreme6

На наш субъективный взгляд новинке не хватает разъема для измерения основных напряжений питания, при наличии которого плата обладала бы полным «джентльменским» набором энтузиаста.

Силовая подсистема ASRock Z77 Extreme6, которая управляется цифровым ШИМ-контроллером ISL6367, выполнена по 12-канальной схеме. Восемь фаз VRM отвечают за питание вычислительных ядер, а остальные четыре формируют напряжения, необходимые для работы встроенного графического ядра и «системного агента».

ASRock Z77 Extreme6

Продвинутые возможности ШИМ-контроллера обеспечивают преобразователю напряжения возможности динамического управление количеством питающих фаз, благодаря которому достигается лучший КПД и меньший нагрев силовой подсистемы. В качестве силовых элементов применяются традиционные полевые транзисторы с малым сопротивлением открытого канала, а во всех электрических цепях применяются катушки индуктивности монолитной конструкции и конденсаторы с полимерным электролитом. Питание VRM осуществляется при помощи восьмиконтактного разъема EPS12V. Кроме него на печатной плате присутствует разъем Molex, который обеспечивает дополнительное питание для слотов PCI-E 3.0 x16 при построении конфигураций из нескольких мощных видеокарт.

Для обеспечения оптимальной вентиляции внутри системного блока ASRock Z77 Extreme6 позволяет подключить до шести вентиляторов, причем, скоростью двух из них можно управлять посредством ШИМ. Единственная микросхема системной логики охлаждается небольшим плоским радиатором. Несмотря на небольшую площадь рассеяния такой конструкции вполне достаточно, так как тепловой пакет для Intel Z77 Express установлен на уровне 6,7 Вт. За обеспечение комфортного температурного режима силовых элементов VRM центрального процессора отвечает пара массивных радиаторов, соединенных тепловой трубкой.

ASRock Z77 Extreme6

Их подошвы контактируют с полевыми транзисторами через пластичную термопрокладку, а крепление конструкции осуществляется надежными подпружиненными болтами.

ASRock Z77 Extreme6

Таким образом, к дизайну ASRock Z77 Extreme6 очень сложно предъявить какие-либо претензии. Функциональность, конструкция силовой и охлаждающей подсистем, а также качество изготовления находятся на самом высоком уровне, ничуть не худшем, чем у более именитых конкурентов. Единственное пожелание: мы бы хотели видеть разъем или контактные площадки для измерения напряжений питания. Посмотрим, как проявит себя материнская плата в тестах производительности и исследования разгонного потенциала, а пока, перейдем к знакомству с прошивкой.

UEFI Setup

В настоящий момент большинство производителей в своих системных платах в качестве прошивки используют UEFI, и продукция компании ASRock не является исключением из этого правила. Управляющий микрокод Z77 Extreme6 основан на Unified EFI от AMI, а само меню настроек имеет оригинальный и очень удобный графический интерфейс. Ранее мы имели возможность познакомиться с прошивками материнских плат ASRock на примере моделей для процессоров Intel Sandy Bridge-E. Тем не менее, мы подробным образом рассмотрим меню настроек участницы сегодняшнего обзора.

После входа в прошивку пользователь попадает в раздел Main, где выводится основная информация о системной плате, установленных процессоре и модулях ОЗУ.

UEFI Setup ASRock Z77 Extreme6

Интересно реализован процесс установки даты и времени. Во-первых, сделать это можно в любом окне прошивки, а во-вторых, сам процесс напоминает таковой для операционных систем Microsoft Windows.

UEFI Setup ASRock Z77 Extreme6

В разделе Main можно увидеть ярлыки для запуска функций System Browser и OMG (Online Management Guard, не путать с восклицанием «Oh My God!»). После запуска System Browser пользователь может получить исчерпывающую информацию о текущих параметрах и аппаратной конфигурации системы. Например, подведя курсор «мыши» к процессорному разъему можно получить данные про установленный CPU.

UEFI Setup ASRock Z77 Extreme6

Точно также, «кликнув» на соответствующую область изображения системной платы, можно узнать информацию про все основные узлы и подсистемы. Так, выбрав порты на задней панели, пользователю становятся известны данные обо всех задействованных интерфейсах.

UEFI Setup ASRock Z77 Extreme6

Заметим, что System Browser не позволяет изменять конфигурацию, а предназначен только для вывода подробной системной информации. Вторая интересная функция — OMG, при помощи которой можно установить расписание работы в локальной сети, например, для ограничения использования ресурсов Интернет в ночное время.

UEFI Setup ASRock Z77 Extreme6

Подавляющее большинство параметров, связанных с управлением быстродействием и разгоном, находятся в разделе OC Tweaker. Кроме настроек базовой частоты и коэффициента умножения вычислительных ядер здесь можно найти управление фирменной технологией Intel Turbo Boost, включить Internal PLL Overvoltage, необходимую для максимального прироста быстродействия, а также активировать разгон встроенного графического акселератора.

UEFI Setup ASRock Z77 Extreme6

Еще, в меню OC Tweaker задается режим работы подсистемы ОЗУ. Обладатели модулей памяти, поддерживающих профили X.M.P., могут довериться автоматической настройке или указать параметры вручную.

UEFI Setup ASRock Z77 Extreme6

Во вкладке DRAM Configuration можно менять не только основные, но и множество второстепенных таймингов, что позволит оптимизировать работу практически любого комплекта оперативной памяти.

UEFI Setup ASRock Z77 Extreme6

Прошивка ASRock Z77 Extreme6 позволяет управлять семью основными напряжениями на процессоре, модулях ОЗУ и системной логике. Здесь же находится опция Power Saving Mode, которая отвечает за автоматическое переключение количества питающих фаз в зависимости от вычислительной нагрузки. Кроме того, в меню OC Tweaker пользователь может сохранить три профиля настроек.

UEFI Setup ASRock Z77 Extreme6

Для процессорных ядер и встроенного графического адаптера предусмотрена возможность ступенчатой регулировки Load-Line Calibration, которая призвана бороться с просадками напряжений. Полный перечень параметров, их диапазоны и шаг изменения приведены в таблице.

Параметр Диапазон напряжений, В Шаг, В
CPU Offset Voltage –0,3...+0,6 0,005
CPU Fixed Voltage 0,6—1,7 0,005
IGPU Offset Voltage –0,3...+0,6 0,005
IGPU Fixed Voltage 0,6—1,52 0,005
DRAM Voltage 1,165—1,8 0,005
VTT Voltage 0,768—1,634 0,009—0,01
PCH Voltage 0,78—1,646 0,009—0,01
CPU PLL Voltage 1,586—2,349 0,008—0,009
VCCSA Voltage 0,925—1,2 0,09

Для вычислительных ядер и графического адаптера напряжения можно задать в явном виде, или указать в виде прироста к штатному значению. В последнем случае сохраняется корректная работа энергосберегающих технологий. Обращаем ваше внимание на диапазоны изменения параметров электропитания, которых достаточно для вывода из строя дорогостоящих комплектующих. В то же время, как для экстремальной модели предел увеличения напряжения на центральном процессоре мог быть и повыше, профессиональные оверклокеры, использующие криогенные системы охлаждения, будут вынуждены прибегать к аппаратным модификациям подсистемы питания.

Зато, начинающие пользователи могут воспользоваться удобной системой автоматического увеличения быстродействия центрального процессора. Для этого достаточно указать желаемую тактовую частоту, а остальные параметры будут установлены автоматически.

UEFI Setup ASRock Z77 Extreme6

Мы обязательно рассмотрим возможности авторазгона несколько позже, а пока вернемся к изучению прошивки ASRock Z77 Extreme6. Раздел Advanced отвечает за настройку многочисленных возможностей расширения системной платы.

UEFI Setup ASRock Z77 Extreme6

Вкладка CPU Configuration позволяет задать параметры энергосбережения центрального процессора, а также активировать виртуализацию и аппаратную защиту от вирусов.

UEFI Setup ASRock Z77 Extreme6

В подменю North Bridge Configuration пользователь может настроить интегрированное графическое ядро и задать режим работы слотов PCI Express.

UEFI Setup ASRock Z77 Extreme6

Управление дополнительными контроллерами сосредоточено во вкладке South Bridge Configuration.

UEFI Setup ASRock Z77 Extreme6

А режим работы дисковой подсистемы задается в отдельном подразделе — Storage Configuration.

UEFI Setup ASRock Z77 Extreme6

Кроме того, в меню Advanced можно настроить работу фирменных технологий Intel Rapid Start и Intel Smart Connect. Как и полагается современной системной плате, Z77 Extreme6 имеет эффективный инструмент для обновления микрокода прошивки — Instant Flash.

Раздел системного мониторинга H/W Monitor позволяет контролировать показания двух температурных датчиков, скорости вращения шести вентиляторов, а также напряжение на центральном процессоре и шинах питания +3,3 В, +5 В и +12 В.

UEFI Setup ASRock Z77 Extreme6

Прошивка материнской платы обладает развитыми возможностями по управлению работой вентиляторов. Для пары процессорных и одного корпусного «карлсона» можно задать автоматический режим в зависимости от температуры вычислительных ядер, а для трех остальных — указать обороты относительно максимальных.

UEFI Setup ASRock Z77 Extreme6

Оригинально выглядит функция Dehumidifier, которая борется с избыточной влажностью внутри системного блока. Принцип её работы предельно прост: в выключенном состоянии или спящем режиме прошивка материнской платы периодически запускает процессорный вентилятор, обеспечивая циркуляцию воздуха в середине корпуса. Пользователь может устанавливать цикличность и длительность работы, а также задавать скорость вращения крыльчатки.

Таким образом, управляющий микрокод ASRock Z77 Extreme6 вполне соответствует, а порою даже превосходит, возможности меню настроек конкурирующих моделей. Нам откровенно понравился дружественный интерфейс и удобство работы с прошивкой. Тем не менее, нельзя не отметить небольшие верхние пределы увеличения напряжения на центральном процессоре, что может стать препятствием при достижении максимального разгона при использовании мощных систем охлаждения.


Комплектное ПО

В прошлом, когда компания ASRock выпускала преимущественно бюджетные модели, программное обеспечение этого вендора имело невысокие удобство и функциональность, а потому не пользовались особой популярностью у покупателей системных плат. К счастью, те времена остались далеко позади, и Z77 Extreme6 комплектуется всеми необходимым драйверами, а также неплохим набором полезных программ. Особого внимания, в первую очередь, заслуживает утилита AXTU — ASRock Extreme Tuning Utility, предназначенная для управления параметрами быстродействия и мониторинга состояния системной платы.

Интерфейс программы поделен на вкладки, содержимое которых сгруппировано по функциональному признаку. Вкладка Hardware Monitor выводит информацию о текущем режиме работы центрального процессора, двух температурах, скоростях вращения всех шести вентиляторов и показания десяти питающих напряжений.

ASRock AXTU

В окне Fan Control находится управление частотой вращения крыльчаток подключенных к системной плате охладителей.

ASRock AXTU

Во вкладке Overclocking, как следует из названия, пользователь может управлять базовой частотой и коэффициентом умножения центрального процессора, а также регулировать семь напряжений на основных компонентах материнской платы.

ASRock AXTU

Программа AXTU в разделе OC DNA выводит подробную информацию о версии прошивки и позволяет сохранять до трех профилей настроек разгона с возможностью их загрузки.

ASRock AXTU

Вкладка IES активирует энергосберегающую функцию Intelligent Energy Saver. Здесь же отображается информация о текущем количестве активных фаз VRM.

ASRock AXTU

Наконец, утилита поддерживает функцию XFast RAM, которая позволяет создать виртуальный логический диск в области оперативной памяти. Так называемый RAM-диск можно использовать для запуска и работы приложений, критичных к скорости работы дисковой подсистемы.

ASRock AXTU

Как известно, при отсутствии питания информация в ОЗУ теряется, на этот случай программа позволяет сохранять содержимое RAM-диска на «винчестер» перед выключением операционной системы, а после включения компьютера данные снова записываются на виртуальный жесткий диск. Эффективность работы RAM-диска мы решили оценить, создав в оперативной памяти раздел размером 1024 МБ. Тестирование в синтетическом бенчмарке CrystalDiskMark 3.0.1 дало следующие результаты.

ASRock Z77 Extreme6

Скорость работы виртуального жесткого диска потрясает! Производительность в любом из режимов превышает лучшие твердотельные накопители в сотни раз. Таким образом, использование RAM-диска действительно способно обеспечить существенный прирост быстродействия в приложениях.

Несмотря на множество положительных качеств, утилита AXTU имеет несколько существенных замечаний. Во-первых, программа не позволяет задавать параметры ОЗУ, а во-вторых, отсутствует управление функцией Load-Line Calibration, что сильно ограничивает использование программы в экспериментах по разгону. Впрочем, большинство программных продуктов конкурентов имеют аналогичные недостатки.

Еще одна полезная программа из комплекта поставки ASRock Z77 Extreme6 — XFast USB. Использование этой утилиты активирует интеллектуальный алгоритм кэширования данных, позволяющий ускорить работу устройств, подключенных к портам USB.

ASRock XFast USB

Несмотря на то, что производитель заявляет о пятикратном приросте скорости, мы решили самостоятельно убедиться в эффективности работы XFast USB. Для этих целей был задействован твердотельный накопитель Kingston SSDNow V+200 120GB, подключенный к чипсетным портам USB 2.0 при помощи внешнего «кармана» Techsolo TMR-200S. Увы, эта модель не поддерживает третью ревизию универсальной последовательной шины, тем не менее, именно её пришлось использовать при тестировании в синтетическом бенчмарке CrystalDiskMark 3.0.1.

ASRock Z77 Extreme6

Без использования программы XFast USB кэширования данных не выполняется, соответственно, производительность можно принять за некую точку отсчета.

ASRock Z77 Extreme6

После активации Turbo-режима B скорости линейного чтения и записи выросли почти на 15%. Аналогичный прирост наблюдается при работе с блоками по 512 К, а вот в операциях с мелкими файлами эффективность работы XFast USB резко падает. Таким образом, никакого пятикратного прироста быстродействия мы так и не получили, тем не менее, XFast USB будет полезен в работе с внешними накопителями при передаче больших массивов информации, например, закачке коллекции видеофильмов объемом в пару десятков гигабайт.

Разгонный потенциал

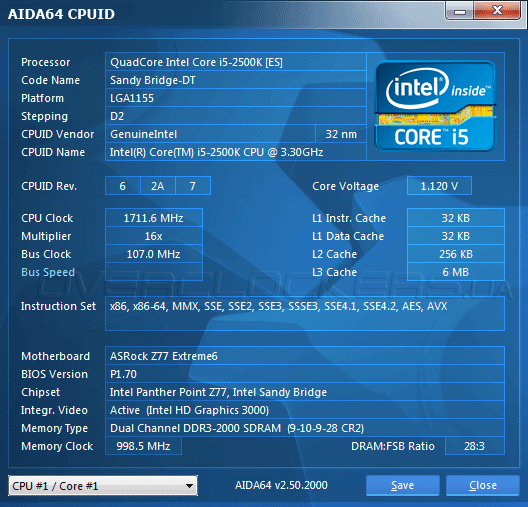

Для начала мы оценили запас прочности ASRock Z77 Extreme6 в части увеличения BCLK. Как известно, системные платы для Intel LGA1155 плохо переносят повышение базовой частоты, тем не менее, у новинки удалось поднять частоту тактового генератора до 107 МГц.

Разгон ASRock Z77 Extreme6

При разгоне оперативной памяти системная плата неожиданно продемонстрировала не самые высокие результаты. Тестовые модули ОЗУ Silicon Power SP004GBLYU160S2B способны работать на частоте более 2133 МГц при повышении напряжения до 1,65 В. Увы, при использовании Z77 Extreme6 нам не удалось заставить работать оперативную память на частоте выше 2000 МГц даже c таймингами 9-10-9-28-1Т.

Разгон ASRock Z77 Extreme6

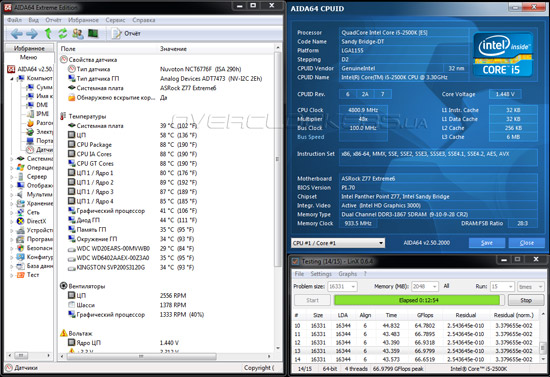

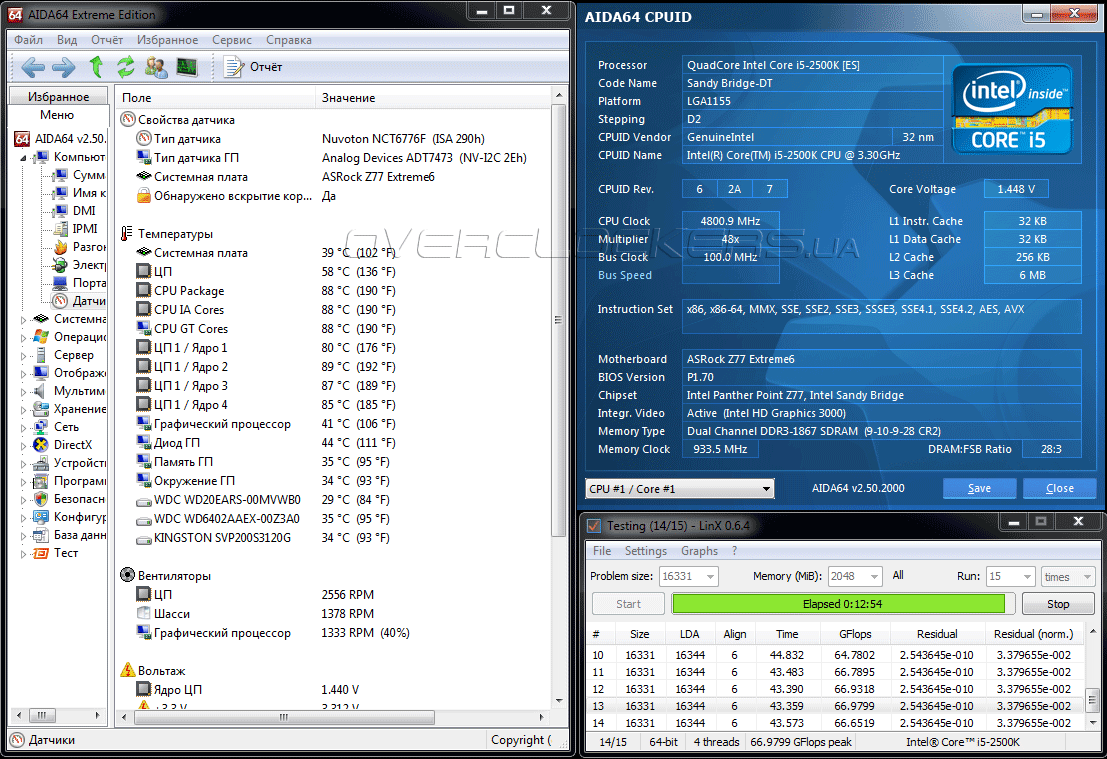

Зато, разгон центрального процессора прошел без малейших нареканий. Отметим отличную работу функции Load-Line Calibration, которая обеспечила стабильное напряжение на вычислительных ядрах вне зависимости от нагрузки. Для нормальной работы центрального процессора на частоте 4800 МГц к штатному значению Vcore пришлось добавить 0,15 В, а в дополнительных настройках Intel Turbo Boost — повысить лимиты мощности до 200 Вт. При этом ОЗУ работала на частоте 1866 МГц с таймингами 9-9-9-28-1Т. С такими настройками система проходила длительное испытание в стресс-тесте LinX.

Разгон ASRock Z77 Extreme6

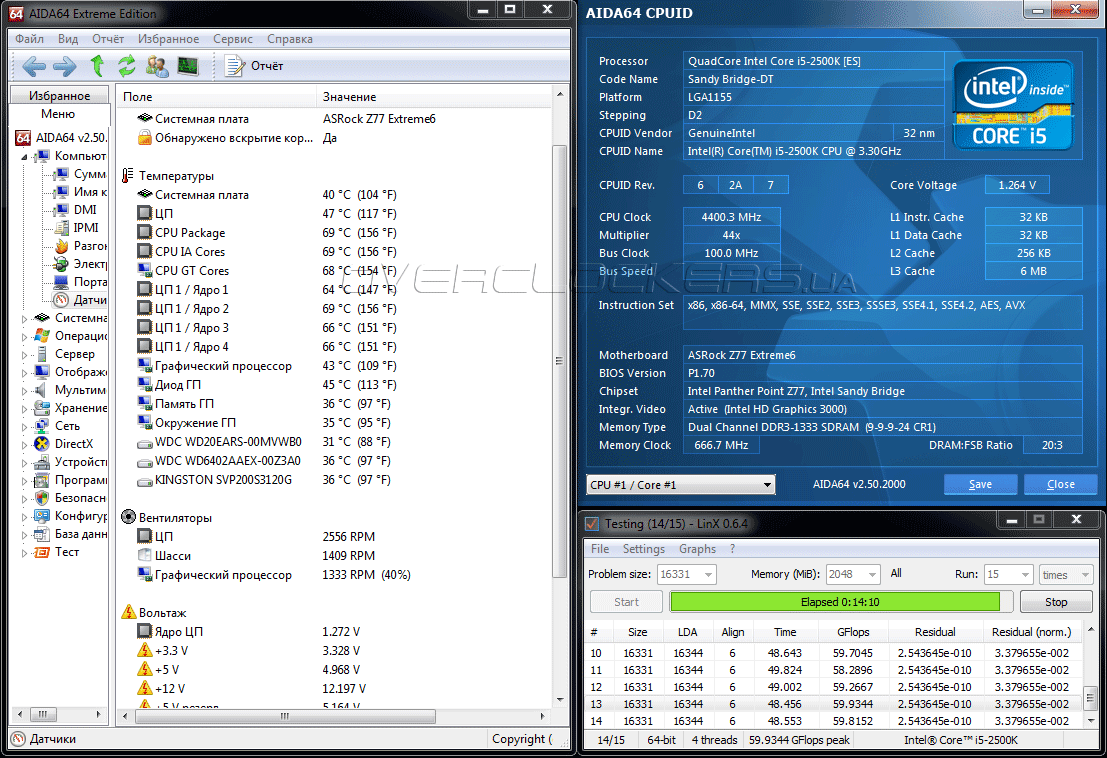

Опытным путем было установлено, что наилучшие результаты достигаются при установке Load-Line Calibration в значение «Level 4», при этом напряжение на процессорных ядрах в нагрузке держалось на уровне 1,440 В — 1,448 В, а в моменты простоя функционировала технология EIST, которая снижала тактовую частоту и напряжение Vcore.

Напоследок мы решили проверить работу функции автоматического разгона. Оказалось, что из всех предлагаемых в прошивке профилей быстродействия, самые сбалансированные настройки имеет режим «Turbo 4.4GHz». На частоте 4400 МГц лабораторный Intel Core i5-2500K работал с напряжением Vcore, близком к номинальному значению — 1,264 В.

Разгон ASRock Z77 Extreme6

При автоматическом разгоне сохраняется полноценная работа энергосберегающих технологий, но совершенно не меняются параметры быстродействия ОЗУ. Дальнейшие эксперименты показали, что в режимах «Turbo 4.6GHz» и «Turbo 4.8GHz» процессору уже не хватало напряжения на вычислительных ядрах, из-за чего возникали сбои в работе операционной системы.


Тестовый стенд

Для оценки быстродействия материнской платы ASRock Z77 Extreme6 был собран тестовый стенд, в состав которого вошли:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве конкуренток героини сегодняшнего обзора мы отобрали несколько системных плат из того же ценового диапазона. Честь компании ASUS защищала отличная «материнка» среднего уровня P8Z68-V PRO, основанная на флагманском чипсете предыдущего поколения Intel Z68 Express. Продукция Gigabyte была представлена моделью GA-Z77X-UD5H, а из материнских плат MSI была выбрана Z77A-GD80. Перед началом тестирования управляющие микрокоды конкурсанток были обновлены до версий:
  • ASRock Z77 Extreme6 UEFI 1.70 от 11.06.2012.
  • ASUS P8Z68-V PRO UEFI 3203 от 27.02.2012;
  • MSI Z77A-GD80 UEFI Setup 1.1 от 12.06.2012;
  • Gigabyte GA-Z77X-UD5H UEFI Setup F8 31.05.2012.
Во время оценивания продуктивности технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы. Причем, из-за особенности прошивки для системной платы Gigabyte GA-Z77X-UD5H коэффициенты умножения Intel Turbo Boost пришлось задавать в явном виде. Оперативная память работала на частоте 1600 МГц с задержками 9-9-9-24-1Т.

Тестовый стенд работал под управлением операционной системы MS Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), которая была обновлена до SP1 через службу Windows Update. В операционной системе были установлены драйверы NVIDIA GeForce 285.62 для видеокарты, а также Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для чипсета и центрального процессора соответственно. Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось.

Методика тестирования не претерпела существенных изменений: мы по-прежнему повторяем каждое измерение не менее трех раз, по результатам которых рассчитывается среднее значение. В том случае, если какая-то итерация дает результат, существенно отличающиеся от двух других, тесты повторяются до получения нормального значения. Набор программного обеспечения следующий:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3.

Результаты тестирования

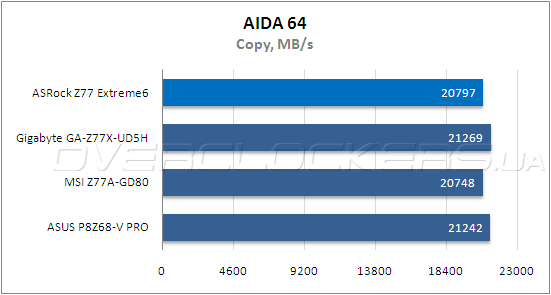

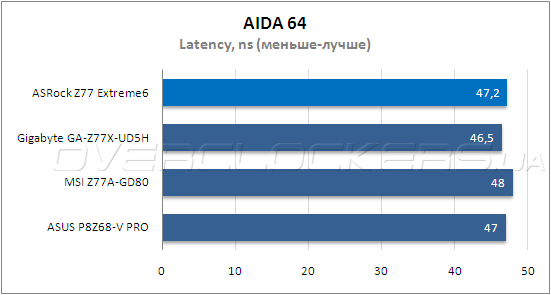

Для оценки пропускной способности оперативной памяти, мы используем Cache & Memory benchmark, входящий в инструментарий информацинно-диагностической утилиты AIDA64. По результатам этого бенчмарка можно судить об уровне продуктивности в приложениях, требовательных к скорости работы ОЗУ.

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

В большинстве задач ASRock Z77 Extreme6 демонстрирует средние результаты, за исключением операций копирования, где новинка занимает предпоследнее место, уступив платам ASUS и Gigabyte.

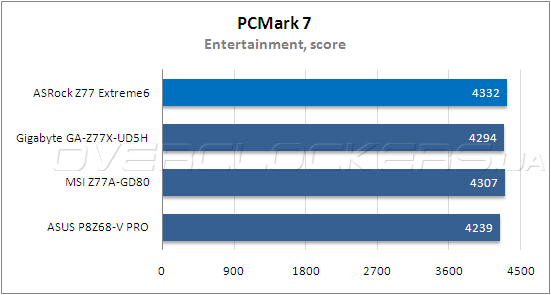

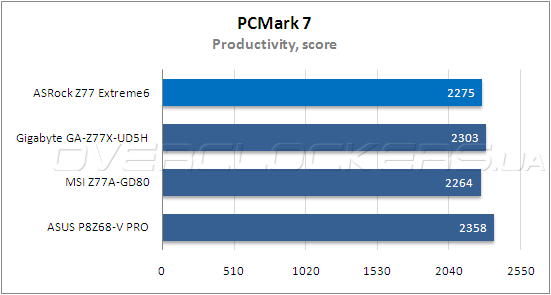

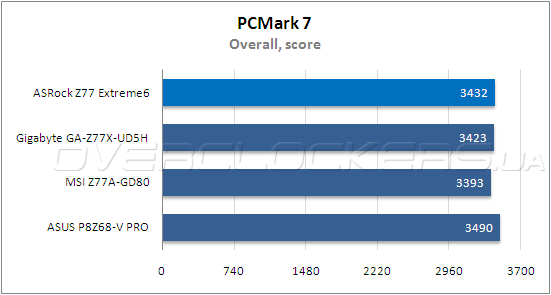

Интегральный показатель продуктивности в синтетическом тестовом приложении Futuremark PCMark 7 позволяет спрогнозировать быстродействие в реальных прикладных задачах, таких как 3D-игры, работа в офисных приложениях и сети Интернет, а также обработка мультимедийного контента.

Тестирование ASRock Z77 Extreme6

В общем зачете «материнка» ASRock занимает второе место, проиграв лишь системной плате ASUS. Очевидно, что в большинстве повседневных задач покупатели Z77 Extreme6 не ощутят нехватки быстродействия.

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

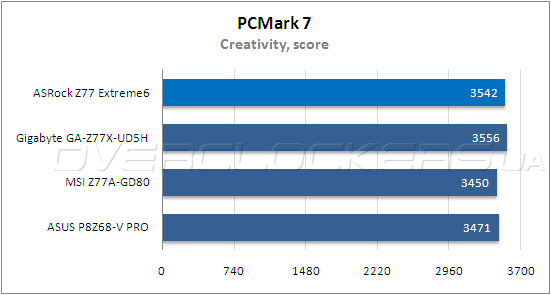

Что касается результатов отдельных тестовых сценариев, то не самая высокая продуктивность новинки в подтесте Productivity компенсируется наилучшими среди всех участниц баллами в сценарии Entertainment.

Тестирование в программном продукте Futuremark 3DMark 11 дает представление о быстродействии систем в современных ресурсоемких 3D-играх при использовании API DirectX 11 и реалистичной модели физических эффектов, которая создает повышенную нагрузку на центральный процессор. Для уменьшения влияния видеоподсистемы на результаты бенчмарка мы использовали профиль настроек Performance.

Тестирование ASRock Z77 Extreme6

На сей раз ASRock Z77 Extreme6 показывает лучший результат, оставляя далеко позади не только платы ASUS и Gigabyte, но и предыдущего чемпиона в данной дисциплине — MSI Z77A-GD80.

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

Новинка лидирует в графическом подтесте и при расчете физических эффектов, но хуже всех справляется с комбинированной нагрузкой. Тем не менее, это не помешало героине сегодняшнего обзора занять первое места в общем зачете.

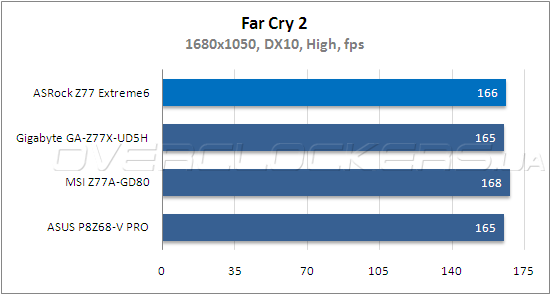

Завершает сегодняшнее тестирование измерение продуктивности в двух современных 3D-играх. Для снижения зависимости частоты смены кадров от быстродействия графической подсистемы мы используем высокие, но не максимальные, настройки качества изображения при разрешении экрана 1680х1050.

Тестирование ASRock Z77 Extreme6

Тестирование ASRock Z77 Extreme6

И в шутере от первого лица Far Cry 2 и в раллийном симуляторе Colin McRae: DiRT 3 системная плата ASRock Z77 Extreme6 демонстрирует отличный уровень быстродействия. Так что, геймеры, сделавшие свой выбор в пользу новинки, могут быть уверены, что «материнка» не станет фактором, сдерживающим продуктивность в любимых компьютерных играх.


Выводы

В самом начале обзора мы задавались вопросом: способна ли ASRock Z77 Extreme6 стать основой для мощной игровой или рабочей станции, и сможет ли этот продукт на равных конкурировать с более именитыми соперниками? Теперь, когда мы оценили комплект поставки, изучили дизайн и меню настроек системной платы, рассмотрели комплектные утилиты, а также сравнили уровень быстродействия новинки с лучшими моделями других вендоров, мы может дать однозначный ответ: «да»! Высокое качество изготовления, продуманная конструкция и отличный запас прочности обеспечили хороший разгонный потенциал, а возможности расширения способны удовлетворить запросы даже самых требовательных пользователей. Вряд ли, отсутствие поддержки беспроводных сетей следует считать существенным недостатком, так как соответствующую функциональность легко добавить при помощи USB-адаптера. Очень позитивное впечатление произвело комплектное ПО, в частности, функция XFastRAM утилиты ASRock Extreme Tuning Utility, а сама программа предлагает практически все необходимые для разгона инструменты. Тем не менее, мы бы хотели видеть среди её возможностей управление параметрами ОЗУ и функцией Load-Line Calibration.

Что касается прошивки Z77 Extreme6, то к стабильности и удобству работы с меню настройки сложно предъявить существенные претензии. Высокое качество управляющего микрокода позволило «выжать все соки» из тестового Intel Core i5-2500K, а новичкам понравятся возможности автоматического разгона. Фактически, эта замечательная плата имеет лишь один недостаток — невысокий предел увеличения напряжения на центральном процессоре, что фактически «ставит крест» на использовании этой модели во время экспериментов при использовании криогенного охлаждения. Также розничная стоимость продукта, которая на момент тестирования составляла около 230 долларов США, показалась нам несколько завышенной, что резко снижает привлекательность покупки ASRock Z77 Extreme6 на фоне очень серьезных конкурентов.
