ASRock Z68 Pro3-M. Меньше - не значит хуже

Форм-фактор материнских плат MicroATX (244 х 244 мм) изначально разрабатывался компанией Intel для применения в системах начального и среднего уровня. Ведь далеко не всем пользователям необходимо большое количество интерфейсов и слотов расширения, а также способность платы работать в режиме серьёзного разгона. Очевидно, что, в силу меньшего размера и несколько ограниченного количества возможностей, стоимость таких плат в большинстве случаев оказывается ниже в сравнении со схожими решениями формата ATX, а их функциональность для домашних и офисных компьютеров вполне достаточная. Впрочем, стоит отметить, что в теперешнюю эпоху миниатюризации, игровая и даже оверклокерская плата в компактном формате mATX уже является вполне привычным продуктом.

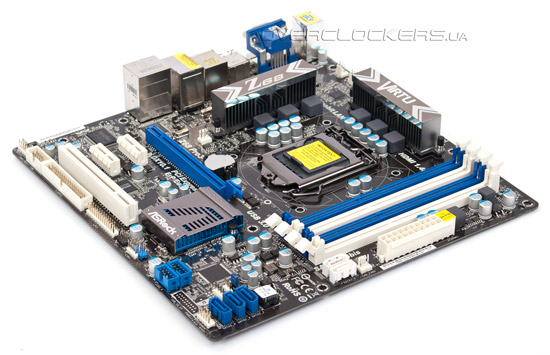

Сегодня мы познакомим вас с материнской платой ASRock Z68 Pro3-M, которая, несмотря на свои небольшие размеры, основана на флагманском наборе системной логики для платформы Intel LGA 1155 — Intel Z68 Express и предоставляет пользователям довольно универсальный набор функций. На первый взгляд, ASRock Z68 Pro3-M является уменьшенной версией рассмотренной нами недавно системной платы ASRock Z68 Pro3, но при этом ее стоимость равна стоимости полноформатного решения. Чем обусловлено такое ценообразование, какими особенностями обладает ASRock Z68 Pro3-M, и подойдет ли она для построения компактной производительной системы, мы и постараемся выяснить.

ASRock Z68 Pro3-M


Характеристики платы

Модель ASRock Z68 Pro3-M
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (LGA1155)
Память 4 DIMM DDR3 SDRAM 1066/1333(O.C.)/1600(O.C.)/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 2.0 x16
2 PCI Express 2.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) HD Graphics 2000/3000
Видеоразъемы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4 (1x 4pin и 3x 3pin)
Порты PS/2 1
Порты USB 2x 3.0 (2 разъема на задней панели)
8x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express)
3 канала SATA 3 Гбит/с (Intel Z68 Express)
eSATA 1 (Intel Z68 Express)
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT 1 (на плате)
COM 1 (на плате)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 344 x 244
Дополнительные возможности Combo Cooler Option (C.C.O.), Instant Flash, FDD


Комплект поставки

Материнская плата ASRock Z68 Pro3-M поставляется в небольшой коробке без ручки для переноски. Её оформление, традиционно для ASRock, лаконичное, но приятное. На лицевой стороне упаковки производитель разместил логотипы поддерживаемых платой технологий и процессоров, а также чипсета Intel Z68 Express, который лег в основу продукта. Яркая наклейка в левом нижнем углу информирует пользователя о том, что в комплект поставки входит пробная версия программы Media Espresso 6.5.

ASRock Z68 Pro3-M ASRock Z68 Pro3-M

На обратной стороне указаны ключевые особенности платы и краткие технические характеристики, расписанные на 11 языках, включая русский.

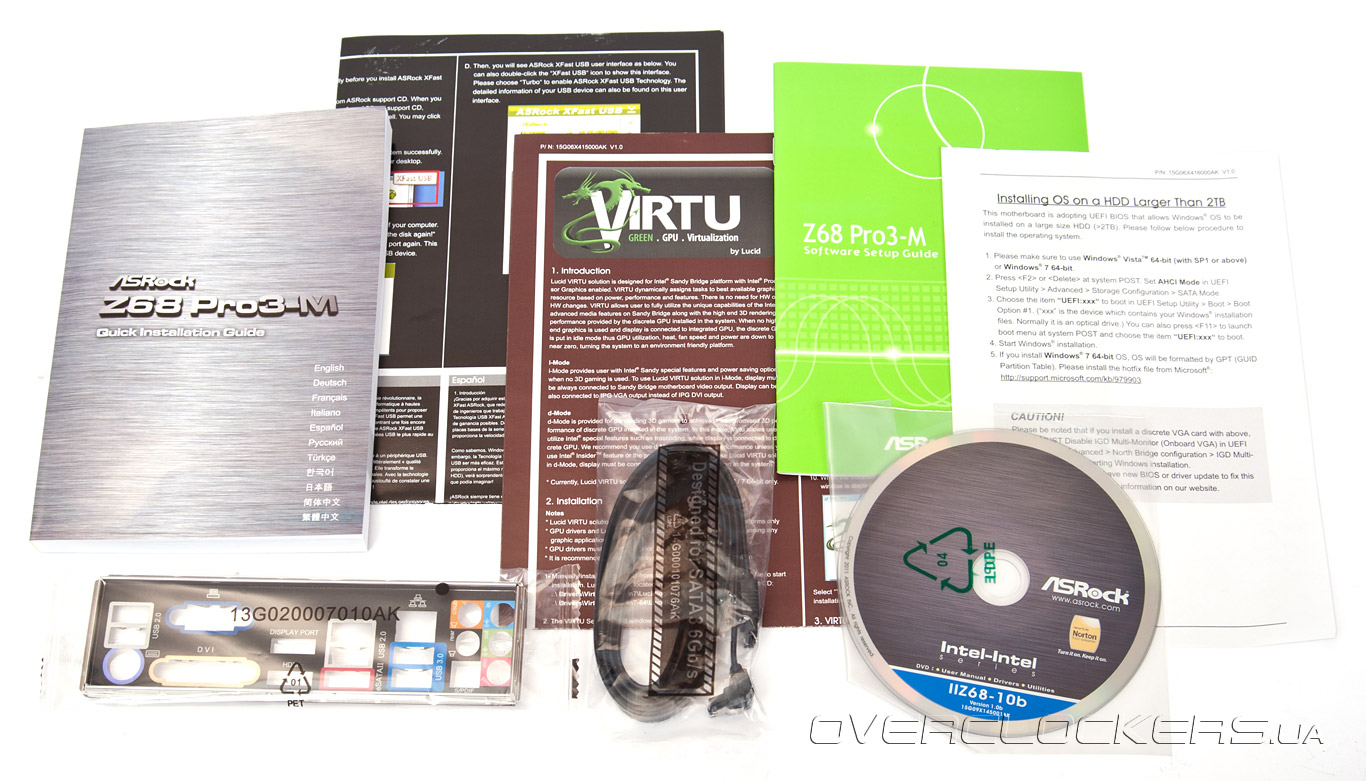

Комплект поставки довольно скромный и в точности повторяет таковой для полноформатной ASRock Z68 Pro3:
  • руководство пользователя;
  • инструкции по настройке UEFI, Lucid Virtu и XFast USB;
  • диск с драйверами и утилитами;
  • заглушка на заднюю стенку корпуса;
  • два шлейфа SATA 6Gb/s.
ASRock Z68 Pro3-M

На наш взгляд, производителю стоило бы дополнить набор аксессуаров планками для выведения портов LPT и COM на заднюю панель корпуса, раз уж плата их поддерживает. Ведь сегодня еще встречаются актуальные устройства с такими интерфейсами, но вот проблема с их подключением возникает довольно часто.


Внешний вид и функциональность

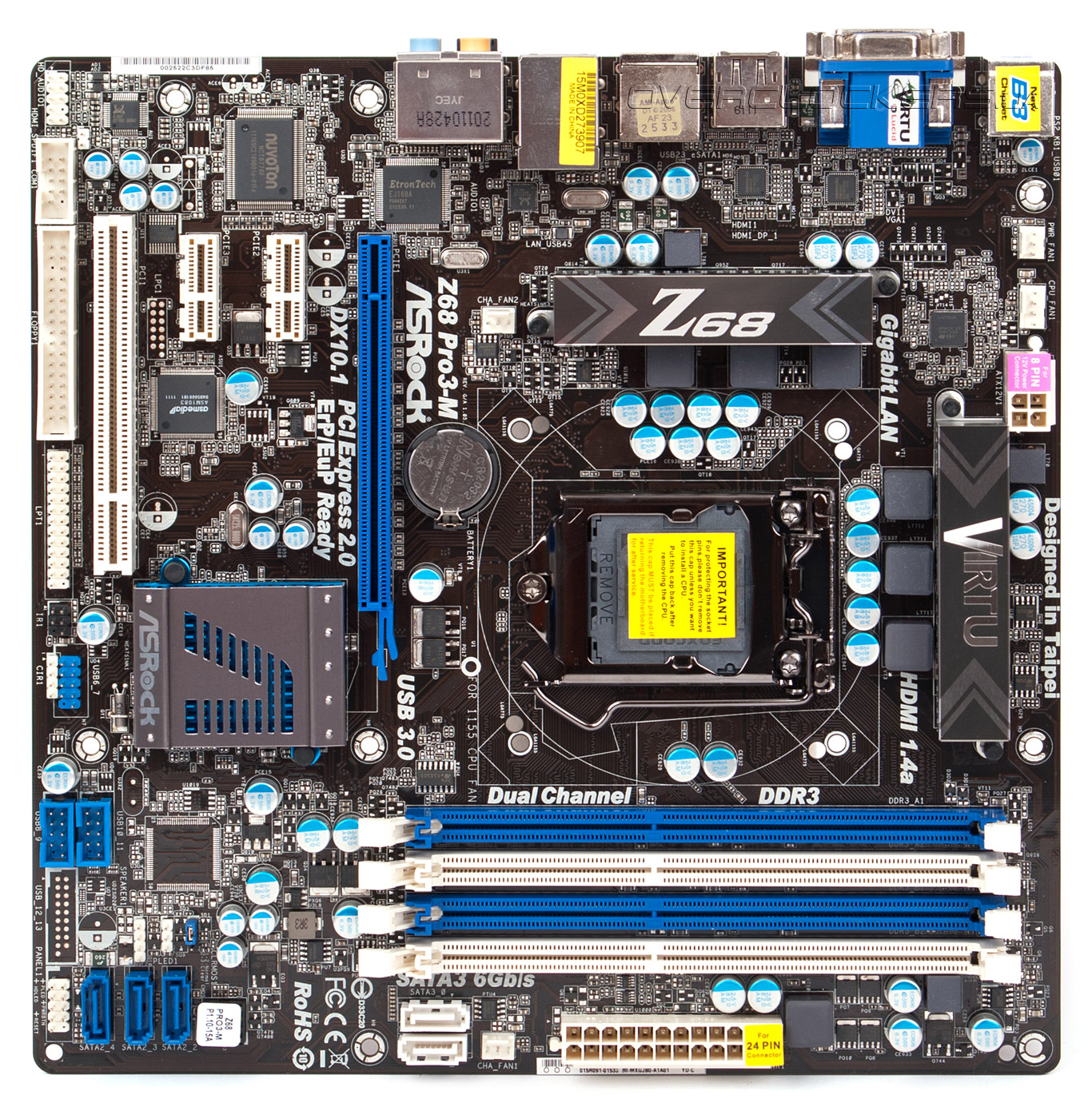

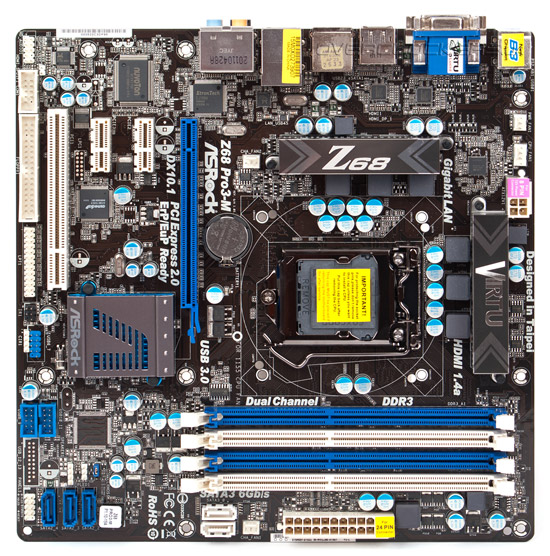

Как мы уже упоминали, внешний вид материнской платы ASRock Z68 Pro3-M во многом повторяет полноформатную модель, которая совсем недавно побывала в нашей тестовой лаборатории. У «младшего» решения мы видим то же привычное сочетание коричневого текстолита и слотов расширения бело-синей гаммы, но система охлаждения пополнилась еще одним радиатором, что придало компактному решению более солидный вид.

Расположение элементов на ASRock Z68 Pro3-M, на наш взгляд, выполнено достаточно удачно. Несмотря на большое количество разнообразных интерфейсов и разъемов, все они расположены так, чтобы не мешать подключению и укладке кабелей внутри системного блока. Единственное неудобство может возникнуть с извлечением модулей оперативной памяти с установленным крупногабаритным графическим ускорителем в слоте PCI Express x16. В любом случае для того чтобы заменить или добивать модули ОЗУ, пользователю придется сначала извлечь длинную видеокарту, однако учитывая компактные габариты платы, критичным недостатком это назвать все же нельзя.

ASRock Z68 Pro3-M

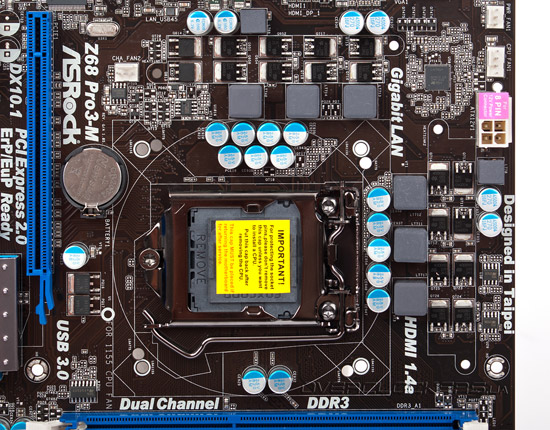

ASRock Z68 Pro3-M поддерживает процессоры с разъемом LGA 1155, включая наиболее продвинутые модели с индексом «К» в названии. Максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ.

ASRock Z68 Pro3-M

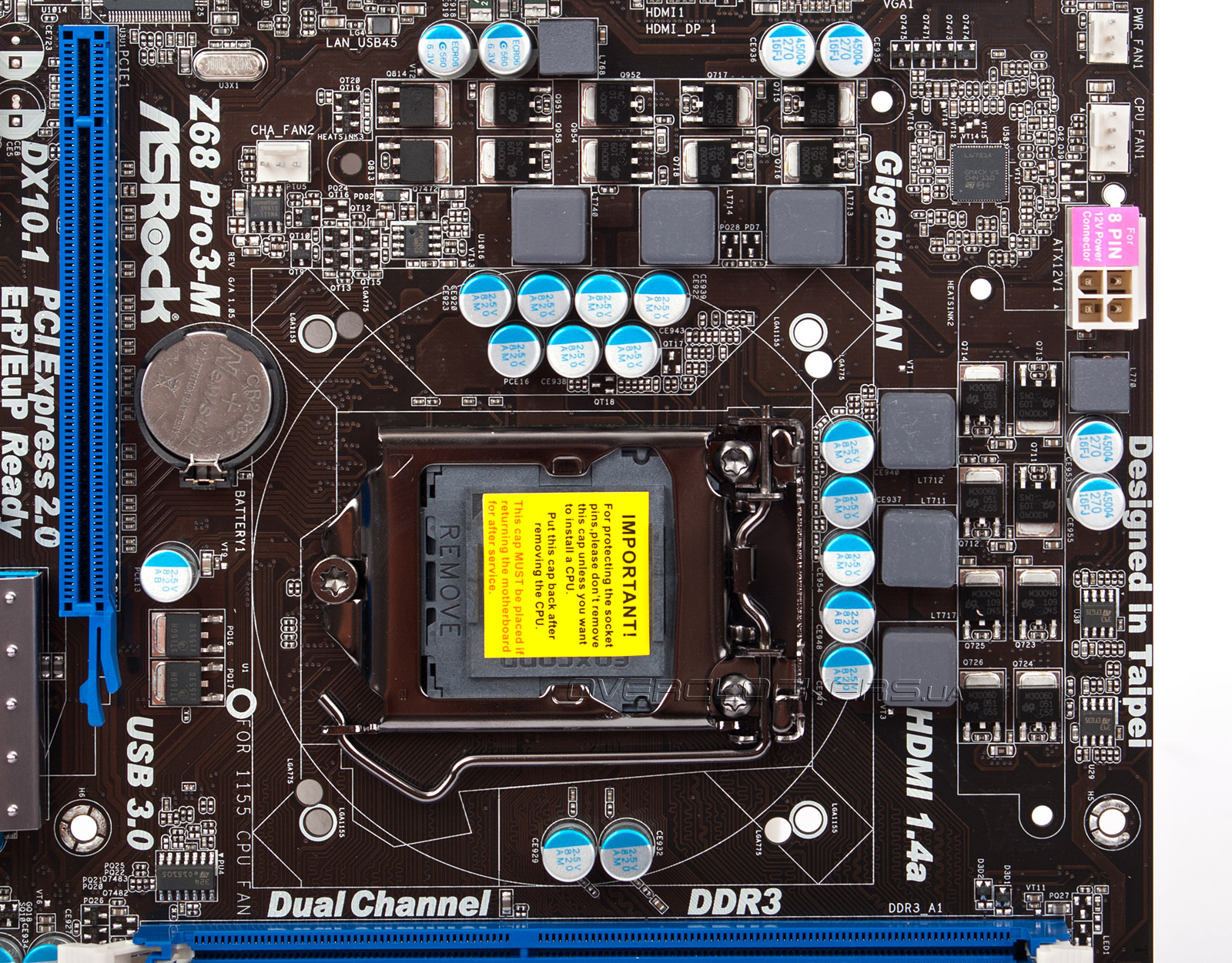

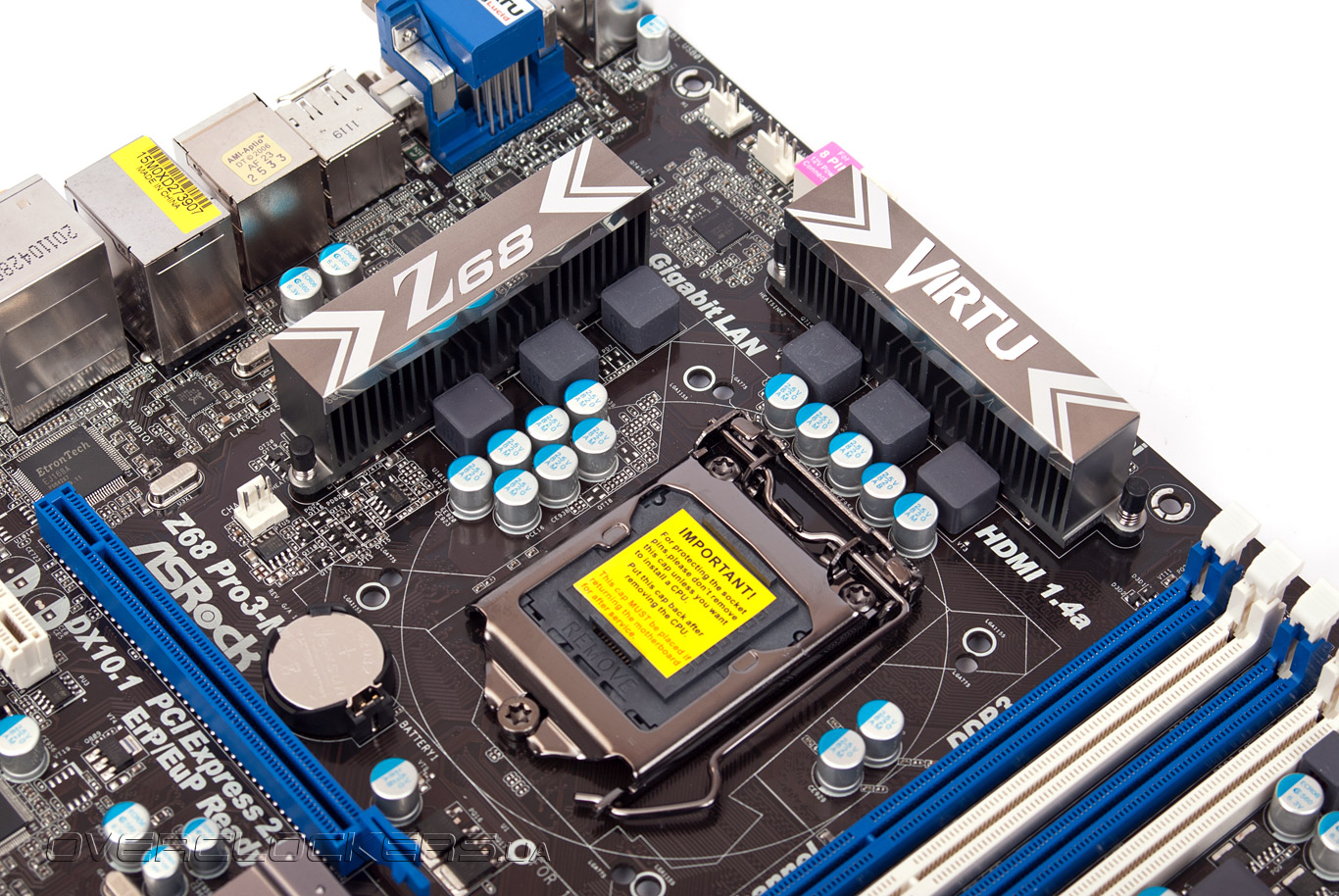

Преобразователь питания процессора выполнен по шестиканальной схеме с применением ШИМ-контроллера L6751 компании STMicroelectronics. Четыре фазы задействованы непосредственно для питания самого ядра процессора, а еще по одной — для встроенного графического ядра и контроллера памяти. Как мы убедились на примере платы ASRock Z68 Pro3, такой системы питания должно быть вполне достаточно не только для стабильной работы в штатном режиме, но и для существенного разгона процессоров Intel Core i5/i7 с разблокированным на повышение множителем. Отметим, что при производстве ASRock Z68 Pro3-M применяются только японские твердотельные конденсаторы и другие высококачественные компоненты.

Силовой разъем EPS12V и 24-контактный ATX предусмотрены для обеспечения питания элементов материнской платы. Они расположены по краям PCB и прокладка кабелей к ним не вызовет сложностей в подавляющем большинстве корпусов.

ASRock Z68 Pro3-M

Для владельцев систем на основе платформы Intel LGA775, которые планирую совершить апгрейд на Intel LGA1155 инженерами ASRock предусмотрена интересная функция под названием Combo Cooler Option.

ASRock Z68 Pro3-M

Ее суть состоит в том, что на текстолите ASRock Z68 Pro3-M присутствую монтажные отверстия как для систем охлаждения под LGA1155, так и для LGA775. Таким образом, переходя на новую платформу можно не переживать о замене кулера или креплений, которые часто бывает просто проблематично найти.

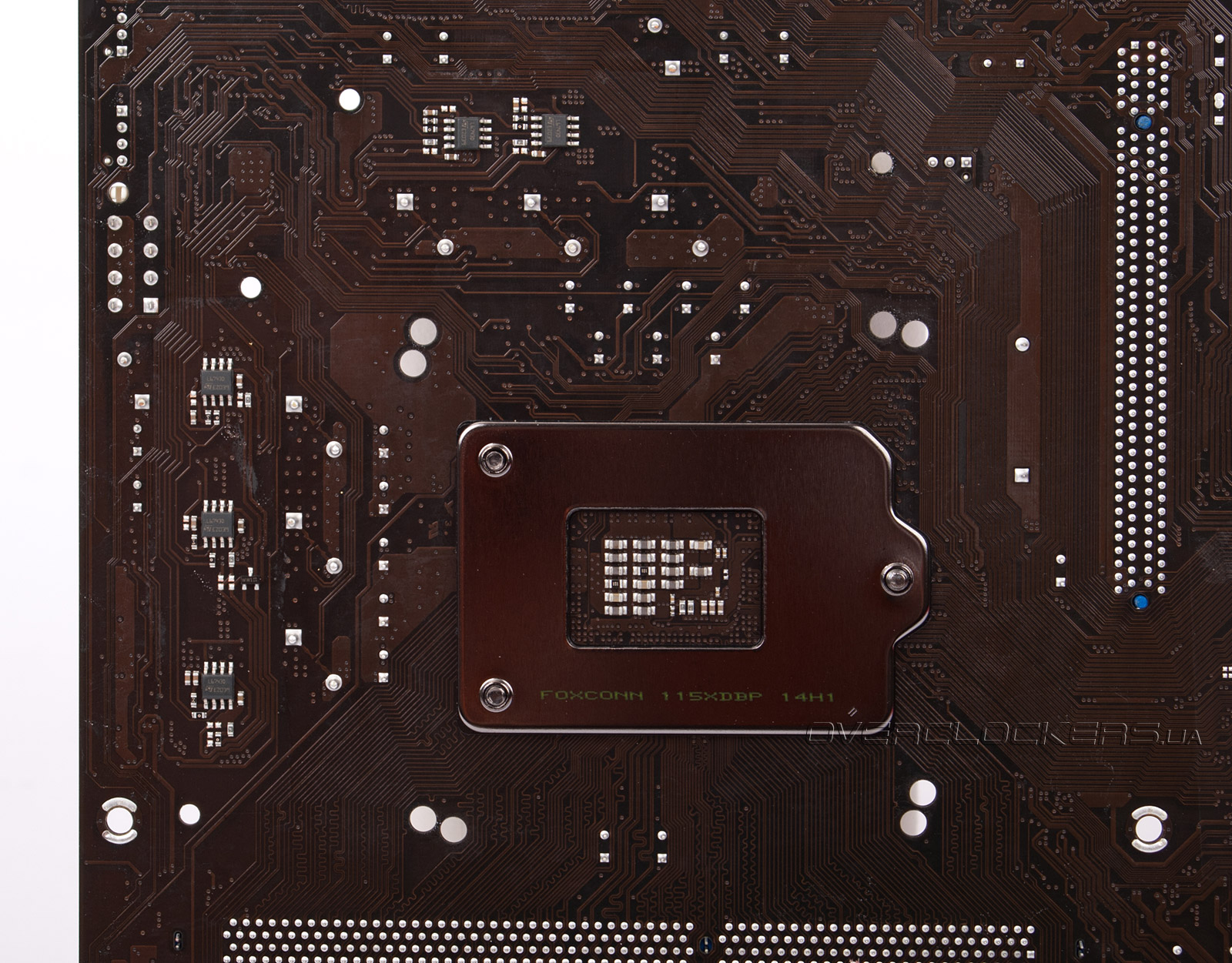

С обратной стороны платы распаяна часть элементов модуля VRM. Процессорный разъем изготовлен подрядчиком Foxconn.

ASRock Z68 Pro3-M

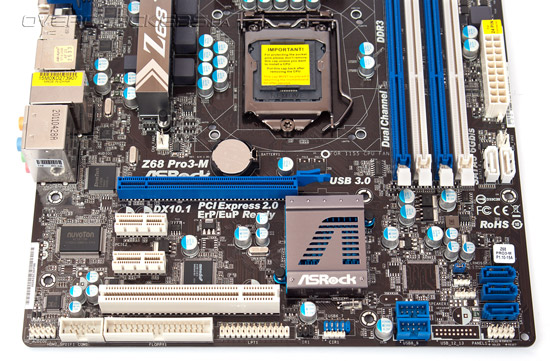

Системная плата ASRock Z68 Pro3-M имеет вполне стандартный, для решения формата mATX, набор слотов расширения, который представлен одним полноскоростным интерфейсом PCI-E х16, двумя разъемами PCI-E х1, а также шиной PCI, поддержка которой осуществляется дополнительным контроллером ASMedia ASM1083.

Немного ниже разработчики разместили внутренние порты IR/CIR, COM, LPT, а также разъем для подключения флоппи-дисковода. Вряд ли эти устаревшие интерфейсы будут востребованы широким кругом пользователей, однако вполне возможно, что для некоторых потенциальных покупателей их наличие может стать решающим фактором в пользу покупки ASRock Z68 Pro3-M.

ASRock Z68 Pro3-M

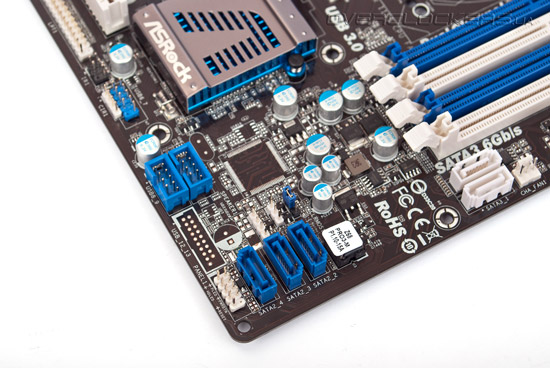

В правой нижней части текстолита расположены внутренние разъемы USB 2.0, микросхема с UEFI, а также порты SATA второй и третьей ревизии, за поддержку которых отвечает чипсет Intel Z68 Express. Он распаян немного ближе к слотам расширения. При первом взгляде на плату невольно возникает вопрос, почему портов SATA 3 Гбит/с только три, ведь применяемый южный мост поддерживает четыре таких интерфейса. Ответ оказался вполне очевидным — один из них вынесен на заднюю панель ввода/вывода в виде разъема eSATA.

ASRock Z68 Pro3-M

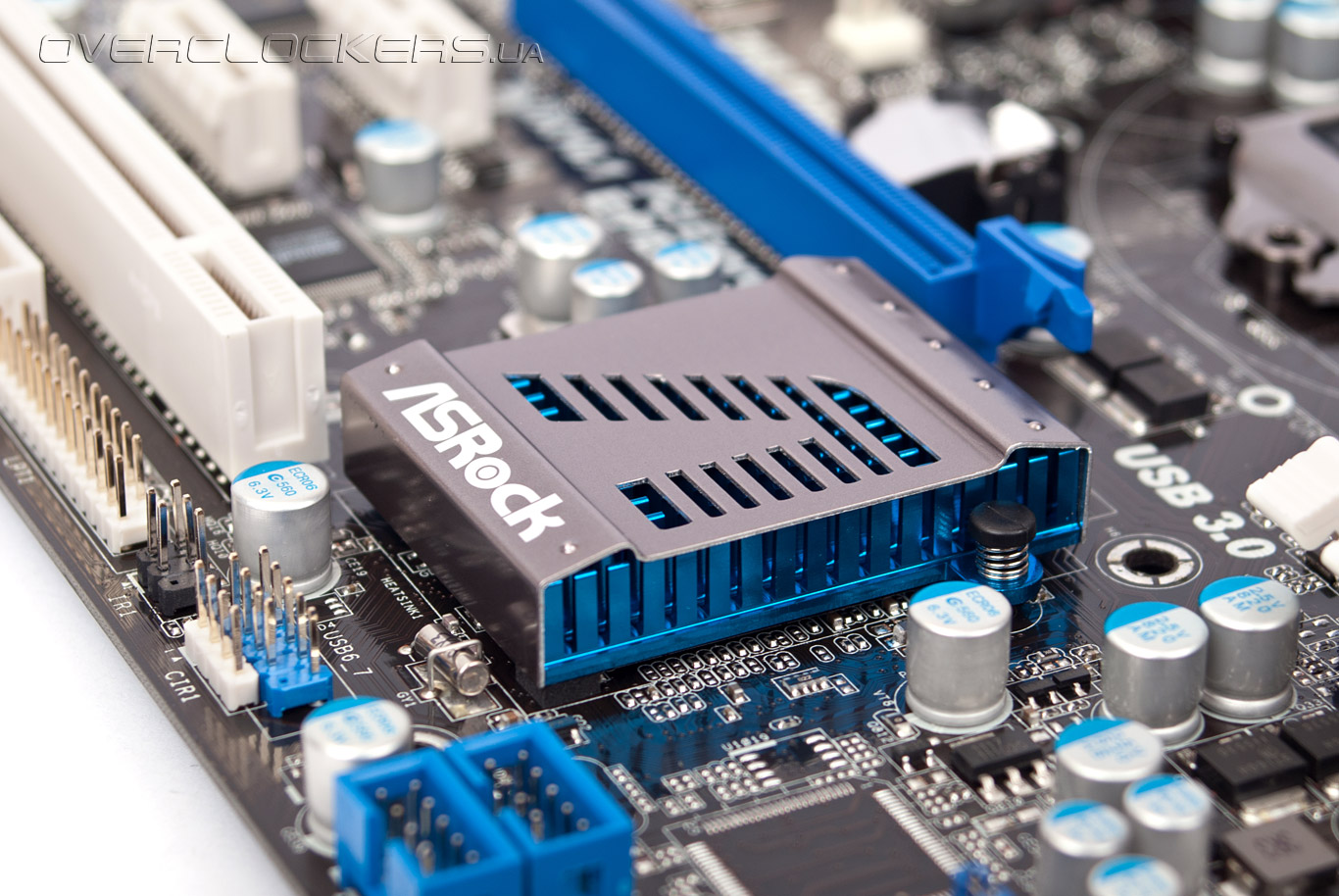

Система охлаждения ASRock Z68 Pro3-M выглядит довольно внушительно для решения формата mATX. Она включает три небольших радиатора: два из них предназначены для охлаждения силовых элементов цепи питания центрального процессора, а еще один — для чипсета Intel Z68.

ASRock Z68 Pro3-M

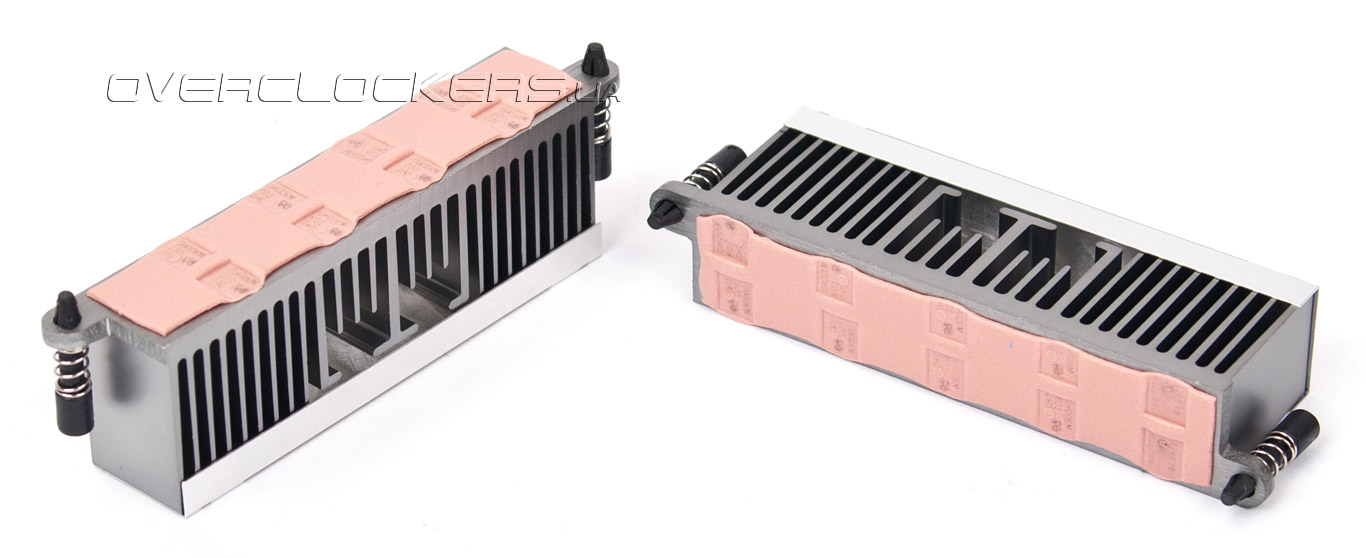

Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок.

ASRock Z68 Pro3-M

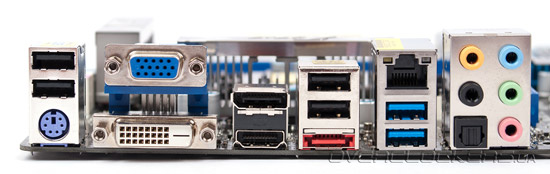

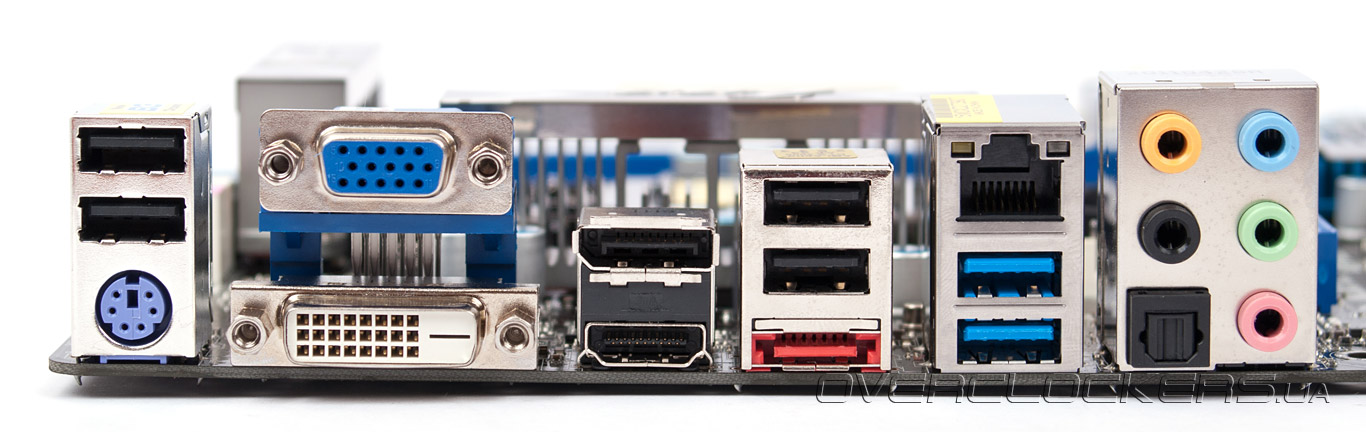

Внешний осмотр системной платы мы традиционно закончим изучением задней панели ввода вывода, которая включает:
  • порт PS/2 (для подключения клавиатуры);
  • интерфейсы DVI, D-Sub, DisplayPort и HDMI для подключения монитора;
  • четыре разъема USB 2.0 и два USB 3.0;
  • интерфейс Gigabit Ethernet (чип Realtek 8111Е);
  • порт eSATA 3 Гбит/с (Intel Z68 Express);
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука и технологии Premium Blu-ray audio.
ASRock Z68 Pro3-M

По сравнению с ASRock Z68 Pro3, рассматриваемая материнская плата получила более удачный набор интерфейсов вывода благодаря добавлению разъемов DisplayPort и eSATA. Последний пригодится при подключении внешних накопителей.

Возможности UEFI

Также как и все остальные материнские платы ASRock на чипсете Intel Z68 Express, ASRock Z68 Pro3-M использует фирменную графическую оболочку UEFI, которая уже хорошо знакома нам по другим продуктам тайваньского вендора, побывавшим в нашей тестовой лаборатории.

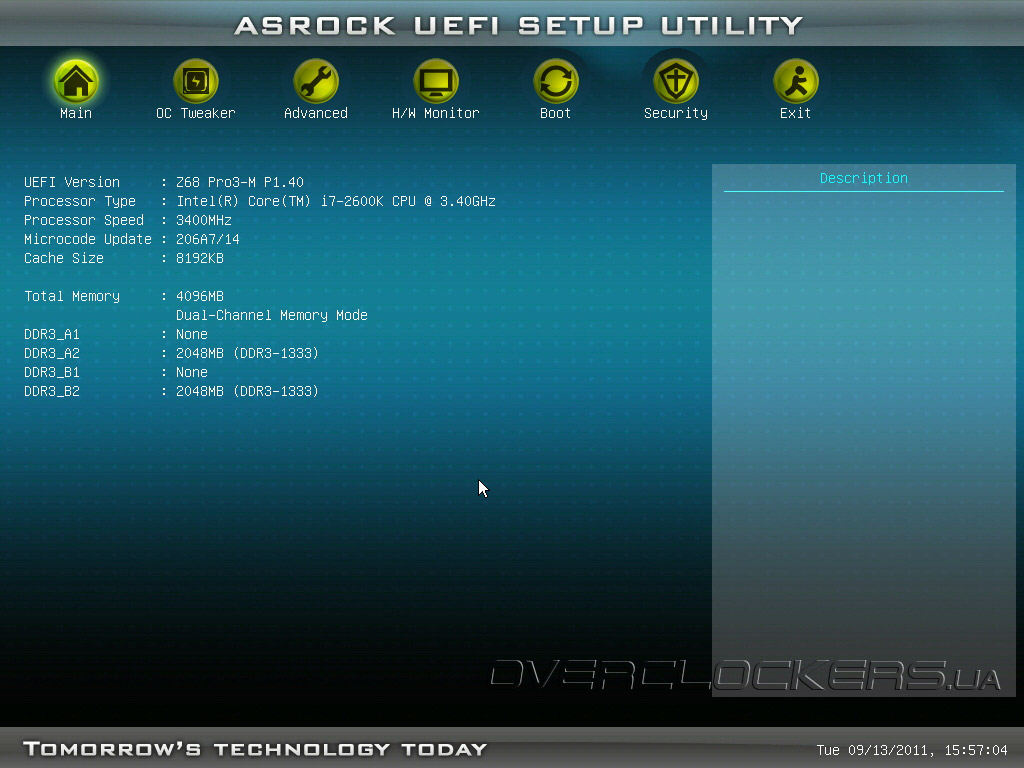

В первой вкладке Main собрана основная информация о системе, включая время и дату, версию UEFI, информацию об установленном процессоре и оперативной памяти.

UEFI Setup ASRock Z68 Pro3-M

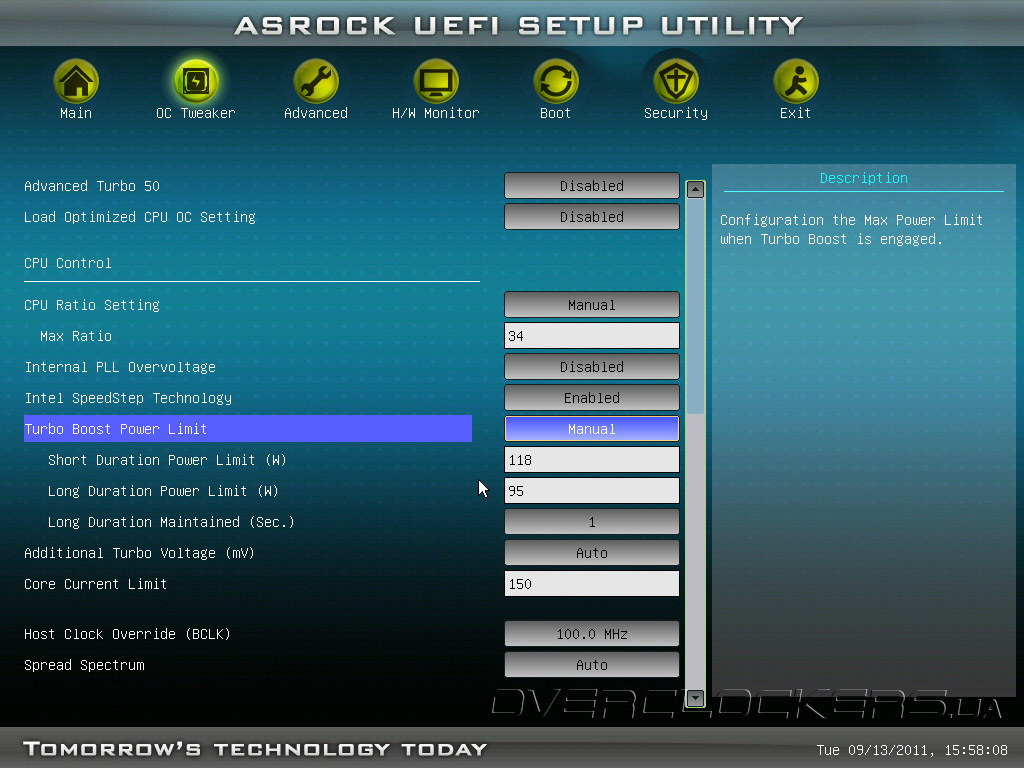

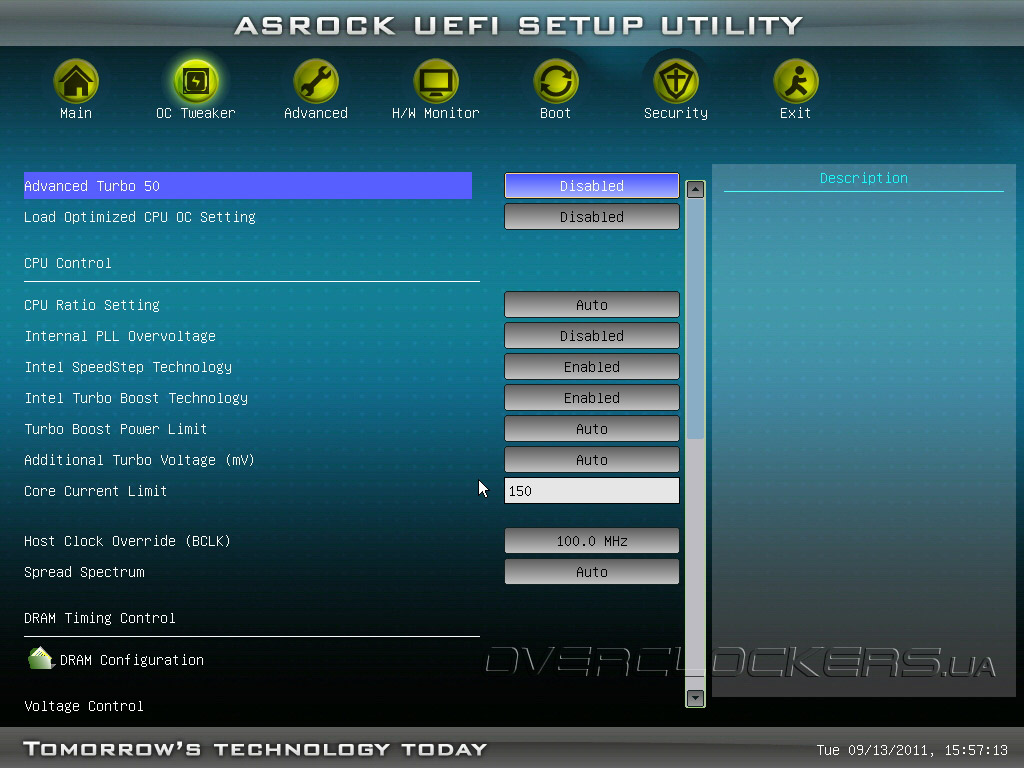

Нас же больше всего интересует вкладка OC Tweaker, в которой собраны практически все настройки, касающиеся ручного и автоматического разгона системы.

UEFI Setup ASRock Z68 Pro3-M

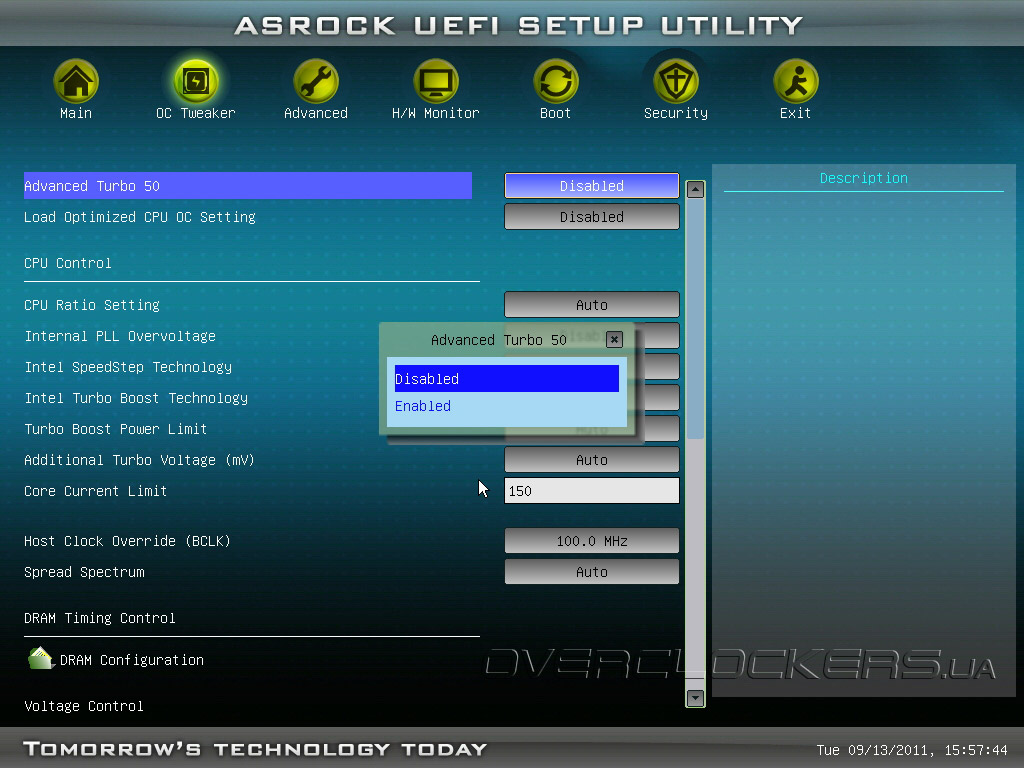

Функция автоматического разгона носит название Advanced Turbo 50, и, по словам производителя, позволяет лишь в одно действие ускорить CPU, RAM и встроенное в процессор графическое ядро, получив, таким образом, прирост производительности, который в некоторых приложениях доходит до 50%.

На примере платы ASRock Z68 Pro3 мы убедились, что эта функция действительно позволяет довольно существенно увеличить быстродействие системы, однако платой за это будет небезопасное напряжение на процессоре и его высокое тепловыделение.

UEFI Setup ASRock Z68 Pro3-M

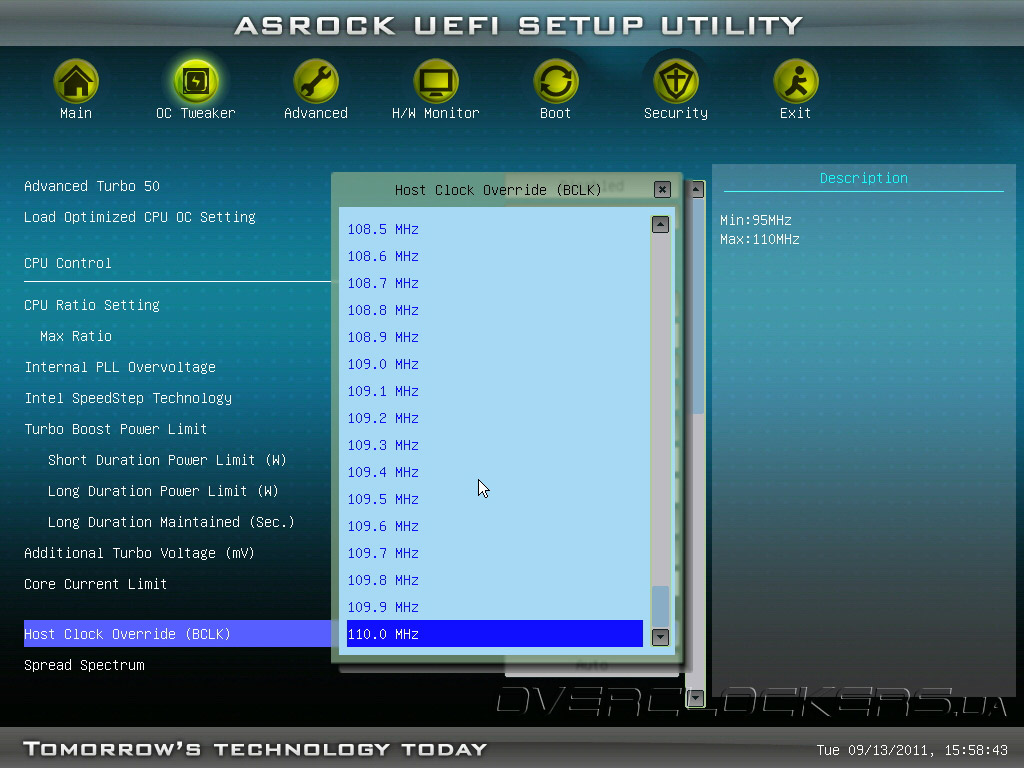

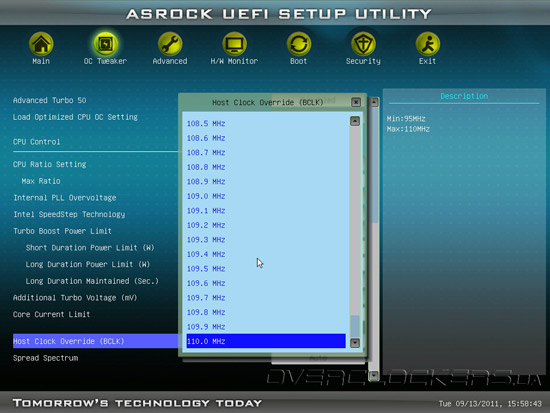

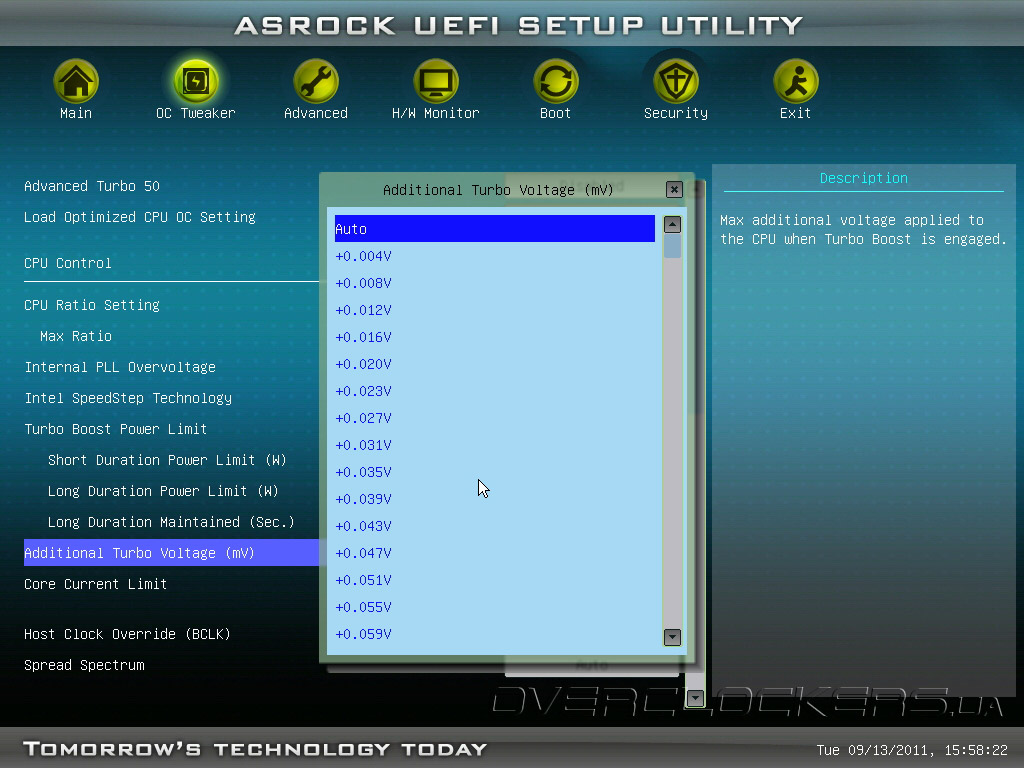

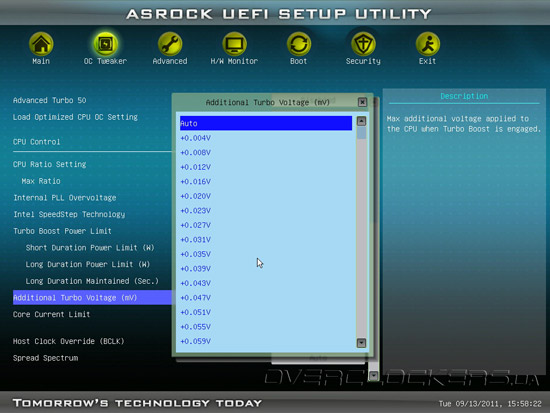

Ручной разгон можно осуществлять, изменяя в соответствующих вкладках множитель процессора, опорную частоту, значения различный напряжений, тайминги и частоту работы оперативной памяти.

UEFI Setup ASRock Z68 Pro3-M

UEFI Setup ASRock Z68 Pro3-M

Стоит также отметить широкие энергосберегающие возможности платы. Опытный пользователь, стремящийся получить не только производительную, но и энергоэффективную систему, может ограничить максимальное повышение напряжения подаваемого на CPU в процессе работы технологии Intel Turbo Boost 2.0, установить лимит на потребляемую процессором мощность в различных режимах работы.

UEFI Setup ASRock Z68 Pro3-M

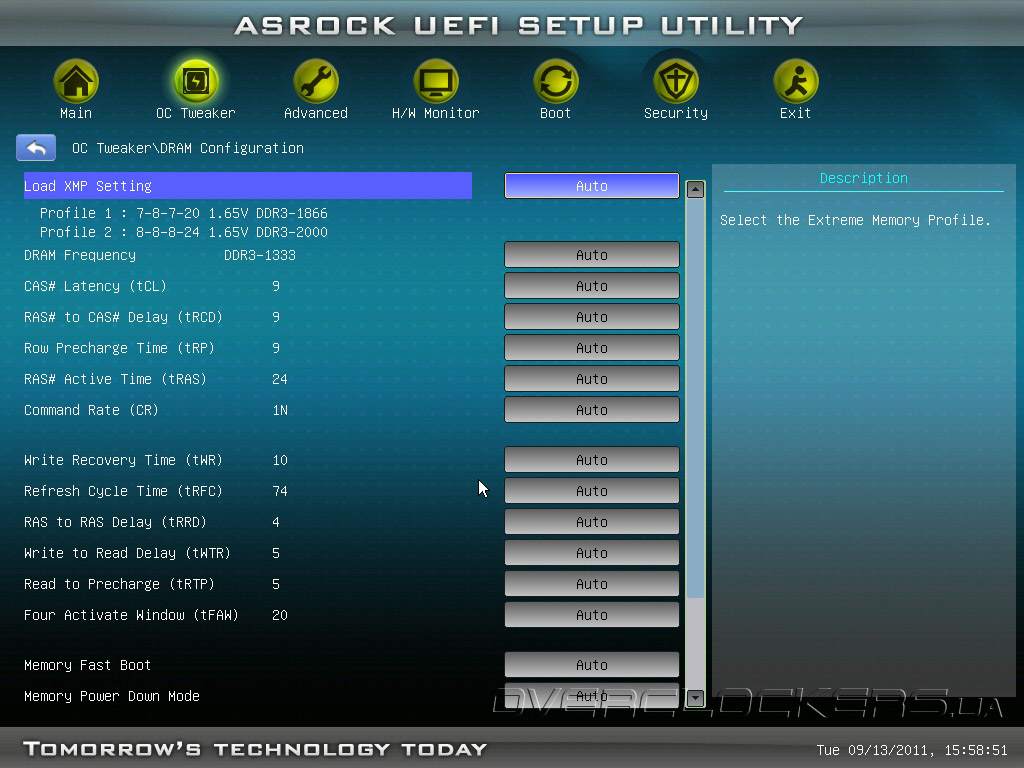

В соответствующем разделе DRAM Timing Control можно вручную настроить 12 основных таймингов памяти. Или же просто активировать один из профилей XMP, если функция поддерживается установленными модулями оперативной памяти.

UEFI Setup ASRock Z68 Pro3-M

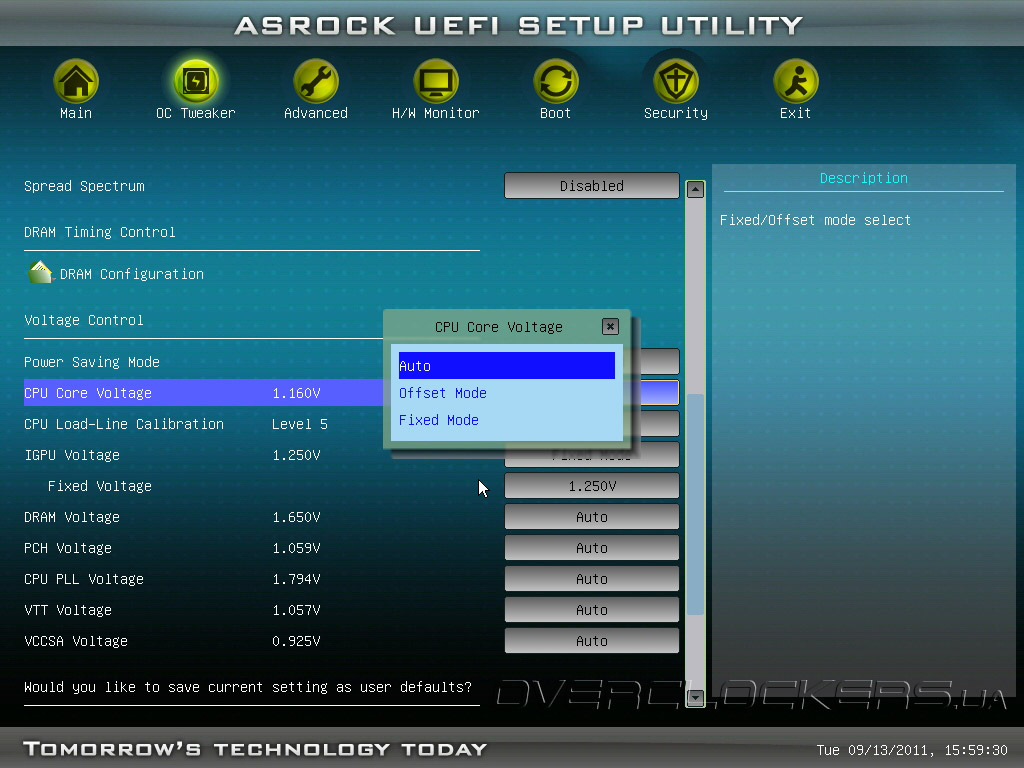

В самом конце списка параметров вкладки OC Tweaker находится подраздел управления напряжениями и оверклокерскими профилями.

UEFI Setup ASRock Z68 Pro3-M

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,725 — 1,52 0,005
IGPU Voltage 0,6 — 1,52 0,025
DRAM Voltage 1,2 — 1,8 0,015
PCH Voltage 0,78 — 1,646 0,009 — 0,046
CPU PLL Voltage 1,548 — 2,310 0,008 — 0,041
VTT Voltage 0,768 — 1,634 0,009 — 0,047
VCCSA Voltage 0,925 — 1,2 0,091 — 0,093

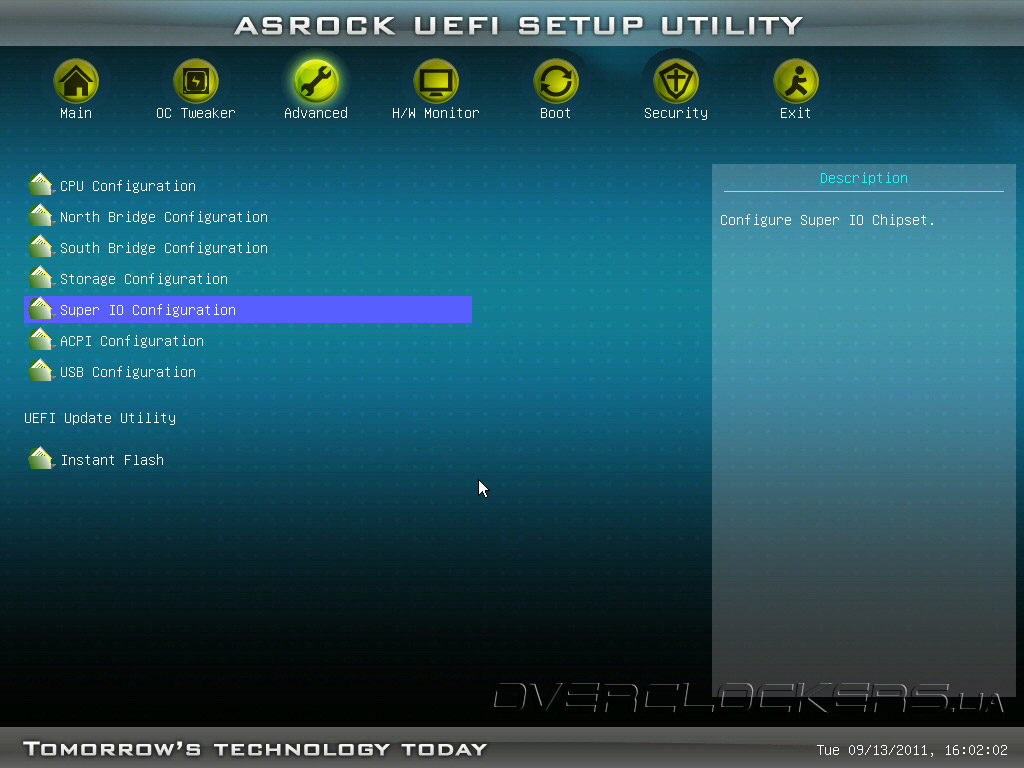

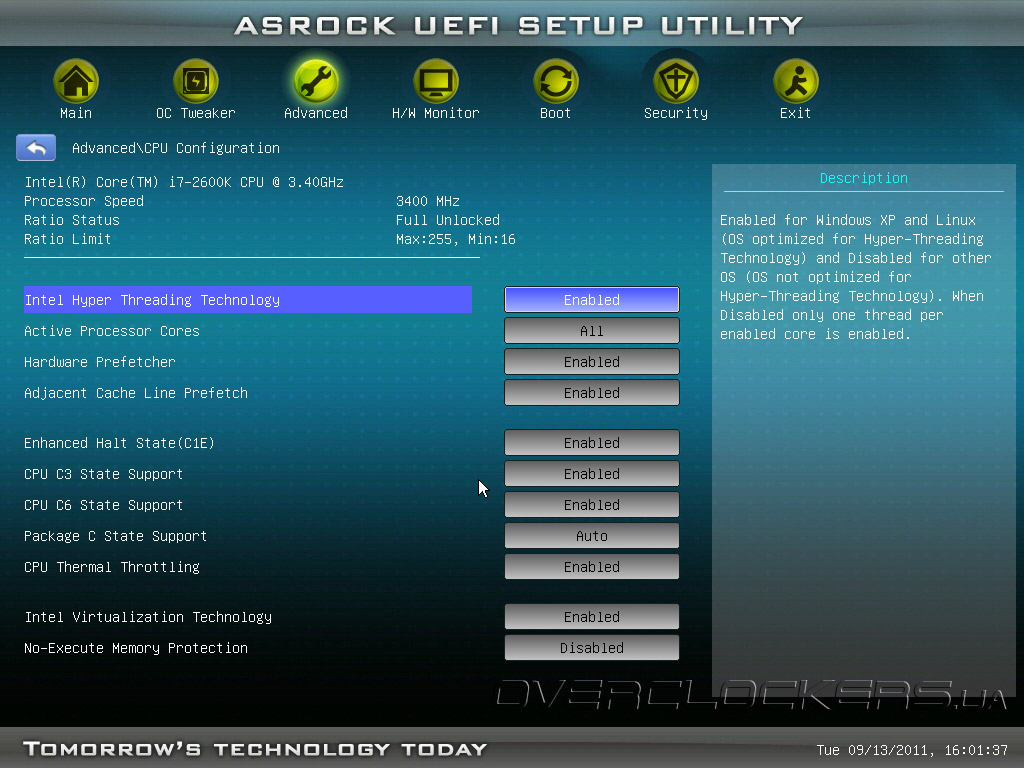

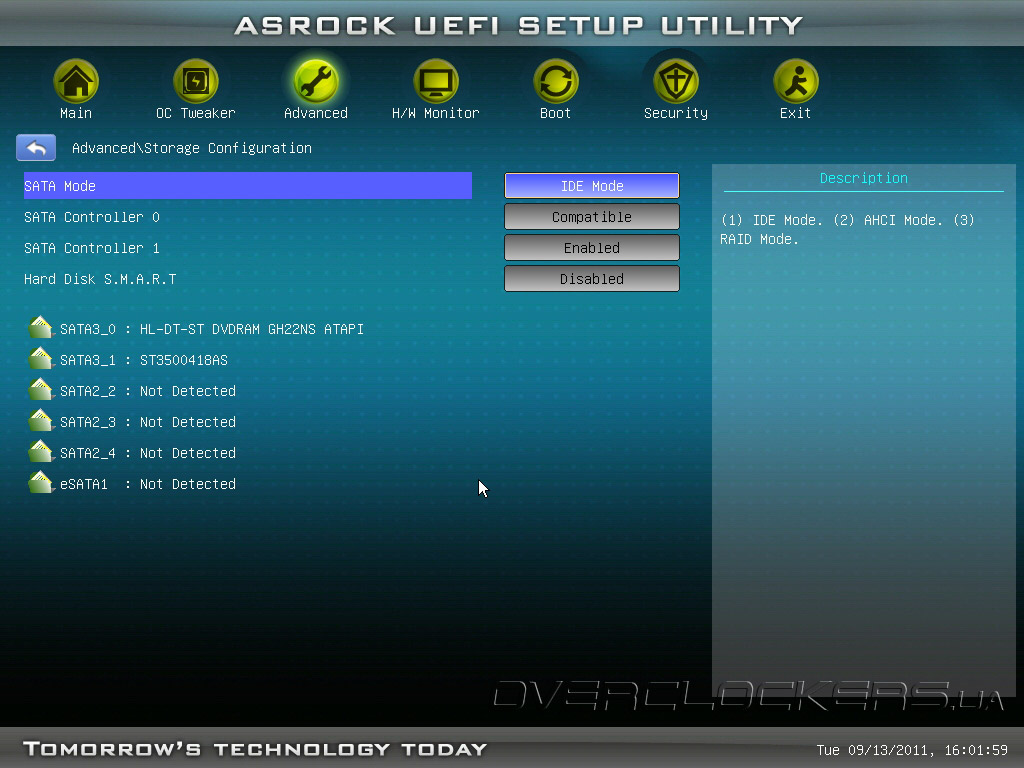

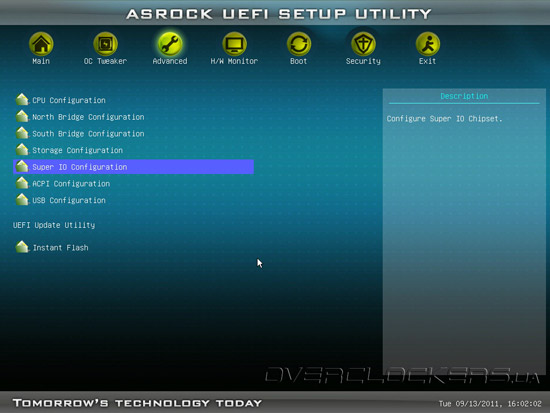

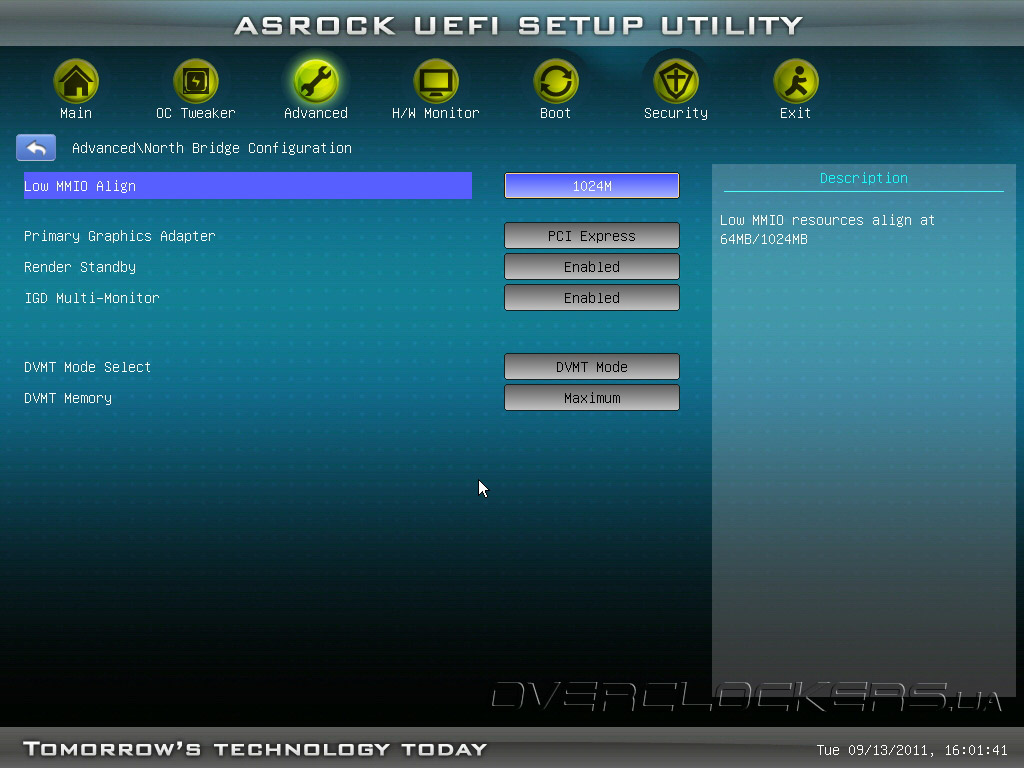

Во вкладке Advanced осуществляется настройка процессорных технологий, дисковой подсистемы, режимов питания и энергосберегающих технологий Intel, а также управление интегрированными контроллерами и встроенным в процессор графическим ядром.

UEFI Setup ASRock Z68 Pro3-M

UEFI Setup ASRock Z68 Pro3-M

UEFI Setup ASRock Z68 Pro3-M

Здесь же расположен подраздел, посвященный прошивке UEFI с помощью фирменной утилиты AsRock Instant Flash.

UEFI Setup ASRock Z68 Pro3-M

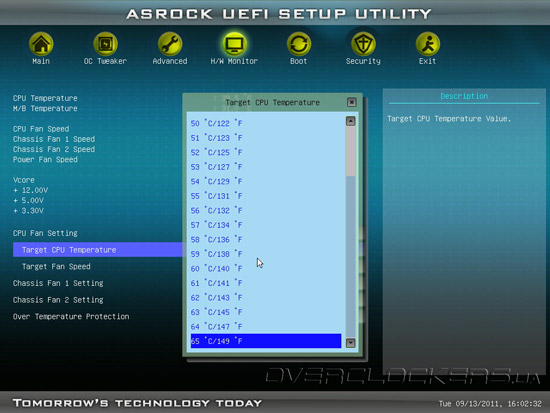

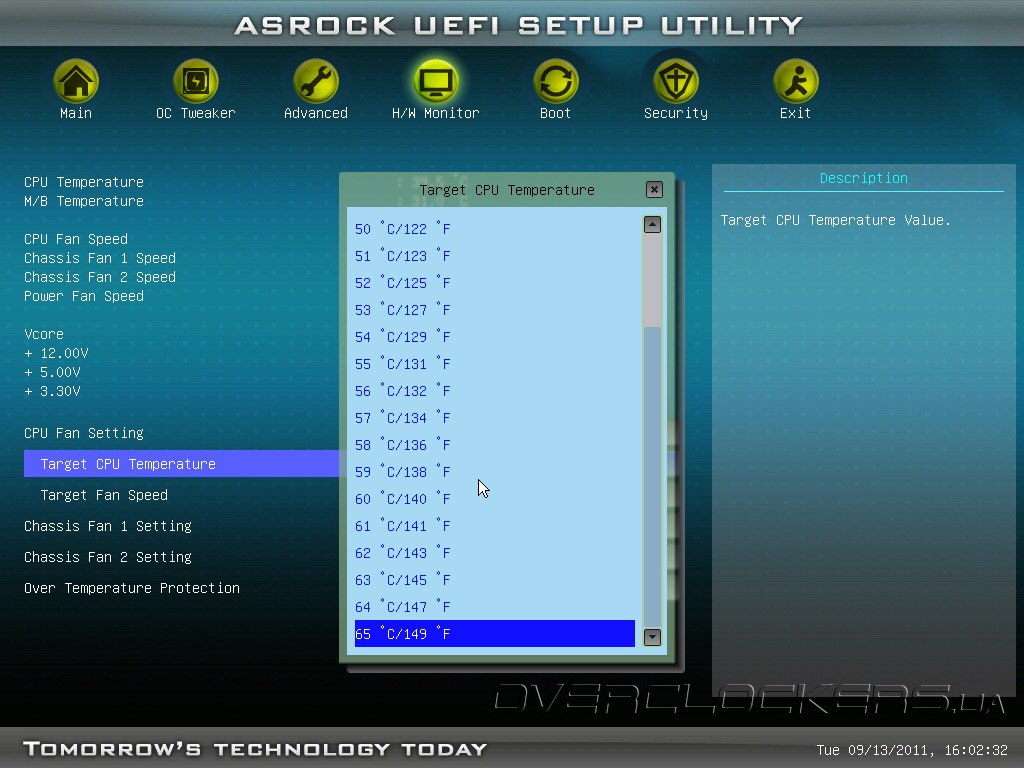

Во вкладке H/W Monitor пользователь может следить за показаниями термодатчиков на процессоре и чипсете, напряжением на линиях питания 3,3, 5 и 12 В, а так же управлять скоростью вращения подключенных к материнской плате вентиляторов. Причем для достижения оптимального соотношения между шумом и эффективностью охлаждения, материнская плата может регулировать скорость вращения «вертушек» сама, а пользователю будет лишь необходимо задать температуру центрального процессора, которую необходимо поддерживать. Если такой способ управления вентиляторами кому-то покажется недостаточно удобным, он может просто вручную выбрать один из девяти режимов работы.

UEFI Setup ASRock Z68 Pro3-M

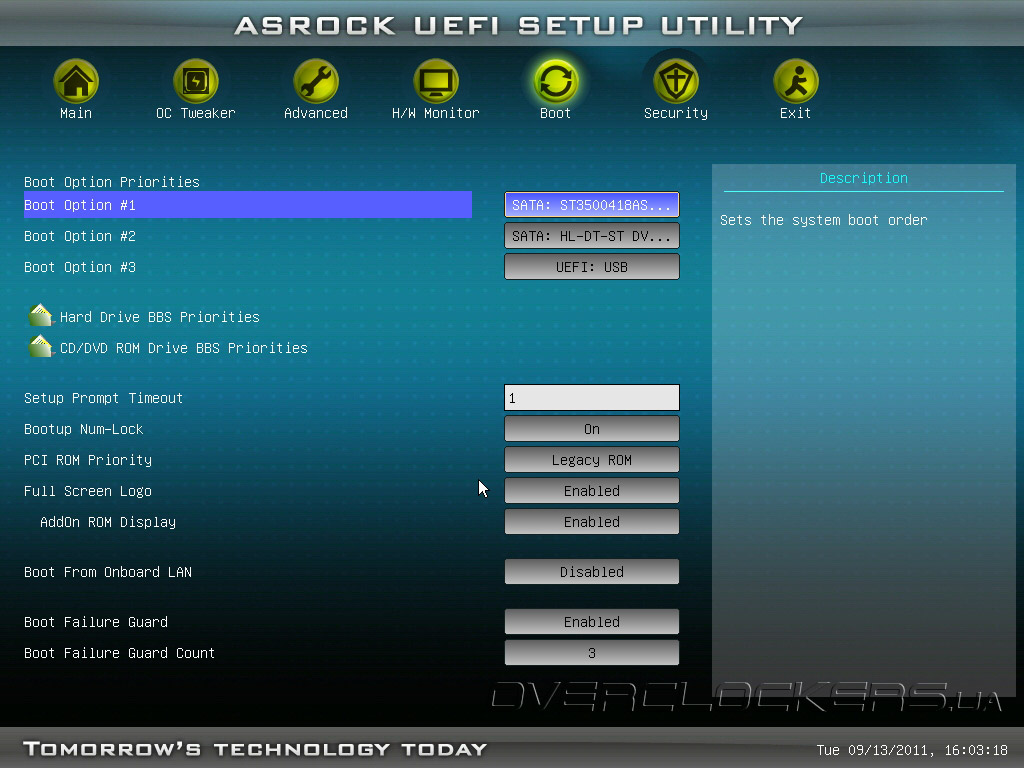

Меню Boot позволяет задать последовательность устройств, с которых будет загружать операционная система, а также настроить другие параметры старта компьютера.

UEFI Setup ASRock Z68 Pro3-M

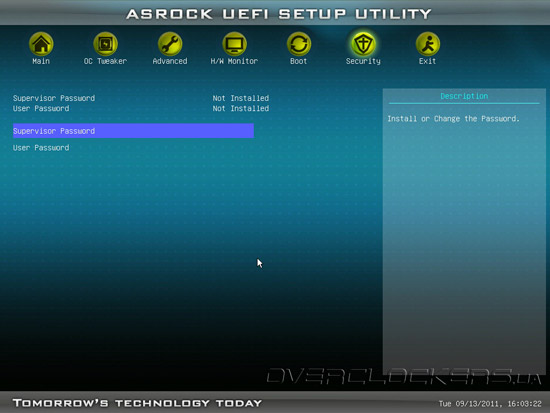

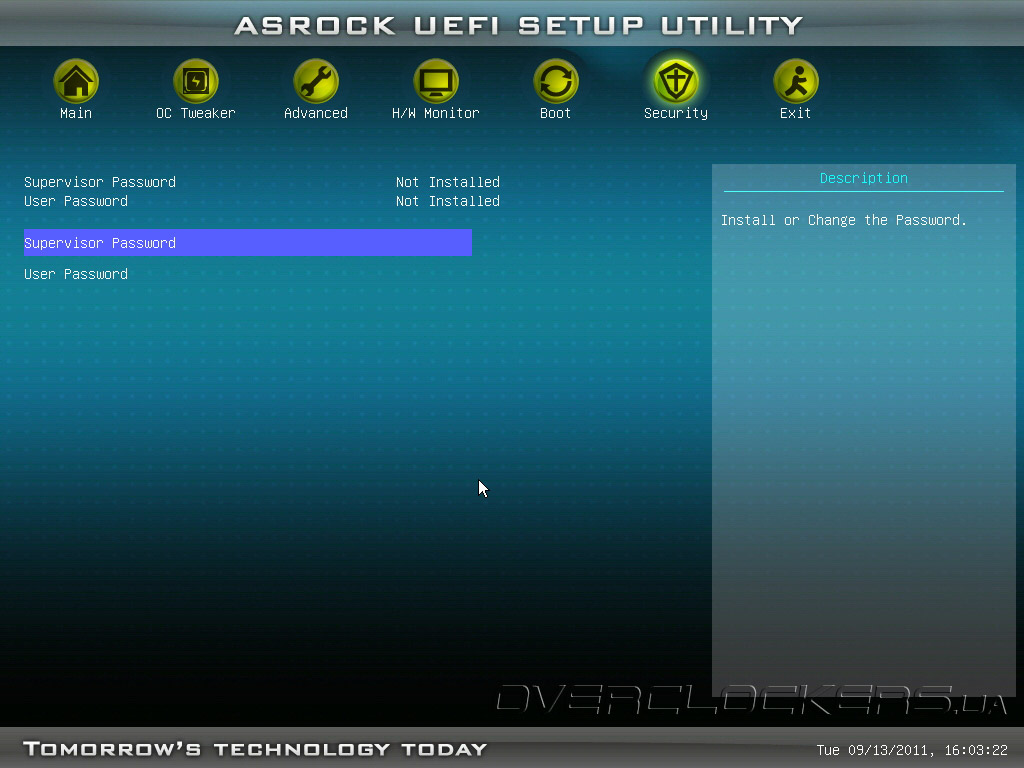

В разделе Security пользователь может установить пароль на включение компьютера.

UEFI Setup ASRock Z68 Pro3-M

Возможности графической оболочки UEFI материнской платы ASRock Z68 Pro3-M находятся на уровне решений формата ATX, без каких либо ограничений. Это позволит пользователю осуществить тонкую настройку системы и эффективный разгон.


Программное обеспечение

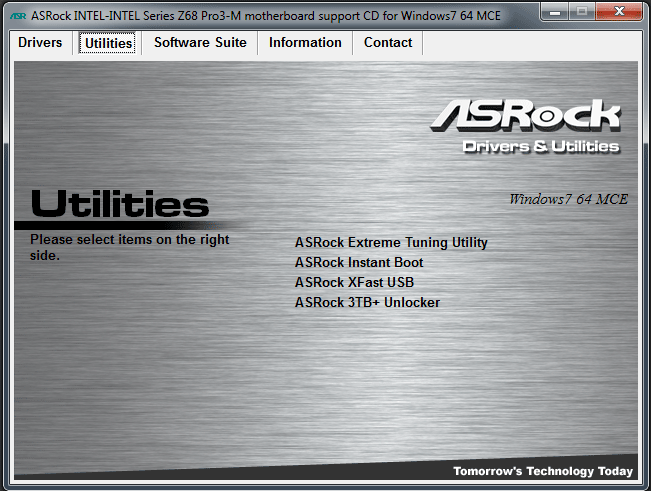

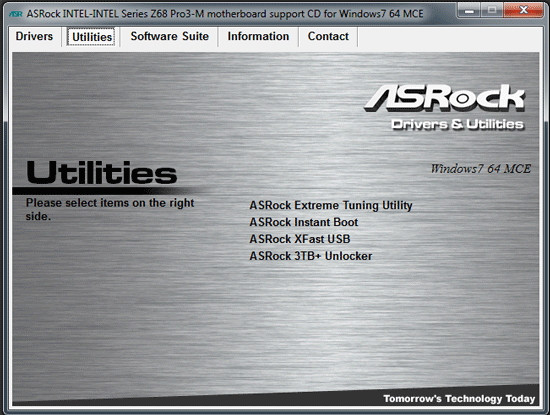

В комплекте с ASRock Z68 Pro3-M поставляется диск с драйверами и программным обеспечением. Мы рассмотрим наиболее интересные дополнительные возможности, которые предоставляют пользователю комплектные утилиты.

Программное обеспечение ASRock Z68 Pro3-M

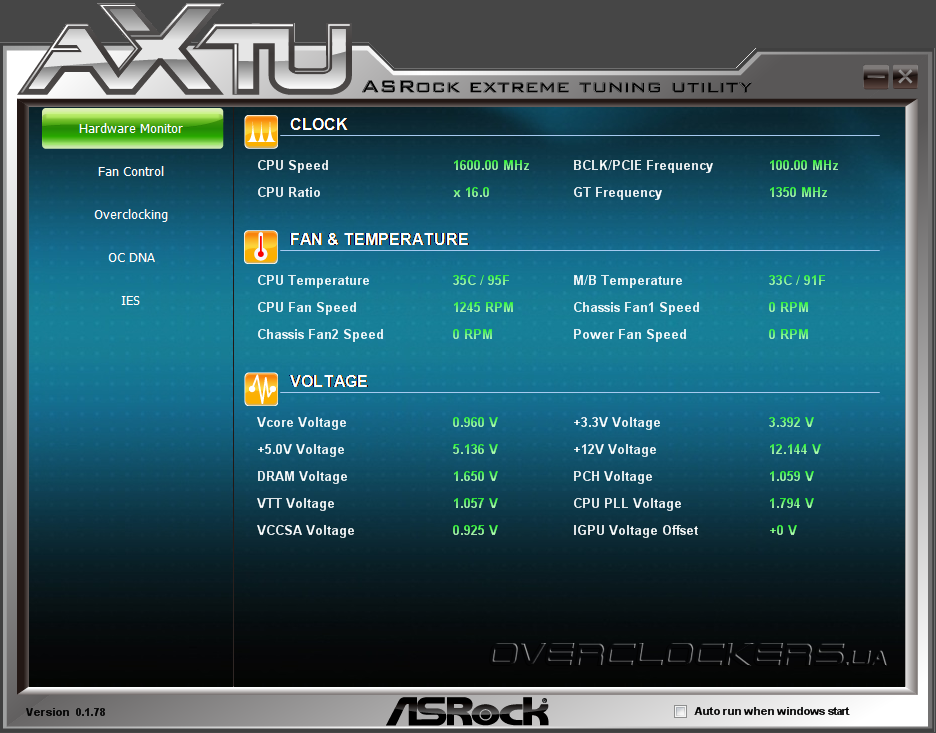

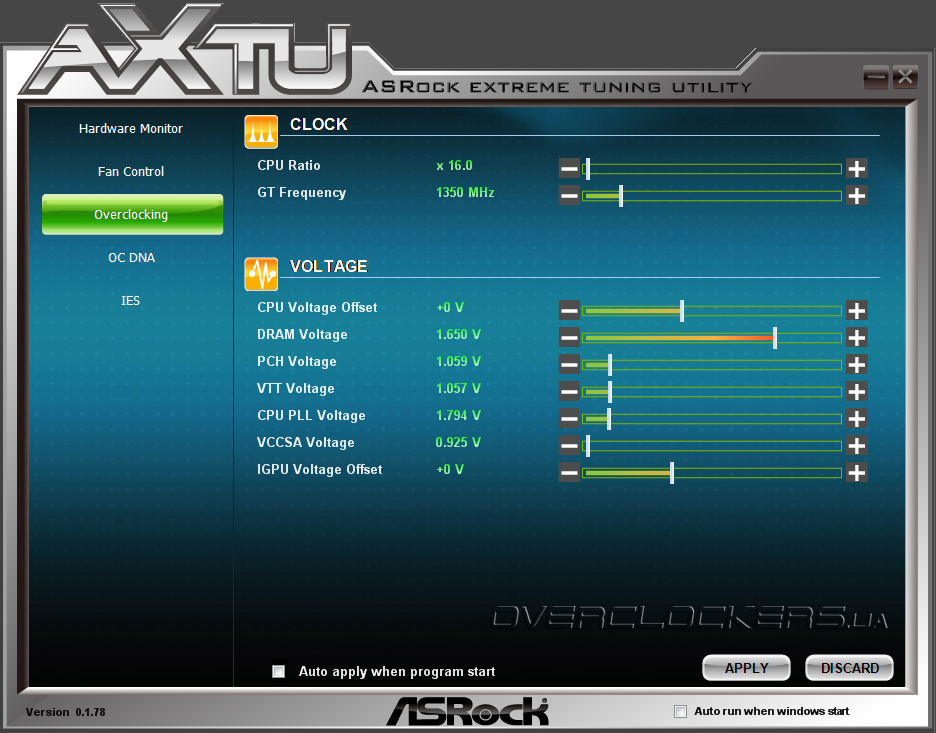

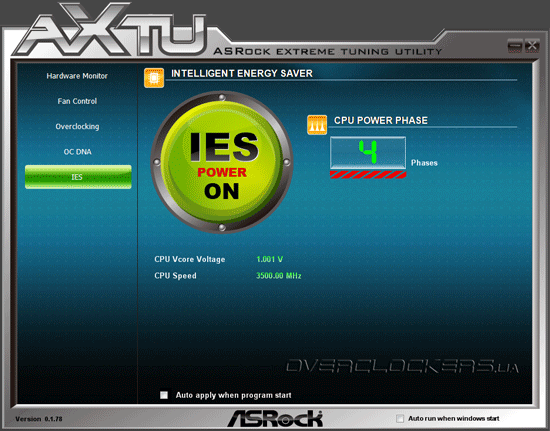

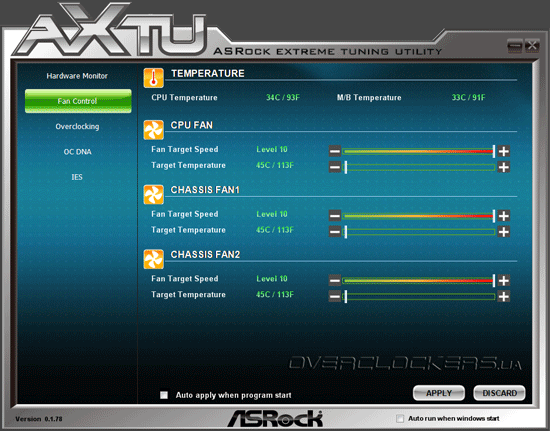

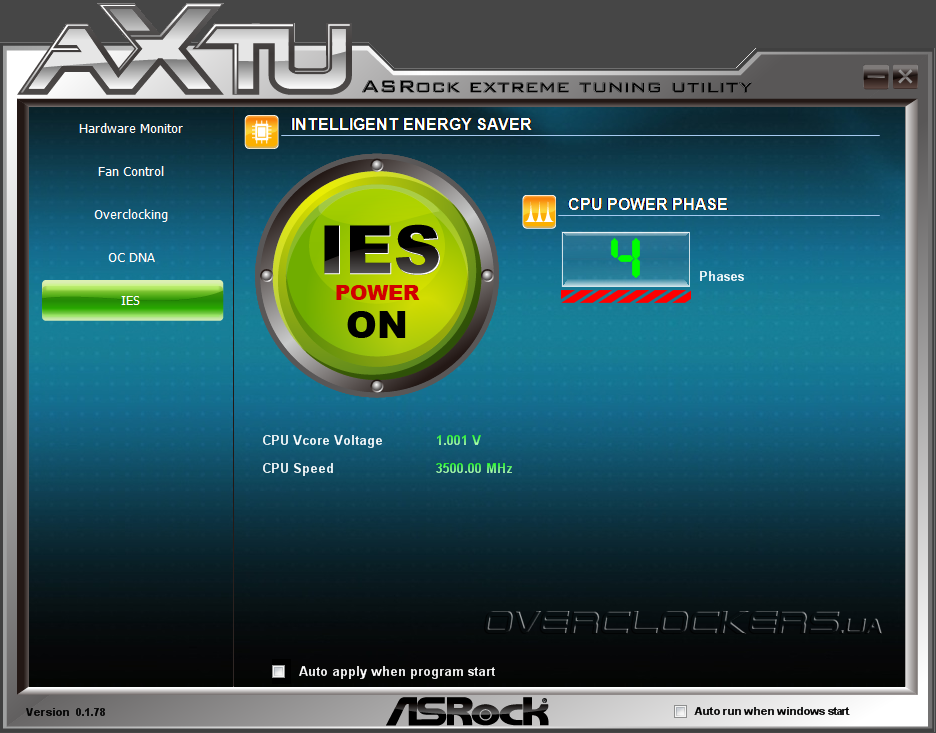

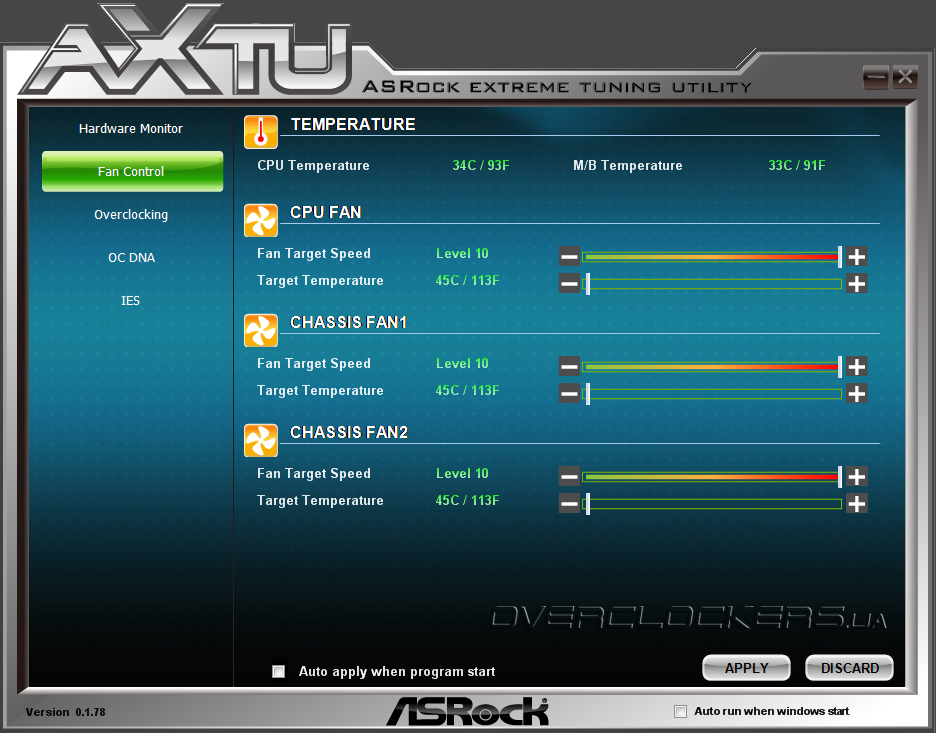

Первая из них носит название ASRock Extreme Tuning Utility.Она предоставляет пользователю осуществлять разгон центрального процессора, памяти и графического ядра, управлять энергосберегающими функциям и подключенными вентиляторами, не выходя из операционной системы. Несмотря на то, что многим пользователям такой метод покажется более удобным, мы бы рекомендовали осуществлять настройку и разгон системы посредством оболочки UEFI.

ASRock Extreme Tuning

ASRock Extreme Tuning

ASRock Extreme Tuning

ASRock Extreme Tuning

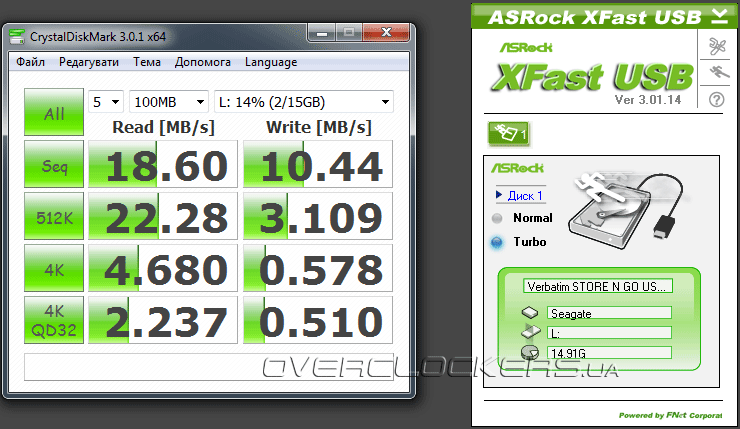

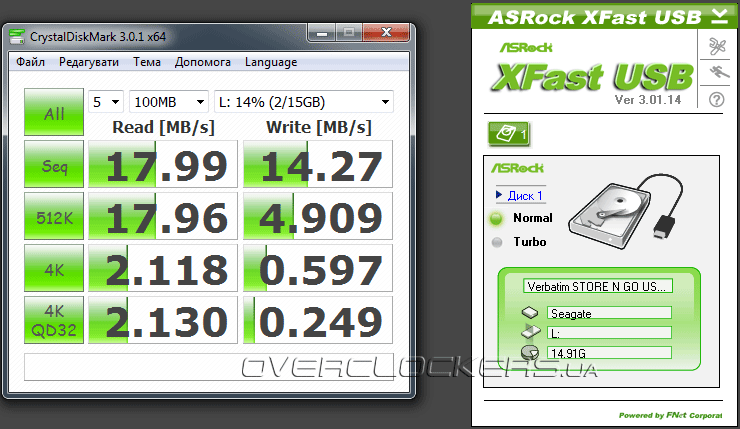

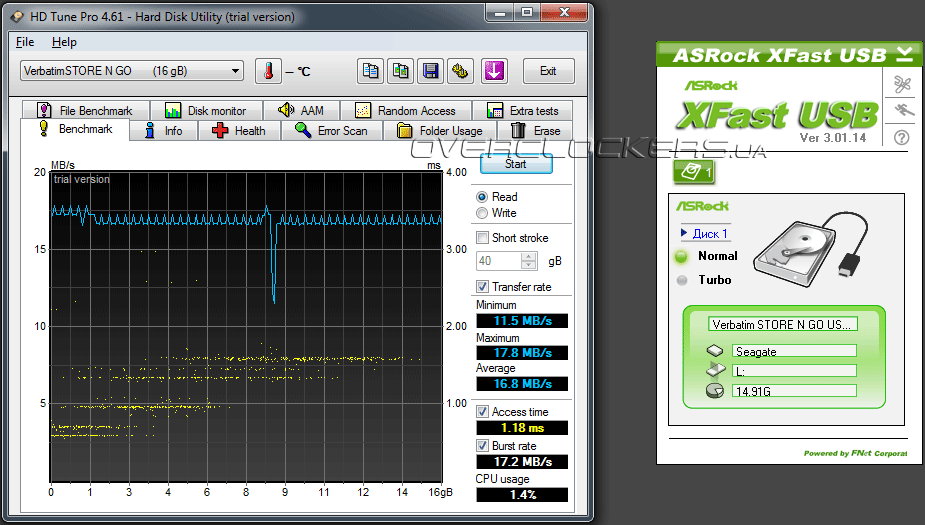

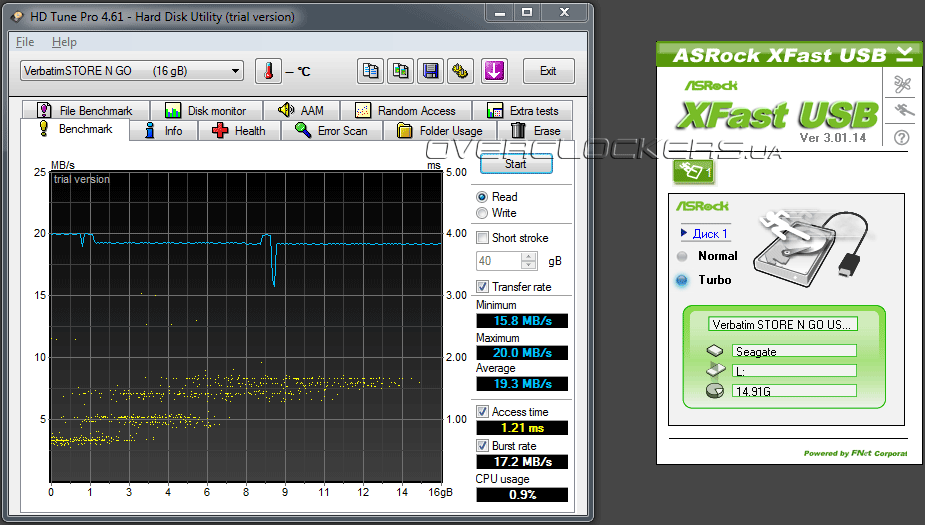

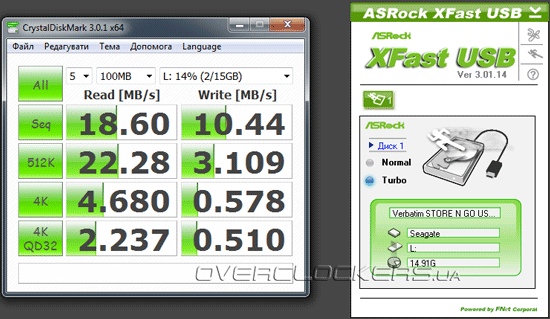

Благодаря активации фирменной технологии XFast USB с помощью еще одной комплектной утилиты, материнская плата ASRock Z68 Pro3-M, по заявлению производителя должна продемонстрировать прирост скорости передачи данных при работе с накопителями в несколько раз.

ASRock XFast USB

ASRock XFast USB

ASRock XFast USB

ASRock XFast USB

На практике с помощью накопителя Verbatim Store’n’Go объемом 16 ГБ мы еще раз убедились, что прирост производительности для устройств с интерфейсом USB 2.0 составляет не более 25%, что, несколько меньше чем обещал производитель (почти 400%), но тоже совсем неплохо.

Разгон

На рынке, к сожалению, присутствует не так много материнских плат формата mATX, которые бы были ориентированы на разгон, однако возможности оверклокинга у компактных решений даже среднего уровня постоянно расширяются. Учитывая цену и позиционирование ASRock Z68 Pro3-M, мы не рассчитывали на достижение высоких результатов при разгоне центрального процессора. Но после опыта с полноформатной версией рассматриваемой платы, на которой нам удалось разогнать четырехъядерный процессор Core i7 до 5000 МГц, несмотря на довольно простую систему охлаждения и схему стабилизации питания, нам было еще интереснее, на что окажется способно компактное решение на чипсете Intel Z68 Express от ASRock.

К сожалению, получить полной стабильности при активации функции авторазгона Intel Core i7 2600K на материнской плате ASRock Z68 Pro3-M у нас не получилось. Возможно, причиной этого стала несовместимость этой функции платы с каким-то компонентом собранной системы или эта ошибка будет исправлена в последующих обновлениях UEFI.

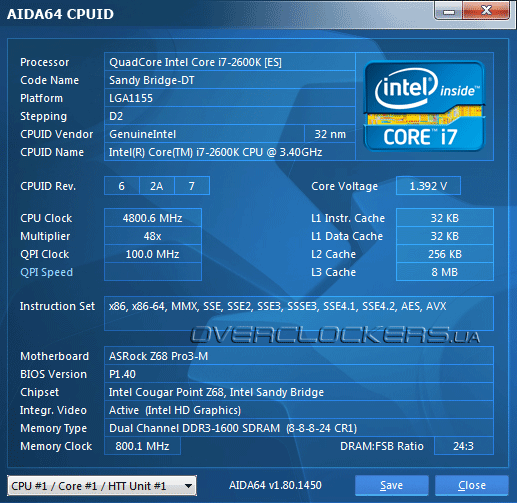

В процессе разгона путем повышения множителя на процессоре без изменения других параметров нам удалось получить полную стабильность четырехъядерного процессора Intel Core i7 2600K нас частоте 4700 МГц.

Разгон ASRock Z68 Pro3-M

Для достижения стабильности в таком режиме работы, плата автоматически поднимала напряжение на CPU в режиме нагрузки до 1,376 В, что не превышает максимально безопасные 1,4 В. Приятной особенностью такого разгона является способность материнской платы автоматически понижать напряжение на ЦП в режиме простоя. После ручного изменения значения напряжения питания, эта функция становится недоступной.

Разгон ASRock Z68 Pro3-M

Максимальная частота, на которой наш Core i7 2600K сохранял стабильность при безопасном напряжении на плате ASRock Z68 Pro3-M, составила 4800 МГц. Ее нам удалось добиться после повышения в UEFI напряжения на CPU до 1,4 В и активации функции Loadline Calibration (Level 2).

Разгон ASRock Z68 Pro3-M

Впечатление от удачного разгона центрального процессора на компактной плате было несколько испорчено низкими результатами, которые продемонстрировала оперативная память. Максимальная частота, на которой смогли заработать два модуля Kingston KHX2000C8D3T1K3 общим объемом 4 ГБ составляла 1600 МГц при задержках 8-8-8-24-1T. Стоить отметить, что на ASRock Z68 Pro3 память смогла функционировать на частоте 1866 МГц с теми же таймингами.

Разгон по базовой частоте на ASRock Z68 Pro3-M получился самый обычный — тестовая система оставалась стабильной при поднятии BCLK вплоть до 107,1 МГц.

Разгон ASRock Z68 Pro3-M


Тестовая конфигурация

Для тестирования материнской платы ASRock Z68 Pro3 была собрана следующая конфигурация:
  • процессор: Intel Core i7 2600K (3,40 ГГц);
  • память: Kingston KHX2000C8D3T1K3/6GB (2x2 ГБ, DDR3-2000@1600 МГц);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Inno3D GeForce GTX 560 Ti (GeForce GTX 560 Ti);
  • жесткий диск: Seagate ST3500418AS (7200RPM, SATAII);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64.
Процессор Intel Core i7 2600K работал на штатной частоте, технологии Hyper-Threading и Turbo Boost были активированы. Из трехканального набора оперативной памяти Kingston KHX2000C8D3T1K3 общим объемом 6 ГБ мы использовали два модуля по 2 ГБ, которые работали на частоте 1600 МГц. Формула таймингов при этом выглядела таким образом: 8-8-8-24-1T.


Результаты тестирования

Для сравнения с ASRock Z68 Pro3-M в процессе тестирования, мы выбрали среднеценовую материнскую плату формата ATX от MSI, основанную на наборе системной логики Intel P67 Express — MSI P67A-GD55. Напомним, что в отличие от Intel Z68, этот чипсет не поддерживает технологии Intel Smart Response, Lucid Virtu и работу со встроенным в процессор графическим ядром. Настройки для обеих плат были одинаковыми.


Синтетические тесты


Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

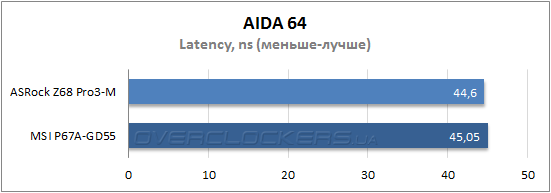

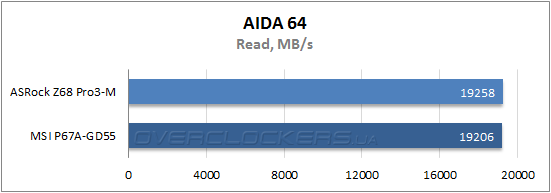

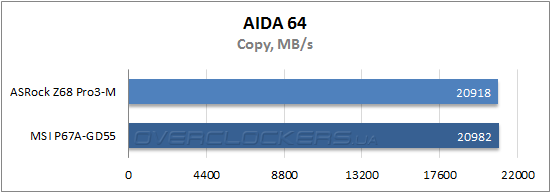

В приложении AIDA 64 протестированные материнские платы показали практически идентичные результаты, однако в трех из четырёх тестов немного быстрее все же оказалось компактное решение ASRock.

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

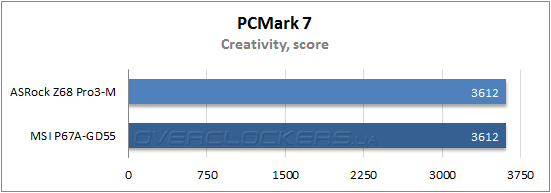

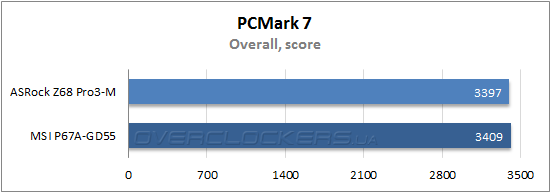

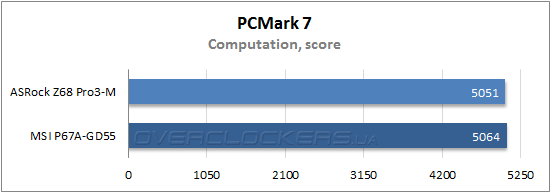

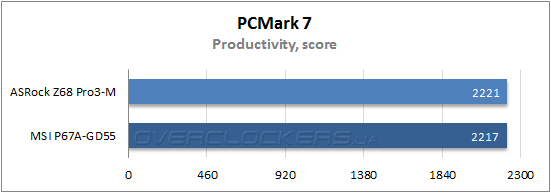

В приложении PCMark 7 материнская плата MSI P67A-GD 55 берет реванш — в четырех бенчмарках из пяти минимальное преимущество оказывается у нее, и только в тесте Creativity решения показали идентичный результат.

Интересно отметить, что в сравнении с ASRock Z68 Pro3, компактная модель материнской платы ASRock на Intel Z68 не только не проиграла ей, но и в большинстве случаев показала более высокие результаты.


Игровые приложения

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

Результаты тестирования ASRock Z68 Pro3-M

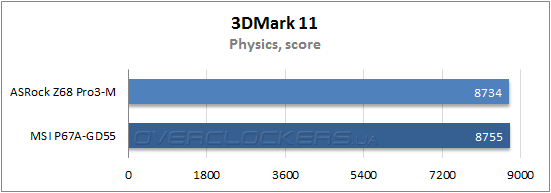

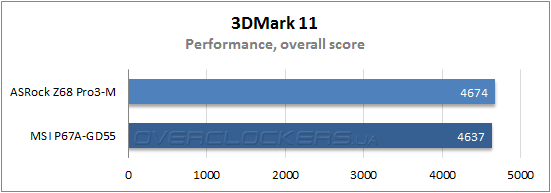

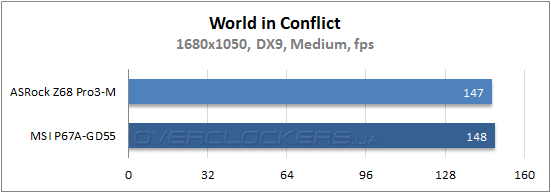

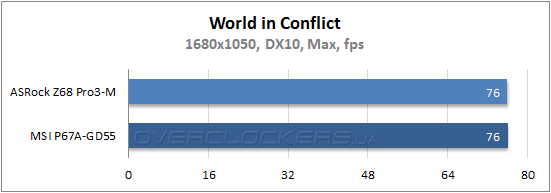

В игровых приложениях и графических бенчмарках разница между двумя решениями вовсе сводится к минимуму. На практике заметить ее невооруженным взглядом будет невозможно в подавляющем большинстве случаев.


Выводы

В процессе тестирования, на примере ASRock Z68 Pro3-M мы убедились, что современные среднеценовые системные платы, выполненные в форм-факторе mATX (244 х 244 мм), не только не проигрывают аналогичным решениям формата ATX в функциональности, но и в некоторых случаях могут оказаться более рациональной и оправданной покупкой. ASRock Z68 Pro3-M, стоимость которой на украинском рынке не превышает $125, не смогла показать впечатляющих результатов при разгоне центрального процессора, которые демонстрируют некоторые полноформатные решения за это же цену. Но вряд ли пользователь, выбирающий компактную материнскую плату, задумывается о ее оверклокерских способностях в первую очередь. Если вы подыскиваете недорогую, но качественную материнскую плату для платформы Intel LGA 1155, на наш взгляд, ASRock Z68 Pro3-M, может даже больше подойти для построения универсальной системы среднего уровня, нежели, например, полноформатная модель ASRock Z68 Pro3. Во многом, благодаря добавлению современных разъёмов eSATA и DisplayPort, а также устаревших, но еще не потерявших свою актуальность для некоторых пользователей портов COM, LPT и FDD. К тому же, миниатюрная плата обладает более продвинутой системой охлаждения и, что немаловажно, допускает сборку системы в небольших корпусах формата Mini Tower.
