ASRock Z68 Pro3: бюджетная материнская плата на чипсете Intel Z68 Express

Вероятно, многим нашим читателям известно, что тайваньский вендор ASRock был создан компанией ASUS в 2002 году для конкуренции c такими компаниями как Foxconn и ECS на рынке бюджетных и среднеценовых решений. На сегодняшний день, ASUS является лишь держателем крупного пакета акций молодой компании, а в остальном ASRock — полностью независимый разработчик и производитель материнских плат, ноутбуков, неттопов и HTPC. Постепенно ASRock расширяет ассортимент своих решений, и сегодня этот производитель предлагает как решения среднего и нижнего ценового сегмента, так и продвинутые модели материнских плат, ориентированные на геймеров и энтузиастов.

Заработав себе репутацию компании, решения которой обладают в первую очередь хорошим соотношением возможности/цена, ASRock продолжает придерживаться выбранной стратегии, предлагая современные и функциональные продукты для широкого круга пользователей по умеренной стоимости. Является ли одним из таких продуктов материнская плата ASRock Z68 Pro3, мы постараемся выяснить в рамках данного обзора.


Характеристики платы

Эта плата среднего ценового сегмента основана на флагманском наборе системной логики для платформы LGA 1155 — Intel Z68 Express, и рассчитана на установку 32-нм процессоров Intel Sandy Bridge.

ASRock Z68 Pro3

К тому же ASRock Z68 Pro3 обладает поддержкой многих современных технологий, включая USB 3.0, SATA 6 Gb/s, Intel Smart Response и Lucid Virtu.

Модель ASRock Z68 Pro3
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (LGA1155)
Память 4 DIMM DDR3 SDRAM 1066/1333(O.C.)/1600(O.C.)/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 2.0 x16
3 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) HD Graphics
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (2x 4pin и 4x 3pin)
Порты PS/2 1
Порты USB 2x 3.0 (2 разъема на задней панели)
8x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express)
4 канала SATA 3 Гбит/с (Intel Z68 Express)
eSATA
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (на плате)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 211
Дополнительные возможности Combo Cooler Option (C.C.O.), Instant Flash


Комплект поставки

В розничные каналы ASRock Z68 Pro3 поставляется в картонной коробке средних размеров, лишенной ручки для переноски. Оформление упаковки под «анодированный металл» является уже довольно привычным для последнего поколения материнских плат ASRock. Лицевую сторону коробки украшают логотипы поддерживаемых материнской платой процессоров и технологий, а также чипсета Intel Z68 ревизии B3. Наклейка в левом нижнем углу коробки свидетельствует о том, что в комплекте поставки пользователь обнаружит пробную версию программы Media Espresso 6.5.

ASRock Z68 Pro3

Обратная сторона упаковки более информативна: здесь можно ознакомиться с основными спецификациями и особенностями продукта, а также узнать подробности о некоторых технологиях, поддержкой которых он обладает.

ASRock Z68 Pro3

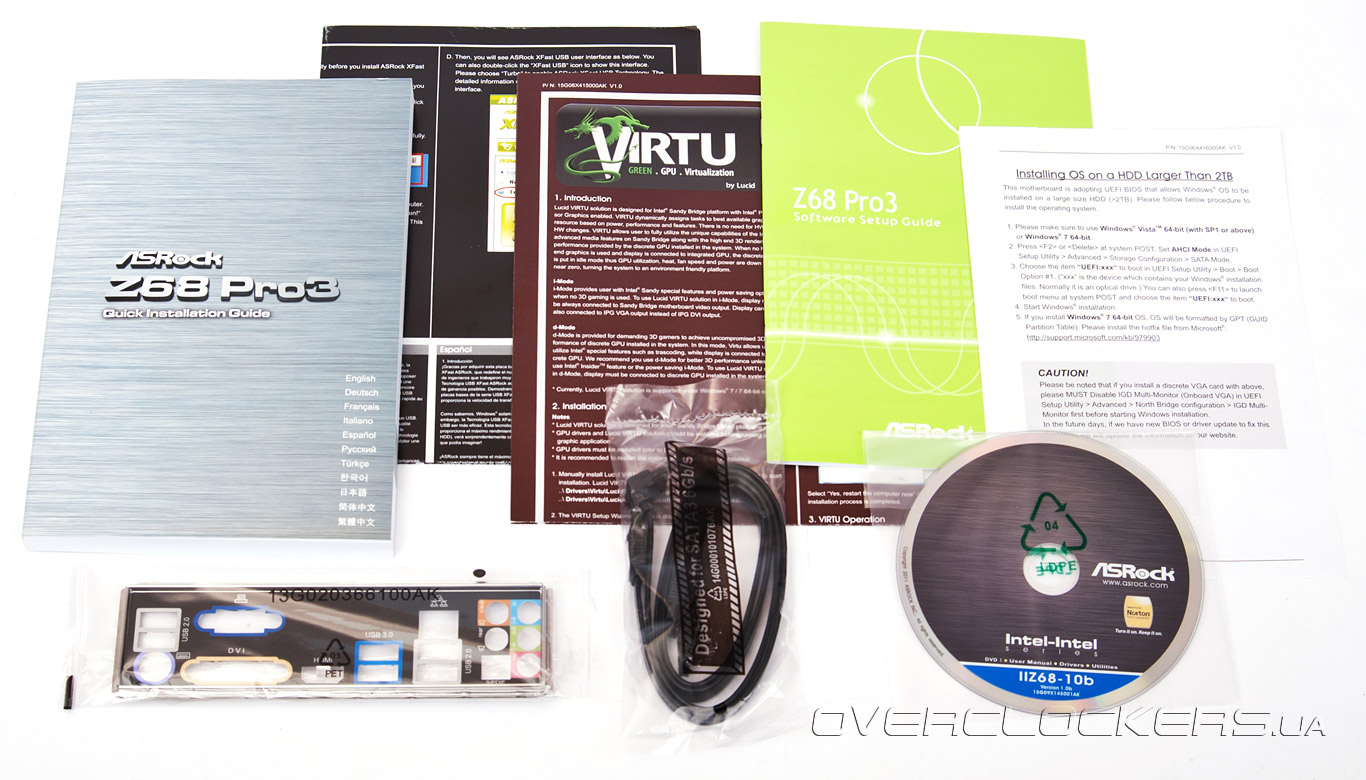

Помимо самой материнской платы, в коробке мы обнаружили:
  • руководство пользователя;
  • руководство по настройке UEFI;
  • диск с драйверами и утилитами;
  • заглушка на заднюю стенку корпуса;
  • два шлейфа SATA 6Gb/s.
ASRock Z68 Pro3

Учитывая стоимость платы, а также её позиционирование, такой скромный комплект поставки не стал для нас неожиданностью и к недостаткам его уж точно причислить нельзя.


Внешний вид и функциональность

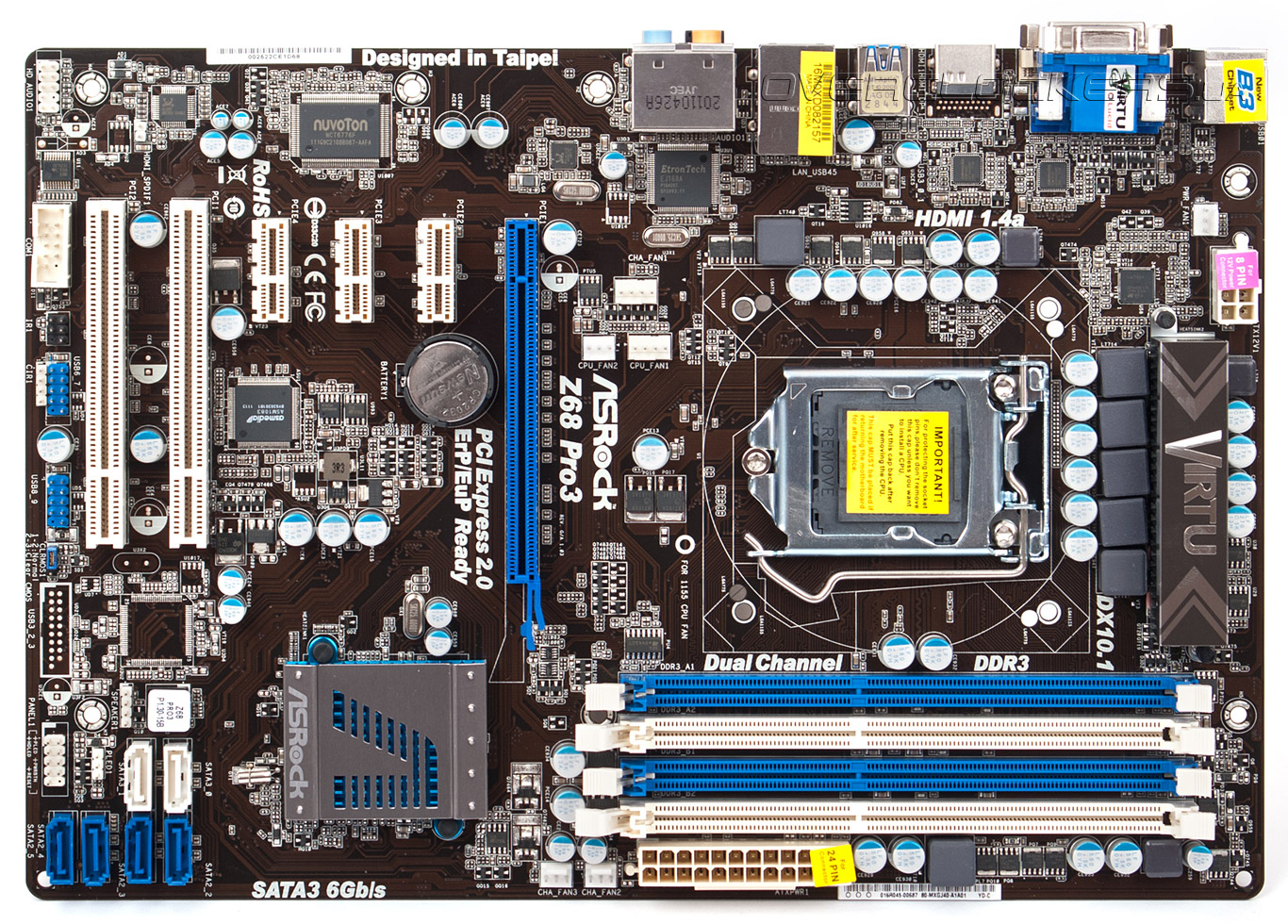

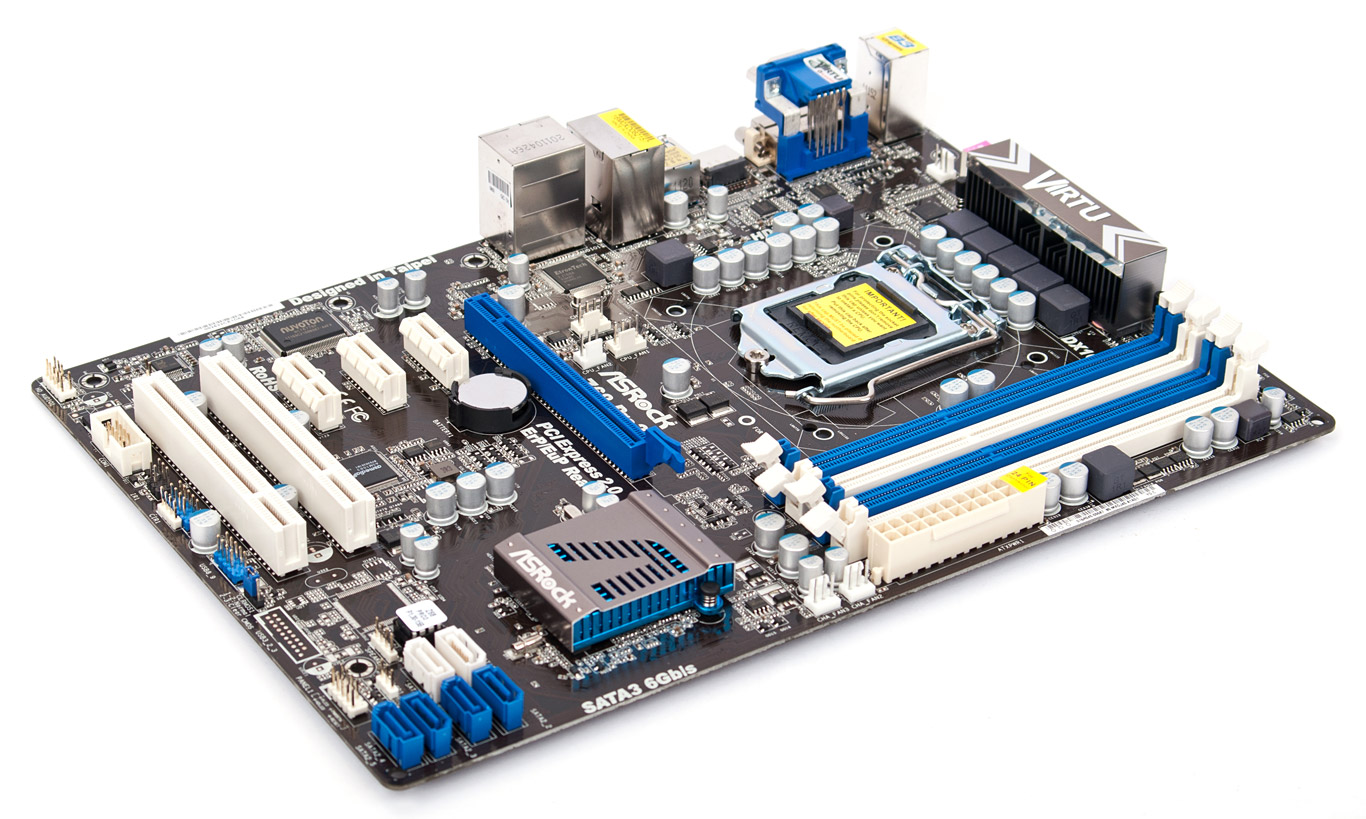

Внешний вид ASRock Z68 Pro3 является вполне стандартным и привычным для материнских плат ASRock среднего уровня. Сочетание небольших радиаторов, коричневого текстолита и бело-синих слотов расширения смотрится довольно обыденно, однако вряд ли любители моддинга являются целевой аудиторией этой модели системной платы.

Компоновка и расположение элементов также не преподнесли никаких сюрпризов в сравнении с другими решениями на основе Intel Z68 Express этой ценовой группы. Единственное, что выделяет ASRock Z68 Pro3 среди аналогичных продуктов формата ATX (305 x 211 мм) — поддержки лишь одной видеокарты. Все разъёмы и слоты расширения находятся в наиболее подходящих для них местах, не перекрывая друг друга и не мешая аккуратной укладке проводов внутри системного блока.

ASRock Z68 Pro3

ASRock Z68 Pro3 поддерживает установку процессоров с разъемом LGA 1155, включая наиболее продвинутые модели с индексом «К» в названии, а максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ.

ASRock Z68 Pro3

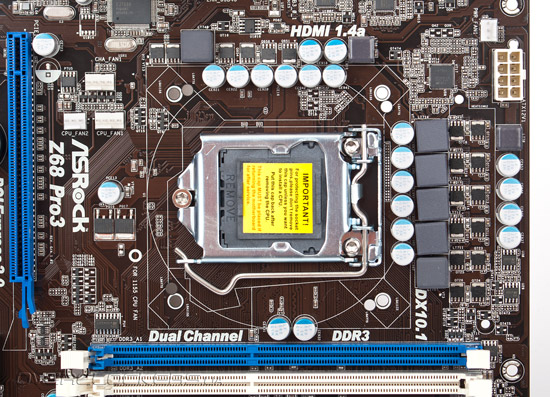

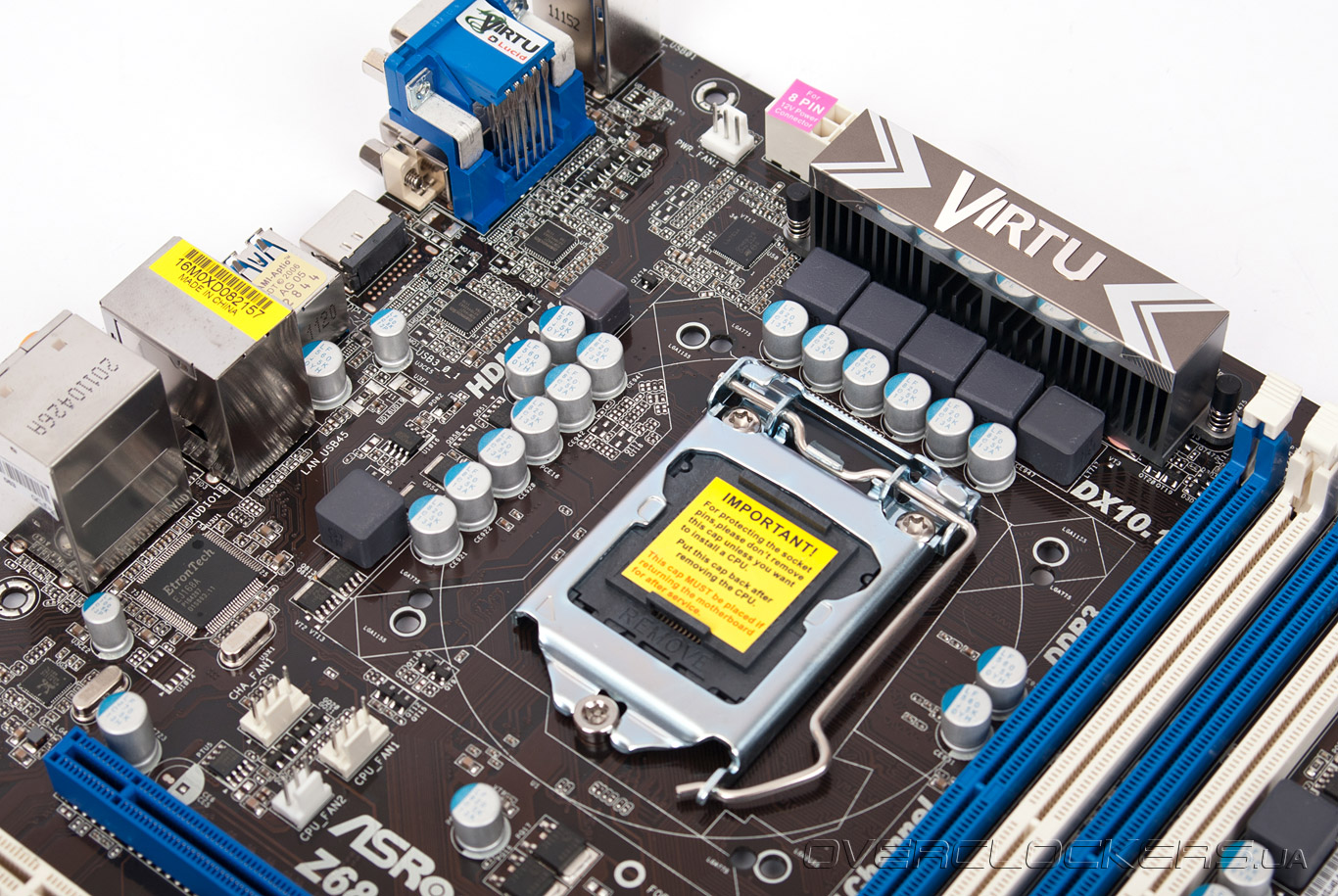

Применяемая система питания процессора выполнена по 4+2-фазной схеме с применением ШИМ-контроллера L6751 компании STMicroelectronics. Такой преобразователь питания вряд ли позволит выжать максимум из процессоров Intel Core i5/i7 с разблокированным на повышение множителем, но для умеренного разгона или же для штатных режимов, его будет более чем достаточно. Приятно отметить, что, несмотря на довольно простую схему питания, производитель заявляет о применении при производстве платы только японских твердотельных конденсаторов на основе кондуктивного полимера и других высококачественных компонентов.

Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V и 24-контактный разъем ATX, которые удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.

ASRock Z68 Pro3

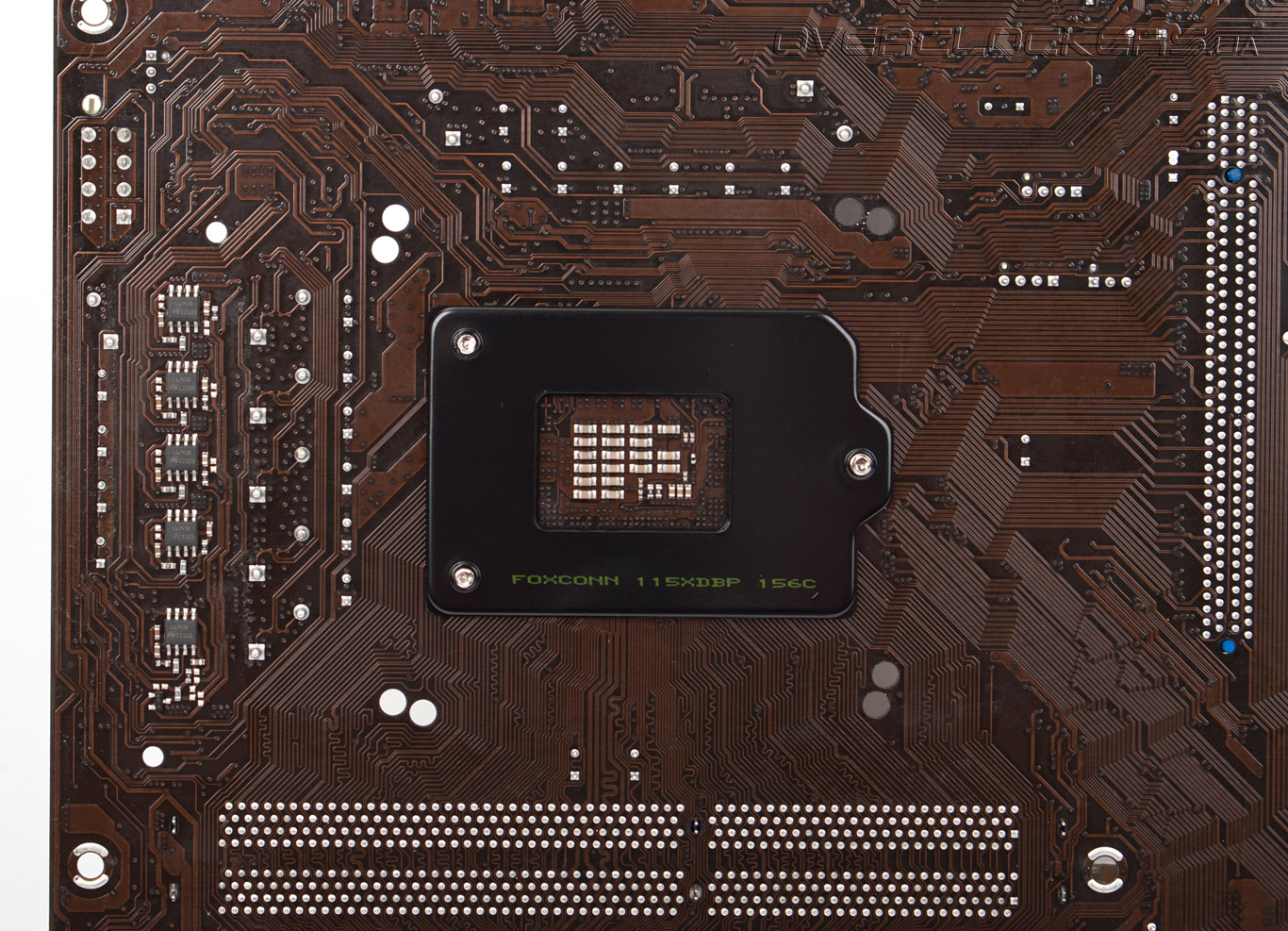

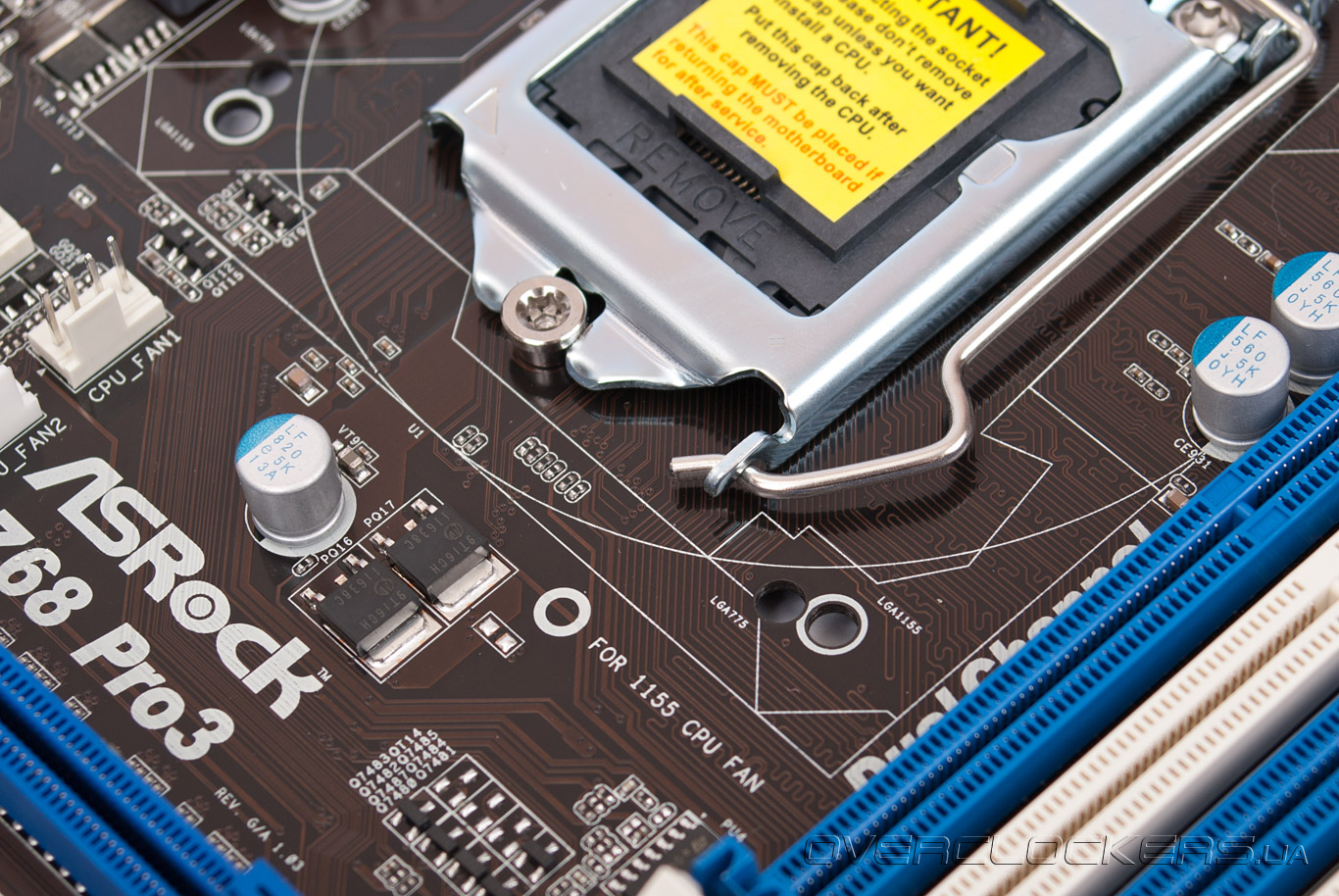

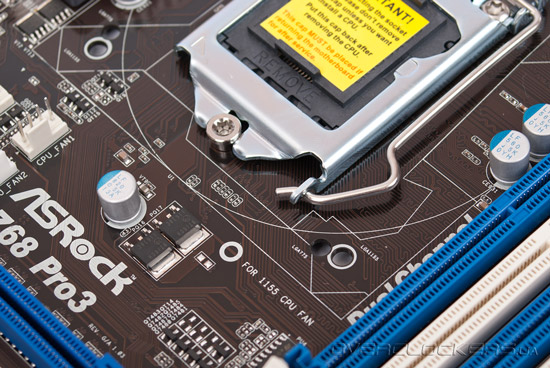

Материнской платой ASRock Z68 Pro3 поддерживается фирменная функция ASRock Combo Cooler Option (C.C.O.), которая предоставляет пользователю возможность монтажа систем охлаждения предназначенных как для платформы Intel LGA 1155, так и для Intel LGA 775. Отметим, что процессорный сокет изготовлен подрядчиком Foxconn.

ASRock Z68 Pro3

ASRock Z68 Pro3

Набор слотов расширения представлен одним полноскоростным интерфейсом PCI-E х16, тремя разъемами PCI-E х1, а также двумя шинами PCI, поддержка которых осуществляется дополнительным контроллером ASMedia ASM1083. На вопрос, является ли недостатком ASRock Z68 Pro3 отсутствие второго слота PCI-E х16, мы бы однозначно ответили — нет, ведь пользователь, выбирающий материнскую плату стоимостью до 150 долларов, вряд ли задумывается о построении мощной игровой конфигурации с тандемом видеокарт для режима SLI или CrossFireX. Гораздо больше неудобств способен доставить совершенно неудобный фиксатор карты расширения интерфейса PCI-E х16. Впрочем, апгрейд видеокарты большинство пользователей производят не так уж часто.

ASRock Z68 Pro3

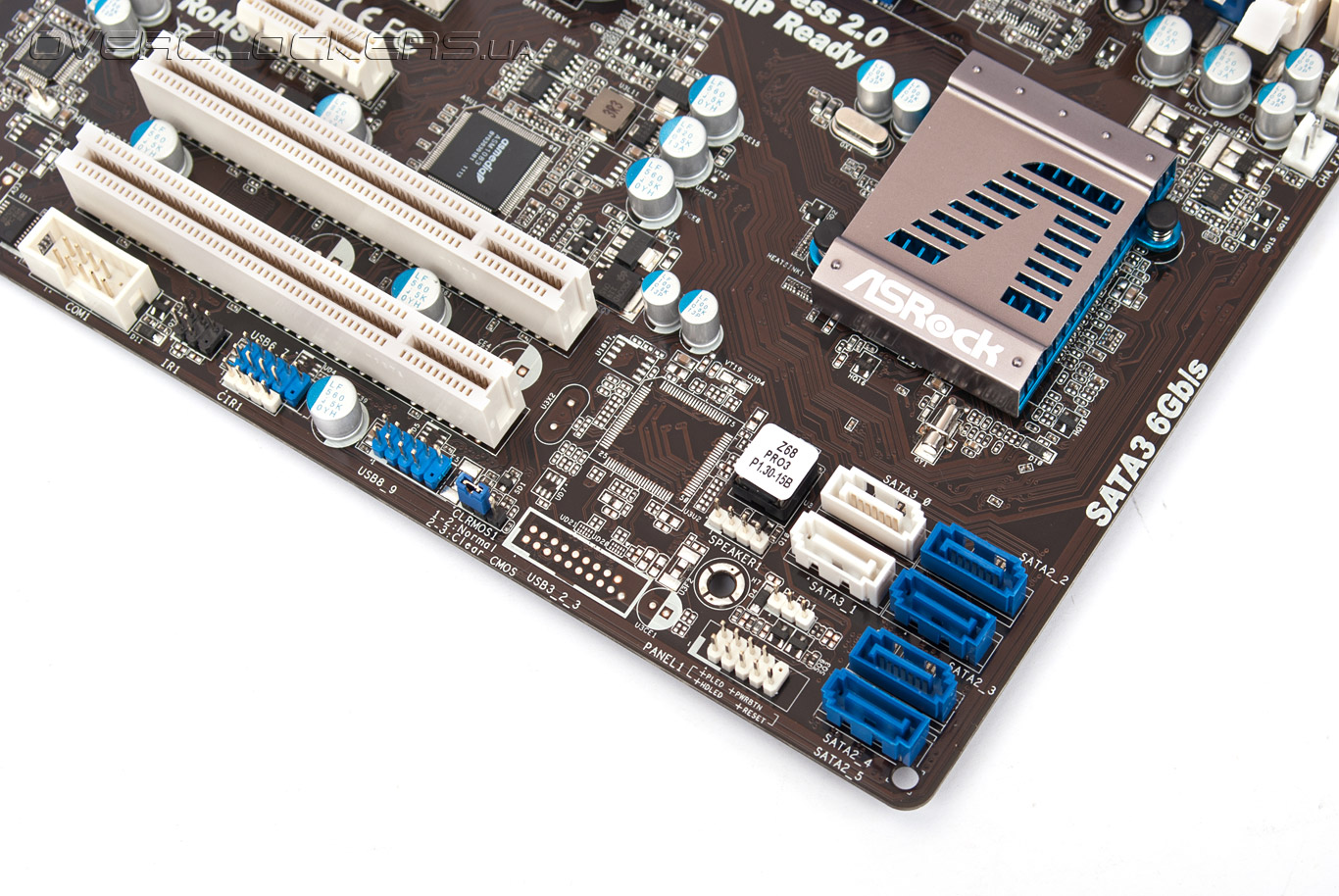

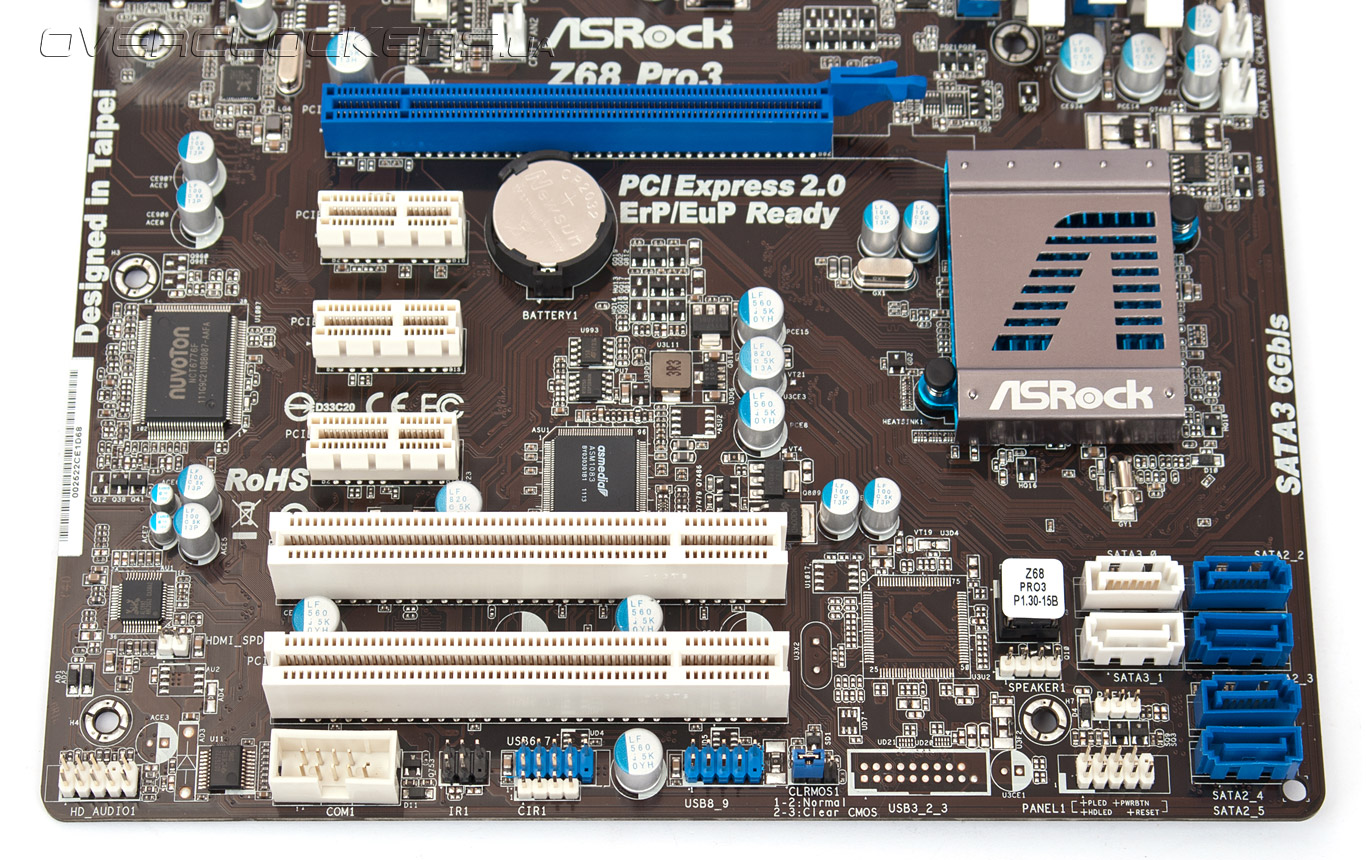

Справа от слотов расширения традиционно располагается большое количество элементов: здесь распаян «южный мост», микросхема с прошивкой UEFI, SATA-порты второй и третьей ревизий, внутренние разъемы USB 2.0, и даже COM-интерфейс. Дополнительных кнопок включения, перезагрузки и сброса настроек UEFI на текстолите не предусмотрено, но ведь ASRock Z68 Pro3 и не предназначена для бенч-сессий на открытом стенде.

ASRock Z68 Pro3

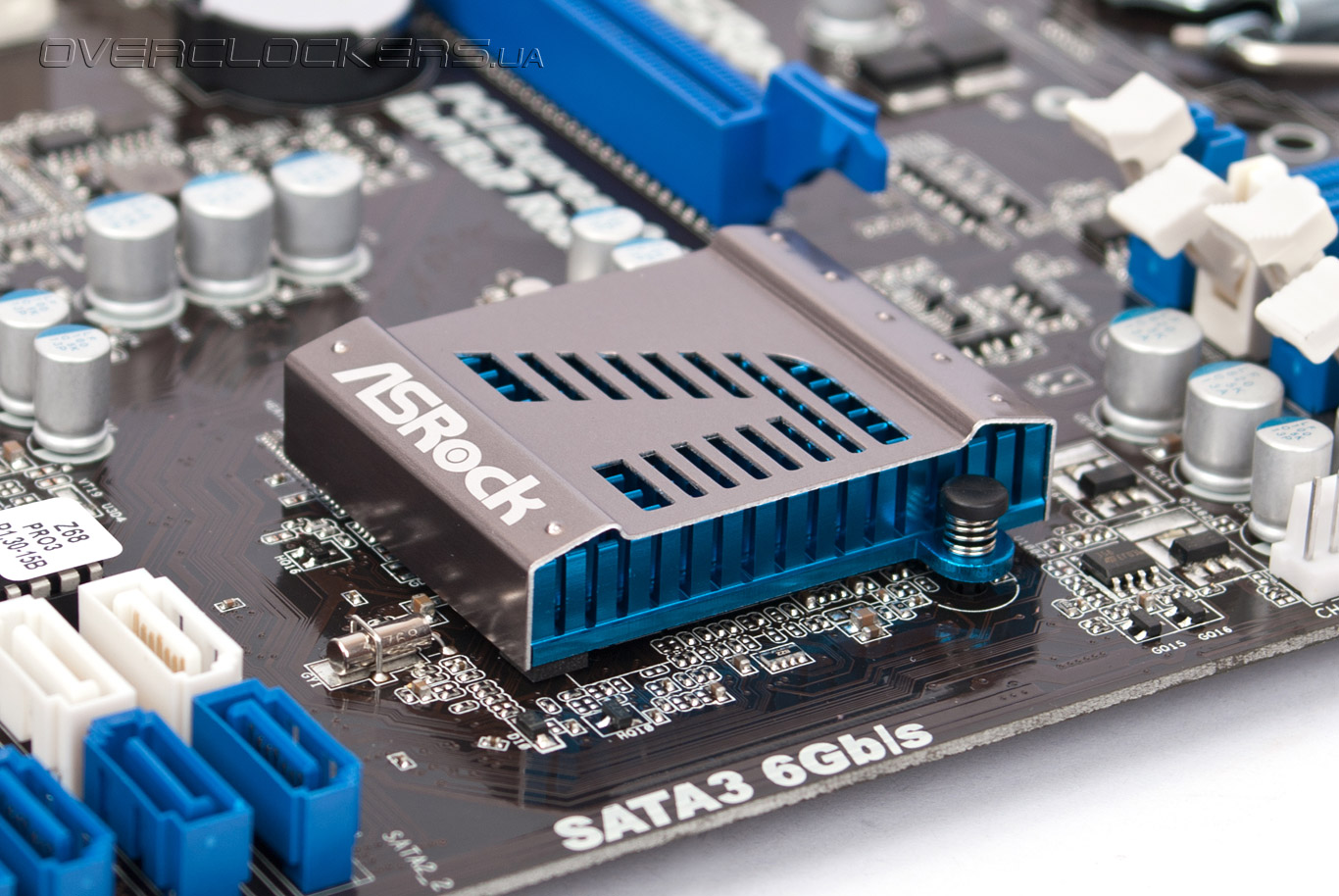

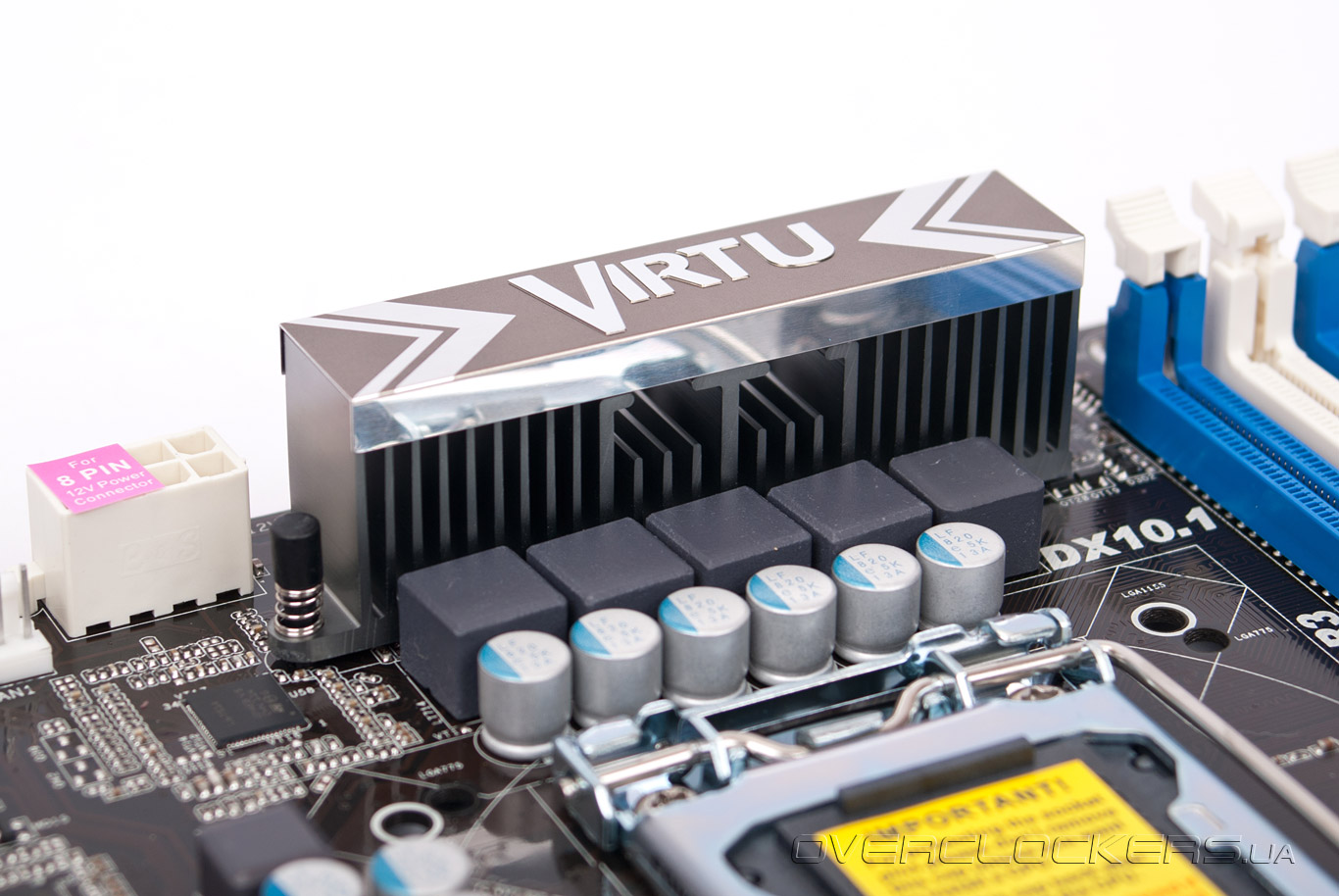

Система охлаждения системной платы ASRock Z68 Pro3 представлена двумя небольшими радиаторами: на чипсете и группе полевых транзисторов возле процессорного разъема. Декоративные накладки с надписями ASRock и Virtu неплохо выглядят, но немного уменьшают эффективность рассеивания тепла охладителями.

ASRock Z68 Pro3

ASRock Z68 Pro3

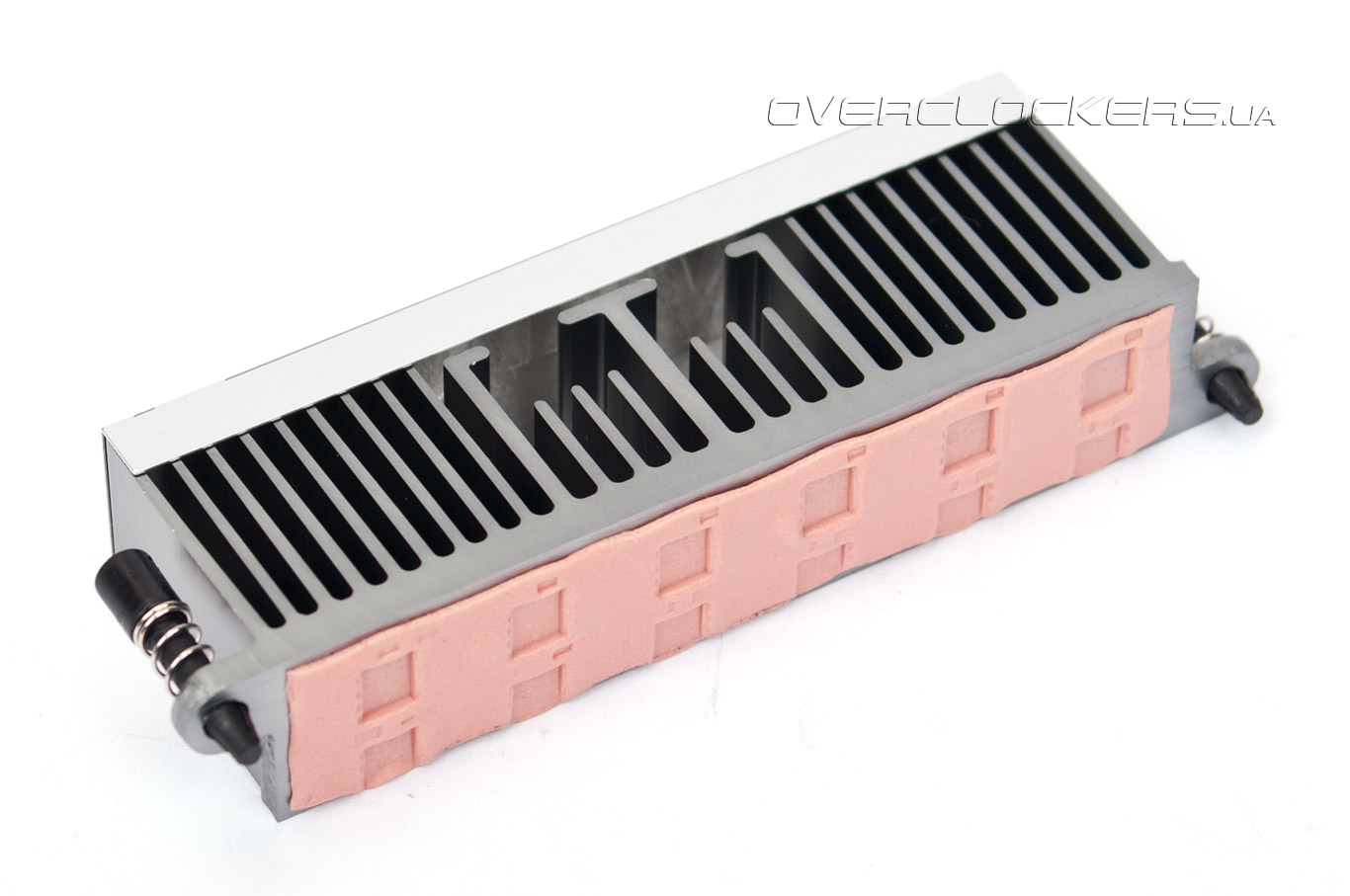

Контакт радиатора с силовыми элементами системы питания осуществляется через термопрокладку.

ASRock Z68 Pro3

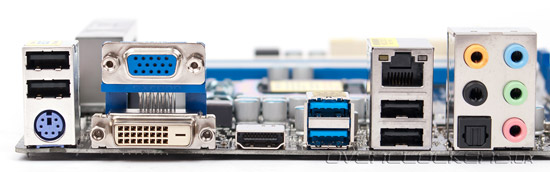

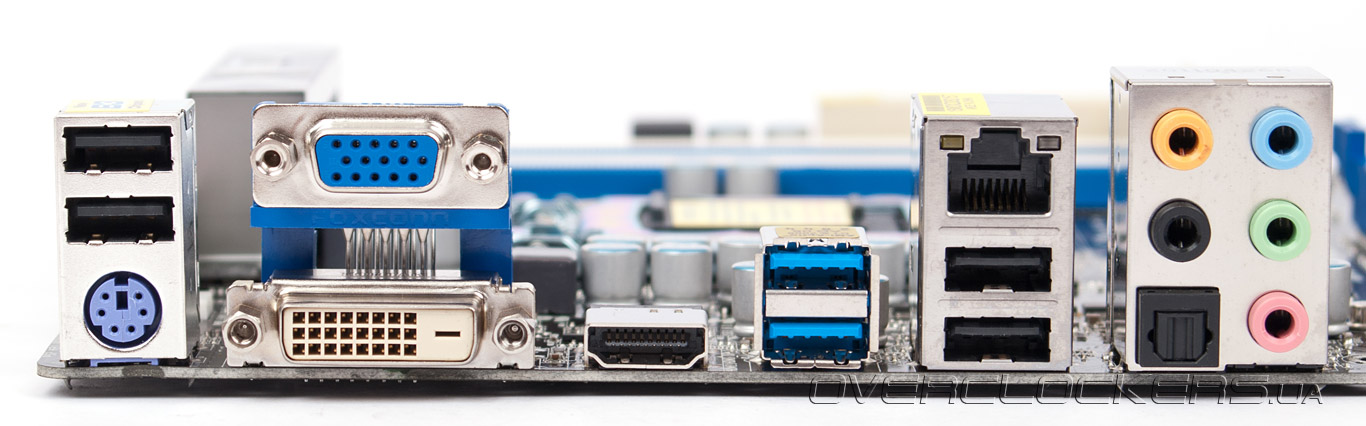

Перед тем как перейти к изучению возможностей UEFI ASRock Z68 Pro3, рассмотрим порты доступные на задней панели ввода-вывода:
  • порт PS/2 (для подключения клавиатуры);
  • интерфейсы DVI, D-Sub и HDMI для подключения монитора;
  • четыре разъема USB 2.0 и два USB 3.0;
  • интерфейс Gigabit Ethernet (Realtek 8111Е);
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука и технологии Premium Blu-ray audio.
ASRock Z68 Pro3
