Выбираем чипсет для Core 2 Duo. Эпоха до Intel 3 Series

Intel 975X

Чипсет Intel 975X, выпущенный в конце 2005 года являлся флагманом компании до выхода Intel P35 и представлял собой дальнейшее развитие i955 с одной лишь разницей – 975X способен при режиме CrossFire использовать формулу «PCI-E x8 + PCI-E x8», что увеличивало производительность двух видеокарт.

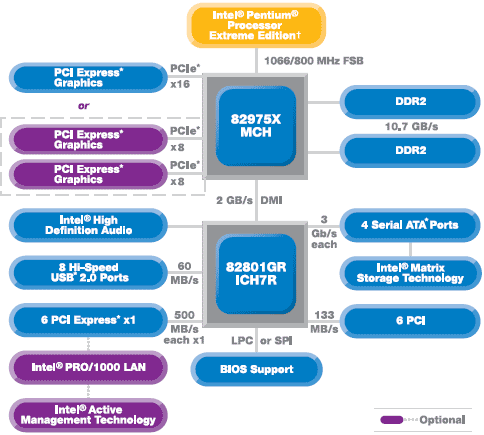

Блок-схема чипсета Intel 975X

Также, в отличие от Intel 955 Express, новый чипсет поддерживал четырехъядерные процессоры архитектуры Core, чем не мог похвастаться «старичок».

Еще примечательной особенностью i975X была поддержка понижающих делителей памяти – чипсеты семейства х965 уже были лишены этой весьма полезной функции при разгоне. Кроме того, контроллер IDE был интегрирован в южный мост ICH7/ICH7R, что делало Intel 975X более совместимым со старым парком оборудования.

Для сравнительного тестирования чипсета 975X с другими представителями была выбрана материнская плата производства компании Intel - D975XBX2KR, которая снискала хорошую славу среди оверклокеров. И хотя подобных продуктов уже не найти в продаже, данная плата отлично дополняет наш исторический очерк.


Intel D975XBX2KR

Уже окрещенная в народе как XBX2 системная плата попала к нам в OEM-варианте, и комплект поставки не отличался от вышеперечисленных экземпляров, кроме одного «но».

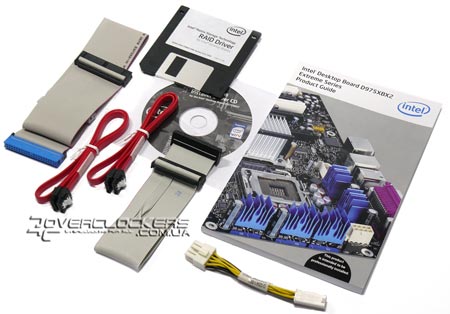

Комлект поставки Intel D975XBX2KR

Дело в том, что в комплекте был переходник с обычного четырехконтактного ATX12V на восьмиконтактный EPS12V, что было полезным в свое время для старых, но мощных блоков питания.

Переходник питания

Intel D975XBX2 официально рассчитана на установку процессоров Pentium EE, Pentium D, Pentium 4 и 65-нм Core 2 Extreme, Core 2 Duo c максимальной частотой системной шины 1066 МГц. В качестве памяти можно использовать модули стандарта DDR2-800/667/533 и общим объемом до 8 ГБ.

Плата, как и положено продуктам для энтузиастов от компании Intel, выполнена на текстолите черного цвета со стандартной цветовой гаммой разъемов и коннекторов.

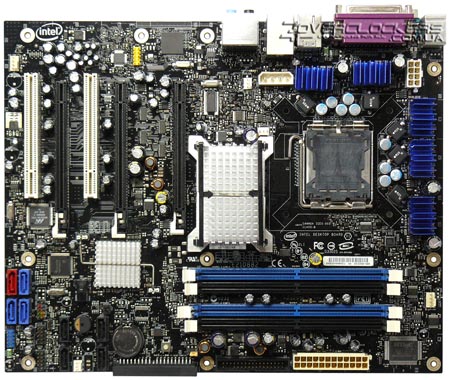

Плата Intel D975XBX2KR

Первое, на что обращаешь внимание, так это на 5-фазную схему питания процессора и на синие радиаторы, в виде языков пламени, установленные на MOSFET'ах.

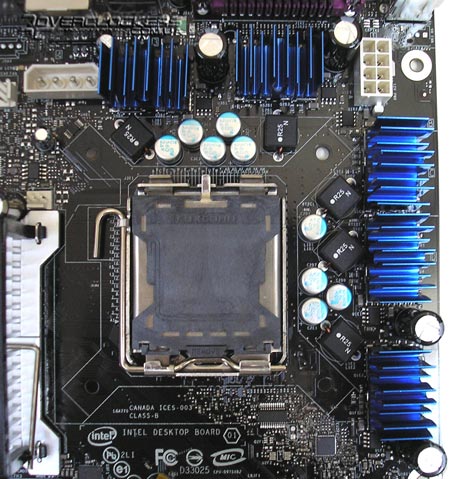

Подсистема питания процессора

Поддержка платой стандарта EPS12V повысит стабильность питания разогнанного четырехъядерного процессора. Если всё же нет в блоке питания такого разъема, то можно воспользоваться комплектным переходником. Для видеокарт также имеется разъем дополнительного питания типа Molex, расположенный возле модуля VRM. Кроме того, возле блока стабилизации имеется светодиодный индикатор режима CPU Throttle. Большой стандартный интеловский радиатор должен справиться с охлаждением чипсета при разгоне, в противном случае подключить дополнительный вентилятор не составит труда - на плате целых пять коннекторов, два из которых 4-пиновых.

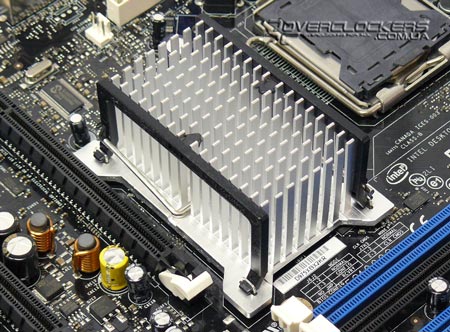

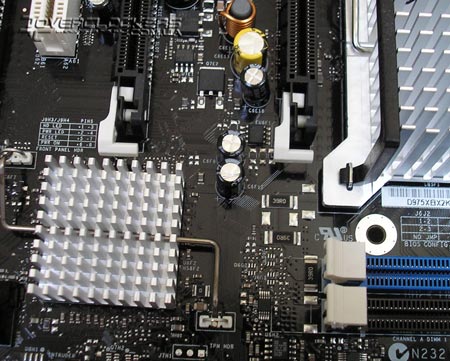

Радиатор чипсета на Intel D975XBX2KR

Но есть и некоторые отрицательные моменты. Слоты PCI-E x16 для работы в режиме CrossFire расположены близко друг к другу, а использовать карты с двухэтажной системой охлаждения не лучшим образом скажется на температурном режиме, да и первая видеокарта будет блокировать доступ к модулям памяти.

Слоты PCI-E x16 на Intel D975XBX2KR

Зато благодаря развернутому на 90° разъему IDE можно без проблем устанавливать габаритные видеокарты. А распаянная кнопка Power поможет при работе на открытом стенде.

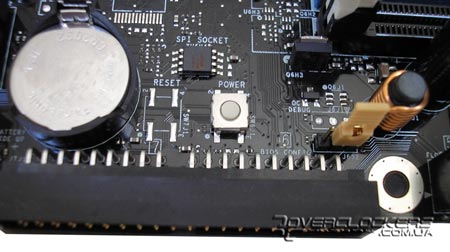

Кнопка Power

Из более приближенных обычным пользователям функций платы отметим наличие четырех каналов SATA-300, относящихся к южному мосту ICH7R (разъемы черного цвета) и еще четырех, реализованных благодаря внешнему котроллеру Marvell 88E6145 (синие разъемы), один из которых, при наличии соответствующего адаптера, позволяет подключить внешние SATA-накопители. Последний имеет отличительный коннектор красного цвета.

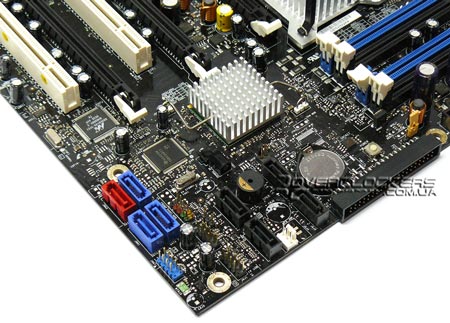

Периферийные разъемы Intel D975XBX2KR

Как и полагается высокоуровневому продукту, плата оснащена FireWire-контроллером, выполненном на чипе TSB43AB23 от Texas Instruments.

FireWire-контроллер TSB43AB23  SATA-контроллер Marvell 88E6145

В качестве звуковой подсистемы используется 7.1-канальный HD Audio кодек SigmaTel STAC9274D, а за сетевые возможности отвечает чип Intel 82573L, поддерживающий Gigabit Ethernet.

Сетевой контроллер Intel 82573L  Аудиокодек SigmaTel STAC9274D

На задней панели присутствуют PS/2-порты, LPT и COM, коаксиальный и оптический S/PDIF, четыре USB (еще четыре порта на плате), один из двух разъемов IEEE 1394, LAN-порт и шесть аудиоразъемов.

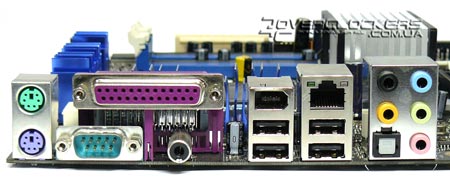

Задняя панель Intel D975XBX2KR

Теперь, что касается настроек. Попасть в недра BIOS в системных платах Intel можно двумя способами: первый – во время старта системы нажать F2, второй – переключить специальный джампер в нужное положение, после настроек выключить систему и вернуть джампер на место. Количество параметров BIOS, которые можно изменять напоминает таковые в материнской плате Biostar I945P-A7A - только все основное и ничего больше.

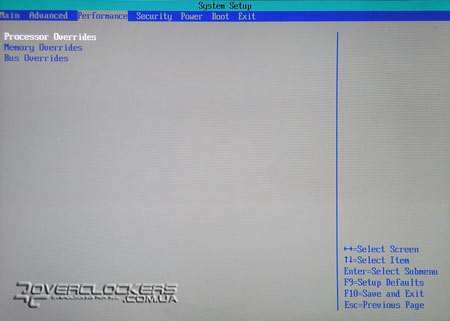

BIOS платы Intel D975XBX2KR

Напряжение на процессоре можно увеличить до 1,6 В, на шине FSB - 1,5 В, на чипсете - 1,7 В и на памяти максимум 2,8 В, чего должно хватить для разгона процессоров Core 2 на 65-нм ядрах.

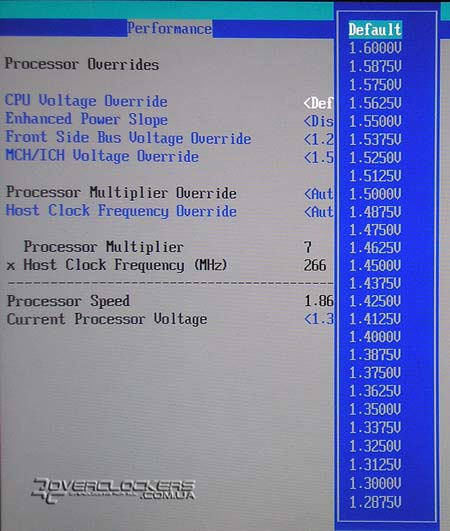

Настройки напряжения для CPU

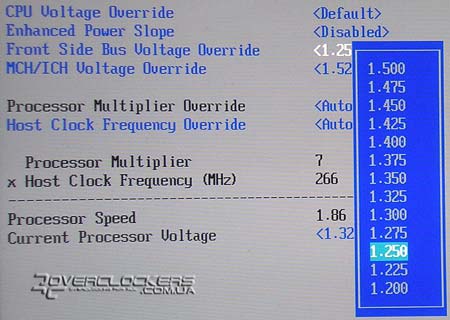

Настройки напряжения для FSB

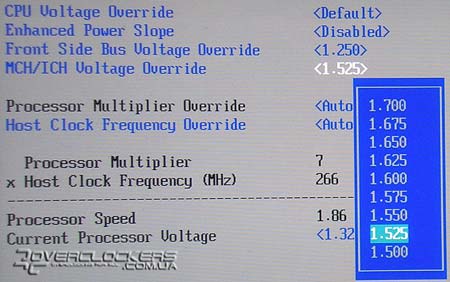

Настройки напряжения для северного моста

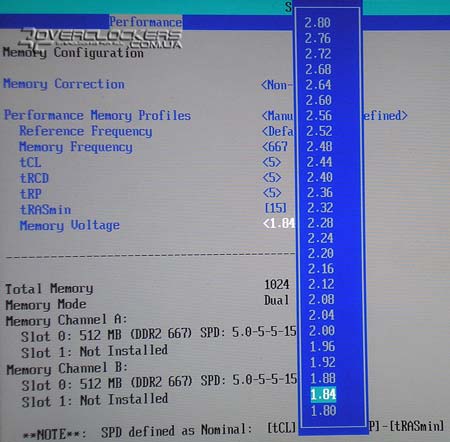

Настройки напряжения для памяти

Частоту системной шины можно изменить от 133 до 500 МГц, а режим работы памяти выставляется значениями 400/533/667/800 МГц.

Максимальная шина FSB

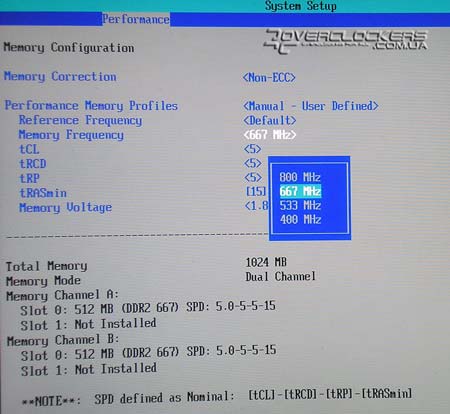

Настройки памяти

Из таймингов можно изменить только основные (CL, TRCD, TRP, TRAS), и то, не в самых широких пределах. Возможно, это обусловлено используемыми во время тестов модулями памяти. Раздел мониторинга предоставляет информацию об основных напряжениях и температуре процессора и платы.

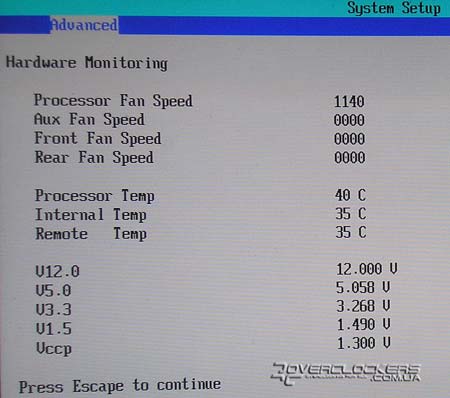

Мониторинг

Разгонный потенциал материнских плат Intel D975XBX2, как правило, находился на уровне 450 МГц по шине, но надежды покорить данную частоту не увенчались успехом, и пределом оказалось всего 433 МГц.

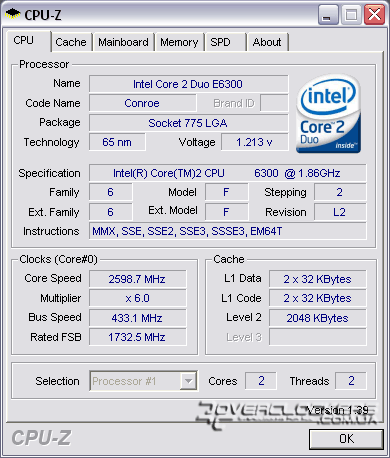

Скриншот CPUZ: частота FSB 433 МГц

Что стало причиной столь низкого результата сказать сложно. Либо такой экземпляр XBX2 к нам попал, либо же несовместимость памяти Corsair с данной платой, несмотря на её невысокую при разгоне конечную частоту и не особо агрессивные тайминги.

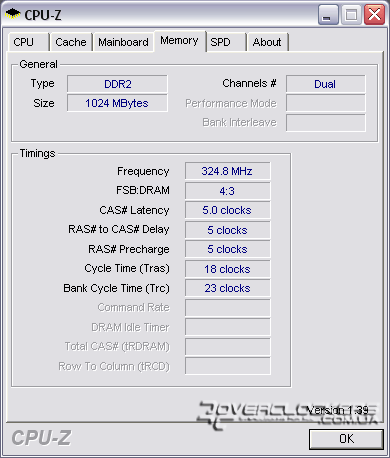

Скриншот CPUZ: частота памяти 650 МГц
