Выбираем чипсет для Core 2 Duo. Эпоха до Intel 3 Series

На данный момент количество чипсетов, рассчитанных на процессоры архитектуры Core, насчитывается около двадцати. Это и семейство Intel 3 Series, поддерживающее 1333-мегагерцовую шину, и наборы системной логики х965/963 с максимальной FSB 1066 МГц, и даже такие, как i946PL и i946GZ, пришедшие на замену «ветеранам» 945-серии. Правда, для последних имеется ограничение по частоте фронтальной шины, которое составляет всего 800 МГц. Кроме того, в этом году были представлены чипсеты Intel 4 Series, среди которых топовый набор логики X48 Express, рассчитанный на установку «экстремальных» CPU с FSB 1600 МГц. Также в продаже можно встретить платы на базе устаревшего Intel 975X – долгожителя на флагманском пьедестале.

Некоторые производители, внеся необходимые изменения в стабилизатор питания процессора, запросто, без «угрызения совести», выпускали модели системных плат на более старых чипсетах, вплоть до Intel 865P. И чем старее был вариант, тем меньше его функциональность, а шансы безболезненно провести в будущем апгрейд сводились на нет. Единственное, что спасало от подобных покупок, так это цены на сами процессоры, которые держались в районе 200 долларов. Но «смутные» времена позади и подобные диковинки вряд ли встретишь на рынке, в отличие от решений на базе первых настольных чипсетов, официально поддерживающих Core.

В рамках нашего материала мы рассмотрим чипсеты, а также некоторые продукты на их базе, вышедшие до анонса наборов системной логики Intel 3 Series. В следующих частях мы посвятим внимание уже третьей и четвертой сериям чипсетов от Intel. Кроме того, также будет рассмотрен чипсет X58 под новую платформу Intel, презентация которой пройдет 17 ноября.


Intel 955X Express

Представленное еще в 2005 году семейство чипсетов i945/955 Express стало эволюционным развитием пионеров i915/925, с которых начался путь платформы LGA775, памяти DDR2 и шины PCI Express. Основным нововведением являлась поддержка двухъядерных процессоров Intel и более скоростных шин и интерфейсов, а также технологии ATI CrossFire с возможной, но сдерживающей производительность, формулой «PCI-E x16 + PCI-E x4».

Блок-схема чипсета Intel 955X

Высокоуровневый чипсет Intel 955X рассчитывался на «экстремальные» процессоры с FSB 1066/800 МГц, поддерживал память DDR2-667/533 с максимальным объемом в 8 ГБ (как с ECC, так и без) и фирменную технологию ускорения работы с памятью - Memory Pipeline.

Благодаря новым южным мостам серии ICH7, ICH7R и ICH7DH (Digital Home, обладает функцией включать и отключать систему по аналогии с бытовыми приборами) интерфейс SATA получил «вторую генерацию» с пропускной способностью 3 Гб/с (SATA-300) и возможностью подключения до четырех устройств SATA II (ICH7R/ICH7DH позволял организовать RAID-массивы уровней 0, 1, 0+1 и 5). Количество каналов IDE при этом не увеличилось и составило всего один канал на два устройства. Восемь портов USB 2.0 и звуковая подсистема High Definition Audio (Azalia) осталась без изменения, также как и технология Matrix Storage (для ICH7R/ICH7DH). Кроме того, более продвинутые южные мосты поддерживали шесть линий PCI Express, в то время как ICH7 всего четыре.


Intel 945P/PL/G/GZ/GC Express

Чипсет Intel 945P напротив, позиционировался компанией как решение для создания плат среднего уровня и поддерживал кроме Pentium 4 процессоры Celeron D и Pentium D с FSB до 1066 МГц. Пропускной способности двухканального контроллера памяти оказалось уже недостаточно, и в обновленную линейку чипсетов среднего уровня была внедрена поддержка DDR2-667 к уже имеющимся DDR2-533/400 с технологией Intel Flex Memory и суммарным объемом памяти в 4 ГБ.

Блок-схема чипсета Intel 945G

Интегрированное решение Intel 945G полностью повторяло по характеристикам i945P за исключением встроенного видеоядра GMA 950 (частота 400 МГц), «отвечающего» требованиям DirectX 9, возможностей которого хватает для офисного применения, иногда для игр, вышедших до 2005 года.

Кроме того, были представлены облегченные варианты в виде i945PL/GZ, лишенные поддержки FSB 1066 МГц и DDR2-667, а максимальный объем памяти составляет всего 2 ГБ (на платы устанавливается только 2 слота DIMM). Для Intel 945G Express поддержка разъема PCI-E x16 не предусматривалась.

После выхода Core 2 Duo для обеспечения совместимости с новыми процессорами и покрытия рынка начального уровня интегрированных решений был выпущен набор системной логики Intel 945GC, по характеристикам ничем не отличающийся от i945GZ. Но одну особенность разработчик все же заложил - этот чипсет единственный из 945-серии, поддерживающий процессоры Atom 200/300.


Intel 946PL/GZ Express

Чипсеты i946PL и i946GZ, представляющие собой что-то среднее между 945-серией и специально приуроченной к выходу Core 2 Duo линейкой P965/G965, изначально поддерживали процессоры архитектуры Core и рассчитывались на массовый рынок. Как и предшественники Intel 945PL/GZ «новинки» ограничены шиной FSB 800 МГц и двумя слотами DIMM, но уже с максимальным объемом памяти в 4 ГБ (по два на каждый слот) стандарта DDR2-667/533. В качестве встроенного графического ядра i946GZ использовался GMA 3000 (частота ядра 667 МГц), при этом слот PCI-E x16 стал неотъемлемой частью плат на базе интегрированного чипсета. Южный мост ICH7 являлся единственным вариантом, отвечающим за коммуникационные возможности и ни о какой RAID-функциональности речи не шло.

На данный момент времени все наборы системной логики i94x и i955X по официальной информации поддерживают Core 2, но найти продукт на последнем, позволяющий установить современные CPU вряд ли удастся. А вот на Intel 945P и остальных производных этого чипсета, напротив, количество предложений соизмеримо, наверное, с предложениями на базе современного и достаточно удачного P35.

В качестве представителя устаревшего семейства чипсетов мы познакомимся с обычным и недорогим продуктом на базе Intel 945P производства компании Biostar, который имеет стандартную модификацию с базовой функциональностью.


Biostar I945P-A7A

Темно-синяя коробка с изображением дракона информативна в плане поддержки Core 2 Duo и скрывает в себе весьма спартанский набор: инструкцию, диск с ПО и драйверами, заднюю планку и по одному шлейфу SATA, IDE, FDD.

Комлект поставки Biostar I945P-A7A

Узкопрофильная плата стандарта ATX размером 305х205 мм имеет новые характерные черты продукции Biostar. Если ранее платы были выполнены в красном стиле с сине-белыми разъемами, то теперь они уже выдержаны в бело-зеленой гамме. К подобным косметическим изменениям и с определенной помпезностью когда-то была склона канувшая в Лету компания Soltek, но намного чаще, а в данном случае подобный «редизайн» вряд ли кто заметит.

Плата Biostar I945P-A7A

Из поддерживаемых процессоров заявлены Intel Pentium 4, Pentium D, Celeron D, 65-нм Core 2 Duo и Pentium Dual-Core. Стоит отметить, что возможность установки процессоров архитектуры Core заложена в ревизиях платы 8.x, а более ранние просто будут не совместимы с новыми CPU. Четыре разъема DIMM (для двухканального режима каждая пара разъемов имеет свой цвет) рассчитаны на установку памяти стандарта DDR2-667/533 общим объемом до 4 ГБ.

Периферийные разъемы Biostar I945P-A7A

Характеристики платы полностью соответствуют возможностям чипсета, и ни о каких дополнительных контроллерах и речи быть не может. Восемь портов USB 2.0 (четыре на задней панели), четыре канала SATA II, один IDE, FDD и 100-мегабитная сеть на базе адаптера Realtek RTL8100C полностью покроют все потребности нетребовательного пользователя. На задней панели также присутствуют два порта PS/2, сетевой разъем, LPT- и COM-порты, а также три аудиоразъема.

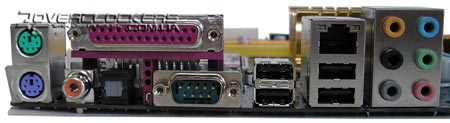

Задняя панель Biostar I945P-A7A

Единственно, что портит общую картину из-за позиционирования данной модели, так это обычный 6-канальный аудиокодек ALC655, от того же производителя, что и сетевой контроллер.

Аудиокодек Realtek ALC655  Сетевой контроллер Realtek RTL8100C

Для расширения функциональности на плате установлено три разъема PCI, два PCI-E x1, один из которых после установки видеокарты автоматически становится не доступным, и графический интерфейс PCI-E x16, защелка разъема которого довольно таки не удобна в использовании и для извлечения видеоадаптера необходима будет набраться терпения и сил.

Защелка слота PCI-E x16

Трехфазная схема питания процессора уже стала стандартом для подобных плат и вполне спокойно может справиться даже при разгоне, а закрытые дроссели уменьшат вероятность появления высокочастотного писка при нагрузке.

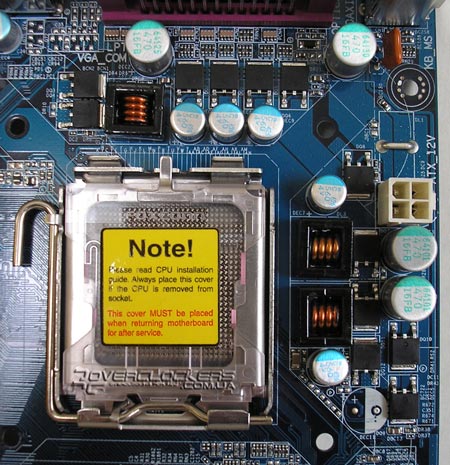

Подсистема питания процессора

Микросхемы чипсета довольствуются пассивной системой охлаждения, радиаторы которой имеют средние размеры. Для подключения вентиляторов предусмотрено всего два коннектора: один процессорный, четырехконтактный, второй обычный, трехпиновый. К плюсам материнской платы Biostar I945P-A7A можно отнести закругленный концы PCB, к минусам – размещение разъемов питания в самом центре платы, что является не совсем удачным решением.

Настройки BIOS платы, выполненного на микрокоде AWARD, имеют лишь минимально необходимый набор для тонкой доводки системы, и выжать максимум из платы не получится.

BIOS платы Biostar I945P-A7A

Но тех, что есть, достаточно для изменения основных таймингов памяти, режимов её работы (коэффициентов), настройки работы процессорного вентилятора и, конечно же, основных напряжений и частоты FSB.

Настройки памяти

Выбор режима работы памяти

Мониторинг

По внешнему виду не скажешь, что системная плата I945P-A7A способна изменять напряжение питания на процессоре вплоть до +0,787 В от номинала, а это уже 2 В при использовании Core 2 Duo. Напряжение на памяти изменяется уже не в таких широких пределах – всего 2,15 В, но для среднестатистических модулей этого будет достаточно. Параметр FSB Termination Voltage может принимать значения от 1,2 до 1,8 В, NB/SB Voltage – от 1,5 до 1,8 В. Изменение коэффициента умножения процессора отсутствует. Максимальная частота FSB, которую можно выставить, составляет 400 МГц, но на сколько это правдоподобно мы узнаем из тестирования на разгон.

Настройки основных напряжений и частоты FSB

В BIOS также присутствует встроенный прошивальщик, который поможет по мере надобности обновить микрокод.

BIOS Setup Flash Utility

Из дополнительного ПО на диске, кроме утилиты мониторинга, есть программа для разгона WarpSpeeder, с помощью которой можно поднимать частоту FSB и напряжение на процессоре и памяти, а также способная самостоятельно определить максимально возможную частоту системной шины.

Программа мониторинга и разгона процессора

Для выяснения разгонного потенциала платы использовался процессор Core 2 Duo E6300, в качестве памяти применялись планки Corsair VS512MB667D2 стандарта DDR2-667 и объемом 512 МБ, работающие в минимально возможном режиме и c таймингами 5-5-5-15.

Максимальной частотой для I945PA7A оказалась 305 МГц. При частоте выше этого значения плата начинала терять SATA винчестер и, естественно, загрузиться было невозможно.

Скриншот CPUZ: частота FSB 305 МГц

Данная «болезнь» известна давно и лечится использованием жесткого диска с IDE интерфейсом, но так как на плате всего один канал, а подобных дисков на рынке не так уж и много, то такое решение становится неприемлемым.

Intel P965/G965 Express

Для выходящих в 2006 году процессоров Core 2 Duo необходим был чипсет, который изначально смог бы их поддерживать, а также способный стать приемником устаревших наборов логики 900-серии. Новое семейство Intel 96х Express имело неплохие скоростные характеристики и обладало по сравнению с Intel 94х некоторыми нововведениями, а P965 вообще смог бы превзойти флагмана Intel 975X, если бы не ограничение для режима CrossFire, представляющее собой всю ту же формулу «PCI-E x16 + PCI-E x4».

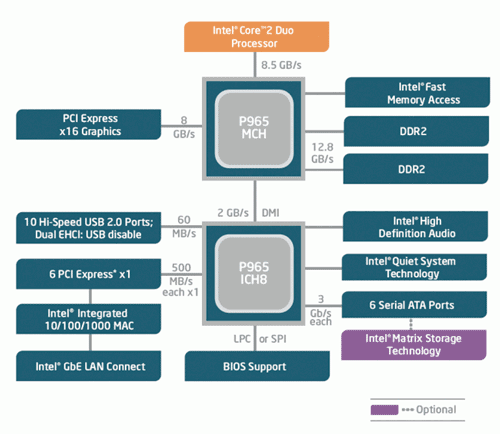

Блок-схема чипсета Intel G965

Очередным нововведением стало использование двухканального контроллера памяти, поддерживающего DDR2-800/667/533 с максимальным объемом в 8 ГБ, а также технологию Fast Memory Access, ускоряющую работу подсистемы памяти. Не осталась в стороне Flex Memory, позволяющая использовать для двухканального доступа модули памяти различного объема. Благодаря новому южному мосту ICH8R (а также ICH8DH и ICH8DO) увеличилось количество каналов SATA II до шести, при этом для ICH8 осталось только четыре. Количество портов USB 2.0 было доведено до десяти, и кроме того, появилась поддержка гигабитной сети для новых южных мостов. И если наличие технологии Intel Matrix Storage (для ICH8R) и звуковой подсистемы Azalia вряд ли кого могло удивить, то отсутствие поддержки PATA вызвало в свое время некоторое негодование - винчестеры SATA уже выпускались в достаточном количестве, а приводов с таким интерфейсом можно было пересчитать по пальцам. В конечном итоге, проблему как всегда переложили на плечи производителей системных плат (и кошельки пользователей), которые должны были устанавливать внешний IDE-контроллер.

Чипсет G965 обзавелся встроенным графическим ядром GMA X3000, поддерживающим DirectX 9.0c и технологию улучшения видеоизображения Clear Video, позволяющую к тому же аппаратно ускорить воспроизведения видео. По остальным характеристикам интегрированное решение полностью повторяло P965.

В качестве представителя 965-семейства на тестирование попала плата GA-965P-DS3 производства Gigabyte, которая в своей продукции использует конденсаторы с твердым электролитом, повышающие стабильность работы на высоких частотах и увеличивающие средний срок службы материнских плат и видеокарт.


Gigabyte GA-965P-DS3

Коробка, выполненная в светлых тонах с гордой надписью, гласящей о том, что рассматриваемая материнская плата относится к так называемой серии S. Использование исключительно конденсаторов с твердым электролитом (линейка плат Ultra Durable) добавило в наименование модели еще и букву D. Совместимость с Core 2 Duo, Windows Vista – все на месте. Комплект поставки, как и всех плат нашего тестирования, скудноват и содержит три инструкции, диск, заднюю планку, два SATA-кабеля и по одному IDE- и FDD-шлейфу.

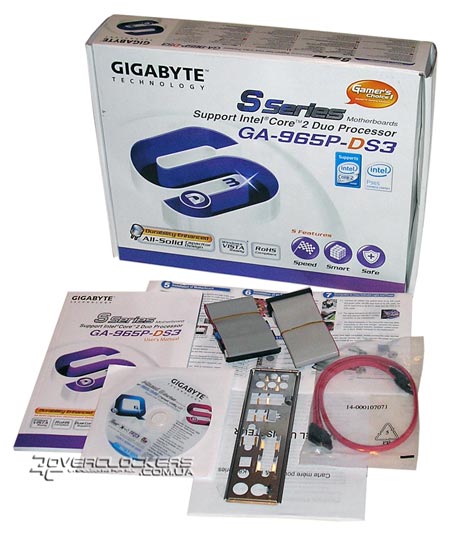

Комлект поставки Gigabyte GA-965P-DS3

Сколько уже лет компания Gigabyte не изменяет своим традициям и выпускает материнские платы сугубо синего цвета с яркими разноцветными разъемами, за что они всегда узнаваемы, и спутать их с другими практически не возможно.

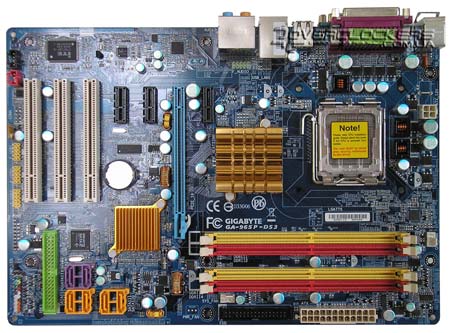

Плата Gigabyte GA-965P-DS3

Плата поддерживает процессоры с системной шиной от 533 до 1066 МГц, память стандарта DDR2-800/667/533 в двухканальном режиме с общим объемом 8 ГБ. Ну и, конечно же, для каждого канала пары разъемов разделены цветом.

Как и ожидалось, GA-965P-DS3 полностью соответствует спецификациям Intel P965 и один канал IDE реализован возможностями чипа GIGABYTE SATA2, благодаря которому на плате нашлось место еще двум каналам SATA II (разъемы фиолетового цвета).

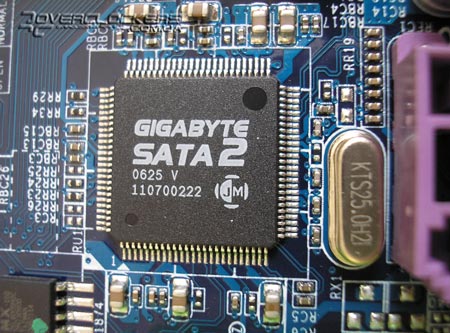

Контроллер GIGABYTE SATA 2

Разъем IDE расположен в нижнем углу платы, где и SATA-порты, – не самое удачное расположение для подключения IDE-приводов, при этом разъему для флоппи-дисковода повезло больше – его разместили возле слотов DIMM.

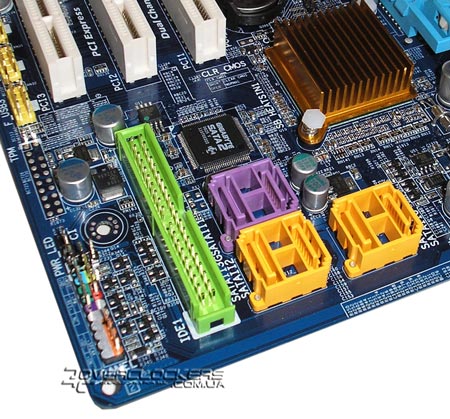

Периферийные разъемы Gigabyte GA-965P-DS3

Десять портов USB 2.0 (четыре на задней панели) позволят подключить всю необходимую периферию, а звуковая подсистема класса Azalia на 8-канальном чипе от Realtek ALC883 с цифровым и оптическим SPDIF не оставит равнодушным любителей домашних кинотеатров. Отметим наличие на задней панели LPT- и COM-порта, два разъема PS/2, один RJ45 и шесть аудиоразъемов.

Задняя панель Gigabyte GA-965P-DS3

Использовать компьютер на базе GA-965P-DS3 в составе рабочей группы поможет встроенный гигабитный сетевой адаптер Marvell 88E8053, а для подключения дополнительных плат расширения на материнской плате установлено три слота PCI и три PCI-E x1, один из которых находятся перед разъемом PCI-E x16 возле северного моста.

Сетевой контроллер Marvell 88E8053  Аудиокодек Realtek ALC883

Относительно разъема графического интерфейса хочется сказать, что применяемая защелка имеет весьма удобную конструкцию (в этом плане Gigabyte заслуживает уважения) и если видеокарта будет с массивной системой охлаждения, перекрывающая обычно доступ к защелке, то вытащить её не составит каких-либо проблем, достаточно будет просто нажать на механизм со стороны радиатора чипсета.

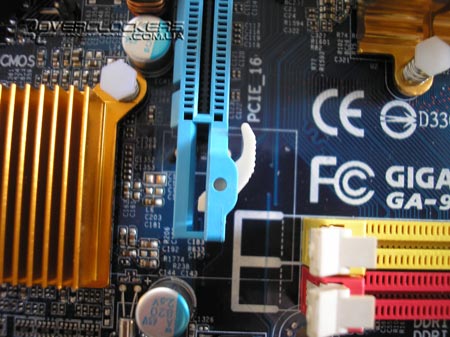

Защелка слота PCI-E x16

Сами же радиаторы пассивного охлаждения имеют весьма малые размеры и в случае работы в нештатном режиме, придется позаботиться о дополнительном обдуве, благо еще один, помимо процессорного, коннектор для подключения вентилятора есть, даже с управляющим контактом.

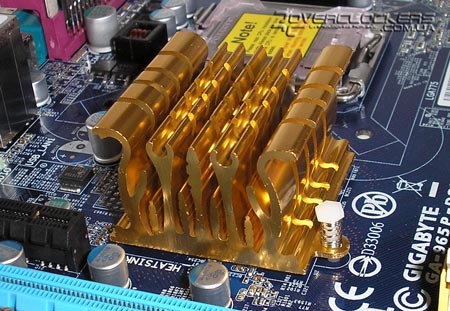

Радиатор на чипсете Gigabyte GA-965P-DS3

Применяемая система питания CPU построена по трехфазной схеме с использованием закрытых дросселей и, естественно, твердотелых конденсаторов.

Подсистема питания процессора

Размещенные по краям платы разъемы питания не будут мешать движению воздуха и установке крупногабаритных кулеров.

BIOS представителя 965-серии основан на микрокоде AWARD, но в отличие от Biostar I945P-A7A позволяет выжать максимум из системы.

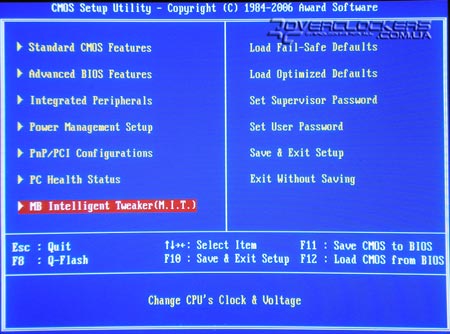

BIOS платы Gigabyte GA-965P-DS3

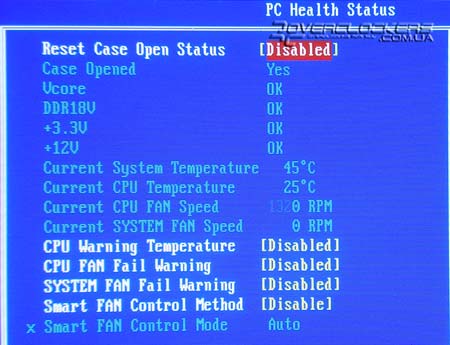

Системный мониторинг позволяет отслеживать температуру процессора, материнской платы, обороты двух вентиляторов и основные напряжения. Правда, вместо показателей напряжения везде «ОК».

Мониторинг

В разделе MB Intelligent Tweaker (M.I.T.) сосредоточены настройки, отвечающие за изменение частот шин, напряжений и таймингов памяти (для их появления, необходимо в главном окне настроек BIOS нажать комбинацию Ctrl+F1).

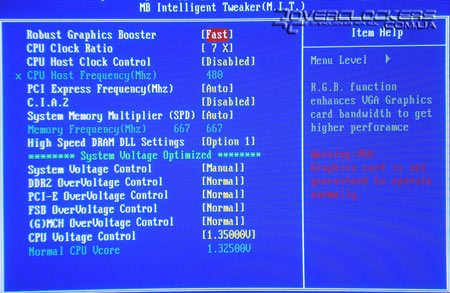

Раздел тонкой настройки системы

Имеется возможность изменять коэффициент умножения на процессоре (для Core 2 минимум 6), поднимать частоту шины PCI Express до 150 МГц и FSB до 700 МГц.

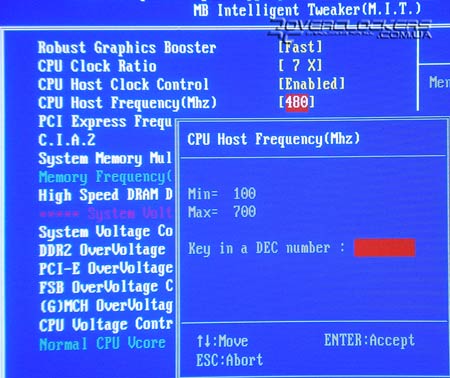

Настройка шины FSB

Режимы работы памяти выбираются соответствующими коэффициентами, при этом рядом отображается результирующая частота памяти, что избавляет от самостоятельного подсчета итогового значения.

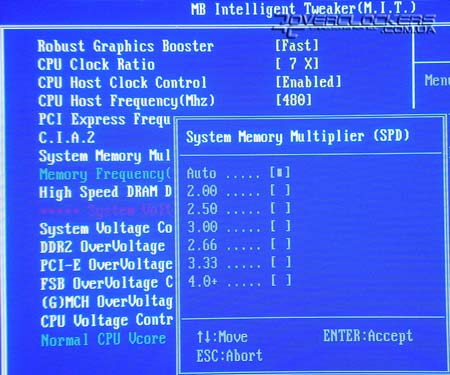

Коэфициенты памяти

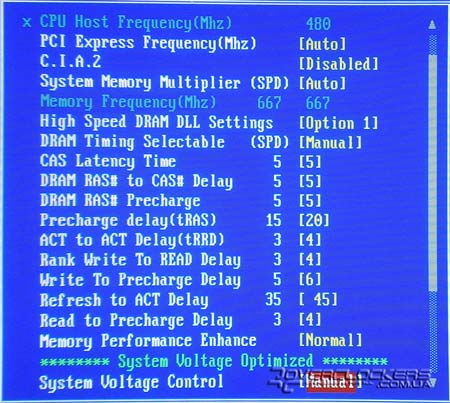

Кроме четырех основных таймингов и пяти субтаймингов для памяти имеются еще пара параметров, влияющих на ее производительность. Это High Speed DRAM DLL Setting с двумя значениями - по одному для памяти частотой до 1000 МГц и свыше, и Memory Performance Enhance (значения Normal, Fast и Turbo).

Тайминги

Напряжение питания на процессоре можно поднять до 2 В, на памяти до +0,7 В от номинала, при этом свыше +0,2 В значения будут подсвечиваться розовым, а после +0,4 В красным цветом. На чипсете и шине FSB напряжения изменяются в пределах +0,1-0,3 В, для более стабильной работы шины PCI-E можно добавить 0,1 В.

Из интересных особенностей BOIS Setup стоит упомянуть параметр Robust Graphics Booster (аналог технологии PEG Link компании ASUS, предназначенной для «разгона» видеокарты), принимающий значения Auto, Fast и Turbo, благодаря которому можно повысить производительность видеоподсистемы за счет оптимизации работы оперативной памяти и графического акселератора.

Так же есть готовые пресеты для авторазгона под общим названием C.I.A.2, позволяющие разогнать систему от 5% до 19%. Ну а для облегчения прошивки BIOS существует встроенная утилита Q-Flash.

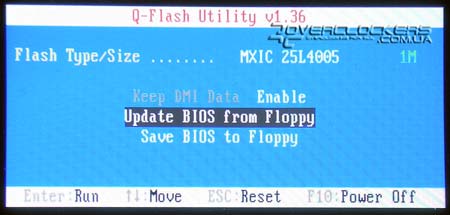

Q-Flash Utility

На диске с дополнительным ПО можно обнаружить утилиту для прошивки BIOS, программу i-Cool для управления вентиляторами и утилиту Easy Tune 5, осуществляющую мониторинг и разгон системы.

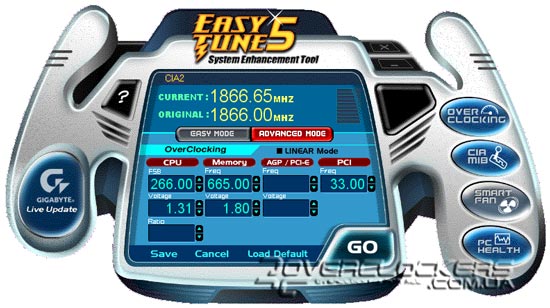

Easy Tune 5

Разгонный потенциал Gigabyte GA-965P-DS3 оказался пусть не на высоте, но вполне приличным, позволив остановиться на отметке 480 МГц по шине FSB для нашего процессора, частота которого при номинальном коэффициенте равнялась уже 3360 МГц.

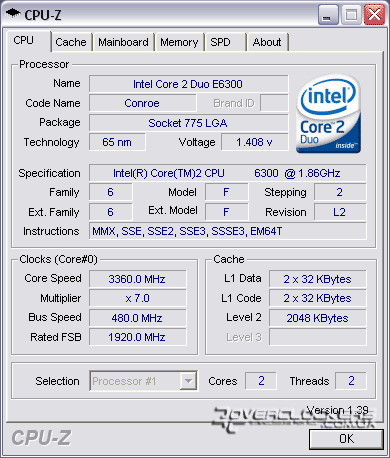

Скриншот CPUZ: частота FSB 480 МГц

Ни поднятие напряжений на компонентах платы, ни повышение таймингов памяти так и не позволили преодолеть этот барьер. Скорее всего, сдерживающим фактором стала память, которая работала на частоте 960 МГц, что для DDR2-667 очень даже неплохо.

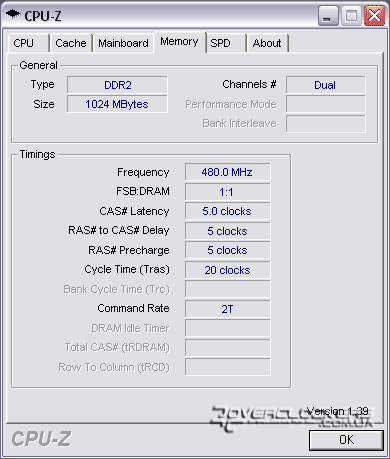

Скриншот CPUZ: частота памяти 960 МГц

Intel Q965/Q963 Express

Чипсеты Q965 и Q963, как и G965 имели встроенное графическое ядро, но более простое - GMA 3000, и рассчитывались на корпоративный рынок. В отличие от GMA X3000 интегрированное ядро в бизнес-решениях не поддерживало DirectX 9.0c (только Shader Model 2.0) и лишено было технологии улучшения видеоизображения Intel Clear Video.

Блок-схема чипсета Intel Q965

Наборы логики Q96x поддерживали платформу vPro и обладали такой необходимой для удаленного управления технологией, как Active Management Technology, а также позволяли при необходимости включать и отключать порты USB. Данная функция обеспечивает дополнительную защиту системы и информации на ней, предотвращая незаконное изъятие или внесение данных при помощи портов USB. Младший представитель бизнес-чепсетов был лишен поддержки DDR2-800 и интерфейса PCI-E x16. В остальном они аналогичны всему семейству Intel 965.

На тестирование попала плата Intel DQ963FX на базе Q963 производства самой Intel. Столь глубокий анализ данного продукта не проводился, и он был включен в общее тестирование в качестве бонуса.


Intel DQ963FX


Материнские платы производства Intel обычно имеют OEM-комплектацию, и наш вариант не стал исключением. Плата, два диска с ПО и драйверами, дискета с драйверами RAID, планка I/O, два кабеля SATA, по одному IDE и FDD кабелю, наклейка с обозначениями разъемов и коннекторов, вот, пожалуй, и все.

Полноформатная плата ATX, стандартного для Intel зеленого цвета и кучей свободного места. Дизайн PCB позаимствован от материнской платы на базе P965/G965 от того же производителя и отличается визуально лишь не распаянным разъемом PCI-E x16, остальные три PCI-E x1 и три PCI остались на месте.

Плата Intel DQ963FX

Четыре разъема SATA, по одному IDE и FDD, а также гигабитный сетевой контроллер на базе Intel 82566DC позволят построить бизнес-систему, удовлетворяющую стандартным требованиям.

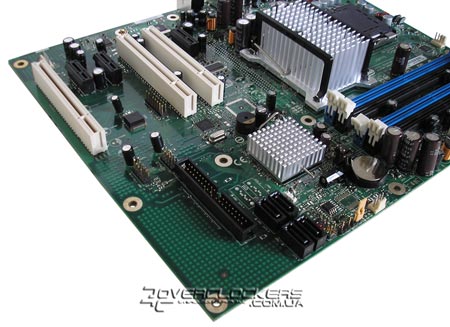

Периферийные разъемы Intel DQ963FX

Для звукового сопровождения во время рабочего времени имеется шестиканальный кодек SigmaTel STAC9227.

Сетевой контроллер Intel 82566DC  Аудиокодек SigmaTel STAC9227

Одной из особенностей платы можно было бы назвать наличие шести USB-портов на задней панели, но таким количеством уже вряд ли кого удивишь. Остальные четыре порта разведены на плате. На задней панели также присутствуют два PS/2, сетевой разъем, три аудиоразъема, LPT-порт и аналоговый видеовыход.

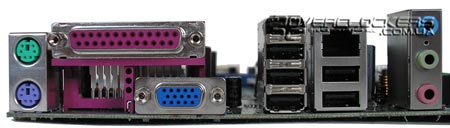

Задняя панель Intel DQ963FX

Отсутствие COM-порта выглядит несколько странным, учитывая направленность продукта. Но, если он и понадобится, достаточно найти планку с портом и очень длинным шлейфом, ибо гребенка последовательного интерфейса находится между разъемами DIMM, на верхнем краю платы.

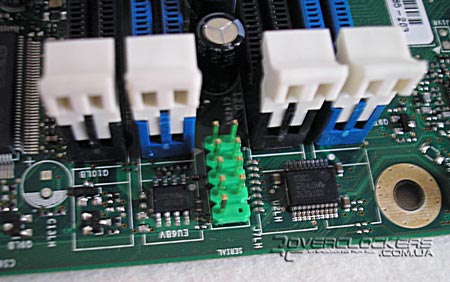

COM-порт на Intel DQ963FX

Подсистема питания процессора выполнена по 3-фазной схеме с использованием твердотельных конденсаторов и обычных дросселей.

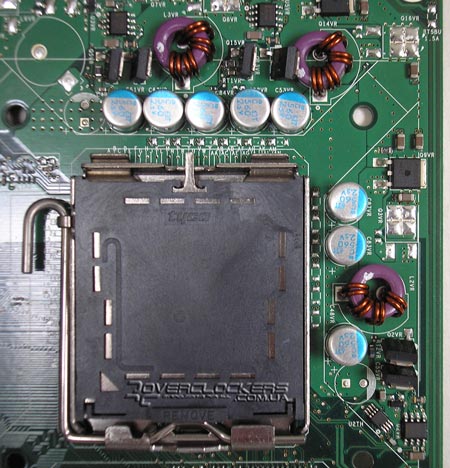

Подсистема питания процессора

И что действительно выделяет Intel DQ963FX на фоне рассмотренных продуктов, так это MOSFET'ы, установленные «навесным» монтажом. Подобные конструкторские изыски встречаются крайне редко.

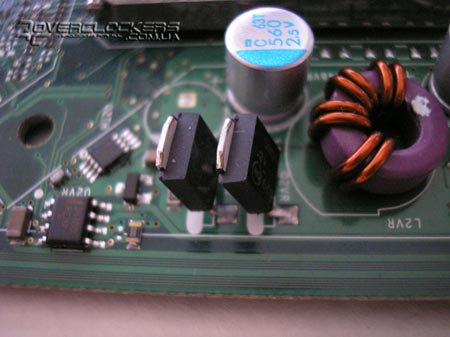

MOSFET

Крупный радиатор на северном мосте позволит не беспокоиться о проблеме перегрева чипсета, а четыре коннектора для подключения вентиляторов, два из которых - 4-пиновые, обеспечат возможность организации хорошей вентиляции в системном блоке.

Из тонких настроек BIOS доступно лишь изменение основных таймингов и режима работы памяти, а разгон для этой платы чужд по определению.

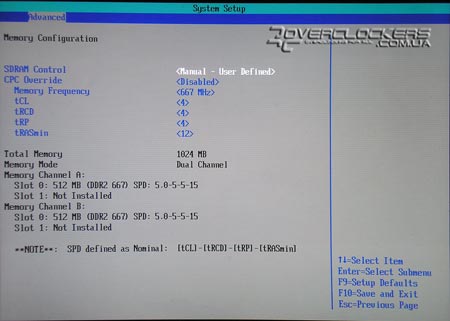

BIOS (настройки памяти) платы Intel DQ963FX

Зато имеется мониторинг основных напряжений, частоты вращения вентиляторов и температуры, как процессора, так и каждой из микросхем чипсета, а также материнской платы.

Мониторинг

Характерная особенность BIOS Setup материнских плат компании Intel - формирование изображения происходит с разрешением 800x600 точек, в отличие от 640x480 у большинства моделей остальных производителей.

Intel 975X

Чипсет Intel 975X, выпущенный в конце 2005 года являлся флагманом компании до выхода Intel P35 и представлял собой дальнейшее развитие i955 с одной лишь разницей – 975X способен при режиме CrossFire использовать формулу «PCI-E x8 + PCI-E x8», что увеличивало производительность двух видеокарт.

Блок-схема чипсета Intel 975X

Также, в отличие от Intel 955 Express, новый чипсет поддерживал четырехъядерные процессоры архитектуры Core, чем не мог похвастаться «старичок».

Еще примечательной особенностью i975X была поддержка понижающих делителей памяти – чипсеты семейства х965 уже были лишены этой весьма полезной функции при разгоне. Кроме того, контроллер IDE был интегрирован в южный мост ICH7/ICH7R, что делало Intel 975X более совместимым со старым парком оборудования.

Для сравнительного тестирования чипсета 975X с другими представителями была выбрана материнская плата производства компании Intel - D975XBX2KR, которая снискала хорошую славу среди оверклокеров. И хотя подобных продуктов уже не найти в продаже, данная плата отлично дополняет наш исторический очерк.


Intel D975XBX2KR

Уже окрещенная в народе как XBX2 системная плата попала к нам в OEM-варианте, и комплект поставки не отличался от вышеперечисленных экземпляров, кроме одного «но».

Комлект поставки Intel D975XBX2KR

Дело в том, что в комплекте был переходник с обычного четырехконтактного ATX12V на восьмиконтактный EPS12V, что было полезным в свое время для старых, но мощных блоков питания.

Переходник питания

Intel D975XBX2 официально рассчитана на установку процессоров Pentium EE, Pentium D, Pentium 4 и 65-нм Core 2 Extreme, Core 2 Duo c максимальной частотой системной шины 1066 МГц. В качестве памяти можно использовать модули стандарта DDR2-800/667/533 и общим объемом до 8 ГБ.

Плата, как и положено продуктам для энтузиастов от компании Intel, выполнена на текстолите черного цвета со стандартной цветовой гаммой разъемов и коннекторов.

Плата Intel D975XBX2KR

Первое, на что обращаешь внимание, так это на 5-фазную схему питания процессора и на синие радиаторы, в виде языков пламени, установленные на MOSFET'ах.

Подсистема питания процессора

Поддержка платой стандарта EPS12V повысит стабильность питания разогнанного четырехъядерного процессора. Если всё же нет в блоке питания такого разъема, то можно воспользоваться комплектным переходником. Для видеокарт также имеется разъем дополнительного питания типа Molex, расположенный возле модуля VRM. Кроме того, возле блока стабилизации имеется светодиодный индикатор режима CPU Throttle. Большой стандартный интеловский радиатор должен справиться с охлаждением чипсета при разгоне, в противном случае подключить дополнительный вентилятор не составит труда - на плате целых пять коннекторов, два из которых 4-пиновых.

Радиатор чипсета на Intel D975XBX2KR

Но есть и некоторые отрицательные моменты. Слоты PCI-E x16 для работы в режиме CrossFire расположены близко друг к другу, а использовать карты с двухэтажной системой охлаждения не лучшим образом скажется на температурном режиме, да и первая видеокарта будет блокировать доступ к модулям памяти.

Слоты PCI-E x16 на Intel D975XBX2KR

Зато благодаря развернутому на 90° разъему IDE можно без проблем устанавливать габаритные видеокарты. А распаянная кнопка Power поможет при работе на открытом стенде.

Кнопка Power

Из более приближенных обычным пользователям функций платы отметим наличие четырех каналов SATA-300, относящихся к южному мосту ICH7R (разъемы черного цвета) и еще четырех, реализованных благодаря внешнему котроллеру Marvell 88E6145 (синие разъемы), один из которых, при наличии соответствующего адаптера, позволяет подключить внешние SATA-накопители. Последний имеет отличительный коннектор красного цвета.

Периферийные разъемы Intel D975XBX2KR

Как и полагается высокоуровневому продукту, плата оснащена FireWire-контроллером, выполненном на чипе TSB43AB23 от Texas Instruments.

FireWire-контроллер TSB43AB23  SATA-контроллер Marvell 88E6145

В качестве звуковой подсистемы используется 7.1-канальный HD Audio кодек SigmaTel STAC9274D, а за сетевые возможности отвечает чип Intel 82573L, поддерживающий Gigabit Ethernet.

Сетевой контроллер Intel 82573L  Аудиокодек SigmaTel STAC9274D

На задней панели присутствуют PS/2-порты, LPT и COM, коаксиальный и оптический S/PDIF, четыре USB (еще четыре порта на плате), один из двух разъемов IEEE 1394, LAN-порт и шесть аудиоразъемов.

Задняя панель Intel D975XBX2KR

Теперь, что касается настроек. Попасть в недра BIOS в системных платах Intel можно двумя способами: первый – во время старта системы нажать F2, второй – переключить специальный джампер в нужное положение, после настроек выключить систему и вернуть джампер на место. Количество параметров BIOS, которые можно изменять напоминает таковые в материнской плате Biostar I945P-A7A - только все основное и ничего больше.

BIOS платы Intel D975XBX2KR

Напряжение на процессоре можно увеличить до 1,6 В, на шине FSB - 1,5 В, на чипсете - 1,7 В и на памяти максимум 2,8 В, чего должно хватить для разгона процессоров Core 2 на 65-нм ядрах.

Настройки напряжения для CPU

Настройки напряжения для FSB

Настройки напряжения для северного моста

Настройки напряжения для памяти

Частоту системной шины можно изменить от 133 до 500 МГц, а режим работы памяти выставляется значениями 400/533/667/800 МГц.

Максимальная шина FSB

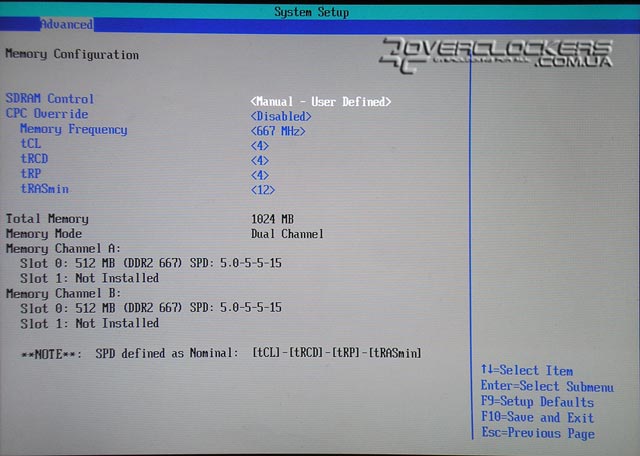

Настройки памяти

Из таймингов можно изменить только основные (CL, TRCD, TRP, TRAS), и то, не в самых широких пределах. Возможно, это обусловлено используемыми во время тестов модулями памяти. Раздел мониторинга предоставляет информацию об основных напряжениях и температуре процессора и платы.

Мониторинг

Разгонный потенциал материнских плат Intel D975XBX2, как правило, находился на уровне 450 МГц по шине, но надежды покорить данную частоту не увенчались успехом, и пределом оказалось всего 433 МГц.

Скриншот CPUZ: частота FSB 433 МГц

Что стало причиной столь низкого результата сказать сложно. Либо такой экземпляр XBX2 к нам попал, либо же несовместимость памяти Corsair с данной платой, несмотря на её невысокую при разгоне конечную частоту и не особо агрессивные тайминги.

Скриншот CPUZ: частота памяти 650 МГц

Технические характеристики чипсетов

  Intel 945P Express Intel 945PL Express Intel 945G Express Intel 945GZ Express Intel 946PL Express Intel 946GZ Express
Позиционирование Performance PC Mainstream PC Performance PC Mainstream PC Mainstream PC Mainstream PC
Северный мост 82945P MCH 82945PL MCH 82945G MCH 82945GZ MCH 82946GZ MCH 82946GZ MCH
Официальная поддержка CPU Pentium D, Pentium 4, Celeron Pentium D, Pentium 4, Celeron Pentium D, Pentium 4, Celeron Pentium D, Pentium 4, Celeron Core2 Duo, Pentium D, Pentium 4, Celeron Core2 Duo, Pentium D, Pentium 4, Celeron
Тип разъема LGA775 LGA775 LGA775 LGA775 LGA775 LGA775
Частота FSB, МГц 1066/800/533 800/533 1066/800/533 800/533 800/533 800/533
Максимальный объем памяти, ГБ 4 2 4 2 4 4
Количество слотов памяти 4 2 4 2 2 2
Поддерживаемая память DDR2-
667/533/400
DDR2-
533/400
DDR2-
667/533/400
DDR2-
533/400
DDR2-
667/533
DDR2-
667/533
Интегрированное графическое ядро N/A N/A GMA 950 GMA 950 N/A GMA 3000
Графический интерфейс PCI-E x16 PCI-E x16 PCI-E x16 N/A PCI-E x16 PCI-E x16
Южный мост ICH7, ICH7R ICH7, ICH7R ICH7, ICH7R ICH7, ICH7R ICH7 ICH7
Количество линий PCI-E 4 или 6 (ICH7R) 4 или 6 (ICH7R) 4 или 6 (ICH7R) 4 или 6 (ICH7R) 4 4
Дисковая подсистема 4x SATA II, 1x PATA 4x SATA II, 1x PATA 4x SATA II, 1x PATA 4x SATA II, 1x PATA 4x SATA II 4x SATA II
Поддерживаемые технологии для дисковой подсистемы Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology (ICH7R) N/A N/A
Количество поддерживаемых слотов PCI 6 6 6 6 6 6
Количество портов USB 2.0 8 8 8 8 8 8
Звуковая подсистема HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97


  Intel 955X Express Intel 975X Express Intel P965 Express Intel G965 Express Intel Q965 Express Intel Q963 Express
Позиционирование Entry-Level Workstation, Performance PC Performance PC, Mobile/ Mainstream PC Performance PC, Mainstream PC Mainstream PC Mainstream PC Mainstream PC
Северный мост 82955X MCH 82975X MCH 82P965 MCH 82G965 MCH 82Q965 MCH 82Q963 MCH
Официальная поддержка CPU Pentium Extreme Edition, Pentium D, Pentium 4 Extreme Edition, Pentium 4 Core 2 Duo, Core 2 Extreme, Pentium Extreme Edition, Pentium D, Pentium 4 Extreme Edition, Pentium 4 Core 2 Duo, Pentium D, Pentium 4, Celeron Core 2 Duo, Pentium D, Pentium 4, Celeron Core2 Duo, Pentium D, Pentium 4, Celeron Core2 Duo, Pentium D, Pentium 4, Celeron
Тип разъема LGA775 LGA775 LGA775 LGA775 LGA775 LGA775
Частота FSB, МГц 1066/800 1066/800 1066/800/533 1066/800/533 1066/800/533 800/533
Максимальный объем памяти, ГБ 8 8 8 8 8 8
Количество слотов памяти 4 4 4 4 4 4
Поддерживаемая память DDR2-
667/533
DDR2-
667/533
DDR2-
800/667/533
DDR2-
800/667/533
DDR2-
800/667/533
DDR2-
667/533
Интегрированное графическое ядро N/A N/A N/A GMA X3000 GMA 3000 GMA 3000
Графический интерфейс PCI-E x16 2x PCI-E x16 (8+8) PCI-E x16 PCI-E x16 PCI-E x16 N/A
Южный мост ICH7, ICH7R ICH7, ICH7R ICH8, ICH8R, ICH8DH ICH8, ICH8R, ICH8DH ICH8, ICH8R, ICH8DO ICH8, ICH8R, ICH8DO
Количество линий PCI-E 4 или 6 (ICH7R) 4 или 6 (ICH7R) 4 или 6 (ICH8R, ICH8DH) 4 или 6 (ICH8R, ICH8DH) 4 или 6 (ICH8R, ICH8DO) 4 или 6 (ICH8R, ICH8DO)
Дисковая подсистема 4x SATA II, 1x PATA 4x SATA II, 1x PATA 4x SATA II или 6x SATA II (ICH8R, ICH8DH) 4x SATA II или 6x SATA II (ICH8R, ICH8DH) 4x SATA II или 6x SATA II (ICH8R, ICH8DO) 4x SATA II или 6x SATA II (ICH8R, ICH8DO)
Поддерживаемые технологии для дисковой подсистемы Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH8R, ICH8DH) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH8R, ICH8DH) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH8R, ICH8DO) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH8R, ICH8DO)
Количество поддерживаемых слотов PCI 6 6 6 6 6 6
Количество портов USB 2.0 8 8 10 10 10 10
Звуковая подсистема HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97 HDA, AC’97


Технические характеристики плат

Модель Biostar I945P-A7A Gigabyte GA-965P-DS3 Intel DQ963FX Intel D975XBX2KR
Чипсет Intel 945P + ICH7 Intel P965 + ICH8 Intel Q963 + ICH8 Intel 975X + ICH7R
Socket LGA775 LGA775 LGA775 LGA775
Процессоры Core 2 Duo, Pentium Dual-Core, Pentium D, Pentium 4, Celeron D Core 2 Extreme, Core 2 Duo, Pentium Dual-Core, Pentium Extreme Edition, Pentium D, Pentium 4, Celeron D Core 2 Duo, Pentium Dual-Core, Pentium D, Pentium 4, Celeron D Core 2 Extreme, Core 2 Duo, Pentium Extreme Edition, Pentium D, Pentium 4
FSB, МГц 1066/800/533 1066/800/533 1066/800/533 1066/800
Память 4 DIMM DDRII SDRAM 667/533 (4GB max) 4 DIMM DDRII SDRAM 800/667/533 (8GB max) 4 DIMM DDRII SDRAM 667/533 (8GB max) 4 DIMM DDRII SDRAM 800/667/533 (8GB max)
Слоты PCI Express 1 PCI-E x16
2 PCI-E x1
1 PCI-E x16
3 PCI-E x1
3 PCI-E- x1 2 PCI-E x16 (x8+x8)
1 PCI-E x16 (x4)
Слоты PCI 3 3 3 2
Количество подключаемых вентиляторов 2 (1x 4-pin, 1x 3-pin) 2 (2x 4-pin) 4 (2x 4-pin, 2x 3-pin) 5 (2x 4-pin, 3x 3-pin)
Порты USB 2.0 8 (4 разъема на задней панели) 10 (4 разъема на задней панели) 10 (6 разъема на задней панели) 8 (4 разъема на задней панели)
Порты PS/2 2 2 2 2
Порт LPT + + + +
Порт COM 1 1 1 (на плате) 1
Порты FireWire - - - 2 (1 на задней панели, Texas Instruments TSB43AB23)
ATA-133 1 канал (два устройства) 1 канал (два устройства, GIGABYTE SATA 2) 1 канал (два устройства) 1 канал (два устройства)
Serial ATA 4 канала SATA II 4 канала SATA II (ICH8) + 2 канала SATA II (GIGABYTE SATA 2) 4 канала SATA II (ICH8) 4 канала SATA II (ICH7R) + 4 канала SATA II (Marvell 88E6145)
RAID - 0, 1, JBOD - -
Встроенный звук Realtek ALC655 (5.1, AC'97) Realtek ALC883 (7.1, HDA) SigmaTel STAC9227 (5.1, HDA) SigmaTel STAC9274D (7.1, HDA)
S/PDIF - Коаксиальный + оптический - Коаксиальный + оптический
Встроенная сеть Realtek RTL8100C (100Mbit Ethernet) Marvell 88E8053 (Gigabit Ethernet) Intel 82566DC (Gigabit Ethernet) Intel 82573L (Gigabit Ethernet)
BIOS AWARD BIOS AWARD BIOS Phoenix BIOS Phoenix BIOS
Форм-фактор ATX ATX ATX ATX
Размеры, мм 305х205 305х210 305х245 305х245
Дополнительно - - - Кнопка Power


Условия тестирования

Для сравнительного тестирования материнских плат использовалась следующая конфигурация:
  • Процессор: Intel Core 2 Duo E6300 (1,86 ГГц, 2 МБ L2-кэш);
  • Система охлаждения: Thermaltake Big Typhoon;
  • Оперативная память: 2x Corsair VS512MB667D2 (512 МБ, DDR2-667, 4-4-4-12);
  • Видеокарта: Palit GeForce 7900 GS;
  • HDD: Samsung SP120IJ (120 ГБ, SATA);
  • Привод: Samsung TS-H552 (DVD-RW, IDE);
  • Блок питания: Chieftec CFT-560-A12S (560 Вт).

Во всех случаях модули памяти DDR2-667 использовали тайминги 4-4-4-12, остальные настройки по умолчанию.

После установки операционной системы Windows XP SP2, брандмауэр и система восстановления отключались, файл подкачки задавался размером в 2048 МБ, остальные настройки и настройки видеодрайвера - по умолчанию.

Тестовые пакеты:
  • PCMark05 v1.2.0;
  • 3DMark06 v1.1.0;
  • WinRAR 3.70;
  • SuperPI;
  • Everest v.3.00.626;
  • Doom3.

Тесты в синтетических пакетах компании Futuremark проводились с установками по умолчанию, SuperPI рассчитывал значение Пи до восьмимиллионного знака, в Doom3 выставлялось разрешение 1024х768 с качеством графики High.

Также было проведено тестирование материнской платы Gigabyte GA-965P-DS3 в режиме Fast технологии Robust Graphics Booster (R.G.B.).


Результаты тестирования

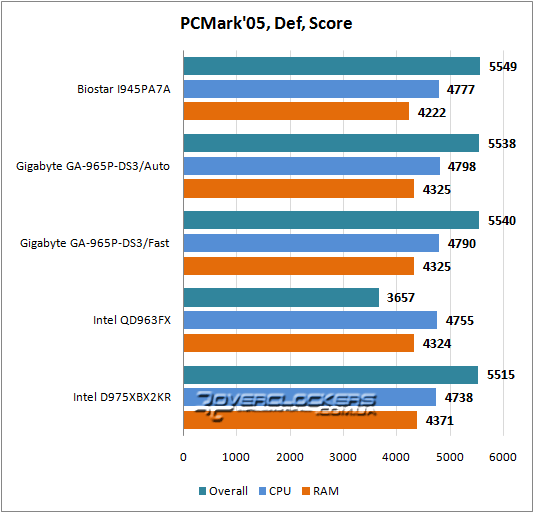

Тестирование в PCMark 2005

В итоговом бале синтетического пакета PCMark'05 практически все материнские платы оказались одинаковыми по быстродействию. Отставание Intel QD963FX вполне предсказуемо, ведь использование встроенного видеоядра сдерживает быстродействие в графических подтестах. Бывший флагман Intel немного сдал позиции в общем зачете, но вырвался вперед в тесте памяти, в котором низкий результат Biostar I945P-A7A не вписывается в погрешность.

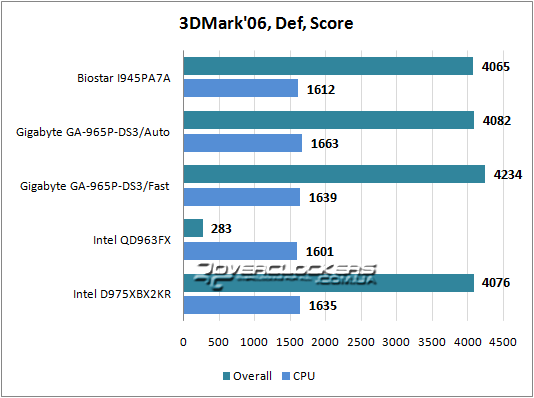

Тестирование в 3DMark 2006

3DMark'06 уже не так лояльно относится к QD963FX, а плата Gigabyte GA-965P-DS3, благодаря «скрытым» резервам, смогла значительно обойти своих конкурентов.

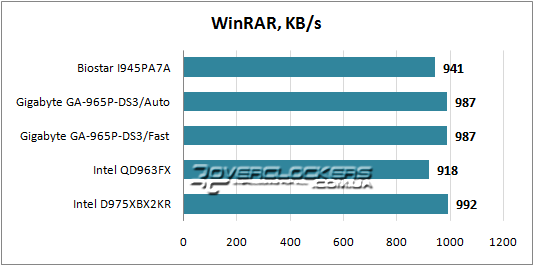

Тестирование в WinRAR

В архиваторе WinRAR все же оптимизация контроллера памяти 975X дала о себе знать - хоть и не значительно, но «XBX2» опередил P965. Ветеран и бизнес-решение перешли в категорию аутсайдеров и если для QD963FX это не удивительно, то причину, по которой отстала плата Biostar I945P-A7A мы увидим ниже.

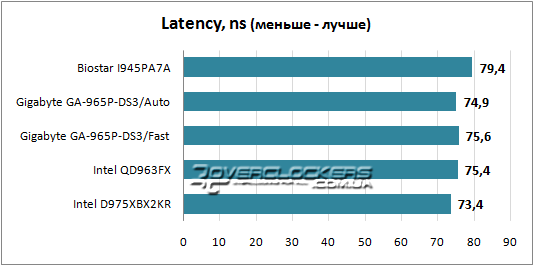

Тестирование в Everest

В тесте на латентность программы Everest все становится на свои места. Безоговорочным лидером является D975XBX2KR, а вот технология R.G.B. платы от Gigabyte повышает задержки работы с памятью. Материнская плата на 945P имеет максимальную латентность контроллера памяти и этим обусловлено её отставание от других участников.

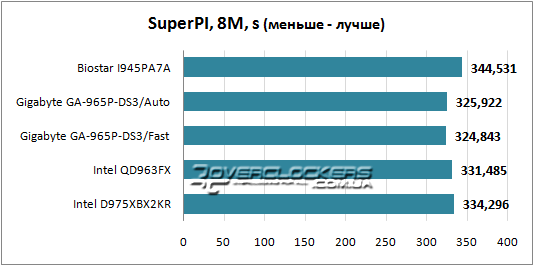

Тестирование в SuperPi 8M

Просчет числа Пи оказался немного затруднительным для 975X, технология R.G.B. даже помогла GA-965P-DS3. И замыкает круг почета наш старый знакомый.

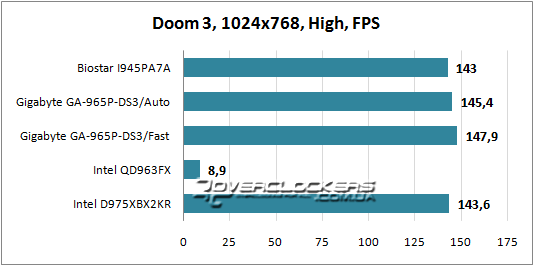

Тестирование в Doom 3

В игровом приложении R.G.B. сделало свое «коварное дело», а D975XBX2 по скорости ничем не отличается от I945PA7A.


Выводы

Несмотря на то, что время рассмотренных чипсетов уже прошло, на рынке все еще попадаются решения на их основе. В первую очередь на базе Intel 945, который стал настоящим долгожителем - эдакий BX современности. И хотя данные платы обладают низким разгонным потенциалом, подобные продукты отличаются невысокой стоимостью, что позволяет собрать (тем более, на интегрированных решениях) систему на базе недорогих 65-нм процессоров семейства Pentium и Celeron, в основе которых лежит архитектура Core. Протестированная системная плата Biostar I945P-A7A наглядный тому пример.

Решения на базе Intel х965 Express были отличным выбором оверклокера, но после выхода в прошлом году новой серии чипсетов Intel потеряли свою актуальность. Лишенные изначальной поддержки будущих 45-нм процессоров семейства Penryn, они все же привнесли достаточное количество новшеств для платформы Intel, среди которых были плюсы и минусы. В плюсы можно записать наконец-то отличный разгонный потенциал, а в минусы – исчезновение понижающего множителя для памяти, что накладывало ограничение на используемые модули при разгоне FSB до частот порядка 480-500 МГц и выше. Также минусом можно назвать лишение южного моста поддержки IDE, из-за чего производителям материнских плат пришлось устанавливать внешние контроллеры. И это тогда, когда DVD-приводов с SATA-интерфейсом было крайне мало, чтобы затевать такую компанию. Но, даже не смотря на все эти минусы, связка Core 2 Duo + P965 была мечтой как оверклокера, так и обычного пользователя. И, пожалуй, серия наборов логики Intel х965 была последней, когда платы на ее базе достаточно долгое время оставались дорогими, как для массовых решений. Да и сейчас цена на них несильно отличается от самых доступных продуктов нового поколения.

Ветеран Intel 975X Express долгое время оставался флагманом компании – вплоть до выхода чипсета X38. До этого момента i975X был единственным, поддерживающим режим CrossFire по формуле «PCI-E x8 + PCI-E x8», что позволяло строить не его базе высокоуровневые системы с двумя видеокартами серии Radeon. Но, как и в случае с P965, он утратил свои позиции в прошлом году и остался лишь в памяти энтузиастов и оверклокеров. Но как бы это парадоксально не звучало, через год подобная участь ждет и остальные решения платформы LGA775...


Благодарим следующие компании за предоставленное тестовое оборудование:
  • Представительство Intel в Украине за материнскую плату Intel D975XBX2KR;
  • Мастер Групп за материнские платы Biostar I945PA7A, Gigabyte GA-965P-DS3, Intel QD963FX и остальное тестовое оборудование.

Разогнать, чтобы выиграть!
