Обзор материнской платы Gigabyte Z370 Aorus Gaming 5. Яркий стиль

Компания Gigabyte продолжает экспериментировать с позиционированием своих материнских плат, используя игровой суббренд Aorus. Выпуск нового поколения продуктов, использующих хаб Intel Z370, увеличил ассортимент таких устройств, теперь даже младшие модели, с небольшим цифровым индексом, включены в состав такой команды. Сегодня мы рассмотрим среднюю модель, оснащенную мощным блоком VRM, который позволит нам, надеюсь, без опасок изучить её разгонные возможности. Из дополнительных бонусов можно выделить предустановленный адаптер беспроводных сетей, особое ПО для звуковой подсистемы, комплектацию двумя термодатчиками с возможностью подключения к устройству. Их показатели могут быть использованы во время наладки работы систем охлаждения.

Gigabyte Z370 Aorus Gaming 5

Ввиду принадлежности модели к игровому сегменту, особое внимание здесь уделено подсветке, которой оснащён буквально каждый участок на поверхности, также можно использовать два разных типа лент со светодиодами. Оверклокерам могут пригодиться индикатор кодов POST и более простой вариант диагностики состояния системы — четыре светодиода, распаянных рядом с ним. Более детально о возможностях изложено в таблице с характеристиками.

Модель Gigabyte Z370 Aorus Gaming 5 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel Z370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142)
7 х 3.1 Gen1 (4 разъёма на задней панели, Z370)
6 x 2.0 (2 разъёма на задней панели, Z370)
Serial ATA 6 x SATA 6 Гбит/с (Z370)
RAID 0, 1, 5, 10 (SATA, Z370)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
S/PDIF Оптический (выход), разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 3165 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, POST-индикатор, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), 2x Thermal sensor connector, пара колодок для подключения лент digital LED, пара колодок для подключения лент RGBW LED, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 272

Упаковка и комплектация

Коробка средних размеров, стиль оформления существенно не изменился. Все детали о продукте перенесли на тыльную сторону.

Gigabyte Z370 Aorus Gaming 5

Тут есть его фото, схематическое расположение портов на задней панели, небольшая таблица с описанием главных возможностей. Множество небольших изображений описывает суть основных отличий от конкурентов. Хочу выделить организацию управления системами охлаждения: подключить можно восемь устройств, есть девять температурных показателей для контроля их эффективности.

Gigabyte Z370 Aorus Gaming 5

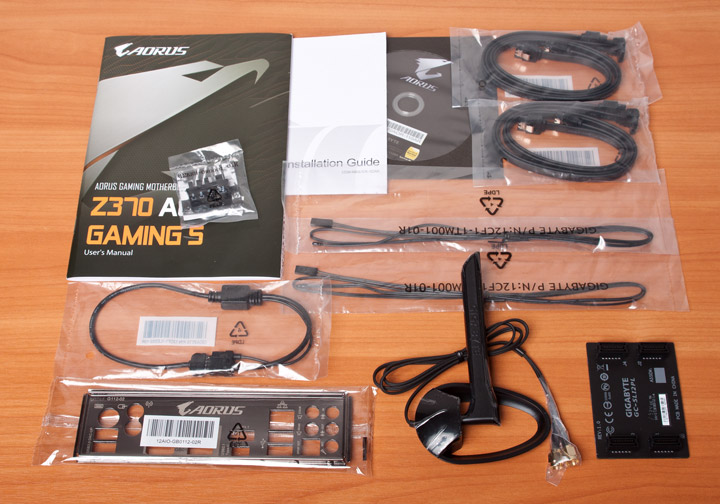

Помимо платы в коробке находится:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • две внешние термопары (с каплевидным компаундом на конце);
  • пятипроводной удлинитель для подключения светодиодной ленты;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • выносная Wi-Fi-антенна с возможностью фиксации положения, оснащенная подставкой с вмонтированным магнитом;
  • двойной жёсткий мостик для организации SLI.
Gigabyte Z370 Aorus Gaming 5

Внешний вид

Подсветить всё! Видимо, таким лозунгом руководствовались разработчики при проектировке платы. Есть вмонтированные элементы в охладитель PCH и радиаторы VRM, светится козырёк над портами ввода-вывода, слоты PCI-E, DRAM также оснащены затейливыми световодами, отдельно удостоен внимания участок возле основного гнезда питания. Кроме того, на плате присутствуют и отдельно распаянные светодиоды, например, в области стабилизатора напряжения ЦП. Вместе с тем, отсутствуют разнообразные кнопки или переключатели положений. Размер изделия соответствует формату ATX, есть девять отверстий для корпусных винтов.

Gigabyte Z370 Aorus Gaming 5

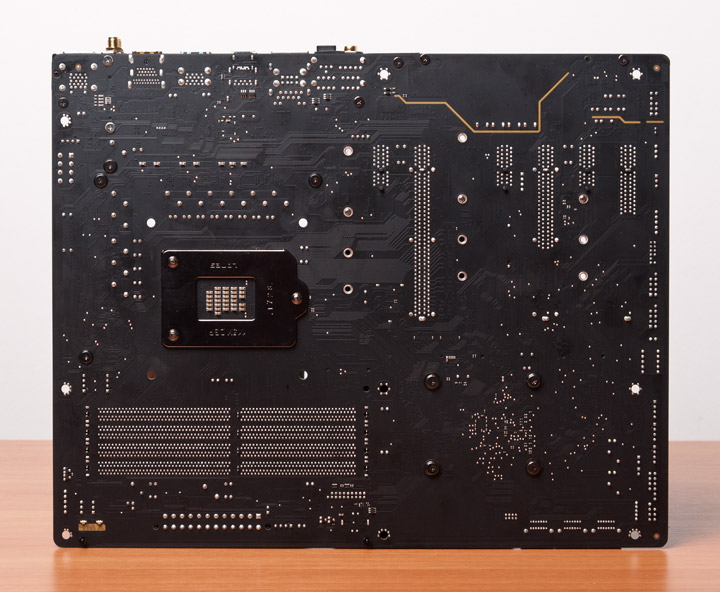

Обратная сторона платы практически высвобождена от электронных компонентов. Использованы винты для закрепления массивных конструкций — радиаторов и пластиковой декоративной накладки.

Gigabyte Z370 Aorus Gaming 5

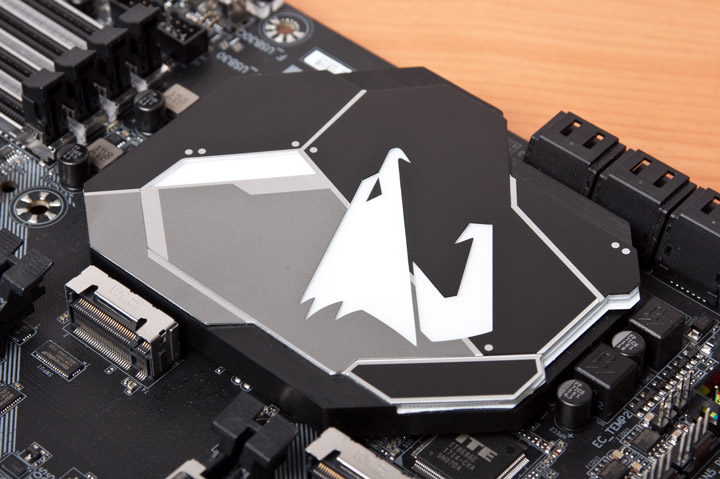

Вся подсветка на плате составлена из многоцветных RGB-диодов. На охладителе PCH будет светиться логотип серии и область повыше. Площадь конструкции немалая, проблем с температурой не было.

Gigabyte Z370 Aorus Gaming 5

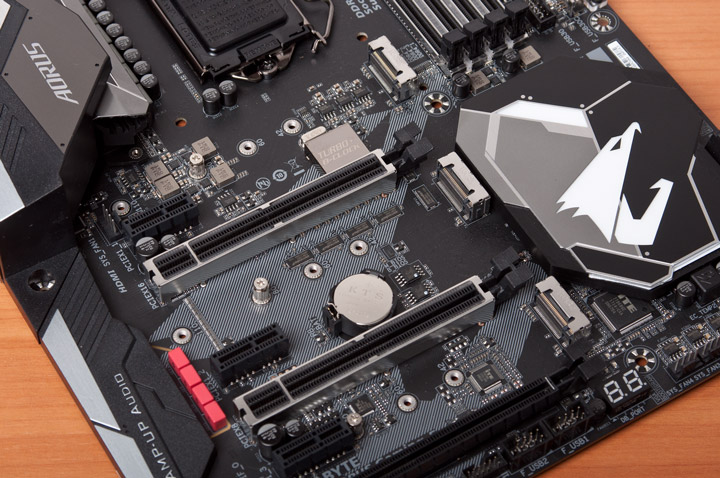

Есть три гнезда типа M.2, два из них не имеют ограничения по форм-фактору устанавливаемых единиц, а в нижнее можно будет смонтировать устройство не больше типа 2280.

Gigabyte Z370 Aorus Gaming 5

Все шесть гнёзд SATA продольного типа, работают от Intel Z370.

Gigabyte Z370 Aorus Gaming 5

Для корпусных кабелей USB есть четыре колодки: две — под версию 2.0, одна — симметричного типа 3.1 Gen 1 и ещё одна — обычная, поперечного типа того же поколения.

Gigabyte Z370 Aorus Gaming 5

Шестнадцать процессорных линий PCI-E могут быть распределены поровну между светящимися гнёздами. Нижнее, обычного вида, работает с хабом.

Gigabyte Z370 Aorus Gaming 5

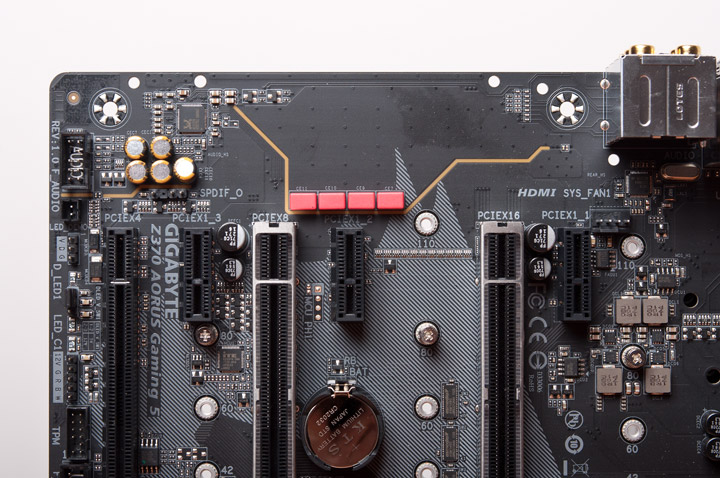

Любопытно реализована звуковая составляющая. Есть только один кодек от Realtek и два типа специальных конденсаторов. Операционных усилителей в этот раз нет. Зато нельзя не отметить огромный участок без каких-либо элементов. Всё объясняется достаточно просто — на старших платах этой серии тут находится особая реализация с включением в схему внешнего ЦАП и необходимой для этого оснасткой.

Gigabyte Z370 Aorus Gaming 5

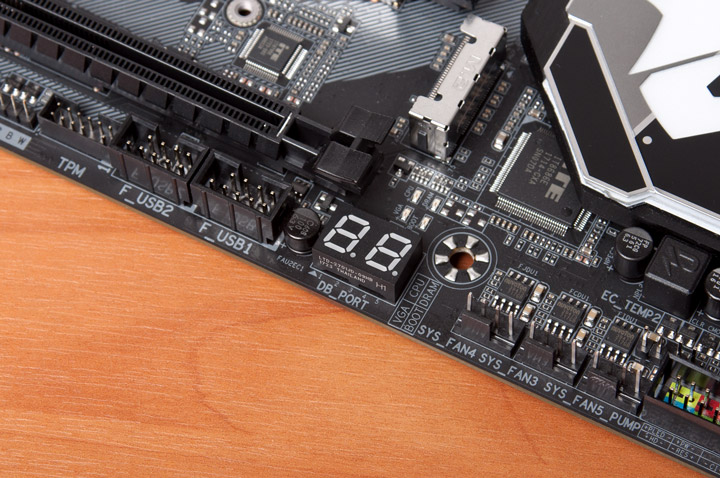

Диагностический блок состоит из четырёх красных светодиодов и индикатора POST-кодов. У нижней грани изделия есть две колодки под ленты со светодиодами разных типов.

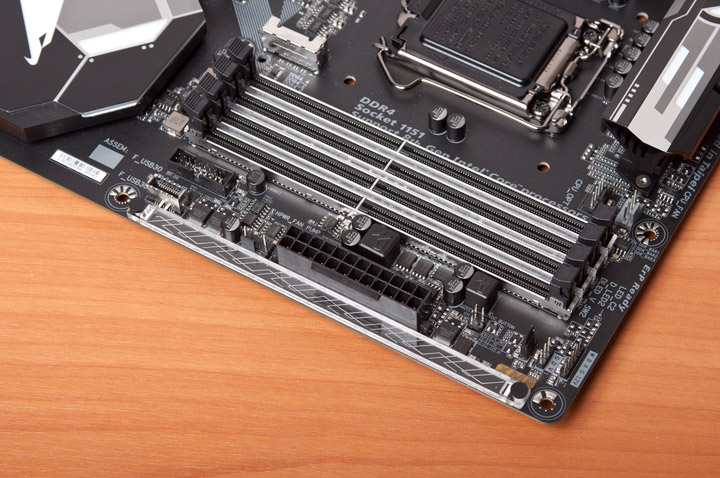

Gigabyte Z370 Aorus Gaming 5

Ещё пара есть в верхней части платы. Рядом с ней находится окошко, где подсветка надписи XMP уведомит об активном статусе этой технологии. Для лент LED с адресацией допускается выбор между двумя типами действующего напряжения (5 и 12 вольт) посредством смены положения перемычки.

Gigabyte Z370 Aorus Gaming 5

Проблем при установке охладителя ЦП может добавить козырёк, нависающий над достаточно приземистым радиатором VRM. Однако в нашем случае кулеру ничего не помешало. Оба этих элемента оснащены светящимися участками.

Gigabyte Z370 Aorus Gaming 5

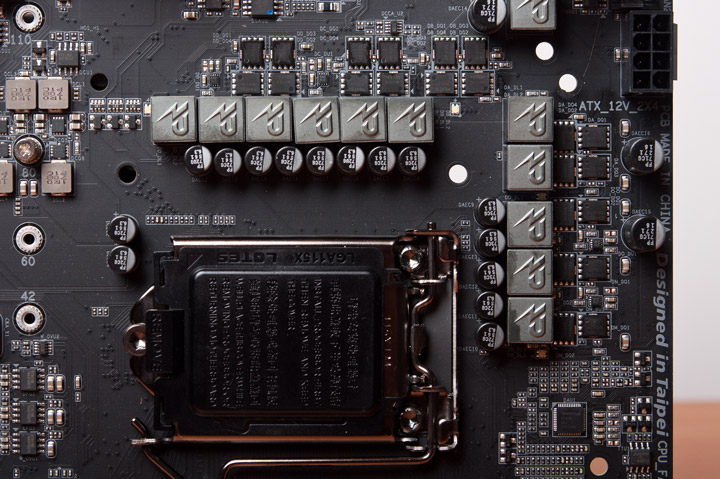

Построение схемы преобразователя кочует от одной модели к другой уже не первое поколение, подобную можно наблюдать в моделях Gigabyte Aorus GA-Z270X-Gaming 7 и GA-Z170X-Gaming 5. В качестве ШИМ-контроллера используется Intersil Corporation ISL95866, в нём уже встроено три драйвера, а ещё четыре штуки набраны дискретными элементами, распаянными на плате. Шесть транзисторов трудятся в парах у трёх каналов напряжения интегрированного ГП, а ещё шестнадцать образуют комбинацию 4x4 для напряжения ЦП, то есть в их число удвоено по сравнению с предыдущей тройкой. Все пары созданы при участии моделей ON Semiconductor NTMFS4C06N и NTMFS4C10N.

Gigabyte Z370 Aorus Gaming 5

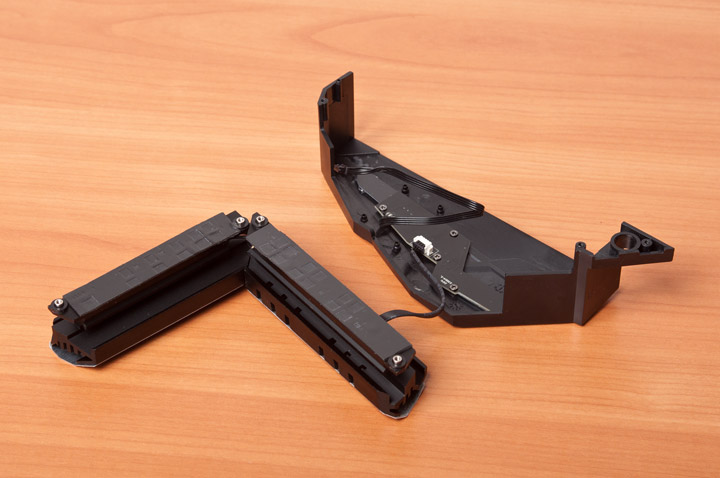

Пара радиаторов объединена тепловой трубкой. В верхней части заметна ребристая поверхность, но сверху всё накрыто декоративной накладкой, служащей цели создания большей эффективности в составе системы иллюминации. Всю серьёзность подхода к этому вопросу можно оценить по площади текстолита, который участвует исключительно в этом мероприятии, закреплённом на козырьке. Проблем с термопрокладками не было замечено, их площадь достаточная.

Gigabyte Z370 Aorus Gaming 5

Задняя панель вполне соответствует духу времени. Относительно прошлого поколения произошла замена: второй сетевой выход Ethernet сменился на предустановленный беспроводной адаптер. Портов USB много и все они разных поколений, есть и симметричный. Два цифровых видеовыхода, пять под аудио и один оптический — набор вполне приличный. Пусть заметно и «неиспользуемое пространство», но называть жалобы обоснованными в этом случае не получится.

Gigabyte Z370 Aorus Gaming 5
