Эта модель является типичным представителем продуктов среднего уровня, предназначенным для требовательных пользователей, которые, прежде всего, ценят оптимальное соотношение цены и качества. И сегодня в процессе обзора мы постараемся дать ответ на вопрос: отвечает ли материнская плата ожиданиям целевой аудитории, а пока, предлагаем ознакомиться с техническими характеристиками новинки.
| Модель | Gigabyte GA-Z87X-UD3H |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/2993*/3000* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 x16@x4 2 PCI Express x1 |
| Слоты PCI | 1 (ITE IT8892E) |
| Встроенное видеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | D-Sub, DVI-D, HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 6 (5x 4pin, 1х 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 3.0 (6 разъемов на задней панели, Intel Z87 + 2х Renesas uPD720210) 6 x 2.0 (Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (Marvell 88SE9172) |
| eSATA | 2 канала eSATA 6 Гбит/с (Marvell 88SE9172) |
| RAID | 0, 1, 5, 10 (Intel Z87) 0, 1 (Marvell 88SE9172) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I217-V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | DualBIOS, индикатор кодов POST, кнопки включенияи перегрузки, контакты для измерения напряжений |
Комплект поставки
Новинка поставляется в картонной коробке стандартных размеров, на лицевой стороне которой изображена система охлаждения узла VRM, нанесено наименование модели, а также помещен логотип Ultra Durable 5 Plus. Последний означает, что Gigabyte GA-Z87X-UD3H произведена с применением высококачественных электронных компонентов, которые должны обеспечить долговечную и бесперебойную работу материнской платы.
С обратной стороны упаковки приведена краткая спецификация новинки и нанесено схематическое изображение материнской платы вместе с указанием ключевых фирменных особенностей, использованных в конструкции GA-Z87X-UD3H.
Набор аксессуаров героини сегодняшнего обзора включает:
- четыре кабеля SATA 6 Гбит/с;
- заглушку на заднюю панель I/O Shield;
- мостик NVIDIA SLI;
- DVD-диск с драйверами и программным обеспечением;
- руководство пользователя;
- инструкцию по быстрой сборке.
Весьма скромно, но от модели среднего уровня сложно ожидать большего разнообразия. К тому же, все компоненты, необходимые для сборки системного блока, в наличии имеются.
Дизайн
Материнская плата Gigabyte GA-Z87X-UD3H базируется на чипсете Intel Z87, который обеспечивает поддержку процессоров Intel в исполнении LGA1150 из серии «К» с разблокированными множителями. Для установки модулей ОЗУ служат четыре слота DIMM, способные вместить модули DDR3 суммарным объемом 32 ГБ с тактовой частотой до 3000 МГц в режиме разгона. Размеры печатной платы составляют 305 х 244 мм, что соответствует стандарту АТХ, так что расположение компонентов достаточно удобное.
Возможности GA-Z87X-UD3H по организации графической подсистемы представлены двумя разъемами PCI Express 3.0 x16, которые способны работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CrossFireX и NVIDIA SLI. В случае установки мощных графических ускорителей рекомендуется использовать разъемом дополнительного питания АТХ4Р, расположенный рядом с портами SATA. Третий слот PCI Express 2.0 х16, подключенный к системной логике, всегда работает в режиме x4@x16 . Он делит ресурсы со вторым и третьим по счету портами PCI-E 2.0 x1, поэтому, при использования карт расширения, требующих максимальной скорости интерфейса, в распоряжении пользователя остаётся единственный разъем PCI-E 2.0 x1 да «старый добрый» порт PCI, реализованный с применением микросхемы–переходника ITE IT8892E.
Дисковая подсистема новинки представлена шестью чипсетными портами SATA 6 Гбит/с с возможностью объединения накопителей в массивы RAID уровней 0, 1, 5, 10 и поддержкой технологии Intel Smart Responce. Дополнительно Gigabyte GA-Z87X-UD3H оснащена двумя каналами SATA 6 Гбит/с, а также парой интерфейсов eSATA 6 Гбит/с, выведенных на заднюю панель. Все они подключены к двуканальному контроллеру Marvell 88SE9172, поэтому, при использовании внешних накопителей внутренние порты SATA 6 Гбит/с становятся недоступными.
В качестве звукового адаптера использован 7.1 HD-аудиокодек Realtek ALC892, а подключение к сети Gigabit Ethernet обеспечивается контроллером Intel I271-V. Что касается портов USB 3.0, то два чипсетных канала представлены в виде внутренних разъемов, а к остальным четырем подключена пара четырехпортовых концентраторов Renesas uPD720210, дающих в сумме восемь разъемов USB 3.0, из которых шесть штук выведены на заднюю панель.
В итоге, на задней панели новинки нашлось место для:
- комбинированного порта PS/2;
- шести USB 3.0;
- оптического выхода S/PDIF;
- видеовыходов D-Sub, DVI-D, HDMI и Display Port;
- двух разъемов eSATA 6 Гбит/с;
- сетевого порта RJ-45;
- шести аналоговых аудиовыходов.
Благодаря наличию четырех видеовыходов Gigabyte GA-Z87X-UD3H позволяет выводить изображение на три монитора одновременно. Заметим, что поддержки интерфейса Thunderbolt или беспроводных сетей новинка лишена, что, впрочем, характерно для большинства моделей среднего уровня.
Из интересных особенностей героини сегодняшнего обзора следует отметить реализацию фирменной технологии DualBIOS, которая позволяет загрузиться с резервной микросхемы с прошивкой в случае сбоя в работе основной EEPROM. В правом верхнем углу материнской платы расположены два микропереключателя, один из которых позволяет выбрать чип с управляющим микрокодом, с которого будет выполняться загрузка, а второй — отключает работу технологии DualBIOS. Там же находятся кнопки включения и перегрузки, клавиша Clear_CMOS, а также контактные площадки для измерения напряжений и светодиодный индикатор кодов POST. Одним словом, новинка неплохо экипирована для работы в условиях открытого стенда.
Напряжение к подсистеме питания GA-Z87X-UD3H подводится при помощи восьмиконаткного разъема EPS12V, а сам VRM построен по восьмиканальной схеме. В качестве силовых элементов используются интегральные сборки IR3553, тогда как функции ШИМ-контроллера выполняет микросхема IR3563B. Все электронные компоненты преобразователя напряжения расположены с лицевой стороны PCB, а ближайшее рассмотрение VRM дает понять, что в схемотехнике силовой подсистемы новинки много общего с другой моделью Gigabyte — GA-Z87X-OC, разработанной для оверклокерских экспериментов.
Для подключения вентиляторов служат пять четырехконтактных разъемов, обеспечивающих управление скоростью вращения при помощи ШИМ. Еще одного «карлсона» можно подключить к трехконтактному разъему. Силовые элементы преобразователя напряжения охлаждаются парой крупных радиаторов, которые неплохо справляются со своей задачей даже во время экспериментов по разгону.
Радиаторы имеют винтовое крепление, обеспечивающее надежный прижим.
В качестве термоинтерфейса применена белая пластичная масса, которая повсеместно используется в системах охлаждения материнских плат, а единственная микросхема системной логики охлаждается крупным плоским охладителем, эффективности которого достаточно при работе с любой нагрузкой.
В основе меню настройки GA-Z87X-UD3H лежит управляющий микрокод UEFI Setup разработки AMI. По большому счету, прошивка новинки почти не отличается от рассмотренной нами ранее системной платы Gigabyte GA-Z87X-OC. Пользователи могут выбирать между привычным «классическим» стилем меню настройки, а также графическим интерфейсом Dashboard Mode, на котором мы остановимся подробнее. Следует отметить, что с момента знакомства с GA-Z87X-OC прошивка получила обновления, которые самым положительным образом сказались на качестве UEFI Setup, во всяком случае, спорадические переключения в «классический» режиме прекратились и теперь все элементы графического интерфейса прорисованы для режима Dashboard Mode.
Интерфейс устроен таким образом, что центральная часть отведена управлению настройками прошивки. На боковые панели выводятся показания системного мониторинга, верхнюю часть занимают графики изменения системных параметров, а в нижней части окна выводится информация о прошивке и установленном процессоре.

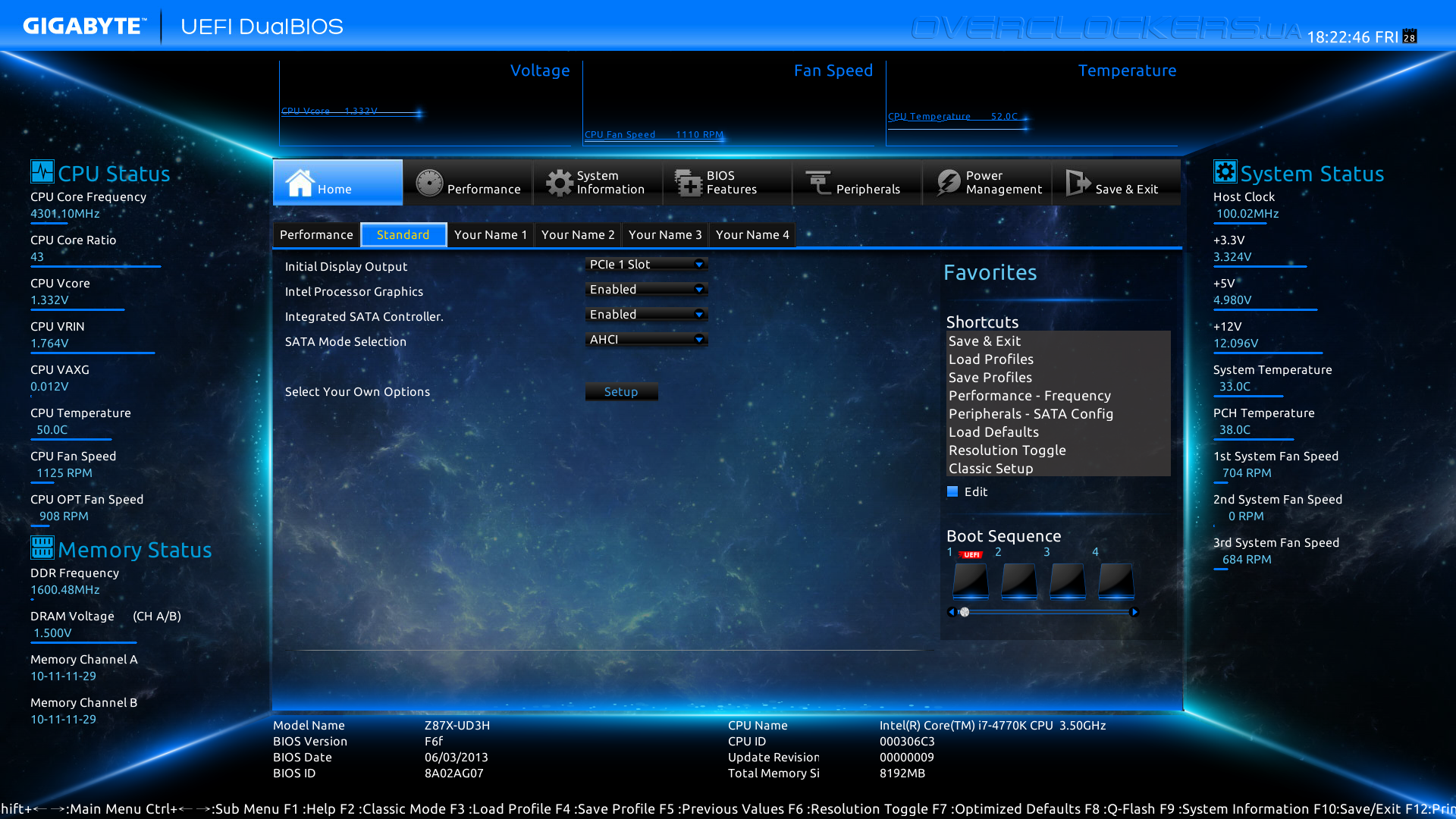

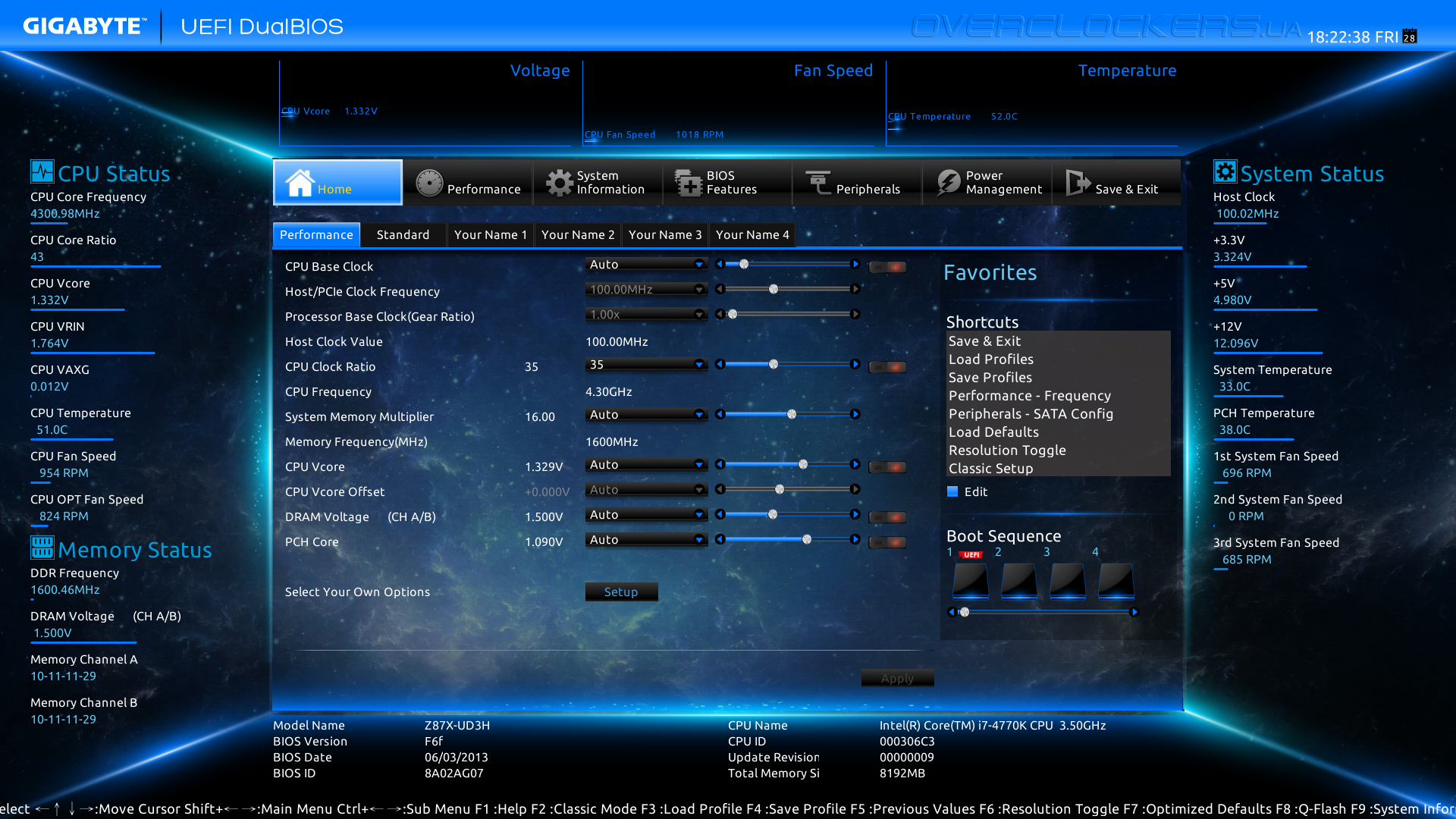

После входа в UEFI Setup пользователи попадают в «домашний раздел», где собраны наиболее часто используемые функции управления разгоном и возможностями расширения.

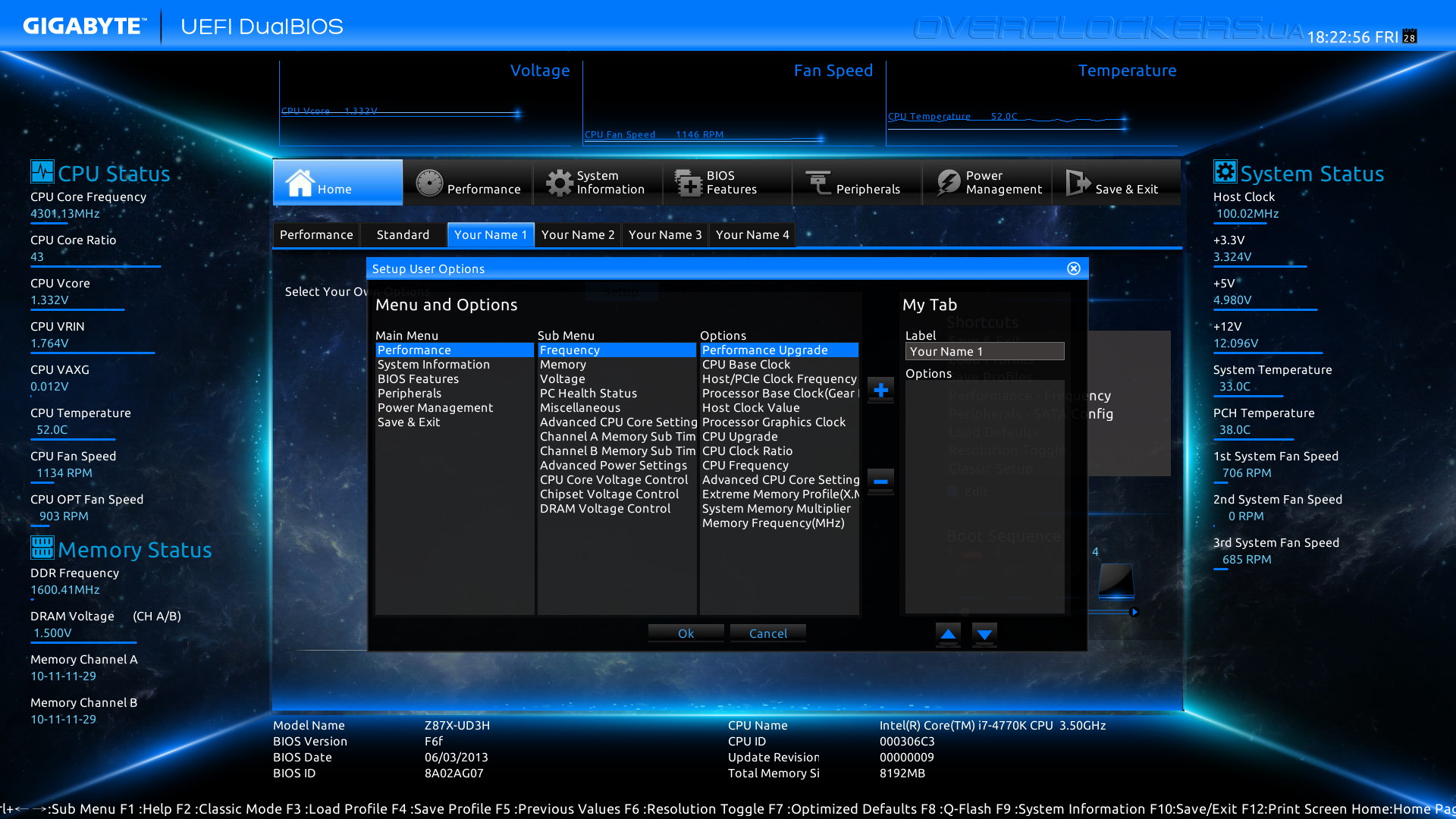

Однако, пользователи могут самостоятельно сформировать четыре вкладки именно из тех опций, которые востребованы ими более всего.

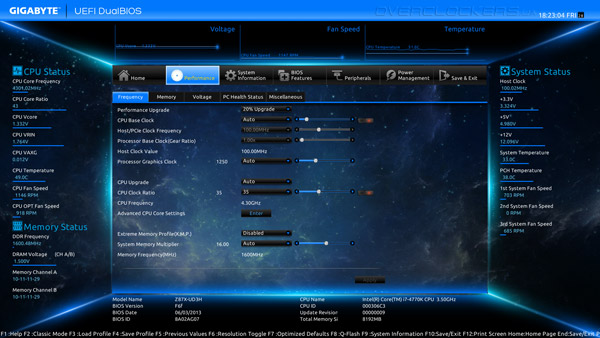

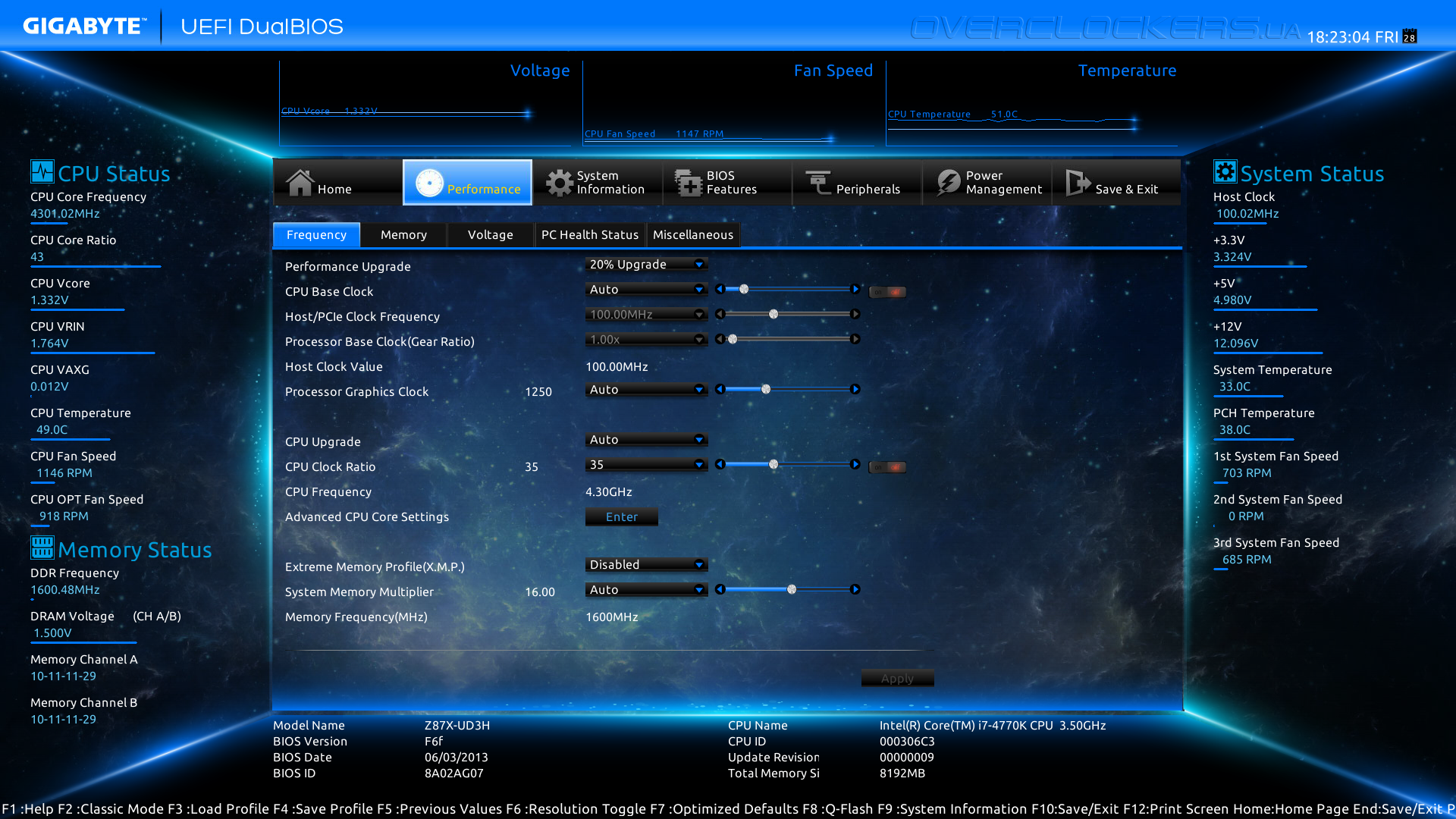

Раздел прошивки Performance отвечает за разгон и настройки быстродействия. Именно здесь сосредоточены регулировки базовой частоты и коэффициентов умножения процессорных ядер, находится функция автоматического разгона Performance Boost, а также настройки режима работы ОЗУ. Опция Processor Base Clock позволяет поднять значение BCLK со штатных 100 МГц до 125 МГц, 167 МГц или 250 МГц, правда, для её работоспособности требуется процессор с разблокированным множителем.

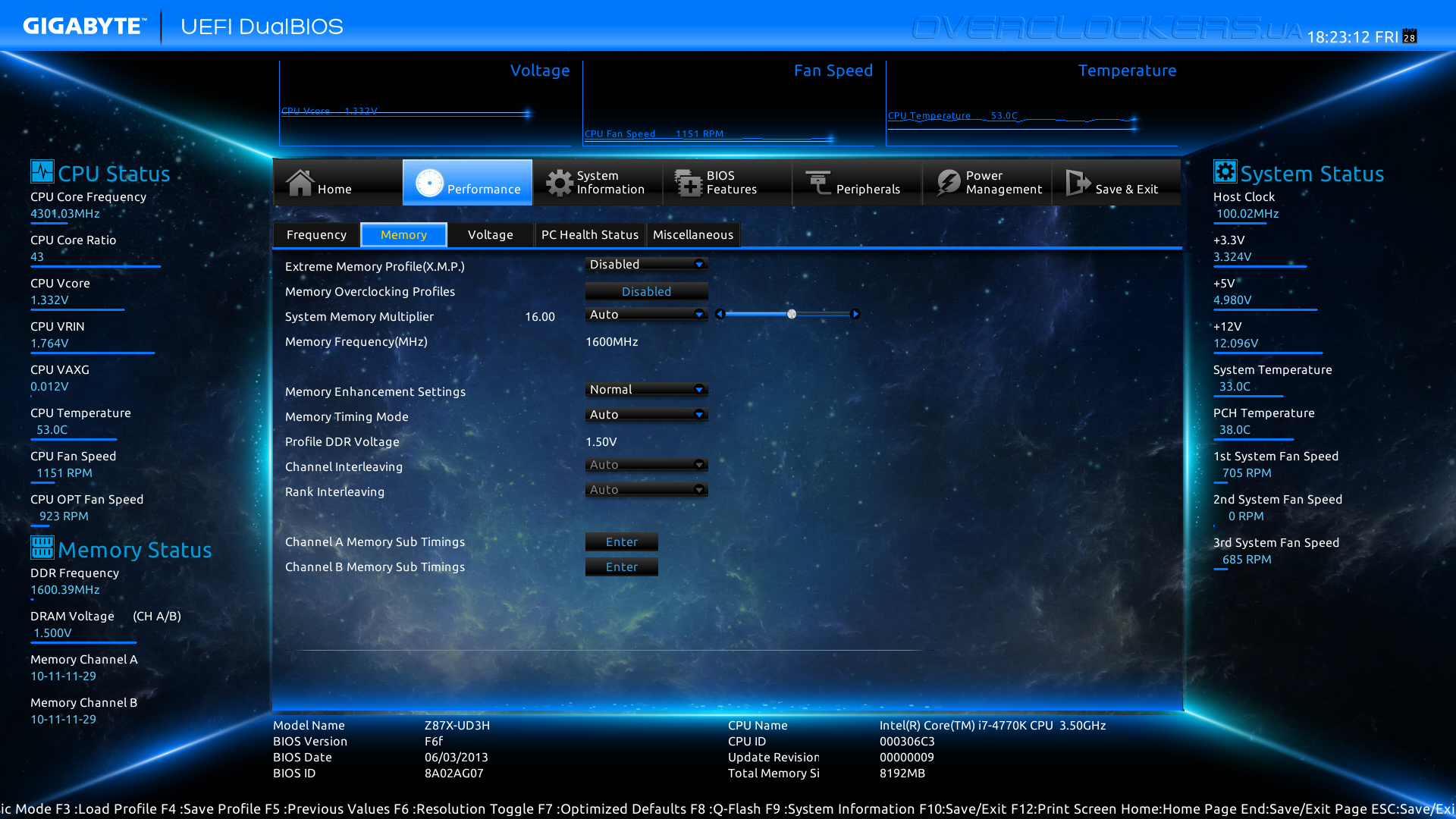

Вкладка Memory, как следует из названия, отвечает за настройки подсистемы ОЗУ. Помимо ручной установки частоты поддерживаются профили Х.М.Р., а также режим Memory Enhancement Settings, включение которого несколько повышает быстродействие оперативной памяти.

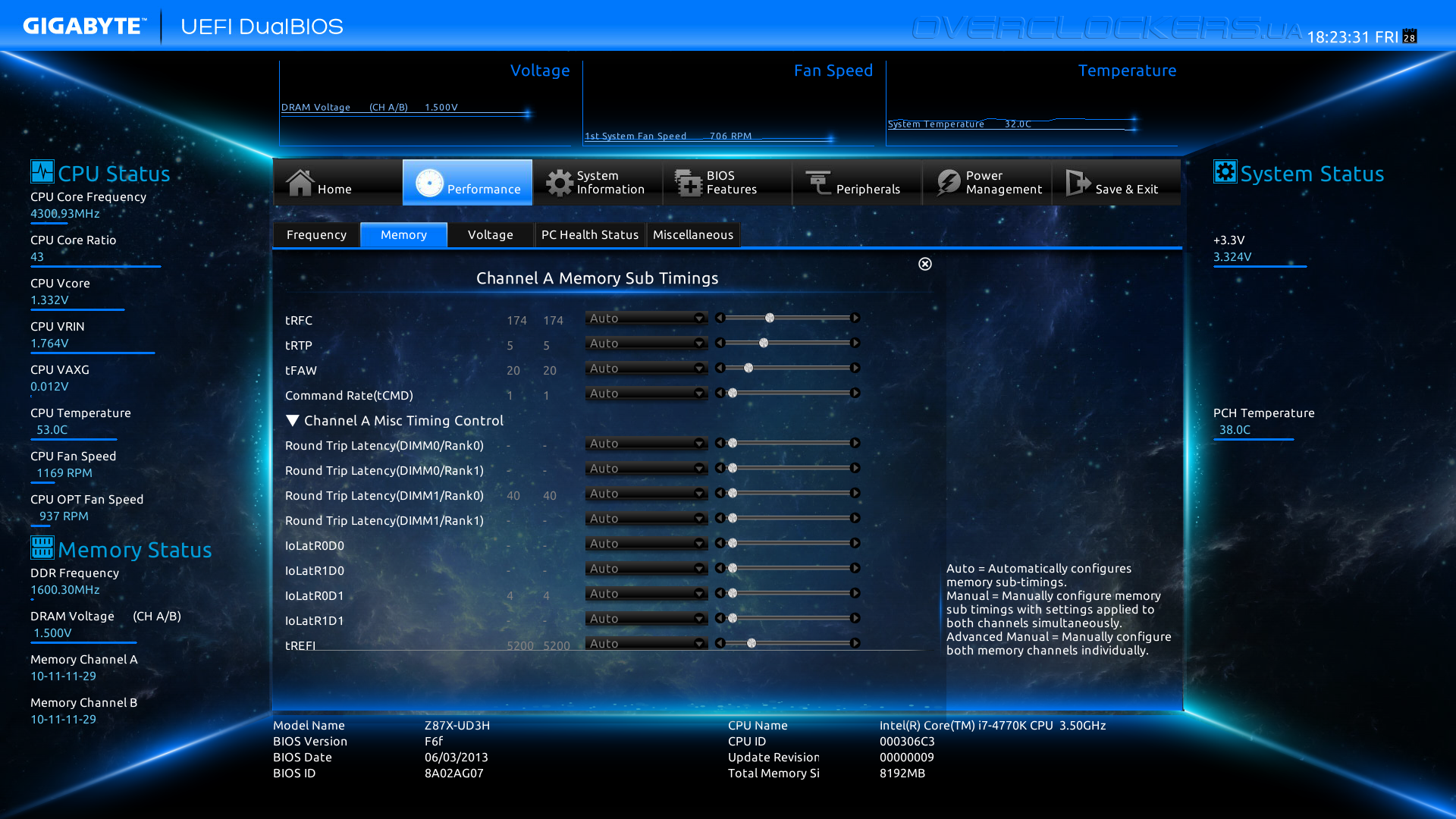

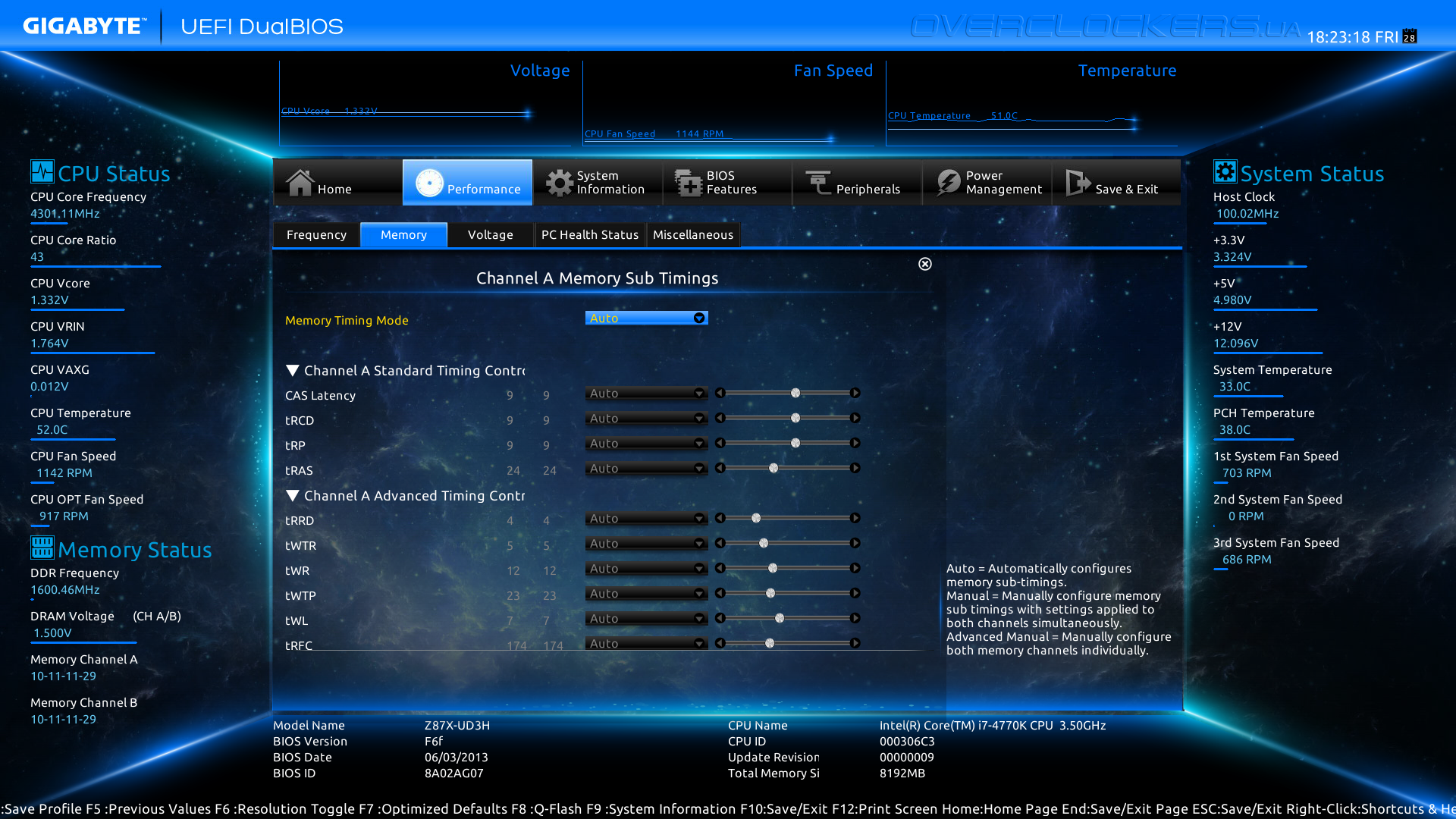

Для настройки таймингов и других второстепенных параметров ОЗУ служит подменю Channel Memory Sub Timing. Прошивка позволяет задавать независимые настройки для каждого из каналов оперативной памяти.

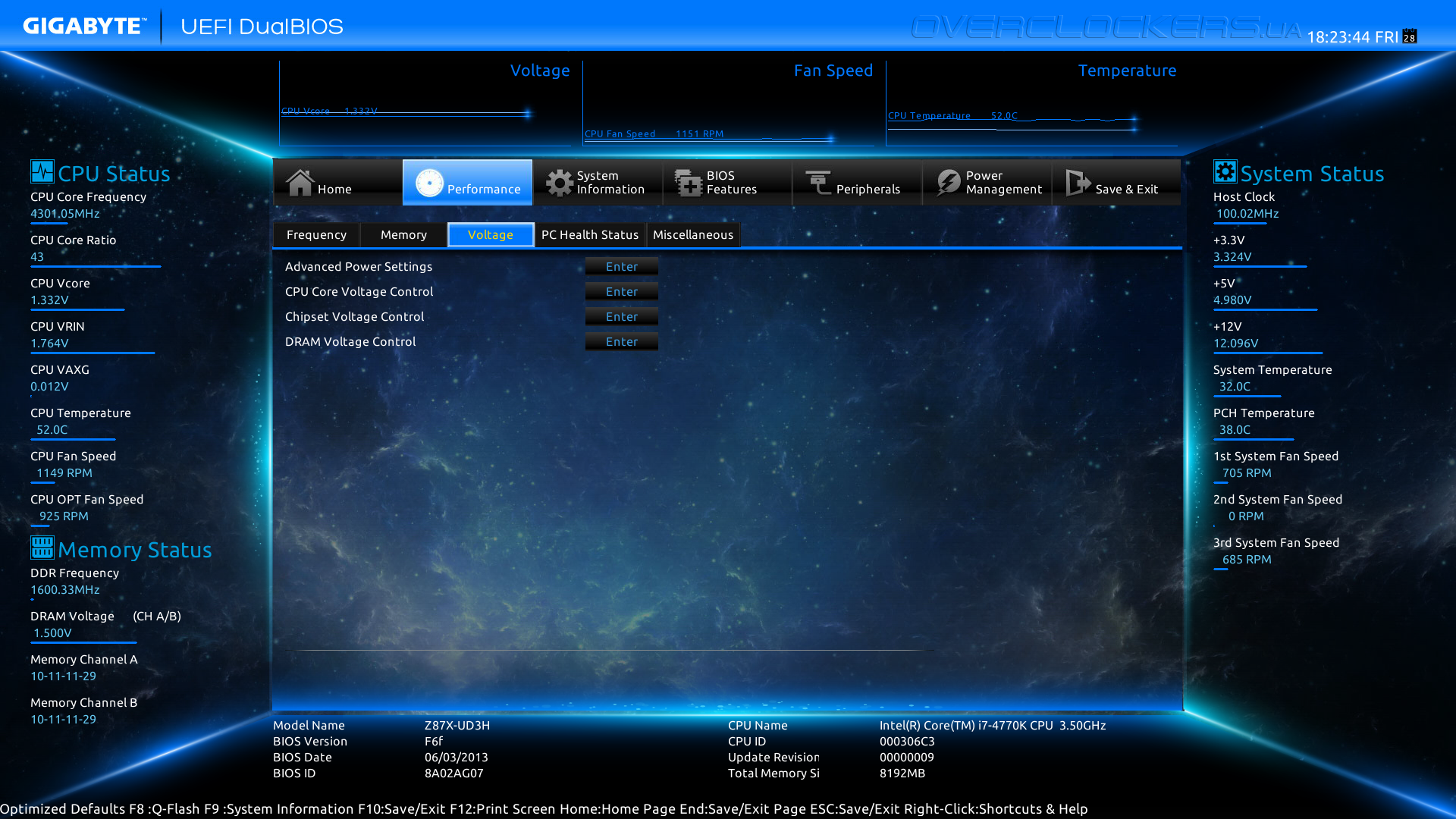

Управление подсистемой электропитания вынесено во вкладку Voltage, где для каждой группы параметров отведено отдельное подменю.

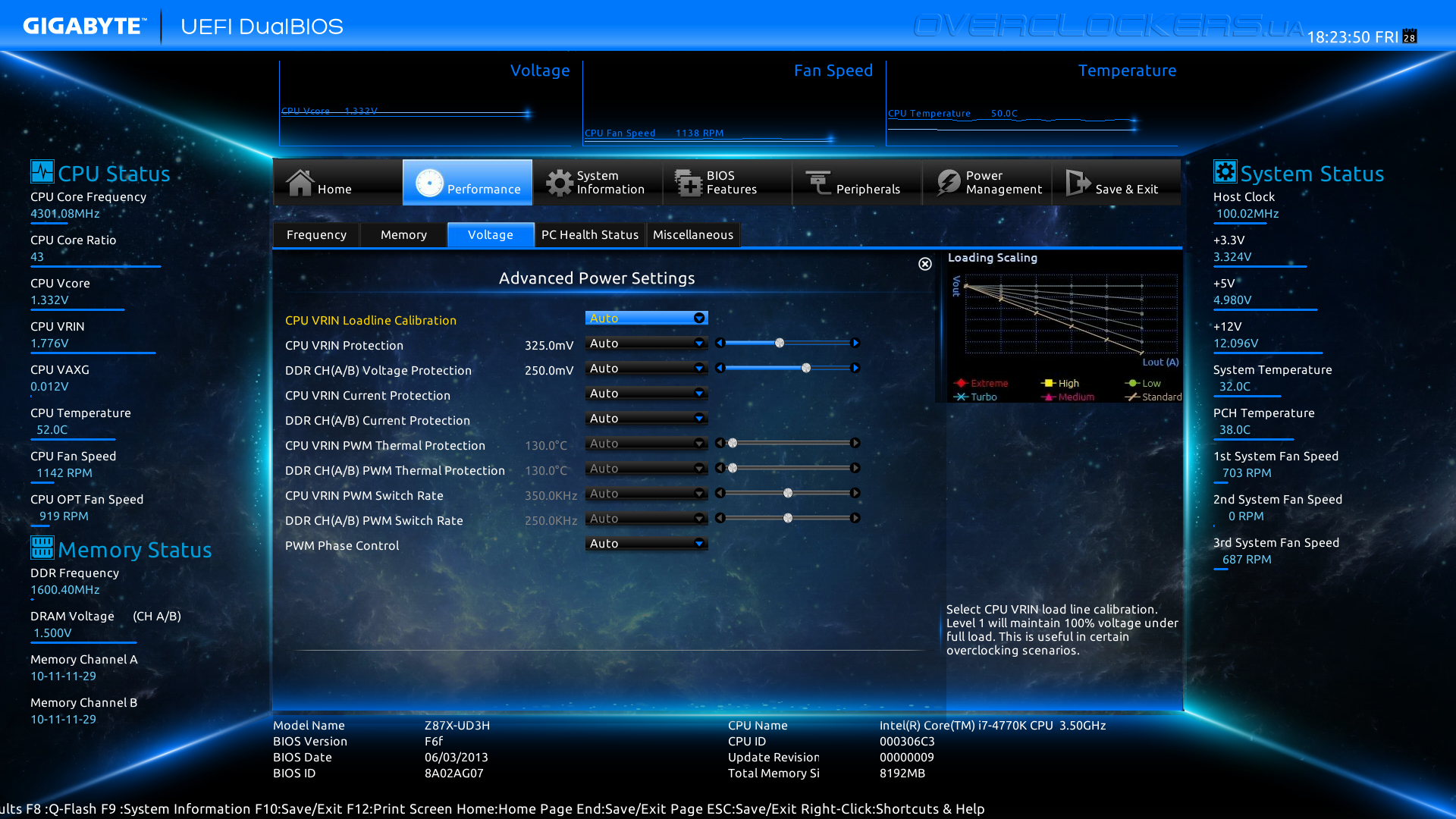

Так, Advanced Power Settings отвечает за работу преобразователя напряжения системной платы, здесь находится управление функцией Loadline Calibration для напряжения CPU VRIN, срабатыванием защиты от превышения тока и напряжения на силовых элементах, а также отключение части фаз VRM в моменты простоя для повышения КПД.

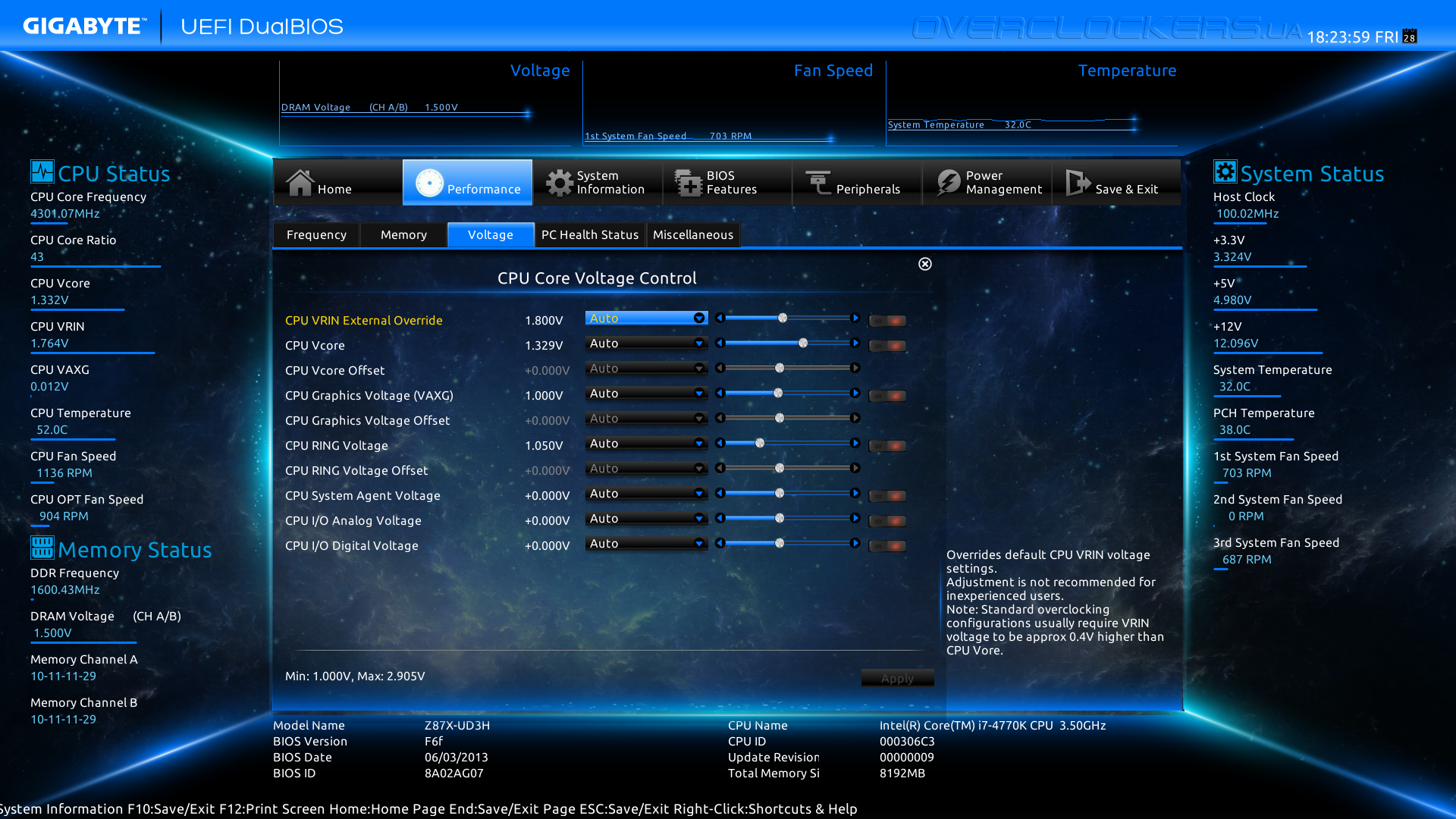

Во вкладке CPU Core Voltage Control пользователи могут управлять напряжениями на вычислительных ядрах, встроенном графическом адаптере, Uncore-части процессора и «системном агенте», в состав которого входит котроллер ОЗУ.

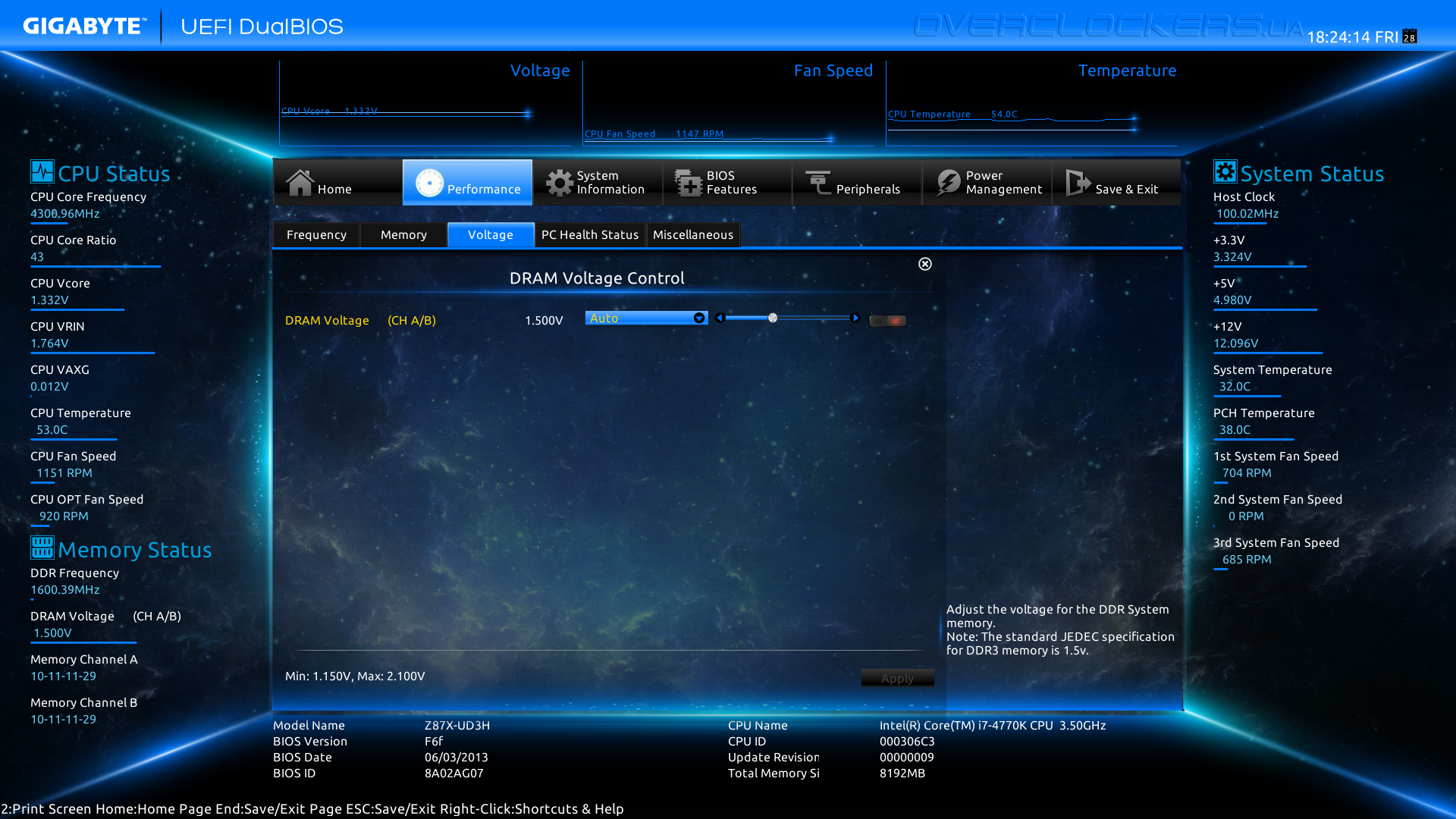

Настройки электропитания модулей оперативной памяти находится в DRAM Voltage Control, а напряжение на чипсете регулируется в подменю Chipset Voltage Control.
Всего, в прошивке GA-Z87X-UD3H регулируется девять напряжений, диапазоны и шаг изменения которых представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU VRIN Externaloverride | 1,0–2,905 | 0,01 |
| CPU Vcore | 0,5–1,8 | 0,001 |
| CPU VcoreOffset | –0,3…+0,4 | 0,001 |
| CPU GraphicsVoltage (VAXG) | 0,5–1,7 | 0,001 |
| CPU GraphicsVoltageOffset | –0,3…+0,4 | 0,001 |
| CPU RING Voltage | 0,8–1,8 | 0,001 |
| CPU RING VoltageOffset | –0,3…+0,4 | 0,001 |
| CPU SystemAgentVoltage | –0,3…+0,4 | 0,001 |
| CPU I/O Analog Voltage | –0,3…+0,3 | 0,001 |
| CPU I/O Digital Voltage | –0,3…+0,4 | 0,001 |
| PCH Core | 0,65–1,3 | 0,005 |
| PCH IO | 1,05–1,9 | 0,005 |
| DRAM Voltage | 1,15–2,1 | 0,005 |

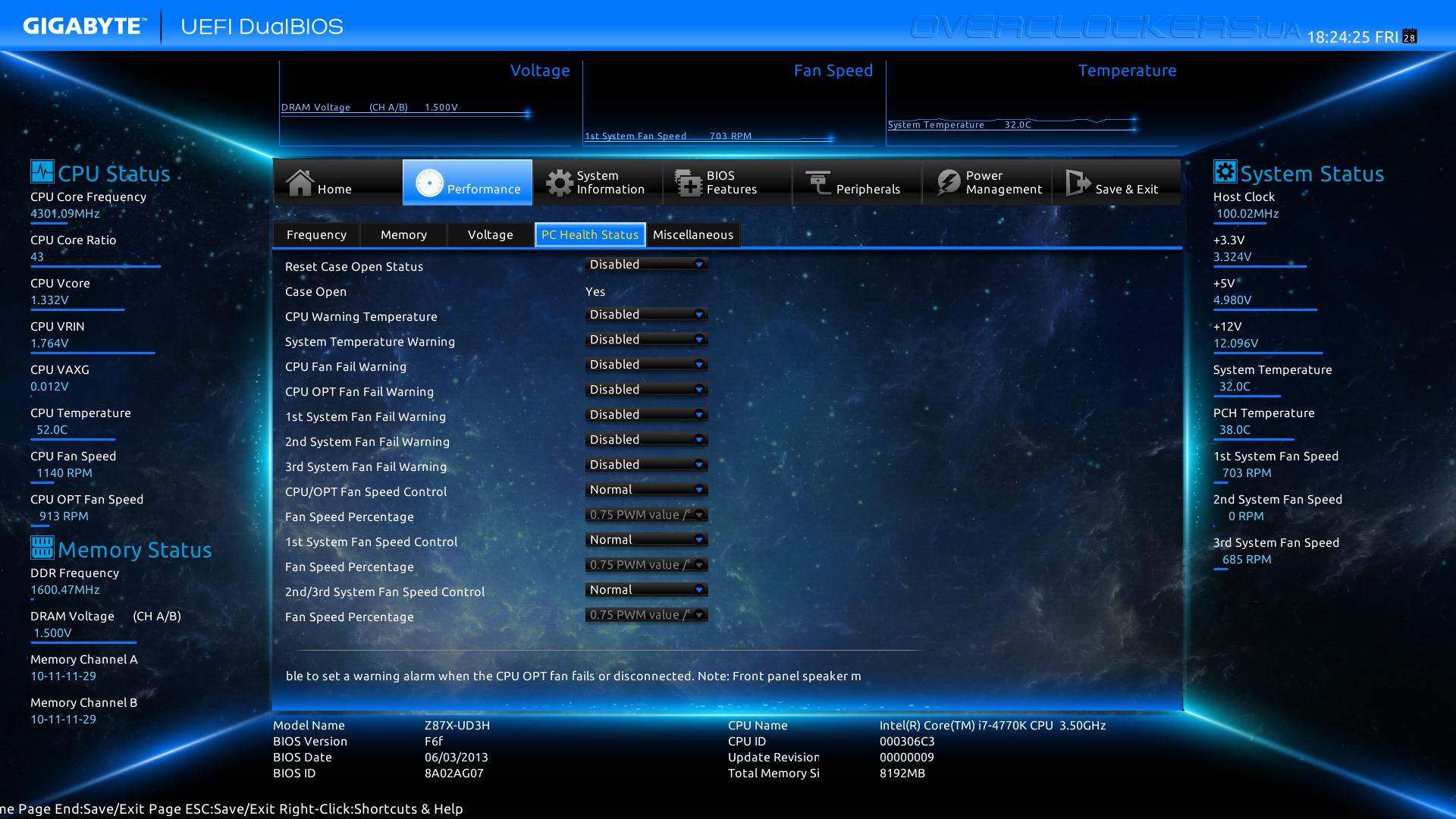

Поскольку показания системного мониторинга выводятся на боковые и верхнюю панели интерфейса, раздел PC Health Status предназначен только для настройки срабатывания защиты от перегрева и регулировки скоростей вращения трех пар вентиляторов.

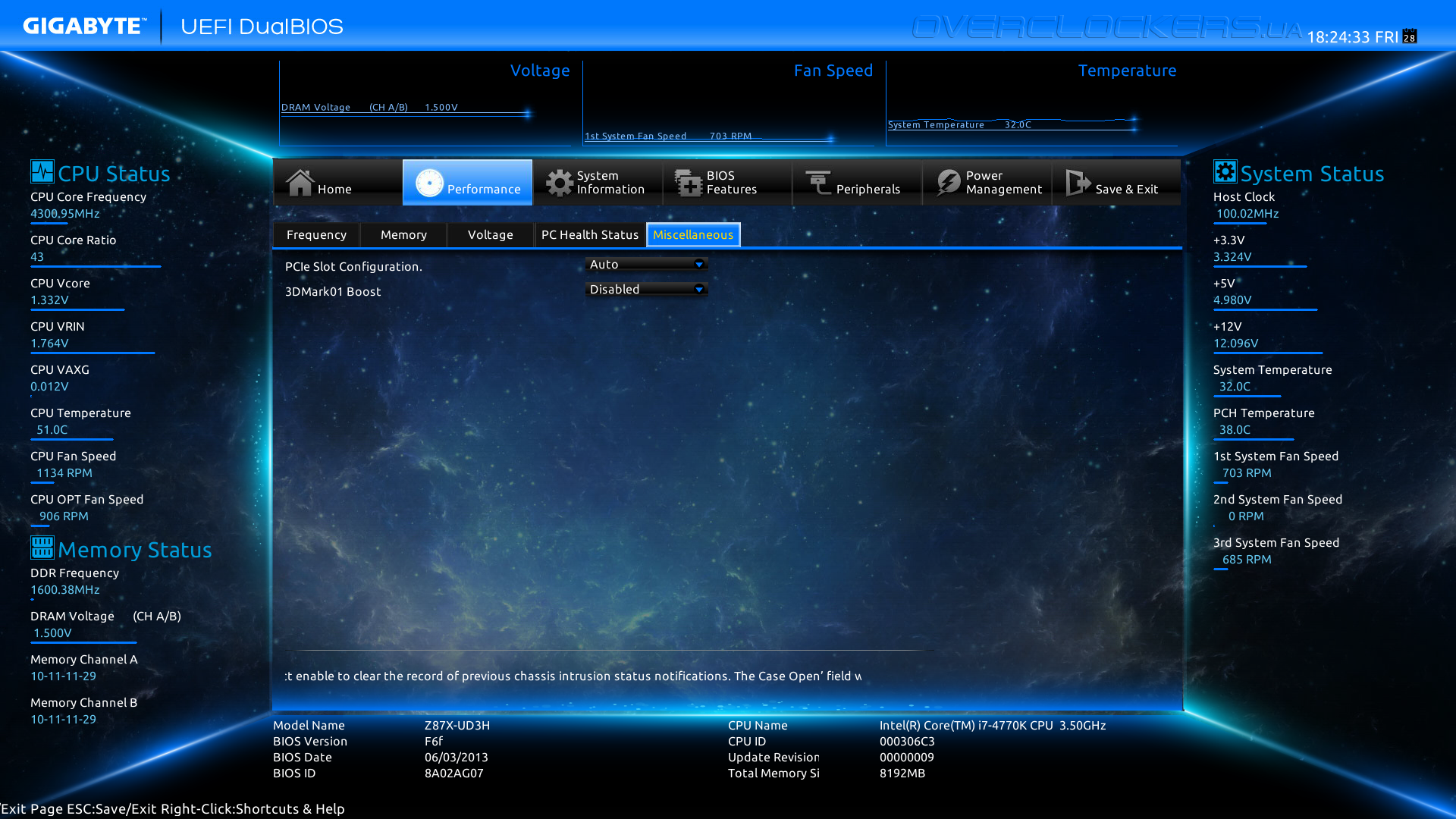

Наконец, в разделе Performance есть малозаметная вкладка Miscellaneous, в которой настраивается режим работы слотов PCI-E, а также включается оптимизация для некоторых бенчмарков.

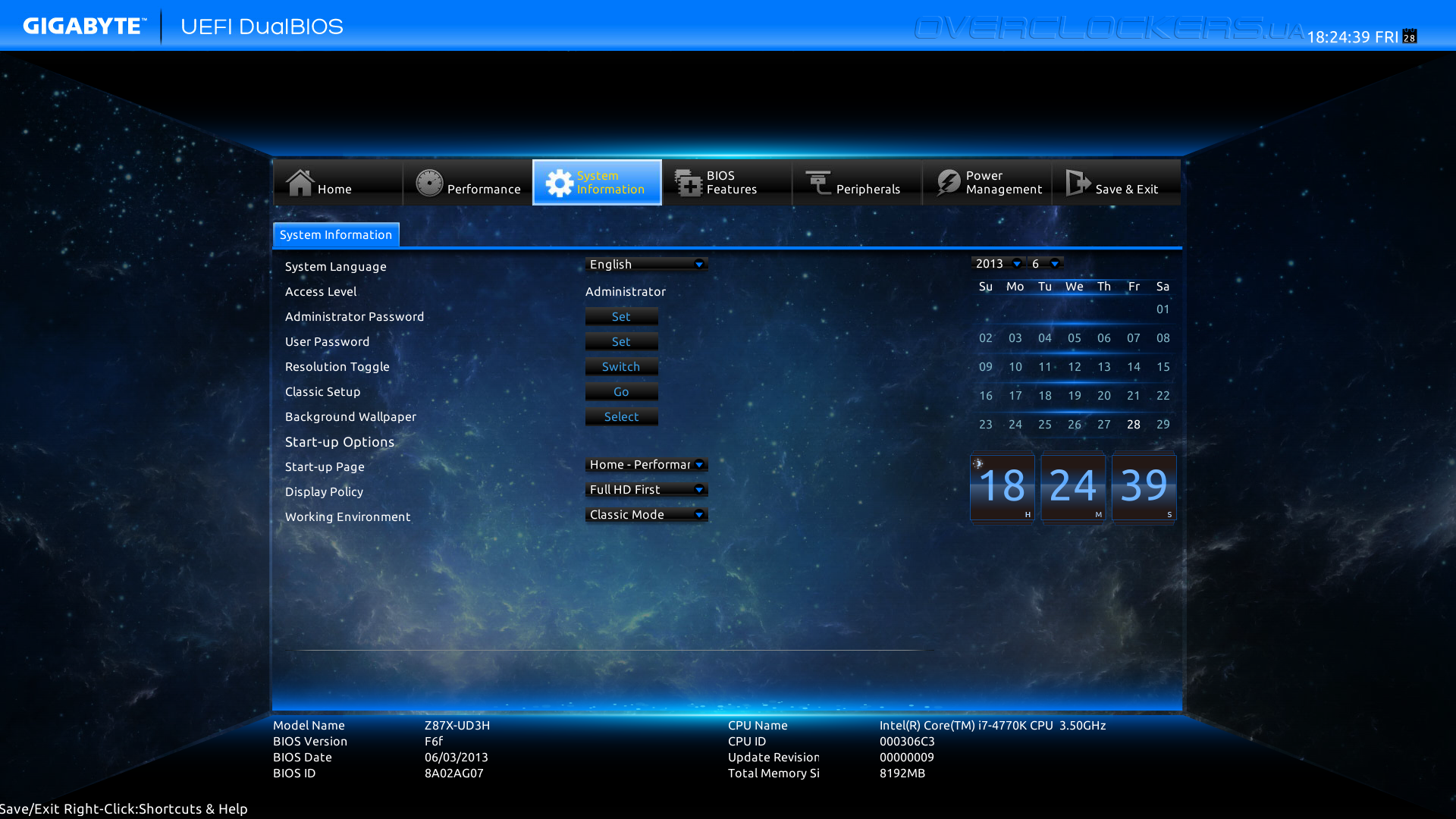

Вкладка System Information служит для установки даты и времени, языка интерфейса, а также настройки параметров безопасности. Здесь же задается режим отображения UEFI, а также раздел прошивки, который будет отображаться после входа в меню настройки.

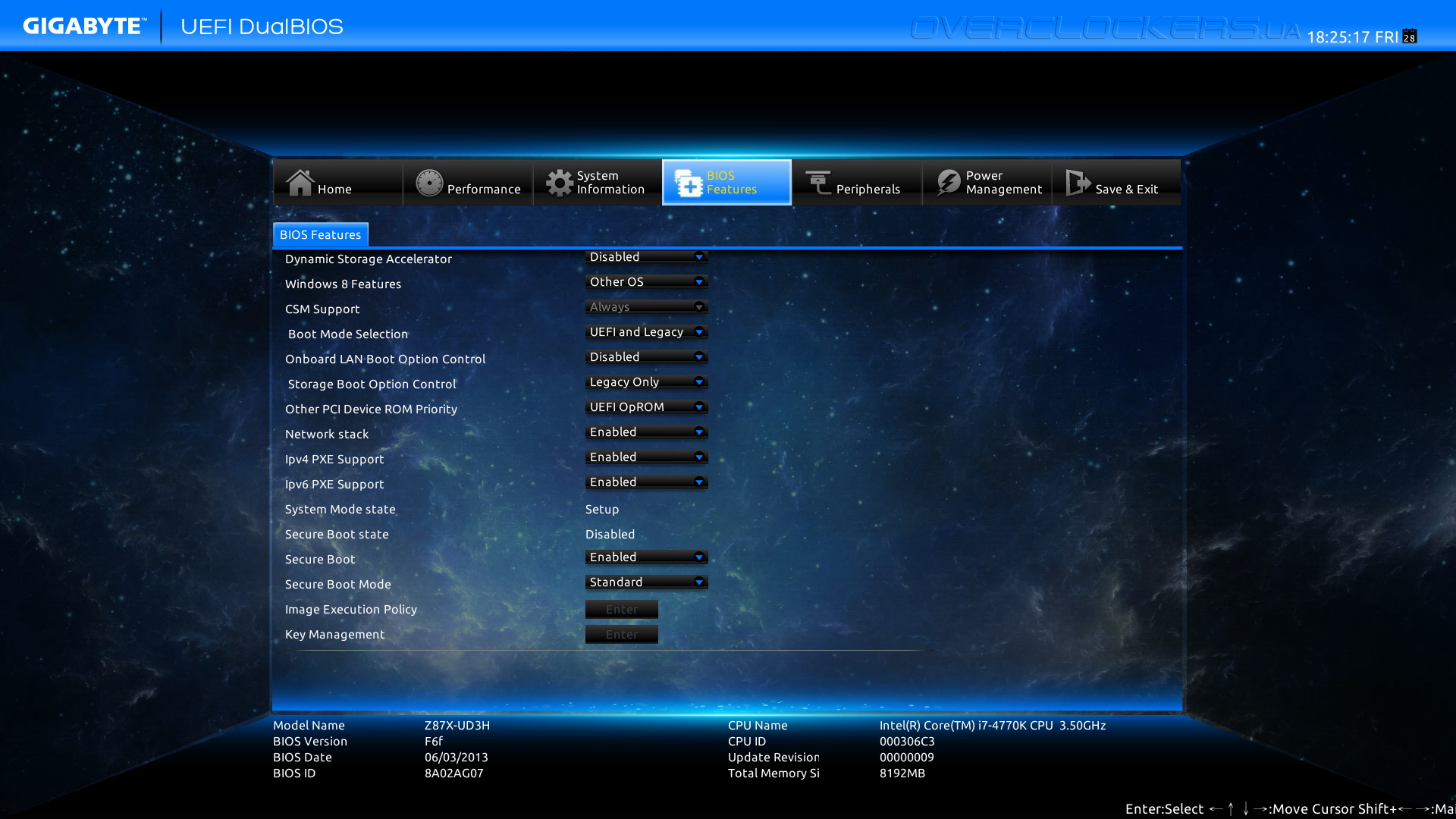

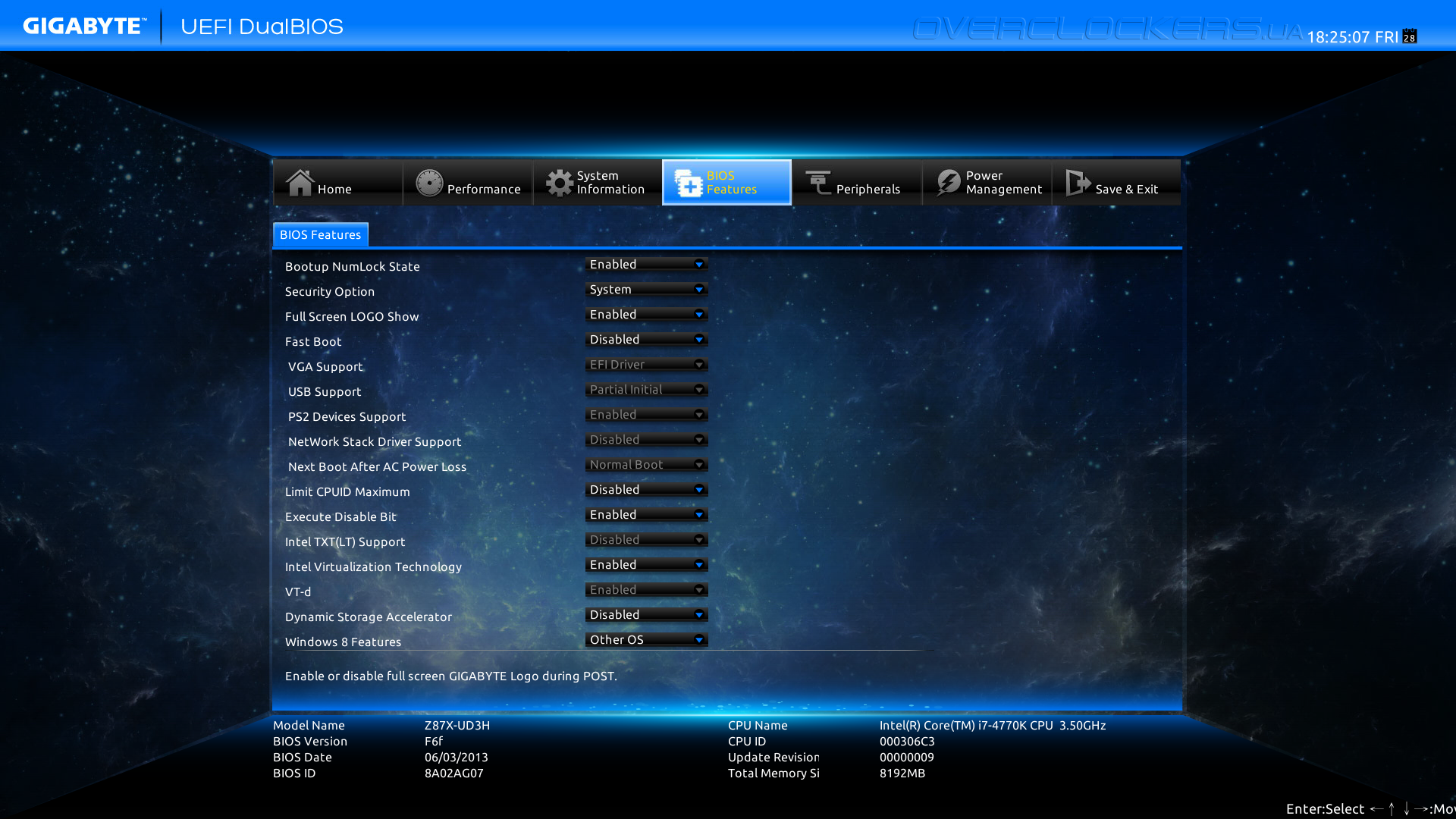

В меню BIOS Features настраиваются многочисленные параметры процесс загрузки.

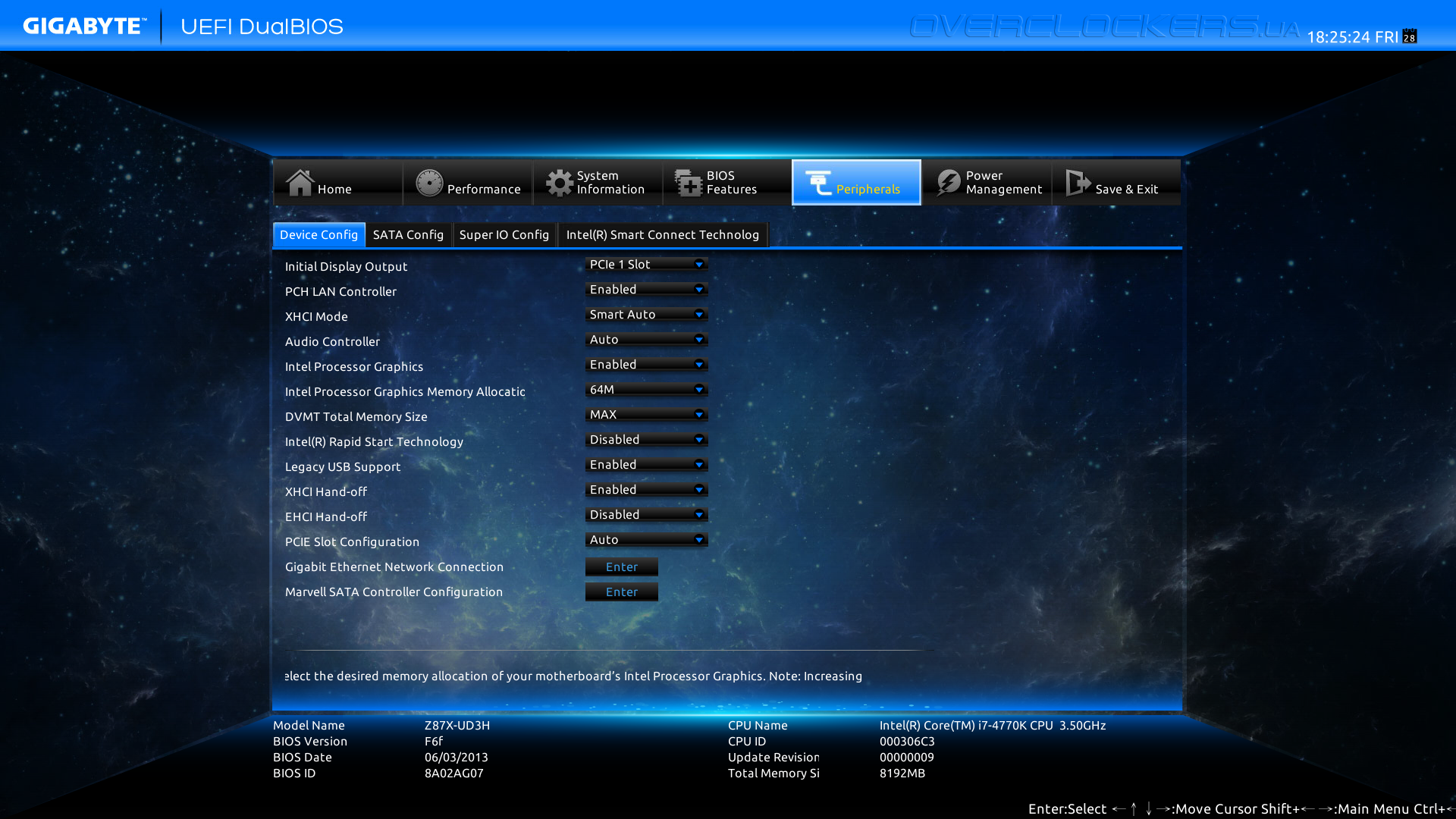

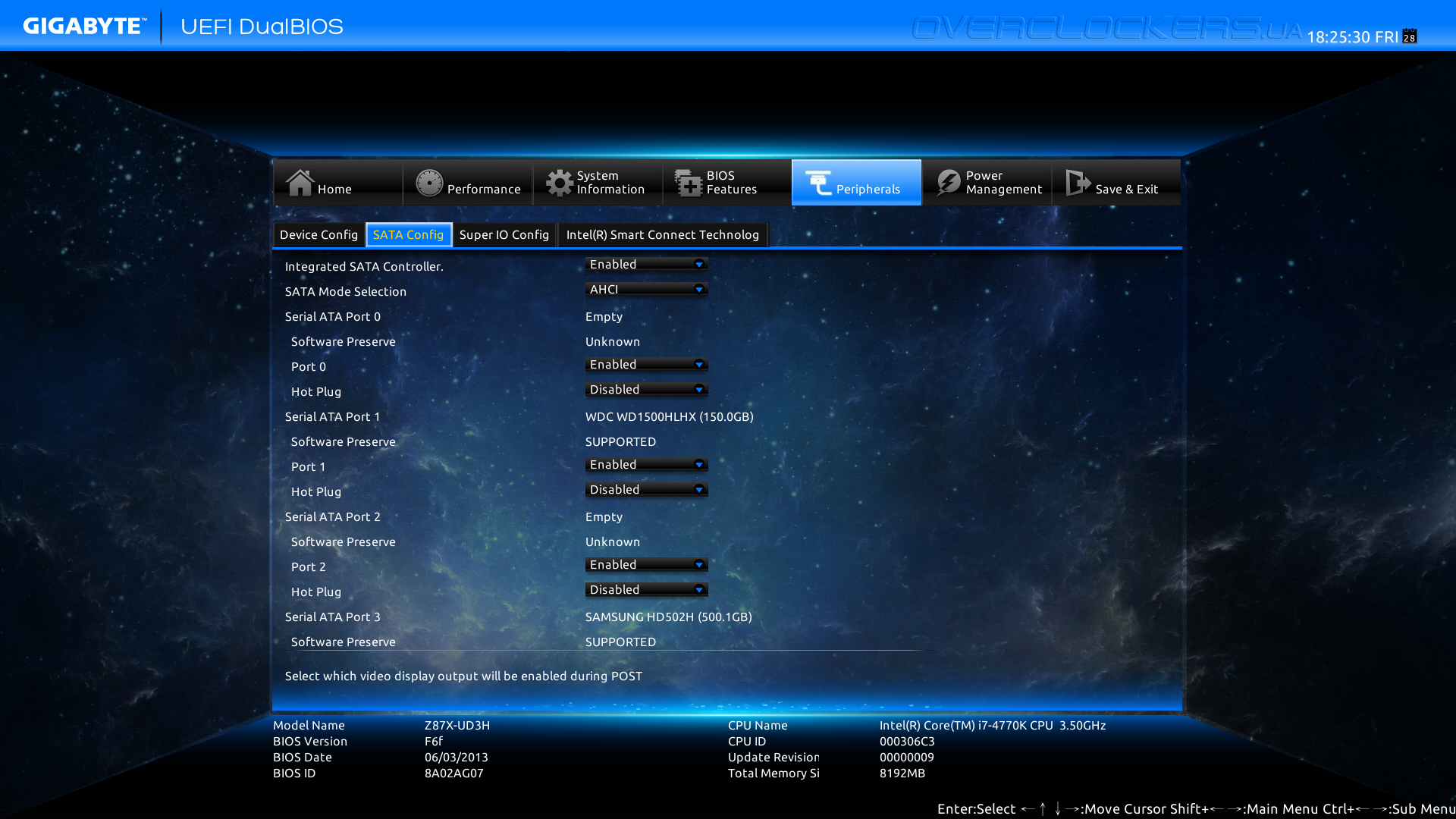

Раздел Peripherals, как следует из названия, отвечает за настройку функций расширения. Во вкладке Device Config задаются режимы работы системной логики дополнительных контроллеров, а SATA Config предназначен для управления дисковой подсистемой.

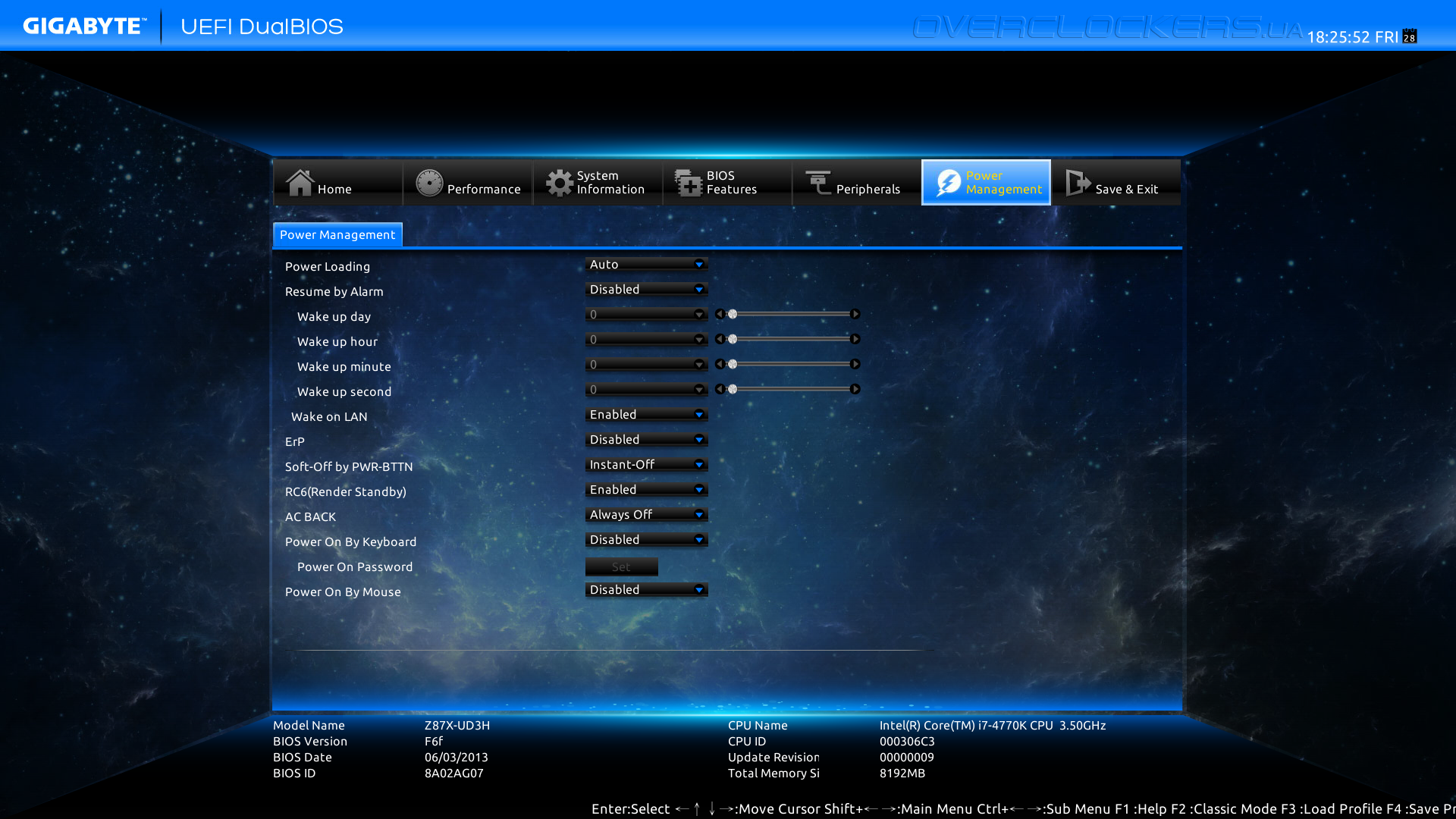

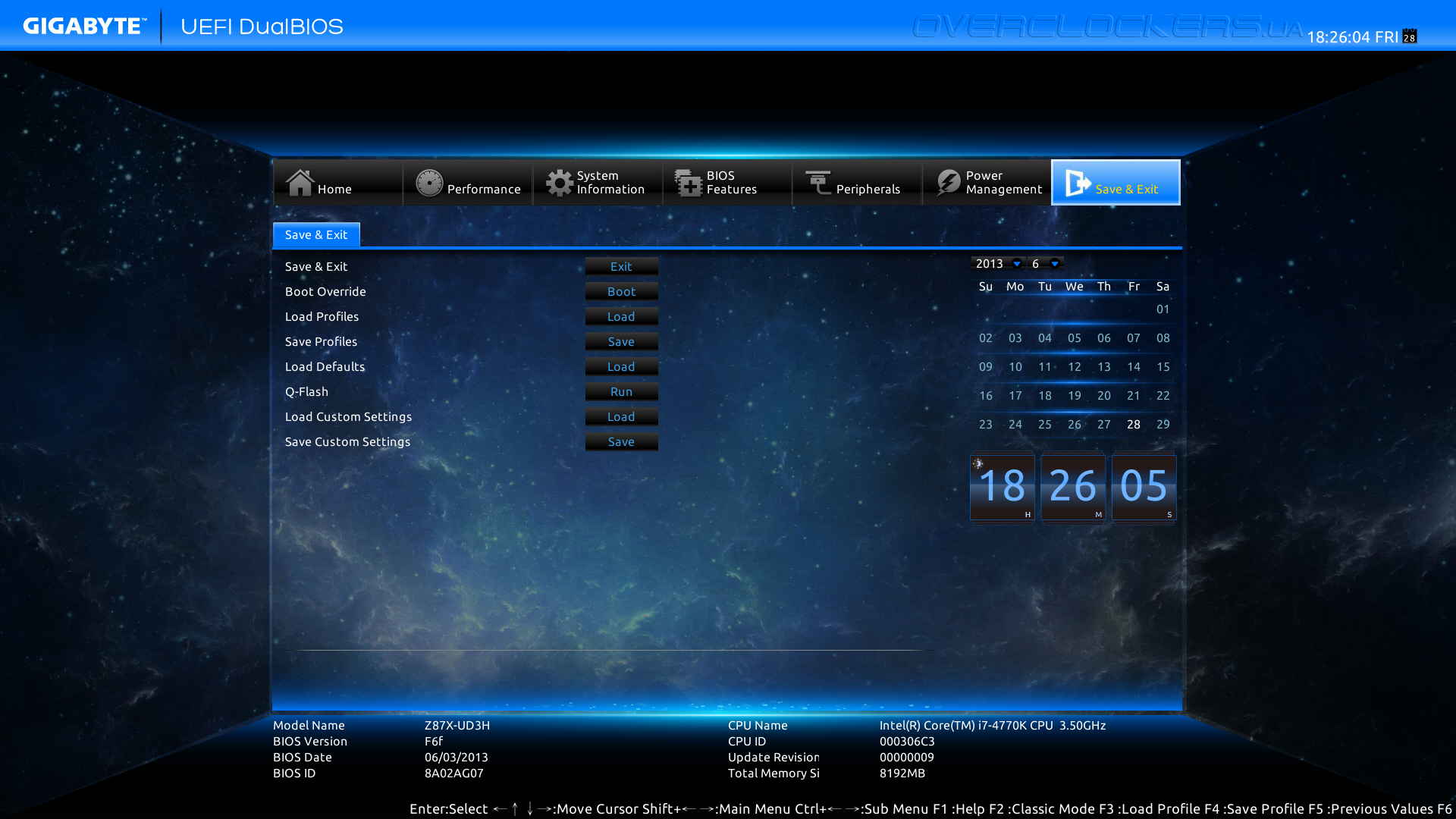

Опции энергосберегающих технологий можно отыскать во вкладке Power Management, тогда как меню Save & Exit служит для сохранения настроек и загрузки параметров по умолчанию.

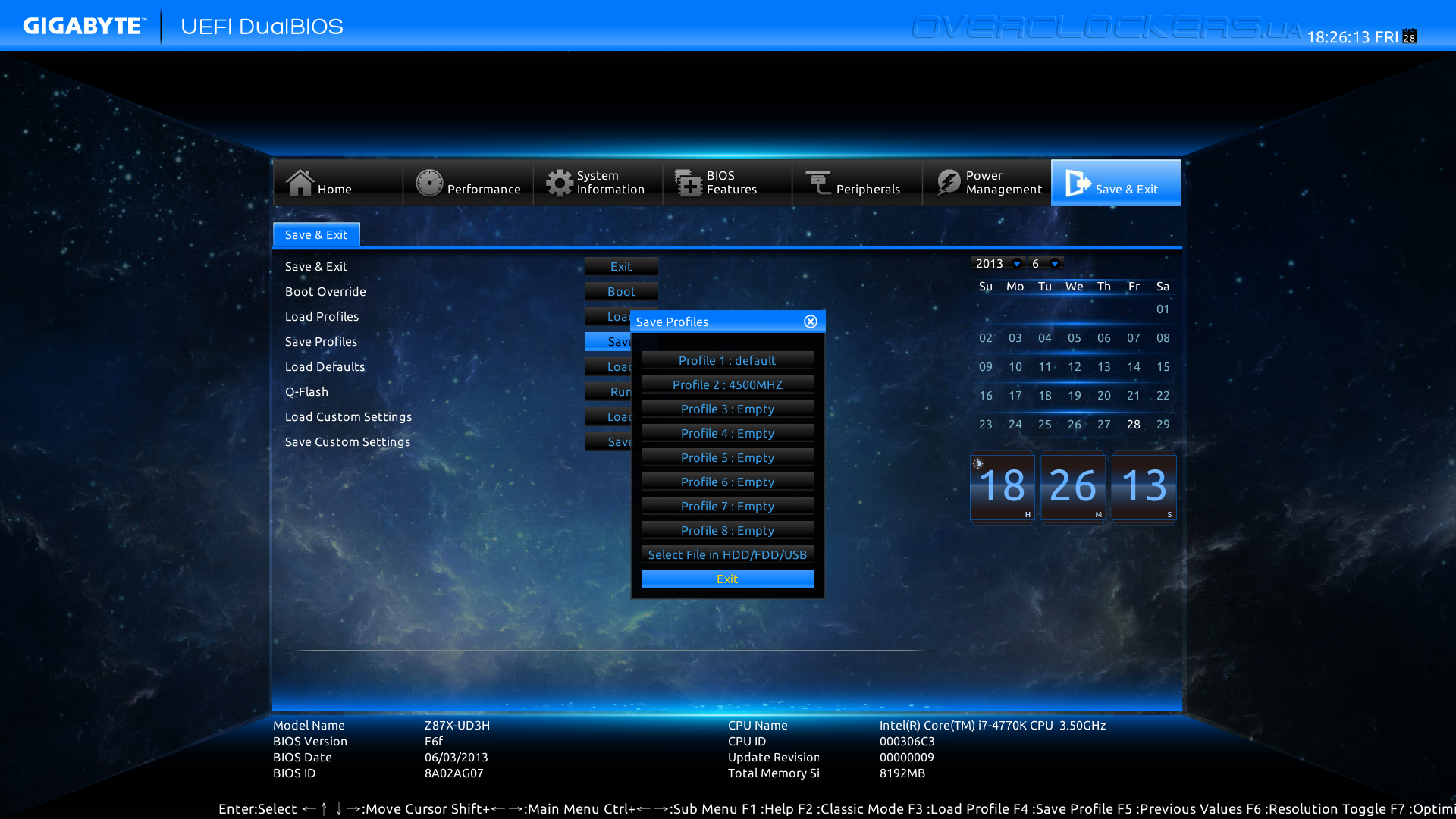

Прошивка Gigabyte GA-Z87X-UD3H позволяет сохранять до восьми профилей с пользовательскими настройками и оснащена подпрограммой для обновления управляющего микрокода.

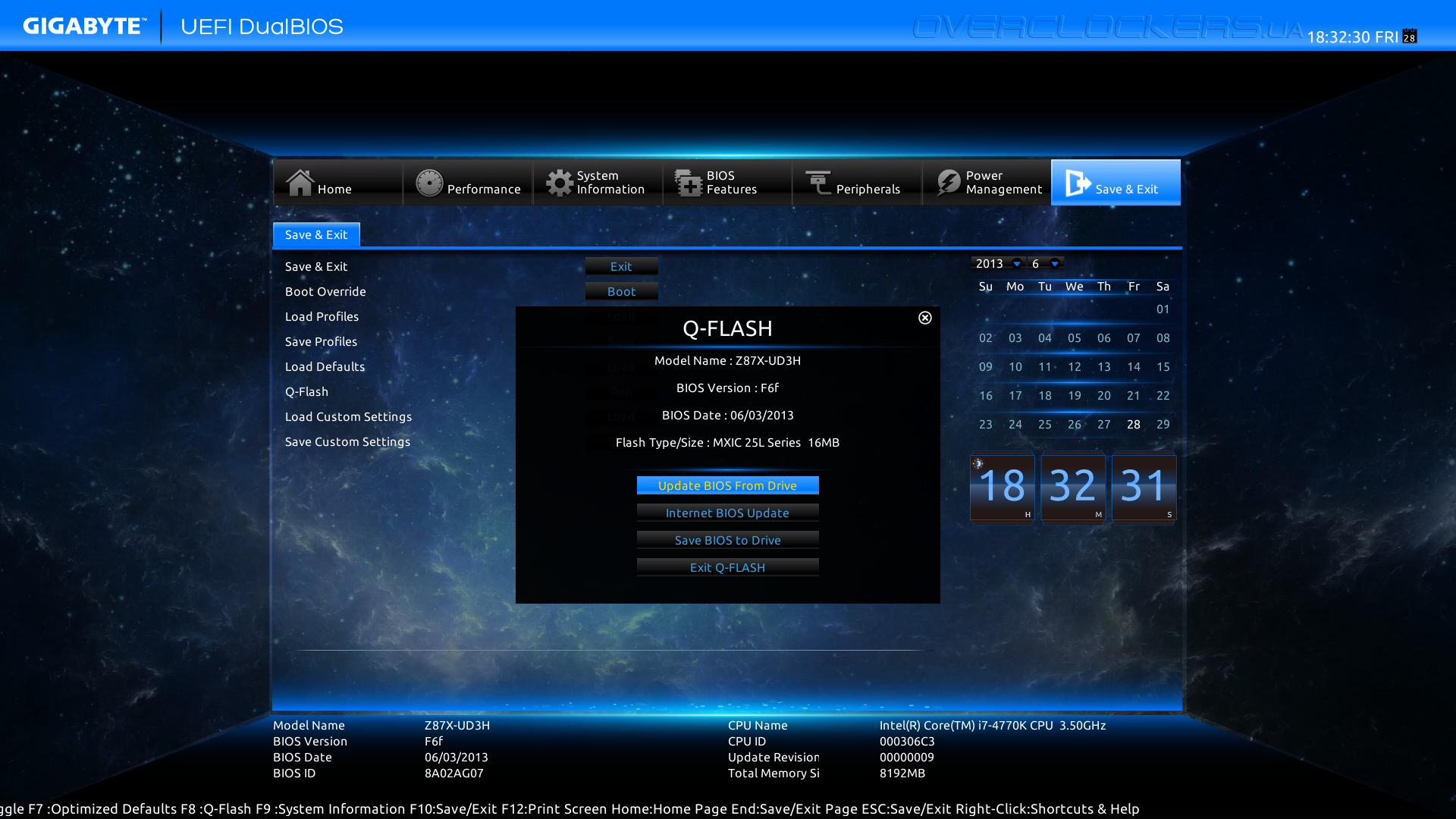

Утилита Q-FLASH, помимо считывания файлов прошивки со сменных носителей обзавелась функцией обновления UEFI Setup через Интернет, правда, нам так и не удалось проверить эту опцию из-за её неработоспособности.

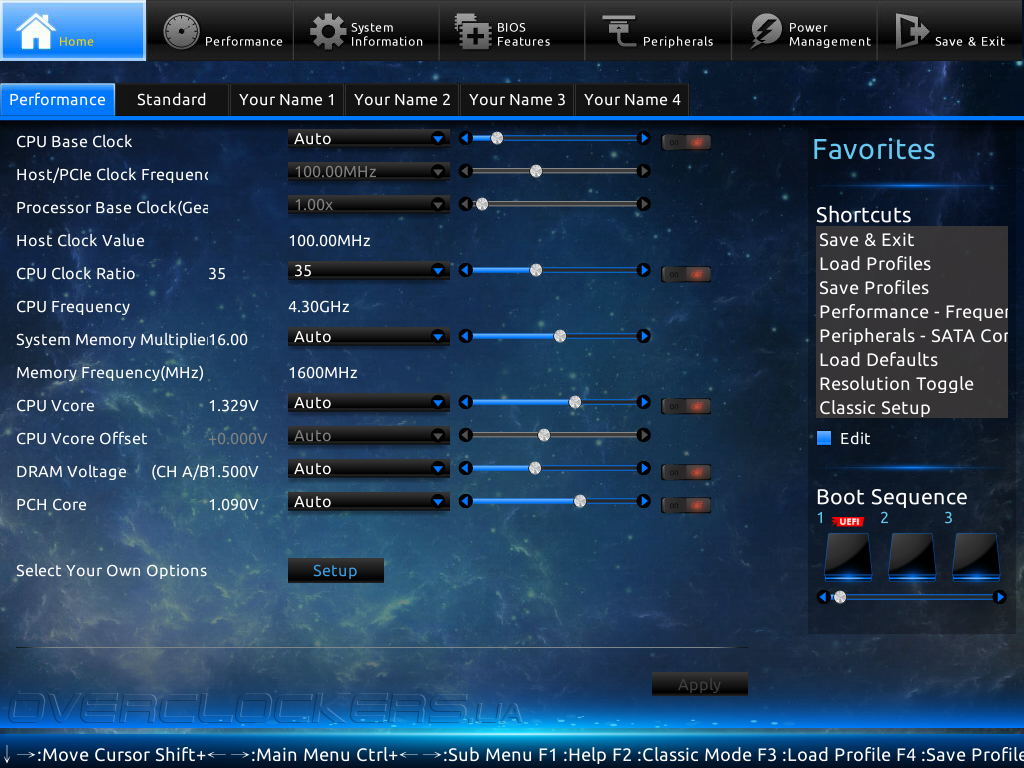

Заметим, что режим Dashboard Mode оптимизирован для работы на мониторах FullHD, поскольку разрешение изображения составляет 1920х1080. Для обладателей дисплеев, имеющих соотношение сторон 4:3, интерфейс автоматически переключается на разрешение 1024х768.

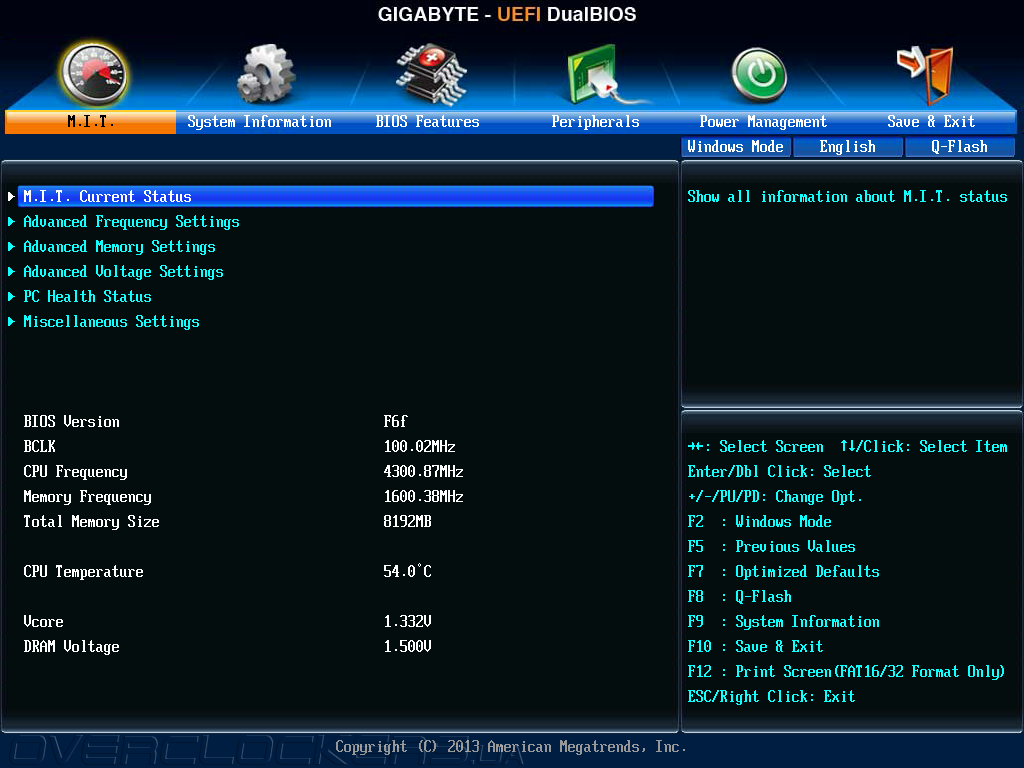

При желании, можно перейти к использованию «классического» меню настройки UEFI, но, с учетом удобства и полной стабильности режима Dashboard Mode данный шаг выглядит не вполне очевидным.
Комплектное ПО

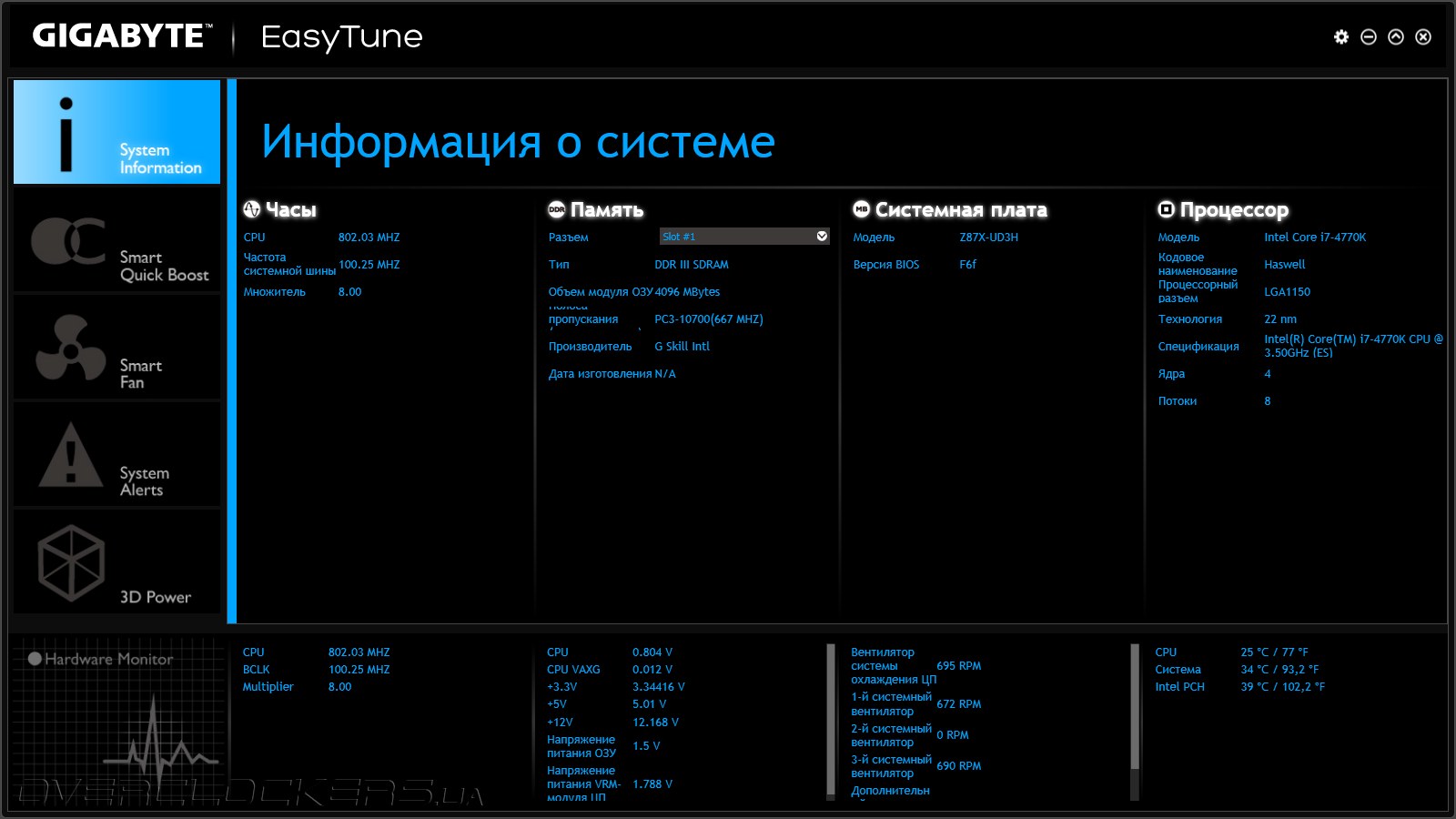

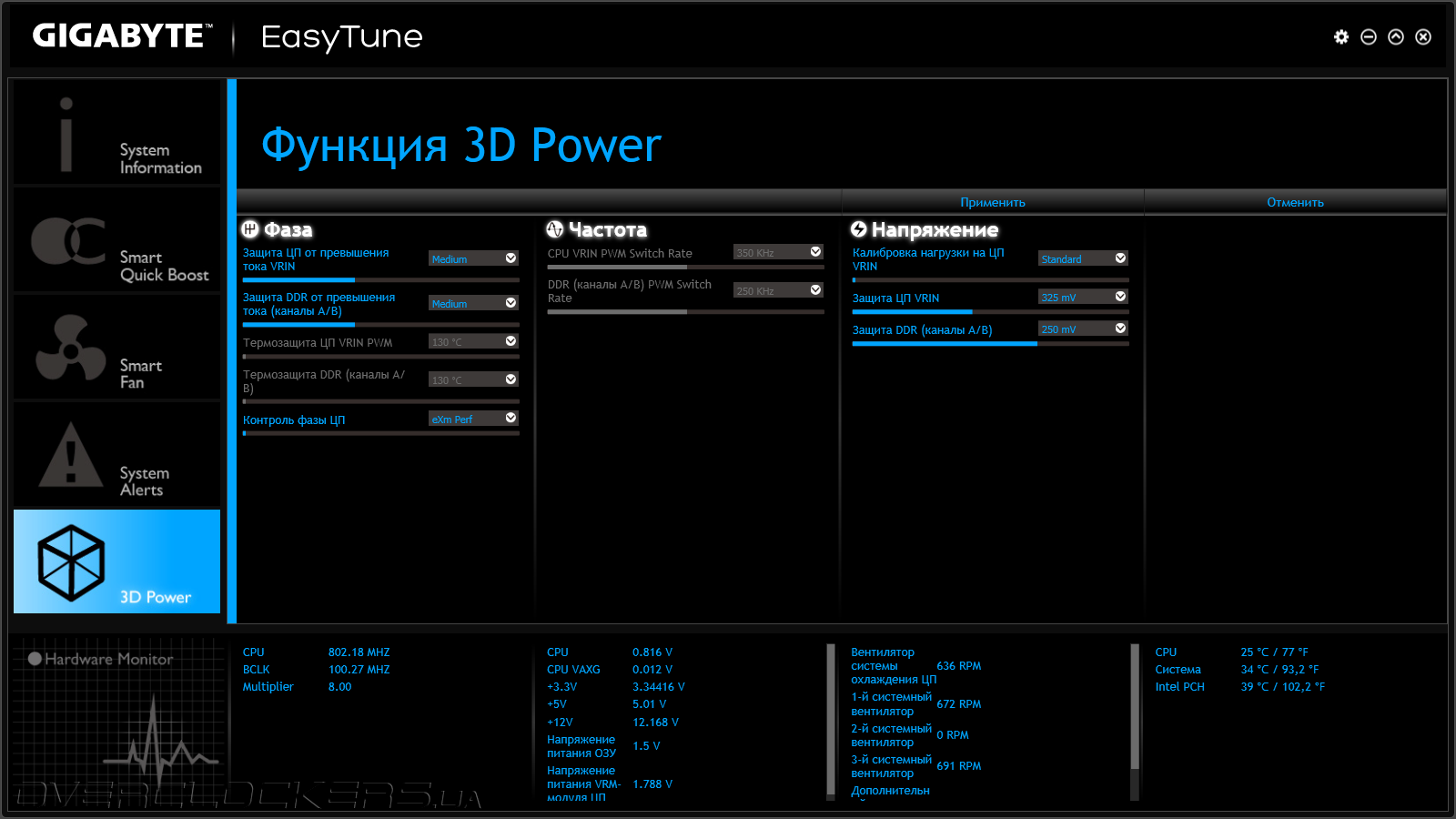

Материнская плата Gigabyte GA-Z87X-UD3H комплектуется целым набором программных продуктов, из которых мы рассмотрим EasyTune, предназначенную для разгона и системного мониторинга. Интерфейс программы, что называется, «на любителя», зато, утилита обладает богатейшим функционалом. Во вкладке System Information отображается основная системная информация, а в нижней части окна выводятся показания системного мониторинга.

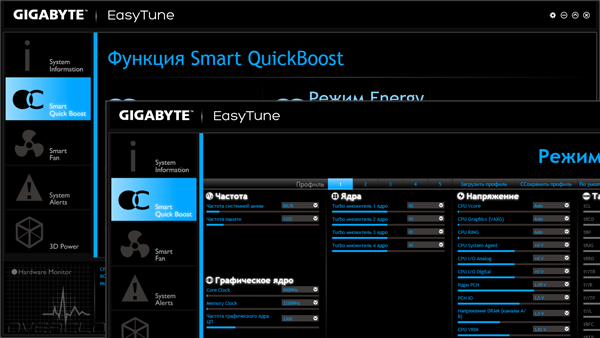

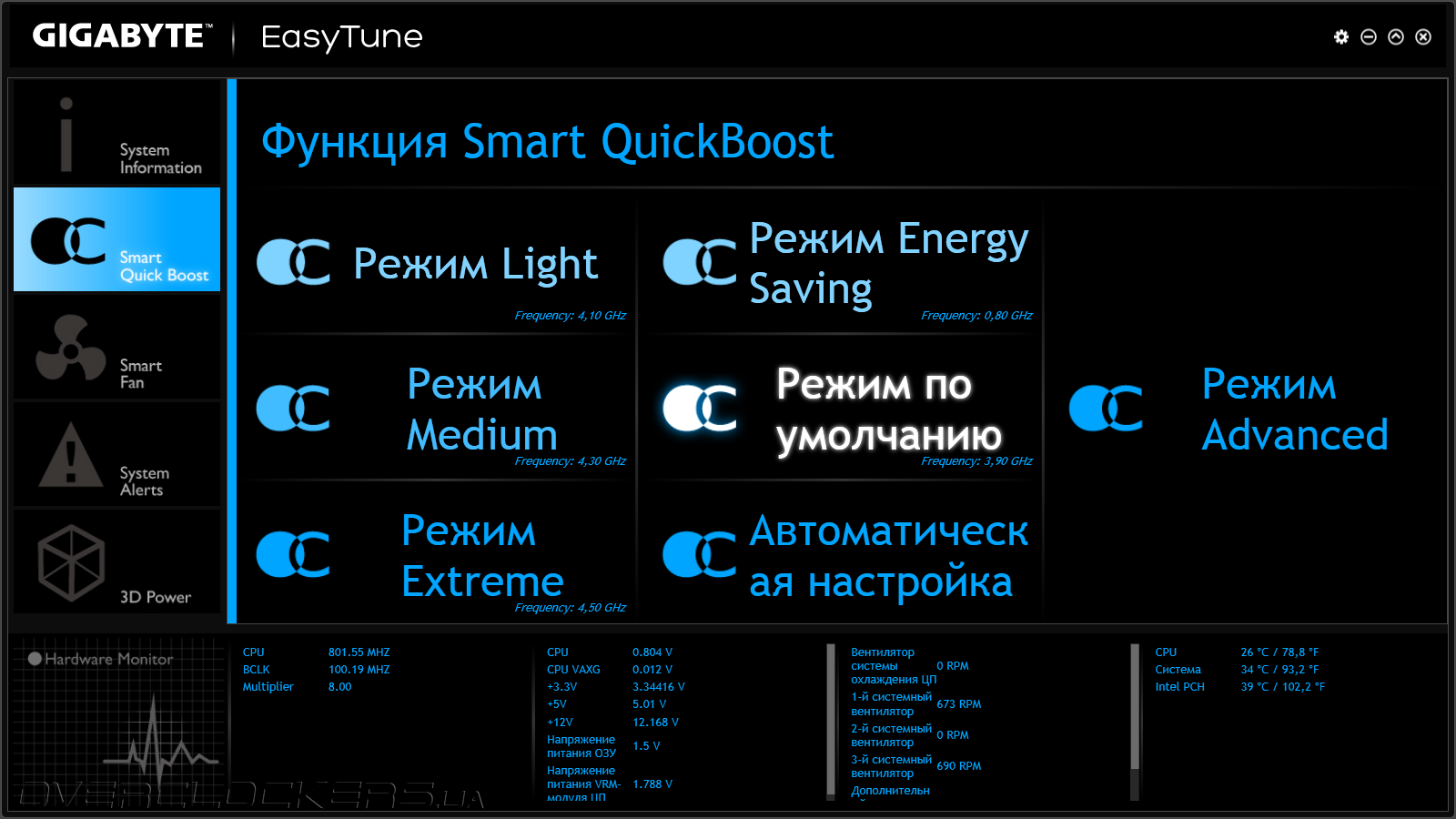

Вкладка Smart Quick Boost служит для разгона, причем, доступны несколько предустановленных профилей быстродействия, а также расширенный режим Advanced Mode.

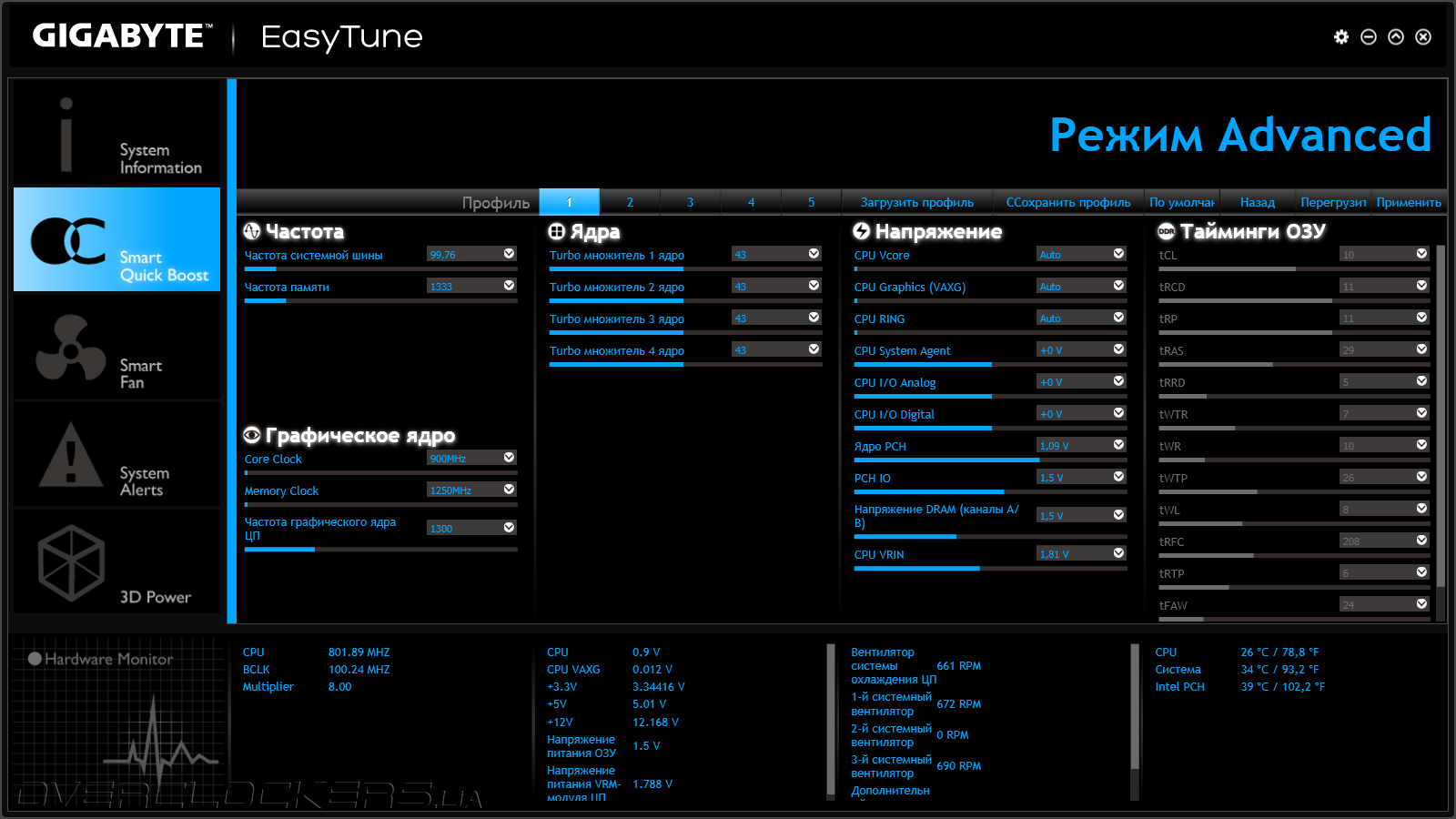

В расширенном режиме пользователи получают полный контроль над управлением базовой частотой, режимом работы ОЗУ, множителями центрального процессора и регулировкой основных напряжений. По непонятной причине возможность изменения таймингов оперативной памяти оказалась заблокированной. Мы надеемся, что данный недостаток будет исправлен с выходом обновленных версий EasyTune.

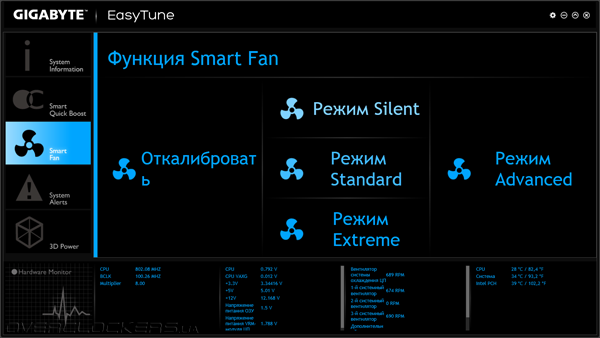

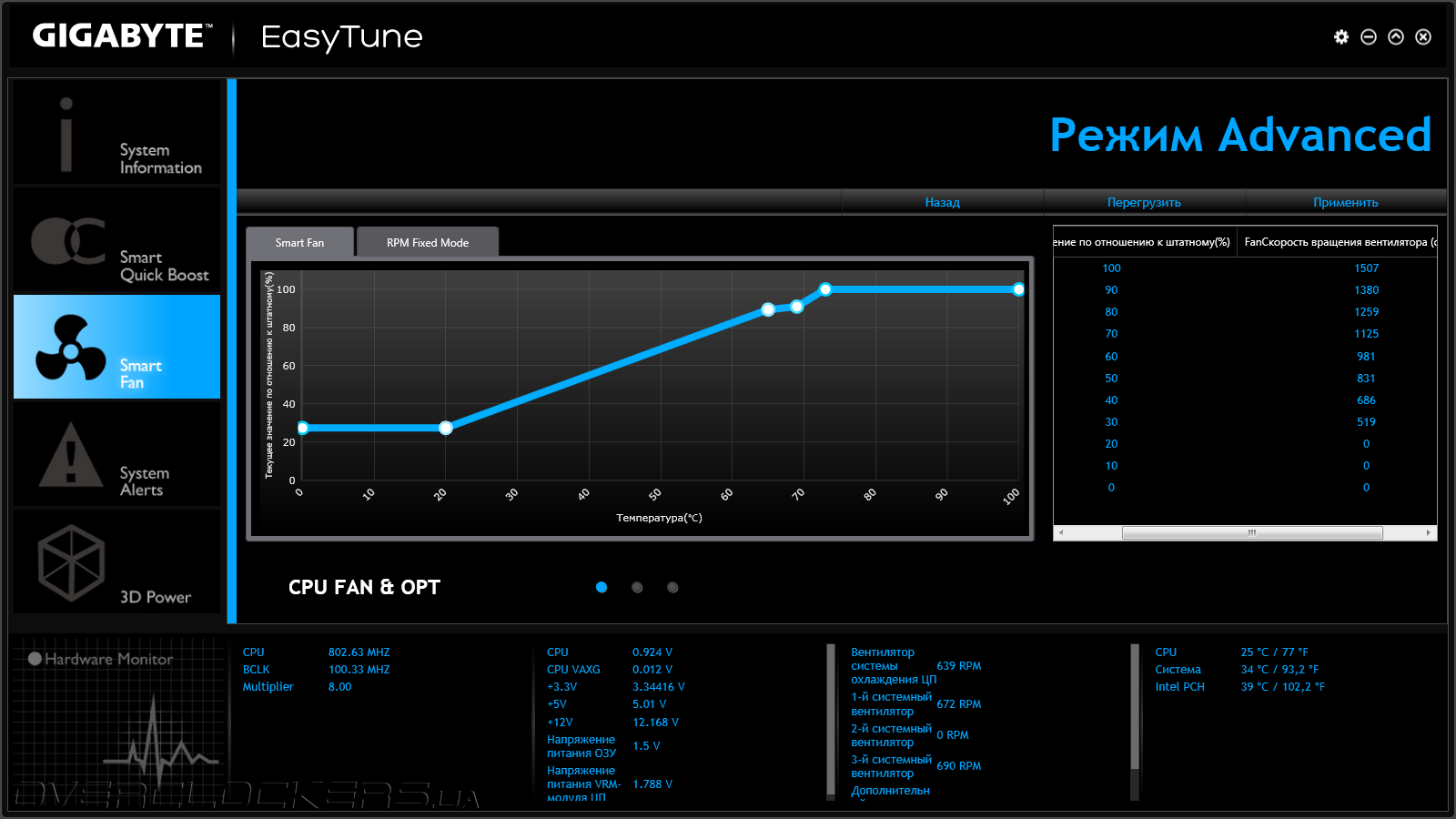

Для регулировки скоростей вращения вентиляторов предусмотрена вкладка Smart Fan. Перед её использованием рекомендуется выполнить калибровку крыльчаток охладителей, после чего можно использовать один из трех встроенных профилей управления, а также режим ручной настройки.

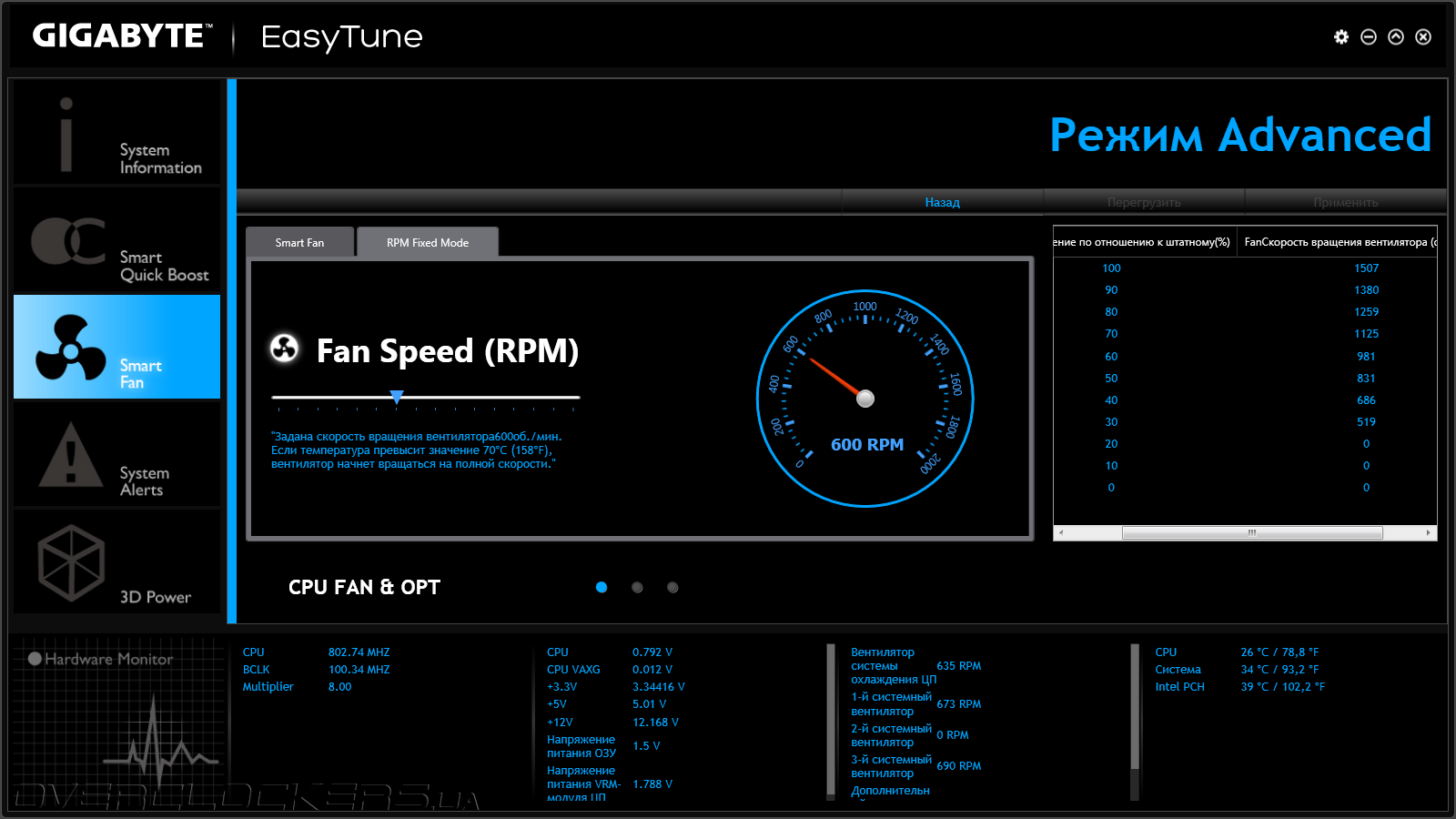

В ручном режиме частоту вращения вентилятора можно привязать к показаниям термодатчиков, или задать необходимое число оборотов в явном виде.

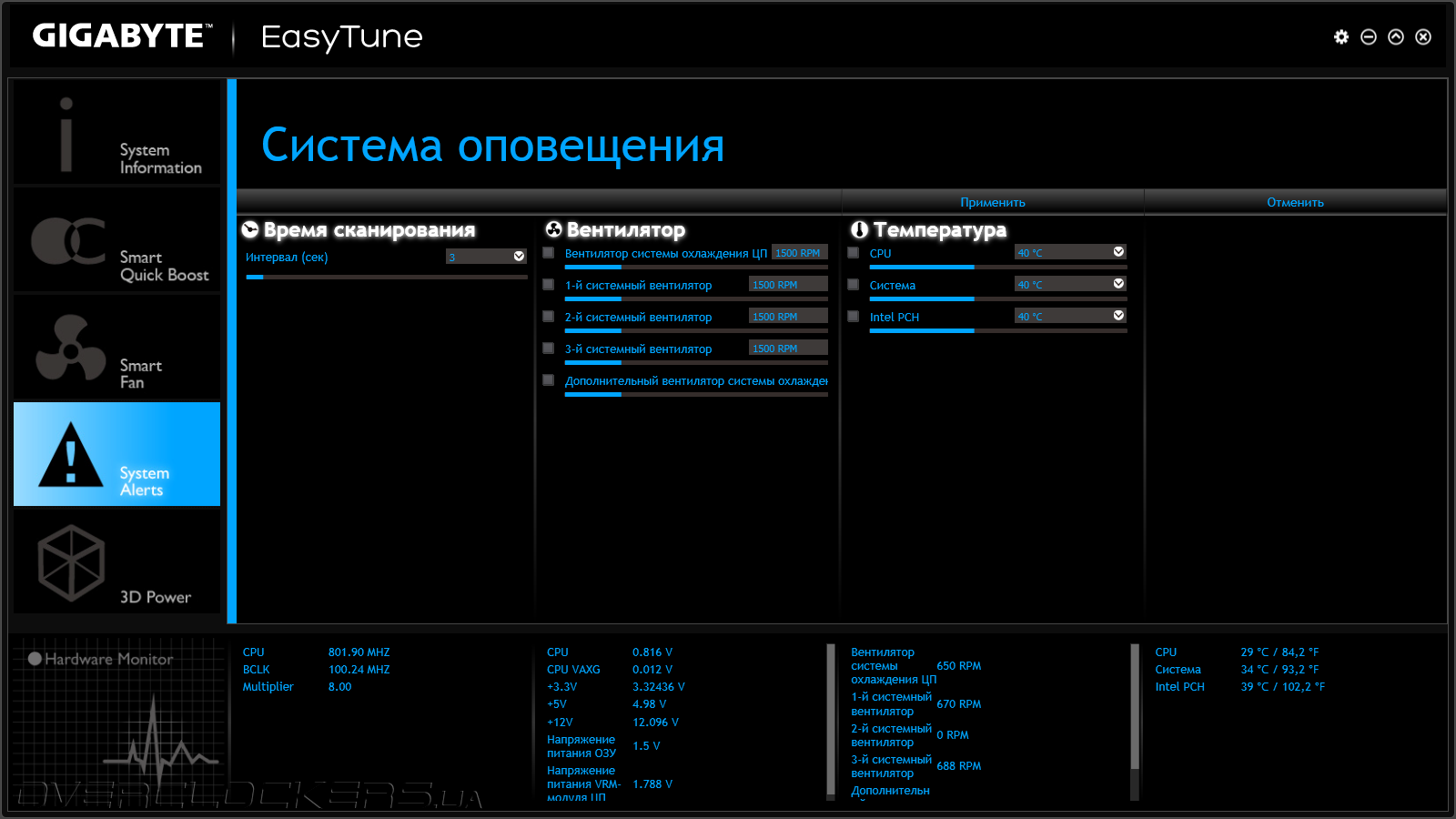

Вкладка System Alert служит для настройки срабатывания сигнализации о достижении критических показаний системного мониторинга, а меню 3D Power позволяет сконфигурировать параметры цифровой подсистемы питания центрального процессора.

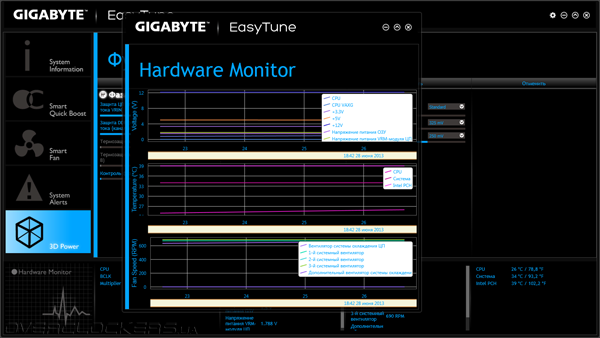

Наконец, для контроля датчиков аппаратного мониторинга в режиме реального времени предназначена функция Hardware Monitor, которая визуализирует изменения показаний в виде графиков.

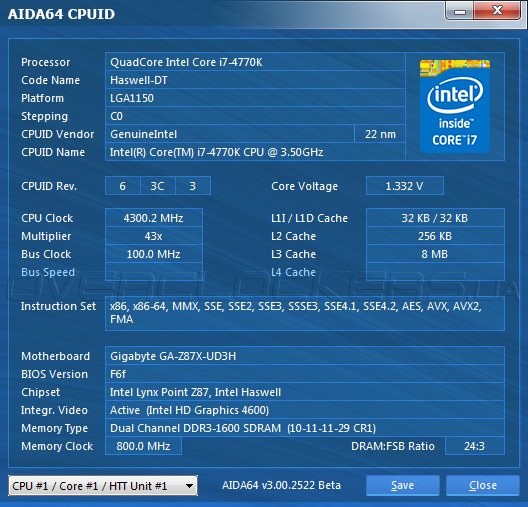

Разгонный потенциал героини сегодняшнего обзора проверялся при использовании розничного экземпляра Intel Core i7-4770K, который при использовании мощного воздушного кулера Noctua NH-U14S, оснащенного парой вентиляторов Noctua NF-A15 PWM с максимальной частотой вращения 1500 об/мин, способен ускоряться до частоты 4500 МГц. Именно такой результат и был достигнут при использовании GA-Z87X-UD3H, для этого напряжение CPU Vcore было зафиксировано на отметке 1,245 В, CPU RING Voltage повышалось до 1,175 В, а к напряжению на «системном агенте» CPU System Agent Voltage пришлось добавить 0,1 В. Модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31-1Т, тогда как Uncore-часть процессора функционировала на частоте 4200 МГц.

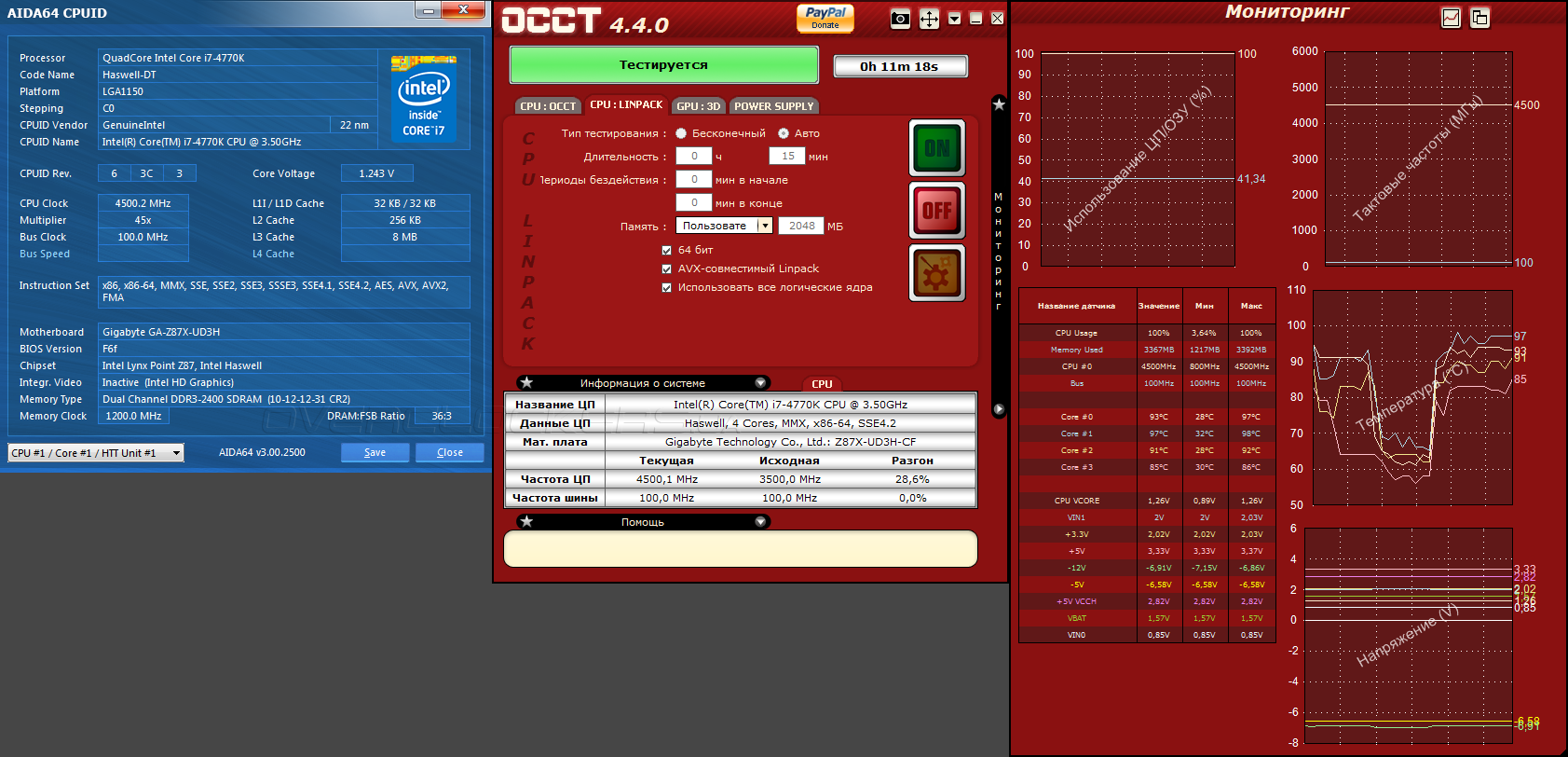

С такими настройками процессор проходил тестирование в программе OCCT в режиме Linpack с включенной поддержкой AVX, но временами температура достигала угрожающих 97 °С, так что об увеличении напряжения, необходимом для дальнейшего повышения частот, не могло быть и речи! А жаль, поскольку запас прочности у Gigabyte GA-Z87X-UD3H явно оставался, но для его реализации необходимо применение криогенных или мощных жидкостных систем охлаждения.

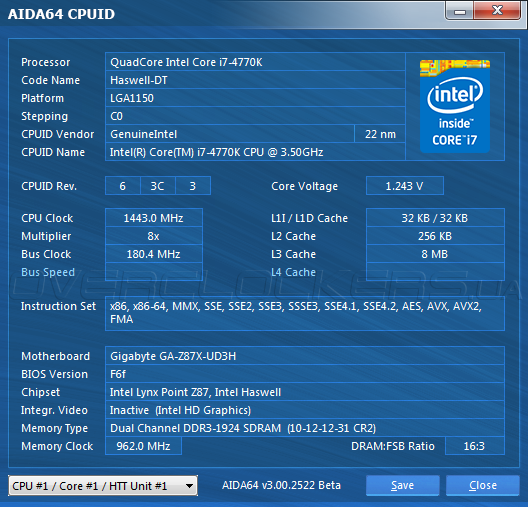

В части повышения BCLK новинка порадовала стабильной работой на частоте BCLK в 180,4 МГц, что можно считать очень хорошим результатом.
Что касается автоматического разгона, то встроенные профили быстродействия Performance Boost позволяют ускорить центральный процессор до частоты 4700 МГц, правда ценой чрезмерного увеличения напряжения CPU Vcore до 1,41 В.
Увы, воздушные кулеры не способны охладить Haswell в таком режиме, поэтому, пришлось искать более щадящий профиль автоматического разгона. К несчастью, наши старания оказались тщетными, даже при частоте процессора в 4300 МГц прошивка подавала на вычислительные ядра напряжение 1,33 В, и, кончено, при таких настройках охладитель Noctua NH-U14S не справился с отводом тепла от разгоряченного Core i7-4770K.
Так что, мы не имеем права рекомендовать GA-Z87X-UD3H для автоматического разгона до тех пор, пока не будут пересмотрены величины CPU Vcore в профилях Performance Boost.
Тестовый стенд
Тестирование разгонного потенциала и производительности Gigabyte GA-Z87X-UD3H осуществлялось в составе тестового стенда следующей конфигурации:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Noctua NH-U14S (2 вентилятора Noctua NF-A15 PWM 140 мм, 1500 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: AMD Catalyst 13.5.
- Gigabyte GA-Z87X-UD3H (UEFI Setup F6f от 03.06.2013)
- ASUS Maximus VI Hero (UEFI Setup 0224 от 25.04.2013 );
- MSI Z87 MPOWER MAX (UEFI Setup V1.2B8 от 06.06.2013).
- AIDA64 2.80.2300 (Cache & Memory benchmark);
- Futuremark PCMark 7(v1.4.0);
- Futuremark 3DMark 11(v1.0.3);
- Batman: Arkham City;
- F1 2012
- Hitman: Absolution.
Результаты тестирования

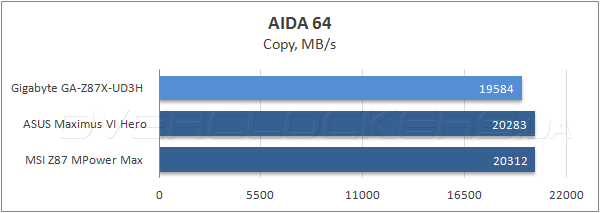

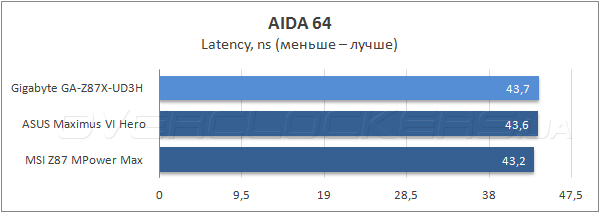

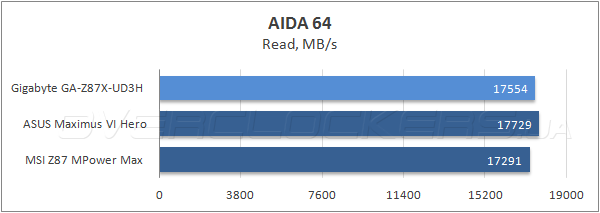

В синтетических тестах пропускной способности ОЗУ новинка зарекомендовала себя не самым лучшим образом, заметно уступив конкурентам в операциях копирования. В то же время, в подтестах чтения и записи GA-Z87X-UD3H показала неплохие результаты.

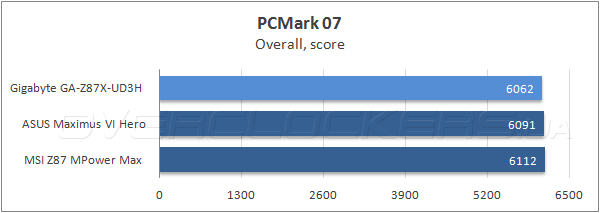

В комплексном бенчмарке Futuremark PCMark 7 героиня сегодняшнего обзора оказалась на последнем месте в общем зачете. Впрочем, отставание минимально, на грани погрешности измерений, тогда как отдельных тестовых сценариях материнская плата Gigabyte показала достойное быстродействие.

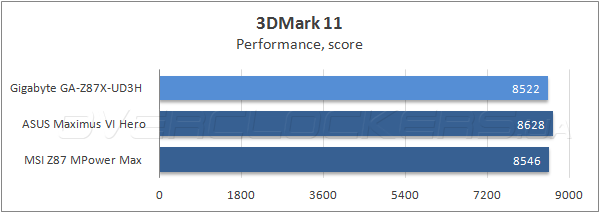

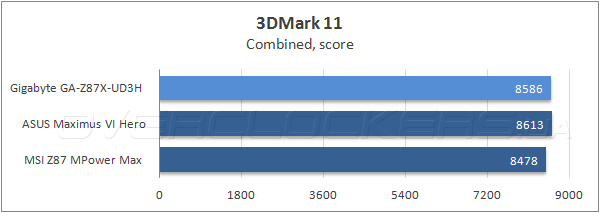

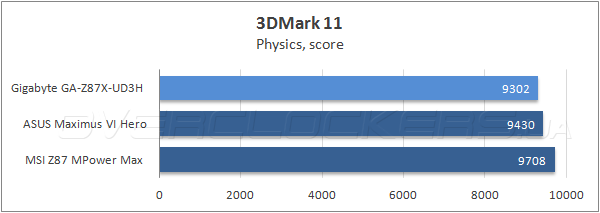

Производительность GA-Z87X-UD3H в графическом тестовом пакете Futuremark 3DMark 11 нас не впечатлила. Виной тому слабые результаты в сценариях Graphics и Physics, тогда как в подтесте Combined новинка выступила неожиданно хорошо.

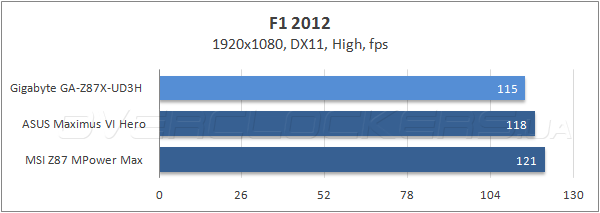

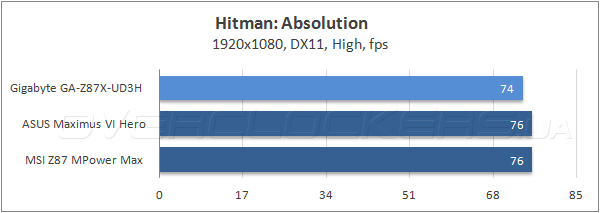

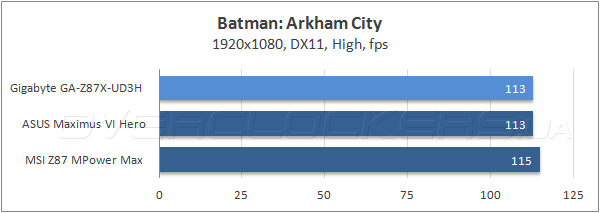

В игровых тестах ситуация повторилась: частота смены кадров при использовании материнской платы Gigabyte была неизменно ниже на один-два fps, чем у соперниц.
Энергопотребление

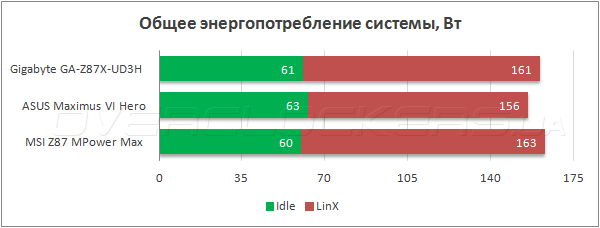

В оценке энергопотребления тестовых стендов нам помогло устройство Basetech Cost Control 3000, при помощи которого мы измерили среднее потребление электроэнергии при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения стресс-теста LinX.
В простое все три конкурсантки показали сопоставимые результаты, тогда как при максимальной нагрузке наилучшую экономичность продемонстрировала материнская плата ASUS Maximus VI Hero, которой новинка уступила всего 2 Вт. Ну а самой «прожорливой» оказалась модель MSI.
Выводы
В процессе обзора неожиданно выяснилось, что у героини сегодняшнего обзора оказалось много общих черт с продуктом для оверклокеров — Gigabyte GA-Z87X-OC, который заслужил отличные оценки экспертов нашей тестовой лаборатории. Действительно, модель среднего уровня GA-Z87X-UD3H обладает похожей конструкцией силовой подсистемы и точно таким же UEFI Setup, дающим отличные возможности для оптимизации быстродействия, как и старшая модель. Примерно на одном уровне находятся и возможности расширения двух системных плат Gigabyte, и функциональность комплектного ПО. Более того, новинка оснащена полным «джентльменским набором», необходимым для работы в условиях открытого стенда, а именно: аппаратными кнопками включения и перегрузки, индикатором кодов POST и контрольными точками для измерения напряжения. Так что, если вы ищете качественную материнскую плату для разгона процессоров Intel LGA1150 — Gigabyte GA-Z87X-UD3H может стать отличным выбором, правда, для достижения максимальных частот придется позаботиться об эффективной системе охлаждения центрального процессора.
Что касается производительности в штатном режиме, то у новинки налицо проблемы с управляющим микрокодом, что привело к незначительному отставанию Gigabyte GA-Z87X-UD3H во многих тестах. Мы надеемся, что очередное обновление прошивки выведет быстродействие материнской платы на достойный уровень, который сделает покупку героини сегодняшнего обзора еще более привлекательной.
