Обзор и тестирование материнской платы Gigabyte GA-F2A85X-D3H

В сегодняшнем обзоре речь пойдет об интересном продукте компании Gigabyte — плате, основанной на самом современном наборе системной логики A85X для платформы Socket FM2. Примечательна она, в первую очередь, своей ценой — в сегодняшней рознице за неё простят около $95. В то же время набор интерфейсных разъемов всеохватывающий, а исполнение в полном ATX-формате и мощная, на первый взгляд, подсистема питания делают её привлекательным вариантом для современного мультимедийного компьютера.

Gigabyte GA-F2A85X-D3H

Различия от флагманской модели состоят в меньшем количестве слотов PCI-E x16, разъемов для подключения вентиляторов, отсутствии гнезда DisplayPort, а главное — всё же упрощенной подсистеме питания APU.

Модель Gigabyte GA-F2A85X-D3H
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866, 64 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0 x16
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 8 x 2.0 (4 разъема на задней панели, AMD A85X)
4 х 3.0 (2 разъема на задней панели, AMD A85X)
Serial ATA 8 x SATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10, JBOD (A85X)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Возможность подключения TPM-модуля

Нам же остается проверить, как плата справится с разгоном APU и оперативной памяти, будет ли её работа стабильной, а тепловой режим в пределах разумных значений.


Упаковка. Комплектация

Плата поставляется в коробке средних размеров, оформление которой позволяет с легкостью угадать принадлежность продукта к компании Gigabyte. Да и фирменные технологии Dual UEFI BIOS и 3D BIOS вряд ли можно встретить где-либо еще.

Gigabyte GA-F2A85X-D3H

Большая часть оформления обратной стороны отведена для раскрытия сути стратегии Ultra Durable 4 Classic. Также видим фото самого устройства (отметим удачный ракурс — можно разглядеть как саму плату, так и её заднюю панель), краткие спецификации. Кроме того, производитель разместил два скриншота интерфейсов UEFI и 3D BIOS.

Gigabyte GA-F2A85X-D3H

В комплекте с платой поставляются:
  • инструкция по быстрой установке;
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • наклейка для корпуса.
Gigabyte GA-F2A85X-D3H

Набор ожидаемо скромный, негативное впечатление о простоватой заглушке скрашивают целых четыре интерфейсных кабеля с защелками.


Внешний вид

Первое, что бросается в глаза — нетипичный как для продукции Gigabyte цвет платы. Еще удивляет обилие пустых мест на ней. Расширение функциональности системной логики не прошло зря. Повсюду использованы твердотельные конденсаторы.

Gigabyte GA-F2A85X-D3H

Процедура закрепления в корпусе предусматривает использование всего семи винтов, причем для одного из них не везде найдется соответствующая стойка.

В виду наличия обильных пустот на плате отметим расторопность инженеров в размещении чипсета: он смещен как можно дальше от первого слота PCI-E. Таким образом, тепло от видеокарты наименьшим образом будет влиять на его рабочую температуру. В то же время, если у пользователя возникнет желание организовать тандем — доступ к необычайно великому количеству SATA разъемов не будет затруднен, как и к литиевой батарее.

Gigabyte GA-F2A85X-D3H

К слову о радиаторе; кажется, что на его площади попытались сэкономить. Хотя, если вспомнить решения прошлых лет, на них вообще использовались смешные, по нынешним меркам, охладители, но всё работает и по сей день. Как бы там ни было, тестирование всё расставит по своим местам.

Gigabyte GA-F2A85X-D3H

Gigabyte наконец избавилась от привычки размещать гнездо для подключения аудио-разъемов передней панели посреди платы. Теперь все подобные слоты размещены вдоль нижней грани устройства. Конфигурация классических слотов расширения вызывает только положительные эмоции.

Gigabyte GA-F2A85X-D3H

На задней панели также всё в порядке. Присутствуют все актуальные на сегодняшний день порты, причем, в достаточном количестве, как для продукта такого уровня.

Gigabyte GA-F2A85X-D3H

Взглянем на самое интересное — зону размещения сокета APU. Традиционно близко к нему расположились слоты DIMM. Впрочем, учитывая последние тенденции рекомендаций по их наполнению — нумерация от края платы к сокету — беспокоится о перекрытии системой охлаждения последних несколько преждевременно.

Gigabyte GA-F2A85X-D3H

Для подключения блока питания используется 8-контактное гнездо.

В качестве охладителя силовой части подсистемы питания APU выступает радиатор замысловатой формы из довольно легкого сплава. В качестве термоинтерфейса задействована уже привычная термопрокладка небольшой толщины.

Gigabyte GA-F2A85X-D3H

Сама подсистема питания реализована по схеме 4+2 фазы с использованием контроллера ISL6377 и «мосфетов» с низким сопротивлением открытого канала. Возможности этой связки узнаем при разгоне.

Gigabyte GA-F2A85X-D3H

Возможности UEFI

Внешний вид UEFI, что применяется в продукции Gigabyte, уже знаком нашим читателям по предыдущим обзорам. Для входа в режим изменения настроек следует нажать клавишу Del, F12 — для вызова загрузочного меню. Как и подобает, первым пунктом идёт раздел M.I.T., но мы быстро пройдемся по характерным особенностям платы в более привычных разделах.

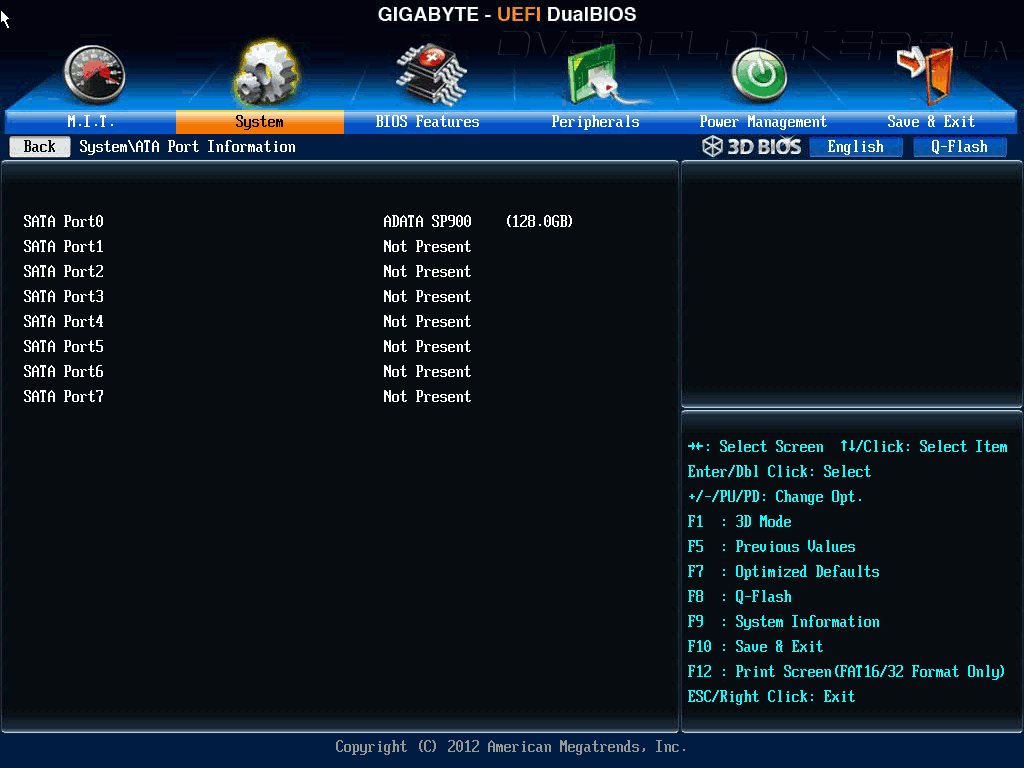

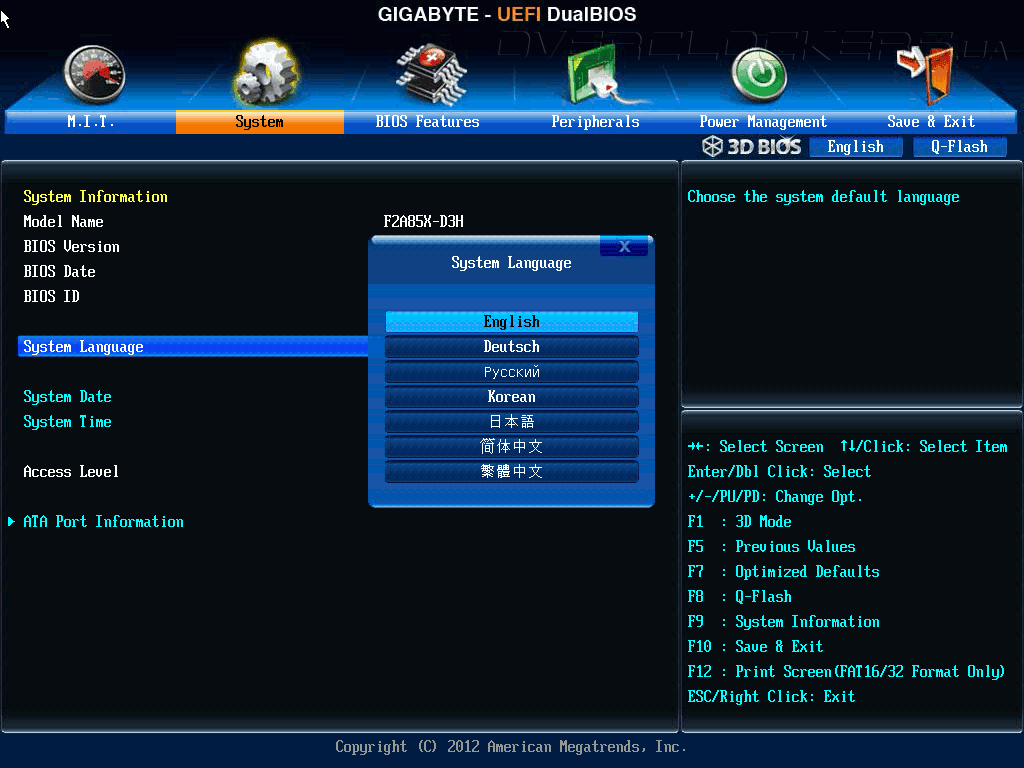

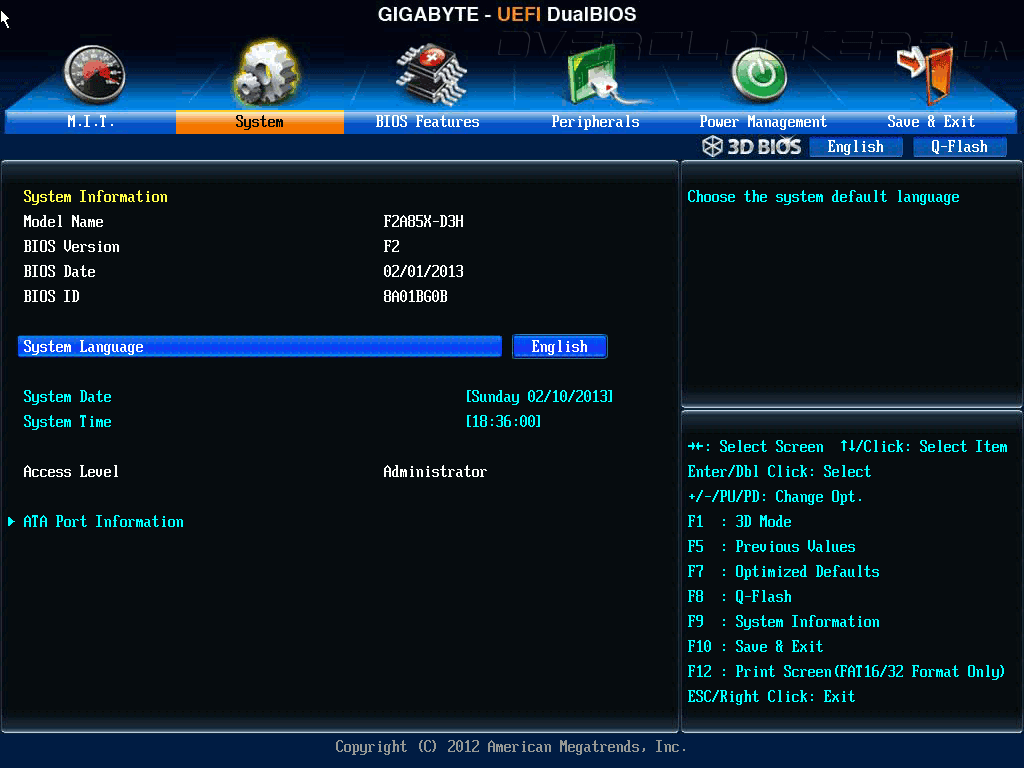

Начнем с системного меню. Несколько непривычно видеть целых восемь SATA-устройств, поддерживаемых «материнкой». Как обычно, здесь можно выставить время и выбрать язык.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

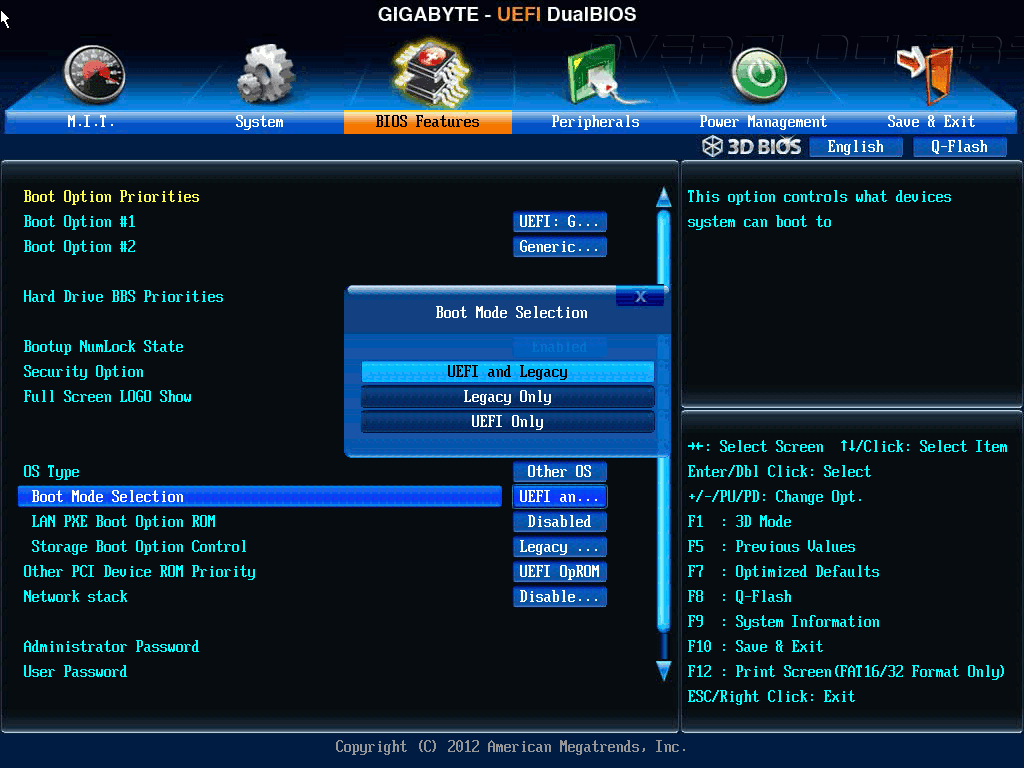

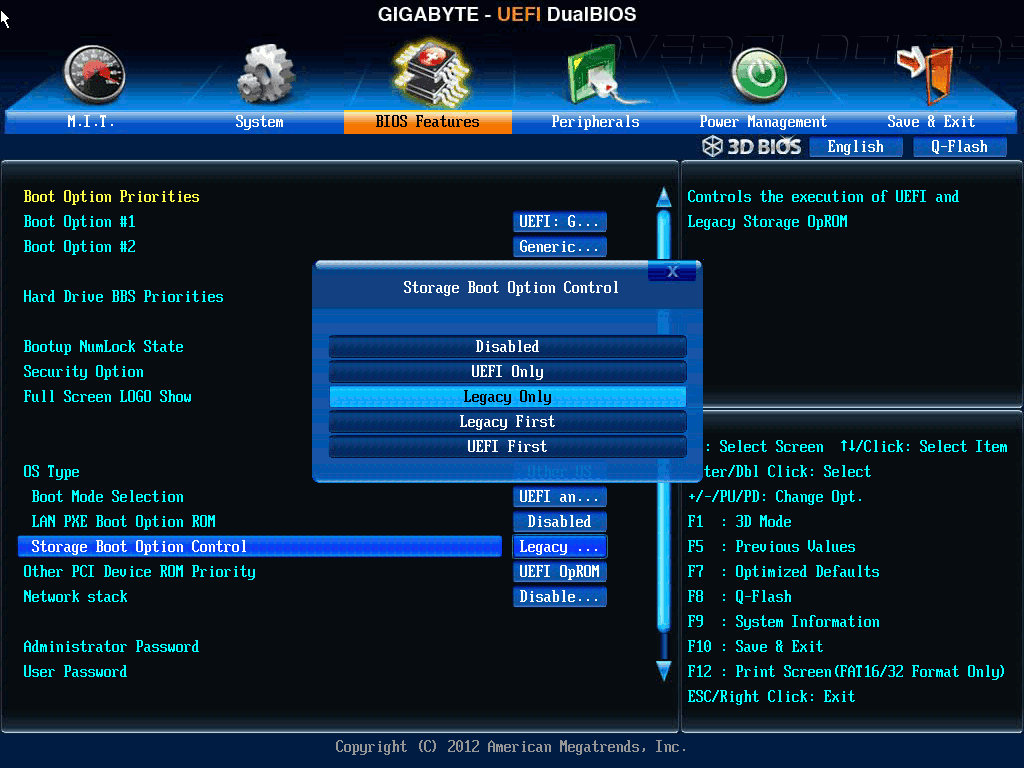

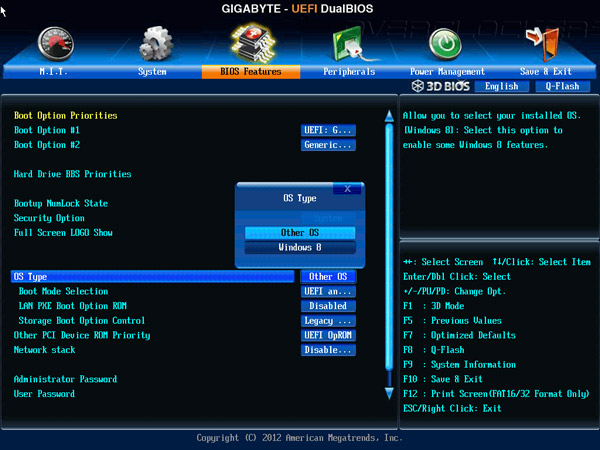

В следующем пункте — BIOS Features — следует отметить поддержку всевозможных комбинаций по работе с загрузчиком операционной системы, среди которых уже присутствует и Windows 8.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

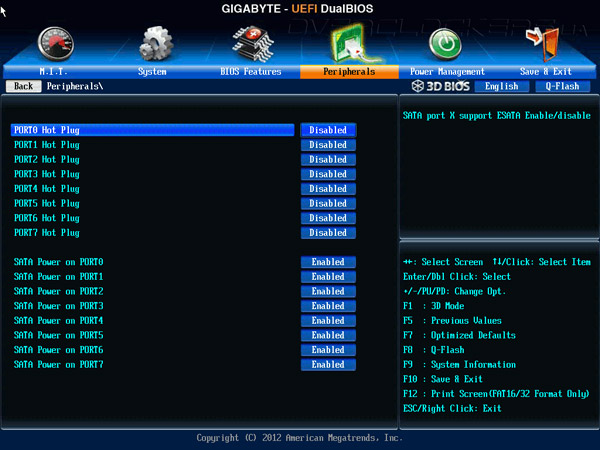

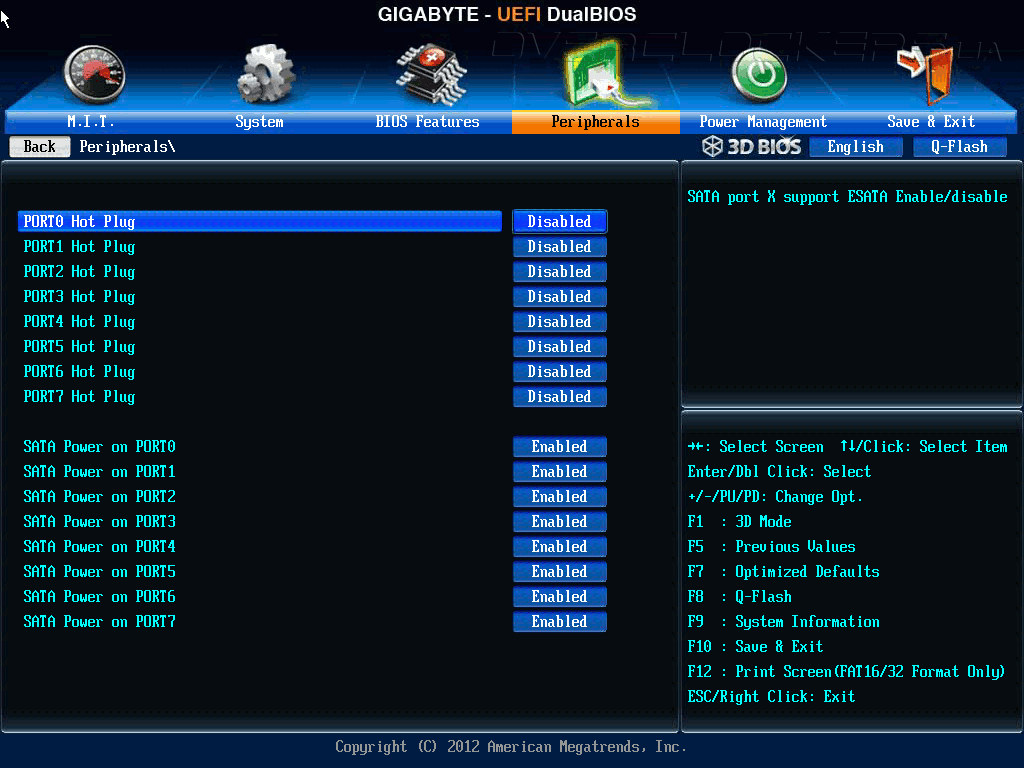

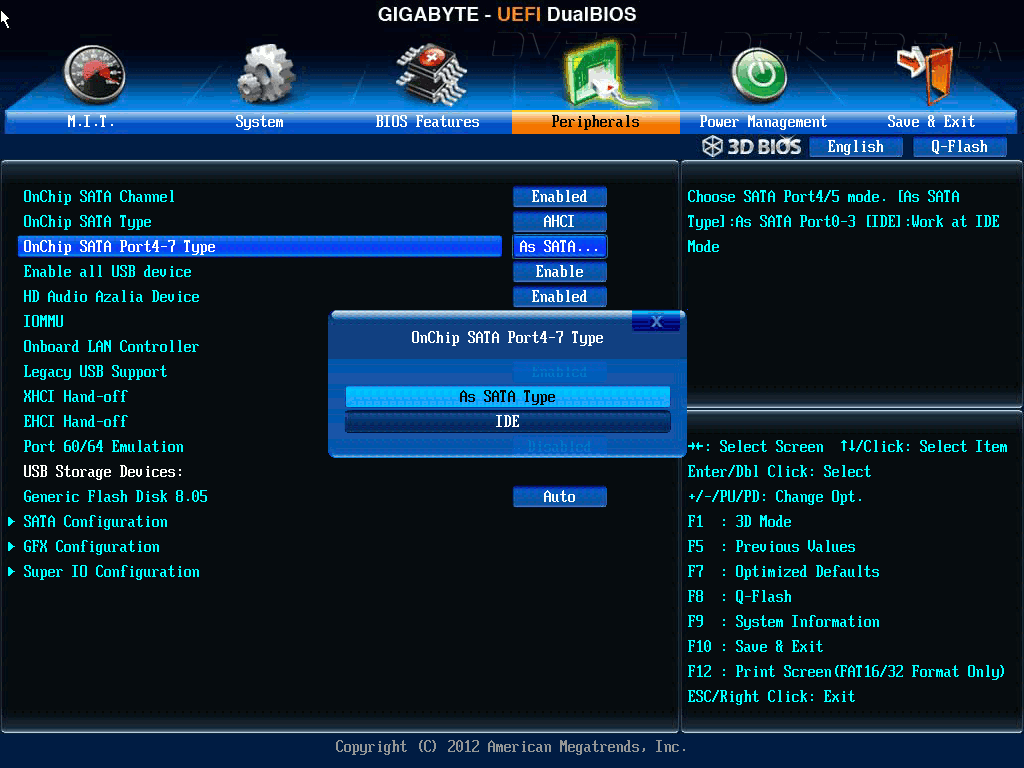

В разделе, что относится к настройке периферии, отметим группировку управления работой SATA-интерфейсов по схеме 4+4.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

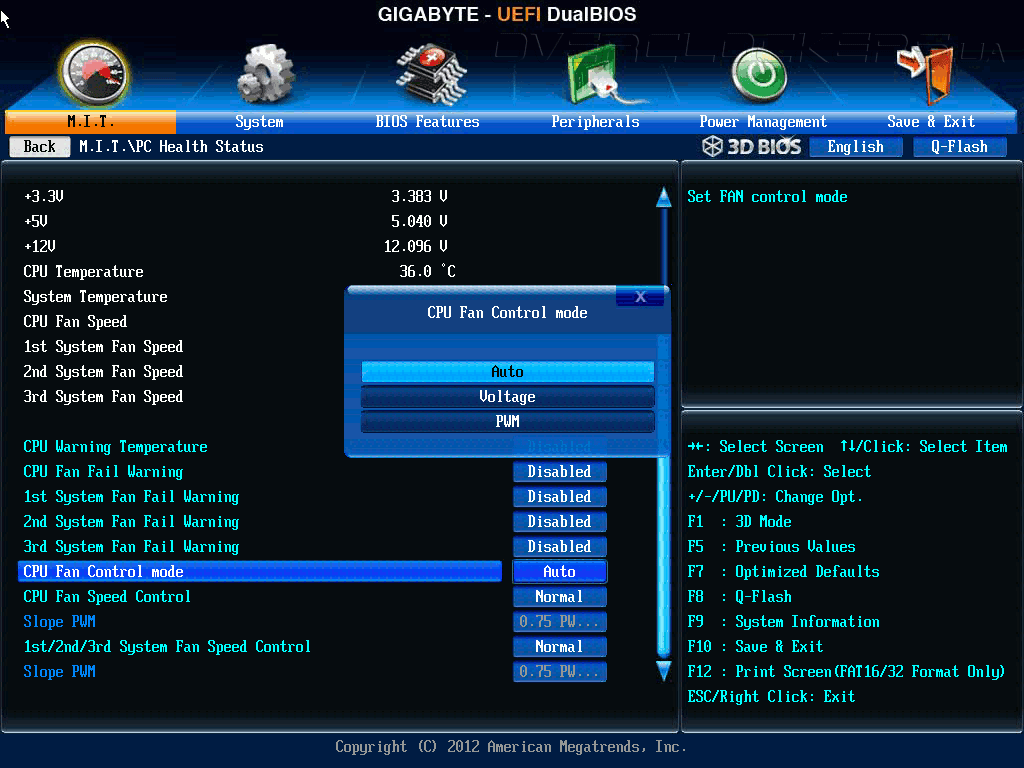

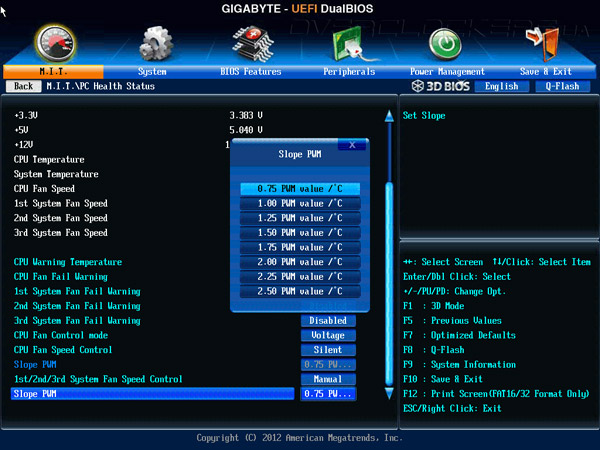

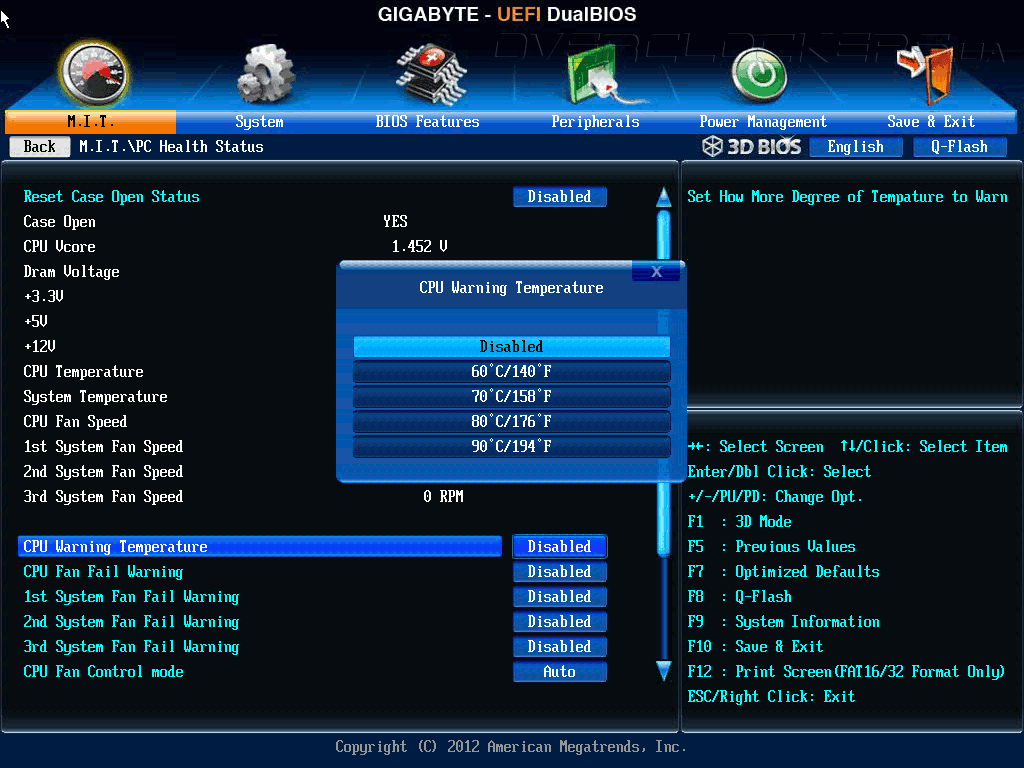

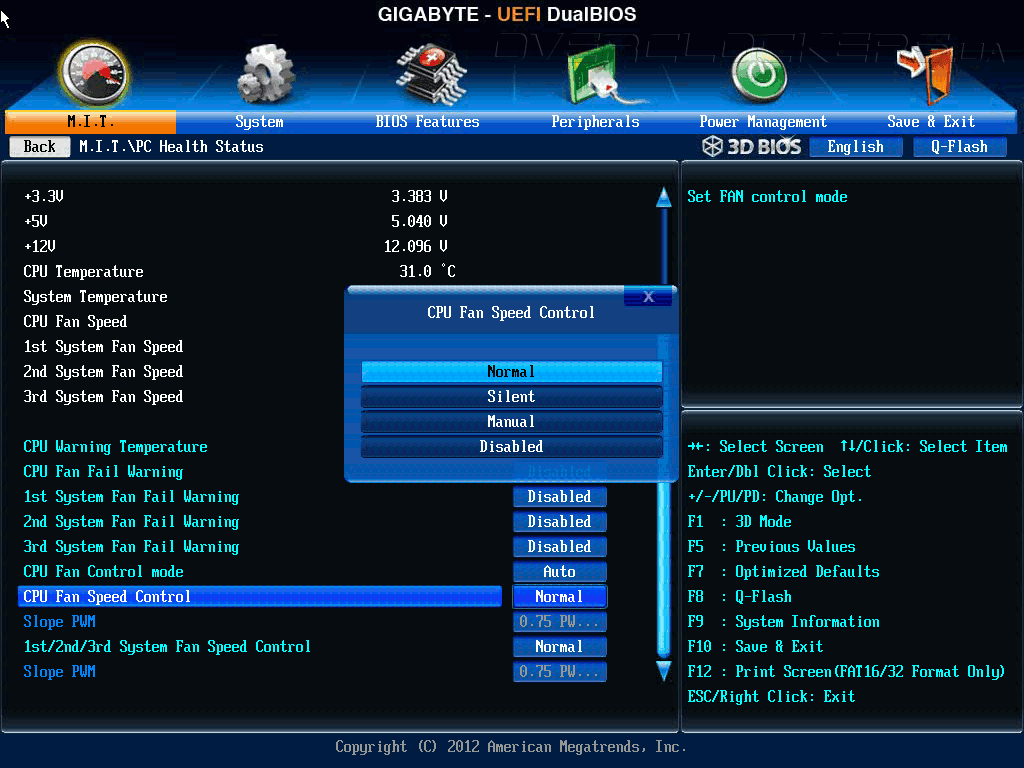

Приступим к тонкой настройке системы. Алгоритм работы вентиляторов, которые подключаются к плате, можно задать при помощи лишь двух сценариев. Для процессорного «карлсона» наиболее лояльные условия — есть возможность выбора режима (ШИМ/Напряжение) и агрессивности работы. Второй сценарий подразумевает использование лишь четырехконтактных вентиляторов, к тому же он будет общим для каждого из них.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

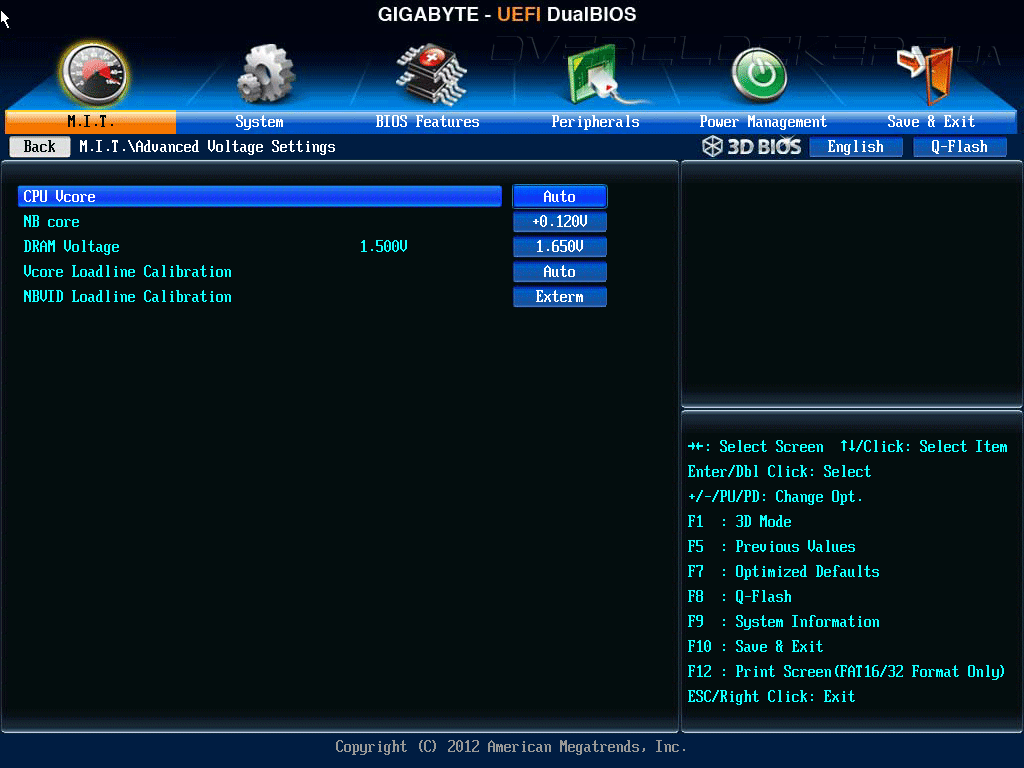

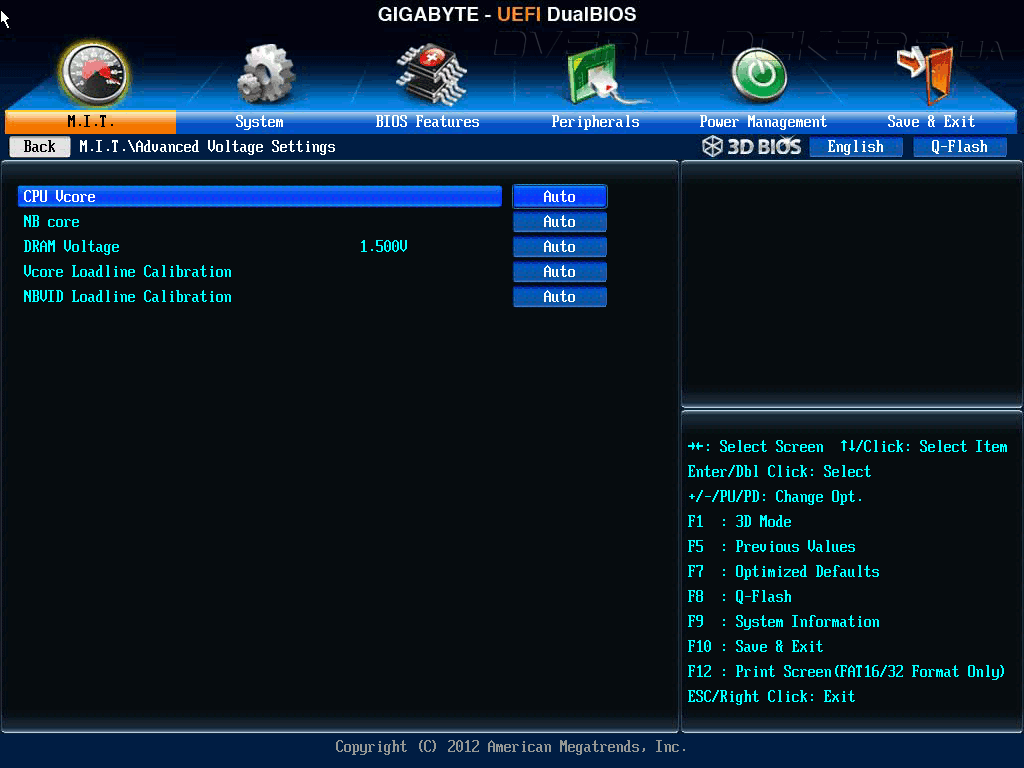

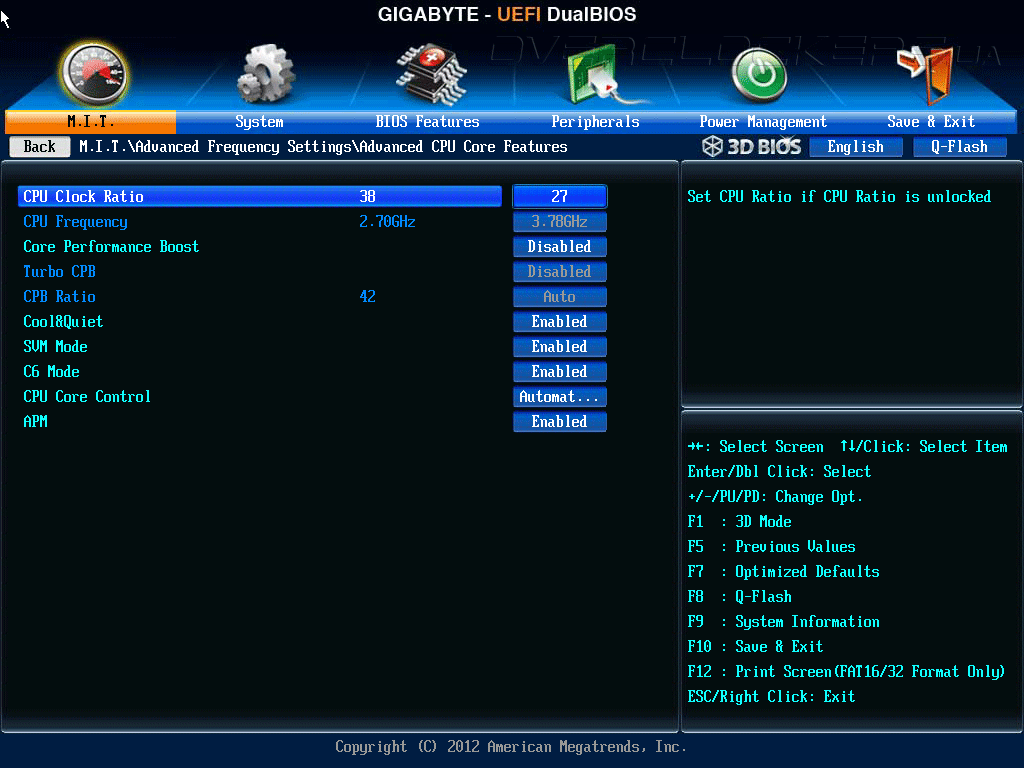

На очереди меню управления питанием APU. В угоду возможности ручного задания конкретного значения отсутствует выпадающий список из готовых вариантов, что могут принимать те или иные переменные. Поначалу это создает неуютную неопределенность — не ясно, какое же сейчас значение принимает каждый из параметров. Но в дальнейшем, выполняя подбор для достижения стабильности системы, это уже не так и важно. Всё же хотелось бы видеть это важнейшее меню более насыщенным информацией.

UEFI Setup Gigabyte GA-F2A85X-D3H

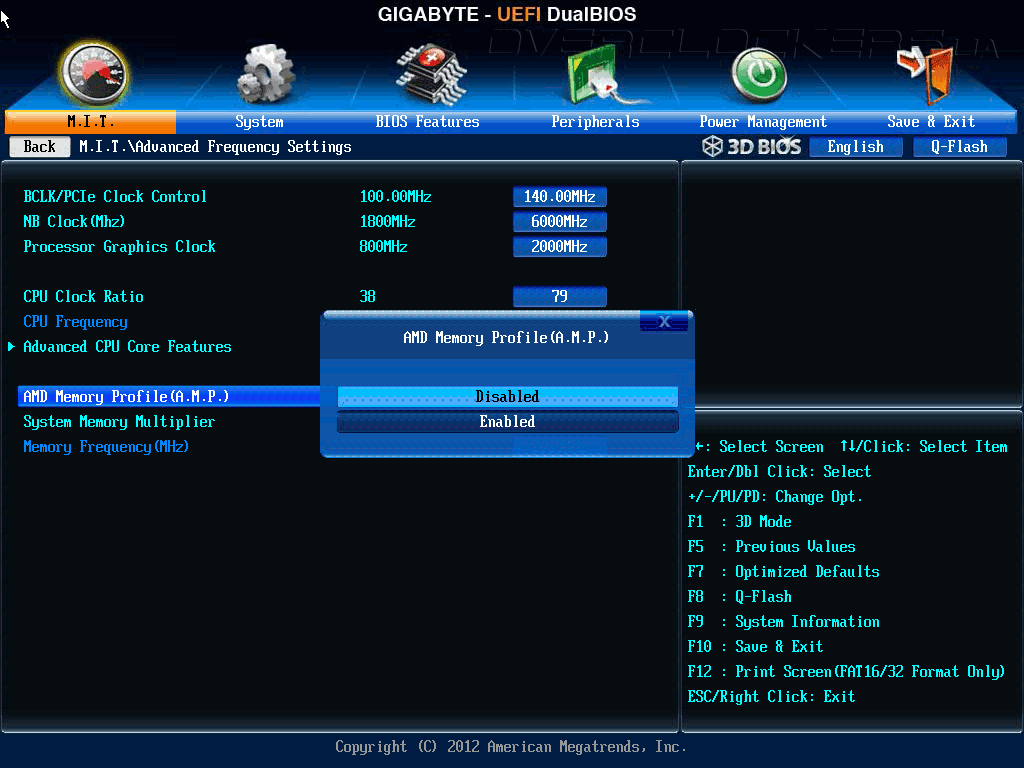

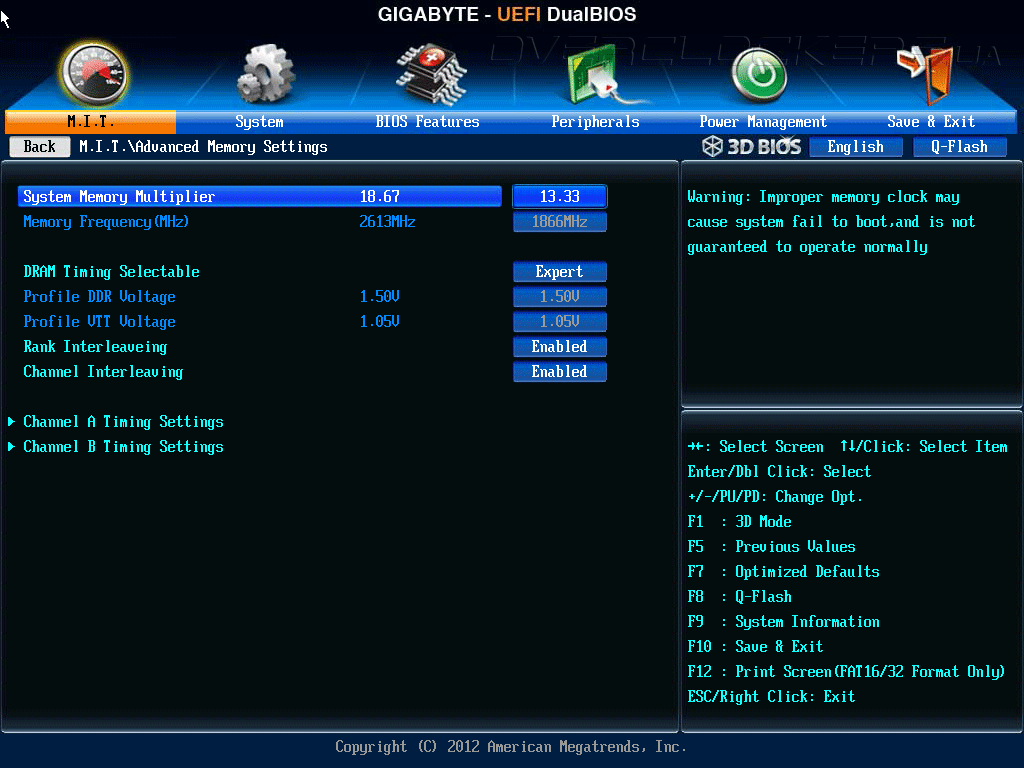

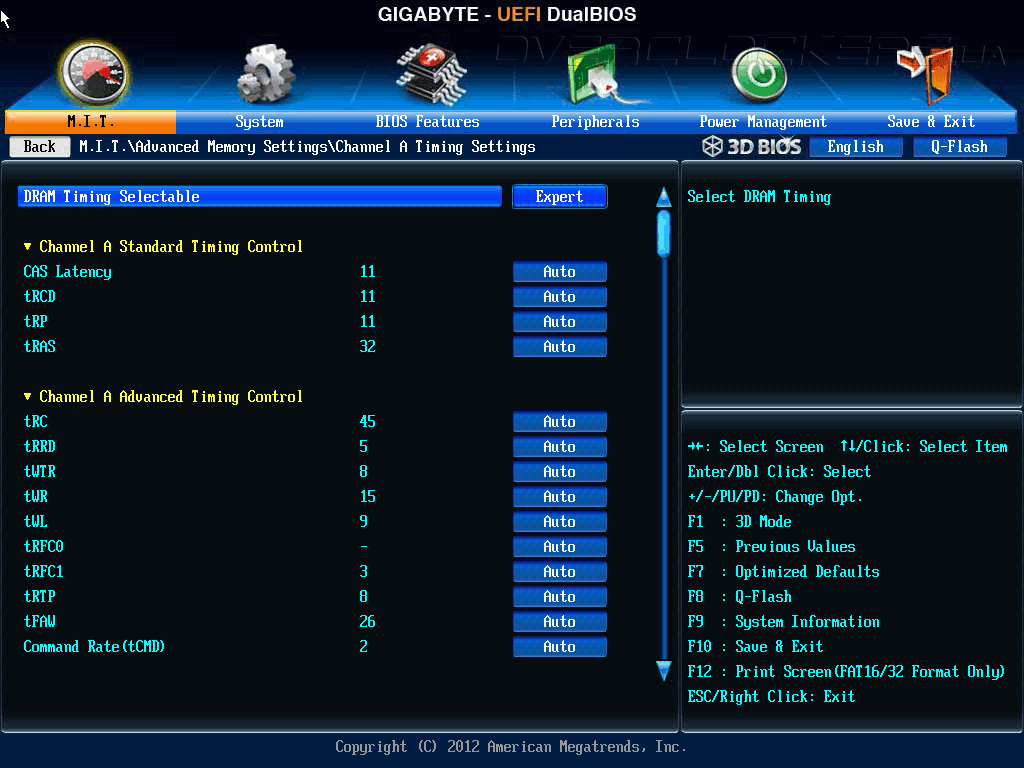

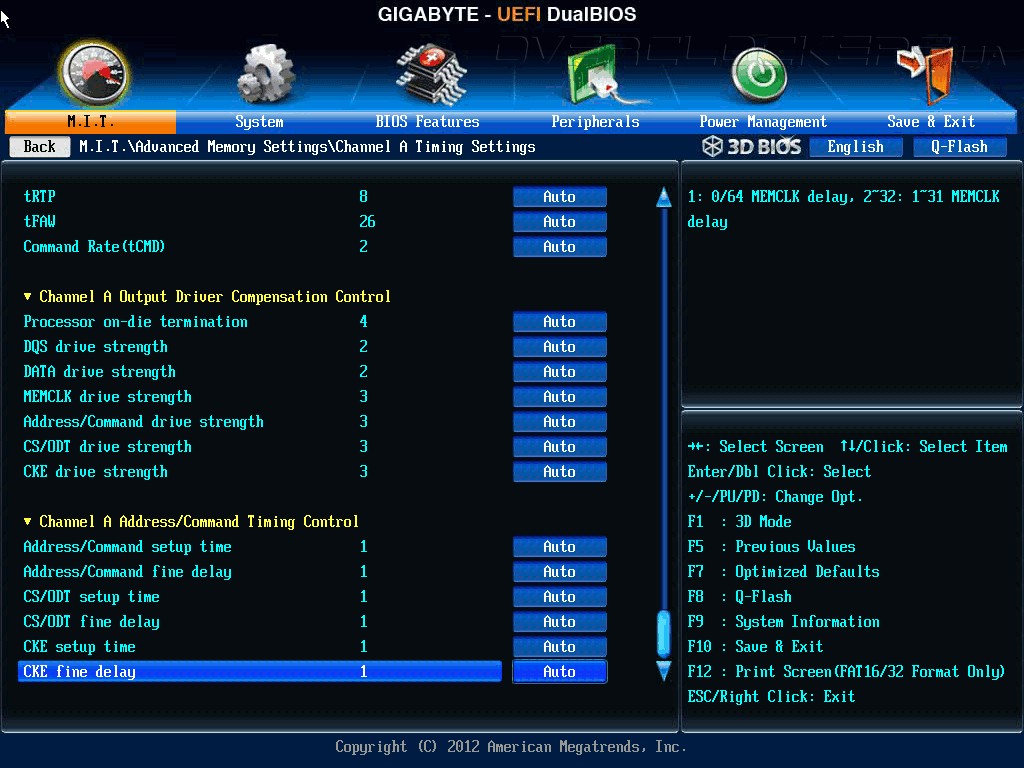

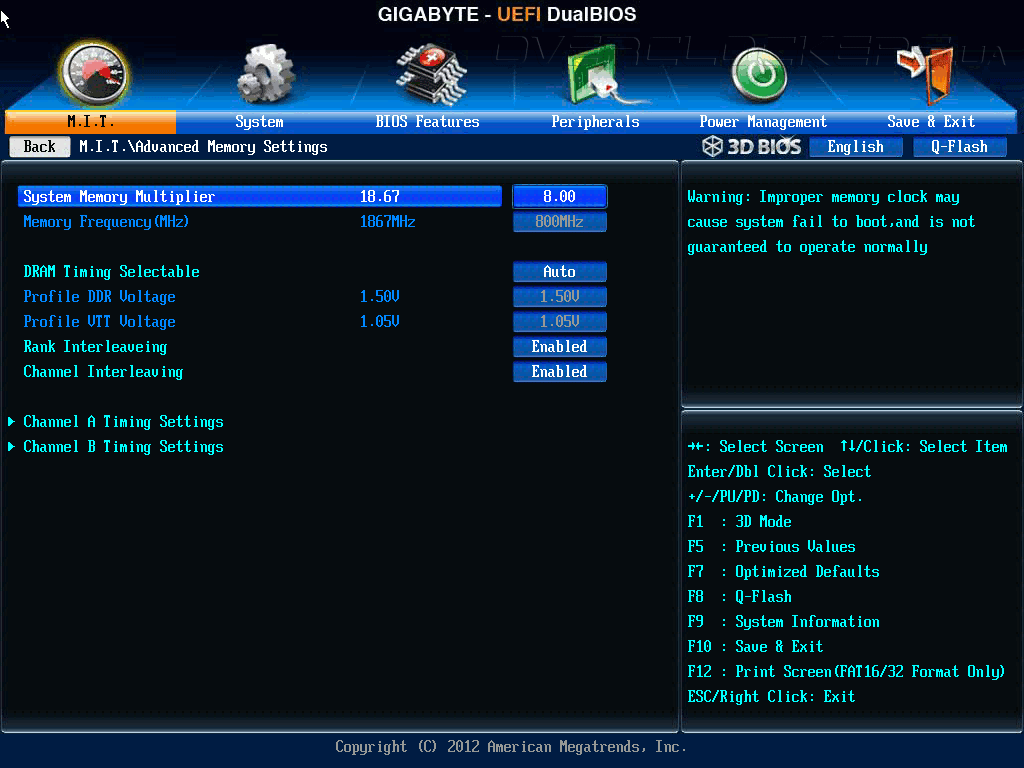

Настройка работы памяти сводится к заданию необходимого множителя. Заметим, этот логичный путь многими производителями устранен ввиду упрощения понимания происходящего. Отчего-то здесь можно сразу понять, к чему приведут наши действия, чего мы не наблюдали в прошлом меню. Возможность задания задержек очень широкая.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

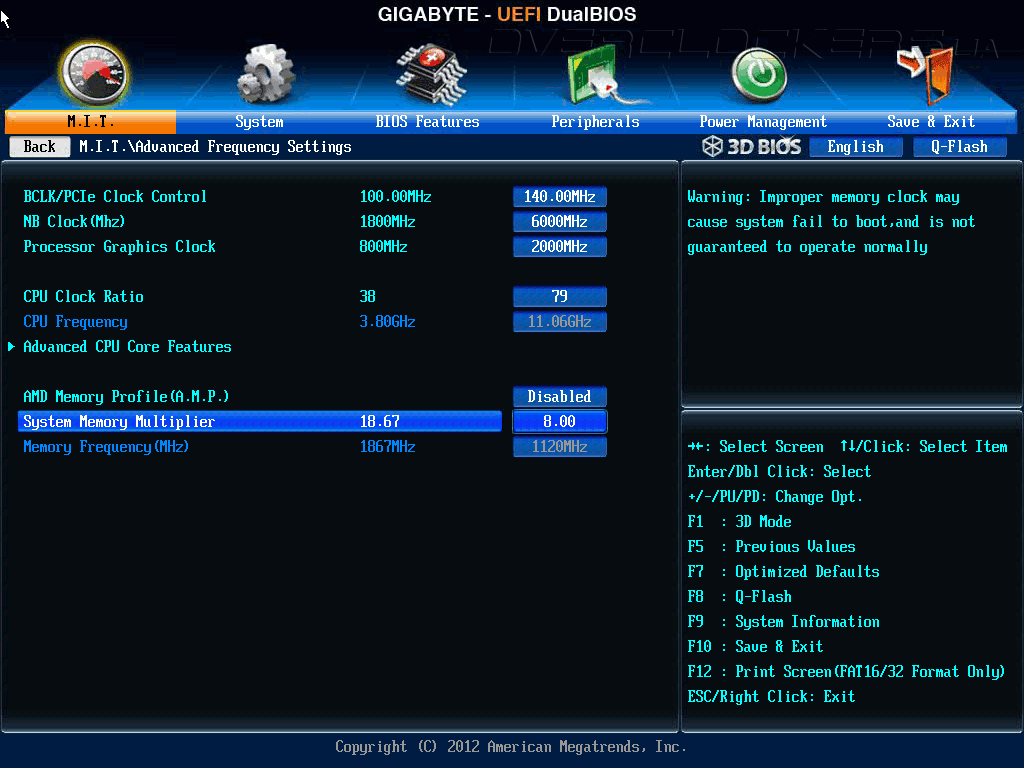

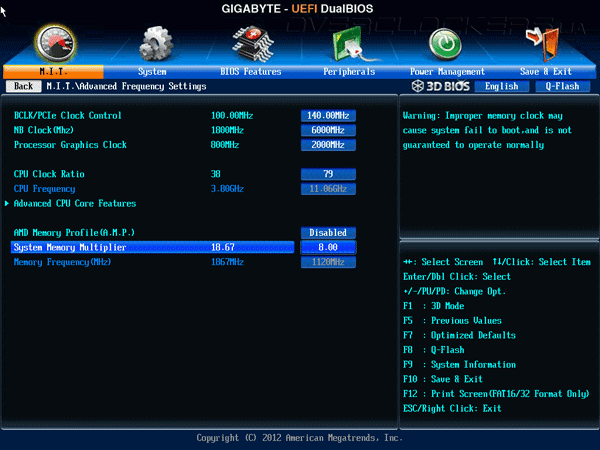

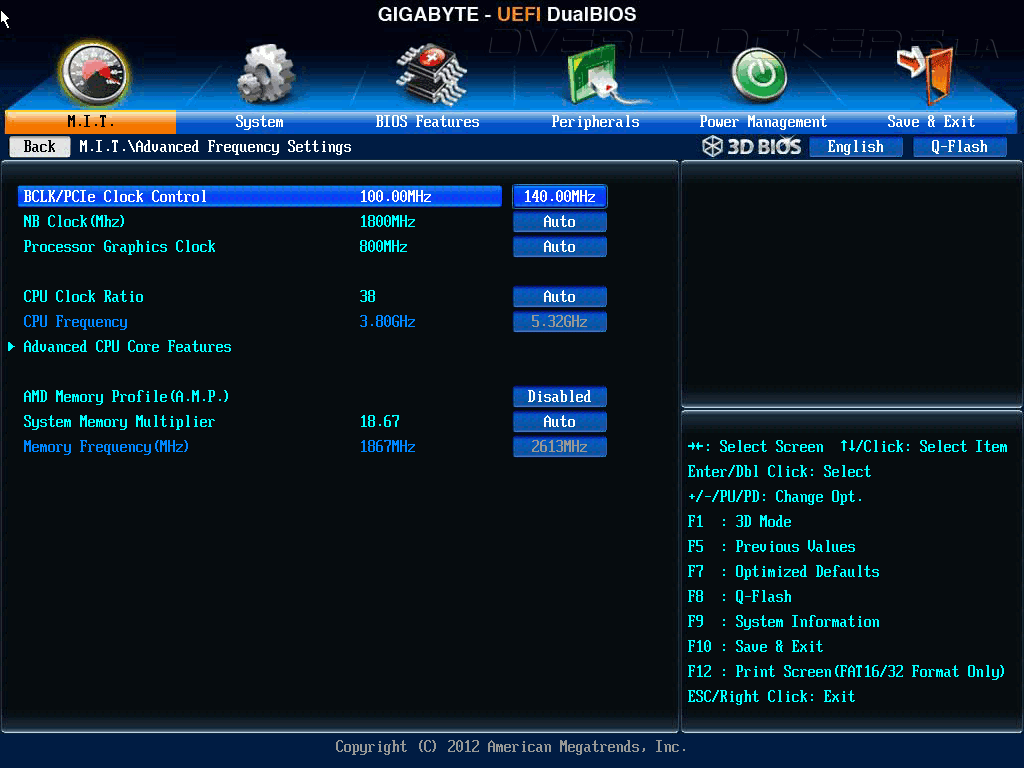

Напоследок ознакомимся с меню задания базовых частот. Впечатления от его оформления смешанные. Пределов изменяемых величин опять же не видно. Изменение множителя для памяти продублировано, возможно, для удобства, а, быть может, кого-то такие повторы будут только путать.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

Соберем всю полученную информацию в таблицу:

Параметр Шаг Диапазон регулировки
CPU Vcore (В) 0,006 +0…0,3
NB core (В) 0,006 +0…0,3
DRAM Voltage (В) 0,01 1,2–1,9
BCLK/PCIe Clock Control (МГц) 1 100–140
NB Clock (МГц) 100 800–6000
Processor Graphics Clock (МГц) 1 300–2000
CPU Clock Ratio 1 8–79
System Memory Multiplier 2,66 8–24

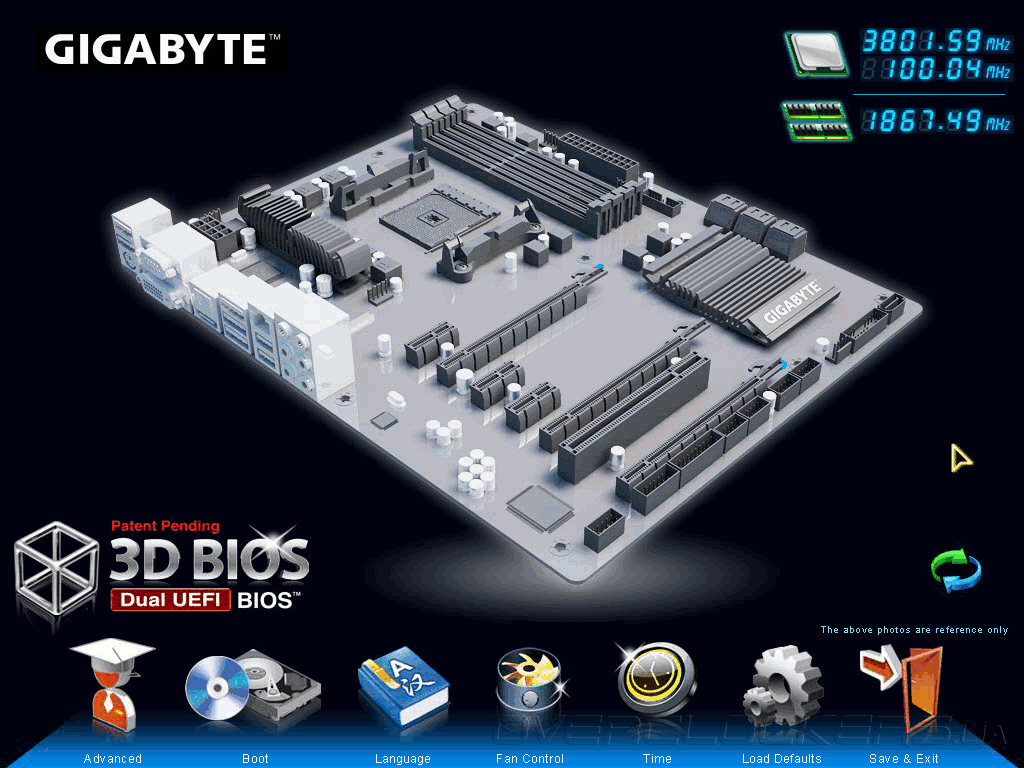

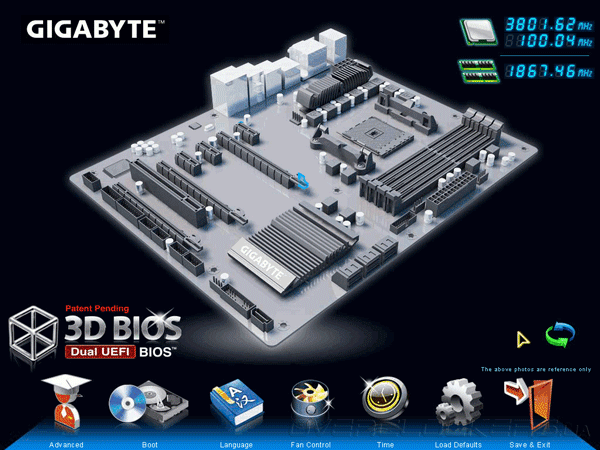

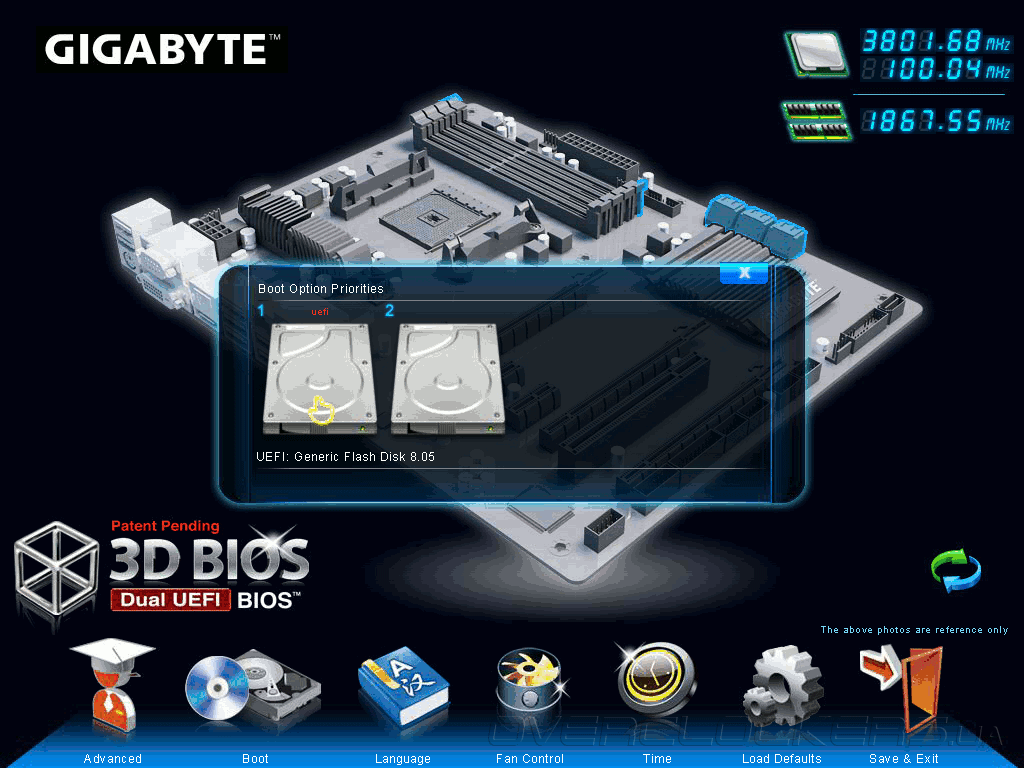

Мы много раз сегодня упоминали «удобство». Самое время взглянуть на 3D BIOS. Для переключения между режимами следует нажимать F1.

Сразу же смущает эскиз продукта — это более старшая сестра.

UEFI Setup Gigabyte GA-F2A85X-D3H

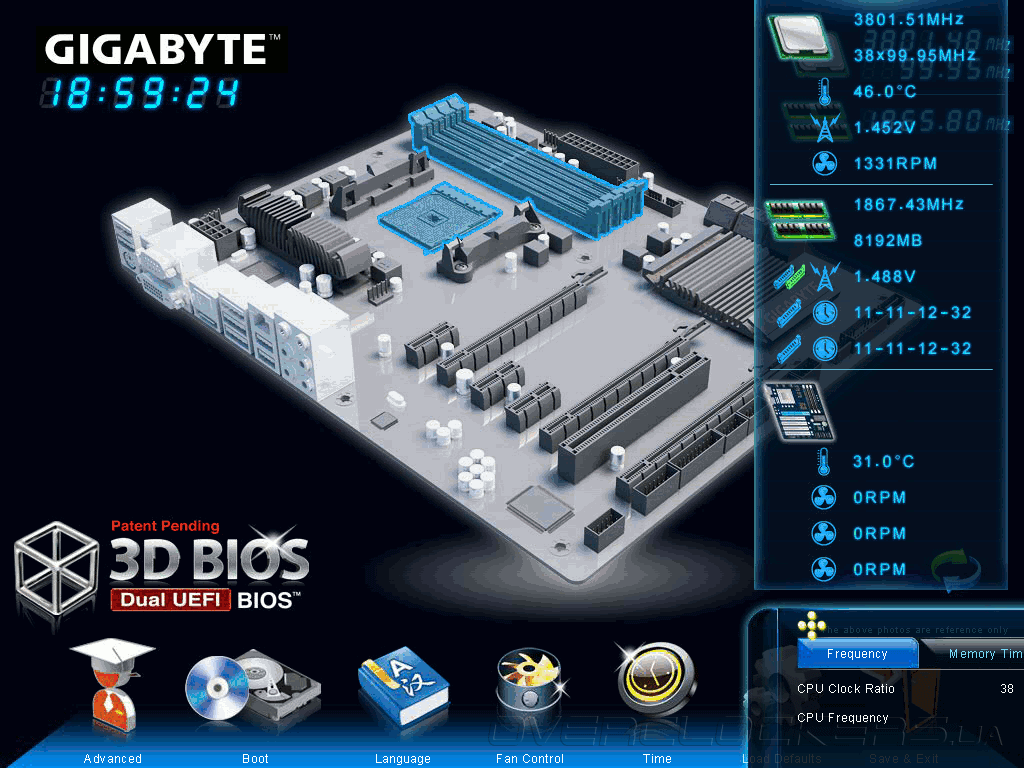

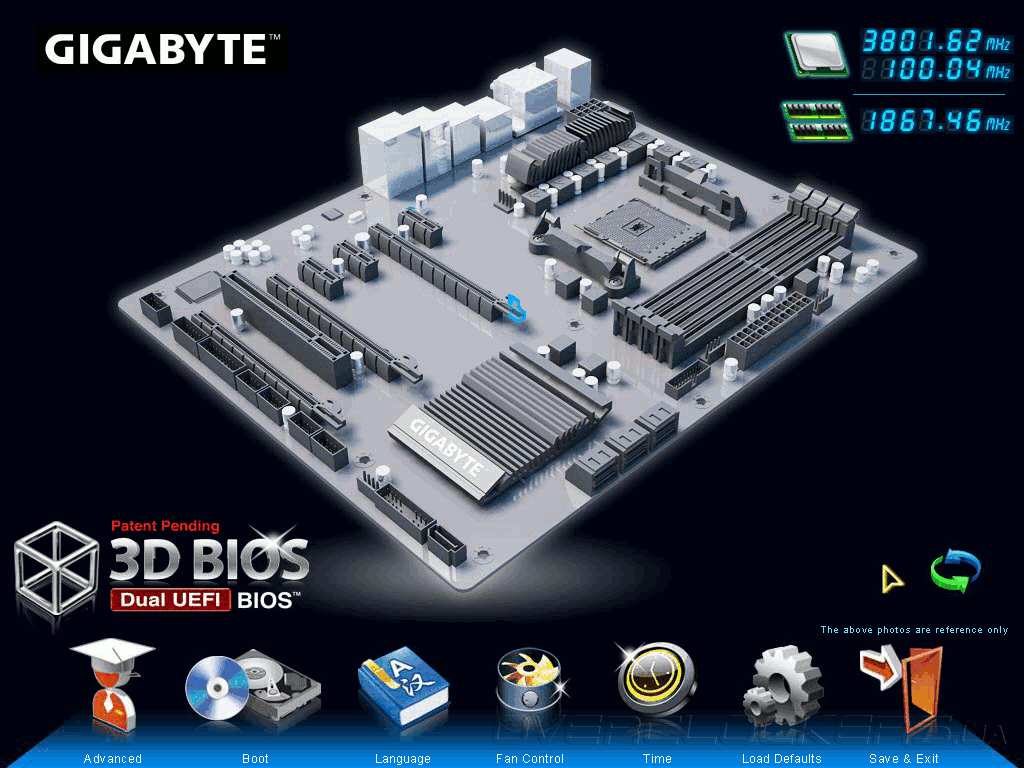

Для эстетов предусмотрена возможность менять ракурс.

UEFI Setup Gigabyte GA-F2A85X-D3H

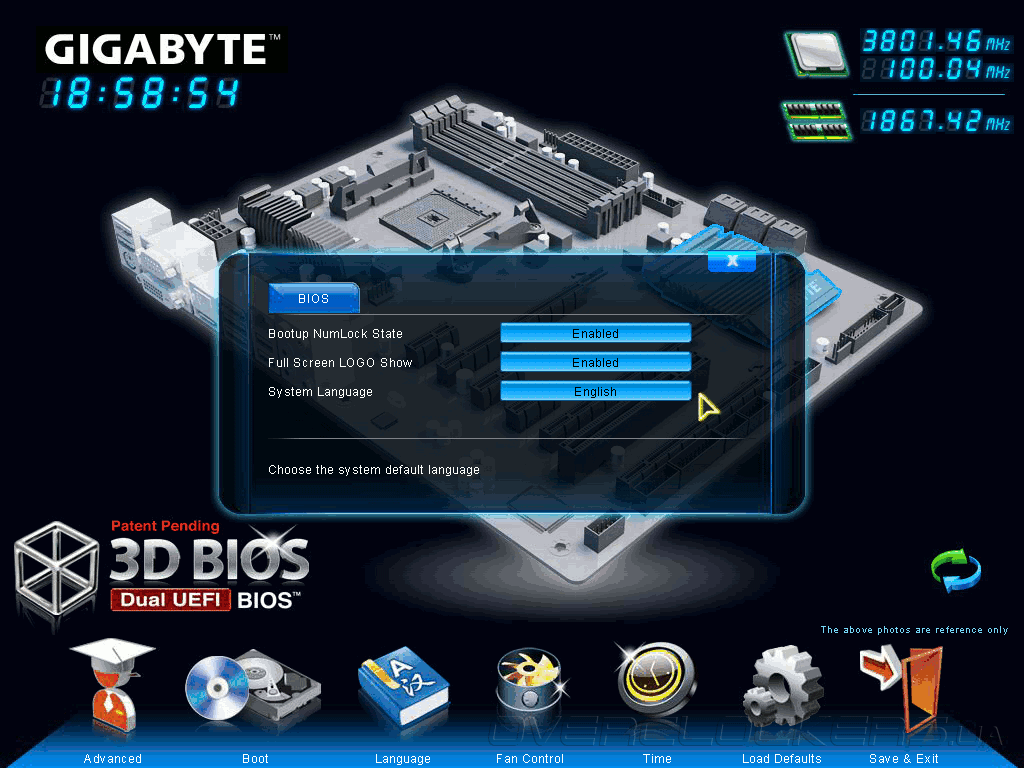

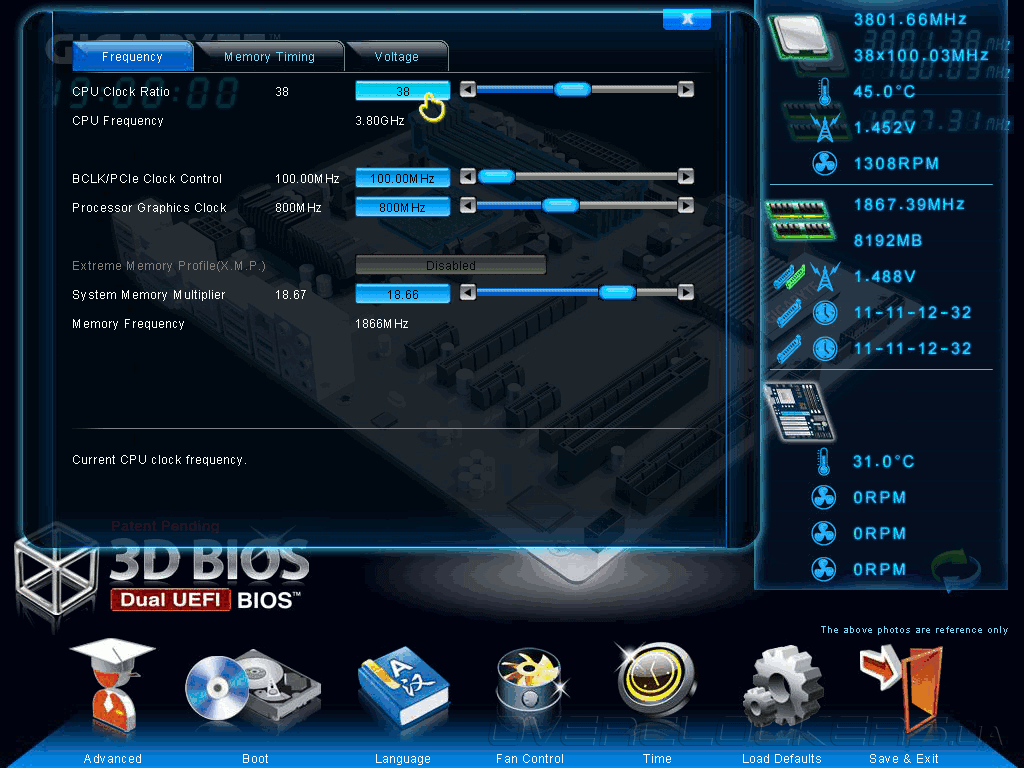

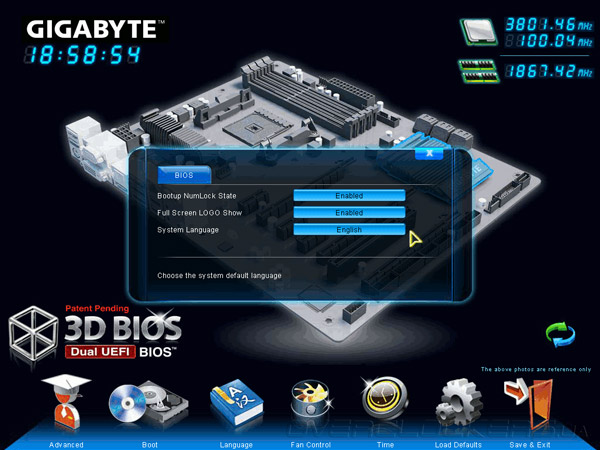

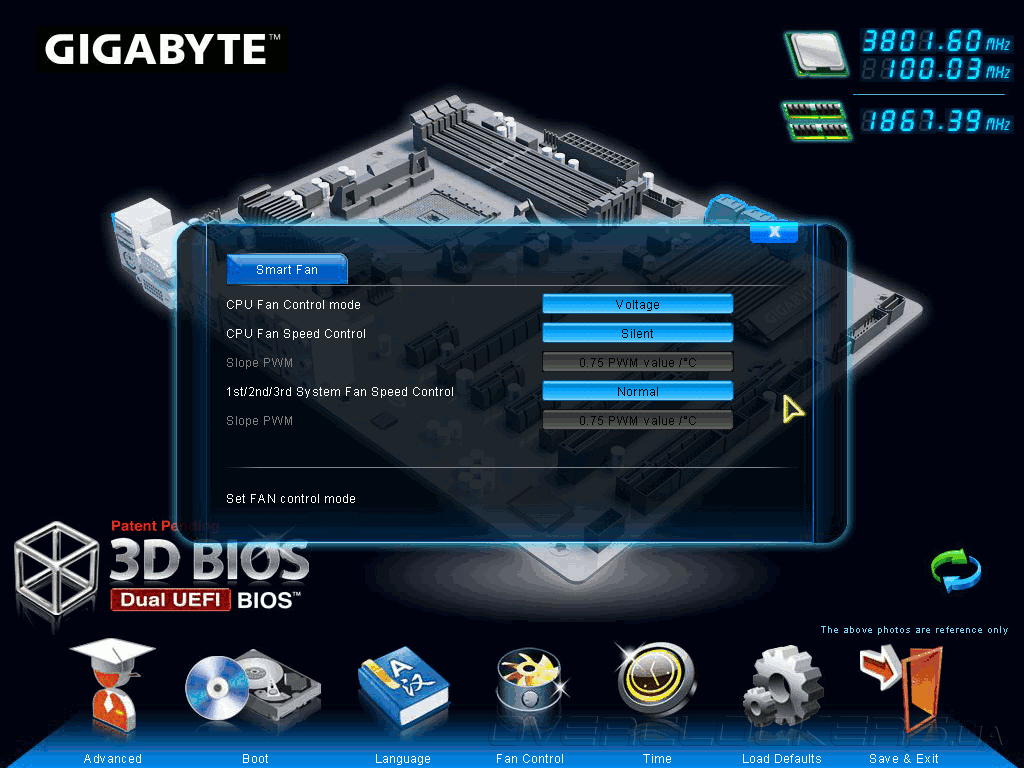

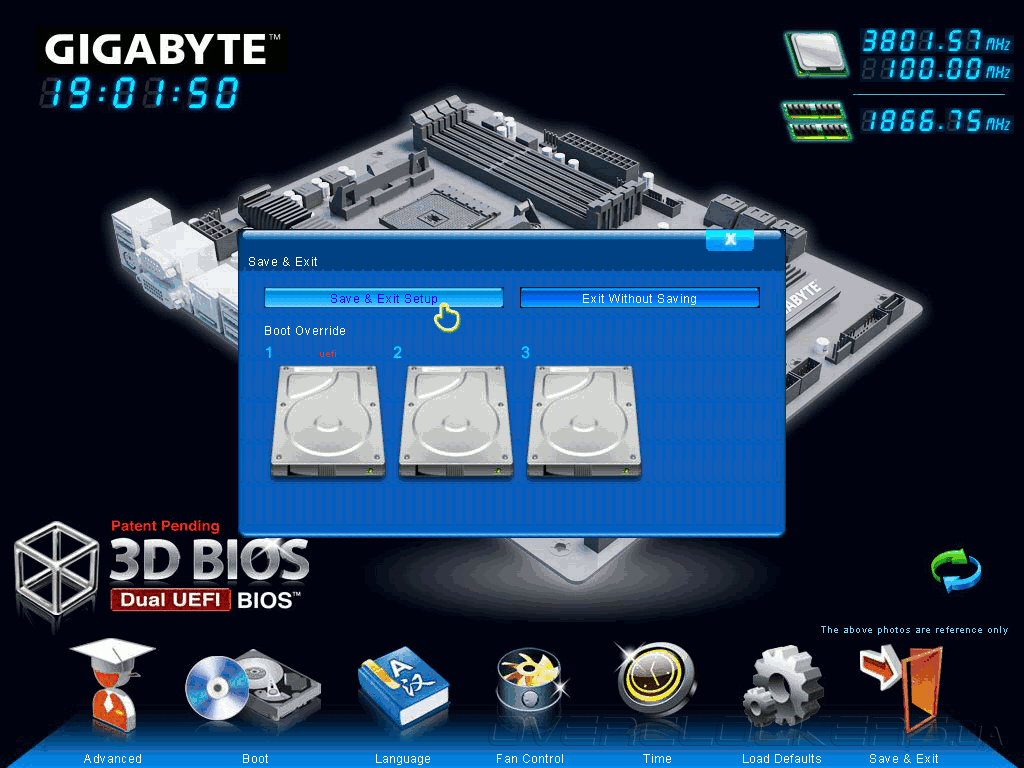

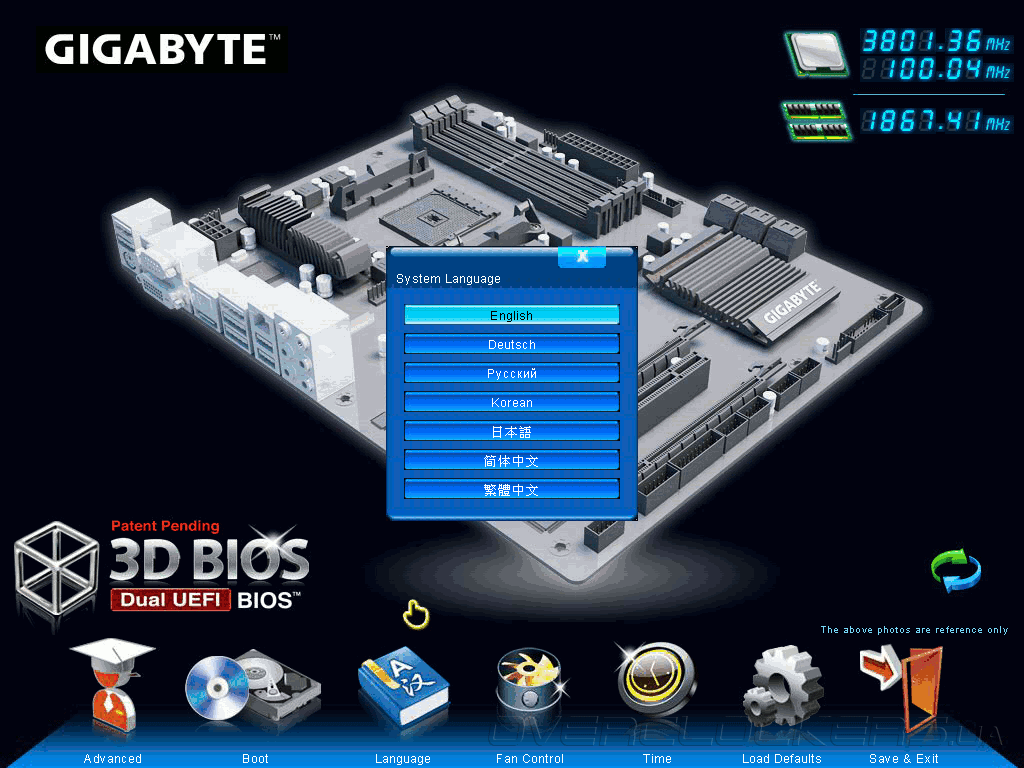

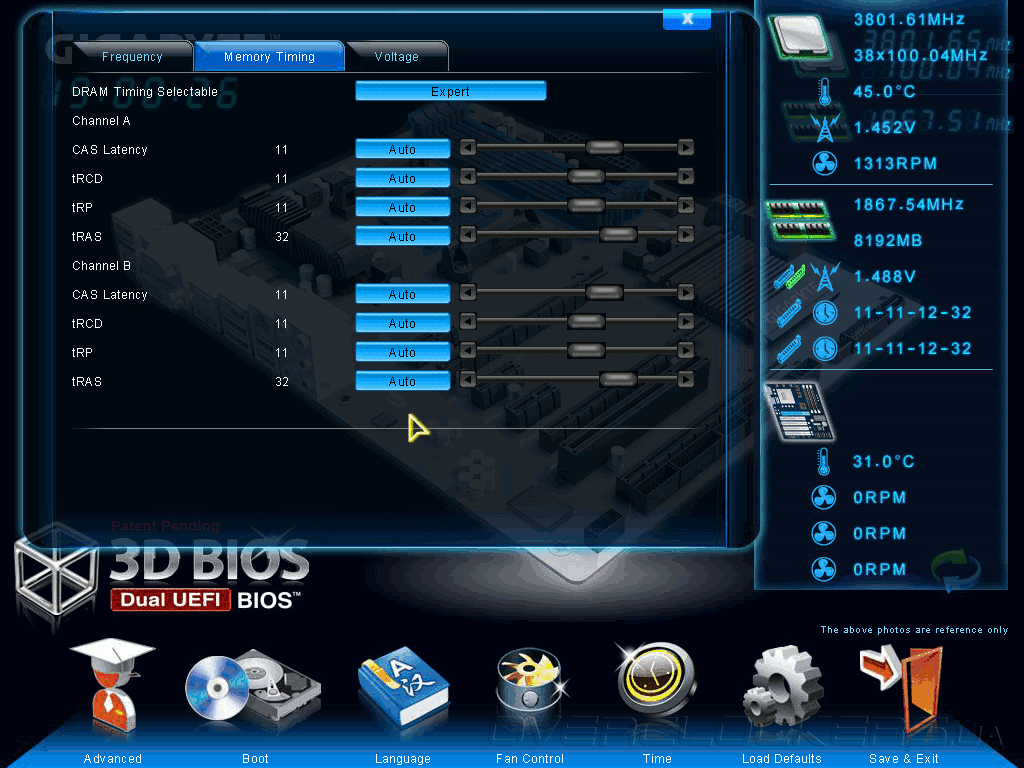

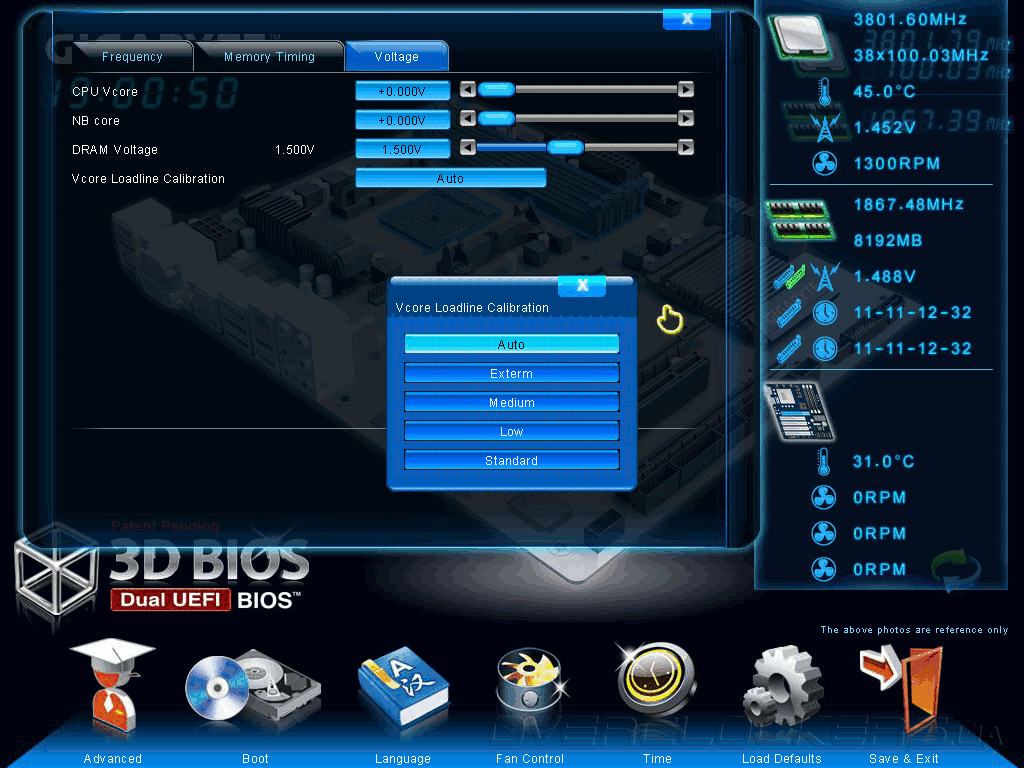

На первый взгляд это инновационное меню позволяет полностью отказаться от классического, но (пока что) это не так. Многое продублировано, вот только серьезно настроить систему отсюда не выйдет. Особенно впечатлил пункт DRAM Timing Selectable.

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

UEFI Setup Gigabyte GA-F2A85X-D3H

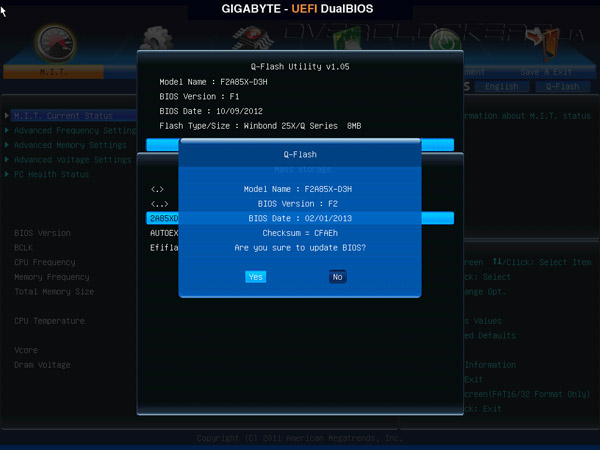

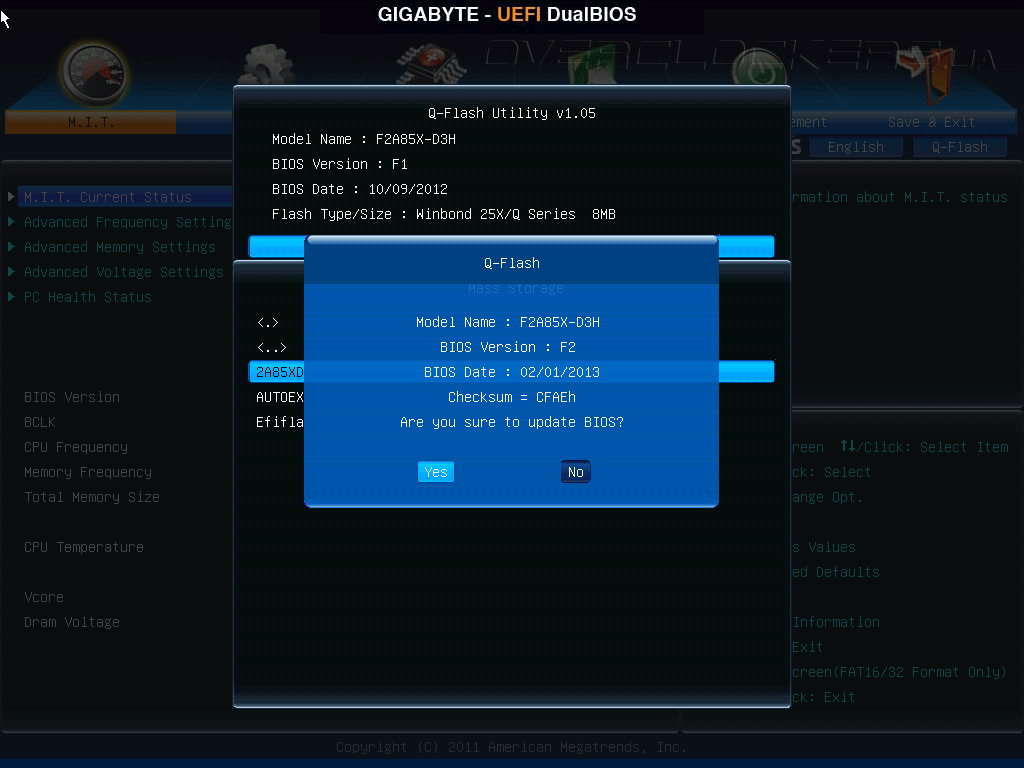

Напоследок о работе с «флэшками». Как и у всех современных продуктов, использование USB-носителей позволяет обновить версию UEFI или же сохранить (загрузить) профиль с настройками.

UEFI Setup Gigabyte GA-F2A85X-D3H

Подводя итог, отметим полную готовность материнской платы к разгону всех интересующих нас компонентов системы. Обилие прочих настроек также обширное. Забегая наперед скажем, что сбрасывать настройки все же приходилось, причем не один раз, «классическим» способом — замыканием группы контактов в правой нижней части платы.

И еще, характерный лишь для продукции Gigabyte алгоритм работы управления процессорным вентилятором остался неизменен. Малейшая нагрузка на процессор приводит к немедленному увеличению скорости и — как следствие — шума. С одной стороны такая оперативность похвальна, но все же при скачкообразных непродолжительных нагрузках, как-то загрузка простенькой программы, превращает ваш компьютер в постоянно завывающего «монстра», что с каждым днём работы действует несколько гнетуще. Впрочем, ситуацию можно исправить при помощи фирменного ПО.


Комплектное ПО

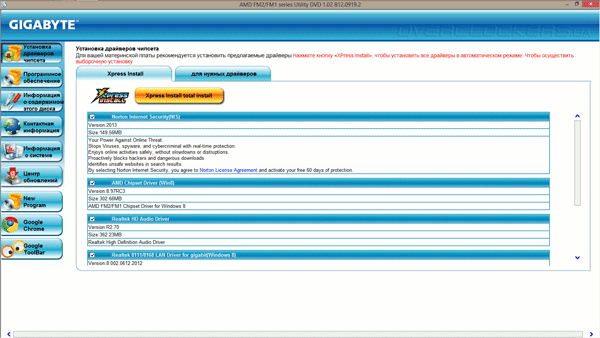

Первое, что пользователь ожидает найти на диске — драйверы. С этим пунктом всё оказалось в порядке, несмотря на использование в качестве операционной системы Windows 8. Установку можно запустить единым пакетом, предварительно выполнив выбор, либо установить каждый из драйверов поодиночке.

Gigabyte GA-F2A85X-D3H

Поскольку прошивку мы уже обновили, то всё внимание сфокусируем на небезызвестной EasyTune. Несмотря на прежний номер версии, её размер существенно увеличился.

Свой функционал утилита не растеряла. Как и раньше, отображаемые данные корректны, управление вентиляторами работает, возможности выполнения разгона также доступны для пользователя. Как отмечалось выше, именно здесь можно изменить алгоритм управления вентилятором. Вот только для его работоспособности необходимо будет смириться с постоянной автозагрузкой EasyTune6.

Единственное замечание вызывает указанный тип платформы вида AM3+ в разделе Tuner.

Gigabyte EasyTune6

Из странного отметим возможность изменения напряжения на графическом ядре, в то время как в UEFI такого раздела нет, а вместо него есть раздел NB core. Как нам кажется, где-то здесь закралась явная опечатка, ведь пределы и шаг изменения этих значений перекликаются один в один.

Разгонный потенциал

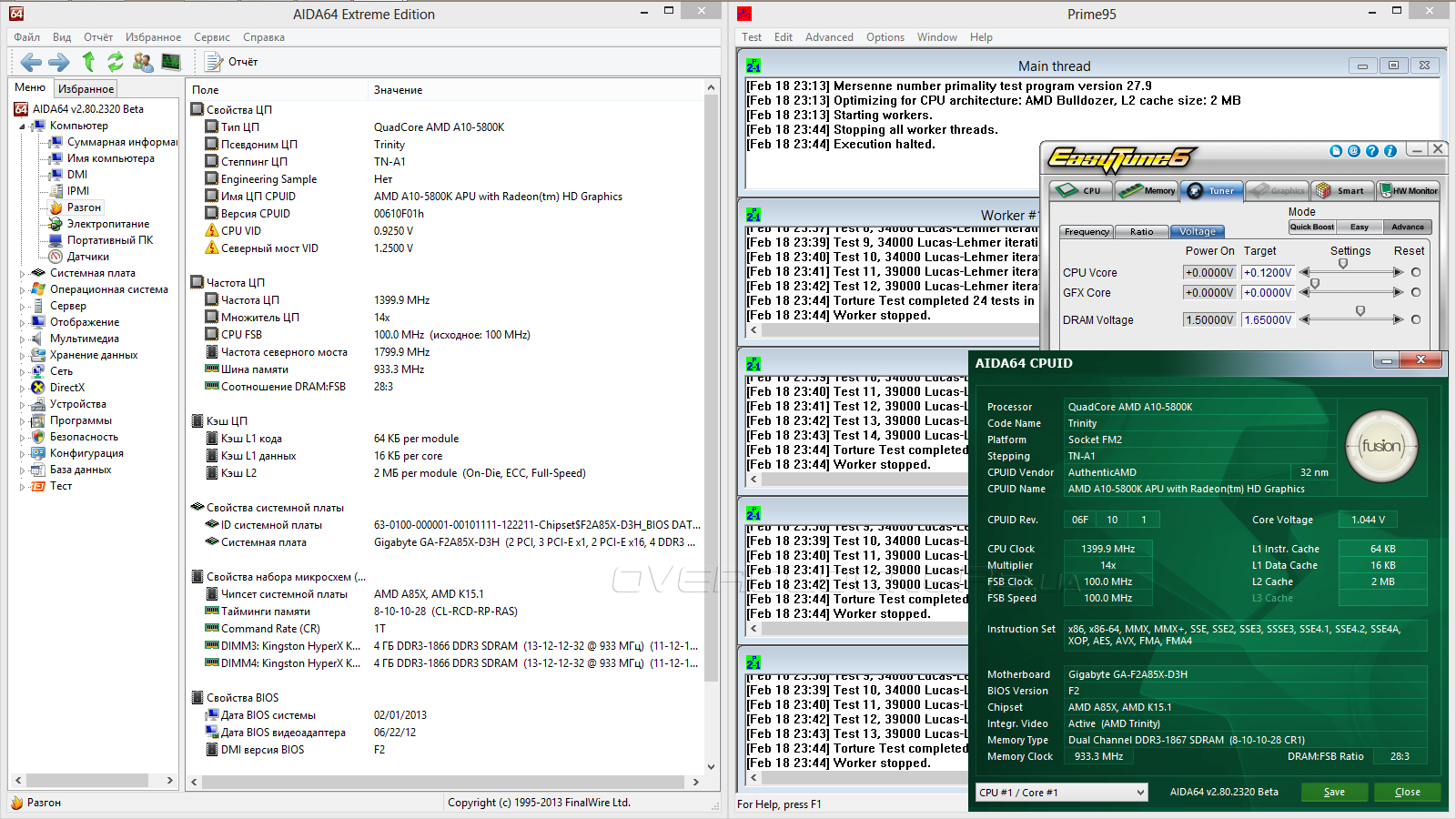

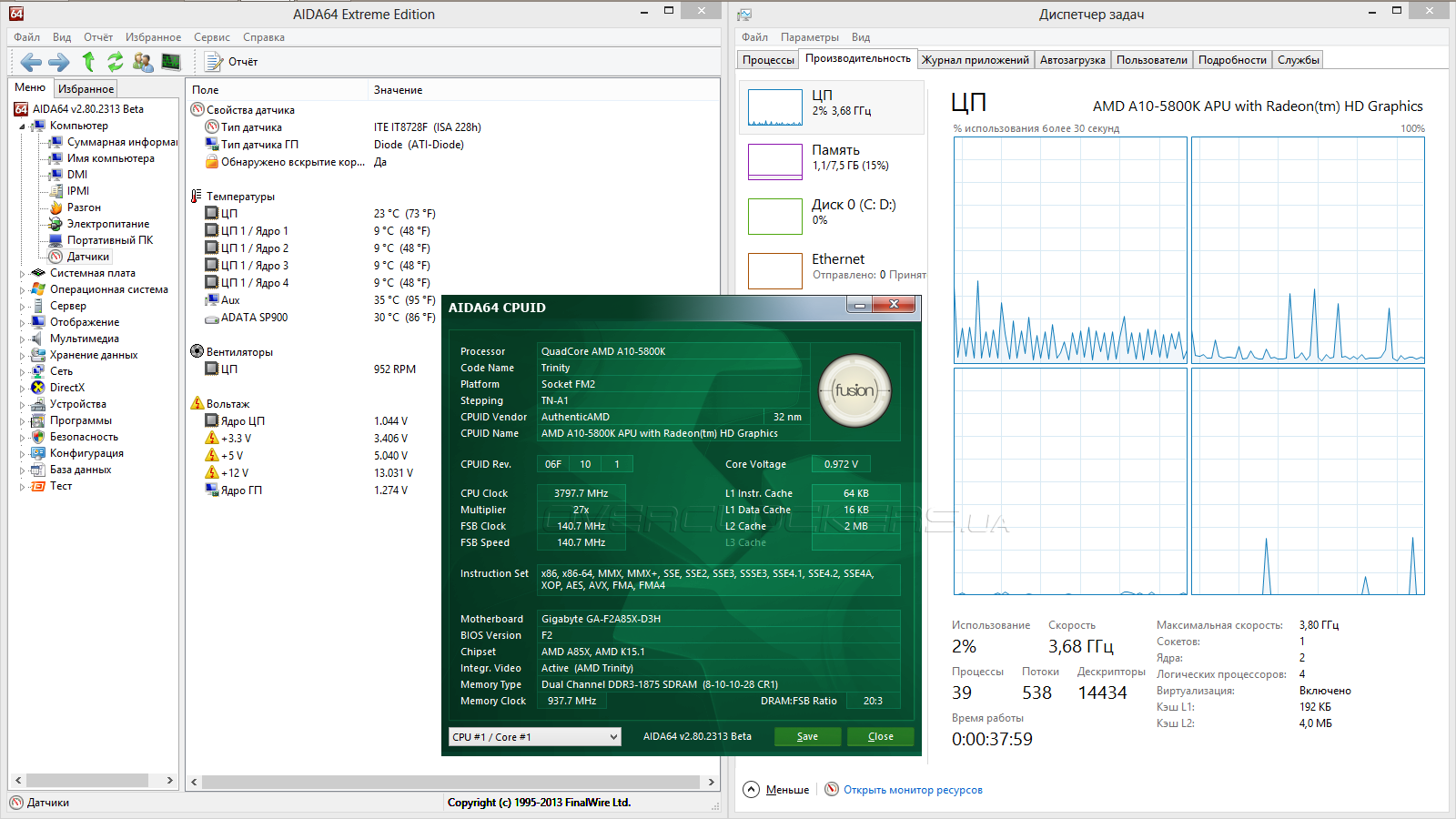

Начнем с опорной частоты. Признаться, плата нас очень порадовала, покорив максимальный рубеж в 140 МГц. Для этого пришлось понизить множители для процессорного блока, системной памяти, отключить Core Performance Boost, а главное — добавить 0,12 В к штатному напряжению северного моста. Кроме того, Loadline Calibration фиксировалась на верхней отметке — «Exterm» (рис. 1, 2, 3 и 4).

Разгон Gigabyte GA-F2A85X-D3H

При этом в простое напряжение понижалось, а вот множитель оставался зафиксированным.

Разгон Gigabyte GA-F2A85X-D3H

На скриншотах также видим, что опечатка, касающаяся мнимой возможности регулирования напряжения на графическом блоке, имеет место быть. На самом деле этот параметр отвечает за NB core.

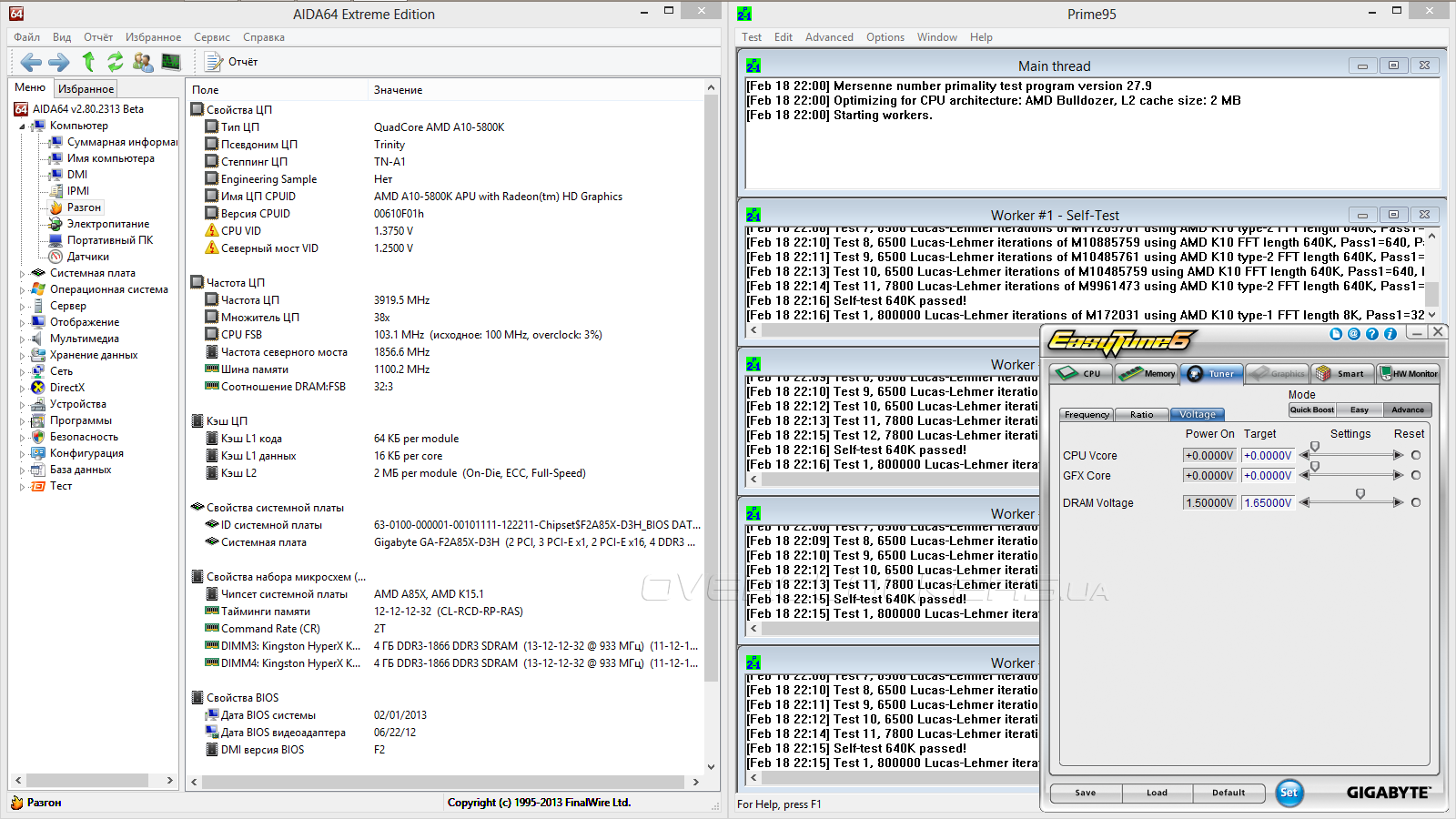

Проверим возможности платы по разгону оперативной памяти. Отталкиваясь от ранее проведенных тестов, известно, что наш тестовый комплект памяти может работать на 2200 МГц при CR 2T, что и было подтверждено в этот раз.

Разгон Gigabyte GA-F2A85X-D3H

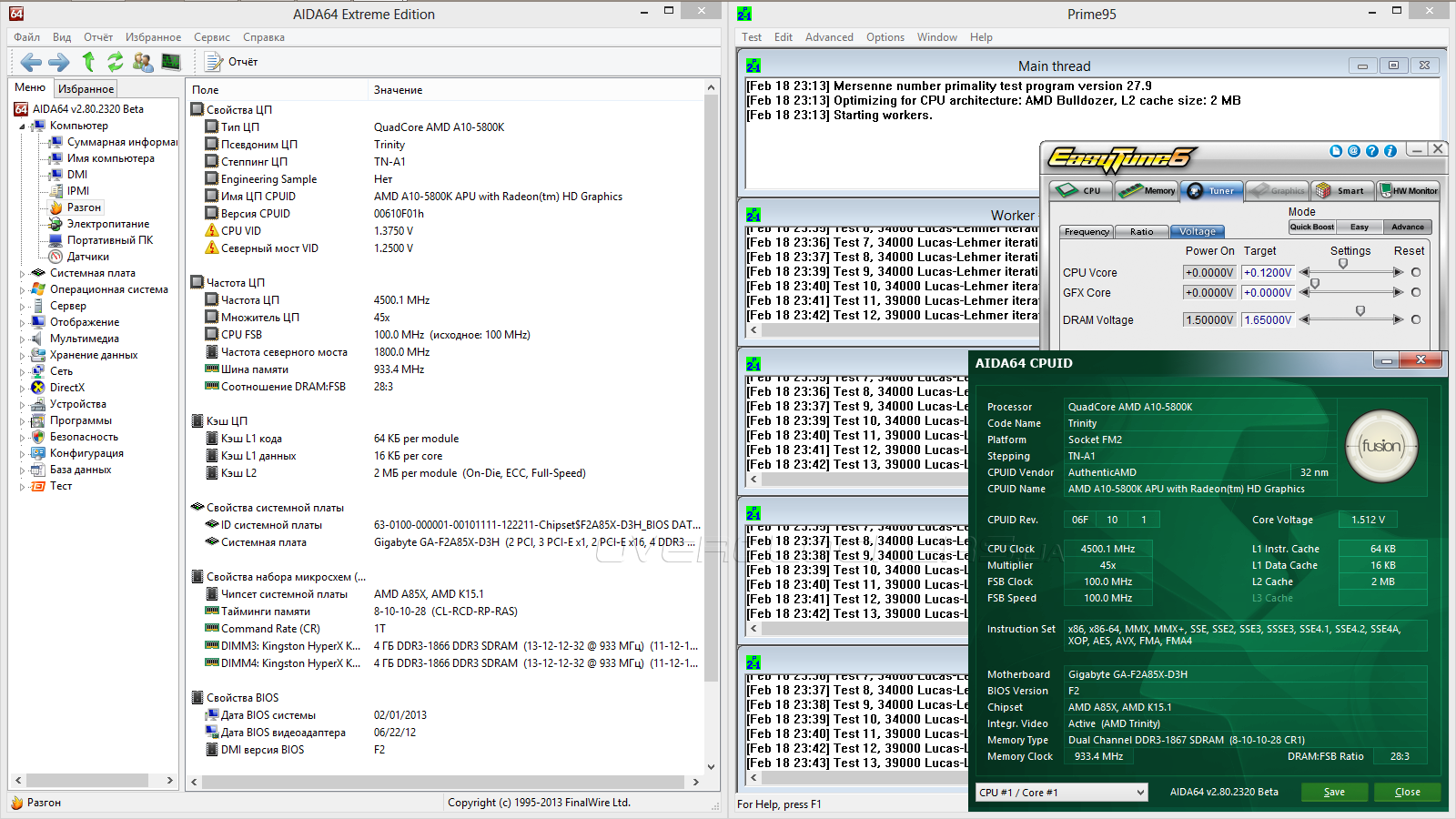

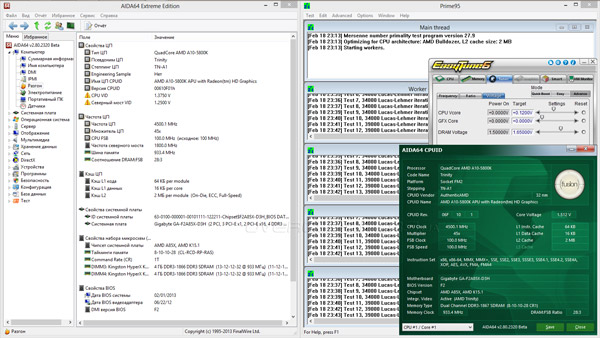

Наш тестовый APU был неоднократно проверен на других «материнках». Его разгонный потенциал составляет «типичные» на сегодня 4500 МГц. Для достижения такой частоты мы повышали напряжение на 0,12 В и фиксировали Load Line Calibration на отметке Exterm, тем самым максимально стабилизируя напряжение во время нагрузки.

Разгон Gigabyte GA-F2A85X-D3H

В общем, мы повторили по аналогии те же шаги, что и при повышении базовой частоты. Но разгон при помощи множителя выгодно отличается возможностью APU работать на пониженных частоте и напряжении в простое.

Разгон Gigabyte GA-F2A85X-D3H

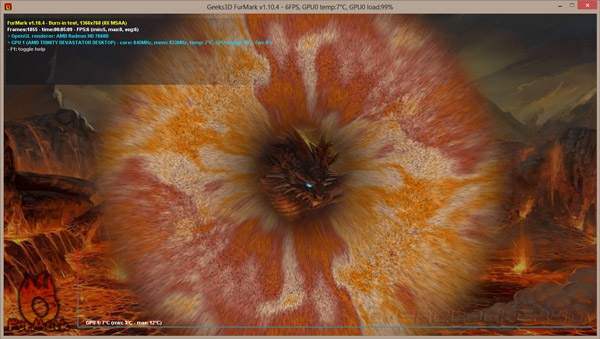

Осталось разогнать лишь встроенную «видеокарту». Учитывая отсутствие всяческих механизмов для достижения каких бы то ни было выдающихся результатов, 844 МГц то немногое, на чем пришлось остановиться.

Разгон Gigabyte GA-F2A85X-D3H

Подведём краткий итог. Плата оказалась стабильной, температурный режим компонентов и установленные напряжения позволили полностью раскрыться ЦП. При разгоне ОЗУ была достигнута максимально возможная рабочая частота 2200 МГц для тестового комплекта. Видеочасть APU особо ничем похвастаться не смогла.


Тестовый стенд

Тестовый стенд имеет следующий вид:
  • процессор: AMD A10-5800K (3,8 ГГц);
  • кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
  • термоинтерфейс: Noctua NT-H1;
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, 1866 МГц, 8-10-10-28-1T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 ASP900S3-128GM-C (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: Chieftec APS-550S (550 Вт);
  • операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
  • драйверы: AMD SATA (1.3.1.43), ForceWare 314.07 (9.18.13.1407), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В набор тестовых приложений вошли:
  • AIDA64 2.80 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Batman: Arkham City.

Результаты тестирования

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

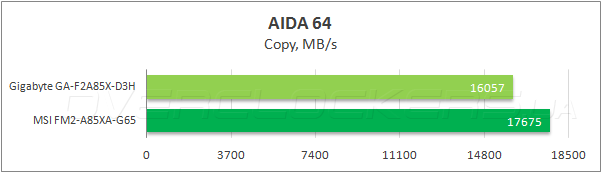

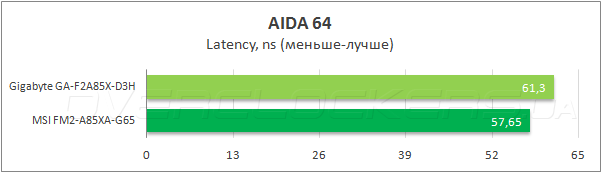

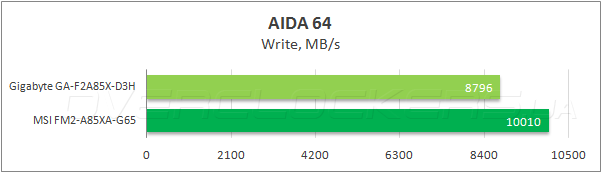

В первом же сравнительном тесте продукт от Gigabyte терпит сокрушительное поражение. Нам сложно объяснить, чем вызван подобный результат. Но не будем делать скоропалительных выводов.

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

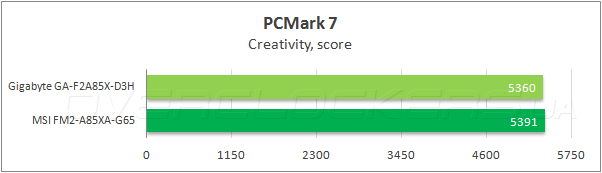

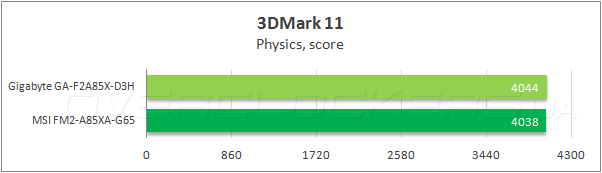

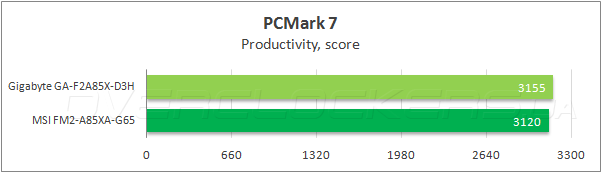

Тестовые приложения от Futuremark не отображают никаких разительных отличий. Более того, конкурирующий продукт оказывается в более незавидном положении куда чаще.

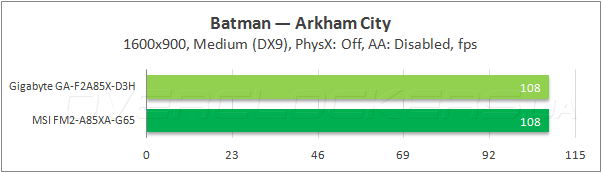

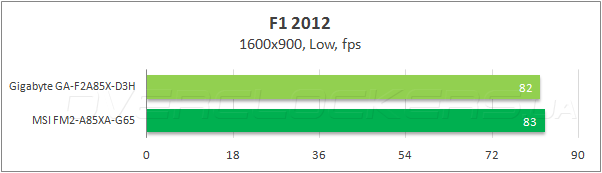

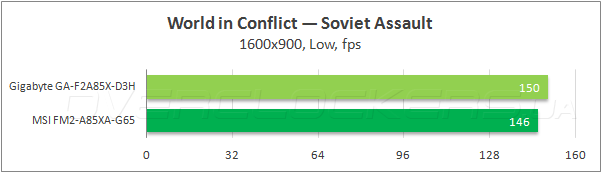

Впрочем, всё на свои места расставят реальные приложения, в роли которых выступают встроенные бэнчмарки популярных игр.

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

Тестирование Gigabyte GA-F2A85X-D3H

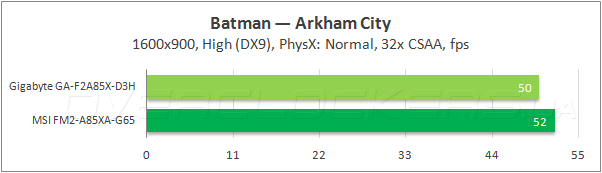

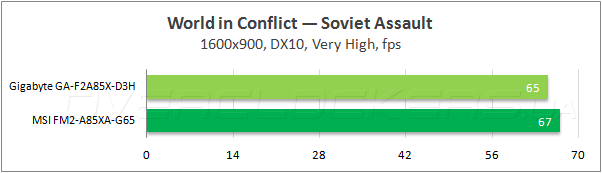

Явного преимущества не получает ни один продукт. В целом, динамика фреймрейта явно ограничена используемым ЦП, что не является откровением.


Энергопотребление системы

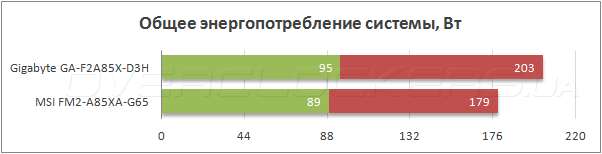

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование Gigabyte GA-F2A85X-D3H

Удивительно, но более простая по дизайну и позиционированию на рынке модель намного более прожорлива во всех режимах.


Вывод

Insist on Ultra Durable — гласит лозунг компании Gigabyte. Пожалуй, такой лаконичной фразой можно описать все эмоции от общения с сегодняшней гостьей. Грамотный дизайн, приемлемый тепловой режим компонентов, широкий диапазон изменения важных параметров системы в UEFI. Во время испытаний плата вела себя предсказуемо и стабильно. Лишь при разгоне ОЗУ пришлось самостоятельно сбрасывать настройки CMOS, и, что приятно, они откатились на момент последнего удачного запуска со всеми выставленными параметрами.

Отличительной чертой GA-F2A85X-D3H является полная стабильность при работе с опорной частотой 140 МГц. Кроме того, плата при разгоне процессора не теряет возможности понижать напряжение и множитель на ЦП.

Однако не можем не отметить прожорливость рассмотренного решения — конкурирующие продукты, которые можно отнести к флагманским моделям, потребляют меньше энергии, как при простое, так и во время интенсивной нагрузки. Не лучшим образом выглядят результаты работы с подсистемой памяти. В тоже время особых проблем в реальных приложениях отмечено не было. Так что, материнскую плату Gigabyte GA-F2A85X-D3H без проблем можно рекомендовать к покупке.
