Обзор и тестирование материнской платы Gigabyte GA-990FXA-UD5 для процессоров AMD Socket AM3+

Нет смысла отрицать, что лидерские позиции на рынке центральных процессоров принадлежат компании Intel. В итоге, четыре из пяти проданных в 2012 году CPU были произведены на ее мощностях. А между тем, процессоры AMD предлагают интересное соотношение цены и производительности. Особенно выгодно смотрятся APU (Accelerated Processing Unit), которые совмещают на одном полупроводниковом кристалле до четырех вычислительных ядер и производительную видеокарту. В то же время, «классические» процессоры AMD FX после перехода на микроархитектуру Piledriver несколько улучшили быстродействие и снизили уровень энергопотребления в сравнении с Bulldozer. При этом, конструктивное исполнение осталось прежним — Socket AM3+, так что для полноценной работы новых CPU потребовалось лишь обновление прошивок системных плат. Не так давно мы рассматривали интересную с точки зрения запаса прочности «материнку» ASUS Sabertooth 990FX R2.0, а сегодня предлагаем познакомиться с одной из старших моделей компании Gigabyte — GA-990FXA-UD5, предназначенной для работы с процессорами AMD Socket AM3+.

Gigabyte GA-990FXA-UD5

Этот высокоуровневый продукт, построенный на базе системной логики AMD 990FX, предлагает максимальные возможности расширения и должен воплощать вершину инженерной мысли Gigabyte. Так ли это — мы узнаем в процессе сегодняшнего обзора, а пока предлагаем ознакомиться со спецификациями новинки:

Модель Gigabyte GA-990FXA-UD5
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 32 Гбайт максимум
Слоты PCI-E 3 x PCI Express 2.0 x16 (x16+x16+x0, x16+x8x+8)
2 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 4 (2x 4pin, 2x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 14 x 2.0 (8 разъемов на задней панели, SB950)
4 х 3.0 (2 разъема на задней панели, Etron EJ168)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (SB950)
2 x SATA 6 Гбит/с (Marvell 88SE9172)
eSATA 2 х eSATA 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 5, 10 (SB950), 0,1 (Marvell 88SE9172)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire 2 (1 разъем на задней панели, VIA VT6308)
LPT
COM 1 (внутренний)
BIOS/UEFI AWARD BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Системная плата GA-990FXA-UD5 поставляется в крупной картонной коробке, дизайн которой отличается от рядовых продуктов Gigabyte. На лицевой стороне упаковки изображена система охлаждения, нанесены наименование модели и логотипы многочисленных функций, которые поддерживает новинка.

Gigabyte GA-990FXA-UD5

C обратной стороны можно увидеть схематическое изображение материнской платы, тут же указаны её ключевые конструктивные особенности.

Gigabyte GA-990FXA-UD5

Комплект поставки новинки включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостики NVIDIA SLI и NVIDIA 3-Way SLI;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке.
Gigabyte GA-990FXA-UD5

Особого разнообразия, как для флагманской модели, не наблюдается, но все основные компоненты, необходимые для сборки системного блока, присутствуют.


Дизайн

Материнская плата GA-990FXA-UD5 выполнена в форм-факторе АТХ, так что никаких проблем при установке в стандартные корпуса быть не должно. Компоновка новинки близка к классической, а внешний вид сильно напоминает младшую модель Gigabyte GA-990FXA-UD3, рассмотренную нами полгода назад.

Gigabyte GA-990FXA-UD5

Доставшийся на тестирование экземпляр имеет ревизию 1.1, но на рынке можно найти более позднюю версию — 3.0, которая отличается поддержкой новейших Piledriver «из коробки». В основе материнской платы лежит системная логика AMD 990FX, а функцию южного моста выполняет микросхема SB950. Такая связка обеспечивает максимальные возможности расширения и совместимость с любыми процессорами AMD в исполнении Socket AM3/AM3+. Поддерживаются модели с тепловыделением до 140 Вт включительно, но запас прочности подсистемы питания позволяют рассчитывать на хороший разгон. Для установки модулей ОЗУ служат четыре разъема DIMM DDR3, в которые можно установить модули суммарным объемом до 32 ГБ.

Одной из сильных сторон Gigabyte GA-990FXA-UD5 является наличие сразу пяти слотов PCI Express 2.0 x16, подключенных к северному мосту. Первый и третий по счету порты способны работать с двумя видеокартами с максимальной скоростью, а при добавлении третьего графического акселератора третий и пятый разъемы переключаются в режим PCI Express 2.0 x16@x8. Это позволяет строить на базе новинки системы AMD CrossFireX и NVIDIA 3-Way SLI. Второй и четвертый порты всегда работают как PCI Express 2.0 x16@х4, их можно использовать для установки видеоускорителей или плат расширения, требовательных к пропускной способности интерфейса. Кроме того, функциональность материнской платы можно расширить за счет одного слота PCI и одного PCI-E 2.0 x1.

Gigabyte GA-990FXA-UD5

Возможности дисковой подсистемы расширены за счет контроллеров Marvell 88SE9172, обслуживающих два дополнительных канала SATA и пару портов eSATA, работающих на скорости 6 Гбит/с. Накопители, подключенные к системной логике, можно объединять в массивы RAID 0, 1, 5 и 10.

Gigabyte GA-990FXA-UD5

Дополнительно к чипсетным портам USB 2.0 на плате установлено еще четыре разъема более скоростной шины, за которые отвечают два контроллера Etron EJ168. Благодаря чипу VIA VT6308 рассматриваемое решение поддерживает стандарт IEEE 1394, чему обрадуются владельцы внешних накопителей и видеокамер с интерфейсом FireWire. В итоге, на задней панели новинки можно увидеть:
  • комбинированный разъем PS/2;
  • восемь портов USB 2.0 и пару USB 3.0;
  • оптический выход S/PDIF;
  • два интерфейса eSATA 6 Гбит/с;
  • один разъем FireWire;
  • сетевой порт RJ-45;
  • шесть аналоговых аудиовыходов.
Gigabyte GA-990FXA-UD5

Поскольку системная логика имеет двухчиповую компоновку, каждая из микросхем оснащается собственной системой охлаждения. Для отвода тепла от южного моста используется довольно крупный плоский радиатор.

Gigabyte GA-990FXA-UD5

Северный мост и силовые элементы охлаждаются парой массивных радиаторов, соединенных тепловой трубкой.

Gigabyte GA-990FXA-UD5

Для подключения вентиляторов материнская плата оснащена всего четырьмя разъемами, но только два из них — четырехконтактные, которые позволяют управлять скоростью вращения посредством ШИМ.

Силовая подсистема Gigabyte GA-990FXA-UD5 питается от восьмиконтактного разъема EPS12V. Она построена по десятиканальной схеме и управляется цифровым ШИМ-контроллером ISL6330 производства компании Intersil. Восемь фаз VRM питают вычислительные ядра, а две оставшиеся — формируют напряжение для встроенного северного моста.

Gigabyte GA-990FXA-UD5

В качестве силовых элементов используются десять интегральных сборок Vishay Siliconix SiC769, каждая из которых объединяет пару полевых транзисторов и микросхему-драйвер. Интегральные сборки рассчитаны на силу тока до 35 А и по сравнению с дискретными MOSFET обладают лучшими показателями эффективности и меньшим тепловыделением.

В сравнении с конкурентами Gigabyte GA-990FXA-UD5 проигрывает из-за отсутствия контрольных точек для измерения напряжений, индикатора POST-кодов и аппаратных кнопок управления, ставших непременным атрибутом старших моделей. Зато, новинка обладает двумя микросхемами с прошивкой, а фирменная функция DualBIOS автоматически восстанавливает управляющий микрокод в случае сбоя или неудачной перепрошивки.

BIOS Setup

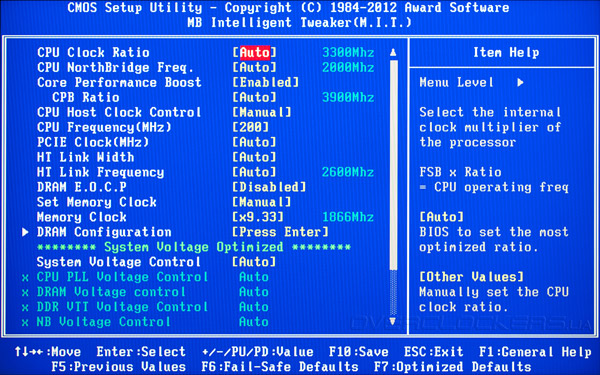

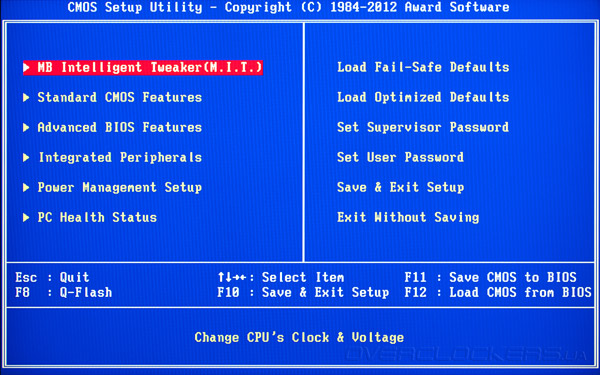

В то время, как подавляющее большинство производителей материнских плат перешли на использование в качестве прошивки UEFI, компания Gigabyte продолжает оснащать свои продукты платформы AMD AM3+ управляющими микрокодами на основе классического BIOS, и GA-990FXA-UD5 не стала исключением. Впрочем, основной его недостаток — невозможность работы с жесткими дисками объемом более 3 ТБ был решен надстройкой Hybrid EFI Technology, так что никаких неудобств пользователи ощущать не должны. После входа в меню настройки пользователей встречает знакомый интерфейс CMOS Setup от Award Software.

BIOS Setup Gigabyte GA-990FXA-UD5

Для доступа к некоторым тонким настройкам прошивки необходимо нажать «Ctrl+F1», хотя, большинство пунктов открыты изначально. Все основные опции, такие как управление множителями вычислительных модулей или встроенного северного моста, режимом работы AMD Turbo Core, параметрами шины Hyper Transport, частоты HTT, а также настройки подсистемы ОЗУ находятся в разделе M.I.T. — Mainboard Intelligent Tweaker.

BIOS Setup Gigabyte GA-990FXA-UD5

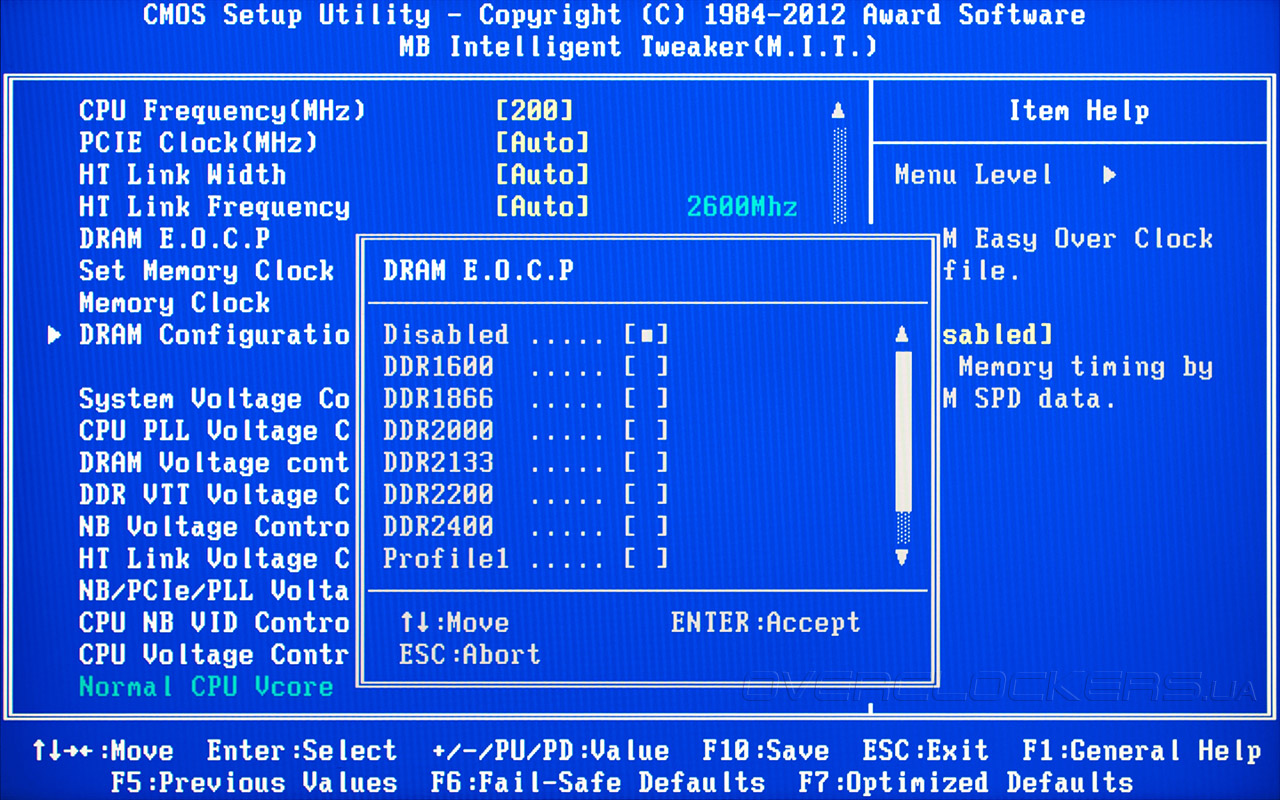

Обладатели скоростных комплектов оперативной памяти могут воспользоваться технологией DRAM E.O.C.P, которая помогает подобрать оптимальные настройки BIOS для работы модулей ОЗУ на повышенных частотах.

BIOS Setup Gigabyte GA-990FXA-UD5

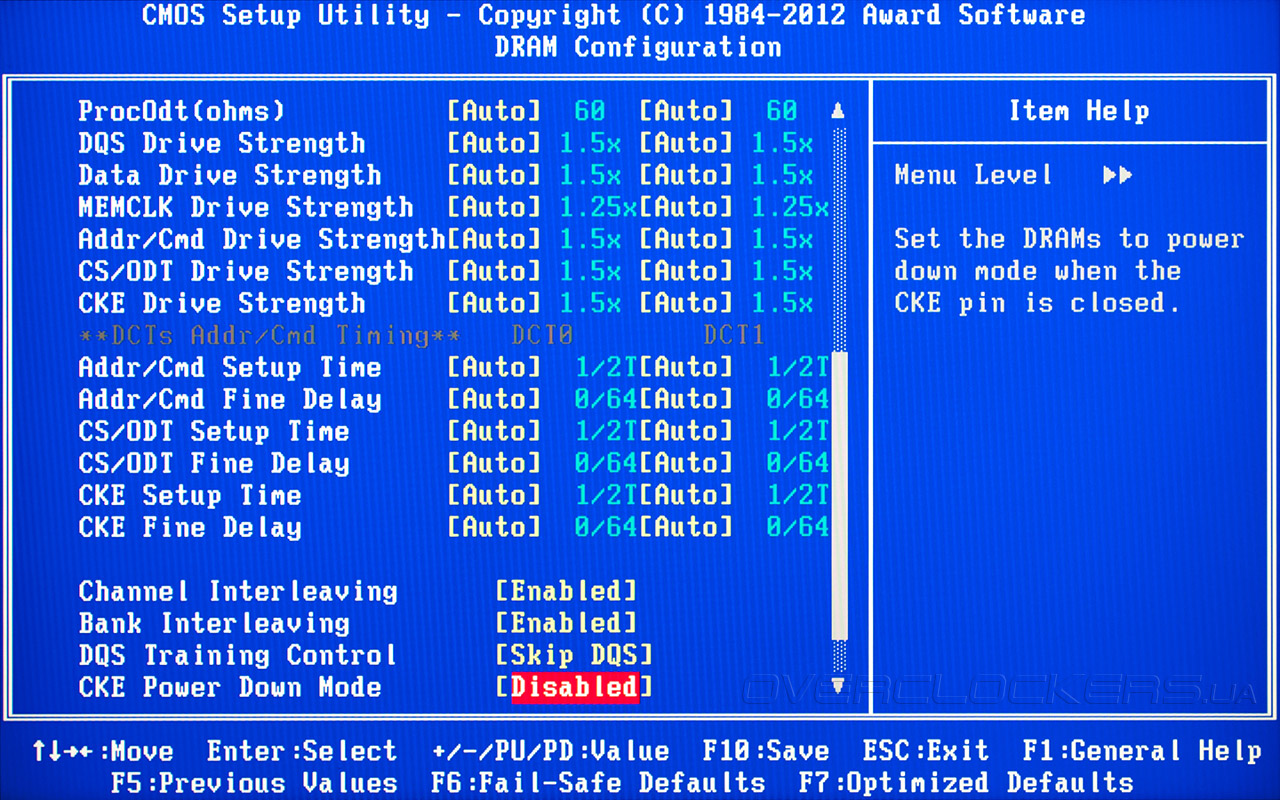

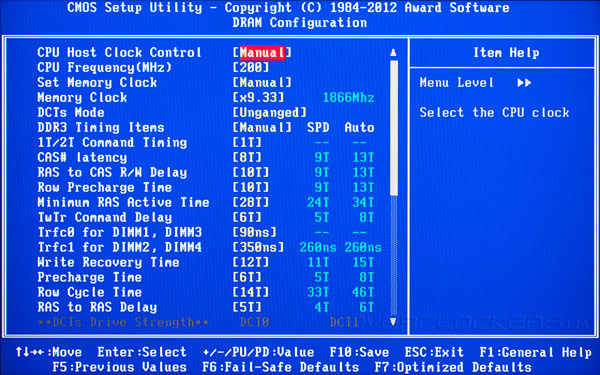

Для установки таймингов оперативной памяти служит вкладка DRAM Configuration, возможности которой позволяют оптимизировать быстродействие любого комплекта ОЗУ.

BIOS Setup Gigabyte GA-990FXA-UD5

BIOS Setup Gigabyte GA-990FXA-UD5

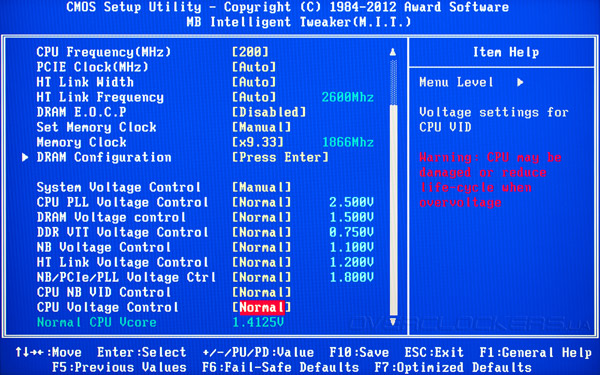

В том же разделе M.I.T. сосредоточено управление напряжениями питания всех основных узлов системной платы.

BIOS Setup Gigabyte GA-990FXA-UD5

Диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL Voltage Control 2,025—3,135 0,005
DRAM Voltage Control 1,025—2,135 0,005
DDR VTT Voltage Control 0,515—1,145 0,005
NB Voltage Control 0,865—1,975 0,005
HT Link Voltage Control 0,725—1,435 0,005
NB/PCIe/PLL Voltage Control 1,325—2,435 0,005
CPU NB VID Control –0,6…+0,6 0,025
CPU Voltage Control –0,6…+0,6 0,025

Для напряжения на вычислительных ядрах и встроенном северном мосту задается прирост к штатному значению. Такой способ затрудняет подбор необходимой величины, зато, позволяет сохранить работу технологий энергосбережения.

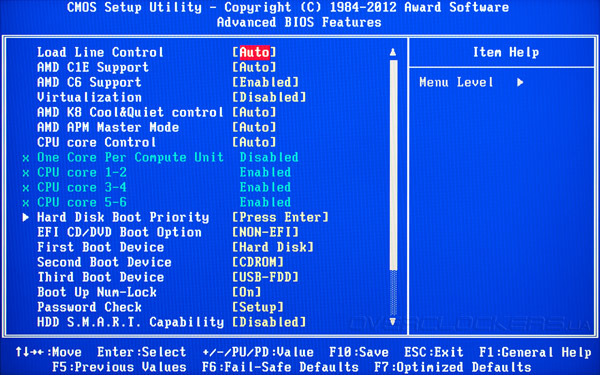

Следующий раздел прошивки — Advanced CMOS Settings позволяет настроить процесс загрузки, работу функции Load Line Control и процессорных технологий энергосбережения, а также ряд специфичных опций, таких как аппаратная виртуализация.

BIOS Setup Gigabyte GA-990FXA-UD5

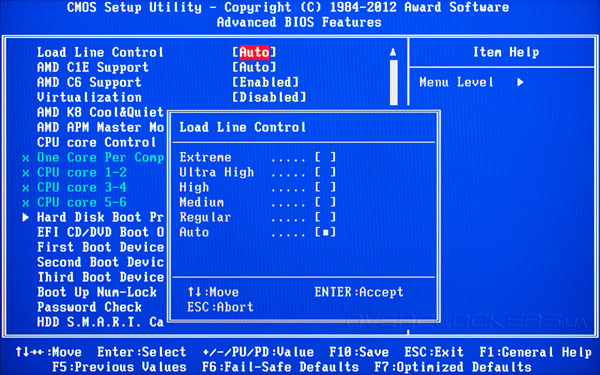

Для функции Load Line Control доступны несколько значений, от которых зависит компенсация падения напряжения на центральном процессоре.

BIOS Setup Gigabyte GA-990FXA-UD5

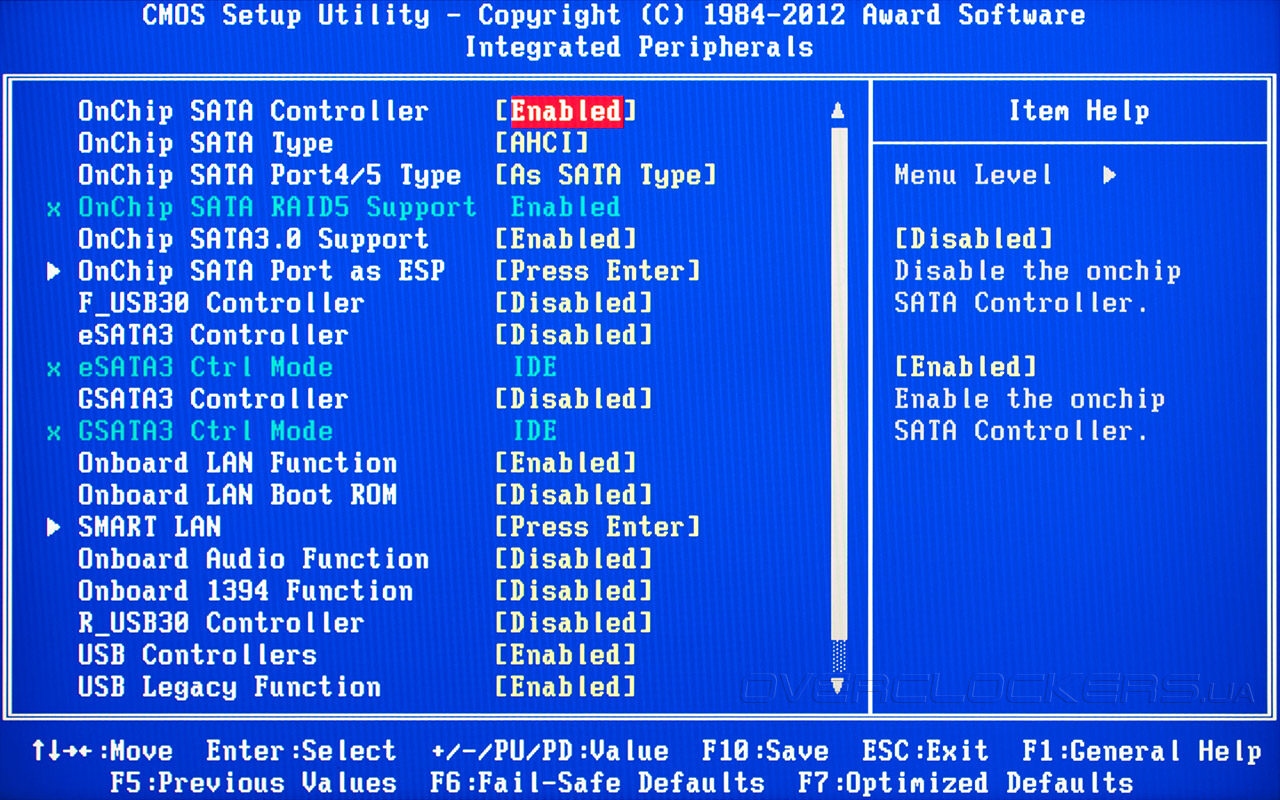

За настройку работы южного моста и многочисленных дополнительных контроллеров отвечает вкладка Integrated Peripherals, в которой задается режим дисковой подсистемы, встроенной сетевой и звуковой карт.

BIOS Setup Gigabyte GA-990FXA-UD5

Вывод показаний системного мониторинга и управление скоростями вращения вентиляторов находятся в разделе PC Health Status. Здесь отображаются четыре основных напряжения, две температуры и тахометрические данные от четырех «карлсонов».

BIOS Setup Gigabyte GA-990FXA-UD5

Кроме того, в меню PC Health Status настраивается срабатывание защиты от перегрева и функция CPU Smart FAN Control, которая регулирует обороты крыльчатки процессорного охладителя в зависимости от температуры.

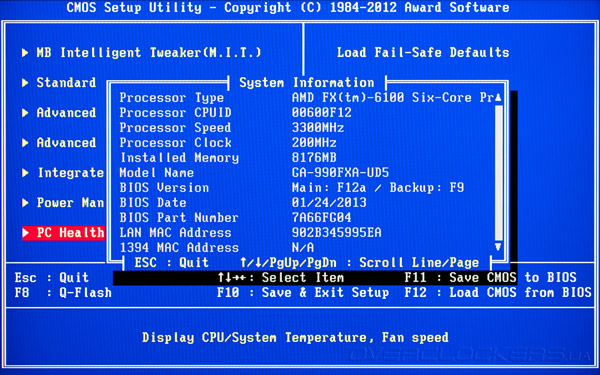

При нажатии на клавишу F9 выводится информация о параметрах процессора, управляющего микрокода, а также МАС-адреса адаптеров FireWire и LAN.

BIOS Setup Gigabyte GA-990FXA-UD5

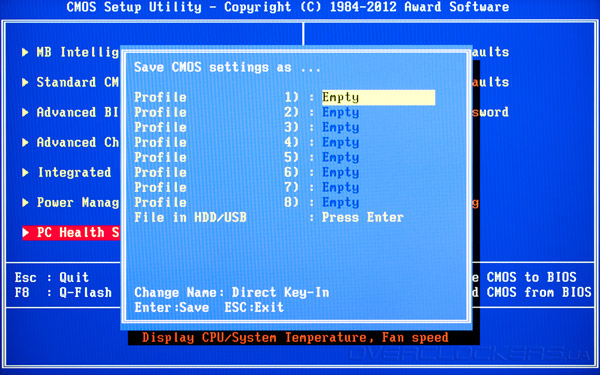

Также, прошивка Gigabyte GA-990FXA-UD5 позволяет сохранить до восьми профилей CMOS Setup, причем, файл с настройками можно сохранять на флэш-накопителе.

BIOS Setup Gigabyte GA-990FXA-UD5


Комплектное ПО

Вместе с материнской платой Gigabyte GA-990FXA-UD5 покупатели получают полный набор драйверов и несколько полезных программ, среди которых TouchBIOS, предназначенная для управления настройками прошивки из среды MS Windows.

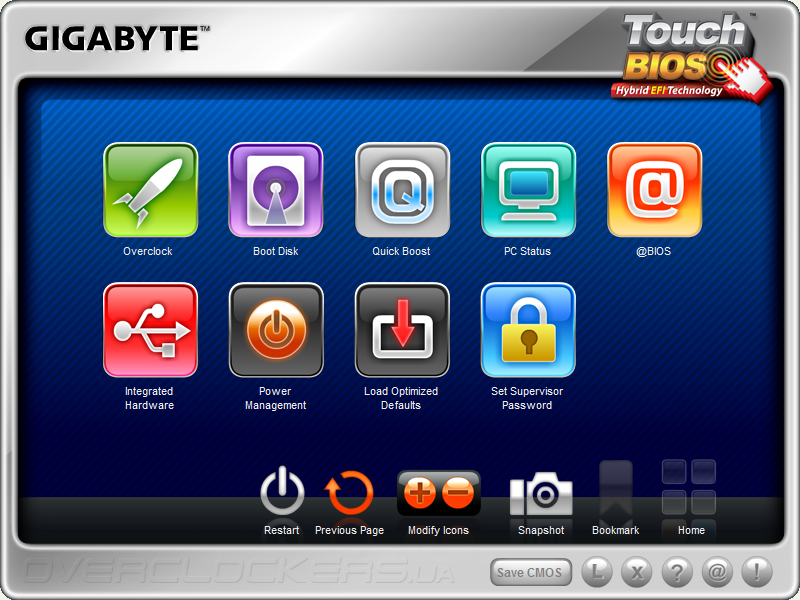

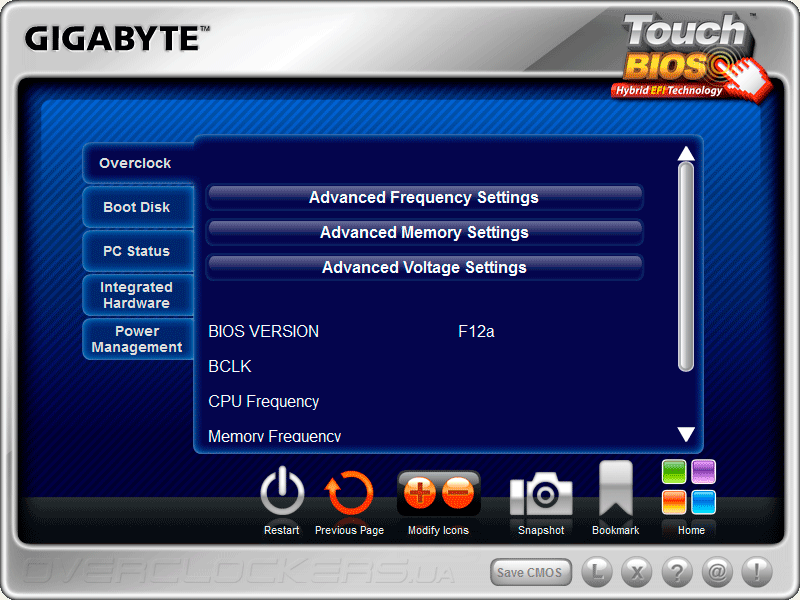

Gigabyte TouchBIOS

Структура программы соответствует наполнению одноименных разделов CMOS Setup, причем, доступен полный набор опций, за исключением установки даты и времени.

Gigabyte TouchBIOS

Для принятия изменений требуется перегрузка, что не слишком удобно при исследовании разгонного потенциала. Поэтому, в комплекте с материнской платой предлагается утилита EasyTune 6, с помощью которой можно управлять параметрами быстродействия в режиме реального времени. А еще программа отображает подробную информацию об установленном процессоре и модулях ОЗУ.

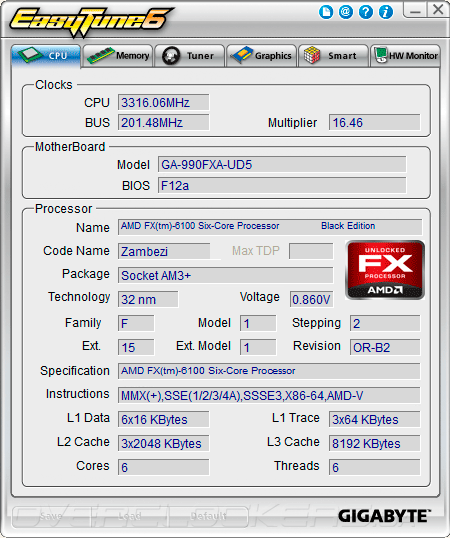

Gigabyte EasyTune6

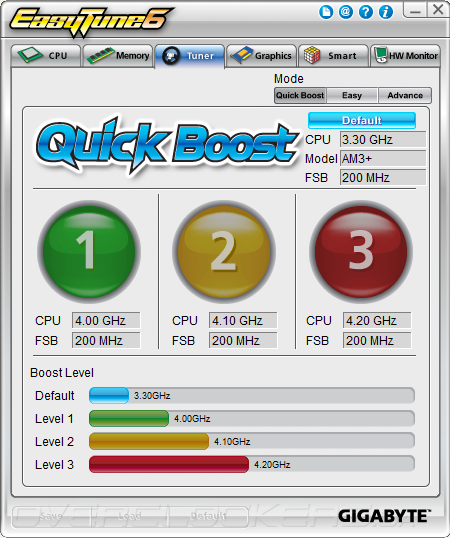

Новички могут воспользоваться режимом автоматического разгона, для этого EasyTune 6 предлагает три профиля быстродействия.

Gigabyte EasyTune6

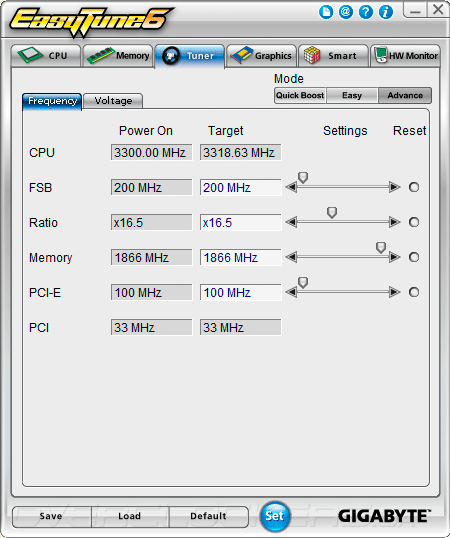

Более опытные пользователи имеют возможность самостоятельно задать параметры продуктивности. Доступно управление множителем CPU, частотами HTT, шины PCI-E и оперативной памяти. Из опций электропитания присутствует только регулировка напряжения на центральном процессоре. Зато, присутствует вкладка для разгона видеокарты.

Gigabyte EasyTune6

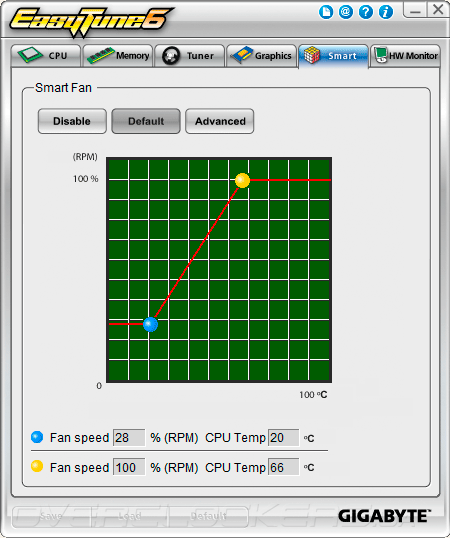

Помимо этого, EasyTune 6 позволяет регулировать скорость вращения вентилятора процессорного кулера, а также отслеживать показания системного мониторинга.

Gigabyte EasyTune6

Разгонный потенциал

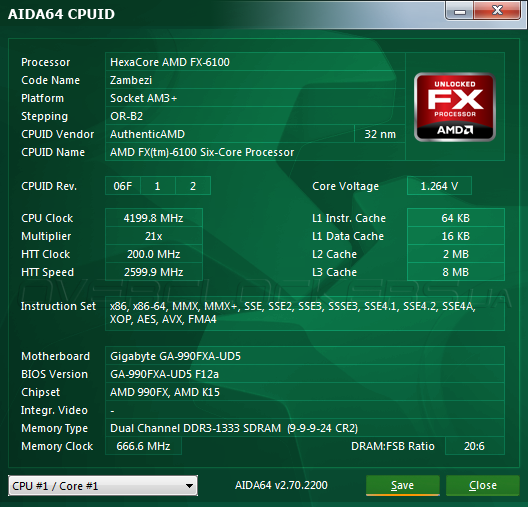

Исследование разгонного потенциала Gigabyte GA-990FXA-UD5 проводилось при использовании шестиядерного процессора AMD FX-6100, способного работать на частотах от 4400 МГц до 4600 МГц, в зависимости от мощности системы охлаждения. Несмотря на использование процессора с разблокированным коэффициентом умножения, прежде всего мы оценили запас прочности новинки в части повышения HTT. В итоге нам удалось достичь значения 280 МГц, что можно считать весьма неплохим показателем.

Разгон Gigabyte GA-990FXA-UD5

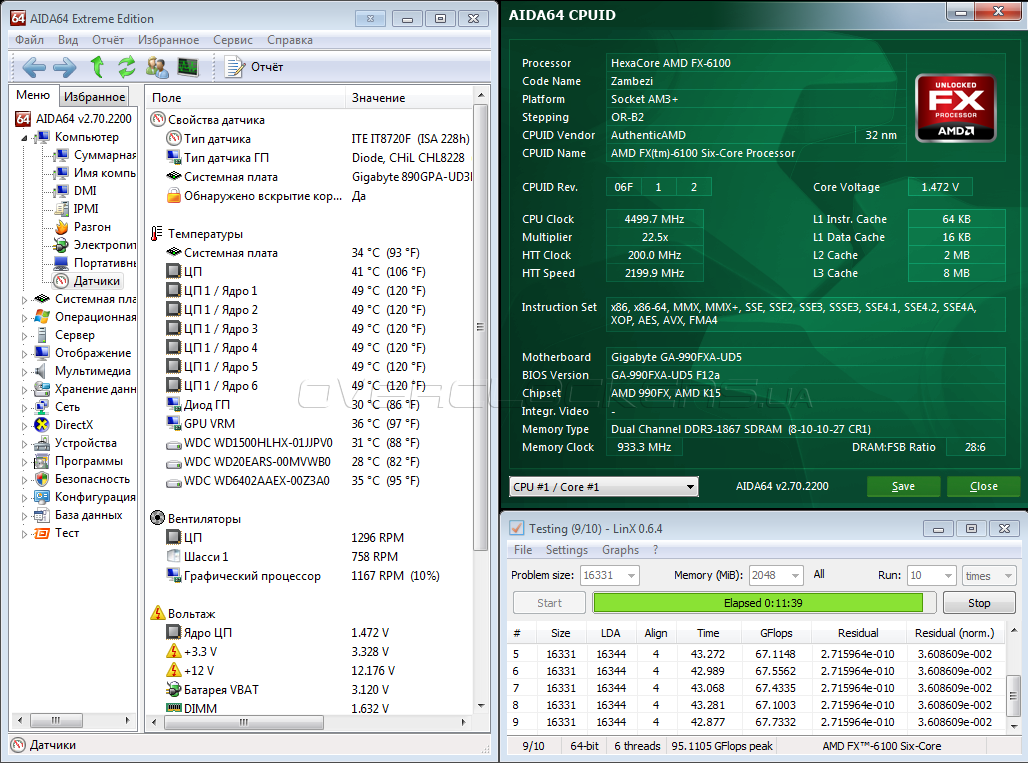

Далее, была проведена оценка способностей GA-990FXA-UD5 по достижению максимального разгона. Для этого частота HTT была зафиксирована на отметке 200 МГц, коэффициенты умножения вычислительных модулей и выстроенного северного моста повышались до х22,5 и х11 соответственно, а модули ОЗУ работали на частоте 1866 МГц с таймингами 8-10-10-28-1Т. Для достижения стабильности к напряжениям на процессорных ядрах и интегрированном NB добавлялось по 0,15 В, а параметр Load Line Control выставлялся в значение Ultra High. Таким образом, была достигнута максимальная частота 4500 МГц, а стабильность проверялась многократным прохождением стресс-теста LinX.

Разгон Gigabyte GA-990FXA-UD5

Напряжение на процессорных ядрах во время тестов держалось на уровне 1,472 В, а в моменты минимальной нагрузки оно снижалось вместе с тактовой частотой благодаря работе технологий энергосбережения. Заметим, что для нормального разгона следует отключать в прошивке опцию AMD APM Master Mode, в противном случае частота в нагрузке снижалась до штатного значения 3300 МГц.

Для проверки автоматического разгона новинки мы воспользоваться программой EasyTune 6, которая предлагает три профиля быстродействия. Мы выбрала самый производительный, и после перегрузки процессор заработал на частоте 4200 МГц.

Разгон Gigabyte GA-990FXA-UD5

Отметим, что в режиме автоматического разгона отключается работа энергосберегающих технологий, а частота ОЗУ ограничена на уровне 1333 МГц.


Тестовый стенд

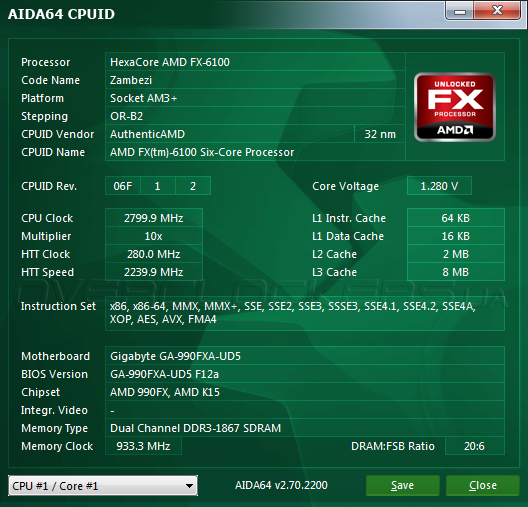

Оценка производительности и разгонного потенциала Gigabyte GA-990FXA-UD5 проводилось в составе тестового стенда следующей конфигурации:
  • процессор: AMD FX-6100 (6 ядер, 3,3 ГГц, TC on);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперниц для героини сегодняшнего обзора выступили две системные платы ASUS — Crosshair V Formula и Sabertooth 990FX R2.0, основанные на таком же чипсете AMD 990FX. Перед тестированием мы обновили их прошивки до таких версий:
  • Gigabyte GA-990FXA-UD5 — BIOS F12a от 24.01.2013;
  • ASUS Sabertooth 990FX R2.0 — UEFI Setup 1302 от 14.11.2012;
  • ASUS Crosshair V Formula — UEFI Setup 1703 от 24.10.2012.
Во время тестирования модули оперативной памяти работали на частоте 1866 МГц с таймингами 8-10-10-28-1Т при напряжении 1,65 В, а процессорные функции энергосбережения и технология AMD Turbo Core были включены. Аппаратное обеспечение работало под управлением операционной системы Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Для видеокарты и системной логики был установлен драйвер AMD Catalyst Software Suite 12.10 от 25.10.2012, а для оптимизации производительности центрального процессора мы проинсталлировали патчи KB2645594 и KB2646060.

Перечень тестового ПО был таков:
  • AIDA64 2.70 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Batman: Arkham City;
  • F1 2012;
  • World in Conflict: Soviet Assault.

Результаты тестирования

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

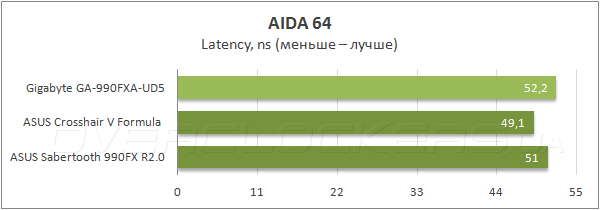

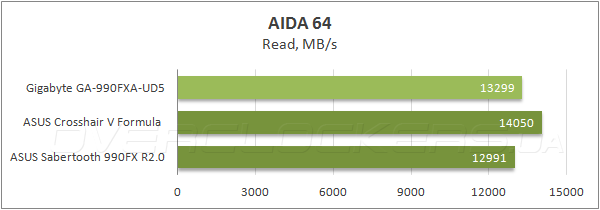

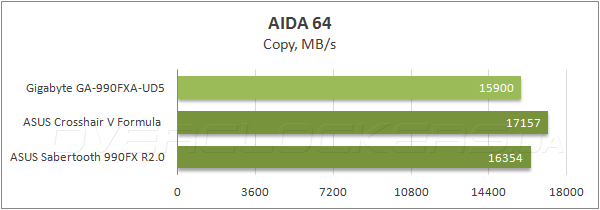

В части пропускной способности ОЗУ на фоне соперниц GA-990FXA-UD5 не отличилась особым быстродействием. Скорее всего, это связано с особенностями прошивки «материнки» Gigabyte.

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

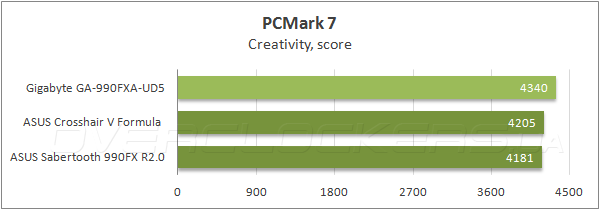

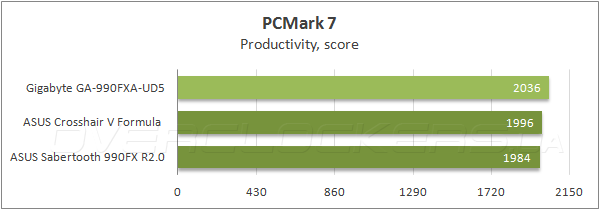

В комплексном тестовом пакете Futuremark PCMark 7 новинка напротив, показала отличный результат, опередив конкуренток, как в общем зачете, так и в большинстве тестовых сценариев.

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

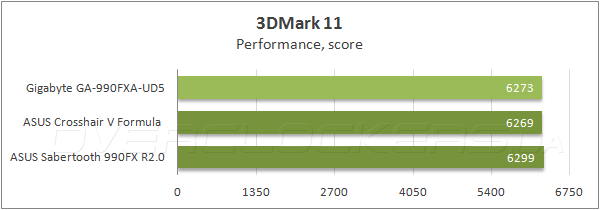

В графическом бенчмарке Futuremark 3DMark 11 GA-990FXA-UD5 продемонстрировала производительность на уровне лучших моделей ASUS.

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

Тестирование Gigabyte GA-990FXA-UD5

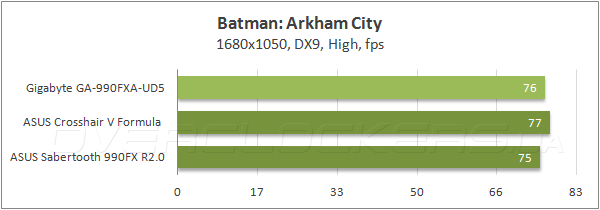

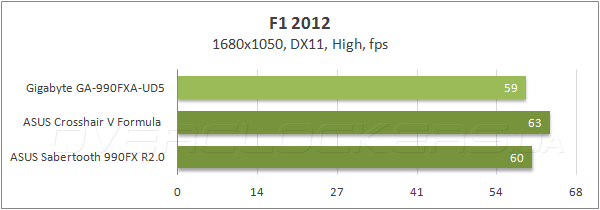

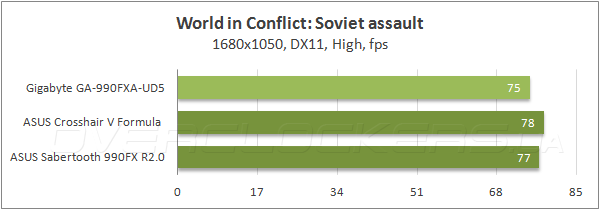

В то же время, тестирование в современных ресурсоемких видеоиграх показало, что материнская плата Gigabyte несколько уступает соперницам. Впрочем, отставание не критично и ничуть не сказывается на комфортности геймплея.


Энергопотребление

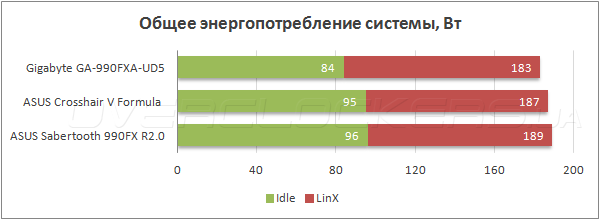

Для оценки энергопотребления применялось устройство Basetech Cost Control 3000. С его помощью мы оценивали среднее энергопотребления тестовых стендов при отсутствии нагрузки, а также фиксировали пиковое значение потребляемой мощности во время прохождения стресс-теста LinX.

Энергопотребление Gigabyte GA-990FXA-UD5

Материнская плата Gigabyte GA-990FXA-UD5 оказалась самой экономичной из всех участниц тестирования, причем, в простое её преимущество оставило более 10 Вт.


Выводы

В процессе тестирования системная плата Gigabyte GA-990FXA-UD5 запомнилась нам, в первую очередь, качеством изготовления и надежностью, за которую стоит благодарить грамотно подобранную элементную базу и продуманные технические решения. В то же время, возможности расширения новинки находятся на достаточном уровне, хотя, наличием портов USB 3.0 или поддержкой SATA 6 Гбит/с нынче никого не удивишь. А вот поддержку беспроводных сетей можно было бы только приветствовать, но её на плате, увы, не оказалось. Предлагаемые GA-990FXA-UD5 пять разъемов PCI-E 2.0 x16 заинтересуют, разве что, золотостарателей, так как установка трех и более мощных игровых видеокарт в систему с процессором AMD, даже самым производительным — затея малоперспективная. Что касается прошивки, то здесь нет никаких претензий: отточенный за долгие годы BIOS работает совершенно стабильно и предлагает все необходимые инструменты для тонкой настройки и разгона системой платы. Да и сам разгонный потенциал GA-990FXA-UD5 весьма неплох, а мощная подсистема питания и продуманное охлаждение силовой части гарантируют стабильную работу в режиме повышенной нагрузки. Некоторое беспокойство вызывают худшие, чем у соперниц, результаты в синтетических тестах производительности, но это может быть связано с неоптимальной версией прошивки, тогда как в прикладных задачах уровень продуктивности достаточно высок. Если добавить к этому невысокую розничную стоимость Gigabyte GA-990FXA-UD5 — около 150 долларов США на момент написания обзора, то мы получаем хорошо сбалансированный продукт, способный привлечь немало потенциальных покупателей, владеющих процессором AMD FX, или только планирующих его приобретение.

Gigabyte GA-990FXA-UD5 Выбор редакции: лучшее качество



Оборудование для тестирования было предоставлено следующими компаниями:
  • AMD — центральный процессор AMD FX-6100;
  • ASUS — системные платы ASUS Sabertooth 990FX R2.0 и ASUS Crosshair V Formula, видеокарта ASUS HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • MTI — системная платаGigabyte GA-990FXA-UD5;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow;
  • WD — жесткий диск WD VelociRaptor WD1500HLHX.
