Gigabyte GA-890FXA-UD7: hi-end на базе AMD 890FX

Последнее время компания AMD не перестаёт радовать IT-сообщество своими удачными продуктами. После многолетнего «кризиса жанра» разработчик регулярно представляет новые продукты с отличным соотношением «цена/качество». Например, 27 апреля этого года широкой общественности были представлены новейшие шестиядерные процессоры Phenom II X6. Вместе с новым процессором был презентован флагманский дискретный чипсет — AMD 890FX. Новая системная логика предназначена для материнских плат верхнего ценового диапазона. Она предлагает максимальные возможности расширения и производительности для построения системы на базе процессоров Socket AM3.

AMD 890FX

Несмотря на новизну, AMD 890FX имеет много общего со своим предшественником — 790FX. Северный мост, носящий кодовое имя RD890, произведен с использованием 65-нм норм литографического процесса. Его основное отличие от RD790 заключается в поддержке более быстрой шины для связи с южным мостом — Alink Express III, пропускная способность которой увеличилась вдове и достигла 4 ГБ/с. Также, добавился блок IOMMU (input/output memory management unit), отвечающий за трансляцию виртуальных адресов, видимых аппаратным устройством, в физические адреса. Это дает преимущество при работе с технологией аппаратной виртуализации VT-d.

Чипсет RD890 предлагает пользователю 42 линии PCI Express 2.0. Из них 32 линии отведены для организации графической подсистемы, четыре линии задействованы для внутренней связи системной логики, а оставшиеся весемь линий могут использоваться производителями материнских плат для подключения контроллеров или организации слотов расширения. Скорее всего, владелец материнской платы такого класса не будет удовлетворен производительностью одиночной видеокарты и захочет поэкспериментировать с построением систем CrossFireX. К его услугам 32 линии PCI-E 2.0, которые могут быть сконфигурированы как x16+x16, x16+x8+x8 или же x8+x8+x8+x8.

Южный мост SB850 имеет более существенные отличия по сравнению с SB750. Самым главным является наличие поддержки перспективного интерфейса SATA 3.0. И хотя современные жесткие диски пока не способны утилизировать возможности даже SATA 2.0, накопители SSD могут получить значительный выигрыш от использования нового интерфейса. Кроме того, SB850 поддерживает Gigabit Ethernet МАС, 14 портов USB 2.0, две линии PCI-E 2.0 и интерфейс HD Audio. Можно лишь посетовать на отсутствие новейшего интерфейса USB 3.0. Для его поддержки приходится использовать контроллеры сторонних производителей. Также отметим, что южный мост SB850 лишился поддержки АСС (Advanced Clock Calibration). Это означает, что материнские платы на чипсете 890FX не смогут разблокировать скрытые ядра и кэш-память на процессорах AMD. Однако, большинство производителей предусмотрительно распаивает дополнительный чип, отвечающий за эту функциональность.

В целом, чипсет 890FX выглядит вполне конкурентоспособным, а кое в чем (поддержка SATA 3.0, например) и вовсе не имеет пока аналогов. Естественно, что для раскрытия всех преимуществ этого набора системной логики потребуется качественная материнская плата. И не удивительно, что сразу после анонса AMD 890FX ведущие производители компьютерных комплектующих представили свои решения на его базе. Сегодня мы познакомимся с флагманом линейки материнских плат Gigabyte для процессоров Socket AM3 — GA-890FXA-UD7.


Дизайн упаковки, комплект поставки

Плата поставляется в коробке огромных размеров, что вполне логично для топового продукта. Дизайн коробки достаточно узнаваем и традиционен для Gigabyte.

Gigabyte GA-890FXA-UD7

Лицевая сторона пестрит логотипами многочисленных фирменных технологий. Во-первых, плата относится к серии Ultra Durable 3. Это подразумевает использование только качественных японских полимерных конденсаторов во всех цепях, полевых транзисторов с низким сопротивлением в открытом состоянии и удвоенное количество меди при изготовлении печатной платы. В целом, технология Ultra Durable 3 призвана повысить стабильность работы в экстремальных режимах работы. Во-вторых, GA-890FXA-UD7 поддерживает новейшую функциональность 333 Onboard acceleration. Это означает наличие на плате портов SATA-3, поддержку USB 3.0, а также увеличенный в три раза максимальный ток, который может отдаваться на USB-устройства (напомним, что по спецификации USB 2.0 максимальный ток составляет 500 мА). В-третьих, несмотря на отсутствие функции АСС, плата все же позволяет «раскрыть» дополнительный потенциал процессоров AMD с помощью технологии Auto unlock. Эта возможность особенно актуальна в свете скорого выхода на рынок процессоров Phenom II X4 на ядре Zosma, которые изготавливаются из «неудачных» шестиядерных кристаллов Thuban. Наконец, плата снабжена интересной функцией под названием On/Off Charge, которая позволяет заряжать различные устройства: MP3-плеера, мобильные телефоны и т.п. от USB-порта, даже если компьютер выключен (но не обесточен). Наконец, GA-890FXA-UD7 поддерживает новейшие процессоры AMD Phenom II X6 и позволяет создавать конфигурации CrossFireX из четырех видеокарт.

От рассмотрения фирменных технологий перейдем к комплекту поставки.

Gigabyte GA-890FXA-UD7

Как видете, ничего лишнего. Комплект поставки GA-890FXA-UD7 включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 3.0;
  • один шлейф ATA-133;
  • два мостика CrossFire;
  • планку для подключения устройств e-SATA;
  • два кабеля e-SATA и один кабель питания для внешних накопителей;
  • краткую инструкция по сборке ПК;
  • руководство пользователя;
  • DVD-диск с фирменным программным обеспечением от Gigabyte.
К комплекту поставки особых претензий нет, но хотелось бы видеть пару переходников питания для SATA- устройств.


Спецификации

Характеристики GA-890FXA-UD7:

Модель Gigabyte GA-890FXA-UD7
Чипсет AMD 890FX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 5x (2x 4pin, 3x 3pin)
Слоты PCI-E 2x PCI Express 2.0 x16@x16
2x PCI Express 2.0 x16@x8
2x PCI Express 2.0 x16@x4
Слоты PCI 1x
Встроенное видеядро
Видеоразъемы
Порты USB 14x (8 разъемов на задней панели) 2.0 и 2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x (на два устройства, Gigabyte SATA2)
Serial ATA 6x SATA-3 (AMD SB850) и 2x SATA-2 (Gigabyte SATA2)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850) и 0, 1, JBOD (Gigabyte SATA2)
eSATA 2x USB/Combo
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC889
Встроенная сеть 2x Gigabit Ethernet Realtek RTL8111D
FireWire 3x (два порта на задней панели, Texas Instruments TSB43AB23)
LPT +
COM +
BIOS Award
Форм-фактор XL-ATX
Размеры 325 x 244 мм
Дополнительные возможности Водоблок на северном мосте, выносной радиатор Silent Pipe, POST-индикатор, кнопки Power, Reset и ClearCMOS, Dual BIOS, поддержка AMD Overdrive

В дополнение к спецификации ниже приведена блок-схема материнской платы:

Gigabyte GA-890FXA-UD7


Взяв плату в руки

Теперь самое время рассмотреть дизайн и компоновку материнской платы. Плата выполнена в традиционной для продуктов Gigabyte цвтовой гамме: темно синий текстолит и россыпь бело-голубых разъемов.

Gigabyte GA-890FXA-UD7

Компоновка PCB очень плотная, свободного места и нераспаянных компонентов нет. Это абослютно не удивляет, так как перед нами вершина инженерной мысли R&D компании Gigabyte.

GA-890FXA-UD7 оснащена шестью (!) слотами PCI-Express, и чтобы уместить все это, инженерам пришлось применить PCB увеличенного размера. Да-да, именно так! Плата относится к форм-фактору XL-ATX и имеет размеры 32,5x24,4 см, тогда как стандарт АТХ предписывает размеры 30,5х24,5 см. Это обстоятельство может помешать установке GA-890FXA-UD7 во многие современные АТХ-корпуса. Что до слотов PCI-E, то к разъемам №1 и №5 подведено по 16 линий скоростного интерфейса, они находятся на значительном удалении, так что без проблем можно установить видеокарты со сколь угодно массивными СО. Разъемы №3 и №6 по умолчанию отключены, но, в случае установки четырех видеокарт, они могут работать в режиме х8 PCI-E 2.0. В этом случае 1-й и 5-й слоты автоматически переключаются в режим х8 PCI-E 2.0. Разъемы №2 и №4 работают на скорости x4 PCI 2.0. Производитель разместил лишь один PCI-слот, что полностью соответствует современным тенденциям.

В целом, дизайн рассматриваемой модели взывает положительные эмоции. Судите сами: кнопки Power, Reset и CLR_Cmos распаянные на плате, индикатор POST-кодов, две микросхемы BIOS, пять разъемов для подключения вентиляторов (два из которых 4-х контактные с поддержкой управления скорости вращение по ШИМ). Пользователь получает восемь разъемов для подключения SATA-устройств, которые имеют горизонтальную ориентацию, так что длинные видеокарты не заблокируют ни одного SATA-порта. Наряду с поддержкой новейших интерфейсов, плата обеспечивает поддержку FDD, позволяет подключить до двух устройств IDE, а также предлагает, ставшие нынче экзотикой, COM и LPT порты. Для подключения последних вам придется отдельно покупать «косичку» с разъемами. Преобразователь питания процессора выполнен по схеме «8+2» и обеспечивает полную совместимость со всеми процессорами AMD.

Gigabyte GA-890FXA-UD7

Разъемы подключения питания расположены по краям платы, так что не придется тянуть кабели питания через всю платы, нарушая вентиляцию в корпусе. На плате установлен 8-контактный разъем дополнительного питания, а значит можно не беспокоиться о разгоне мощных процессоров AMD. Осталось лишь добавить, что разъем для подключения передней панели имеет цветовую кодировку, так что любители собирать систему, не заглядывая в инструкцию, будут довольны. В целом, дизайн GA-890FXA-UD7, за исключением форм-фактора, получился исключительно удачным.

Задняя панель также имеет очень плотную компоновку:

Gigabyte GA-890FXA-UD7

В распоряжении пользователя шесть аудио-выходов, оптический и коаксиальный разъемы SPDI/F, комбинированный разъем PS/2, два разъема Fireware, два сетевых интерфейса RJ-45, два порта USB 3.0 и восемь портов USB 2.0, два из которых скомбинированы с e-SATA. Еще шесть портов USB 2.0 можно подключить к распаянным на плате разъемам. Хотелось бы видеть еще и кнопку Clear CMOS, но для неё просто не нашлось места.

Звуковая подсистема реализована кодеком Realtek ALC889, за поддержку e-SATA отвечает JMicron JMB362. Интерфейс IEEE 1394 обеспечивает чип T.I. TSB43AB23. Имеются также два контроллера Gigabit Ethernet Realtek RTL8111D. За работу портов USB 3.0 отвечает микросхема NEC D720200F1 — единственное доступное на рынке решение. Как видите, благодаря первоклассному оснащению и функциональности, GA-890FXA-UD7 вполне заслуженно может называться флагманом линейки плат для Socket AM3 от Gigabyte.

Внимательный читатель наверняка заметил, что ни слова не было сказано о системе охлаждения. Все дело в том, что СО заслуживает если не отдельной статьи, то уж заметки — это точно.

Южный мост накрыт небольшим плоским радиатором, который соединен тепловой трубкой с массивным радиатором северного моста и крупным радиатором преобразователя питания процессора. Все компоненты крепятся болтами, так что никаких хлипких пластиковых защелок вы не найдете. Но основная «фишка» заключается в возможности подключения СО к контуру системы водяного охлаждения. Для этого на радиаторе северного моста смонтирован съемный водоблок. Почему съемный, спросите вы? Да потому что вместо водоблока можно установить идущий в комплекте выносной радиатор Silent-pipe!

Gigabyte GA-890FXA-UD7

Gigabyte GA-890FXA-UD7

Подошвой теплосъемника конструкция крепится к радиатору северного моста, а другая сторона фиксируется в корпусе вместо карты расширения. Честно, не представляем, в каком случае потребуется такой монструозный кулер. Даже без радиатора Silent Pipe и организации дополнительного обдува СО справилась со своими обязанностями. Признаков перегрева замечено не было, в том числе во время экспериментов по разгону.

BIOS

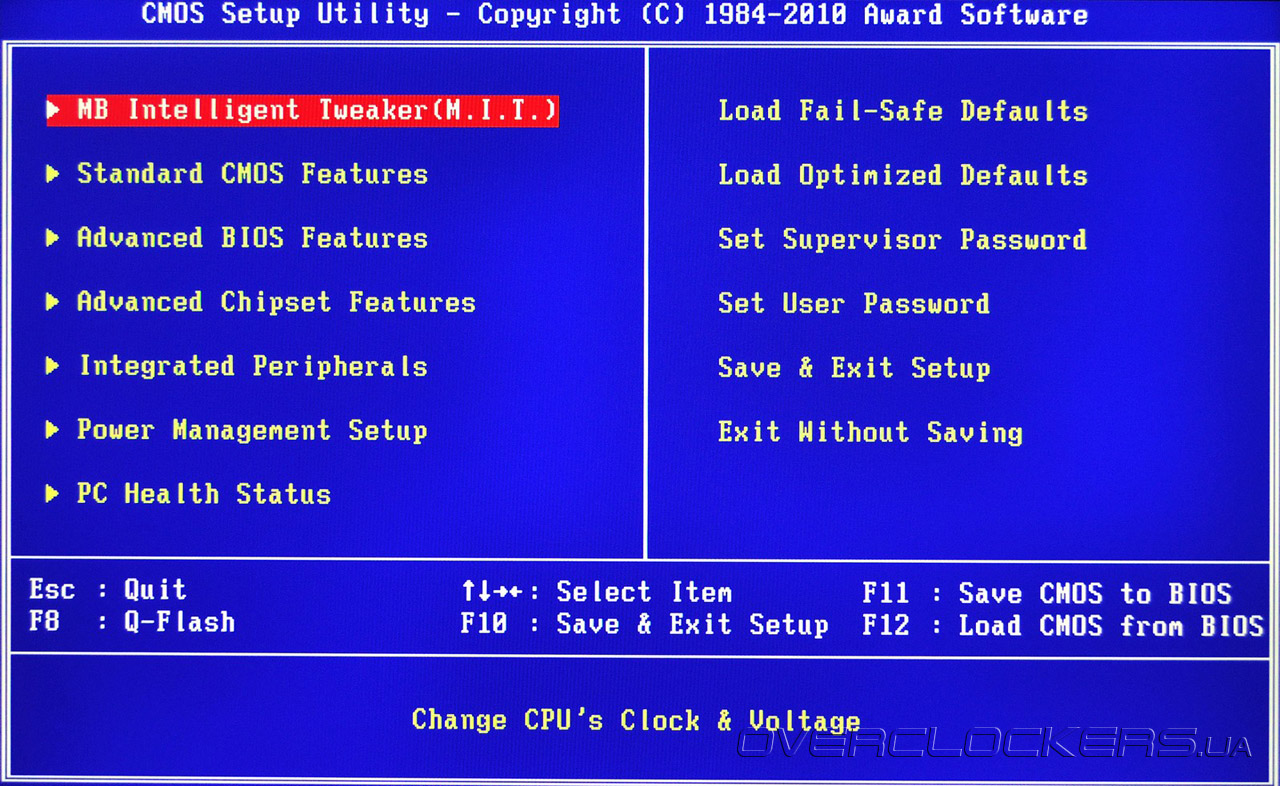

Но дизайн дизайном, а при слабой функциональности BIOS все преимущества платы могут быть сведены «на нет». К счастью, с этим у GA-890FXA-UD7 все в полном порядке. BIOS основан на коде Award. Попасть в BIOS можно, нажав клавишу Del. Традиционно для Gigabyte, после нажатия «секретной» комбинации Ctrl+F1 появляются скрытые пункты меню, однако в случае GA-890FXA-UD7 все основные и дополнительные настройки открыты по умолчанию! Главное меню BIOS Setup вполне привычно и знакомо по другим продуктам этой компании:

BIOS Gigabyte GA-890FXA-UD7

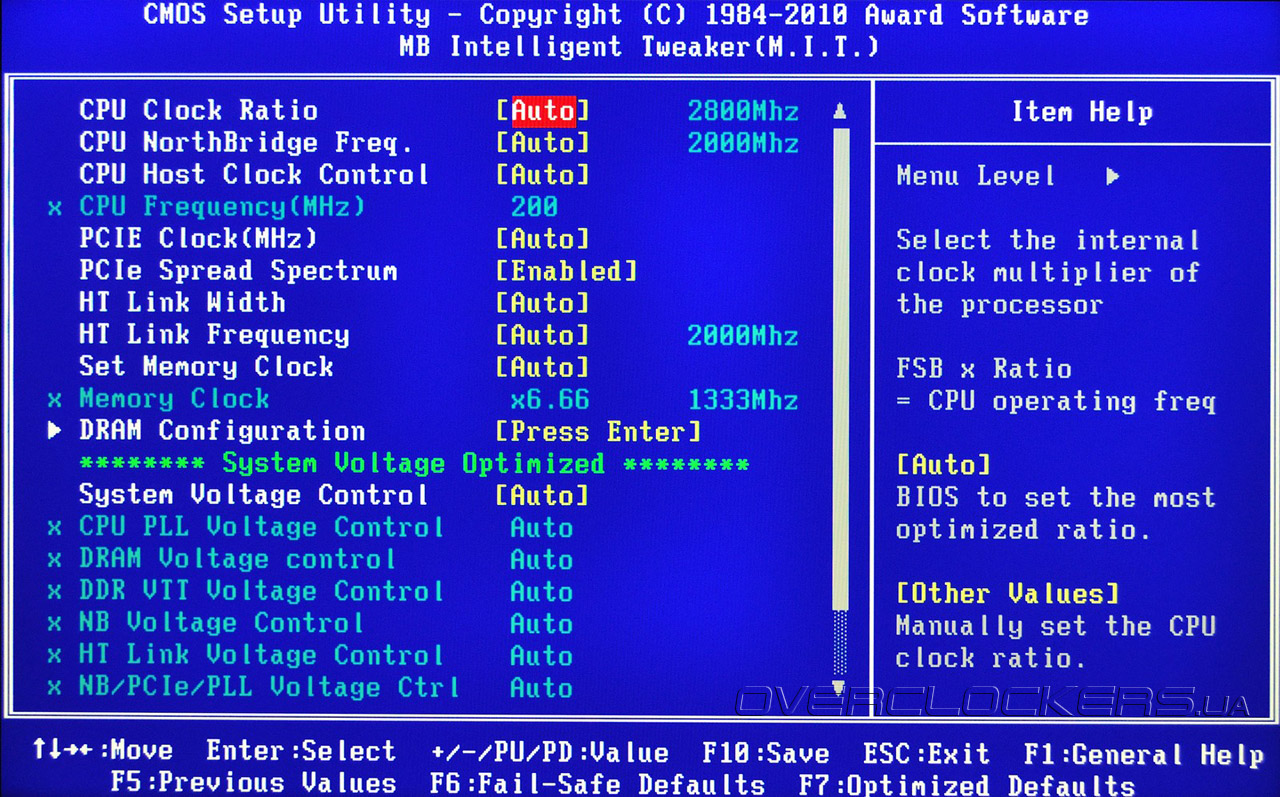

Большинство настроек, которые отвечают за разгон и тонкую настройку производительности, собраны в разделе MB Intelligent Tweaker:

BIOS Gigabyte GA-890FXA-UD7

Плата не имеет предустановленных профилей разгона, нет также и функций авторазгона. Сразу видно, что перед нами инструмент для профессионалов. Из BIOS можно регулировать частоту тактового генератора от 200 до 500 МГц, частоту шины PCI-E от 100 до 150 МГц, множитель и ширину шины НТ, частоту памяти и множитель процессора. Стоит заметить, что диапазон регулировок последних параметров сильно зависит от установленного CPU. BIOS платы предлагает гибкие средства регулировки параметров ОЗУ:

BIOS Gigabyte GA-890FXA-UD7

BIOS Gigabyte GA-890FXA-UD7

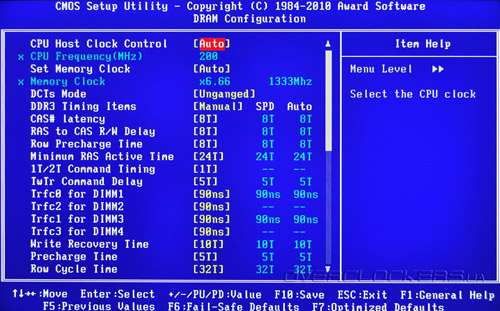

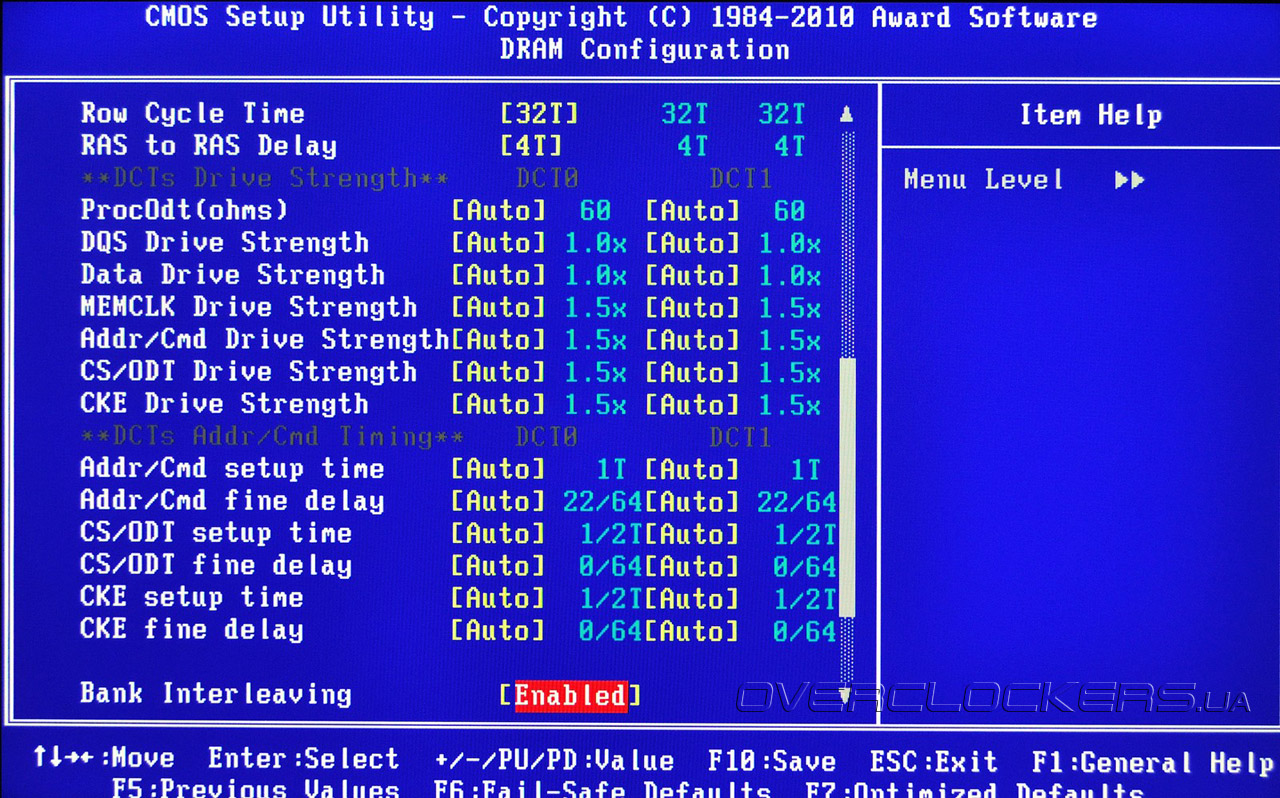

Плата поддерживает установку таймингов как по SPD, так и по профилям XMP.

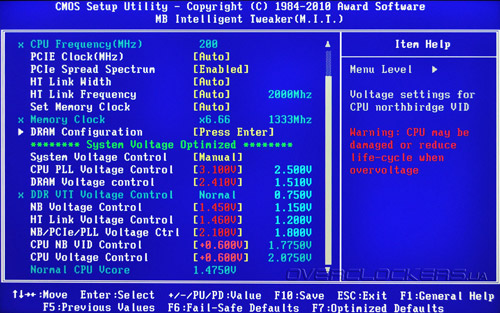

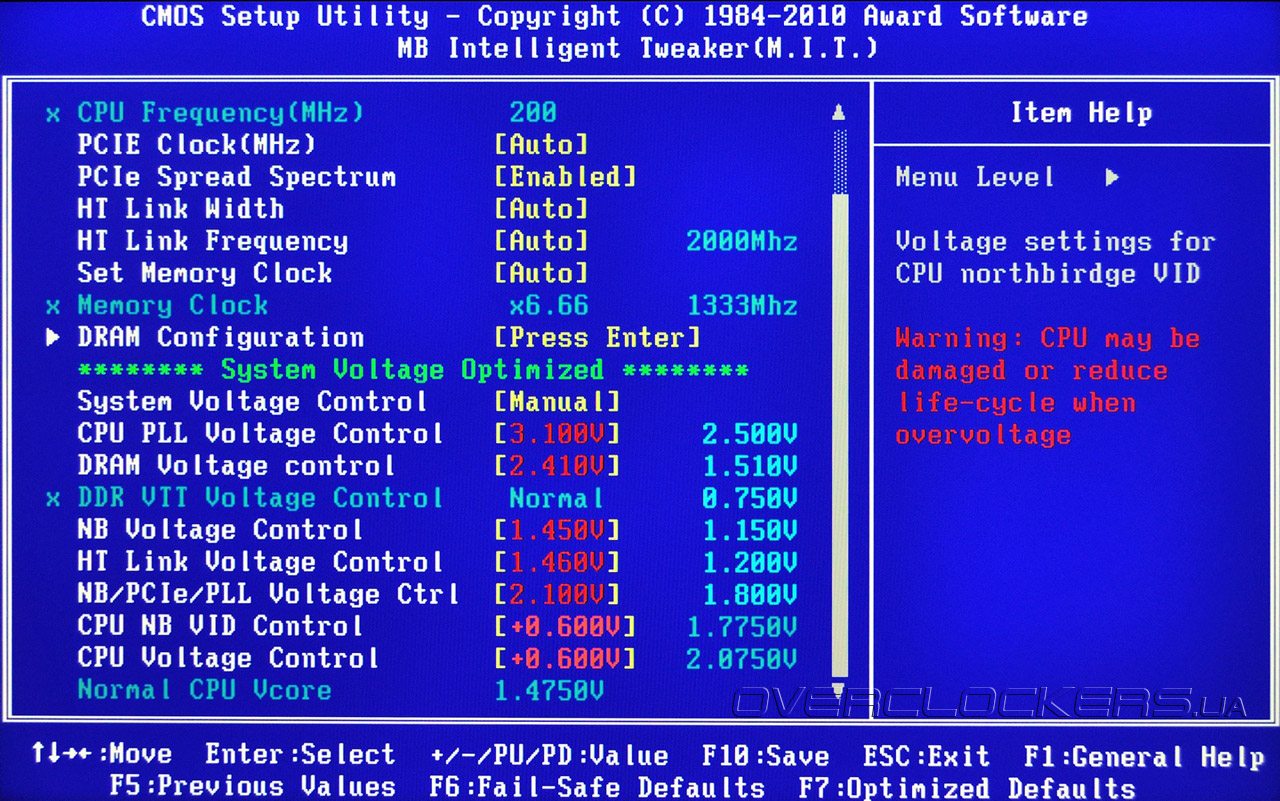

Раздел управления напряжениями позволяет регулировать все основные напряжения в очень широких пределах:

BIOS Gigabyte GA-890FXA-UD7

С такими пределами регулировок не сложно сжечь железо, поэтому BIOS услужливо предупреждает об опасно высоких значениях. Приятно, что тут же выводятся текущие значения напряжений. Диапазоны и шаг регулировки всех напряжений представлен в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL Voltage 2,22–3,1 0,02
DRAM Voltage 1,21–2,41 0,02
DDR VTT Voltage 0,72–1,05 0,025
NB Voltage 0,95/1,05/1,15–1,45 0,02
HT Link Voltage 1,1/1,2–1,46 0,02
NB/PCIe/PLL 1,5–2,1 0,02
CPU NV Voltage -0,6 – +0,6 0,025
CPU Voltage -0,6 – +0,6 0,025

Многим, наверняка, хотелось бы увидеть меньший шаг регулировки CPU Voltage и CPU NV Voltage. Также странно, что разработчики не включили в BIOS функции управления Loadline calibration, которая очень помогает избежать «просадок» напряжения при значительном разгоне. Впрочем, проблем со стабильностью питания в процессе тестирования выявлено не было.

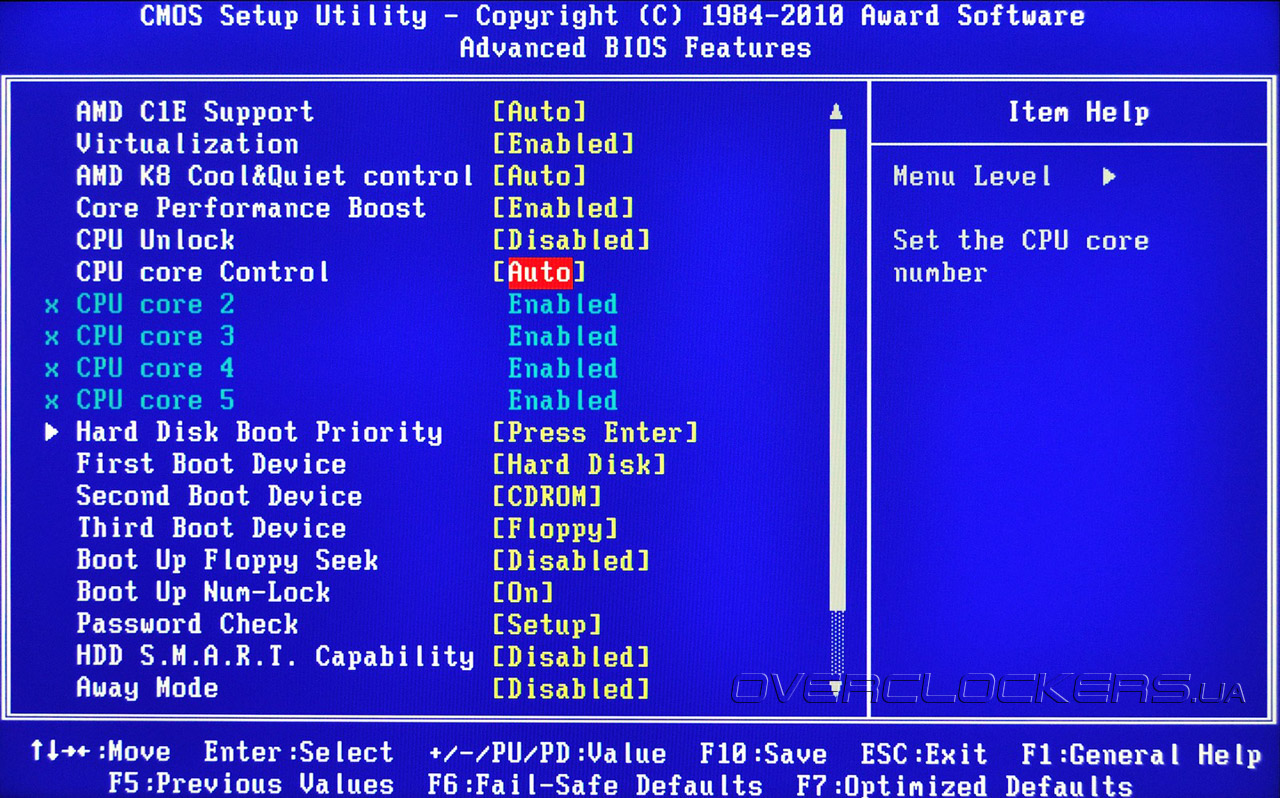

В разделе Advanced BIOS Features сосредоточено управление процессорными технологиями, а также параметры загрузки системы.

BIOS Gigabyte GA-890FXA-UD7

Именно в этом разделе находятся функции CPU Unlock, CPU Core Control и Core Performance Boost, а также управление энергосбережением.

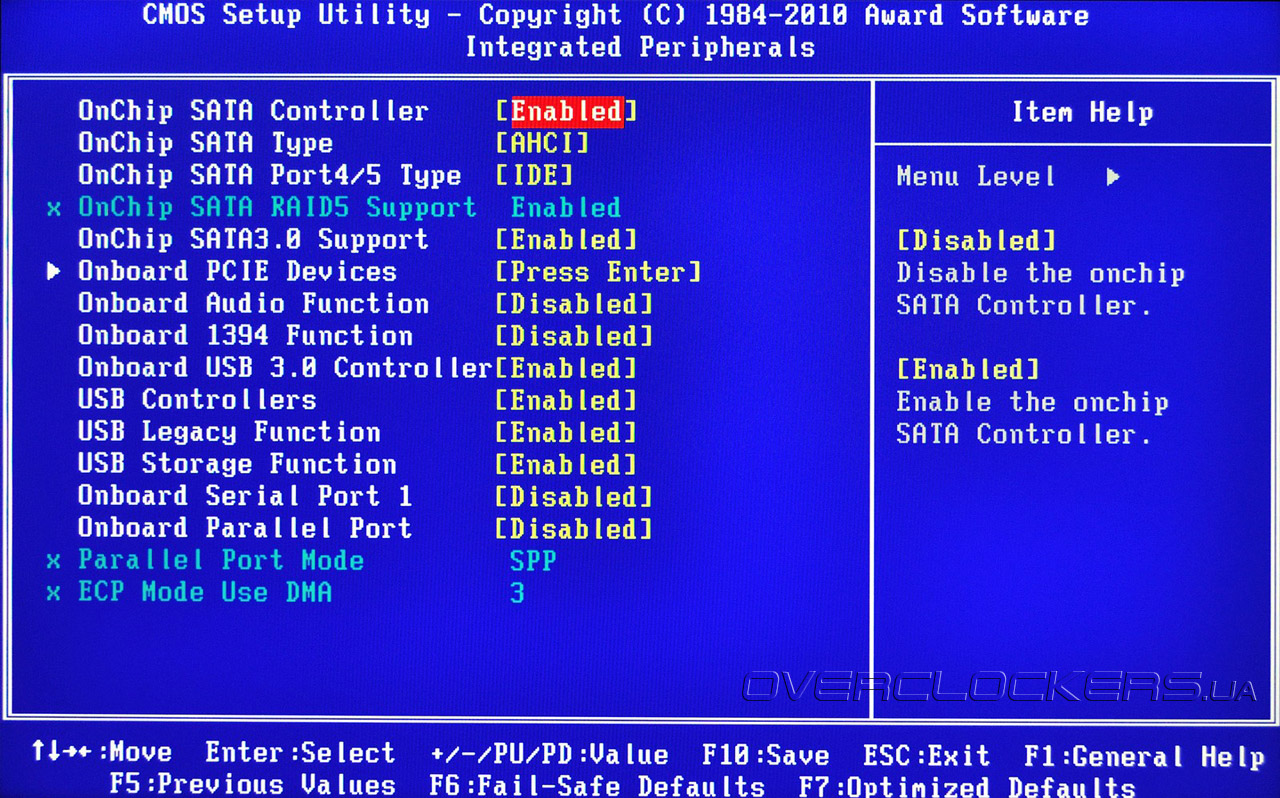

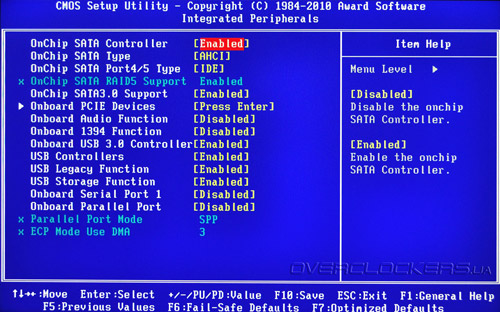

Раздел Integrated Peripheral, как следует из названия, отвечает за управление встроенными контроллерами.

BIOS Gigabyte GA-890FXA-UD7

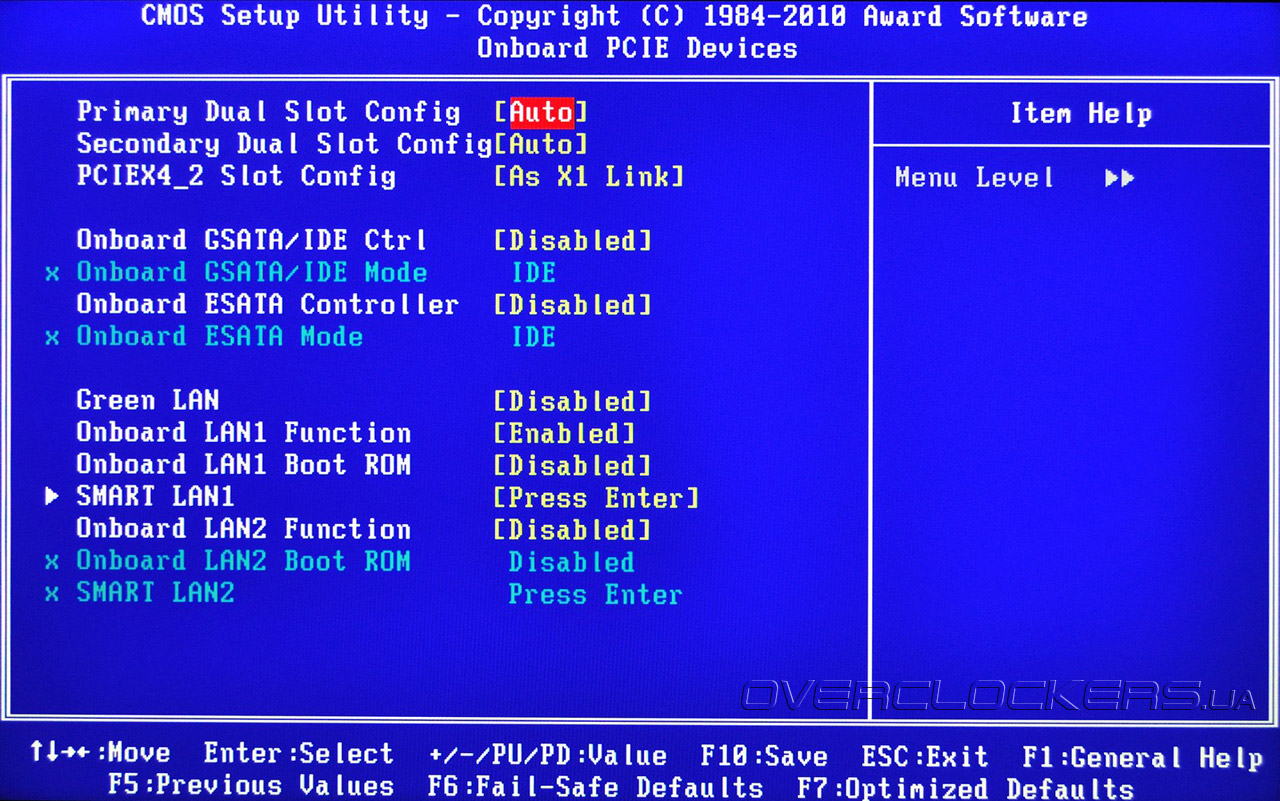

Вполне привычное содержание, но есть один загадочный пункт — Onboard PCI-E devices. Что же скрыто в нем? А вот что:

BIOS Gigabyte GA-890FXA-UD7

Здесь пользователь может вручную задать режим работы слотов PCI-E, а также отключить сетевые контроллеры и дополнительные SATA-контроллеры.

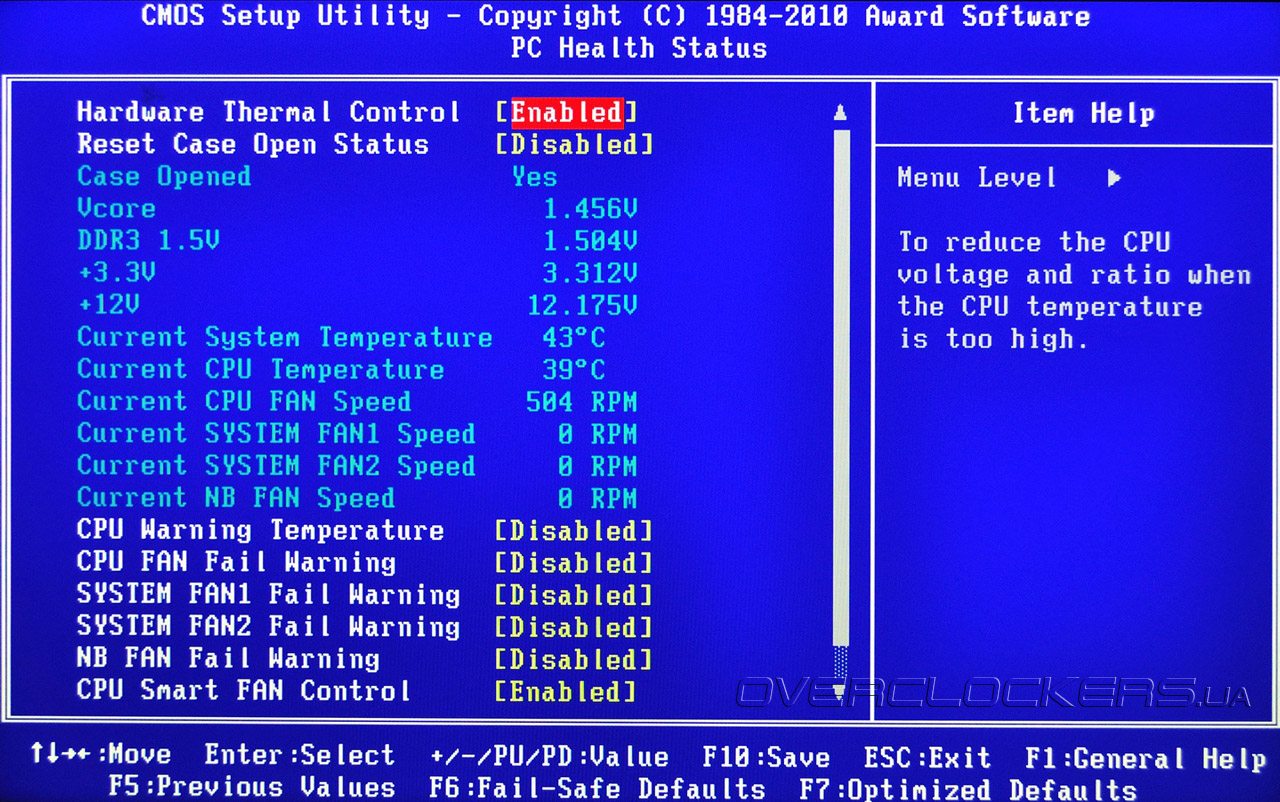

Данные мониторинга и управления скоростью вращения вентиляторами собраны в разделе PC Health Status.

BIOS Gigabyte GA-890FXA-UD7

Увы, чуда не произошло, и BIOS материнской платы Gigabyte GA-890FXA-UD7 позволяет контролировать лишь две температуры, четыре основных напряжения питания и четыре скорости вращения вентиляторов. Имеется поддержка Smart FAN control для двух из пяти вентиляторов, При этом алгоритм работы не поддается изменению. Очевидно, что разработчики оставили функции системного мониторинга на откуп программным средствам. Так ли это — мы еще проверим!

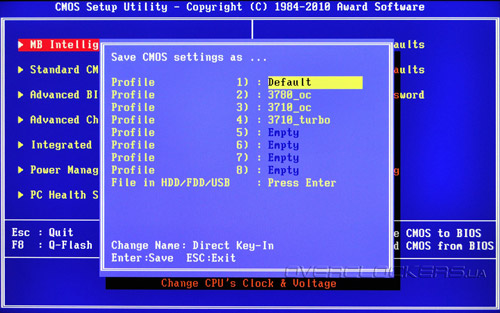

Наконец, BIOS GA-890FXA-UD7 позволяет сохранять до 8 профилей с настройками параметров.

BIOS Gigabyte GA-890FXA-UD7

Это очень удобно, так как во время тестов можно создать необходимые профили с настройками разгона, а потом загружать их по мере необходимости. Кроме того, вы можете сохранить настройки BIOS на внешнем носителе.

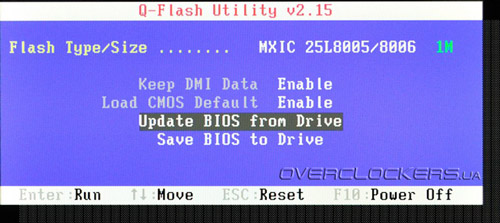

Для удобства пользователя, в BIOS Setup платы встроено средство обновления и резервирования прошивки — Q-flash.

BIOS Gigabyte GA-890FXA-UD7

Описывать тут особо нечего, заметим лишь, что утилита без малейших проблем позволяет прошивать старые версии BIOS. Жаль, но нет возможности управлять прошивкой каждой микросхемы BIOS по отдельности.

Несмотря на то, что на плате распаяна кнопка ClearCMOS, она ни разу не пригодилась. При установке некорректных настроек BIOS, плата загружалась с безопасными настройками, предупреждая об этом в процессе загрузки.


Комплектное ПО

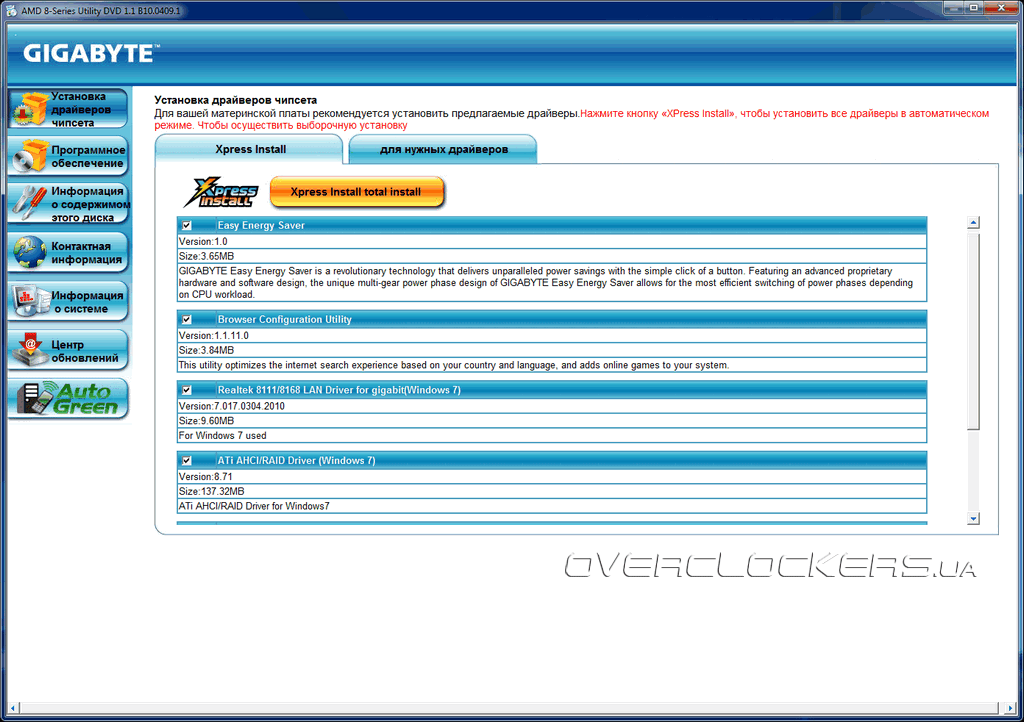

Настало время включить плату и познакомиться с программным обеспечением, которое поставляется на DVD-диске. Меню автозапуска диска просто и интуитивно понятно:

Gigabyte GA-890FXA-UD7

Прежде всего, пользователь может выбрать автоматическую установку всех необходимых программ и драйверов, для этого достаточно лишь отметить соответствующие пункты в меню.

Из всего представленного списка наибольший интерес представляет Easy Energy Saver и EasyTune 6. Первая утилита предназначена для контроля и управления энергопотреблением CPU.

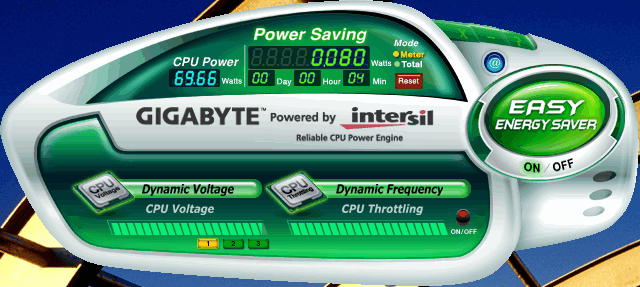

Easy Energy Saver

Программа позволяет отслеживать мгновенное энергопотребление процессора, а при активации режима энергосбережения задействует дополнительные механизмы уменьшения потребления и подсчитывает сэкономленную электроэнергию. И пусть при наших ценах на электроэнергию экономия будет не столь существенна, зато знать текущий уровень потребления CPU весьма полезно. Правда, подтвердить корректность такого измерения мы не можем.

Гораздо более интересной для любителей разгона оказывается программа EasyTune 6. Смеем заметить, что EasyTune долгое время считалась эталоном среди подобных программ. Дизайн прост и лаконичен, но именно этого и ожидаешь от такой утилиты. Итак, взглянем на главное окно программы:

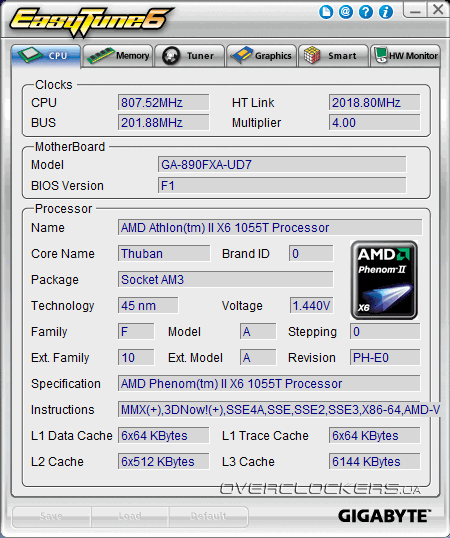

EasyTune 6

Вкладка CPU содержит сводную информацию о частотах, версии BIOS и установленном CPU.

EasyTune 6

Вкладка Memory дает исчерпывающую информацию об установленных в системе модулях памяти.

EasyTune 6

Наконец, вкладка Tuner предоставляет пользователю управление частотами тактового генератора (в программе это «частота FSB»), PCI-E, коэффициент умножения частоты ОЗУ и множитель процессора. На закладке немного пусто, доступно лишь изменение напряжения питания Vcore, ну а закладка Core boost позволяет управлять включением скрытых ядер. Увы, но об управлении этими параметрами «на лету» можно забыть. Для их применения потребуется перегрузка.

EasyTune 6

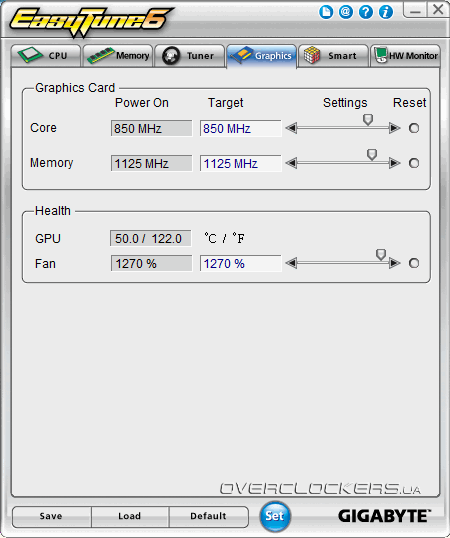

Данная вкладка позволяет управлять разгоном видеокарты: доступно изменение таковых частот GPU и видеопамяти, а также управление скоростью вращения вентилятора. Это немного неожиданно, но установленная в системе Powercolor AMD Radeon HD5850 вполне успешно управлялась из интерфейса Easytune.

EasyTune 6

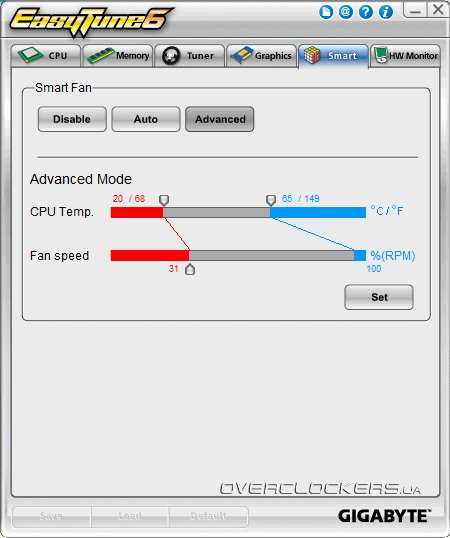

На вкладке Smart находится инструмент для управления алгоритмом Smart Fan. Очевидно, что таким образом могут управляться лишь вентиляторы, подключенные к четырехконтактным разъемам материнской платы, если для них включена соответствующая опция в BIOS.

EasyTune 6

Во вкладке HW Monitor находятся средства мониторинга основных напряжений, температур и скоростей вращения вентиляторов. Набор контролируемых параметров не отличается от такового из раздела BIOS PC Health Status. Здесь же можно настроить сигнализацию, которая будет срабатывать при превышении допустимого значения параметров.

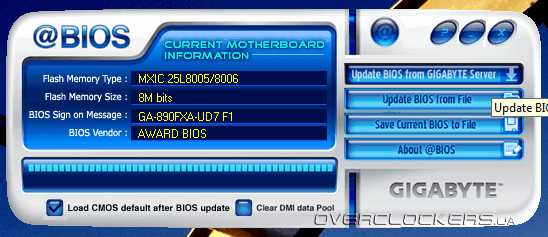

Кроме описанных выше программ, на диске имеется фирменная утилита для поиска и обновления прошивки — @BIOS.

@BIOS

Утилита имеет интуитивно понятный интерфейс и работает вполне стабильно. В то же время, большинство экспертов не рекомендуют выполнять обновление BIOS из-под Windows. Так что пользоваться этой программой или нет — решать уже вам.

Тестирование производительности

Конечно, наибольший интерес представляет сравнение 890FX с предыдущим флагманом — 790FX. При поразительном сходстве характеристик следует ожидать, что новинка, как минимум, не уступит High-End чипсету предыдущего поколения. Для сравнения с GA-890FXA-UD7 был выбран весьма достойный соперник — GA-MA790FXT-UD5H того же производителя. В свое время именно эта модель была флагманом линейки системных плат для Socket AM3 у Gigabyte. Итак, для проведения тестирования был собран открытый стенд следующей конфигурации:
  • процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер);
  • память: Take-Ms PC-10660, 2x2 ГБ;
  • кулер: Xigmatek HDT1284S (1400 об/мин);
  • видеокарта: Powercolor AMD Radeon HD 5850 1GB (850/4500 МГц);
  • звук: Creative Audigy 4;
  • жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
  • блок питания: FSP600-GLN80 (600 Вт).

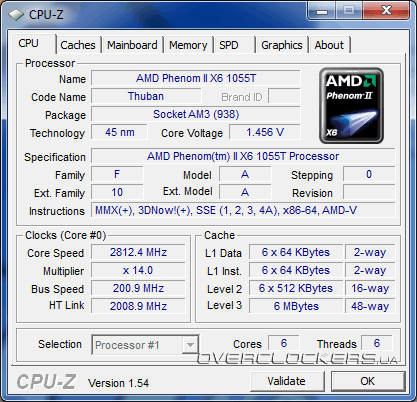

Во время тестов процессор работал без разгона, технология Turbocore и Cool'n'Quite были активированы. Учитывая официальную поддержку новейшими процессорами AMD ОЗУ с частотой 1600 МГц, во время тестов был выставлен именно такой режим.

Gigabyte GA-890FXA-UD7

Gigabyte GA-890FXA-UD7

Gigabyte GA-890FXA-UD7

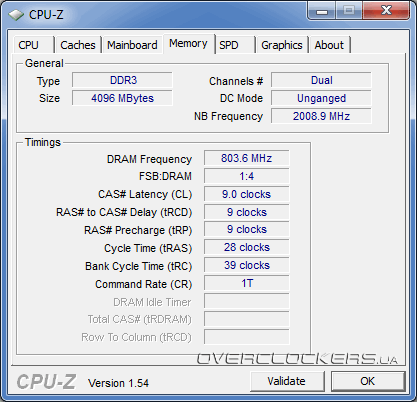

Как видите, плата не очень точно выставляет тактовую частоту, завышая её почти на 1 МГц.

Тестовый стенд работал под управлением Microsoft Windows 7 Enterprise (90-дневная пробная версия) с последними обновлениями на середину мая 2010 г. Были установлены последние доступные драйверы AMD Catalyst 10.4. Перечень тестового ПО:
  • Everest 5.50.2136 (Cache & Memory benchmark);
  • Wprime benchmark 2.03;
  • Fritz chess benchmark;
  • WinRar 3.93 x64 (встроенный тест);
  • Cinebench R11.5 (64bit);
  • x264 HD Benchmark v3.0;
  • 3DMark Vantage 1.0.1;
  • FarCry 2;
  • S.T.A.L.K.E.R Call of Pripyat benchmark.

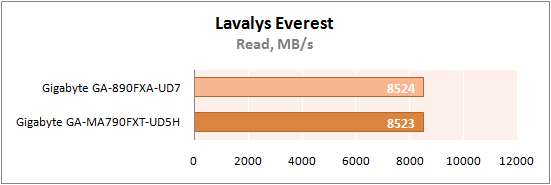

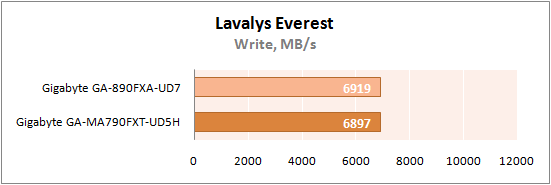

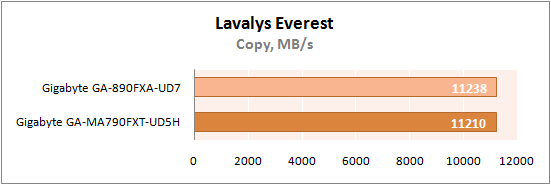

Открывает наше сегодняшнее тестирование популярнейший информационно-диагностический пакет Everest 5.50. Это приложение имеет отличное средство для измерения пропускной способности оперативной и кэш-памяти.

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Учитывая то, что контроллер памяти размещен непосредственно в ЦП, равенство результатов вполне ожидаемо. Однако, GA-890FXA-UD7 демонстрирует несколько большую латентность, что можно объяснить «сырой» версией BIOS. Посмотрим, как это отразится на результатах в других тестах.

Далее следует тестирование в синтетическом приложении wPrime. Кстати, это одна из зачетных дисциплин соревнований HWBot.

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Оба конкурента показывают схожие результаты, разница в пределах погрешности.

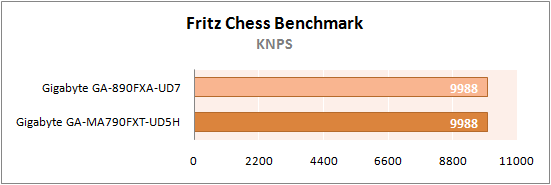

На очереди тестирование в полусинтетическом шахматном приложении Fritz Chess.

Результаты тестирования Gigabyte GA-890FXA-UD7

На этот раз GA-890FXA-UD7 показала абсолютно идентичные с GA-MA790FXT-UD5H результаты.

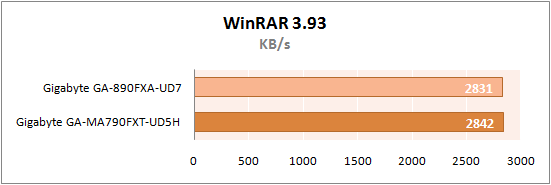

От синтетических приложений переходим к реальным прикладным программам. Архиваторы относятся к задачам, которые чутко реагируют на производительность подсистемы ОЗУ. Посмотрим, что покажет тестирование в WinRAR 3.93.

Результаты тестирования Gigabyte GA-890FXA-UD7

В этом случае новичок уступает предшественнику, но отставание это мизерное, так что его смело можно списать на погрешность.

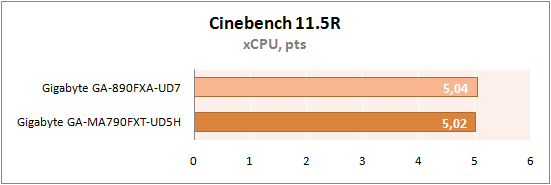

Хотя 3D-моделирование и не относится к широкому кругу повседневных задач, выполняемых пользователями на домашних ПК, результаты тестирования в Cinebench R11.5 представляют определенный интерес.

Результаты тестирования Gigabyte GA-890FXA-UD7

Судя по результатам теста, алгоритм Cinebench R11.5 отдал предпочтение GA-890FXA-UD7, но преимущество не так велико, как того хотелось бы.

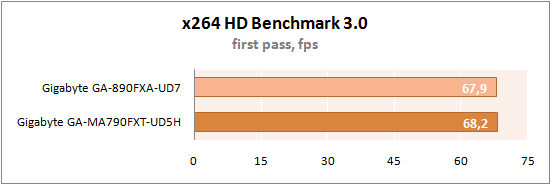

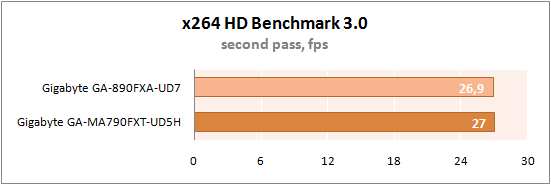

А вот с кодированием видео высокой четкости пользователи сталкиваются все чаще. Это особо актуально в свете распространения камкодеров и фотоаппаратов с функцией видеосъемки в HD-формате. Тестирование в x264 HD Benchmark должно дать представление о расстановке сил в этой дисциплине.

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Практически полный паритет, так как здесь важна производительность CPU.

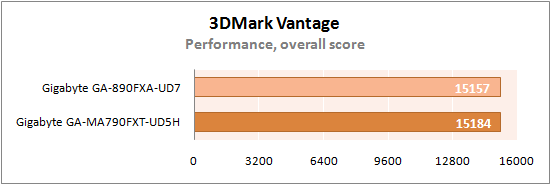

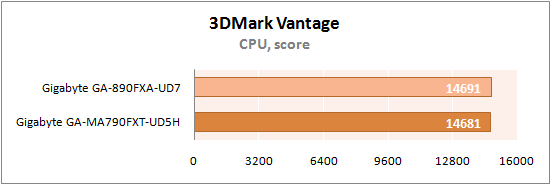

Настало время перейти к тестированию в играх, но прежде чем это сделать, разрешите ознакомить вас с результатами в 3DMark Vantage. Этот тест достаточно точно отображает общую производительность системы, а потому было бы глупо не сравнить новинку на чипсете AMD 890FX с предшественником. Для того, чтобы снизить влияние видеокарты на результат тестирование проводилось с профилем Performance.

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Обе системные платы показали одинаковые результаты, так что говорить о преимуществе или отставании не приходится.

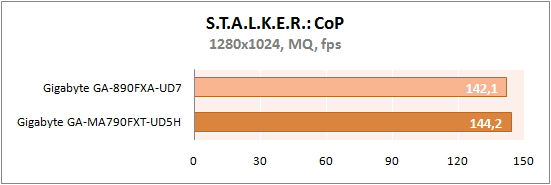

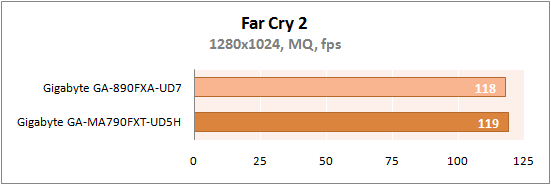

А как же покажут себя участники сегодняшнего тестирования в реальных игровых приложениях? Для ответа на этот вопрос было проведено измерение производительности в популярных шутерах Far Cry 2 и S.T.A.L.K.E.R: Call of Pripyat. Тесты проводились в разрешении 1280х1024 при средних настройках качества.

Результаты тестирования Gigabyte GA-890FXA-UD7

Результаты тестирования Gigabyte GA-890FXA-UD7

Нельзя сказать, что у GA-890FXA-UD7 проблемы в играх, разница в два fps не существенна, но GA-MA790FXT-UD5H работает чуточку быстрее. Возможно, дело в ранней версии BIOS GA-890FXA-UD7 и обновленные прошивки может поменять расстановку сил.


Разгонный потенциал

Возможности разгона GA-890FXA-UD7 было решено проверять в паре с Phenom II X6 1055T. Кто же, в самом деле, покупает такие платы, чтобы использовать их вместе с Athlon II X2 215? Тем более, что про разгон Phenom II X6 написано пока что не так много, а значит, тем интереснее будут результаты.

Экспресс проверка показала, что плата категорически отказывается работать на частотах тактового генератора выше 272 МГц! Множитель процессора был снижен до х10, множители NB и НТ выставлены в значение х7. Множитель памяти был установлен в х5,33, а тайминги зафиксированы в 8-8-8-24-1Т при напряжении 1,6 В. К слову, в таком режиме ОЗУ покоряла частоты до 1600 МГц включительно. Увы, даже все это не позволило поднять частоту HTT выше 272 МГц. Система просто загружалась с параметрами по умолчанию, бодро рапортуя о переразгоне! Возможно, дело в ранней версии микрокода (F1, Initial release), а может особенность конкретного экземпляра процессора. Замечу лишь, что точно такие же значения тактового были получены на другой системной плате Gigabyte — GA-MA790FXT-UD5H. Даже с последней версией BIOS разгон по частоте тактового генератора уперся в те же 265–270 МГц. Собственно, это и наводит на мысль, что причина невысокого разгона кроется именно в процессоре.

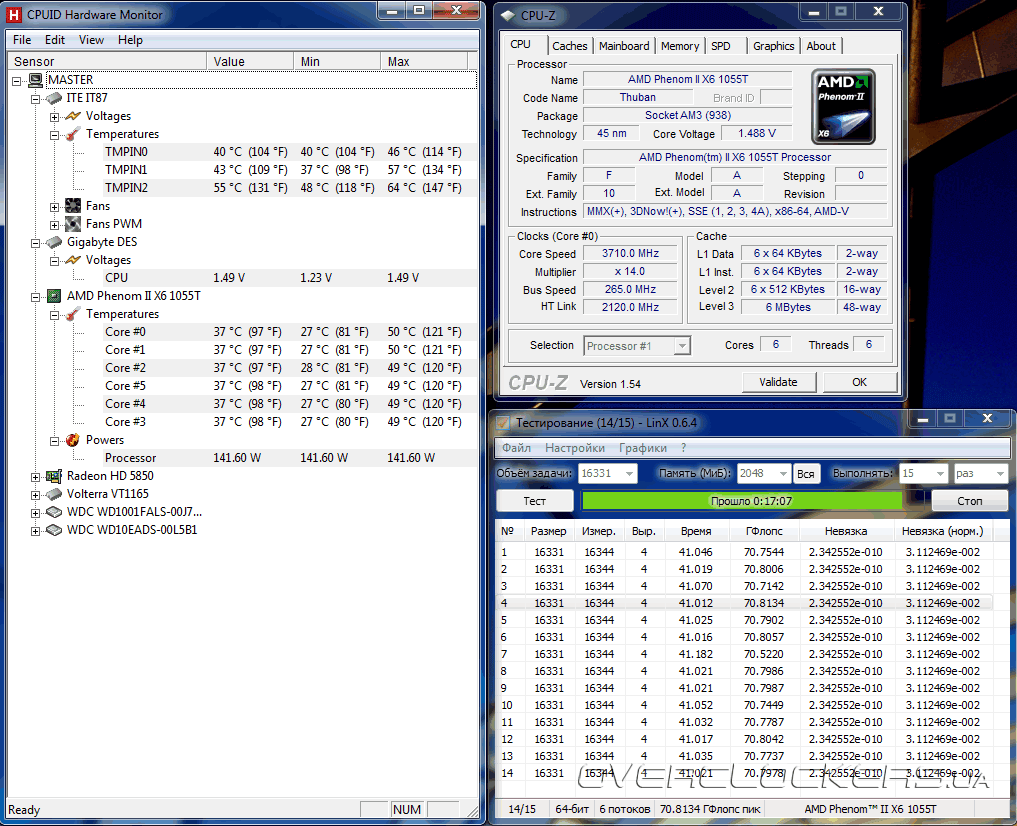

При максимальном разгоне процессора частоту HTT пришлось снизить до 265 МГц. Впрочем, плата позволяла загрузить систему и на 270 МГц, но система вела себя нестабильно. Хотя LinX был пройден, неожиданно обнаружились проблемы в 3DMark Vantage. Итоговый разгон Phenom II X6 составил 3710 МГц. Для этого напряжение Vcore было увеличено на 0,05 В, напряжение Vnb также было увеличено на такое значение. Что характерно, при попытке подать на процессор хотя бы 1,5 В, это приводило к срабатыванию защиты в BIOS, поэтому решено было не играть с огнем и остановиться на достигнутых 3,7 ГГц. Технология Turbocore была отключена. Память работала на частоте 1412 МГц с таймингами 8-8-8-24-1Т, частота NB составляла 2120 МГц. Увы, но повышение частоты NB приводило к краху системы.

Разгон Gigabyte GA-890FXA-UD7

Следует заметить, что технология энергосбережения продолжала работать, сбрасывая частоты и напряжения в моменты простоя системы. Для такого горячего и прожорливого процессора это более чем актуально.

Результаты разгона не поражают воображение, но возможность форсирования тактовой частоты Phenom II X6 1055T почти на 1 ГГц не может не радовать.


Выводы

Несомненно, чипсет AMD 890FX получился просто отличным. Он сохранил все сильные стороны своего предшественника AMD 790FX, но обзавелся рядом новых полезных функций, которые по достоинству оценят как энтузиасты, так и простые пользователи.

Реализация системной платы на наборе логики 890FX от Gigabyte получилась прекрасной. Попробуем оценить сильные и слабые стороны GA-890FXA-UD7.

Преимущества:
  • поддержка новейших шестиядерных процессоров AMD;
  • качественная элементная база и высокое качество изготовления;
  • мощная система охлаждения, выносной радиатор Silent Pipe 2;
  • индикатор POST-кодов, кнопки Power/Reset/Clr_CMOS на PCB;
  • шесть слотов PCI-E для построения CrossFireX;
  • функциональный BIOS;
  • поддержка USB 3.0, SATA 3.0;
  • высокая производительность;
  • качественное комплектное ПО;
  • продуманный комплект поставки.

Недостатки:
  • увеличенный размер платы;
  • скудный раздел системного мониторинга;
  • большой шаг изменения напряжений CPU, NB.
Во время тестов Gigabyte GA-890FXA-UD7 показала невысокие результаты разгона процессора Phenom II X6 1055T, но это вовсе не означает, что плата не годится для оверклокерских экспериментов. Скорее, это особенности конкретной связки «процессор-системная плата». Не стоит также забывать, что обновление BIOS может улучшить ситуацию с разгонным потенциалом. Пока что мелкие недостатки и нестандартные размеры не позволяют присудить Gigabyte GA-890FXA-UD7 высший бал, но плата наверняка найдет своих покупателей, стремящихся иметь в составе своего ПК самую оснащенную системную плату от известнейшего бренда!


Материнская плата Gigabyte GA-890FXA-UD7 на тестирование была предоставлена компанией Gigabyte.
