Знакомство с чипсетом AMD 880G и обзор системной платы Gigabyte GA-880GA-UD3H на его основе

Еще несколько лет назад наличие интегрированного видео было непременным атрибутом системных плат начального уровня. Такие платы были популярны у сборщиков персональных компьютеров за высокую степень интеграции и низкую стоимость. Мощности встроенного видеоядра хватало для несложной домашней и офисной работы, но не более того. Стоит ли говорить, что даже простейшие 3D-игры становились для ПК, собранных на таких системных платах, непреодолимой задачей. Но со временем развитие технологий и переход на тонкие литографические процессы производства полупроводников позволили встраивать в системную логику все более и более совершенные видеоядра. Быстрое распространение энергоэффективных ПК и развитие HTPC подогревали интерес к мощной интегрированной графике, особенно с распространением поддержки аппаратного декодирования видео высокой четкости. В то же время системные платы, оснащенные интегрированными чипсетами, оставались практически неприспособленными для разгона, комплектовались простейшими системами охлаждениями и в большинстве своем имели форм-фактор Micro-ATX.

Переломным стал ноябрь 2007 г., когда компания Advanced Micro Devices анонсировала наборы системной логики 700-й серии в составе платформы AMD Spider. Чипсеты AMD780G и AMD790GX стали основой для множества замечательных материнских плат, где встроенное видео соседствовало с мощным BIOS, широчайшими возможностями расширения и отличным уровнем разгона. Конкурент не дремал, и в 2008 году NVIDIA выпустила чипсеты GeForce 8х00 и nForce 750i/780i. Так встроенное видеоядро стало обычным атрибутом высокопроизводительных систем.

В роадмапе чипсетов AMD на 2010 г. имеются два новых чипсета с интегрированной графикой – AMD 890GX и AMD 880G. Основные характеристики наборов системной логики 800й представлены в таблице:

Модель 890FX 890GX 870 880G
Технологический процесс TSMC 65 nm TSMC 55 nm TSMC 65 nm TSMC 55 nm
Конфигурация PCI-Express 2.0 42 линии (2х16/4х8) 22 линии (1x16/2x8) 22 линии (1x16) 22 линии (1x16)
Поддержка CrossFireХ да да - -
Встроенное видеоядро - HD4290 - HD4250
Частота видеоядра, МГц - 700 - 560
Кол-во потоковых процессоров - 40 (8х5) - 40 (8х5)
Аппаратное декодирование H.264/VC-1/MPEG-2 - UVD2 - UVD2
Поддержка Microsoft DirectX - 10.1 - -
Тепловыделение, Вт 19,6 25 12,5 18
Южный мост SB850 SB850 SB710 SB710
Технологический процесс TSMC 65 nm TSMC 65 nm TSMC 130 nm TSMC 130 nm
USB 14 USB 2.0 14 USB 2.0 12 USB 2.0 12 USB 2.0
SATA 6 SATA 3.0 AHCI 1.2 6 SATA 3.0 AHCI 1.2 6 SATA 2.0 AHCI 1.1 6 SATA 2.0 AHCI 1.1
Интегрированный МАС Gigbyte Ethernet да да - -

Глядя на характеристики, нетрудно понять, что AMD870 и AMD880G, которые теперь заменяют AMD770 и AMD780G/785G соответственно, будут использоваться для построения моделей начального уровня, в то время, как AMD 890GX и AMD 890FX нацелены на средний и верхний ценовые диапазоны. Однако, никто не запрещает агрегировать AMD870 и AMD 880G с южным мостом SB850, создавая на основе такой связки недорогие платы с расширенной функциональностью. Именно по такому принципу и построена героиня нашего сегодняшнего обзора — системная плата Gigabyte GA-880GA-UD3H.


Упаковка и комплект поставки

Как всегда, начнем с изучения упаковки. Плата относится к среднему ценовому диапазону, а потому коробка имеет небольшие размеры и лишена ручек для переноски, и прочих прозрачных окошек.

Материнская плата Gigabyte GA-880GA-UD3H

Дизайн типичен для последних продуктов Gigabyte. Кроме наименования модели, лицевая сторона полна логотипов фирменных технологий. Системная плата GA-880GA-UD3H относится к семейству «Ultra Durable 3». Это означает использование удвоенного количества меди при производстве печатной платы, а также применение во всех цепях конденсаторов и дросселей с улучшенными характеристиками. Также плата относится к серии «333 Onboard acceleration», что означает поддержку USB3.0, SATA3.0 и увеличенный втрое максимальный ток на портах USB. Системная плата GA-880GA-UD3H поддерживает технологию разблокировки процессорных ядер Auto Unlock, что обрадует любителей «бесплатного сыра» от AMD. Наличие еще одной функции продиктовано повсеместным распространением портативных устройств, которые заряжаются от порта USB. Теперь вам не нужно держать компьютер включенным только для того, чтобы зарядить любимый iPhone или iPod. Функция On/Off charge позволяет подзаряжать гаджеты от портов USB, даже когда компьютер выключен.

Самое время распаковать коробку и посмотреть, что же производитель положил внутрь. Комплект поставки несколько скуден как для материнской платы среднего класса:
  • Заглушка на заднюю панель I/O Shield;
  • 2 кабеля SATA3.0;
  • 1 шлейф АТА133;
  • DVD-диск с драйверами и фирменным ПО;
  • Руководство пользователя;
  • Буклет с рекомендациями по быстрой сборке.
Пара кабелей SATA и переходников питания для соответствующих устройств, а также планки с разъемами USB и eSATA не помешали бы. Несомненно, маркетологам Gigabyte есть над чем поработать в плане оптимизации комплекта поставки.


Спецификация

Модель Gigabyte GA-880GA-UD3H
Чипсет AMD 880G + SB850
Процессоры Socket AM3 Phenom II, Athlon II, Sempron 100
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 4х (2x 4pin, 2x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16@x16 1x PCI Express 2.0 x16@x4 2x PCI Express 2.0 x1
Слоты PCI
Встроенное видеядро HD 4250
Видеоразъемы DVI, D-SUB, HDMI
Порты USB 12x (4 разъема на задней панели) 2.0 и 2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x (Gigabyte SATA2)
Serial ATA 6x SATA-3 (AMD SB850) и 2x SATA-2 ( Gigabyte SATA2)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA -
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть 1x Gigabit Ethernet Realtek RTL8111D
FireWire 3x ( T.I. TSB43AB23)
LPT -
COM 1
BIOS Award
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности Dual BIOS, CPU Auto unlock


Для особо любознательных ниже приведена блок-схема платы GA-880GA-UD3H.

Материнская плата Gigabyte GA-880GA-UD3H


Взяв плату в руки

Системная плата базируется на РСВ формата АТХ, так что про установку в компактные НТРС корпуса придется забыть. Зато у инженеров есть возможность расположить разъемы и слоты расширения с максимальным комфортом. Палата выполнена в обычной для продуктов Gigabyte цветовой гамме.

Материнская плата Gigabyte GA-880GA-UD3H

Глядя на расположение компонентов на PCB нельзя не отметить потрясающее сходство GA-880GA-UD3H и более дорогой модели Gigabyte на чипсете AMD 890GX – GA-890GXA-UD3H, которая была подробно изучена в одной из статей.

Как мы уже говорили, в основе платы лежит системная логика AMD 880G+SB850. Инженеры Gigabyte решили отказаться от использования устаревшего южного моста SB710 в пользу более продвинутого решения. Это позволило реализовать поддержку SATA 3.0 без использования дополнительных микросхем, но в то же время вынудило устанавливать дополнительный чип для обеспечения работы Auto Unlock, так как SB850 не имеет поддержки АСС.

Системная плата имеет богатейший набор слотов расширения и поддерживает практически все возможные интерфейсы для подключения периферии. На РСВ распаяны два слота PCI Express x16, причем, к верхнему из них подведены 16 линий, а к нижнему лишь 4 линии PCI-E 2.0. Такая конфигурация не позволяет строить полноценный CrossFire, зато в нижний слот можно установить, например, карту для обработки физики. При этом верхний слот всегда будет работать на полной скорости. Кроме того, на плате распаяны два слота PCI Express 1x. Однако, при использовании второго по счету разъема PCI-E x1 нижний слот PCI-E x16@4 переходит в режим х1. Зато три разъема PCI на современных платах встретишь не часто. Это может пригодиться, если в арсенале пользователя имеется хорошая звуковая карта или, скажем, спутниковый тюнер с интерфейсом PCI.

Дисковая подсистема позволяет подключить шесть устройств SATA 3.0. Возможности южного моста позволяют объединить устройства в RAID-массивы уровней 0, 1, 0+1, 5 и JBOD. Еще два устройства SATA можно подключить к дополнительному контроллеру Gigabyte SATA2, причем поддерживается организация RAID массивов 0, 1 и JBOD. Этот же контроллер отвечает за функционирование единственного канала АТА-133, рассчитанного на подключение двух устройств IDE. Таким образом, GA-880GA-UD3H позволяет подключить целых десять накопителей! Ну чем не основа для домашнего сервера? Следует заметить, все порты SATA имеют горизонтальную ориентацию, так что длинные видеокарты не должны помешать подключению накопителей.

Несмотря на принадлежность к среднему ценовому диапазону, системная плата может похвастаться наличием высокоскоростного интерфейса USB3.0, за это отвечает дополнительный контроллер NEC D720200F1. Из 14 возможных портов USB2.0 на плате реализованы только 12, четыре выведены на заднюю панель, а еще восемь представлены в виде контактных площадок. Есть поддержка высокоскоростного интерфейса FireWare (контроллер T.I. TSB43AB23), один из разъемов IEEE1394 выведен на заднюю панель, а еще два распаяны на PCB в виде контактных площадок. Несмотря на наличие в составе SB850 Gigabyte Ethernet MAC(Media Access Controller), сеть организована на базе контроллера Realtek RTL8111D, который поддерживает скорости 10/100/1000 Мбит/с. За системный мониторинг и функции ввода/вывода отвечает проверенный временем чип iTE IT8720. С его помощью реализована поддержка устройств PS/2, одного СОМ-порта и даже FDD. Последний встречается на новых «материнках» все реже, в то время, как многие пользователи продолжают использовать дискеты для своих специфических задач. Звуковая подсистема организована на базе продвинутого 7.1-канального кодека Realtek ALC892. Поддерживается Dolby Home Theater, на заднюю панель выведен оптический порт S/PDIF.

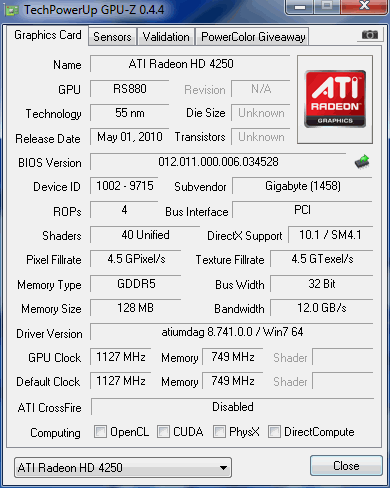

Благодаря использованию набора системной логики AMD 880G плата оснащена мощным и функциональным видеоядром HD 4250. Диагностическая утилита GPU-Z выдает следующую информацию:

Материнская плата Gigabyte GA-880GA-UD3H

Программа некорректно отображает частоту видеоядра, которая составляет 560 МГц. По факту, HD4250 ничем, кроме повышенной частоты, не отличается от предшественника HD4200. Поддерживается DirectX 10.1 и аппаратное ускорение проигрывания HD-видео. Благодаря технологии Hybrid CrossFire пользователь имеет возможность объединить ресурсы встроенного интегрированной графики и дискретной видеокарты начального уровня, получив некоторый прирост быстродействия. Архитектура видеоядра позволяет установку буферной видеопамяти Sideport до 128 Мб включительно, однако на GA-880GA-UD3H инженеры Gigabyte не стали реализовывать такую возможность. В одном из наших следующих обзоров мы подробно рассмотрим производительность HD 4250 в играх, сравним её с аналогичными показателями младших представителей дискретных видеокарт, а также испытаем работу Hybrid CrossFire.

Продолжим изучение дизайна PCB. Плата не может похвастаться наличием кнопок Power, Reset или CLR_CMOS на РСВ, что вполне соответствует позиционированию продукта. Зато присутствует цветовая кодировка контактов в разъеме подключения передней панели, а все разъемы USB и FireWare подписаны, что должно понравиться пользователям, которые собирают систему без инструкции. От более дорогих моделей системная плата унаследовала технологию DualBIOS, так что вы можете не беспокоиться, что плата выйдет из строя в результате неудачной перепрошивки. Для подключения вентиляторов имеет четыре разъема, два из которых поддерживают управление скоростью вращения методом ШИМ.

Системная плата GA-880GA-UD3H имеет достаточно мощную подсистему питания, которая характерна для более дорогих моделей. Разъем питания АТХ24 и дополнительный восьмиконтактный разъем размещены по краям платы. Это повышает удобство сборки и не препятствует движению воздушных потоков внутри корпуса. Преобразователь напряжения процессора построен по схеме «4+1» и управляется ШИМ-контроллером Intersil ISL6324A.

Материнская плата Gigabyte GA-880GA-UD3H

Поддерживаются любые процессоры AMD Socket AM3 с тепловыделением до 140 Вт включительно. Смелое заявление, учитывая отсутствие системы охлаждения на VRM. Для работы в штатном режиме отсутствие радиатора на VRM никак не скажется стабильности и долговечности работы, однако в случае разгона мы рекомендуем позаботиться об охлаждении MOSFET'ов. Охлаждение чипсета GA-880GA-UD3H представляет довольно унылую картину:

Материнская плата Gigabyte GA-880GA-UD3H

Материнская плата Gigabyte GA-880GA-UD3H

Никаких тепловых трубок и водоблоков, все очень и очень скромно. Учитывая «тонкий» техпроцесс микросхем чипсета, небольших радиаторов должно хватать даже при интенсивной нагрузке. Радиатор северного моста выполнен из алюминиевого сплава и не может похвастаться большой площадью оребрения, а крошечный радиатор микросхемы южного моста представляет собой комбинацию из нескольких плоских горизонтальных ребер.

Вот здесь инженеры Gigabyte и подложили сами себе бомбу замедленного действия, когда оснащали плату GA-880GA-UD3H продвинутыми средствами разгона (об этом чуть позже) и мощной системой питания, но не позаботились о соответствующем охлаждении. Если вы планируете разгон, то нужно побеспокоиться хотя бы о дополнительном обдуве северного моста и VRM. Мы же легких путей не ищем, и так как планировался разгон прожорливого процессора Phenom II X6, сразу установили на MOSFETы радиатор Thermalright HR-09U. Эта система охлаждения состоит из двух медных пластин толщиной 2 мм, на которые напаяно множество тонких ребер. Для переноса тепла между секциями радиатора используется тепловая трубка диаметровм 6 мм; большее основание имеет имеет размеры 84х15,5 мм, а меньшее – 70х15,5 мм. В комплект входит сам радиатор, две «термолипучки» и комплект крепежа.

Материнская плата Gigabyte GA-880GA-UD3H

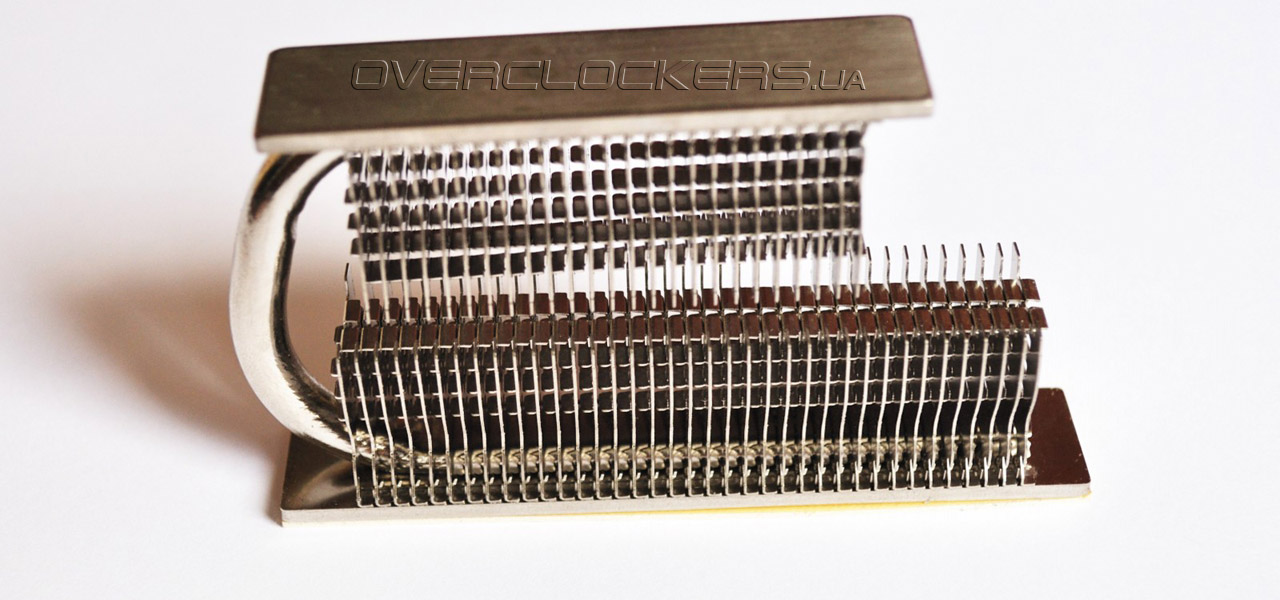

Список совместимых с радиатором плат давно не обновлялся. Естественно, что GA-880GA-UD3H в этом списке отсутствует. В нашем случае получилось, что радиатор оказался «почти совместим» с материнской платой. Дело в том, что после установки крепежных скоб радиатор не помещался в отведенное для него пространство, виновато малое расстояние между дросселями и конденсаторами. Нам все-таки удалось собрать импровизированное крепление и надежно зафиксировать Thermalright HR-09U на силовых элементах VRM, разобрав одну из скоб.

Материнская плата Gigabyte GA-880GA-UD3H

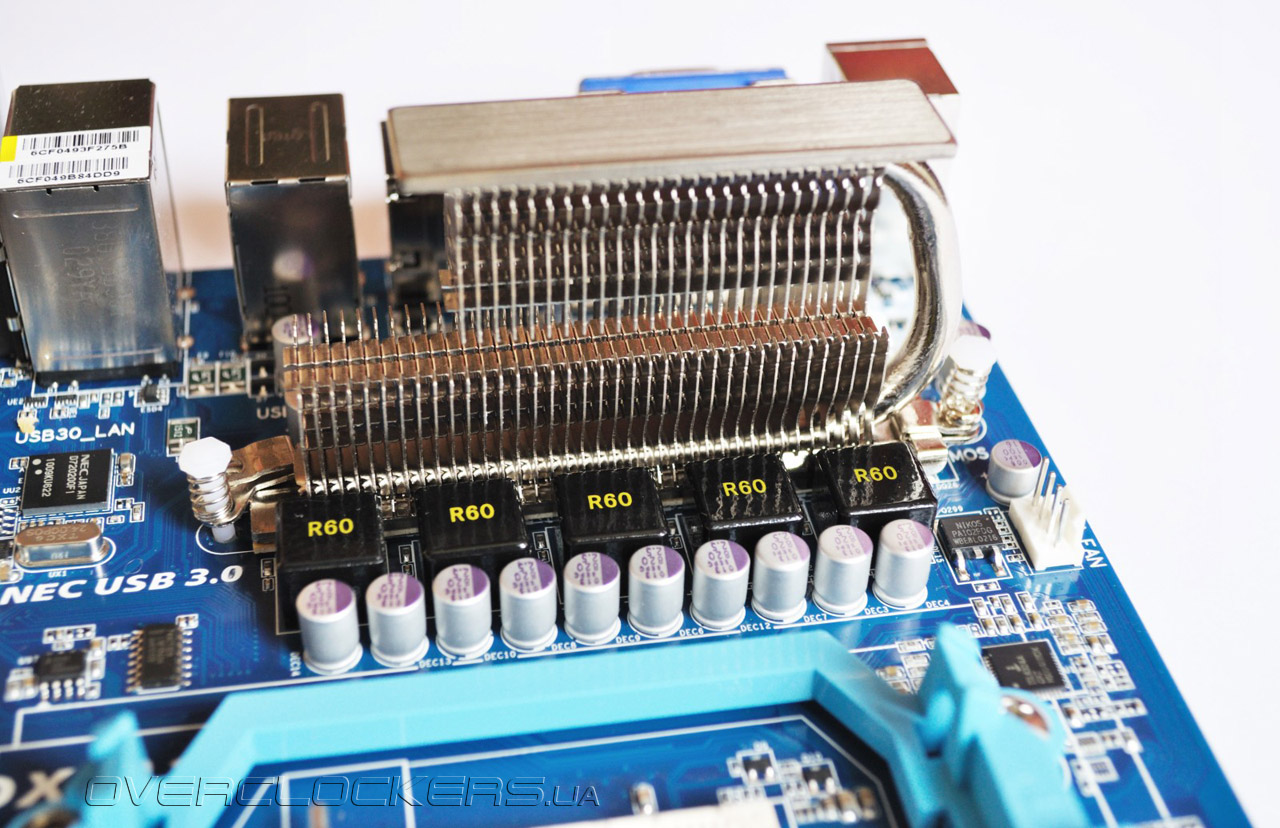

С таким охлаждением за стабильность работы и долговечность MOSFET теперь можно не беспокоиться!

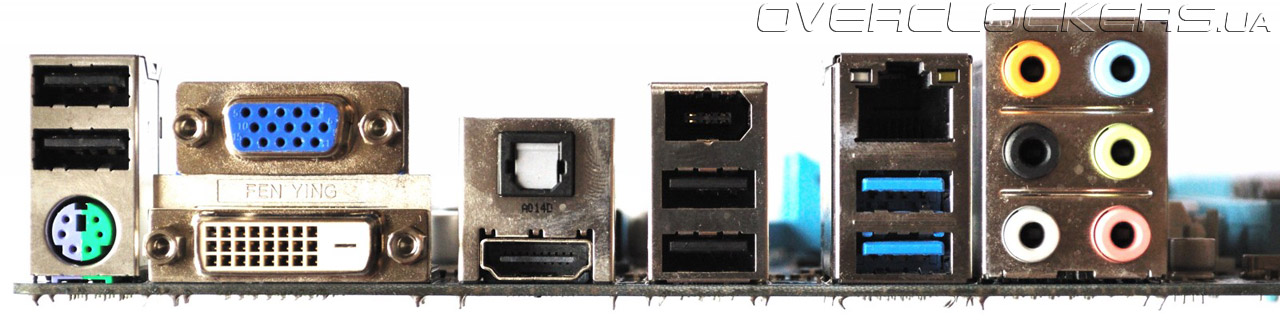

Задняя панель Gigabyte GA-880GA-UD3H имеет довольно просторную компоновку:

Материнская плата Gigabyte GA-880GA-UD3H

К услугам пользователя четыре порта USB2.0 и два порта USB3.0. На заднюю панель выведены практически все актуальные интерфейсы для вывода изображения: DVI, HDMI, и D-Sub, но можно использовать только один из цифровых выходов. Для подключения DV - камкодеров и внешних накопителей с интерфейсом FireWare имеется один порт IEEЕ1394. Также на заднюю панель выведен разъем RJ45, оптический выход S/PDIF и шесть выходов для подключения акустической системы. На наш взгляд набор портов отлично сбалансирован как для системной платы среднего уровня.


BIOS Setup

Как и у подавляющего большинства продуктов Gigabyte, BIOS системной платы GA-880GA-UD3H основан на коде Award. Для плат этого производителя традиционно работает «секретная» комбинация Ctrl+F1, правда все основные разделы доступны изначально.

Материнская плата Gigabyte GA-880GA-UD3H

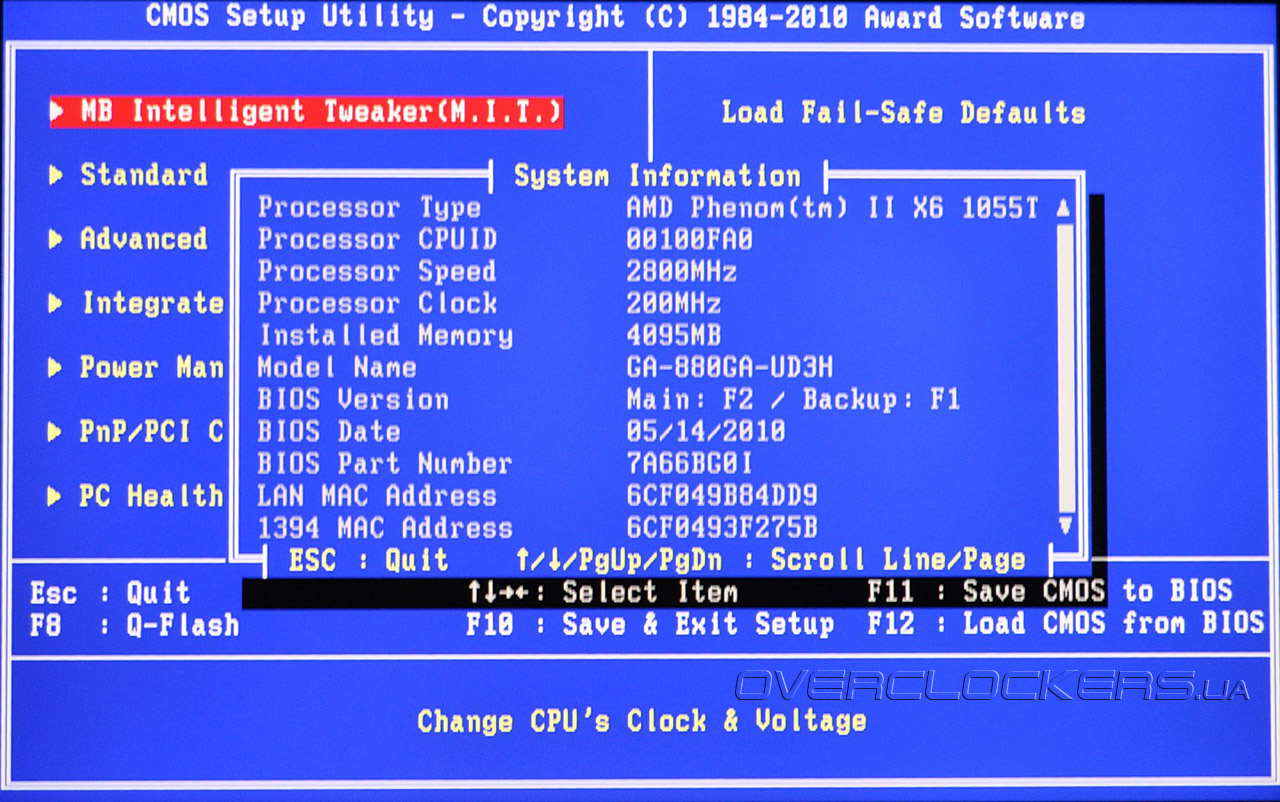

Еще одна недокументированная функция — вывод системной информации при нажатии клавиши F9.

Материнская плата Gigabyte GA-880GA-UD3H

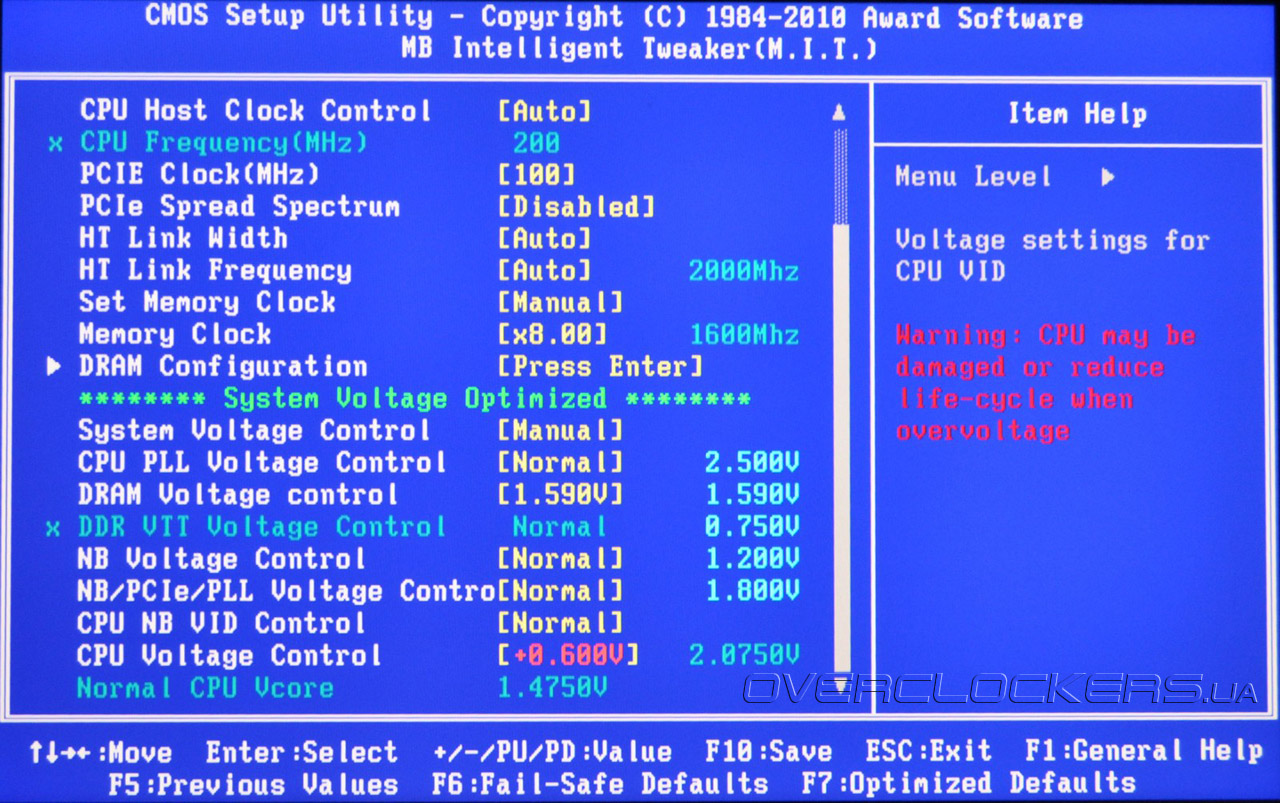

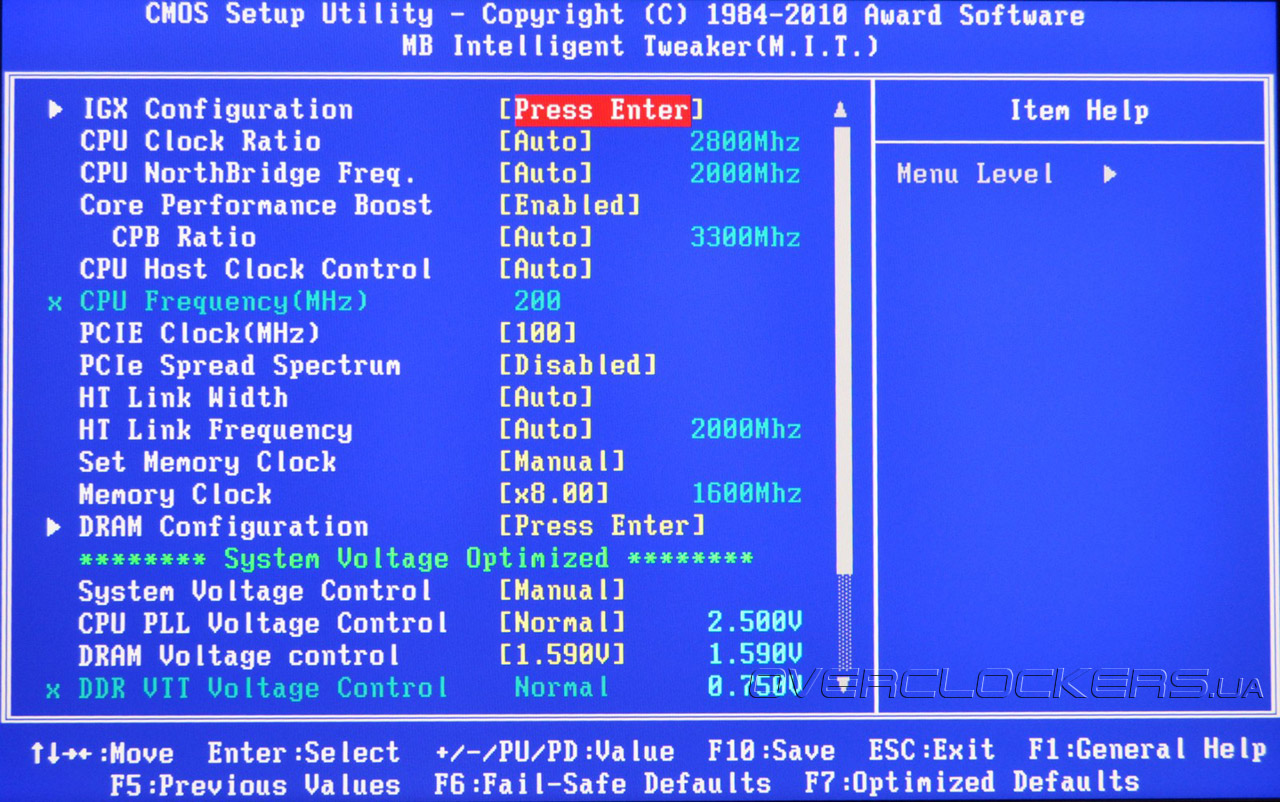

Все основные опции, связанные с разгоном, содержатся в разделе MB Intelligent Tweaker (M.I.T.)

Материнская плата Gigabyte GA-880GA-UD3H

Материнская плата Gigabyte GA-880GA-UD3H

Здесь сосредоточено управление базовой частотой, параметрами CPU, частотой и таймингами оперативной памяти, настройками графического ядра и всех основных напряжений. Опции Loadline calibration нет, но, как мы уже убеждались ранее, её наличие вовсе не обязательно, так как современные платы отлично справляются с поддержанием стабильности напряжений даже при значительной нагрузке. Зато при изменении параметров справа отображается новое значение, а опасные уровни напряжений подсвечиваются красным. Диапазоны изменений напряжений и шаг изменения представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL voltage 2,22 - 3,1 0,02
DRAM Voltage 1,275 – 1,425 0,75
1,5-2,445 0,015
NB voltage 1,0 - 1,2 0,1
1,2 – 1,6 0,02
NB/PCIe/PLL Voltage 1,45 – 1,8 0,05
1,8 – 2,1 0,01
CPU NB VID -0,6 - +0,6 0,025
CPU Voltage -0,6 - +0,6 0,025

Как видите, перечень регулируемых напряжений невелик, но зато диапазоны их изменения впечатляют. Однако, слишком большой шаг устанвоки напряжений CPU NB VID и CPU Voltage не радует. Похоже, что это фирменная черта системных плат Gigabyte для процессоров AMD.

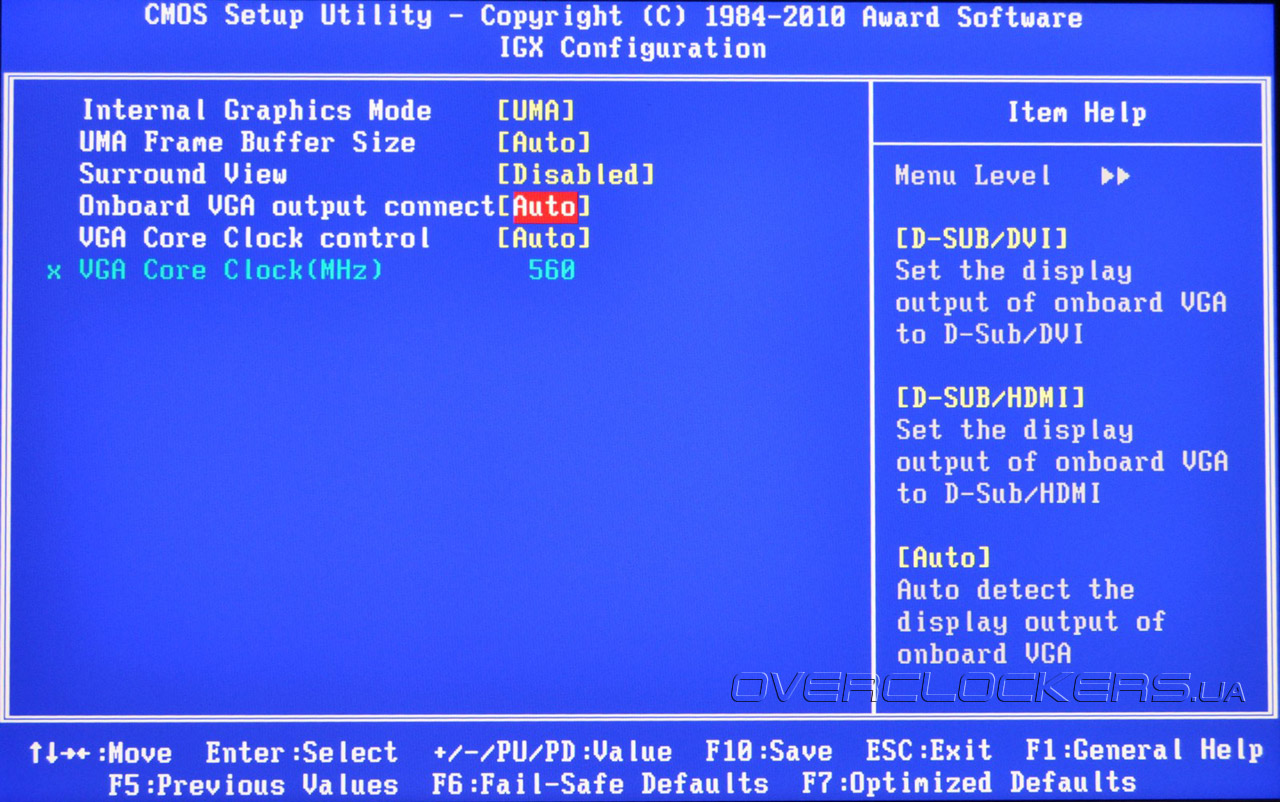

Подменю IGX Configuration содержит средства управления встроенным видеоядром:

Материнская плата Gigabyte GA-880GA-UD3H

Пользователю доступно изменение размера видеопамяти, управление коммутацией видеовыходов и управление частотой встроенного видеоядра. Здесь же находится опция Surround View, включение которой позволяет расширить рабочий стол на подключенные к системной плате мониторы. Жаль, что это работает только в случае установки дискретной видеокарты AMD.

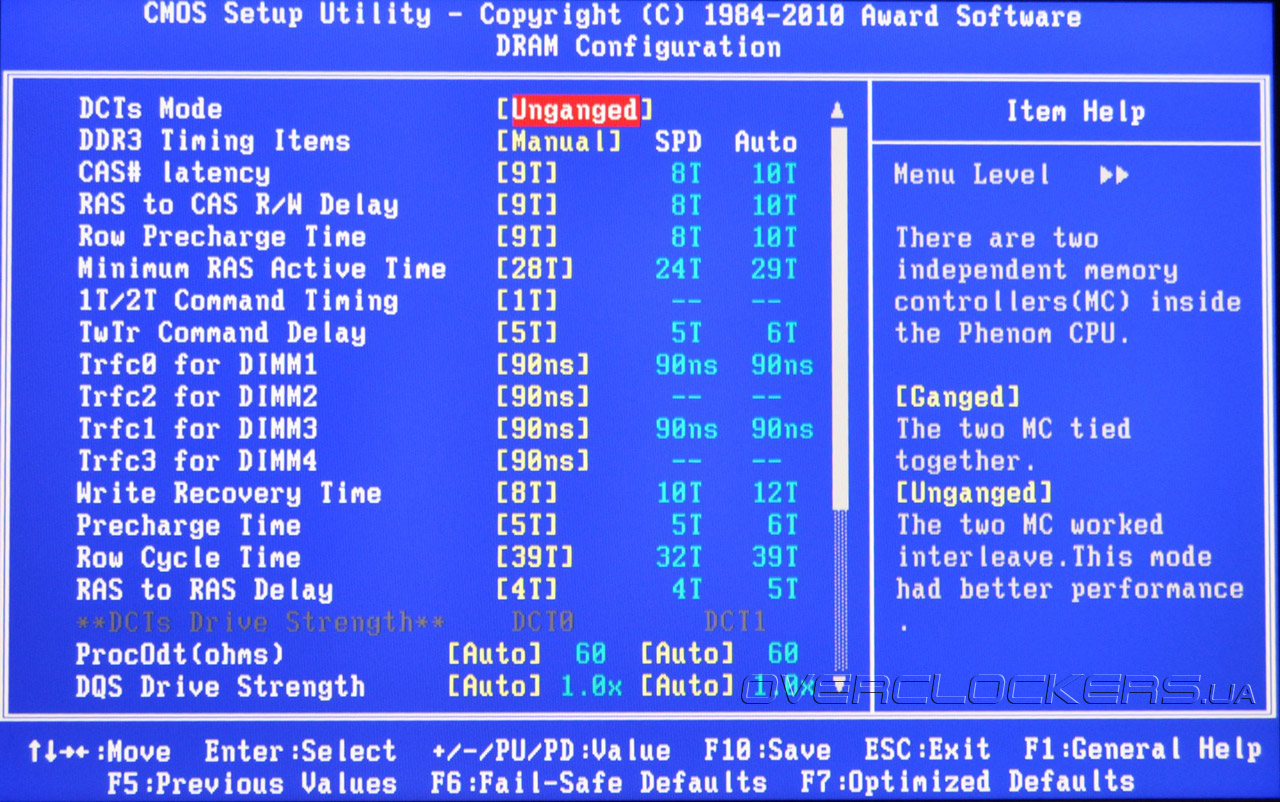

В подразделе DRAM Configuration пользователь может управлять основными таймингами, а также рядом дополнительных настроек подсистемы ОЗУ.

Материнская плата Gigabyte GA-880GA-UD3H

Набор параметров не так широк, как у старших моделей, но его вполне достаточно для тонкой подстройки подсистемы ОЗУ.

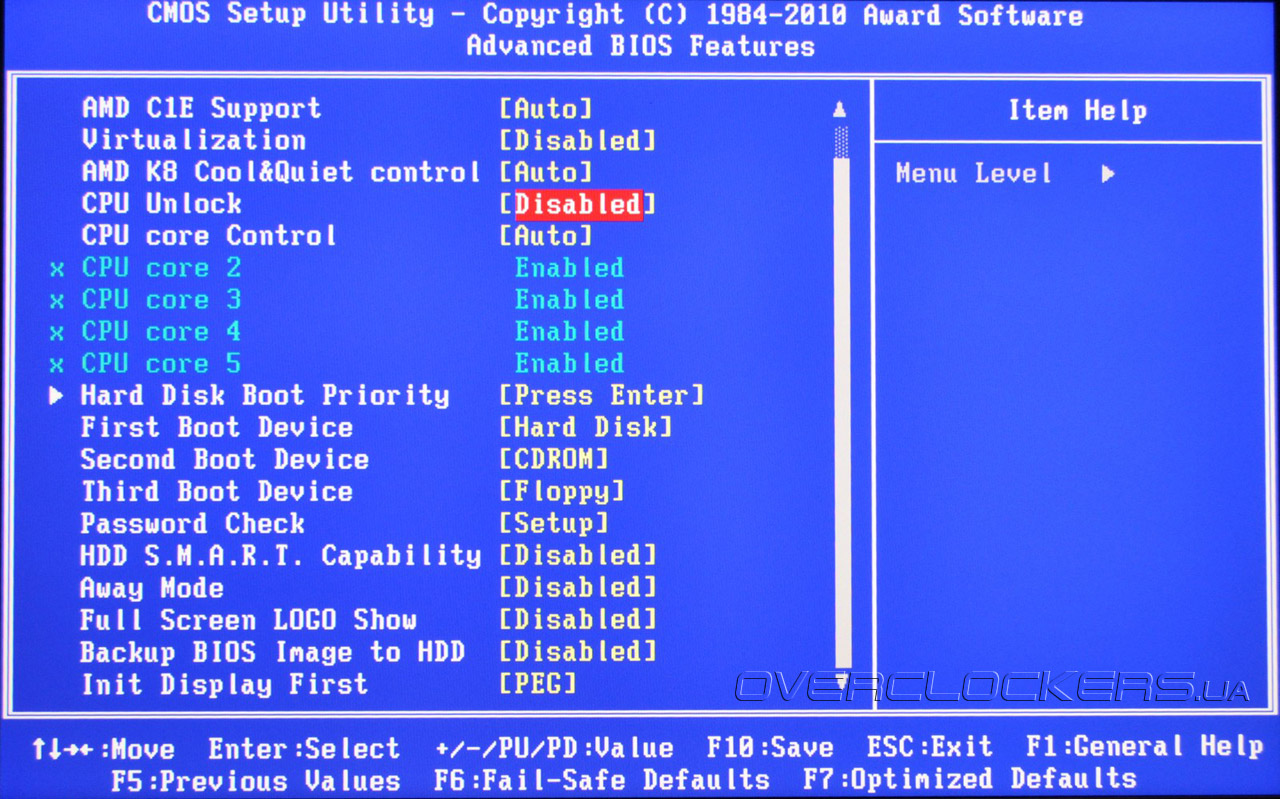

В меню Advanced BIOS Features сгруппированы настройки параметров загрузки и управление некоторыми функциями центрального процессора:

Материнская плата Gigabyte GA-880GA-UD3H

Именно в этом разделе пользователь может управлять энергосберегающими функциями, разблокировкой отключенных ядер и кэш-памяти L3, а также выборочно отключать вычислительные ядра.

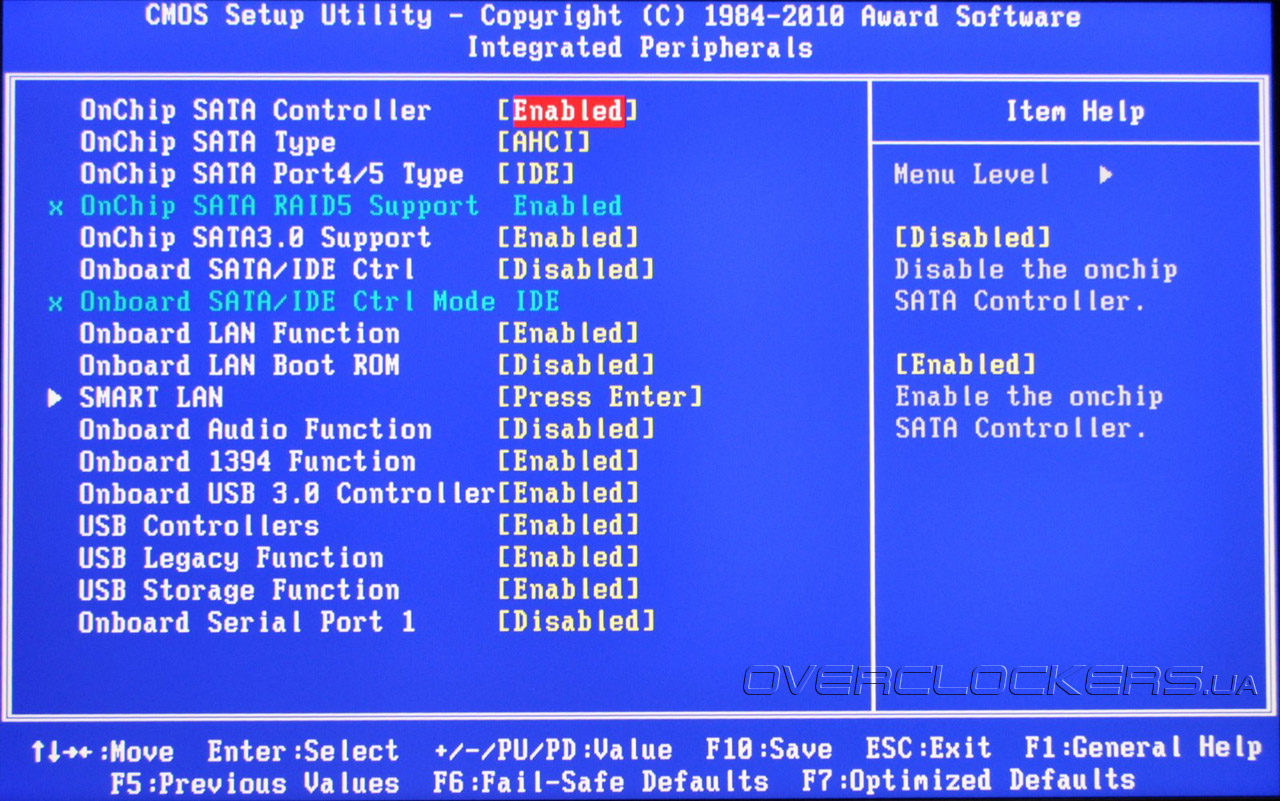

Раздел Integrated Peripherals содержит инструменты по управлению возможностями чипсета и встроенными контроллерами:

Материнская плата Gigabyte GA-880GA-UD3H

Все вполне стандартно, никаких сюрпризов здесь нет.

Один из самых интересных разделов – PC Health Status. Здесь собраны показания напряжений и температуры основных компонентов, а также тахометрические данные и опции управления скоростью вращения вентиляторов.

Материнская плата Gigabyte GA-880GA-UD3H

Традиционно для Gigabyte этот раздел не блещет разнообразием и богатством опций. Контролируется четыре основных напряжения, температуры процессора и системной платы (неизвестно в какой точке). Зато отображаются скорости вращения всех четырех вентиляторов, хотя управляются только два их них. Что же, вполне прилично для недорогой массовой системной платы, коей является GA-880GA-UD3H.

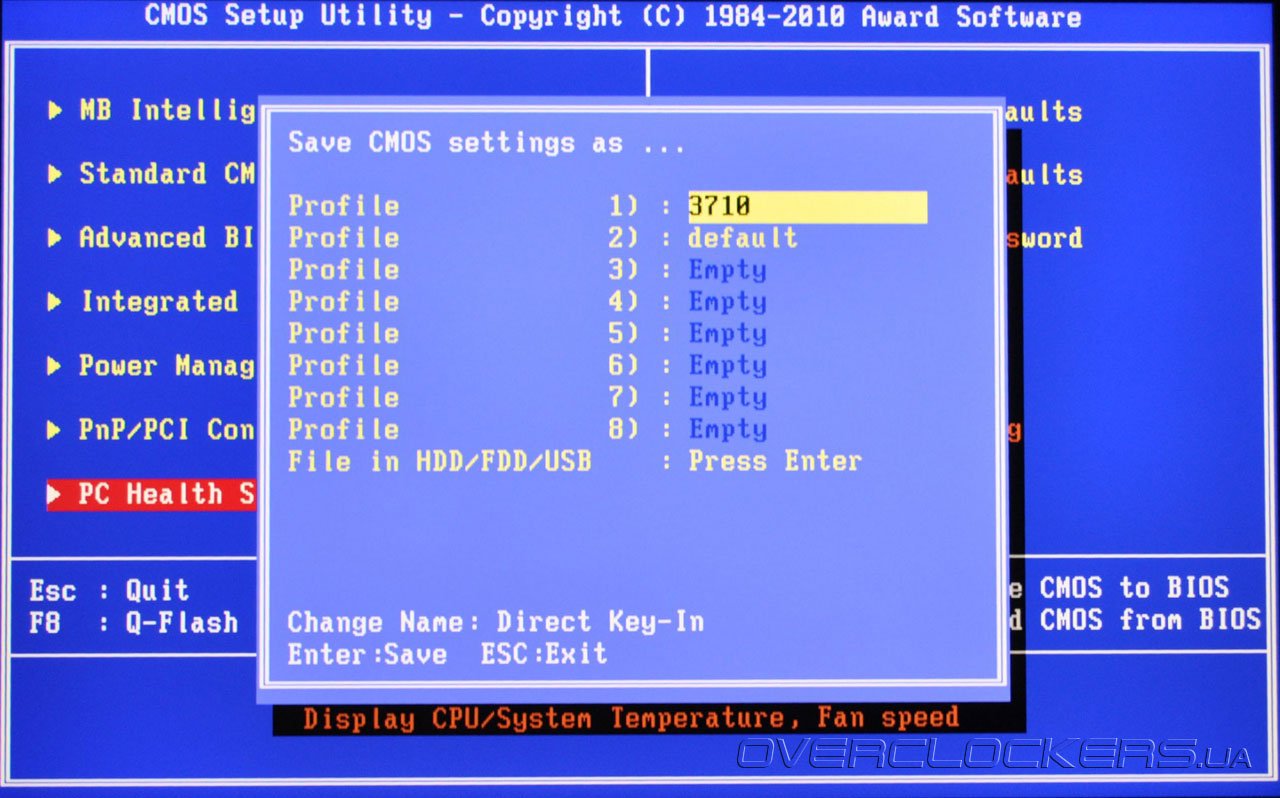

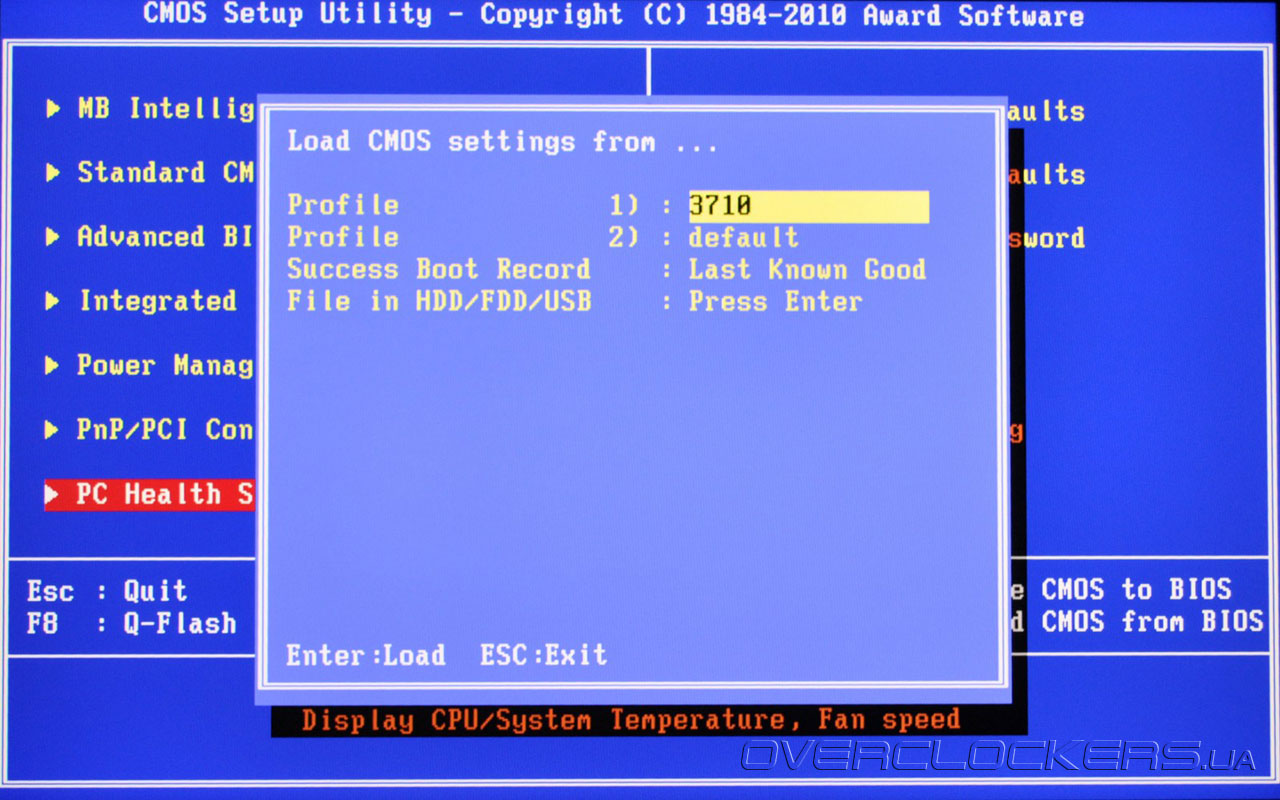

Но есть одна черта, унаследованная этой платой от более дорогих моделей — работа с профилями настроек BIOS. Нажав клавишу F11 вы можете сохранить текущие настройки системной платы, а по нажатию F12 – загрузить любой из сохраненных ранее профилей.

Материнская плата Gigabyte GA-880GA-UD3H

Материнская плата Gigabyte GA-880GA-UD3H

Как и в большинстве современных системных плат присутствует встроенная утилита обновления прошивки Q-flash.

Достаточно мощная система питания и продвинутые настройки BIOS позволяют рассчитывать на серьезный разгон. Посмотрим, как GA-880GA-UD3H «проявит себя в бою». Но перед тем как перейти к разгону нельзя не вспомнить о программном обеспечении, которое поставляется на DVD-диске в комплекте с системной платой. На диске содержатся драйверы, некоторое прикладное ПО, а также несколько фирменных утилит Gigabyte: Easy Tune 6, Easy Energy Saver и @BIOS. C особенностями этого ПО, которое ничем не отличается от такового для Gigabyte GA-890FXA-UD7, желающие могут ознакомиться в соответствующем обзоре. А теперь позвольте ознакомить вас с результатами разгона.
