Обзор материнской платы Biostar B360GT3S серии Racing. В поисках места под солнцем

Стоимость материнских плат начального уровня для процессоров Intel Coffee Lake-S была и остаётся далека от ожидаемой многими потенциальными покупателями. В поисках более привлекательных предложений внимание к себе приковывают продукты от вендоров, не входящих в Большую Четвёрку. Компания Biostar давно присутствует на украинском рынке, а значит вполне может претендовать на роль поставщика платы для сборки нового ПК. Рассматриваемая модель оснащена радиатором силовых элементов цепей питания ЦП, также тут есть гнёзда M.2, кодек от Realtek номинально старшей серии и поддержка светодиодных лент. Словом, концепция современного устройства отчётливо выдержана. А вот адаптера беспроводных сетей нет в составе куда более дорогих решений.

Biostar Racing B360GT3S

Производитель распаял все шесть выходов SATA, предусмотренных структурой PCH. Вспомогательные чипы от третьих производителей на плате отсутствуют (не беря во внимание традиционный мультиконтроллер и преобразователь сигнала для аналогового видеовыхода D-Sub). Общий перечень возможностей находится в таблице ниже.

Модель Biostar B360GT3S (IB36A-MHT)
Официальная страница продукта в Сети biostar.com.tw
Чипсет Intel B360
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2666, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
1 x PCI Express 3.0, x2 SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 630
Видеоразъёмы HDMI 1.4, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), B360)
4 х 3.1 Gen1 (2 разъёма на задней панели, B360)
6 x 2.0 (2 разъёма на задней панели, B360)
Serial ATA 6 x SATA 6 Гбит/с (B360)
RAID
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 230
Дополнительные возможности Две колодки для подключения ленты RGB LED (+12V, 5050), переключатель Dual BIOS
Цена в рознице, $ 98

Упаковка и комплектация

Коробка имеет обычные размеры, как для продукта формата mATX. Картон здесь плотный, а внутри есть отдельный поддон для платы; первое впечатление неотличимо от образцов других изготовителей.

Biostar Racing B360GT3S

Общие особенности и акценты расставлены на обратной стороне. Упор на подсветку является трендом и с этим ничего не поделать. Есть фото продукта и отдельное схематическое изображение задней панели с перечнем портов.

Biostar Racing B360GT3S

Комплект поставки начального уровня, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, среди них нет ни одного с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
Biostar Racing B360GT3S

Внешний вид

До полноценной ширины не хватило больше 10 мм, потому правый край платы останется в воздухе, однако для закрепления в корпусе всё же есть восемь отверстий. Здесь нет индикаторов состояний и POST, кнопок, но есть один переключатель, распаянный близь микросхем с прошивками, позволяющий выбирать одну для работы.

Biostar Racing B360GT3S

Обратная сторона платы пуста практически полностью. Нет ничего лишнего возле отверстий для крепления систем охлаждения процессора. Радиаторы закреплены подпружиненными пластиковыми гвоздями.

Biostar Racing B360GT3S

Охладитель у хаба небольшой, обладающий рёбрами. Подсветки тут нет.

Biostar Racing B360GT3S

Оба посадочных места у слотов M.2 ограничивают восемью сантиметрами используемую длину устройств. На плате есть понятные подписи возможных режимов работы каждого из них.

Biostar Racing B360GT3S

Все шесть гнёзд SATA — поперечные. Четыре из них точно не будут конфликтовать с длинными моделями видеокарт, поскольку будут находиться выше неё.

Biostar Racing B360GT3S

Все линии PCI-E от процессора связаны с армированным слотом, а другие будут работать с Intel B360. Стойки под кабели USB тоже поперечные и расположены вдоль нижней грани платы. Возможно, будут наблюдаться конфликты с платой расширения, устанавливаемую в слот PEX16_2.

Кодек находится под экранирующей конструкцией. Рядом есть группа из специальных конденсаторов. Добавочного операционного усилителя здесь не предусмотрено, не говоря уже про микросхемы ЦАП. Зато есть ряд ярких многоцветных светодиодов.

Biostar Racing B360GT3S

Колодки для подключения лент расположены в правом верхнем углу платы. Их две, предназначены они для светодиодных изделий типа RGB, запитанных от линии 12 В.

Biostar Racing B360GT3S

Активная микросхема с прошивкой будет подсвечиваться соответствующим красным светодиодом (цвет неизменен для каждой из них).

Biostar Racing B360GT3S

Сокет на плате максимально смещён вниз, потому нужно внимательно учитывать совместимость системы охлаждения ЦП и видеокарты. Наличие усилительных пластин в составе последней может стать преградой для их совместного участия в составе ПК.

Biostar Racing B360GT3S

Стабилизатор напряжений возглавляет ШИМ-контроллер Intersil Corporation ISL95866. Четыре «фазы» образуют канал CPU Voltage, а ещё две потребуются для встроенного ГП. Седьмой дроссель входит в состав схемы формирования CPU SA Voltage, а уже из этого напряжения, путём понижения, формируется CPU IO Voltage. На плате присутствуют три внешних драйвера, а ещё три — интегрированы в состав ISL95866. Удивительно, но все шесть процессорных каналов используют по три транзистора, хотя для графики такие мощности вряд ли понадобятся, а ряд производителей реализовывают этот стабилизатор на вдвое меньшем числе элементов. Итак, каждая троица набрана двумя SM4364NAKP и одним SM4377NSKP производства Sinopower. По сроку службы конденсаторы здесь рядовые (рассчитаны на пять тысяч часов работы в пиковой температурной зоне).

Biostar Racing B360GT3S

Радиатор силовых элементов сложной формы, с рёбрами. Небольшая по толщине термопрокладка образует контакт с транзисторами.

Biostar Racing B360GT3S

Аналоговый видеовыход — весьма необычное явление в составе современных плат, ведь для его работы требуется вспомогательный чип (тут — RTD2168). В остальном набор рядовой, интерфейс S/PDIF реализован исключительно гнездом на плате. Шесть разнотипных USB полностью достаточным числом не назвать, но статусу платы они, в целом, соответствуют.

Biostar Racing B360GT3S

Возможности UEFI

В среду UEFI встроен механизм по обновлению прошивки. Выглядит он необычно устаревшим, но свою функцию выполняет безошибочно. Для работы с ним нужно нажимать F12.

Biostar Racing B360GT3SBiostar Racing B360GT3S

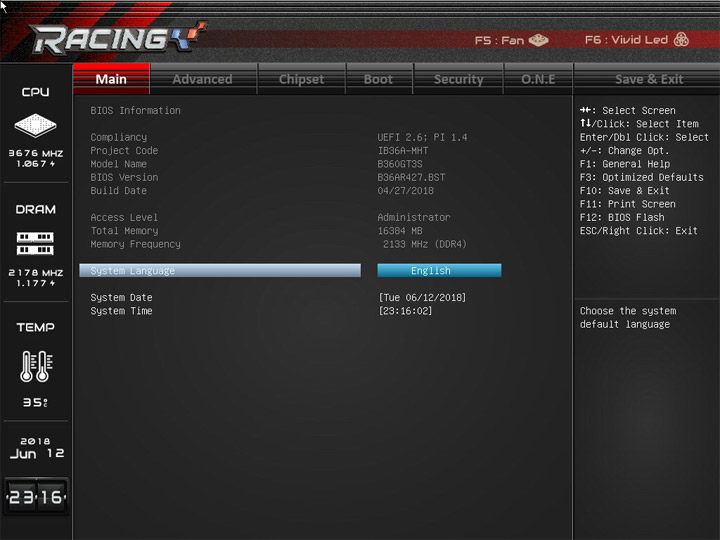

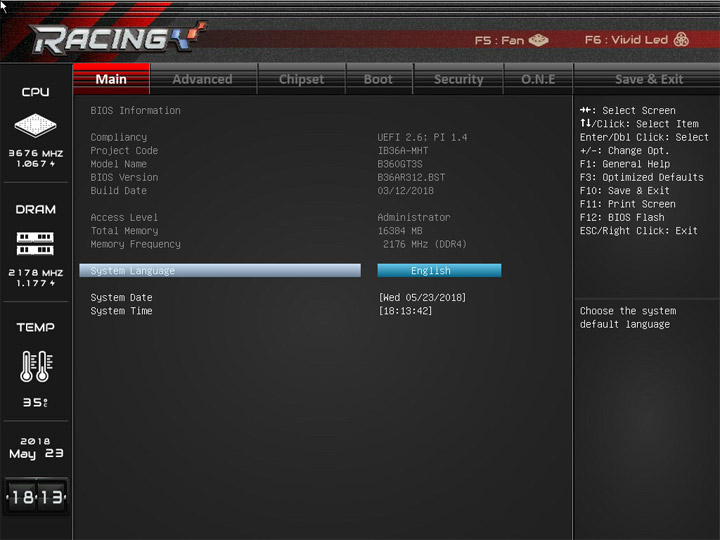

Режим взаимодействия с интерфейсом всего один. Слева находится столбец с актуальными системными значениями переменных, они меняются в режиме реального времени. Температура, вероятнее всего, соответствует ЦП, но точного указания на этот счёт нет. Языков интерфейса всего два (второй — китайский).

Biostar Racing B360GT3S

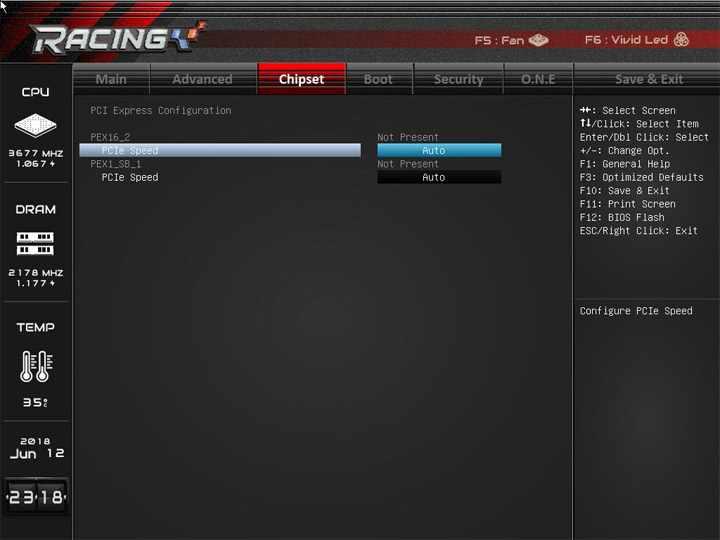

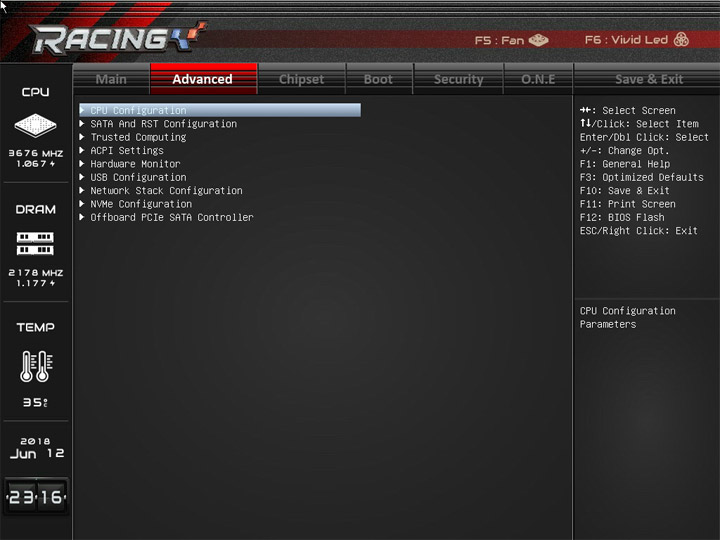

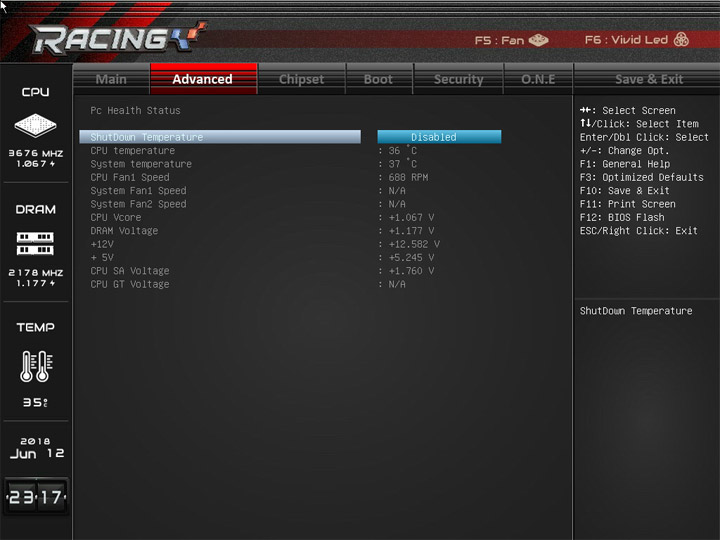

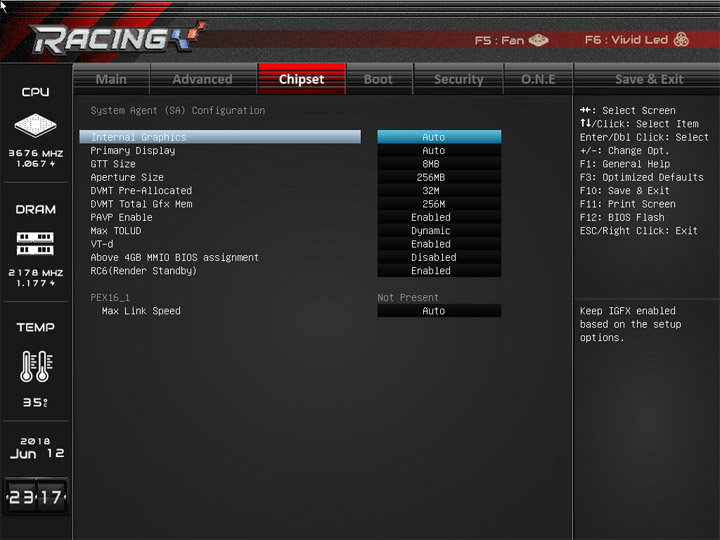

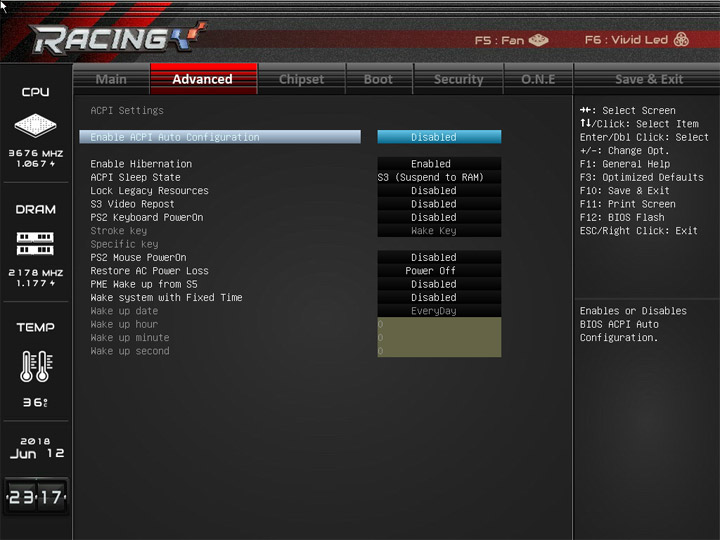

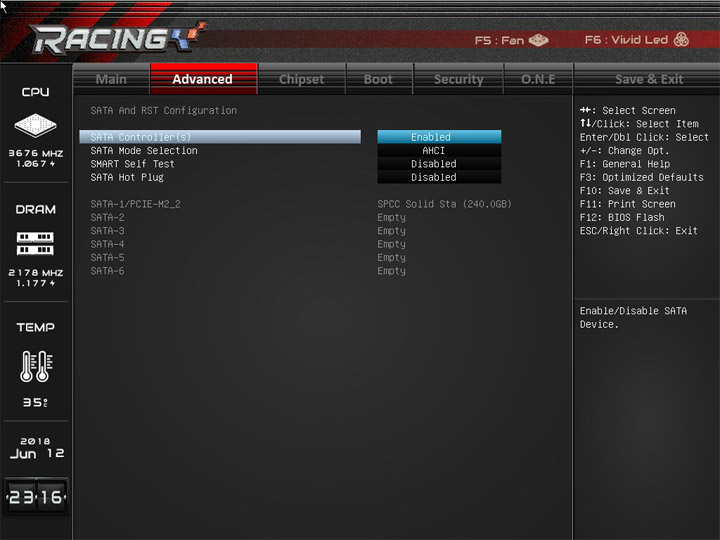

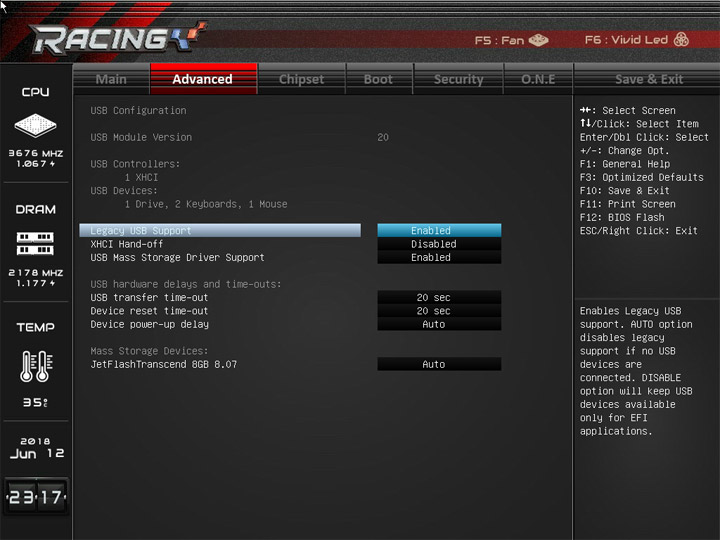

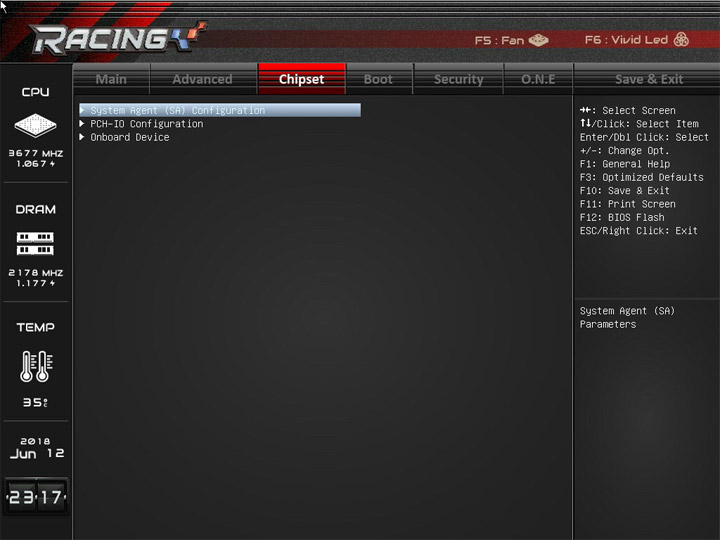

В рубрике Advanced сконцентрированы пункты меню по наладке работы всей периферии. Массивы RAID создавать нельзя ввиду возможностей хаба, а наиболее интересной тут будет страница с отображением всех действующих переменных. Очевидно, с её наполнением работали спустя рукава. Уровень двенадцати вольт явно превышает реальный, то есть значение — неправдивое. К переменной CPU SA претензий ещё больше, отклонение вышло более 50%. Температуры PCH нет вообще, остаётся надеяться на истинное положение дел с процессорным напряжением и величиной температуры, ведь от этого напрямую зависит общая схема функционирования компьютера.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

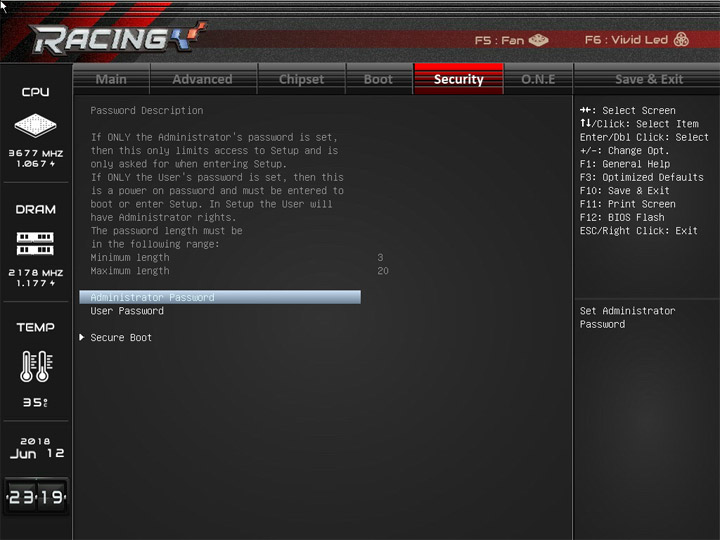

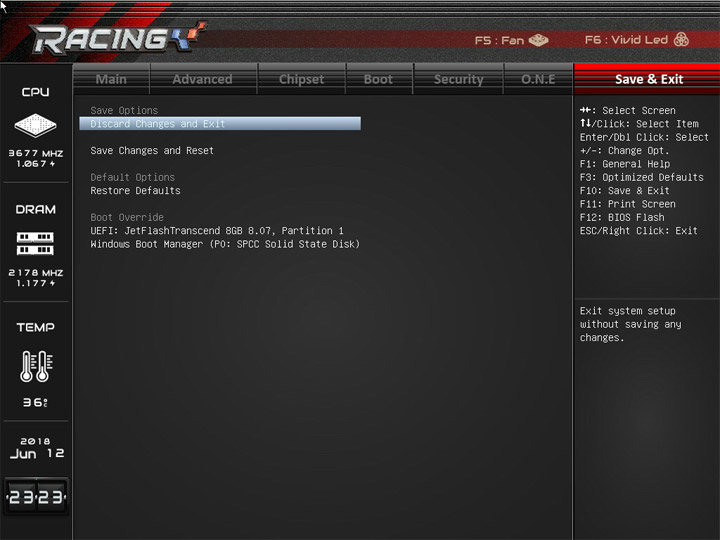

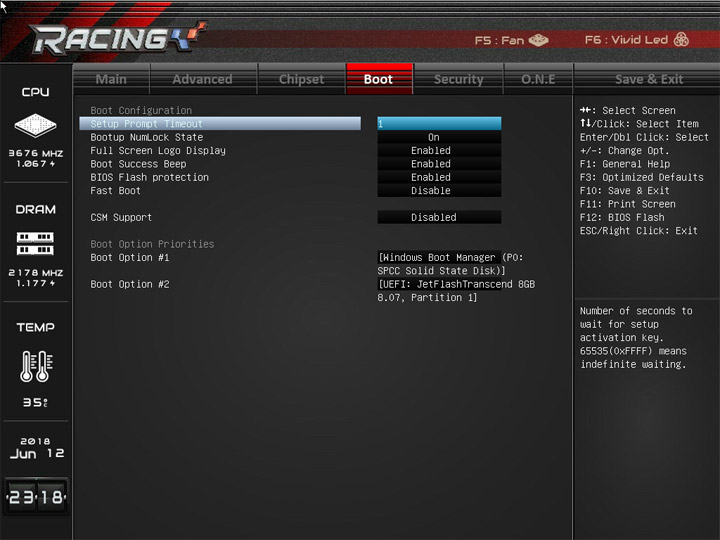

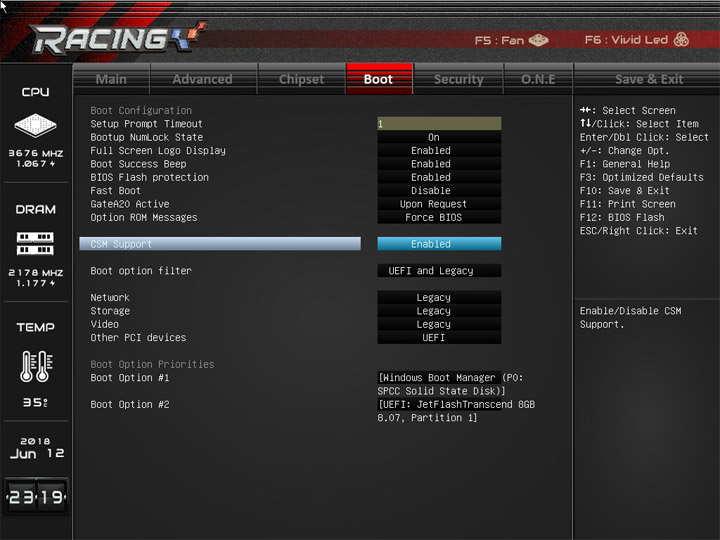

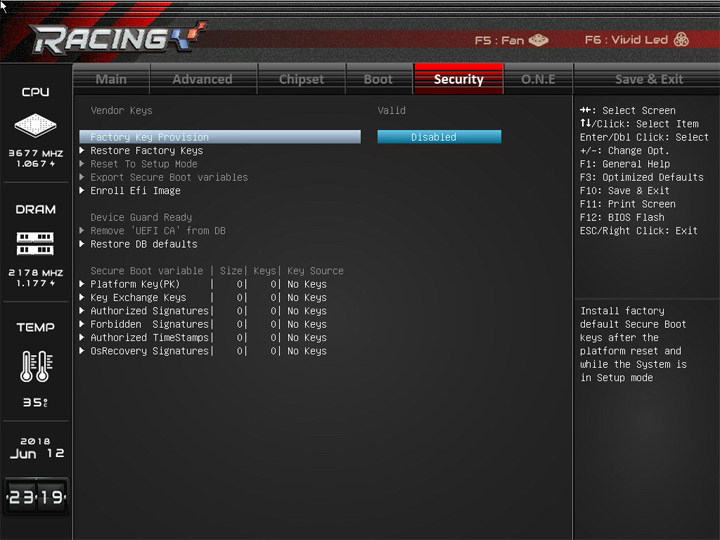

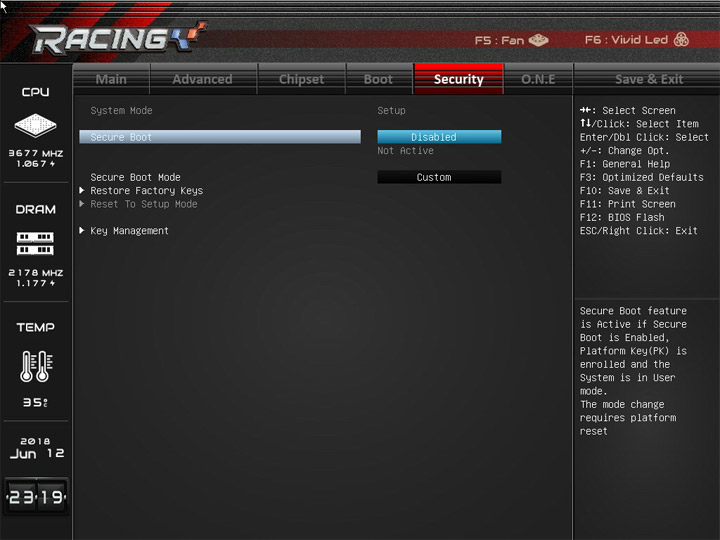

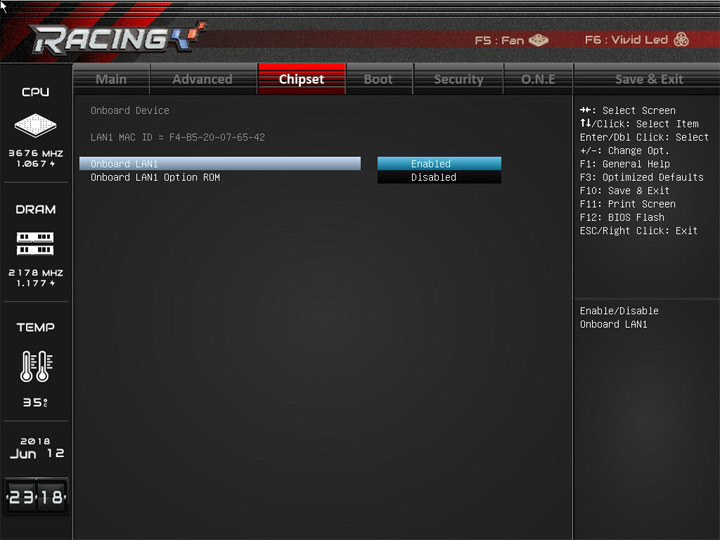

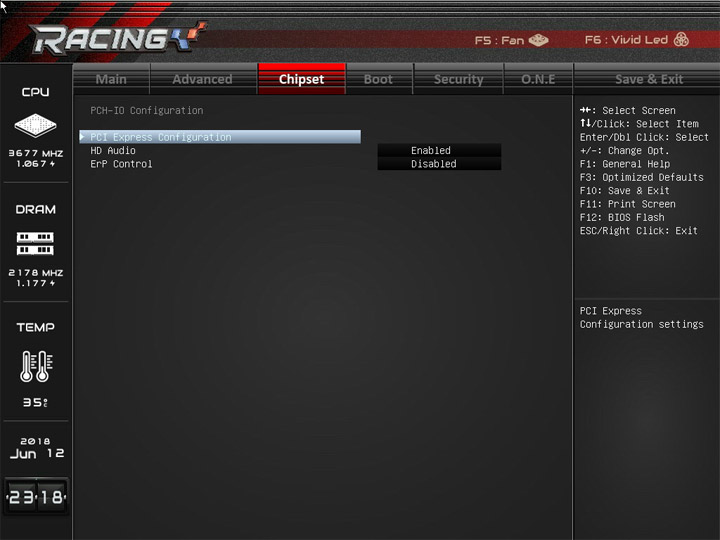

Ещё один важный аспект — статус CSM. Изначально этот режим отключен, проблем при использовании iGPU нет, а вот прохождение инициализации оборудования уже в случае использования дискретной видеокарты может завершиться неудачей, если прошивка последней не снабжена собственным UEFI. А это буквально все видеокарты, исключая продукты последнего поколения. Словом, для запуска ПК потребуется установить режим Legacy для поля Video. Продукция других производителей более дружелюбна и не будет склонять владельца к самостоятельному поиску решений, реагируя на происходящее отображаемыми сообщениями на экране, но инженеры Biostar не стали утруждать себя подобными излишествами.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

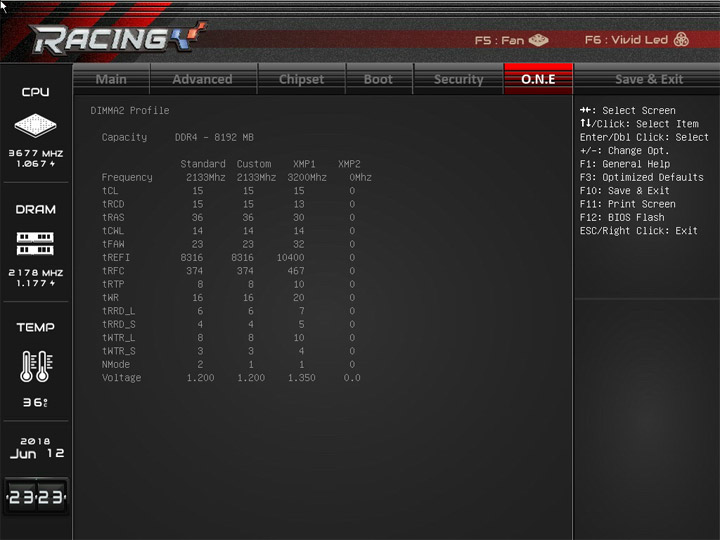

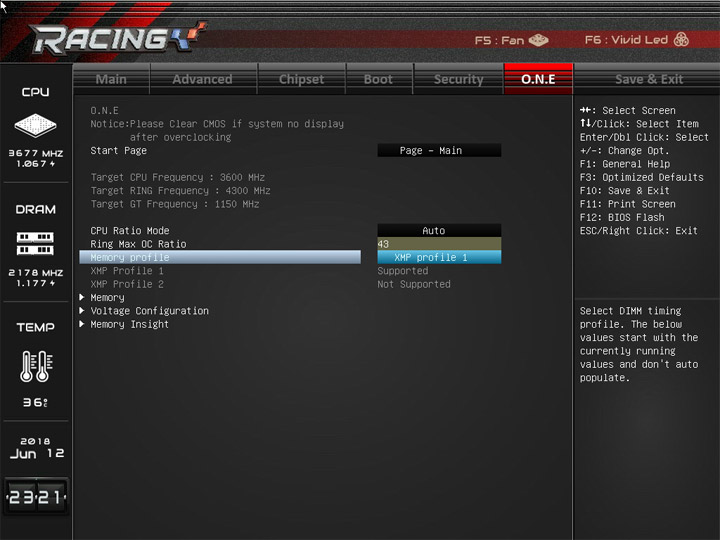

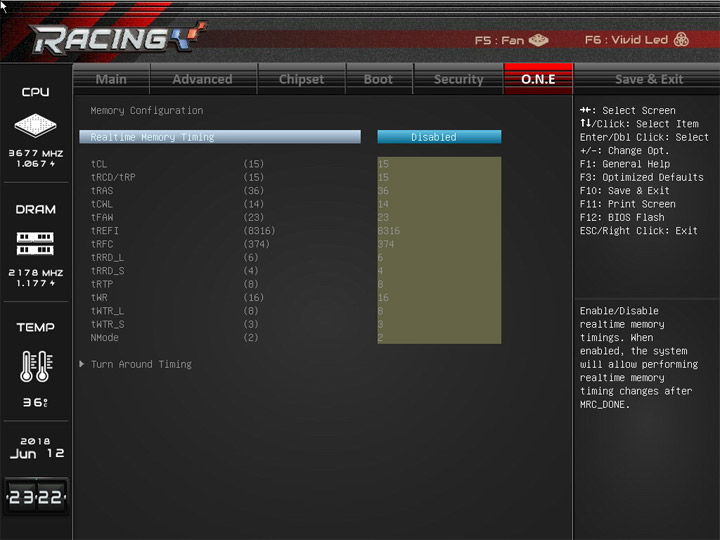

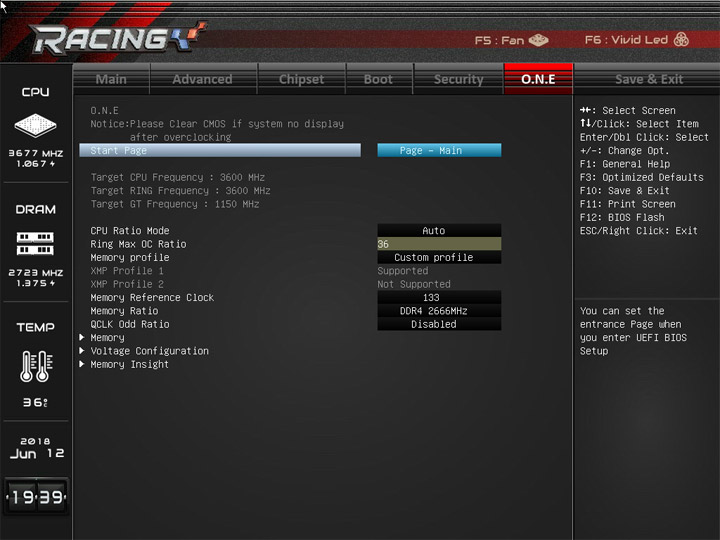

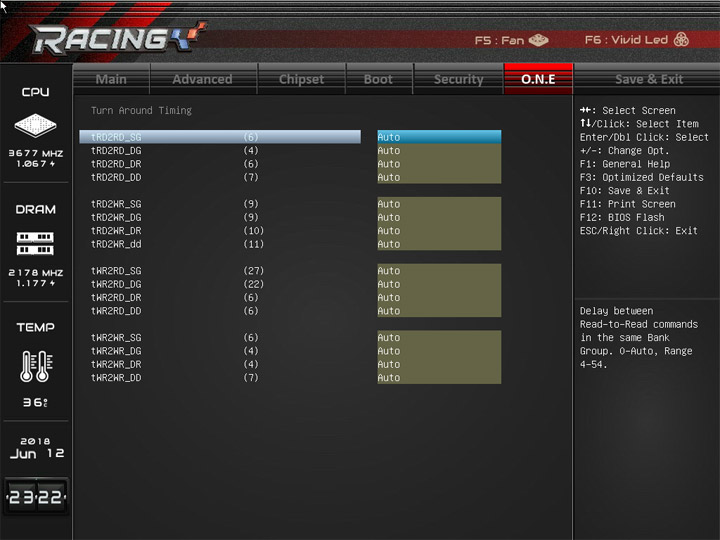

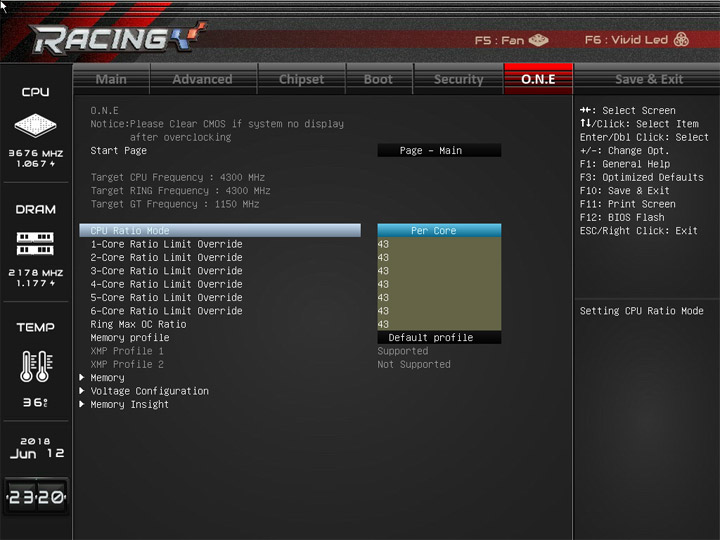

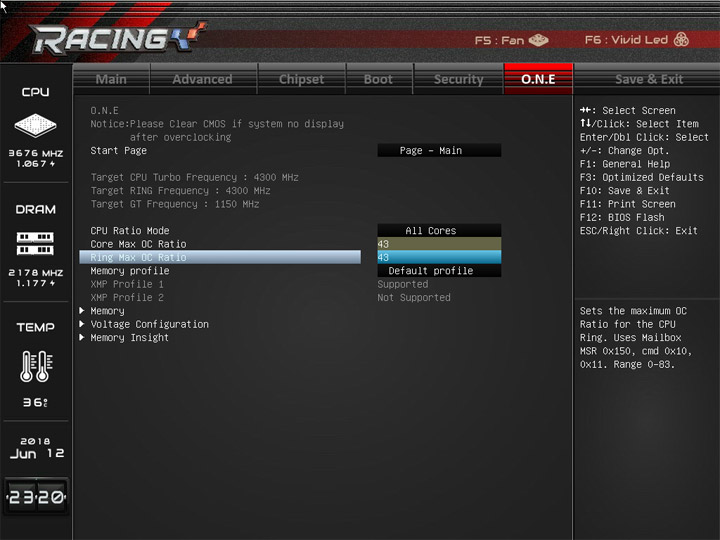

Наконец, страница O.N.E. обычно подразумевает наличие пунктов для разгона ПК. Но, раз плата выполнена на базе Intel B360, у ЦП предельным множителем является паспортный из схемы Turbo Boost, выше его поднять нельзя. Для ОЗУ максимальной величиной выступит 2666 МГц, но, проверяя поля в режиме работы с iGPU, предельным было значение 1866 МГц. Мне трудно объяснить такое поведение устройства, вероятно, это — ошибка, потому как с начальными настройками наш комплект запускался и работал без проблем на частоте 2133 МГц. Основная группа задержек доступна для изменения, то есть подтянуть работу системы DRAM можно своими силами, независимо от наличия XMP для выбранного набора модулей.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

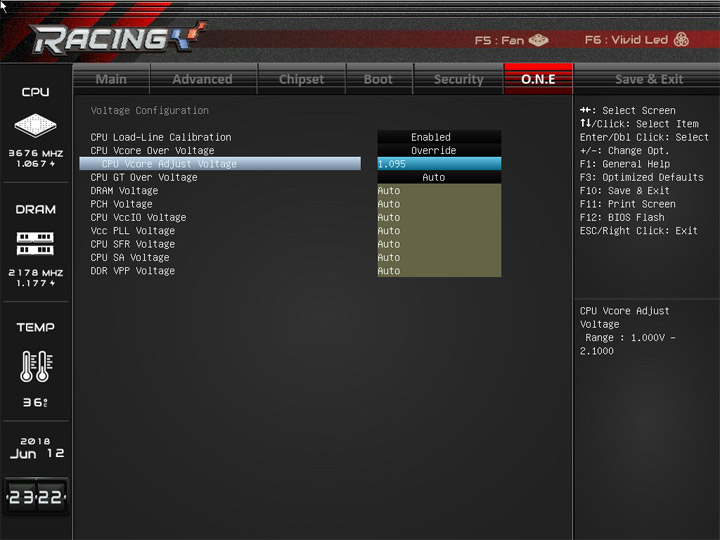

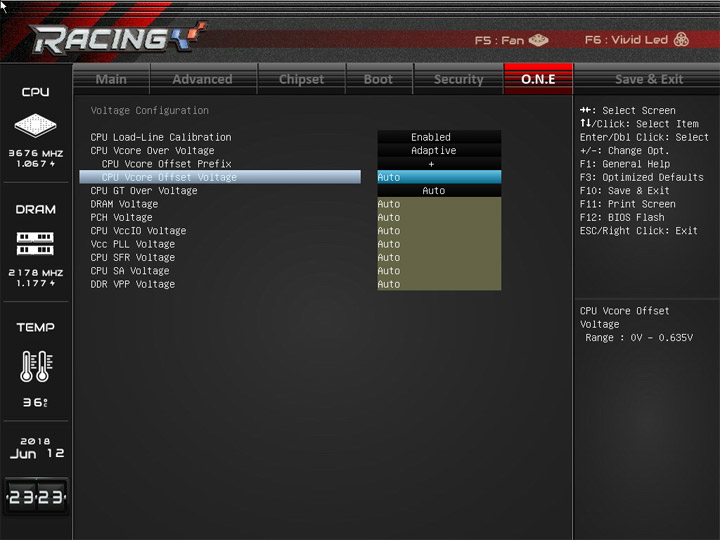

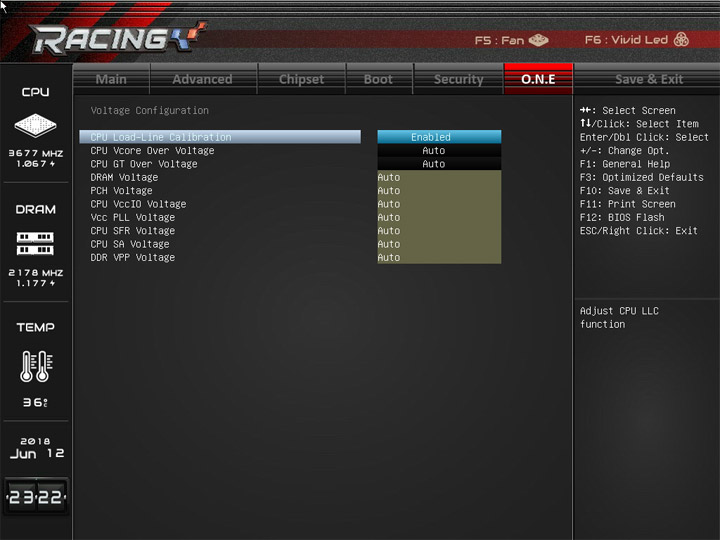

Напряжение на процессоре можно менять двумя способами. Более глубоких настроек по режимам его функционирования нет, например, нельзя отключить технологию Intel Speed Shift или поменять значения Power Limit для Turbo Boost. Множитель для ГП не доступен вовсе. Ключевые переменные мы собрали в общей таблице.

Параметр Диапазон регулировки Шаг
CPU Max OC Ratio (Multiplier) 8–43 1
CPU Load-Line Calibration Enable/Disable
CPU Vcore Adjust Voltage (В) 1,002–2,1 0,001
CPU Vcore Offset Voltage (В) (+/–) 0,005–0,635 0,005
Ring Max OC Ratio (Multiplier) 36–43 1
Memory Ratio 800–1866 266
DRAM Voltage (B) 1,2–2,2 0,012–0,013
CPU SA Voltage (В) 0,902–1,8 0,012–0,013
CPU VccIO Voltage (В) 0,802–CPU SA Voltage 0,005
PCH Voltage (В) 1,002–1,4 0,012–0,013
CPU GT Adjust Voltage (В) 0,602–1,5 0,001
CPU GT Offset Voltage (В) (+/–) 0,005–0,635 0,005

Какие-то вспомогательные возможности у прошивки отсутствуют напрочь. Хранить настройки не выйдет ни в профилях на плате, ни где-то на внешнем носителе. Потому, в некотором роде условно, две независимых прошивки (с ручным переходом между ними) могут как-то облегчить проведение экспериментов. Функции Fan (F5) и Vivid Led (F6) идентичны предлагаемым в среде фирменного ПО, потому детально рассмотрим их в следующей главе.

Biostar Racing B360GT3S

Комплектное ПО

На фоне набора программ для плат от других производителей, комплект у Biostar B360GT3S выглядит необычно скромно.

  Программное обеспечение
Фирменное BIOSCreen Utility, BIOS Update Utility, eHot-Line Utility, Racing GT Evo Utility

Первая из списка утилита предназначена для замены изображения на стартовом экране UEFI. Вторая, с достаточно говорящим названием, поможет обновить прошивку из среды Windows, а третья — является сервисом для составления рекламаций. Но, как ни прискорбно это констатировать, ни одна из них не работала с последней версией Windows 10. Более того, их запуск сопровождался BSOD, грозя нарушить стабильную работу всей системы.

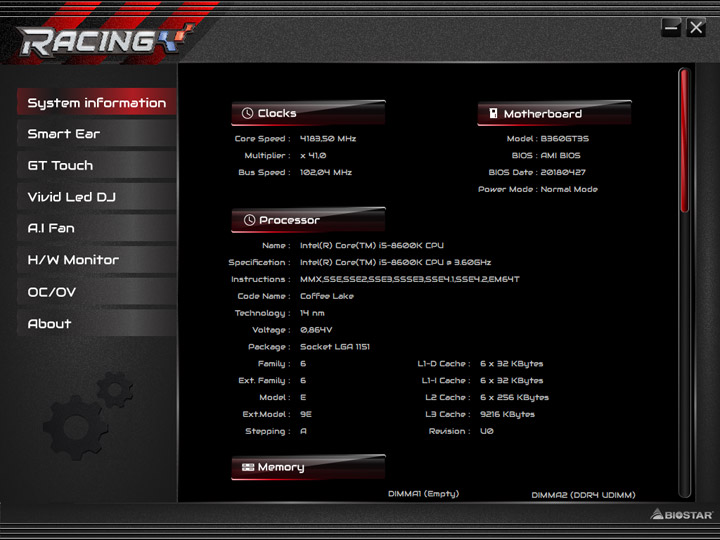

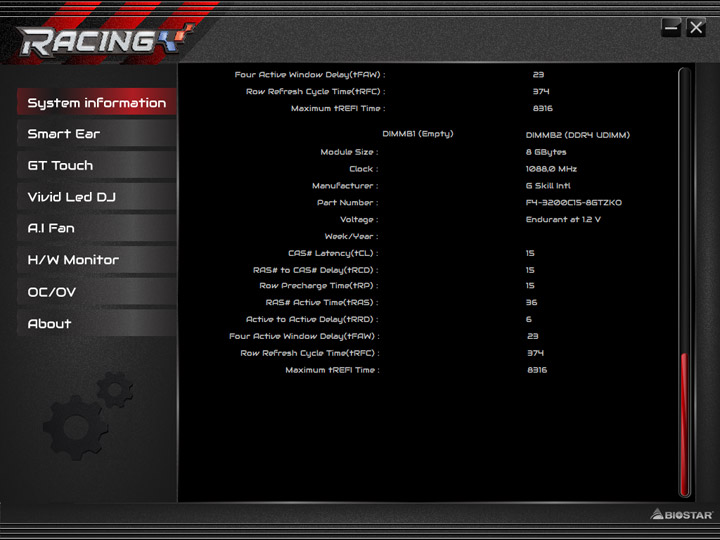

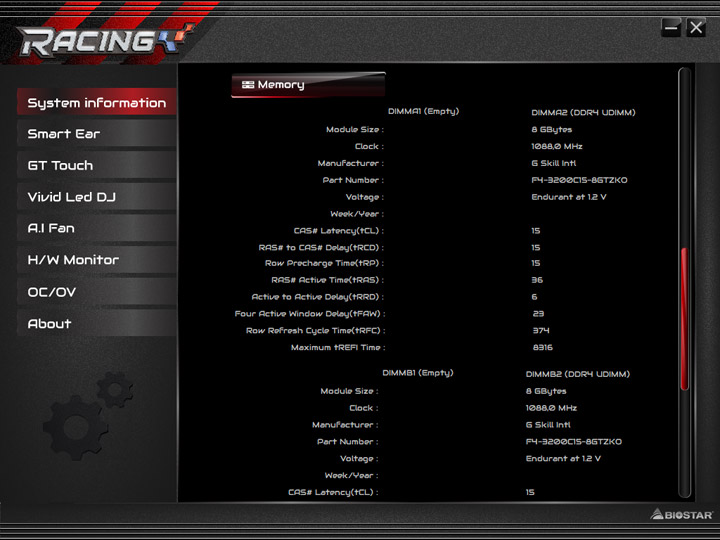

Единственной функционирующей программой была комплексная Racing GT Evo Utility. Первая страница предоставит информацию о компонентах и их режимах работы.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

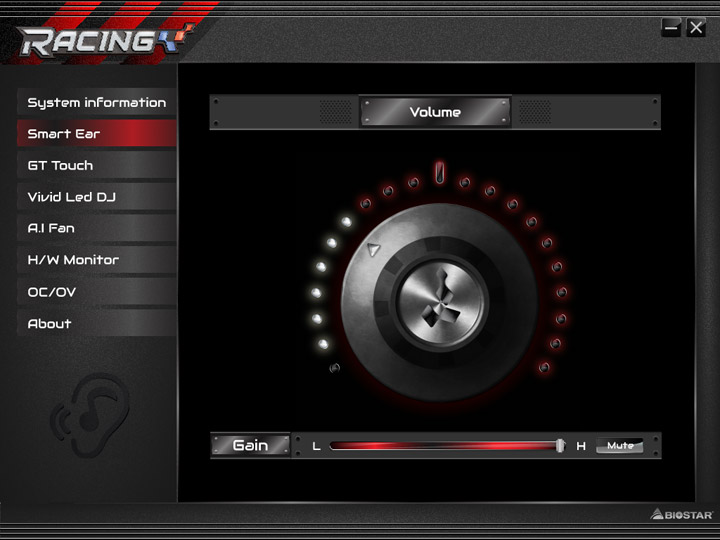

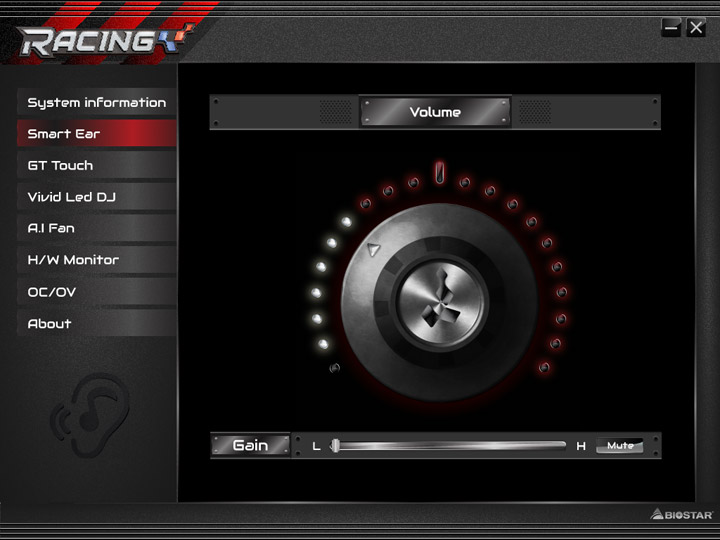

Закладка Smart Ear содержит регулятор системной громкости и активатор усиления. Последний никак не менял уровень выходного сигнала на гнезде задней панели, вероятно, предназначен он исключительно для передней.

Biostar Racing B360GT3SBiostar Racing B360GT3S

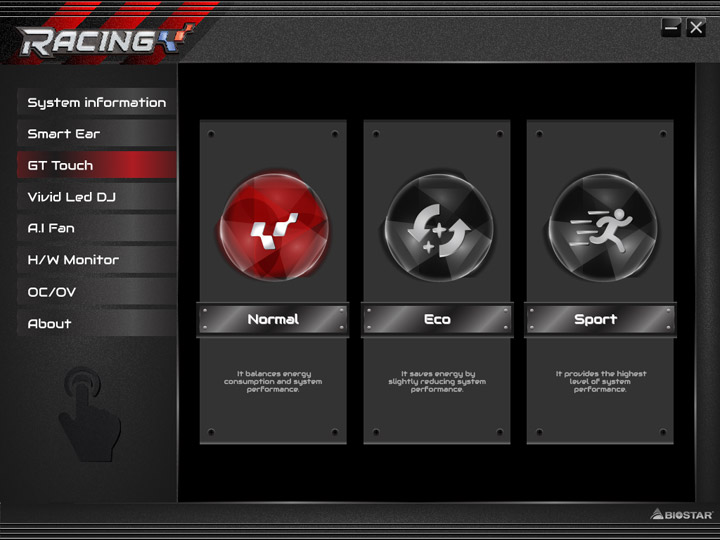

Следующая вкладка насчитывает целых три профиля работы ПК, но фактически ни один из них формулу частоты процессора или памяти не менял. Вероятно, для этих целей нужно обзавестись платой на базе Z370 (или дождаться выхода продуктов с участием Intel Z390).

Biostar Racing B360GT3S

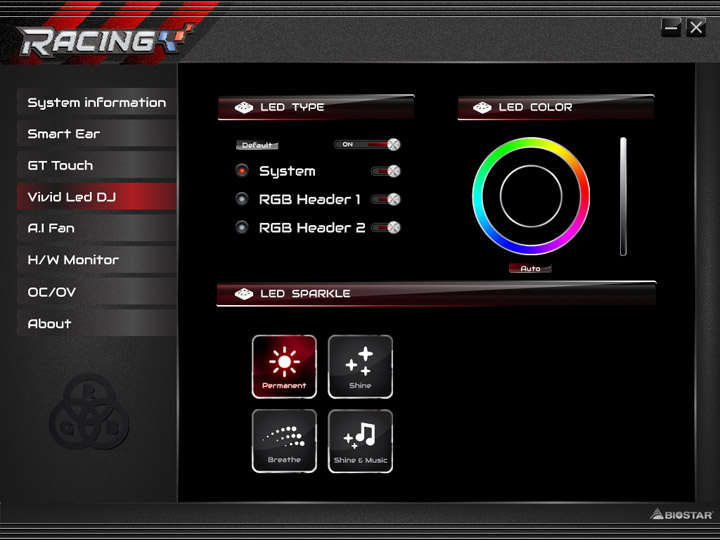

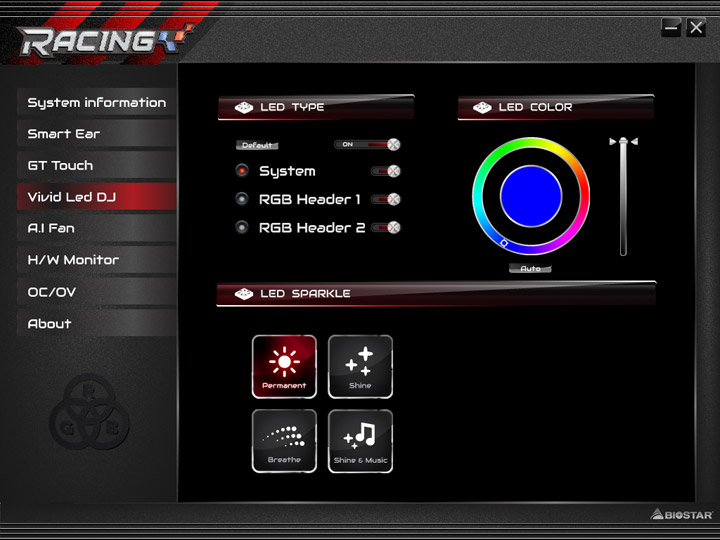

Vivid Led DJ — система управления подсветкой. И здесь функциональность вряд ли составит достойную конкуренцию остальным системам по взаимодействию со светодиодами. Режимов работы всего четыре, пятый — автосмена цвета иллюминации.

Biostar Racing B360GT3SBiostar Racing B360GT3S

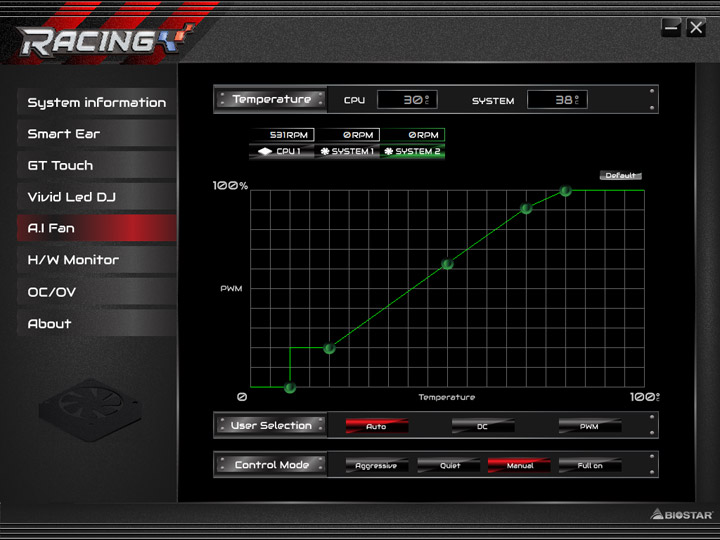

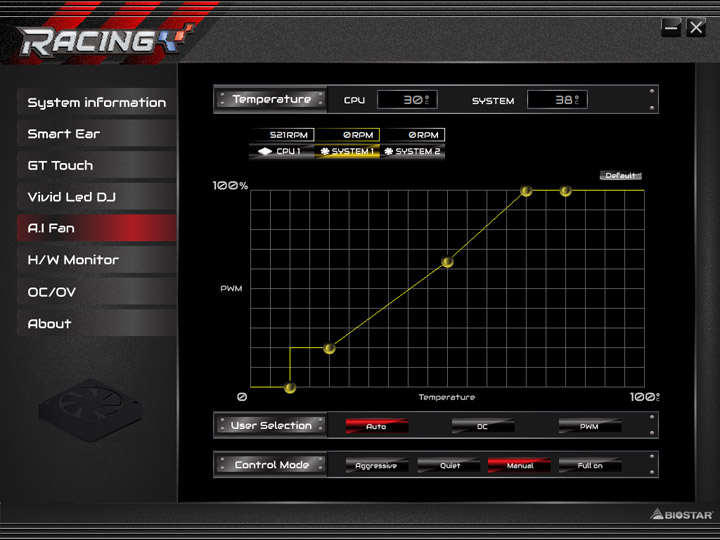

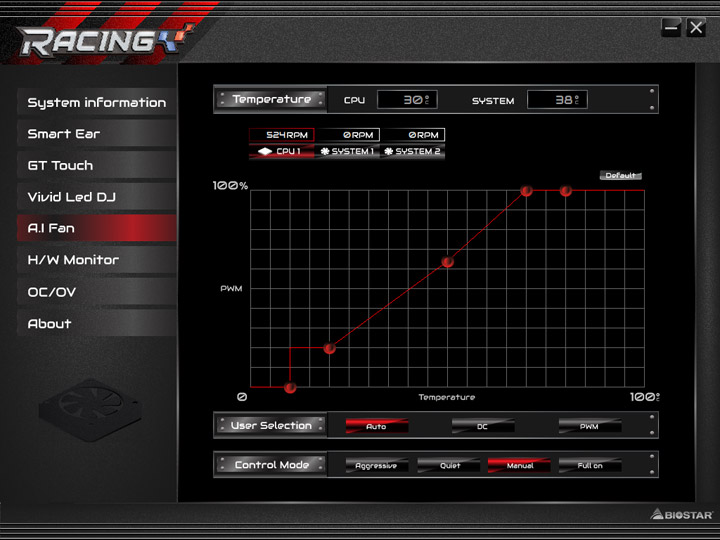

A.I Fan — управление вентиляторами. Есть три независимых канала, на каждом можно изменить способ замедления охладителей. Калибровки устройств нет, температурная шкала также не ясно, к чему привязана, вероятнее всего, к процессору. Радует присутствующая возможность составления своего алгоритма. Стоит напомнить, точно такой же инструментарий находится в среде UEFI.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

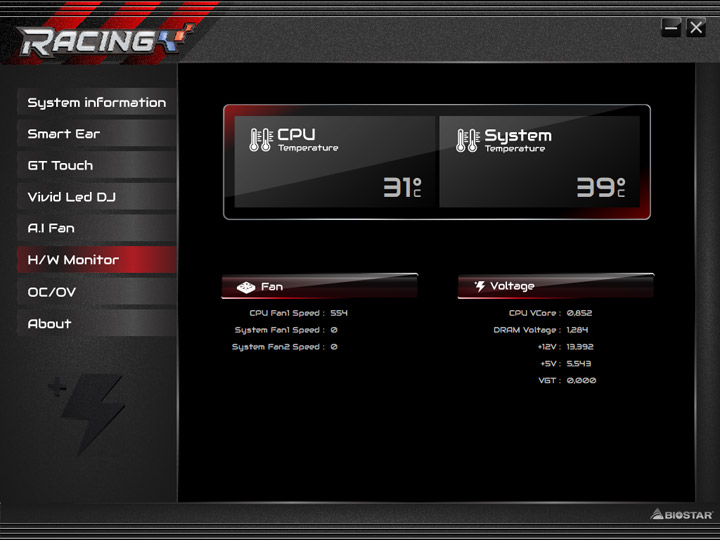

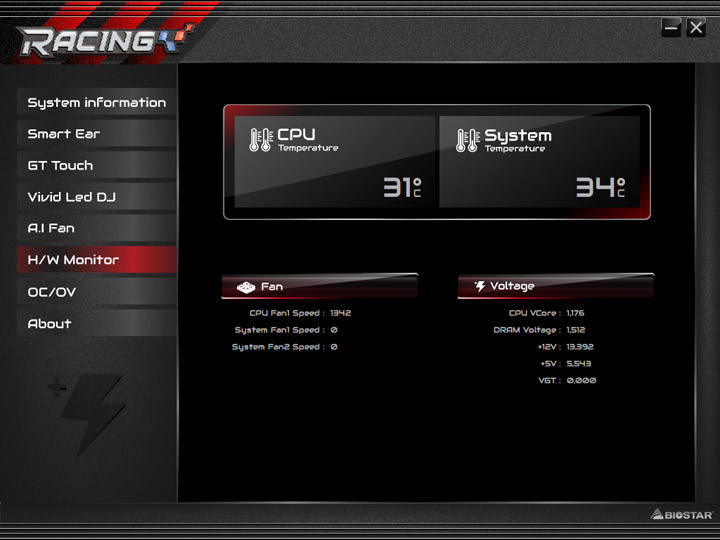

Число системных параметров на странице H/W Monitor отчего-то даже меньше, чем в UEFI. Отображённые тут значения переменных (линии +12 и +5 вольт) ещё больше отличны от реальности.

Biostar Racing B360GT3S

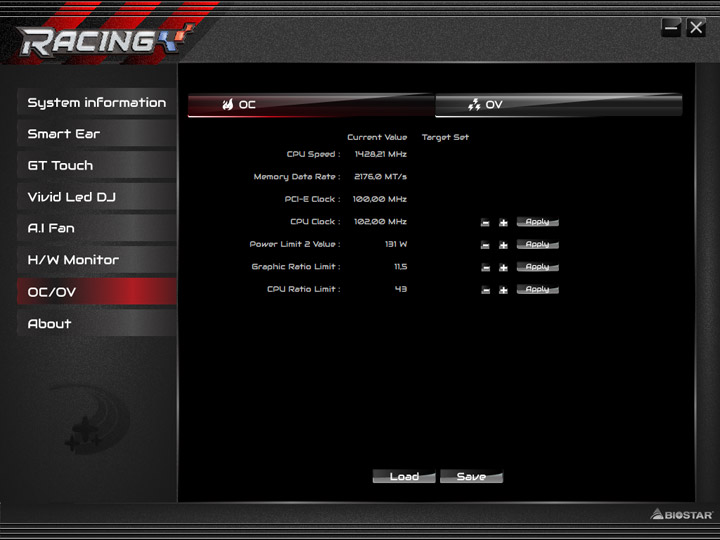

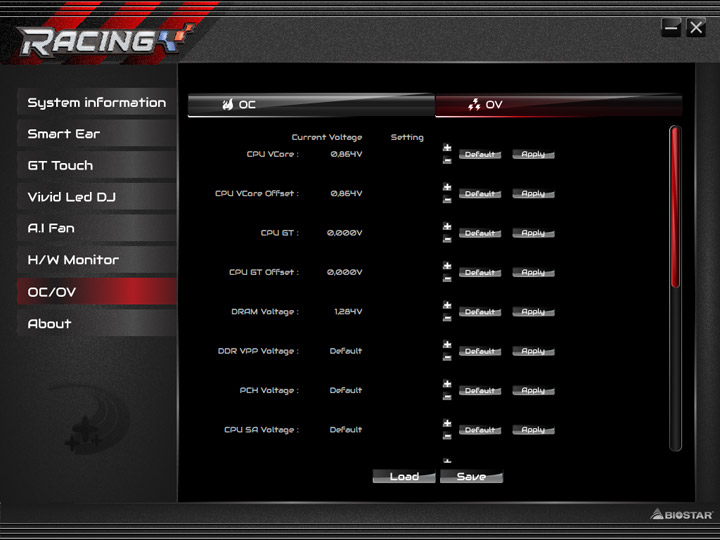

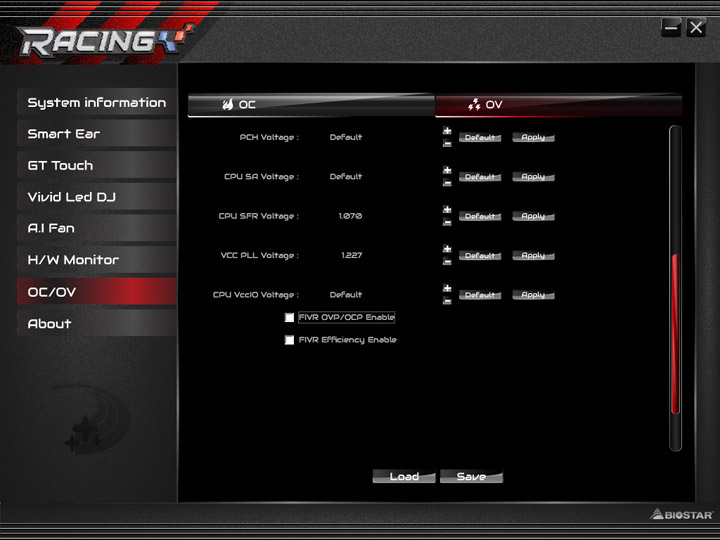

OC/OV, очевидно, рубрика по разгону, но, как мы помним, его тут нет. Как будет меняться напряжение, если истинное для той же памяти не соответствует отображаемому — тот ещё вопрос.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

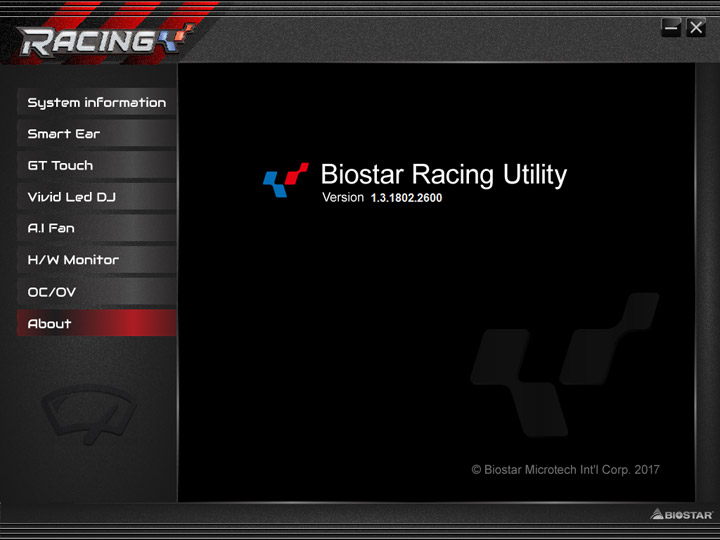

Рассматривая окно About и особенно отображённую внизу дату, многие вопросы могут отпасть — в 2017 году такой платы просто не существовало.

Biostar Racing B360GT3S

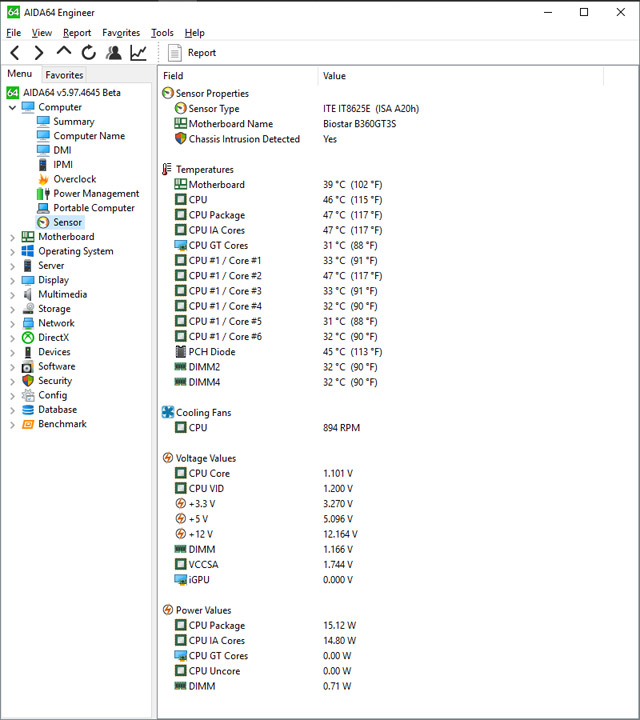

В то же время сторонние утилиты, как пример — AIDA64, способны правильно отобразить действующие напряжения. Но всё так же вопросы вызывает CPU SA Voltage.

Biostar Racing B360GT3S

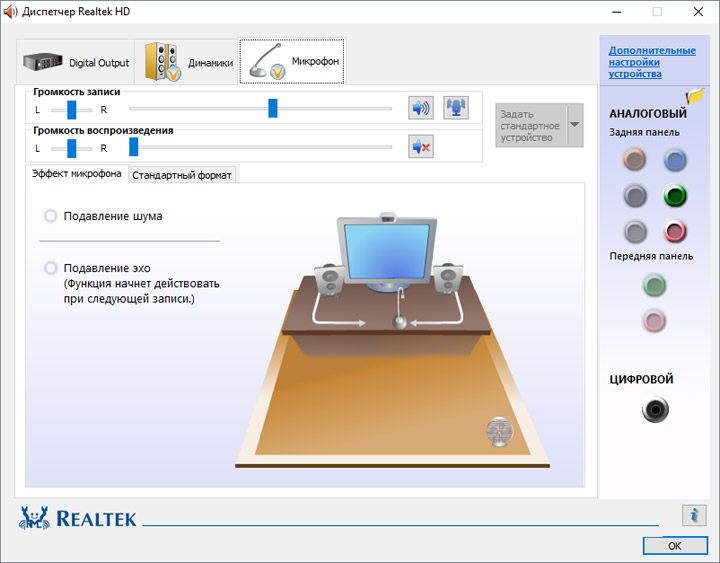

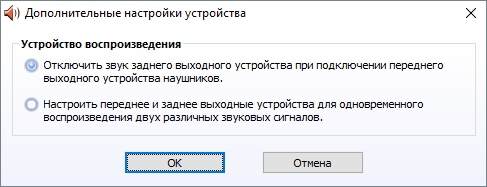

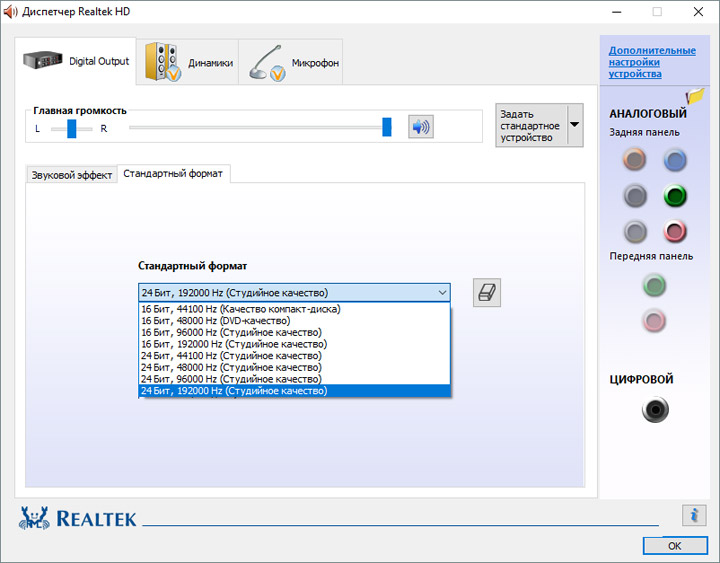

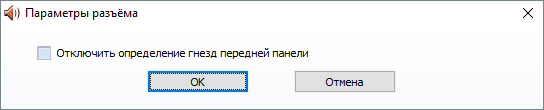

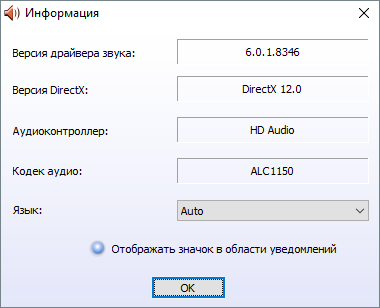

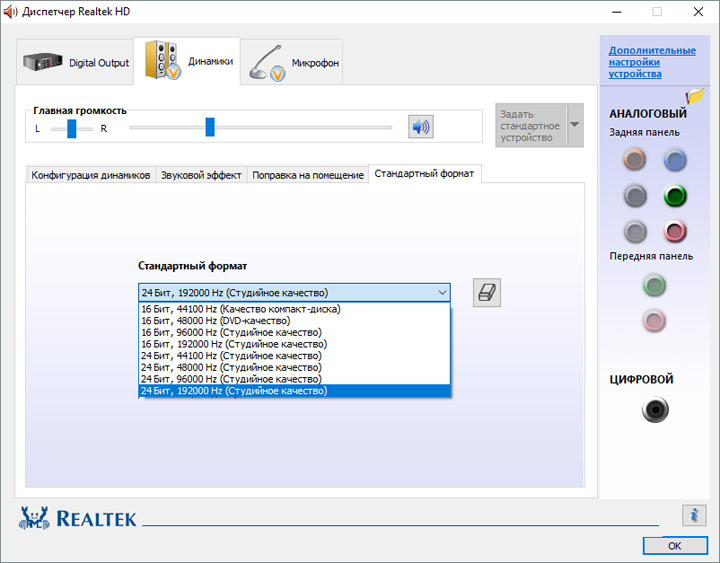

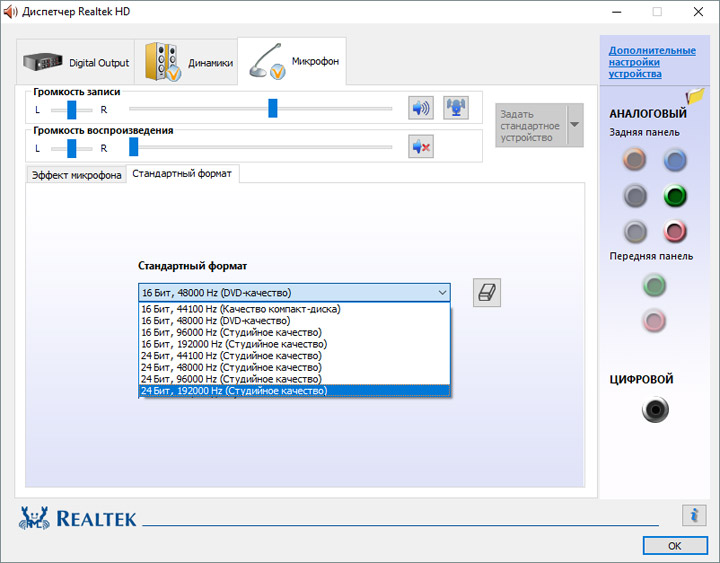

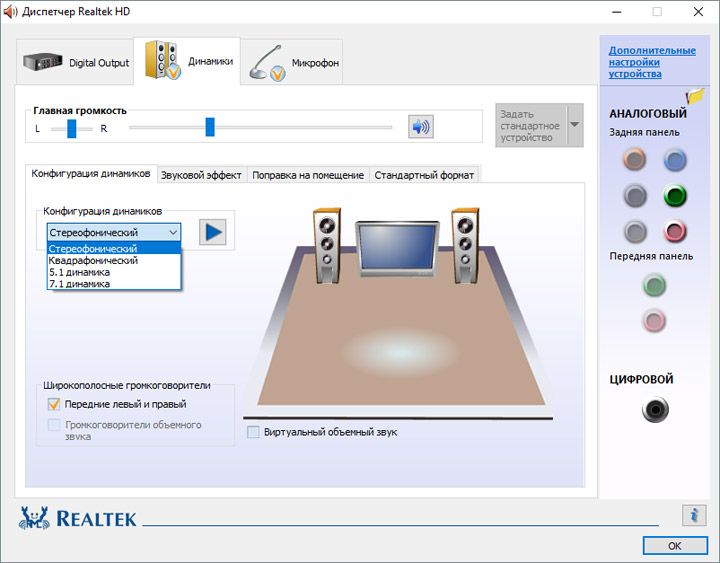

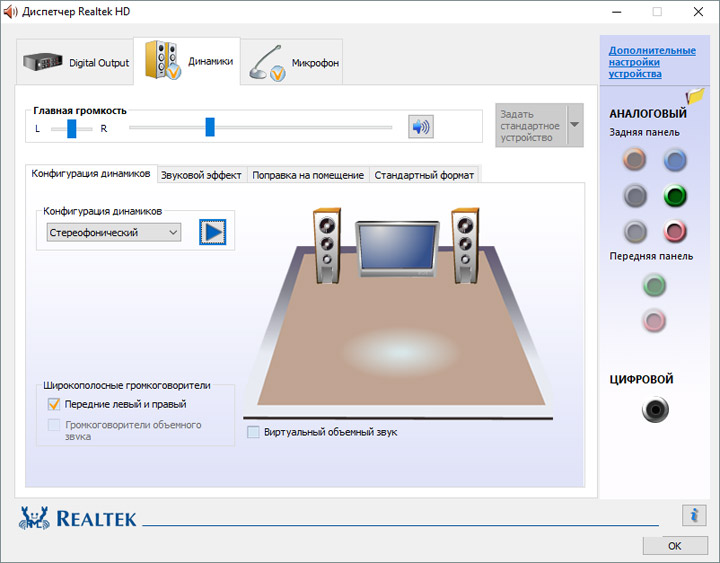

Настройка звуковой системы проводится из среды фирменного конфигуратора Realtek. Нет собственного скина, зато есть привычный за долгие годы существования вид. Профилей по предусилению выходного сигнала нет, как и видов подключаемого оборудования. Только базовый набор возможностей. Сам звук в целом соответствует характеру ALC1150. СЧ достаточно яркие и красочные. В области НЧ не хватает глубины, а на ВЧ — деталей. Сцена выражена посредственно (в том числе как для плат, выстроенных при участии такого же кодека).

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

Разгонный потенциал

В обзоре участвовал нескальпированный инженерный Core i5-8600K.

Базовая частота зафиксирована на отметке 102 МГц, менять её нельзя. Своего рода, бесплатное ускорение. Процессор не будет работать быстрее, чем это предусмотрено формулой Turbo Boost. Зафиксированный на максимально возможной отметке множитель всё равно будет понижаться под натиском числа активных задач и привлекаемых для этого потоков. Остаётся лишь тонкая настройка модулей оперативной памяти на граничной частоте, равной 2666 МГц. Для нашего комплекта схема уже подобрана и здесь я смог её без особых проблем воспроизвести — 12-12-12-28-1T. Напряжения SA и IO выставлялись в штатное положение, но каким было истинное положение дел — осталось загадкой. DRAM Voltage также не пришлось значительно повышать, достаточными стали 1,35 В.

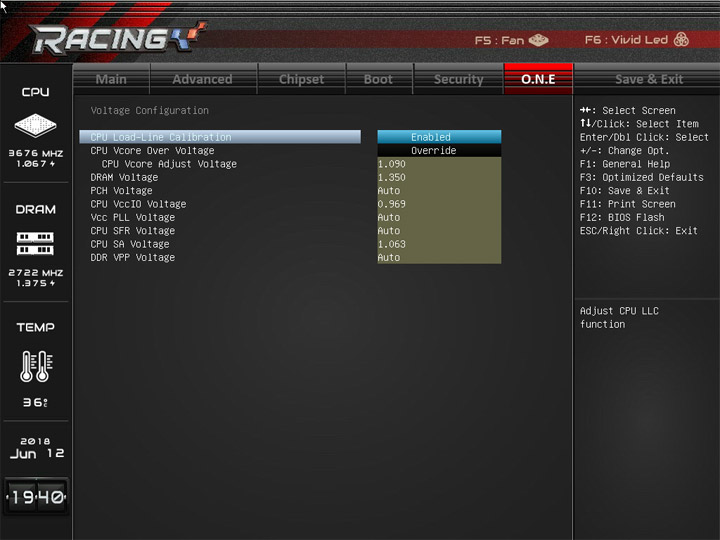

Но перед тем, как показать все настройки и снимки экранов после тестов, придётся остановиться на частоте CPU. Многие пункты в UEFI отсутствуют, среди них и AVX Offset. По всей видимости, при работе LinX никакого понижающего коэффициента не используется. Но в определённый момент времени частота процессора падает, а быть может, таких ступеней даже несколько. Это отлично видно по графикам температурных кривых для ядер.

Biostar Racing B360GT3S

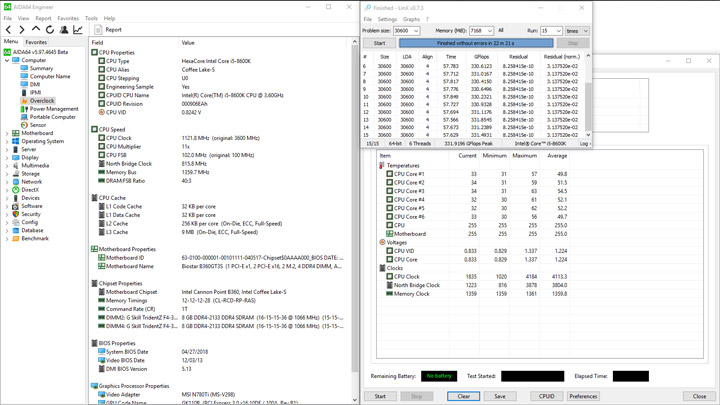

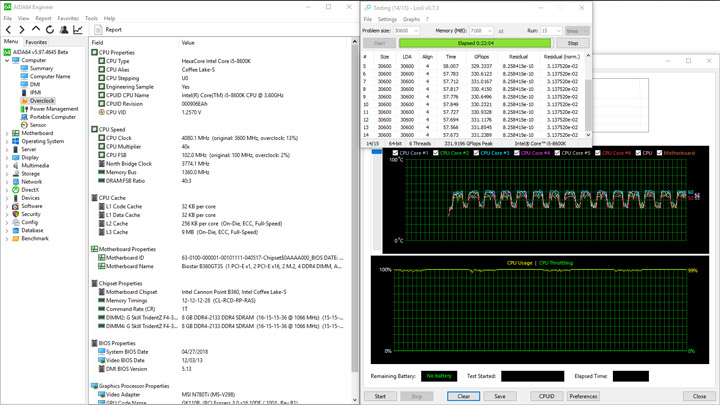

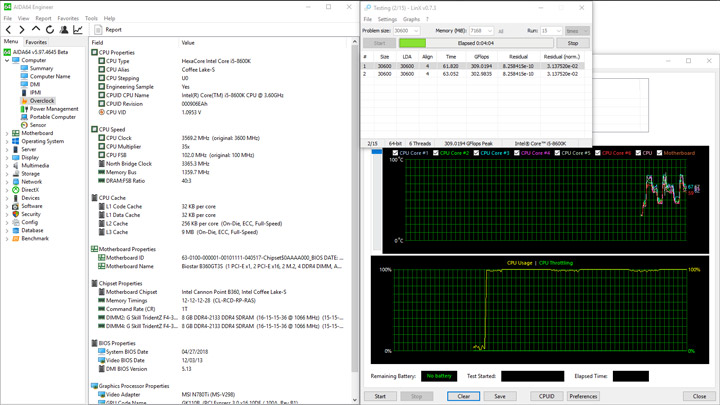

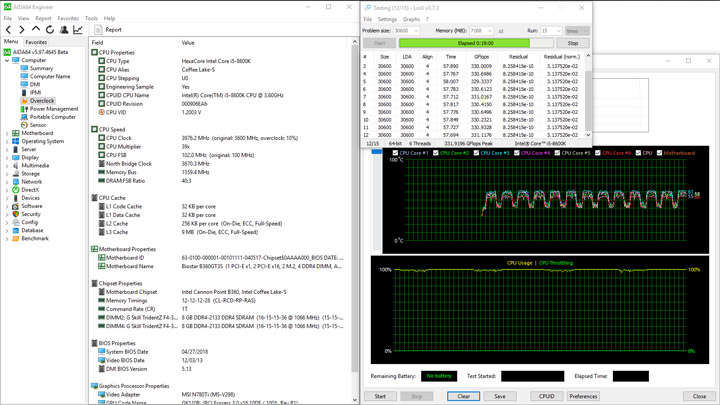

До перегрева ЦП и активации троттлинга дело точно не доходит (если не врут датчики температуры), а значит вступает в работу Turbo Boost, точнее — граничные значения активных мощностей. Для удержания частот на высоких отметках нужно либо повысить только что обозначенные переменные, либо сделать так, чтобы рост не достигал верхних границ. Другими словами, придётся поработать над поиском невысокого, но достаточного напряжения. Исходя из опыта работы с MSI B360M Mortar Titanium, можно надеяться на рубеж около одного вольта (вместо штатных 1,15 В или около того, точная отметка для каждого процессора будет разной). С нынешней испытуемой говорить про работу процессора с напряжением меньше одного вольта нельзя даже теоретически, а практика показала недостаточность и 1,05 В. В итоге найденная граница (1,09 В) позволила тестам завершаться без ошибок, но не привела к работе ЦП всё это время c множителем x41. В конце каждого прохода он сначала опускался до x40, а затем и до x39. На температурных кривых это сложно выделить, зато хорошо заметно на графике кривой потребления системы, она будет чуть ниже по тексту. Мониторинг всех важных переменных при таком «весомом» вмешательстве в настройки либо вовсе отключался, либо показывал полную ерунду. Другими словами, как следует не работал.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

Фирменное ПО и значения полей в нём могут служить тому лишним доказательством. Замеры проводились при максимальных оборотах вентиляторов, чтобы исключить влияние охладителя на функционирование Turbo Boost.

Biostar Racing B360GT3SBiostar Racing B360GT3S

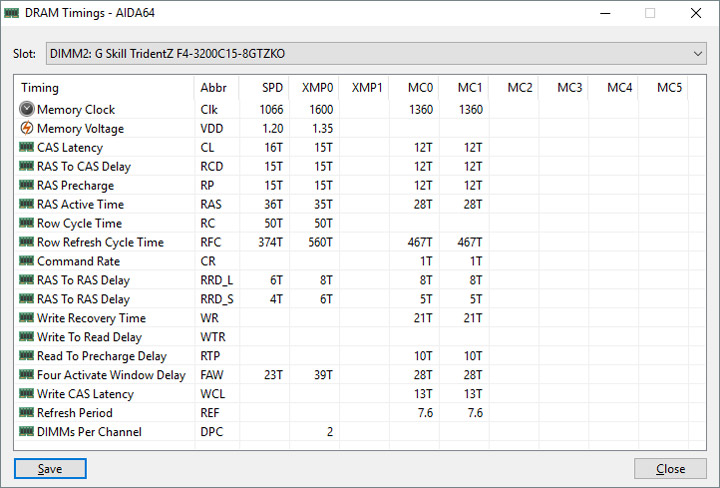

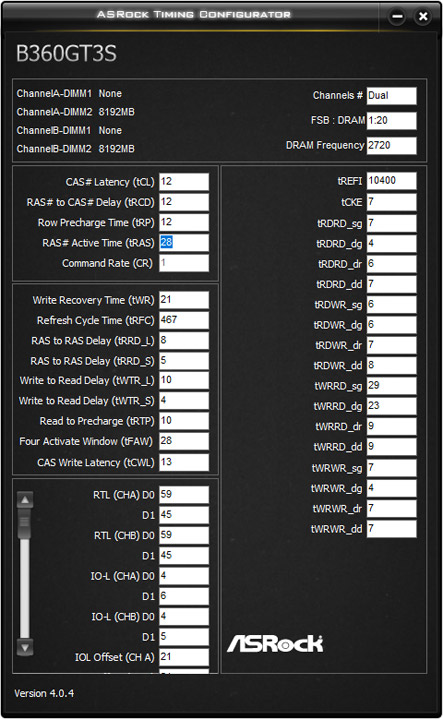

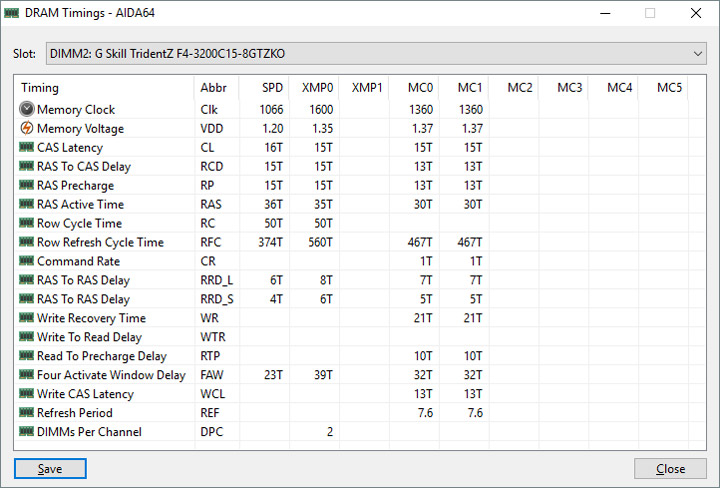

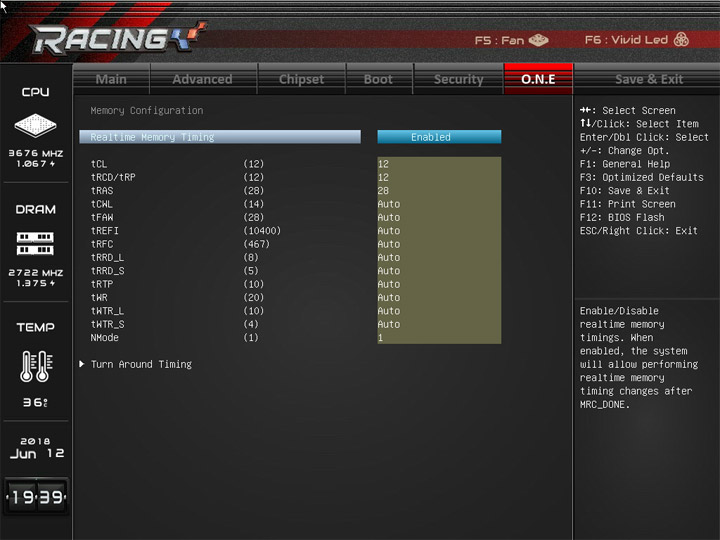

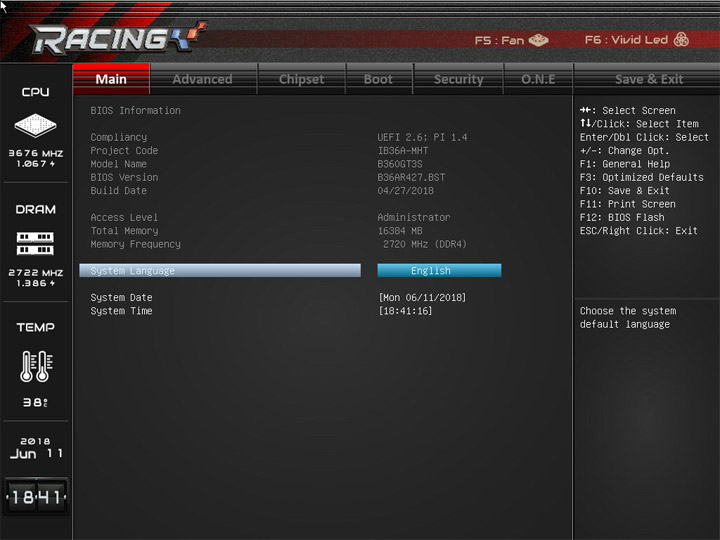

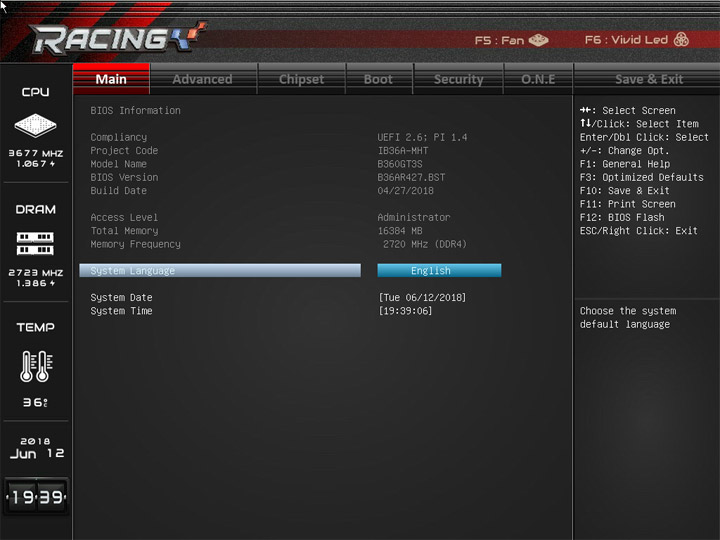

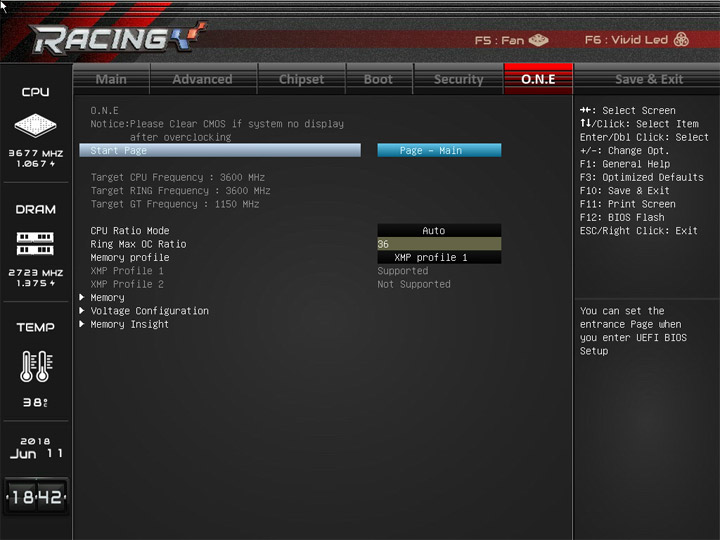

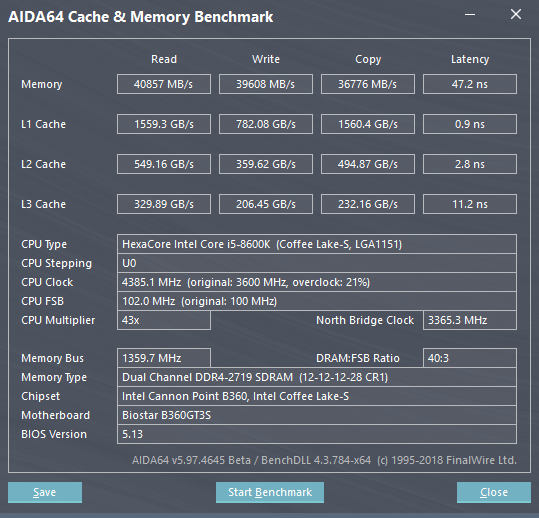

Итоговая частота ОЗУ равнялась 2720 МГц. Произведённые изменения в настройках отображены ниже.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

Как работал механизм LLC и каково было истинное значение процессорного напряжения осталось неясным, но по графику потребления явных скачков не видно, по этому факту можно косвенно сделать вывод про нормальную стабилизацию напряжения. Заниженный вручную уровень сказался и на цифрах потребления энергии всем стендом, границы (без учёта всплеска) равнялись 37 и 134 Вт, что довольно близко к цифрам, виденным при участии в стенде MSI B360M Mortar Titanium. Нагрев элементов из состава VRM не был высок, наибольшее зафиксированное число — 55 градусов под радиатором и 57 градусов в секторе, где радиатора нет. Температура охладителя сверху не превышала 46 °C.

Biostar Racing B360GT3S

Тестовый стенд

В состав стенда вошли:

  • процессор: Intel Core i5-8600K (3,6 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.17541.8066), Intel Management Engine Interface (1805.12.0.1097), OpenCL Runtime for Intel Core and Intel Xeon Processors (16.1.2), Intel Rapid Storage Technology Driver (16.0.2.1086), GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.97 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • Maxon Cinebench R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
Biostar B360GT3S 5.13 (27.04.2018) 5.97.4645 4.3.784-x64 2.4.4264 10.0.17134.81
ASUS ROG Strix B360-F Gaming 0602 5.97.4633 4.3.784-x64 2.4.4264 10.0.17134.81
MSI B360M Mortar Titanium A.10 5.97.4628 4.3.784-x64 2.4.4264 10.0.17134.48
MSI Z370 Gaming M5 1.30 5.97.4604 4.3.783-x64 2.4.4264 10.0.16299.309
Gigabyte H370 Aorus Gaming 3 WiFi F5b 5.97.4600 4.3.783-x64 2.4.4264 10.0.16299.309
ASUS ROG Maximus X Formula 0802 5.95.4544 4.3.770-x64 2.4.4254 10.0.16299.214
ASRock Fatal1ty Z370 Gaming-ITX/ac P1.40 5.95.4538 4.3.770-x64 2.4.4180 10.0.16299.192
ASUS TUF Z370-Pro Gaming 1003 5.95.4531 4.3.770-x64 2.4.4180 10.0.16299.192
Gigabyte Z370 Aorus Gaming 5 F2 5.95.4510 4.3.770-x64 2.4.3819 10.0.16299.98
ASUS ROG Strix Z370-I Gaming 0430 5.92.4391 4.3.759-x64 2.4.3819 10.0.16299.64
ASRock Fatal1ty Z370 Gaming K6 P1.20 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.64
ASUS ROG Maximus X Apex 0401 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.19
MSI Z370 Gaming Pro Carbon AC A.00 5.92.4370 4.3.759-x64 2.4.3819 10.0.15063.674
ASUS ROG Strix Z370-E Gaming 0410 5.92.4358 4.3.759-x64 2.3.3732 10.0.15063.632

Результаты тестирования

Начальные настройки перекрывались активацией Legacy режима для Video (активным состоянием CSM) и форсированием XMP для набора памяти. Плата немного проявила инициативу, изменив паспортную схему задержек, их набор есть на скриншотах ниже.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

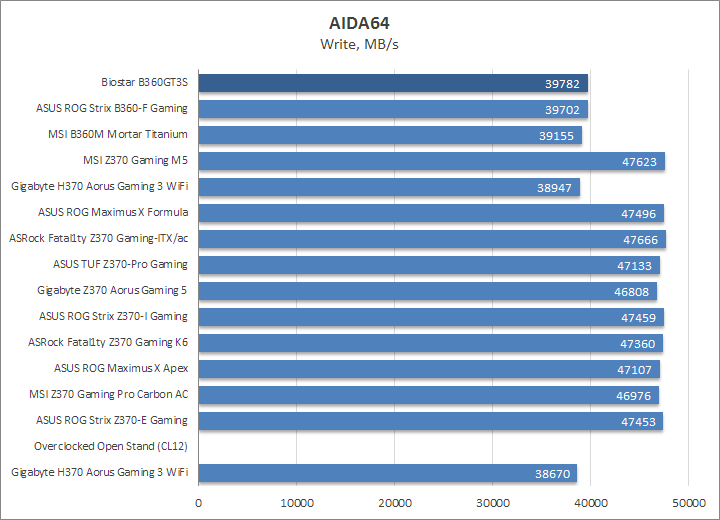

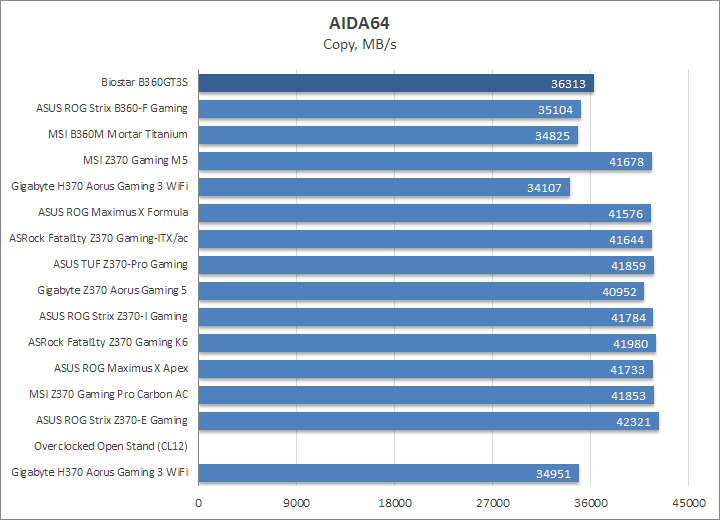

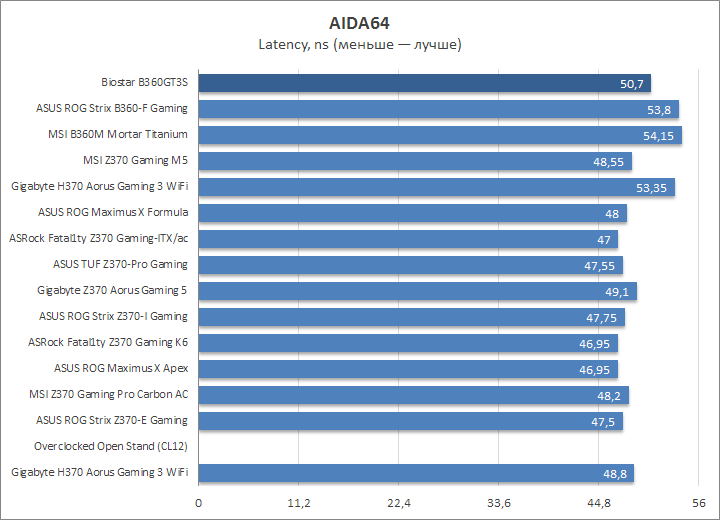

Увеличенная до 102 МГц базовая должна дать преимущество испытуемой в ряде тестов, проверим, так ли это в ходе наших экспериментов. Множитель ЦП при несложных нагрузках равнялся x43, понижаясь до x42 или x41 в ходе тяжёлых нагрузочных сценариев. Напряжение, если доверять мониторингу, равнялось 1,155–1,199 В. Кольцевая шина работала на частоте меньше процессорной, с поправкой на три пункта.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

Увеличенная базовая в первом же испытании даёт о себе знать. А вот в показателях латентности есть над чем поработать, своими силами.

Biostar Racing B360GT3S

Biostar Racing B360GT3SBiostar Racing B360GT3S

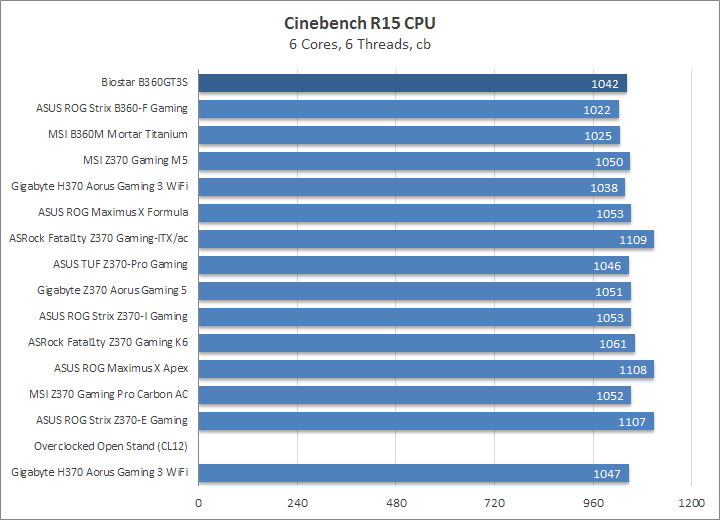

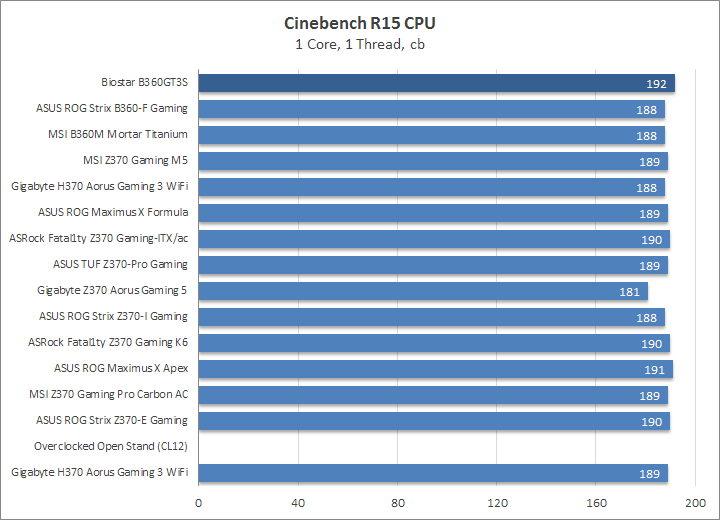

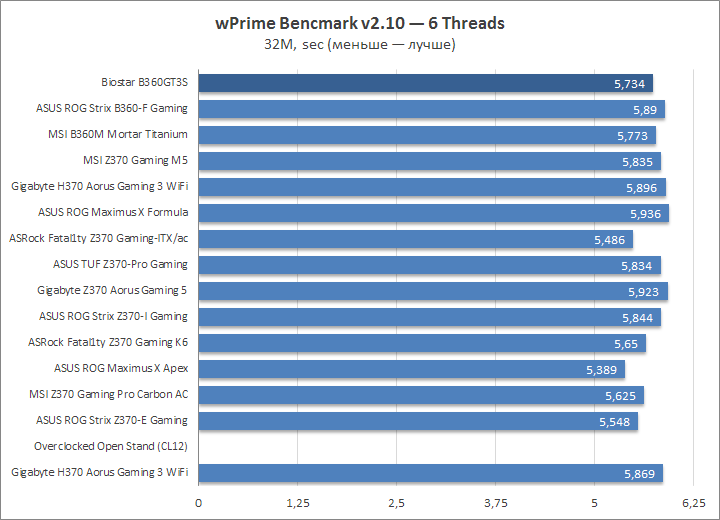

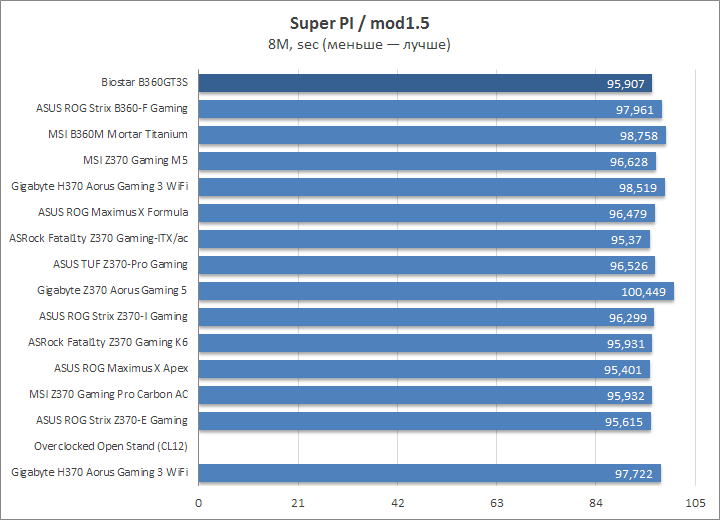

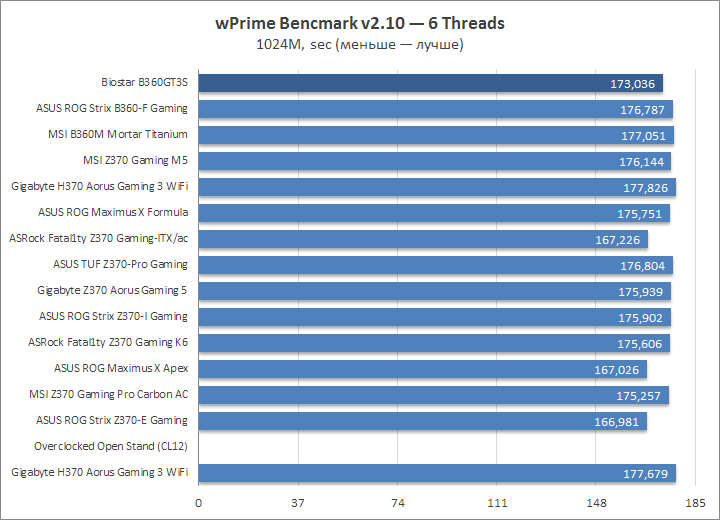

Ускоренный процессор заметен в простых «считалках», выводя наш стенд на лидирующие позиции. Но устройства, где Core i5-8600K был разогнан до 4,3 ГГц без привязки к типу нагрузки, очевидно, остались недосягаемы.

Biostar Racing B360GT3S

Biostar Racing B360GT3SBiostar Racing B360GT3S

Biostar Racing B360GT3S

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

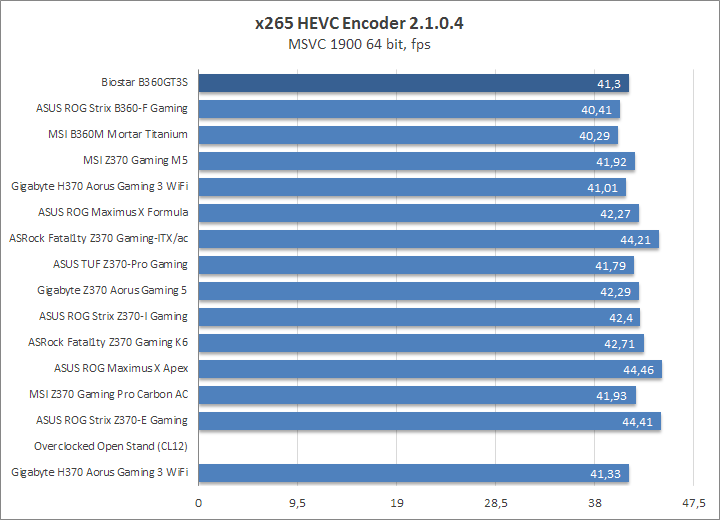

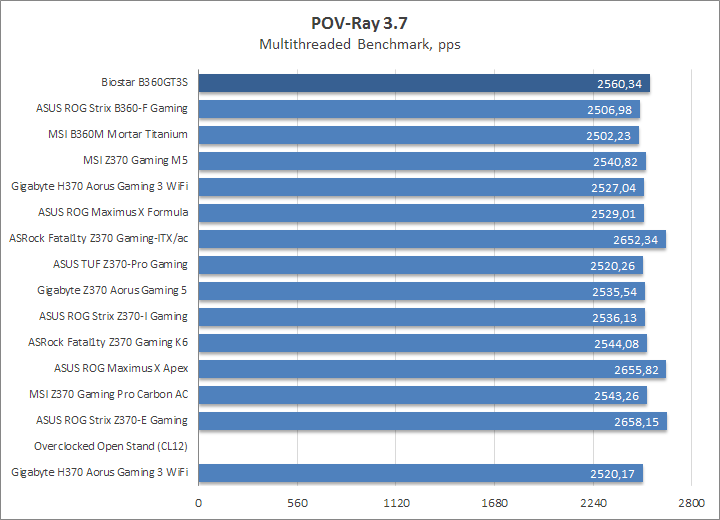

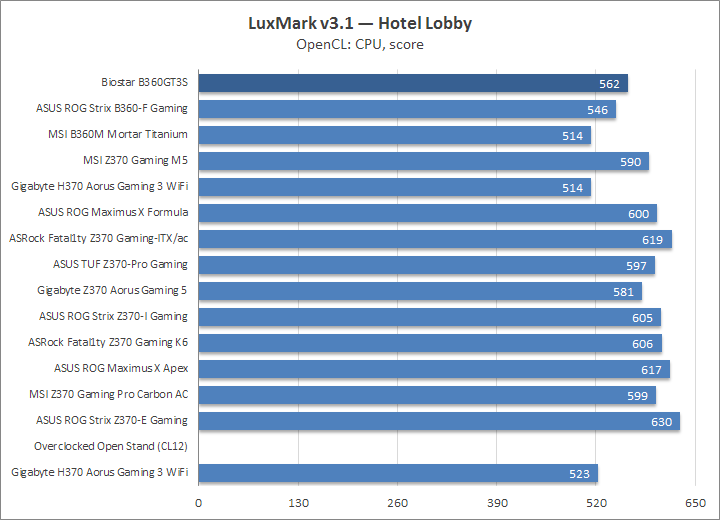

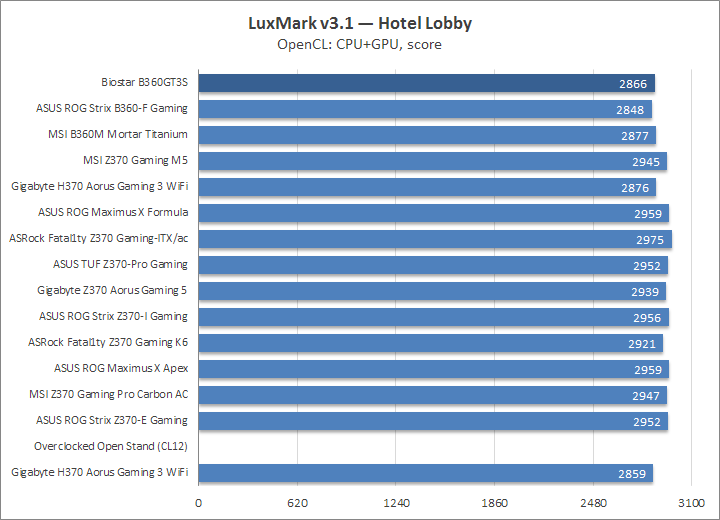

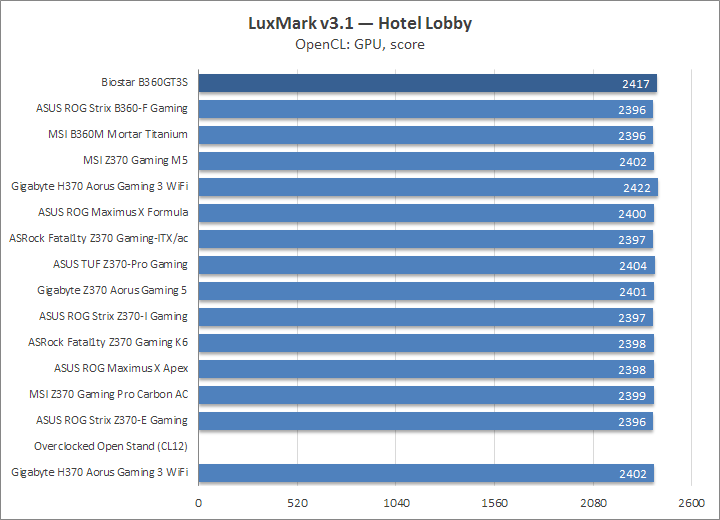

Нагрузки, приближённые к реальным, откликаются не только на частоту ЦП, но и чувствительны к скорости памяти, потому тут замеры, полученные на B360GT3S, уже не такие яркие.

Biostar Racing B360GT3SBiostar Racing B360GT3SBiostar Racing B360GT3S

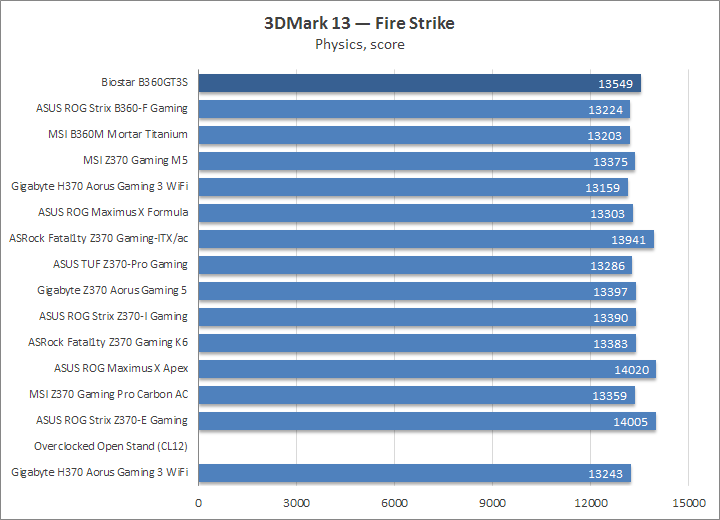

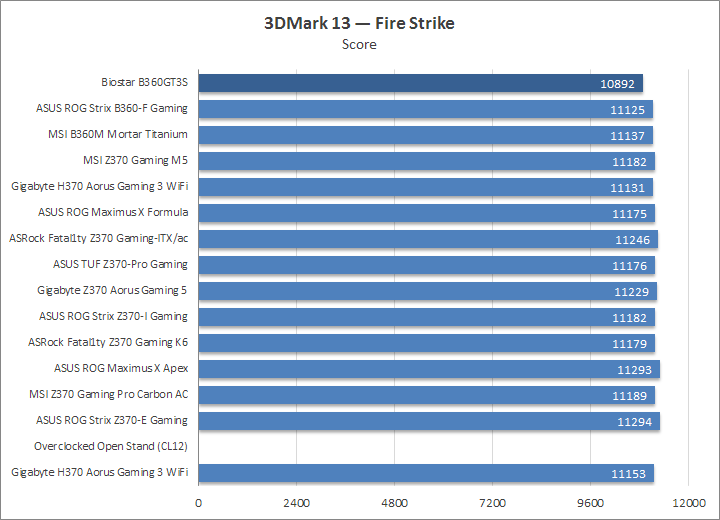

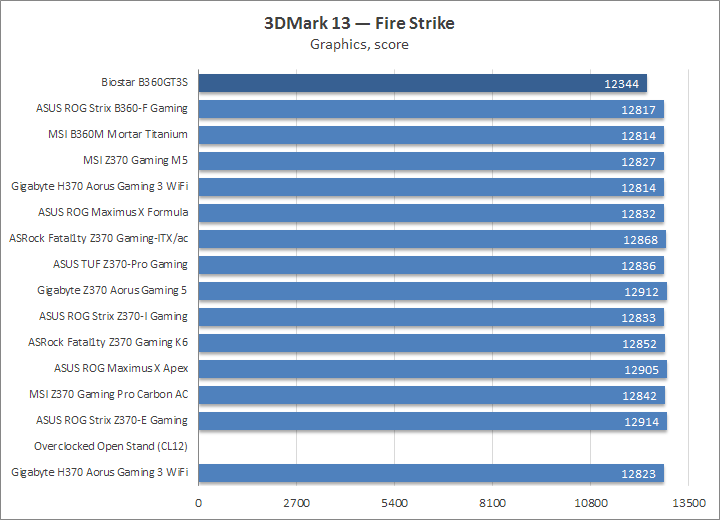

Неожиданно блекло вышло выступление в Fire Strike. Видеокарта показала меньшую продуктивность, чем везде до этих пор. Общий балл потому также пострадал.

Biostar Racing B360GT3S

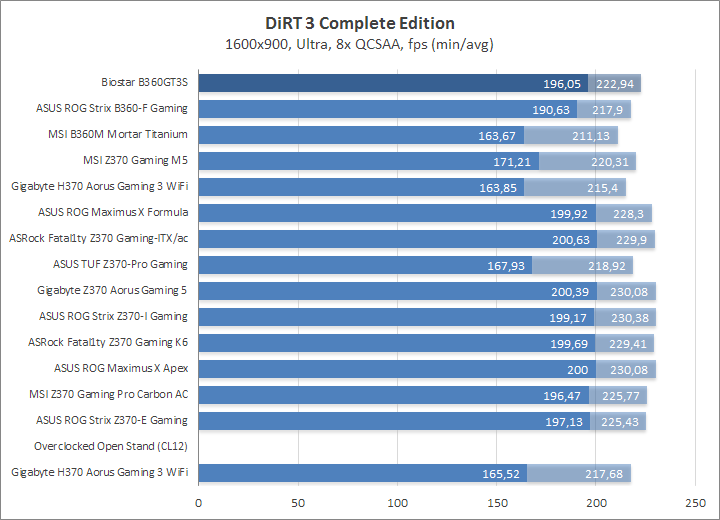

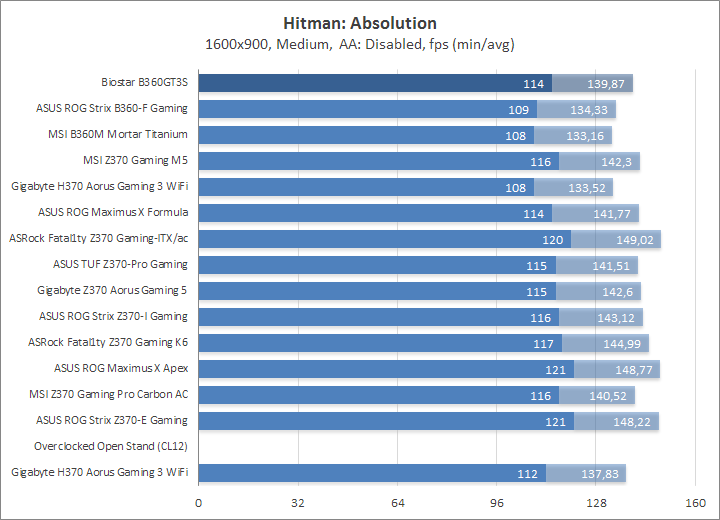

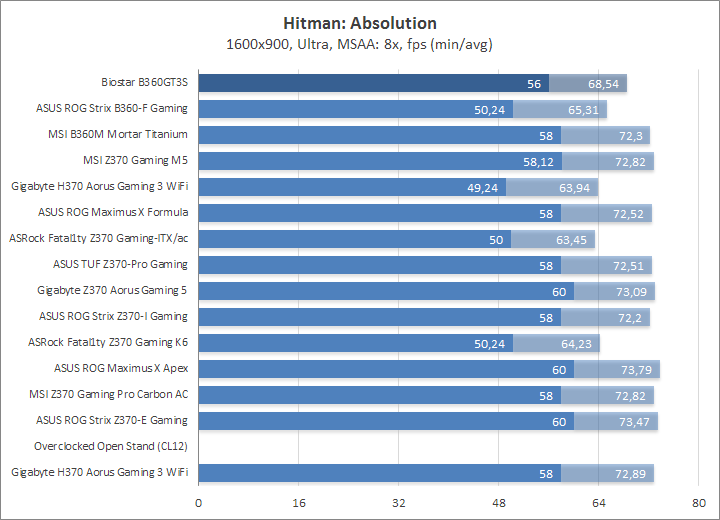

DiRT 3 лишний раз показывает хорошую продуктивность у подсистемы DRAM.

Biostar Racing B360GT3SBiostar Racing B360GT3S
Biostar Racing B360GT3SBiostar Racing B360GT3S
Biostar Racing B360GT3SBiostar Racing B360GT3S

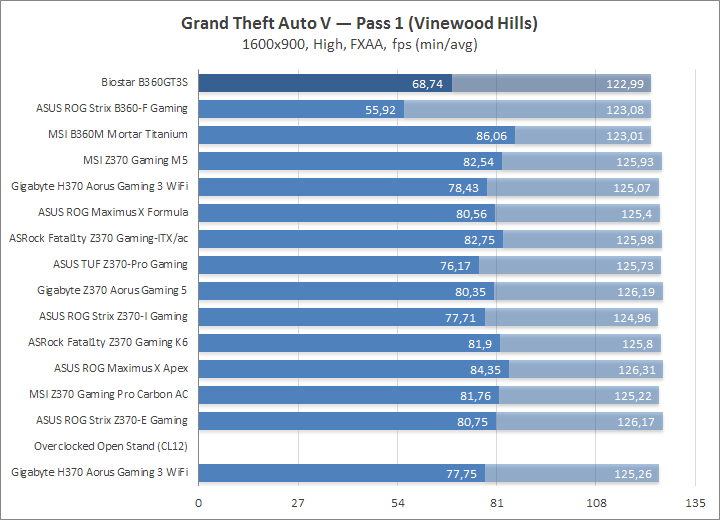

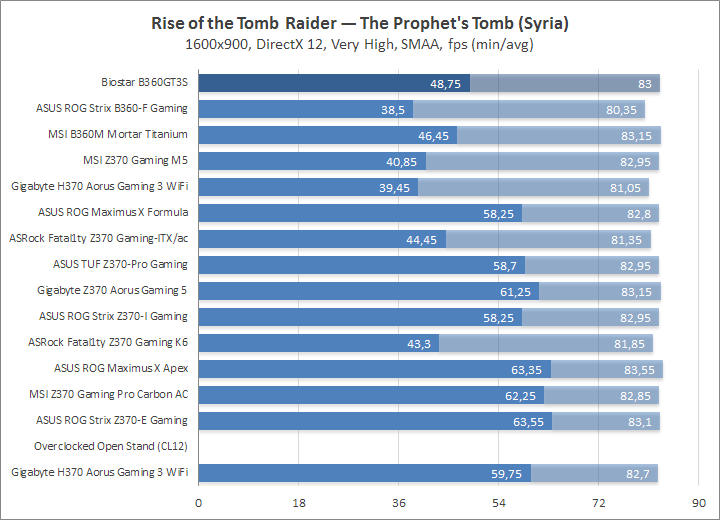

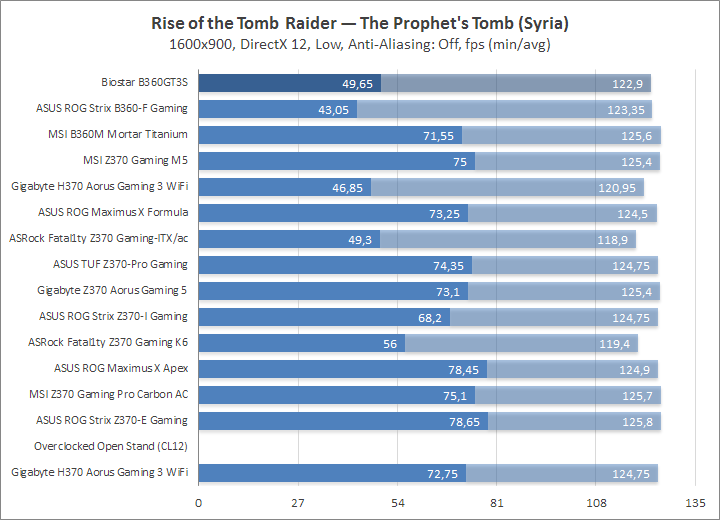

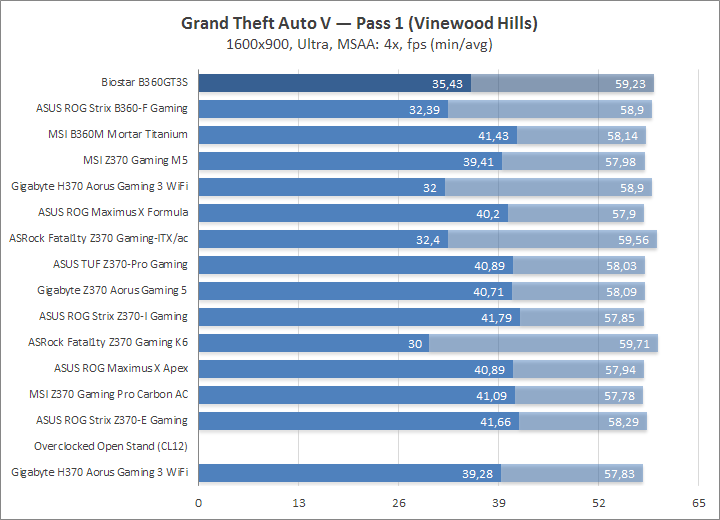

Агрессивная работа фирменных энергосберегающих технологий Intel (Speed Shift, Turbo Boost) не позволяет выжать из системы всю имеющуюся мощь. Ввиду ограниченной функциональности UEFI, мало что можно исправить своими силами. Потому для «лечения» подобных симптомов проще всего использовать схему Высокой Производительности в Панели Управления Windows (рубрика Электропитание). Подробнее об этом я писал в обзоре ASRock Fatal1ty Z370 Gaming K6.

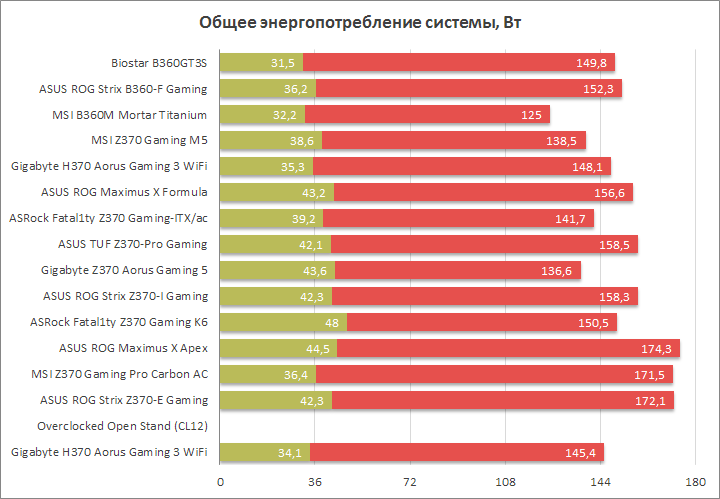

Энергопотребление системы

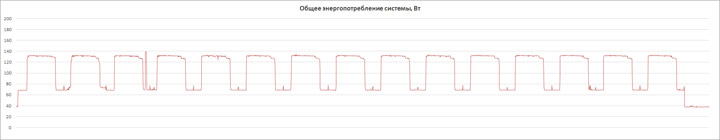

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Biostar Racing B360GT3S

Поскольку напряжение на процессоре не было низким, говорить про высокую эффективность работы Biostar B360GT3S не приходится. Цифры здесь могли бы оказаться такими же, как и у MSI B360M Mortar Titanium, если учитывать всё изложенное в рубрике по разгонному потенциалу. Но в целом, положение дел весьма неплохое, уровень соизмерим с похожими по типу платами.

Вывод

Довольно долгое время продукты от компании Biostar не были в гостях у нашей лаборатории, я уже позабыл всю гамму эмоций, сопровождающую пользователя (роль которого досталась мне) при работе с платами подобного уровня. Сперва всё неплохо. Хорошая упаковка, типографский глянец и оформление «как у всех». Набор аксессуаров начального уровня, но и само устройство не является каким-либо флагманом серии.

Общий набор гнёзд вполне соответствует духу времени. Вместо последовательного интерфейса, который всё ещё массово присутствует на борту многих плат, инженеры Biostar предпочли оснастить плату выходом D-Sub, уверен, это также кому-то пригодится. В наличии шесть гнёзд SATA и пара M.2. Под охладители — три колодки. Способ замедления оборотов может быть любой на каждой из них. Номинально старший ALC1150 не сопровождается оптическим выходом на задней панели, также нет вспомогательных ОУ, которые, скорее всего, улучшили бы восприятие звучания в наушниках. Островок со светодиодами типа RGB небольшой, но они достаточно яркие, чтобы их не заметить. Конфигурацию подсветки можно дополнить парой лент.

Запуск системы с не новыми видеокартами может быть сопряжён с трудностями из-за необходимой ручной активации режима CSM. Базовая изначально разогнана до 102 МГц, что придаст уверенности системе в ряде тестов. Профиль XMP у памяти применяется без проблем. Если этого перечня возможностей для покупателя достаточно — уже можно начинать искать подходящий магазин для проведения заказа.

Когда пожелания к системе не терпят поверхностного подхода и требуется добиться полностью твёрдой и уверенной работы от производительной системы с невысоким потреблением энергии — появляется целый список замечаний и вопросов. Общие возможности UEFI слабые, тонких настроек для ЦП мало, настроить конфигурацию фактически нельзя. Фирменные технологии энергосбережения играют не в пользу нового ПК, замедляя его в играх. Исправить ситуацию можно лишь форсировав множитель CPU до максимума, когда в простое частота снижаться не будет. Следующий шаг — питание. Изменение напряжения выводит систему мониторинга из стабильного состояния, до степени, когда наблюдать за происходящим на плате попросту нельзя, приходится действовать буквально вслепую. Странное происходит и с множителями (частотой) ОЗУ, но всё же форсировать максимальные 2666 МГц реально. Фирменное программное обеспечение находится между состояниями частичной и полной неработоспособности.

Взваливать на себя такой груз или нет — пусть каждый из энтузиастов решит сам. Обновления прошивок для инженеров, судя по всему, событие нерядовое, иначе сложно объяснить официальную поддержку линеек процессоров Core, тогда как Pentium Gold и Celeron до сих пор не числятся среди известных плате моделей. На всё можно закрыть глаза, если бы запрашиваемая стоимость была тождественна. Но назвать её адекватно сниженной, оглядываясь на немалое число выявленных недоработок, мне, право, сложно.

Крови необходим адреналин!
