Обзор материнской платы Biostar B360GT3S серии Racing. В поисках места под солнцем

Стоимость материнских плат начального уровня для процессоров Intel Coffee Lake-S была и остаётся далека от ожидаемой многими потенциальными покупателями. В поисках более привлекательных предложений внимание к себе приковывают продукты от вендоров, не входящих в Большую Четвёрку. Компания Biostar давно присутствует на украинском рынке, а значит вполне может претендовать на роль поставщика платы для сборки нового ПК. Рассматриваемая модель оснащена радиатором силовых элементов цепей питания ЦП, также тут есть гнёзда M.2, кодек от Realtek номинально старшей серии и поддержка светодиодных лент. Словом, концепция современного устройства отчётливо выдержана. А вот адаптера беспроводных сетей нет в составе куда более дорогих решений.

Biostar Racing B360GT3S

Производитель распаял все шесть выходов SATA, предусмотренных структурой PCH. Вспомогательные чипы от третьих производителей на плате отсутствуют (не беря во внимание традиционный мультиконтроллер и преобразователь сигнала для аналогового видеовыхода D-Sub). Общий перечень возможностей находится в таблице ниже.

Модель Biostar B360GT3S (IB36A-MHT)
Официальная страница продукта в Сети biostar.com.tw
Чипсет Intel B360
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2666, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
1 x PCI Express 3.0, x2 SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 630
Видеоразъёмы HDMI 1.4, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), B360)
4 х 3.1 Gen1 (2 разъёма на задней панели, B360)
6 x 2.0 (2 разъёма на задней панели, B360)
Serial ATA 6 x SATA 6 Гбит/с (B360)
RAID
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 230
Дополнительные возможности Две колодки для подключения ленты RGB LED (+12V, 5050), переключатель Dual BIOS
Цена в рознице, $ 98

Упаковка и комплектация

Коробка имеет обычные размеры, как для продукта формата mATX. Картон здесь плотный, а внутри есть отдельный поддон для платы; первое впечатление неотличимо от образцов других изготовителей.

Biostar Racing B360GT3S

Общие особенности и акценты расставлены на обратной стороне. Упор на подсветку является трендом и с этим ничего не поделать. Есть фото продукта и отдельное схематическое изображение задней панели с перечнем портов.

Biostar Racing B360GT3S

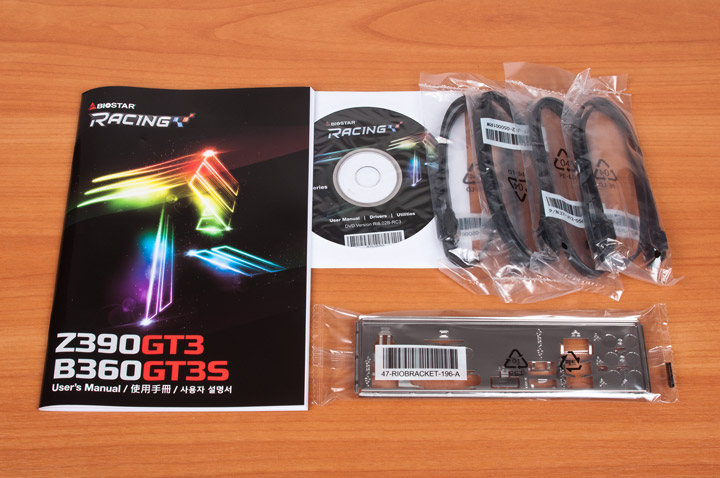

Комплект поставки начального уровня, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, среди них нет ни одного с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
Biostar Racing B360GT3S

Внешний вид

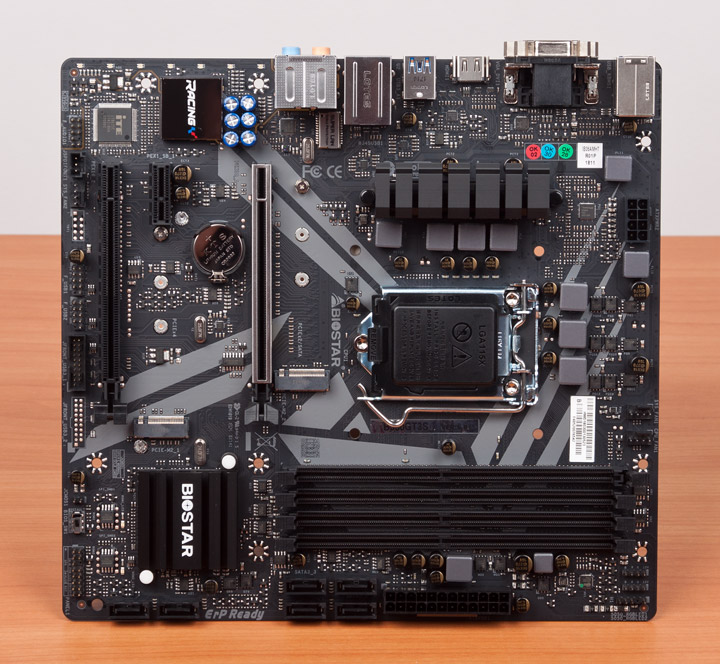

До полноценной ширины не хватило больше 10 мм, потому правый край платы останется в воздухе, однако для закрепления в корпусе всё же есть восемь отверстий. Здесь нет индикаторов состояний и POST, кнопок, но есть один переключатель, распаянный близь микросхем с прошивками, позволяющий выбирать одну для работы.

Biostar Racing B360GT3S

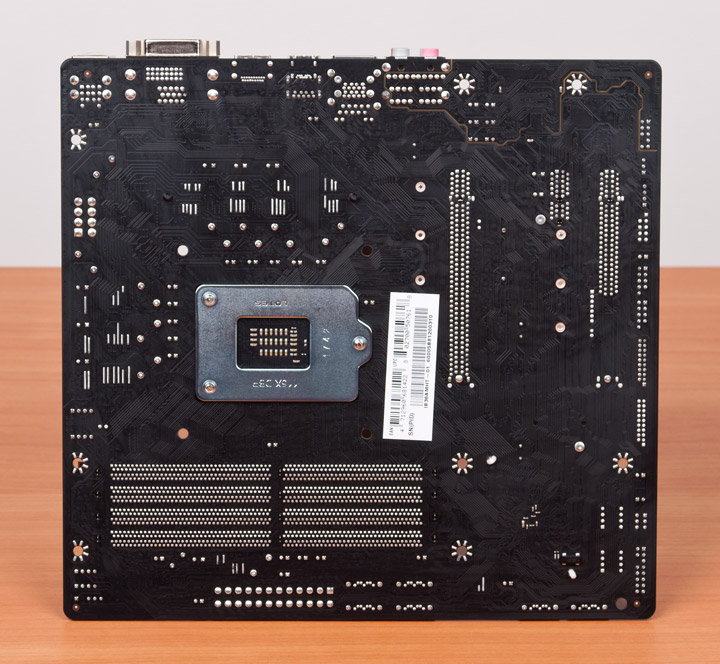

Обратная сторона платы пуста практически полностью. Нет ничего лишнего возле отверстий для крепления систем охлаждения процессора. Радиаторы закреплены подпружиненными пластиковыми гвоздями.

Biostar Racing B360GT3S

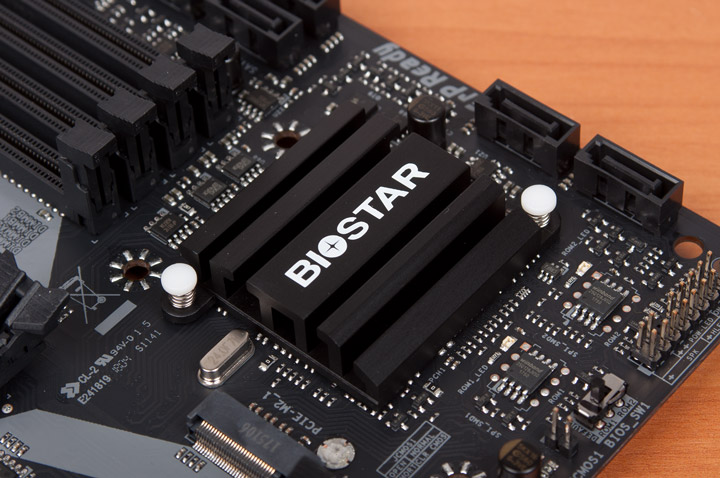

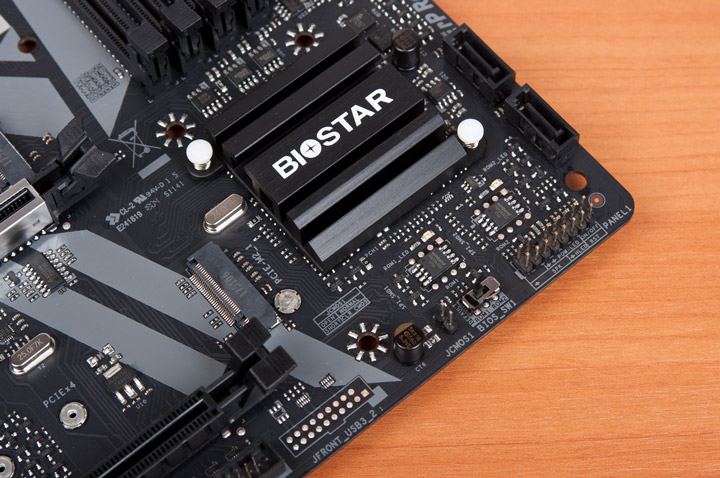

Охладитель у хаба небольшой, обладающий рёбрами. Подсветки тут нет.

Biostar Racing B360GT3S

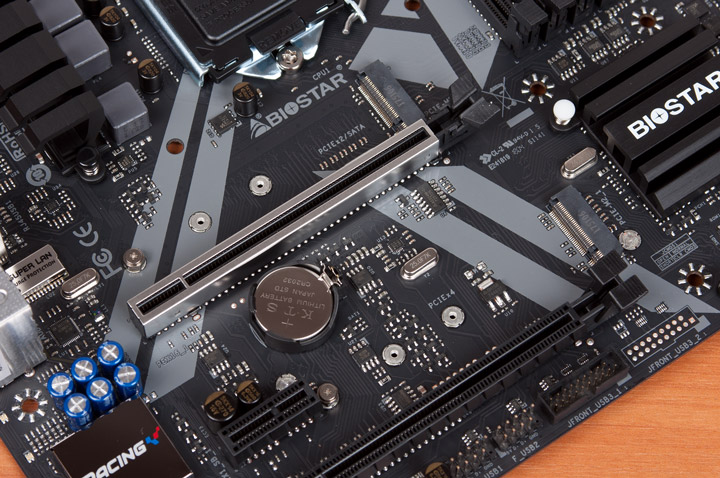

Оба посадочных места у слотов M.2 ограничивают восемью сантиметрами используемую длину устройств. На плате есть понятные подписи возможных режимов работы каждого из них.

Biostar Racing B360GT3S

Все шесть гнёзд SATA — поперечные. Четыре из них точно не будут конфликтовать с длинными моделями видеокарт, поскольку будут находиться выше неё.

Biostar Racing B360GT3S

Все линии PCI-E от процессора связаны с армированным слотом, а другие будут работать с Intel B360. Стойки под кабели USB тоже поперечные и расположены вдоль нижней грани платы. Возможно, будут наблюдаться конфликты с платой расширения, устанавливаемую в слот PEX16_2.

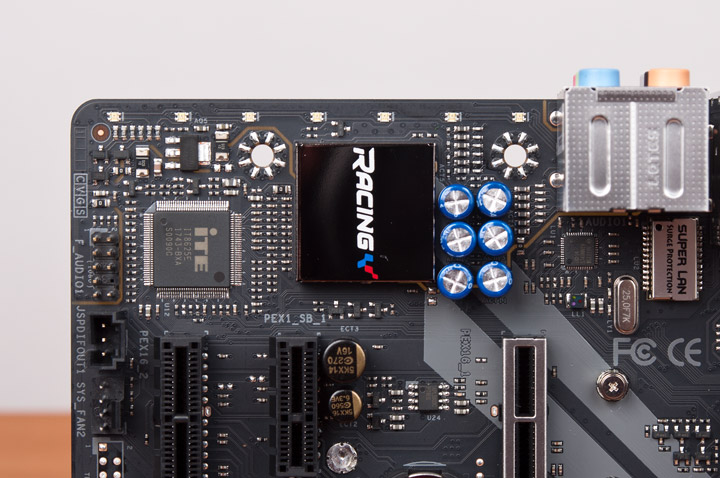

Кодек находится под экранирующей конструкцией. Рядом есть группа из специальных конденсаторов. Добавочного операционного усилителя здесь не предусмотрено, не говоря уже про микросхемы ЦАП. Зато есть ряд ярких многоцветных светодиодов.

Biostar Racing B360GT3S

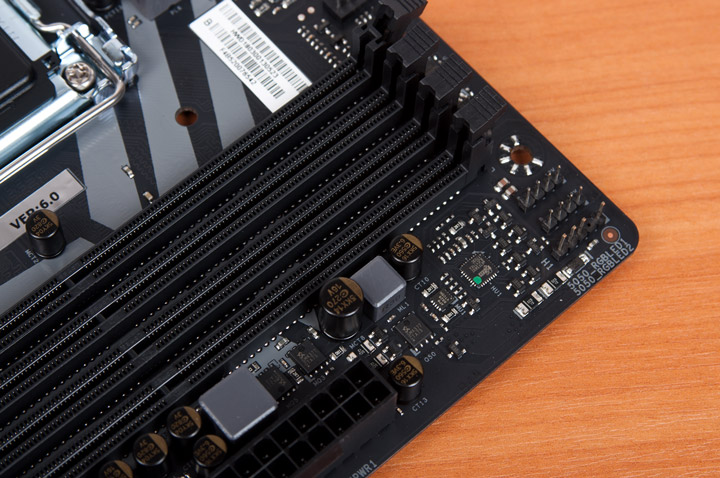

Колодки для подключения лент расположены в правом верхнем углу платы. Их две, предназначены они для светодиодных изделий типа RGB, запитанных от линии 12 В.

Biostar Racing B360GT3S

Активная микросхема с прошивкой будет подсвечиваться соответствующим красным светодиодом (цвет неизменен для каждой из них).

Biostar Racing B360GT3S

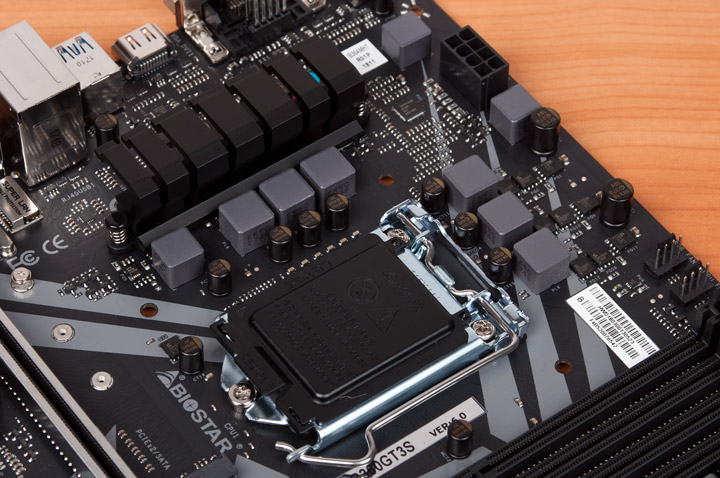

Сокет на плате максимально смещён вниз, потому нужно внимательно учитывать совместимость системы охлаждения ЦП и видеокарты. Наличие усилительных пластин в составе последней может стать преградой для их совместного участия в составе ПК.

Biostar Racing B360GT3S

Стабилизатор напряжений возглавляет ШИМ-контроллер Intersil Corporation ISL95866. Четыре «фазы» образуют канал CPU Voltage, а ещё две потребуются для встроенного ГП. Седьмой дроссель входит в состав схемы формирования CPU SA Voltage, а уже из этого напряжения, путём понижения, формируется CPU IO Voltage. На плате присутствуют три внешних драйвера, а ещё три — интегрированы в состав ISL95866. Удивительно, но все шесть процессорных каналов используют по три транзистора, хотя для графики такие мощности вряд ли понадобятся, а ряд производителей реализовывают этот стабилизатор на вдвое меньшем числе элементов. Итак, каждая троица набрана двумя SM4364NAKP и одним SM4377NSKP производства Sinopower. По сроку службы конденсаторы здесь рядовые (рассчитаны на пять тысяч часов работы в пиковой температурной зоне).

Biostar Racing B360GT3S

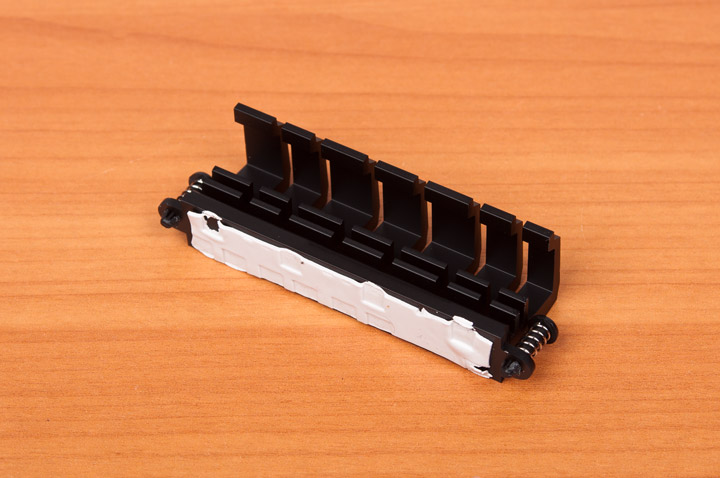

Радиатор силовых элементов сложной формы, с рёбрами. Небольшая по толщине термопрокладка образует контакт с транзисторами.

Biostar Racing B360GT3S

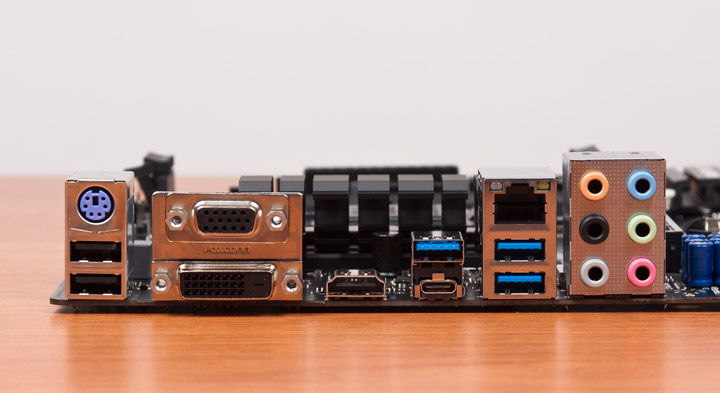

Аналоговый видеовыход — весьма необычное явление в составе современных плат, ведь для его работы требуется вспомогательный чип (тут — RTD2168). В остальном набор рядовой, интерфейс S/PDIF реализован исключительно гнездом на плате. Шесть разнотипных USB полностью достаточным числом не назвать, но статусу платы они, в целом, соответствуют.

Biostar Racing B360GT3S
