Обзор материнской платы Biostar Hi-Fi Z77X

Разгонный потенциал

Материнские платы Biostar — нечастые гости нашей лаборатории, поэтому, статистики по их разгонному потенциалу совсем немного. Проверку запаса прочности Hi-Fi Z77X мы начали по стандартной программе, и для начала оценили возможности повышения частоты BCLK. В этой дисциплине новинка обеспечила очень хороший результат — 107 МГц.

Разгон Biostar Hi-Fi Z77X

В части разгона оперативной памяти Biostar Hi-Fi Z77X удалось обеспечить стабильную работу комплекта G.Skill TridentX F3-2400C10D-8GTX на частоте 2133 МГц с задержками 10-11-11-31-2Т. при напряжении 1,65 В. Несмотря на повышение напряжения Vcc SA до 1,05 В дальнейший рост частоты оказался невозможным, плата отказывалась стартовать или «висла» при загрузке.

Разгон Biostar Hi-Fi Z77X

А вот с разгоном тестового Intel Core i5-2500K первоначально возникли сложности. Даже после повышения Vcore до 1,45 В и корректировки лимитов мощности Turbo Boost стабильная работа на 4800 МГц оказалась невозможной. Виной тому стала значительная, несмотря на работу функции VCore LoadLine, просадка напряжения на процессоре, что вызывало ошибки в программе LinX. Зато, при уменьшении до 47 множителя процессора и установки BCLK в 101 МГц мы добились бесперебойной работы системы при частоте процессора 4747МГц.

Разгон Biostar Hi-Fi Z77X

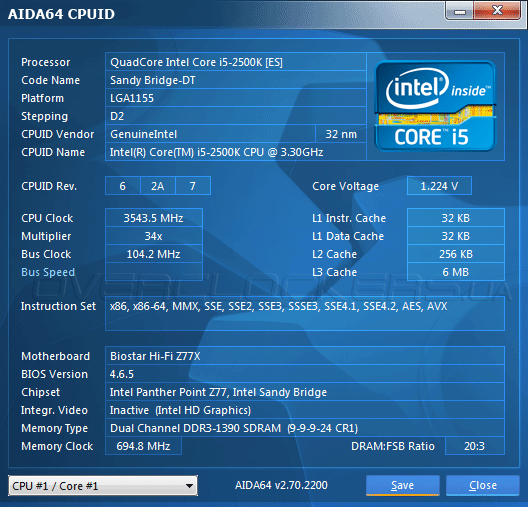

Что касается функции автоматического разгона, то её реализация нас откровенно разочаровала. Включение в программе Tovercklocker самого «агрессивного» режима V12 вызвало увеличение базовой частоты до 104,2 МГц, в результате чего процессор заработал на 3543 МГц.

Разгон Biostar Hi-Fi Z77X

В общем, материнская плата Biostar Hi-Fi Z77X способна разгонять процессоры Intel LGA1155, но результат может быть самым непредсказуемым, а сам процесс не такой удобный, как у более именитых соперников.


Тестовый стенд

Исследование запаса прочности Biostar Hi-Fi Z77X и оценка её производительности проводились в составе следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
В тестах быстродействия компанию новинке составили две материнские платы на чипсете Intel Z77 Express: ASUS P8Z77-V Premium и MSI Z77A-GD80. Во время тестов мы прошили последние версии управляющих микрокодов:
  • Biostar Hi-Fi Z77X, UEFI Setup Z77EFC21 от 21.12.2012;
  • ASUS P8Z77-V Premium, UEFI Setup 1805 от 11.01.2013;
  • MSI Z77A-GD80, UEFI Setup 1.4 от 17.12.2012.
Модули оперативной памяти работали с частотой 1866 МГц при задержках 8-10-10-28-1Т, а функция Intel Turbo Boost и процессорные технологии энергосбережения были активированы. Тестовый стенд работал под управлением Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Для видеокарты использовался драйвер Catalyst Software Suite 12.10 от 25.10.2012, а для системной логики были установлены драйверы Intel Management Engine 8.0.10.1464 от 21.05.2012 и Intel INF Update Utility 9.3.0.1019 от 03.05.2012. Функции UAC (User Access Control) и файл подкачки были отключены.

Оценка производительности проводилась при использовании такого ПО:
  • AIDA64 2.70.2200 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Batman: Archam City;
  • F1 2012;
  • World in Conflict: Soviet Assault.

Результаты тестирования

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

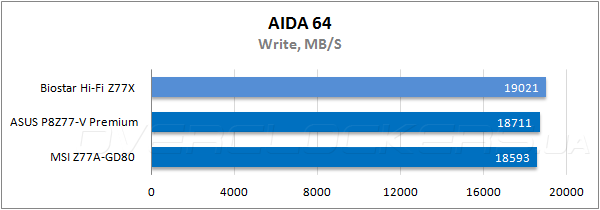

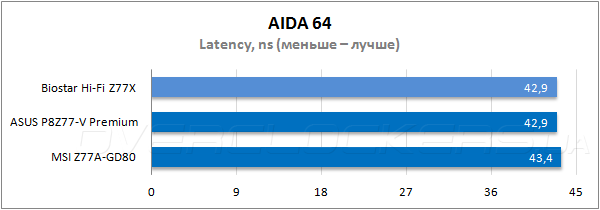

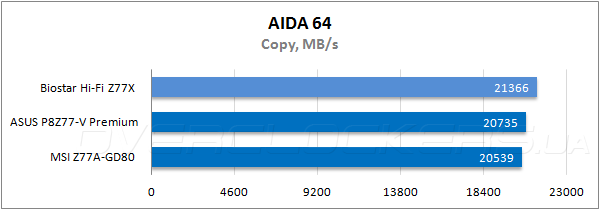

При низкоуровневой оценке пропускной способности ОЗУ Biostar Hi-Fi Z77X показала лучшие результаты во всех подтестах.

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

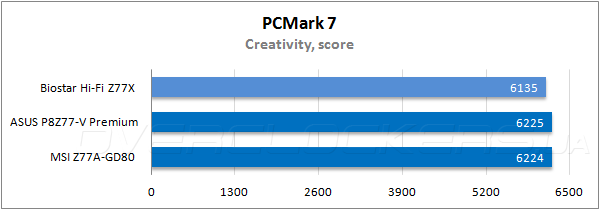

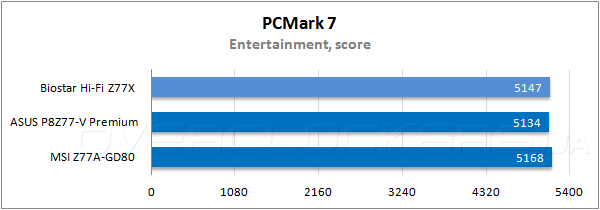

Показатели новинки производительности в комплексном бенчмарке Futuremark PCMark 7 находятся на уровне старших моделей ведущих производителей, а небольшой разброс результатов в отдельных тестовых дисциплинах можно объяснить погрешностью измерения.

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

В полусинтетическом тестовом приложении Futuremark 3DMark 11 героиня сегодняшнего обзора продемонстрировала хороший уровень быстродействия, но завоевать высший балл ей помешали худшие среди участниц результаты в графическом сценарии.

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

Тестирование Biostar Hi-Fi Z77X

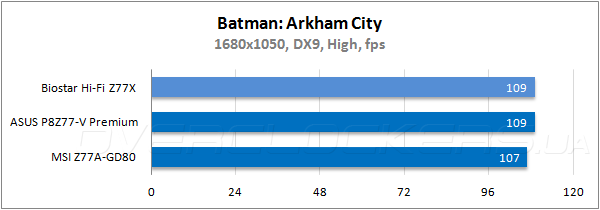

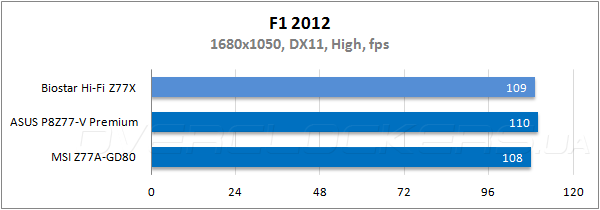

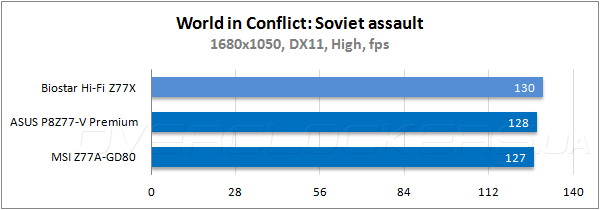

Зато, в реальных игровых приложениях Biostar Hi-Fi Z77X обеспечила максимальный fps, так что, любители виртуальных сражений могут смело приобретать данную модель.


Звуковой тракт

Оценить качество звука, выдаваемого аудиокартой Biostar Hi-Fi Z77X, нам помогла программа Right Mark Audio Analyzer 6.2.5. При этом линейный выход материнской платы подключался к микрофонному входу высококлассной звуковой карты ASUS ROG Xonar Phoebus. Измерения проводились в двух режимах: с частотой дискретизации 44,1 КГц при 16 бит разрядности звука, а также при частоте дискретизации 192 КГц при разрядности сигнала 24 бит. Для сравнения мы выполнили аналогичные измерения параметров звукового тракта материнской платы MSI Z77A-G45 Thunderbolt и получили следующие результаты:

Параметр Biostar Hi-Fi Z77X MSI Z77A- G45 Thunderbolt Biostar Hi-Fi Z77X MSI Z77A- G45 Thunderbolt
Режим работы 44,1 кГц, 16 бит 44,1 кГц, 16 бит 192 кГц, 24 бит 192 кГц, 24 бит
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,29, –0,25 +0,43, –0,06 +0,32, –0,34 +0,47, –0,16
Уровень шума, дБ (А): –78,4 –68,3 –78,5 –69,3
Динамический диапазон, дБ (А): 78,9 69,9 78,7 69,9
Гармонические искажения, %: 0,130 0,132 0,013 0,038
Интермодуляционные искажения + шум, %: 0,265 0,275 0,083 0,121
Взаимопроникновение каналов, дБ: –72,7 –70,7 –74,5 –72,0

Как видите, звуковой тракт системной платы Biostar Hi-Fi Z77X в обоих режимах демонстрирует лучшие характеристики, что является несомненной заслугой инженеров, разработавших оригинальное техническое решение.


Энергопотребление

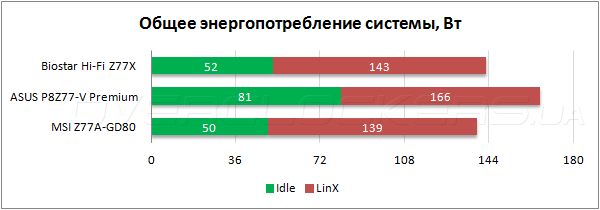

Измерение энергопотребления тестового стенда выполнялось с помощью устройства Basetech Cost Control 3000. Мы оценивали пиковое значение потребляемой мощности во время прохождения стресс-теста в LinX, а также среднее энергопотребления системного блока «от розетки» при отсутствии нагрузки.

Энергопотребление Biostar Hi-Fi Z77X

По части энергоэффективности Biostar Hi-Fi Z77X показала себя с наилучшей стороны, обеспечив во всех режимах энергопотребление всего на пару ватт больше, чем лидер предыдущего тестирования — MSI Z77A-GD80.


Выводы

Сегодняшний обзор доказал, что среди продукции, выпускаемой производителями второго эшелона, встречаются очень интересные модели. Например — Biostar Hi-Fi Z77X, которая, хоть и не лишена определенных недостатков, обладает неплохим сочетанием потребительских характеристики. Отметим, в первую очередь, отличную реализацию интегрированной аудиокарты, которая обеспечивает лучшее звучание, чем у большинства массовых «материнок». Также, мы остались довольны высоким качеством изготовления системной платы и хорошим уровнем быстродействия. Что касается прошивки, то меню настройки Biostar Hi-Fi Z77X порадовало стабильностью и богатством настройки, но, по удобству работы UEFI Setup новинки проигрывает многим продуктам конкурентов. Скорее всего, из-за особенностей управляющего микрокода мы не смогли достичь максимальных результатов разгона. Также, нарекание вызывают слабые возможности материнской платы по управлению вентиляторами, а функциональность комплектной утилиты Tovercklocker явно недостаточна. При розничной стоимости около $150 эта системная плата может заинтересовать пользователей, которые ценят качество звука, но не слишком требовательны функциональности комплектного программного обеспечения и готовы удовлетвориться умеренным разгоном процессоров Intel LGA1155.
