Обзор материнской платы ASUS Z170-A для процессоров Intel Skylake-S

Продукция компании ASUS пользуется устойчивым спросом на мировом рынке, и, планируя сборку новой системы, опытные пользователи часто смотрят в сторону решений этого производителя. Прибывшая на тестирование плата Z170-A является некоей отправной точкой в новом модельном ряде, не имеющего игровой направленности или расширенных возможностей для любителей разгона.

ASUS Z170-A

На первый взгляд, явных следов экономии нет. Напротив, инженеры снабдили модель небольшим числом сторонних контроллеров для расширения функциональности, ожидаемой от системной логики Intel Z170. Под этим я подразумеваю появление одного слота PCI, а ещё поддержку USB 3.1 Gen2 посредством вывода на заднюю панель двух портов — типа A и C. Общий набор возможностей находится в таблице:

Модель ASUS Z170-A
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5 (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133*/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4, x2)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD530
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
0, 1 (M.2 PCI-E, Z170)
Встроенный звук Realtek ALC892 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, кнопка включения, поддержка AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице на момент написания обзора $200


Упаковка и комплектация

Относительно прошлого поколения изменений в оформлении упаковки практически нет. Стиль строг, но теперь приятно увидеть фотографию всей платы уже на лицевой стороне. Основной акцент сделан на именовании самой модели, её оснащению USB последней версии, а также наличию комплекса мер 5-Way Optimization. Для конечного потребителя это означает наличие фирменного мастера по настройке системы из среды Windows, который уже может быть самой последней версии — 10. Также нельзя не отметить купон на пятнадцать дней премиум-аккаунта в World of Warships, или инвайт, предоставляющий крейсер типа «Диана».

ASUS Z170-A

С обратной стороны находится таблица с основными характеристиками, а также описание особенностей этой модели.

ASUS Z170-A

В состав комплекта вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • памятка пользователя продукции ASUS на базе чипсетов «сотой» серии;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • три кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors;
  • крепёжный винт и стойка для устройств формата M.2;
  • фирменный пластиковый фиксатор для процессоров.
ASUS Z170-A


Внешний вид

Оттенки окраски элементов сместились в абсолютно нейтральную монохромную гамму. Радиаторы имеют цвет армейской стали, остальное изготовлено с использованием белого, серого и чёрного цветов. Размеры платы соответствуют формату ATX, она имеет полноценные девять точек крепления.

ASUS Z170-A

Обратная часть практически лишена элементов. В зоне стабилизатора напряжений есть три транзистора, а в районе распайки звукового кодека размещены три светодиода белого свечения. Охладитель чипсета весьма немал, он закреплён двумя винтами, а радиаторы в зоне VRM используют пластиковые гвозди с пружиной.

ASUS Z170-A

Небольшое вкрапление синих оттенков есть на декоративном элементе, размещённом поверх радиатора.

ASUS Z170-A

Набор гнёзд для подключения накопителей не изменился по сравнению со стандартными изделиями, где в основе был заложен Intel Z97. Правда, теперь к разъему M.2 подведены четыре линии PCI-E третьей ревизии. Появилась наклейка, призывающая использовать одно из гнёзд для нужд системного накопителя. Связано это с невозможностью перенастроить использование им определённых ресурсов, что избавит от лишних проблем начинающих пользователей.

ASUS Z170-A

На борту платы есть несколько управляющих элементов. В частности, это переключатели состояний EZ XMP (два положения) и TPU (три положения). Первый позволит активировать XMP у набора оперативной памяти, в этом случае будет гореть зелёный индикатор. Использование TPU приведёт к автоматическому разгону системы. Светодиоды для этого не используются, а ещё теперь нет переключателя состояний EPU, что прежде встречался в паре с TPU.

ASUS Z170-A

У нижней грани находится кнопка включения компьютера. Рядом с ней находится миниатюрный светодиод зелёного свечения.

ASUS Z170-A

Ещё одна кнопка давно знакома владельцам материнских плат ASUS — MemOK! Рядом с ней находится индикатор красного свечения, который загорается при каждой процедуре POST. Постоянная работа будет означать проблемы с текущими настройками для DRAM.

ASUS Z170-A

Подобных светодиодов всего четыре. Они входят в комплекс, именуемый Q-LED. POST-индикатор такой инструментарий не заменит, но позволит провести первичную диагностику в случае неработоспособности ПК. Три остальных находятся у сокета, радиатора чипсета и у верхнего гнезда PCI-E x16.

ASUS Z170-A

Два полноразмерных PCI-E способны поровну распределить между собой шестнадцать линий, идущих от ЦП. Помогают в этом четыре коммутатора ASM1480. Ещё одно полноразмерное гнездо относится к ресурсам PCH, а максимальная конфигурация будет насчитывать всего четыре линии. Хочется отметить целых три колодки для подключения вентиляторов, находящихся над верхним PCI-E x1.

ASUS Z170-A

Сетевая подсистема на базе контроллера от Intel в оформлении никак не выделена. Другое дело — звуковой кодек, упрятанный за экран, пусть это и простой ALC892 от Realtek. В помощь к нему добавлены несколько особых конденсаторов и операционный усилитель RC4580 от Texas Instruments. Из нового здесь есть лишь дизайн эмблемы Crystal Sound и три светодиода подсветки, о которых упоминалось выше.

ASUS Z170-A

Новая часть образа — декоративный колпак над портами ввода-вывода задней панели. Интересно, как он повлияет на температуру элементов VRM, но все желающие его демонтировать не должны столкнуться с трудностями. Схема стабилизатора напряжений теперь стала сложнее, поскольку увеличилось число формируемых на PCB напряжений. Ещё появился контроллер базовой частоты IDT 6V41538NLG. У сокета достаточного свободного места для удобного проведения монтажа охлаждающих устройств.

ASUS Z170-A

Радиаторы пусть и невелики, но обладают большим числом прорезей. В роли проводника тепла выступили традиционные термопрокладки толщиной около полутора миллиметров. К их итоговой площади всё ещё есть замечания.

ASUS Z170-A

Традиционно для продуктов от ASUS использован перемаркированный ШИМ-контроллер, модель на этот раз — ASP1400B. Его работа дополнена шестью внешними драйверами. Изучения маркировки и измерения показали, что четыре канала ответственны за напряжение CPU, ещё два отведены для встроенного GPU. В роли силовых элементов используется продукция ON Semiconductor — NTMFS4C06N и NTMFS4C09N. Оба типа транзисторов в числе двух единиц входят в состав каждого канала для ЦП, то есть имеем четырёхфазный стабилизатор с удвоенным числом элементов. Для ГП используется два NTMFS4C06N и один NTMFS4C09N в составе каждого канала, выходит стабилизатор — двухфазный.

ASUS Z170-A

Общий состав и число элементов задней панели в точности совпадают с конфигурацией предшествующей Z97-A. Правда, теперь есть пара гнёзд USB самой последней ревизии, одно типа A и ещё одно самого передового исполнения — типа C. За их работу ответственен контроллер ASM1142. Выход HDMI оснащён конвертером уровней сигналов ASM1442. Реализация D-Sub теперь не входит в базовые возможности системой логики, ситуацию здесь исправил конвертер DP to VGA модели RTD2168 от Realtek.

ASUS Z170-A

Осмотр PCB никаких сюрпризов не принёс. Теперь пришла очередь программного сопровождения.

Возможности UEFI

Поступивший на тестирование образец уже был оснащён последней версией прошивки. Но нельзя не отметить новый подход к процедуре её обновления. EZ Flash 3 теперь предлагает выбрать между обычным носителем и прямым доступом к Сети. Правда, последний механизм у меня не заработал, возможно, сказалось слишком раннее тестирование продукта.

ASUS Z170-AASUS Z170-AASUS Z170-A

Начальное окно упрощенной процедуры настройки изменений не претерпело, если не учитывать новую расцветку. Уточнение даты и времени, выбор локализации интерфейса, активация XMP для набора ОЗУ, активация сценариев работы охладителей, распределение приоритета среди загрузочных устройств, а ещё повышение быстродействия или включение энергоэкономичного режима — всего этого вполне хватит для большинства пользователей. Между тем, здесь же доступа информация об используемом оборудовании первостепенной важности. Для начинающих оверклокеров предусмотрен интерактивный механизм по разгону системы с окнами вариативных сценариев.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Первая страница в расширенном режиме работы с UEFI — My Favorites — теперь имеет несколько готовых полей. В остальном интерфейс пользователя изменений относительно моделей прошлого поколения не претерпел.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Ответственный раздел за разгон — Ai Tweaker.

ASUS Z170-AASUS Z170-AASUS Z170-A

Порадовали отображаемые в реальном времени значения напряжений и обширное число профилей LLC. А вот страница по работе с задержками DRAM удивила, вместо пяти основных из них теперь есть всего четыре. Во всей видимости, значение RP теперь автоматически устанавливается таким же, как и RCD.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Все важные значения занесены в сводную таблицу.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 1400–3200
800–4266
100
133
DRAM Voltage (B) 1,0032–2,0064 0,0066
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

В разделе Advanced сосредоточены прочие настройки режимов работы компонентов системы. Здесь можно распределить приоритеты между M.2 и SATA, отключить желаемые порты USB и подсветку. Теперь есть возможность просмотра содержимого SMART, но лишь самых основных параметров оттуда.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

На странице Monitor находится очень большое число полей, а всё благодаря внедрению поддержки этой платой дополнительного расширительного модуля — ASUS Fan extension hub module, его в комплекте поставки нет. На нём находится три дополнительных гнезда для вентиляторов и столько же для термопар. Без его участия к плате можно подключить семь охлаждающий устройств и одну термопару. Показания с последней можно будет использовать как отправную точку для алгоритмов работы системных охладителей. Для каждого гнезда предусмотрен выбор режима управления изделием — изменение скважности ШИМ или снижение питающего напряжения. Возможности очень широки, а вместе с программным сопровождением в лице Fan Xpert 3 они практически всеохватывающи.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Fast boot изначально включен, но это не сильно сказывается на неторопливом опросе оборудования. Добавилась функция получения информации о внешних графических адаптерах. Есть возможность изучить характеристики модулей оперативной памяти и сохранить действующие настройки в один из восьми слотов.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

От себя хочется отметить ещё больший отклик при перемещении между страницами, чем он был у плат «девяностой» серии. Но сама процедура проходит без проблем, настроек хватит не только для обычной эксплуатации системы, а и для её тонкой настройки.


Комплектное ПО

Богатое программное оснащение своей продукции традиционно для ASUS. Включенные в состав Z170-A утилиты собраны в таблицу.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, Dual Intelligent Processors 5, EZ Update, Mobo Connect, PC Cleaner, Push Notice, System Information, USB 3.1 Boost, USB BIOS Flashback), Boot Setting, HyStream, Product Registration Program, PC Diagnostics
Сетевое HomeCloud, Media Streamer, WebStorage, Turbo LAN
Дополнительное ROG CPU-Z

В состав комплекса AI Suite 3 включено большинство из них. Теперь переключаться между ними можно при помощи левой «шторки».

ASUS Z170-A

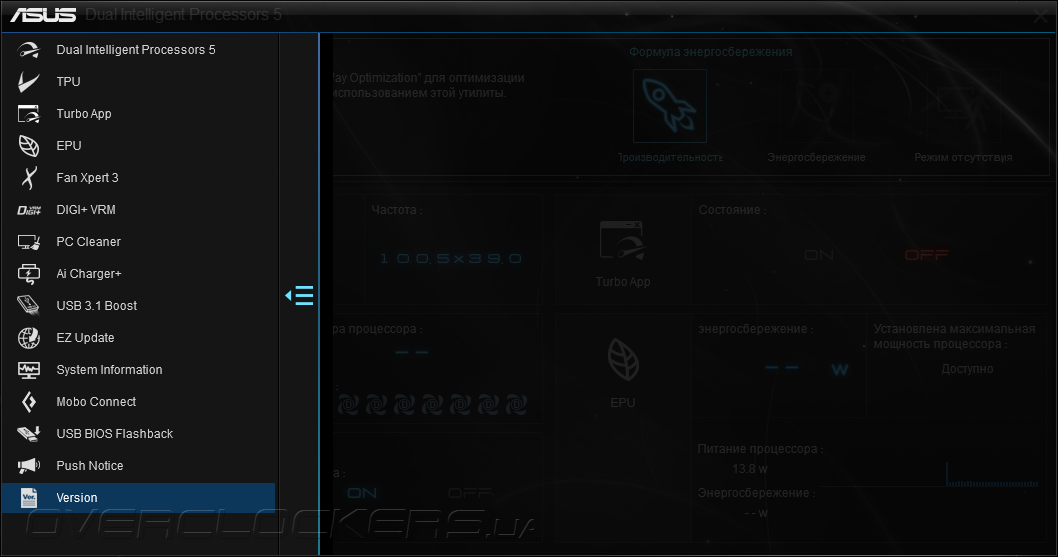

Заглавным окном выступает состав Dual Intelligent Processors 5: TPU, Fan Xpert 3, DIGI+ VRM, Turbo App и EPU. Внизу окна находится справочная информация о напряжении, температуре компонентов и данные о скорости вращения вентиляторов.

ASUS Z170-AASUS Z170-A

Этот набор изменений относительно предшествующей серии не претерпел. Возможности Fan Xpert 3 очень широки, настроить работу любого вентилятора можно двумя способами: создать вариативный сценарий изменения скорости вращения или же зафиксировать обороты на единой отметке до тех пор, пока ЦП не разогреется до 75 °C. Алгоритм составляется по паспорту устройства, полученному после его калибровки.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

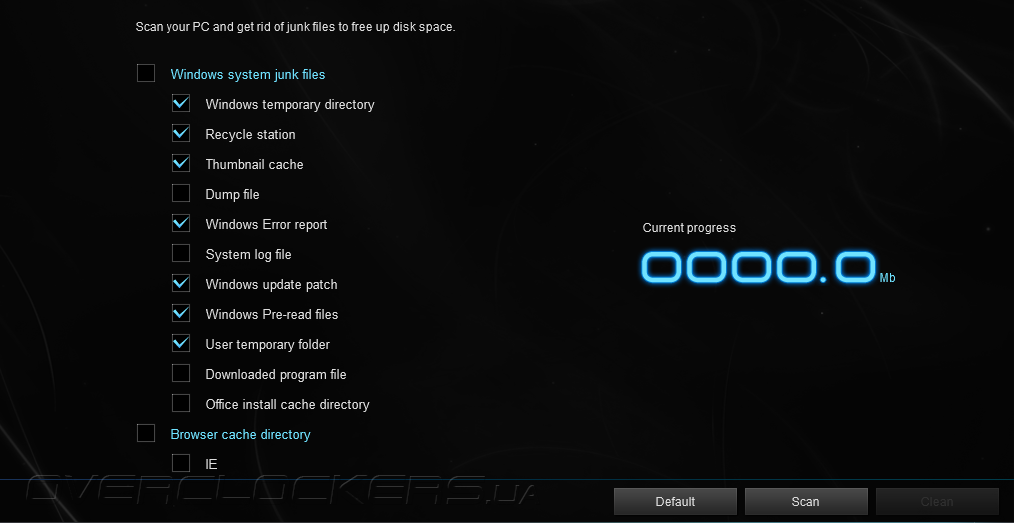

Новинка комплекса — PC Cleaner, инструмент для удаления из Windows временных файлов.

ASUS Z170-A

Получение информации о системных компонентах озадачило: содержимое XMP оказалось некорректным, хотя в UEFI всё отображалось нормально.

ASUS Z170-AASUS Z170-AASUS Z170-A

Озадачил и продукт с названием Mobo Connect. Как плата без интегрированных беспроводных технологий будет работать с гаджетами?

ASUS Z170-A

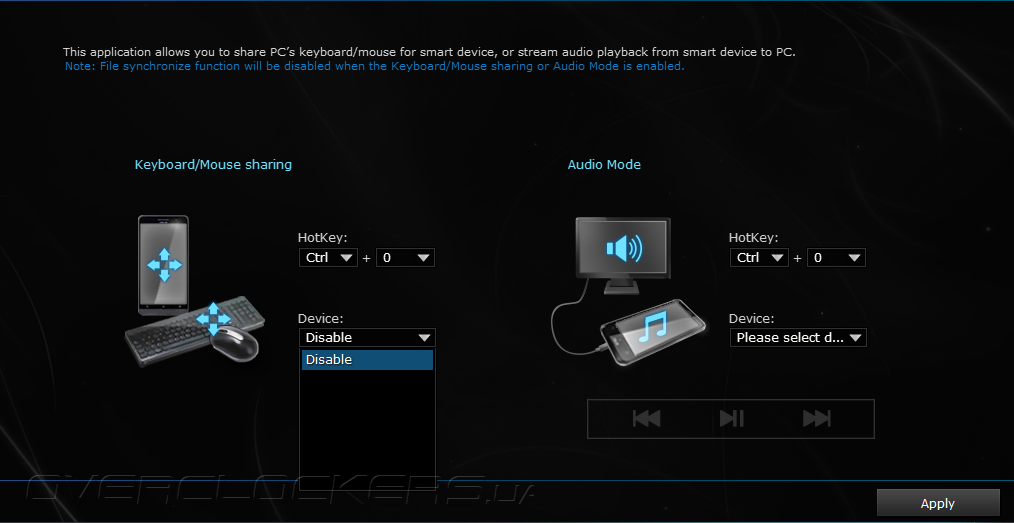

Ещё один сервис для мобильных устройств, рассчитанный, судя по всему, на стриминг изображения с них, назвали HyStream. Поддерживаются изделия на базе iOS. Выделен он в самостоятельную утилиту.

ASUS Z170-A

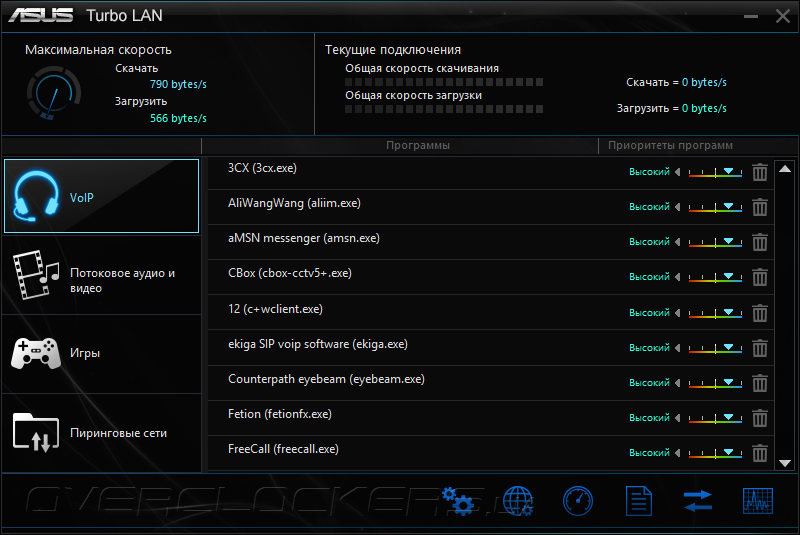

Продукт на базе cFosSpeed, названный Turbo LAN, абсолютно не изменился, не смотря на продолжительный жизненный цикл и новую операционную систему, где он был инсталлирован. О его возможностях можно почитать в обзорах прошлых продуктов.

ASUS Z170-A

Поскольку Z170-A лишена какой-либо направленности и акцентов среди прочих серий материнских плат, то и звуковая подсистема здесь ничем особым не выделяется, но всё же внутри фирменного конфигуратора от Realtek я нашёл пару любопытных страниц. Речь о DTS Studio Sound и DTS Neo:PC. Последний режим используется для многоканальных конфигураций, но первый можно задействовать и со стереонаушниками. Возможности разбиты на подкатегории, их можно использовать как раздельно, так и совместно. Активное состояние этих инструментов разительно сказывается на звуковой картине, полностью её меняя. Вместе с увеличением акцентов на каких-либо деталях абсолютно полностью исчезают НЧ. Подобный эффект, пусть и в меньшей степени, проявляется, когда прибегнуть к возможностям ОУ. Правда, при этом существенно возрастает громкость. В любом случае, поле для любителей экспериментов со звуком появляется сразу после установки драйвера — вместе с фирменным конфигуратором.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Специалисты из ASUS неустанно трудятся над расширением возможностей своих продуктов, вместе с тем, количество утилит возросло. Теперь же их число стало пугающе большим, особенно для тех, кто никогда ними не пользовался и не знает об их возможностях. А ведь среди этого числа есть действительно удобные и весьма полезные.

Разгонный потенциал

Вместе с Z170-A использовался розничный экземпляр процессора Core i5-6600K. Хочу отметить намного меньший уровень VID относительно Engineer Sample, участвовавшего в обзоре MSI Z170A Gaming M7. Но всё равно напряжение значительно больше, чем у процессоров предыдущего поколения.

Наибольший разгон у плат-предшественниц демонстрировал фирменный сценарий Gaming/Media Editing вместе с Water cooler в качестве профиля охлаждения. В этот раз частота CPU при его использовании составила 4326 МГц, кольцевой шины — 4017 МГц, оперативная память прибавила всего 72 МГц к штатным 2400 МГц. Коррекции в схеме задержек не было.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

На практике же финальной частотой оказалось значение 4429 МГц. Обычные задачи выполнялись без вопросов к их работоспособности, а вот функционирование LinX 0.6.5 уже оказалась нестабильным. Напряжения при этом достигали следующих значений: CPU Core — 1,3 В, VCCSA — 1,08 В, VCCIO — 0,97 В. Последние два были повышены совсем незначительно относительно своего номинала, возможно, в этом и есть корень проблем.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Ещё есть два готовых сценария TPU. Первый обещает работу процессора согласно технологии Turbo Boost: для простых задач частота будет равна 4,3 ГГц, а для более сложных — 4,1 ГГц. Частота кольцевой шины меняться не будет, а вот DRAM заработает на 2933 МГц с коррекцией задержек до формулы, записанной в XMP.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Все сценарии экспресс-проверку прошли без вопросов. Правда, частоты в 4,3 ГГц я нигде не увидел. Скорее всего, успеху способствовали следующие напряжения: CPU Core — 1,3 В, VCCSA — 1,22 В, VCCIO — 1,12 В. Они значительно выше, чем в прошлом сценарии. Также и для DRAM было повышение — до 1,36 В.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

В другом сценарии TPU Turbo Boost не используется, здесь частота ЦП должна составить уже 4,4 ГГц. Другие компоненты работают так же, как и в первом случае.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Система функционировала стабильно, и это при неизменных напряжениях относительно первого раза. Получается, что всего в один клик (или даже переводом переключателя на плате) Z170-A автоматически разгонит процессор и память до приличных значений, при этом пользователю останется лишь в этом удостовериться.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Эксперименты я начал с разгона опорной частоты. Без использования специальных режимов, а также имея полностью стабильную в работе систему, включая «холодный» старт, получилось повысить значение до 366 МГц.

ASUS Z170-AASUS Z170-A

При этом множители компонентов снижались до минимальных, а напряжения CPU Core, VCCSA, VCCIO фиксировались на разумных, но при этом больших отметках. Уже здесь можно отметить стремление Z170-A к завышению всех значений, особенно это сказывается на VCCSA.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Основной интригой был разгонный потенциал розничного Core i5-6600K. К большому сожалению, на 4,7 ГГц он был не стабилен даже при напряжении 1,45 В. Хотя в ОС можно было попасть даже при 4,8 ГГц с куда меньшим напряжением. Отметка 4,6 ГГц потребовала намного меньшего значения — 1,37 В. Памятуя разгон Core i5-4670K, разница не слишком велика, но она не в пользу свежего розничного экземпляра. Интересным моментом стало поведение процессора при штатных отметках VCCSA и VCCIO — все задачи выполнялись без ошибок, а вот инженерный образец затребовал их повышения. К слову, в автоматическом режиме формирования этих напряжений Z170-A их сильно повышает, но, как можно убедиться по результатам тестов, можно обойтись и без этого. Для увеличения нагрузки на систему и CPU, набор модулей памяти работал на частоте, заложенной в XMP.

ASUS Z170-AASUS Z170-A

Как оказалось, температура инженерного образца при разгоне была заметно ниже, чем у розничного. Новый экземпляр ЦП прогревался до 94 °С, тогда как ES — всего до 89 °С, работая при большем напряжении. К тому же, на мой взгляд, 1,37 В — вполне лояльное напряжение для разгона, не каждому может достаться настолько удачный экземпляр процессора, а пару сотых вплотную приблизят температуру к границе троттлинга. Самое время поговорить о стабилизации этого напряжения. Оно колебалось от 1,36 В до 1,392 В при использовании профиля LLC на отметке Level 6. При низких уровнях напряжение существенно снижается при нагрузке, а с крайним Level 7 наоборот — растёт. Частота кольцевой шины составляла 4,3 ГГц.

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

Теперь о тепловом режиме. Наиболее горячий участок в зоне стабилизатора питания прогревался до 56 °C, и это при установленном декоративном козырьке. Температура самого тёплого радиатора в верхней точке составила всего 42 °C. Потребление энергии на обновлённом тестовом стенде укладывалось в границы 57–208 Вт.

ASUS Z170-A

Разгон оперативной памяти прошёл без проблем. Частота используемого комплекта повышалась до 3200 МГц при схеме задержек вида 18-18-18-39-1T. Напряжение составляло 1,41 В. На этом этапе также удалось снизить VCCSA и VCCIO относительно инженерного образца ЦП. Но повышать их всё же пришлось.

ASUS Z170-A

ASUS Z170-AASUS Z170-A

ASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-AASUS Z170-A

В процессе работы с Z170-A особых жалоб на её поведение не было. Самое значительное — длительная процедура POST, она кажется необычайно долгой как для современного компьютера, но, быть может, этот момент будет исправлен в обновлённых версиях прошивки. При неудачных настройках, когда работа системы была нестабильной, а то и вовсе запуска так и не было, достаточно было обесточить ПК и снова включить, чтобы получить предложение откорректировать настройки без их повторной установки, что весьма удобно.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.30 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 2.4.304 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 2.4.304 1.5.915


Результаты тестирования

В следствие активации XMP многими платами предпринимается попытка изменить режим работы Turbo Boost. И в этот раз мне было предложено улучшить производительность системы, но вместо этого ничего не произошло, во всяком случае, частота ЦП опиралась именно на конфигурацию этой технологии согласно паспортным значениям Core i5-6600K.

ASUS Z170-A

Иными словами, при тяжёлых задачах работа выполнялась при 3,6 ГГц, а несложные операции проходили при 3,8 ГГц. Тем интереснее будет с равнение с MSI Z170A Gaming M7, где все программы функционировали на граничной отметке — 3,9 ГГц.

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

C традиционно высоким значением латентности для продукции ASUS на базе Z170-A удаётся зафиксировать чуть лучшие операции чтения и копирования. А вообще, образовавшаяся разница значений не критична.

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

Сценарии тестовых комплексов от Futuremark отзываются на сниженную частоту ЦП. Самым заметным оказался подтест Physics из Fire Strike, где отставание прямо пропорционально разнице значений частот.

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

ASUS Z170-A

В части игр заметно отставание по средним показаниям фреймрейта, где-то большее влияние заметно на минимальных его значениях. Увеличив требования к графической подсистеме, получим практически неощутимую разницу между двумя системами.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Z170-A

Увеличенная частота сказалась на уровне потребления энергии оппонентом, очевидно, и Z170-A сможет уровняться как по быстродействию, так и по потреблению, если произвести небольшую корректировку частотной формулы ЦП. Традиционный способ от ASUS в избавлении от лишней прожорливости — EPU. Таким образом, можно опустить потребление до границ 50–138,45 Вт, что практически незаметно, а замеры укладываются в погрешность измерений. Вероятно, инженеры пока ещё не совсем понимают, чем можно пожертвовать в угоду увеличения энергоэффективности, раньше в роли такого шага выступало снижение питающего напряжения ЦП, но теперь, видимо, это не самый дальновидный способ. Но потребление и без того вполне адекватное.


Вывод

Z170-A представляет собой среднюю модель, во многих отношениях, как её и позиционирует ASUS. Комплект поставки не вызывает бурю эмоций, но всё необходимое там есть. Оснащение также на достаточном уровне, есть несколько дополнительных контроллеров. UEFI имеет широкие возможности, имеются все механизмы для тонкой настройки системы, в том числе и её разгона. Для начинающих оверклокеров предусмотрена возможность лёгкой активации автоматического разгона, а сам профиль содержит настройки, при которых наш экземпляр Core i5-6600K работал без замечаний.

На фоне остальных устройств эта плата выделяется большим числом гнёзд для подключения вентиляторов, а имеющиеся возможности по их настройке, как в UEFI, так и в среде ОС, позволят настроить их работу в очень широких пределах. В том числе, предусмотрено подключение выносной термопары, опираясь на значения температуры которой можно настраивать работу систем охлаждения. В то же время мультимедийная составляющая имеет базовый набор возможностей, практически абстрагируясь от «игрового» сегмента в сторону мощных рабочих станций.

Для оверклокеров будут полезны несколько имеющихся профилей по стабилизации питающего напряжения ЦП, действительно разных по своему методу влияния на него, а также мониторинг значений напряжений как в UEFI, так и в операционной системе — средствами утилит. Это позволит вдумчиво настроить систему, в том числе учитывая особенности установки напряжения самой платой и его флуктуаций.

Во всём получилось вполне достойное решение, единственным действительно неприятным фактором при рассматривании его в магазине станет установленный ценник. На отечественном рынке он традиционно завышен, но и зарубежные торговые площадки также требуют за такую, в общем-то, нехитрую плату немалую сумму денег ($165). Возможно, через несколько месяцев цена будет снижена, и тогда Z170-A не будет иметь никаких преград для рекомендаций к покупке.

Некоторые вещи в этом мире созданы для разгона!
