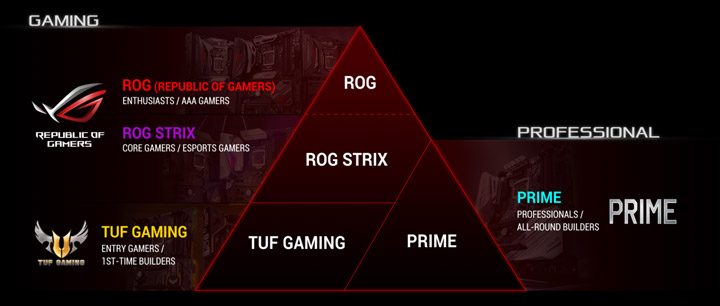

Пожалуй, энтузиастов будет сложно удивить словосочетанием «игровая материнская плата». Однако, как и во всех сегментах, где наблюдается устойчивое развитие, производители изыскивают способы привлечения внимания аудитории. В лагере ASUS решили насытить и без того богатый модельный ряд системных плат ещё одним семейством. Фактически, бренд TUF теперь играет роль привлечения внимания, а новые продукты располагаются в самом низу иерархической структуры.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/251-asus-tuf-z370-pro-gaming.jpg)
К моменту написания обзора было анонсировано всего три устройства. Мы будем знакомиться, на первый взгляд, с самым мощным их них, получившим гордый суффикс «Pro».
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/252-asus-tuf-z370-pro-gaming.jpg)
Хочется узнать, насколько он будет оправдан в разгонных мероприятиях, но прежде посмотрим на общие возможности.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/233-asus-tuf-z370-pro-gaming.jpg)
Помимо необычной формы, акцентировать внимание можно на независимом контроллере USB последнего поколения, да и тот не служит подспорьем в появлении симметричного гнезда (типа C) на задней панели. Все прочие порты ввода-вывода опираются на возможности хаба Intel Z370. А ещё сразу можно отметить то, чего здесь точно нет — колодок для подключения светодиодных лент. Всё верно, ни одной штуки, а ведь плата, как-никак, «игровая»! Основные свойства модели собраны в общей таблице:
Модель | ASUS TUF Z370-Pro Gaming |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel Z370 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x2) 3 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4 SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | Intel HD 630 |
Видеоразъёмы | HDMI 1.4b, DVI-D |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели, ASM3142) 8 х 3.1 Gen1 (4 разъёма на задней панели, Z370) 6 x 2.0 (2 разъёма на задней панели, Z370) |
VR Ready | – |
Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
RAID | 0, 1, 5, 10 (SATA, Z370) |
Встроенный звук | Codec — Realtek ALC887 (7.1, HDA) |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) |
COM | 1 (внутренний) |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Кнопка MemOK!, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED) |
Цена в рознице, $ | 202 |
Упаковка и комплектация
Коробка обычных размеров. Серди множества пиктограмм можно рассмотреть олицетворяющую наличие бонусного ПО для звука — DTS Custom.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/234-asus-tuf-z370-pro-gaming.jpg)
Поскольку ярких особенностей у платы нет, то сзади основную площадь отвели под её фото, вокруг находятся текстовые поля с описанием основных характеристик продукта.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/235-asus-tuf-z370-pro-gaming.jpg)

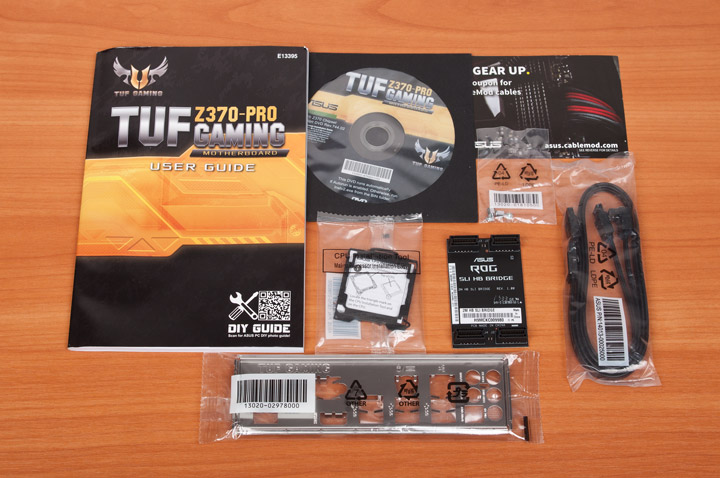

Комплект поставки соответствует платам среднего уровня. Здесь есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- комплект наклеек с различными изображениями серии TUF Gaming (на фото не отображены);
- диск с драйверами и фирменным ПО;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- крепёжный винт и стойка для устройств формата M.2 — два комплекта;
- фирменный пластиковый фиксатор для процессора;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector (на фото не отображён);
- двойной жёсткий мостик для организации SLI;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушка для корпуса с тиснением символов и иконок обозначения гнёзд.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/236-asus-tuf-z370-pro-gaming.jpg)
Внешний вид
Отличительные черты «игровых» плат — подсветка и элементы экстерьера. Традиционного для изделий серии TUF «панциря» тут нет, потому внимание привлекать суждено фигурному вырезу возле портов SATA. Плата же выполнена в обычном формате ATX, есть девять точек для крепления в корпусе. Иллюминация тут одноцветная, в жёлтых тонах. Можно увидеть вытравленные участки текстолита, сквозь которые она будет пробиваться, самым крупным является надпись «TUF GAMING». Собственно, у правого борта сгруппированы практически все светодиоды.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/237-asus-tuf-z370-pro-gaming.jpg)

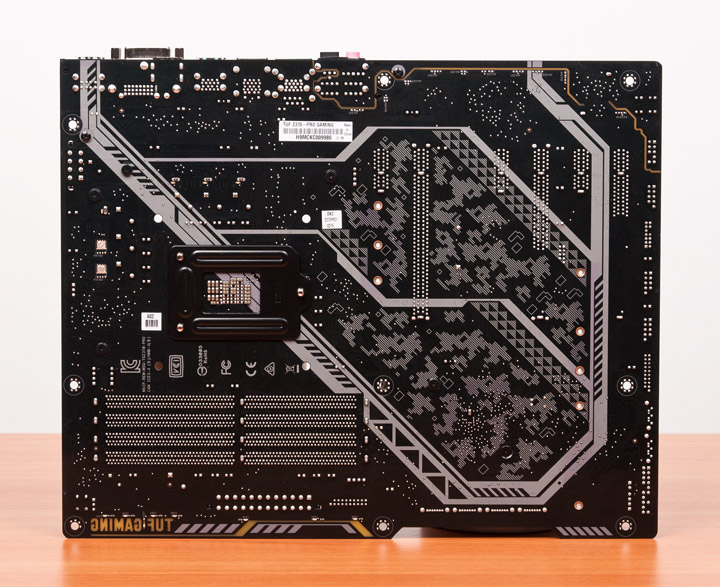

Но в целом их не так много, особо интенсивным свечение не назвать. Плата несложная по топологии, сзади скопления электронных компонентов не наблюдается.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/238-asus-tuf-z370-pro-gaming.jpg)

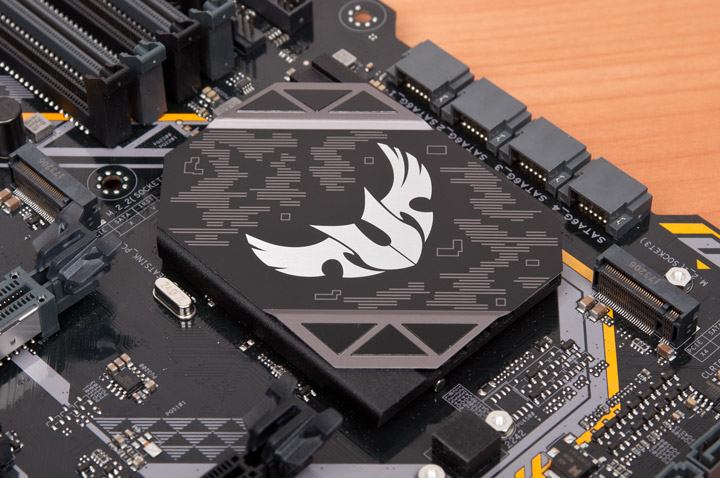

Охладитель чипсета сравнительно незатейливый как для имиджевой платы. На нём есть лишь накладка с изображением.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/239-asus-tuf-z370-pro-gaming.jpg)

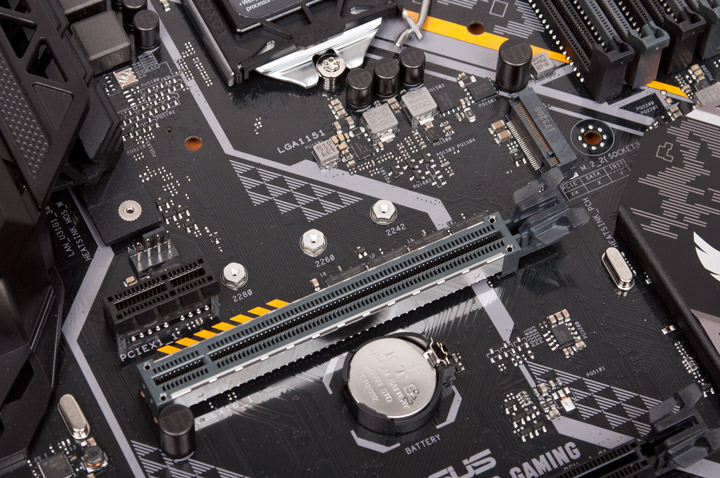

Гнёзд типа M.2 всего два. Для верхнего можно применять устройства форм-фактора 2280, а у нижнего нет ограничений по длине, именно тут смогут заработать все типы оборудования.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/240-asus-tuf-z370-pro-gaming.jpg)
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/241-asus-tuf-z370-pro-gaming.jpg)

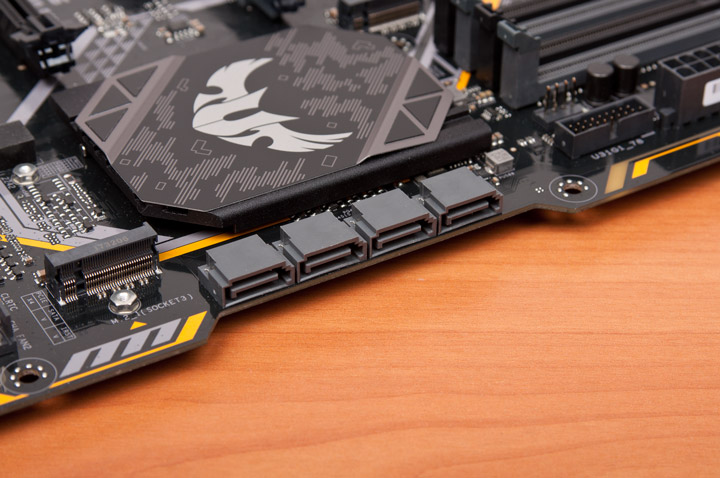

Два гнезда SATA — поперечные, а четыре — продольные.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/242-asus-tuf-z370-pro-gaming.jpg)

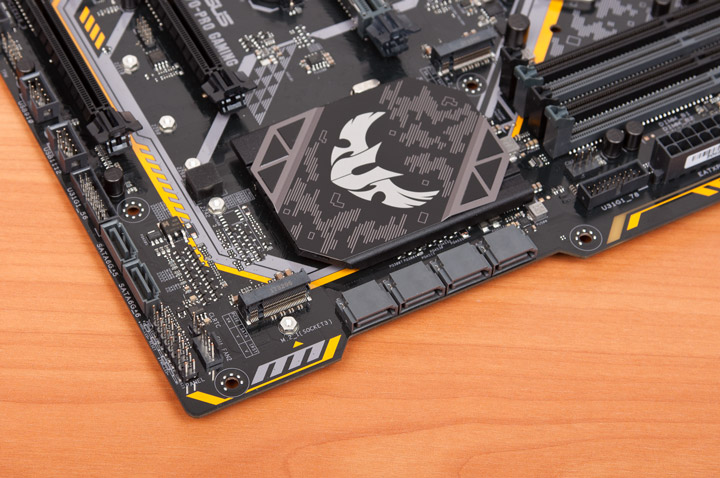

Под корпусные кабели портов USB есть по две колодки каждого поколения (второго и третьего). Все они обычного, поперечного типа исполнения, не облегчающие кабельную укладку в корпусе.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/243-asus-tuf-z370-pro-gaming.jpg)

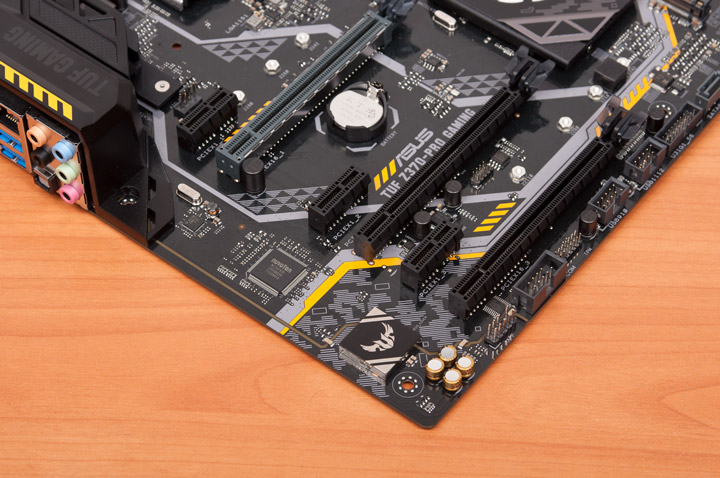

Шестнадцать линий PCI-E от процессора могут быть распределены поровну, но лишь основное гнездо здесь является усиленным. Прочие слоты работают с Intel Z370.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/244-asus-tuf-z370-pro-gaming.jpg)

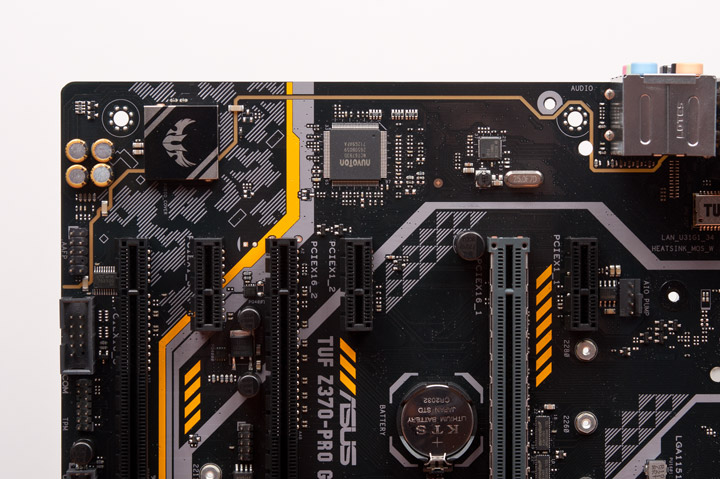

Для звуковой части предусмотрен экранирующий колпак. По всей видимости, под ним скрывается лишь один кодек. Число особых конденсаторов невелико. ОУ, судя по всему, не применяются.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/245-asus-tuf-z370-pro-gaming.jpg)

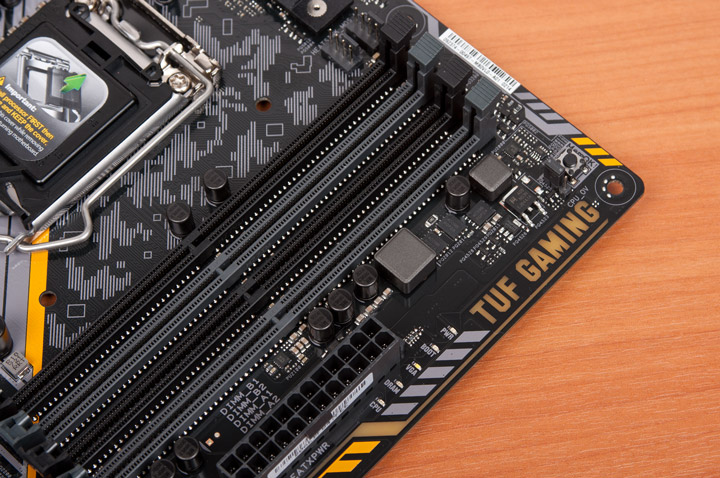

Приятно подчеркнуть наличие кнопки MemOK!, её теперь не часто увидишь даже на более дорогих устройствах. Она поможет попасть в UEFI, когда система не будет способна отработать процедуру опроса оборудования. Ещё один полезный инструмент — комплект диагностических светодиодов Q-LED. Индикатор кодов POST для «игровых» плат, возможно, избыточен, но упрощённая его реализация не помешает, особенно во время оверклокинга.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/246-asus-tuf-z370-pro-gaming.jpg)
Силовой блок снабжён небольшими радиаторами, эффекта добавляет большой козырёк, нависающий над главным из них. Сложности при монтаже охладителя отсутствовали.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/247-asus-tuf-z370-pro-gaming.jpg)

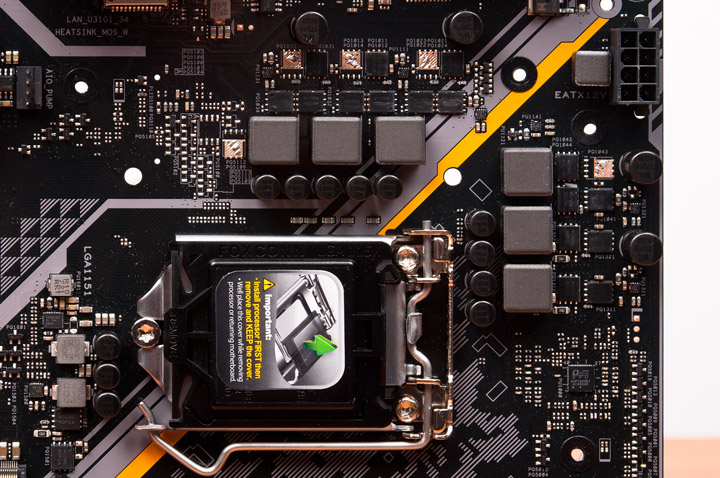

Построение схемы преобразователя напряжений выполнено по вполне знакомой кальке производителя. Есть ШИМ-контроллер ASP1400BT, шесть внешних драйверов, четыре канала работают для нужд ЦП, а ещё два — для интегрированного ГП. У последнего участка всё как прежде: есть пара элементов ON Semiconductor NTMFS4C06B и NTMFS4C09B. А вот вместо их удвоенного числа в составе каждой «фазы» у процессорного напряжения оставили всего по три штуки — два более эффективных NTMFS4C06B и один NTMFS4C09B.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/248-asus-tuf-z370-pro-gaming.jpg)

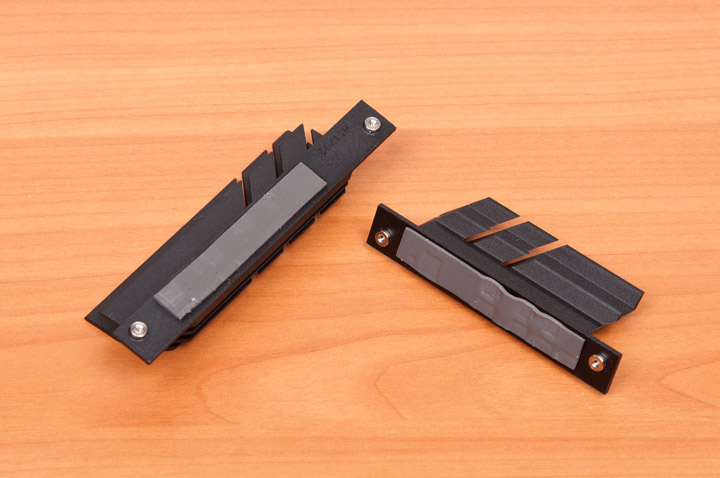

Вновь можно пожурить термопрокладки за их площадь, её явно недостаточно для полноценного контакта с транзисторами. Особо гнетуще выглядит ситуация на главном охладителе. Сами радиаторы выполнены из легкосплавного металла. Порадовала их винтовая система крепления.
![ASUS TUF Z370-Pro Gaming](/motherboard/asus-tuf-z370-pro-gaming/249-asus-tuf-z370-pro-gaming.jpg)

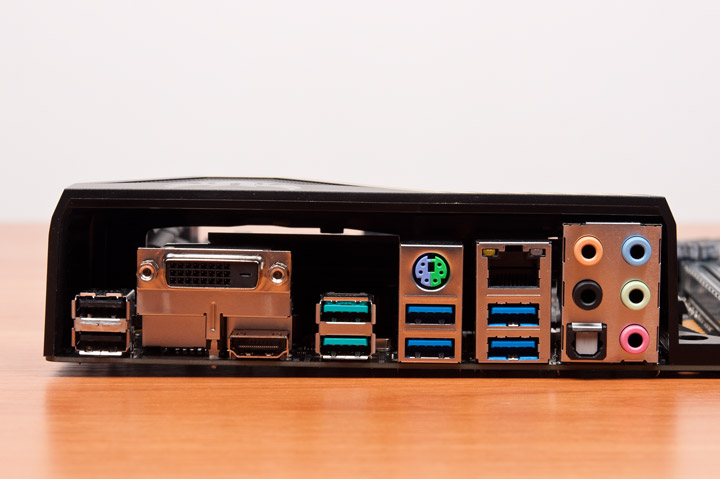

На задней панели комплект портов, в общем, достаточен. Есть восемь выходов USB, аудиогнёзд — пять, заготовлен оптический S/PDIF. Два цифровых видеовыхода тоже вполне уместны. Ожидать в составе продукта нижнего ценового сегмента наличия предустановленного адаптера беспроводных сетей пока что несколько преждевременно.
