Отличительными чертами продуктов семейства TUF являются увеличенный запас прочности и повышенная надежность используемых компонентов. Этим обеспечивается длительная и бесперебойная работа даже в самых тяжелых условиях, что позволяет устанавливать на системные платы Sabertooth пятилетнюю гарантию. Стоит ли новинка внимания требовательных пользователей и любителей разгона — мы узнаем в процессе сегодняшнего обзора, а пока, предлагаем ознакомиться с её спецификациями.
| Модель | ASUS Sabertooth Z87 |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866, максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 x16@x4 3 PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics 4600 |
| Видеоразъемы | HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 8 (6x 4pin, 2х 3pin) |
| Порты PS/2 | – |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z87) 8 x 2.0 (4 разъема на задней панели, Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | 2 канала eSATA 6 Гбит/с (ASMedia ASM1061) |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I217V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | ASUS Q-LED, DirectKey, Dust Defender, MemOK!, TUF Thermal Armor, TUF Thermal Radar 2, USB BIOS Flashback, AMD CrossFireX, NVIDIA SLI |
Комплект поставки
Материнская плата ASUS Sabertooth Z87 продается в крупной картонной коробке, оформленной в стиле, характерном для продуктов серии The Ultimate Force. Дизайн лицевой поверхности очень сдержанный, на серо-стальном фоне, напоминающем фрезерованный металл, можно встретить название модели, логотип TUF и упоминание о пятилетней гарантии.
Обратная сторона упаковки гораздо более информативная, здесь находится схематическое изображение материнской платы, приведена краткая спецификация, а также обозначены ключевые особенности серии TUF.
Набор дополнительных принадлежностей новинки поражает своим разнообразием, он состоит из:
- четырех кабелей SATA 6 Гбит/с;
- заглушки на заднюю панель I/O Shield;
- мостика NVIDIA SLI;
- набора коннекторов Q-Connectros;
- трех внешних термодатчиков;
- пары 35-мм вентиляторов;
- пылевого фильтра.
Также, в комплект поставки входят:
- руководство пользователя;
- инструкция по быстрой сборке;
- описание условий гарантии;
- сертификат соответствия надежности компонентов;
- наклейка TUF Inside;
- DVD-диск с драйверами и ПО.
Но и это не все, среди аксессуаров, предлагаемых для Sabertooth Z87, есть набор заглушек Dust Defender, которые защищают неиспользуемые порты и разъемы от попадания пыли.
Дизайн
Системная плата Sabertooth Z87 выполнена в стандарте ATX, её размеры составляют 305х244 мм. На этом сходство новинки с рядовыми моделями ASUS заканчиваются, так как героиня сегодняшнего обзора с обеих сторон «закована в броню». Верхний кожух служит для защиты «материнки» от попадания пыли и посторонних предметов, а также организации воздушных потоков для эффективной работы системы охлаждения.
Нижняя часть остова — TUF Fortifier — выполняет функции силового каркаса, предохраняющего системную плату от деформации.
После демонтажа защитного кожуха обнаруживается, что он одновременно служит радиатором для силовых элементов VRM, расположенных с обратной стороны печатной платы.
Концепция Dust Defender предусматривает закрытие всех неиспользуемых в работе слотов расширения и портов системной платы специальными заглушками, после чего ASUS Sabertooth Z87 приобретает совершенно экзотический внешний вид.
Специальные резиновые заглушки предусмотрены и для разъемов на задней панели, а вентиляционные отверстия можно закрыть комплектным пылевым фильтром.
Последний целесообразно использовать в случае организации активного охлаждения модуля преобразователя напряжения.
Без «доспехов» системная плата ASUS Sabertooth Z87 выглядит не менее солидно, в первую очередь, за счет массивных радиаторов системной логики и узла VRM.
В основе новинки лежит чипсет Intel Z87, обеспечивающий совместимость с процессорами Haswell в исполнении LGA1150. Четыре слота DIMM позволяют установить модули оперативной памяти DDR3 суммарным объемом 32 ГБ. Для установки графических ускорителей служат два разъема PCI Express 3.0 x16, которые могут функционировать по схемам «х16+х0» или «х8+х8», обеспечивая работу конфигураций AMD CrossFireX и NVIDIA SLI. Третий по счету слот PCI Express 2.0 всегда работает в режиме x16@x4, его можно использовать для эксплуатации третьей видеокарты, а для установки плат расширения служат три разъема PCI-E 2.0 x1.
Подключение дисковых накопителей обеспечивают шесть чипсетных портов SATA 6 Гбит/с с поддержкой RAID-массивов и технологии Intel Smart Response, а за работу пары дополнительных разъемов SATA 6 Гбит/с отвечает контроллер ASMedia ASM1061. Второй такой чип обеспечивает два интерфейса eSATA 6 Гбит/с, которые выведены на заднюю панель. Обращаем внимание на кнопку DirectKey, которая служит для автоматического входа в меню настройки при следующей перегрузке.
Сетевая подсистема Sabertooth Z87 основана на контроллере Intel I217V, а функцию звукового кодека выполняет ALC1150 — новая разработка компании Realtek, обеспечивающая вывод звука в формате 7.1 и соотношение сигнал/шум на выходе до 112 дБ. Для подключения периферии служат шесть чипсетных портов USB 3.0 и восемь USB 2.0, в итоге, на задней панели новинки нашлось место для:
- четырех разъемов USB 2.0;
- кнопки USB BIOS Flashback;
- пары интерфейсов eSATA 6 Гбит/с;
- четырех портов USB 3.0;
- оптического S/PDIF;
- видовыходов DisplayPort и HDMI;
- сетевого разъема RJ-45;
- шести аналоговых звуковых выходов.
Очевидно, что системная плата лишена поддержки интерфейса Thunderbolt и беспроводных сетей. Также, у Sabertooth Z87 отсутствуют индикатор POST-кодов, кнопки включения и перегрузки, а также контрольные точки измерения напряжений, но это — прерогатива представителей серии Republic of Gamers. Зато, новинка оснащена набором диагностических светодиодов Q-LED, отображающих процесс инициализации основных подсистем, и функцией MemOK!, которая позволяет загрузить меню настройки даже в случае установки нерабочих параметров ОЗУ.
Надежности системы охлаждения героини сегодняшнего обзора уделено повышенное внимание. Для подключения вентиляторов материнская плата оснащена двумя трехконтактными и шестью четырехконтактными разъемами. Для всех вентиляторов предусмотрено автоматическое управление скоростью вращения в зависимости от показаний встроенных термодатчиков или трех внешних температурных сенсоров, при помощи которых можно организовать контроль температуры, например, радитаора СВО, или системы охлаждения видеокарты.
Радиаторы процессорного VRM находится под кожухом, и рассчитана, в первую очередь на организацию активного охлаждения. Для этого предлагается использовать комплектный 35-мм вентилятор. «Карлсон» крепится позади разъемов задней панели к защитному кожуху материнской платы, он создает воздушный поток, направленный на радиаторы силовых элементов преобразователя напряжения центрального процессора.
Вентилятор произведен компанией Sunon и, в силу своих небольших размеров, не отличается тишиной, так как во время работы его крыльчатка раскручивается до 4000 об/мин и более.
Для того чтобы повысить эффективность обдува радиаторов VRM вентилятором кожух снабжен жалюзи, которые закрывают вентиляционные отверстия.
В теории, при открытых жалюзи для охлаждения силовой подсистемы можно обойтись набегающим потоком воздуха от процессорного кулера, для серьезного разгона такой вариант вряд ли подойдет.
В конструкции радиаторов преобразователя напряжения используется тепловая трубка, в качестве термоинтерфейса применена привычная вяза масса, напоминающая жевательную резинку, а для крепления задействованы подпружиненные винты, обеспечивающие надежный прижим.
Радиатор системной логики имеет внушительные размеры и без труда справляется с охлаждением микросхемы, TDP которой составляет всего 4 Вт.
Впрочем, при желании можно организовать дополнительный обдув системной платы при помощи второго комплектного 35-мм вентилятора.
Что касается силовой подсистемы ASUS Sabertooth Z87, то питание подводится посредством восьмиконтактного разъема EPS12V. Преобразователь напряжения центрального процессора построен по восьмиканальной схеме, он управляется цифровым ШИМ-контроллером DIGI+ VRM, на который нанесена маркировка APS 1251.
В качестве силовых элементов использованы дискретные MOSFET, причем, часть электронных компонентов расположена с обратной стороны печатной платы.
За их температуру можно не переживать, так как силовые элементы контактируют с нижней половиной кожуха через прокладку из термоинтерфейса.UEFI Setup
Прошивка Sabertooth Z87 базируется на управляющем микрокоде UEFI, разработанном программистами AMI. По сравнению с меню настройки системных плат ASUS предыдущего поколения интерфейс пользователя претерпел заметные изменения. Это касается, в первую очередь, «облегченного» режима EZ Mode, который служит для базовой конфигурации материнской платы и контроля параметров системного мониторинга.
Во-первых, появилась возможность установки даты и времени, а во-вторых, добавилась активация профилей Х.М.Р. для модулей ОЗУ.
Кроме того, функции системного мониторинга расширились за счет возможности управления скоростями вращения вентиляторов.
В таком виде режим EZ Mode удовлетворяет большинство потребностей начинающих пользователей, возникающих при первичной конфигурации системной платы. Но большинство опций, связанных с разгоном и тонкой настройкой «материнки», по-прежнему доступны в режиме Advanced Mode. Из нововведений отметим вкладку с персональными настройками, на которую пользователи могут вывести часто используемые опции.
Назначение меню Main заключается в отображении информации о прошивке, смене языка интерфейса, а также установке даты и времени.
Отметим появление функции Quick Note, которая позволяет внести комментарии для каждой из опций UEFI Setup.
Основная масса параметров, отвечающих за управление быстродействием, находится в разделе AI Tweaker, где можно регулировать значение BCLK, коэффициенты умножения процессорных ядер и многое другое.
Опция CPU Strap позволяет увеличивать базовую частоту до 125 МГц, 167 МГц и даже 250 МГц, правда, последние два значения будут едва ли достижимы в обычных условиях.
Отдельно регулируется быстродействие Uncore-части центрального процессора, которая в разгоне должна быть меньше или равна частоте вычислительных ядер.
Прошивка ASUS Sabertooth Z87 позволяет изменять рабочую частоту оперативной памяти в широких пределах до 3200 МГц включительно. Доступны два набора значений, кратных 200 МГц и 266 МГц.
В подменю DRAM Timing Control можно задавать основные и множество второстепенных таймингов модулей ОЗУ.
Управление опциями цифровой подсистемы питания сосредоточено во вкладке DIGI+ Power Control, где настраиваются функция Load-line Calibration, частота переключения силовых элементов, защита от перегрева, превышения тока и напряжения на VRM. Здесь же находится управление преобразователя напряжения модулей ОЗУ.
Во вкладке CPU Power Management можно встретить управление энергопотреблением центрального процессора. Помимо настроек технологии Intel Turbo Boost в этом подразделе находятся параметры интегрированного регулятора напряжения.
Что касается возможностей UEFI Setup по управлению напряжениями питания, то новинка даст фору иным оверклокерским моделям.
Опция Extreme Over-voltage существенно повышает предел увеличения напряжений, что будет полезно при использовании криогенных систем охлаждения. Обращаем ваше внимание, что для вычислительных ядер, Uncore-части и встроенного графического ядра к хорошо знакомым режимам управления напряжениями — Offset и Manual — добавился третий режим Adaptive, который совмещает установку прироста напряжения к штатной величине и задание фиксированного значения для режима Turbo Boost.
Всего прошивка материнской платы позволяет управлять 11 напряжениями на всех основных узлах материнской платы, диапазоны и шаг изменения которых представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Analog I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Digital I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| SVID Voltage Overide | 0,001–2,44 | 0,001 |
| CPU Input Voltage | 0,8–3,04 | 0,01 |
| DRAM Voltage | 1,2–1,94 | 0,005 |
| PCH Core Voltage | 0,7–1,5 | 0,0125 |
| PCH VLX Voltage | 1,2–2,0 | 0,0125 |
| VTTDDR Voltage | 0,6–1,0 | 0,0125 |
Раздел Advanced отвечает за конфигурирование системной логики и дополнительных контроллеров.
Вкладка CPU Configuration служит для настройки специфических функций и технологий энергосбережения центрального процессора.
Меню System Agent Configuration, как следует из названия, отвечает за конфигурацию «системного агента». Здесь настраиваются параметры встроенного графического ядра, а также… интегрированного в процессор аудиокодека, который отвечает за вывод цифрового звука через интерфейсы HDMI и DisplayPort.
Управление функциями расширения находится во вкладке Onboard Device Configuration.
Раздел аппаратного мониторинга вынесен на одноименную вкладку Monitor. Здесь выводятся значения двух основных температур, скорости вращении восьми вентиляторов, а также напряжения на процессорных ядрах и основных шинах питания.
Для пары процессорных, четырех корпусных «карлсонов» и двух миниатюрных вентиляторов, нагнетающих воздух под кожух материнской платы, предусмотрено автоматическое управление, причем, можно воспользоваться одним из трех предустановленных профилей, или задать алгоритм их работы самостоятельно.
Наконец, меню Boot отвечает за настройки процесса загрузки.
Помимо рассмотренных выше функций прошивка ASUS Sabertooth Z87 имеет встроенную утилиту для обновления управляющего микрокода EZ Flash 2 и подпрограмму управления профилями пользовательских настроек O.C. Profile.
Наконец, модуль SPD Information позволяет просматривать подробную информацию об установленных модулях ОЗУ.
Комплектное ПО
Фирменное программное обеспечение ASUS AI Suite получило обновление до третьей версии, но это не отразилось на самой концепции программного продукта, который также состоит из набора независимых модулей, объединенных единым интерфейсом. В нижней части окна находится информационная панель, на которую выводятся показания системного мониторинга и параметры текущего режима быстродействия. Модуль Probe теперь не входит в набор AI Suite 3, а срабатывание сигнализации при достижении опасных значений задается прямо на информационной панели.
Одна из главных особенностей ASUS Sabertooth Z87 — поддержка функции Thermal Radar 2, которая совмещает мониторинг температур и управления скоростями вращения вентиляторов. В самом начале на вкладке Thermal Tuning пользователю дается возможность указать место расположения и откалибровать режим работы крыльчаток охладителей.
В окне Thermal Status отображаются показания девяти встроенных и трех выносных температурных датчиков, а также оценивается уровень нагрева узла VRM и области установки графических адаптеров.
Также, программа Thermal Radar 2 предлагает богатейшие возможности по управлению вентиляторами, скорости вращения которых можно «привязать» к показания любого из температурных сенсоров, включая выносные термодатчики.
На этом функциональность Thermal Radar 2 не исчерпывается, программа позволяет управлять тонкими настройками цифровой подсистемы питания DIGI+ VRM Control.
В состав программного продукта AI Suite 3 входит модуль USB 3.0 Boost, ускоряющий работу внешних накопителей путем активации протокола USB Attached SCSI (UAS).
Для управления полосой пропускания Интернет-соединения служит программа Network iControl, которая распознает трафик и автоматически распределяет приоритеты приложений при доступе в сеть.
Обладатели гаджетов, которые во время зарядки от портов USB потребляют повышенный ток, оценят модуль USB Charger+, а при помощи программы Remote GO! можно организовать DLNA медиа-сервер, обмениваться файлами и получать доступ к рабочему столу с беспроводных устройств.
Внимательный читатель наверняка заметил, что в AI Suite 3 отсутствуют настройки быстродействия. Так и есть, программа TurboV Core, предназначенная для разгона, теперь поставляется отдельно, так что любителям оверклокерских экспериментов не придется инсталлировать весь пакет программ. Среди возможностей TurboV Core присутствуют управление частотой BCLK, коэффициентами умножения и напряжениями на основных узлах материнской платы.
На фоне всех преимуществ программы налицо один серьезный недостаток: отсутствие управления частотой и тамйингами ОЗУ.

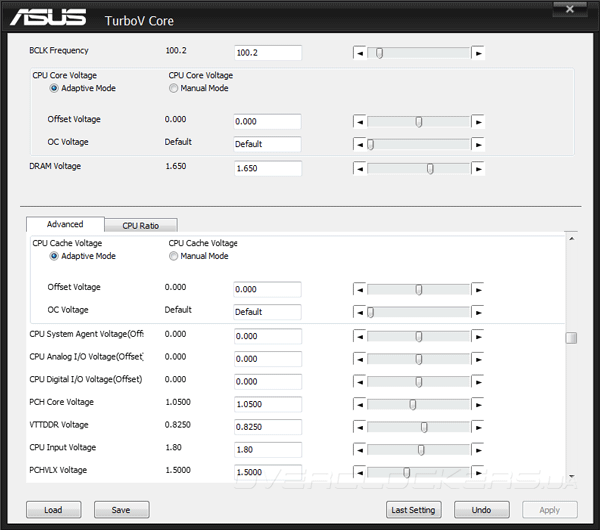

Помимо AI Suite 3 и TurboV Core вместе с материнской платой поставляется небольшая, но очень удобная утилита Boot Settings, которая выполняет автоматический вход в UEFI Setup при следующей загрузке системы.

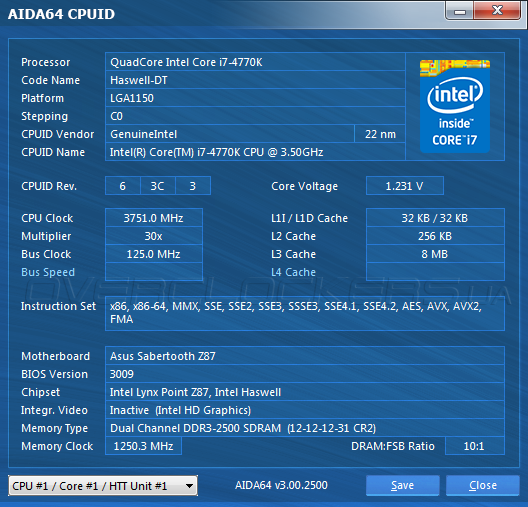

Наш опыт по оверклокингу Intel Haswell пока невелик, но уже можно сказать, что при разгоне эти процессоры чрезвычайно требовательны к эффективности системы охлаждения. Из двух Core i7-4770K, побывавших в нашей тестовой лаборатории, первый показал результат в 4600 МГц при напряжении 1,224 В, тогда как достижения второго экземпляра несколько скромнее — 4500 МГц при величине Vcore, равной 1,24 В. В обоих случаях максимальная температура приближалась к 100 °С несмотря на использование одного из лучших воздушных кулеров Thermalright Silver Arrow. Увы, для оценки запаса прочности ASUS Sabertooth Z87 нам пришлось использовать менее удачный процессор, для которого удалось добиться стабильной частоты 4500 МГц при напряжении на вычислительных ядрах 1,243 В.
Для достижения стабильности опция Load-line Calibration была установлена в значение Level 8, частота Uncore-части процессора составляла 4200 МГц при напряжении 1,176 В, а модули ОЗУ функционировали в режиме 2400 МГц с таймингами 10-12-12-31-2Т. C такими настройками система проходила стресс-тестирование, но температура достигала критических 98°С, что не приемлемо для повседневной эксплуатации.
Так как дальнейшие попытки улучшить разгон оказались тщетными, мы решили проверить второй вариант увеличения быстродействия — путем поднятия базовой частоты. Для этого BCLK была зафиксирована на 125 МГц, в результате чего частоты ядер и кэш-памяти составили 4505 и 4125 МГц соответственно. Напряжения не изменялись, вследствие чего температуры достигли тех же 97°С.
Далее, был найден предел увеличения базовой частоты — 133 МГц, при котором Sabertooth Z87 сохраняла работоспособность.
Что касается разгона ОЗУ, то новинка обеспечила стабильную работу модулей G.Skill TridentX F3-2400C10D-8GTX на частоте 2500 МГц с задержками 12-12-12-31-2Т при напряжении 1,65 В.
Прошивка ASUS Sabertooth Z87 оснащена функцией автоматического разгона, активация которой увеличила частоту процессора до 4300 МГц при напряжении Vcore 1,2 В, а для модулей ОЗУ был установлен профиль X.M.P. c частотой 2400 МГц.
Тестовый стенд
Измерение быстродействия и оценка разгонного потенциала ASUS Sabertooth Z87 проводились при использовании таких комплектующих:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: AMD Catalyst 13.5.
Каждый тест повторялся не менее трех раз, по результатам которых рассчитывалось среднее арифметическое. Перечень тестовых приложений следующий:
- AIDA64 2.80.2300 (Cache & Memory benchmark);
- Futuremark PCMark 7(v1.4.0);
- Futuremark 3DMark 11(v1.0.3);
- Batman: Arkham City;
- Hitman: Absolution
- F1 2012.
Результаты тестирования

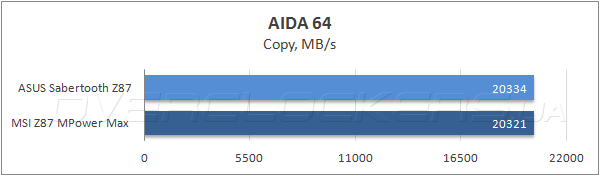

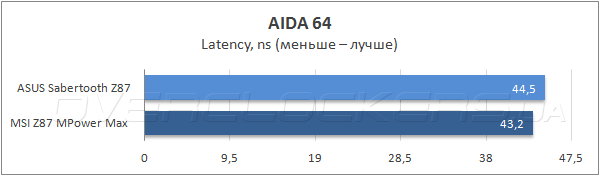

По результатам измерений в Cache & Memory benchmark продуктивность подсистем ОЗУ у обеих системных плат идентичная.

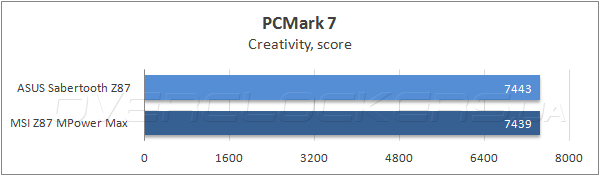

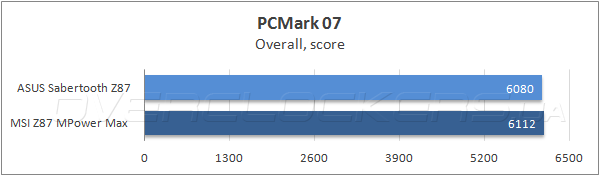

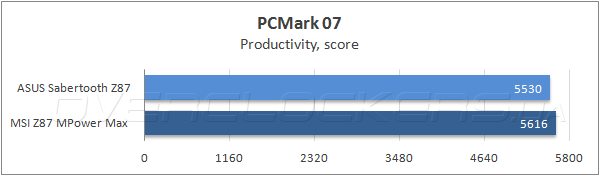

Интегральный балл в специализированной тестовой программе Futuremark PCMark 7 соперниц практически совпал, тогда как в половине из тестовых сценариев модель ASUS немного опередила оппонентку, а в двух оставшихся подтестах победила MSI Z87 MPower Max.

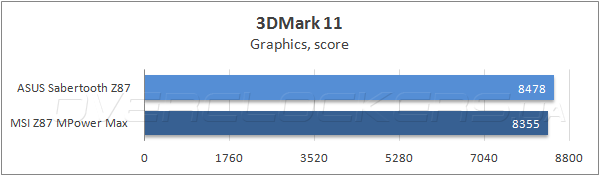

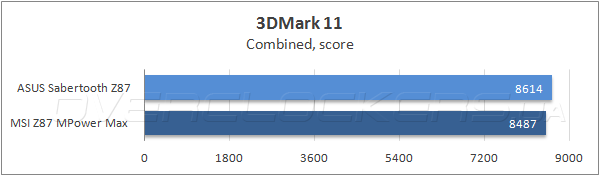

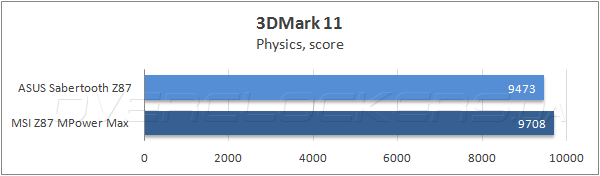

Победу Sabertooth Z87 в графическом бенчмарке Futuremark 3DMark 11 можно было бы назвать безоговорочной, если бы не результаты теста Physics, в котором новинка уступила системной плате MSI.

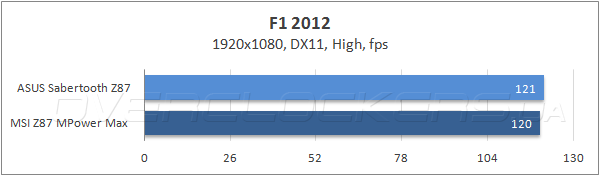

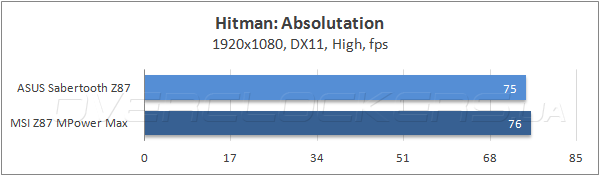

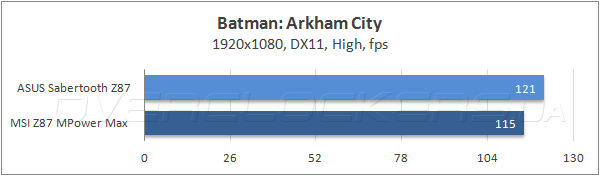

В современных видеоиграх обе системные платы показывают почти одинаковую частоту смены кадров за исключением шутера Batman: Arkham City, где продукт ASUS заметно опередил своего визави.
Энергопотребление
Для измерения энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.

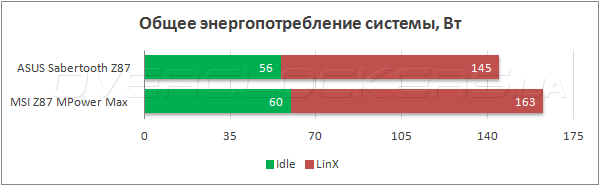

В любом режиме работы ASUS Sabertooth Z87 продемонстрировала образцовую энергоэффективность, оказавшись существенно экономичнее соперницы — MSI Z87 MPower Max.
Выводы
Материнская плата ASUS Sabertooth Z87 оказалась достойной продолжательницей традиций славной серии TUF. Новинка обладает огромным запасом прочности, который обеспечивается использованием высоконадежных электронных компонентов и применением оригинальных конструктивных решений. Например, использование кожуха предохраняет системную платы от деформации и механических повреждений, а система Dust Defender гарантирует защиту от попадания пыли в разъемы и радиаторы «материнки». Возможности расширения новинки отнюдь не поражают воображение, но, тем не менее, находятся на достаточном уровне. Зато, оверклокерские способности новинки находятся на высоте, что подтверждается хорошими результатами разгона. Это стало возможным благодаря отличной прошивке, мощному узлу VRM и эффективной системе охлаждения. Одним словом, ASUS Sabertooth Z87 вряд ли станет «бутылочным горлышком», ограничивающим разгон центрального процессора. К сильным сторонам следует отнести и разнообразный набор аксессуаров, и функциональное комплектное ПО. Эту системную плату уже можно купить в украинских интернет-магазинах, где за неё просят около 260 долларов США, которая, с учетом пятилетней гарантии, огромного запаса прочности и хорошего разгонного потенциала, выглядит совершенно оправданно.
