Обзор материнской платы ASUS ROG Strix Z490-E Gaming для процессоров Intel Socket 1200 на ядре Comet Lake-S. Разгон Core i9-10900K в пару кликов

Представив 15 лет назад первые продукты серии Republic of Gamers компания ASUS задала тон на рынке материнских плат, предназначенных для геймеров и энтузиастов. По большому счету, как таковых сугубо игровых продуктов не было, а конкурирующие решения не всегда обладали такой богатой функциональностью для осуществления разгона системы, как платы новой линейки, тяготеющие к красным тонам в оформлении. Со временем «красный» ROG ушел в категорию «для элиты» за счет большего ценника, а его место заняла более доступная серия ROG Strix, лишенная широких возможностей для покорения оверклокерского Олимпа, но имеющая все задатки игрового продукта. Пройдя долгий путь развития, эта линейка стала все больше похожа на старшую сестру.

ASUS ROG Strix Z490-E Gaming

А вот что она уже может предложить пользователям мы и попробуем узнать, рассмотрев плату ROG Strix Z490-E Gaming на базе новейшего топового чипсета для платформы Intel LGA1200.

Модель ASUS ROG Strix Z490-E Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z490
Процессорный разъём Intel LGA 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold и Celeron
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–2666 — Core i3/i5 (Celeron /Pentium Gold)
2133–2933 — Core i7/i9
3000–4600+ — (OC)
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x4) — Z490
3 x PCI Express 3.0 x1 — Z490
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Z490
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — Z490
Встроенное видеоядро (в процессоре) Intel UHD Graphics 630, UHD Graphics 610
Видеоразъёмы HDMI, DisplayPort
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 3 х 3.2 Gen2 (3 разъёма на задней панели) — Z490
2 х 3.2 Gen2 Type-C (1 разъём на задней панели) — Z490
4 х 3.2 Gen1 (2 разъёма на задней панели — Z490
8 x 2.0 (4 разъёма на задней панели) — Z490
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z490)
RAID 0, 1, 10 (Z490)
Встроенный звук ROG SupremeFX (7.1, HDA):
Codec – Realtek S1220A
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2,5 Gigabit Ethernet)
Intel AX201 (Wi-Fi 2,4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5)
COM
LED Addressable Header 2
LED RGB Header 2
TPM +
UEFI UEFI AMI BIOS, 192 (128+64) Mb
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности AMD 3-Way CrossFireX, Nvidia 2-Way SLI
Цена в украинской рознице, $ 370

Упаковка и комплектация

Плата поставляется в темной коробке с оформлением один в один похожим на аналогичное у ROG Strix Z390-E Gaming, лишь фотография изделия поменялась и значки внизу на лицевой панели. Даже дизайн обратной стороны особо не перерабатывался, лишь сместились акценты на пару поддерживаемых особенностей продукта.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

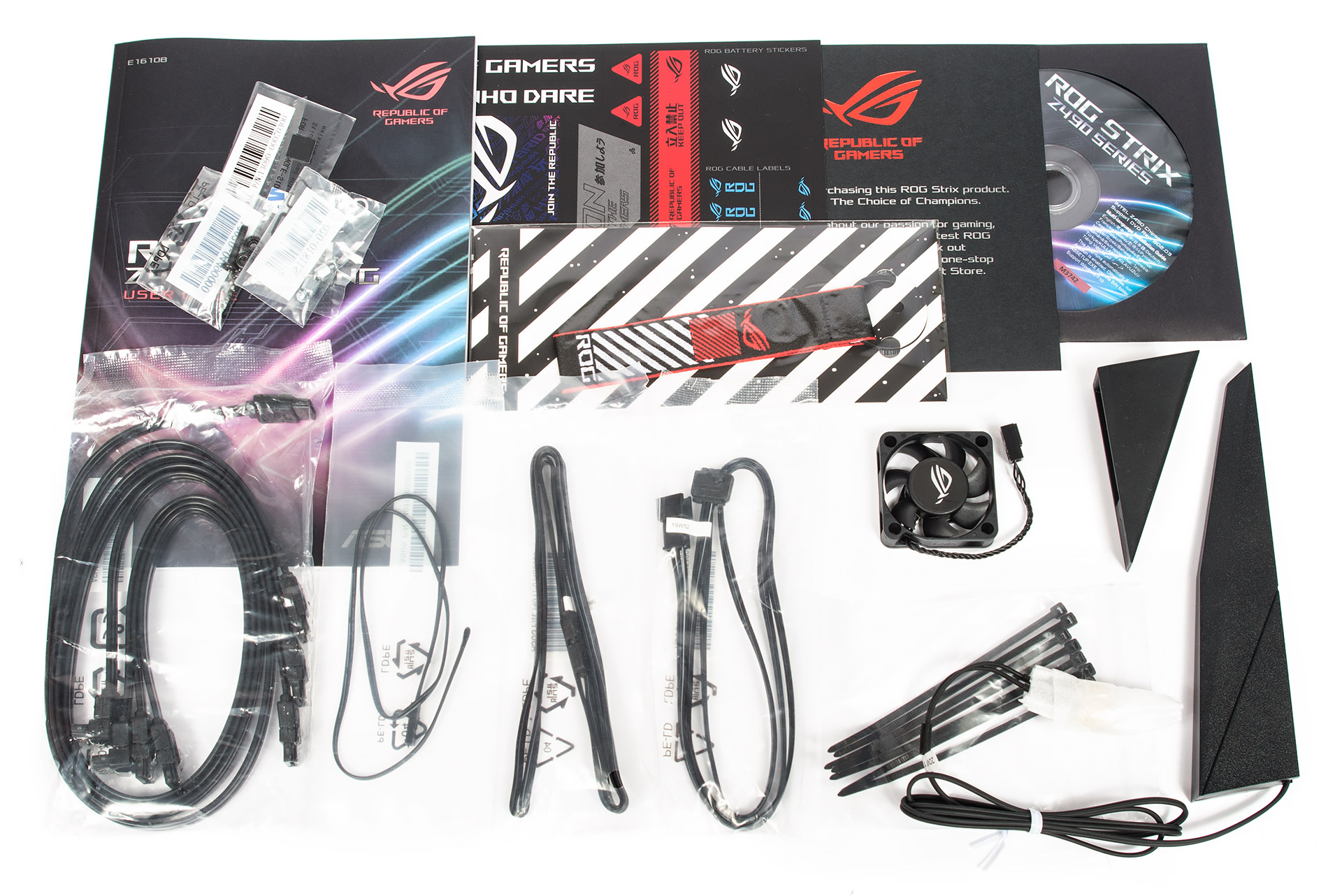

Комплект незначительно изменился и в нем присутствуют:

  • руководство пользователя;
  • семь нейлоновых стяжек;
  • два комплекта крепёжных винтов и стоек для устройств формата M.2;
  • комплект наклеек с различными изображениями серии ROG Strix;
  • приветственная брошюра владельца устройства ROG;
  • тканевый брелок с логотипом;
  • диск с драйверами и фирменным ПО;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • одна выносная термопара;
  • выносная антенна с возможностью фиксации лишь одного положения и оснащенная магнитом по длинной стороне;
  • трёхпроводной вентилятор и комплект крепёжных винтов.

ASUS ROG Strix Z490-E Gaming

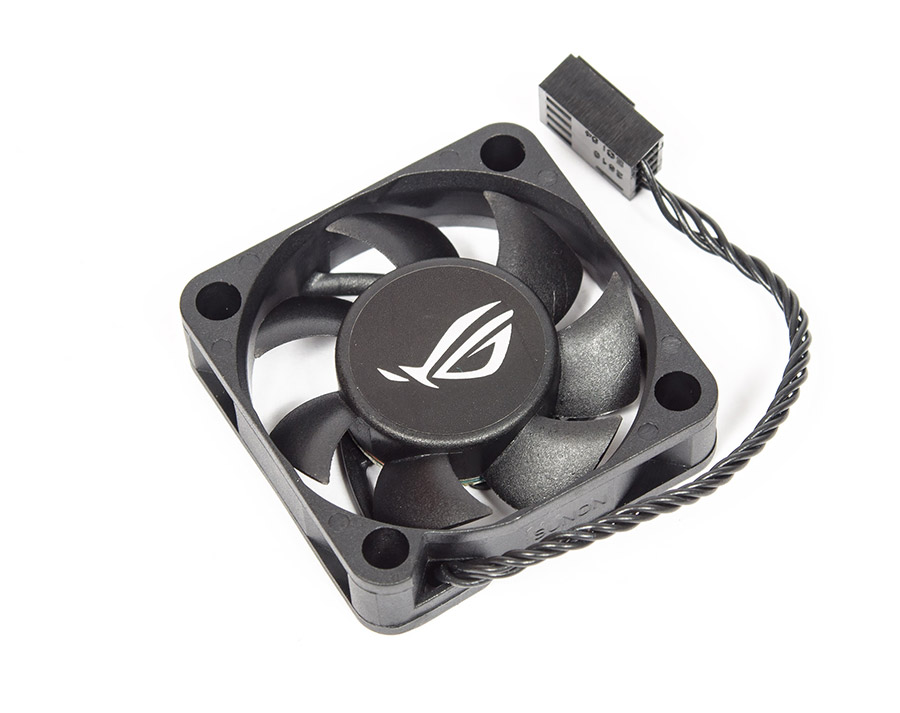

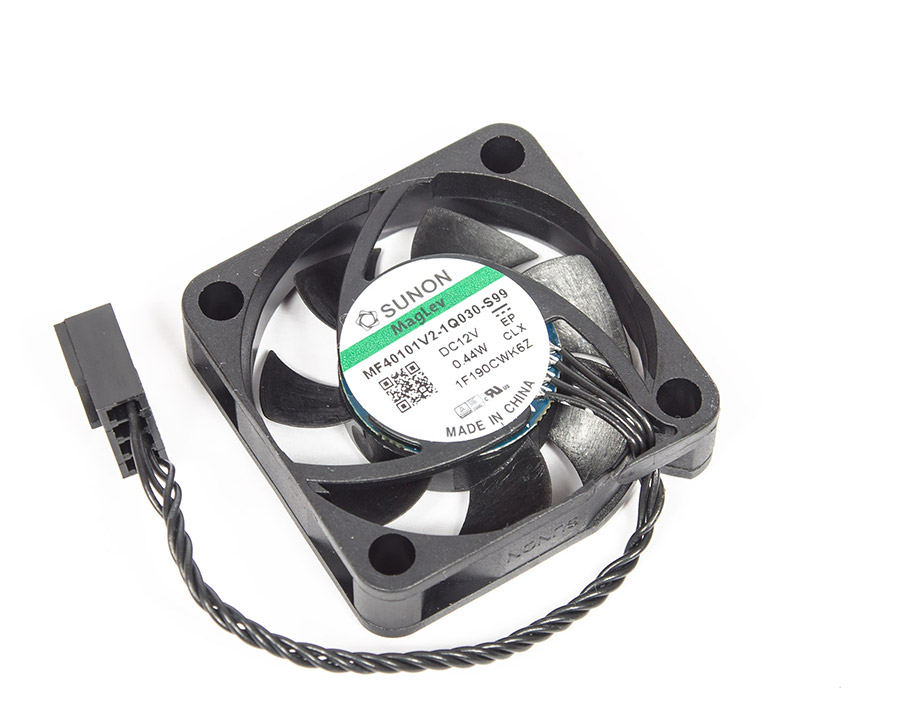

Как видим, исчез купон со скидкой для выполнения процедуры оплетения проводов, табличка на дверь и мостик для организации SLI. Вентилятор Sunon MagLev MF40101V2 с типоразмером 40х40х10 мм остался на месте.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

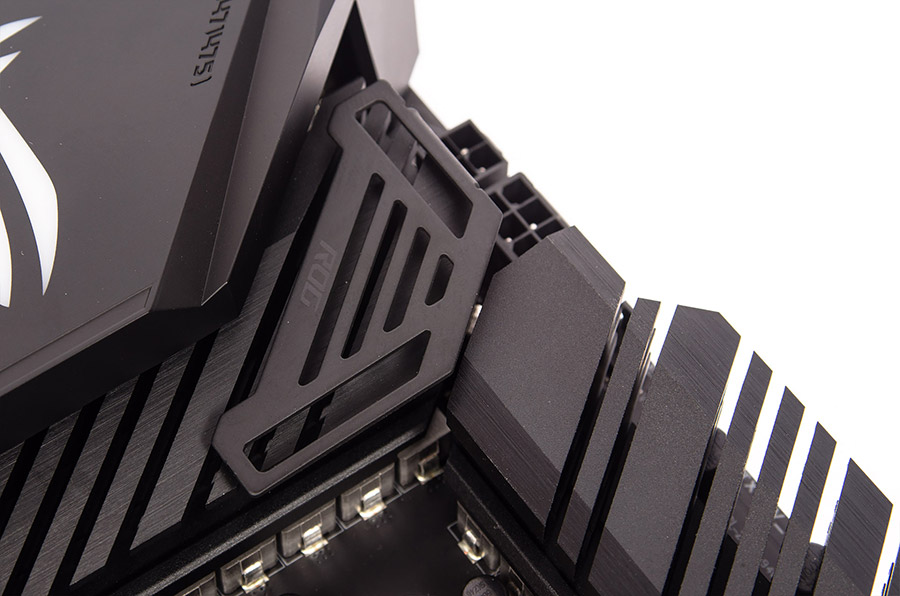

Устанавливается он на специальный кронштейн над радиатором VRM и подключается к отведенному для него разъему на материнской плате.

Внешний вид

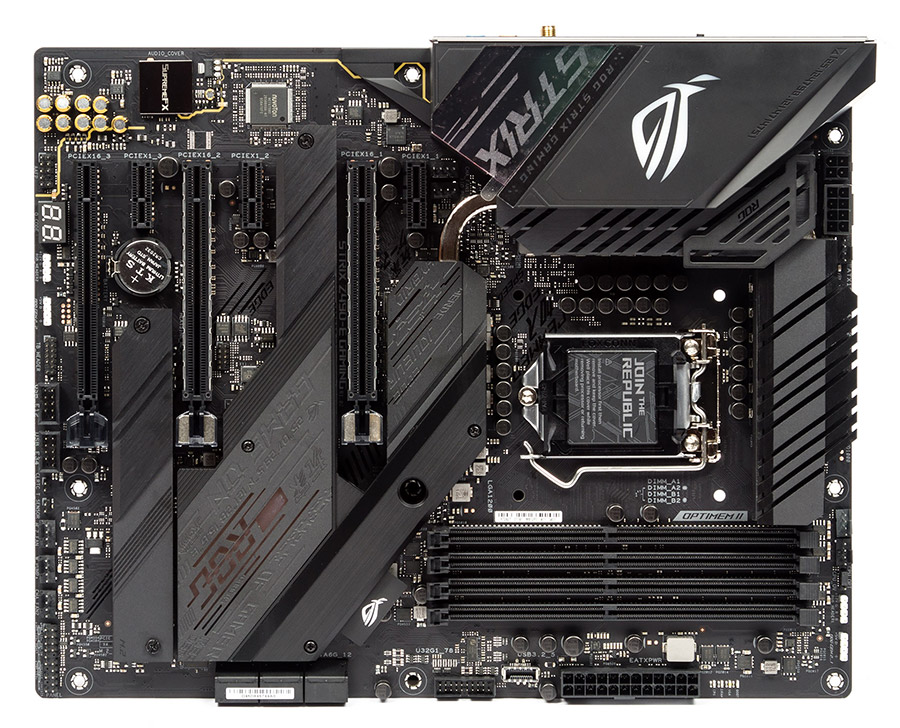

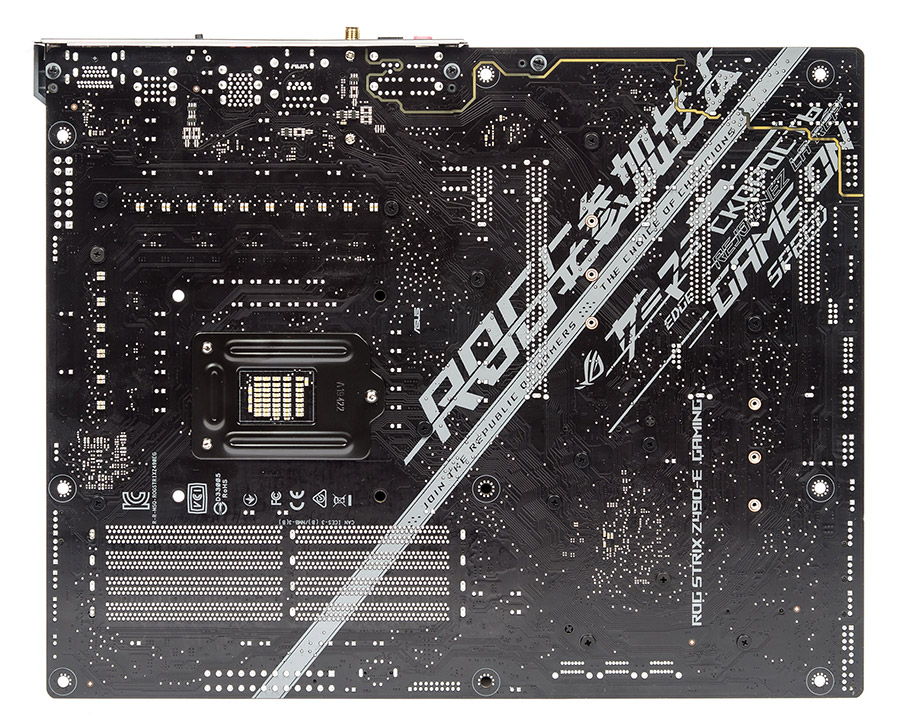

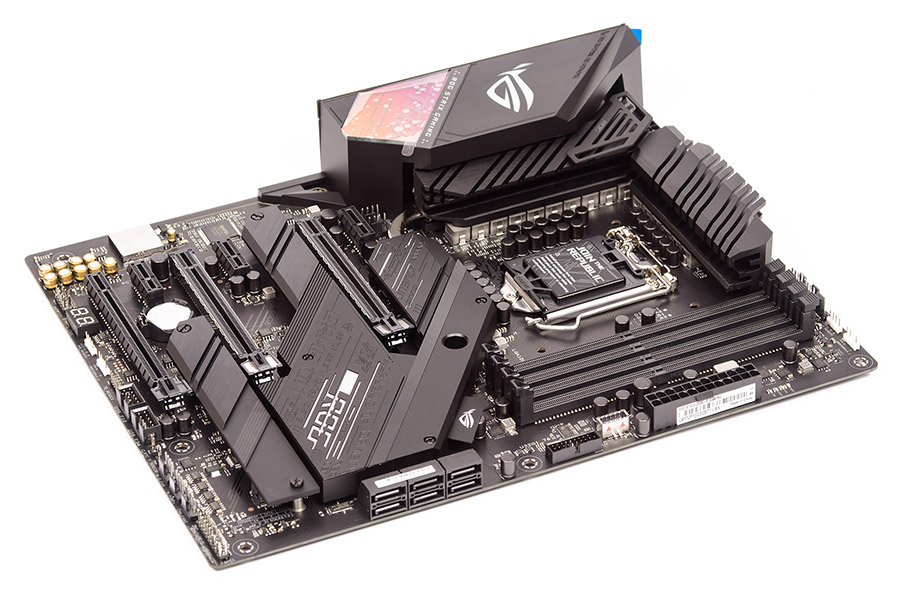

Плата выполнена в темных тонах, если быть точным, в черном цвете без каких-либо намеков на другие оттенки.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

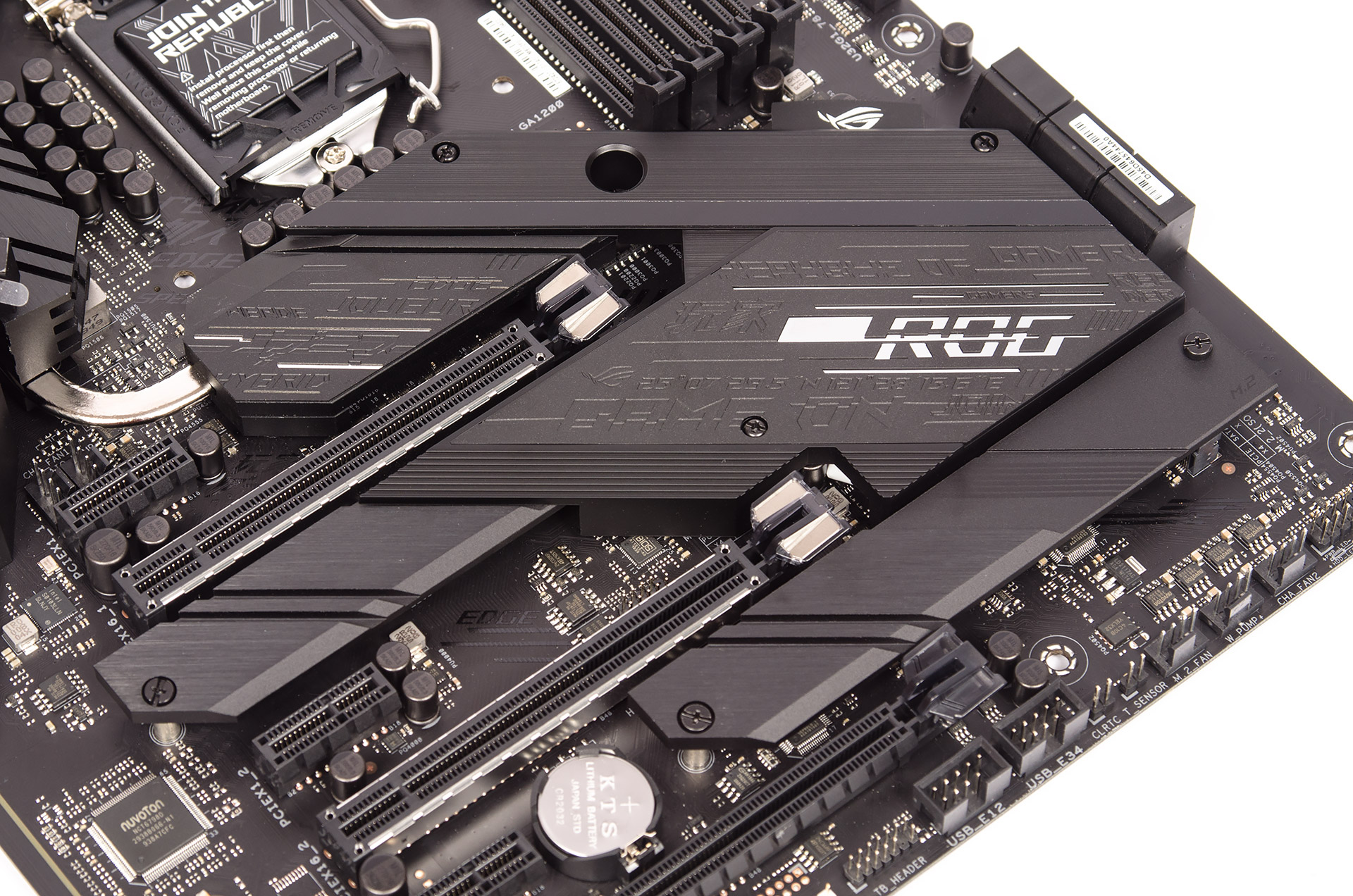

Теперь появилась декоративная накладка, накрывающая охладители чипсета, одного из двух M.2 и преобразователя питания контроллера памяти и цепей ввода-вывода. За счет этой накладки плата стала похожа на решения серии ROG Maximus и даже чем-то напоминает современные продукты конкурентов. Ну или они стали напоминать изделия Republic of Gamers. Форм-фактор ATX с девятью точкам крепления позволят подключать различные кабели и устанавливать модули памяти без опаски погнуть текстолит.

ASUS ROG Strix Z490-E Gaming

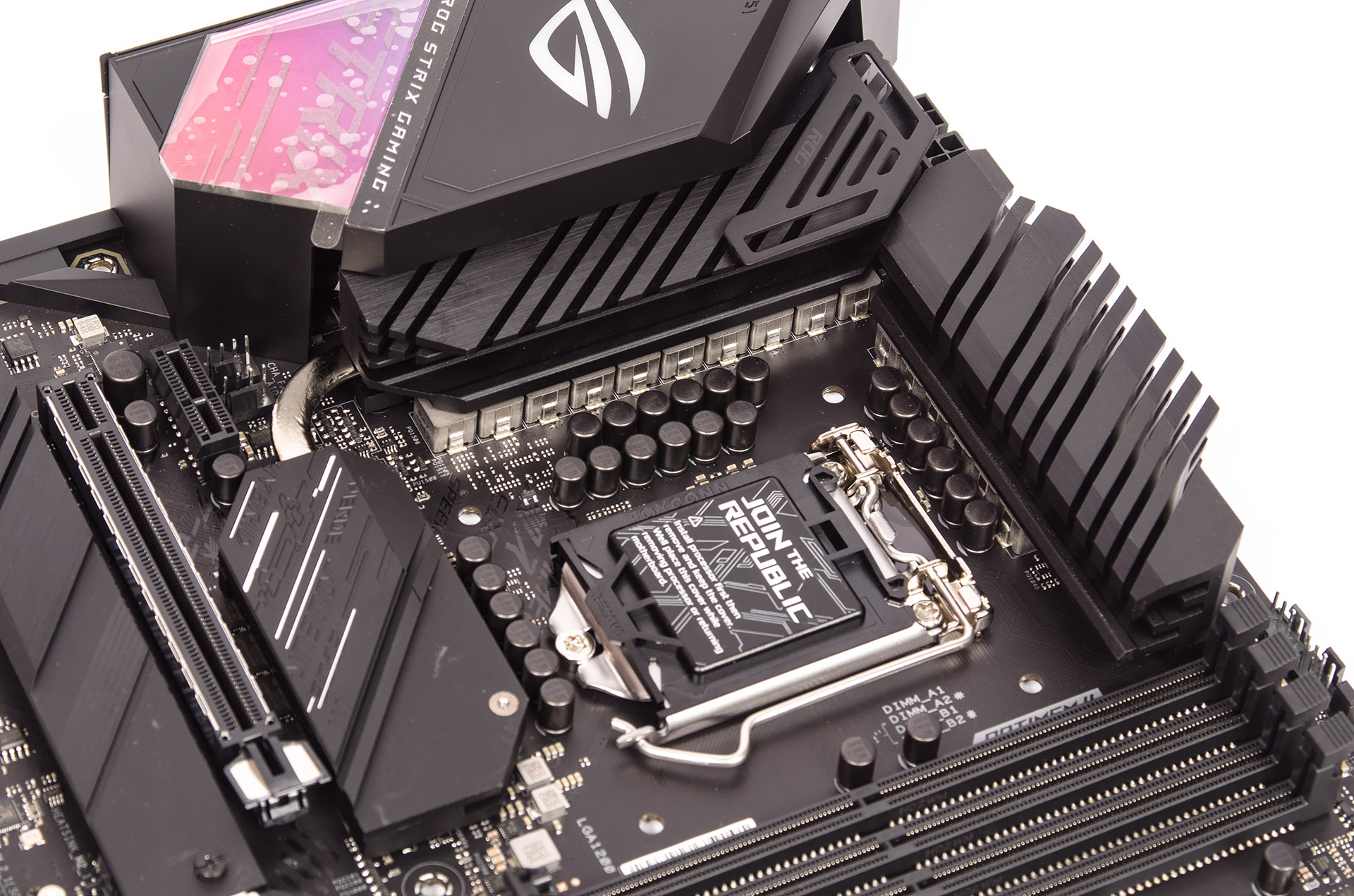

Помимо накладки обращает на себя внимание подсистема охлаждения преобразователя питания процессора, состоящая из трех радиаторов. Подобное обычно встречается на более дорогих продуктах.

ASUS ROG Strix Z490-E Gaming

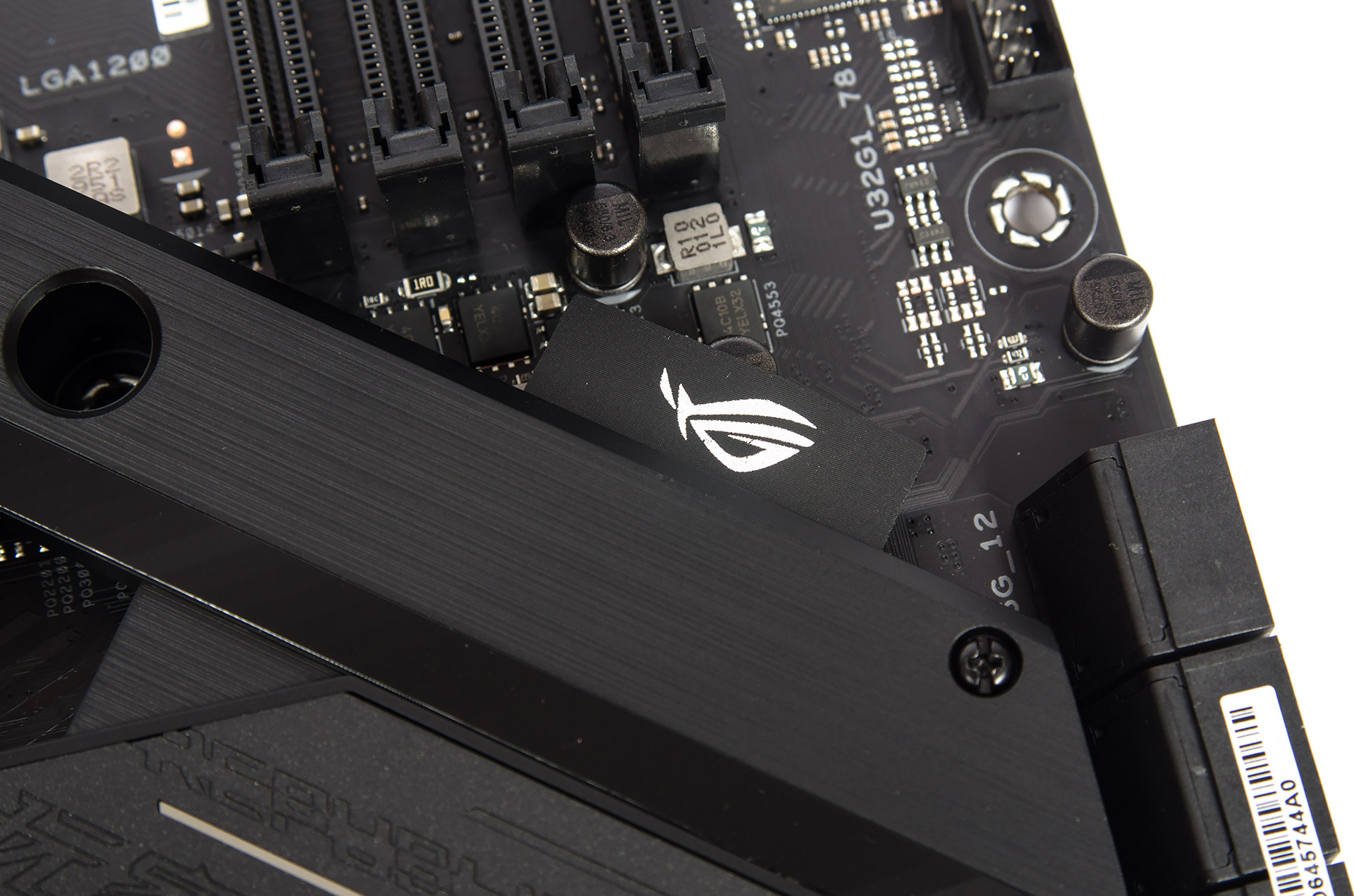

А вот декоративная бирка с логотипом серии не такой уж и частый гость даже у дорогих решений.

ASUS ROG Strix Z490-E Gaming

Подсветка продолжает славные традиции минимализма, что понравится противникам RGB — она хоть и светится, но при этом особо не напрягает. Есть возможность подключить две обычных (+12 В) и две адресных RGB-лент (+5 В).

ASUS ROG Strix Z490-E Gaming

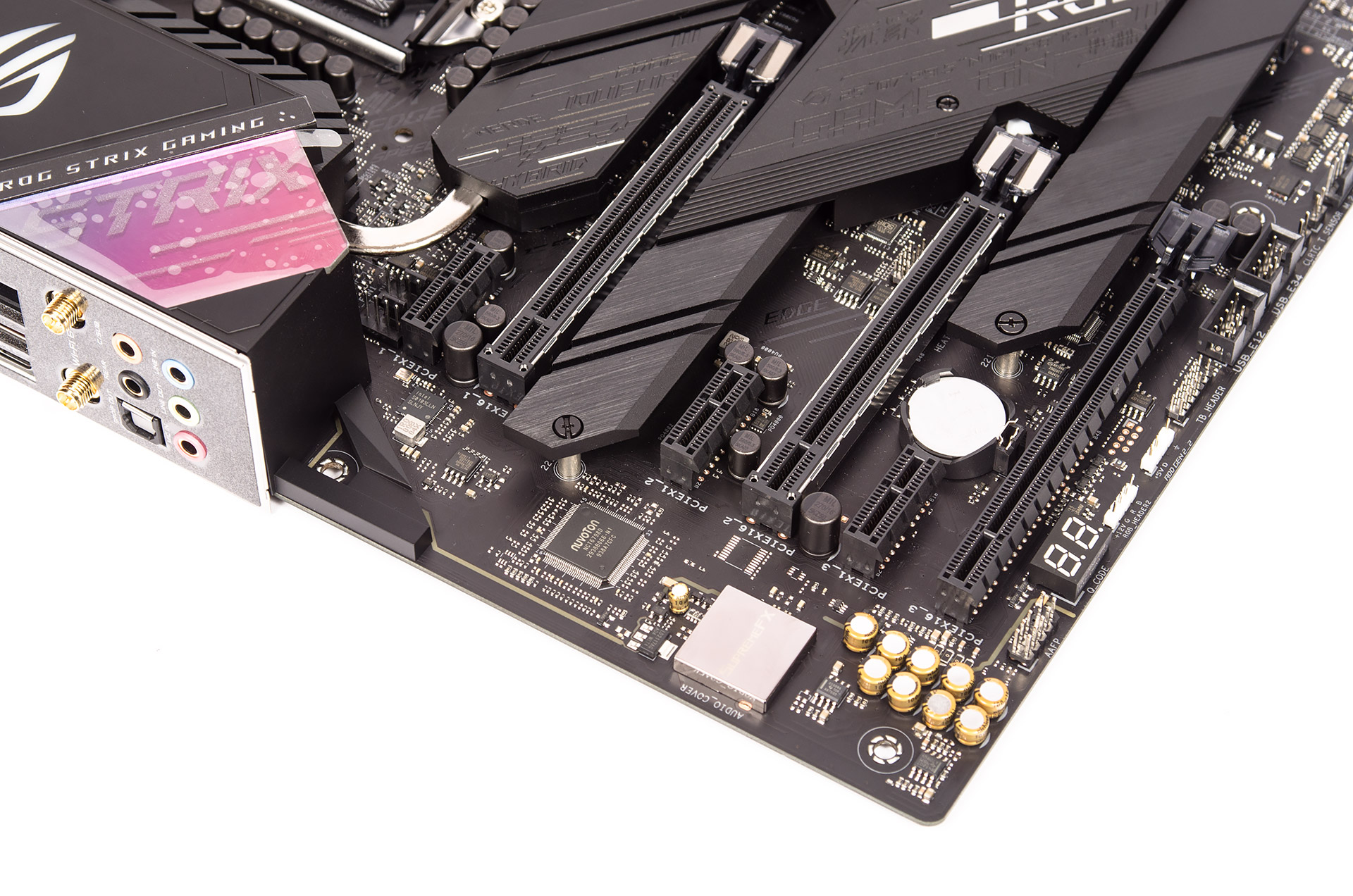

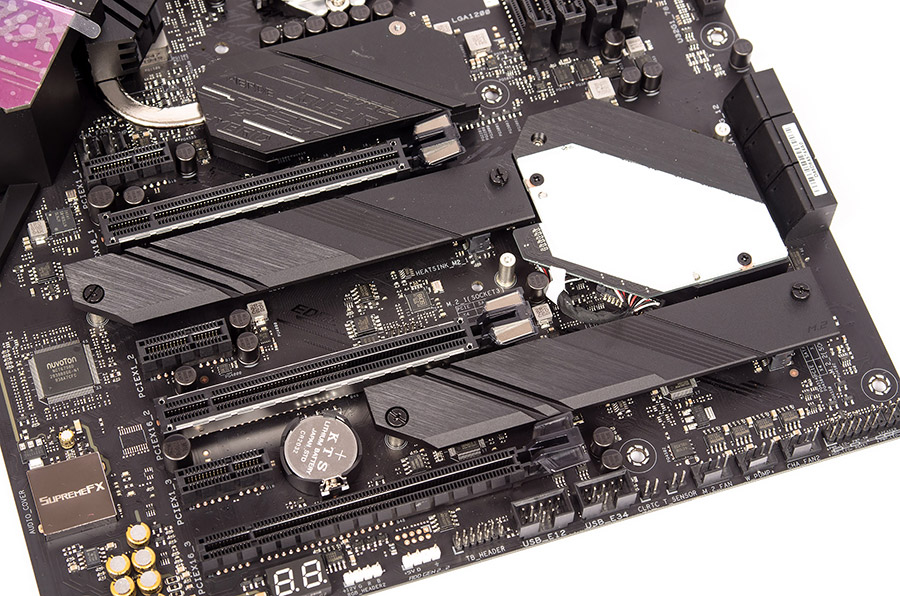

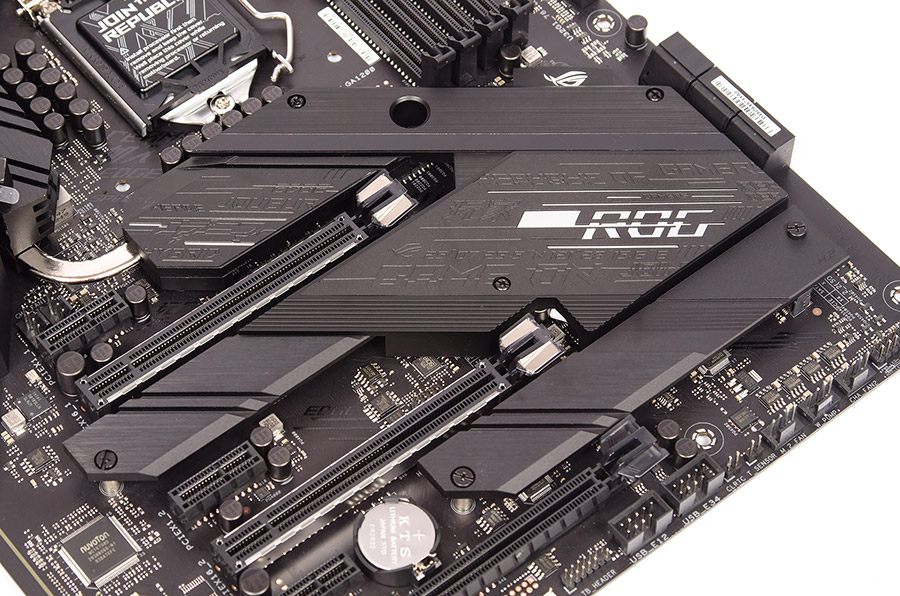

Как и подобает игровым продуктам ROG Strix Z490-E Gaming оснащена тремя слотами PCI Express x16, два из которых усилены металлическим экраном и подключены к процессору, а третий, работающий в режиме х4, уже к чипсету. Есть еще три PCI-E x1, чего с головой хватит для различных карт расширения.

ASUS ROG Strix Z490-E Gaming

Количество портов USB равно семи, четыре из которых USB 2.0, два USB 3.2 Gen1 и один USB 3.2 Gen1 Type-C — практически стандартный набор современной системы.

ASUS ROG Strix Z490-E Gaming

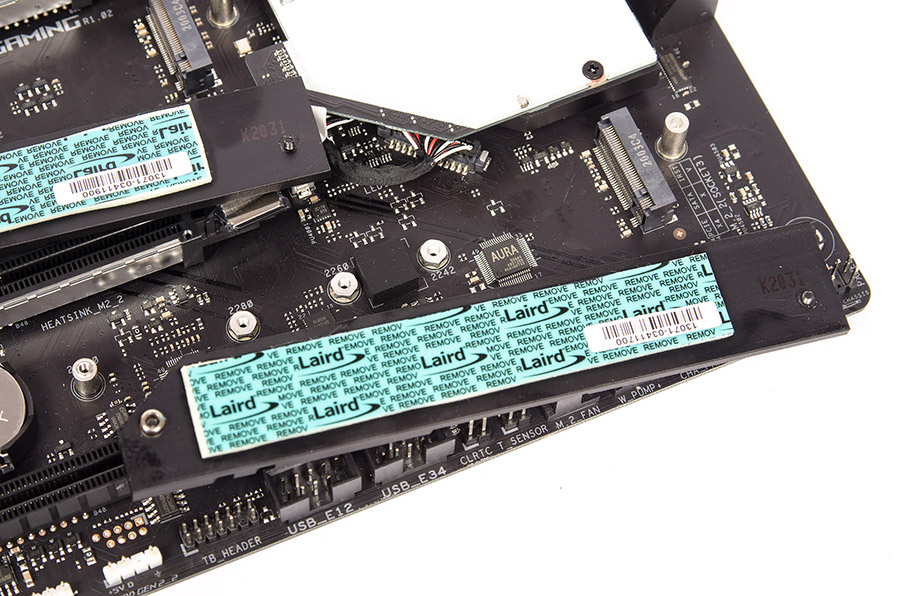

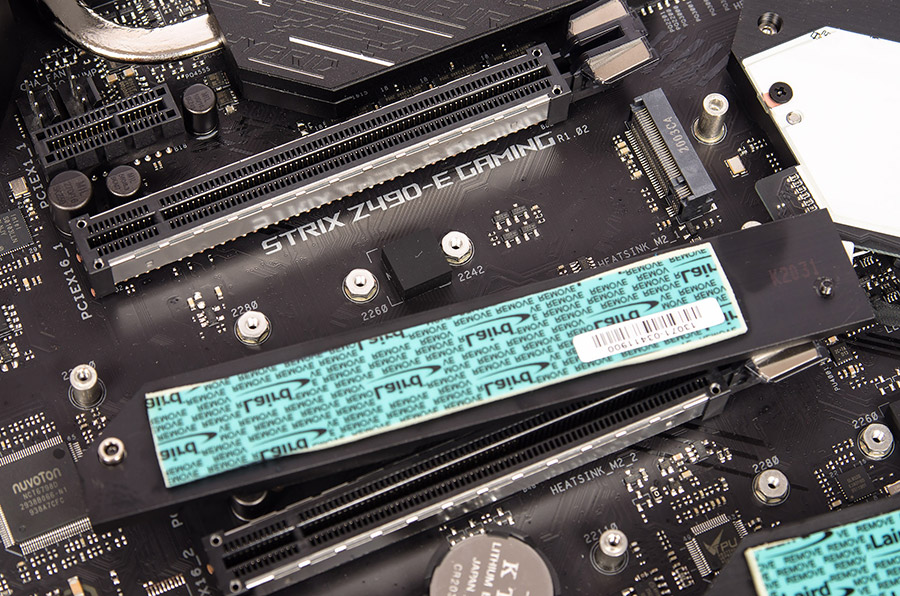

Два разъема М.2 позволяют установить NVMe-накопители с максимальным типоразмером 22100 каждый и оснащены продолговатыми алюминиевыми накладками-радиаторами с предустановленными термопрокладками.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

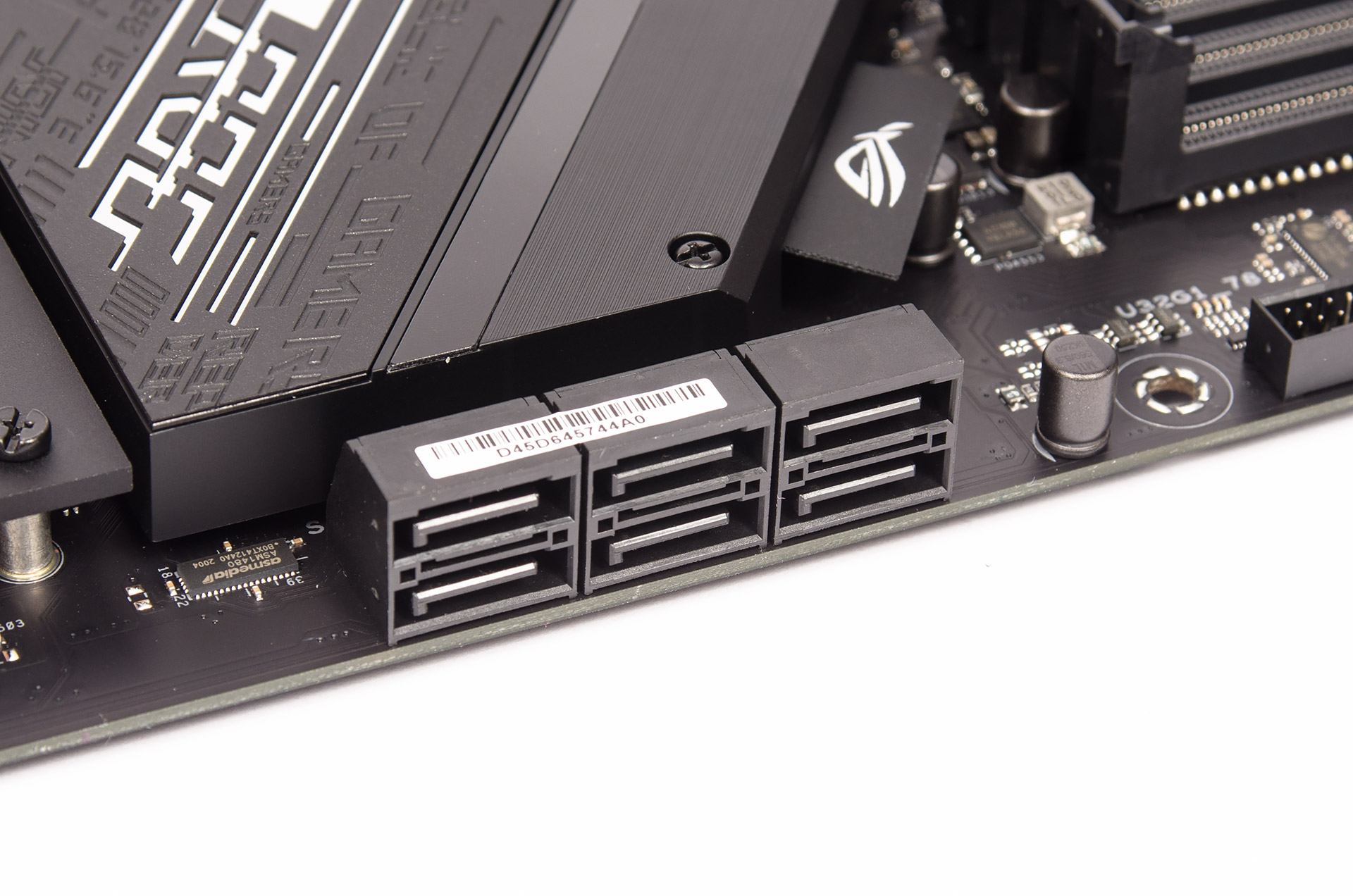

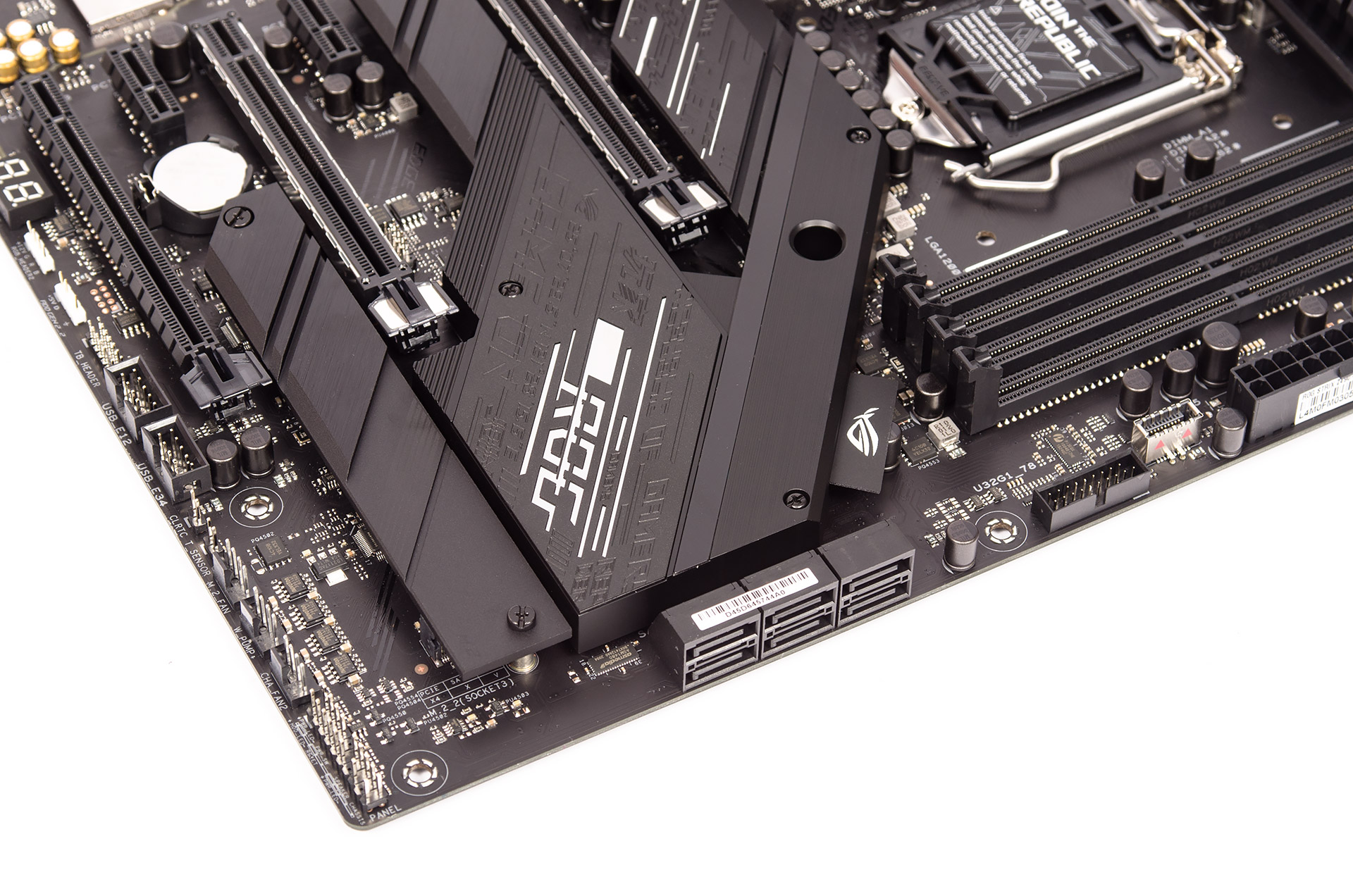

Для привычных накопителей уже предусмотрено шесть портов SATA, два из которых, а именно 5 и 6, отключатся при установке второго накопителя NVMe. Но и 2-й порт отключится, если в первом разъеме M.2 будет использоваться SSD с интерфейсом SATA. Правда, последних уже не сильно много, а перспективность их околонулевая.

ASUS ROG Strix Z490-E Gaming

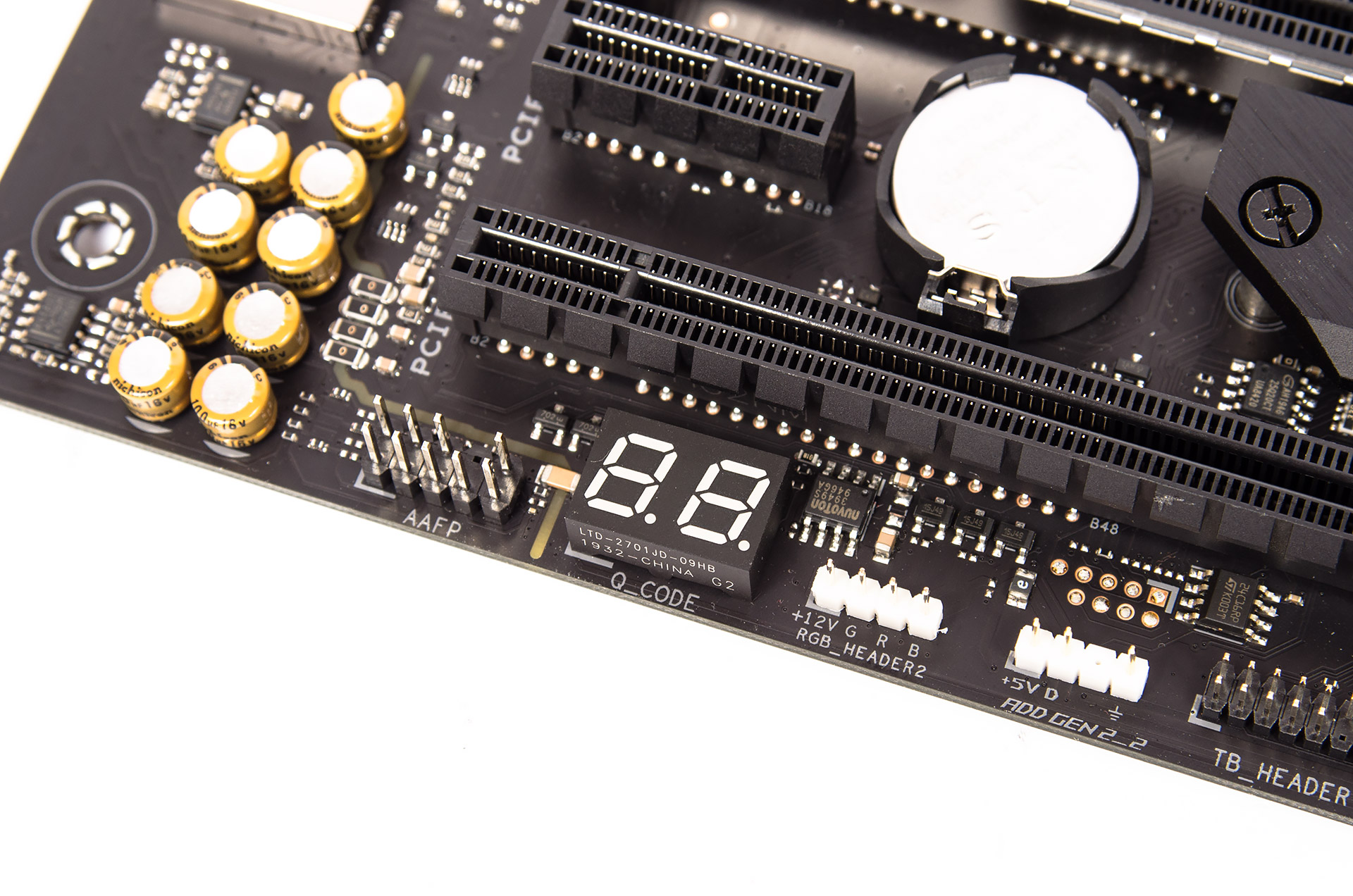

Отдавая должное энтузиастам на плате разместили POST-индикатор, но честно признаюсь, я его заметил лишь при обработке снимков к этой статье, так как он расположен снизу, возле аудиоразъема, и в корпусе после сборки системы его попросту не видно! Удобно, ничего не скажешь…

ASUS ROG Strix Z490-E Gaming

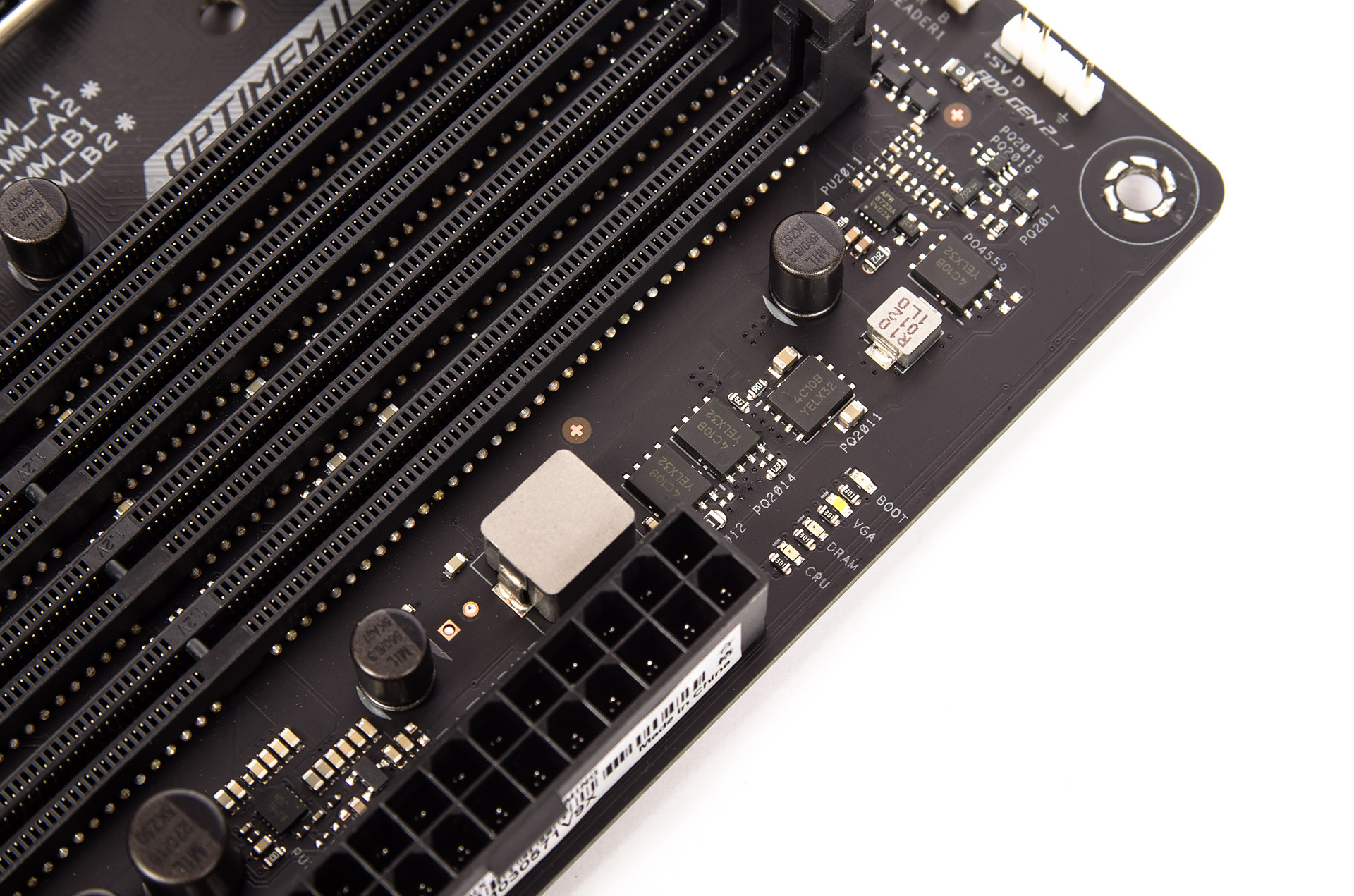

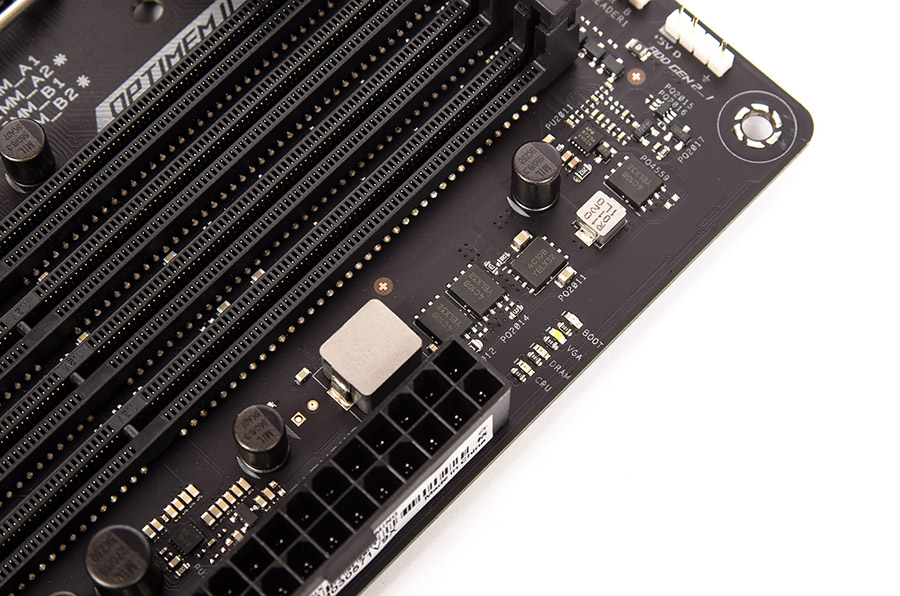

Но если этот индикатор не видно более чем полностью, то группу светодиодов диагностики системы Q-LED не заметить будет сложно, благо она расположена сверху платы возле разъема питания. Ну и все, никаких тебе больше кнопок, переключателей и прочего, которые можно было встретить на старых продуктах ROG Strix. Исчез даже разъем Node, рассчитанный на подключение сторонних панелей или блоков питания с возможностью мониторинга параметров.

ASUS ROG Strix Z490-E Gaming

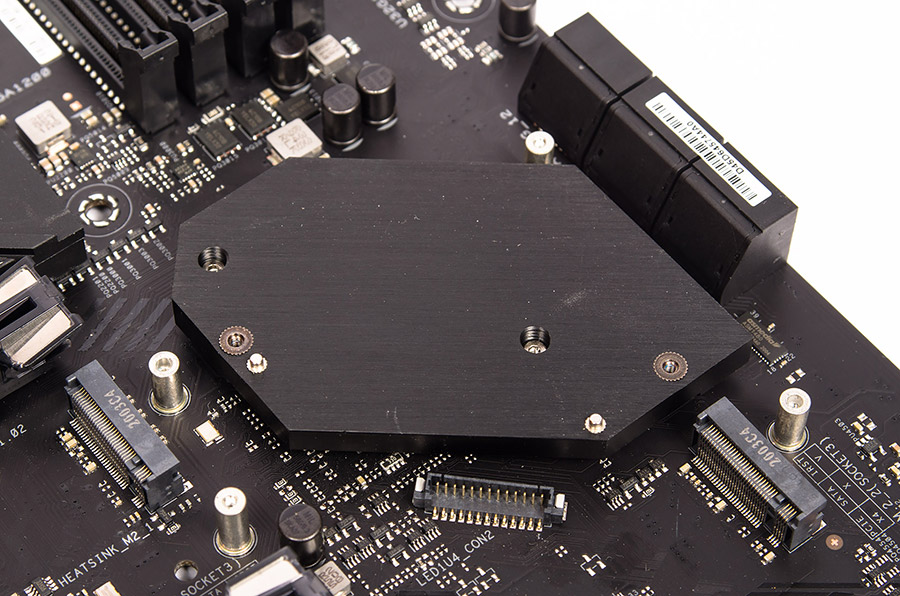

Радиатор для чипсета Z490 представляет собой семиугольный плоский брусок, подогреваемый сверху светодиодной панелью RGB-подсветки. К счастью, потребляемая мощность хаба небольшая, так что, накрытый сверху пластиком чип вряд ли перегреется.

ASUS ROG Strix Z490-E Gaming

Для реализации активного охлаждения внутри собранной системы предусмотрено восемь четырехконтактных разъемов, два из которых отведено для процессорного кулера, по одному для помп необслуживаемой СВО и кастомной «водянки», один для охладителя накопителя M.2 и три для корпусных вентиляторов. Весьма неплохой набор. Можно еще подключить выносной термосенсор из комплекта поставки.

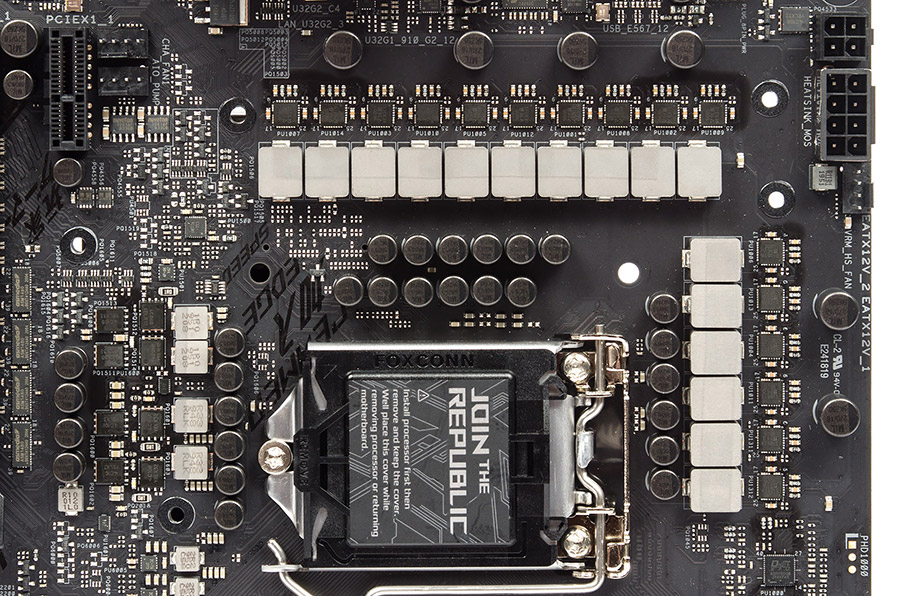

Разгон даже 10-ядерных процессоров на этой плате должен осуществляться без проблем, во всяком случае, подсистема питания к этому готова. Реализована она на восьмиканальном контроллере Digi+ ASP1900B с использованием сборок Vishay SIC639 по схеме 14+2 для CPU и встроенного видеоядра соответственно. Слева от сокета можно увидеть преобразователи питания для напряжений VCCSA и VCCIO. Питание подается через два разъема — на восемь и четыре контакта.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

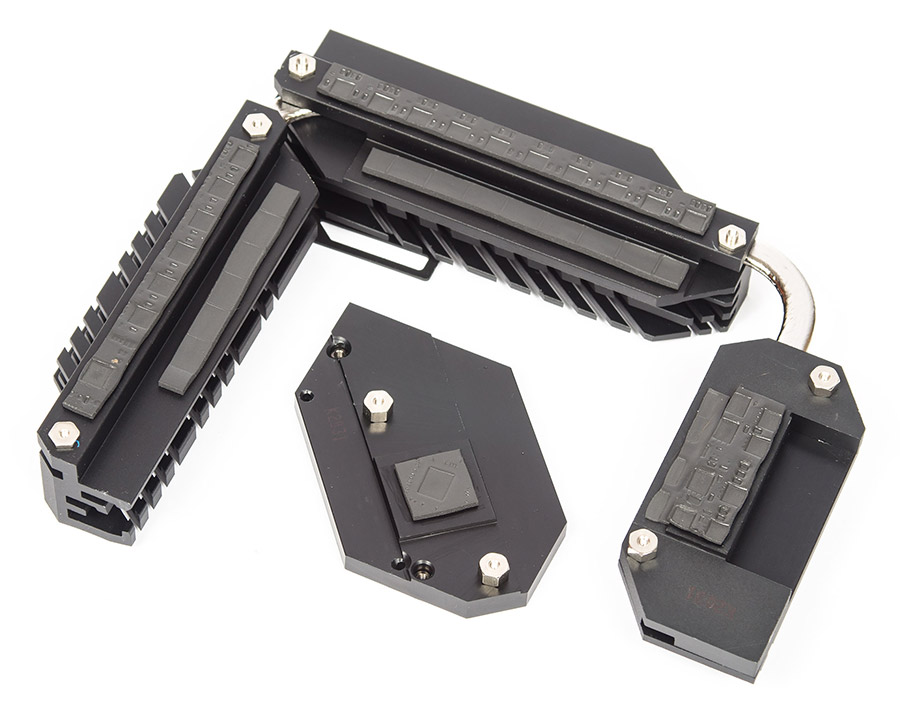

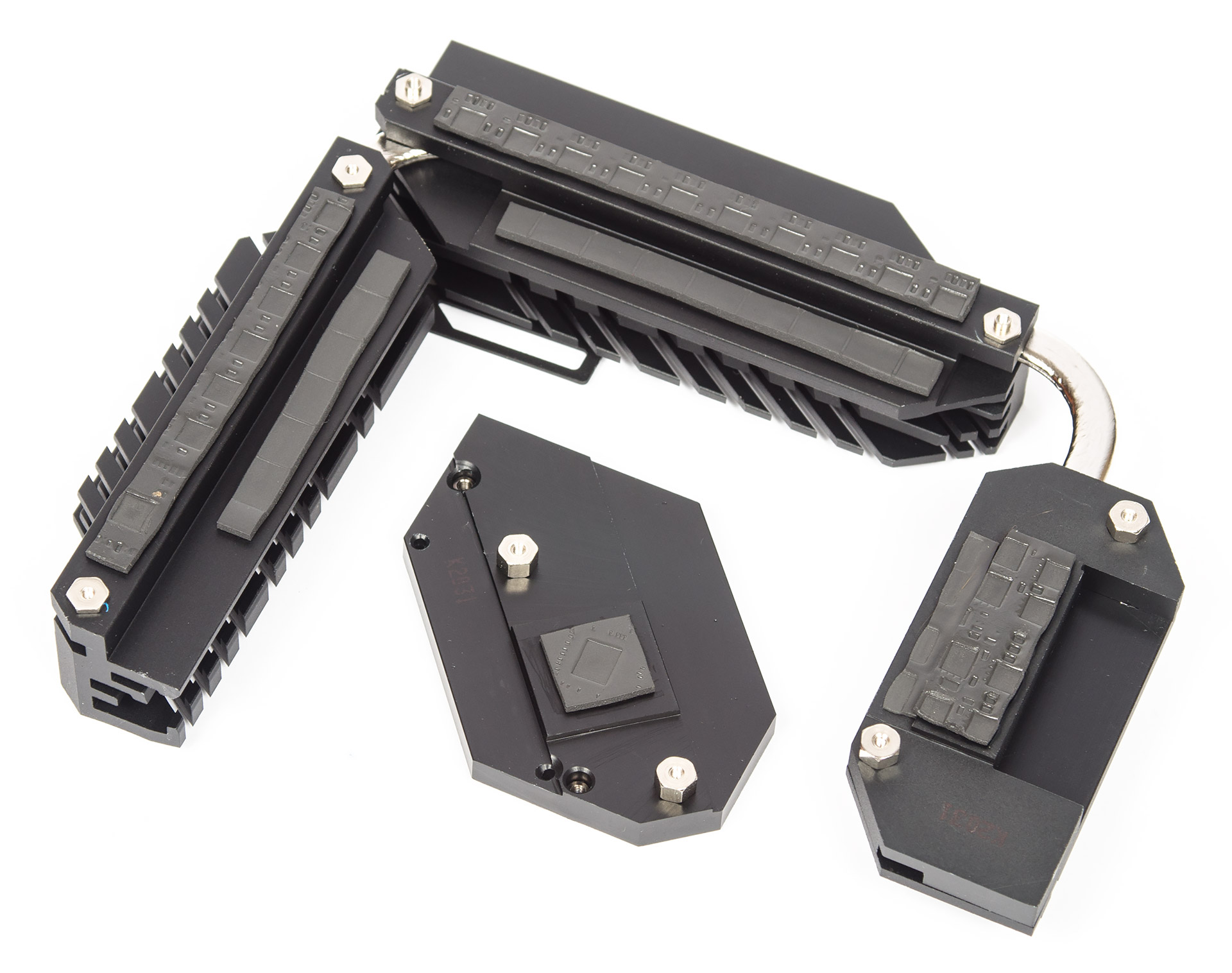

Тепло от силовых элементов к радиаторам, соединенных тепловой трубкой, передается при помощи толстых термопрокладок. Для чипсета используется аналогичный материал.

ASUS ROG Strix Z490-E Gaming

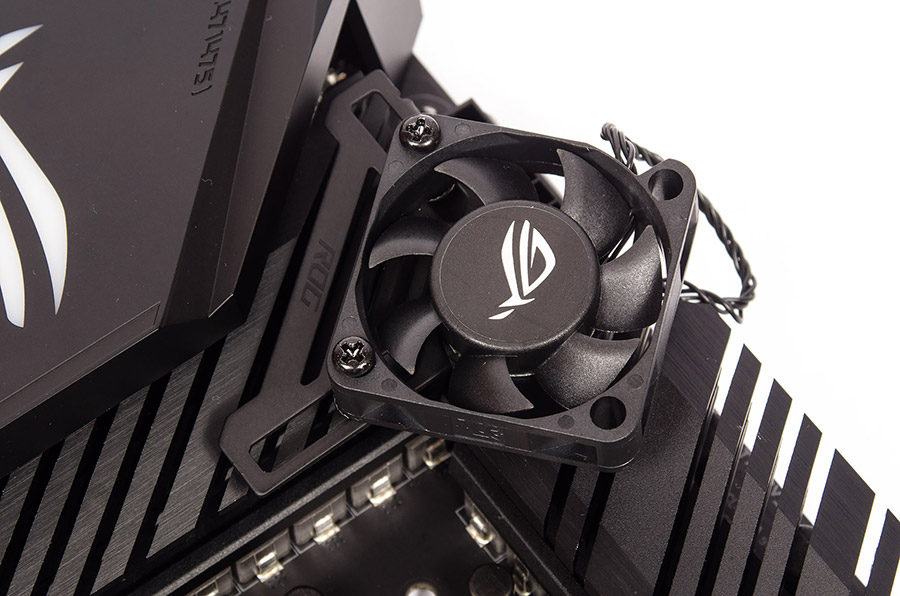

Если планируется серьезный разгон, то можно установить комплектный вентилятор на кронштейн и подключить его отведенному для него разъему.

ASUS ROG Strix Z490-E GamingASUS ROG Strix Z490-E Gaming

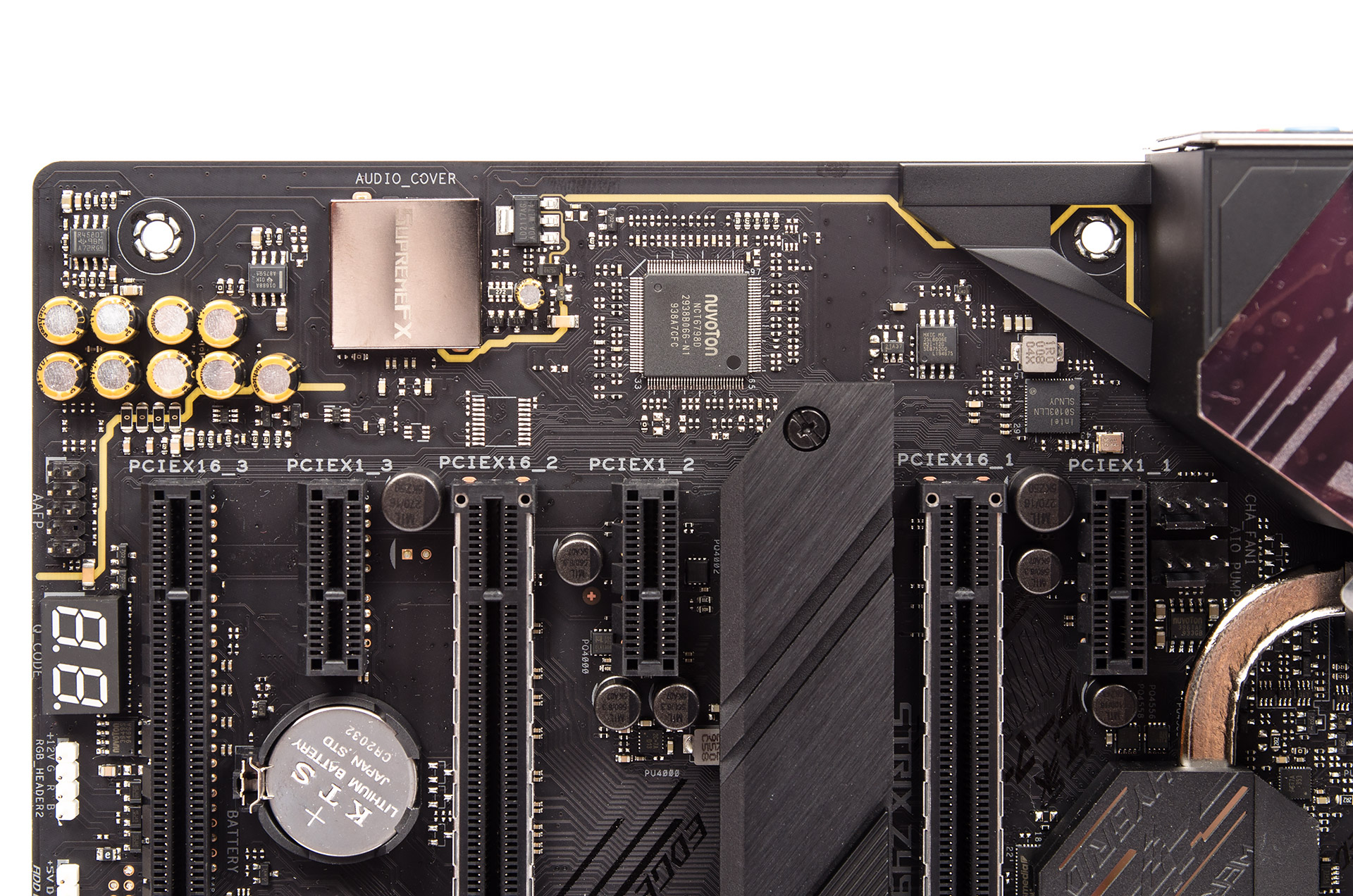

Тракт фирменной звуковой подсистемы SupremeFX отделен от остальных линий протравленными дорожками в слоях текстолита и оснащен специальными емкостями.

ASUS ROG Strix Z490-E Gaming

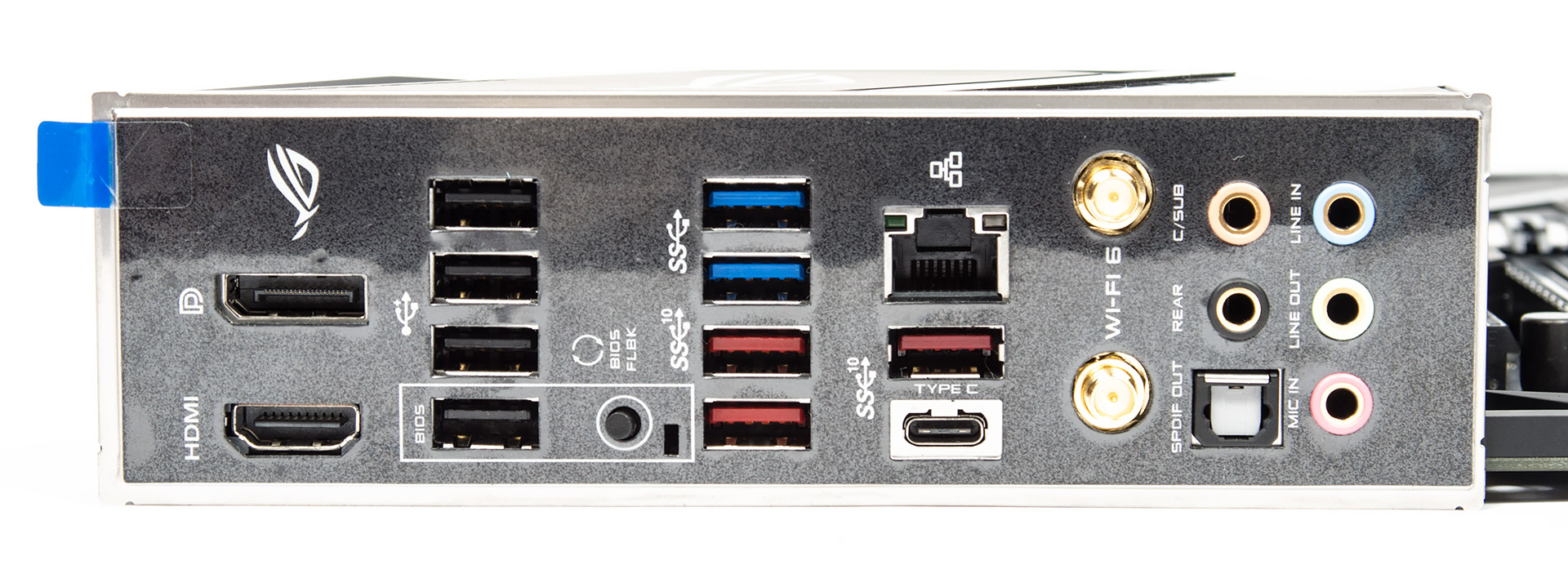

На задней панели мы обнаружим DisplayPort и HDMI, четыре USB 2.0, один из которых может использоваться для обновления прошивки при помощи технологии FlashBack, соответствующая кнопка BIOS FLBK, два USB 3.2 Gen1, три USB 3.2 Gen2 и USB 3.2 Gen2 Type-C, сетевой разъем 2,5G, два коннектора для выносной антенны WiFi и аудиопорты.

ASUS ROG Strix Z490-E Gaming
