Обзор материнской платы ASUS ROG Strix Z370-E Gaming. Первое знакомство с чипсетом Intel Z370 и процессором Core i5-8600K

Впервые в истории продукции компании Intel с появлением процессоров семейства Coffee Lake-S для рядовых пользователей подготовили модели с шестью вычислительными ядрами. Прежде подобные изделия предлагались лишь в сегменте платформ HEDT. Однако, вместе с анонсом новинок, на рынок попал «обновлённый» хаб, получивший название Z370. Общая схема построения платформы изображена на слайде:

Intel Z370

Как стало известно ещё до выхода новых продуктов, такой «набор» системной логики для конечного потребителя ничего нового не даёт, однако прежние системные платы не смогут работать с новейшими моделями ЦП.

ASUS ROG Strix Z370-E Gaming

Для лучшей наглядности, старшие настольные чипсеты последних лет сопоставлены в единой таблице:

Модель Z170 Z270 Z370
Количество модулей DIMM на канал 2
Количество поддерживаемых дисплеев 3
Версия DMI (Direct Media Interface) 3.0 (8 ГТ/с)
Версия PCI Express 3.0
Максимальное количество каналов PCI Express 20 24
Общее количество портов USB 14
Максимальное количество портов USB 3.0 10
Поддержка конфигураций RAID 0, 1, 5, 10
Максимальное количество портов SATA 6 Гбит/с 6
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного порта PCI Express 3.0
Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0, x8+x8+x0, x8+x4+x4
Технология Intel Optane Technology
Версия Intel Rapid Storage 14 15
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage 3

По заверению разработчика, основной уклон был направлен на переработку питания процессоров. Интересно, как с этой задачей справились конечные производители системных плат? В качестве примера выступит старшая модель из игрового семейства ASUS ROG Strix. Хочется верить, здесь у стабилизатора питания и шестиядерных процессоров не будет обоюдных проблем.

ASUS ROG Strix Z370-E Gaming

Базовые возможности хаба дополнены адаптером беспроводных сетей и парой контроллеров для реализации выходов интерфейса USB последнего поколения (3.1 Gen2). Именно эти новации ожидаются в будущем от Intel, но, по-видимому, рыночная обстановка не позволила специалистам подготовить как следует истинно новый чипсет, потому решили выйти из положения обычным ребрендерингом. Явление на рынке компьютерных комплектующих не новое, чаще всего его можно встретить в сегменте видеоускорителей. Оценить возможности платы поможет таблица с характеристиками:

Модель ASUS ROG Strix Z370-E Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x4
SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 630
Видеоразъёмы DisplayPort, HDMI, DVI-D
Количество подключаемых вентиляторов 6x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM3142)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z370)
6 x 2.0 (разъёмов на задней панели нет, Z370)
Serial ATA 6 x SATA 6 Гбит/с (Z370)
RAID 0, 1, 5, 10 (SATA, Z370)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 252

Упаковка и комплектация

Коробка стандартных размеров как для изделия формата ATX. Но она необычно тяжёлая, а ручки для удобства транспортировки нет.

ASUS ROG Strix Z370-E Gaming

Сзади, кроме пары фото в неплохих ракурсах, сконцентрирован набор возможностей, расположившийся по их периметру, ещё есть несколько изображений, характеризующий ключевые особенности — наличие подсветки затейливого вида, охладителя под устройство формата M.2 и колодок под ленты и симметричное гнездо USB последнего поколения.

ASUS ROG Strix Z370-E Gaming

В коробке под поддоном с платой находится такой набор:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • памятка по корректной установке кронштейна для дополнительного вентилятора в области VRM;
  • диск с драйверами и фирменным ПО;
  • комплект наклеек из трёх круглых логотипов ROG (для вентиляторов);
  • табличка на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;;
  • ещё один комплект наклеек ROG — для кабелей;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
ASUS ROG Strix Z370-E Gaming
  • фирменный пластиковый фиксатор для процессора;
  • семь нейлоновых стяжек;
  • одна выносная термопара;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • кронштейн-стойка для дополнительного вентилятора;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная её часть оклеена шумопоглащающим материалом;
  • двойной жёсткий мостик для организации SLI.
ASUS ROG Strix Z370-E Gaming

Внешний вид

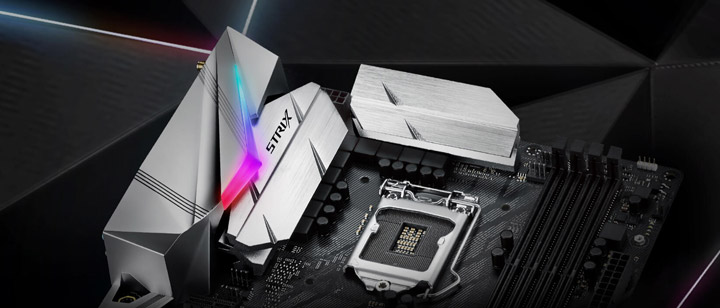

Продукт относится к категории «игровых», то есть для облегчения эксплуатации системы в режиме открытого стенда нет ничего, так же какие-то общие вспомогательные элементы (переключатели, кнопки, контактные площадки) на поверхности платы отсутствуют напрочь. Нет даже фирменной кнопки MemOK! Для диагностики состояния системы предусмотрен лишь комплекс Q-LED. Размеры традиционны для полноформатного продукта ATX, есть девять отверстий под корпусные винты.

ASUS ROG Strix Z370-E Gaming

Тыльная сторона устройства практически высвобождена от электронных компонентов. Нет здесь даже светодиодов.

ASUS ROG Strix Z370-E Gaming

Огромная металлическая конструкция возвышается над PCH. Она разборная.

ASUS ROG Strix Z370-E Gaming

Верхняя часть выполняет роль радиатора под изделия формата M.2. Присутствует термолипучка.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Над основным гнездом PCI-E есть ещё одно посадочное место под устройства M.2. Оба они, правда, ограничены до размера типа 2280.

ASUS ROG Strix Z370-E Gaming

Шесть продольных выходов SATA соседствуют с также продольным классическим гнездом под кабель для интерфейса USB третьего поколения.

ASUS ROG Strix Z370-E Gaming

Рядом есть новейшее — симметричное. Ещё три поперечных допускают использование и двух кабелей самого распространённого типа USB — 2.0.

ASUS ROG Strix Z370-E Gaming

Армированные металлом слоты PCI-E могут распределить между собой линии от ЦП, а остальные пять работают с хабом.

ASUS ROG Strix Z370-E Gaming

Реализация звука свойственна продукции серии ROG Strix прошлого поколения (на базе «двухсотых» хабов): кодек ALC1220 от Realtek, два разных ОУ. Отдельного чипа ЦАП (как, скажем, на платах серии ROG Maximus IX) тут нет.

ASUS ROG Strix Z370-E Gaming

Микросхема UEFI всего одна и она впаяна. Из интересных дополнений можно отметить возможность использования внешнего термодатчика (он есть в комплекте). Его показания пригодятся для наладки схемы охлаждения. Для расширения числа подконтрольных вентиляторов предусмотрено пятиконтактное гнездо под фирменную плату на три дополнительных посадочных места, но её уже придётся докупить самому.

ASUS ROG Strix Z370-E Gaming

Также есть несколько специальных мест, рассчитанных на установку изделий из 3D-принтеров.

ASUS ROG Strix Z370-E Gaming

Радиаторы силовых элементов довольно внушительны как по габаритам, так и по весу. Но их приземистость не будет поводом для беспокойства при установке систем охлаждения.

ASUS ROG Strix Z370-E Gaming

Удивительно или нет, но сюда подсистема стабилизатора напряжений перекочевала без малейших изменений относительно продуктов ASUS прошлого поколения. Схема базовая для многих моделей, отталкиваться можно от Prime Z270-A (и даже Prime Z170-A). ШИМ-контроллер — ASP1400BT, ему помогают шесть внешних драйверов, то есть четыре канала ответственны за процессорное, а два — за напряжение на интегрированном ГП. Привнесение — новые модели транзисторов (как для продукции ASUS). Это SiRA12DP и SiRA14DP от Vishay Intertechnology. По паре входит в состав каждого канала у ЦП, всего 16 элементов. Для ГП их шесть, четыре более мощных и пара послабее (SiRA14DP). Всего получилось шесть штук (два из них распаяны на обратной стороне и работают без участия радиатора).

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

У силовых охладителей заметна традиционная экономия на площади прокладок.

ASUS ROG Strix Z370-E Gaming

Достаточно спорно, на мой взгляд, организовано наполнение задней панели. Есть всего шесть выходов USB, и это при полном отсутствии PS/2. Один из них симметричный. А вот жаловаться на сетевую инфраструктуру будет неправильно, ведь есть и проводной, и беспроводной адаптеры. К слову, я впервые встречаю у продуктов ASUS беспроводное решение производства Realtek, прежде платы комплектовались (все как одна) модулем от Qualcomm. Заготовили здесь и три цифровых видеовыхода.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Возможности UEFI

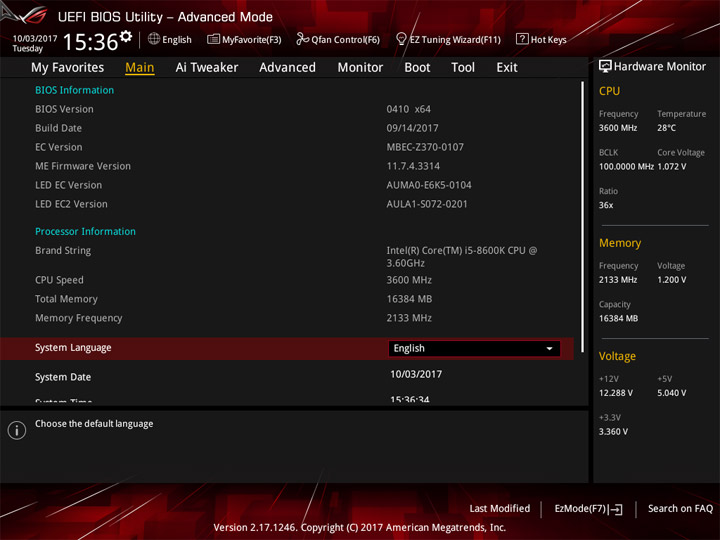

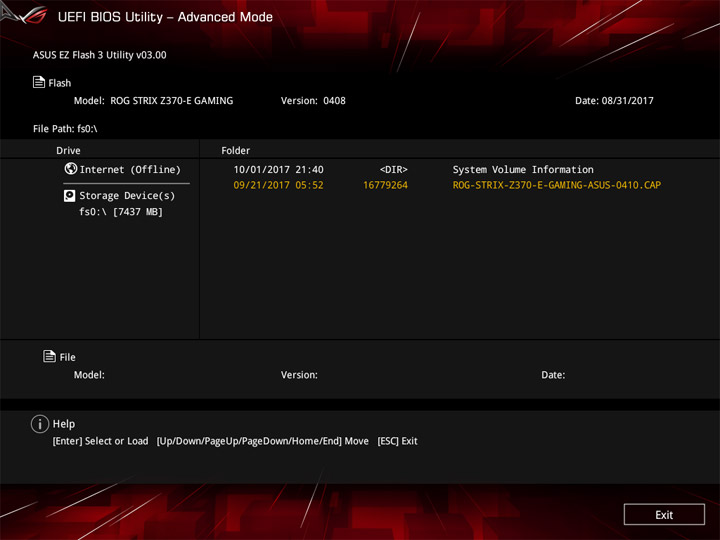

Внешний вид меню UEFI не поменялся по сравнению со старыми продуктами этого вендора. Для обновления прошивки я использовал Ez Flash — фирменное средство, доступное прямо здесь.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

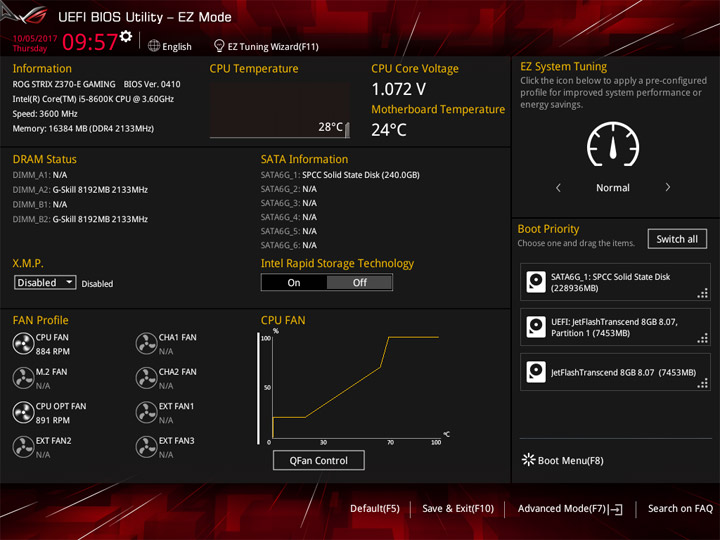

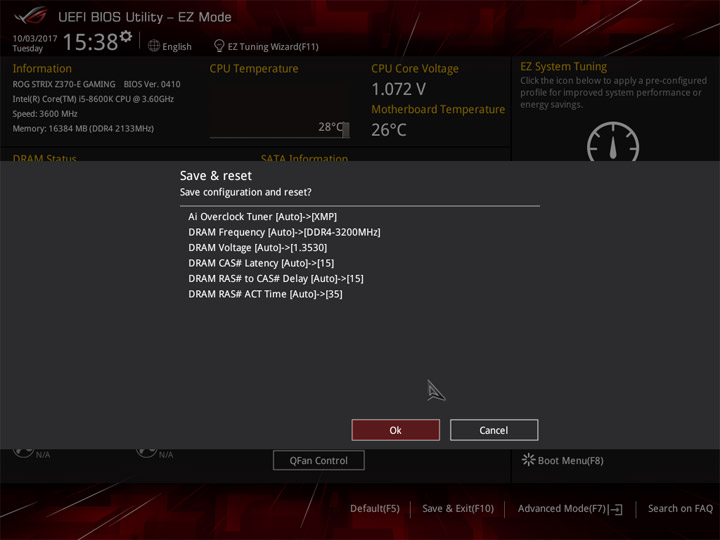

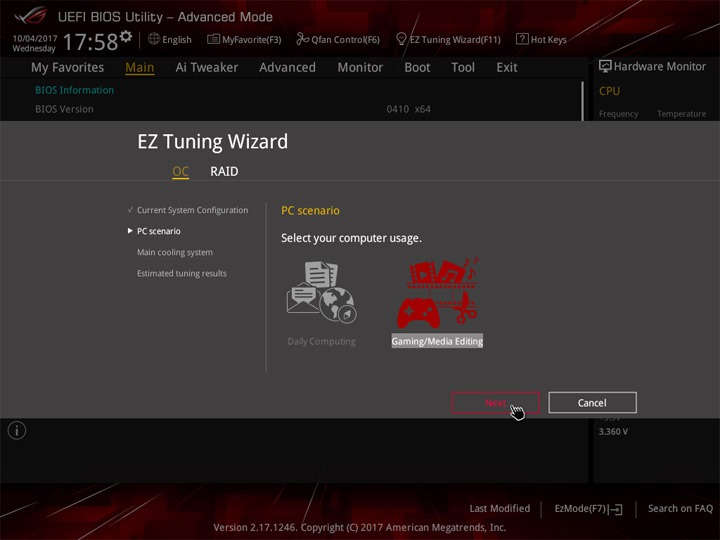

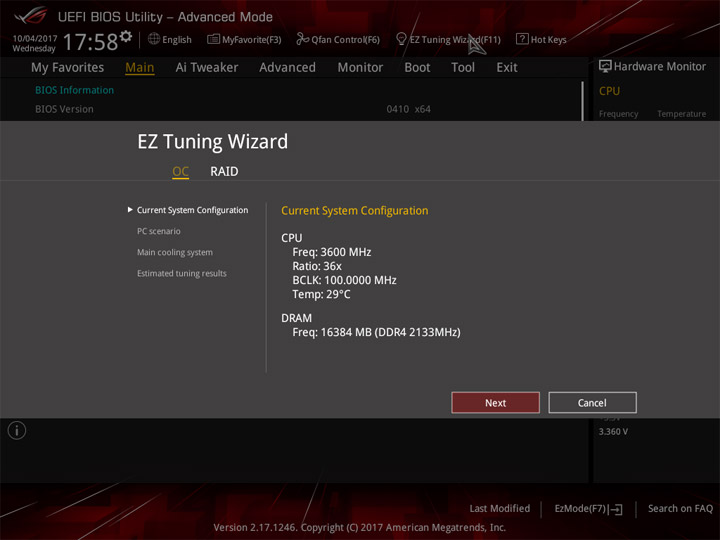

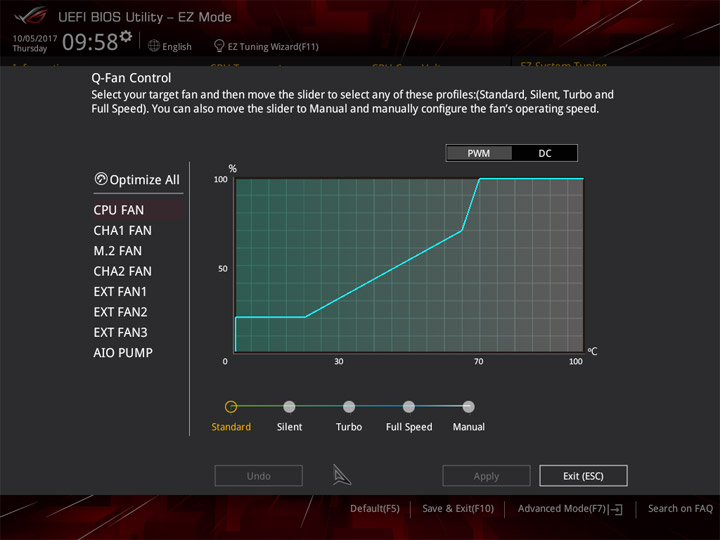

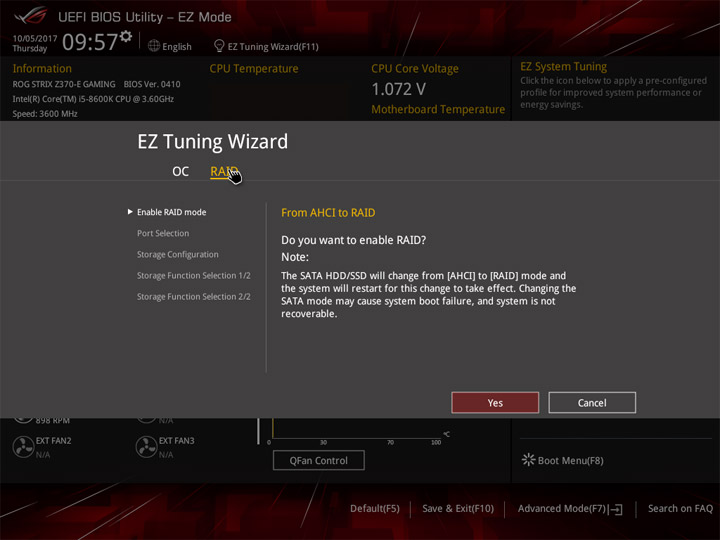

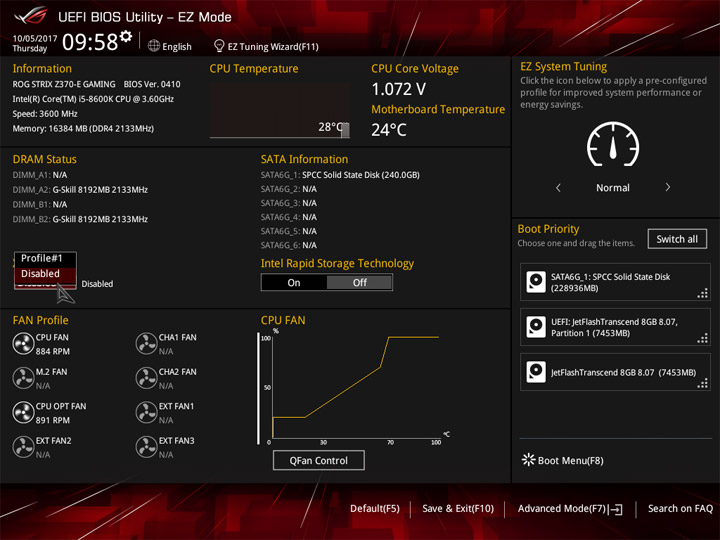

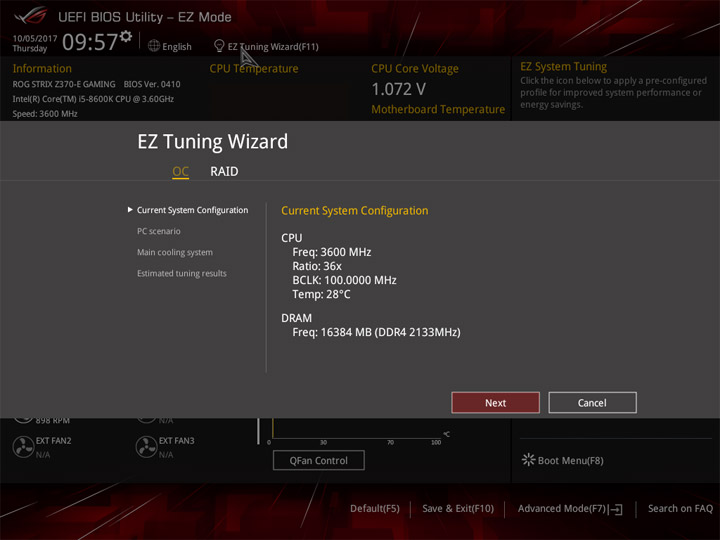

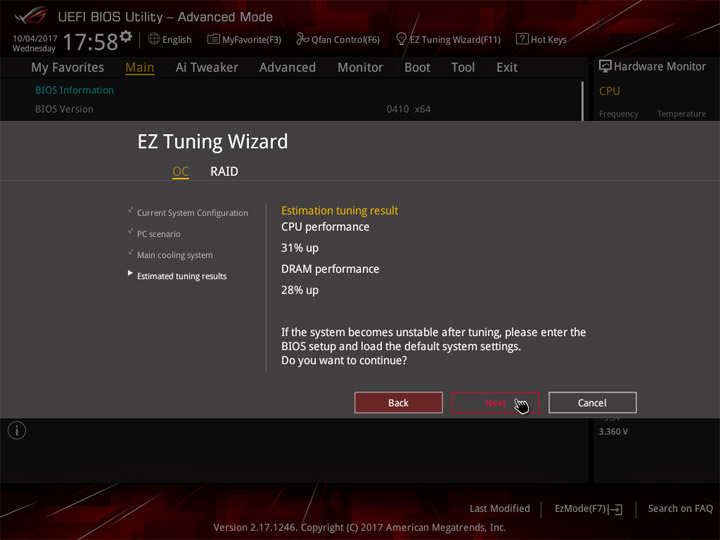

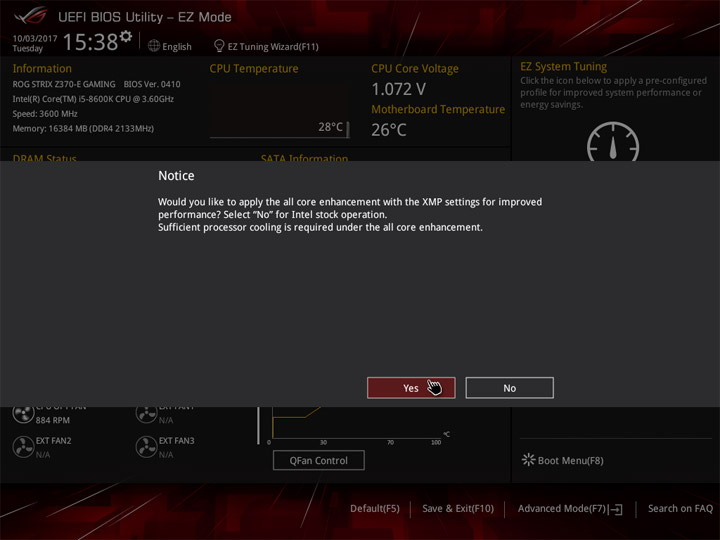

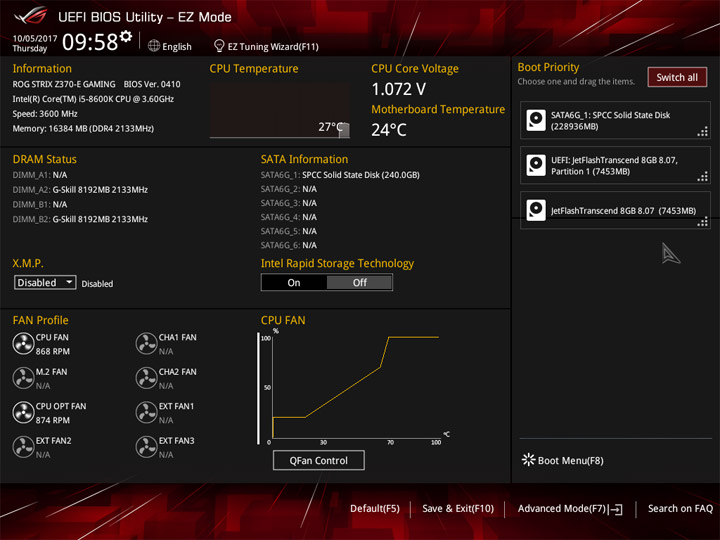

Упрощённая настройка проходит в режиме Ez Mode. Для увеличения производительности системы тут можно активировать XMP либо же воспользоваться мастером по настройке (разгону) Ez Tuning Wizard. Ещё один вспомогательный компонент — Q-Fan Control, необходимый для наладки схемы охлаждения.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

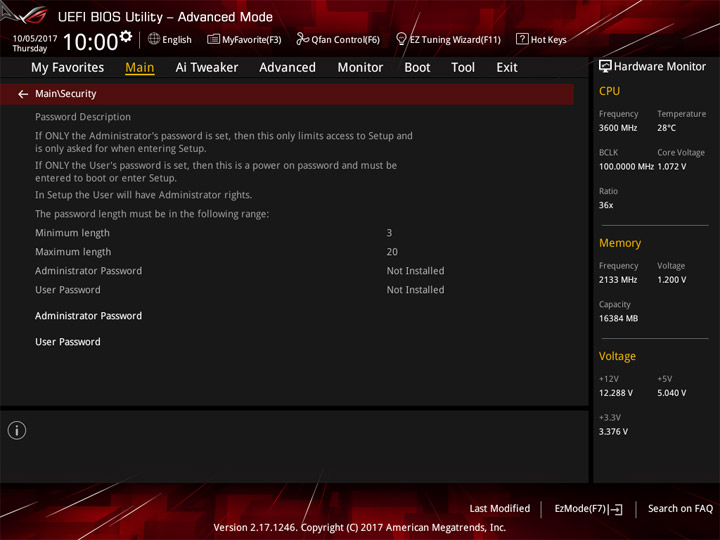

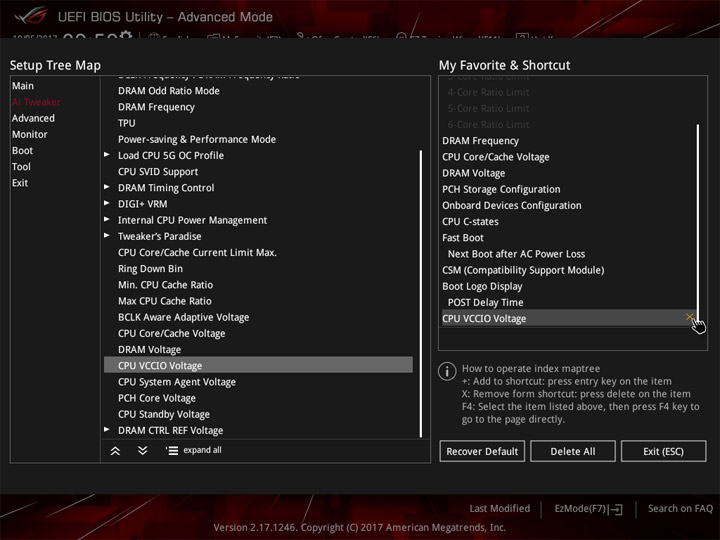

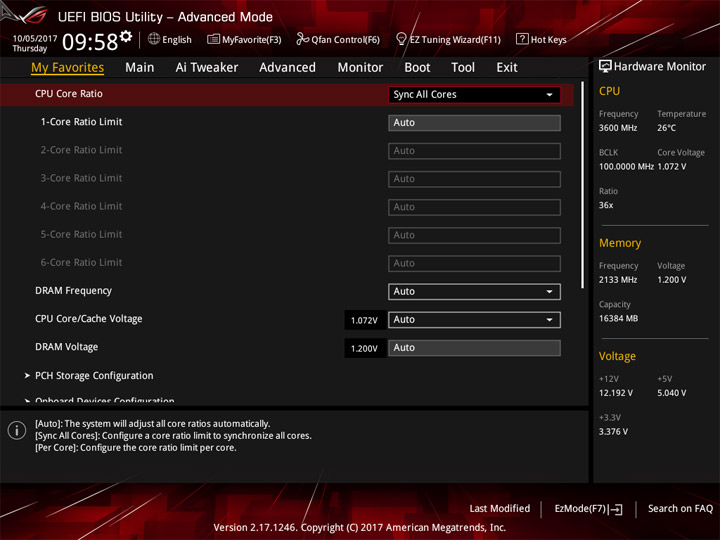

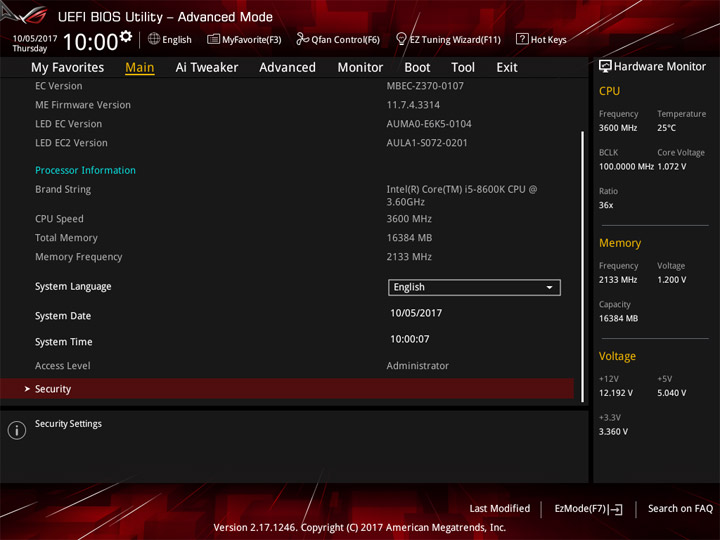

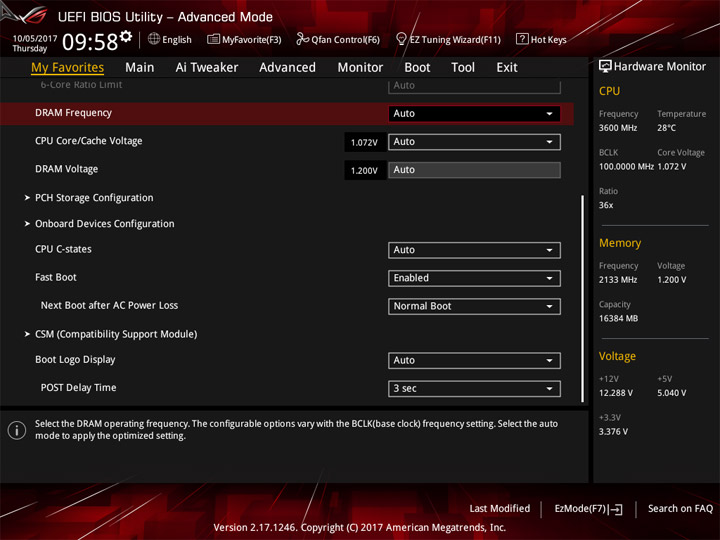

Структура расширенного меню Advanced Mode выглядит так же, как и прежде. Первая рубрика позволяет составить список из излюбленных пунктов, тут можно собрать необходимые для оверклокинга разделы, для более удобного к ним доступа.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

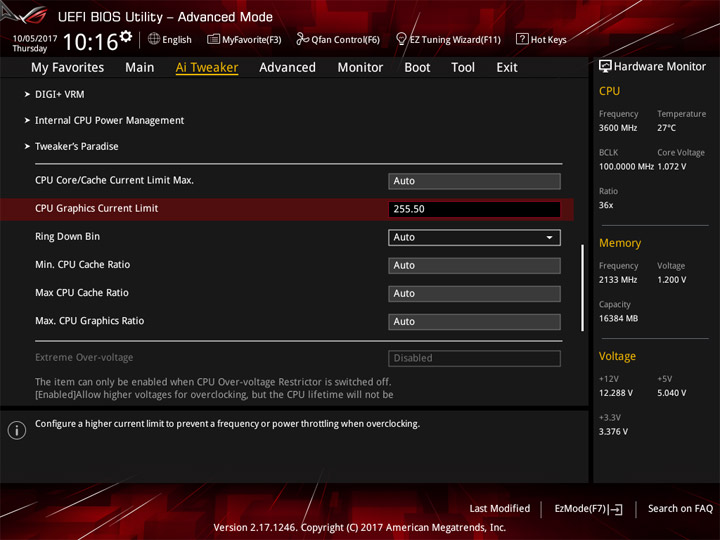

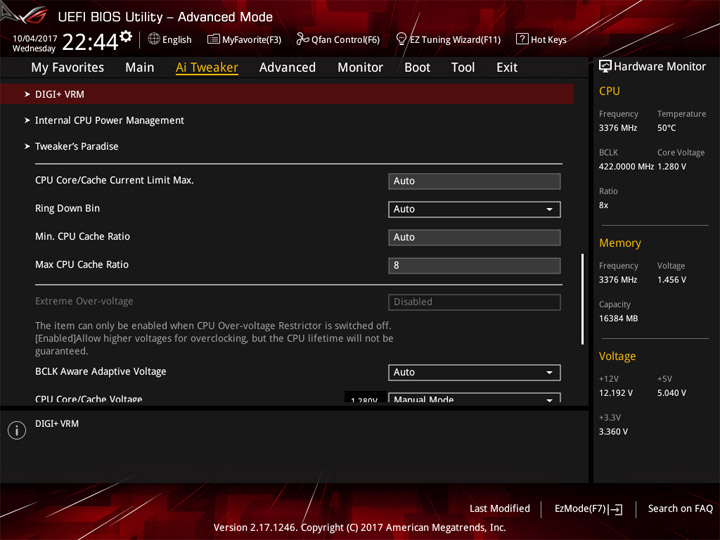

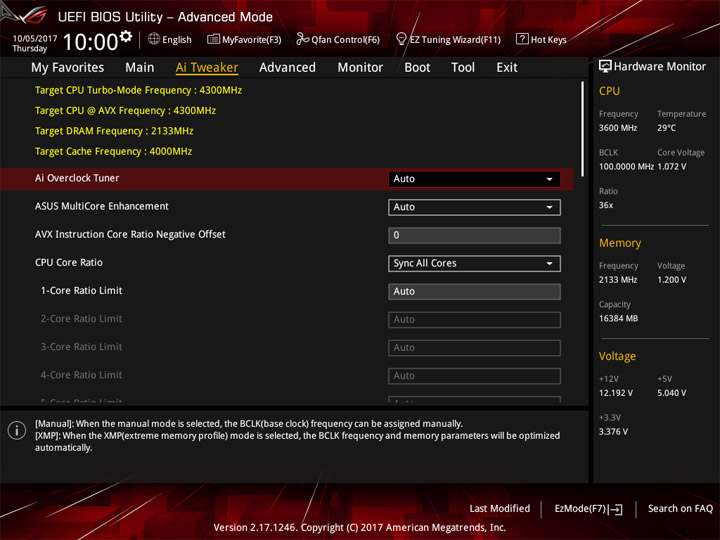

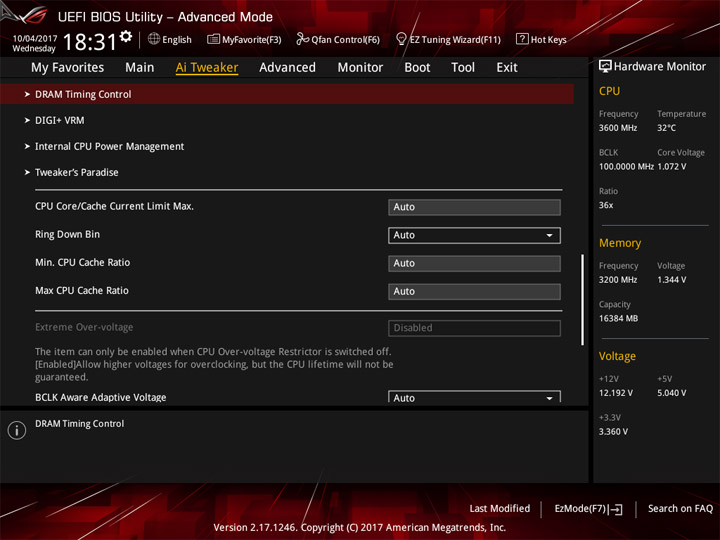

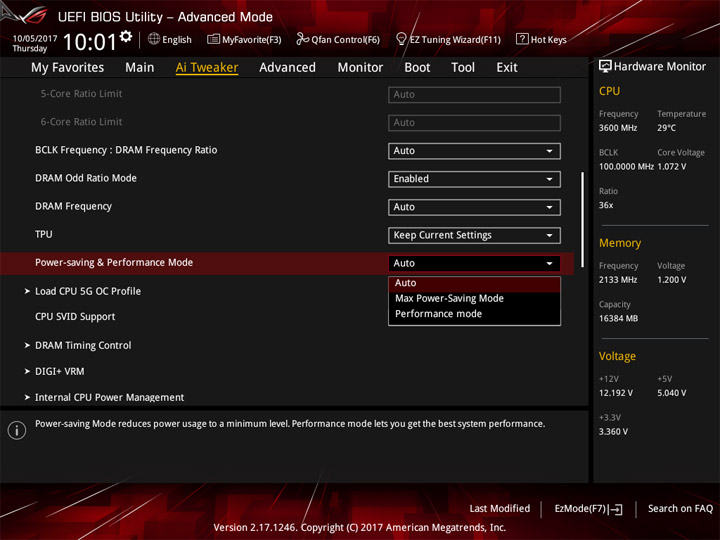

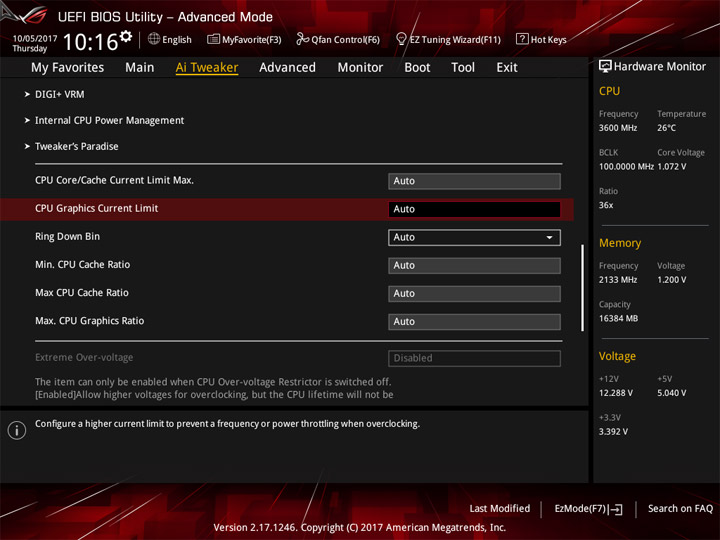

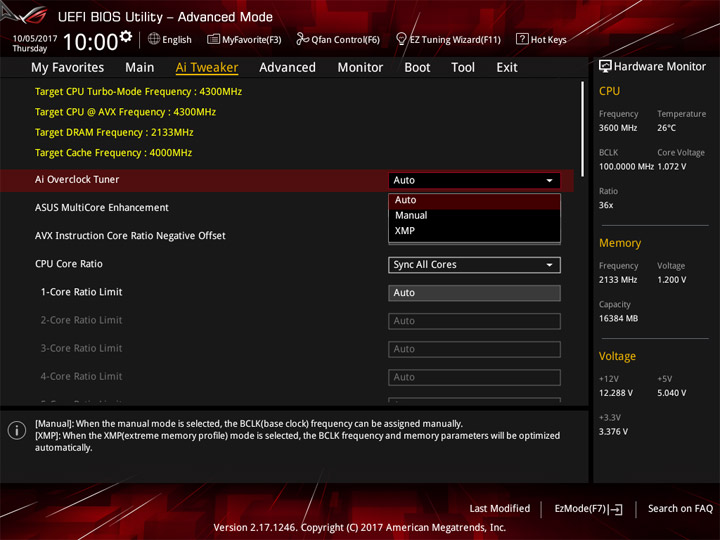

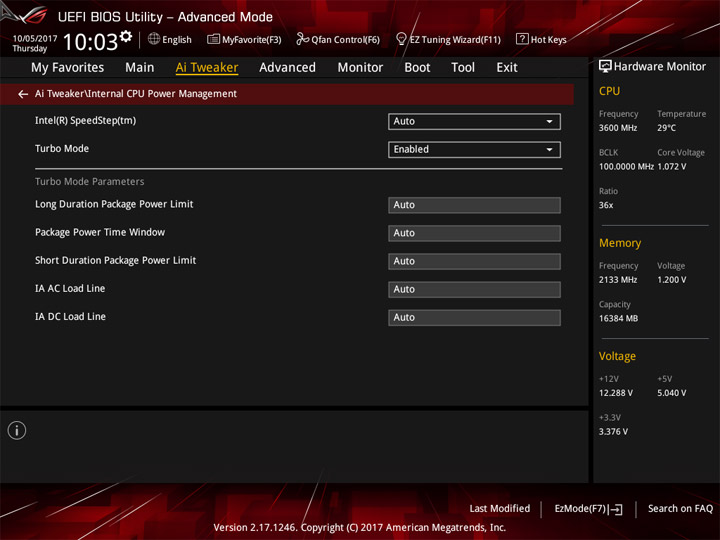

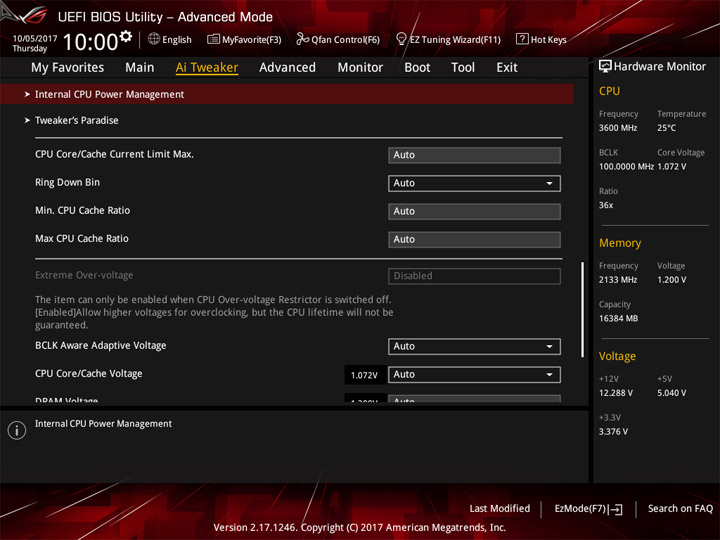

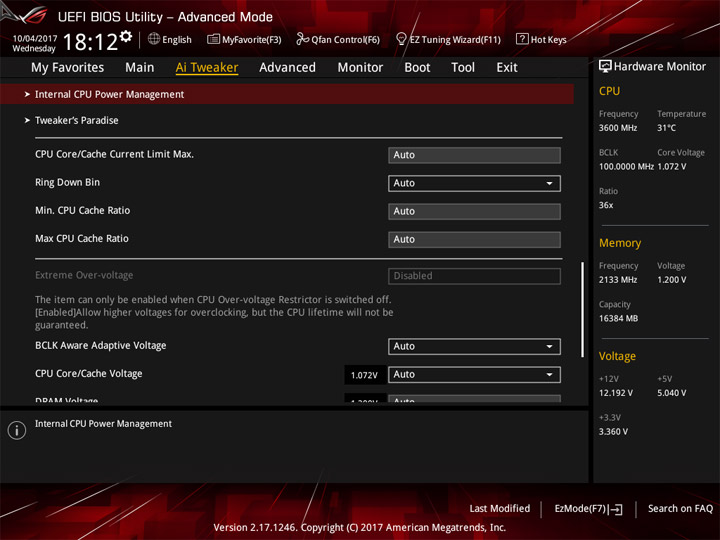

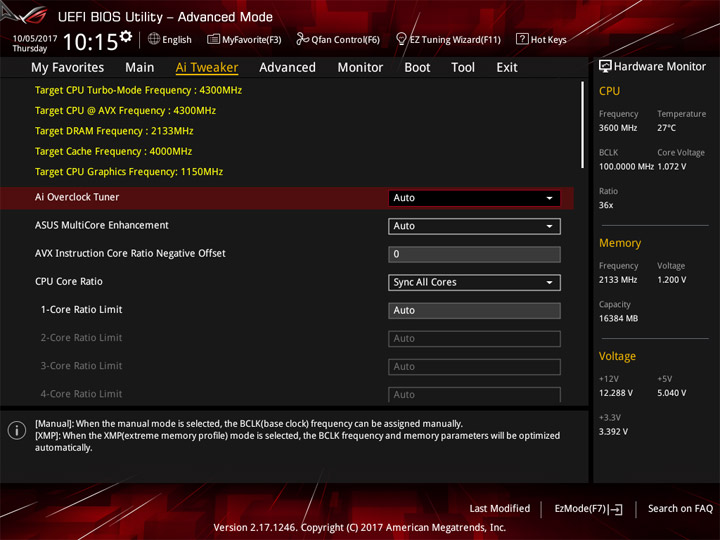

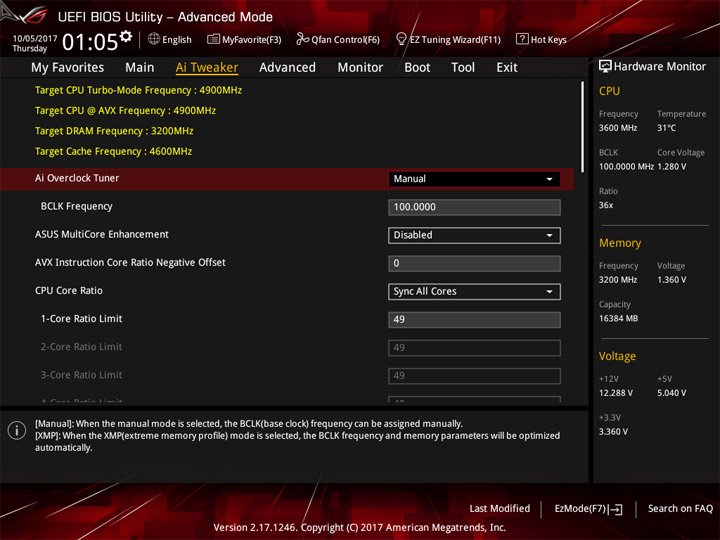

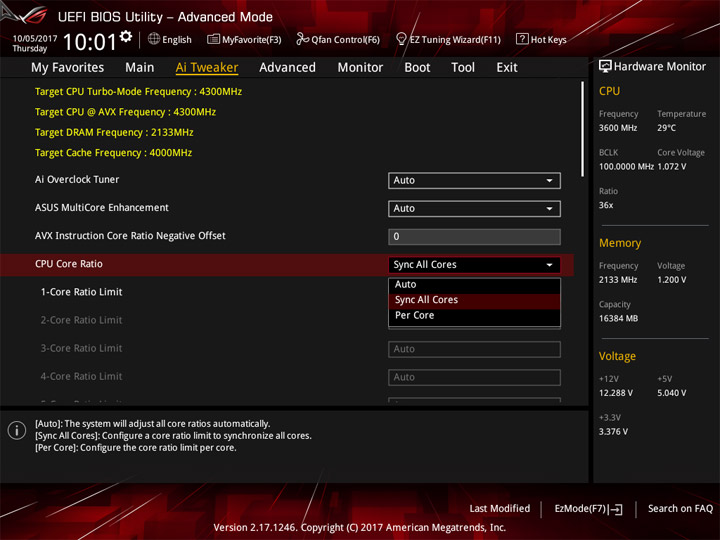

Среди новых пунктов в Ai Tweaker можно отметить ограничители мощности для Uncore. Видимо, даже на такие шаги пришлось пойти, чтобы уложиться в запланированный TDP.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

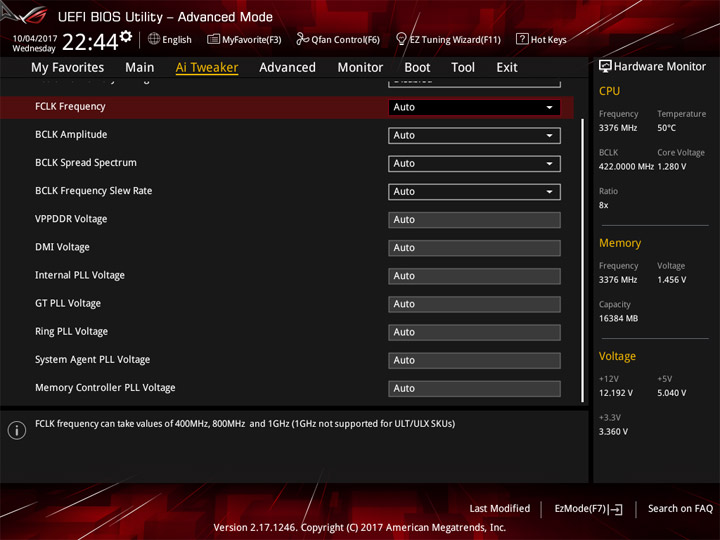

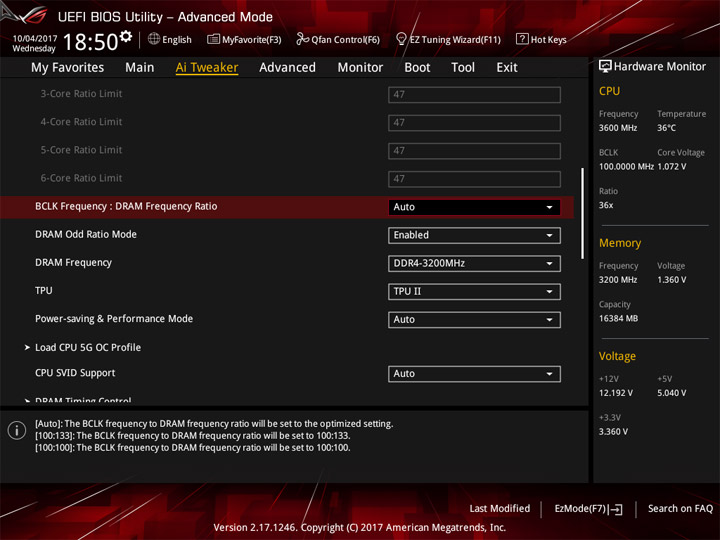

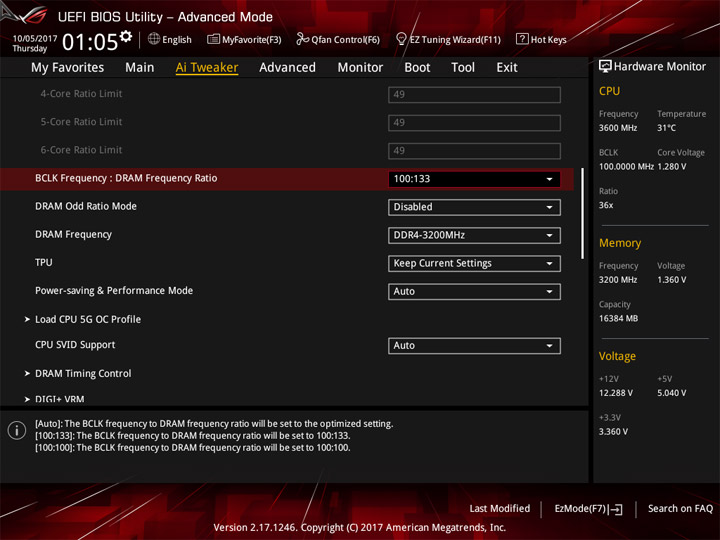

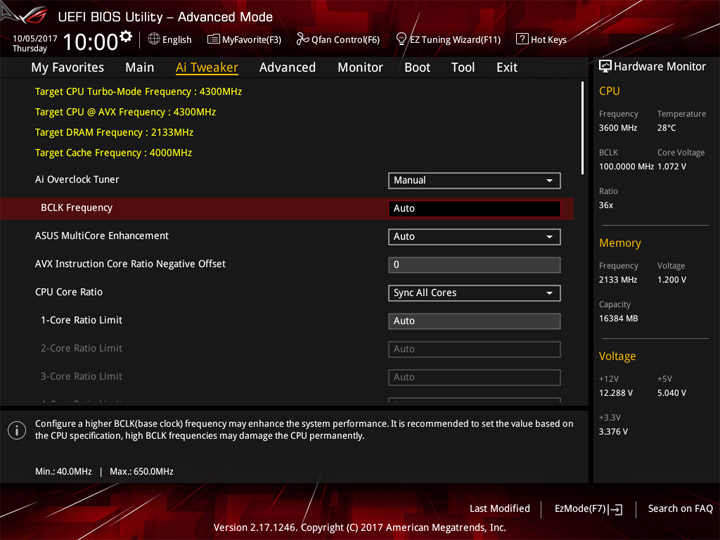

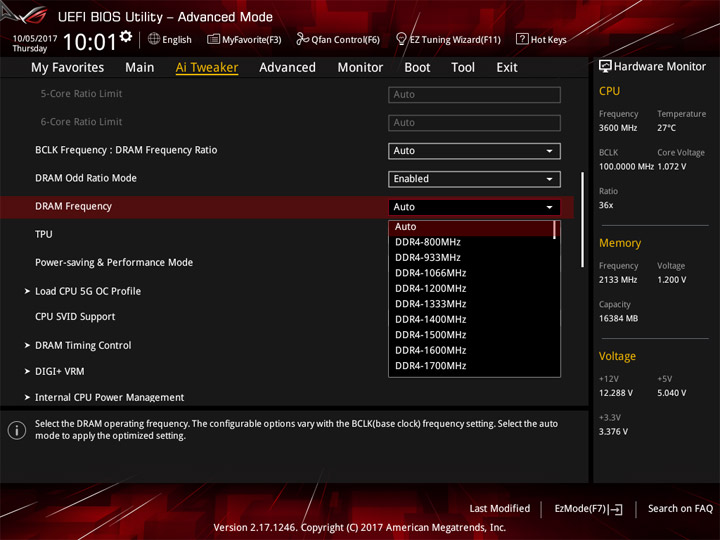

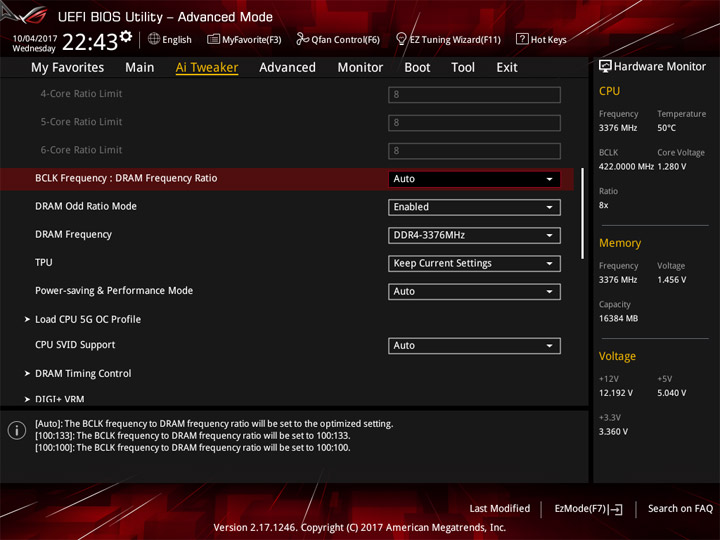

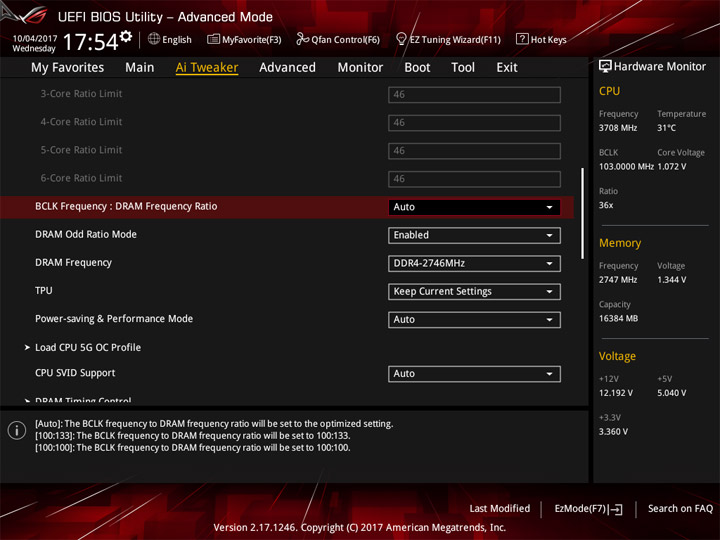

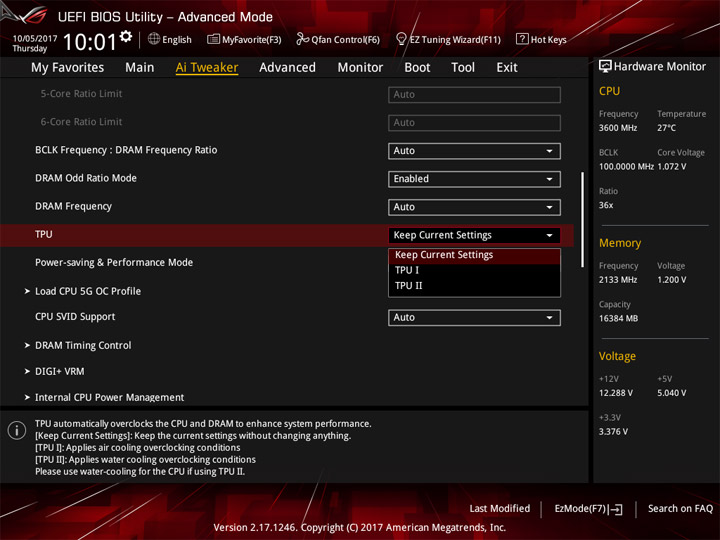

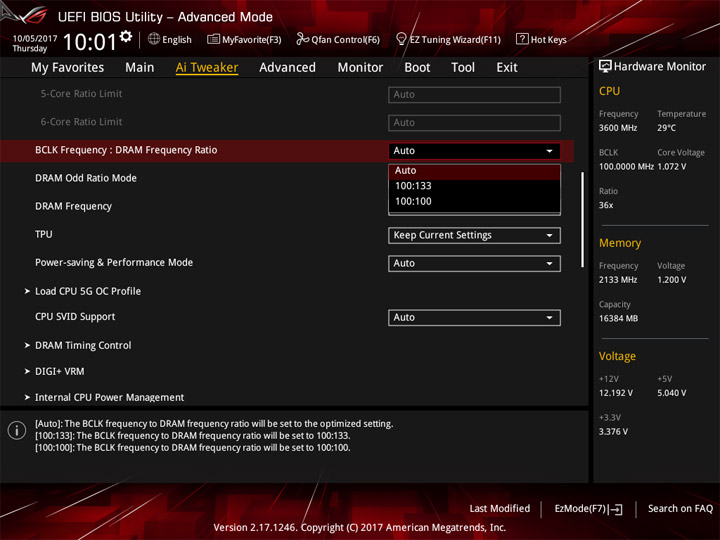

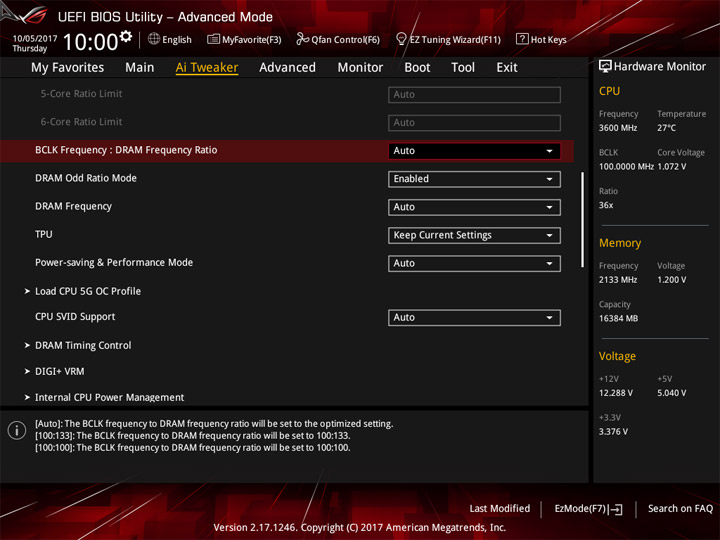

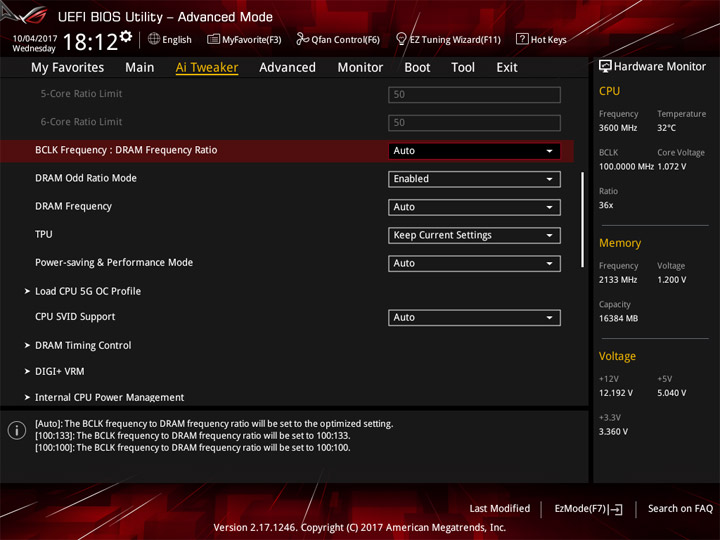

Как и прежде, опорную частоту можно менять в широких пределах. Вдвое увеличили предельные значения для частоты ОЗУ. Инженеры ASUS, как и всегда, заготовили несколько фирменных профилей под разгон компонентов, их обязательно испытаем, несколько позже.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

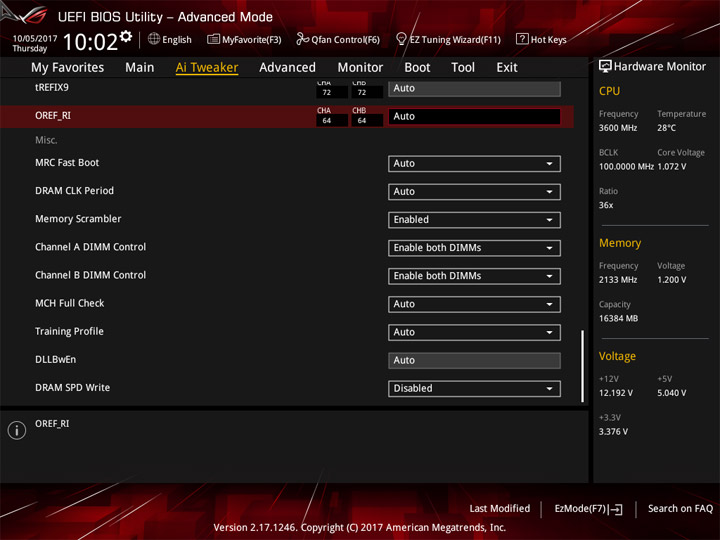

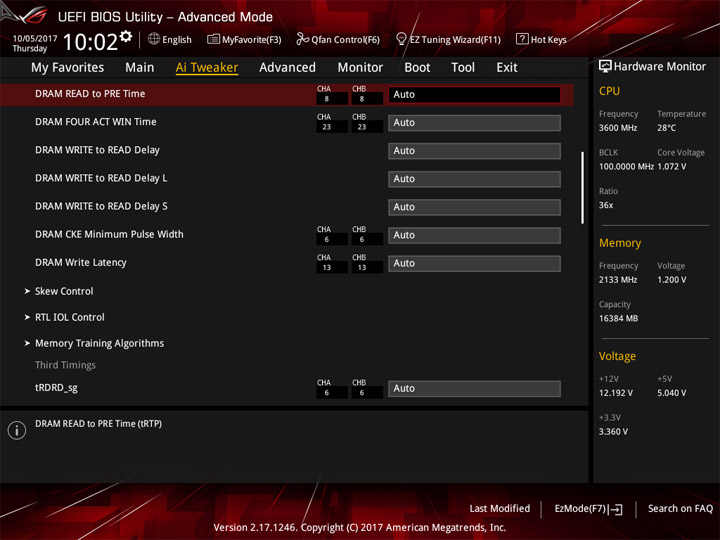

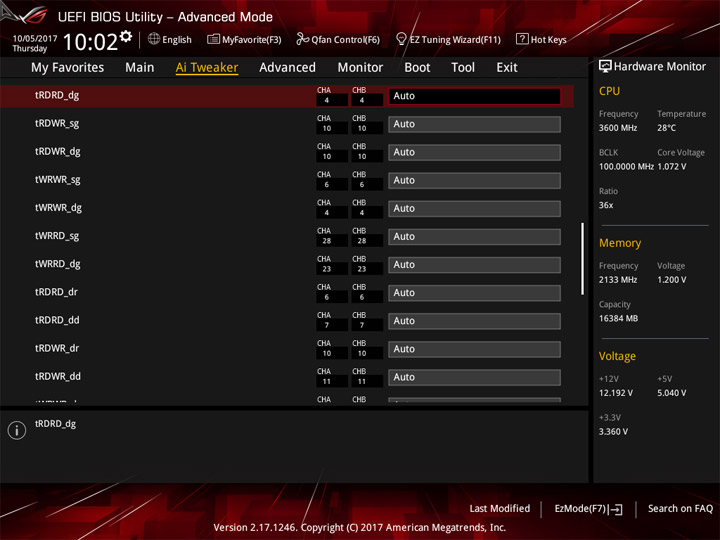

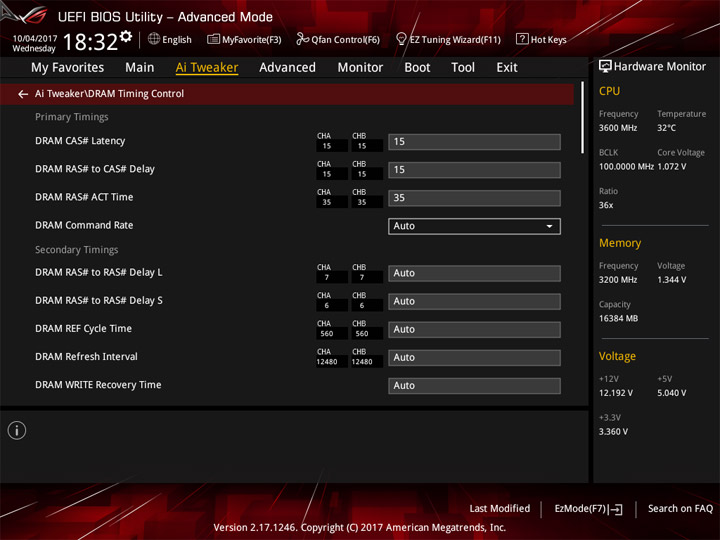

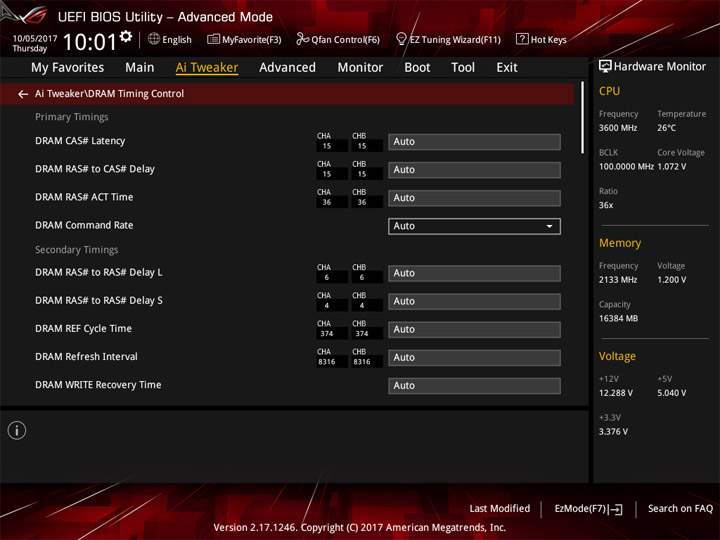

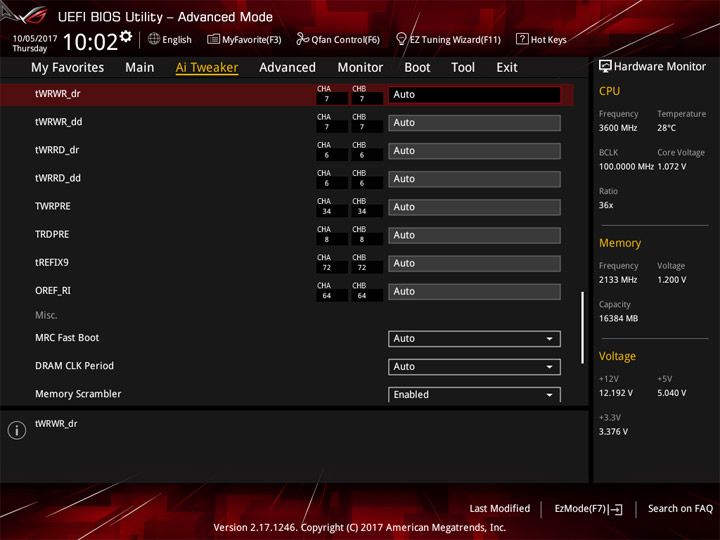

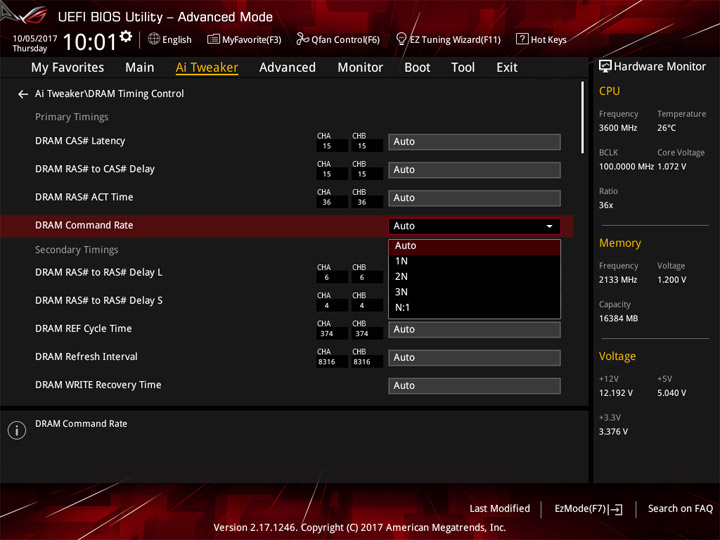

Для работы с задержками выделена не одна страница и рубрика.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

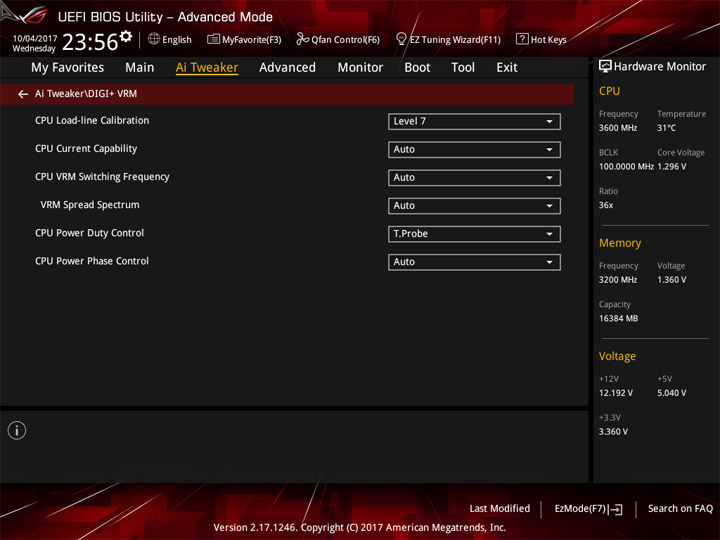

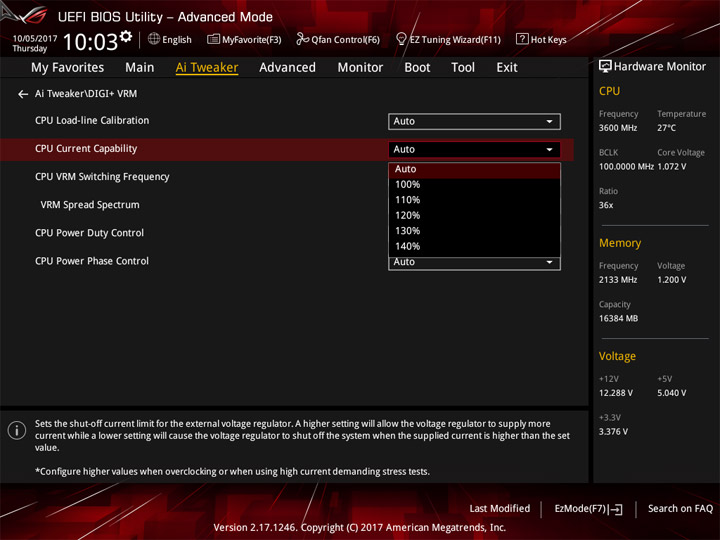

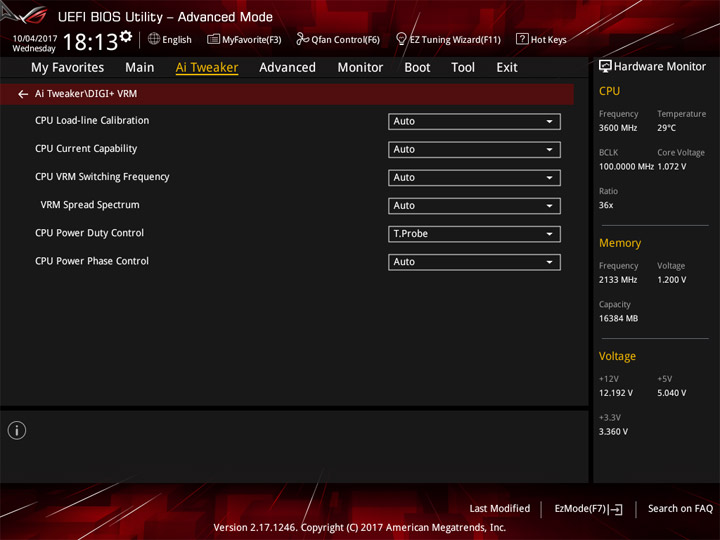

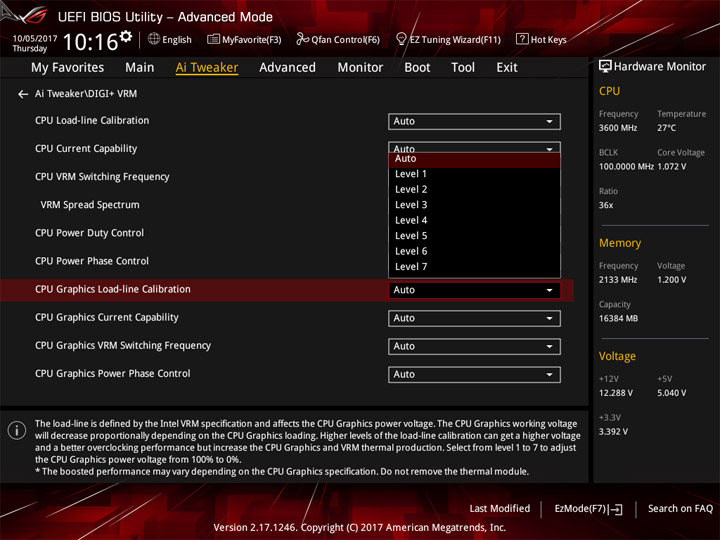

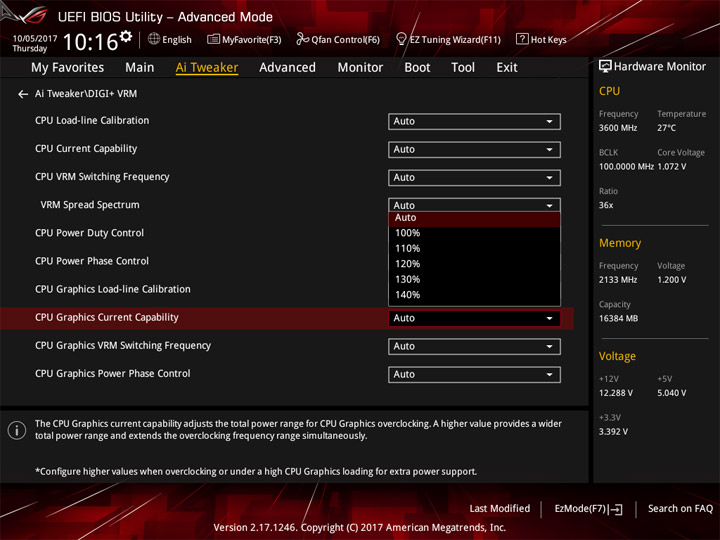

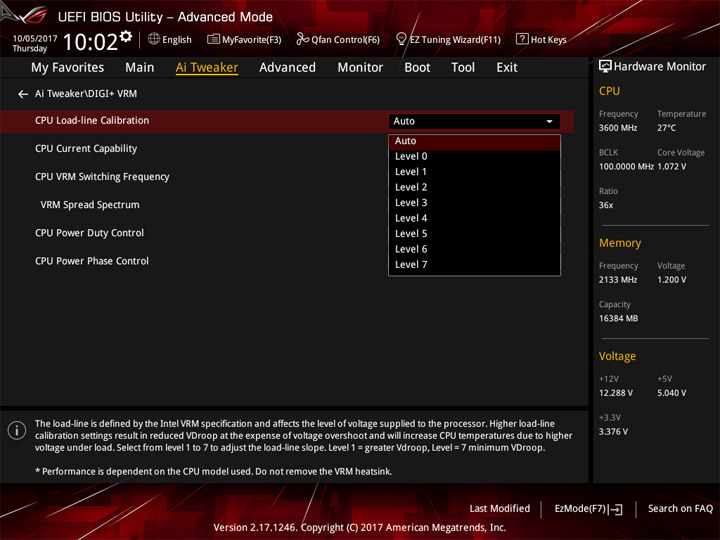

У процессорного напряжения есть поддержка в лице восьми профилей LLC.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

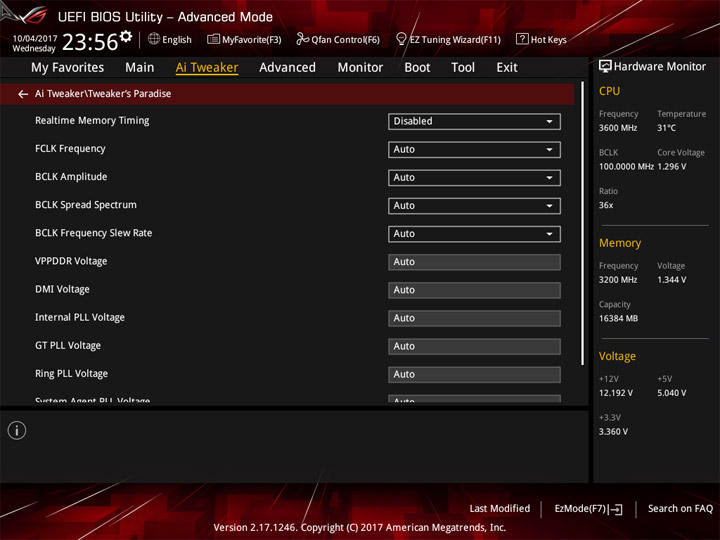

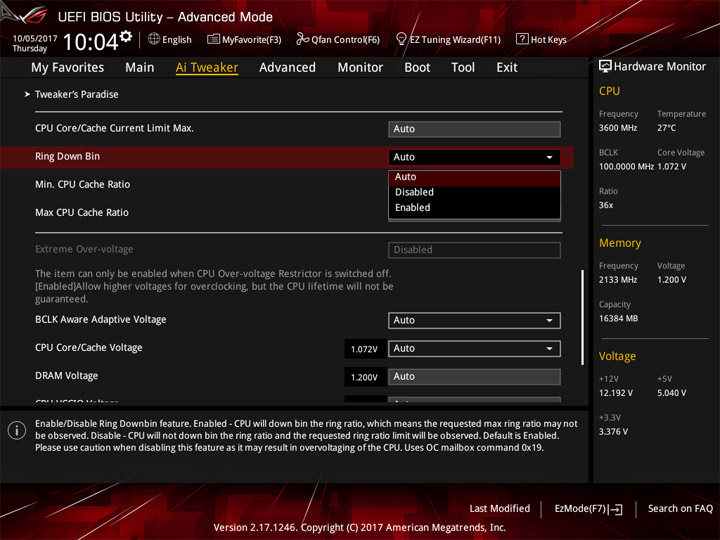

Принадлежность платы к семейству ROG объясняет наличие рубрики с необычайно тонкими настройками, они будут полезны пытливым любителям бенчмаркинга.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

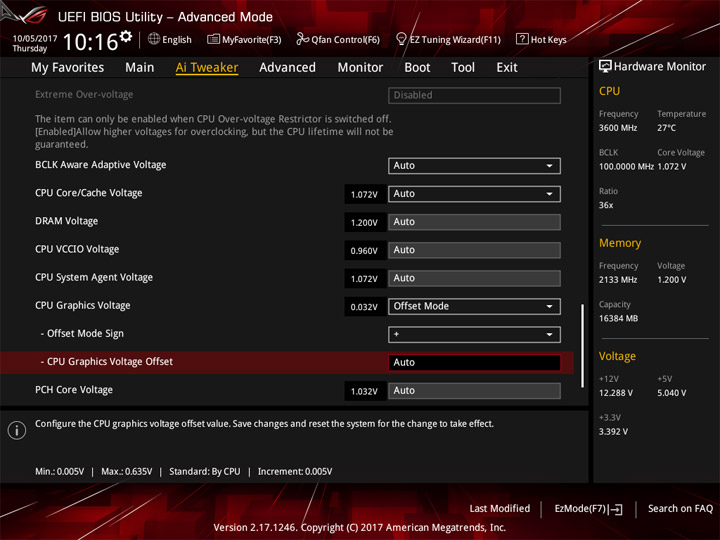

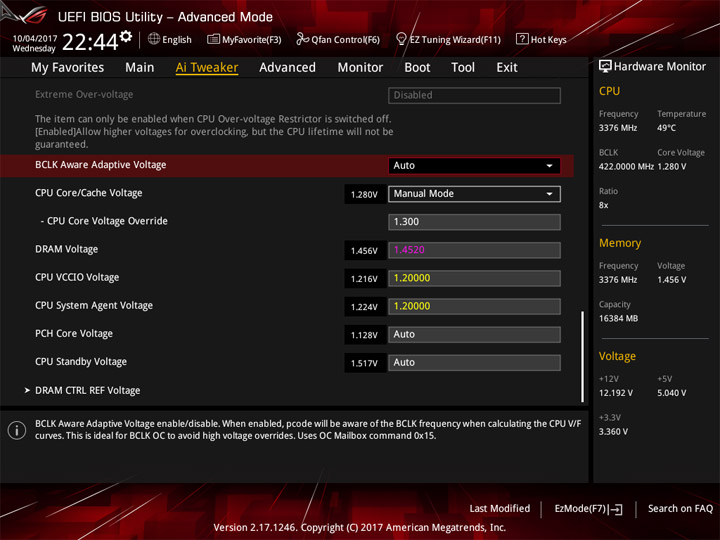

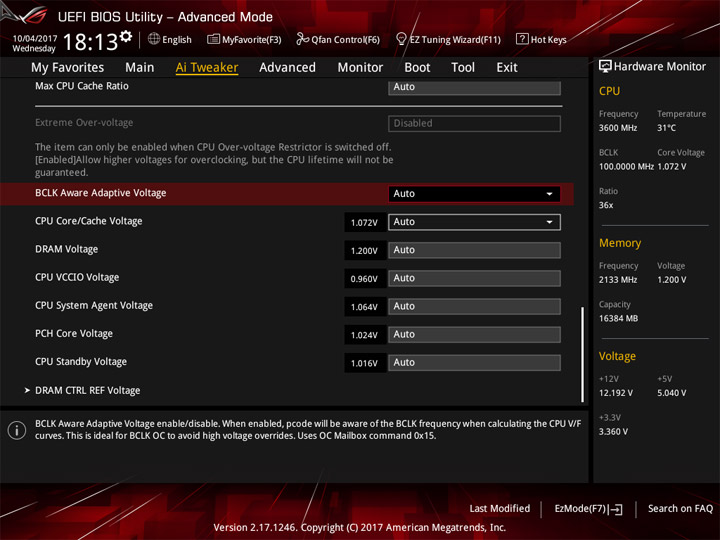

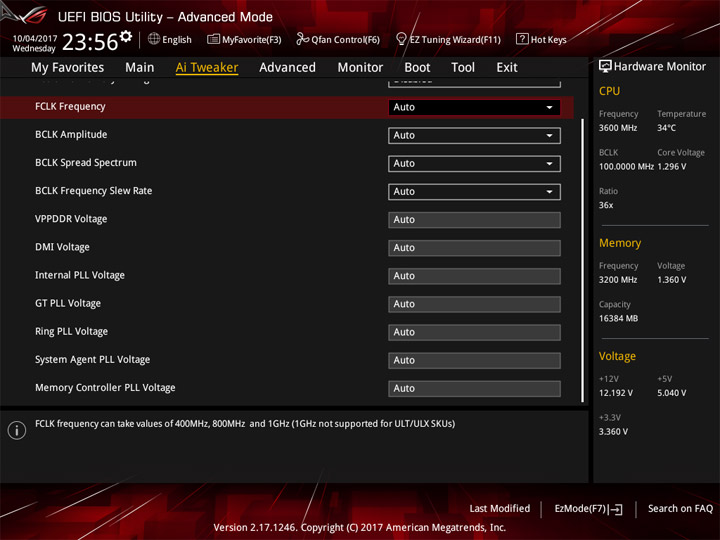

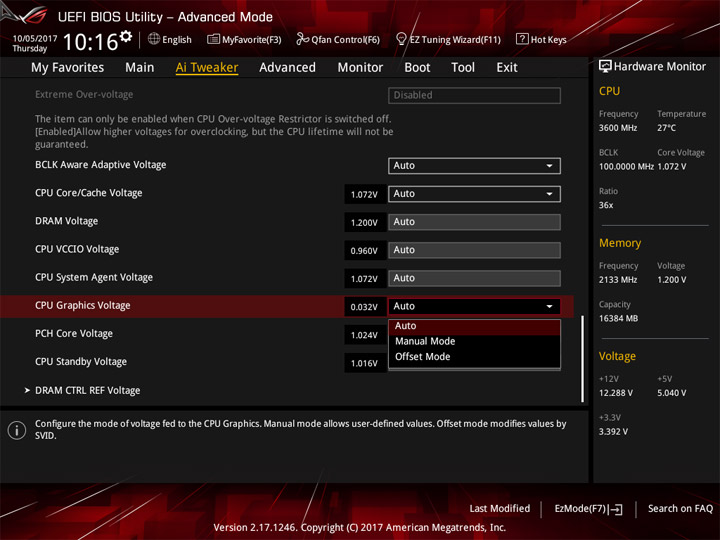

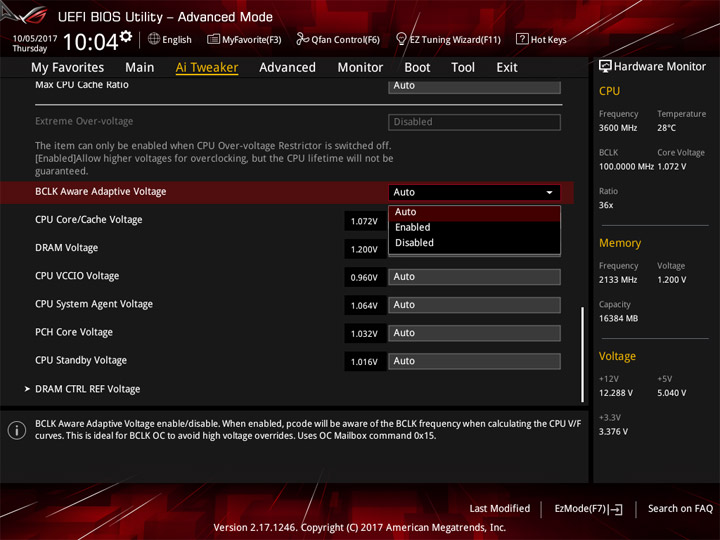

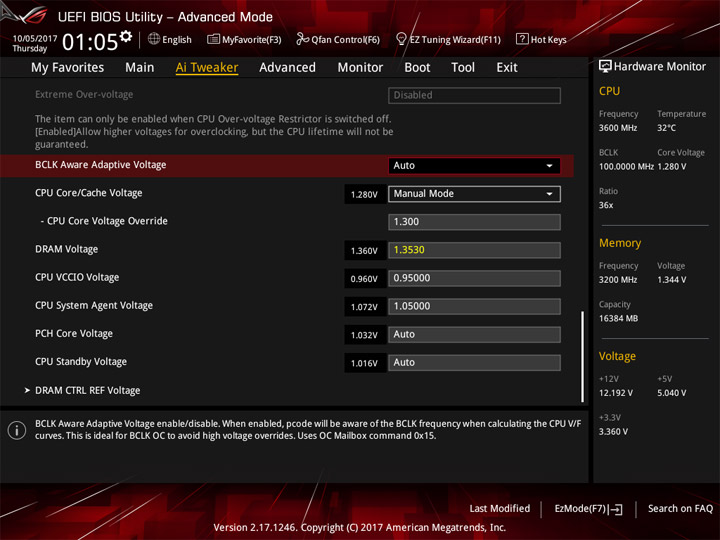

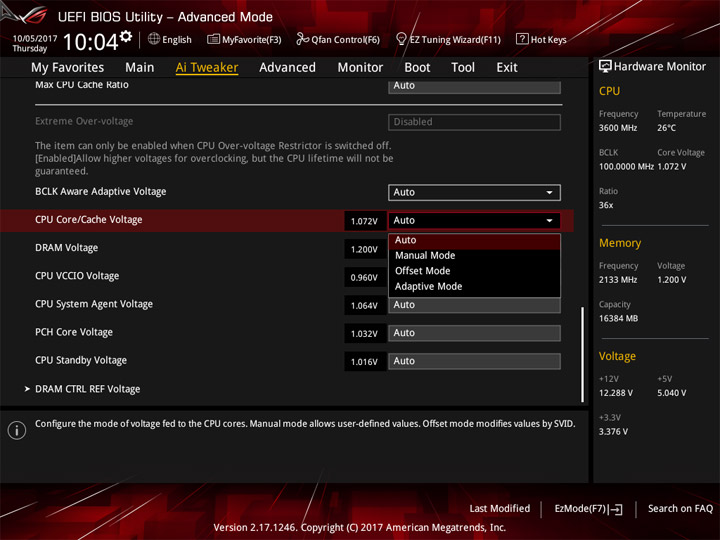

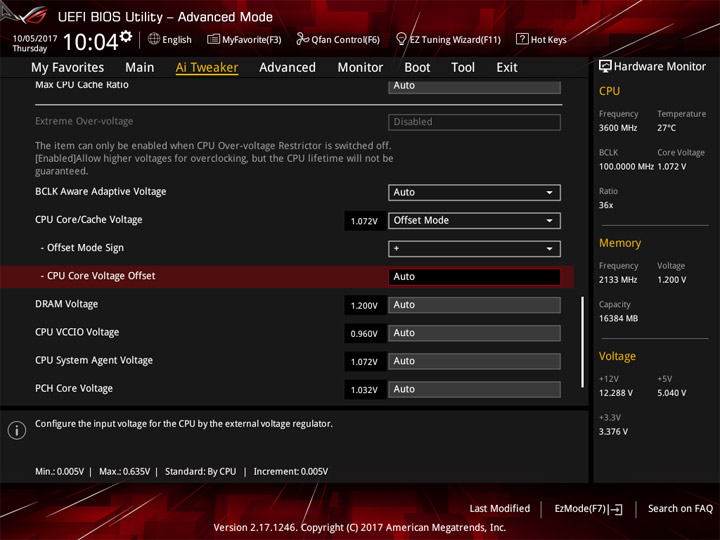

Работа с напряжениями ничем новым относительно процессоров (чипсетов) прошлых поколений не отличается. У ЦП можно формировать напряжение как полностью его фиксируя, так и подбирая добавочную величину к базовой, заводской отметке.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

В случае работы с интегрированным графическим ядром также будут в наличии пункты, как по настройке частотной формулы, так и переменные, относящиеся к организации режима питания.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Пределы и шаг переменных в точности совпал с предшествующими моделями от ASUS (увеличились, разве что, предельные частоты для ОЗУ).

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level0…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0032–2,0064 0,0066
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

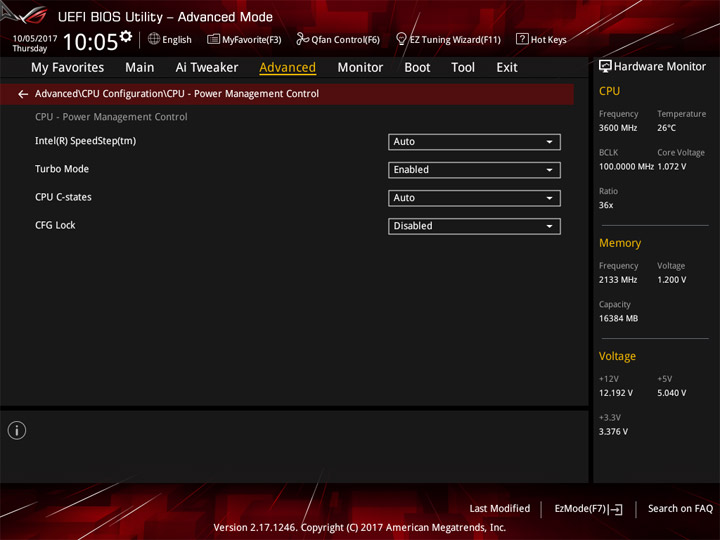

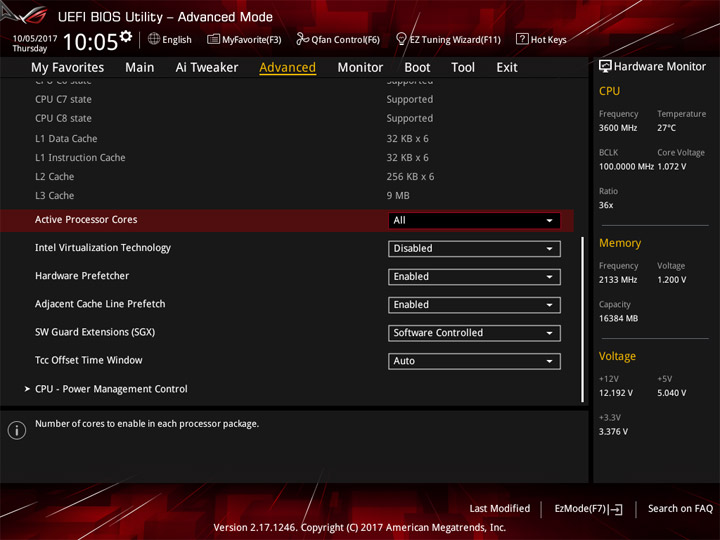

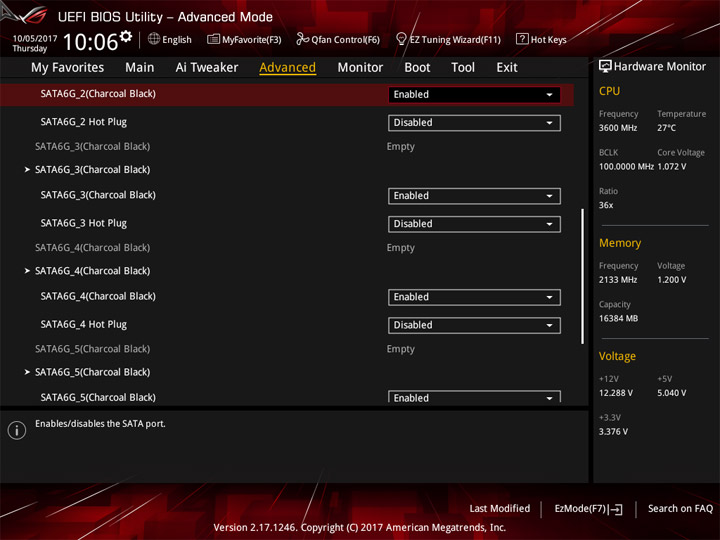

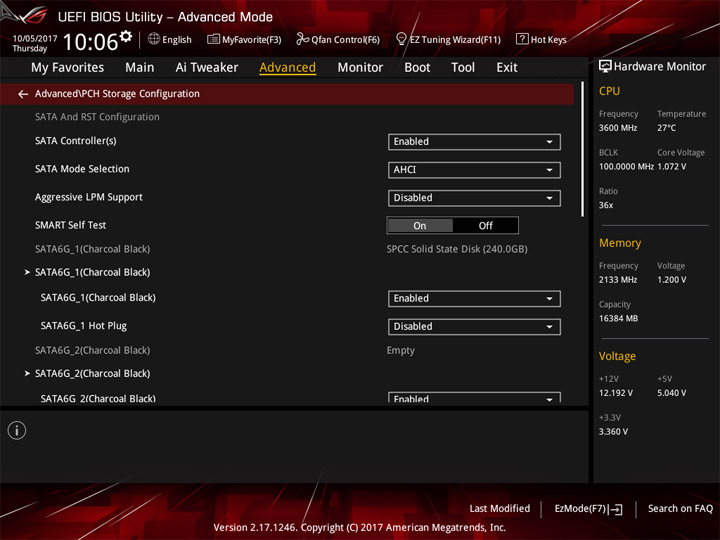

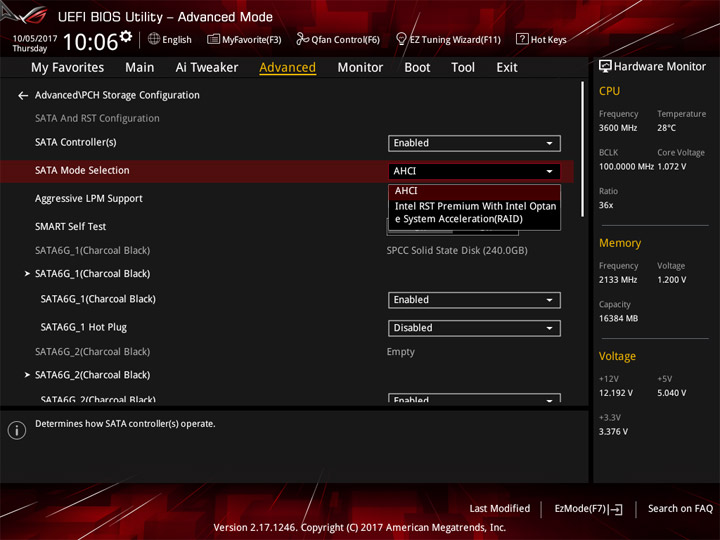

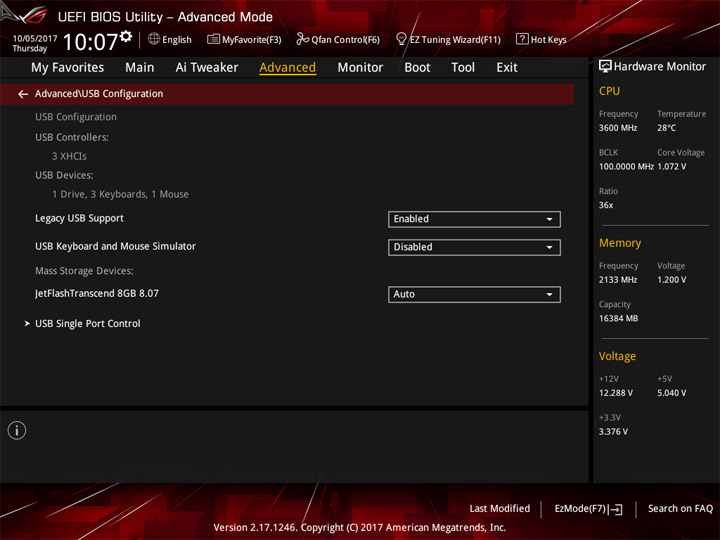

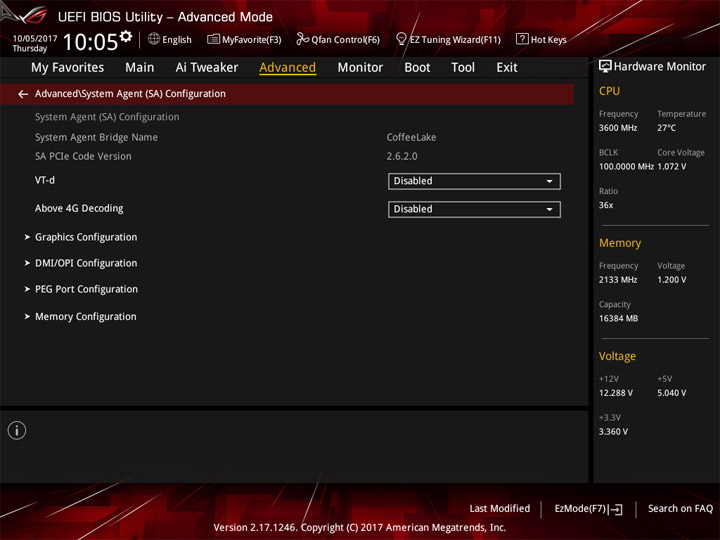

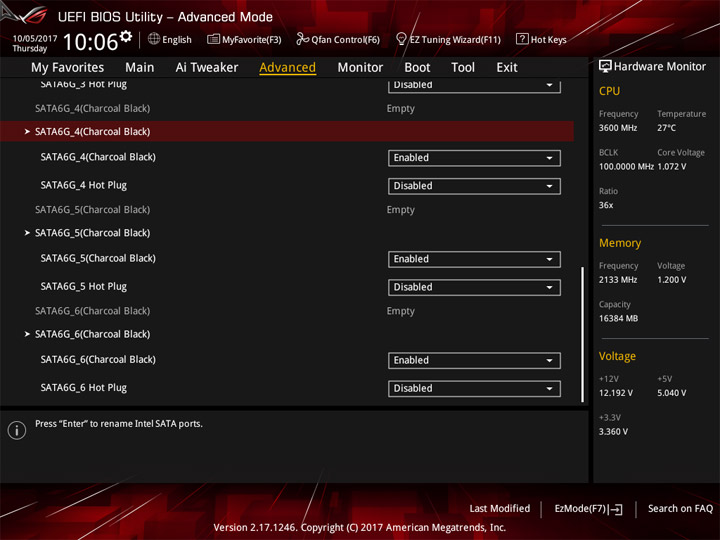

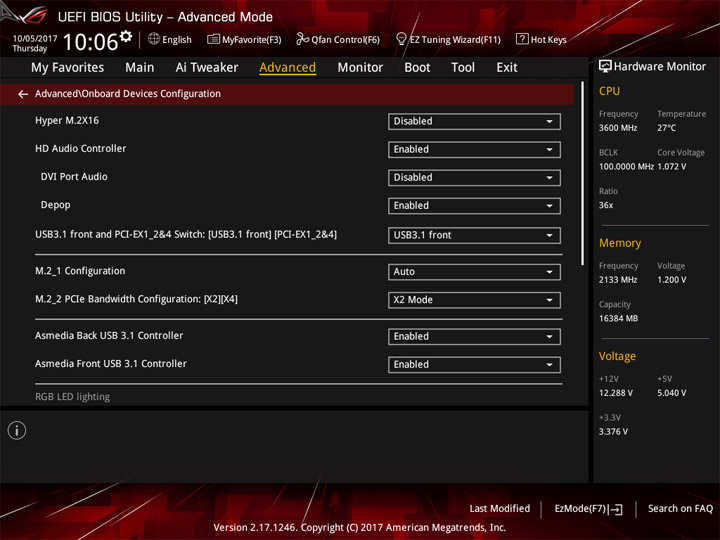

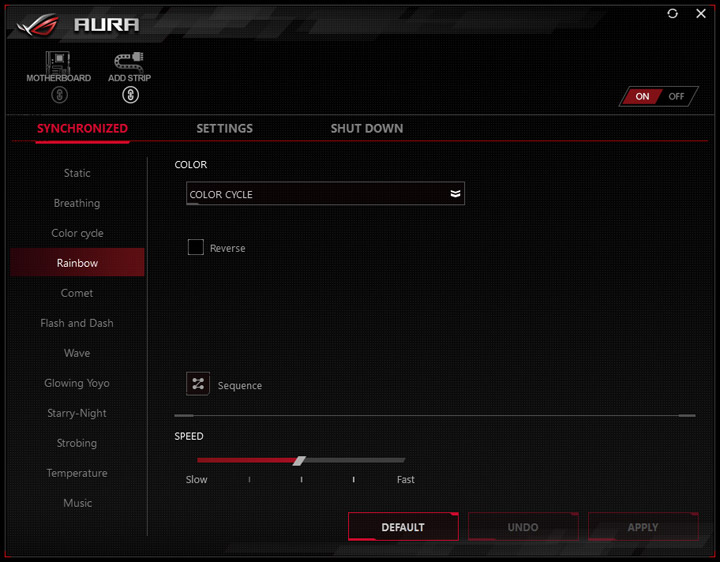

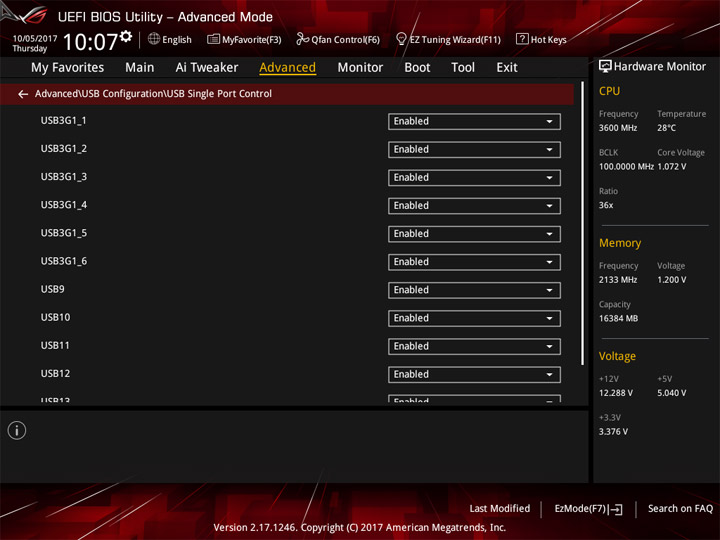

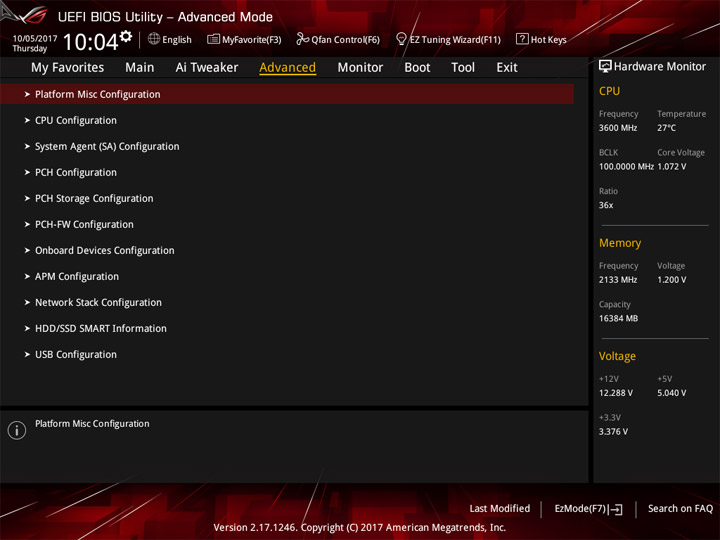

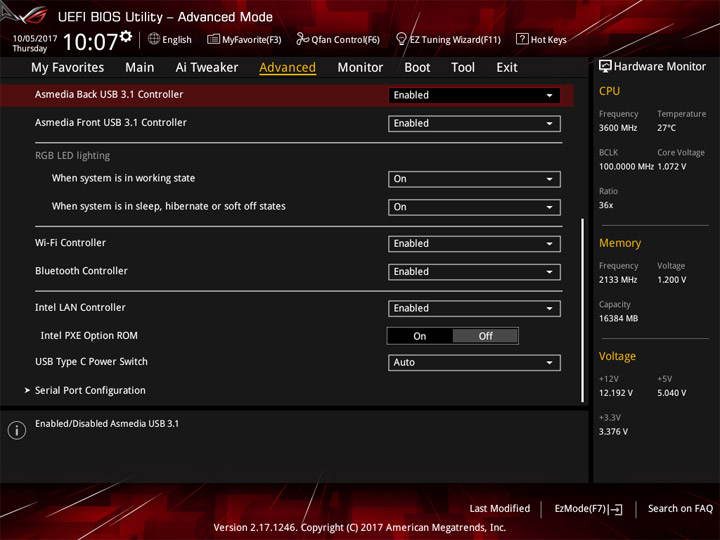

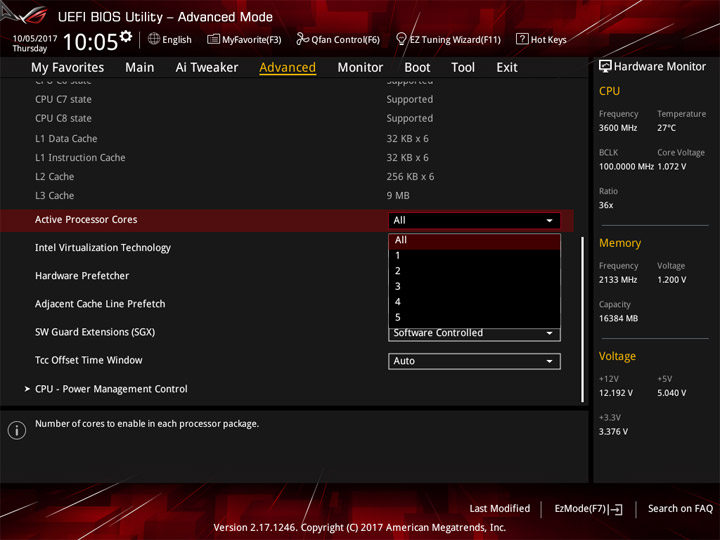

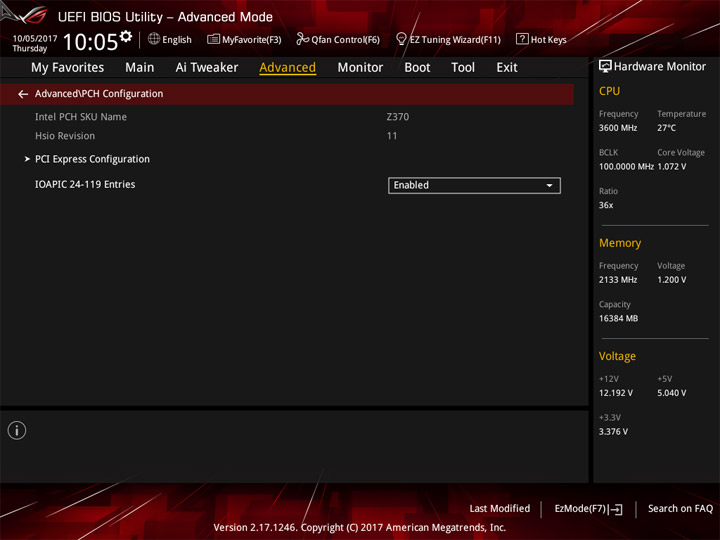

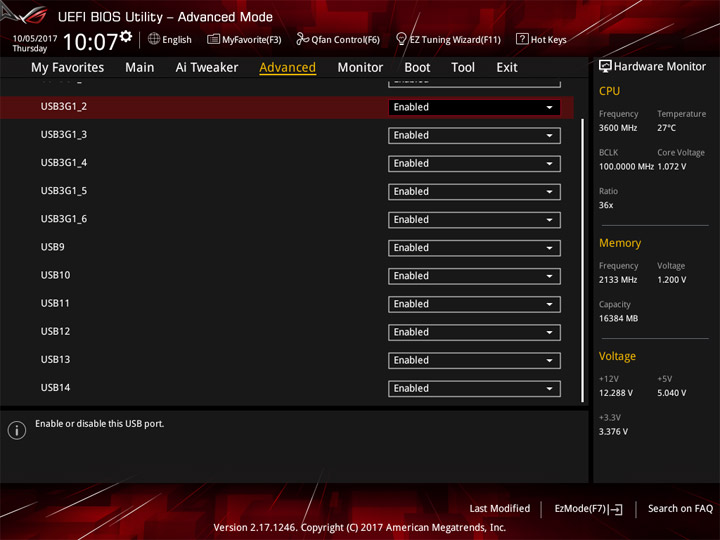

Настройка периферии происходит на вкладке Advanced. Подсветку отсюда можно лишь деактивировать, а для вдумчивой работы с ней потребуется установить специальное ПО.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

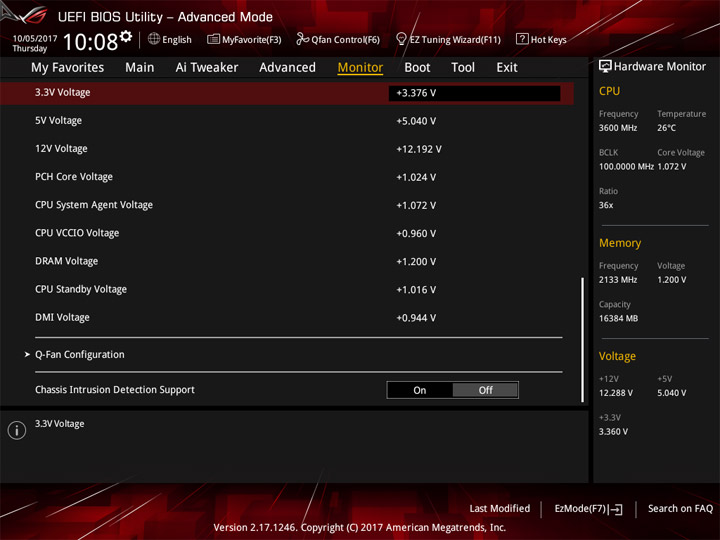

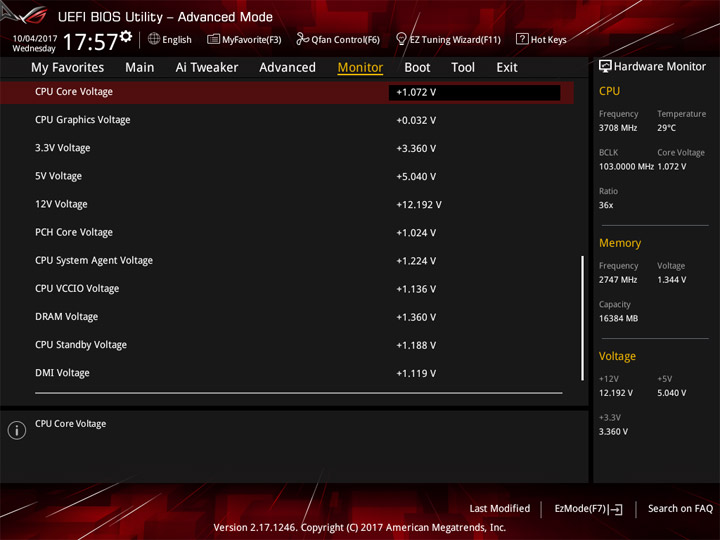

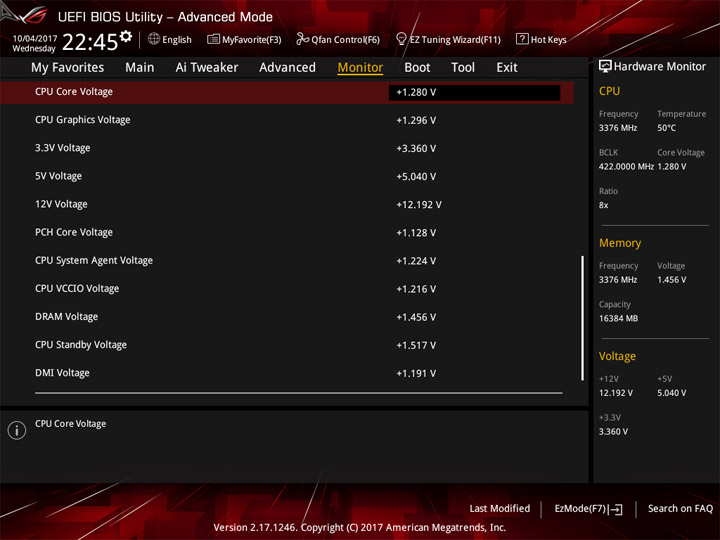

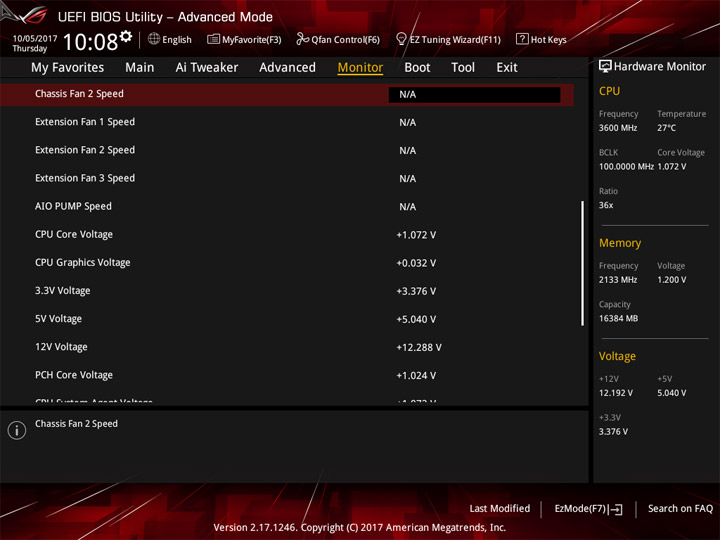

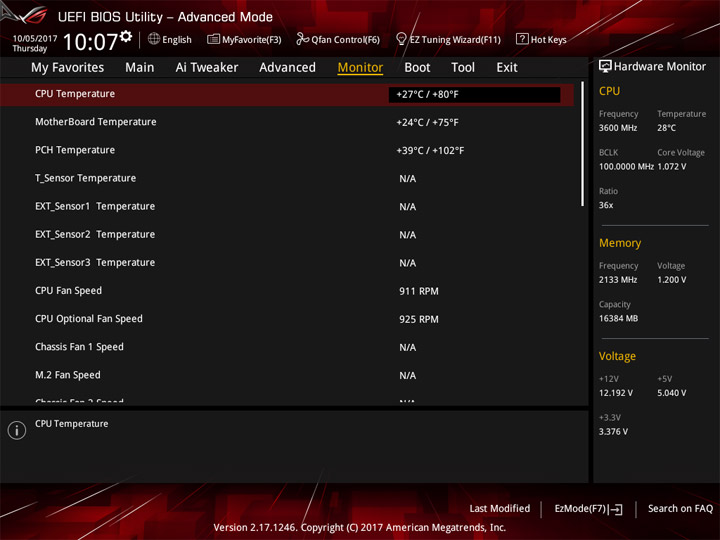

К сожалению, данные о температуре в секторе VRM недоступны, их можно получить, воспользовавшись услугами комплектного выносного термодатчика.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

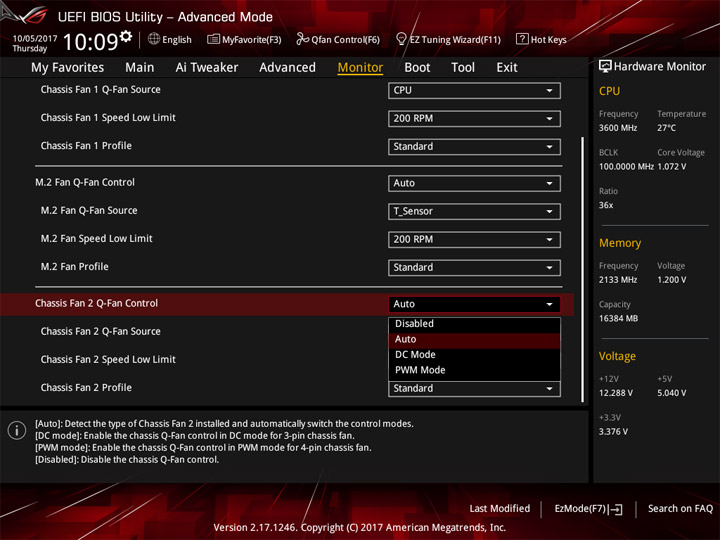

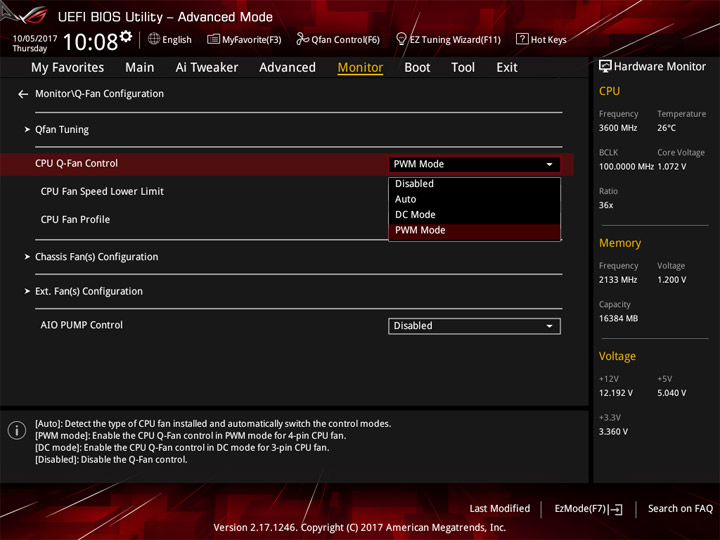

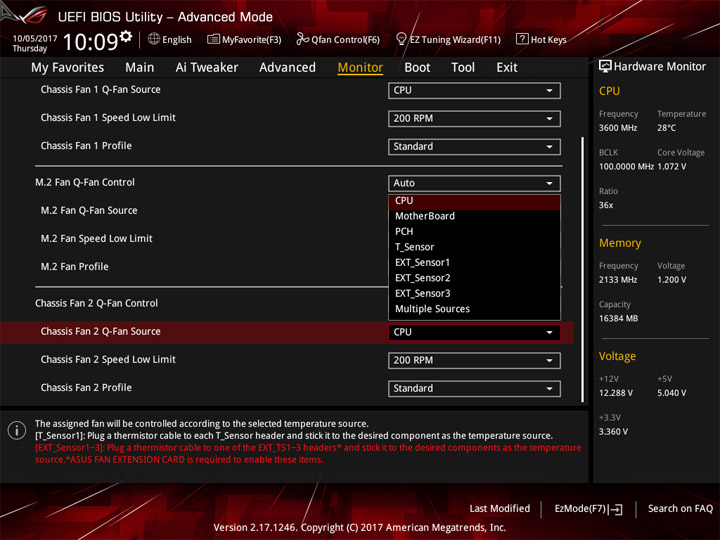

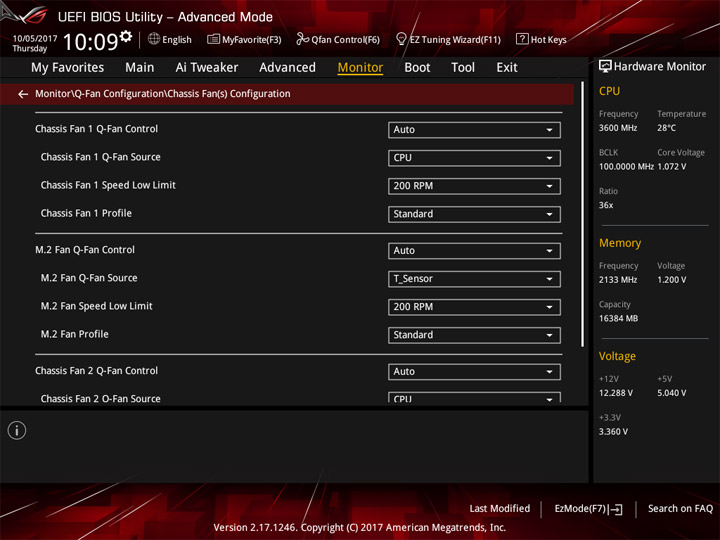

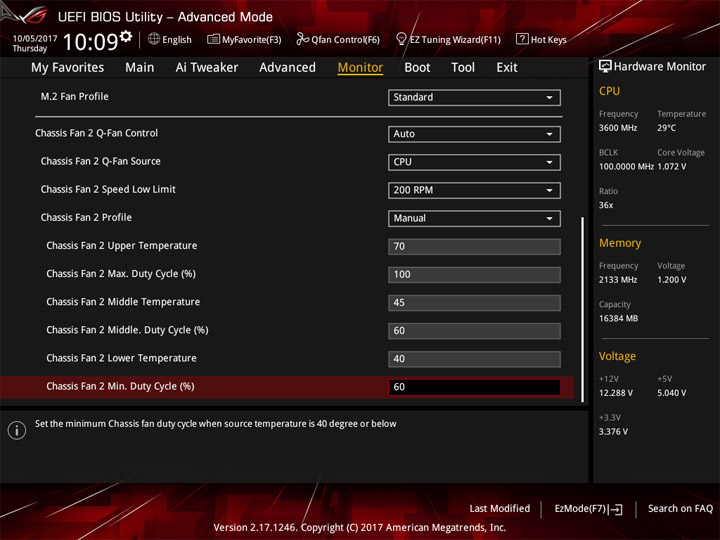

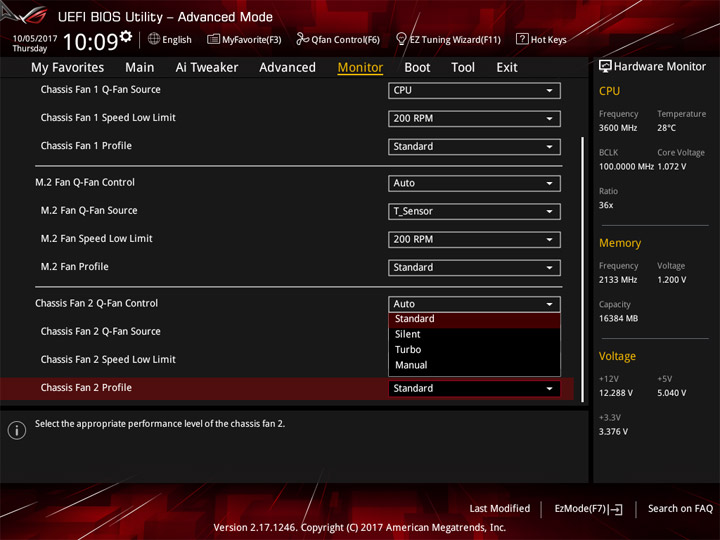

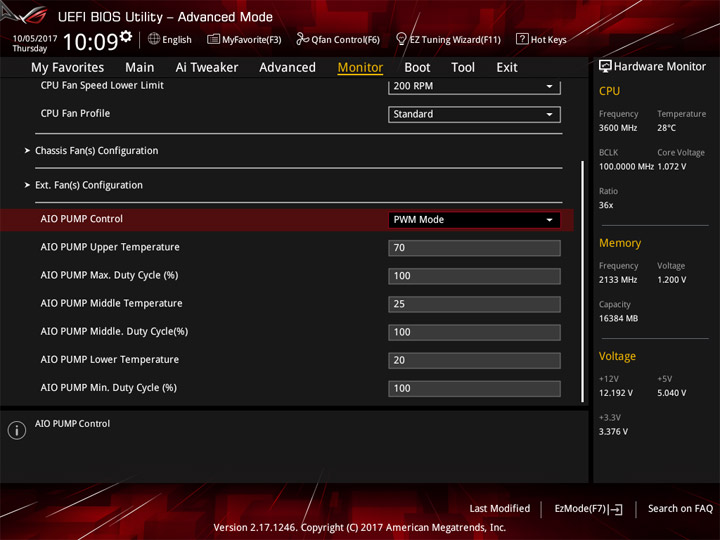

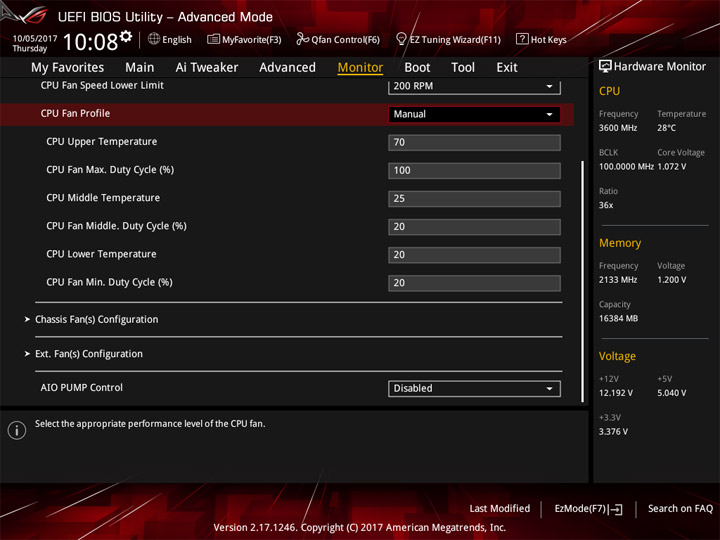

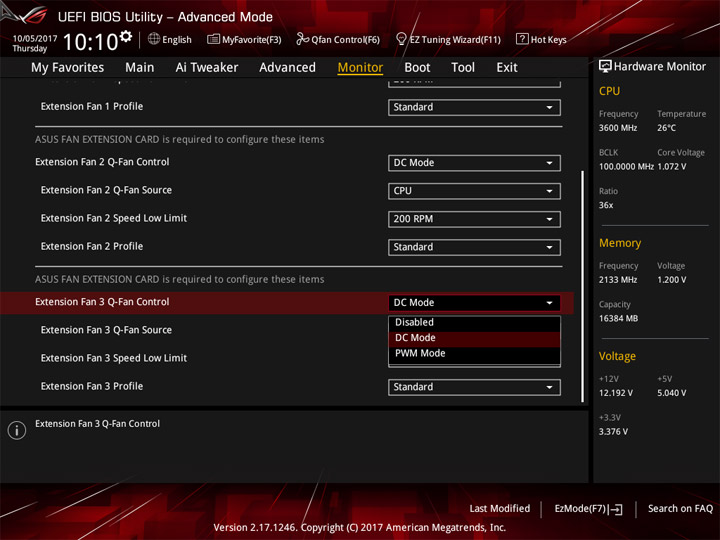

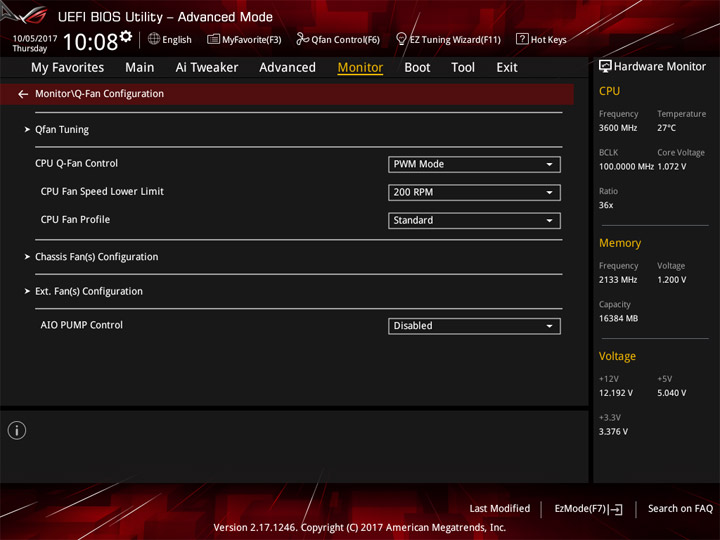

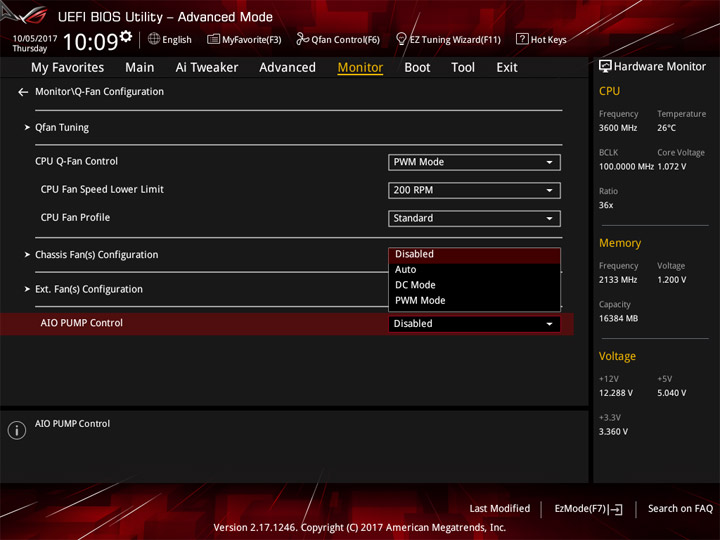

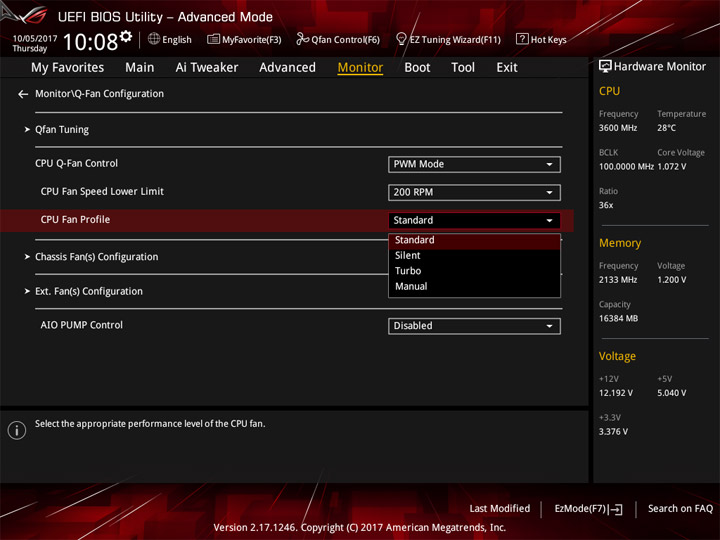

Имеется пять отдельных пунктов для формирования сценариев работы охладителей. В каждом случае есть выбор между изменением скважности ШИМ или понижением питающего напряжения. У корпусных устройств в роли опорной температуры может выступить любое получаемое платой значение (или даже их группа).

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

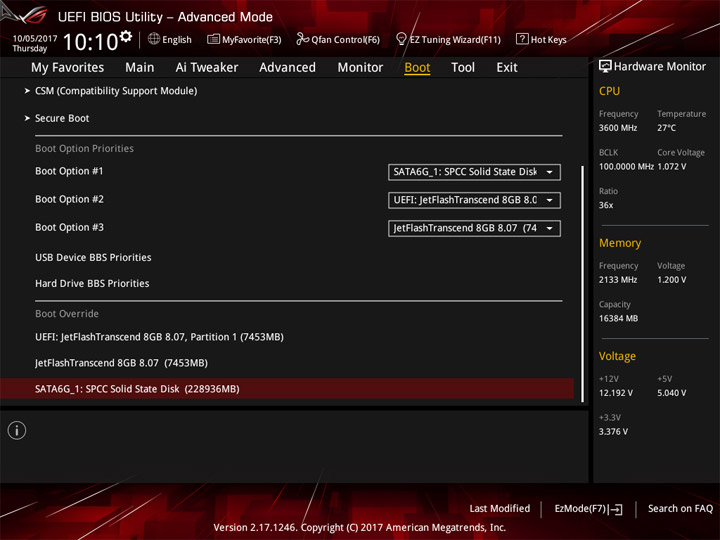

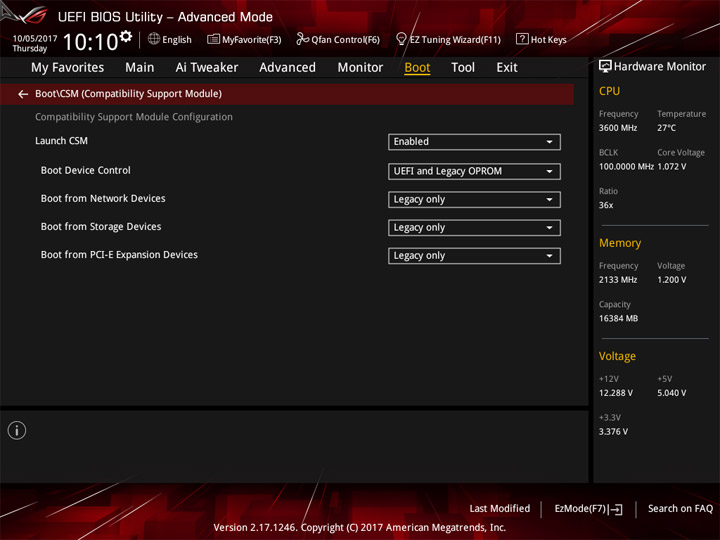

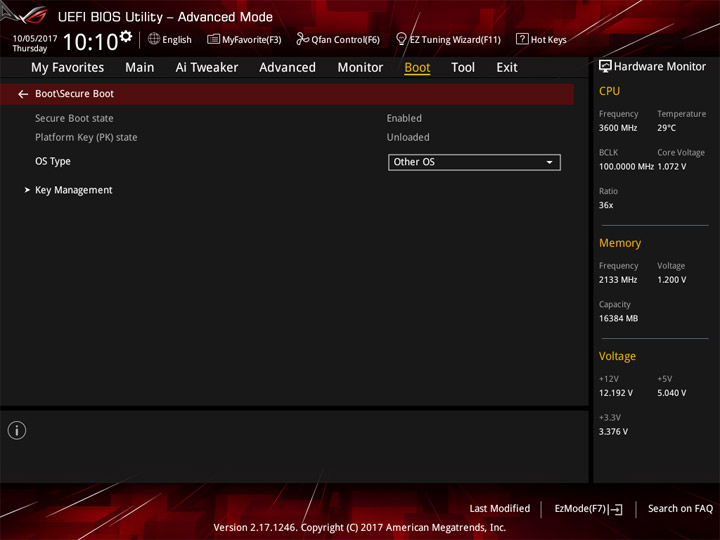

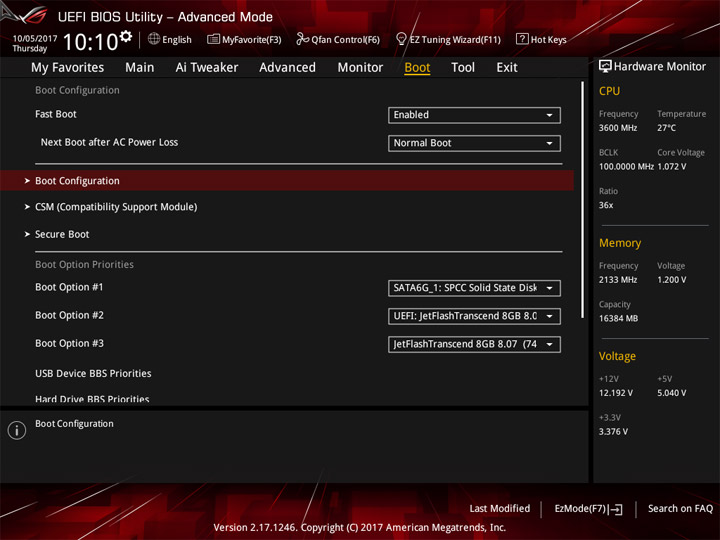

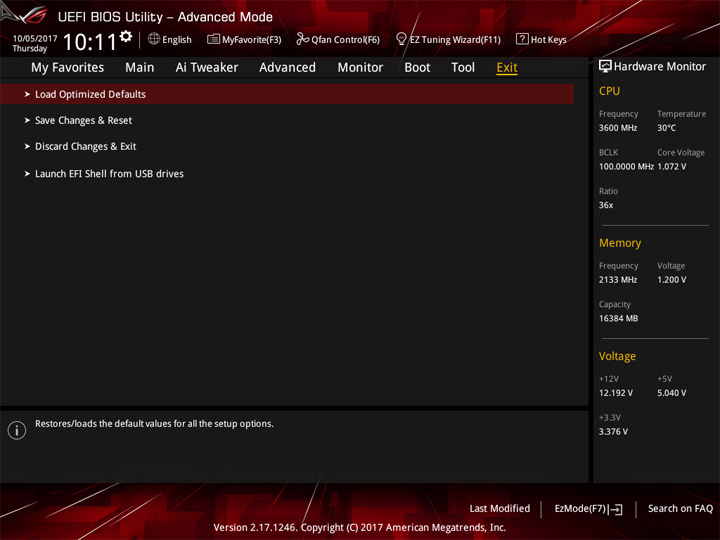

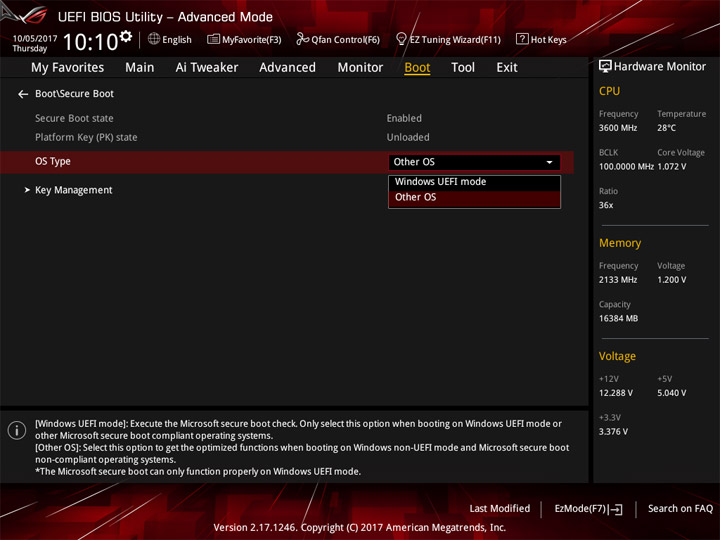

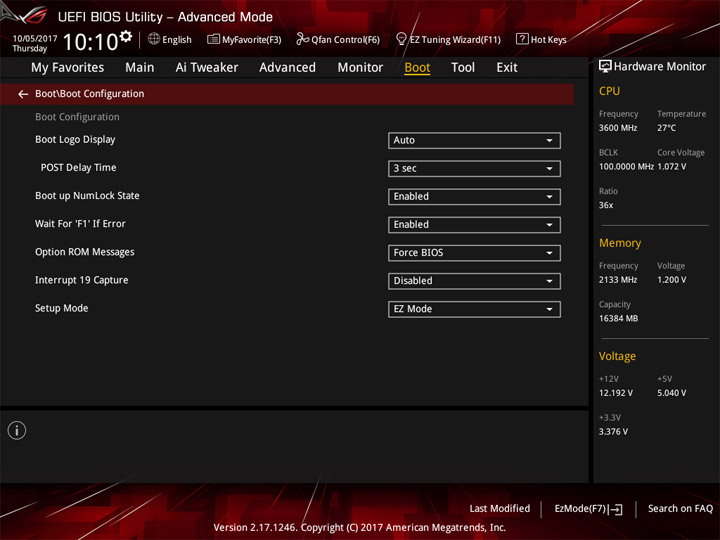

Fast Boot изначально находится в активном состоянии. Зачастую устройство довольно оперативно переключается на резервные настройки (при установке неработоспособных значений во время экспериментов), углубляться в рубрику Boot особой нужды нет.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

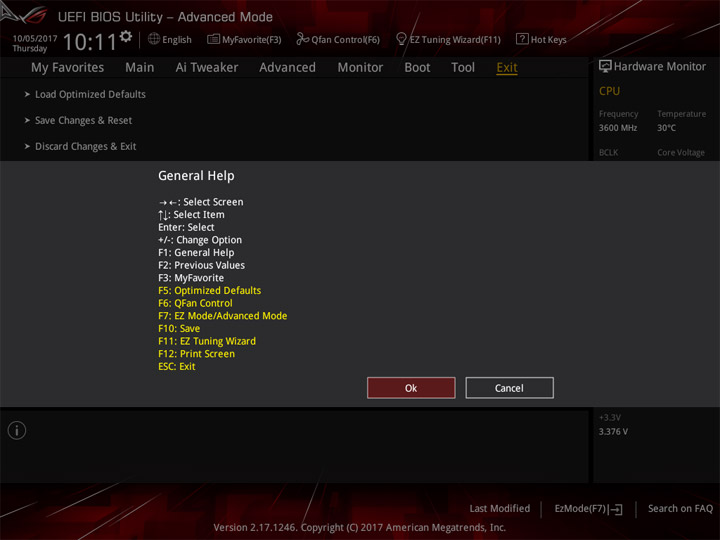

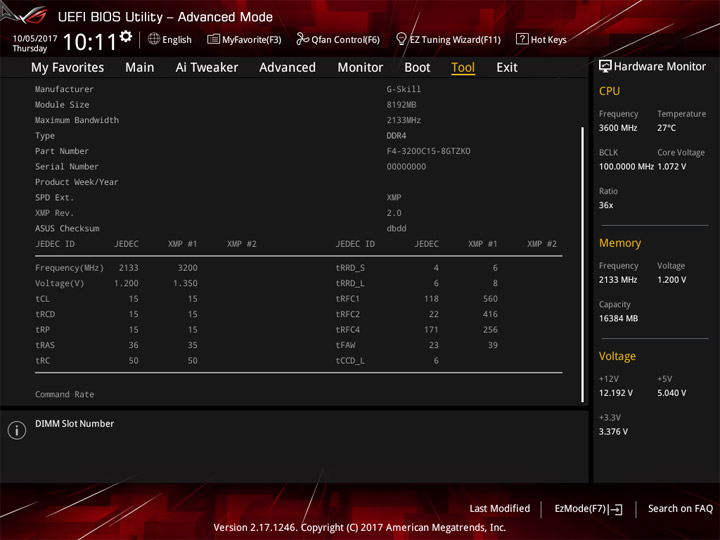

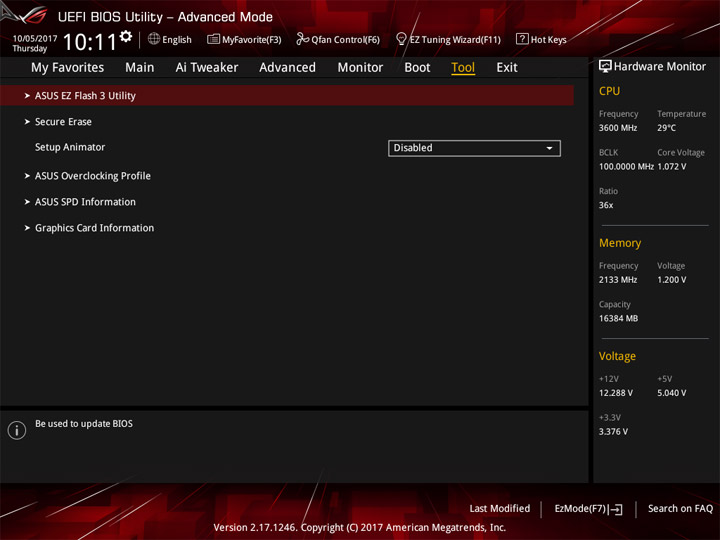

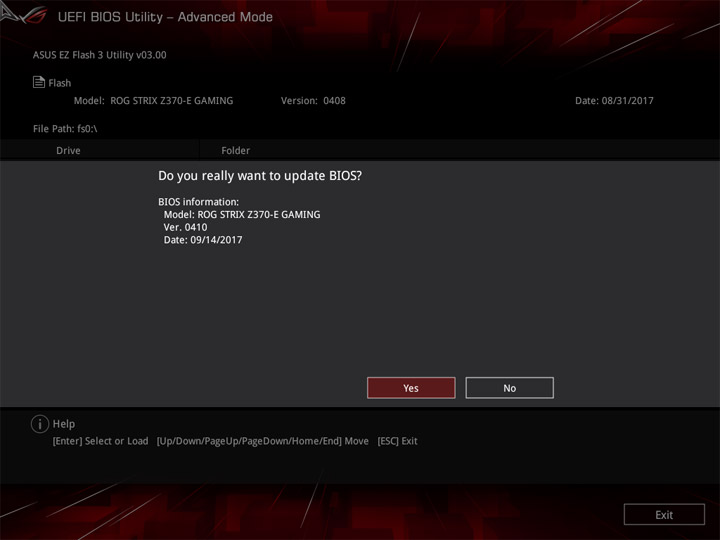

Обозреватели сведений о модулях памяти и графических устройствах — неизменные атрибуты игровых системных плат. Конечно, предусмотрены также и восемь профилей для хранения настроек системы.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Комплектное ПО

Пожалуй, в UEFI можно отыскать больше изменений, чем в составе комплектного ПО. Из года в год набор остаётся неизменным, да сами утилиты если и эволюционируют, то за темпами смены хабов им точно не поспеть. Наиболее заметна работа в сфере наладки схем иллюминации.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), EZ Installer, Lighting Control (AURA), RAMCache II, User Experience Improvement Program
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf (freeware)
Дополнительное Clone Drive, DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinZip (пробная версия на 30 дней)

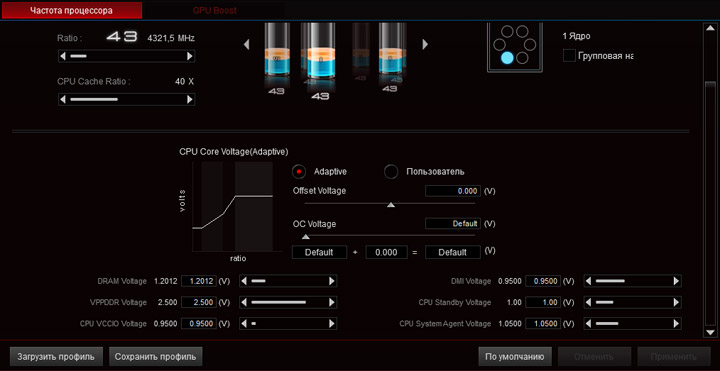

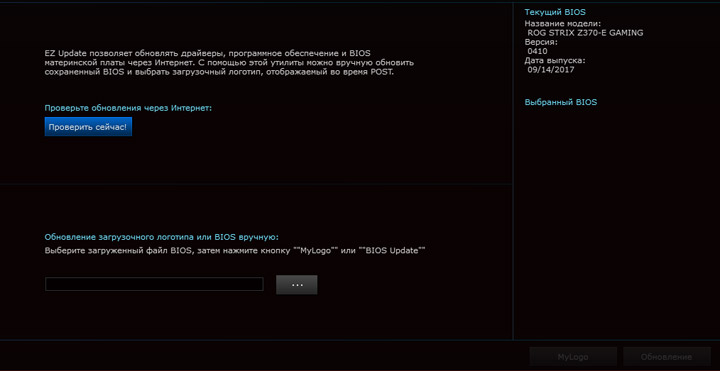

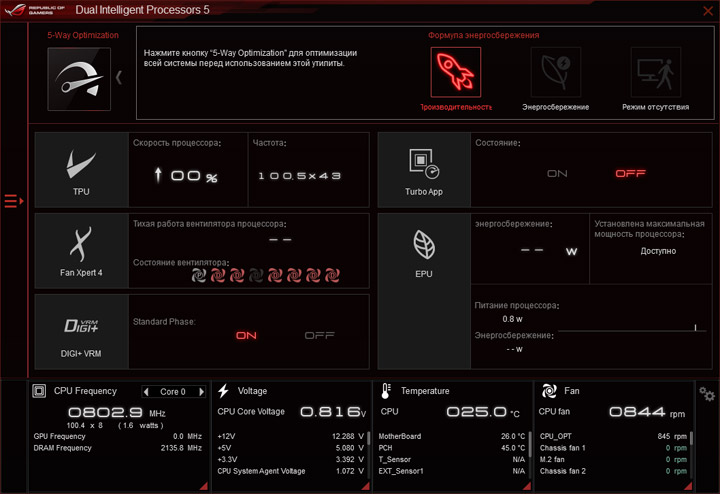

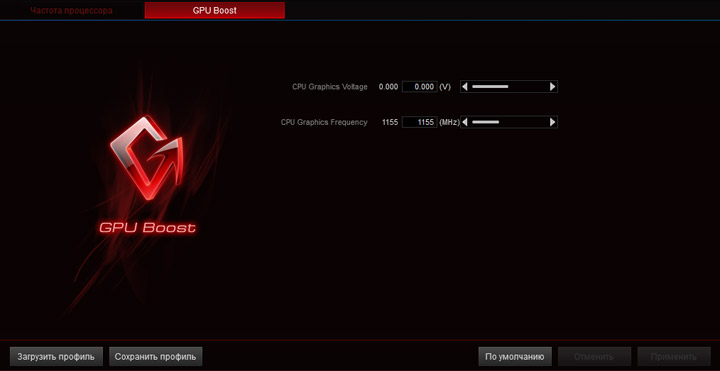

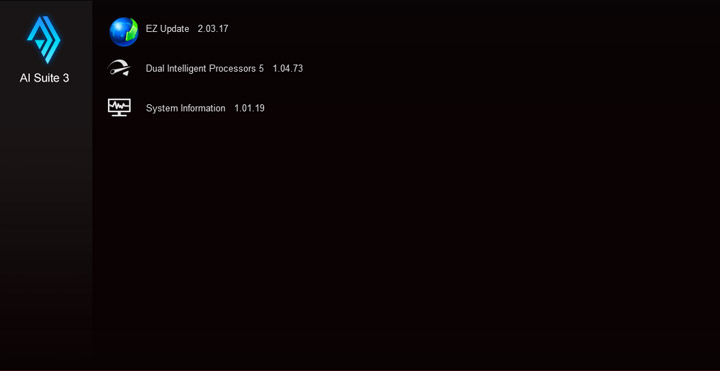

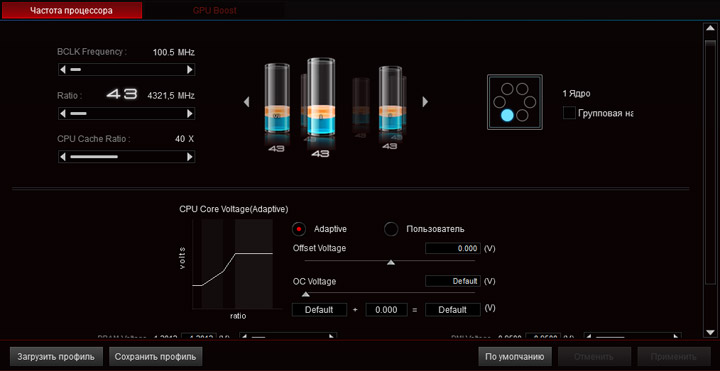

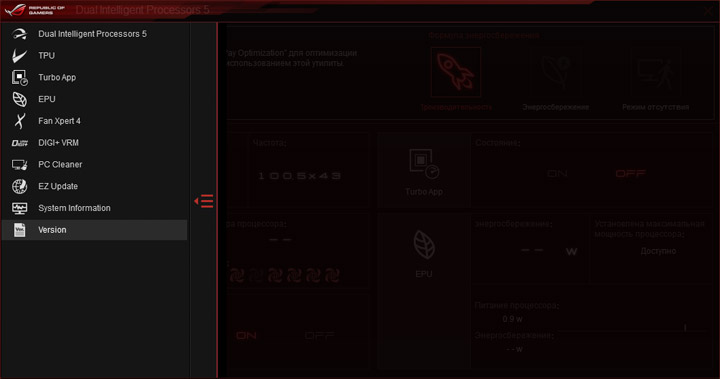

Наличие Dual Intelligent Processors 5, набора компонентов, включённых в Ai Suite 3, означает отсутствие единого мастера по настройке системы из Windows. Используя компонент TPU, можно изменить фактически все те же напряжения, что заложены в UEFI. Прочие компоненты ни в чём не изменились, не стану очередной раз останавливаться на базовых возможностях фирменного комплекса от ASUS. Все желающие могут изучить набор по прошлым материалам, например, выбрав обзор ASUS Maximus IX Hero.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

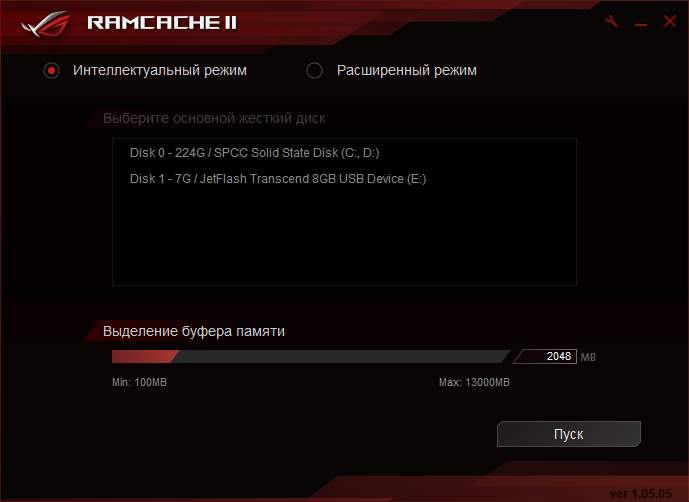

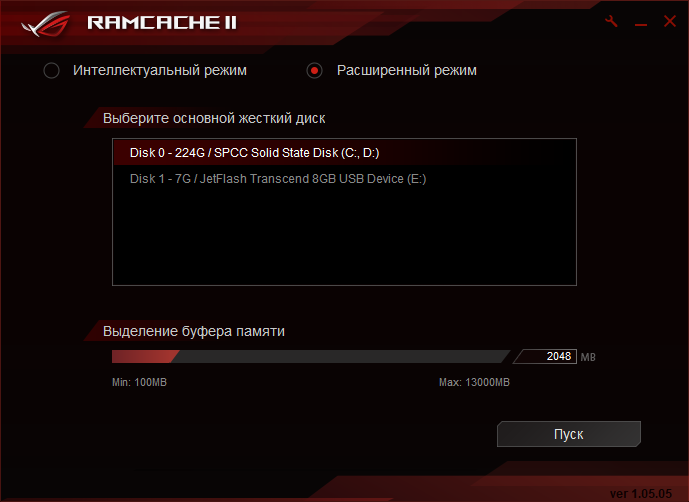

RAMCache II в автоматическом режиме овладевает «лишней» ОЗУ, используя её как буфер для хранения часто используемой информации. Настройки — спартанские.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

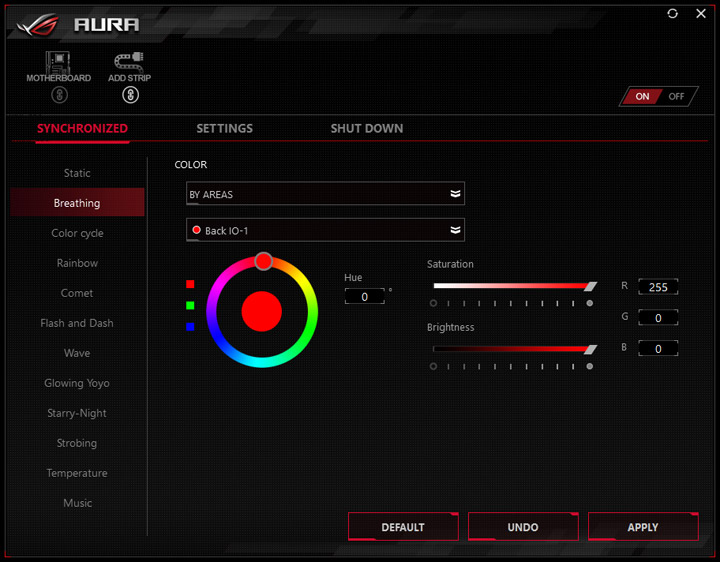

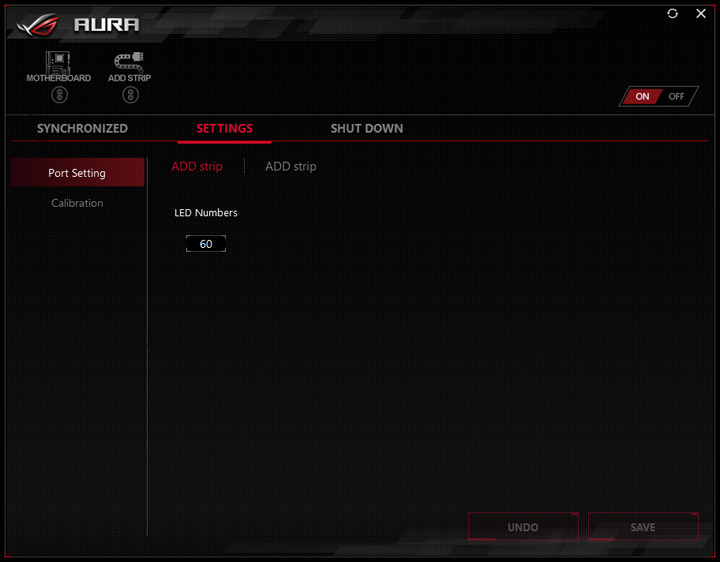

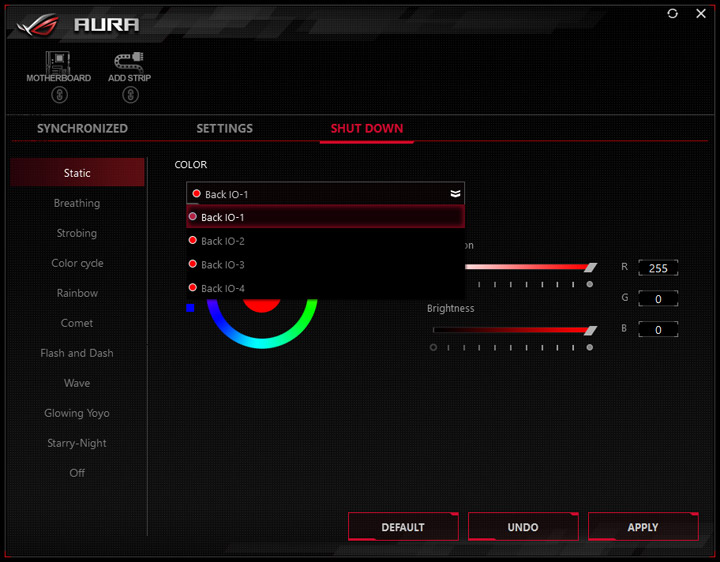

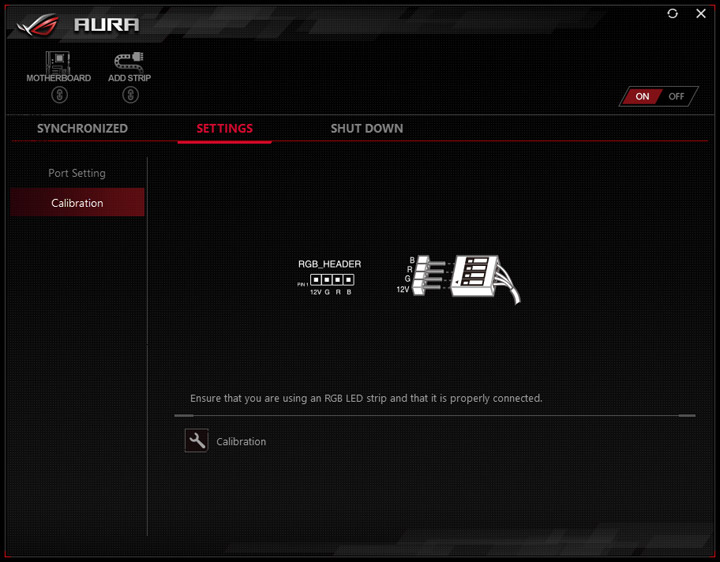

Как я указывал в начале раздела, больше всего работы заметно в ПО для обеспечения функционирования подсветки. Теперь мастер настройки сделали намного заметнее, фактически, он теперь является частью основного меню. С его помощью можно грамотно настроить подключенные ленты (видимо, пользователи уже сталкивались с трудностями). Как выяснилось, над задней панелью работают четыре разных источника света, объединённых в один рабочий сценарий. Его можно изменить по личному предпочтению.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

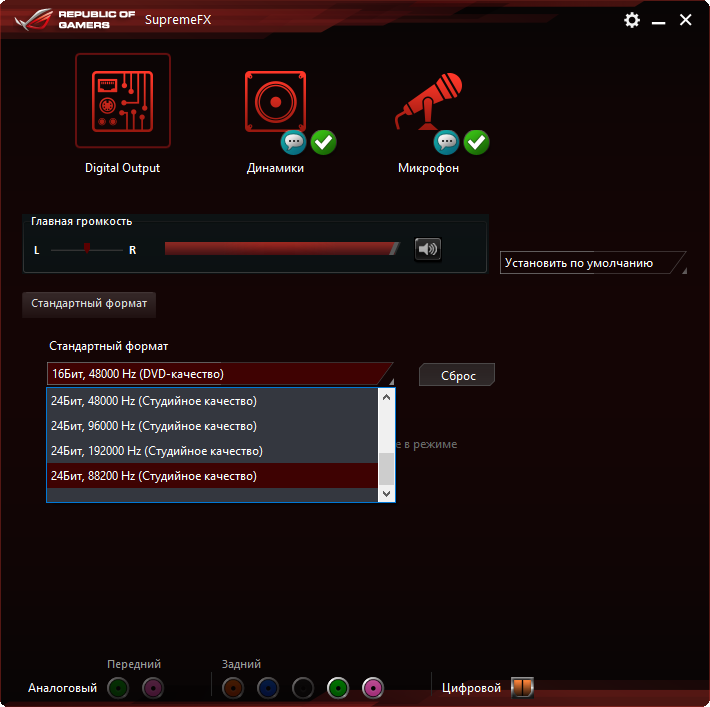

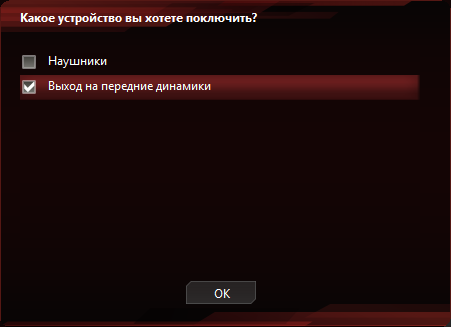

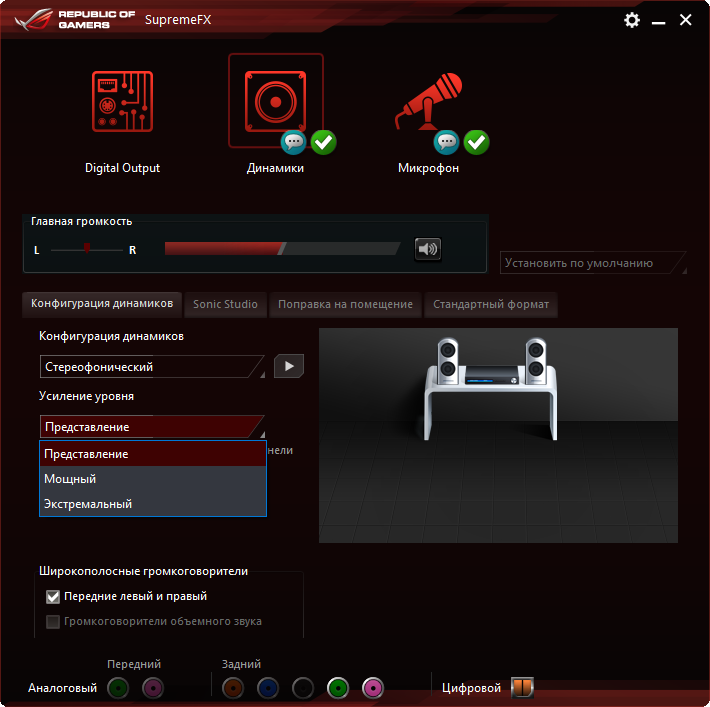

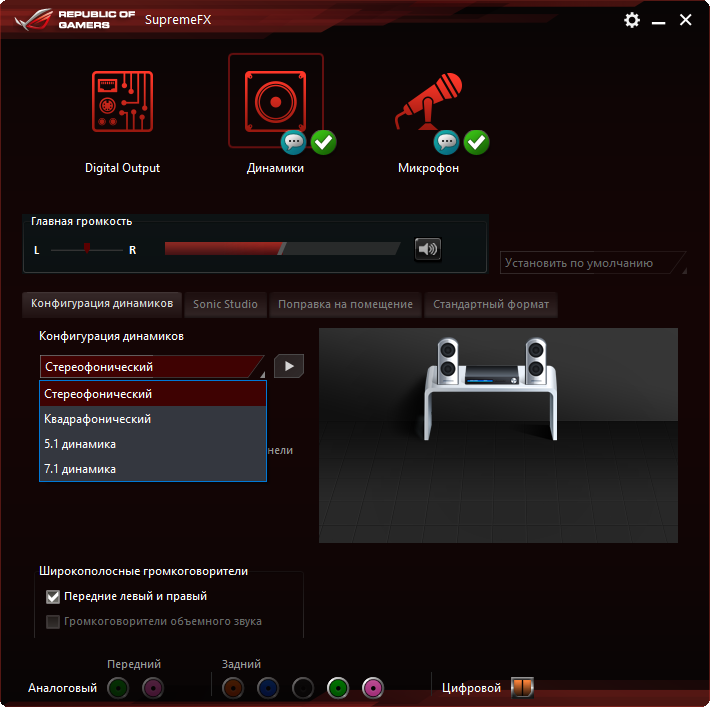

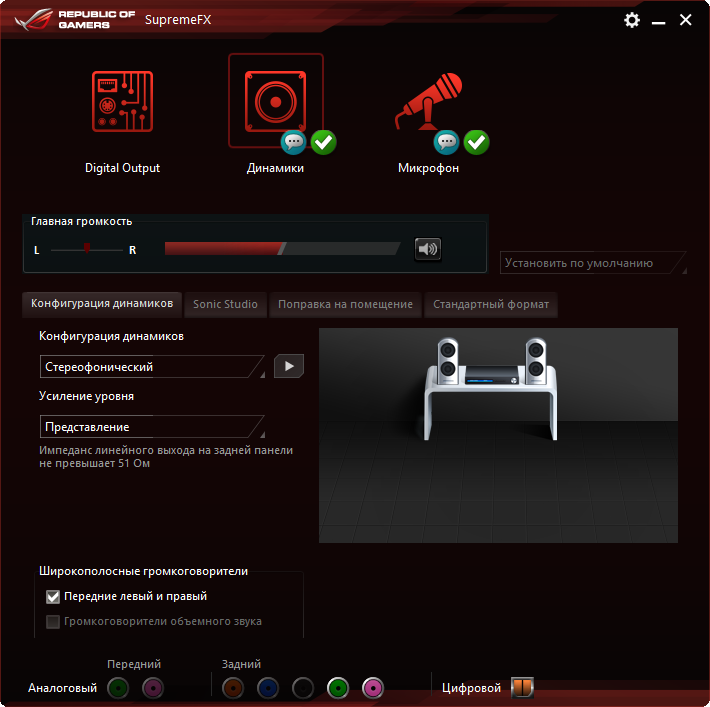

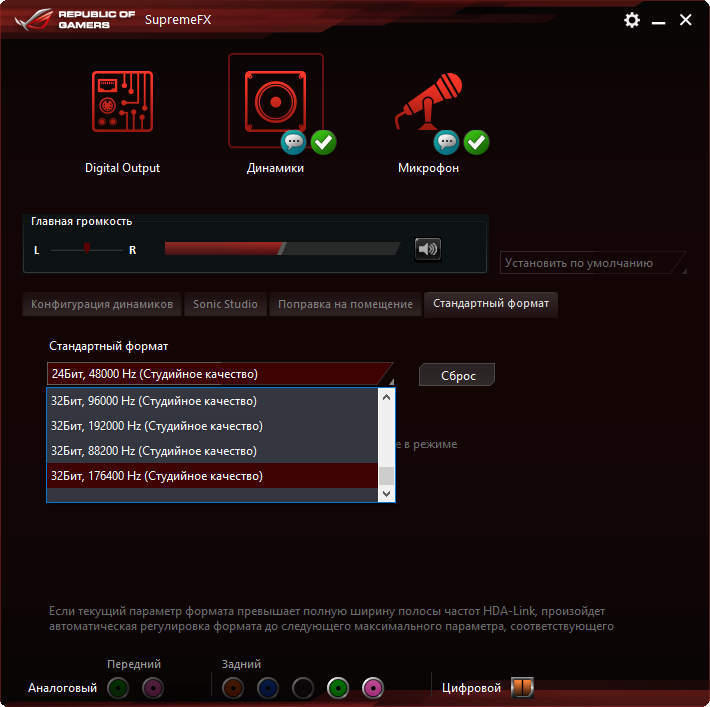

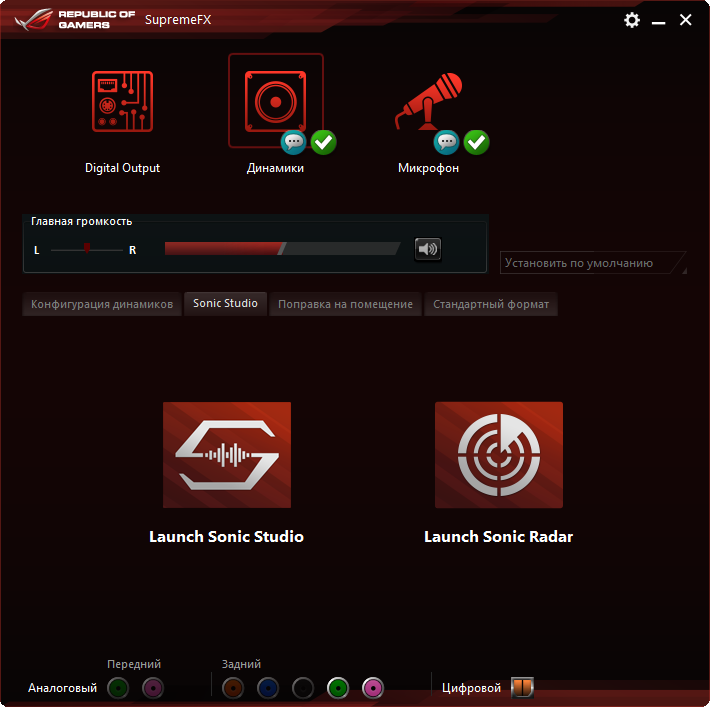

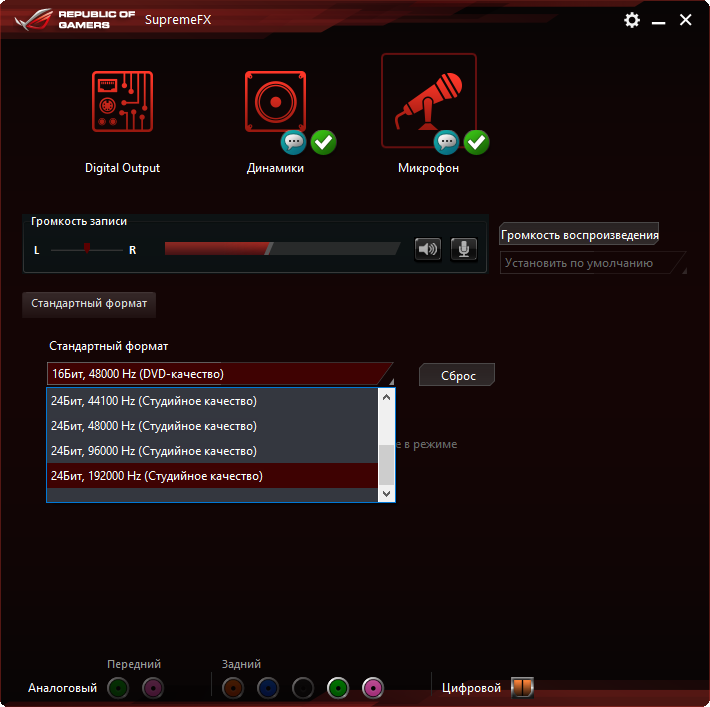

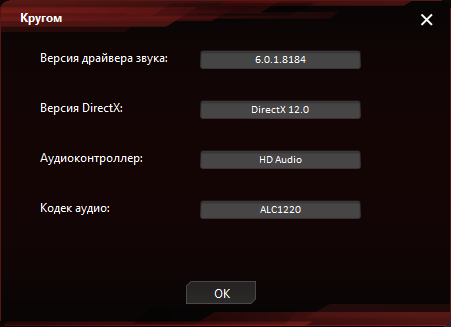

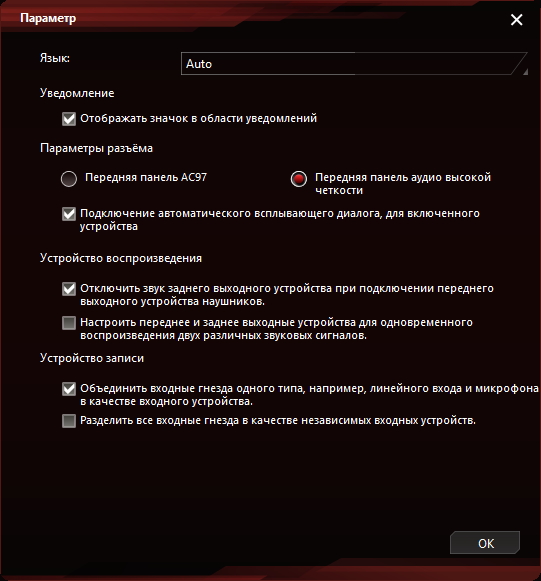

Конфигуратор звука от Realtek имеет в наличии всего два типа профилей подключаемого оборудования, их перебор, на мой взгляд, заметного эффекта не даёт, но реализация кодека мне понравилась. Подачу материала я могу оценить как весьма хлёсткую, быструю, с достаточно точным позиционированием источников звуков.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

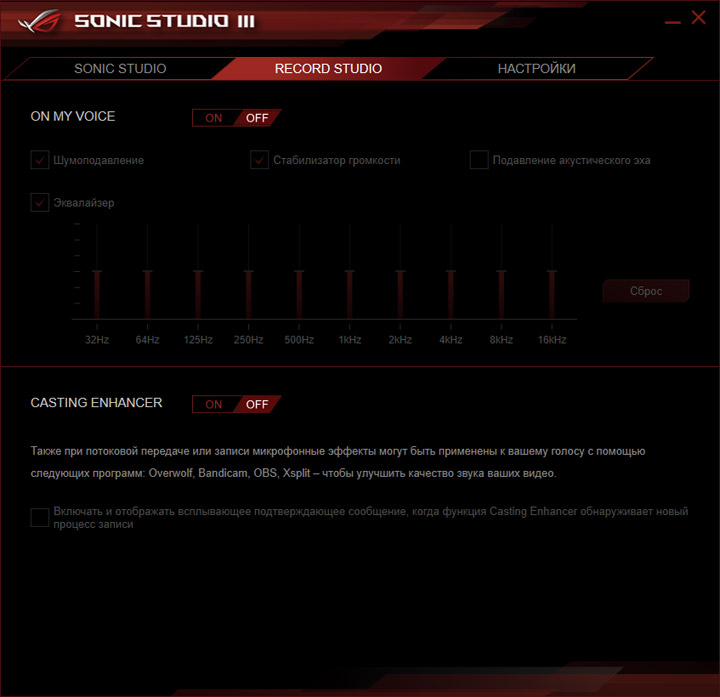

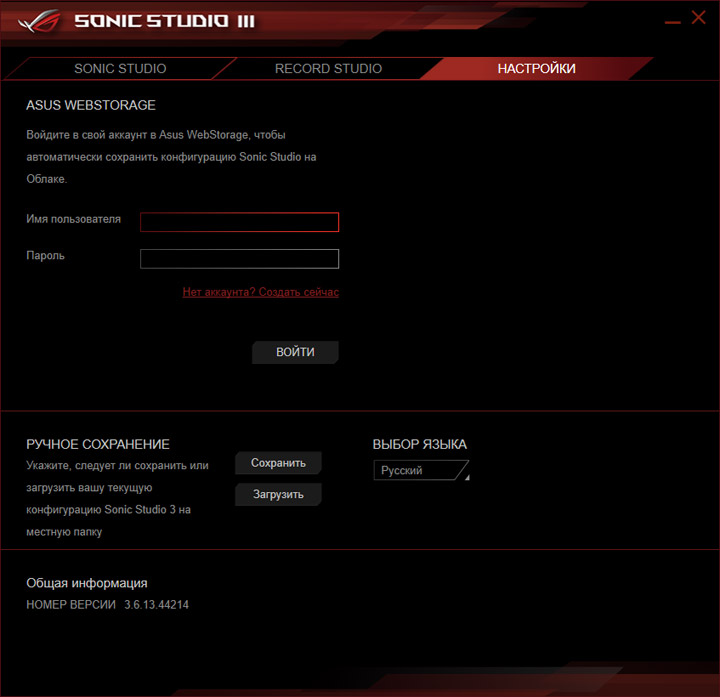

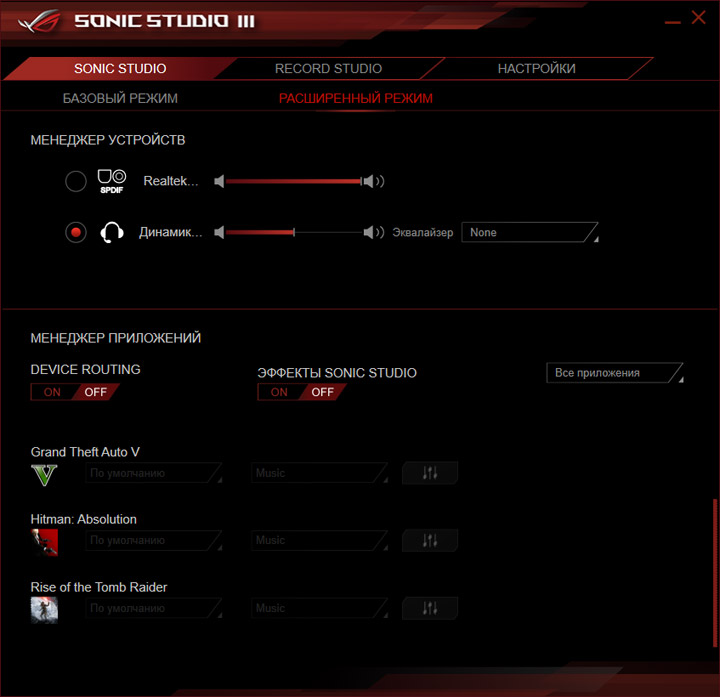

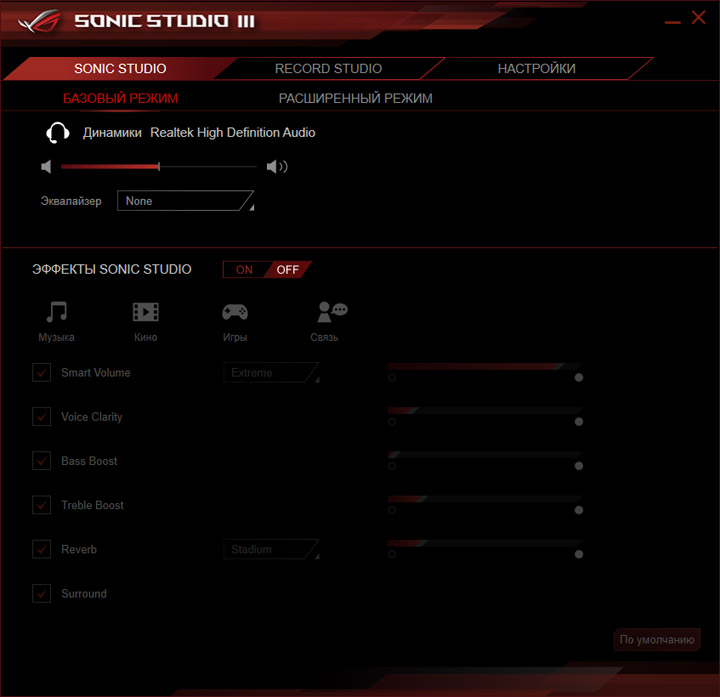

Для изменения окраса предусмотрен фирменный комплекс Sonic Studio. Версия та же, что шла в наборе с платами прежних поколений.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

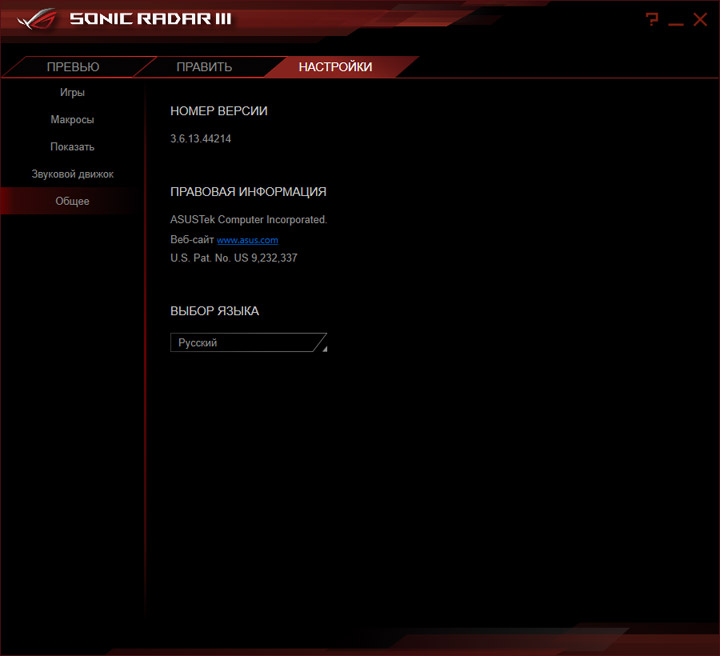

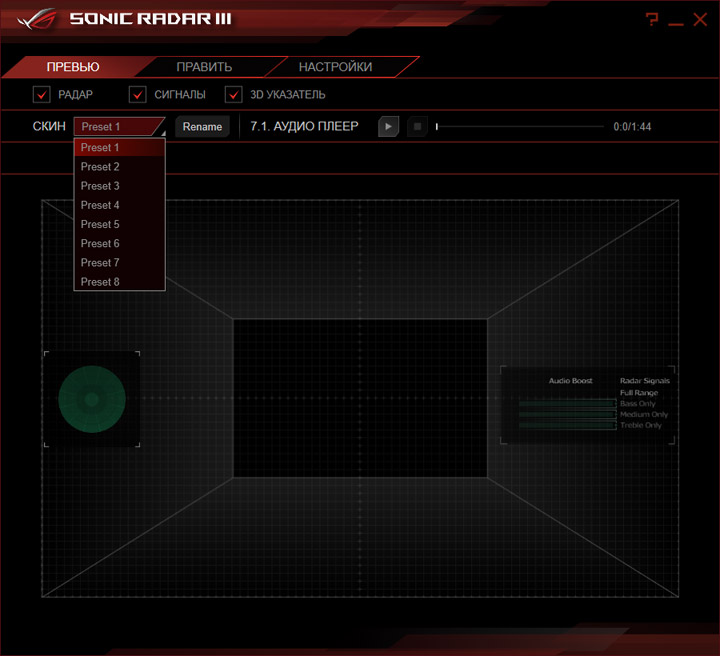

Также не забыт и вспомогательный атрибут, припасённый увлечённых поиском скрытого преимущества в играх стиля FPS — Sonic Radar третьего поколения.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

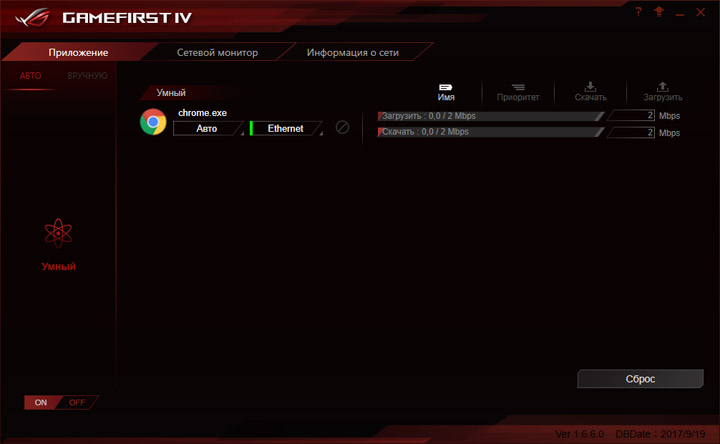

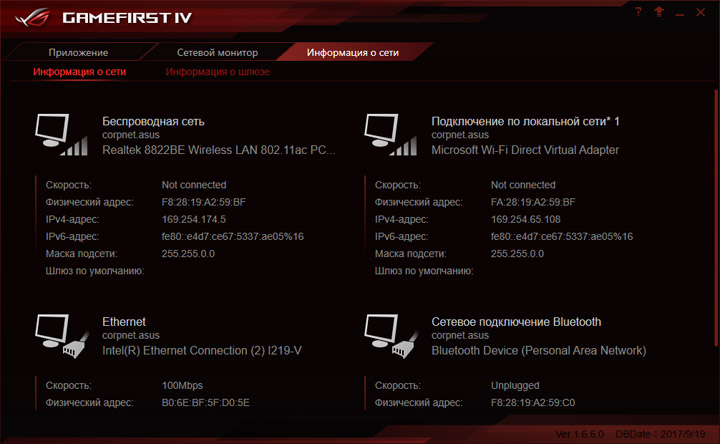

Для приложений, использующих сетевые ресурсы, предлагается Gamefirst четвёртой версии. Эта программа выполнена на базе cFosSpeed. Она занимается распределением приоритетов и работает как с проводным, так и с беспроводным адаптером.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

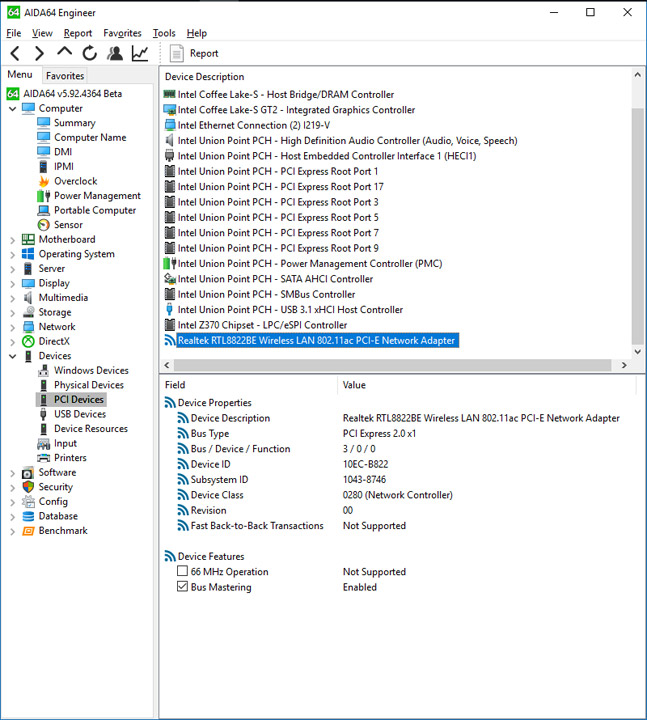

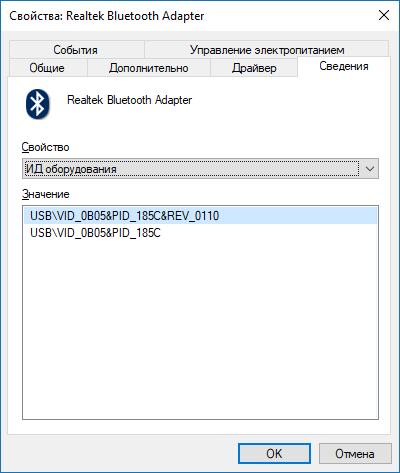

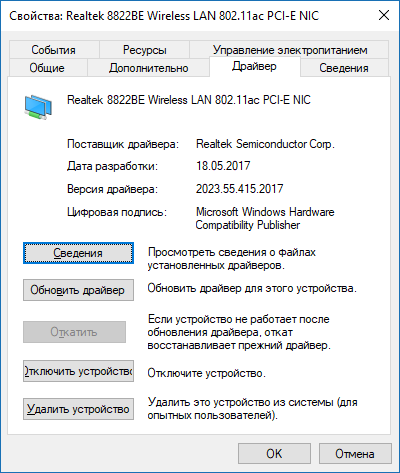

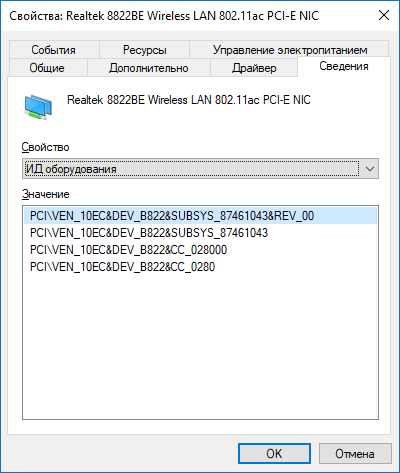

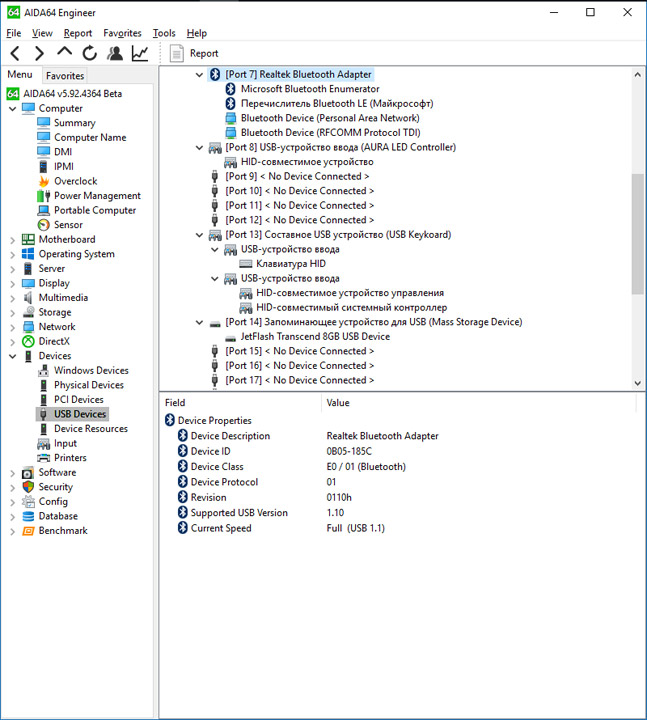

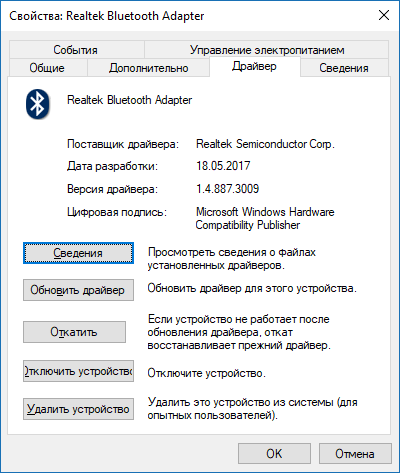

К слову о беспроводном адаптере. Здесь воспользовались двухдиапазонным модулем от Realtek, впервые на моей памяти в составе устройств от ASUS. Проблем с поиском и установкой драйверов не было никаких. Данные о нём выглядят так:

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.92 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • Maxon Cinebench R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

Поскольку рассматриваемая плата является первой на базе Intel Z370 в нашей лаборатории, анализировать итоговую производительность системы я буду с использованием результатов замеров, полученных прежде при участии Core i7-7700K и Ryzen 7 1800X. Выбор моделей материнских плат из нашей базы обусловлен желанием получить близкую итоговую стоимость платформ (процессора и платы). Ещё раз подчеркну, данные берутся из архива и носят ознакомительный характер. Для уточнения версий ПО, драйверов и режимов работы будет правильно обратиться к соответствующему обзору. Список участников получился такой:

Продукт Gigabyte GA-Z270-Gaming K3 MSI B350 Tomahawk ROG Strix Z370-E Gaming
Версия микрокода F5 1.72 0410
ЦП, действующая частота (МГц) Intel Core i7-7700K, 4500 AMD Ryzen7 1800X, 3700–4100 Intel Core i5-8600K, 4300
ОЗУ, действующая частота (МГц) DDR4-3200 CL16 2R DDR4-2400 CL17 1R DDR4-3200 CL15 1R
AIDA64 5.80.4089 5.92.4333 5.92.4358
BenchDLL 4.3.718-x64 4.3.759-x64 4.3.759-x64
3DMark 13 2.2.3509 2.3.3732 2.3.3732
LuxMark 3.0 3.1 3.1
Windows 10 10.0.14393 10.0.15063.540 10.0.15063.632
Дата публикации обзора 31.03.2017 01.09.2017 06.10.2017

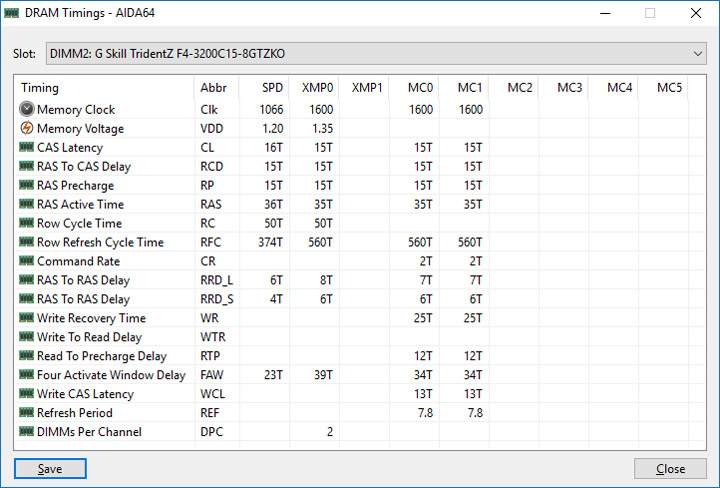

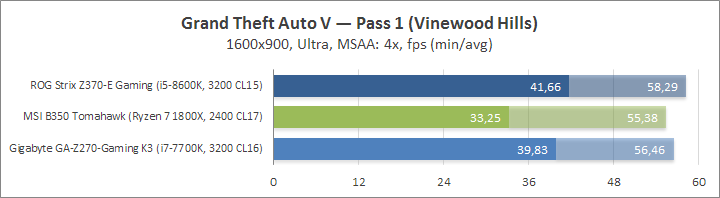

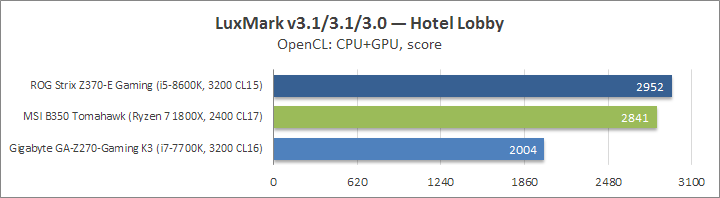

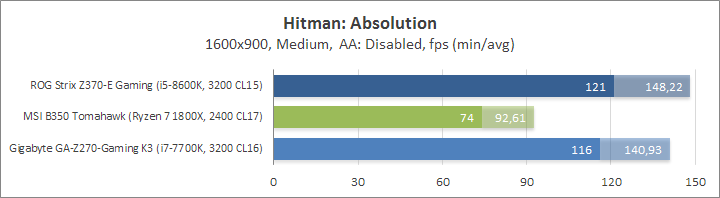

Результаты тестирования

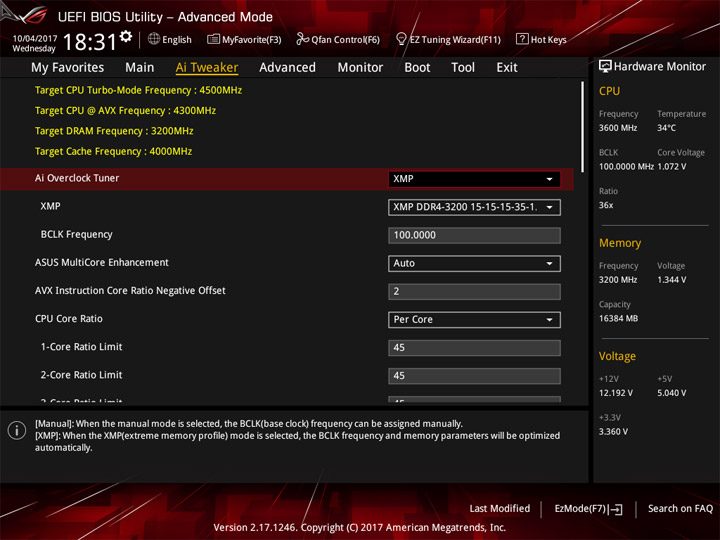

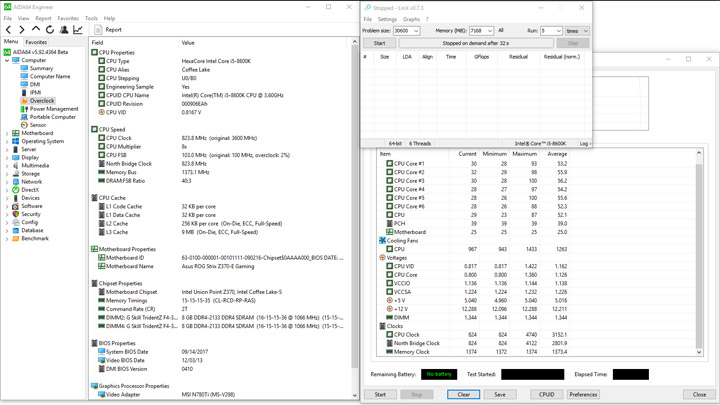

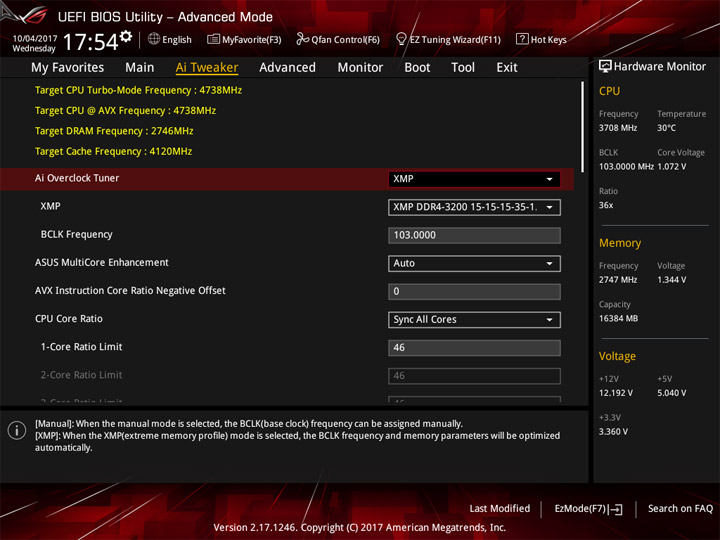

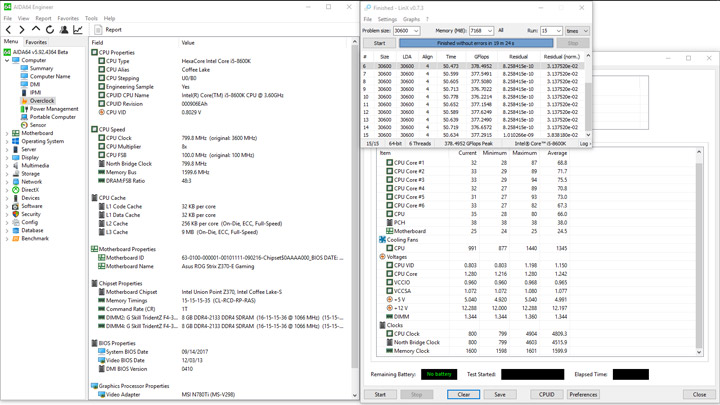

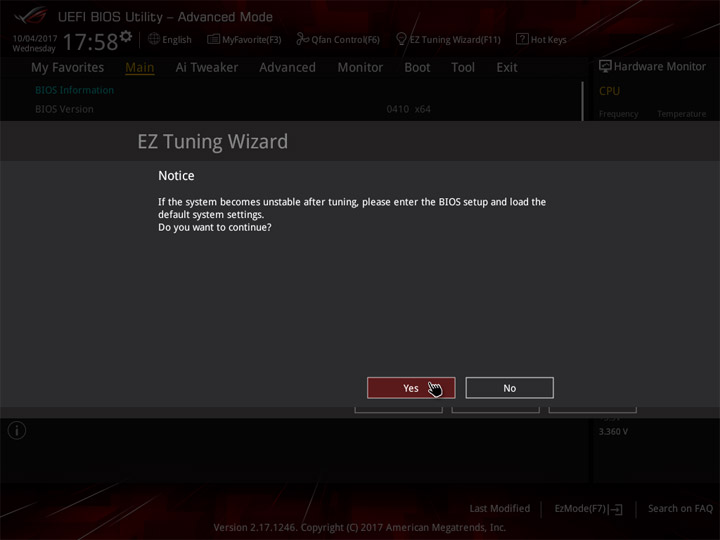

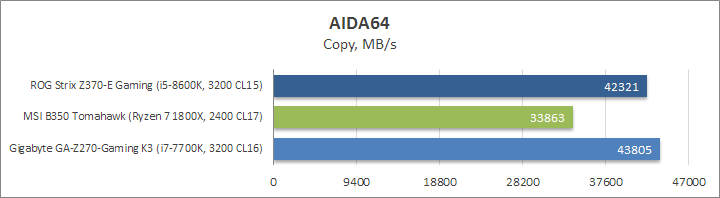

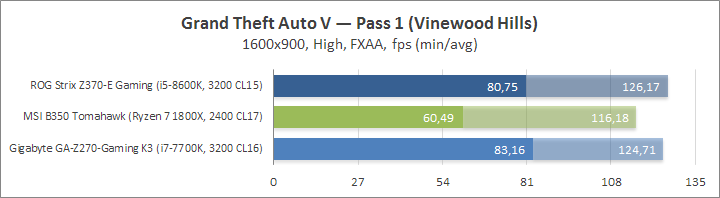

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

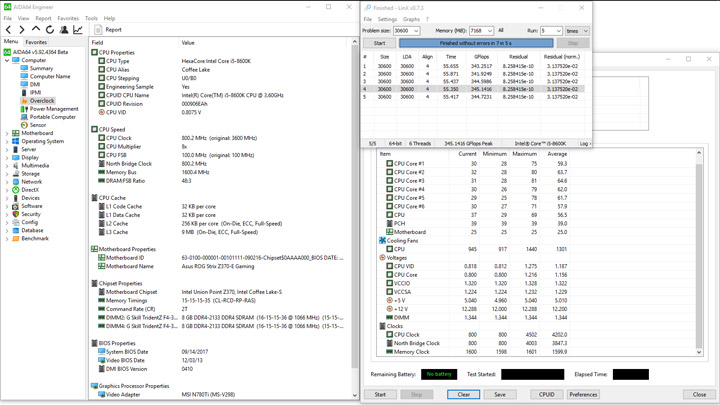

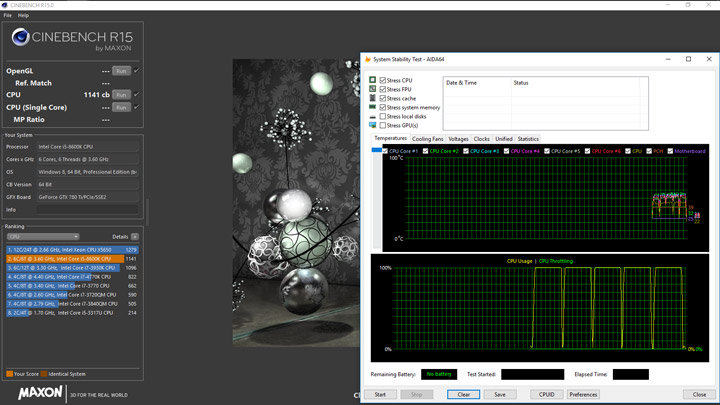

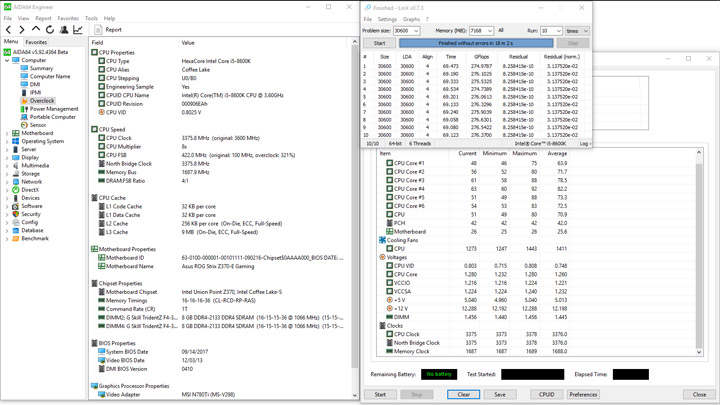

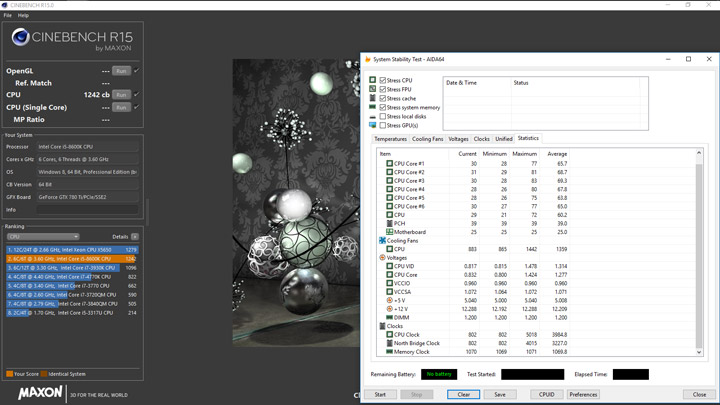

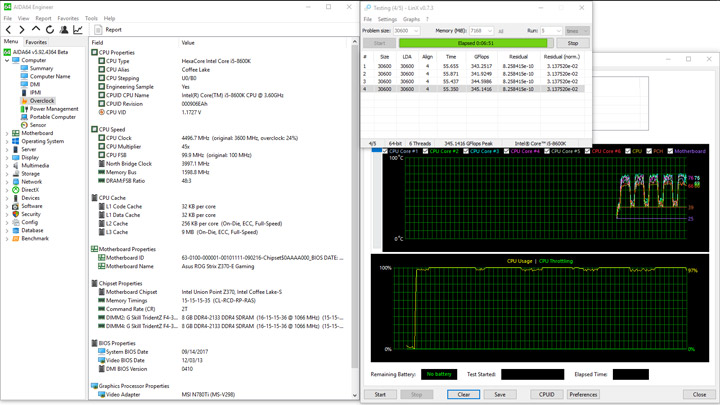

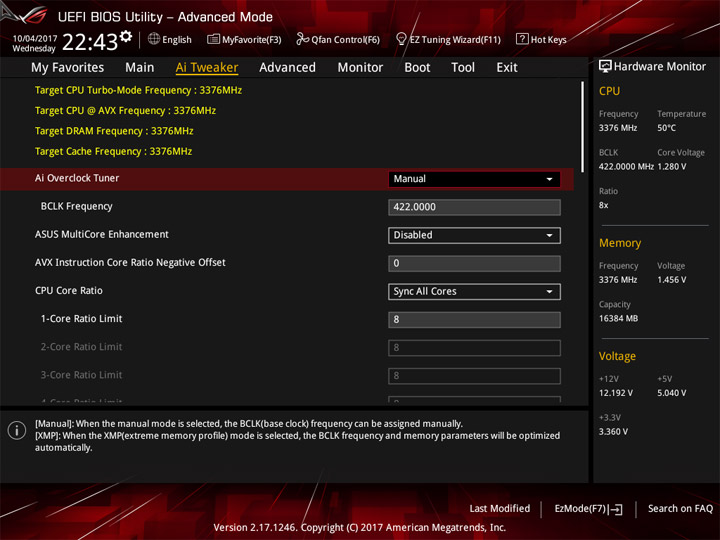

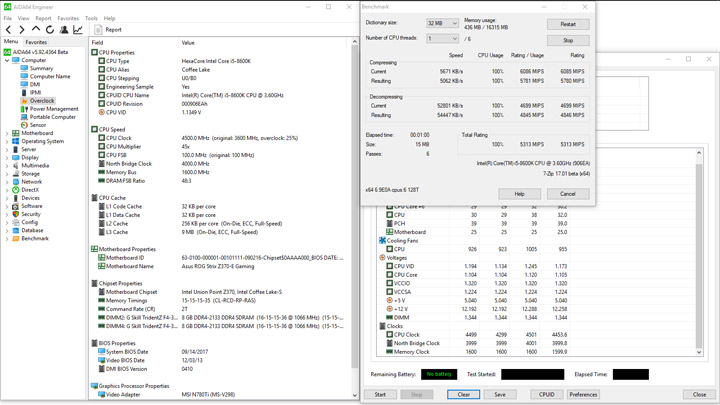

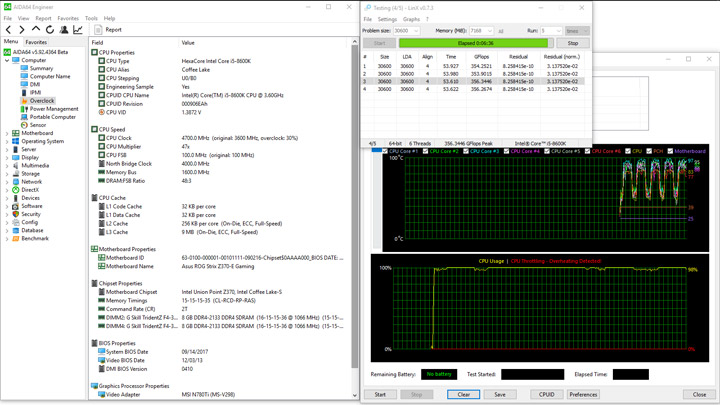

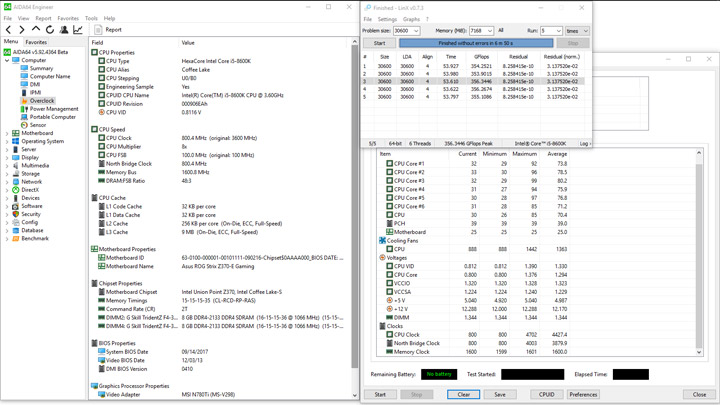

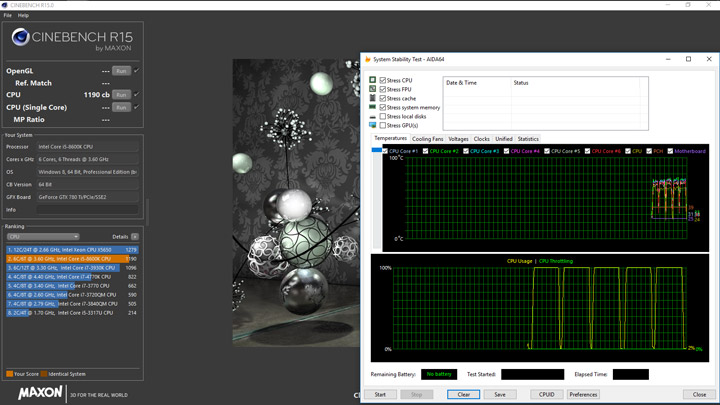

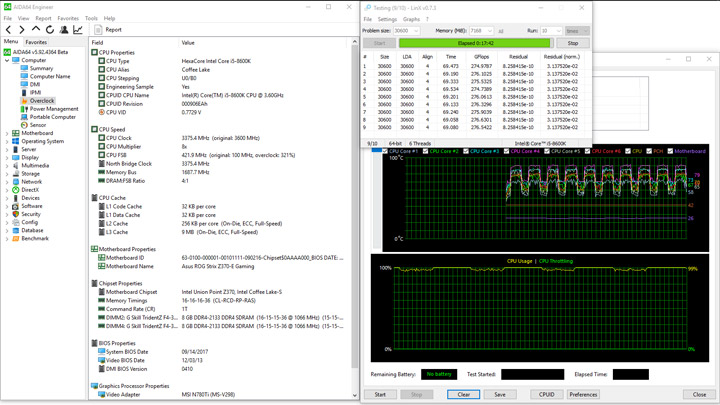

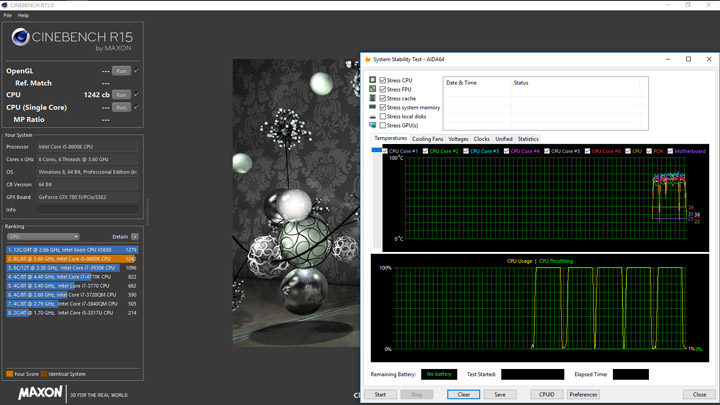

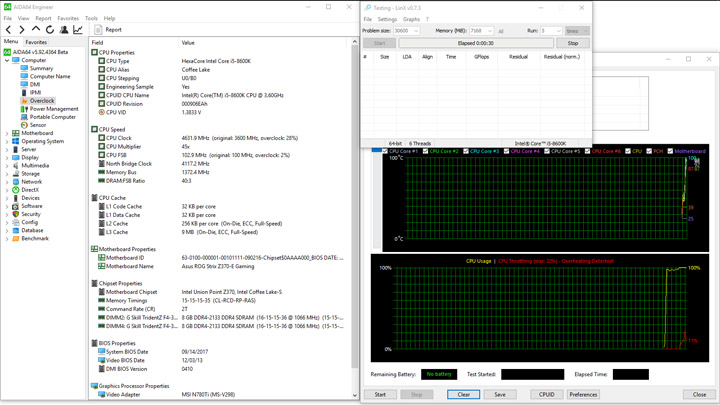

Как итог, процессор работал на частоте 4,3 ГГц при любом типе нагрузки.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

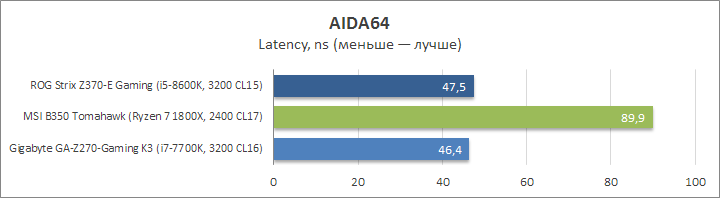

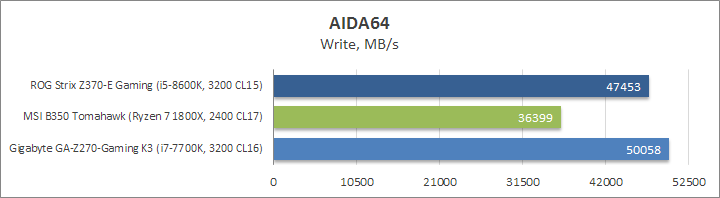

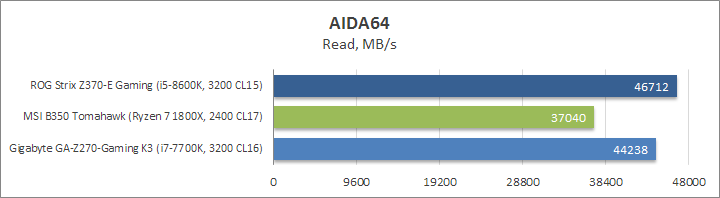

Разницу между поколениями процессоров Intel скорее определяет тип памяти (1R или 2R), улучшений или явных ухудшений не видно.

ASUS ROG Strix Z370-E Gaming

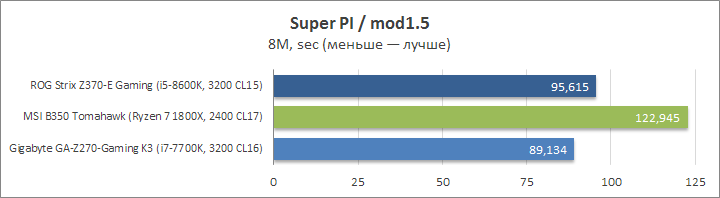

Меньшая результирующая частота оставляет Core i5 позади в однопоточной «считалке».

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

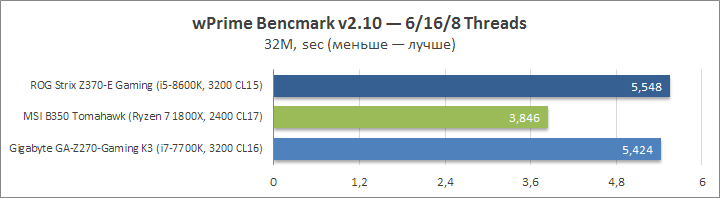

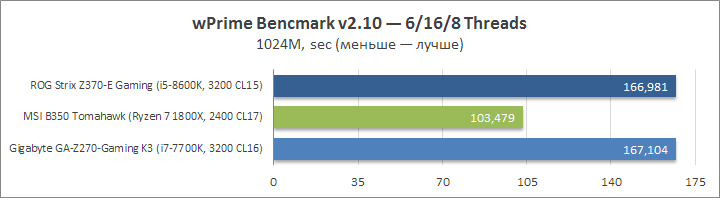

Достаточно любопытное равенство получилось в несложной wPrime: шесть реальных ядер догоняют восемь потоков, образованных при содействии HT, даже при собственной меньшей частоте. 16 потоков у R7 недосягаемы.

ASUS ROG Strix Z370-E Gaming

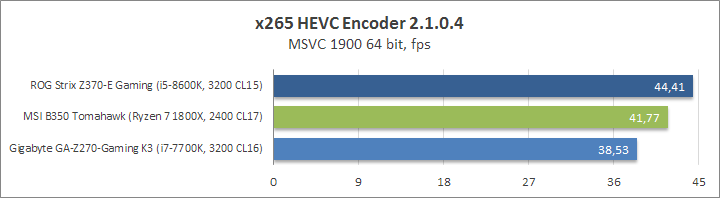

Если wPrime тенденцию наметил, то в HEVC Encoder тезис подтвердился: шесть реальных ядер предпочтительнее восьми потоков.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

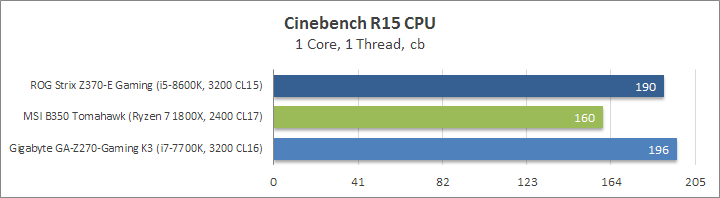

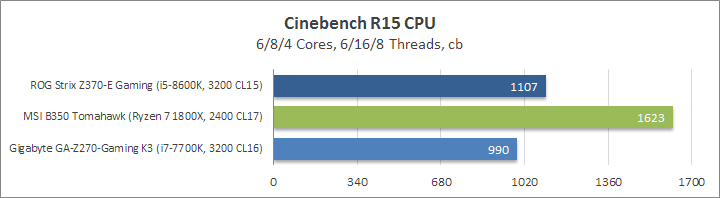

Cinebench R15 стал ещё одним доказательством. В этом тесте процессоры от Intel составить конкуренцию старшему Ryzen не в состоянии.

ASUS ROG Strix Z370-E Gaming

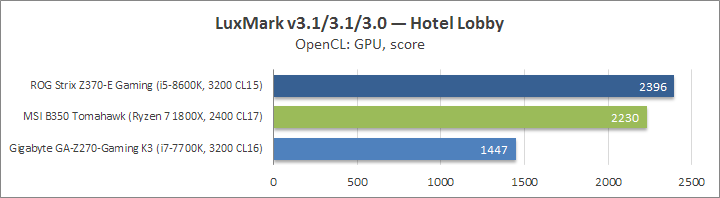

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

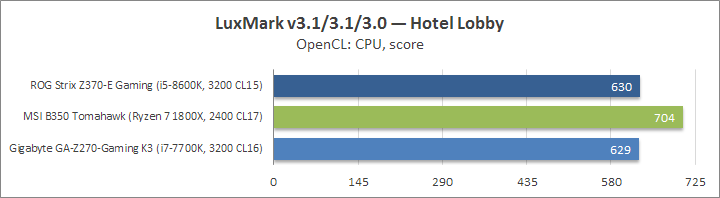

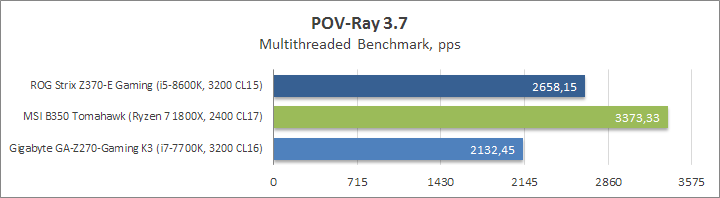

Для рабочих задач выход Core i5-8600K ознаменовал закат эры «4 ядра/8 потоков» (применимо к настольным процессорам от Intel). Впрочем, местами шесть потоков опережают и шестнадцать от рыночного конкурента.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

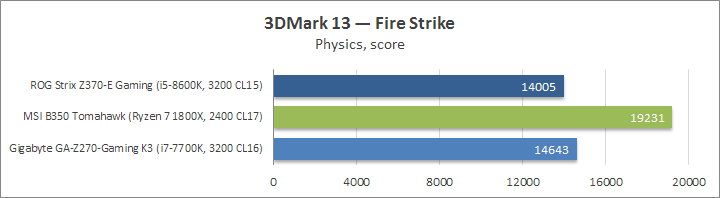

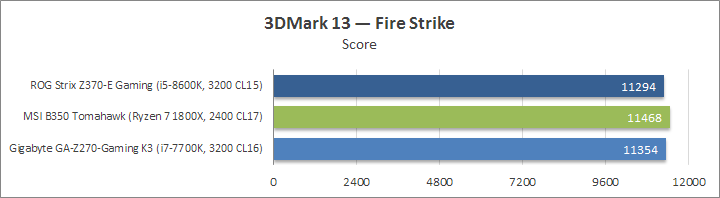

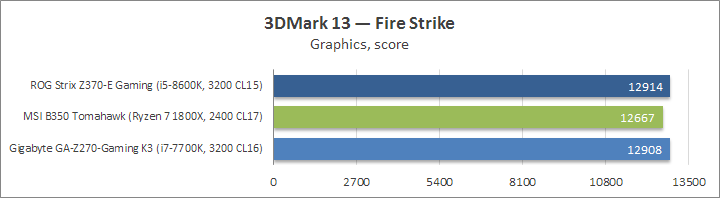

Fire Strike будет одинаково рад любой современной платформе.

ASUS ROG Strix Z370-E Gaming

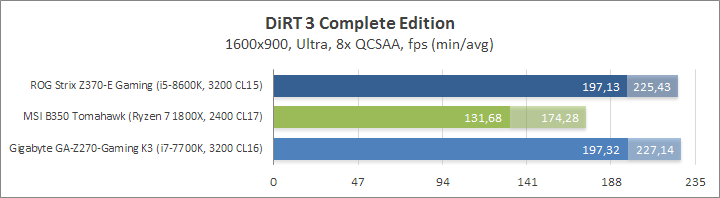

Тест подсистемы памяти в лице игры DiRT 3 однозначного лидера не выявил, а значит в обоих образцах с быстродействием проблем нет.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming
ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

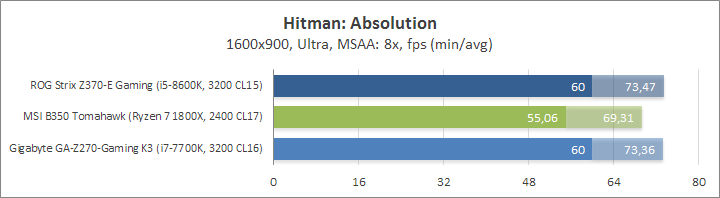

Чаще процессорозависимые игры дают лучше показать себя именно новенькому Core i5-8600K.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

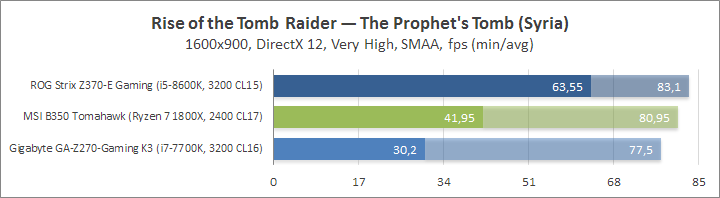

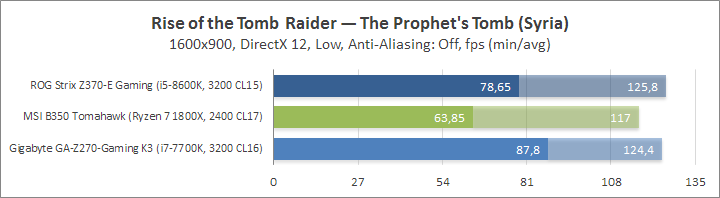

В Rise of the Tomb Raider итоговая картина смазана из-за резкого повышения производительности системы, появившегося в результате обновления ПО (а именно сборки(ок) Windows 10). Как бы там ни было, обновлённый Core i5-8600K однозначно может быть рассмотрен как основа для рабочей станции, в равной степени он заслуживает внимания и при сборке игровой системы.

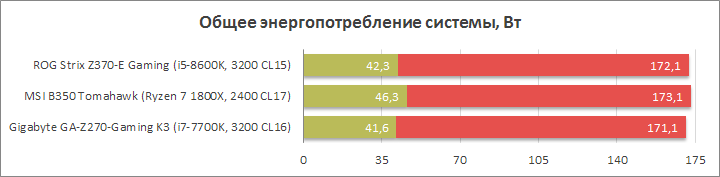

Энергопотребление системы

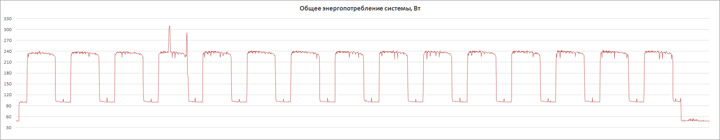

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (версии 29.3 — для Core i5, для остальных — 28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

ASUS ROG Strix Z370-E Gaming

Результаты оказались весьма близкими. Следует лишний раз вспомнить о функционировании обоих ЦП Intel на повышенных частотах из-за активации профилей XMP для комплектов DRAM, а вот Ryzen 1800X, как и задумано разработчиками, понижал собственную частоту при значительной нагрузке.

Настоящим энтузиастам известен близкий финальный рубеж при граничном оверклокинге R7, Core i7-7700K тоже достаточно горяч, даже при замене у него штатного термоинтерфейса под теплораспределительной крышкой. Весьма любопытно посмотреть на потенциал шестиядерной новинки от Intel. Но прежде, для полноты картины, я опишу поведение ROG Strix Z370-E Gaming. Активация готового профиля у памяти неожиданно привела к резкому росту напряжений IO и SA: со штатных 0,95 В и 1,05 В — до 1,33 и 1,23 вольт! Совершенно непонятно такое поведение устройства, я могу это объяснить лишь сыростью прошивки и установкой инженерами задела для случаев использования самых неудачных наборов ОЗУ. В зависимости от типа нагрузки, напряжение на ядрах составляло 1,216–1,232 В. Для искусственно установленного рубежа в 4,3 ГГц это, на мой взгляд, достаточно невысокие отметки.

Разгонный потенциал

Образец Core i5-8600K был инженерным, возможно, есть влияние фактора отбора удачной модели ещё на производстве. Скальпированию он не подвергался. Вначале изучим фирменные профили от инженеров ASUS.

С появлением в нашей лаборатории процессора Core i7-7820X, методика тестирования системы, когда несколько успешных циклов в LinX были признаком стабильности, подверглась изменениям. В роли более слабой, но всё же осязаемой нагрузки, теперь выступает Cinebench R15. Для части пользователей такого мерила оказывается достаточно, и это вполне объяснимо, поскольку мало какие приложения умеют подвергать систему нагрузке, подобной LinX.

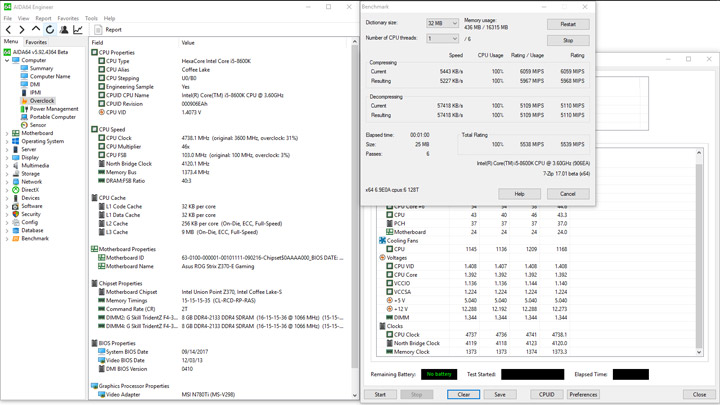

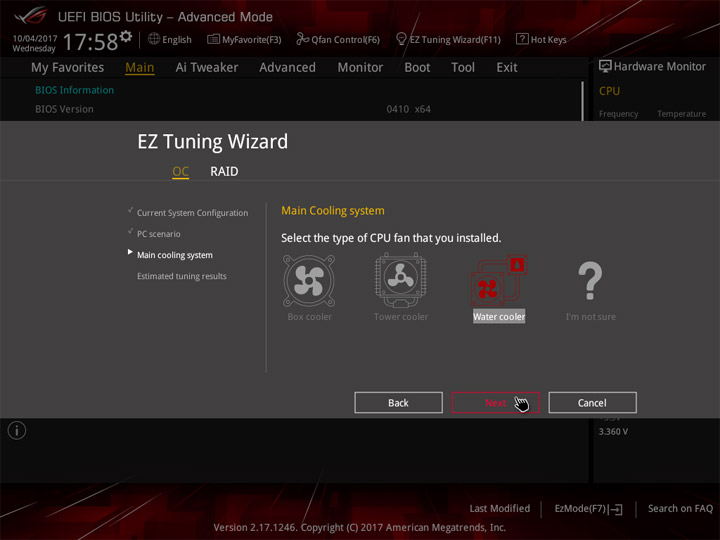

Первым тестируемым механизмом был интерактивный сценарий Ez Tuning Wizard. Максимальные отметки будут активированы в случае выбора пунктов Gaming/Media Editing и Water cooler: 31% для ЦП означает 4738 МГц, а у памяти 28% равняются 2746 МГц. Явно будет указана только величина DRAM Voltage, однако, согласно встроенному в UEFI мониторингу, реальные значения сопутствующих параметров оказались заметно ниже, чем при работе с профилем XMP.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

7-Zip и Cinebench работали без проблем, до перегрева было достаточно далеко, а вот LinX не смог продержаться и минуты — активировался троттлинг. Но проблем со стабильностью системы не было.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

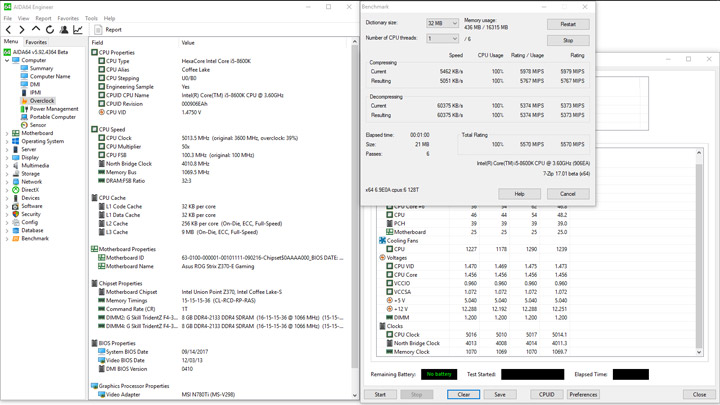

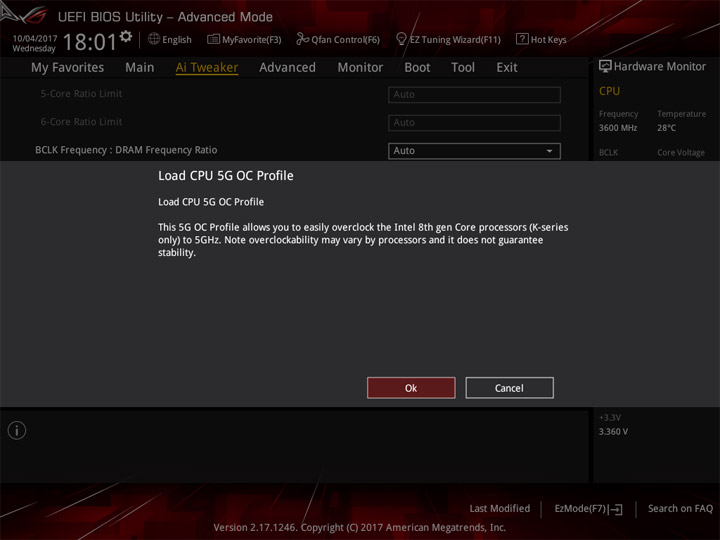

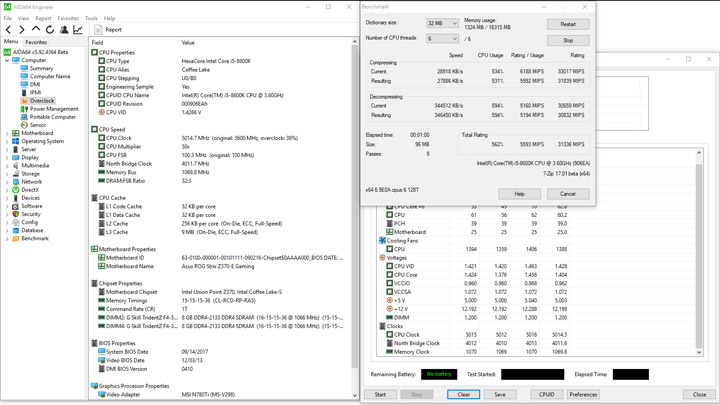

Следующий профиль от разработчиков рассматриваемой платы — 5G OC. Тут формулы для памяти, IO и SA Voltage оказались штатными, а вот множитель ЦП, как и следовало ожидать, оказался зафиксирован на отметке «50». В простое напряжение равнялось паспортному (1,072 В для нашего образца).

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

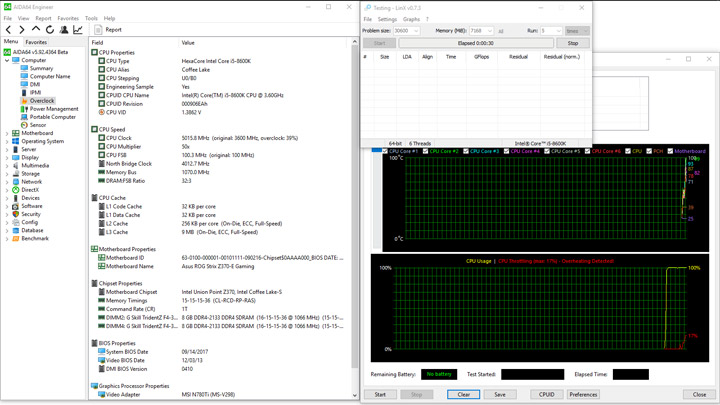

Эффект от тестирования оказался равнозначным случаю выше. Выходит, без жёстких требований к условиям работы системы, попасть в клуб «5 ГГц» можно фактически путём простого нажатия кнопки мыши.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

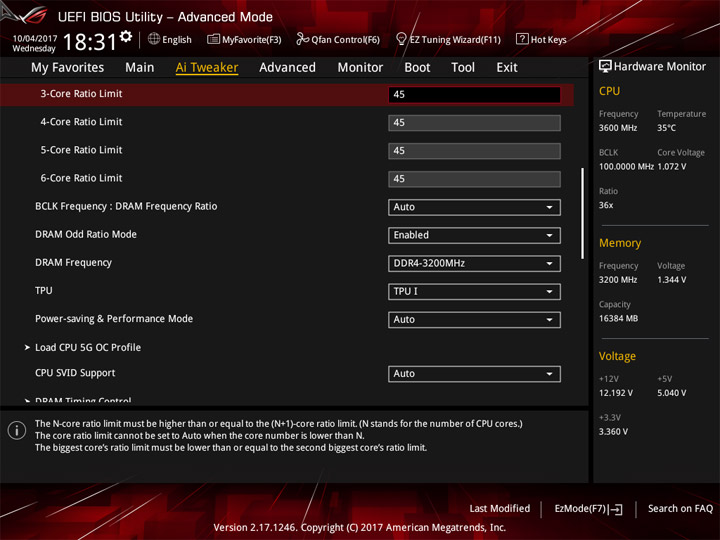

Проверим давно известные пару пунктов от ASUS — фирменные механизмы TPU. Уже первый плотно начинает работать с памятью, используя XMP. Для процессора форсируется формула 4,5 ГГц. IO и SA Voltage растут так же, как и при обычном использовании XMP. Рост напряжения у ЦП остаётся на совести платы. Главная особенность — использование AVX Negative Offset.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Приём действительно срабатывал, в пиковые моменты функционирования LinX частота Core i5-8600K снижалась до 4,3 ГГц. Вся остальная нагрузка повышала его множитель до «45». В общем итоге, все тестовые сценарии оказались работоспособными, похвально как для готового профиля материнской платы.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Второй пункт TPU ещё на два шага повышает множитель для ЦП.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Все запасы прочности системы были выжаты — она работала на грани перегрева. И всё же сценарий также оказался жизнеспособным. Ещё бы не такие высокие второстепенные величины напряжений, и можно было бы обойтись без каких-либо собственных экспериментов.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Использование современного комплекта памяти позволило покорить немыслимые 422 МГц при разгоне BCLK без каких-либо особых подготовок и использования хитрых настроек. По всей видимости, дальше требуется заниматься скорее тонкой настройкой ОЗУ, чем находить подходы к ROG Strix Z370-E Gaming — плата, кажется, готова к любым экспериментам. Правда, интерес в таких значениях уже чисто спортивный.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Предварительно серьёзно снизив множитель ЦП, переживать о его температуре не было нужды.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

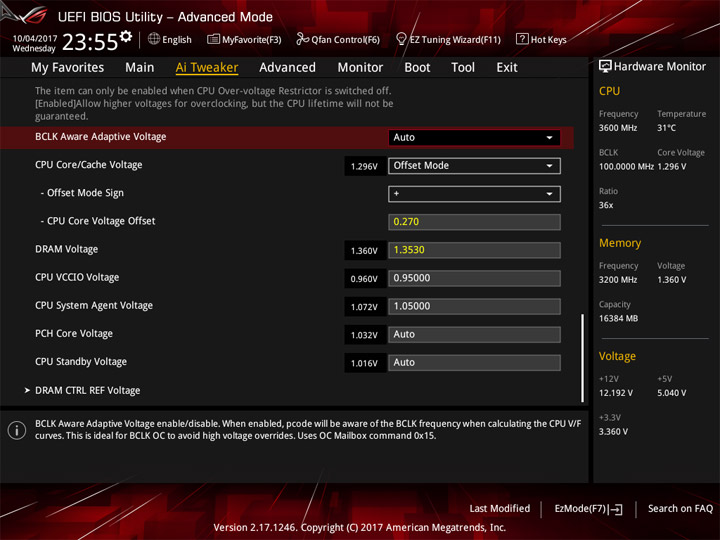

Граничной воздушной отметкой для нашего образца Core i5-8600K стала величина «5300 МГц». Для продвижения дальше нужно заметно повышать напряжение (выше психологических отметок). Понять принцип работы механизма формирования добавочного напряжения я так и не смог, пришлось просто его наращивать величину до нужной отметки, необходимую под стабильную работу системы. А для 3,2 ГГц у набора памяти добавочные напряжения повышать и вовсе не потребовалось.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Конечно же, про нагрузки с привлечением инструкций AVX в этот раз не было и речи, исключительно Cinebench.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

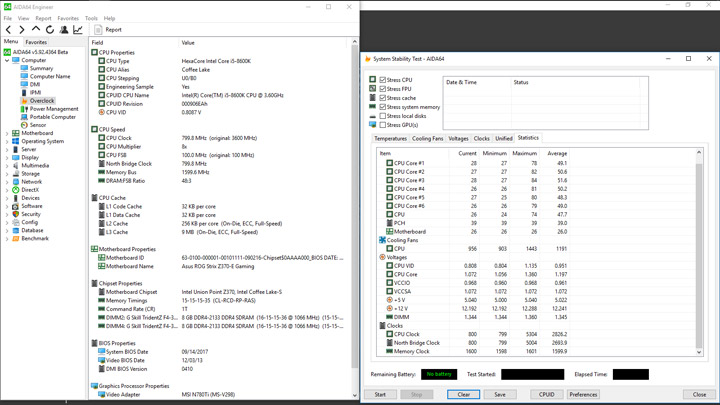

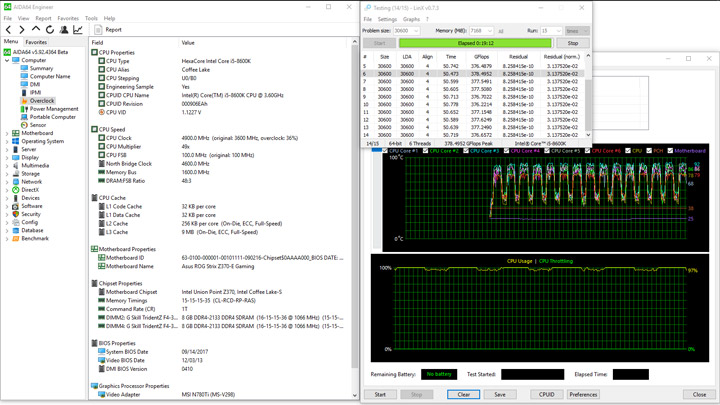

Эксперименты с поиском действительно стабильной частотной отметки превратились в соревнования с LLC. Похоже, специалисты ASUS недооценили нрав новых процессоров, иначе недостаточность всех восьми (!) профилей я охарактеризовать не могу. Быть может, что-либо получится изменить путём обновления прошивки, но сегодня стабилизация процессорного напряжения (особенно при нагрузках в стиле AVX) не выдерживает никакой критики. В меру стабильным процессор оставался на частое 4,9 ГГц. В UEFI напряжение для него я выбирал равное 1,30 В. Но уже в простое оно составляло 1,28 вольт.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

При нагрузке наблюдалось его снижение — до 1,216 В. Такую работу стабилизатора допустимой назвать нельзя. Последний цикл замеров оказался с ошибочным результатом, а значит, для полной стабильности не помешает прибавить еще одну-две сотые, хотя они вполне могут довести систему до перегрева, поиск такой грани — достаточно кропотливая работа для оверклокера.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Во время такого теста нагрев в области VRM составил 81 °C, это температура самого горячего участка. Элементы в верхней части платы не грелись выше 65 °C. Основной радиатор — ближний к задней панели — прогревался всего до 44 °C (на его верхнем крае). Какие-либо дополнительные меры по охлаждению не предпринимались. Не беря во внимание всплеск фоновой активности в системе Windows, потребление уложилось в границы 48–243 Вт.

ASUS ROG Strix Z370-E Gaming

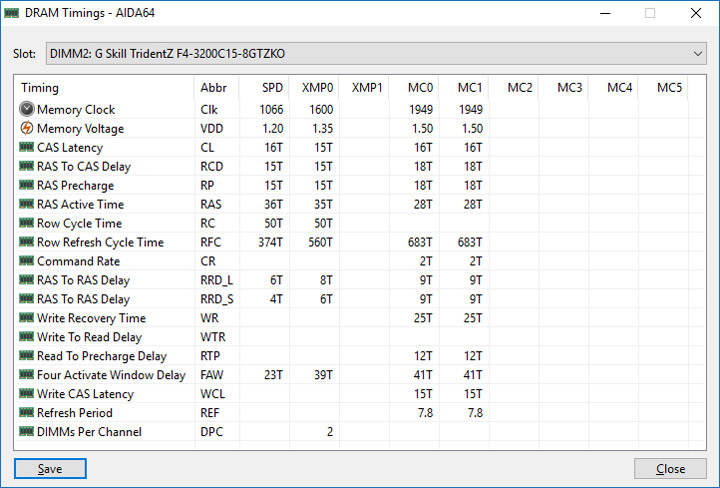

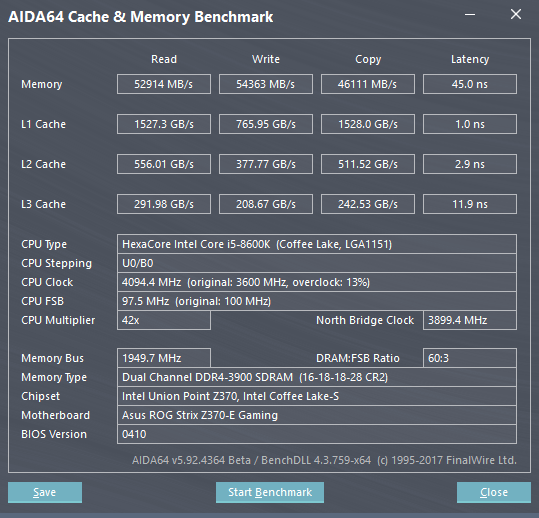

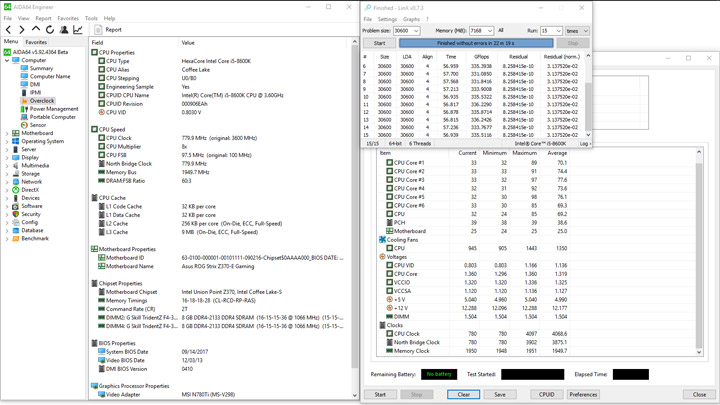

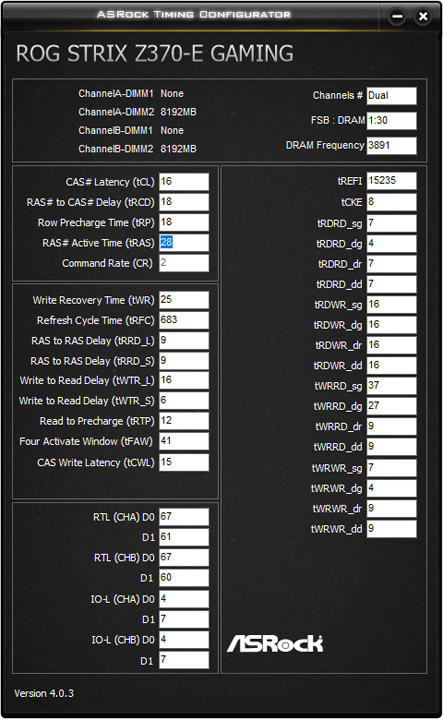

Стендовый комплект памяти представляет собой пару односторонних (1R) модулей с чипами ревизии B от Samsung (B-die). Она славится своими оверклокерскими возможностями. Не выходя за безопасные границы напряжений и лавируя между схемами задержек, получилось стабилизировать работу системы на частоте ОЗУ, равной 3900 МГц, при DRAM Voltage величиной 1,5 В. Конфигурация задержек имела вид 16-18-18-28-2T. Вспомогательные IO и SA выросли соответственно до 1,3 и 1,1 В.

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

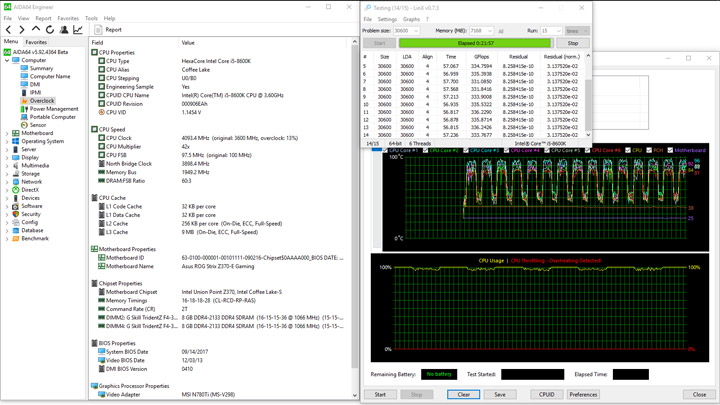

Рост производительности ПК заметно повлиял на условия функционирования процессора. Пришлось снизить его частоту с одновременным повышением питающего напряжения. И вновь нельзя не покритиковать систему стабилизации. При установленных 1,375 В я наблюдал понижение уровня до 1,296 В (использовался всё тот же, высший Level 7).

ASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E GamingASUS ROG Strix Z370-E Gaming

Вывод

На мой взгляд, новые процессоры от Intel получились весьма привлекательными, но, как известно, их покупка отягощается необходимостью приобретения новой системной платы. Как показал общий анализ, нововведений в свойствах хаба Intel Z370 попросту нет, а вот требования к питанию ЦП действительно выросли. Старшая модель из семейства ASUS ROG Strix оказалась не в состоянии обеспечить надлежащий по качеству уровень питания при граничном разгоне нашего шестиядерного Core i5-8600K. Но, если говорить про лёгкую нагрузку, то такого продукта будет достаточно и для длительной эксплуатации. Похвалить устройство от ASUS можно за традиционную отладку среды UEFI: несмотря на отсутствие каких-либо вспомогательных кнопок, мне ни разу не пришлось сбрасывать вручную настройки системы, потому как испытуемая послушно загружалась с обычными, стартовыми настройками и позволяла внести коррективы. Общий подход к разгону остался неизменным, имеющийся потенциал у нашего Core i5 позволяет проводить эксперименты и без скальпирования с заметным эффектом от осуществляемых действий.

Уже с базовыми настройками быстродействие системы достаточно впечатляющее, также в арсенале ROG Strix Z370-E Gaming есть не один действительно работоспособный профиль по упрощённому оверклокингу системы. Как для лидера сегмента игровых системных плат, на мой взгляд, у модели спорная конфигурация портов на задней панели, а вот наличествующий адаптер беспроводных сетей, конечно же, является приятным бонусом. Ещё, как для игрового продукта, было бы неплохо найти в комплекте ключ к какой-нибудь популярной игре высокого класса.

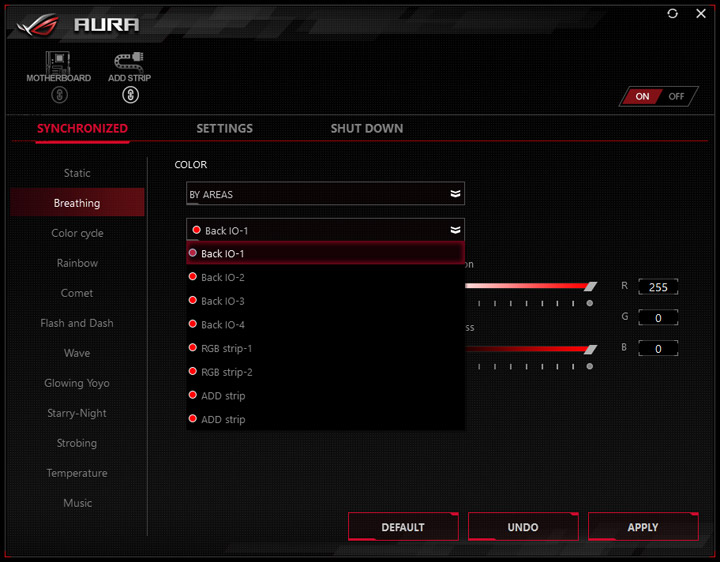

Чем же может подкупить потенциального покупателя рассмотренная модель? Пожалуй, больше всего при её разработке оказалось выделено внимания на реализацию подсветки. Да, на самой плате её почти не видно, но заготовили две традиционные колодки под ленты RGB и одну под управляемую (типа WS2812B LED), как это уже происходило в случае с ASUS Prime X299-Deluxe. Для этих целей имеется и специальное ПО, где заметны привнесённые изменения. Прочий набор программ довольно тривиален, почти все утилиты есть в комплекте с практически любой «игровой» платой от производителя. Потому мне довольно сложно представить нишу, которую такое устройство способно занять. Реальный интерес к ней проявить могут, разве что, моддеры.

Соревнуясь со временем
