Обзор материнской платы ASUS Prime X299-Deluxe. Максимальная конфигурация для ПК класса HEDT

Некоторые платежеспособные пользователи, находясь в поиске новой системной платы для будущего ПК, целенаправленно обращают своё внимание на модели из верхней ценовой категории. Ими движет поиск максимально насыщенного продукта. Концентрируется внимание начиная с момента осмотра комплекта поставки (оценка вполне может исходить от габаритов коробки), и к аппаратной, и даже программной составляющей оно тоже приковано. Производители рады стараться, выпуская продукты подобного имиджевого уровня. Главная их роль — демонстрация инженерных возможностей, и у каждой уважающей себя компании есть подобная модель для каждого из семейств. Серия плат Deluxe долгие годы остаётся актуальной для приверженцев изделий от ASUS, оценим сегодня, что интересного разработчики смогут предложить по сравнению с базовой Prime X299-A.

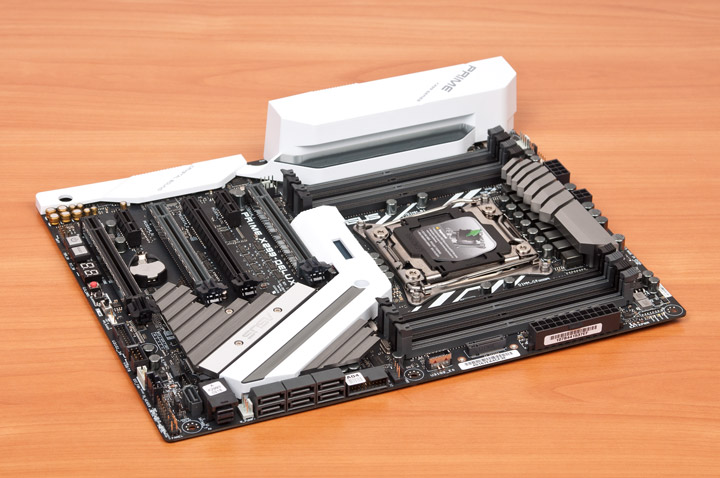

ASUS Prime X299-Deluxe

Ключевые характеристики новинки собраны в таблице. Подробнее с компонентами будем знакомиться дальше, сразу хочется указать на бонусы в виде дискретной карты с интерфейсом Thunderbolt и размещённым на плате адаптером беспроводных сетей, работающим в трёх диапазонах, также есть и два гигабитных порта Ethernet.

Модель ASUS Prime X299-Deluxe
Официальная страница продукта в Сети asus.com
Чипсет Intel X299
Процессорный разъём Socket 2066
Процессоры Core i9, Core i7, Core i5 (Skylake-X, Kaby Lake-X)
Память 8 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3600*/4000*/4133*(OC), максимум 128 ГБ (для четырёхядерных моделей — 4 DIMM и максимум 64 ГБ)
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x16+x8) — ЦП с 44 линиями
2 x PCI Express 3.0 x16 (x16+x0, x16+x8) — ЦП с 28 линиями
2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — ЦП с 16 линиями
1 x PCI Express 3.0 x16 (x4) — ЦП с 44, 28 линиями
1 x PCI Express 3.0 x16 (x2) — ЦП с 16 линиями
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре)
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (A и C), 3x ASM3142)
3 х 3.1 Gen1 (3 разъёма на задней панели, ASM1074)
5 х 3.1 Gen1 (1 разъём на задней панели, X299)
6 x 2.0 (4 разъёма на задней панели, X299)
Serial ATA 7 x SATA 6 Гбит/с (X299)
RAID 0, 1, 5, 10 (SATA, X299)
Встроенный звук Crystal Sound 3 (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Qualcomm Atheros QCA9008-TBD1 (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1), Qualcomm Atheros Sparrow 11ad (QCA9500) (802.11ad 60GHz WiGig))
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, ThunderboltEX 3 Card (в комплекте) + Thunderbolt header, 3D printing friendly (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI, порт U.2, информационная панель OLED, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор (Q-Code), кнопки: Power, Reset, Clear CMOS, MemOK!; технологии: Lighting Control Center (система подсветки Aura, Aura RGB Strip Header, Aura Addressable Strip Header), USB BIOS Flashback
Цена в рознице, $ 510

Упаковка и комплектация

Коробка значительных габаритов предусмотрительно оснащена ручкой для облегчения транспортировки. На лицевой стороне изображена плата в неплохом ракурсе, чтобы рассмотреть все детали.

ASUS Prime X299-Deluxe

Сам продукт получится детальнее изучить, просто отстегнув перед этим крышку-обложку. Ещё одна интересная особенность — миниатюрный дисплей OLED, находящийся под сокетом.

ASUS Prime X299-Deluxe

Важные особенности перечислены и на обратной стороне коробки. Здесь указали на бонусное оснащение. Также есть небольшая таблица с основными характеристиками.

ASUS Prime X299-Deluxe

Верхний ярус занимает поддон с платой, а за ним находится нижний, где уложены элементы поставки. Начнём знакомство:

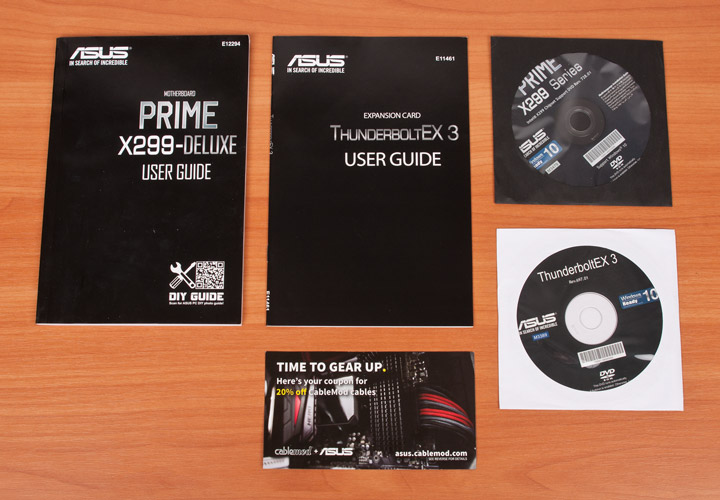

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • ещё одно руководство — для дискретной карты ThunderboltEX 3;
  • диск с драйверами и фирменным ПО;
  • ещё один диск — от карты ThunderboltEX 3;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
ASUS Prime X299-Deluxe

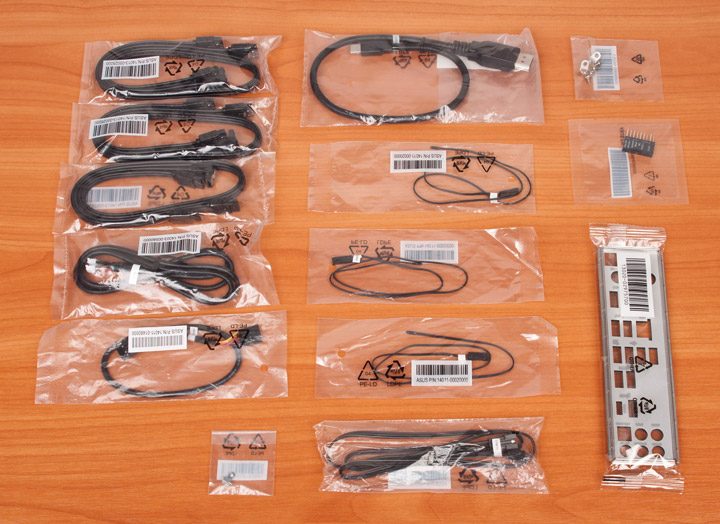

  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • комплект из крепежа (два уголка и четыре винта), интерфейсного кабеля и модуля расширения Fan Extension Card;
  • три выносные термопары;
  • комплект из интерфейсного кабеля, карты ThunderboltEX 3 и кабеля miniDP to DP;
  • удлинитель для подключения управляемой светодиодной ленты;
  • крепёжный винт и стойка для устройств формата M.2;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
ASUS Prime X299-Deluxe

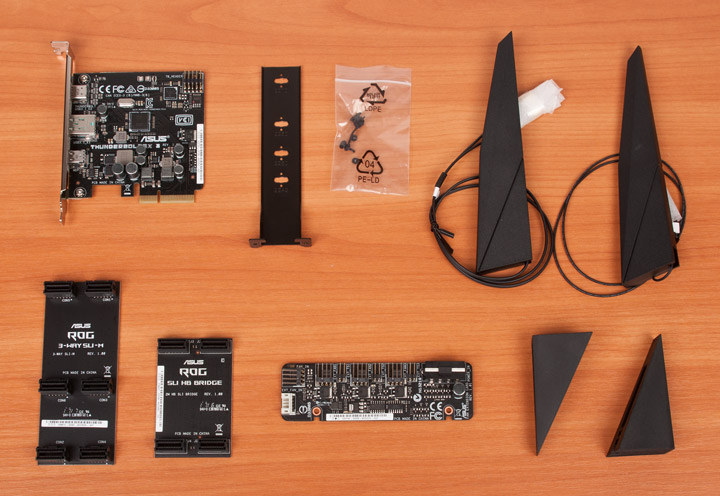

  • кронштейн-стойка, пара винтов и пластиковый фиксатор для устройств формата M.2;
  • двойной и тройной жёсткие мостики для организации SLI;
  • пара выносных антенн с возможностью фиксации лишь одного положения.
ASUS Prime X299-Deluxe

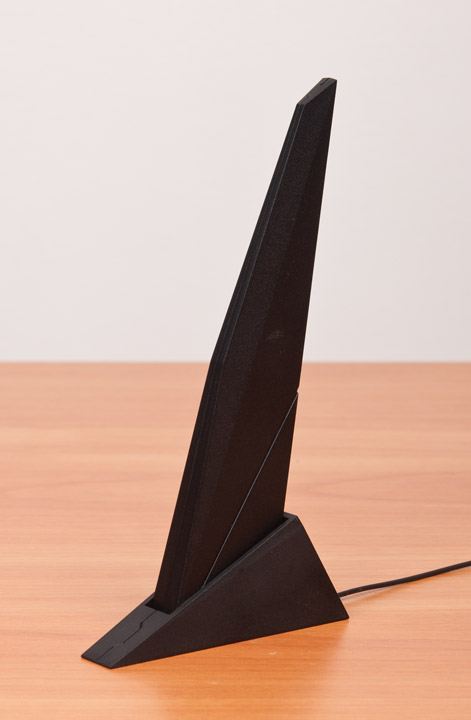

Последний элемент поставки новый, прежде размеры комплектной антенны были скромнее. Ввиду наличия адаптера как для сетей Wi-Fi, так и для WiGig, разумно использовать две независимые единицы. Подготовка к эксплуатации проходит с привлечением специальной фиксирующей положение подставки.

ASUS Prime X299-Deluxe

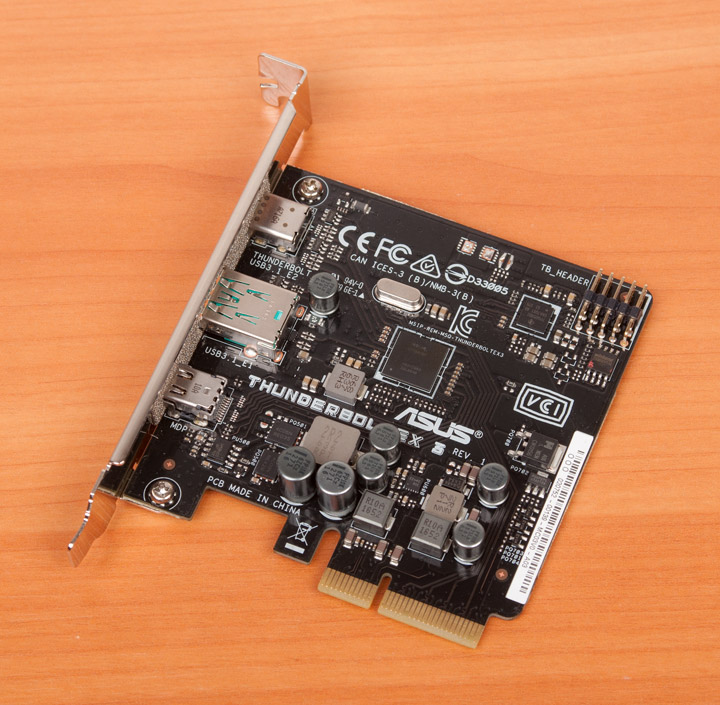

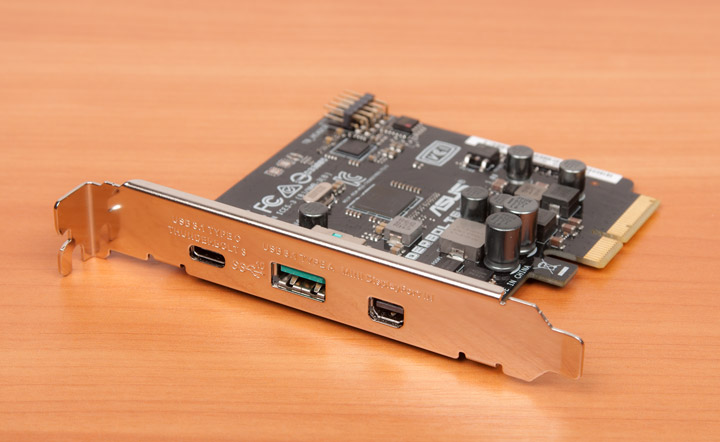

Карта расширения ThunderboltEX 3 представляет собой отдельный коммерческий продукт. Высокий статус рассматриваемого продукта позволил этой необычной единице попасть в комплект поставки.

ASUS Prime X299-DeluxeASUS Prime X299-Deluxe

Fan Extension Card и набор термопар уже встречался у некоторых продуктов престижной категории от ASUS. Эти компоненты тоже продаются отдельно, но для владельца Prime X299-Deluxe окажутся частью штатного набора.

Внешний вид

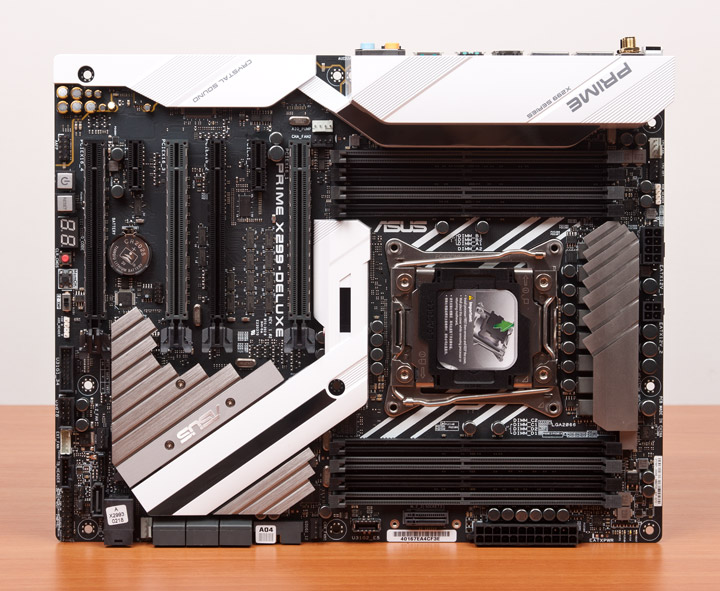

Устройство достаточно сложное, и всё же размеры соответствуют стандарту ATX, есть место для девяти винтов под корпусный крепёж. Панель управления устройством стала немного лучше из-за появившейся кнопки Reset. Для обнуления настроек предусмотрели кнопку красного цвета (пользоваться ей не пришлось ни разу). Из-за увеличенного пластикового козырька звуковая часть лишилась экранирующего элемента.

ASUS Prime X299-Deluxe

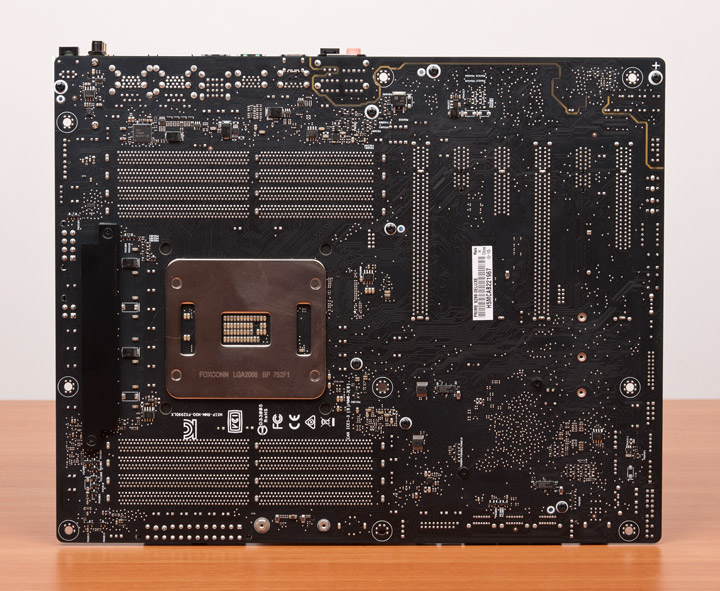

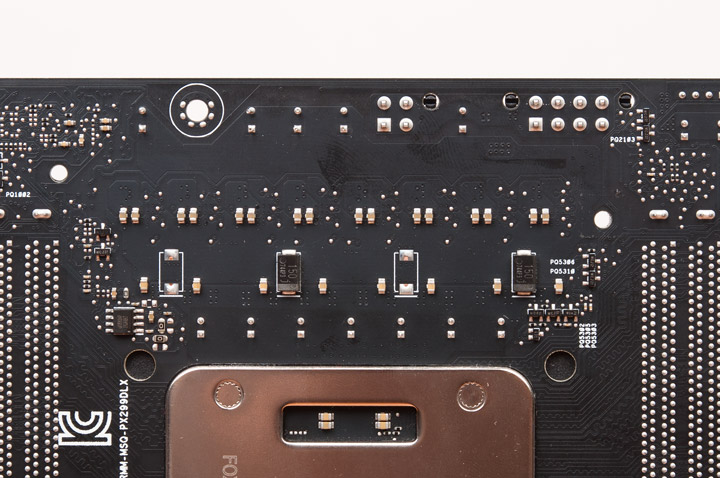

Немалое число элементов есть на обратной стороне. Среди них нет светодиодов, все они находятся на лицевой части устройства. Для системы стабилизации напряжения процессора добавлен защитный (усиливающий) радиатор в виде пластины. В середине сокета предусмотрено отверстие под термопару для процессора.

ASUS Prime X299-Deluxe

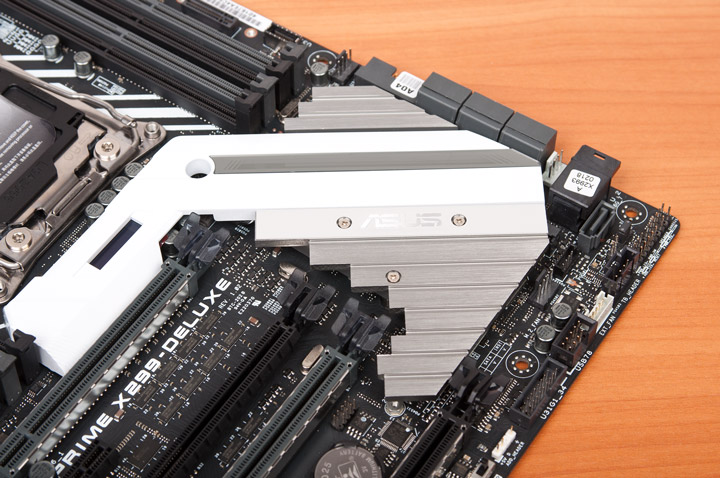

Конструкция радиатора такая же, как и у более простой родственной модели. Он составной, одна часть закреплена на хабе, а другая может послужить охладителем для устройства M.2 типоразмера не больше, чем 2280.

ASUS Prime X299-Deluxe

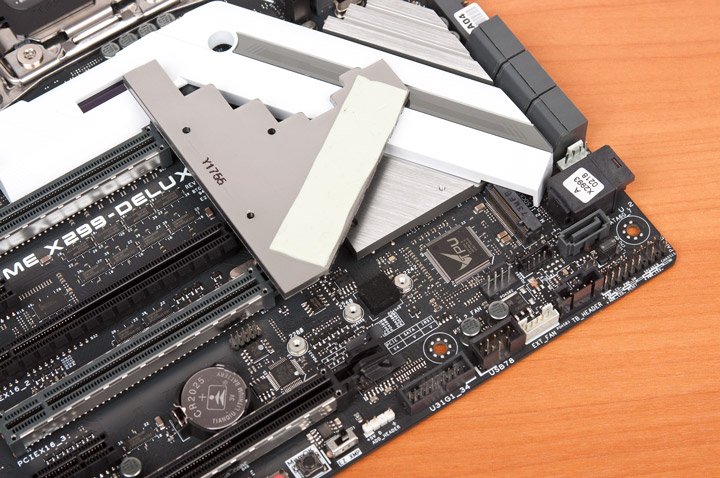

Тип интерфейса здесь может быть использован как PCI-E, так и SATA. Для контакта предусмотрена белая термопрокладка средней толщины.

ASUS Prime X299-Deluxe

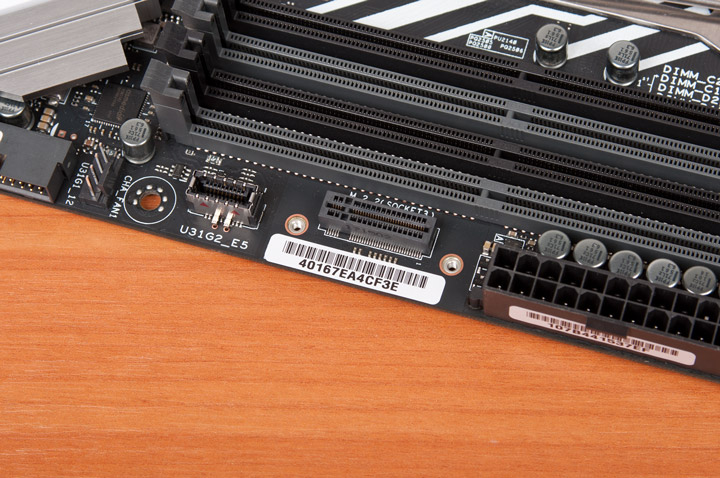

Более габаритные PCI-E устройства формата M.2 могут быть прикреплены к кронштейну, он идёт в комплекте с платой. Симметричное гнездо для корпусного кабеля USB 3.1 Gen2 работает от контроллера ASMedia.

ASUS Prime X299-Deluxe

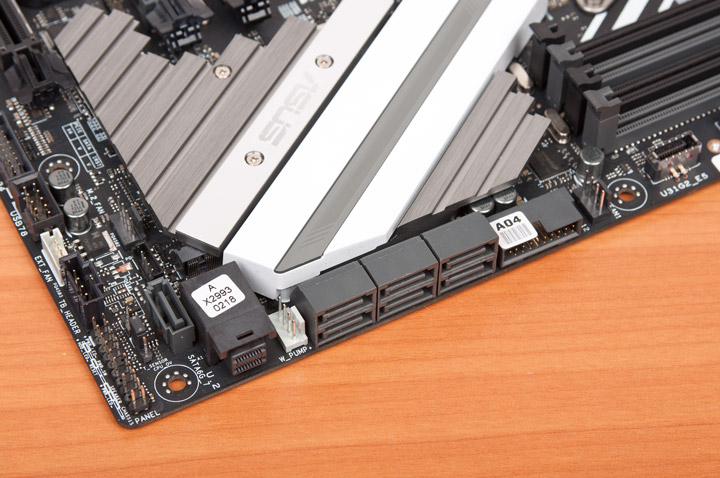

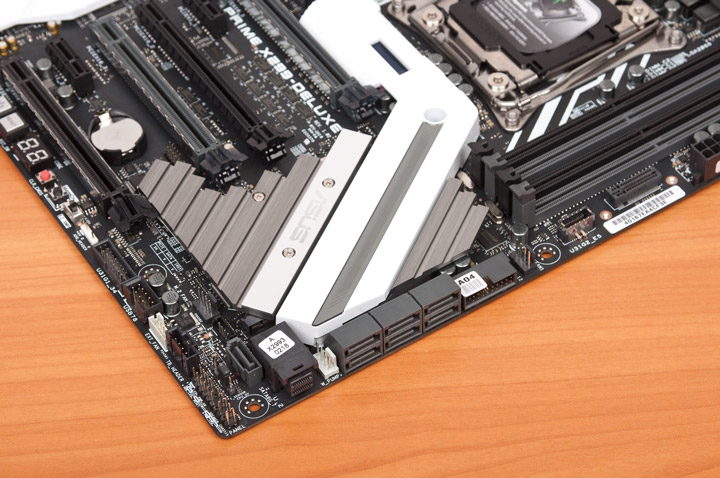

Есть шесть продольных и одно поперечное гнездо SATA. Они дополнены современным интерфейсом типа U.2. Он использует ресурсы линий PCI-E.

ASUS Prime X299-Deluxe

От хаба X299 будут работать ещё пара корпусных гнёзд USB 2.0 и четыре штуки USB 3.1 Gen1.

ASUS Prime X299-Deluxe

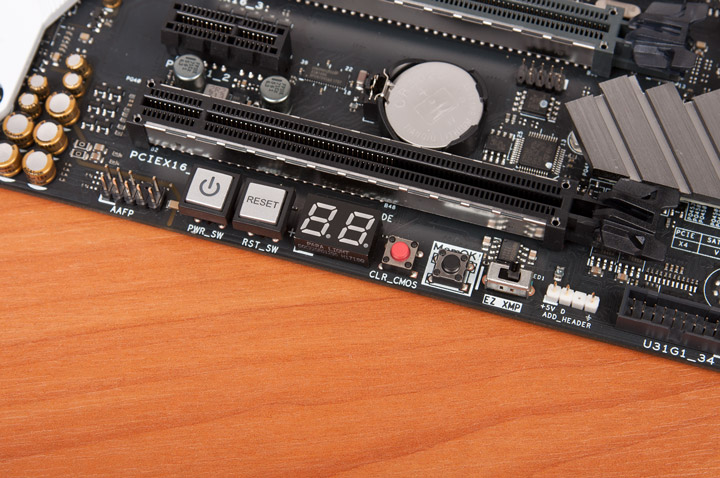

Кроме кнопок включения, перезагрузки и сброса настроек, есть полезная MemOK! А для подсистемы памяти заготовили ещё и переключатель Ez XMP, позволяющий активировать профиль у DRAM даже без входа в среду UEFI (активный статус подтверждается светодиодом зелёного цвета). Ещё есть колодка необычного типа, она заготовлена под светодиодные ленты управляемого типа (трёхконтактная).

ASUS Prime X299-Deluxe

Среди трёх армированных гнёзд PCI-E x16 будет происходить распределение линий, заведенных от процессора. Чёрный слот PCI-E x16@x4 классического типа армирования (пластиковыми рёбрами) также обязан своему присутствию центральному процессору, очевидно его предназначение для карт, нацеленных на организацию Intel VROC (массивов RAID «на процессоре»). Два оставшихся слота с единственной линией связаны с хабом.

ASUS Prime X299-Deluxe

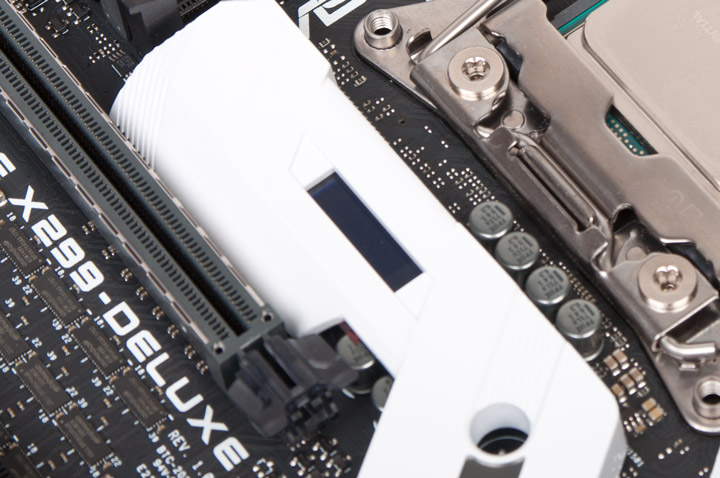

Между верхним гнездом под видеокарту и сокетом находится миниатюрный дисплей типа OLED. Он может показывать, например, частоту или температуру процессора. Понятнее о его возможностях станет в рубрике о программном обеспечении.

ASUS Prime X299-Deluxe

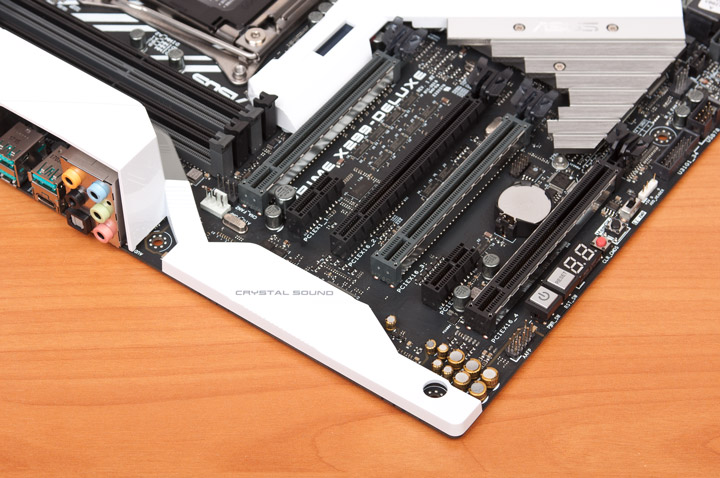

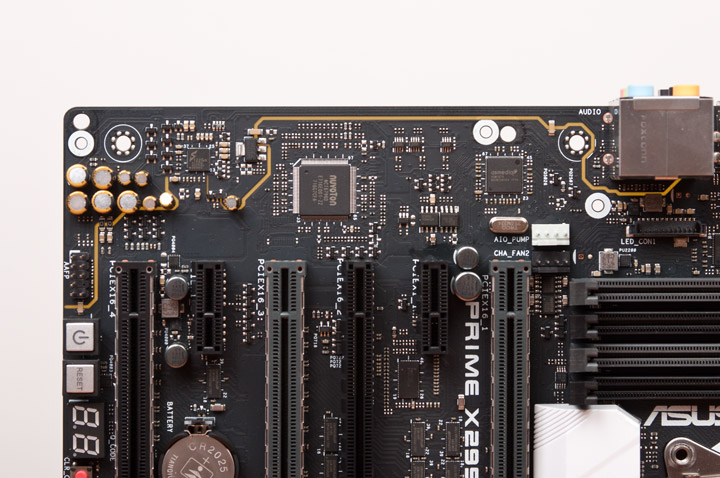

Звуковая подсистема начитывает старший кодек ALC1220 от Realtek специальной версии, созданной для решений от ASUS. Ни единого ОУ я не увидел. За стойкой с аудиовыходами есть гнездо, используемое для создания иллюминации сквозь окошко, изготовленное в козырьке вдоль всей задней панели.

ASUS Prime X299-Deluxe

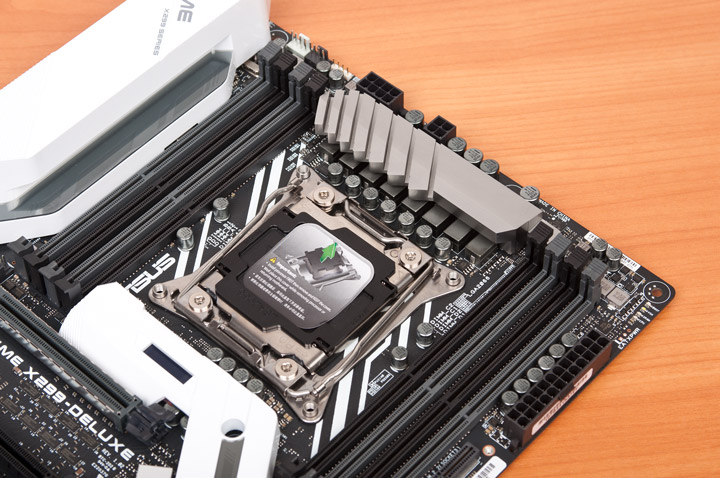

Организация околосокетного пространства равноценна модели Prime X299-A. Выделить можно использование «армейских» конденсаторов, свойственных продуктам высокого класса.

ASUS Prime X299-Deluxe

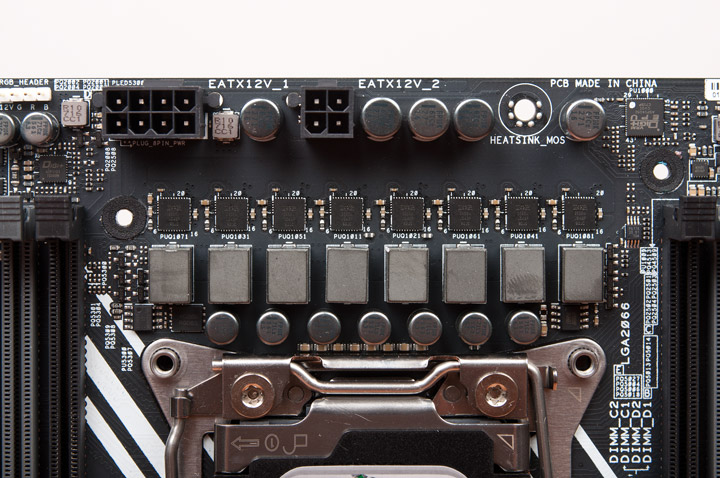

Для процессорного напряжения использовали два переименованных ШИМ-контроллера ASP1405I и восемь каналов, работа каждого базируется на сборке Infineon IR3555. На обратной стороне элементов нет, но прижимная пластика снабжена термопрокладкой, возможно, она позволит на пару градусов снизить рабочую температуру этой области.

ASUS Prime X299-DeluxeASUS Prime X299-Deluxe

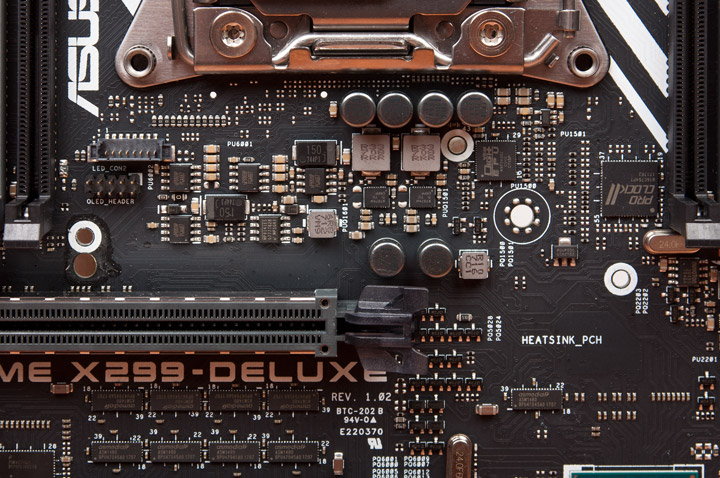

Ниже сокета расположена группа элементов, предположительно, для напряжений CPU IO и SA Votage (здесь замеры не проводились).

ASUS Prime X299-Deluxe

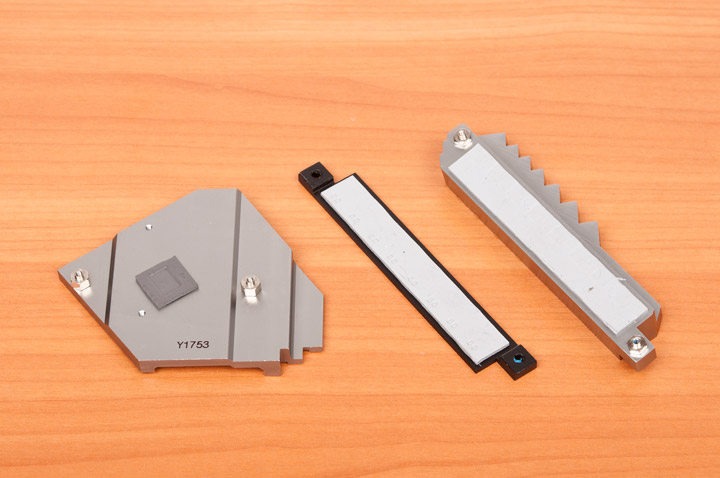

Надёжный прижим радиаторов обеспечен винтовым креплением, везде роль теплопроводника досталась прокладкам, на этот раз, достаточной площади.

ASUS Prime X299-Deluxe

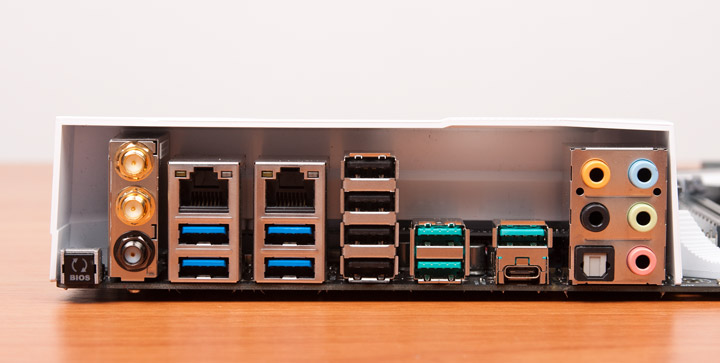

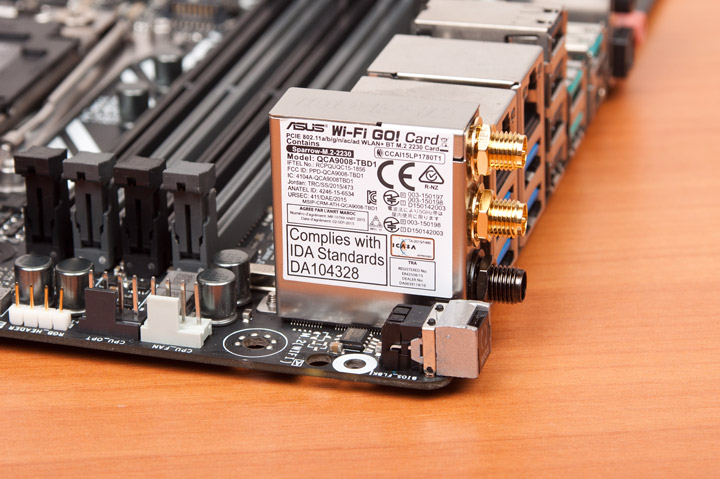

Задняя панель укомплектована намного щедрее, чем у базовой модели. Три гнезда под антенны от адаптеров(а) беспроводных сетей, два — для кабелей адаптеров Ethernet. Четыре выхода USB 2.0, четыре — USB 3.1 Gen1 и ещё четыре (включая симметричное) — USB 3.1 Gen2. Оптический выход и пять традиционных для аудиоразъёмов. Не хватает, разве что, PS/2, но для современной платы (2017 года выпуска) назвать это минусом будет слишком грубо. Единственная кнопка понадобится для восстановления прошивки посредством технологии USB BIOS Flashback.

ASUS Prime X299-DeluxeASUS Prime X299-Deluxe
