Обзор материнской платы ASUS ROG Strix H270I Gaming. Оцениваем снижение задержек ОЗУ как единственный способ увеличения быстродействия системы

Устройства ASUS из серии ROG Strix появились совсем недавно и занимают уровень ниже традиционных представителей ROG вроде Maximus (если рассуждать про платформу Intel LGA 1151). Концептуально они спроектированы в первую очередь для той категории энтузиастов, которые не станут довольствоваться обычными платами (серии Prime), но и переплачивать за оверклокерские модели в их планы также не входит. Например, в эту категорию легко занести геймеров, о чём недвусмысленно заявлено в названии. Прежде мы уже рассмотрели полноформатную версию платы на базе Intel H270 — ROG Strix H270F Gaming, на очереди — компактный mini-ITX вариант.

Здесь распаяли два гигабитный сетевых адаптера, установили адаптер беспроводных сетей, а в комплекте можно найти выносную антенну. На месте и фирменная подсветка AURA, звуковая подсистема класса SupremeFX и набор ПО к ней. Сразу на плате можно закрепить пару (!) компактных устройств формата M.2.

ASUS ROG Strix H270I Gaming

Проверим, насколько прочной оказалась тут система стабилизации напряжений ЦП, а в качестве бонуса проведём небольшое исследование по «разгону» ПК — понизим задержки и оценим полученный от этого эффект, проведя ряд традиционных несложных тестов.

Модель ASUS ROG Strix H270I Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel H270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort 1.2, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 8 х 3.1 Gen1 (6 разъёмов на задней панели, H270)
Serial ATA 4 x SATA 6 Гбит/с (H270)
RAID 0, 1, 5, 10 (SATA, H270)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek 8111H (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header), Q-LED (CPU, DRAM, VGA, Boot Device LED), комплектация внешней антенной Wi-Fi
Цена в рознице, $ 149

Упаковка и комплектация

Коробка с платой больше похожа на упаковку от пирожных, но изображение приобретаемого продукта на лицевой панели позволит ничего не перепутать.

ASUS ROG Strix H270I Gaming

Сзади места немного, потому есть только самая важная информация — коллаж из изображений «материнки» и небольшая таблица с ключевыми характеристиками.

ASUS ROG Strix H270I Gaming

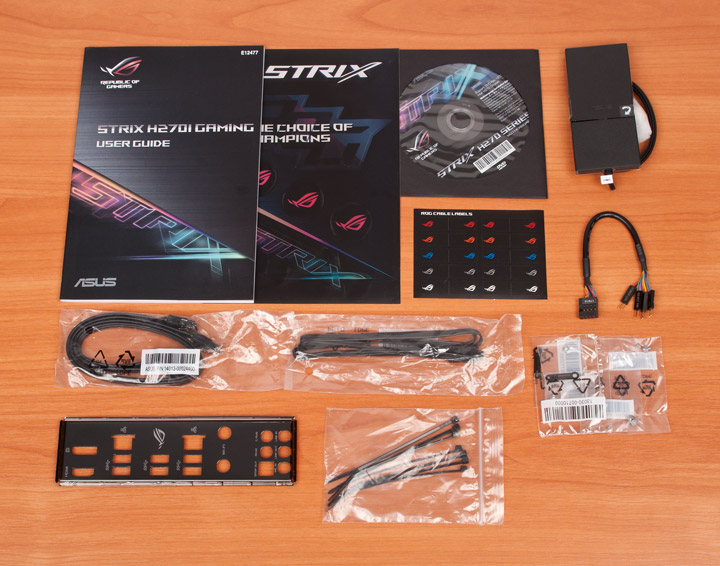

Открыв коробку, покупатель первым делом обнаружит отделение с самой платой, а уже под ним находится второе, где собрали такой набор:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG Strix;
  • диск с драйверами и фирменным ПО;
  • ещё один комплект наклеек ROG — для кабелей;
  • выносная Wi-Fi-антенна с возможностью фиксации двух положений, оснащенная подставкой с вмонтированным магнитом;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • семь нейлоновых стяжек;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242 — два комплекта.
ASUS ROG Strix H270I Gaming

Внешний вид

ROG Strix H270I Gaming не оснащена кнопками, переключателями, отсутствует также индикатор POST. Есть лишь индикатор оранжевого цвета, оповещающий о наличии питания на плате, и четыре разноцветных светодиода из комплекса Q-LED (над верхним углом одного из слотов под модули памяти).

ASUS ROG Strix H270I Gaming

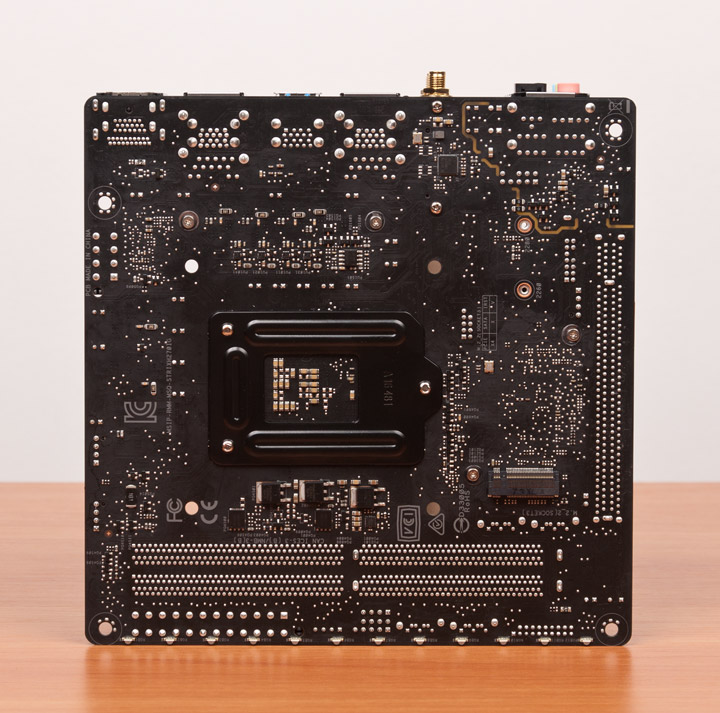

На обратной стороне разнообразных компонентов в избытке. Больше всего мешать при сборке будут элементы питания, распаянные между сокетом и модулями памяти, есть шанс несовместимости с усилительными пластинами из состава систем охлаждения. Подсветка насчитывает двенадцать направленных в сторону светодиодов типа RGB, занимающих весь правый торец платы.

ASUS ROG Strix H270I Gaming

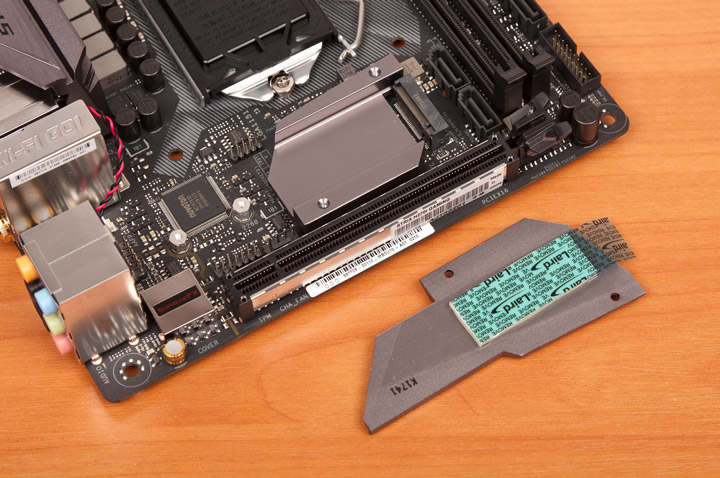

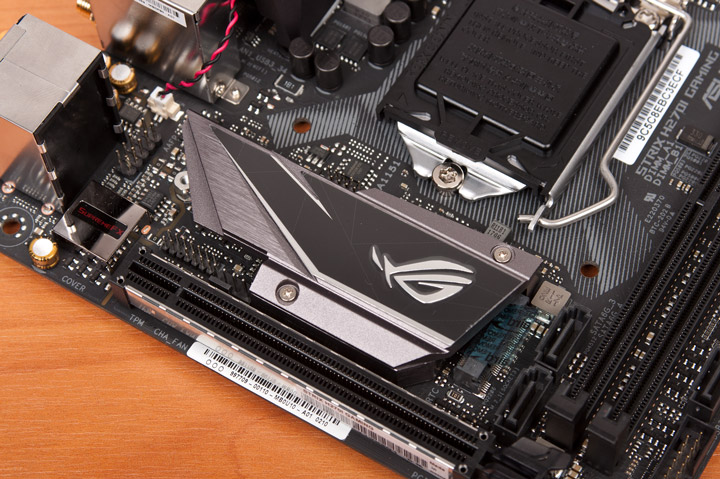

Охладитель для чипсета является комбинированным, не только PCH, но и устройство формата M.2 будет им охлаждаться.

ASUS ROG Strix H270I Gaming

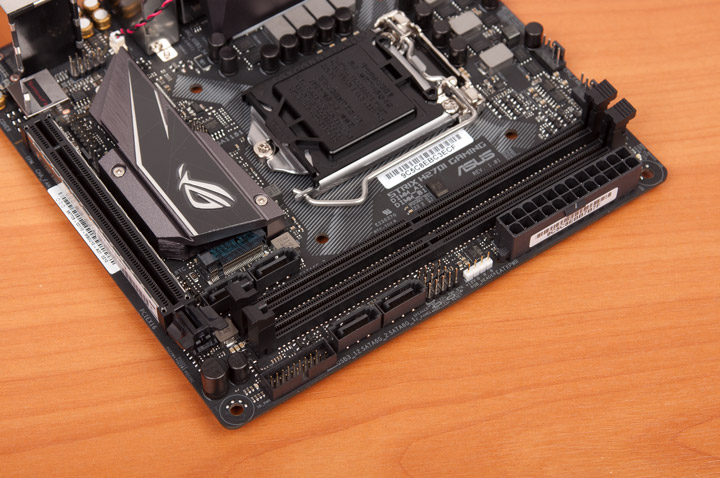

Кроме пары компактных M.2 есть четыре гнезда SATA и одна колодка для корпусного кабеля под пару выходов USB третьего поколения. Также предусмотрена стойка для светодиодной ленты.

ASUS ROG Strix H270I Gaming

Без использования адаптера M.2 температура хаба была ниже 45 °C во время всех тестовых замеров.

ASUS ROG Strix H270I Gaming

Над слотом PCI-E x16 находится контактная группа для проведения сброса настроек, но довольно сложно представить сценарий, когда действительно возникнет необходимость её использовать. Тут же есть одна колодка для системного охладителя.

ASUS ROG Strix H270I Gaming

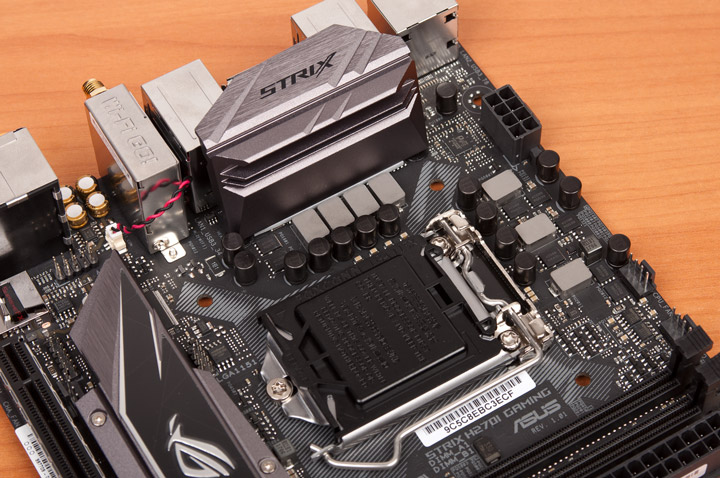

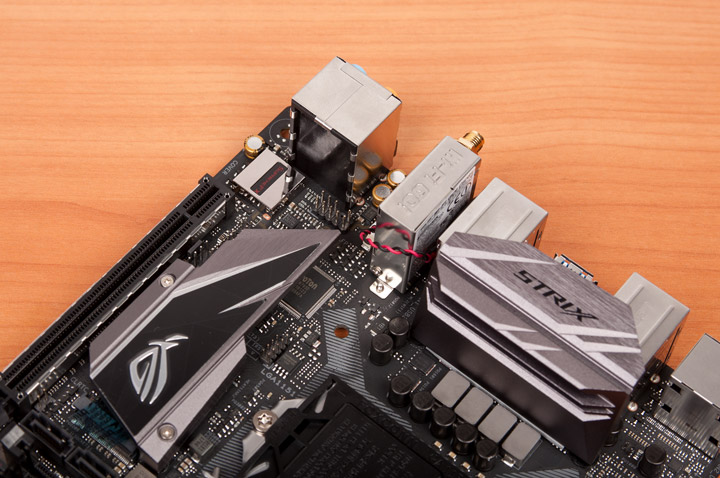

Звуковой кодек находится под экраном, ему будет оказывать помощь при работе пара различных моделей ОУ. Радиатор на транзисторах необычно высокий и находится довольно близко к сокету, это определённо вызовет вопросы совместимости с кулерами башенного типа. Так, наш стендовый Cryorig R1 Ultimate установить не удалось по двум причинам: несовместимость усилительной пластины с элементами на задней стороне платы и ограничение по высоте радиатора. С другой стороны также недалеко находятся модули памяти, которые нынче практически все укомплектованы охладителями (заметно выдающимися ввысь). Поэтому для тестирования я привлёк более компактный вариант — Noctua NH-U12P.

ASUS ROG Strix H270I Gaming

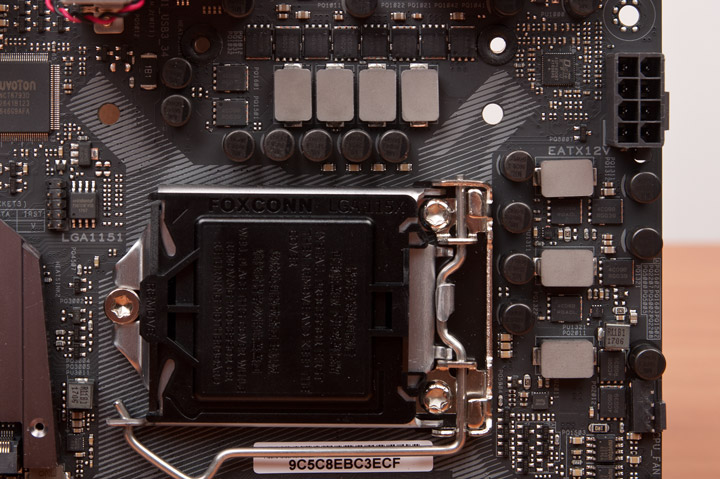

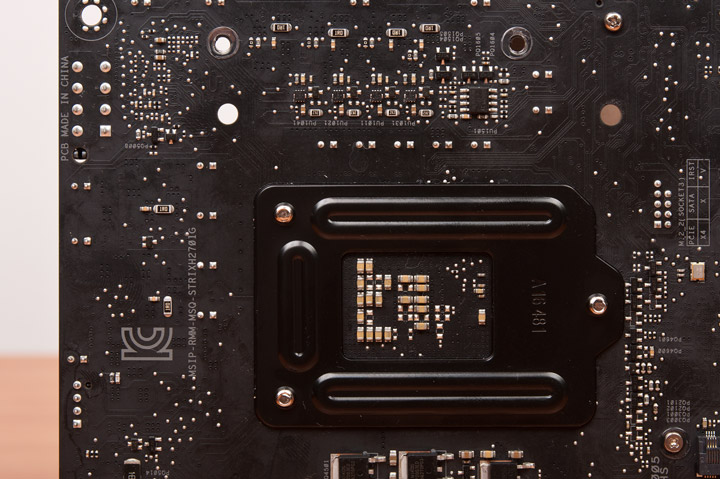

ШИМ-контроллер такой же, как и у габаритной сестры — ASP1400BT. На тыльной стороне можно насчитать четыре драйвера, а на лицевой стороне ещё пару. Выходит, 4+2 канала обеспечивают работу процессора, а точнее вычислительных ядер и графической подсистемы. В состав каждого входит всего два элемента производства ON Semiconductor, модели — NTMFS4C06B и NTMFS4C09B. Ближе к гнёздам памяти расположена группа элементов, необходимая для организации питания этой подсистемы, здесь есть ещё два NTMFS4C09B.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

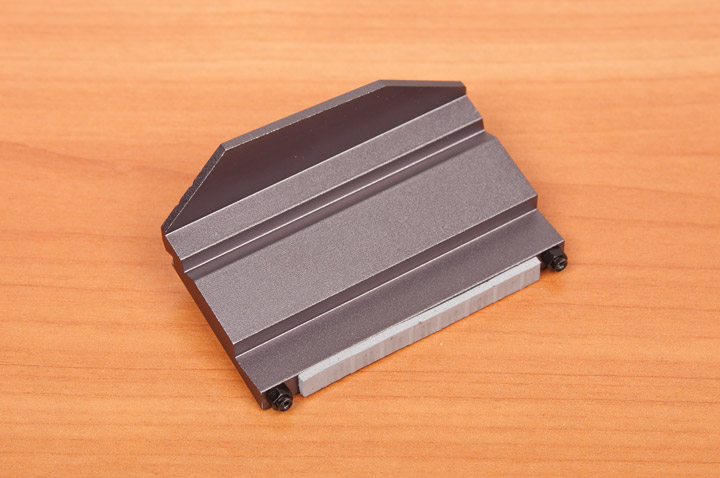

Охладитель неказистый, это небольшой элемент из легкосплавного профиля. Вся площадь контакта с транзисторами накрыта прокладкой. Однако по следу отпечатка (на фото выше) можно констатировать её недостаточность для полноценного соприкосновения.

ASUS ROG Strix H270I Gaming

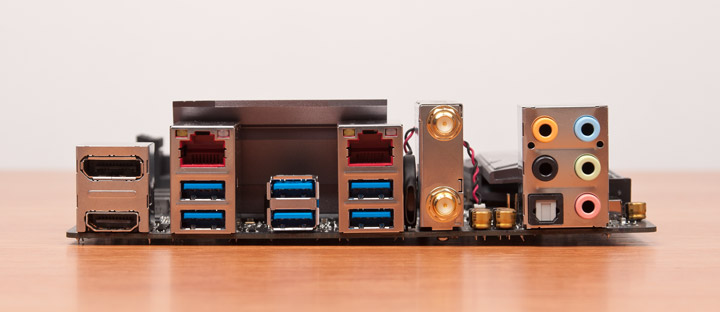

Задняя панель выглядит достаточно насыщенно, разве что, не хватает симметричного USB Type C и/или поддержки самого последнего поколения — USB 3.1 Gen2. Но для последнего необходим сторонний контроллер, для которого, скорее всего, просто не хватило места на поверхности. Возможно, кому-нибудь пригодился бы интерфейс PS/2. Впрочем, как для современного устройства, набор вполне оправданный.

ASUS ROG Strix H270I Gaming
Оверклокинг - в поисках скорости
