Обзор материнской платы ASUS ROG Strix H270F Gaming. Знакомимся с обновлённой серией игровых продуктов ROG Strix

Прежнее поколение системных плат LGA1151 от ASUS насчитывало несколько «игровых» моделей, которые выделялись среди прочих обозначением Pro Gaming. Теперь же, с появлением новой плеяды чипсетов от Intel, специалисты компании решились на выделение таких продуктов в отдельный сегмент, присвоив им обозначение ROG Strix. Номинально они всё ещё входят в иерархию Republic of Gamers, однако основной уклон в этих моделях выполнен не на оверклокерских способностях (расширенные возможности UEFI, диагностические индикаторы и всевозможные кнопки, переключатели или датчики на плате), а на программно-аппаратной составляющей, так или иначе связанной с повышенными требованиями пользователей к формированию необходимой атмосферы при работе с ПК. Проще говоря, на фоне обычных плат отличие будет в звуковом и сетевом узлах, также в полной степени тут реализована фирменная RGB-подсветка AURA.

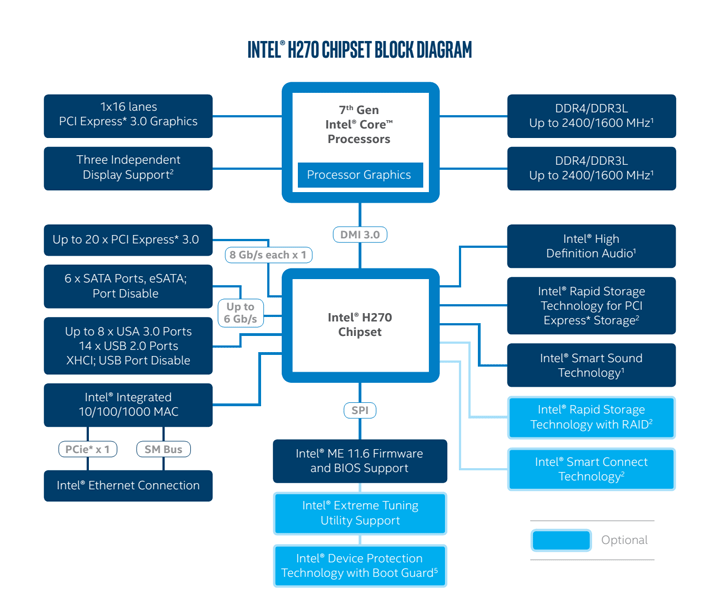

Особенности Intel H270 относительного старшего хаба в линейке заключаются в невозможности разгона (повышения множителей) для ЦП и ОЗУ, также нельзя распределять линии PCI-E от CPU для формирования связок из пары видеоадаптеров (NVIDIA SLI). Ещё немного уменьшено число поддерживаемых портов USB 3.0. На полную сравнительную таблицу можно посмотреть в обзоре MSI B250M Mortar.

ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

Получается, рассматриваемая модель будет интересна тем, кому необходима полноформатная системная плата без поддержки разгона, но с яркими свойствами в периферической составляющей. За беспроблемный штатный режим работы ЦП отвечают два огромных радиатора.

ASUS ROG Strix H270F Gaming

Из дополнительных микросхем здесь присутствует контроллер USB последнего поколения, благодаря нему сзади есть пара гнёзд, одно из которых симметричного типа C. Набор возможностей можно изучить по следующей таблице:

Модель ASUS ROG Strix H270F Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel H270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4b, DVI-D
Количество подключаемых вентиляторов 5x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142)
6 х 3.1 Gen1 (2 разъёма на задней панели, H270)
8 x 2.0 (4 разъёма на задней панели, H270)
Serial ATA 6 x SATA 6 Гбит/с (H270)
RAID 0, 1, 5, 10 (SATA, H270)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header), Thermal sensor connector, 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 2-Way CrossFireX, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице, $ 157

Упаковка и комплектация

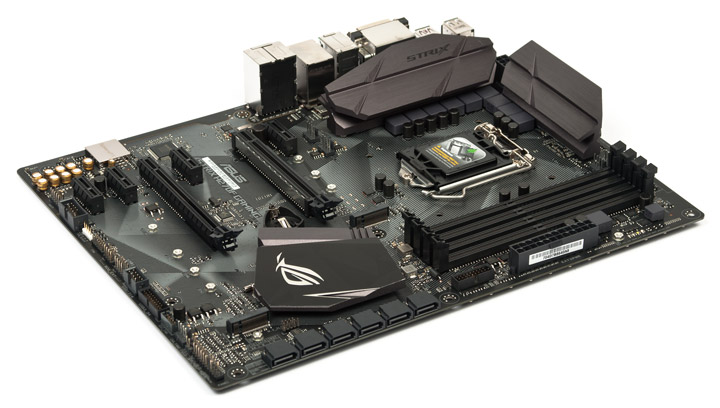

Продукт поставляется в коробке средних размеров. Уже на лицевой части можно понять, где именно размещён главный узел подсветки платы — на её правом торце.

ASUS ROG Strix H270F Gaming

Среди главных особенностей выделяют ещё звуковую часть и наличие пары компактных M.2. Также сзади есть фото устройства и таблица с его главными характеристиками.

ASUS ROG Strix H270F Gaming

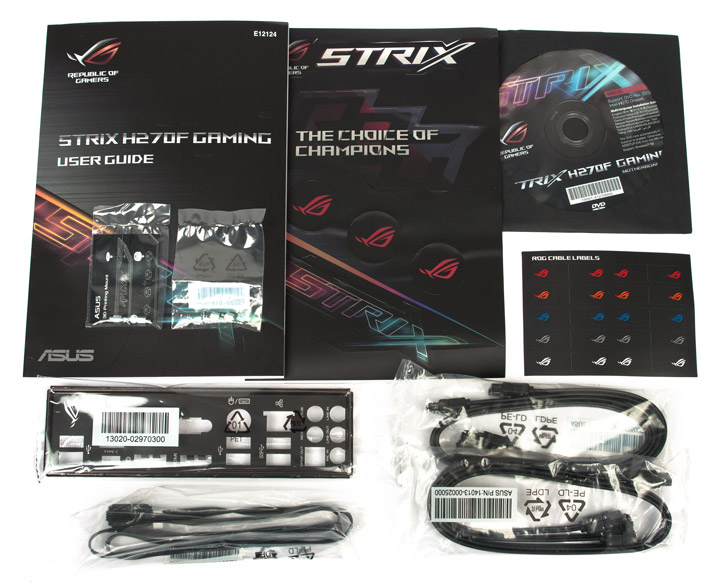

Аксессуаров больше, чем обычно, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG Strix;
  • диск с драйверами и фирменным ПО;
  • ещё один комплект наклеек ROG — для кабелей;
  • комплект из пары винтов и стоек для монтажа декоративных элементов;
  • второй комплект из пары винтов и стоек — для устройств формата M.2;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • удлинитель для подключения светодиодной ленты;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
ASUS ROG Strix H270F Gaming

Внешний вид

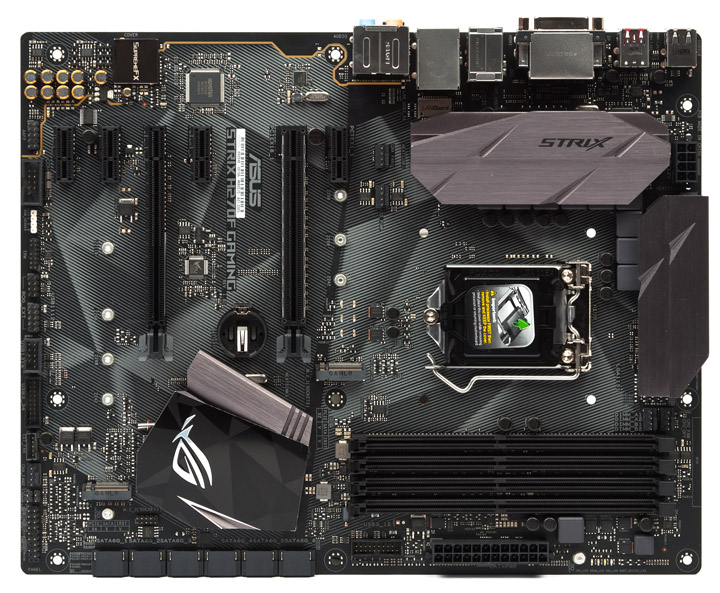

Плата оформлена в полном формате ATX и содержит девять точек для закрепления в корпусе. На этой модели производитель не размещал никаких декоративных накладок. Как я уже отмечал, нет никаких переключателей или кнопок, пропала даже фирменная MemOK!

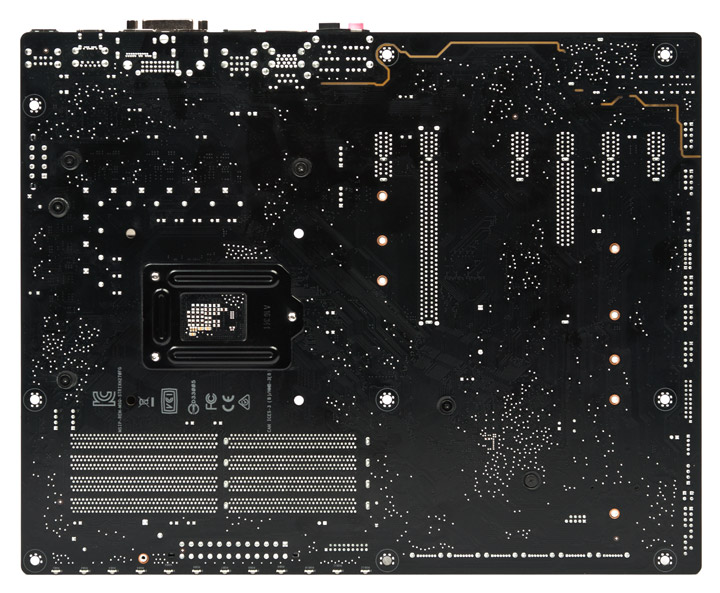

ASUS ROG Strix H270F Gaming

Все охладители крепятся винтами. Звуковая часть подсветкой не оснащена, поскольку все двенадцать светодиодов типа RGB смещены в область распайки слотов памяти. Они имеют направленную в сторону «линзу».

ASUS ROG Strix H270F Gaming

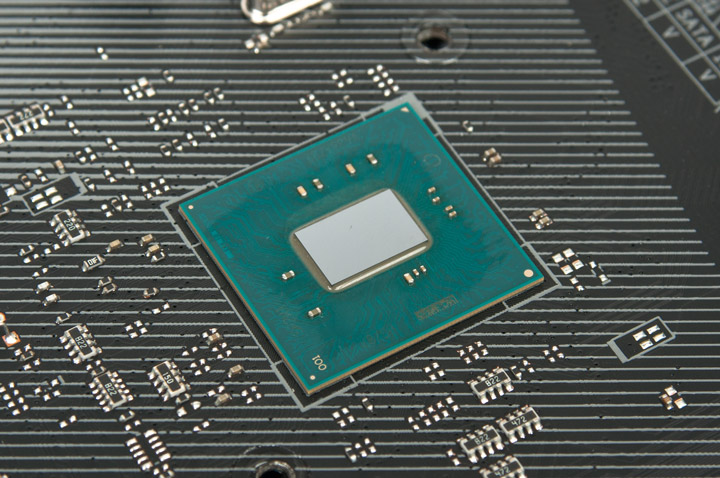

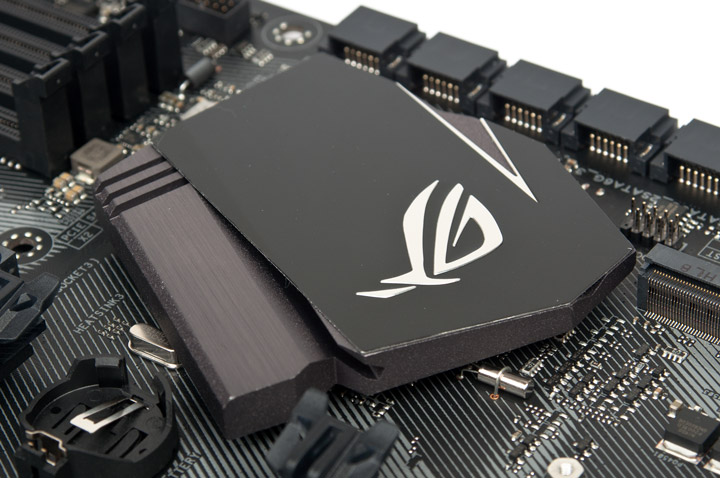

Радиатор для хаба массивен, а вот подсветки здесь нет.

ASUS ROG Strix H270F Gaming

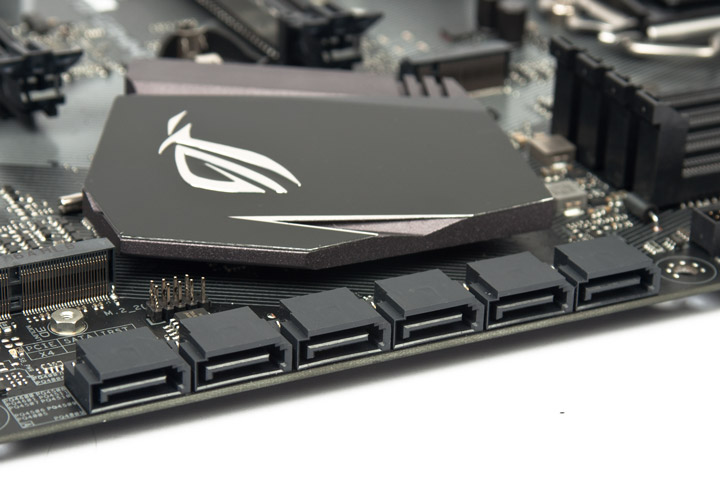

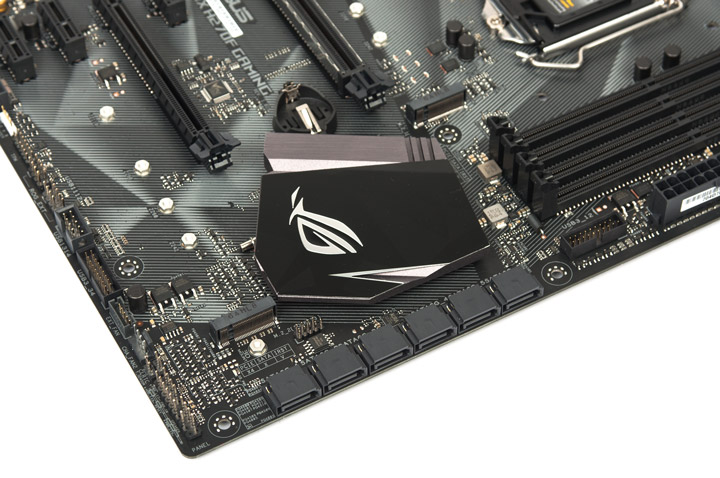

В наличии шесть поперечных гнёзд SATA. К любому из них обеспечен простой доступ, из-за одинарного исполнения каждого.

ASUS ROG Strix H270F Gaming

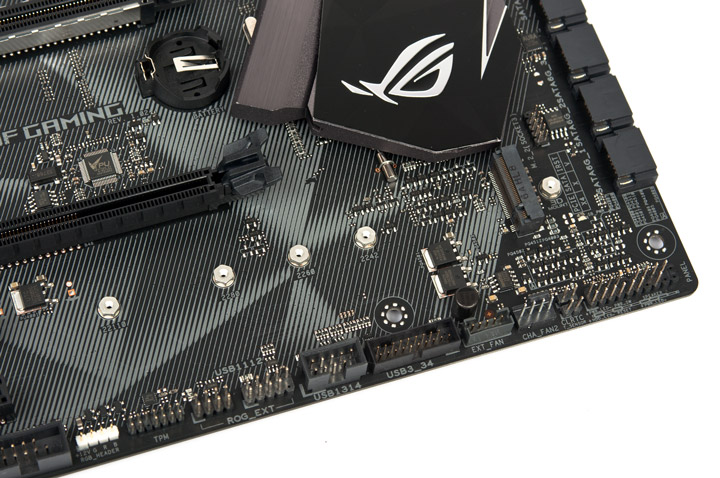

Заготовлена пара слотов M.2.

ASUS ROG Strix H270F GamingASUS ROG Strix H270F Gaming

Вслед за ASRock, техники ASUS решились на впайку микросхемы с прошивкой, поэтому теперь все ведущие производители находятся в равных условиях. Посредством корпусных кабелей можно дополнительно обеспечить работу четырёх гнёзд USB как второго, так и третьего поколений.

ASUS ROG Strix H270F Gaming

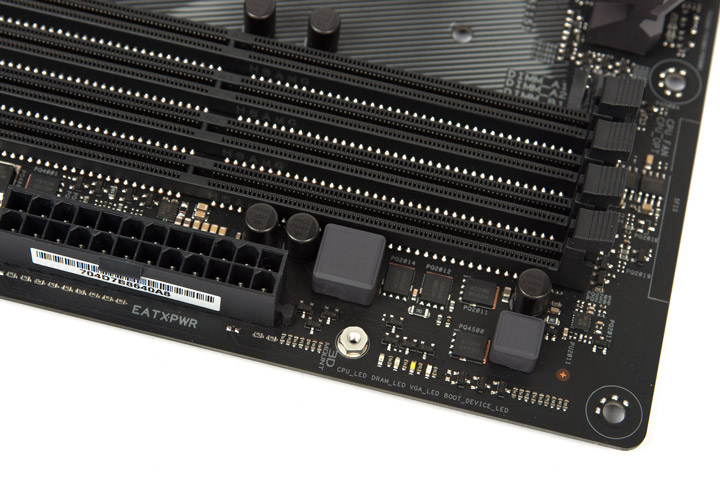

Контроль за этапом инициализации оборудования облегчит технология Q-LED, четыре разноцветных индикатора находятся в верхней части платы.

ASUS ROG Strix H270F Gaming

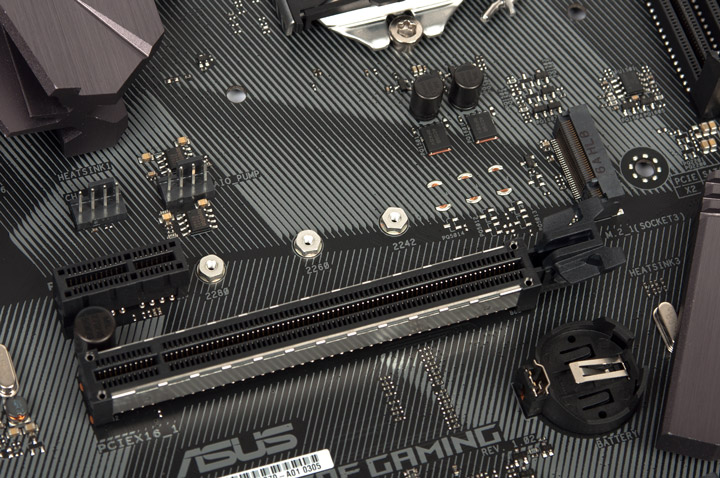

Армированное гнездо PCI-E x16 работает с процессором, а остальные — с хабом H270.

ASUS ROG Strix H270F Gaming

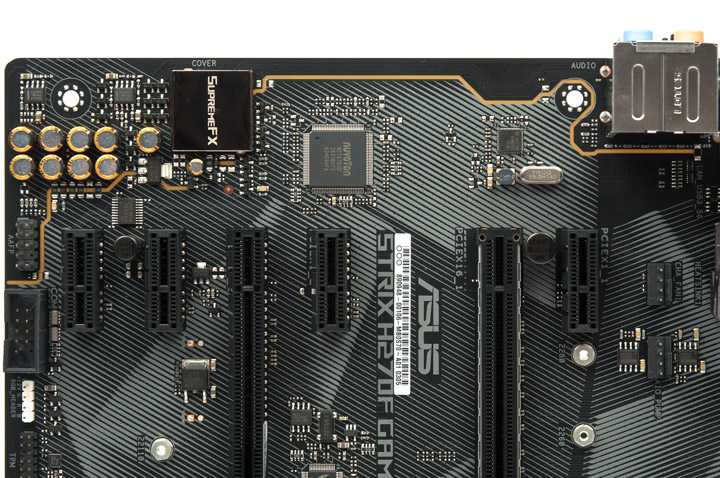

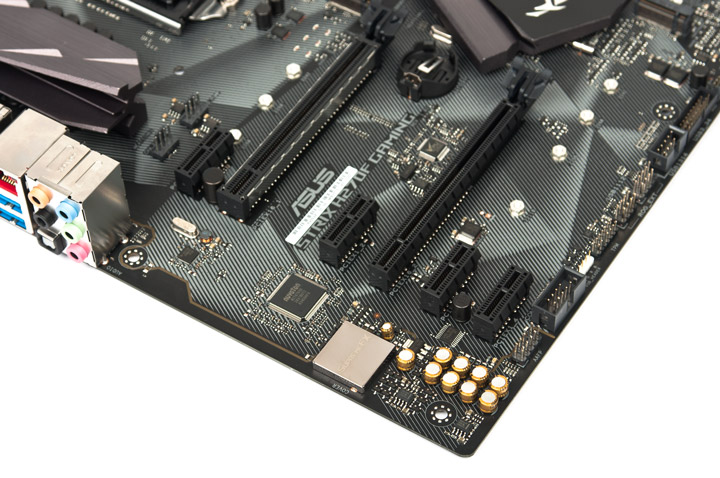

Звуковая часть включает старший кодек Realtek ALC1220 и два ОУ разных моделей. Допускаю, один из них работает с передней корпусной панелью, а другой — с гнездом сзади. Выделенного элемента ЦАП, как это происходит на продуктах ROG Maximus, здесь нет.

ASUS ROG Strix H270F Gaming

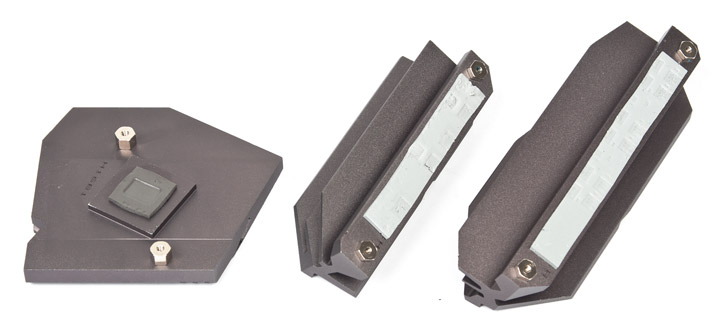

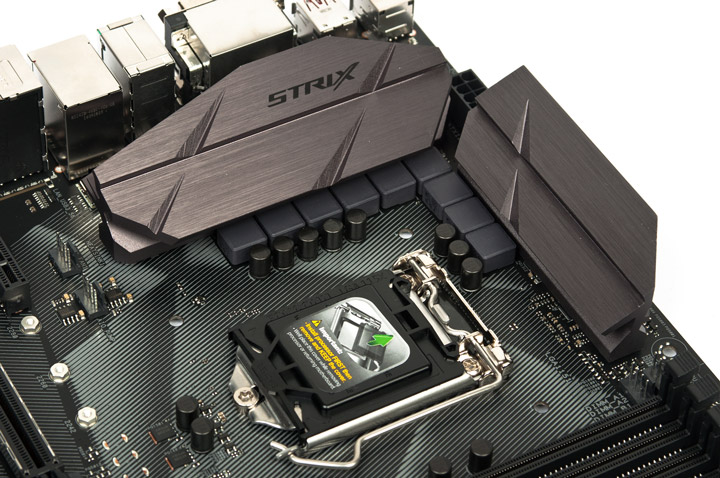

Два раздельных радиатора в зоне VRM пусть и массивны, но они не слишком высоки, проблем при монтаже системы охлаждения ЦП быть не должно.

ASUS ROG Strix H270F Gaming

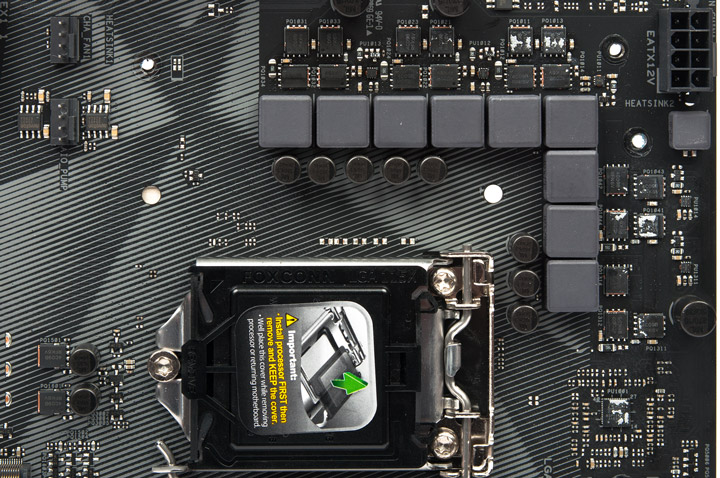

Схема стабилизатора очень похожа на применяемую среди плат ASUS среднего ценового диапазона, с одним неожиданным изменением. Интегрированный ГП теперь будет довольствоваться лишь однофазным стабилизатором, куда входят три силовые сборки. А ЦП, как и прежде, работает при содействии четырёхканального, где произошло удвоение числа элементов, суммарно их шестнадцать. ШИМ-контроллер ASP1400BT, рядом видны пять внешних драйверов. Практически все модели сборок — NTMFS4C09B, и всего лишь две, входящие в структуру работы ГП, — NTMFS4C06B. Производитель — ON Semiconductor.

ASUS ROG Strix H270F Gaming

Нет никаких вопросов к усилию прижима, чего не сказать о постоянной экономии на площади термопрокладок.

ASUS ROG Strix H270F Gaming

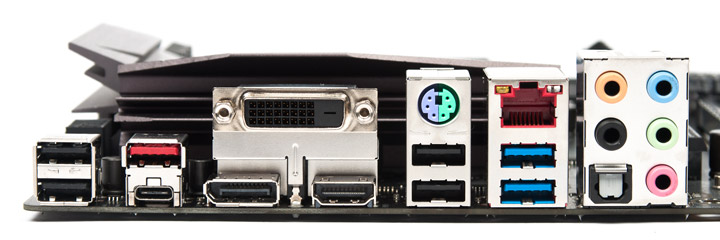

Сзади есть достаточное число портов USB разных поколений, три цифровых видеовыхода, пять аудиогнёзд, присутствует и S/PDIF. Отличный набор.

ASUS ROG Strix H270F Gaming
