Обзор материнской платы ASUS ROG Strix H270I Gaming. Оцениваем снижение задержек ОЗУ как единственный способ увеличения быстродействия системы

Возможности UEFI

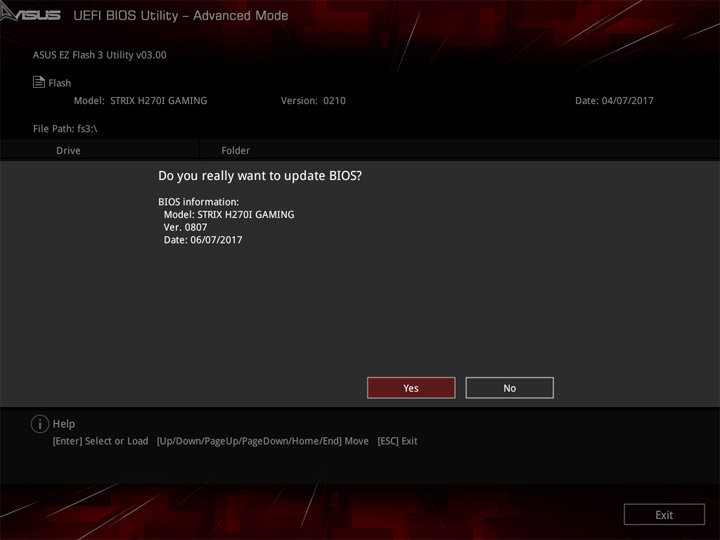

C начальной версией микрокода были проблемы совместимости с нашим набором ОЗУ, но обновление UEFI исправило все, две планки корректно работали и при активации XMP. Процедура проходила посредством фирменной утилиты Ez Flash.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

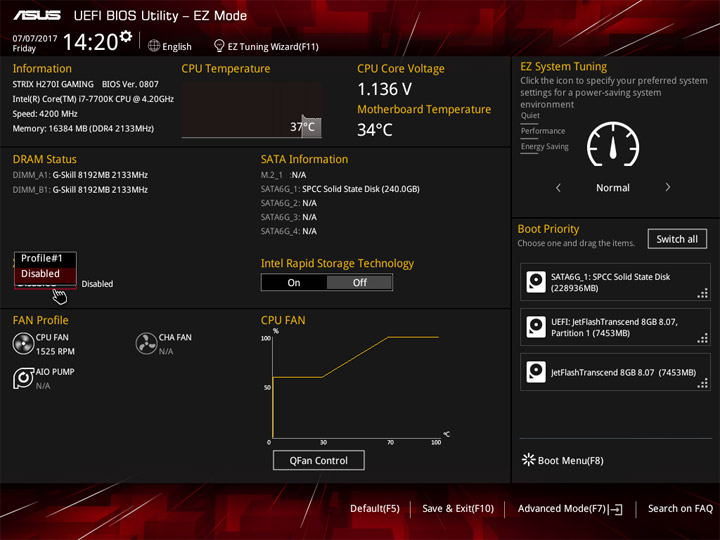

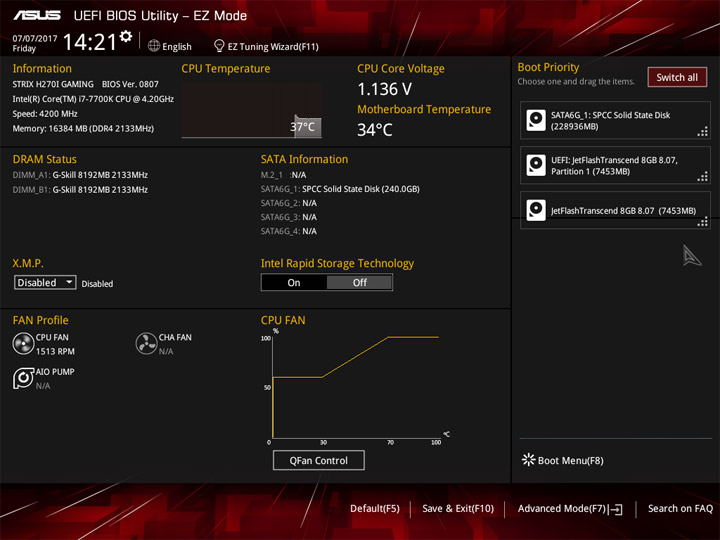

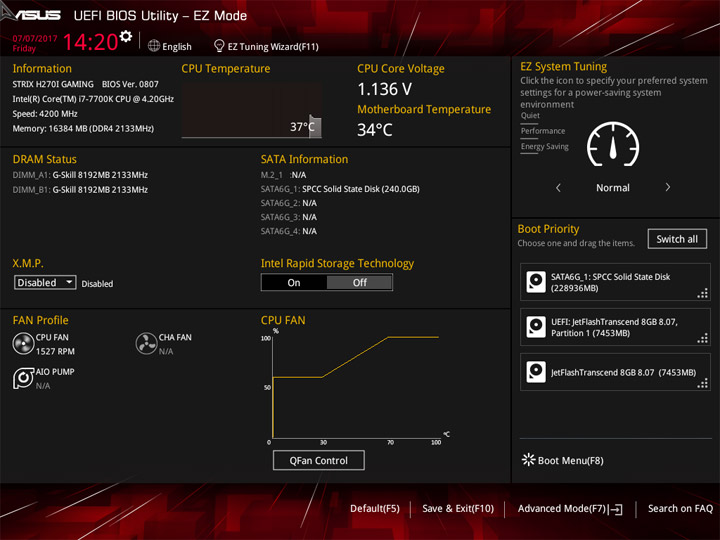

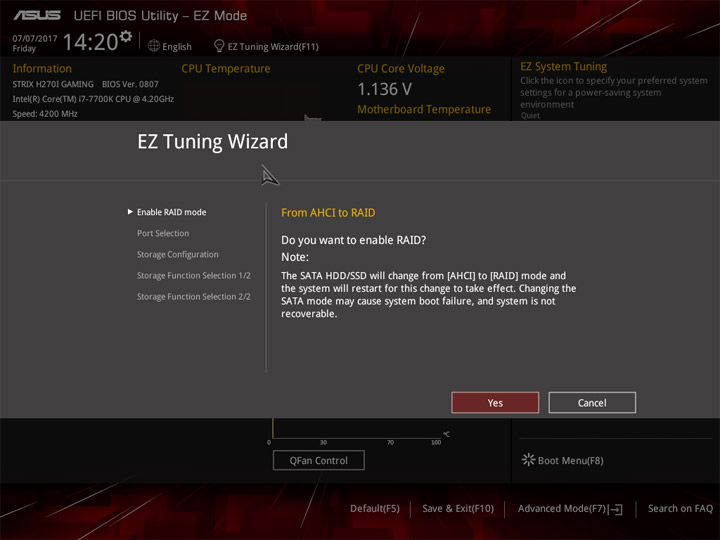

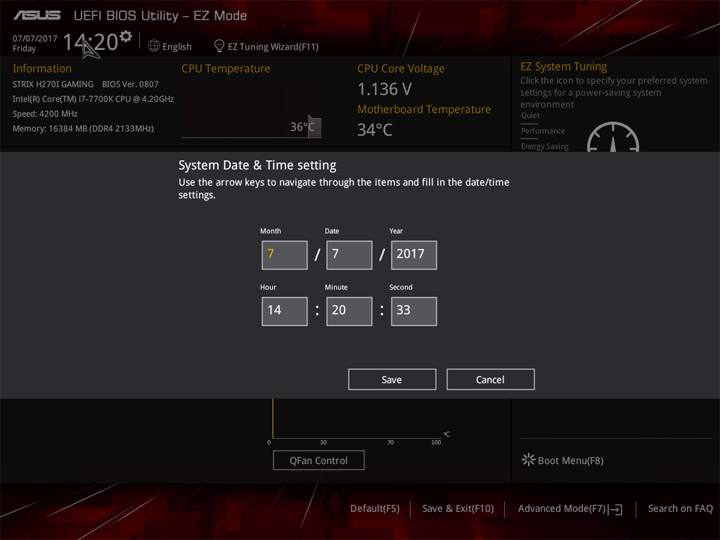

Имеется базовый режим настроек с названием Ez Mode. Тут можно активировать профили для DRAM, установить дату и время, определиться с приоритетом среди загрузочных устройств. Из сценариев Ez Tuning Wizard убрали всё что касается разгона, оставив мастер по работе с массивами RAID.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

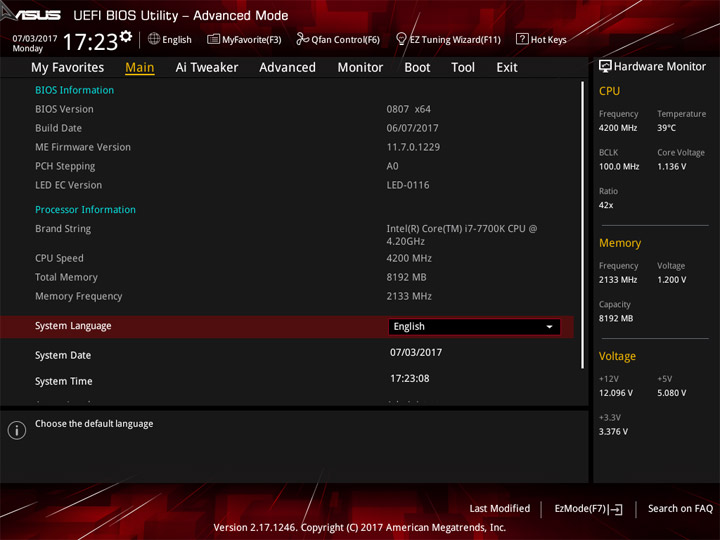

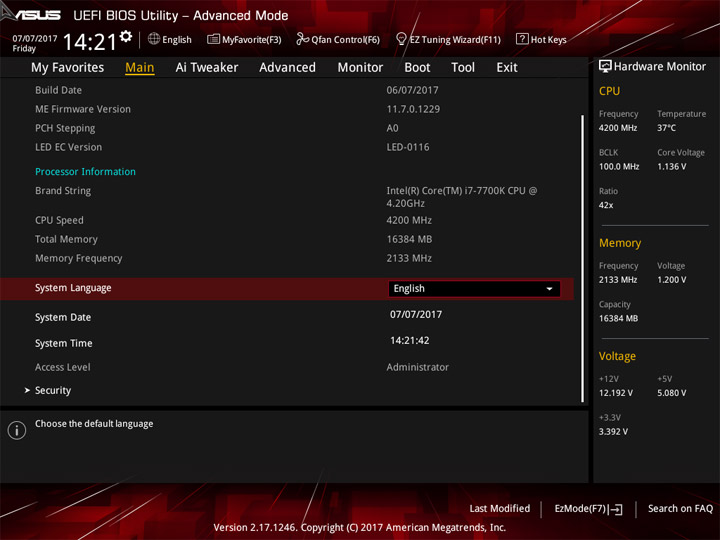

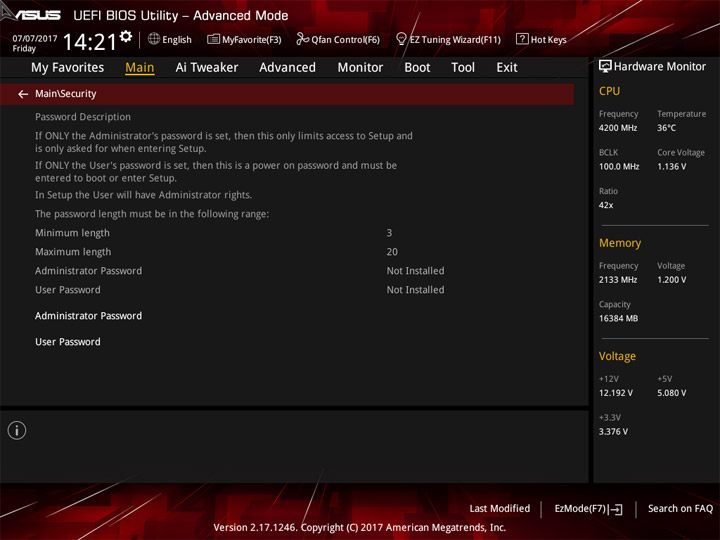

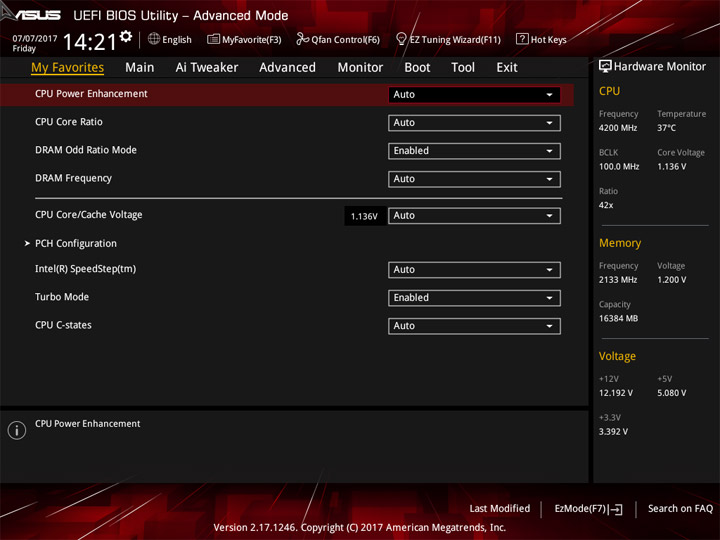

Структура расширенного варианта работы с настройками UEFI полностью аналогична старшим платам ASUS. Есть рубрика, где можно сформировать собственный список из необходимых пунктов.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

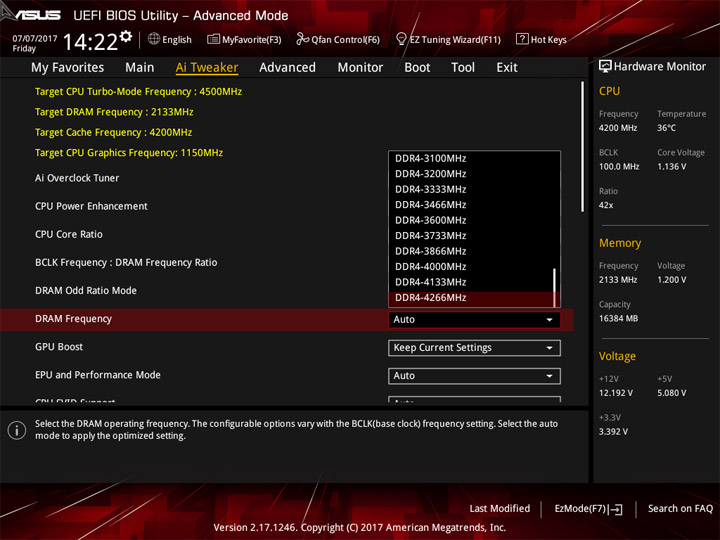

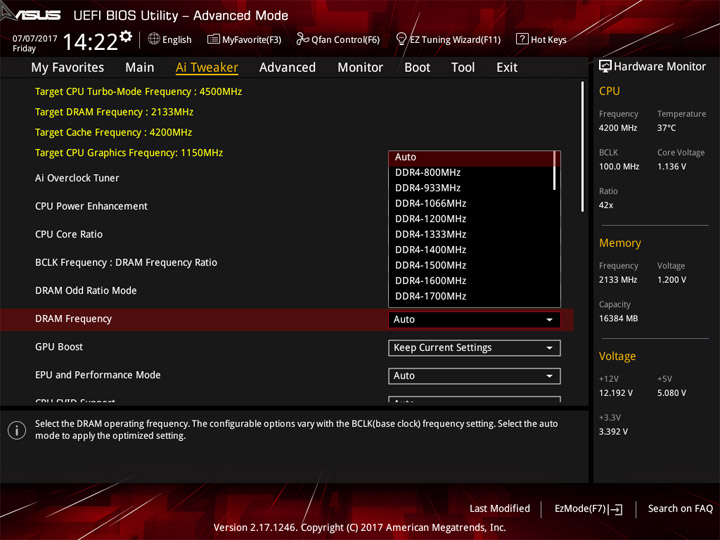

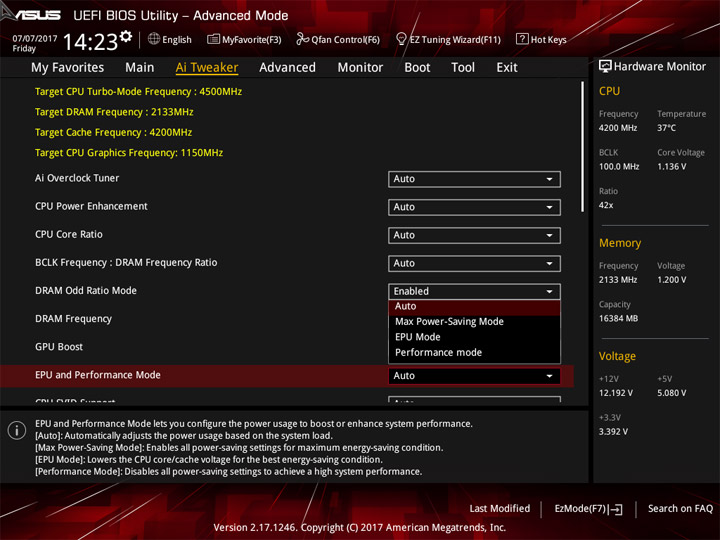

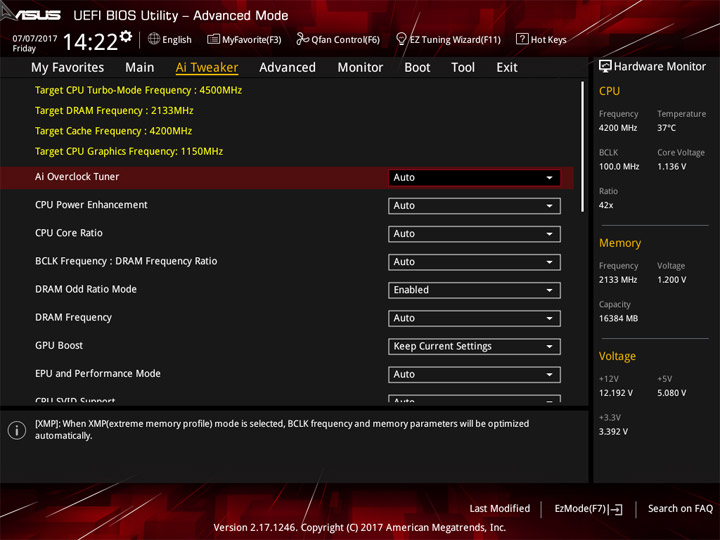

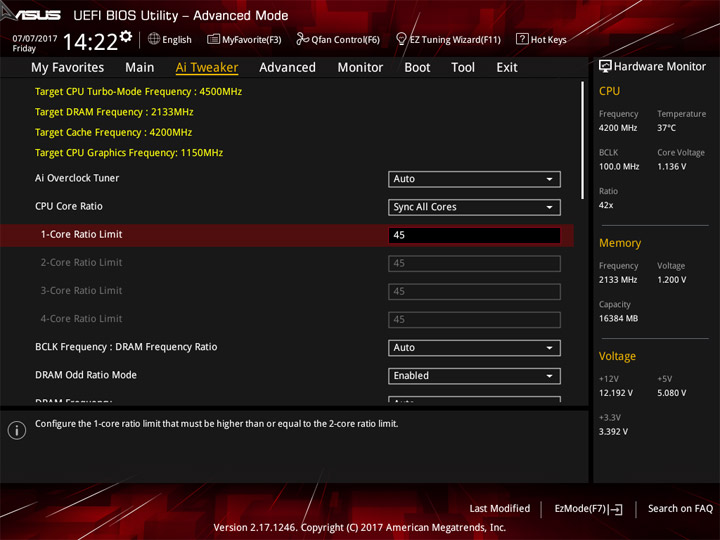

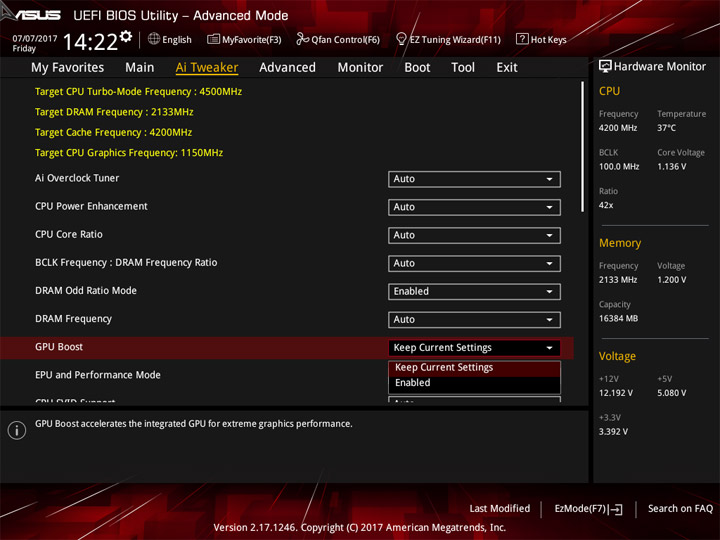

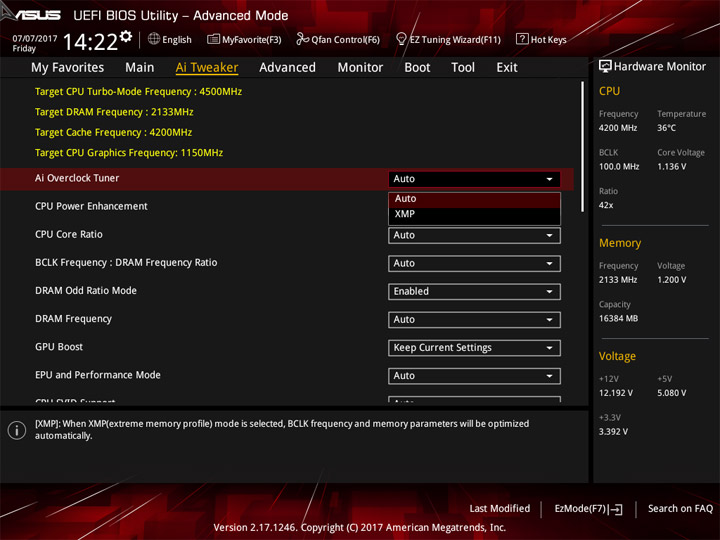

При разгоне системы допускается изменять множитель ЦП, но верхней отметкой будет паспортная величина, управлять BCLK нельзя, а для оперативной памяти максимальным значением станет 2400 МГц, хотя в соответствующей рубрике доступны куда бо́льшие параметры (но работать они не будут). Фирменные механизмы по разгону затронут исключительно встроенное видеоядро, это ясно даже из названия строки — GPU Boost.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

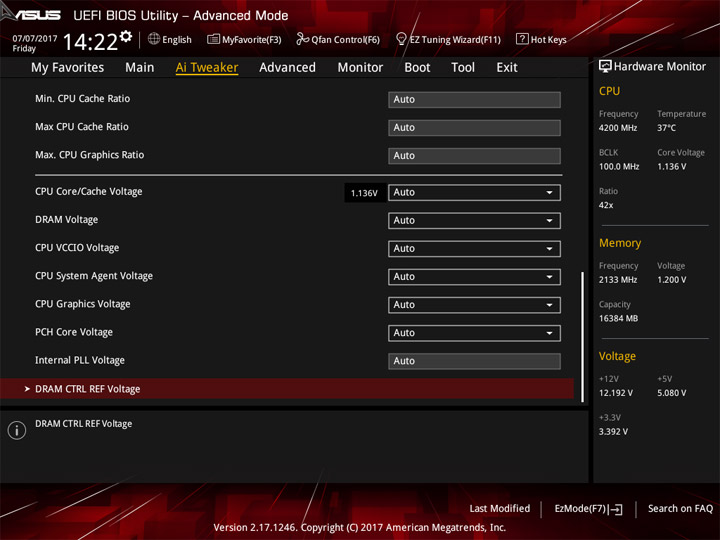

Есть полный доступ к многочисленным задержкам у DRAM. Имеются профили LLC как для ЦП, так и для ГП. Менять напряжение для обоих узлов также можно разными способами и в широких пределах, только без разгона процессора в этом смысла немного. Для сопутствующих напряжений есть ряд фиксированных значений, не позволяющий уйти далеко за штатные пределы.

[[37][38][39][40][41][42][43][44][45][46][47][48][49][50][51][52]]

Все существенные для оверклокинга параметры собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–45 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–45 1
DRAM Frequency (МГц) 800–3200, 800–4266 100, 133
DRAM Voltage (B) 1,20–1,25, 1,35–1,40 0,05
CPU System Agent Voltage (В) 1,05–1,10 0,05
CPU VCCIO Voltage (В) 0,95–1,00 0,05
PCH Core Voltage (В) 1,00–1,05 0,05
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

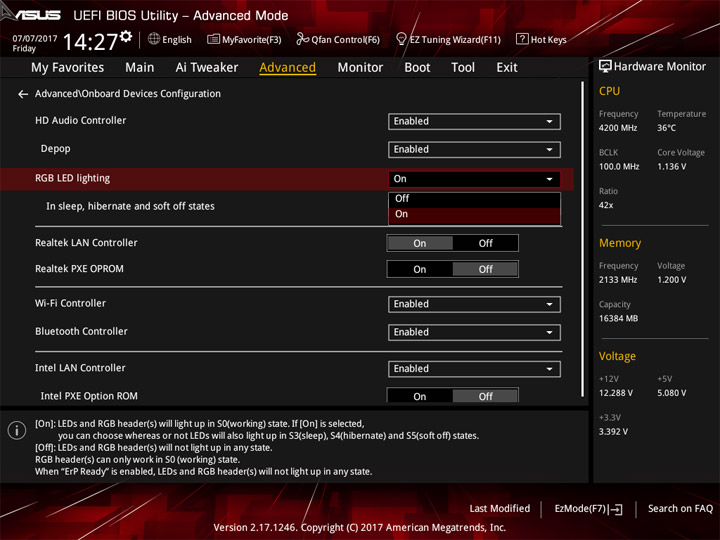

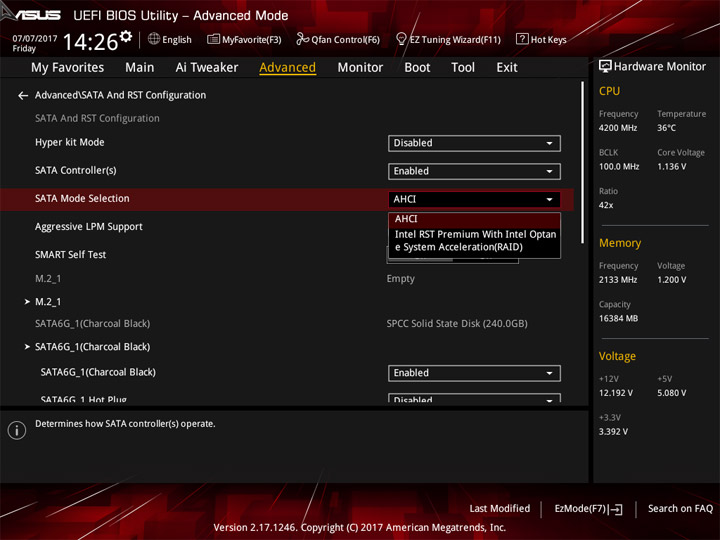

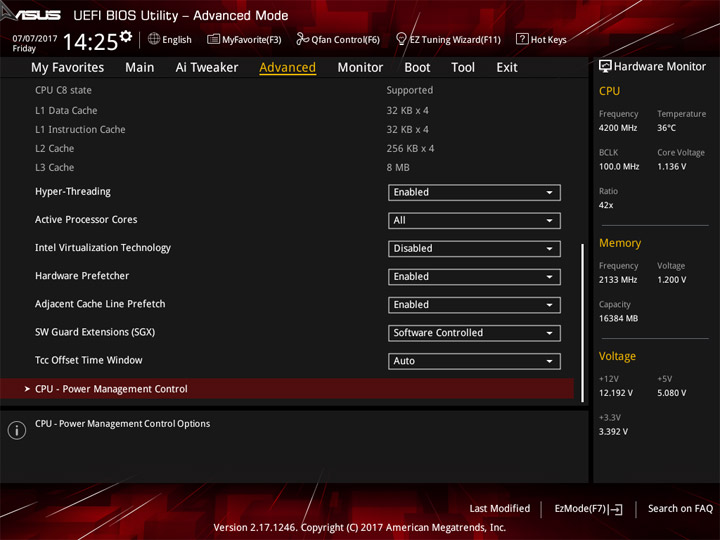

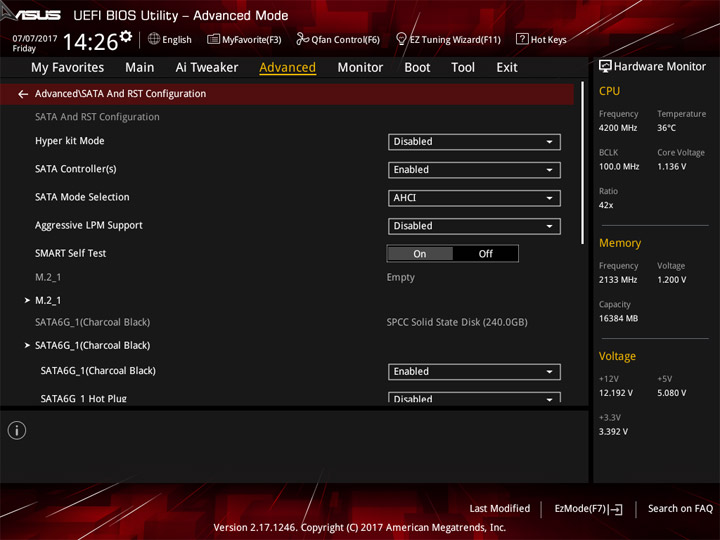

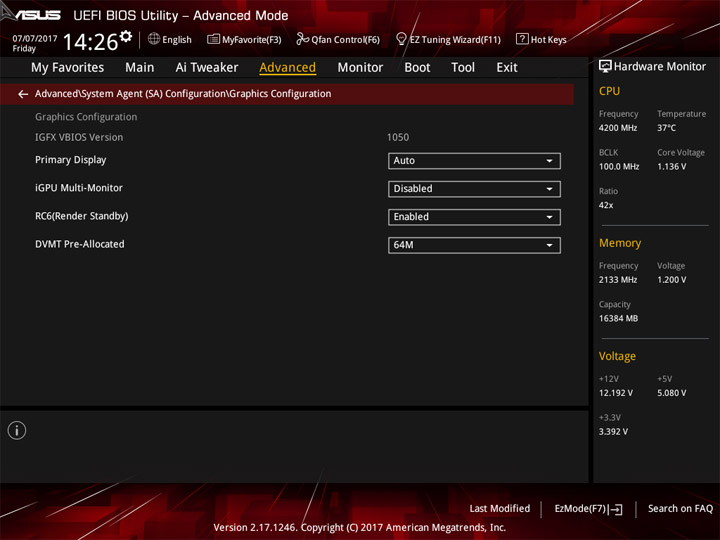

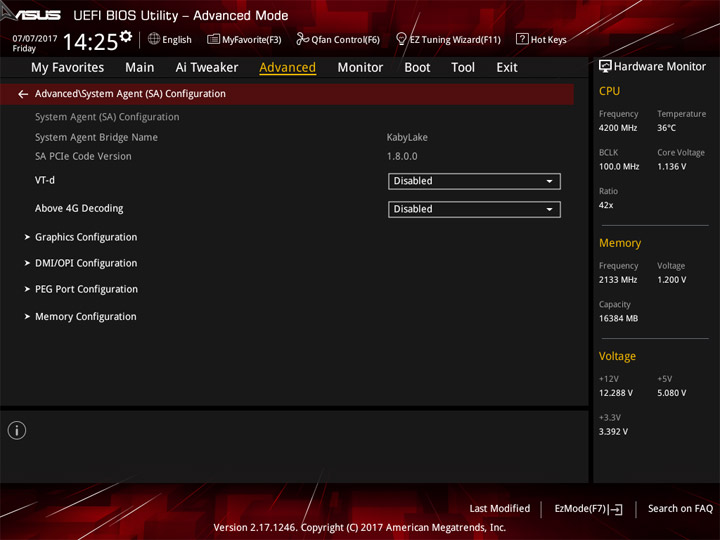

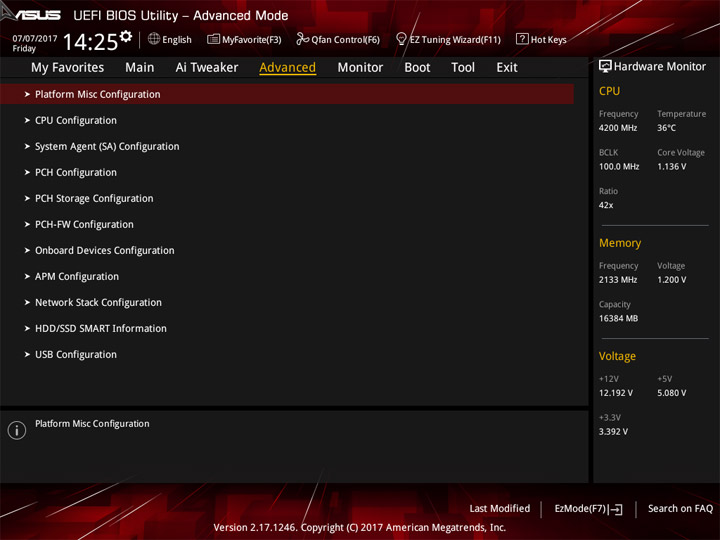

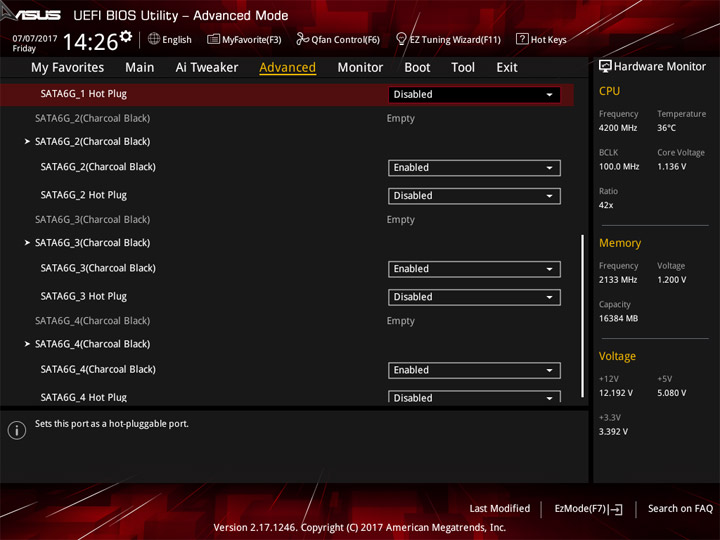

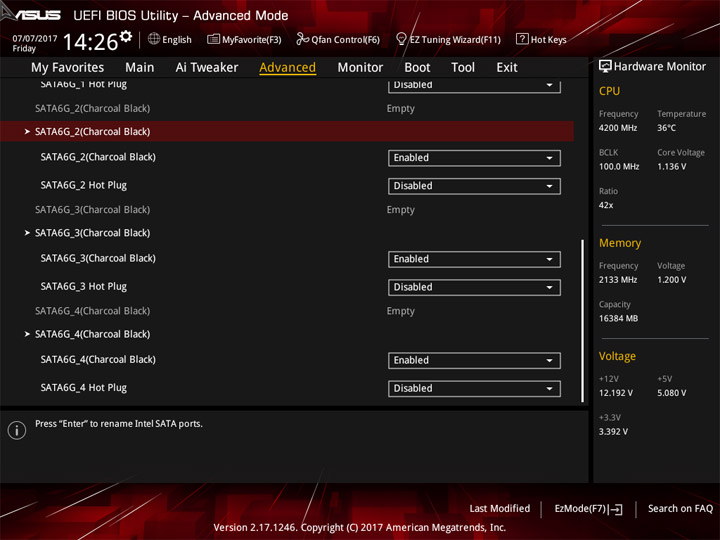

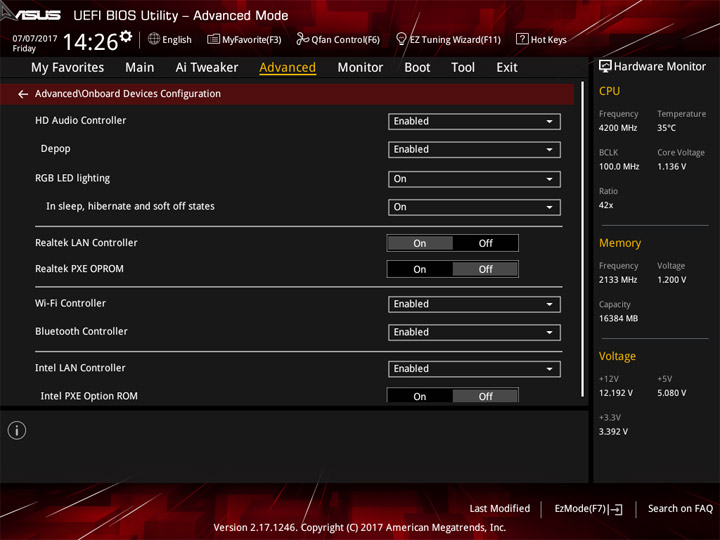

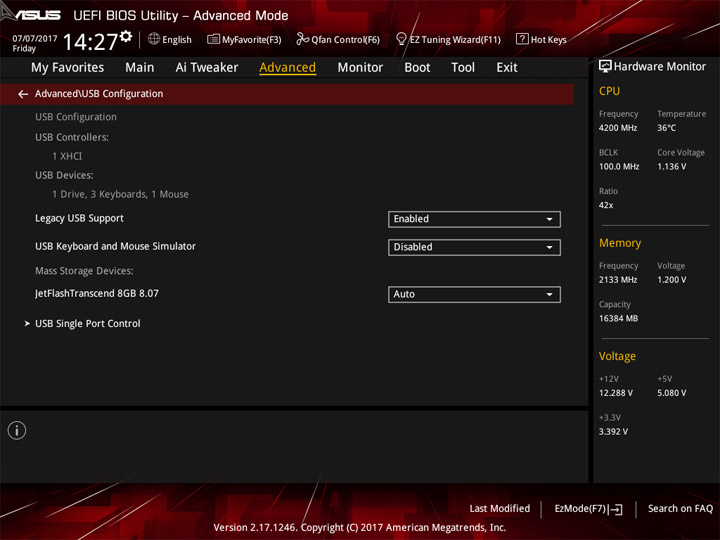

Режимы работы периферии можно изменить в разделе Advanced, подсветку здесь можно лишь отключить.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

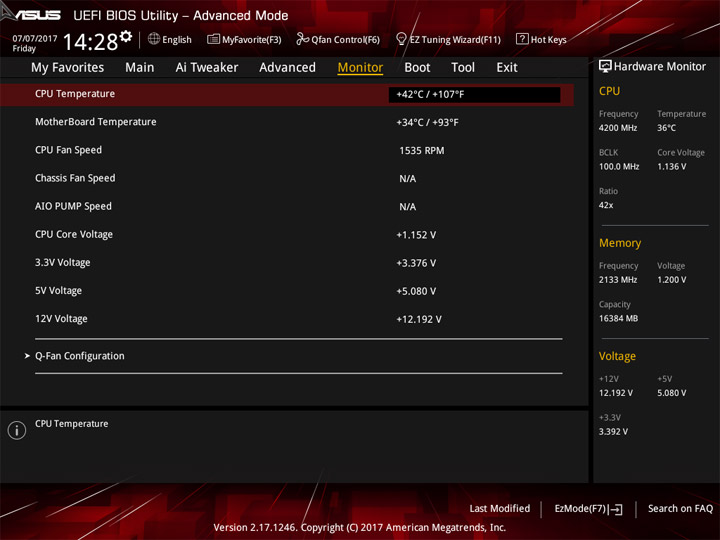

Возможности платы в мониторинге напряжений исключительно базовые — следить за изменением напряжения можно только у БП и у процессора.

ASUS ROG Strix H270I Gaming

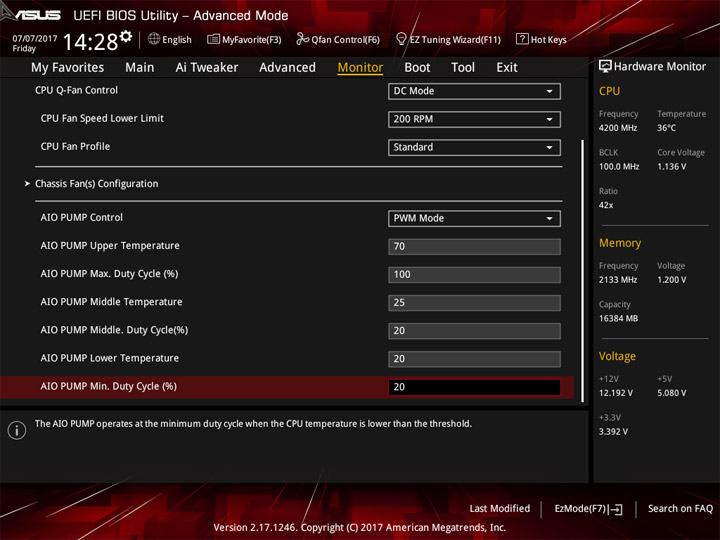

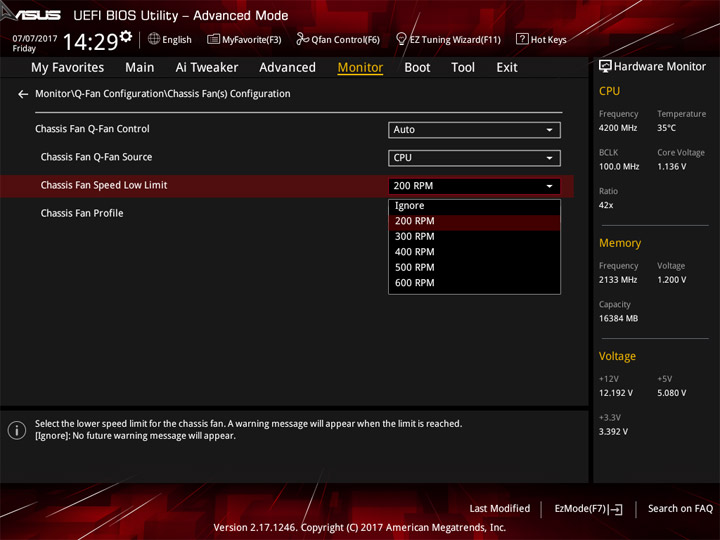

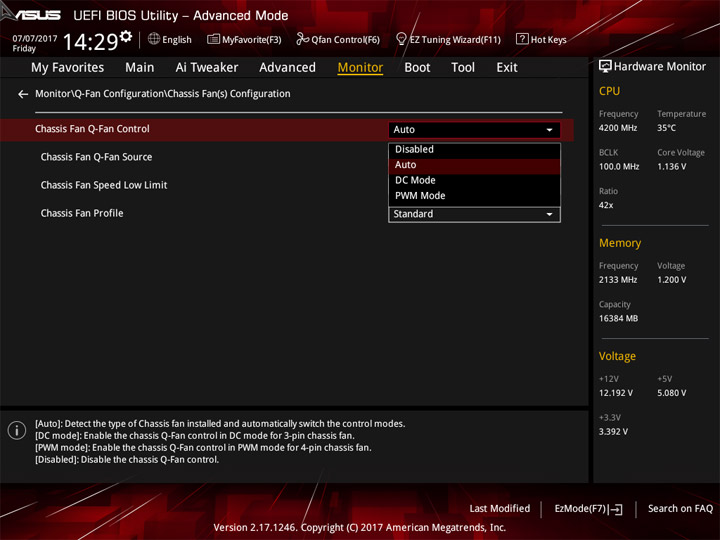

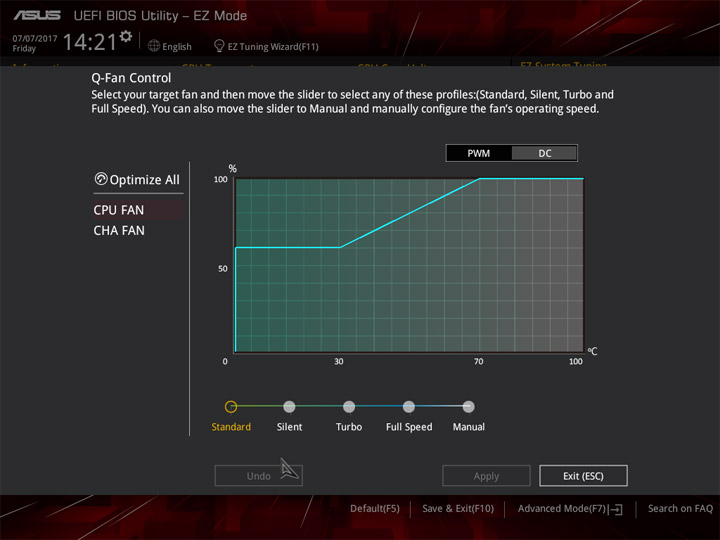

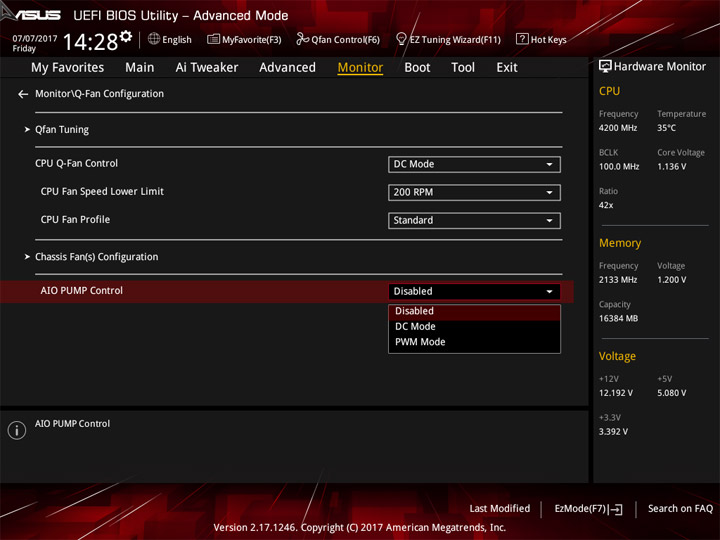

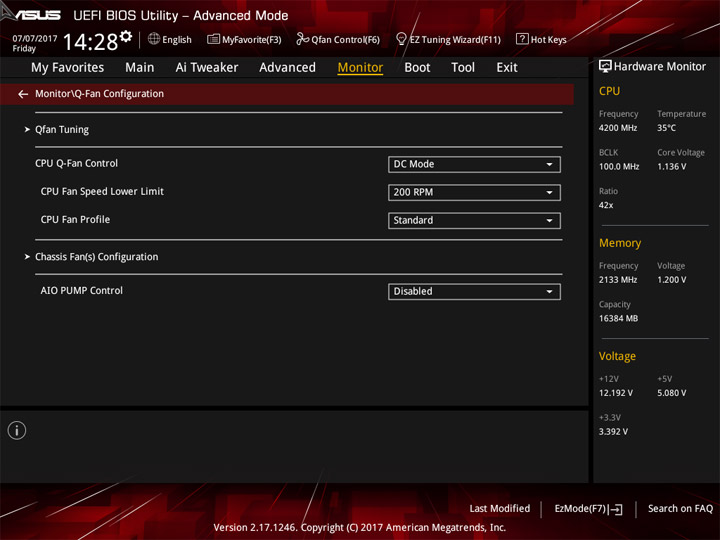

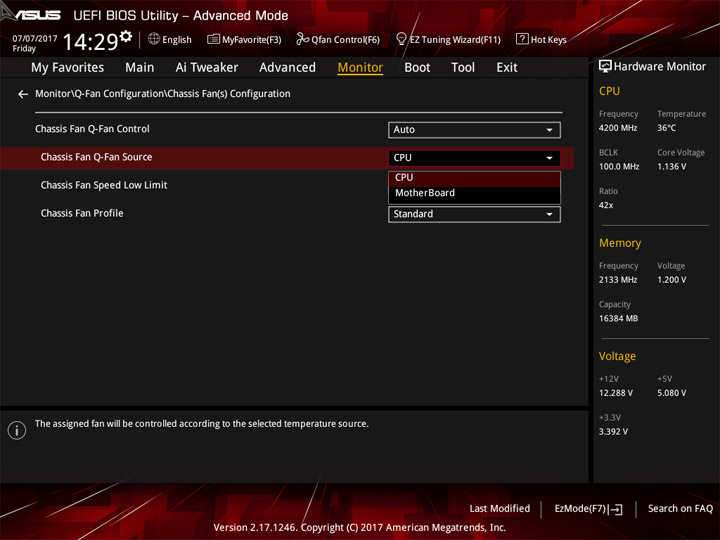

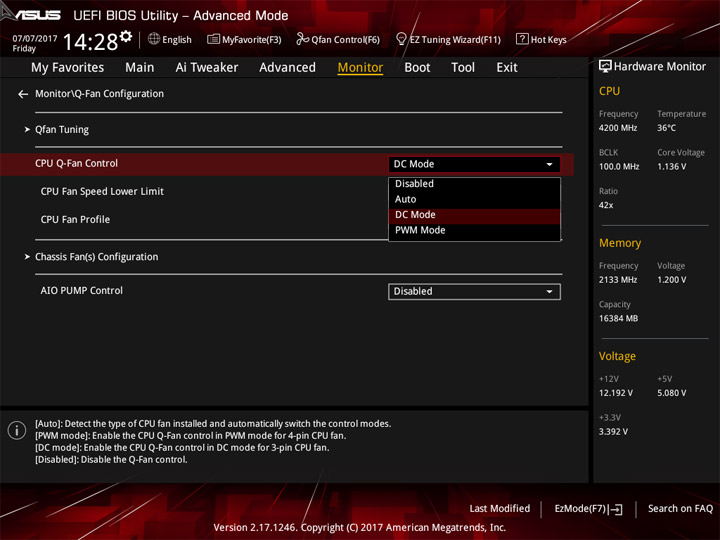

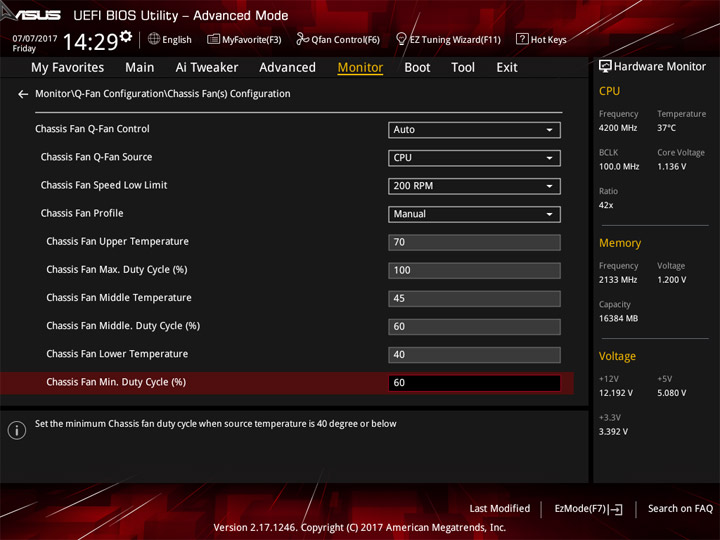

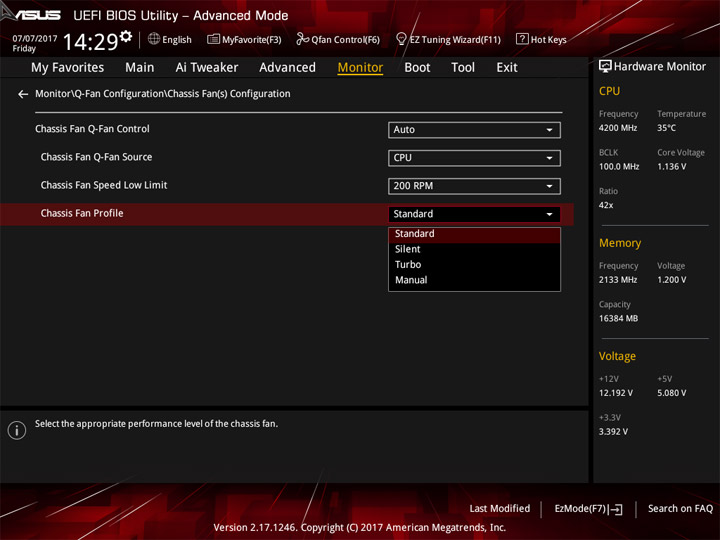

Для трёх вентиляторных колодок доступен разный способ замедления подключенных устройств — понижение питающего напряжения или скважности ШИМ. Для гнезда AIO нужно будет определиться самому, а пара остальных поддерживают режим автоопределения. Смена роли опорной температуры будет заключаться в выборе из двух параметров. Без калибровки устройств нижним пределом при ручном способе формирования сценария станут 60%.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

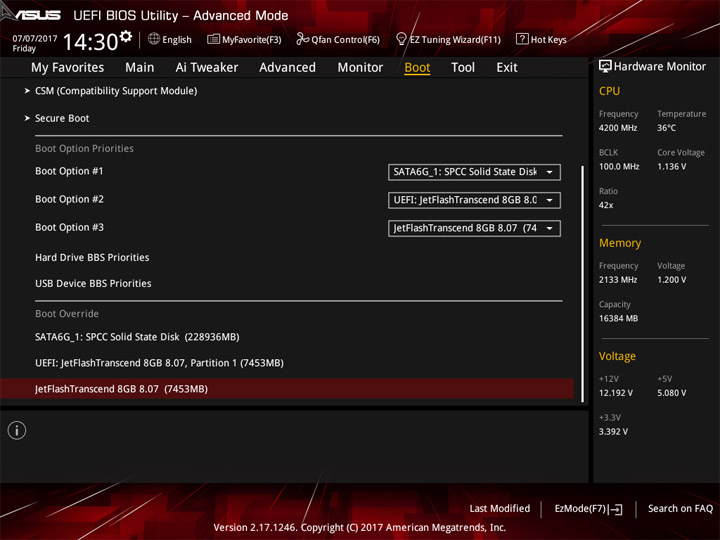

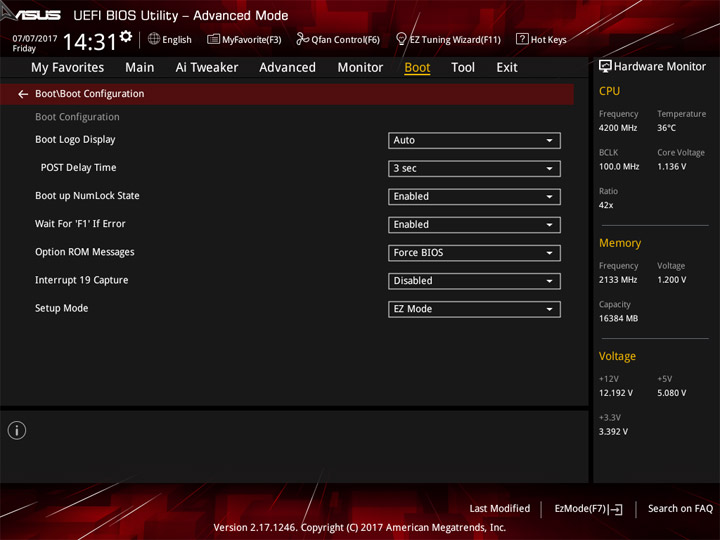

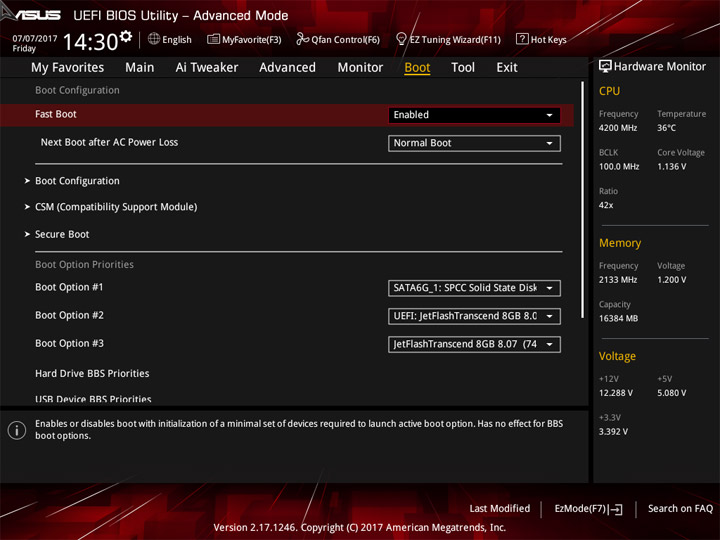

Fast Boot изначально активирован, скорость опроса оборудования действительно высокая.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

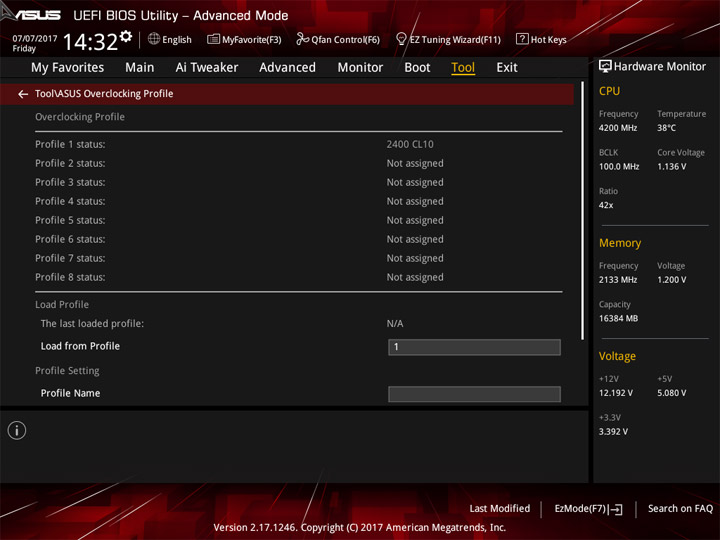

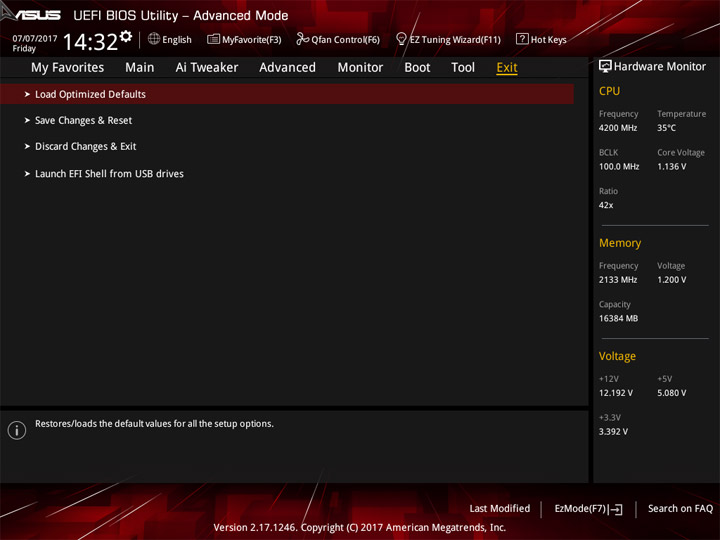

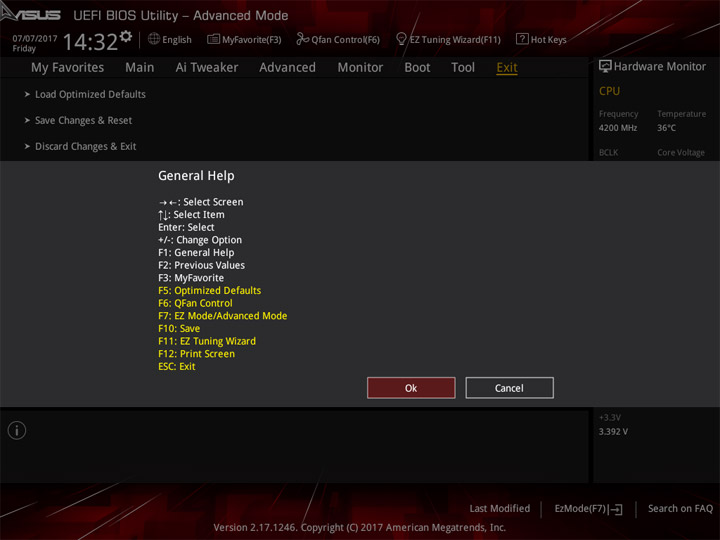

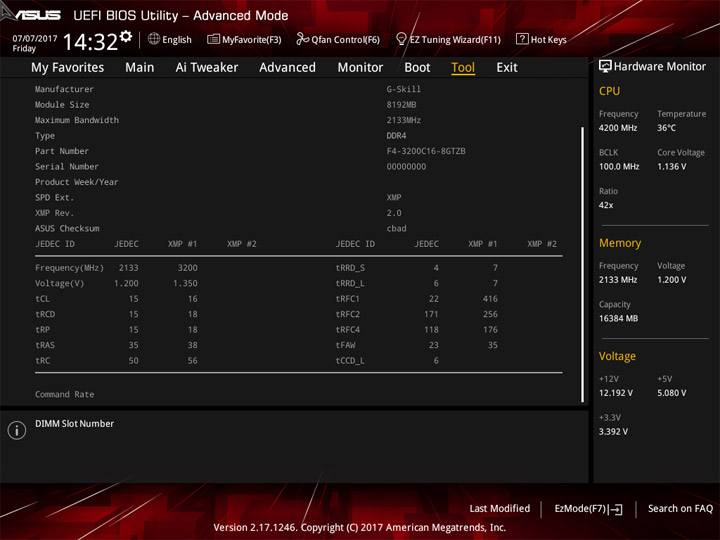

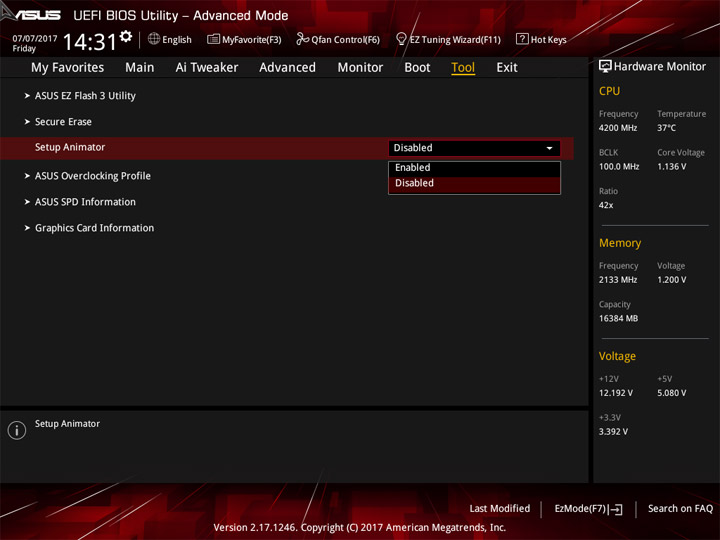

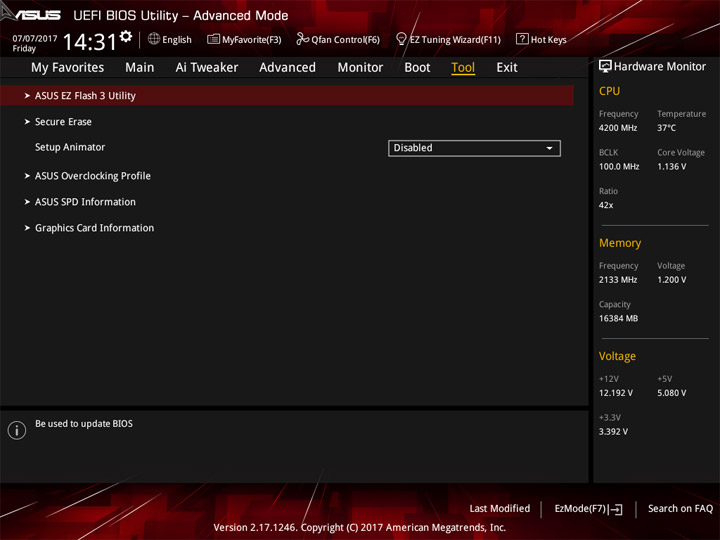

Список дополнительных инструментов насчитывает пять пунктов, это больше, чем у плат из серии Prime.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

Комплектное ПО

Набор утилит не такой красочный, как у старшей ASUS ROG Strix H270F Gaming, но имеет немалое число бонусов, в частности, атрибуты игровых плат — Sonic Studio и GameFirst IV — на месте.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information), Boot Setting, EZ Installer, Lighting Control (AURA), Product Registration Program, RAMCache II
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf

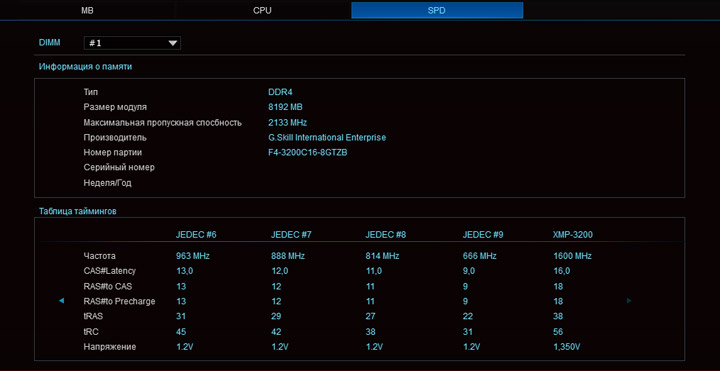

Дополнительное Clone Drive, ROG CPU-Z, WinZip

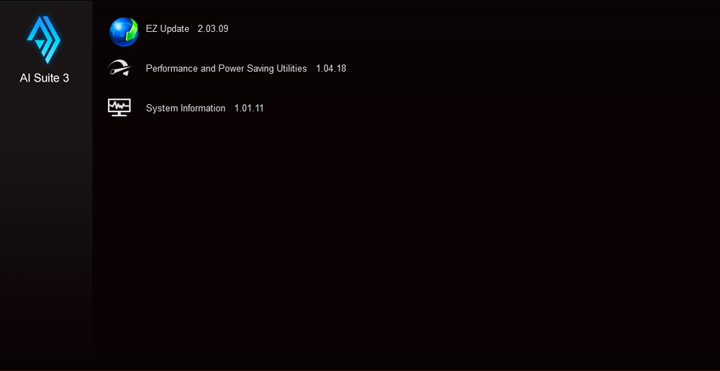

Из состава Ai Suite убрали мастер по настройке системы (DIP5), между всеми утилитами нужно будет перемещаться собственными силами.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

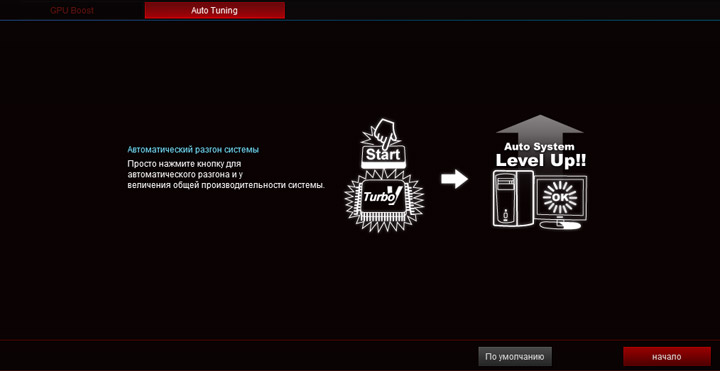

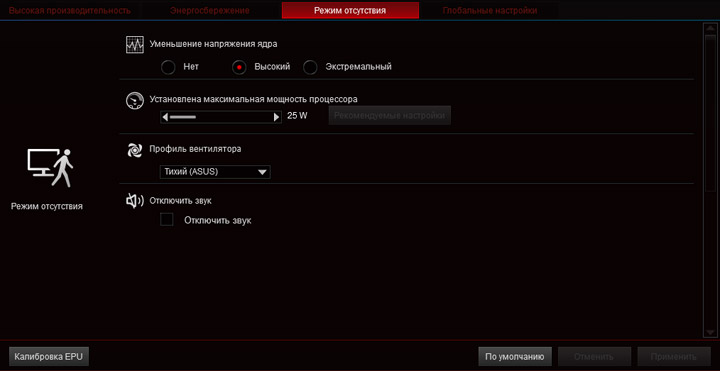

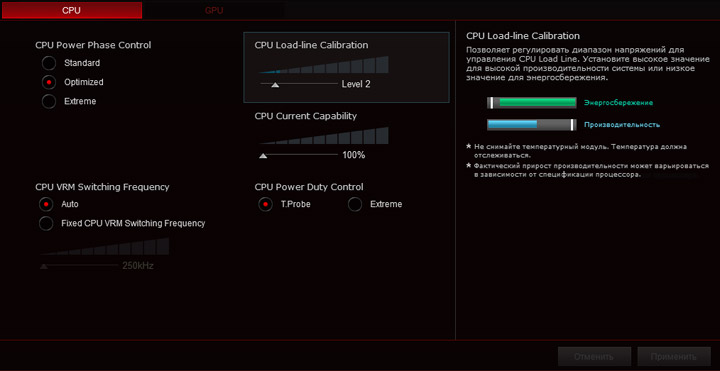

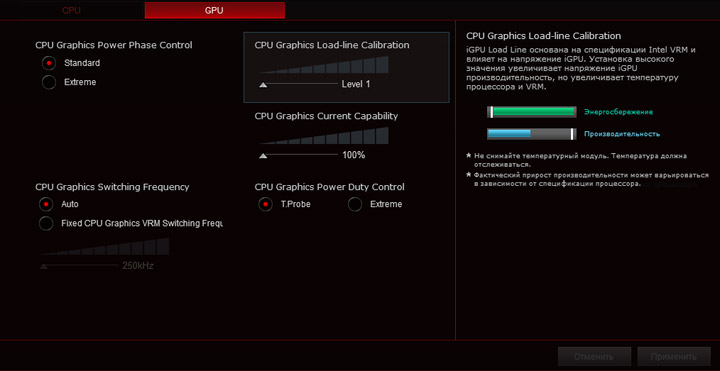

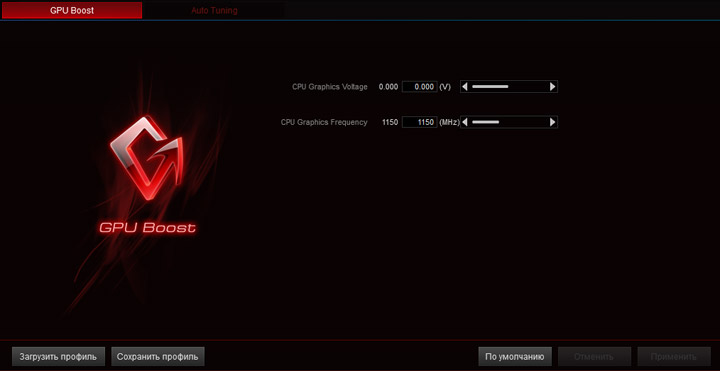

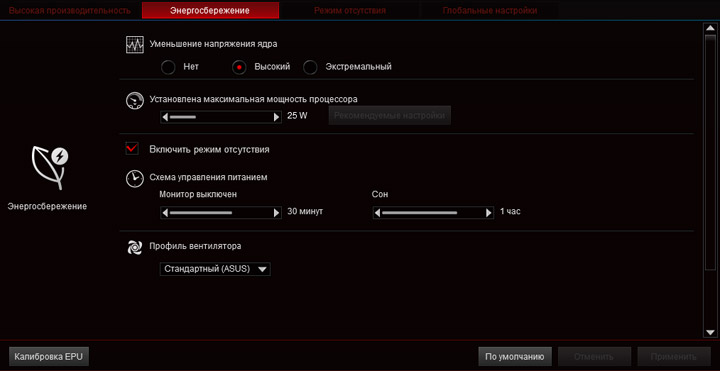

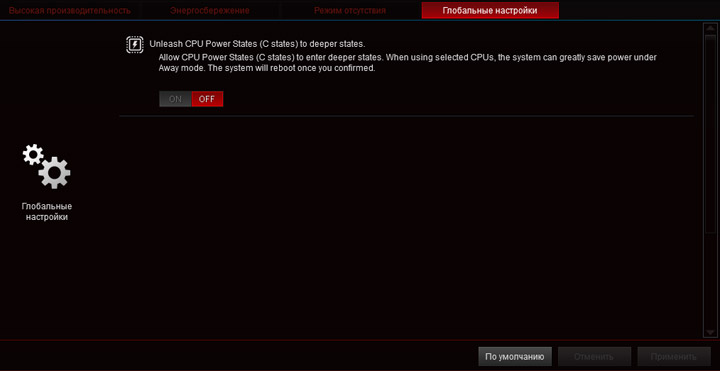

Имеющиеся здесь возможности лишь повторяют доступные в UEFI параметры.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

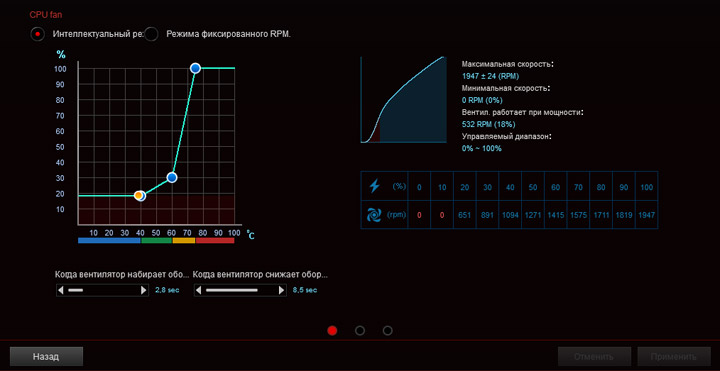

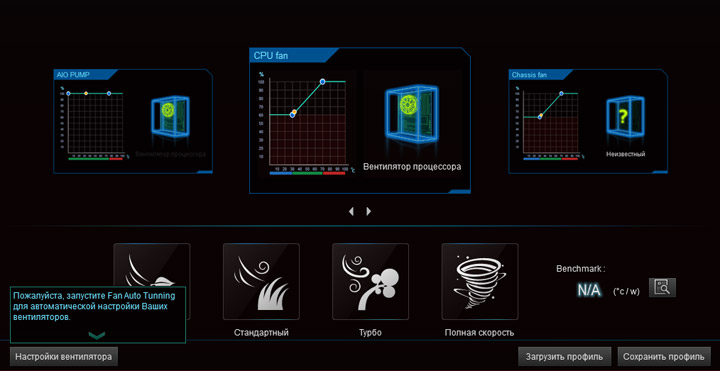

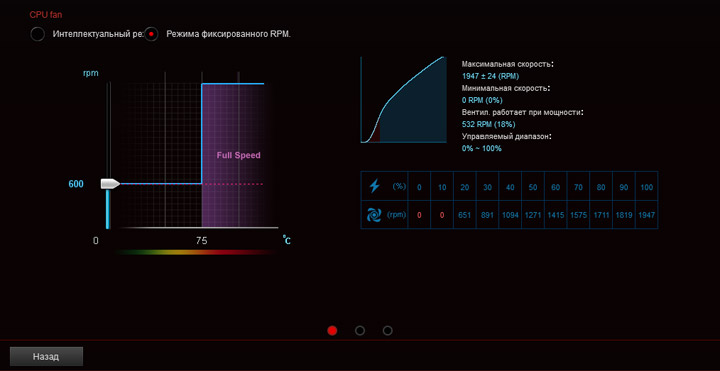

Наладка вентиляторов выгодно отличается тем, что становится доступен, сразу после калибровки, паспорт устройств, а значит к составлению сценариев можно подойти более скрупулёзно.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

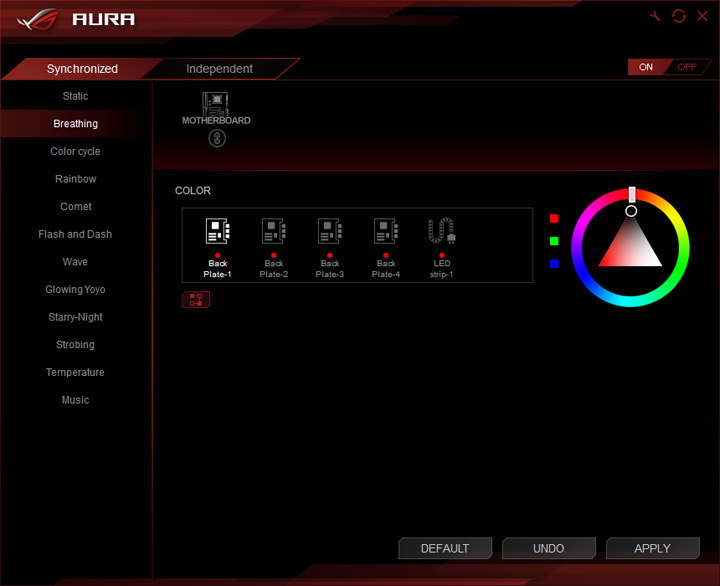

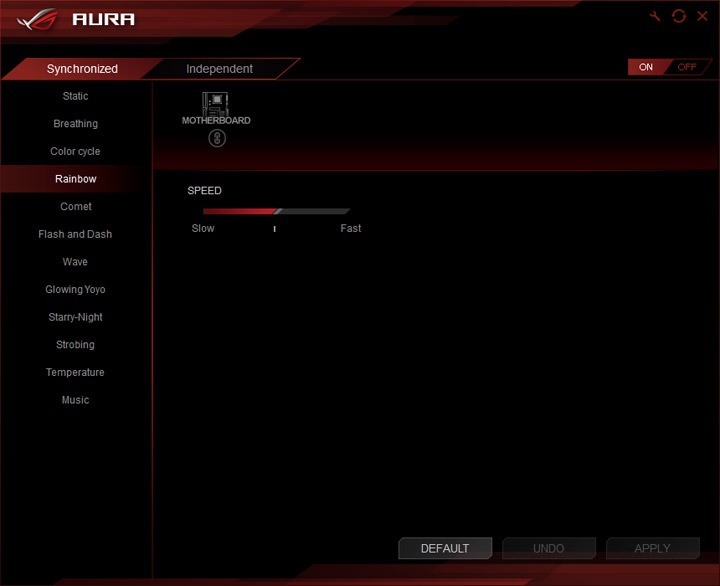

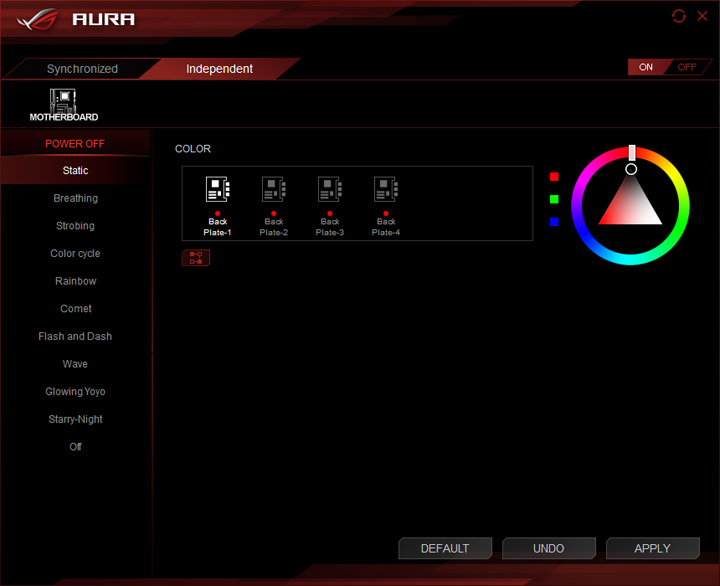

Двенадцать светодиодов типа RGB собраны в четыре группы (по три штуки в каждой). Для оформления иллюминации можно привлечь дополнительную ленту.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

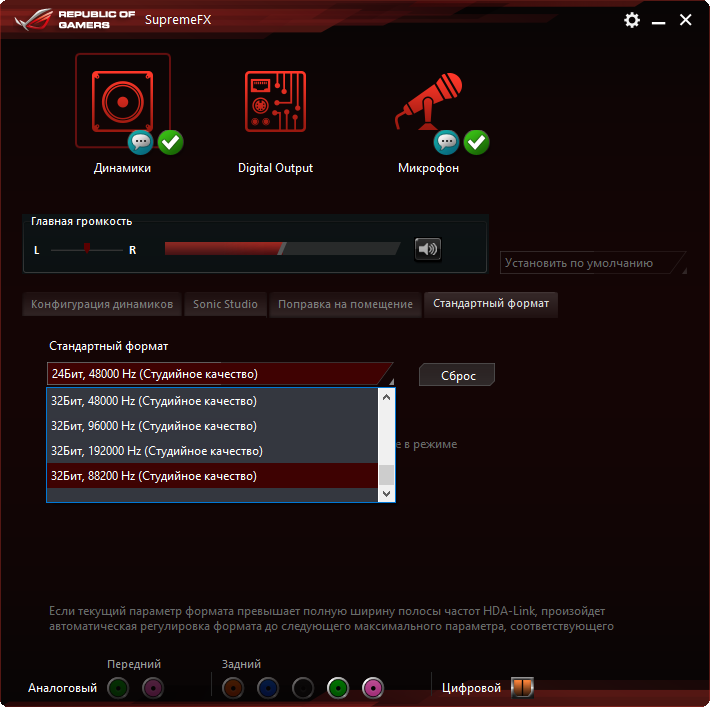

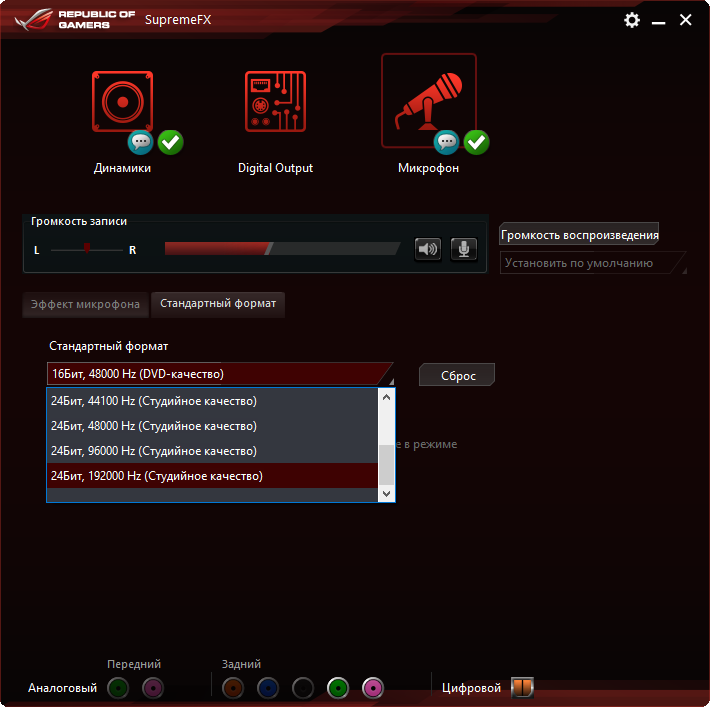

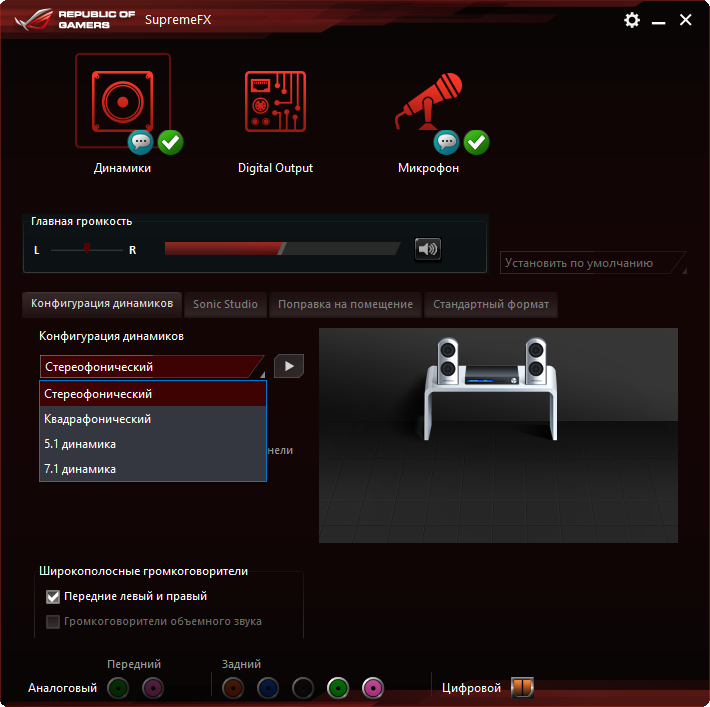

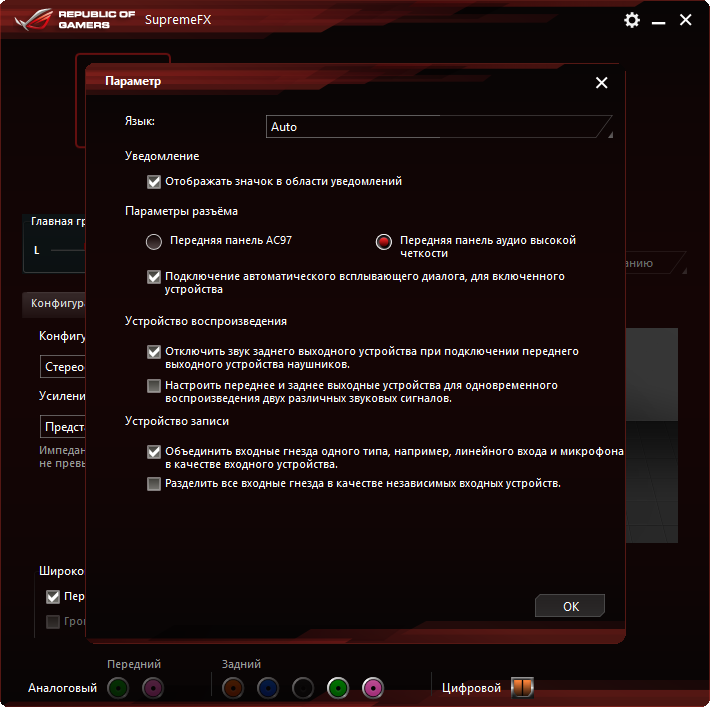

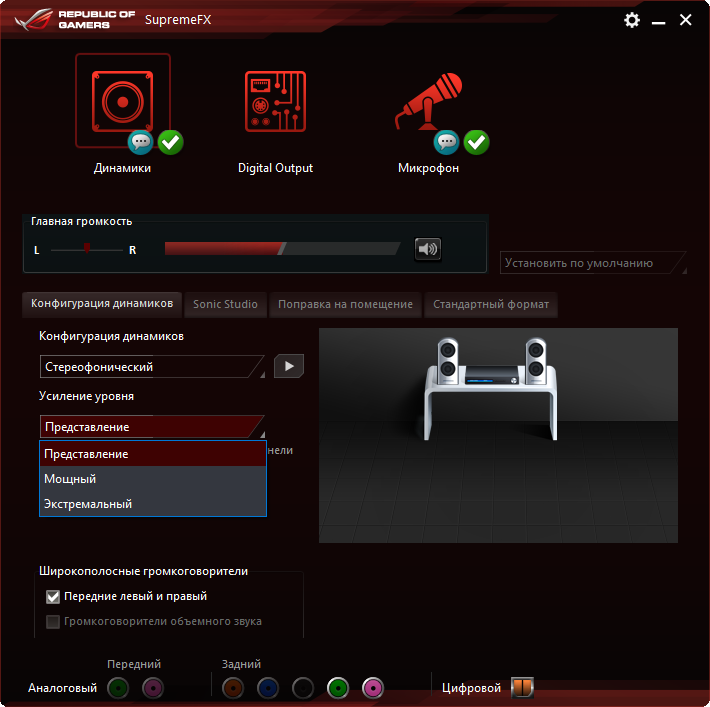

Для стартовой наладки звука предусмотрен конфигуратор от Realtek, есть три уровня предусиления сигнала на выходе и два профиля подключаемого оборудования (под двухканальный режим).

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

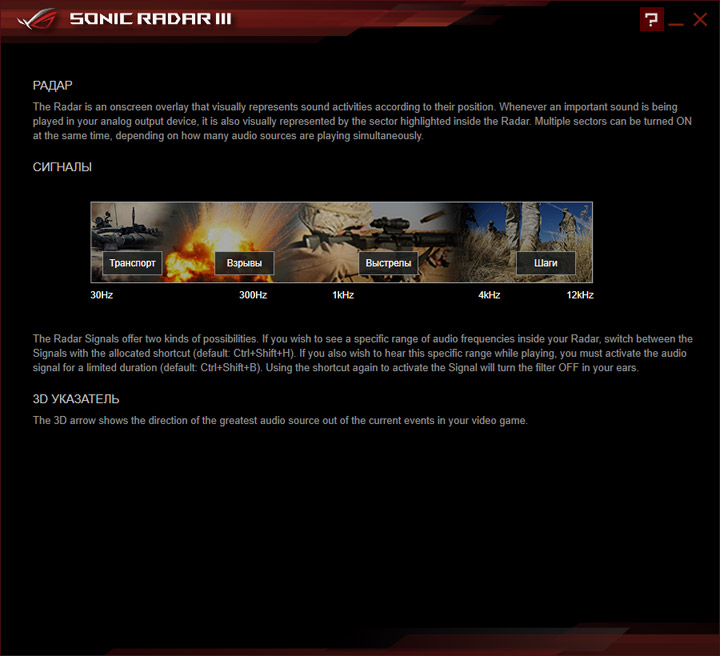

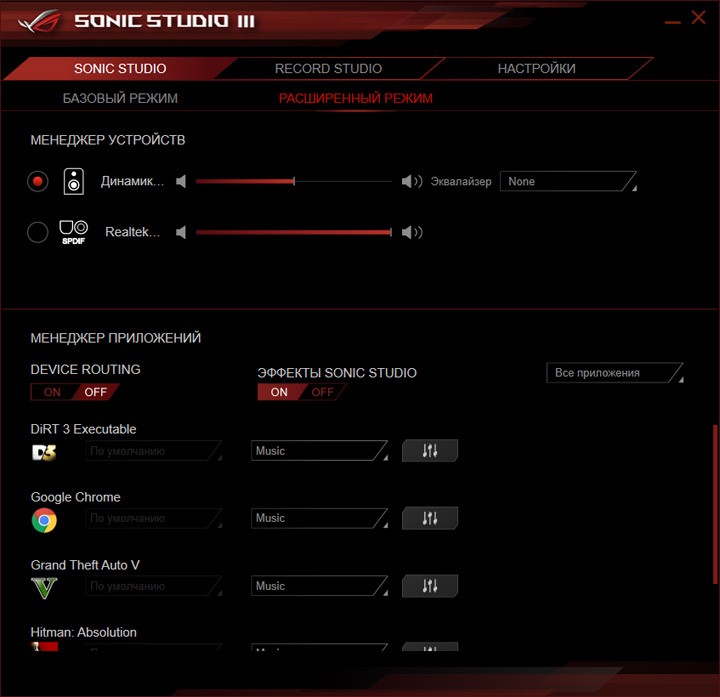

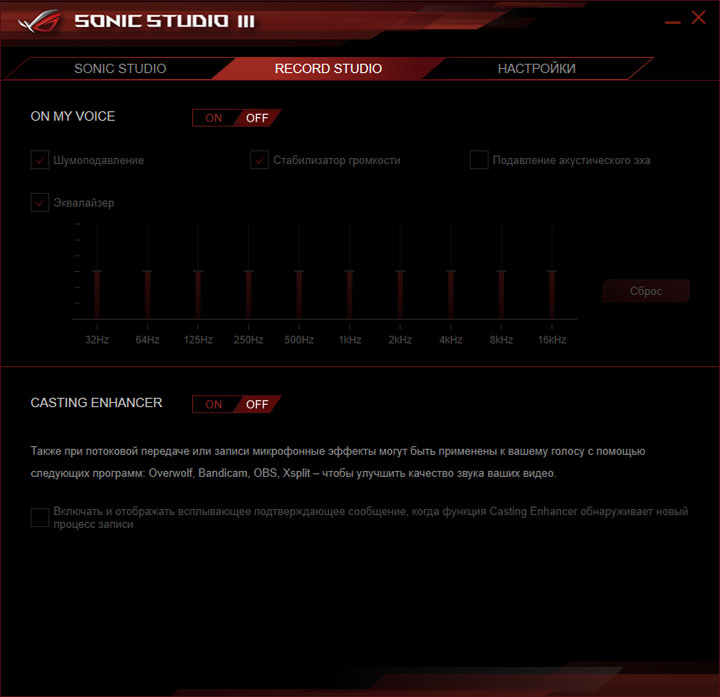

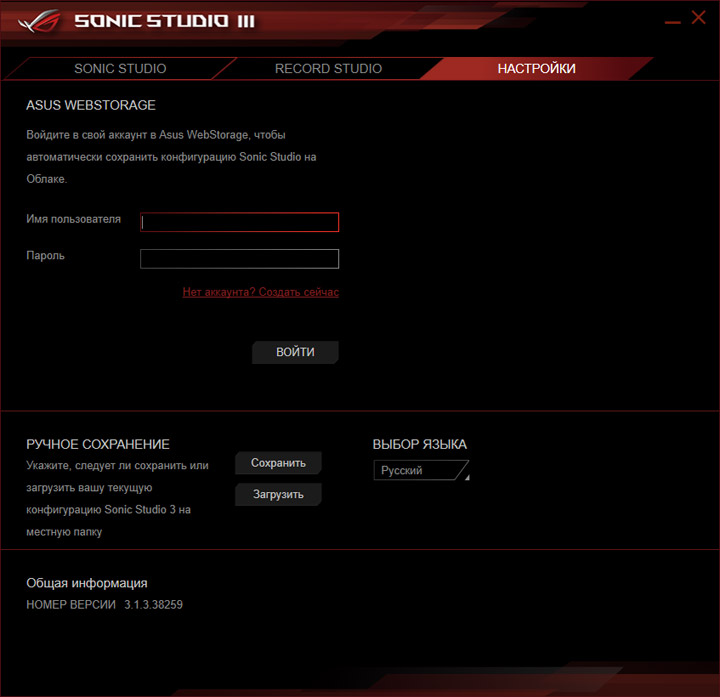

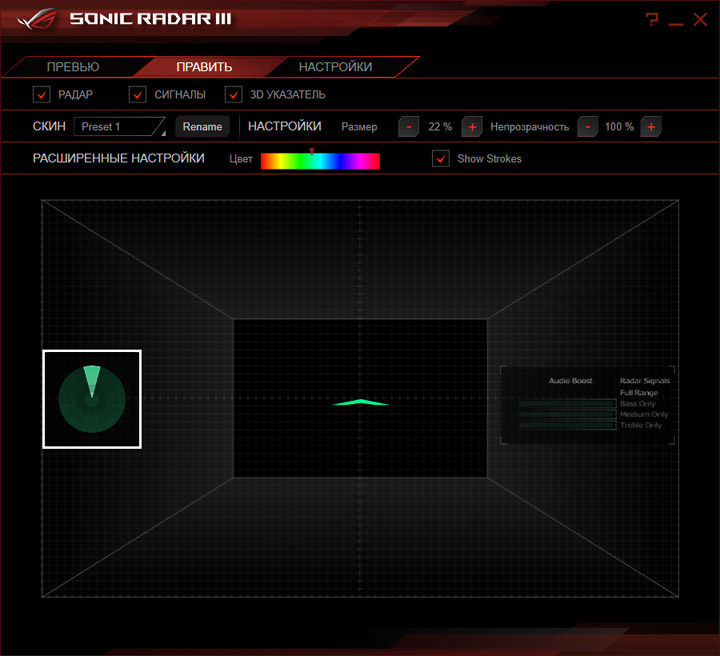

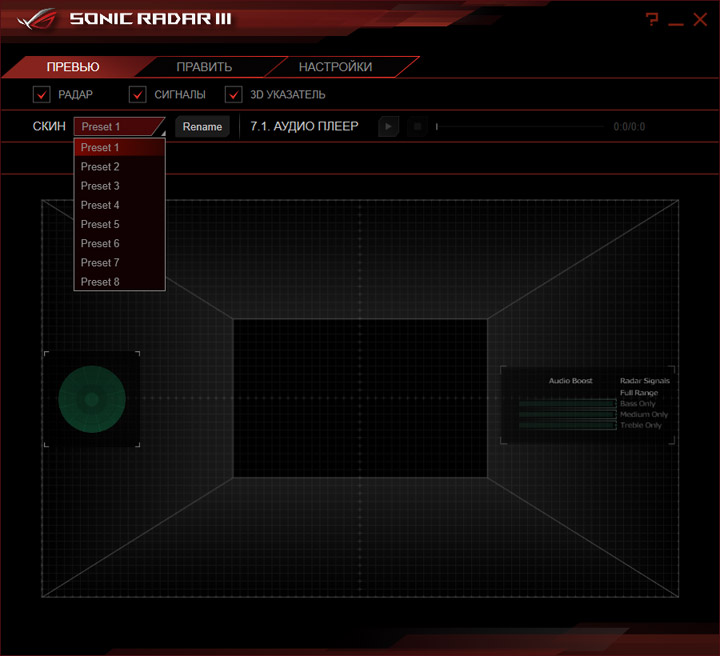

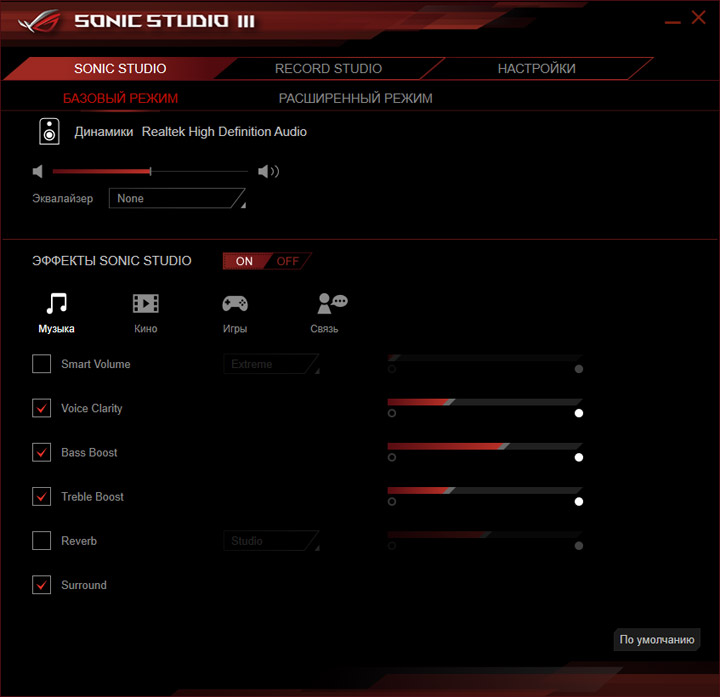

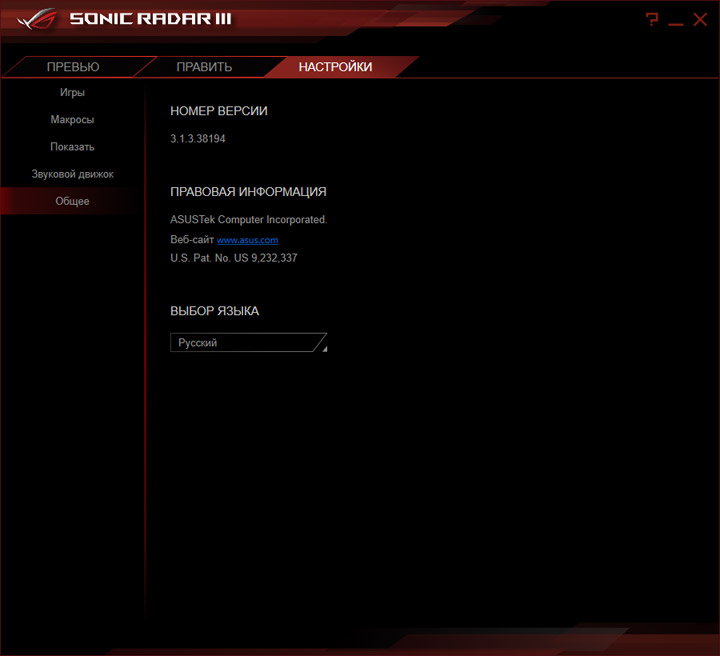

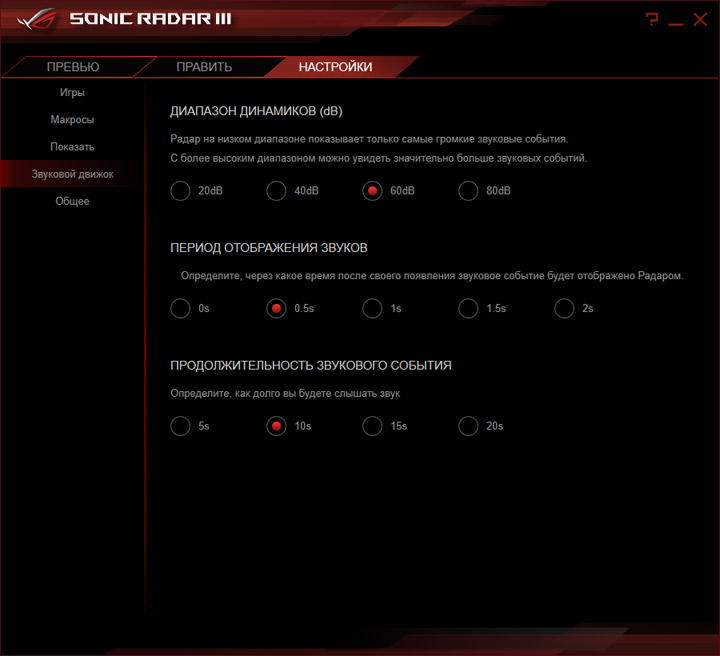

Формирование необходимого окраса у звуковой картины — основная задача комплекса Sonic Studio. Для игр есть дополнительный инструмент — Sonic Radar.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

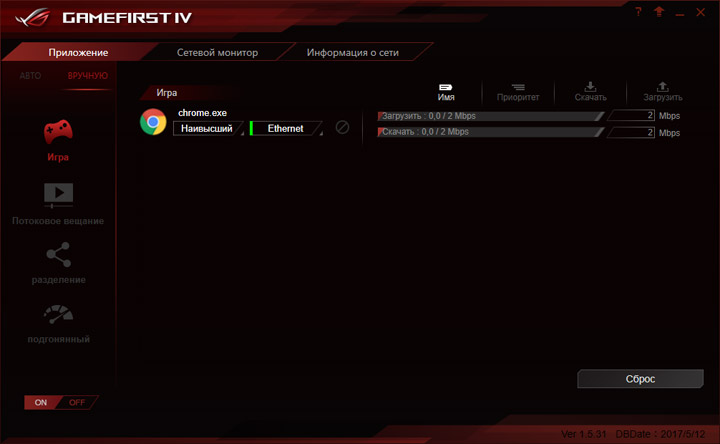

Распределение приоритета у приложений — задача для GameFirst IV, базирующегося на cFosSpeed.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming

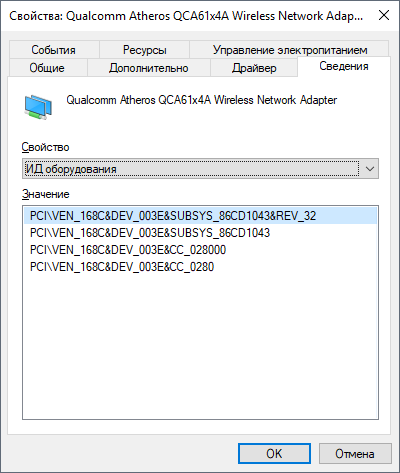

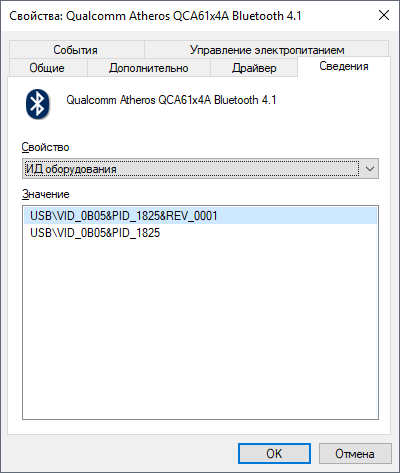

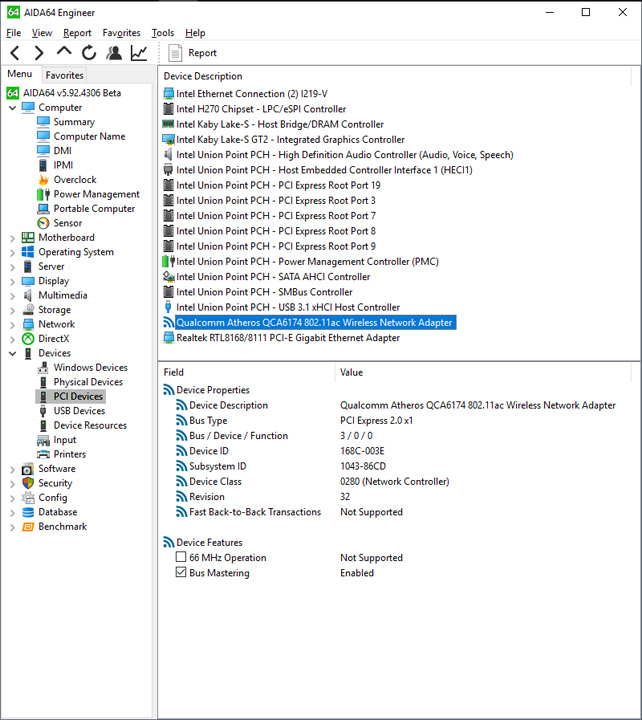

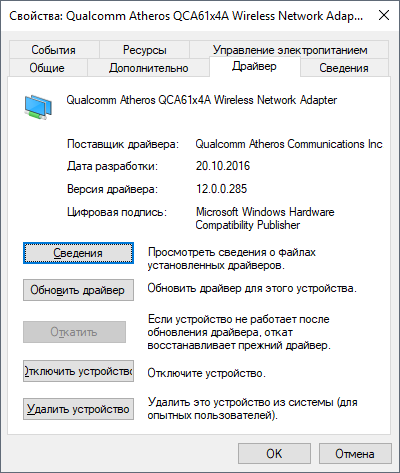

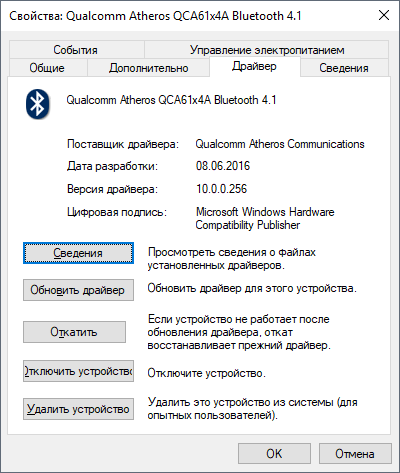

Модель адаптера беспроводных сетей давно знакома по продуктам от ASUS, последний раз мы видели её в составе ROG Maximus IX Formula.

ASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I GamingASUS ROG Strix H270I Gaming
