Обзор и тестирование материнской платы ASUS ROG Strix B560-A Gaming WiFi. Знакомство с возможностями чипсета Intel B560 при содействии процессора Core i7-10700K

Совместно с выходом на рынок процессоров Rocket Lake-S, разработчиками из Intel были предложены новые наборы системной логики «пятисотой» серии. Теперь платы на базе старшего решения Z590 оснащаются двумя гнёздами питания ЦП и небывалой по мощности подсистемой питания, поскольку аппетиты вычислительных блоков растут весьма заметно уже после форсирования высоких лимитов мощности, не говоря уже про разгон. В то же время, была снята завеса над разгоном DRAM для материнских плат с более простыми чипами. H510 как самый младший хаб всё так же её лишён, потому особое внимание будет приковано к продуктам на базе B560. Кроме прироста на одну сотню в нумерации и выше оговорённого долгожданного нововведения, изменений… немало! Так, теперь поддержка массивов RAID вновь вернулась к «семидесятому» хабу (H570). Уменьшив число линий PCI-E относительно прямого предшественника (B460), производитель нарастил число скоростных портов USB и добавил поддержку нескольких наиболее быстрых ревизий. Ещё реализована знакомая со времён B360 (не путать с B365) проприетарная линия связи с адаптером беспроводных сетей CNVi. Официально разрешено, в отличие от H510, воспользоваться четырьмя линиями PCI-E 4.0 от сокета для нужд накопителей в случае покупки старших CPU последнего поколения. Более подробно разницу между новыми чипами можно изучить в нашем материале о семействе Rocket Lake-S.

Модель B560 B460
Поддержка разгона Памяти
Количество модулей DIMM на канал 2 2
Количество поддерживаемых дисплеев 3 3
Версия DMI (Direct Media Interface) 3 (8 ГТ/с) 3 (8 ГТ/с)
Версия PCI Express 3.0 3.0
Максимальное количество каналов PCI Express 12 16
Конфигурации PCI Express x1, x2, x4 x1, x2, x4
Общее количество портов USB 12 12
Максимальное количество портов USB 3.2 Gen 2x2 2
Максимальное количество портов USB 3.2 Gen 2 4
Максимальное количество портов USB 3.2 Gen 1 6 8
Максимальное количество портов USB 2.0 12 12
Поддержка конфигураций RAID (SATA) 0, 1, 5, 10
Максимальное количество портов SATA 6 Гбит/с 6 6
Интегрированный беспроводной сетевой адаптер Intel Wi-Fi 6 AX201
Интегрированный сетевой адаптер MAC MAC
Поддержка конфигураций для процессорного порта PCI Express x16+x4 x16
Технология Intel Optane + +
Технология Intel Rapid + +

Как мы уже знаем, оверклокинг CPU, особенно старших моделей, сопряжён с резким увеличением потребления энергии и рабочих температур, потому, откровенно говоря, процесс вряд ли можно будет назвать массовым, во всяком случае, в ближайшем будущем, поглядывая на уровень отпускных цен за новинки. Безусловно, сегмент оверклокеров и геймеров с тугим кошельком никуда не исчез, но подавляющее большинство сосредоточится на разгоне ОЗУ, для чего теперь может хватить и более дешёвых плат, в частности, уже и на базе B560.

ASUS ROG Strix B560-A Gaming WiFi

ROG Strix B560-A Gaming WiFi — модель из сегмента игровых системных плат ASUS, в оформлении используются нетривиальные белые оттенки, с недавних пор этот акцент выделяется суффиксом «A». Помимо мощного, на первый взгляд, стабилизатора питания, продукт дополнен массой современных интерфейсов и программных наработок развлекательной направленности.

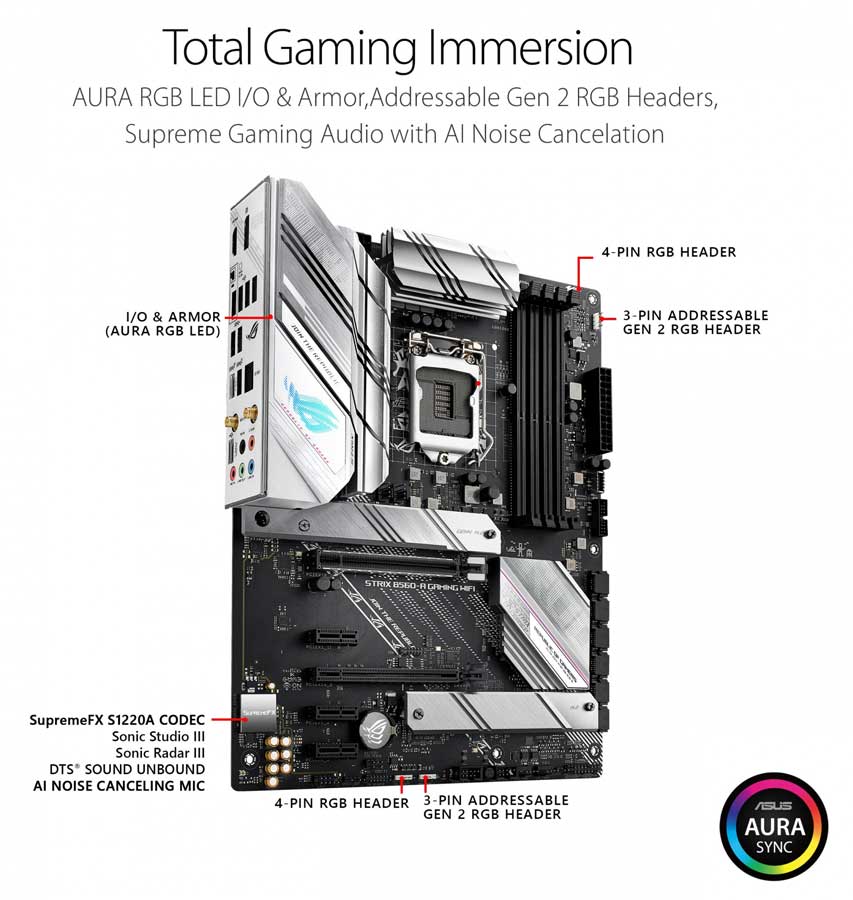

ASUS ROG Strix B560-A Gaming WiFi

Как и прежде, бонусов под упрощение процедуры разгона, предлагаемых в составе линейки ROG Maximus, тут не встретить. Речь о разного рода кнопках, переключателях, площадках для замеров действующих напряжений, распайку индикатора кодов POST и прочих важных для искушённого покупателя нюансов. Здесь всё это убрано, позиционирование ясно — разовая сборка системы. Предлагаю для начала ознакомиться с перечнем основных характеристик по сводной таблице:

Модель ASUS ROG Strix B560-A Gaming WiFi
Официальная страница продукта в Сети ROG Strix B560-A Gaming WiFi
Чипсет Intel B560
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3333–5000 — OC
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — B560
3 x PCI Express 3.0 x1 — B560
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — B560
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), B560)
1 х 3.2 Gen 2 (1 разъём на задней панели, B560)
5 х 3.2 Gen 1 (2 разъёма на задней панели, B560 + ASM1074)
8 x 2.0 (4 разъёма на задней панели, B560 + GL852G)
Audio USB 2.0 Type-C (на задней панели)
Serial ATA 6 x SATA 6 Гбит/с (B560)
RAID
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek)
Amp — Savitech SV3H712
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 128 Mb Flash ROM (25Q128JVSQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, Q-LED (CPU, DRAM, VGA, Boot Device LED), M.2 Q-Latch, Thunderbolt header, кнопки: BIOS Flashback; контактные пары: Clear CMOS; комплектация: внешняя антенна Wi-Fi; поддержка: Sonic Studio III, Sonic Radar III, DTS Sound Unbound, Two-Way AI Noise Cancelation
Цена в рознице 5629 грн

Практически все гнёзда на плате можно использовать без оглядки на какие-либо ограничения. Первый порт SATA будет деактивирован, если установить в нижний M.2 накопитель с таким же типом интерфейса. Верхний M.2 обходится только четырьмя линиями PCI-E от процессора, в случае, когда они там имеются (только старшие модели Rocket Lake-S способны их предоставить).

ASUS ROG Strix B560-A Gaming WiFi

Упаковка и комплектация

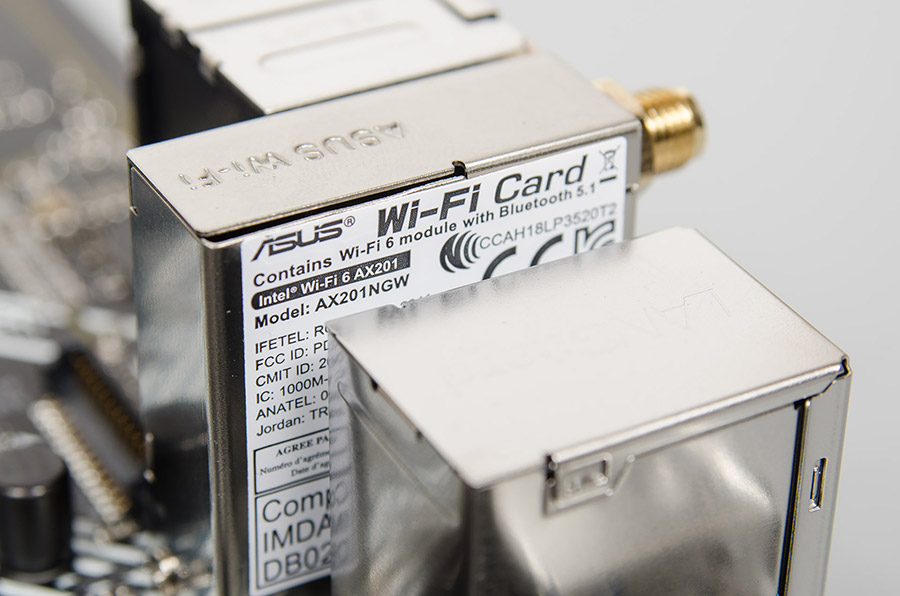

Наличие предустановленного адаптера беспроводных сетей подразумевается уже по одному названию модели, но сразу на лицевой стороне упаковки понятно, что речь идёт о наиболее современном поколении. Коробка из плотного картона, в её оформлении используются непривычные белые мотивы. Внутри уплотнители также из картона белого цвета — всё, чтобы покупатель прочувствовал торжество момента знакомства с нерядовым, по нынешним меркам, продуктом.

ASUS ROG Strix B560-A Gaming WiFi

Сзади есть фото изделия и проведены акценты относительно наиболее интересных его черт в виде коллажа и небольшой сводной таблички внизу. Всё просто и, в то же время, вполне понятно.

ASUS ROG Strix B560-A Gaming WiFi

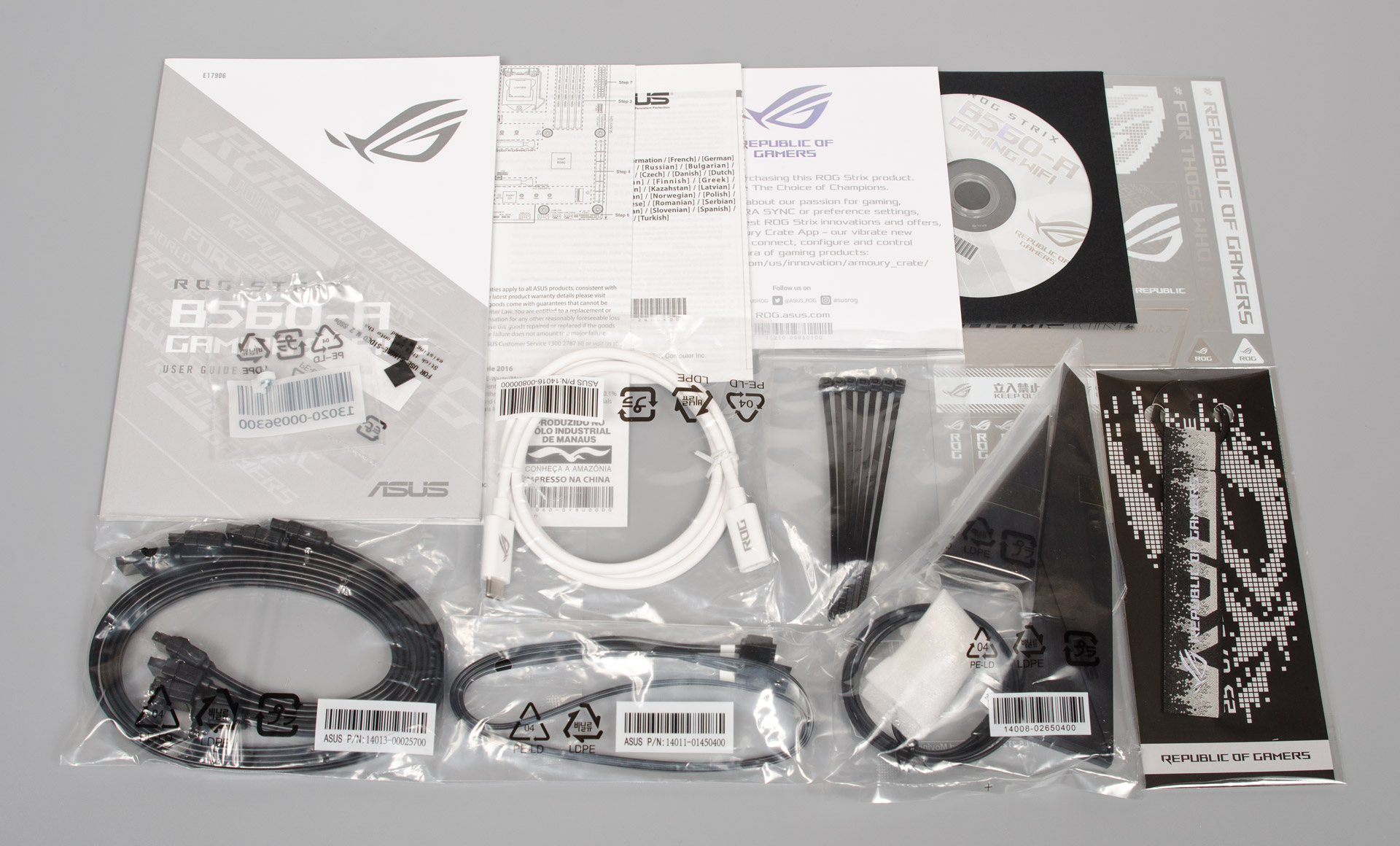

Комплектация:

  • руководство пользователя (на английском языке);
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • приветственная брошюра владельца устройства ROG;
  • диск с драйверами и фирменным ПО;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • дополнительный фирменный фиксатор для устройства M.2;
  • две резиновые прокладки под накопители M.2 с клейкой основой;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • адаптер USB Type-C — AUX mini Jack 3,5 мм;
  • удлинитель для подключения управляемой светодиодной ленты;
  • семь нейлоновых стяжек;
  • выносная антенна с возможностью фиксации лишь одного положения, вдоль длинной грани встроен магнит с небольшим эффектом притяжения.
  • тканевый брелок с логотипом ROG.

ASUS ROG Strix B560-A Gaming WiFi

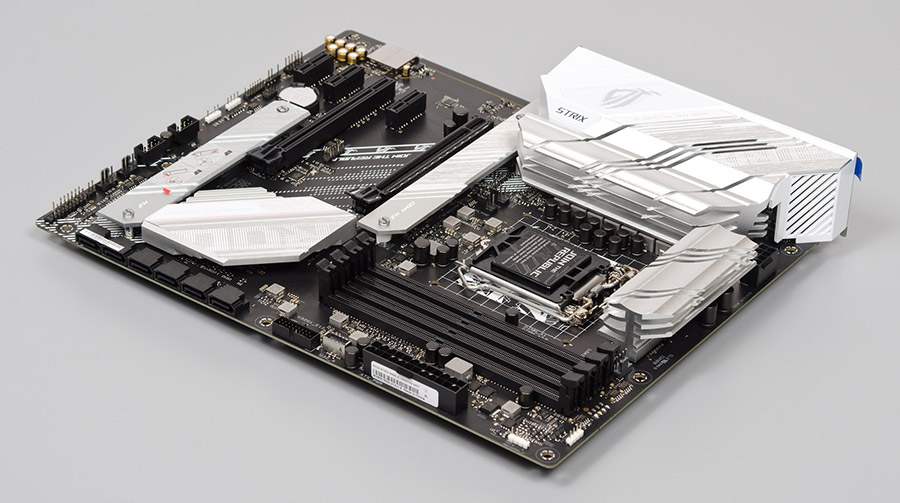

Внешний вид

Пусть обособленных элементов для контроля работы и всяческих индикаторов здесь нет, но всё же фирменный Q-LED присутствует: четыре разноцветных светодиода распаяны над слотами ОЗУ, что поможет быстро выяснить причину проблемы с POST, если таковая образуется. Площадка для сброса настроек CMOS находится рядом с прочими, где коммутируются корпусные кнопки и индикаторы, потому туда, при желании, без проблем можно приладить ту же Reset. К слову, за всё время экспериментов мне ни разу не потребовалось вручную проводить процедуру обнуления. В случае переразгона ОЗУ плата инициализировала загрузку с безопасными настройками самостоятельно, быть может, лишь несколько раз потребовалось ПК обесточить, чтобы тем самым помочь ей выйти из череды перезагрузок.

ASUS ROG Strix B560-A Gaming WiFi

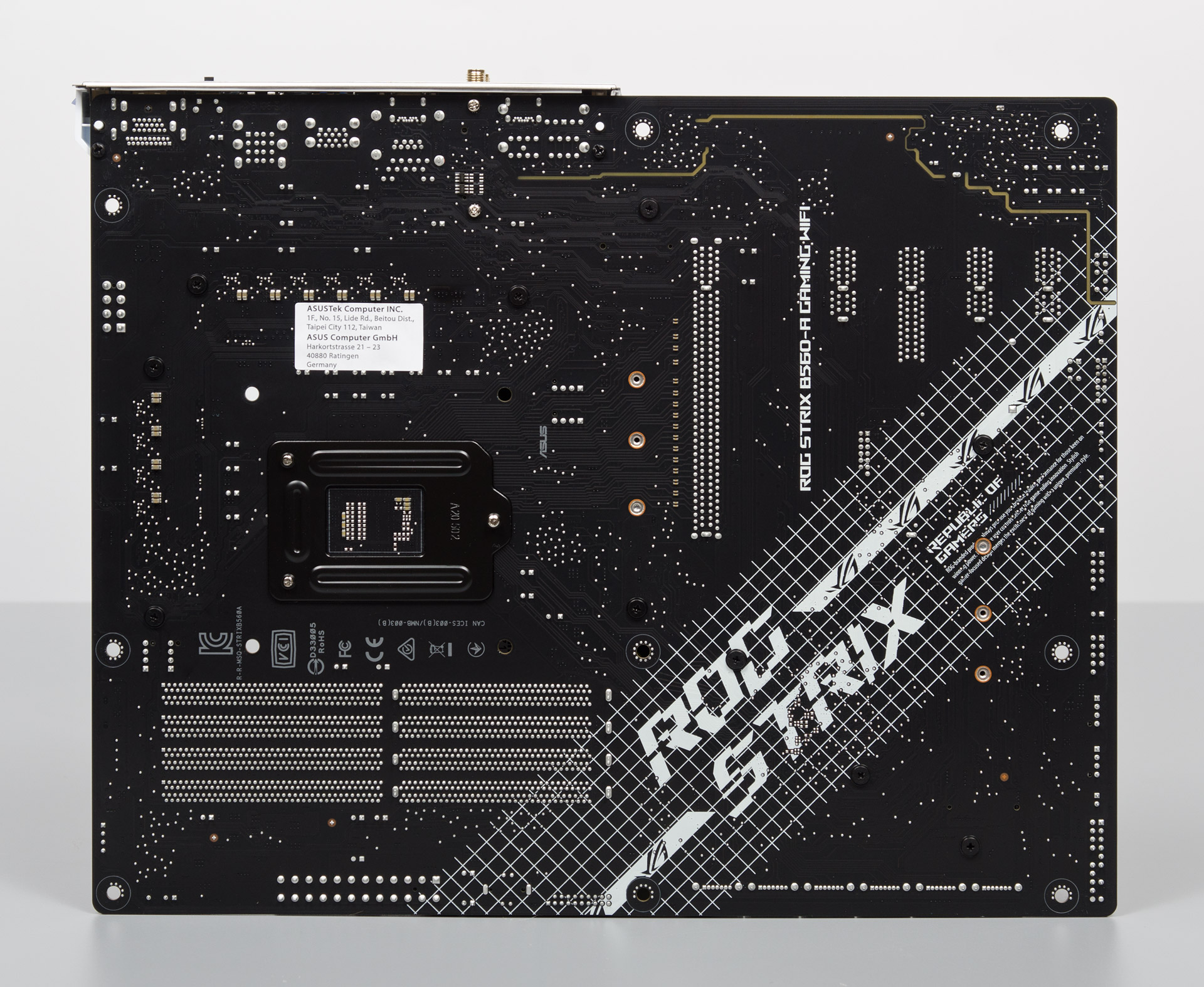

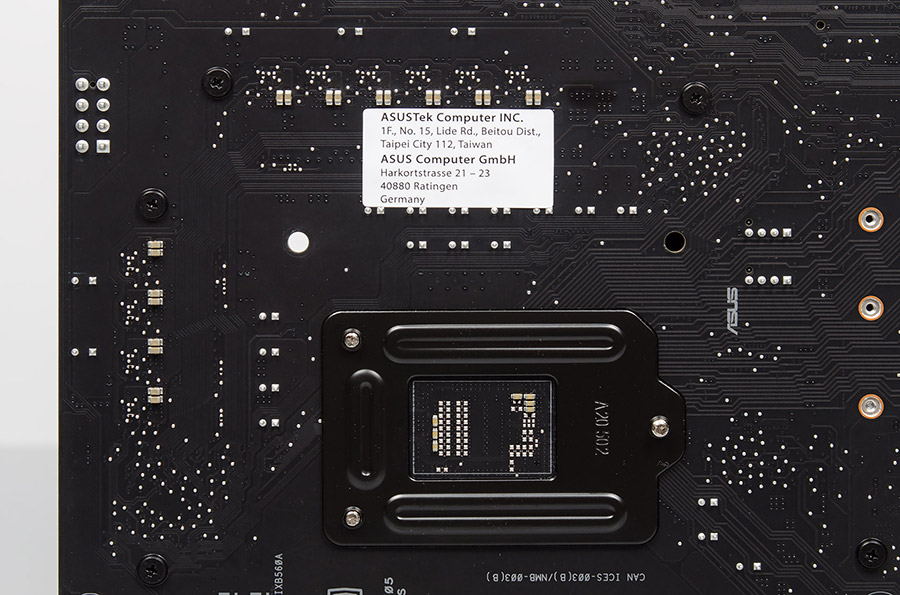

Сзади можно обнаружить большое число шляпок от винтов и саморезов; пластиковых подпружиненных гвоздей нет, как и каких-то элементов с подсветкой, из примечательного есть вытравленные участки в слоях текстолита для улучшения работы звуковой подсистемы.

ASUS ROG Strix B560-A Gaming WiFi

Подсветкой снабжён козырёк над портами ввода-вывода, точнее — его пластиковая нижняя часть, а для других элементов ПК, оснащённых иллюминацией, есть две пары площадок. Управляющая среда — Armoury Crate.

ASUS ROG Strix B560-A Gaming WiFi

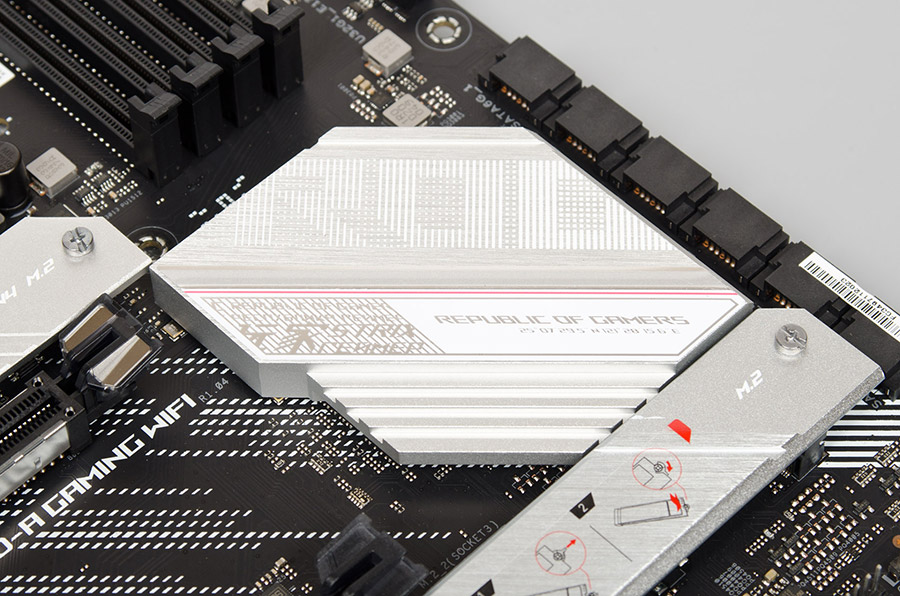

Хаб охлаждается отдельным радиатором, выполненным в виде массивного монолитного бруска, сверху здесь приладили тематическую наклейку ROG.

ASUS ROG Strix B560-A Gaming WiFi

На верхнем радиаторе M.2 участливо нанесли надпись GEN4. Необычно выглядит его левый «хвост», но так даже лучше, ведь увеличивается площадь рассеивания тепла, тем более эпицентр окажется где-то по центру, ведь сам слот находится тоже слева.

ASUS ROG Strix B560-A Gaming WiFi

Прямо на плате есть легенда, но также призываю пользоваться инструкцией пользователя. Сразу установлен вспомогательный прижимающий механизм Q-Latch под устройства типа 2280, для более длинных его придётся выкрутить, а для резинового упора добавить прослойку из комплекта, ежели накопитель будет односторонним.

ASUS ROG Strix B560-A Gaming WiFi

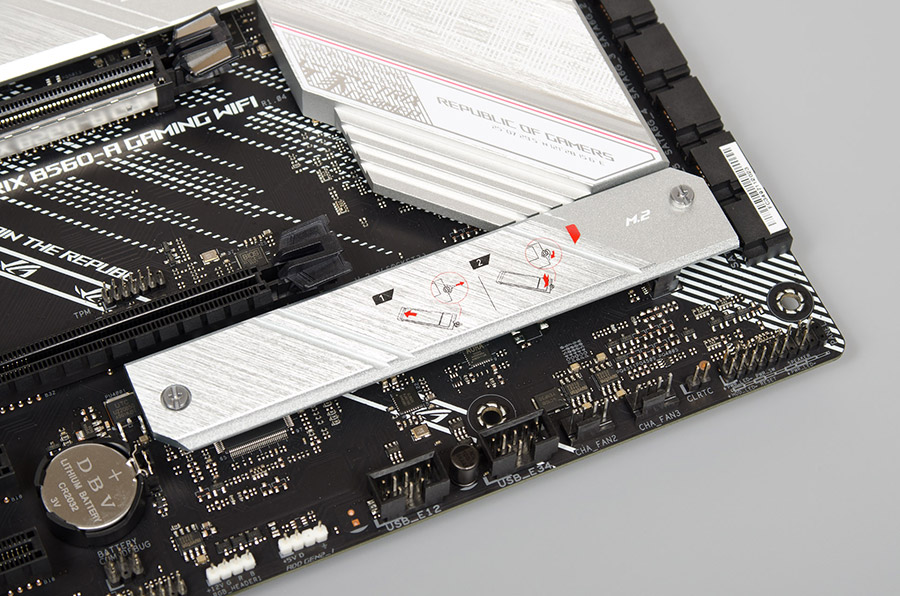

Процедура монтажа иллюстрирована на наклейке снизу. Здесь радиатор покороче и уже с простой надписью M.2.

ASUS ROG Strix B560-A Gaming WiFi

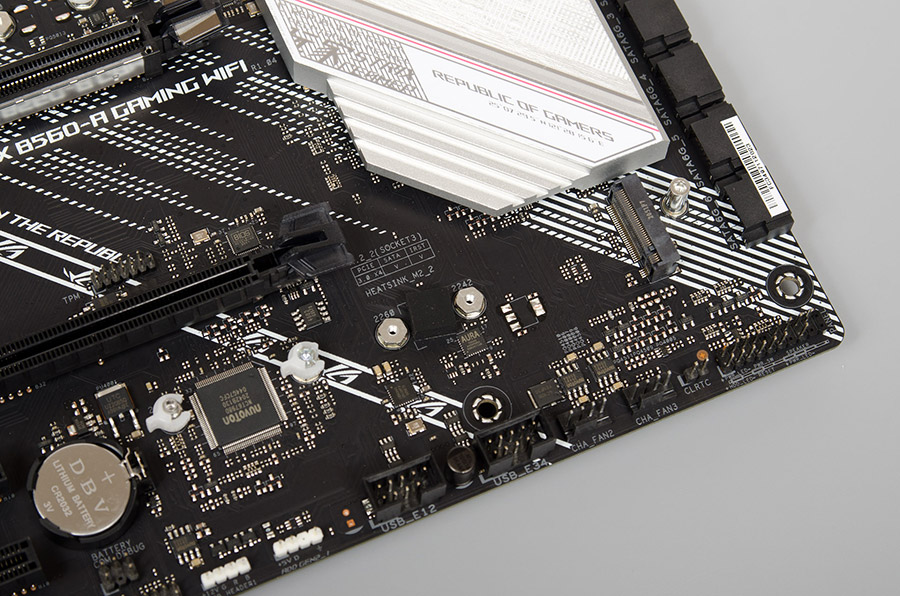

Под ним также есть дополнительный фиксатор и резиновый уплотнитель, как и легенда на плате, словом, всё выполнено очень доброжелательно для тех, кто занимается сборкой самостоятельно и, возможно, впервые столкнётся с установкой SSD подобного форм-фактора.

ASUS ROG Strix B560-A Gaming WiFi

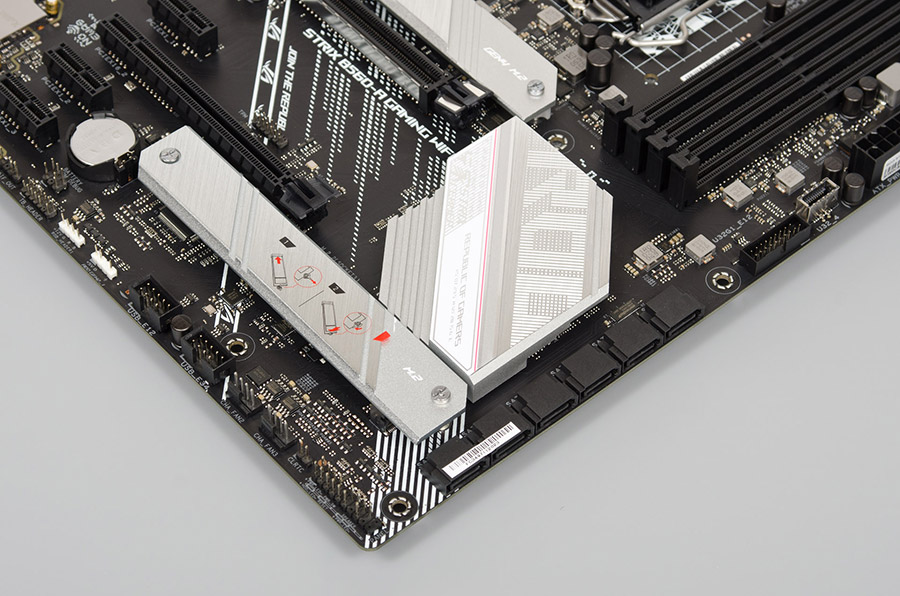

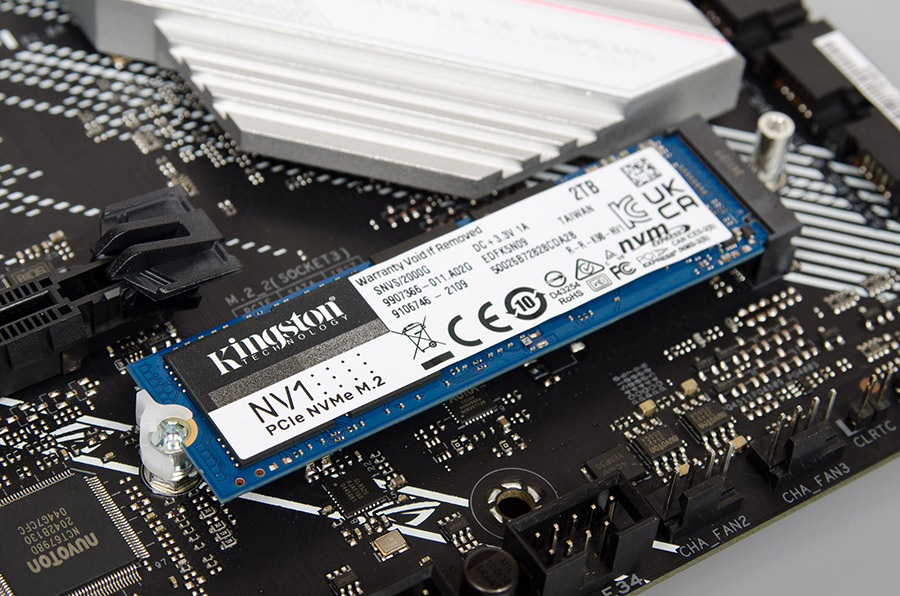

Для тех, кто будет эксплуатировать процессоры Comet Lake-S, нижний M.2 окажется фактически единственным для использования в системе и потому особо приятно, что здесь, равно как и сверху, нет никаких ограничений по длине, предельная допускает установку устройств типа 22110.

ASUS ROG Strix B560-A Gaming WiFi

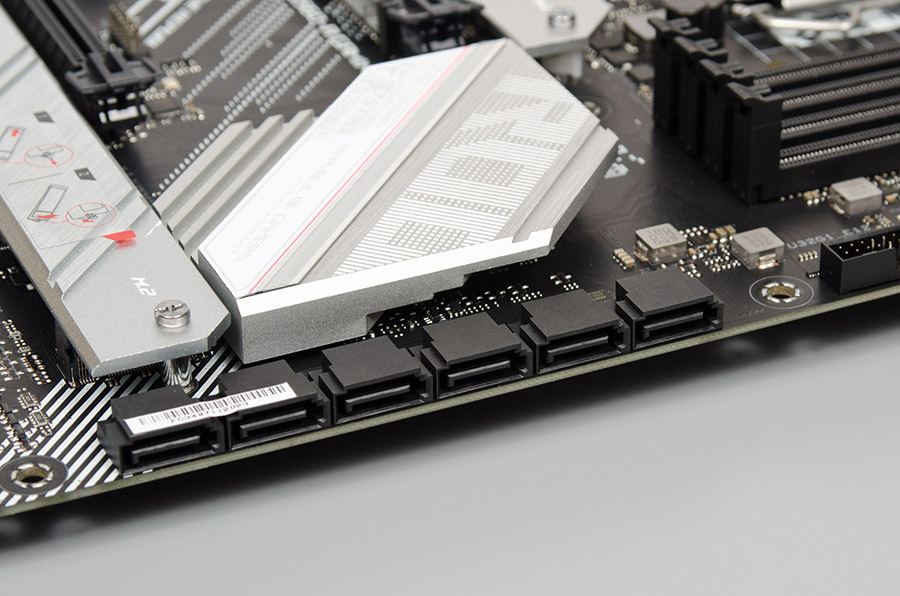

Шесть выходов SATA набраны отдельными продольными портами, это определённо улучшит отток тепла от поверхности платы, особенно в случае размещения тут мощного графического адаптера, где отвод воздуха реализован в сторону слота PCI-E, то есть к поверхности материнской платы.

ASUS ROG Strix B560-A Gaming WiFi

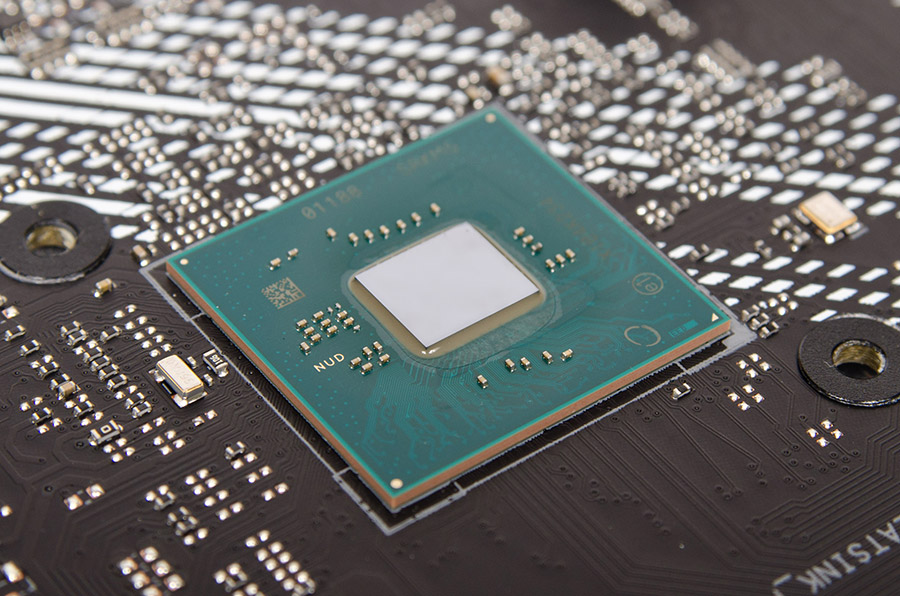

К слову, под массивной ВК не окажется ничего, кроме, разве что, чипсета, что тоже должно благотворно влиять на её рабочие температуры. У правой грани изделия находятся два поперечных гнезда под корпусные кабели портов USB скоростных типов, а под классические 2.0 те расположены у нижней грани, в числе двух штук.

ASUS ROG Strix B560-A Gaming WiFi

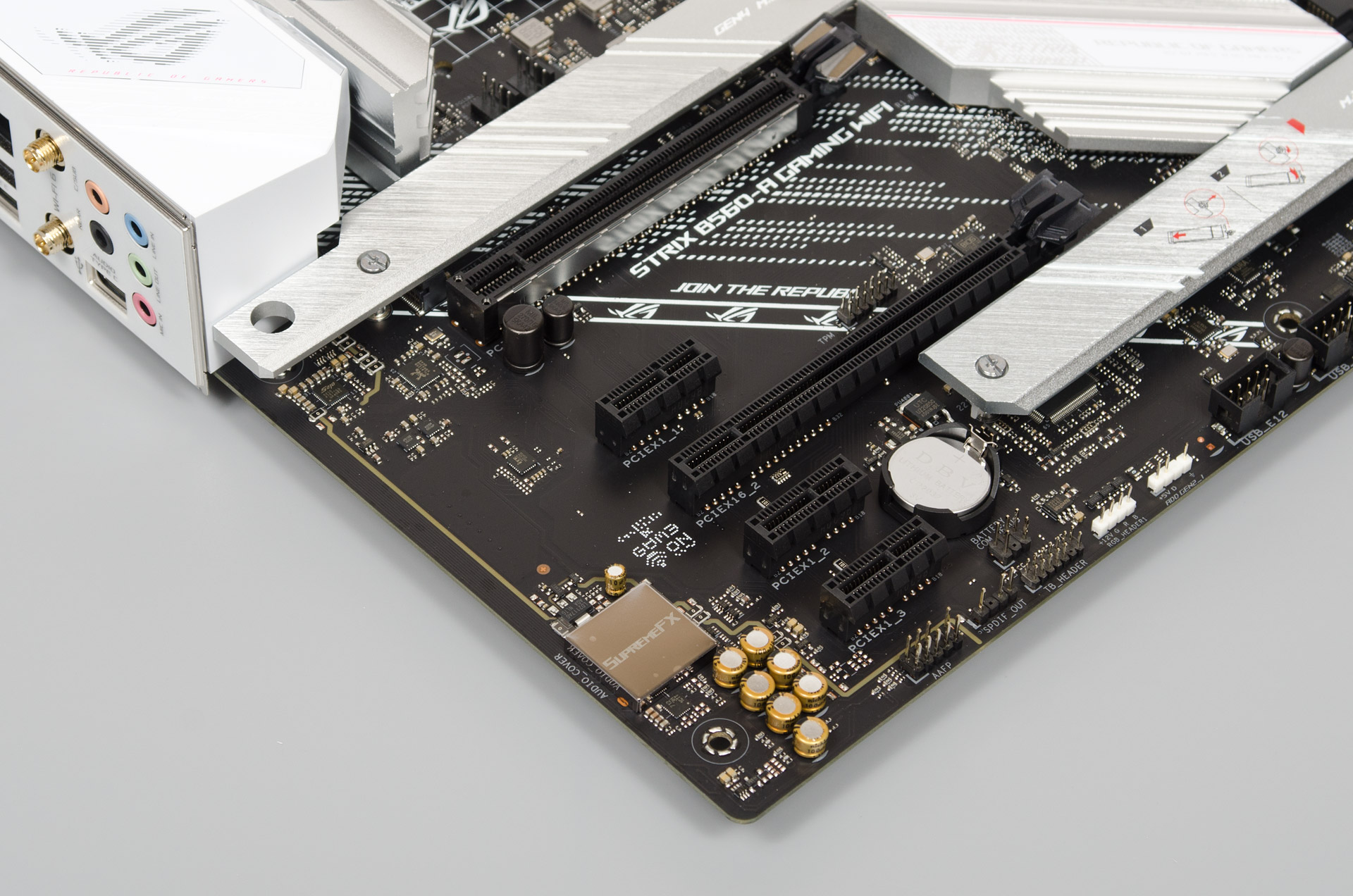

О каком-то делении линий PCI-E, идущих от сокета, здесь, конечно же, речь не идёт. Всё будет заканчиваться на верхнем, усиленном, предназначенном для видеокарты. Четыре нижние штуки взаимодействуют с Intel B560.

ASUS ROG Strix B560-A Gaming WiFi

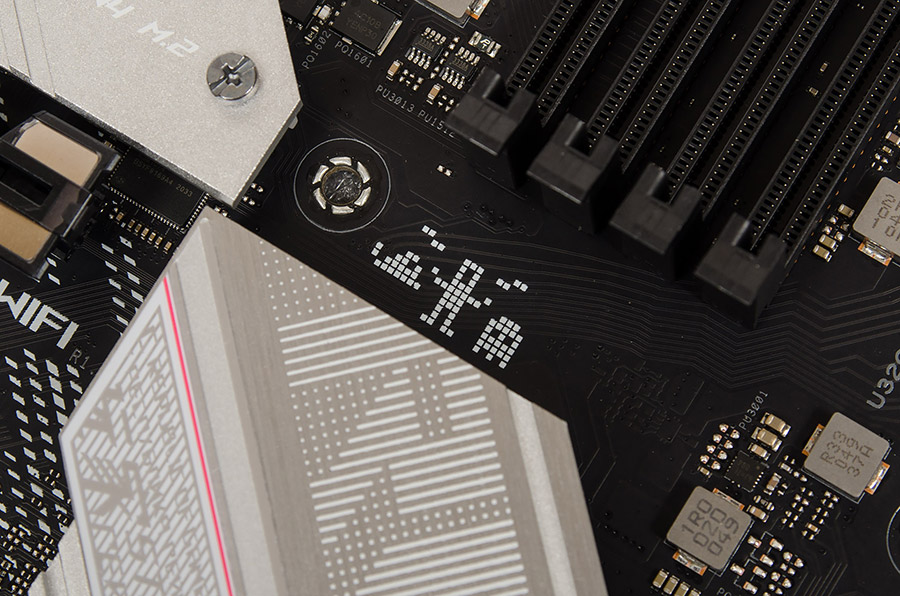

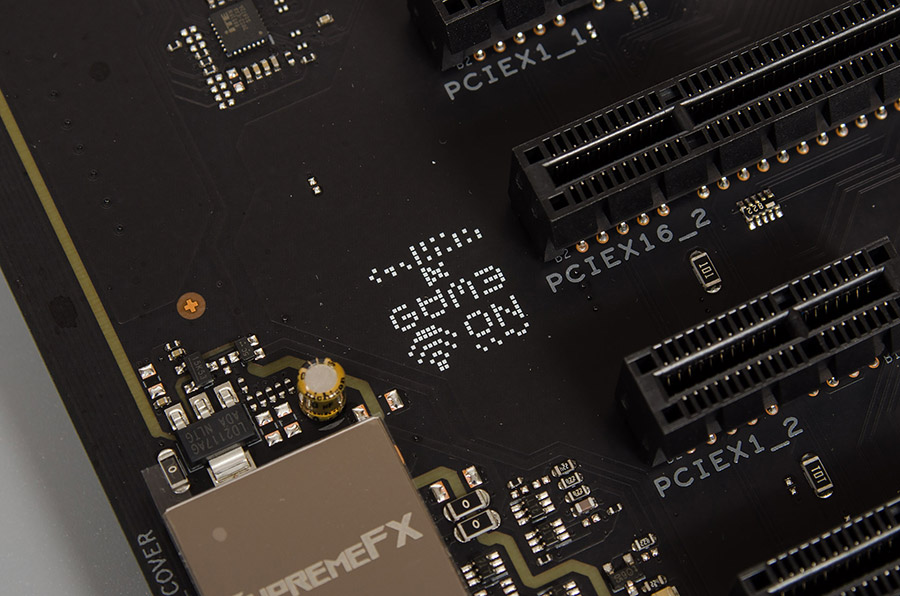

Помимо то и дело встречающихся на обеих сторонах платы тематических лозунгов серии ROG, можно встретить непривычные пиктограммы в пиксельном стиле, призванные добавить изюминки пустующим участкам.

ASUS ROG Strix B560-A Gaming WiFiASUS ROG Strix B560-A Gaming WiFi

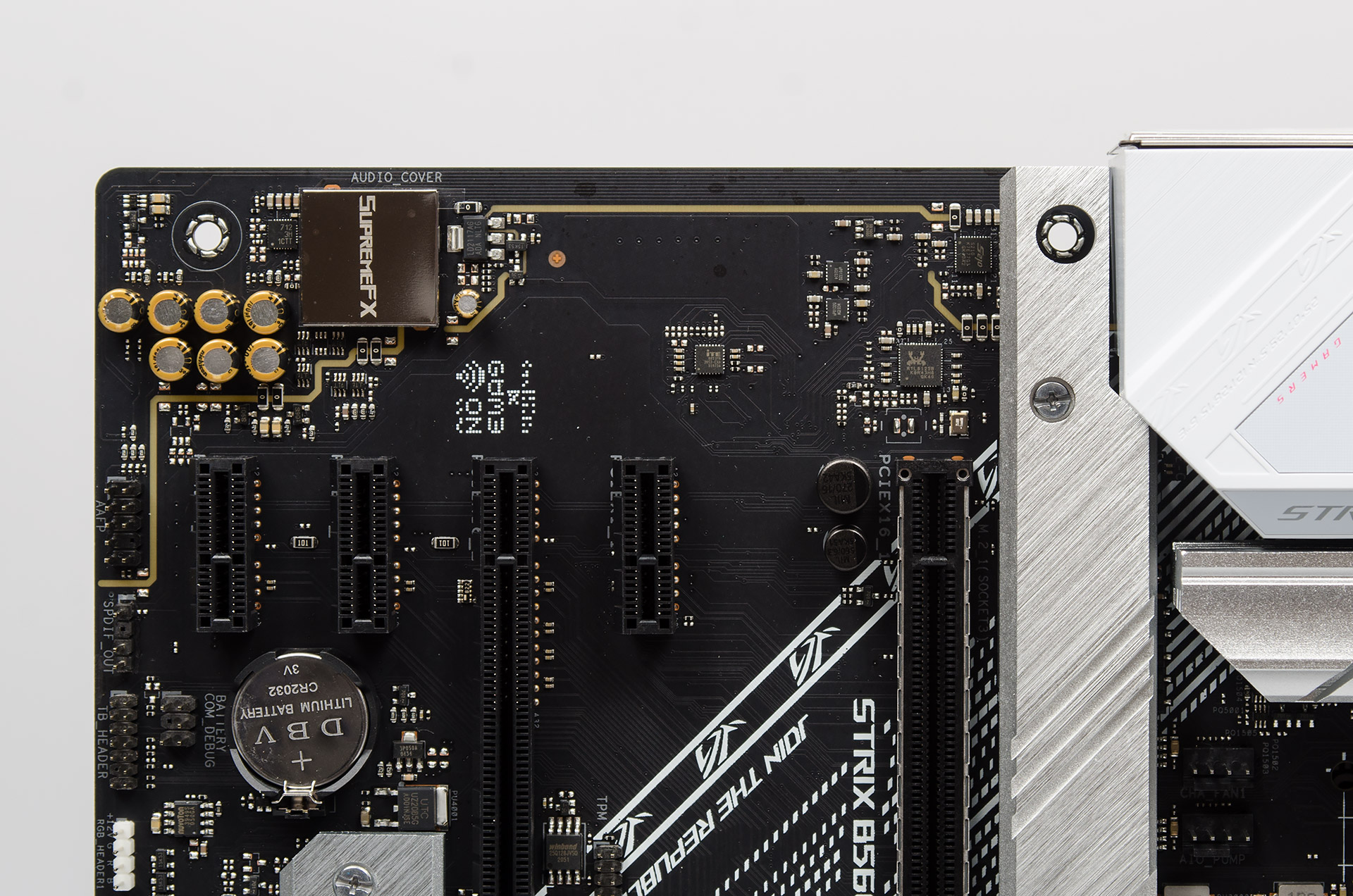

За экранирующим колпаком с надписью SupremeFX находится давно известный по старшим продуктам от ASUS кодек S1220A, выпущенный Realtek. Также есть чип S210 для нужд симметричного аудиовыхода USB, не удивить и группой из специализированных конденсаторов. Предусмотрена площадка на плате под S/PDIF. Вот что новое, так это усилитель для наушников Savitech SV3H712. Словом, к подготовке аудиоподсистемы тут подошли со всей серьёзностью. Контроллер проводных сетей вновь от Realtek — RTL8125B.

ASUS ROG Strix B560-A Gaming WiFi

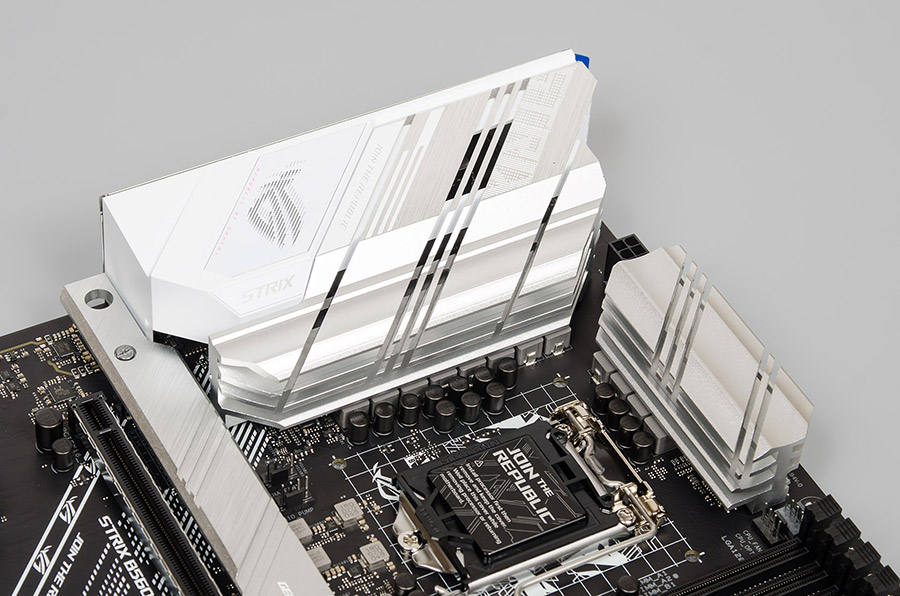

Радиаторы цепей питания ЦП сложной формы, они ребристы, а в большем, наползающем на декоративный козырёк, есть вентиляционные отверстия. Массивность конструкции не вызвала проблем совместимости и при монтаже стендового двухсекционного кулера.

ASUS ROG Strix B560-A Gaming WiFi

Во главе стабилизатора находится перемаркированный ШИМ-контроллер ASP1900B, насчитать можно десять каналов, два — для iGPU, как следствие — восемь образуют CPU Voltage. Внешних драйверов или удвоителей нет, и потому, скорее всего, число элементов в составе каждой «фазы» удвоено, значит приходится говорить всего о четырёхфазном стабилизаторе, хотя для платы, где разгона ЦП не предусмотрено, вряд ли это критично. Сборки — NCP302150 от ON Semiconductor. Посредством четырёх транзисторов с маркировкой 4C10B от той же компании реализована работа SA Voltage. Рядом виден однофазный драйвер Richtek RT9624F, скорее всего, снова имеем дело с удвоенным числом элементов — два канала на одну «фазу». Для тестового CPU Comet Lake-S удалось подтвердить реализацию IO Voltage на базе Texas Instruments TPS51396A (DC/DC Converter). Очевидно, второй канал IO 2 под Rocket Lake-S здесь тоже есть, вероятнее всего, он более мощный, поскольку именно на самом большом дросселе ниже сокета напряжение отсутствовало. Тут распаян однофазный ШИМ-контроллер Richtek RT8125DGQW и ещё есть три транзистора ON Semiconductor 4C10B. Очевидно, над подсистемой питания поработали хорошо, остаётся лишь провести практические испытания.

ASUS ROG Strix B560-A Gaming WiFiASUS ROG Strix B560-A Gaming WiFi

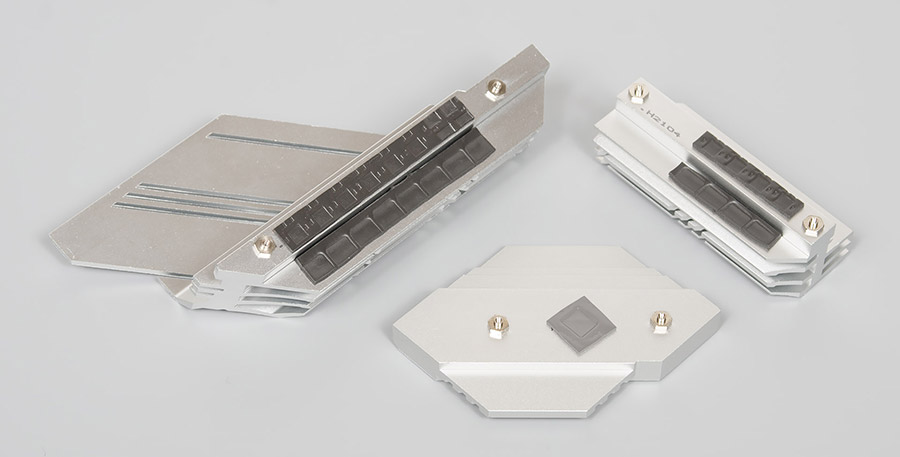

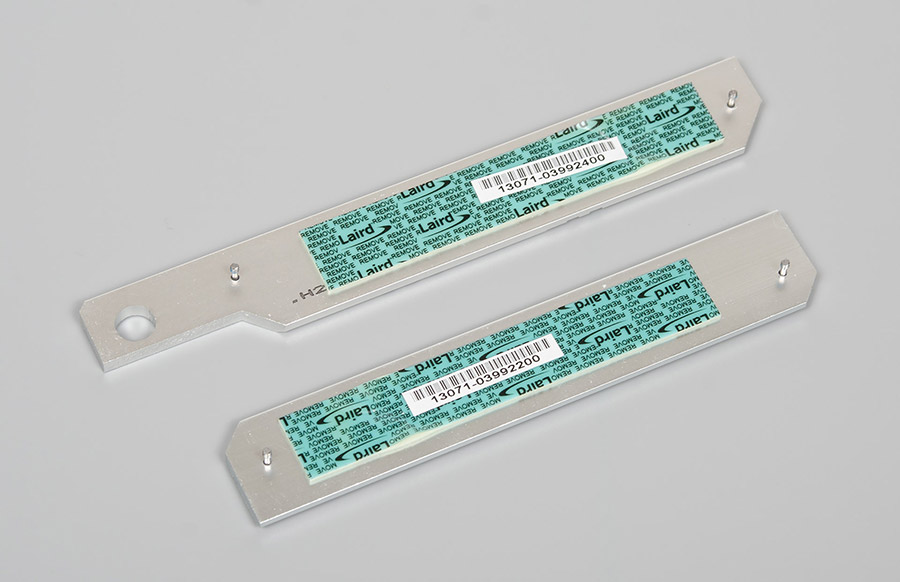

Контакт основных десяти сборок с термопрокладками и затем с радиатором — полный, а вот четырём силовым элементам из группы SA Voltage повезло сильно меньше, дроссели же и вовсе соприкасаются с радиатором по остаточному принципу, хотя для этих целей есть отдельные термопроводники. Всё отлично у чипсета, равно как и для SSD предустановлены две пластины большой площади.

ASUS ROG Strix B560-A Gaming WiFiASUS ROG Strix B560-A Gaming WiFi

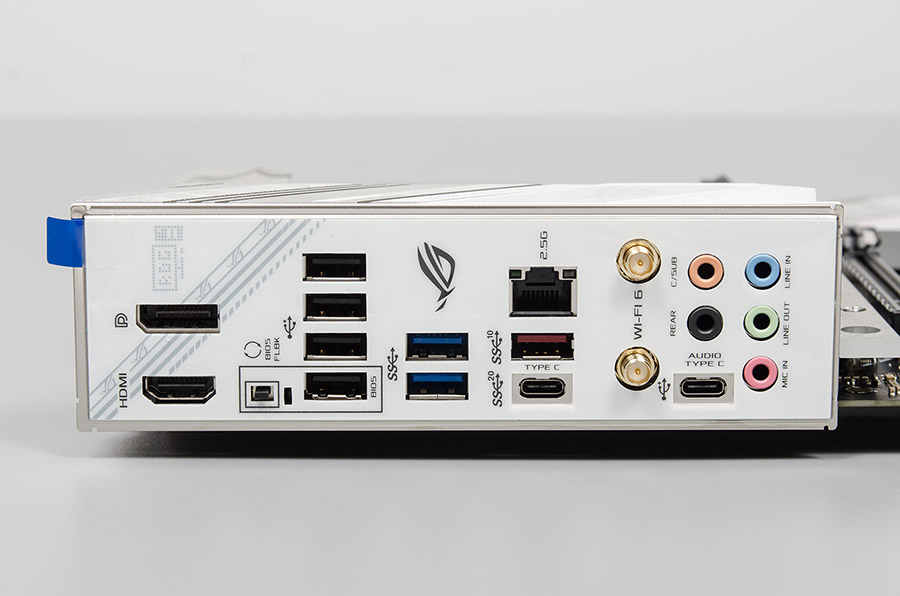

Глядя на заднюю панель с портами, взгрустнуть, пожалуй, можно из-за отсутствия PS/2, в остальном здесь есть буквально всё. Разве что, кроме не раз сегодня упоминаемых дополнительных кнопок, которые придётся искать в составе более дорогостоящих плат, тем, кому они там действительно необходимы.

ASUS ROG Strix B560-A Gaming WiFiASUS ROG Strix B560-A Gaming WiFi
