Обзор и тестирование материнской платы ASUS ROG Strix B560-A Gaming WiFi. Знакомство с возможностями чипсета Intel B560 при содействии процессора Core i7-10700K

Возможности UEFI

Рассмотрим возможности финальной сборки 0820, интегрировав её посредством EZ Flash.

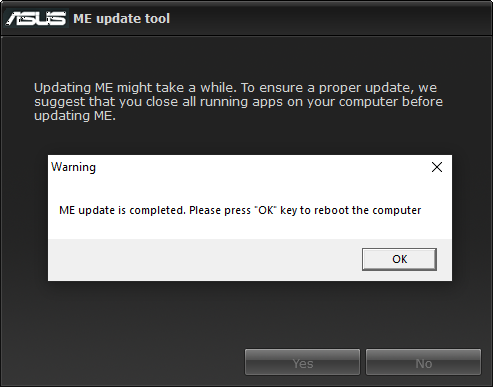

Обновление ME происходит посредством фирменной утилиты из среды Windows 10. Все процессы прошли без проблем.

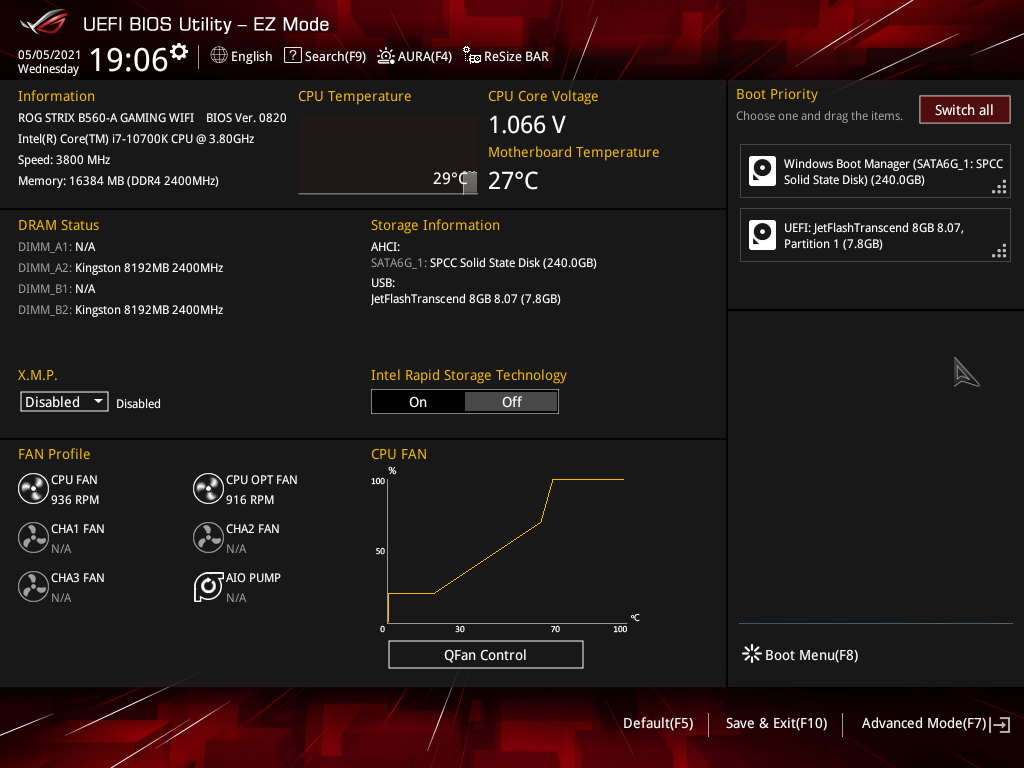

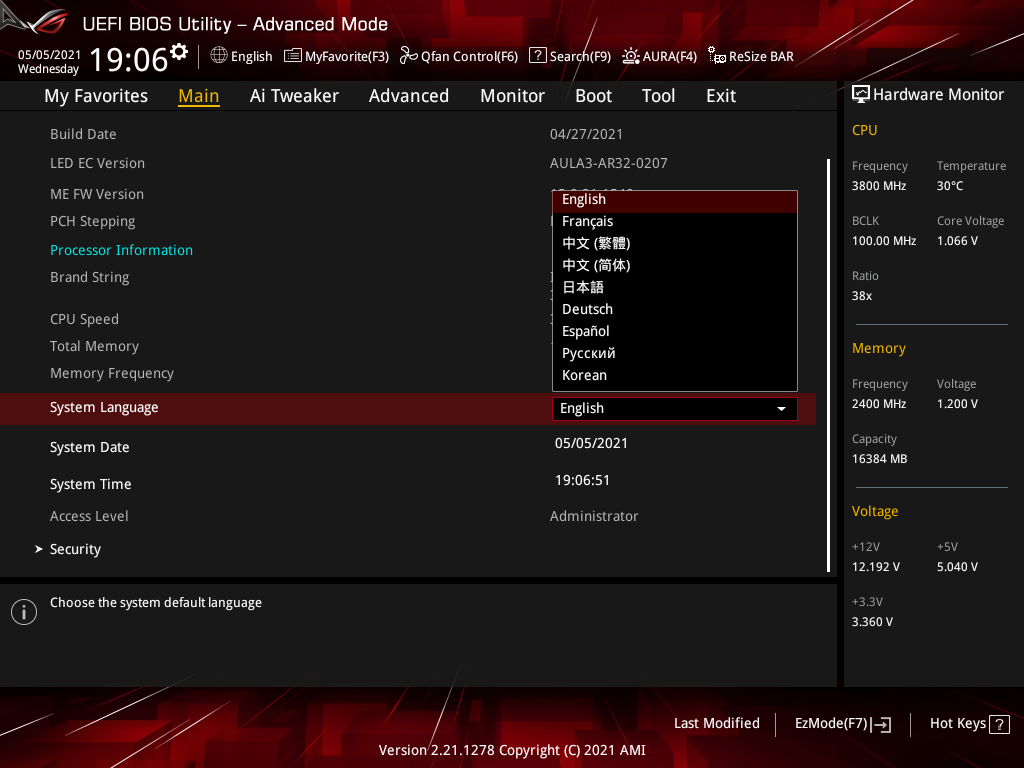

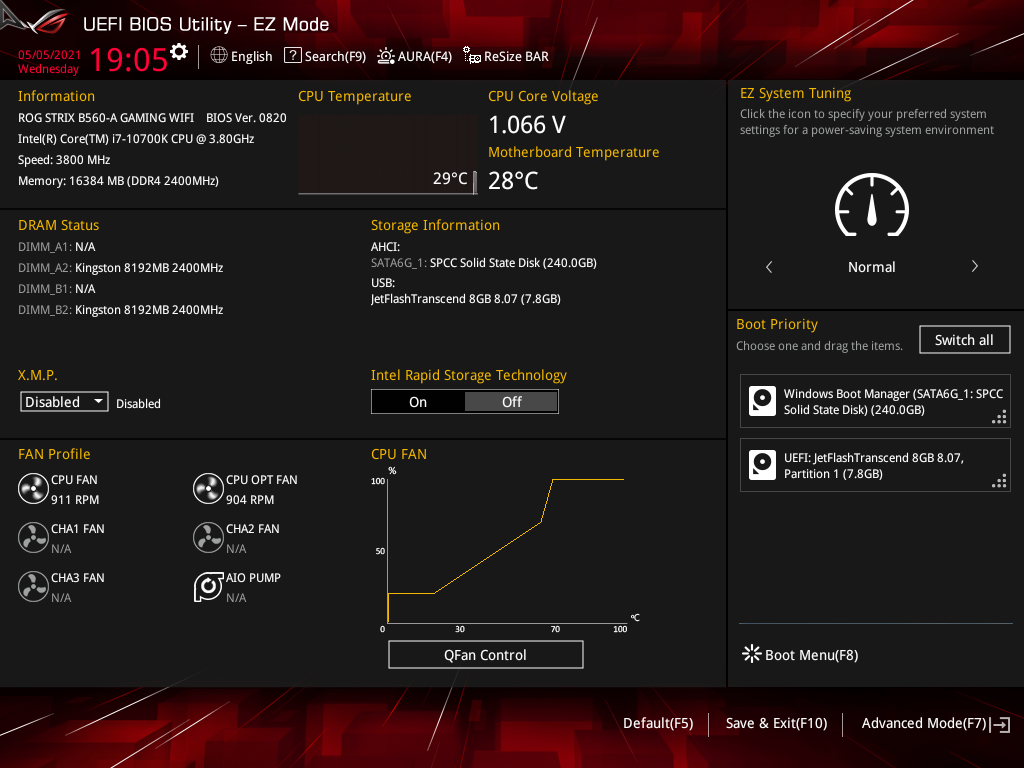

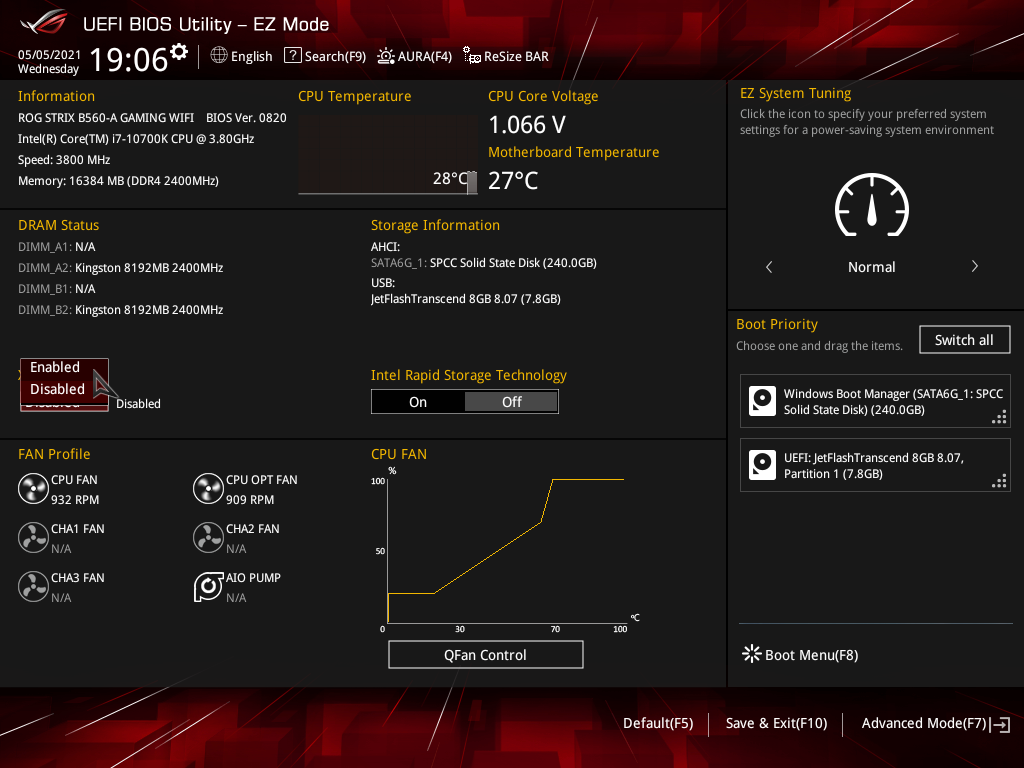

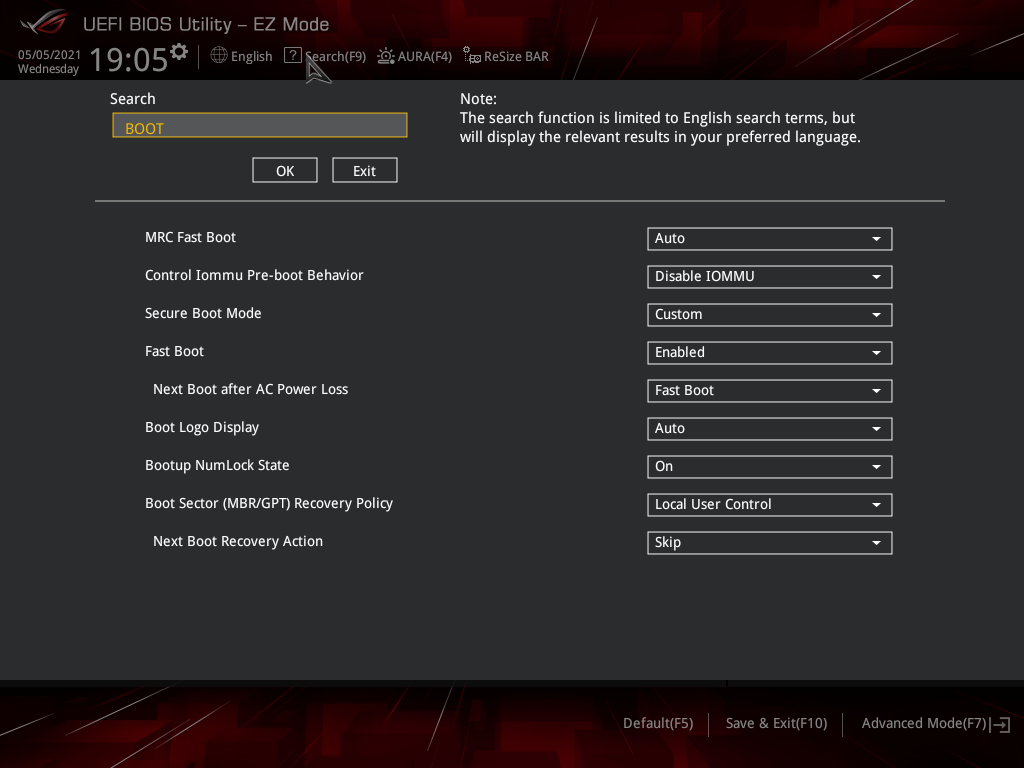

EZ Mode — базовые настройки, переключение к расширенным происходит по нажатию F7 или кнопки внизу. Тут можно установить время и дату, выбрать язык локализации, активировать XMP, определить приоритет среди загрузочных устройств. Также доступен быстрый поиск по всем настройкам.

Наладка охладителей в интерактивном виде Q-Fan Control обнажает наличие пяти независимых алгоритмов по замедлению устройств.

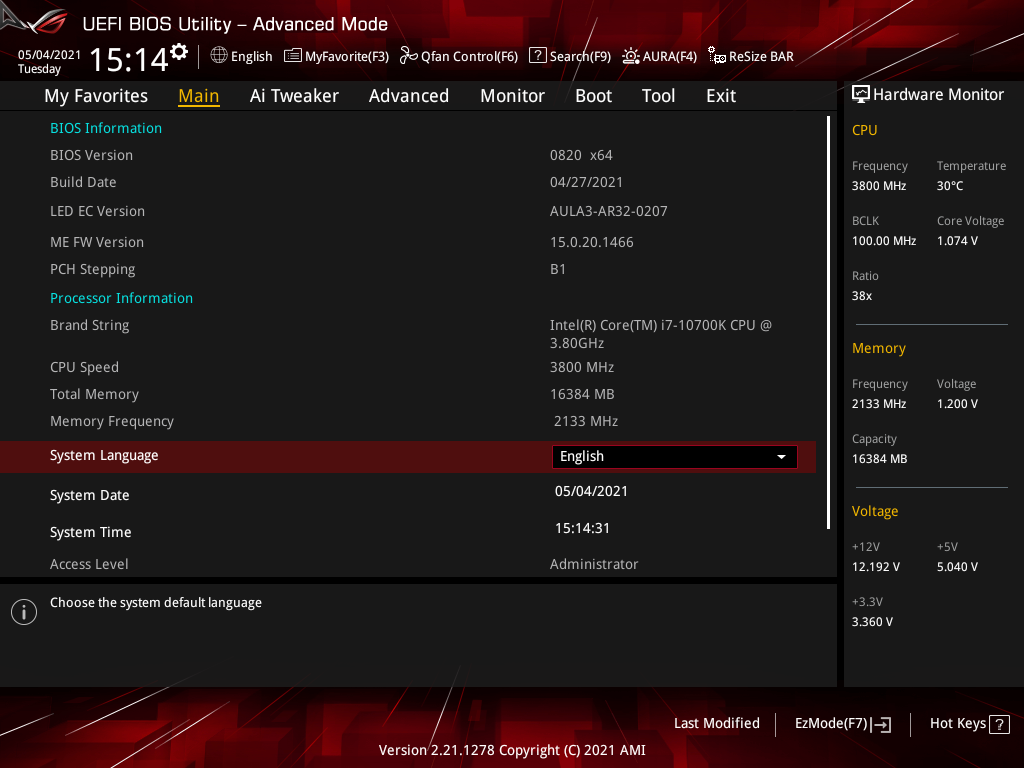

Среда расширенного режима полностью соответствует наполнению плат прошлых лет без каких-то упрощений. Открывающим разделом выступает My Favorites, здесь можно собрать избранные пункты меню для ускорения доступа к ним, что будет весьма удобно при проведении разгона.

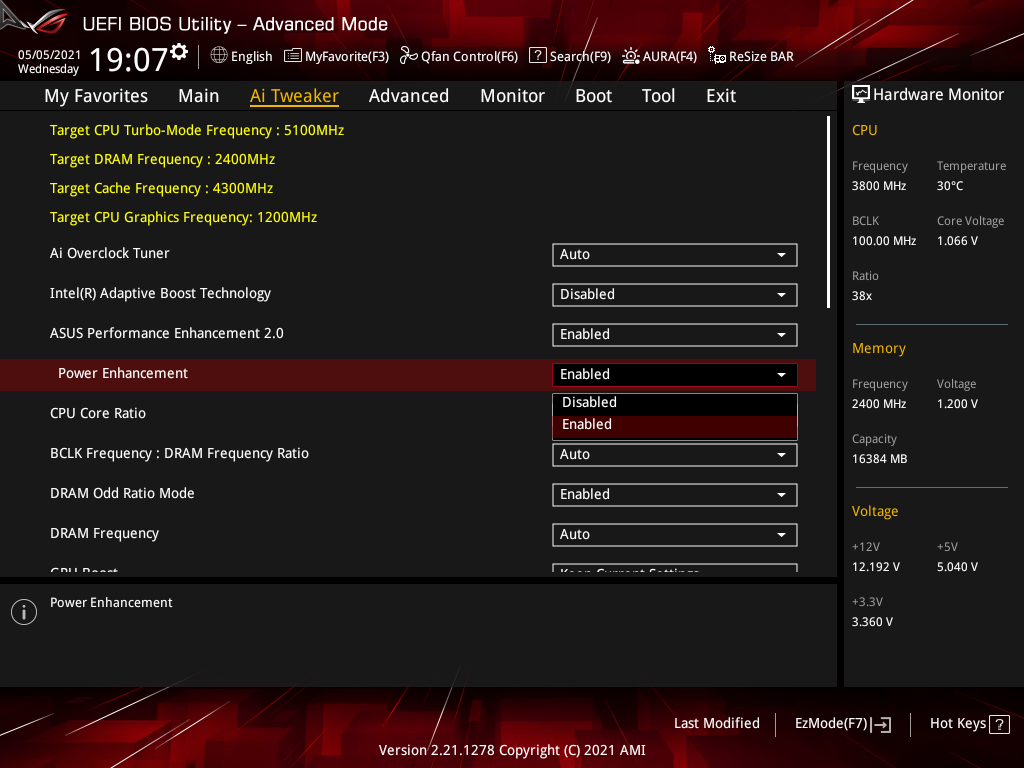

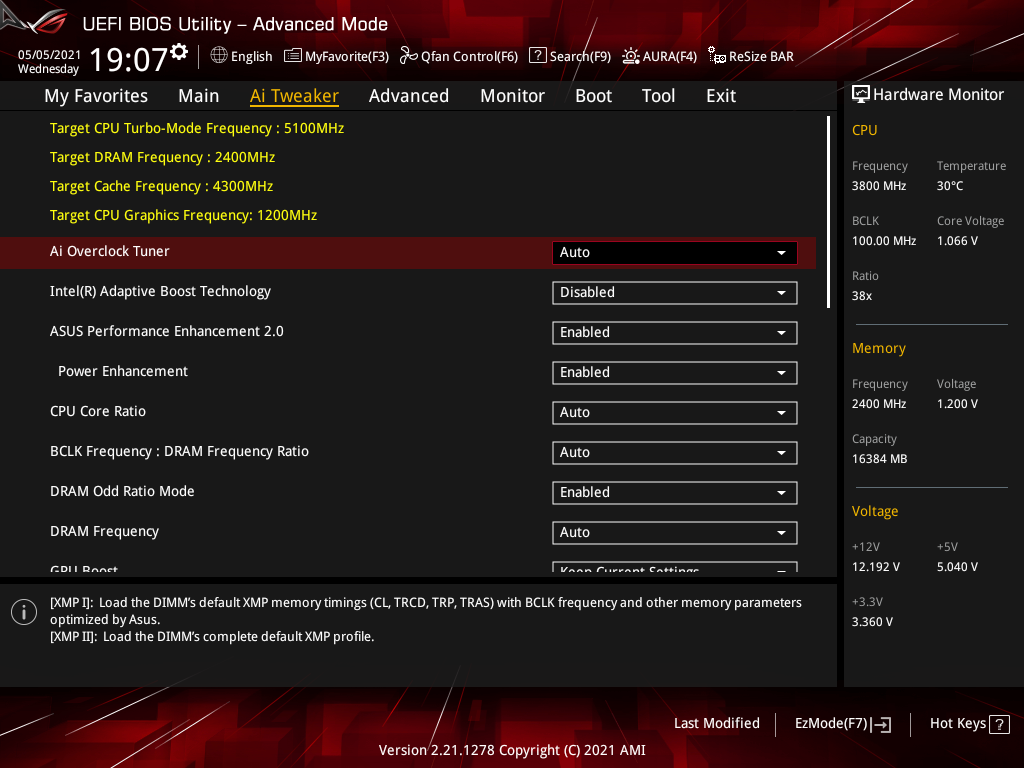

Ai Tweaker содержит большое число переменных и подразделов.

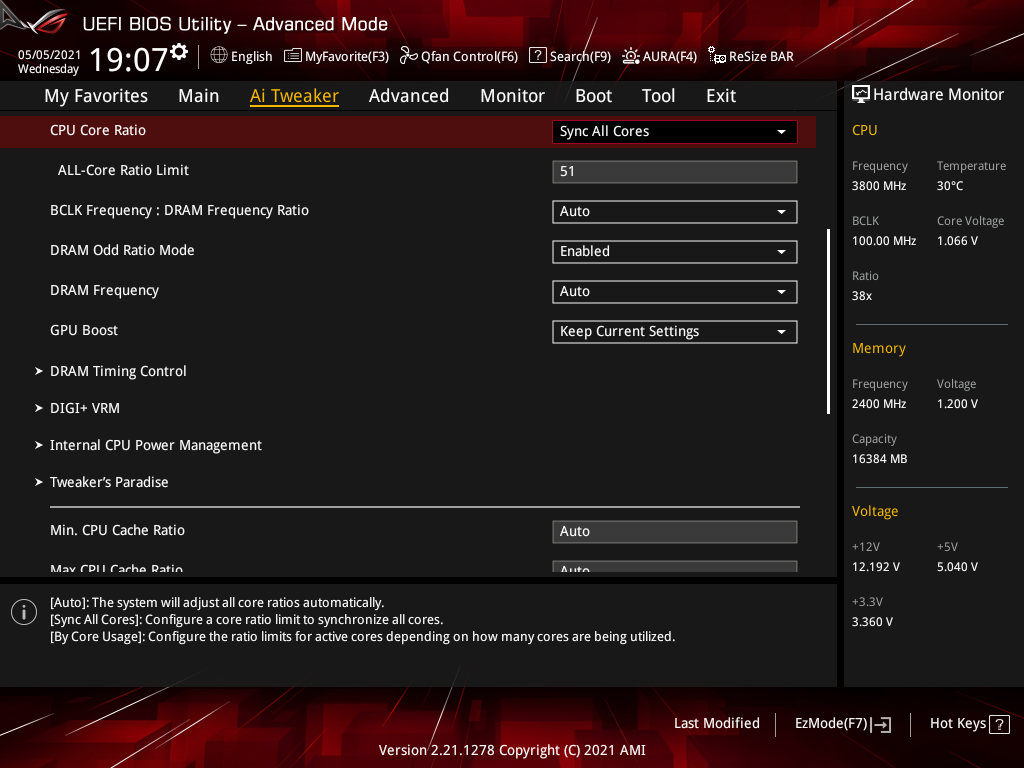

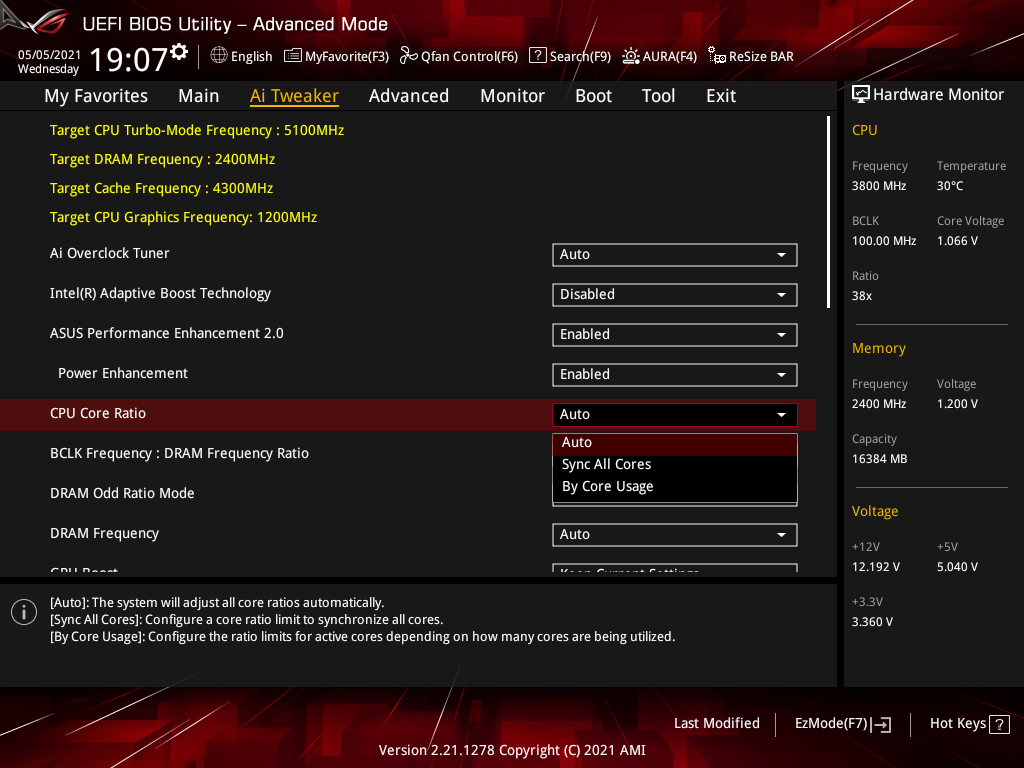

Установка множителя ограничена верхним паспортным значением для конкретной модели процессора (у нас ним стало положение «x51»). Форсаж максимально доступного для всех ядер (x51) не ведёт к оверклокингу CPU — не будет превышения паспортных возможностей, иначе говоря, при большом числе используемых потоков множитель на каждом из ядер понизится ниже x51, несмотря на установки здесь, в UEFI, как это и было прежде, скажем, на платах с хабом Intel B460. Любые значения ниже паспортных уже срабатывают без замечаний.

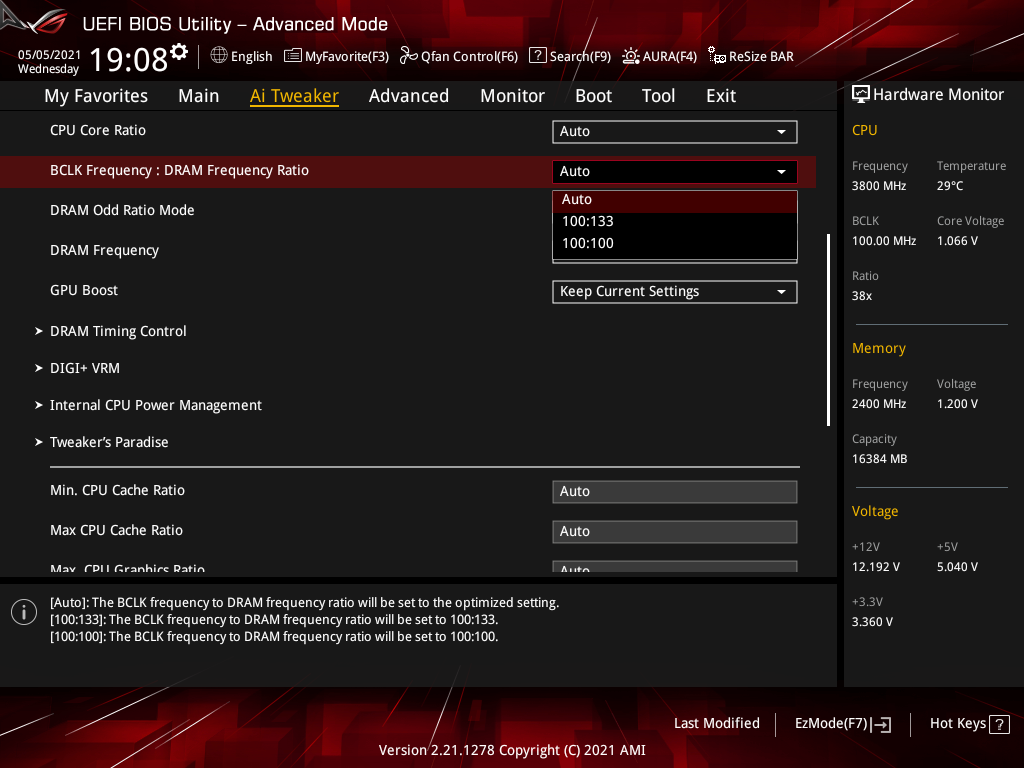

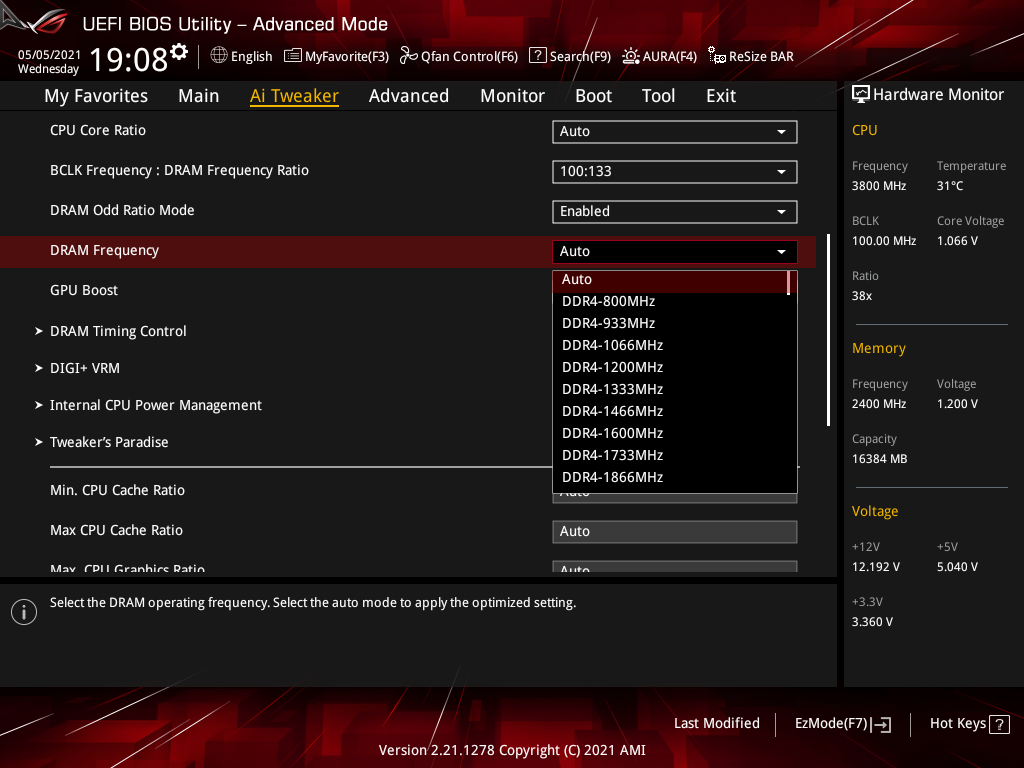

Выбор частоты ОЗУ ничем не ограничен.

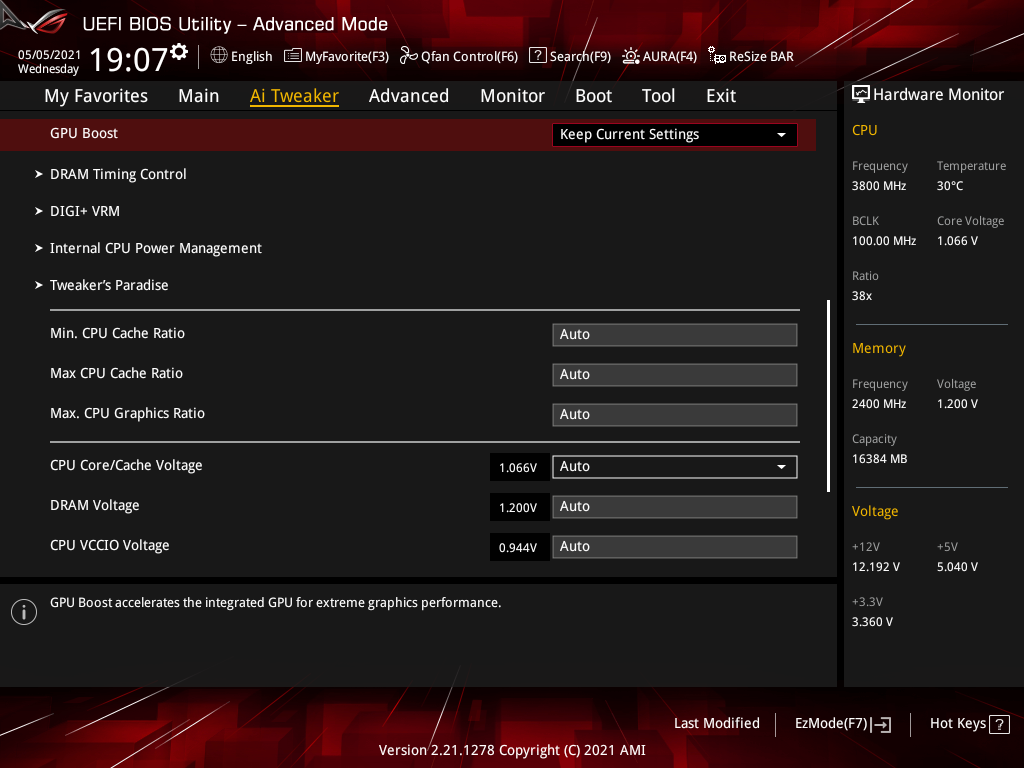

Фирменный разгонный профиль GPU Boost имеет красноречивое название и относится исключительно к CPU с активной интегрированной графикой. При установке дискретного адаптера он исчезнет.

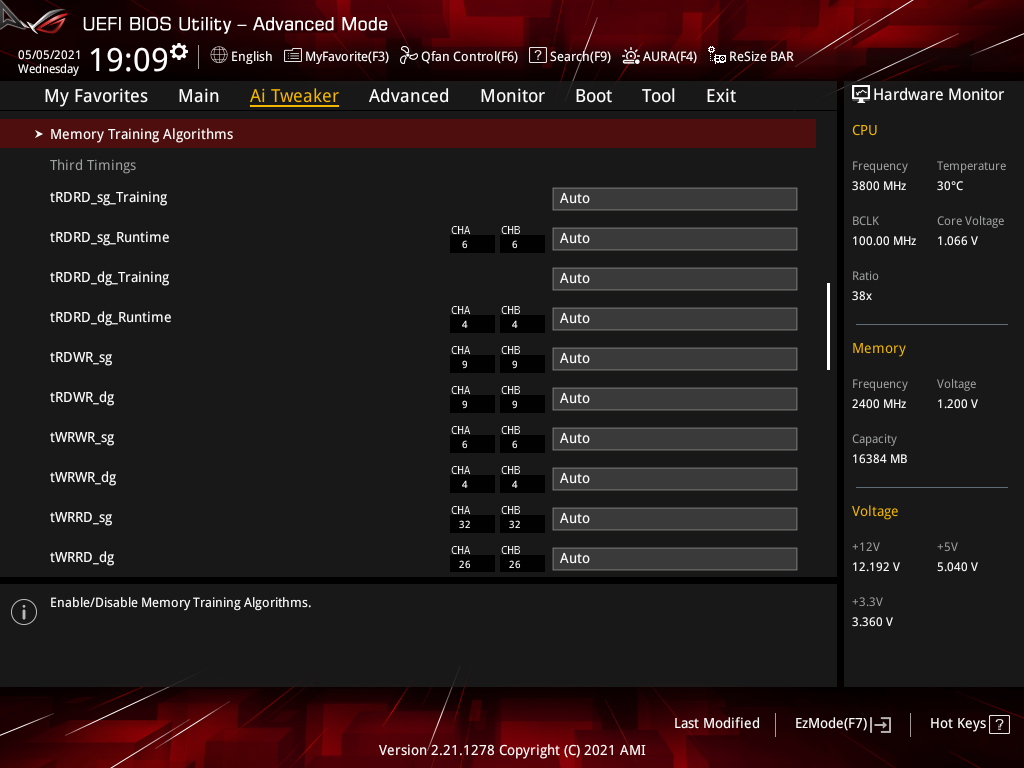

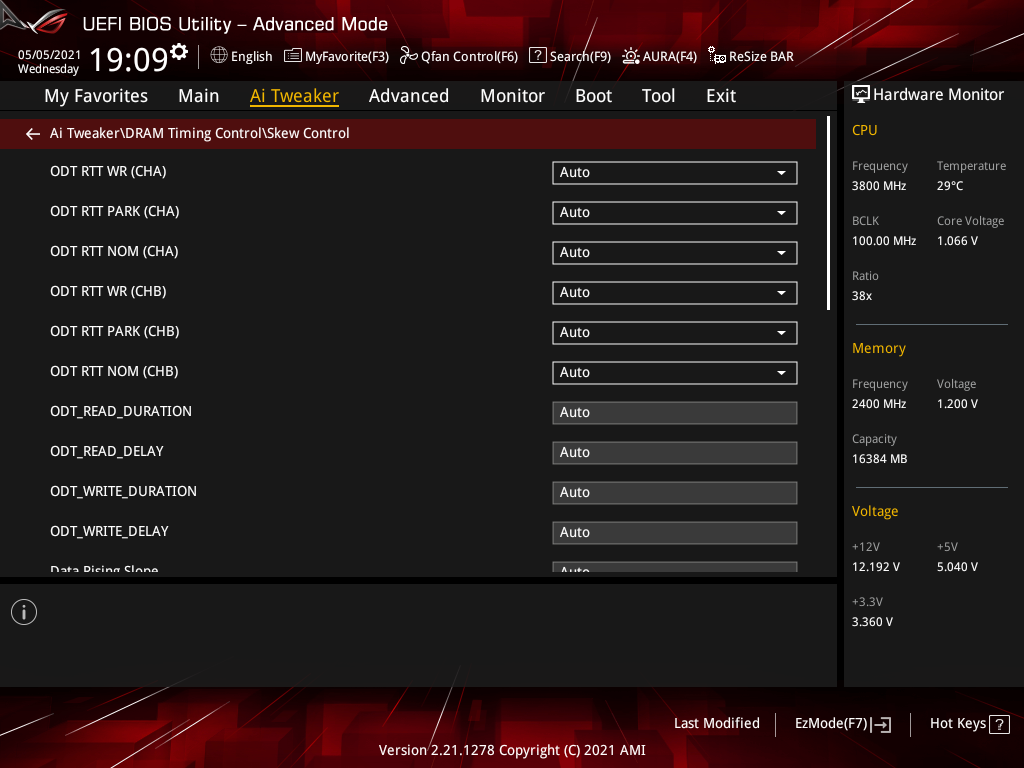

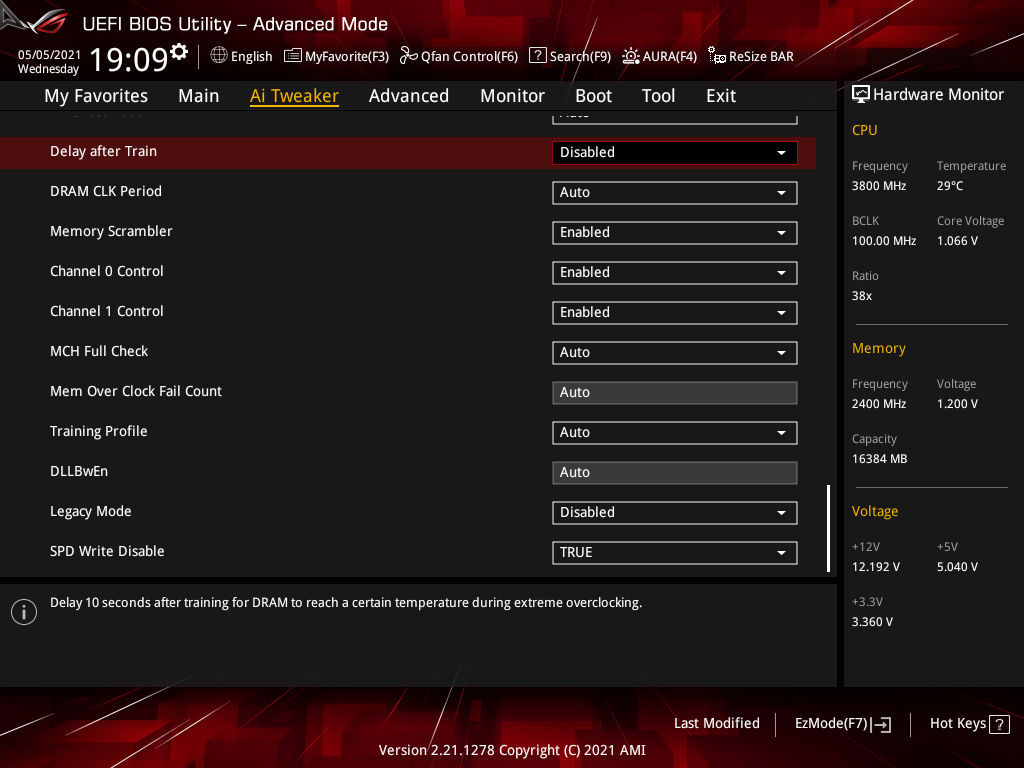

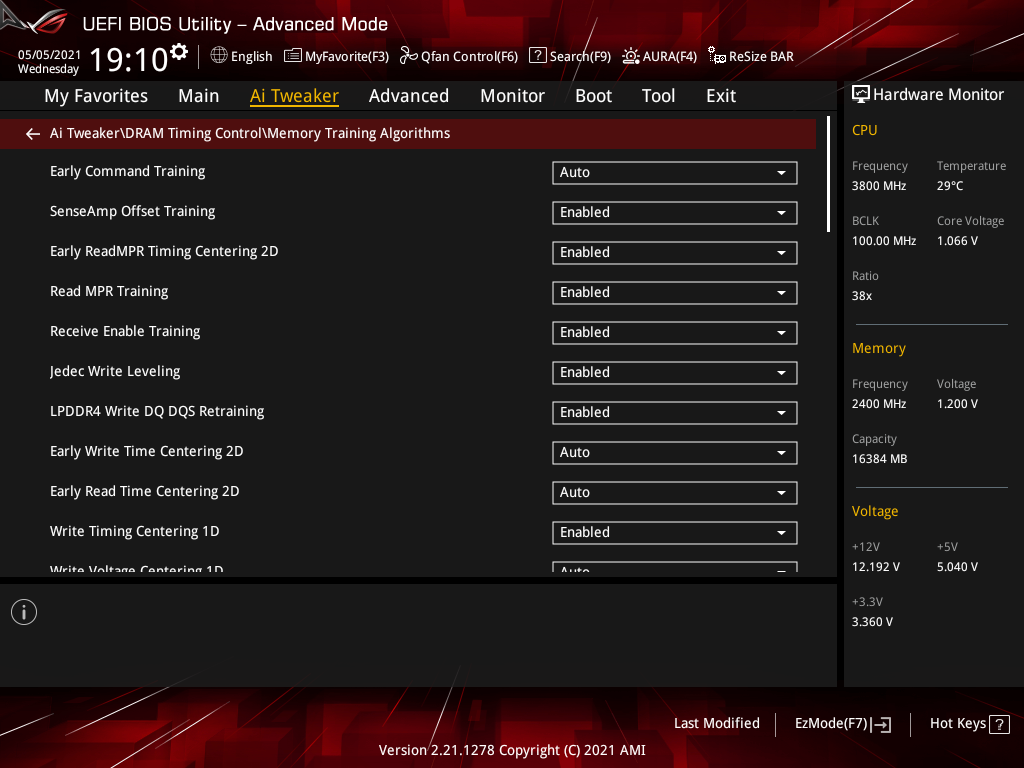

Доступ к задержкам избыточен для рядового оверклокера, переживать об упрощениях не стоит.

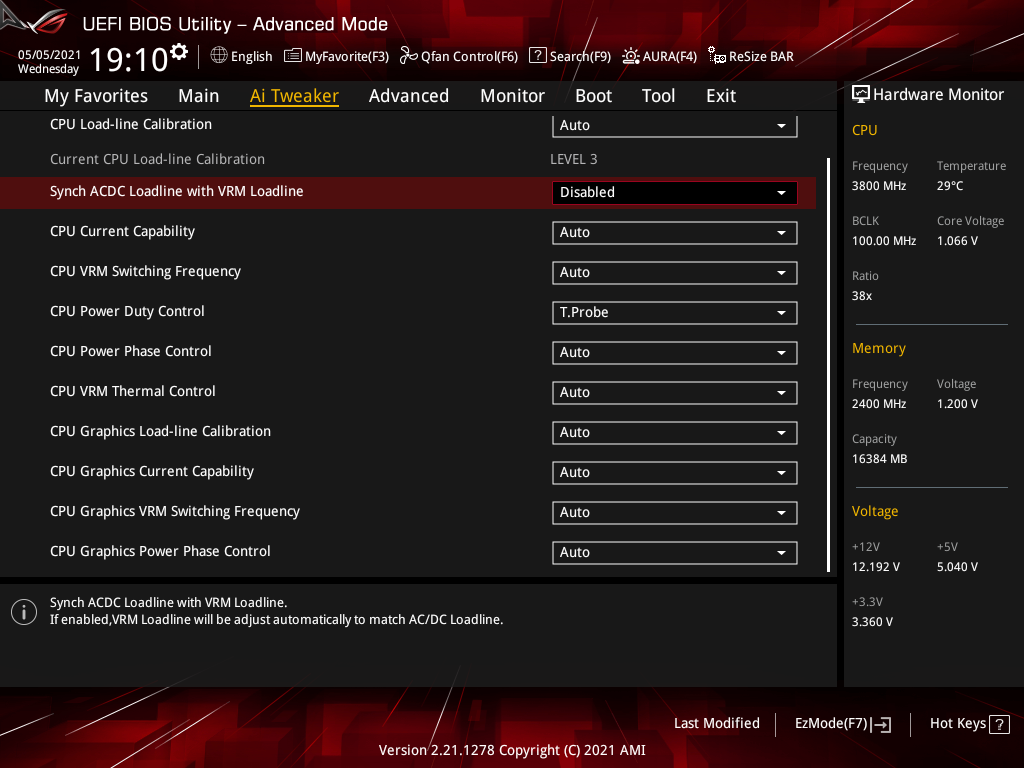

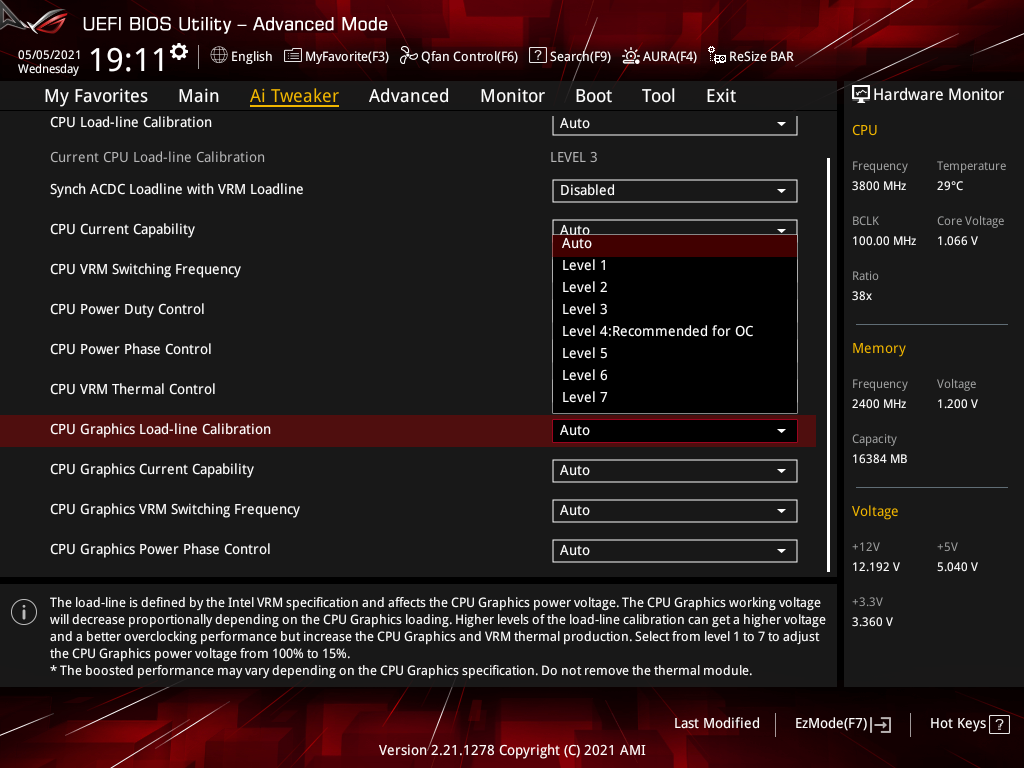

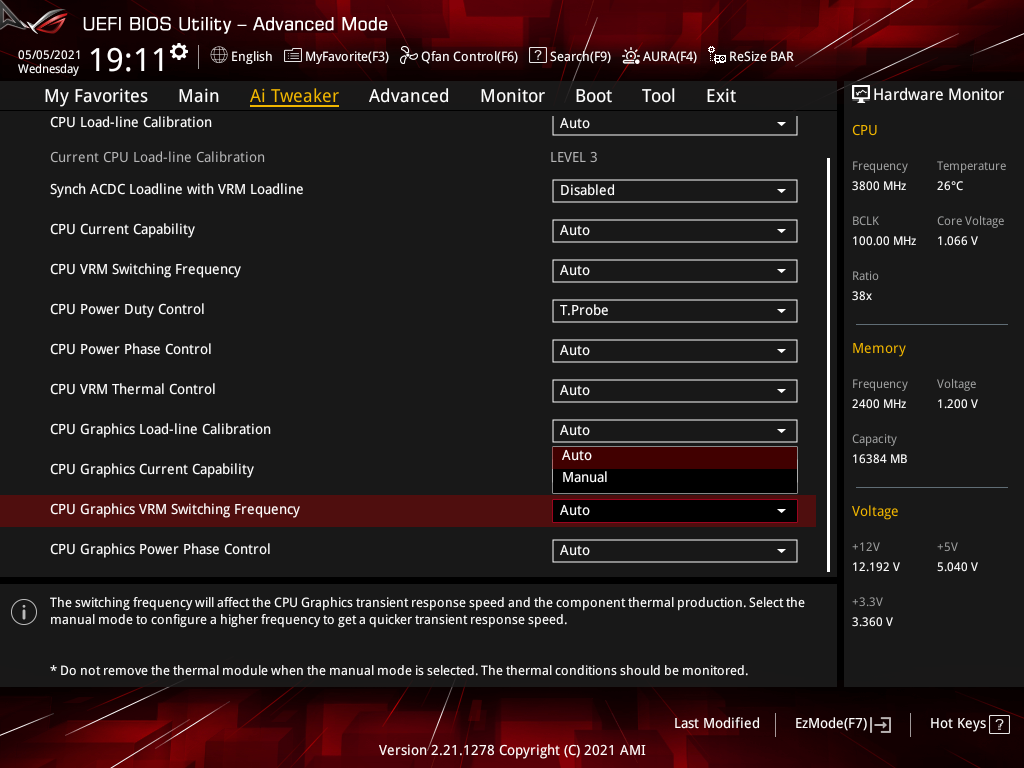

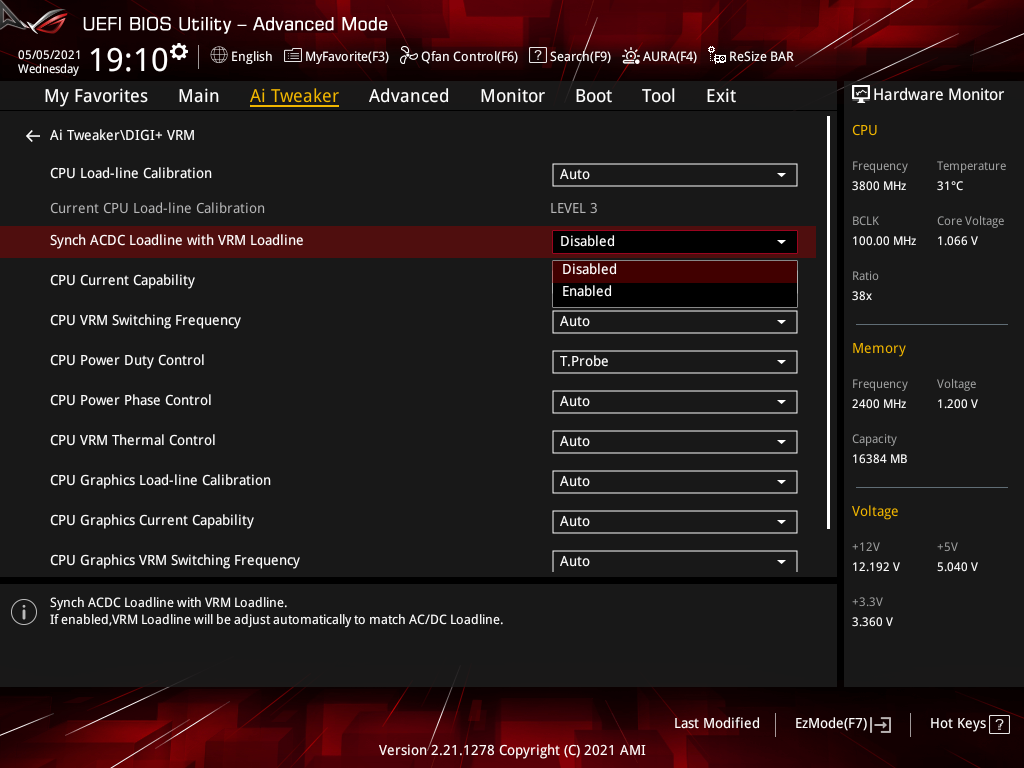

Пусть разгон процессора здесь невозможен, но не стоит исключать желание отстроить его работу под самые различные сценарии по способу, выбранному пользователем. Настроек DIGI+ VRM предостаточно. Только лишь профилей LLC здесь семь, всё как у плат со старшим чипсетом.

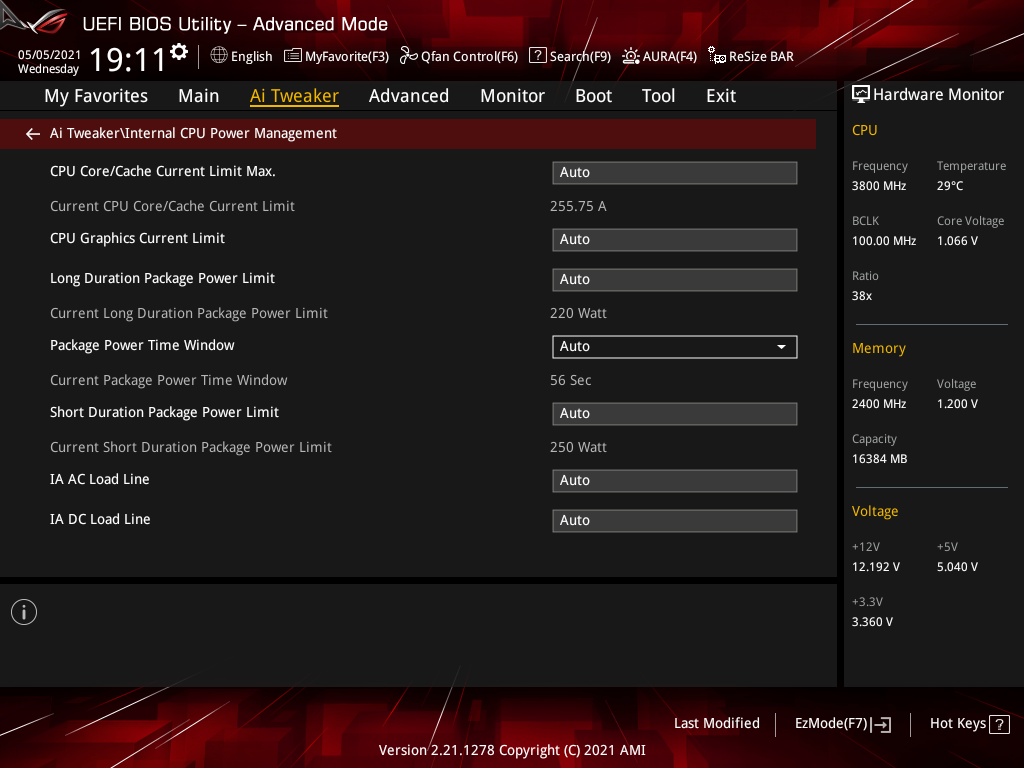

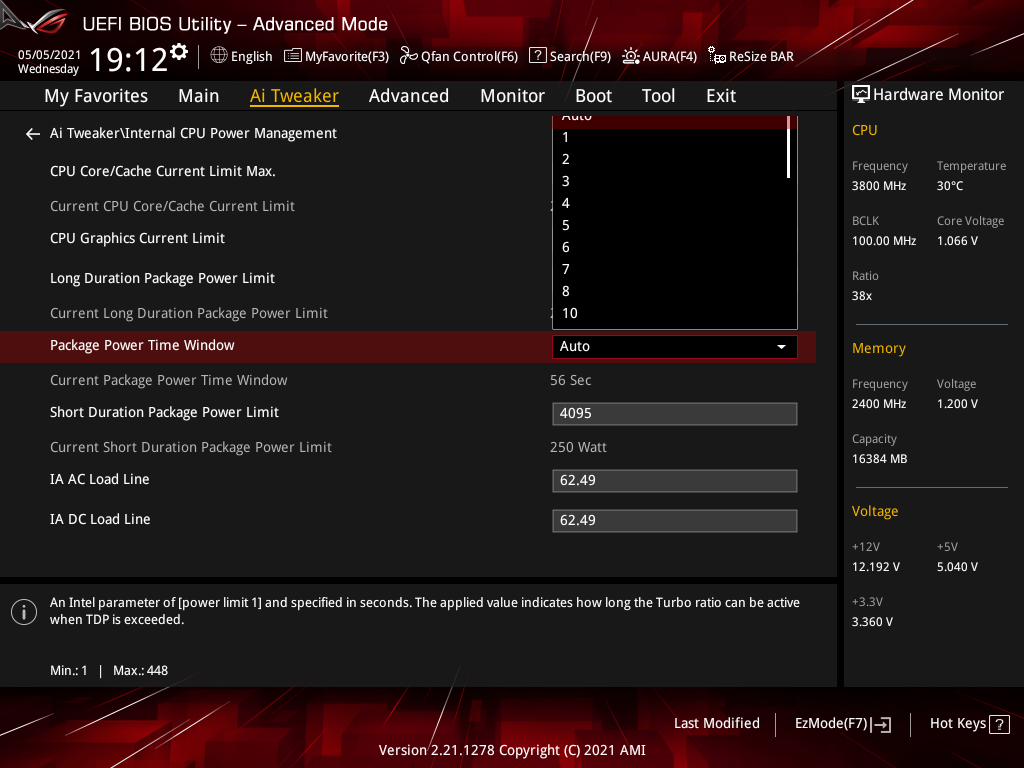

Понадобится и рубрика по управлению ограничениями потребления энергии. Она здесь есть, а пределы ничем не ограничены, в отличие от более дешёвых изделий. Лимиты для Core i7-10700K со штатными настройками выставлены с заметным повышением относительно паспортных.

Имеется даже подраздел Tweaker’s Paradise, пусть и несколько опустевший из-за невозможности правки BCLK на этом устройстве.

Доступ к установкам CPU Graphics Ratio полный.

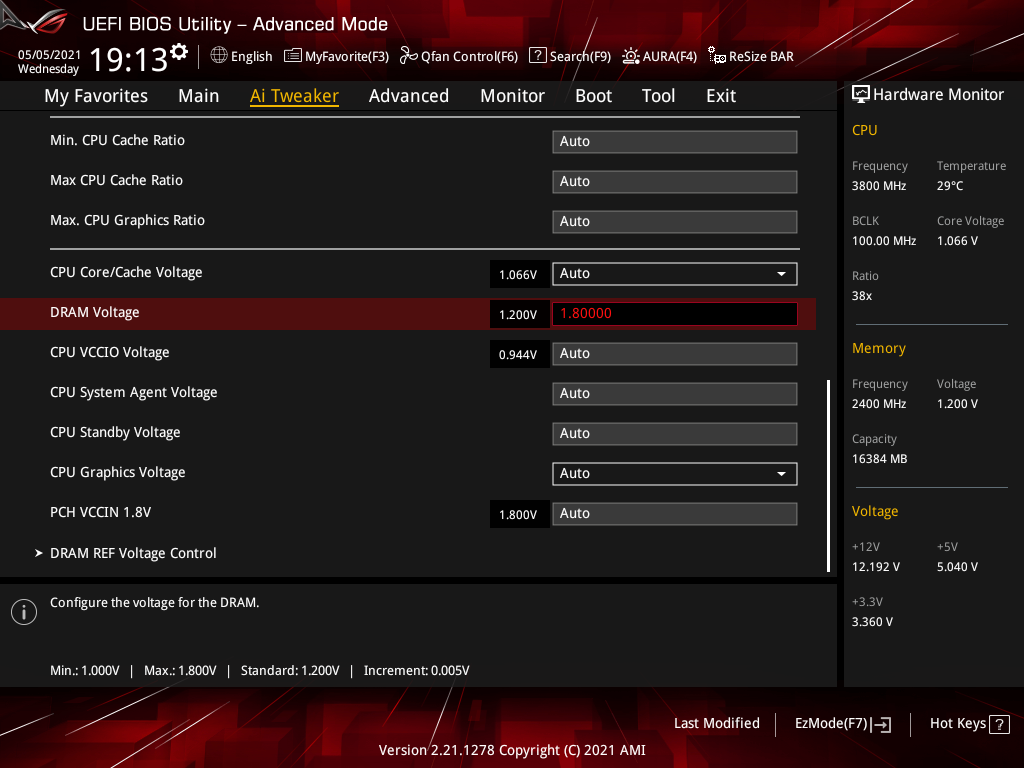

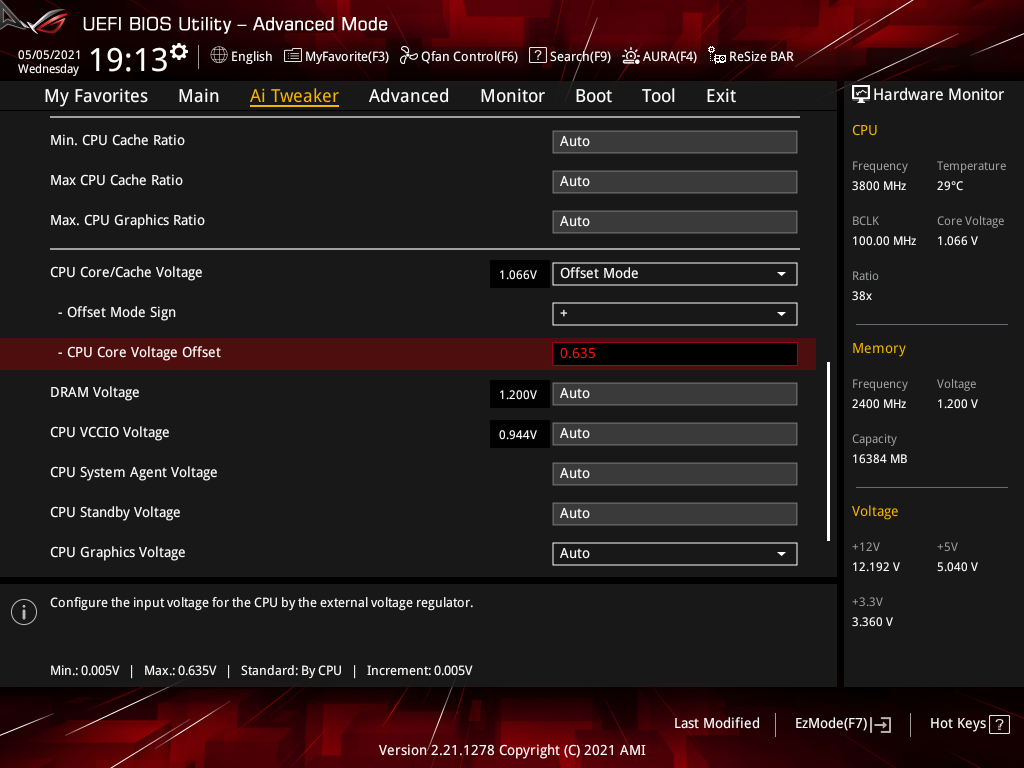

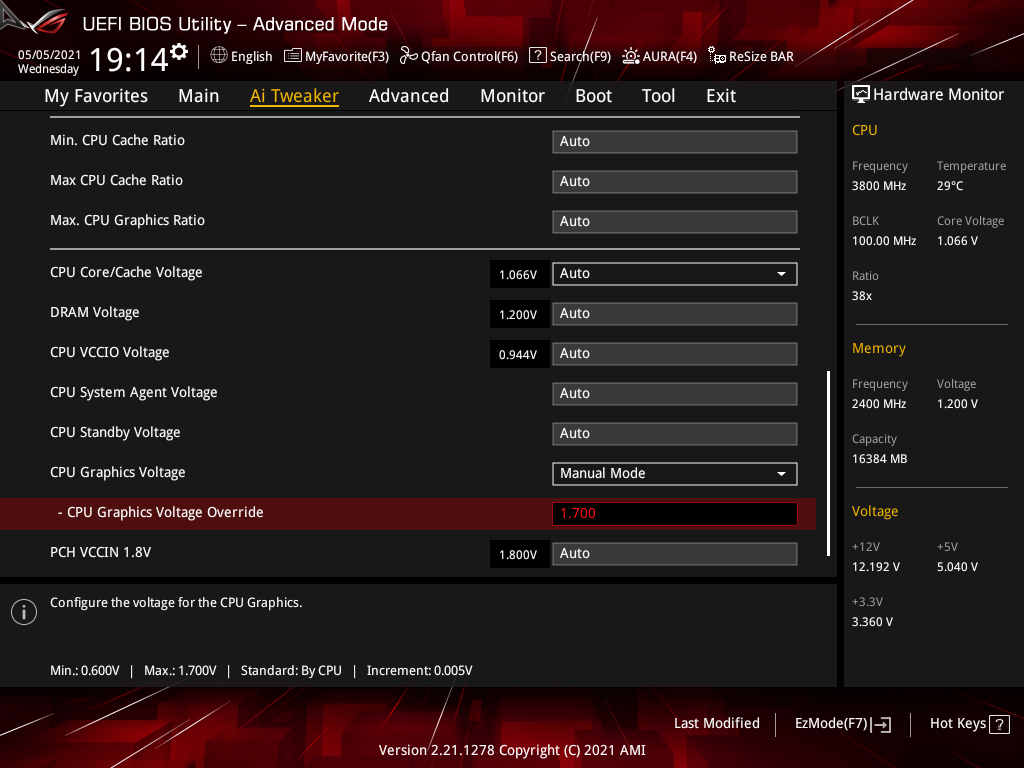

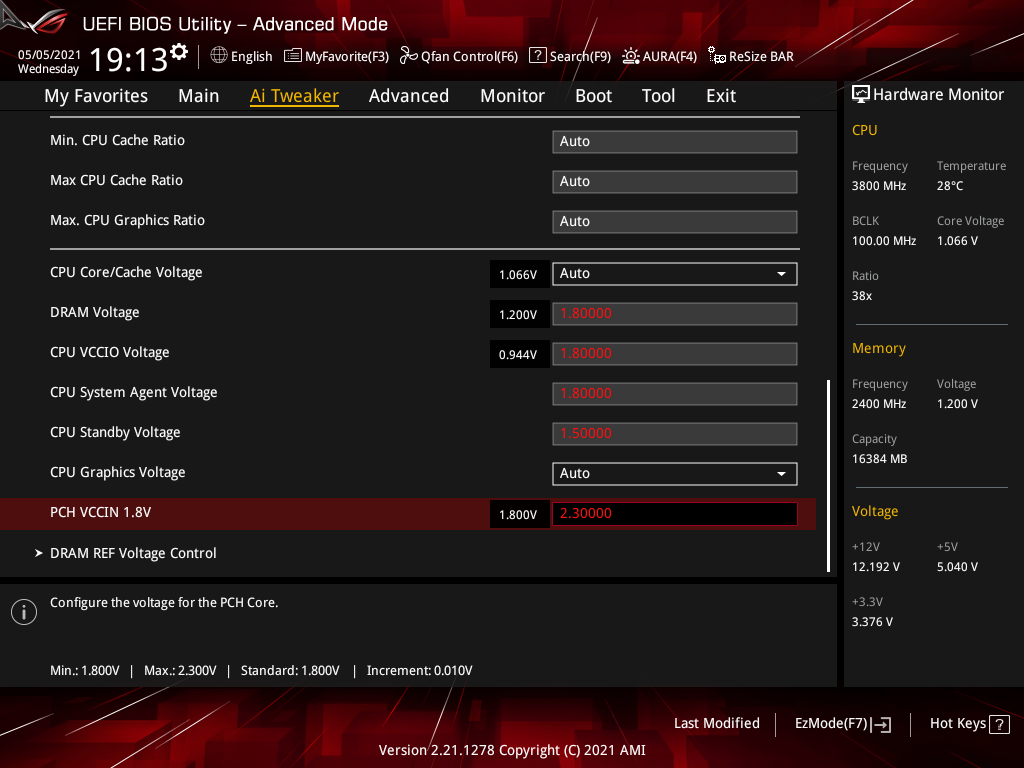

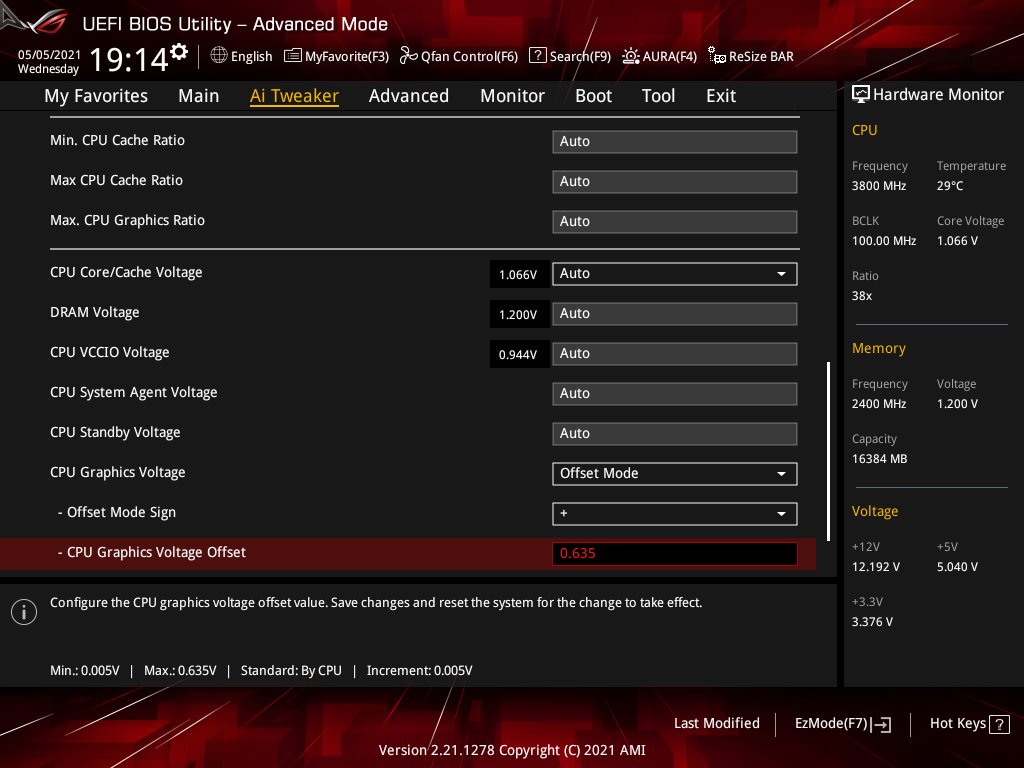

Менять напряжение CPU и iGPU можно двумя способами. Пределы достаточно смелые для платы, где разгон ЦП фактически отсутствует, словом, тут тоже нет никаких упрощений. DRAM Voltage и вспомогательные имеют небольшой шаг и также высокие предельные значения, потому к разгону ОЗУ устройство точно подготовлено.

Самые важные переменные, их предельные значения и шаг изменений находятся в таблице ниже.

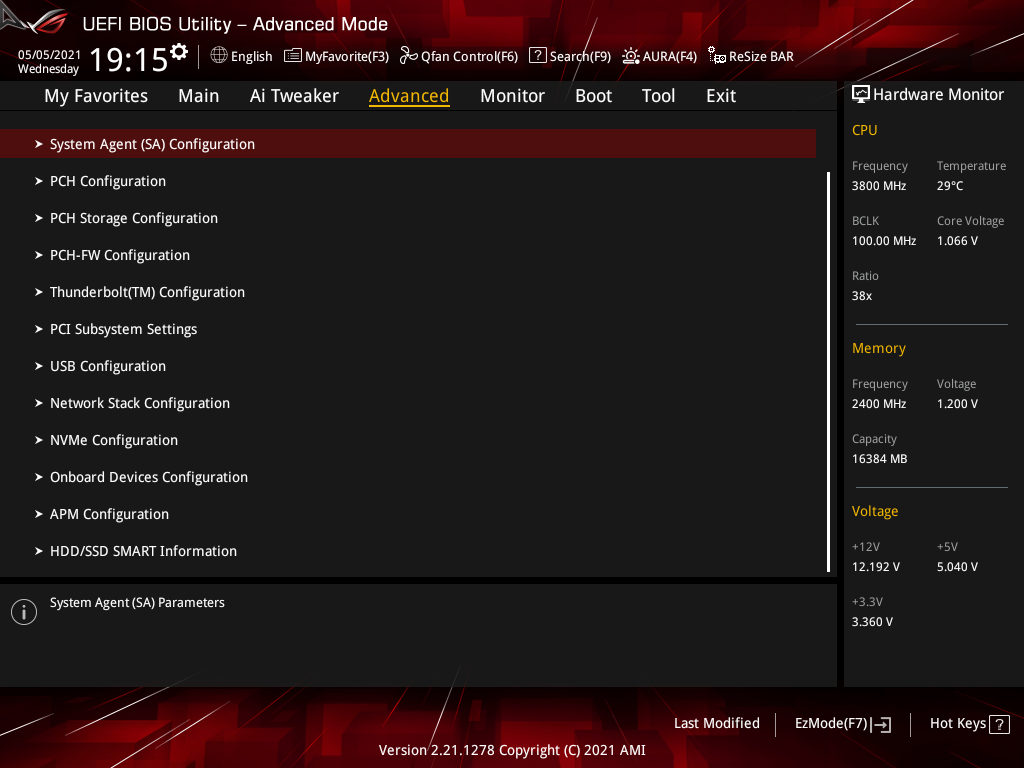

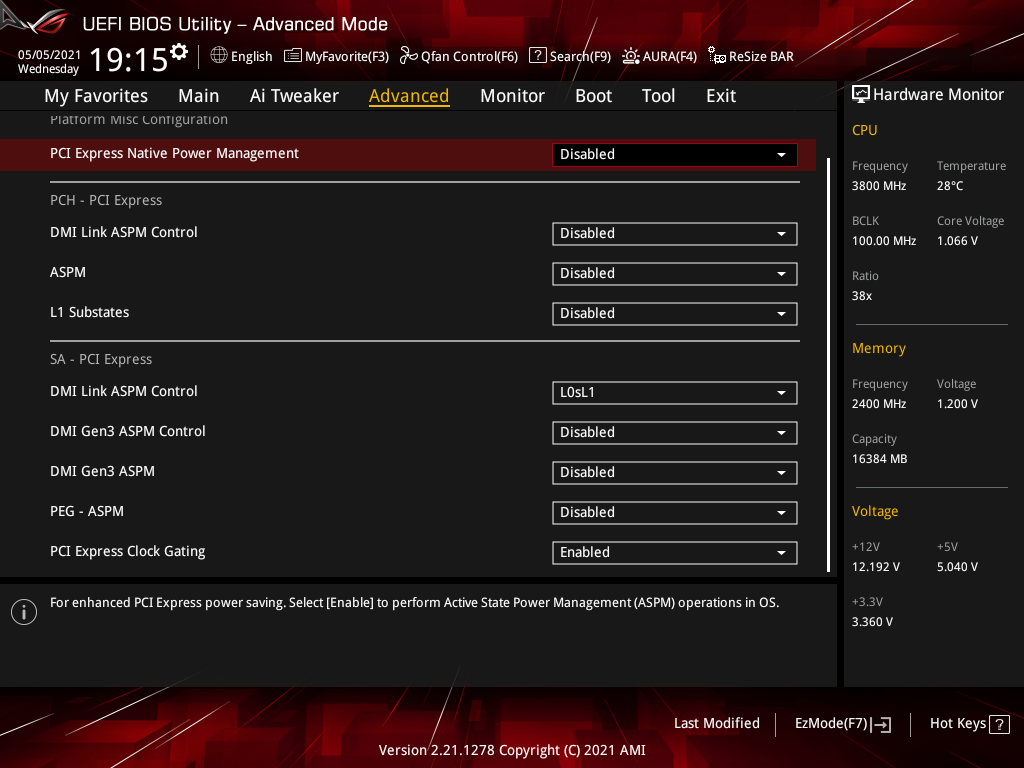

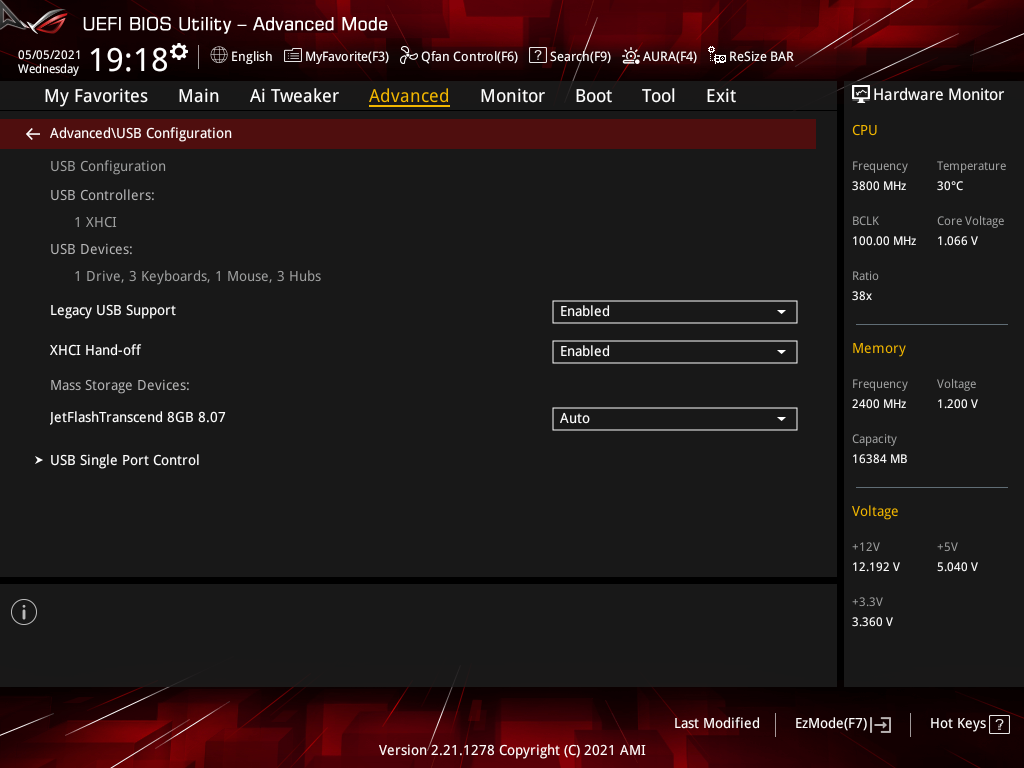

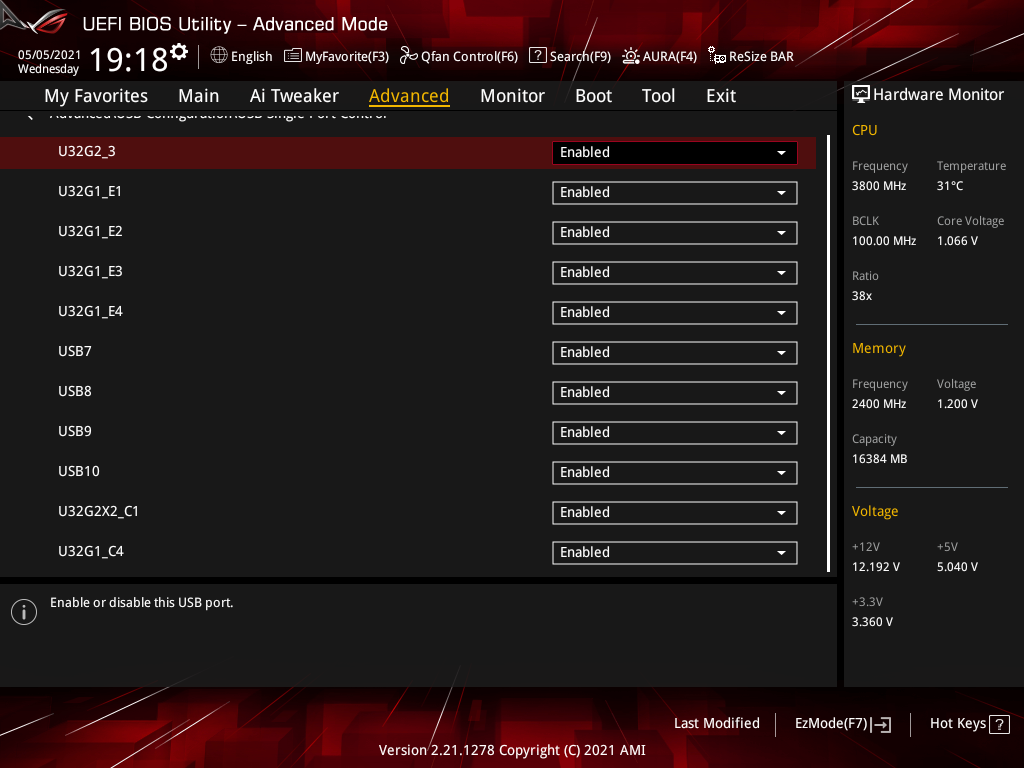

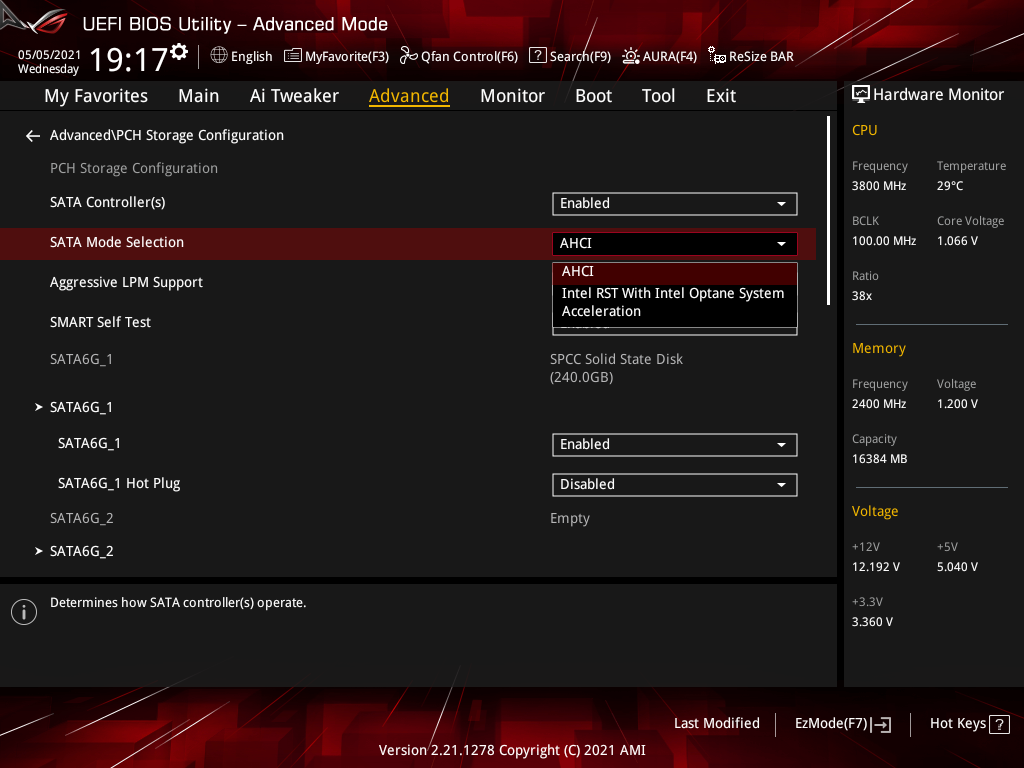

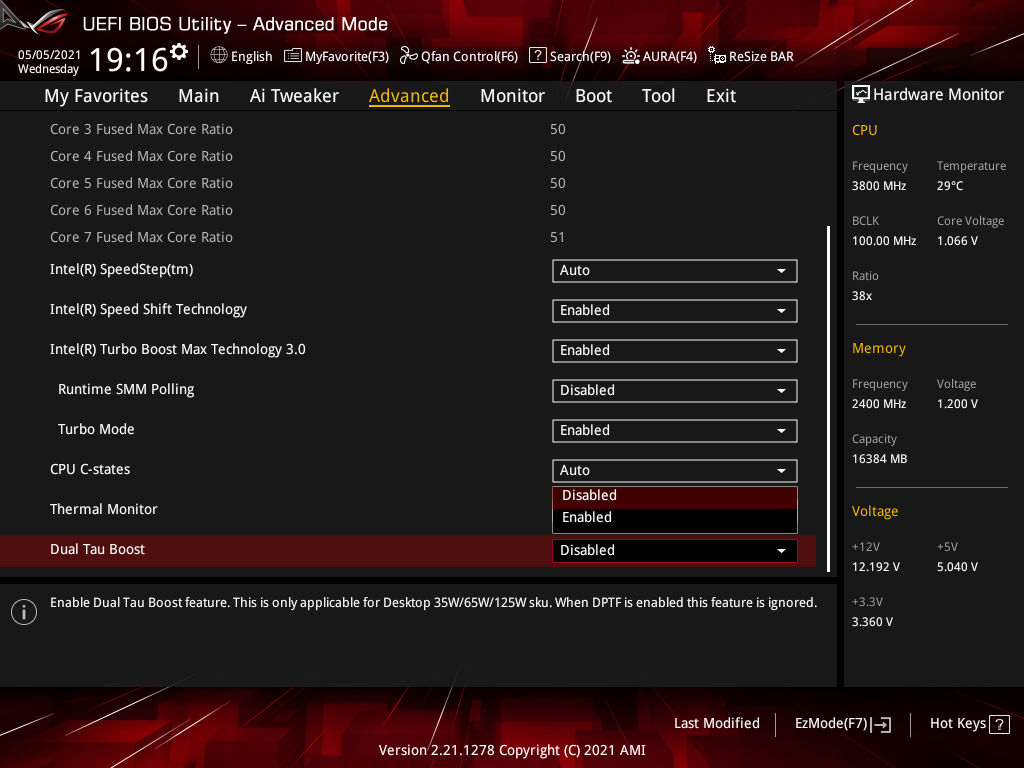

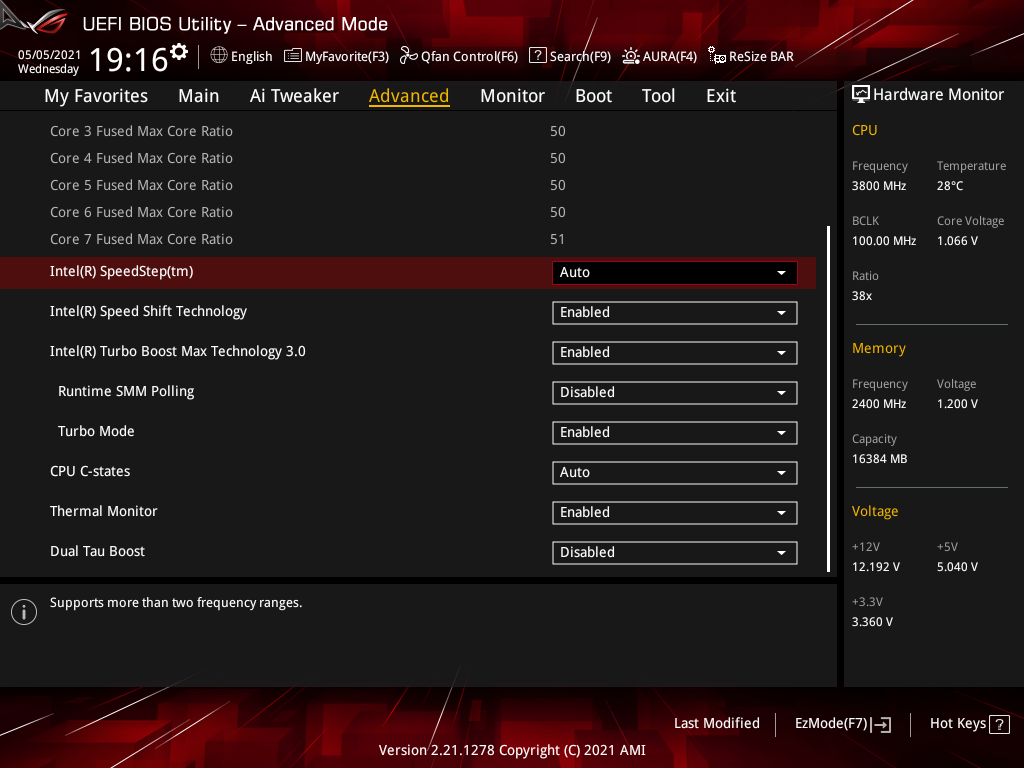

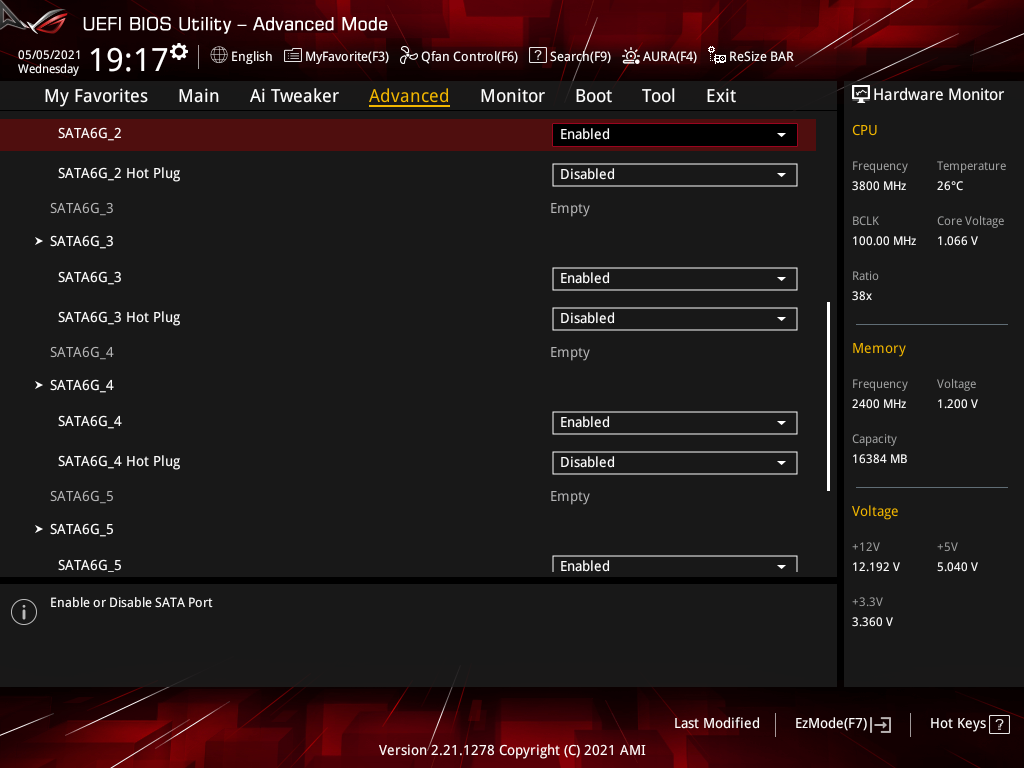

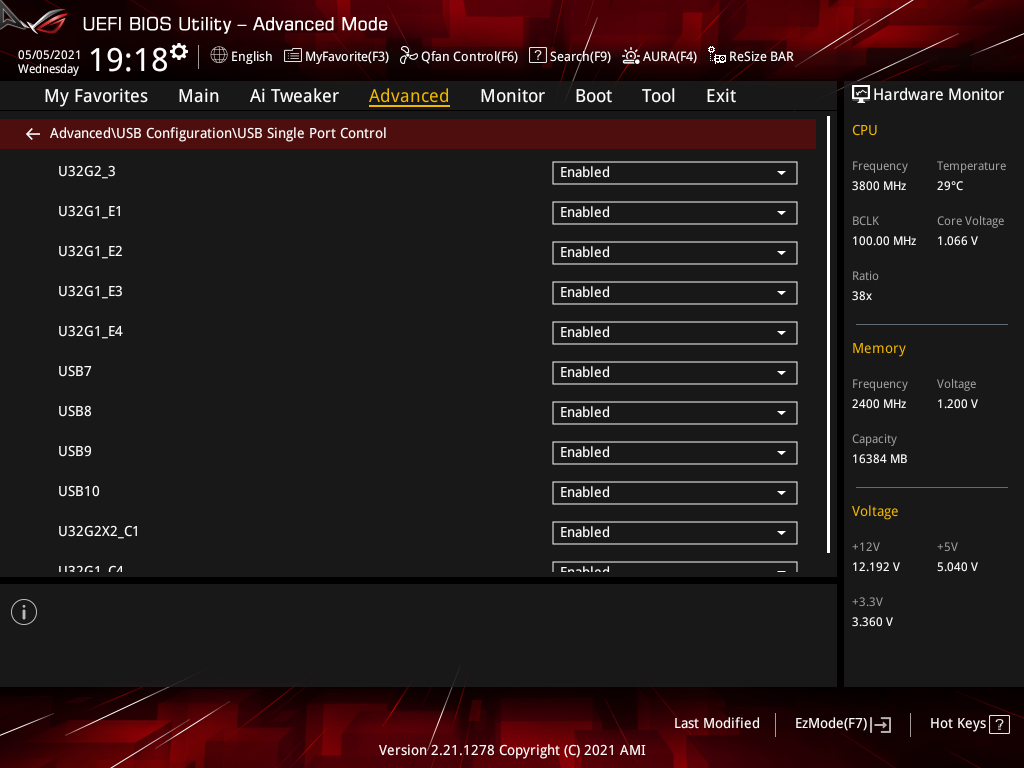

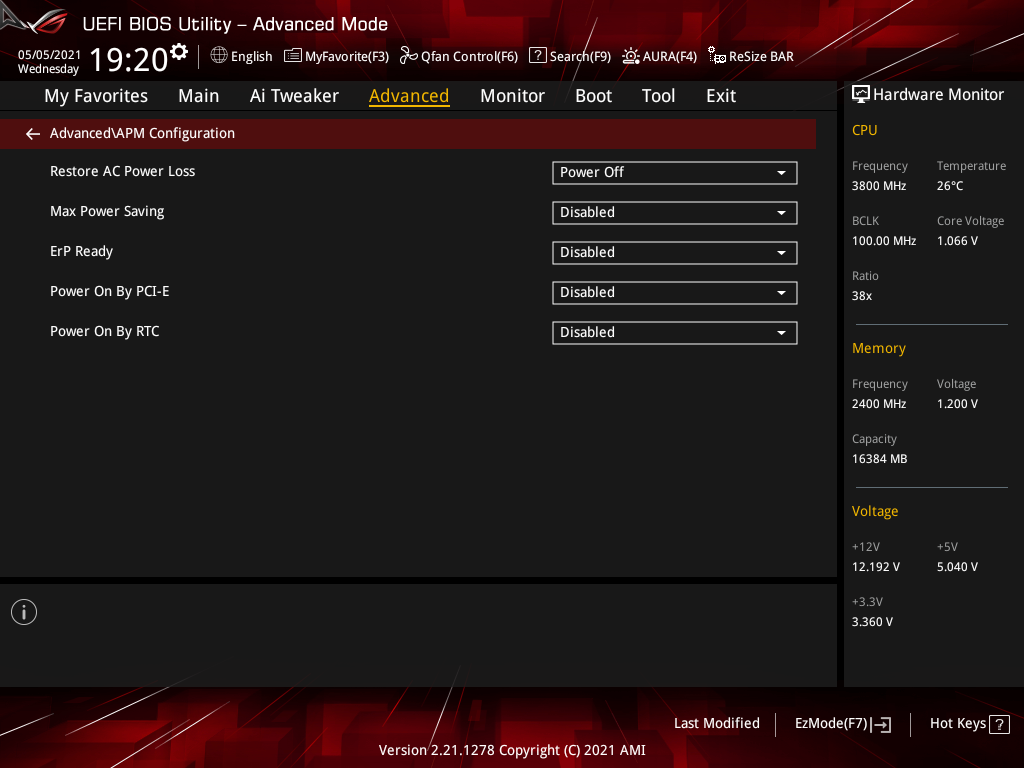

Многочисленные настройки оборудования сосредоточены в разделе Advanced.

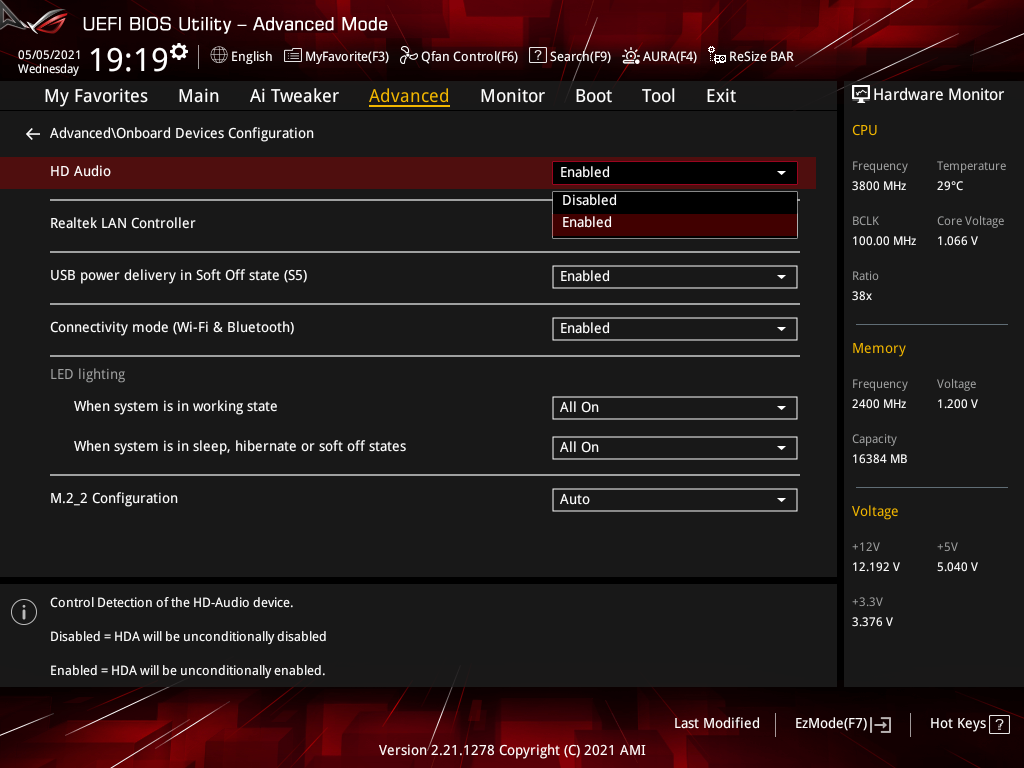

Деактивировать работу подсветки и других индикаторов можно здесь, в UEFI, без нужды установки особого ПО. Переключатели есть как для режима работы ПК, так и для его отключённого состояния (ожидания).

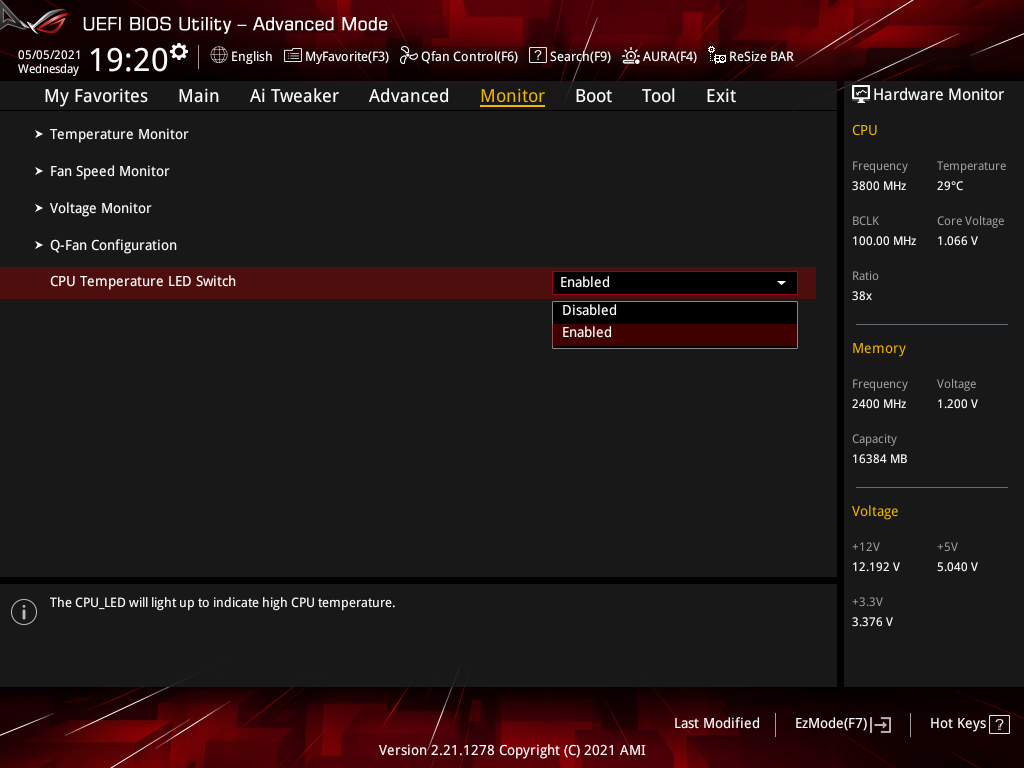

Раздел Monitor разбит на подкатегории.

Реализована система мониторинга за пятью температурами, среди них выделю присутствие сенсора VRM.

Всего есть шесть площадок под охладители, везде выполнен независимый сбор данных о частотах вращения.

Достаточно проработана страница по наблюдению за системными напряжениями. Отсутствует SA Voltage, что слегка портит идиллическую картину, но назвать это большой потерей мне крайне сложно.

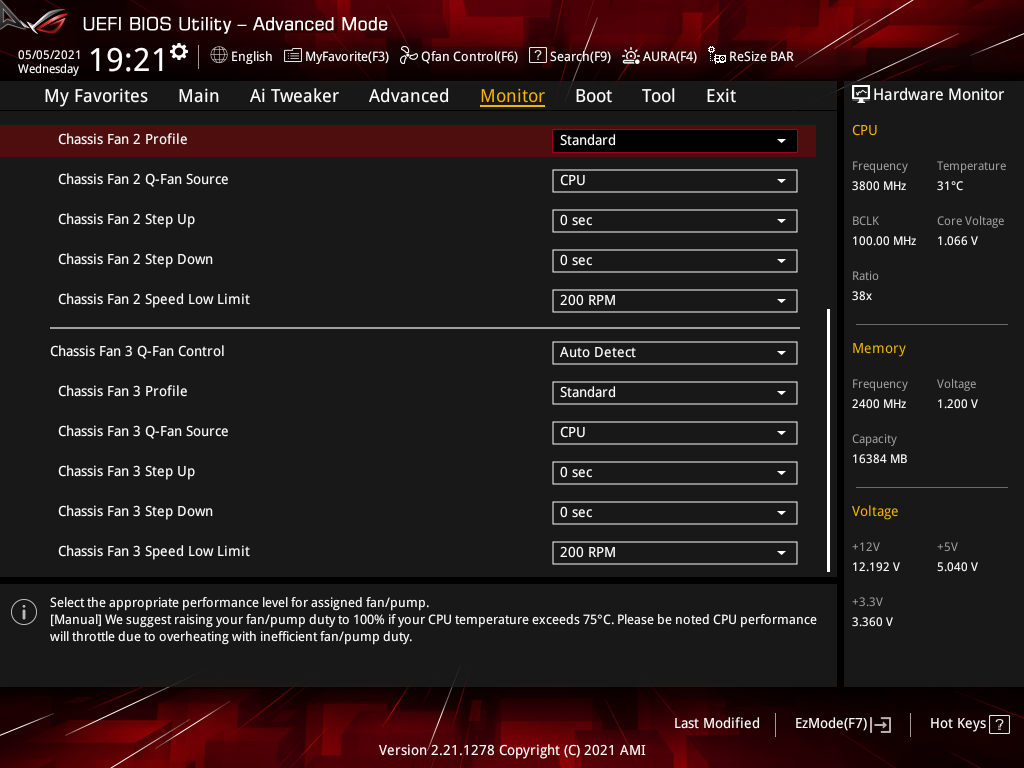

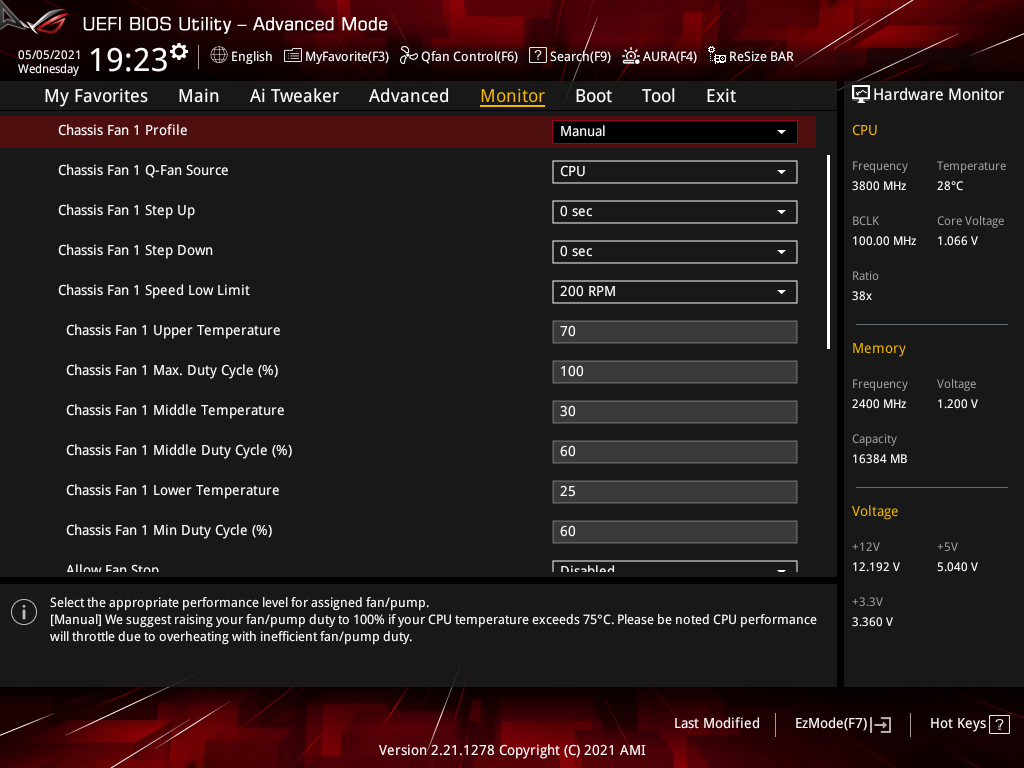

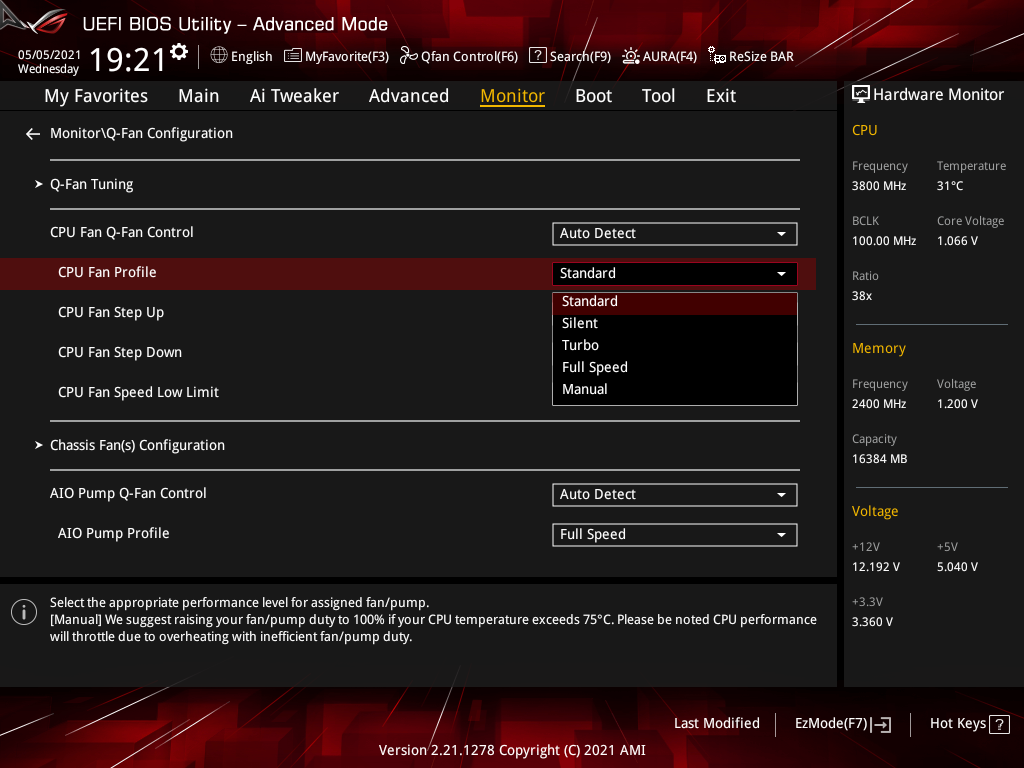

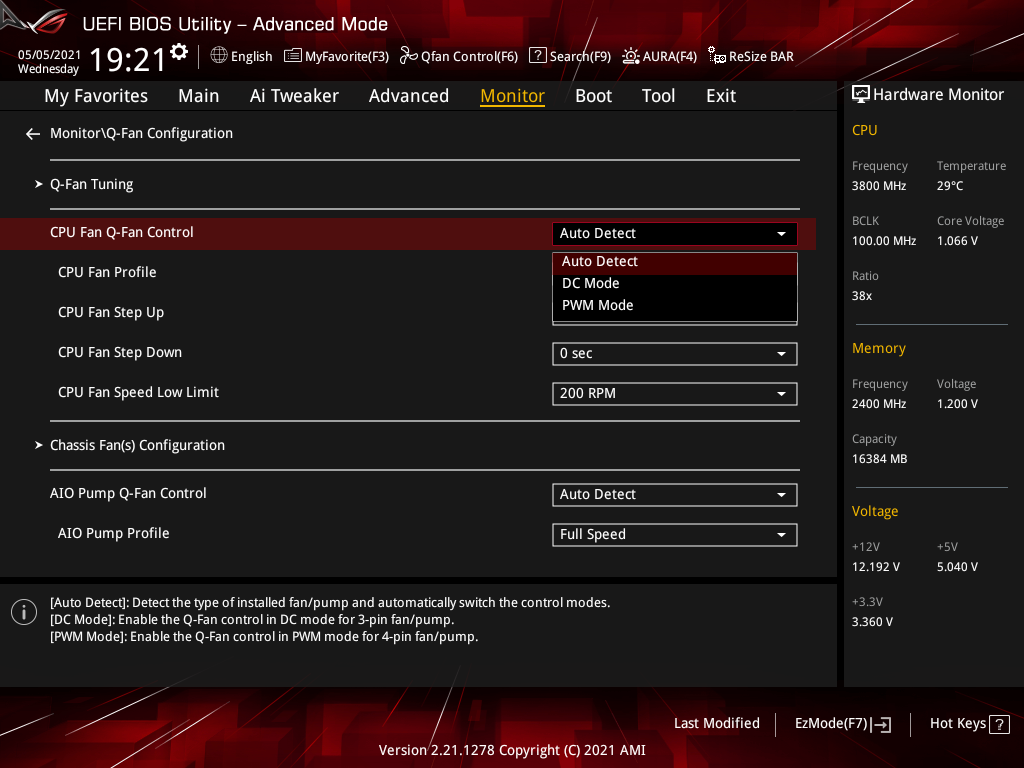

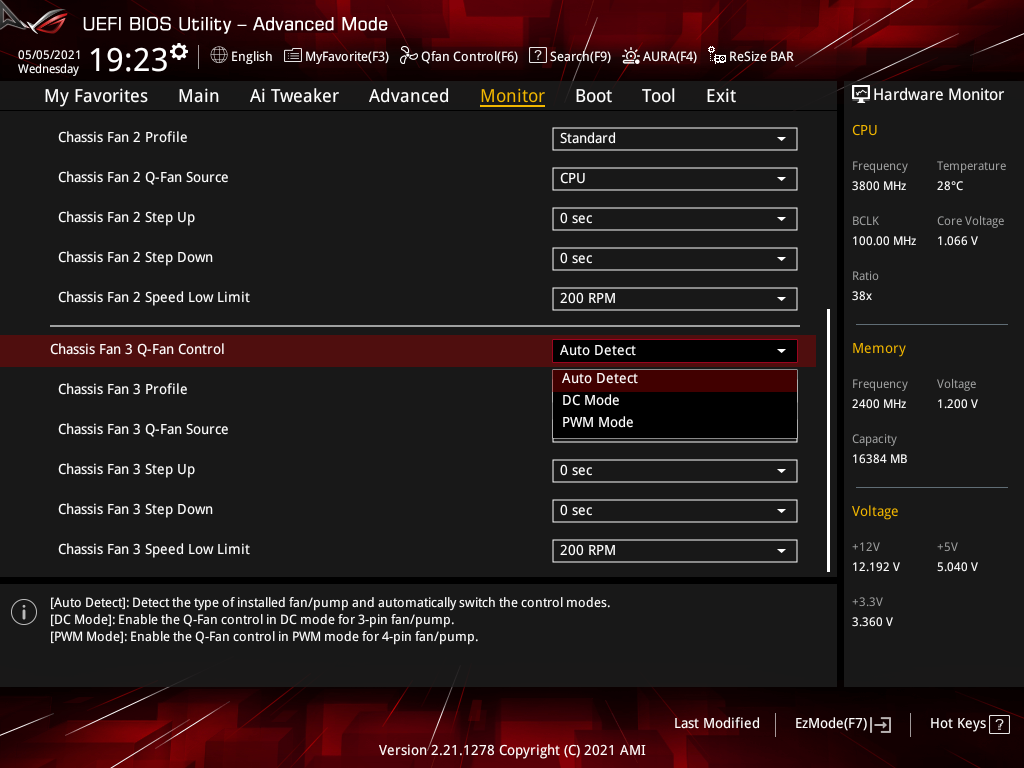

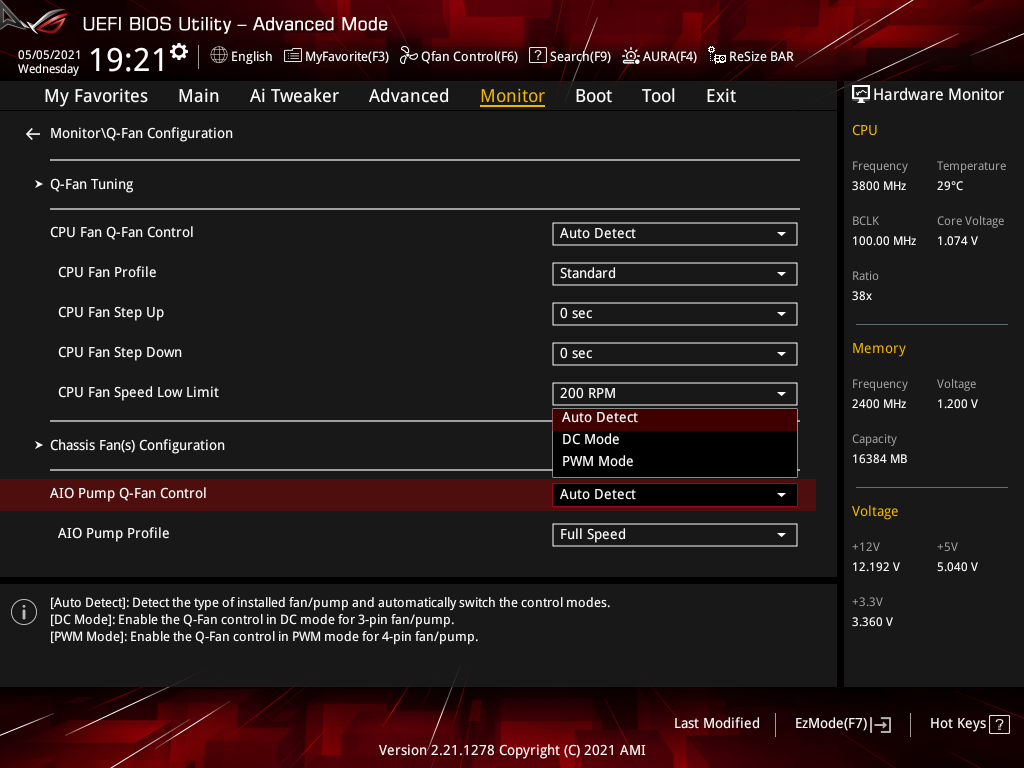

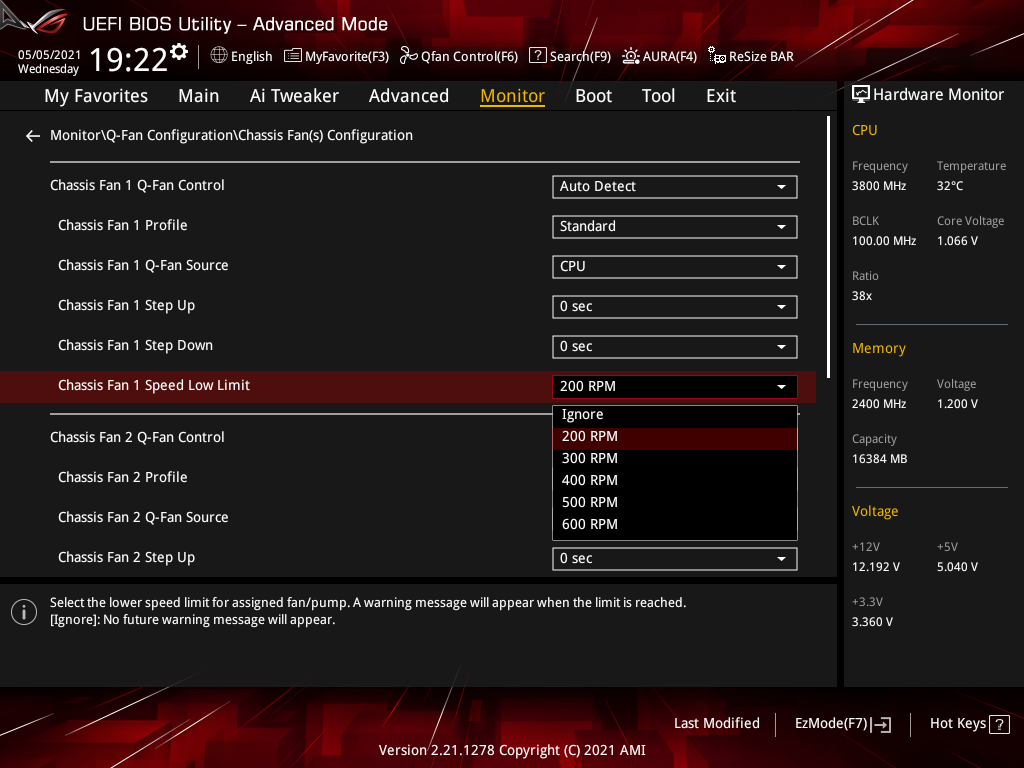

На паре процессорных площадок алгоритм управления оборотами единый, у остальных четырёх он разделён. Везде можно вручную менять способ — DC либо PWM, если автоматическое определение не подошло по неким причинам. На трёх корпусных каналах допускается привязка к любой доступной на плате температуре, включая датчик VRM. Ручной сценарий включает три точки на графике кривой алгоритма изменения скорости вращения, менять значения можно в табличном виде, либо через Q-Fan Control, уже прежде упомянутый.

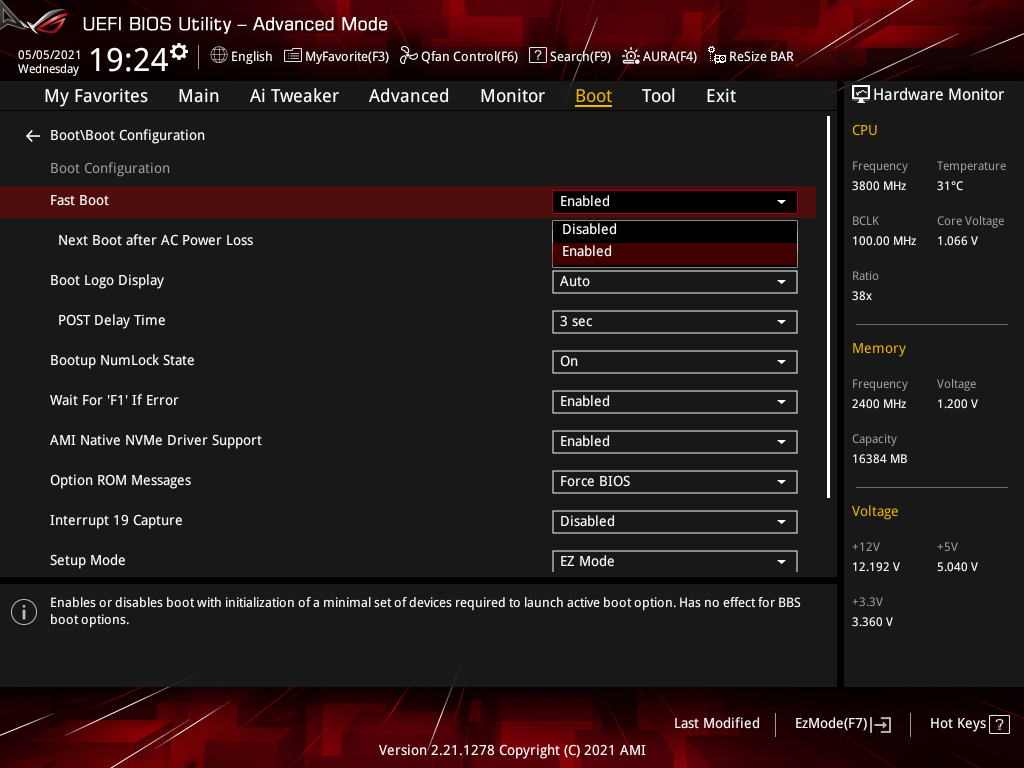

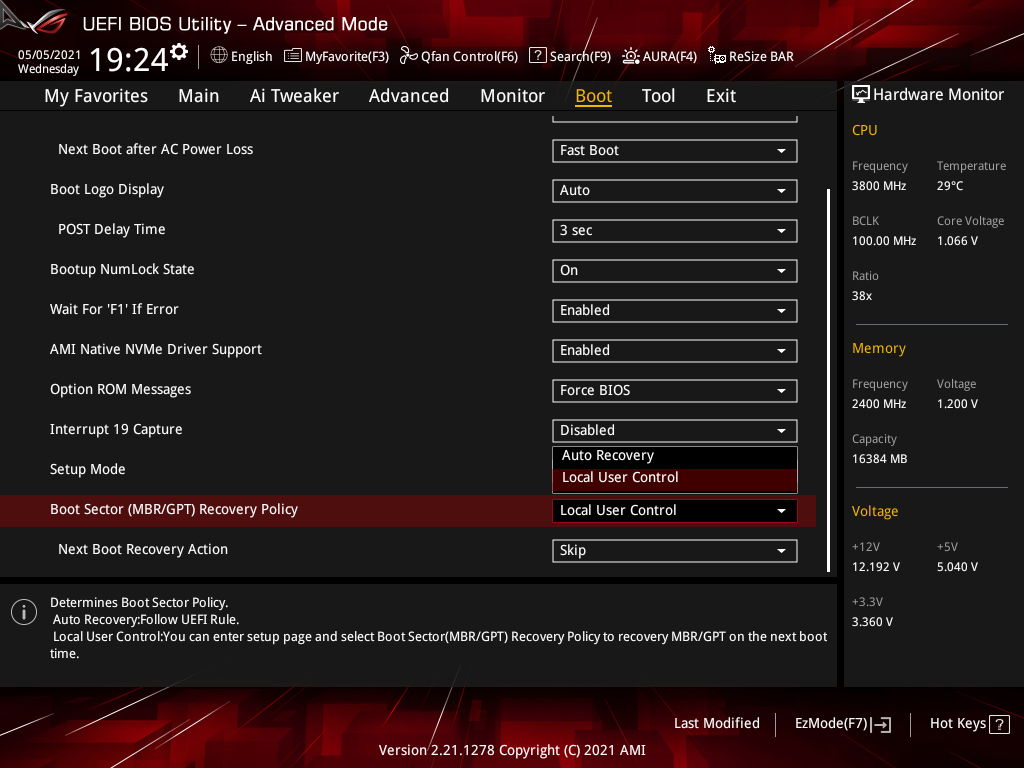

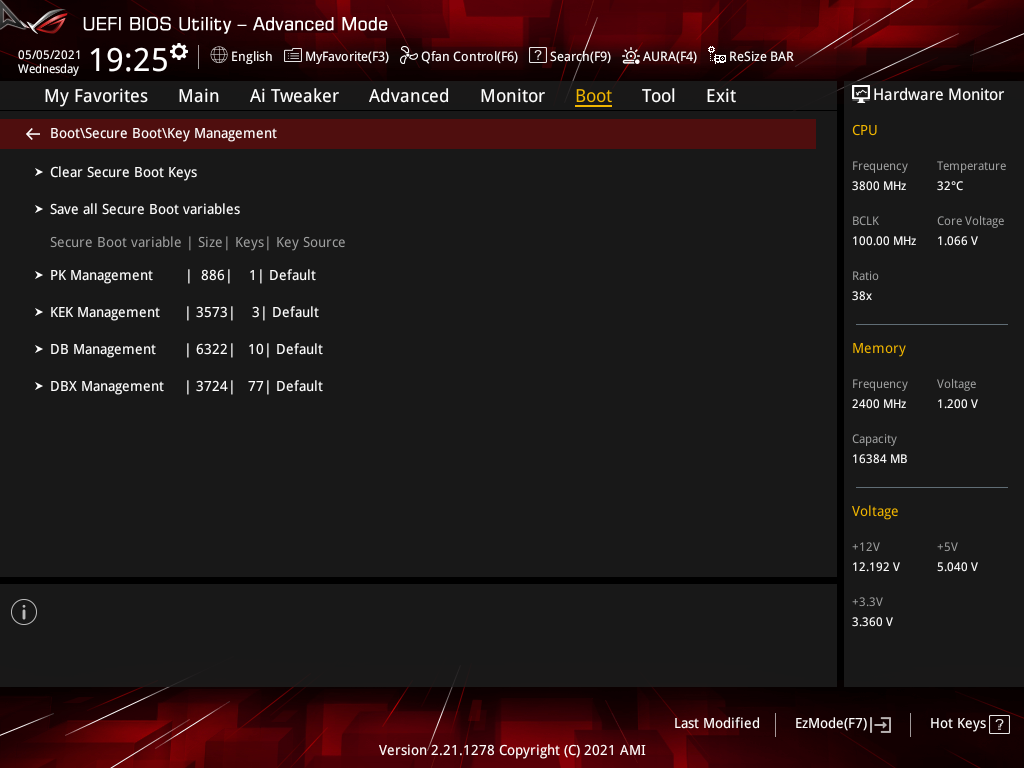

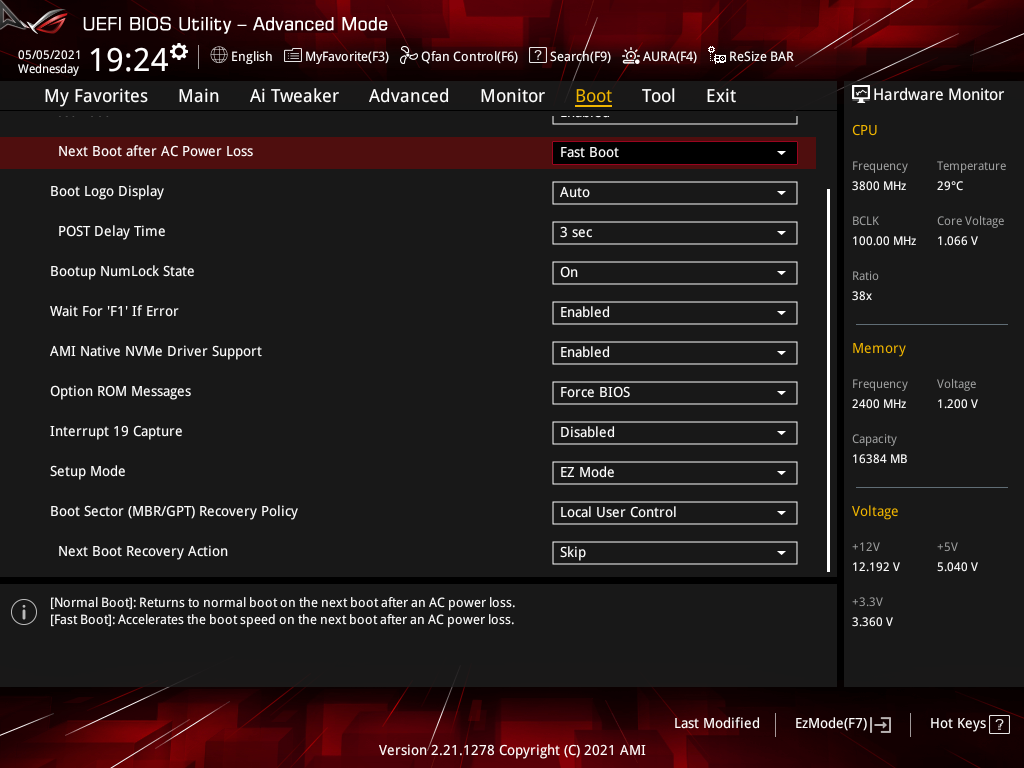

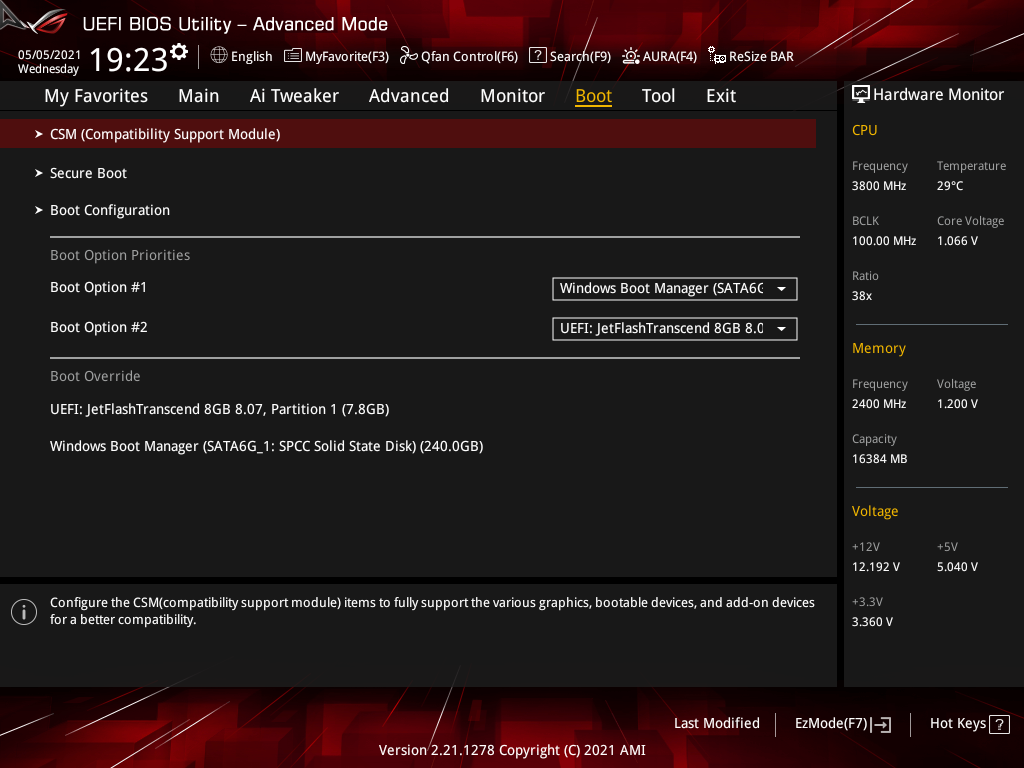

Изначально активный Fast Boot исключает всяческие вопросы к скорости инициализации оборудования.

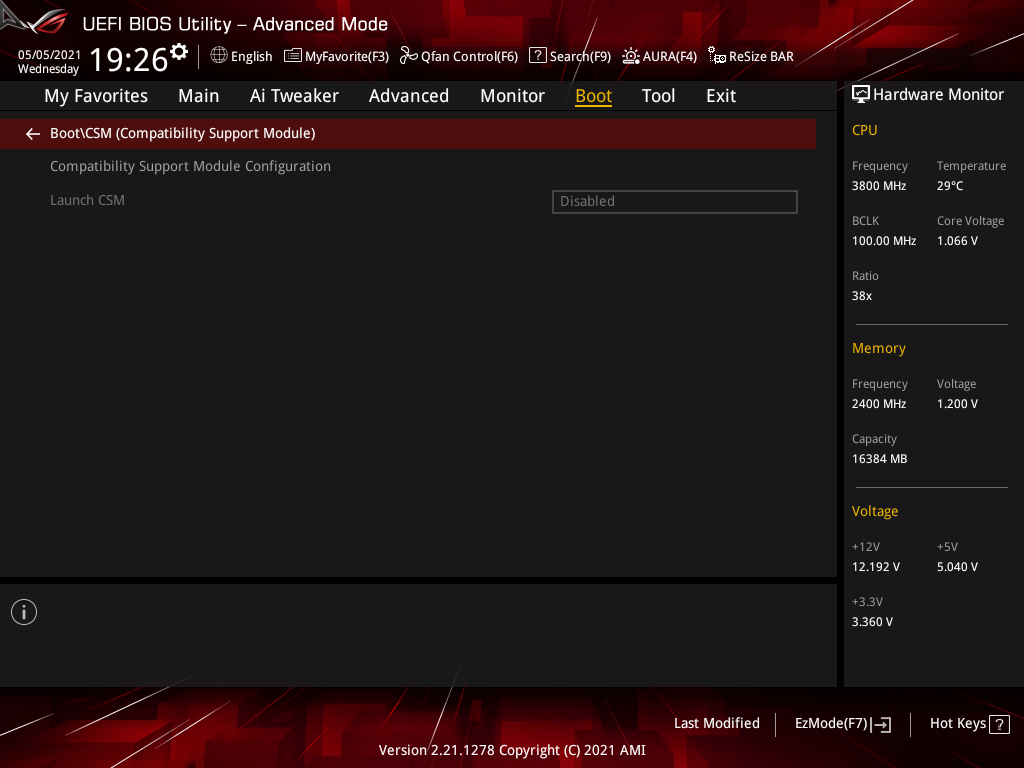

CSM деактивирован и при работе с iGPU его использовать не выйдет. Понадобится использовать дискретную видеокарту.

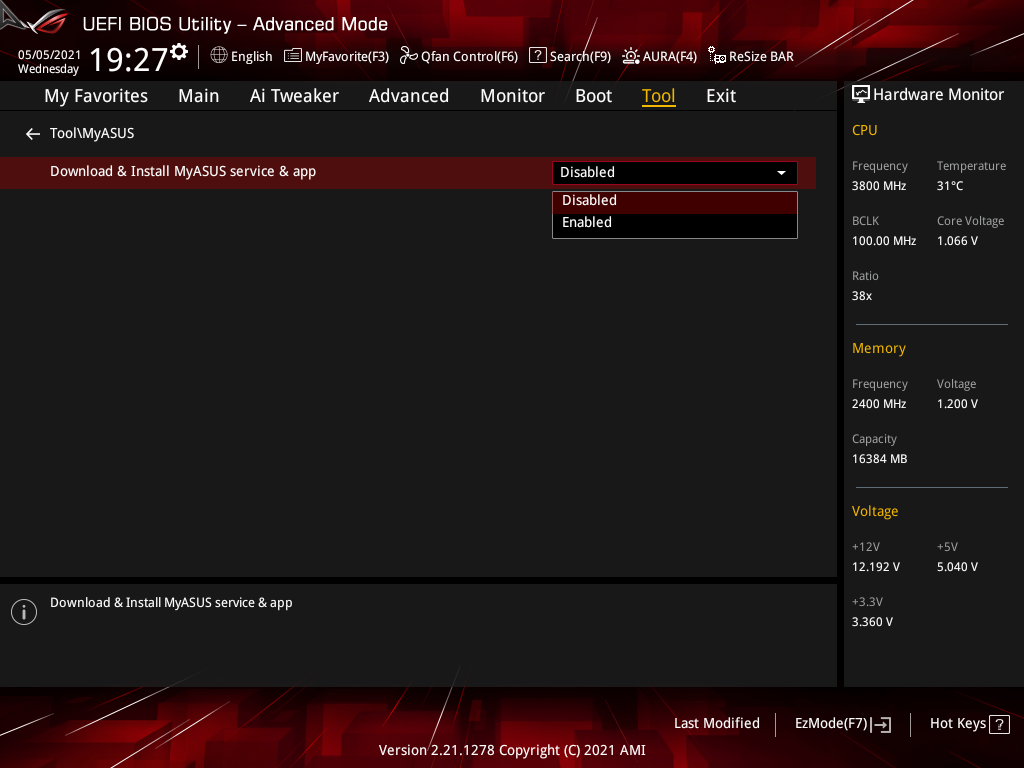

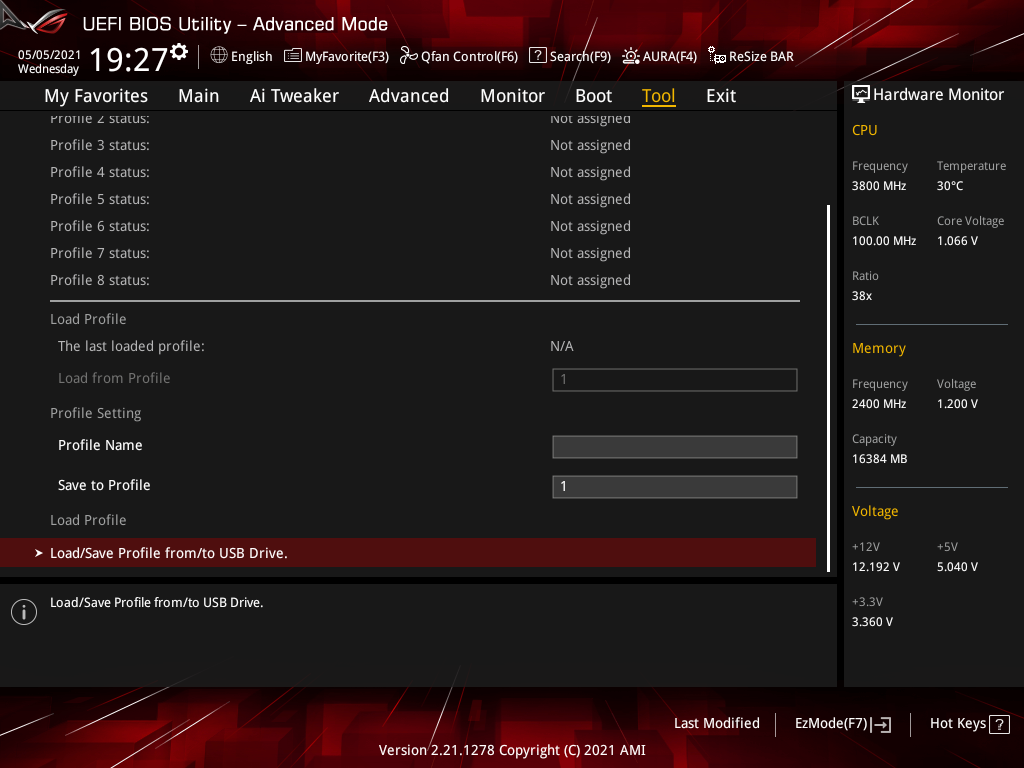

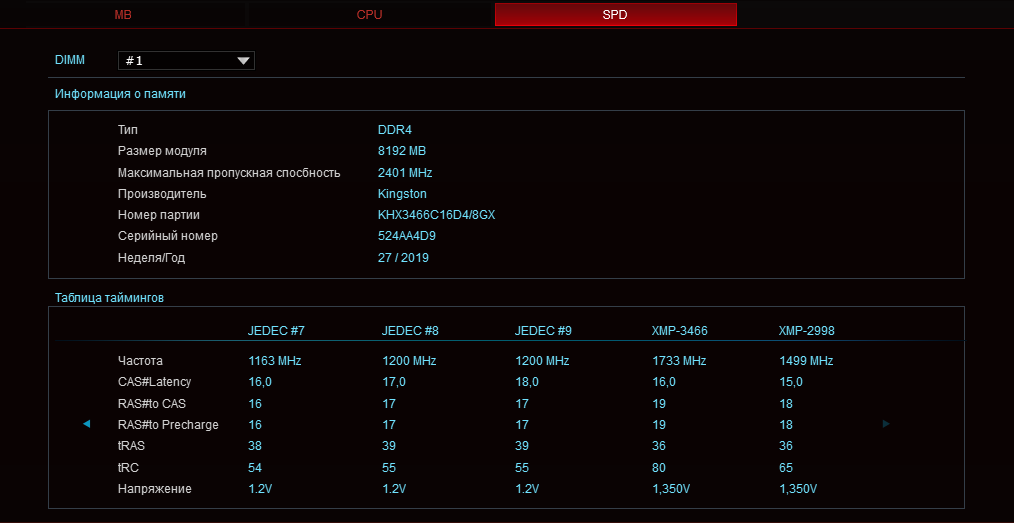

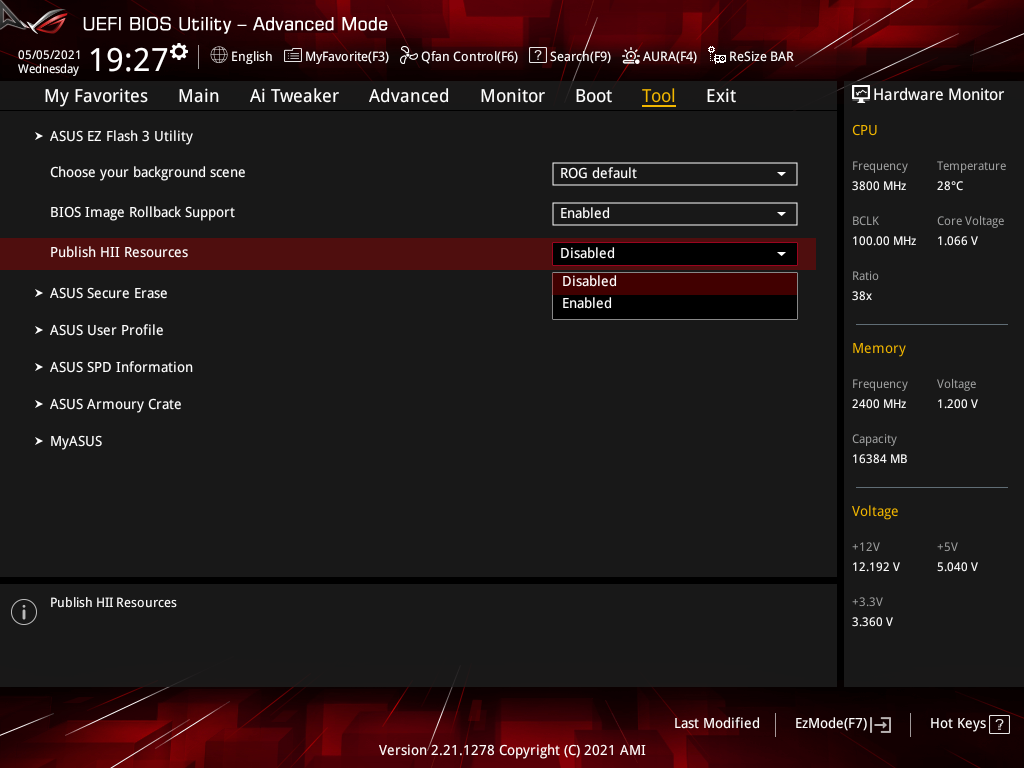

Нечасто пополняется инструментами страница Tool. Обновление прошивки, просмотр сведений о наборе ОЗУ, хранение профилей с настройками в составе платы или на внешнем накопителе, а также форсаж установки (или деактивация) Armoury Crate — привычны по продуктам прошлых поколений. MyASUS — дополнительный инструмент, активация подпункта запустит установку в Windows 10 соответствующей среды для обращения в службу поддержки и не только, о чём поговорим позже. Усилить защиту UEFI призваны пункты новые пункты BIOS Image Rollback Support и Publish HII Resources.

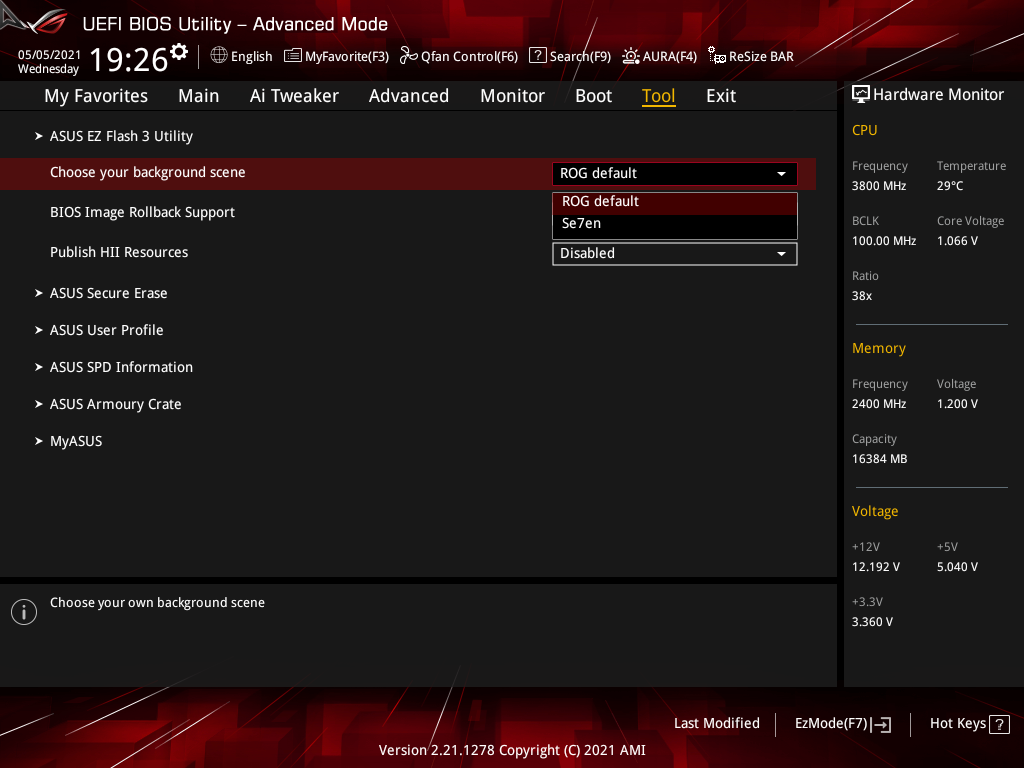

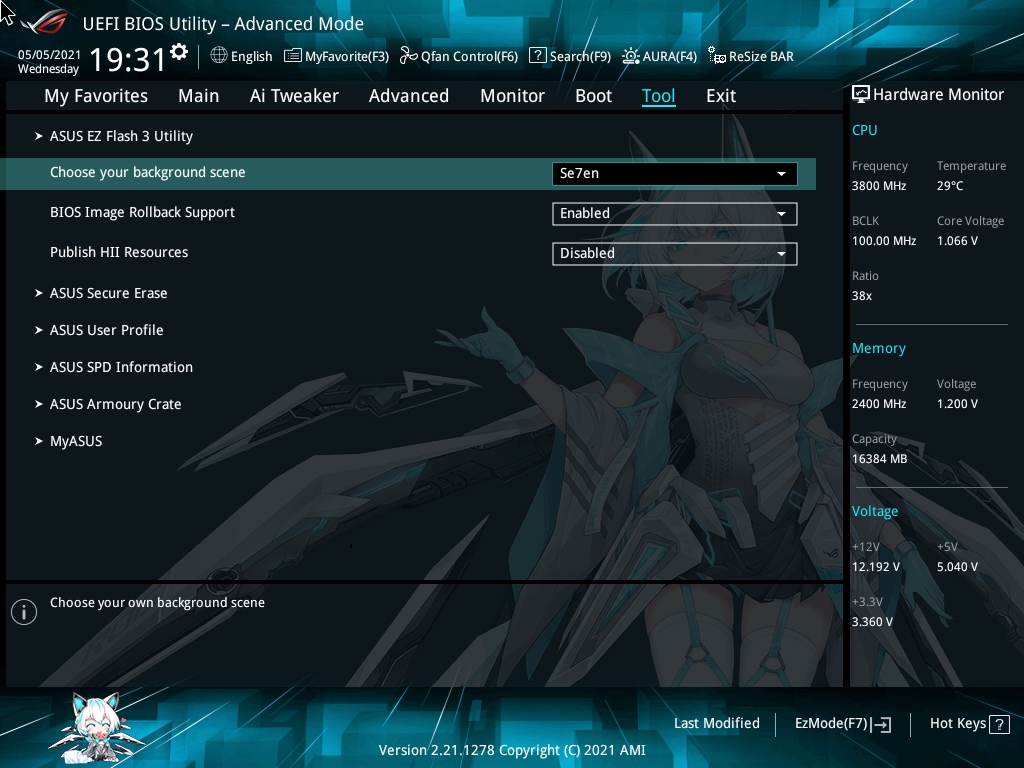

Смена темы оформления — новая функция. Вторая вариация выглядит следующим образом:

Пиктограмма для работы с ReSize BAR размещена в правом верхнем углу. В целом, не в чем упрекнуть модель при знакомстве с её UEFI.

Комплектное ПО

Без учёта появления оболочки MyASUS, набор утилит не отличается от идущего в комплекте с материнскими платами прошлого поколения. Версии ПО постоянно обновляются, дальше посмотрим предметнее, что же они предлагают пользователю по состоянию на сегодня.

Для поддержания системы в полностью актуальном состоянии потребуется отдельно запустить ME Update Tool, о чём я уже говорил в прошлом разделе.

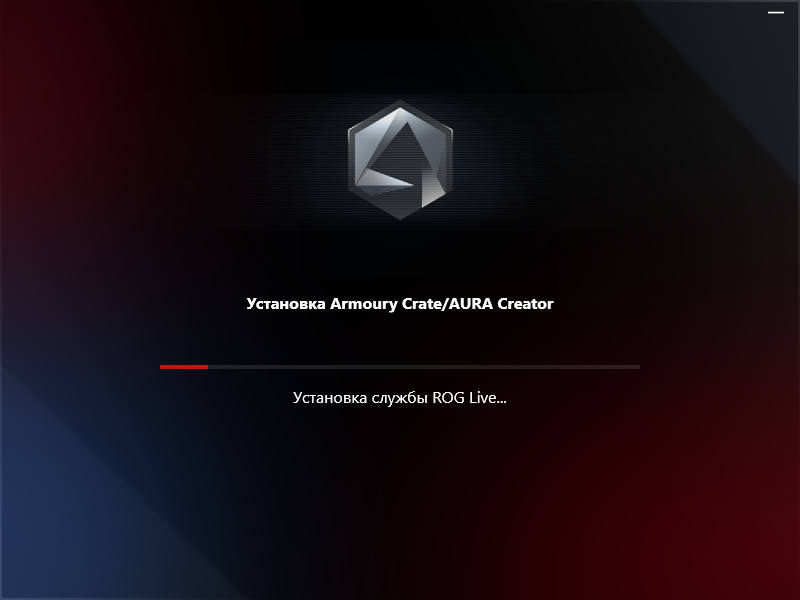

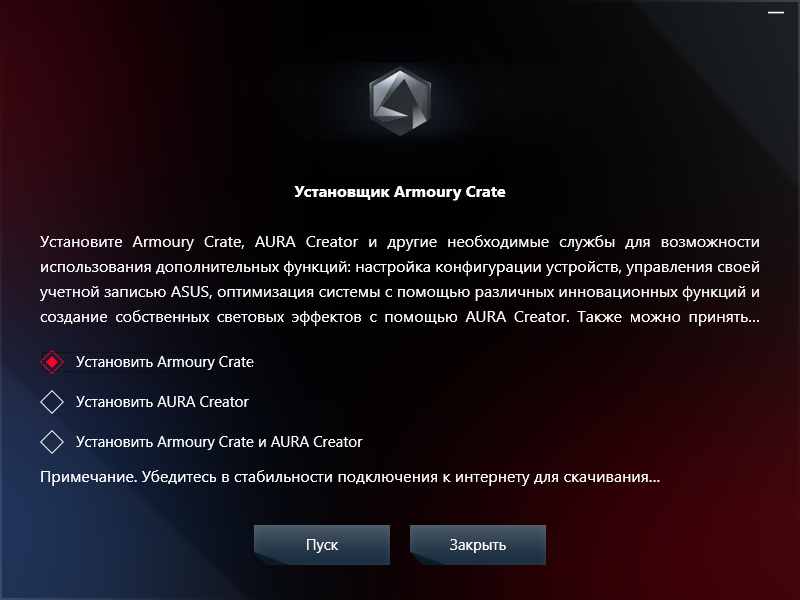

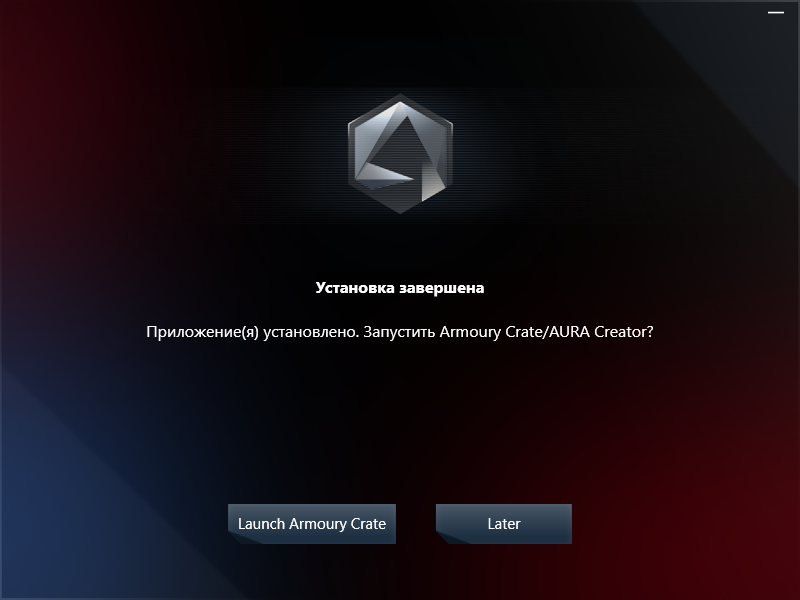

С базовыми настройками UEFI активировано предложение для проведения инсталляции Armoury Crate, принять его или нет — решать пользователю.

В любой момент можно загрузить как установщик, так и деинсталлятор со страницы поддержки продукта.

Первый запуск сопровождает уведомление об обновлении найденных модулей с подсветкой в компьютере.

Среда развилась вот уже до четвёртого поколения.

В первой рубрике поштучно можно будет настроить все найденные изделия от ASUS, для нашего обзора будет актуально сосредоточиться на самой плате.

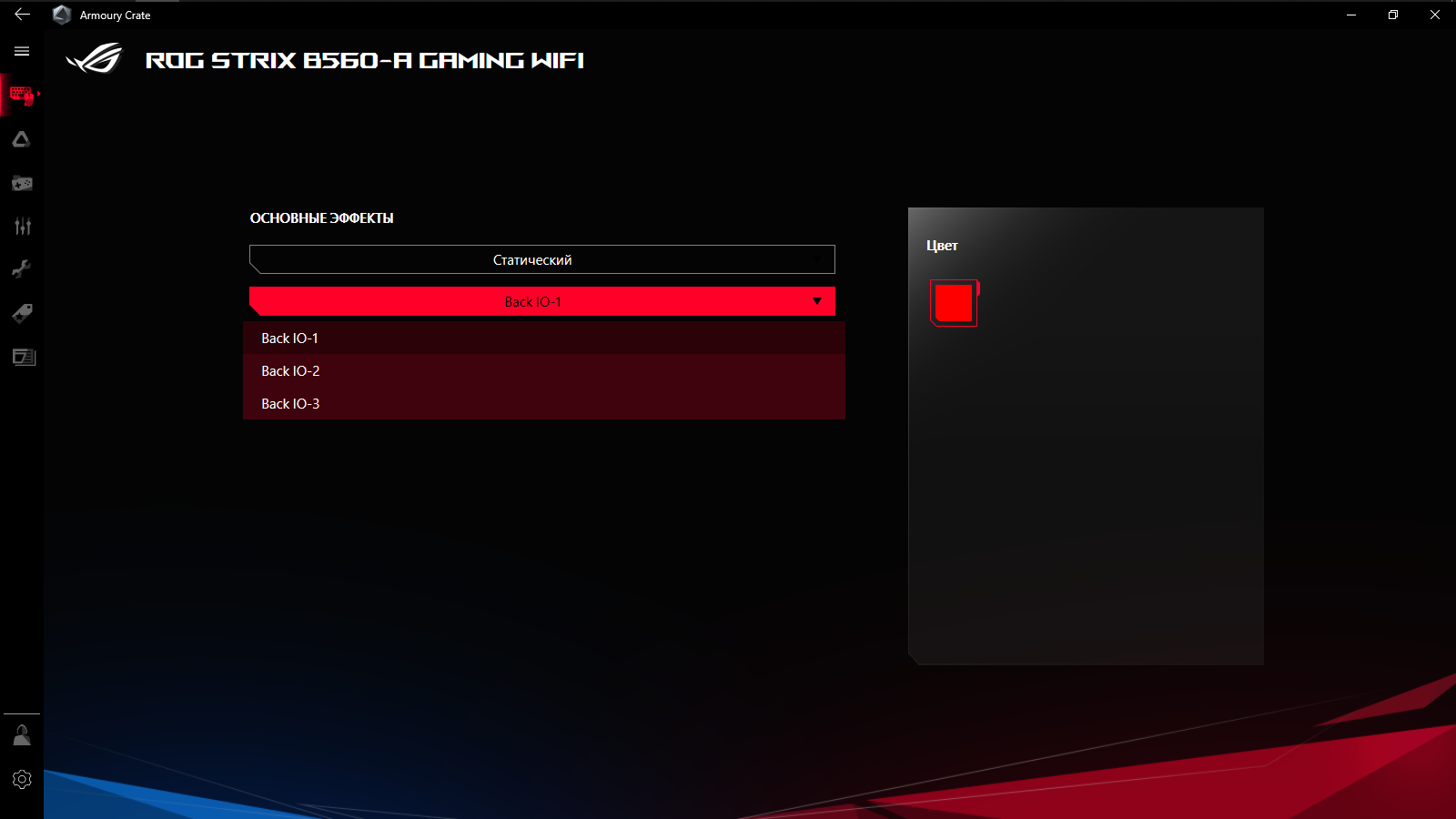

Отдельно настраивается схема работы подсветки в моменты выключенного ПК (режим ожидания). Сценариев немного, но всё же подобрать что-то под свой вкус можно. Эмблема ROG на козырьке насчитывает три точки свечения, каждую можно при желании настроить независимо.

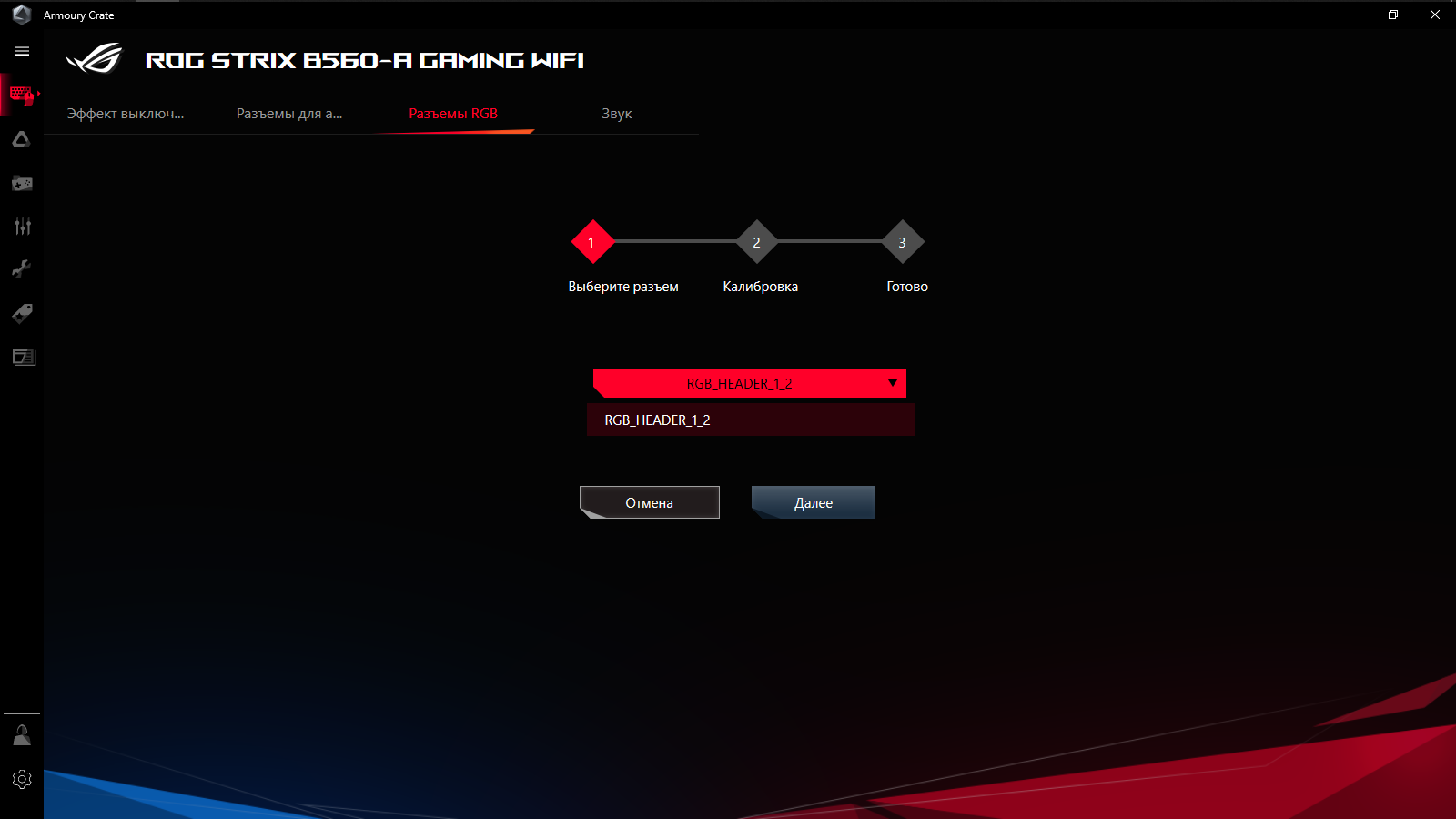

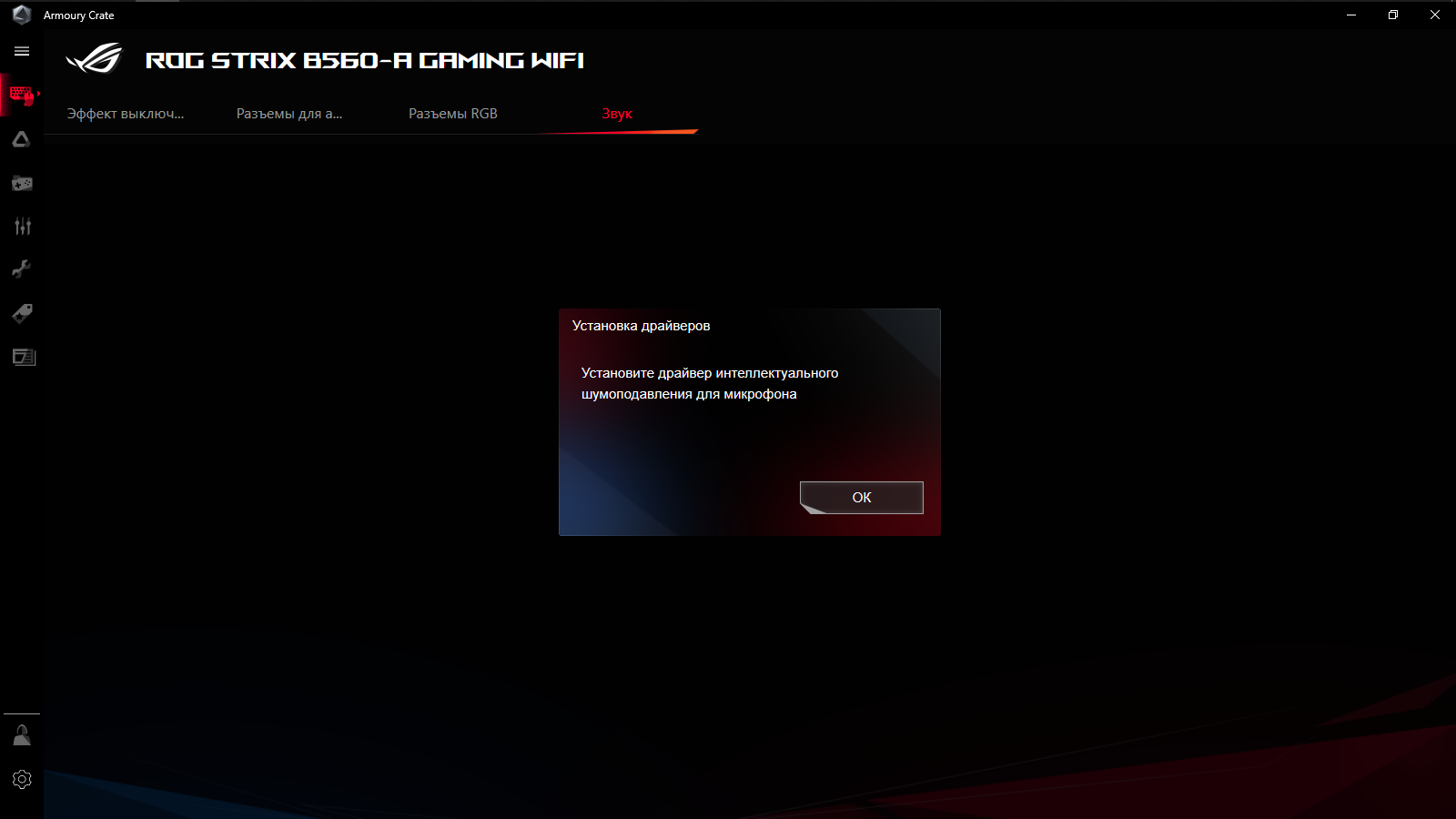

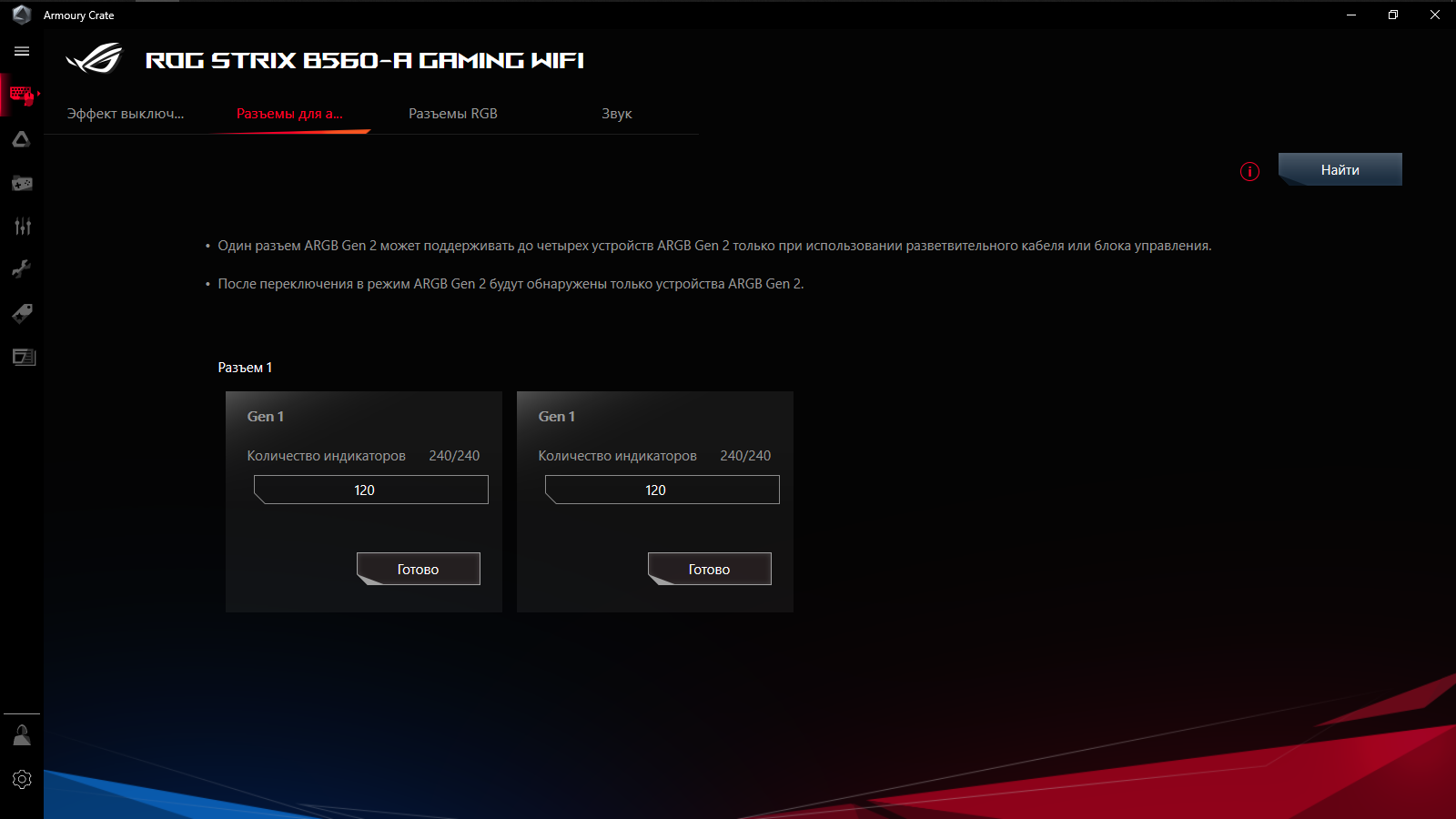

Далее — работа с площадками под светодиодное оборудование. Второе поколение адресуемых изделий не нуждается в подстройке, а для более ранних необходимо указать число светодиодов вручную. Для стандартной схемы RGB как таковой настройки нет вообще, можно будет вручную проверить каждый из каналов отдельно. Пуск Two-Way AI Noise Cancelation потребует установки дополнительного драйвера.

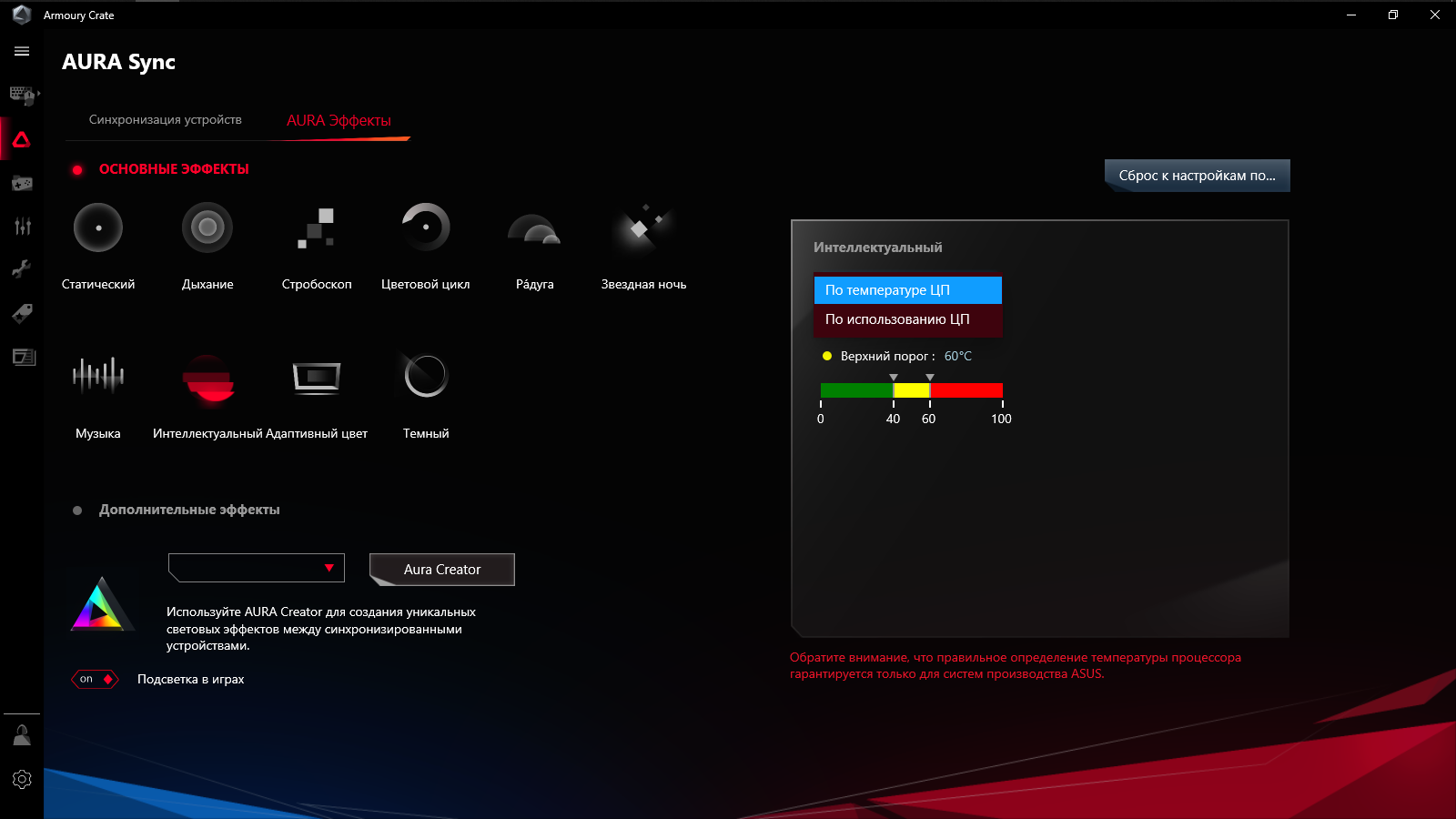

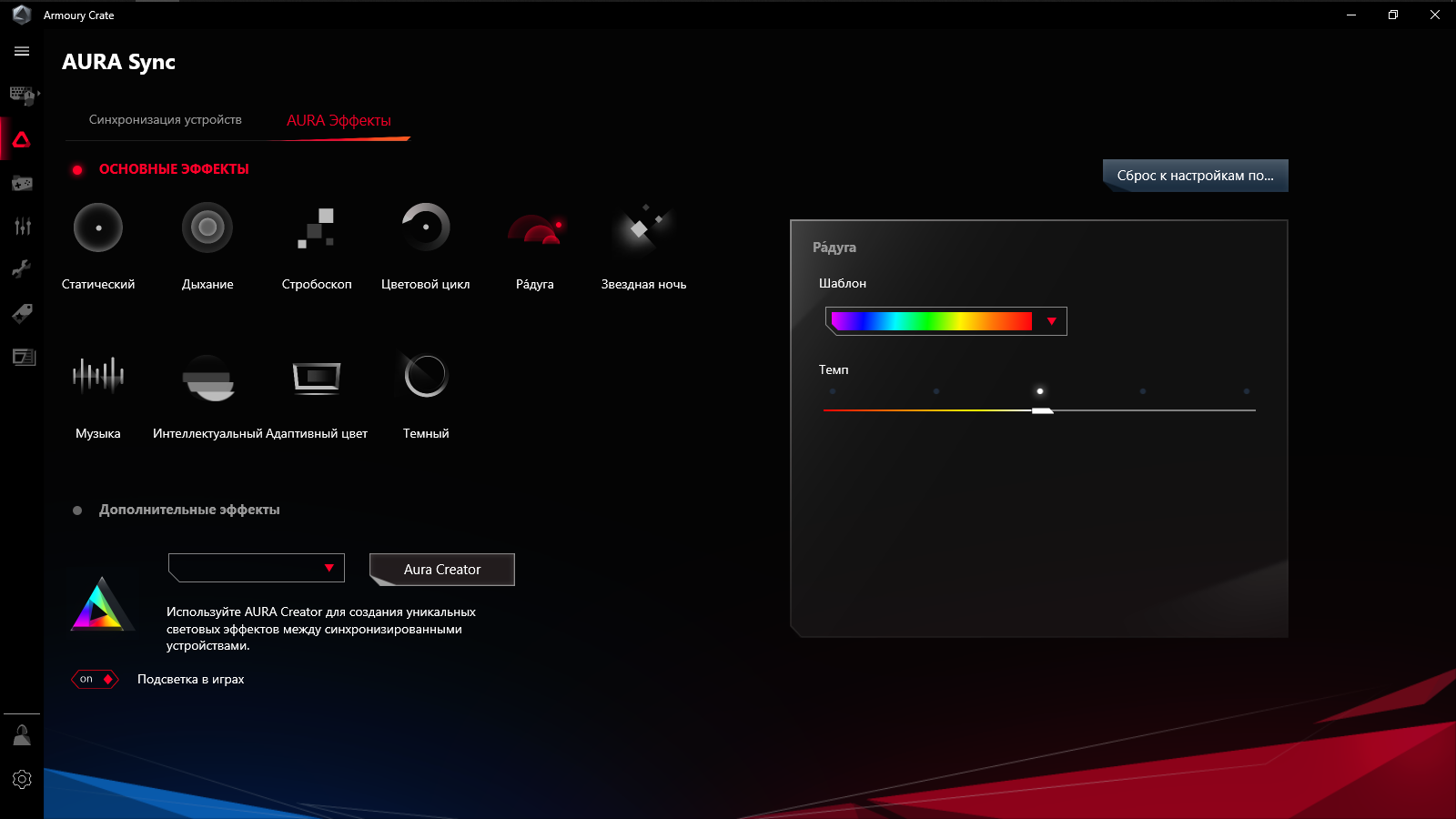

Фирменная система синхронизации работы подсветки — Aura Sync. На главной странице выбираются элементы для включения в эту схему функционирования под управлением материнской платой. Появился новый режим в нижней части диалогового окна, сулящий большую плавность при смене оттенков цветов.

Число сценариев не изменилось, для создания собственного предусмотрена отдельная фирменная Aura Creator.

Для каждой найденной в системе игры допускается создание и автоматическое применение профиля, о них чуть дальше.

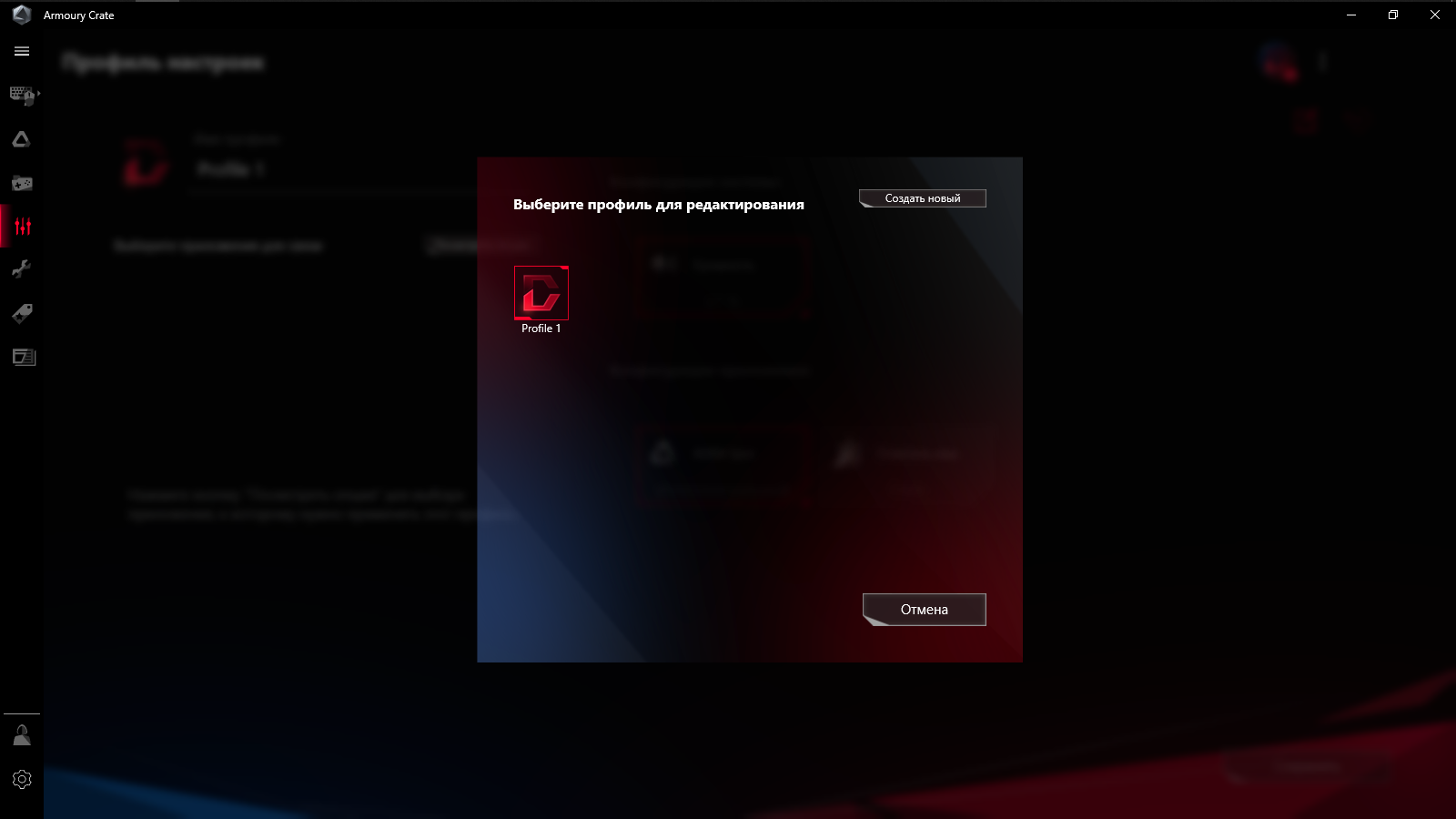

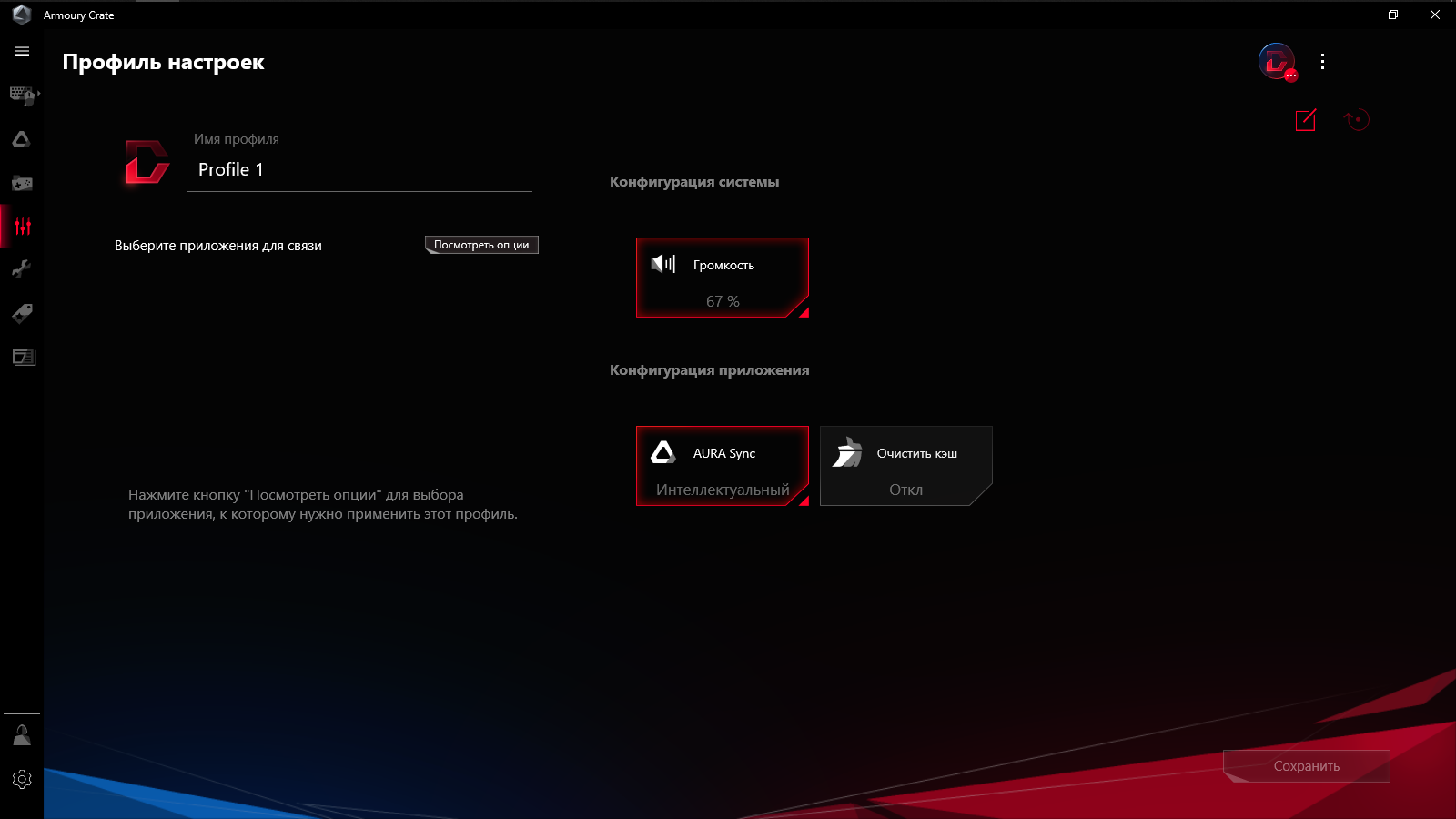

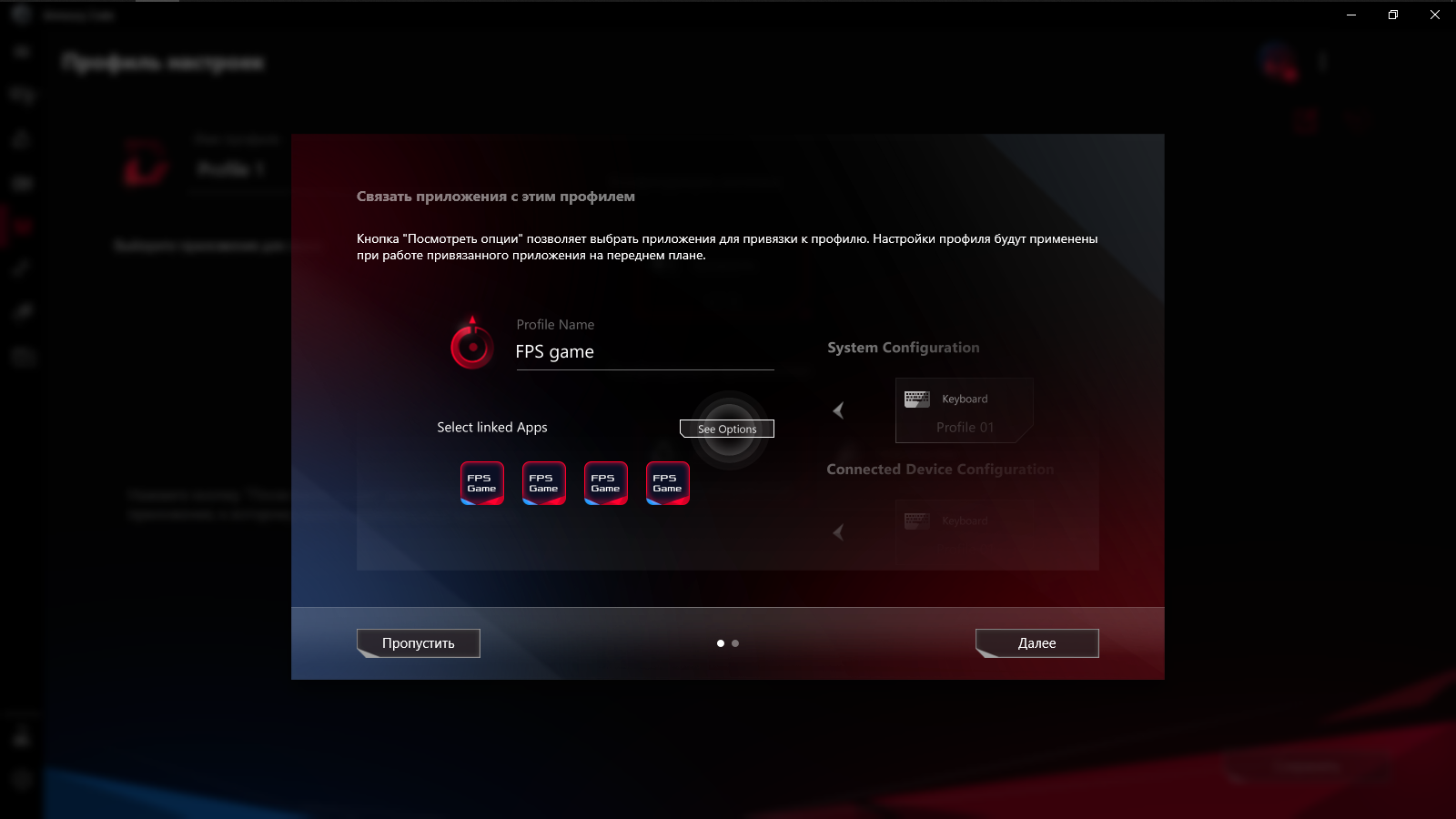

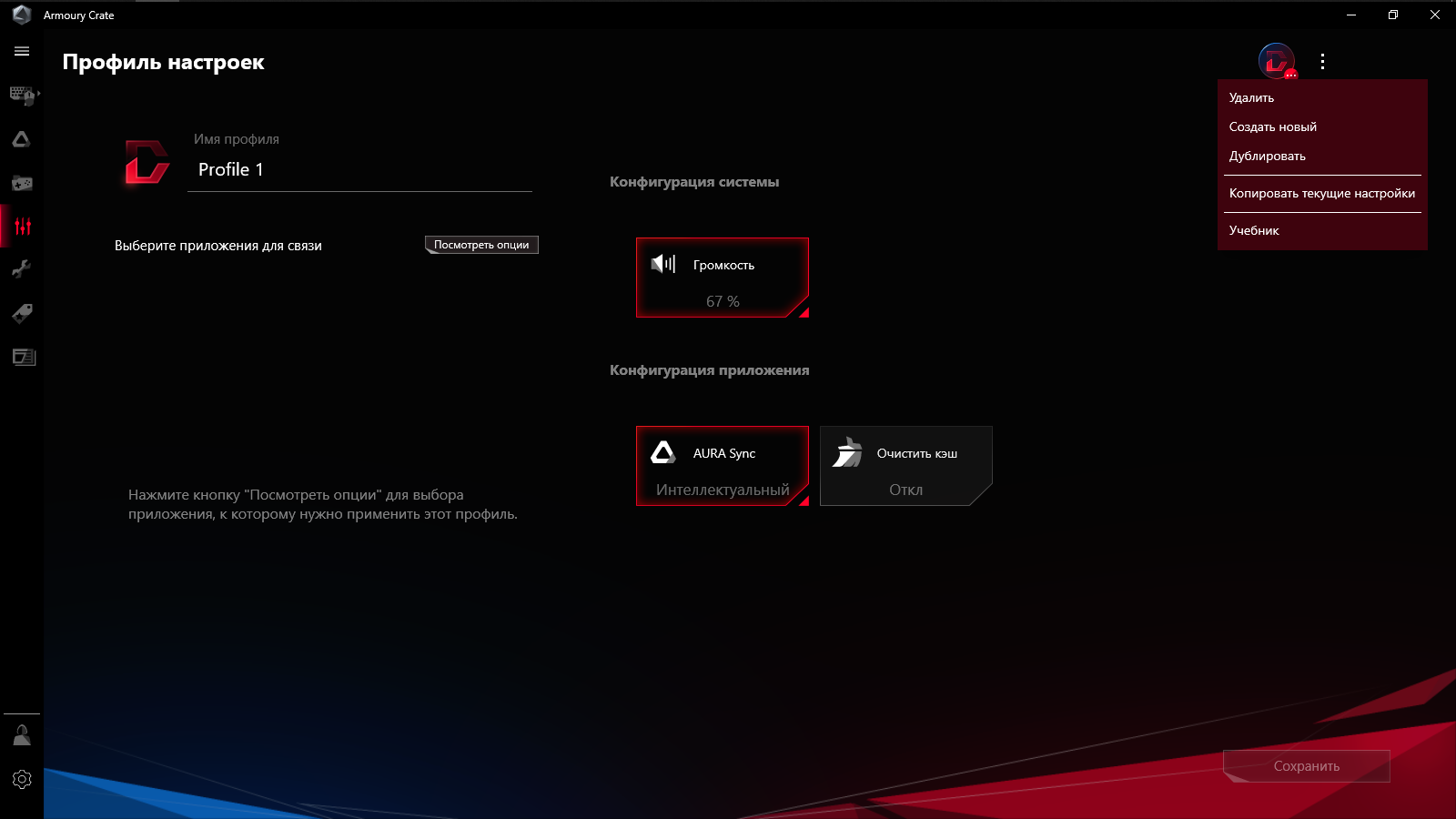

Под профили задумана отдельная рубрика. Настройки будут касаться самых разных аспектов системы. Тут есть помощник, но и без него разобраться нетрудно. Весь концепт подразумевает максимальное оснащение сборки периферией от ASUS, но и без неё польза от среды вполне возможна, та же подстройка (или деактивация) всей подсветки в автоматическом режиме — это удобно, особенно для тех, кто уделяет этому компоненту отдельную роль в системе.

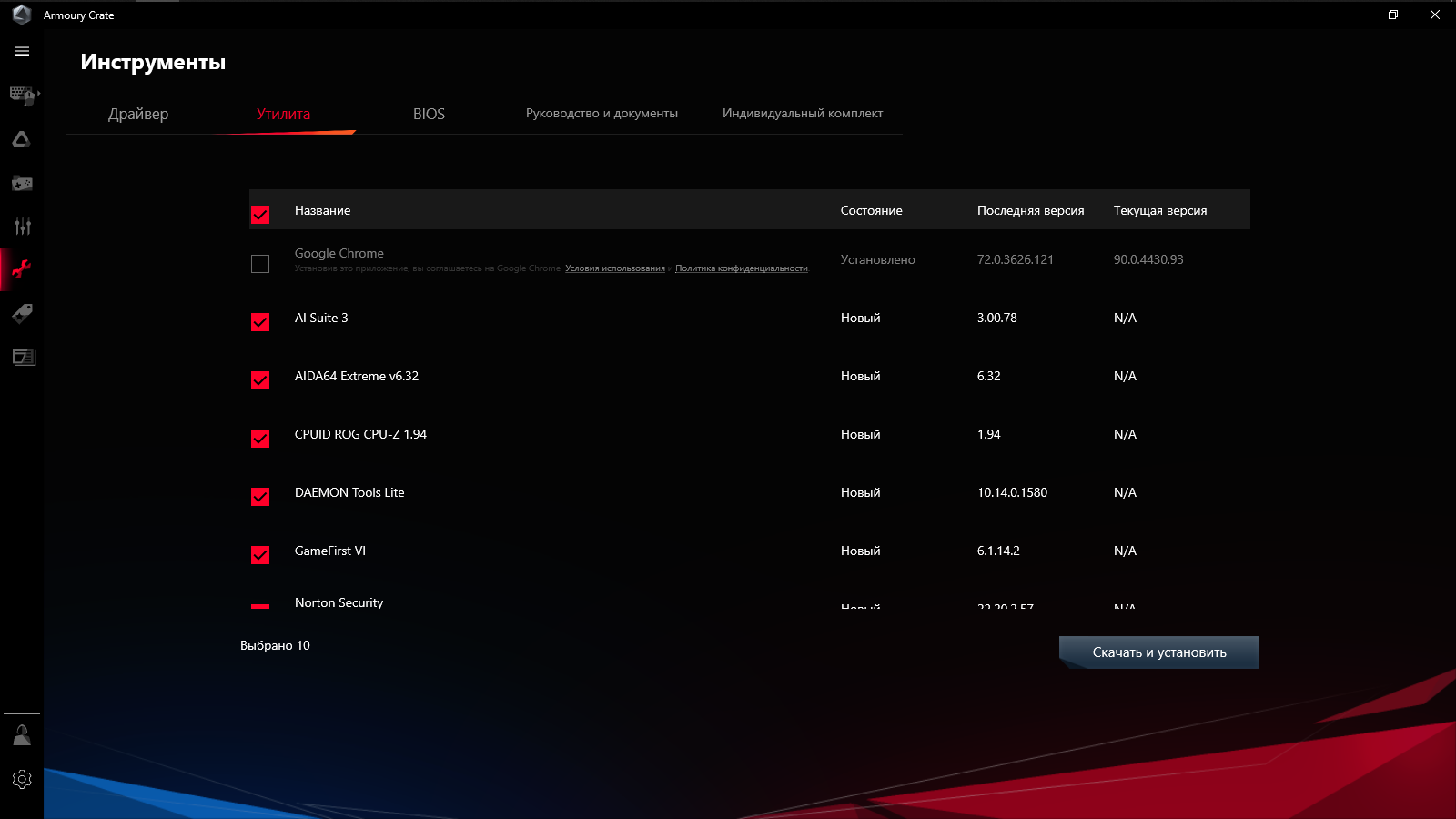

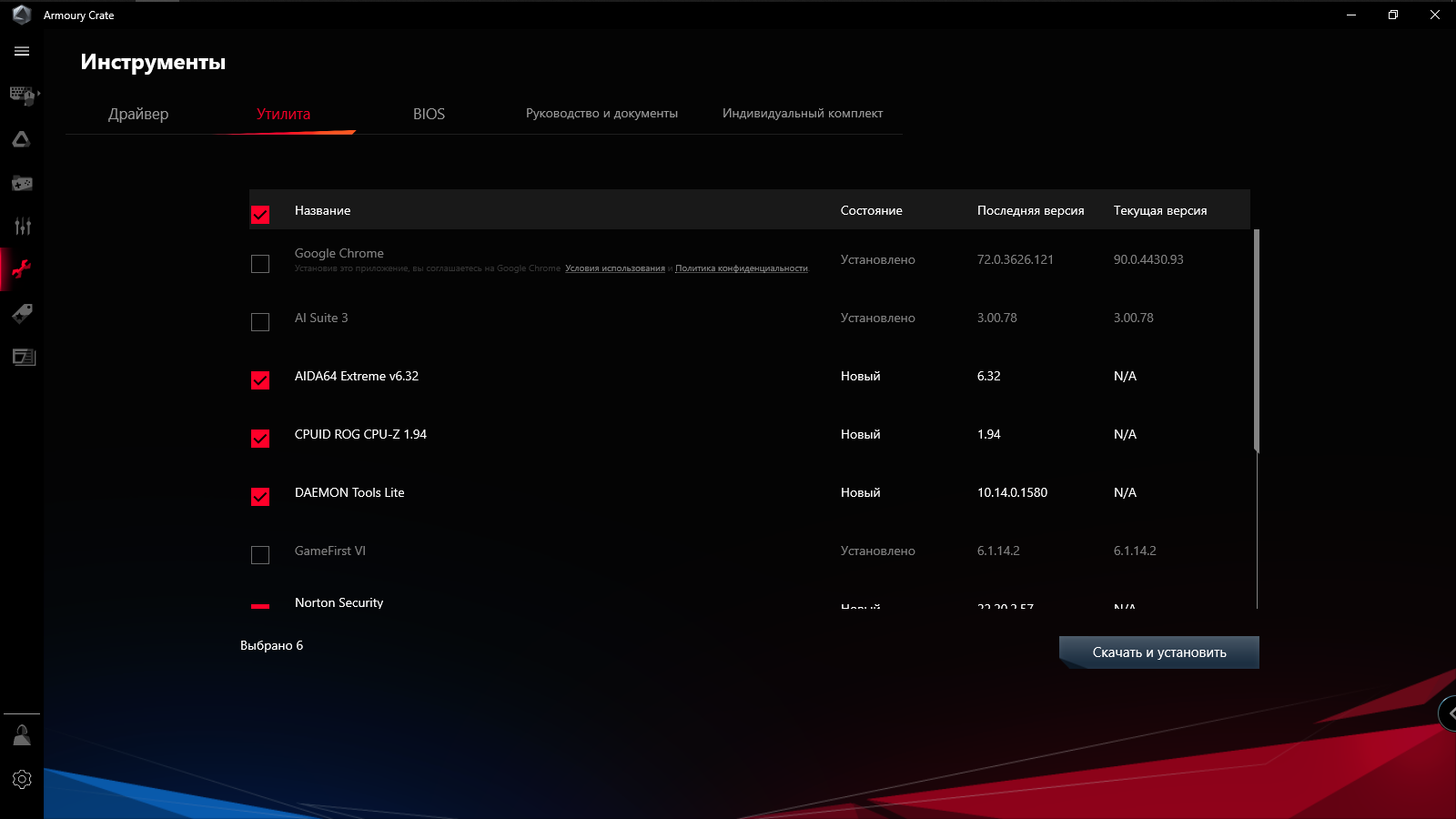

«Инструменты» помогут установить или обновить драйверы и дополнительные утилиты. Выделю комплектацию полновесной версией AIDA64 Extreme сроком действия на 60 дней, чего вполне хватит для разовой наладки ПК.

В «Специальных предложениях» можно попытаться соблазниться скидками на популярные и не очень игры.

Наконец, раздел с новостями компании, специально для фанатов бренда. Ещё тут рекламируют фирменный портал, где можно отыскать решения для возникших вопросов или проблем.

Настроили систему? Самое время позаботиться о хранении настроек в облаке, для чего необходима учётная запись.

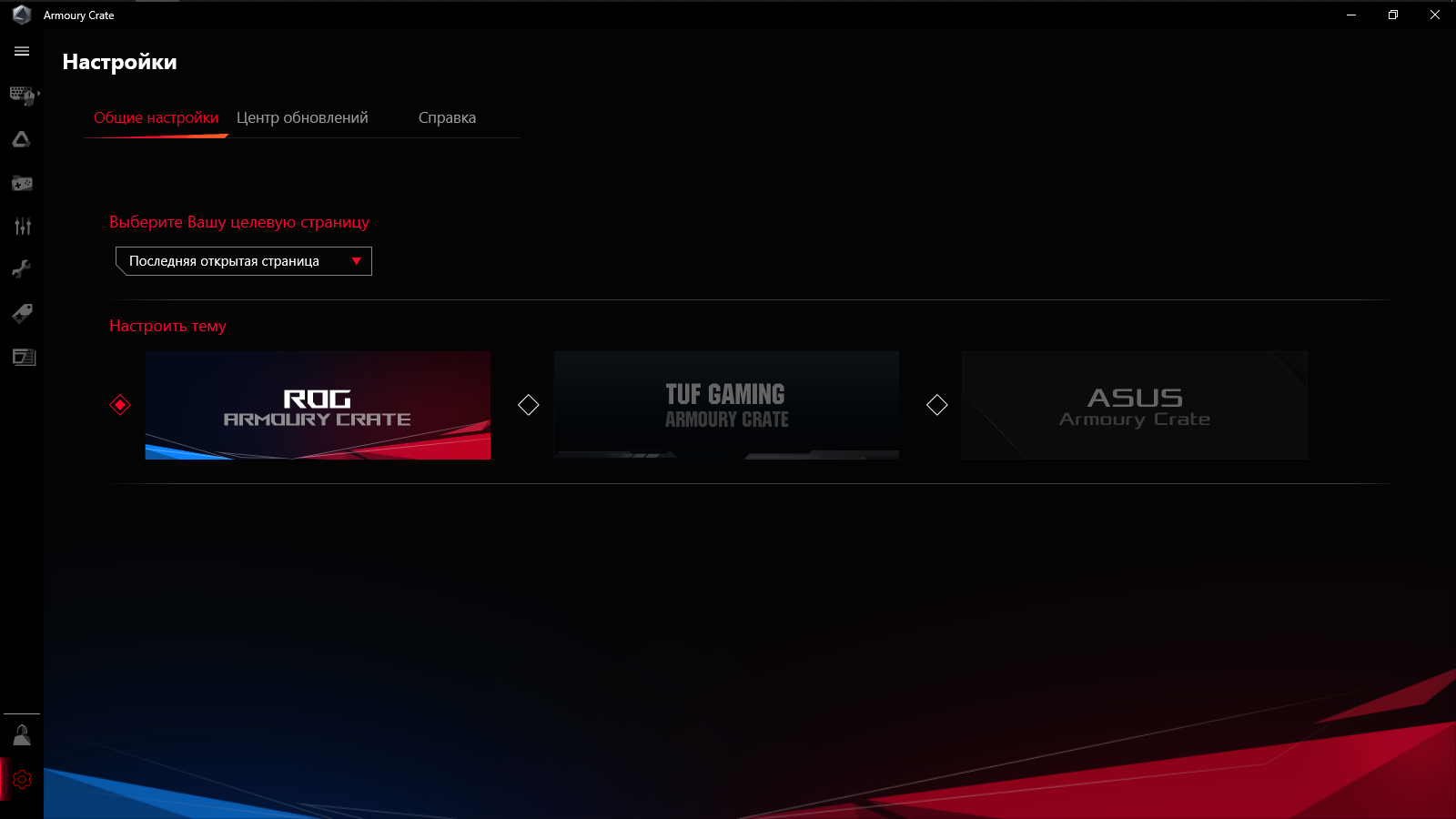

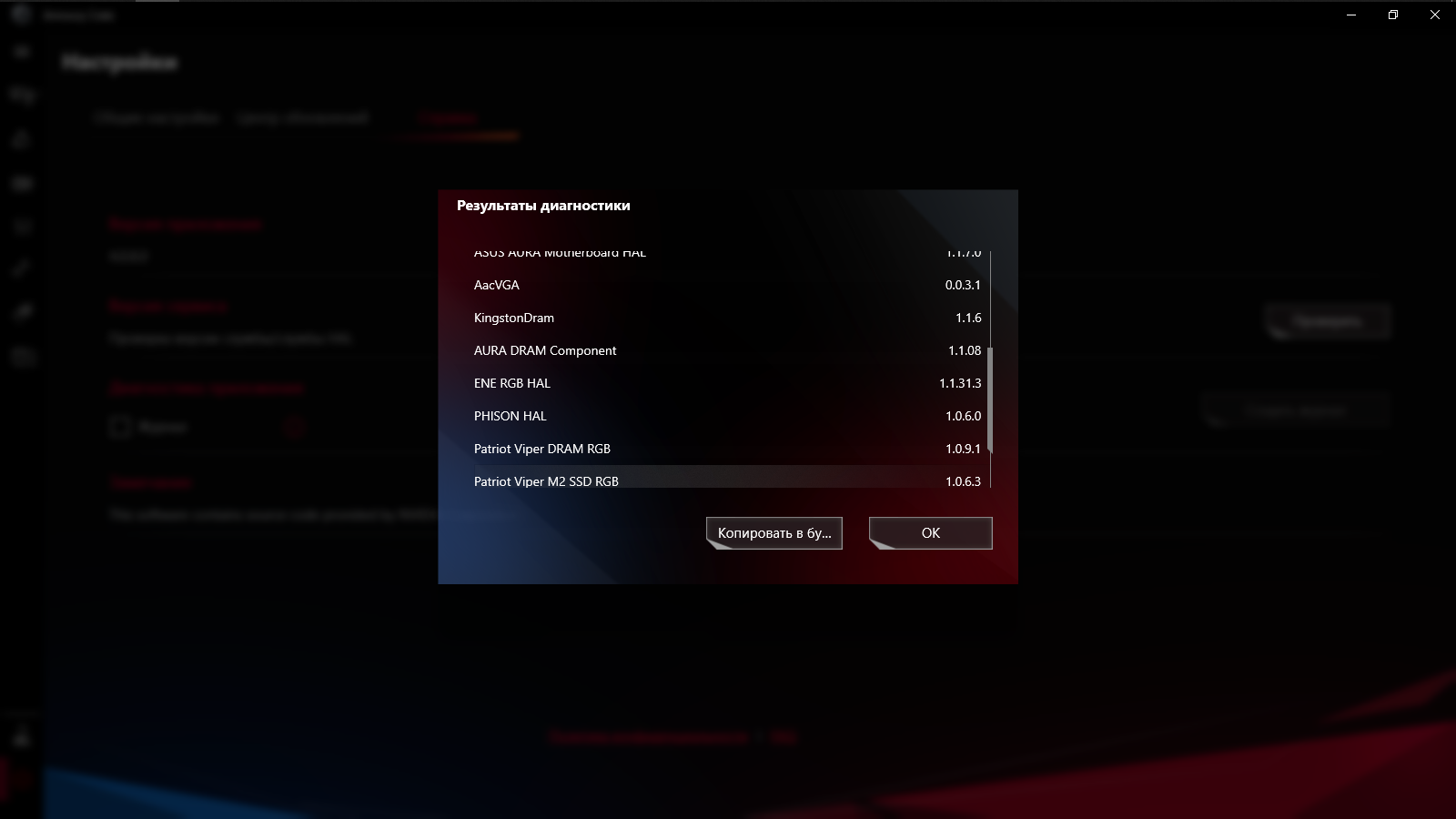

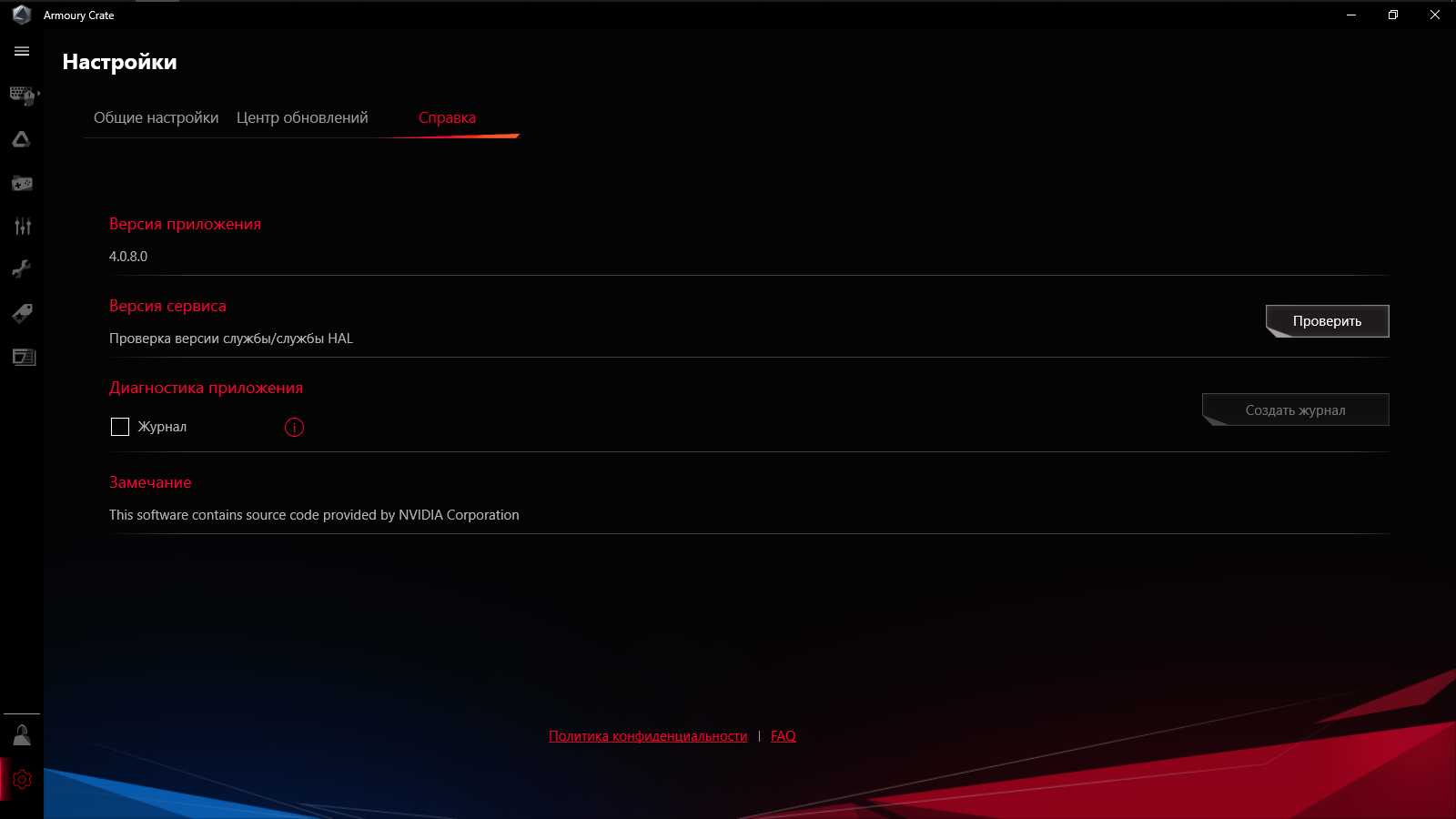

В настройках можно испытать переключение между темами оформления. Ещё две соответствуют продуктам из серий TUF Gaming и Prime.

Мастер по обновлению драйверов отработал без замечаний.

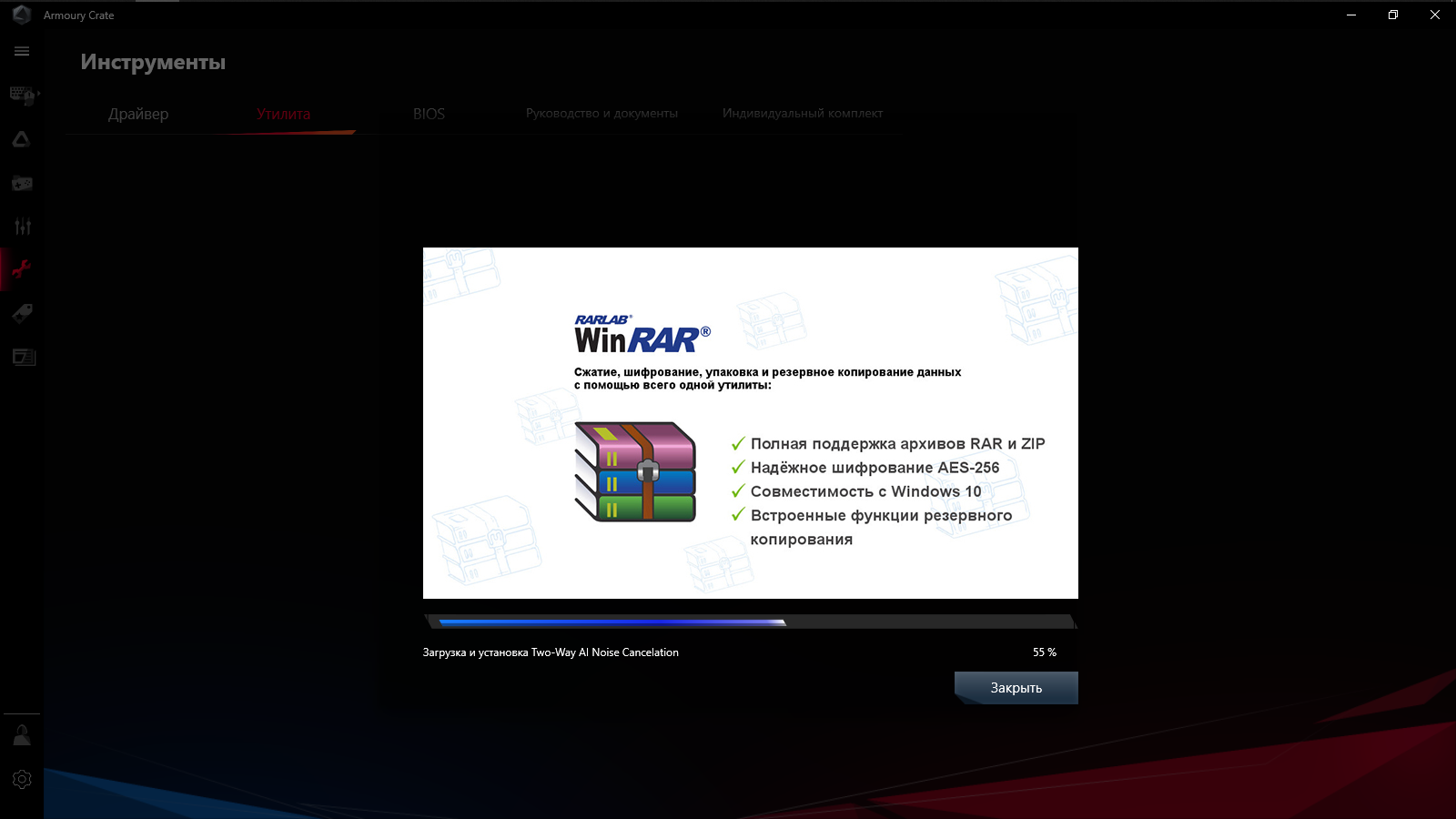

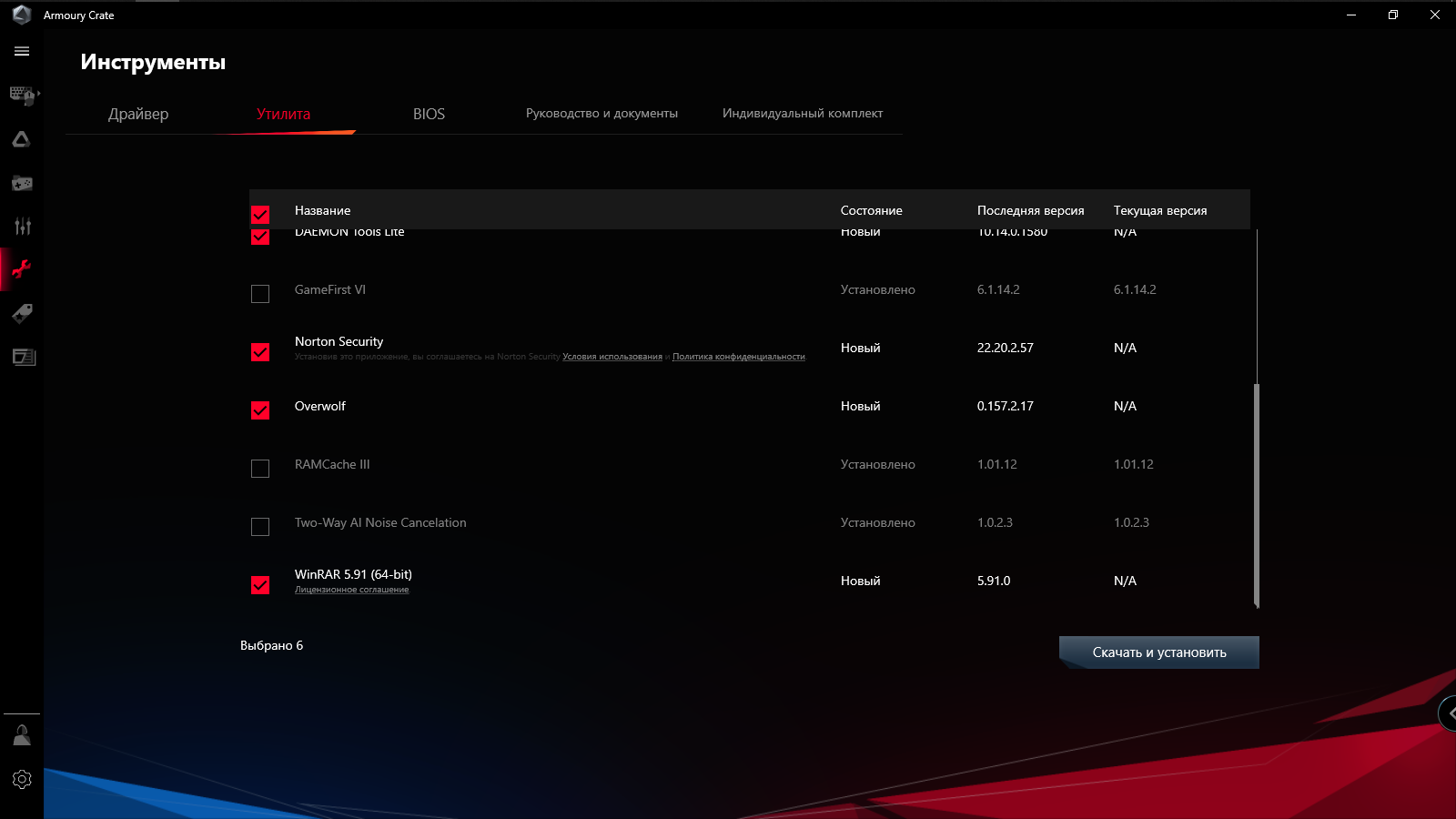

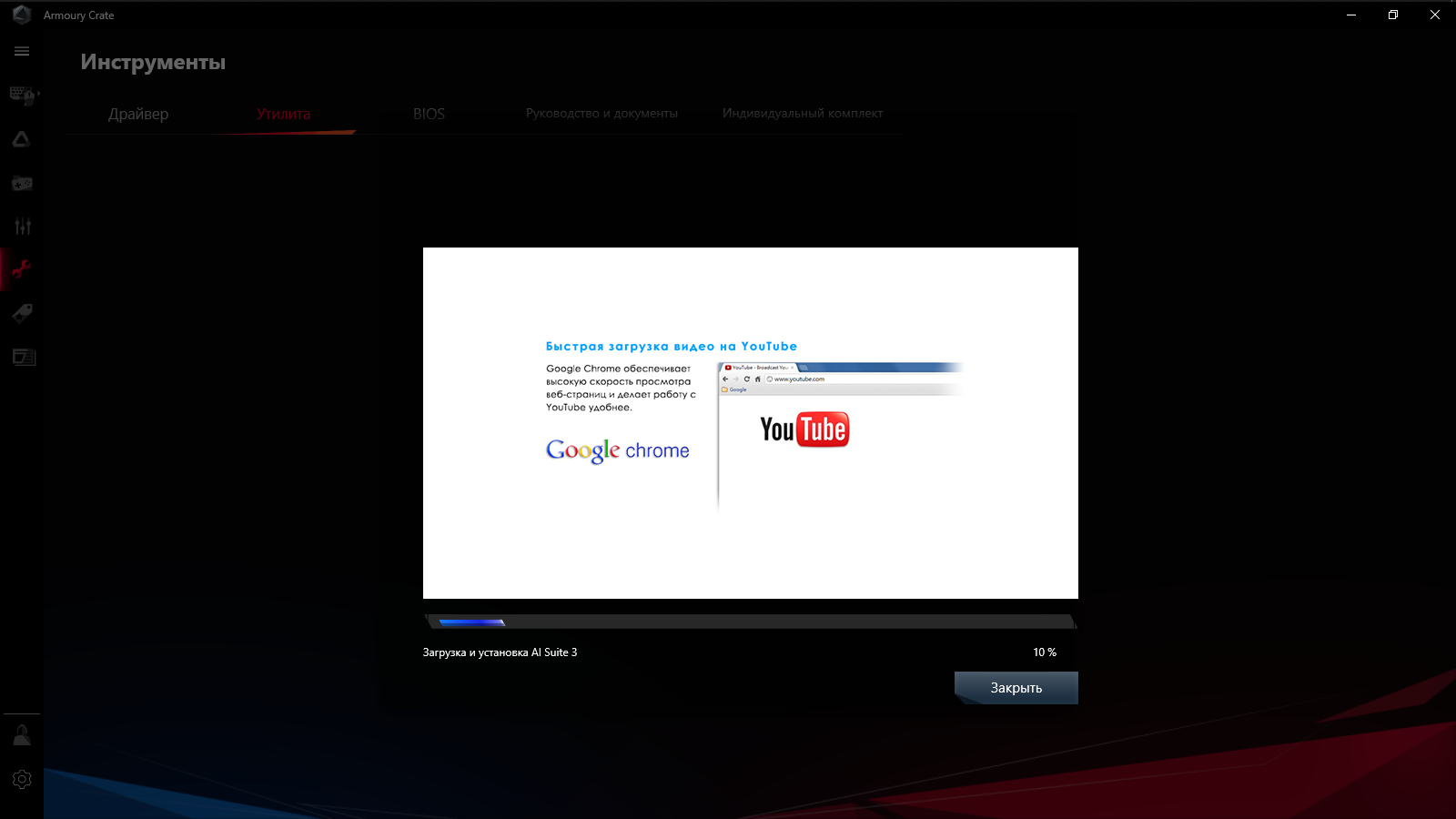

Инсталляция дополнительного ПО при посредничестве ещё одного мастера также прошла успешно.

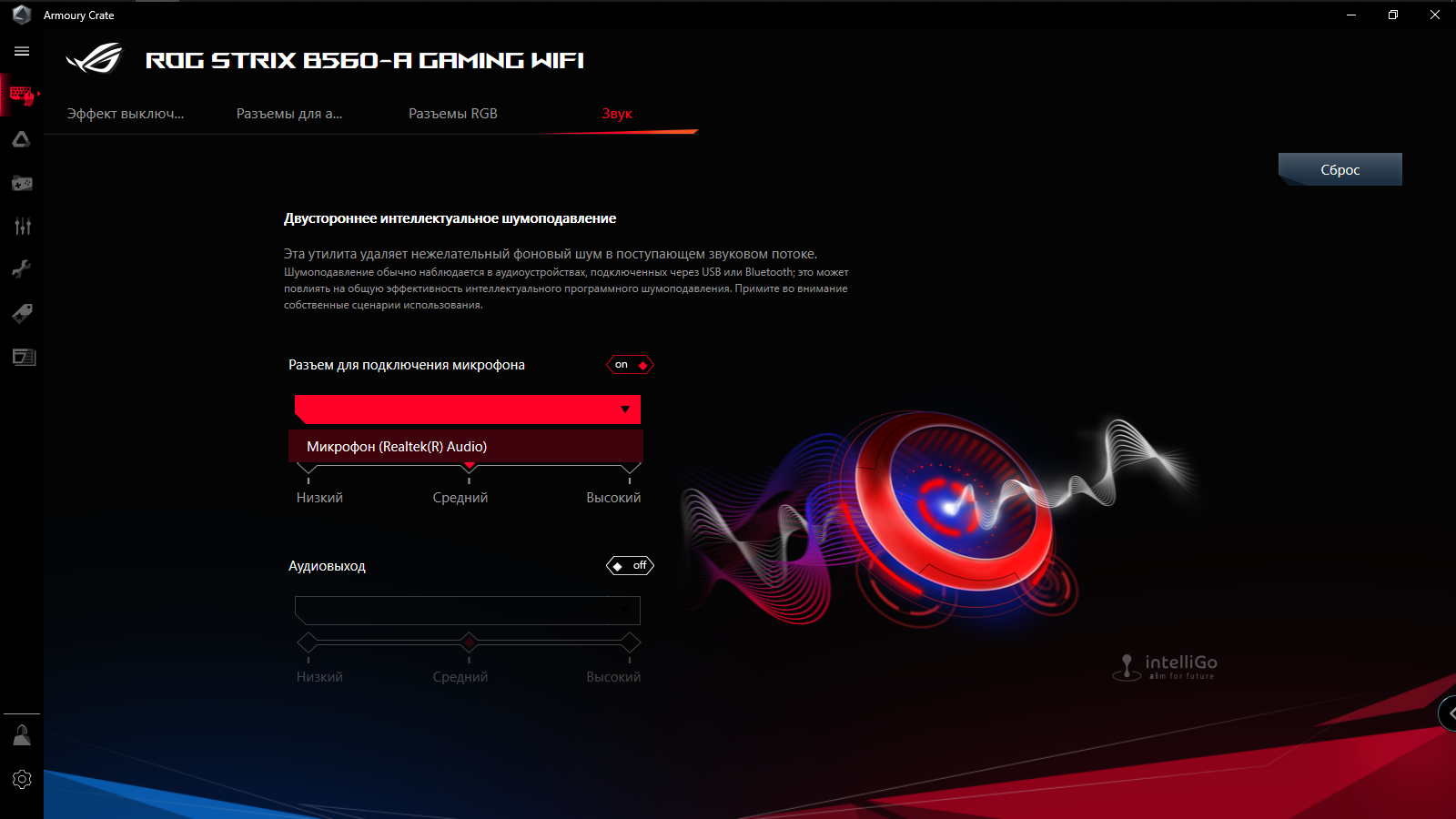

Установив драйвер шумоподавления, вернёмся к соответствующему пункту настроек платы. Здесь нет никаких проблем. Локализация интерфейса выполнена на хорошем уровне.

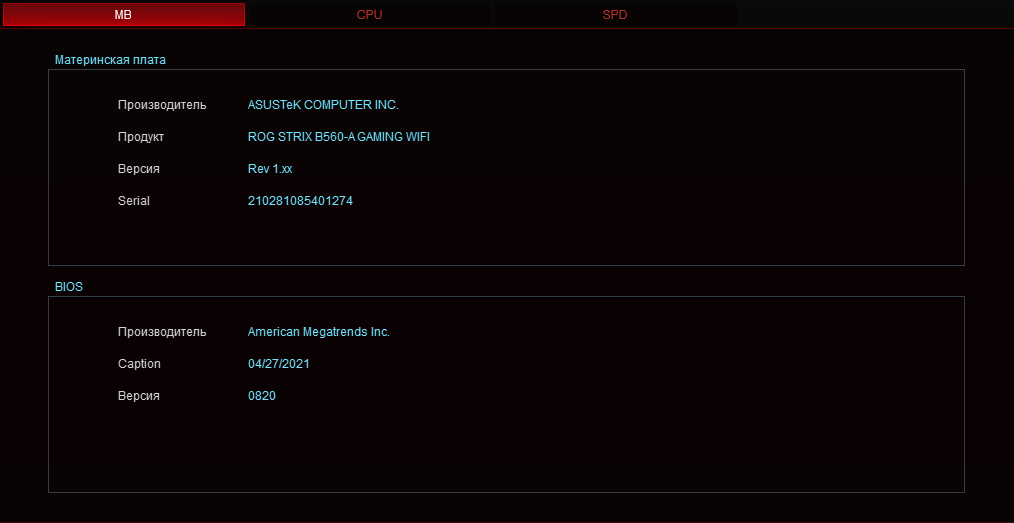

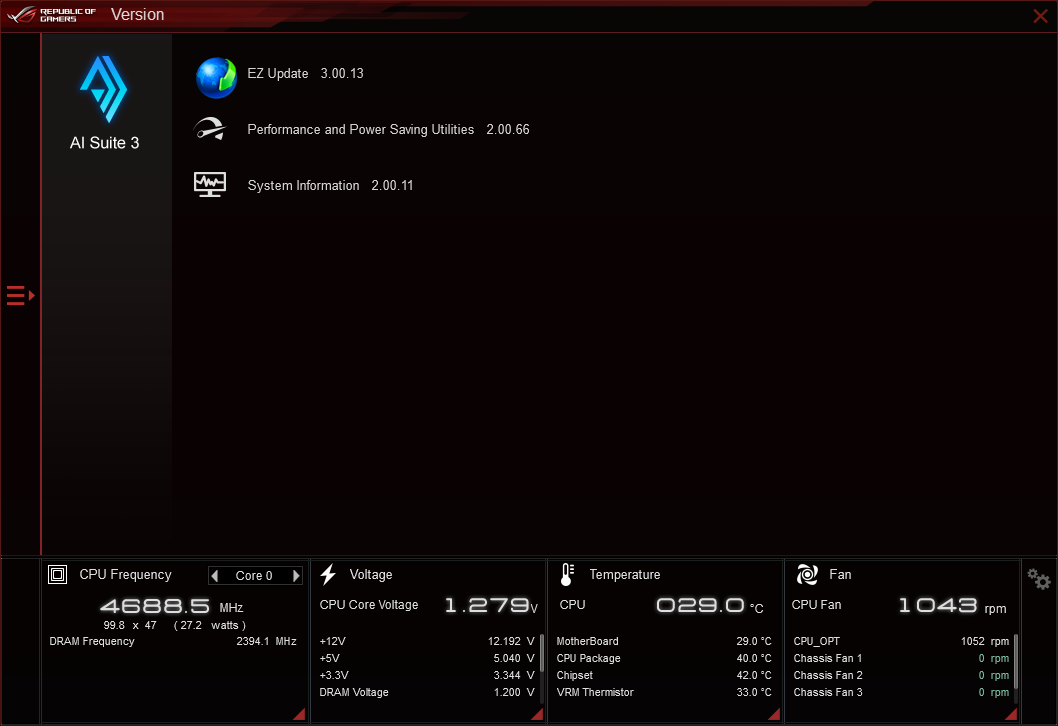

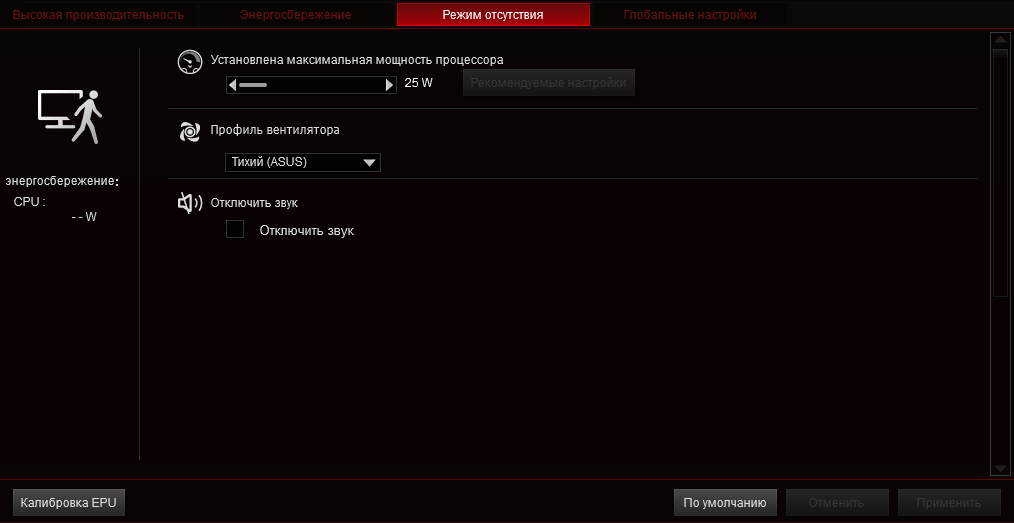

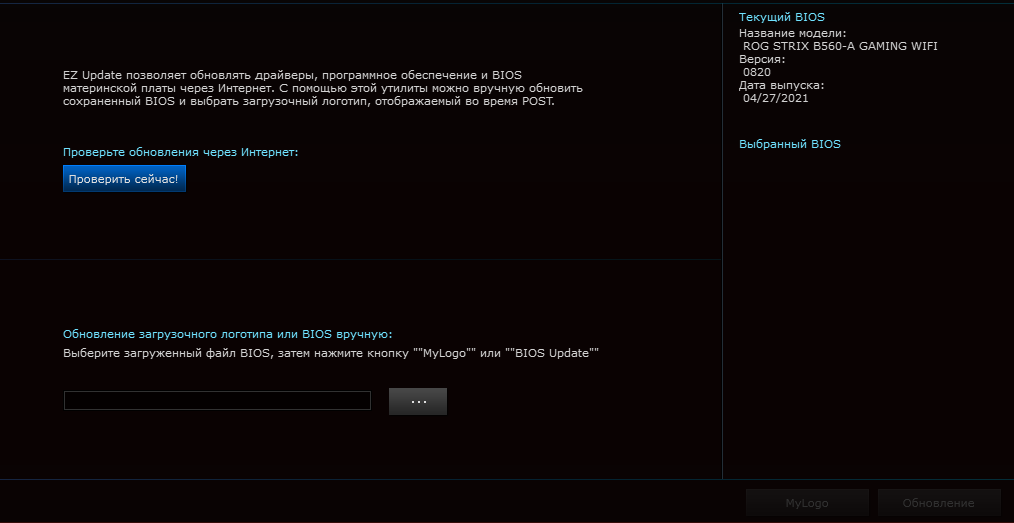

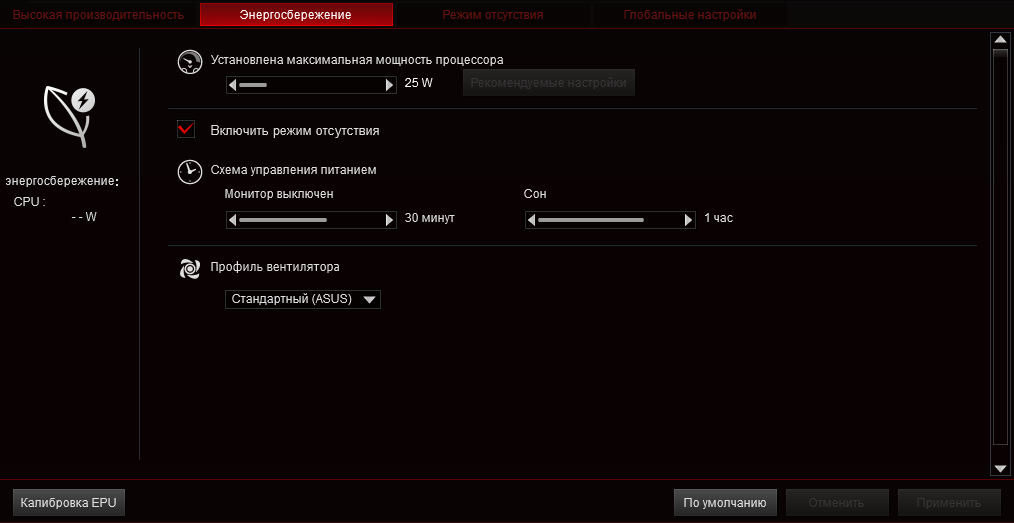

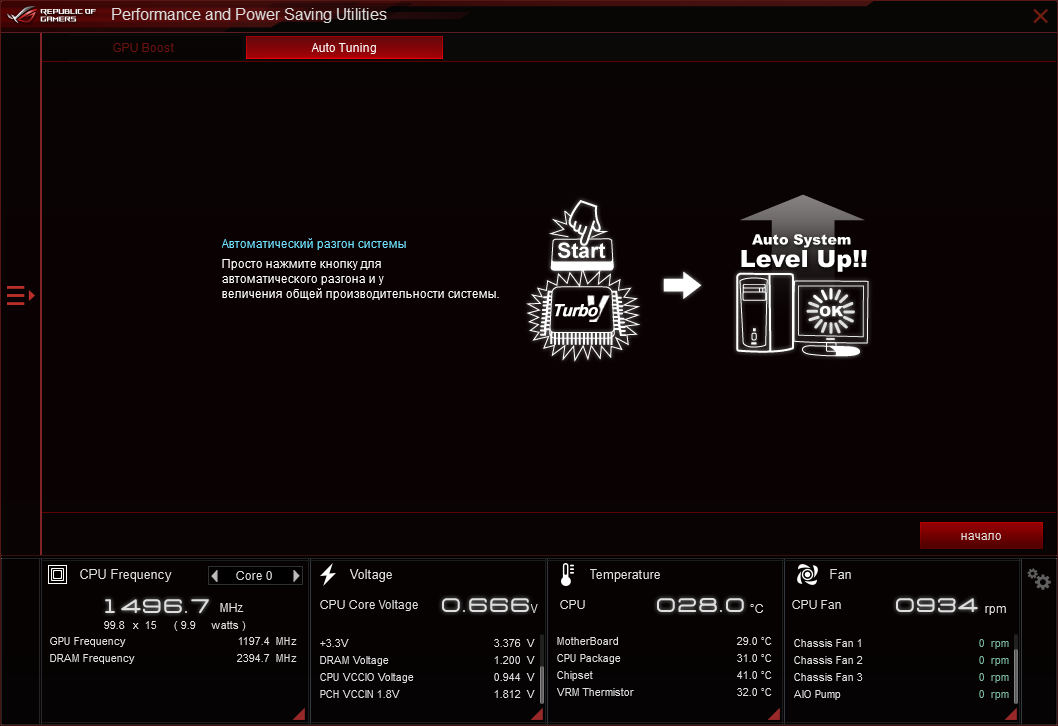

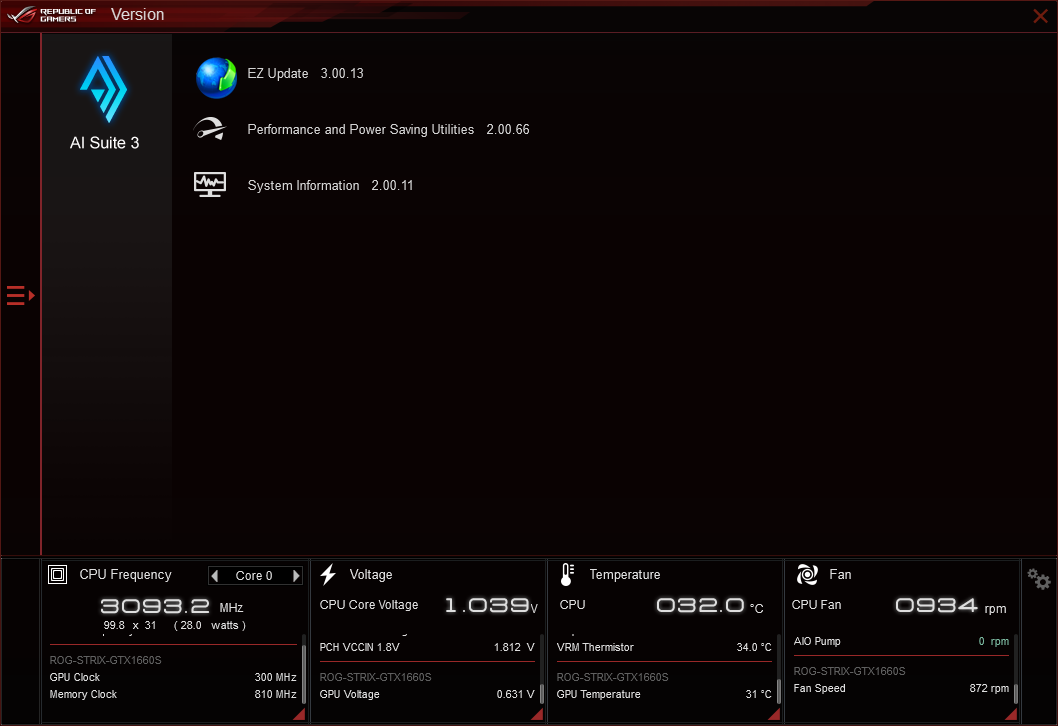

AI Suite 3 оснащается набором отдельных утилит (Performance and Power Saving Utilities), другими словами, тут нет единого мастера по настройке системы, как у более престижных плат. Компонент TurboV будет затрагивать только работу графической подсистемы, внешний вид при использовании iGPU показан ниже.

Установим видеокарту производства ASUS. При наличии подсветки, она появится среди компонентов Aura Sync без дополнительных усилий со стороны пользователя.

Говоря об AI Suite 3 — не обойтись без переустановки для её поддержки, а если этого не сделать, то вид будет как ниже, равно таким же он станет при использовании любой другой ВК, от стороннего производителя. DIGI+ VRM не даст ничего свыше имеющегося в UEFI.

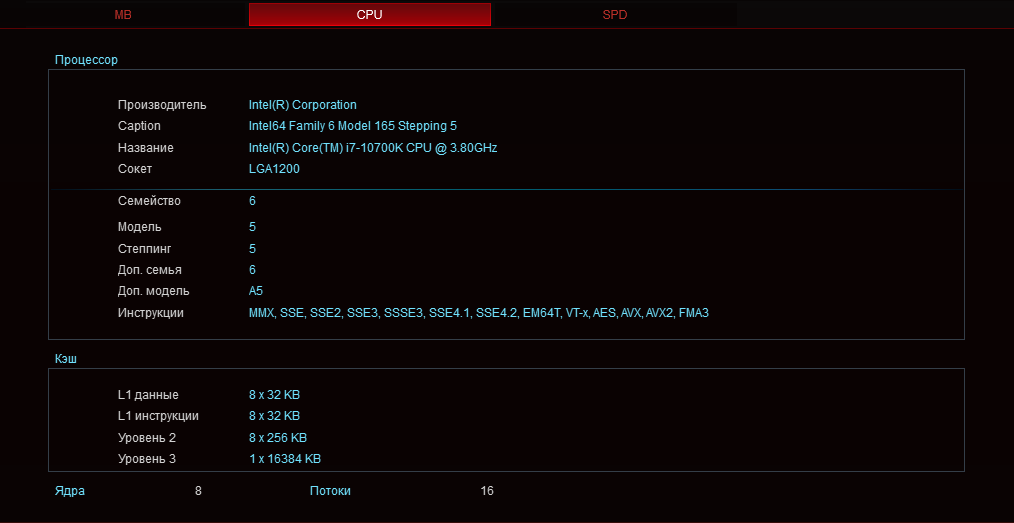

Ряд других функций издавна присущ многим платам от ASUS и ничего нового тут я не нашёл.

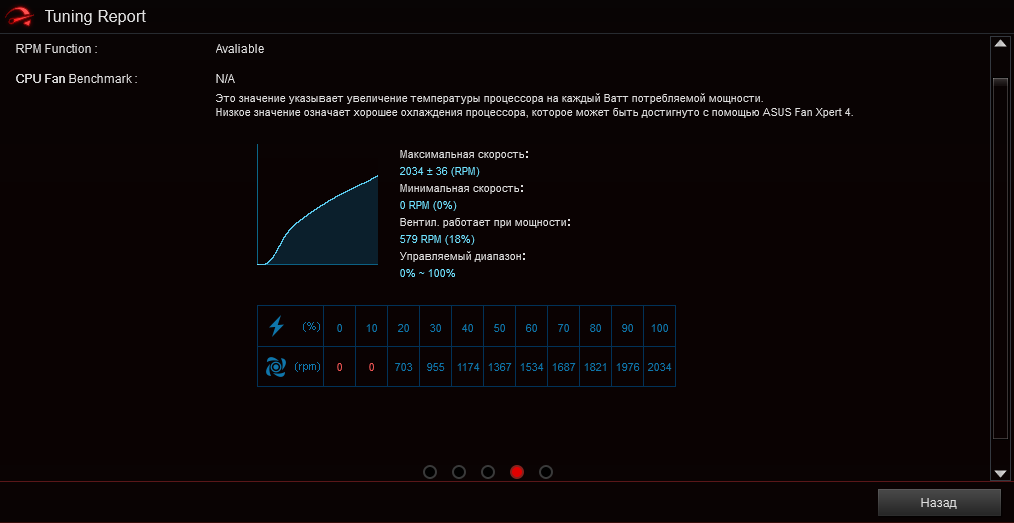

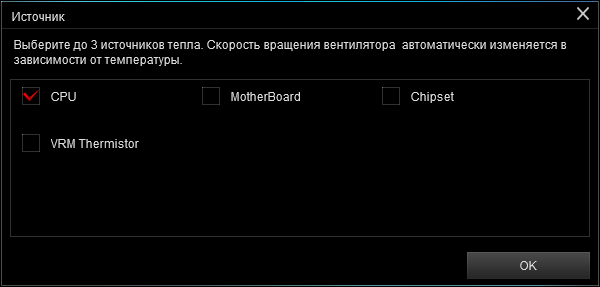

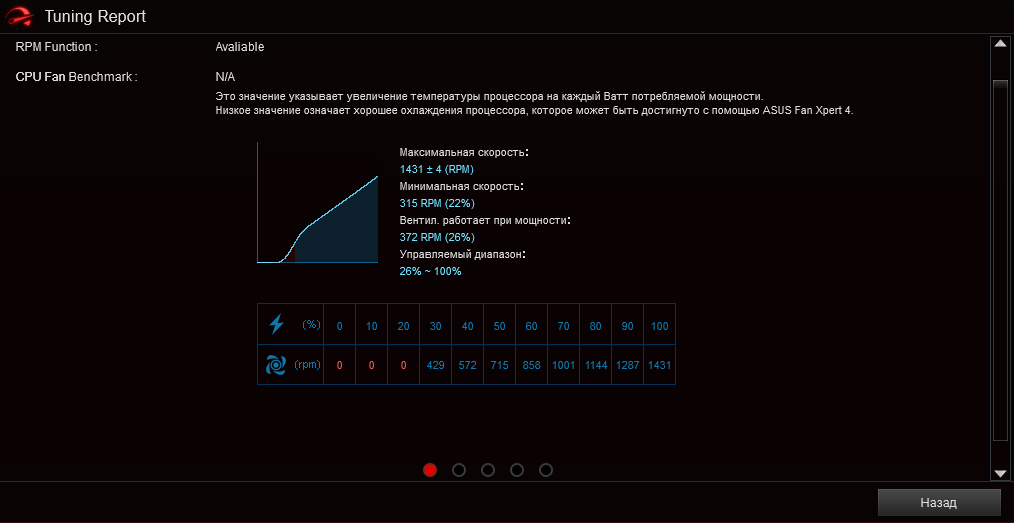

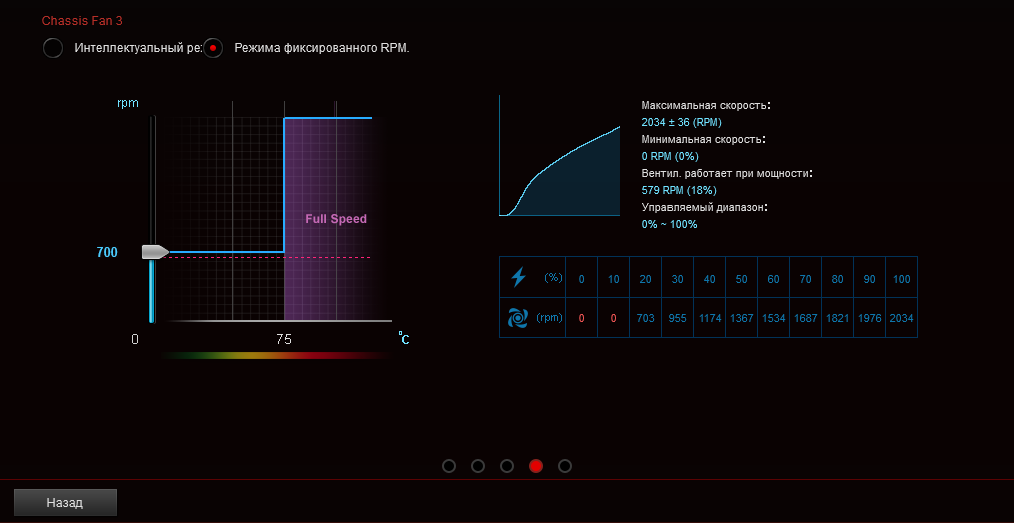

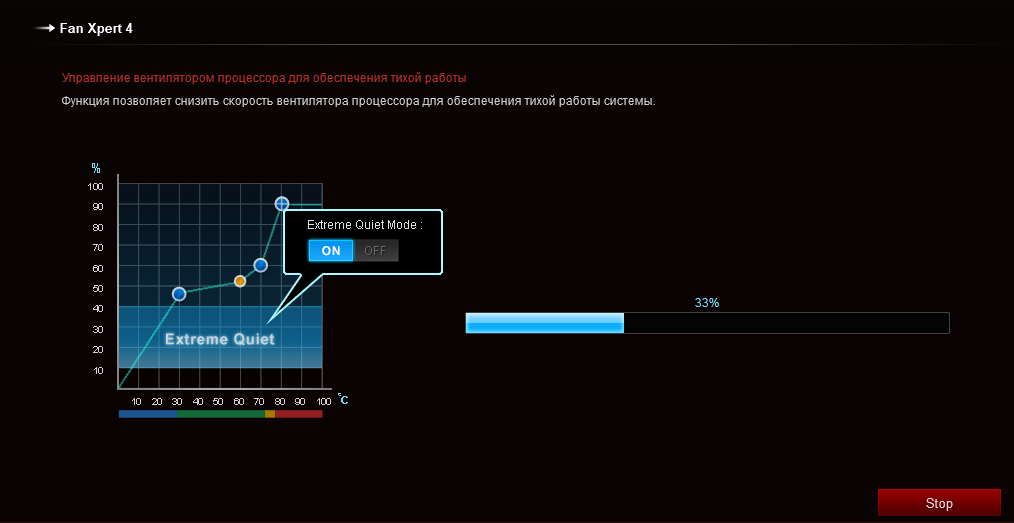

Высокий индекс 4 у Fan Xpert означает готовность механизма к глубокой проработке настроек в области низких частот вращения вентиляторов. Число опорных температур равно тому же, что и в UEFI. При выборе нескольких ориентиром станет наибольшее значение в текущий момент времени.

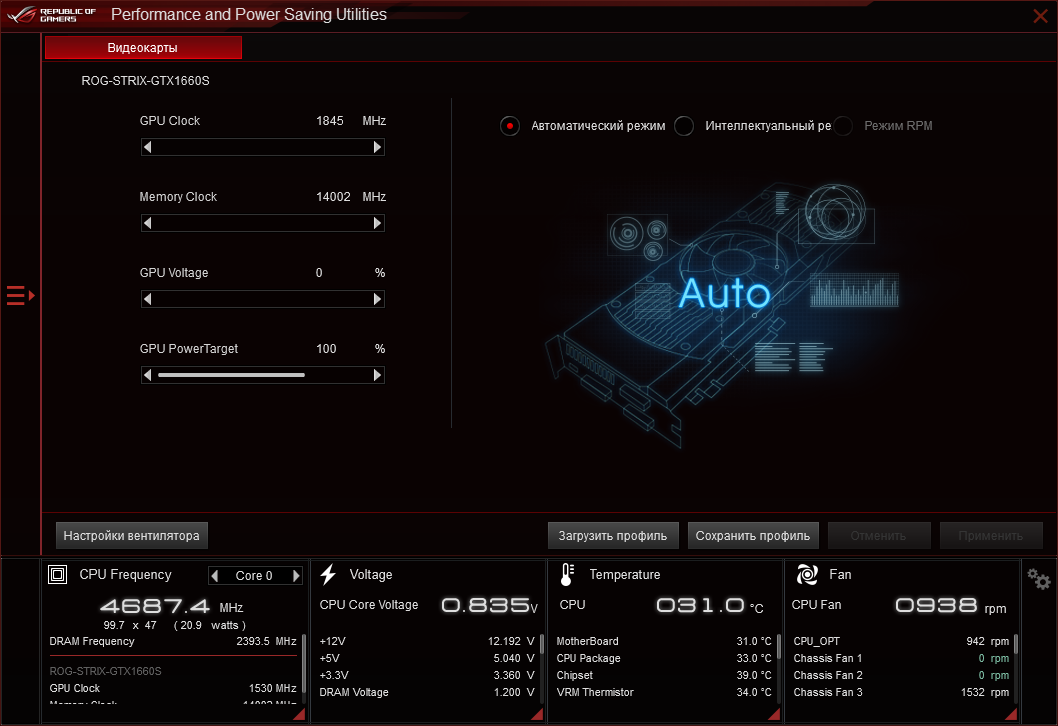

Переустановка среды уже с наличествующей ВК от ASUS в составе ПК вернёт доступ к TurboV EVO. Кроме него будут контролироваться и основные её переменные, включая таходатчик и температуру GPU. Но главное — она станет частью Fan Xpert 4, выгодно выделяясь на фоне штатных возможностей UEFI.

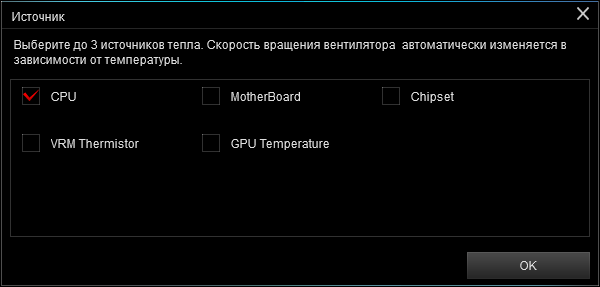

Тем самым, её можно выбрать одной из трёх, либо вообще единственной температурой в качестве опорного значения для работы корпусных вентиляторов.

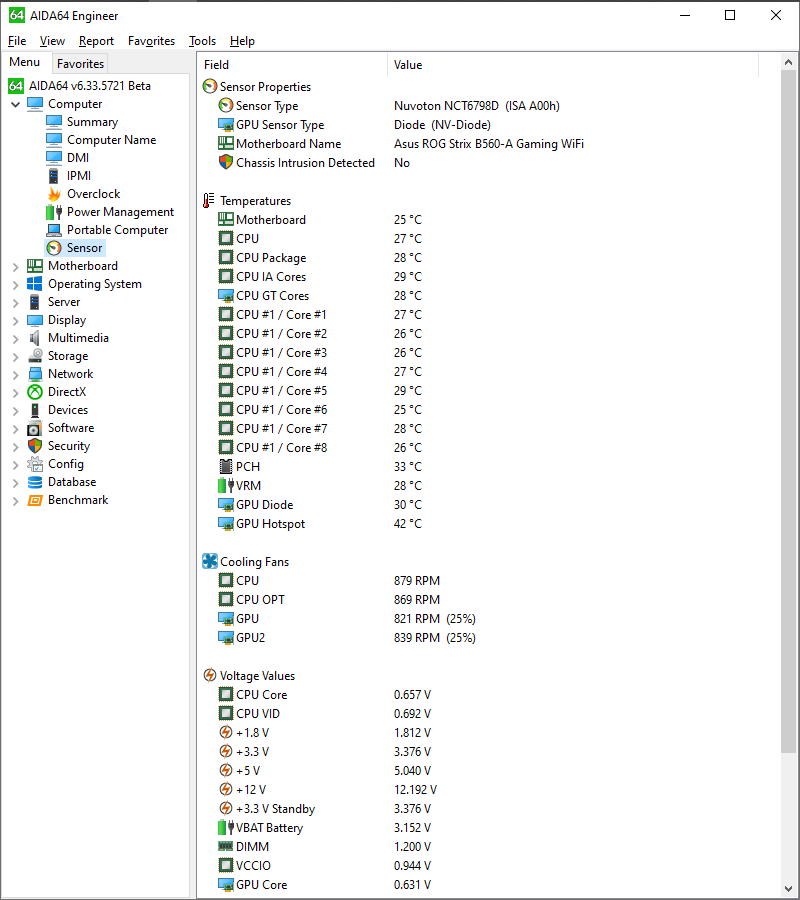

Ни в фирменном ПО, ни в стороннем нет возможности контролировать напряжение SA, все остальные пункты из UEFI там есть.

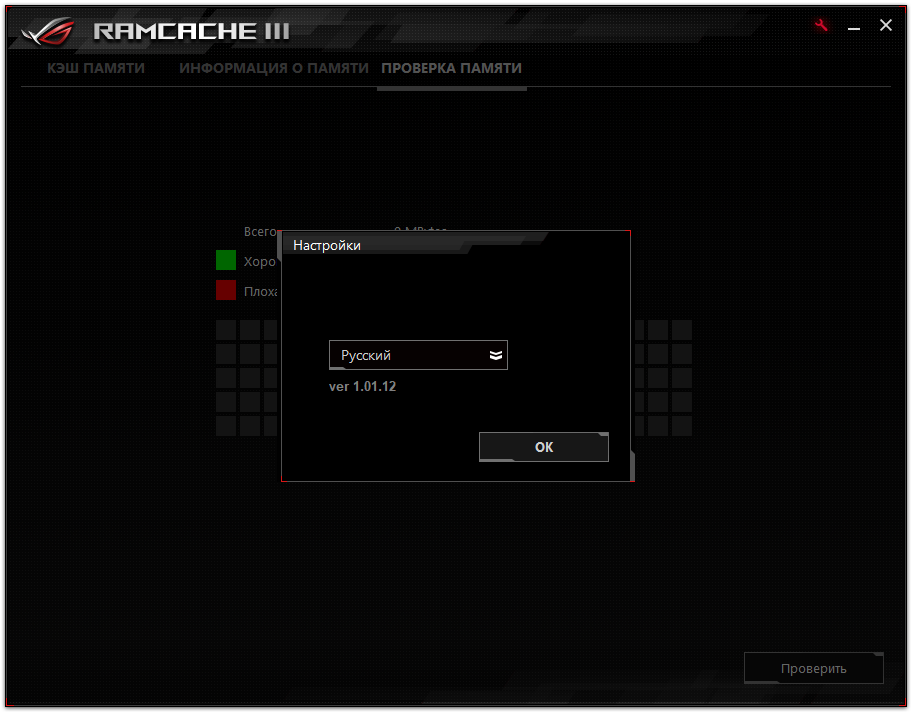

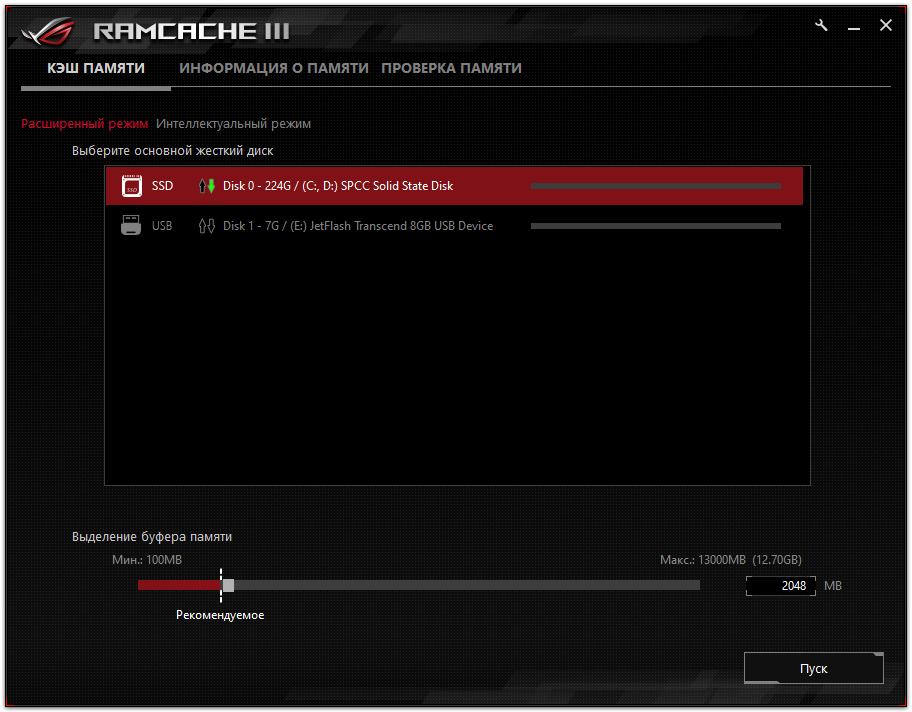

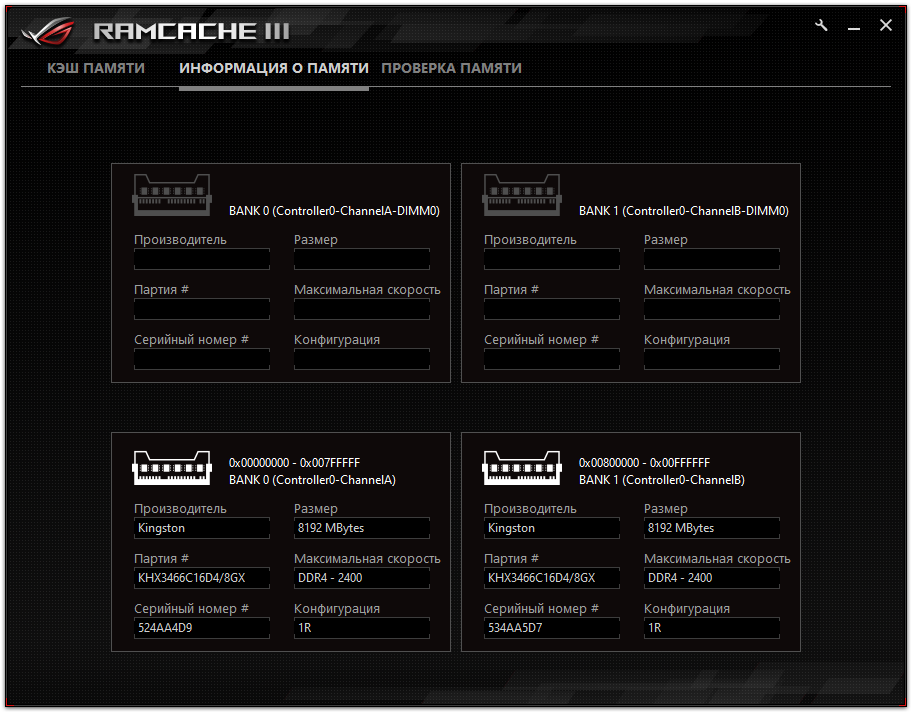

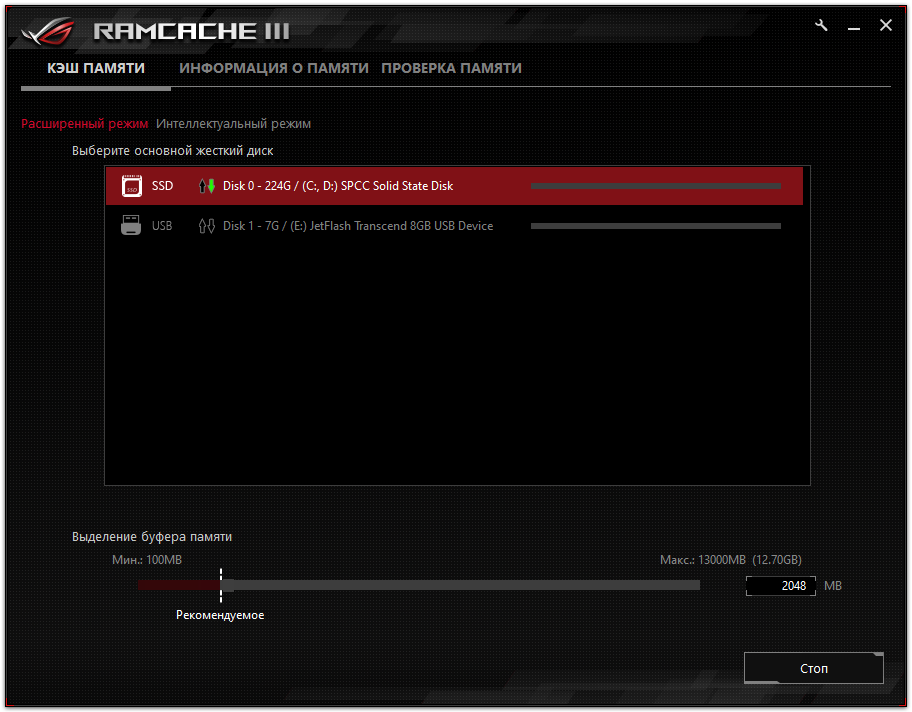

RAMCache III выглядит как и прежде. Интерфейс прост и вряд ли тут стоит ждать чего-то нового. Никаких ошибок в работе замечено не было.

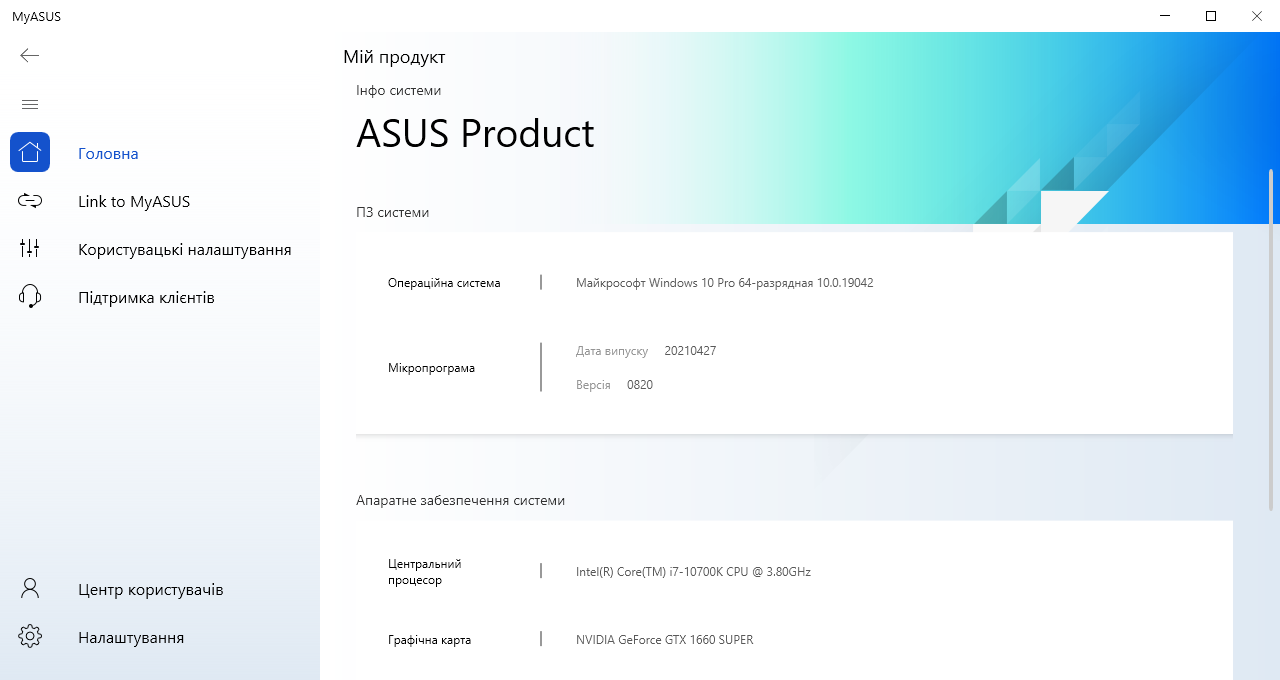

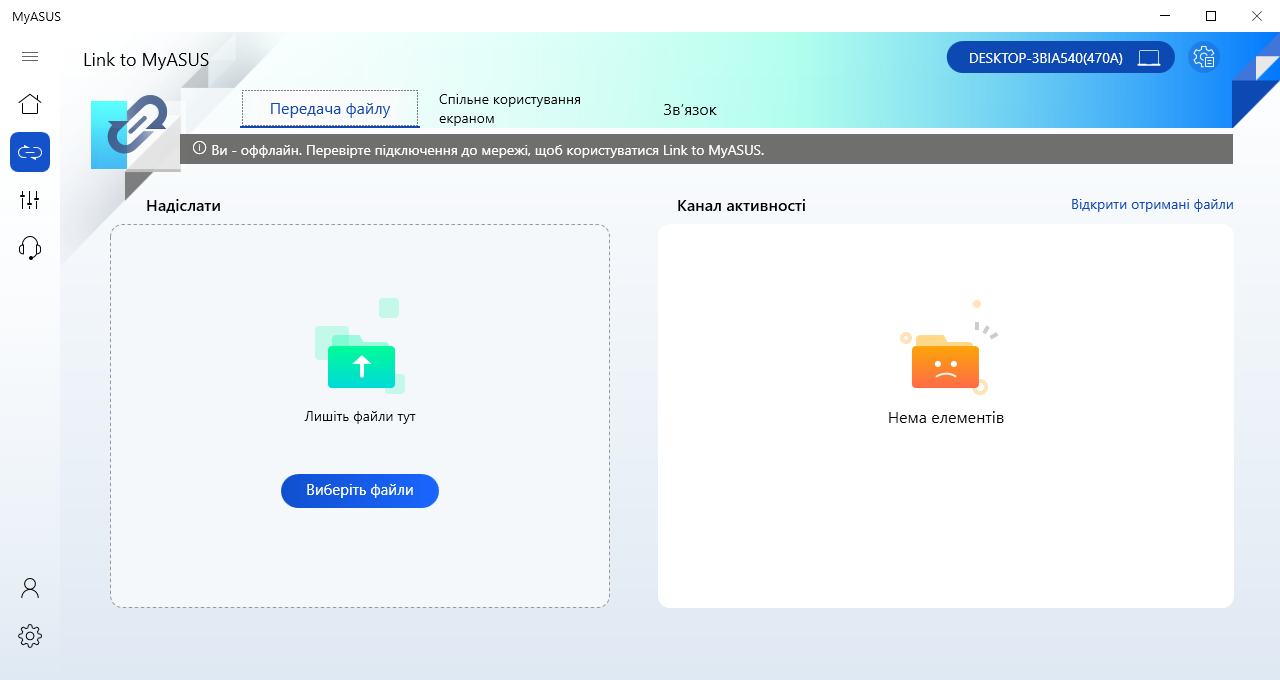

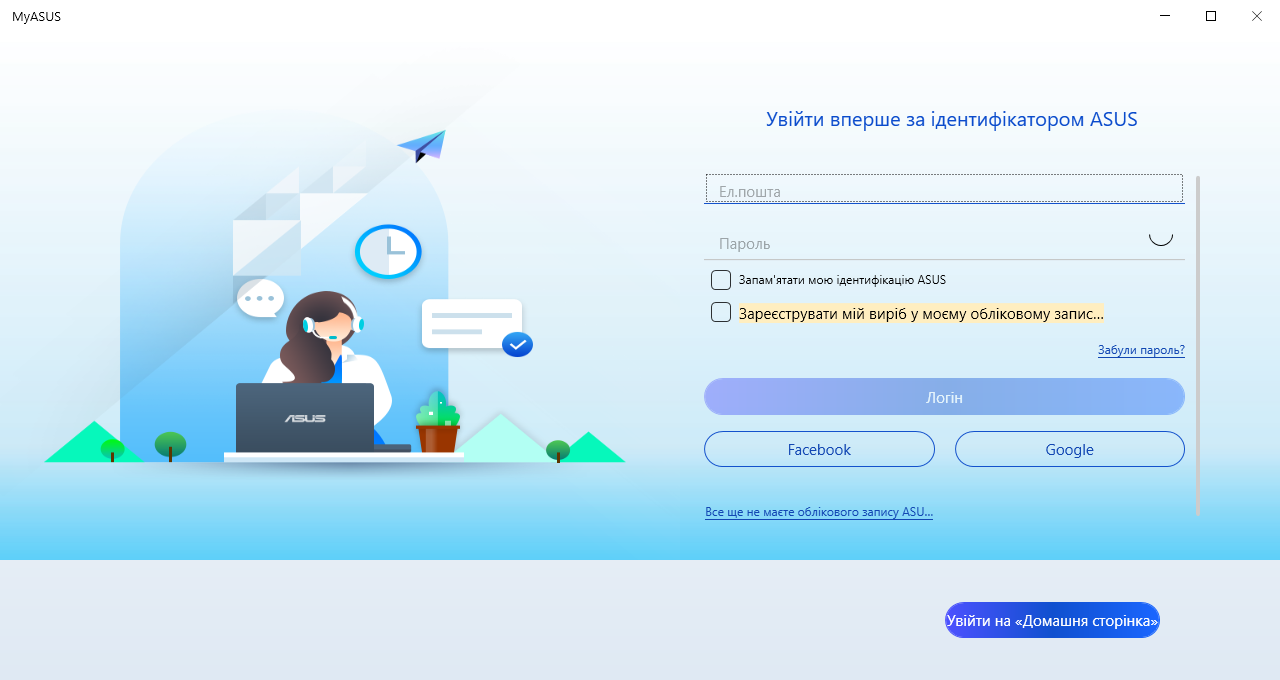

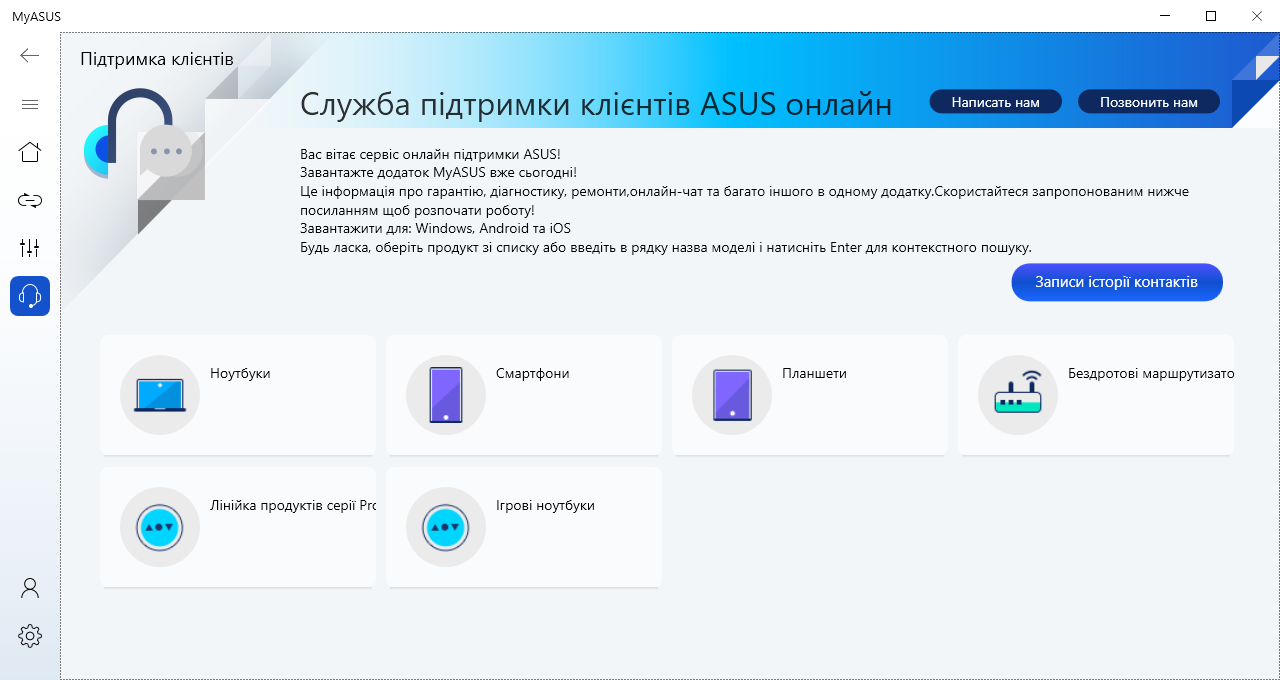

MyASUS — центр по работе с клиентами, справочный, информационный и всё в таком духе. Если Вы не умеете писать письма и общаться на форумах, а вопросы есть и их хочется задать, то этот продукт как раз для таких пользователей. В целом, локализация выполнена отлично, как на русском, так и на украинском языке, за что производителю отдельный плюс. Помимо поддержки, здесь реализовано взаимодействие собранного ПК и мобильного либо носимого устройства (ноутбука): передача файлов и ссылок, демонстрация изображений на экран и прочее. Для них, само собой, тоже потребуется установить ПО для сопряжения. Это — начало чего-то нового, за желание развиваться ASUS можно только хвалить.

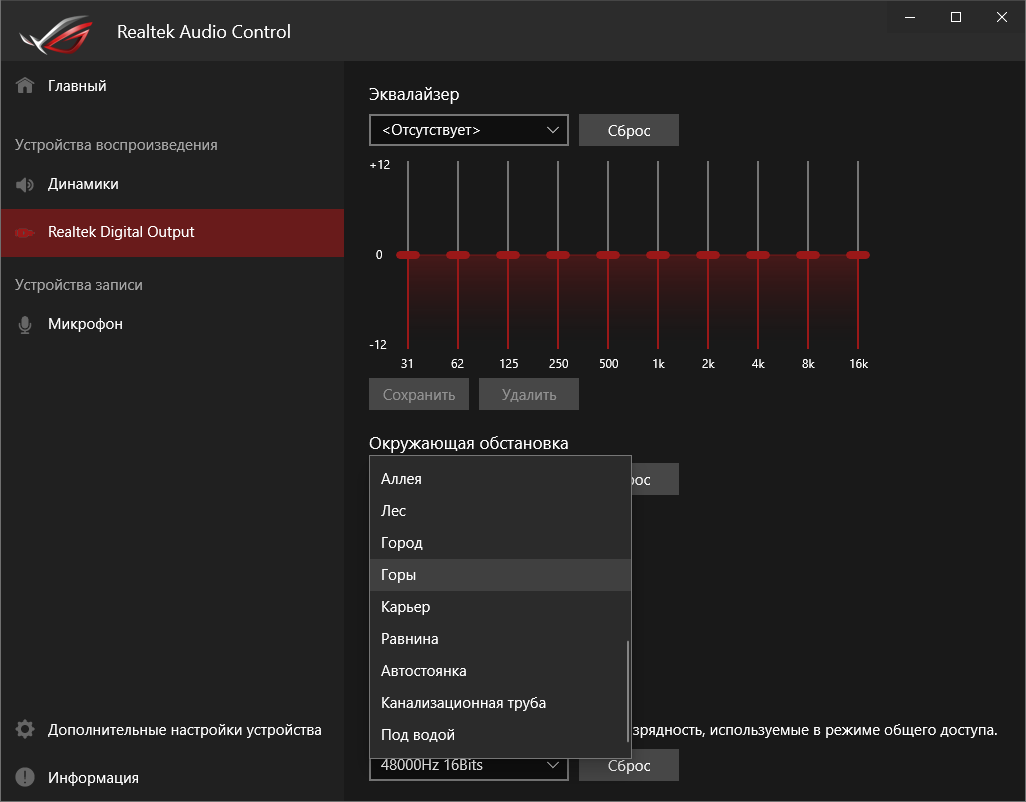

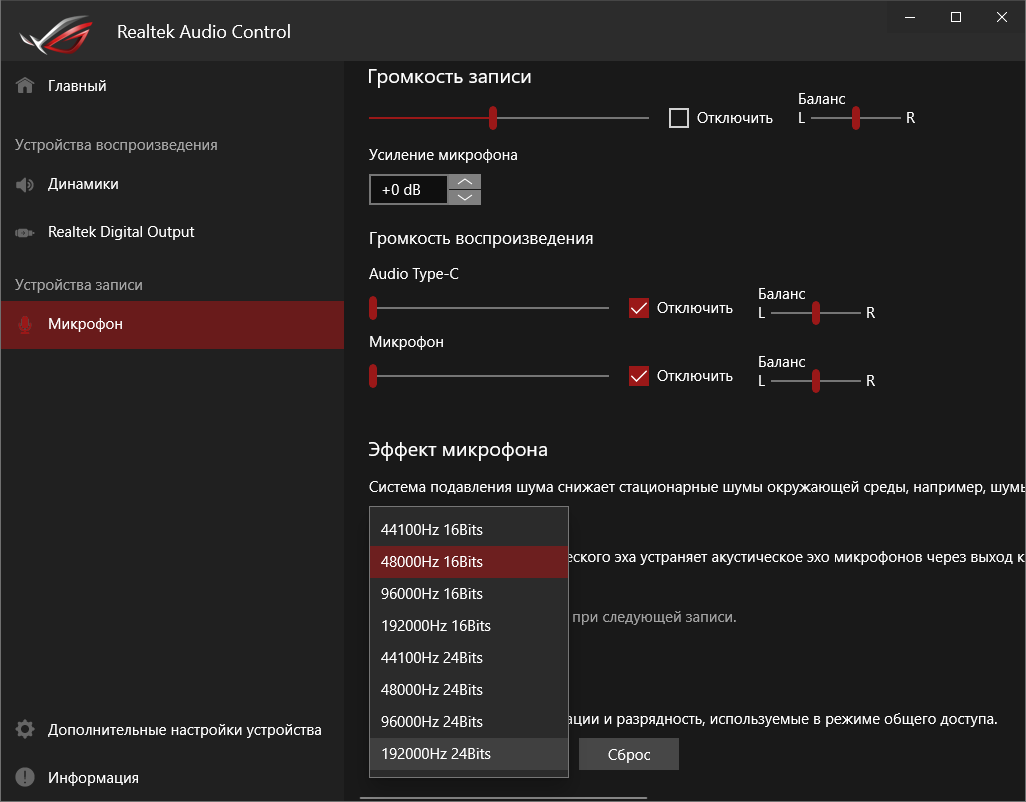

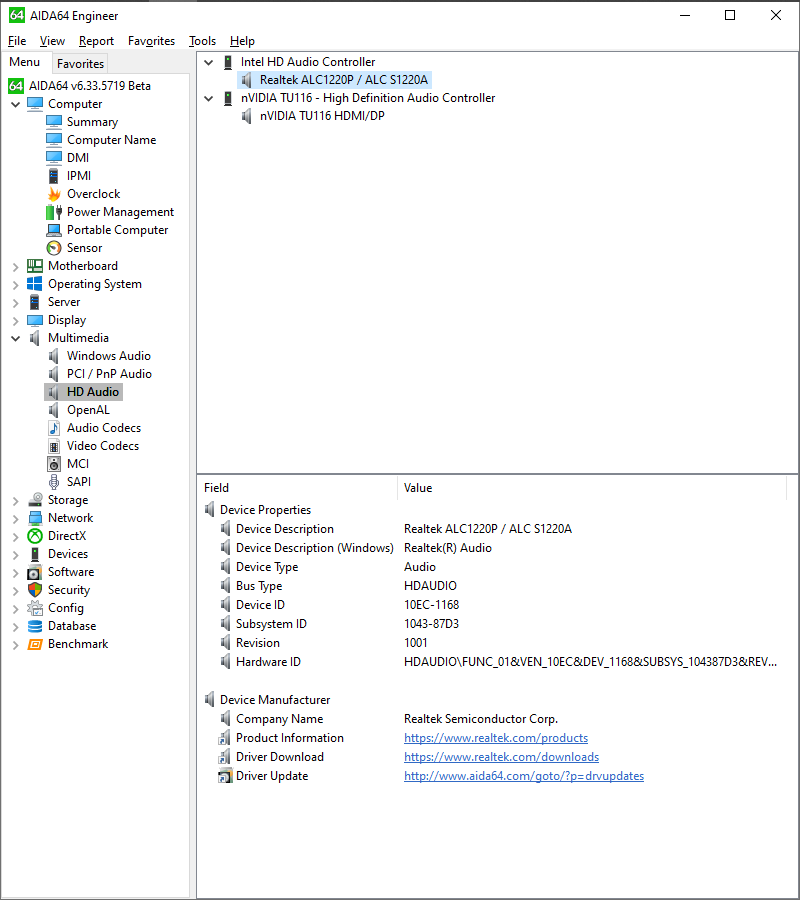

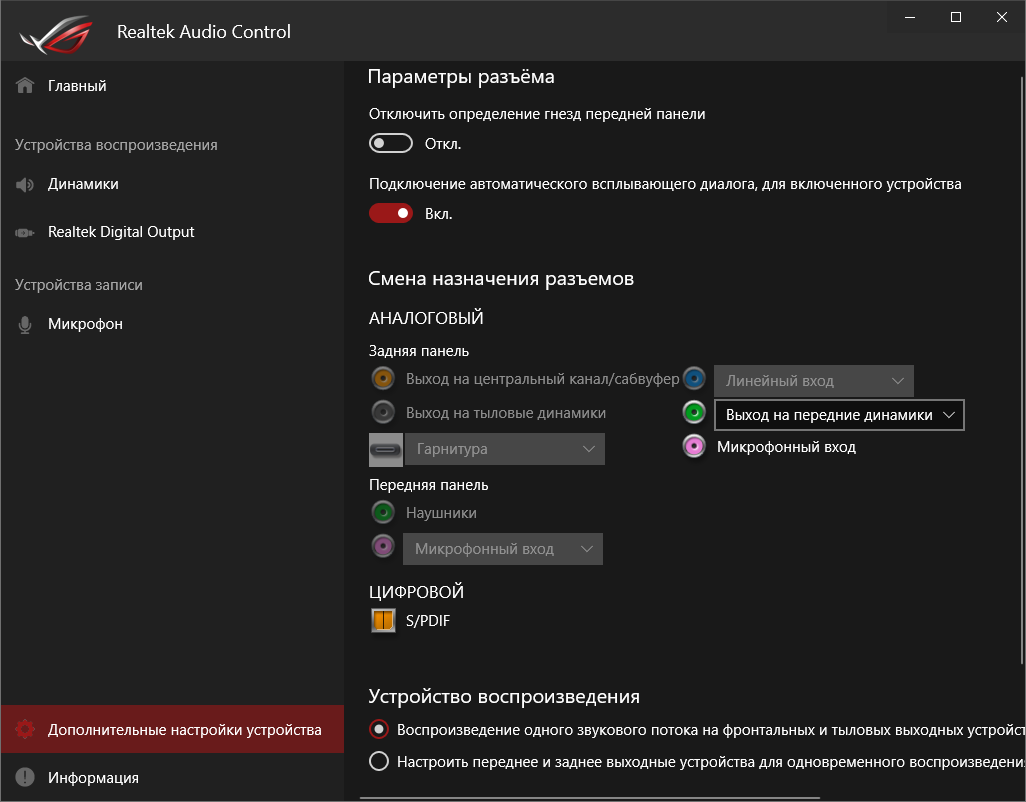

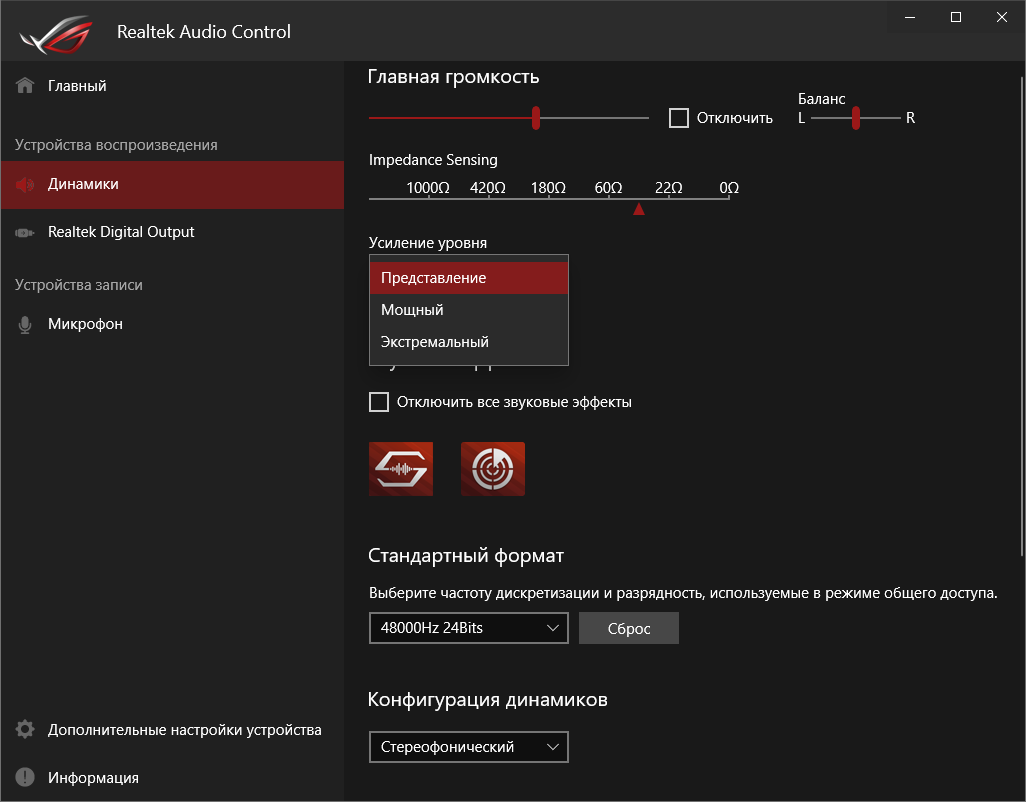

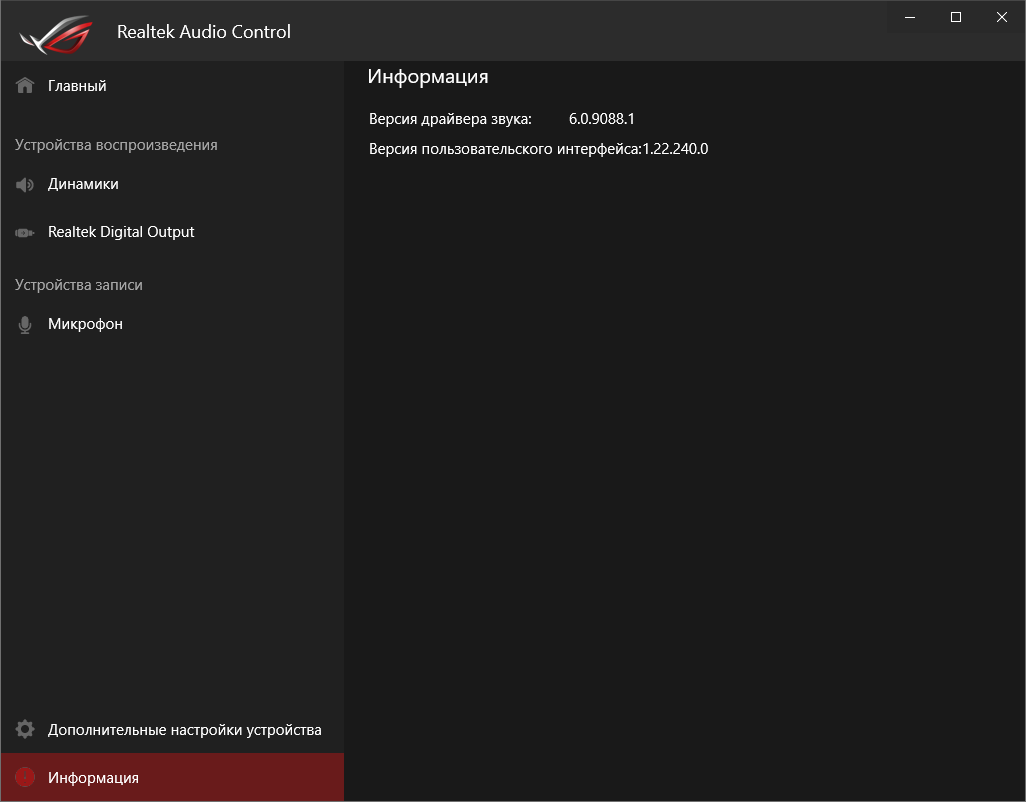

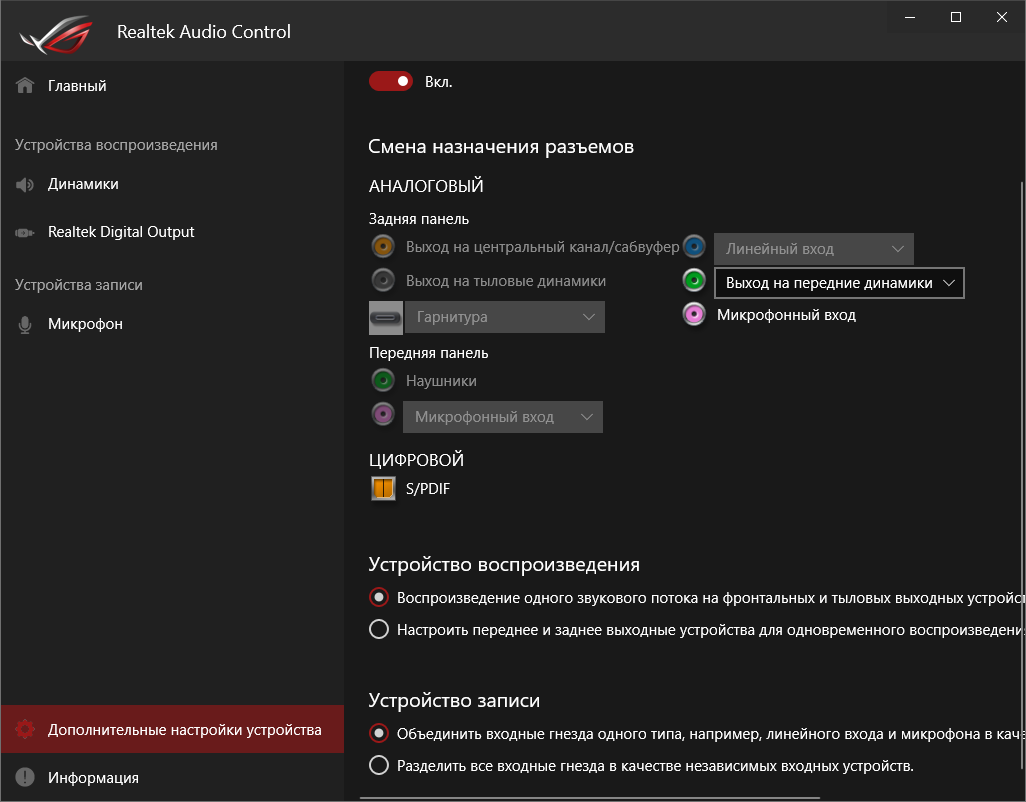

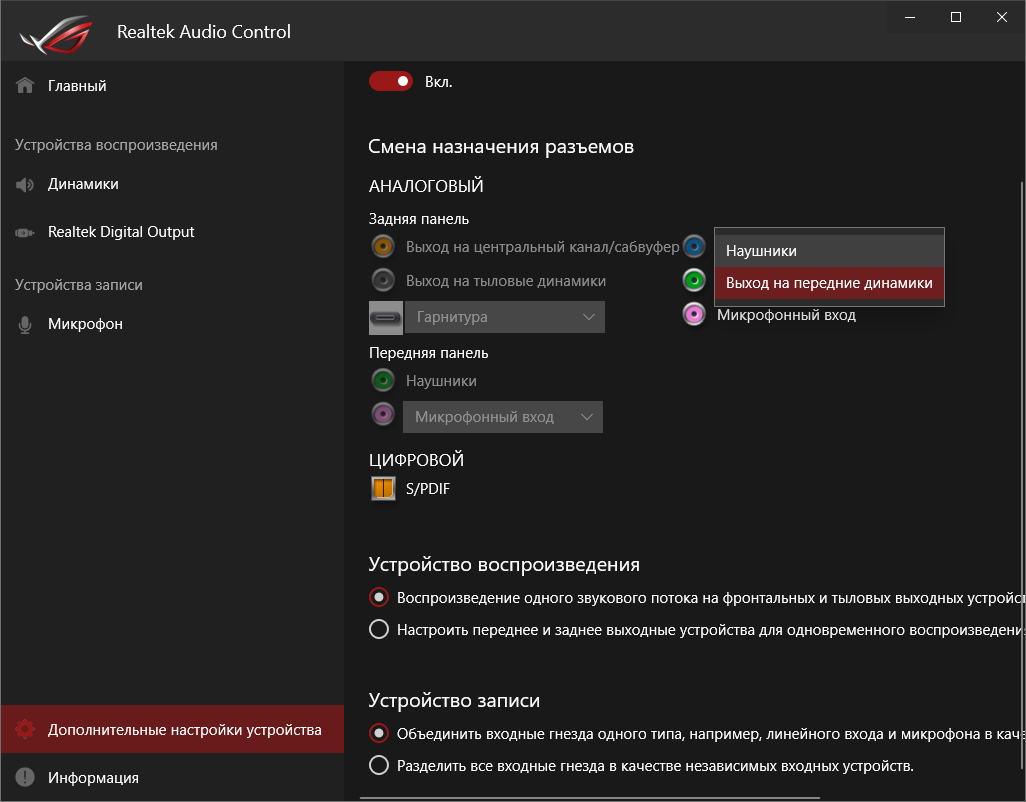

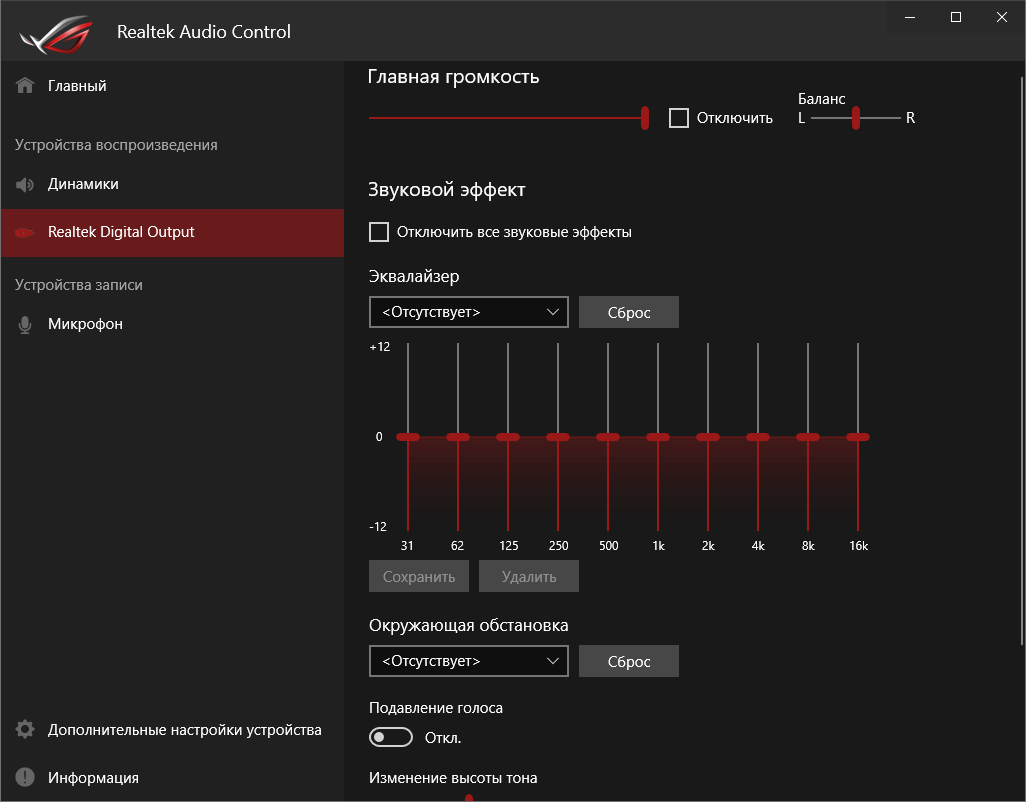

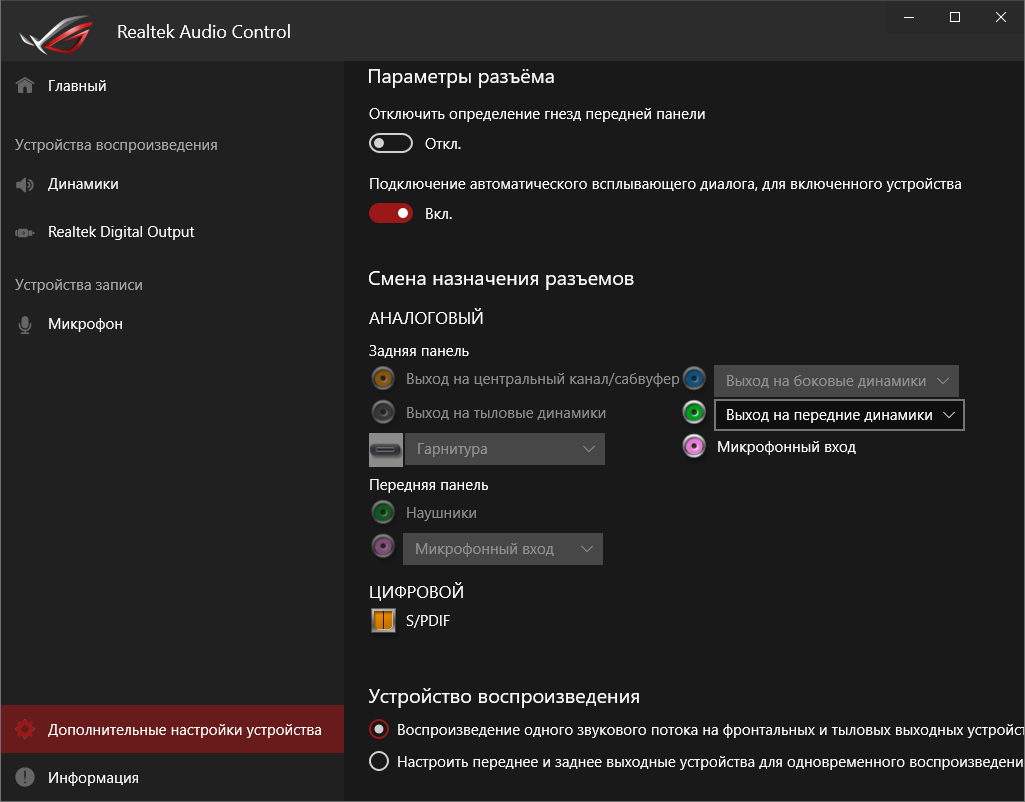

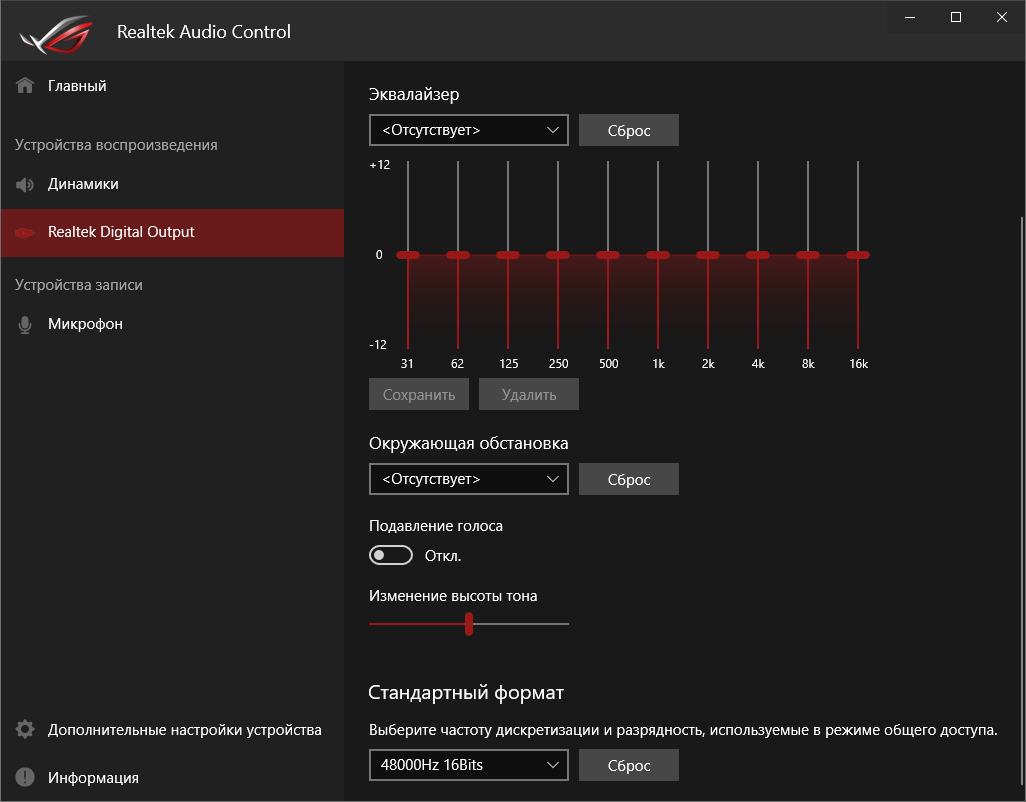

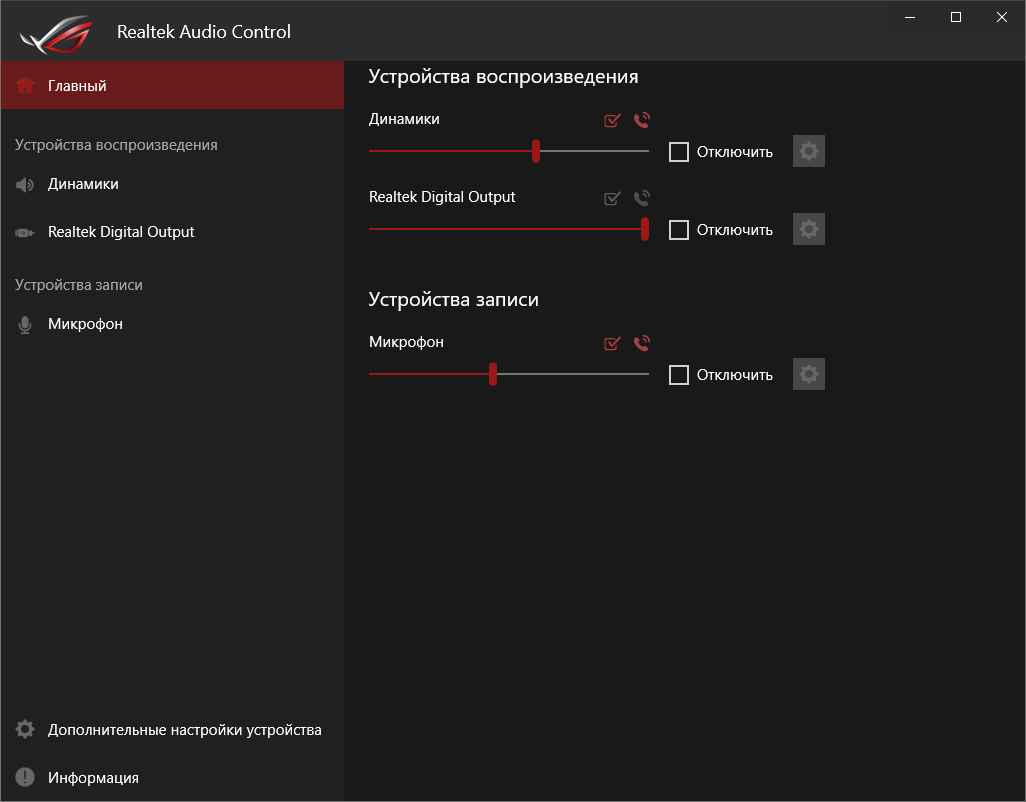

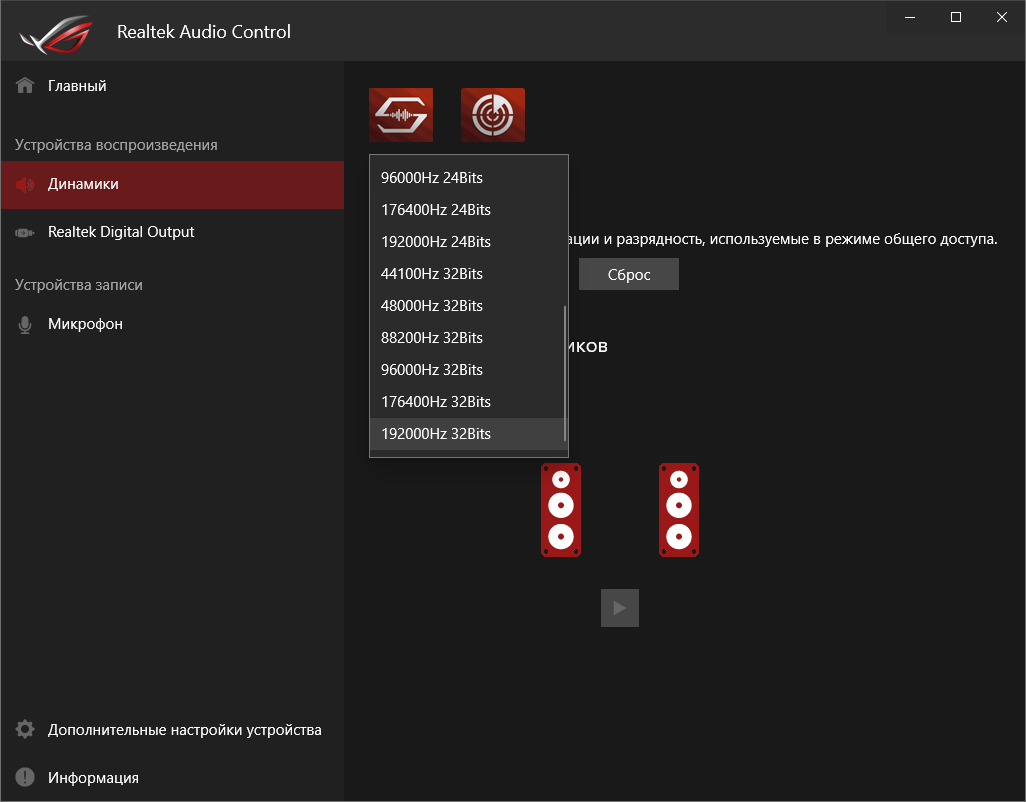

Звуковая подсистема выстроена вокруг до недавних пор старшего кодека от Realtek, только лишь в 2021 году получившим смену, ней воспользовались во флагманских продуктах. Здесь остались прежние наработки, как аппаратные, о чём речь шла в первой части обзора, так и программные. Первоначальная настройка проходит в конфигураторе от родительской компании, стилизованным под продукцию ASUS ROG. Степень предусиления выходного сигнала можно менять вручную и это даёт эффект. Субъективные впечатления от прослушивания могу подтвердить с теми же, что и в прочих аналогичных продуктах.

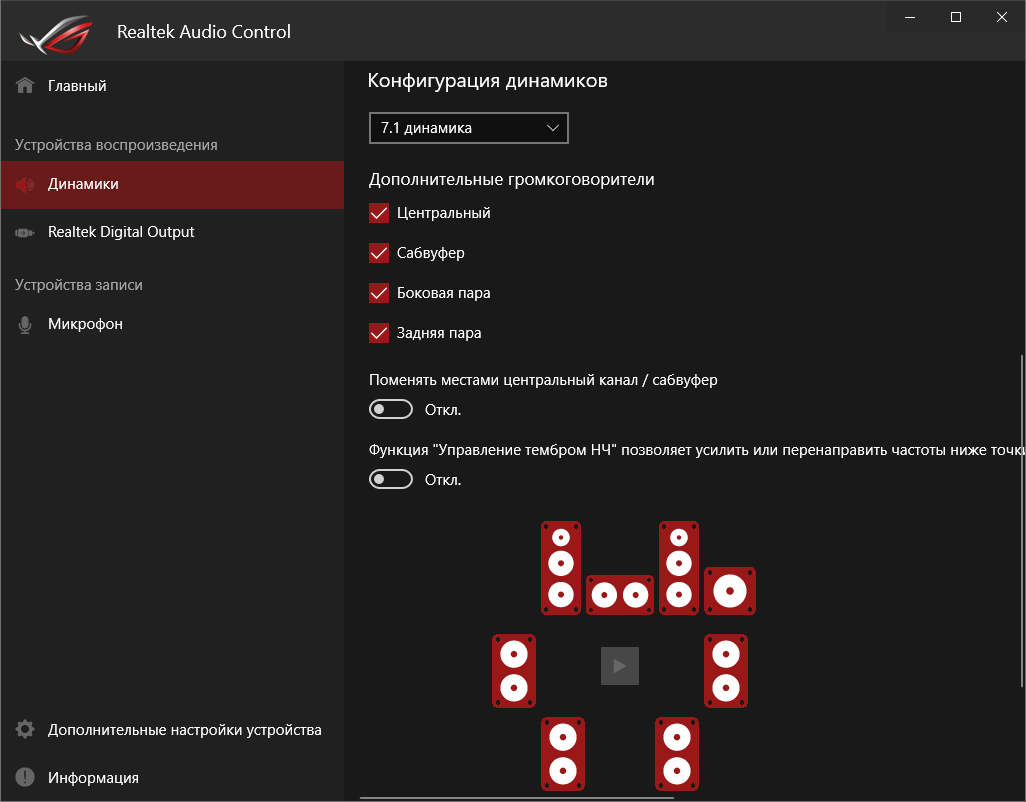

Помимо наушников, конечно же, позаботились и про поддержку многоканальных конфигураций.

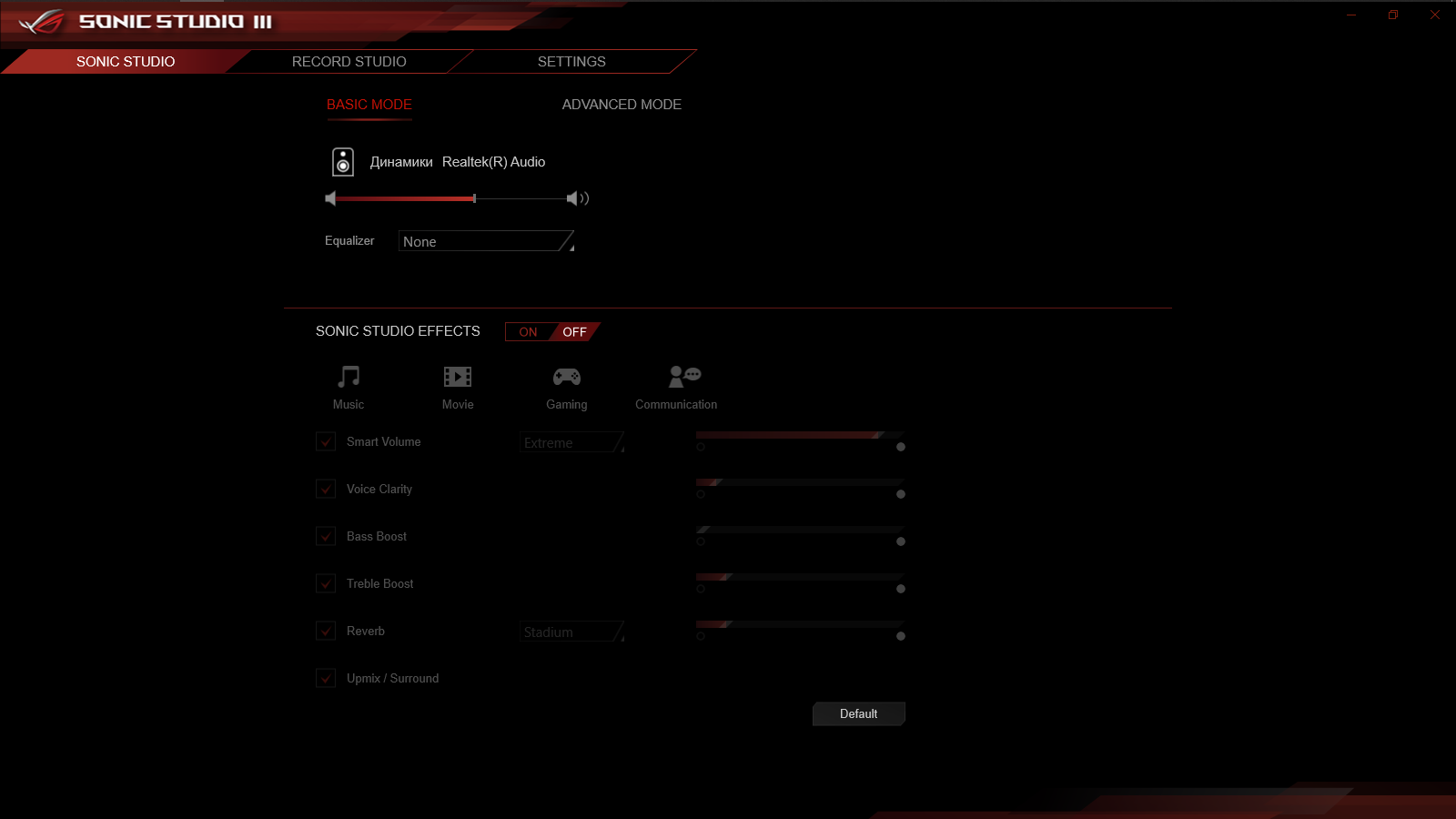

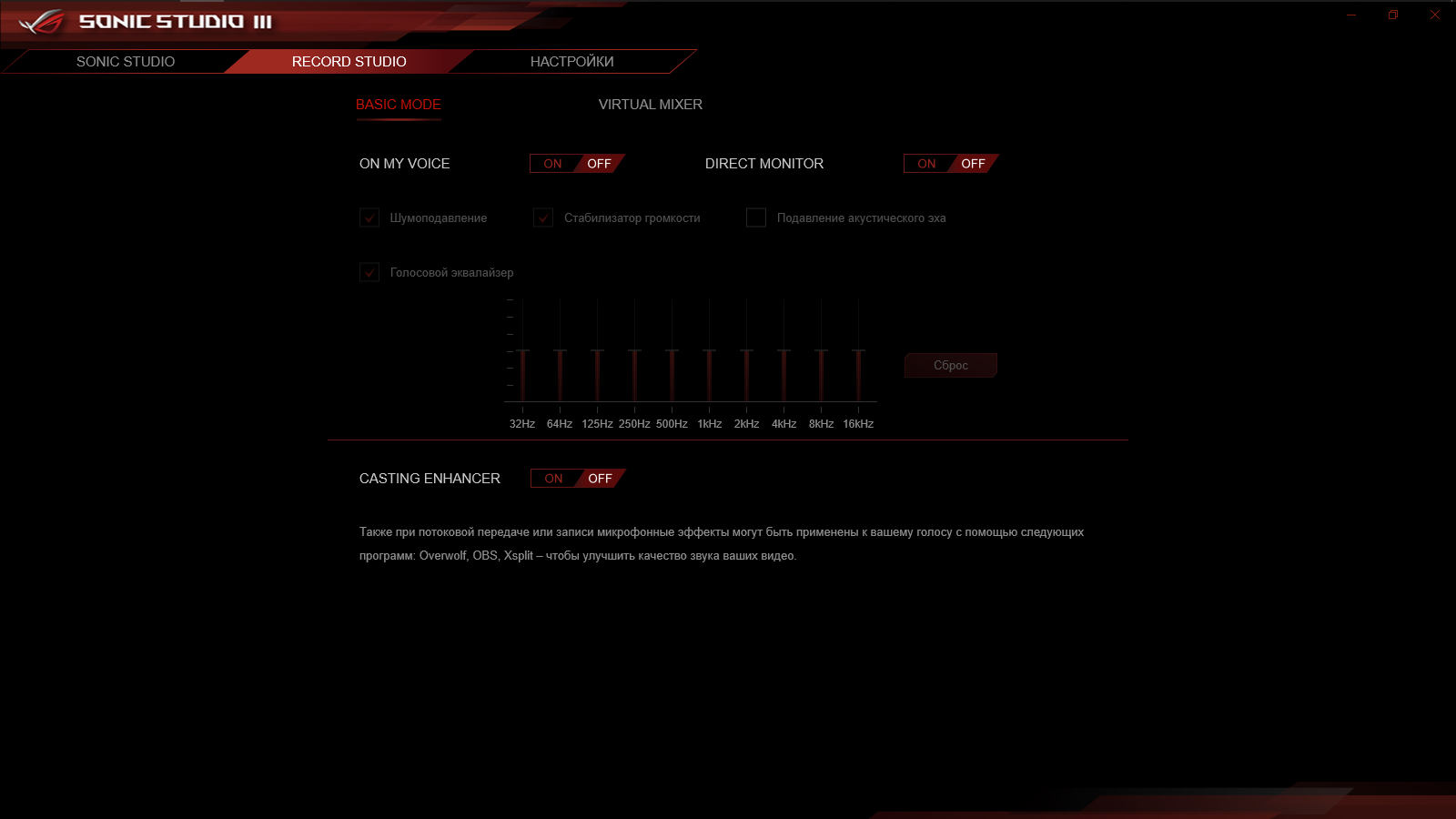

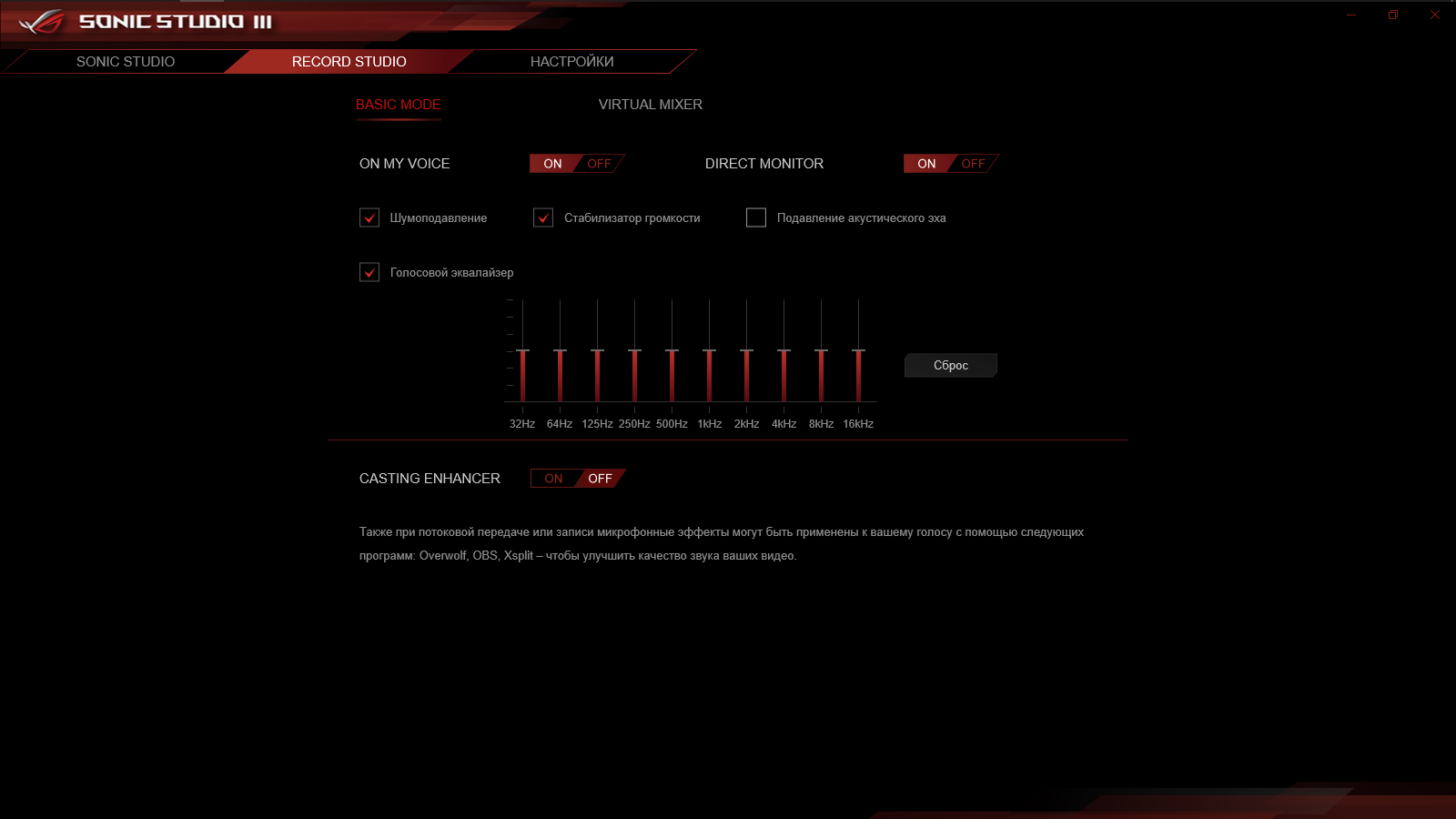

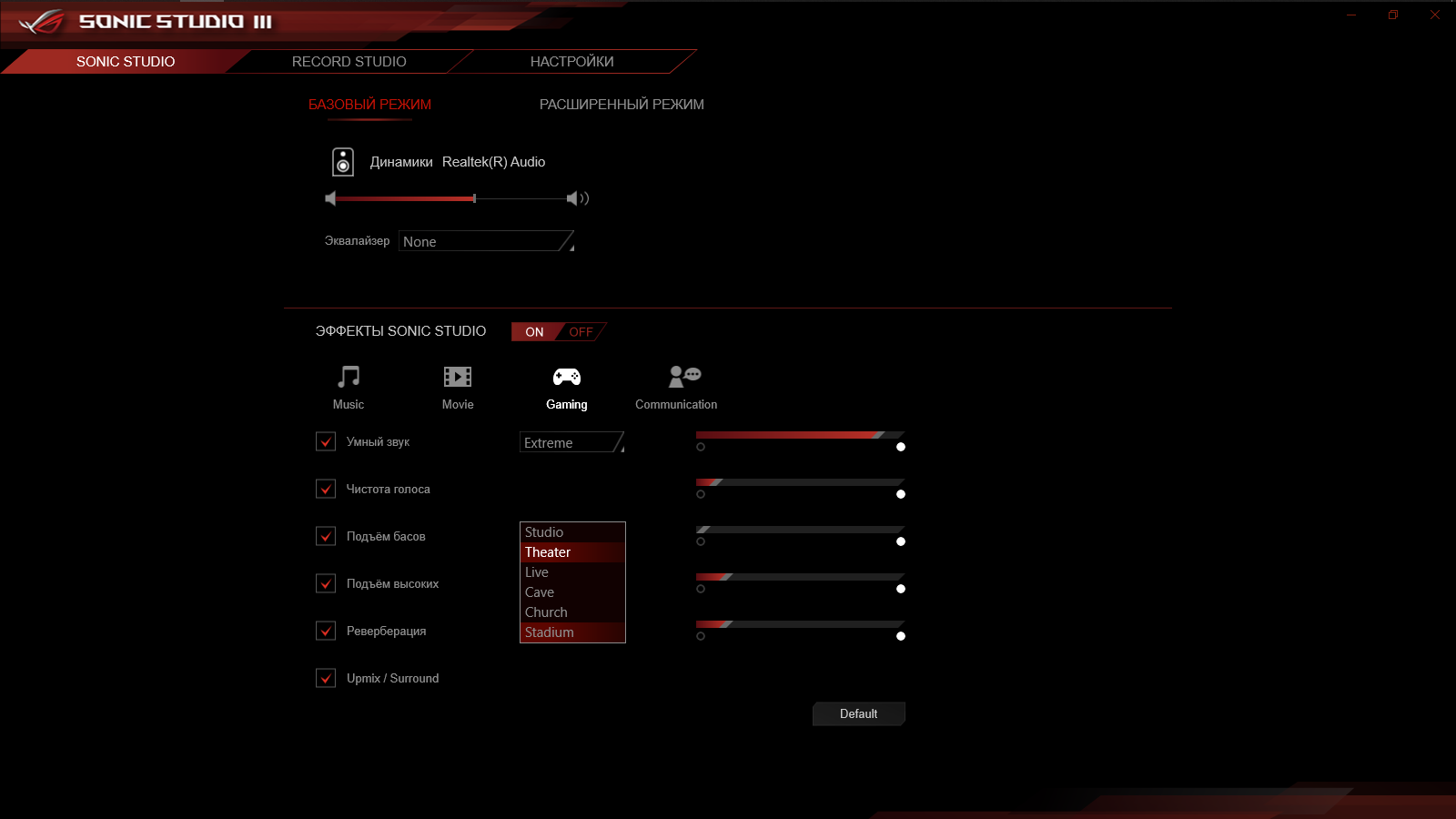

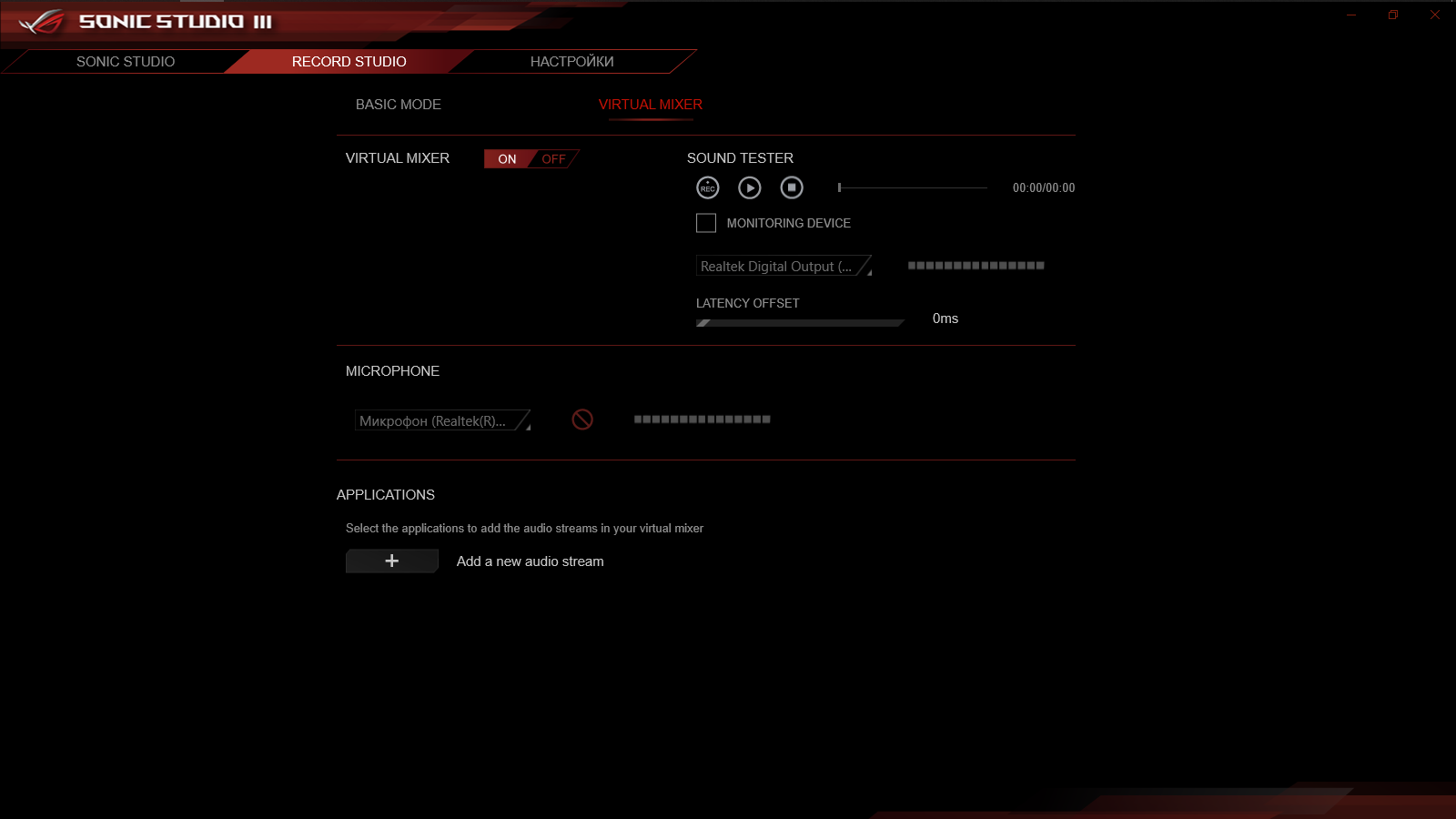

Для новых акцентов в звучании предлагается фирменный бонус в лице Sonic Studio III. Тут заготовлены профили, их можно модифицировать, есть и более простой инструмент в лице эквалайзера. Record Studio предназначен для отстройки сигнала с микрофона.

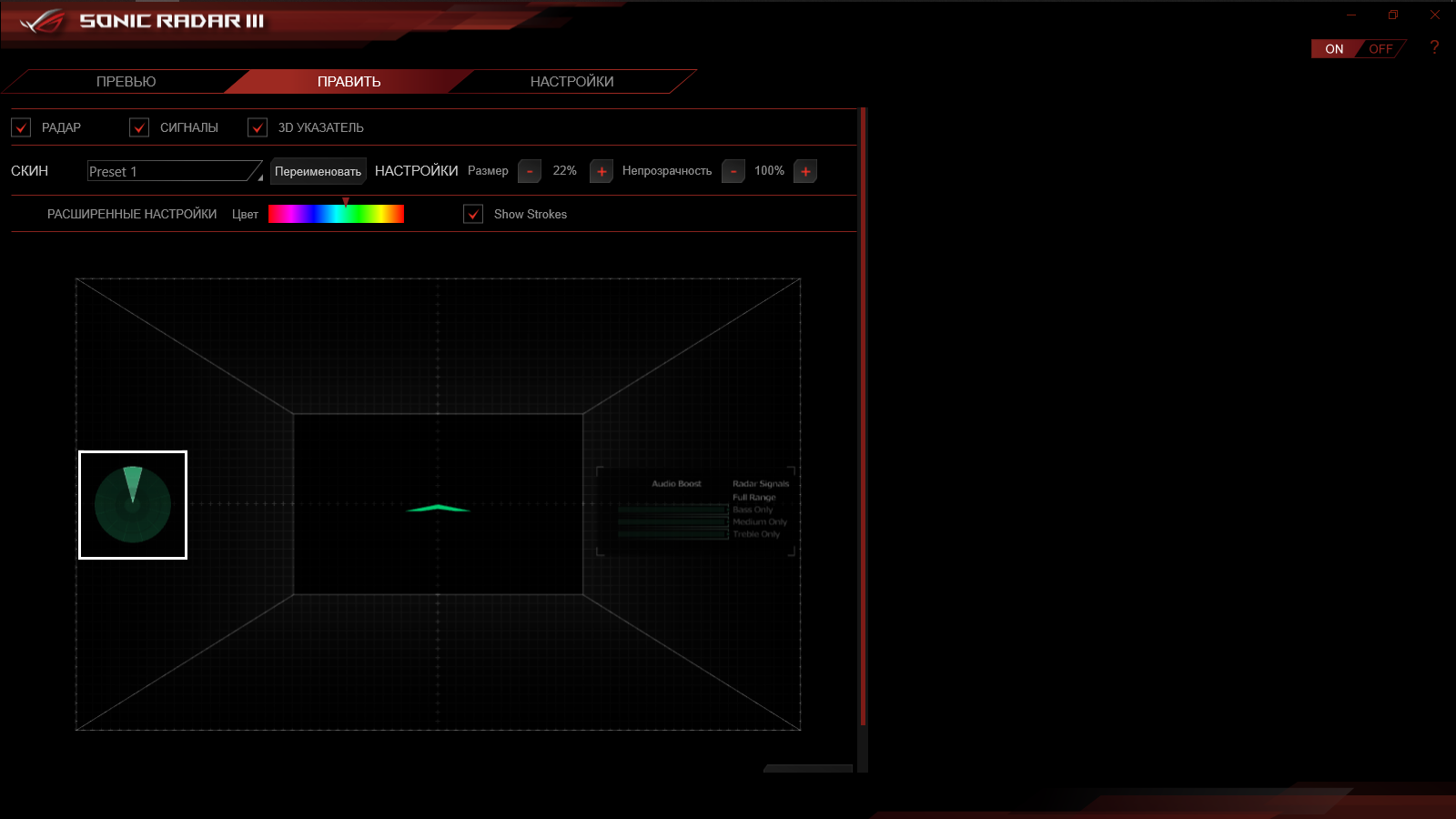

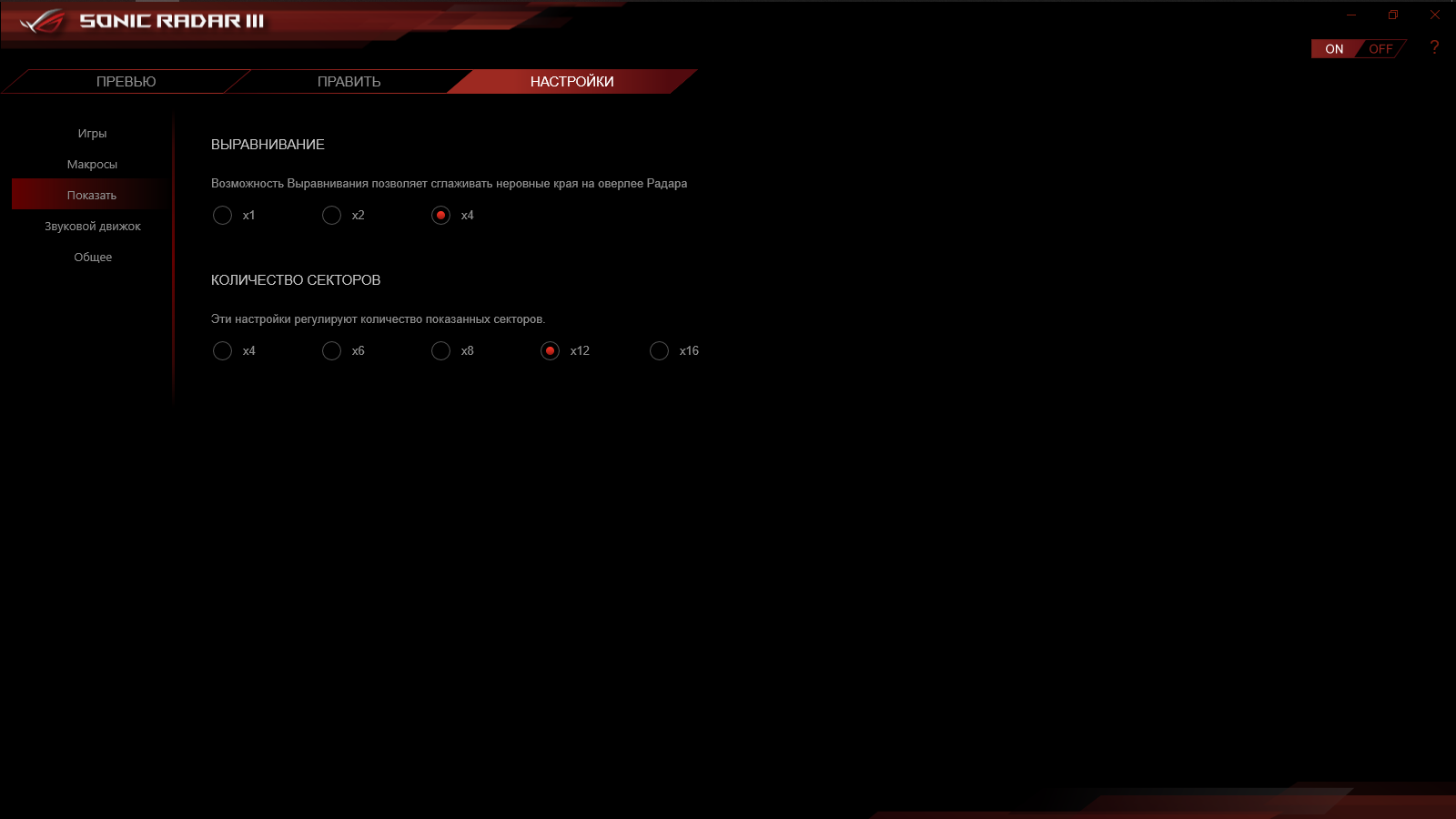

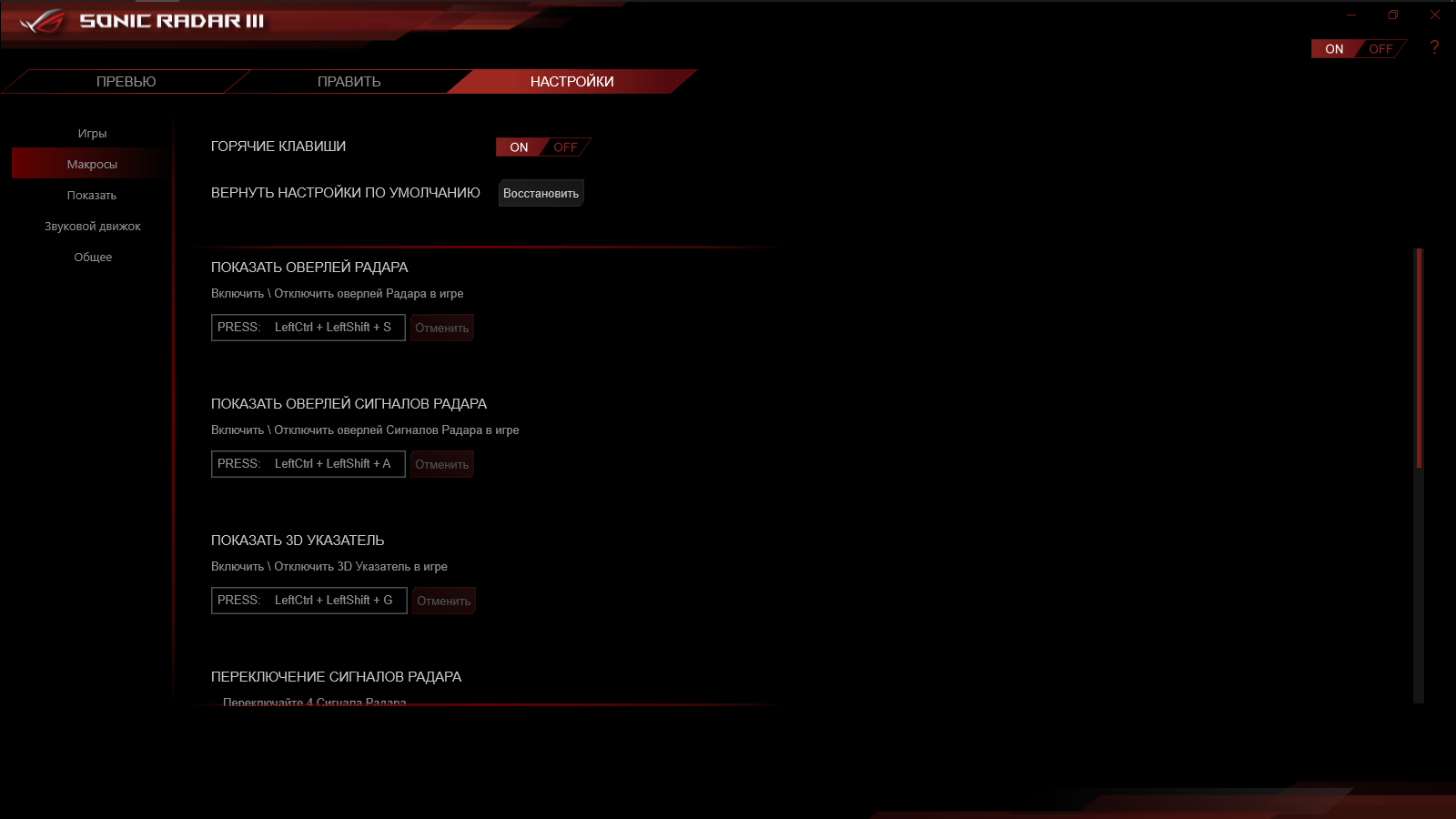

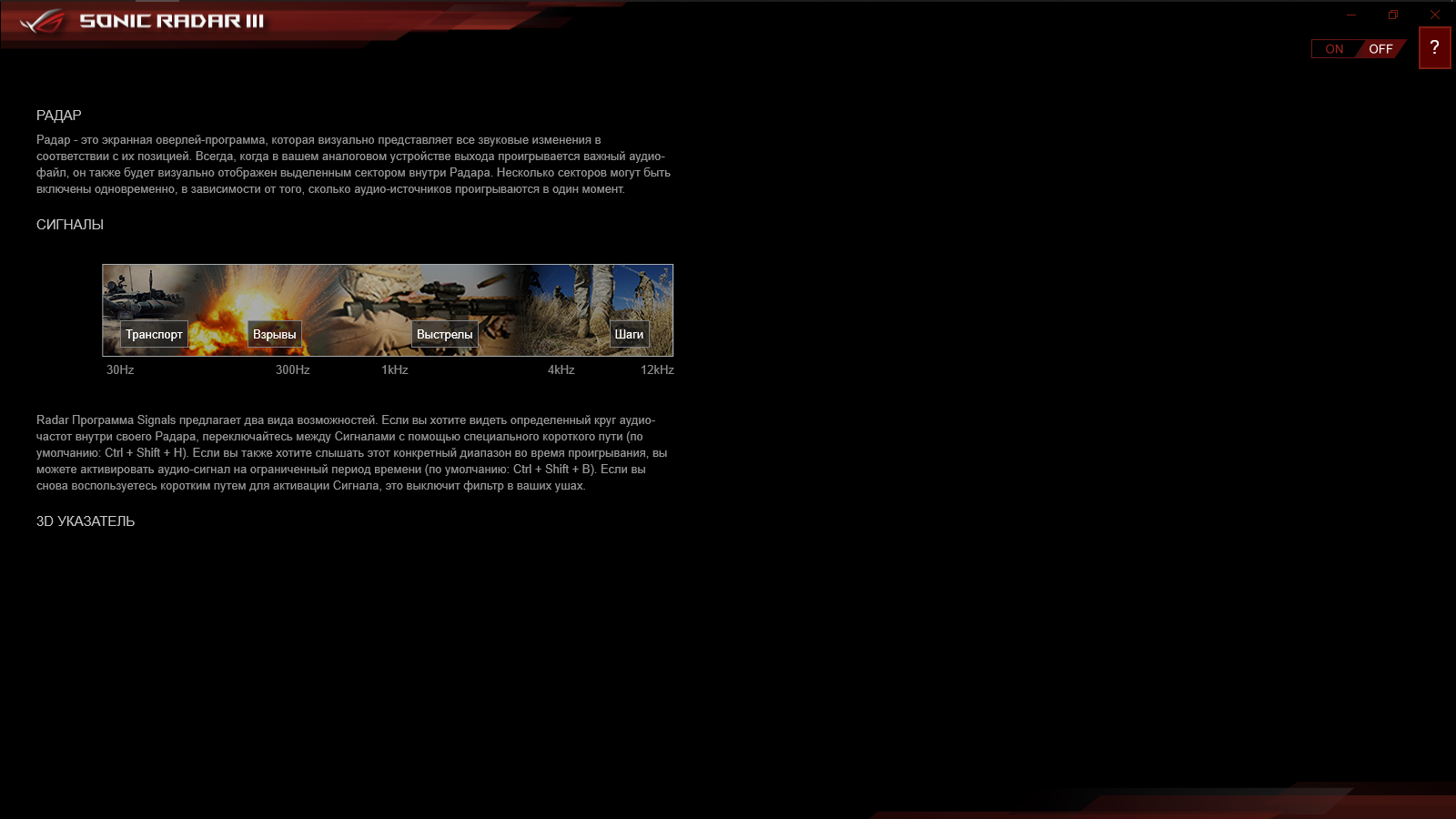

Sonic Radar III будет интересен почитателям жанра FPS.

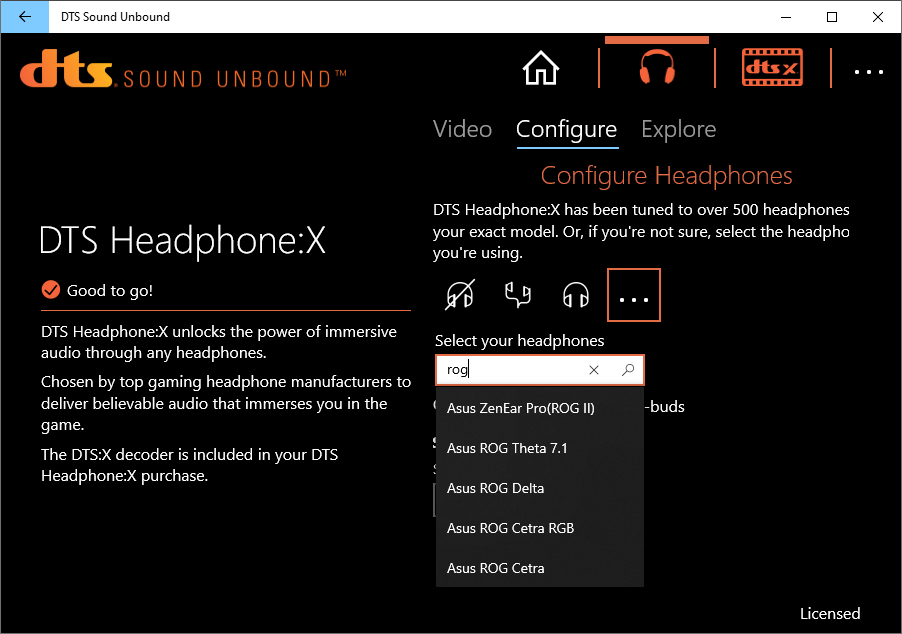

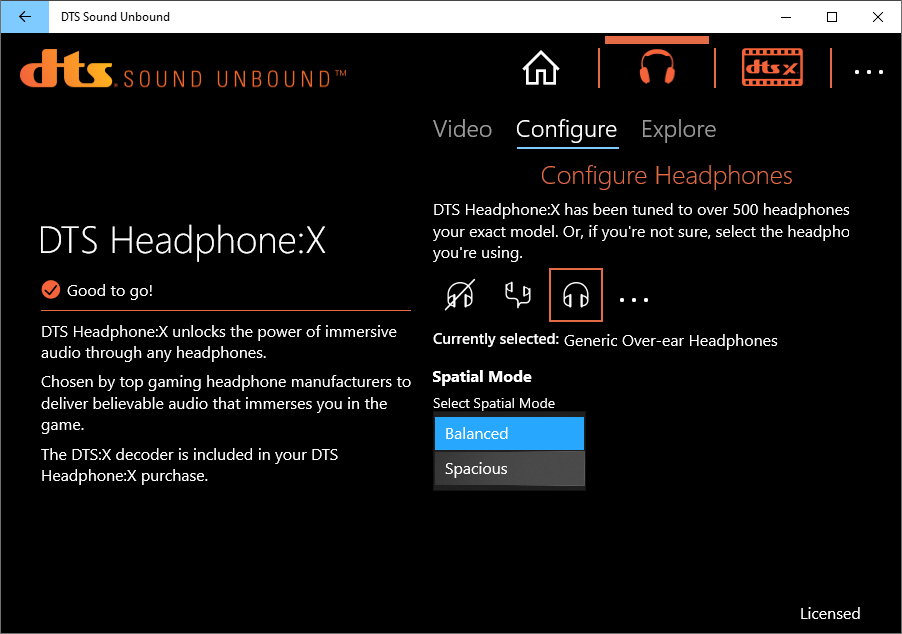

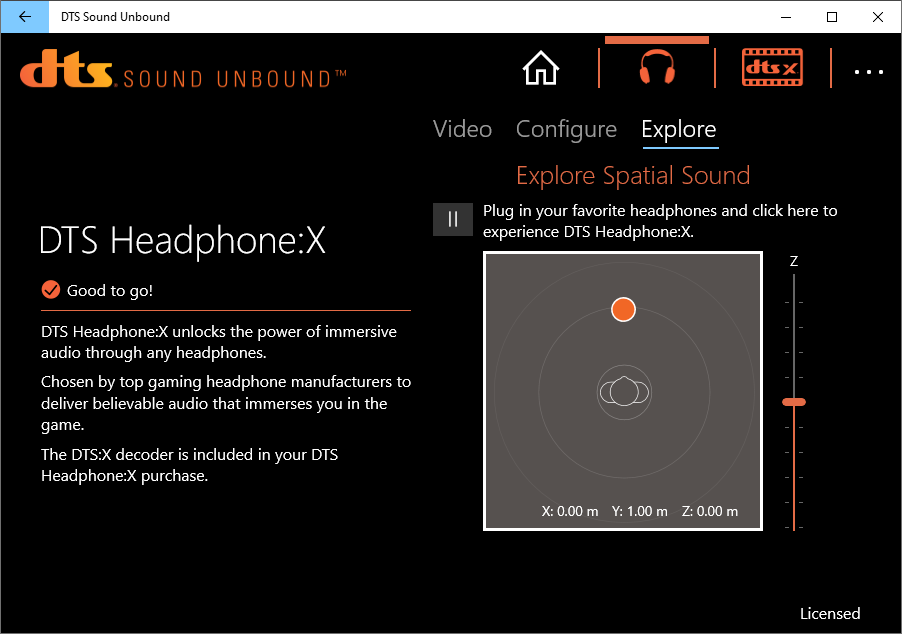

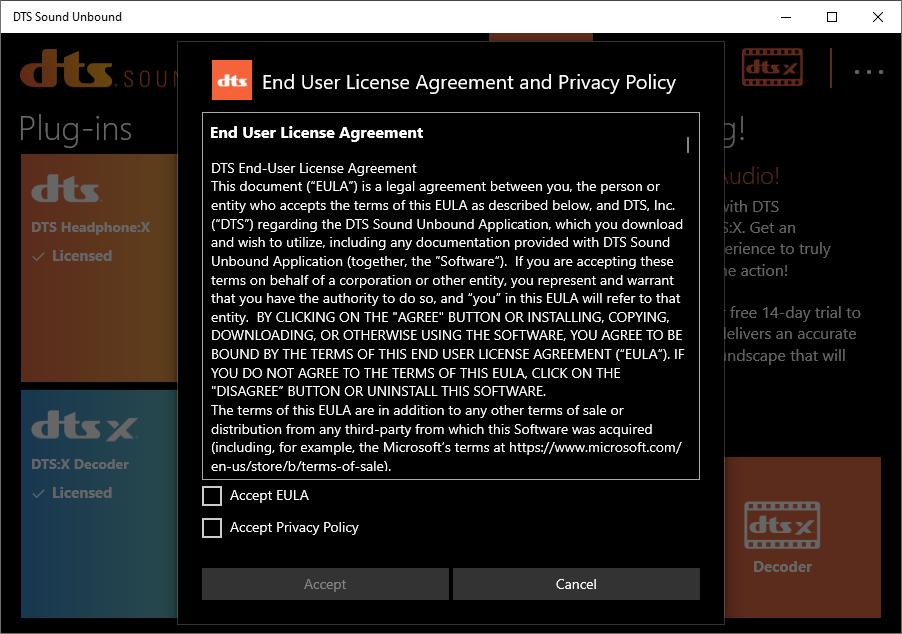

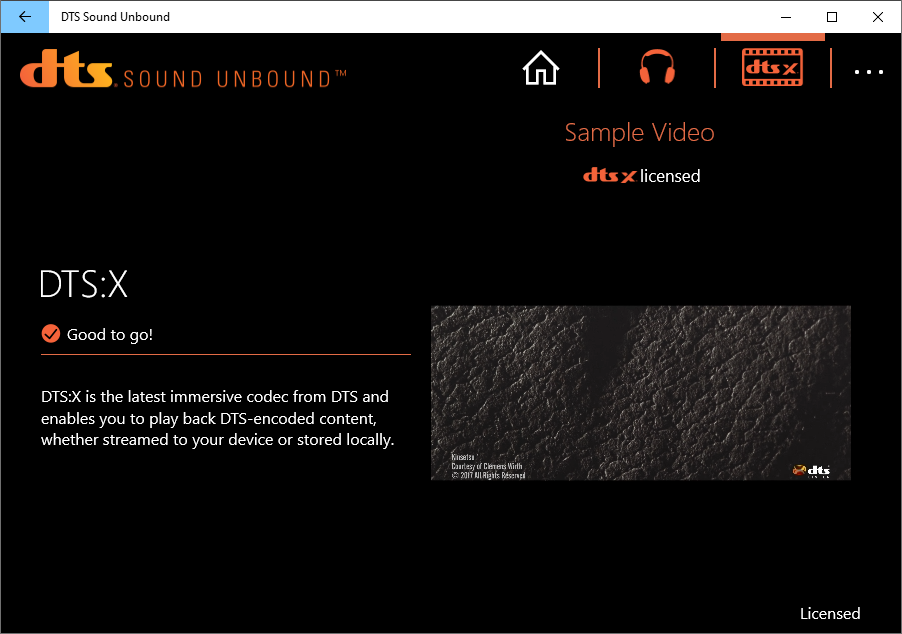

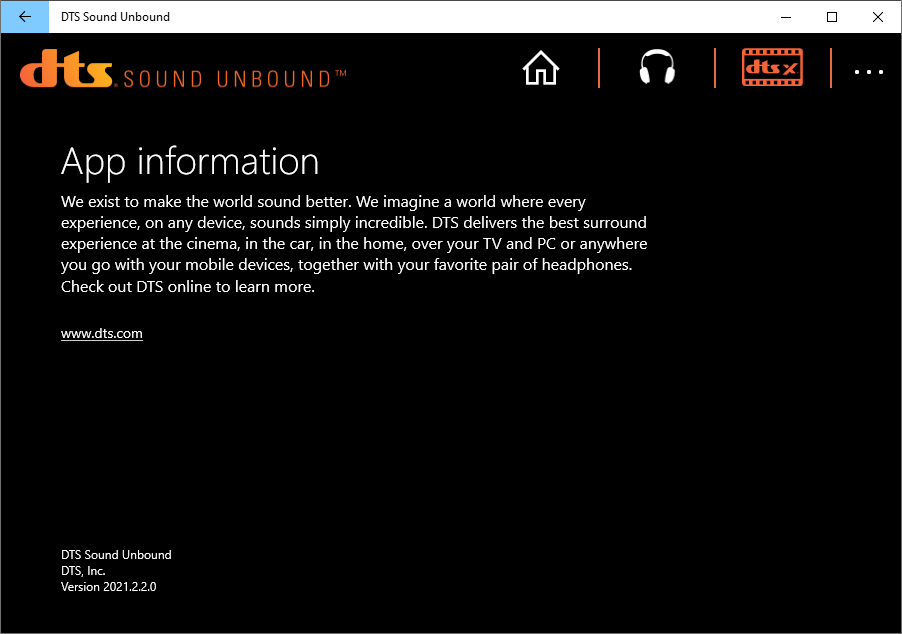

DTS Sound Unbound может приобрести каждый в Windows Store, но владелец рассматриваемого продукта получает бесплатную лицензию безо всяких заморочек: установил — пользуйся. Настроек как таковых самая малость, а потому разобраться сможет каждый, и понять, насколько ему привнесённые новации понравились, если те окажутся замечены.

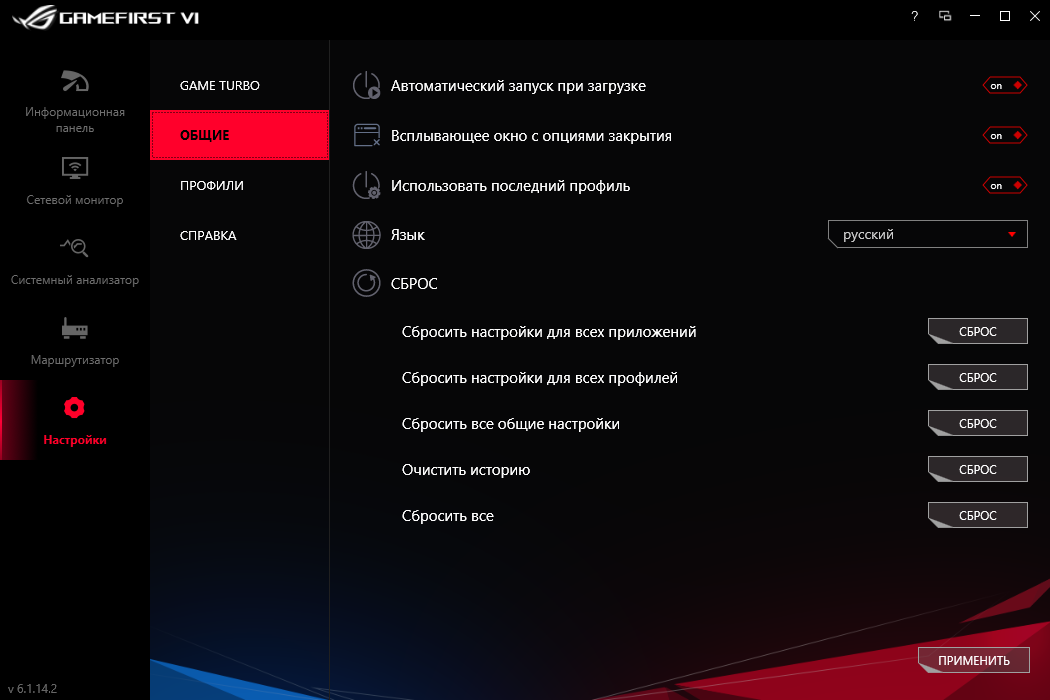

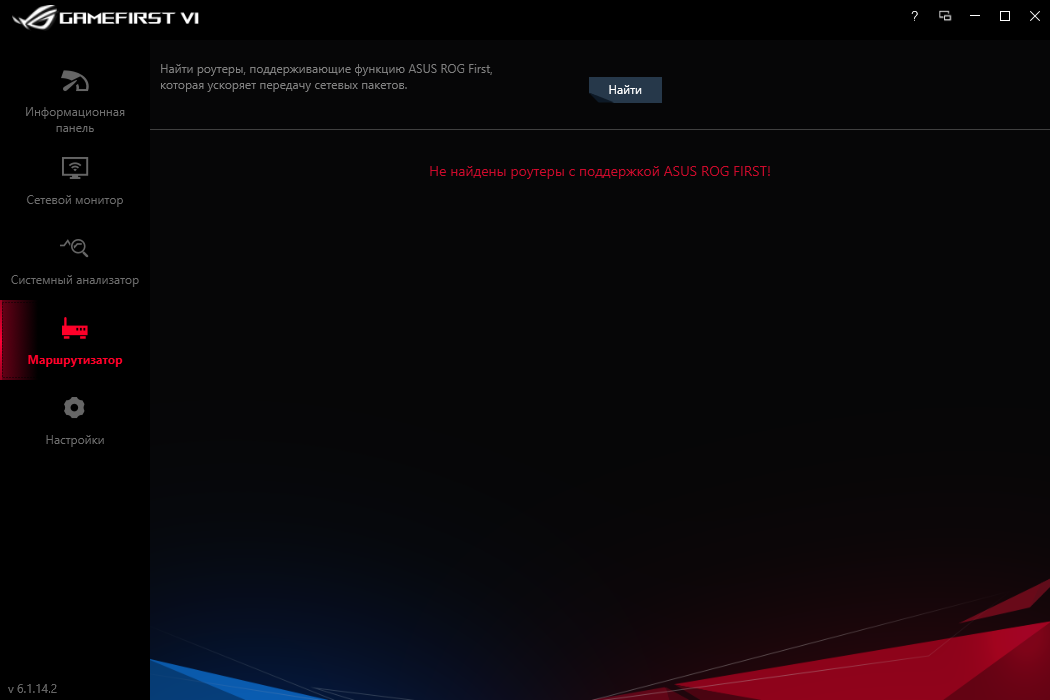

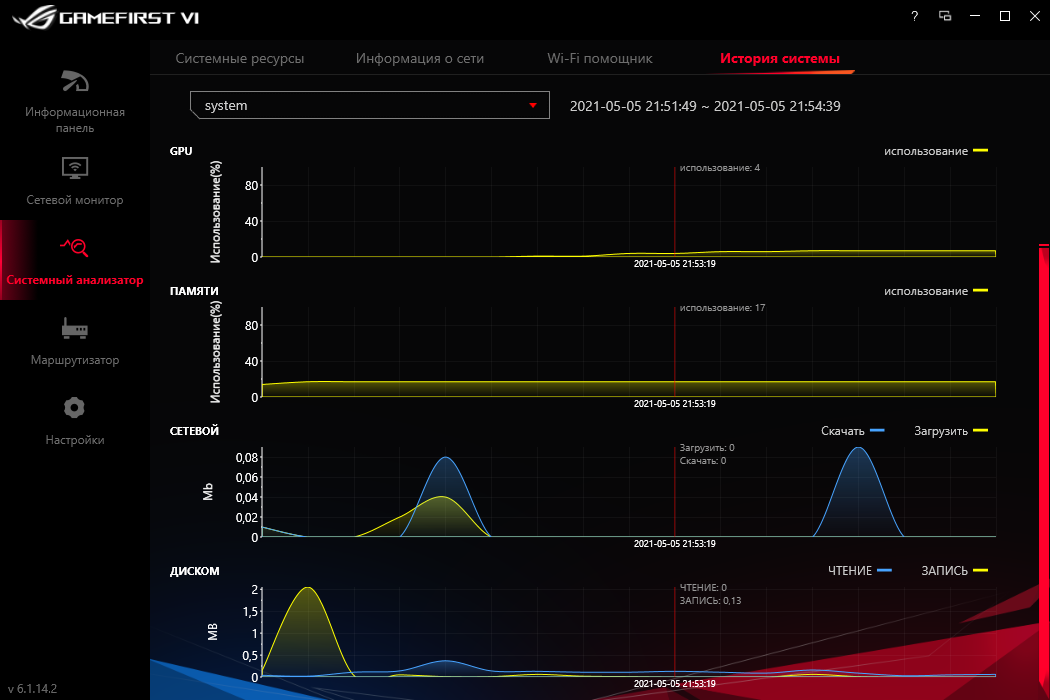

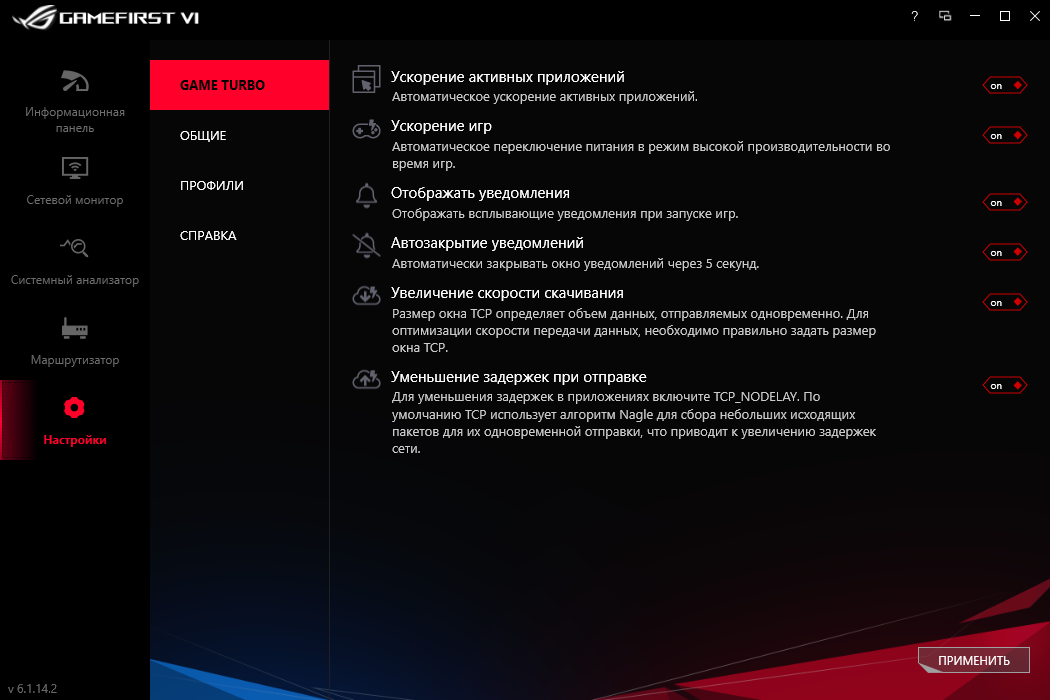

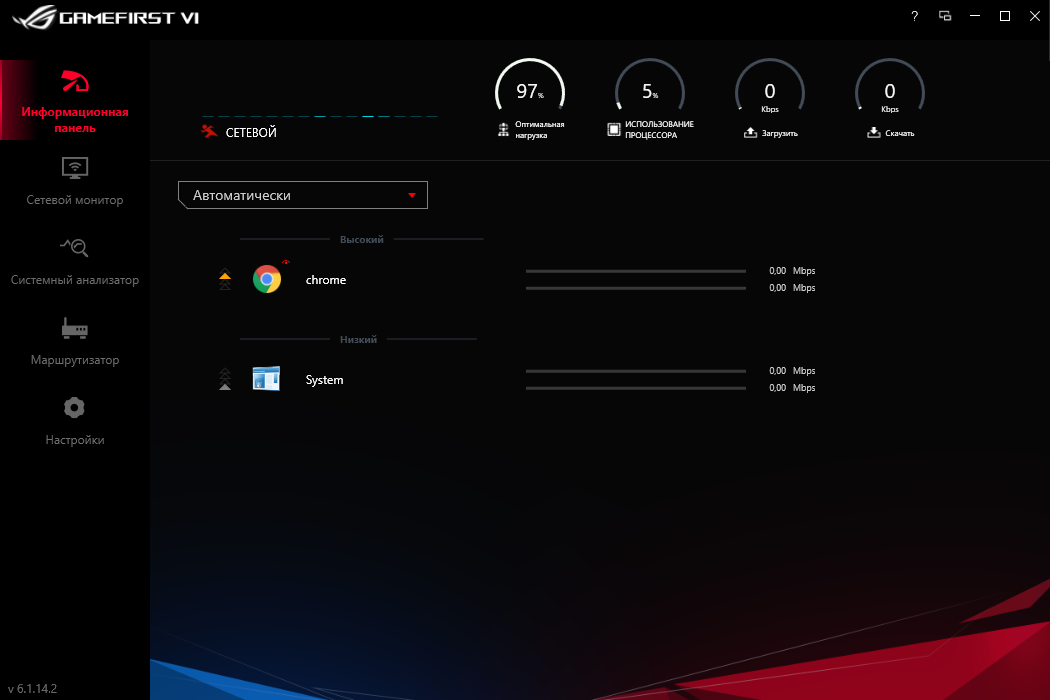

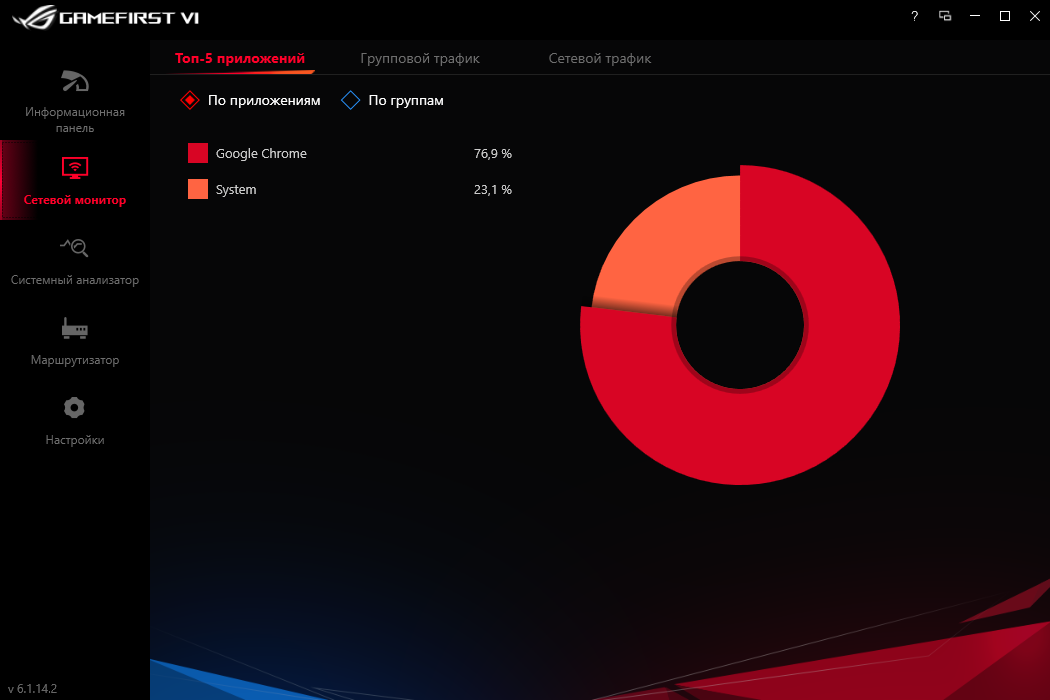

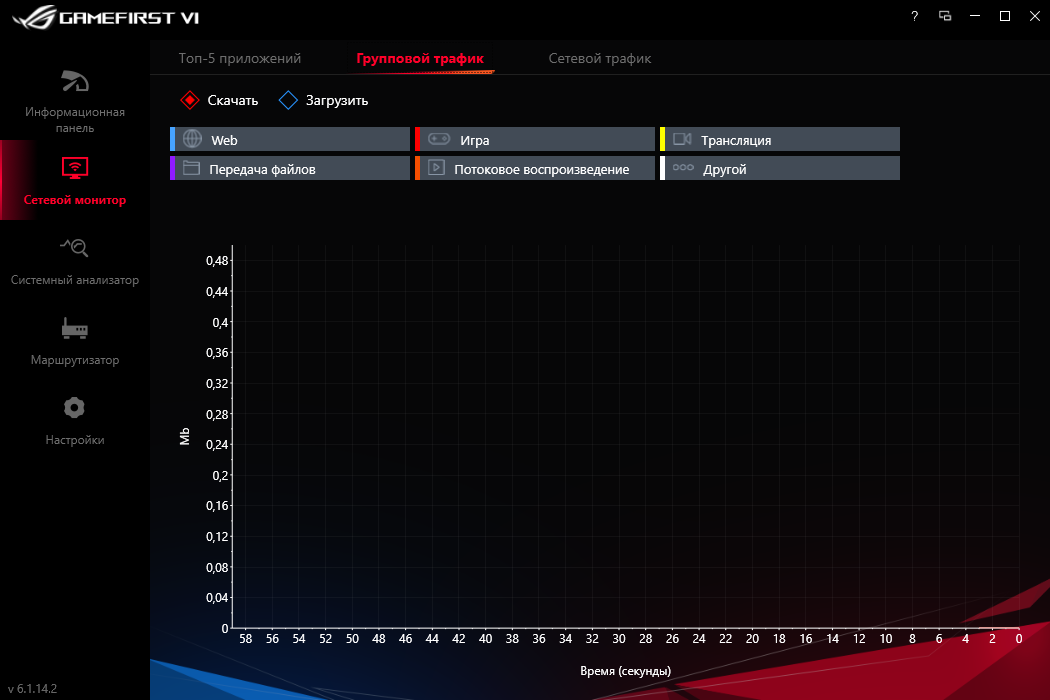

GameFirst VI, как и ряд других программ, новыми возможностями не обзавелась. Главенствующей идеей здесь будет распределение приоритета среди приложений при их доступе к Сети. «Системный анализатор» пытается навязать конкуренцию MSI Afterburner. Среди настроек могут встретиться полезные для игрового компьютера.

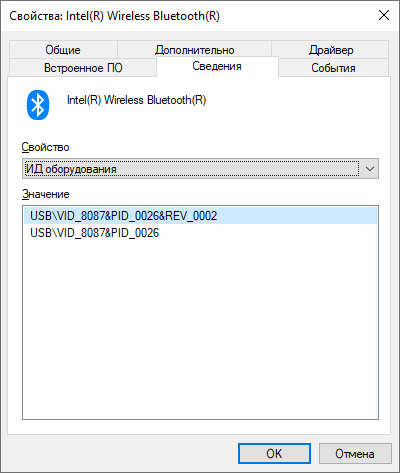

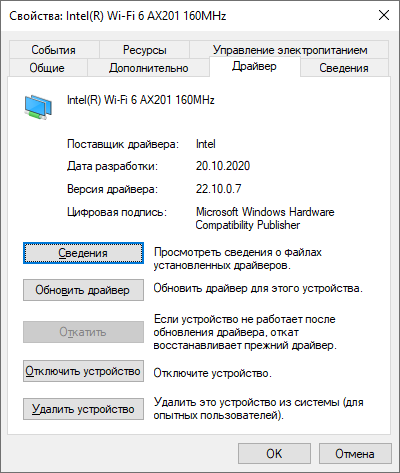

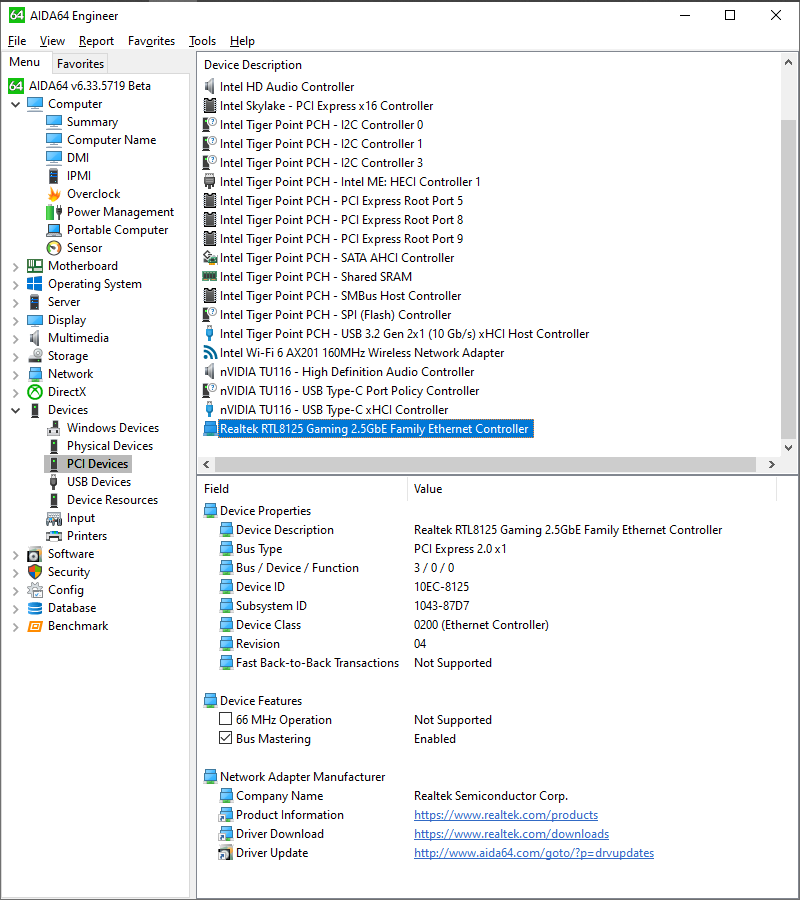

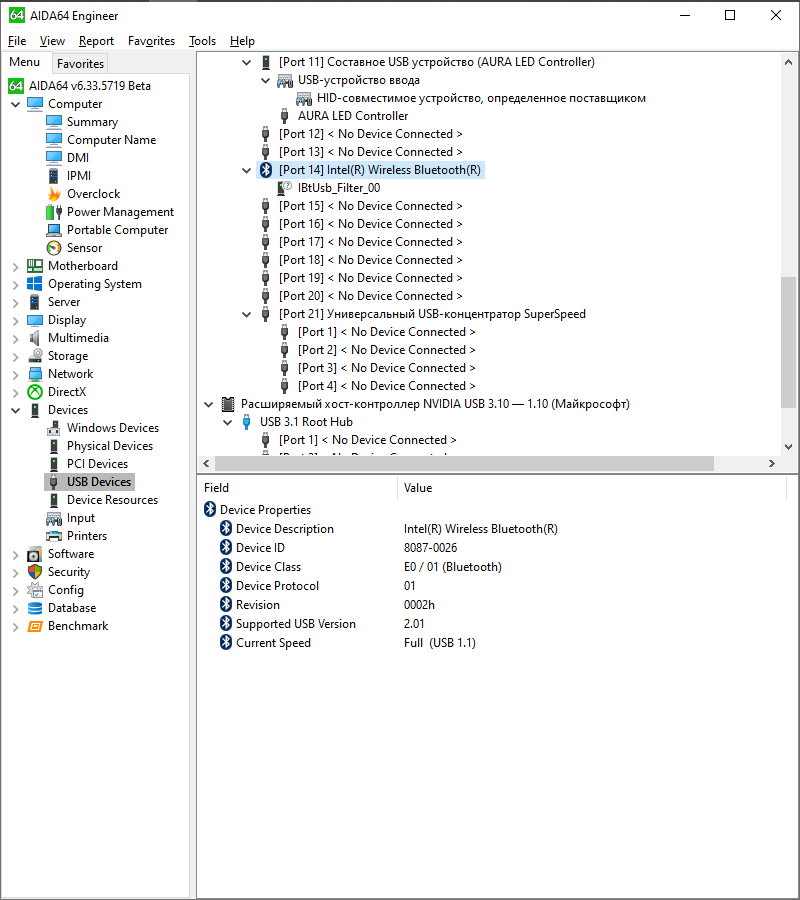

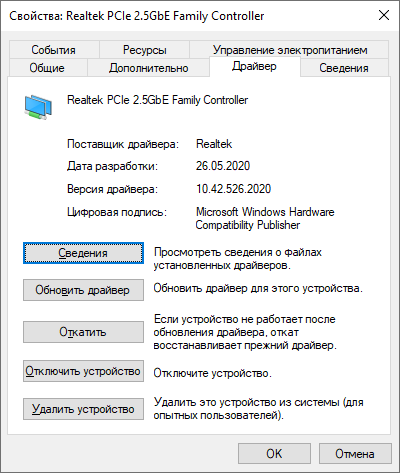

Наконец, детальная информация об используемых сетевых адаптерах:
