Обзор и тестирование материнской платы ASUS ROG Strix B550-E Gaming. Повышение стандартов — знакомство с чипсетом AMD B550

Возможности UEFI

Для обновления прошивки я использовал интегрированный в состав UEFI механизм EzFlash.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Базовый вариант работы с настройками — Ez Mode.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Имеется пять независимых каналов для управления частотой вращения вентиляторов и/или помпы:

ASUS ROG Strix B550-E Gaming

В расширенном режиме — Advanced Mode — можно составлять собственный список из часто используемых пунктов меню, для ускоренного к ним доступа.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Наполнение разгонного меню Ai Tweaker ничем не уступает платам на базе X570.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Подстройка ОЗУ осуществима с максимальным погружением в этот процесс, но каких-либо готовых разгонных профилей тут нет.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

С процессорами Matisse доступно пять профилей LLC для CPU и SOC Voltage. Смена питающего напряжения пользователем напрямую возможна двумя способами.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Ключевые переменные и шаг изменения находятся в таблице ниже:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 96–118 1
CPU Core Ratio (Multiplier) 28–63,75 0,25
VDDCR CPU Load Line Calibration Auto/Level1…5 1
VDDCR CPU Current Capability (%) Auto/100…140 10
VDDCR CPU Voltage Override (В) 0,75–2,00 0,00625
VDDCR CPU Voltage Offset (В) –0,4…+0,5 0,00625
VDDCR SOC Load Line Calibration Auto/Level1…5 1
VDDCR SOC Current Capability (%) Auto/100…140 10
VDDCR SOC Voltage Override (В) 0,75–1,80 0,00625
VDDCR SOC Voltage Offset (В) –0,4…+0,5 0,00625
FCLK Frequency (МГц) 666–1333, 1366–2500, 2550–3000 133,33, 33,33, 50
Memory Frequency (МГц) 1333–2666, 2733–5000, 5100–6000 266,7, 66,7, 100
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–2,2 0,005
1.05V SB Voltage (В) 1,05–1,10 0,05
2.5V SB Voltage (В) 2,50–2,55 0,05
GFX clock frequency (МГц) 500–6500 20
GFX core voltage (В) 0,00625–1,55 0,00625

Заявлена организация массивов RAID с привлечением как интерфейса SATA, так и NVMe.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Реализована функция отключения буквально всех индикаторов как в процессе работы ПК, так и в режиме ожидания.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

В обилии присутствуют пункты меню AMD: PBS, Overclocking и CBS.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Традиционно на платах от ASUS, температура ЦП занижена относительно данных с кристалла. Для управления вентиляторами в среде UEFI требуется провести их калибровку с привлечением мастера Qfan Tuning. В качестве опорной температуры можно использовать системные величины и даже их комбинацию (усреднённое по трём переменным значение) везде, кроме процессорного канала (туда входят две контактные площадки).

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Изначально активный Fast Boot позитивно сказался на скорости этапа опроса оборудования. Система стартовала весьма бодро.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Повсеместно происходит внедрение механизма Flexkey: вместо перезапуска компьютера кнопка на корпусе сможет выполнять особые функции. При разгоне ОЗУ может заметно помочь вариант с DirectKey, означающий автоматический вход в UEFI (сразу после удачного старта ПК).

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Официально AMD B550 лишён поддержки APU Picasso, но на практике не было видимых проблем и с более возрастным APU Raven Ridge в лице Ryzen 5 2400G. Пункты меню UEFI модифицировались ровно так, как это происходило и с другими платами ASUS на базе X570: появилось больше профилей LLC, диапазон напряжения DRAM сузился (максимально доступной величиной стали 1,35 В). Заметно большим стал шаг в этом параметре, делая разгон ОЗУ крайне затруднительным мероприятием. Загрузить набор скриншотов экрана UEFI можно по ссылке.

Комплектное ПО

Ключевым комплексом продолжает выступать Armoury Crate, управление системой по-прежнему возложено на Ai Suite, а основные новации коснулись обновившейся сборки GameFirst.

  Программное обеспечение
Фирменное AI Suite 3 (Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Armoury Crate, RAMCache III
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst VI, Overwolf (freeware)
Дополнительное ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

Необходимые файлы для работы оболочки с ROG Strix B550-E Gaming были без проблем найдены и загружены.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Среди обособленных пунктов меню, имеющих прямое отношение к узлам платы, числятся три раздела для работы с подсветкой и один для звуковой подсистемы. Что касается иллюминации, то здесь настраивается её режим работы при отключённом ПК, для площадок ARGB указывают число элементов в ленте (или другом изделии), а для обычных RGB производится диагностика правильности коммутации. Аудиоподсистема требует дополнительного внимания.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Благодаря установке продукта от IntelliGO, у пользователя ПК появляется особый инструмент по улучшенному отсечению фоновых помех при работе с микрофоном.

ASUS ROG Strix B550-E Gaming

Специалисты от ASUS назвали всё это «интеллектуальным шумоподавлением», подчёркивая низкую степень процессорозависимости технологии, — механизм не приводит к снижению производительности системы во время игр.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Под эгидой Aura Sync происходит комплексная наладка подсветки поддерживаемых изделий. В остальном наполнение среды осталось неизменным по сравнению с продуктами, рассмотренными ранее. Отметить хочу возможность проводить поиск и установку необходимых драйверов и дополнительных утилит прямо отсюда.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Старый добрый Ai Suite до сих пор в строю. Количество компонентов там всё время уменьшается, но здесь различные инструменты для отладки схемы работы ПК объединены мастером DIP5, в отличии от более простых плат.

ASUS ROG Strix B550-E Gaming

Число отображаемых параметров системы в блоке мониторинга совпадает с виденным в UEFI.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Заметно преобразился GameFirst, получив прирост в номере версии. Теперь это не просто клон cFosSpeed. Да, управление сетевой подсистемой тут всё ещё является главным компонентом. Однако именно сюда включили контроль за системными параметрами в режиме реального времени. Также уже здесь появилась возможность создания профилей различной направленности схемы функционирования компьютера.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Realtek Audio Control порадует наличием профилей для предусиления выходного сигнала, эффект от которых явно прослеживается.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Поскольку технологически звуковая подсистема здесь идентична виденной в составе ROG Strix X570-E Gaming, то не удивительно отметить схожесть в эмоциях от прослушивания контента на рассматриваемой и той платах.

Предложить другой ракурс на знакомые вещи может подключение через адаптер USB Type-C — AUX mini-jack 3,5 мм. Изменится буквально всё: сцена, акценты звучания инструментов, реверберации, атака и другие детали. Смещение будет в сторону скоростной отработки и «яркости». Интересно отметить виртуализацию микрофона и наушников: первый будет эмулироваться в роли подключённого к задней панели, вторые же отобразятся как присоединённые к передней.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Также в комплекте есть неизменные бонусы в лице Sonic Studio III и Sonic Radar III, сопровождающие продукты из серии ROG Strix. Версии и функциональность равнозначны идущим в наборе с платами на базе X570.

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

Все сетевые адаптеры — производства Intel. Детальные сведения о них:

ASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E GamingASUS ROG Strix B550-E Gaming

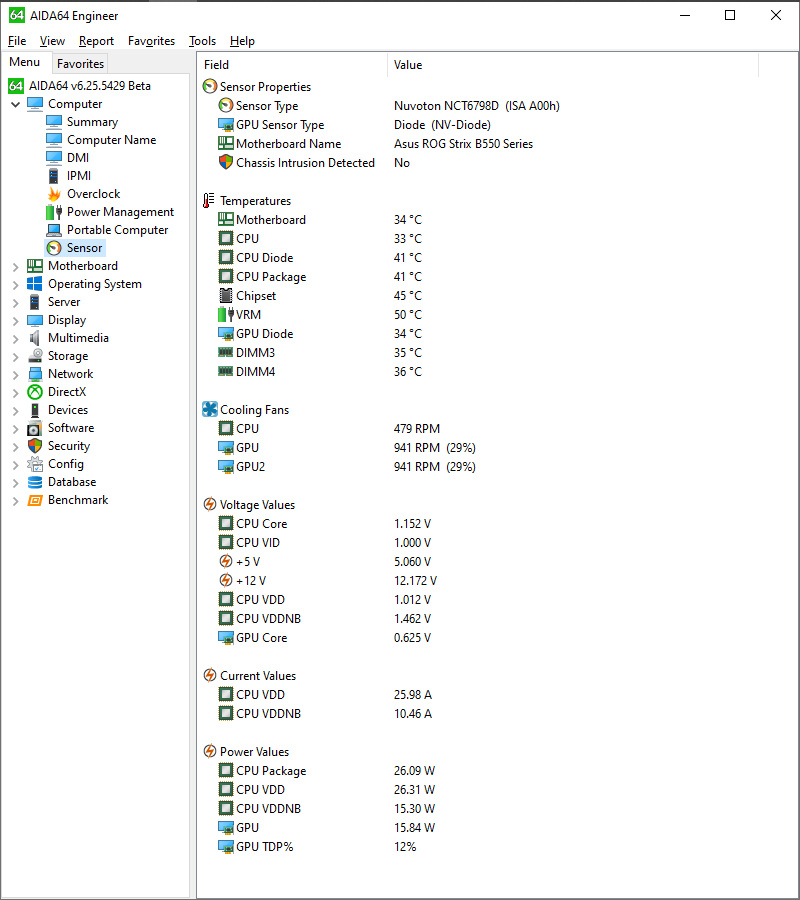

Число переменных величин невелико как в UEFI, так, вследствие этого, и в различного рода ПО. AIDA64 смогла предложить бонус в лице температуры из сектора VRM, а вот напряжение на модулях ОЗУ, к сожалению, для наблюдения недоступно.

ASUS ROG Strix B550-E Gaming
