Обзор материнской платы ASUS ROG Maximus IX Apex. Соревновательный бенчмаркинг в массы

Прежде среди продуктов серии ROG Maximus модель Apex не встречалась. Выход в свет процессоров Kaby Lake-S специалисты компании сочли как удачный момент для обновления ассортимента. Раньше наилучшей моделью для разгона памяти была Impact, а серьёзные нагрузки на систему проводились при участии старших представительниц серии вроде Extreme или Formula. В рассматриваемой новинке эти черты попытались объединить воедино. Стоит отметить, ценник на такой плод инженерной мысли установлен весьма гуманный, очевиден расчёт на самую широкую аудиторию. Что именно сможет предложить новинка — будем сегодня выяснять.

ASUS ROG Maximus IX Apex

Грозные размеры не означают наличие разного рода вспомогательных контроллеров. Дизайн больше изысканный, нежели сложный. Все возможности основаны на Intel Z270, лишь два гнезда USB последнего поколения на задней панели обязаны присутствию на плате стороннего адаптера.

Модель ASUS ROG Maximus IX Apex
Официальная страница продукта в Сети asus.com
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3500*/3600*/3733*/3800*/3866*/4000*/4133*/4266*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 3.0 x16 (x4)
2 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
(оба на комплектной карте расширения DIMM.2)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4b
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142)
8 х 3.1 Gen1 (6 разъёмов на задней панели, Z270)
6 x 2.0 (разъёмов на задней панели нет, Z270)
Serial ATA 4 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 272
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), контакты для измерения напряжения, поддержка AMD 4-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, MemOK!, ClrCMOS и другие; переключатели состояний: Slow Mode, LN2 Mode, DRAM channel, линий PCI-E и прочие; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 336

Упаковка и комплектация

Коробка не маленькая, но приспособлений для облегчения переноса нет. Все особенности разместили на обратной стороне.

ASUS ROG Maximus IX Apex

Откидная крышка позволит сразу увидеть продукт.

ASUS ROG Maximus IX Apex

Помимо вездесущей подсветки, акценты сделаны на участке с органами управления системой, наличию диковинного адаптера DIMM.2 и особых накладок, позволяющих упростить идентификацию владельца (на фотографиях стенда) путём изготовления собственной эмблемы, рисунка или же просто никнейма.

ASUS ROG Maximus IX Apex

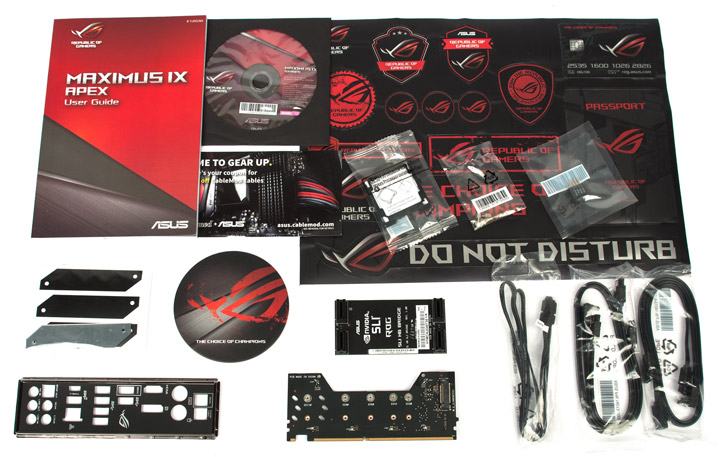

Весь комплект выглядит так:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • отдельная наклейка с логотипом ROG;
  • комплект наклеек с различными изображениями серии ROG;
  • ещё один комплект наклеек ROG — для кабелей;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • подставка для чашки также с эмблемой ROG;
  • фирменный пластиковый фиксатор для процессора;
  • комплект из пары винтов и стоек — для устройств формата M.2;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • двойной жёсткий мостик для организации SLI;
  • удлинитель для подключения светодиодной ленты;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • пластиковая накладка с тремя затемнёнными основами для собственного творческого выражения.
ASUS ROG Maximus IX Apex

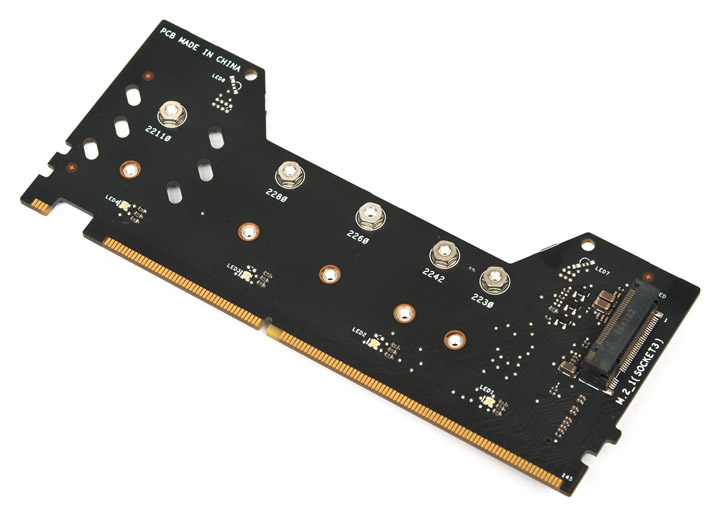

Элегантным решением два компактных слота M.2 разместили на небольшую платку, напоминающую модуль оперативной памяти. Кроме эффектного вида, это позволяет охладить накопители вместе с ОЗУ путём использования фирменных куллеров для этого участка на плате. Про светодиоды не забыли, тут они тоже есть.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

Внешний вид

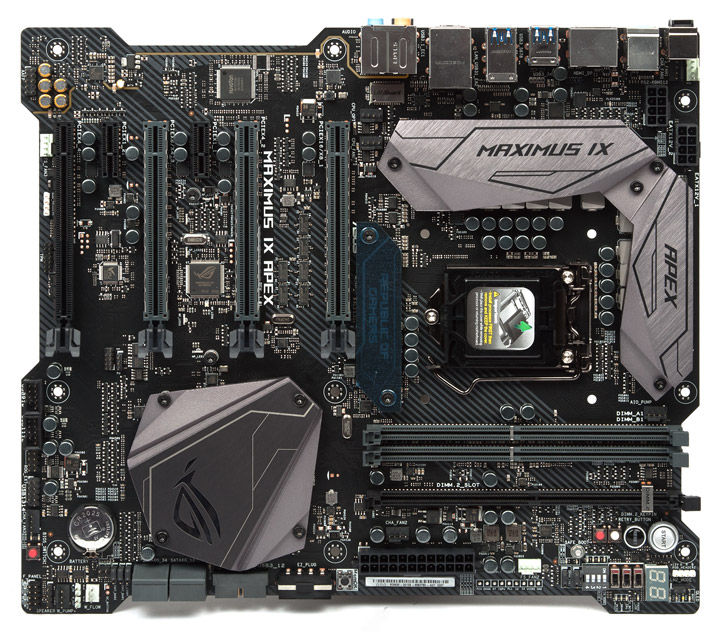

Необычный внешний вид приковывает взгляд. Точек крепления всего девять, но размеры превышают обычный формат ATX. Хотя вряд ли подобное устройство будет функционировать глубоко в недрах традиционного системного блока.

ASUS ROG Maximus IX Apex

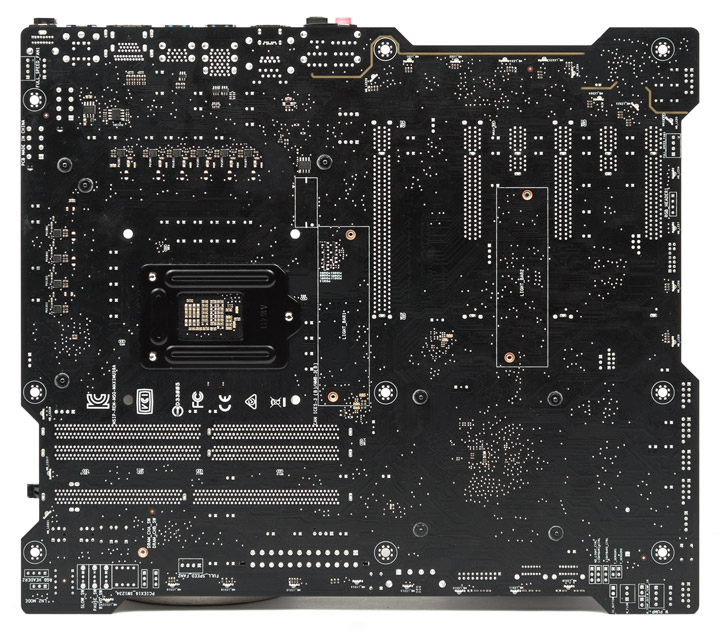

Немало элементов есть на обратной части платы, большинство входит в схему стабилизации напряжений у сокета. Потому работать с ней прямо на столе не будет лучшей идеей.

ASUS ROG Maximus IX Apex

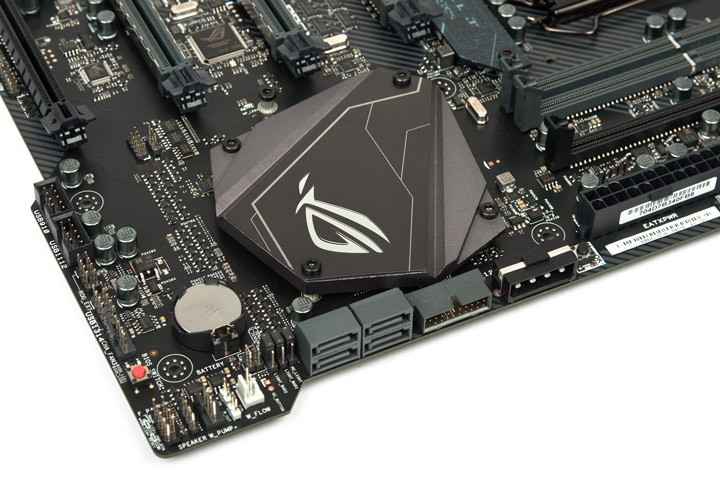

Особый стиль подчёркивают шестигранные болты, которые используются для всех дополнительных элементов. Радиатор PCH массивен и не имеет оребрения, хотя проблемой для хаба это вряд ли станет.

ASUS ROG Maximus IX Apex

Вместо вездесущих шести, заготовили всего четыре гнезда SATA. Тут же расположен продольный слот под внешние гнёзда USB третьего поколения.

ASUS ROG Maximus IX Apex

Вот так будет выглядеть смонтированная плата расширения со слотами M.2. Она не затрудняет доступ к чему-либо на поверхности изделия.

ASUS ROG Maximus IX Apex

Для простых гнёзд USB есть три колодки. Одна входит в группу ROG_EXT для модулей OC Panel (в комплект не включены).

ASUS ROG Maximus IX Apex

Узел управления системой находится справа вверху. Тут есть кнопки пуска и перезагрузки системы, объединяющая обе функции кнопка Retry и очень удобная для экспериментов Safe Button, загружающая ПК с базовыми настройками без сброса существующих. Без разборки системы можно отключить часть портов DIMM или PCI-E. Также имеется инструментарий для экспериментов при отрицательных температурах.

ASUS ROG Maximus IX Apex

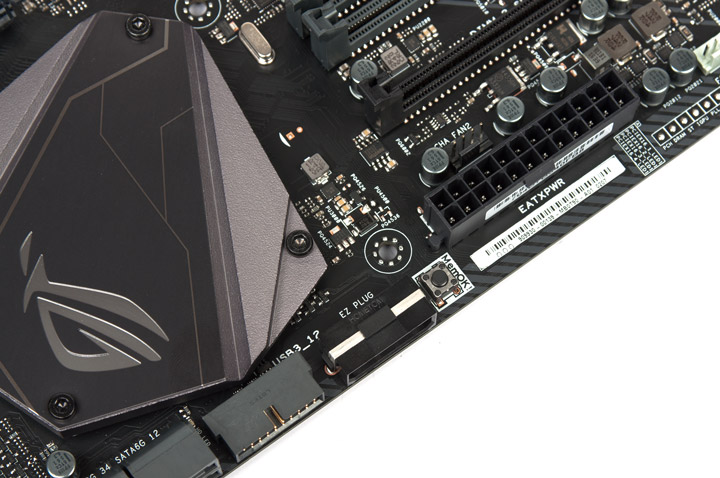

В наличии кнопка MemOK!, контакты для прямого замера напряжений, индикатор активности дисковой подсистемы (распаян над гнёздами SATA).

ASUS ROG Maximus IX Apex

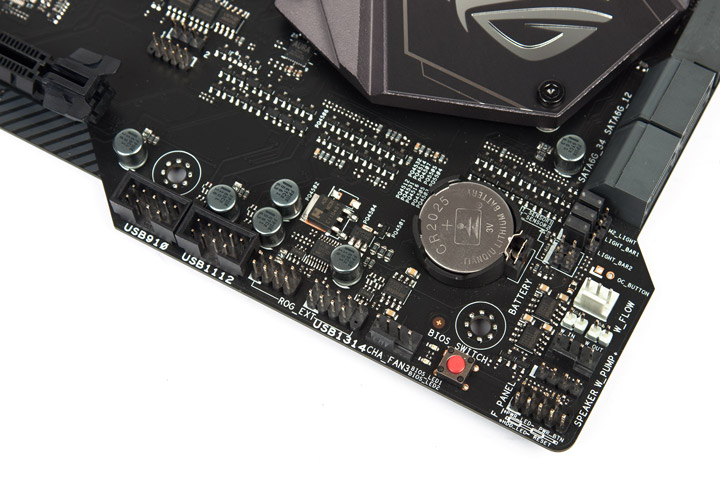

Снизу находится кнопка, переключающая две микросхемы с прошивками. Для подтверждения срабатывания тут же распаяны два светодиода. Группы контактов вручную позволят разобраться с навязчивостью подсветки, имеется пара контактных групп для подключения датчиков потока из СЖО. Допускается использование термопар (с фиксацией значений устройством).

ASUS ROG Maximus IX Apex

Большое число гнёзд под вентиляторы имеет неуправляемый режим работы — максимальные обороты (они белого цвета).

ASUS ROG Maximus IX Apex

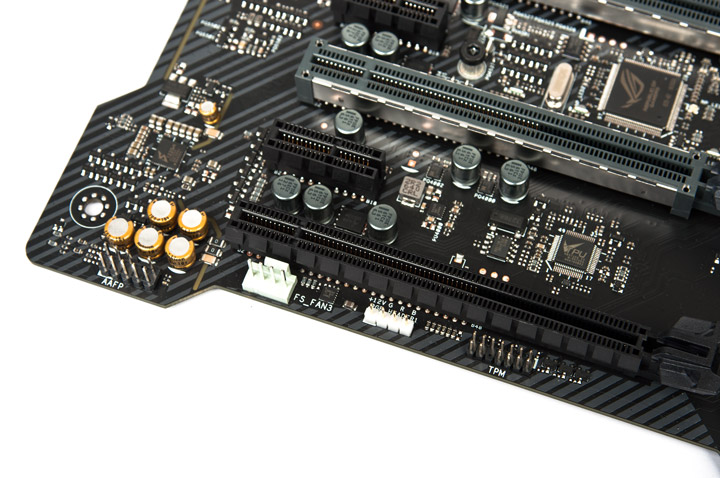

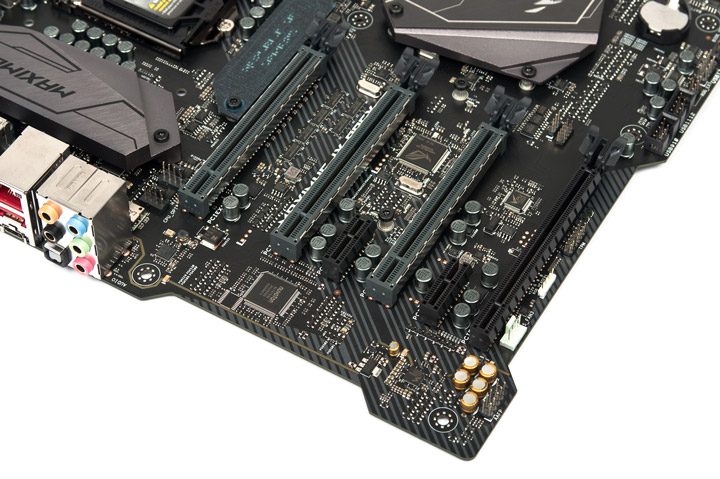

Для создания SLI будут использованы лишь два PCI-E x16. Остальные пригодятся для схемы 4-Way CrossFireX.

ASUS ROG Maximus IX Apex

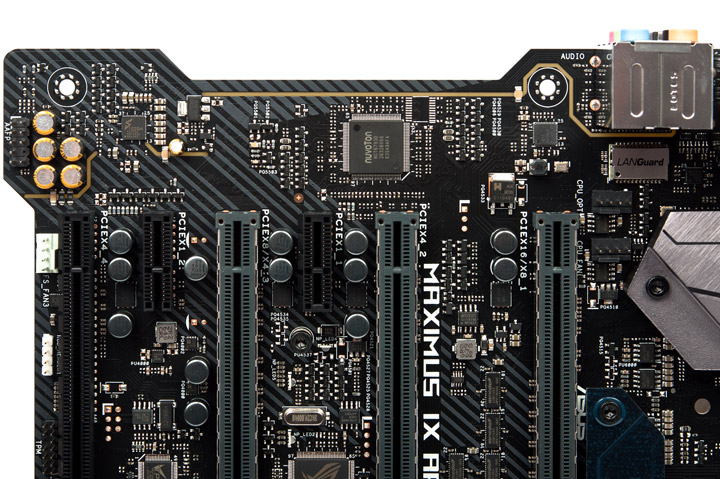

Над организацией сети и звука сильно не корпели — наличествуют только основные чипы, нет экранов или каких-то вспомогательных компонентов.

ASUS ROG Maximus IX Apex

Готовая накладка плюс находящаяся в комплекте включены в систему подсветки AURA и могут иметь индивидуальные настройки иллюминации, о чем подробнее можно прочитать в разделе про ПО.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

Для нужд питания распаяны два восьмиконтактных гнезда. В области сокета достаточно просторно, чтобы проводить безболезненную процедуру установки охладителей.

ASUS ROG Maximus IX Apex

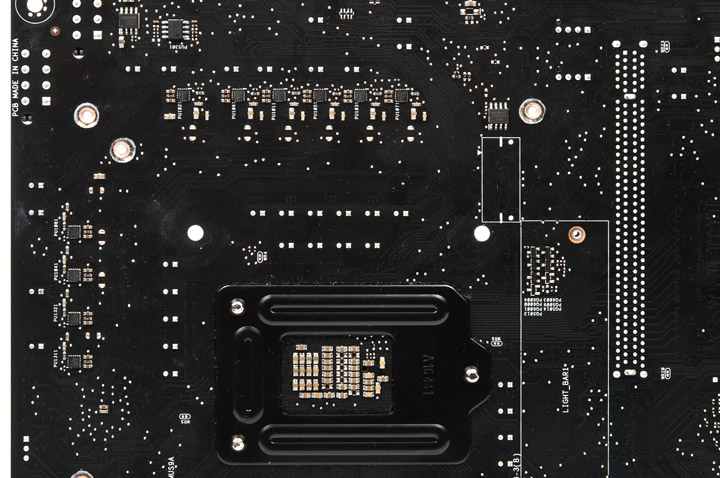

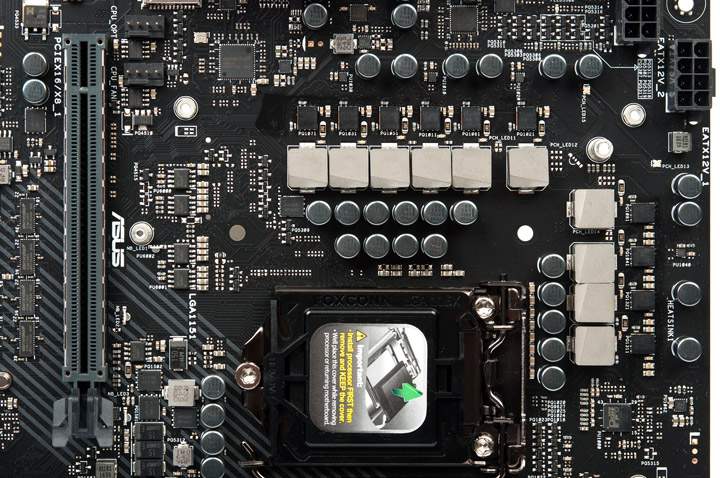

Схему питания разработчики позаимствовали из предыдущего поколения, потому она немного отличается от актуальных коллег по цеху. Есть ШИМ-контроллер ASP1405I. Использование четырёх удвоителей (расположены на лицевой стороне) помогает обрести процессору восемь каналов, у интегрированного видеоадаптера напряжение формируют два канала. Сзади можно насчитать «8+2» управляющих драйвера IR3535. Силовые сборки — Texas Instruments CSD87350Q5D. В целом, такая же схема применялась, например, в модели ASUS Maximus VIII Formula.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

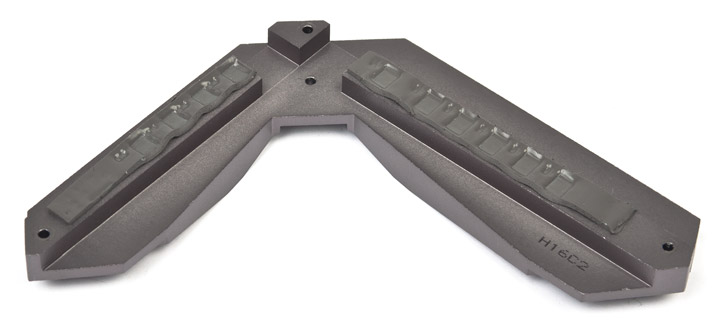

Для охлаждения выбрали монолитный легкосплавный брусок средних размеров. Особых рёбер не видно, да и тепловая трубка здесь ни к чему.

ASUS ROG Maximus IX Apex

Задняя панель способна удивить наличием двух (!) гнёзд PS/2. На других моделях серии это место отведено под беспроводной адаптер (либо же он там сразу установлен). В целом, набор гнёзд всеохватывающий и вопросов не вызывает.

ASUS ROG Maximus IX Apex
