Продукты ASUS из серии ROG пользуются неизменным вниманием у различных категорий энтузиастов. В гостях у нашей лаборатории побывало множество представителей из этого лагеря для процессоров Intel Skylake-S, в этот раз настала очередь «заряженной» версии — Maximus VIII Formula.

Концептуально это плата высшего уровня, но в то же время — для самих широких групп пользователей. У неё не столь узкая ниша, как у бенчерской Maximus VIII Extreme или компактной Maximus VIII Impact. В арсенале новинки имеется множество возможностей, их-то и рассмотрим.
Модель | ASUS Maximus VIII Formula |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel Z170 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i7, Core i5, Core i3, Pentium (Skylake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3400*/3466*/3500*/3600*/3733*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4 |
Слоты PCI | – |
Встроенное видеоядро (в процессоре) | Intel HD 510/530 |
Видеоразъёмы | DisplayPort, HDMI |
Количество подключаемых вентиляторов | 6x 4pin, 1x 5pin (Extension Fan connector), 1x 4pin (Water Pump header) |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Intel DSL6540) 2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042A) 8 х 3.1 Gen1 (4 разъёма на задней панели, Z170) 4 x 2.0 (разъёмов на задней панели нет, Z170) |
SATA Express | 2 (Z170) |
Serial ATA | 6 x SATA 6 Гбит/с (Z170) 2 x SATA 6 Гбит/с (ASM1061) |
RAID | 0, 1, 5, 10 (SATA, Z170) |
Встроенный звук | ROG SupremeFX 2015 (7.1, HDA): Realtek ALC1150 ESS ES9023P Texas Instruments RC4580 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1)) |
COM | – |
TPM | – |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Водоблок CrossChill от EK, порт U.2, ROG Connect, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI; кнопки: Start, Reset, MemOK!, ClrCMOS; технологии: Keybot II, Lighting Control (система подсветки ROG Aura, включая Aura RGB Strip Header), USB BIOS Flashback и прочие |
Цена в рознице, $ | 433 |
Упаковка и комплектация
Плата и сопутствующие ей аксессуары поставляются в большой коробке, имеется ручка для удобства транспортировки. Среди эмблем необычно смотрится EK — словенского производителя компонентов жидкостных систем охлаждения.

Отстегнув крышку, можно изучить в деталях используемые решения. Есть уникальная система подсветки RGB, водоблок на силовых элементах, множество утилит, адаптер беспроводных сетей, специфическая звуковая подсистема. За прозрачным окном видна плата, поверх которой закреплён матово-чёрный «щит» из пластика.

Сзади есть схематическое изображение панели с портами ввода-вывода и таблица с характеристиками.

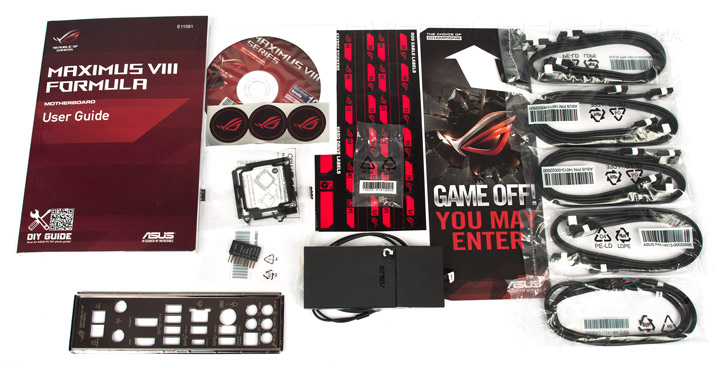

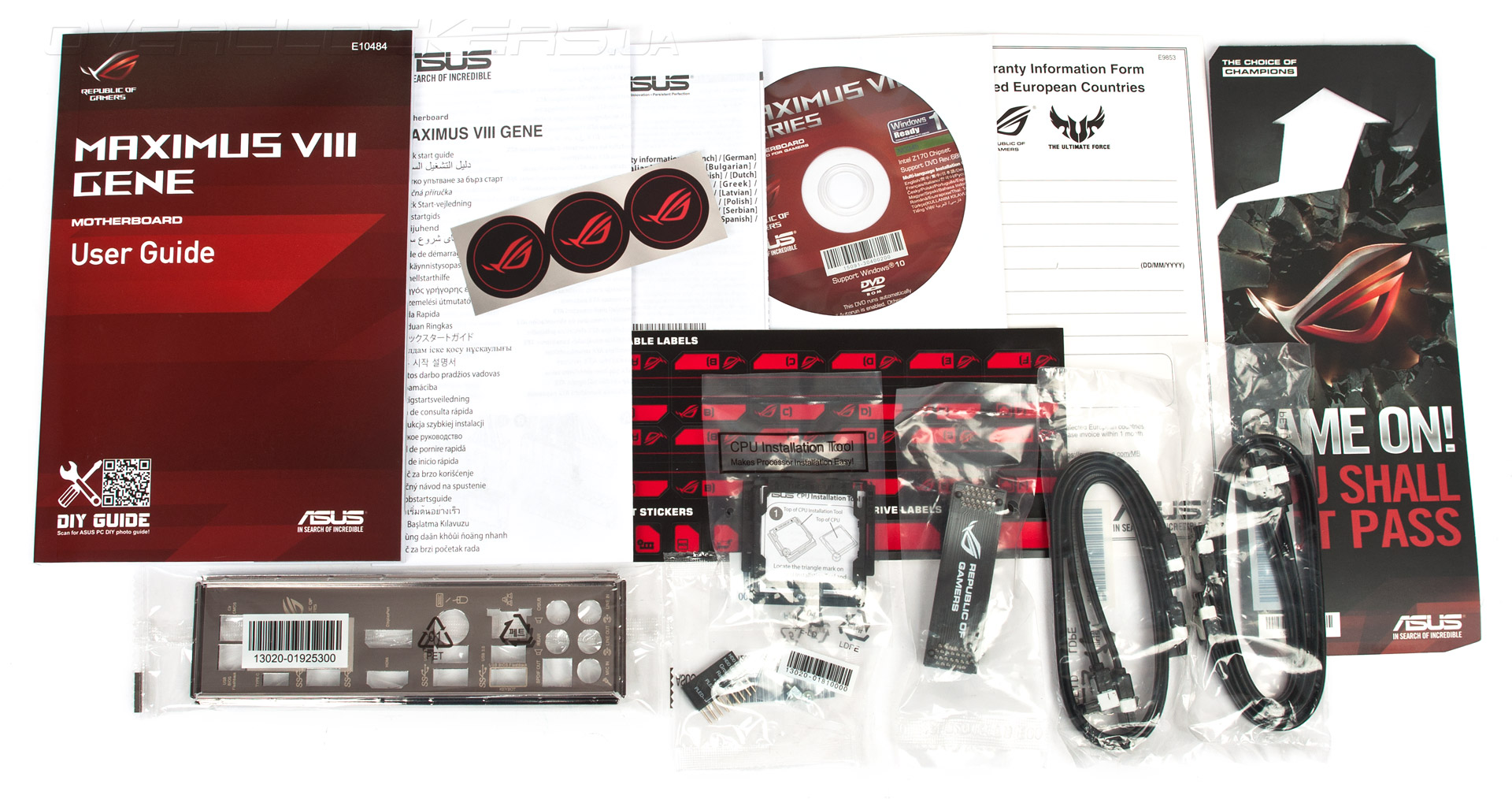

Внутри коробки, помимо платы, находятся:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
- QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом ROG;
- комплект наклеек из трёх круглых логотипов ROG (для вентиляторов), двенадцати парных маркеров для кабелей, пары — для накопителей, четырёх — для клавиатуры;
- табличка на дверь «GAME ON! YOU SHALL NOT PASS"/"GAME OFF! YOU MAY ENTER»;
- восемь кабелей SATA 6Gb/s, четыре из которых с Г-образным разъёмом на одном из концов;
- фирменный пластиковый фиксатор для процессора;
- выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
- анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- крепёжный винт и стойка для устройств формата M.2;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- один гибкий мостик для организации SLI из двух видеокарт (на фото не показан);
- кабель для подключения внешней подсветки RGB.

Внешний вид

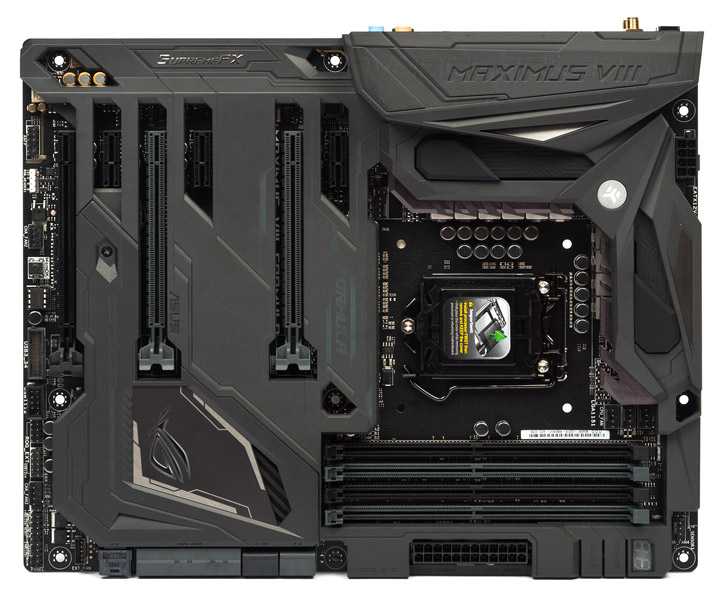

Внешний вид продукта являет собой симбиоз серий ROG и TUF. Тон оформления исключительно строг. Прямой производитель водоблока явно угадывается благодаря наличию эмблемы. Беспроводной адаптер установлен, снять его будет уже немного проблематичнее, чем это было в прошлом поколении. Размеры платы совпадают с классическим форматом ATX, исчезли точки по замеру системных напряжений. В нынешнее время программный мониторинг наконец стал адекватно развитым.

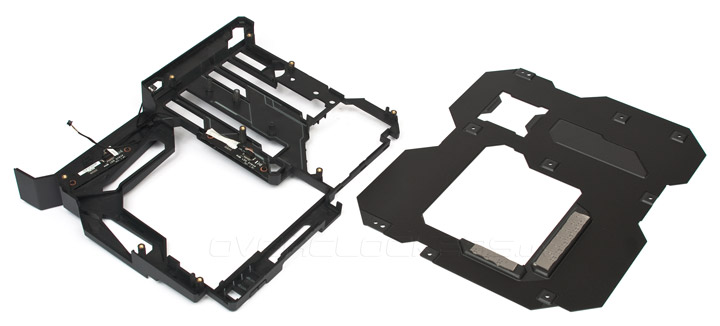

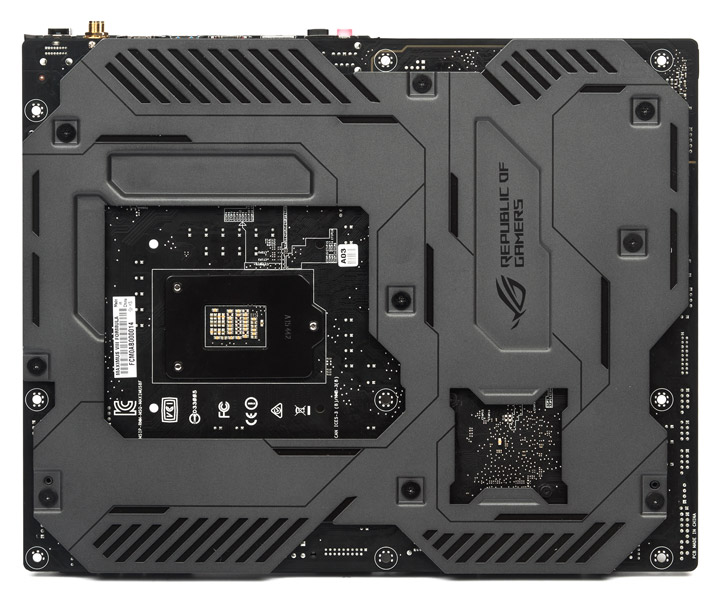

Задняя металлическая пластина не только добавляет прочности всей конструкции, но также выступает и частью охлаждения подсистемы питания процессора.

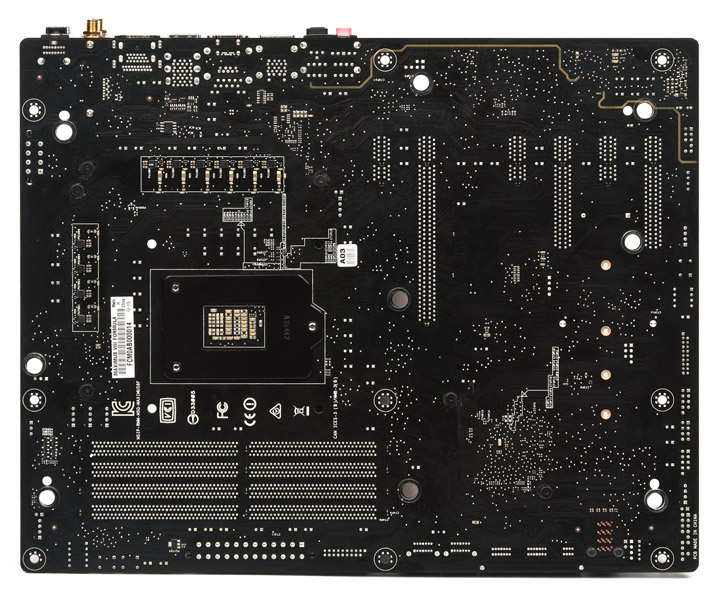

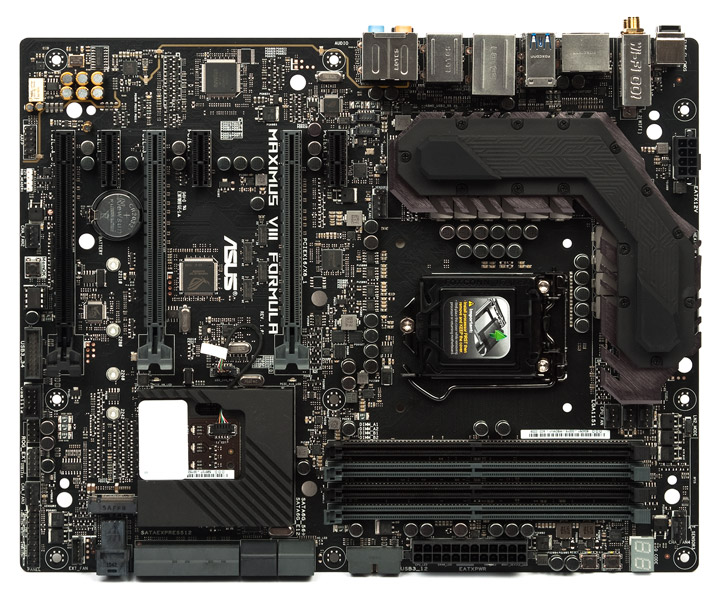

Без защитного кожуха плата выглядит переполненной разного рода электронными компонентами. Правда, обратная сторона практически полностью их лишена.


Часть подсветки интегрирована в пластиковый защитный корпус, некоторое число расположено на самих элементах PCB.

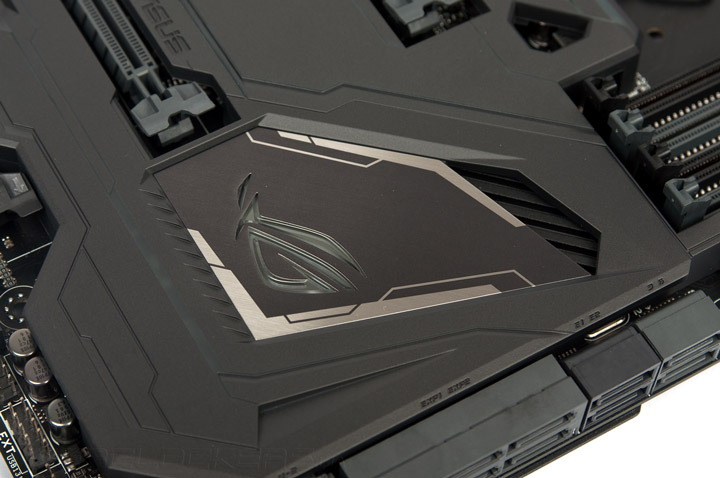

Одна из основополагающих ролей возложена на эмблему ROG, красующуюся на радиаторе PCH.

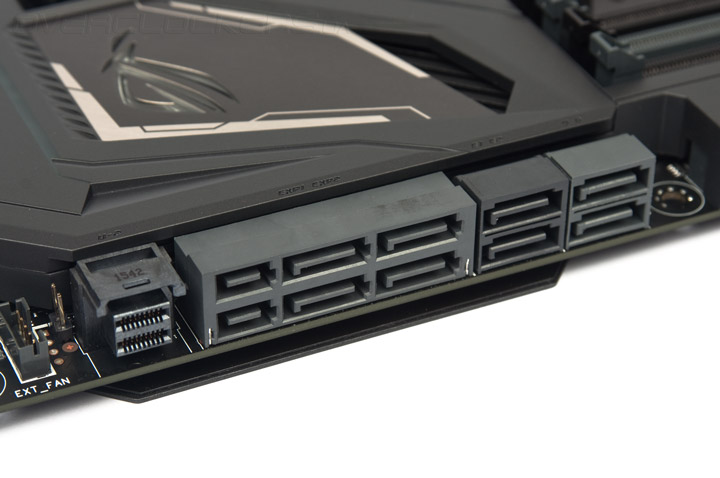

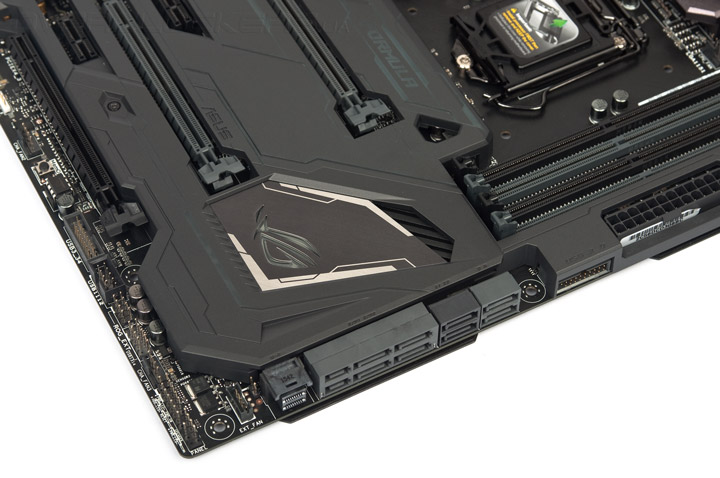

Конфигурация слотов для подключения накопителей совпадает с возможностями флагманского решения компании — Maximus VIII Extreme. Сюда входит самый современный порт U.2, пара SATA-E, два обычных гнёзда SATA, реализованных силами чипсета, и ещё одна пара, обязанная присутствием контроллера стороннего производителя.

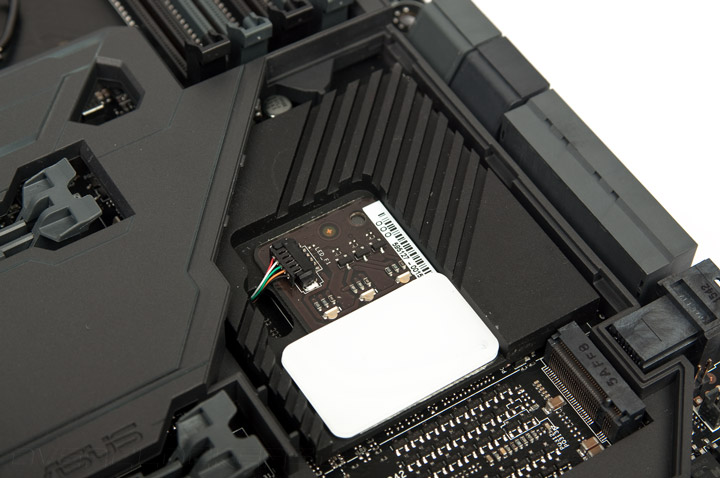

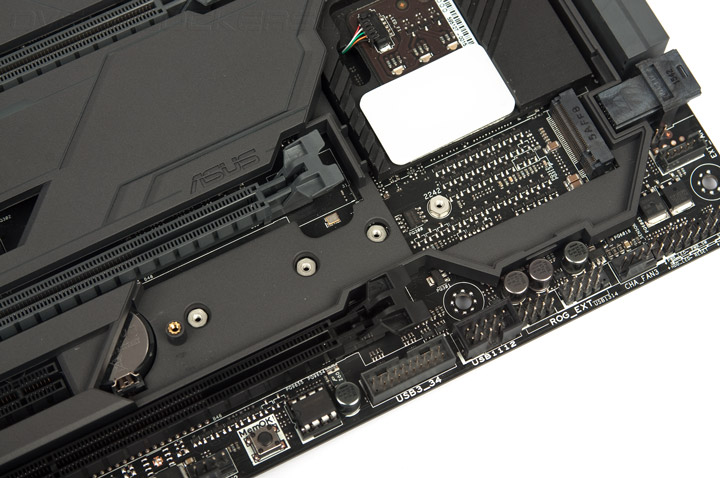

Присутствует на плате и всё чаще используемый энтузиастами интерфейс M.2. Для доступа к нему нужно будет демонтировать съёмную декоративную крышку.


Органы управления — кнопки включения и перезагрузки — вынесены вверх правой грани и запрятаны под пластиковый кожух. Во время подачи питания на плату они подсвечиваются изнутри, используются белые светодиоды.

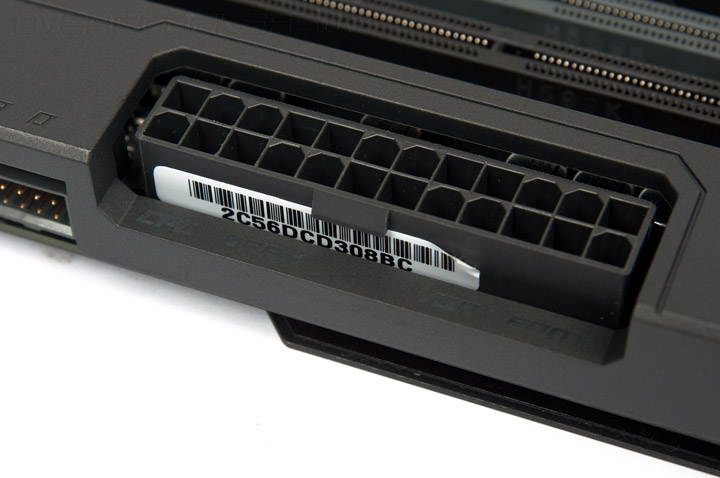

Подобным образом функционирует и упрощенный режим отслеживания процедуры инициализации оборудования Q-LED. Четыре светодиода разных цветов находятся у гнезда питания ATX, они подсвечивают надписи CPU, DRAM, VGA, BOOT.

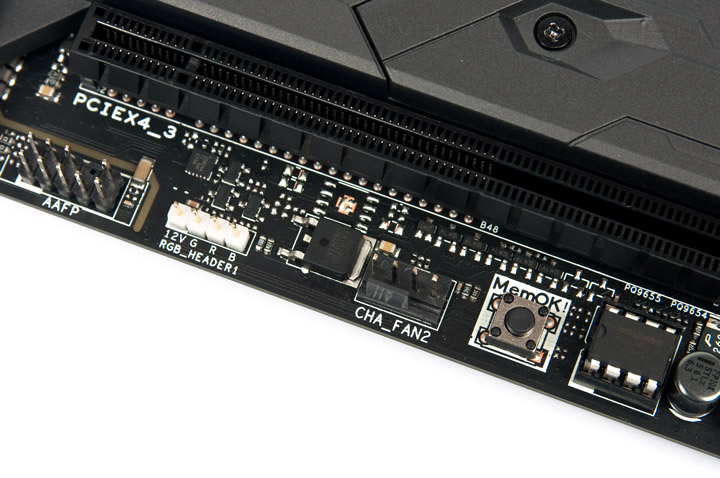

Вспомогательной кнопке MemOK! нашлось место в самом низу. Там же есть колодка для подключения корпусной ленты со светодиодами.

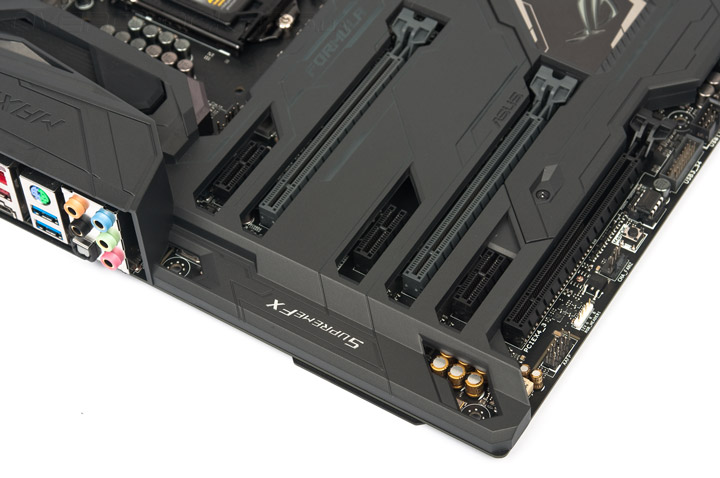

Для нужд видеоподсистемы следует рассчитывать лишь на шестнадцать линий PCI-E. Они могут быть поровну разделены между двумя полноформатными гнёздами серого оттенка.

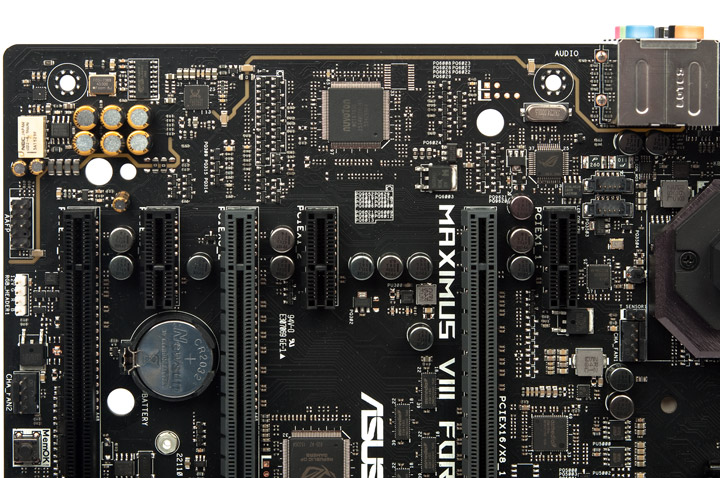

Схема реализации звуковой подсистемы одинакова для всей нынешней серии ROG. Правда, в этот раз нет симпатичного экрана, обычно находящегося над кодеком ALC1150.

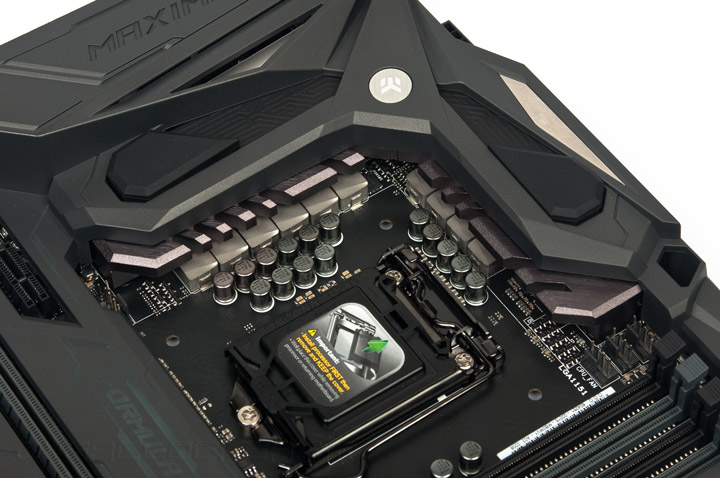

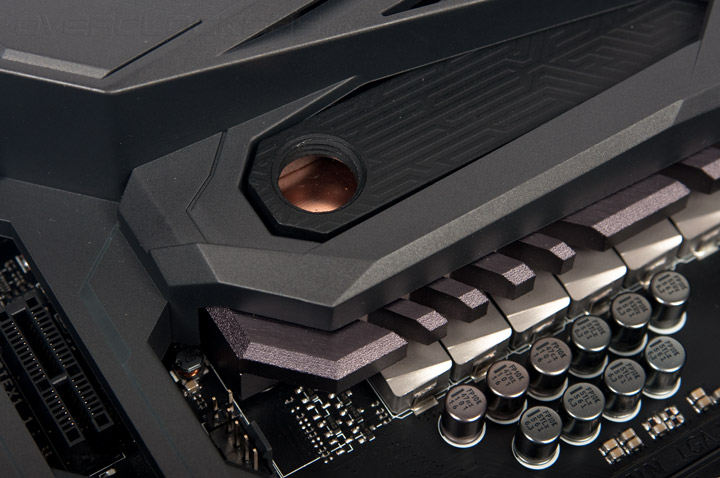

Используемый охладитель силовых элементов питания процессора не так и высок, что добавляет удобства при монтаже системы охлаждения.

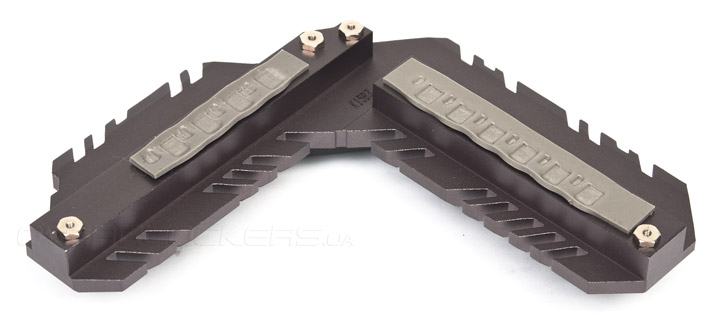

За резиновыми заглушками скрываются четвертьдюймовые отверстия под фитинги. Крышка выполнена из ацеталя. Медная основа водоблока не контактирует с транзисторами, а накладывается поверх основного радиатора, который готов выполнять свою роль в том случае, когда пользователь не использует систему жидкостного охлаждения.

В целом, конструкция компактная, не терпится испытать её эффективность. Используется винтовой прижим и две термопрокладки достаточной площади.

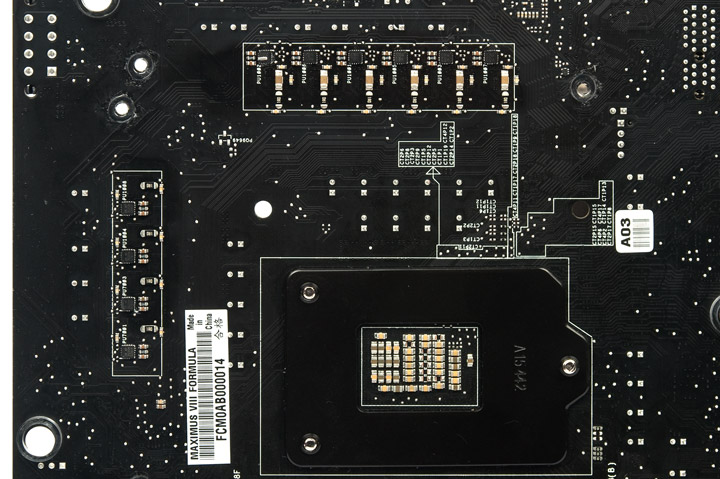

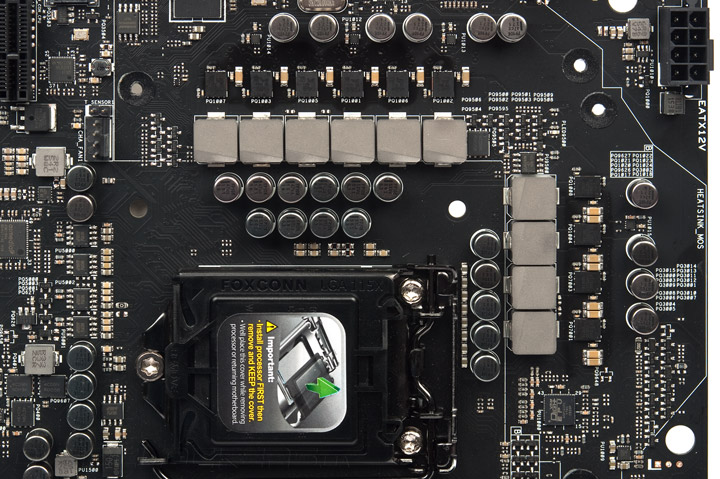

Силовая подсистема не нова, она уже встречалась как основа функционирования ЦП на плате ASUS Maximus VIII Hero. ШИМ-контроллер имеет маркировку ASP1405I. Интегрированный видеоадаптер довольствуется двухканальным стабилизатором питания, а для процессорного напряжения заготовили восемь каналов. Это число достигается путём использования четырёх удвоителей IR3599. Работа каждого канала построена на базе высокоэффективной сборки Texas Instruments CSD87350Q5D и драйвера IR3535, находящегося на тыльной стороне платы.

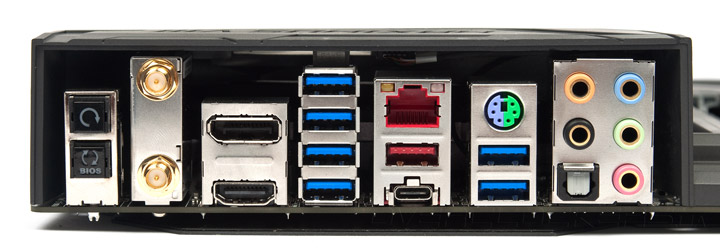

К задней панели вопросов нет никаких. В наличии всевозможные современные интерфейсы. Имеется также и классический PS/2.

Отдельной строкой хочется подчеркнуть наличие на борту шести колодок для подключения системных охладителей и одной персонифицированной — под помпу. Есть возможность использовать три внешних термопары. Кроме того, с привлечением модуля Fan Extension Card, не включенного в комплект поставки, число обеих видов гнёзд вырастет ещё на три единицы.
