Обзор материнской платы ASUS ROG Maximus IX Apex. Соревновательный бенчмаркинг в массы

Возможности UEFI

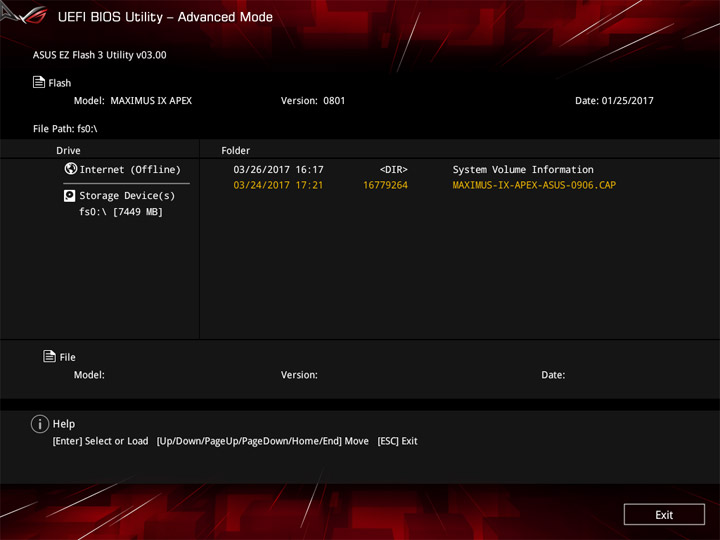

Тестирование проходило с прошивкой 0906, она заменила версию 0801 с привлечением фирменного механизма Ez Flash.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

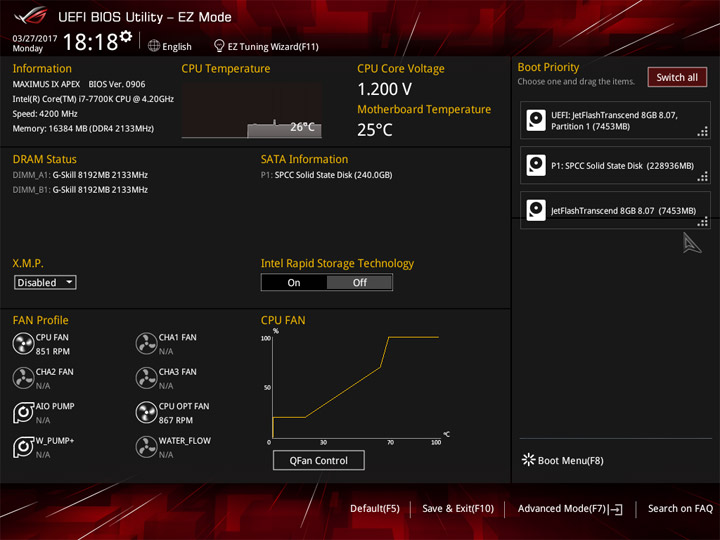

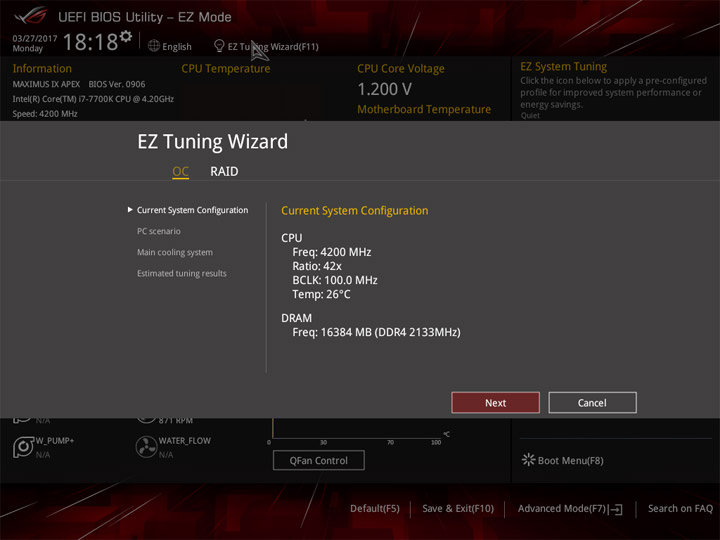

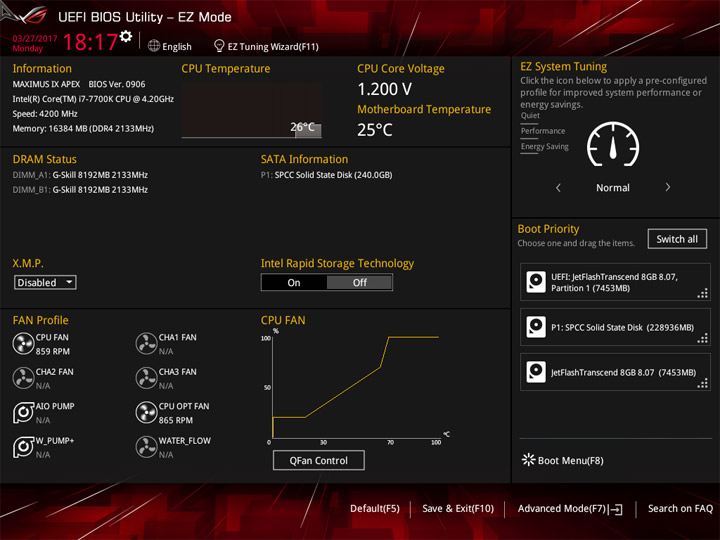

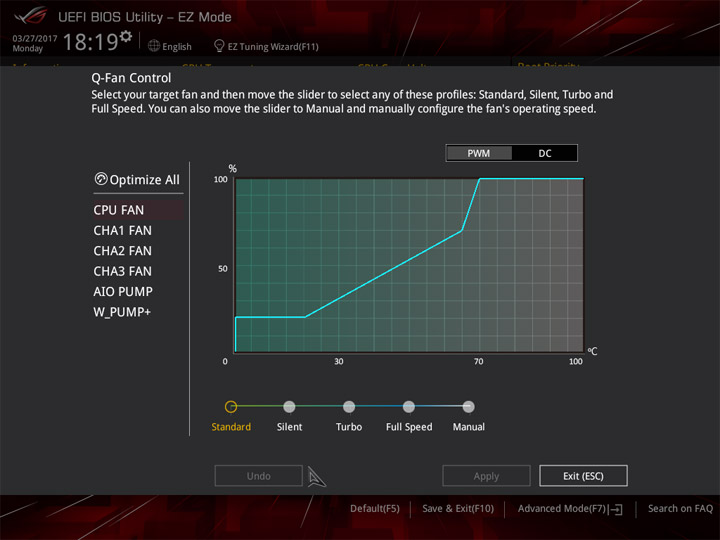

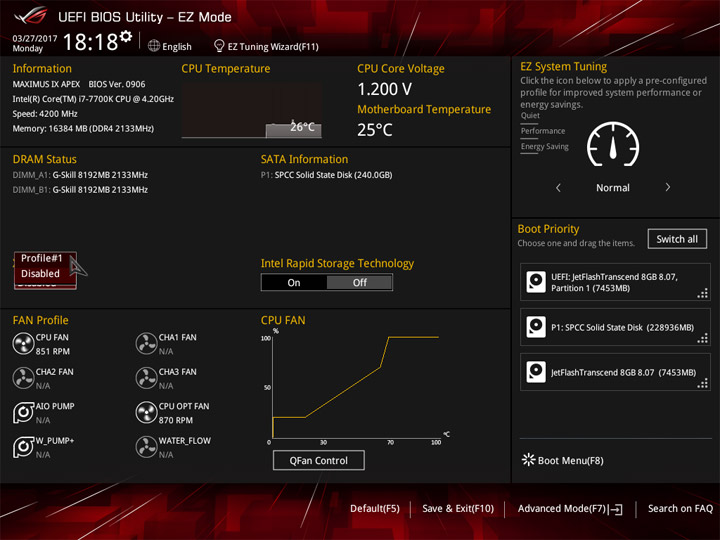

Имеется упрощённый режим настройки, как во всех продуктах ASUS.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

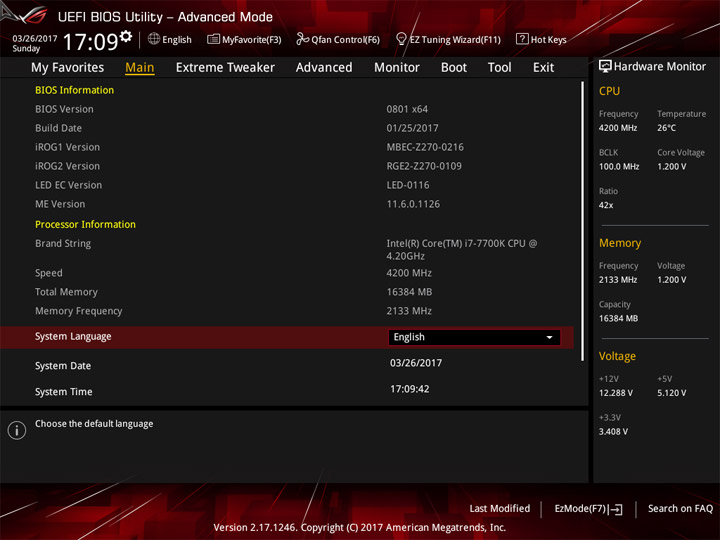

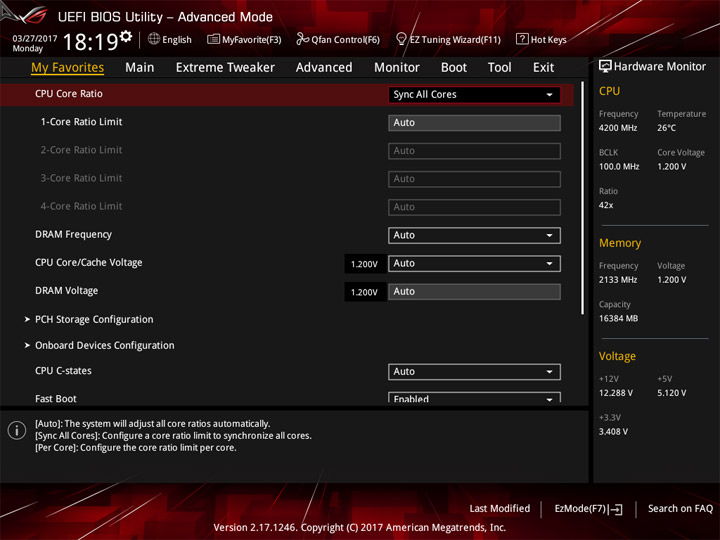

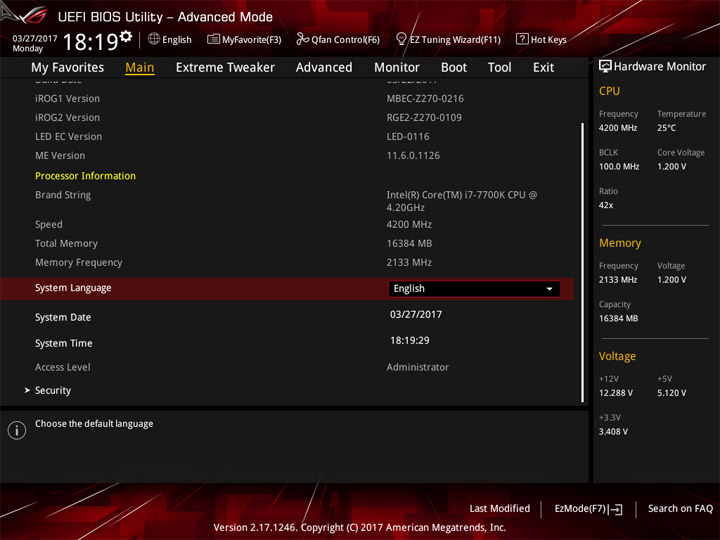

Расширенный режим — основной для изделий подобного класса. Все часто используемые настройки можно сконцентрировать в одном месте.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

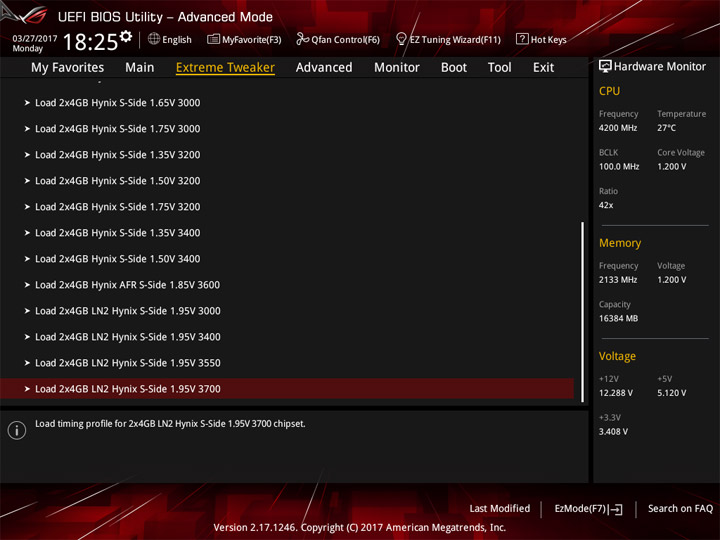

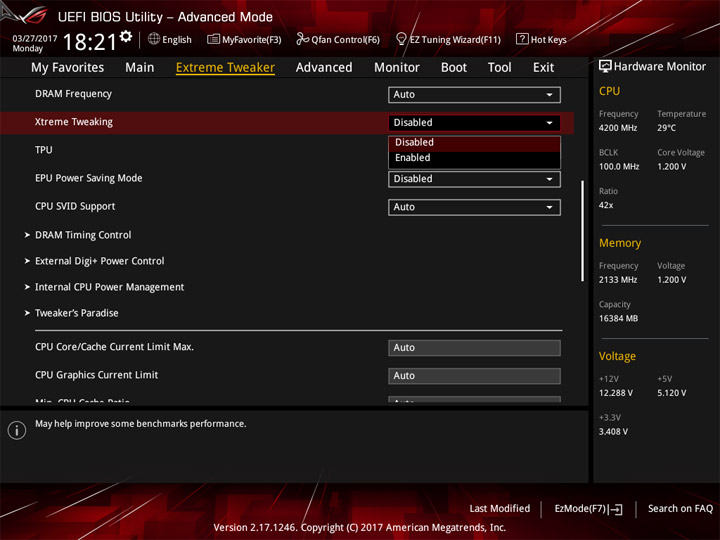

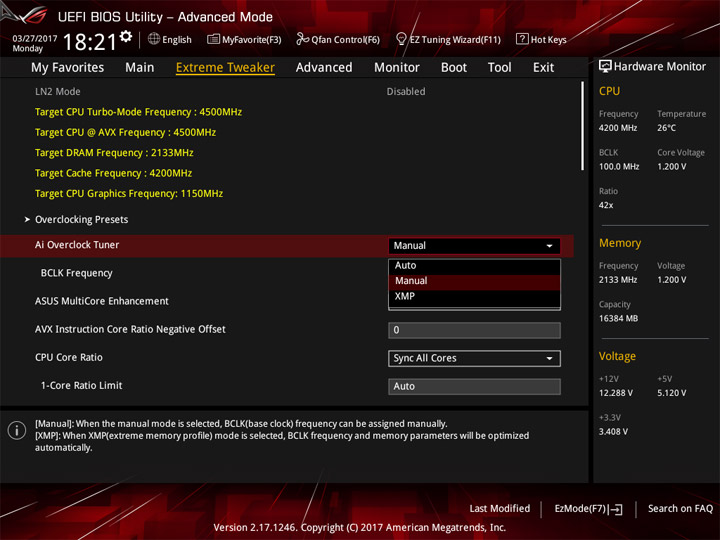

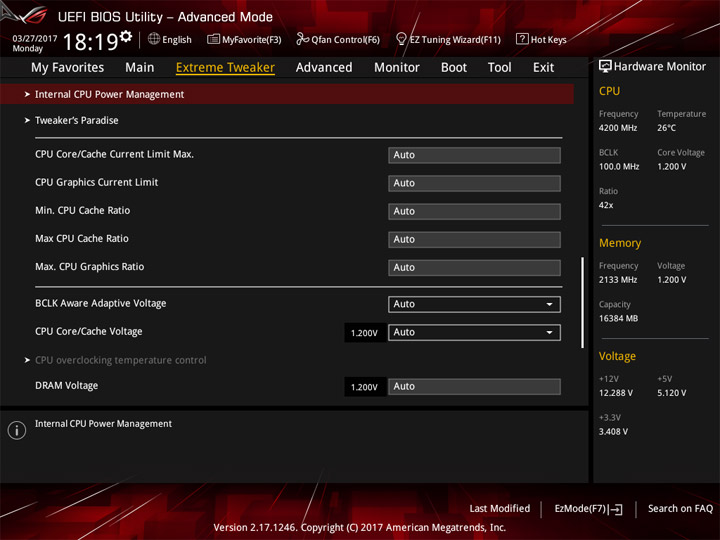

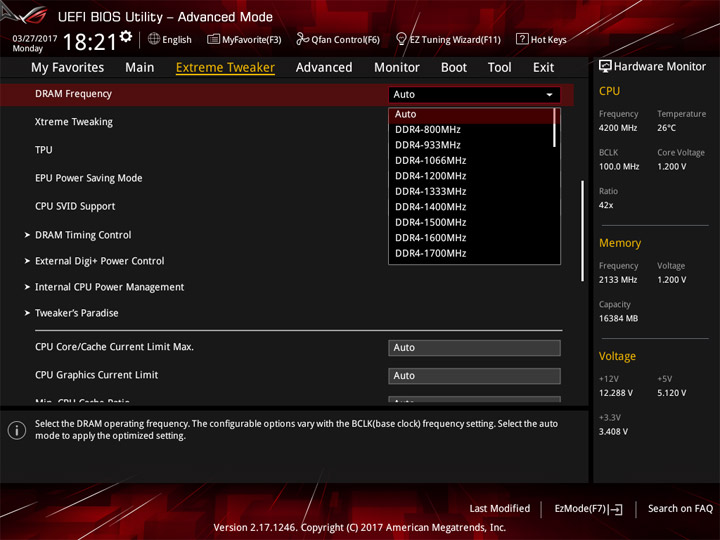

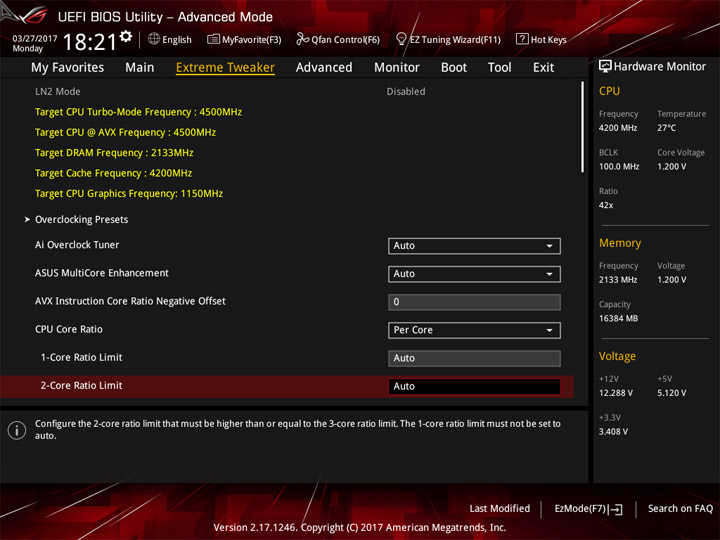

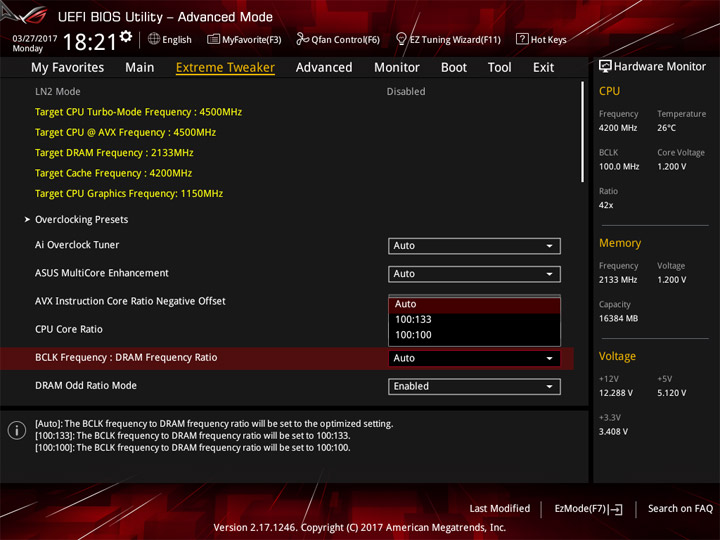

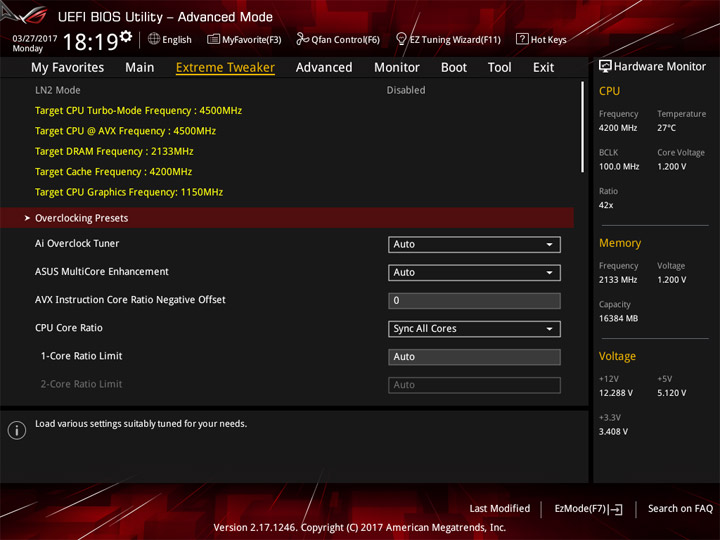

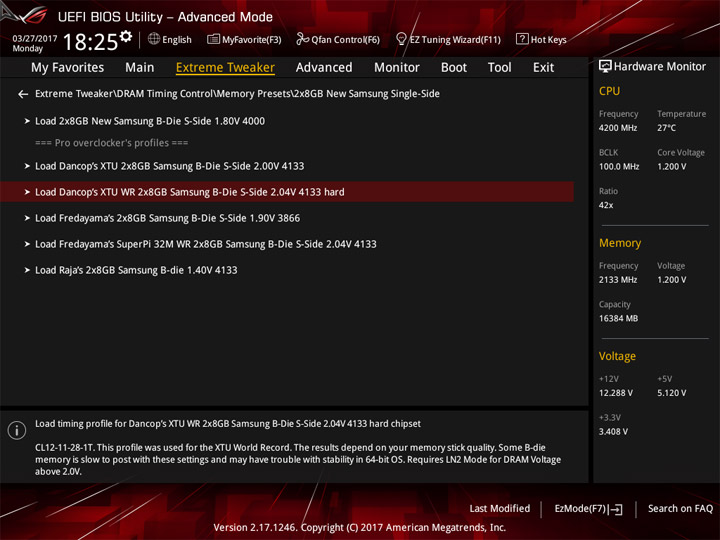

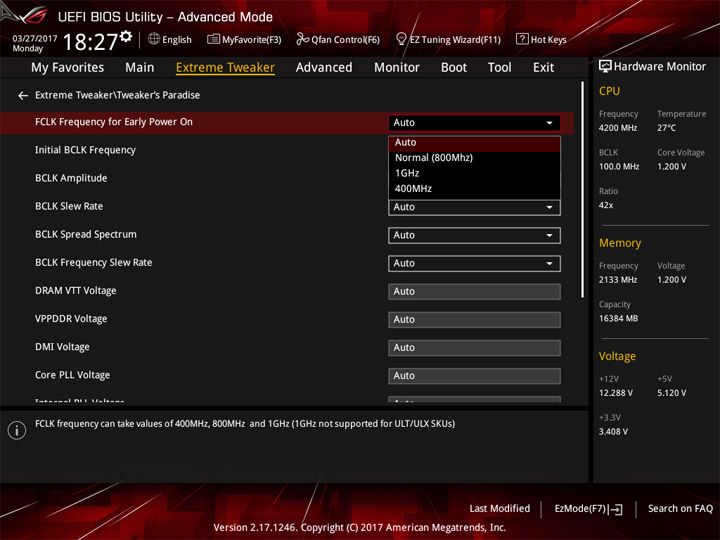

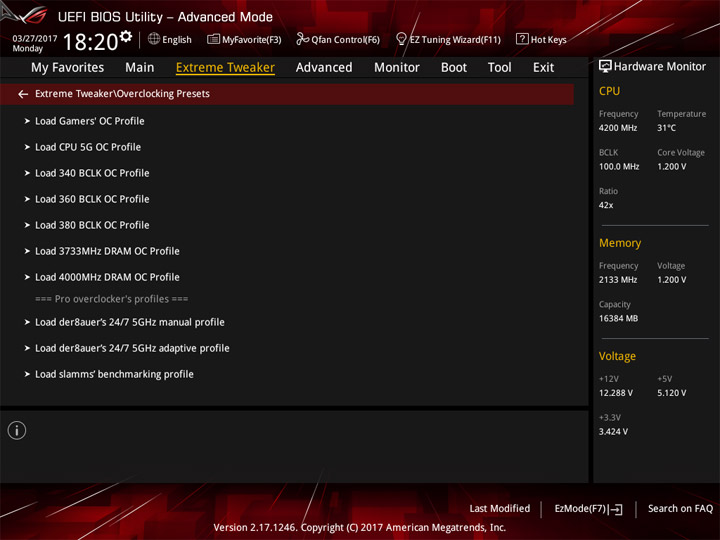

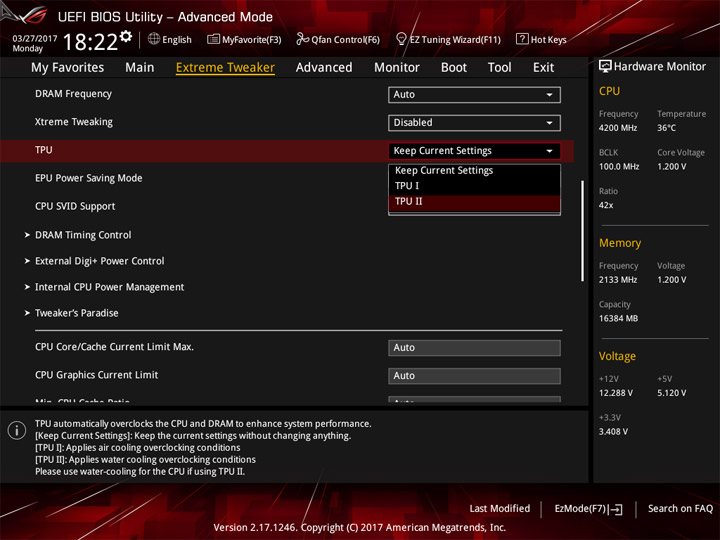

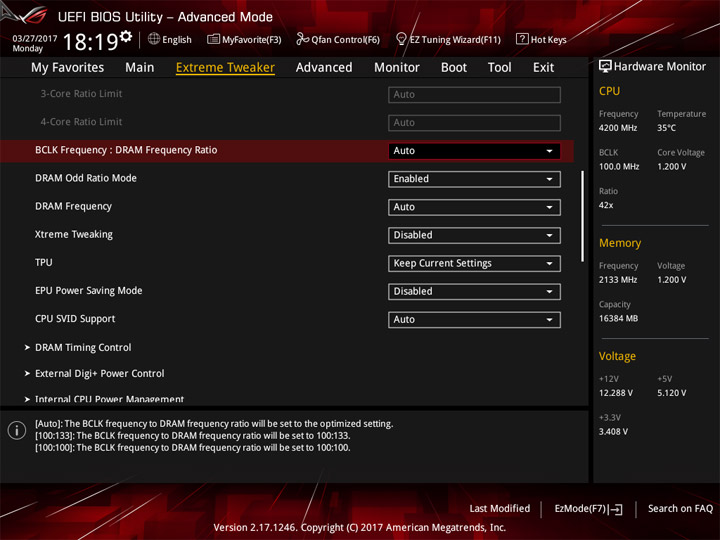

Для разгона предусмотрен раздел Extreme Tweaker. Среди готовых профилей появились созданные мастерами своего дела с мировыми именами.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

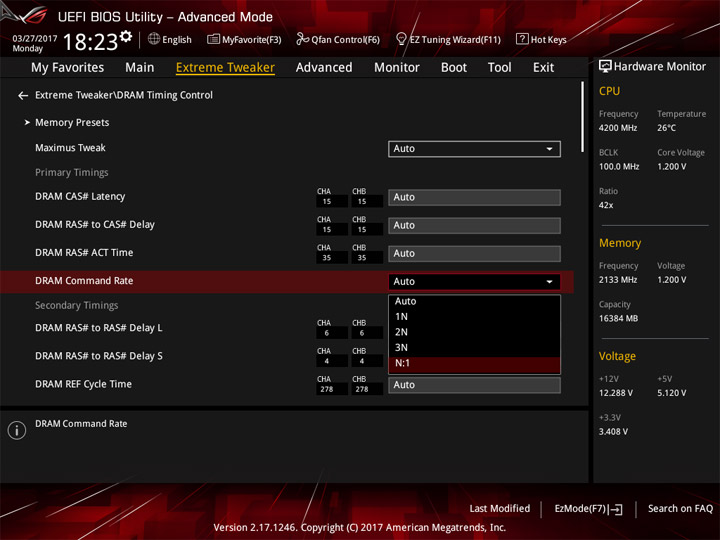

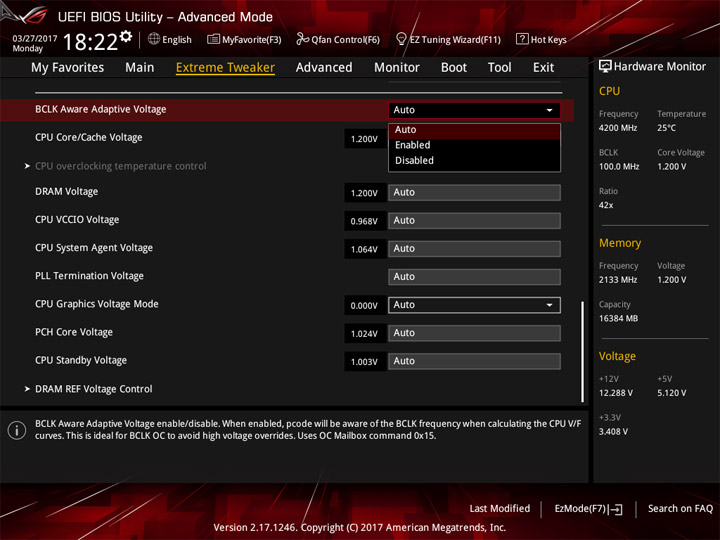

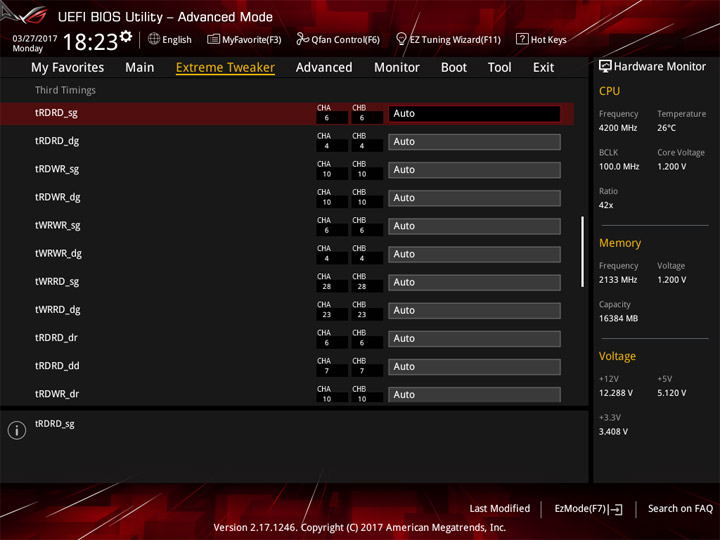

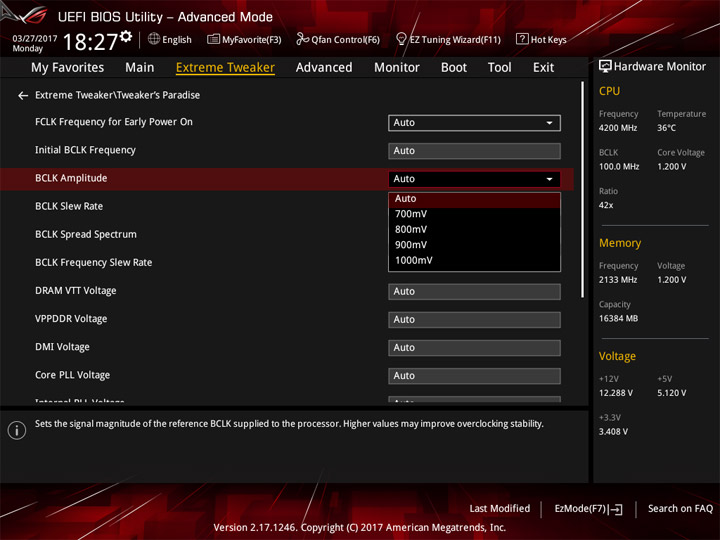

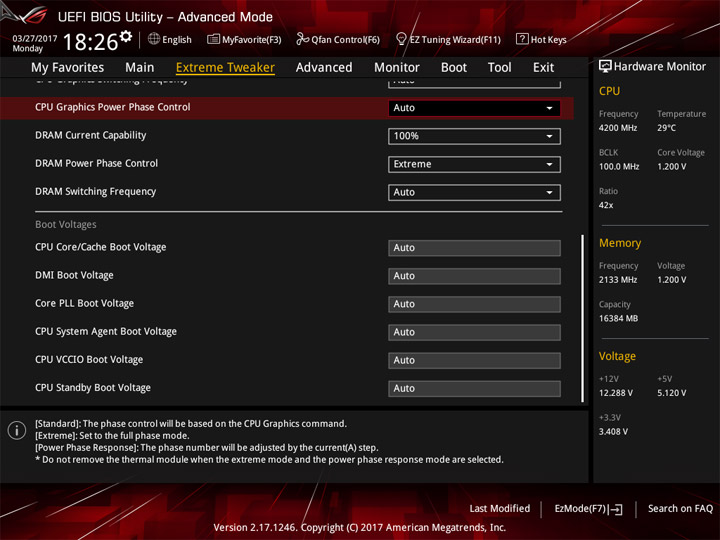

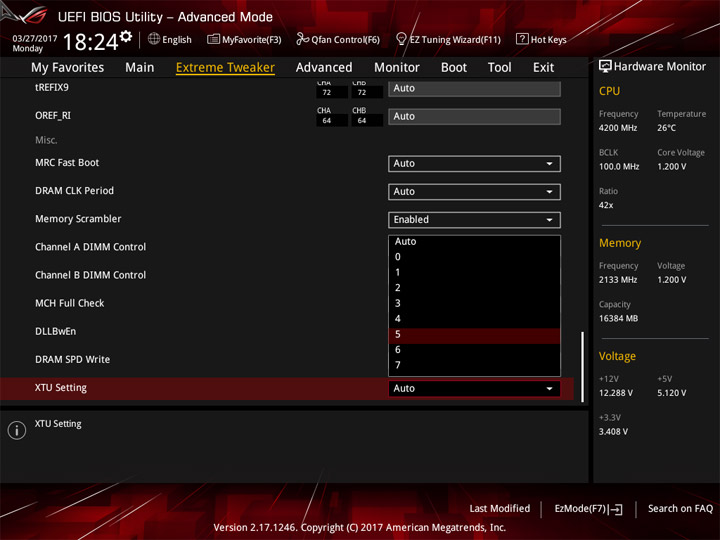

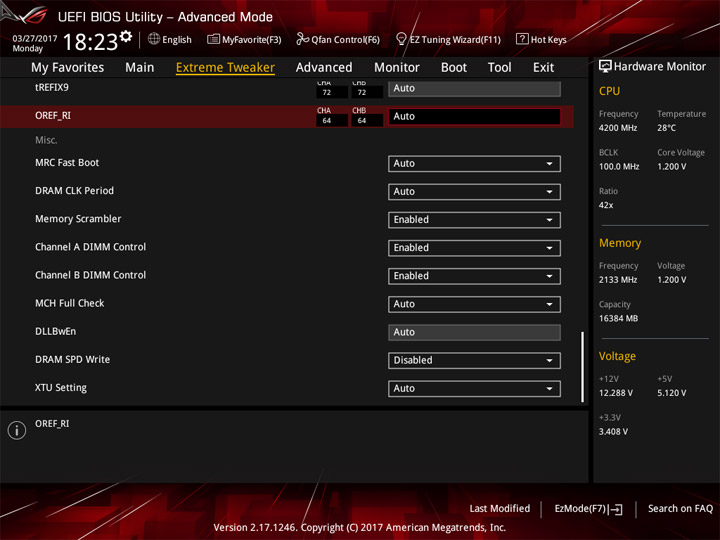

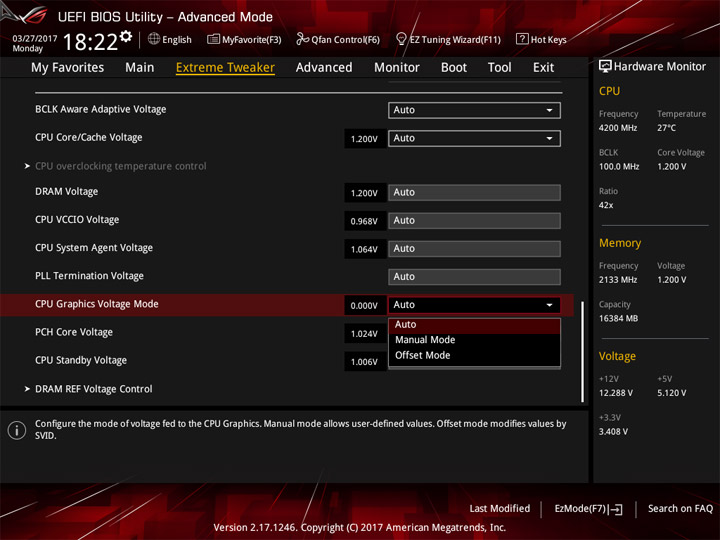

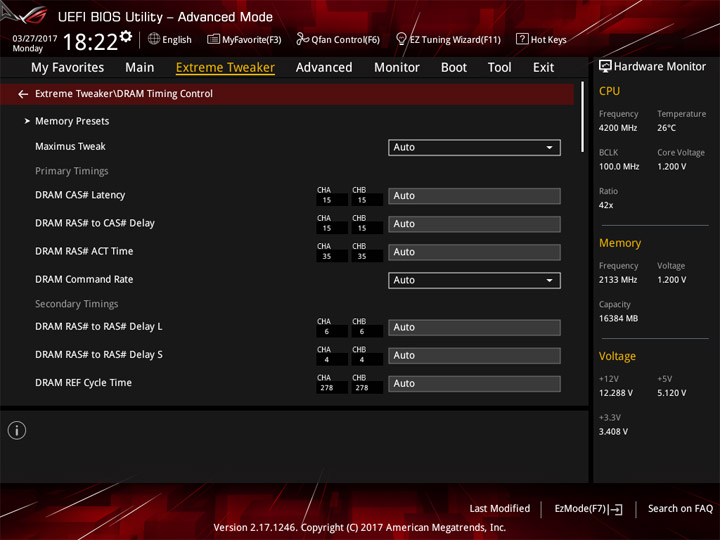

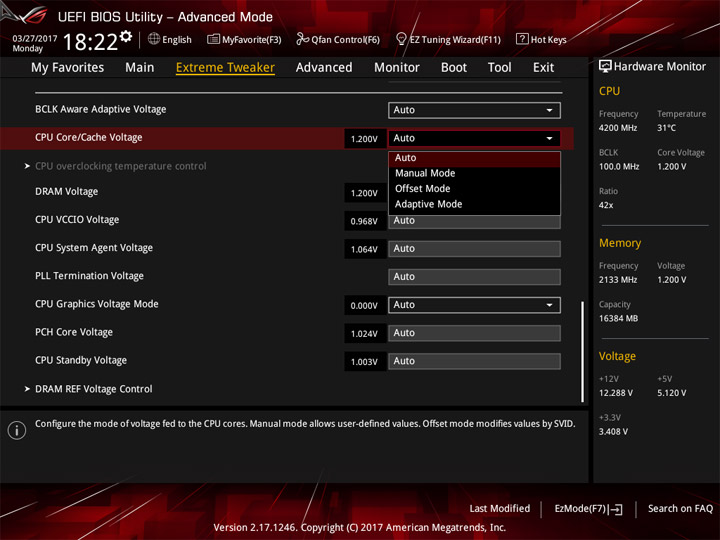

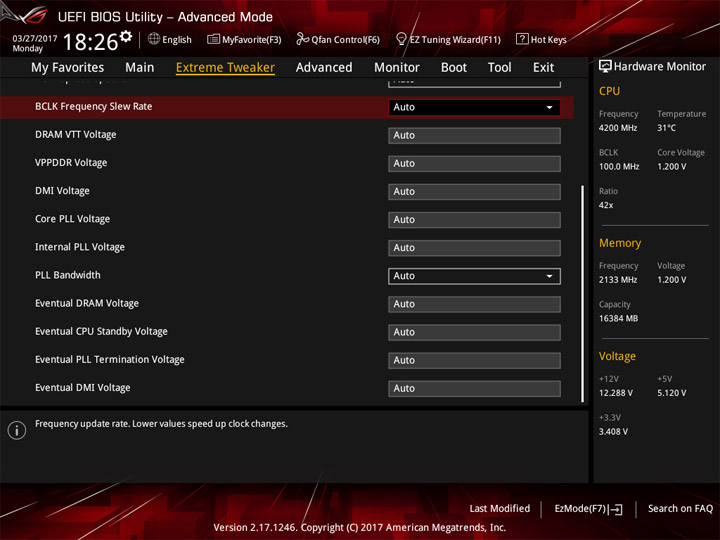

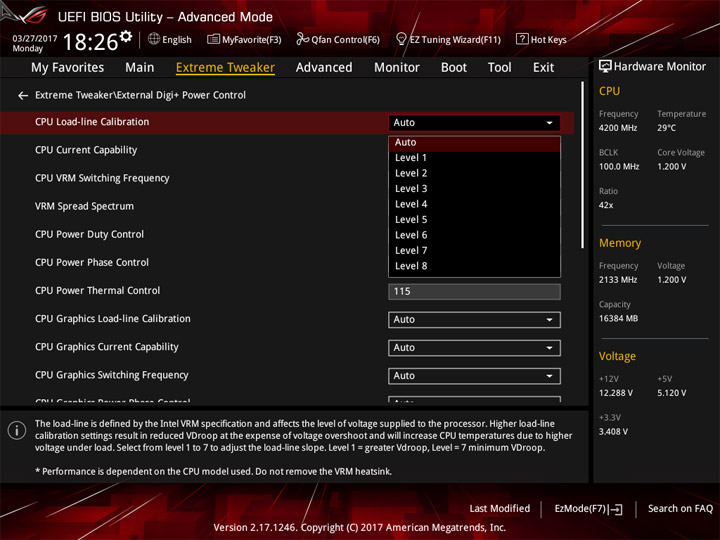

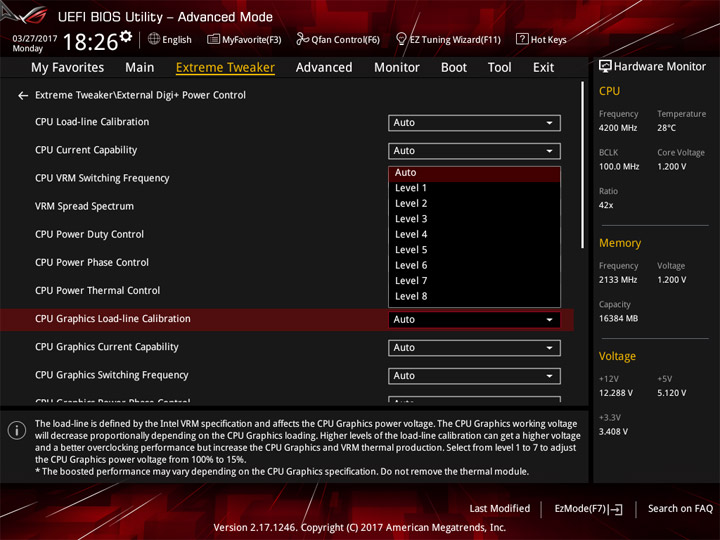

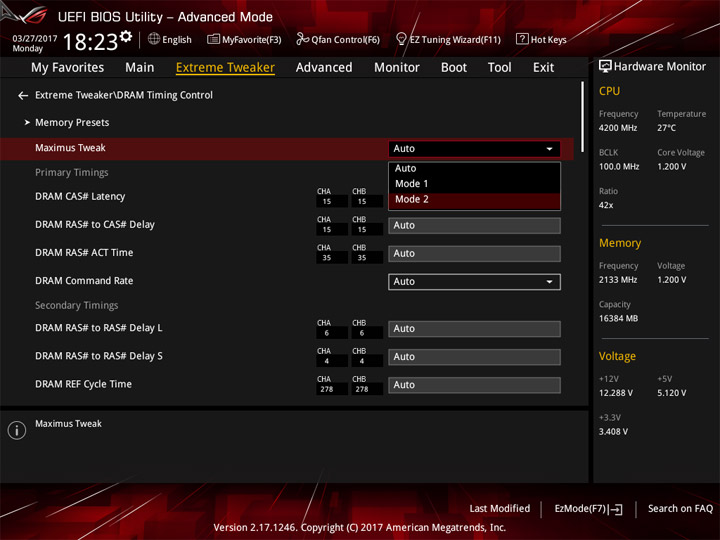

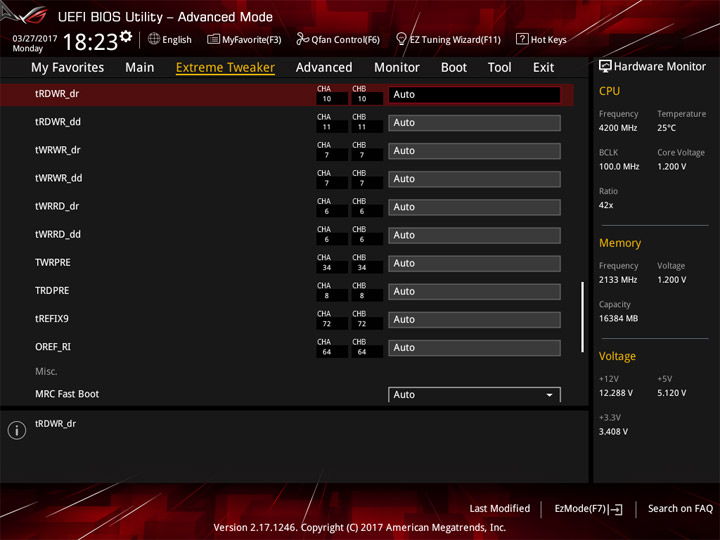

Остальной набор возможностей мало в чём отличен от других моделей ROG Maximus IX. Разве что, профилей LLC теперь восемь, по всей видимости, это напрямую связано с моделью используемого ШИМ-контроллера.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

Наиболее важные значения собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–104
104–1000
0,05
0,0625
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,9–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

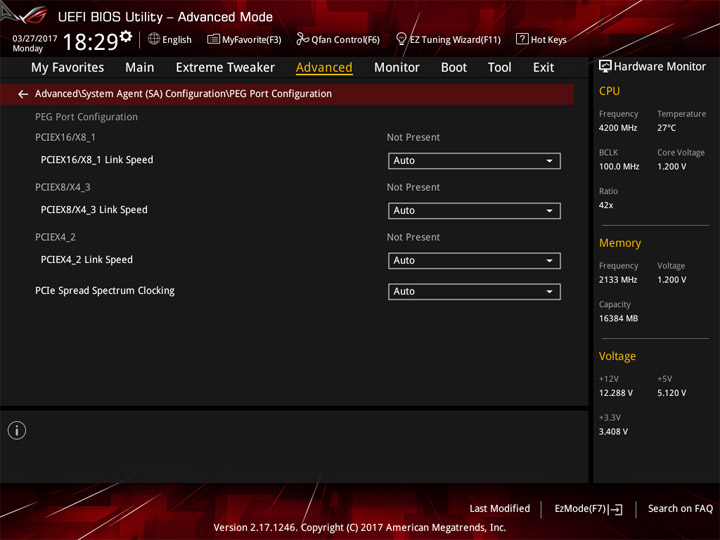

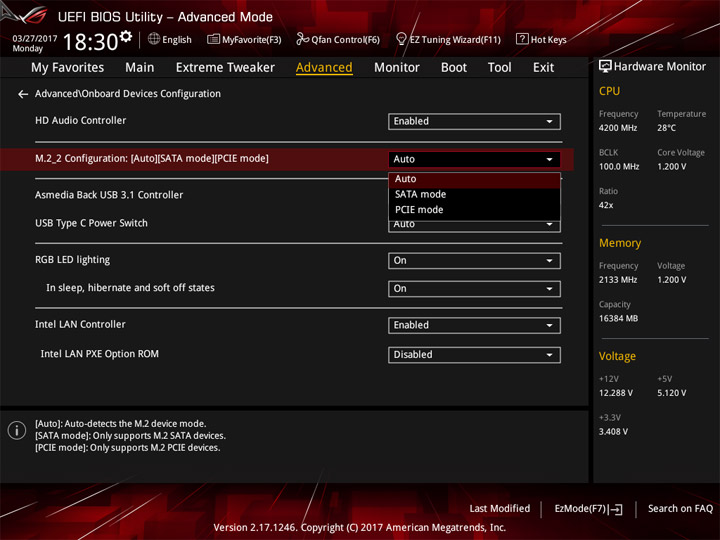

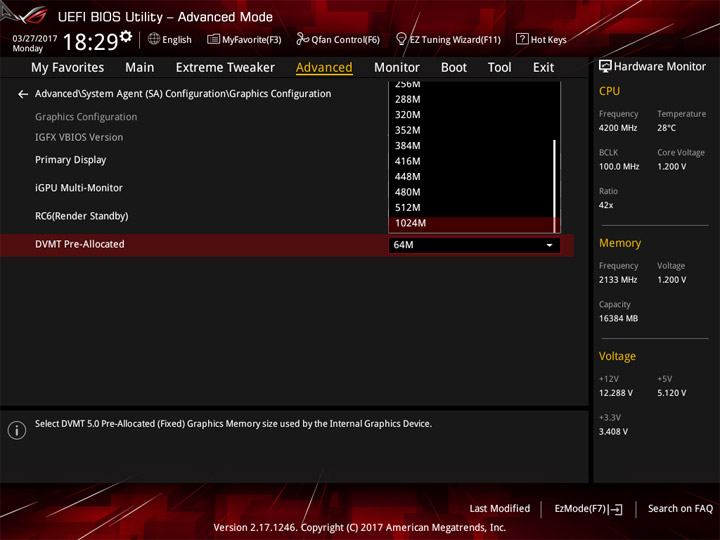

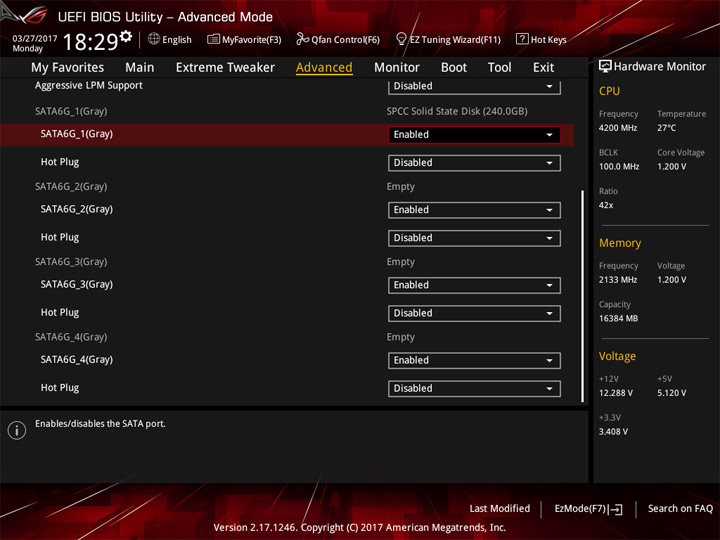

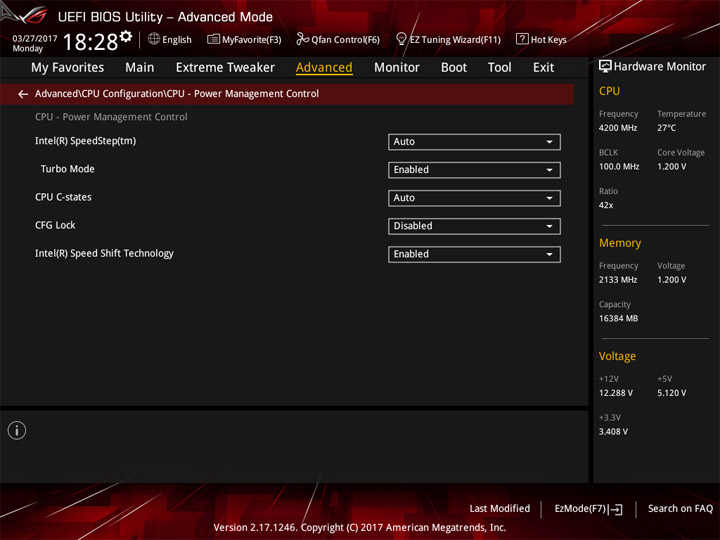

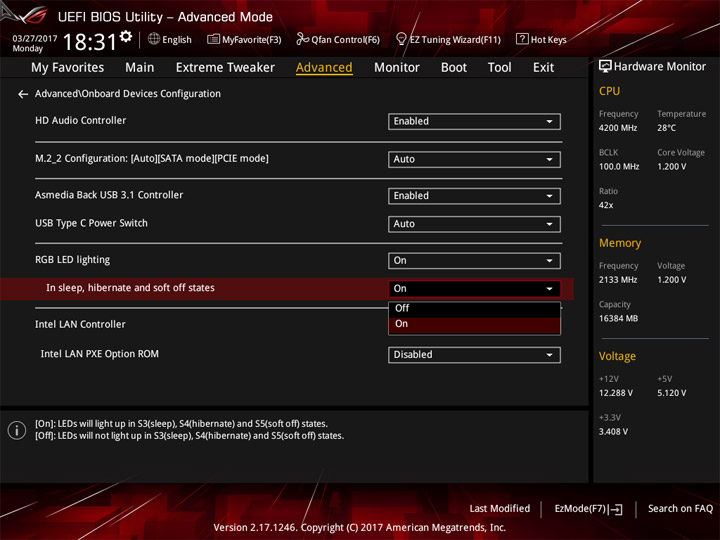

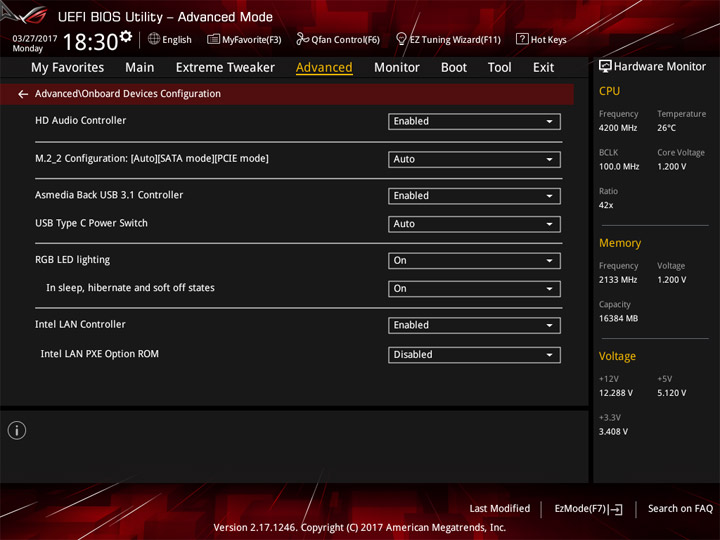

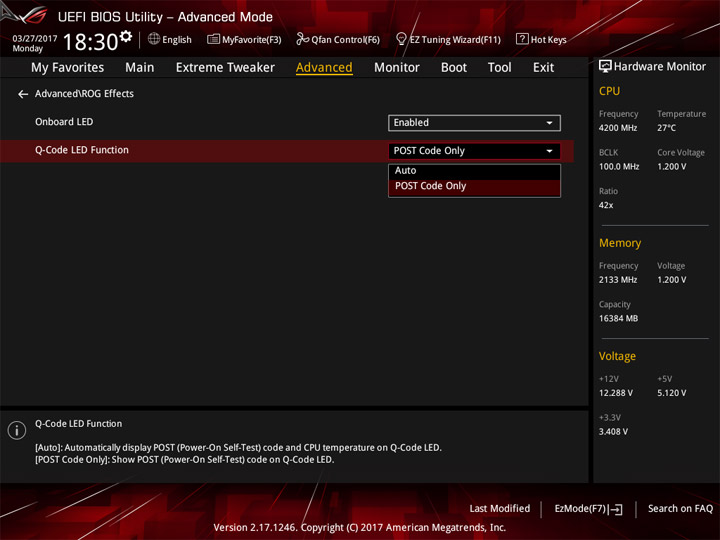

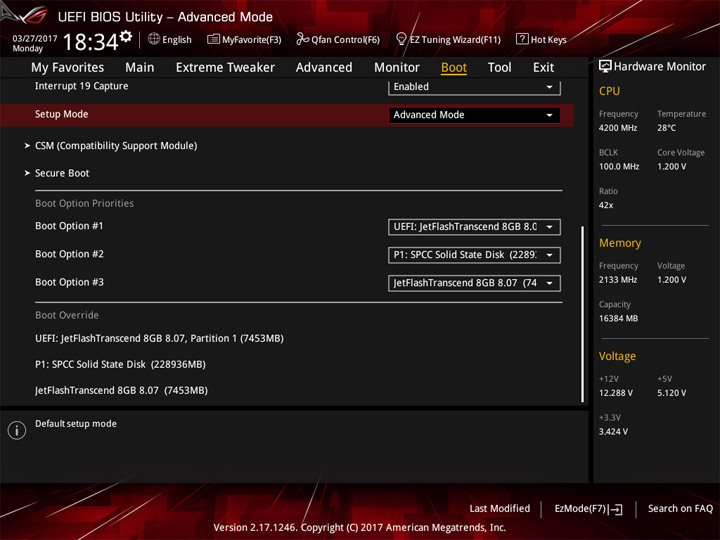

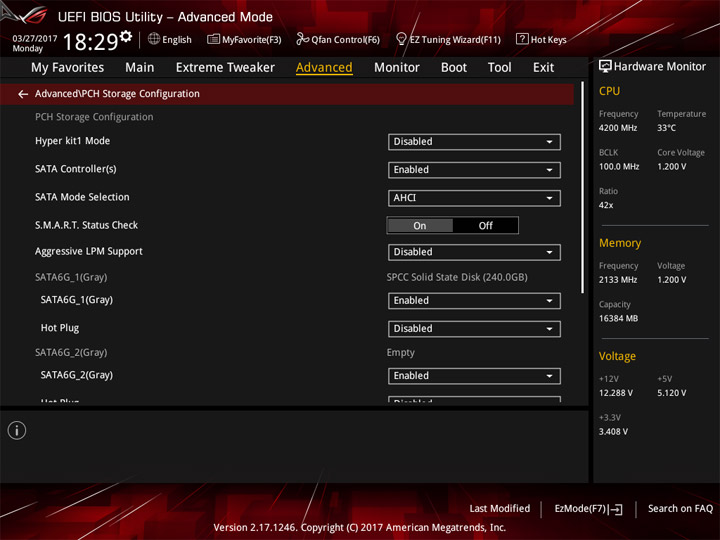

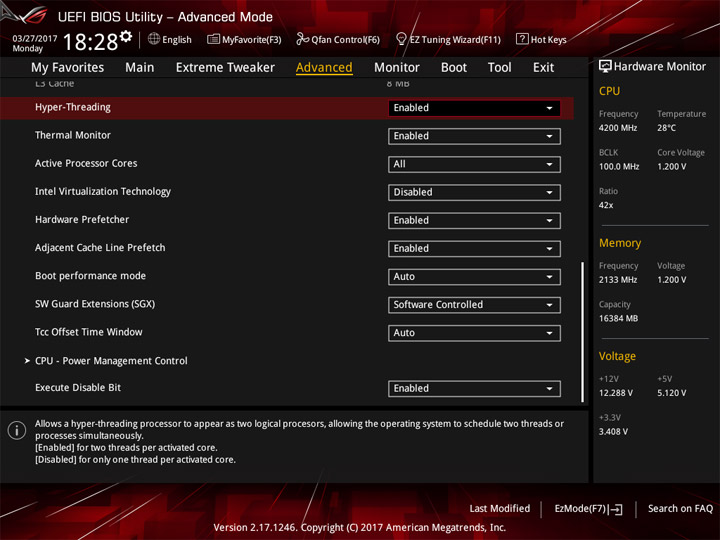

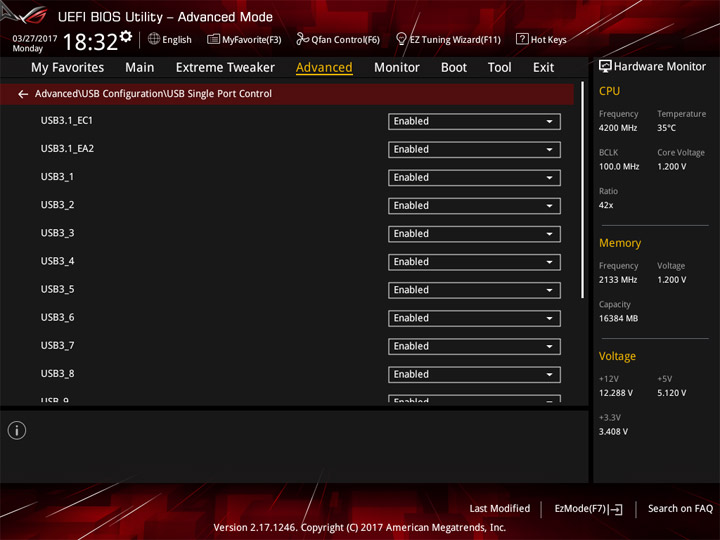

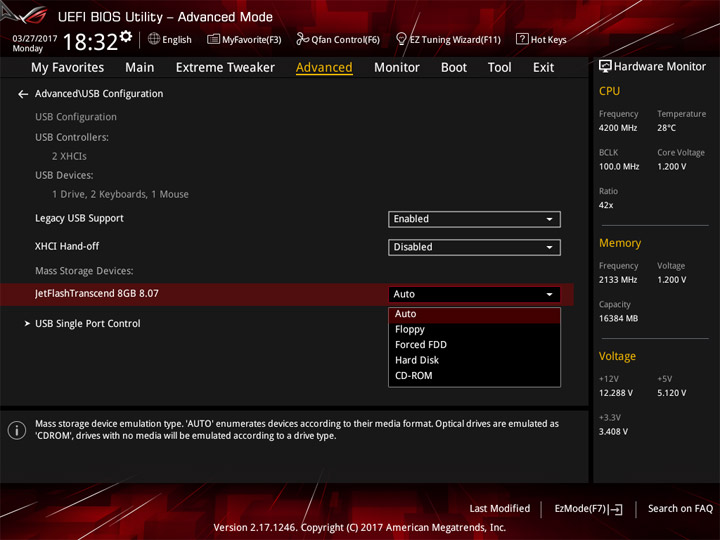

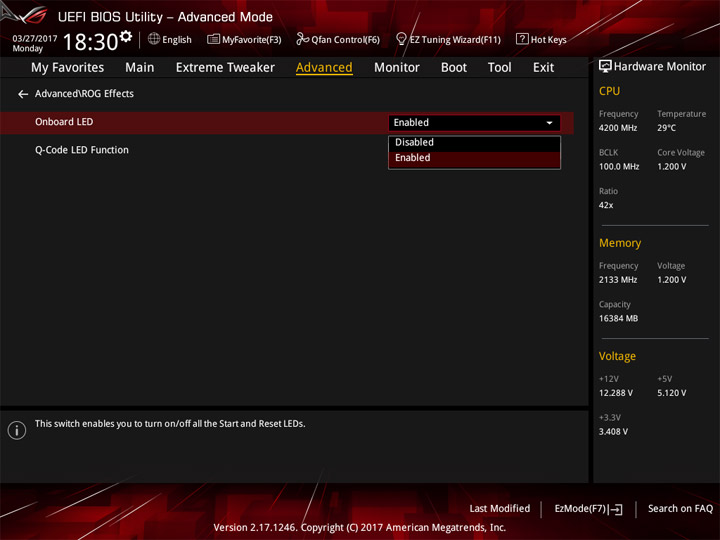

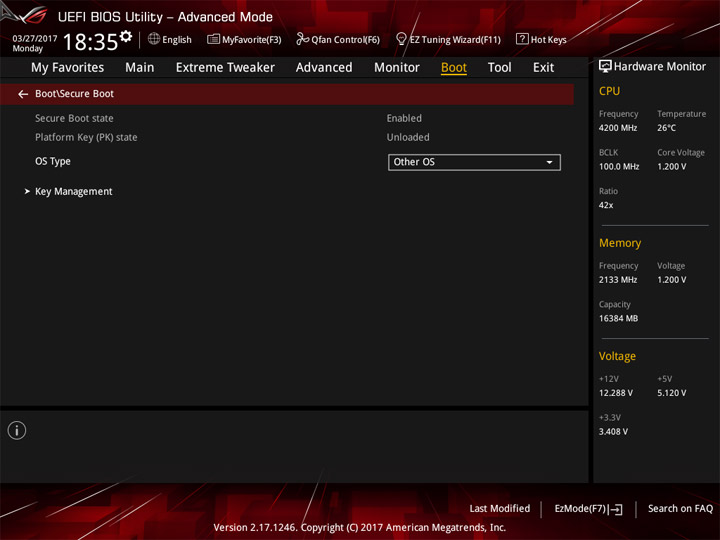

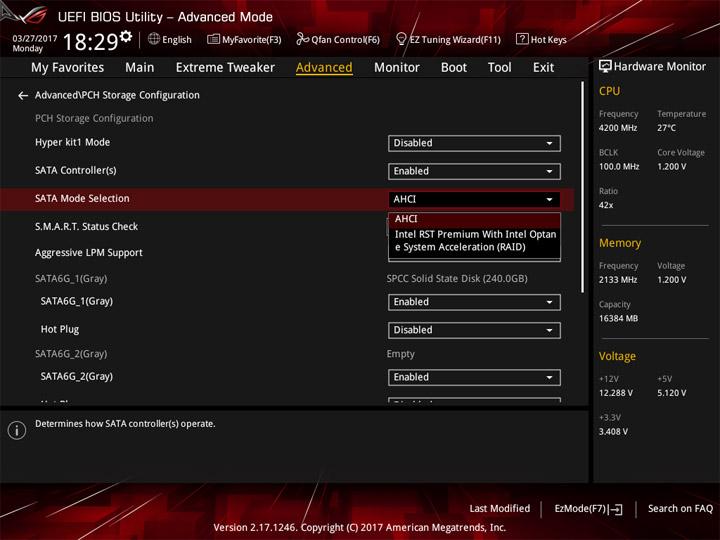

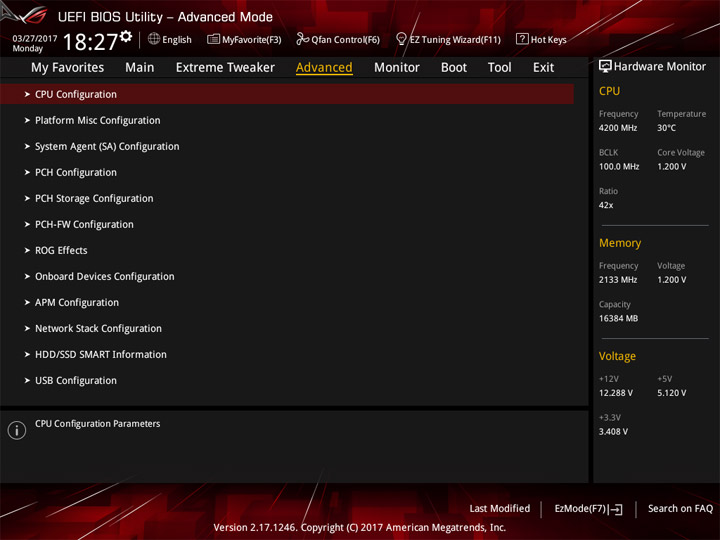

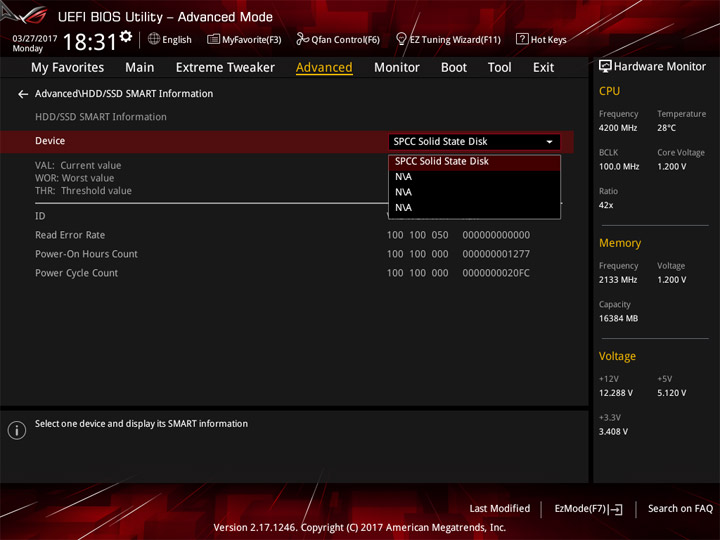

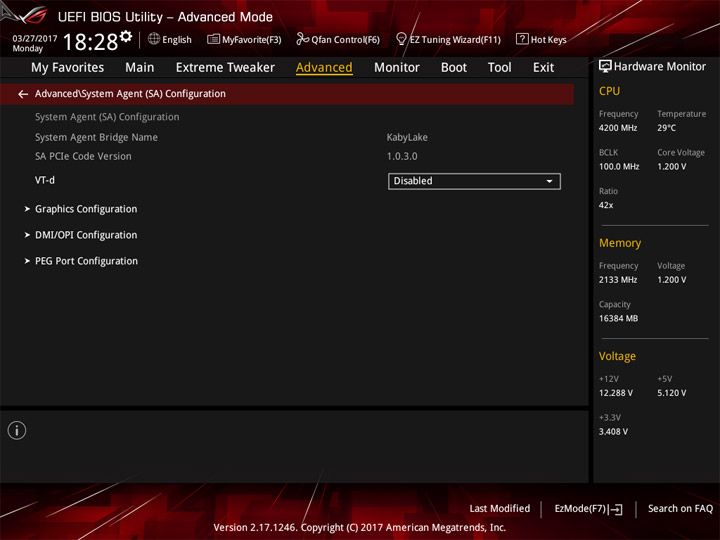

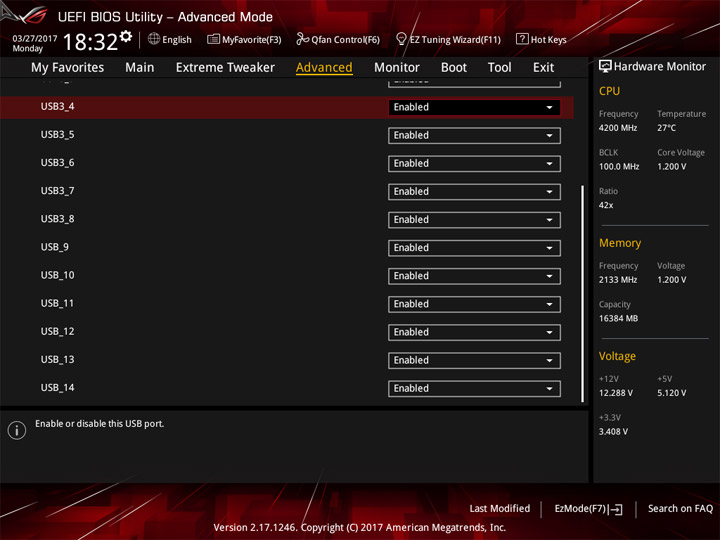

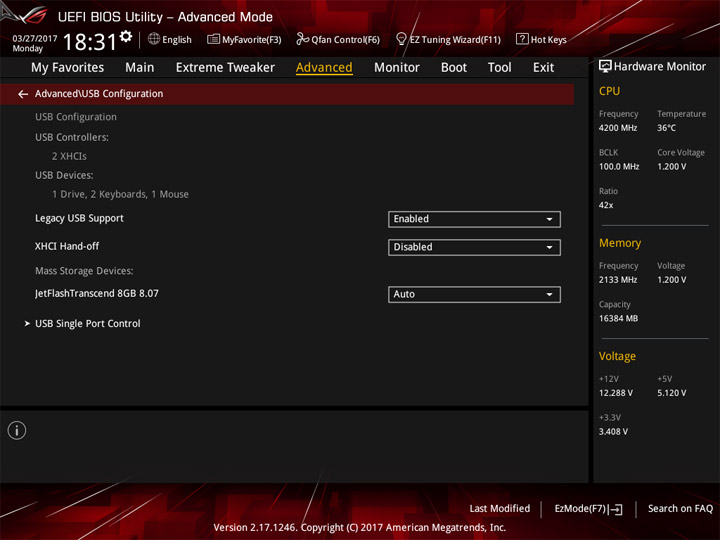

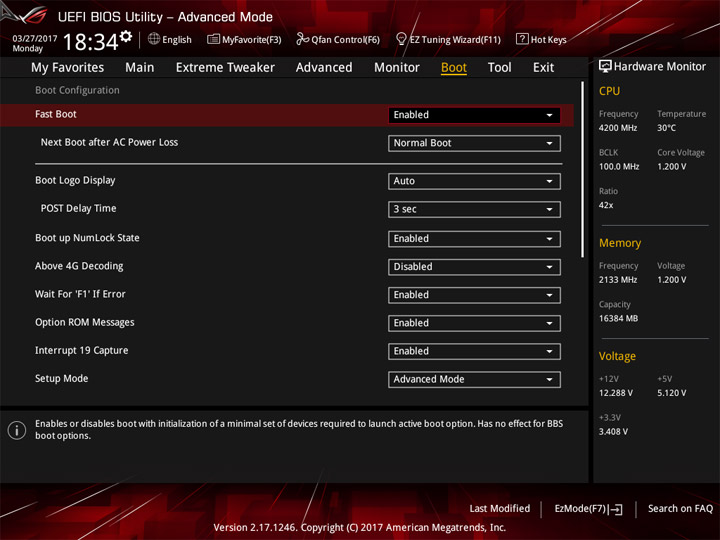

Настройка остальных узлов ничем особым не выделяется.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

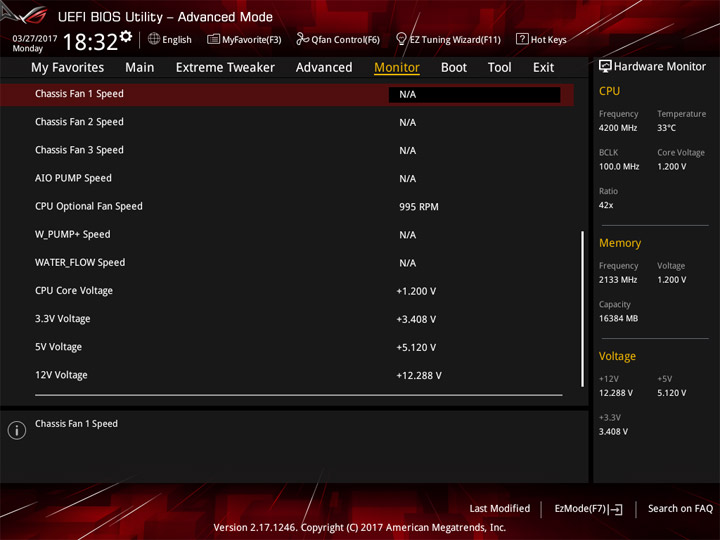

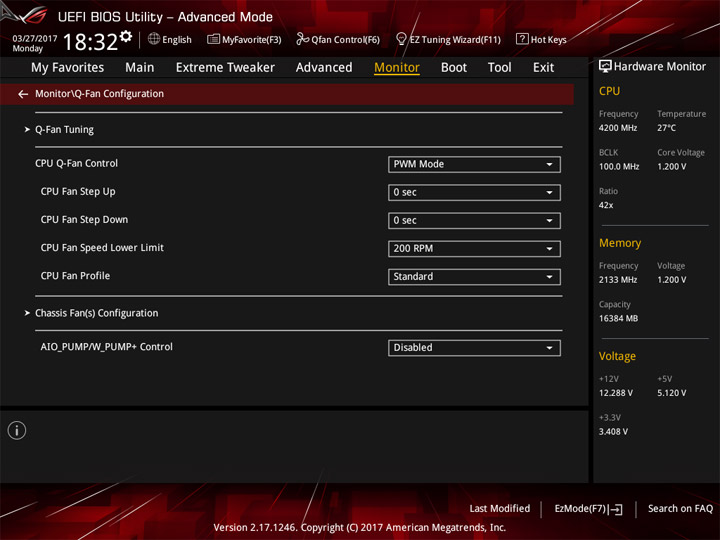

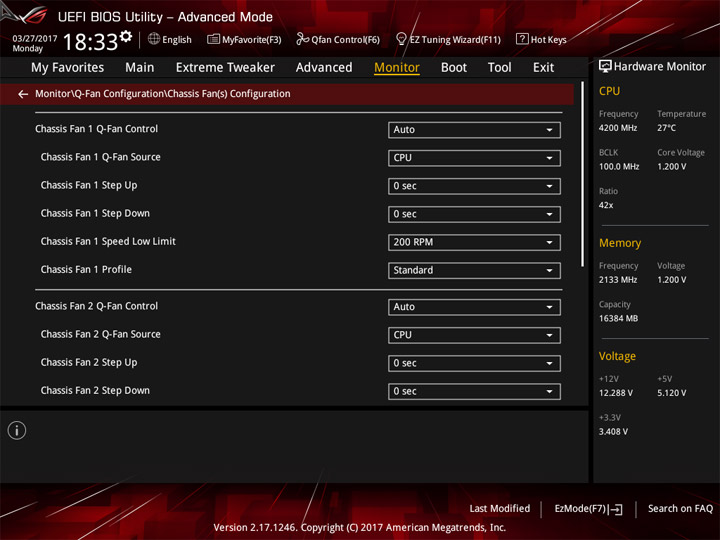

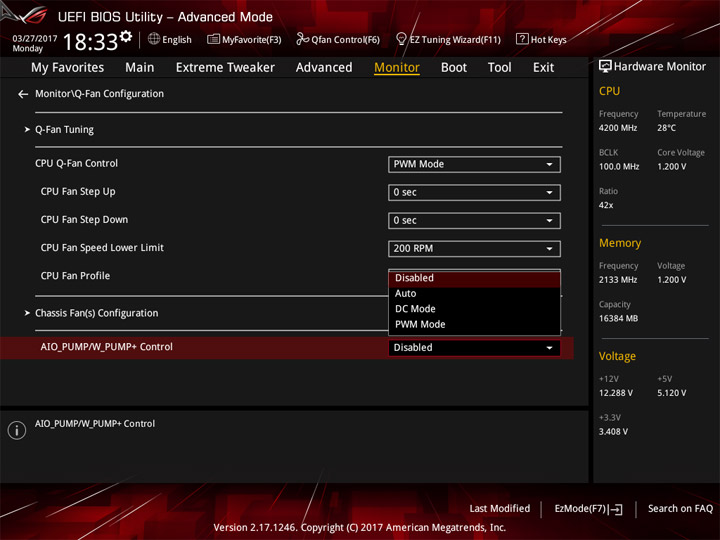

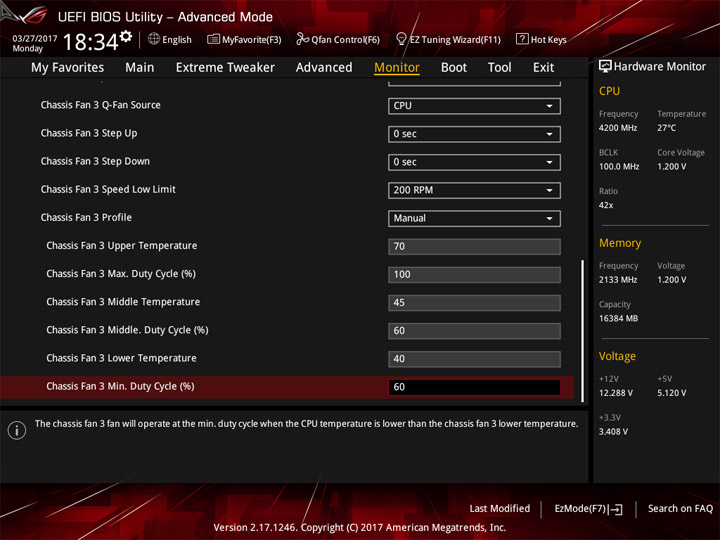

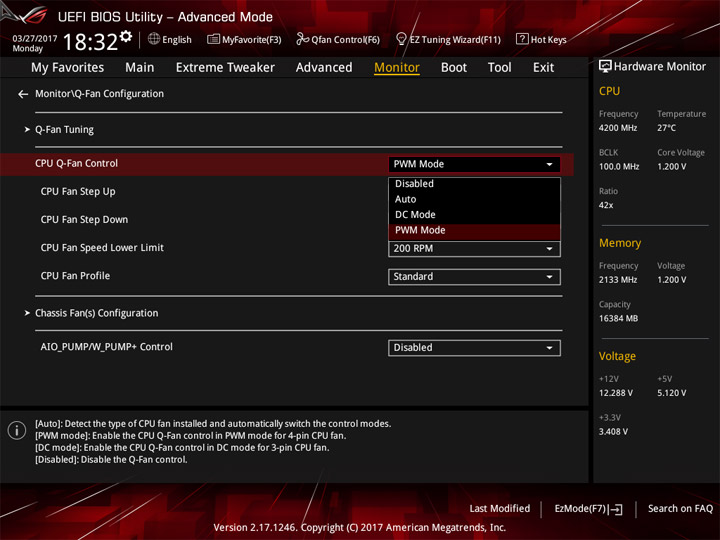

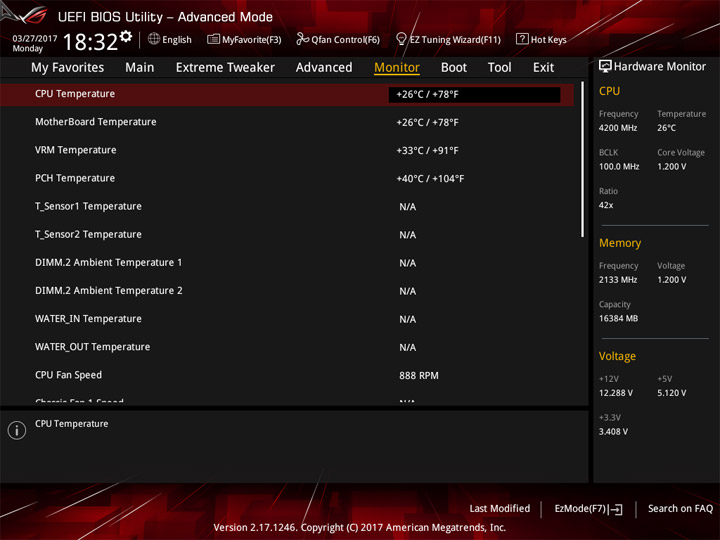

Наконец представитель текущего поколения ROG Maximus обзавёлся датчиком температуры VRM. Значение с любого температурного датчика может быть использовано как основа для сценария работы системных охладителей.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

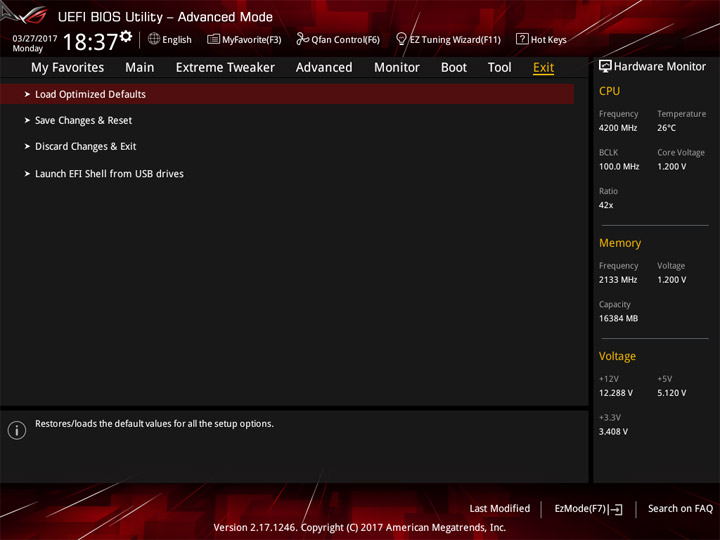

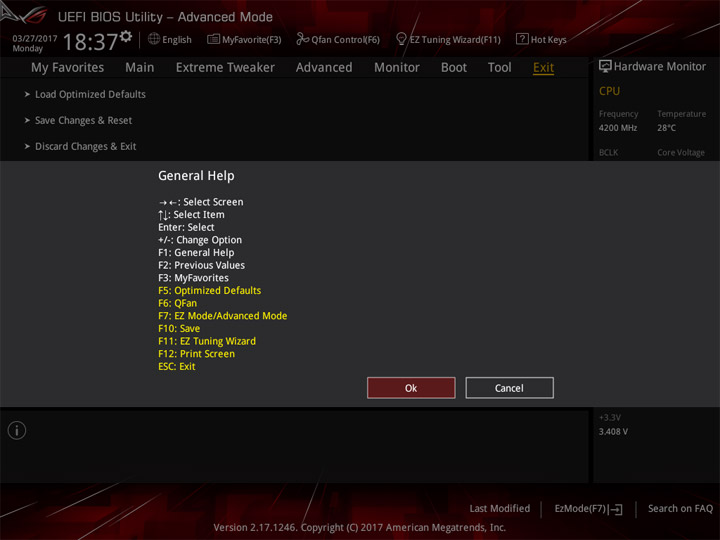

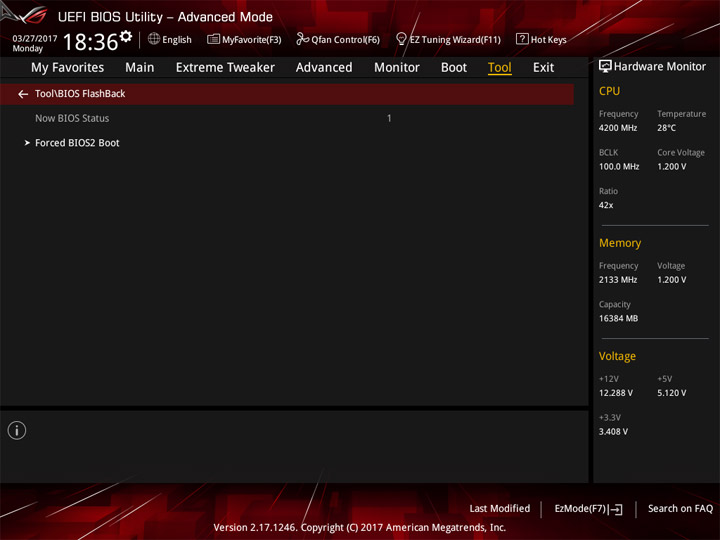

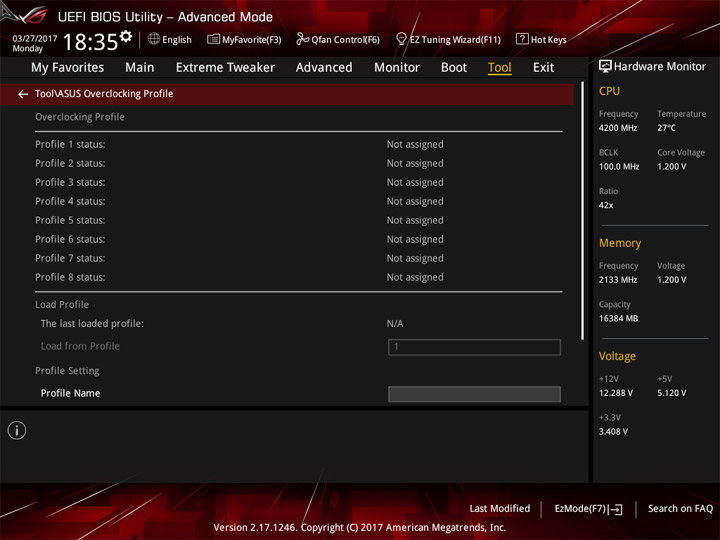

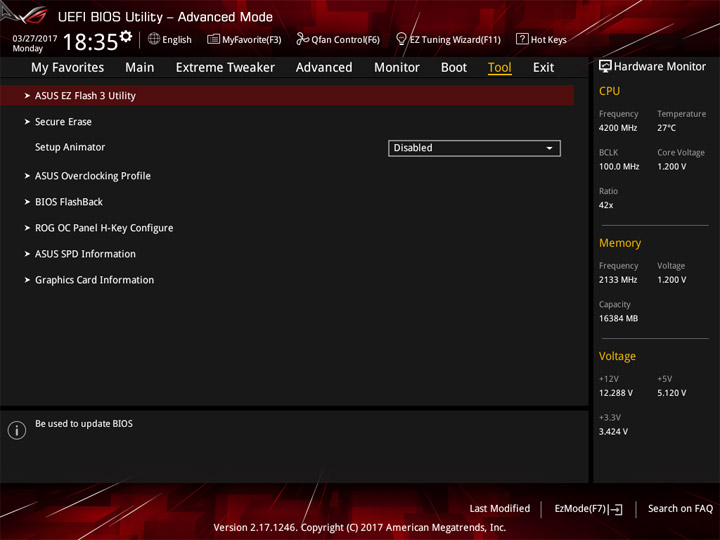

Из вспомогательных механизмов отмечу форсированный переход на неиспользуемую прошивку в данный момент времени. Вероятнее всего, этот способ позволит преодолеть проблему «холодного старта» при экстремальных настройках.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

Комплектное ПО

Довольно длительное время сопровождение продукции из серии ROG считалось самым престижным, то есть платы комплектовались максимальным числом разнообразных утилит, как от специалистов компании, так и от других фирм. В этот раз произошёл заметный отступ от подобной стратегии, ведь никаких бонусов для работы Сети и Звука нет вообще. Отсутствует даже приложение для назначения горячих клавиш, ряд которых прежде позволял влиять в том числе и на быстродействие ПК.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information, USB BIOS Flashback), Boot Setting, Lighting Control (AURA), Mem TweakIt, Product Registration Program, RAMCache II, RAMDisk, ROG Connect Plus
Сетевое Overwolf, WebStorage
Дополнительное Clone Drive, DAEMON Tools Pro, Intel XTU, ROG CPU-Z, WinZip

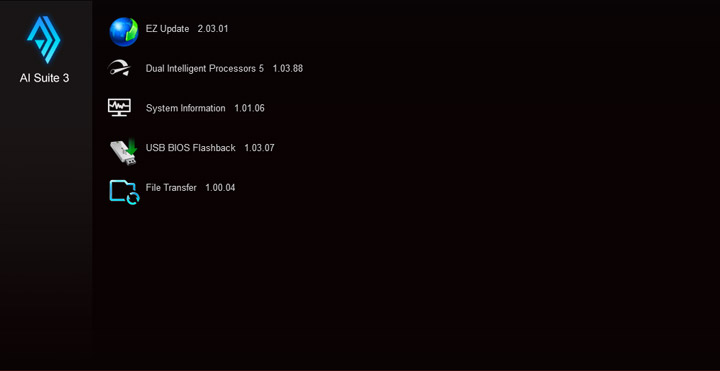

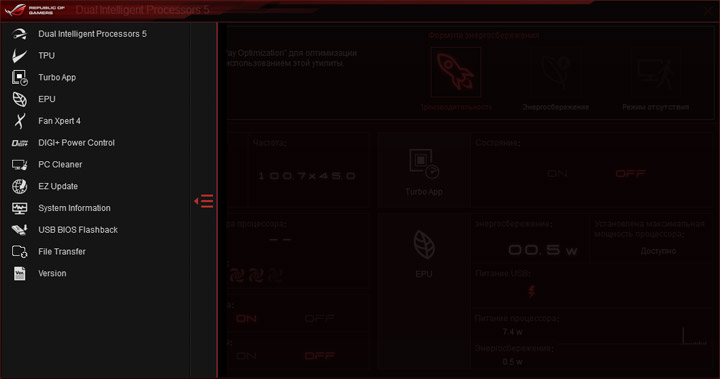

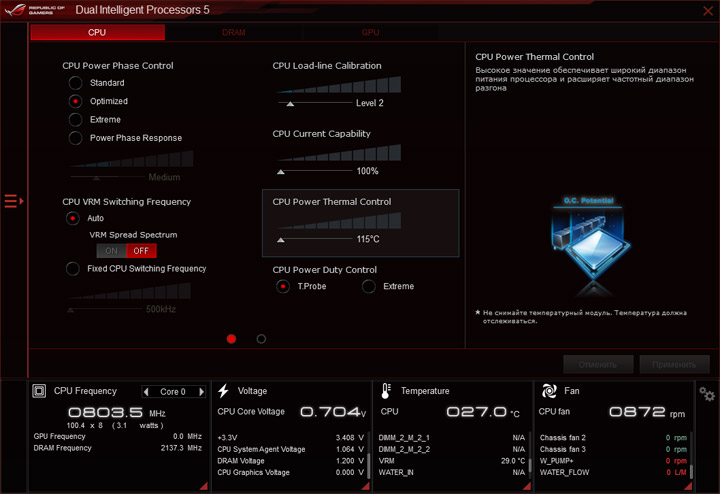

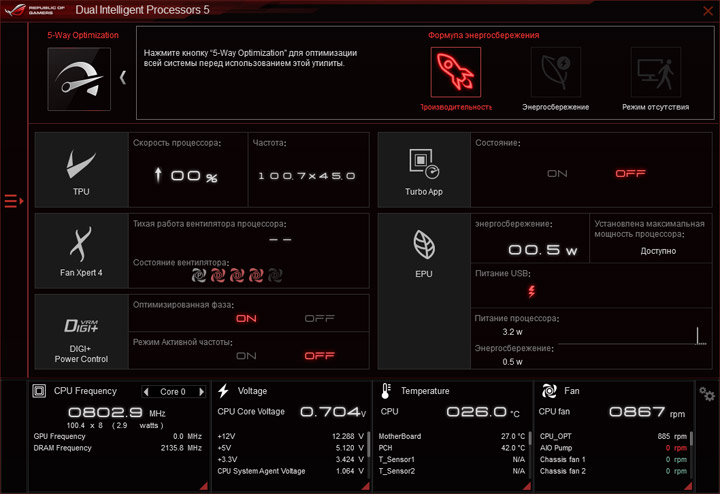

Имеется стандартный набор функциональных утилит в составе Ai Suite 3, включая мастер по первичной настройке системы DIP 5. Исследование возможностей продукта определило наличие двух температурных датчиков на посадочных местах под накопители M.2.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

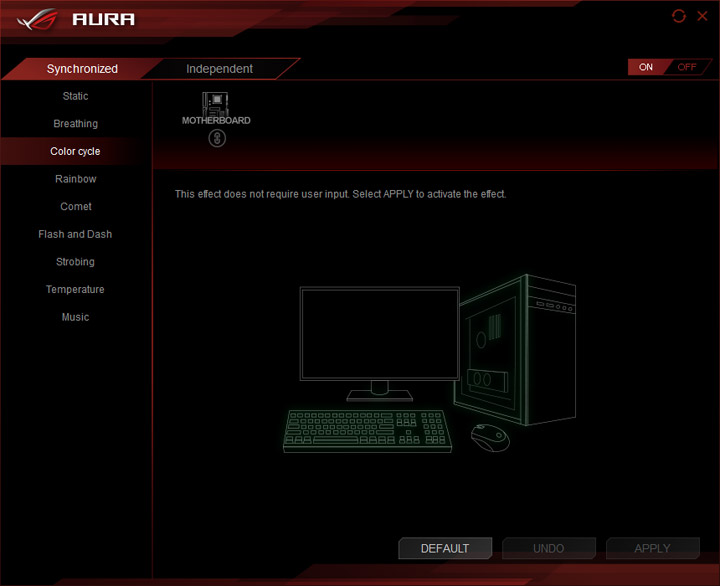

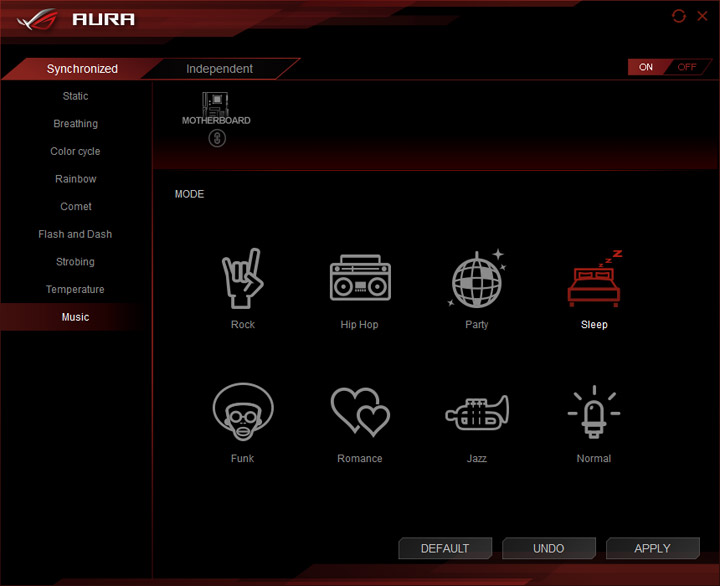

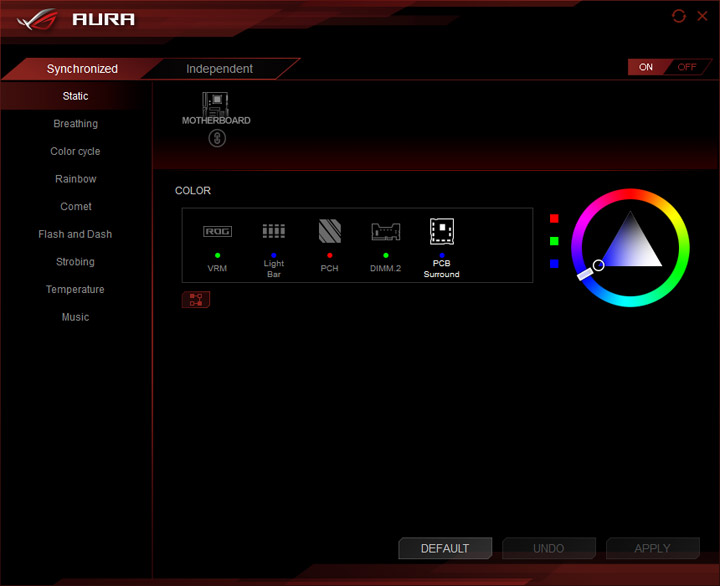

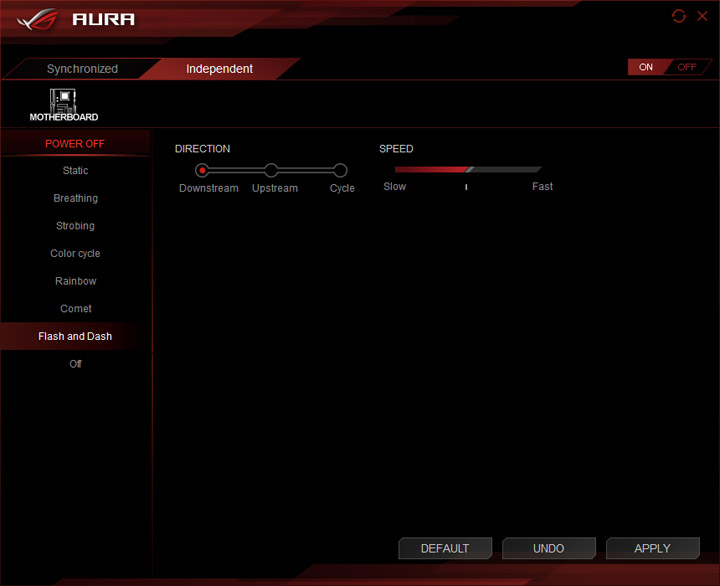

Из-за необычной компоновки устройства, особыми возможностями обладает утилита AURA. Есть пять разных узлов светодиодов RGB, их можно настроить для совместной либо раздельной работы. Кажется, в текущей версии напутали с обозначением участков VRM и Light Bar.

ASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX ApexASUS ROG Maximus IX Apex

О звуке можно написать в похвальном ключе. Не смотря на отсутствие ОУ и всевозможных программных комплексов, качество воспроизведения было отличным (как для интегрированного кодека). Если владелец предпочитает прослушивать материалы в первичной, авторской задумке, или же ему просто лень заниматься настройкой системы, то подобный вариант использования имеет полное право на жизнь.

С остальными утилитами можно познакомиться в прошлых наших публикациях, например, пересматривая обзор ROG Maximus IX Hero.

Соревнуясь со временем
