Обзор и тестирование материнской платы ASUS ROG Crosshair VIII Dark Hero. Отстаивая престиж

14.01.2021 | acm_fan | обсудить (37)

К моменту выхода на рынок процессоров AMD Vermeer многие энтузиасты ожидали увидеть новые продукты на базе холодного флагманский чипсета, однако этого не произошло, а производители материнских плат продолжают совершенствовать свои наработки на базе AMD B550 и X570. Немногие из них решились на создание чего-то действительно нового. Нынешний гость лаборатории является фактически полной копией предшествующей модели ROG Crosshair VIII Hero (Wi-Fi), но в чём именно они отличаются, помимо замены системы охлаждения кристалла системной логики, мы как раз и будем выяснять.

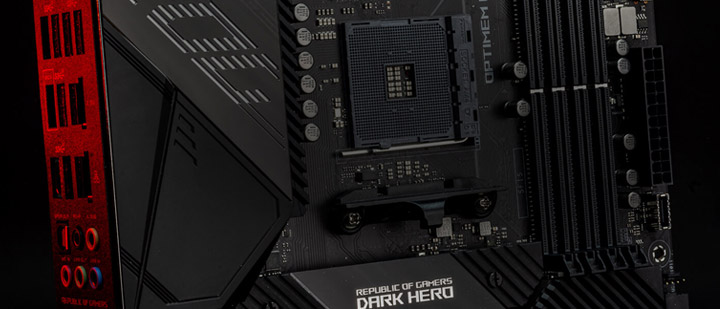

ASUS ROG Crosshair VIII Dark Hero

Видеовыходов всё так же нет, тем самым, работа с APU будет интересна лишь экстремальным оверклокерам, есть поддержка большинства современных процессоров от AMD.

Модель ASUS ROG Crosshair VIII Dark Hero
Официальная страница продукта в Сети ROG Crosshair VIII Dark Hero
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: 5000, 4000 G, 3000, 3000 G, 2000, 2000 G
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3400–5100 (OC)
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — Series: 5000, 3000
2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — Series: 4000 G, 2000
1 x PCI Express 3.0 x16 (x8) — Series: 3000 G, 2000 G
1 x PCI Express 4.0 x16 (x4) — X570
1 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280) — Series: 5000, 3000
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Other Series
1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — X570
Встроенное видеоядро (в APU) –
Видеоразъёмы –
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 –
Порты USB 4 х 3.2 Gen 2 (4 разъёма на задней панели, Series: 5000, 4000 G, 3000)
4 х 3.2 Gen 1 (4 разъёма на задней панели, Series: 3000 G, 2000, 2000 G)
5 х 3.2 Gen 2 (4 разъёма на задней панели (1x C), X570)
6 х 3.2 Gen 1 (4 разъёма на задней панели, X570 + ASM1074)
4 x 2.0 (разъёмов на задней панели нет, X570)
Serial ATA 8 x SATA 6 Гбит/с (X570)
RAID 0, 1, 10 (SATA, X570)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8125 (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM –
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM 1x SPI (10 pin), 1x LPC (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U256473G)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Lighting, Fan Xpert 4, Node Connector, POST-индикатор (Q-Code), Q-LED (CPU, DRAM, VGA, Boot Device LED), ROG Water Cooling Zone (поддержка датчика потока и пары температурных), Thermal sensor connector, USB BIOS Flashback, кнопки: Start, Reset, Retry, Safe Mode, ClrCMOS; комплектация: внешняя антенна Wi-Fi; переключатели состояний: Slow Mode, LN2 Mode; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 570

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

Коробка большая, ручки для транспортировки нет.

ASUS ROG Crosshair VIII Dark Hero

Пассивное охлаждение чипсета указано в качестве основного преимущества на тыльной стороне рядом с другой базовой информацией о продукте.

ASUS ROG Crosshair VIII Dark Hero

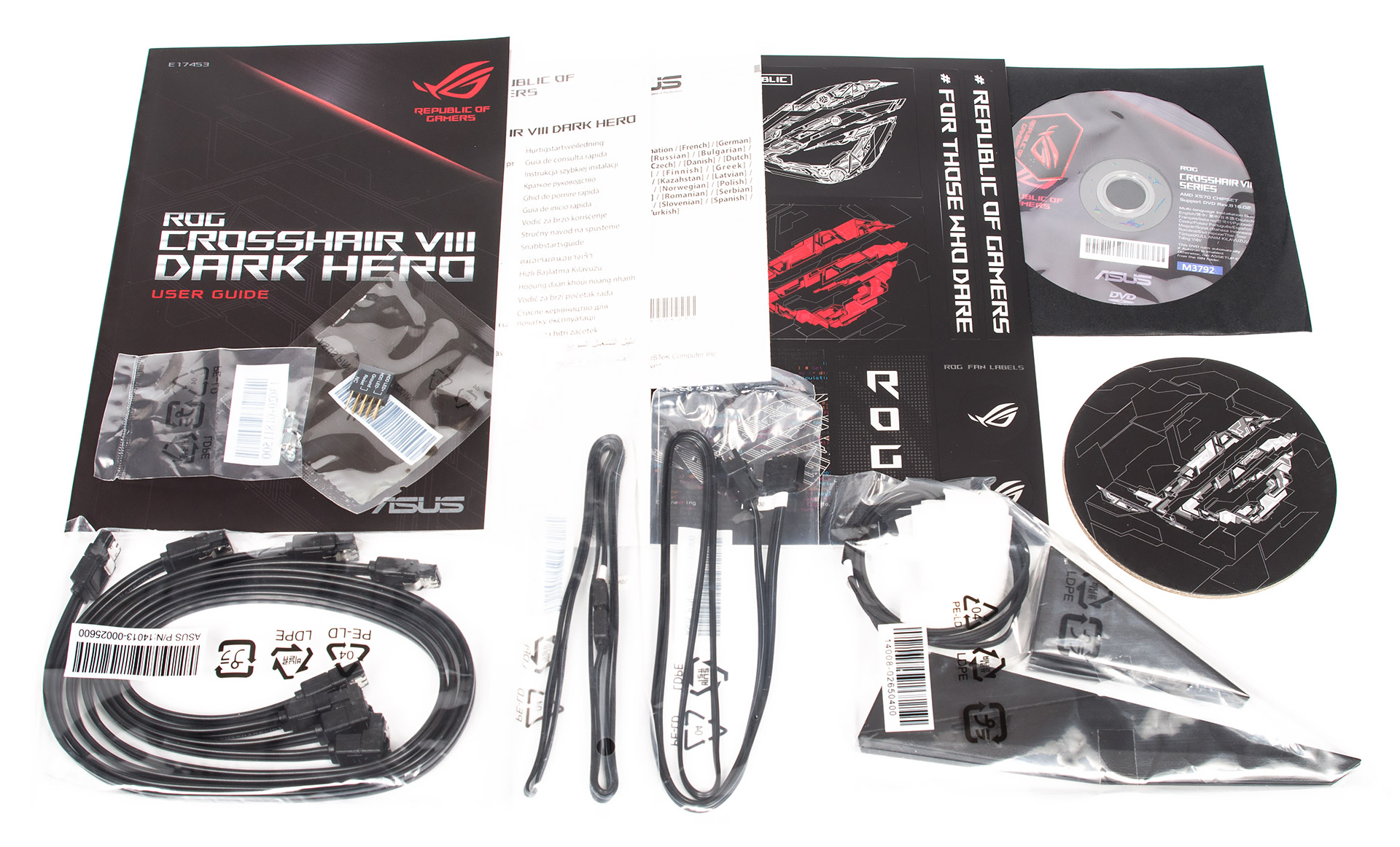

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • комплект из пары винтов и стоек для устройств формата M.2;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • отдельная наклейка с логотипом ROG;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • подставка для чашки также с эмблемой ROG;
  • выносная антенна с возможностью фиксации лишь одного положения, вдоль длинной грани встроен магнит с небольшим эффектом притяжения.

ASUS ROG Crosshair VIII Dark Hero

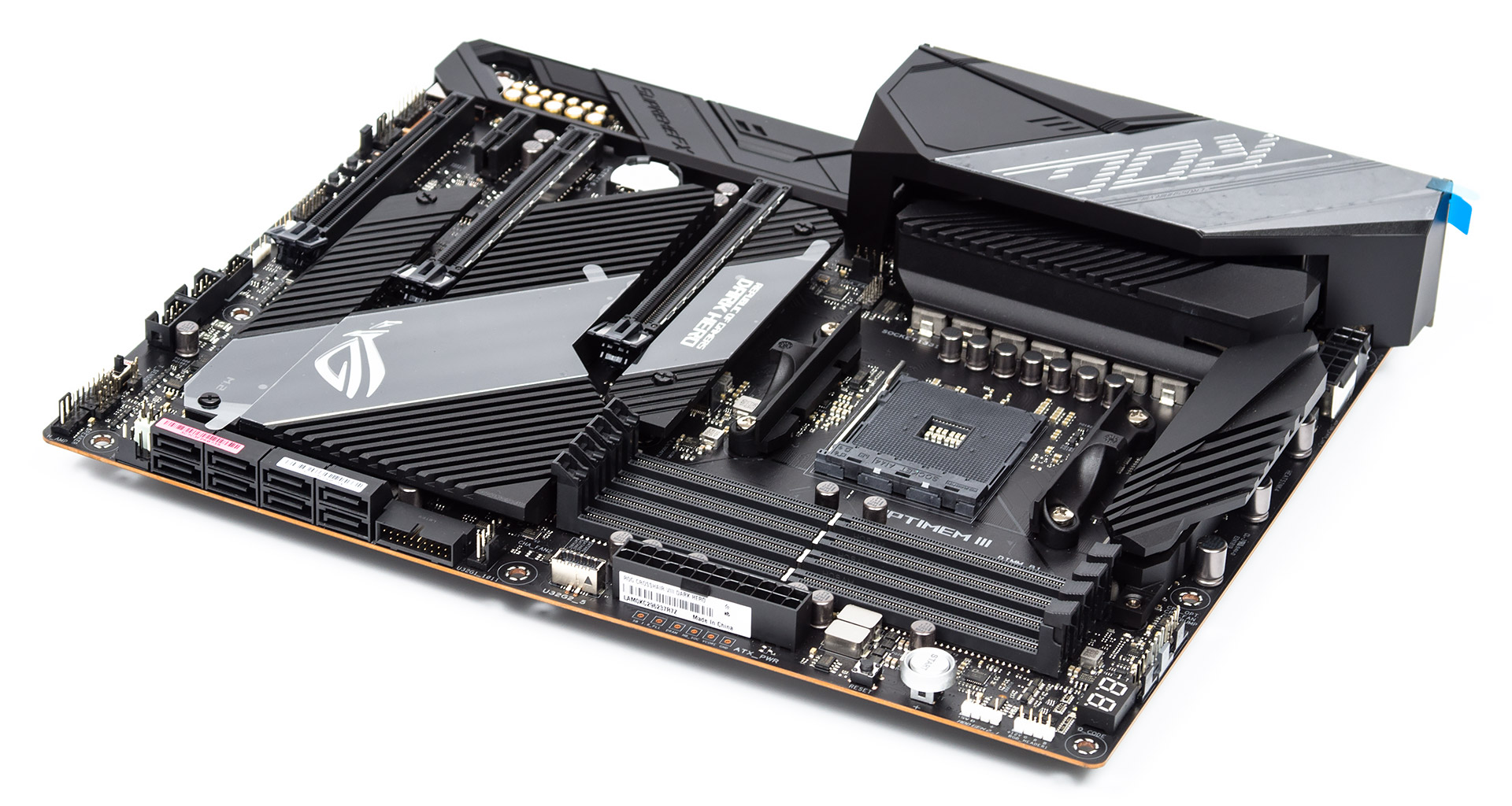

Внешний вид

Изменений в дизайне минимум. Обновление коснулось защитной накладки над портами ввода-вывода задней панели, верхний охладитель M.2 тоже другой, поскольку он теперь независим от центрального, ответственного за чипсет. В целом, плата осталась фактически той же.

ASUS ROG Crosshair VIII Dark Hero

Сзади видно меньшее число винтов и саморезов, но все те, что остались, своего местоположения не поменяли. Есть новый рисунок, но главное — заметны отличия в организации VRM, забегая наперёд — узел действительно обновили.

ASUS ROG Crosshair VIII Dark Hero

Рестайлинг подсветки не изменил общей сути. Тут имеется два сектора с ней — участок возле системной логики и уже озвученная выше накладка над портами ввода-вывода.

ASUS ROG Crosshair VIII Dark Hero

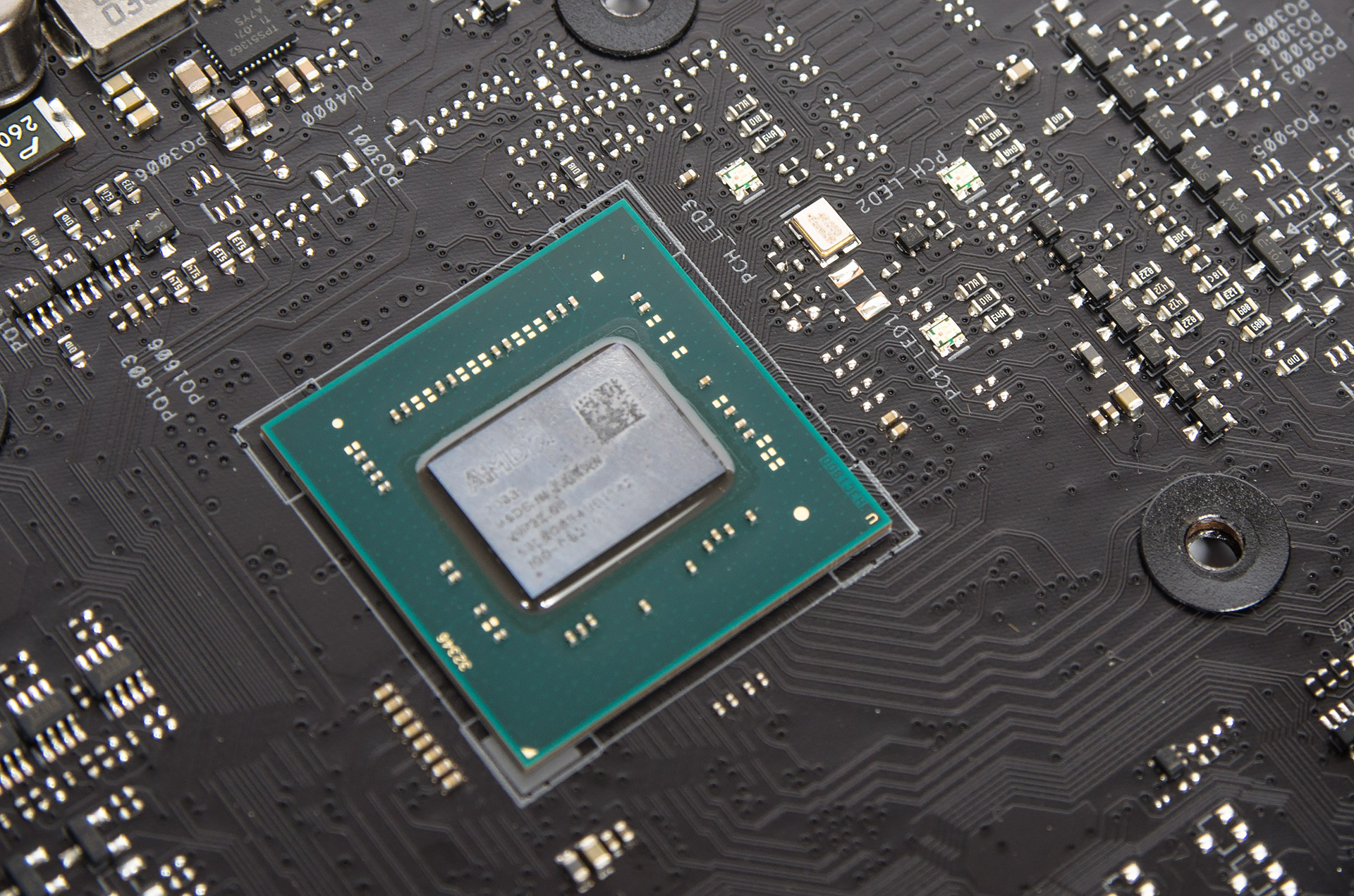

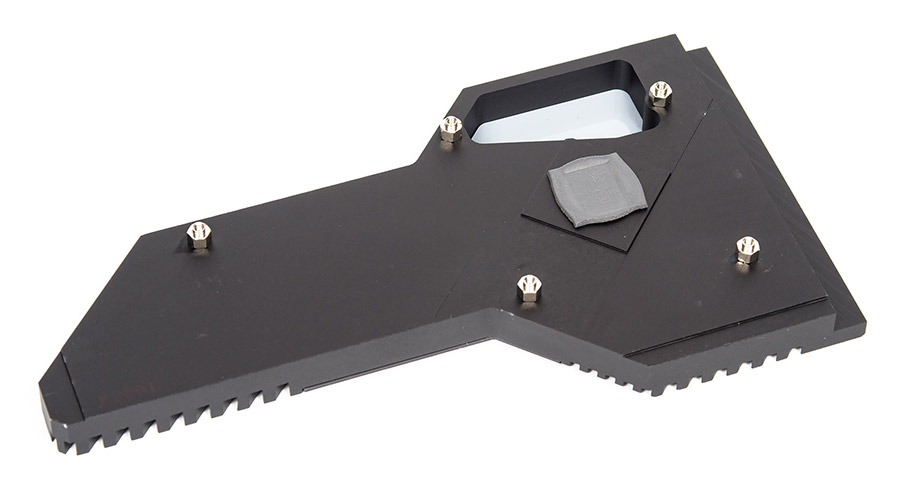

Радиатор для X570 действительно огромный, обособленный от остальных (для устройств M.2), он занимает фактически всё доступное на плате пространство.

ASUS ROG Crosshair VIII Dark Hero

Можно ли было сместить батарейку? Вероятно, что да, но как мы уже поняли, саму плату фактически не меняли, потому всё осталось как есть. Обобщая, предложенное решение со своими функциональными обязанностями справилось, в последней части обзора на скриншотах можно будет увидеть значения температуры кристалла и там поводов для волнений не было.

ASUS ROG Crosshair VIII Dark Hero

Сверху можно будет использовать устройства M.2 типоразмера 2280, 2260 или 2242. Сюда подведены линии от сокета.

ASUS ROG Crosshair VIII Dark Hero

Снизу ограничений по размерам уже нет, то есть добавилась поддержка 22110. Линии ведут к хабу, обеспечена поддержка для изделий с интерфейсом как PCI-E, так и SATA.

ASUS ROG Crosshair VIII Dark Hero

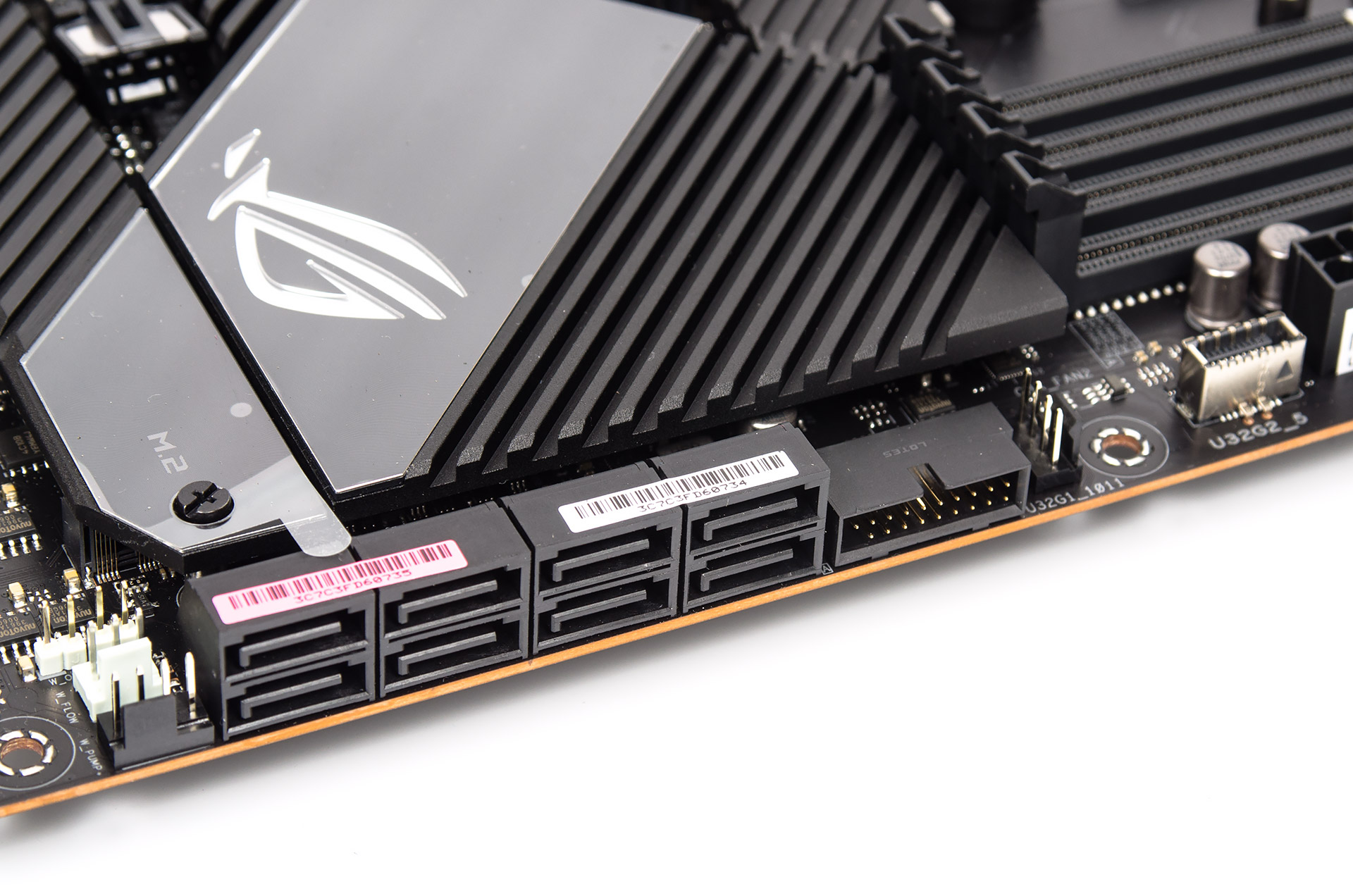

У торца находятся восемь продольных портов SATA. Ресурсов чипа X570 для всего достаточно, нет пересечений чего-то с чем-то, как это происходит на платах с хабом B550, иными словами, использовать можно всё сразу без каких-либо ограничений.

ASUS ROG Crosshair VIII Dark Hero

Имеются внутренние площадки для устройств или кабелей USB в числе четырёх 2.0, двух 3.2 Gen 1 и одного симметричного 3.2 Gen 2.

ASUS ROG Crosshair VIII Dark Hero

Использование четырёх пар повторителей сигналов плюс свитчей (модели — PI3EQX16000ZHE и ASM2480B) делает возможным функционирование двух армированных скоростных слотов PCI-E. Два более традиционных снизу связаны с X570.

ASUS ROG Crosshair VIII Dark Hero

Ниже самого кристалла распаяны три многоцветных светодиода, линзы направлены вверх.

ASUS ROG Crosshair VIII Dark Hero

Звуковая подсистема насчитывает: кодек, экранированный защитным колпаком, выделенный ЦАП, большое число специализированных конденсаторов, один операционный усилитель. Всё так, как и у предшествующей модели.

ASUS ROG Crosshair VIII Dark Hero

Индикатор кодов POST использует красный цвет, ничего другого он показать не сможет. Ниже него находится комплекс Q-LED из четырёх разноцветных светодиодов. Кнопка пуска системы подсвечивается белым цветом.

ASUS ROG Crosshair VIII Dark Hero

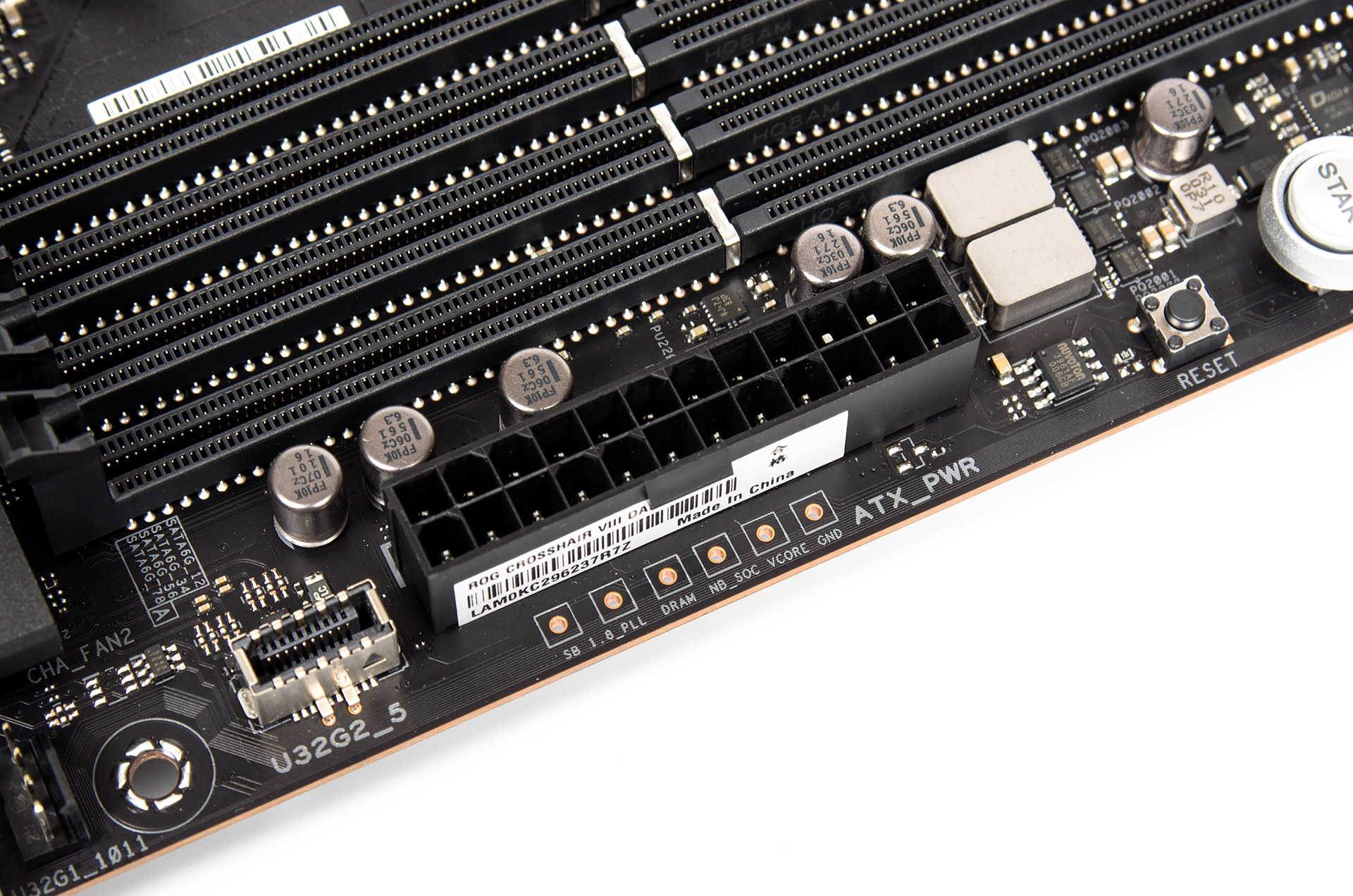

Сброс можно выполнить более простой кнопкой, очевиден задел под сборку в режиме открытого стенда. Есть пять точек для замера основных системных напряжений.

ASUS ROG Crosshair VIII Dark Hero

Площадки для подключения датчиков потока и температуры под самосборные СЖО предусмотрены у нижнего правого угла. Одну внешнюю термопару можно привлечь для организации алгоритмов замедления системных охладителей.

ASUS ROG Crosshair VIII Dark Hero

Ещё две полезные кнопки расположились у нижнего торца — Safe Boot и Retry, они пригодятся для разгонных экспериментов. Их функциональность можно назначить на традиционную корпусную кнопку сброса системы (Reset) посредством настроек UEFI.

ASUS ROG Crosshair VIII Dark Hero

Зона вокруг сокета достаточно свободна для использования самых разных систем охлаждения, радиатор VRM приземист.

ASUS ROG Crosshair VIII Dark Hero

Идея структуры стабилизатора и расположение элементов остались прежними, схема — 7+1 «фаза» (CPU и SOC Voltage соответственно), число элементов удвоено в составе каждой. Сменились лишь силовые сборки, вместо IR3555 теперь распаяны Texas Instruments X95410RR, это одно из лучших решений, что есть сегодня на рынке. ШИМ-контроллер — давно известный ASP1405I, он находится на тыльной стороне устройства. Изучив по фото отпечатки на поверхностях сборок, можно лишний раз констатировать их неполный контакт с термопрокладкой, особенно пострадала область у портов на задней панели. Впрочем, как покажет тестирование, огромный запас мощности нивелирует такие промахи создателей продукта.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Притом речь уже не идёт про экономию на термопластинках, скорее унификация производства, то есть тот же радиатор, выступает здесь первопричиной проблемы, а именно недостаточная площадь поверхности для съёма избыточного тепла. С кристаллом чипсета подобных проблем нет. Как нет замечаний и к радиаторам для устройств M.2.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

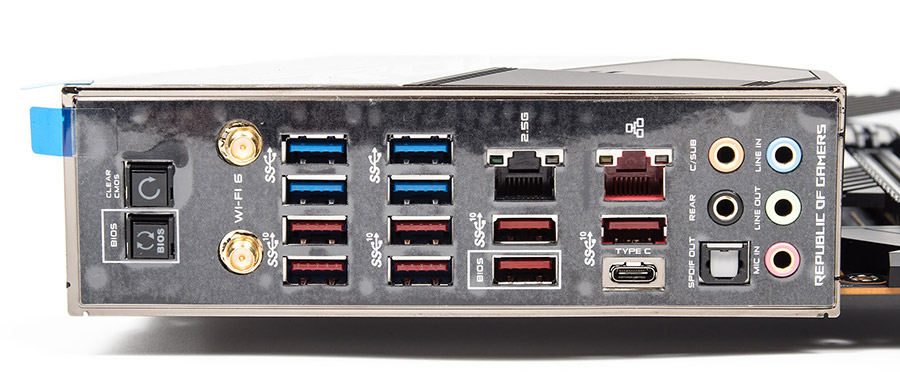

Сзади есть буквально всё, разве что, нет видеопортов. В целом, этом всё та же панель, что и у предшественника.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Возможности UEFI

Для обновления прошивки использовался известный механизм Ez Flash.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

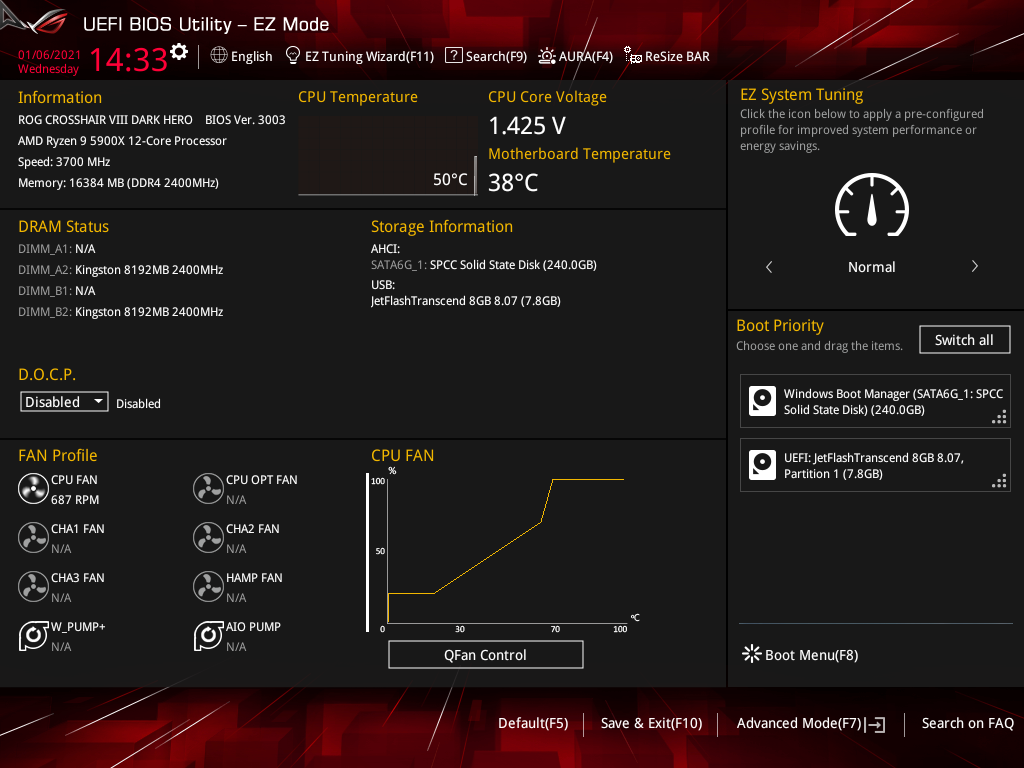

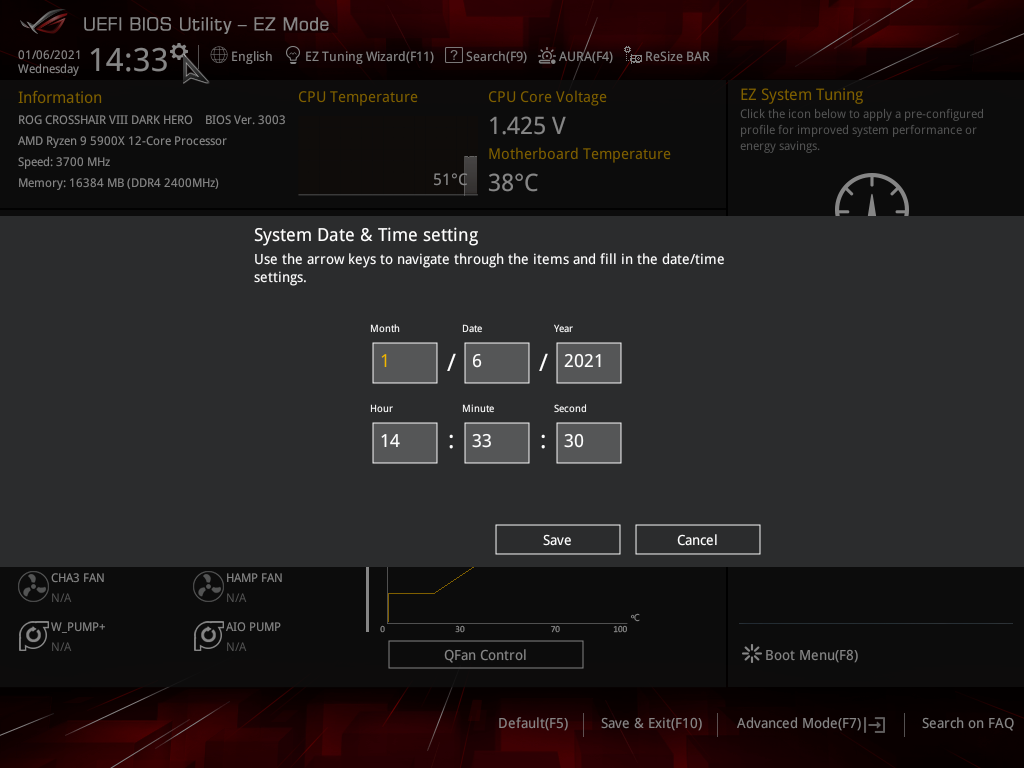

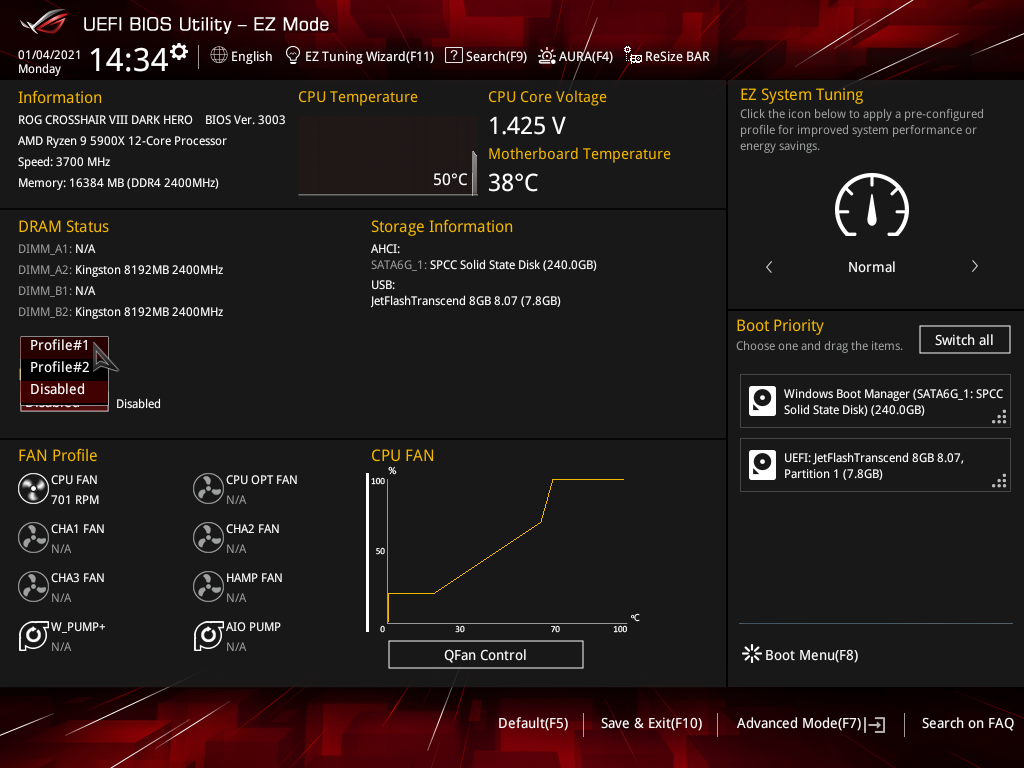

Ez Mode — режим настройки для пользователей с базовыми знаниями.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

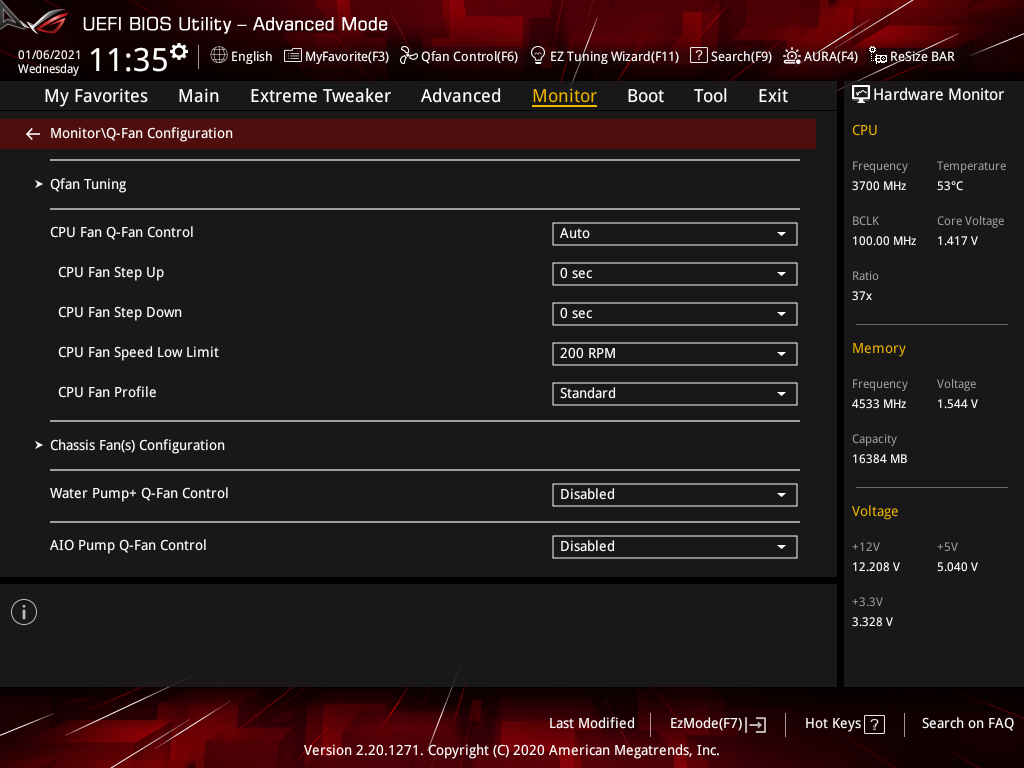

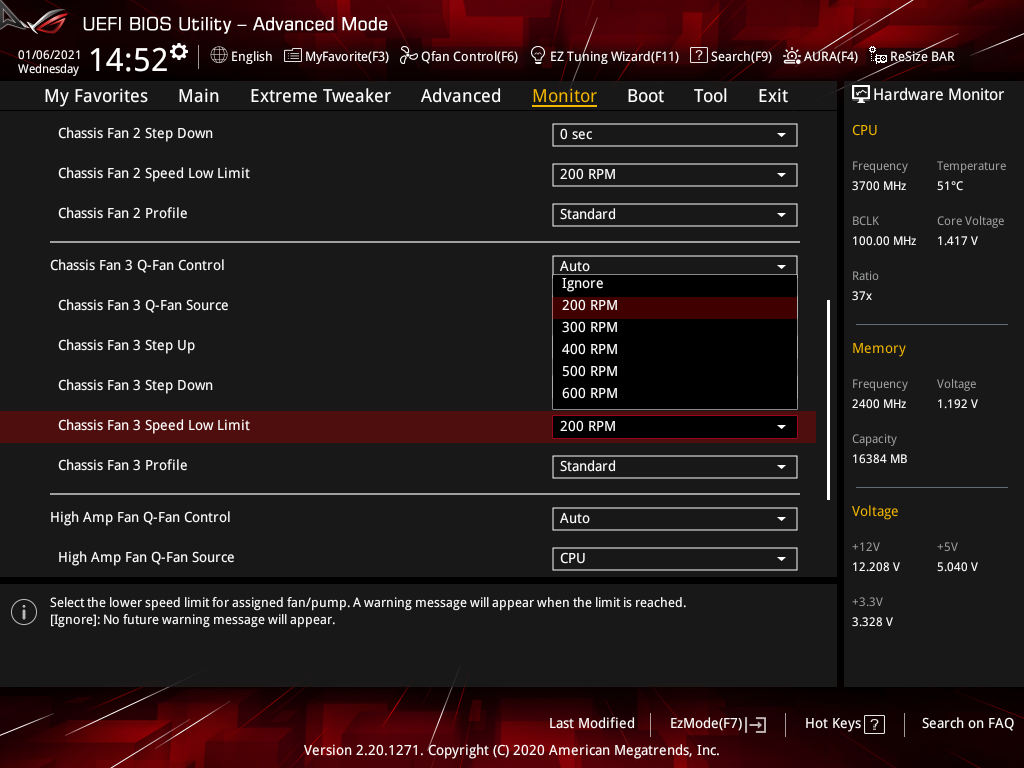

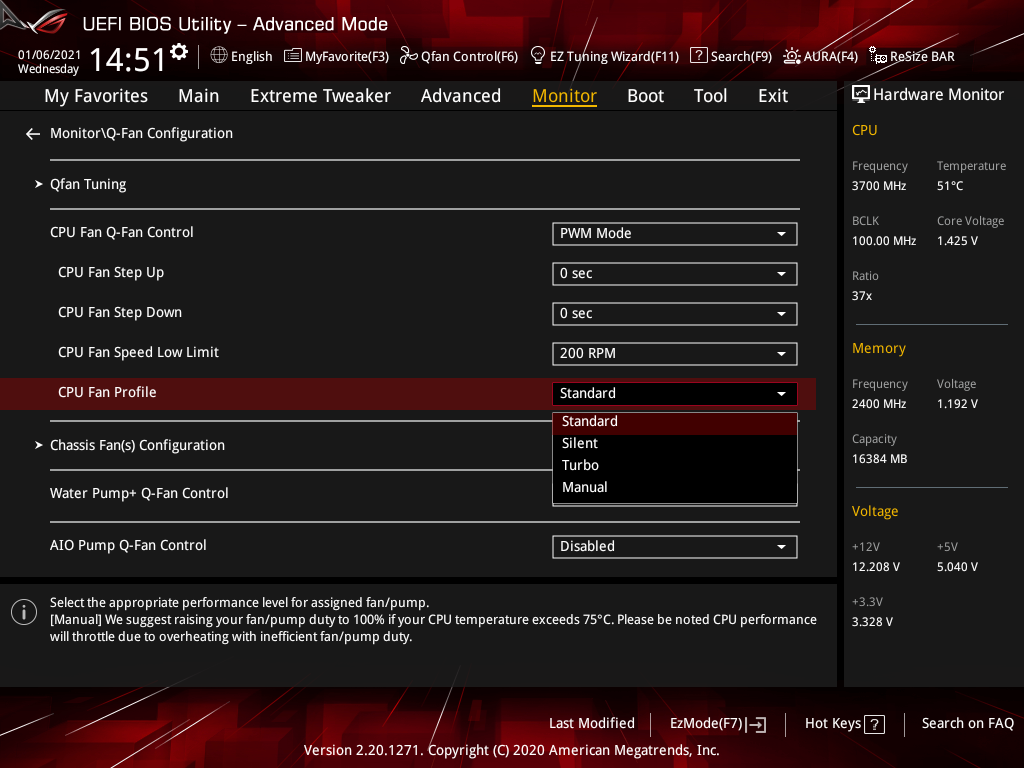

В наличии семь независимых каналов для управления устройствами охлаждения, то есть пара процессорных площадок используют единый механизм.

ASUS ROG Crosshair VIII Dark Hero

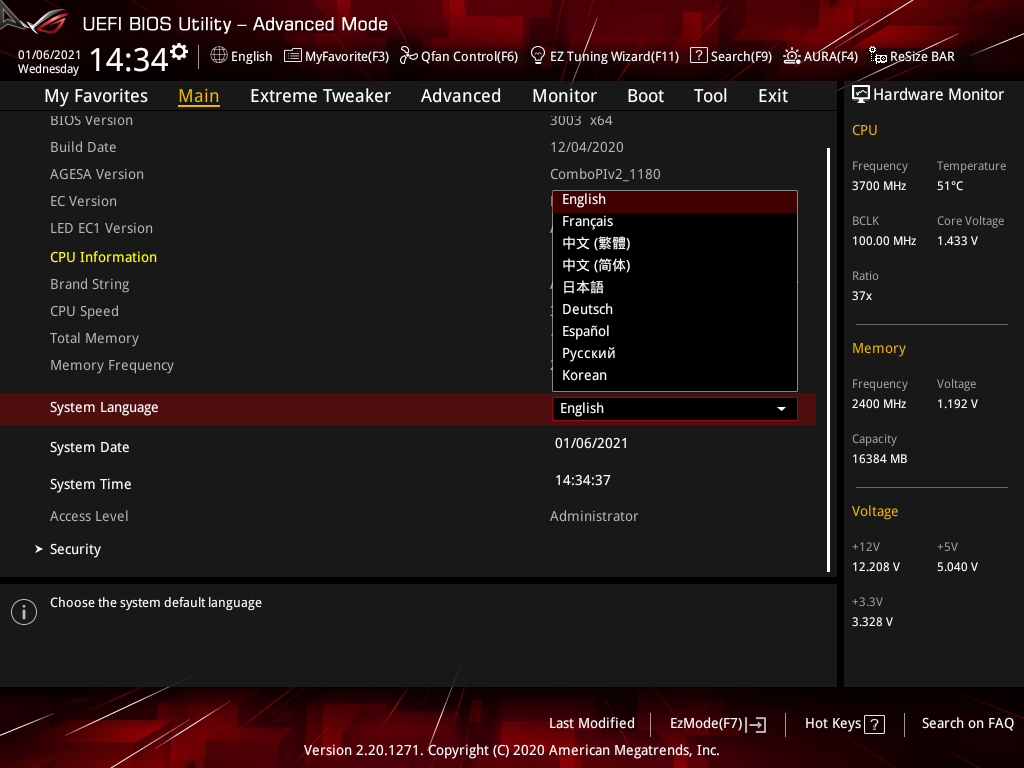

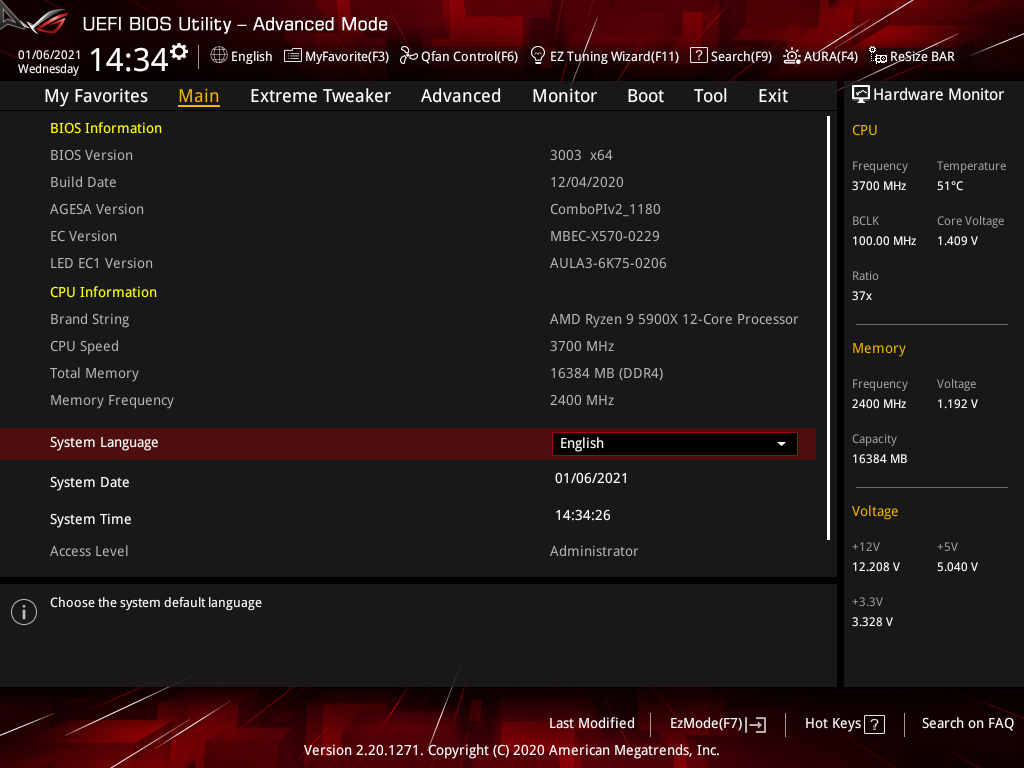

Структура расширенного Advanced Mode привычная, первый раздел предназначен для составления списка из необходимых конечному владельцу пунктов меню для ускоренного к ним доступа.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

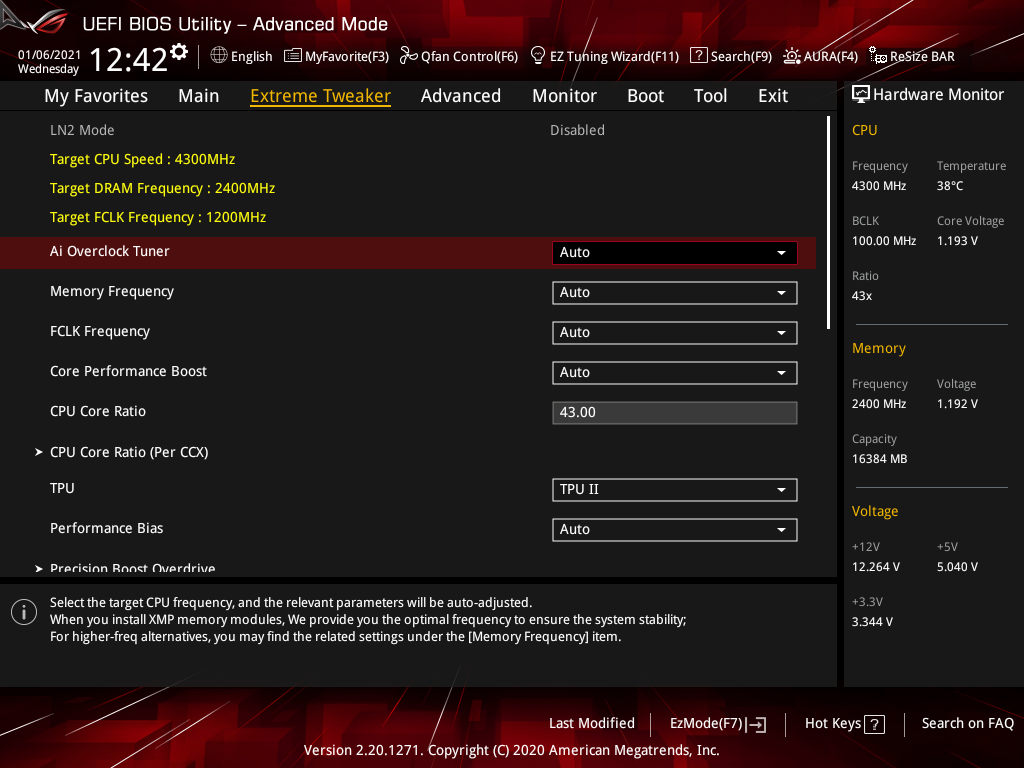

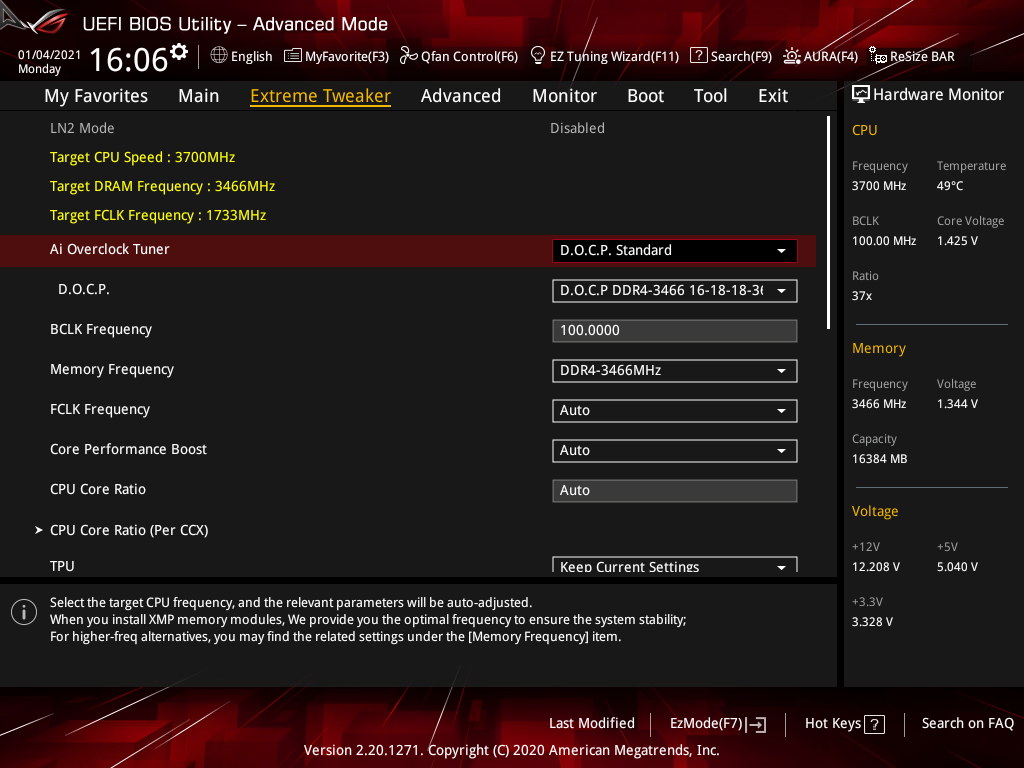

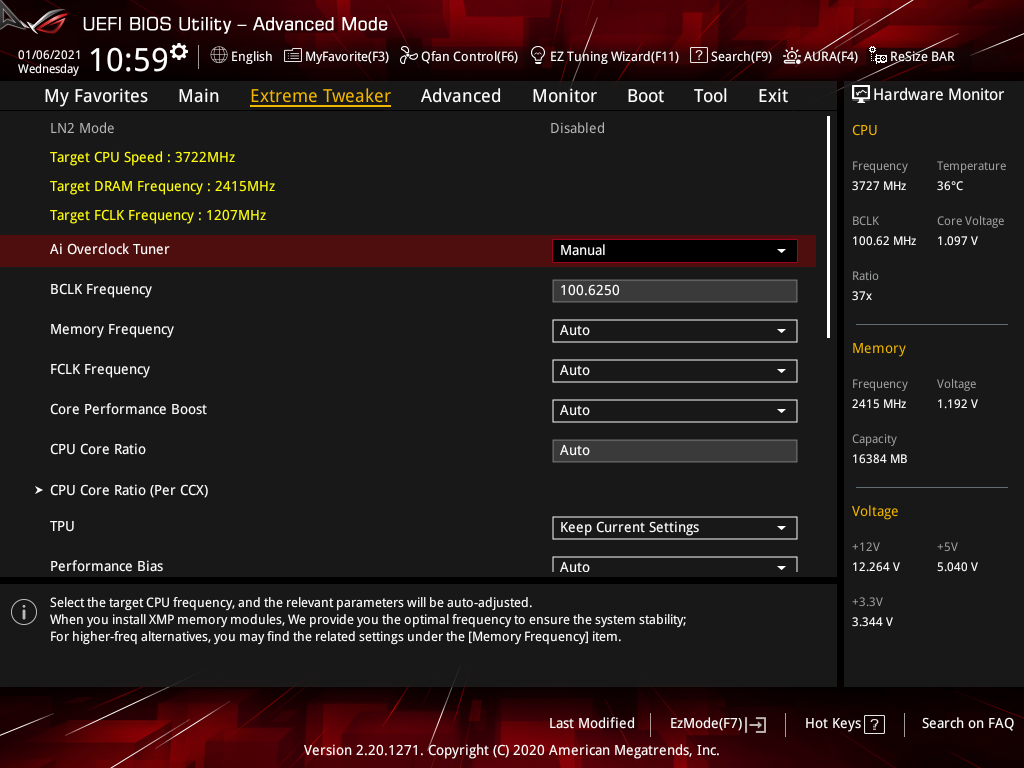

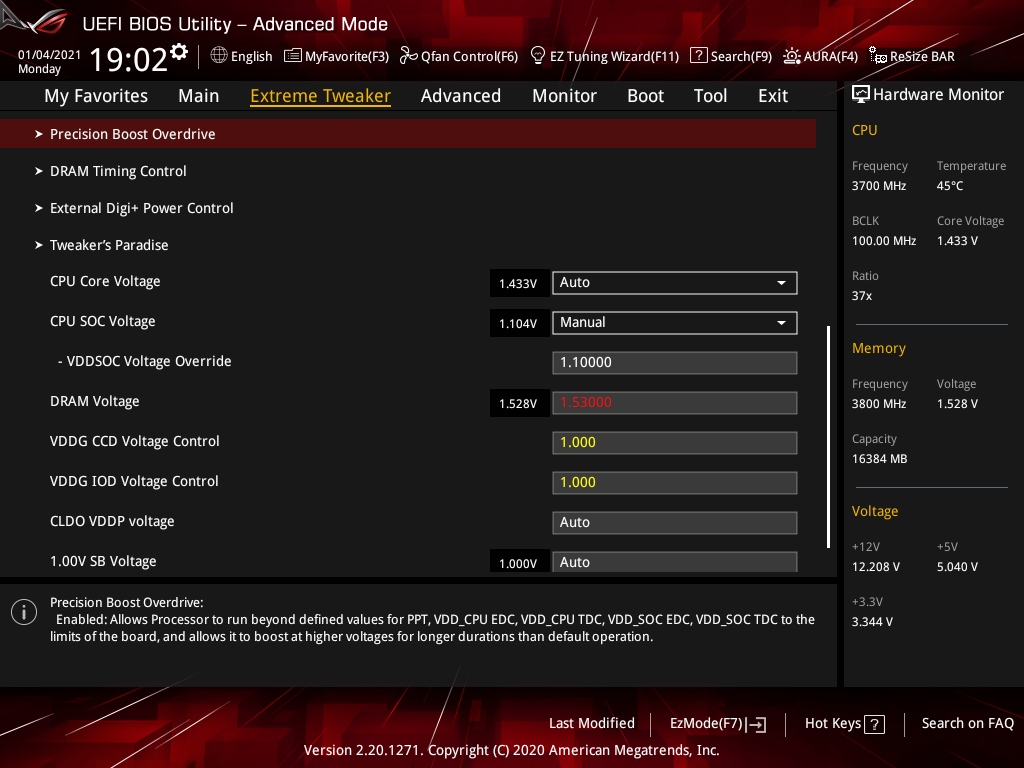

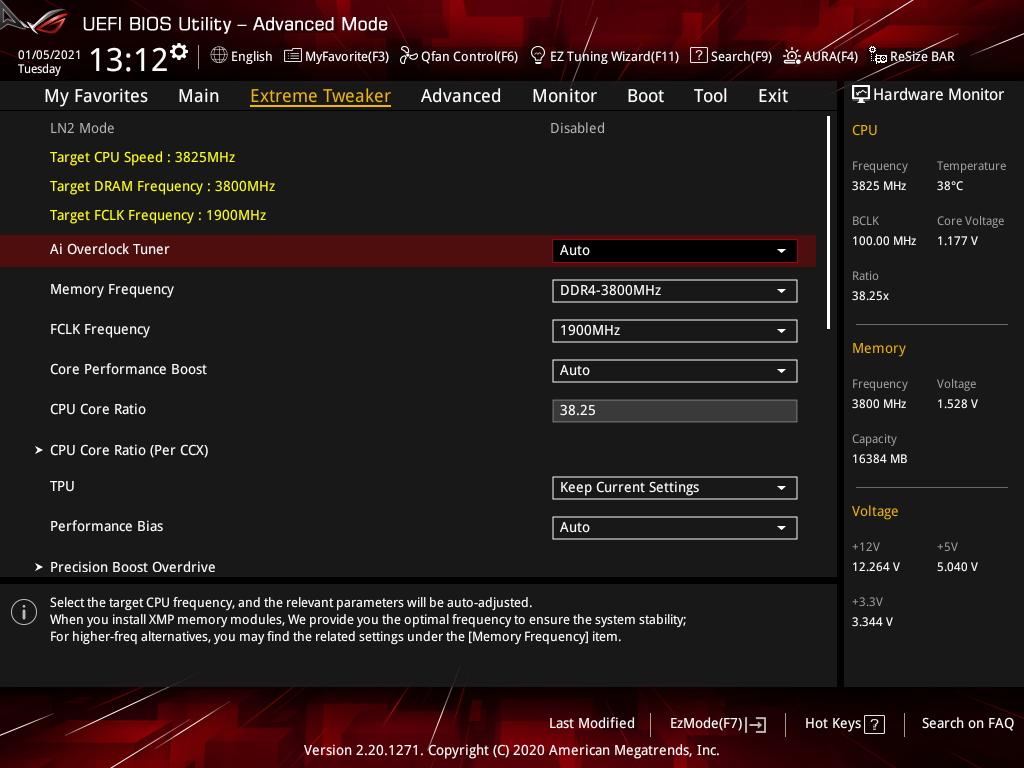

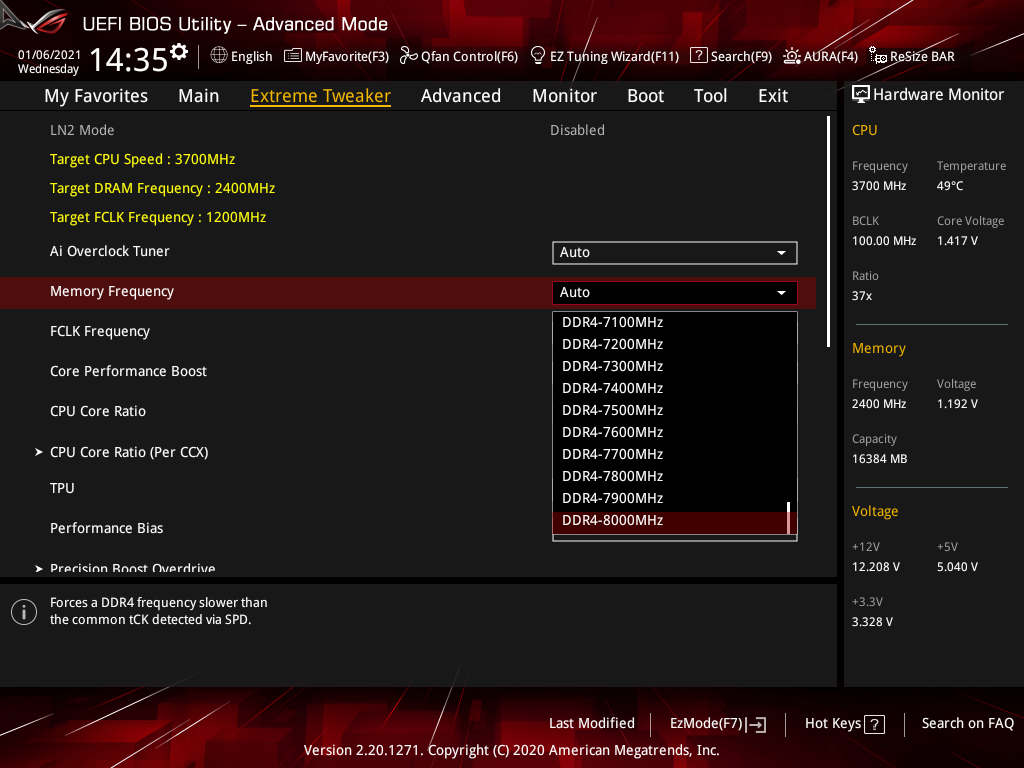

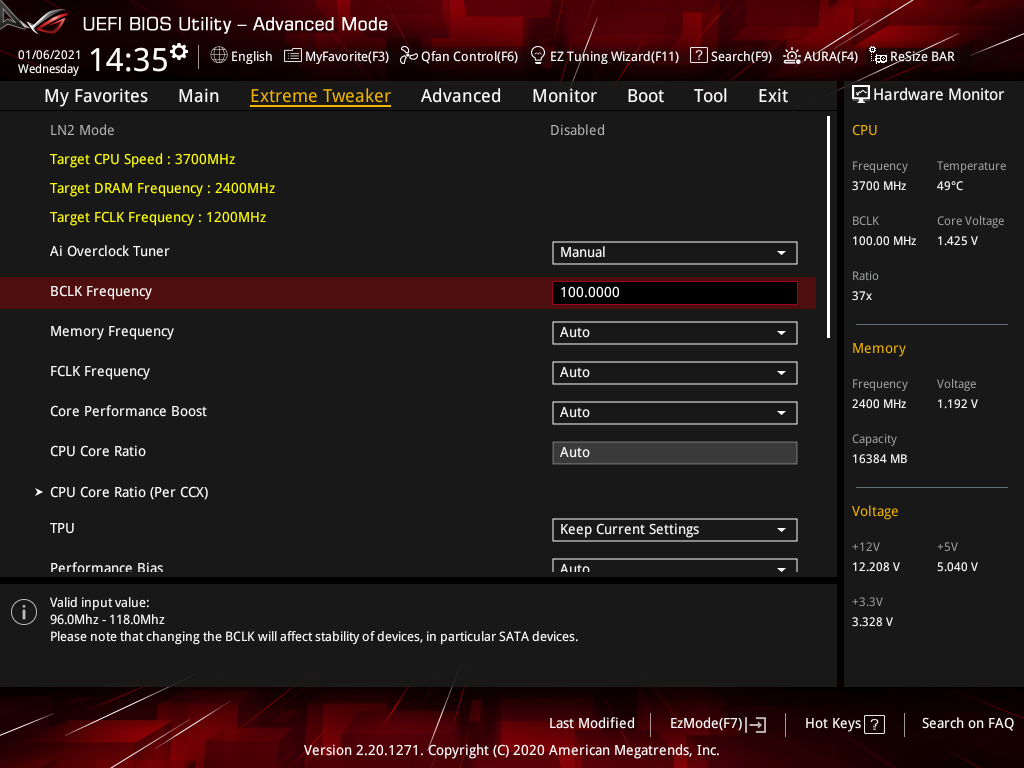

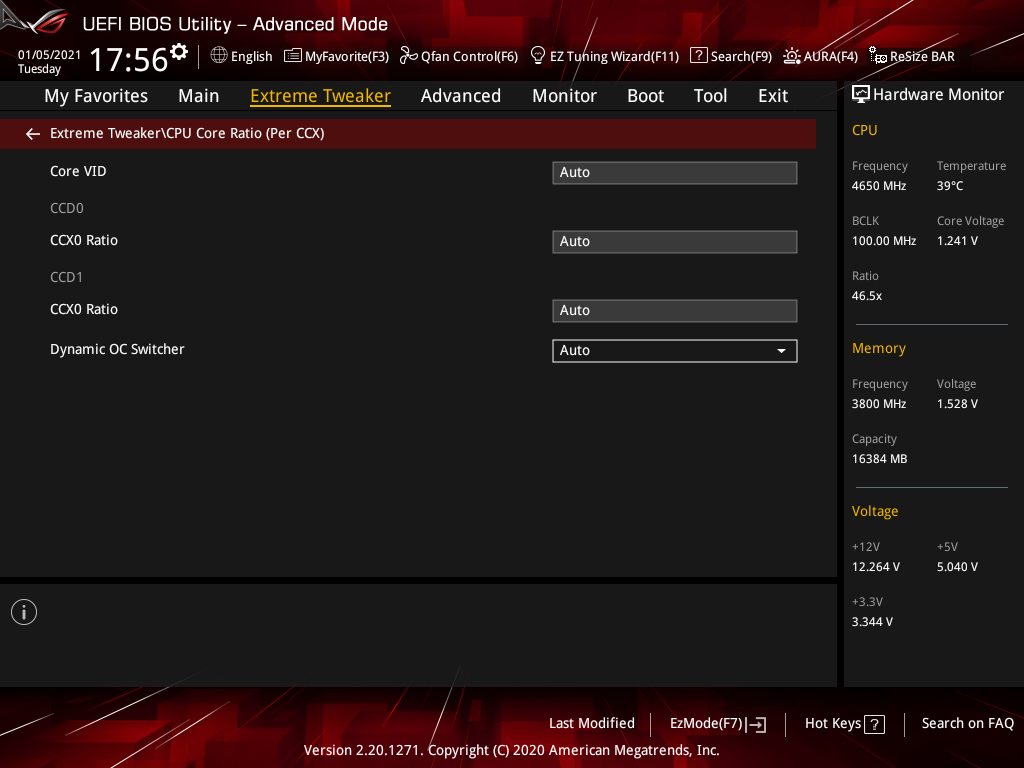

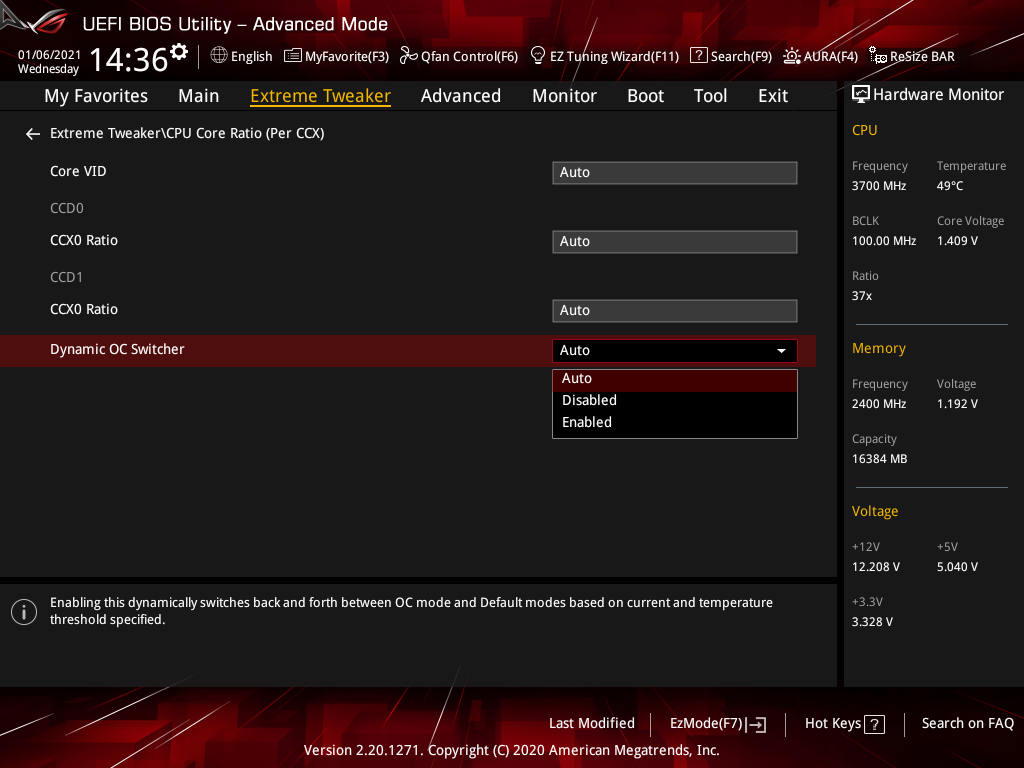

Структура разгонного раздела Extreme Tweaker изменений не претерпела, лишь исчезла секция с профилями Performance Enhancer.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

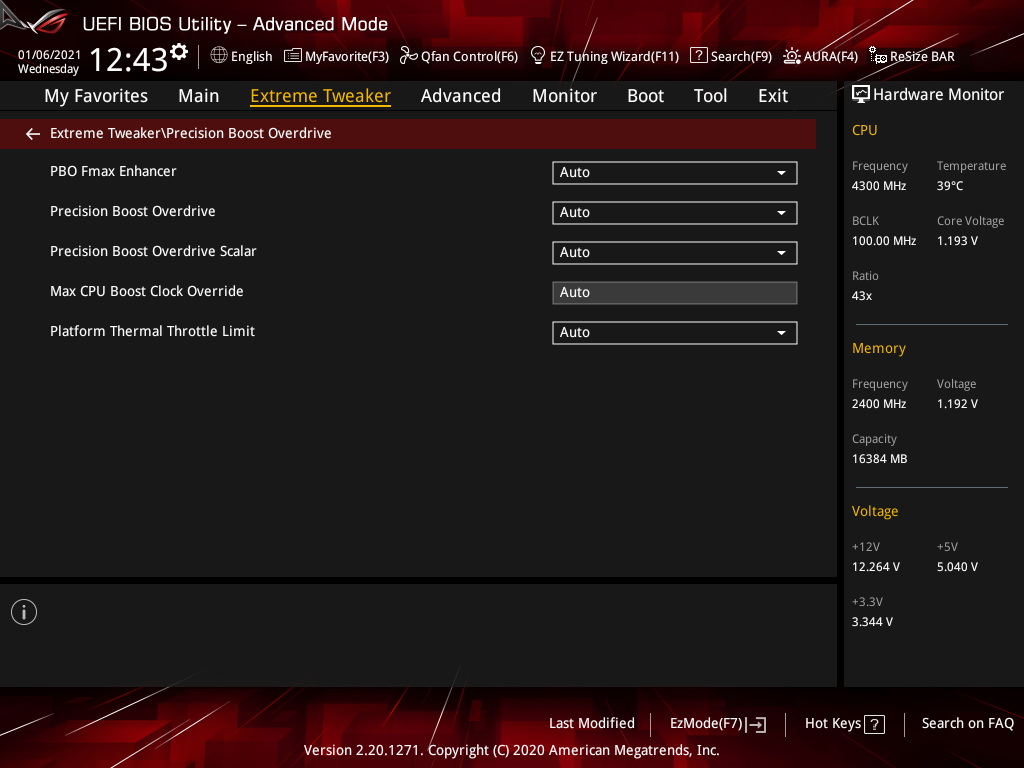

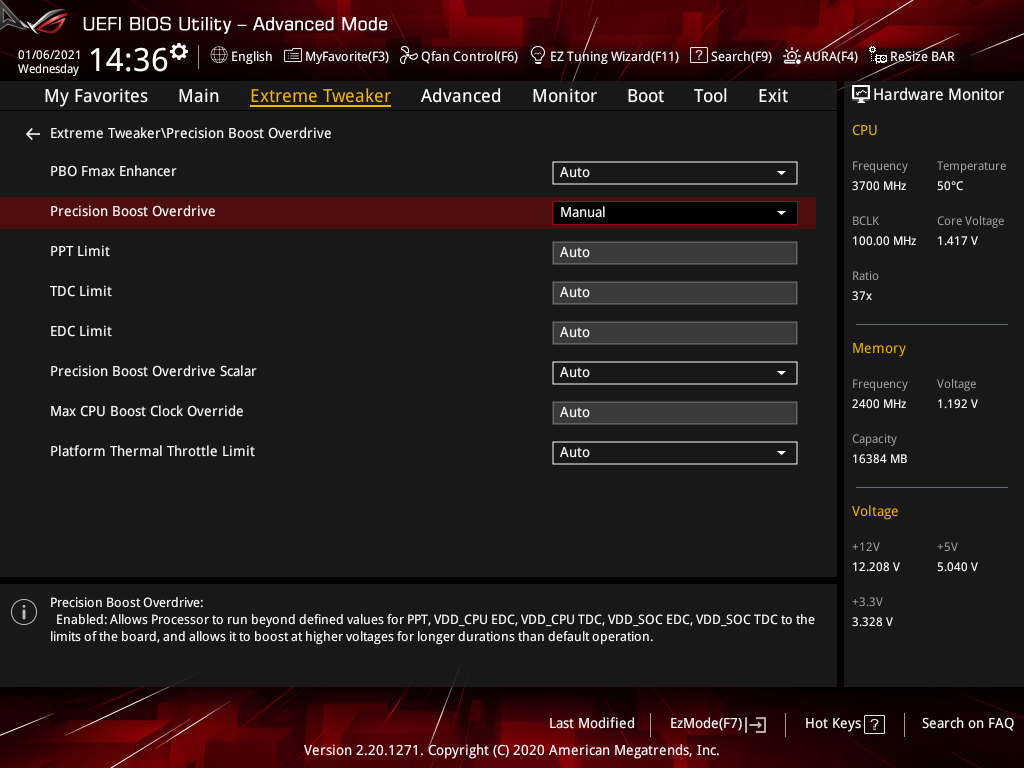

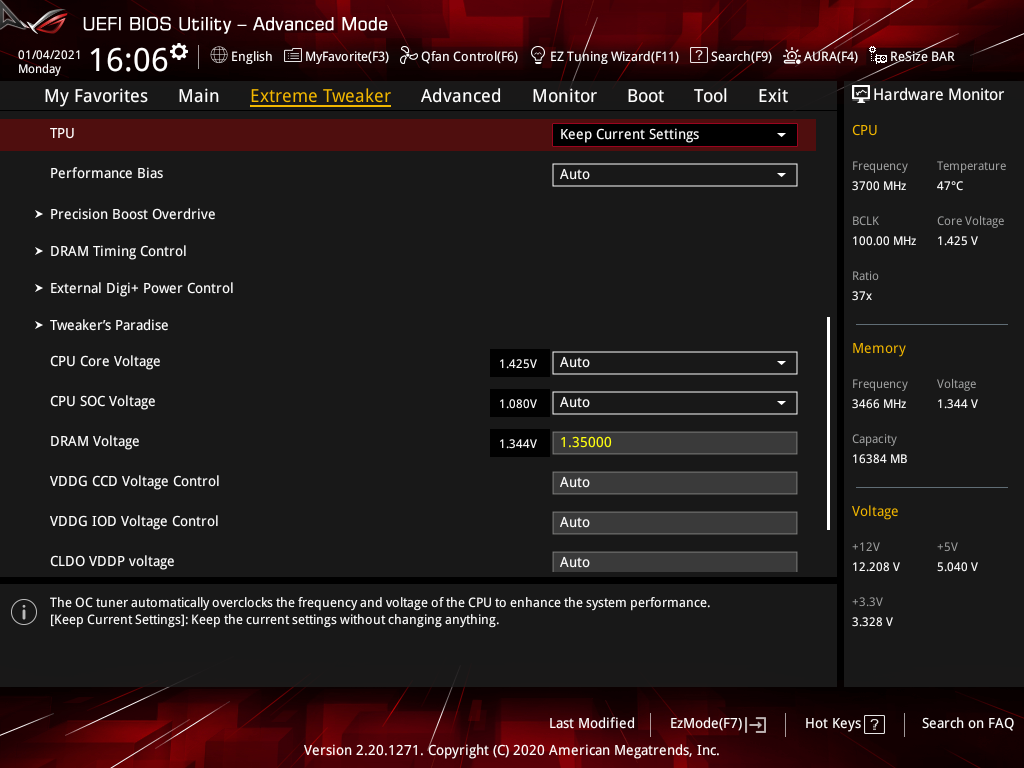

На месте осталась пара фирменных сценариев TPU, ускоряющих систему, как и блок профилей Performance Bias.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

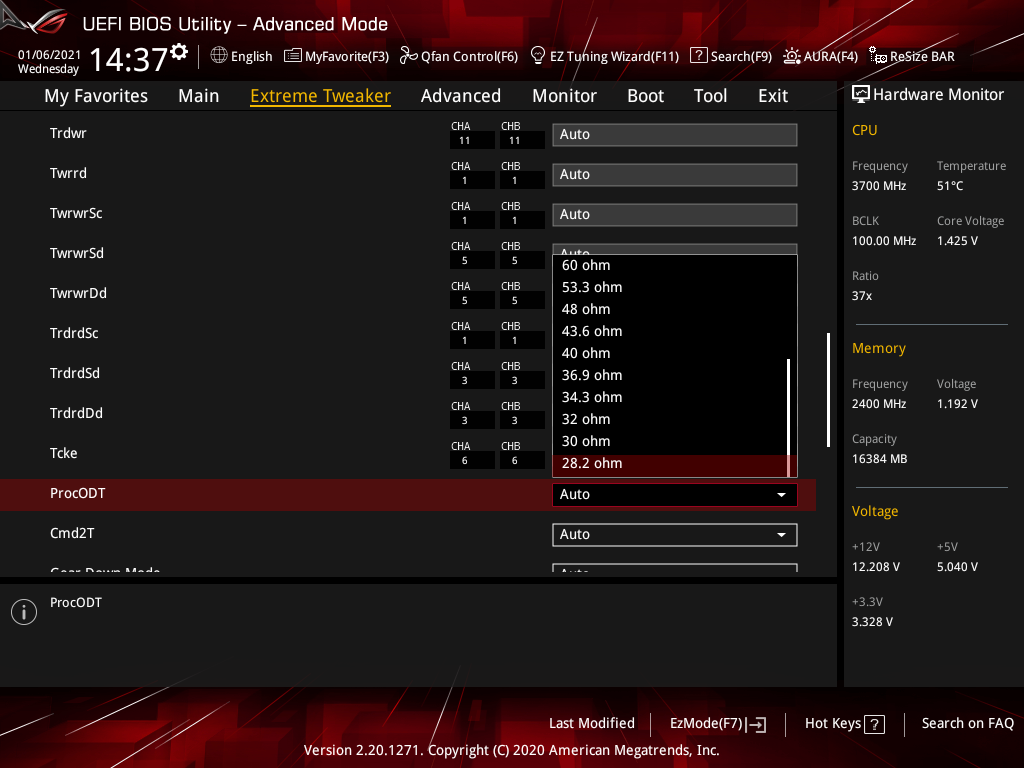

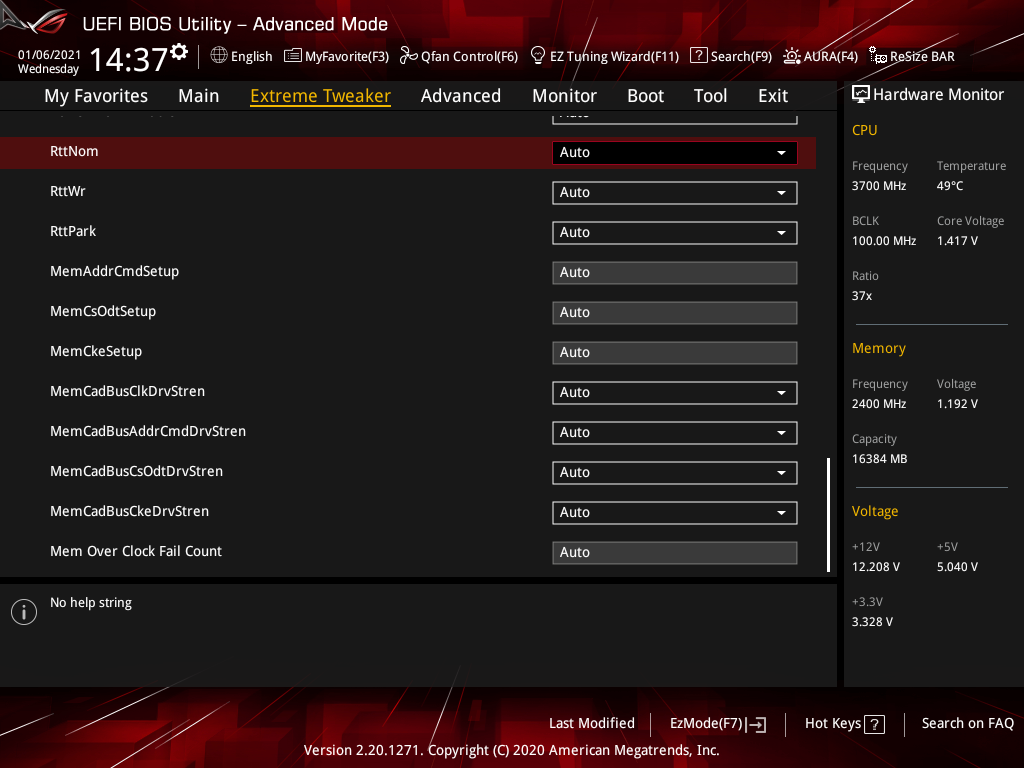

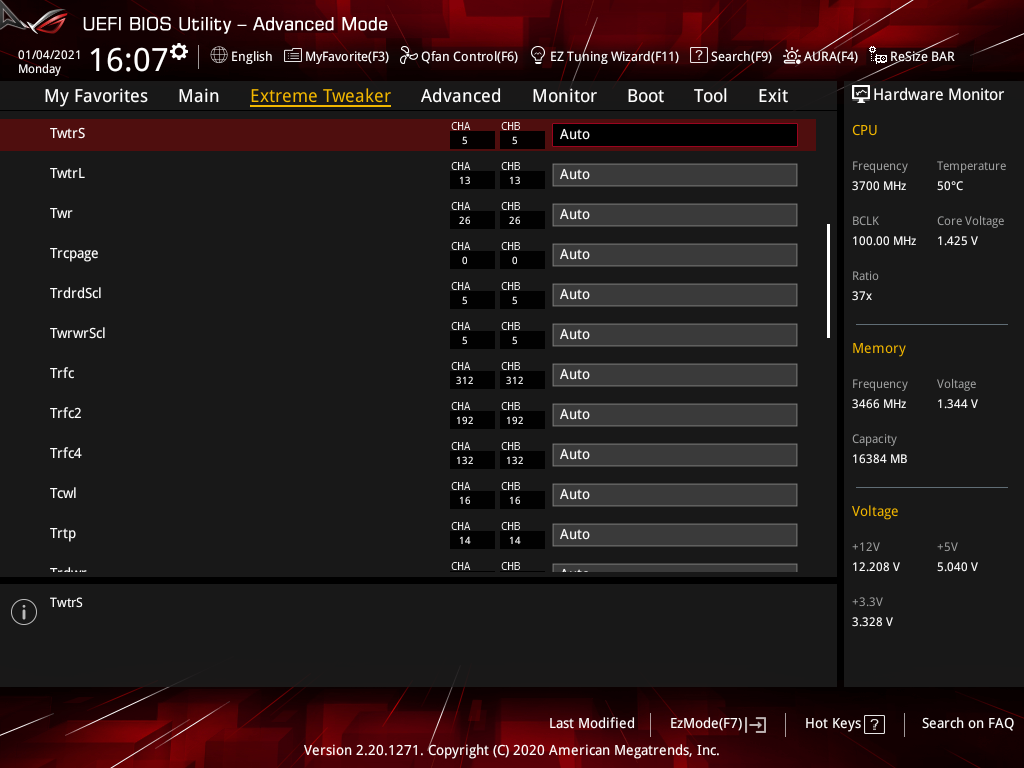

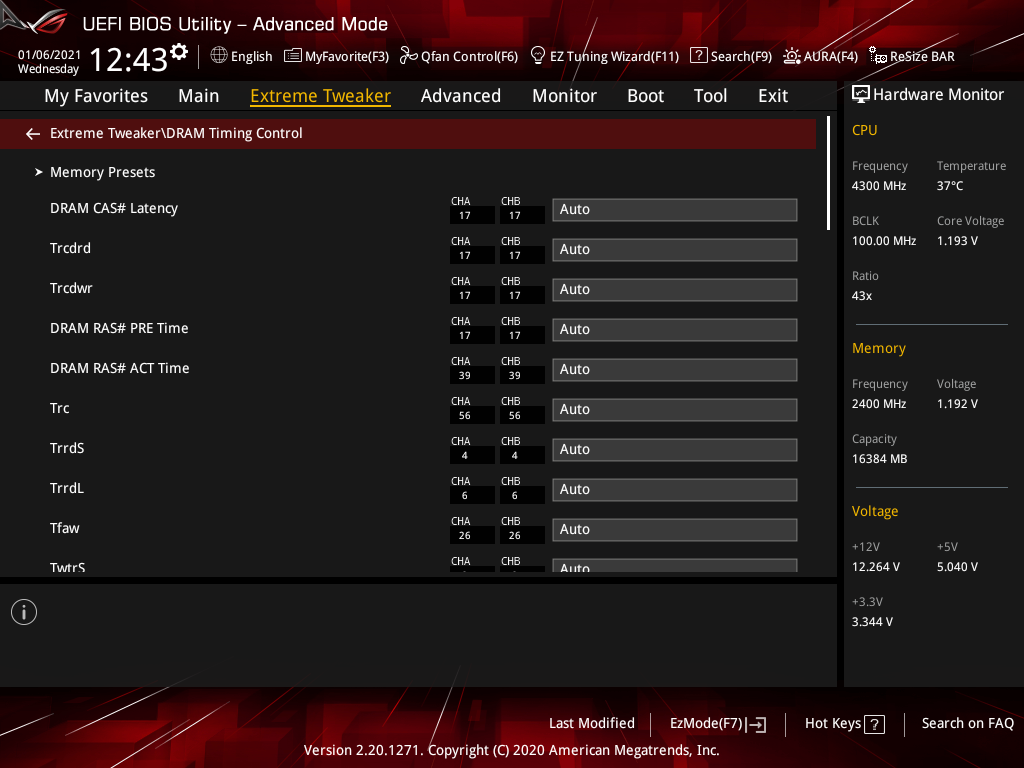

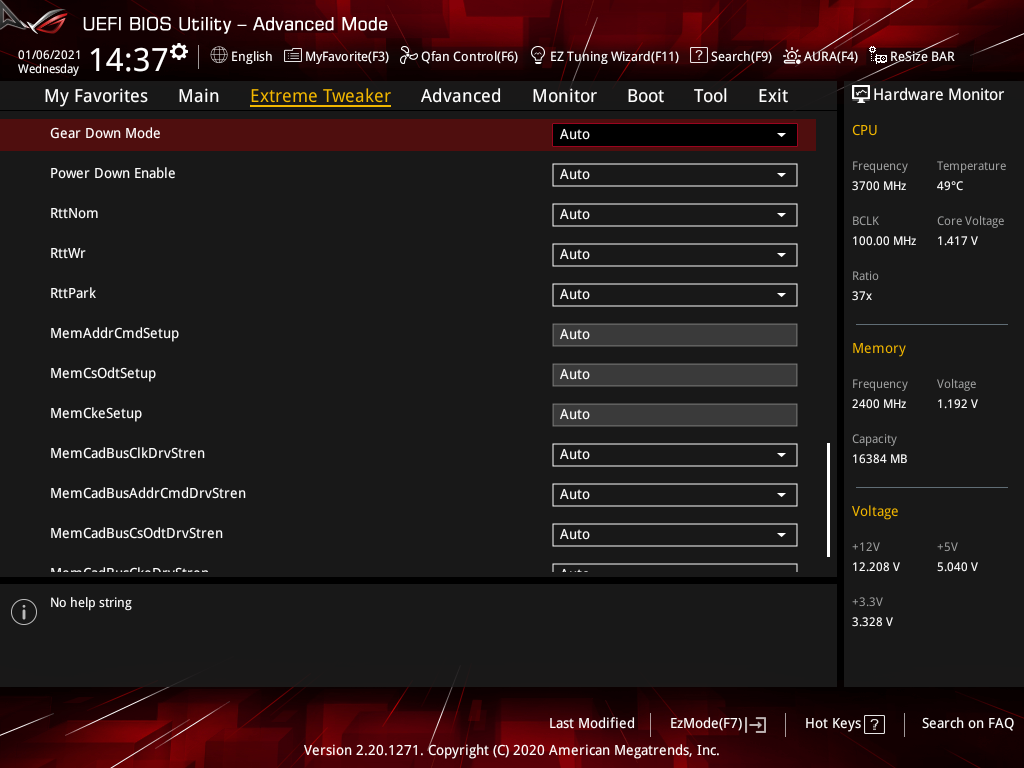

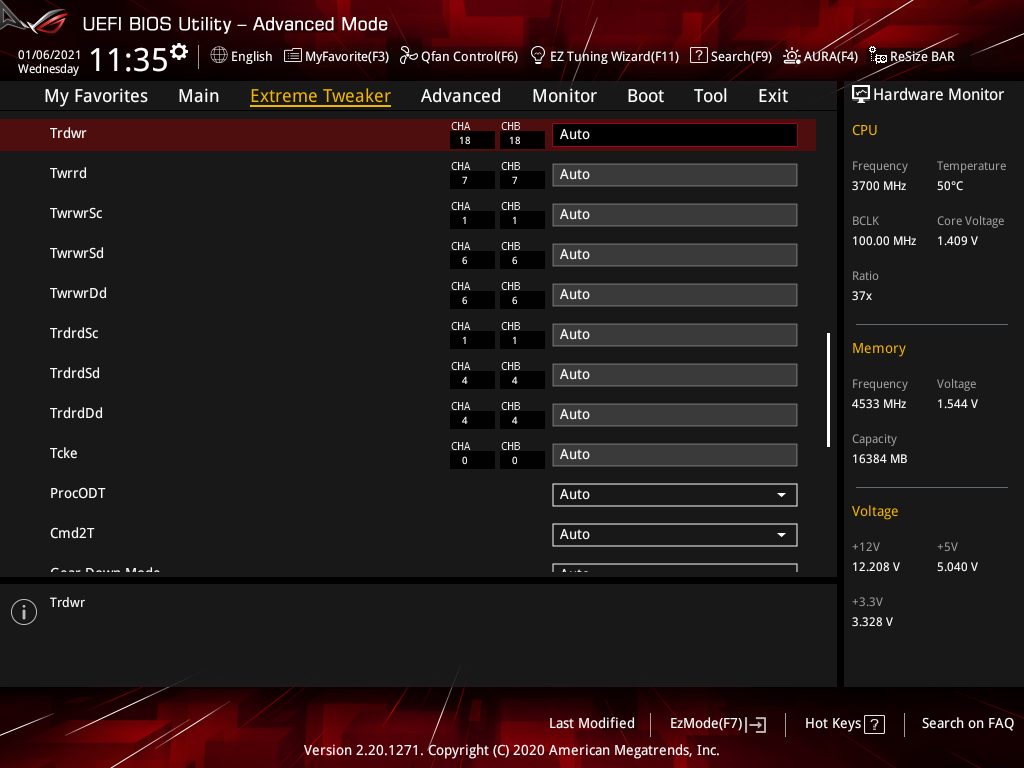

Для ОЗУ заготовлен отдельный подраздел с разгонными профилями, упор выполнен на чипы Samsung B-die.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

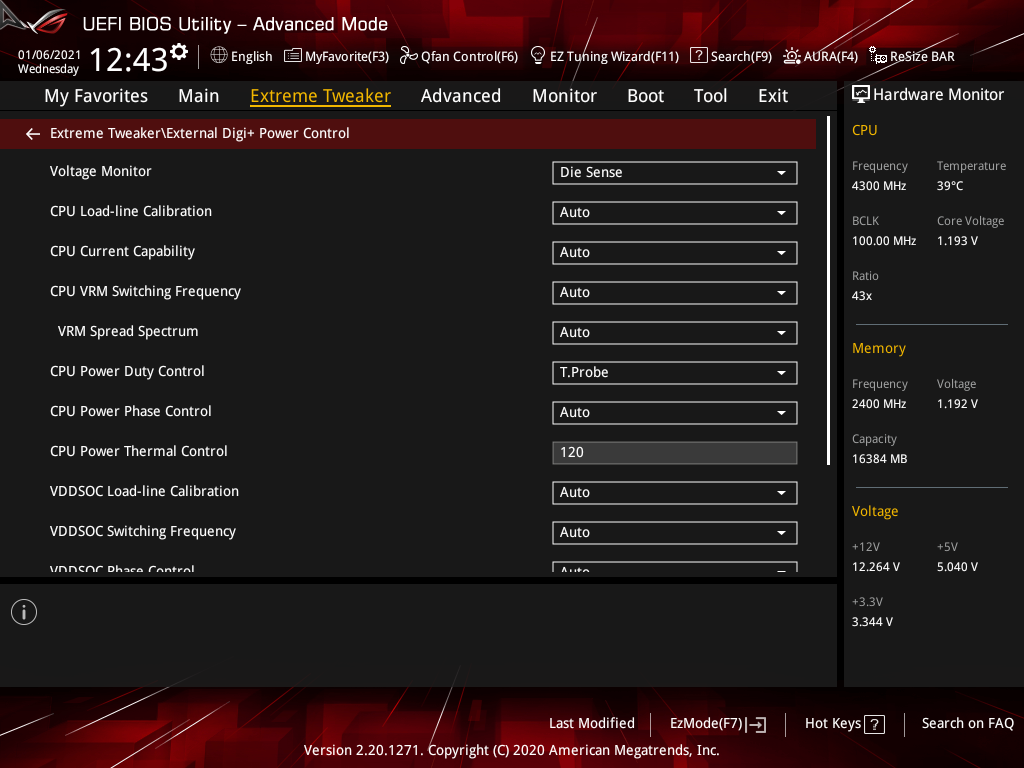

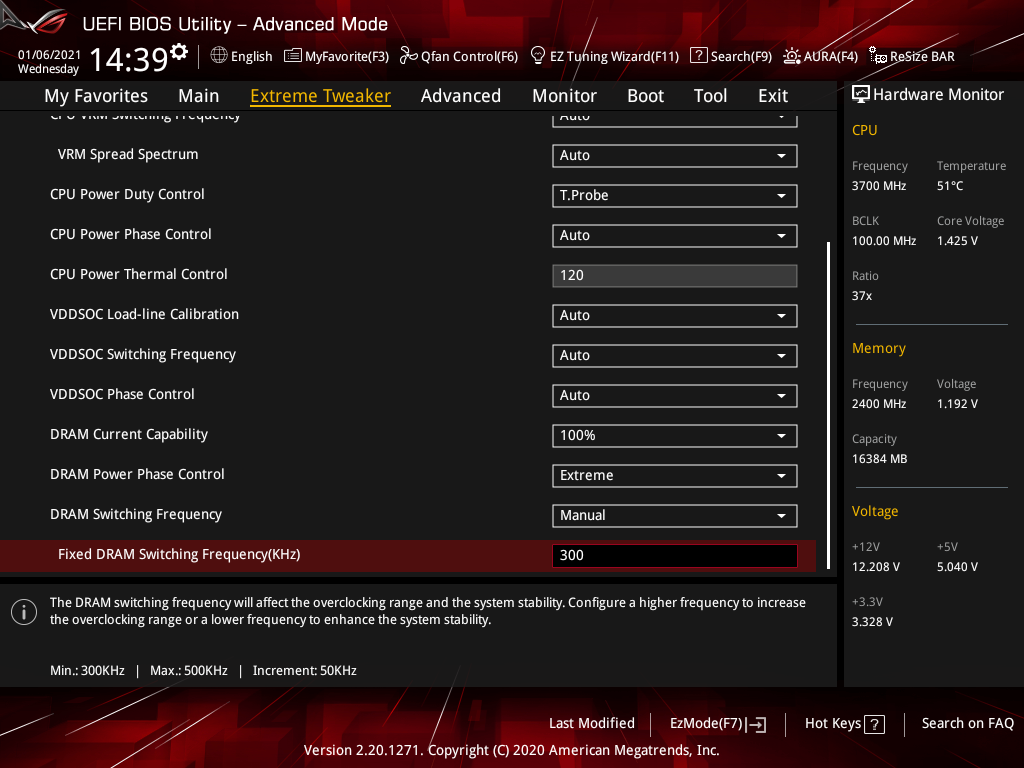

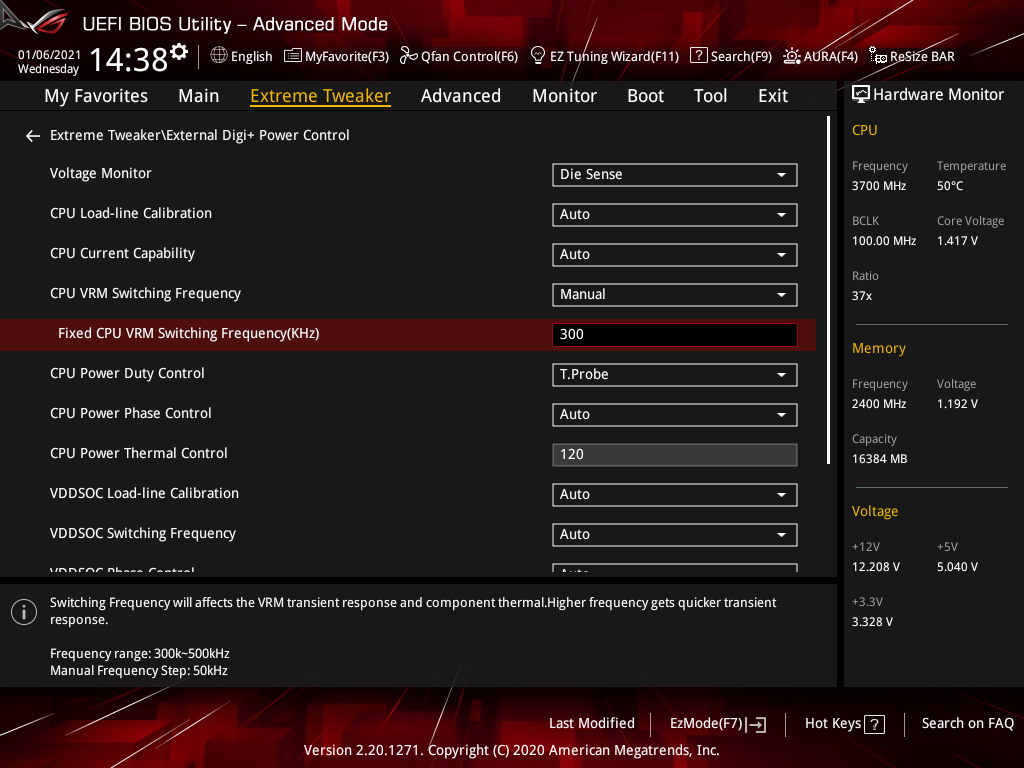

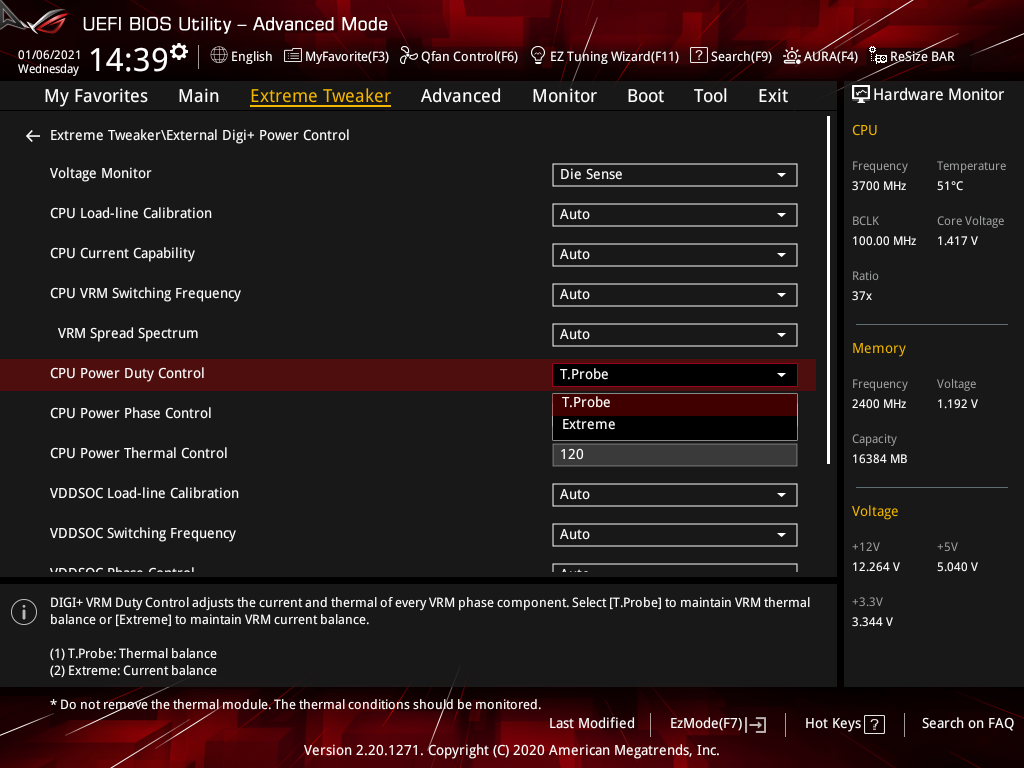

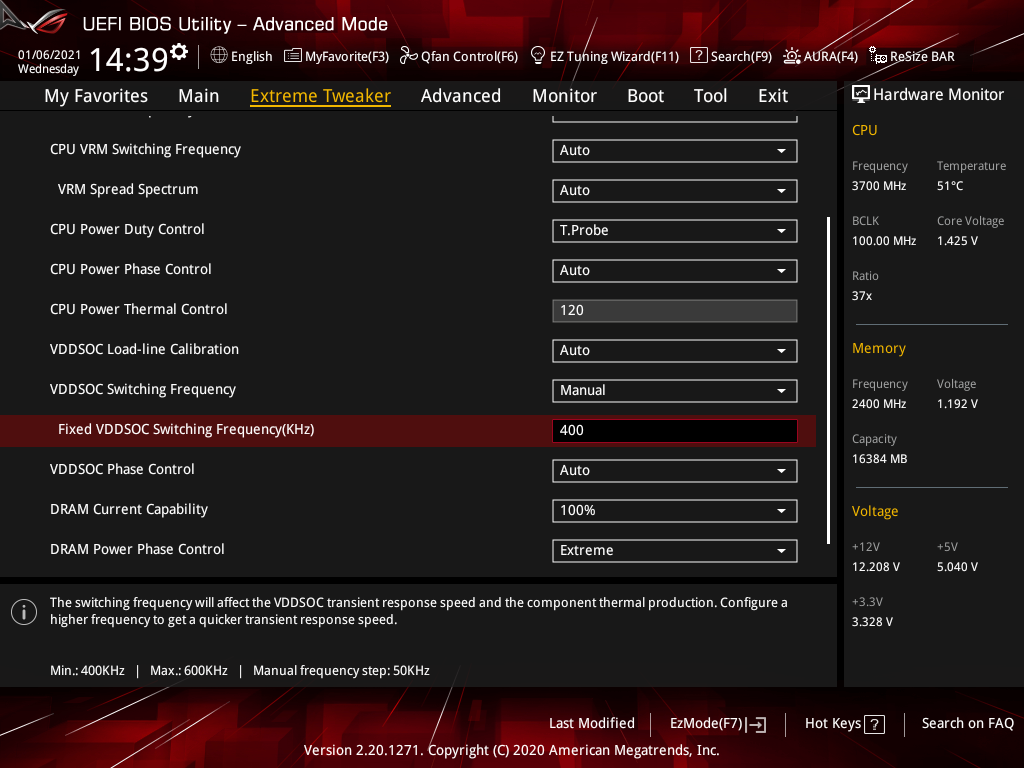

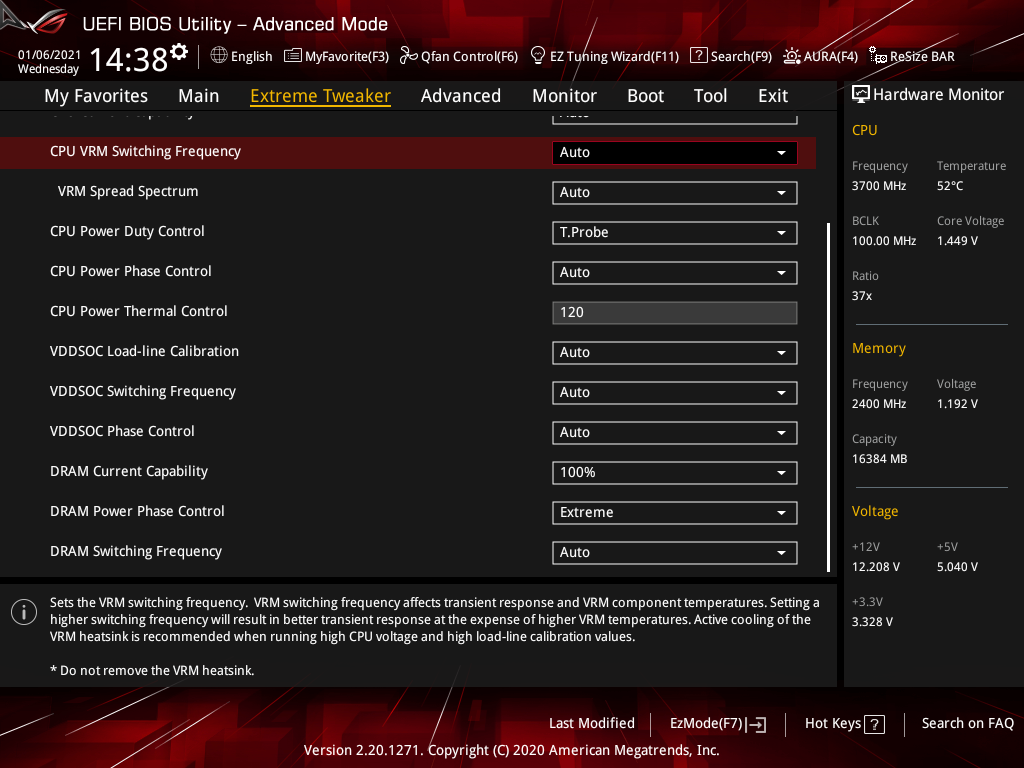

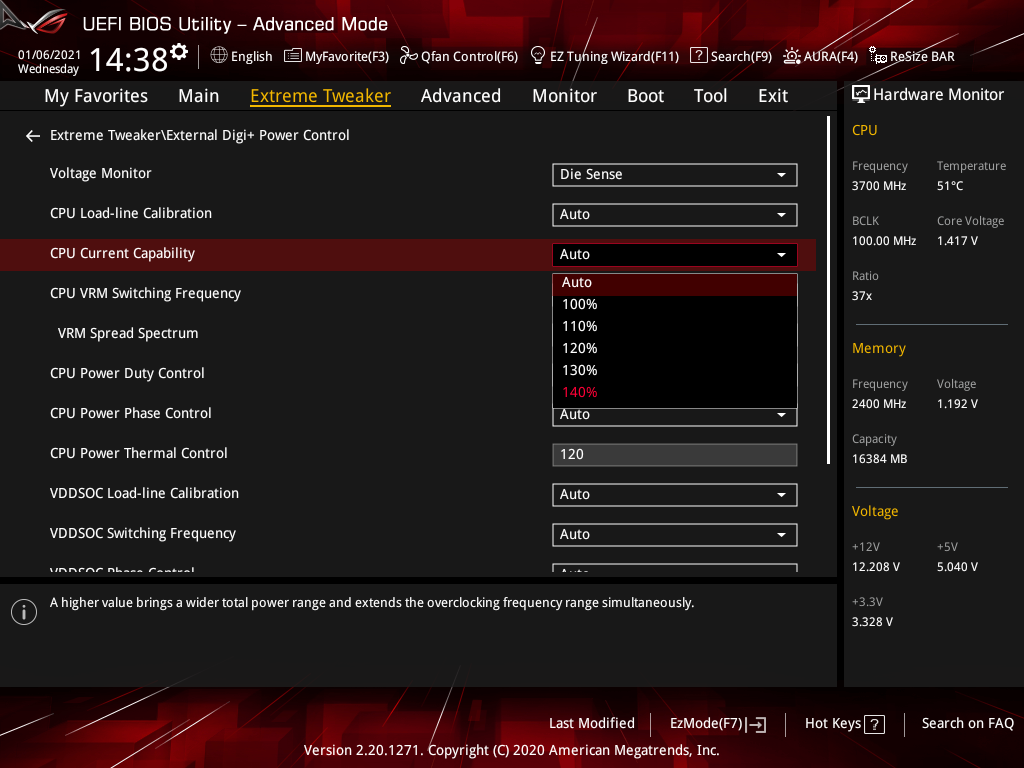

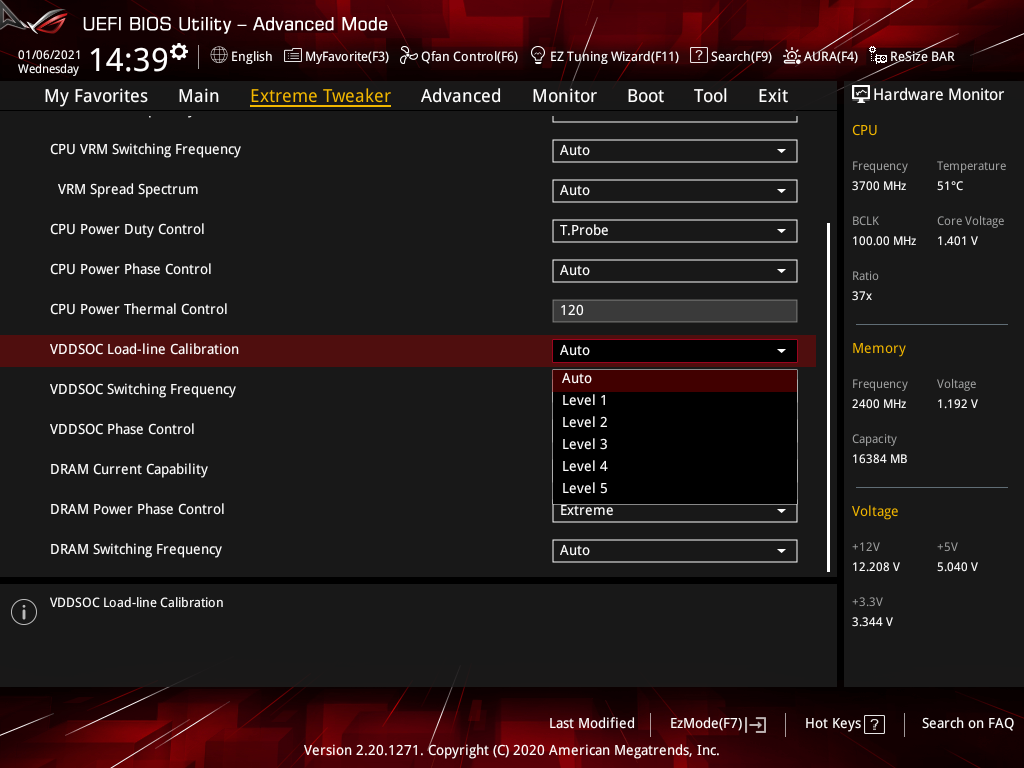

Для наладки работы подсистемы питания имеется большое число пунктов, включая набор профилей LLC, ещё можно модифицировать частоту ШИМ на разных узлах.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

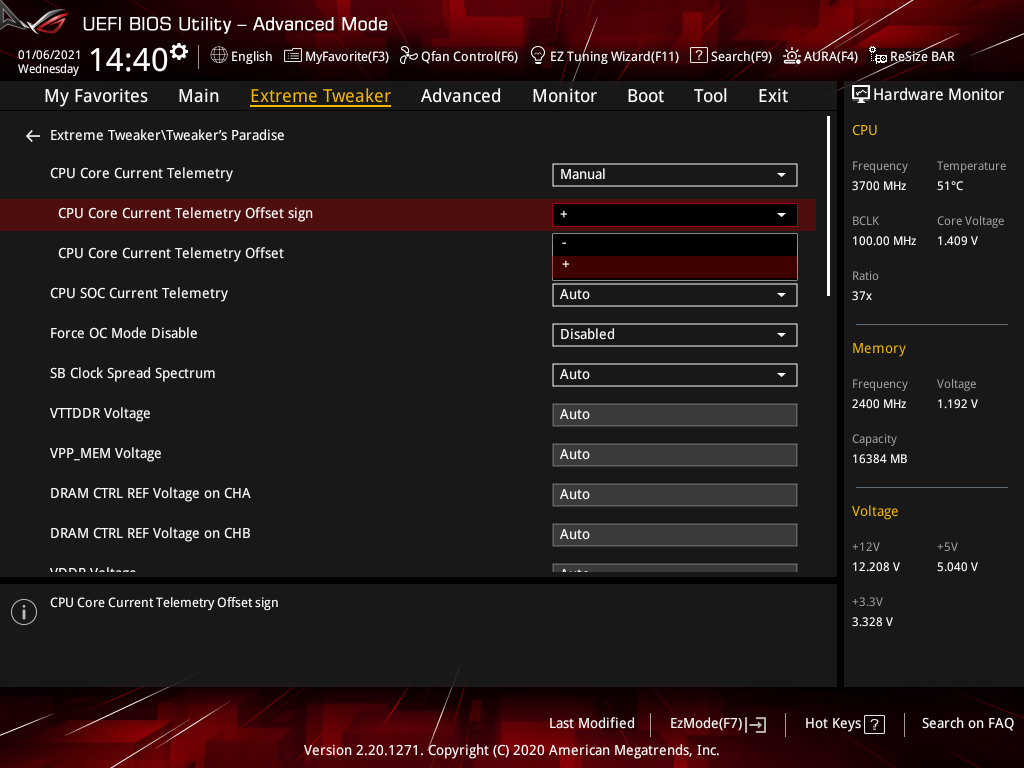

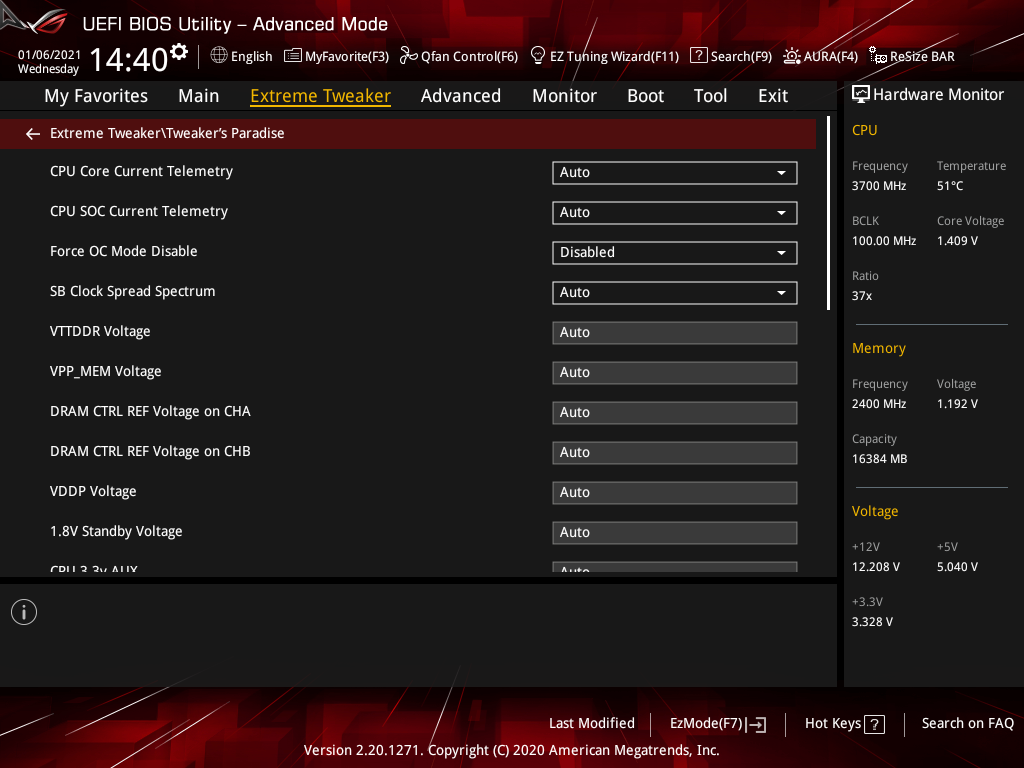

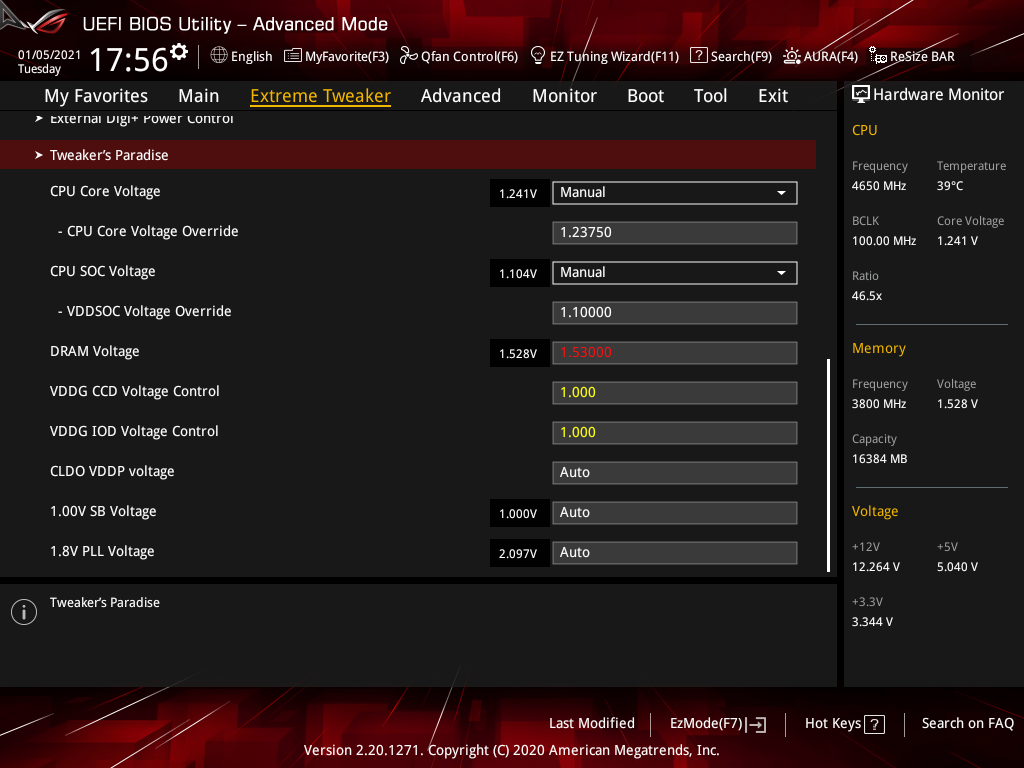

Tweaker’s Paradise обзавелась ещё большим числом пунктов.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

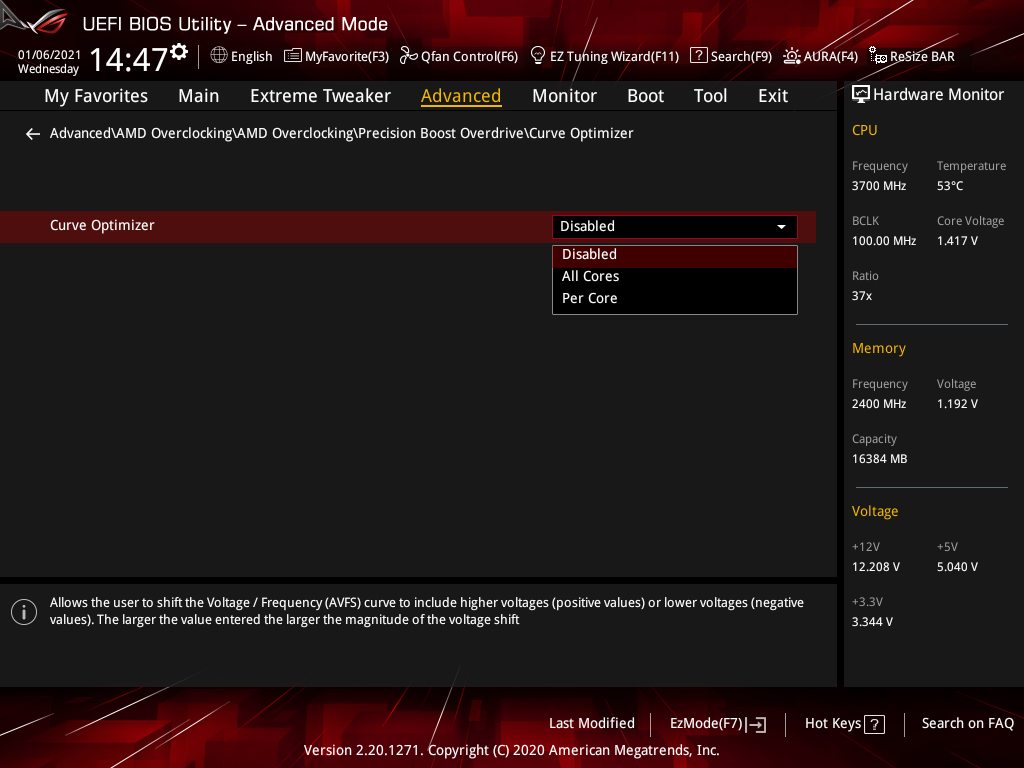

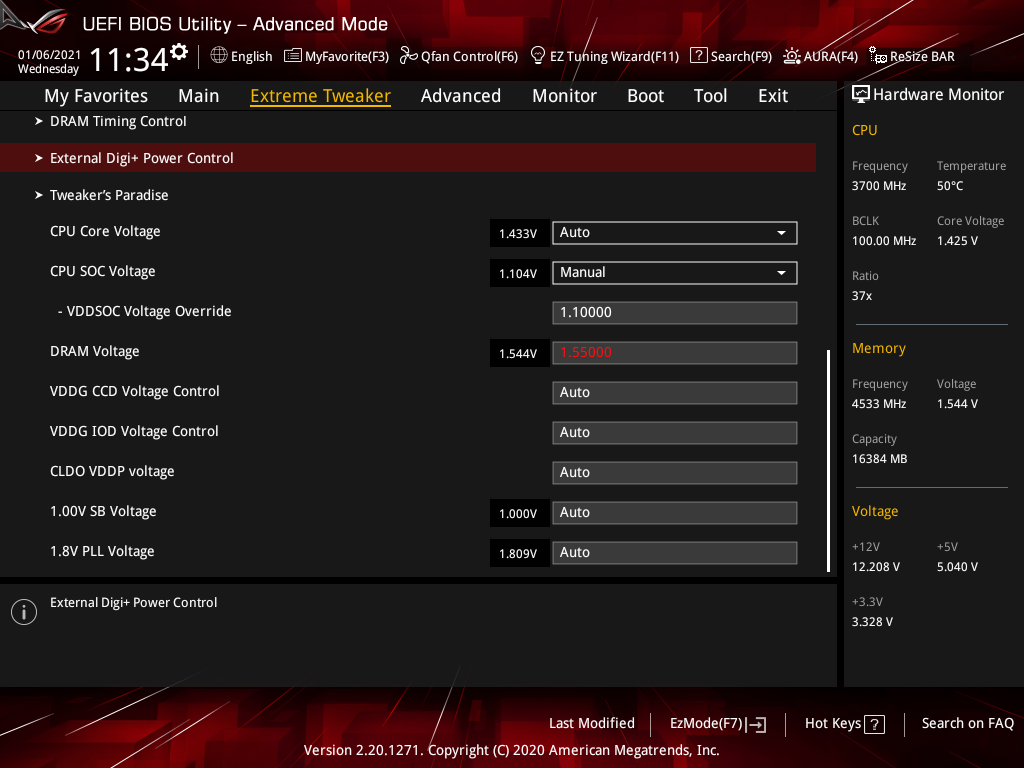

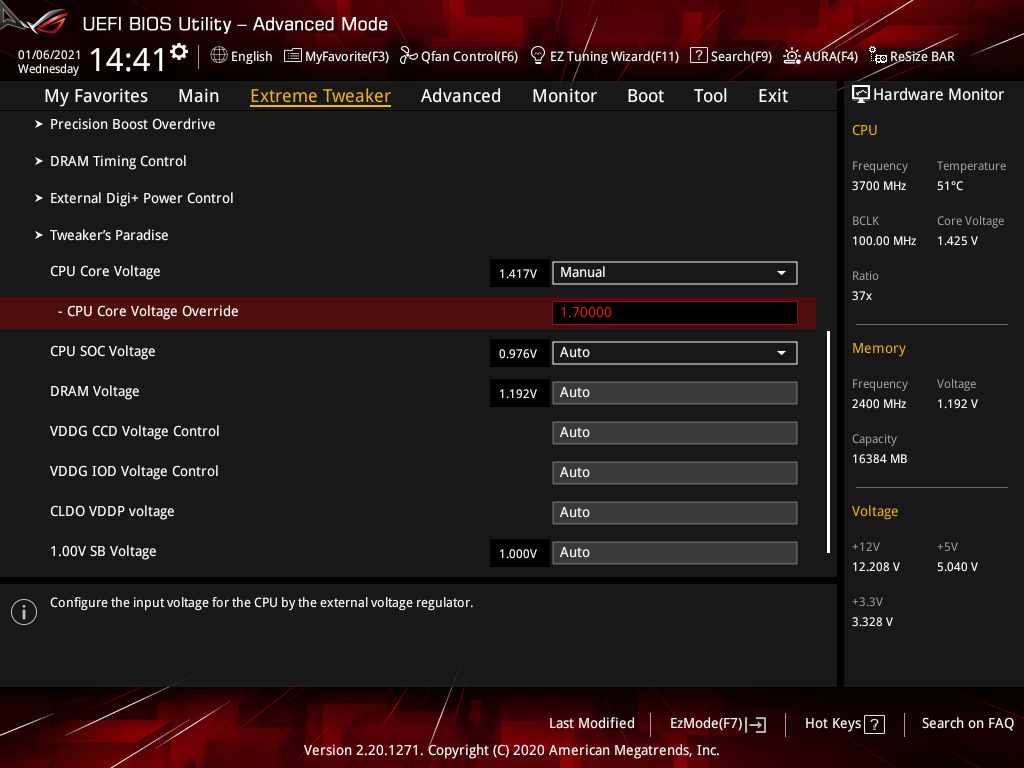

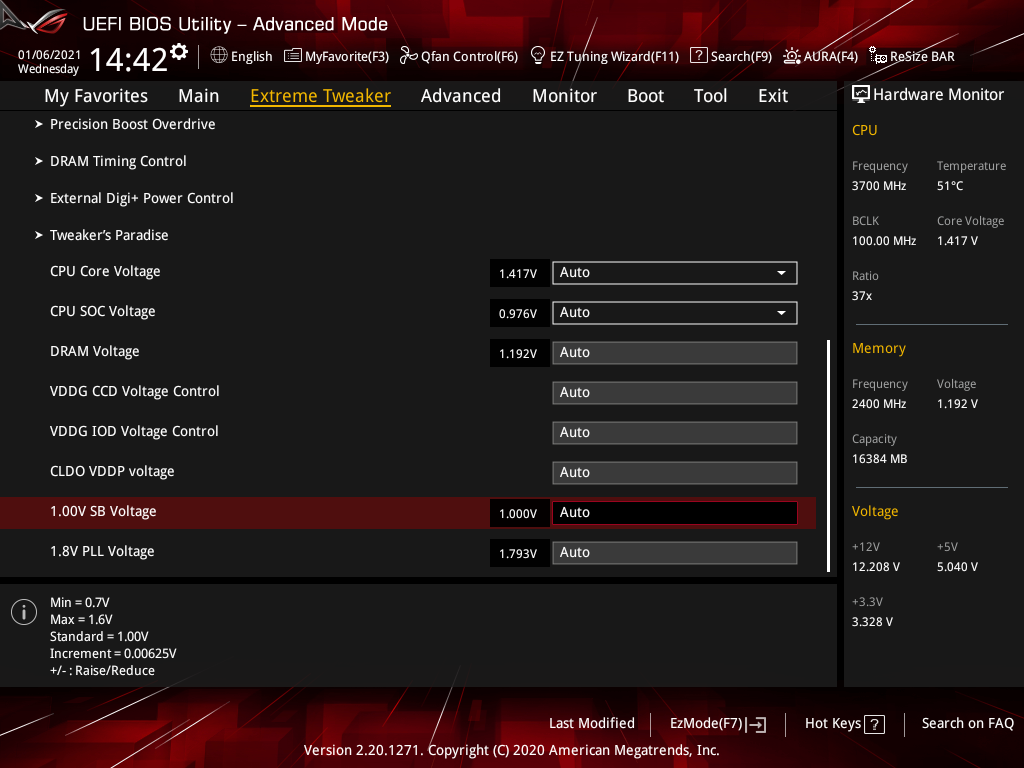

Модификация напряжений CPU и SOC возможна двумя способами; уже без перевода в особые режимы работы платы «запас» для проведения разгона более, чем достаточный.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Основные величины, их пределы, шаг изменений, собраны в таблице ниже.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 96–118 0,0625
CPU Core Ratio (Multiplier) 22–63,75 0,25
CPU Load-line Calibration Auto/Level1…5 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,75–1,70 0,00625
CPU Core Voltage Offset (В) (+/–) 0,00625…0,45 0,00625
VDDSOC Load-line Calibration Auto/Level1…5 1
VDDSOC Voltage Override (В) 0,75–1,80 0,00625
VDDSOC Voltage Offset (В) (+/–) 0,00625…0,79375 0,00625
FCLK Frequency (МГц) 666–1333
1366–2500
2550–3000		 133,33
33,33
50
Memory Frequency (МГц) 1333–2666
2733–5000
5100–8000		 266,7
66,7
100
DRAM Voltage (B) 0,5–2,155 0,005
1.8V PLL Voltage (В) 1,5–2,5 0,01
1.00V SB Voltage (В) 0,7–1,6 0,00625

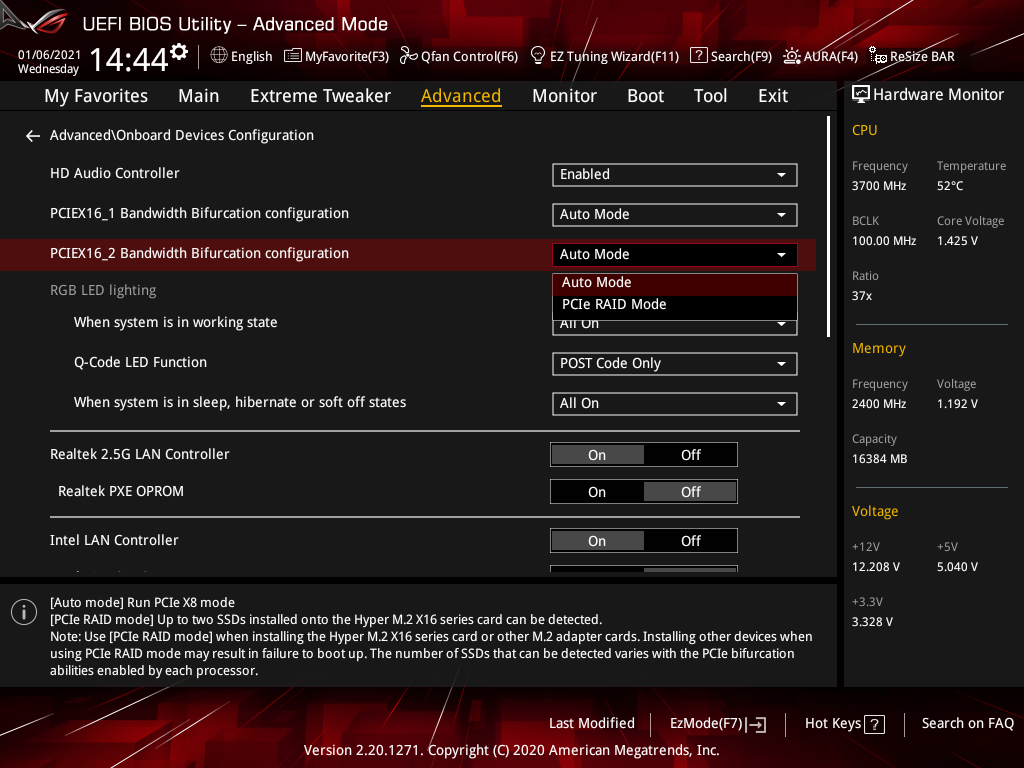

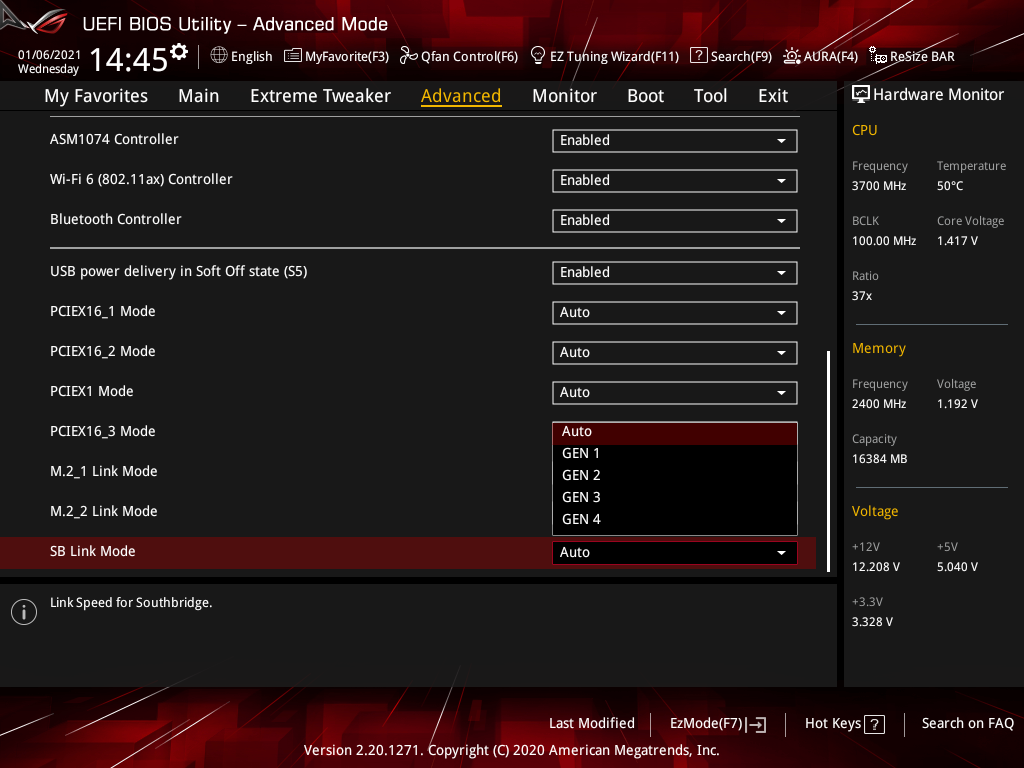

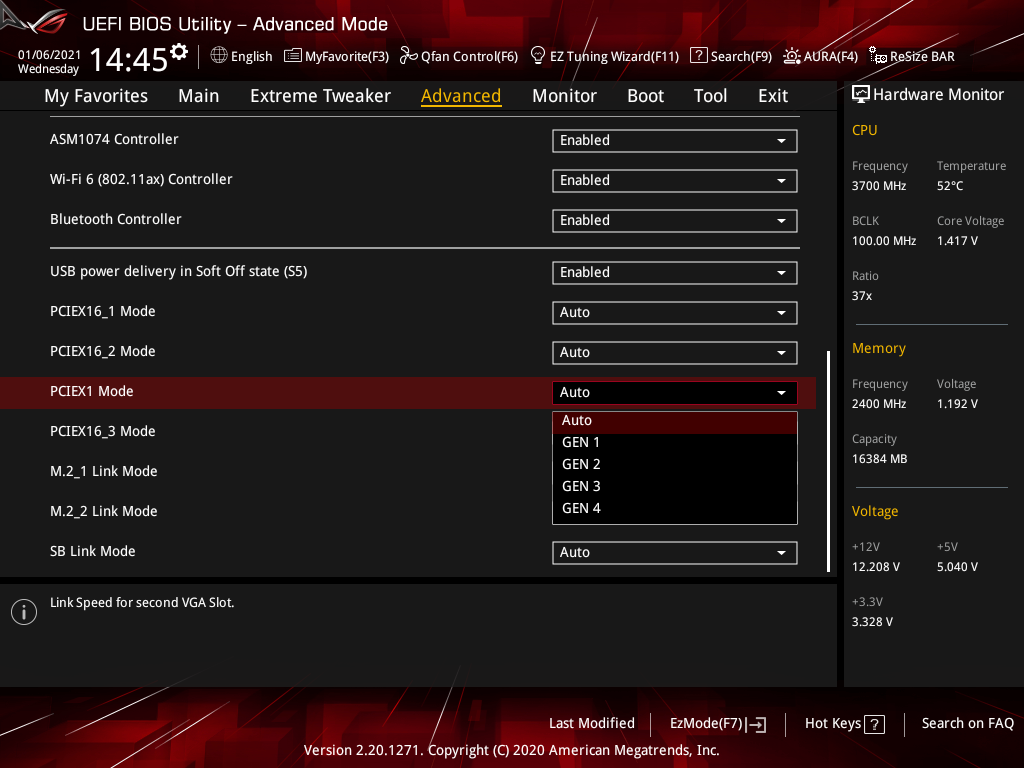

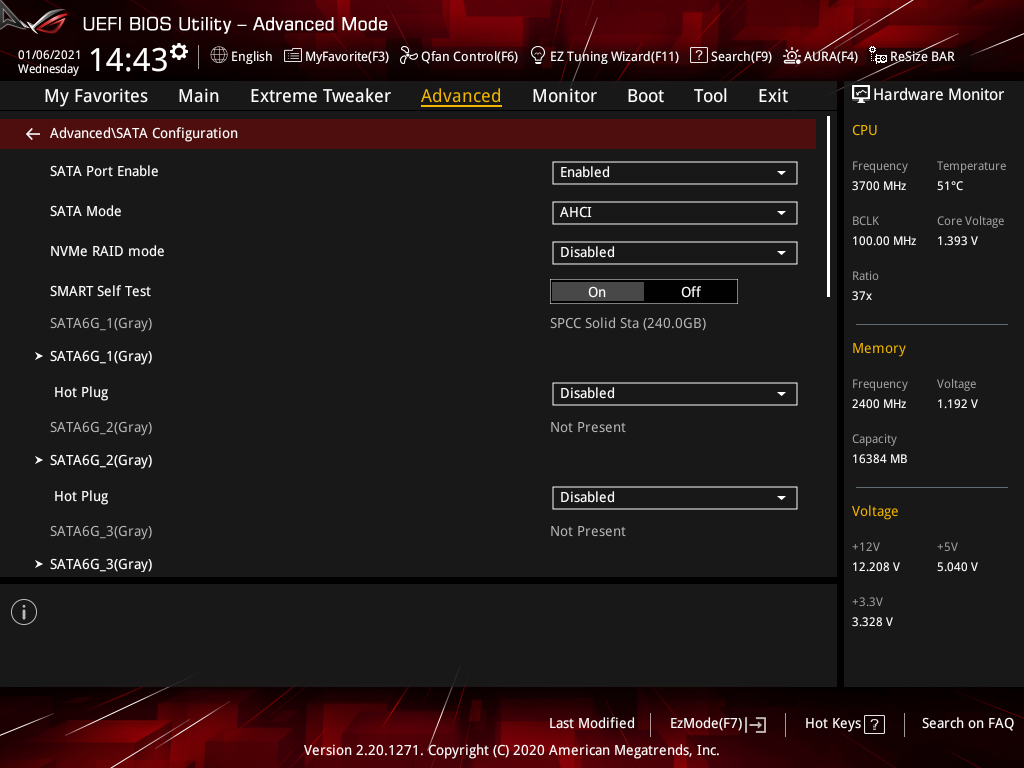

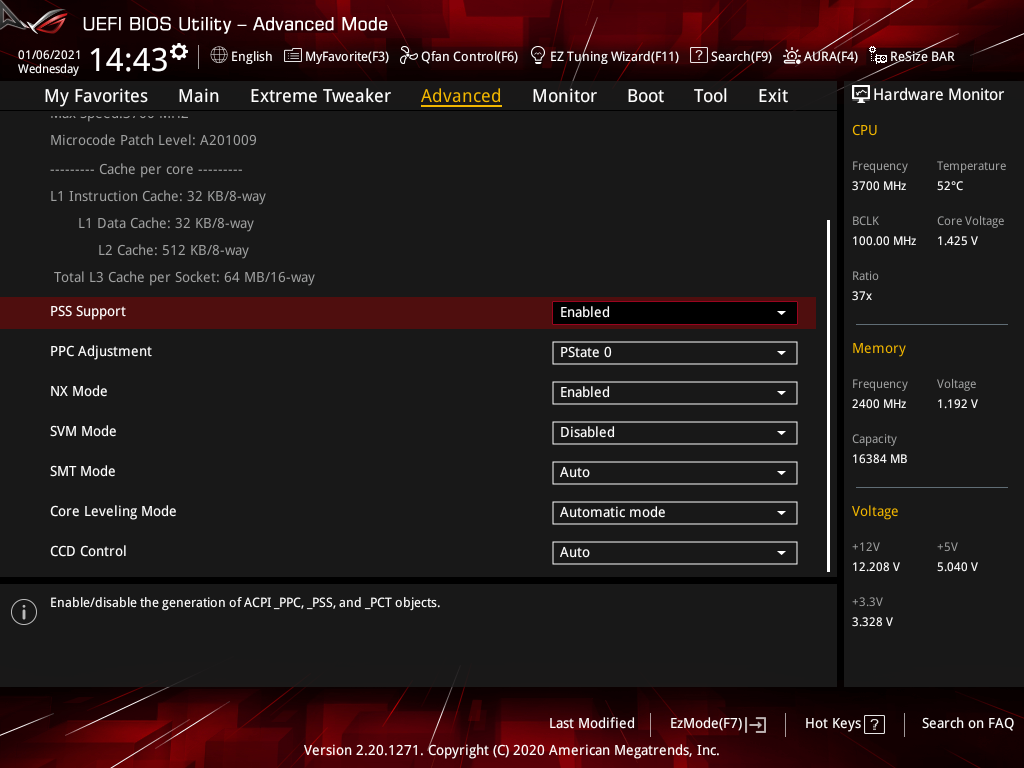

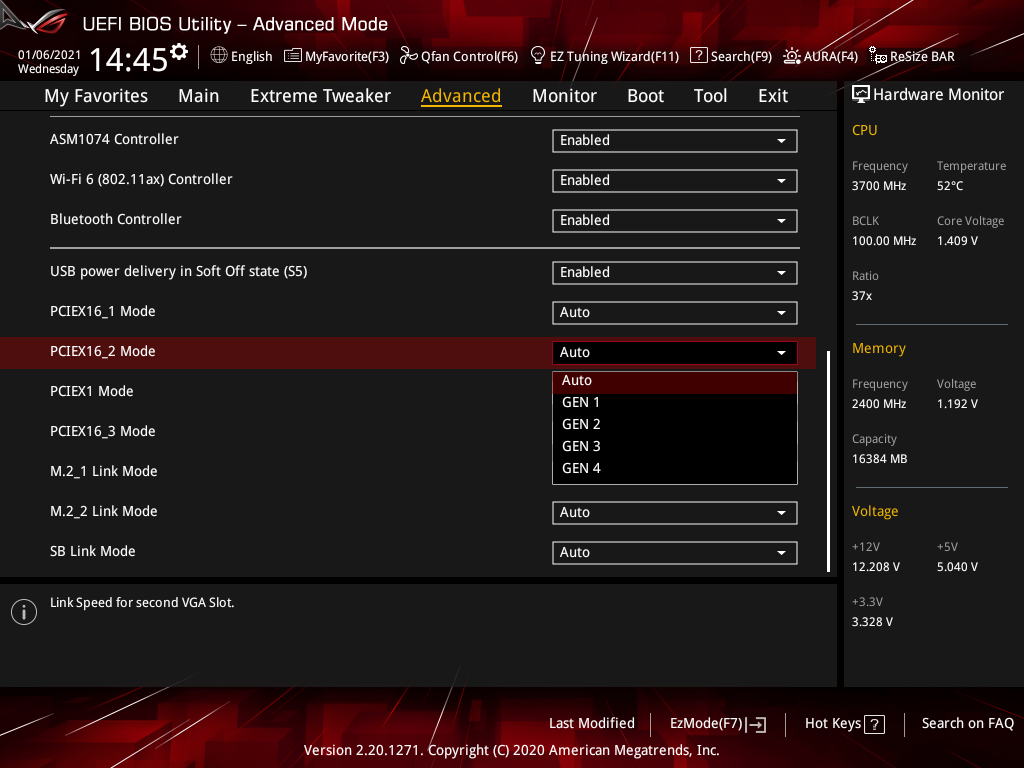

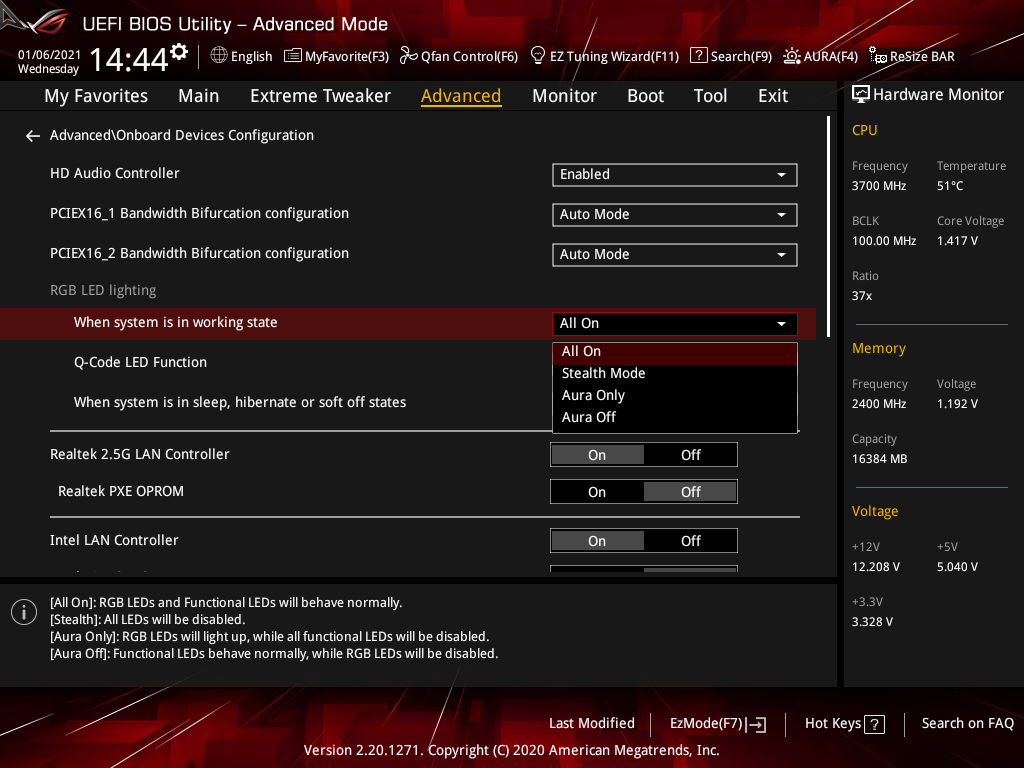

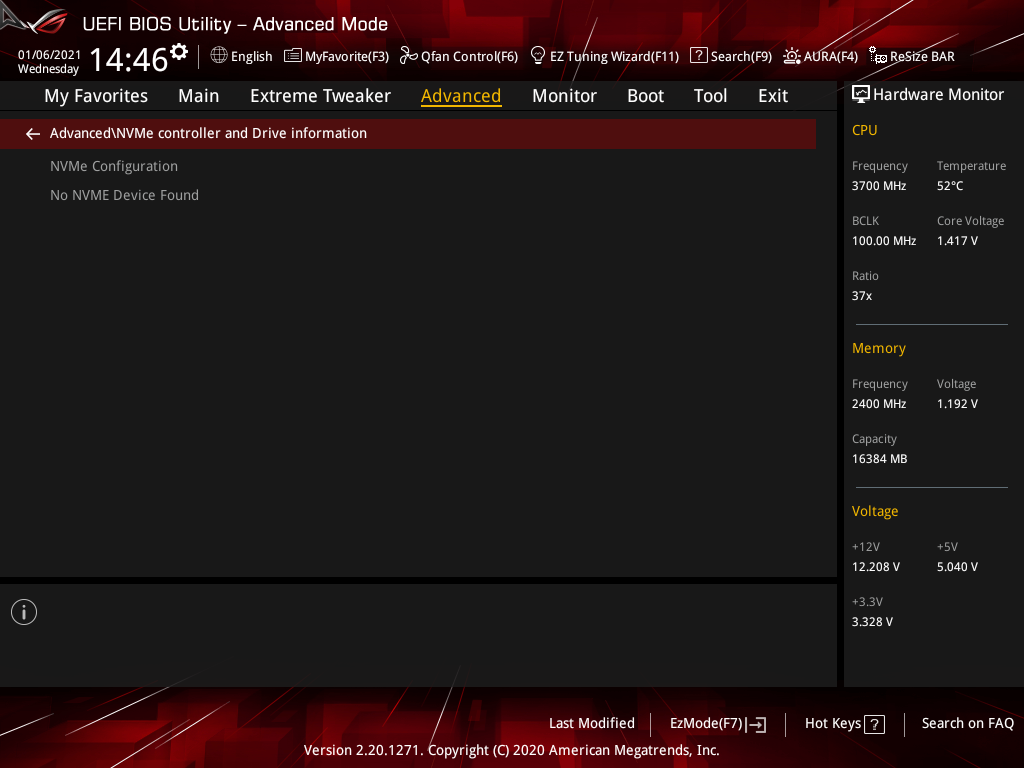

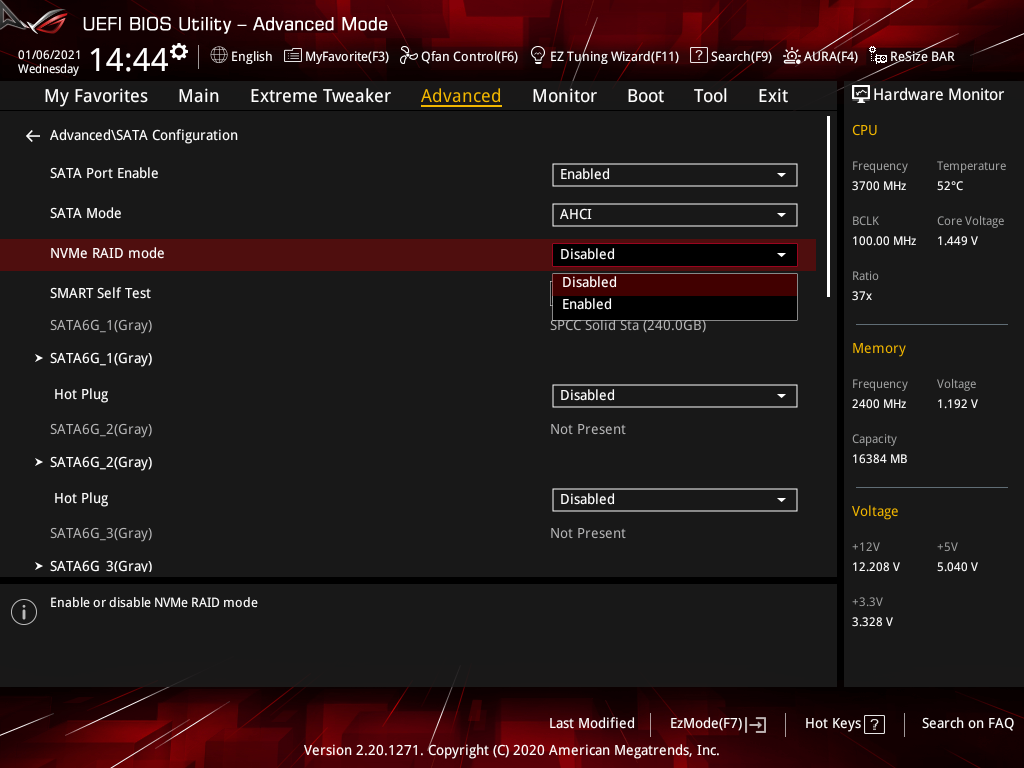

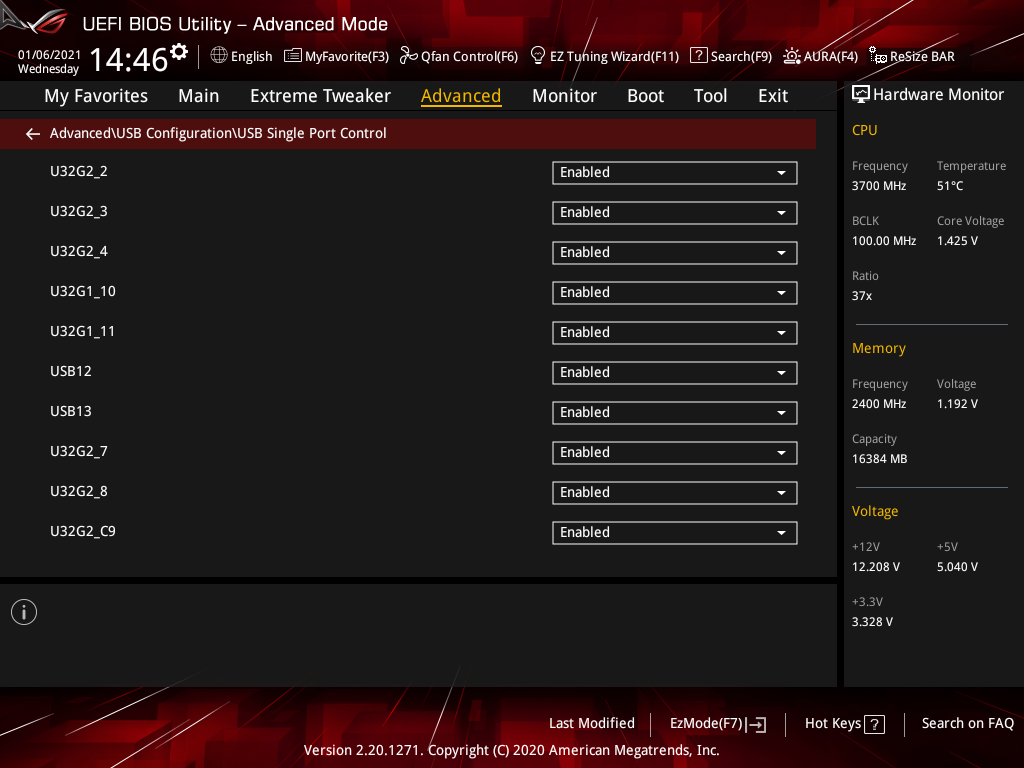

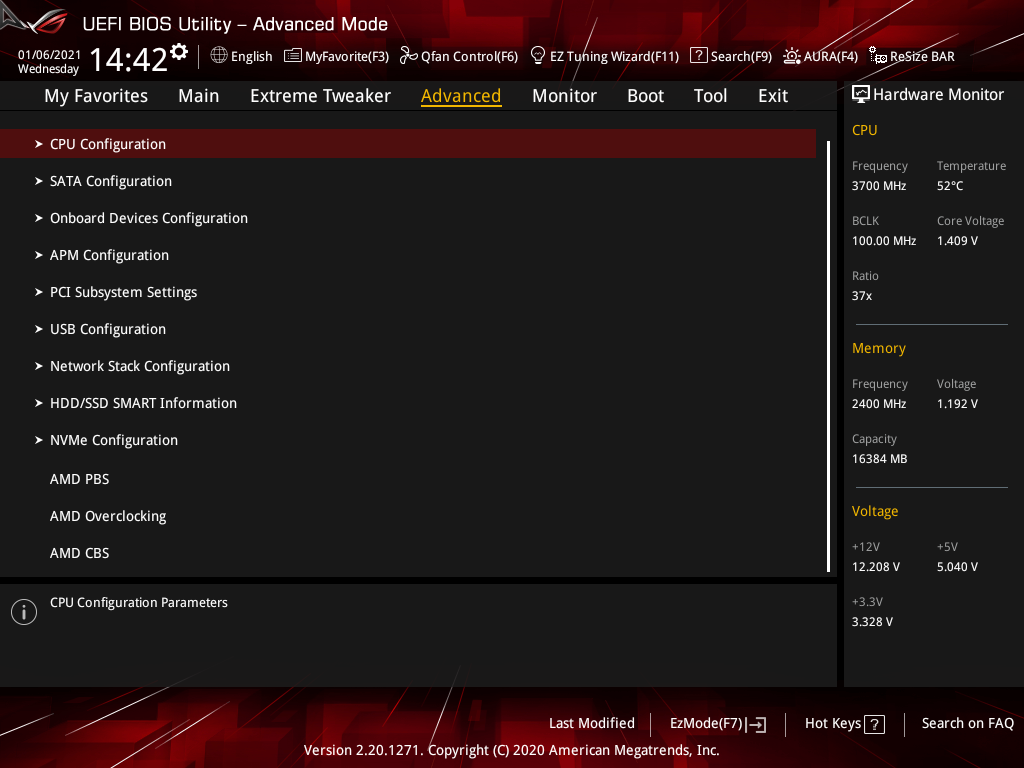

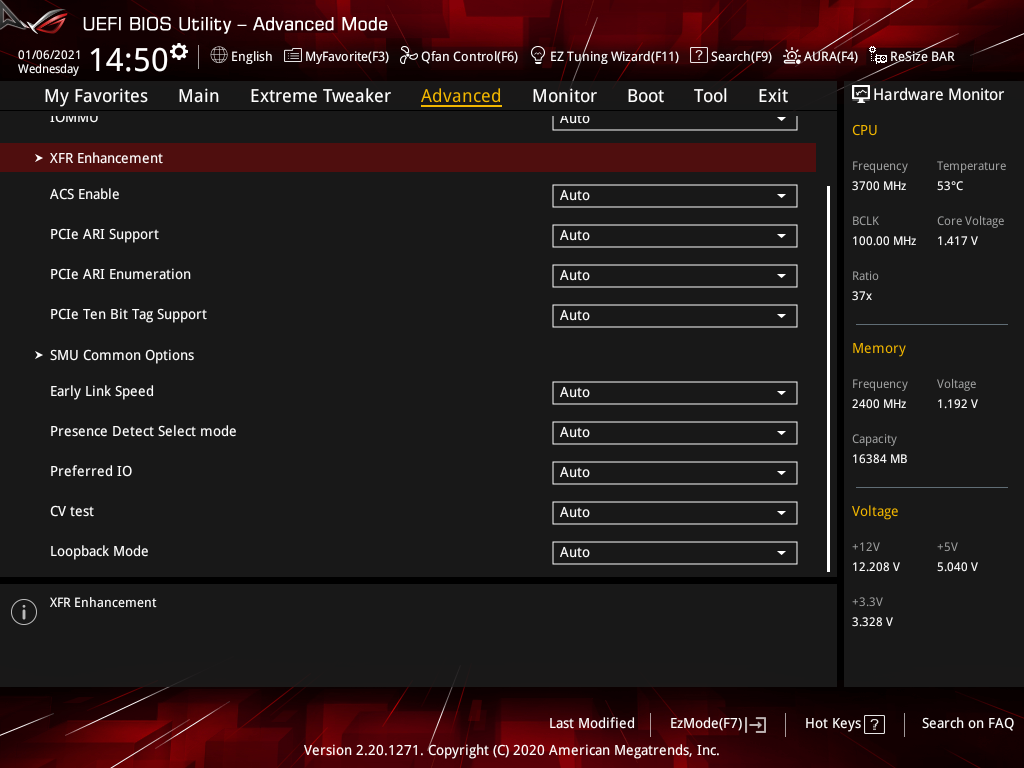

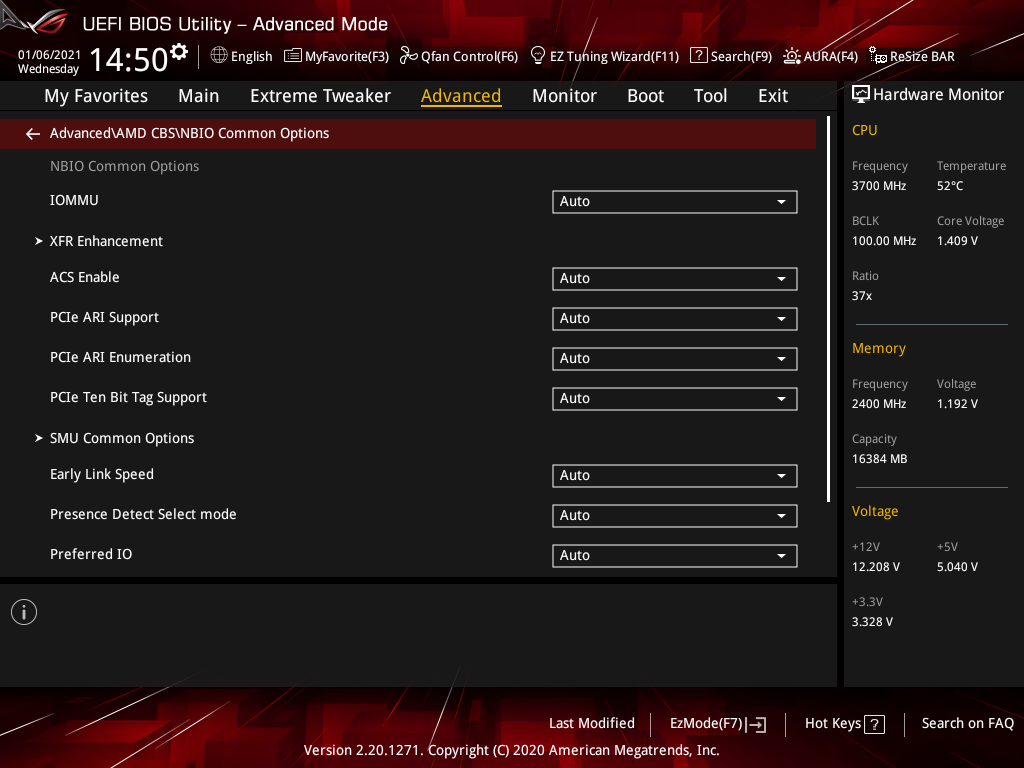

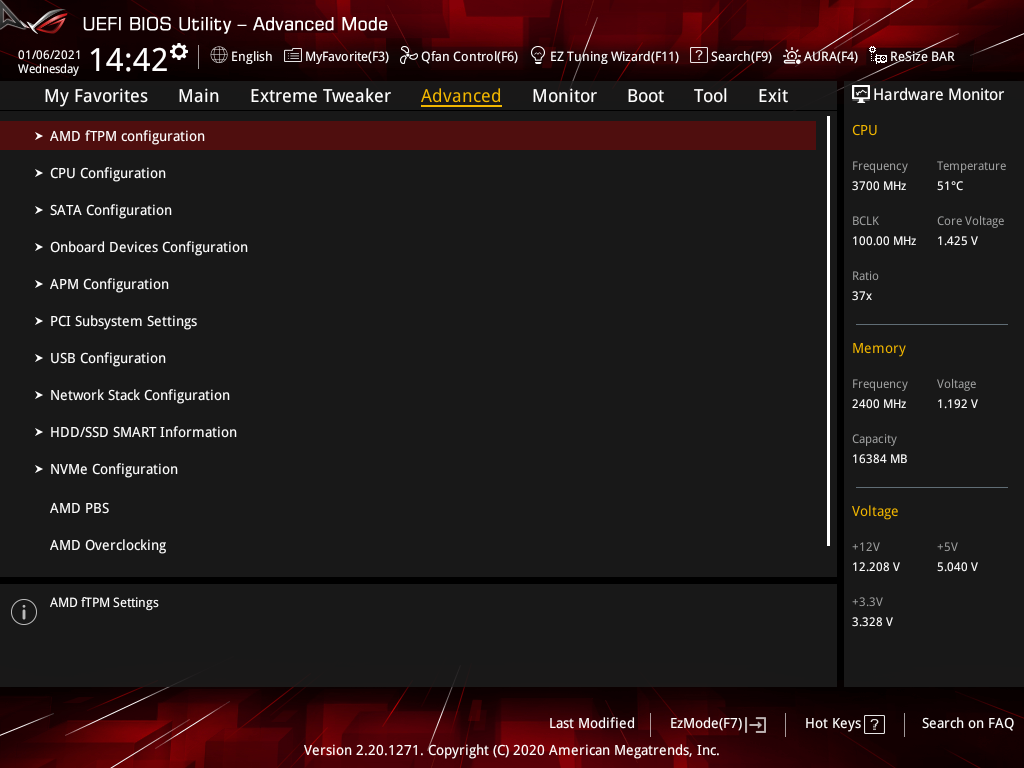

Множество пунктов меню для наладки оборудования разместили в разделе Advanced.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

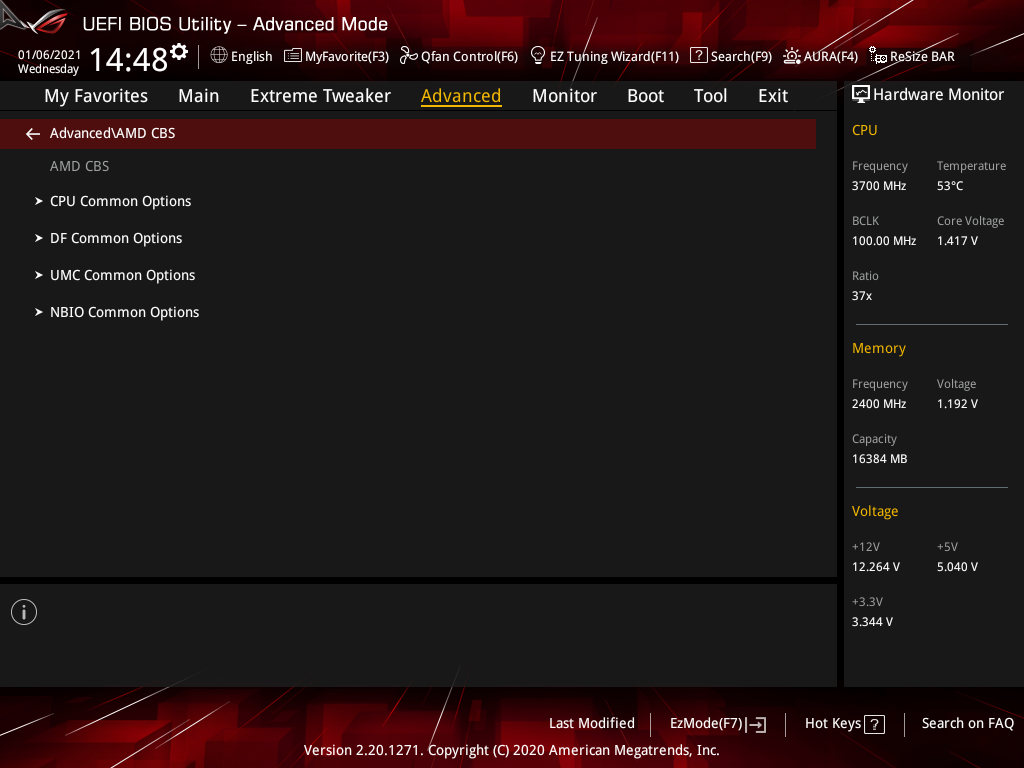

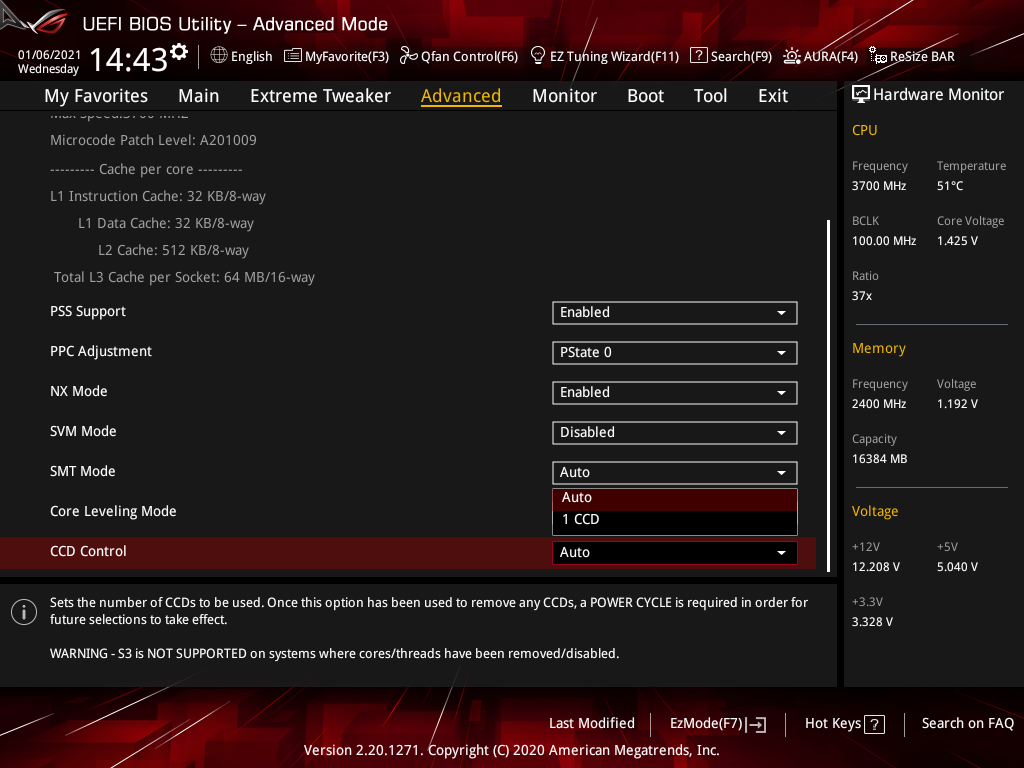

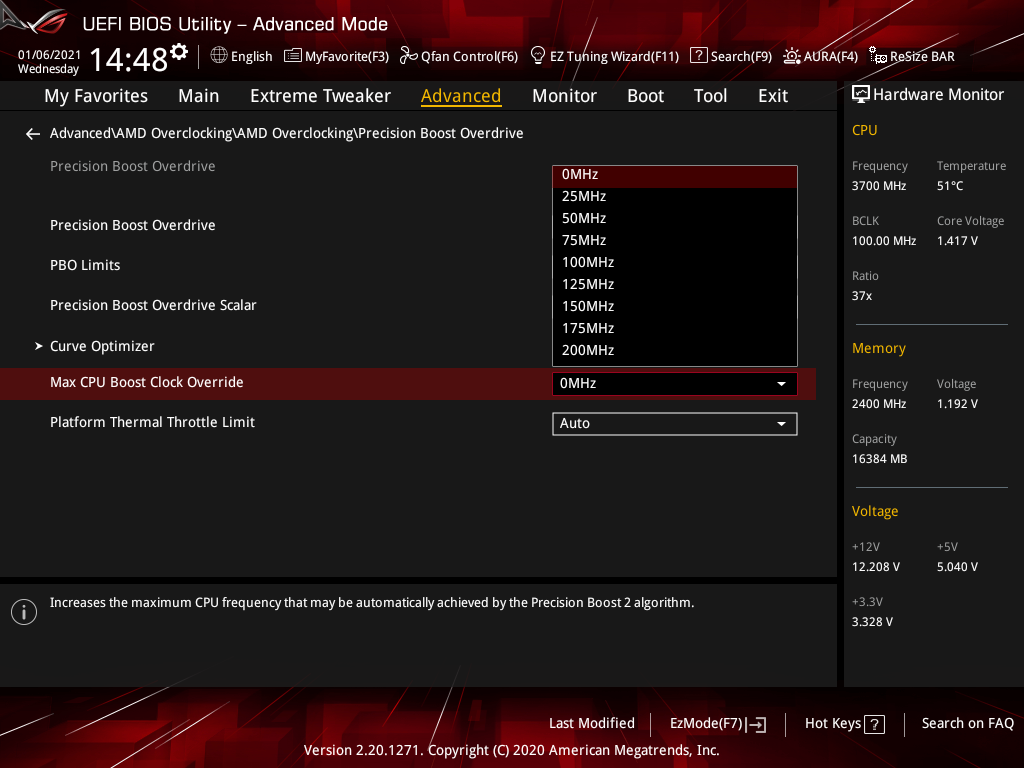

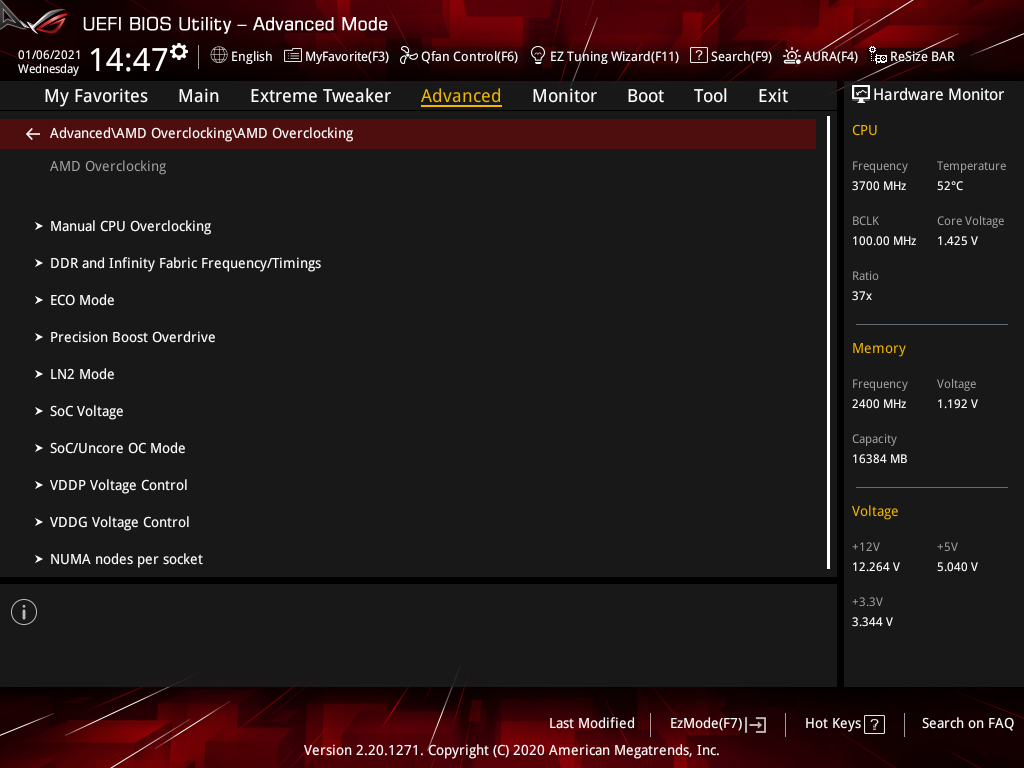

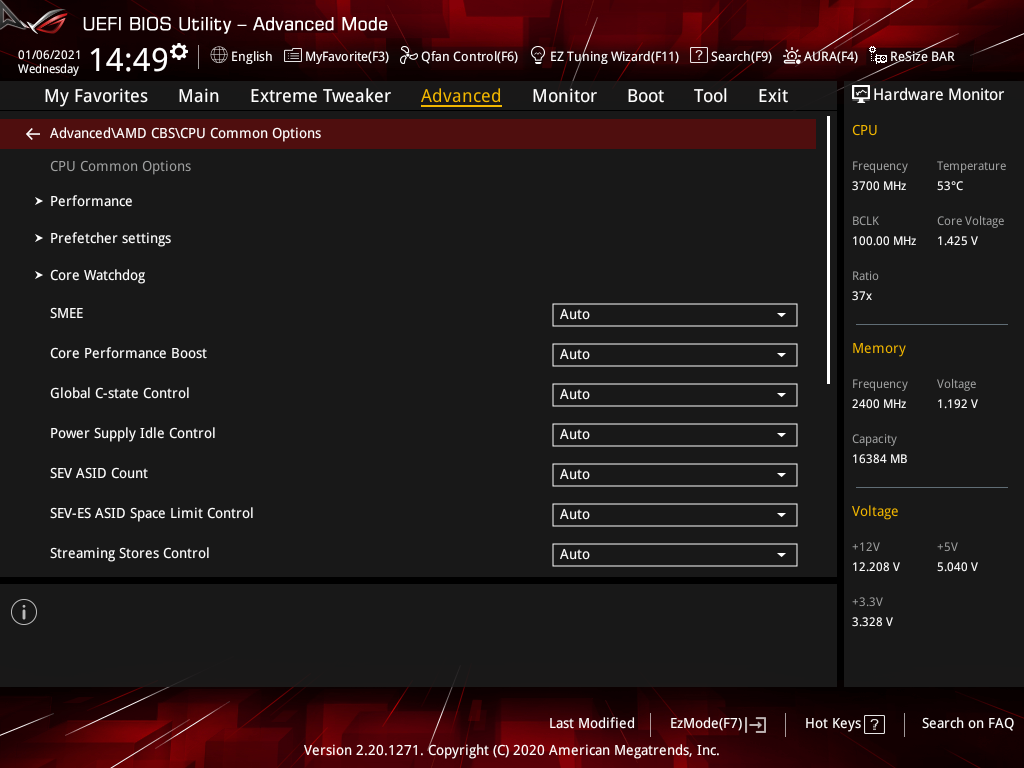

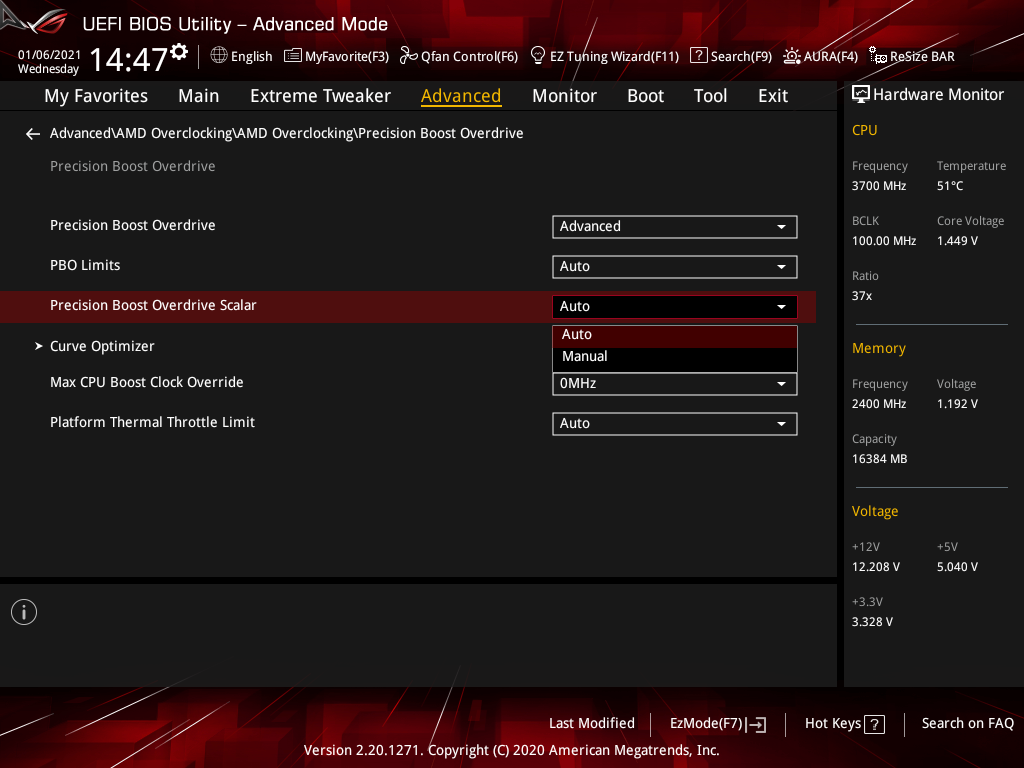

В частности, это касается AMD CBS, PBS и Overclocking.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

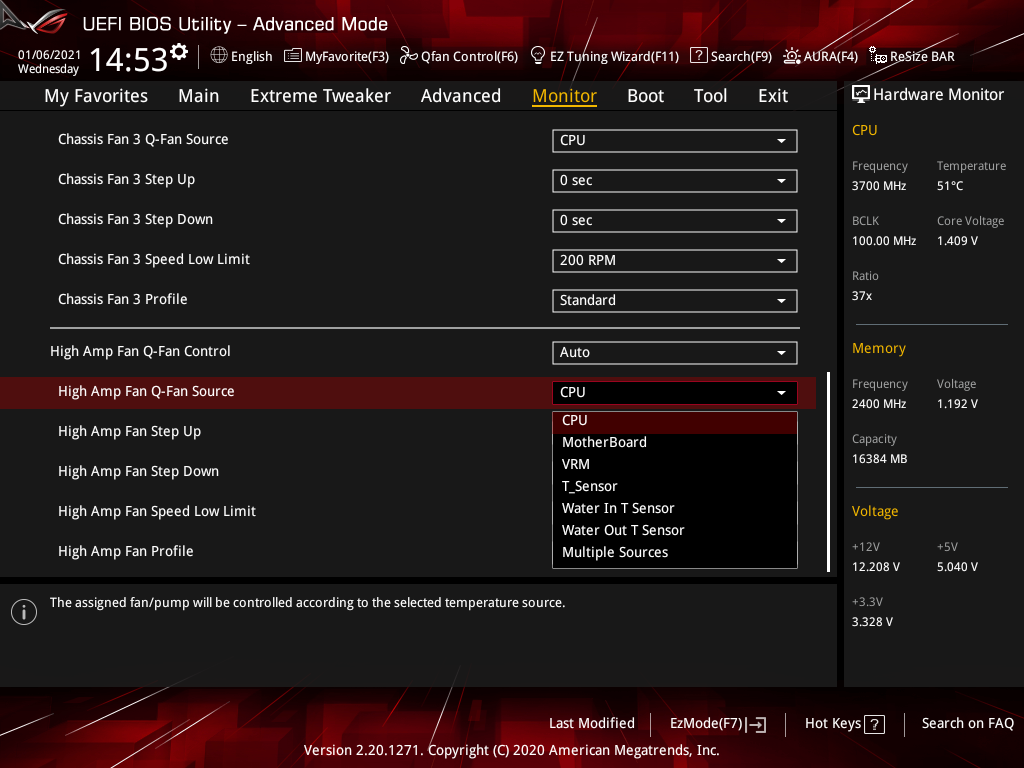

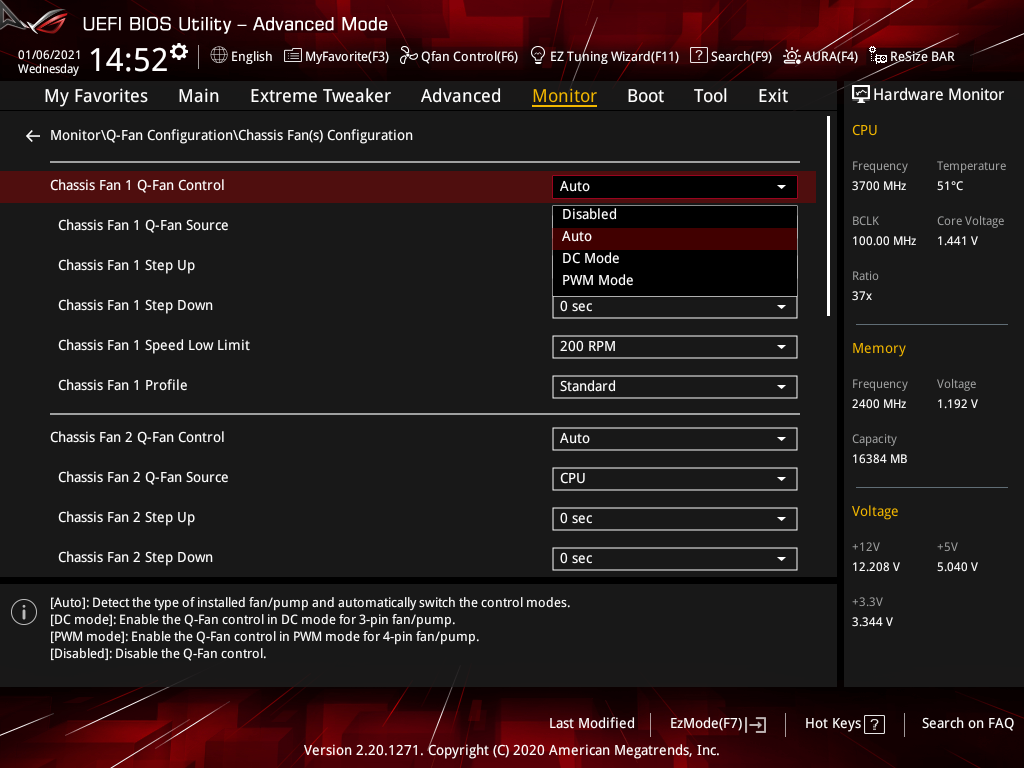

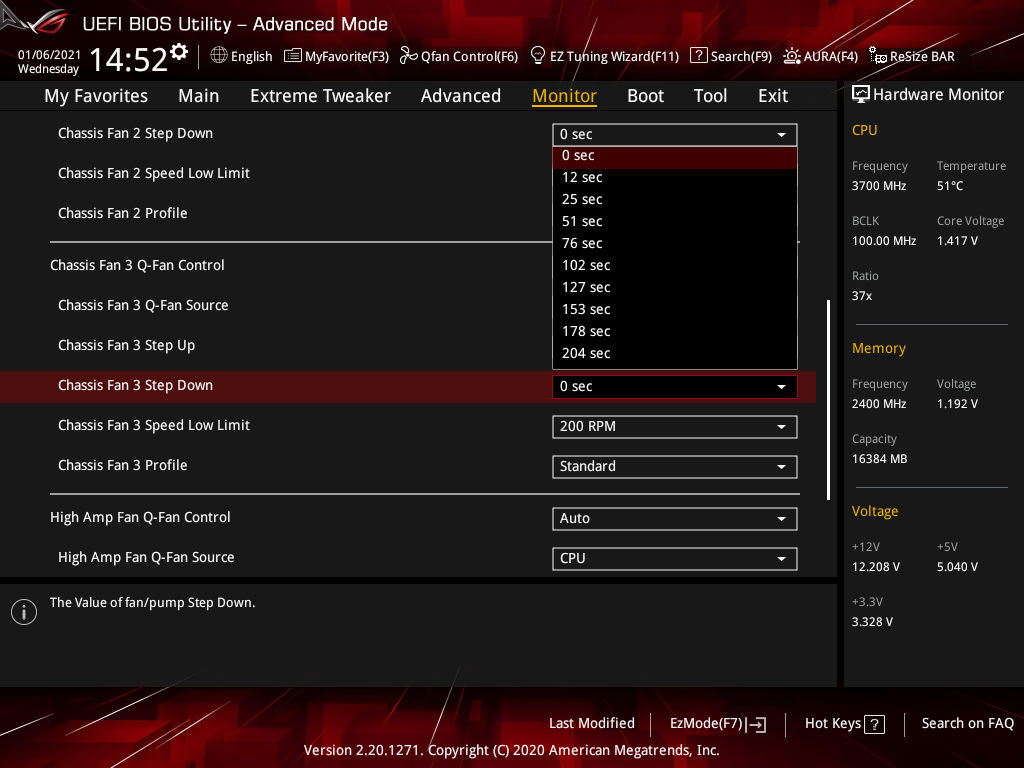

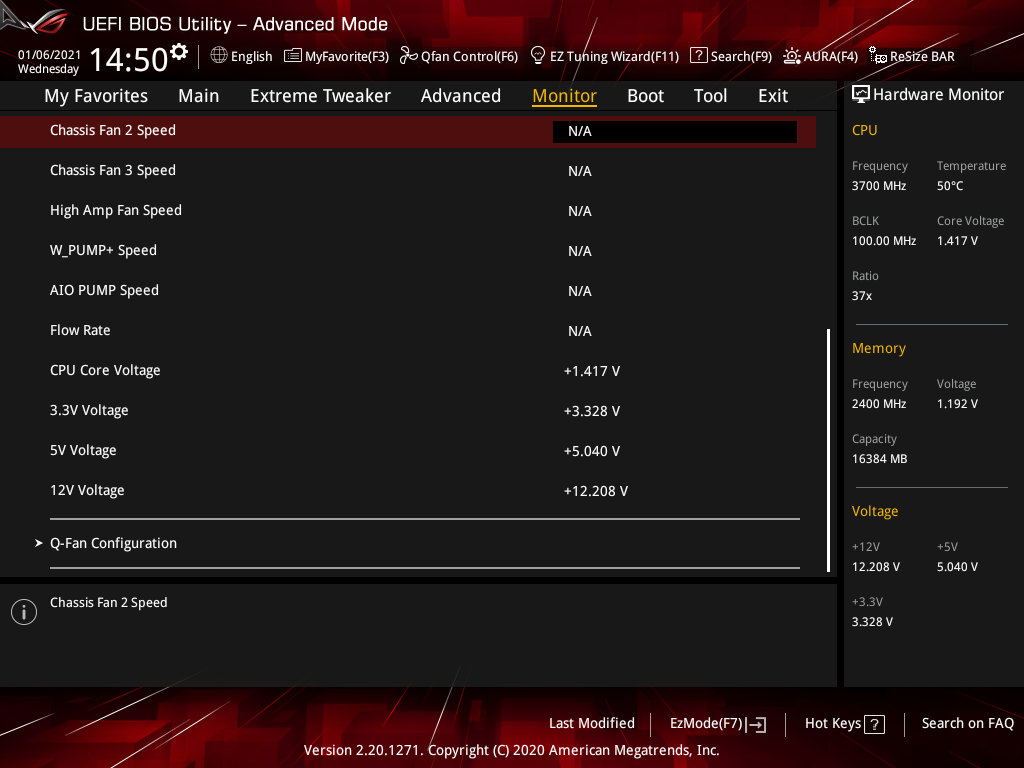

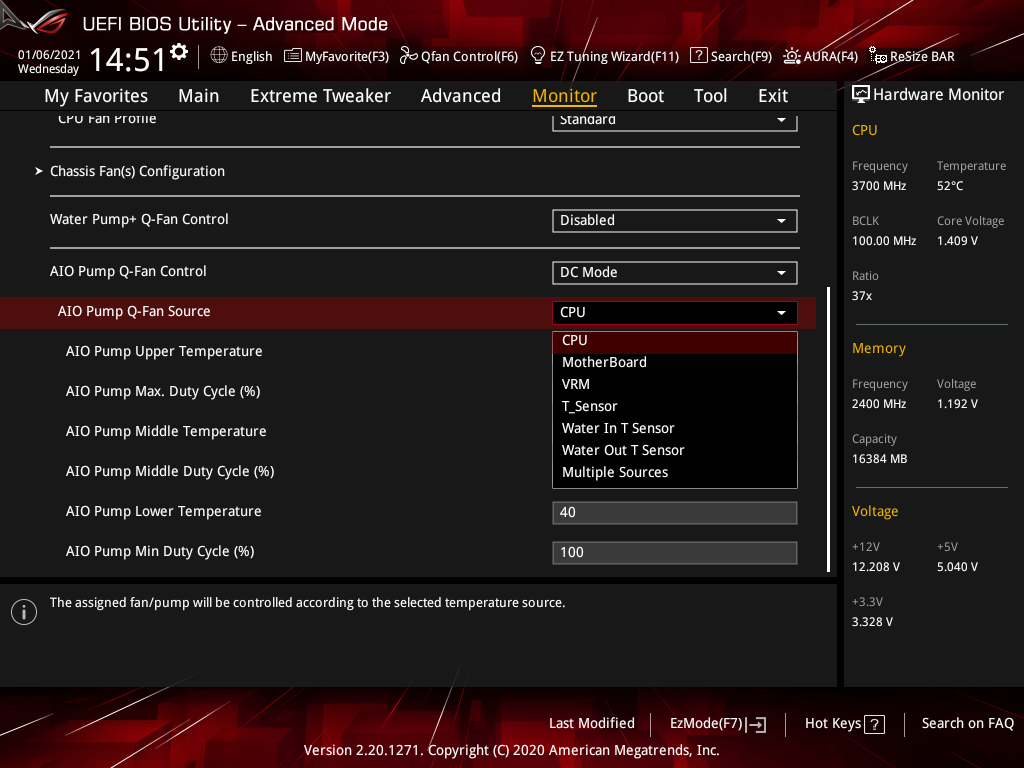

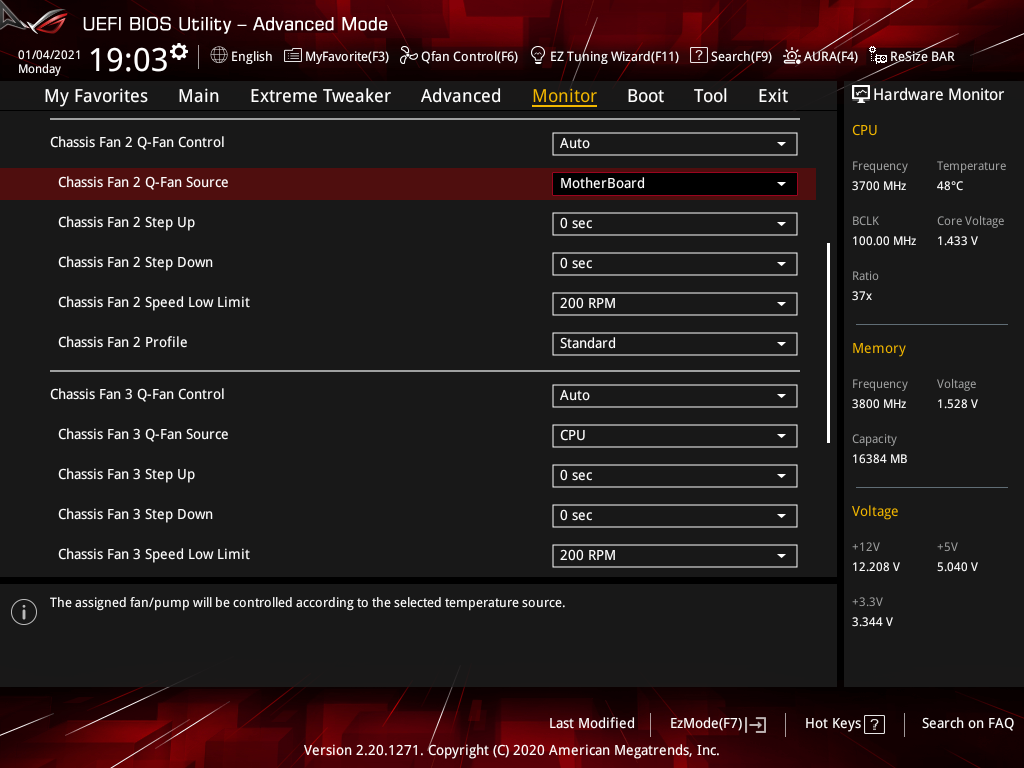

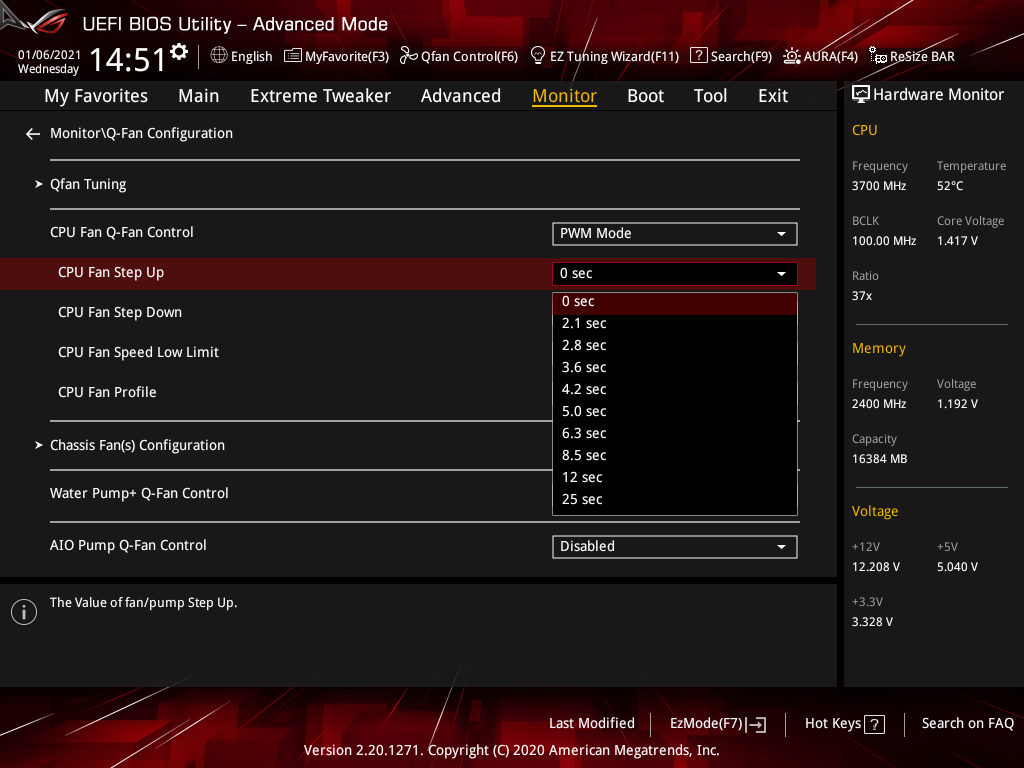

Изначально доступны четыре значения температуры, среди них нет кристалла хаба. Ещё три можно добавить подключением внешних датчиков. На всех площадках реализована возможность ручной установки способа управления частотой вращения (PWM или DC). Для корпусных охладителей допускается указание нескольких источников тепла в качестве основы для работы алгоритмов.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

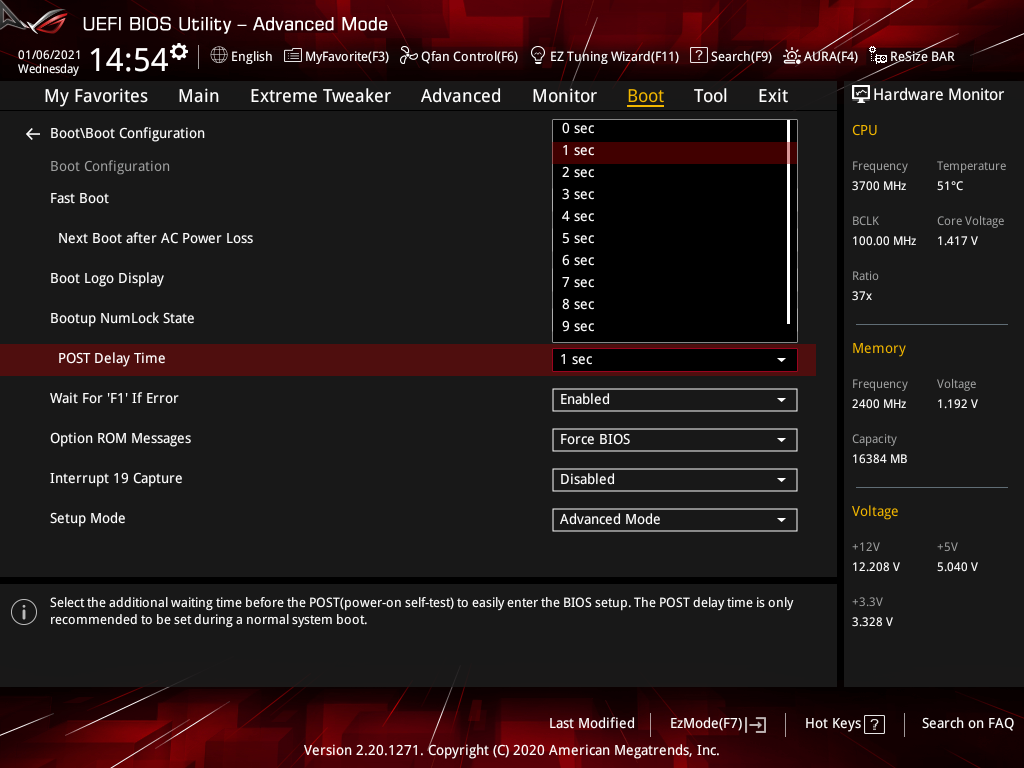

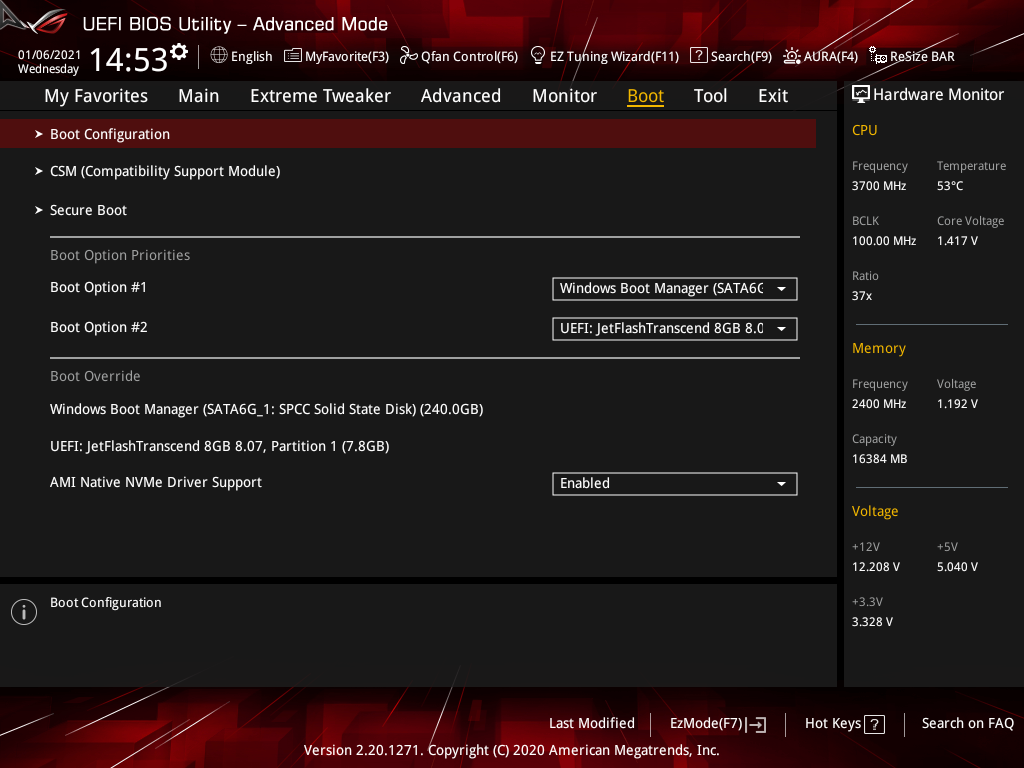

Жалоб на скорость опроса оборудования при запуске нет. Глубокая модификация настроек может привести к т. н. «двойному старту».

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

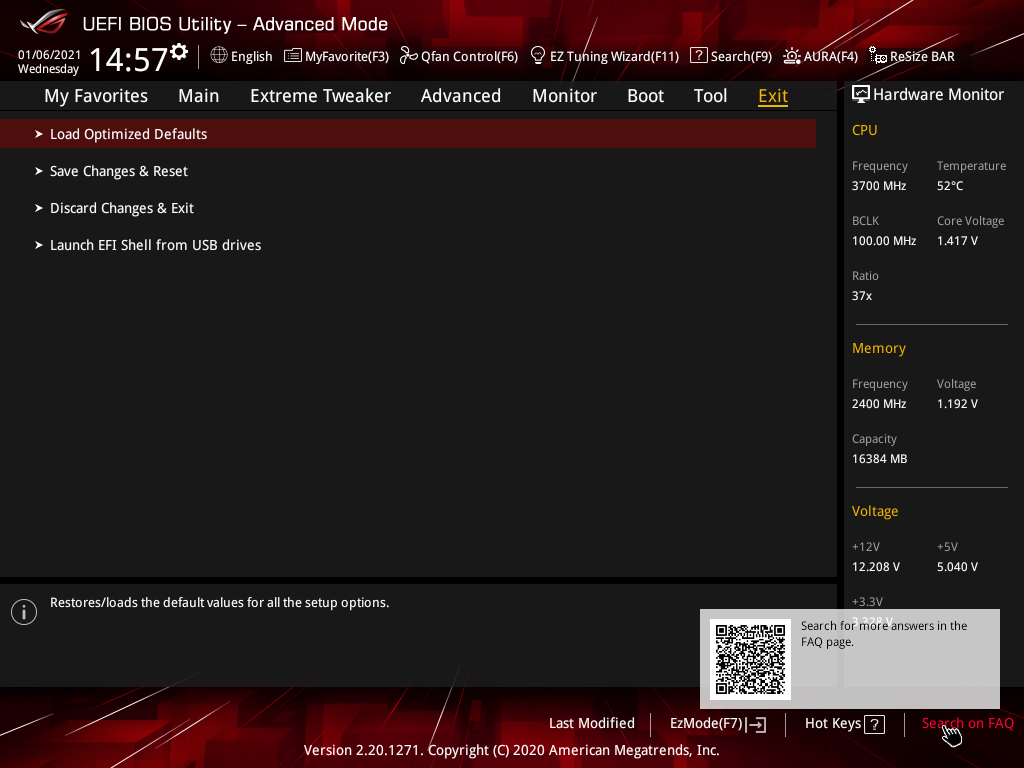

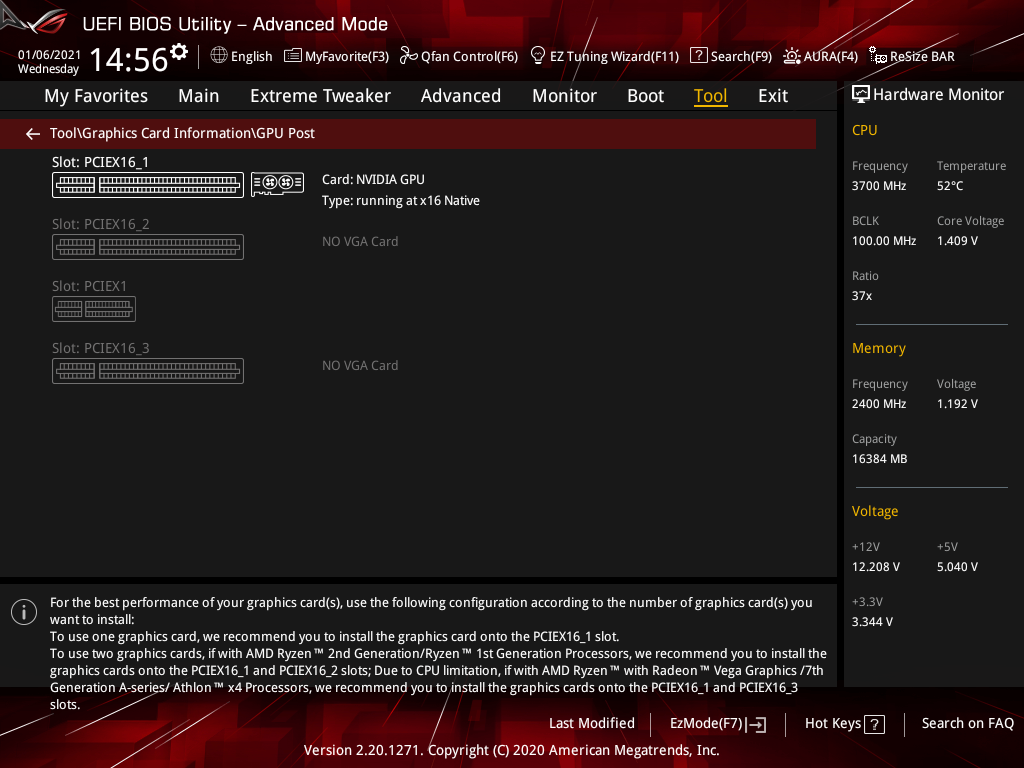

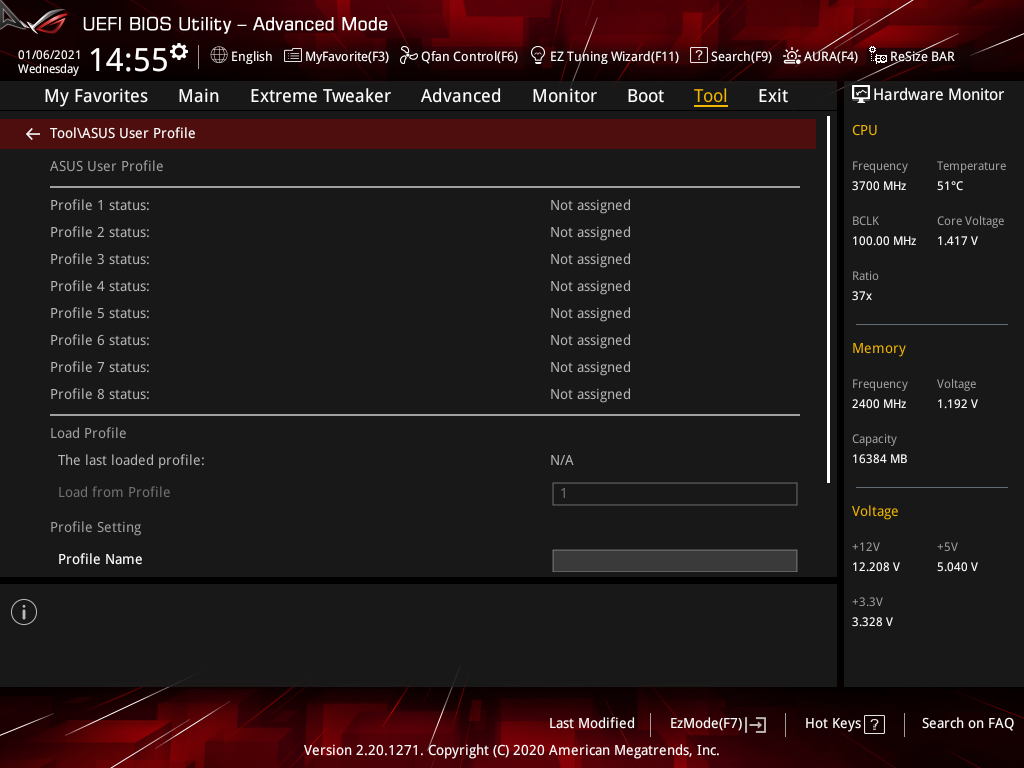

Набор фирменных инструментов обилен, сказывается статус устройства.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

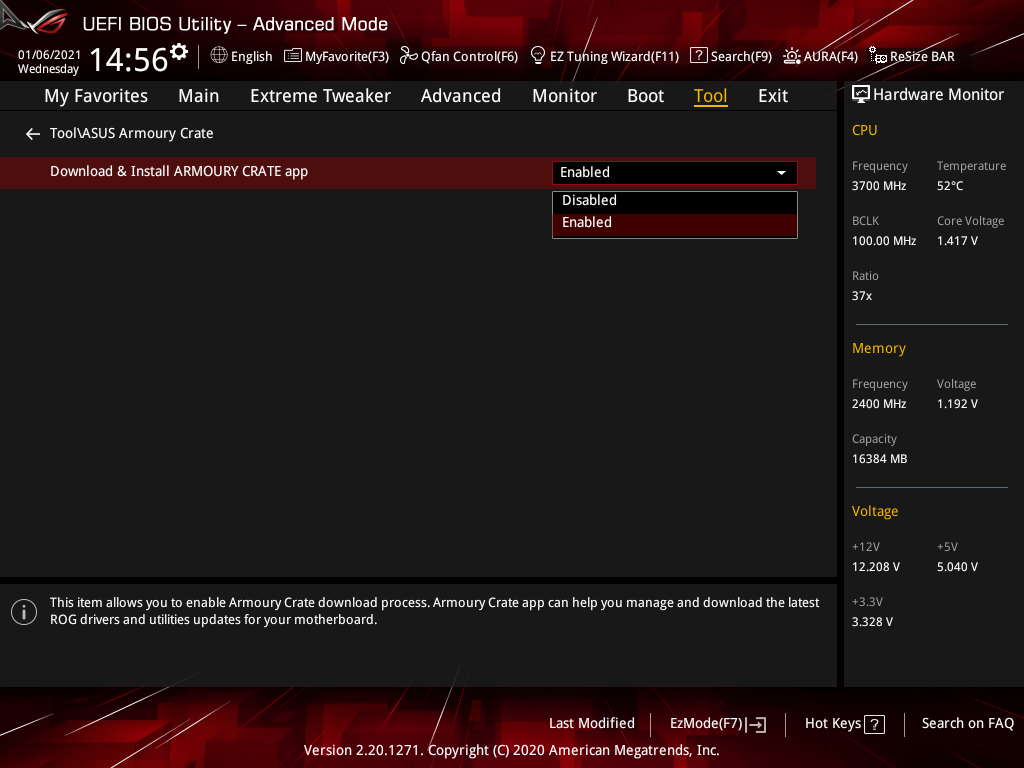

В обновлённой прошивке сверху появилась надпись ReSize BAR — «кнопка», ответственная за активацию AMD Smart Access Memory.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Комплектное ПО

Программное сопровождение достаточно обширно. GameFirst прибавил единицу к номеру версии, в списке теперь нет RAMDisk, зато есть DTS Sound Unbound. Как и прежде, из среды Armoury Crate доступен к установке антивирусный комплекс BullGuard IS.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Armoury Crate, RAMCache III
Звуковое Sonic Radar III, Sonic Studio III, DTS Sound Unbound
Сетевое GameFirst VI, Overwolf (freeware)
Дополнительное ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

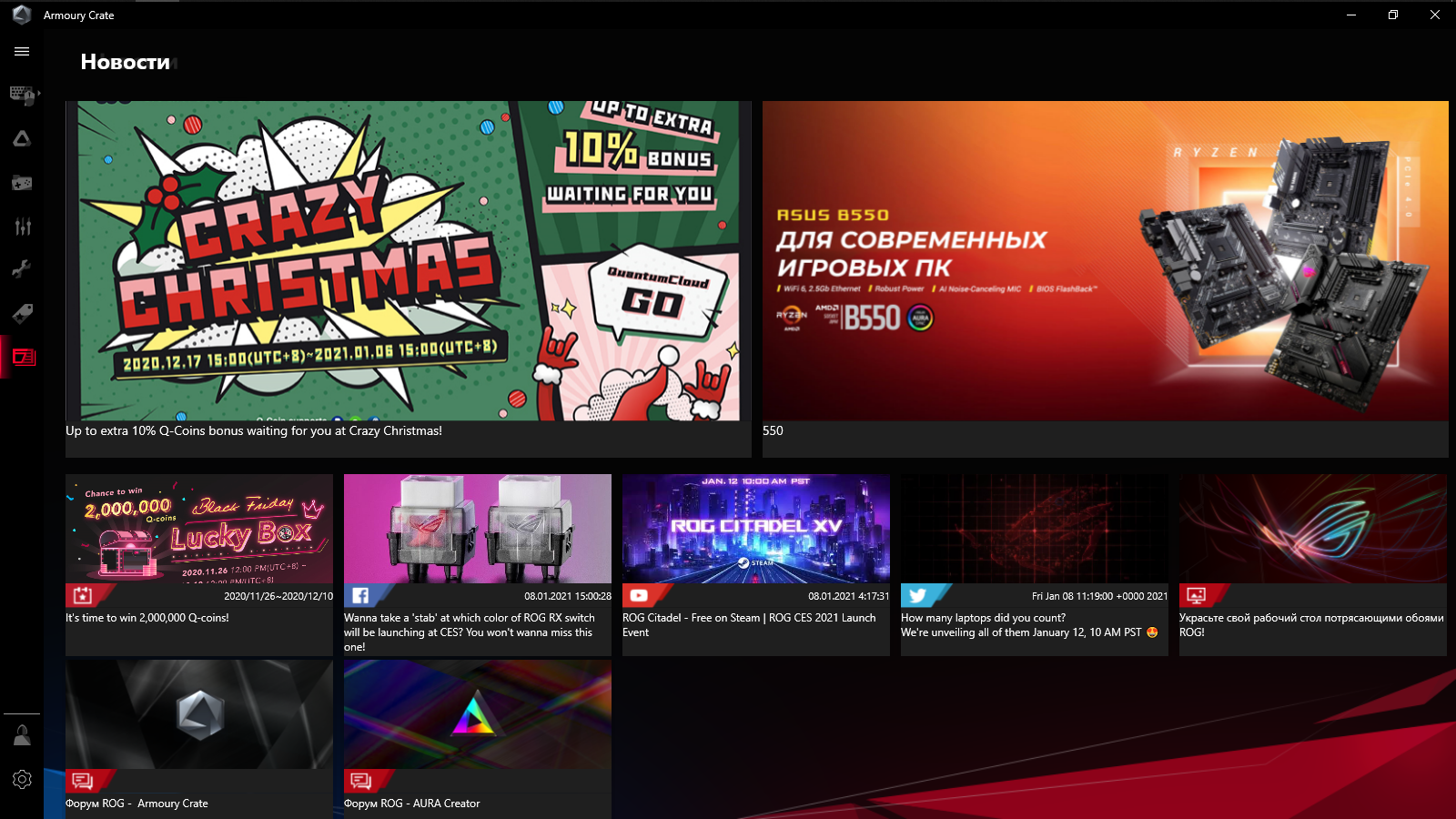

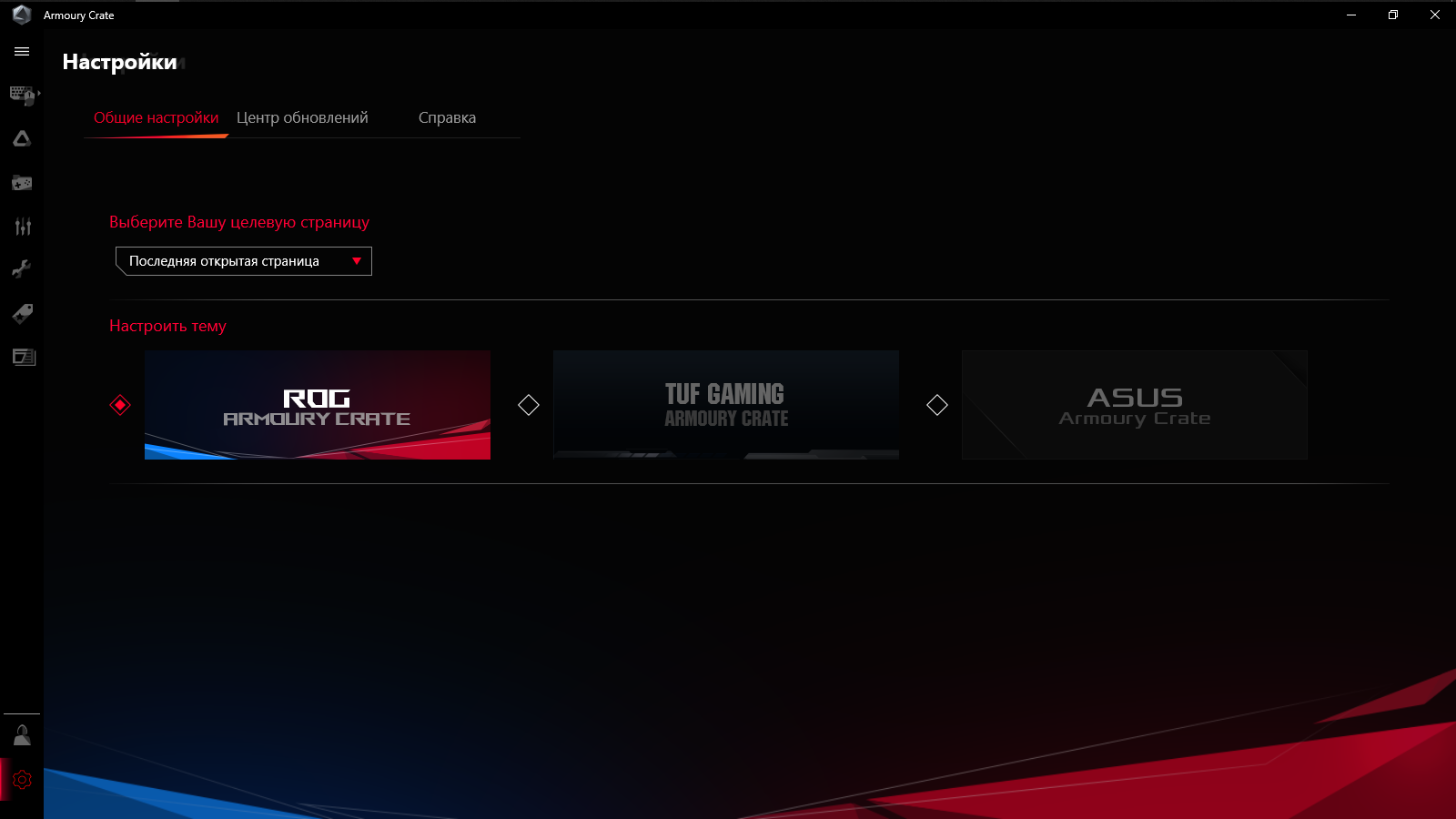

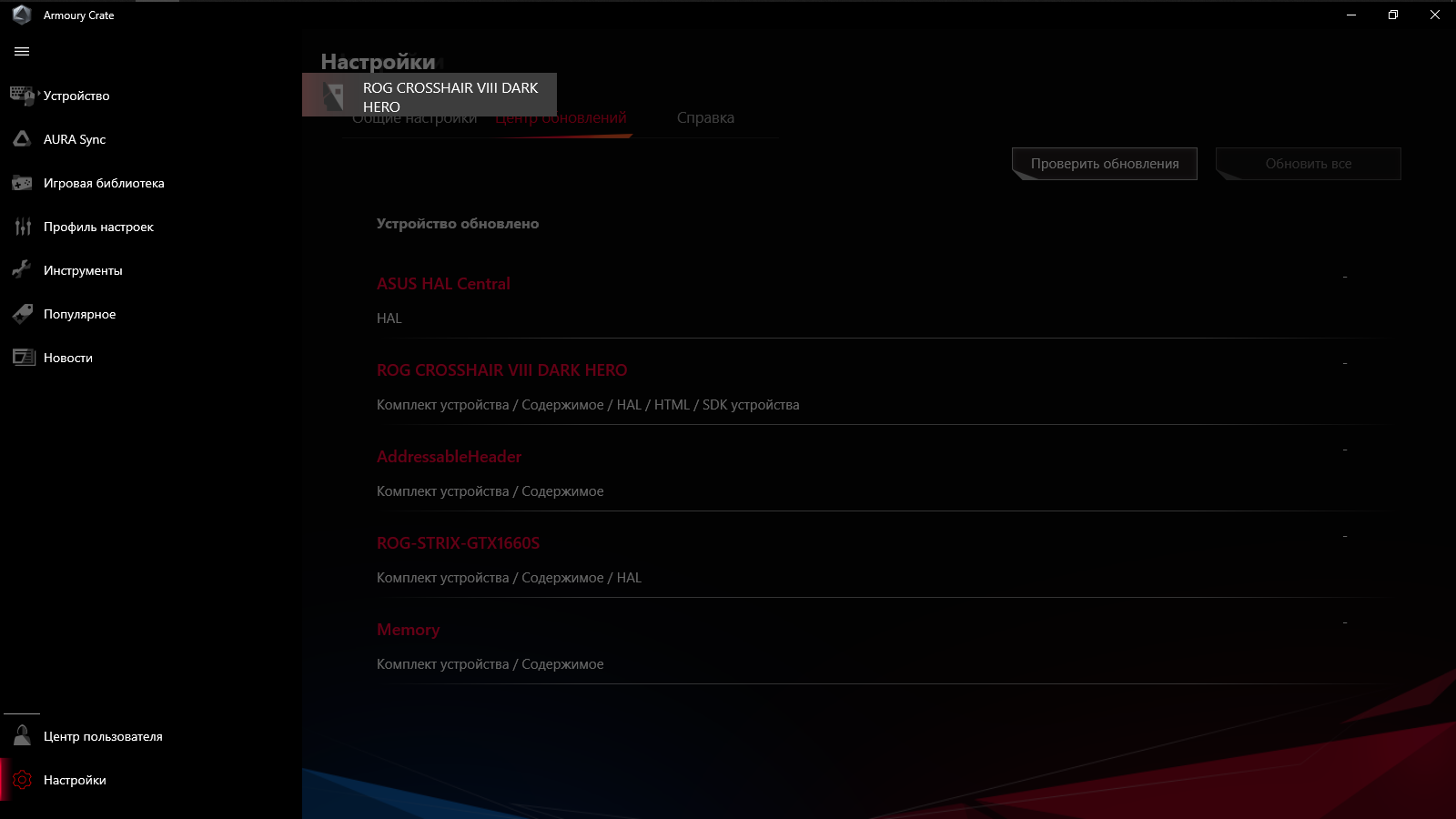

Armoury Crate стал основным программным комплексом, работа над ним ведётся постоянно, в частности, процесс установки и удаления теперь проходит более прозрачно, чем прежде. Первая загрузка Рабочего Стола Windows сопровождается приглашением к установке среды, но принимать его не обязательно.

ASUS ROG Crosshair VIII Dark Hero

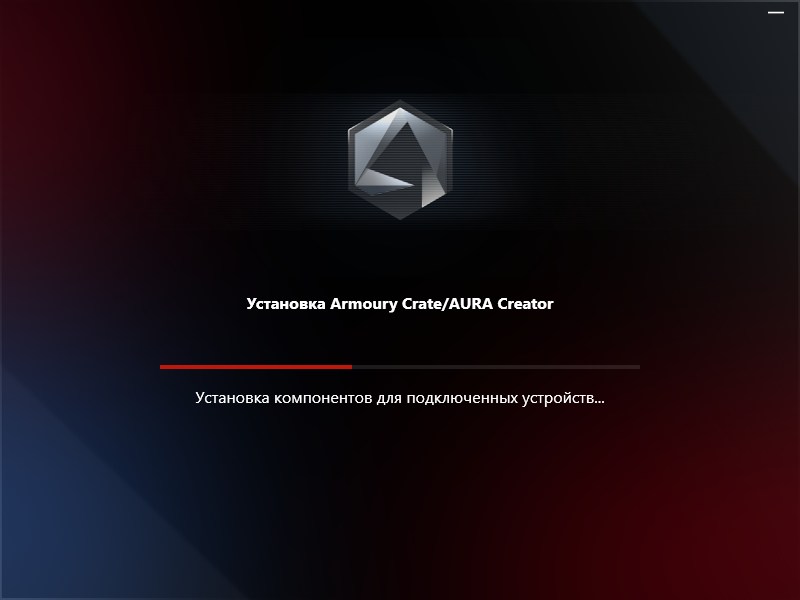

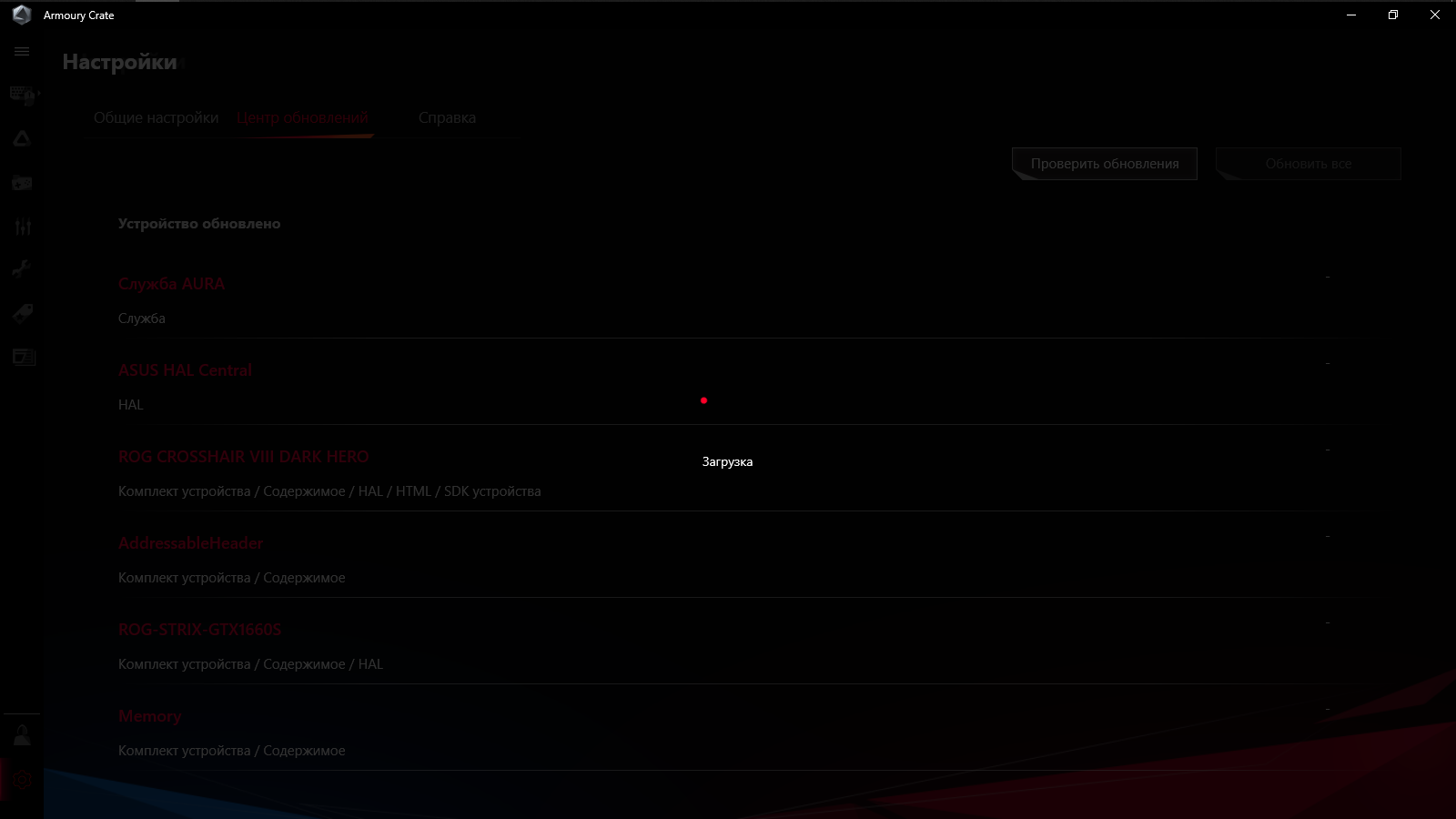

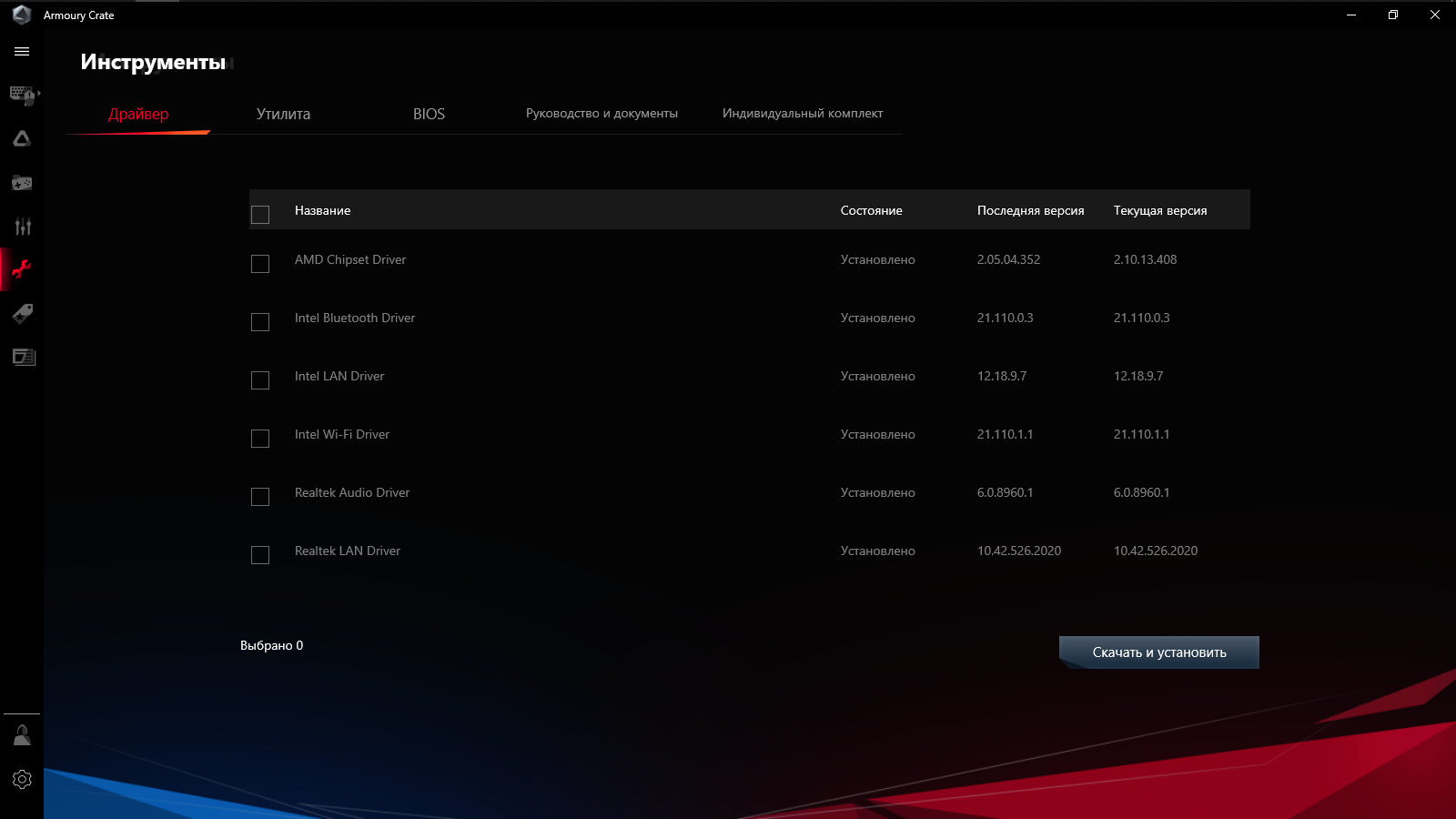

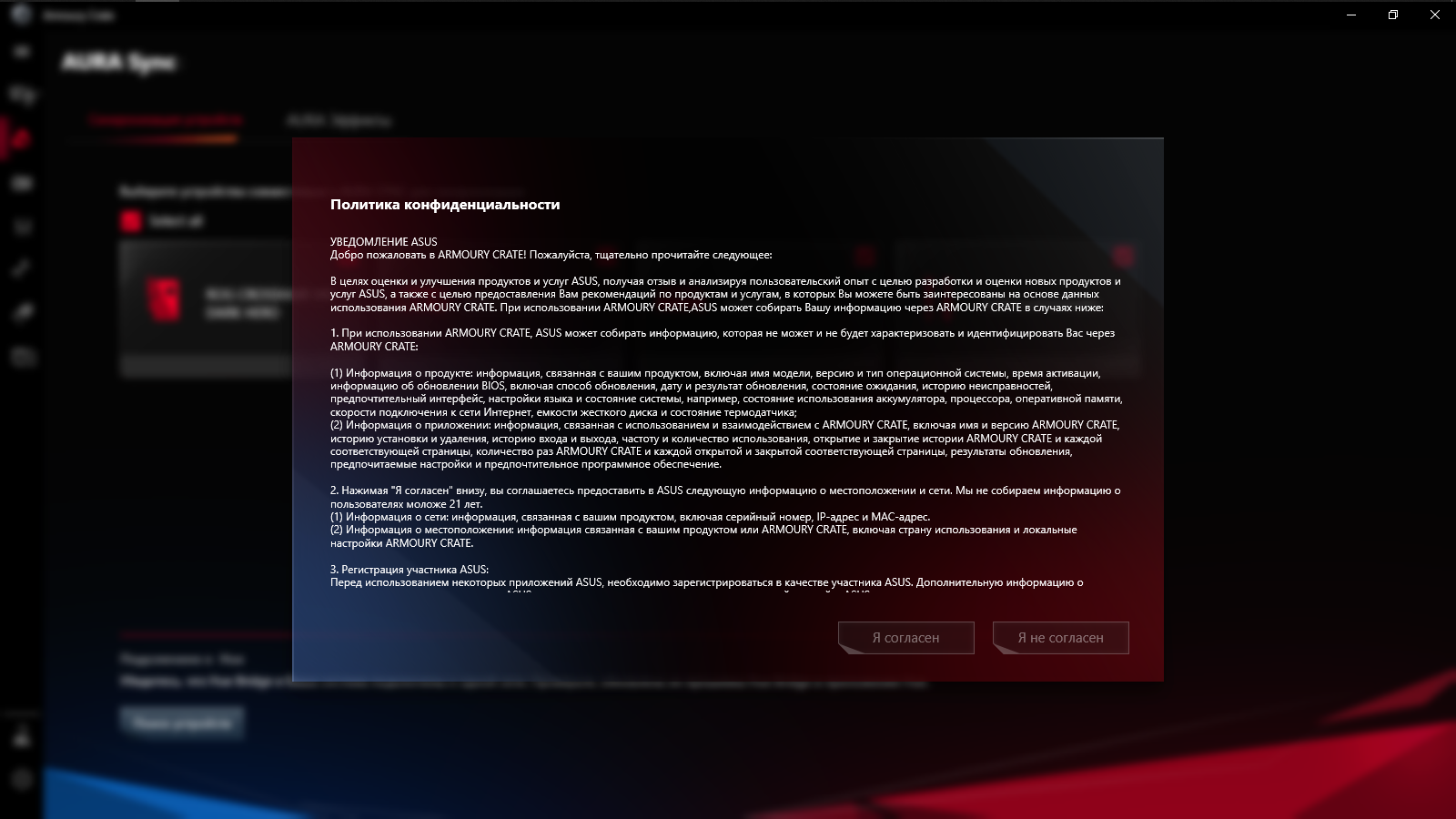

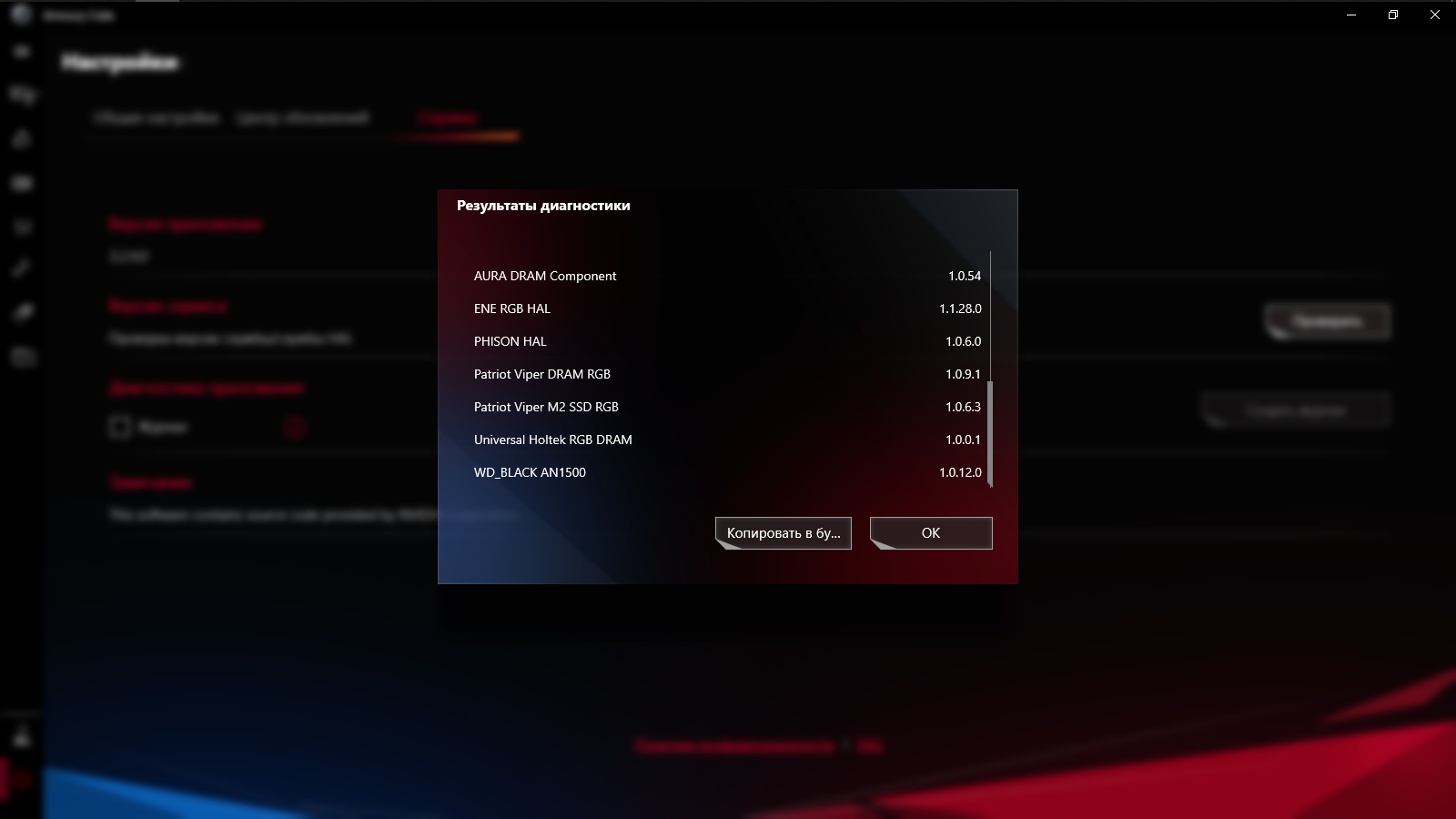

Процедуру можно будет инициировать самостоятельно, воспользовавшись страницей поддержки продукта в Сети.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

После череды перезагрузок и обновлений, комплекс будет готов к работе со всем парком поддерживаемого ним оборудования, в нашем стенде непосредственно к плате добавились ВК и ОЗУ. Настройка тестируемого устройства главным образом сосредоточена вокруг светодиодных узлов.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

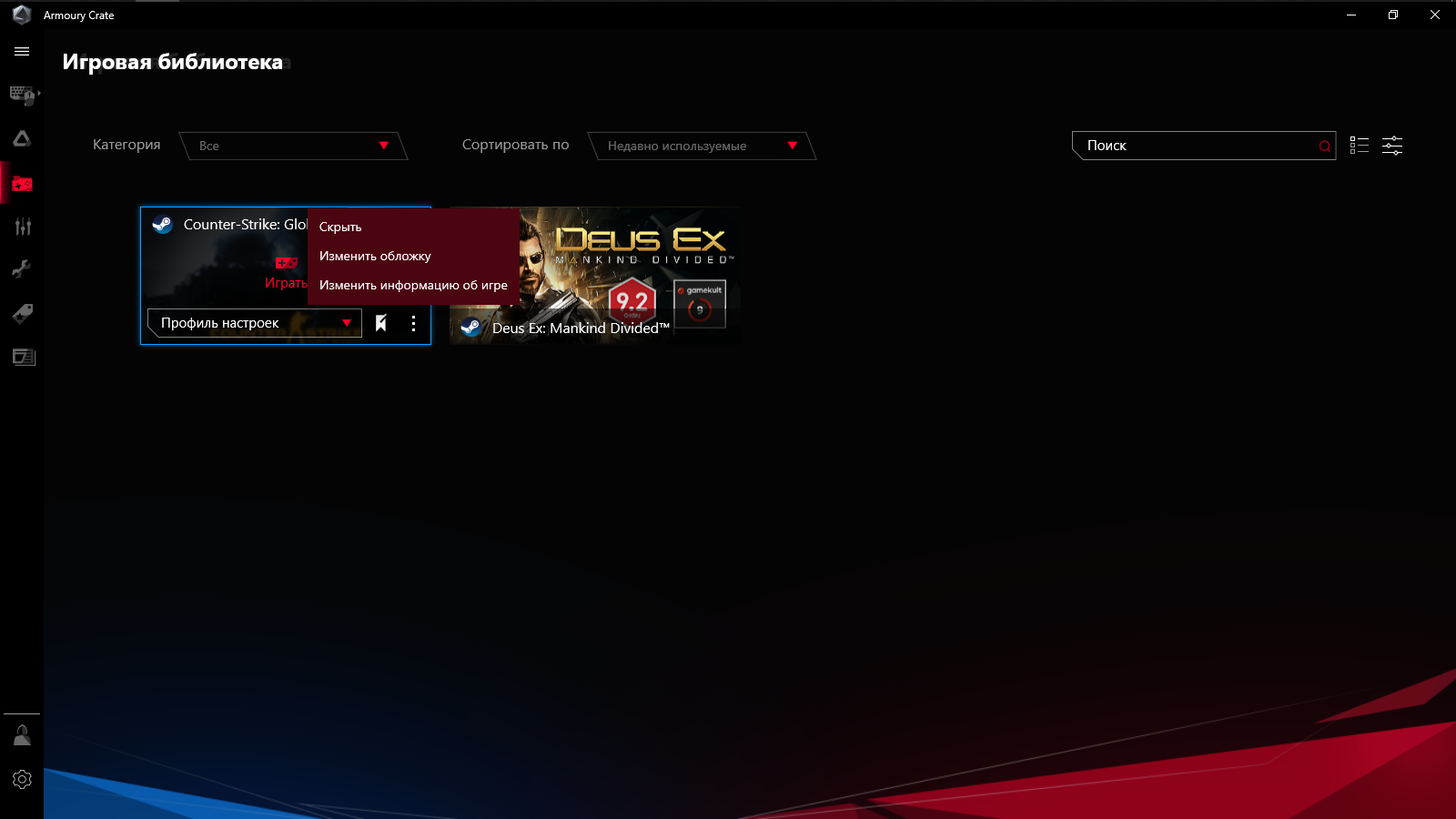

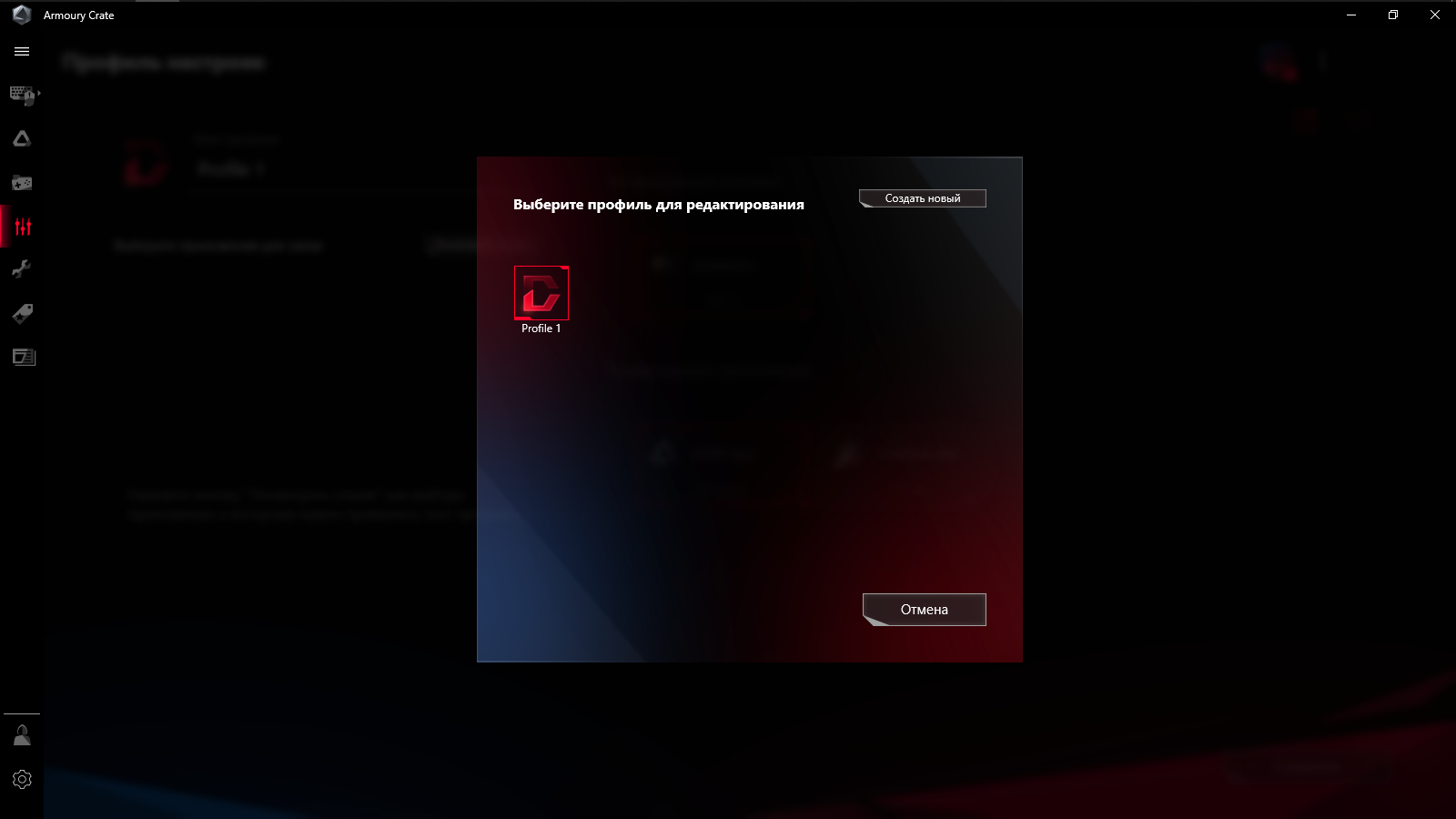

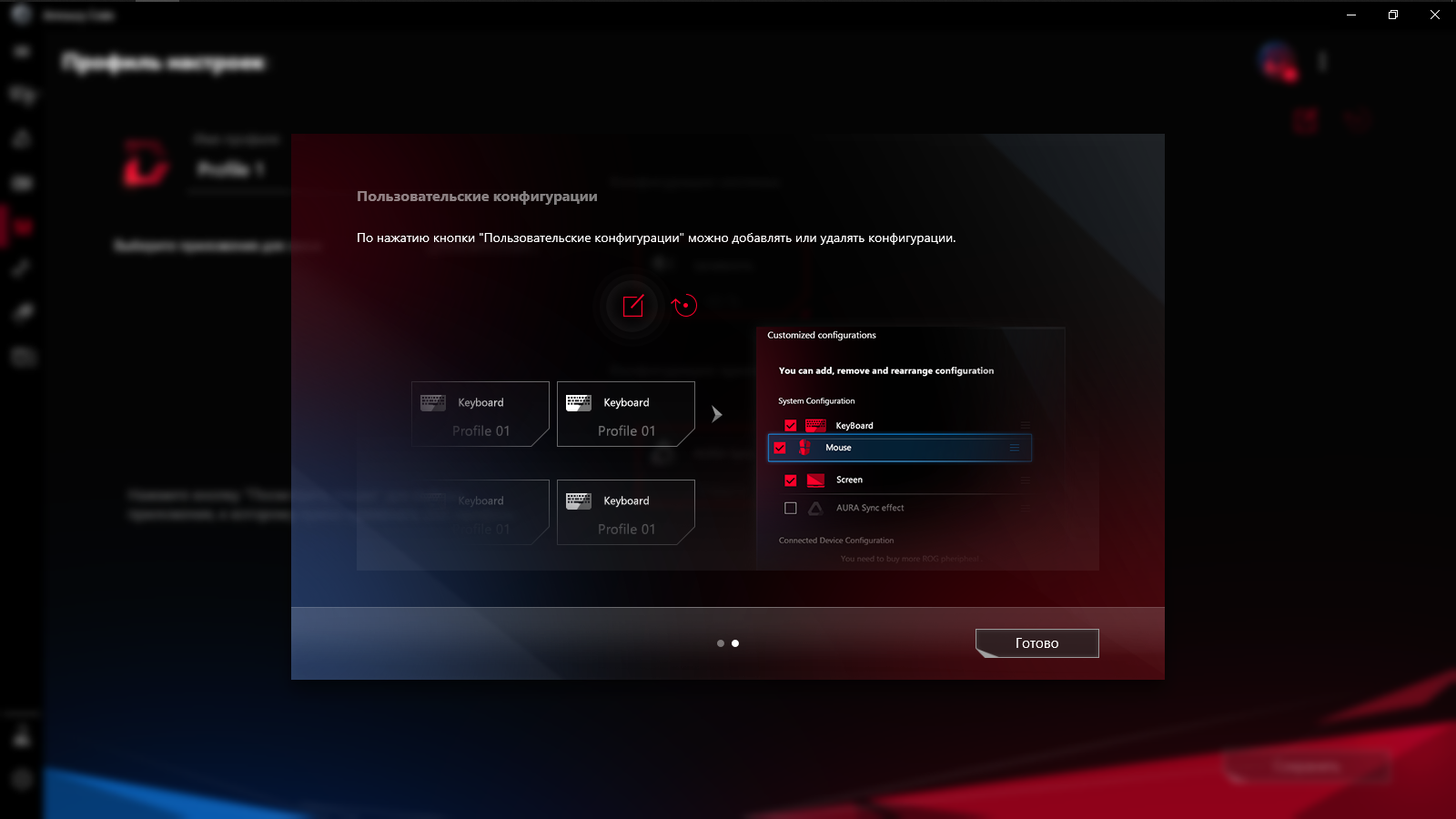

Предусмотрено создание профилей с настройками, которые можно привязать к запуску определённых игр и сопутствующему ПО, либо переключать их самостоятельно при необходимости.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

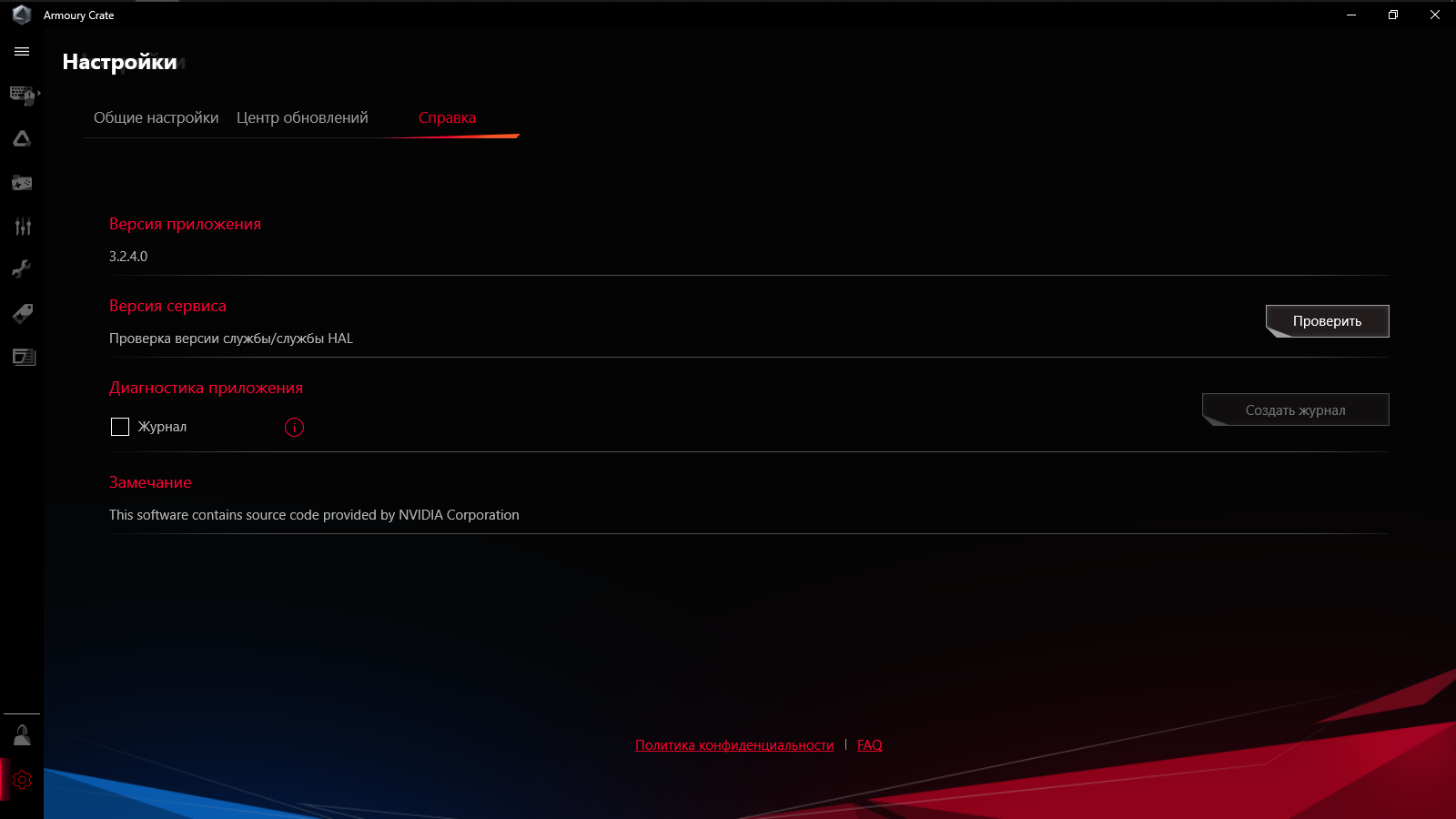

Призыв к появлению среды Armoury Crate в новой системе имеет смысл для упрощения процедуры поиска, загрузки и установки пакета драйверов, а также сопутствующего ПО.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

С миссией инсталляции комплекта программ мастер справился без замечаний.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

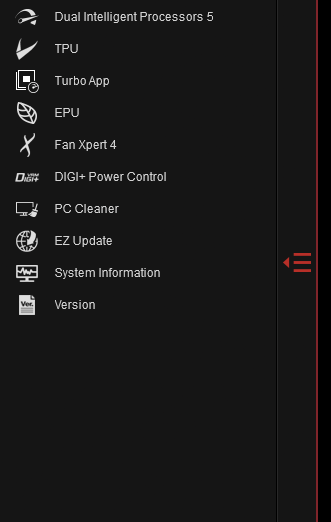

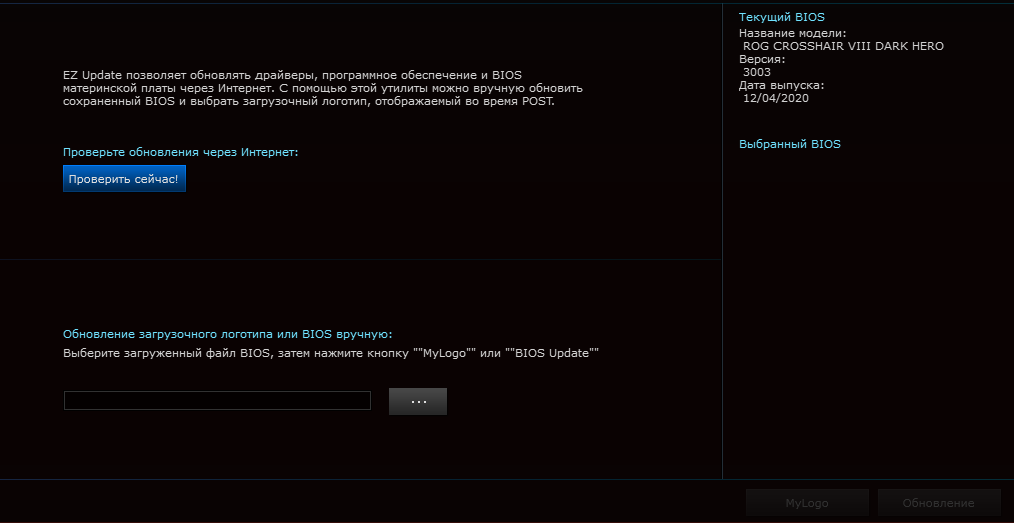

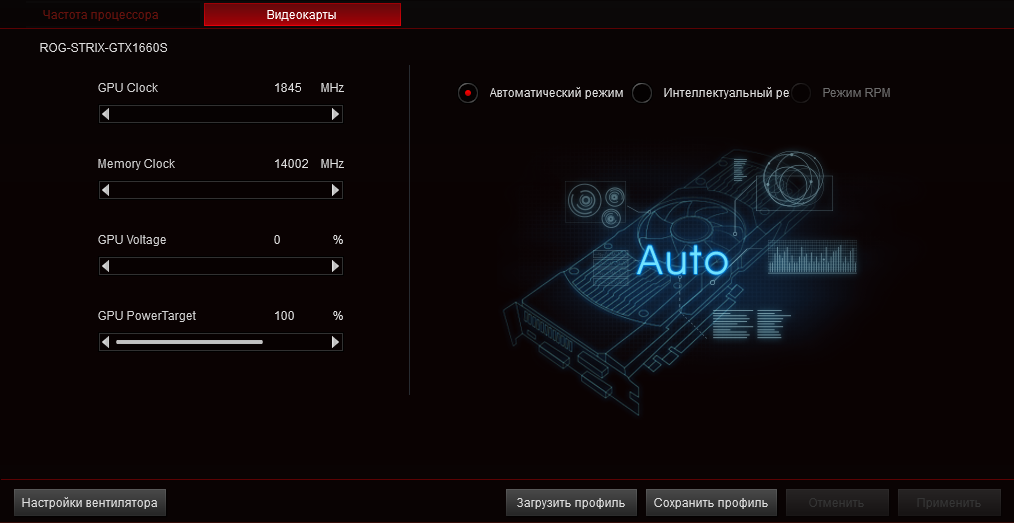

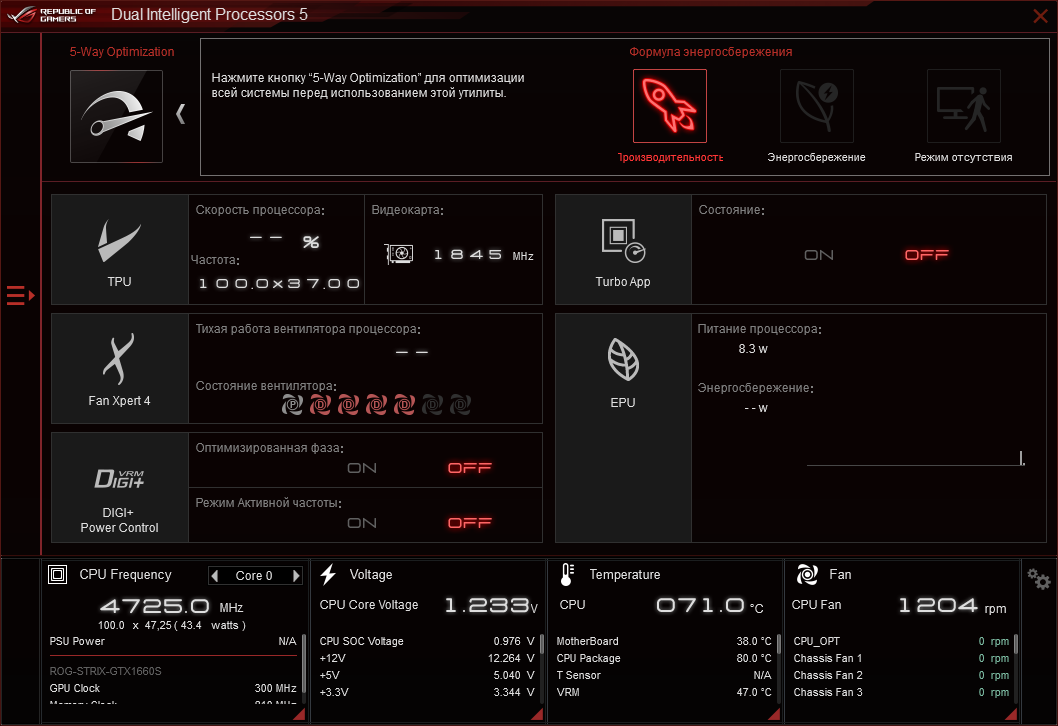

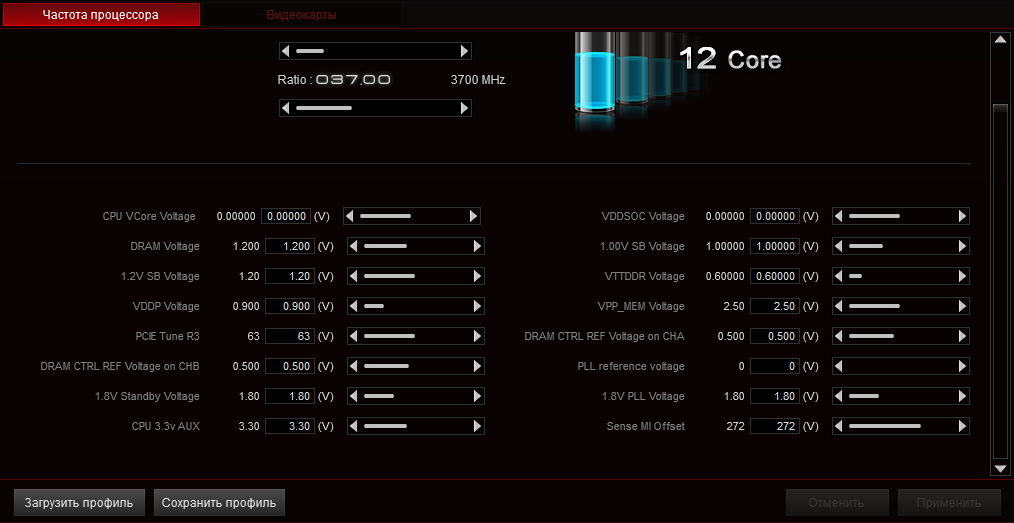

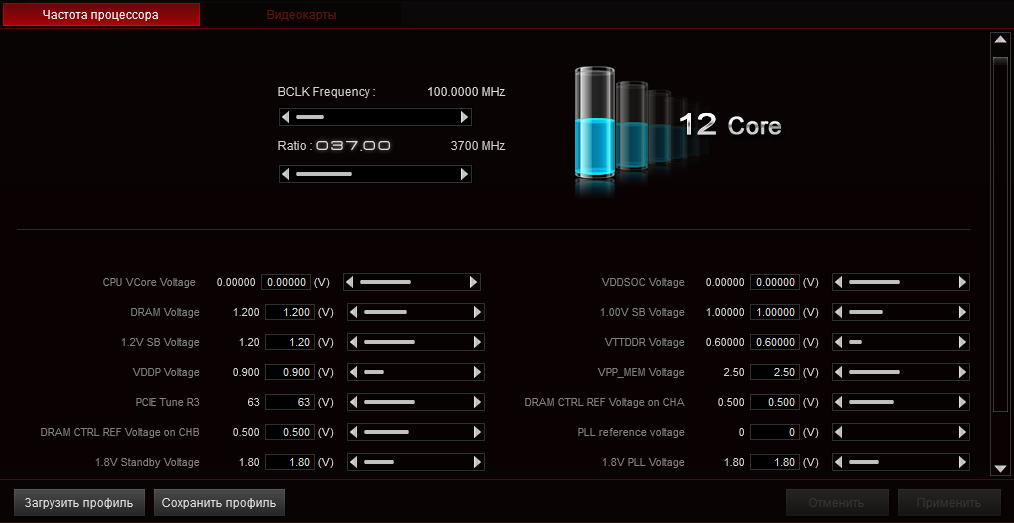

В среде Ai Suite 3 доступен мастер по наладке системы DIP 5 (Dual Intelligent Processors 5), внизу главного окна находится масса переменных для наблюдения, но чего-то нового относительно UEFI там не найти, к примеру, сенсор температуры хаба не афишируется.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Каждый из модулей комплекса можно использовать независимо от других.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

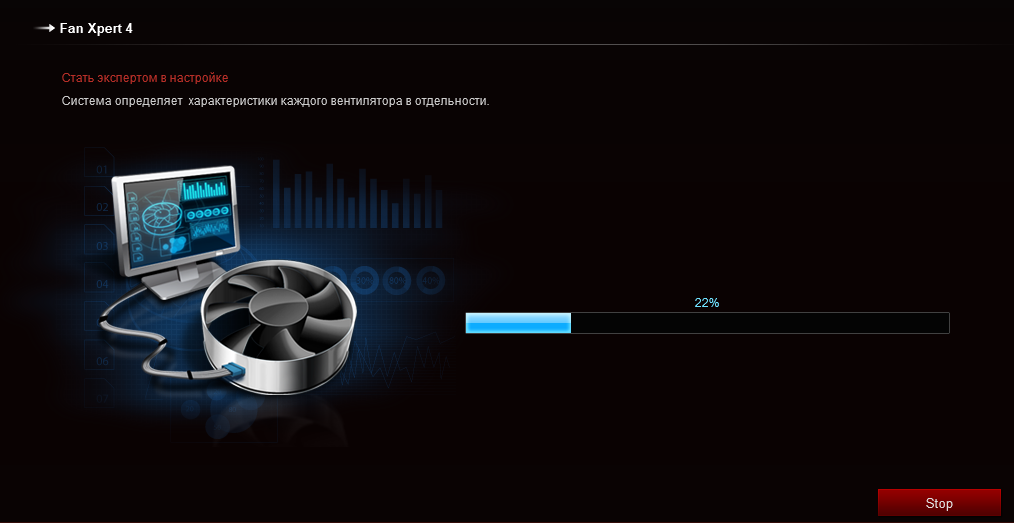

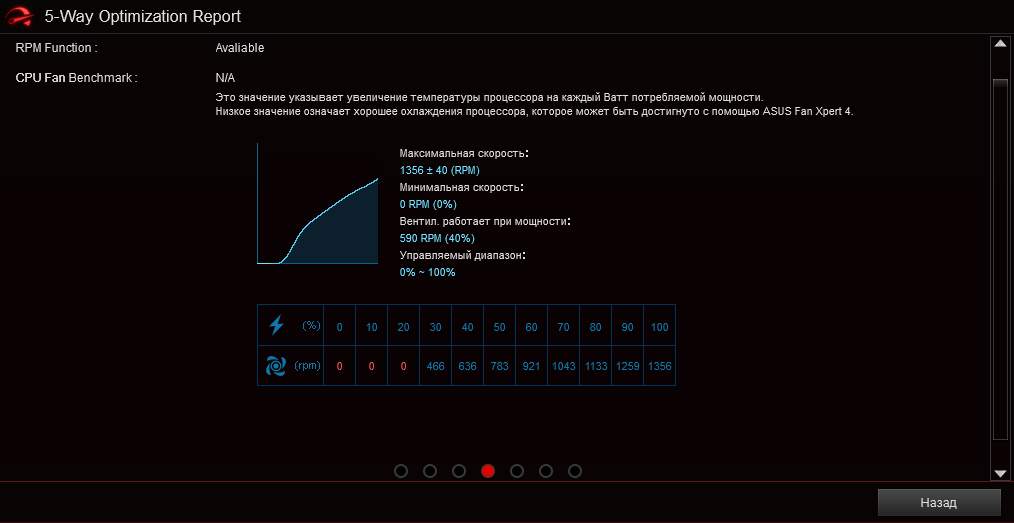

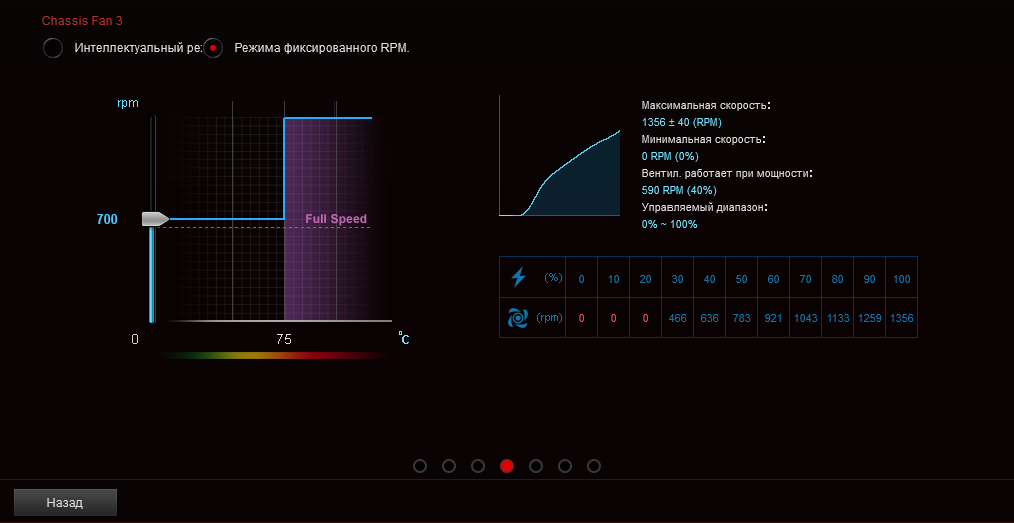

Fan Xpert 4 может использовать температуру ВК в алгоритмах по замедлению системных охладителей, но для этого она должна быть производства ASUS.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

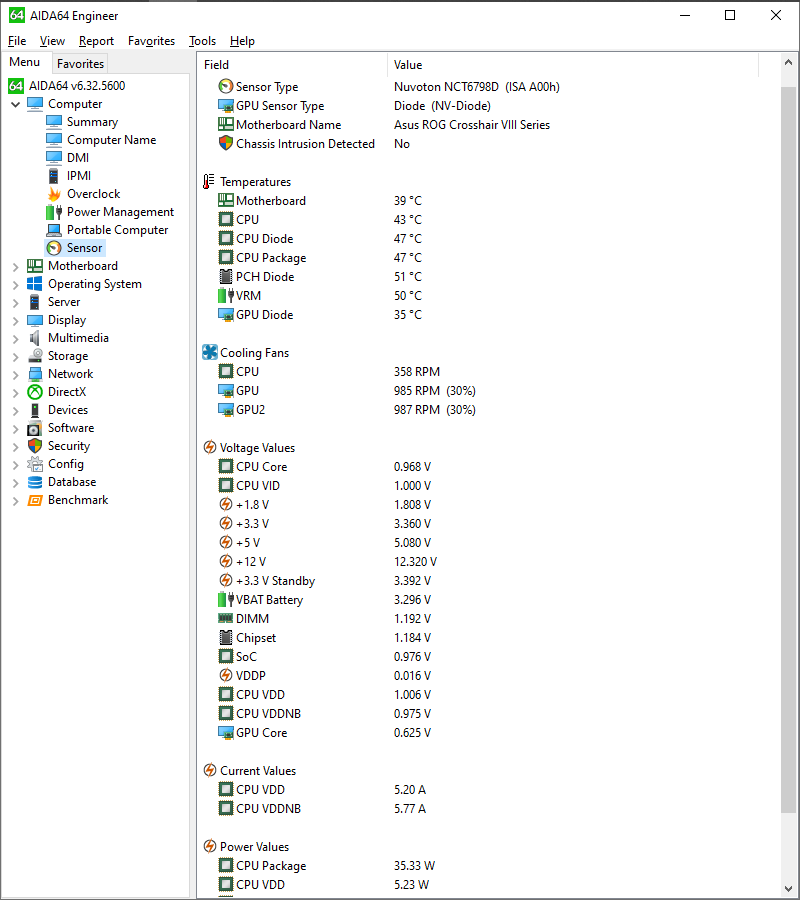

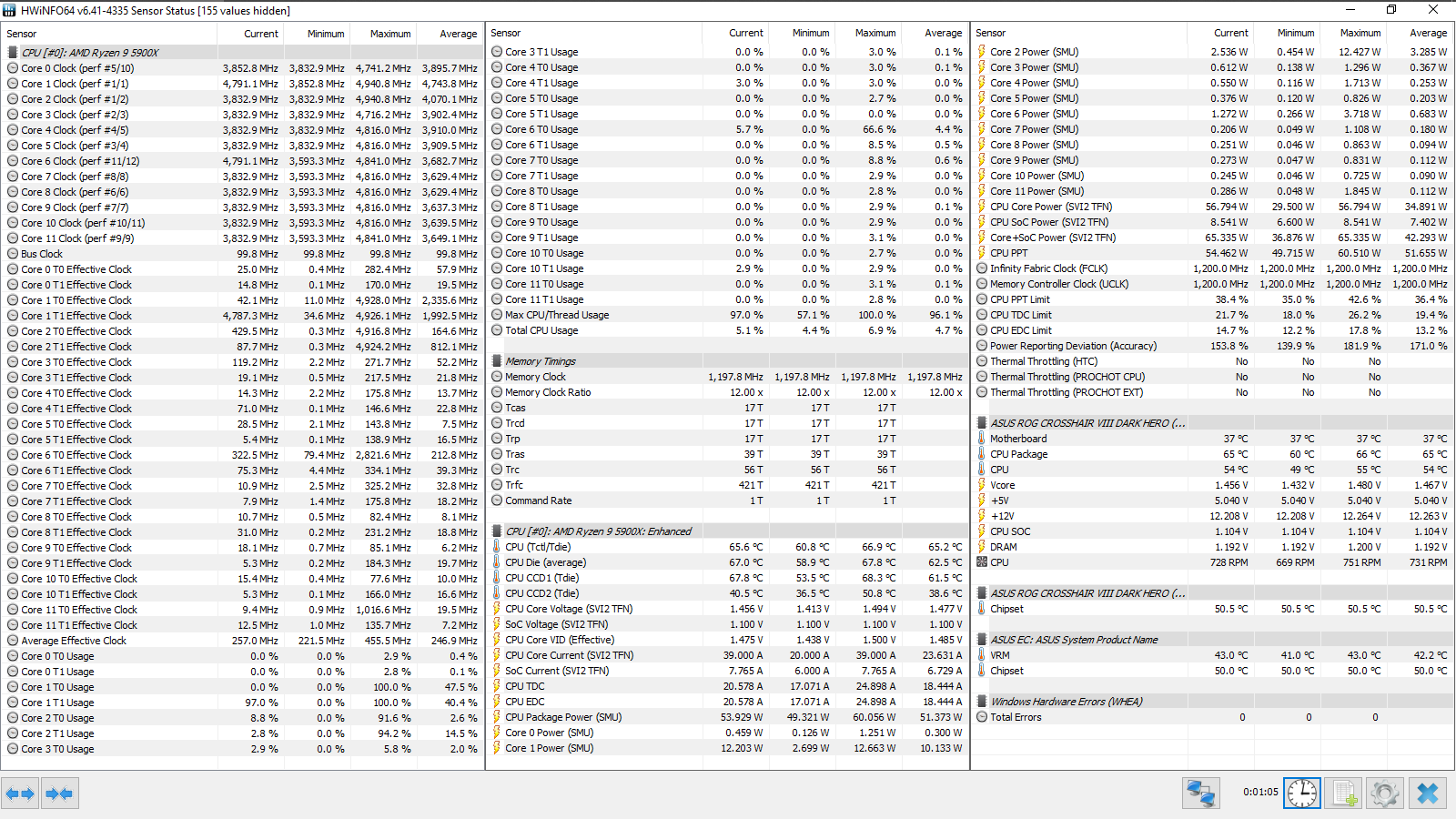

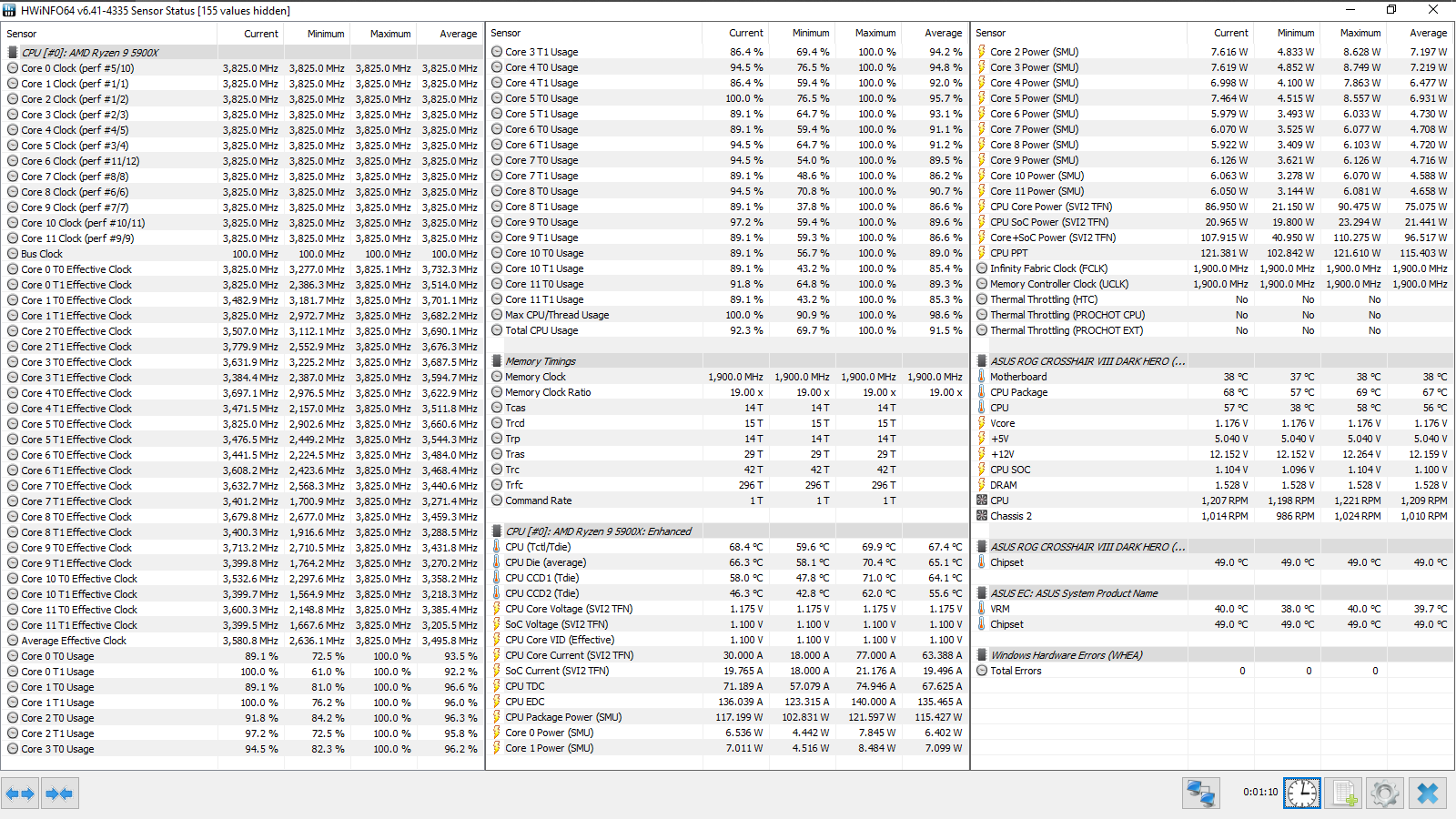

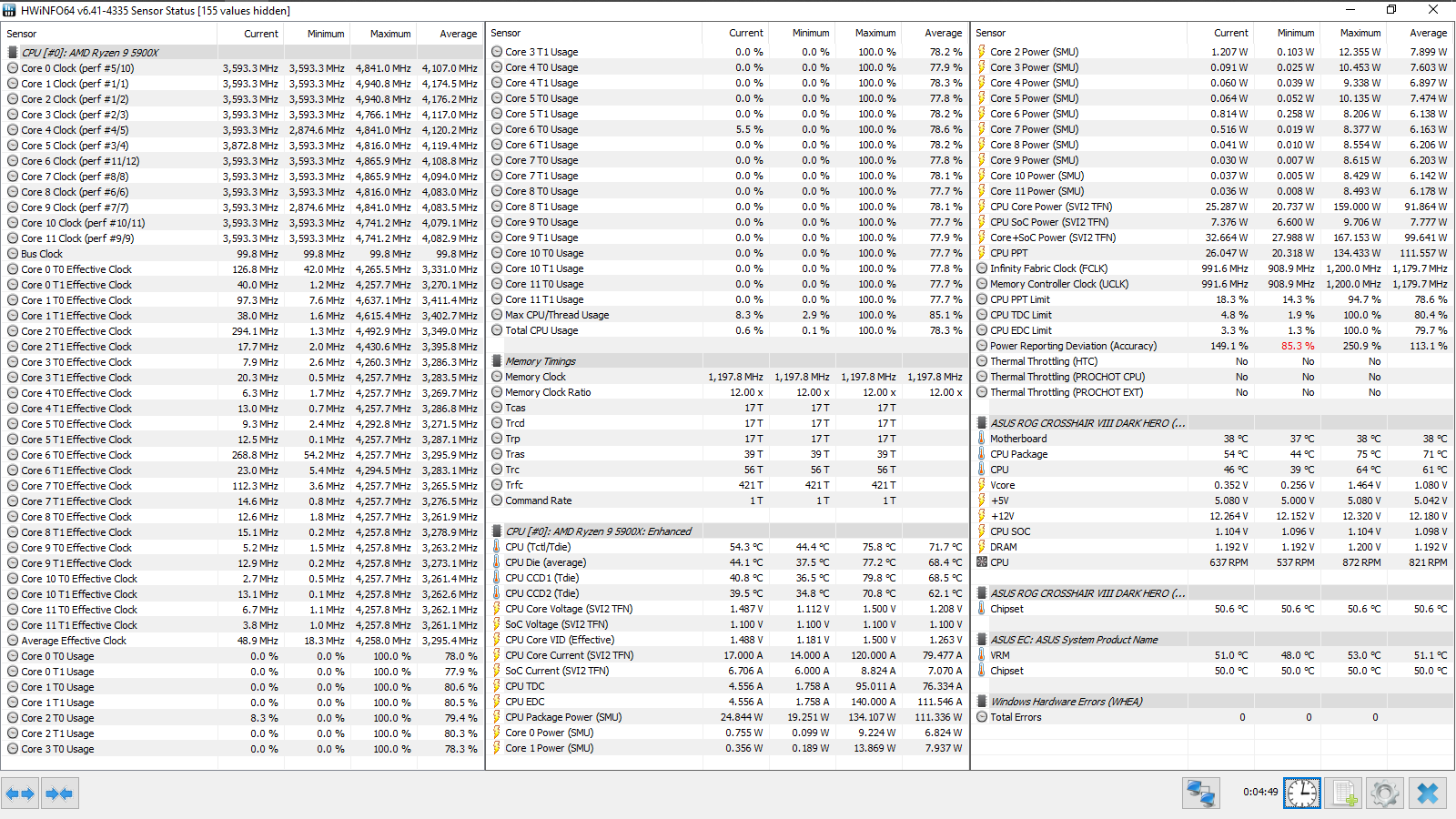

В стороннем ПО, скажем, в AIDA64, данные о температуре кристалла X570 доступны к ознакомлению.

ASUS ROG Crosshair VIII Dark Hero

Звуковая подсистема насчитывает четыре различные утилиты для взаимодействия с пользователем системы.

ASUS ROG Crosshair VIII Dark Hero

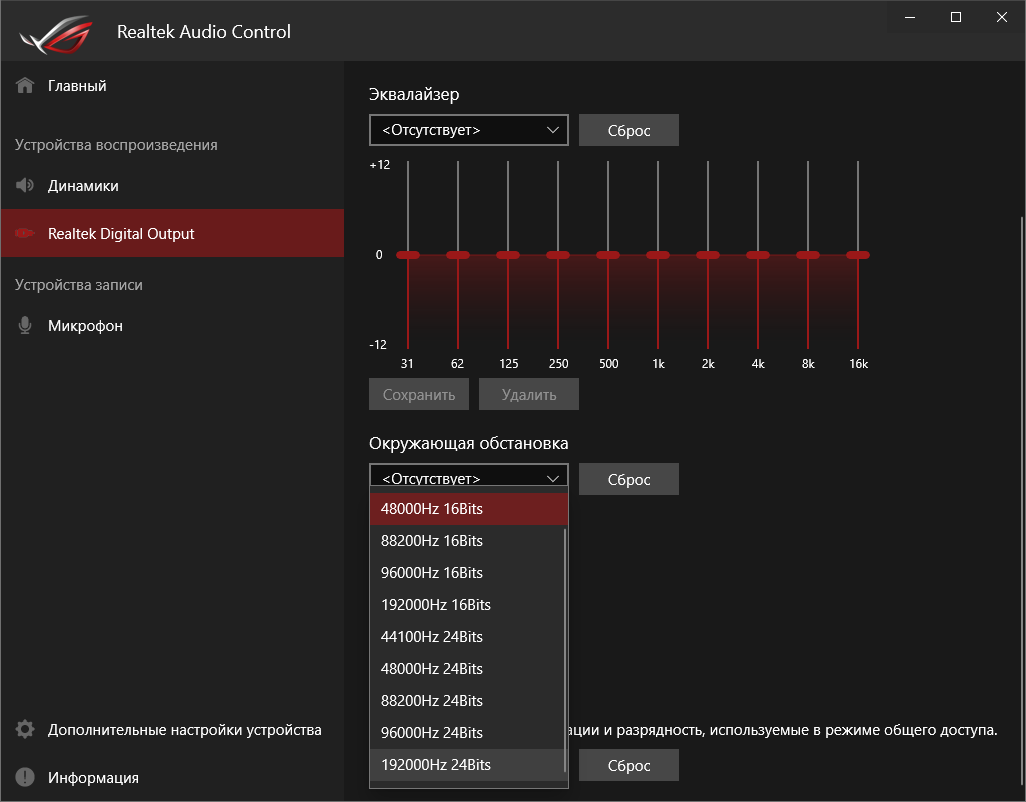

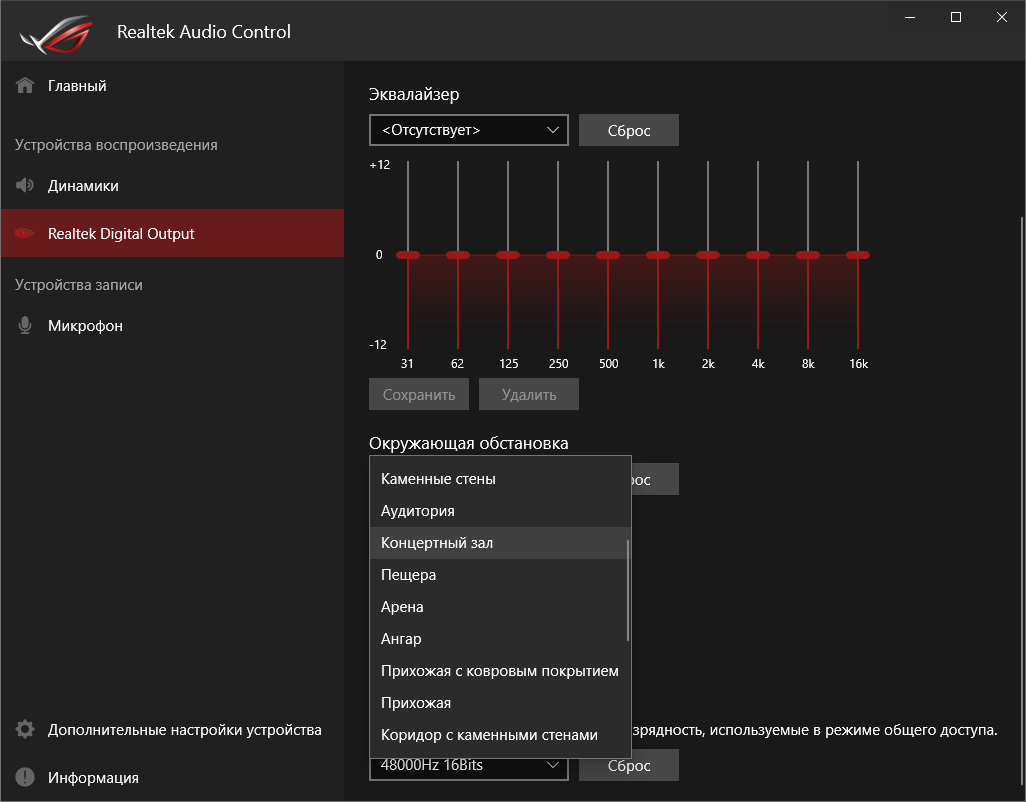

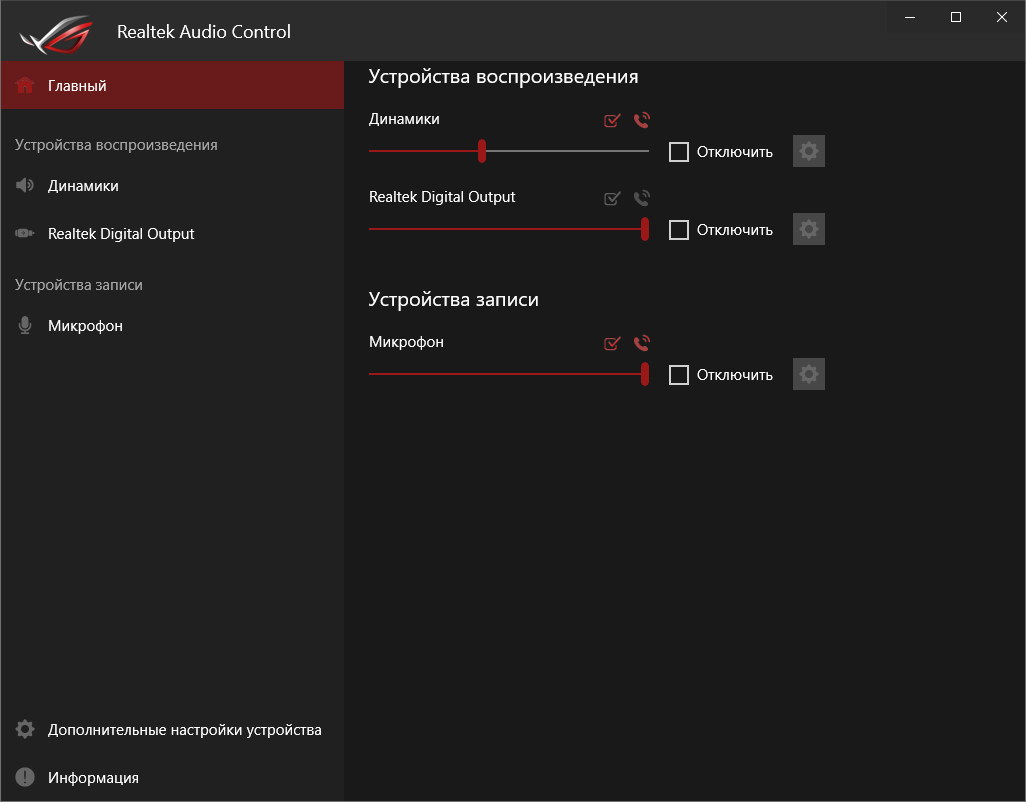

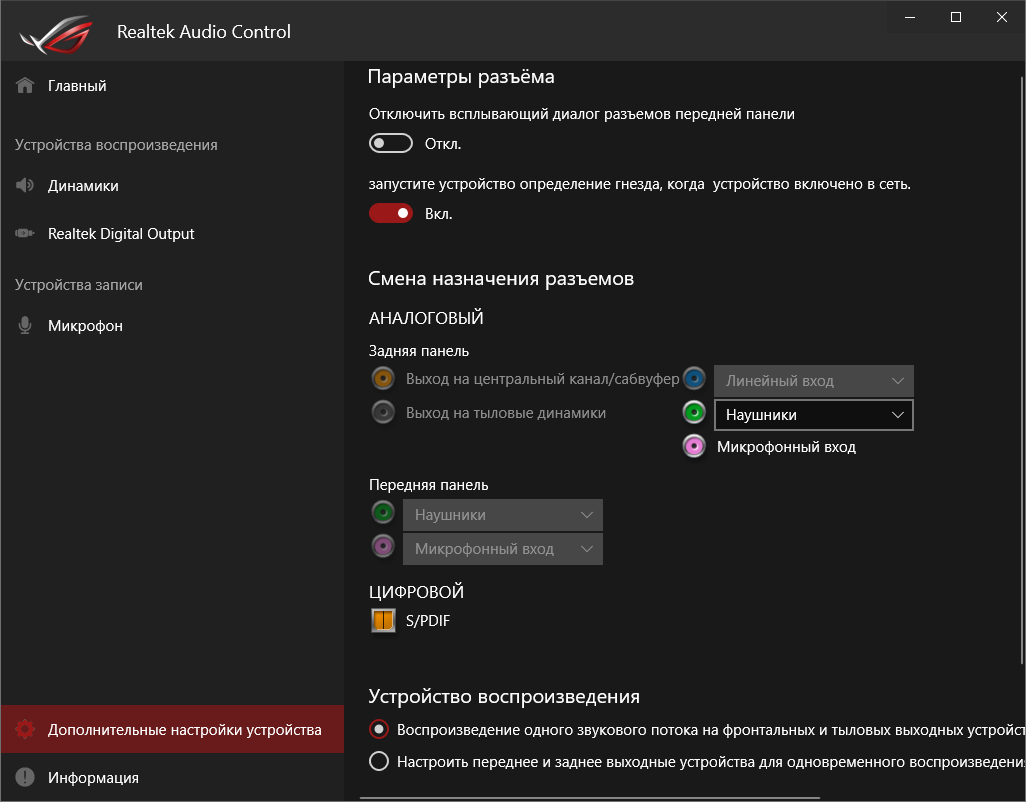

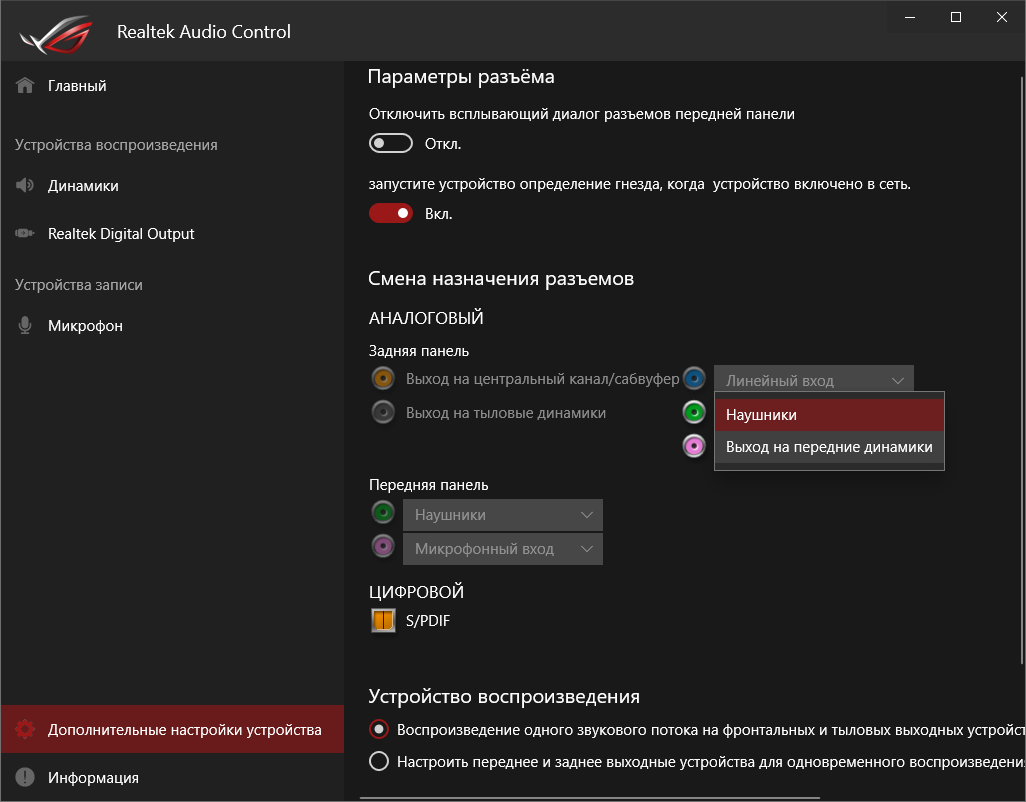

Базовая наладка звучания проходит при участии фирменной среды от Realtek. Выделить можно профили для предусиления выходного сигнала, которые действительно работают.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

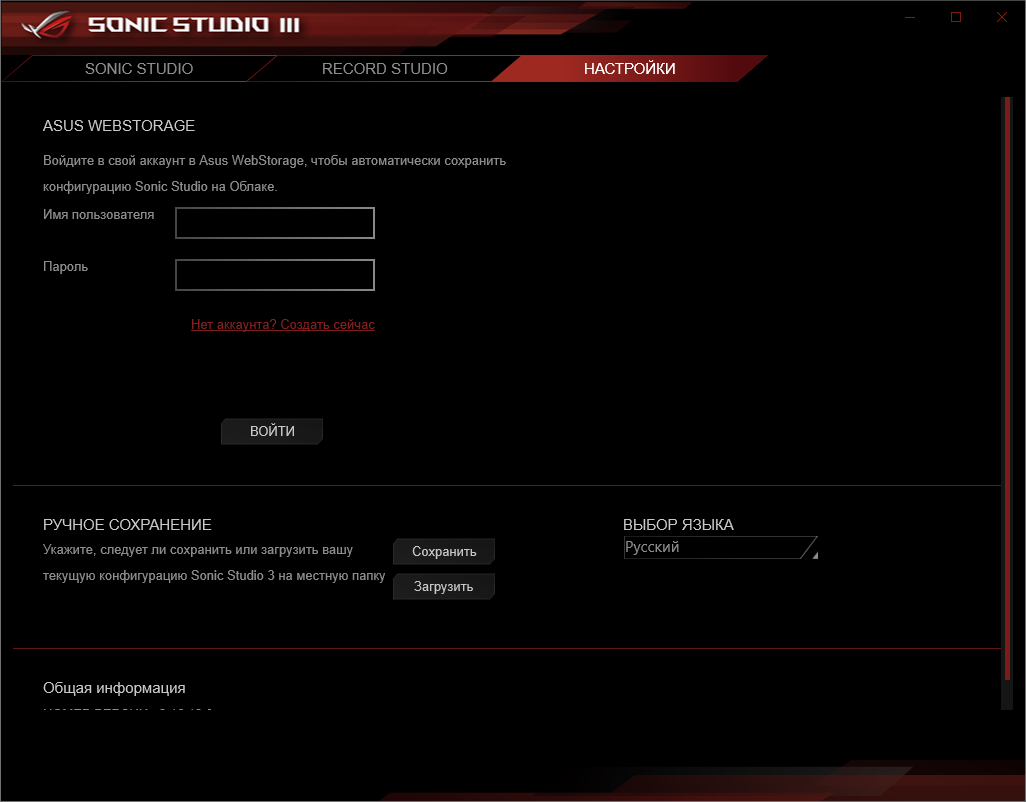

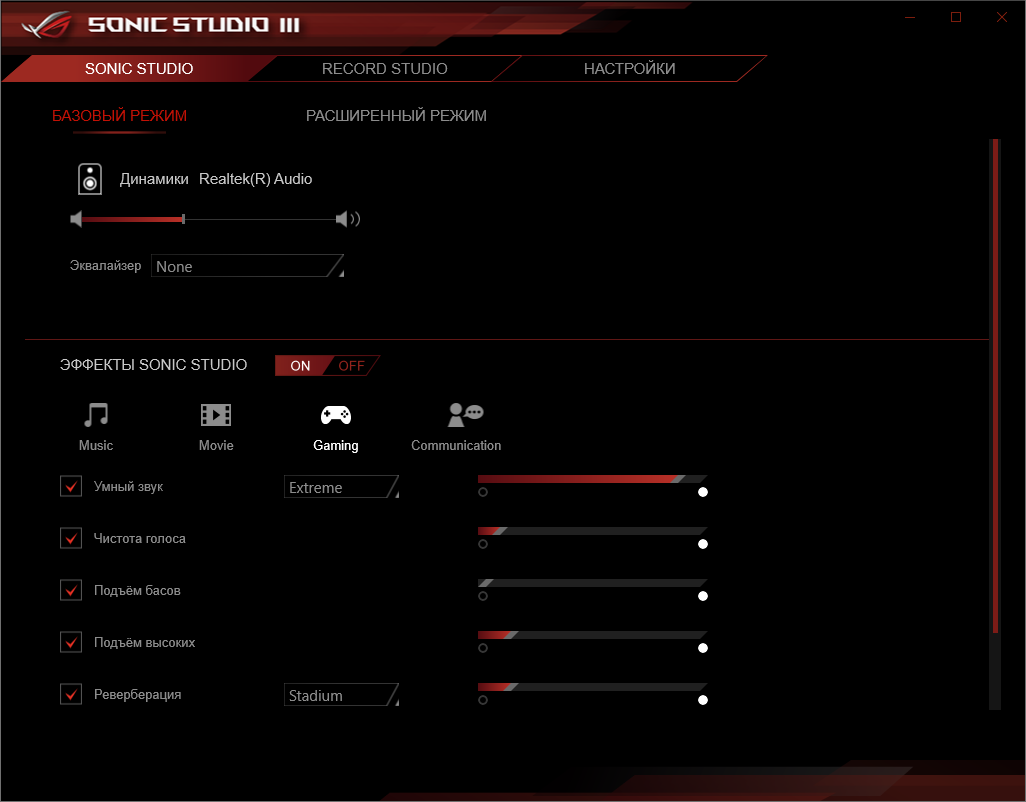

Эксперименты со звуком посредством применения готовых профилей, их редактирования, либо каких угодно других модификаций будут проходить в Sonic Studio III. Привнесения в финальную картину настолько заметны, что практически нет смысла говорить про работу системы без этой среды. И всё же без «улучшений» тоже не на что жаловаться, ведь тут применены все лучшие наработки производителя в области интегрированного звука.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Инструмент Sonic Radar III призван помочь в играх жанра FPS.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

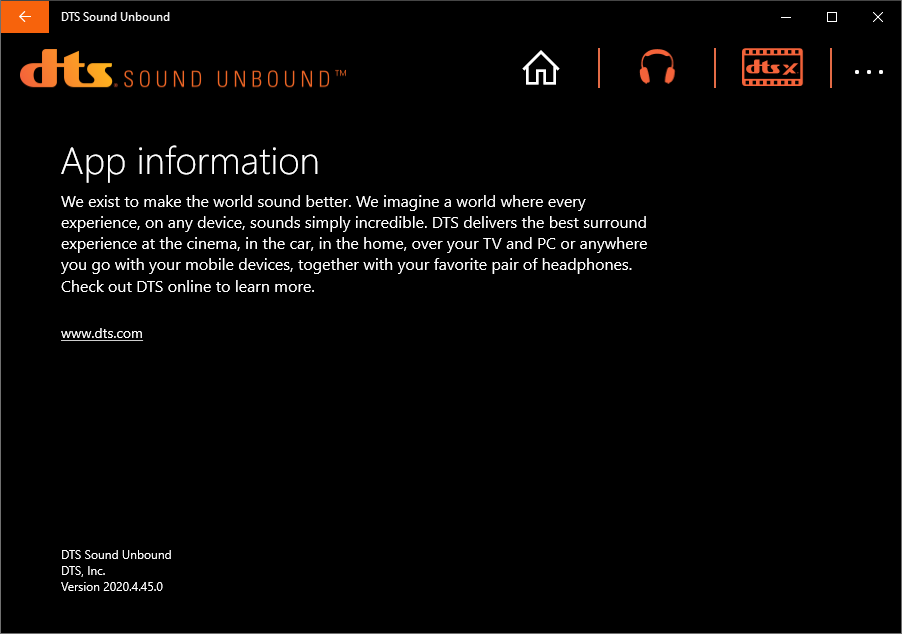

Ещё один бонус в лице DTS Sound Unbound предназначен для усиления погружения в обстановку путём выбора индивидуального профиля для наушников, база здесь действительно обширная, но также есть и пара типичных конфигураций.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

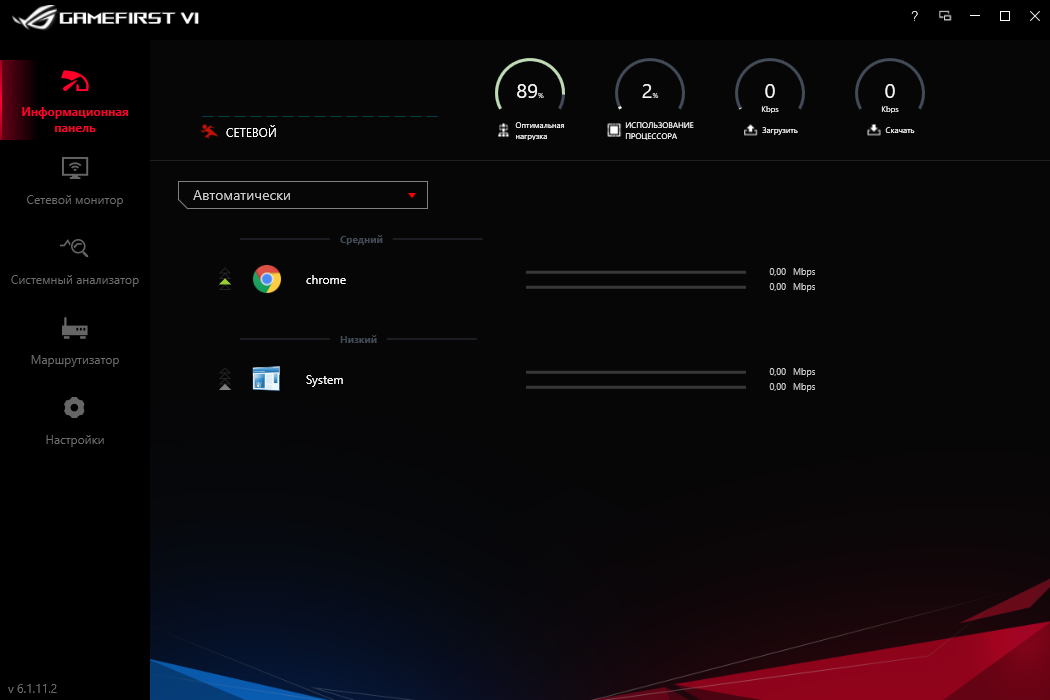

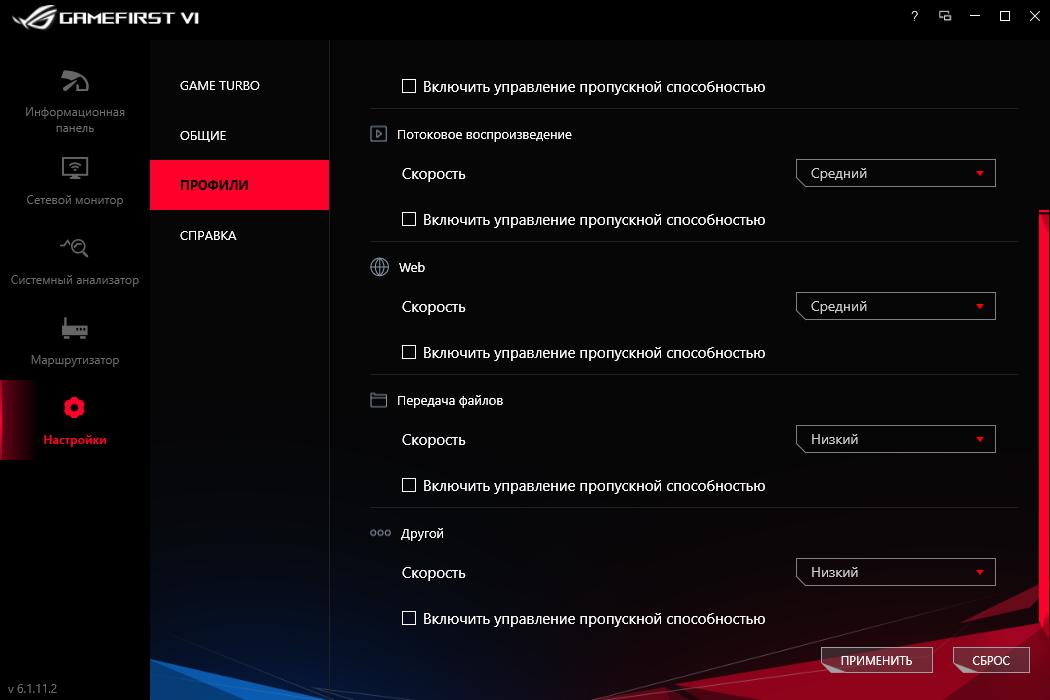

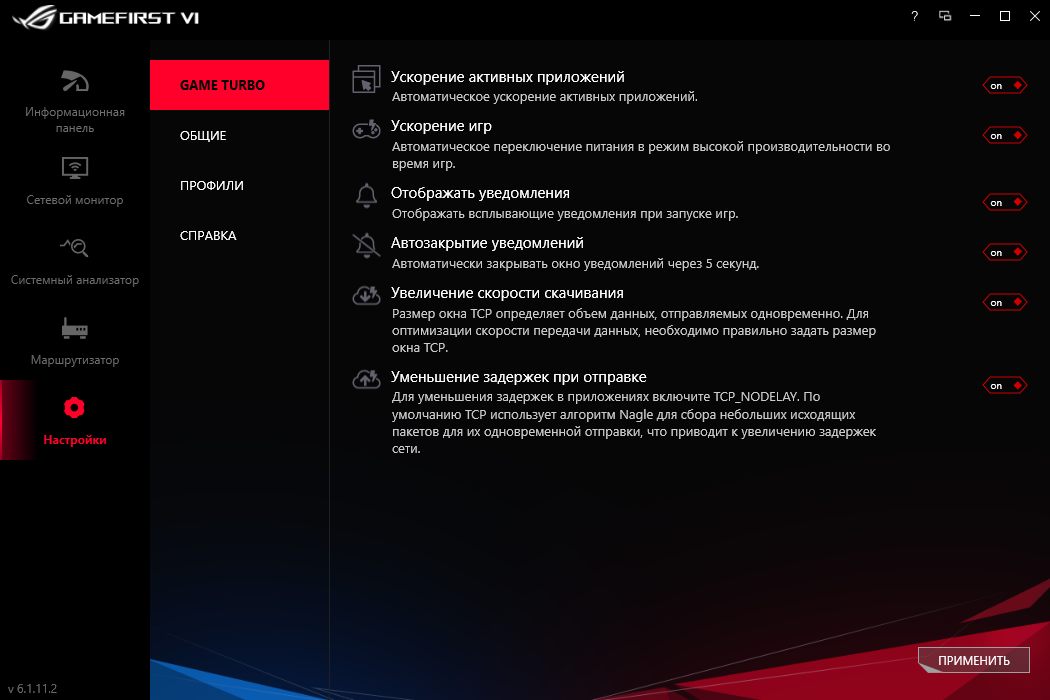

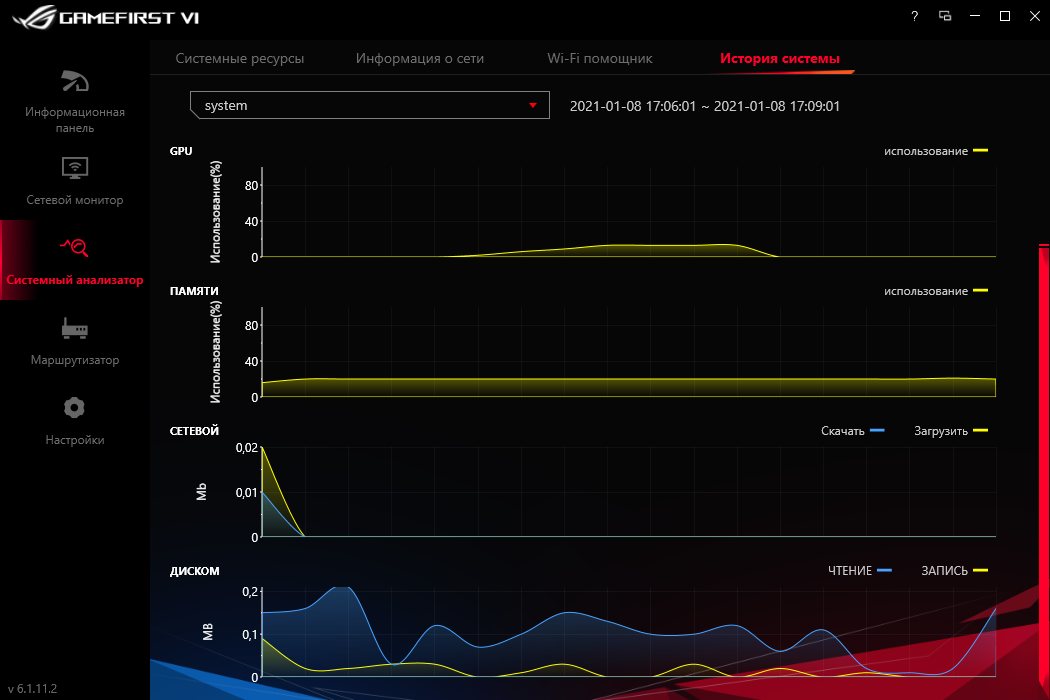

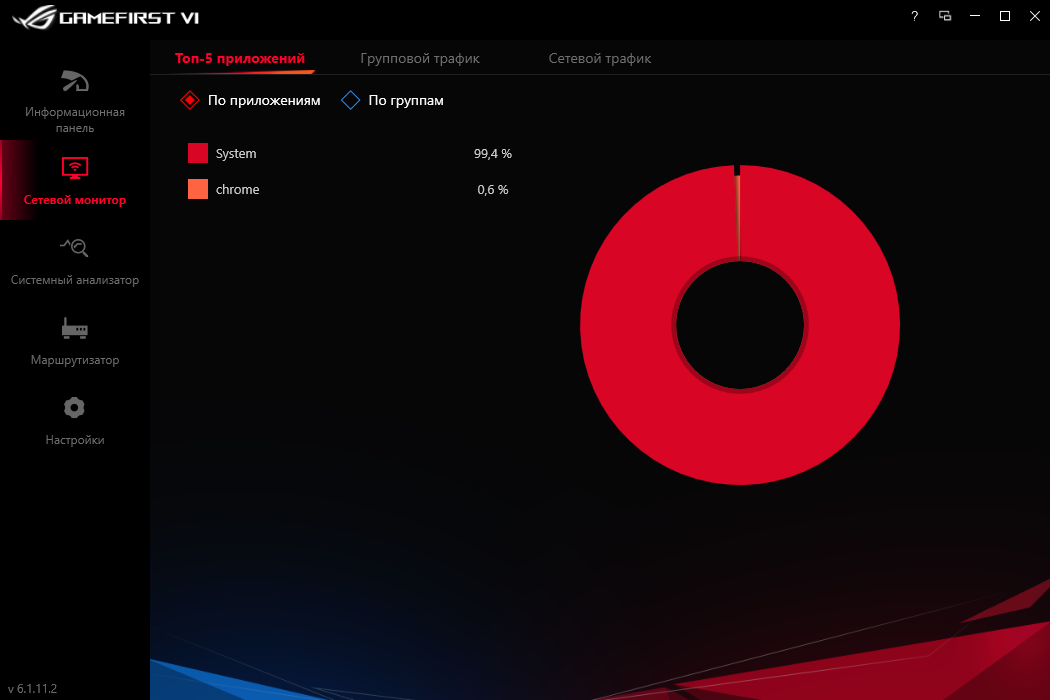

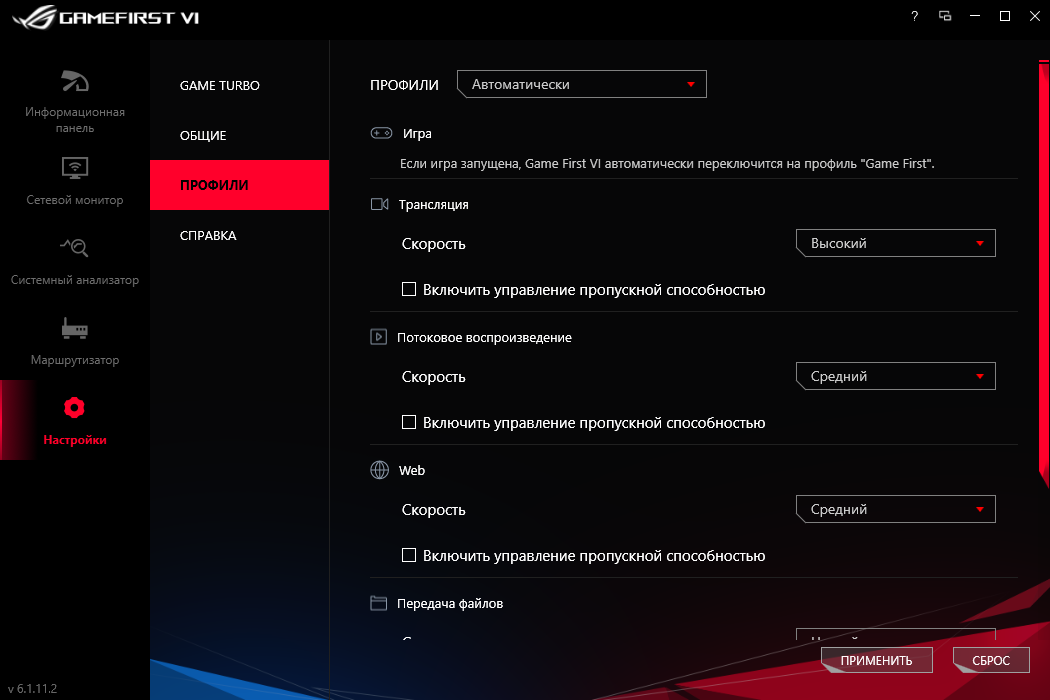

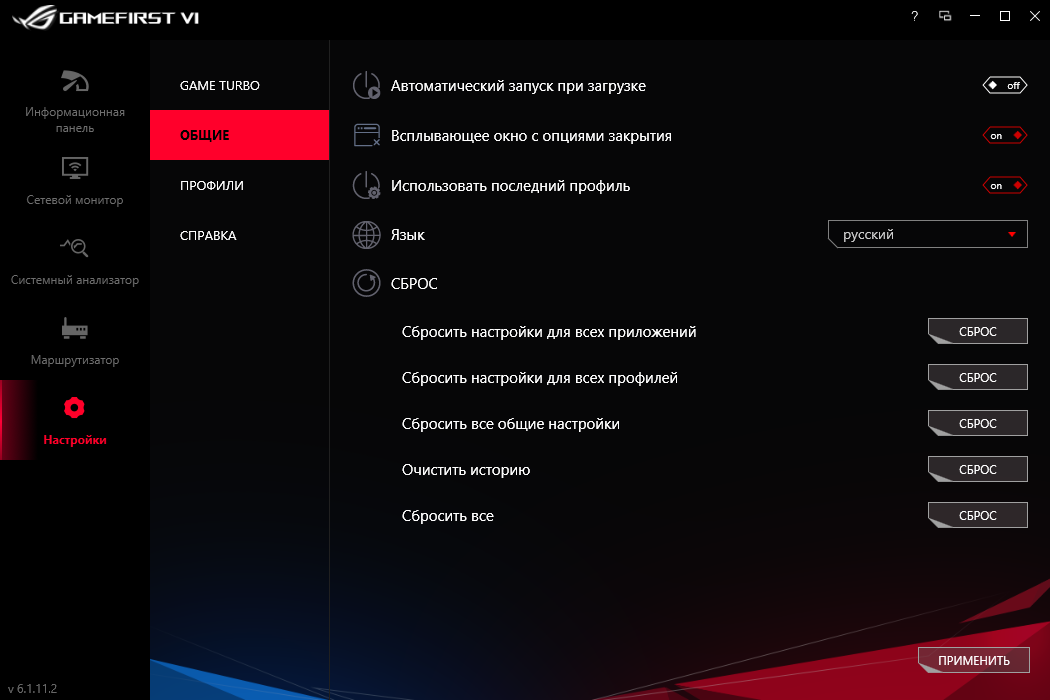

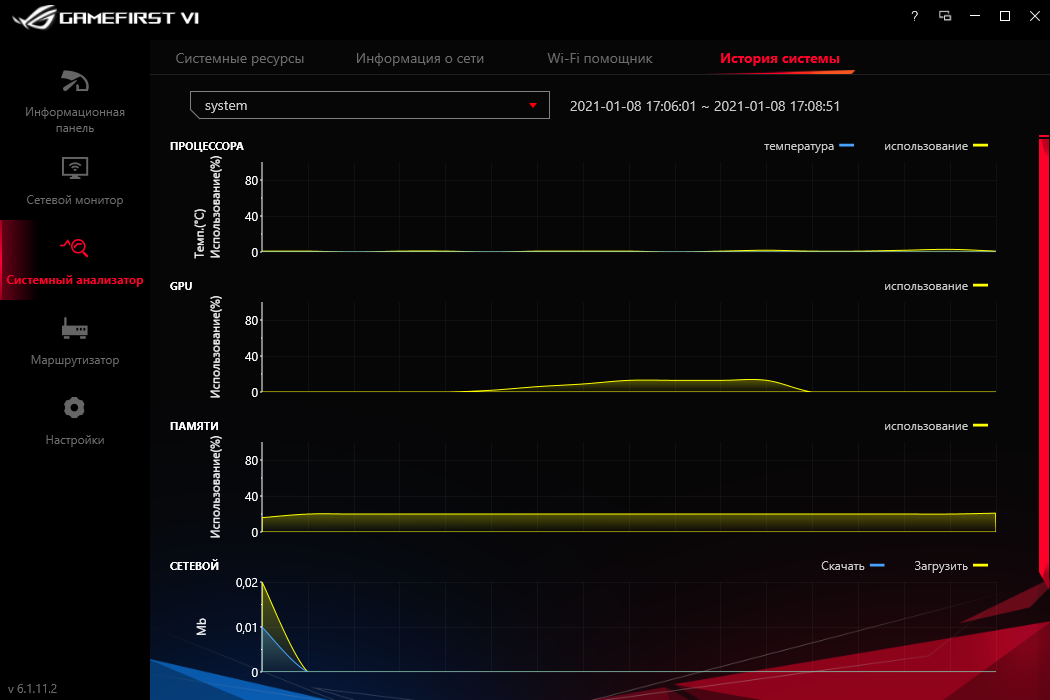

GameFirst VI не только выстраивает приоритет для программ при их доступе к Сети, теперь ещё есть модули для наблюдения за системными параметрами в режиме реального времени. В рассмотренной сборке не работало отображение температуры процессора, вероятно, она появится в более новых. В остальном замечаний нет, все сетевые интерфейсы здесь контролируемы.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

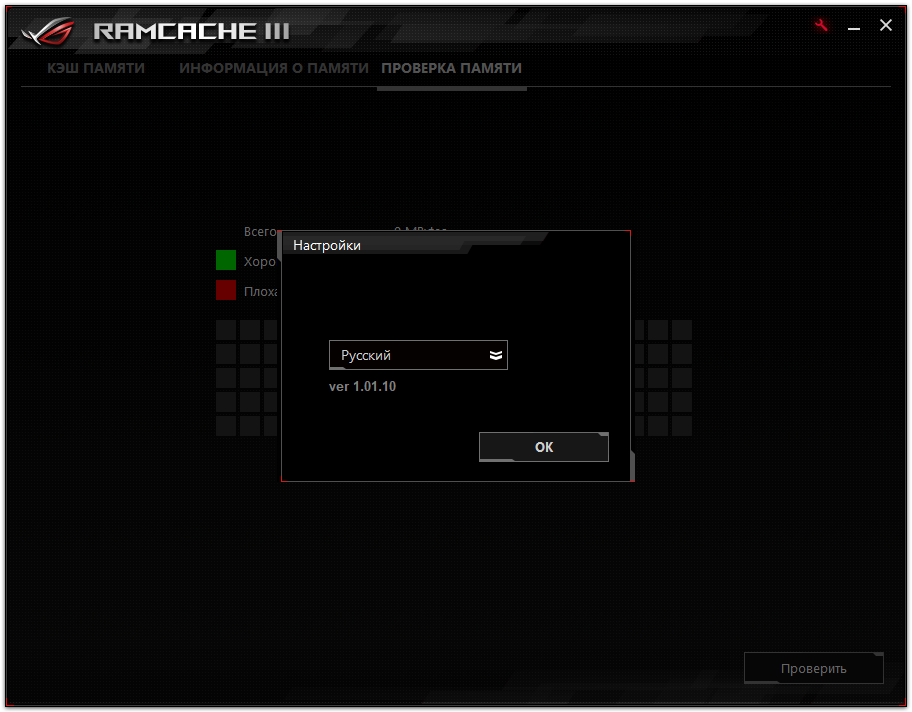

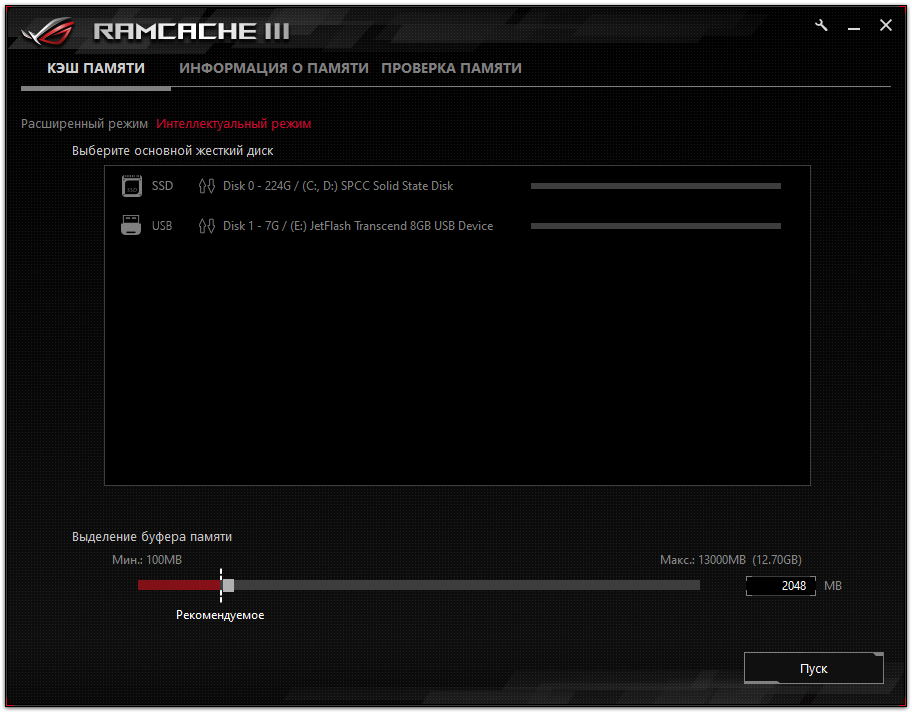

Замыкает список программ RAMCache III, достаточно давно присутствующая в наборе ПО для плат ASUS.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

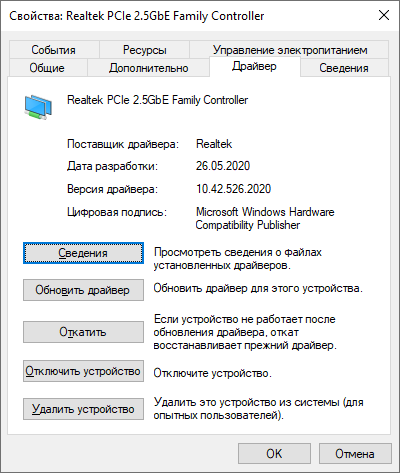

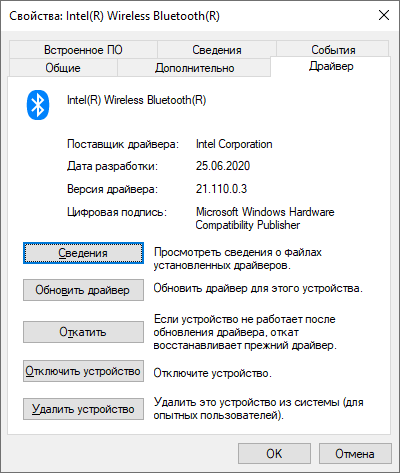

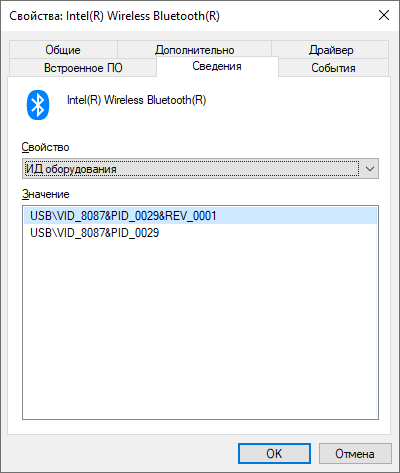

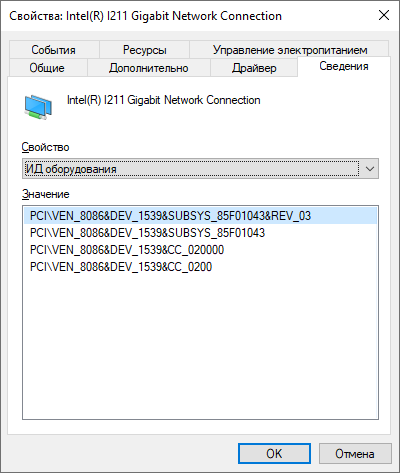

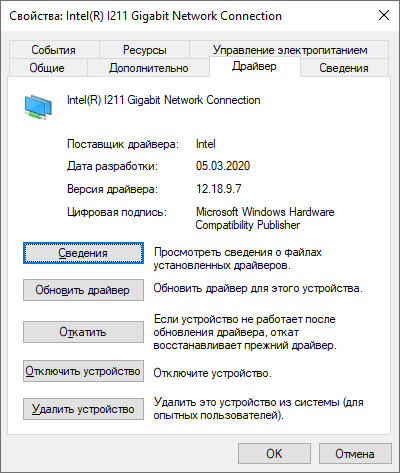

Для всех сетевых адаптеров не было проблем с поиском драйверов, их установкой и функционированием в системе.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Тестовый стенд

В состав открытого стенда вошли:

Все эксперименты проводились с прошивкой 3003 (AMD AGESA ComboAM4v2PI 1.1.8.0), обновление данных в HWiNFO64 происходило с периодичностью 500 мс (Pooling Period). Тест кадровой частоты FPS Benchmark в CS:GO запускался со следующими настройками — 1, 2.

Разгонный потенциал

Штатные настройки:

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

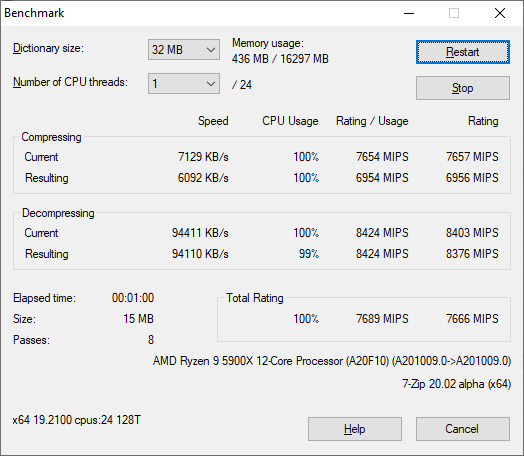

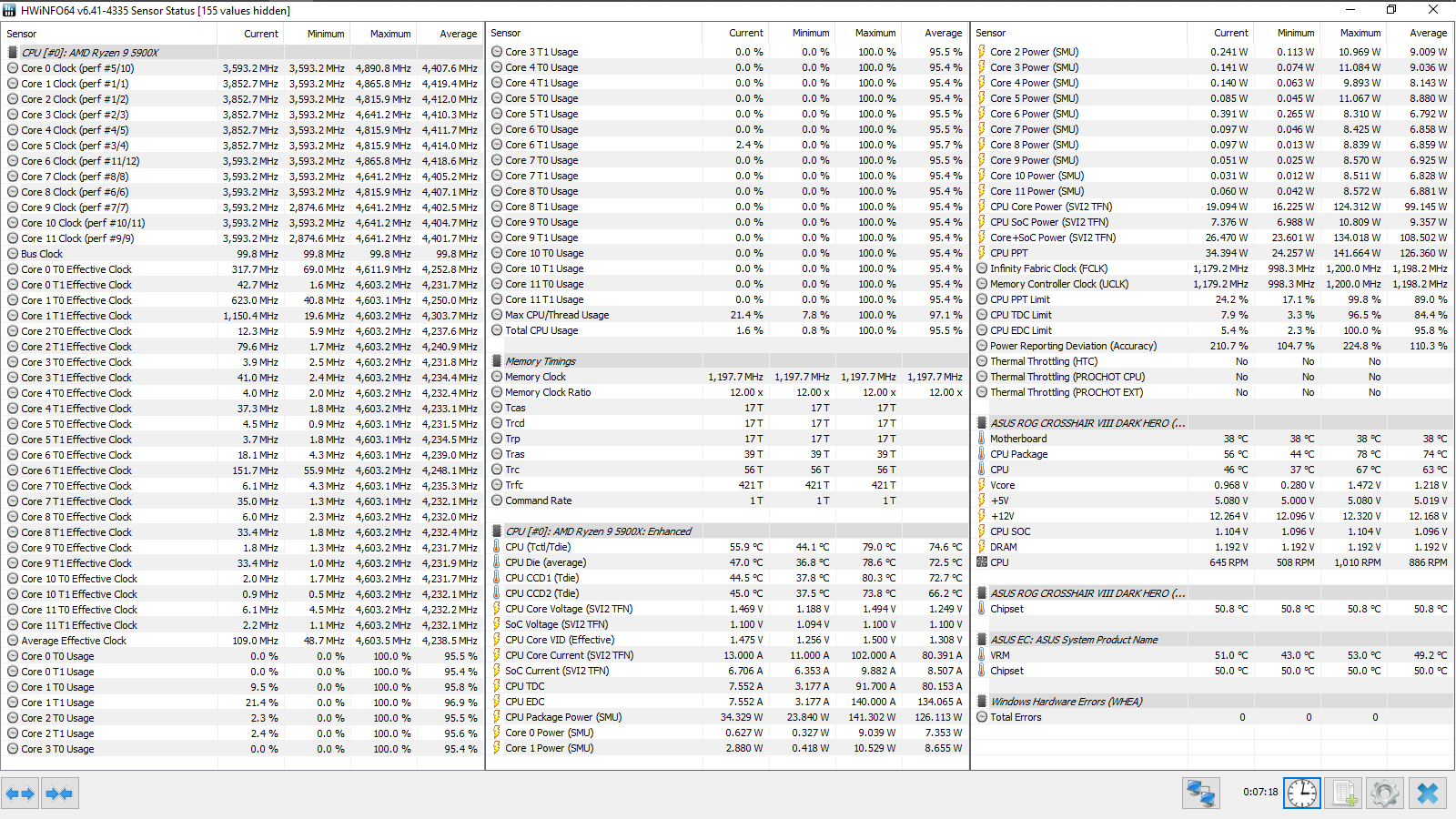

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 4941 МГц. CPU Package (max) — 66 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 4458–4530 МГц. CPU Package (max) — 80 °C.
Cinebench R23 CPU (Single Core) — 1599 pts. CPU Core Voltage (avg) — 1,453 В. CPU Package (avg/max) — 69/76 °C.
Cinebench R23 CPU (Multi Core) — 20766 pts. CPU Core Voltage (avg) — 1,208 В. CPU Package (avg/max) — 71/75 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 53 °C. CPU Package (avg/max) — 74/78 °C.
GFlops Peak — 325,50. AIDA64 Cache & Memory Benchmark Latency — 76,4 ns. Memory Read — 36219 MB/s.

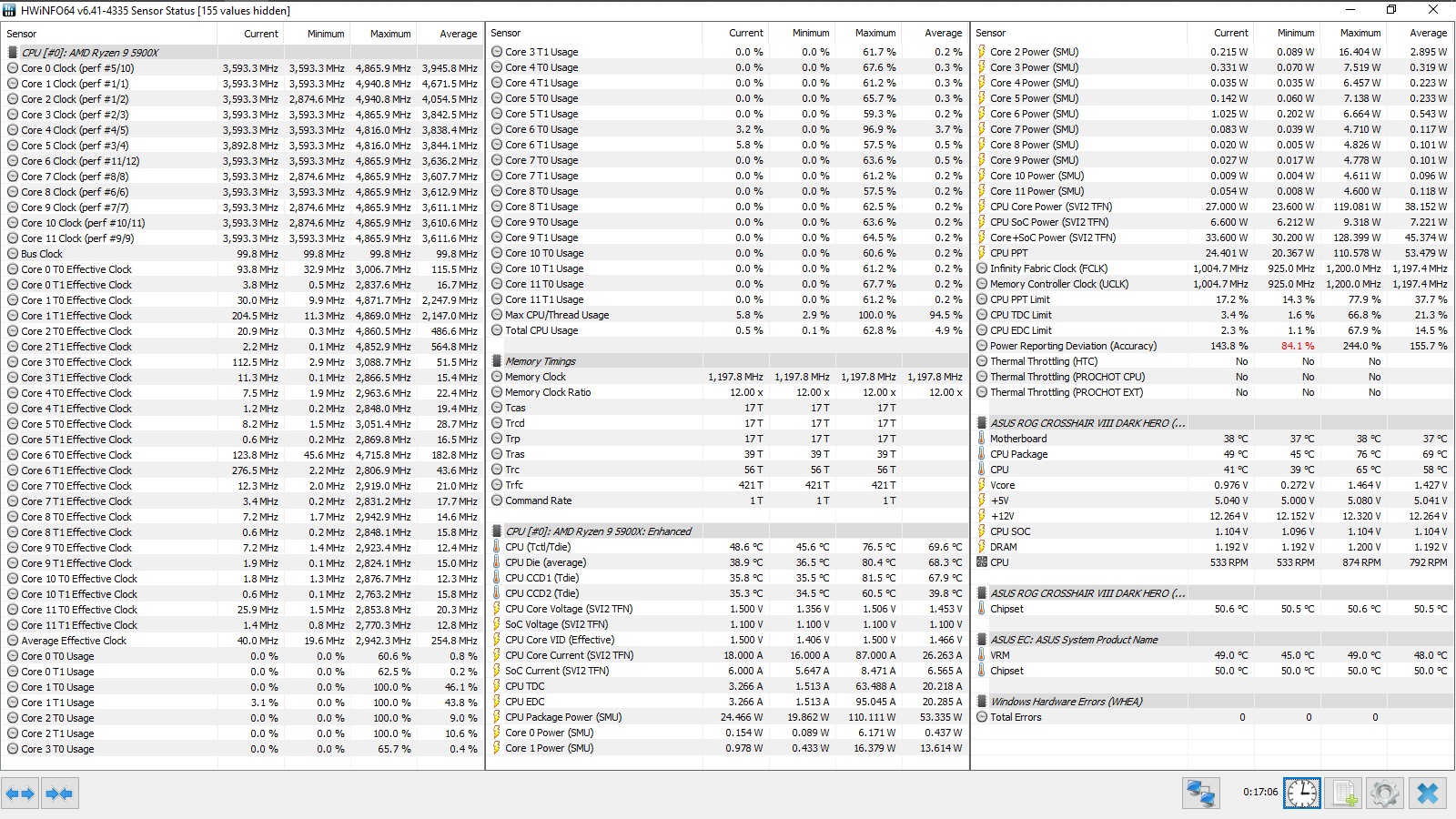

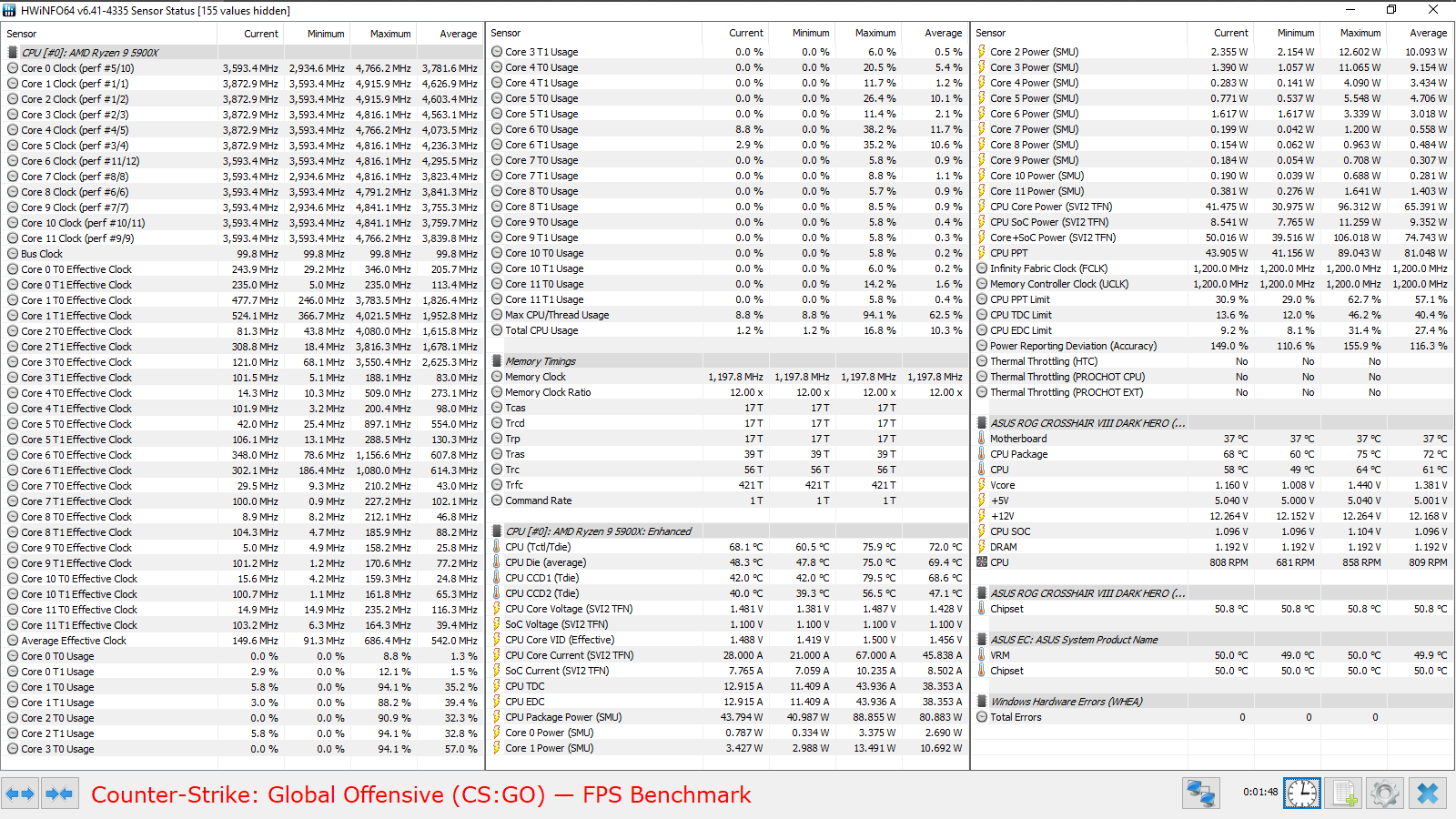

CS:GO. Max CPU/Thread Usage (avg/max) — 62,5/94,1 %, Total CPU Usage (avg/max) — 10,3/16,8 %, CPU Core Voltage (avg/max) — 1,428/1,487 В, CPU Package (avg/max) — 72/75 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Граничные уровни потребления энергии — 47–199 Вт.

ASUS ROG Crosshair VIII Dark Hero

Активация XMP (D.O.C.P.): Memory Frequency — 3466 МГц, DRAM Voltage — 1,35 В, SOC Voltage — 1,08 В.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 4950 МГц. CPU Package (max) — 68 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 4437–4521 МГц. CPU Package (max) — 81 °C.
Cinebench R23 CPU (Single Core) — 1603 pts. CPU Core Voltage (avg) — 1,447 В. CPU Package (avg/max) — 70/74 °C.
Cinebench R23 CPU (Multi Core) — 21191 pts. CPU Core Voltage (avg) — 1,211 В. CPU Package (avg/max) — 73/77 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 56 °C. CPU Package (avg/max) — 74/78 °C.
GFlops Peak — 313,66. AIDA64 Cache & Memory Benchmark Latency — 60,3 ns. Memory Read — 52110 MB/s.
CS:GO. Max CPU/Thread Usage (avg/max) — 69,4/100 %, Total CPU Usage (avg/max) — 11,8/16,8 %, CPU Core Voltage (avg/max) — 1,410/1,481 В, CPU Package (avg/max) — 72/76 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Граничные уровни потребления энергии — 60–203 Вт.

ASUS ROG Crosshair VIII Dark Hero

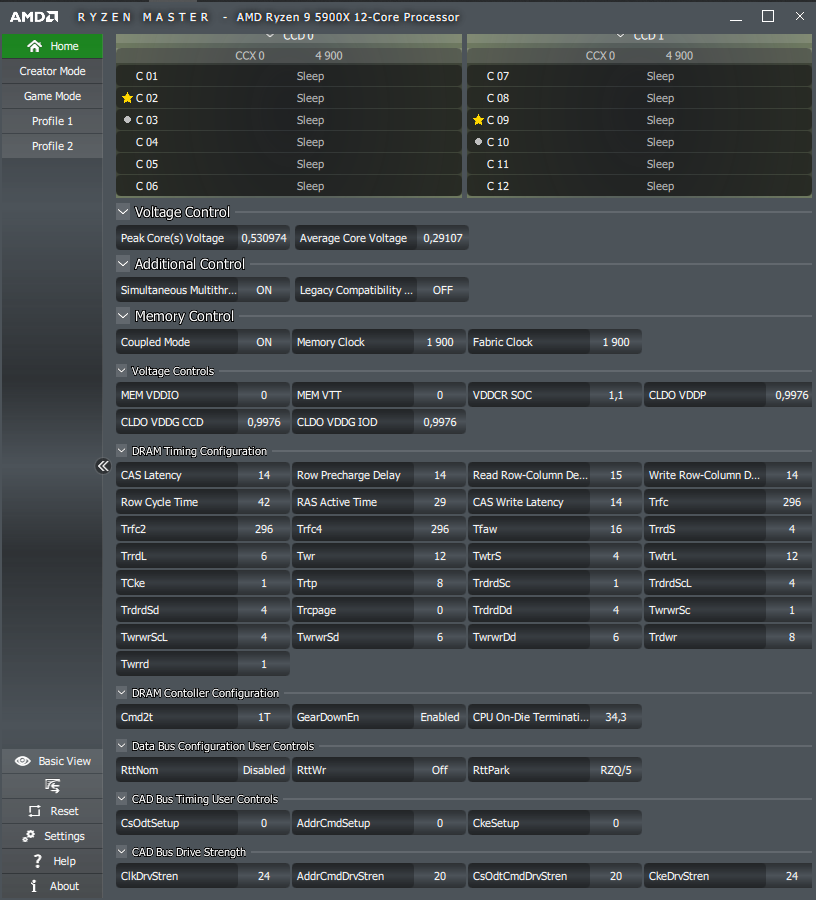

Разгон ОЗУ: Memory Frequency — 3800 МГц, FCLK Frequency — 1900 МГц, DRAM Voltage — 1,53 В, SOC Voltage — 1,1 В, SOС LLC — Level 5, CPU Fan — максимальные обороты.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Дополнительное охлаждение для модулей памяти создавал вентилятор, установленный сверху над слотами, а поток от него проходил вдоль планок, доходя до ВК. Частота его вращения не превысила 1030 об/мин, без него стабильности в LinX не видать. Работу в этом виде обеспечила материнская плата своими силами, я лишь указал в качестве источника наиболее стабильную температурную величину — MotherBoard.

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 4950 МГц. CPU Package (max) — 67 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 4425–4463 МГц. CPU Package (max) — 79 °C.

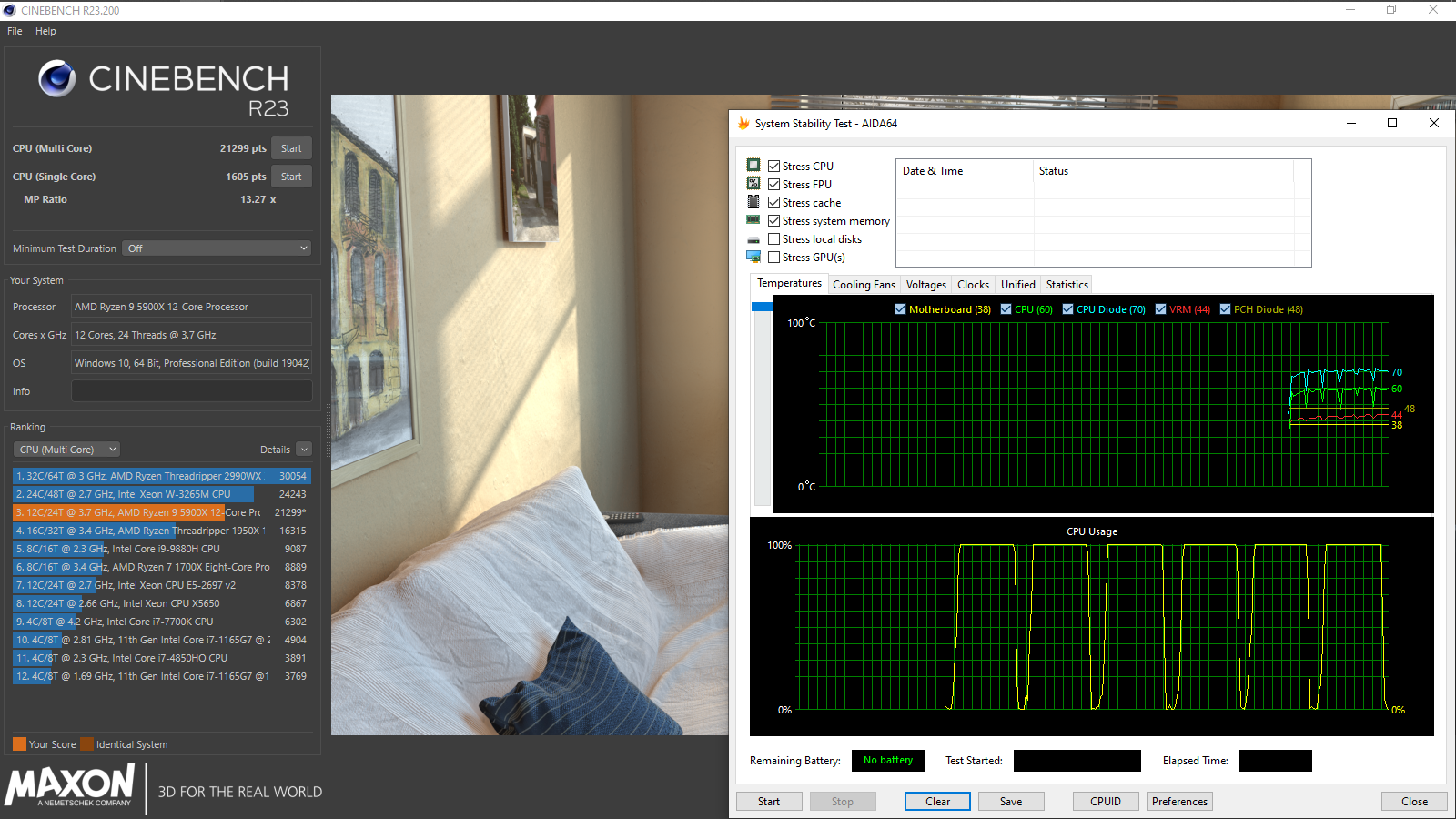

Cinebench R23 CPU (Single Core) — 1605 pts. CPU Core Voltage (avg) — 1,455 В. CPU Package (avg/max) — 68/70 °C.
Cinebench R23 CPU (Multi Core) — 21299 pts. CPU Core Voltage (avg) — 1,207 В. CPU Package (avg/max) — 68/73 °C.
LinX v0.7.0 (24 Runs, Problem size: 32000). VRM Sensor (max) — 46 °C. CPU Package (avg/max) — 67/69 °C.
GFlops Peak — 634,15. AIDA64 Cache & Memory Benchmark Latency — 54,4 ns. Memory Read — 59080 MB/s.
CS:GO. Max CPU/Thread Usage (avg/max) — 70,1/100 %, Total CPU Usage (avg/max) — 11,5/15,2 %, CPU Core Voltage (avg/max) — 1,419/1,494 В, CPU Package (avg/max) — 68/72 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Граничные уровни потребления энергии — 64–203 Вт.

ASUS ROG Crosshair VIII Dark Hero

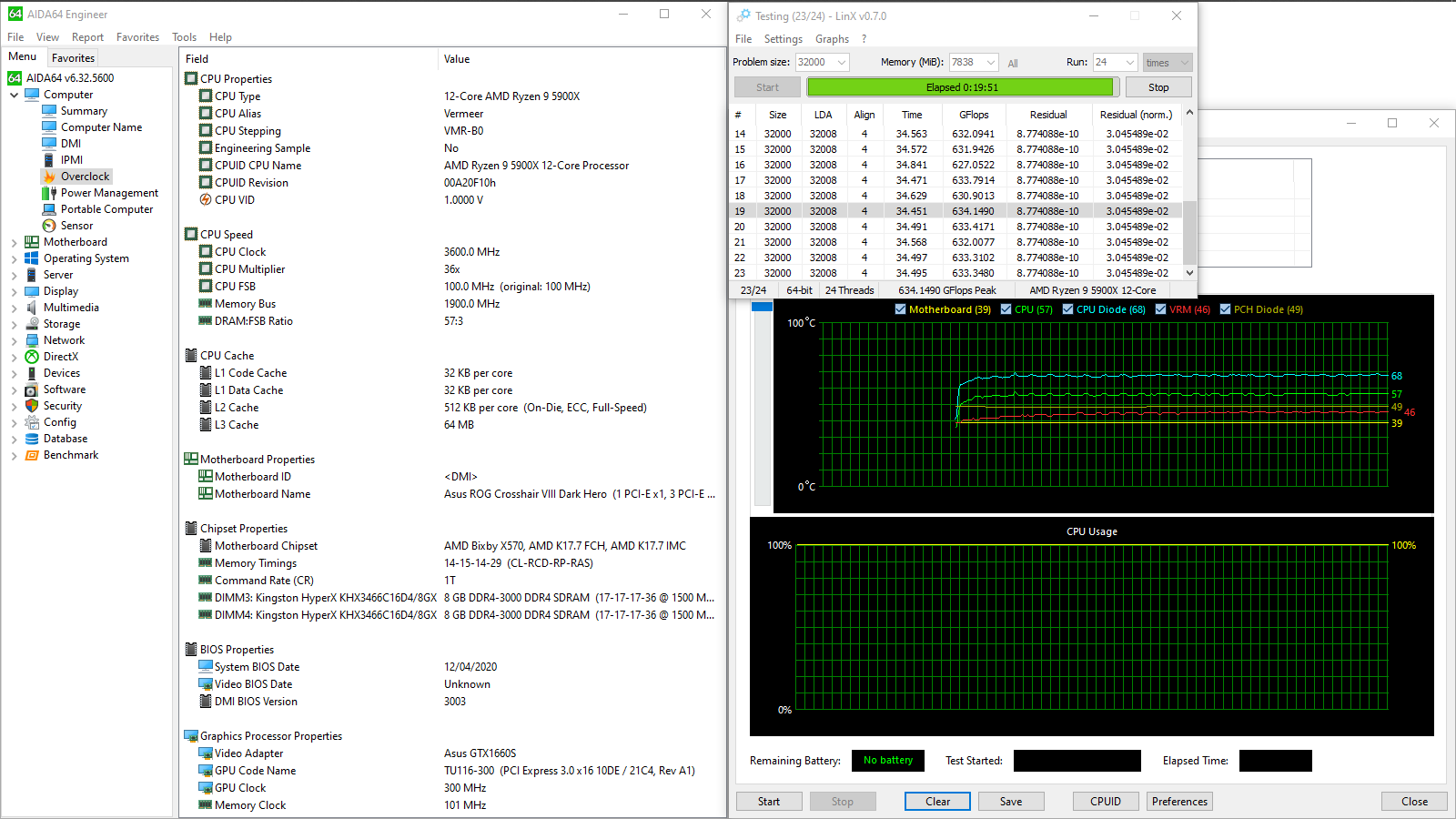

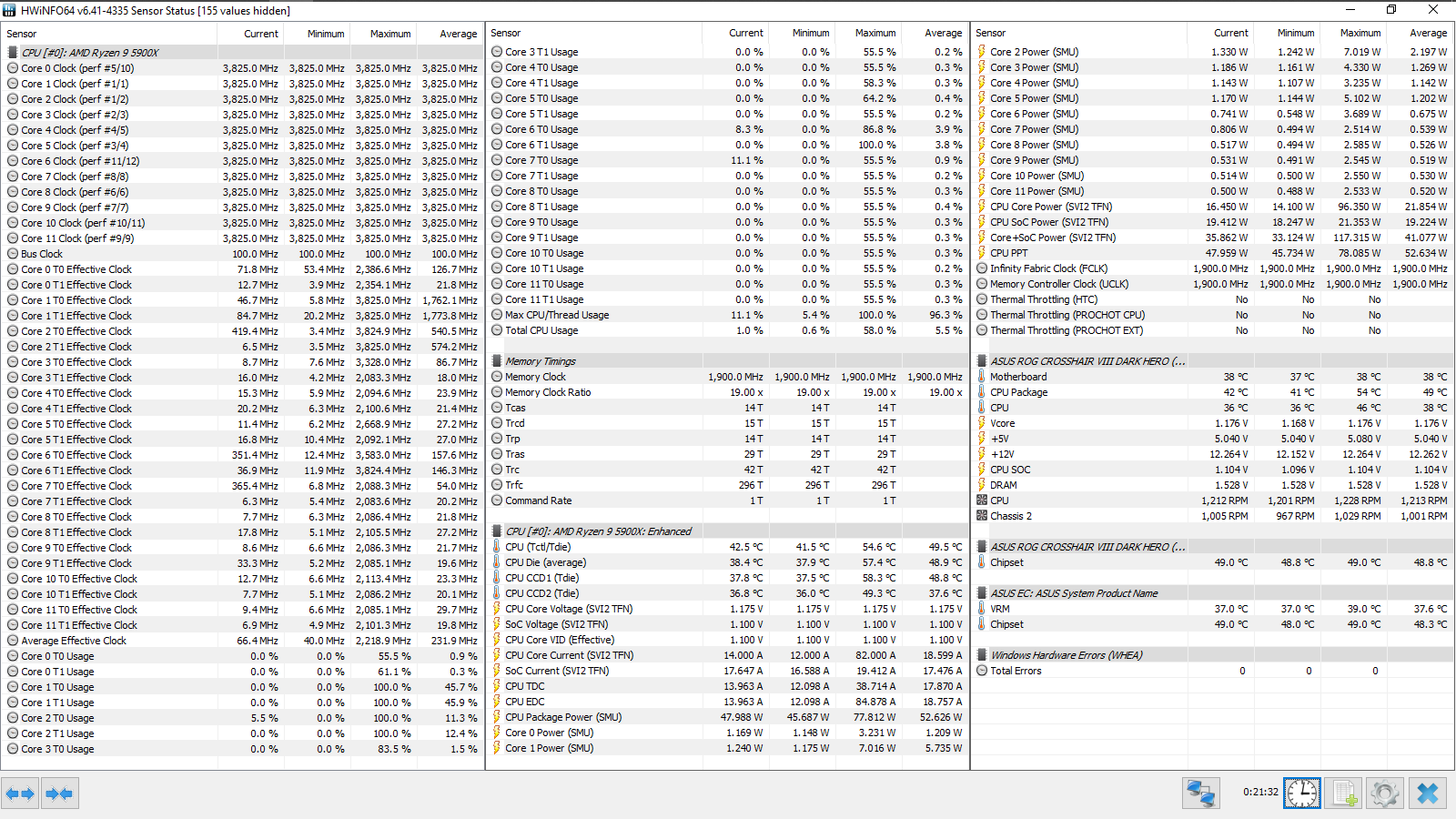

Тест VRM. К настройкам из предыдущего блока добавлены: CPU Core Ratio — 38.25, CPU Voltage — 1,175 В, CPU LLC — Level 5.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 3825 МГц. CPU Package (max) — 54 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 3825 МГц. CPU Package (max) — 69 °C.
Cinebench R23 CPU (Single Core) — 1264 pts. CPU Core Voltage (avg) — 1,175 В. CPU Package (avg/max) — 49/54 °C.
Cinebench R23 CPU (Multi Core) — 19348 pts. CPU Core Voltage (avg) — 1,175 В. CPU Package (avg/max) — 69/75 °C.
LinX v0.7.0 (25 Runs, Problem size: 32000). VRM Sensor (max) — 49 °C. CPU Package (avg/max) — 88/99 °C.
GFlops Peak — 657,45. AIDA64 Cache & Memory Benchmark Latency — 58,5 ns. Memory Read — 58916 MB/s.

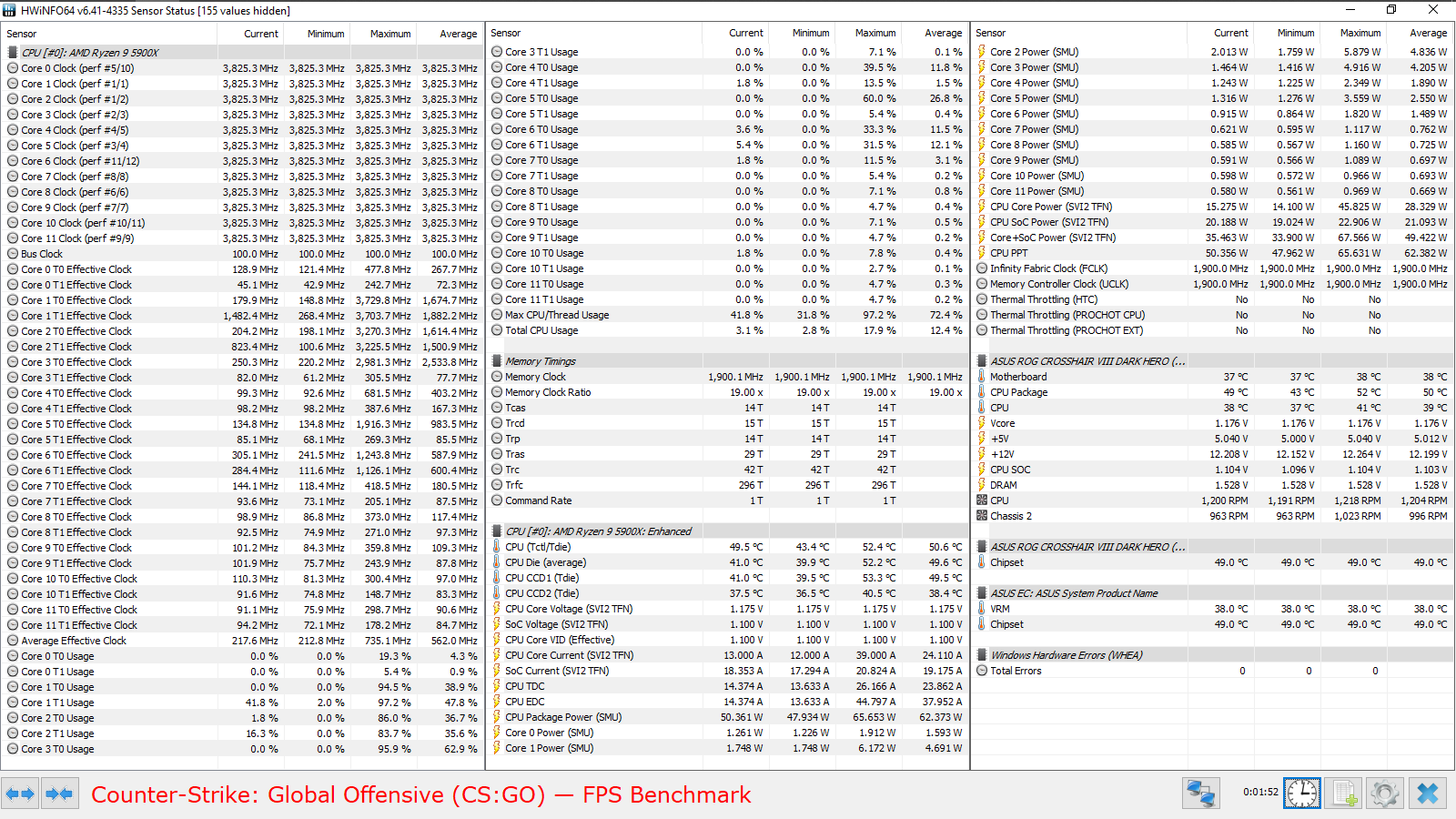

CS:GO. Max CPU/Thread Usage (avg/max) — 72,4/97,2 %, Total CPU Usage (avg/max) — 12,4/17,9 %, CPU Core Voltage (avg/max) — 1,175 В, CPU Package (avg/max) — 50/52 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Граничные уровни потребления энергии — 91–302 Вт. Во время экспериментов температура окружающей среды равнялась 26 градусам. Собственные замеры пирометром тыльной стороны платы в секторе размещения элементов VRM совпали с данными, отображаемыми датчиком на плате. Стабилизация напряжения буквально образцовая.

ASUS ROG Crosshair VIII Dark Hero

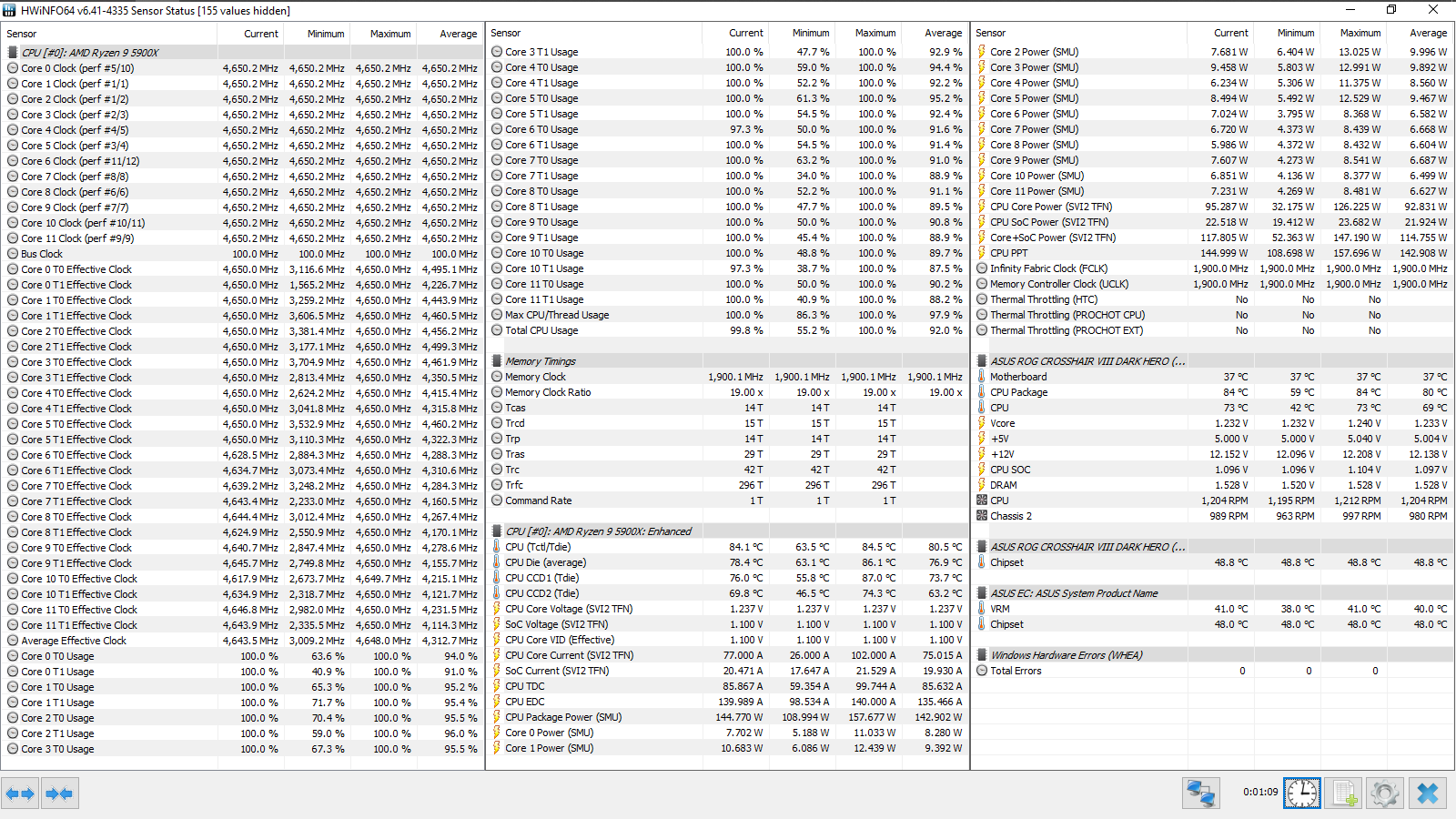

Тестовый Ryzen 9 5900X может ускориться до 4650 МГц при использовании шести подряд проходов бенчмарка Cinebench R23 в качестве идентификатора стабильности ПК. Требуется определить необходимый и достаточный режим работы стабилизатора. Конечные параметры, добавленные к разгону ОЗУ: CPU Voltage — 1,2375 В, CPU LLC — Level 5.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 4650 МГц. CPU Package (max) — 76 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 4650 МГц. CPU Package (max) — 84 °C.
Cinebench R23 CPU (Single Core) — 1541 pts. CPU Core Voltage (avg) — 1,237 В. CPU Package (avg/max) — 55/62 °C.
Cinebench R23 CPU (Multi Core) — 23496 pts. CPU Core Voltage (avg) — 1,237 В. CPU Package (avg/max) — 85/94 °C.

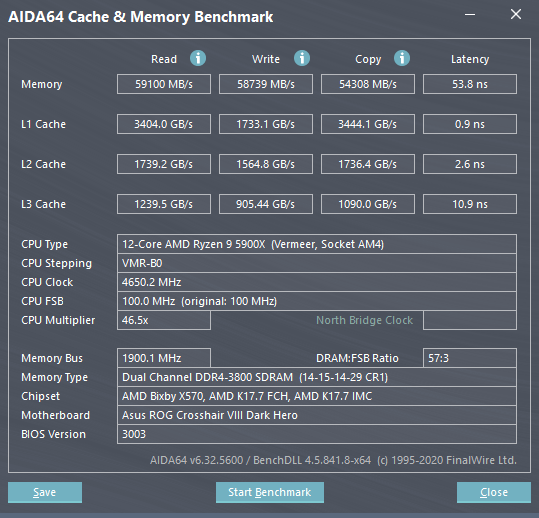

VRM Sensor (max) — 46 °C. AIDA64 Cache & Memory Benchmark Latency — 53,8 ns. Memory Read — 59100 MB/s.
CS:GO. Max CPU/Thread Usage (avg/max) — 69,2/100 %, Total CPU Usage (avg/max) — 11,3/15,8 %, CPU Core Voltage (avg/max) — 1,237 В, CPU Package (avg/max) — 57/60 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

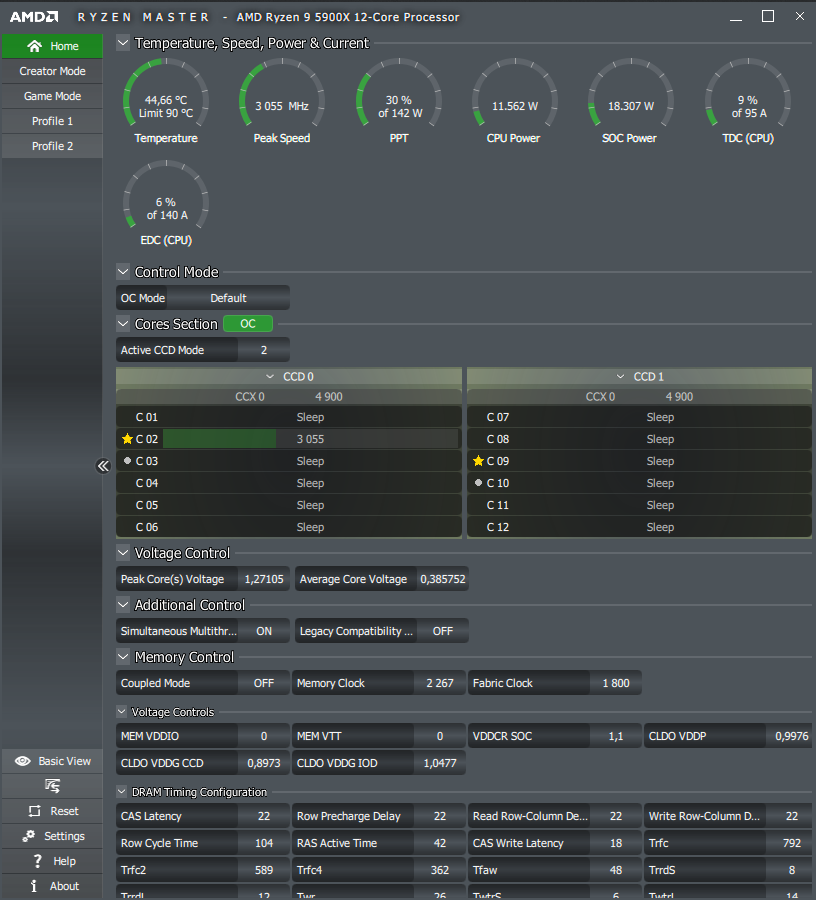

Колебания напряжения ЦП вновь не фиксировались штатным АЦП (речь идёт об интегрированном в процессор), то есть стабилизация выглядит фактически идеальной. К сожалению, DRAM Voltage не может похвастать тем же, но и с ним не было особых проблем.

Разгон базовой частоты — 100,625 МГц. Как и прежде, дальнейший рост приводит к отказу функционирования устройств с интерфейсом SATA.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Автоматическая деактивация PBO приводит к невысокой итоговой частое ядер ЦП, как и на прообразе.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

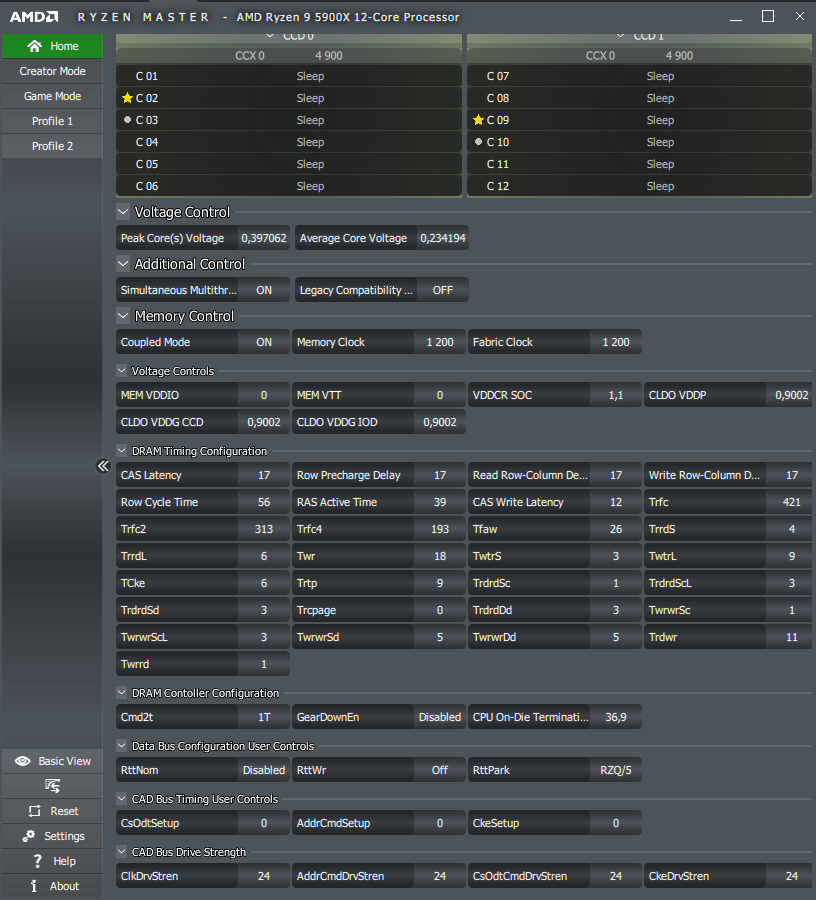

Завершая тестирование, я разогнал ОЗУ, отыскав максимально возможную частоту с уровнями напряжений, предельными для воздушных экспериментов, то есть когда на модули не будет поступать более 1,55 В (справедливо для Samsung B-die), задержки выставлялись с «запасом» и только основные, поскольку это экспресс-тест.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

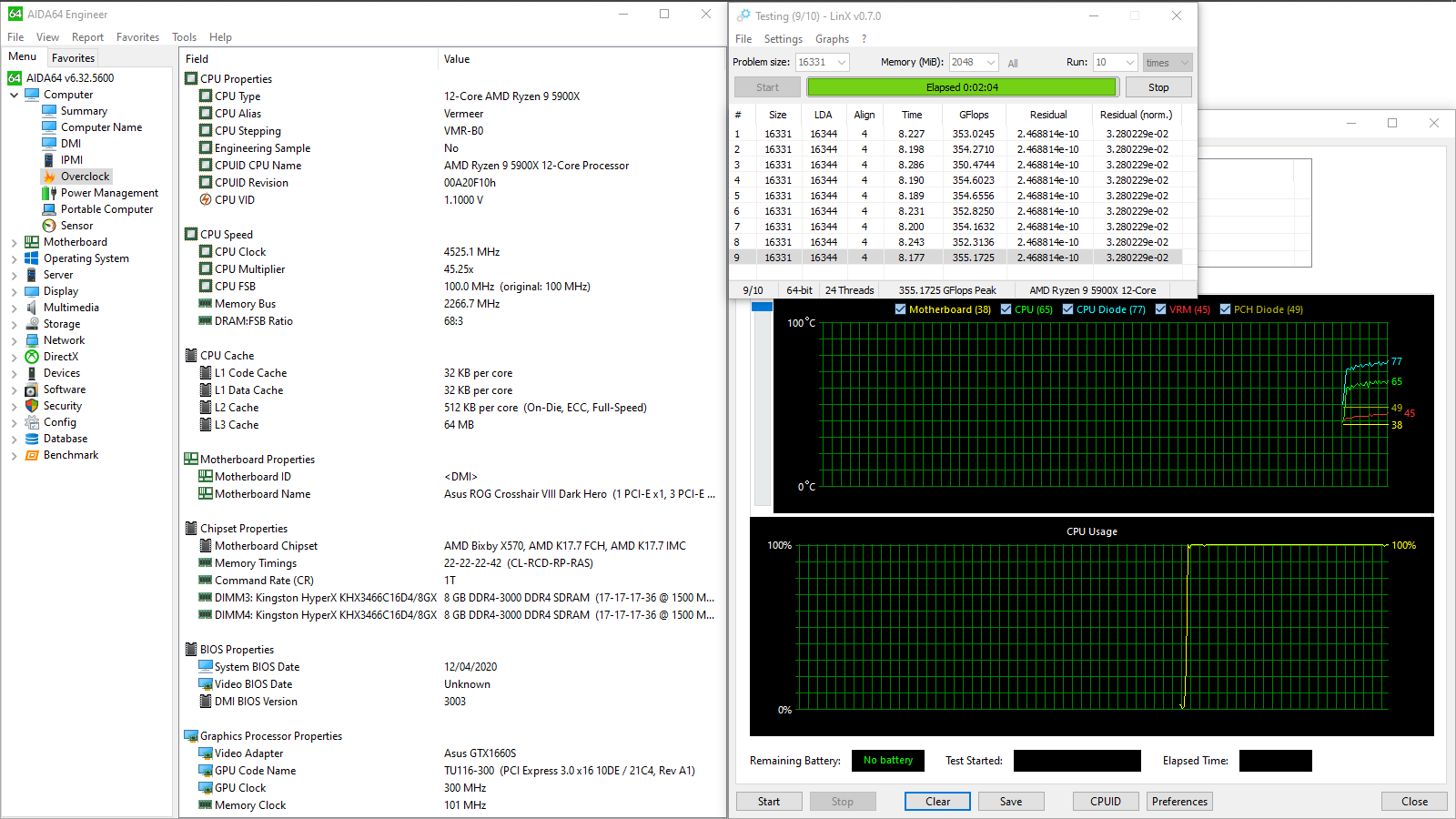

Итоговый результат — 4533 МГц. FCLK равнялся 1800 МГц, а для UCLK (контроллера памяти) форсировался делитель, равный двум. Фактически, был достигнут известный предел для этого набора, полученный в его персонифицированном обзоре.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

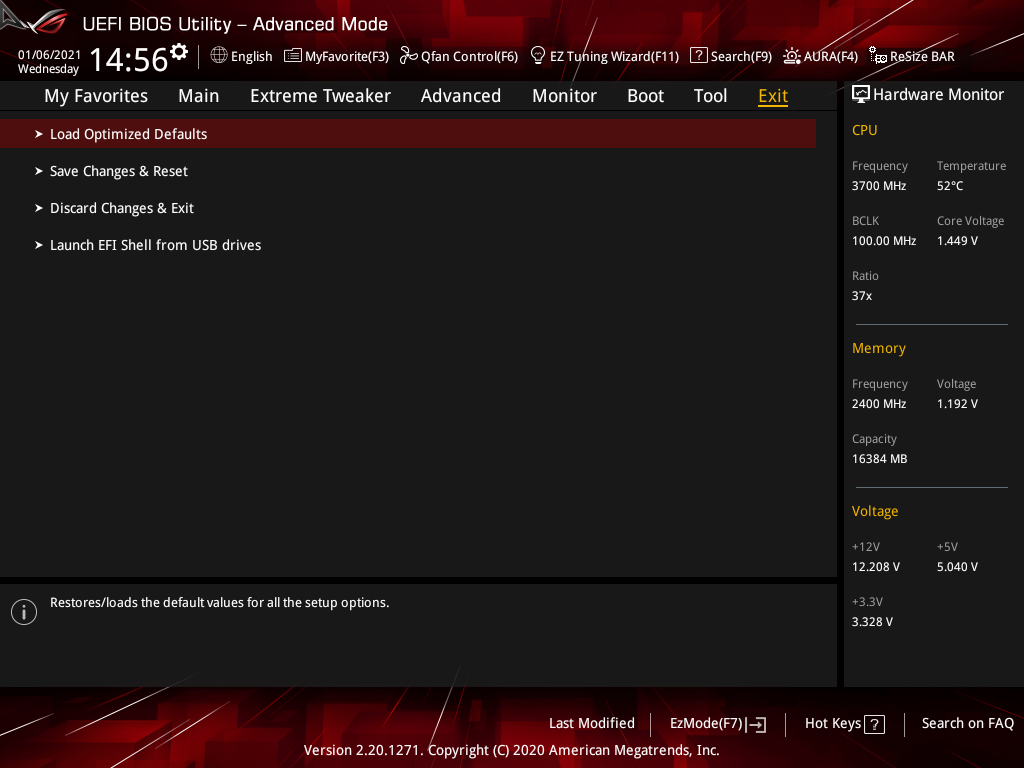

Фирменный разгон. В среде UEFI доступно лишь два готовых профиля TPU, потому я использовал мастер DIP 5 из среды Ai Sute 3, сборка загружалась со страницы поддержки (3.00.67). Но в области модификации частоты и здесь ничего более значимого не произошло. Возможно, необходимо дождаться обновлений.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Форсаж второго по счёту профиля TPU знаменует использование x43 для CPU, а первый снизит множитель до x42, что соответствует скорее возможностям процессоров поколения Matisse, нежели современных Vermeer. DRAM оставили без внимания.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

1/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (max) — 4300 МГц. CPU Package (max) — 56 °C.
24/24 threads (7-Zip 20.02 alpha (x64) Benchmark) CPU Clock (avg) — 4300 МГц. CPU Package (max) — 68 °C.
Cinebench R23 CPU (Single Core) — 1421 pts. CPU Core Voltage (avg) — 1,194 В. CPU Package (avg/max) — 55/60 °C.
Cinebench R23 CPU (Multi Core) — 21632 pts. CPU Core Voltage (avg) — 1,142 В. CPU Package (avg/max) — 72/77 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 55 °C. CPU Package (avg/max) — 68/73 °C.
GFlops Peak — 328,71. AIDA64 Cache & Memory Benchmark Latency — 77,4 ns. Memory Read — 36286 MB/s.
CS:GO. Max CPU/Thread Usage (avg/max) — 70,5/100 %, Total CPU Usage (avg/max) — 11,2/16,0 %, CPU Core Voltage (avg/max) — 1,188/1,200 В, CPU Package (avg/max) — 56/58 °C.

ASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark HeroASUS ROG Crosshair VIII Dark Hero

Граничные уровни потребления энергии — 83–180 Вт. Судя по всему, основной идеей является форсаж невысокого напряжения, это снижает и температуру ЦП, и его энергопотребление. Такой подход пригодится владельцам СО начального класса или тем, кого страшат высокие рабочие температуры.

ASUS ROG Crosshair VIII Dark Hero

Вывод

Эпоха сокета AM4 постепенно подходит к завершению. Рынок давно насыщен самыми разными материнскими платами, но всё же, время от времени, производители идут на риск и выпускают новую модель, пусть даже и с небольшими переделками старых продуктов. Бескомпромиссным решением ASUS ROG Crosshair VIII Dark Hero не станет по причине отсутствия видеовыходов, однако, ежели работа с iGPU в планы владельца не входит, присутствующий здесь набор возможностей насчитывает лучшее из того, что можно найти. Потому в качестве основы она может послужить в самых разных системах: от рабочего ПК с длительными нагрузками и до бенч-стенда под азотные сессии, от игрового, с упором на внешний вид, до сборки энтузиаста с самосборной СЖО.

Переработанный VRM радует невысокими температурами элементов и замечательной стабилизацией, а отказ от вентилятора наконец даст стимул всем, кто посматривал на X570, но прежде смущался наличия активной системы охлаждения. Уже «из коробки» поддерживаются три последних поколения процессоров, а работа над прошивками ведётся без перерывов: до полок украинских магазинов продукт ещё фактически не добрался, а уже есть три финальных сборки плюс периодически появляются бета-версии новых. Да, за высококлассный продукт придётся заплатить, но иначе и быть не может. Мне решительно не на что жаловаться за всё время работы с платой и потому я могу смело рекомендовать её для приобретения всем, кто об этом начал в тайне мечтать.

Лучший продукт

Обсудить в форуме (комментариев: 37)
Поддержать оверов
Подписывайтесь на наш канал в Telegram!

Последние обзоры:
