Обзор и тестирование материнской платы ASUS Prime B560-Plus. Усердная стажировка

Возможности UEFI

Посредством Ez Flash проводилось обновление прошивки до актуальной версии.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

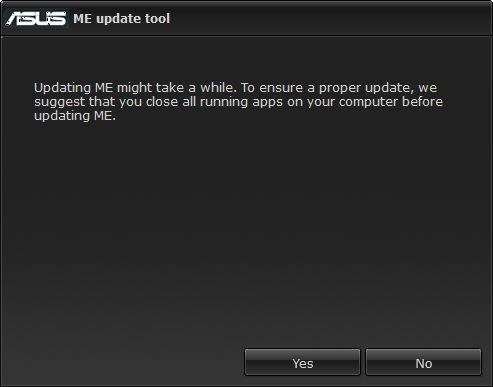

Для обновления ME необходимо использовать фирменную утилиту из-под Windows 10.

Ez Mode — упрощённое меню с настройками. Работать с Boot Priority можно при помощи мыши — используя перетягивание.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Четыре канала управления вентиляторами независимы друг от друга и это, безусловно, хорошая новость.

ASUS Prime B560-Plus

Расширенный режим управления UEFI имеет структуру ничем не отличающуюся от прочих плат компании. Так, первый раздел поможет в комплектации списка избранных настроек, что при затяжных экспериментах здорово ускорит работу.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Число пунктов и вкладок в разгонном подразделе такое же, как и у более старшей ROG Strix B560-A Gaming WiFi.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Разгона ЦП нет, множитель не превысит базовый. Момент с пунктом Gear для CPU Rocket Lake-S тут назван как «Memory Controller : DRAM Frequency Ratio».

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

GPU Boost призван ускорить работу iGPU, то есть здесь разблокирован разгон сего компонента системы (при его наличии в CPU). При работе с дискретной ВК этот пункт и прочие сопутствующие исчезнут.

ASUS Prime B560-Plus

Число переменных для отстройки ОЗУ ничуть не меньше, чем в прошивке платы из более статусной серии ROG Strix. Выделяются среди прочих такие пункты как Mem Over Clock Fail Count и Training Profile. Словом, наладить работу памяти при желании тут можно без оглядки на какие-то усечения со стороны прошивки.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Существенно проще (ещё бы) оказался подраздел DIGI+ VRM. Но профили LLC есть и для напряжения CPU, и для iGPU, что уже само по себе отлично.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Далее, отсутствуют ограничения и в разделе Internal CPU Power Management в случае проведения правок самим пользователем.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Подумать только, в наличии даже подраздел Tweaker’s Paradise!

ASUS Prime B560-Plus

Формально кольцевая шина может быть разогнана, но выше паспортной тут частоты не увидеть. Модификация множителя для ГП действительно работоспособна.

ASUS Prime B560-Plus

Нет преград для модификации процессорного напряжения двумя способами в самых смелых пределах. Прочие группы также имеют солидный запас для проведения экспериментов. Средства мониторинга — слабая сторона устройства, второстепенные величины останутся за кадром и придётся лишь довериться установкам. Потому не могу с уверенностью сказать, что правка напряжения для интегрированной ВК работает, но, во всяком случае, так декларируется.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Сведения о ключевых величинах собраны в таблице ниже. Правка базовой частоты тут не предусмотрена.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–49 (для Core i5-11600K) 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–49 (для Core i5-11600K) 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0–1,8 0,005
CPU System Agent Voltage (В) 0,7–1,6 0,01
CPU VCCIO Voltage (В) 0,7–1,8 0,01
VCCIO Mem OC Voltage (В) 0,7–1,5 0,01
PCH VCCIN 1.8V (В) 1,8–2,3 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–42 (для Core i5-11600K) 1
CPU Graphics Load-line Calibration Auto/Level1…7 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

В свете последних событий, рубрика Trusted Computing получила отдельный подраздел на странице Advanced.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Базовое управление светящимся оборудованием, в частности — активное состояние в режиме ожидания, есть сразу в UEFI. Наполнение пунктами ничуть не хуже, чем у плат подороже.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Не только блок мониторинга напряжения стартового исполнения, а и температурных величин самая малость, нет даже данных о хабе.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

На процессорном канале форсирован способ PWM понижения скорости вентилятора(-ов), а для трёх системных площадок можно его менять. Наконец снято ограничение на установку минимального рабочего порога, теперь сходу доступен даже ноль, а значит сразу из UEFI можно отладить работу всех охладительных изделий, либо в табличной форме, либо в интерактивной.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Изначально активен Fast Boot, замечаний к скорости процедуры опроса оборудования нет даже после разгона ОЗУ. Как и прежде, с интегрированной ВК активация CSM на платах ASUS невозможна.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Перечень вспомогательных утилит широк, пусть он и не всеохватывающий, но все наиболее полезные функции UEFI тут будут доступны. Хранить настройки можно будет не только в предусмотренных для этих целей восьми профилях, а и на внешнем носителе.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Ускоренный доступ к ReSize BAR выполнен кнопкой сверху. Общее наполнение пунктами UEFI широко, явных усечений функциональности я не нашёл.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Комплектное ПО

Программ в комплекте минимум, никаких бонусов для Звука и Сети не заявлено. Состав Ai Suite 3 тоже базовый, то есть нет мастера по наладке DIP5. А ещё, как мы помним, Fan Xpert также стартовой на сегодня вариации 2+. Armoury Crate перестала быть диковинной утилитой, выходит, теперь она поддерживает все устройства, и даже начального класса.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information), Armoury Crate
Дополнительное DAEMON Tools (freeware), WinRAR (пробная версия на 40 дней)

Активный статус базовой настройки UEFI для Armoury Crate предполагает приглашение к установке среды сразу после первой загрузки Рабочего Стола Windows 10.

ASUS Prime B560-Plus

Впоследствии процесс можно инициировать самостоятельно, воспользовавшись официальным установщиком.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Сразу после установки, с перезагрузкой системы, будут обнаружены вспомогательные элементы, требующие обновления модулей, с чем не было проблем.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Технические сведения не будут превосходить те, что видны в UEFI, но здесь очевиден расчёт на менее опытных пользователей.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

В перечне устройств от ASUS представлена только плата, однако среда рассчитана на весь парк в одночасье. У неё настраивать фактически нечего, потому пункты касаются исключительно площадок RGB LED.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Оформить единый сценарий мерцания поможет подраздел Aura Sync. Наполнение ровно то же, что и c другими изделиями производителя. Больше скриншотов доступно, к примеру, в обзоре ROG Strix B560-A Gaming WiFi.

ASUS Prime B560-PlusASUS Prime B560-Plus

В остальных случаях ничего нового уже не увидим. Игровая библиотека поможет опознать установленные на ПК игры, а Профили Настроек — упростить привязку к каждой из них, а то и к другим процессам, в автоматическом режиме, то есть без последующего участия пользователя.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Мастера установок драйверов и дополнительного ПО находятся в Инструментах. Всё как и везде, нет никаких искусственных упрощений.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Можно выбрать одну из трёх цветовых схем оформления среды.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Как я уже говорил, Ai Suite лишена мастера настроек, потому для разгона будет доступен лишь активатор GPU Boost при работе с интегрированной ВК. При работе с дискретным ускорителем от ASUS появится ряд настроек уже именно под него.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Остальные составляющие доступны для индивидуальной работы с каждым отдельно взятым из них. Выделю отсутствие TPU, то есть управлять напряжениями не выйдет, хотя в UEFI это ничем не ограничено, вместо него имеется TurboV EVO, где доступна лишь наладка ВК.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Возможность комплекса считывать показания температуры с ВК расширяет перечень доступных датчиков для алгоритмов замедления системных вентиляторов, соответственно, такое преимущество уникально для Fan Xpert 2+ относительно штатных возможностей UEFI.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Стороннее ПО в лице AIDA64 не добавит информации о второстепенных напряжениях.

ASUS Prime B560-Plus

Realtek Audio Control отведена участь единственного в системе места по управлению звучанием. Ввиду самого простого кодека тут особо отметить нечего. Сменив тип подключенного оборудования к зелёному гнезду на Наушники, можно добиться увеличения громкости, а также возымеет эффект Объёмного Звучания, используя соответствующую функцию. В остальном придётся опираться на издавна знакомые сценарии для придания контенту окраса лучшего, чем в базовой форме подачи. Возможна схема многоканального звучания, но для этого потребуется привлекать выходы на передней панели корпуса.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Оказалось, управление профилями расширяется в диалоговых окнах, если выполнять подключение «на лету», но отчего-то механизм всё ещё не реализован в самой консоли от Realtek. Посредством этих окон также можно скорректировать акценты в звучании системы. В целом, от простого кодека ничего больше базовых функций не следует ожидать. Достаточного того, что все звуки были различимы, но говорить о какой-то достоверности не приходится, особенно грустно всё с диапазоном НЧ, где о протяжности и глубине приходится лишь помечтать.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus

Гигабитный сетевой контроллер от Intel до сих пор способен удовлетворить рядового покупателя в Украине.

ASUS Prime B560-PlusASUS Prime B560-PlusASUS Prime B560-Plus
