Обзор и тестирование материнской платы ASUS Prime A520M-A. Испытания процессором Ryzen 9 3900X и разгон памяти

Появление на рынке упрощённого чипсета AMD A520 оказалось сильно затянутым, но всё же продукты на его базе постепенно наполняют ассортимент, в том числе и украинской розницы. Имя не случайно отсылает нас к достаточно долгоживущему AMD A320 — здесь блокировали разгон и CPU, и iGPU, но оставили возможность ускорить DRAM. Общее позиционирование чипов мы не так давно рассматривали в ходе знакомства с ASUS ROG Strix B550-E Gaming, нет нужды повторяться. Если коротко, то изменения относительно предшественника «трёхсотой» серии можно описать одной фразой — полная поддержка линий PCI-E 3.0, а вот их более скоростная реализация выполнена материнскими платами с микросхемами постарше.

ASUS Prime A520M-A

Занимая начальную рыночную нишу, большинство продуктов стараются предложить минимальное количество возможностей с целью максимально облегчить отпускной ценник за них. Наиболее дорогие вплотную заняли позиции к начальным продуктам на базе AMD B550, перешагнув крепкие платы на базе «народного» AMD B450. Для первоначального знакомства мы рассмотрим плату с четырьмя слотами для оперативной памяти и не очень упрощённым преобразователем напряжения, сопровождающимся классическим гнездом питания процессора на восемь контактов.

ASUS Prime A520M-A

Суффикс «A» в ассортименте продуктов компании означает базовую основу серии, а она — Prime — знаменует статус устройств для «рабочих станций», не имеющих ярких особенностей. Здесь речь идёт как об аппаратном, так и о программном сопровождении, комплектации и других мелочах. Предметнее будем говорить по ходу знакомства, а сперва посмотрим на основные характеристики:

Модель ASUS Prime A520M-A
Официальная страница продукта в Сети Prime A520M-A
Хаб AMD A520
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3333–4800 (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
2 x PCI Express 3.0 x1 — A520
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 2.1, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.2 Gen 1 (4 разъёма на задней панели)
6 x 2.0 (2 разъёма на задней панели)
Serial ATA 4 x SATA 6 Гбит/с (A520)
RAID 0, 1, 10
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111H (Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header
LED RGB Header
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 2+
Цена в рознице 2295 грн

Общая простота изделия не скрывает каких-то комбинаций по доступности одного из нескольких портов, всё на плате работает сразу и без нюансов, в отличие от более дорогих и сложных устройств.

Упаковка и комплектация

Следов какой-то экономии не замечено, коробка из нормального, плотного картона, качество полиграфии такое же высокое, как и с более дорогими платами. Важное примечание выполнено уже на лицевой стороне — лишь APU поколения Renoir поддерживаются всеми AMD A520, а Picasso остались в истории, но называть это минусом я бы не спешил, поскольку последние уже практически отсутствуют в розничной продаже, уступив место новым продуктам.

ASUS Prime A520M-A

Сзади имеется фото продукта с достаточно подробным описанием его возможностей. Серди особых качеств выделяется Fan Xpert 2+ и примечание о поддержке им GPU Sensor’а. Плохо, что нет уточнения про среду Ai Suite 3, работающую лишь в Windows 10, а также обязательное изготовление видеокарты на мощностях ASUS, с другими продуктами такой трюк не срабатывает.

ASUS Prime A520M-A

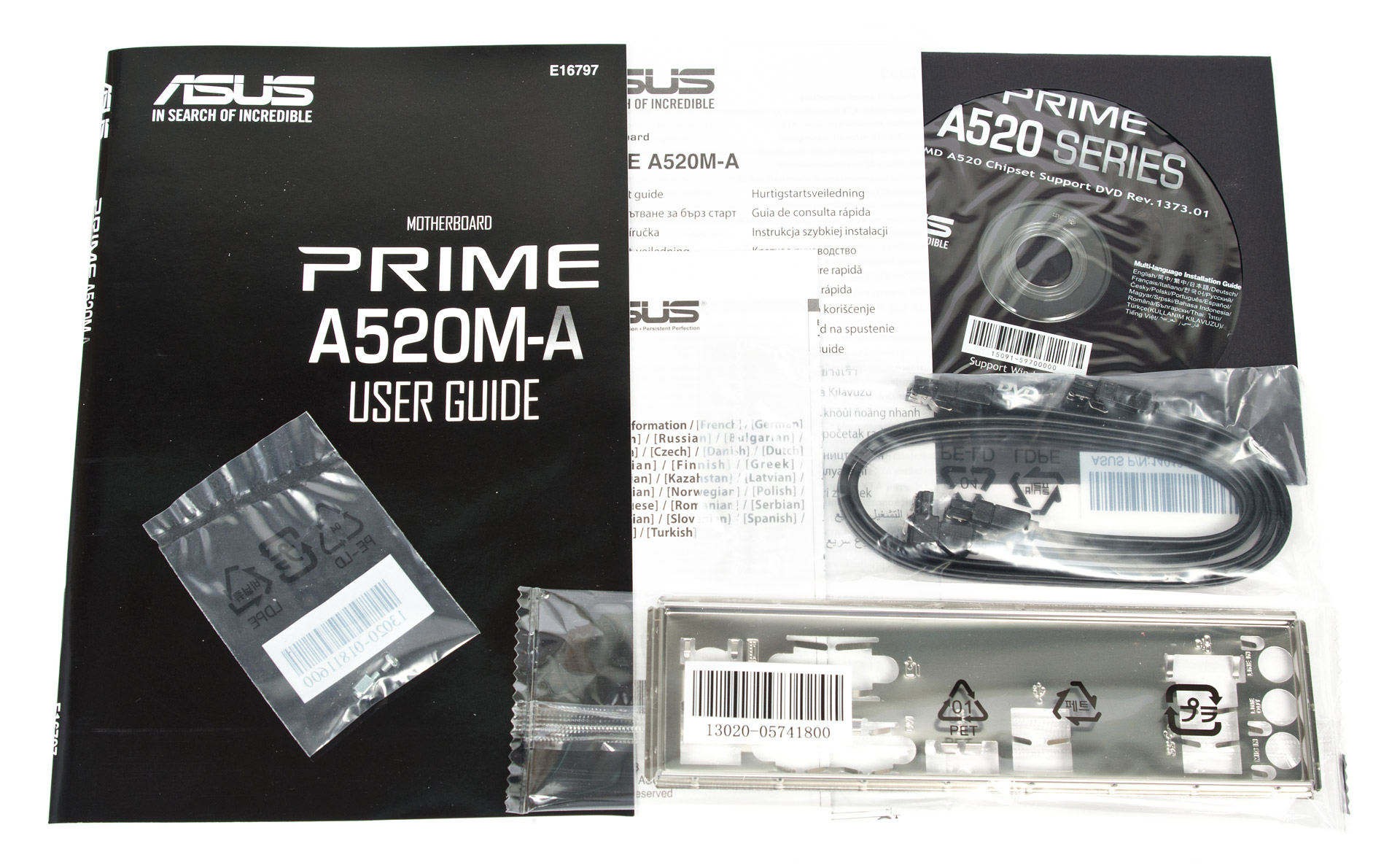

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • крепёжный винт и стойка для устройств формата M.2;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.

ASUS Prime A520M-A

Внешний вид

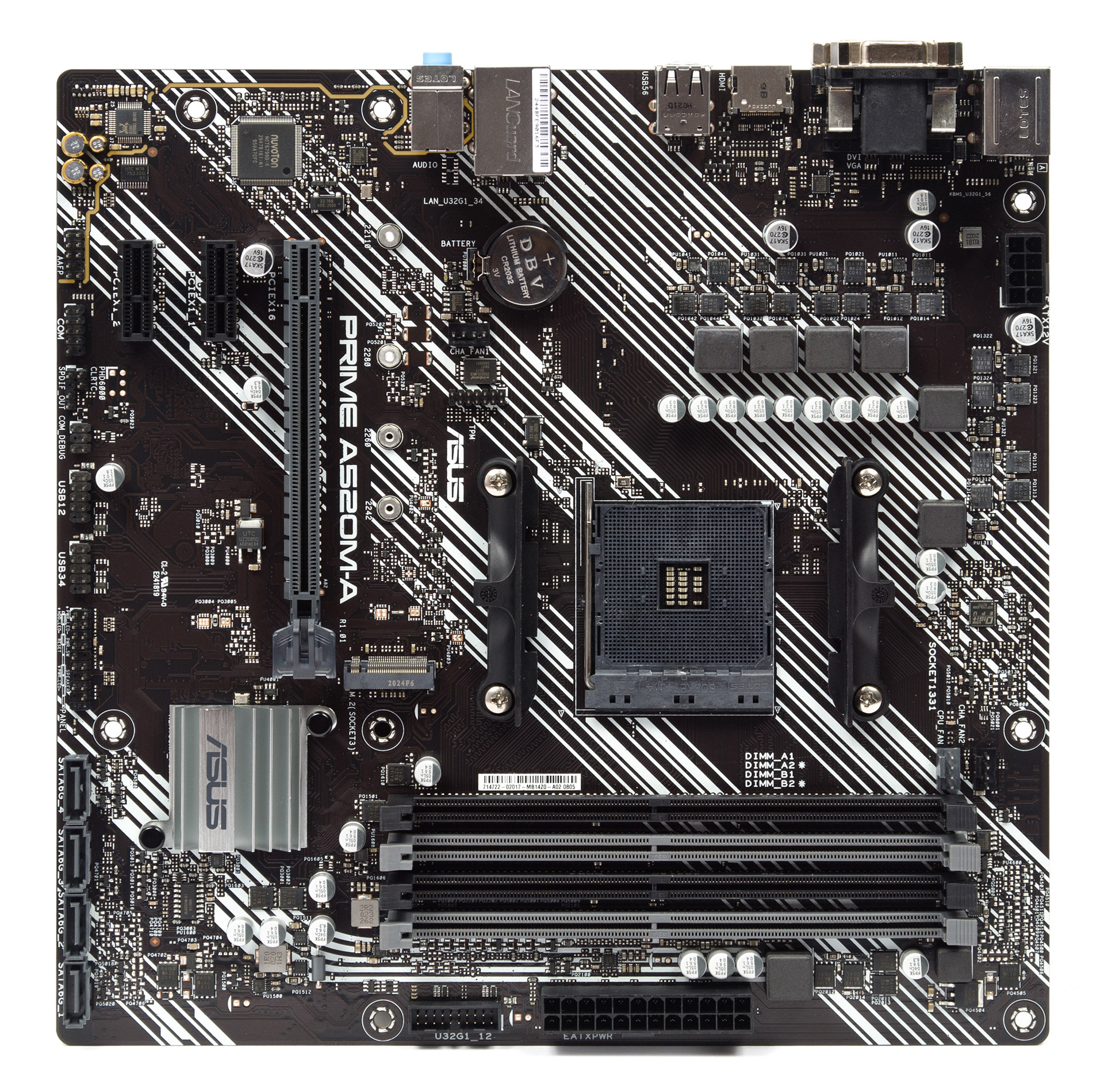

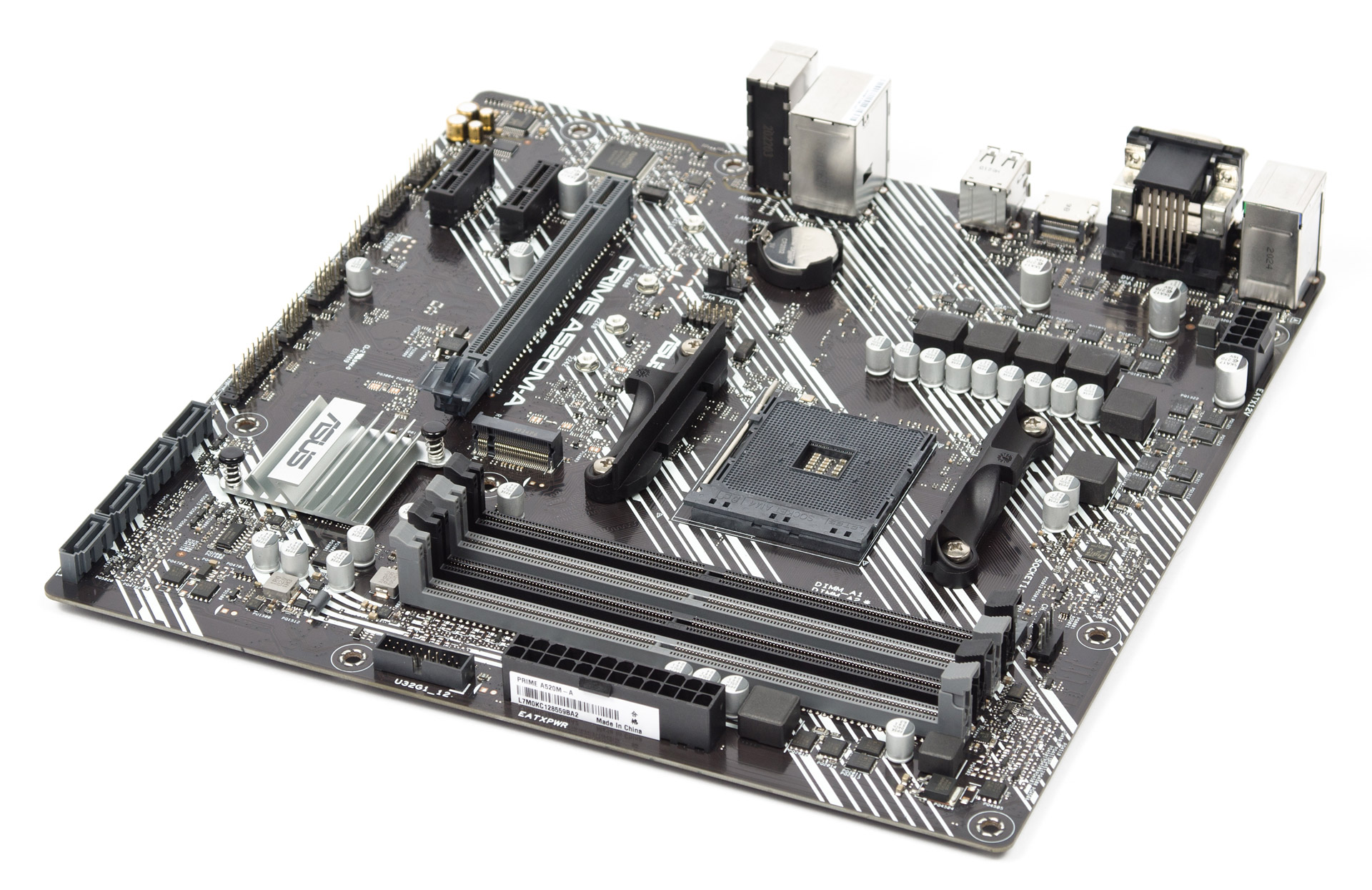

По моим расчётам, предельная ширина видеокарты здесь составит 2,75 слота, ниже будут располагаться почти все интерфейсные кабели, коммутируемые к изделию. Следует заблаговременно подумать о подаче воздуха к ней, поскольку в новых дешёвых, тесных корпусах с большой долей вероятности ниже окажется глухой отсек для блока питания, редко где предусмотрены вентиляционные отверстия. Негабаритные видеоускорители создадут проблем меньше, но о сути вопроса забывать не стоит, если сборка получит направление игровой.

ASUS Prime A520M-A

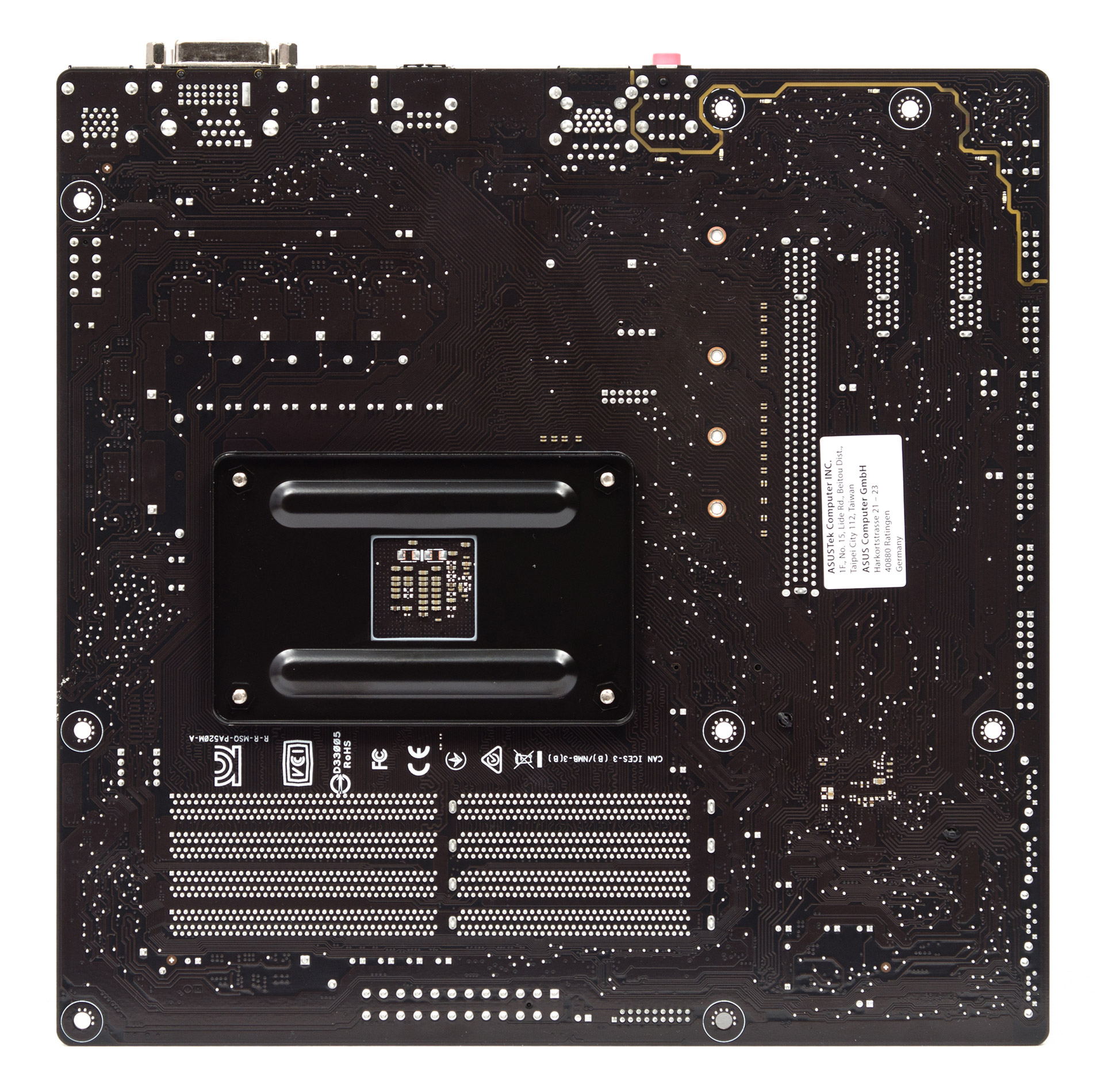

Иллюминация организована шестью светодиодами, распаянными около вытравленных слоёв текстолита на обратной стороне изделия. Свечение не слишком интенсивное, жёлто-зелёного оттенка (одноцветное), есть два профиля работы — небыстрое мигание и постоянное свечение. И на этом поддержка светодиодной продукции платой завершается — никаких обособленных площадок больше нет.

ASUS Prime A520M-A

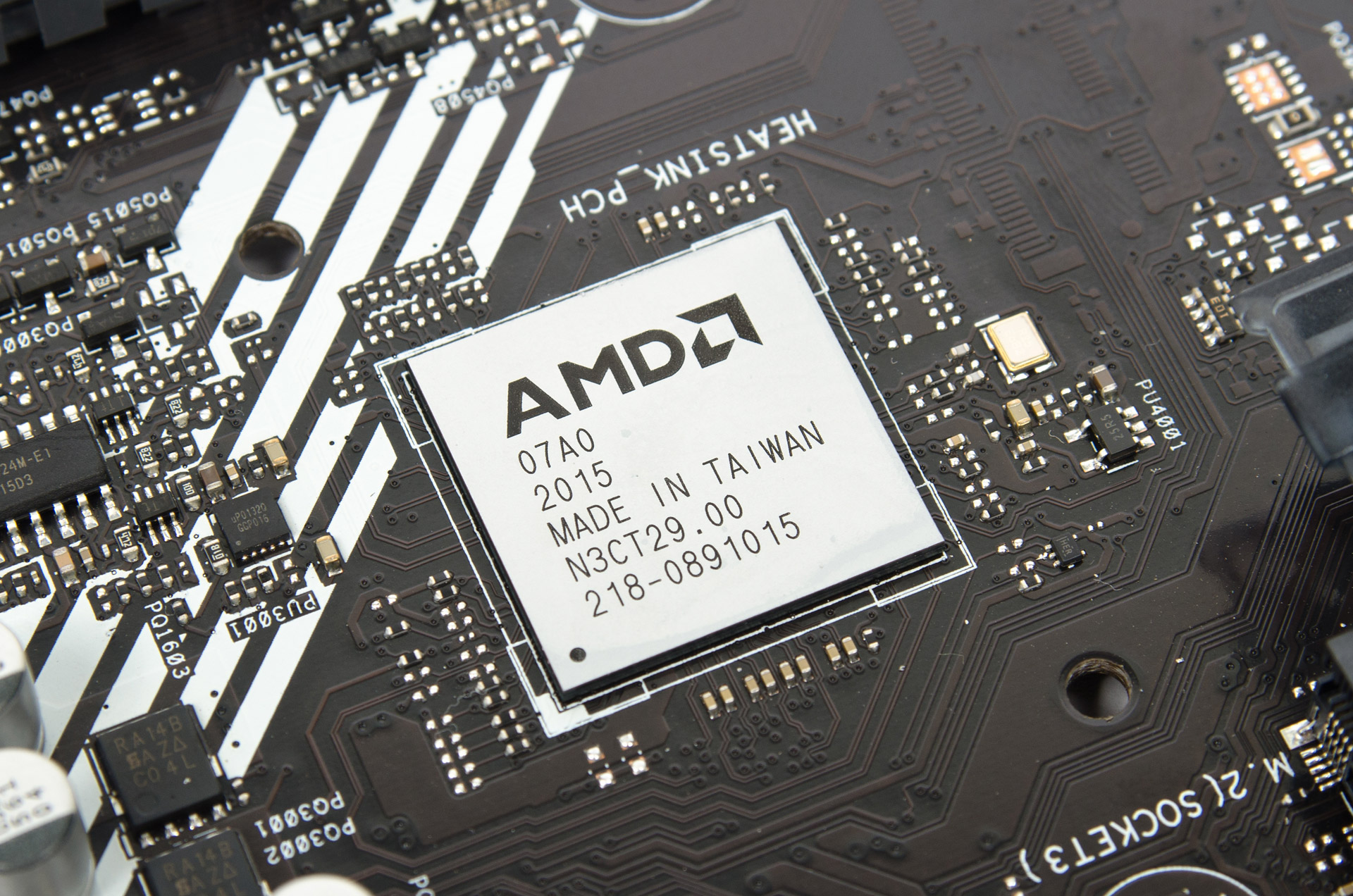

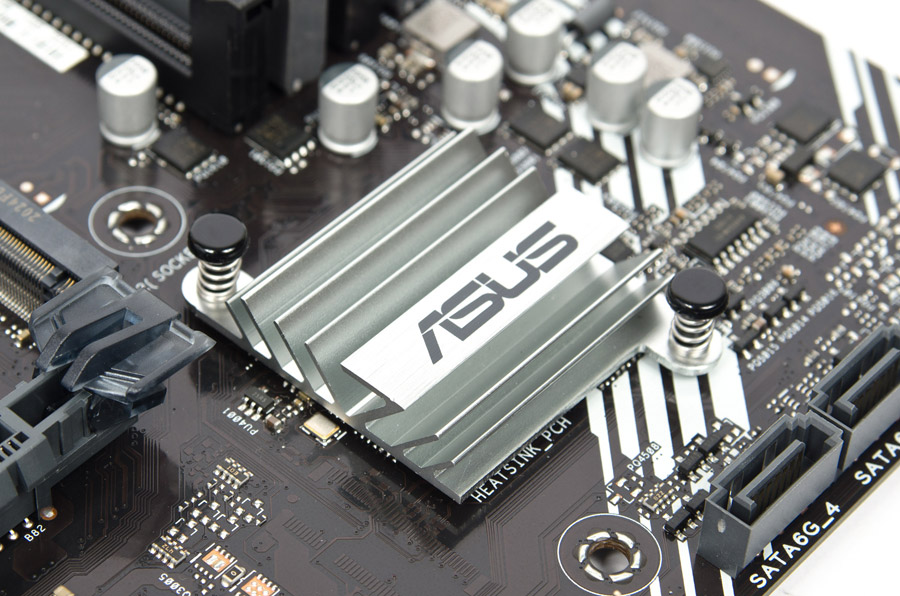

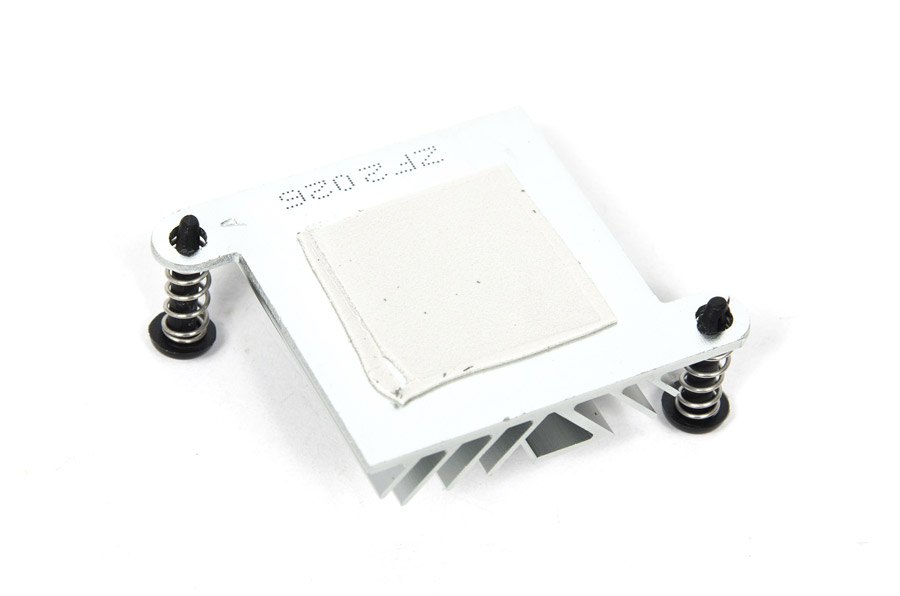

Радиатор на хабе имеет адекватное исполнение, есть немало рёбер, площадь поверхности охлаждения вышла куда больше, чем у простых, литых болванок. Прижим организован пластиковыми клипсами, а термопрокладка оказалась на редкость для изделий от ASUS достаточной площади.

ASUS Prime A520M-AASUS Prime A520M-A

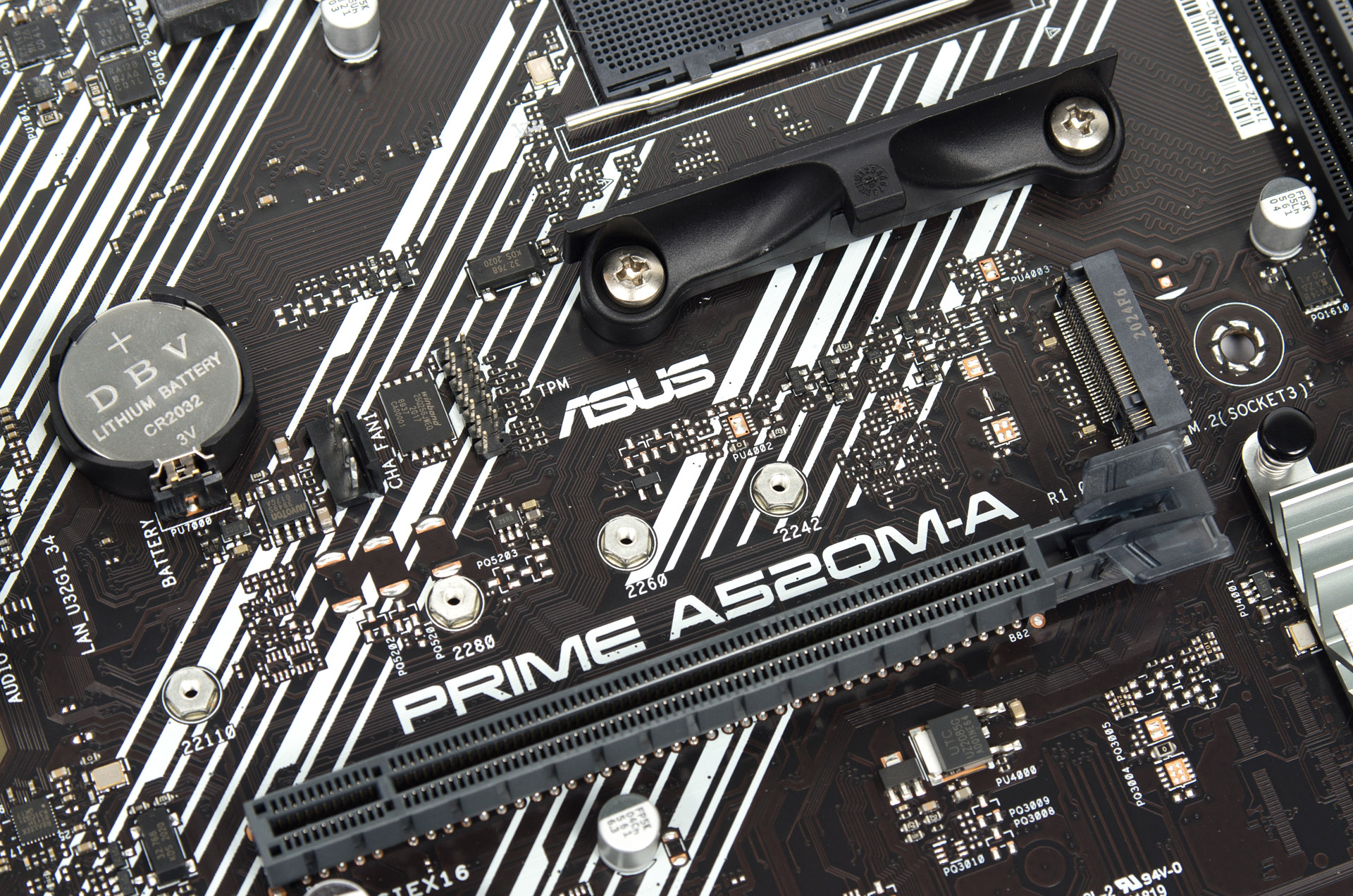

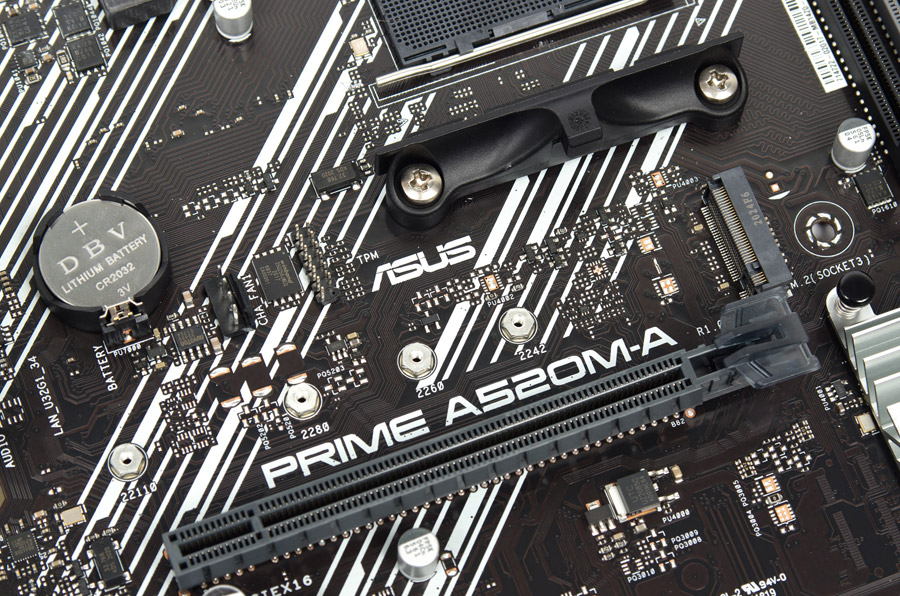

К гнезду M.2 заведены линии от процессора, смонтированное устройство может быть как типа PCI-E, так и SATA. Ограничений по его длине нет, предельная — 11 см. Стойка для монтажа есть в комплекте, а вот охладителя никакого нет. Снизу на плате видна заготовка для ещё одного M.2, угадывается и местоположение стойки — под формфактор 2230. Общее сходство рассматриваемой платы и модели ASUS TUF Gaming A520M-Plus более чем очевидно, последняя к моменту написания занимает у производителя роль нишевого флагмана, и потому поведение испытуемой изучить будет только интереснее.

ASUS Prime A520M-A

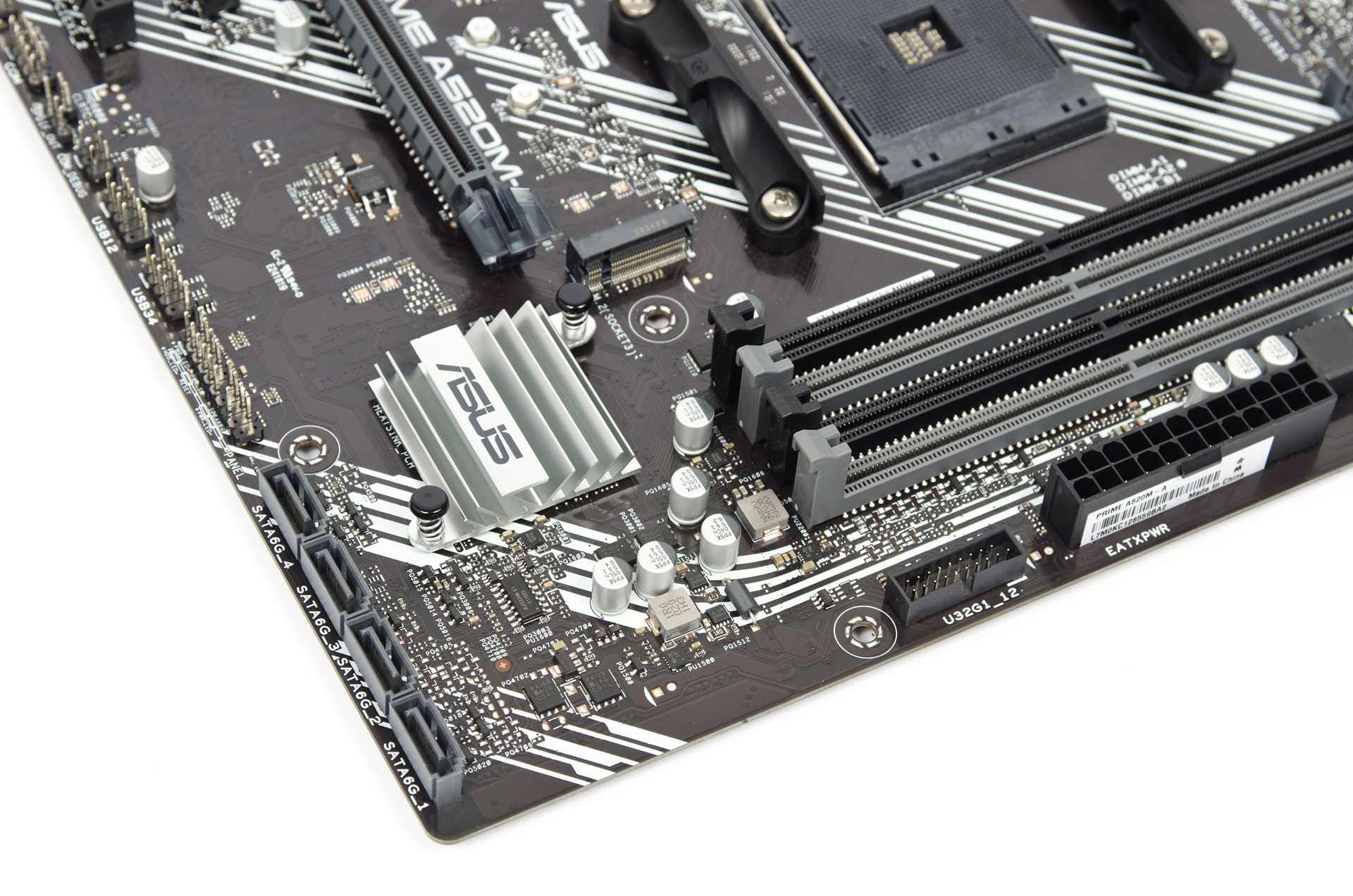

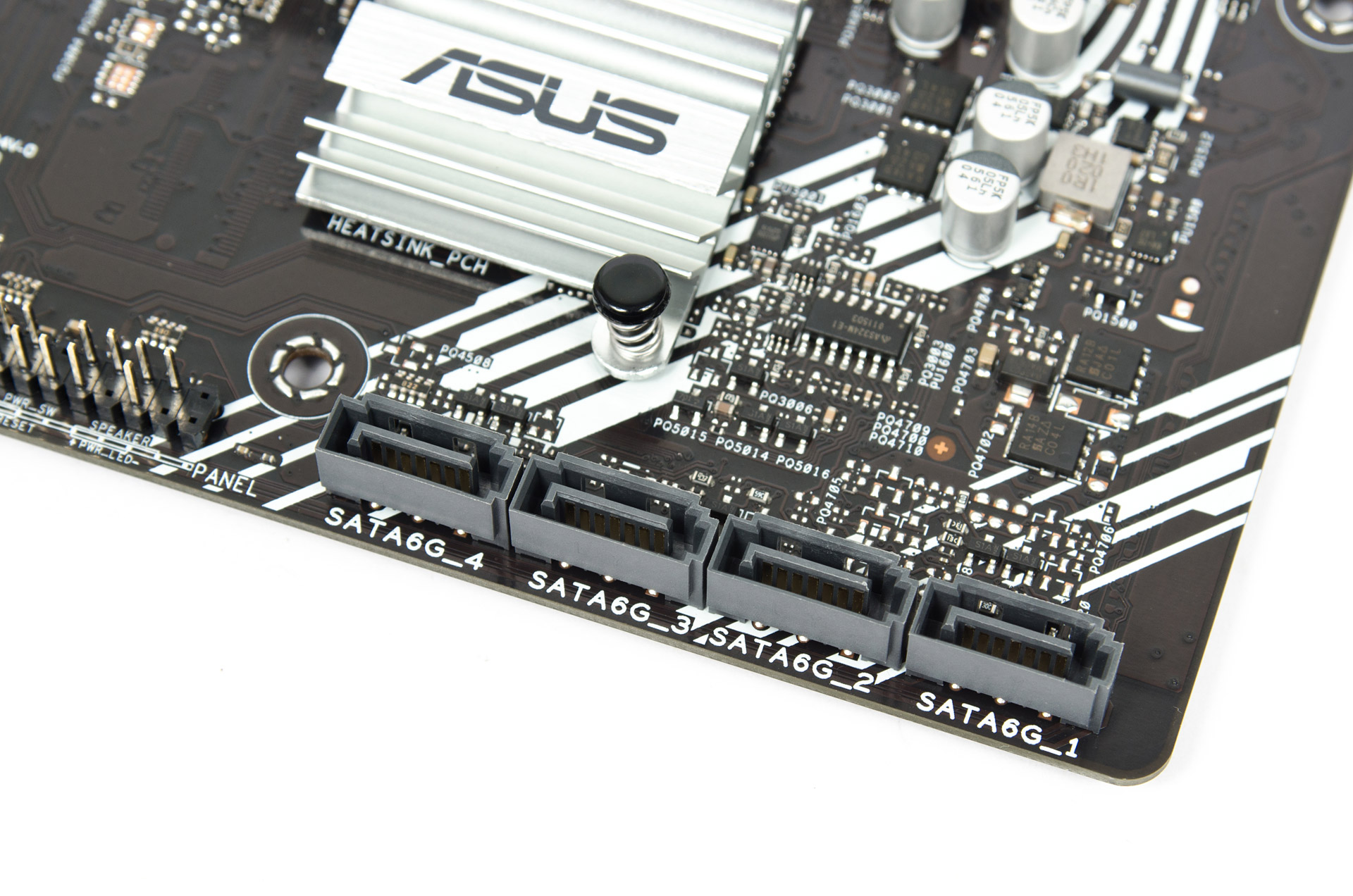

Порты SATA идут снизу в один ряд с другими площадками и потому жалоб на их положение нет, в отличие от многих других конкурирующих моделей на рынке. Всего имеется четыре штуки.

ASUS Prime A520M-A

Для подключения кабелей с интерфейсами USB имеется две площадки типа 2.0 и одна 3.2 Gen 1.

ASUS Prime A520M-A

Слот PCI-E x16 классического исполнения, армированный пластиком, потому в случае использования тяжёлых и длинных видеокарт правильно будет подумать про наличие подпорки в составе сборки. Два менее скоростных работают совместно с хабом.

ASUS Prime A520M-A

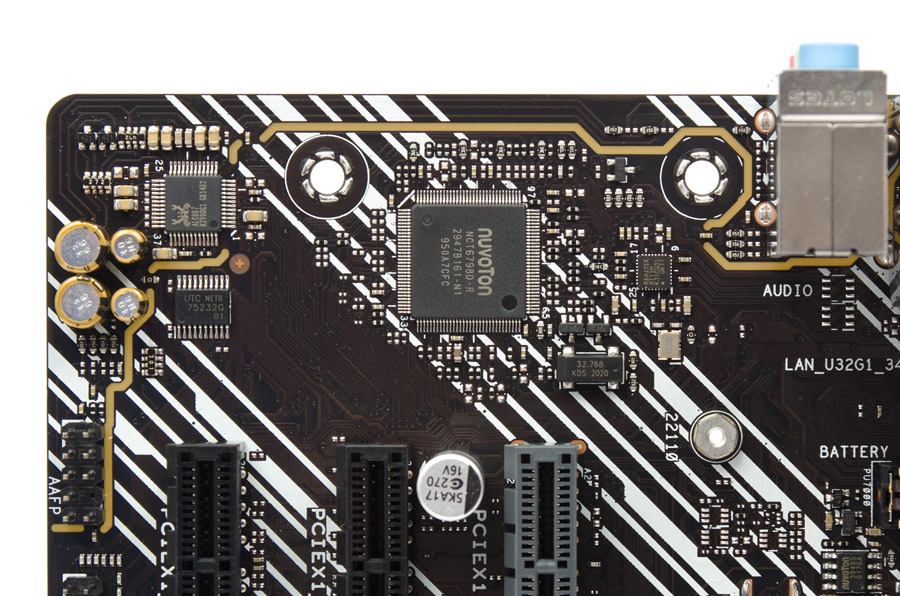

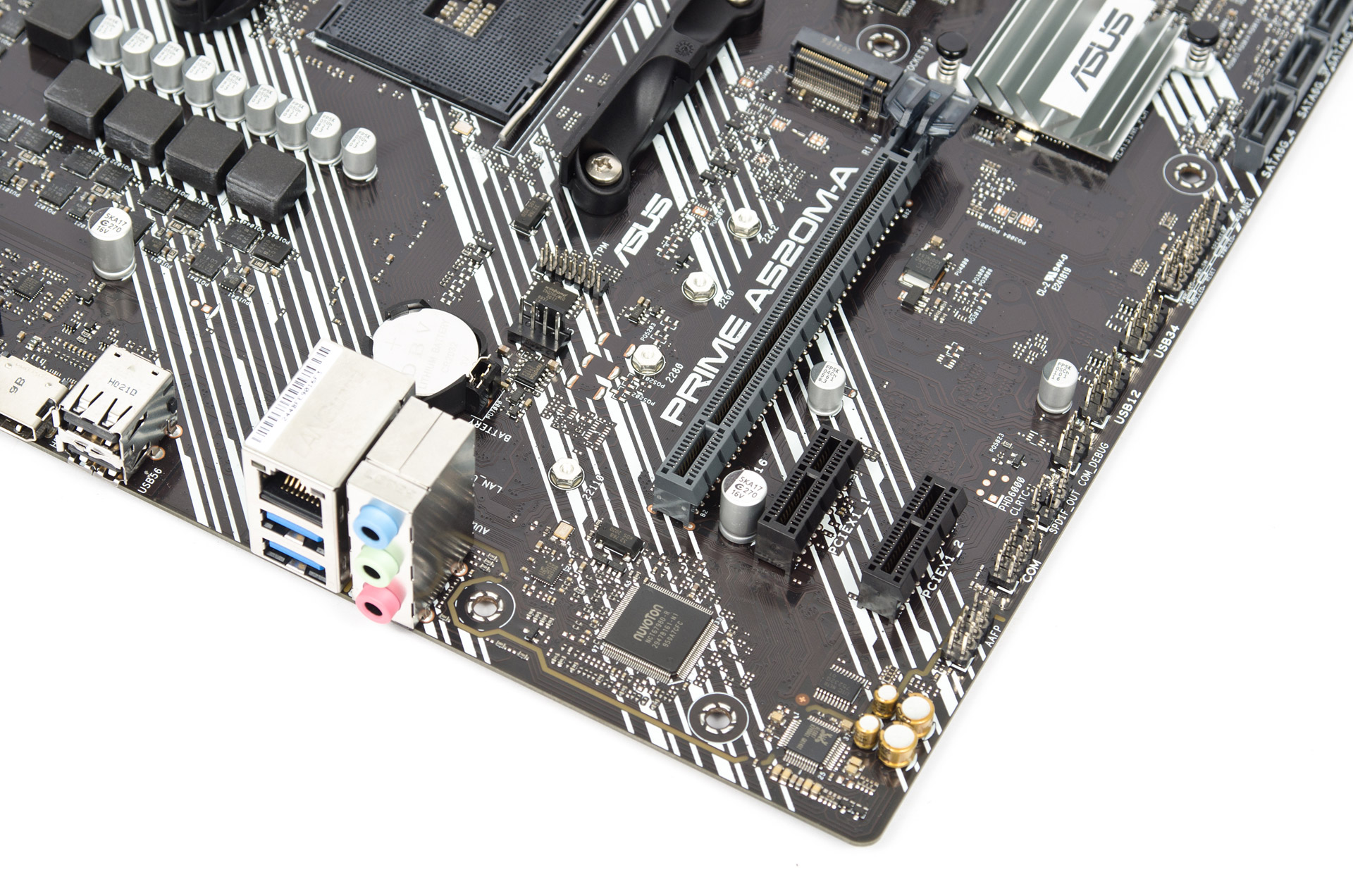

Сетевой контроллер и звуковой кодек — одни из самых простых на рынке, их распайка обошлась без излишеств в стиле экранирующих колпаков, наиболее примечательное здесь — горстка аудиоконденсаторов и подсветка (если её не отключать).

ASUS Prime A520M-A

За счёт отсутствия первого сверху слота PCI-E, сокет сдвинули чуть ниже, получилось больше места для узла стабилизации напряжения SOC, а также улучшилась совместимость с габаритными системами охлаждения ЦП.

ASUS Prime A520M-A

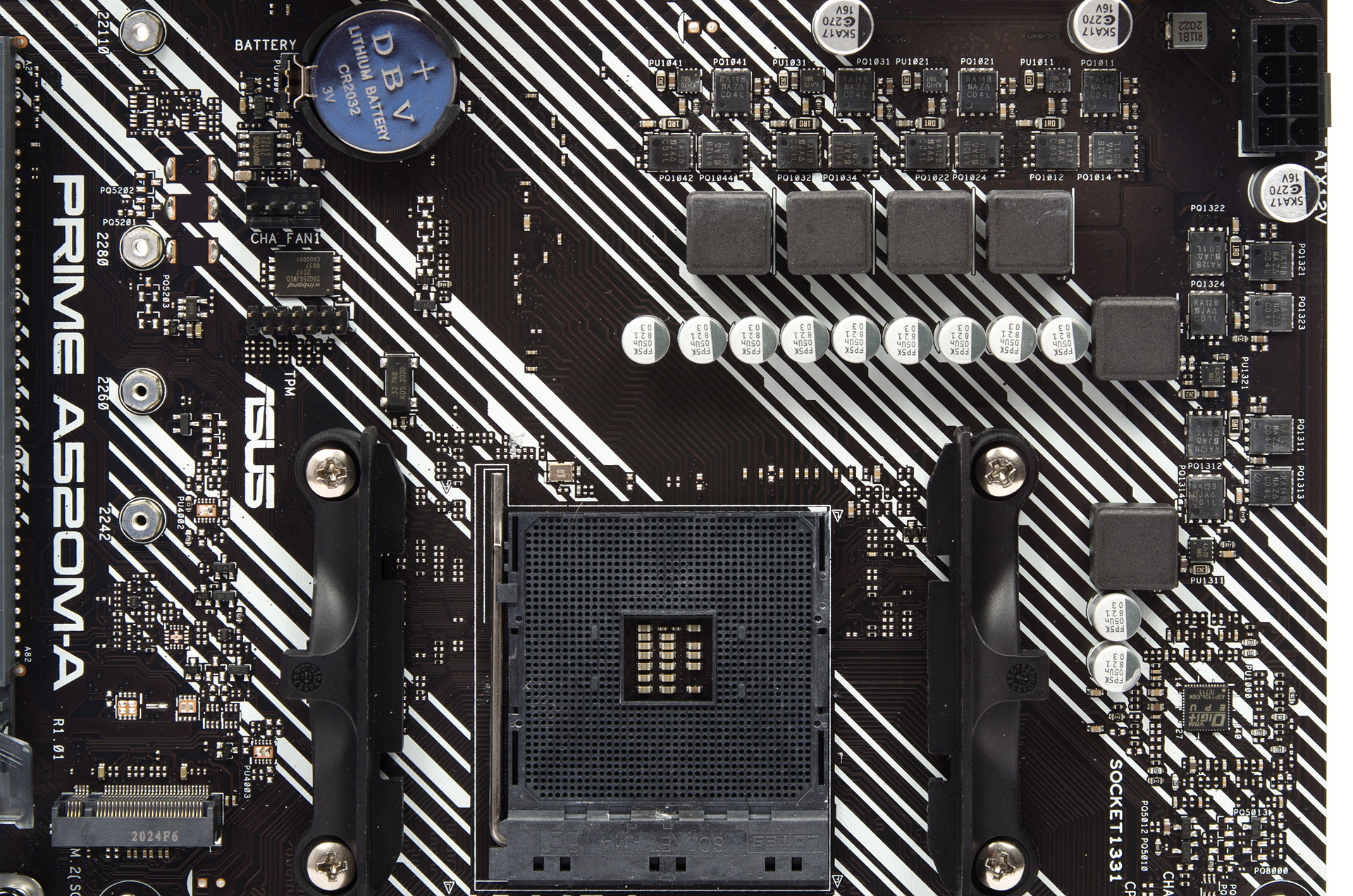

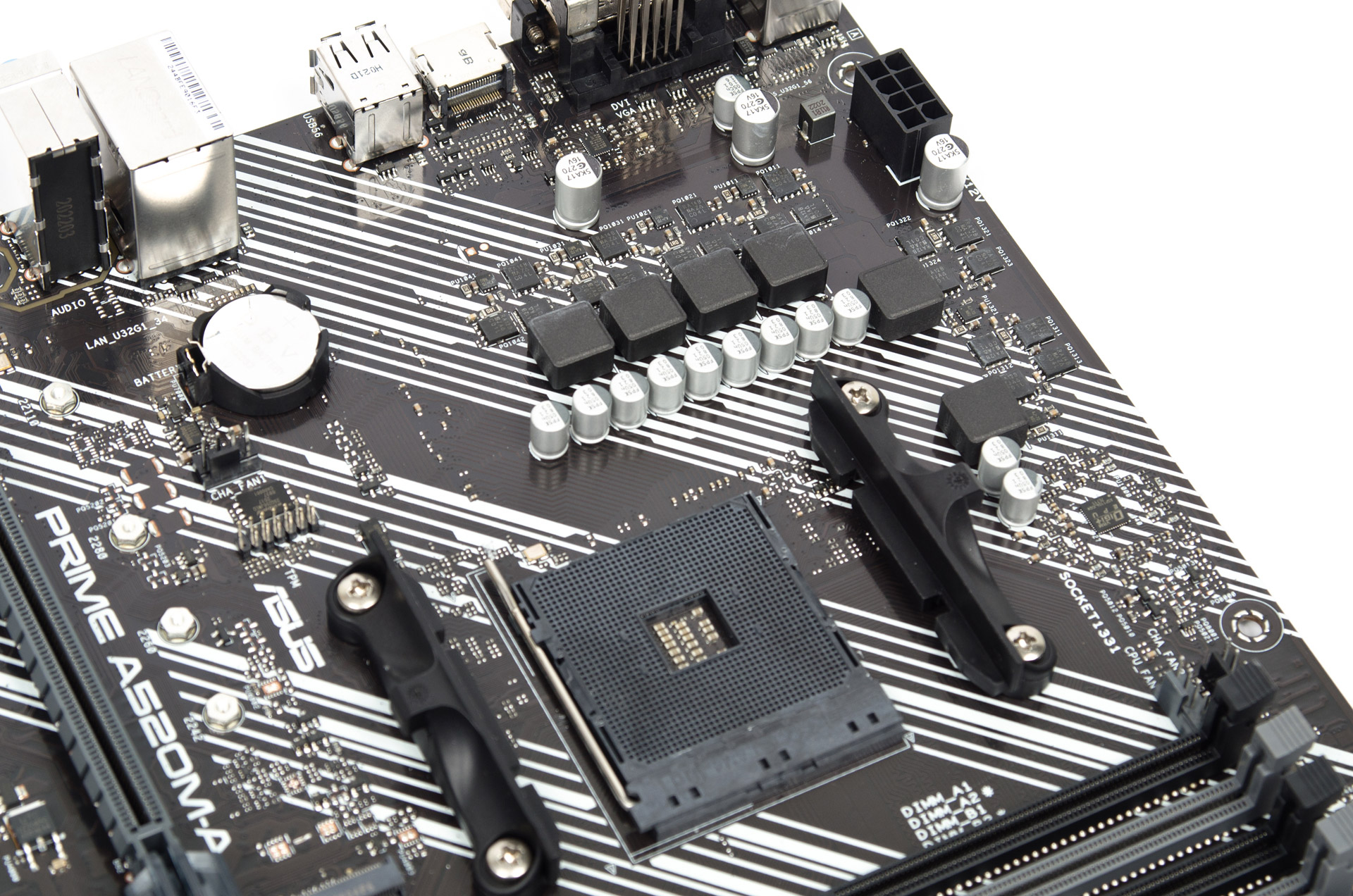

Структура VRM узнаётся с первого взгляда, она встречалась на многих продуктах ASUS предыдущих поколений, примером по рыночной нише легко станет EX-A320M Gaming. ШИМ-контроллер ASP1106JGQW образует схему «4+2 фазы», имеется шесть внешних драйверов. Силовые элементы уже от нового подрядчика — SiRA12BDP и SiRA14BDP от Vishay Intertechnology. Первые стоят в нижнем плече, из-за удвоенного количества в составе каждого канала их 12 штук, а вторые удвоены только в секторе SOС Voltage, потому на плате их восемь штук. Конденсаторы использованы со сроком в пять тысяч часов работы в условиях повышенной температуры.

ASUS Prime A520M-A

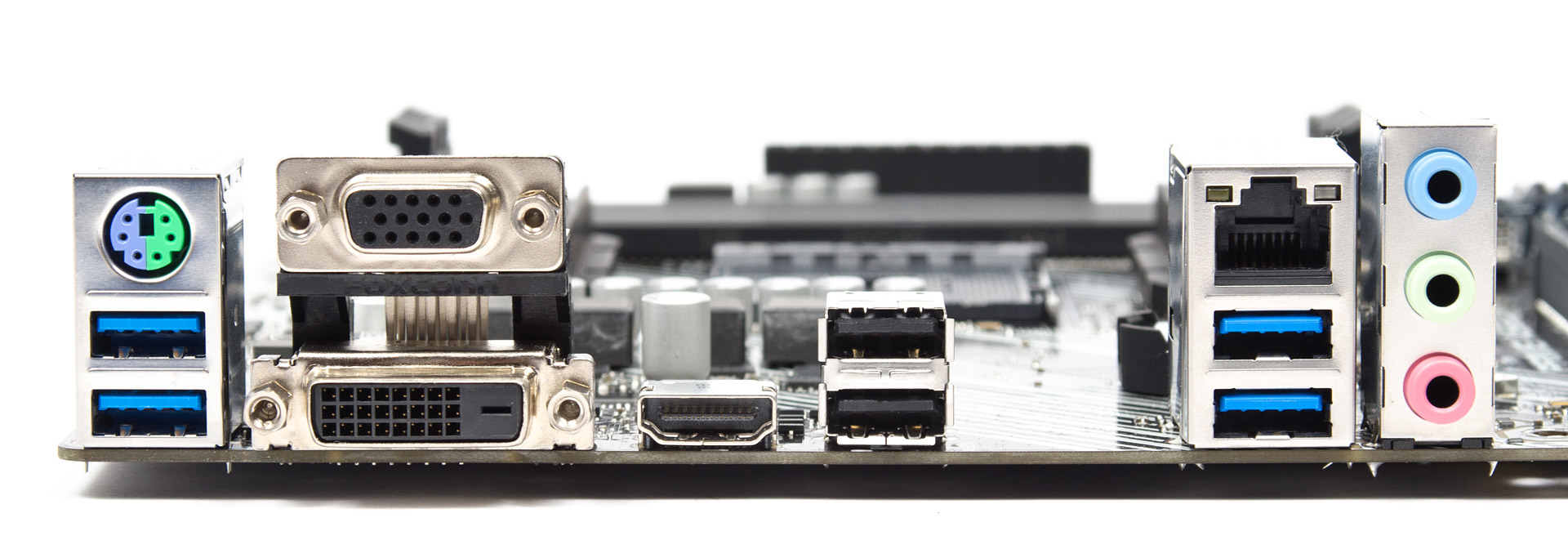

Общая идея наполнения задней панели от только что упомянутого предшественника ушла не слишком далеко — вместо второго выхода PS/2 (как там) здесь разместили D-Sub, чему обладатели возрастных мониторов будут непременно рады, если захотят выстроить систему с использованием одного из новых APU. Функциональность помог обеспечить конвертер Realtek DP–VGA модели RTD2166. Для S/PDIF предусмотрена площадка на плате. Как можно видеть по фото, «прочность» платы нареканий не вызывает, текстолит ровный и остаётся таковым даже после монтажа кулера с использованием штатной (железной) усилительной пластины.

ASUS Prime A520M-A
