Обзор материнской платы ASUS Maximus VIII Extreme. Продукт для любых задач, но не для каждого пользователя

Возможности UEFI

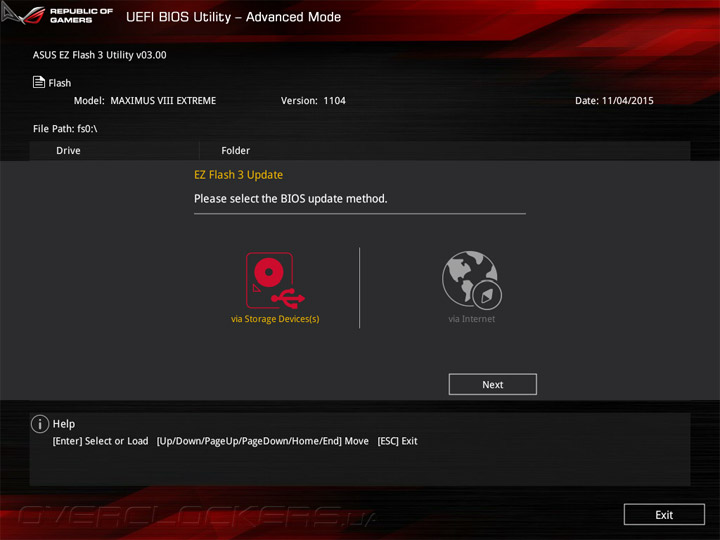

В этом продукте множество механизмов по интеграции прошивки на борт. Традиционный — использование EZ Flash в среде UEFI. Есть USB BIOS Flashback — технология прошивки, когда система не нуждается ни в ЦП, ни в ОЗУ. Особая функция — перенос версии из одной микросхемы в другую, она доступна в UEFI. Перед знакомством с изделием я успешно провёл обновление микрокода до самой актуальной версии, доступной для широкого круга пользователей, то есть загруженной с официальной страницы платы в Сети.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

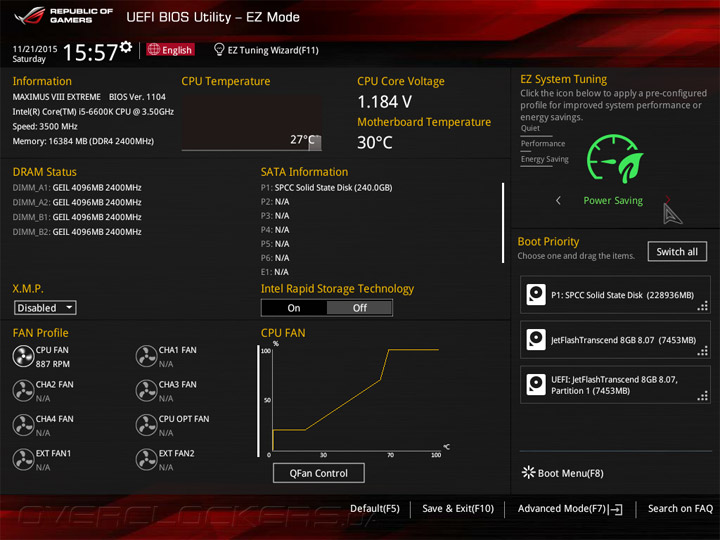

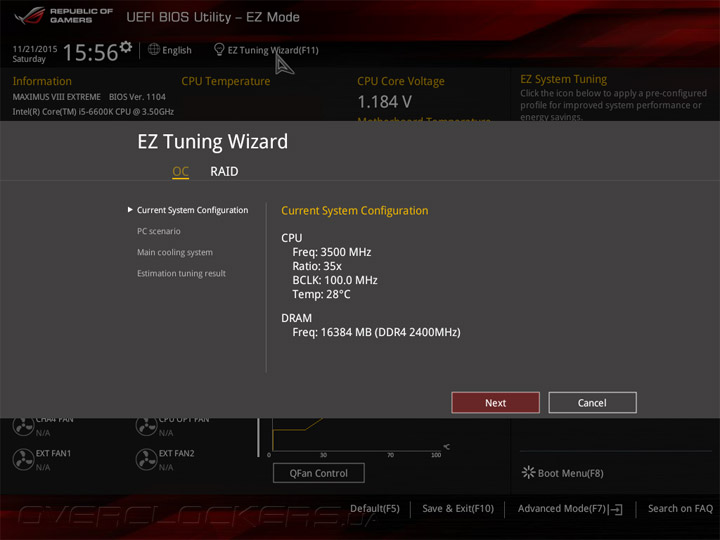

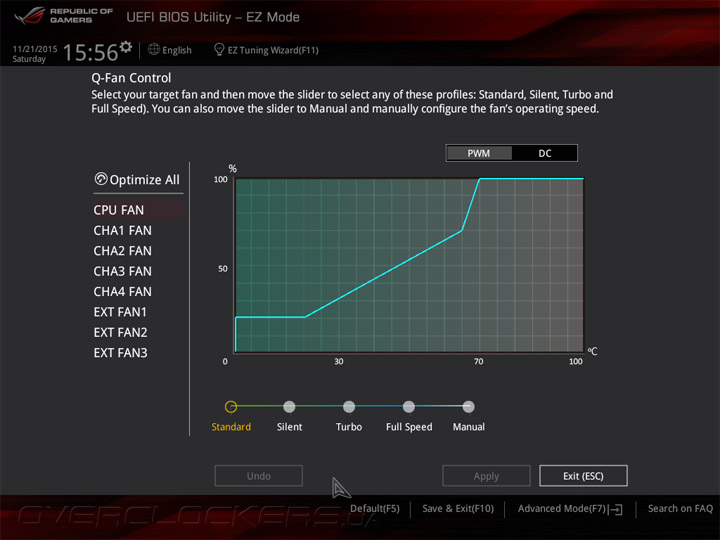

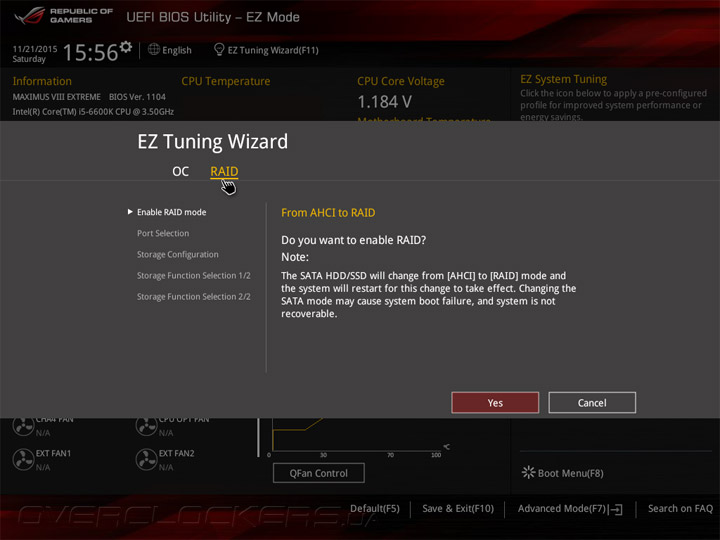

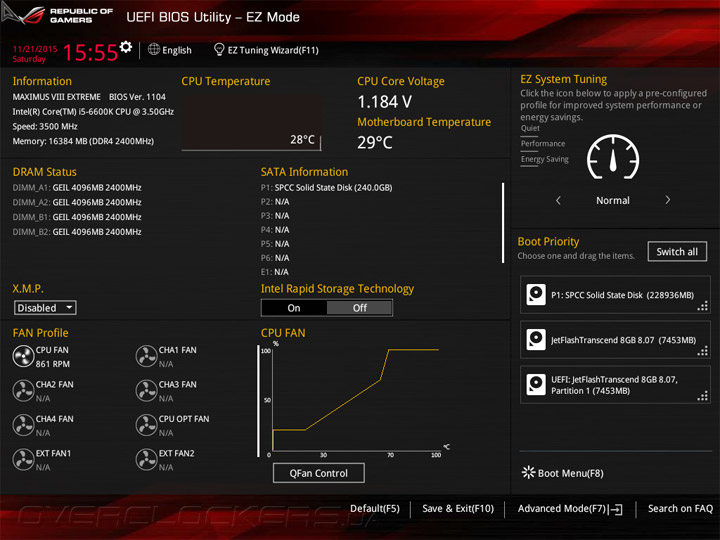

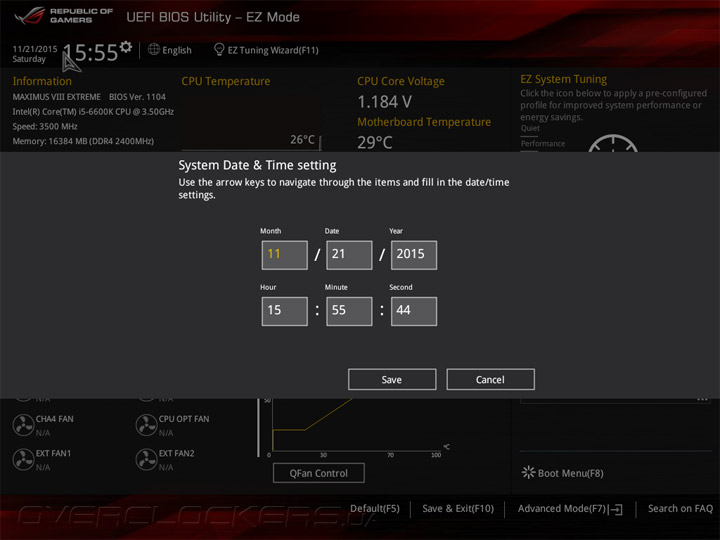

Сперва рассмотрим возможности упрощённого режима настроек, названного EZ Mode. В отношении продукции ASUS набор вездесущий. Можно установить текущие дату и время, выбрать локализацию интерфейса, воспользоваться мастером EZ Tuning Wizard, где находятся сценарии по разгону системы и организации массивов RAID. Доступны для выбора профиль XMP у набора DRAM и готовые сценарии работы системных охладителей. Ещё здесь есть готовые профили функционирования системы, за которыми скрываются технологии TPU и EPU. Словом, ничего необычного относительно рядовых устройств здесь увидеть не получилось.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

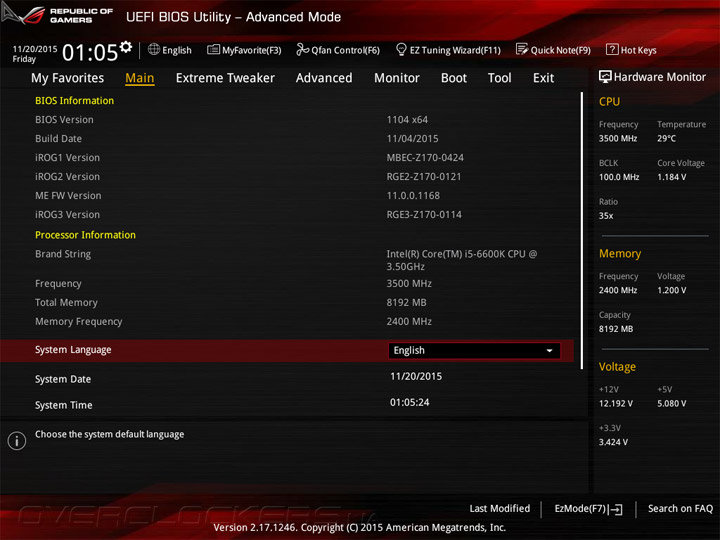

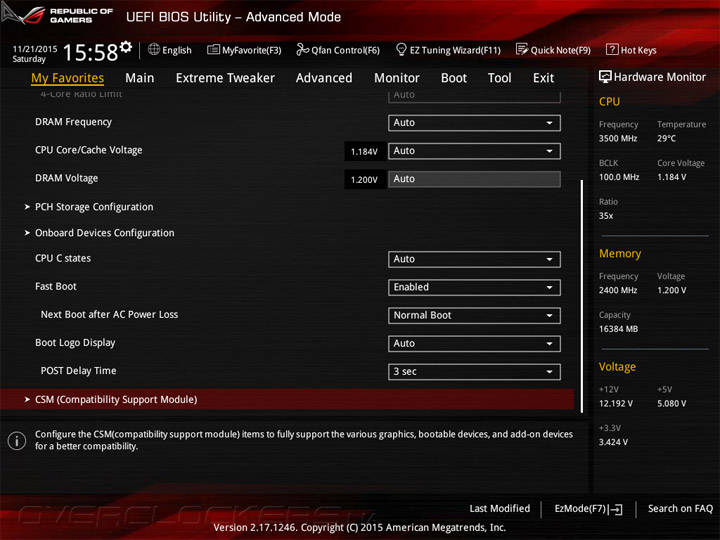

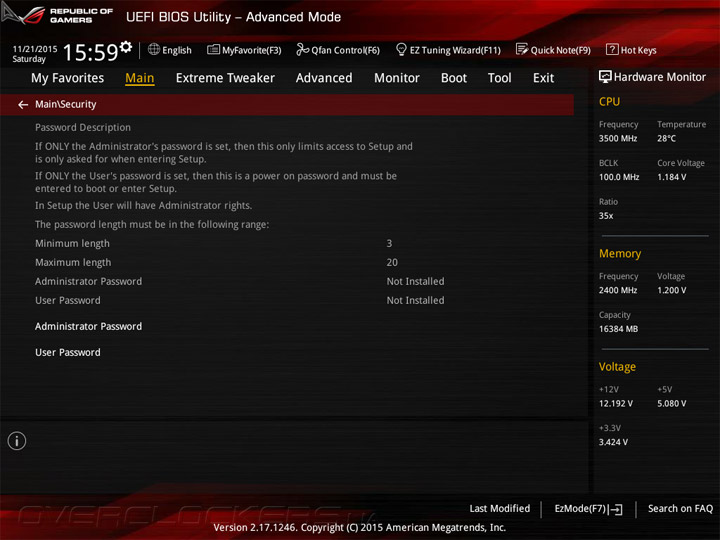

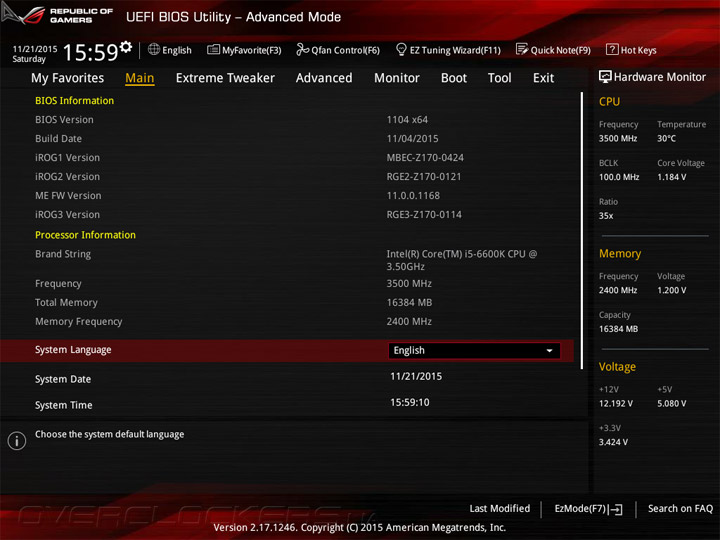

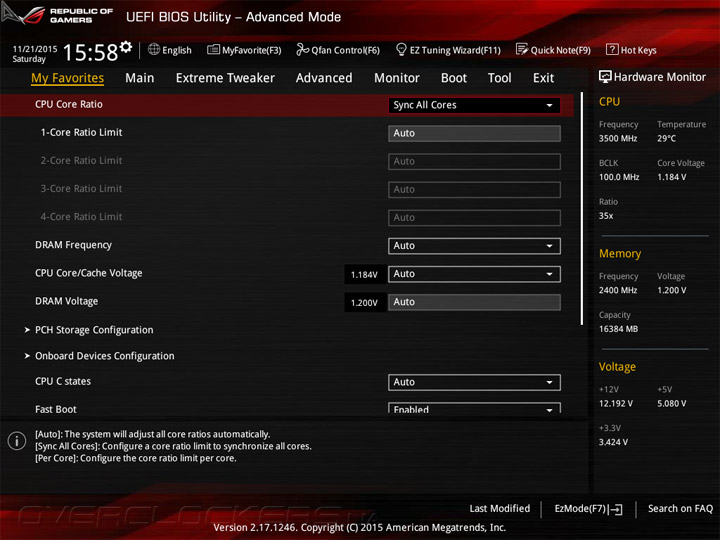

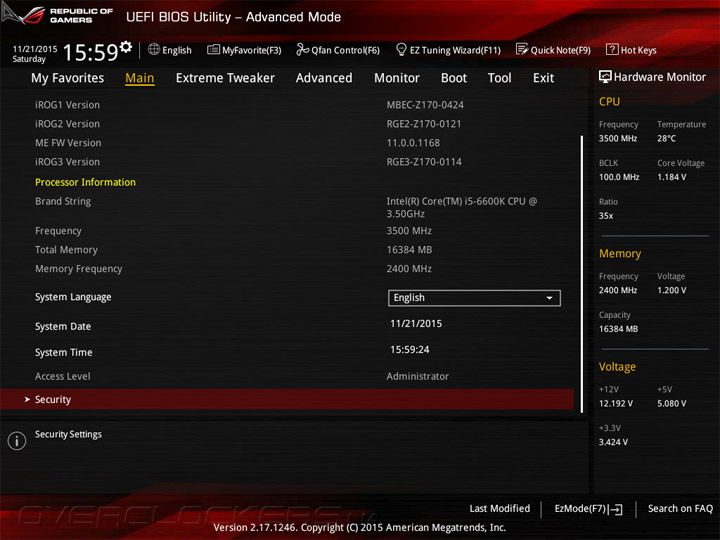

Первым по счёту разделом в Advanced Mode выступает My Favorites, куда собраны некоторые пункты с разных страниц. На следующей вкладке Main находится информация о системных компонентах в более развёрнутом виде относительно базового интерфейса. Также здесь разместили раздел Security, там можно установить пароль администратора системы.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

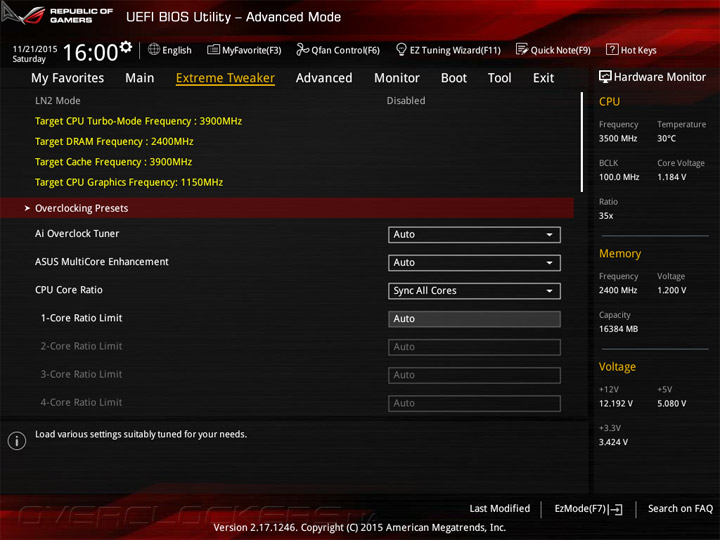

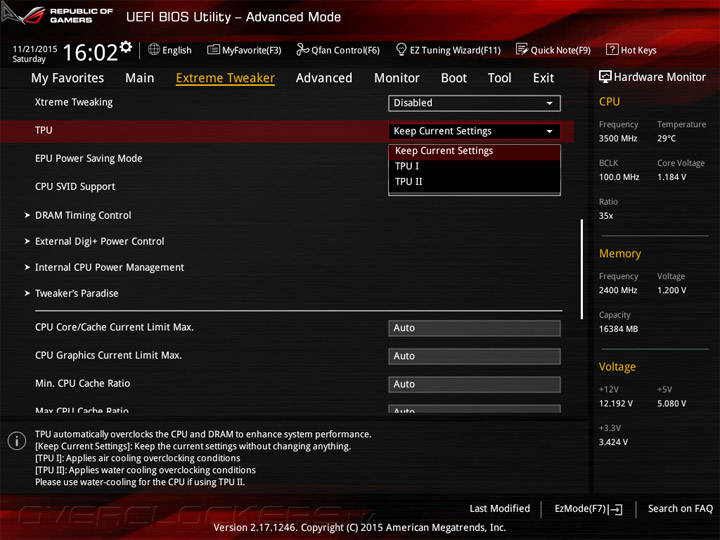

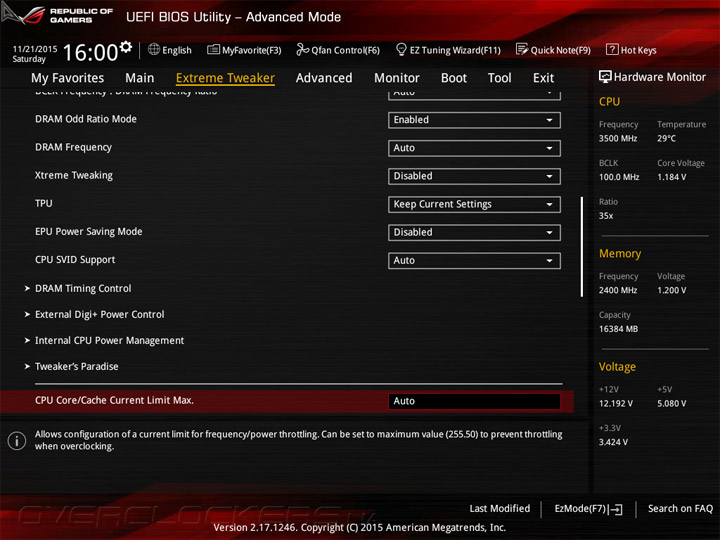

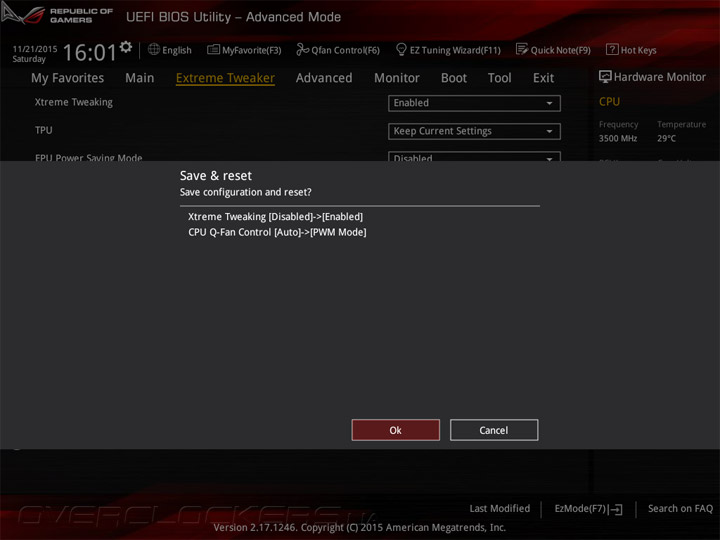

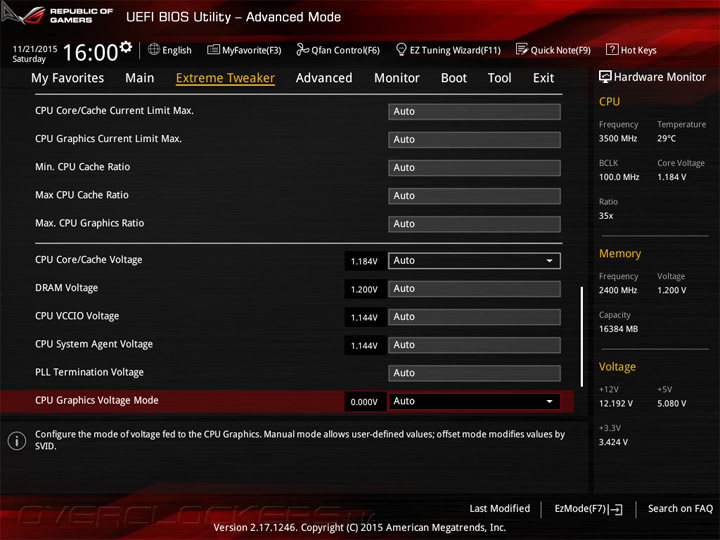

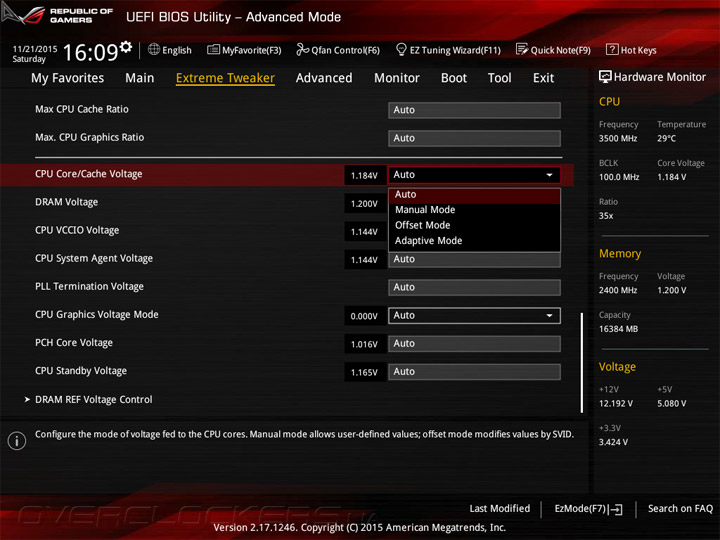

Центральное место занимает Extreme Tweaker — раздел, где собраны все пункты, необходимые для разгона и тонкой настройки режимов работы системы. Изначально запуск UEFI останавливается именно здесь.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

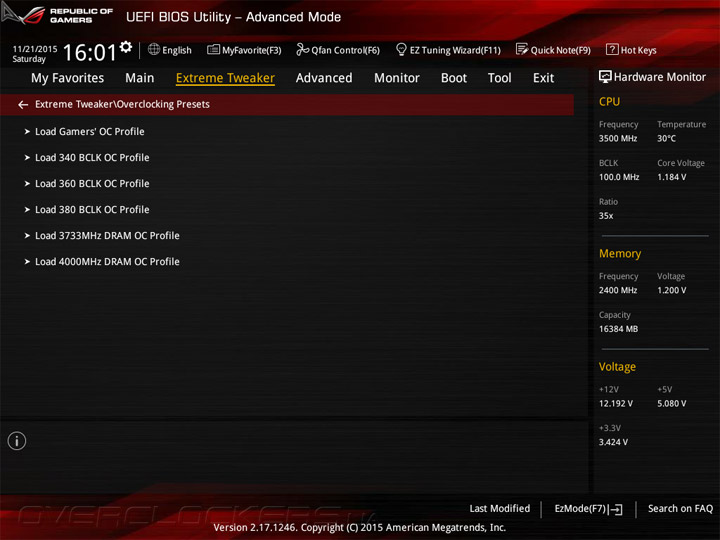

В качестве демонстрации серьёзных возможностей, на первом месте разместили набор Overclocking Presets. Особенно впечатляющим там выглядит последний сценарий, сулящий настройки системы, позволяющие запустить ОЗУ на частоте 4000 МГц. В общем меню имеется особый режим Xtreme Tweaking, таинство его влияния на систему понять непросто. Дальше по списку следует более привычный набор их двух сценариев TPU.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

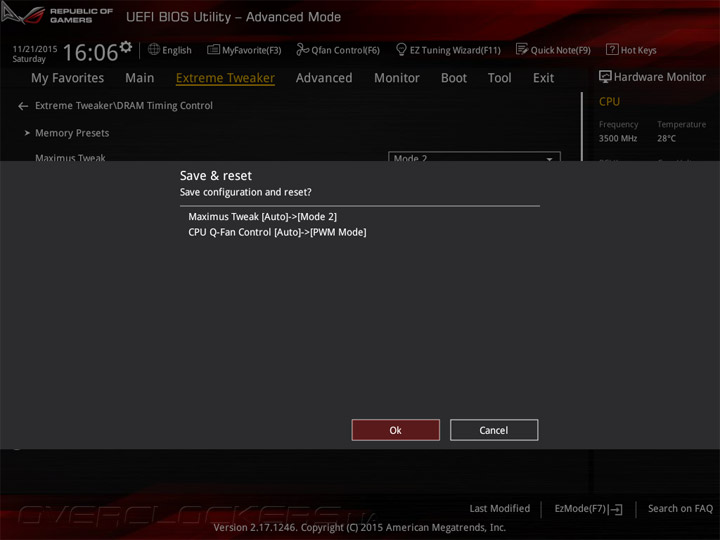

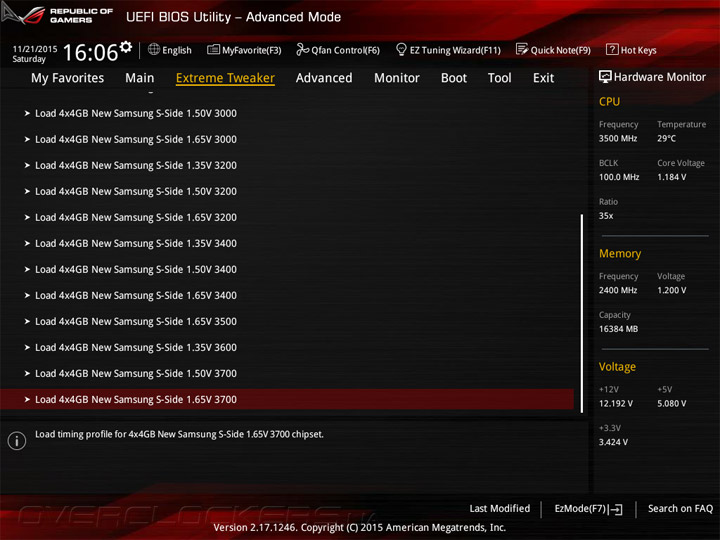

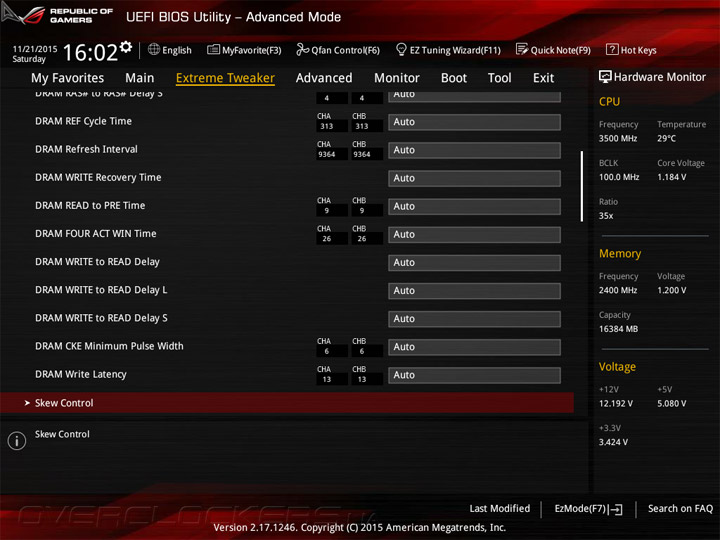

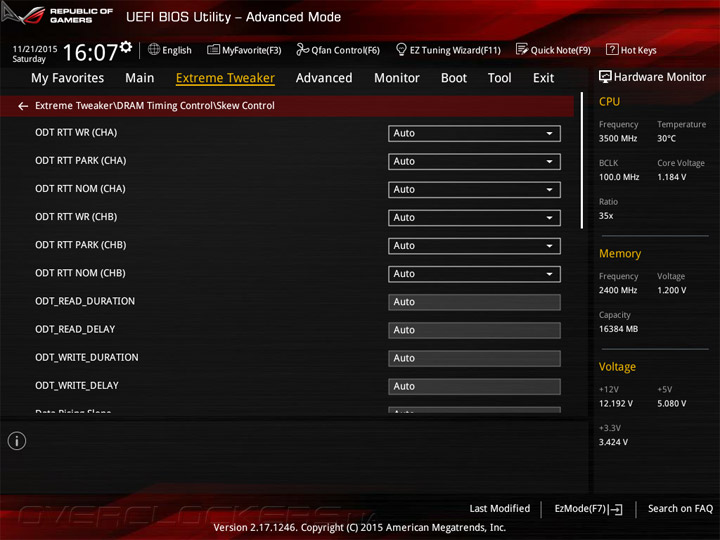

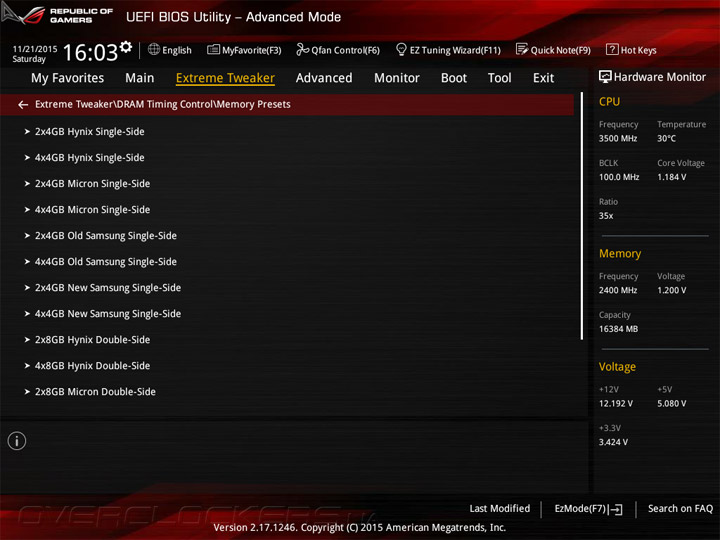

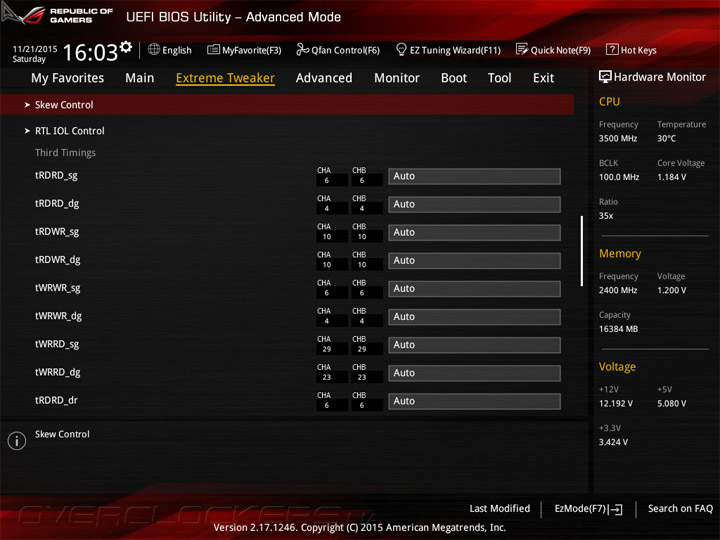

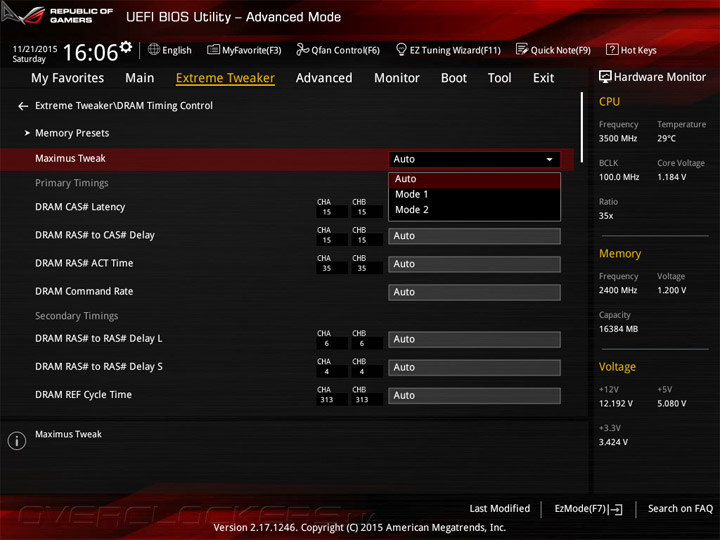

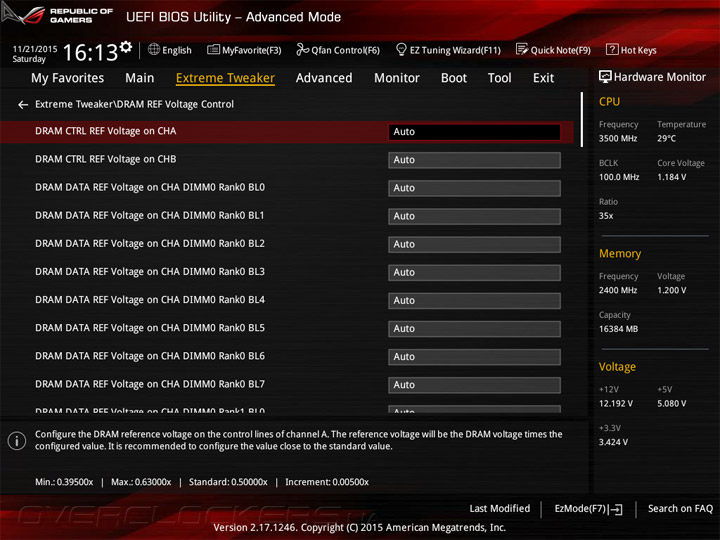

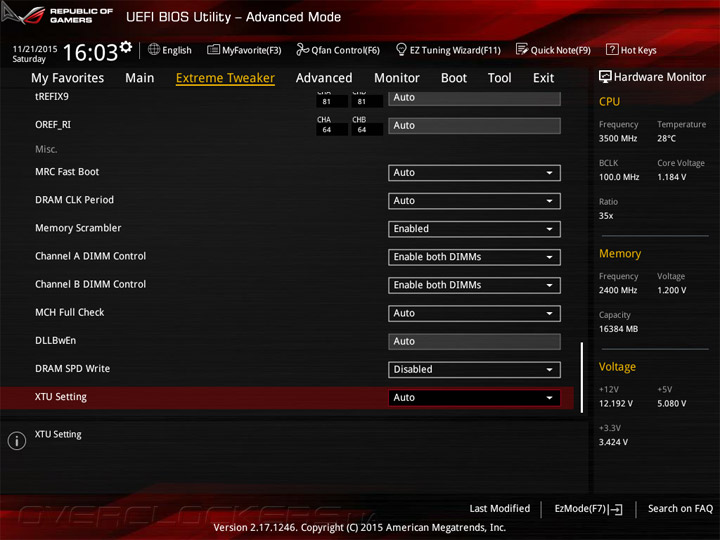

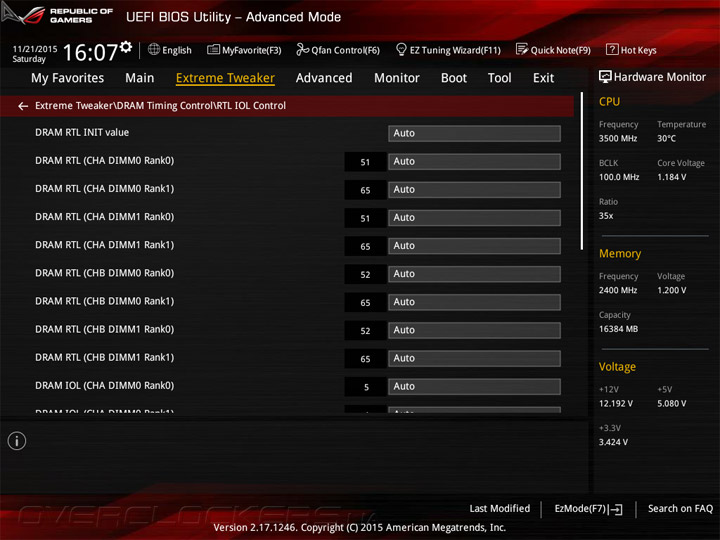

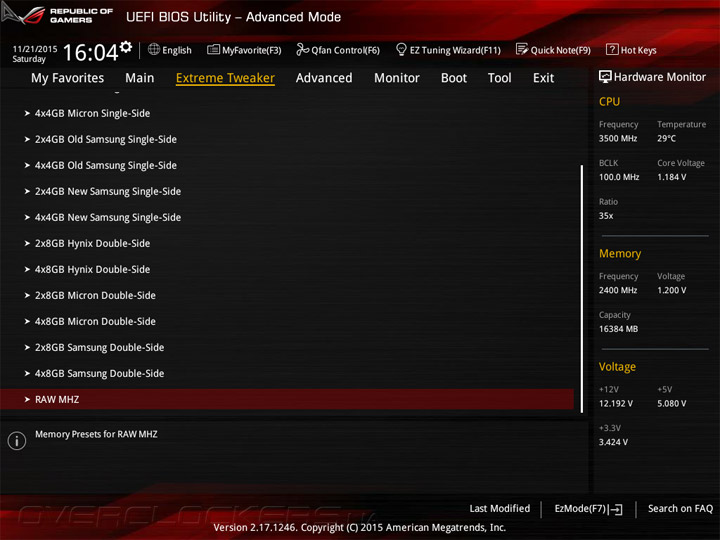

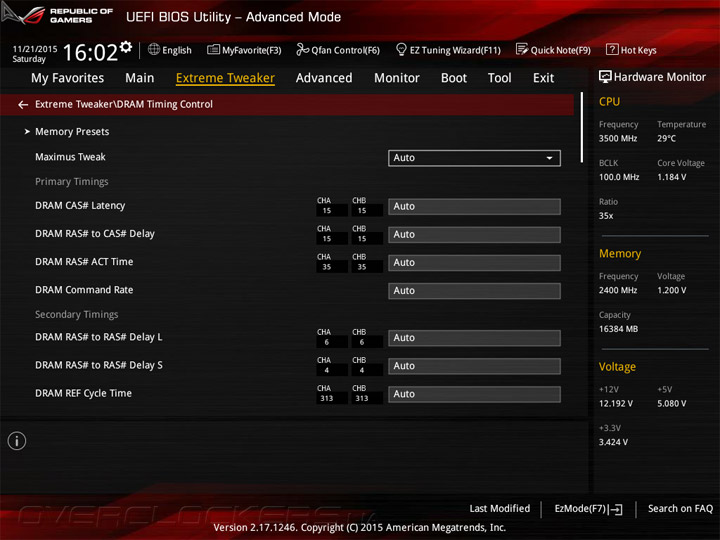

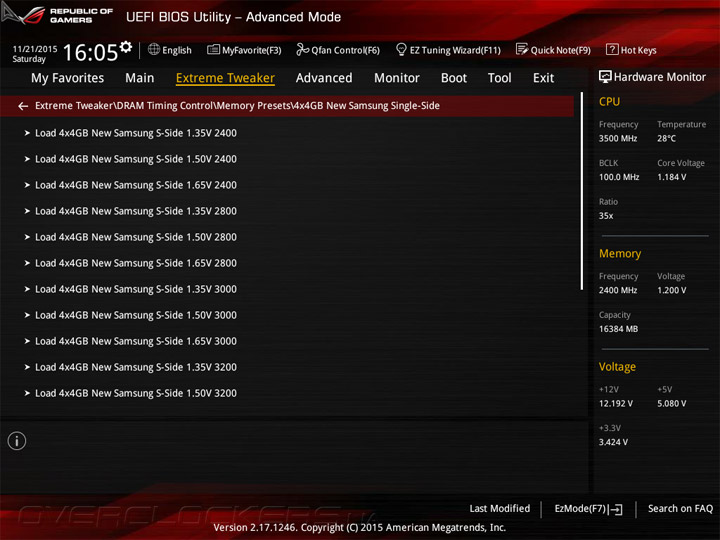

Настройки задержек ОЗУ невероятно многочисленные. Часть из них находится на вложенных страницах, чтобы не загромождать общее меню. Здесь присутствуют готовые профили по работе с многими типами памяти, в разных её конфигурациях. Особый пункт по твикингу также несёт собой скрытые правки настроек.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

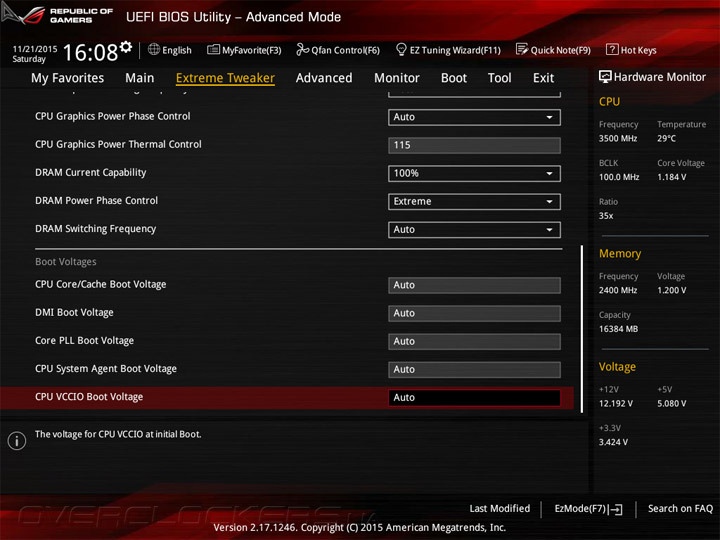

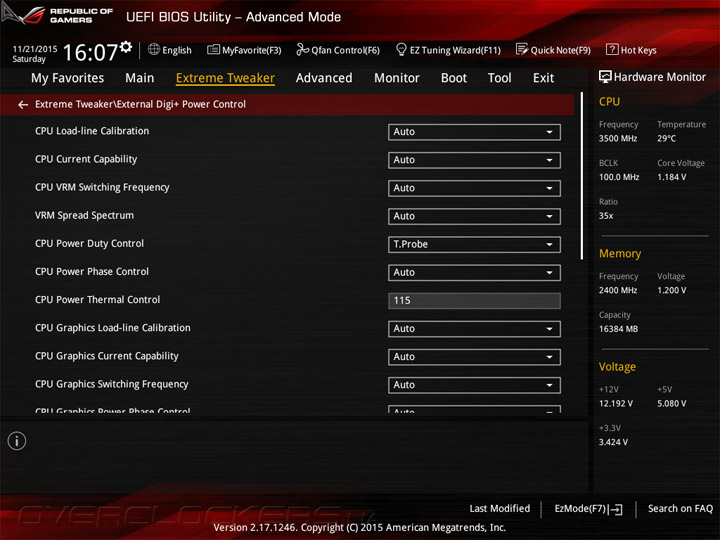

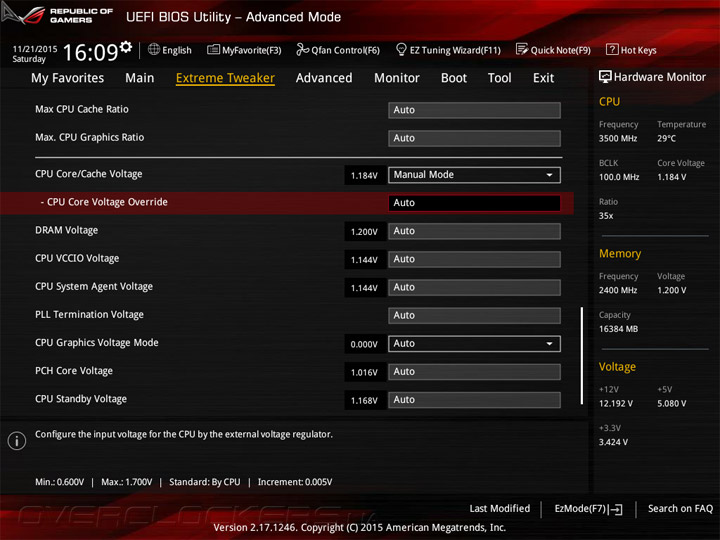

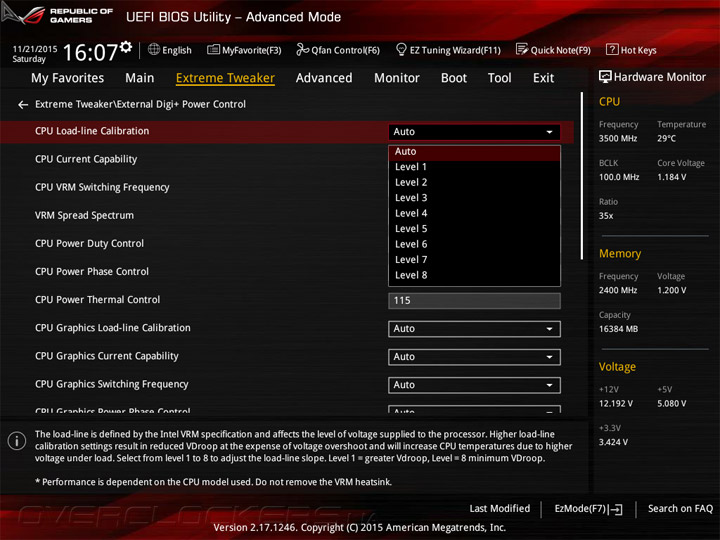

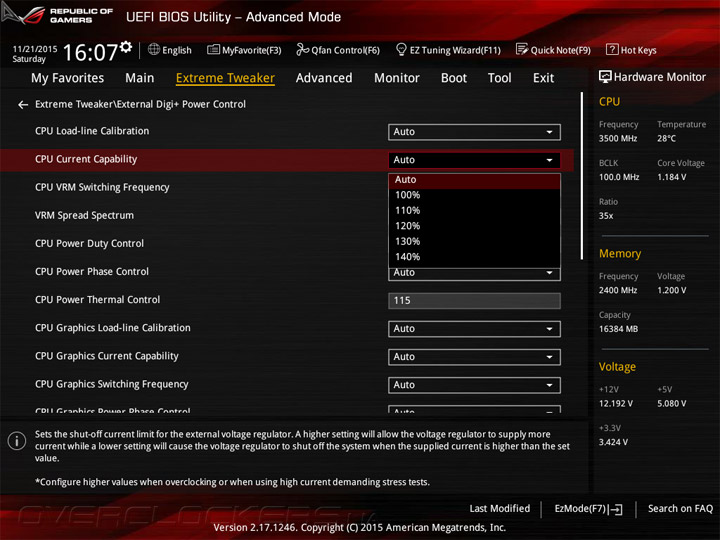

Свой отдельный раздел и для контроля за питанием — Digi+ Power Control. Он примечателен наличием пунктов Boot Voltage.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

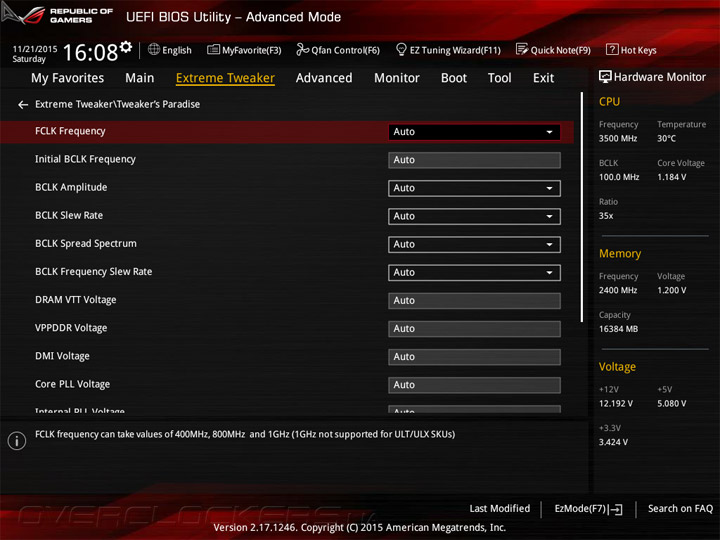

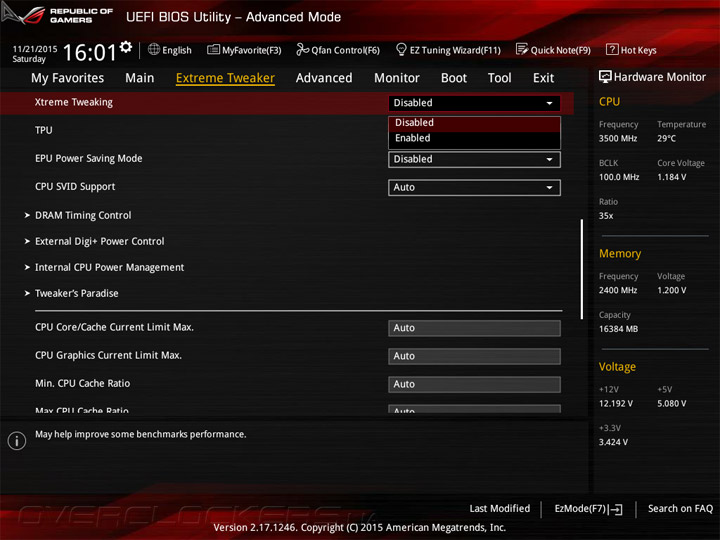

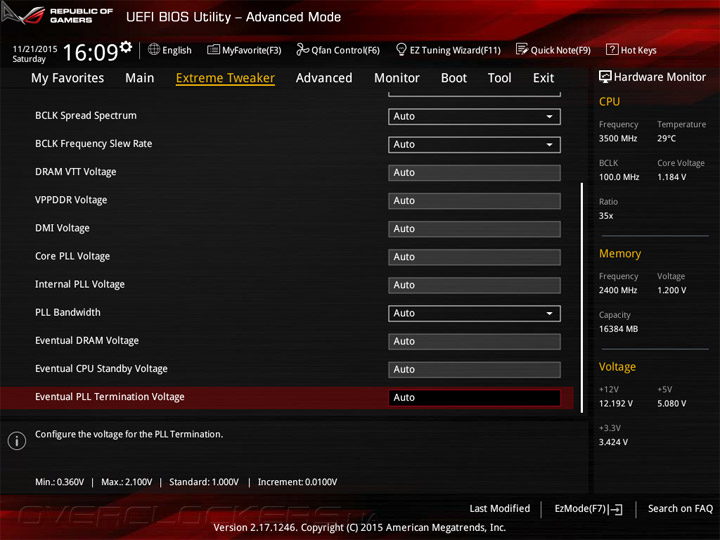

Особые настройки, которые мало чем будут полезны обычным пользователям, но позволят заработать несколько дополнительных баллов в бенчмарках, находятся в разделе Tweaker’s Paradise.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

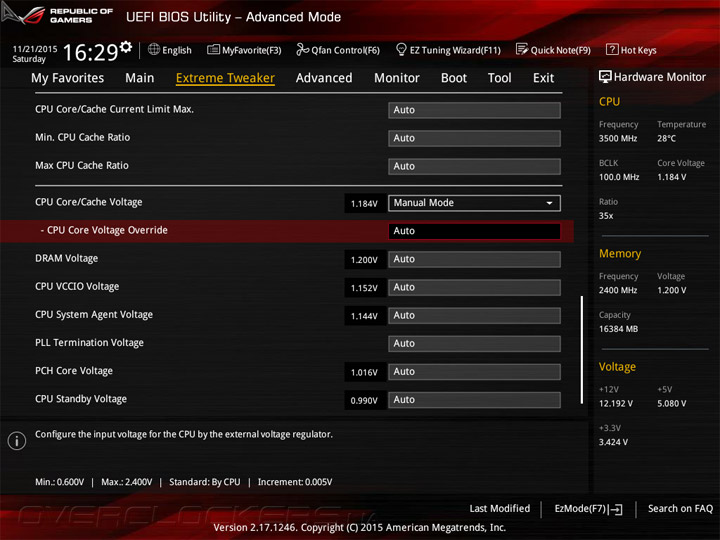

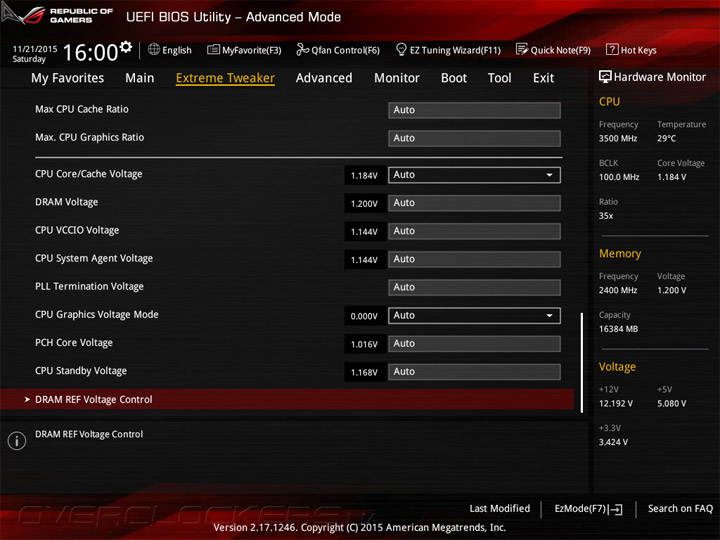

Действующие напряжения, практически все, что доступны для аппаратных измерений, представлены здесь же. Без использования режима LN2 Mode верхние границы не выходят за пределы обычных плат, они расширятся после процедуры активации, состоящей из замыкания на PCB пары контактов.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

Настроек настолько много, что мало кто из элитных оверклокеров сможет сказать, для чего нужна каждая из них. Пределы изменений важнейших системных параметров (без использования режима LN2 Mode) добавлены в таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200, 800–4266 100, 133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

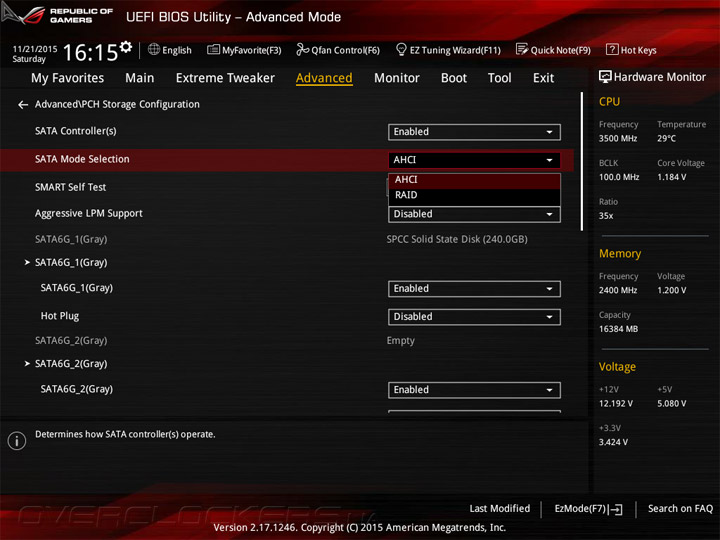

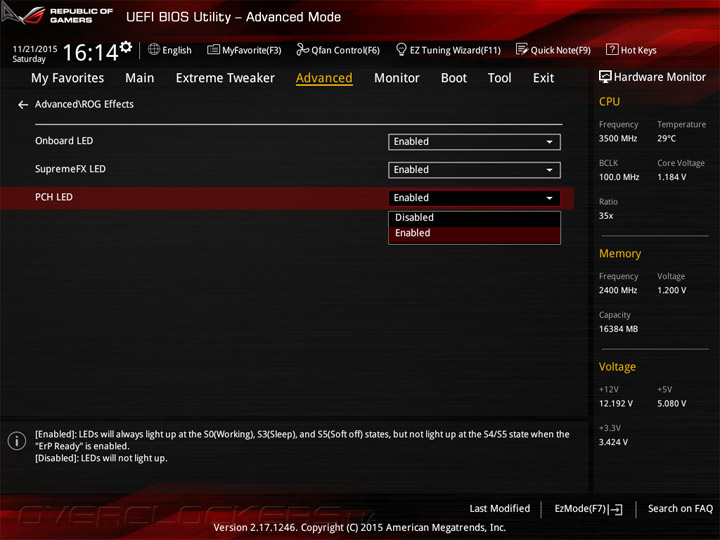

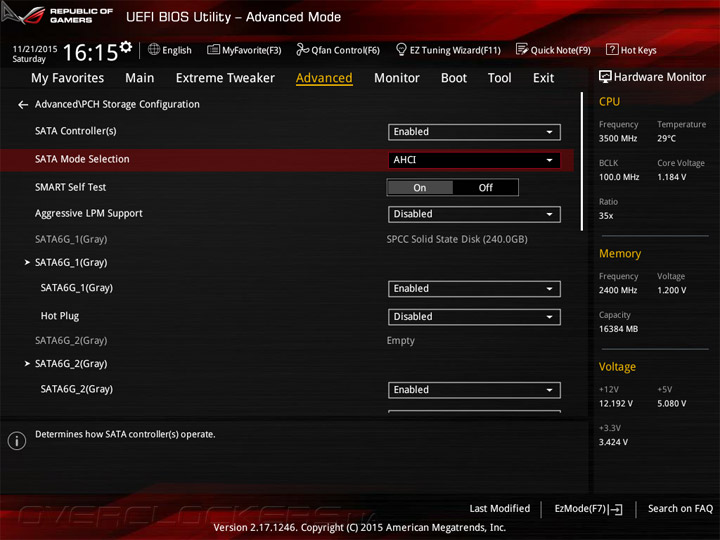

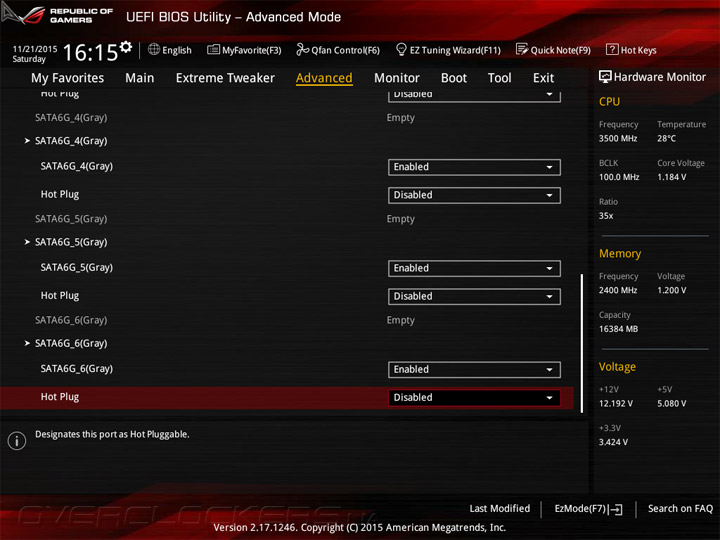

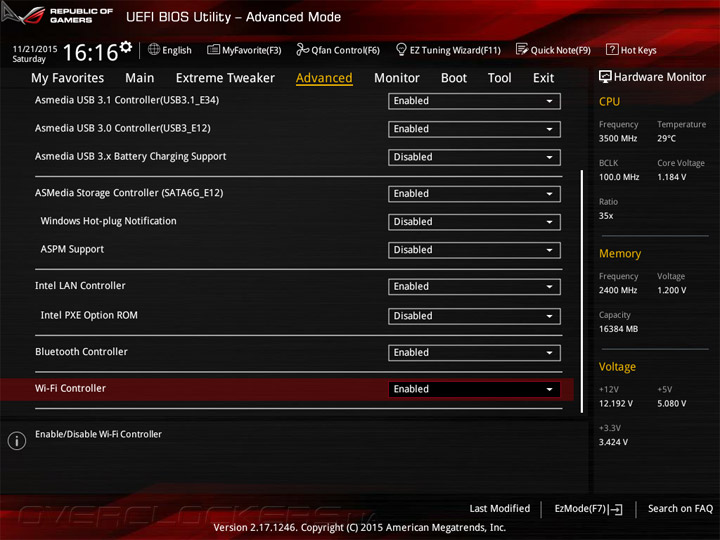

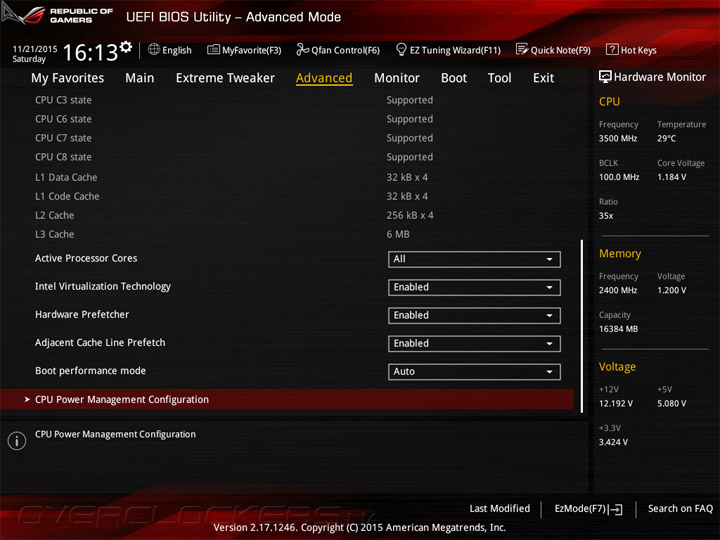

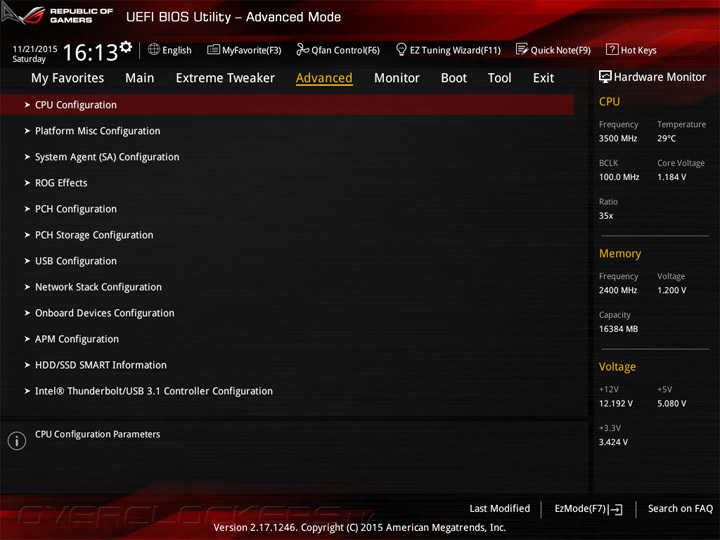

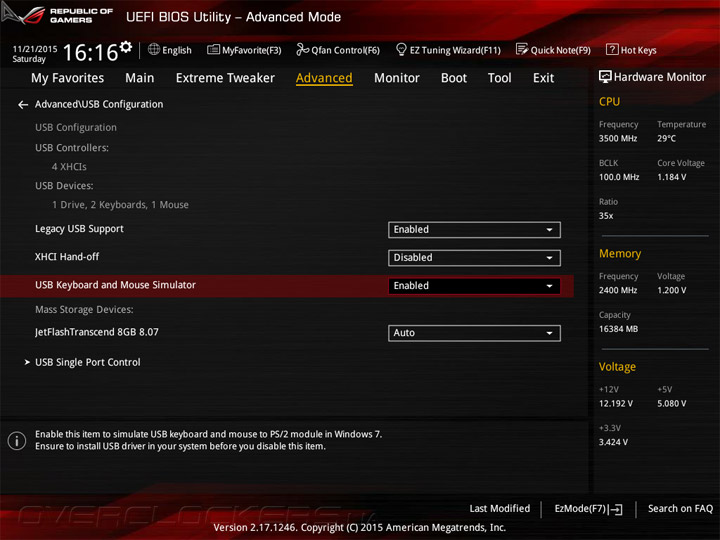

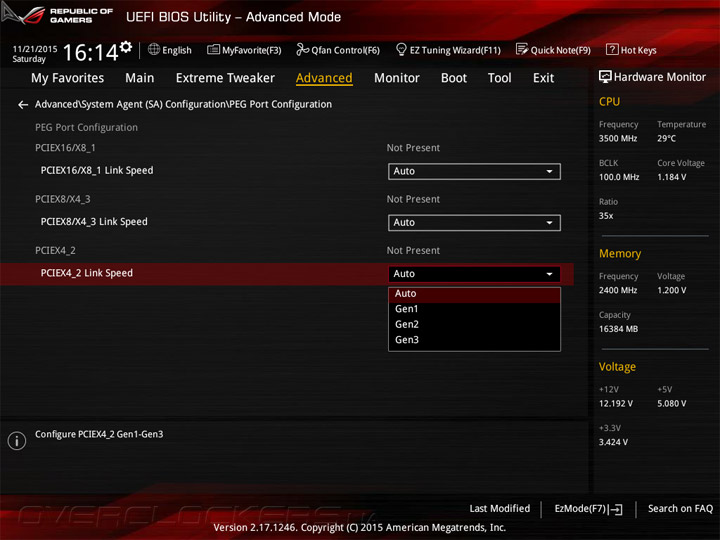

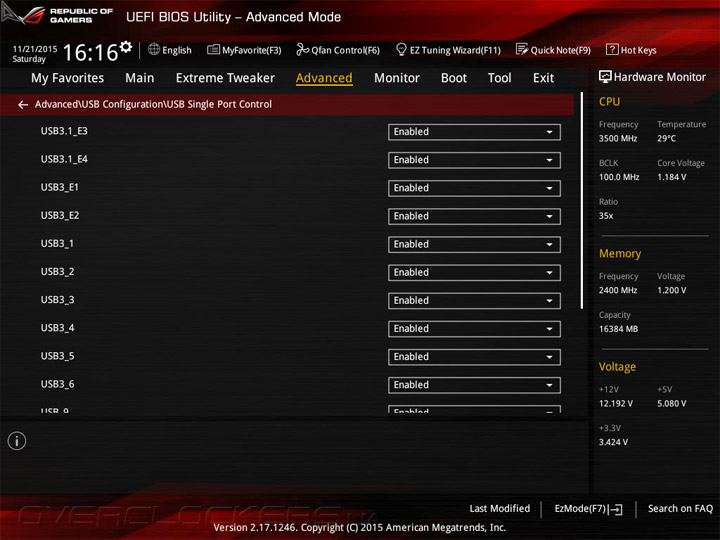

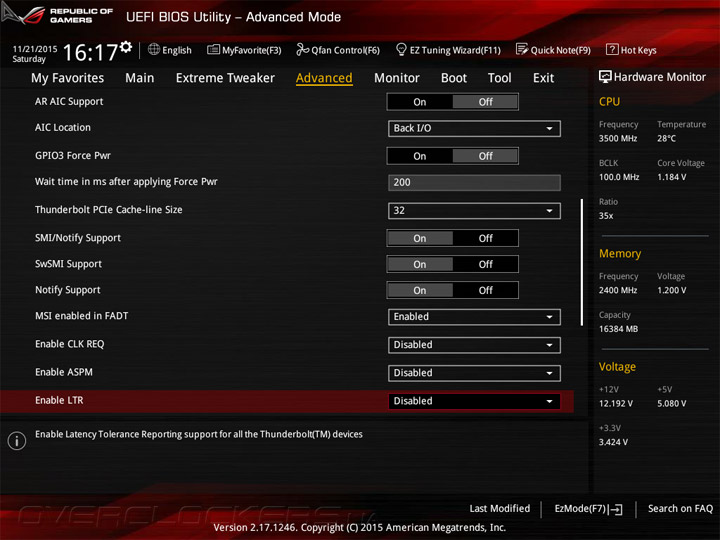

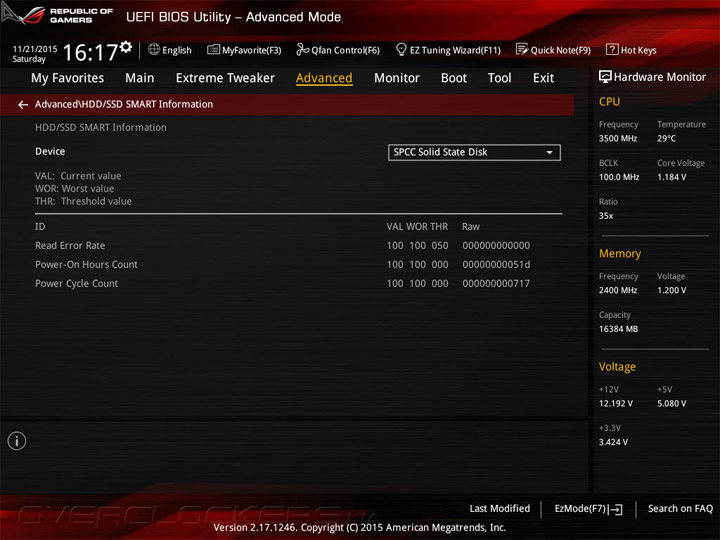

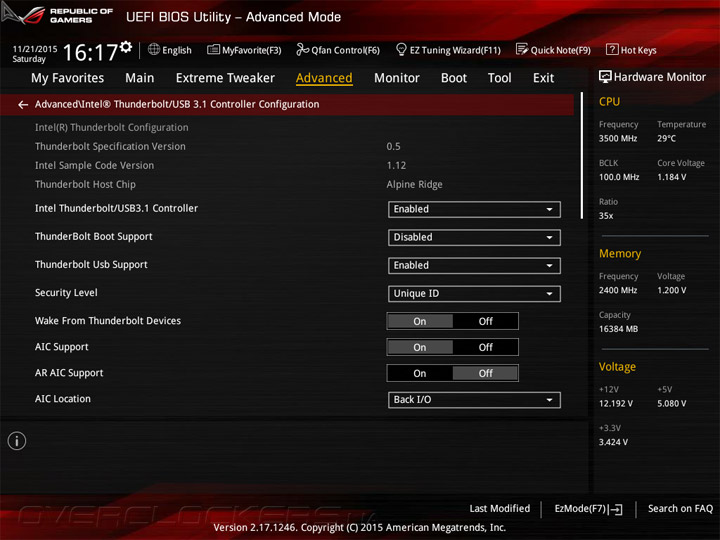

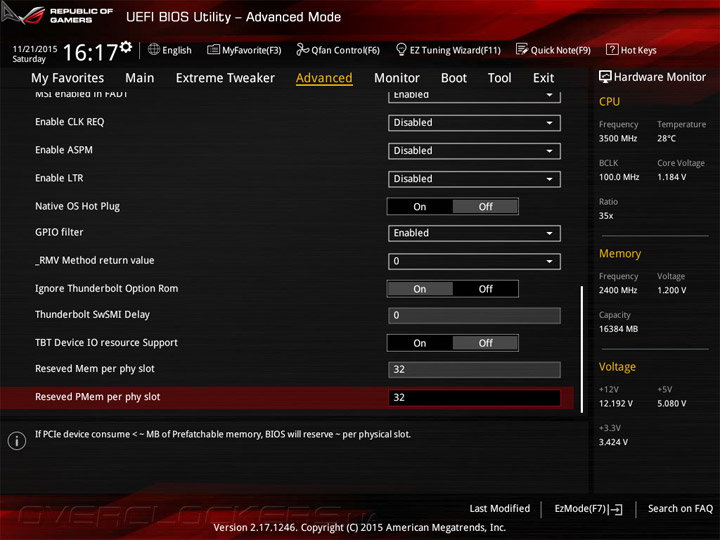

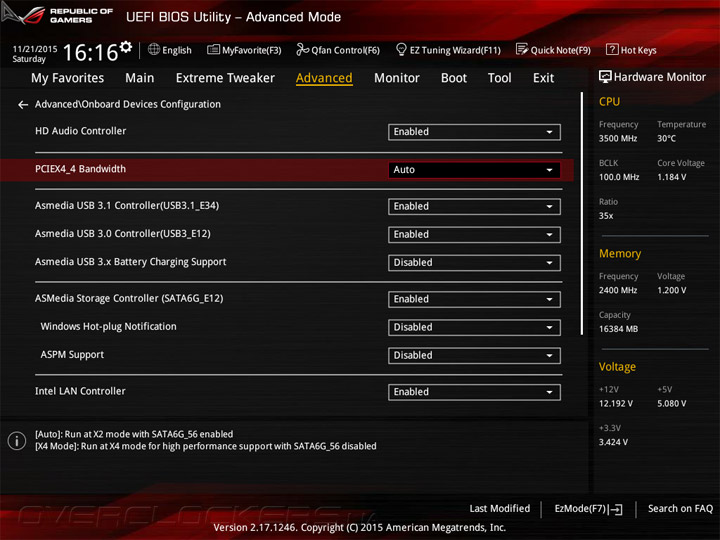

Пункт меню UEFI Advanced собрал настройки прочих компонентов системы. Здесь можно отказаться от части подсветки, управлять работой портов USB разных поколений, включать или отключать дополнительные контроллеры, распаянные на плате. Любопытно выглядит весьма глубокая проработка возможностей Intel Thunderbolt.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

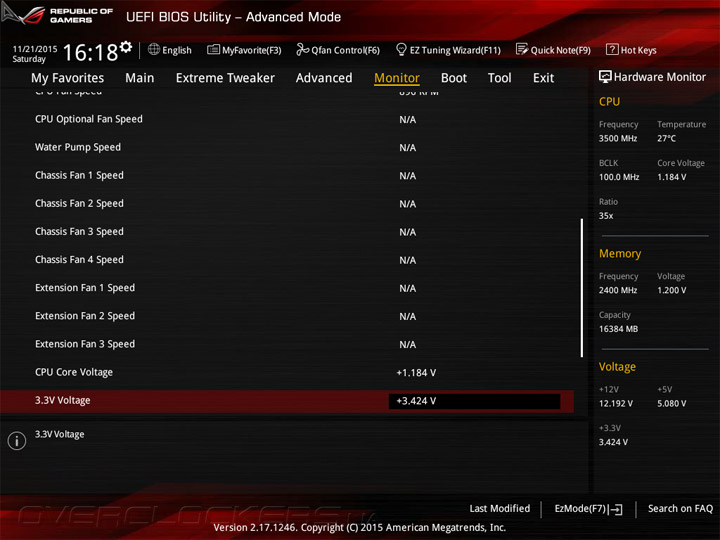

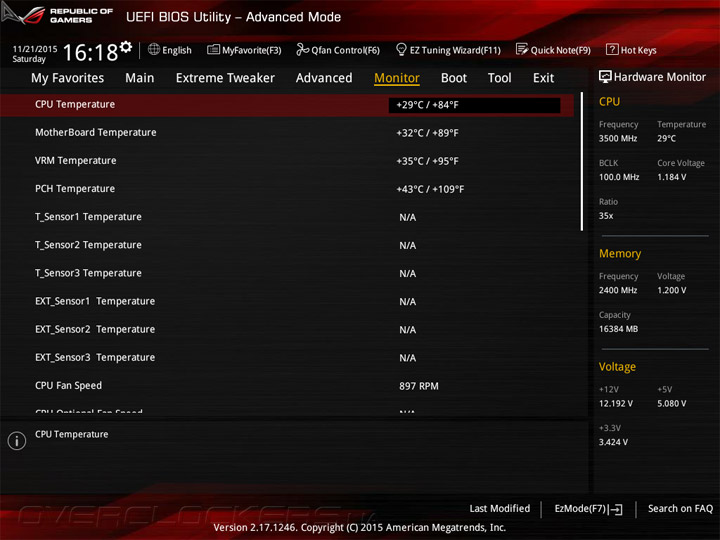

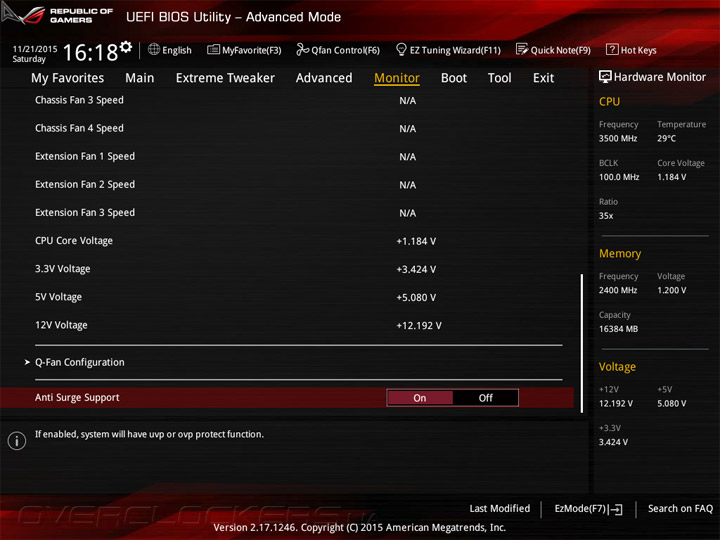

Страница Monitor, как и предыдущие, имеет обширное число пунктов. Здесь видны показания с четырёх температурных датчиков, среди которых есть VRM, отображающий текущую температуру стабилизатора питания. Пустуют три T_Sensor, гнёзда для них находятся на самой плате, а также заготовлено место под ещё три EXT_Sensor. Данные в этом случае будут собираться с дополнительной выносной платы Fan Extension Card, где также предусмотрено три гнезда для термопар. Такие же три пункта меню заготовлены и для трёх вентиляторов, они именуются Extension Fan. Семь колодок для подключения охладителей есть на PCB — со всех них информация поступает и обрабатывается платой.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

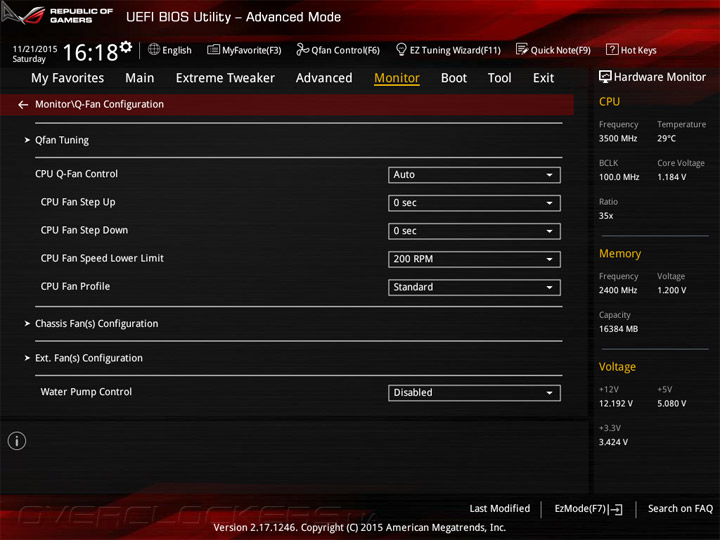

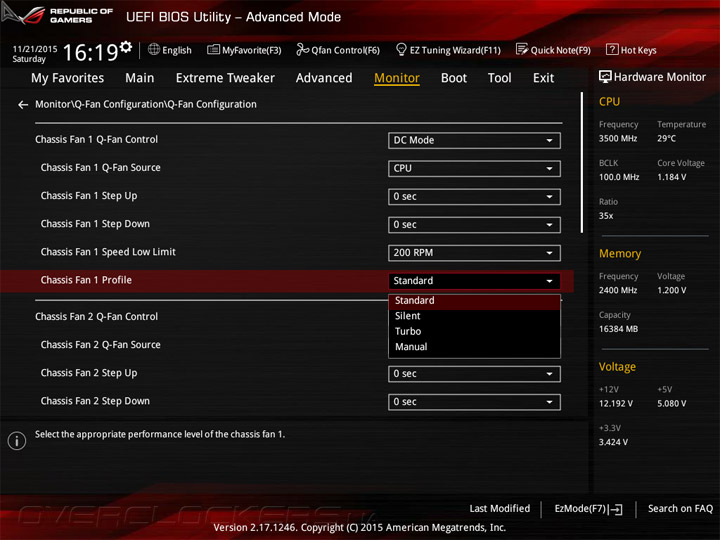

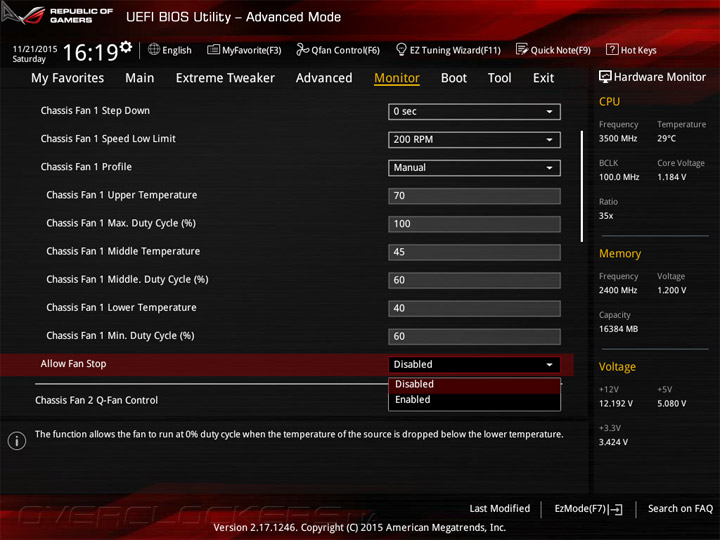

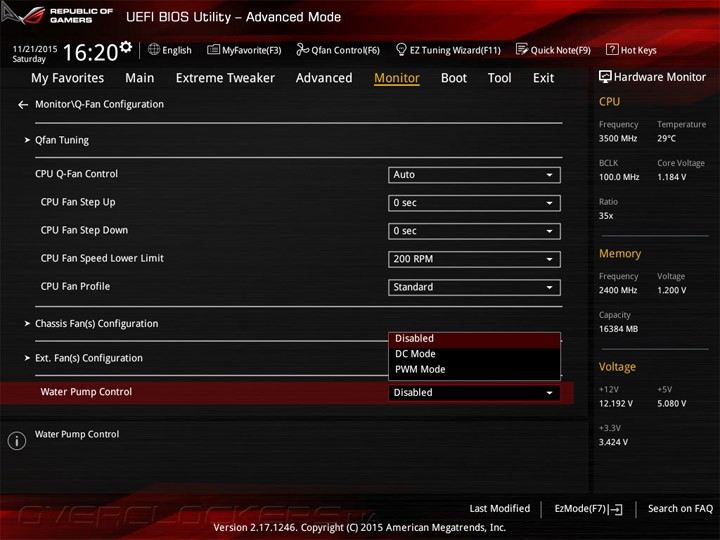

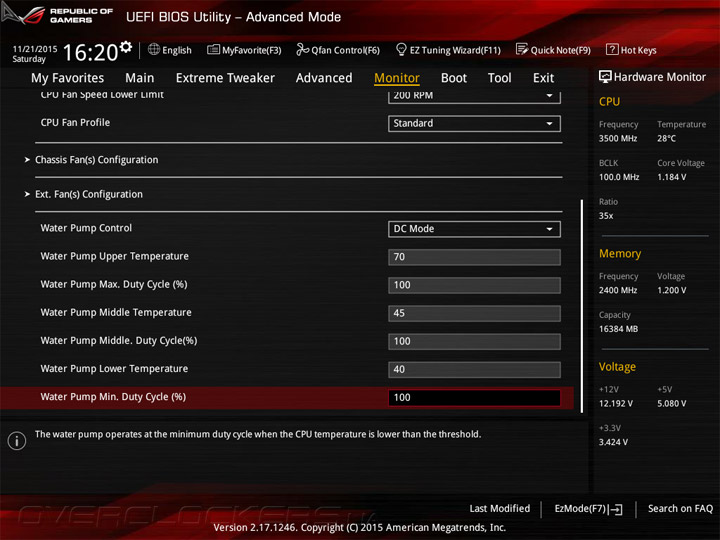

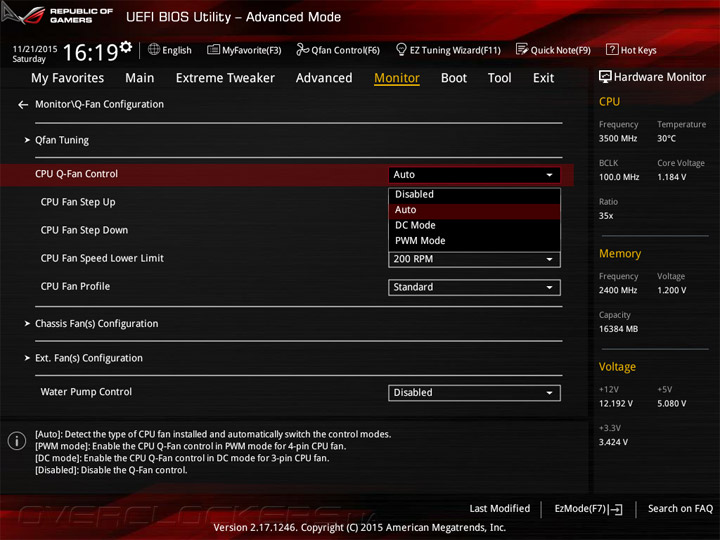

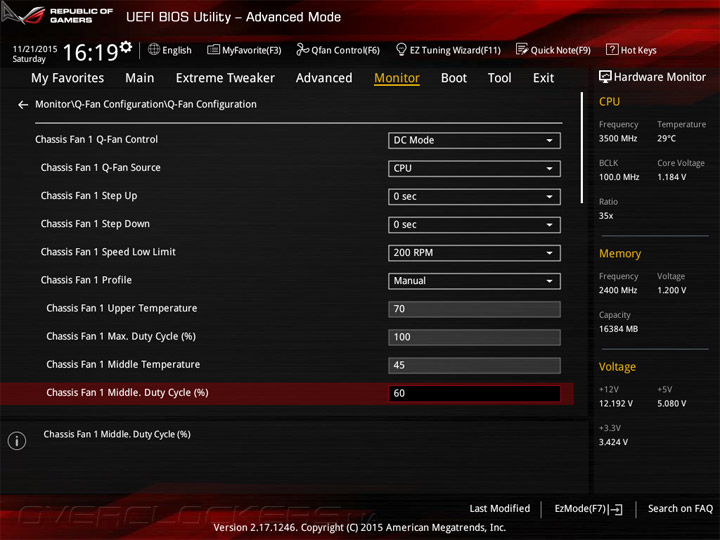

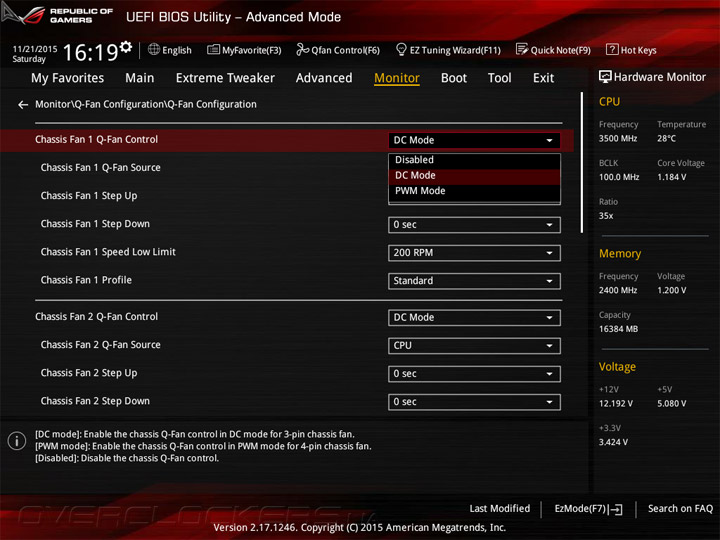

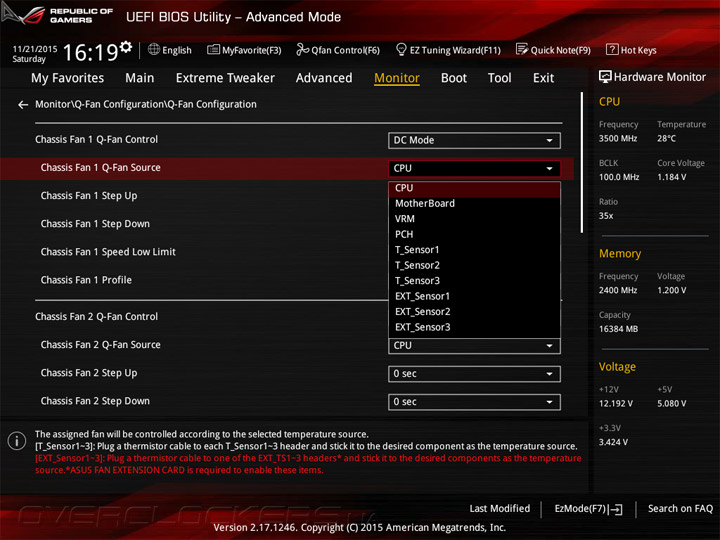

Настройка систем охлаждения выполняется посредством пункта меню Q-Fan Configuration. Можно вручную выбрать тип каждого подключенного изделия. Для корпусных вентиляторов предусмотрена возможность в роли опорной температуры выбрать любую, доступную к наблюдению в данный момент силами платы. Уже наличествуют три готовых профиля, но есть вариант ручного редактирования сценария работы систем. Он базируется на трёх температурных точках. Есть интерактивный режим, заготовленный производителем в виде особого набора программ, о нём речь пойдёт немного позже.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

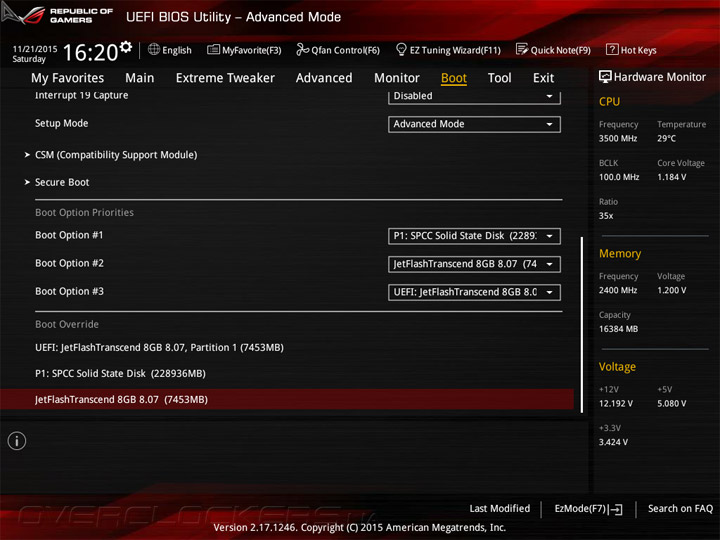

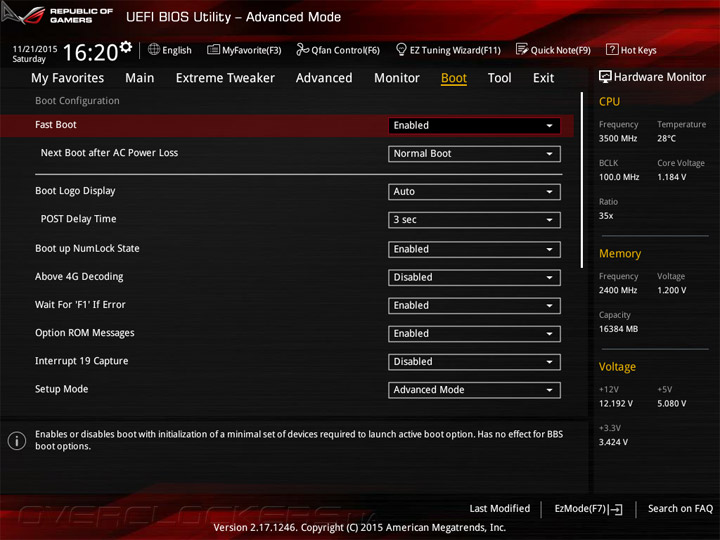

Процедура первоначального пуска системы довольно длительная, хотя Fast Boot и активирован. Можно вручную уменьшить POST Delay Time.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

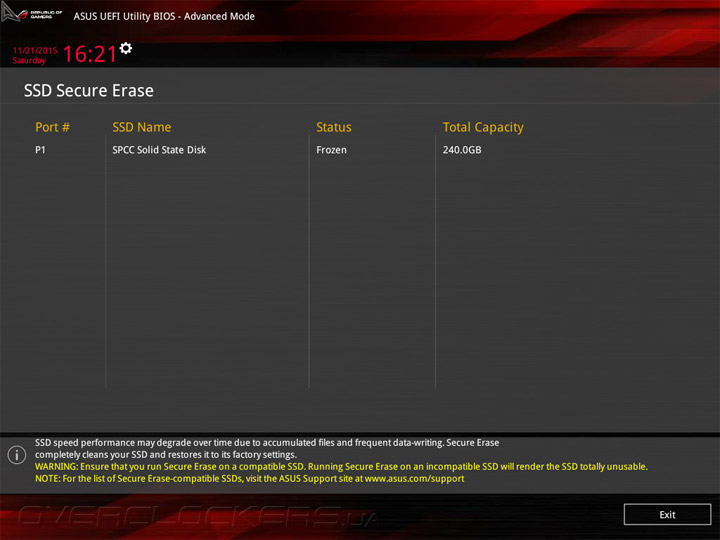

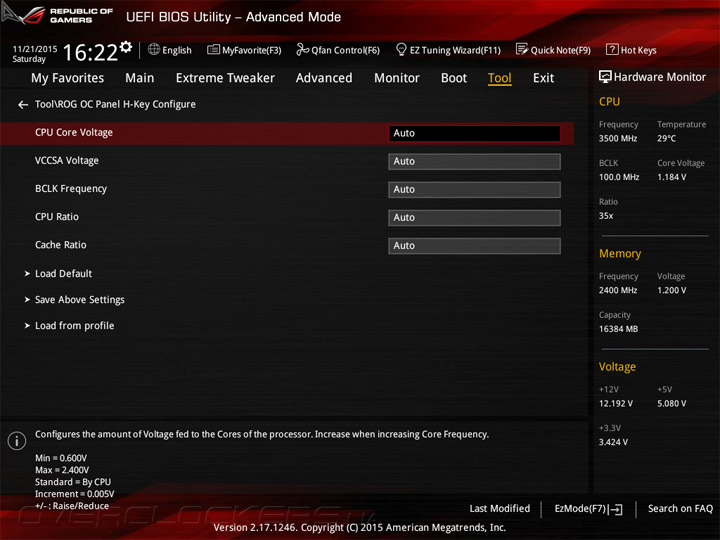

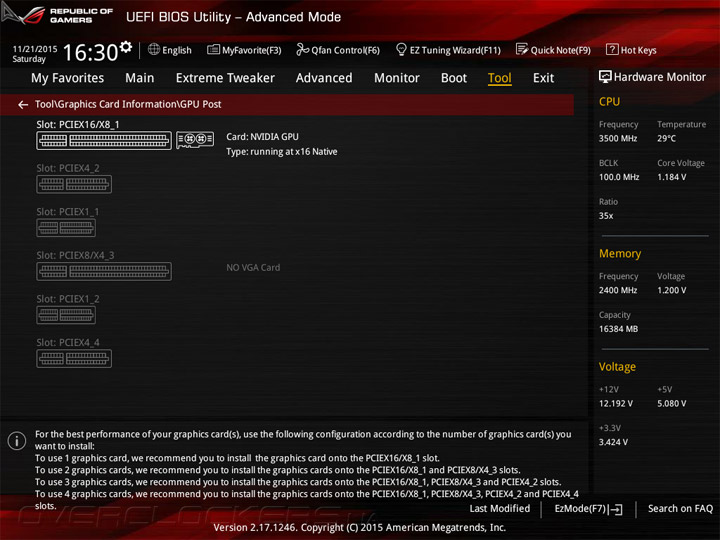

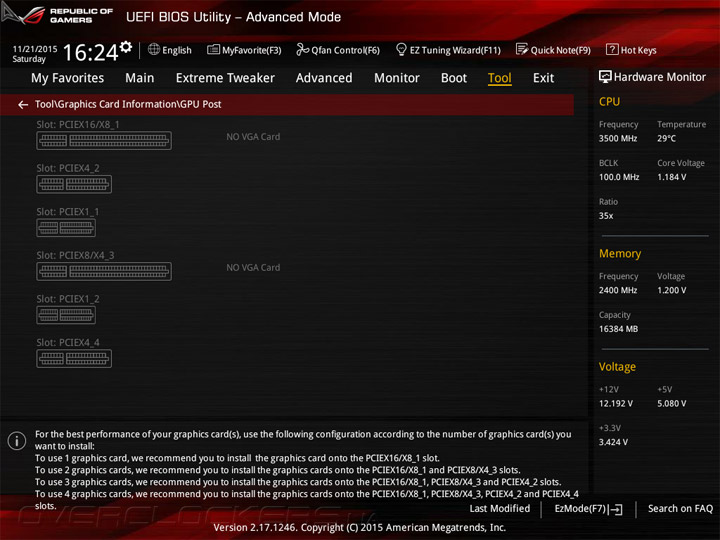

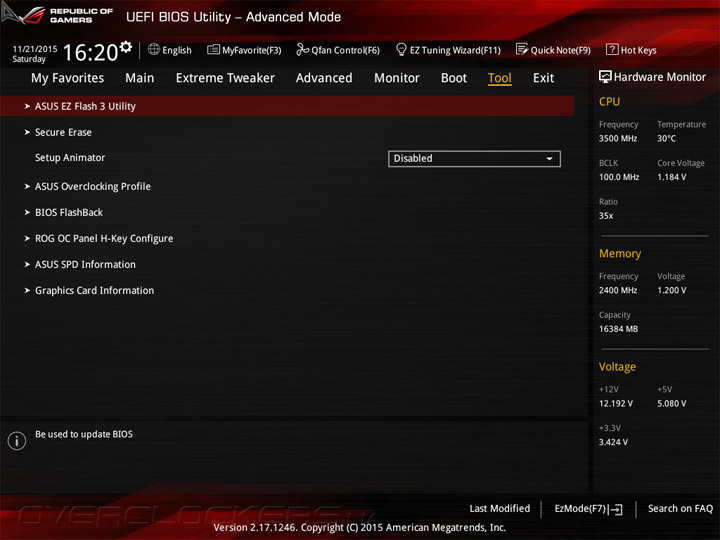

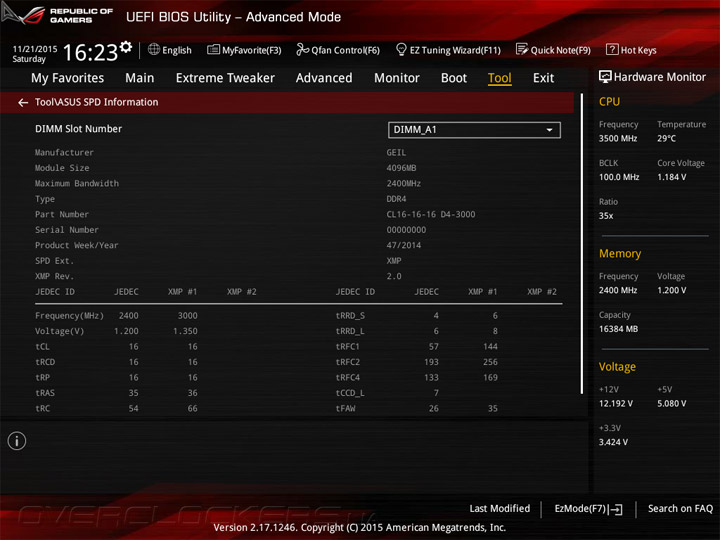

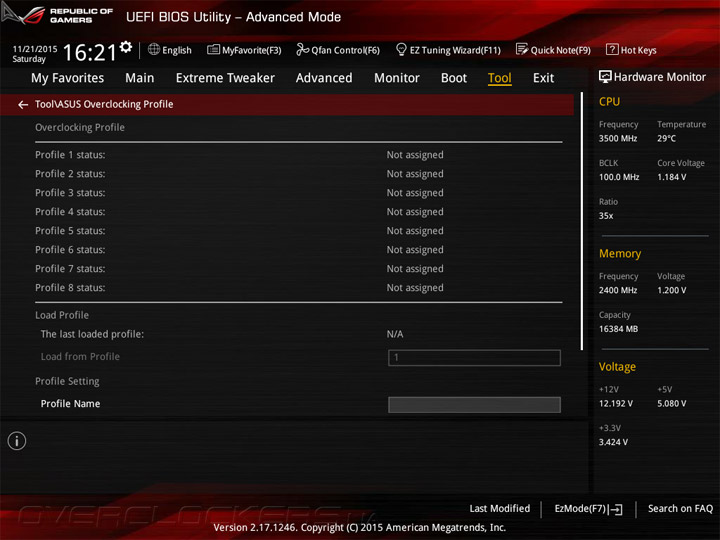

Насыщенным вышел раздел Tool. Хорошо знакомы утилиты по разного рода продуктам производителя: EZ Flash (обновление прошивки), Overclocking Profile (сохранение текущих настроек системы в один из восьми слотов, либо на внешний носитель) и SPD Information (получение данных о возможностях комплекта ОЗУ). Менее распространёнными являются Secure Erase (очистка SSD без ущерба для его ресурса) и Graphics Card Information (получение сведений об установленных видеокартах). BIOS FlashBack и ROG OC Panel H-Key Configure — особые пункты. Первый открывает доступ к механизму прошивки, обозначенному в самом начале раздела, ещё здесь можно форсировать загрузку с другой микросхемы и понять, где находишься, в случае отсутствия визуального контакта с самой платой. Второй пункт предполагает внесение корректировок в настройки выносного блока управления OC Panel.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

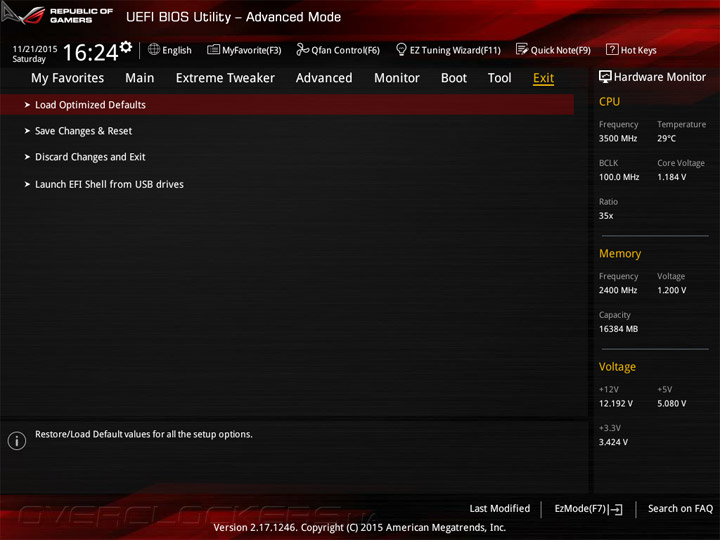

Станица выхода без интересных возможностей.

ASUS Maximus VIII Extreme

Имеем серьёзный инструментарий, подходящий не только для проведения разгона, а скорее созданный для экспериментов с различными второстепенными настройками, что более всего востребовано в сессиях бенчмаркинга и покорения различных вершин и рекордов.

Комплектное ПО

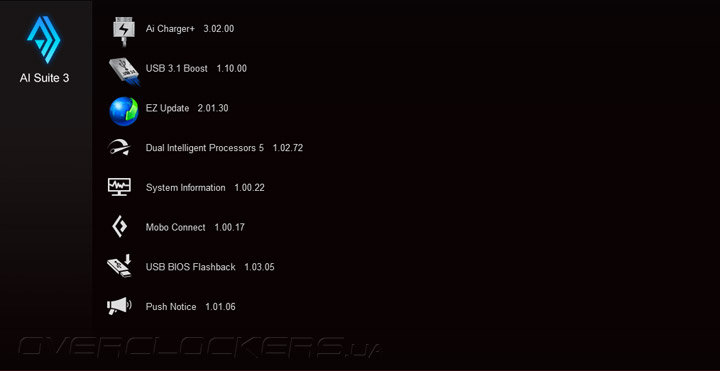

Не менее любопытен арсенал программных средств. Множество утилит входит в состав фирменного комплекса Ai Suite. Большое количество инсталлируется отдельно.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, Dual Intelligent Processors 5, EZ Update, Mobo Connect, PC Cleaner, Push Notice, System Information, USB 3 Boost, USB BIOS Flashback, WiFi Engine), Boot Setting, HyStream, Lighting Control, KeyBotII, Mem TweakIt, PC Diagnostics, Product Registration Program, RAMCACHE, RAMDisk, ROG Connect Plus
Звуковое Sonic Studio II
Сетевое GameFirst III, HomeCloud, Media Streamer, Overwolf, WebStorage, Wi-Fi GO!
Дополнительное DAEMON Tools Pro, ROG CPU-Z

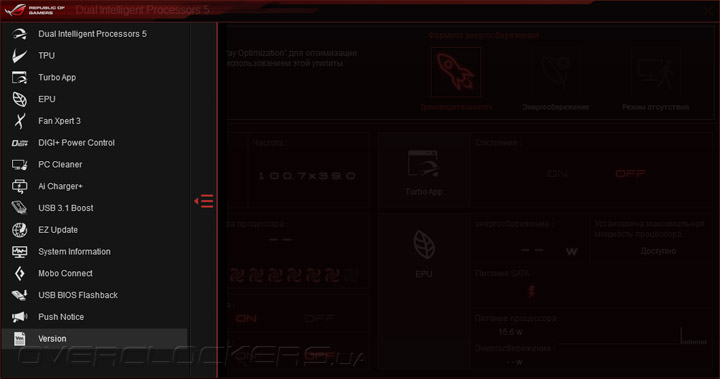

Навигация в комплексе ПО выполняется посредством «шторки», сдвигаемой влево.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

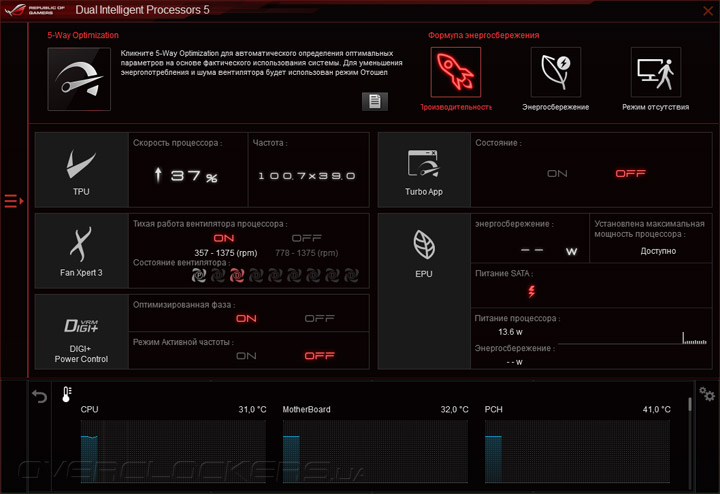

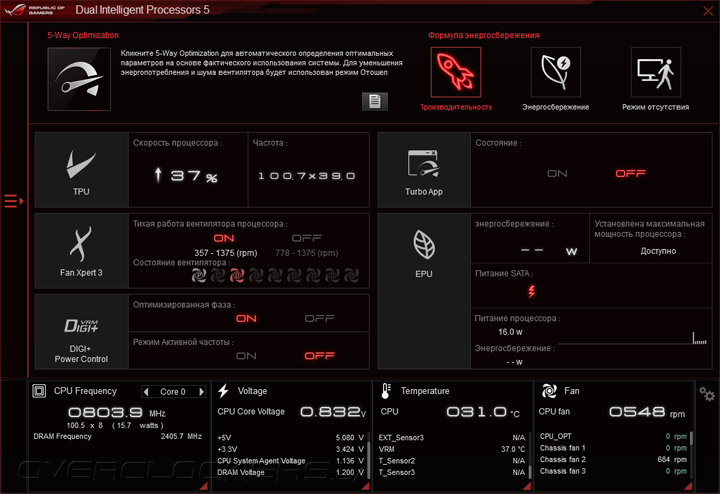

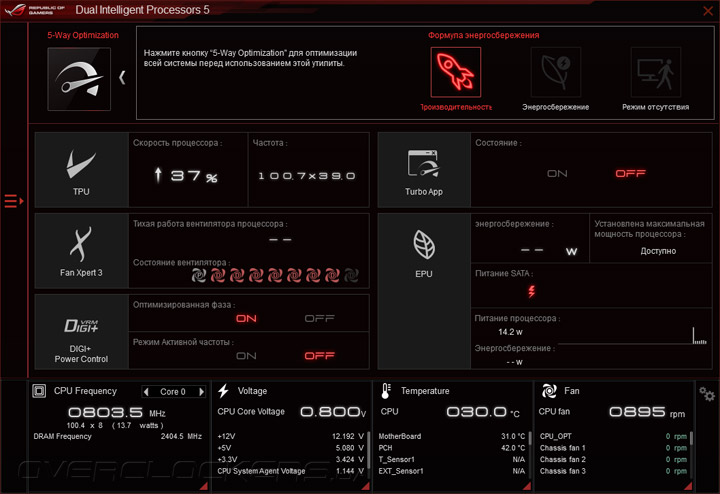

Центральная роль здесь отведена для мастера настройки системы Dual Intelligent Processors 5. Путём нескольких шагов пользователя проведут через издавна знакомые фирменные утилиты производителя, но весь процесс можно выполнить и самостоятельно. Этот механизм вряд ли окажется необходим владельцам Maximus VIII Extreme, но убедиться в его работоспособности лишним не будет.

ASUS Maximus VIII Extreme

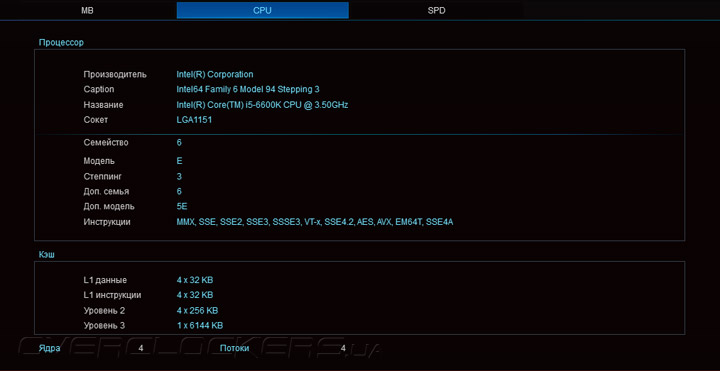

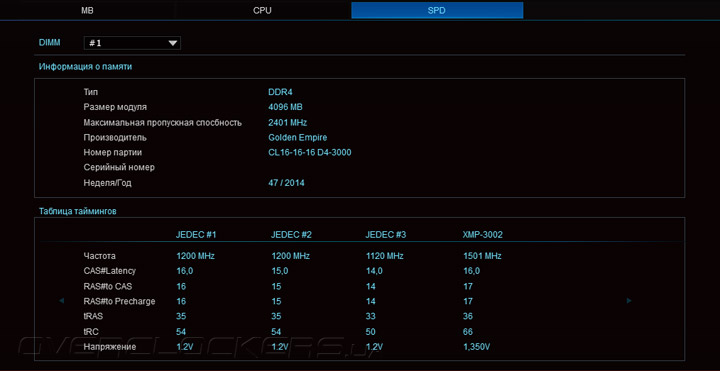

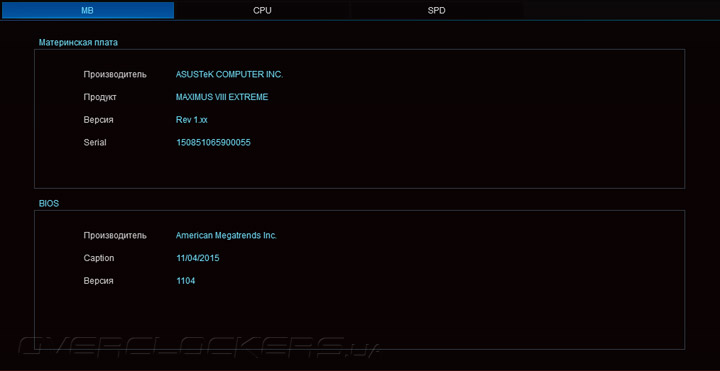

Сперва можно изучить состав системы с привлечением System Information.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

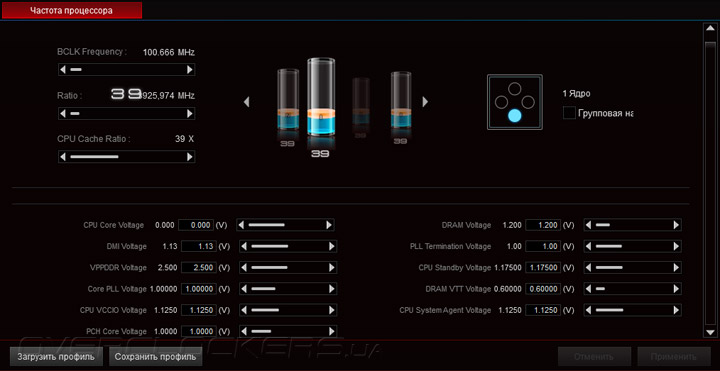

Модуль TPU заведует настройками ЦП — опорной частотой, множителем и разного рода напряжениями.

ASUS Maximus VIII Extreme

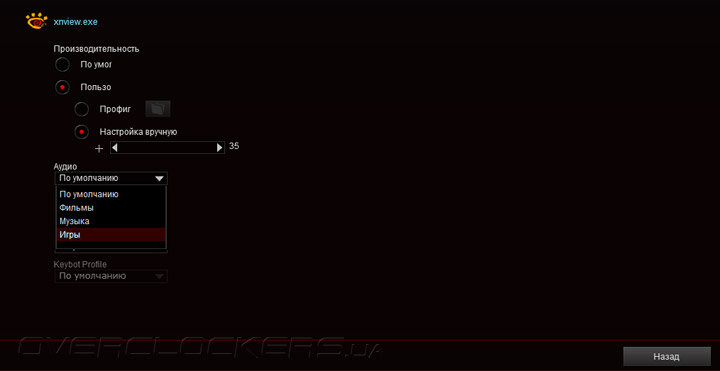

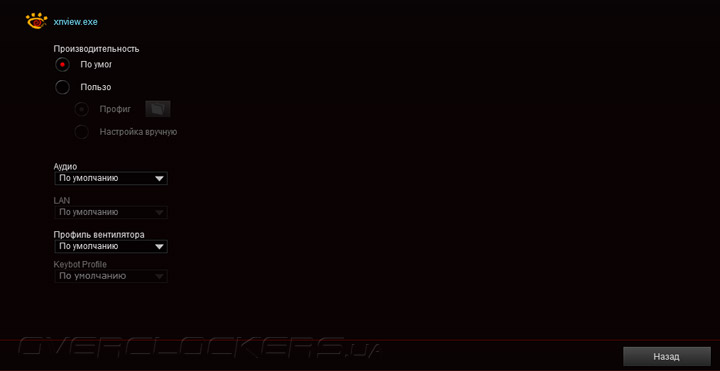

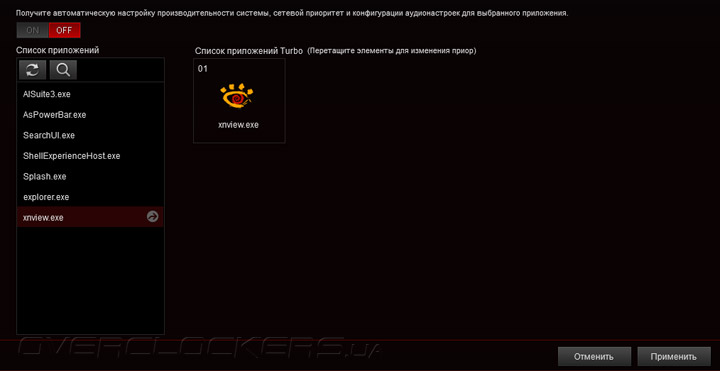

TurboApp способна привязать к выбранному приложению особый режим функционирования системы, куда входят профили работы ЦП, звука, сети и клавиатуры.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

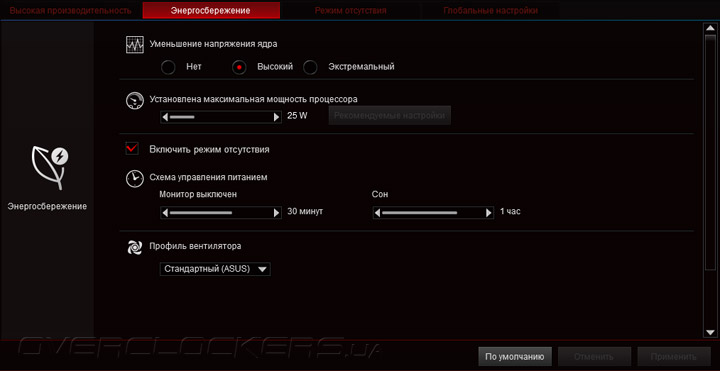

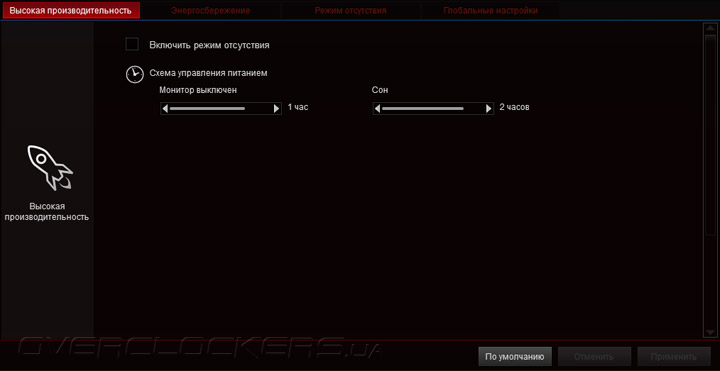

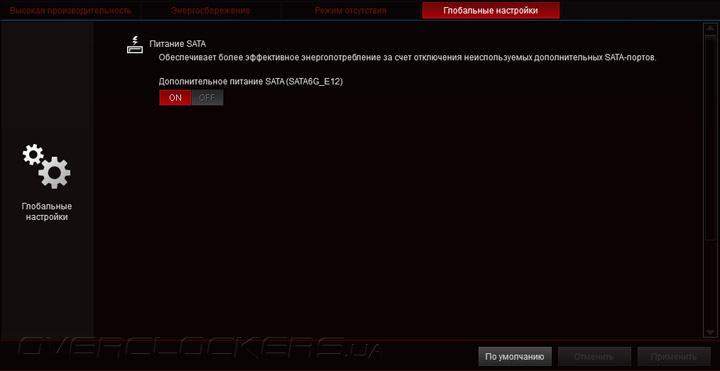

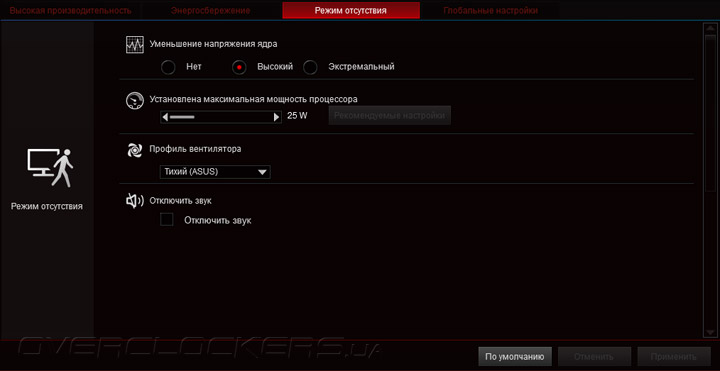

Энергосберегающие технологии активируются в разделе EPU. Большей частью эта утилита будет полезна для настройки системы, когда та нагружена минимально.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

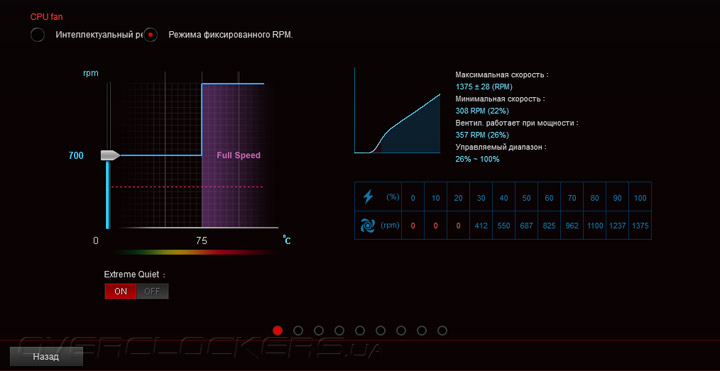

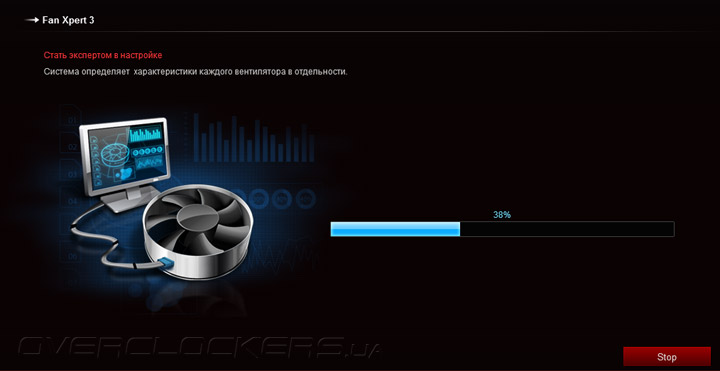

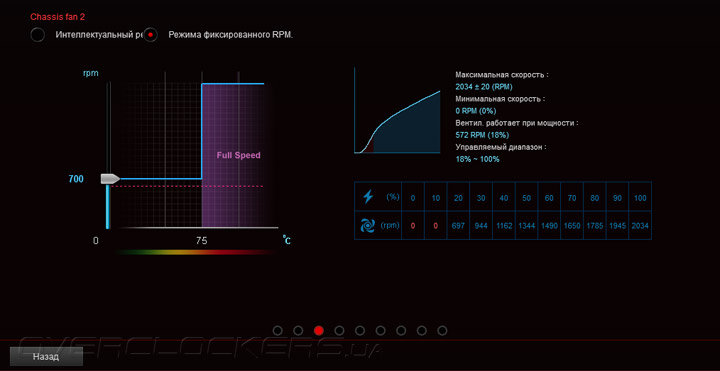

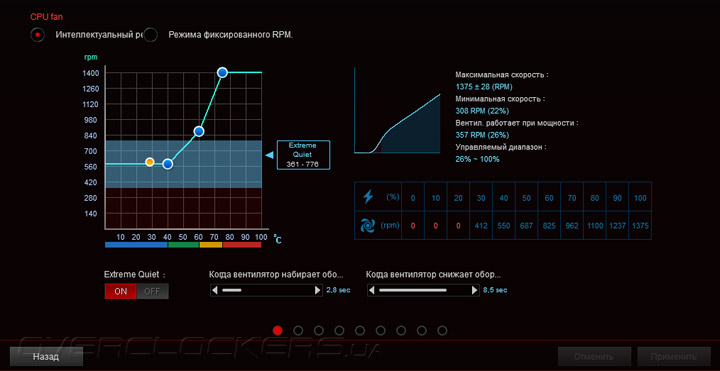

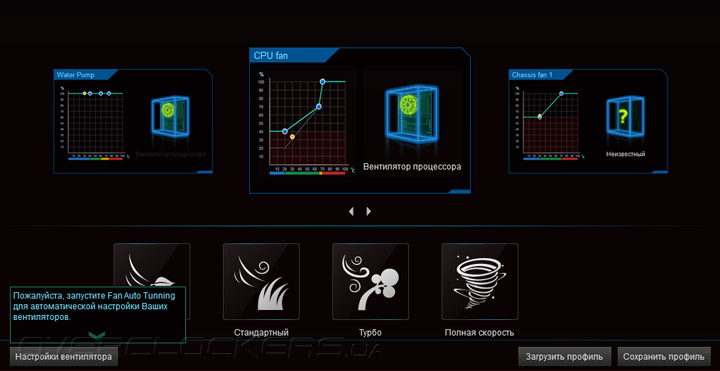

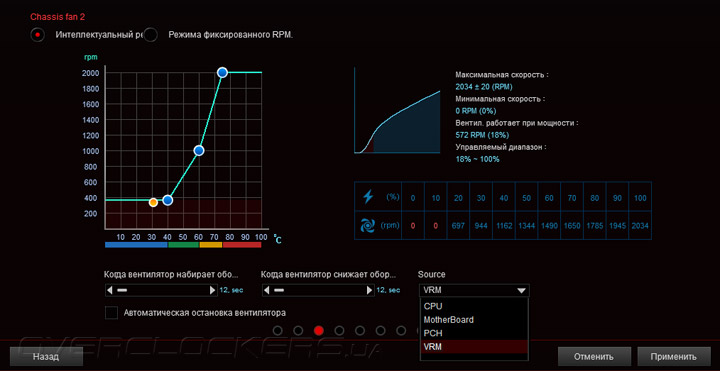

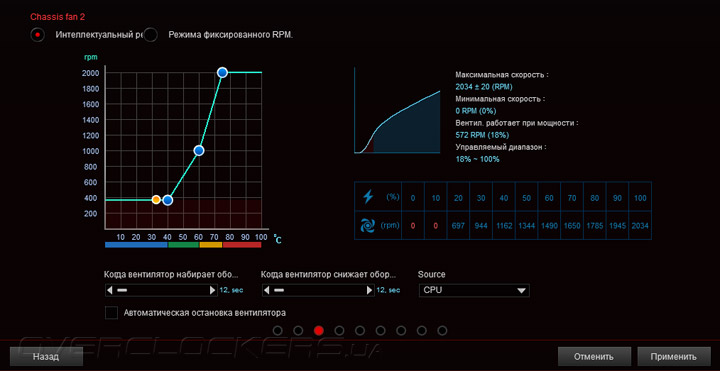

Одной из самых полезных может оказаться утилита Fan Xpert 3. Здесь можно выполнить калибровку вентиляторов, а полученные паспорта изделий использовать для составления собственных сценариев их работы. Но для любителей быстрой настройки также доступны и готовые профили. Важно понимать, эти настройки работают лишь при запущенном программном комплексе.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

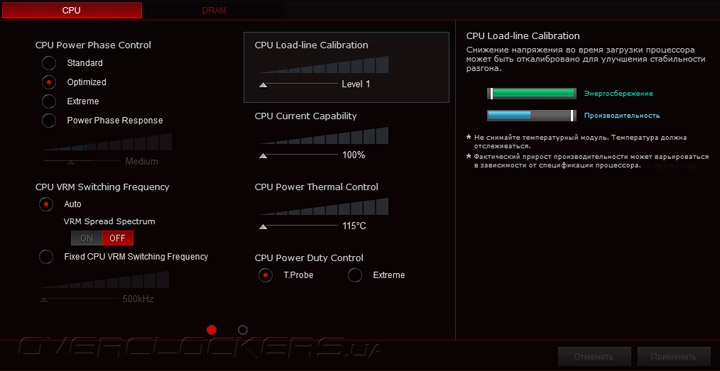

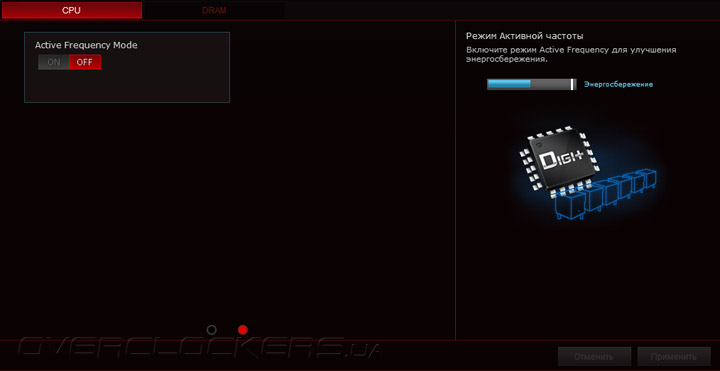

DIGI+ Power Control открывает доступ к механизмам формирования питающего напряжения.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

Внизу главного окна Ai Suite находится область, где собраны показания разного рода величин, действующих в системе. Любую из четырёх групп можно выбрать приоритетной, тогда за изменением каждого пункта можно будет следить по графику кривой.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

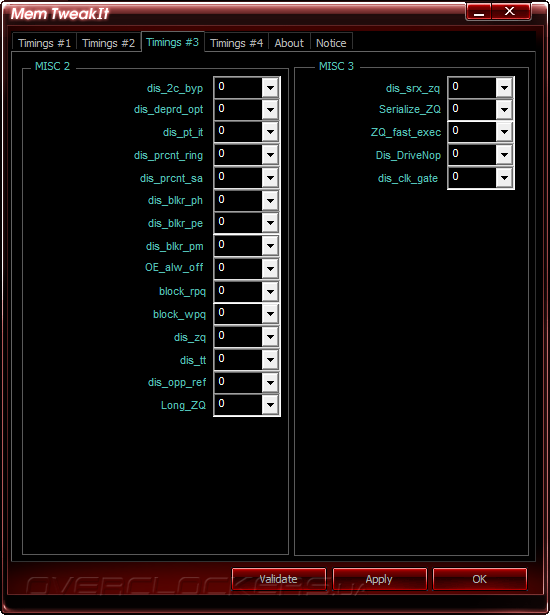

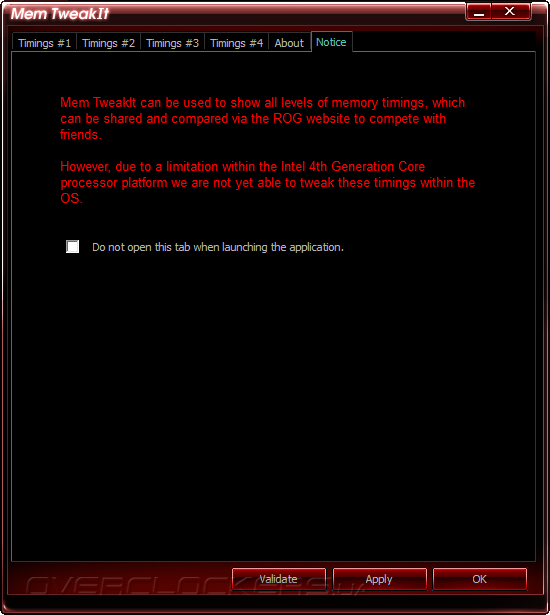

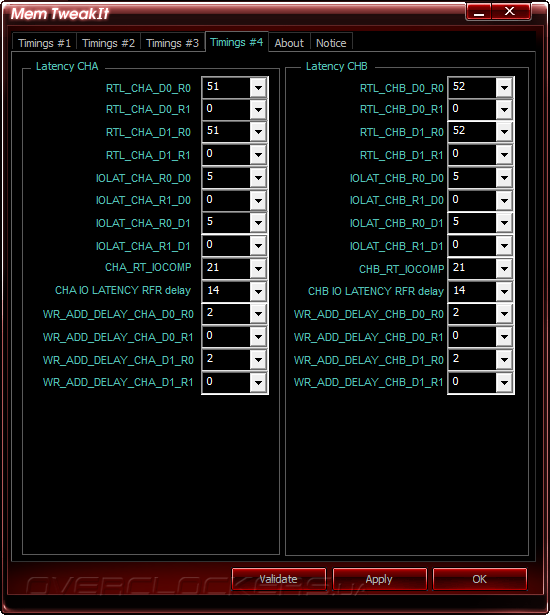

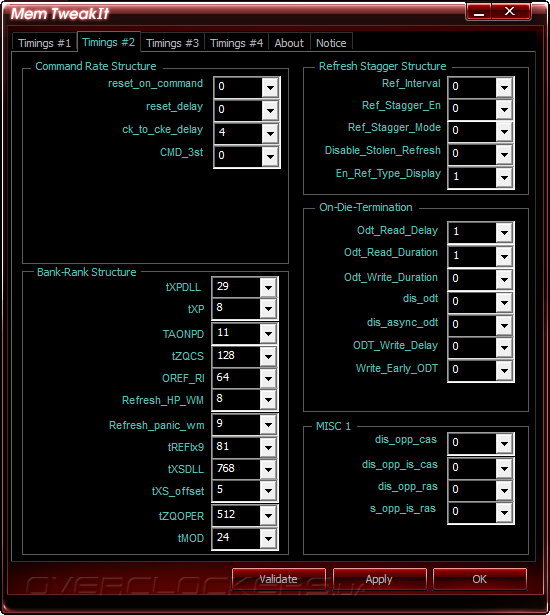

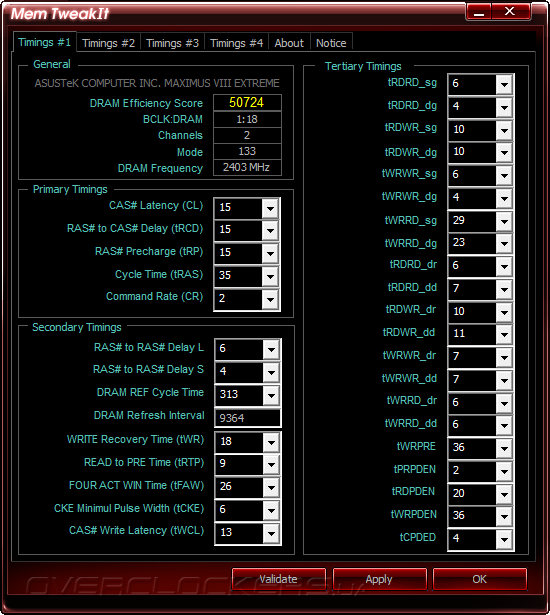

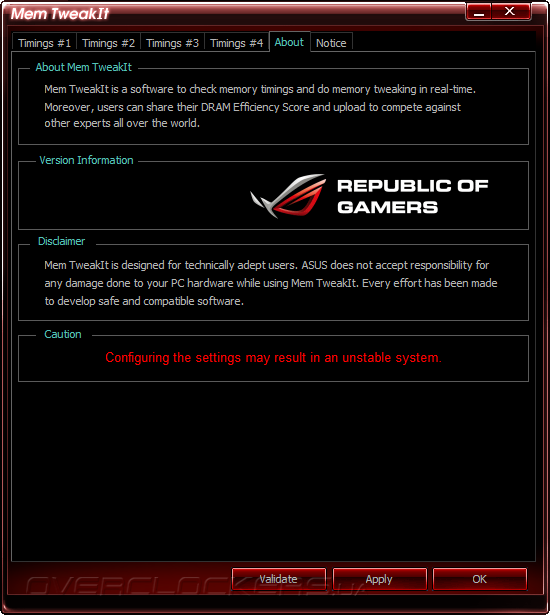

Глубокий анализ настроек подсистемы памяти можно провести при помощи MemTweakIt. Программа работает исключительно как обозреватель.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

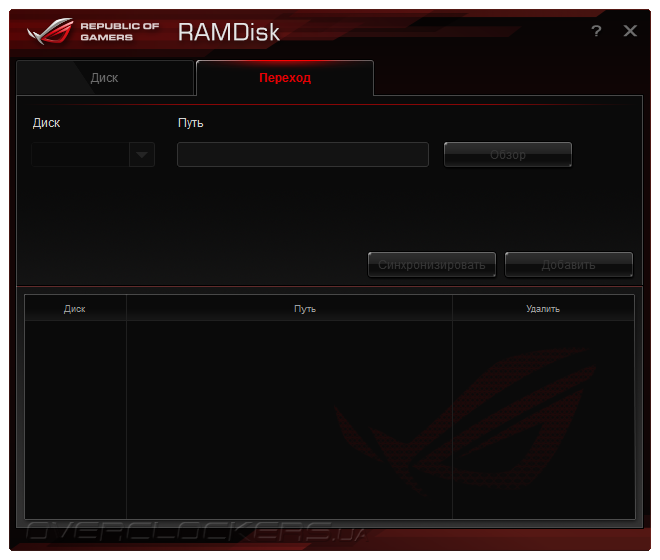

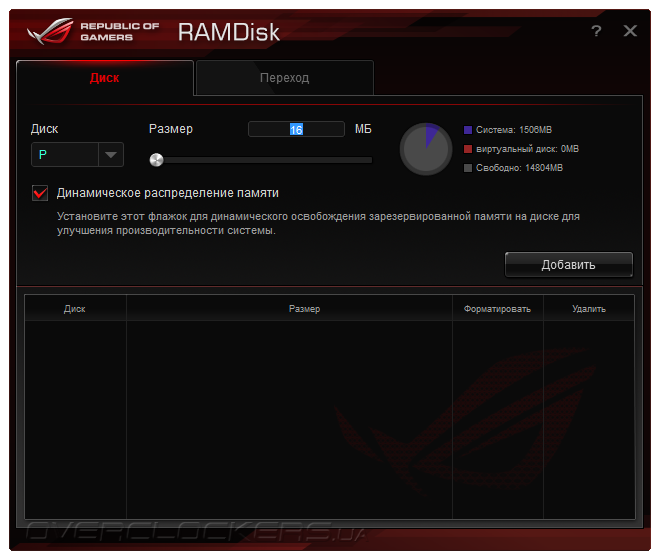

Для увеличения общего быстродействия системы можно воспользоваться утилитой с говорящим названием RAMDISK.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

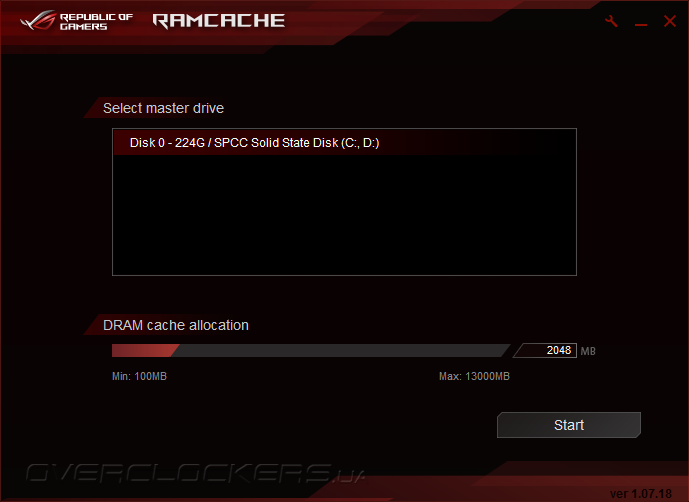

Ещё один вариант привлечения лишней оперативной памяти — использование кэширования (видимо, по прообразу Intel Smart Response). Особых настроек здесь не предусмотрено.

ASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

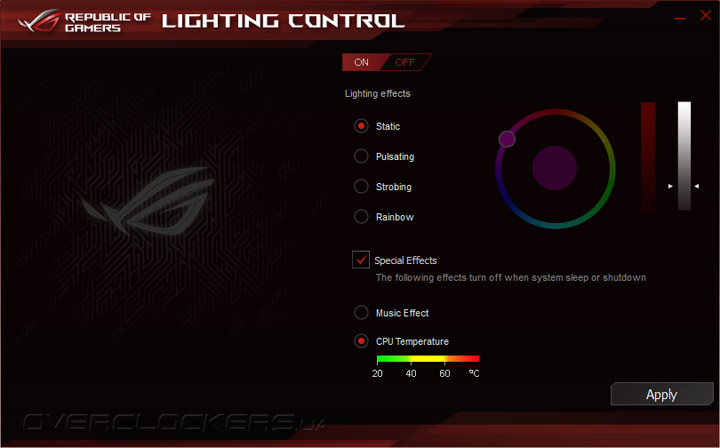

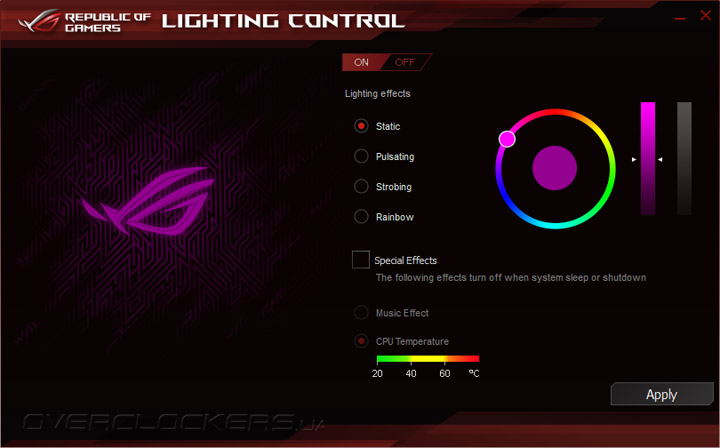

Остальные программы понравятся больше тем, кто интересуется мультимедийной оснасткой. Lighting Control позволяет настроить схему работы иллюминации эмблемы, расположенной на охладителе PCH. Есть четыре обычных сценария, последний из них — перебор всех цветов. Ещё два динамических профиля опираются на музыкальное сопровождение либо же температуру ЦП. Всё выглядит захватывающе, и работает без всяких проблем.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

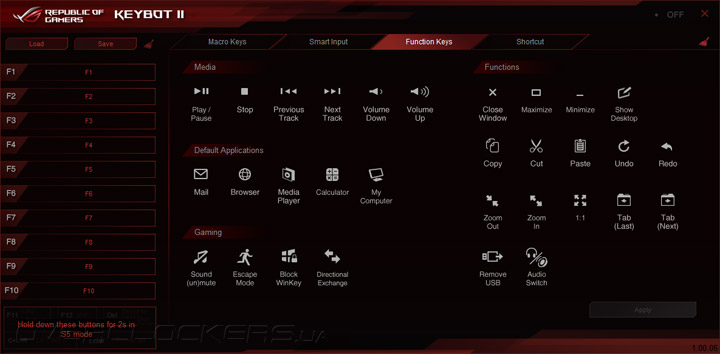

Любая клавиатура с интерфейсом USB (подключенная к нужному порту) сможет реагировать на особые нажатия, заготовленные в Keybot второго поколения.

ASUS Maximus VIII Extreme

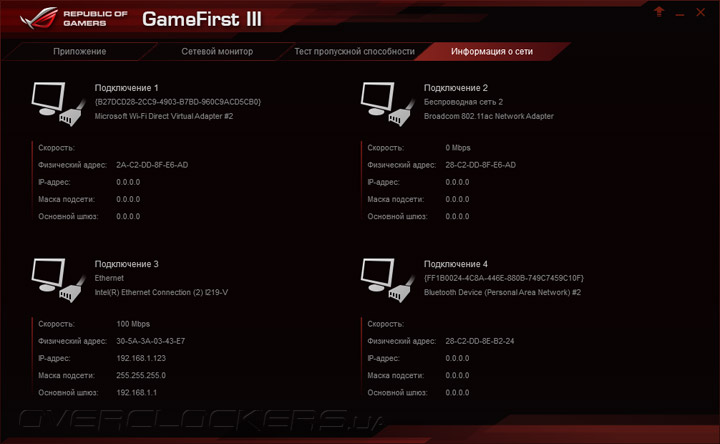

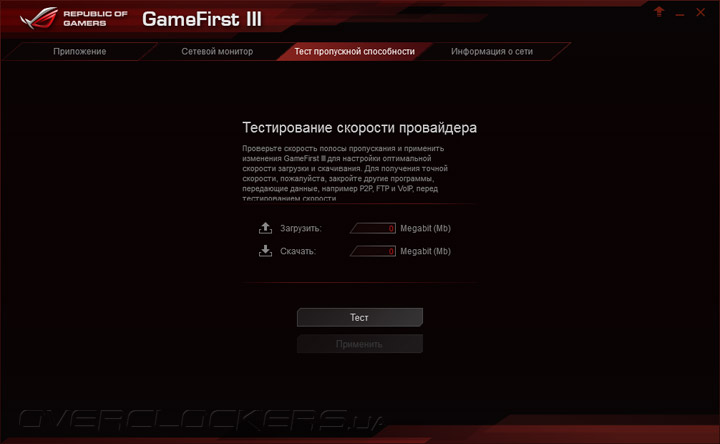

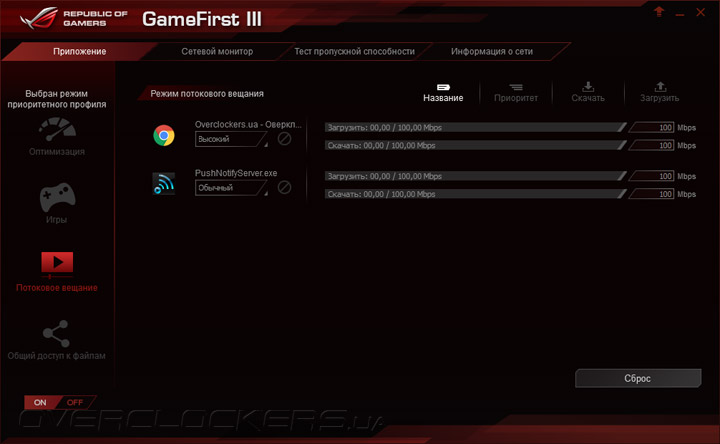

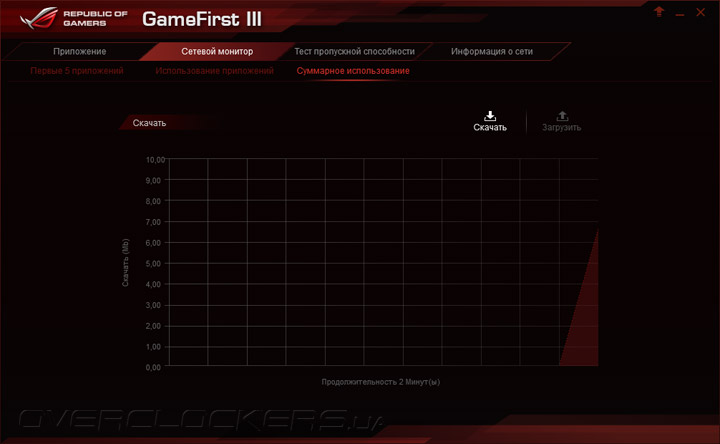

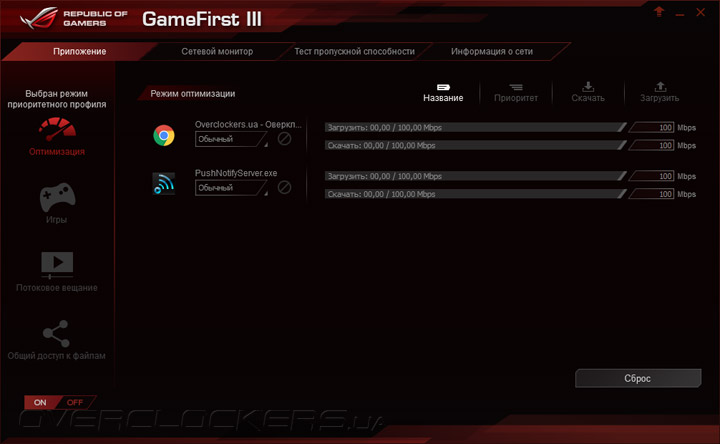

Сетевая инфраструктура дополнена специальным комплексом GameFirst III, где одним махом можно менять текущий сценарий работы ПК (его работу можно использовать совместно с TurboApp).

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

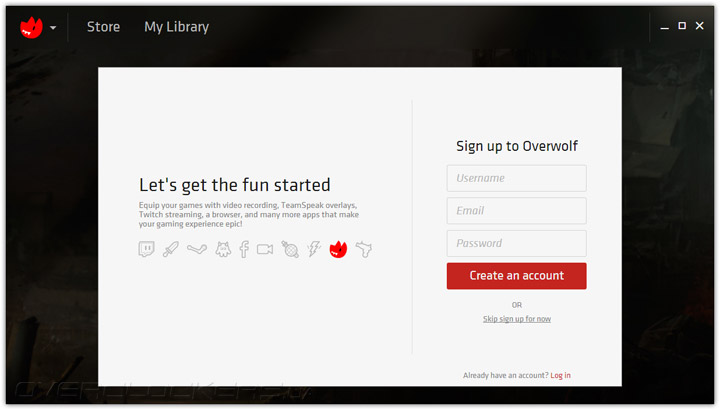

Вниманию игровой аудитории предлагается комплекс Overwolf, имеющий в Сети неоднозначные отзывы. Но в качестве продвижения нового подхода к игровому процессу его наличие в комплекте вполне оправдано.

ASUS Maximus VIII Extreme

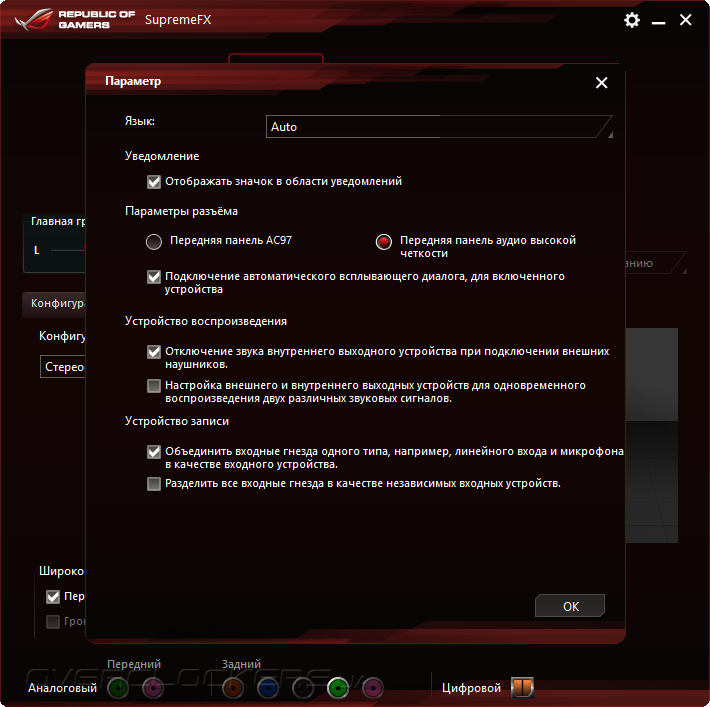

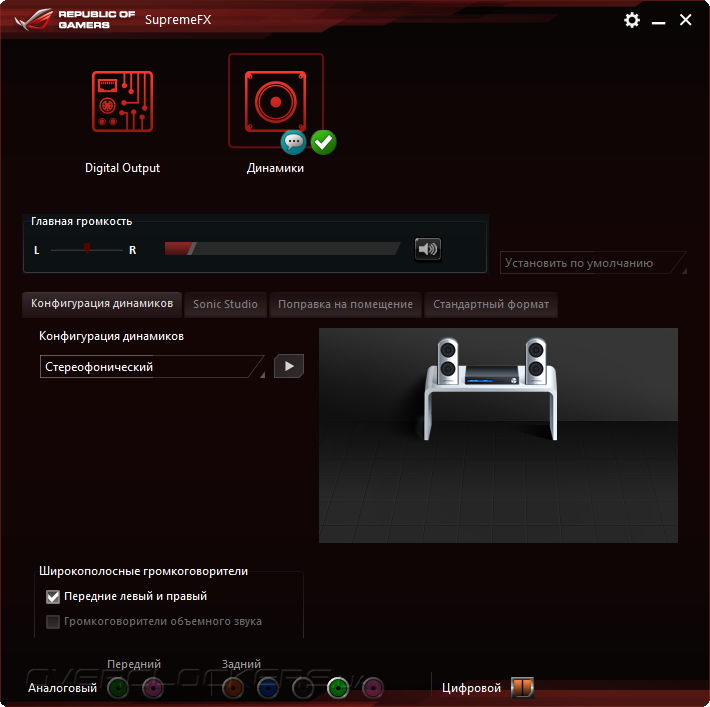

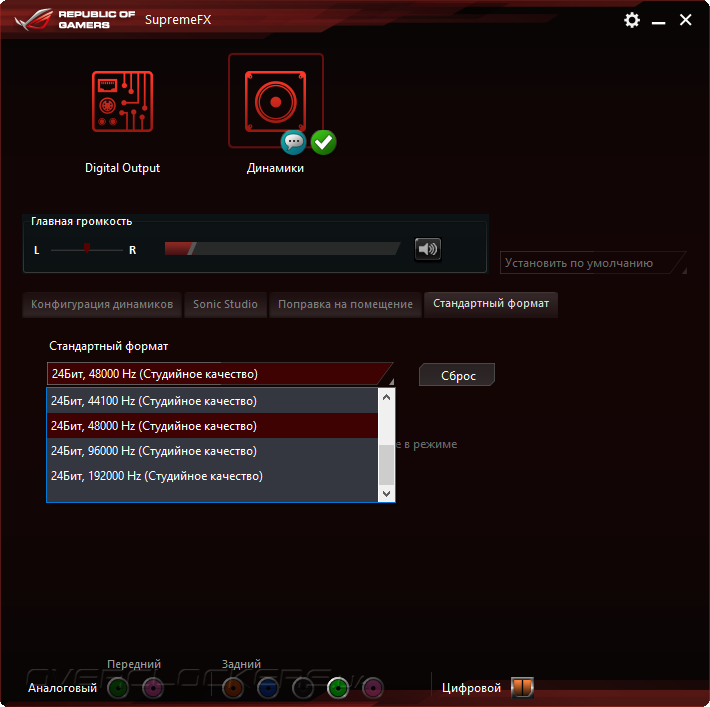

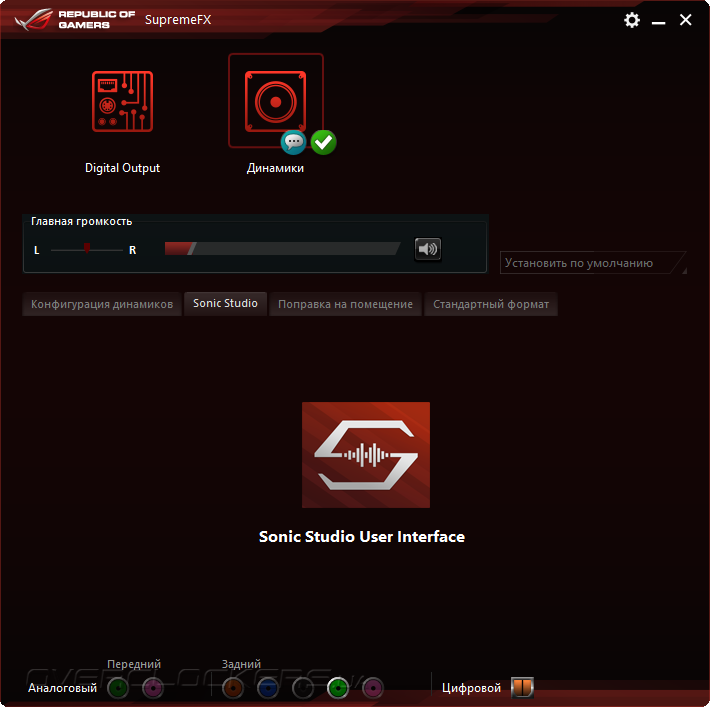

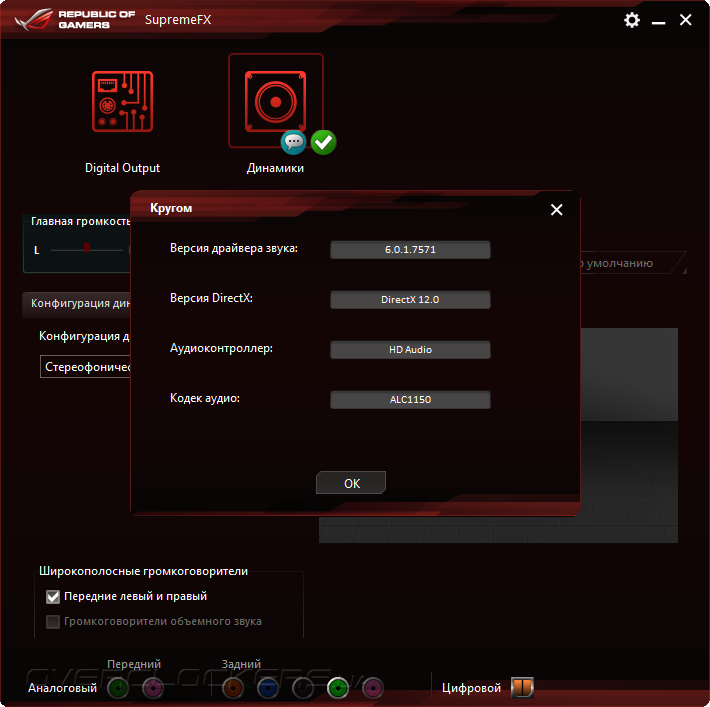

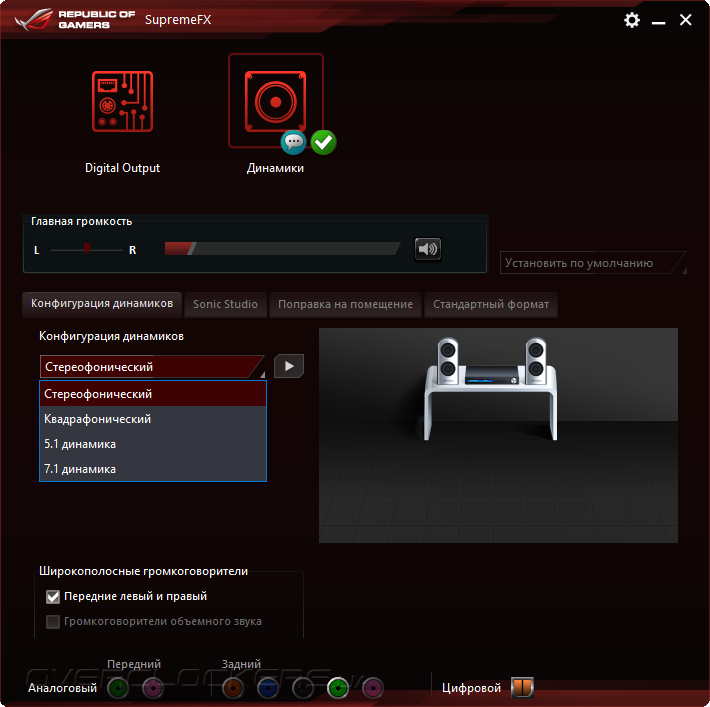

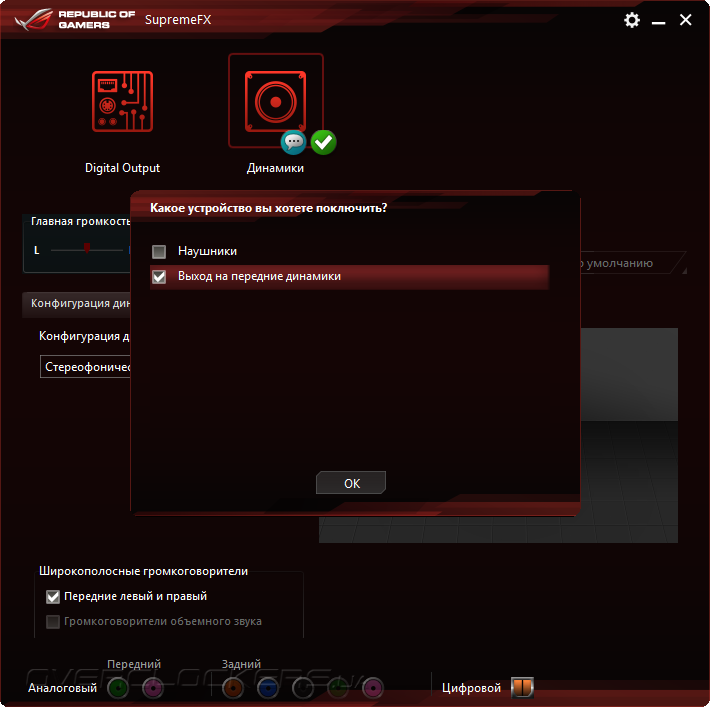

Управление звуковой подсистемой базируется на конфигураторе от Realtek. Необычно здесь встретить прямой ярлык перехода в комплекс Sonic Studio. Среди имеющихся возможностей нет решительно ничего нового относительно обычных продуктов.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

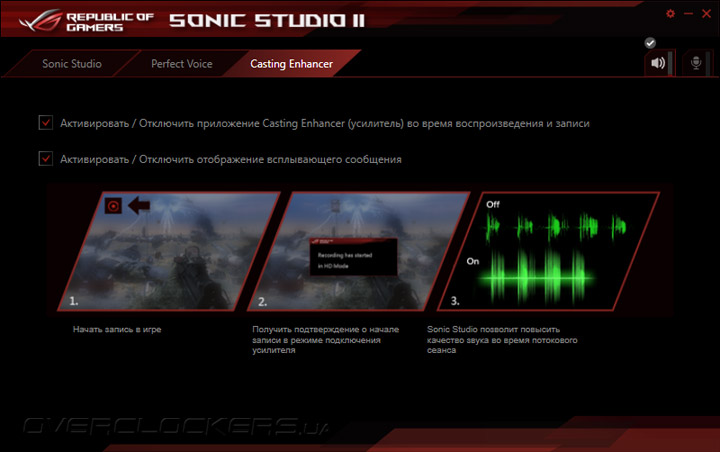

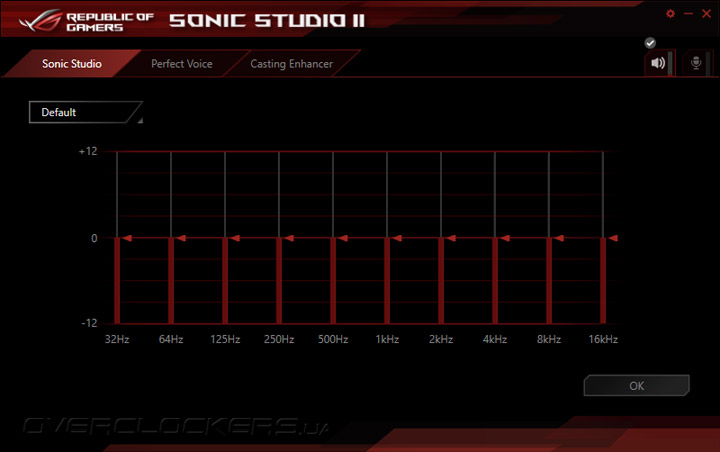

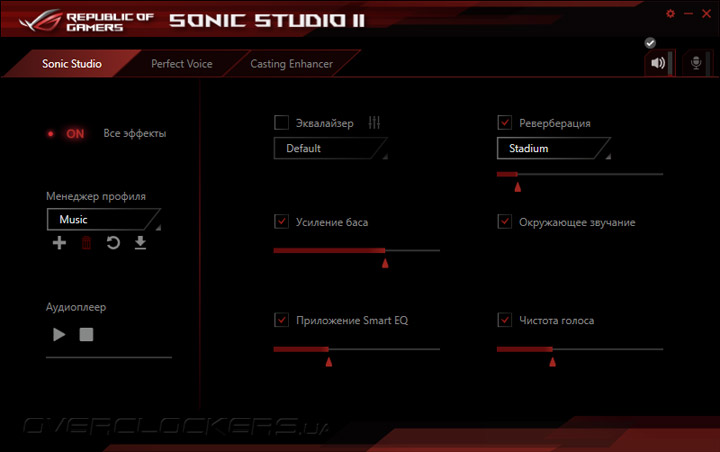

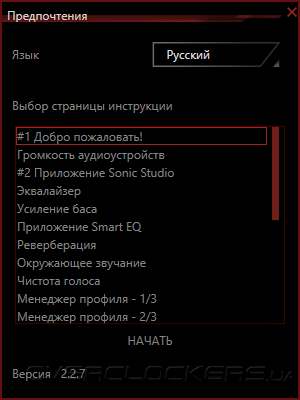

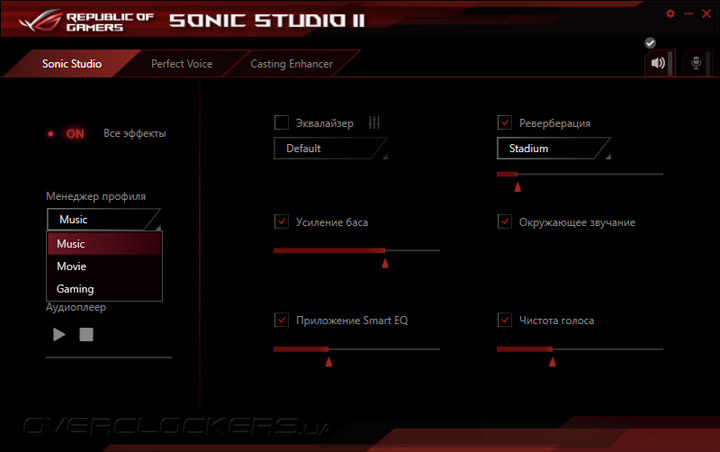

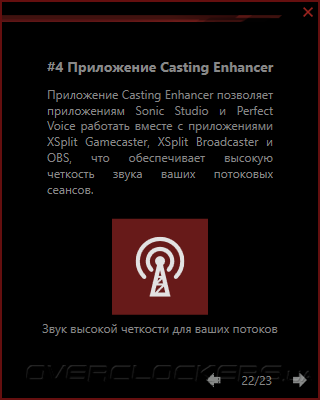

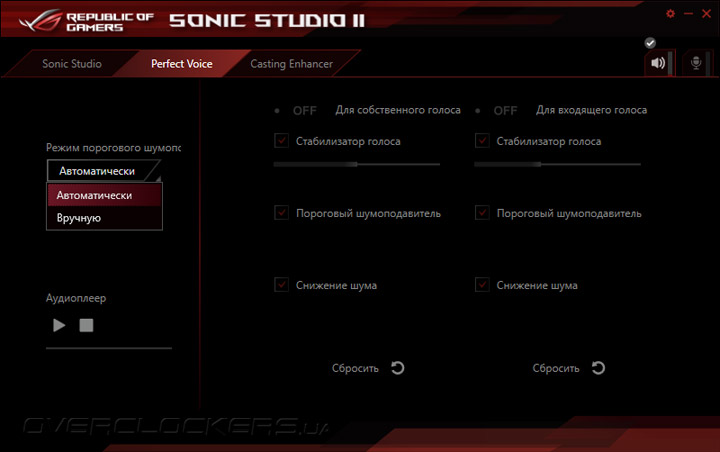

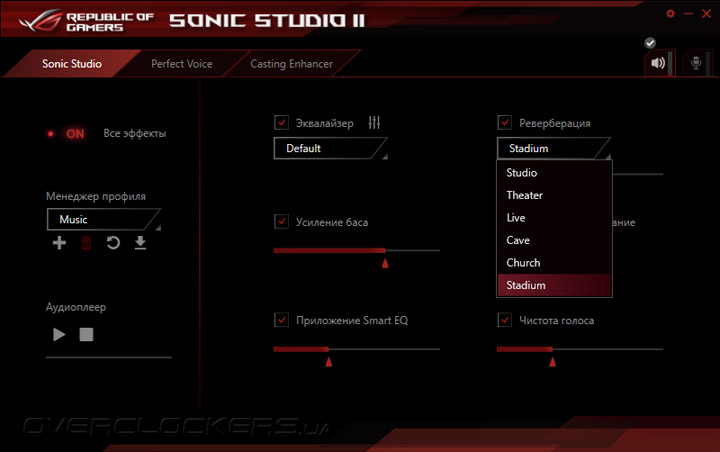

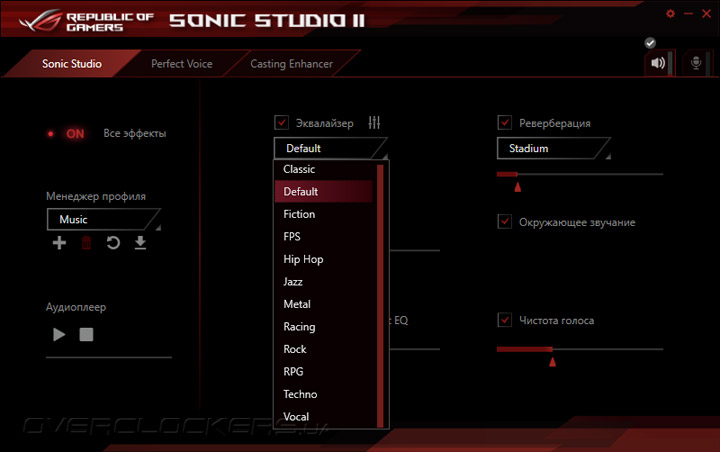

Sonic Studio второго поколения являет собой комплекс, позволяющий превзойти уровень штатного звучания. Для этого здесь предусмотрены три готовых профиля работы системы. Возможно внесение собственных изменений путём активации специальных инструментов и регулировки вклада их роли в финальную картину. Для записи звука тоже предусмотрено несколько фильтров. Утилита оснащена простой справкой, где пользователи с начальными знаниями смогут получить базовые понятия о заложенных возможностях.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

Несколько слов о самом звуке. Внесённый в конструкцию ЦАП серьёзно повлиял на итоговое восприятие музыкального материала. Глубина сцены всё ещё оставляет желать лучшего, но с чёткостью и локализацией источников произошли заметные изменения в сторону улучшения. Очевидна забота именно об игровой аудитории. В то же время для музыкального прослушивания такой тракт не станет хорошим выбором. Барабаны звучат совершенно не естественно, хотя и весьма чётко, скорее похоже, что стучат по пластиковым вёдрам. Высокие ноты в вокале, перкуссия и тарелки часто срываются в неприятные призвуки и сибилянты. Отказ от Sonic Studio влияет на подачу материала, но особый характер всё равно остаётся на виду.

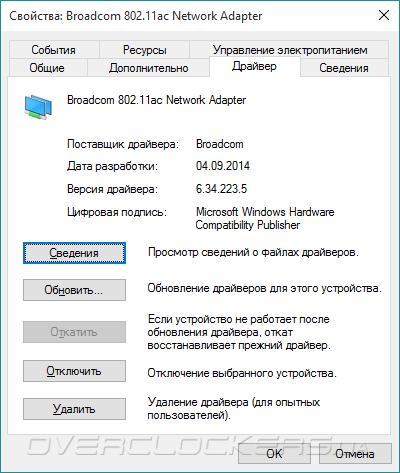

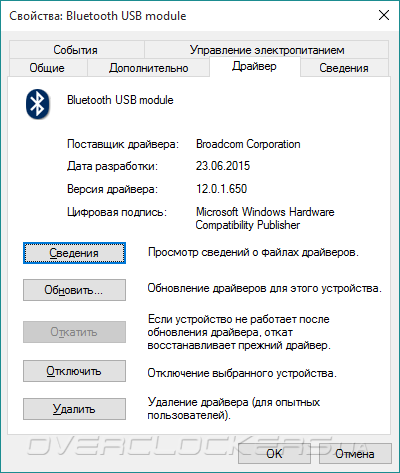

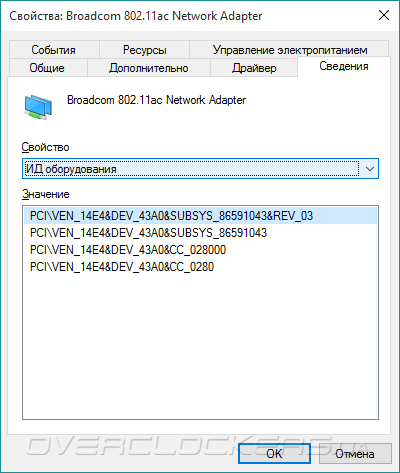

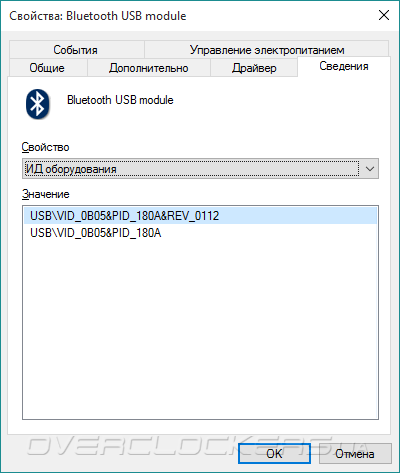

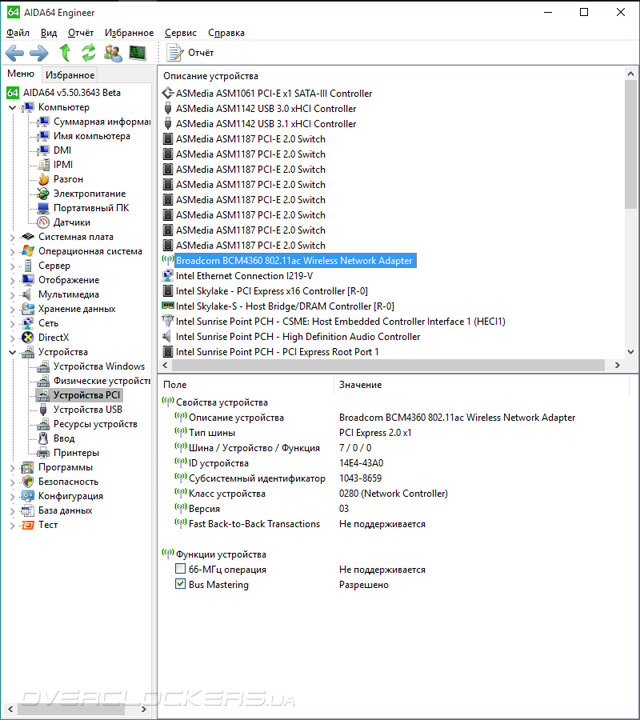

Установка драйверов беспроводных адаптеров уличила в них продукцию Broadcom. Использование штатной антенны весьма важное мероприятие, поскольку с ней значительно улучается качество приёма сигналов и количество видимых беспроводных сетей.

ASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII ExtremeASUS Maximus VIII Extreme

На комплект программ жаловаться не приходится, а здесь получилось уделить внимание лишь части самых интересных, на мой взгляд. Уклон производителем сделан в сторону пользователей с базовыми знаниями, другую часть аудитории, с продвинутыми способностями, сложно будет чем-либо здесь удивить, да и запросы у них, вероятно, находятся совершенно в другой плоскости.
