Обзор и тестирование материнской платы ASUS Maximus VI Extreme — флагманской модели серии Republic of Gamers

UEFI Setup

Прошивка Maximus VI Extreme базируется на управляющем микрокоде UEFI. Как и в других системных платах ASUS семейства ROG меню настройки обладает дружественным интерфейсом и богатыми возможностями для разгона. Несмотря на то, что все разделы UEFI Setup сгруппированы в логической последовательности, разработчик позаботился о пользователях и внедрил вкладку My Favorites, содержимое которой можно сформировать исходя из собственных предпочтений. Для заметок пригодится функция Quick Note, а нажав на кнопку Last Modified можно просмотреть историю изменения настроек.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

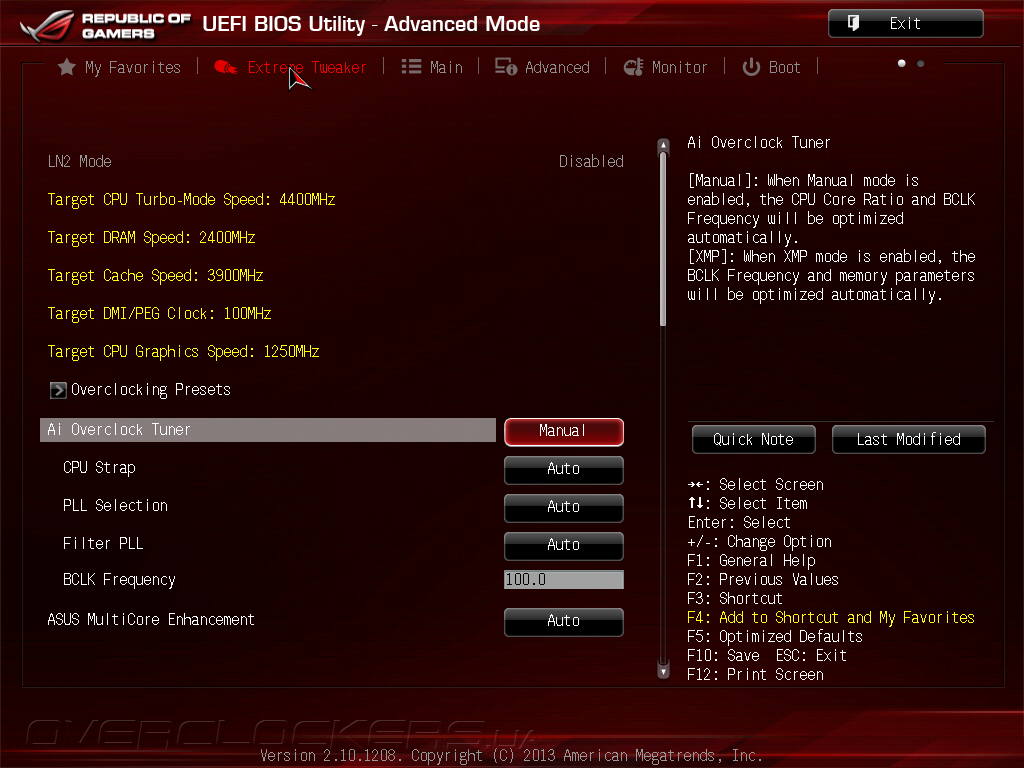

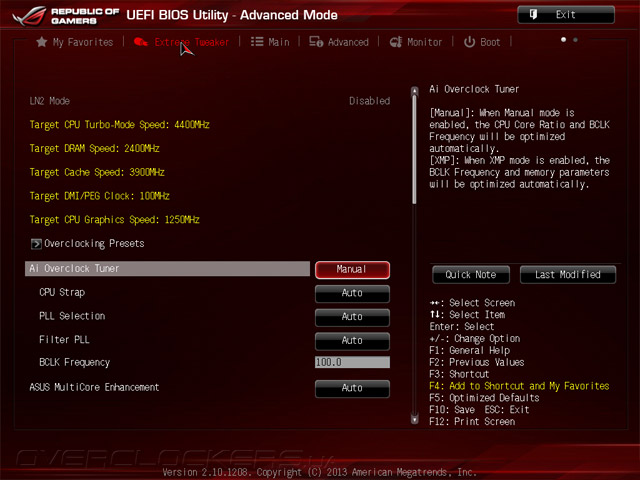

Раздел Extreme Tweaker содержит разнообразные опции, которые отвечают за управление быстродействием и разгоном. Здесь регулируются базовая частота, коэффициенты умножения вычислительных ядер и Uncore.

UEFI Setup ASUS Maximus VI Extreme

Активация ASUS Multicore Enhancement увеличивает быстродействие в многопоточных приложениях, а включение опции Xtreme Tweaking, напротив, повышает производительность в старых бенчмарках.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

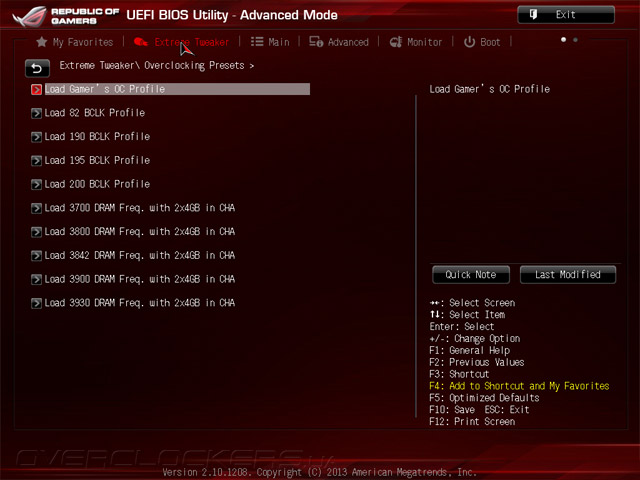

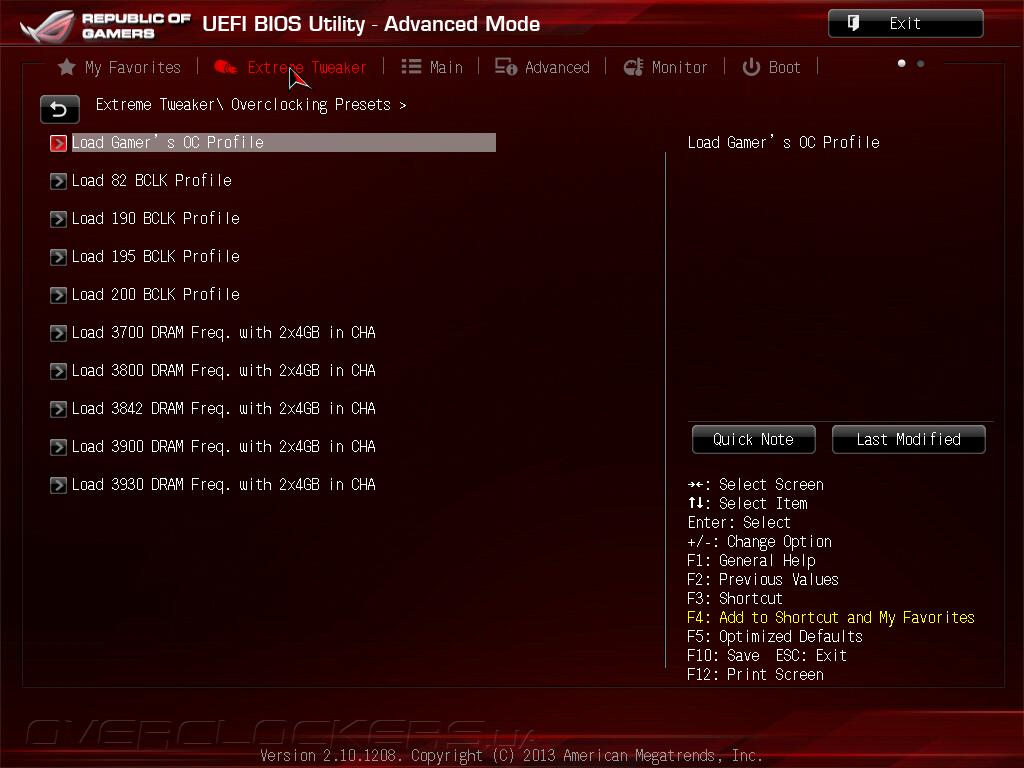

Для новичков будет полезна функция автоматического разгона CPU Level Up, с её помощью можно запросто поднять продуктивность центрального процессора. Кроме того, прошивка ASUS Maximus VI Extreme имеет набор профилей повышенного быстродействия Overclocking Presets.

UEFI Setup ASUS Maximus VI Extreme

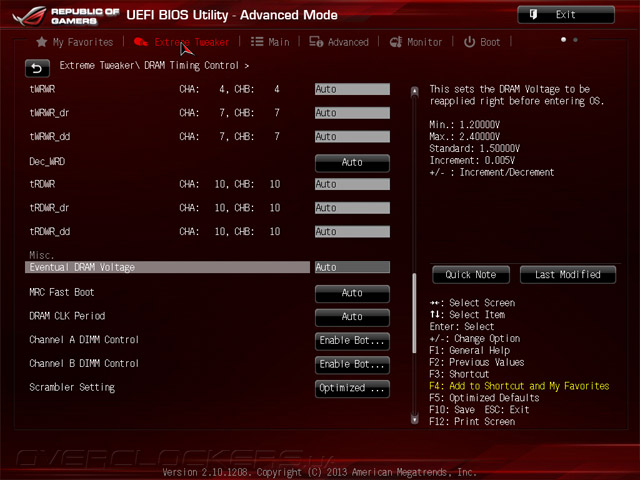

Частота оперативной памяти регулируется в широких пределах — до 3200 МГц включительно, а многочисленные тонкие настройки модулей ОЗУ находятся в подразделе DRAM Timing Control.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

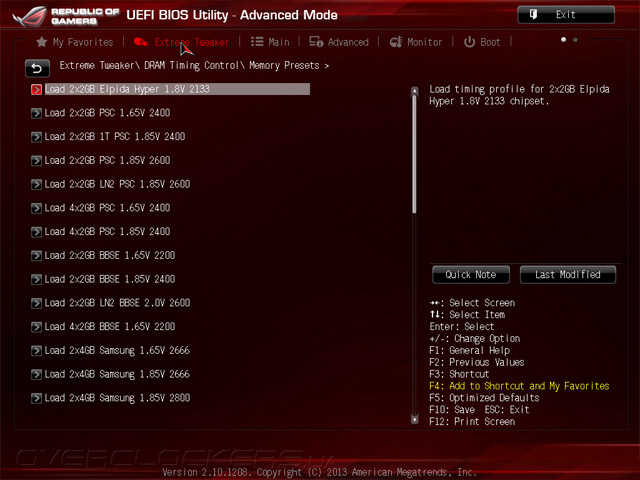

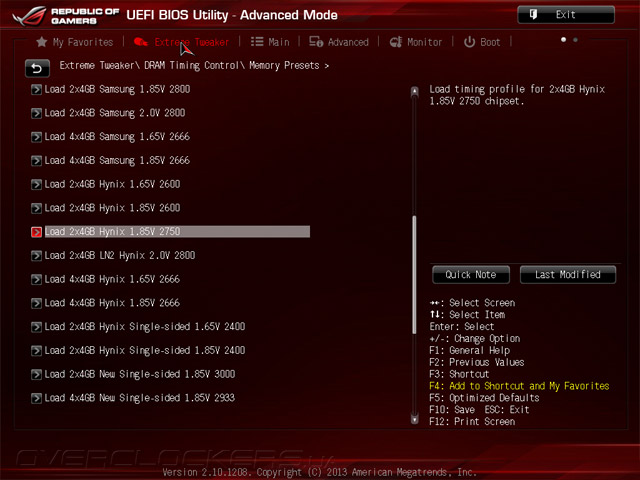

Помимо ручных настроек UEFI Setup новинки предлагает набор профилей для разгона наиболее популярных комплектов ОЗУ.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

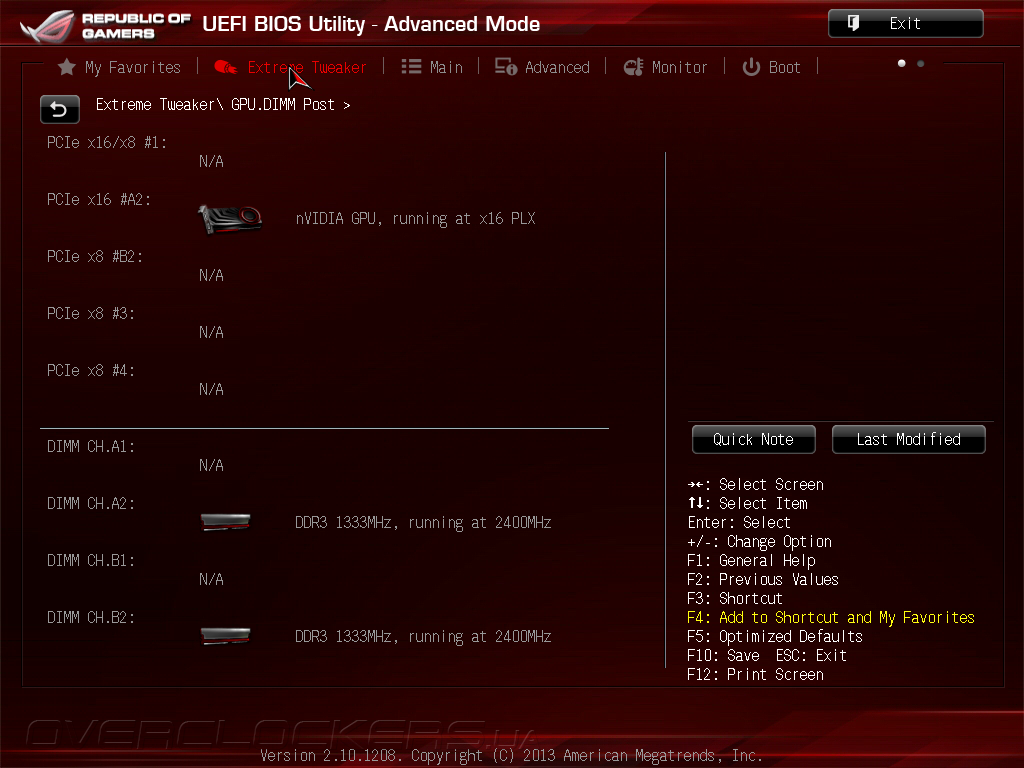

В подменю GPU.DIMM Post выводится информацию об установленных графических акселераторах и оперативной памяти.

UEFI Setup ASUS Maximus VI Extreme

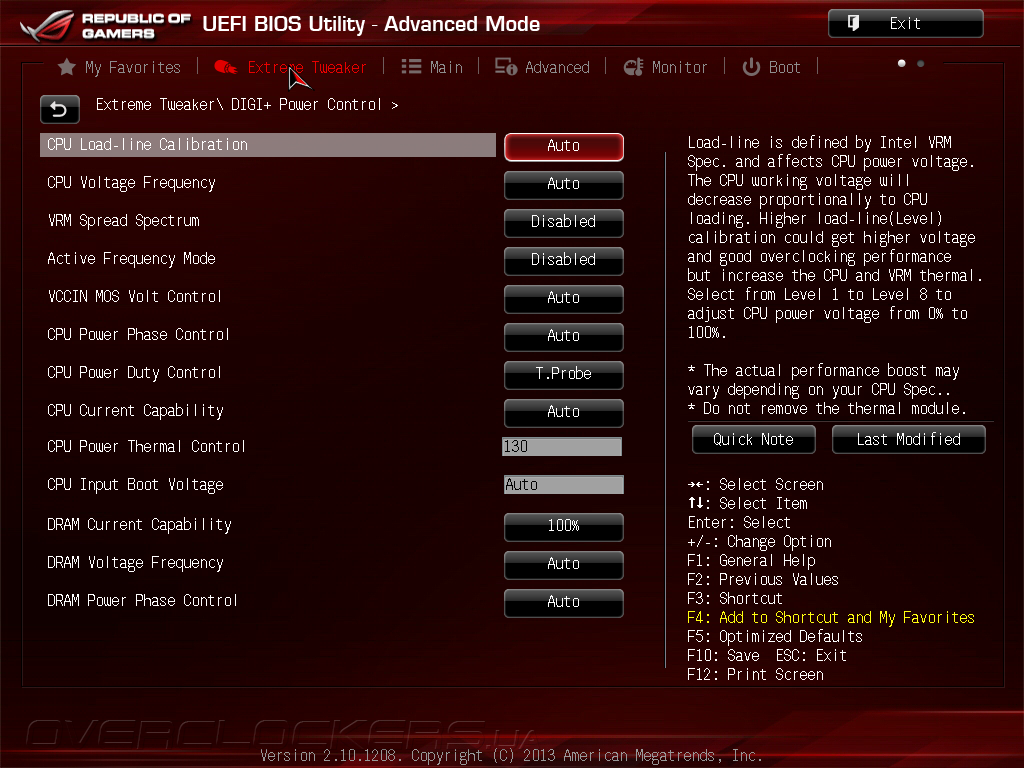

Dкладка DIGI+ Power Control отвечает за тонкие настройки цифровой подсистемы питания, такие как регулировка частоты переключения силовых элементов, управление функцией CPU Load-line Calibration, которая препятствует просадкам напряжения VCCIN под нагрузкой, а также конфигурирование защиты от перегрева, превышения тока и напряжения.

UEFI Setup ASUS Maximus VI Extreme

Подраздел Tweakers Paradise дает возможности по управлению второстепенными напряжениями, тонкими настройками чипа-коммутатора PLX PEX8747 и шины PCI-E 3.0.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

Значения всех пунктов мы занесли в таблицу:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625
X-Talk Cancellation Voltage 0,5–1,65 0,05
PCH ICC Voltage 0,6–2,2 0,00625
PLX +0.9V Core Voltage 0,6–1,11 0,015
PLX +1.8V AUX Voltage 1,5–2,5 0,1

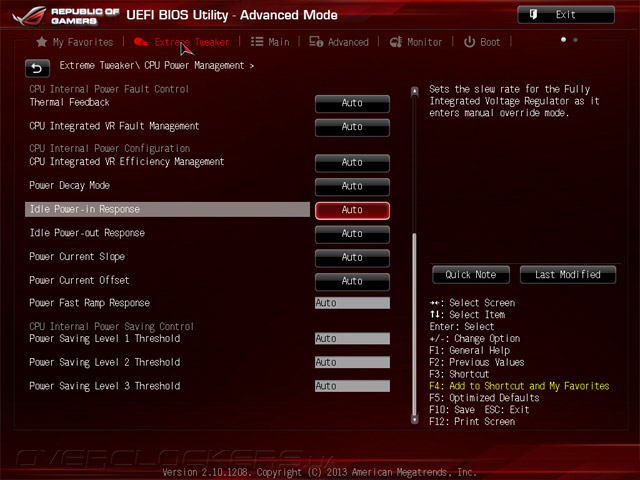

За управление встроенным в процессор регулятором напряжения отвечает подменю CPU Power Management. Также, в этой вкладке настраиваются технологии Intel Turbo Boost и функции энергосбережения EIST.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

Прошивка ASUS Maximus VI Extreme обладает развитыми возможностями по регулировке питающих напряжений.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

Перечень напряжений, их диапазоны и шаг регулировки представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

В части управления электропитания UEFI Setup новинки предлагает все необходимые инструменты для успешного разгона, но для достижения высоких результатов понадобится серьезная система охлаждения, лучше всего — криогенная.

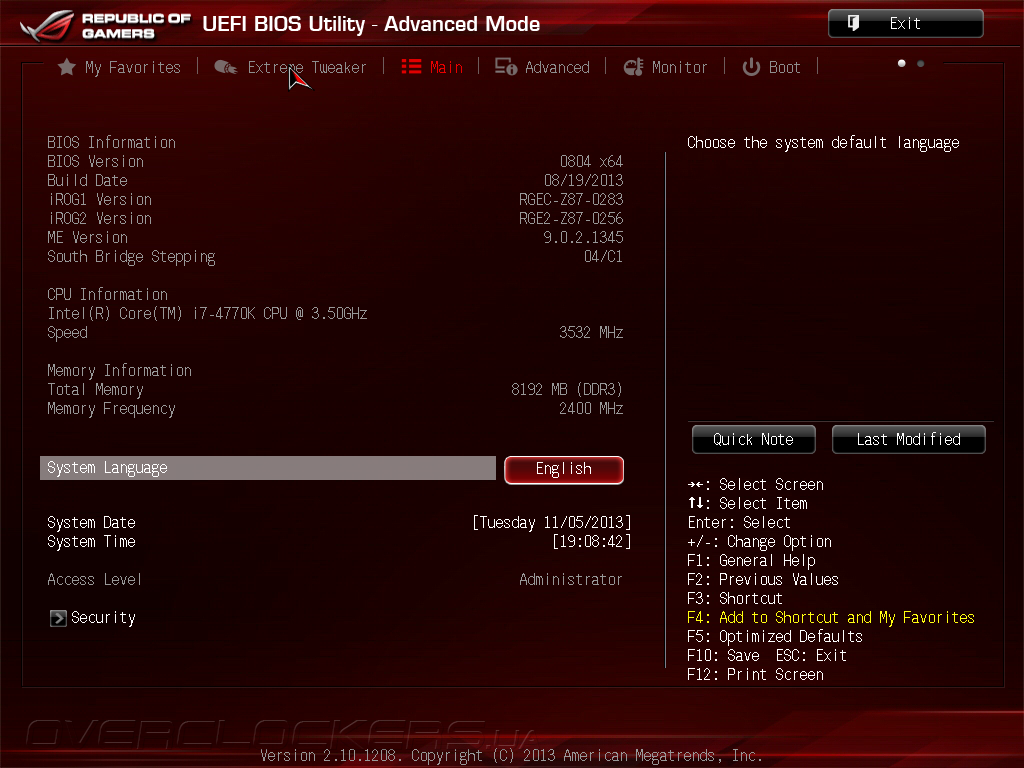

От вкладки Extreme Tweaker переходим к разделу Main. Его содержание привычно, здесь выводится информация о версии прошивки, задаются дата и время, а также выбирается язык отображения интерфейса.

UEFI Setup ASUS Maximus VI Extreme

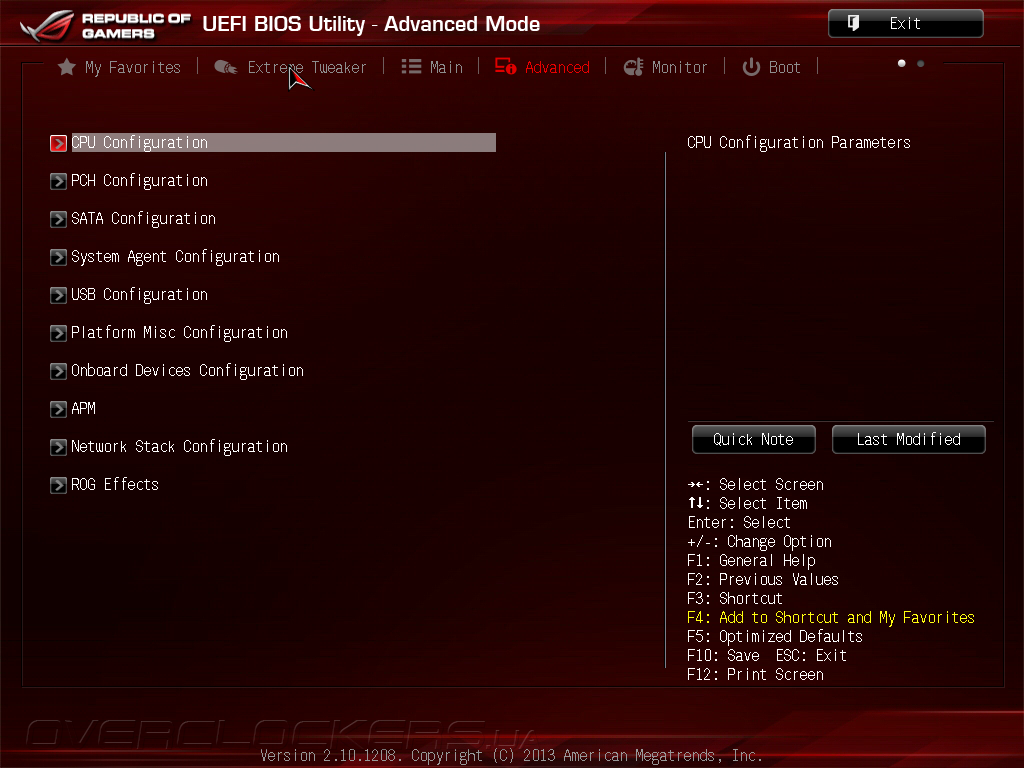

Раздел Advanced отвечает за конфигурирование системной логики и функций расширения материнской платы.

UEFI Setup ASUS Maximus VI Extreme

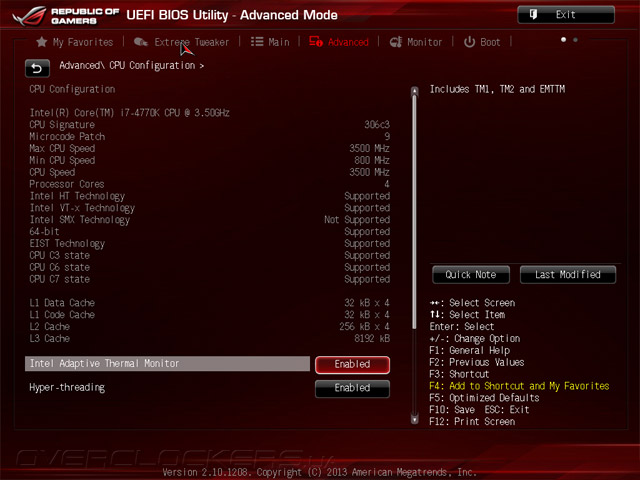

Вкладка CPU Configuration отображает информацию об установленном центральном процессоре, позволяет отключить отдельные вычислительные ядра, настроить такие его специфические функции, как виртуализация, аппаратная защита от вирусов или Hyper Threading.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

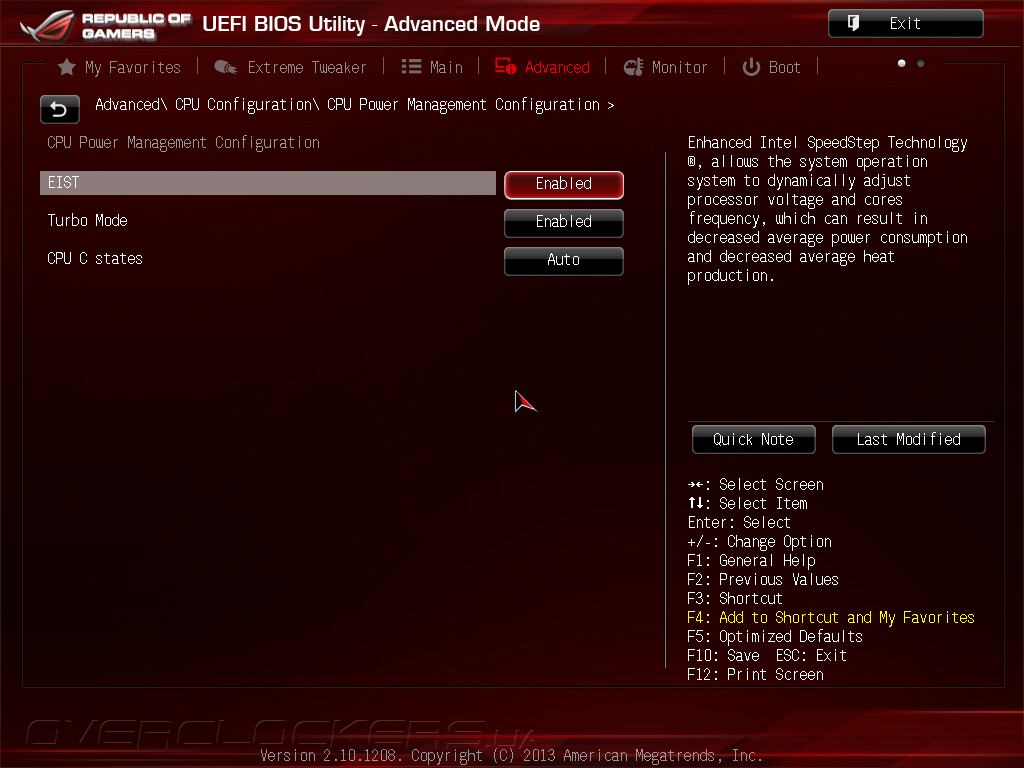

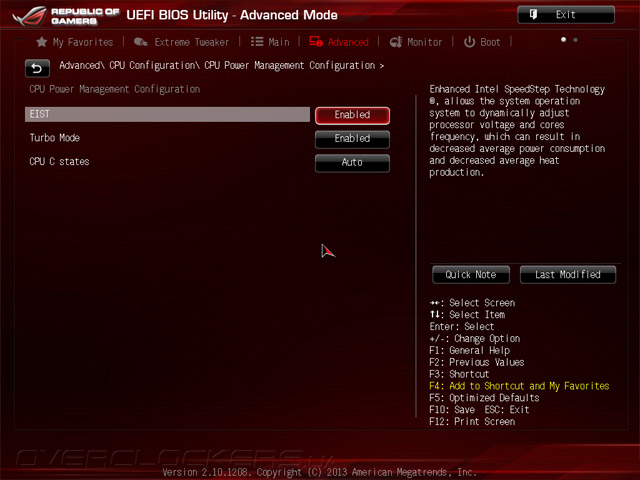

Подменю CPU Power Management Configuration предназначено для управления процессорными технологиями энергосбережения.

UEFI Setup ASUS Maximus VI Extreme

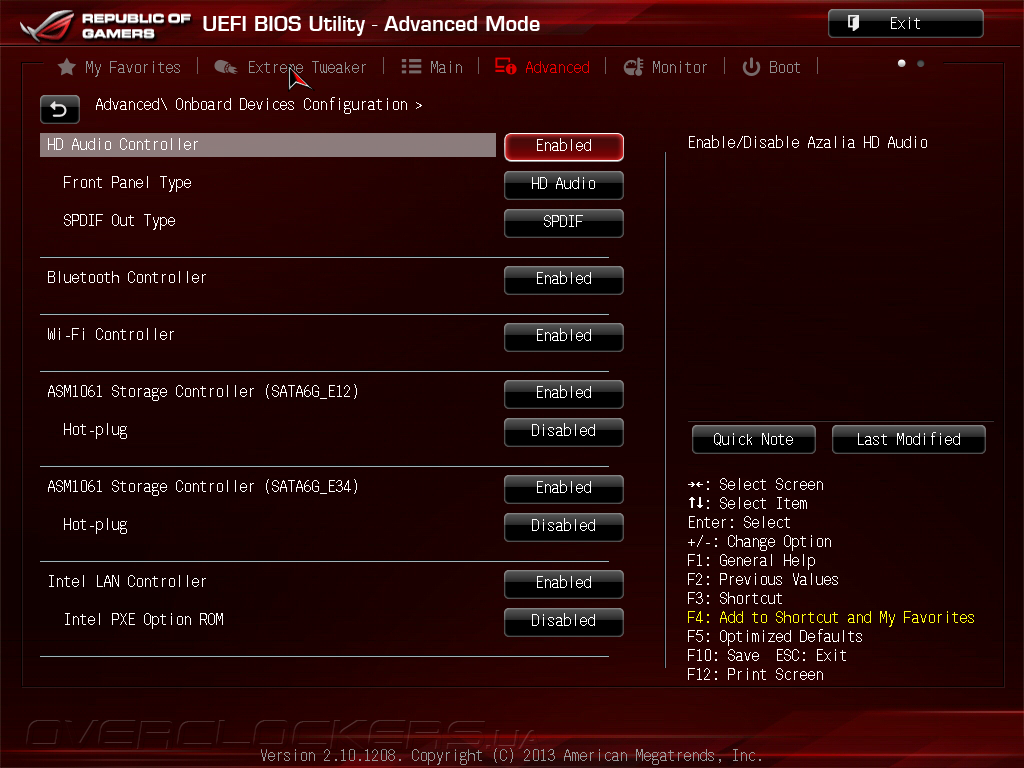

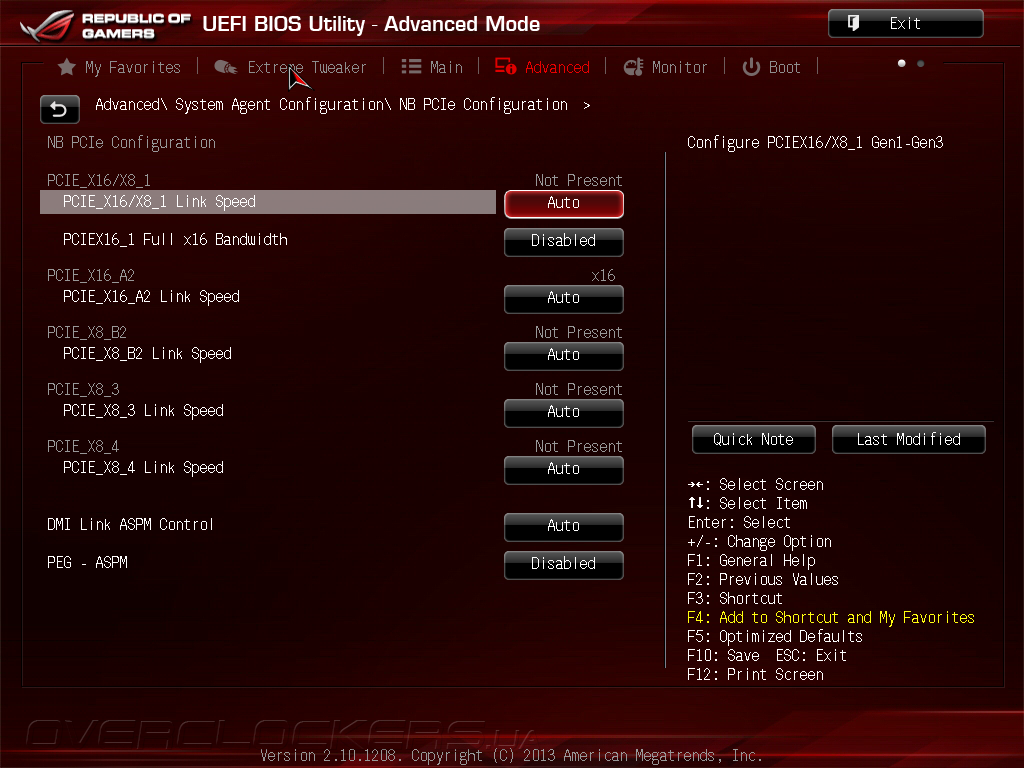

В разделе Advanced в подменю NB PCIe Configuration настраиваются режимы работы портов PCI Express 3.0 x16, а во вкладке Onboard Device Configuration находится управление дополнительными контроллерами.

UEFI Setup ASUS Maximus VI Extreme

UEFI Setup ASUS Maximus VI Extreme

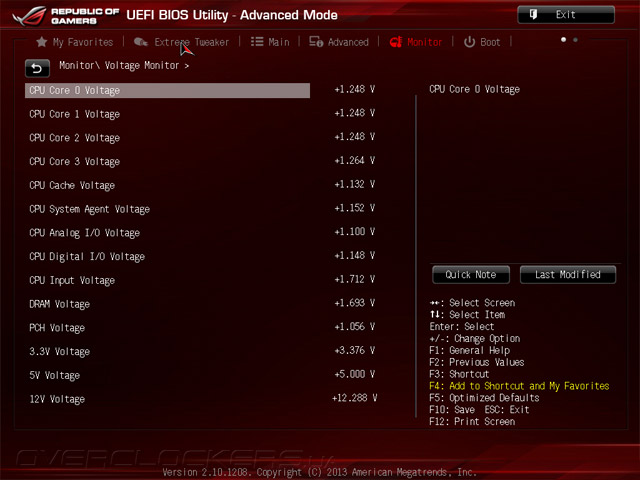

Аппаратному мониторингу посвящена вкладка Monitor. Во вложенном меню Voltage Monitor отображаются напряжения на процессоре, модулях ОЗУ и основных питающих шинах, а в подразделе Temperature Monitor, как следует из названия, можно встретить показания трех встроенных температурных сенсоров и трех внешних термопар.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

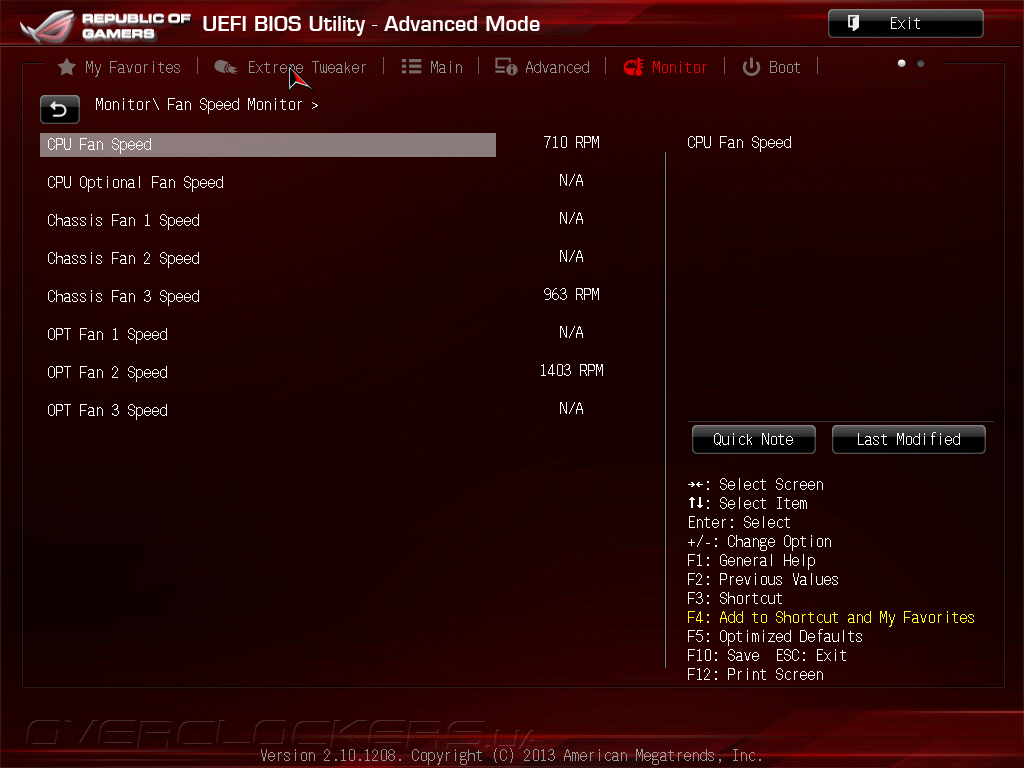

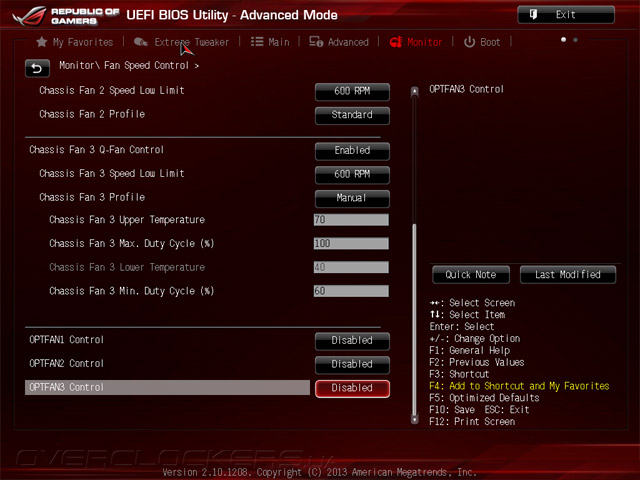

Тахометрические данные по восьми вентиляторам выводятся в Fan Speed Monitor, а регулировка их скоростей вращения находится во вкладке Fan Speed Control. Для двух процессорных и трех корпусных «карлсонов» можно задать один из встроенных профилей, или настроить режим работы вручную. Для крыльчаток трех дополнительных охладителей также доступно автоматическое управление, но только при условии подключения внешних температурных датчиков.

UEFI Setup ASUS Maximus VI Extreme

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme

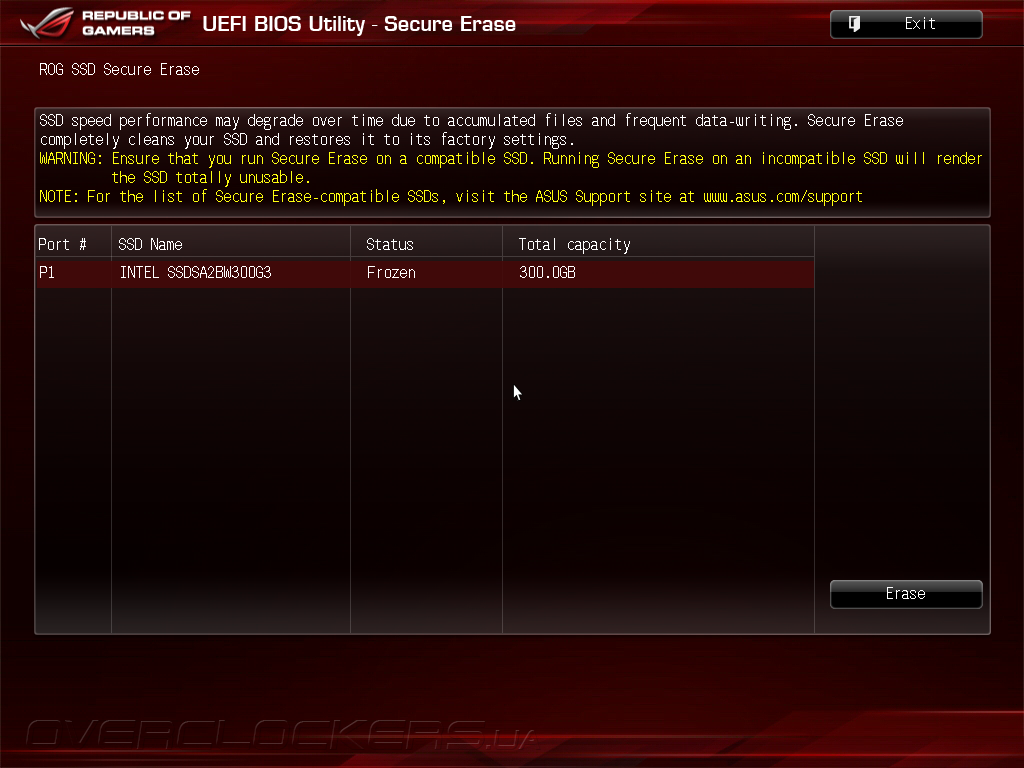

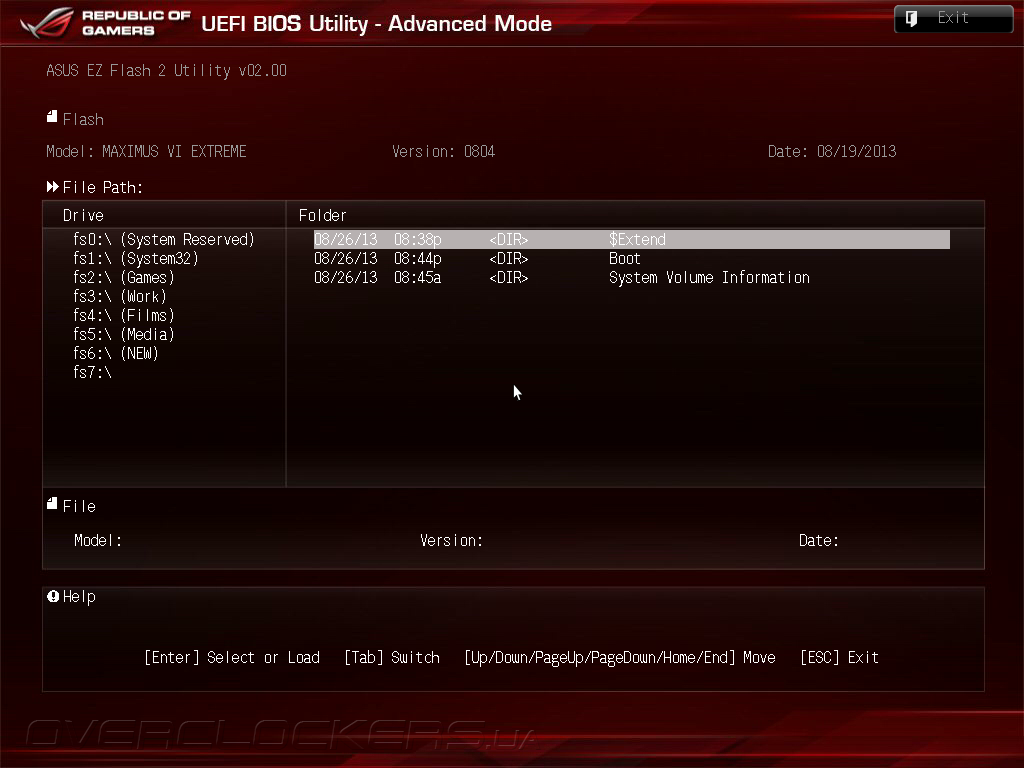

Меню настройки Maximus VI Extreme имеет встроенную подпрограмму для обновления прошивки EZ Flash 2 Utility, а также оснащено уникальной функцией гарантированного удаления данных с твердотельных накопителей SSD Secure Erase.

UEFI Setup ASUS Maximus VI Extreme

UEFI Setup ASUS Maximus VI Extreme

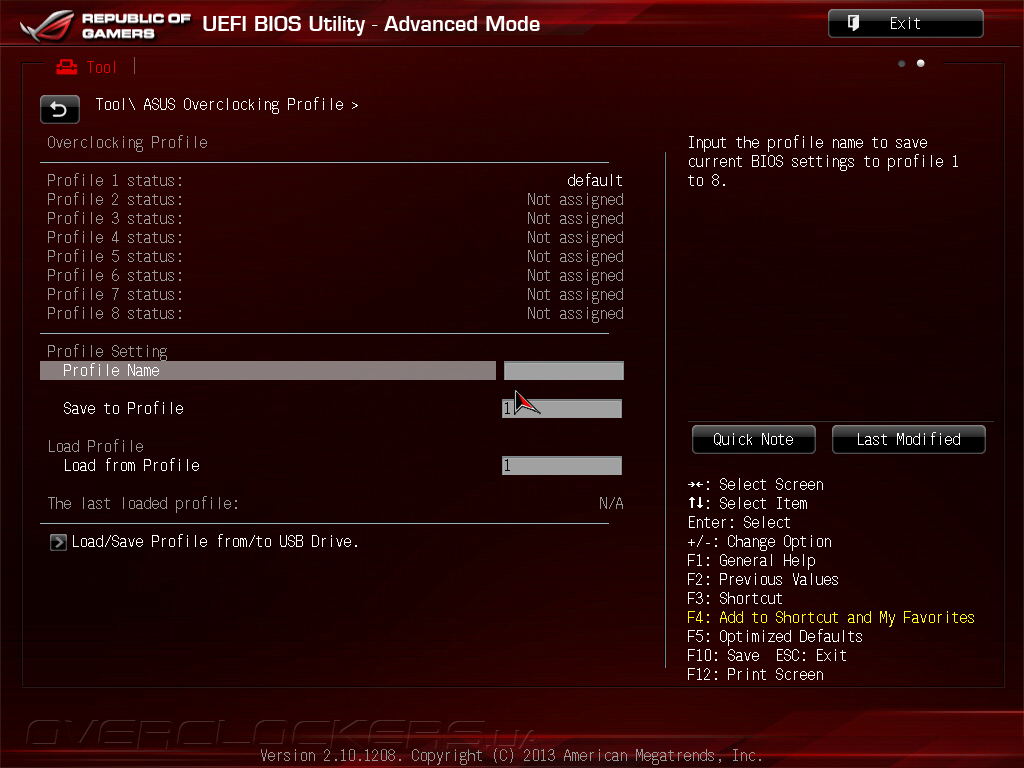

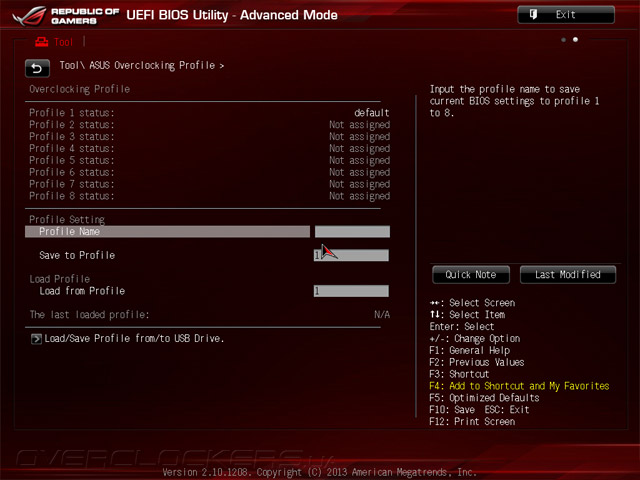

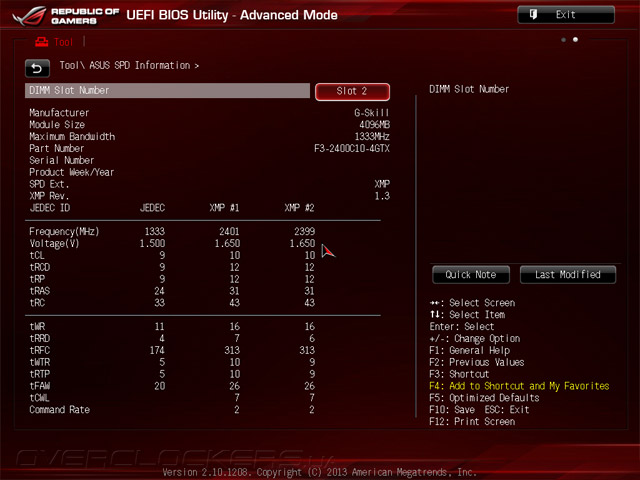

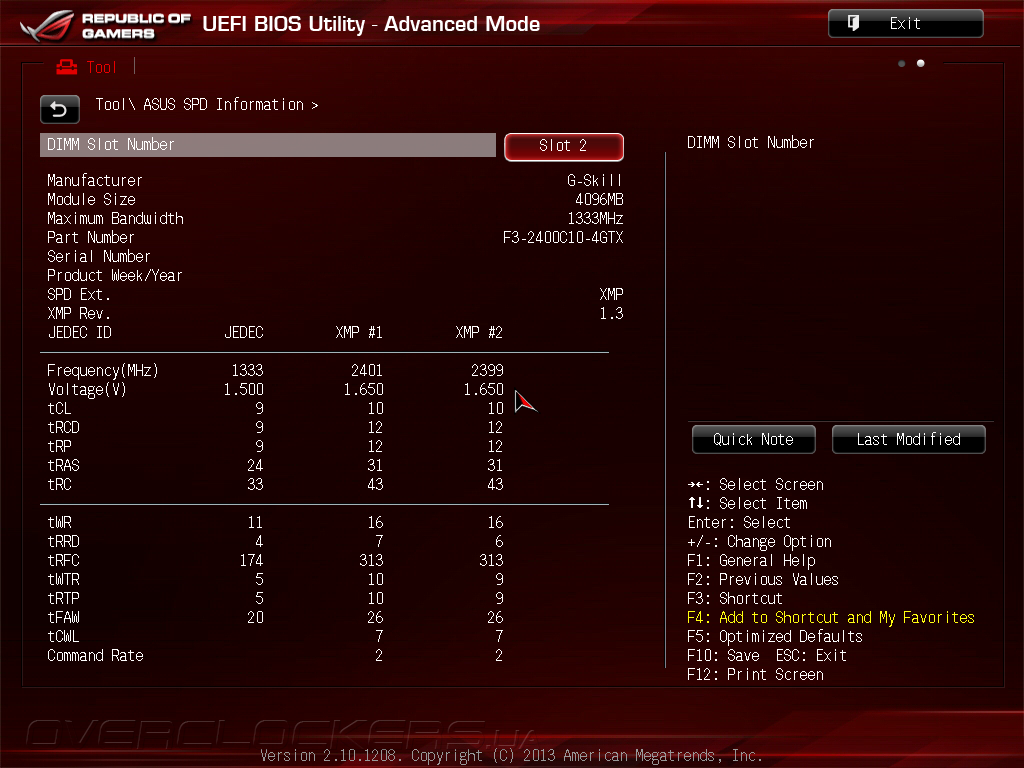

Для хранения восьми профилей с пользовательскими настройками служит функция Overclocking Profile, во вкладке SPD Information выводится подробная информация об установленных модулях ОЗУ.

UEFI Setup ASUS Maximus VI Extreme

UEFI Setup ASUS Maximus VI Extreme

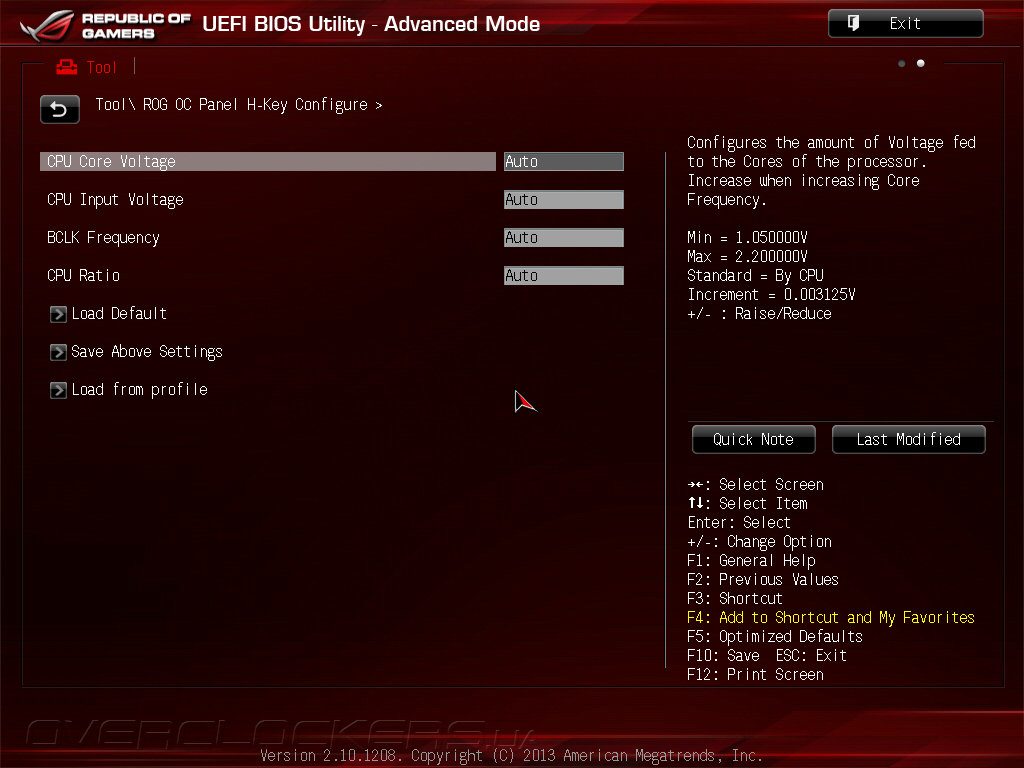

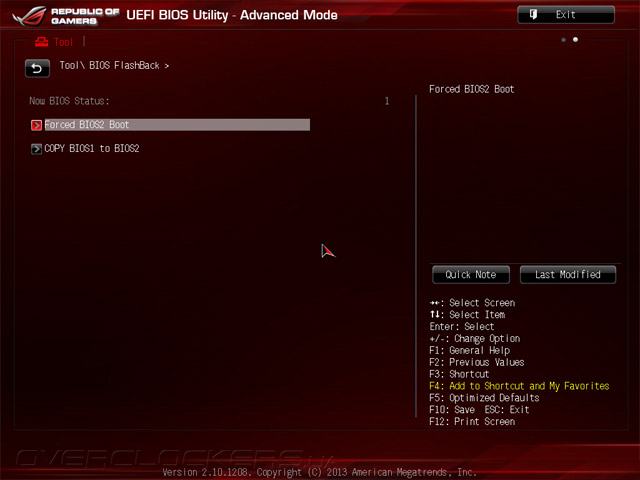

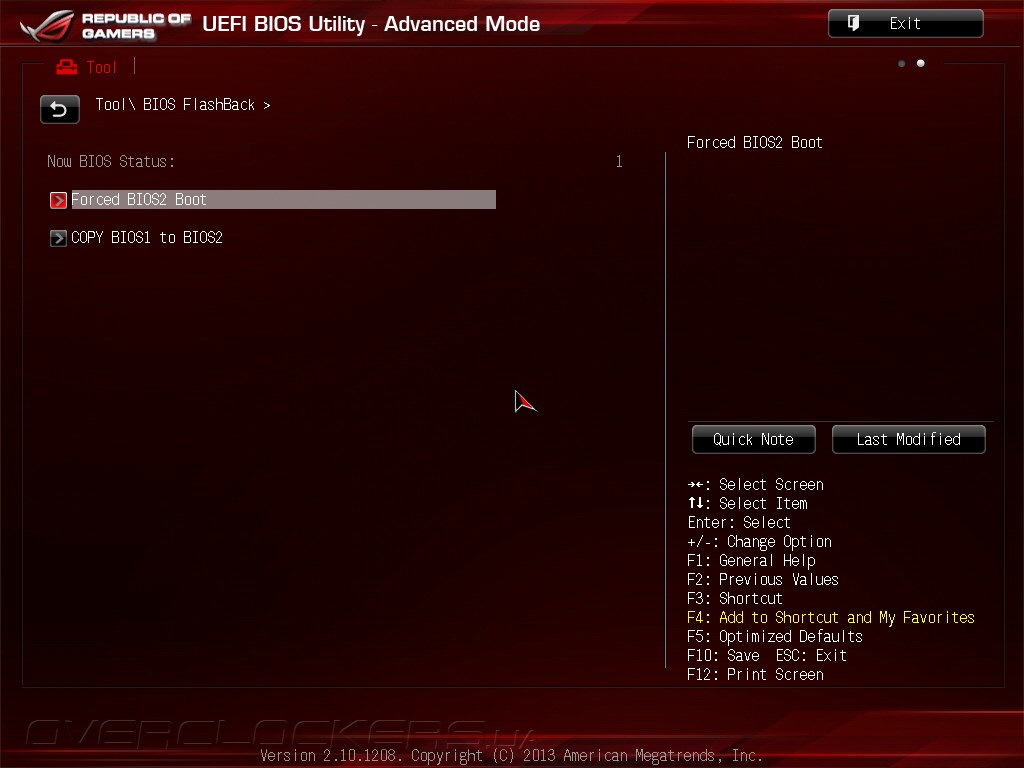

Для обслуживания резервной микросхемы с управляющим микрокодом служит BIOS Flashback, а в подменю ROG OC Panel H-Key Configure настраивается действие «горячей» клавиши на внешнем модуле OC Panel.

UEFI Setup ASUS Maximus VI Extreme

UEFI Setup ASUS Maximus VI Extreme

Наш рассказ о прошивке ASUS Maximus VI Extreme был бы неполным, если не упомянуть о режиме EZ Mode, который дает пользователям удобный инструмент для контроля состояния и базовой конфигурации материнской платы. Например, с его помощью можно задать дату и время, настроить режим работы вентиляторов, включить для ОЗУ профили X.M.P., а также выбрать порядок загрузки с дисковых накопителей.

UEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI ExtremeUEFI Setup ASUS Maximus VI Extreme


Комплектное ПО

Системная плата ASUS Maximus VI Extreme комплектуется DVD-диском, на который записаны все необходимые драйверы и множество полезных программ. Пожалуй, самой интересной из них для энтузиастов можно назвать Ai Suite 3, которую мы не раз уже рассматривали в прошлых обзорах.

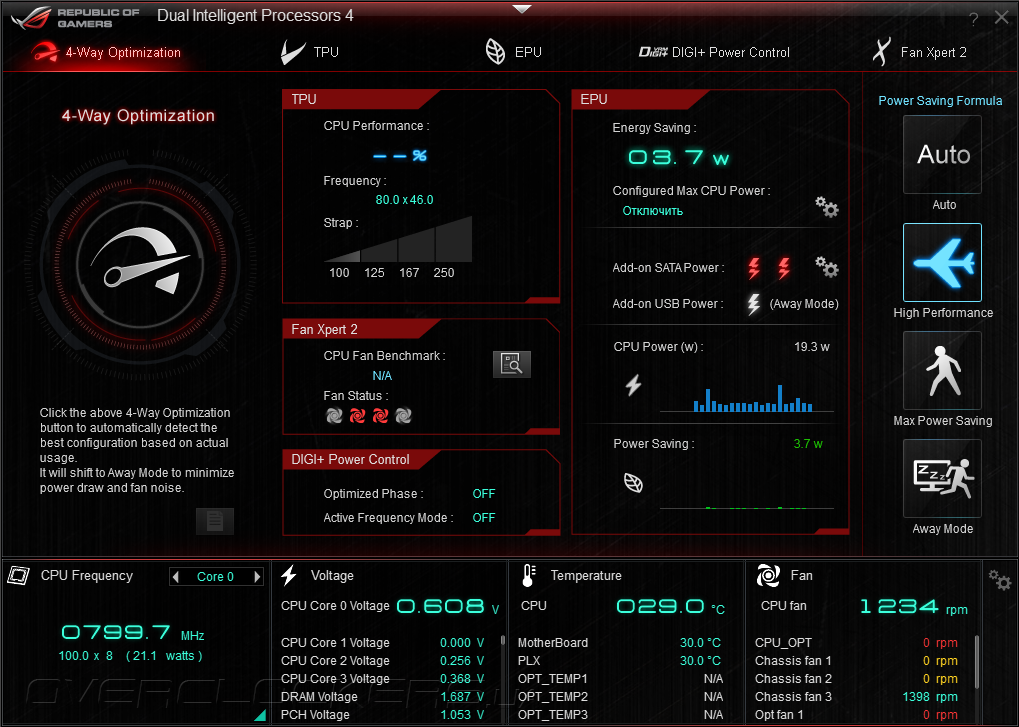

Для вывода показаний системного мониторинга и управления быстродействием в Ai Suite 3 служит модуль Dual Intelligent Processor 4. В нижней части окна выводятся значения напряжений, температур и скоростей вращений вентиляторов, а во вкладке 4-Way Optimization отображается комплексная информация о режиме работы системы, здесь же задаются профили энергопотребления.

ASUS Ai Suite 3

Управление параметрами разгона сосредоточено в разделе TPU, где пользователи могут задавать базовую частоту и коэффициенты умножения, а также настраивать напряжения питания.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

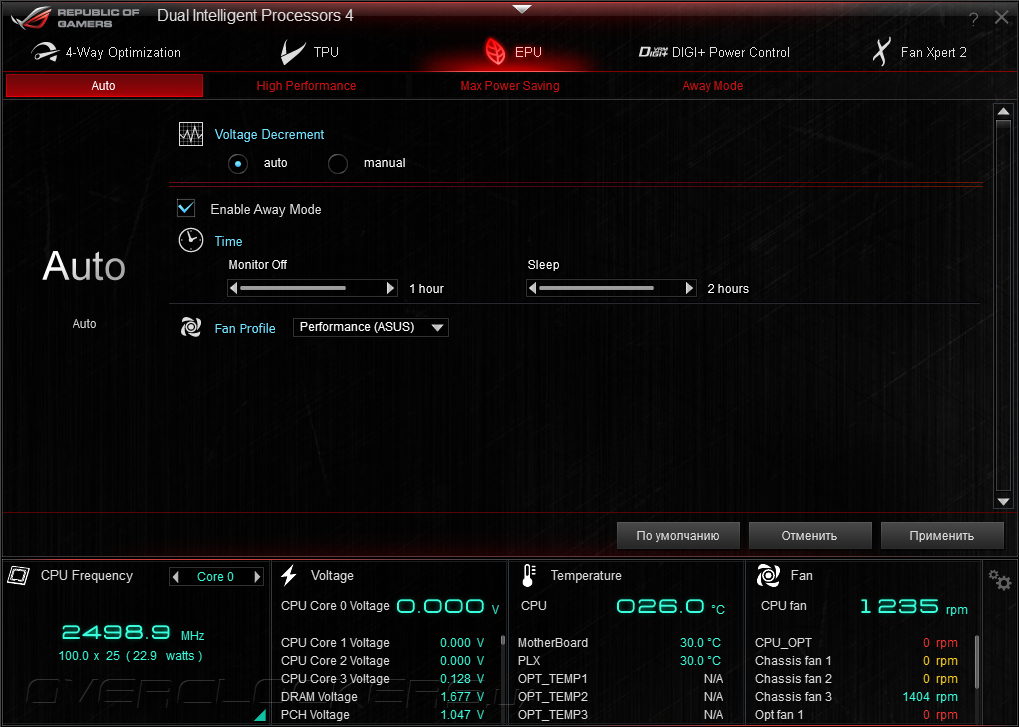

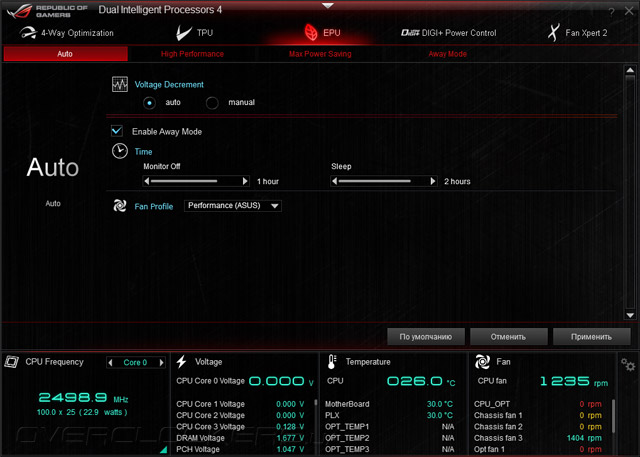

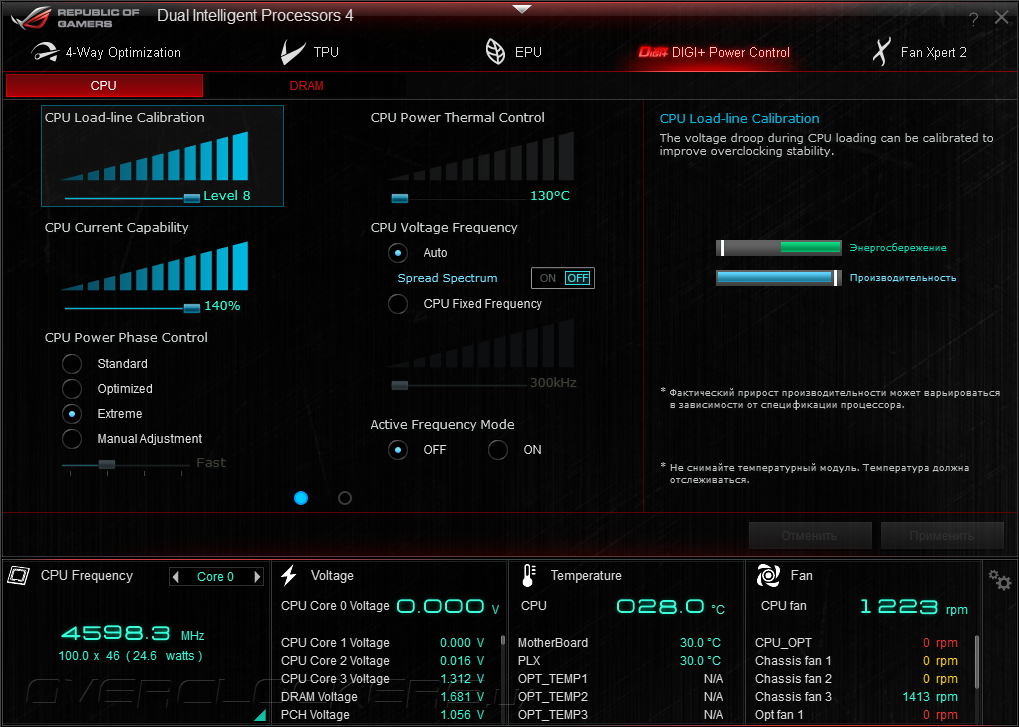

Вкладка EPU отвечает за конфигурирование параметров энергосбережения, а в окне DIGI+ Power Control настраивается работа цифровой подсистемы питания.

ASUS Ai Suite 3

ASUS Ai Suite 3

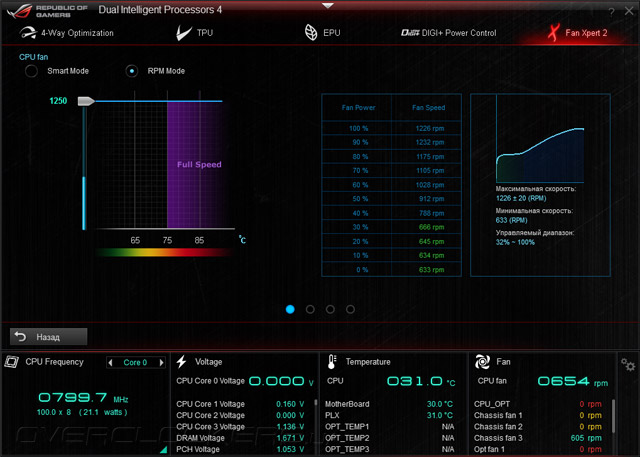

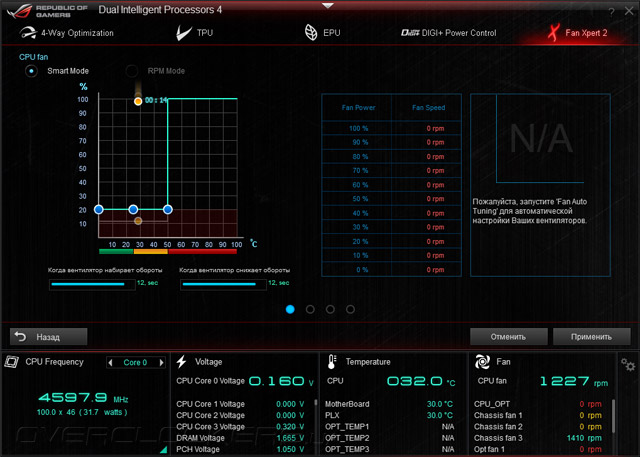

Среди возможностей Dual Intelligent Processor 4 числится гибкое управление работой вентиляторов. Пользователи могу выбрать один из трех предустановленных профилей, настроить зависимость частоты вращения от температуры, либо задать количество оборотов вручную.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

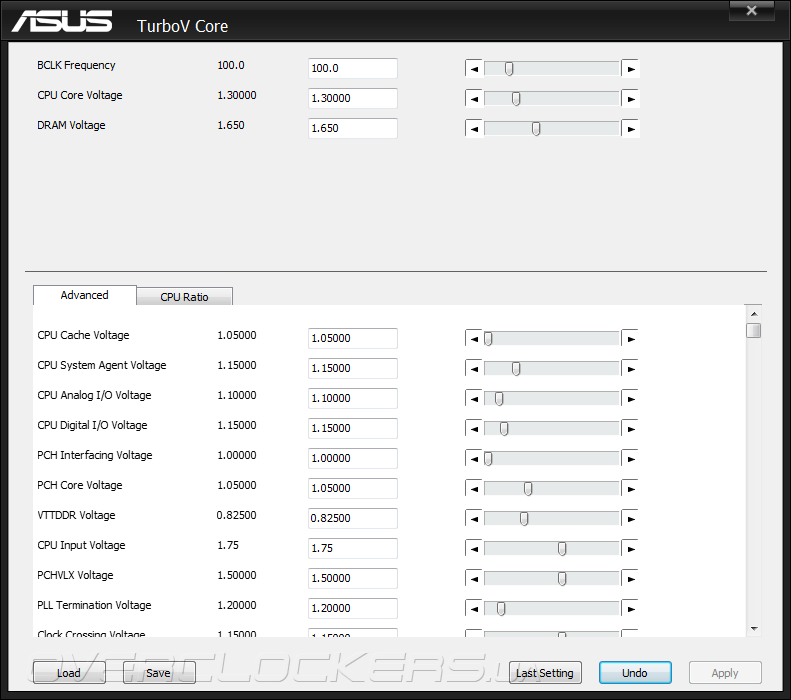

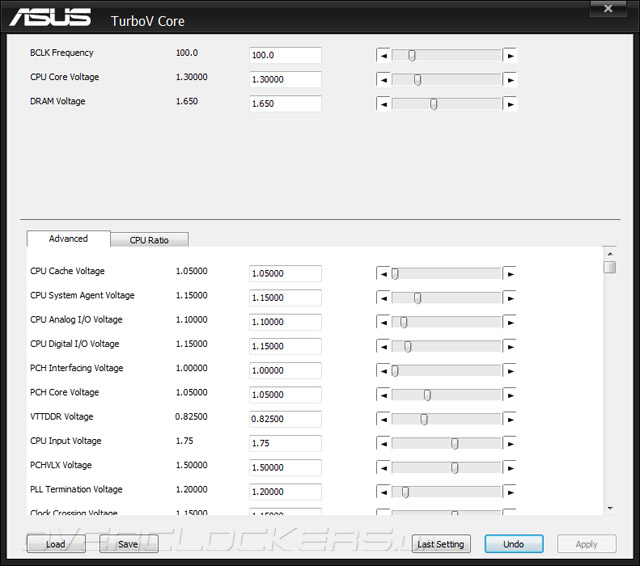

В дополнение к Ai Suite 3 любители разгона получают в свое распоряжение утилиту TurboV Core, предназначенную для управления частотами и напряжениями. Эта программа наилучшим образом подходит для оверклокерских экспериментов благодаря простому интерфейсу и минимальному количеству «лишних» возможностей.

ASUS TurboV Core

Для управления таймингами оперативной памяти ASUS предлагает программу Mem TweakIt, которая поможет настроить на максимальное быстродействие любые модули ОЗУ.

ASUS Mem TweakIt

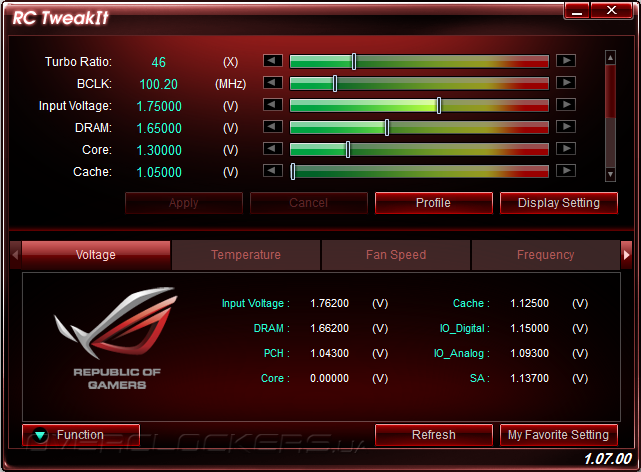

Материнская плата Maximus VI Extreme поддерживает технологию удаленного управления ROG Connect, для её работы требуется второй персональный компьютер, на который устанавливается клиентское ПО RC TweakIt. C его помощью можно регулировать коэффициент умножения, базовую частоту и все основные напряжения, контролировать показания системного мониторинга, считывать коды POST, а также включать и перегружать систему.

ASUS ROG ConnectASUS ROG Connect

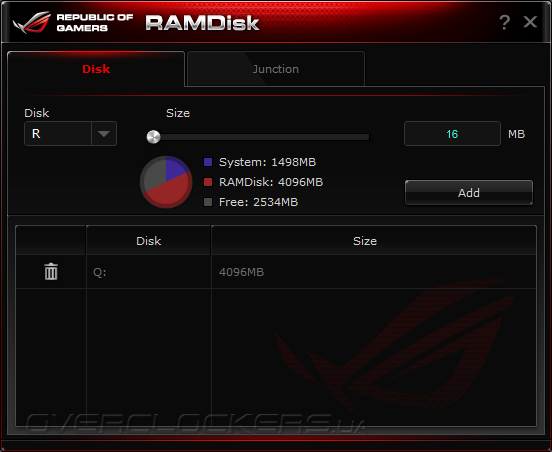

Среди программ, поставляемых вместе с новинкой, отметим RAMDisk и GameFirst II. При помощи первого можно создать виртуальный логический диск в области ОЗУ.

ASUS RAMDisk

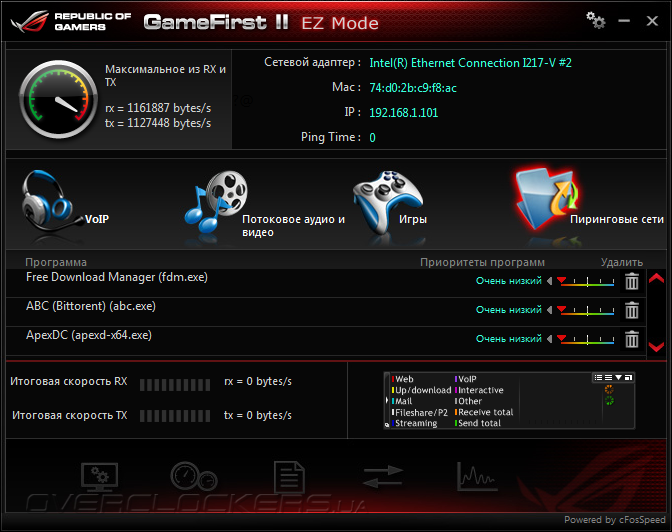

Вторая утилита обеспечивает управление полосой пропускания сетевого соединения, назначая высший приоритет игровым приложениям.

ASUS GameFirst II


Наконец, производитель предлагает небольшую, но очень полезную программу Boot Settings, которая служит для входа в UEFI Setup во время следующей перегрузки.

ASUS Boot Settings
Некоторые вещи в этом мире созданы для разгона!
