Обзор материнской платы ASUS B150M Pro Gaming. Геймерский минимализм

Отсутствие поддержки разгона у младших наборов системной логики Intel вынуждает производителей материнских плат прибегать к нестандартным методам привлечения внимания потенциальных покупателей к своим продуктам. В последнее время специализированные игровые линейки стали спасательным кругом для ряда вендоров. Вот и компания ASUS пытается найти рецепт успеха, олицетворением последних попыток является сравнительно новая модель B150M Pro Gaming, ставшая участником этого обзора.

ASUS B150M Pro Gaming

Стать членом клуба ROG ей, увы, не суждено, но красные элементы в дизайне имеются. Наибольшим вниманием на этой плате пользуется зона звуковой подсистемы. В её основе лежит Realtek ALC1150 — старший кодек, имеются особые конденсаторы ELNA и подсветка красных тонов. Остальной набор характеристик завидным назвать нельзя — он во многом куда скромнее, чем у прочих продуктов, основой которых выступают бюджетные чипсеты.

Модель ASUS B150M Pro Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel B150
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16, 2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели, B150)
6 x 2.0 (4 разъёма на задней панели, B150)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (B150)
RAID
Встроенный звук SupremeFX (7.1, HDA):
Realtek ALC1150
Texas Instruments RC4580
S/PDIF
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 234 x 218
Дополнительные возможности
Цена в рознице, $ 106

Нет поддержки SATA-E, отсутствует слот PCI, видеовыход всего один, поддержка S/PDIF не реализована вовсе, не предусмотрено размещение компактного адаптера беспроводных сетей. Кроме того, всего два гнезда есть для нужд системных охладителей. Спартанский набор возможностей, не иначе.

Упаковка и комплектация

Плата поставляется в небольшой коробке, однако над ней неплохо поработали в вопросе оформления. Внутри предусмотрен отдельный контейнер из черного картона, где уложено само изделие.

ASUS B150M Pro Gaming

На тыльной стороне есть его фото, таблица с характеристиками, отдельное изображение задней панели. Ряд специфических решений описан здесь же и дополнен посредством коллажа из пиктограмм.

ASUS B150M Pro Gaming

Комплект поставки богатством не отличается. Там есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • крепёжный винт и стойка для устройств формата M.2;
  • набор из семи стяжек чёрного цвета.
ASUS B150M Pro Gaming

Внешний вид

Благодаря простоте дизайна PCB, финальные размеры платы оказались далеки от обычного формата mATX. Точек крепления всего шесть. Органов управления нет никаких, из диагностических светодиодов имеется всего один — индикатор питания красного цвета.

ASUS B150M Pro Gaming

На обратной стороне платы есть восемь светодиодов красного свечения, распаянных в районе звукового кодека.

ASUS B150M Pro Gaming

Охладитель чипсета простой, но достаточной площади, крепится подпружиненными пластиковыми гвоздями.

ASUS B150M Pro Gaming

Все шесть гнёзд SATA классического исполнения, перпендикулярного к поверхности PCB.

ASUS B150M Pro Gaming

Ситуацию разряжает один слот M.2, использование системного накопителя подобного типа поможет системе избавиться от дополнительных проводов. Мультиконтроллер совершенно скромных размеров.

ASUS B150M Pro Gaming

Ввиду наличия всего одного полноформатного PCI-E x16 и пары небольших PCI-E x1, никаких коммутаторов здесь не замечено, ведь распределять ограниченные ресурсы не нужно. Есть всего по одной колодке для корпусных кабелей USB второй и третьей ревизий.

ASUS B150M Pro Gaming

Под экранированным корпусом с надписью SupremeFX находится звуковой кодек и ещё несколько диодов с красным типом свечения. Сетевая подсистема базируется на контроллере Intel I219V.

ASUS B150M Pro Gaming

Охладитель силовых элементов крепится аналогично чипсетному — подпружиненными пластиковыми гвоздями. Он невысокий, то есть проблем совместимости с различными охладителями быть не должно. Сама подсистема VRM находится довольно близко к левому краю платы.

ASUS B150M Pro Gaming

В качестве термоинтерфейса используется прокладка небольшой толщины. Накрыто радиатором ровно половина транзисторов.

ASUS B150M Pro Gaming

Схема построения стабилизатора аналогична прежде рассмотренной плате ASUS H170M-E D3. В основу заложен ШИМ-контроллер ASP1400B. Четыре канала ответственны за формирование напряжения на ЦП, ещё два — на интегрированном ГП. Оба последних и один из схемы стабилизатора ЦП работают без охлаждения. В состав каждого канала входят по одному транзистору производства ON Semiconductor моделей NTMFS4C06N и NTMFS4C09N. Кроме них на плате можно насчитать шесть небольших внешних драйверов.

ASUS B150M Pro Gaming

На задней панели находится целых восемь выходов USB разных поколений, есть и один PS/2. Места довольно много, но под звуковые выходы его не использовали, имеется одинокая стойка всего с тремя штуками. Универсальный выход HDMI дополнен конвертером уровней сигналов ASM1442.

ASUS B150M Pro Gaming

Экономия видна буквально на всём, однако, учитывая нишевое позиционирование изделия, было бы неплохо увидеть не такое малое число колодок для подключения вентиляторов, и, довольно часто встречаемый на платах ASUS, диагностический комплекс из четырёх светодиодов Q-LED. Теперь интересно взглянуть на возможности UEFI.

Возможности UEFI

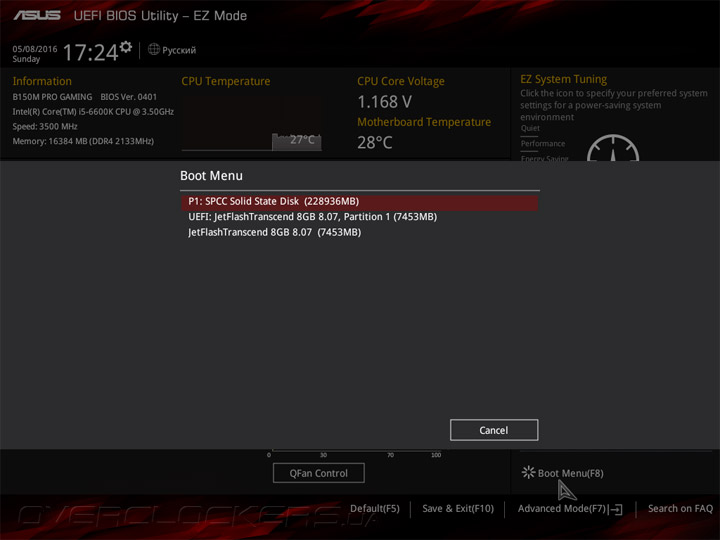

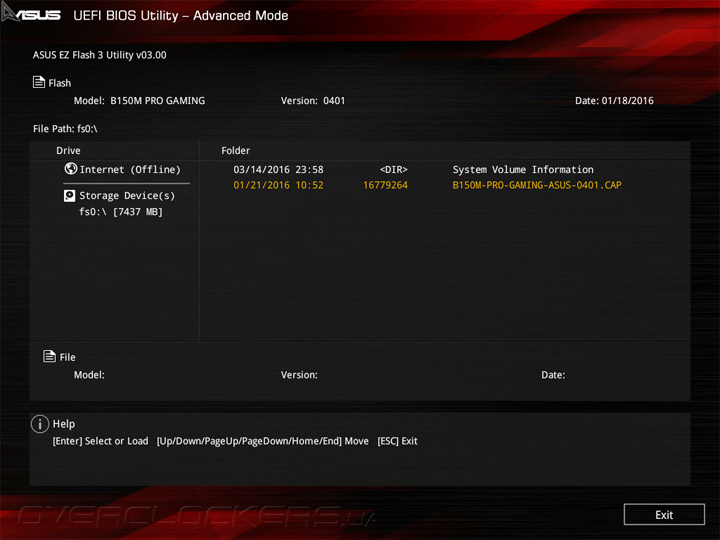

На обзор устройство попало с последней версией прошивки, потому обновление не проводилось. Для этого существует встроенная в UEFI утилита EZ Flash вот уже третьего поколения.

ASUS B150M Pro GamingASUS B150M Pro Gaming

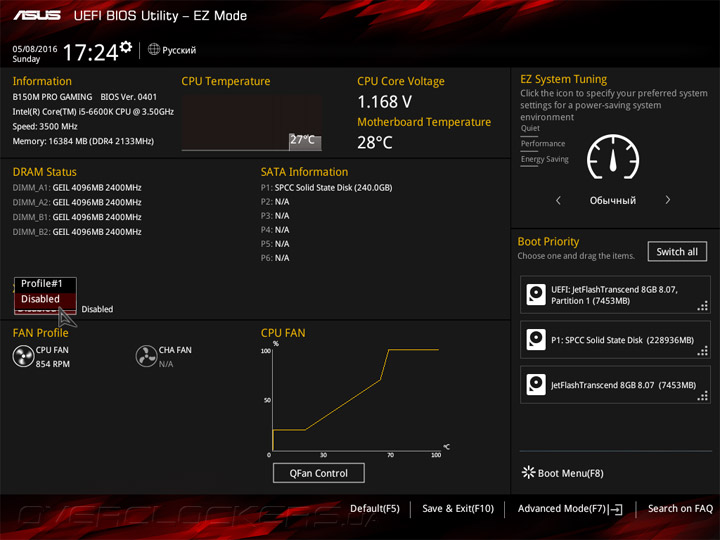

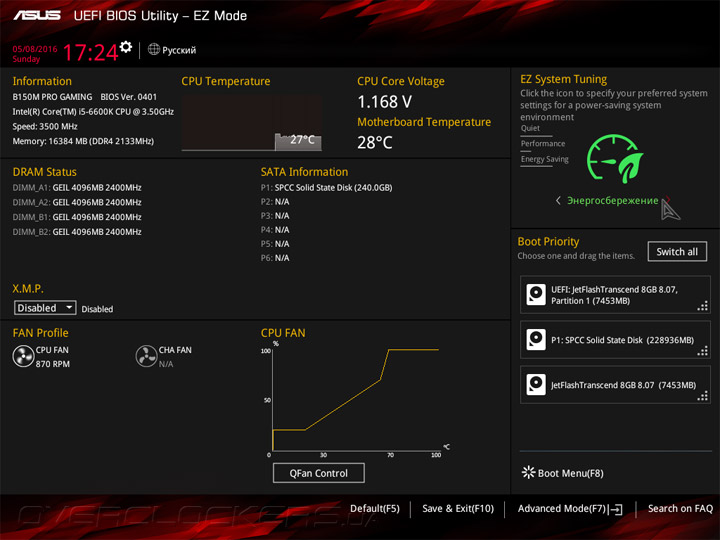

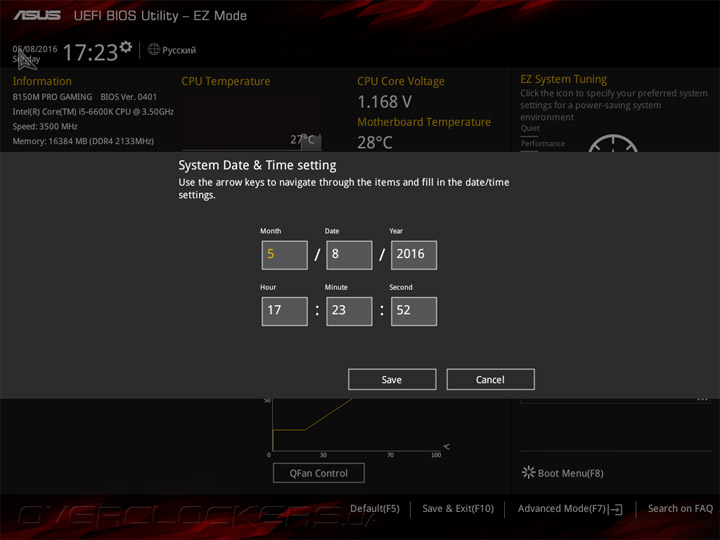

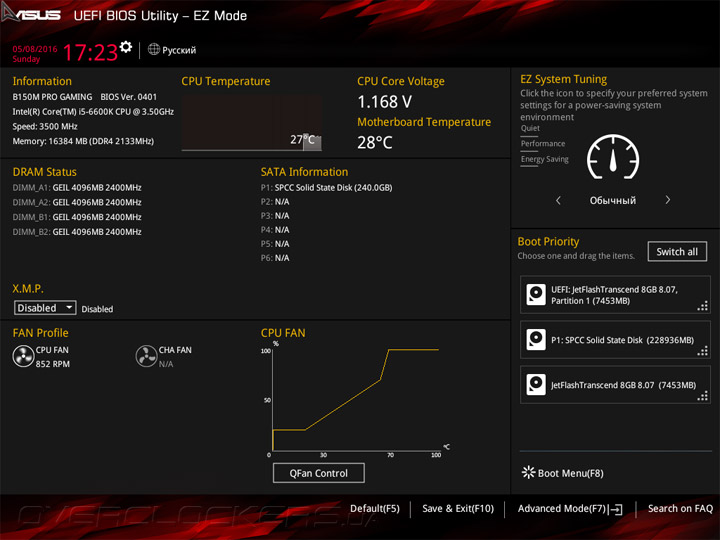

Формат работы с интерфейсом ничем не отличается от прочей продукции ASUS. Для первоначальной настройки достаточно базового экрана EZ Mode. Здесь отображена справочная информация о системных компонентах и их режимах функционирования. Можно установить дату и время, выбрать локализацию (русскоязычная выполнена практически формально, в чём можно убедиться, рассмотрев скриншоты). Активация XMP лишена смысла, ведь частоты больше 2133 МГц от модулей памяти не получить.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

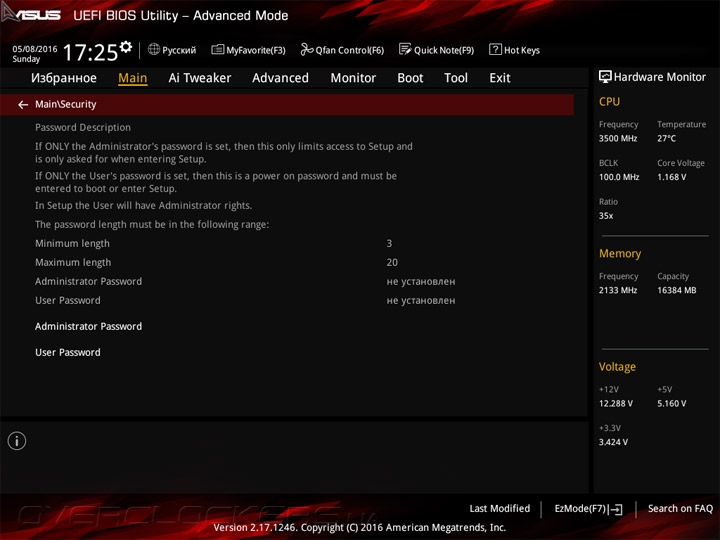

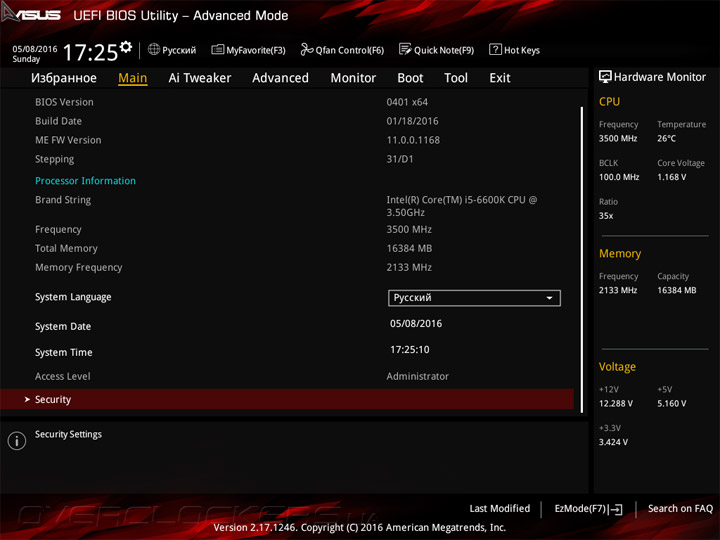

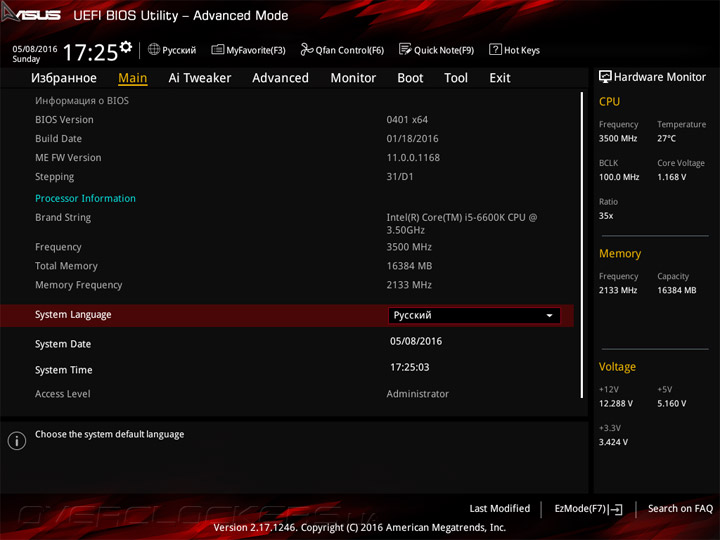

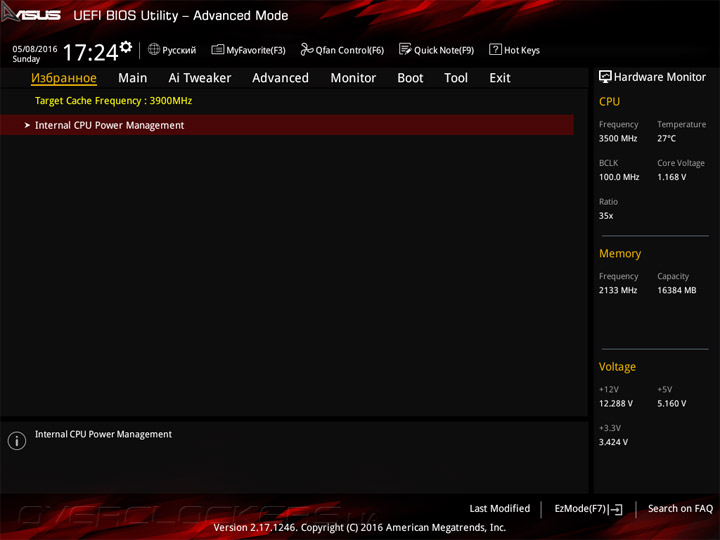

Более тщательно проверить настройки системы можно в расширенном режиме (Advanced Mode). Первая страница, где можно сконцентрировать избранные пункты, практически пуста. Следующая, именуемая как Main, позволит защитить настройки путём установки пароля доступа.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

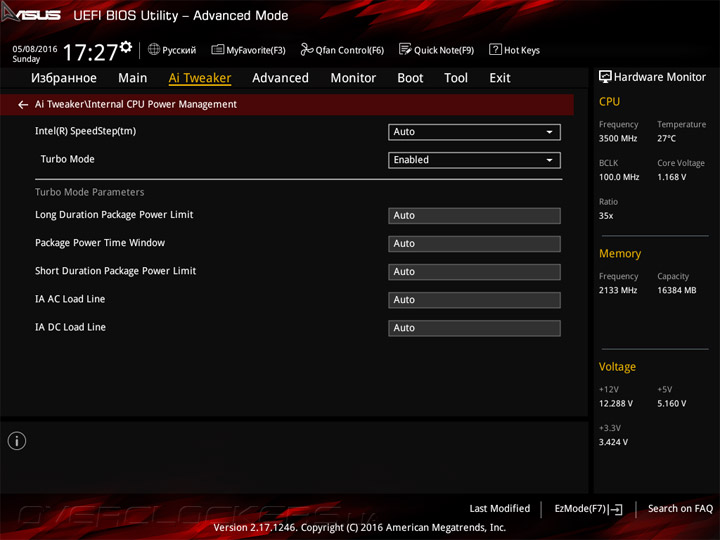

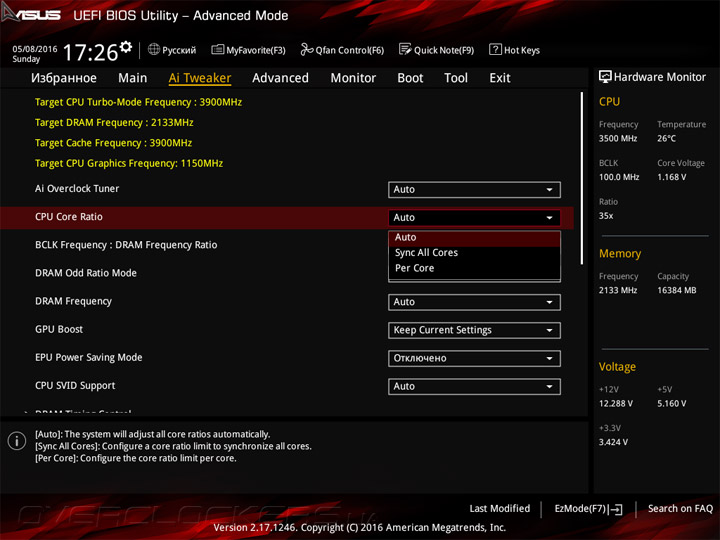

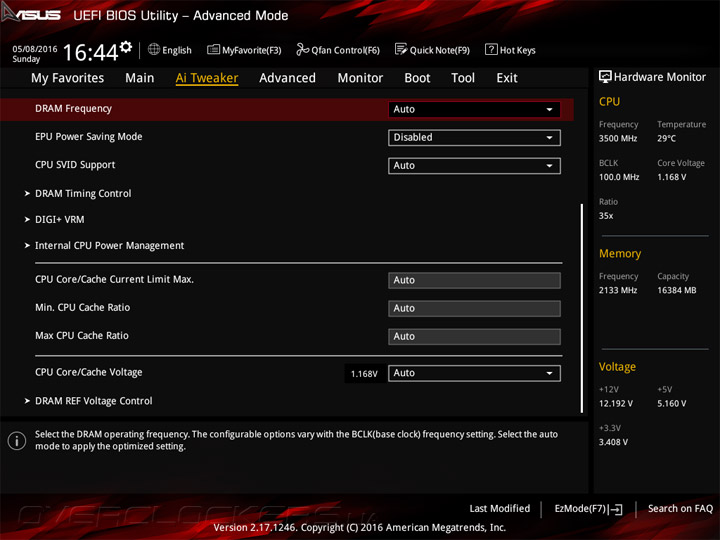

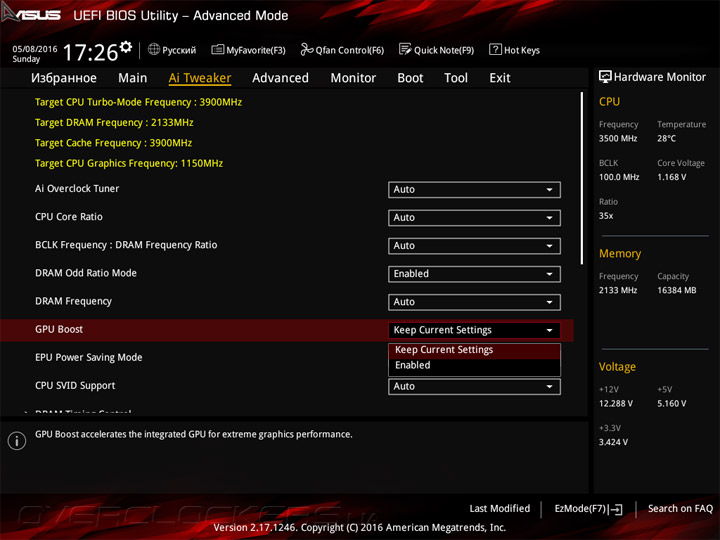

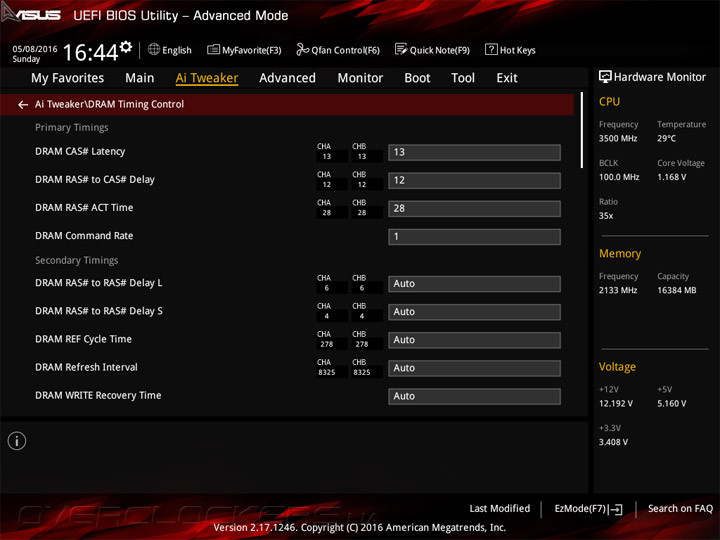

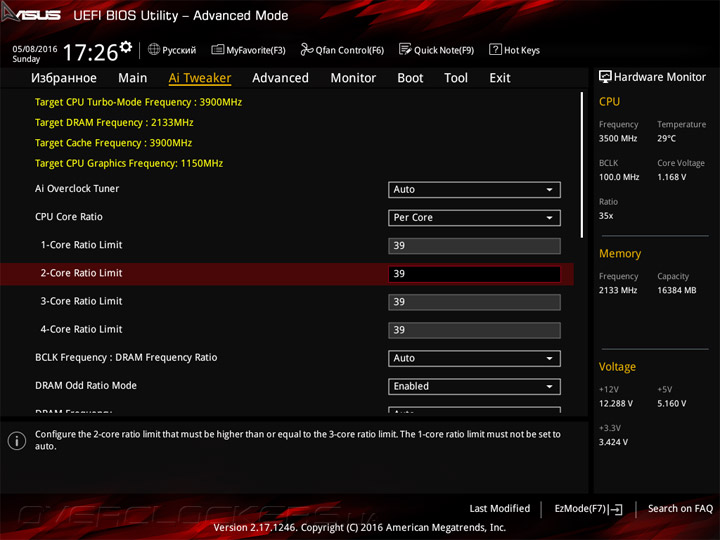

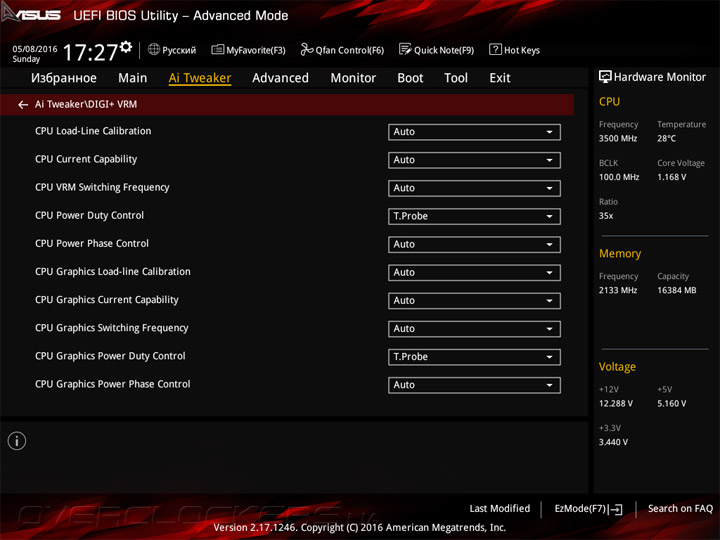

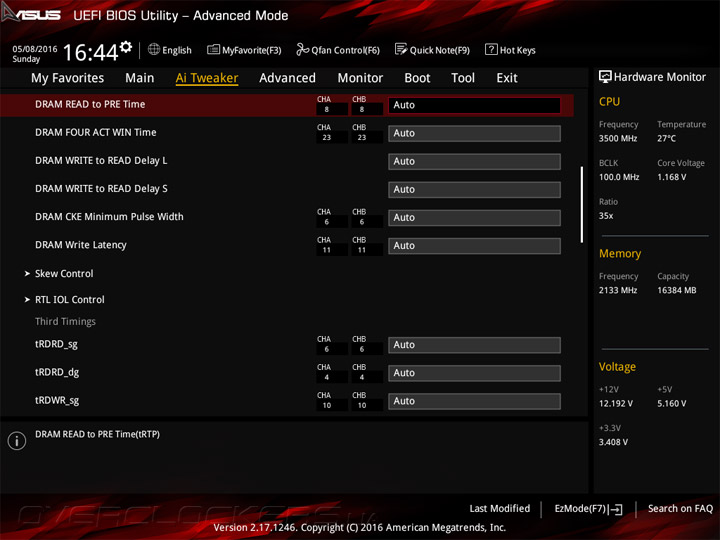

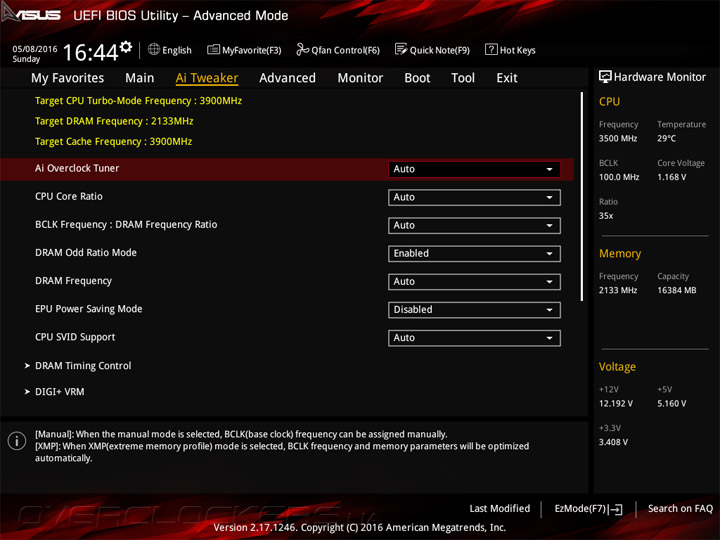

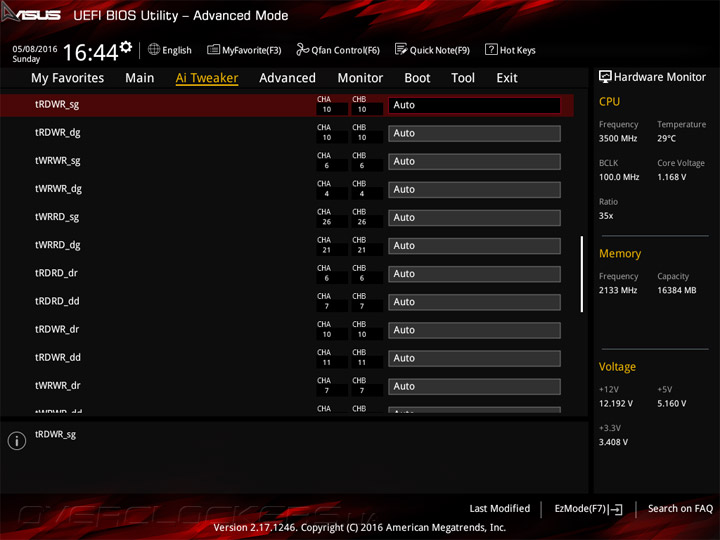

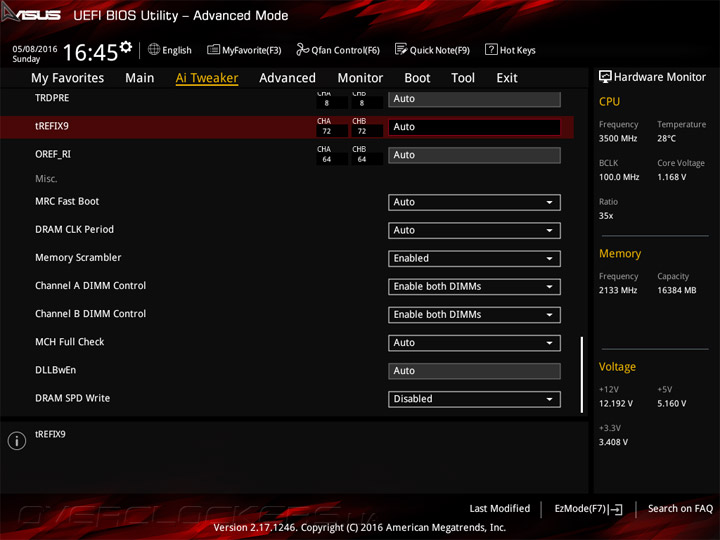

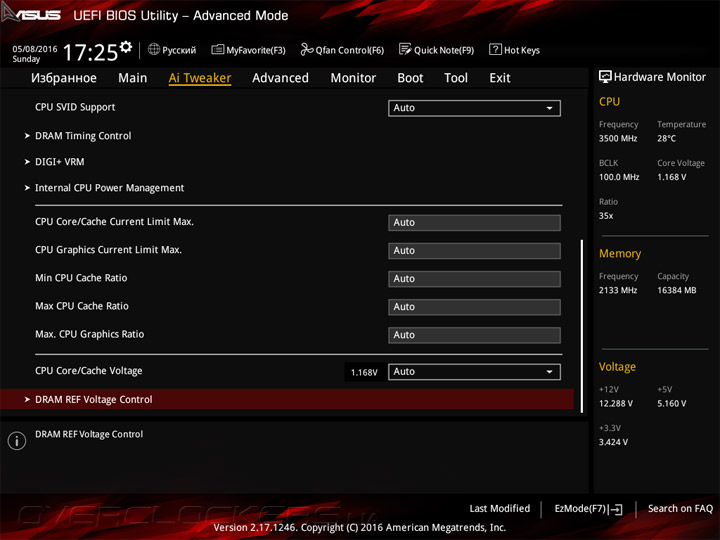

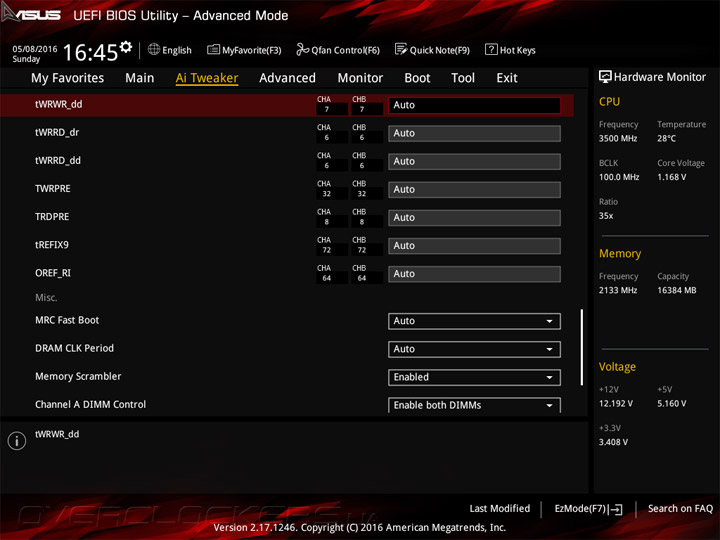

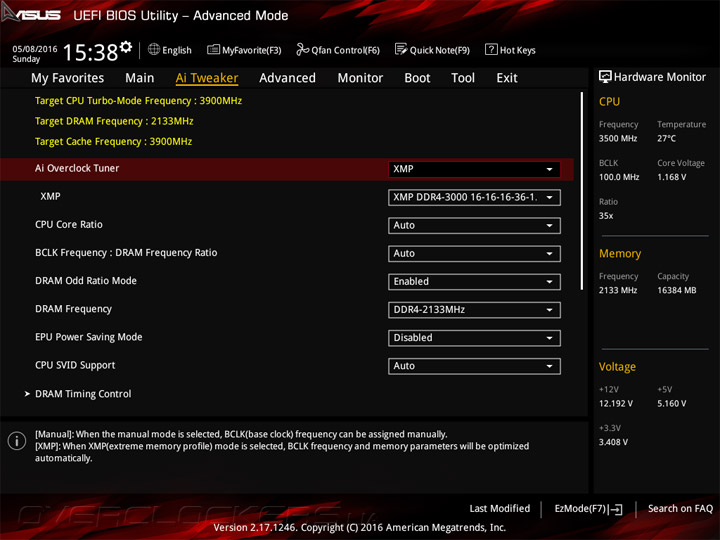

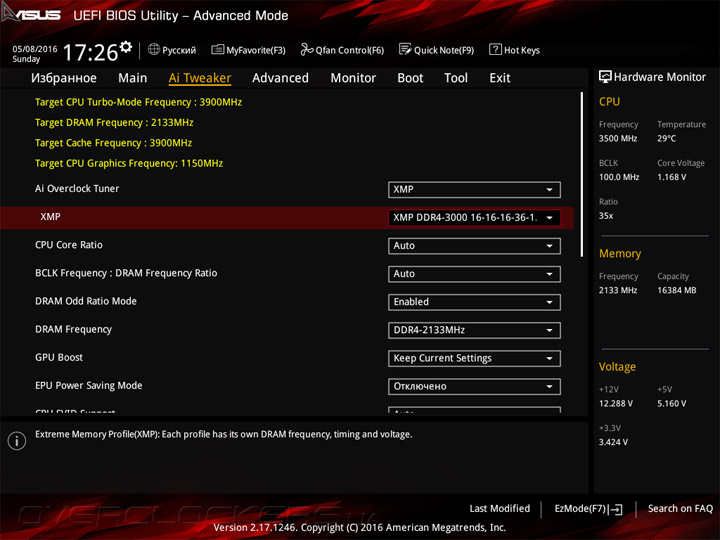

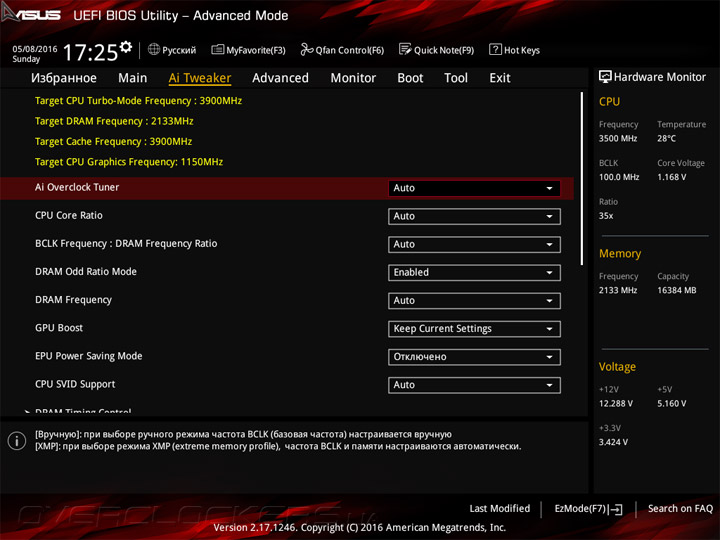

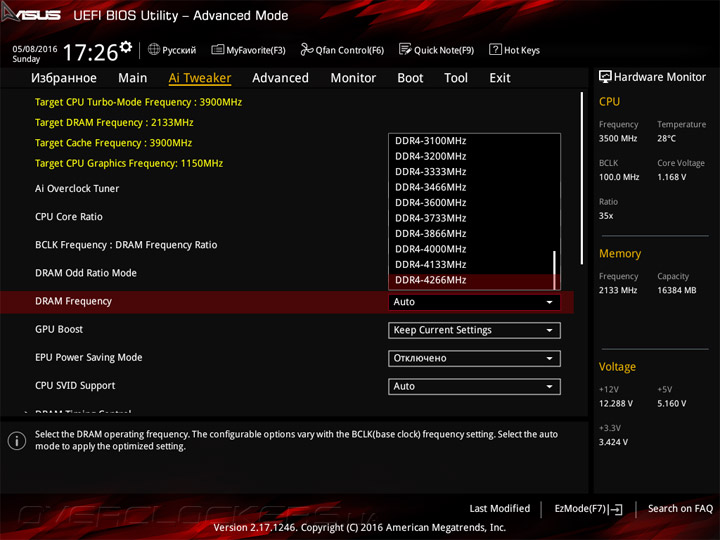

Наиболее интересен для оверклокера раздел Ai Tweaker. Формально здесь также можно активировать XMP или даже выбрать большие значения частоты DRAM, но на практике больше 2133 МГц она не станет. Для ЦП нет возможности повысить множитель выше паспортного значения, даже не смотря на использование в составе стенда Core i5-6600K, где он разблокирован. Потому возможность изменять напряжение ЦП выглядит подарком исключительно для даунклокеров. Нельзя изменить никакие другие значения напряжений, то есть подобрать оптимальную конфигурацию для модулей DDR4 будет весьма непросто, учитывая штатный режим их функционирования на 1,2 В.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

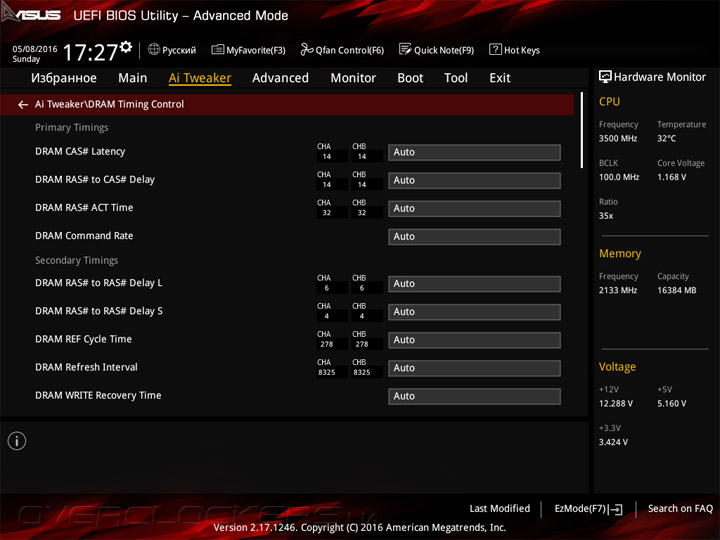

Есть возможность поменять множитель для встроенного ГП, но нет никаких инструментов по воздействию на питающее напряжение. Иными словами, из тонких настроек фактически есть возможность установить ряд задержек для оперативной памяти. Суммарные значимые характеристики собраны в таблице ниже.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–39 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–39 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1

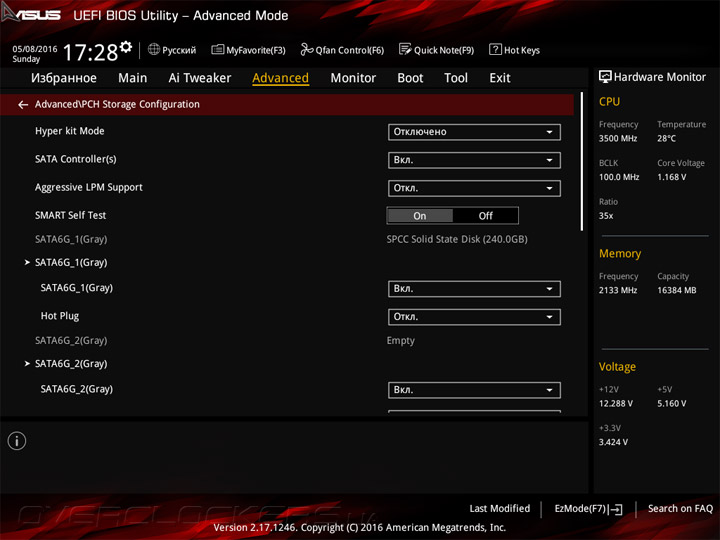

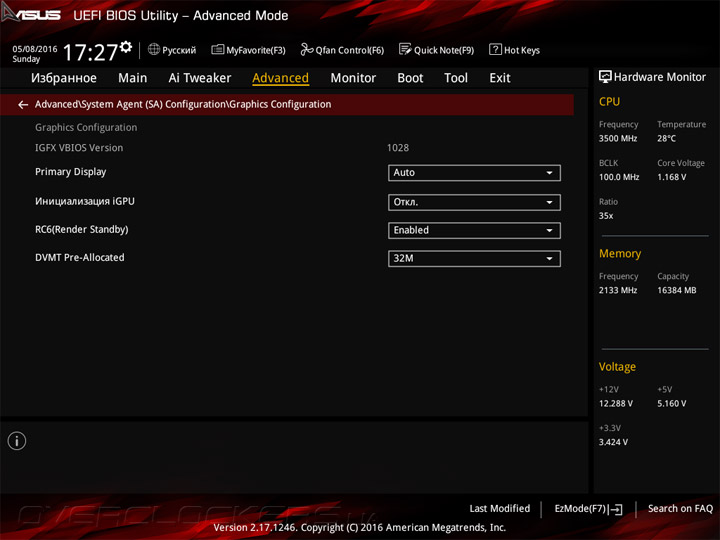

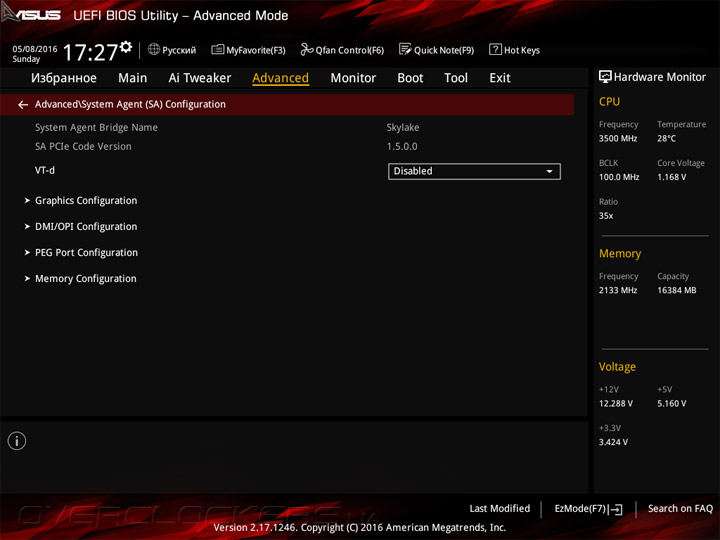

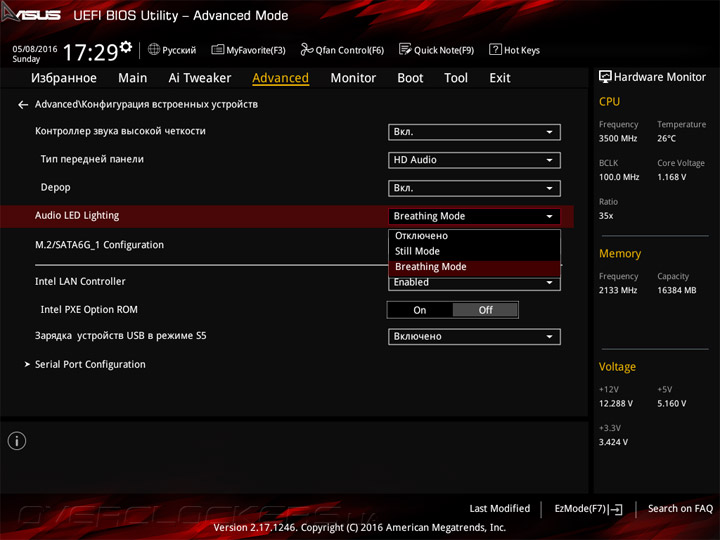

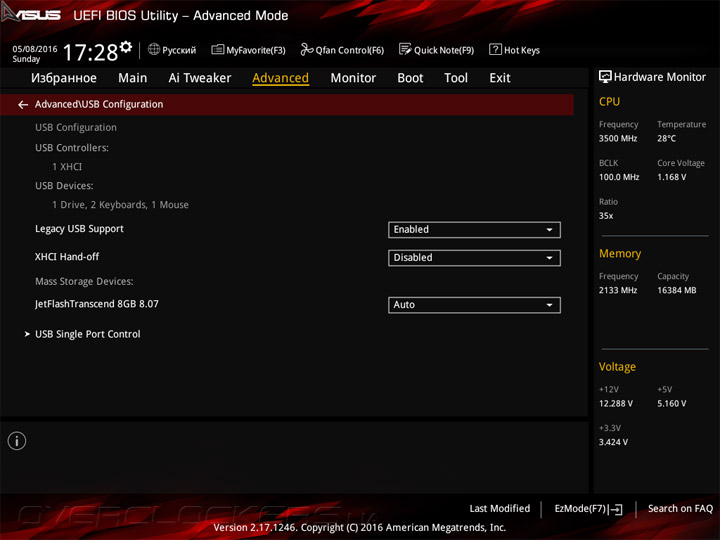

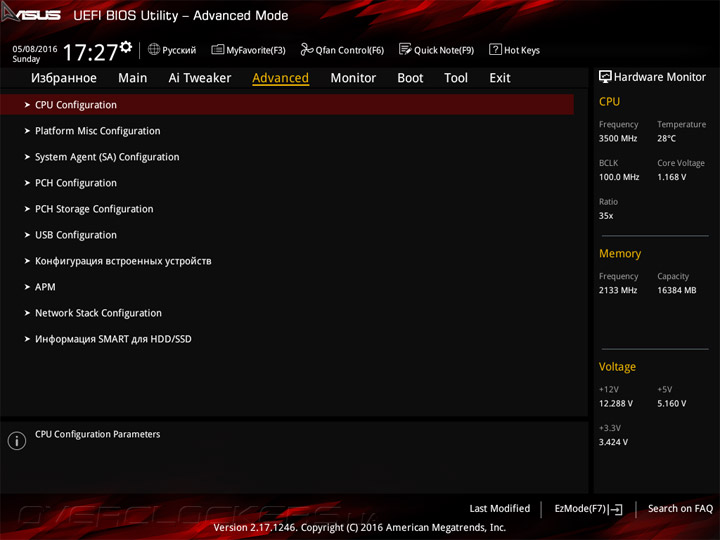

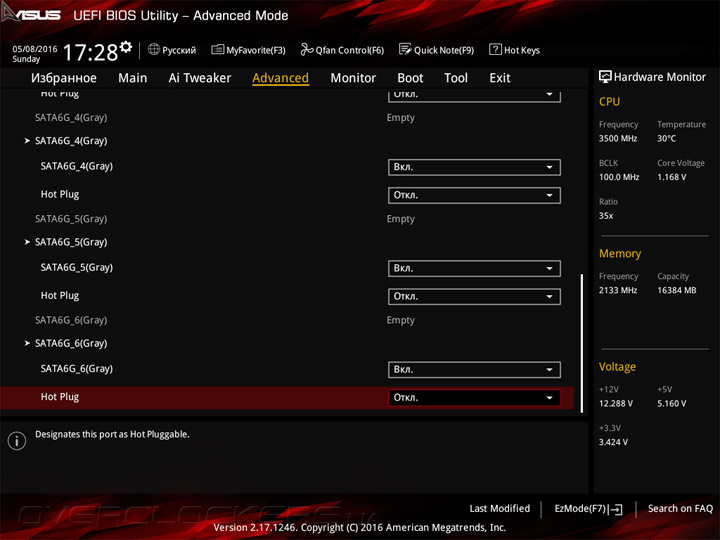

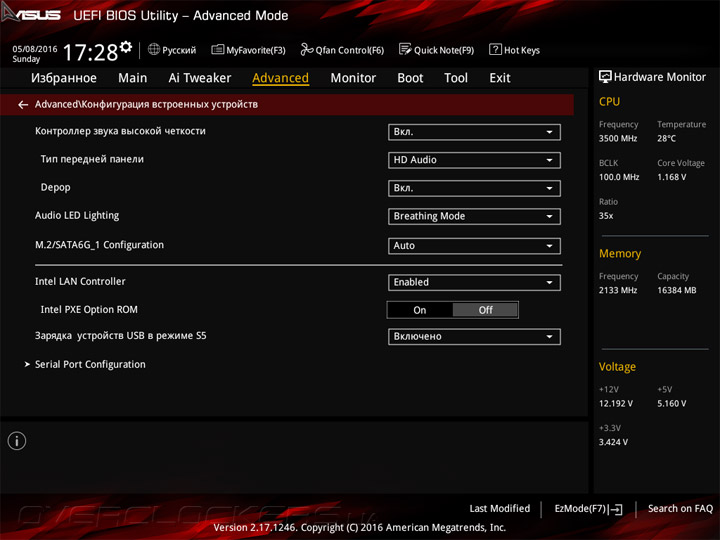

Раздел Advanced лучше всех переведён на русский, но всё равно до полного понимания всех пунктов для незнакомым с английским очень далеко. Из примечательного отмечу отсутствие возможности выбора режима работы устройств SATA (это будет AHCI в любом случае, конфигурации RAID создавать нельзя). Для подсветки придумали два активных варианта, кроме постоянного свечения есть ещё «дышащий» режим.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

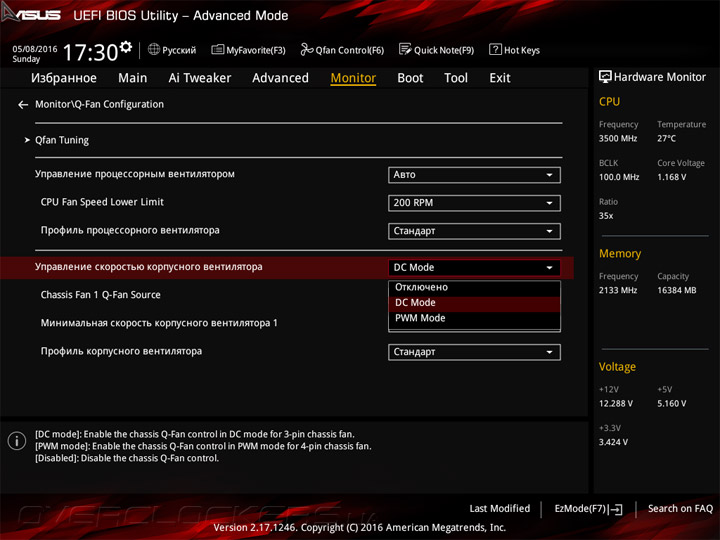

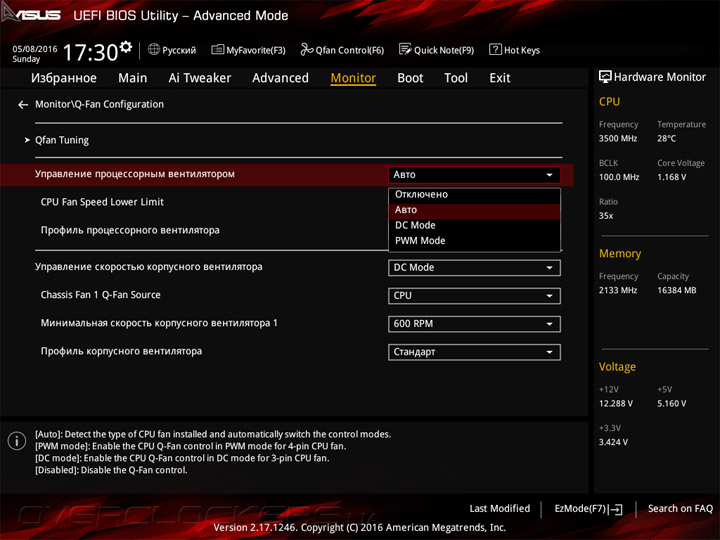

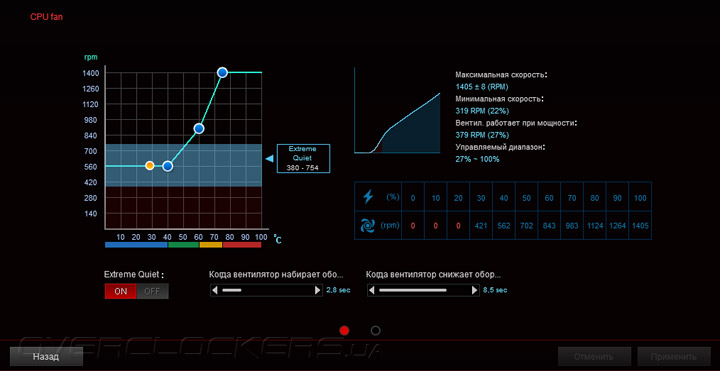

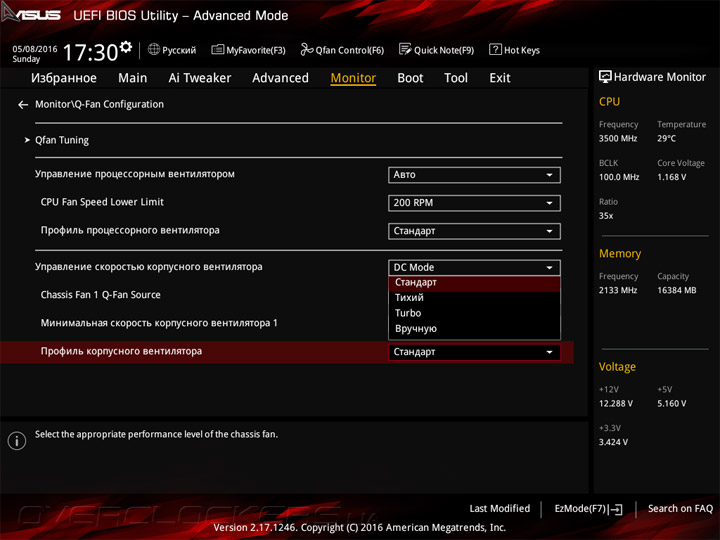

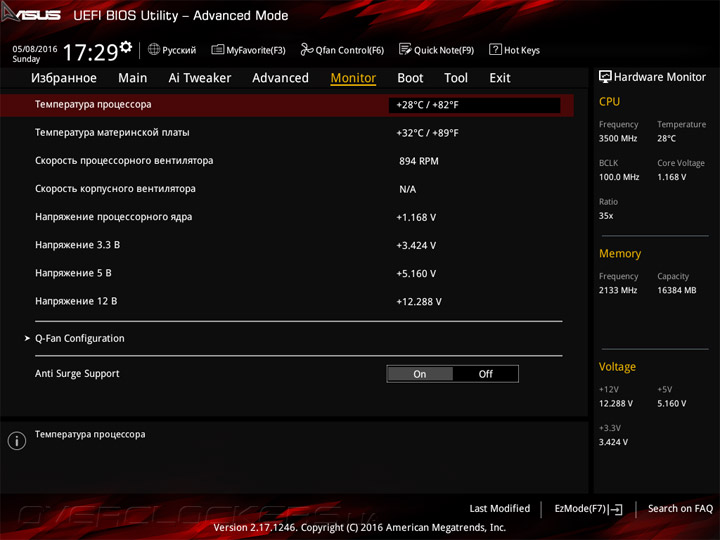

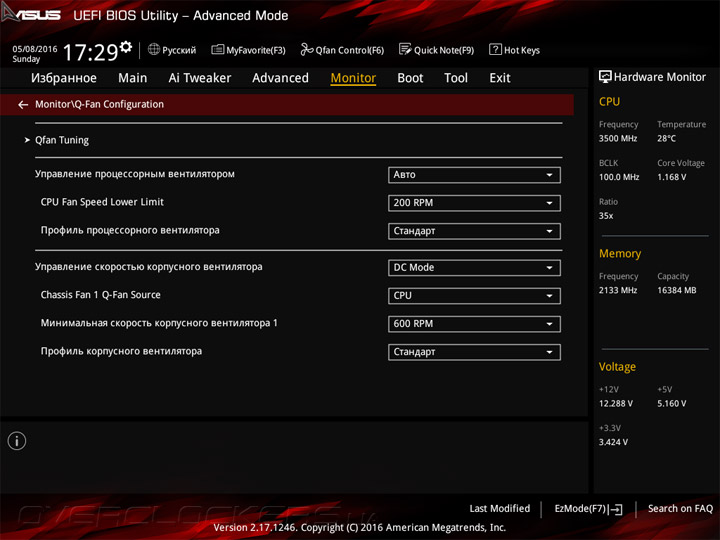

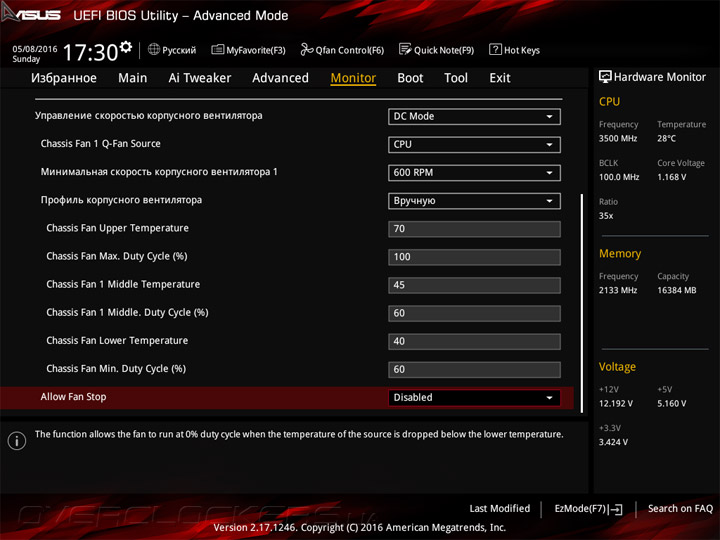

Кроме мониторинга значений температуры и основных напряжений (в числе четырёх штук), на вкладке Monitor размещён механизм управления работой системными вентиляторами. Всего с платой использовать можно два изделия. Для каждого из них есть выбор типа управления — изменение скважности ШИМ (для четырёхпроводных) или уменьшение питающего напряжения (для трёхпроводных).

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

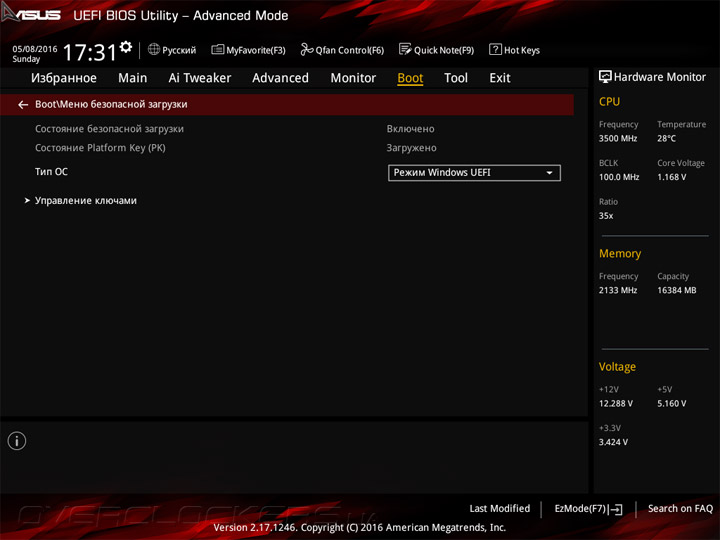

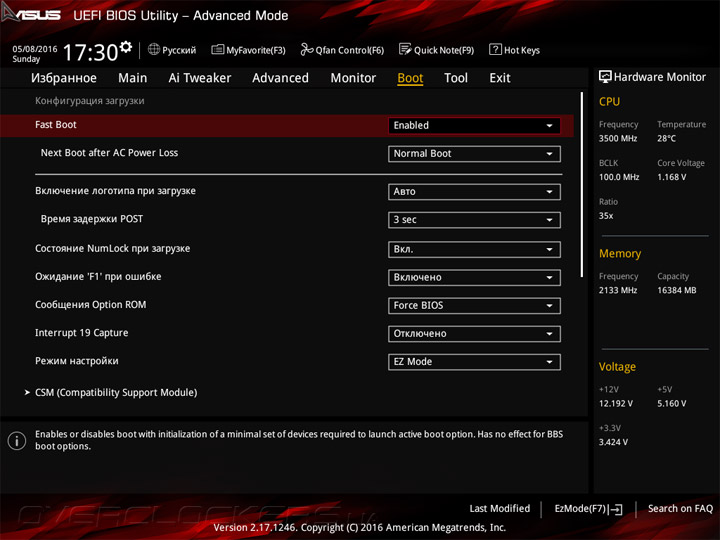

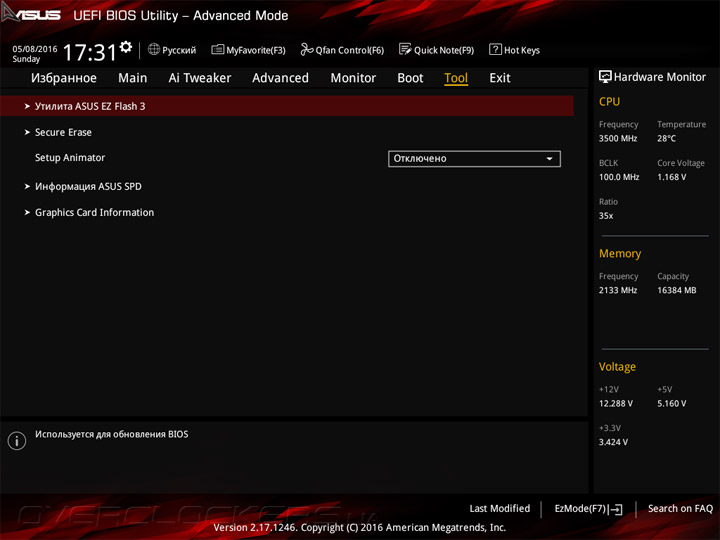

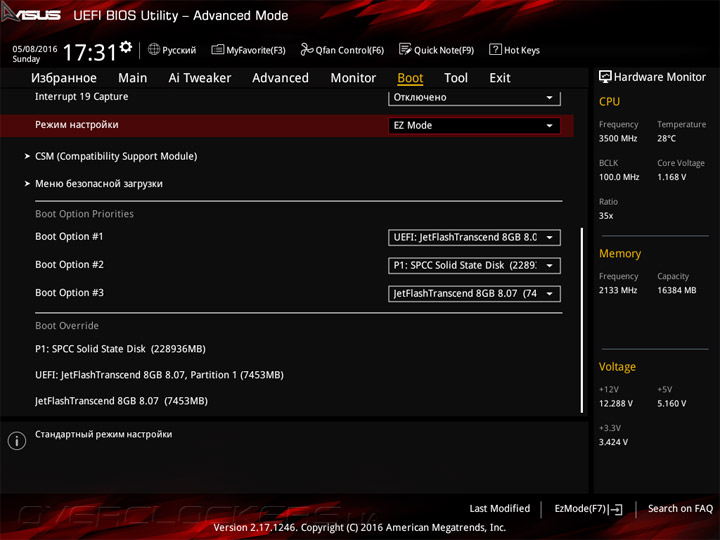

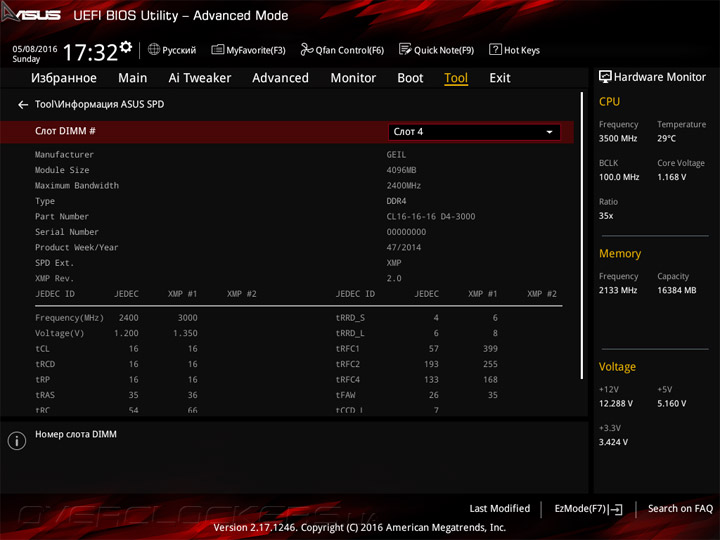

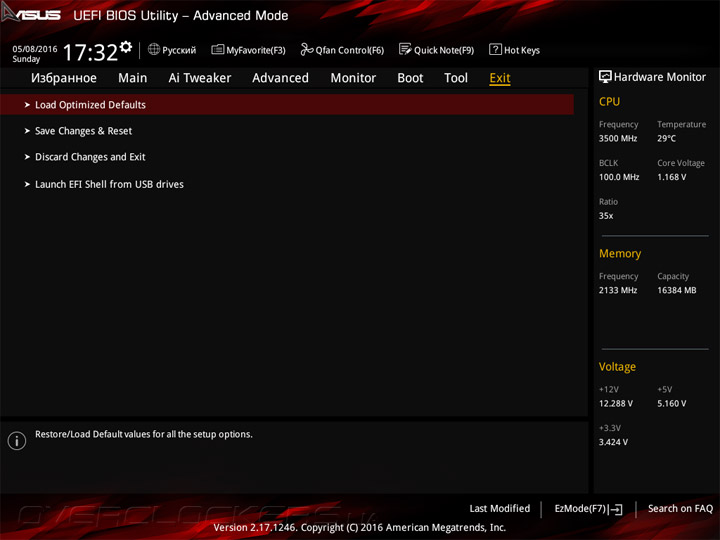

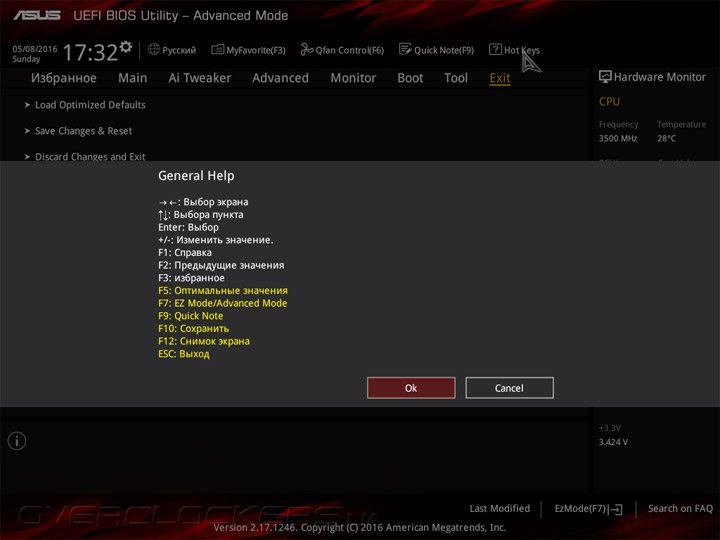

Скорость прохождения POST высока, но для ускорения загрузки системы можно поработать с настройками страницы Boot. Из списка утилит в разделе Tool исчезла возможность сохранения профилей, хотя она есть буквально на всех платах производителя. Очевидно, инженеры понимали всю их бесполезность без оверкокерской начинки продукта.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

Что же, при работе с такой платой пользователю не будет доступен не то что разгон, а даже малейшие операции по тонкой настройке ЦП или ОЗУ. Фактически, функциональность UEFI полностью ограничена. С серией ROG изделие роднит только использование чёрно-красной палитры в теме оформления.

Комплектное ПО

Очередь искать бонусы среди комплектного ПО. Было бы уместно, вместе со старшим звуковым кодеком, использовать известное решение (как для плат ASUS) с названием Sonic Studio II, но среди утилит его не нашлось.

  Программное обеспечение
Фирменное AI Suite 3 (EZ Update, Mobo Connect, PC Cleaner, Performance and Power Saving Utilities, Push Notice, System Information, USB 3.0 Boost), Ai Charger, Boot Setting, PC Diagnostics, Product Registration Program
Сетевое GameFirst IV, HomeCloud, Media Streamer, WebStorage
Дополнительное DAEMON Tools Pro, ASUS CPU-Z

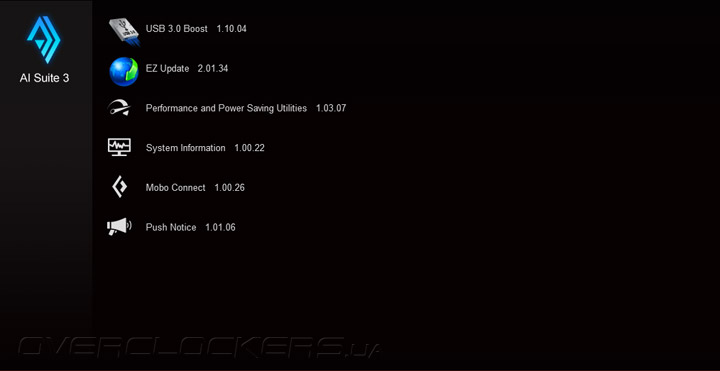

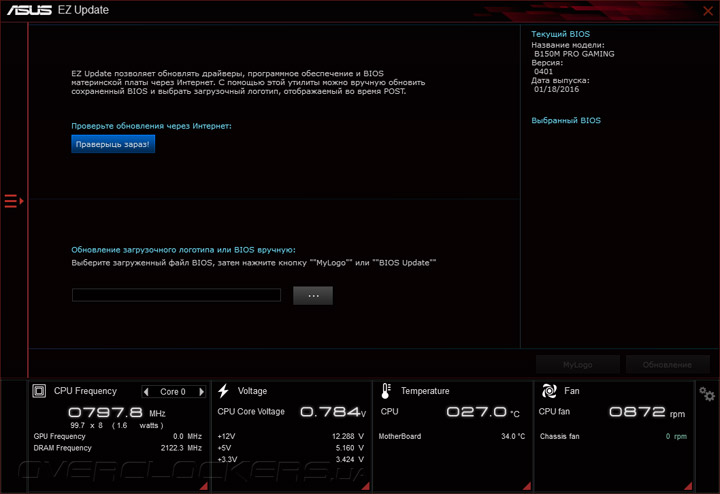

Итак, в состав Ai Suite включено небольшое число вспомогательных утилит.

ASUS B150M Pro Gaming

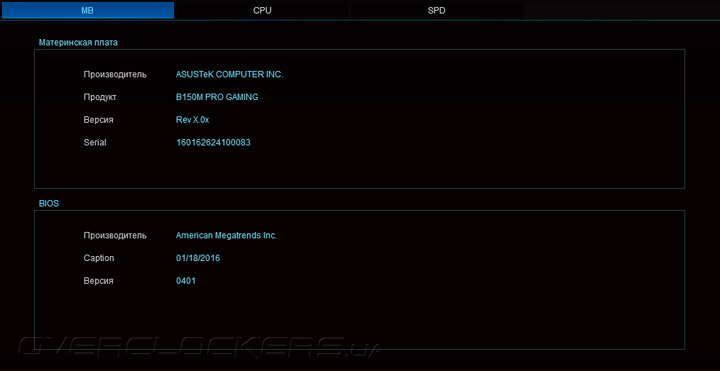

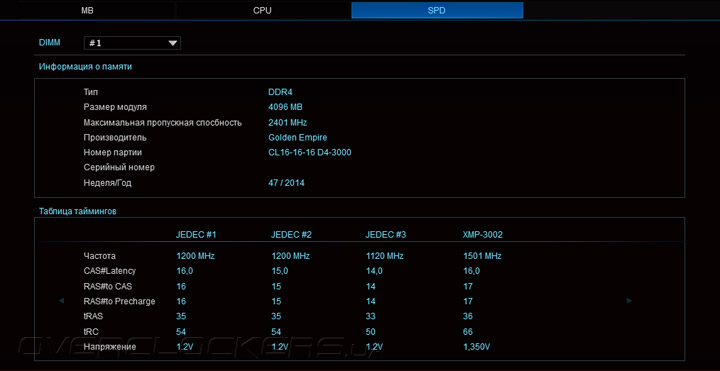

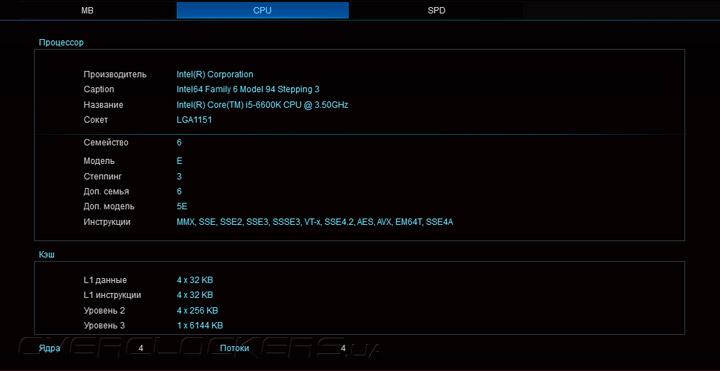

Информация о системе правдивая, лишь считыватель параметров ОЗУ немного ошибся.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

Общая тема оформления также имеет чёрно-красную гамму. Относительно возможностей UEFI нет ровным счётом никакой новой информации, очевидно, скромный мультиконтроллер тому первопричина.

ASUS B150M Pro Gaming

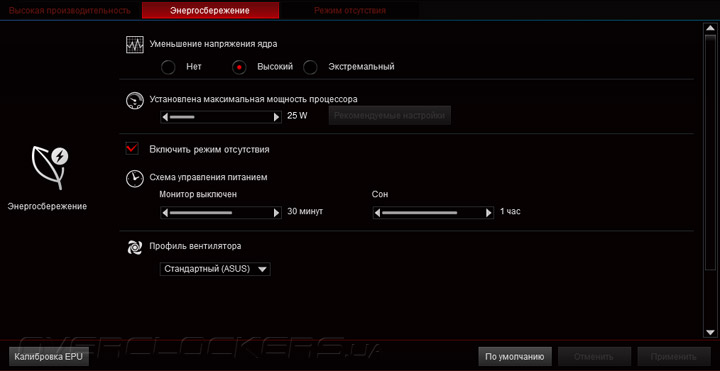

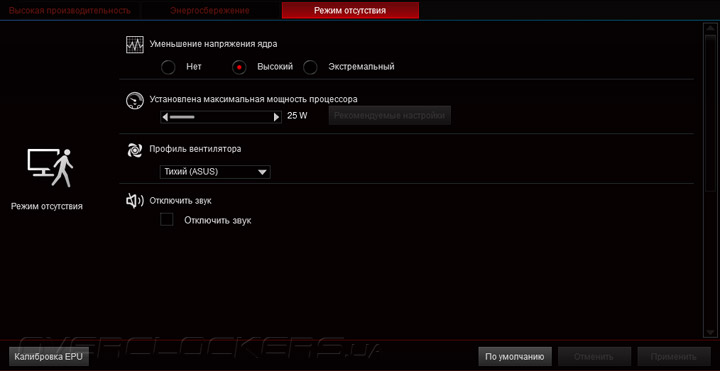

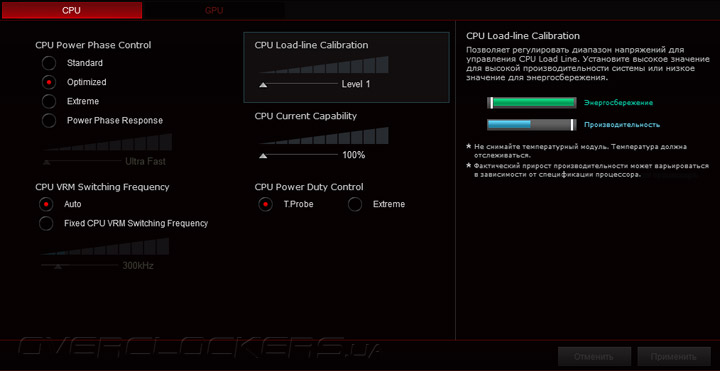

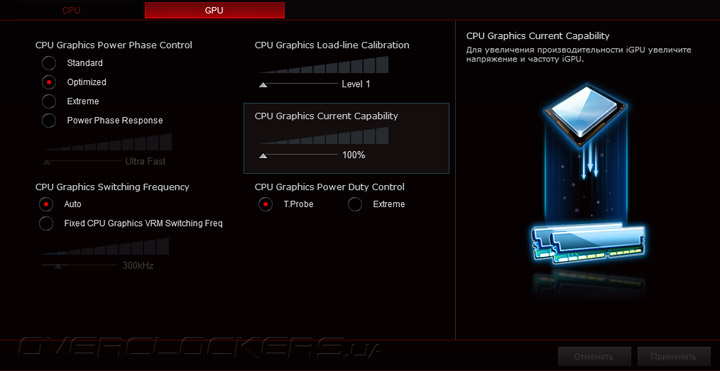

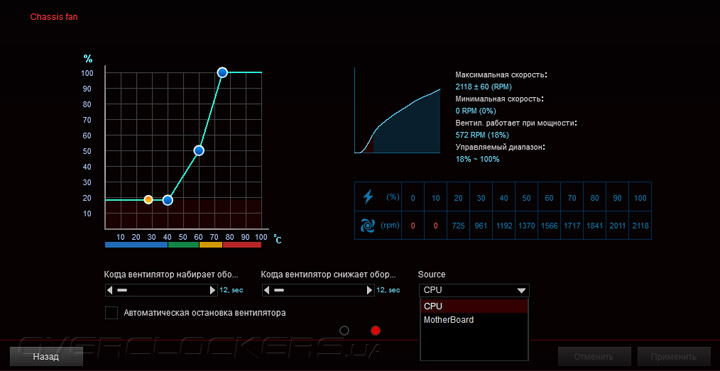

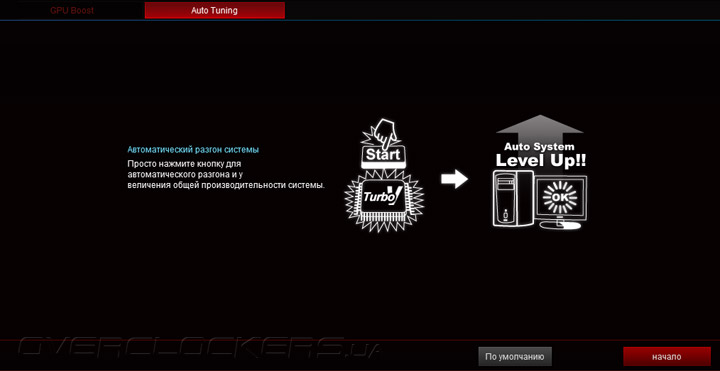

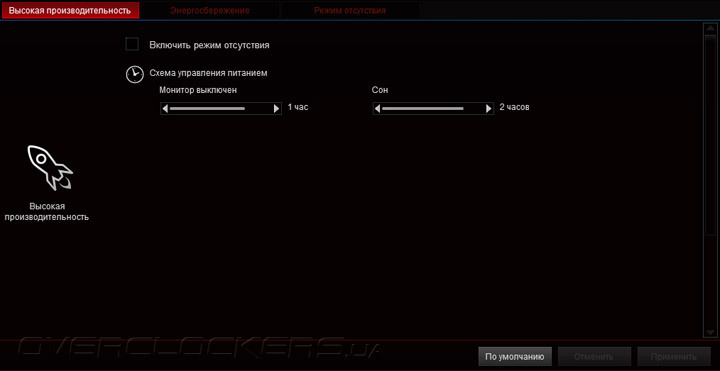

Performance and Power Saving Utilities образован набором утилит, единый мастер по настройке системы отсутствует. Туда входят: DIGI+ VRM, EPU, TurboV и Fan Xpert, к моему удивлению, не имеющий цифрового индекса.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

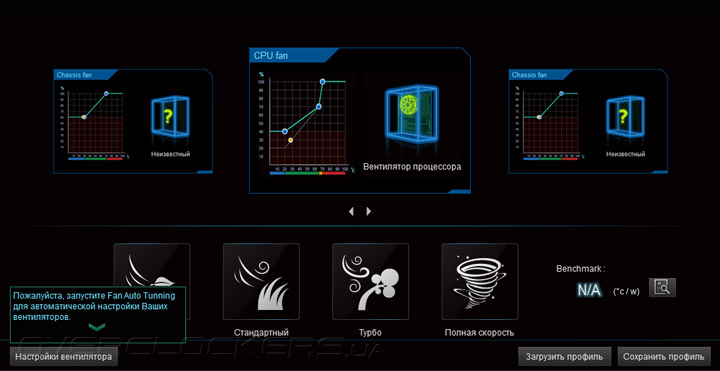

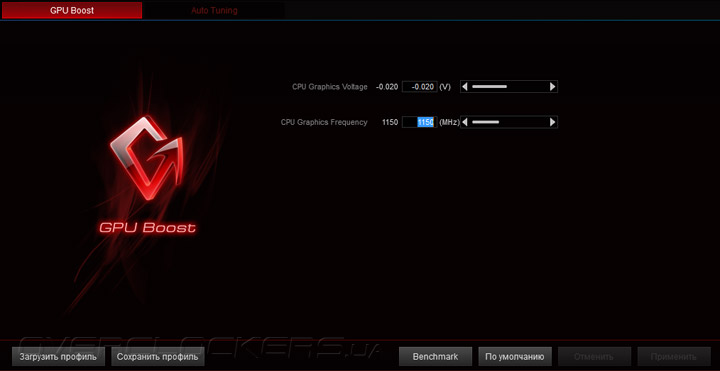

Наиболее интересен последний, на мой взгляд, компонент. Отсутствие индекса позволяет сделать вывод, что такая сборка далеко не то что от наиболее технологичной третьей, а не дотягивает даже до второй с «плюсом». Нет возможности зафиксировать обороты вентиляторов, то есть в наличии лишь один режим, где потребуется оформить сценарий работы каждого изделия. Калибровка охладителей показала не самый большой диапазон по вариативному контролю за сниженными оборотами.

ASUS B150M Pro GamingASUS B150M Pro Gaming

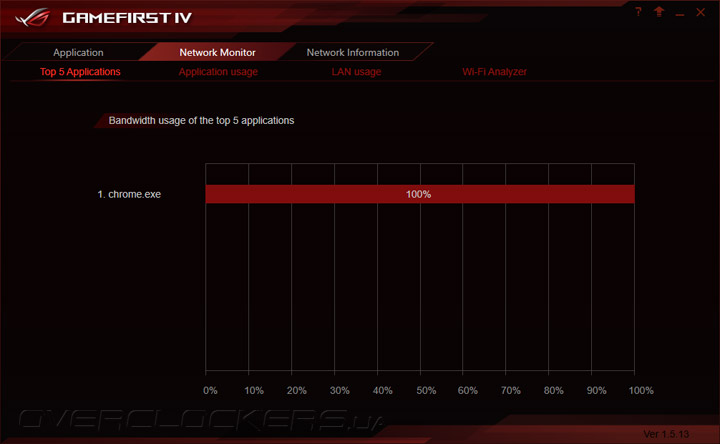

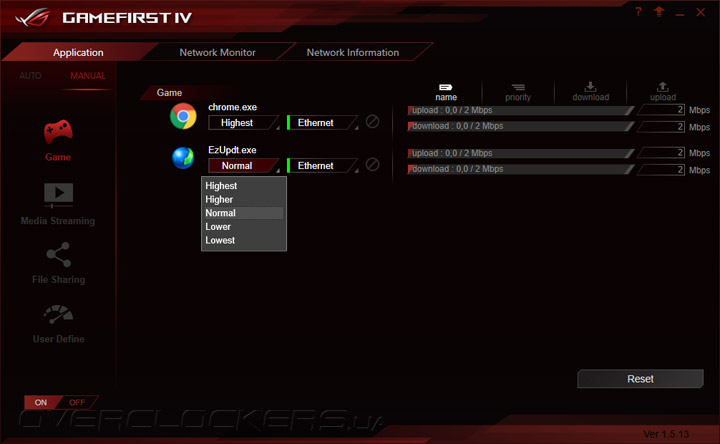

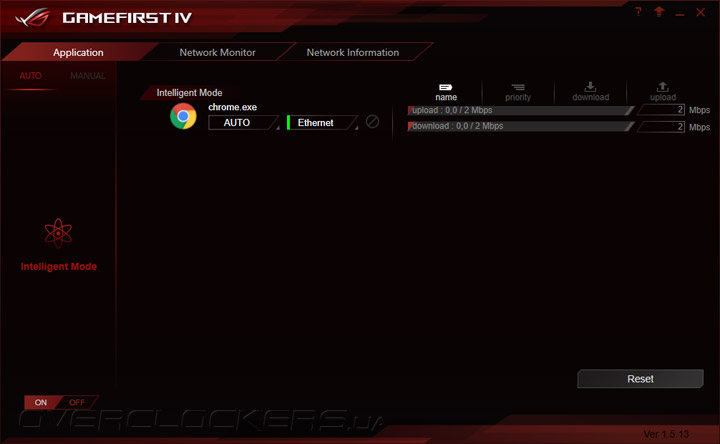

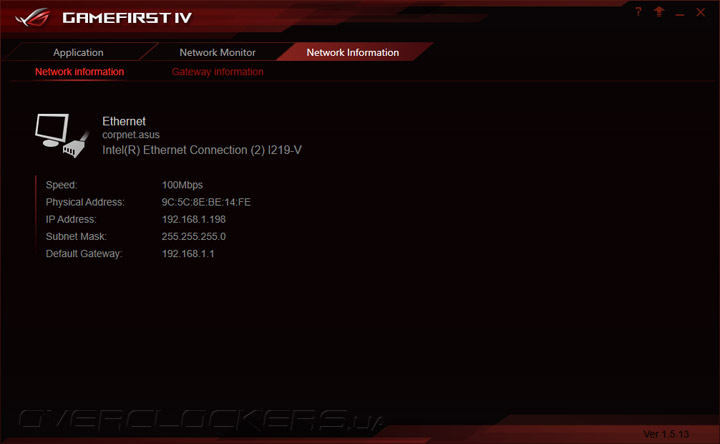

Выходит, единственным «игровым» приложением выступает GameFirst IV. В последней версии появился единый Intelligent Mode, где приоритеты среди приложений изменяются в автоматическом режиме. Также остался и ручной выбор как сценариев работы системы, так и собственноручная установка приоритета для любого приложения. В наличии набор по контролю работы всей сетевой подсистемы.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

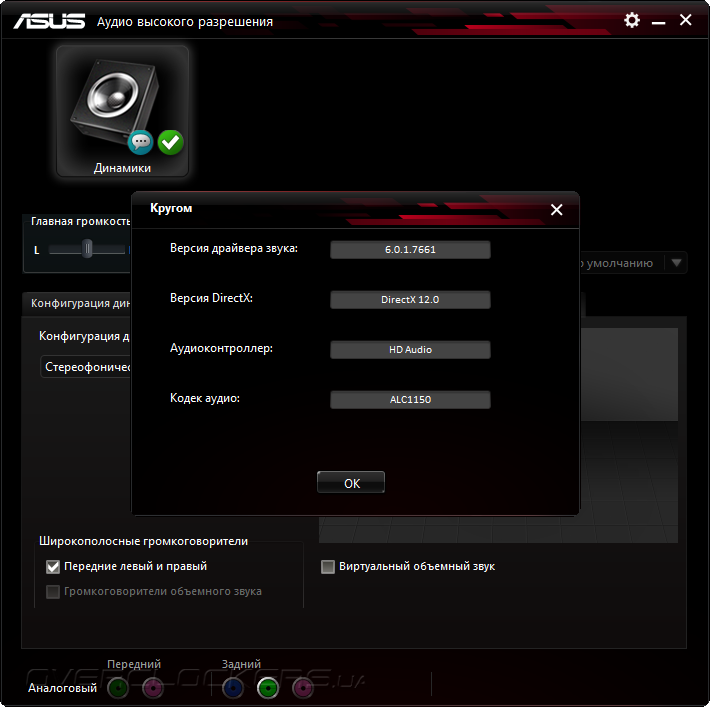

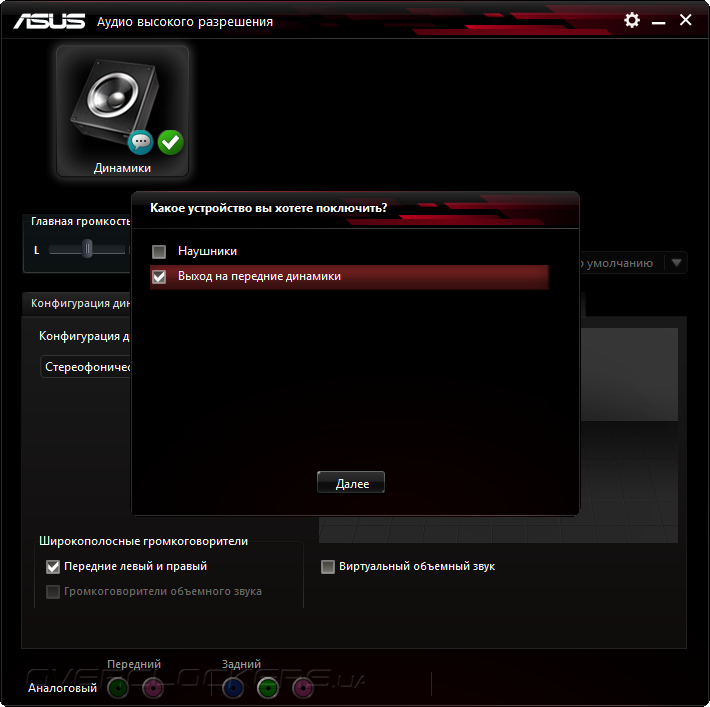

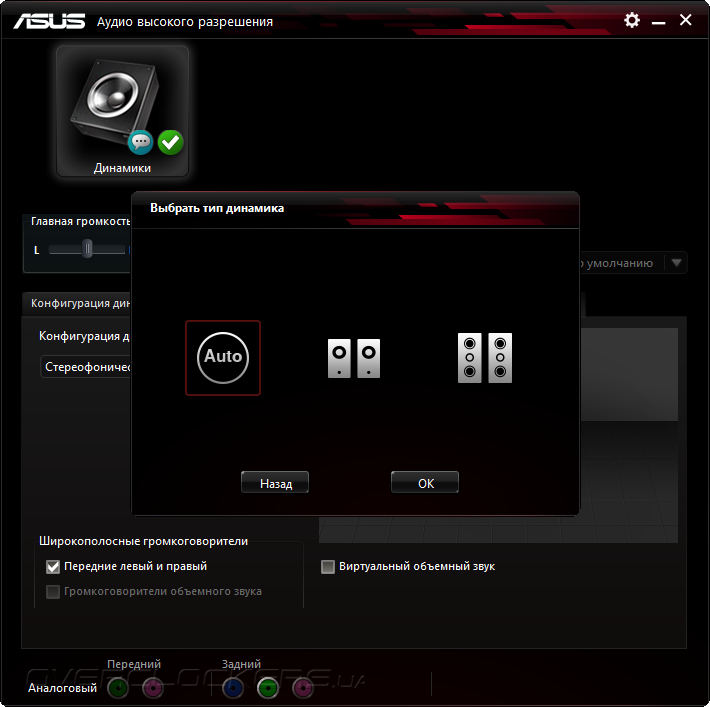

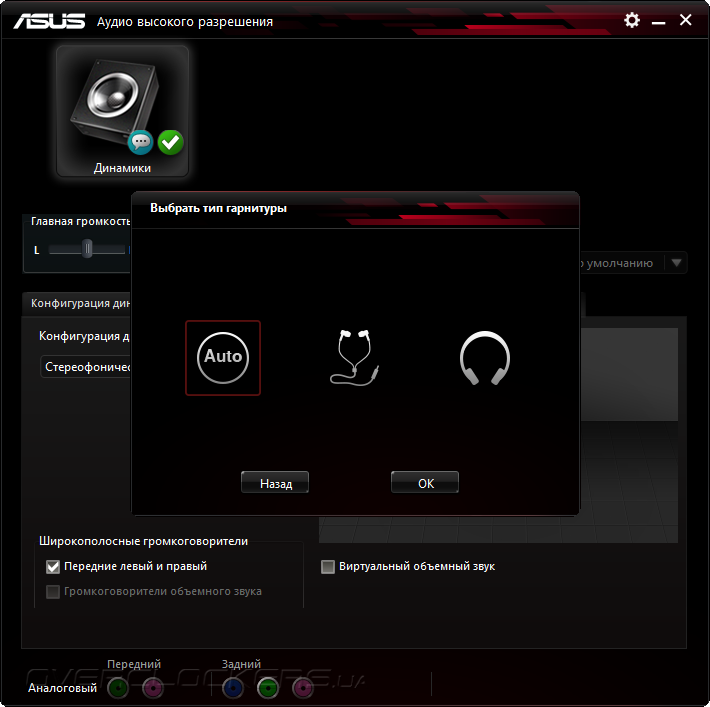

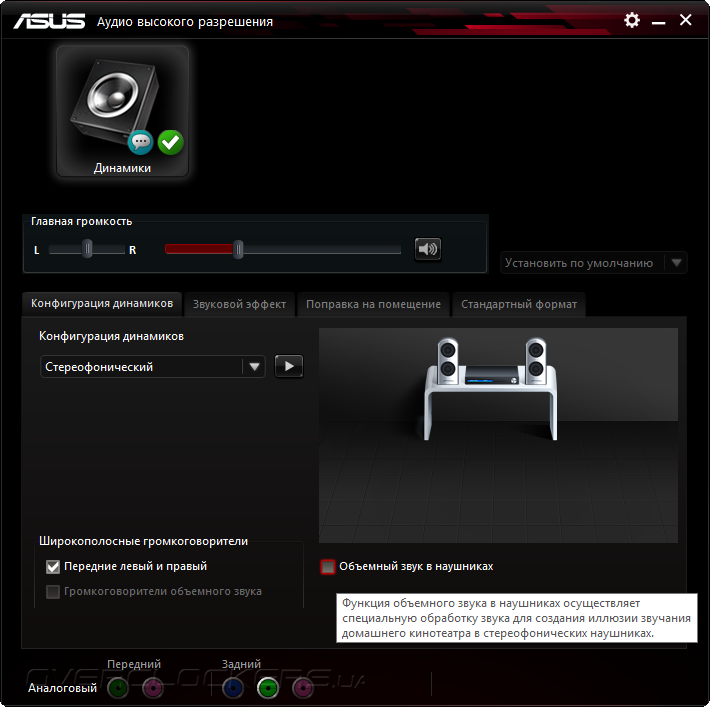

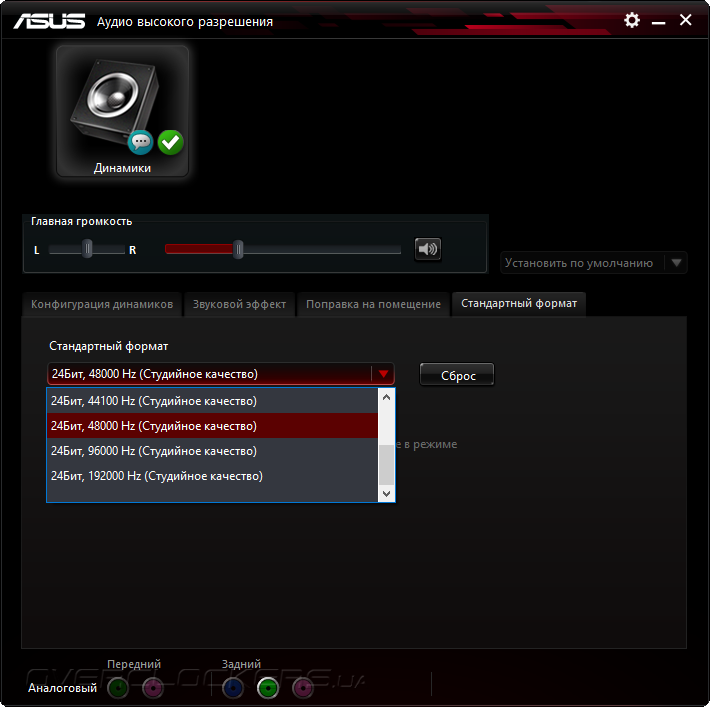

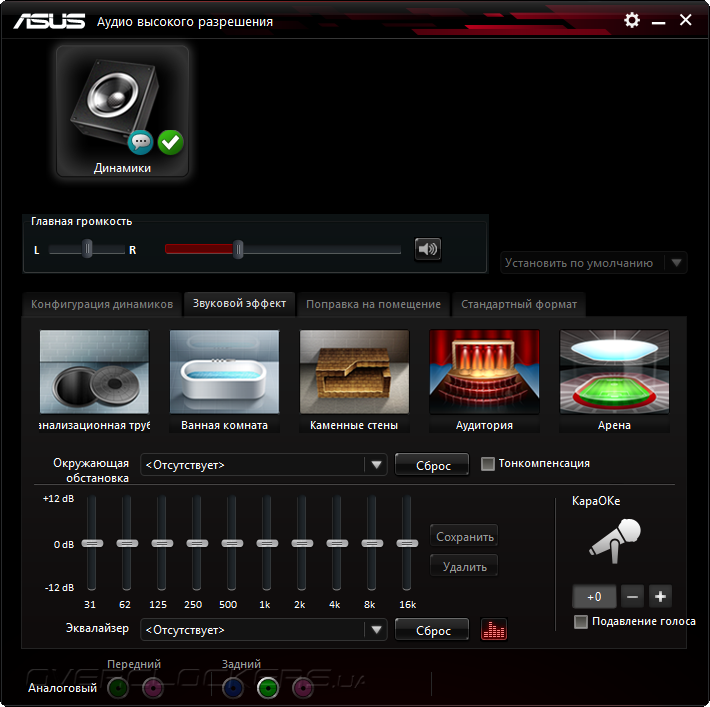

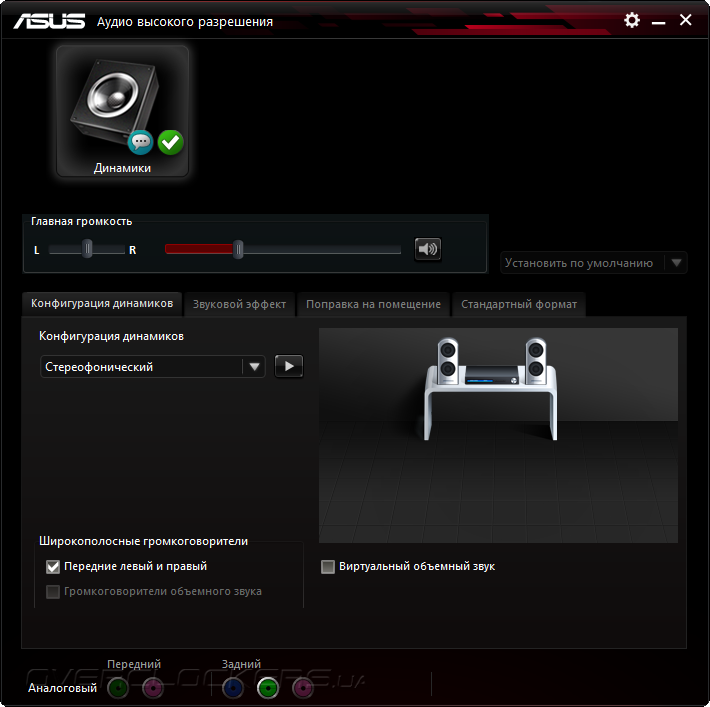

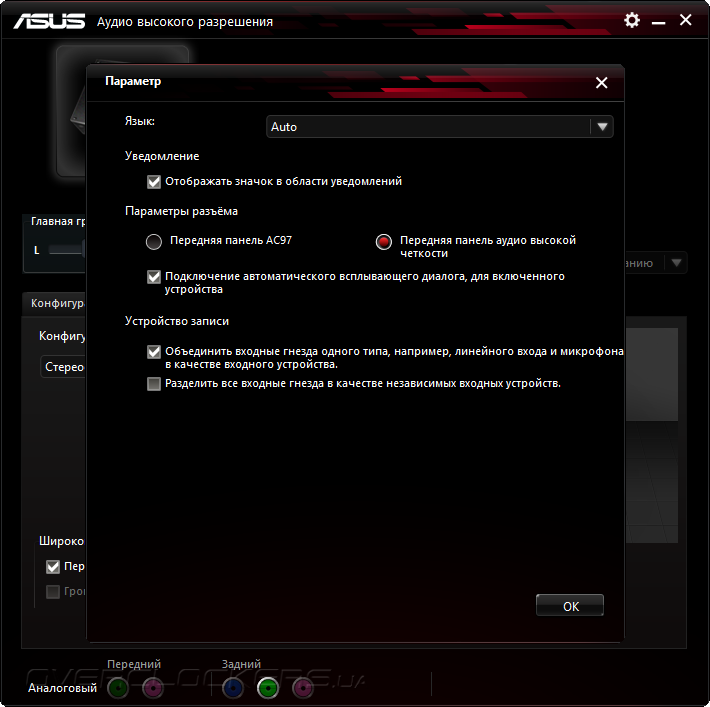

Управление звуком лежит на плечах фирменного конфигуратора от Realtek. Ничего интересного там нет, если сравнивать имеющиеся возможности с рядом других продуктов, где также используются кодеки этого производителя.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

Тот небольшой набор опробованных программ продемонстрировал отсутствие проблем в работе, о составе же лишний раз говорить не стоит. Очевидно, ради бонусов, в том числе и программных, придётся смотреть на продукцию с другим ценником.

Разгонный потенциал

Этот раздел обзора — скорее дань традициям ресурса, нежели фактическая необходимость в изучении поведения рассматриваемой платы. Всё понятно ещё по обзору возможностей UEFI, и всё же я проверил реакцию изделия на активацию профиля XMP у набора ОЗУ. Фактически, изменилась лишь конфигурация задержек, в худшую сторону, частота ЦП не поменялась, как и прочие параметры.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

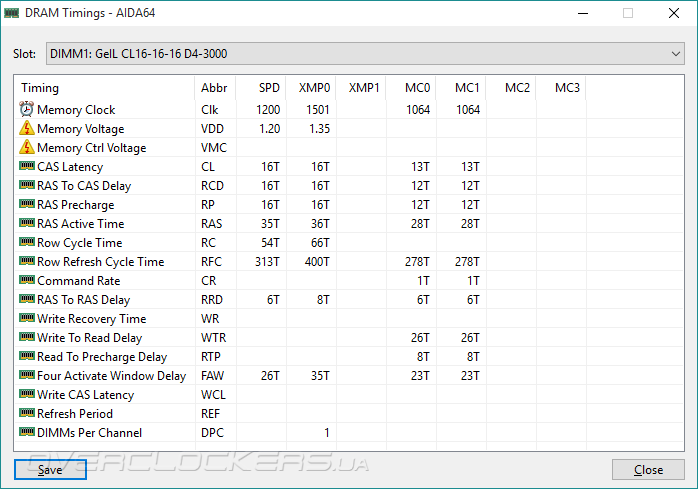

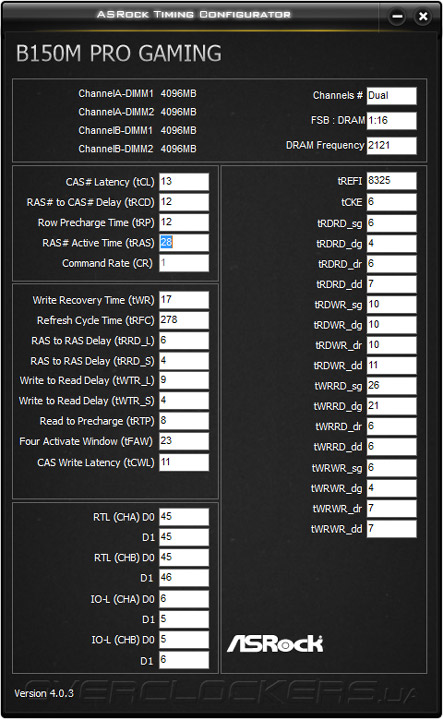

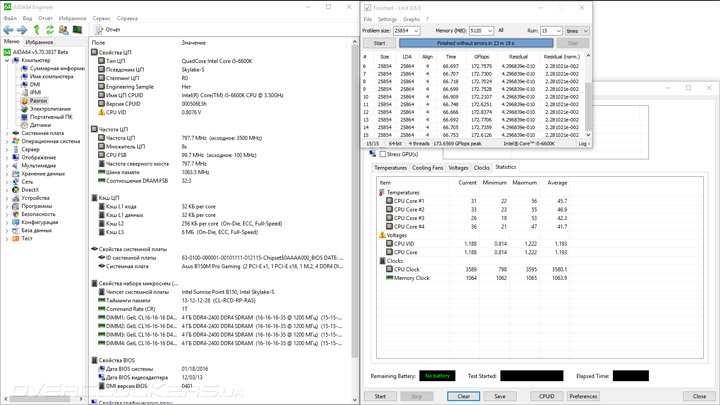

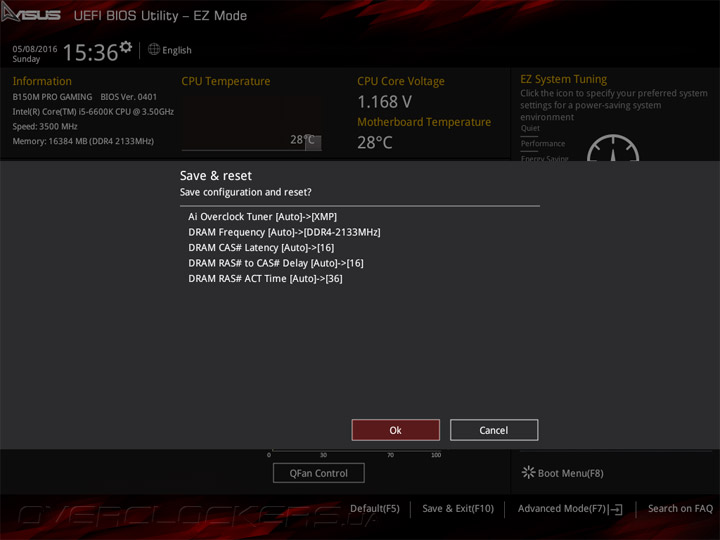

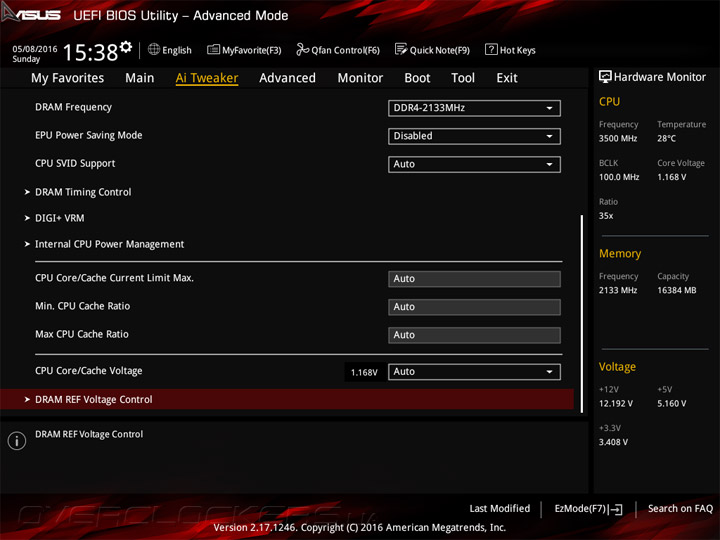

Для подобных плат логично подбирать особый режим работы памяти, то есть — максимально снижать задержки, чтобы добиться увеличения продуктивности. Однако в этот раз серьёзным ограничением будет фиксированное напряжение питания на отметке 1,2 В (измерения на дросселе показывали значение 1,23 В). В итоге со штатных 14-14-14-32-2T конфигурацию удалось изменить до 13-12-12-28-1T.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

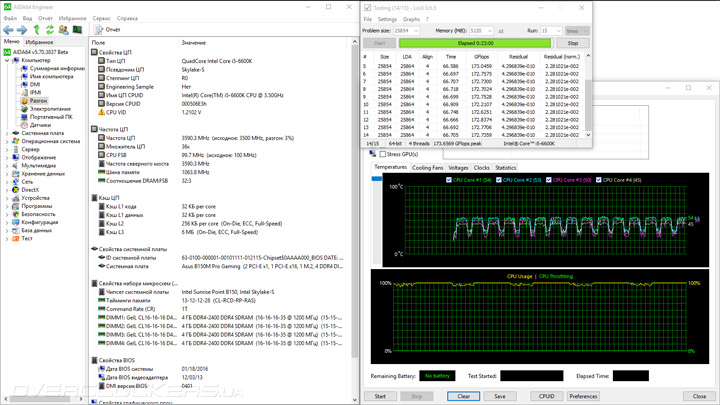

В таком режиме система чувствовала себя абсолютно уверенно, но и прироста быстродействия следует искать лишь в избранных бенчмарках.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

Нагрев в зоне размещения стабилизатора питания ЦП был 56 °С, а радиатор прогрелся всего до 41 °C. Потребление энергии отмечалось границами 40–132 Вт.

ASUS B150M Pro Gaming

Констатирую в очередной раз полную неспособность изделия функционировать в какой-либо далёкий от штатного режима способ. Для него режим работы вопросов никаких не вызывает, остаётся сравнить его с прочими конкурирующими продуктами.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.70 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067
MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

Процессор Core i5-6600K работал согласно своим штатным возможностям, то есть в моменты высокой нагрузки на систему его частота составляла 3,6 ГГц, хотя в ряде случаев она может расти до 3,9 ГГц. Оперативная память работала на частоте 2133 ГГц с конфигурацией задержек 14-14-14-32-2T. Словом, ничего необычного.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

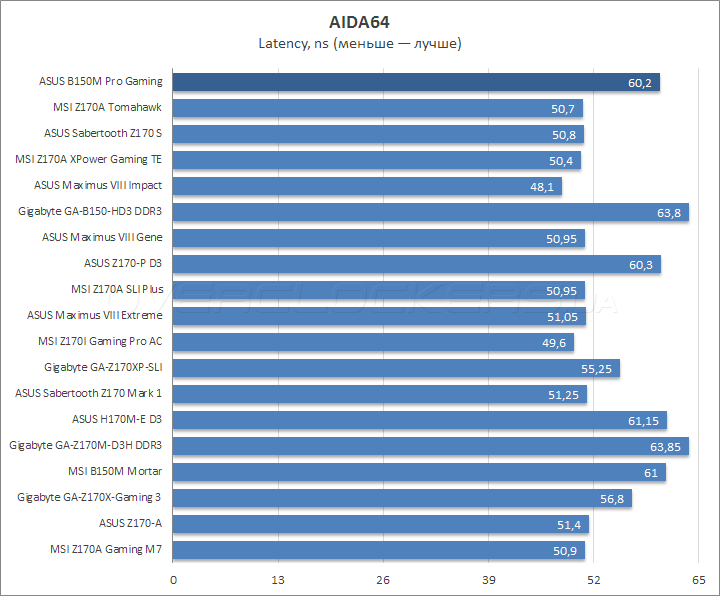

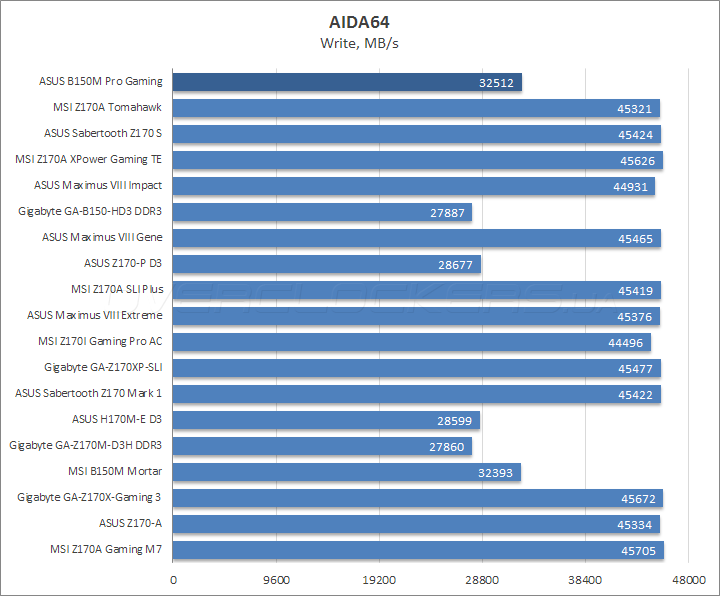

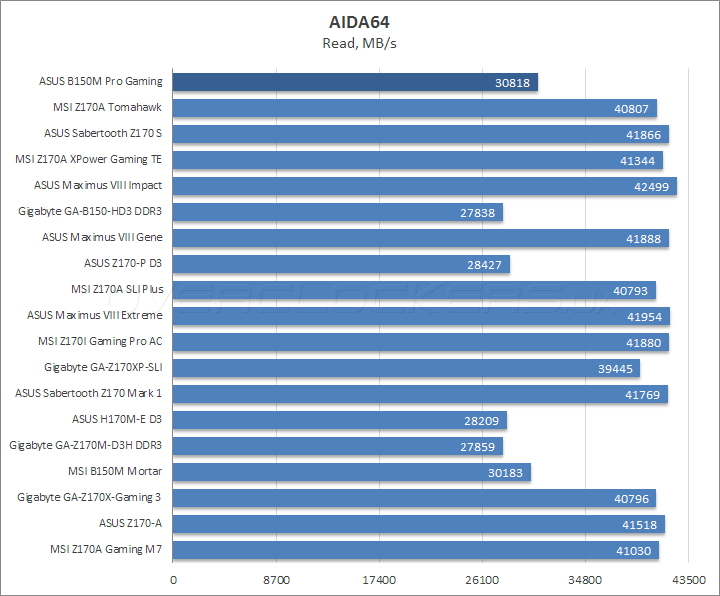

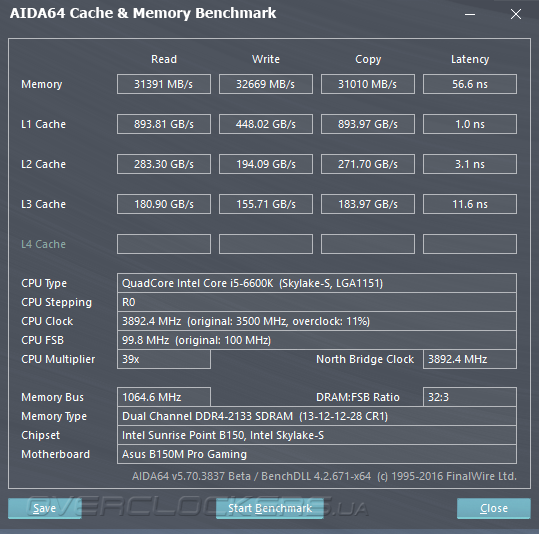

Подсистема памяти демонстрирует хорошие результаты в AIDA64, B150M Pro Gaming опережает своих прямых конкурентов.

ASUS B150M Pro Gaming

ASUS B150M Pro GamingASUS B150M Pro Gaming

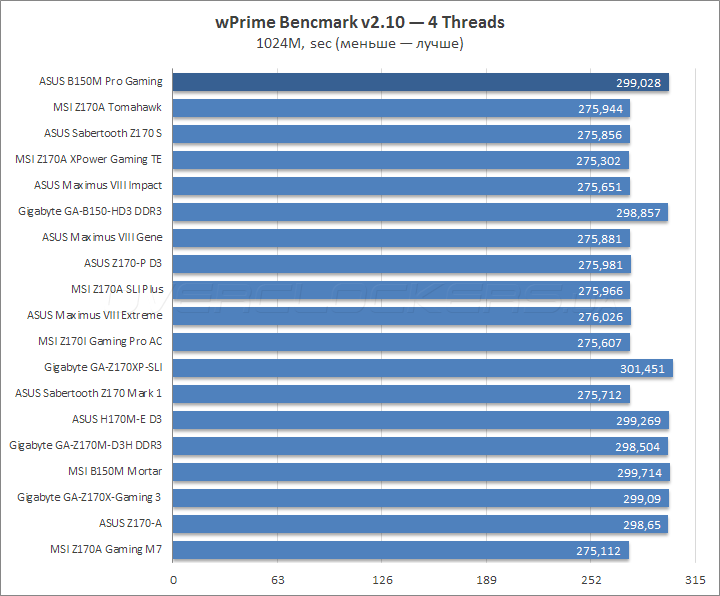

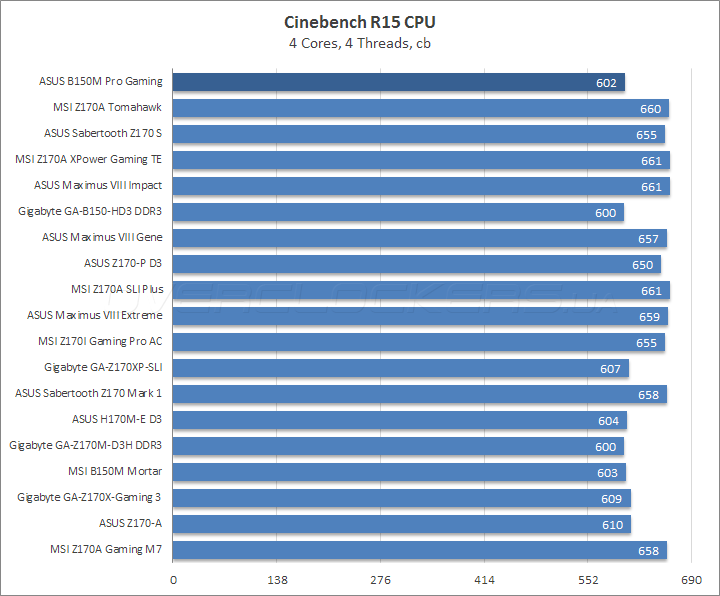

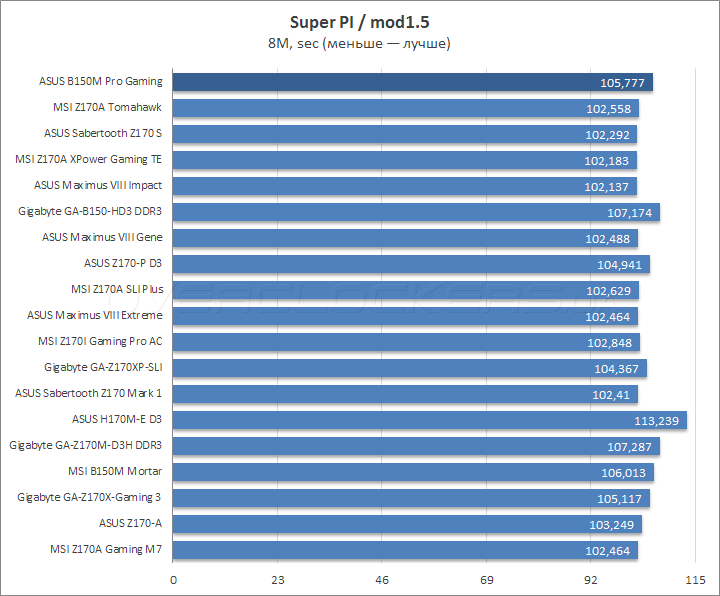

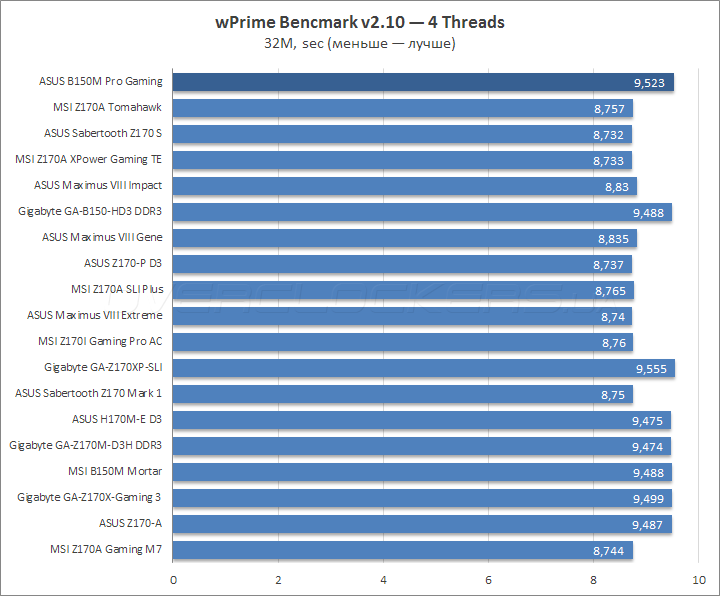

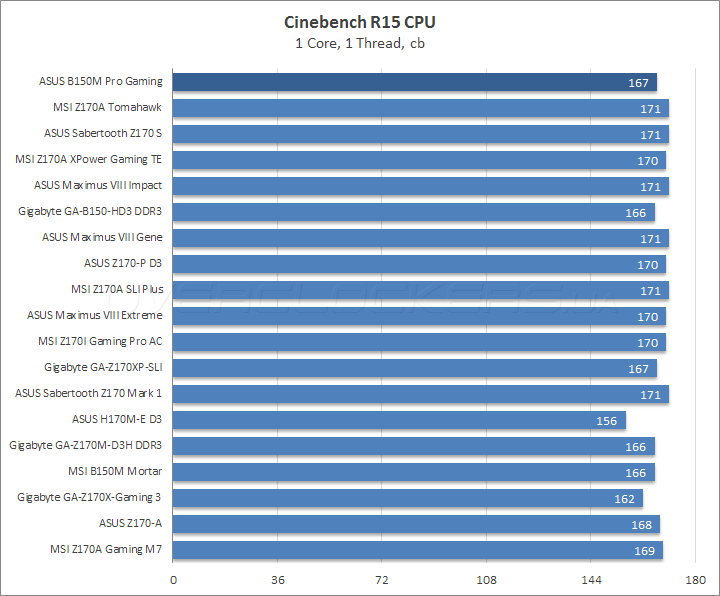

В несложных «считалках» результаты далеки от лидирующих, но и к замыкающим их отнести нельзя.

ASUS B150M Pro Gaming

ASUS B150M Pro GamingASUS B150M Pro Gaming

ASUS B150M Pro Gaming

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

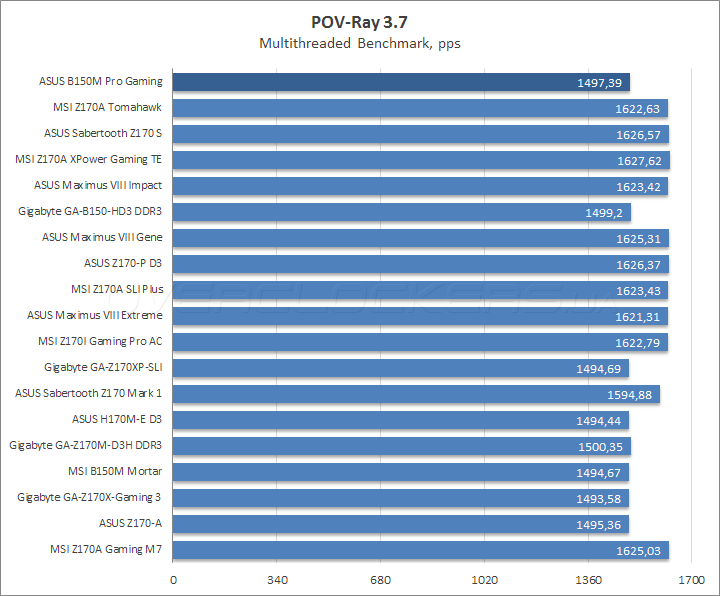

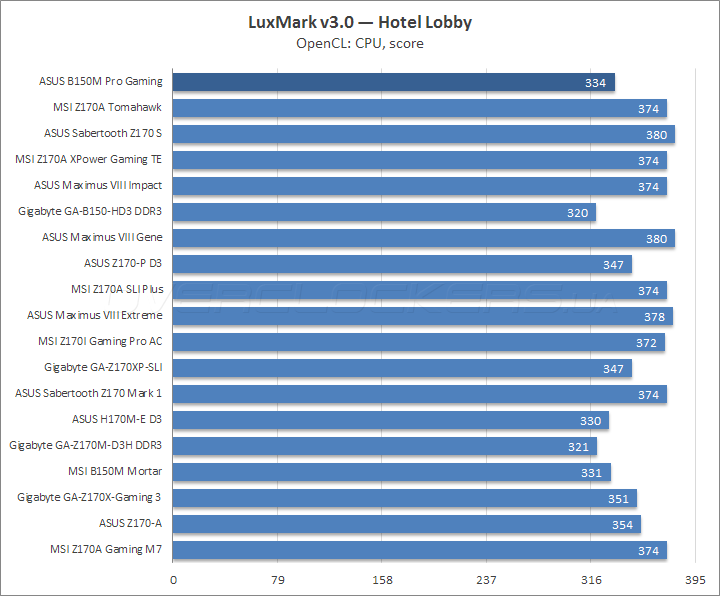

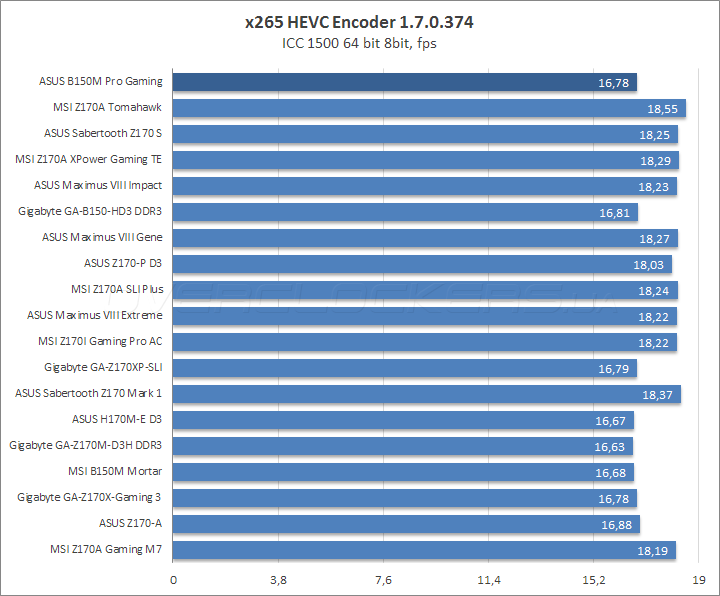

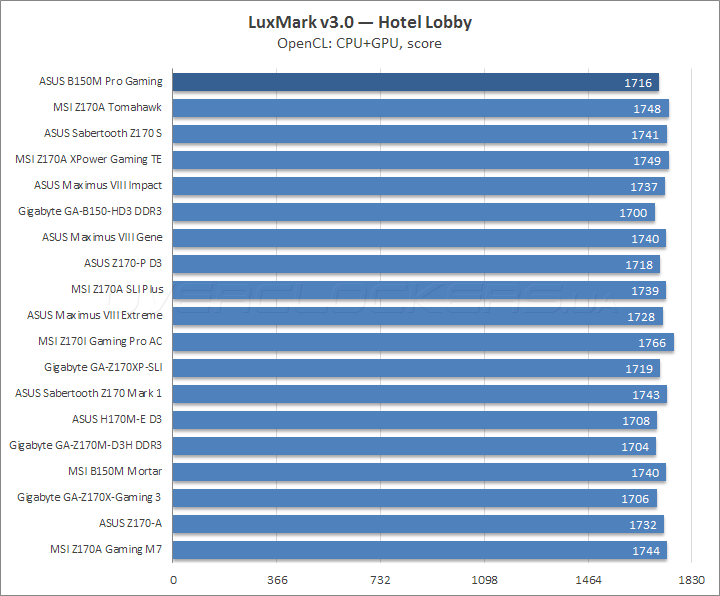

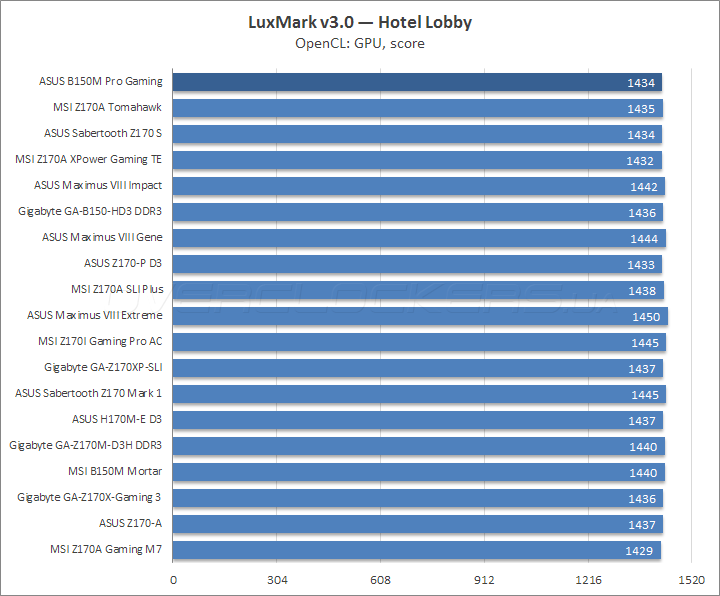

Аналогичным образом продукт ведёт себя и в ряде других бенчмарков, занимая срединные позиции.

ASUS B150M Pro GamingASUS B150M Pro GamingASUS B150M Pro Gaming

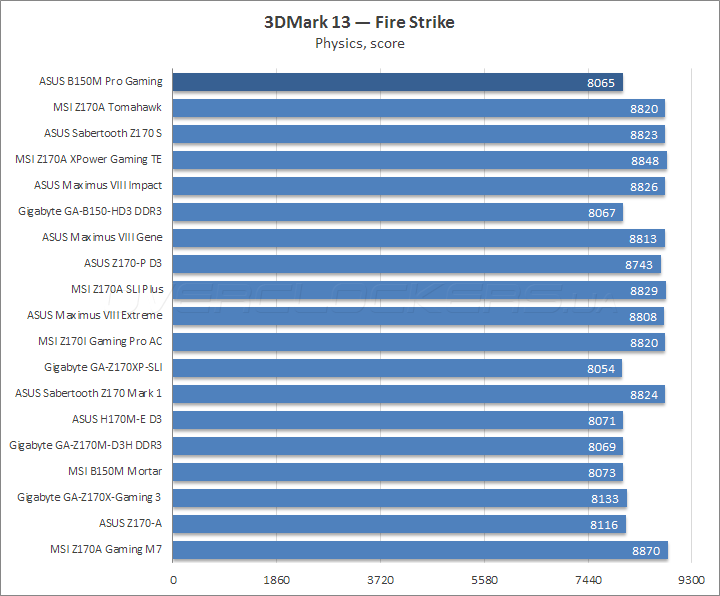

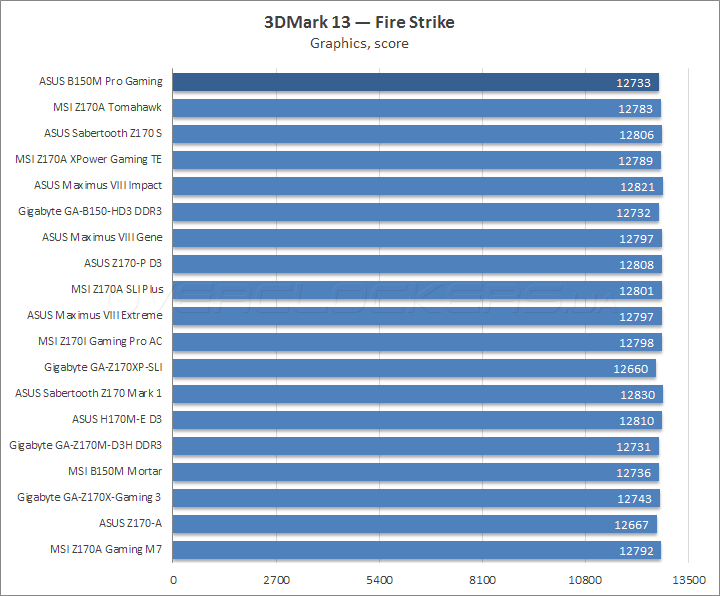

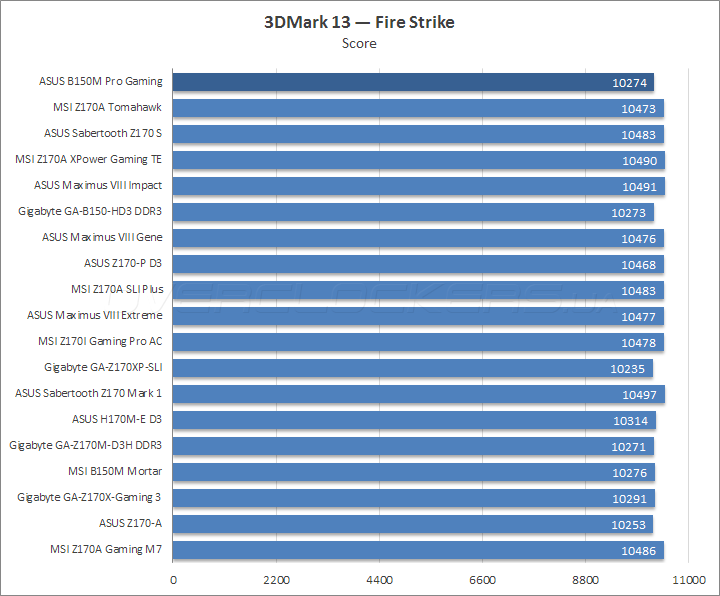

Нормальное поведение наблюдается и в 3DMark.

ASUS B150M Pro Gaming

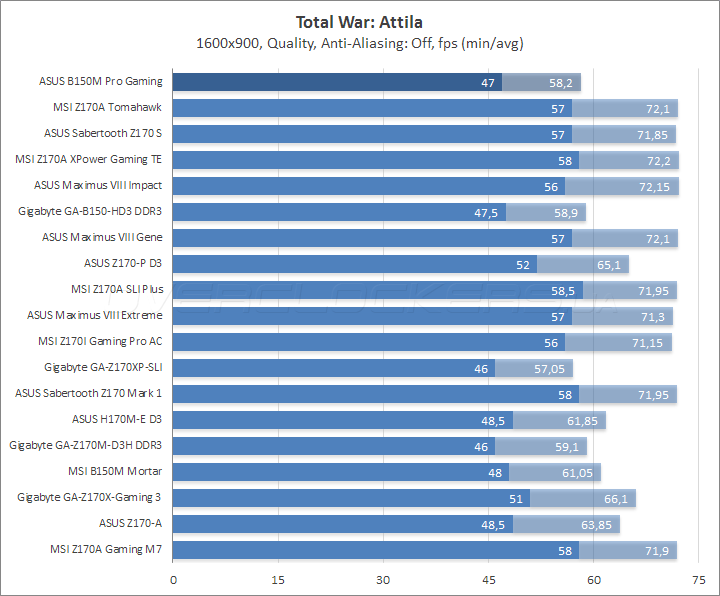

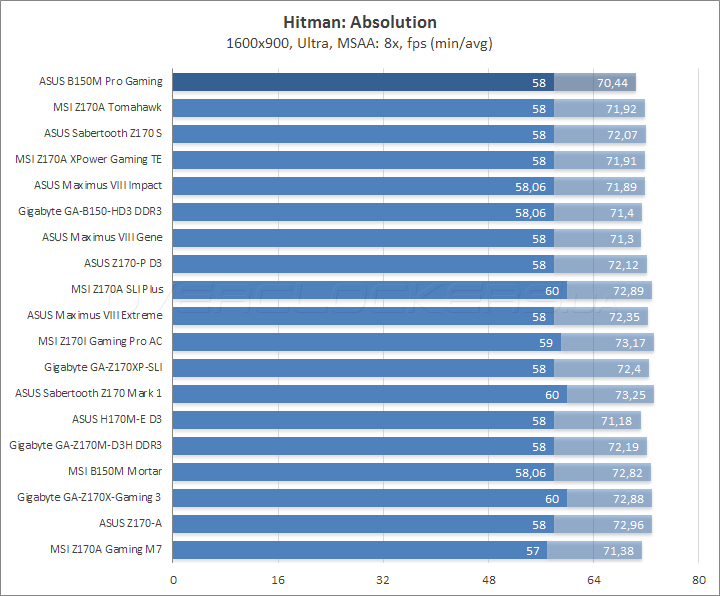

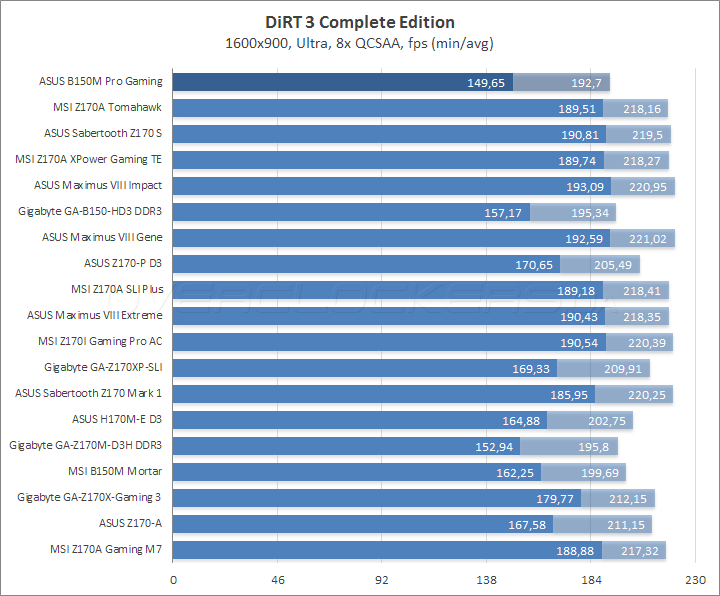

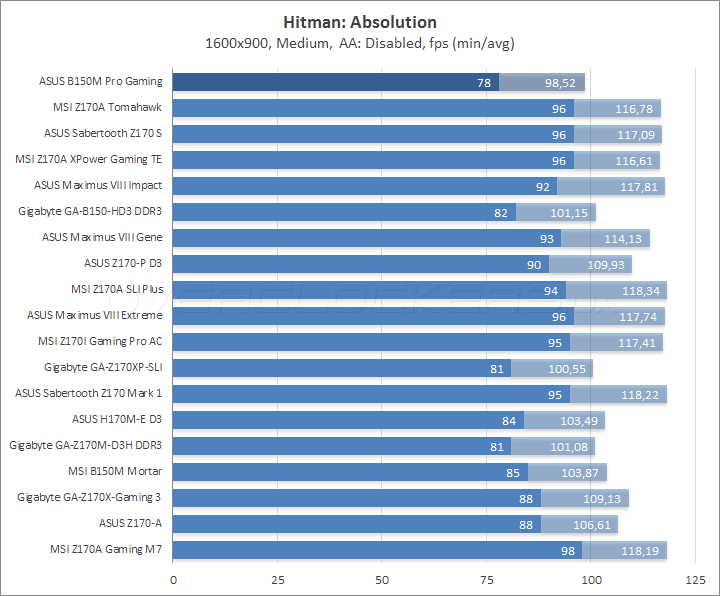

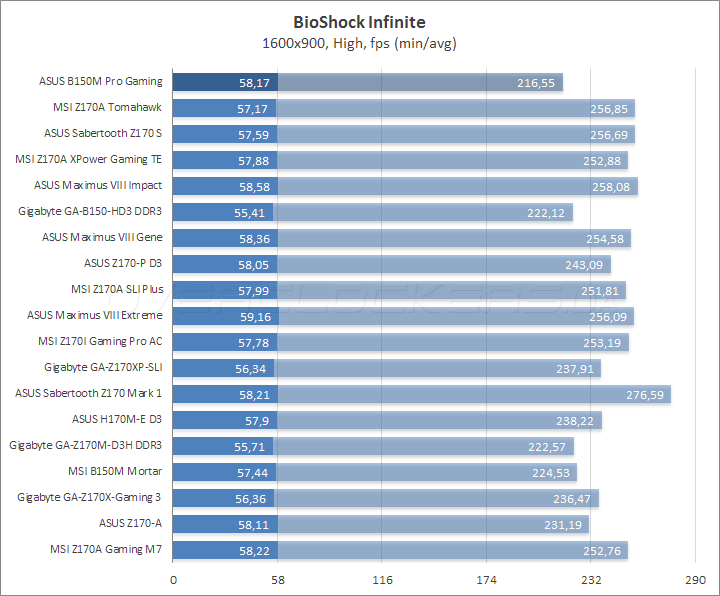

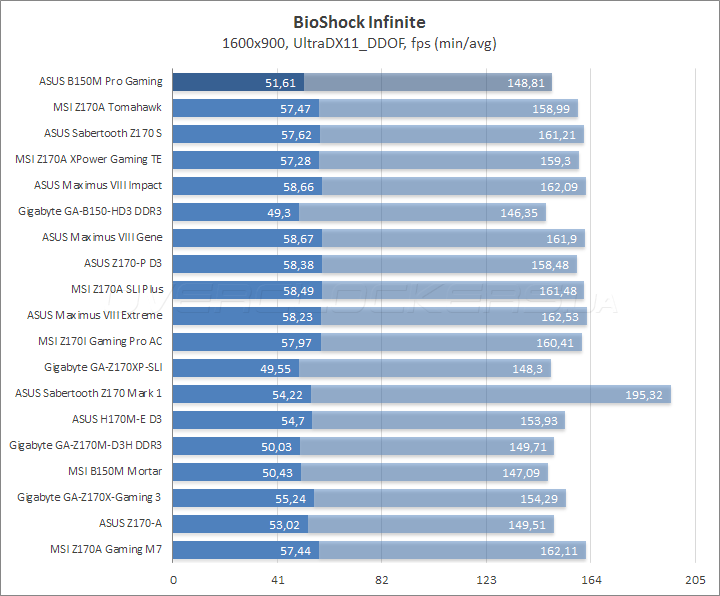

В первой же игре, критичной к быстродействию подсистемы памяти, рассматриваемая плата потерпела явное поражение.

ASUS B150M Pro GamingASUS B150M Pro Gaming
ASUS B150M Pro GamingASUS B150M Pro Gaming
ASUS B150M Pro GamingASUS B150M Pro Gaming

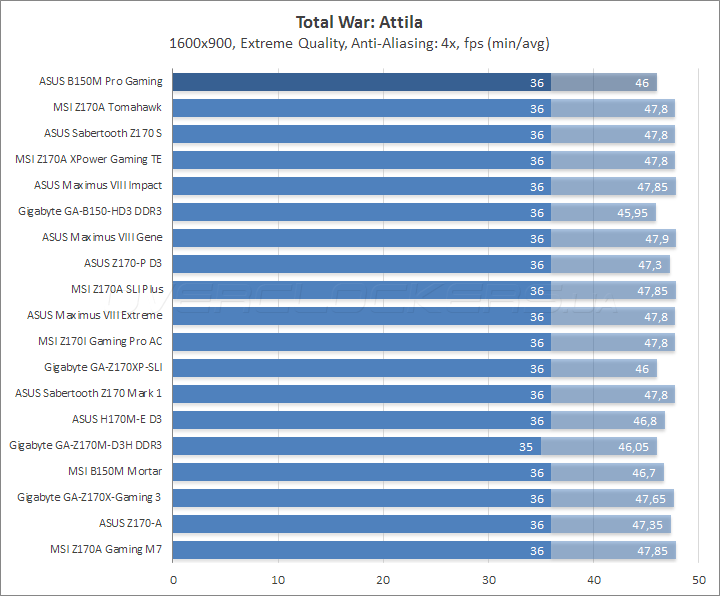

Положение дел спасает рост нагрузки на видеокарту, однако при низких игровых настройках всё виднее становится отставание продукта от конкурентов. Не могу назвать положение дел катастрофой, но проблемы довольно очевидны, особенно неудачно они обнаружились именно в играх, тогда как в ряде приложений, рассмотренных выше, их не было заметно.

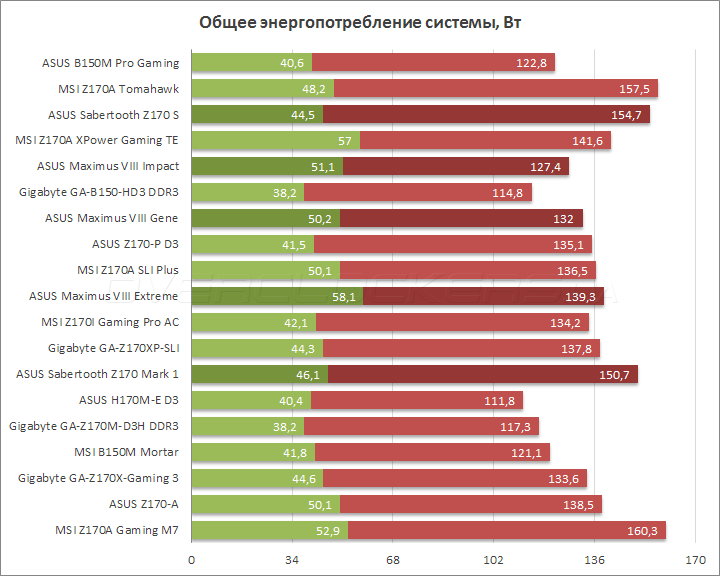

Энергопотребление системы

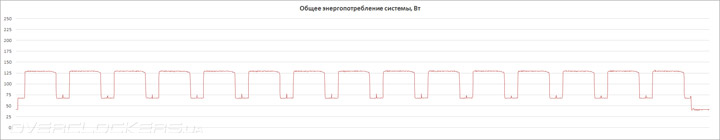

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS B150M Pro Gaming

Запросы к электросети довольно типичны, они не низки, но и не слишком высоки. Другими словами, есть конкуренты заметно экономичнее даже при штатных настройках, а значит нельзя объяснить тусклое быстродействие особым, «экономичным», режимом работы подсистемы питания.

Вывод

Вначале хочется похвалить этот весьма интересный эксперимент. Возможно, ASUS B150M Pro Gaming является продуктом поиска производителя симпатий на пути к «игровому» сообществу. Для сближения выбрана тактика особого подхода к дизайну изделия и повышенного внимания к сетевому и звуковому контроллеру. Насколько удачно получилось это у специалистов компании покажет лишь время.

К сетевому оснащению вопросов не возникло, а для звука было довольно необычно недосчитаться ряда выходов на задней панели и полное отсутствие поддержки S/PDIF. Скорее всего, использование платы подразумевается исключительно с игровой гарнитурой. Также довольно странно выглядит экономия и на программной оснастке, никаких бонусов для звуковой подсистемы нет.

Дизайн платы довольно необычен. Удивляет классическое исполнение шести портов SATA, всего пара кабелей в комплекте, хотя там же заботливо уложены целых шесть пар (!) наклеек и множество стяжек. Размеры также не добавляют плюсов ей в копилку. Ещё необычно насчитать всего два гнезда для нужд вентиляторов, благо, каждое поддерживает разные типы подключаемых изделий.

Возможностей по тонкой настройке режимов функционирования ЦП или ОЗУ фактически нет, проблемы будут даже с наладкой работы памяти относительно её штатных возможней, а всё из-за зафиксированного напряжения питания на отметке 1,2 В. Словом, продукт предназначен для тех, кто никогда не задумывается о том, что же у него находится в системном блоке, и редко пользуется комплектными утилитами. Ставка сделана на имя производителя и итоговое качество продукта. И если реализацию старшего звукового кодека от Realtek я могу только приветствовать, то с быстродействием изделия не всё так гладко. Назвать его выдающимся никак не получается, положение дел спасёт использование мощной видеокарты с высокими графическими настройками для игр, и отставание от конкурентов будет практически незаметным.
