Обзор материнской платы ASUS B150M Pro Gaming. Геймерский минимализм

Отсутствие поддержки разгона у младших наборов системной логики Intel вынуждает производителей материнских плат прибегать к нестандартным методам привлечения внимания потенциальных покупателей к своим продуктам. В последнее время специализированные игровые линейки стали спасательным кругом для ряда вендоров. Вот и компания ASUS пытается найти рецепт успеха, олицетворением последних попыток является сравнительно новая модель B150M Pro Gaming, ставшая участником этого обзора.

ASUS B150M Pro Gaming

Стать членом клуба ROG ей, увы, не суждено, но красные элементы в дизайне имеются. Наибольшим вниманием на этой плате пользуется зона звуковой подсистемы. В её основе лежит Realtek ALC1150 — старший кодек, имеются особые конденсаторы ELNA и подсветка красных тонов. Остальной набор характеристик завидным назвать нельзя — он во многом куда скромнее, чем у прочих продуктов, основой которых выступают бюджетные чипсеты.

Модель ASUS B150M Pro Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel B150
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16, 2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели, B150)
6 x 2.0 (4 разъёма на задней панели, B150)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (B150)
RAID
Встроенный звук SupremeFX (7.1, HDA):
Realtek ALC1150
Texas Instruments RC4580
S/PDIF
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 234 x 218
Дополнительные возможности
Цена в рознице, $ 106

Нет поддержки SATA-E, отсутствует слот PCI, видеовыход всего один, поддержка S/PDIF не реализована вовсе, не предусмотрено размещение компактного адаптера беспроводных сетей. Кроме того, всего два гнезда есть для нужд системных охладителей. Спартанский набор возможностей, не иначе.

Упаковка и комплектация

Плата поставляется в небольшой коробке, однако над ней неплохо поработали в вопросе оформления. Внутри предусмотрен отдельный контейнер из черного картона, где уложено само изделие.

ASUS B150M Pro Gaming

На тыльной стороне есть его фото, таблица с характеристиками, отдельное изображение задней панели. Ряд специфических решений описан здесь же и дополнен посредством коллажа из пиктограмм.

ASUS B150M Pro Gaming

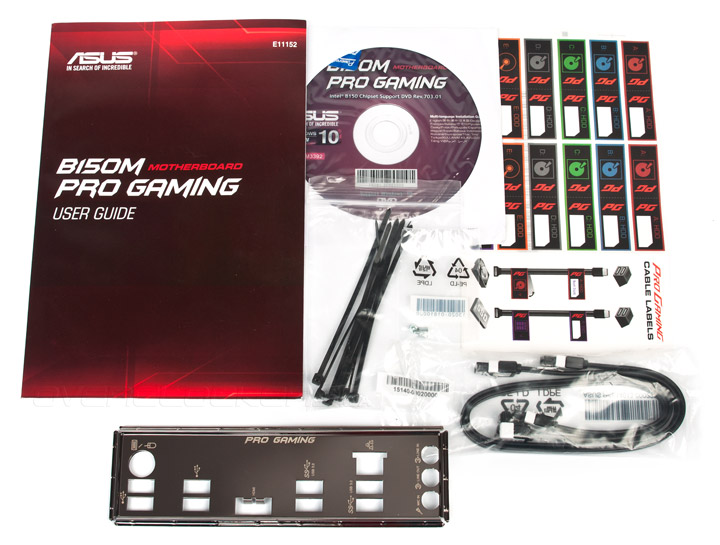

Комплект поставки богатством не отличается. Там есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • крепёжный винт и стойка для устройств формата M.2;
  • набор из семи стяжек чёрного цвета.
ASUS B150M Pro Gaming

Внешний вид

Благодаря простоте дизайна PCB, финальные размеры платы оказались далеки от обычного формата mATX. Точек крепления всего шесть. Органов управления нет никаких, из диагностических светодиодов имеется всего один — индикатор питания красного цвета.

ASUS B150M Pro Gaming

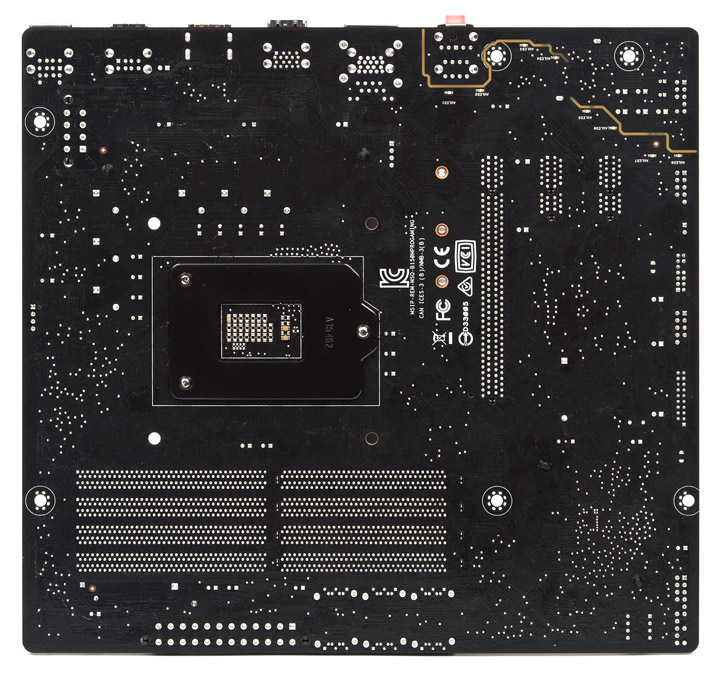

На обратной стороне платы есть восемь светодиодов красного свечения, распаянных в районе звукового кодека.

ASUS B150M Pro Gaming

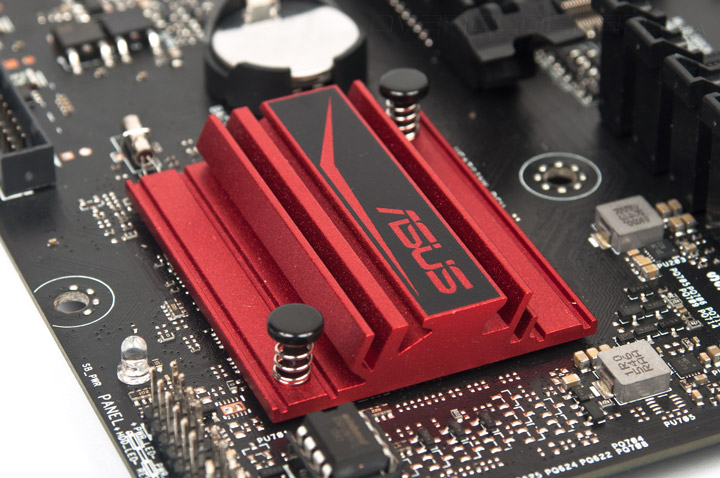

Охладитель чипсета простой, но достаточной площади, крепится подпружиненными пластиковыми гвоздями.

ASUS B150M Pro Gaming

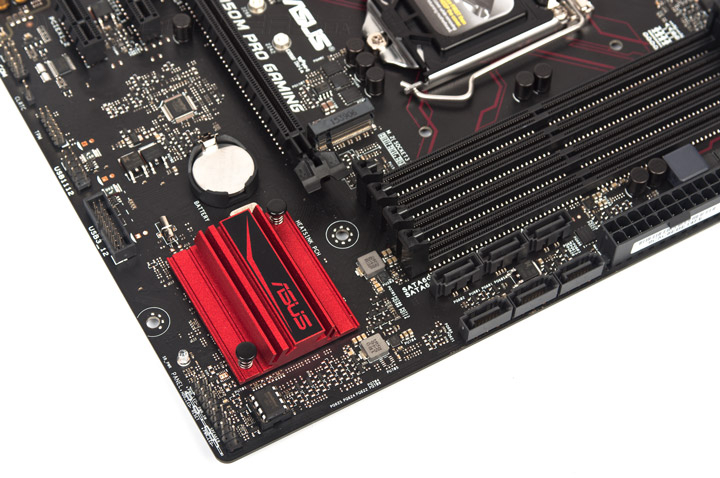

Все шесть гнёзд SATA классического исполнения, перпендикулярного к поверхности PCB.

ASUS B150M Pro Gaming

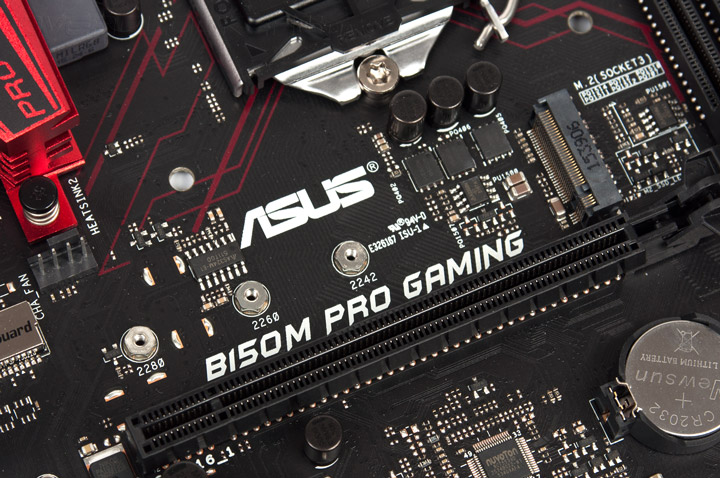

Ситуацию разряжает один слот M.2, использование системного накопителя подобного типа поможет системе избавиться от дополнительных проводов. Мультиконтроллер совершенно скромных размеров.

ASUS B150M Pro Gaming

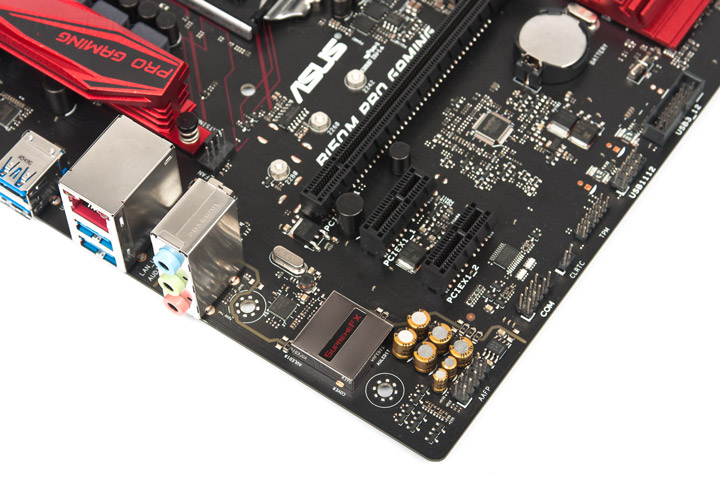

Ввиду наличия всего одного полноформатного PCI-E x16 и пары небольших PCI-E x1, никаких коммутаторов здесь не замечено, ведь распределять ограниченные ресурсы не нужно. Есть всего по одной колодке для корпусных кабелей USB второй и третьей ревизий.

ASUS B150M Pro Gaming

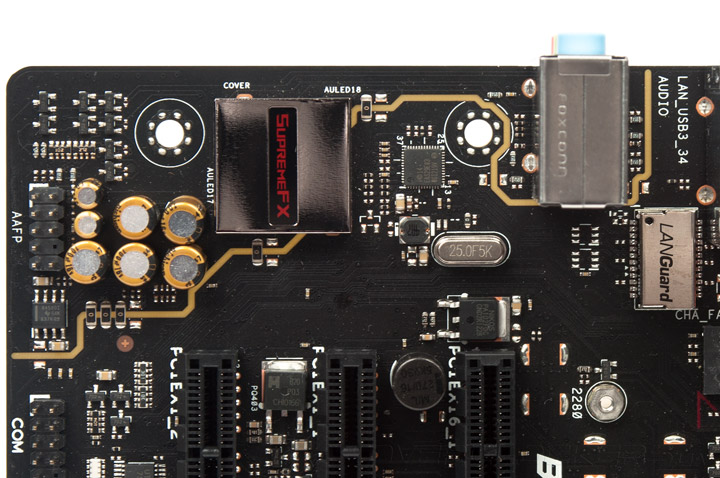

Под экранированным корпусом с надписью SupremeFX находится звуковой кодек и ещё несколько диодов с красным типом свечения. Сетевая подсистема базируется на контроллере Intel I219V.

ASUS B150M Pro Gaming

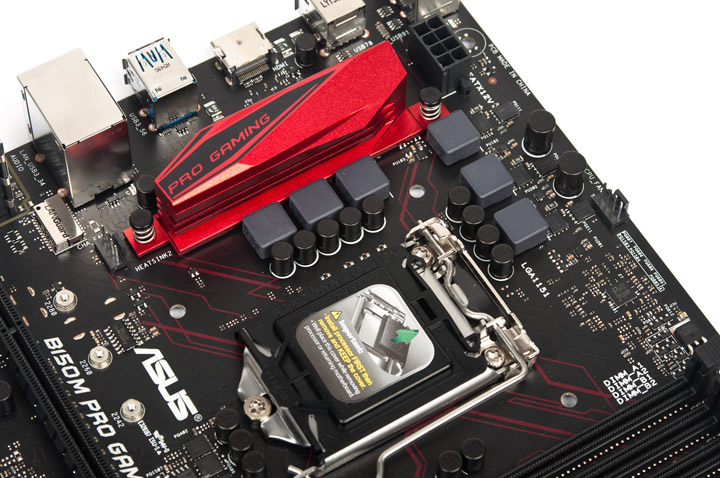

Охладитель силовых элементов крепится аналогично чипсетному — подпружиненными пластиковыми гвоздями. Он невысокий, то есть проблем совместимости с различными охладителями быть не должно. Сама подсистема VRM находится довольно близко к левому краю платы.

ASUS B150M Pro Gaming

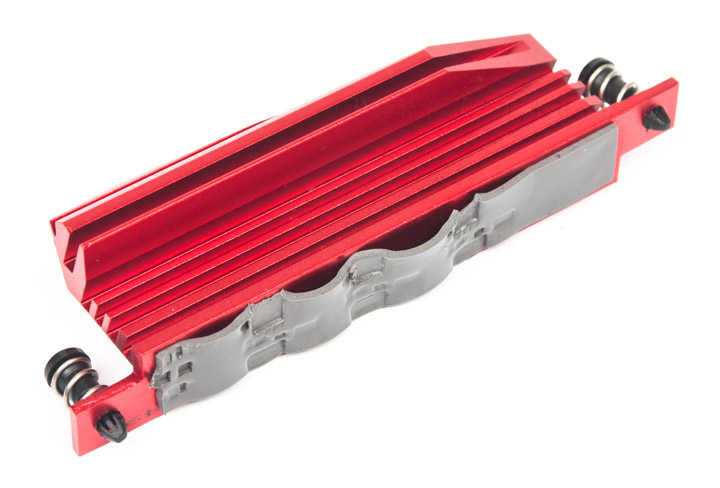

В качестве термоинтерфейса используется прокладка небольшой толщины. Накрыто радиатором ровно половина транзисторов.

ASUS B150M Pro Gaming

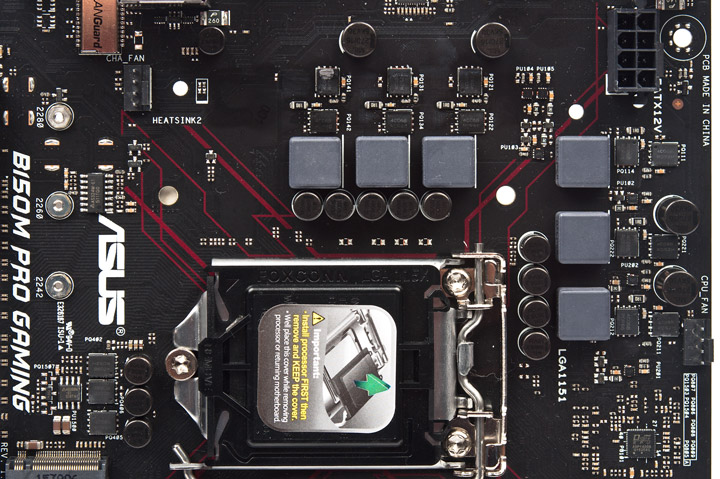

Схема построения стабилизатора аналогична прежде рассмотренной плате ASUS H170M-E D3. В основу заложен ШИМ-контроллер ASP1400B. Четыре канала ответственны за формирование напряжения на ЦП, ещё два — на интегрированном ГП. Оба последних и один из схемы стабилизатора ЦП работают без охлаждения. В состав каждого канала входят по одному транзистору производства ON Semiconductor моделей NTMFS4C06N и NTMFS4C09N. Кроме них на плате можно насчитать шесть небольших внешних драйверов.

ASUS B150M Pro Gaming

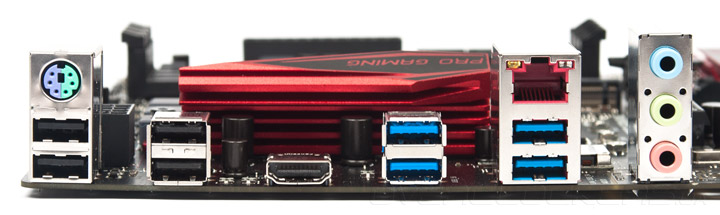

На задней панели находится целых восемь выходов USB разных поколений, есть и один PS/2. Места довольно много, но под звуковые выходы его не использовали, имеется одинокая стойка всего с тремя штуками. Универсальный выход HDMI дополнен конвертером уровней сигналов ASM1442.

ASUS B150M Pro Gaming

Экономия видна буквально на всём, однако, учитывая нишевое позиционирование изделия, было бы неплохо увидеть не такое малое число колодок для подключения вентиляторов, и, довольно часто встречаемый на платах ASUS, диагностический комплекс из четырёх светодиодов Q-LED. Теперь интересно взглянуть на возможности UEFI.
