Обзор материнской платы ASRock Z87 OC Formula

Прошли времена, когда продукция компании ASRock стойко ассоциировалась с бюджетными решениями. Сегодня в ассортименте компании есть несколько различных линеек материнских плат, разделённых по функциональному оснащению и ценовой политике. В прошлом году мы уже успели познакомиться с представителем особой, оверклокерской серии — Z77 OC Formula. Сегодня же внимание сконцентрируем на новинке, основанной на базе чипсета Intel Z87.

ASRock Z87 OC Formula

Кроме эволюционных нововведений мы также будем проводить качественные параллели с другим представителем платформы — Z87 Extreme6, оставившем хорошее впечатление о себе после пребывания в нашей лаборатории.

Наибольшее внимание привлекает небольшой ЖК-экран, о роли которого будем говорить на протяжении всего обзора. Кроме него энтузиасты по достоинству должны оценить группы контактов для проведения замеров действующих напряжений.


Характеристики

Модель ASRock Z87 OC Formula
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
1 x mini-PCI Express slot
Слоты PCI
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъемы HDMI-In, HDMI-Out
Количество подключаемых вентиляторов 8 (2x 4pin, 6x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 5 х 3.0 (4 разъёма на задней панели, Z87)
4 х 3.0 (4 разъёма на задней панели, Etron EJ188H)
4 х 3.0 (на задней панели разъёмов нет, ASMedia ASM1074)
6 x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
4 x SATA 6 Гбит/с (2x ASMedia ASM1061)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio)
2x Texas Instruments NE5532
S/PDIF Оптический
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 267
Дополнительные возможности Возможность включения радиатора зоны VRM в состав СВО, кнопки включения и перезагрузки, ЖК-экран, 12 точек для замера напряжений, готовые профили разгона CPU и DRAM от NickShin, USB 3.0-гнездо на плате (A-type), поддержка AMD Quad CrossFireX и NVIDIA Quad SLI, комплектация переходником для SSD с 2,5″ на 3,5″, оснащенного двумя USB 3.0 гнёздами, шприц с термопастой Gelid GC-Extreme


Упаковка и комплектация

За столь короткий промежуток времени дизайнеры не стали вносить весомых коррективов в оформление упаковки. Перед нами всё такая же коробка очень больших размеров и не оснащенная ручкой для переноски. Лицевая сторона придерживается минимализма в смысловой нагрузке, основной расчёт выполнен на завлечение покупателя к витрине.

ASRock Z87 OC Formula

Обратная часть также не подверглась существенным изменениям. Обновилось фото продукта, рядом с которым появился 3,5″ переходник для 2,5″ устройств. Упоминания о наличии готовых профилей с настройками UEFI заместились рекламой распаянного на плате ЖК-экрана. Прочие детали остались нетронутыми. Головную роль занимает броская эмблема 7 GHz, намекающая на основное предназначение платы — добиваться новых рекордов в области разгона. Остальные элементы выполнены с уклоном в описание надёжности применяемых конструкторских и компонентных решений.

ASRock Z87 OC Formula

Более подробное описание находится на откидывающейся верхней части упаковки. Новая концепция в продуктах ASRock — A-Style — обзавелась ещё одним, четвёртым элементом (по сравнению с моделью Z87 Extreme6). Ним стала концепция Conformal Coating (защитное покрытие), коим оснащено множество элементов по всей площади изделия, как с лицевой, так и с обратной стороны. Что же до недостающего — пятого — элемента, то его следует искать в особых, расширенных версиях, имеющих суффикс /ac. Это будет свидетельствовать о комплектации такой модели адаптером беспроводных сетей.

ASRock Z87 OC Formula

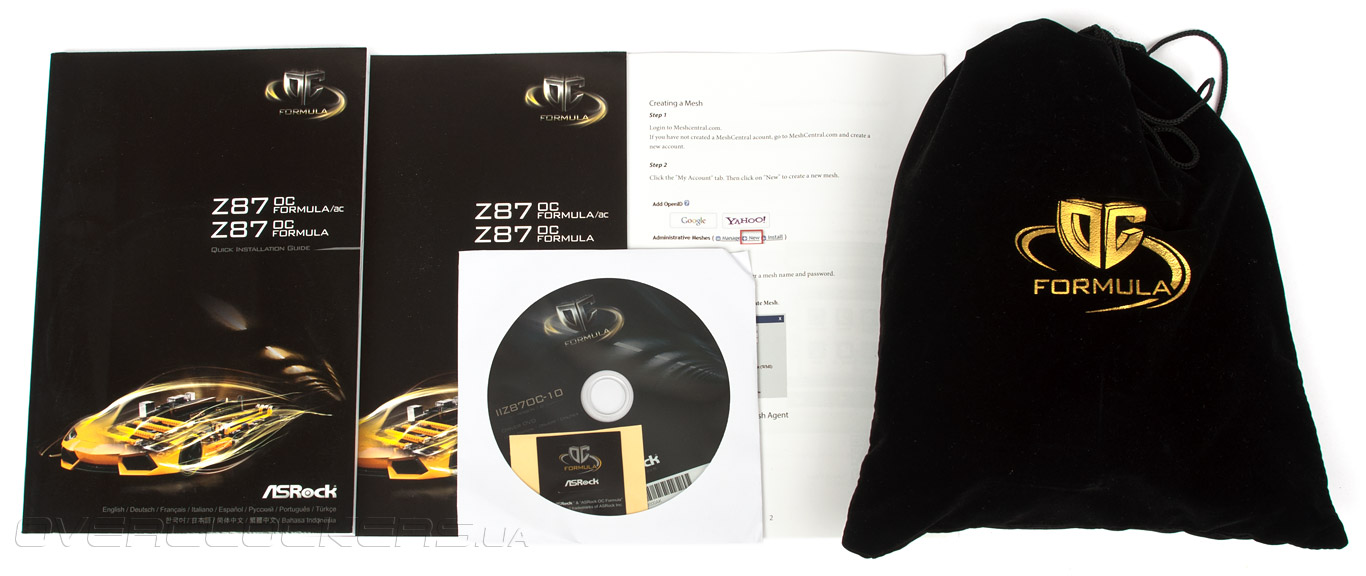

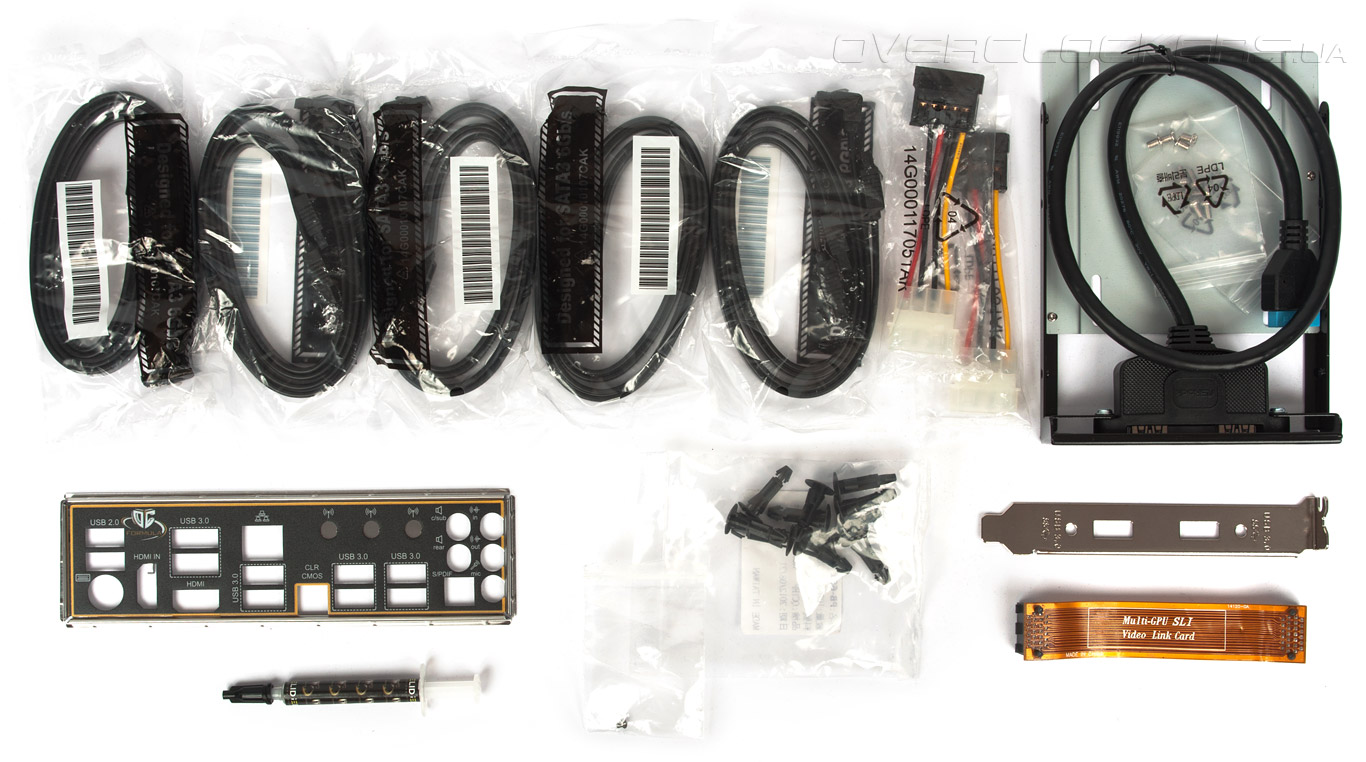

У нас в обзоре участвует обычная версия продукта. Поставляемые с ней принадлежности заботливо упакованы в мешочек чёрного цвета, украшенного фирменной эмблемой серии. Состав комплектации следующий:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • брошюра с кратким описанием преимуществ и процедурой настройки Home Cloud;
ASRock Z87 OC Formula

  • заглушка для корпуса, укреплённая усилительной пластиной (для фиксации применены заклёпки) и дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • десять (!) кабелей SATA 6Gb/s, пять из которых с Г-образным разъёмом на одном из концов;
  • два переходника питания Power SATA;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • винт для закрепления устройства формата mini PCI Express;
  • набор для вывода USB 3.0-гнёзд наружу системного блока с возможностью установки 2,5” устройства (SSD);
  • десять пластиковых стоек для использования платы в составе открытого стенда;
  • термопаста Gelid GC-Extreme.
ASRock Z87 OC Formula


Внешний вид

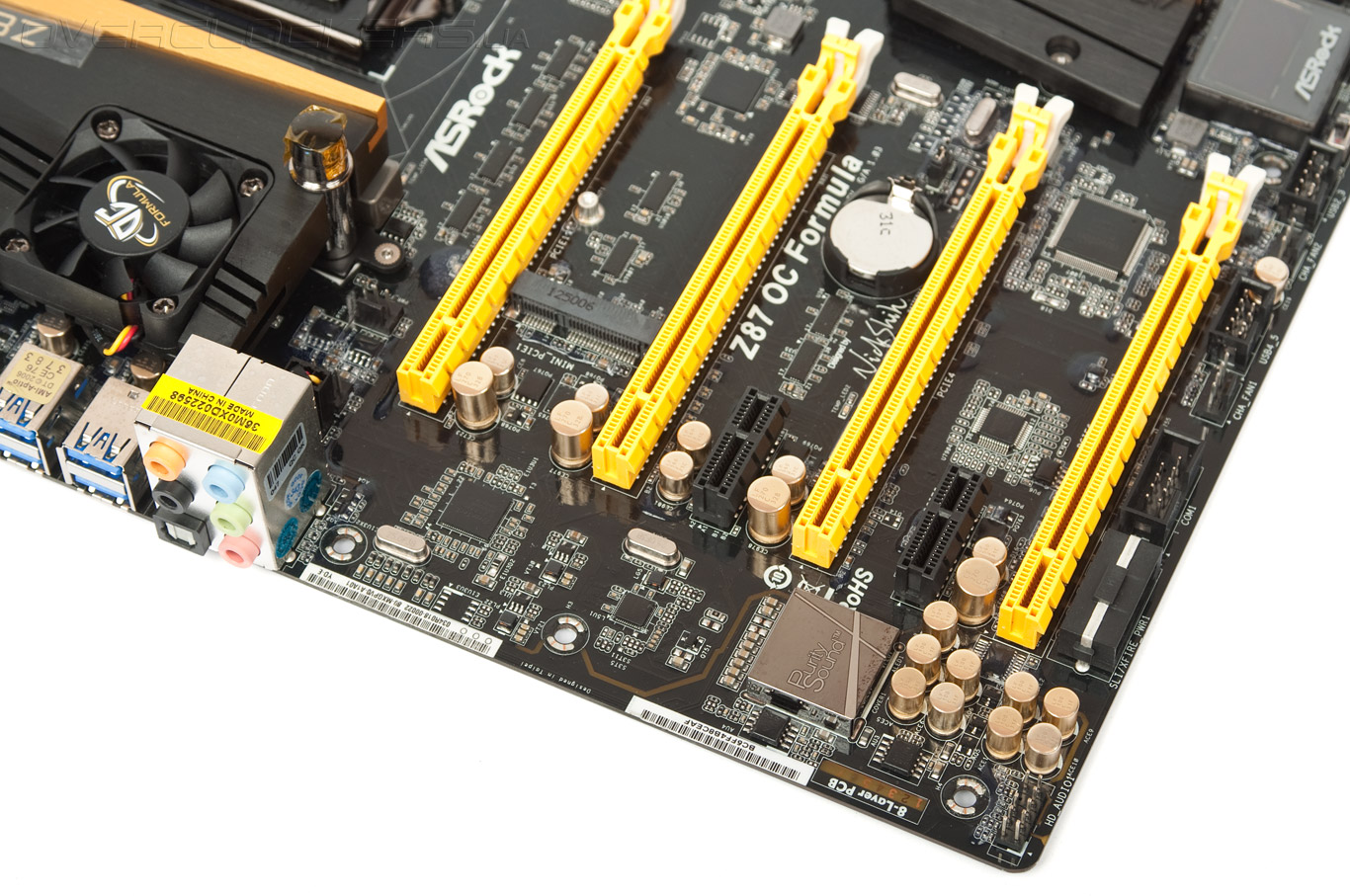

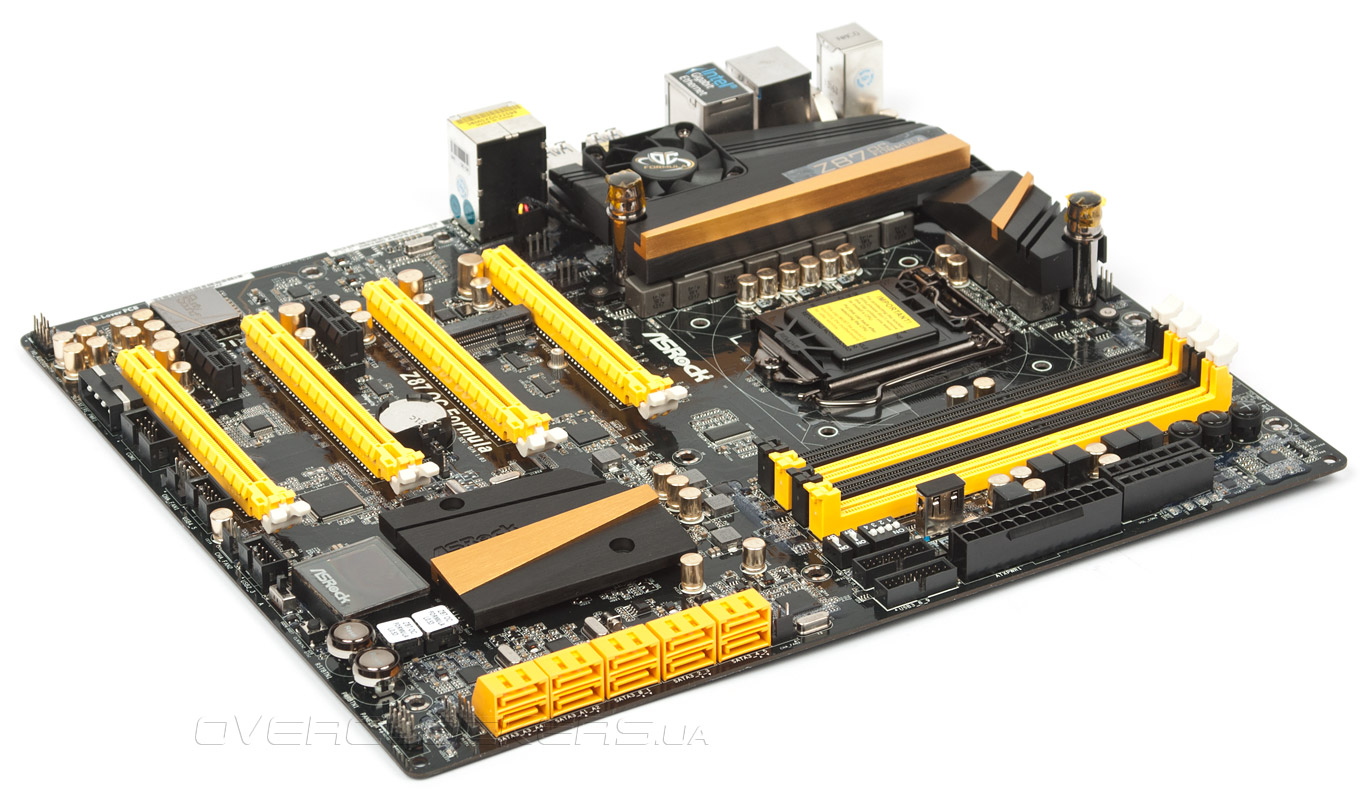

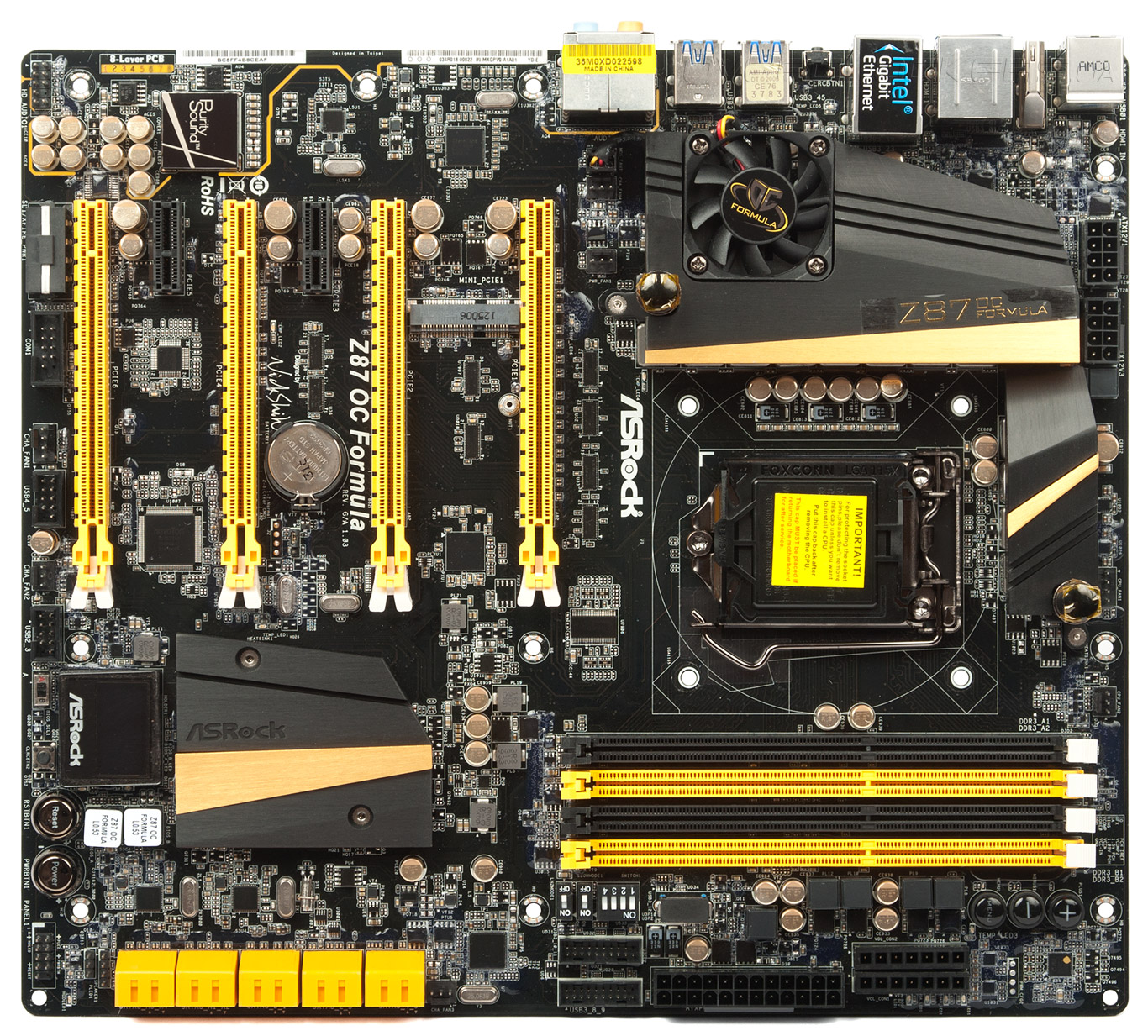

Габариты изделия практически совпадают с таковыми у предшественника. Плата выходит за рамки обычного ATX-формата, в ширину раздавшись до 26,7 см. Не смотря на наличие четырёх слотов PCI-E x16, лишь три из них могут использоваться для включения видеокарт в состав CrossFireX или SLI. Концентратор PEX 8605 от PLX Technology, по всей видимости, применяется для порта mini PCI-E и в своих возможностях реализует контроль лишь над четырьмя линиями PCI-E.

ASRock Z87 OC Formula

Обратная сторона примечательна наличием небольших радиаторов, прикрывающих силовые элементы в зоне VRM. Это означает, что их число удвоено на фоне более простой Z87 Extreme6, а значит запас для разгона создан ещё более солидным. Безусловно, системы крепления охладителей являются винтовыми.

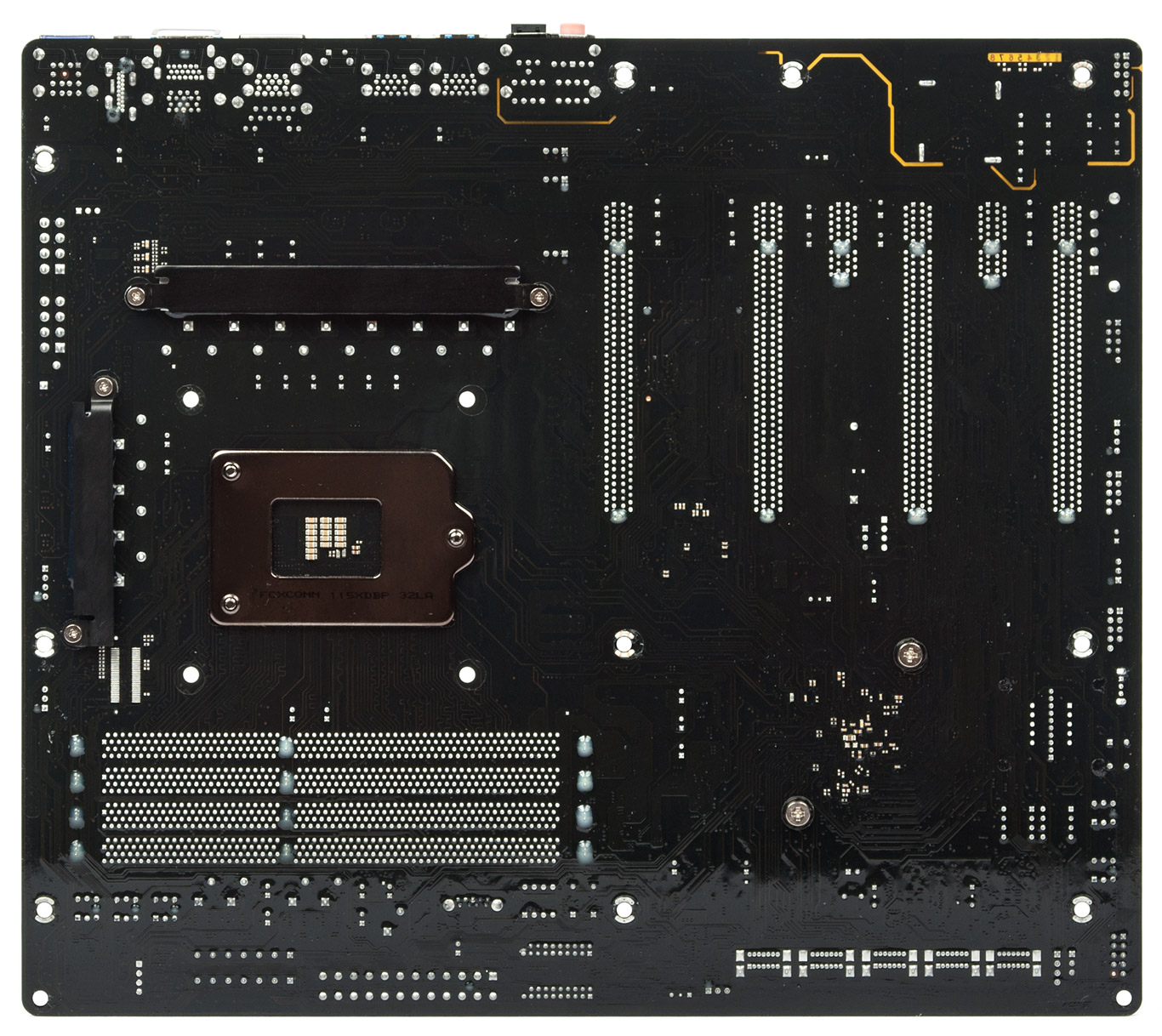

ASRock Z87 OC Formula

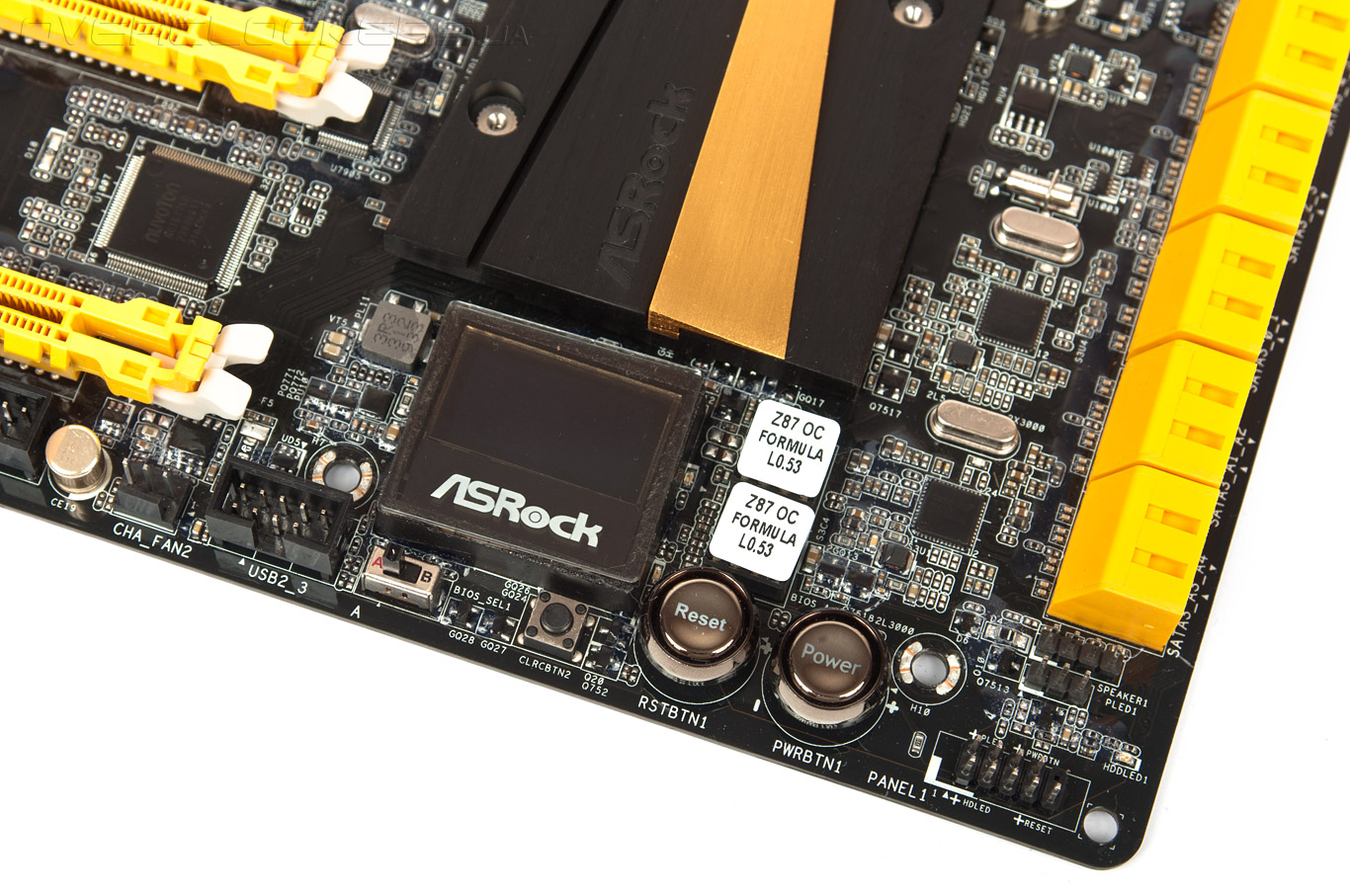

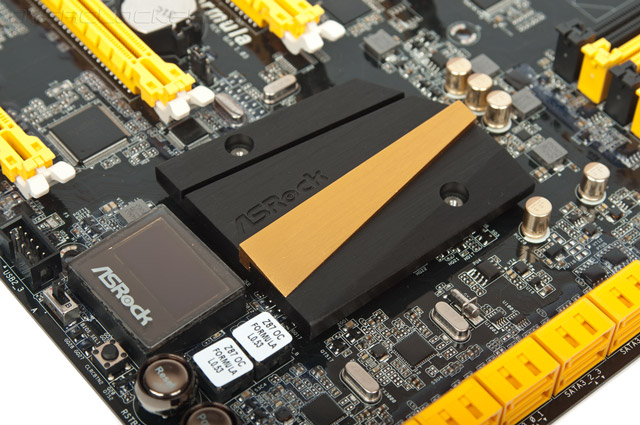

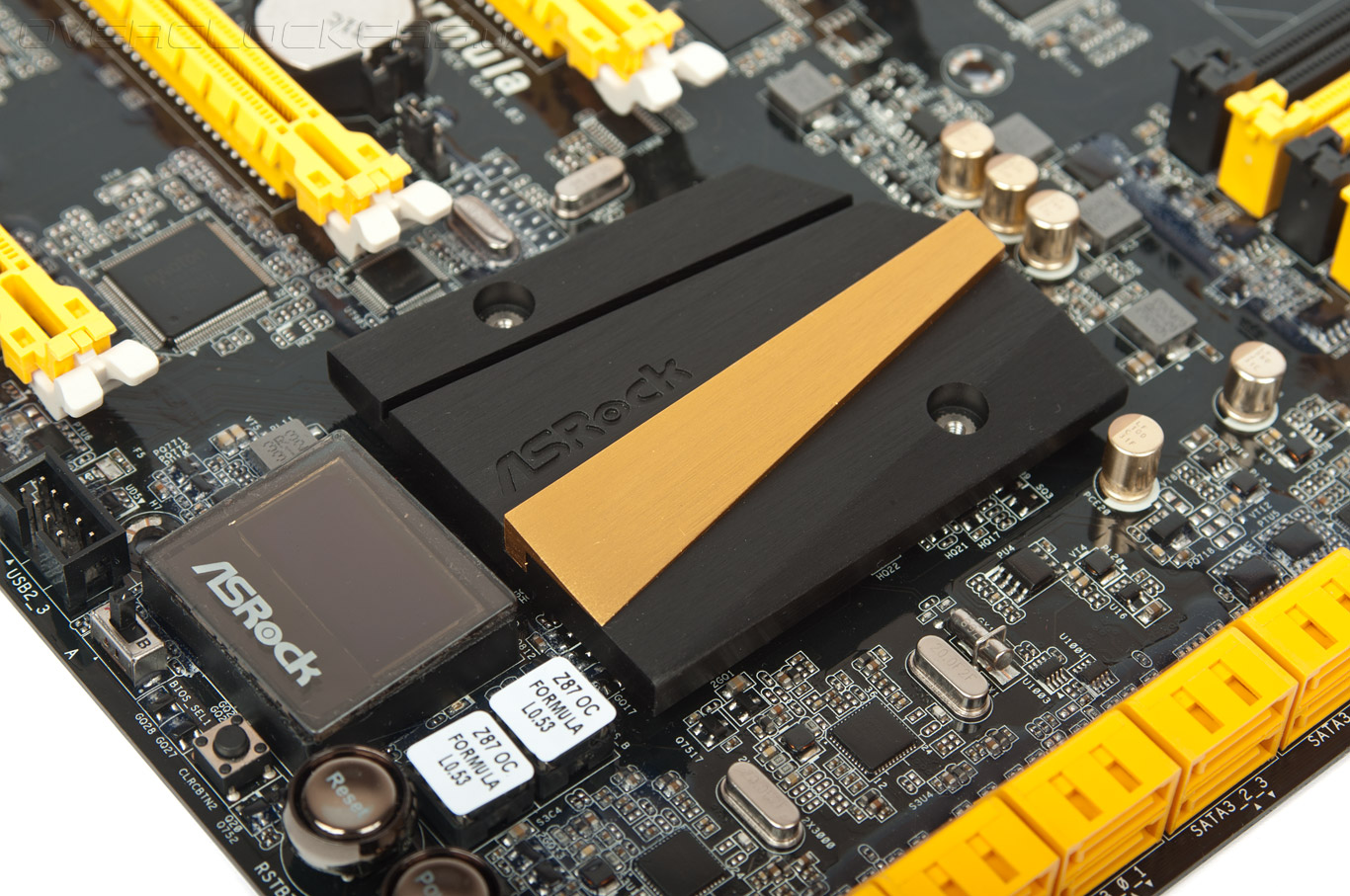

Для охлаждения чипсета используется радиатор средних размеров. Немного ниже находится ЖК-экран. В случае применения трёх массивных видеокарт он остаётся в зоне видимости пользователя лишь частично (описание его функциональности можно найти в разделе по обзору ПО). Под ним находится переключатель между двумя микросхемами CMOS, чьё присутствие на платах уже становится обычным делом.

ASRock Z87 OC Formula

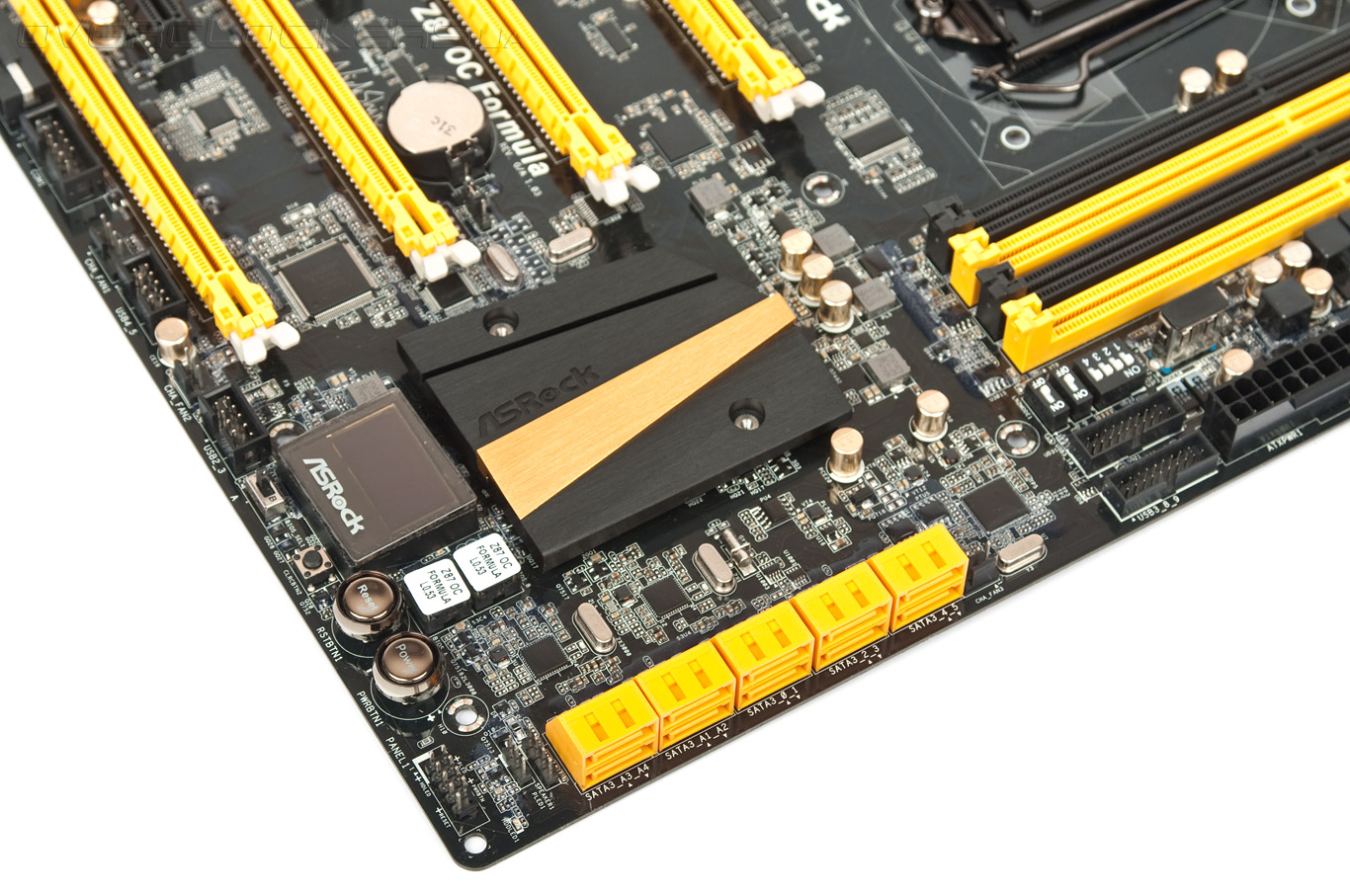

Ближе к углу расположились кнопки включения и перезагрузки. Их поведение не выделяется на фоне других продуктов ASRock — подсветка работает лишь в момент прохождения процедуры POST. Здесь же разместились два контроллера ASM1061, благодаря которым общее число гнёзд SATA 6 Гбит/с возрастает до десяти.

ASRock Z87 OC Formula

Выше, вдоль правой кромки платы, распаян ещё один контроллер от ASMedia Technology — ASM1074. Это четырёхпортовый концентратор USB 3.0, выходы которого предназначены для передней панели корпуса. Интересно промаркированы гнёзда SATA: нумерация идёт в старом стиле — снизу вверх, таким образом, первый чипсетный выход оказывается в середине одинаковых, жёлтых колодок, что может создать небольшую путаницу.

ASRock Z87 OC Formula

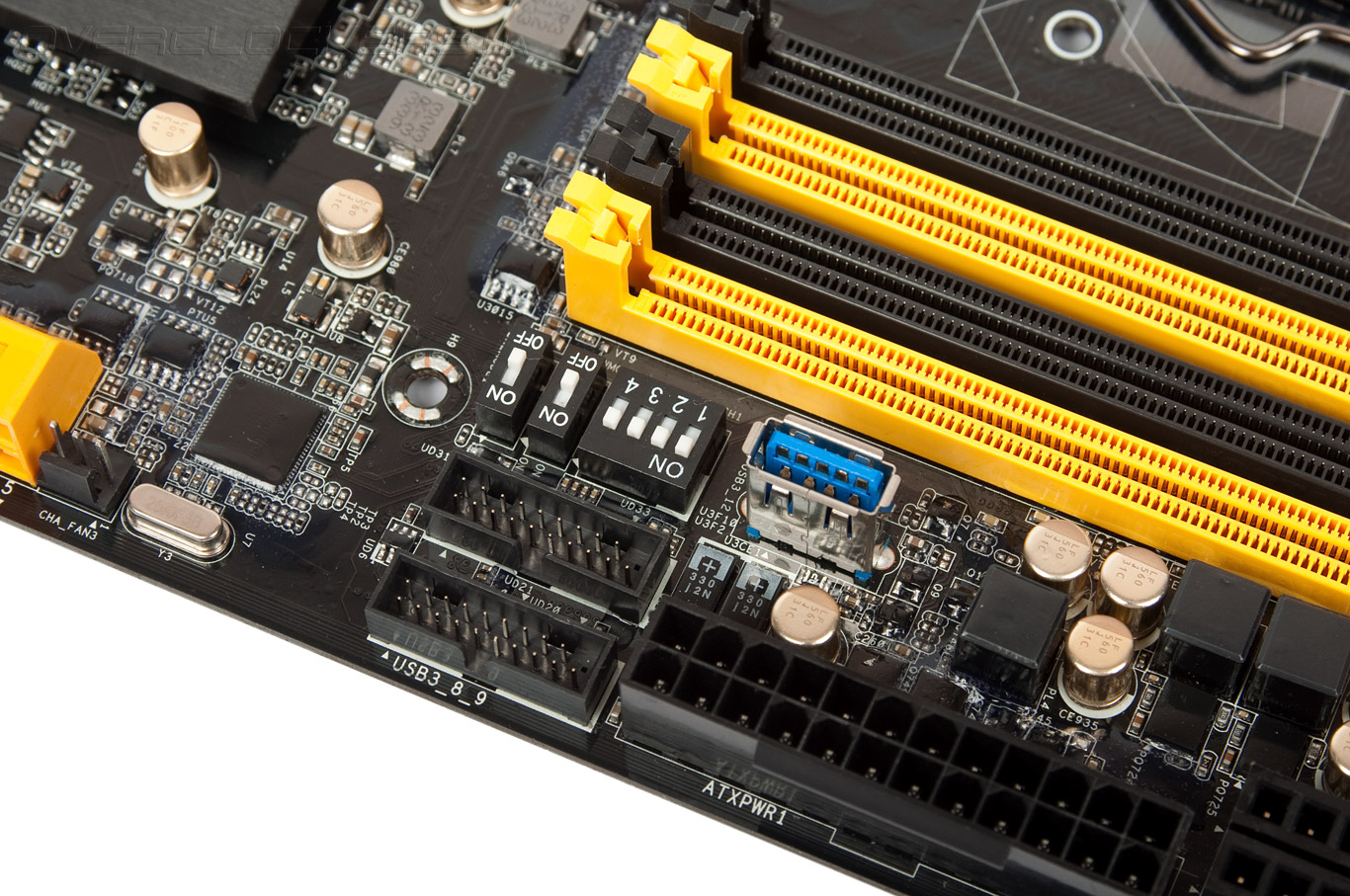

Поднимаемся ещё выше — к середине платы, и здесь находятся согревающие душу оверклокерам старой школы DIP-переключатели. У Z87 OC Formula на них возложена роль активации режимов LN2, CPU Slow Mode и диагностическая — для портов PCI-E. Теперь не придётся вытаскивать все установленные видеокарты и выяснять, какая из них скоропостижно отошла в мир иной во время не щадящих её жизненный ресурс экспериментов — достаточно лишь отключить ненужный слот и произвести тестовый запуск системы. Рядом распаян разъем USB 3.0 A-типа для подключения, вероятно, загрузочной «флешки».

ASRock Z87 OC Formula

В самом верху правой части изделия расположились органы управления ЖК-экраном. По всей видимости, снизу для этого банально не хватило места. Кроме них участок примечателен двумя группами защищённых контактов, необходимых для аппаратных замеров действующих напряжений. К сожалению, инженерами и дизайнерами не была достигнута взаимная договорённость, и все они являются «безымянными» — подписи к ним расположены аж на верхнем краю платы (на снимке справа от слотов DIMM). Два контакта позволяют замерить не виденные нами до сих пор два напряжения компенсации напряжения ЦП (и речь не идёт о привычном значении Offset). Ближе к краю находятся четыре диагностических красных светодиода, чья роль аналогична таковой представителям плат серии ROG производства ASUS: во время прохождения инициализации важнейших составляющих — CPU, DRAM и видеокарты — подсвечивается соответствующий индикатор, а завершает процедуру обнаружение загрузочного устройства.

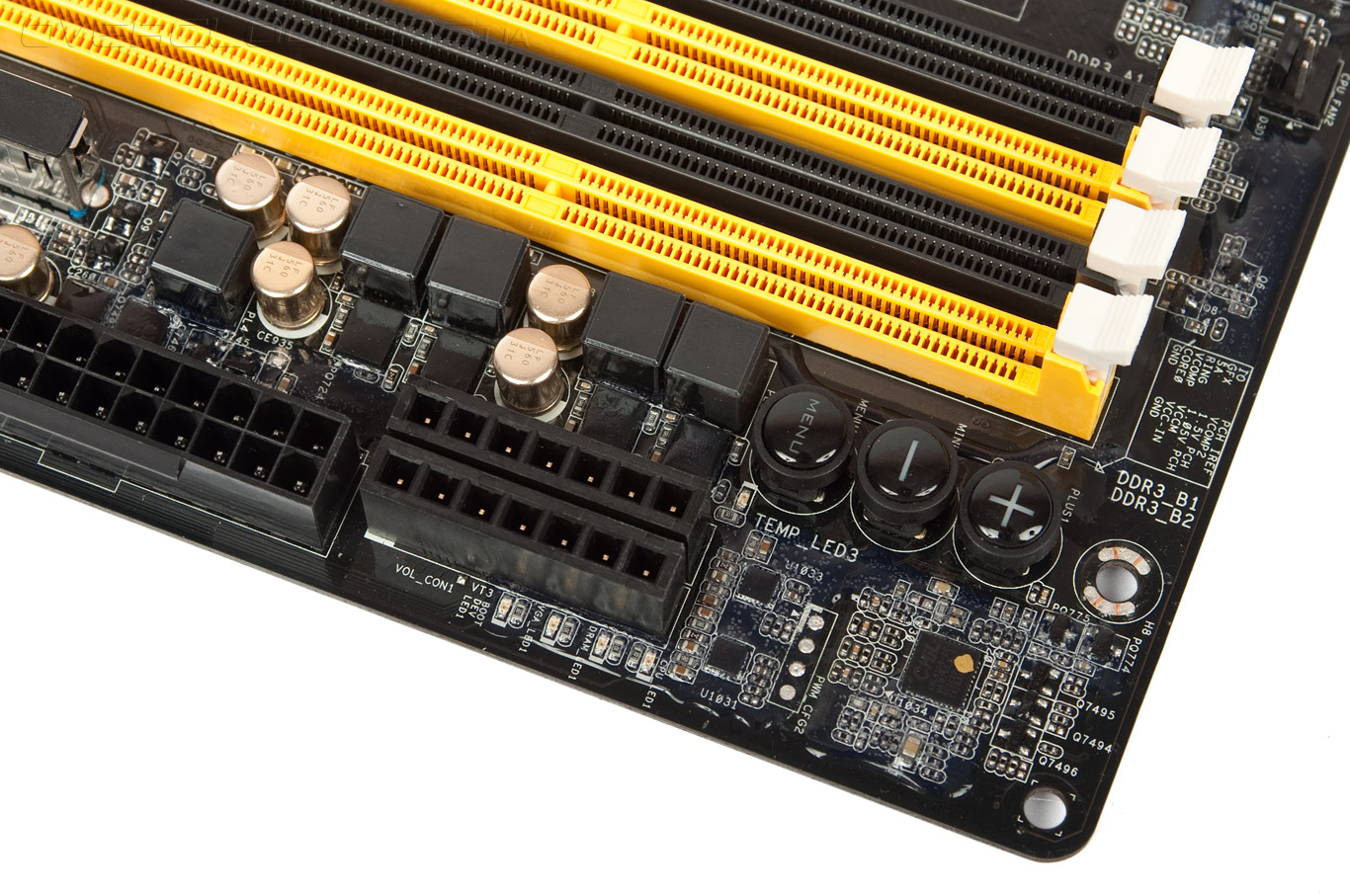

ASRock Z87 OC Formula

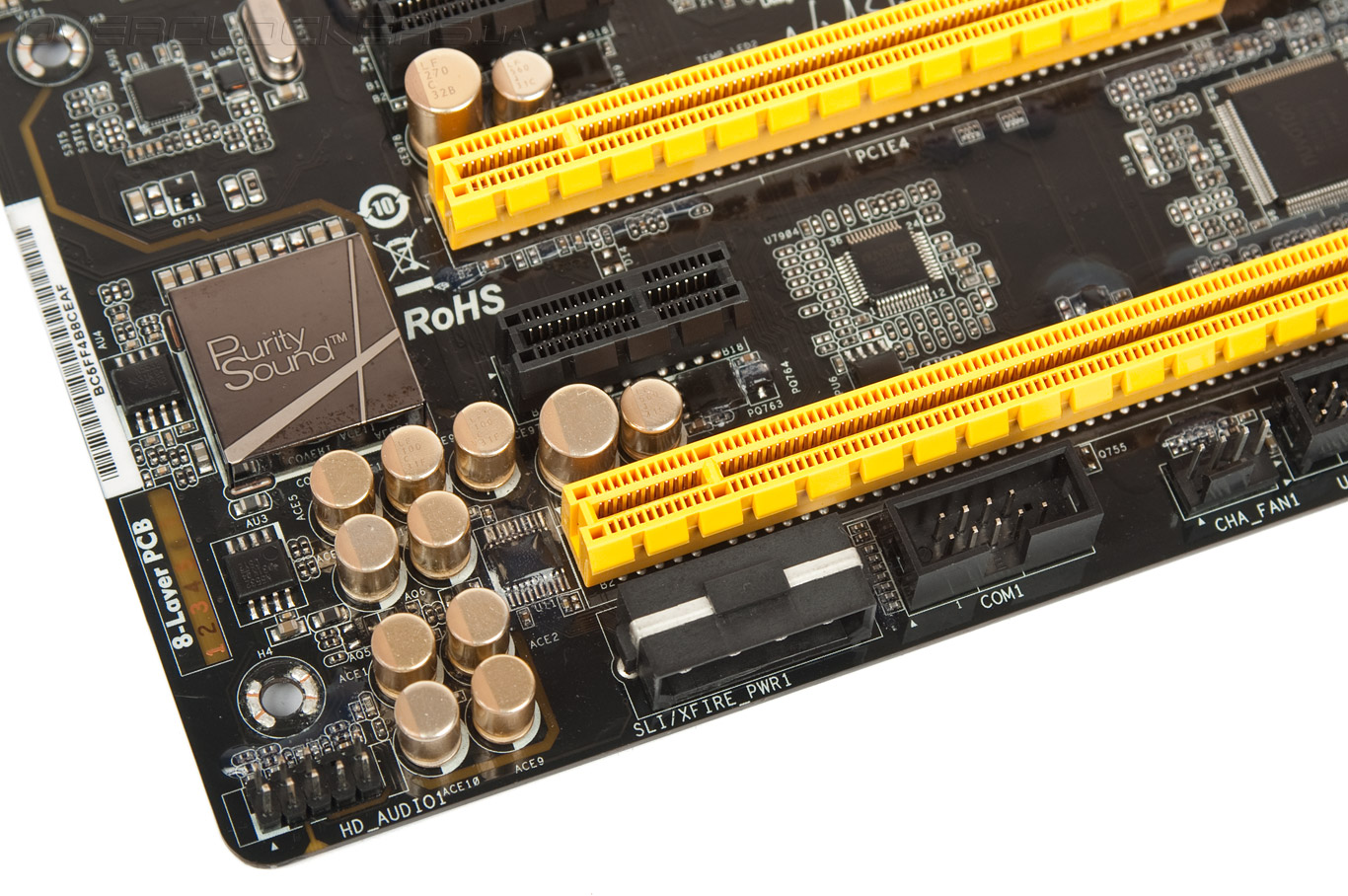

Прочие, прямо говоря, немногочисленные колодки для дополнительной периферии расположились вдоль нижней грани платы. Кроме них здесь находится гнездо «молекс» для усиления питания линий PCI-E.

ASRock Z87 OC Formula

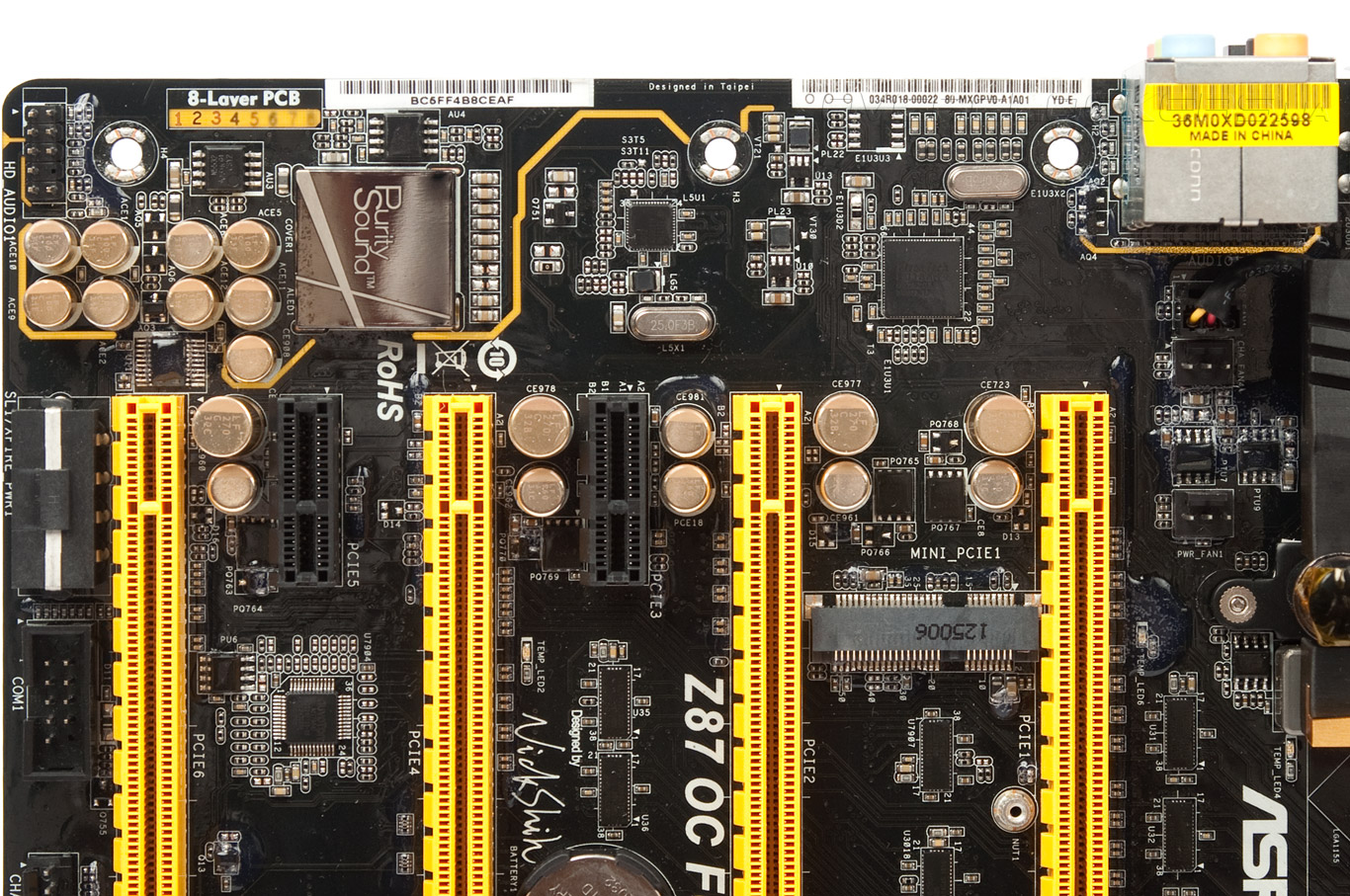

Система Purity Sound, подробно рассмотренная в обзоре Z87 Extreme6, здесь также была реализована. В её состав входит последний звуковой кодек от Realtek — ALC1150. Всё так же к нему в помощь приставлены два ОУ от Texas Instruments — NE5532.

ASRock Z87 OC Formula

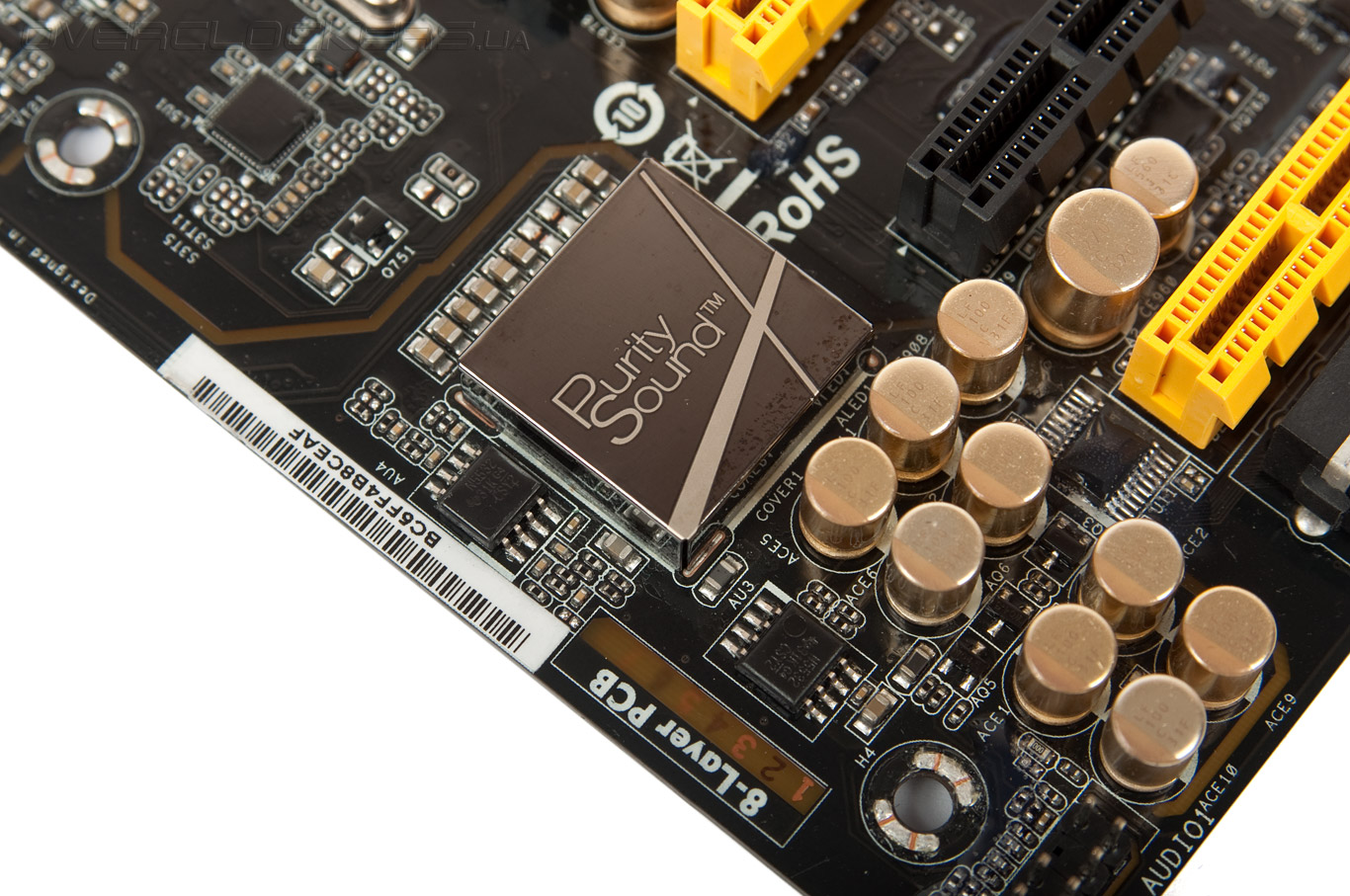

Для обеспечения полной концепции аудиокодек прикрыт металлическим экраном, а компоненты его «обвязки» выделены в отдельную область на плате за счёт вытравливания полосы небольшой ширины во всех восьми слоях медных проводников текстолита.

ASRock Z87 OC Formula

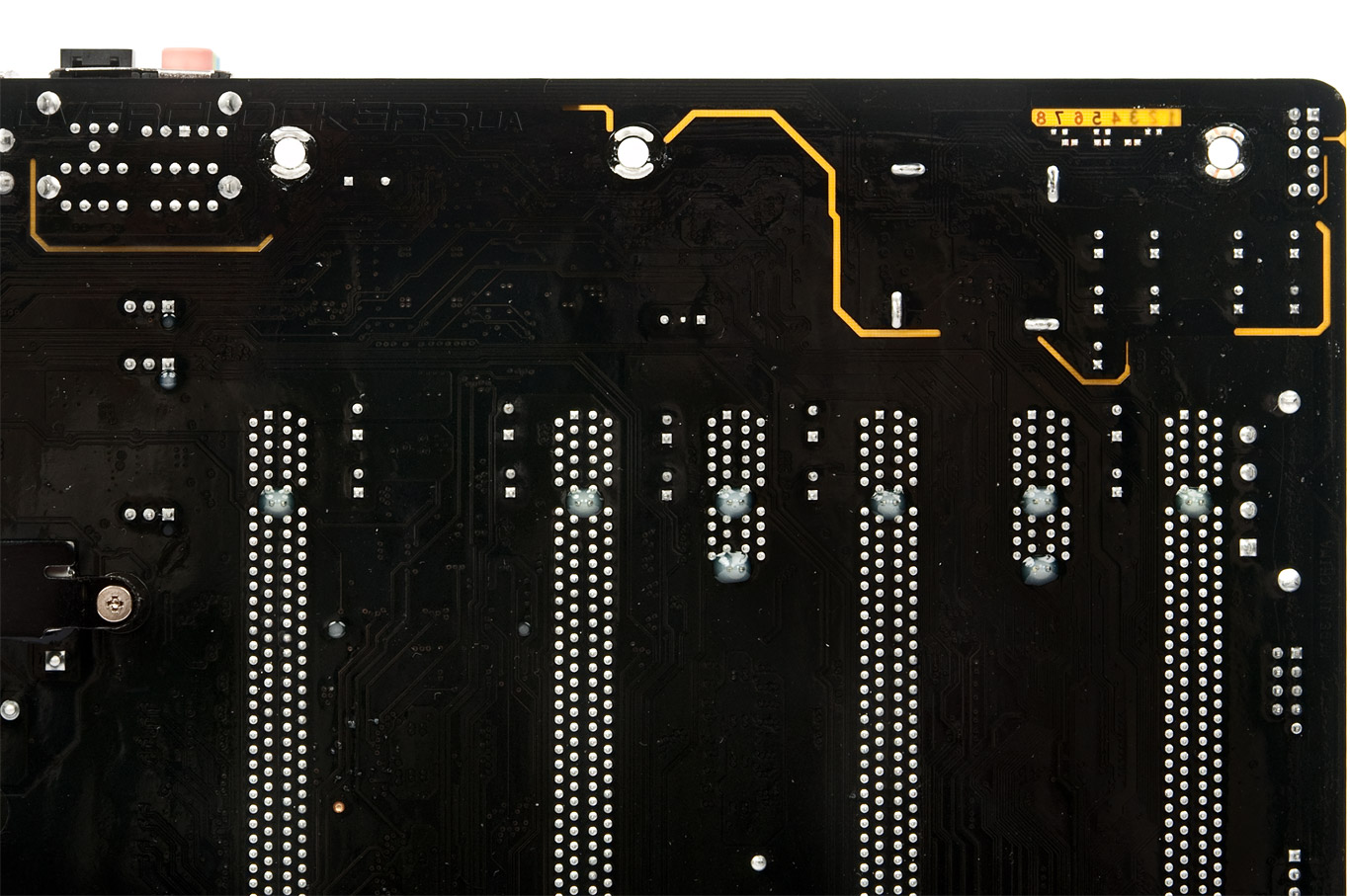

Правда, в этот раз такие шаги скорее выполнены для проформы, чему свидетельствует снимок обратной части изделия.

ASRock Z87 OC Formula

Впрочем, претензий к дизайну нет практически никаких. Все элементы расположены максимально удобно, это также относится и к контактным площадкам для подключения системных охладителей, к которым у нас были замечания в обзоре более простой модели.

ASRock Z87 OC Formula

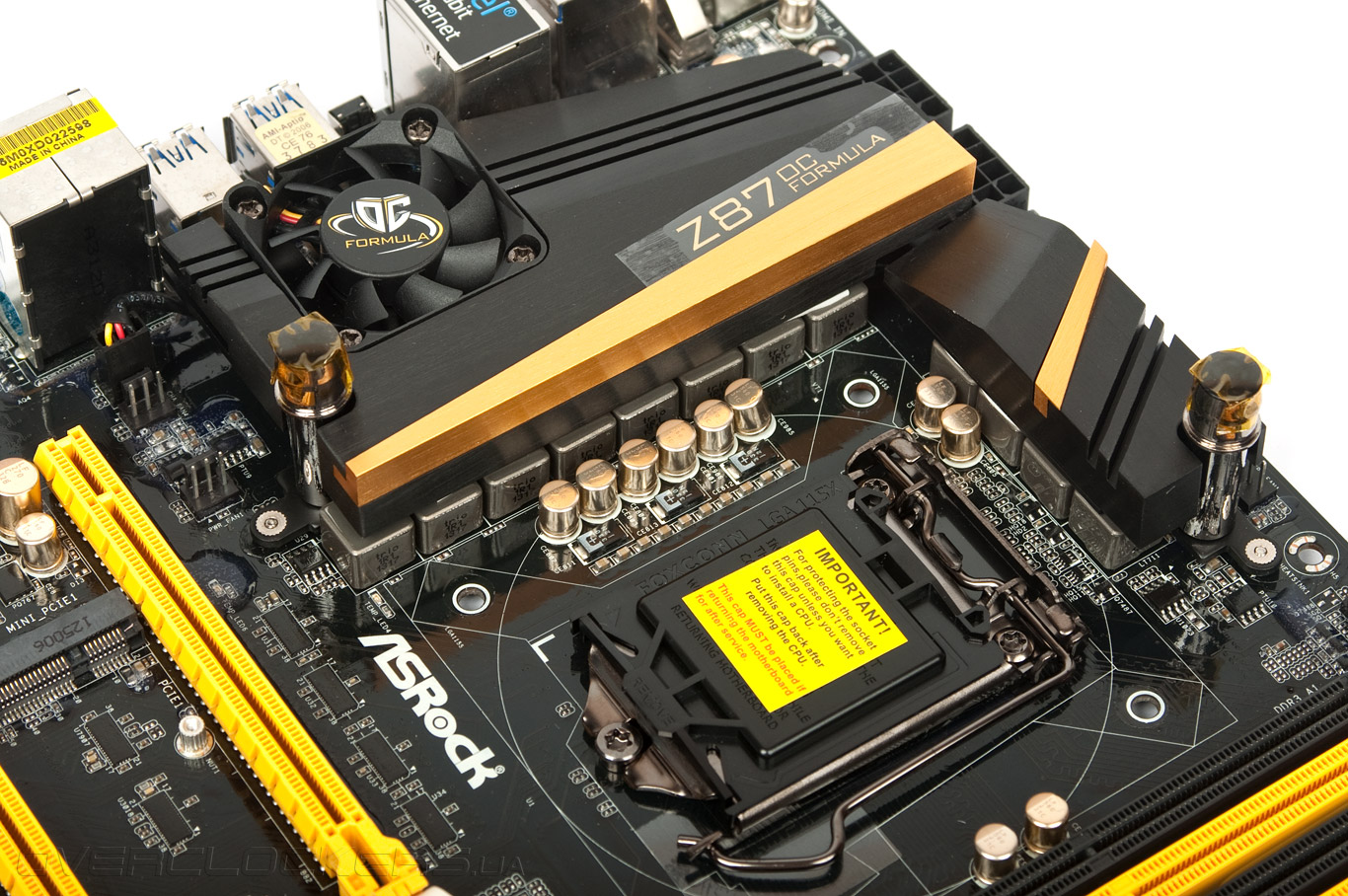

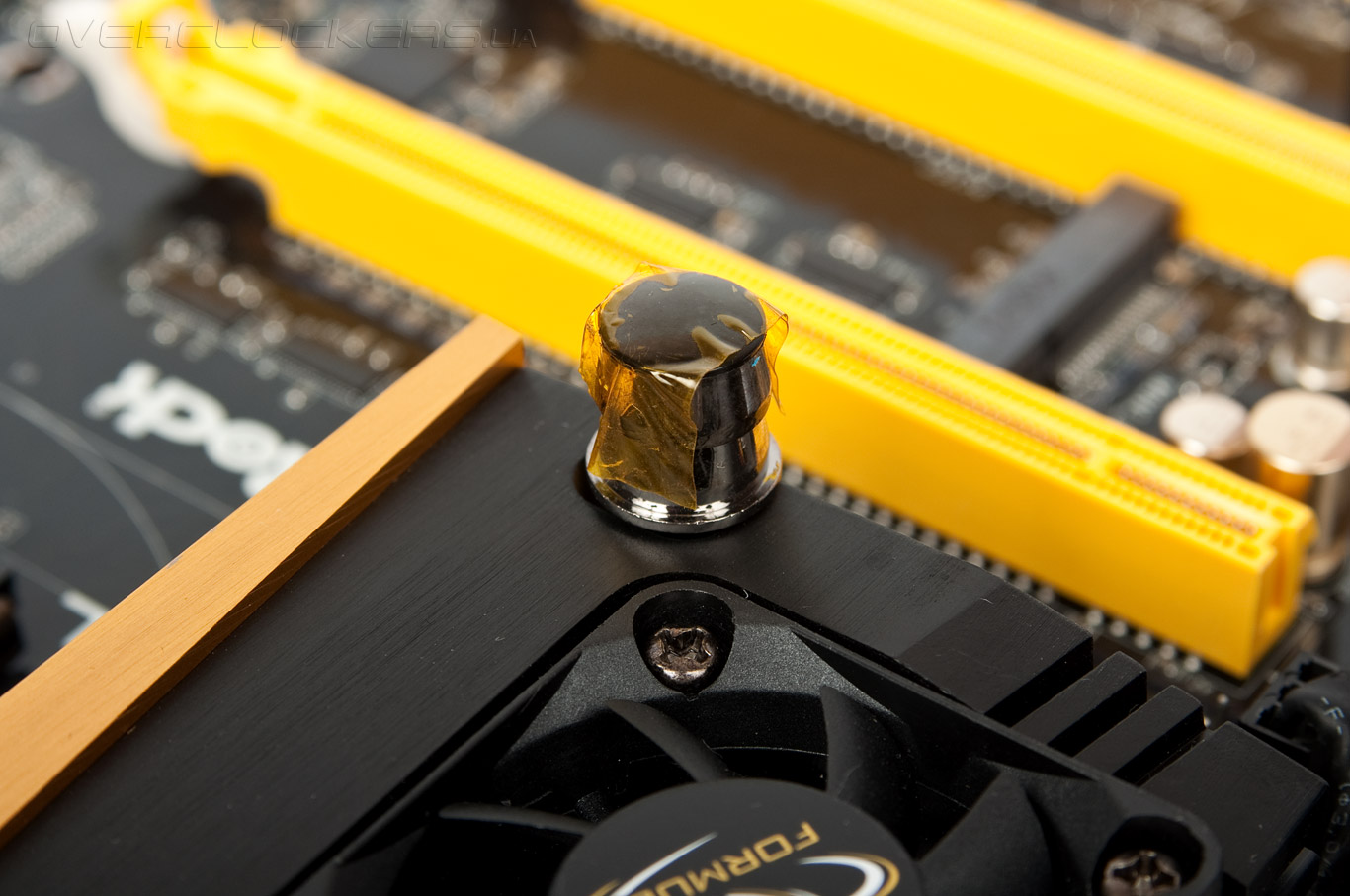

Дизайн системы охлаждения силовых элементов практически полностью повторяет виденный у Z77 OC Formula. Используемый вентилятор имеет маркировку PAAD14010FL (12 В, 0,14 А) и оснащён трёхконтактным разъёмом питания. В алгоритм управления можно самостоятельно вносить изменения, но и без этого его поведение во время тестирования отличалось мирным нравом, и, соответственно, невысоким уровнем шума.

ASRock Z87 OC Formula

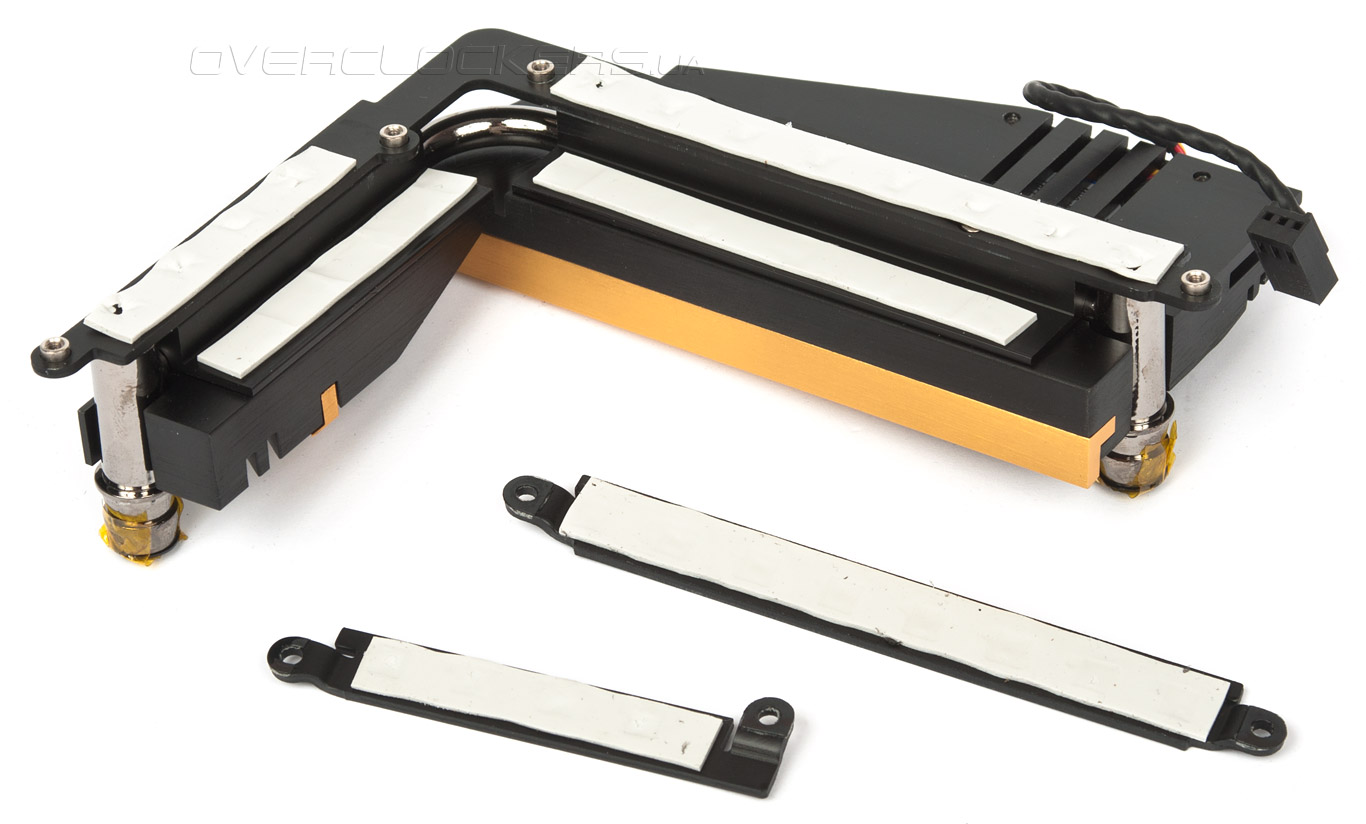

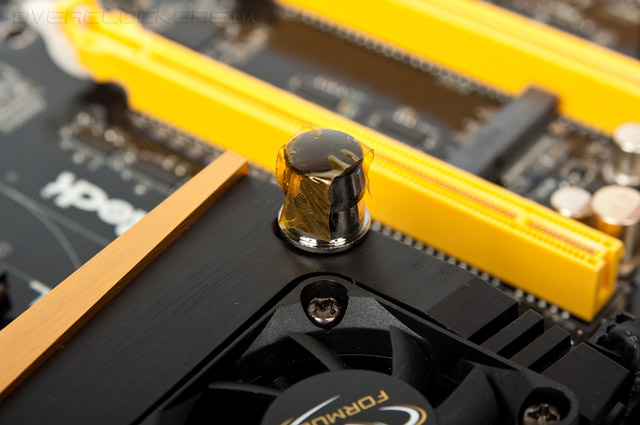

В конструкцию также включена трубка, позволяющая использовать охладитель в составе СВО.

ASRock Z87 OC Formula

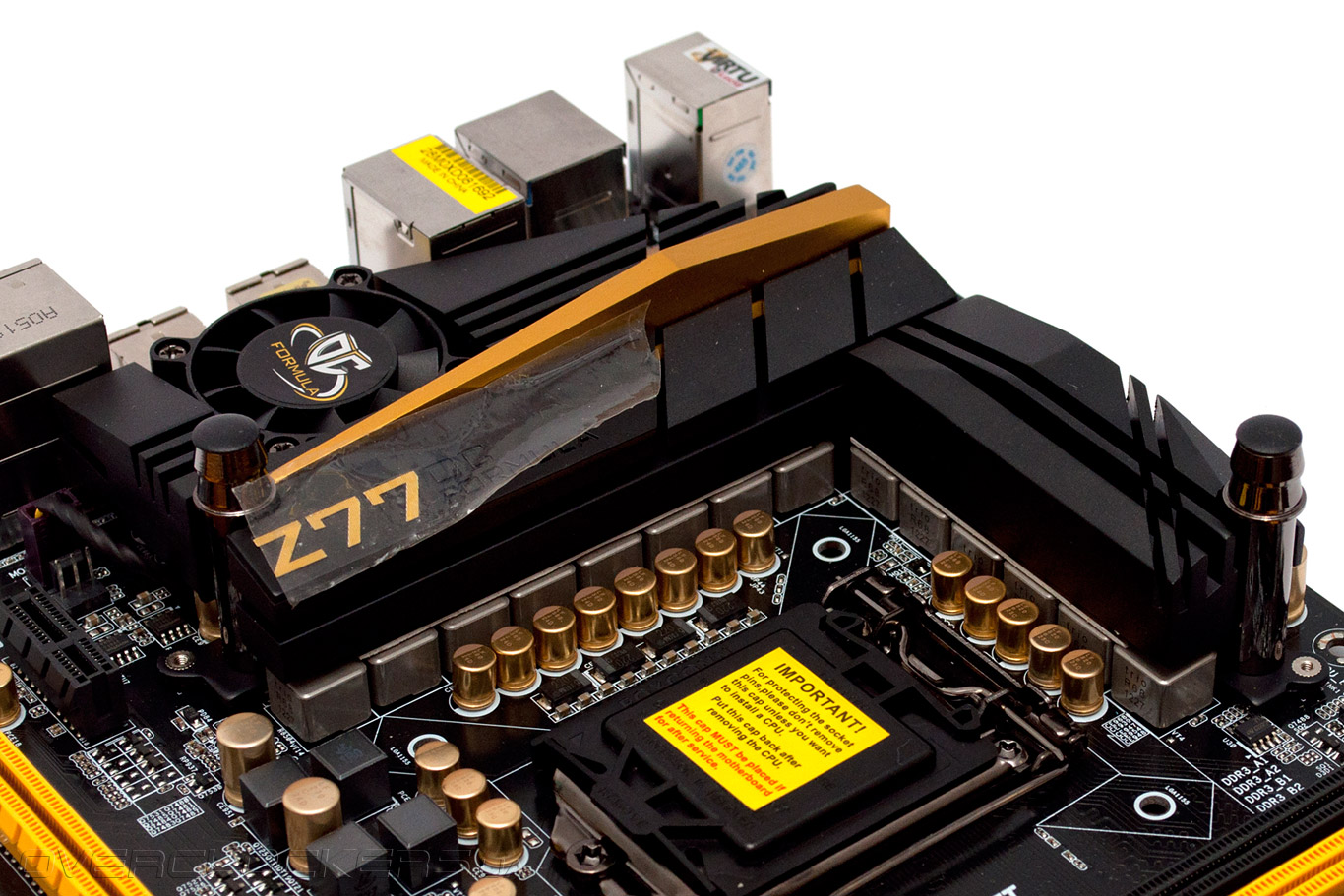

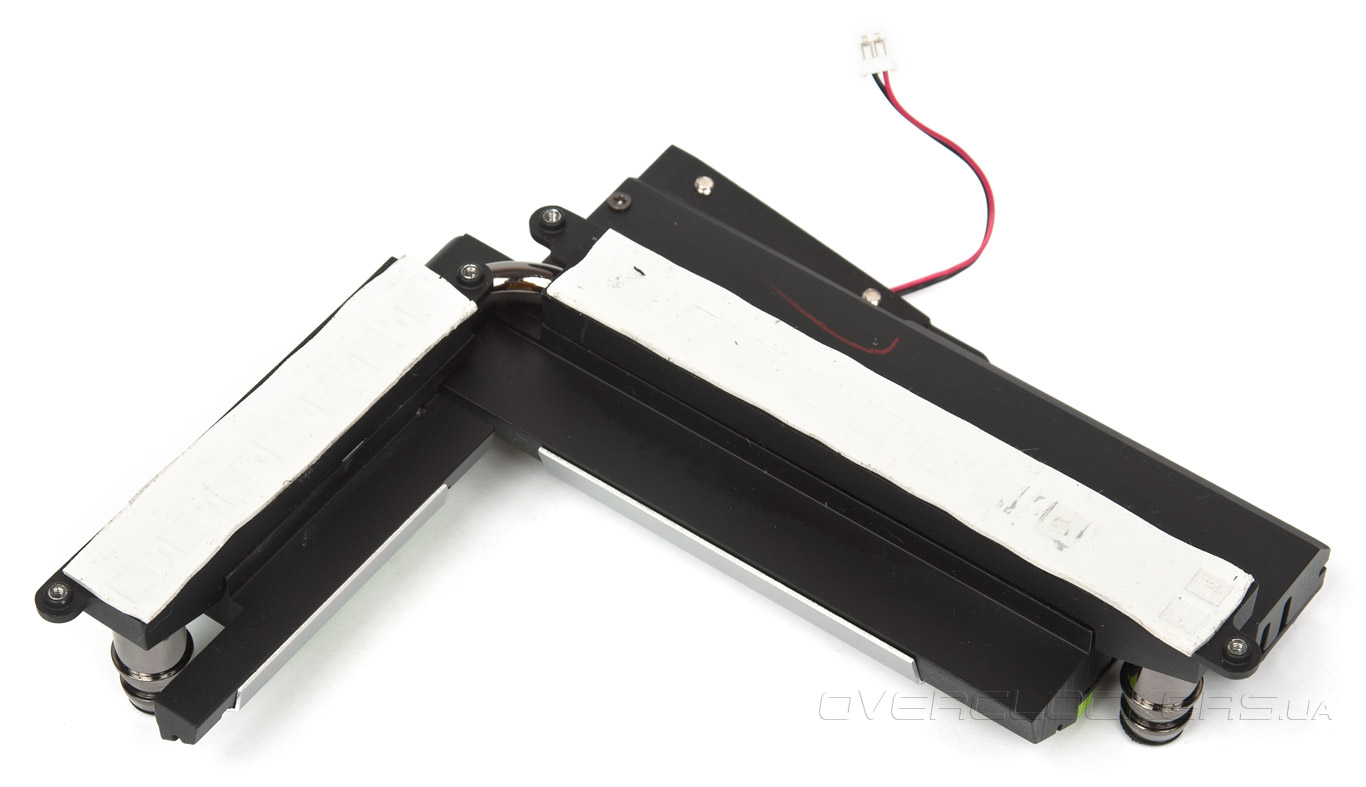

Подобная идея реализации охладителя применяется также и у недавно рассмотренной модели от Gigabyte — G1.Sniper 5. Вот только здесь площадь основного теплосъёмника вызывает намного больше вопросов при таком же методе соединения с более массивной ответной частью — всё так же не видно ни следов термопасты и уж тем более припоя. Видимо, основной упор сделан на эксплуатацию такой платы в составе экстремальных стендов с привлечением жидкого азота.

ASRock Z87 OC Formula

В основу преобразователя напряжения заложен контроллер IR3567B производства компании International Rectifier. Его способности описываются формулой «6+2» фазы, что больше актуально для решений прошлых поколений. Для удвоения числа фаз привлечены IR3598. Таким образом, плата обладает двенадцатью каналами, в состав каждого входят по два особых силовых элемента — транзистора типа Dual-Stack, маркировку которых невозможно идентифицировать из-за применяемого защитного покрытия. Особый статус флагманского продукта также подчёркивают два EPS12V гнезда, которые пригодятся во время создания экстремальных нагрузок на процессор.

ASRock Z87 OC FormulaASRock Z87 OC Formula

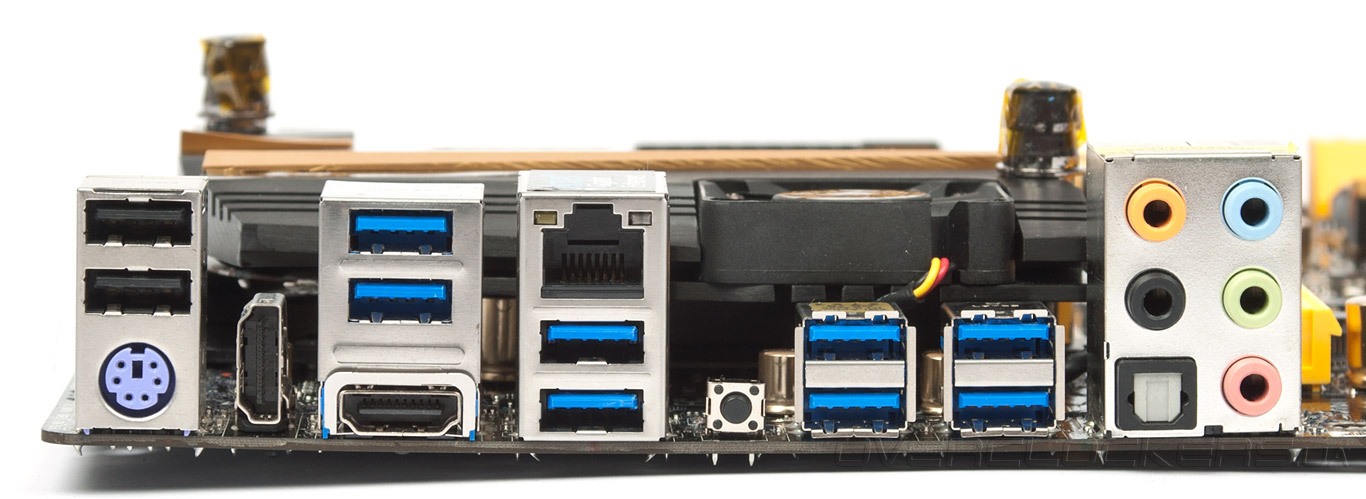

Задняя панель олицетворяет собой стремительную эволюцию — постепенно исчезают практически все привычные гнёзда. Впрочем, для продукта подобного уровня довольно сложно составить список желаемых портов расширения конфигурации, ведь роль такой платы радикально отличается от развлекательной, мультимедийной или «рабочей станции». HDMI выход оснащён конвертером ASM1442 и не отстаёт в этом от других товарищей по платформе с основой Z87.

ASRock Z87 OC Formula

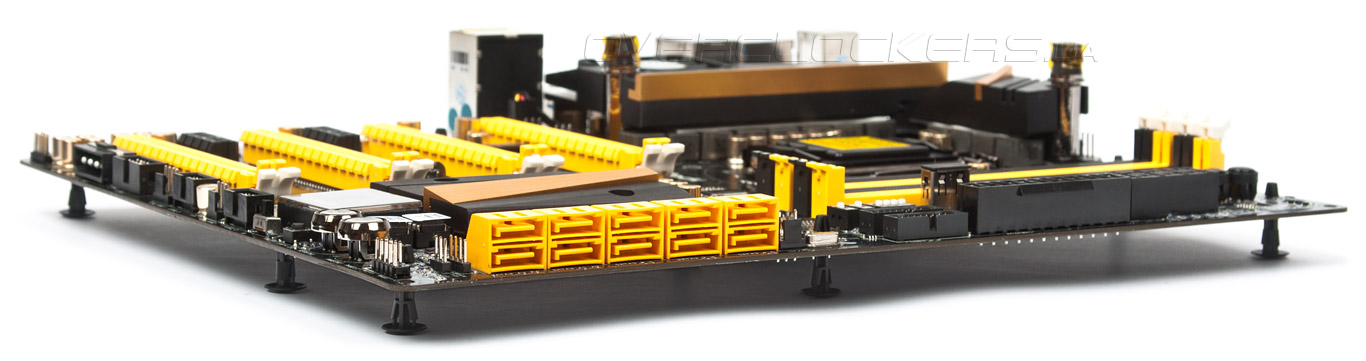

Мы испробовали комплектные пластиковые стойки. Они пригодятся тем оверклокерам, которые всё ещё не обзавелись специализированным корпусом открытого типа для организации своего рабочего пространства.

ASRock Z87 OC FormulaASRock Z87 OC Formula

Получившаяся конструкция имела вполне пристойное для эксплуатации состояние.

ASRock Z87 OC Formula

В завершении несколько кадров, позволяющих судить о сути концепции Conformal Coating. Элементы по всей плате покрыты довольно толстым слоем защитного компаунда.

ASRock Z87 OC FormulaASRock Z87 OC FormulaASRock Z87 OC FormulaASRock Z87 OC FormulaASRock Z87 OC FormulaASRock Z87 OC FormulaASRock Z87 OC Formula

Правда, состав смолы (или геля) отличается даже визуально, также как и толщина, в зависимости от мест применения. К тому же есть небольшие претензии к аккуратности нанесения. Видимо, все операции производятся вручную, и итоговая картина будет отличаться от экземпляра к экземпляру.
Некоторые вещи в этом мире созданы для разгона!
