Обзор и тестирование материнской платы ASRock Z590 Extreme. Экспериментируем с разгоном Intel Core i5-11600K

За последние годы модели материнских плат ASRock с суффиксом Extreme отошли на второй план, уступив первенство модификациям Taichi, а затем и Velochita, которые уже формально принадлежат к игровым устройствам. Теперь, с появлением Intel Z590, в ассортименте тайванской компании осталось лишь две Extreme, цифровой индекс и вовсе исчез, которые отличаются между собой наличием предустановленного адаптера беспроводных сетей. У нас на тестировании побывала более простая и оттого дешёвая версия. Посмотрим, что она сможет предложить энтузиастам и являются ли они её целевой аудиторией.

ASRock Z590 Extreme

Относительно ближайших конкурентов на рынке, здесь можно выделить наличие двух адаптеров проводных сетей и одну из старших моделей кодеков от Realtek. Все основные возможности собраны в таблице ниже.

Модель ASRock Z590 Extreme
Официальная страница продукта в Сети Z590 Extreme
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–4800+ — OC
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — Z590
3 x PCI Express 3.0 x1 — Z590
M.2 1 x PCI Express 4.0 x4 (Key M, 2260/2280) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2260/2280) — Z590
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2260/2280/22110) — Z590
1 x Wi-Fi, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.2 Gen 2x2 (разъёмов на задней панели нет (1x C), Z590)
2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), Z590)
4 х 3.2 Gen 1 (разъёмов на задней панели нет, ASM1074)
2 х 3.2 Gen 1 (2 разъёма на задней панели, Z590)
6 x 2.0 (2 разъёма на задней панели, Z590)
Serial ATA 6 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590)
0, 1 (M.2 PCI-E, Z590)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek Dragon RTL8125BG (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 128 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, Polychrome Sync, POST Status Checker (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header; кнопки: Power, Reset; комплектация: Graphics Card Holder; поддержка: AMD 2-Way CrossFireX, Nahimic Audio
Цена в рознице, $ 6732 грн

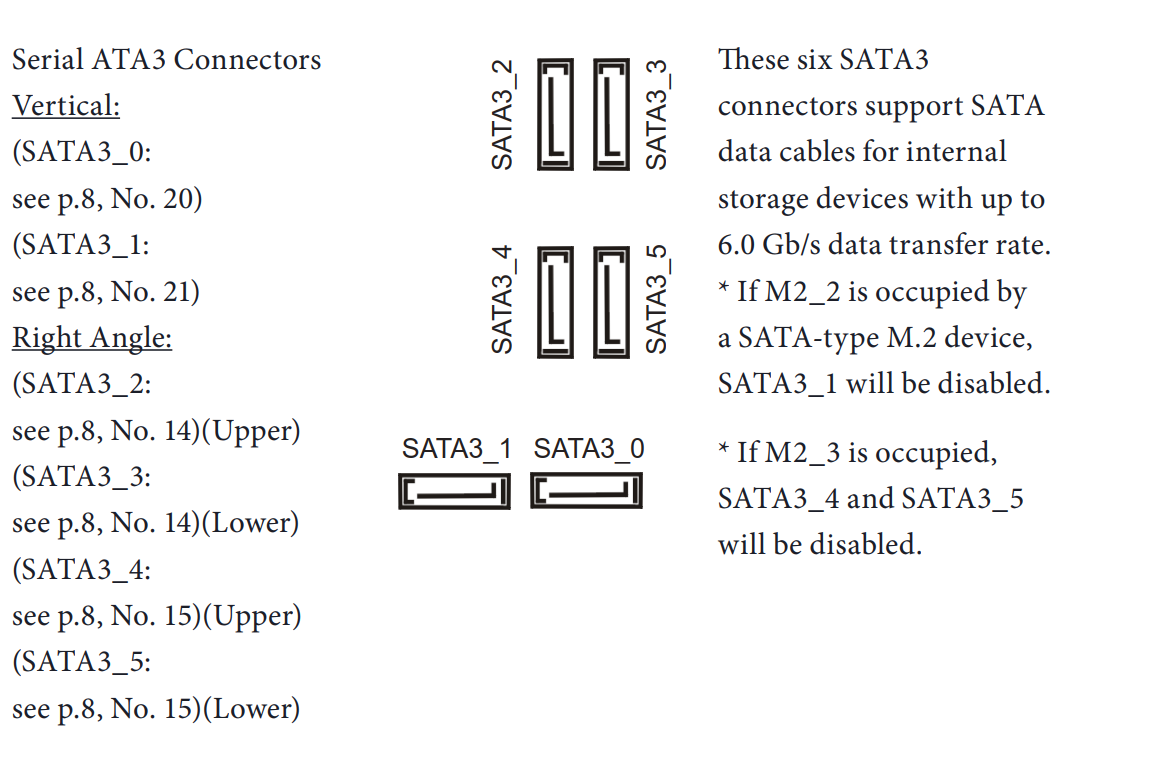

Под угрозой доступности оказываются сразу три выхода SATA, как и много где ещё. Ресурсы делятся со слотами M.2: при использовании нижнего деактивируются SATA3_4 и SATA3_5, а в среднем на плате лишь накопитель SATA перекроет ресурсы для SATA3_1, тогда как версия с линиями PCI-E будет работать без отключения второго по счёту классического выхода.

ASRock Z590 Extreme

Упаковка и комплектация

Коробка из плотного картона помещена в отдельную яркую и красочную упаковочную оболочку. Ручка будет привилегией для моделей попрестижнее этой.

ASRock Z590 Extreme

Яркие индивидуальные черты описаны на тыльной стороне. Здесь есть фото устройства и таблица с основными возможностями, а ниже находится схематическое изображение портов на задней панели. Выделяют верхний универсальный радиатор для устройств M.2 (один на два слота). Отдельного упоминания удостоена система крепления видеокарты. Слот усилен армированием, но отличительной чертой продукта выступает подпорка, входящая в комплект поставки. Силовая подсистема основана на элементах DrMOS, а корпусной кабель для USB Type-C будет сопровождаться наиболее быстрой вариацией интерфейса — 3.2 Gen 2x2.

ASRock Z590 Extreme

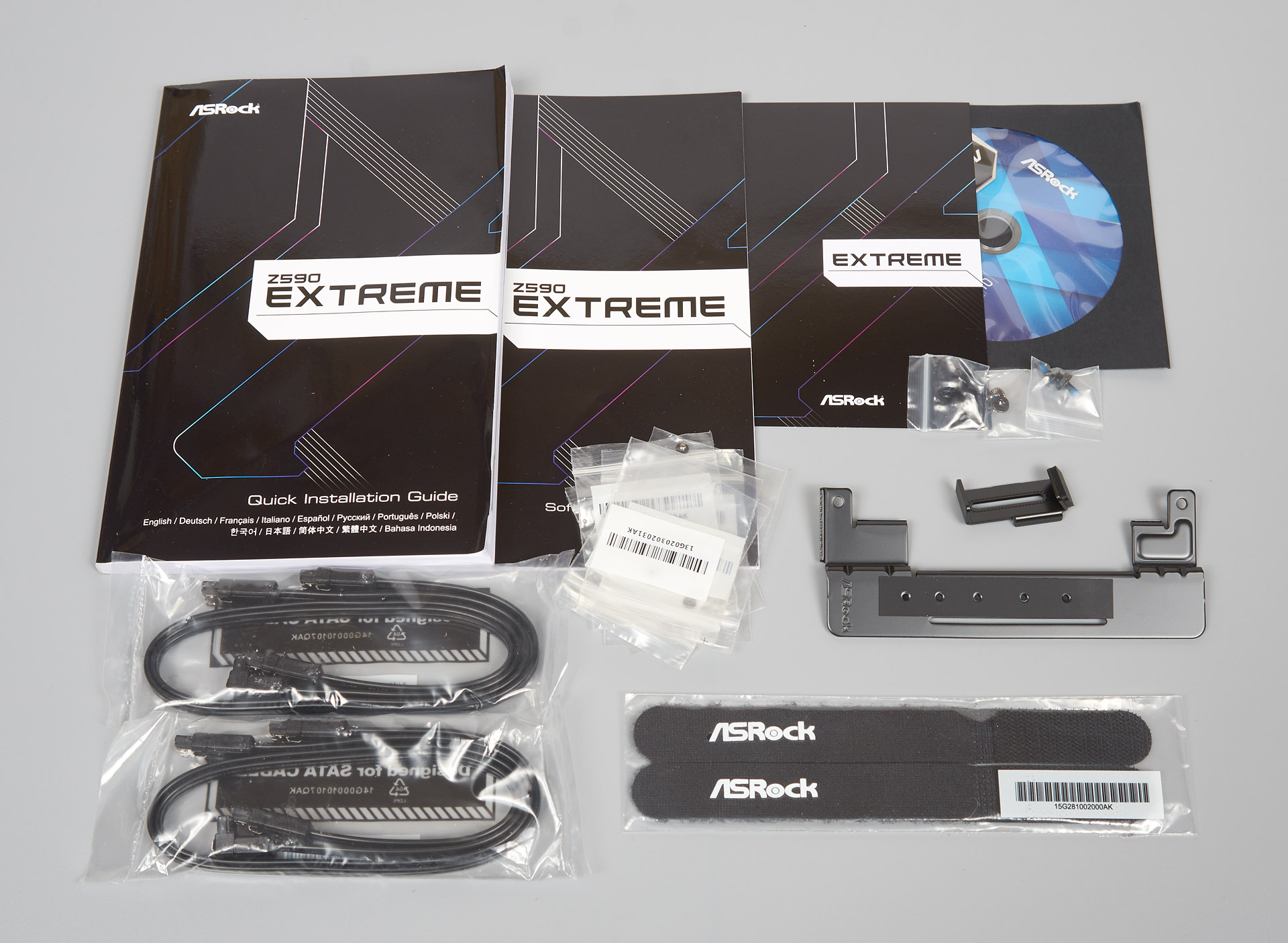

Комплектация:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и A-Tuning на английском языке;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • четыре крепёжных винта и две стойки для устройств формата M.2;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
  • Graphics Card Holder в комплекте с шестью винтами (два коротких — для крепления лепестка, две пары удлинённых с двумя типами резьбы — для корпусных стоек).

ASRock Z590 Extreme

Внешний вид

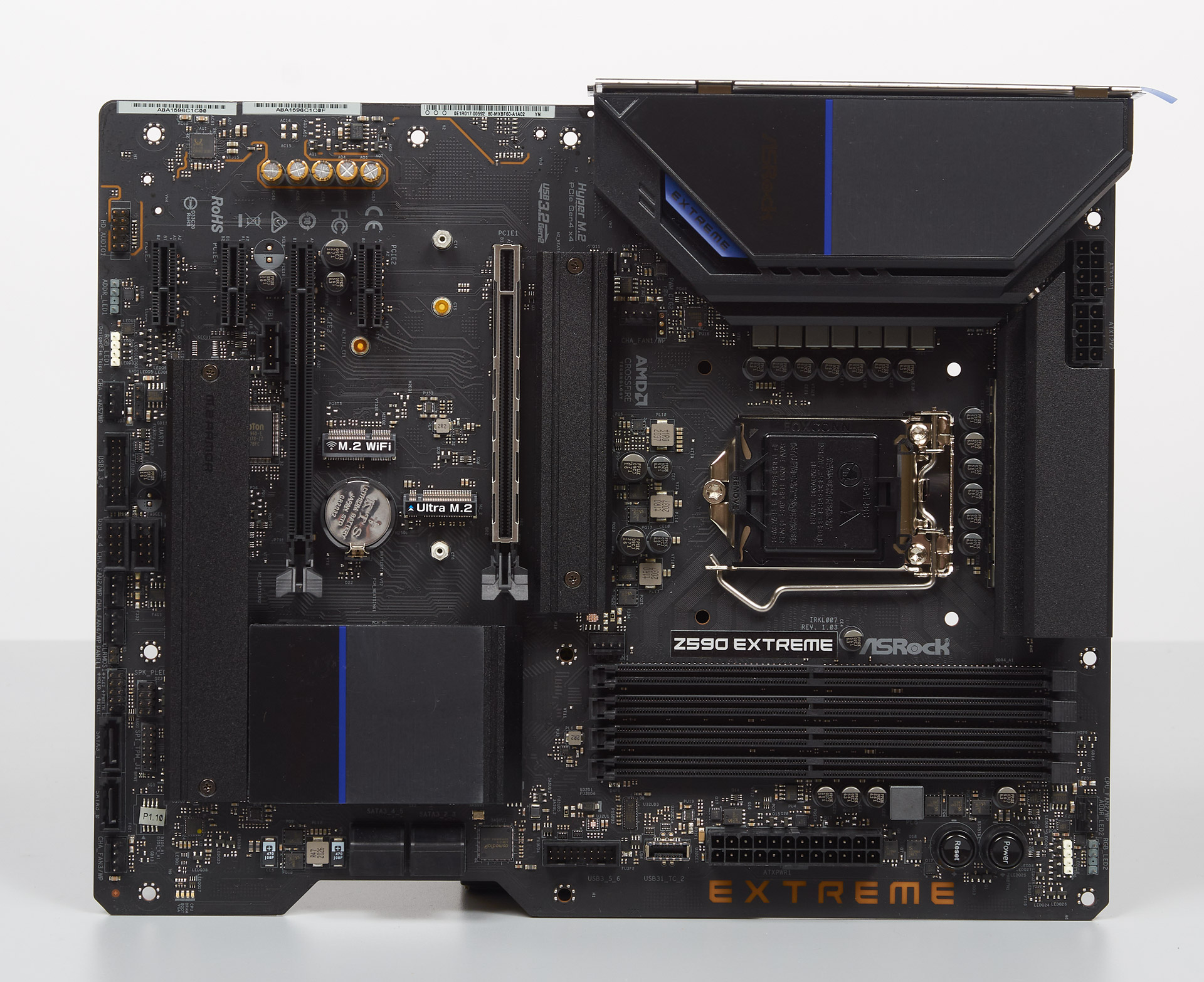

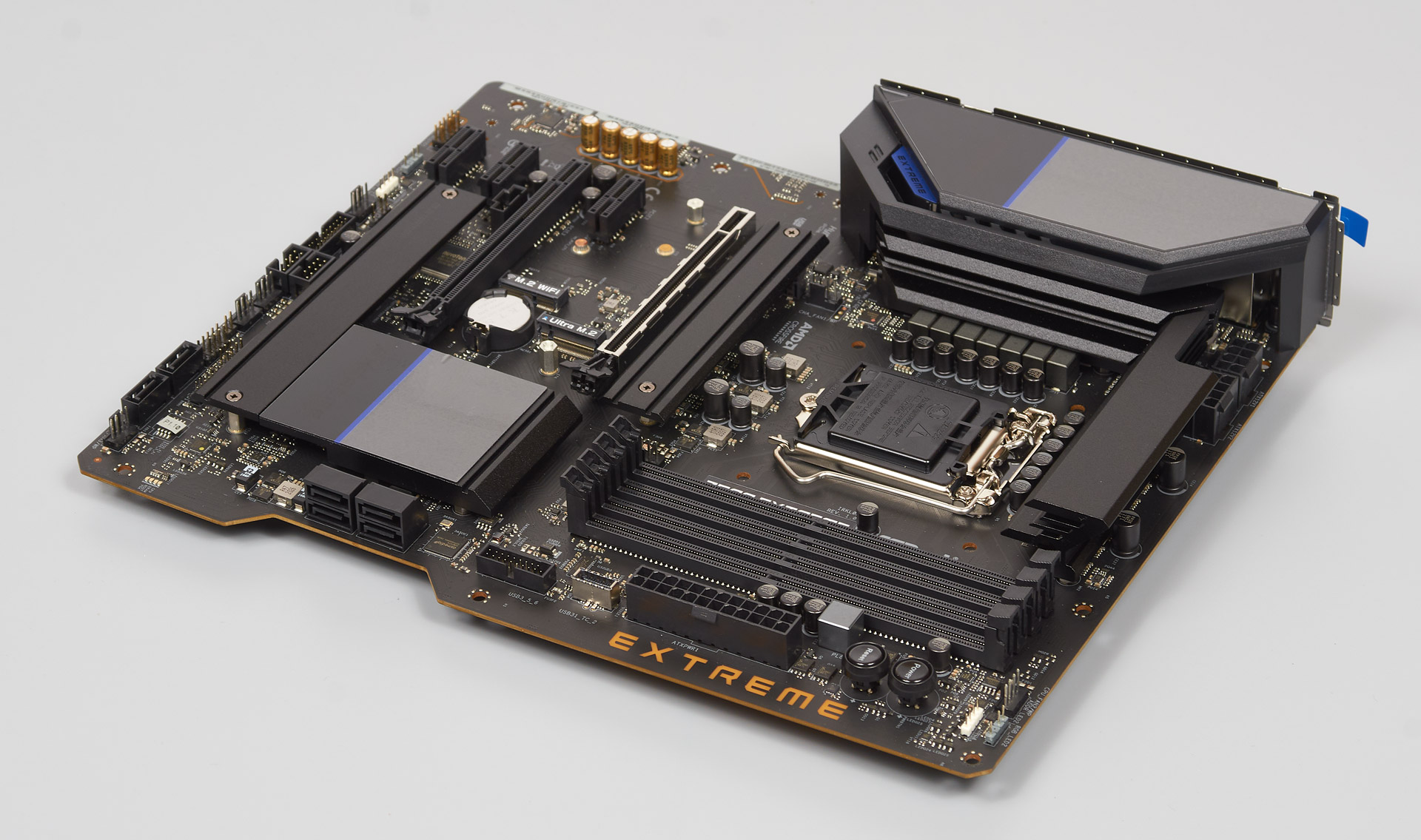

Кнопки включения и перезагрузки остались, а вот индикатора кодов POST уже нет. Упрощённую диагностику поможет провести набор из четырёх светодиодов красного свечения POST Status Checker, они распаяны внизу справа. В составе пары основных радиаторов VRM просматривается тепловая трубка, а пара восьмиконтактных гнёзд питания ЦП сулит готовность принять на борт наиболее мощные процессоры. Точек крепления в корпусе десять и они, судя по всему, пригодятся все, поскольку наш экземпляр достаточно сильно прогнулся уже просто проехав в коробке полмира.

ASRock Z590 Extreme

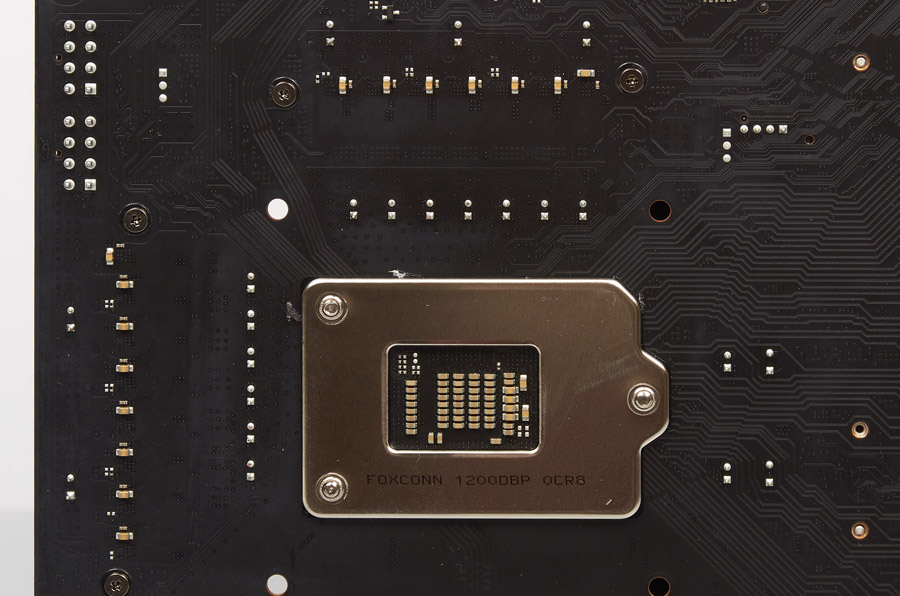

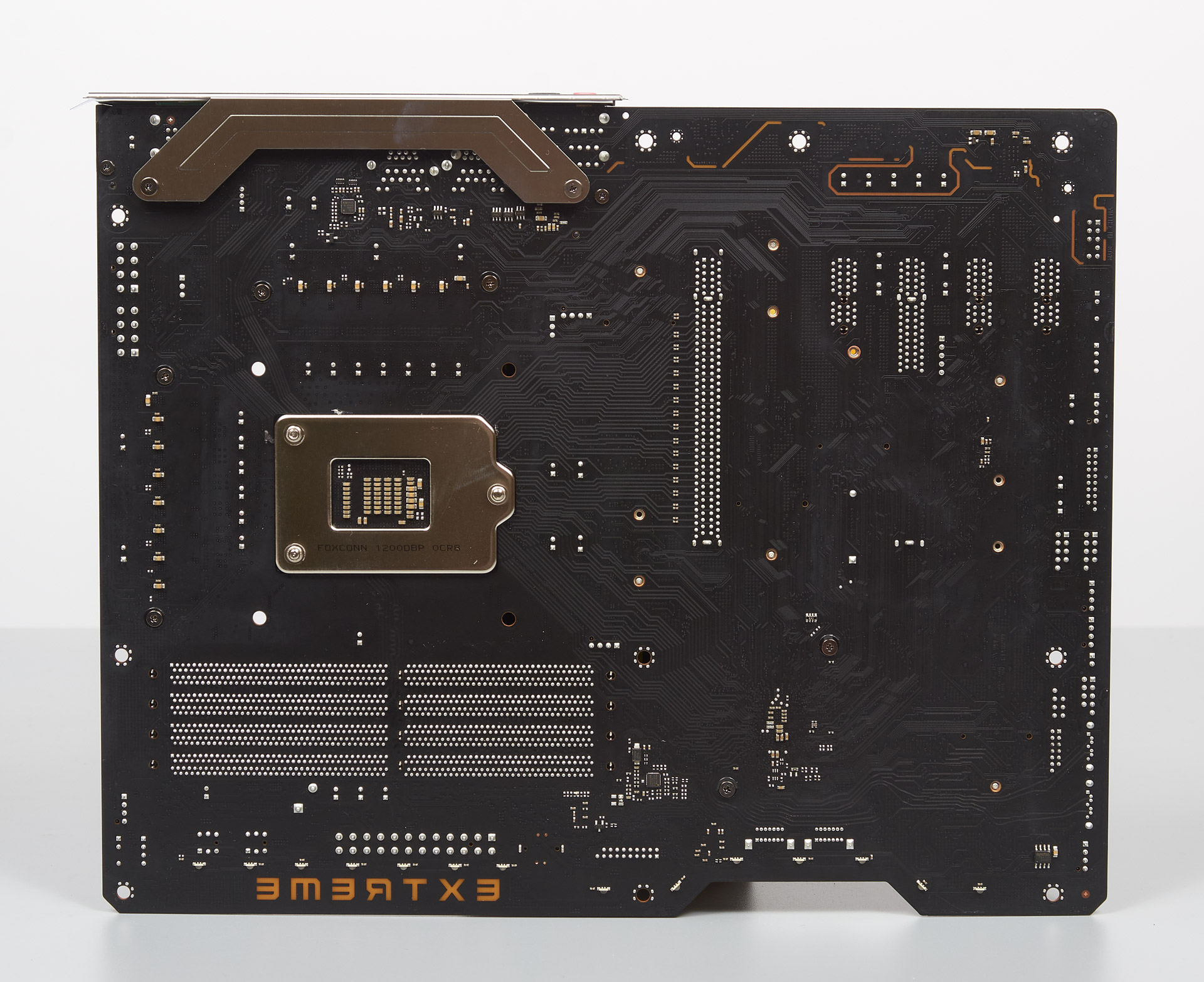

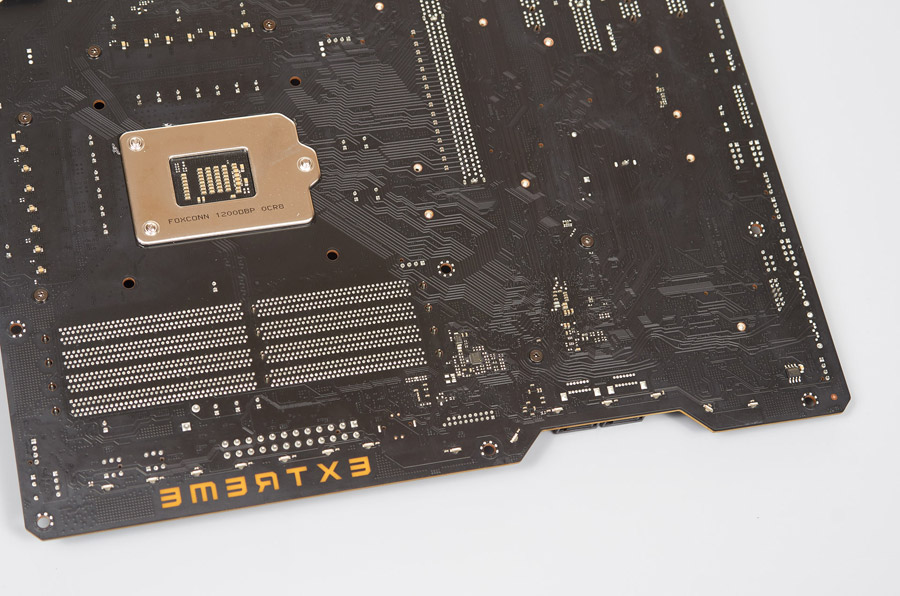

Небольшое число элементов встречается по всей задней поверхности устройства, потому говорить про его разработку для сборки каких-то стендов на столе нет и речи, перед нами обыкновенная плата для разовой сборки системы. Система крепления всех навесных элементов — винтовая.

ASRock Z590 Extreme

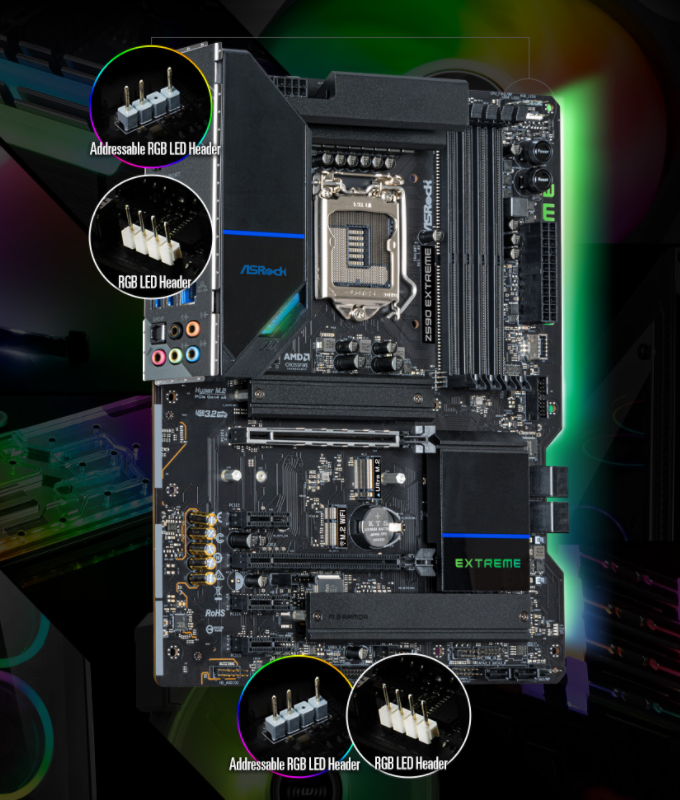

Не заметить устройство в составе ПК будет крайне сложно — с базовыми параметрами, когда подсветка будет активна даже в режиме ожидания. Она есть в навесном козырьке над портами ввода-вывода сзади, светится название модели через окошко в охладителе чипсета, но самый яркий след у правого её края в корпусе (или всё же на отрытом стенде). Дополнить парк устройств, управляемый платой, можно посредством четырёх площадок.

ASRock Z590 Extreme

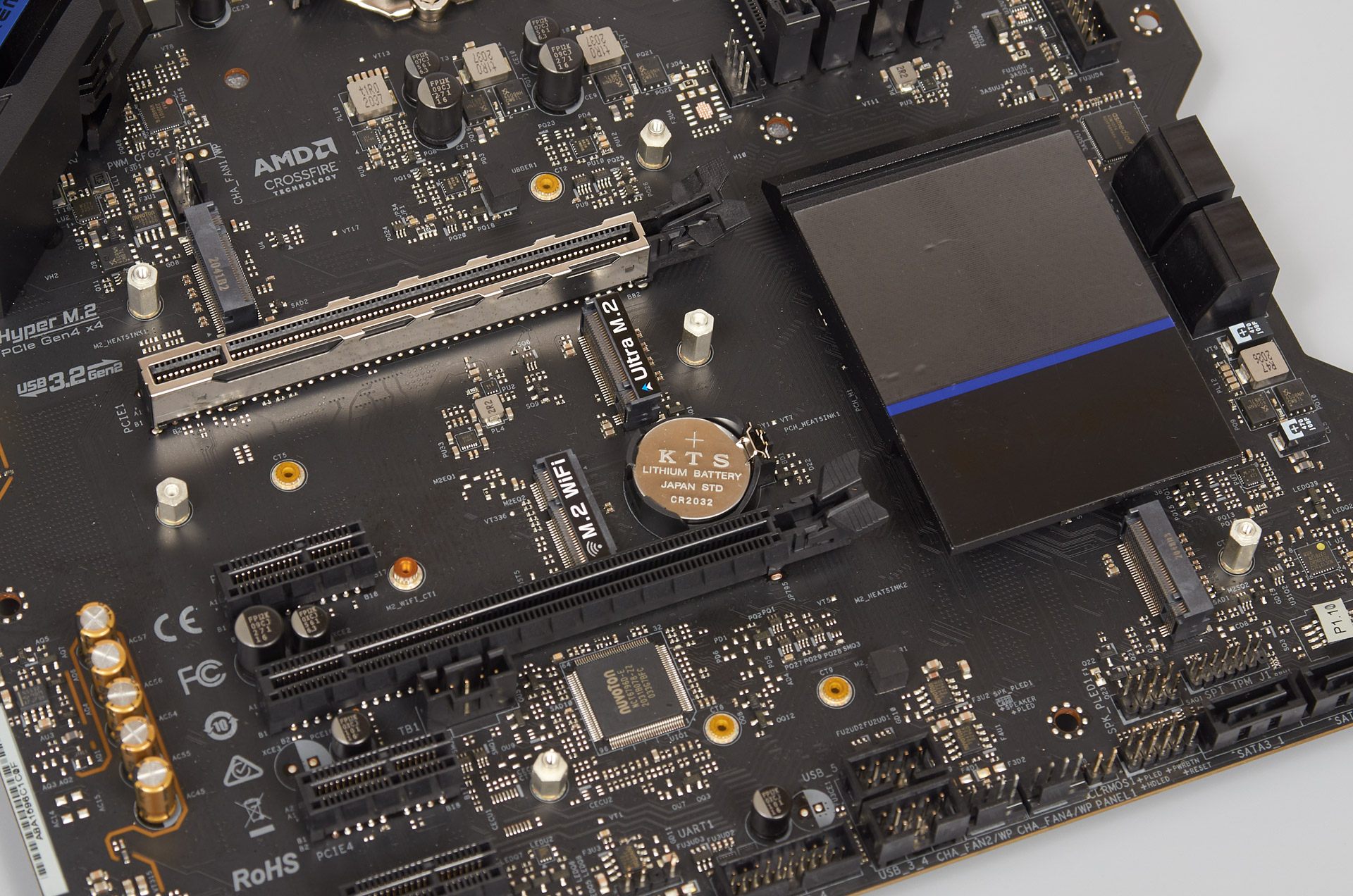

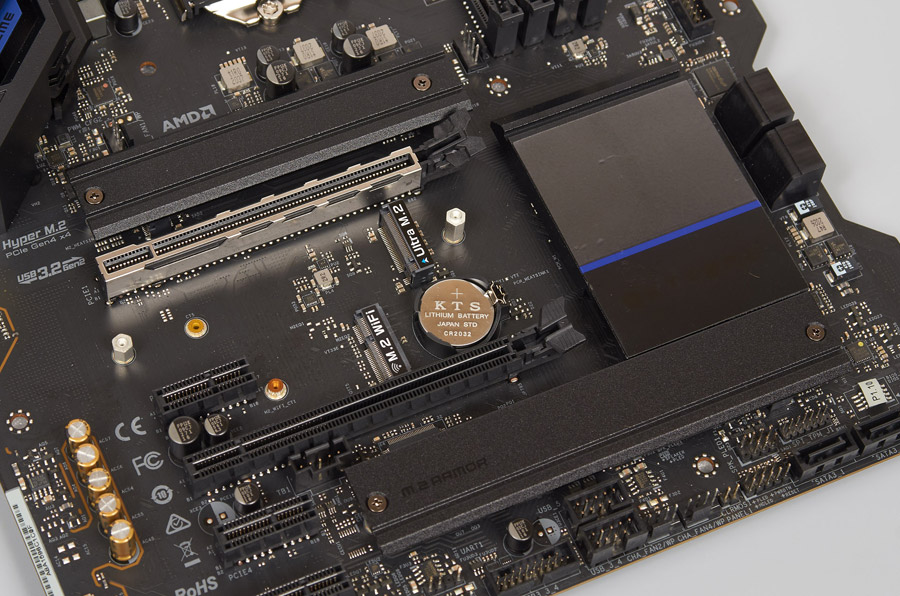

Устройства форм-фактора 22110 могут найти пристанище лишь в нижнем M.2, оба тех, что повыше, ограничены восемью сантиметрами. Самый верхний работает исключительно с линиями от процессора (если они там есть). Рядом с батарейкой находится специализированный порт с интерфейсом CNVi под контроллеры беспроводных сетей формата 2230.

ASRock Z590 Extreme

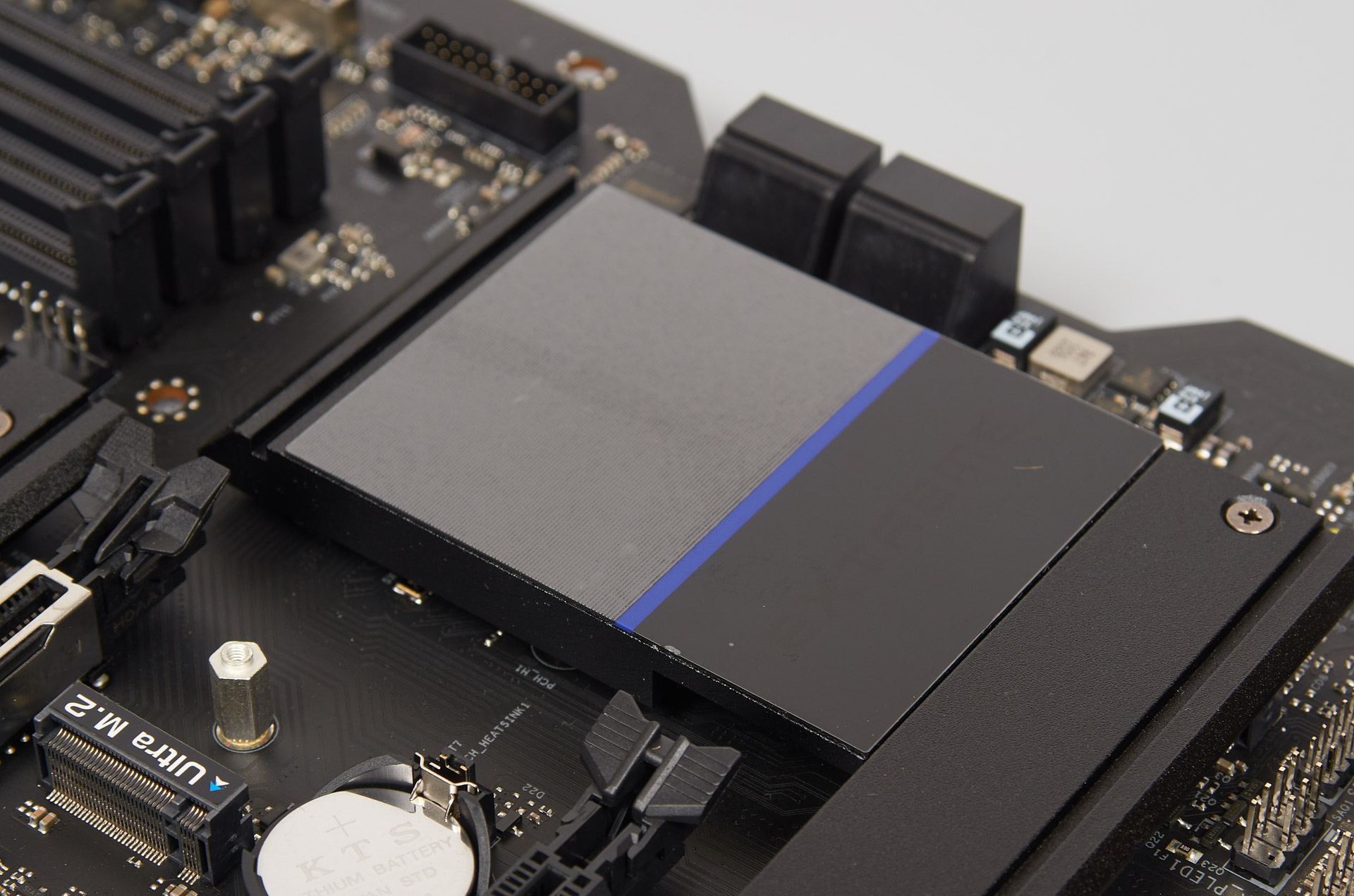

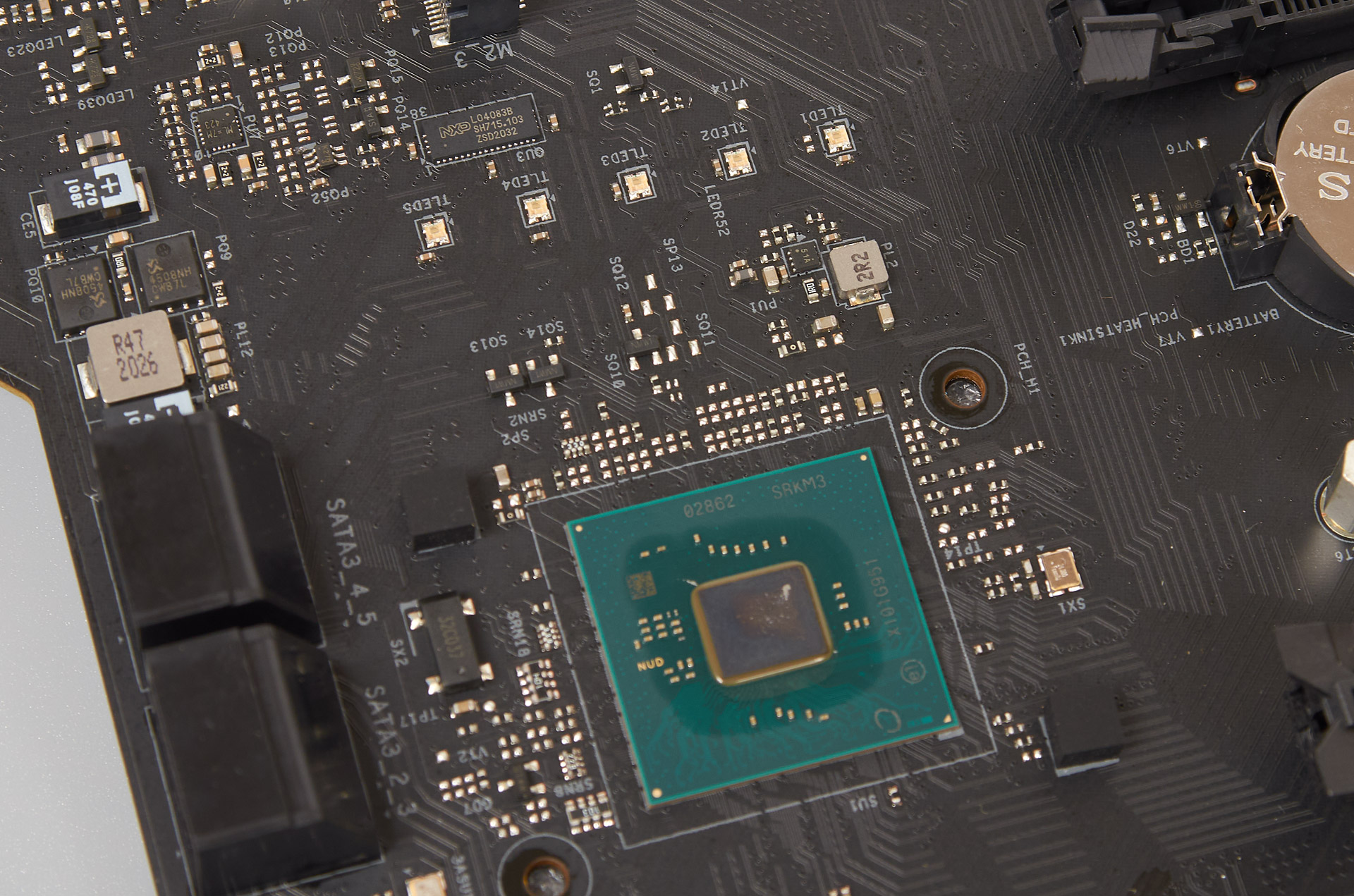

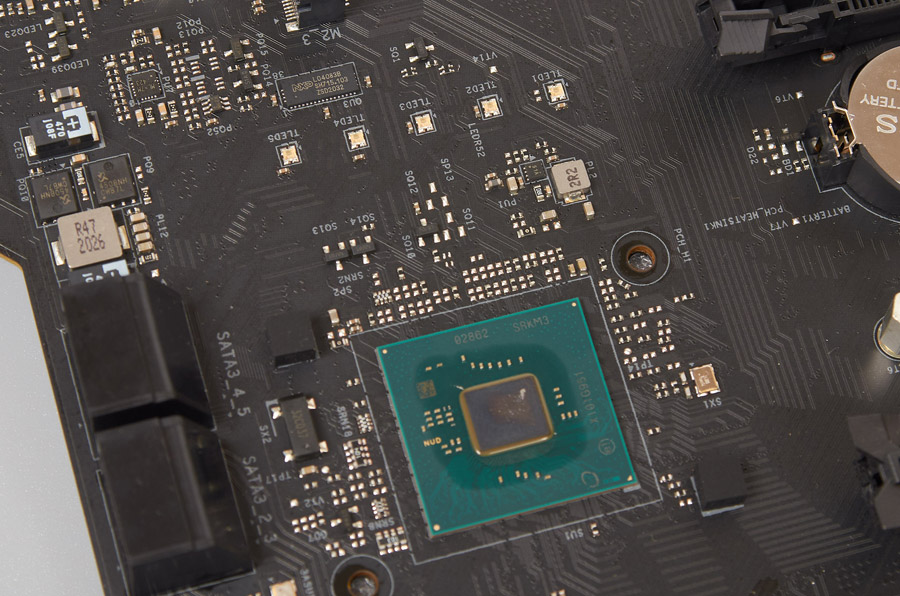

У чипсета здесь индивидуальный радиатор, в отличие от ряда прошлых плат ASRock, потому о температуре чипа точно переживать не придётся.

ASRock Z590 Extreme

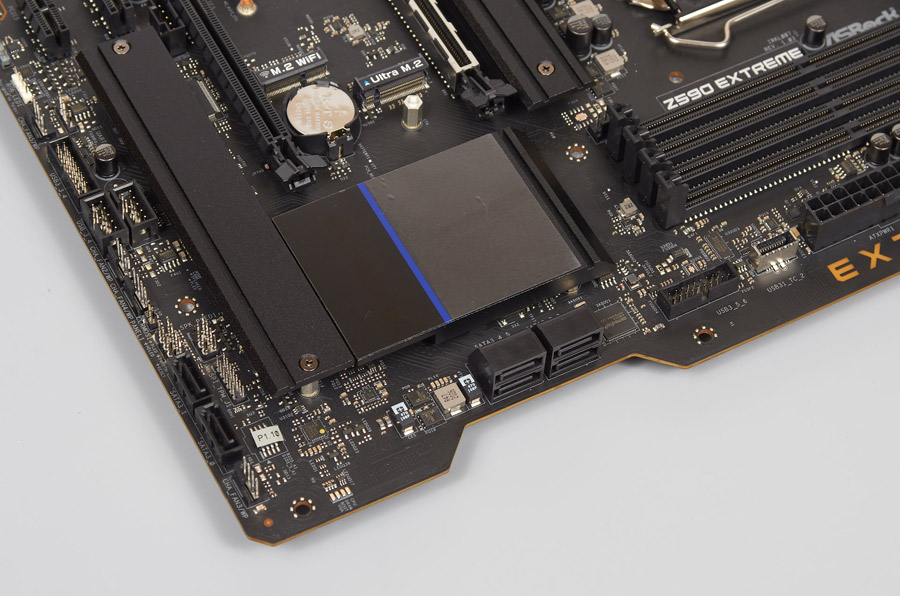

Исчезла всяческая поддержка накопителей типа 2230 и 2242, которая чаще бывала в составе прошлых изделий. Теперь минимальная длина будет равняться шести сантиметрам, хотя удивляться нечему, накопители 2280 давно стали массовыми, а остальные лишь создают видимость альтернативы. Выделю фактически полное отсутствие электронных компонентов в окрестностях слотов M.2, что благотворно должно сказаться на температуре работающих SSD.

ASRock Z590 Extreme

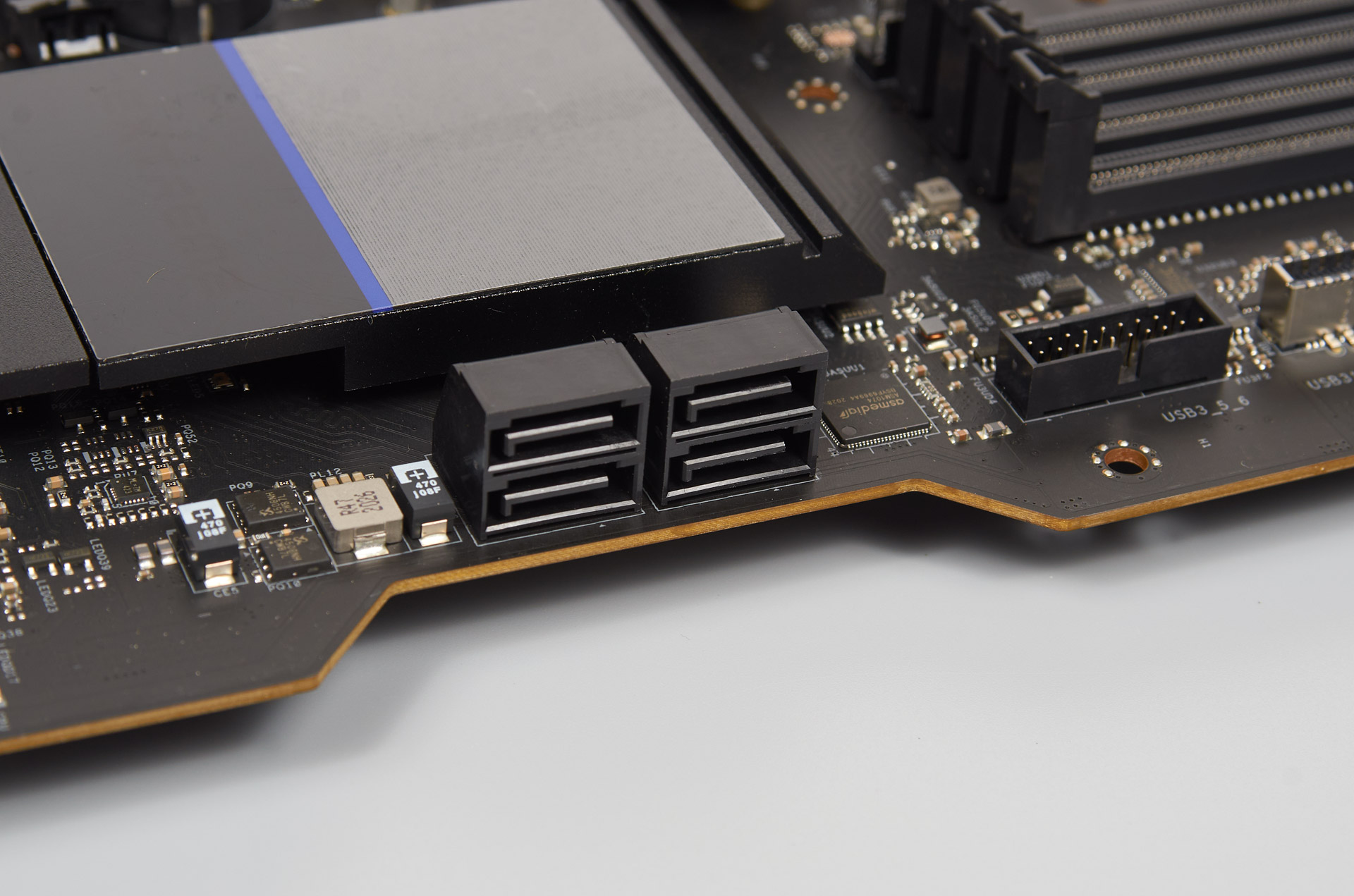

Четыре продольных выхода SATA будут находиться аккурат под ВК, если та окажется мощной и габаритной.

ASRock Z590 Extreme

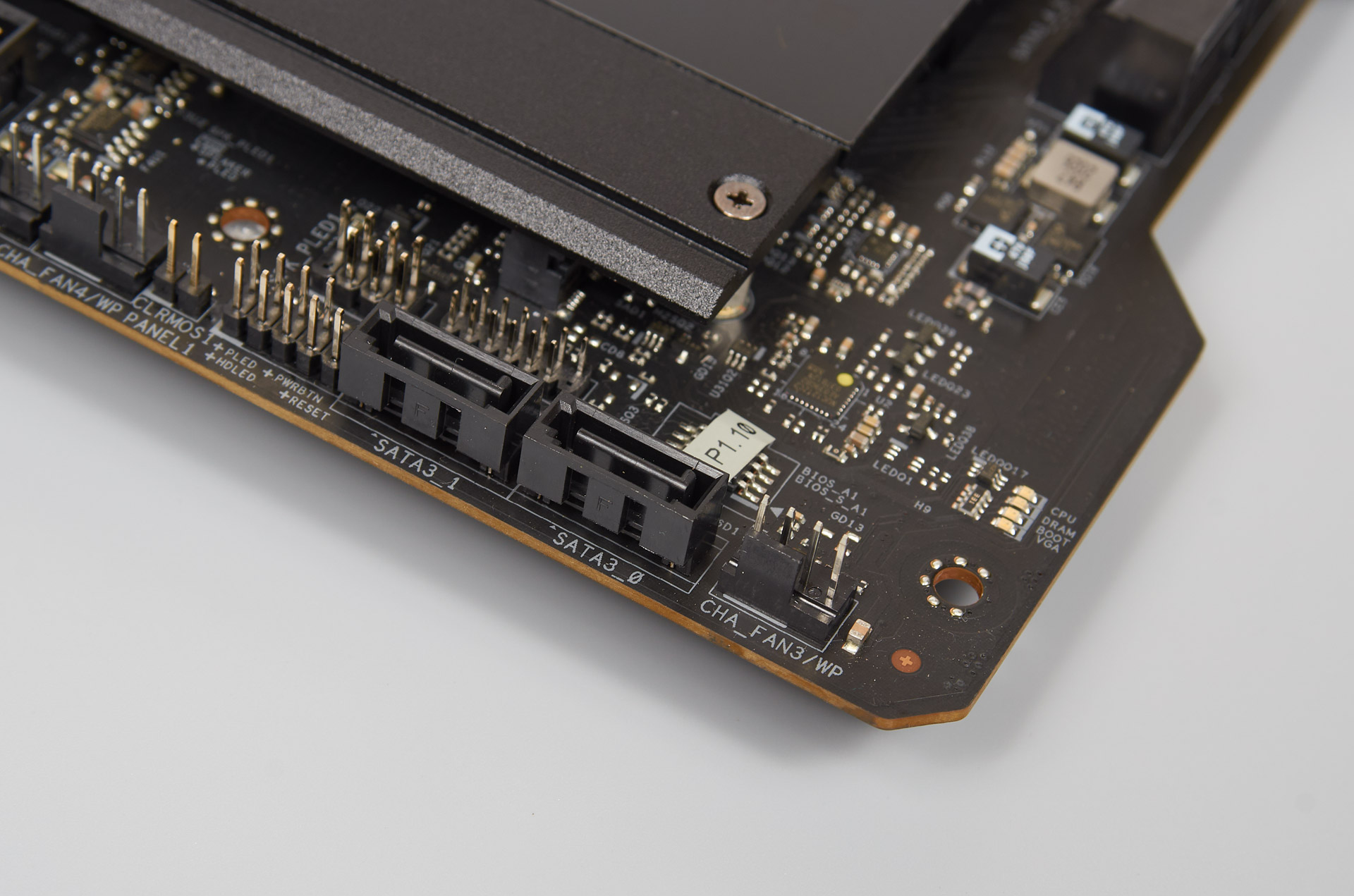

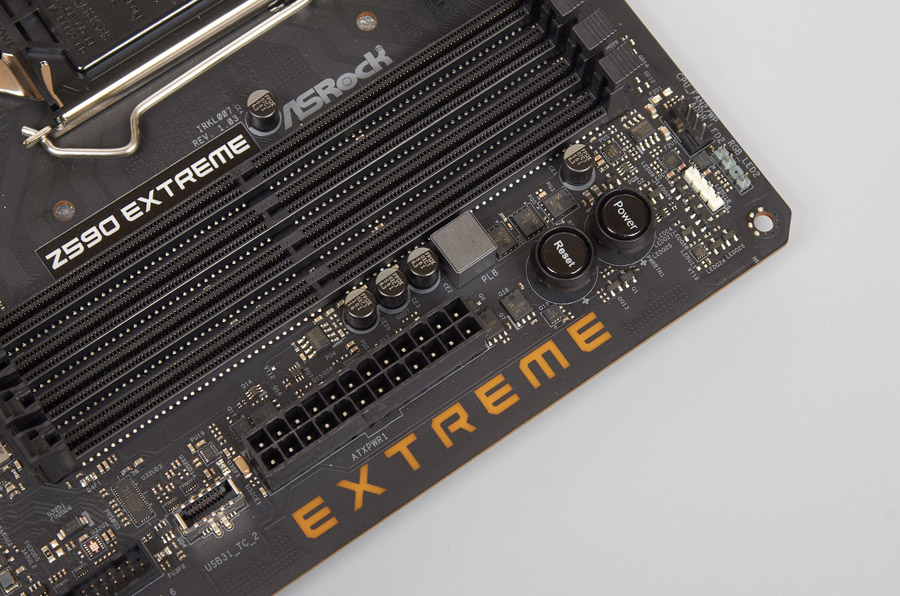

Ещё два, притом по номерам — приоритетные, в виде поперечных гнёзд распаяны у правого нижнего угла. Неподалёку окажется контактная пара под сброс настроек CMOS.

ASRock Z590 Extreme

Раздолье для поддержки корпусных кабелей и — как следствие — портов USB: две площадки 2.0, ещё две — 3.2 Gen 1 и наиболее скоростным станет единственный Type-C — 3.2 Gen 2 2x2, скорость здесь поддерживается за счёт распайки рядом повторителя сигналов (ReDriver) от Diodes Incorporated.

ASRock Z590 Extreme

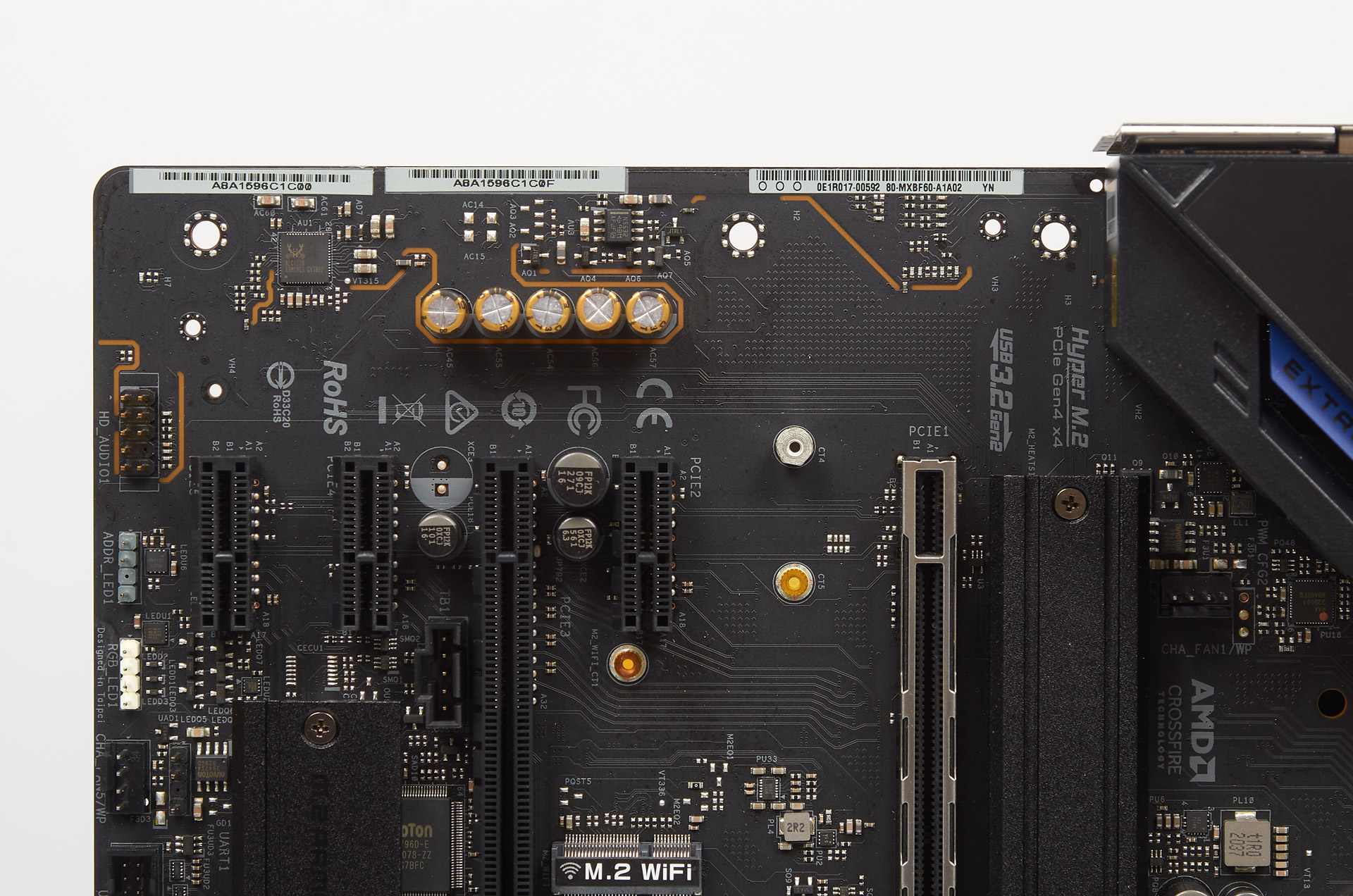

Делений линий от процессора между парой PCI-E x16 не предусмотрено, все шестнадцать заведены на верхний слот. Остальные работают с Z590, наименьшие x1 использованы открытого типа.

ASRock Z590 Extreme

Снизу от хаба распаяны очень яркие светодиоды для обеспечения подсветки, линзы направлены вверх, так что светиться будет не только надпись, а и окрестности радиатора, точнее — половина платы под видеокартой.

ASRock Z590 Extreme

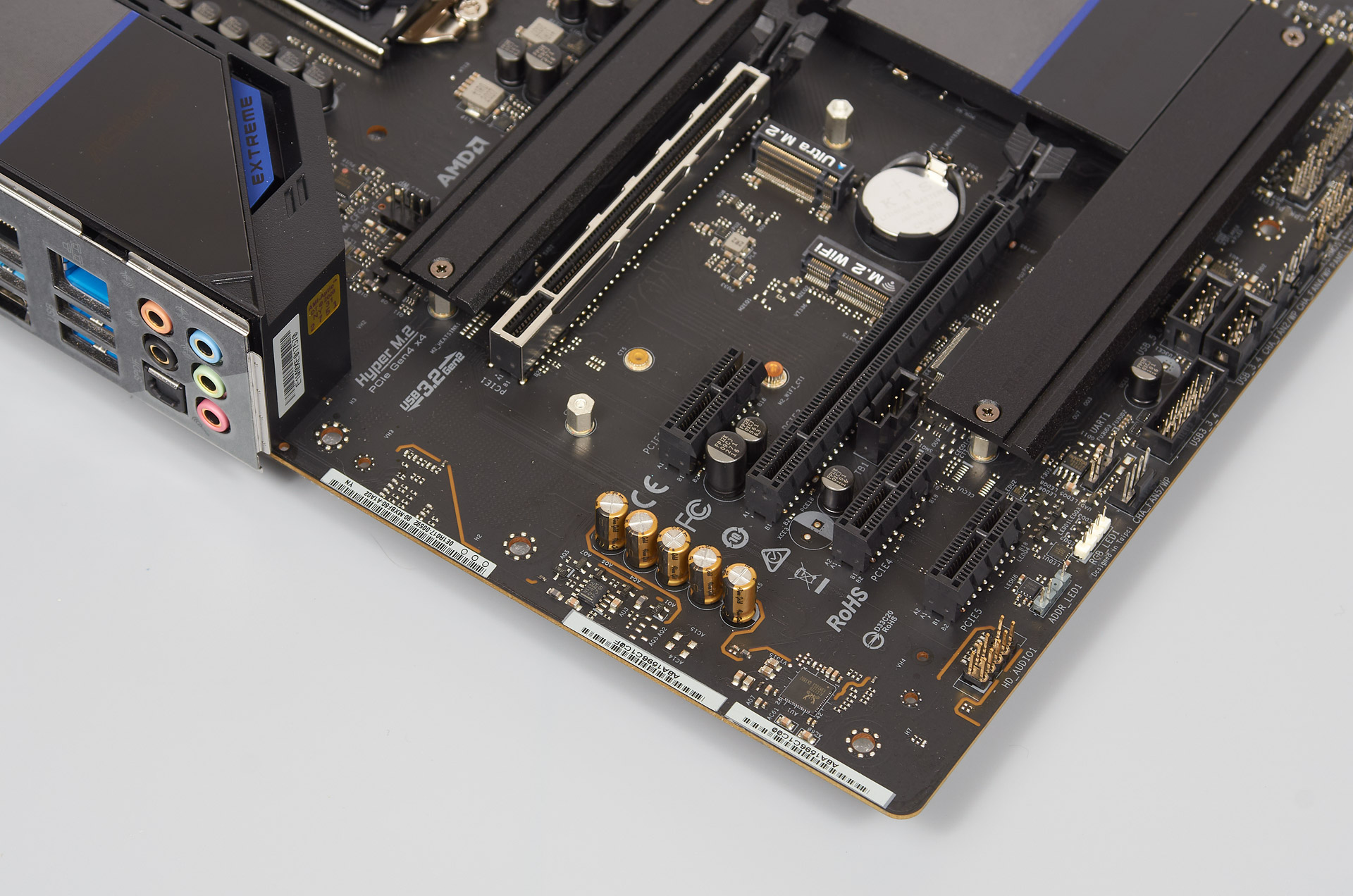

В составе звуковой подсистемы использована проверенная временем реализация с участием кодека ALC1220 от Realtek и добавочного ОУ в лице Texas Instruments NE5532. В помощь приставлены особые аудиоконденсаторы. Площадку для корпусного кабеля изготовили с участием позолоты. На текстолите видны отверстия для некоего вспомогательного дизайнерского элемента, но тут, в этой модели, его почему-то использовать не решились.

ASRock Z590 Extreme

Вероятно, тотального свечения оказалось достаточно. Надпись Extreme не передаст всего эффекта, потому как буквально весь свет сочится из-под платы, а всё благодаря четырнадцати светодиодам с линзами. Направлены те в сторону края устройства. В один клик подсветка отключается сразу на главном экране UEFI. Кнопки имеют красную подсветку, её свечение настраивается отдельно от общей иллюминации также в UEFI, но пункт уже требует поиска, после включения системы они логичным образом перестают подсвечиваться уже с базовыми настройками.

ASRock Z590 ExtremeASRock Z590 Extreme

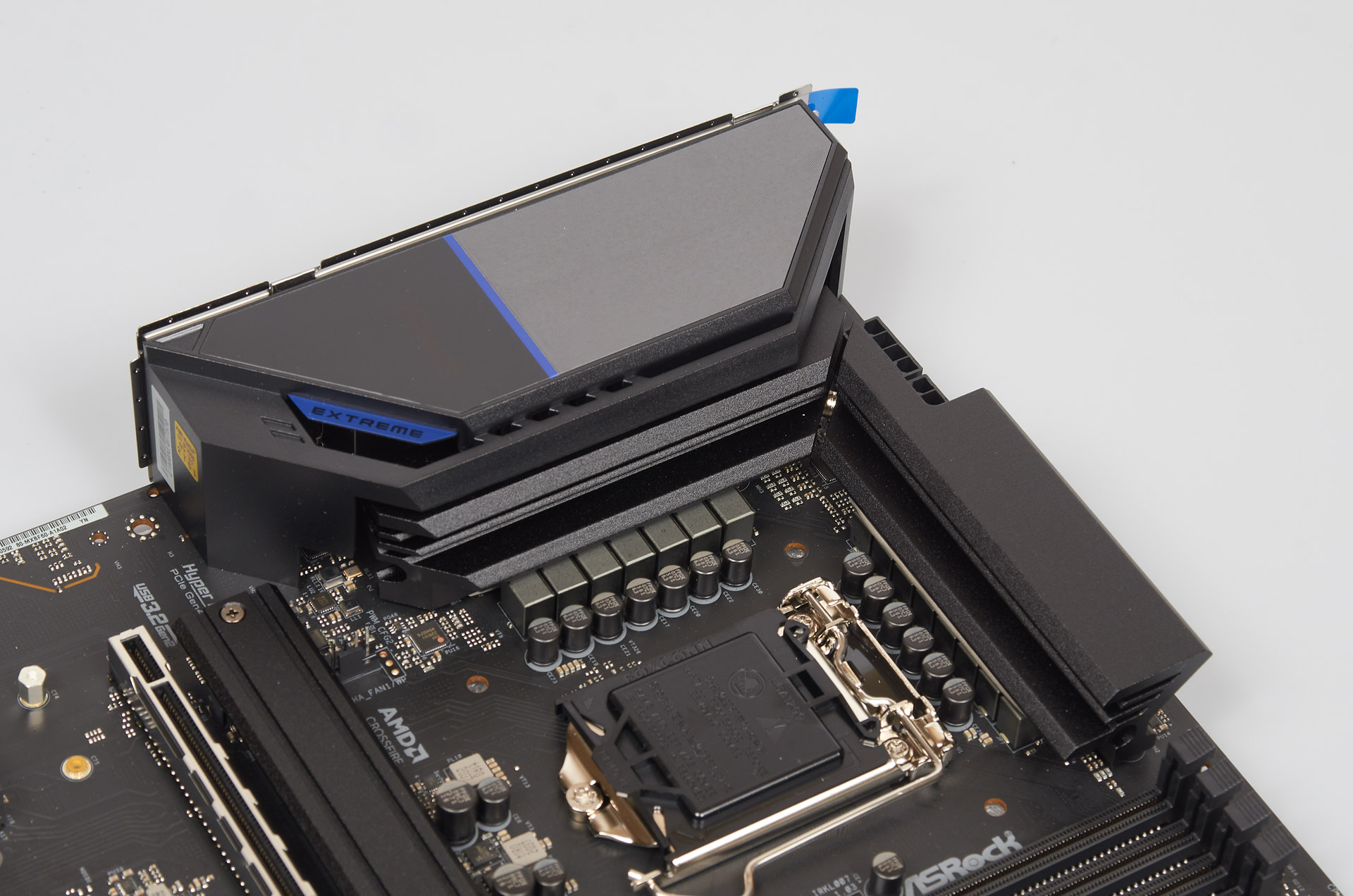

Охладители VRM приземисты и потому вряд ли создадут проблемы для СО любого типа. Щели со всех сторон для улучшения конвекции предусмотрены в козырьке, выделяется особо крупная как раз сверху платы.

ASRock Z590 Extreme

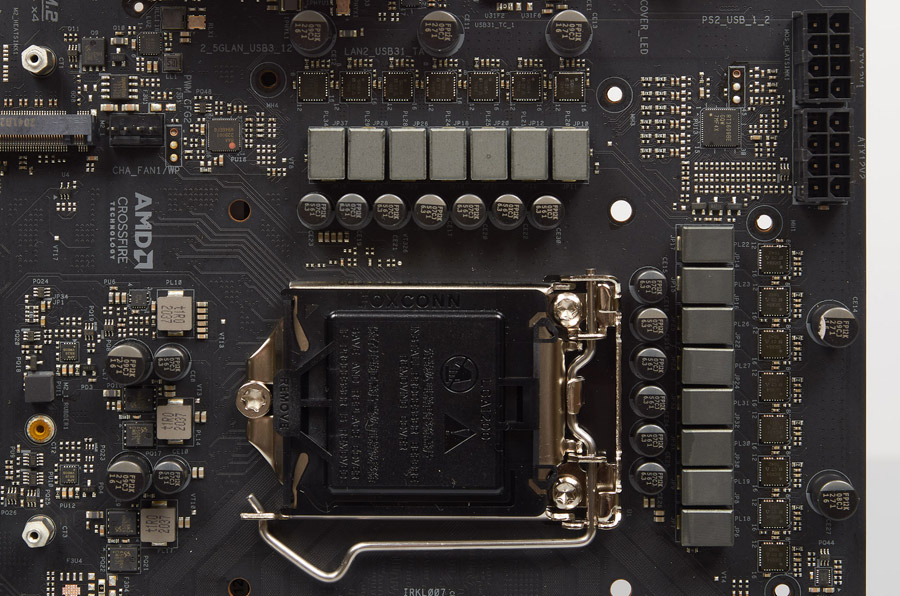

Структура стабилизатора напряжений достаточно необычна, и всё же основной ШИМ-контроллер в лице Richtek RT3609BE прямо указывает на начальный статус. Его работа организована по схеме 6+2 «фазы», нет удвоителей и других добавочных элементов, потому процессорное напряжение оперирует шестью каналами с удвоенным количеством элементов в составе каждого, а для графического процессора, похоже, обошлись двумя «фазами» по одному DrMOS в структуре каждой. Для SA Voltage используются услуги другого ШИМ-контроллера — RAA 229001. Всюду распаяны элементы Vishay Intertechnology — четырнадцать SiC654 и единственный SiC654A, они отличаются величиной напряжения работы ШИМ. Заглядывая вперёд, шаг с двумя контроллерами предоставил три разрозненных механизма LLC в лице разного числа готовых профилей. Два небольших ШИМ-контроллера APW8828 от Anpec Electronics Corporation под сокетом понадобились для напряжений IO и IO 2. Там уже стоят обычные транзисторы в лице двух пар Sinopower SM4508NHKP. Схемы дополняют конденсаторы, рассчитанные на 12 тысяч часов работы в условиях повышенной температуры, безусловно, это прибавляет баллы продукту.

ASRock Z590 ExtremeASRock Z590 Extreme

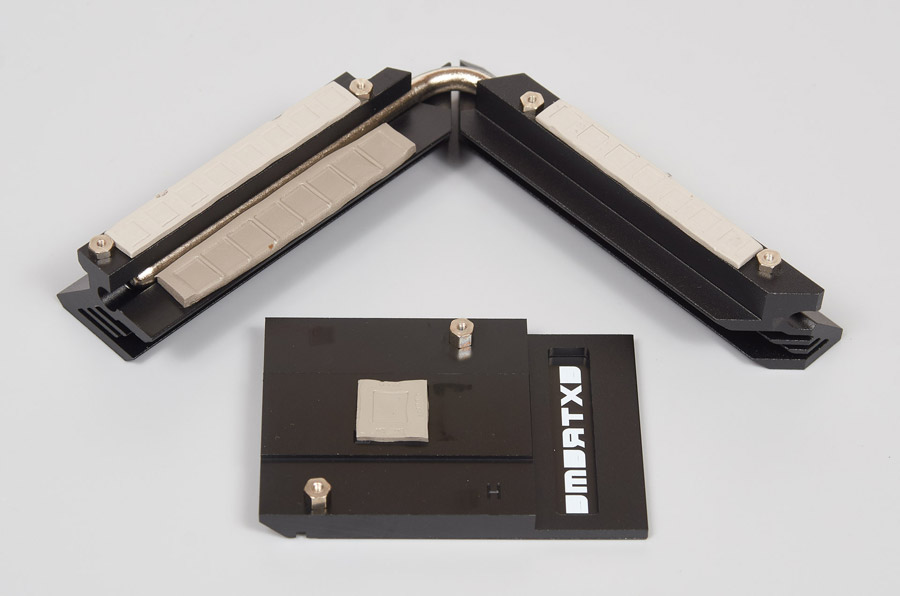

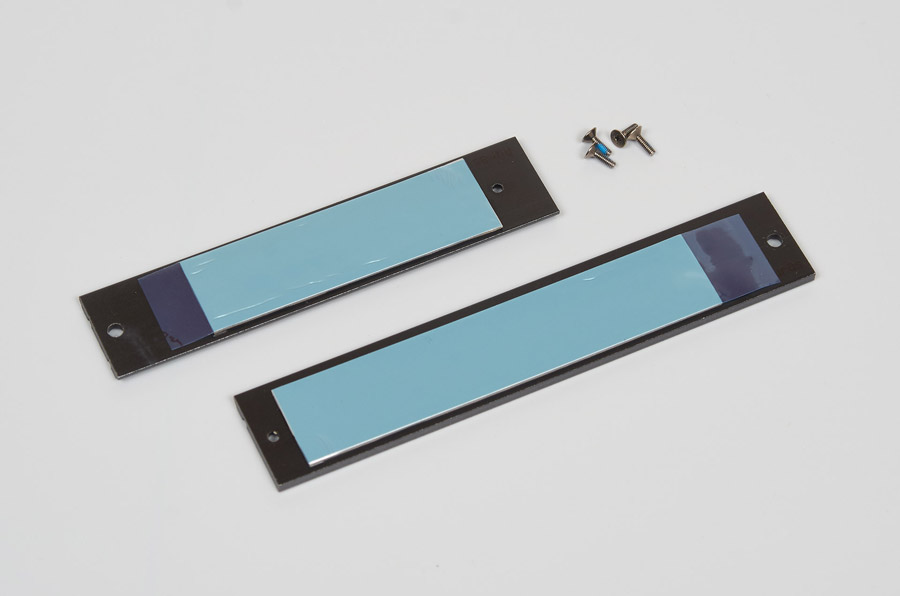

Контакт теплосъёмников со всеми греющимися элементами полноценен за счёт толстых термопрокладок. То же относится и к заготовкам на радиаторах M.2.

ASRock Z590 ExtremeASRock Z590 Extreme

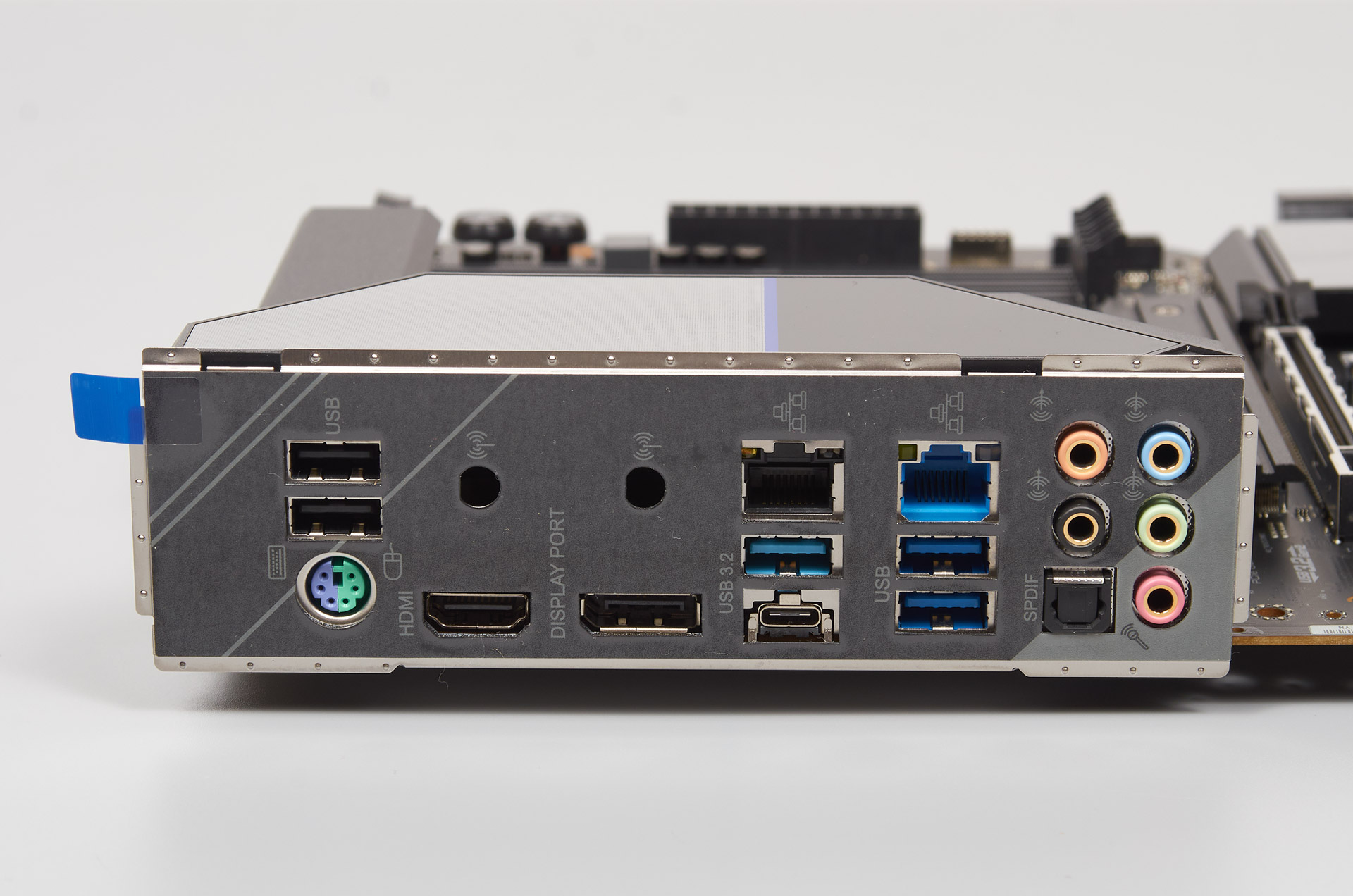

Наполнение задней панели тут соответствует более старшей модели ASRock Z490 PG Velocita всем, кроме смены пары USB на менее скоростные, потому жаловаться на что-либо вряд ли стоит того. Пара отверстий будет занята антенными выходами у Z590 Extreme WiFi 6E, где адаптер беспроводных сетей предустановлен, а тут его можно будет добавить при желании самостоятельно. Думаю, было бы отлично лицезреть кнопку по обнулению CMOS, но ценовой сегмент у продукта совсем другой.

ASRock Z590 Extreme
