Обзор и тестирование материнской платы ASRock Z590 Extreme. Экспериментируем с разгоном Intel Core i5-11600K

Возможности UEFI

Рассмотрим возможности финальной сборки P1.60, интегрировав её посредством Instant Flash.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Базовый режим работы с настройками под названием Ez Mode тот же, что и в прошлом поколении. В один клик можно отключить подсветку, воспользовавшись кнопкой сверху. Там же находится переключатель локализаций интерфейса. Очевидны механизмы активации XMP, распределения приоритета загрузочных устройств, а также календарь и время системы.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

FAN-Tastic Tuning представляет собой упрощённый вариант наладки работы охладителей, оформленный в виде интерактивного меню. Видим наличие семи независимых алгоритмов. Всё достаточно дружелюбно для всех пользователей с начальными познаниями.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Advanced Mode предоставит полную палитру настроек. Первый раздел Main содержит вкладку My Favorite, куда можно будет отобрать лишь необходимые пункты меню для ускоренного доступа к ним, что пригодится при затяжных разгонных экспериментах. Изначально там ничего нет.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

OC Tweaker разбит на три подкатегории. Ниже размещены десять профилей под хранение настроек и механизм для их записи на сторонний носитель. Разгонных профилей, как прежде, здесь нет, лишь деактиватор лимитов мощностей и ещё две функции, которые в последнее время на слуху — Adaptive Boost и ReSize BAR, который тут назван как C.A.M.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Установка множителей ЦП возможна тремя способами. Для BCLK Spread Spectrum Mode в наличии целых пять разных значений. Предельная температура для функционирования ядер на высокой частоте установлена заметно выше, чем на сотне градусов (CPU Tj Max), поле открыто для редакций. Деактивировать ограничители мощностей тут можно одним махом для всех узлов, либо заполнять поля значениями по своему усмотрению.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

При работе с ОЗУ удобно сразу получить сведения об установленных модулях: так понятнее, какой из профилей XMP использовать в первую очередь, если их несколько. Установка Gear Mode для процессоров Rocket Lake-S проходит в прозрачном режиме. Примечательны дополнительно созданные схемы функционирования DRAM, достигаемые путём модификации базовой частоты. Функций по настройке задержек и непосредственном участии в этом самого устройства очень много.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Управление напряжениями CPU, iGPU и SA доступно двумя способами. Для вручную выставленного уровня сопровождение обеспечено пятью профилями LLC у первых двух напряжений, в случае SA число равно трём. При выборе компенсации (offset) вариантов LLC станет меньше. Изначальный вариант установок Stable Mode ограничит предельный рост для напряжений ЦП и ОЗУ до 1,5 В, что на мой взгляд вполне оправданный шаг, для смещения предела потребуется выполнить выбор в пользу OC Mode. Тем самым, говорить про существенные или какие-то искусственные препятствия при наращивании любой величины тут не приходится. Не менее важные SA, IO и IO 2 (Memory) имеют небольшие шаги прироста величин, что тоже идёт в плюс изделию.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Для лучшего восприятия, все самые важные переменные собраны в таблице ниже:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 97,5–500 0,01
CPU Ratio (Multiplier) 8–85 1
CPU Core/Cache Fixed Voltage (В) 0,5–1,8 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+300 5
CPU Core/Cache Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–8400 100, 133
DRAM Voltage (B) 1,2–1,8 0,01
VCCSA Fixed Voltage (В) 0,95–1,8 0,005
VCCSA Load-Line Calibration Auto/Level 1…3 1
VCCIO Voltage (В) 1,05–1,7 0,01
VCCIO_Memory Voltage (В) 1,0–1,7 0,01
GT Frequency (МГц) 50–2100 50
CPU GT Fixed Voltage (В) 0,5–1,8 0,005
CPU GT Offset Voltage (мВ) –100…+300 5
CPU GT Load-Line Calibration Auto/Level 1…5 1

Среди дополнительных настроек можно выделить возможность выбора режима работы подсветки на кнопках в отдельности от общей системы RGB на плате. В остальном рубрика Advanced вобрала в себя всё то, что касается традиционной наладки ПК, помимо разгона компонентов.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Фирменный инструментарий в разделе Tool ничем новым не обзавёлся. Наиболее примечателен здесь, как и прежде, упрощённый интерактивный наладчик схем иллюминации, он позволит использовать готовые профили для всей подсистемы подсветки либо для отдельно выбранного компонента. В частности, это пригодится при сборке системы, а в фирменном ПО, уже после установки ОС, можно будет погрузиться в процесс поглубже.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Возможности мониторинга действующих величин назвать всеохватывающими нельзя, однако тут доступно большое число потенциально полезных данных. Температурных датчиков всего два, тем самым, информации с VRM не будет. Напряжение IO 2 (Memory) контролировать в режиме реального времени не получится, придётся довериться установкам. На главной процессорной площадке взаимодействие с настройками усечено лишь до алгоритма подстройки по методу смены скважности ШИМ (PWM).

ASRock Z590 ExtremeASRock Z590 Extreme

Для остальных площадок механизм более широк. Можно выбирать уже и способ понижения питающего напряжения (DC), менять температуру узла для определения скорости вращения устройств, жаль выбирать приходится лишь из двух переменных. Установка значений предлагает большую гибкость, чем даст прежде упоминаемый интерактивный механизм FAN-Tastic Tuning.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Можно регулировать число попыток старта системы с новыми переменными, изначально указано шесть подходов. При работе с интегрированным видео модуль CSM недоступен для активации, для его использования необходима дискретная ВК.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Всем пользователям, знакомым с платами ASRock, будет легко влиться в процесс наладки системы, новичкам же вряд ли что сможет помешать во всём разобраться. Форсаж загрузки с отдельного накопителя доступен на последней странице Exit.

ASRock Z590 Extreme

Комплектное ПО

В отличие от конкурентов по рынку, сопроводительное ПО от ASRock замерло в развитии, что, впрочем, идёт на руку всем тем, кому оно не интересно вообще, либо же требуются исключительно базовые возможности. Нет прямой принадлежности этой модели к игровой серии Phantom Gaming, что ведёт к лишениям вида Key Master и формальному отсутствию XFast LAN, пишу в такой формулировке исключительно потому, что буквально на любой плате ASRock программа будет работать, только лишь загрузку дистрибутива потребуется провести со страницы другого устройства. А вот бонус для Звука здесь доступен безо всяких изощрений.

  Программное обеспечение
Фирменное APP Shop (AppCharger, A-Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Nahimic
Сетевое Dragon 2.5G LAN Utility

Сразу скажу, что вопросов с установкой и запуском чего угодно не было, начнём с единого центра для работы с ПО в лице APP Shop. Интересующие компоненты можно загружать поштучно, либо воспользоваться мастером для пакетной установки. В процессе установки выбранных мной драйверов система самостоятельно провела несколько перезагрузок, о чём предварительно поступало уведомление. Не все утилиты можно инсталлировать пакетно, но ввиду их небольшого числа это не критично.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Давний продукт Restart to UEFI годами не меняет внешний вид, но оттого функционал не страдает, считаю такой бонус очень даже полезным, особенно для энтузиастов, разгоняющих свою систему и часто наведывающихся в UEFI для проведения правок.

ASRock Z590 Extreme

A-Tuning не подарит никаких разгонных профилей. Operation Mode занимается ничем иным кроме как меняет профили Энергосбережения Windows. Но утилита может стать полезной при отстройке уровней напряжения. Hardware Monitor также не порадовал чем-то отличным от содержимого UEFI, говорить приходится лишь о паре температурных датчиков. FAN-Tastic Tuning будет полезен возможностью калибровки устройств, после чего появится паспорт каждого изделия, что может помочь при наладке схем охлаждения ПК.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Стороннее ПО также не подарит то, чего нет.

ASRock Z590 Extreme

Наладка узлов с подсветкой проходит при участии утилиты Polychrome RGB. Отдельные участки на плате можно было отстроить ещё в UEFI, здесь всё это так же доступно, но интереснее объединить детали в единую схему. В таком случае число сценариев мерцания сократится, хотя наглядности при выборе, на мой взгляд, не слишком хватает — выпадут сразу семь (из четырнадцати) вариантов, а те, что останутся, убавят в своих функциональных нюансах. Словом, однозначно узел на рынке является «догоняющим», кому это важно — есть повод задуматься заранее о целесообразности покупки.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Наладка звучания стартует в конфигураторе от Realtek без какого-либо цветового оформления от ASRock, оно будет соответствовать цветам в Windows 10. Все штатные механизмы взаимодействия на выходной сигнал тут были вырезаны. Нельзя выбирать степень предусиления выходного сигнала, нет никаких профилей для типа подключённого оборудования к задней панели. Словом, есть только базовый минимум. Несмотря на высокий статус распаянного кодека, говорить о высоком качестве воспроизводимого материала я не могу. Нет и речи о чистое передачи, наоборот, превалирует «мидбас», подача нацелена на драйв. ВЧ песочат, а вокал местами сыпет сибилянтами. Иными словами, с предусилением сигнала тут явно перестарались, хотя кому-то именно такой окрас будет даже приятнее.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Остальным не стоит расстраиваться раньше времени, ведь имеется бонус для звуковой подсистемы — Nahimic. Вместо самой утилиты инсталлируется компаньон. Проследовав по ссылке на EULA, мы попадём на сайт, а там уже можно выбрать дистрибутив — самая новая, третья версия продукта будет рассмотрена дальше по тексту, отмечу наличие и более давней, второй, то есть выбор зависит от желания пользователя.

ASRock Z590 Extreme

Модификации звучания происходят на лету, а привносимые эффекты настолько сильно меняют картину, что, быть может, и нет резона вообще рассуждать про «чистое» звучание. Тут каждый может выставить акценты на тех областях, что ему интересны. Продукт известный, в том числе и по нашим обзорам, а его функционирование тут не вызывало проблем или вопросов. Помимо воспроизведения, отведён участок и для микрофона, также есть и Sound Tracker для почитателей жанра FPS.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

Ещё одна фирменная оболочка от Realtek — Dragon — сопровождает адаптер сетевых проводных подключений. На фоне прошлых версий выделю появление украинской локализации, хотя перевод чаще всего формален, как и с русской версией, и для полного понимания функций лучше обратиться к англоязычному варианту. Работа с сетевыми приложениями проходит даже при подключении кабеля в порт, связанный с адаптером от Intel, но для полноценной картины придётся использовать соответствующее гнездо. Возможности базовые и заметно уступают тому же cFosSpeed (XFast LAN), но вновь замечаний к работоспособности не было никаких, а сама программа может и пригодится кому-то мало знакомому с принципами настройки Windows Firewall.

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme

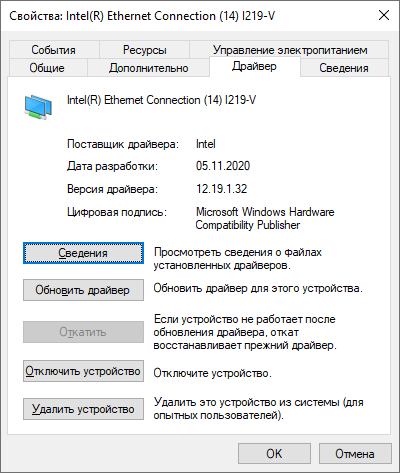

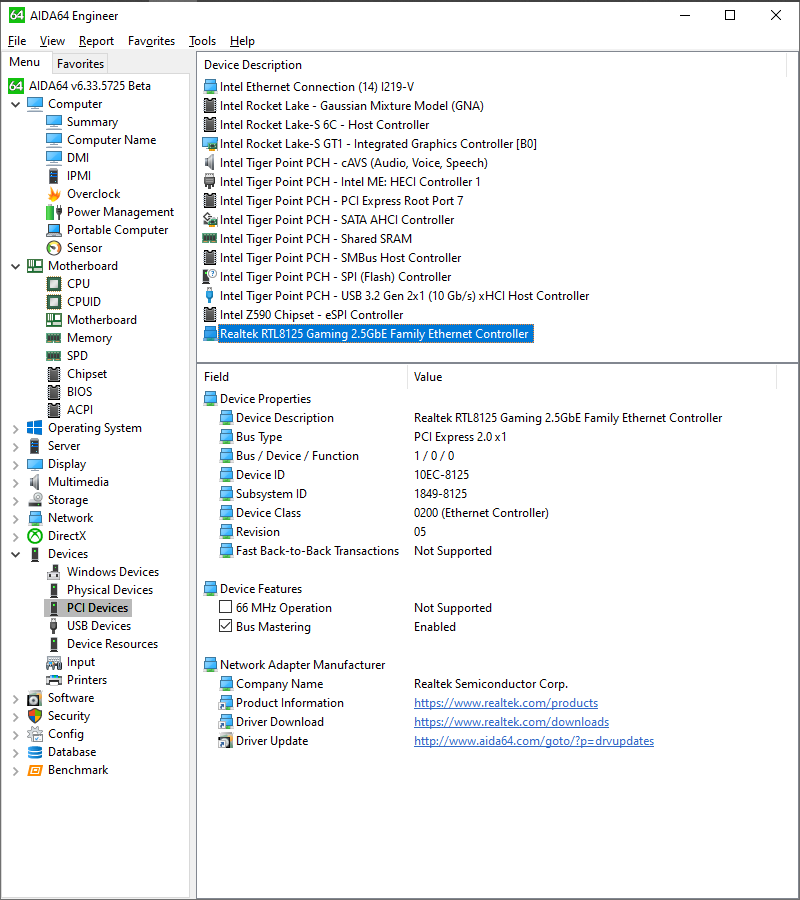

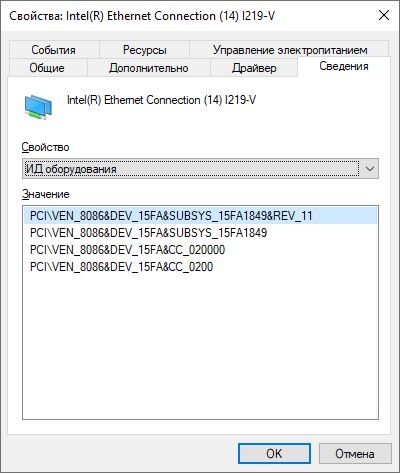

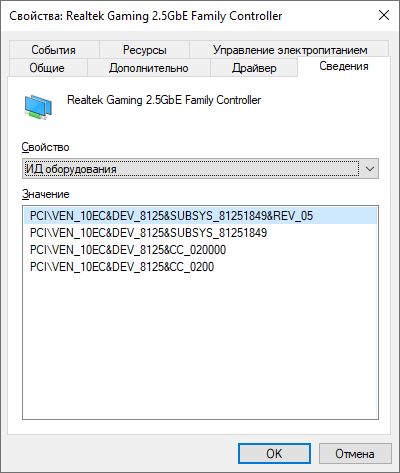

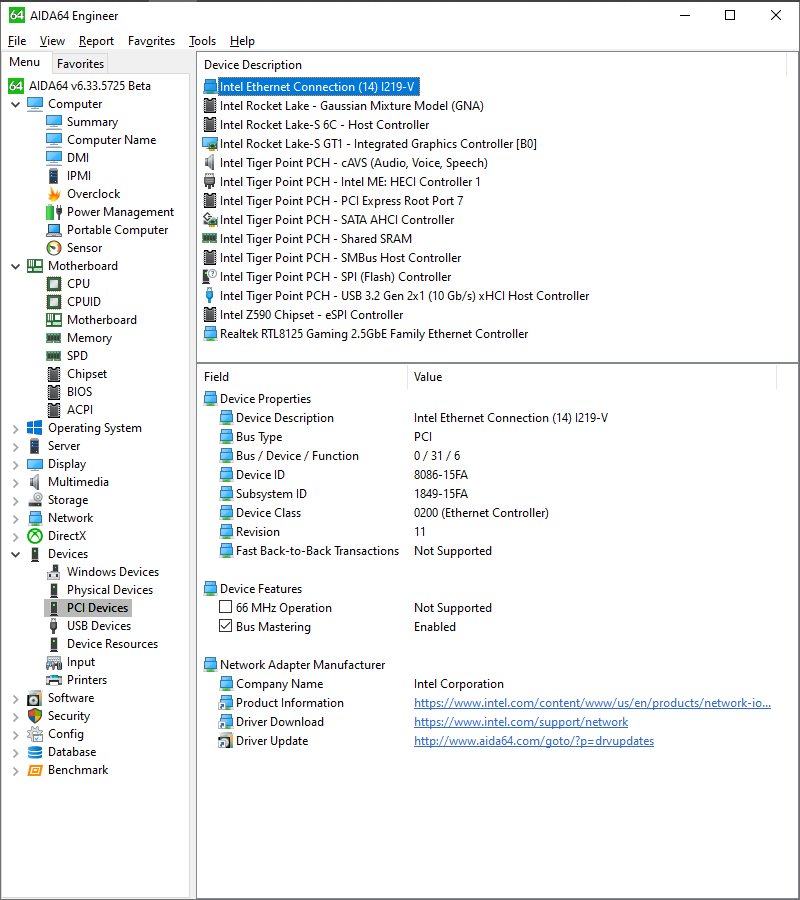

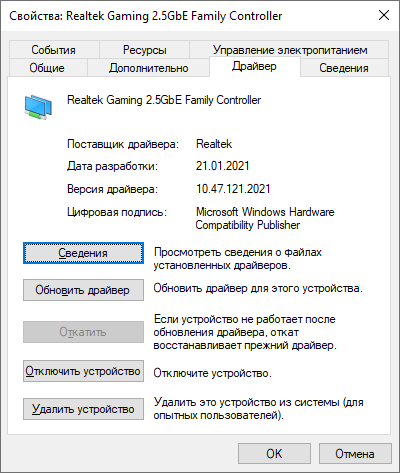

Детальнее об используемых моделях сетевых адаптеров можно узнать со снимков экрана:

ASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 ExtremeASRock Z590 Extreme
