Обзор материнской платы ASRock Z390 Phantom Gaming 7. Сражение за middle-end

Специалисты из компании ASRock не сидят сложа руки и экспериментируют с модельным рядом своих плат без привязки к выходу новых ЦП. Вслед за появлением серии Steel Legend (несколько таких моделей уже успели стать участниками наших обзоров) они занялись совершенствованием основной игровой линейки устройств, которая нынче именуются как Phantom Gaming. Прежде в нумерации использовались лишь чётные цифры, но теперь там есть и нечётные, придерживаясь логики, большее значение указывает на более серьёзный статус изделия. Тем самым, нынешняя испытуемая претендует на звание middle-end материнской платы для CPU Intel Coffee Lake-S. Хочется, чтобы стабилизатор напряжения тут справился с разгоном старшего Core i9-9900K, но не только он интересен. Видим появление двух дополнительных гнёзд SATA, а также оснащение дополнительным скоростным адаптером проводных сетей (всего здесь два порта Ethernet). Для беспроводной инфраструктуры заготовлено место в обособленном слоте M.2 типа Key-E. Статус игрового устройства закрепит программный бонус для звуковой подсистемы — комплекс Creative Sound Blaster Cinema 5.

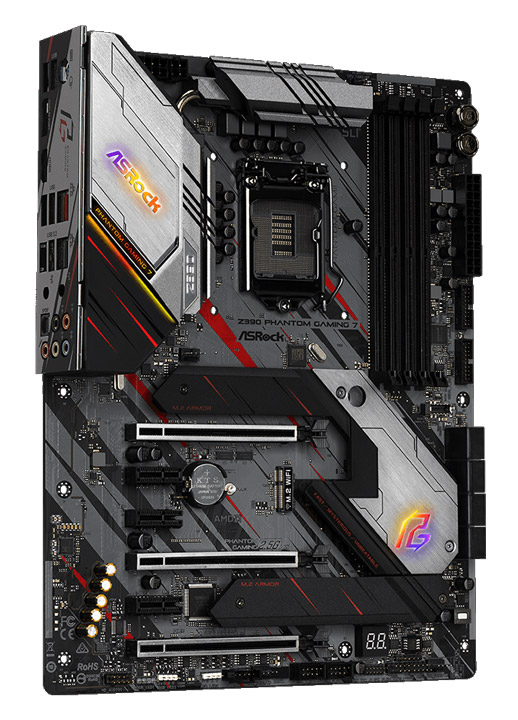

ASRock Z390 Phantom Gaming 7

Детальнее о этом и не только речь пойдёт дальше, а пока предлагаю изучить перечень ключевых возможностей продукта, сконцентрированный в таблице ниже.

Модель ASRock Z390 Phantom Gaming 7
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3200*/3600*/3733*/3800*/3866*/4000*/4133*/4266*/4300+*(OC), максимум 128 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110)
1 x Wi-Fi, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.2
HDMI 1.4
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen2 (2 разъёма на задней панели (1x C), Z390)
4 х 3.2 Gen1 (разъёмов на задней панели нет, ASM1074)
4 х 3.2 Gen1 (4 разъёма на задней панели, Z390)
4 x 2.0 (разъёмов на задней панели нет, Z390)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek Dragon RTL8125AG (2.5 Gigabit Ethernet)
COM
LED Addressable Header 1
LED RGB Header 2
TPM +
UEFI UEFI AMI BIOS, 2x 128 Mb Flash ROM (Main + Backup)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, кнопки: Power, Reset, колодка Easy OC, Thunderbolt header, поддержка: AMD 3-Way CrossFireX, NVIDIA 2-Way SLI, NVIDIA NVLink, Creative Sound Blaster Cinema 5
Цена в рознице, $ 226

Упаковка и комплектация

Вновь перед нами огромная, статусная коробка с красочным оформлением, но без ручки для упрощения процедуры транспортировки.

ASRock Z390 Phantom Gaming 7

Детали об устройстве находятся с обратной стороны: фото, табличка с характеристиками, коллаж из наиболее характерных особенностей.

ASRock Z390 Phantom Gaming 7

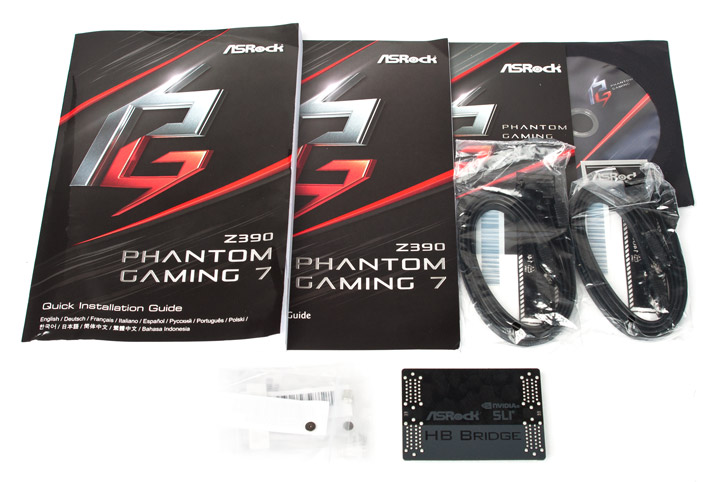

За «обложкой» нас встретит коробка из чёрного картона, а внутри неё находится сама плата, зафиксированная ещё и в подставке из вспененного полиэтилена. Под ней, в нижней секции коробки, уложены вспомогательные элементы, образующие комплект поставки. Тут есть:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и Phantom Gaming Tuning на английском языке;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • двойной жёсткий мостик для организации SLI;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
ASRock Z390 Phantom Gaming 7

Внешний вид

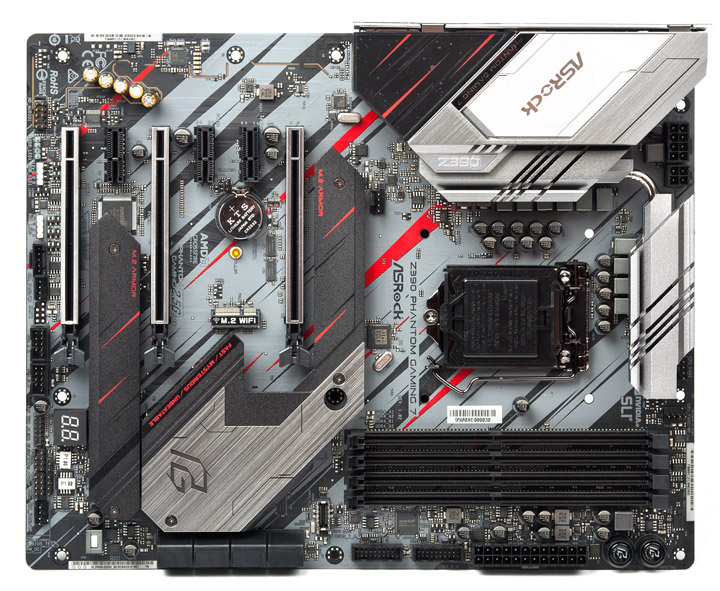

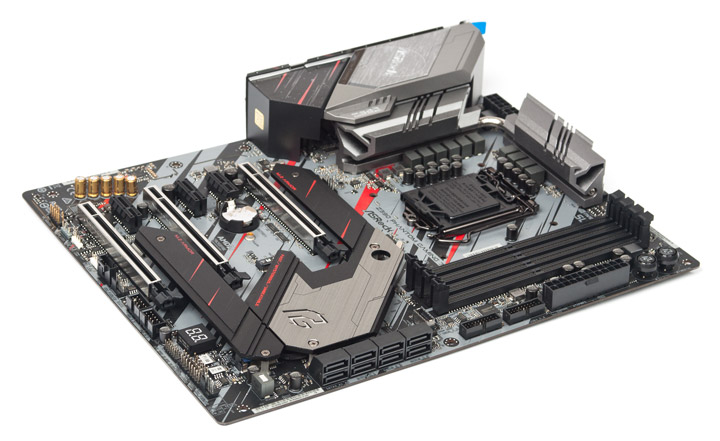

Цветовое оформление необычное и потому, возможно, станет фирменным для серии в будущем и тем самым узнаваемым. Габариты устройства соответствуют формату ATX, имеется десяток отверстий для его фиксации в корпусе. Можно выделить наличие кнопок включения и перезагрузки, двухразрядного индикатора кодов POST. Подсветка интегрирована в охладитель хаба и накладку, возвышающуюся над портами ввода-вывода. На самой плате распаянных (отдельных) светодиодов нет.

ASRock Z390 Phantom Gaming 7

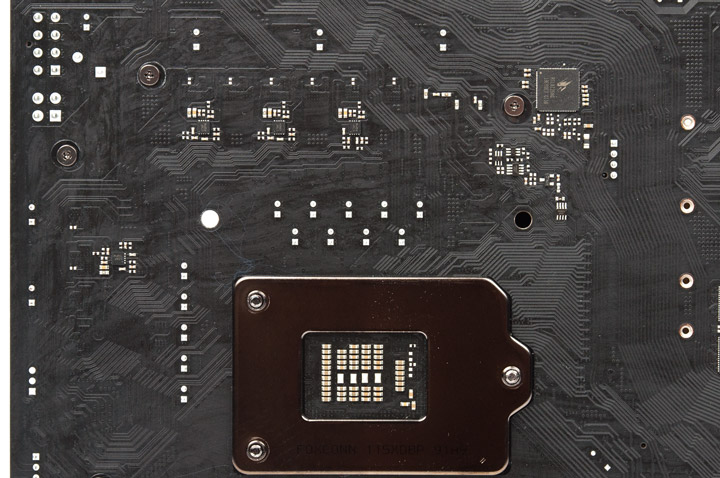

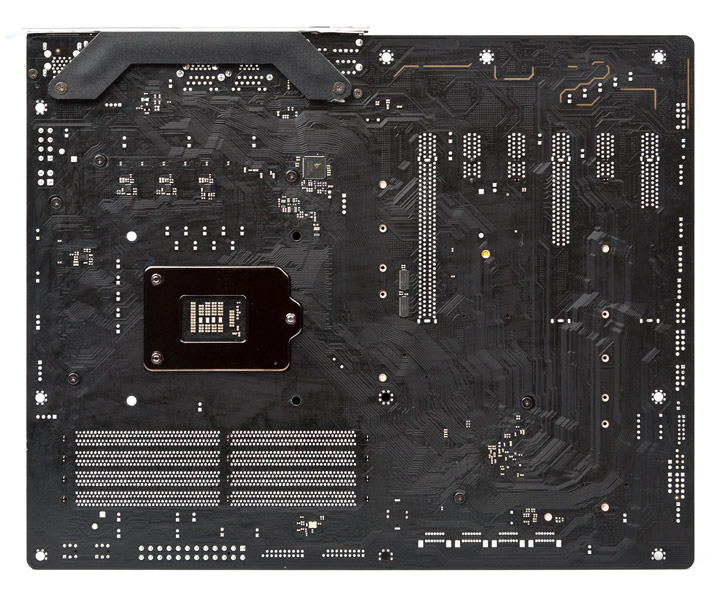

Все конструктивные элементы закреплены посредством винтов. На тыльной стороне выделяется массивный чип сетевого адаптера Realtek, как видим, он обходится без радиатора. Предустановленная корпусная заглушка (для задней панели) весьма необычная — послабив винты, можно варьировать местоположение, этим достигается максимальная совместимость с различными типами корпусов, определённая степень свободы заложена и в остальных (двух) плоскостях.

ASRock Z390 Phantom Gaming 7

Кнопки включения и перезагрузки могут быть подсвечены красным цветом, но изначально этот вариант работы декатирован в UEFI и они остаются без свечения. Индикатор кодов POST сможет послужить для отображения температуры ЦП в режиме реального времени, но для этого также потребуется активировать необходимый пункт меню UEFI. Для обеспечения работы сторонней иллюминации заготовлено три площадки, одна из них адресного типа.

ASRock Z390 Phantom Gaming 7

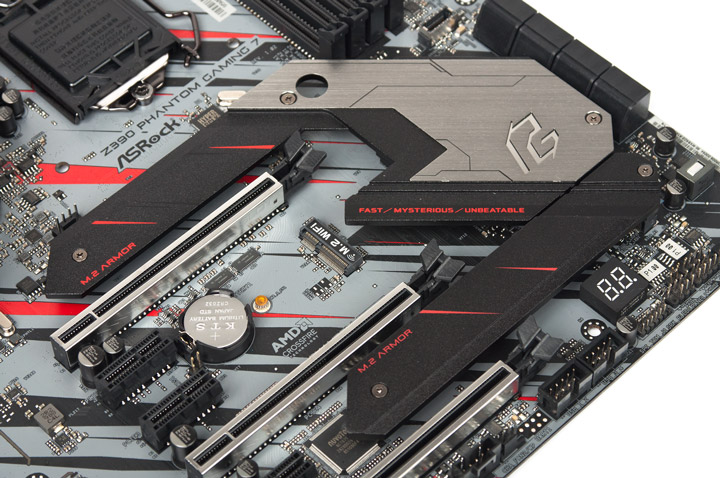

Охладителям на устройстве уделена не последняя роль, это заметно сказалось на общем весе. Верхний здесь комбинированного типа — для PCH и накопителя форм-фактора M.2, а нижний демонтируется независимо от остальных.

ASRock Z390 Phantom Gaming 7

Собственно, радиатор для хаба это простая «болванка», её верхняя часть снабжена термопрокладкой, по бокам есть отверстия для направляющих от другой части. Из-за большой площади соприкосновения двух элементов провести процедуру их отделения достаточно непросто, быть может, даже будет удобнее открутить сразу весь комплект от платы (но для этого потребуется доступ к её обратной стороне).

ASRock Z390 Phantom Gaming 7

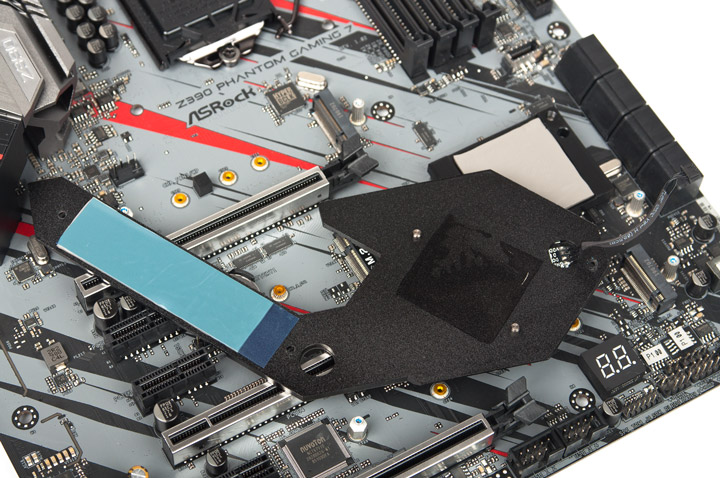

Сверху длина модуля M.2 ограничена восемью сантиметрами. На радиаторе преднанесена прокладка большой площади.

ASRock Z390 Phantom Gaming 7

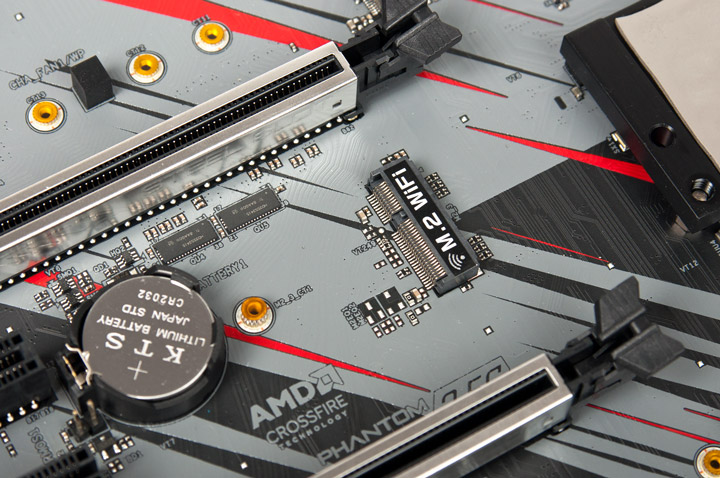

Под слот типа Key-E охладитель либо экран не предусмотрен.

ASRock Z390 Phantom Gaming 7

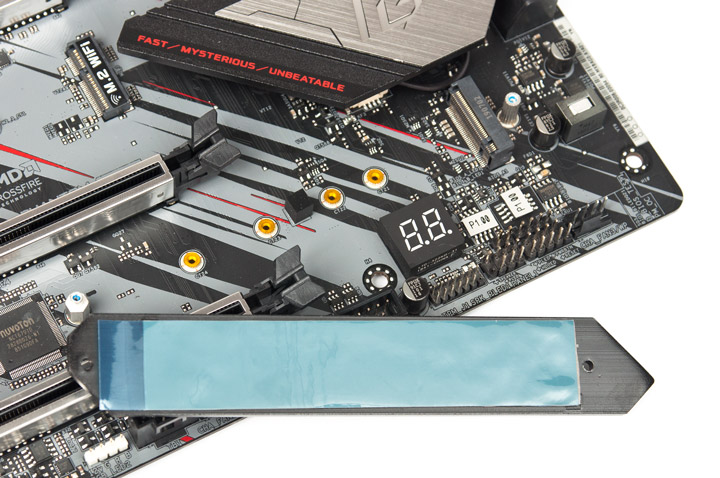

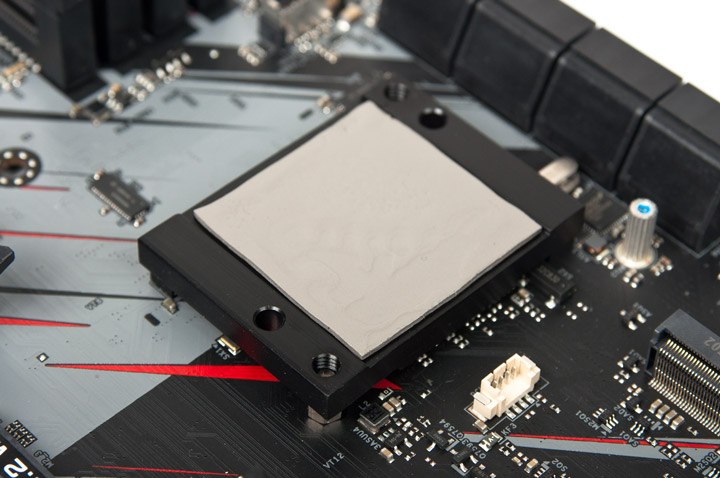

Нижнее посадочное место подойдёт под устройство любого размера, включая одиннадцатисантиметровое. Тут также есть термопрокладка огромной площади.

ASRock Z390 Phantom Gaming 7

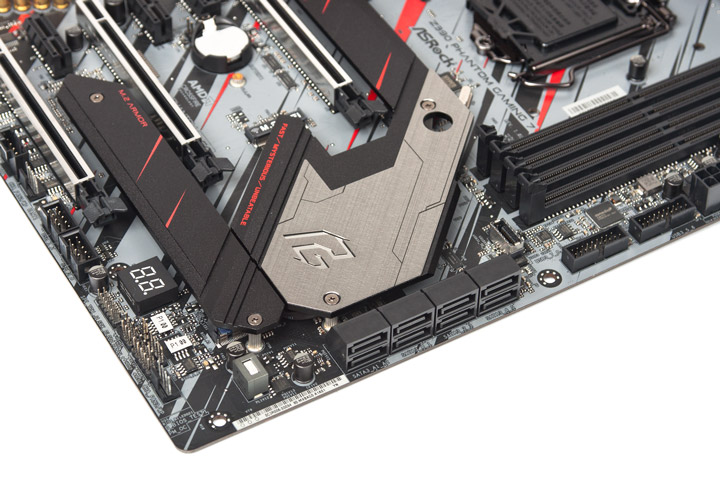

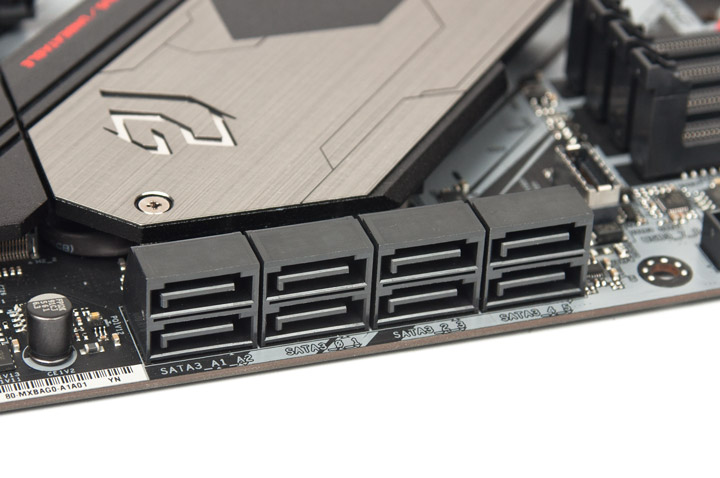

Заготовлены восемь продольных гнёзд SATA. Два из них опираются на возможности добавочного контроллера. Весьма полезное расширение, если учесть единство ресурсов между частью выходов тут и линий, заведённых на M.2 (работать сможет лишь что-то одно, этому нюансу отведено место в руководстве пользователя).

ASRock Z390 Phantom Gaming 7

Для выходов USB в корпусе заготовлено пять площадок: одна — для симметричного гнезда (3.2 Gen 2), две классической версии интерфейса — 2.0, а ещё две работают благодаря хабу, распаянному сразу возле них, это обеспечит работу ещё четырёх портов поколения 3.2 Gen 1.

ASRock Z390 Phantom Gaming 7

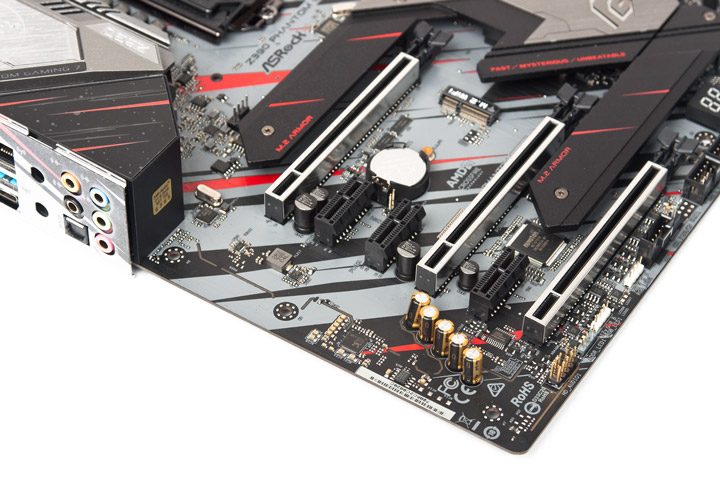

Шестнадцать линий PCI-E будут распределены (при желании на то владельца системы) между двумя верхними слотами x16. Третий такой же, экранированный, работает уже с хабом, для этого предусмотрены лишь четыре линии. Более компактные традиционно сотрудничают с Intel Z390.

ASRock Z390 Phantom Gaming 7

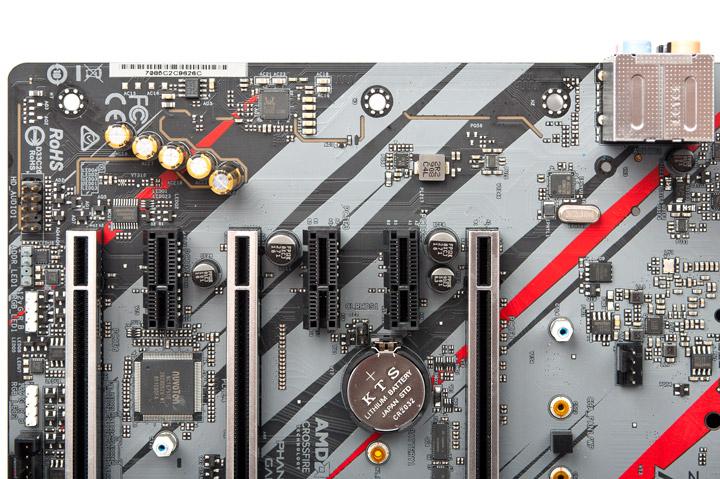

Звуковая подсистема основана на кодеке ALC1220 от Realtek. Имеется группа из особых конденсаторов, также в помощь приставлен операционный усилитель. Экранирующих конструкций или дополнительной подсветки нет.

ASRock Z390 Phantom Gaming 7

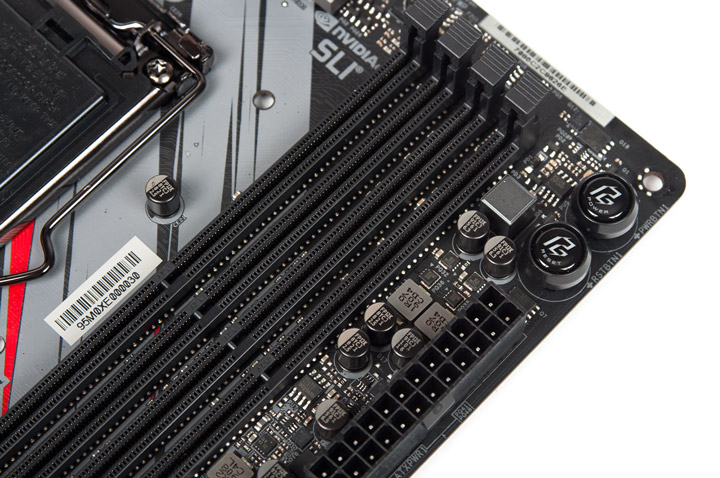

Кнопки управления имеют малый, но отчётливый ход. Они помогут при ускоренных проверках системы либо в режиме её эксплуатации без корпуса.

ASRock Z390 Phantom Gaming 7

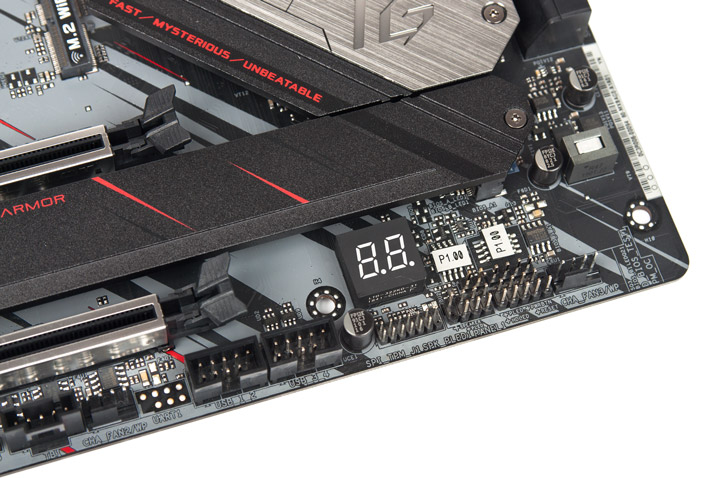

Сразу под парой микросхем ПЗУ находится две любопытные площадки. Первая пара контактов не удостоена упоминания в руководстве, ориентироваться пришлось лишь по маркировке. В результате замыкания сработала функция резервного копирования содержимого из «запасной» микросхемы в основную. Для поддержания актуальности версии UEFI в «резервной» предусмотрен соответствующий механизм, размещённый в рубрике UEFI «Tools». Последующая пара контактных групп необходима для подключения кнопки и индикатора, так можно будет активировать фирменный разгон «на лету». Об этом механизме разработчики в документации всё расписали в деталях. Подобный инструмент был в перечне возможностей более старшей ASRock Z390 Taichi Ultimate.

ASRock Z390 Phantom Gaming 7

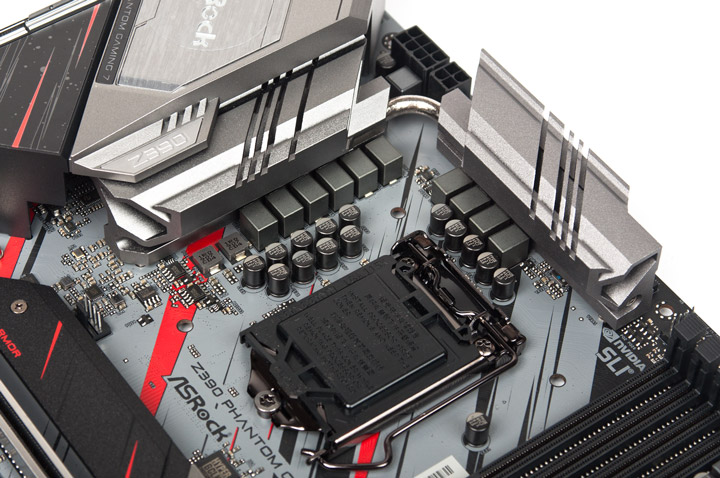

Массивный накладной козырёк с подсветкой сочетается с парой радиаторов, объединённых тепловой трубкой. Высота такого охладителя небольшая, проблем совместимости с нашим двухсекционным кулером не было.

ASRock Z390 Phantom Gaming 7

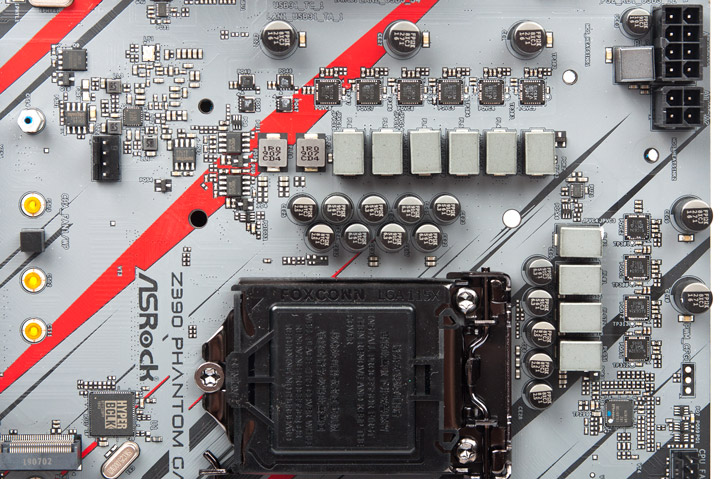

По отдельности все элементы, вошедшие в состав стабилизатора, мы в том или ином виде встречали в составе прежде рассмотренных материнских плат, но в такой комбинации — впервые. Шесть элементов поменьше тут нужны для формирования напряжений SA и IO. Таким образом, десять сборок типа DrMOS необходимы для CPU и iGPU Voltage. Их работой заведует семиканальный ШИМ-контроллер ISL69138. Но не все его возможности тут реализованы. Четыре удвоителя ISL6617A наращивают до восьми число каналов, участвующих в стабилизации напряжения ЦП, здесь выбраны элементы SiC634 от Vishay Intertechnology. Оставшиеся два это SiC632A, по всей видимости, они обошлись без удвоителя «фаз», тем самым, общая схема работы получила вид 4+2 «фазы».

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

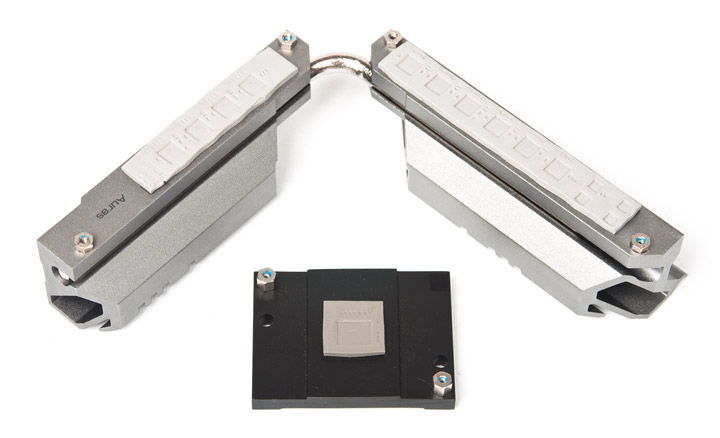

Тепловая трубка проходит близь оснований обоих радиаторов, тем самым её присутствие явно не бутафорное, термопрокладки достаточной площади обеспечили полный контакт со всеми силовыми элементами, для хаба также здесь не было никаких вопросов.

ASRock Z390 Phantom Gaming 7

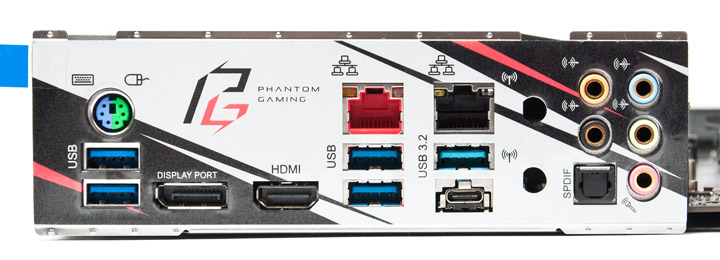

Насыщение задней панели вполне соответствует классу устройства, его можно сравнить с конкурентом в лице MSI MPG Z390 Gaming Pro Carbon. Нынешнюю участницу выгодно отличает второй адаптер проводных сетей. Также есть два отверстия под возможное крепление антенных выходов от адаптера беспроводных сетей (в случае его отдельного приобретения и монтажа, к примеру, в соответствующий духу времени слот M.2 Key-E). В отличии от всех прежде виденных плат от ASRock, отдельной стойки непосредственно для этого теперь нет, процедура монтажа тем самым предусмотрена непосредственно к заглушке.

ASRock Z390 Phantom Gaming 7
