ASRock P67 Extreme4: просто добротная плата

В последнее время на рынке материнских плат имя ASRock звучит все громче. По итогам 2010 года тайваньский бренд уступил по объемам реализованной продукции лишь признанным лидерам — ASUS и Gigabyte. Год белого металлического кролика также обещает стать успешным для ASRock: компания не только предоставляет богатый выбор недорогих системных плат, но и активно работает над сериями Extreme и Fatal1ty, рассчитанными на широкий круг пользователей, включая оверклокеров и профессиональных геймеров.

Вслед за моделью ASRock H67M-GE в лабораторию Overclockers.ua прибыла одна из топовых плат для процессоров Sandy Bridge — P67 Extreme4.

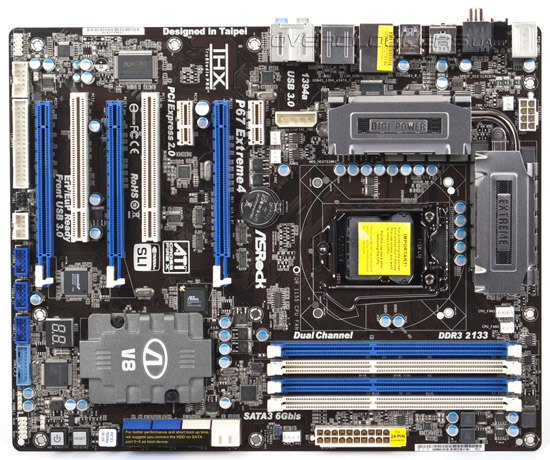

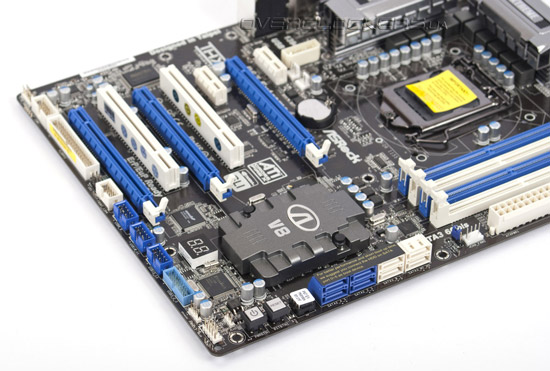

ASRock P67 Extreme4

В Украине она доступна по цене около $175 и за эту сумму предлагает неплохой функционал, в частности, современные интерфейсы передачи данных USB 3.0 и SATA 6 Гбит/с, возможность построения графических связок 3-Way CrossFireX, Quad-CrossFireX и Quad-SLI, звук THX TruStudio Pro и другие «плюшки». Нам же предстоит проверить, оправдает ли ASRock P67 Extreme4 свое громкое название в разгоне.


ASRock P67 Extreme4

Особенности схемотехнического дизайна платы стали известны задолго до официального анонса — еще в ноябре 2010 года. Последующая премьера продукта прошла в срок и, если бы не досадная оплошность Intel с внутренним контроллером SATA-II, специалистам ASRock не пришлось бы в спешном порядке «довыпускать» партии P67 Extreme4, оборудованные чипсетами нового степпинга B3. С учетом того что на борту у фигуранта настоящего обзора имеются целых четыре разъема SATA 6 Гбит/с, проблема с SATA-II затрагивает его лишь постольку поскольку. Тем не менее, будет нелишне ознакомить читателей с отличительными признаками материнских плат новой ревизии. Наиболее заметным из них, пожалуй, является логотип «Intel B3» в правом нижнем углу лицевой части упаковки:

ASRock P67 Extreme4

Наш экземпляр ASRock P67 Extreme4 управляется набором системной логики Intel P67 Express (B2), таким образом, нам пришлось оставить в покое порты SATA 3 Гбит/с и задействовать лишь соседние SATA 6 Гбит/с, как и предписывает производитель.


Характеристики платы

Модель ASRock P67 Extreme4
Чипсет Intel P67 Express + PLX PEX8608
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (Sandy Bridge)
Память 4 DIMM DDR3 SDRAM
1066/1333/1600/1866(O.C.)/2133(O.C.), 32 Гбайт максимум
Слоты PCI-E 2 PCI Express 2.0 x16@(16+0, 8+8)
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Количество подключаемых вентиляторов
6 (2x 4pin и 4x 3pin)
Порты PS/2 2
Порты USB 12x 2.0 (6 разъемов на задней панели)
4x 3.0 (2 разъема на задней панели)
ATA-133
Serial ATA 4 канала SATA 3Gb/s (P67)
2 канала SATA 6Gb/s (P67)
2 канала SATA 6Gb/s (Marvell SE9120)
eSATA 1 канал (6Gb/s, Marvell SE9120)
RAID 0, 1, 0+1, 5 (P67)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Цифровой и оптический
Встроенная сеть Realtek RTL 8111E (Gigabit Ethernet)
FireWire 2 (1 на задней панели)
LPT
COM
BIOS/UEFI UEFI AMI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ASRock Extreme Tuning Utility (AXTU), XFast USB, AIWI, APP Charger, Hybrid Booster, Combo Cooler Option (C.C.O.), кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор


Комплект поставки

Коробка с материнской платой оформлена лаконично и со вкусом: лицевая часть окрашена «под металл», а тыльная наглядно демонстрирует преимущества продукта ASRock P67 Extreme4. Кроме того, упаковка оснащена ручкой для переноски.

ASRock P67 Extreme4ASRock P67 Extreme4

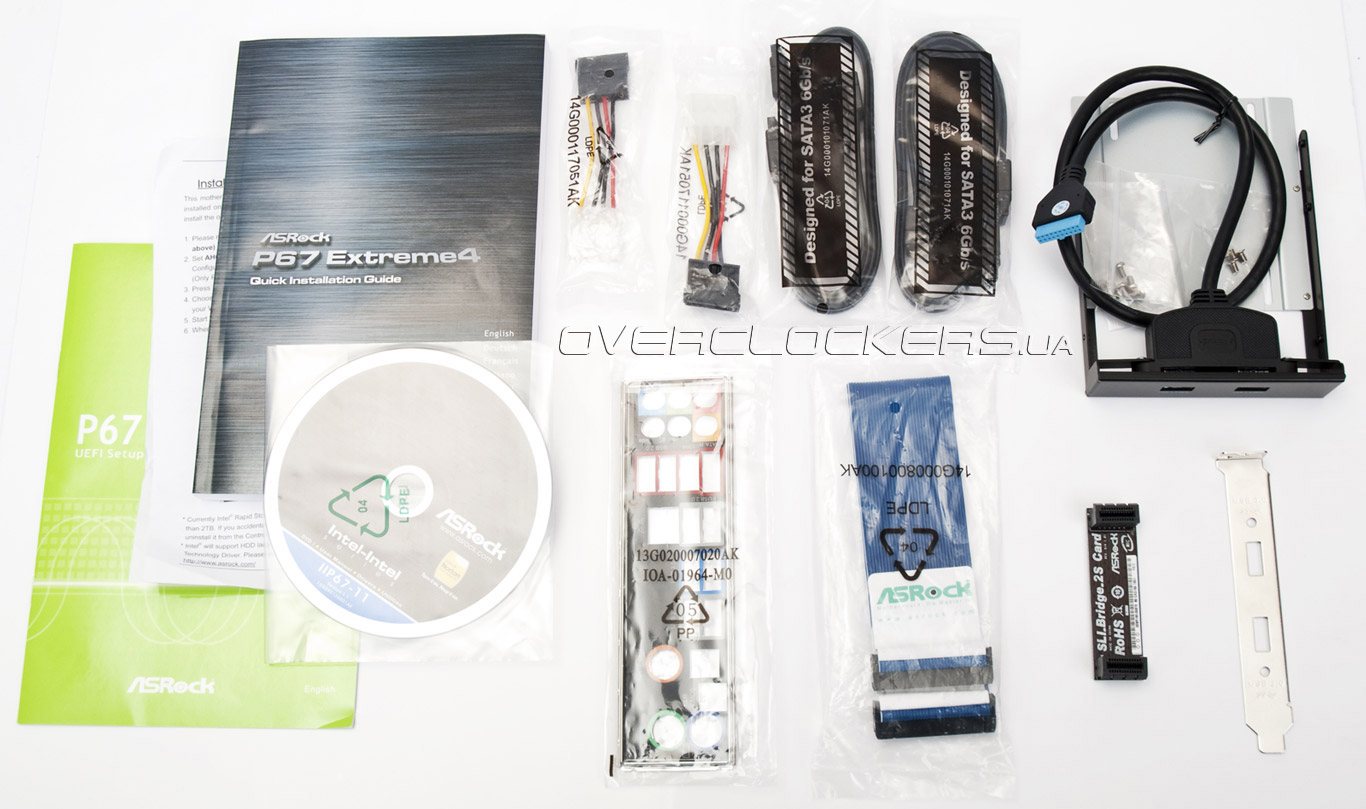

Набор аксессуаров был бы вполне заурядным, если бы не наличие в комплекте поставки 3,5" панели с двумя портами USB 3.0. Впрочем, у некоторых современных корпусов 3,5-дюймовый отсек отсутствует, а потому производитель предусмотрел PCI-заглушку, которая и в этом случае позволяет использовать ценные разъемы. Полный перечень аксессуаров таков:
  • руководство пользователя;
  • руководство по настройке UEFI;
  • диск с драйверами и утилитами;
  • два переходника Molex 4-pin – SATA Power;
  • четыре шлейфа SATA;
  • 3,5" панель с двумя USB 3.0;
  • заглушка на заднюю стенку корпуса;
  • шлейф для Floppy-дисковода;
  • мостик SLI;
  • заглушка для переноса портов USB 3.0 в тыльную часть корпуса.
ASRock P67 Extreme4


Внешний вид и функциональность

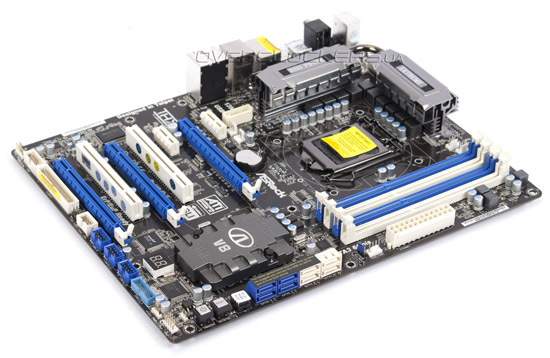

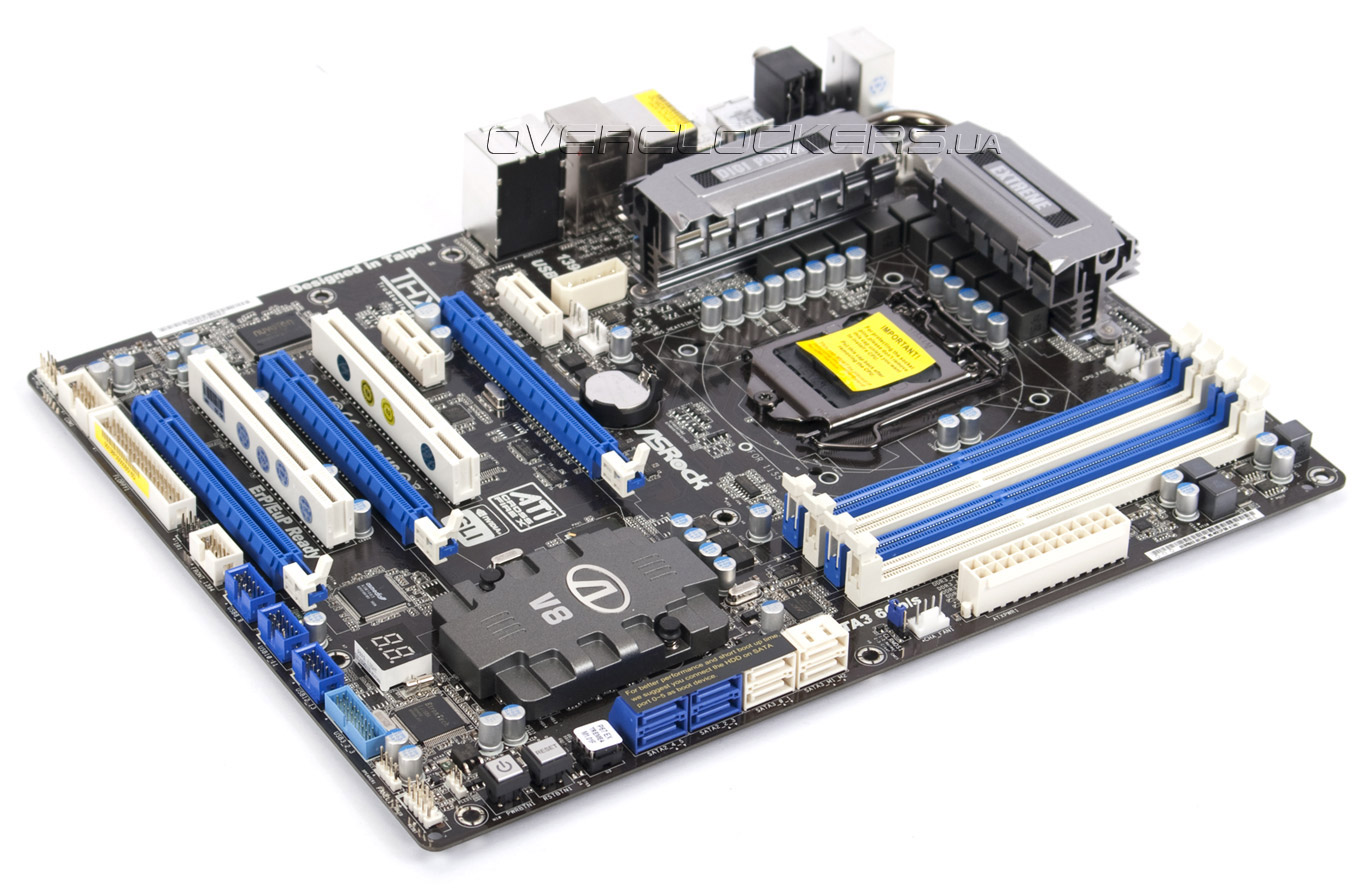

ASRock P67 Extreme4 сочетает непритязательную расцветку с внушительного вида радиаторами на элементах подсистемы питания CPU, соединенных тепловой трубкой, и декоративным теплосъемником на чипсете. V8 — именно такие двигатели сейчас используют болиды Формулы-1, ну а применительно к нашей плате речь идет о (8+2)-фазной схеме питания процессора.

ASRock P67 Extreme4

Традиционно лояльные к владельцам устаревшего оборудования, специалисты ASRock предусмотрели отверстия для монтажа систем охлаждения LGA1155/LGA1156 (расстояние между отверстиями — 75 мм) и LGA775 (72 мм). Официально эта опция носит название Combo Cooler Option (C.C.O). Сокет изготовлен подрядчиком Lotes.

ASRock P67 Extreme4

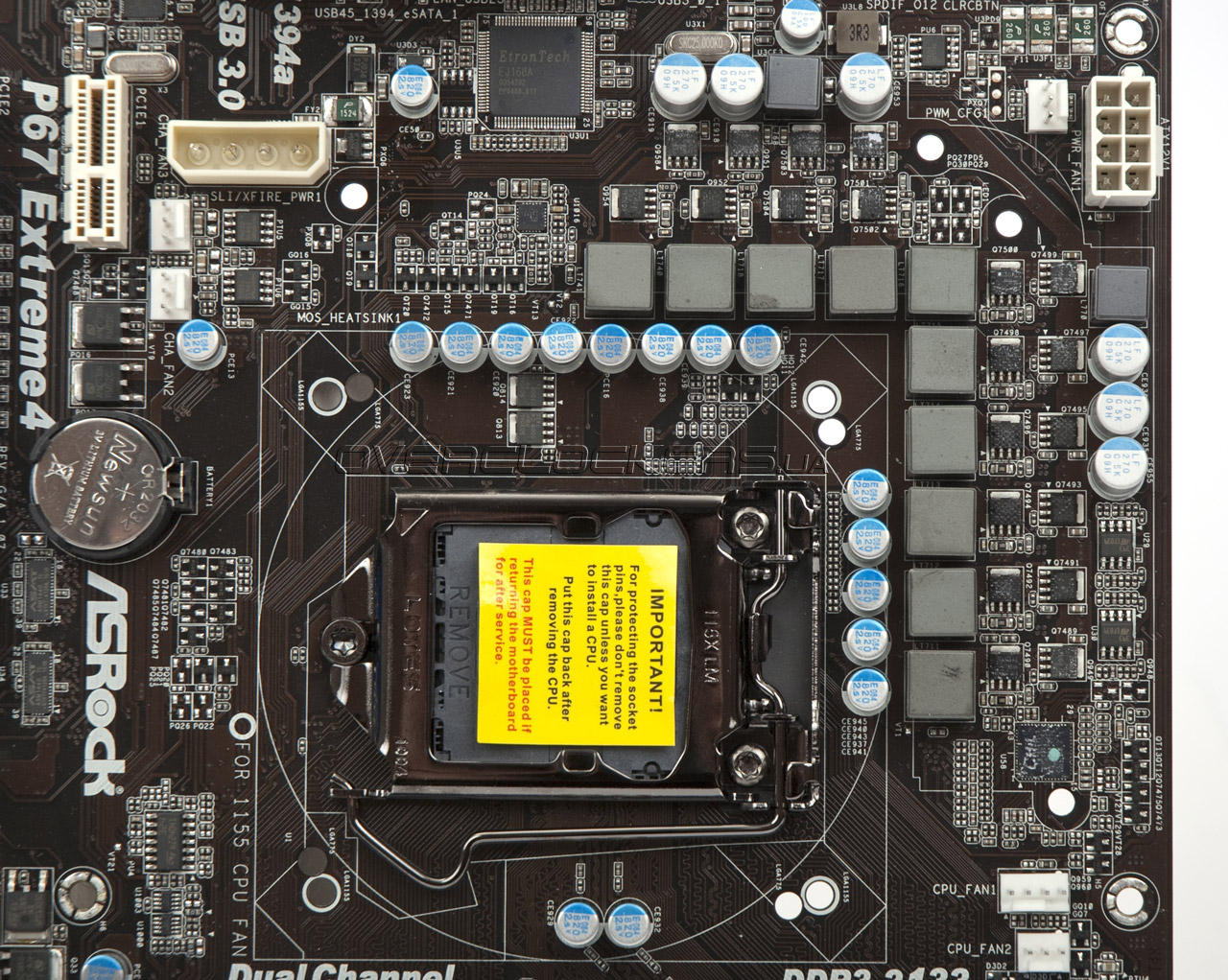

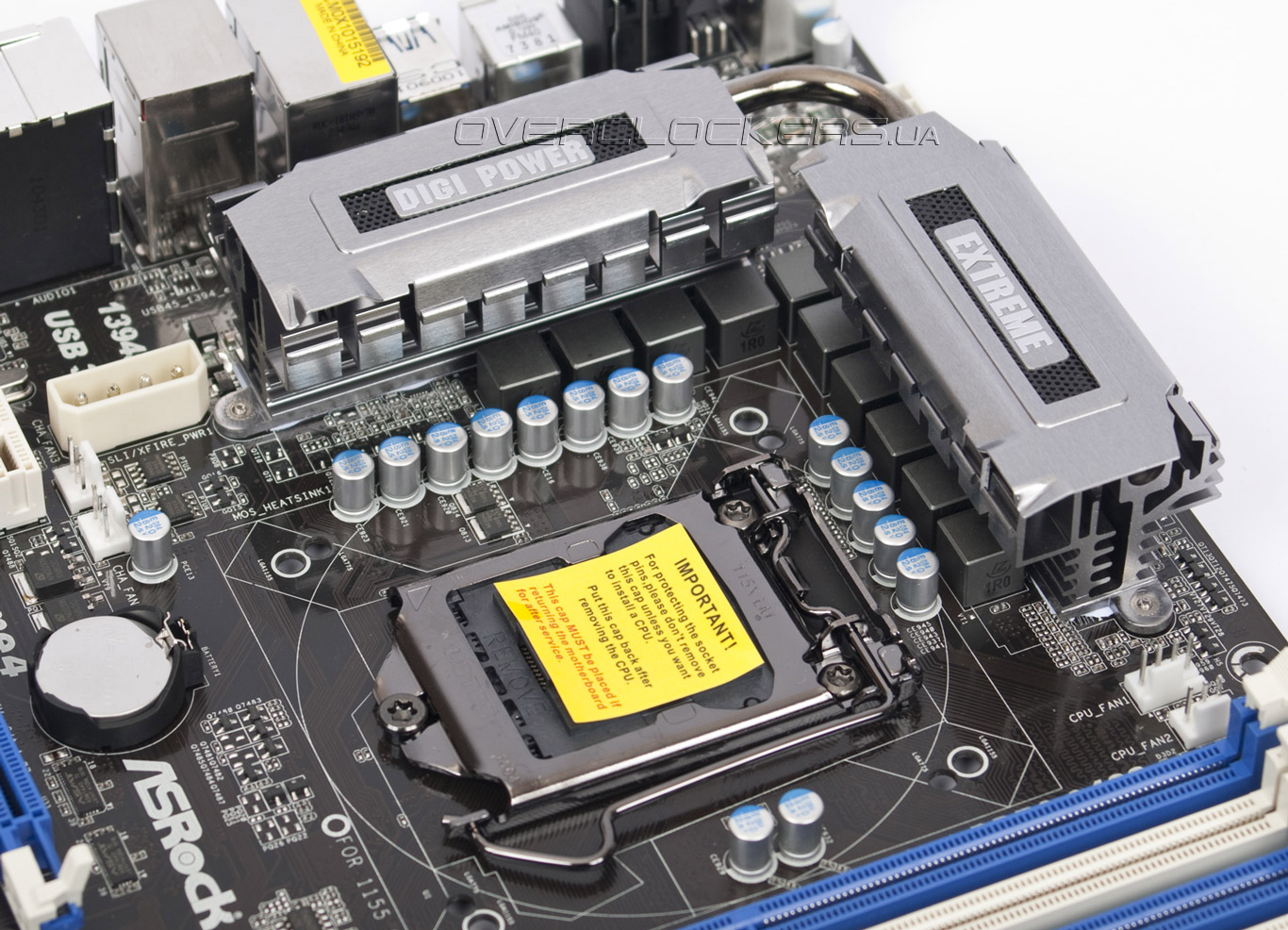

В цепях питания центрального процессора применяются залитые катушки индуктивности и твердотельные конденсаторы DuraCap с длительным сроком службы. Напряжение Vcore регулируется с помощью цифрового ШИМ-контроллера CHiL CHL8328, удовлетворяющего требованиям стандарта Intel VR12.

ASRock P67 Extreme4

Дополнительные силовые разъемы — 8-контактный EPS12V и 4-контактный Molex — соответственно питают процессор и многочиповые связки SLI/CrossFire. В том случае, когда в системе установлена только одна видеокарта, задействовать Molex 4-pin отнюдь не обязательно.

ASRock P67 Extreme4

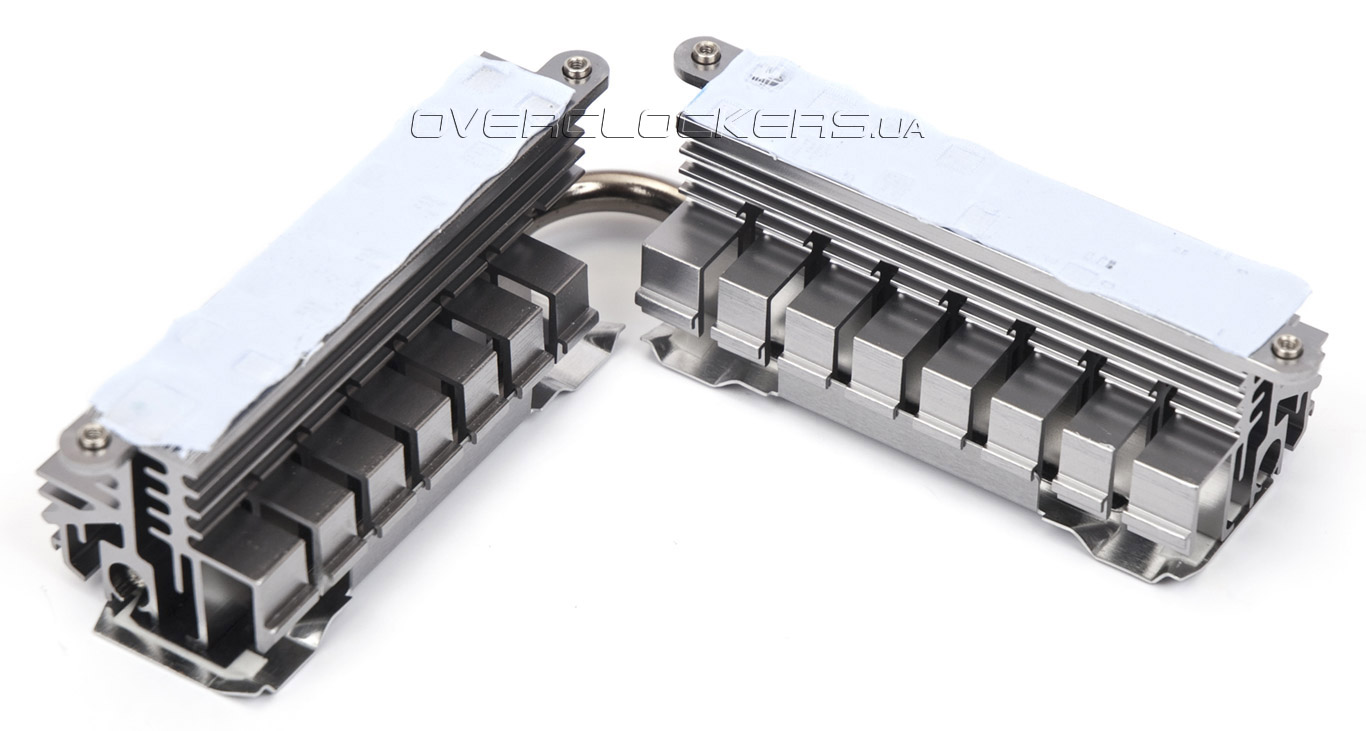

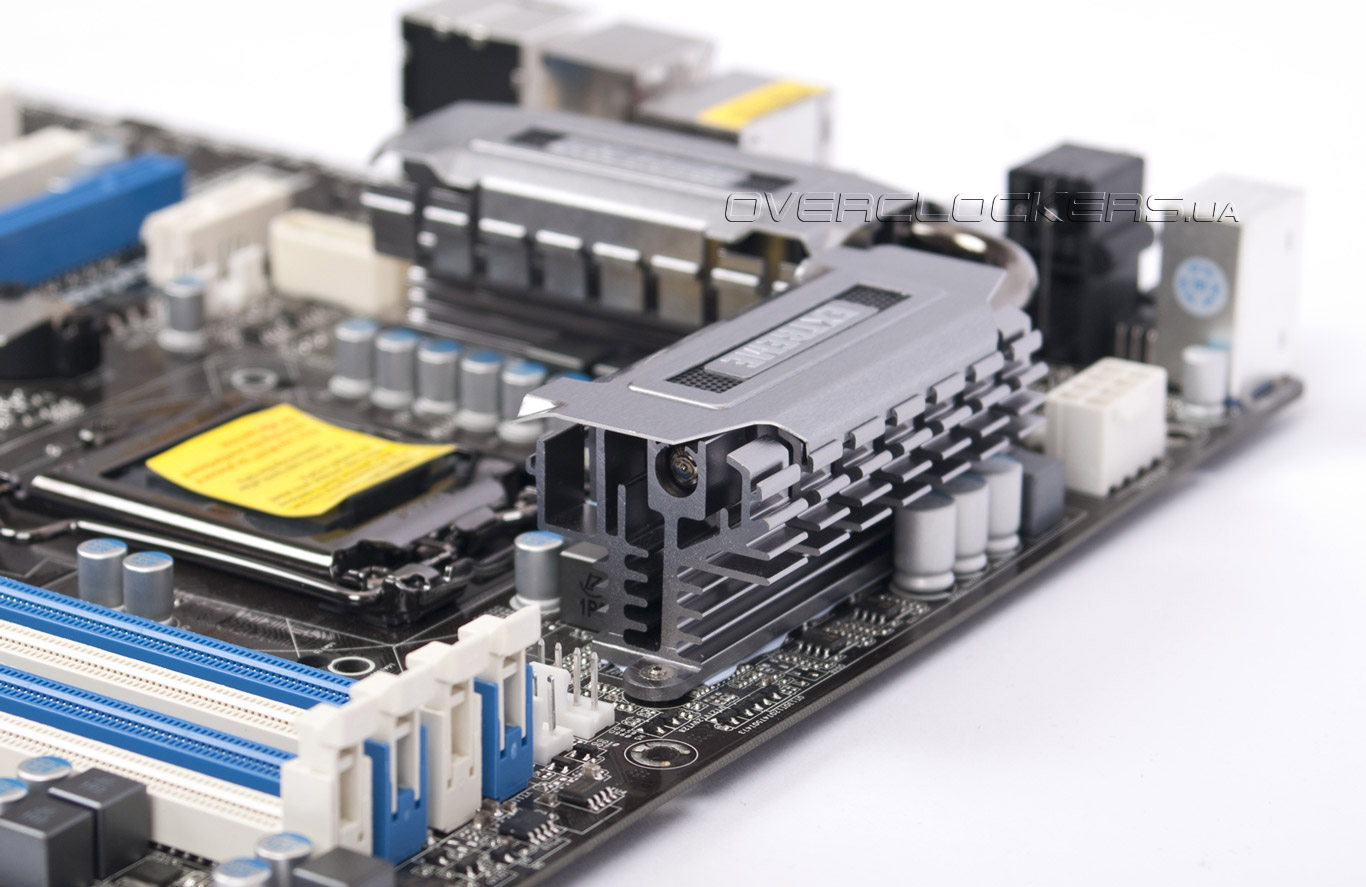

Радиаторы, предназначенные для охлаждения полевых транзисторов, имеют сложную структуру и справляются со своими прямыми обязанностями без нареканий.

ASRock P67 Extreme4

Термопрокладки — средство, конечно, не самое эффективное, но зато надежное.

ASRock P67 Extreme4

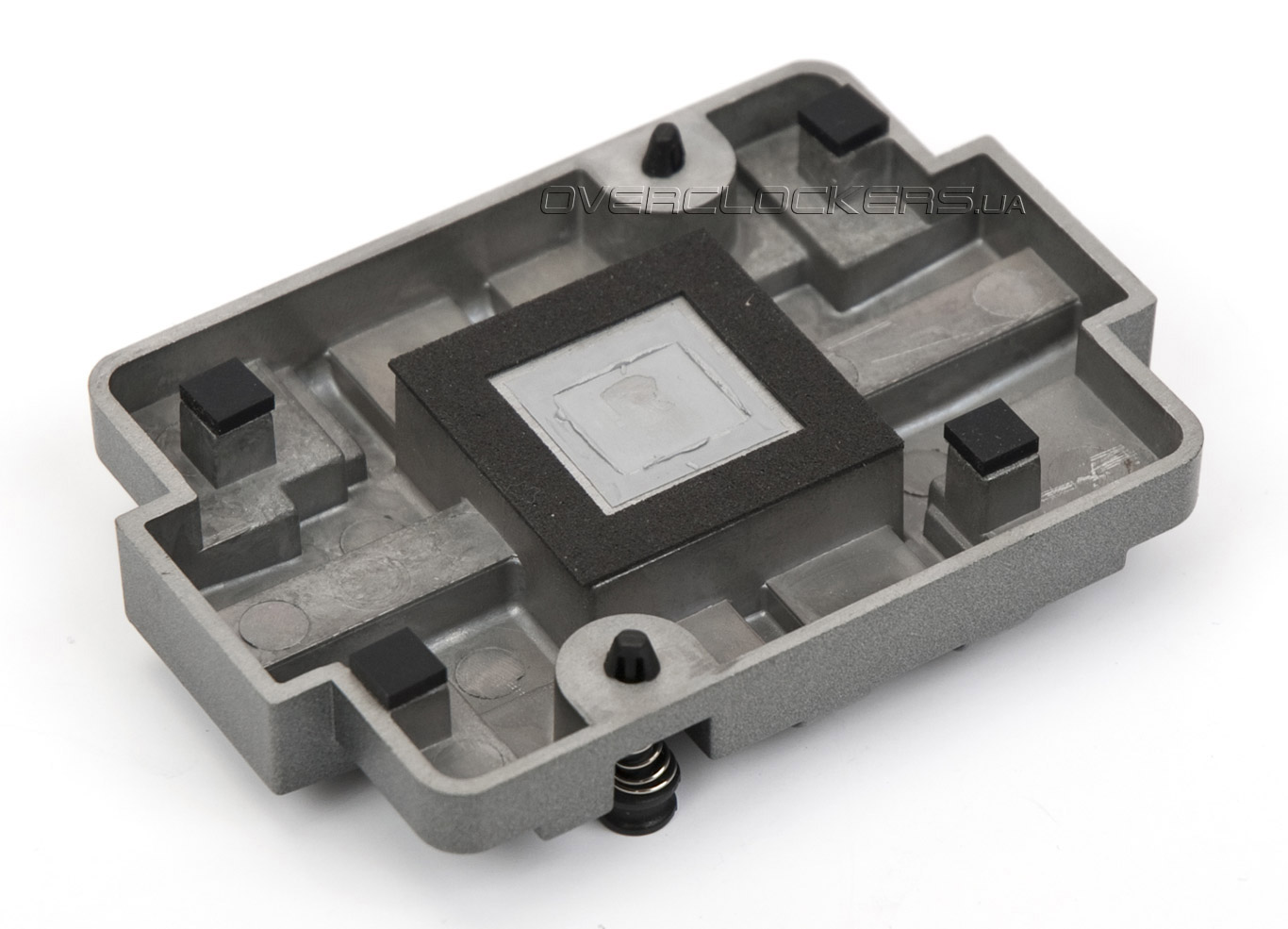

Низкопрофильный радиатор чипсета контактирует с охлаждаемой микросхемой через слой термопасты. Рамка из мягкого материала по периметру подложки защищает кристалл от скола.

Плата рассчитана на установку максимум четырех планок оперативной памяти DDR3 общим объемом до 32 ГБ. Память может работать в одноканальном (64 бит) или в двухканальном режиме (128 бит). Формально заявлена поддержка модулей от DDR3-1066 до DDR3-2133 и более быстрых.

ASRock P67 Extreme4

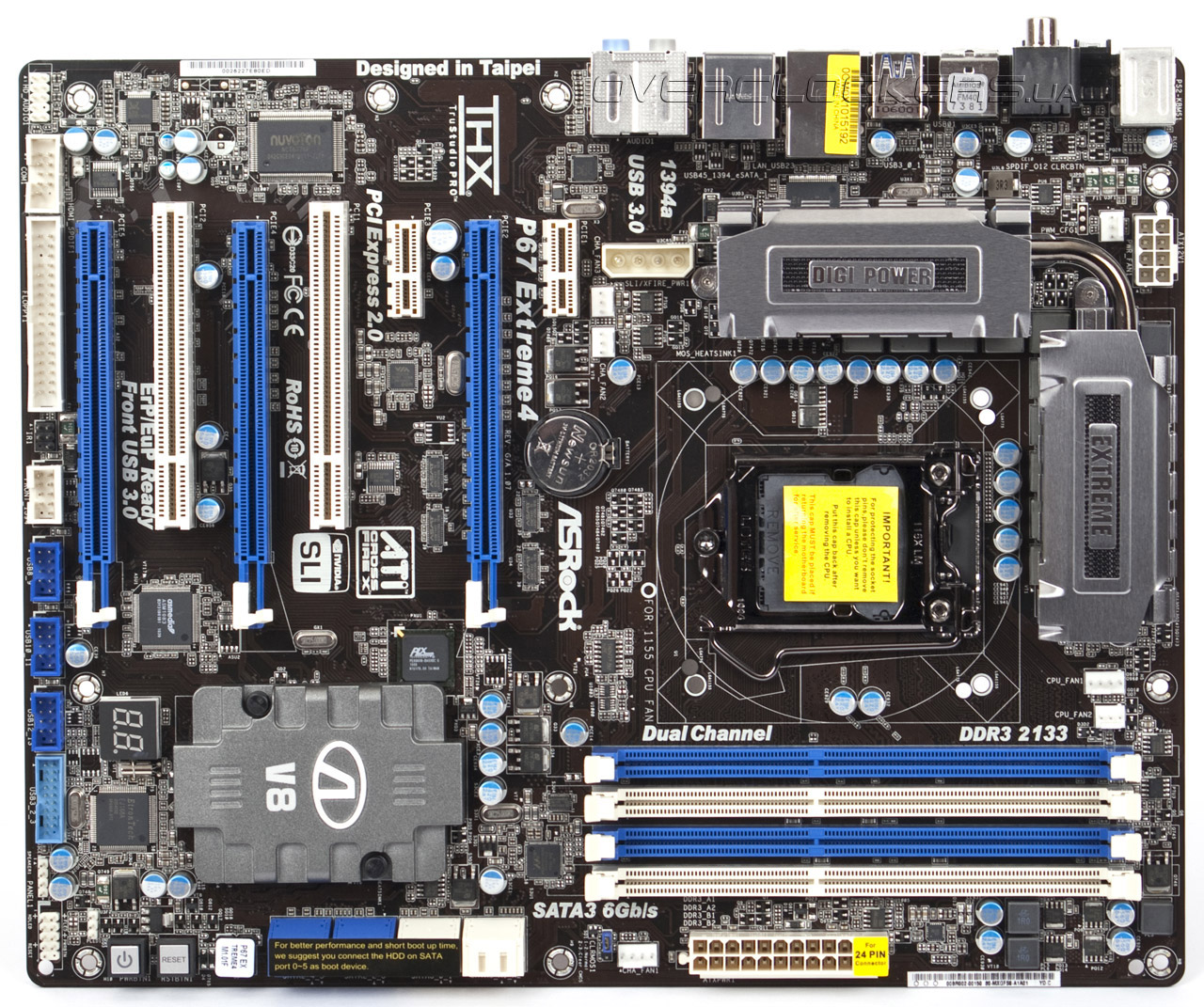

Как уже было отмечено, материнская плата ASRock P67 Extreme4 сертифицирована для построения двухчиповых (SLI/CrossFire, x8+x8), трехчиповых (3-Way CrossFireX, x8+x8+x4) и четырехчиповых (Quad-SLI, Quad-CrossFireX) графических конфигураций. Верхние два слота PCI Express 2.0 x16 распаяны на внушительном расстоянии, что наверняка придется по душе владельцам топовых видеокарт с массивными СО.

ASRock P67 Extreme4

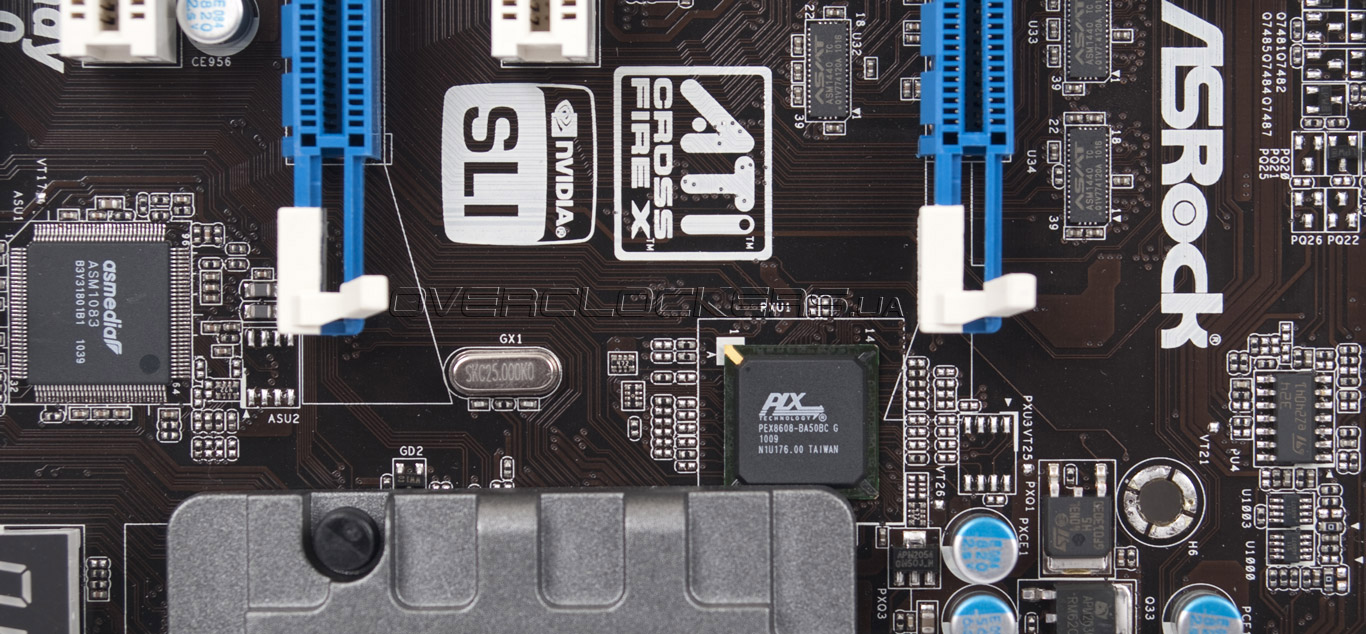

Ограниченные возможности набора системной логики P67 обусловили появление вспомогательных контроллеров. Так, ASMedia ASM1083 позволяет реализовать пару слотов PCI 2.2, а PLX PEX8608 предоставляет восемь линий PCI Express 2.0 (5,0 ГТ/с), которые распределены между разъемами PCI-E 2.0 x1 и «внешними» контроллерами (сеть, звук, USB 3.0).

ASRock P67 Extreme4

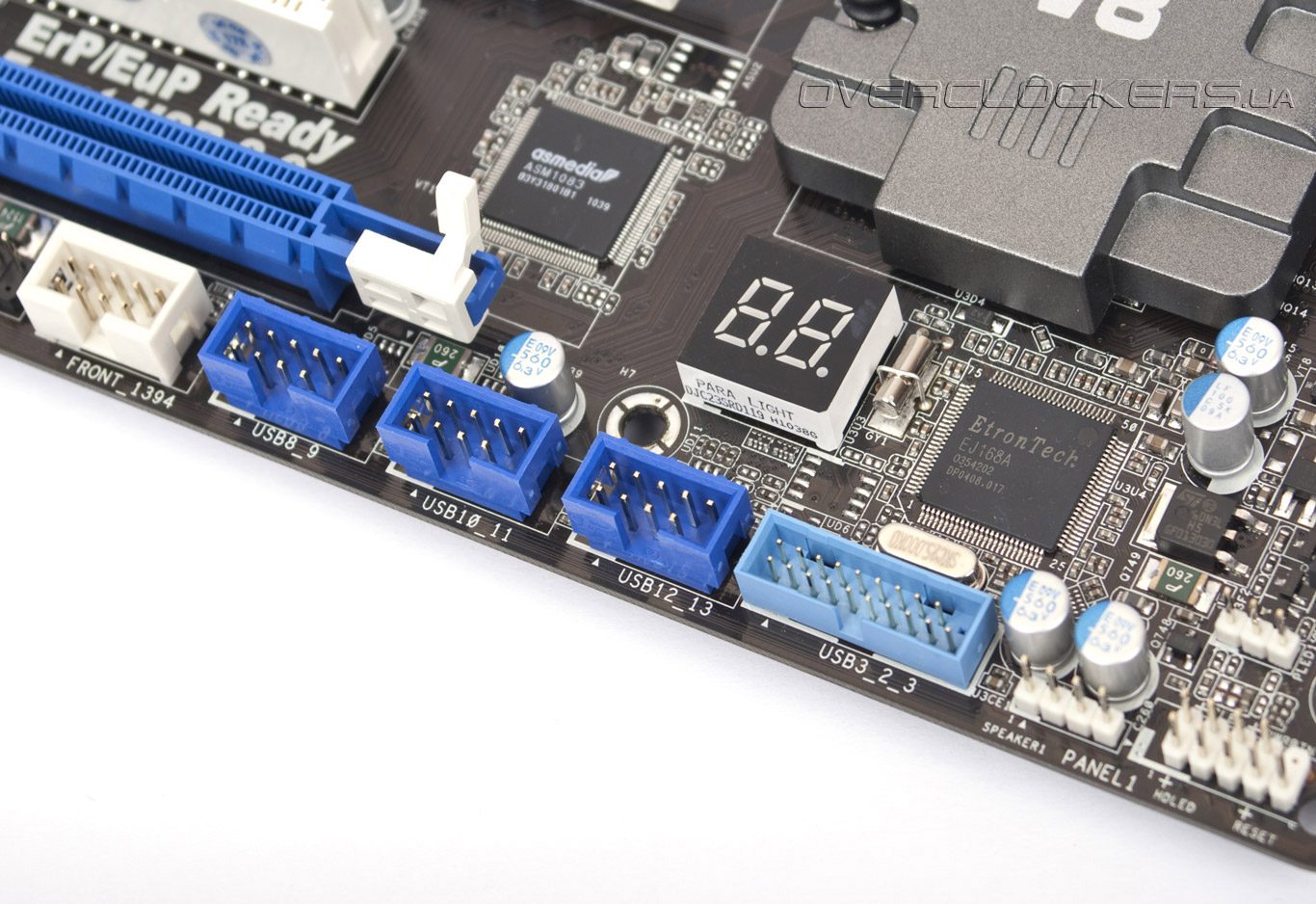

Южнее чипсета расположен индикатор POST-кодов, разъемы для вывода на лицевую или заднюю панель корпуса интерфейса FireWire, шести USB 2.0 и двух USB 3.0.

ASRock P67 Extreme4

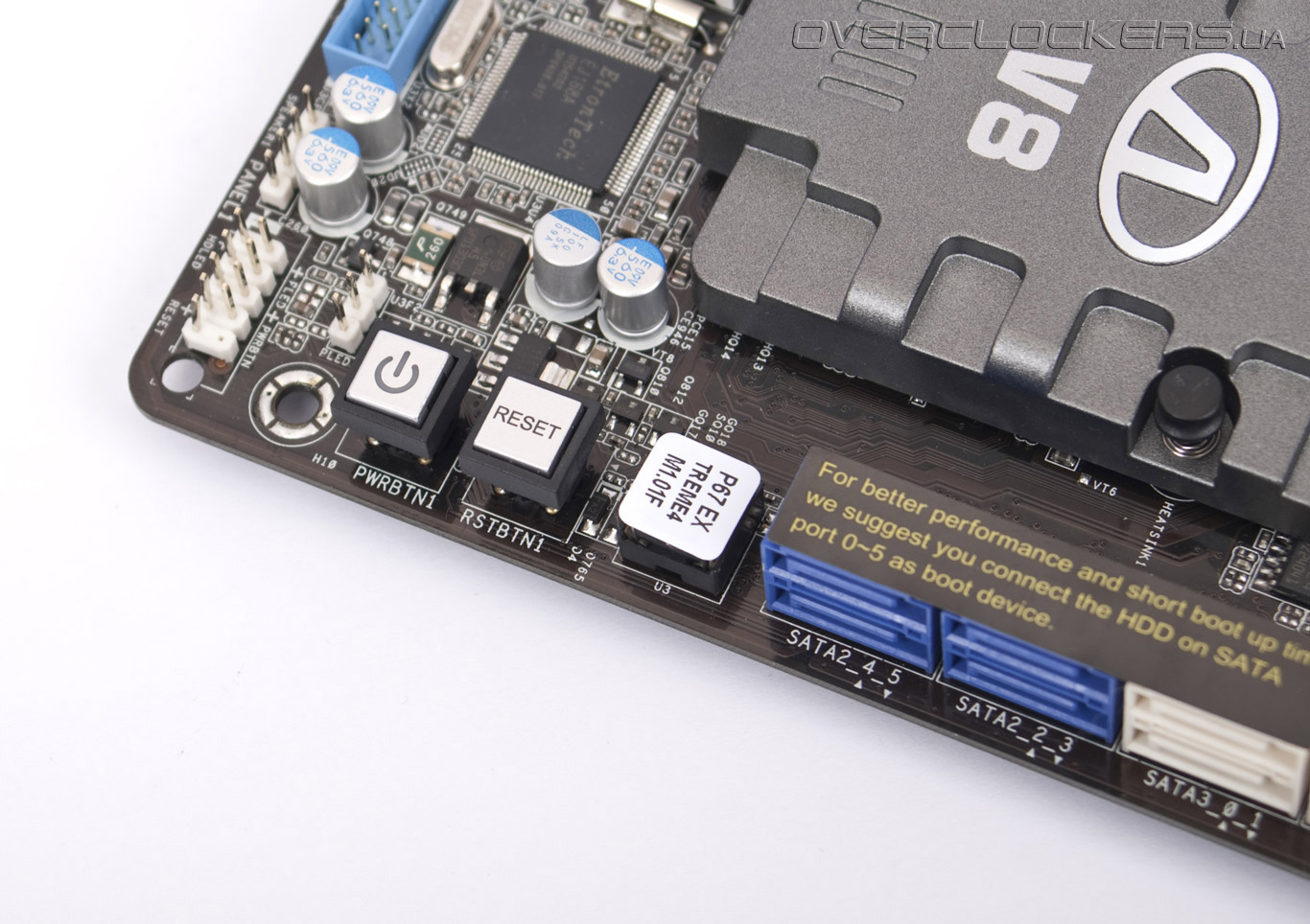

С ними соседствуют кнопки запуска и перезагрузки системы, «флешка» с микрокодом UEFI и разъемы Serial ATA.

ASRock P67 Extreme4

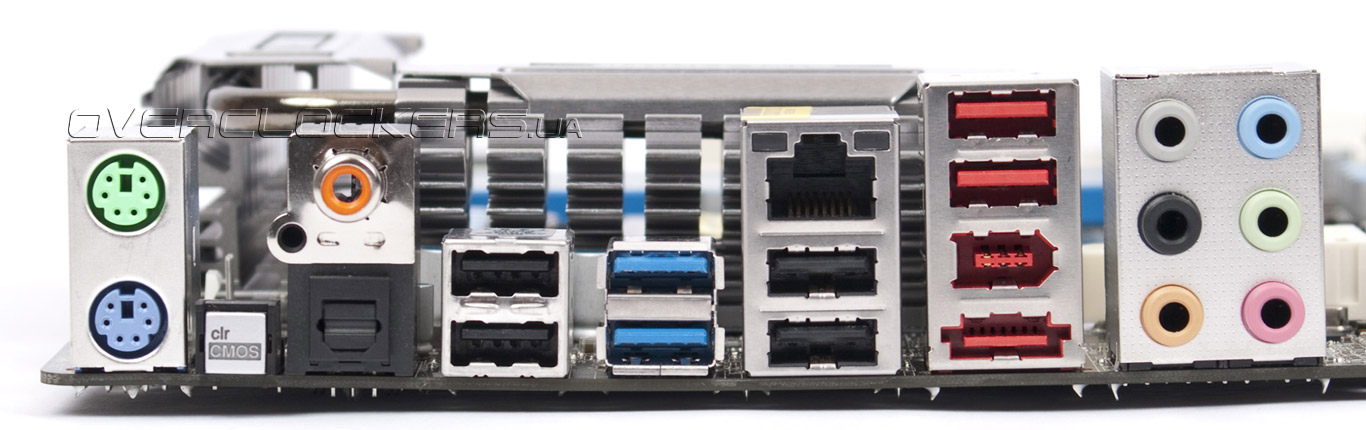

Панель ввода-вывода материнской платы включает два порта PS/2 (для мыши и клавиатуры), кнопку сброса настроек UEFI, оптический и коаксиальный аудиовыходы S/PDIF, шесть разъемов USB 2.0, два разъема USB 3.0, единичные порты Gigabit Ethernet, FireWire и eSATA. Гнезда Mini-Jack реализуют возможности 7.1-канального звука THX TruStudio PRO (контроллер Realtek ALC892).
Оверклокинг. Только слепой не увидит различий!
