ASRock P67 Extreme4, как и многие другие платы, выпущенные в нынешнем году, использует современный интерфейс UEFI (на основе микрокода AMI) вместо традиционного BIOS. Тем, кто хорошо знаком с базовой системой ввода-вывода, будет несложно разобраться и в ASRock UEFI Setup.

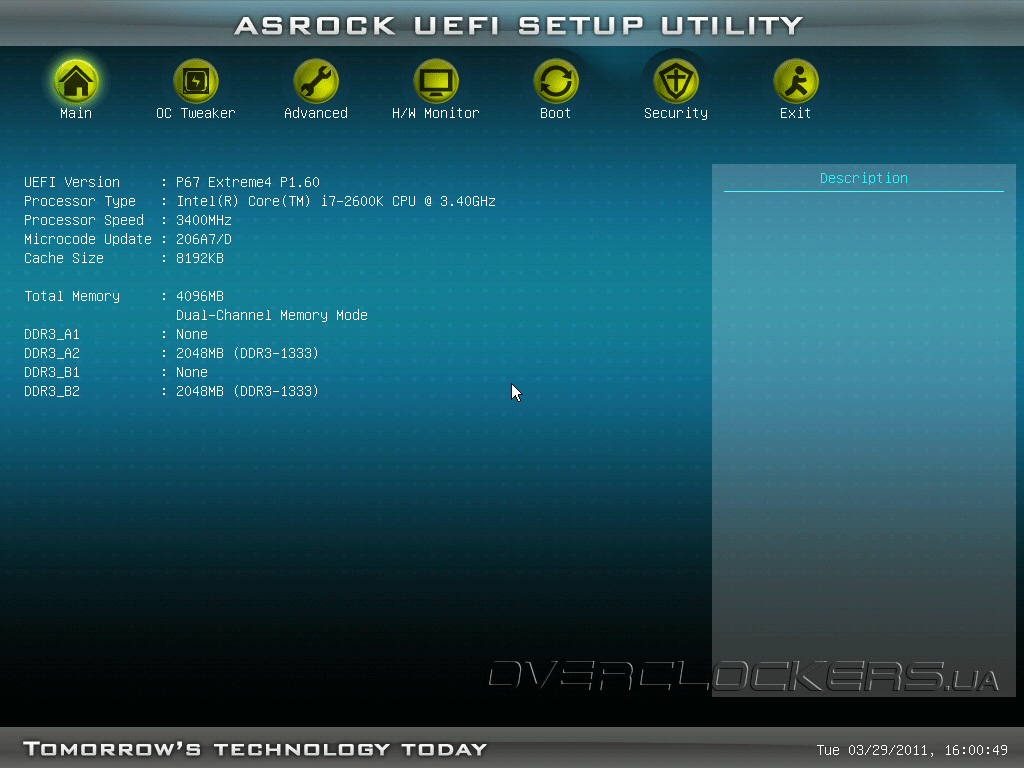

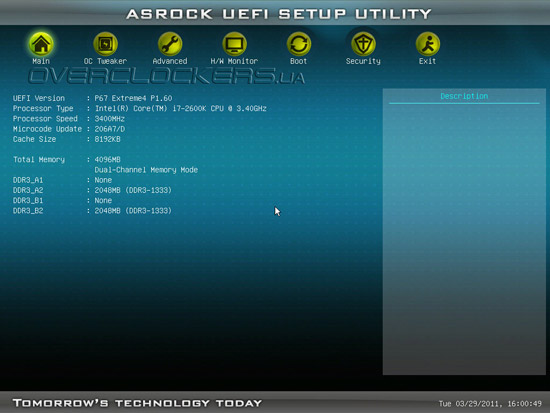

Вкладка «Main» отображает версию микрокода, основные данные о процессоре и установленной оперативной памяти.

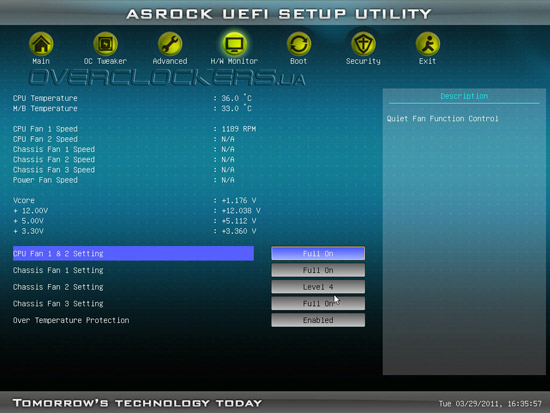

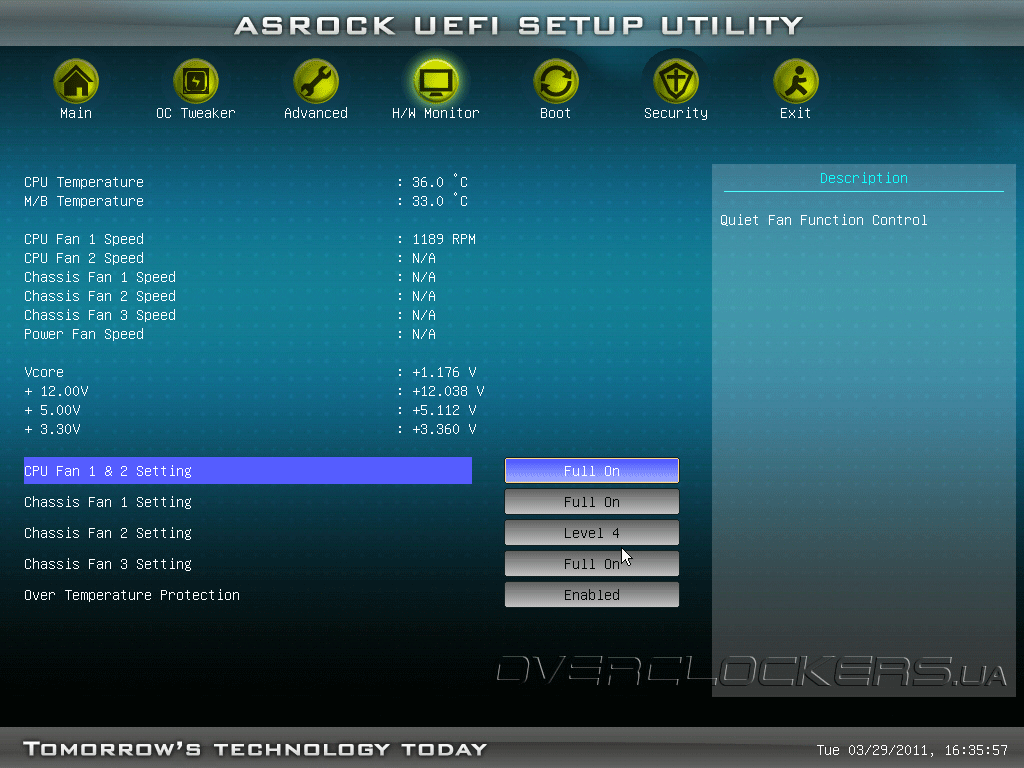

Родственный ей пункт меню «H/W Monitor» сообщает показания температурных датчиков, значения напряжений и скорости вращения вентиляторов. Здесь же можно задать режим работы «карлсонов».

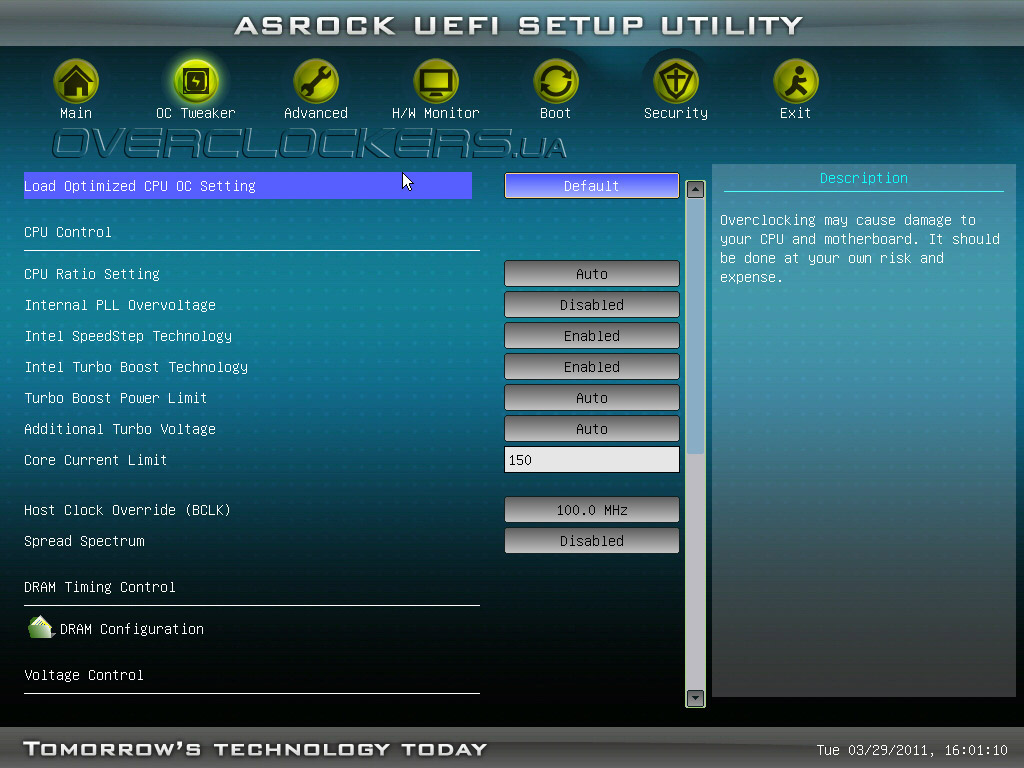

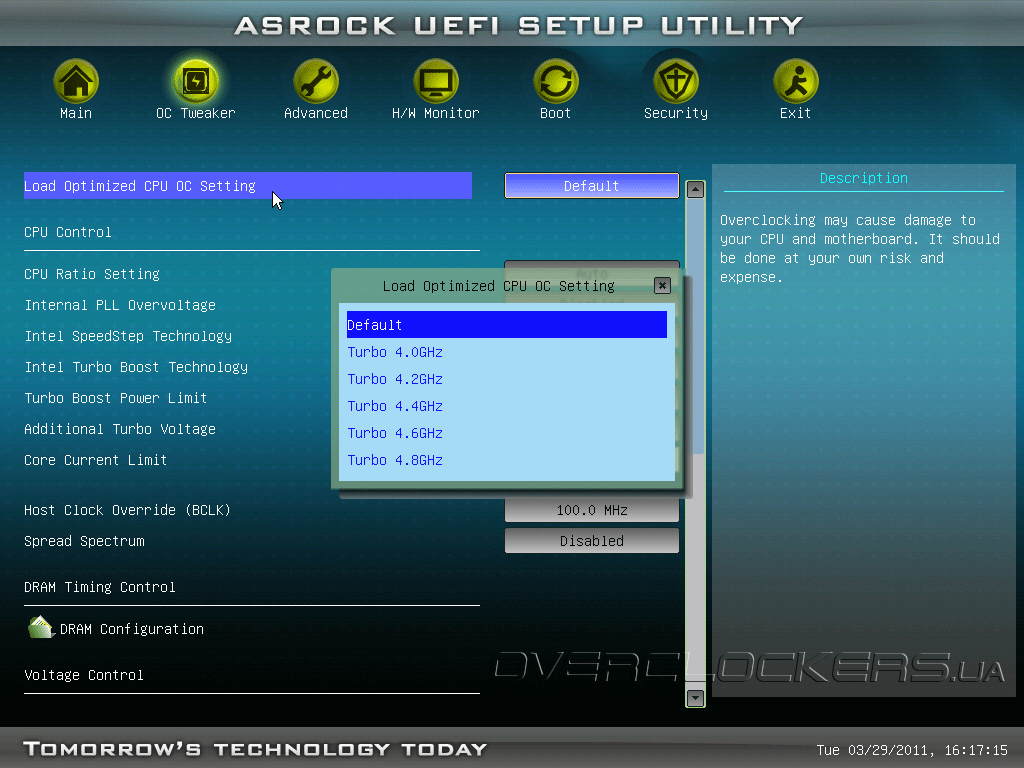

Вкладка «OC Tweaker» позволяет осуществить разгон и тонкую настройку процессора и оперативной памяти. «Ленивым» любителям разгона предлагается активировать один из стандартных оверклокерских профилей. Для нашего Core i7-2600K таковых обнаружилось пять.

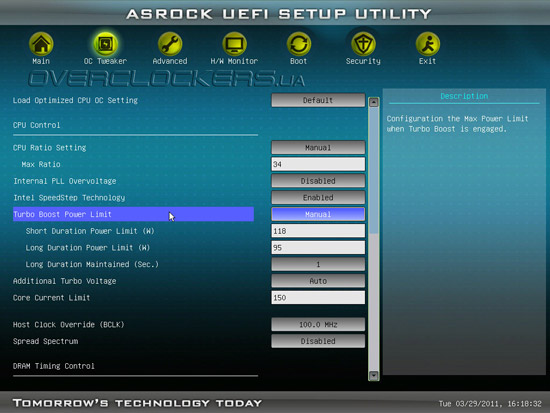

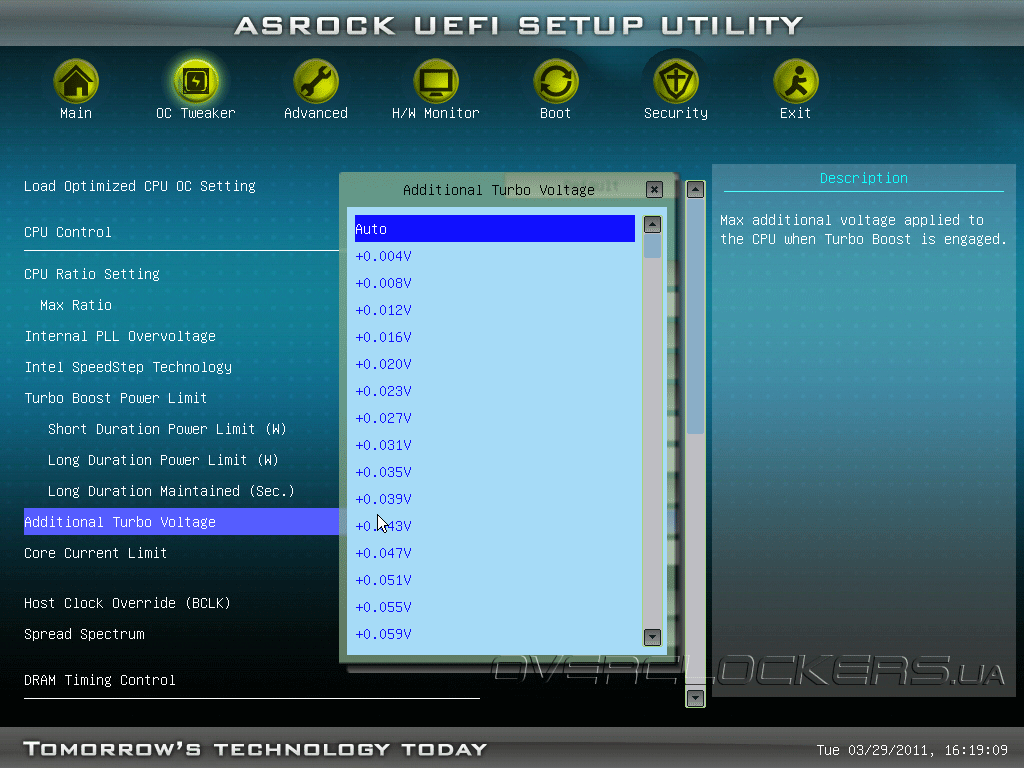

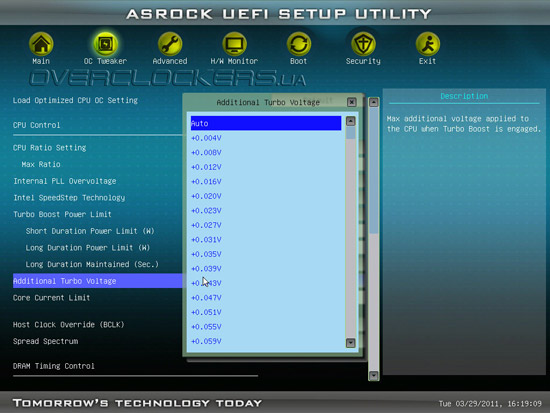

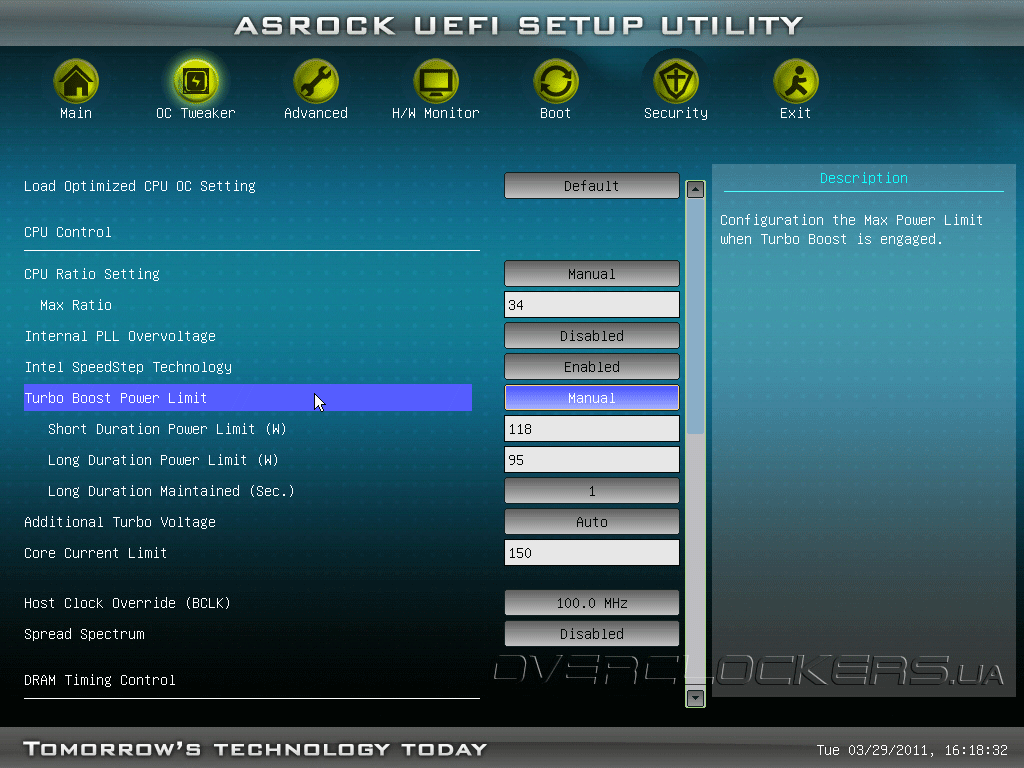

Технология автоматического разгона Turbo Boost 2.0, реализованная в Core i3/i5/i7-2000, допускает эпизодическое превышение паспортного TDP процессора. В связи с этим UEFI материнской платы P67 Extreme4 дополнен настройками пиковой мощности CPU для режима Turbo Boost. Здесь же можно вручную задать увеличение Vcore при автоматическом повышении частоты процессора.

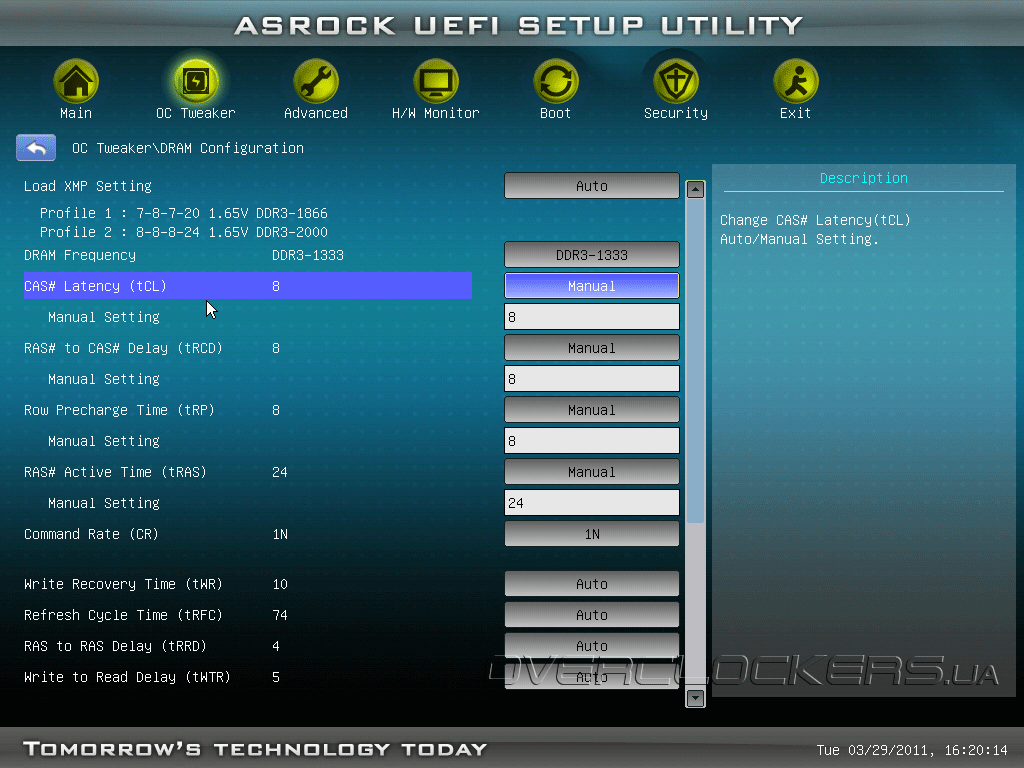

Тайминги памяти можно настроить самостоятельно или активировать один из профилей XMP.

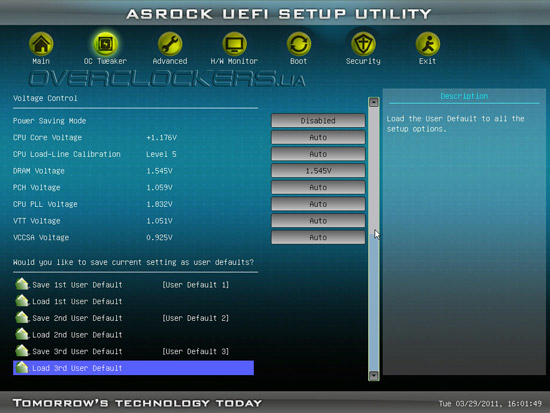

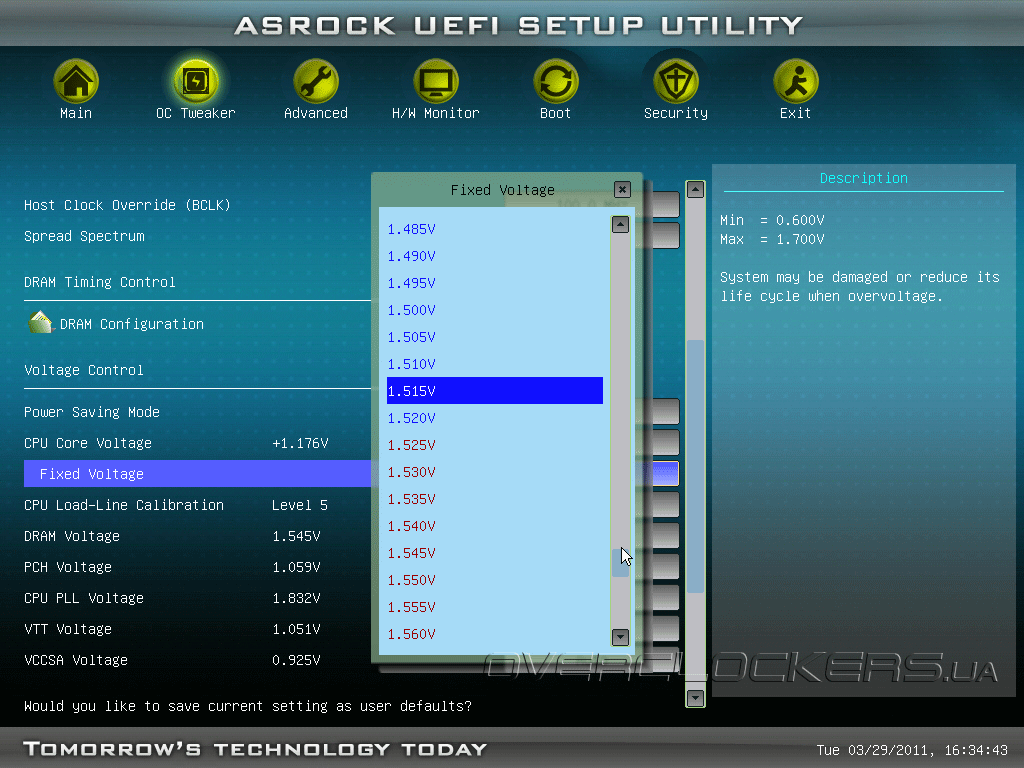

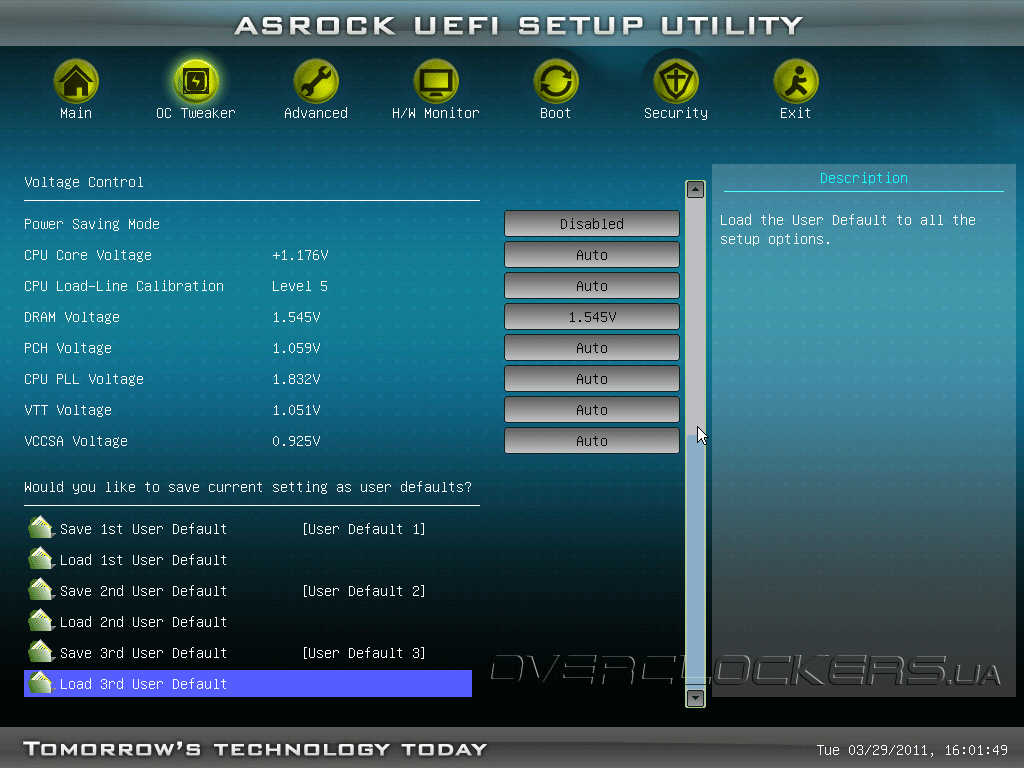

В нижней части перечня опций «OC Tweaker» имеются модули управления оверклокерскими профилями, заданными пользователем, и специфическими напряжениями. Последние подбираются с учетом следующих ограничений:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage | 0,6 — 1,7 | 0,005 |
| DRAM Voltage | 1,2 — 1,8 | 0,015 |
| PCH Voltage | 0,78 — 1,646 | 0,009 — 0,046 |
| CPU PLL Voltage | 1,586 — 2,349 | 0,008 — 0,041 |
| VTT Voltage | 0,661 — 1,87 | 0,013 — 0,065 |
| VCCSA Voltage | 0,925 — 1,2 | 0,091 — 0,093 |
Программное обеспечение

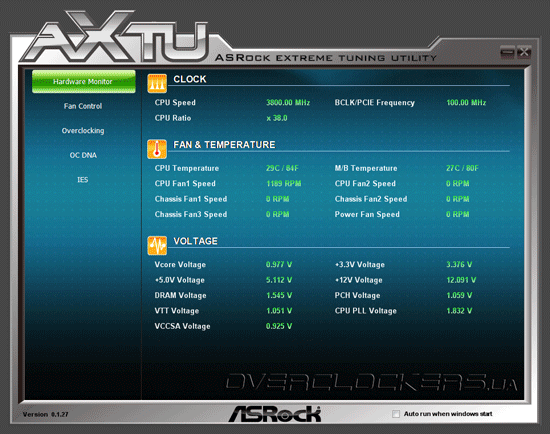

Материнскую плату сопровождает инсталлятор приложения ASRock Extreme Tuning Utility (сокращенно AXTU). Утилита отслеживает текущее состояние компонентов ПК, позволяет управлять интенсивностью вращения вентиляторов, разгонять систему при помощи ограниченного набора настроек и загружать оверклокерские профили. Модуль «Intelligent Energy Saver» фактически дублирует функции энергосберегающей технологии Intel SpeedStep.
Широко разрекламированная возможность ASRock XFast USB Technology, сулящая значительный прирост скорости передачи данных через интерфейсы USB 3.0 и USB 2.0, на поверку оказалась малоэффективной.
(Справа технология XFast активирована)
(Справа технология XFast активирована)
(Справа технология XFast активирована)

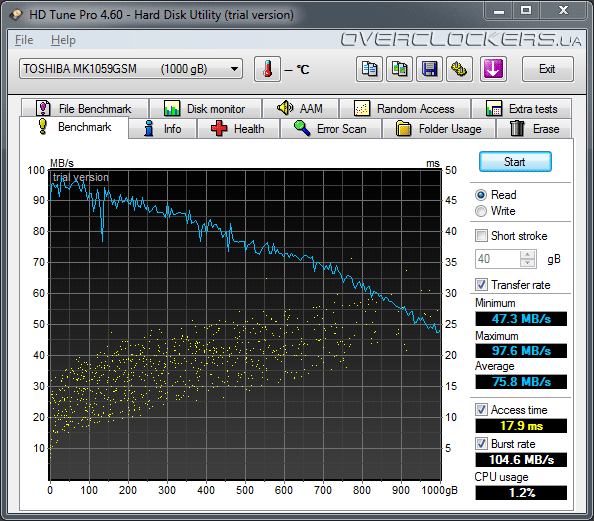

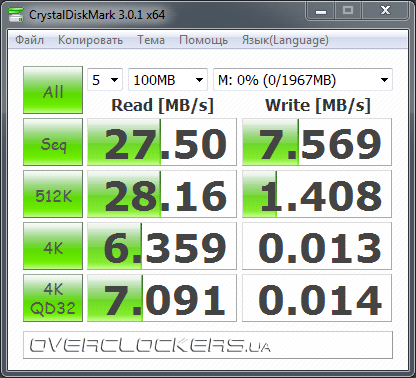

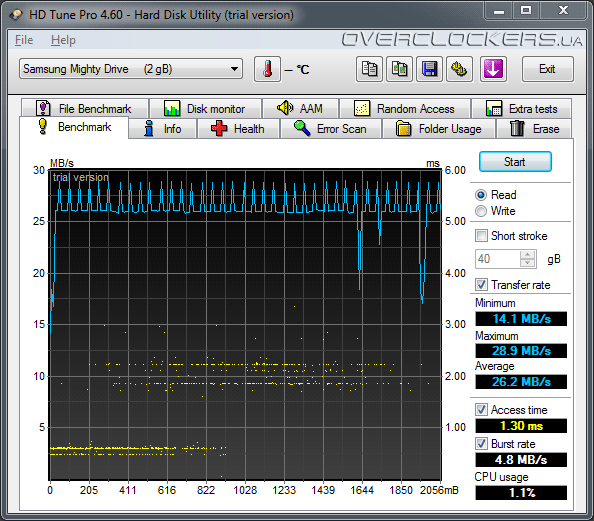

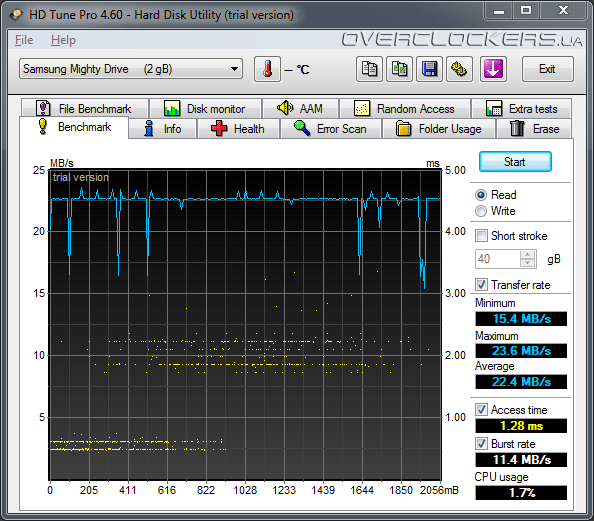

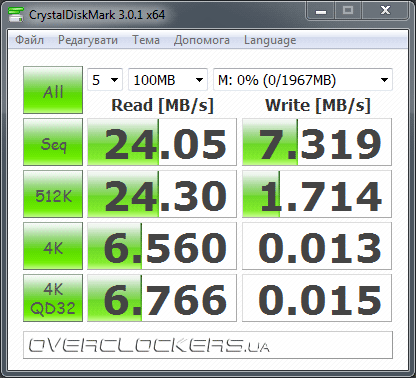

Мы тестировали XFast USB с помощью приложений CrystalDiskMark 3.0.1 x64 и HD Tune Pro 4.60. В качестве «подопытных» выступили внешний жесткий диск Verbatim 53018 (1 ТБ, USB 3.0) и флеш-накопитель Samsung Mighty Drive 2 ГБ.
