«Младшая сестра» P43Twins1600. Тестирование материнских плат компании ASRock. Часть 1

Статья прислана на конкурс «Осень вместе с Sapphire 2008»


Спустя год после анонса чипсетов Intel 3 Series компания представила преемников – наборы системной логики четвёртой серии, которые являются последними чипсетами под процессорный разъём LGA775. Каких-либо революционных нововведений по сравнению со своими предшественниками они не несут, скорее всего, представляют собой эволюционное развитие, так как основные силы инженеров компании Intel уже задействованы на разработке и доводке новейших наборов логики под будущие процессоры Nehalem.

Что же интересного предлагают новые чипсеты четвёртой серии и в чём их различие можно видеть из соответствующих блок-схем:

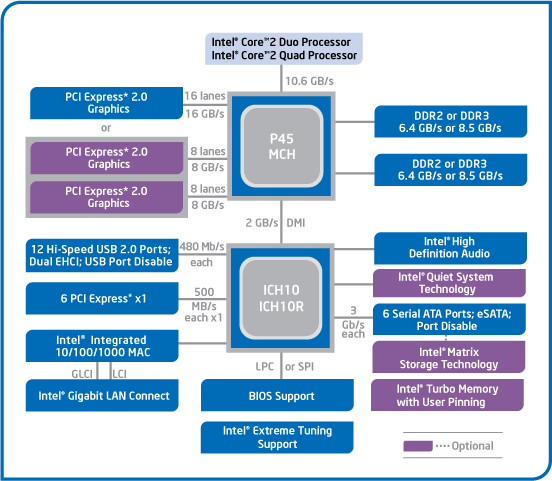

Чипсет Intel P45

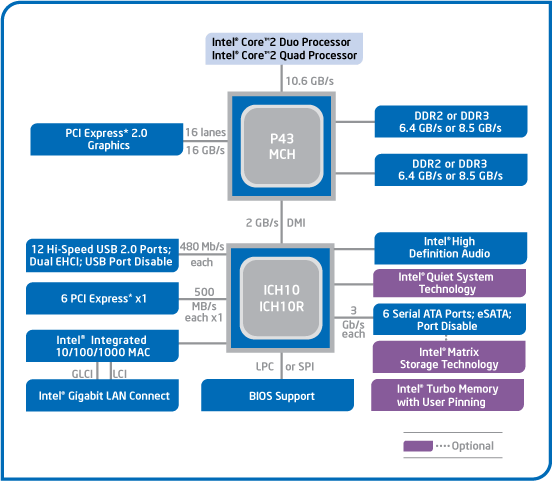

Чипсет Intel P43

В сравнительной таблице приведены основные технические характеристики новинок со своим предшественником P35.

  Intel P43 Intel P45 Intel P35
Технологический процесс 65 нм 65 нм 90 нм
Северный мост P43 MCH + ICH10R P45 GMCH + ICH10R P35 GMCH + ICH9R
Частота FSB 1333/ 1066/ 800 МГц 1333/ 1066/ 800 МГц 1333/ 1066/ 800 МГц
Максимальный объём памяти 8 Гбайт 16 Гбайт 8 Гбайт
Количество модулей памяти 2 DIMM на канал, 2 канала 2 DIMM на канал, 2 канала 2 DIMM на канал, 2 канала
Поддерживаемая память DDR2-667/800, DDR3-800/1066 DDR2-667/800, DDR3-800/1066/1333 DDR2-667/800, DDR3-800/1066/1333
Графический интерфейс PCI Express 2.0 x16 PCI Express 2.0 x16 (2х8) PCI Express 2.0 x16
Дополнительные шины PCI Express 6 x PCI Express x1 6 x PCI Express x1 6 x PCI Express x1
Южный мост ICH10 ICH10R ICH9R
Шина для связи мостов DMI, 2 Гбайт/с DMI, 2 Гбайт/с DMI, 2 Гбайт/с
USB 2.0 12 портов 12 портов 12 портов
Скорость Serial ATA 3 Гбит/с 3 Гбит/с 3 Гбит/с
Число портов SATA 6 6 6
Число каналов PATA 0 0 0
Поддержка RAID 0, 1, 0+1, 5 0, 1, 0+1, 5 0, 1, 0+1, 5
Сеть 1 Гбит/с 1 Гбит/с 1 Гбит/с
Поддержка PCI 6 устройств 6 устройств 6 устройств
Звук HDA, AC’97 HDA, AC’97 HDA, AC’97


В результате, после изучения схем и таблицы, можно выделить следующие ключевые моменты и отличия новых наборов системной логики от предшественника:
  • Производство чипсета по современному 65-нм технологическому процессу;
  • Поддержка новой версии графической шины PCI Express x16 2.0, разделяемой в старшем чипсете на две линии PCI Express x8 при установке двух видеокарт;
  • Новый южный мост ICH10/R, хотя существенных отличий от ICH9R мы не наблюдаем, кроме шести портов SATA II против четырех в ICH9.

Но если пробежаться по всем этим пунктам, то для себя можно сделать вывод, что самое большое различие заключается в поддержке шины PCI Express x16 2.0, которая до этого уже встречалась в топовых чипсетах компании Intel и была их прерогативой. Сейчас же с выходом нового набора системной логики это нововведение появляется и в нише плат средней ценовой категории.

Ознакомившись с основными спецификациями и нововведениями в чипсетах четвёртой серии, перейдём непосредственно к изучению материнских плат от компании ASRock. Но в начале несколько слов о самой компании, для чего обратимся к русскоязычному сайту производителя в Интернете. Процитируем выдержки с данного сайта: «ASRock энергичная компания, имеющая сильную команду разработчиков и каналы сбыта, основана в Danshuei (Taipei) в мае 2002 года. Позже, в октябре 2002, открылся европейский офис компании в Нидерландах. ASRock, сочетая технологии с человеческим подходом, стремится создать сильный бренд, достойный доверия потребителей в нижнем ценовом сегменте рынка материнских плат. Миссия ASRock заключается в том, чтобы стать превосходной альтернативой для покупателей, мечтающих о надежном, недорогом бренде на рынке материнских плат».


Обзор материнской платы ASRock P43Twins1600

Ну а сейчас более внимательно и подробно остановимся на двух материнских платах от компании ASRock. По принципу от младшей к старшей, в первой части обзора рассмотрим материнскую плату Р43Twins1600.

Плата упакована в небольшую коробку белого цвета, на лицевой стороне которой изображёна трёхмерная модель человека, приведены краткие особенности данного продукта и наклейка, сертифицирующая работу данной платы в Windows Vista.

ASRock P43Twins1600

На обратной стороне упаковки приведены графики показывающие прибавку производительности графической подсистемы при переходе от интерфейса PCI Express 1.0 ко второй версии - по заявлению производителя такой переход выливается в 14% преимущество интерфейса PCI Express 2.0!

ASRock P43Twins1600

Также одним из преимуществ материнских плат, основанных на новом чипсете, по утверждению компании ASRock, является более эффективное энергосбережение.

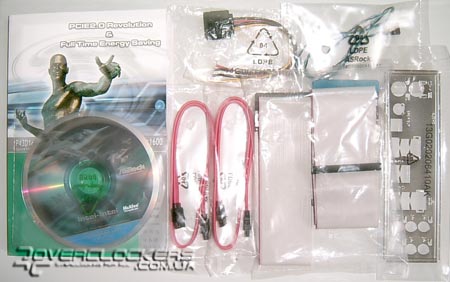

Внутри упаковки, кроме самой материнской платы можно обнаружить следующие аксессуары: инструкцию на девяти языках, включая русский, 80-жильный шлейф IDE, 24-жильный шлейф для флоппи-дисковода, два кабеля для подключения устройств с интерфейсом Serial ATA, один переходник питания на эти устройства, кабель для передачи звука на видеокарты с интерфейсом HDMI, задняя планка I/O и диск с драйверами под операционные системы Windows XP и Vista.

ASRock P43Twins1600

Комплектация материнской платы минимальна, но достаточна для сборки системы. Исключение составляет лишь единственный переходник питания для подключения устройств Serial ATA, так что, если ваш старый блок питания не оборудован соответствующим разъёмом, то в случае установки двух и более устройств SATA его придётся докупить. Но учитывая стоимость материнской платы и её нацеленность на нижний ценовой диапазон такую комплектность можно  считать вполне приемлемой.

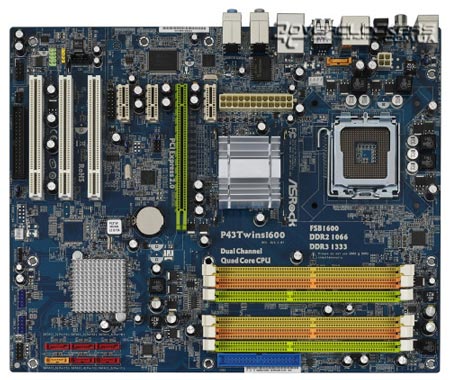

Материнская плата выполнена на текстолите фирменного синего цвета в форм-факторе ATX, при этом размеры составляют 30,5 x 24,4 см, что позволило избавиться от нагромождений элементов – подобным страдают обычно бюджетные зауженные платы.

ASRock P43Twins1600

Сразу же бросается в глаза целых шесть слотов для оперативной памяти. Но не стоит обольщаться на счет того, что все они могут быть одновременно задействованы, так как четыре слота предназначены для установки памяти стандарта DDR2, а два других - уже для памяти DDR3. Естественно одновременно использовать разные типы памяти не получится, зато имеется выбор и небольшая перспектива при дальнейшей модернизации памяти стандарта DDR2 на более современную.

ASRock P43Twins1600

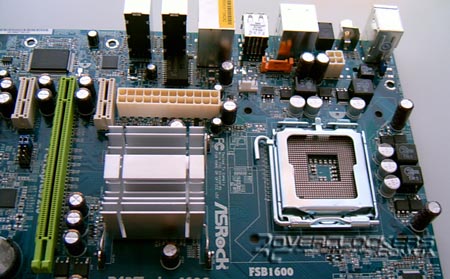

Для подключения питания на материнской плате используется два разъёма – 24- и 4-пиновый. Наличие последнего немного огорчает, так как на старшей плате можно видеть восьмиконтактный разъём стандарта EPS12V. Обращает на себя внимание расположение 24-пинового разъёма – в центре материнской платы, и подключенный кабель будет нависать над платой, тем самым мешать установке других устройств и препятствать воздушным потокам внутри корпуса.

ASRock P43Twins1600

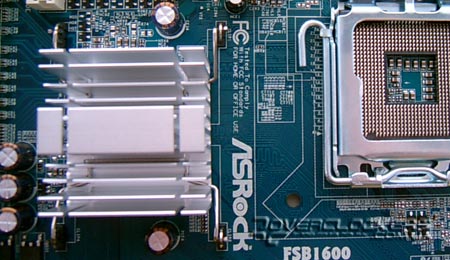

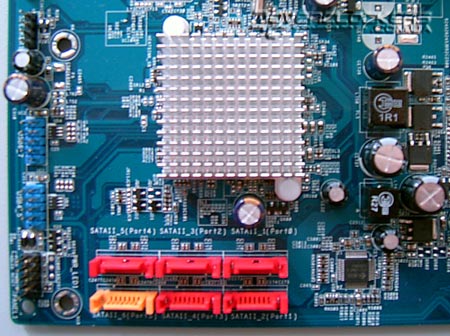

Система охлаждения северного и южных мостов достаточно примитивна и представляет собой небольшие алюминиевые радиаторы, так что при разгоне процессора необходимо будет заранее позаботиться о дополнительном охлаждении.

ASRock P43Twins1600

ASRock P43Twins1600

Для подключения дополнительных вентиляторов на плате имеется всего лишь два разъёма, один из которых, процессорный, четырёхштырьковый, а второй обычный. Это обстоятельство, конечно же, можно смело записать в минусы платы.

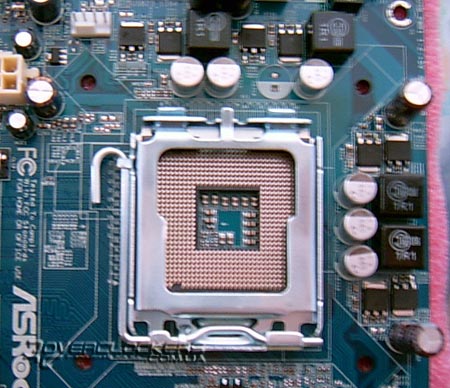

В трёхфазной системе питания стабилизатора процессора применены твердотельные конденсаторы и закрытые катушки индуктивности, а вот остальные конденсаторы, увы, обычные, что в наше время начинает казаться архаизмом.

ASRock P43Twins1600

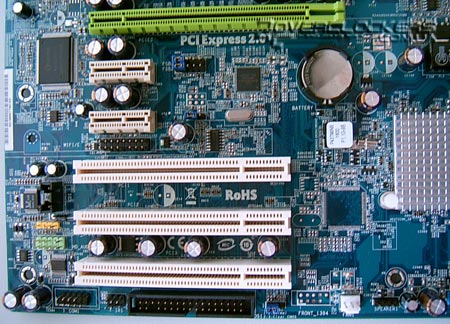

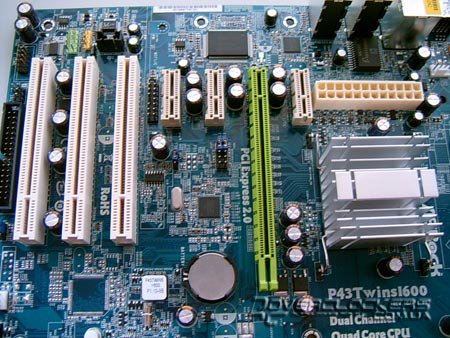

Набор слотов для дополнительных устройств выглядит следующим образом: три слота PCI располагаются в самом низу платы, три слота PCIe x1 размещены над ними, причём самый верхний из них располагается над графический слотом PCI Express x16, что является вполне оптимальным решением.

ASRock P43Twins1600

Также следует похвалить разработчиков за правильное расположение разъёма для подключения IDE устройств – на правом краю платы, там же, но ниже расположились шесть разъёмов для подключения SATA-устройств. А вот практически бесполезный разъем флоппи дисковода приютился в самом низу платы и если вы до сих пор используете в своей работе дискеты, то кабель от этого устройства будет тянуться через весь нижний угол материнской платы, что в данном случае не совсем хорошо.

ASRock P43Twins1600

Здесь же следует заметить, что для подключения устройств eSATA на задней панели имеется соответствующий разъём, но для его работоспособности вам необходимо будет соединить оранжевый SATA-разъём, расположенный внизу платы с точно таким же разъёмом возле стабилизатора питания процессора. Кабель при таком подключении будет тянуться через всю плату, а это уже очевидное упущение инженеров компании ASRock.

Из недостатков расположения элементов на плате также хотелось бы отметить джамперы для задания стартовой частоты работы памяти, которые размещены под слотом PCIe x16, и перемычку для сброса параметров BIOS, приютившуюся в самом низу платы под слотом PCI, и обнулить параметры в случае необходимости будет достаточно проблематично.

На заднюю панель платы выведено два разъёма PS/2 для клавиатуры и мыши, оптический и коаксиальный S/PDIF выходы, eSATA, сетевой выход RJ45, шесть портов USB и шесть аудио-выходов. Для вывода остальных USB разъёмов и COM-порта придётся докупать соответствующие планки.

ASRock P43Twins1600

В заключение приведём спецификации данной материнской платы, взятые с сайта производителя:

Общий
Процессор Гнездо LGA 775 для процессоров Intel Core 2 Extreme/Core 2 Quad
Core 2 Duo/Pentium Dual Core/Celeron
Поддержка процeccopoв Penryn Quad Core Yorkfield и Dual Core Wolfdale
Поддержка FSB1600/1333/1066/800MHz центральными процессорами Поддержка технологии Hyper-Threading Поддержка технологии Untied Overclocking Поддержка процессоров EM64T
Набор микросхем Северный мост: Intel P43
Южный мост: Intel ICH10
Память Технология двухканальной памяти DDR3/DDR2*
2 x гнезда DDR3 DIMM
Поддержка DDR3 1333/1066 не-ECC, безбуферная память
Макс. объем: 4 Гб**
4 x гнезда DDR2 DIMM
Поддержка DDR2 1066/800/667 не-ECC, безбуферная память
Макс. объем: 16 Гб

***DDR3 и DDR2 поддерживаются по отдельности
**Из-за ограничений операционной системы фактический объем памяти может оказаться меньше 4 ГБ, поскольку часть памяти резервируется для использования системой под Windows XP и Windows Vista. Для операционных систем Windows XP 64-bit и Windows Vista 64-bit с 64-разрядным процессором такие ограничения отсутствуют
Функция BIOS 4 Мбит AMI BIOS
AMI Legal BIOS
Поддержка «Plug and Play»
Поддержка ACPI 1.1, пробуждение по событиям
Поддержка настройки без использования перемычек
Поддержка SM BIOS 2.3.1
Центральный процессор, DRAM, NB, SB, VTT, Мультирегулирование
Напряжения VTT
Поддержать I. O. T. (Интеллектуальная Технология Разгон)
Аудио, видео и сеть
Графика Нет
Аудио 7.1 CH Windows Vista Premium Level HD Audio (звуковой кодек ALC888)
Локальная сеть PCIE x1 Gigabit LAN 10/100/1000 Мбит/с
Realtek RTL8111B/RTL8111C
Поддержка Wake-On-LAN
Возможности расширения
Гнезда расширения 1 x гнездо PCI Express 2.0 x16
3 x гнездо PCI Express x1
3 x гнезда PCI
Разъем 6 x разъема SATAII 3,0 Гбит/с, поддержка функций NCQ, AHCI и горячего подключения
1 x разъема eSATAII 3,0 Гбит/с (разделяются с 1 портами SATAII)
1 x разъем ATA133 IDE (поддержка 2 устройств IDE)
1 x разъем дисковода гибких дисков
1 x DeskExpress
1 x колодка последовательного порта (COM)
1 x колодка HDMI_SPDIF
Разъемы вентиляторов процессора и корпуса
24-контактный разъем электропитания ATX
4-контактный разъем электропитания 12 В
Колодка аудиовхода CD_in
Разъем аудиоинтерфейса передней панели
2 x колодкa портов USB 2.0 (поддержка 4 портов USB 2.0)
1 x колодка WiFi/E
Разъемы ввода-вывода на задней панели ASRock SPDIF I/O
1 x порт мыши PS/2
1 x порт клавиатуры PS/2
1 x порт Coaxial SPDIF Out
1 x порт Cptical SPDIF Out
6 x готовых к использованию порта USB 2.0
1 x порт eSATAII
1 x порт локальной сети RJ-45
Аудиоразъемы HD: боковые динамики/задние динамики/центр/бас
линейный вход/передние динамики/микрофон
Другие особенности
Уникальная особенность ASRock OC Tuner
Hybrid Booster:
Плавное управление частотой процессора
ASRock U-COP
Защита от сбоев загрузки Boot Failure Guard (B.F.G.)
Компакт-диск поддержки Драйверы, утилиты, антивирусное программное обеспечение (пробная версия)
Аксессуары Краткое руководство по установке, компакт-диск поддержки, щиток панели ввода-вывода
Кабели для дисковода гибких дисков/ATA 133
2 x кабель данных SATA
1 x кабель электропитания SATA «1 на 1»
1 x кабель HDMI_SPDIF
Контроль оборудования Датчик температуры процессора
Датчик температуры корпуса
Контроль скорости вентилятора процессора
Контроль скорости вентилятора корпуса
Тихий режим вентилятора процессора
Контроль напряжения: +12V, +5V, +3.3V, Vcore
Форм-фактор Форм-фактор ATX: 30,5 x 24,4 см
Операционные системы Поддержка Microsoft Windows 2000/XP/XP 64-bit/Vista/Vista 64-bit

Настройки BIOS Setup

Теперь ознакомимся с возможностями, которые предоставляет нам BIOS данной материнской платы. Он основан на коде от AMI и для того чтобы войти в него требуется при старте нажать клавишу F2, а не привычную Del.

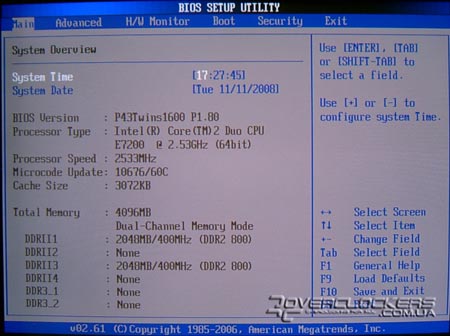

Первая страница – информационная, здесь демонстрируются сведения о текущей версии BIOS (использовалась последняя на момент проверки версия P1.80), приводится информация о процессоре, частоте его работы, а также о типе, объёме и частотах используемой памяти.

BIOS ASRock P43Twins1600

Во втором разделе, Advanced Setting, сосредоточена основная масса настроек. Здесь можно настроить параметры, относящие к работе CPU, PCI и USB, настройки памяти. Для пользователя хоть раз имевшего дело с настройками BIOS Setup этот процесс не должен вызвать никаких затруднений.

BIOS ASRock P43Twins1600

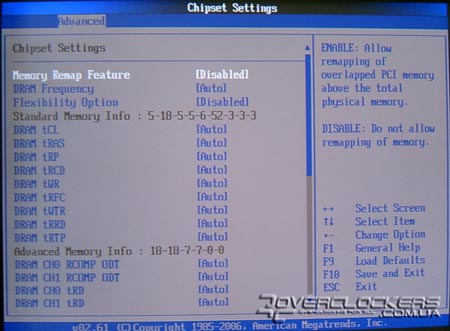

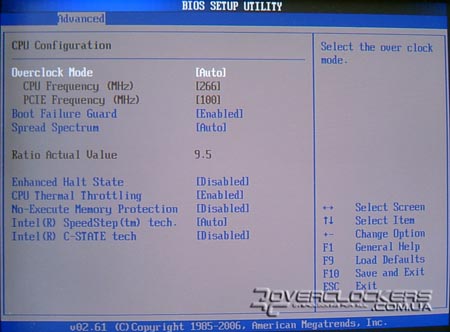

Нас же, в первую очередь, интересуют настройки, предназначенные для оверклокинга, которые сосредоточены в разделах: CPU Configuration и Chipset Configuration.

BIOS ASRock P43Twins1600

BIOS ASRock P43Twins1600

BIOS ASRock P43Twins1600

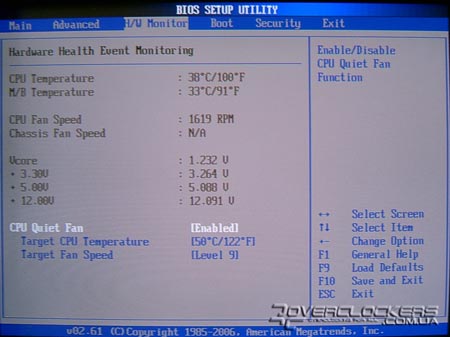

Возможности мониторинга основных напряжений и скорости вращения вентиляторов находятся на вкладке H/W Monitor.

BIOS ASRock P43Twins1600

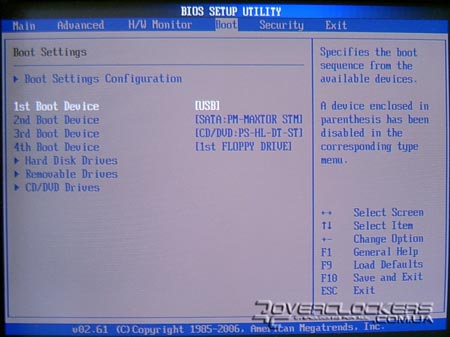

Вкладка Boot позволяет нам определиться с выбором устройства, с которого мы будем загружаться.

BIOS ASRock P43Twins1600

BIOS Setup материнской платы ASRock Р43Twins1600 позволяет менять следующие значения в таких допустимых пределах:

Частоты и напряжения в BIOS Setup
Частота FSB 100-800 МГц (шаг 1 МГц)
Регулировка множителя Да
Делитель памяти 1,0; 1,2; 1,25; 1,5; 1,60; 1,67; 2,0
Частота PCIe 70-160 МГц (шаг 1 МГц)
Напряжение CPU (Vcore) 0,81875-1,60 В (шаг 0,00625 В)
Напряжение CPU FSB Низкое, среднее, высокое, максимальное
Напряжение северного моста (MCH) Низкое, среднее, высокое, максимальное
Напряжение южного моста (ICH) Низкое, среднее, высокое, максимальное
Напряжение памяти DDR2 1,79-2,72 В (шаг 0,06 В)
Напряжение памяти DDR3 1,47-2,40 В (шаг 0,06 В)
Диапазон задержек CAS tCAS: 3-7; tRCD: 3-10; tRP: 3-10; tRAS: 9-24


Из всего вышеизложенного можно сделать следующий вывод - обладая бюджетной направленностью, материнская плата Р43Twins1600 предлагает весьма скудные настройки BIOS Setup, хотя большинству пользователей изменения диапазона этих значений будет более чем достаточно.

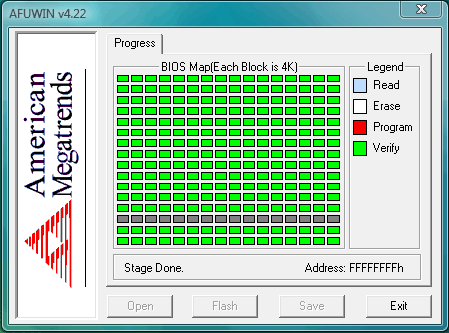

К сожалению инженеры компании ASRock не предусмотрели встроенных средств для обновления BIOS и для того чтобы выполнить эту процедуру необходимо скачать с сайта производителя утилиту Afuwin для обновления из среды Windows.

AFUWIN v4.22

На текущий момент последняя версия BIOS была 1.80, датированная 5.09.2008.


Тестирование

Тестирование материнской платы ASRock Р43Twins1600 осуществлялось на открытом стенде следующей конфигурации:
  • Материнская плата: Р43Twins1600 (Rev. 1.09), BIOS P1.80;
  • Процессор: Intel Core 2 Duo E7200 (2.53 ГГц, FSB 266 МГц, 3 МБ, Wolfdale-3M);
  • Память: 2x2 ГБ Chaitech DDRII 800 PC2 6400;
  • Видеокарта: Palit Sonic nVIDIA GeForce 9600 GSO 384 MB;
  • Жёсткий диск: Maxtor STM3500320AS, 7200 об/мин, 32 МБ, SATAII 500 ГБ;
  • Система охлаждения: Titan TTC-NK45TZ(RB);
  • Термопаста: Titan Nano Grease;
  • Блок питания: Delta GPS-550AB (550 Вт).

Все тесты проводились в операционной системе Windows XP x86 SP2 версии 5.1.2600.5512. В качестве оппонента была выбрана материнская плата этого же производителя ASRock Р45TurboTwins2000, основанная на чипсете Intel P45. На этой плате мы более подробно остановимся в следующей части нашего обзора, а пока перейдём непосредственно к тестированию этих материнских плат с целью выявить различия между чипсетами P43 и Р45.

Для начала приведём информацию о процессоре, таймингах оперативной памяти и видеокарте:

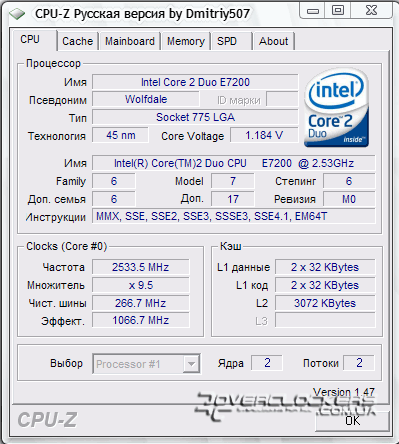

Тестовый процессор

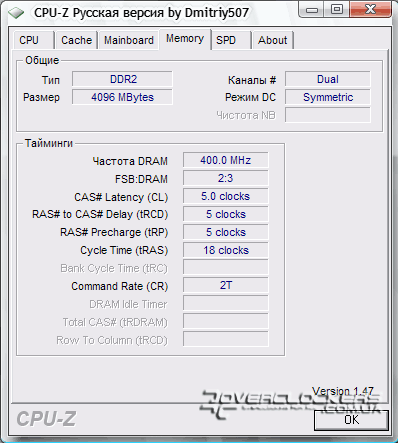

Тестовая память

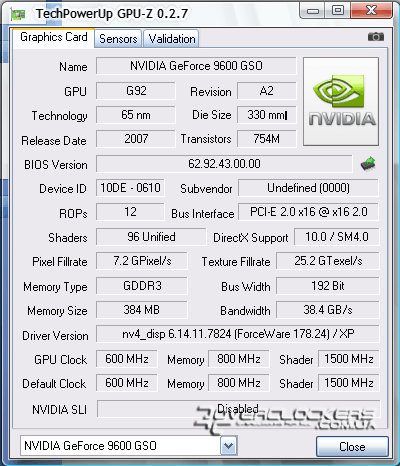

Тестовая видеокарта


Тестирование подсистемы памяти

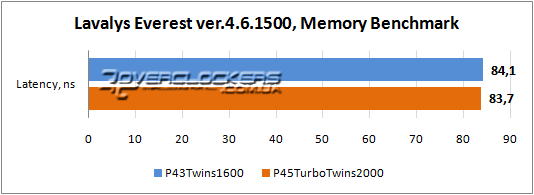

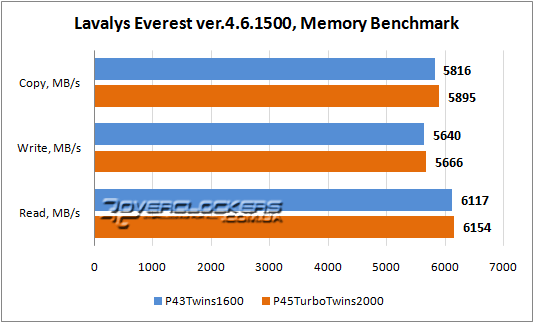

Начнем с проверки пропускной способности и задержек оперативной памяти, измеряемых с помощью модуля Cache and Memory Benchmark диагностической утилиты Lavalys Everest ver.4.6.1500.

Тестирование ASRock P43Twins1600

Тестирование ASRock P43Twins1600

Во всех тестах впереди оказывается Р45TurboTwins2000, но её преимущество над младшей платой не столь велико, чтобы утверждать о том, что чипсет Intel P45 быстрее P43.

Комплексный тест

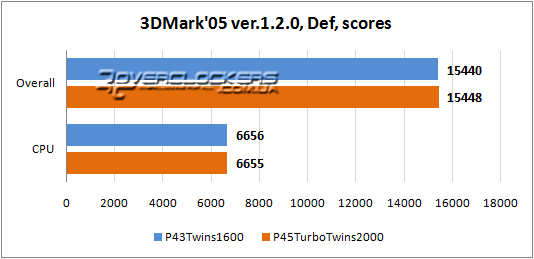

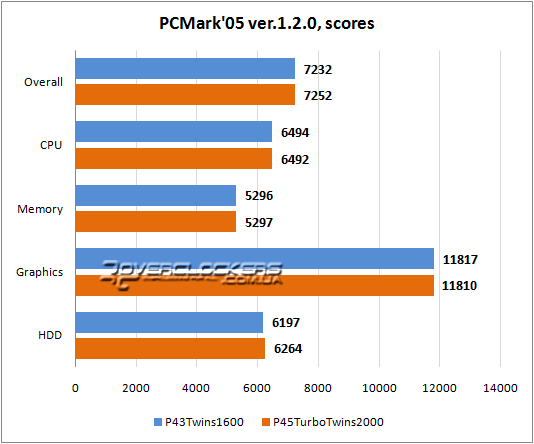

Для проведения комплексного тестирования воспользуемся популярным тестовым пакетом компании Futuremark Corporation – PCMark 05. Данный тестовый пакет имитирует работу реальных приложений, но, несмотря на это, даёт вполне адекватную оценку производительности системы целиком. Позволяет оценить производительность всей системы и отдельных компонентов: процессора, памяти, графической и дисковой подсистем.

Тестирование ASRock P43Twins1600

Небольшой разброс результатов укладывается в погрешность измерений, поэтому опять же говорить о преимуществах старшего чипсета над младшим не приходится.

Синтетические игровые тесты

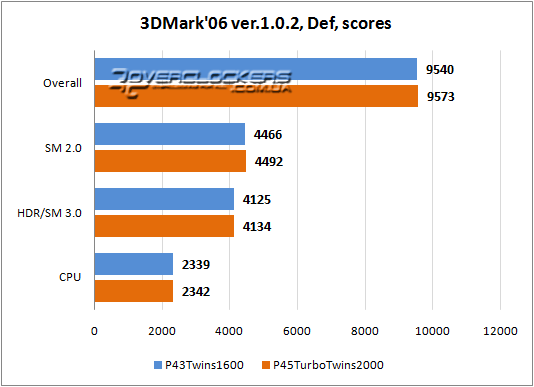

Для выявления производительности в играх воспользуемся игровыми бенчмарками: 3DMark'05 ver.1.2.0 и 3DMark'06 ver.1.0.2. И хотя они и не отражают производительность системы в реальных игровых приложениях, но все-таки позволяют в целом судить о возможностях видеоподсистемы.

Тестирование ASRock P43Twins1600

Тестирование ASRock P43Twins1600

В этих игровых бенчмарках платы идут «ноздря в ноздрю» и о каких-либо преимуществах одного чипсета над другим не может быть и речи.

Рендеринг 2D/3D сцен

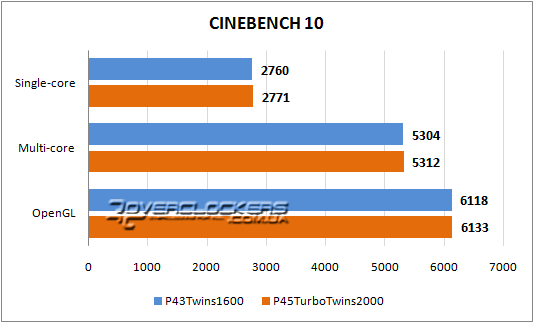

В тестовом пакете CINEBENCH в реальном времени рендерятся 2D и 3D сцены.

Тестирование ASRock P43Twins1600

Да уж, этот тест, как и предыдущие, не выявили победителя.

Математические расчёты

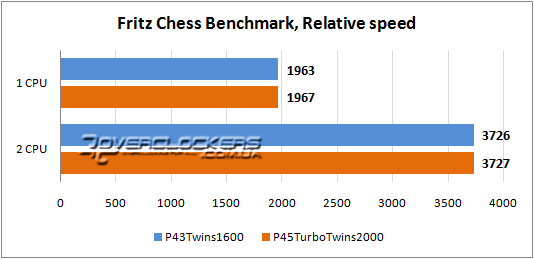

Тестовое приложение Fritz Chess Benchmark основано на всем известной шахматной программе.

Тестирование ASRock P43Twins1600

Небольшие различия в итоговых показателях данного математического расчёта можно смело списать на погрешность измерений.

Архивирование данных

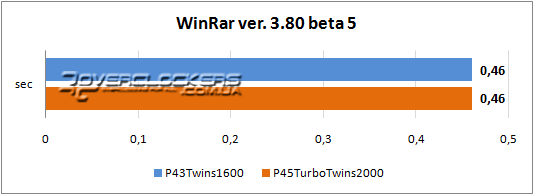

И в заключении проведём тест на архивирование всем известным архиватором WinRar.

Тестирование ASRock P43Twins1600

Опять полное равенство и можно смело утверждать, что принципиальных и существенных отличий в плане производительности двух чипсетов Intel P43 и P45 мы не наблюдаем. На этом мы заканчиваем сравнительное тестирование двух плат и переходим к выводам.


Выводы

В модельном ряду компании ASRock представлено сразу семь материнских плат на базе чипсета Intel P43, причём шесть из семи относятся к так называемой серии Twins (как и наша тестируемая плата), что означает одновременное оснащение этих плат слотами как для памяти стандарта DDR2, так и для памяти DDR3. Соответственно все они основаны на одном и том же дизайне и их различия не так существенны и заключаются в наличии каких либо дополнительных контроллеров, например Wi-Fi на платах ASRock Р43RTwins1600 WiFi. Так что среди всего этого модельного ряда конечный покупатель наверняка выберет себе подходящую модель в полной мере удовлетворяющую его интересам.

Что касается рассматриваемой материнской платы Р43Twins1600, то она показала себя достаточно интересной и привлекательной, как по спецификациям, настройкам так и по демократичной цене.
