Обзор и тестирование материнской платы Jetway HI04 на базе Intel P45

В прошлом месяце компания Intel представила общественности свое очередное семейство чипсетов - P45, P43, G45, G43. В рамках данного материала мы рассмотрим старший из них.

Intel P45

Новый набор системной логики Intel поддерживает работу FSB равной 1333МГц и, в отличие от предыдущего P35, изготовленного по 90-нанометровому техпроцессу, производится по 65-нм производственным нормам. Это, в первую очередь, дает возможность еще больше повысить частоту FSB. Например, практический частотный потенциал P45 гарантирует стабильную работу вплоть до 2000 МГц (QPB). Ну и как всегда это бывает, новый техпроцесс уменьшил размер самого чипсета, его тепловыделение и, соответственно, потребление энергии.

Блок-схема чипсета Intel P45

Одно их самых важных новшеств в P45 - поддержка PCI Express 2.0 и двух графических интерфейсов, работающих в режиме x8+x8, что по пропускной способности соответствует формуле "PCI-E 1.1 x16 + PCI-E 1.1 x16". Напомним, что наборы системной логики Intel 3 Series поддерживали лишь PCI Express 1.1 (исключение составляет X38, в который поддержка PCI Express 2.0 и режим х16+х16 были введены изначально) и возможность объединения видеокарт по формуле "PCI-E x16 + PCI-E x4".

Сегодня, на примере материнской платы Jetway HI04, мы постараемся выяснить, смогла ли компания Intel выпуском своей новой системной логики сделать шаг в сторону улучшенной производительности и новых функций или же, как это не редко бывает, нам опять предлагают поменять шило на мыло.


Jetway HI04

Спецификации платы:

Модель Jetway HI04
Чипсет Intel P45 + ICH10
Socket LGA775
Процессоры 45nm Yorkfield и Wolfdale, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Celeron Dual Core
FSB, МГц 1600/1333/1066/800
Память 4 DIMM DDRII SDRAM 800/667 (16GB max)
Количество подключаемых вентиляторов 3
Слоты PCI-E 2 PCI Express x16
2 PCI Express x1
Слоты PCI 2
Порты USB 2.0 12 (6 разъемов на задней панели)
ATA-133 1 канал (два устройства, JMicron JMB363)
Serial ATA 6 каналов SATA II (ICH10) + 2 канала eSATA (JMicron JMB363)
RAID RAID 0, 1 (JMicron JMB363)
Встроенный звук Realtek ALC888 (восьмиканальный HDA кодек )
Встроенная сеть Realtek RTL8111C (Gigabit Ethernet)
BIOS AWARD BIOS
Форм-фактор ATX
Размеры 305х245 мм
Дополнительно Кнопки Power, Reset, Clear CMOS, POST-индикатор на плате, кнопка Clear CMOS на задней панели


Коробку, в которой можно будет в скором времени найти плату в продаже, фотографировать мы не стали, так как она пришла не в очень хорошем состоянии. Предлагаем вам сразу взглянуть на комплектующие, которые в ней находились.

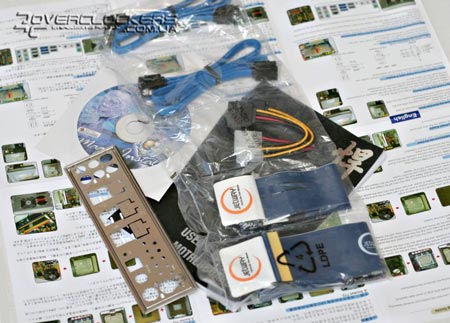

Комлект поставки Jetway HI04

Собственно в ней был обнаружен достаточно стандартный набор:
  • Один IDE шлейф;
  • Один FDD шлейф;
  • Два SATA кабеля;
  • Два переходника питания SATA;
  • Заглушка для задней панели корпуса;
  • Инструкция пользователя;
  • Диск с драйверами и программным обеспечением.


На первый взгляд, плату не сразу отнесешь к средней ценовой категории. Использование конденсаторов с твердым электролитом, два слота PCI Express x16 и довольно внушительная система охлаждения обычно говорят о принадлежности материнских плат к продукции hi-end-класса.

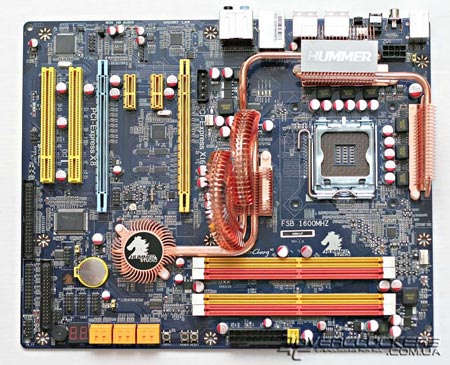

Плата Jetway HI04

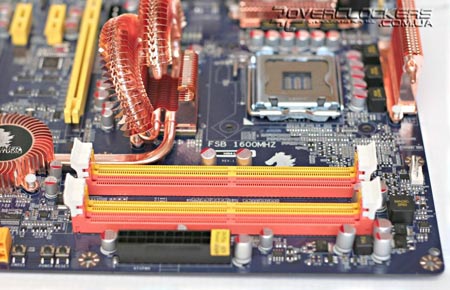

Изначально P45 поддерживает работу как с DDR2 800 МГц, так и с DDR3 1066 МГц. В данном случае на Jetway HI04 мы имеем дело с 240-контактными слотами DIMM для модулей памяти DDR2 с максимальным объемом в 16 ГБ. Для активирования двухканального режима доступа к памяти, модули необходимо будет вставлять в слоты одинакового цвета.

Слоты DIMM

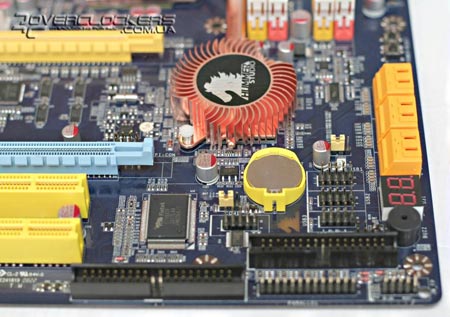

Что касается компоновки материнской платы, то ее идеальной не назовешь: разъемы IDE и FDD расположены на нижнем краю платы, из-за чего придется тянуть шлейфы через всю плату. В остальном - все более-менее продумано.

Разъемы IDE, FDD

Питание процессора осуществляется шестиканальным стабилизатором и имеет по две емкости на канал, в виде твердотельных конденсаторов. Кроме того, имеются дроссели в броневых сердечниках, причем не только в модуле VRM процессора, предотвращающие высокочастотный писк при нагрузке системы.

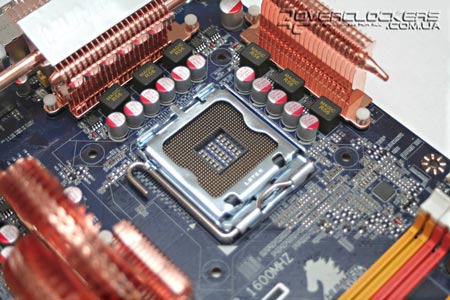

Подсистема питания процессора

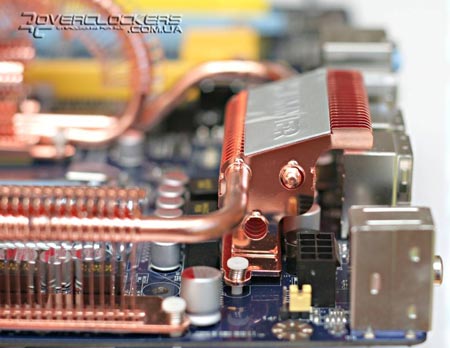

В качестве разъема дополнительного питания используется восьмиконтактный разъем стандарта EPS12V.

Разъем EPS12V, радиатор на MOSFET

Также возле первого слота PCI-E x16 расположен разъем типа Molex, который обеспечит дополнительным питанием пару видеокарт, объединенных в режиме CrossFire.

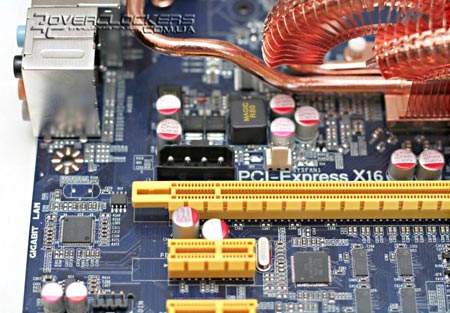

Разъем дополнительного питания Molex

На всех MOSFET'ах расположено два радиатора, соединенных между собой тепловой трубкой. Наличие охладителей на силовых элементах позволяет повысить эффективность охлаждения полевых транзисторов, и, как мы уже успели упомянуть, такие радиаторы в основном встречаются на платах высшей ценовой категории, которые позиционируются как продукты для экстремального оверклокинга. Но учитывая предельную рабочую температуру таких элементов в 120 °C, радиаторы для MOSFET нередко вызывают множество споров об их целесообразности.

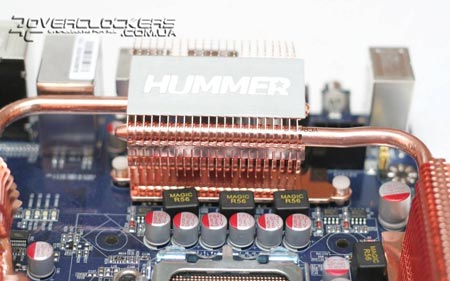

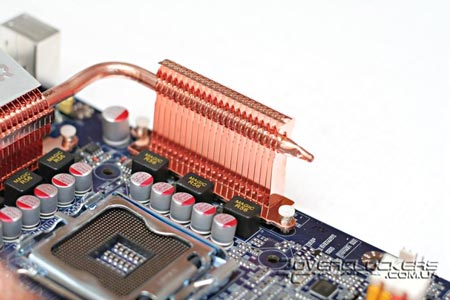

Радиатор на MOSFET

Радиатор на MOSFET

На северном мосте P45 установлен самый большой радиатор из четырех имеющихся на плате. По форме он напоминает конструкцию системы Circu-Pipe, которую устанавливает на свои продукты компания MSI. Если планируется установка видеокарты с пасивной системой охлаждения на обратной стороне карты, то есть вероятность не совместимости данных решений.

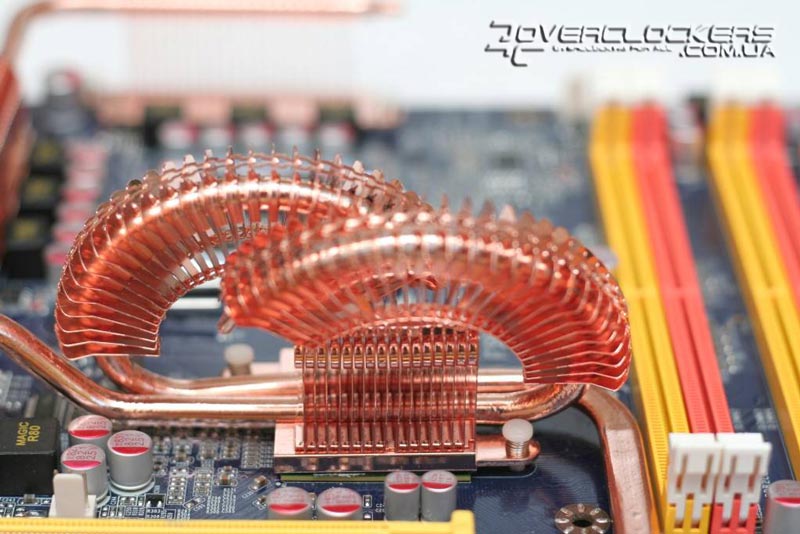

Радиатор на чипсете

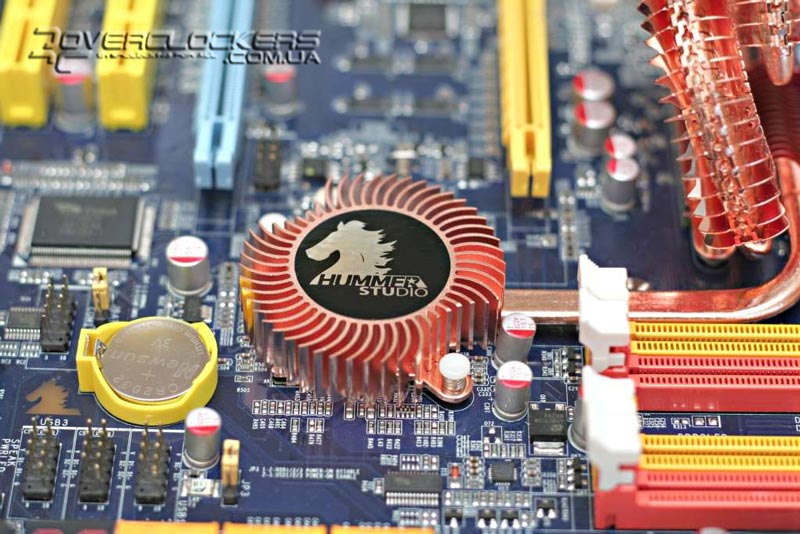

Южный мост ICH10 несет на себе скромный круглый радиатор, соединенный при помощи тепловой трубки с большим радиатором, который в свою очередь объединен с радиатором на силовых элементах.

Радиатор на южном мосте

Если сравнивать по техническим спецификациям новый южный мост с предыдущим ICH9, есть некоторые отличия, а именно в поддерживаемом количестве канала SATA II - их теперь шесть вместо четырех, причем на Jetway HI04 все шесть разъемов развернуты на 90°, что позволит без проблем установить пару длинных видеокарт.

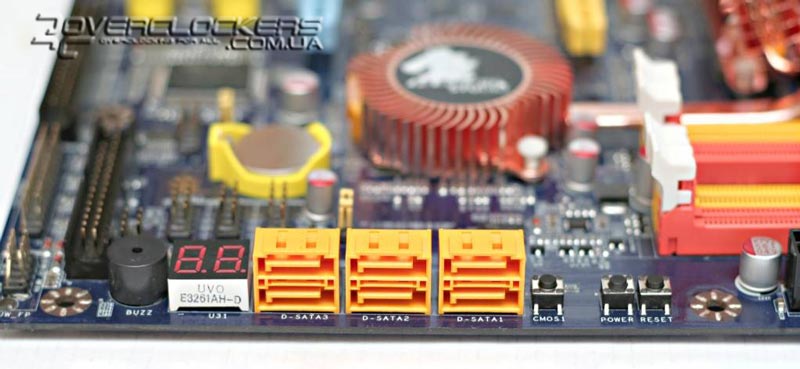

Разъемы SATA, POST-индикатор

Из остальных возможностей платы отметим наличие двенадцати портов USB2.0, одного канала IDE и двух eSATA (чип JMicron JMB363), гигабитного сетевого контроллера Realtek RTL8111C, 8-канального HDA-кодека Realtek ALC888 и по два слота PCI Express x1 и PCI.

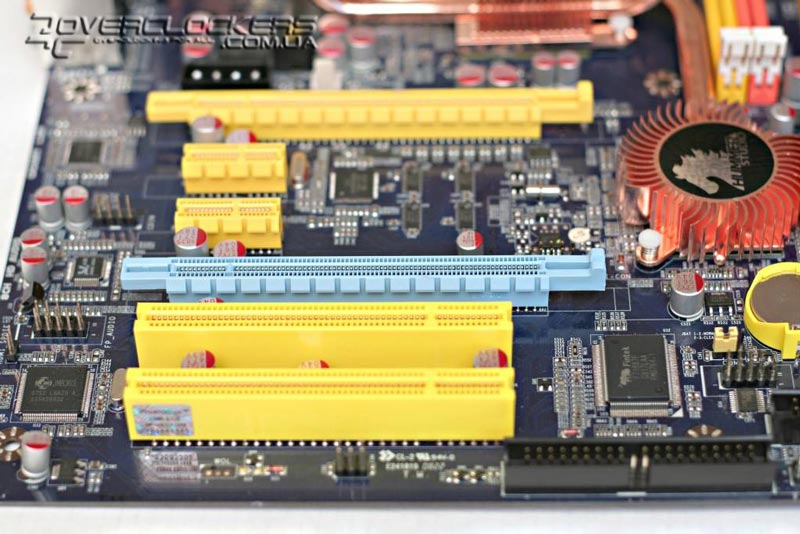

Слоты расширения

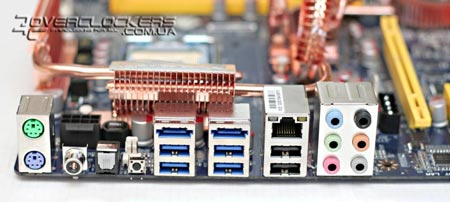

На задней панели присутствуют два порта PS/2, шесть USB, сетевой RJ45, оптический и коаксиальный S/PDIF, два eSATA, шесть аудиоразъемов и… кнопка сброса настроек BIOS, позволяющая обнулять CMOS, даже не открывая корпуса.

Задняя панель Jetway HI04

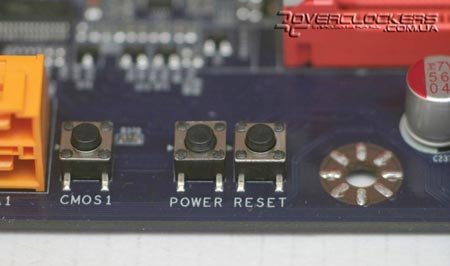

И под конец самое интересное. Рядом с SATA-коннекторами можно обнаружить кнопки Power, Reset и даже Clear CMOS, которые упрощают будни оверклокера. А наличие встроенного POST-индикатора и спикера трудно недооценить, особенно энтузиастам.

Кнопки Power, Reset и Clear CMOS

В конечно итоге, перед нами добротно спроектированная плата, которая по своим возможность вполне неплохо может конкурировать с решениями от более именитых производителей.
