Обзор материнской платы ASRock FM2A85X-ITX форм-фактора Mini-ITX

Возможности UEFI

Перед началом тестирования микрокод был обновлен до версии P1.20. Как обычно, освятим самые интересные моменты в используемом UEFI.

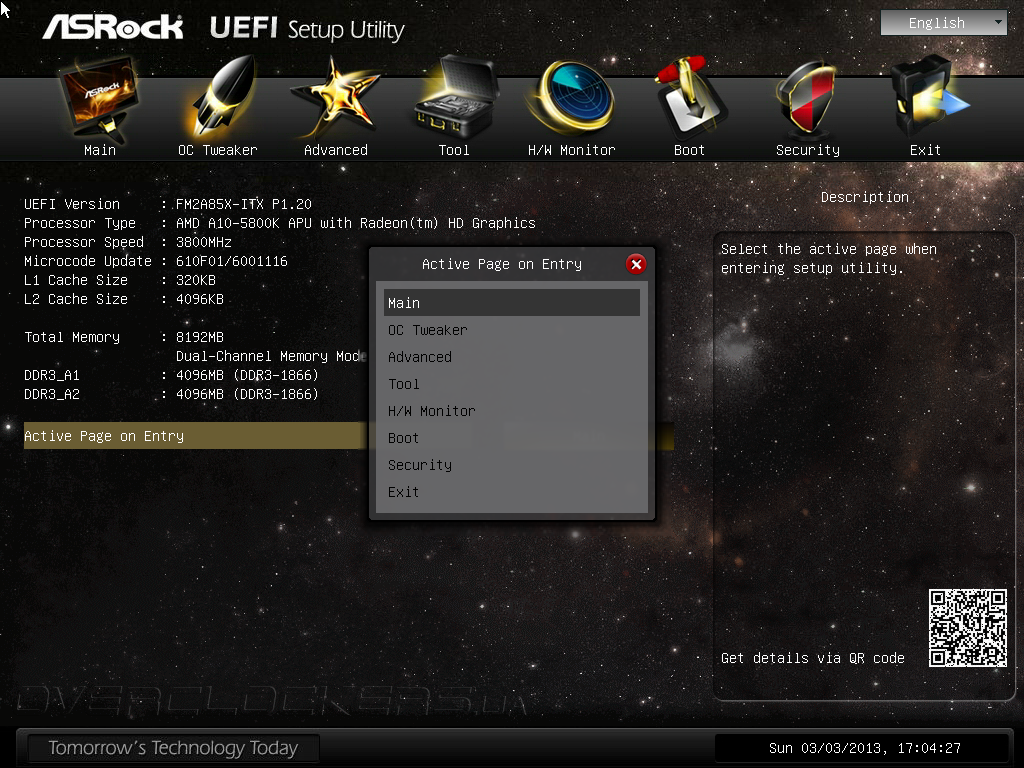

Первый из них это выбор страницы, на которую будем попадать каждый раз после входа в UEFI.

UEFI Setup ASRock FM2A85X-ITX

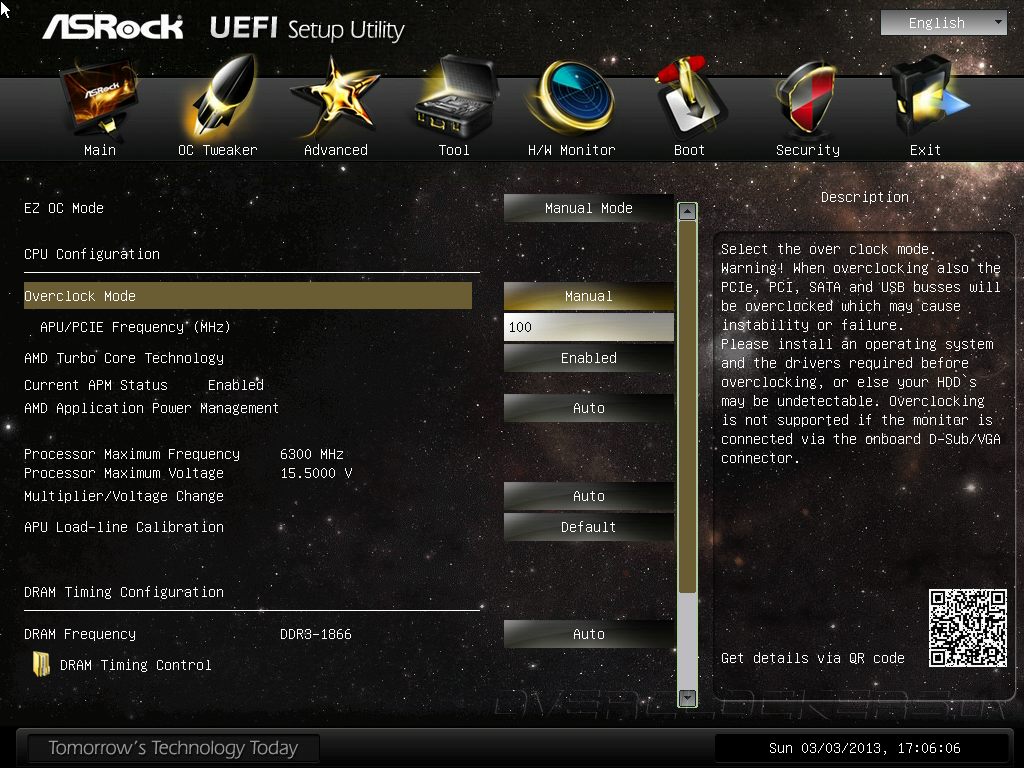

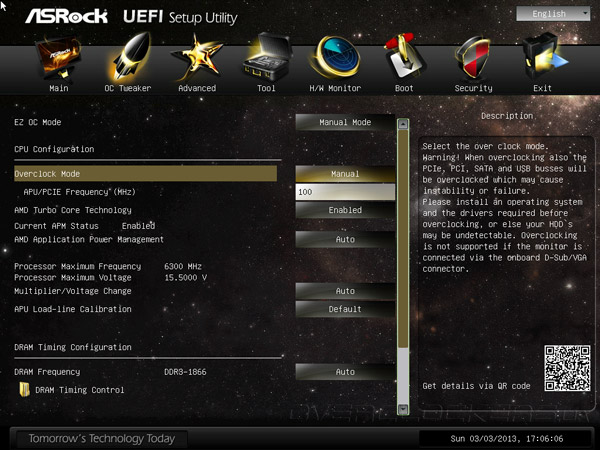

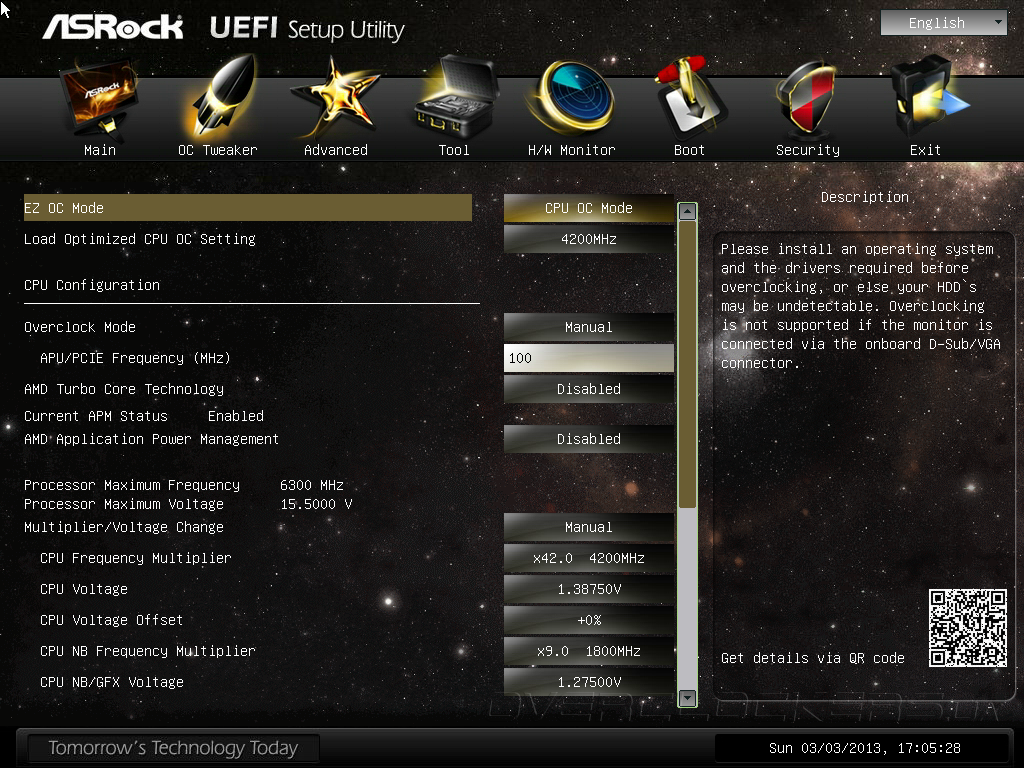

Несмотря на кажущуюся простоту продукта, вторым пунктом меню идёт OC Tweaker. И сразу же видим готовый профиль, который приготовили для нас инженеры — форсаж ЦП.

UEFI Setup ASRock FM2A85X-ITX

Суть его заключается в фиксации частоты на уровне 4200 МГц. Впрочем, это можно изменить, чем мы и займемся в следующей части статьи. Отметим внятно оформленные предостережения и пояснения, которые зачастую появляются в правой части экрана.

UEFI Setup ASRock FM2A85X-ITX

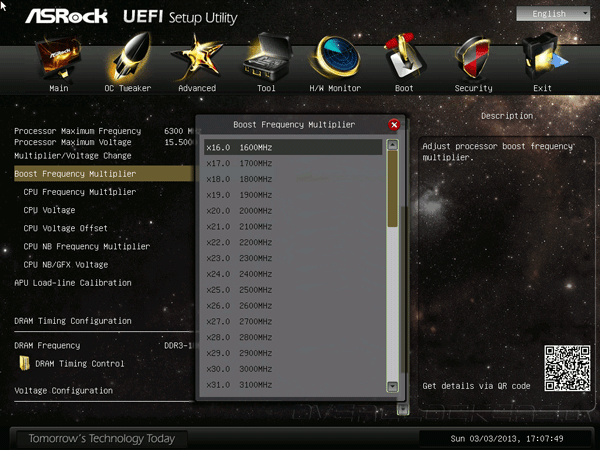

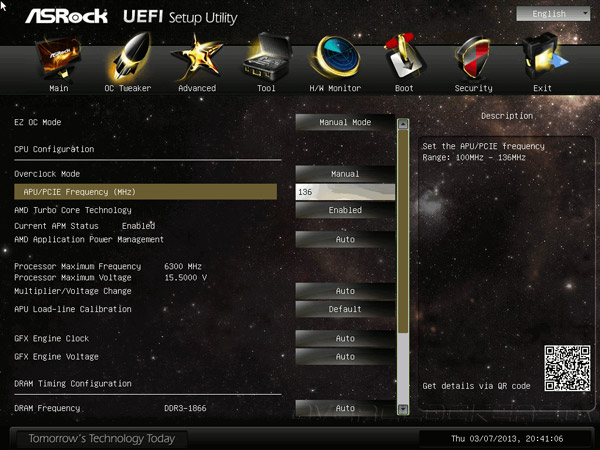

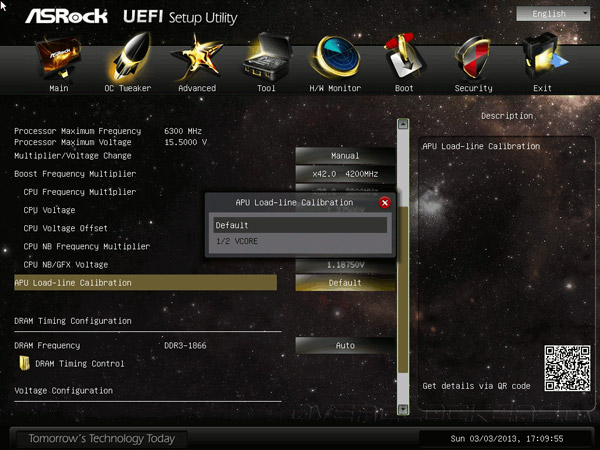

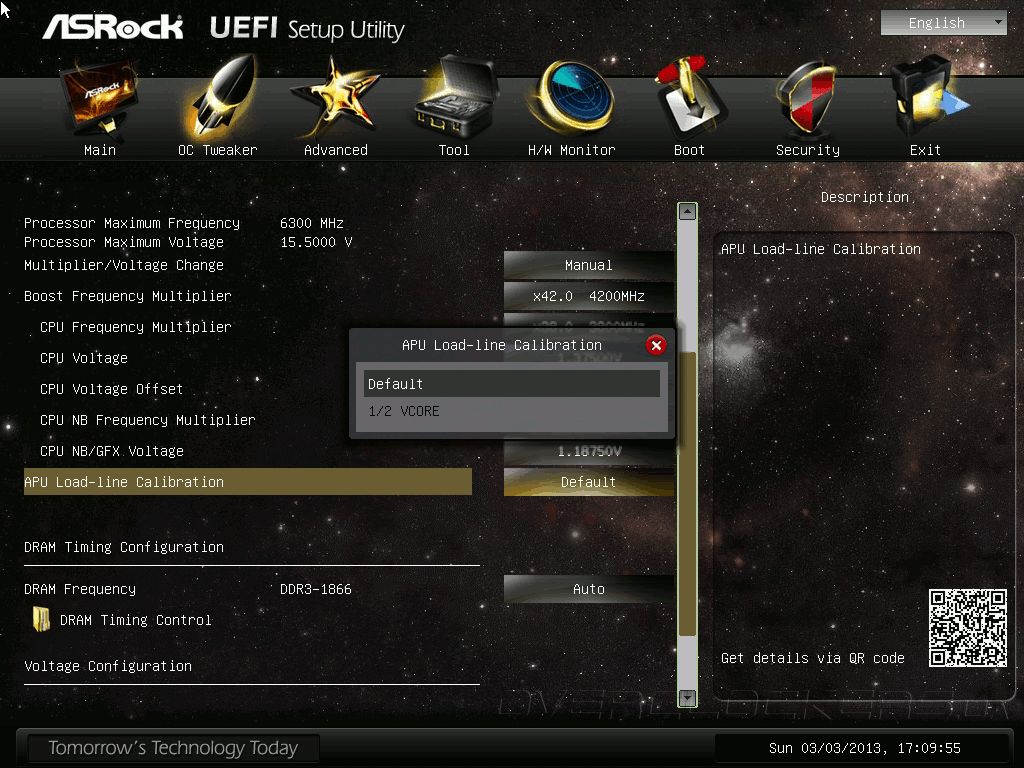

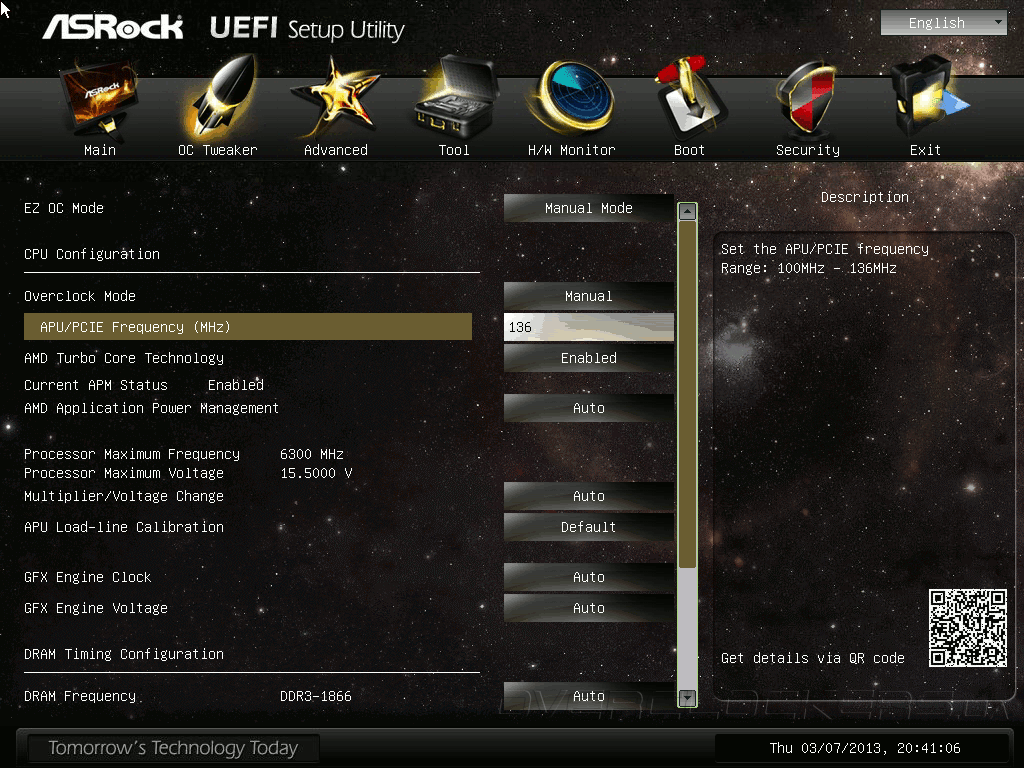

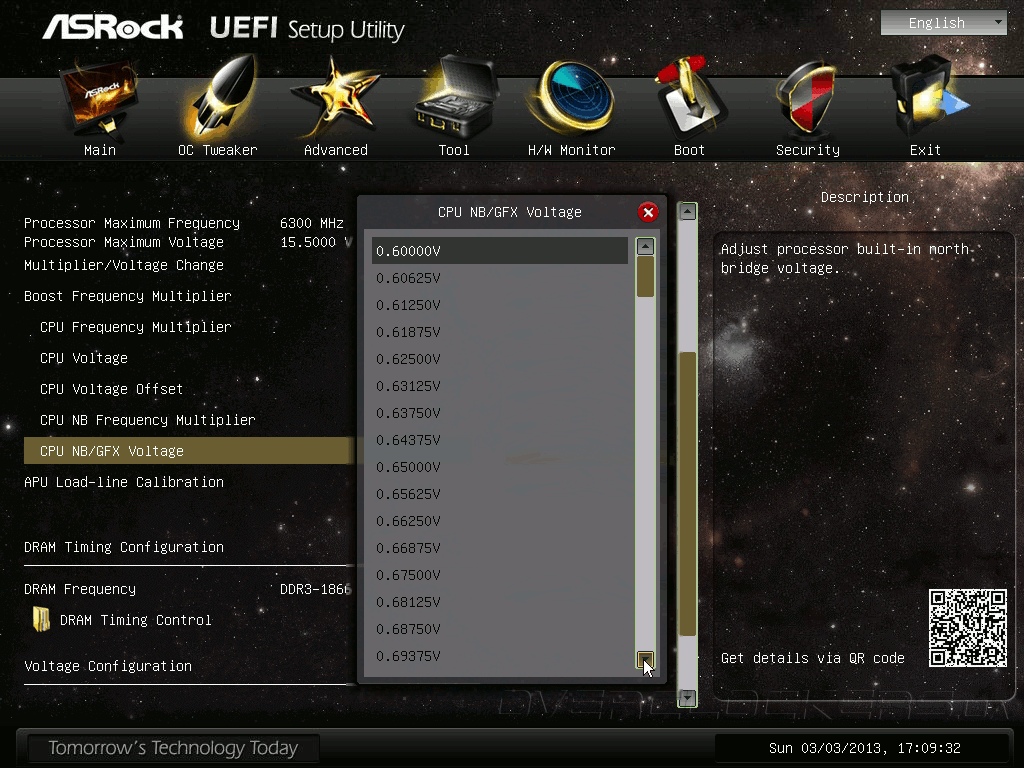

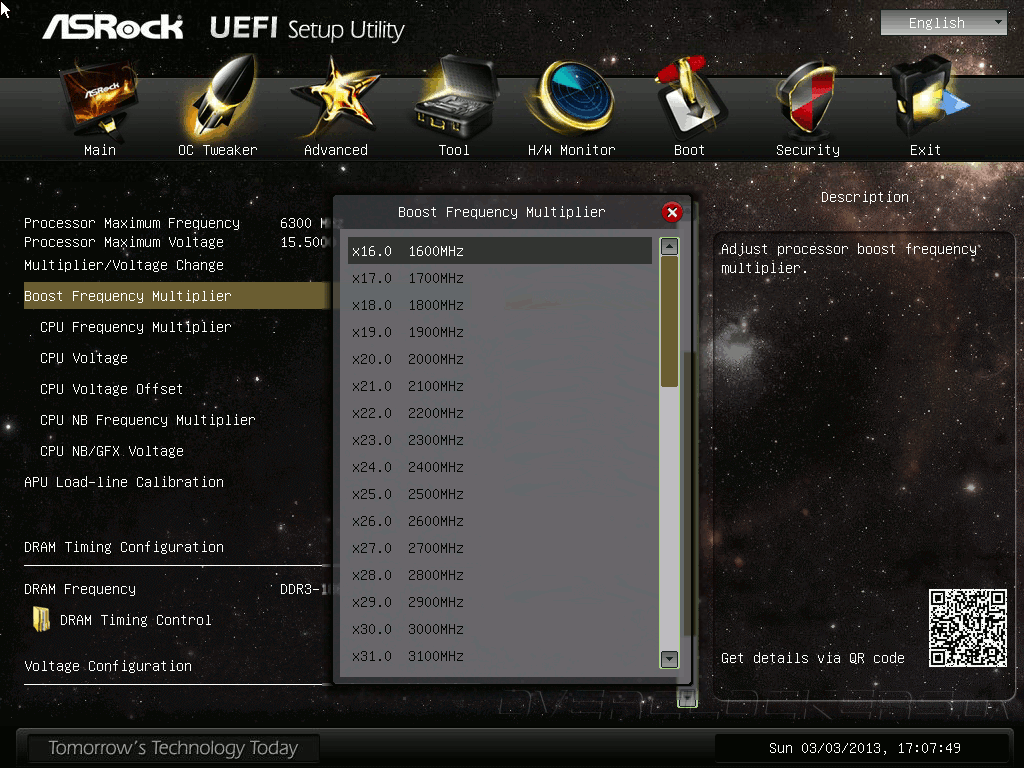

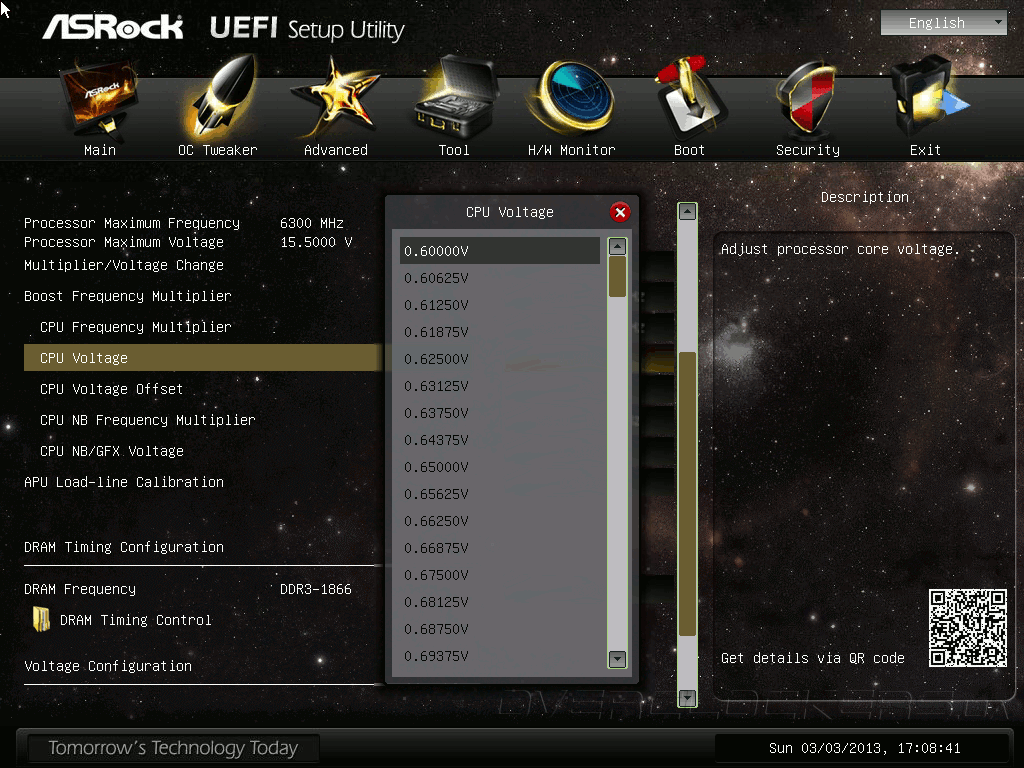

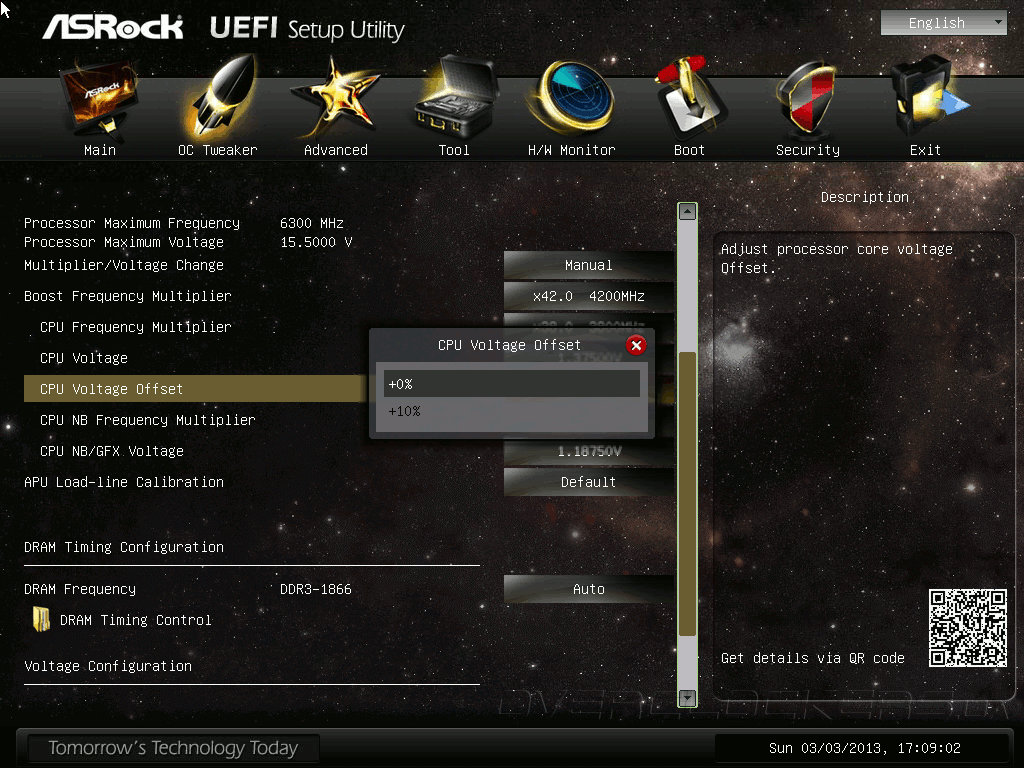

Какие же возможности для тонкой настройки системы будут в нашем распоряжении?

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

Признаться, задел в UEFI создан очень хороший.

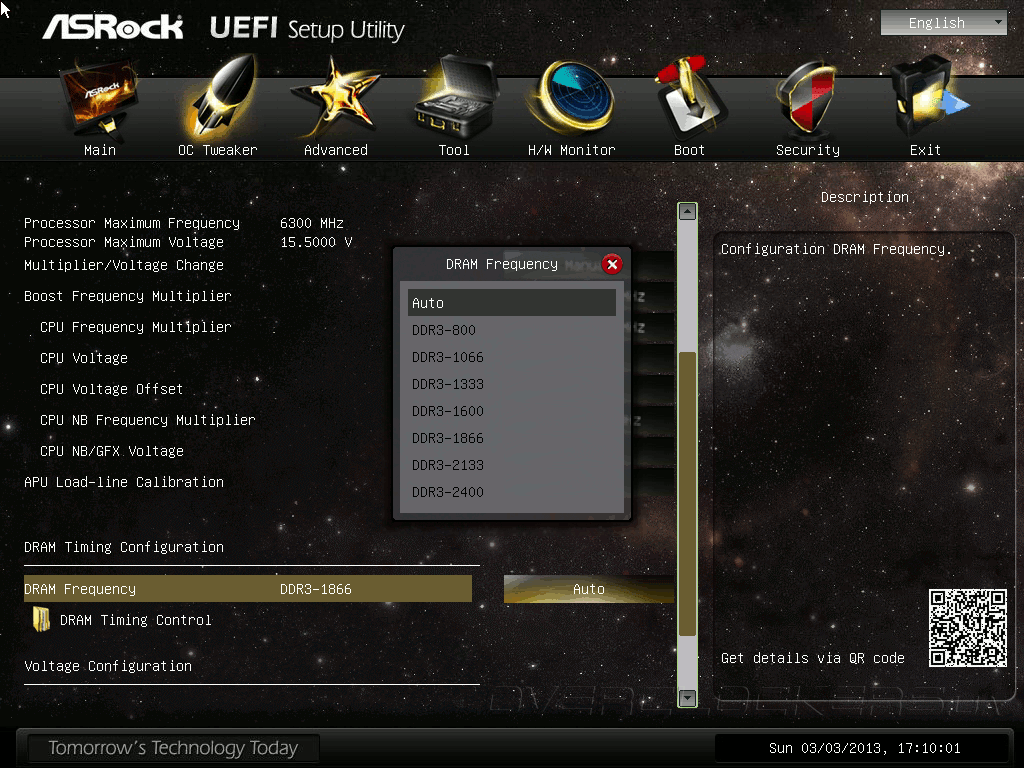

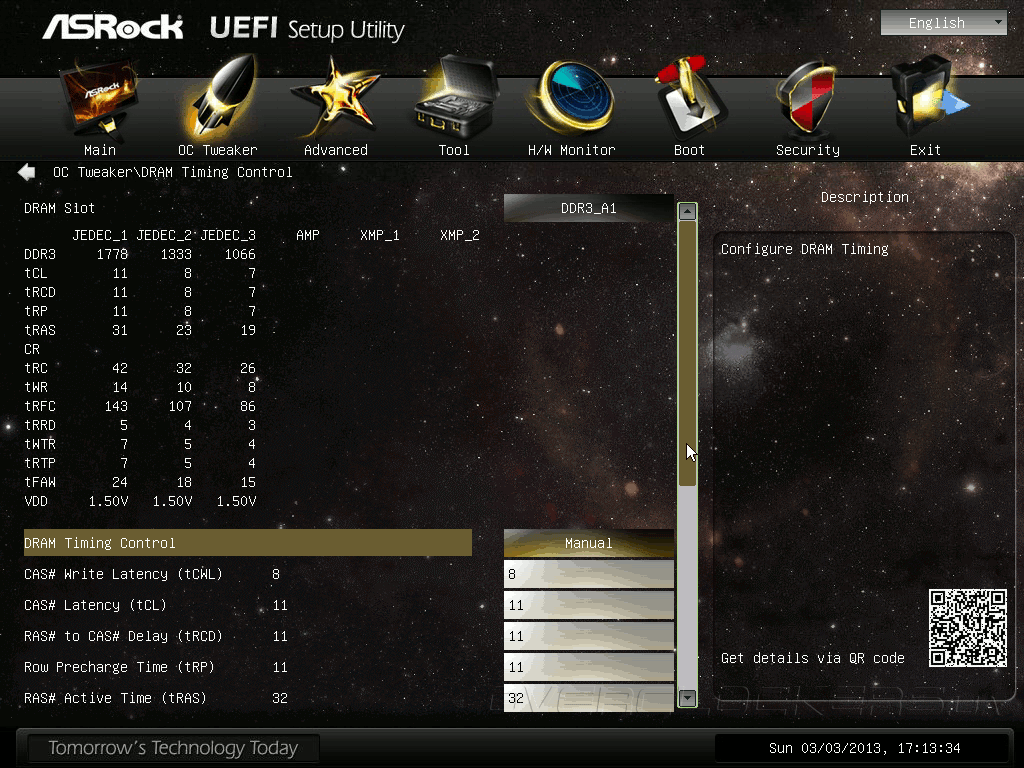

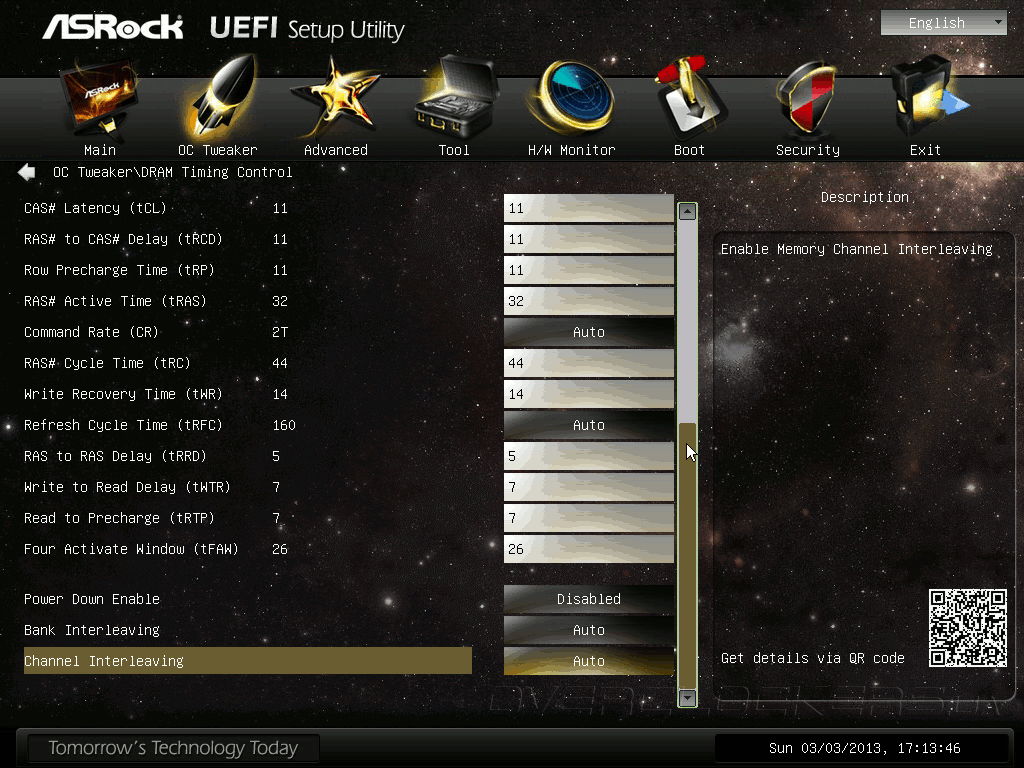

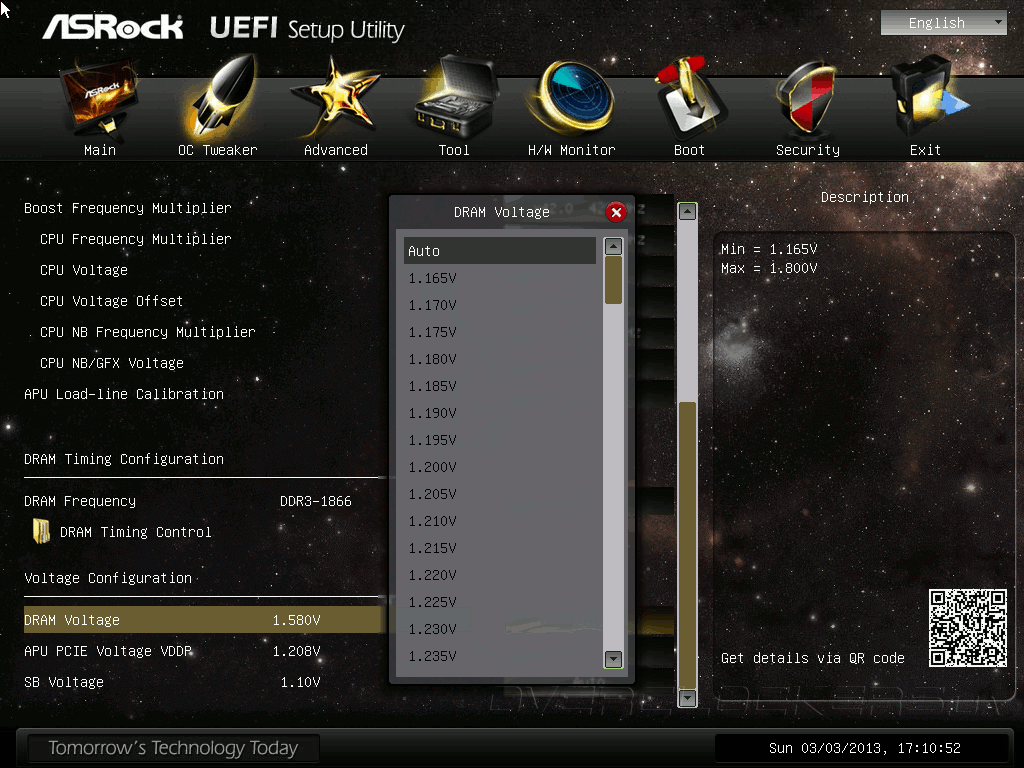

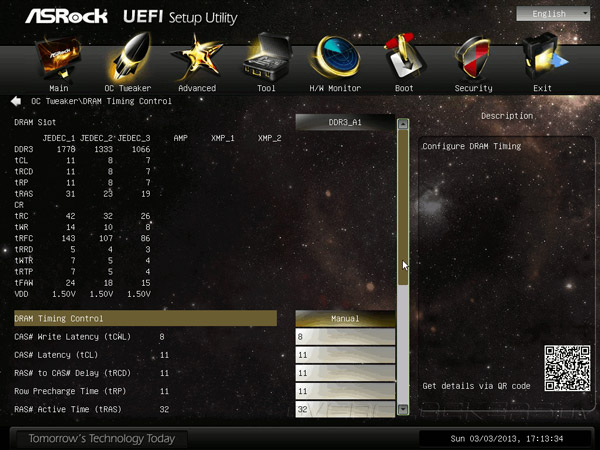

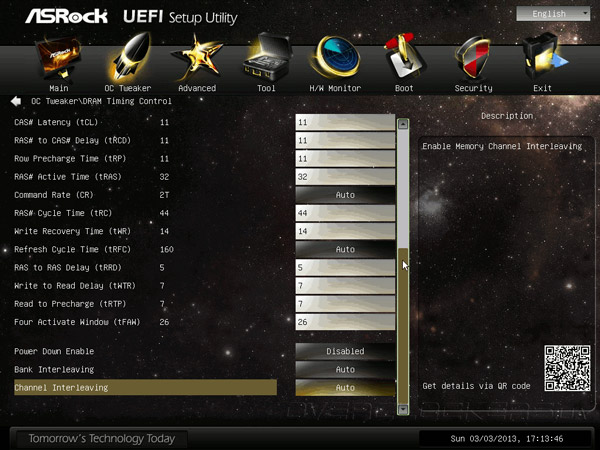

Для настройки работы памяти также есть всё необходимое.

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

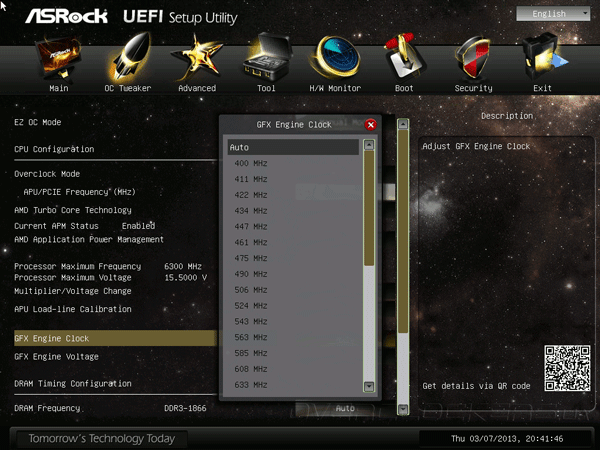

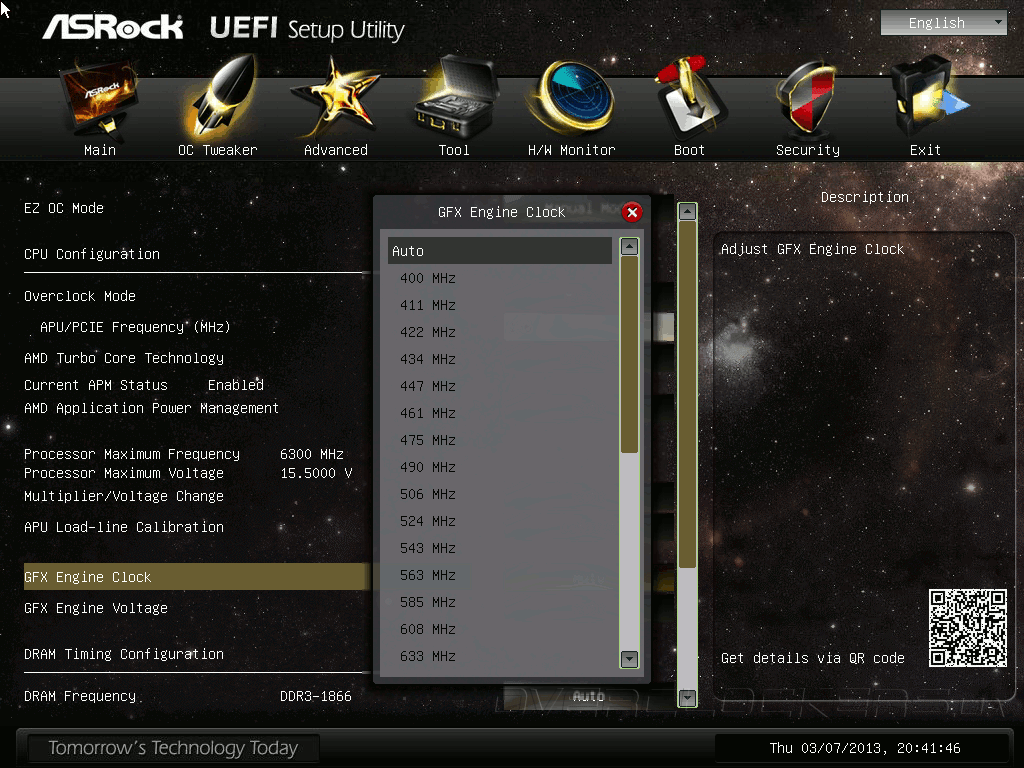

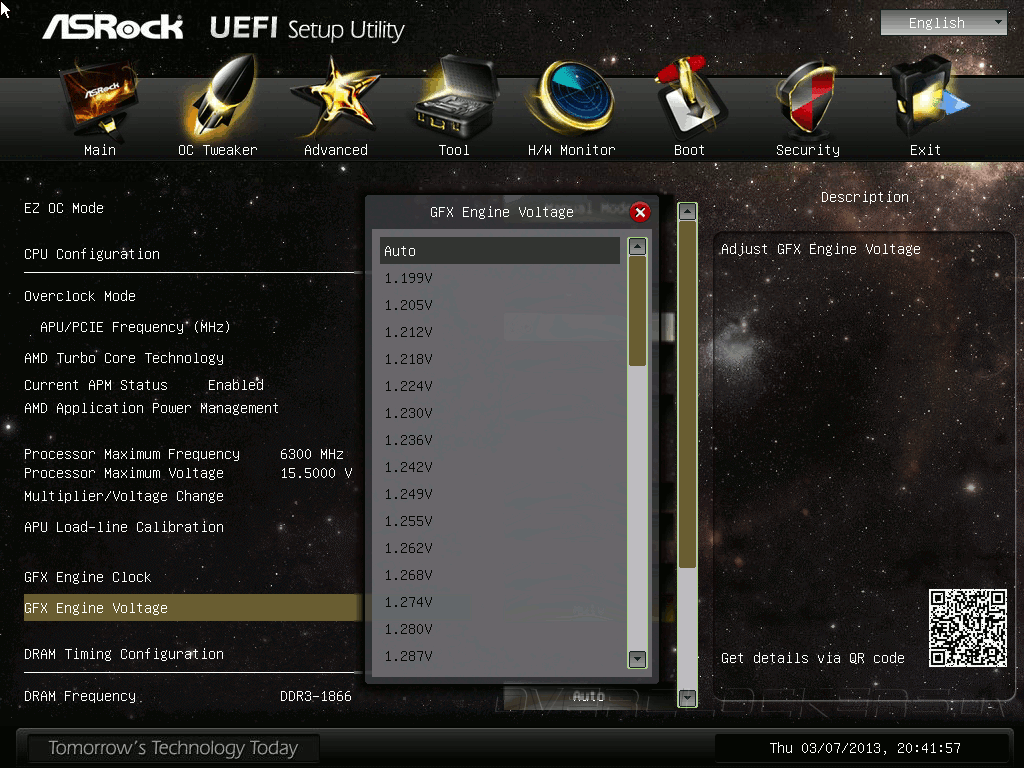

Отрадно, что графическая составляющая также не осталась обделенной в тонкой настройке — есть пункт, воспользовавшись которым можно отрегулировать подаваемое напряжение.

UEFI Setup ASRock FM2A85X-ITX

UEFI Setup ASRock FM2A85X-ITX

Сведем полученную информацию в удобную табличку:

Параметр Шаг Диапазон регулировки
APU/PCIE Frequency (МГц) 1 100—136
CPU Frequency Multiplier 1 14—63
CPU Voltage (В) 0,00625 0,6—1,55
CPU Voltage Offset (%) 10 0—10
CPU NB Frequency Multiplier 1 5—31
CPU NB/GFX Voltage (В) 0,00625 0,6—1,55
APU Load-Line Calibration Default—1/2 VCORE
DRAM Frequency (МГц) 266 800—2400
DRAM Voltage (В) 0,005 1,165—1,8
GFX Engine Clock (МГц) нелинейный 400—1900
GFX Engine Voltage (В) 0,006—0,007 1,199—1,543

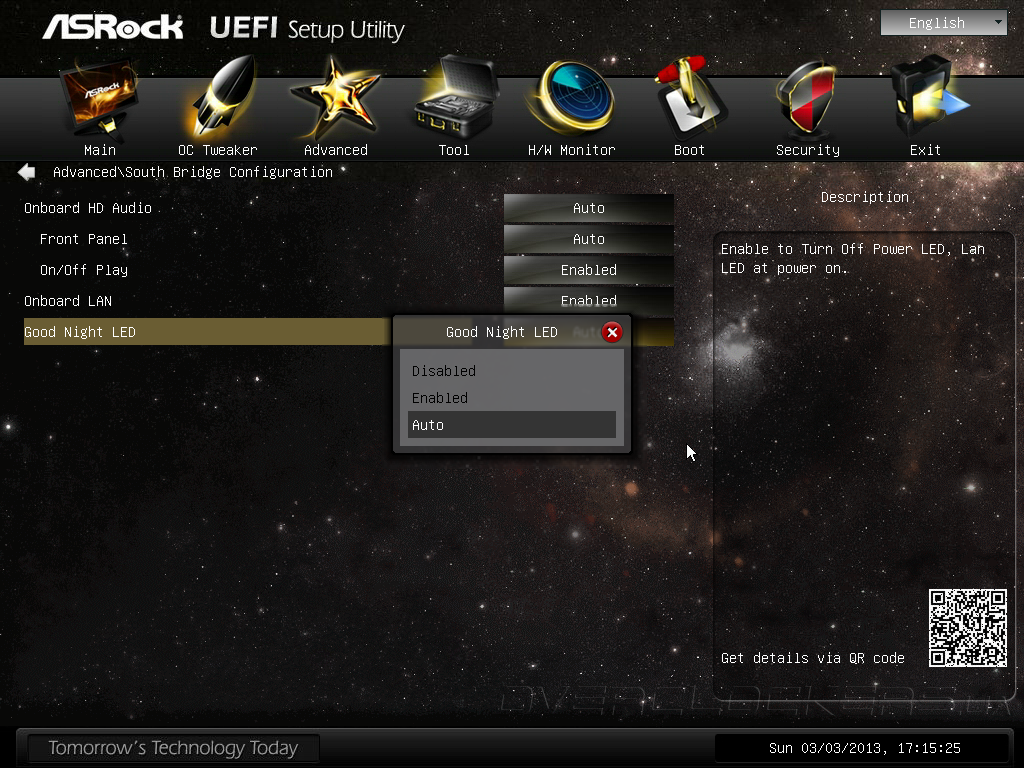

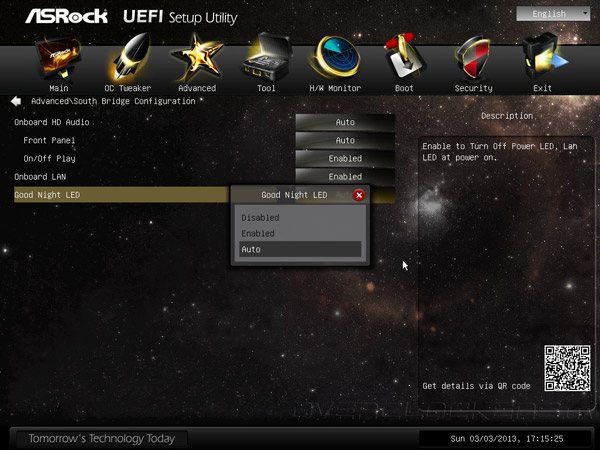

Что же еще интересного предлагает нам FM2A85X-ITX? Например, отключение «огоньков», чтобы те не мешали пользователю ночью.

UEFI Setup ASRock FM2A85X-ITX

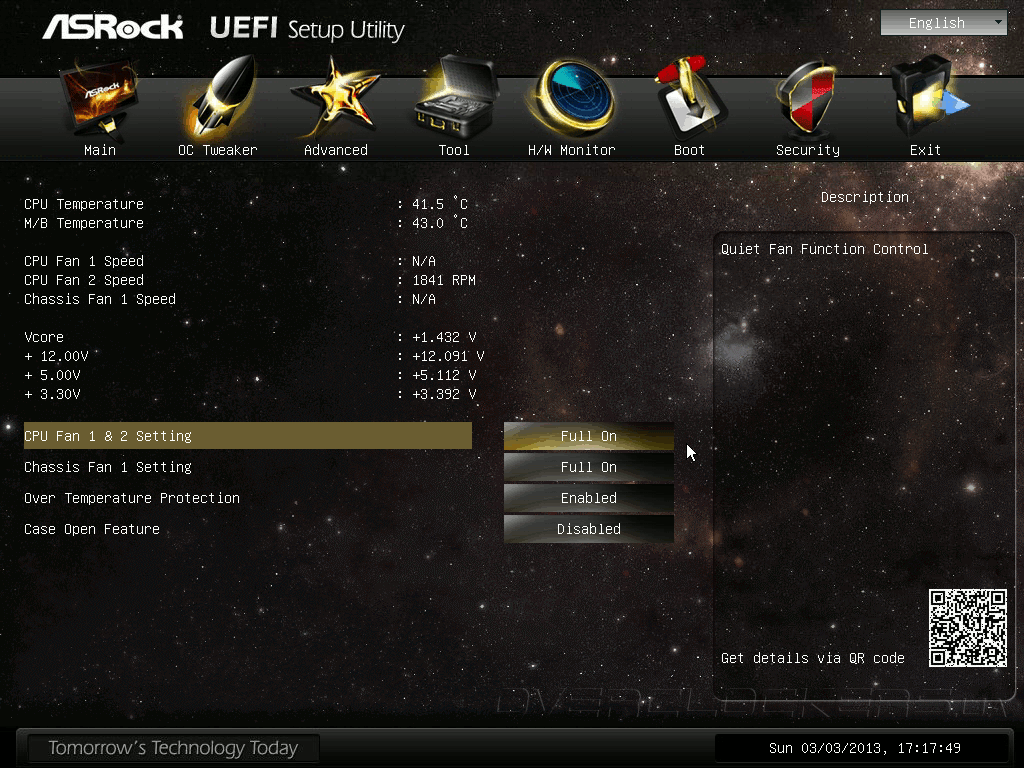

Немаловажно также упомянуть о режимах работы подключаемых к плате вентиляторов. Всего их может быть три. Два из них объединены в группу CPU, а для их подключения предусмотрено два разъема: 4- и 3- контактный. Подход достаточно интересный — для любого простого, а именно такие и будут использоваться, охладителя APU можно будет подобрать желаемый режим работы.

UEFI Setup ASRock FM2A85X-ITX

Для управления оставшимся вентилятором необходимо позаботиться об его ШИМ-исполнении. Реализация алгоритма работы аналогична первой группе.

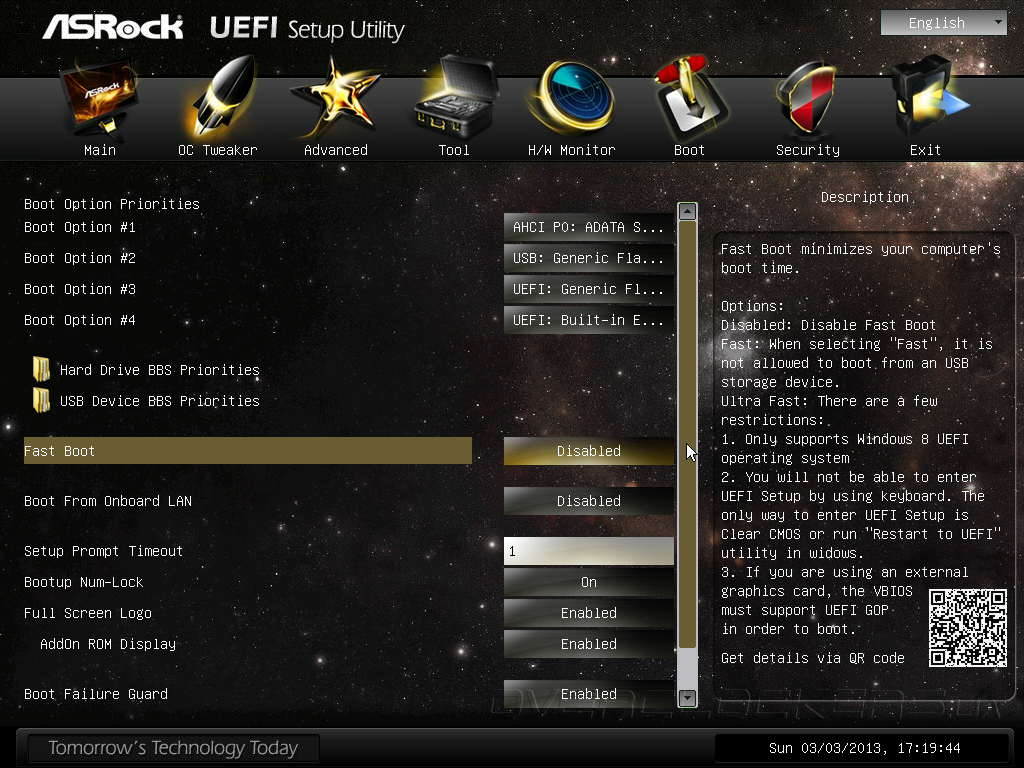

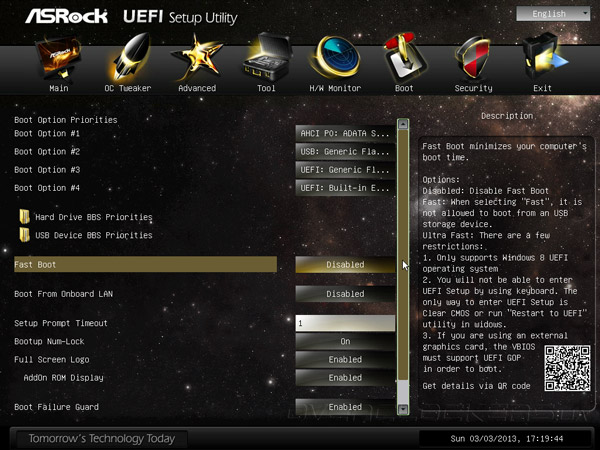

Последнее, на чем хотелось бы заострить внимание — режим Fast Boot при работе с Windows 8. Его использование накладывает целый ряд ограничений и условностей, которые подробно расписаны сбоку в справочном поле.

UEFI Setup ASRock FM2A85X-ITX

Увиденное вселяет определенную уверенность об успешном завершении ряда мероприятий по разгону системы. Но перед этим познакомимся с диском и комплектом ПО.


Комплектное ПО

Итак, первый раздел именуется как Drivers. В то же время наблюдаем в списке Google Chrome. Такой почерк разработчика иначе как навязчивым назвать нельзя.

ASRock FM2A85X-ITX

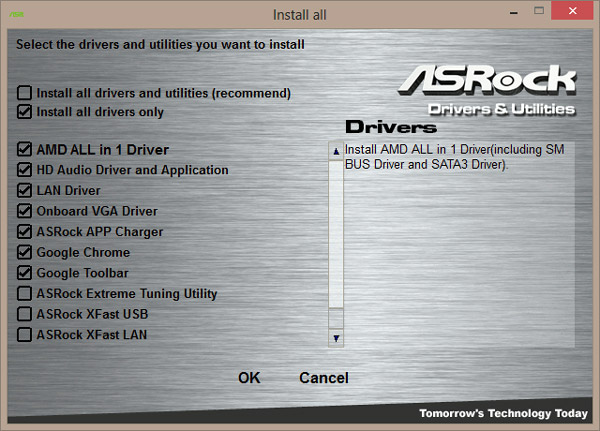

Благо, перед установкой драйверов единым пакетом можно произвести выбор необходимого именно для себя. Приятно, что установка проходит в видимом режиме, вот только про запланированные перезагрузки ПК никто не предупреждает.

ASRock FM2A85X-ITX

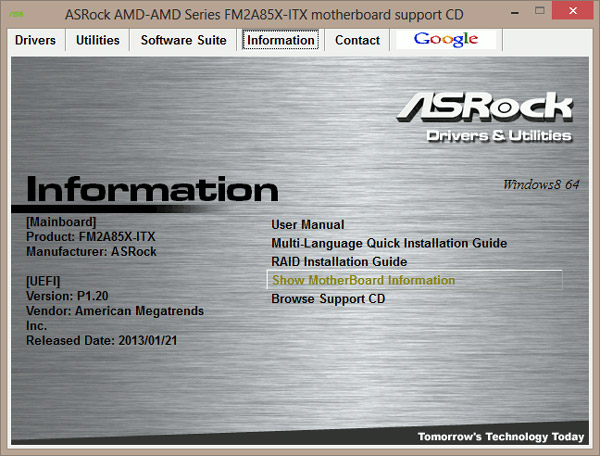

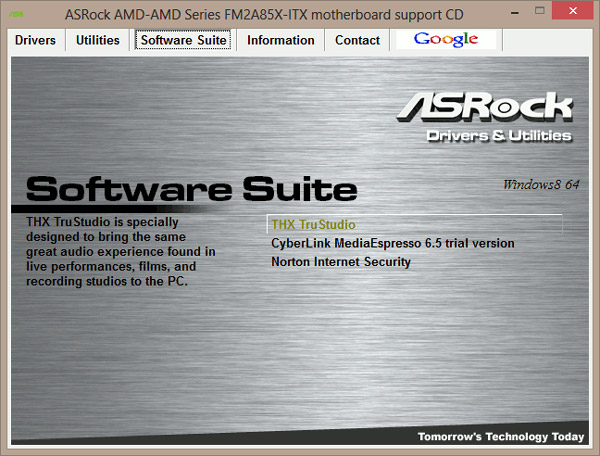

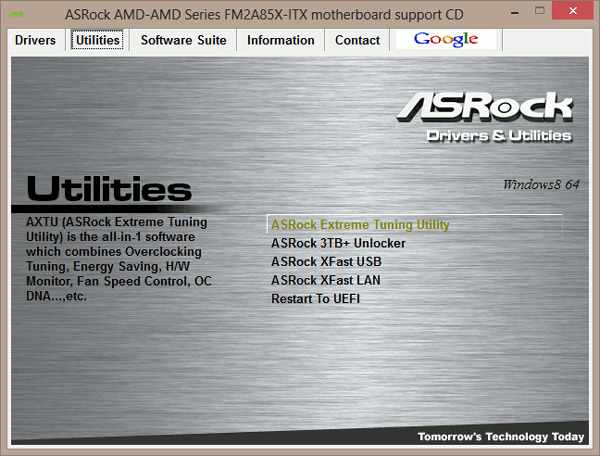

Кроме драйверов на диске наличествует всё фирменное ПО от ASRock. Интересно, что в разделе Information можно почерпнуть правдивые сведения о версии прошивки.

ASRock FM2A85X-ITX

ASRock FM2A85X-ITX

ASRock FM2A85X-ITX

Приступим к рассмотрению наиболее интересной для нас ASRock Extreme Tuning Utility.

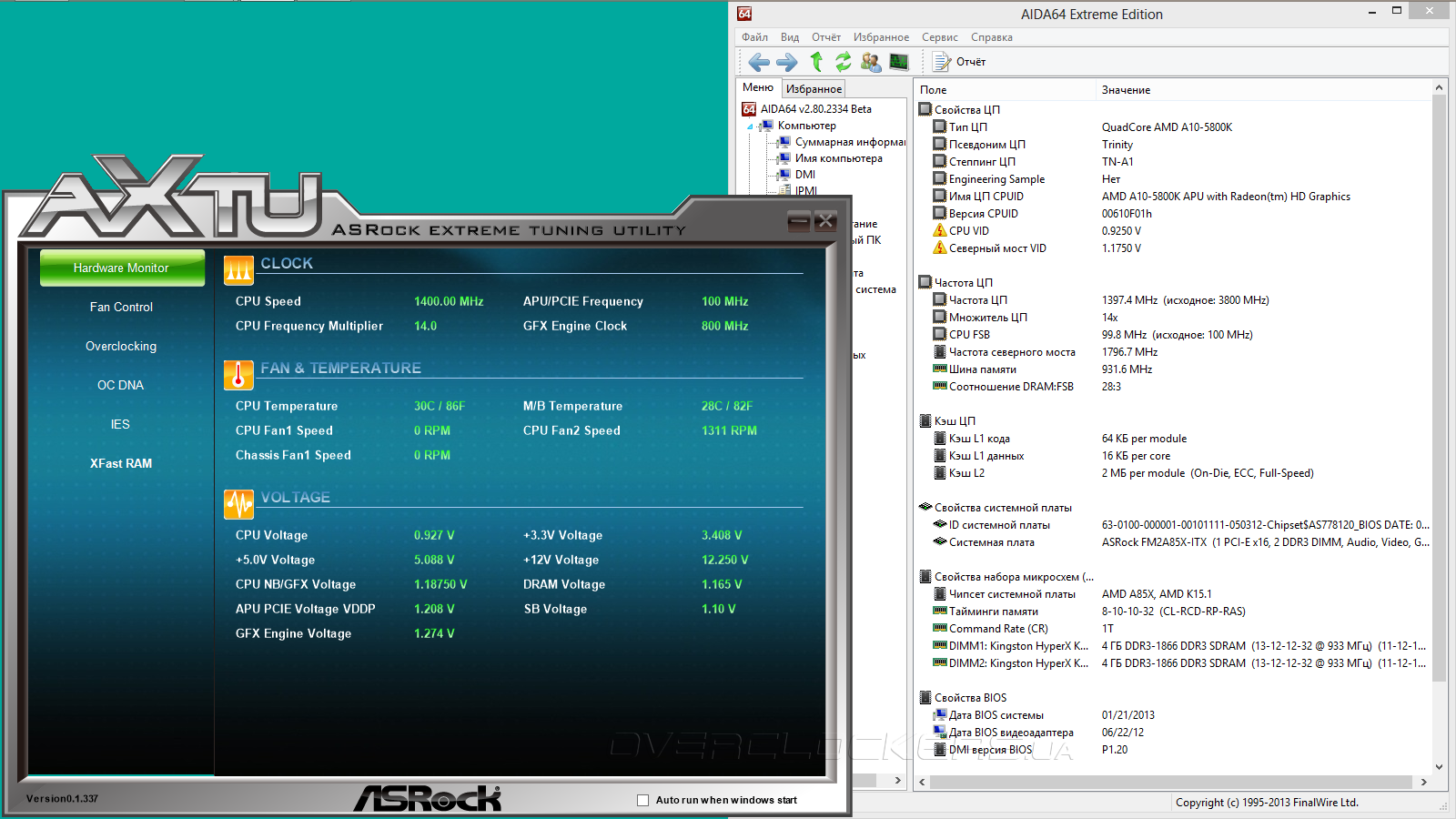

Первый раздел — Hardware Monitor — выдаёт корректные данные, причем некоторые из них нигде больше увидеть не получится, кроме как непосредственно из-под UEFI. Но это не касается напряжения DRAM. Как видим, при Auto-режиме показания, мягко говоря, нелицеприятные. Вероятно, ошибка кроется в самой утилите, поскольку при таком напряжении говорить об успешном старте системы мы бы не стали.

ASRock Extreme Tuning Utility

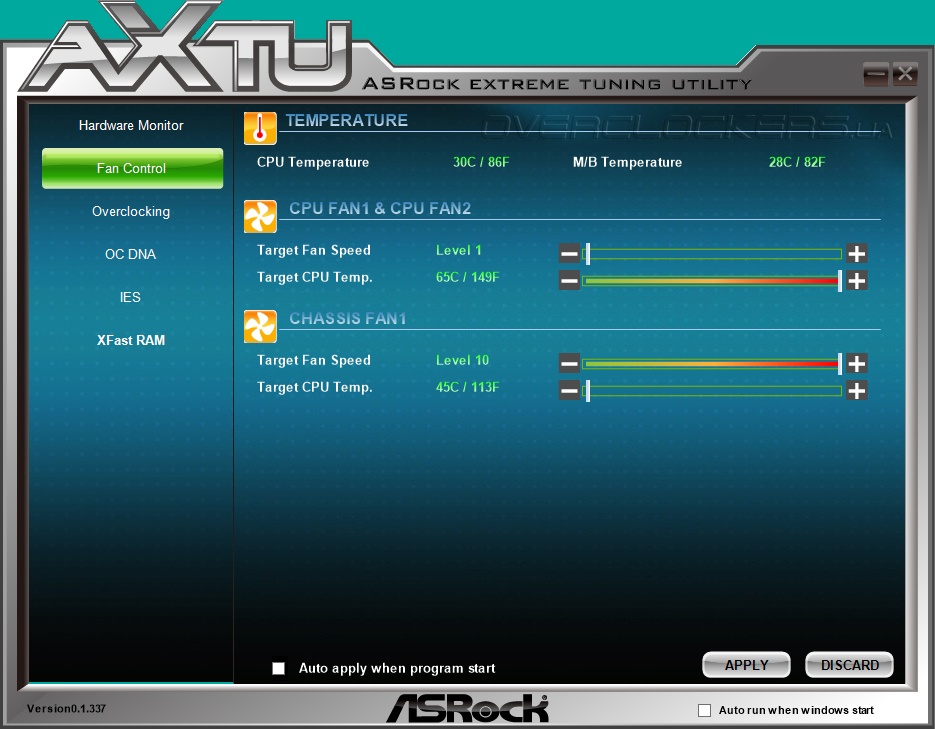

Следующий раздел — Fan Control – один-в-один дублирует таковой, что находится в UEFI. Внести какие-то коррективы в уже существующие алгоритмы не выйдет. Впрочем, их вполне достаточно для организации сравнительно тихого режима работы: при задействовании наинизшего Level 1 наш вентилятор снижал свою скорость до приемлемых уху 1250 об/мин.

ASRock Extreme Tuning Utility

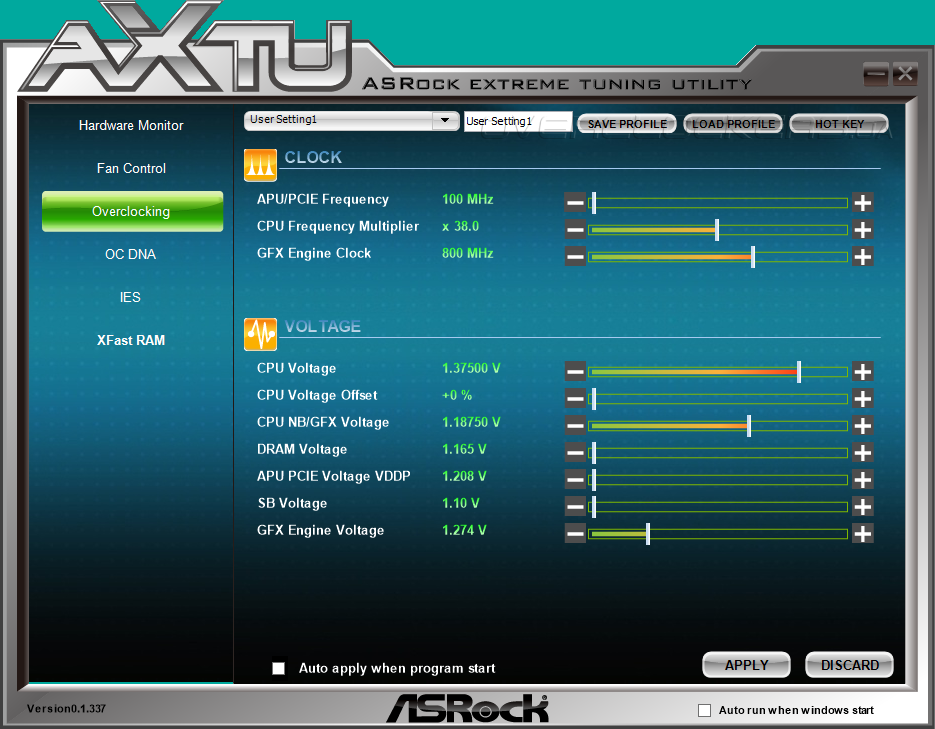

Раздел Overclocking ничего нового по сравнению с UEFI не преподносит.

ASRock Extreme Tuning Utility

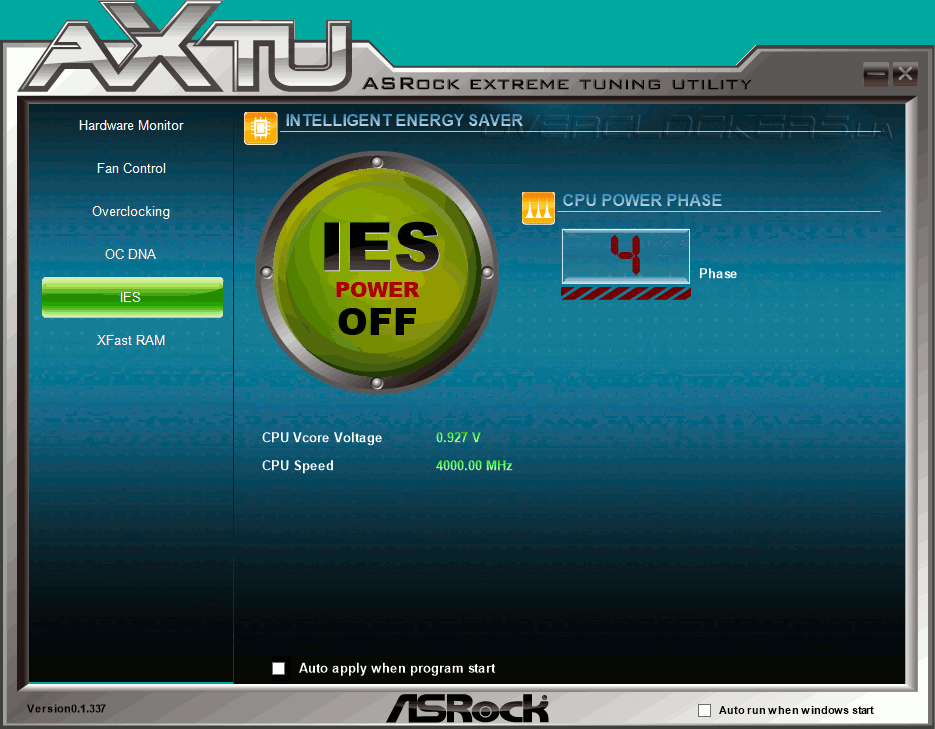

Последний интересный нам раздел — Intelligent Energy Saver. В нем нажатием одной кнопки предлагается активировать некий энергосберегающий режим работы. Признаться, кроме красивой индикации на мониторе, других изменений в показаниях прибора значения потребления тестового стенда мы не заметили.

ASRock Extreme Tuning Utility

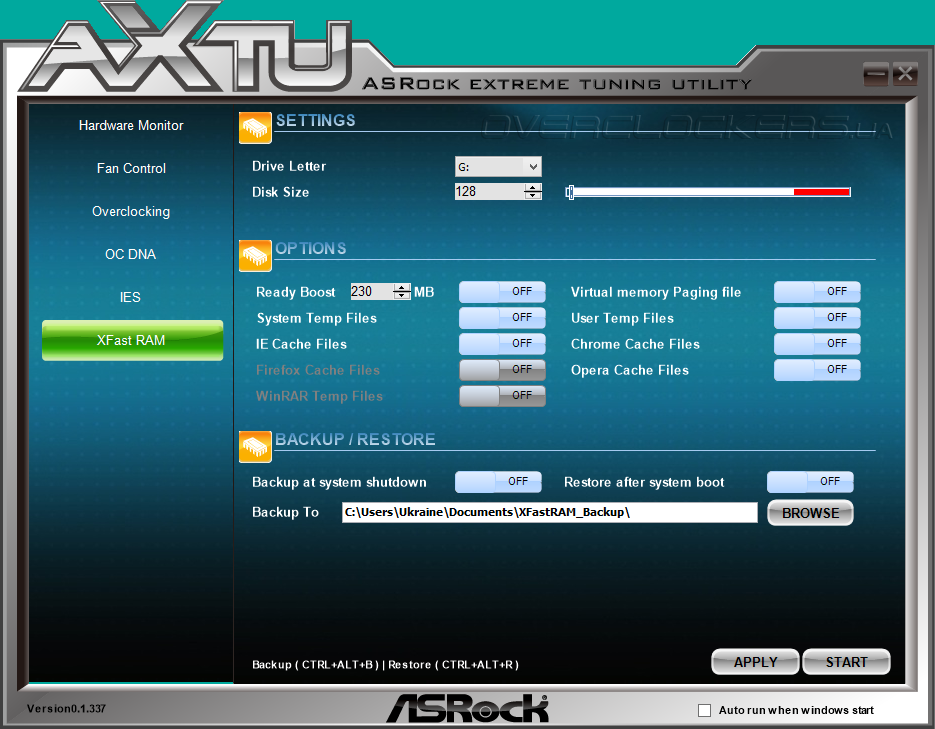

Оставшиеся два пункта отвечают за работу с профилями настройки, всё теми же, что доступны в UEFI, и созданием динамического диска в оперативной памяти (XFast RAM).

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility
Теперь есть на что посмотреть
