Ассортимент продукции ASRock скромным не назовешь, но на фоне конкурентов количество решений у нее намного меньше. Возможно, благодаря этому до сих пор удаётся сохранить внятное их позиционирование в составе линеек, а модели миниатюрных габаритов там составляют небольшое представительство, потому каждая плата получается интересной и самобытной. Что же именно инженеры предлагают вместе с хабом Intel Z370 мы сегодня и выясним.
Здесь позаботились об усиленном питании процессора. В это понятие входит и составной охладитель, объединяющий два радиатора в единую конструкцию посредством тепловой трубки. Распаян контроллер Thunderbolt разработки Intel, есть предустановленный адаптер беспроводных сетей от этой же компании, шесть гнёзд SATA, старший звуковой кодек от Realtek, компактное гнездо M.2.
Словом, исключая большое число слотов PCI-E, возможности устройства смело можно презентовать как вполне достаточные для подготовки системы как игрового, так и профессионального назначения. Более детально с возможностями устройства можно познакомиться, изучив таблицу с характеристиками.
| Модель | ASRock Fatal1ty Z370 Gaming-ITX/ac |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | Intel Z370 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
| Память | 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3200*/3600*/3733*/3800*/3866*/4000*/4133*/4266*/4333+*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 |
| M.2 | 1 x PCI Express 3.0 x4 SATA 6 Гбит/с (Key M, 2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel HD 630 |
| Видеоразъёмы | DisplayPort 1.2, HDMI, Thunderbolt |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 1 х 3.1 Gen2 (1 разъём на задней панели (C), Intel JHL6240) 8 х 3.1 Gen1 (6 разъёмов на задней панели, Z370) 2 x 2.0 (разъёмов на задней панели нет, Z370) |
| VR Ready | + |
| Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
| RAID | 0, 1, 5, 10 (SATA, Z370) |
| Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments NE5532 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet), Intel Dual Band Wireless-AC 8265 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | Колодка для подключения ленты RGB LED, кнопка сброса настроек CMOS (на задней панели), комплектация внешней антенной Wi-Fi, Fatal1ty Mouse Port, Creative Sound Blaster Cinema 3 |
| Цена в рознице, $ | 256 |
Упаковка и комплектация
Оформление целиком характерно всем продуктам из «игровой» серии производителя, размеры коробочки невелики.
Сзади детально описаны возможности интерфейса Thunderbolt, реализованные именно тут. Также можно обнаружить наличие бонусной утилиты для звуковой системы и антенны под беспроводные сети. Есть схематическое изображение задней панели и небольшая таблица с основными возможностями.
Кроме платы, внутри коробки находится:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и F-Stream на английском языке;
- открытка с эмблемой серии (присутствует место для марки);
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- один крепёжный винт для устройства формата M.2;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- выносная Wi-Fi-антенна, для крепления и фиксации положения задумано использовать двухсторонний скотч (прилагается небольшой кусок, на вспененной основе).
Внешний вид
На поверхности платы нет ничего, что могло бы облегчить эксплуатацию системы и провести диагностику возможных проблем — исключены кнопки, переключатели, перемычки, разного рода индикаторы состояний. Но и без них свободного места нет совершенно, даже батарейку пришлось клеить к экранированному корпусу адаптера беспроводных сетей. Последний использует слот M.2 типа Key-E.
Немало элементов вынесено и на обратную сторону продукта. Особую опаску вызывает ШИМ-контроллер и сопутствующие ему детали, распаянные очень близко к крепёжному отверстию под системы охлаждения CPU. С прижимной планкой из состава нашего охладителя проблем не возникло ввиду её оснащения прорезиненными ножками, но ряд других конструкций используют пластиковые элементы, с ними точно могут быть конфликты.
Как я уже было отмечено, охладитель образует единую конструкцию из двух радиаторов при содействии соединительной тепловой трубки, которые крепятся к плате винтами.
Допускается монтаж устройств M.2 длиной шесть и восемь сантиметров. Производить эту операцию придётся до установки платы в корпус. У нижней грани находятся три многоцветных светодиода, число небольшое, но именно они и будут ответственны за эффекты иллюминации. Во всяком случае до тех пор, пока пользователь не станет использовать внешнюю светодиодную ленту, для неё заготовлено одно гнездо.
Плотность размещения компонентов очень высокая. Колодку под системный «спикер» опустили в самый низ. У нас возник конфликт при использовании дискретного видеоадаптера — он упирался в самый обычный тип корпусного громкоговорителя, а точнее в его кабельный разъём (мешали элементы на самой видеокарте). Говорить о продольных типах гнёзд не приходится, все распаянные на плате — поперечные. В частности, и обе колодки под корпусные кабели USB — второго и третьего поколений.
Интересно отметить две разные по исполнению стойки под аудиовыходы. Специальных конденсаторов всего два, но нашлось место и для операционного усилителя.
Для размещения системы охлаждения процессора в окрестностях сокета места достаточно. Радиатор на силовых элементах не слишком высокий, потому здесь проблемы могут быть исключительно из-за модулей ОЗУ. К слову о них, пара из комплекта G.Skill TridentZ установилась впритирку друг к другу, вероятно, даже здесь один-два миллиметра играли важное значение для разработчиков.
Система питания основана на ШИМ-контроллере, с которым мы уже встречались при рассмотрении более габаритной модели от ASRock. Это ISL69138 от Intersil Corporation. Более того, схема организации питания оказалось точно такой же — 5+2 «фазы» для ЦП и интегрированного ГП. Вот только вместо внешних драйверов и транзисторов здесь распаяны сборки от того же производителя — ISL99227F (Smart Power Stage module по терминологии разработчиков). Весьма интересно, как такие элементы проявят себя в работе. Дополню, пять штук отведены под напряжение CPU, а ещё два — для встроенного ГП, эти будут работать без радиатора.
Возможно, кто-то не смог сразу рассмотреть, но тепловая трубка не находится у основания основного теплосъёмника, а встроена где-то ближе к середине радиатора, таким образом, основное тепло будет рассеивать именно он, а не цельная система. Конечно, всё же часть уйдёт и на чипсетный охладитель. Никаких замечаний к прижиму и площади термопрокладок нет.
Задняя панель выглядит весьма насыщенно и вполне современно. Тут есть даже кнопка для обнуления настроек, однако мне ни разу не пришлось ей пользоваться во время проведения экспериментов.
Возможности UEFI

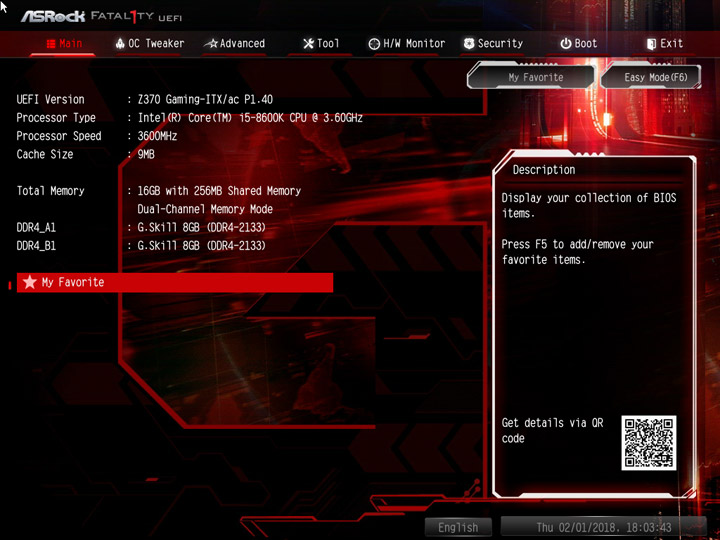

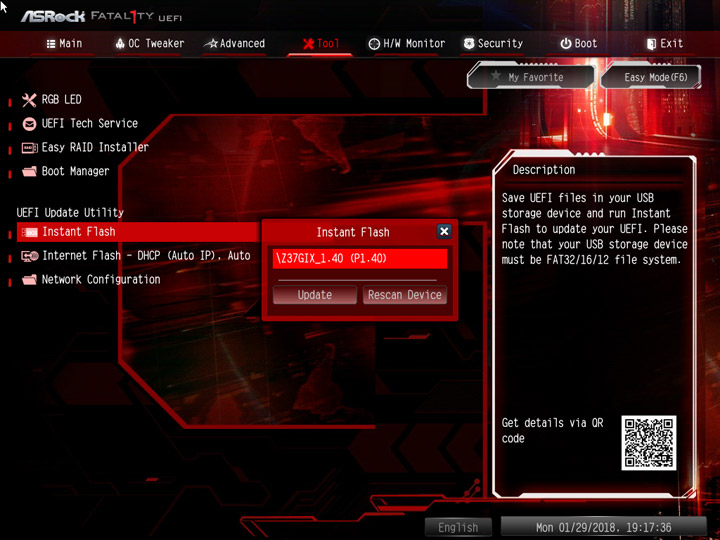

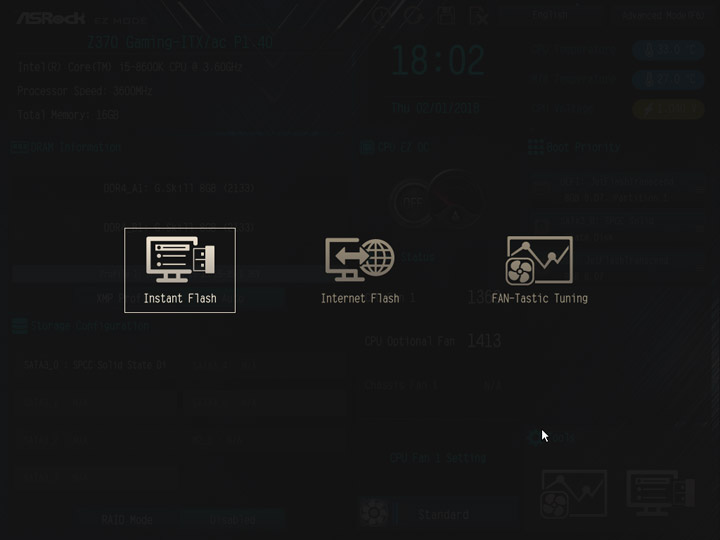

Перед началом экспериментов прошивка обновлялась с привлечением фирменного механизма Instant Flash, находящегося в UEFI.

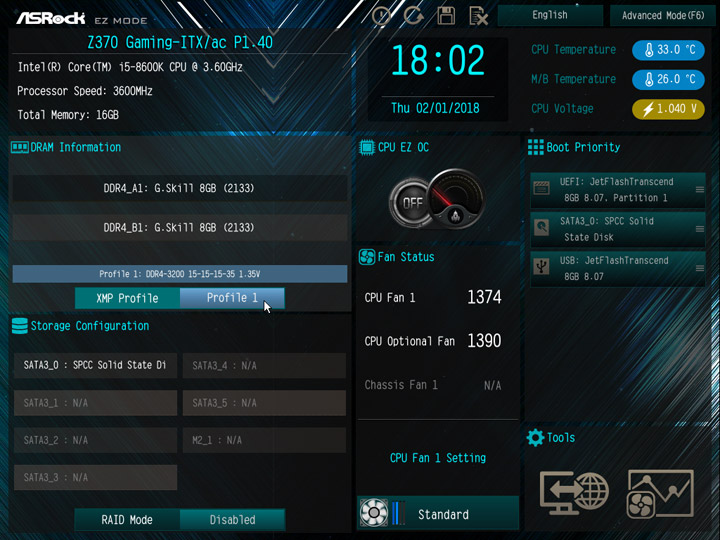

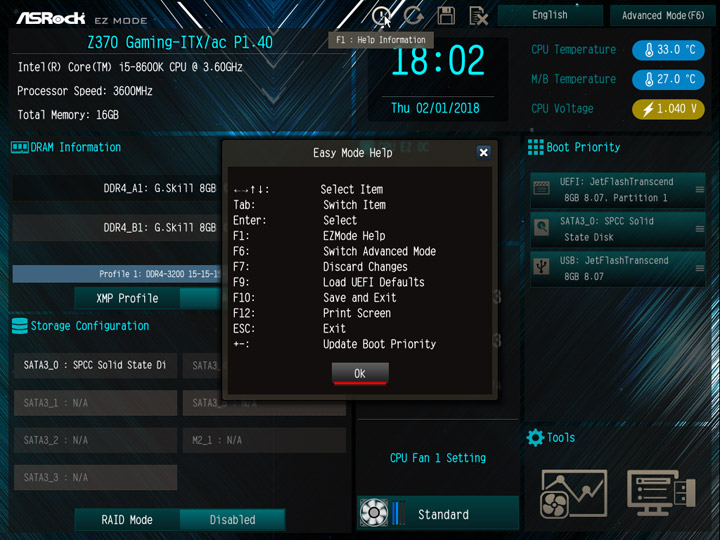

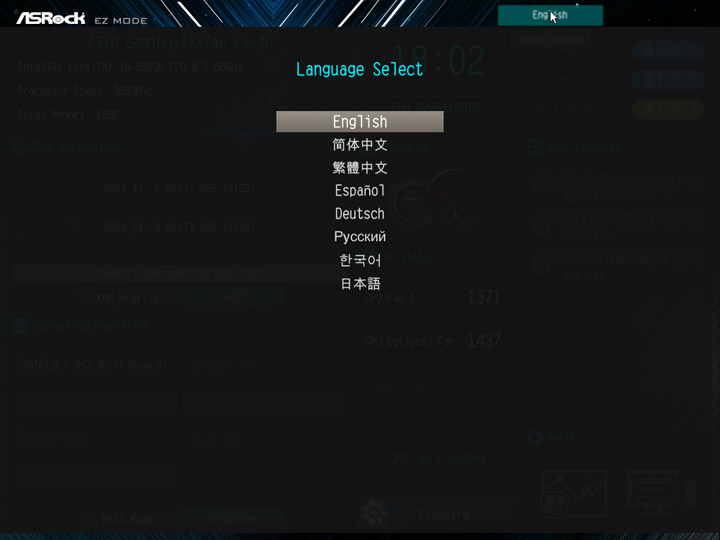

Предусмотрен упрощённый режим настройки. Тут можно установить время, активировать профиль XMP, указать приоритет у загрузочных устройств. Отдельная кнопка вызовет меню настройки работы вентиляторов.

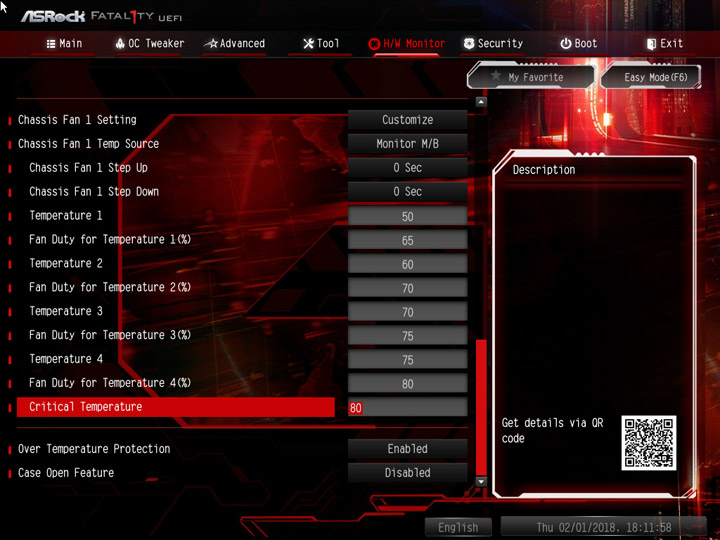

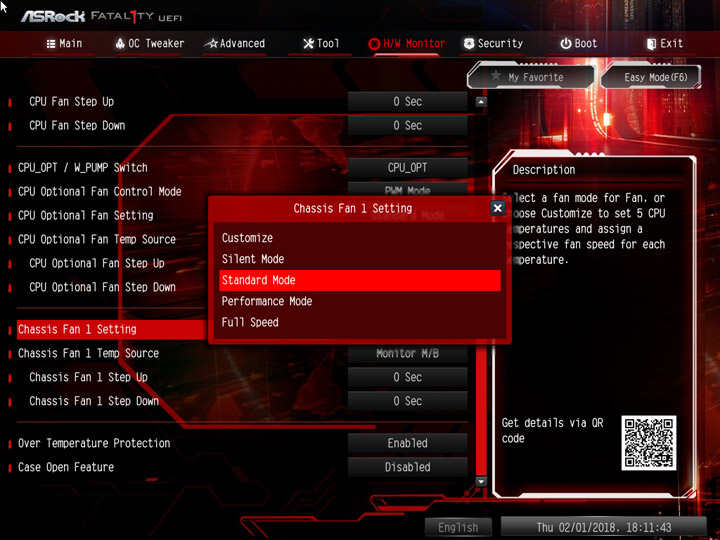

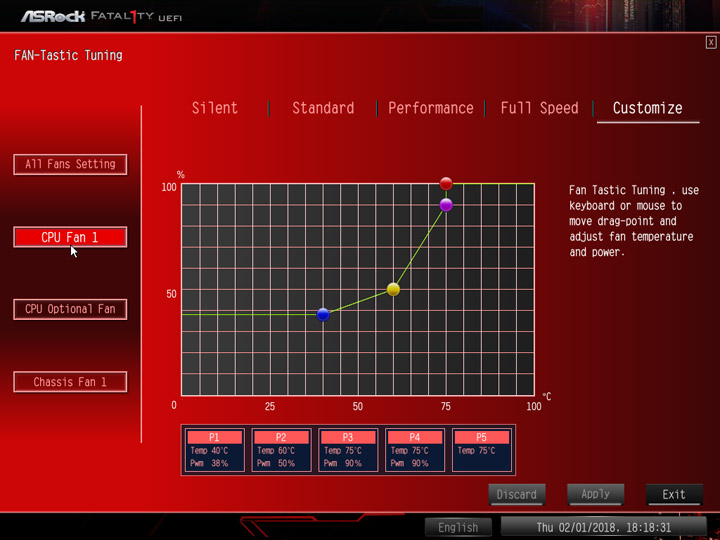

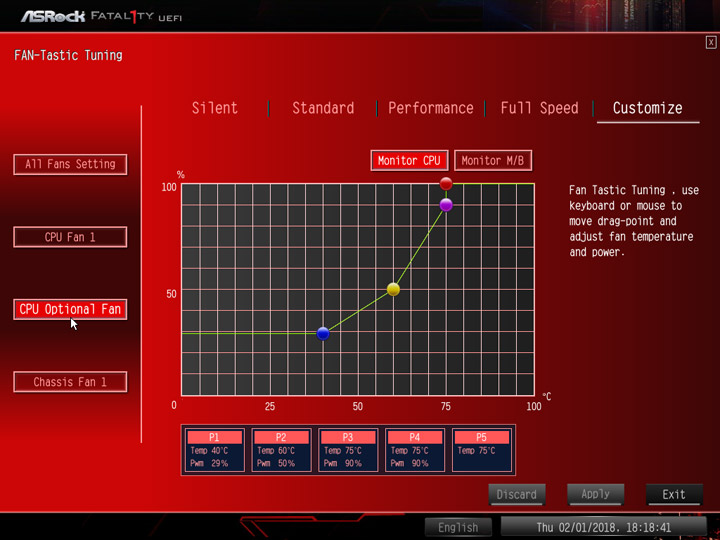

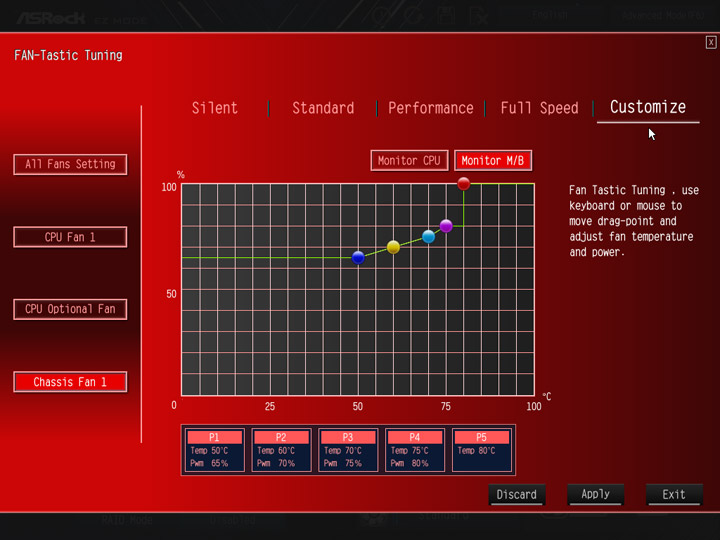

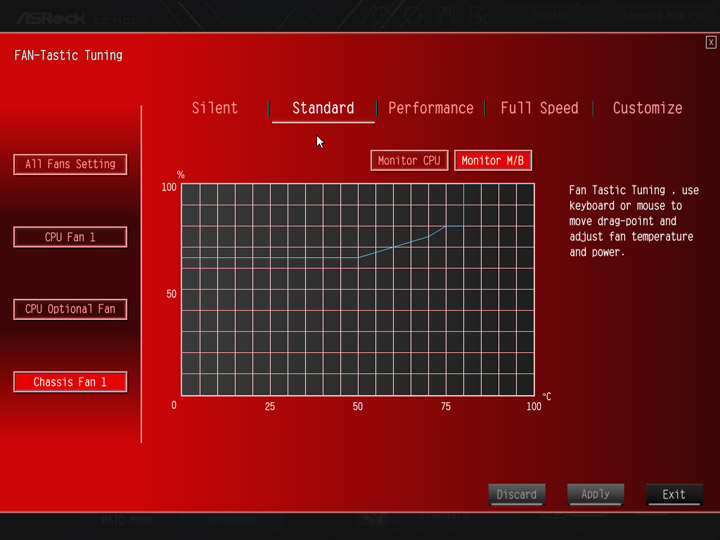

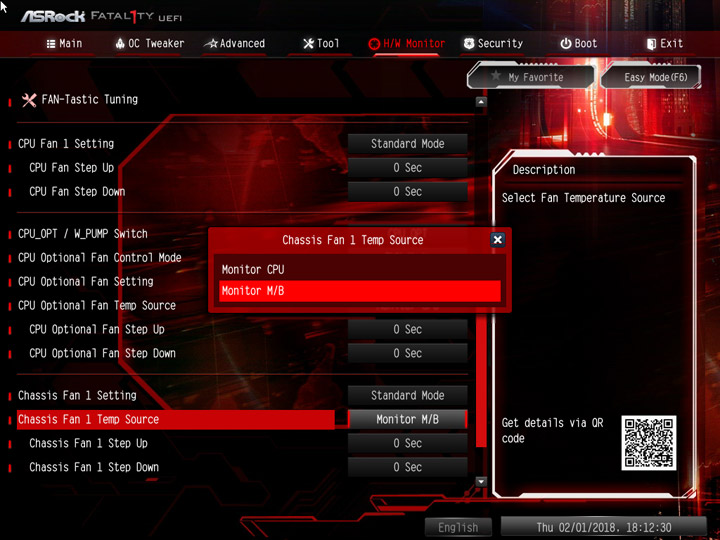

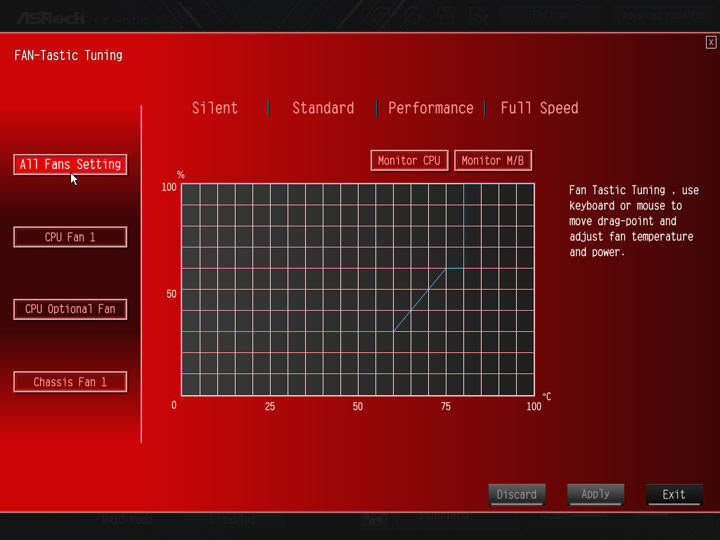

Всего можно подключить три охладителя. Для каждого допускается изменение режима работы по схеме, составляемой лично.

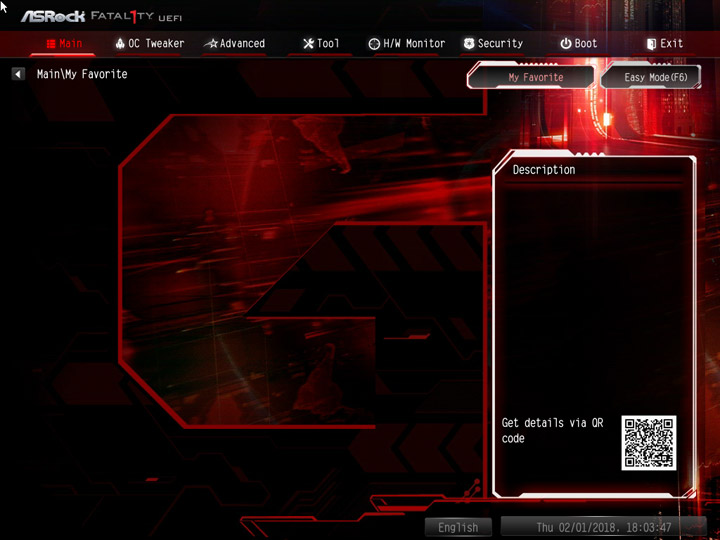

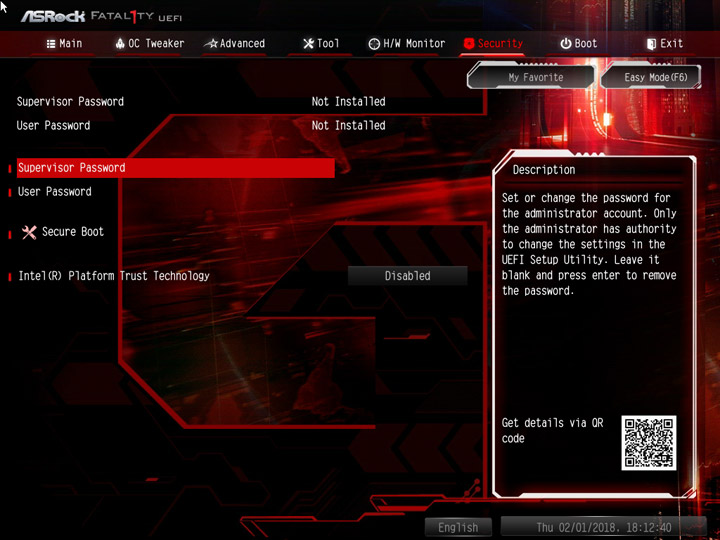

Структура основного режима UEFI абсолютно такая же, как у старших моделей производителя.

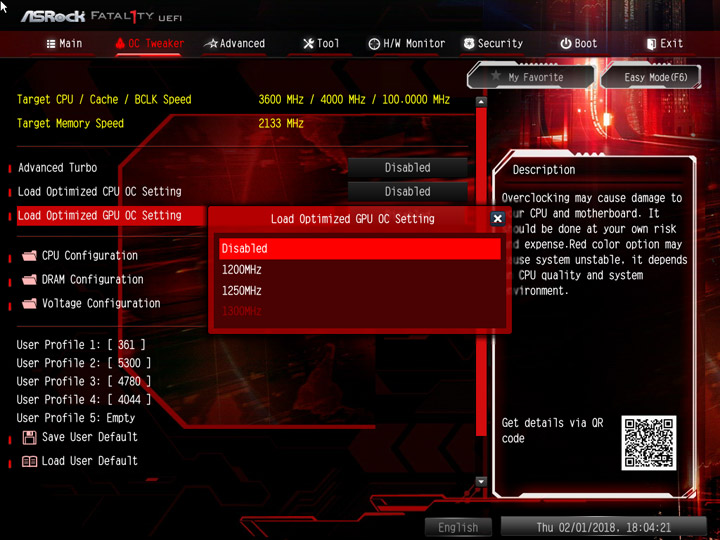

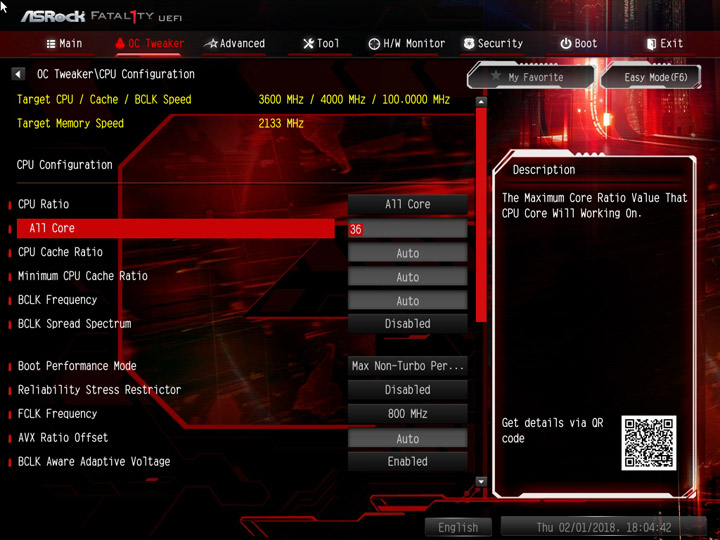

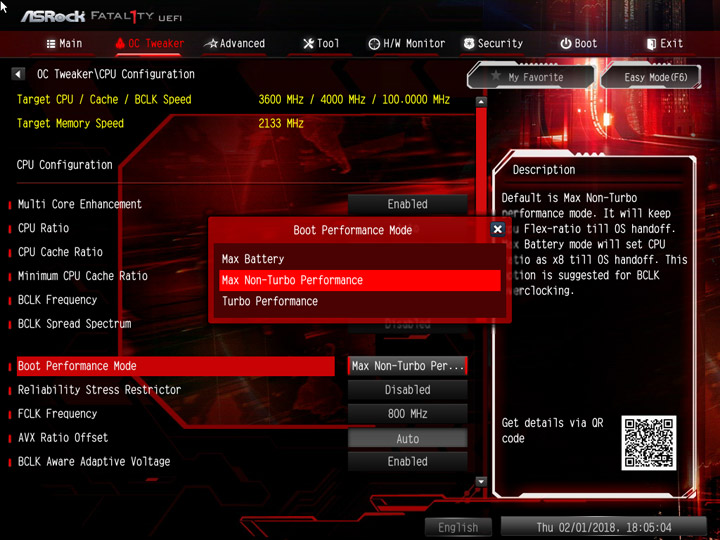

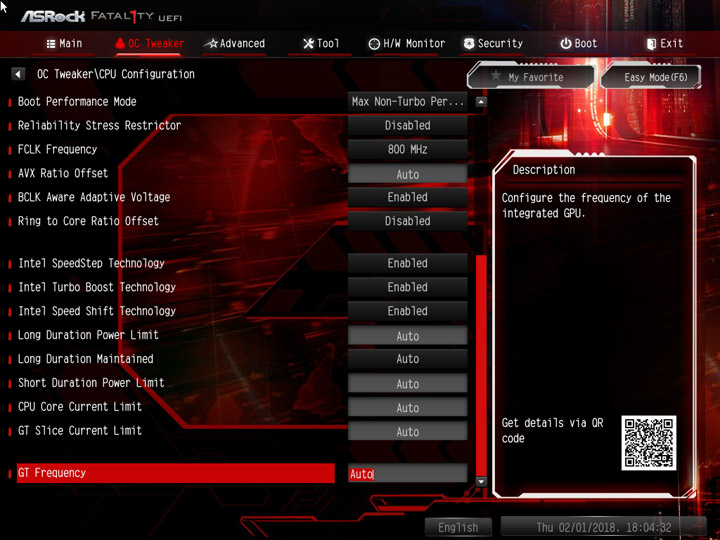

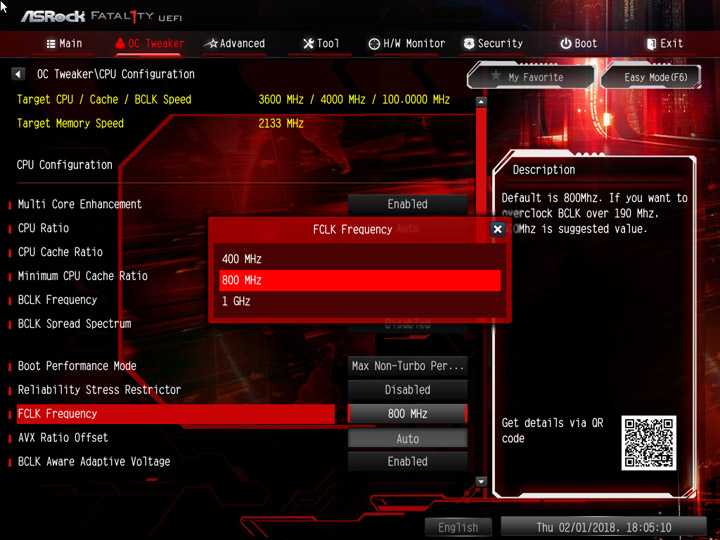

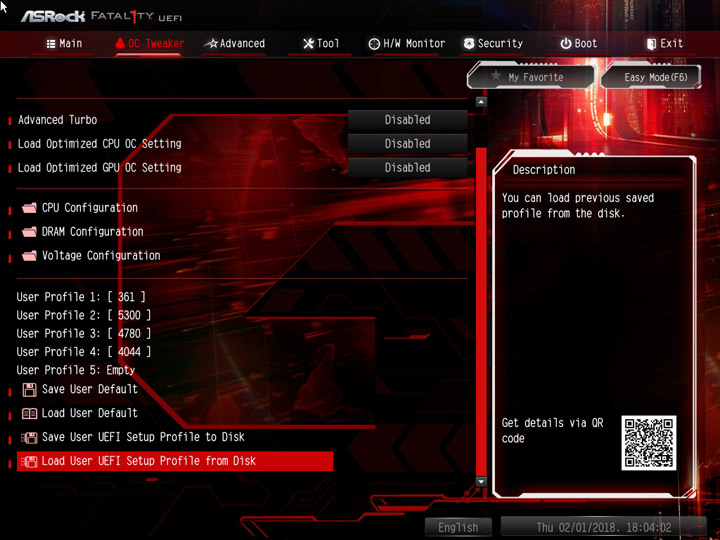

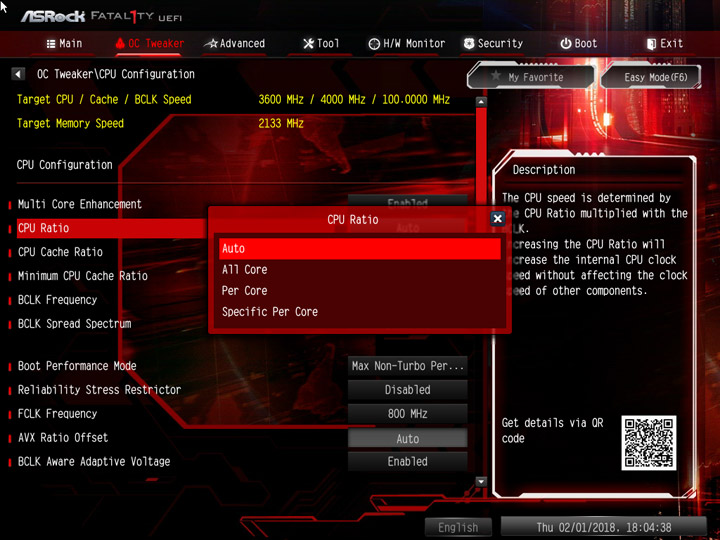

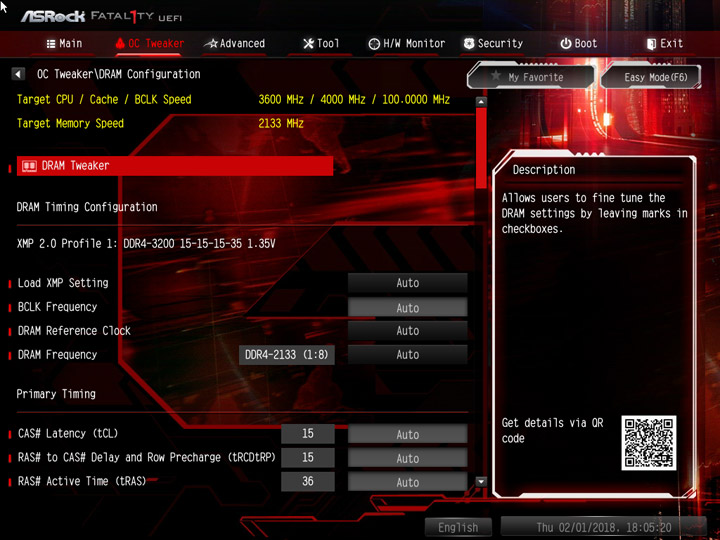

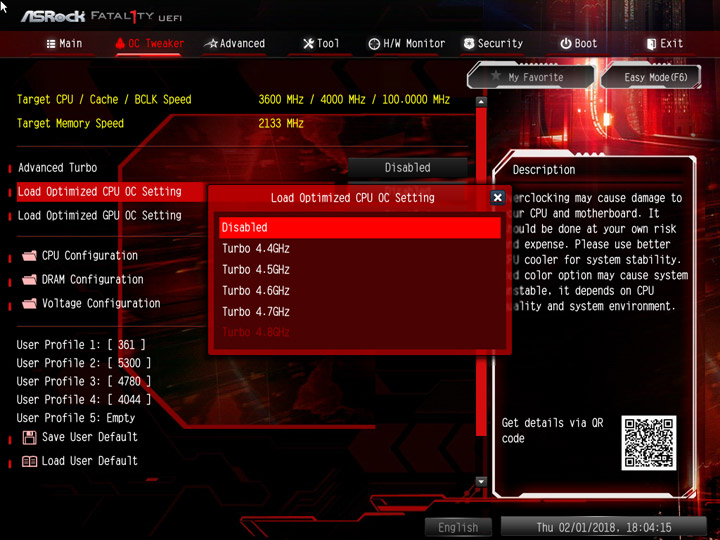

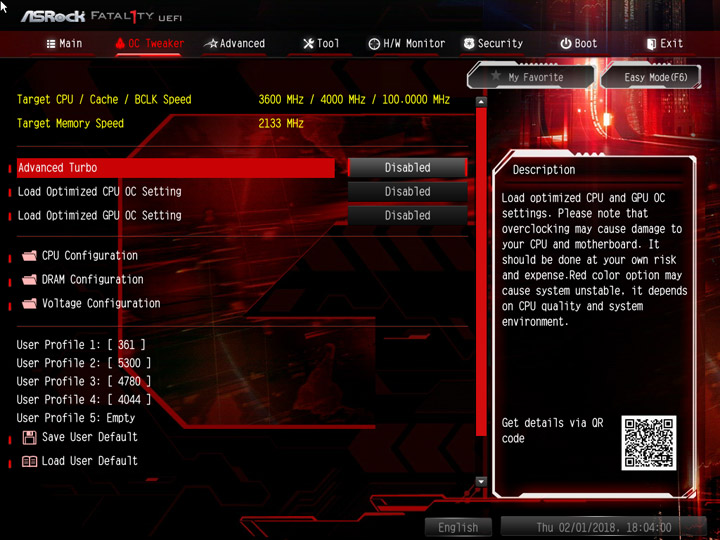

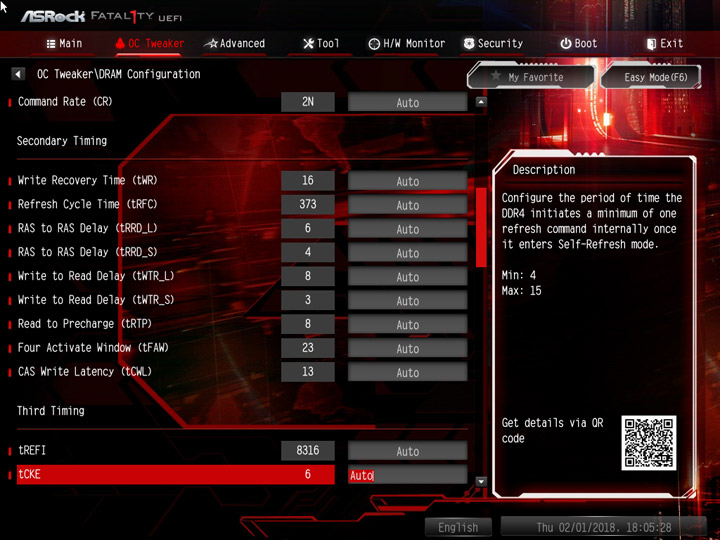

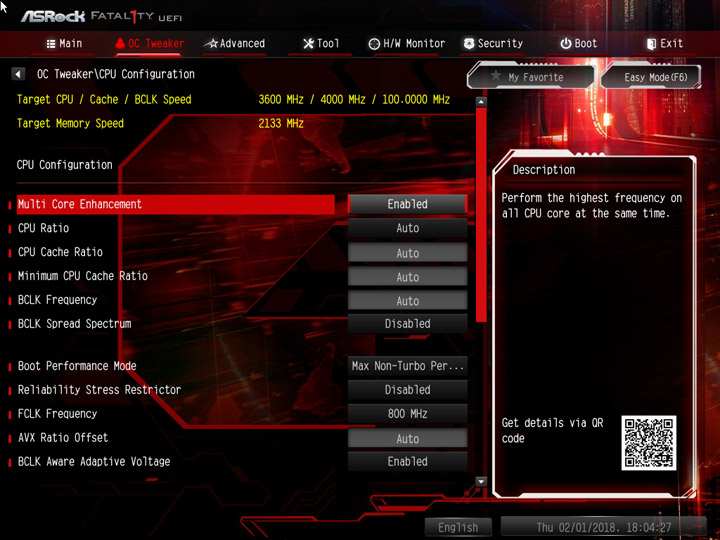

Есть множество пунктов для проведения разгона как процессора, так и памяти. Не позабыты фирменные сценарии. Полученные в ходе работ схемы можно хранить в одном из пяти профилей, либо привлечь для этого внешний накопитель.

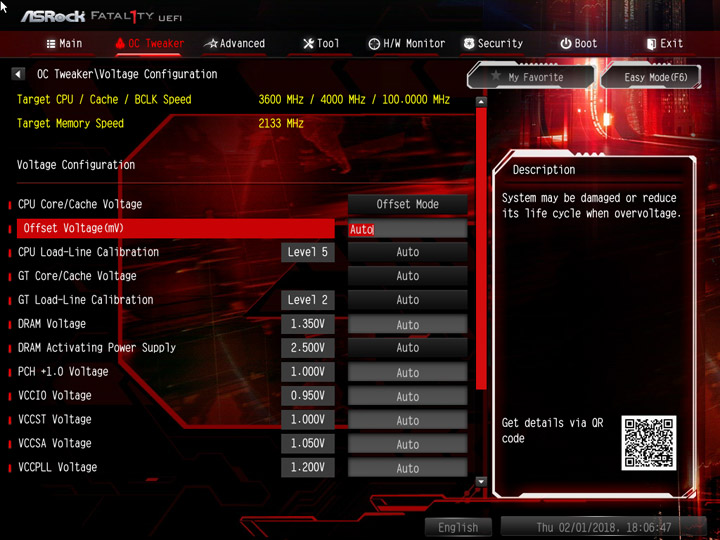

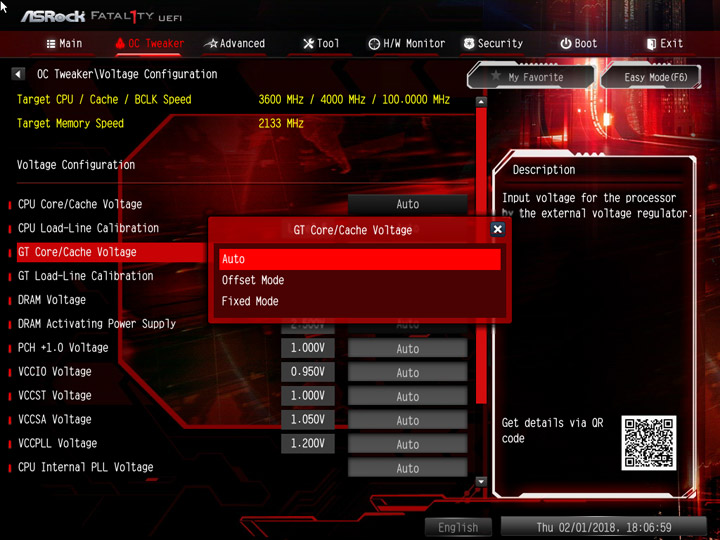

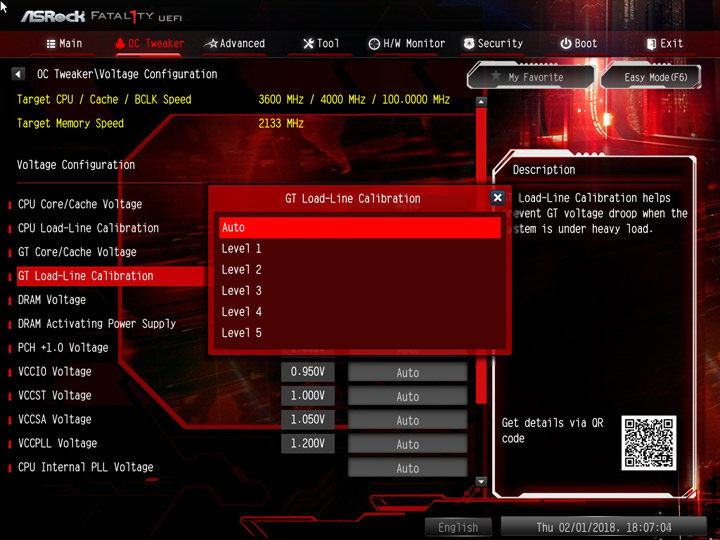

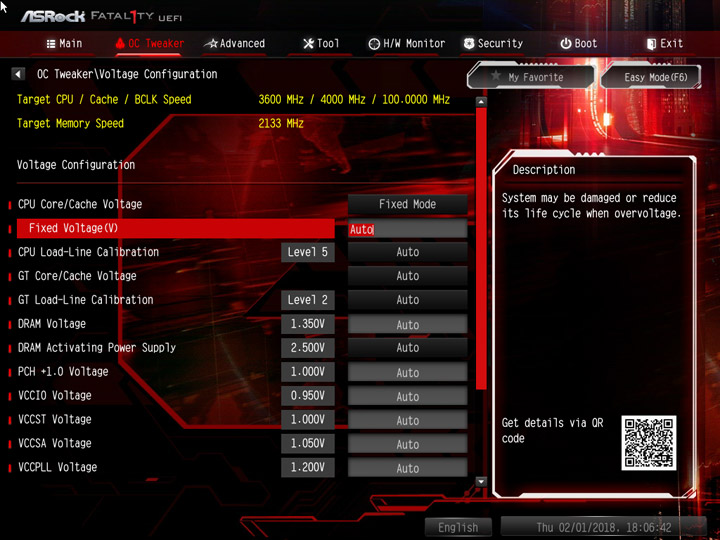

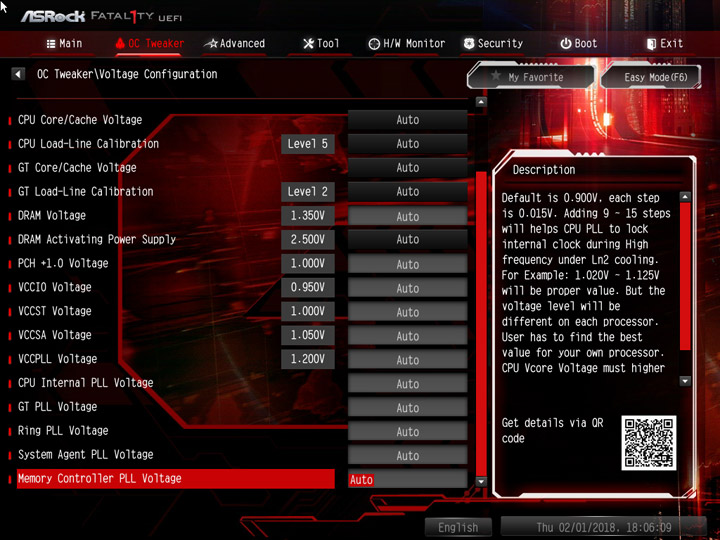

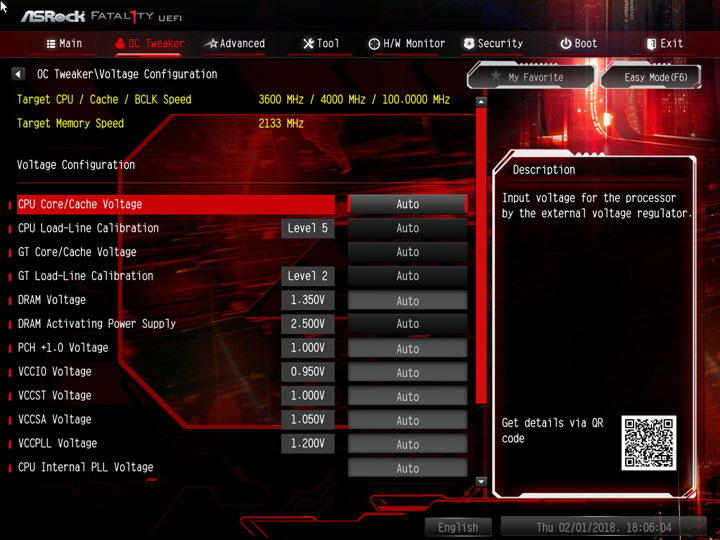

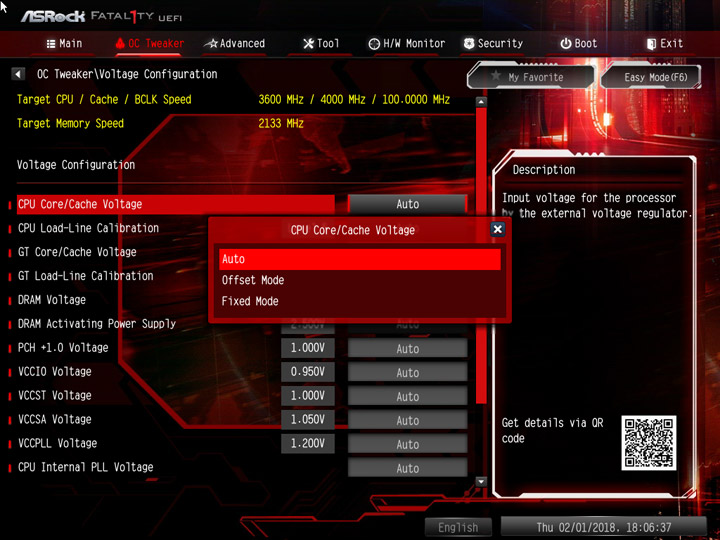

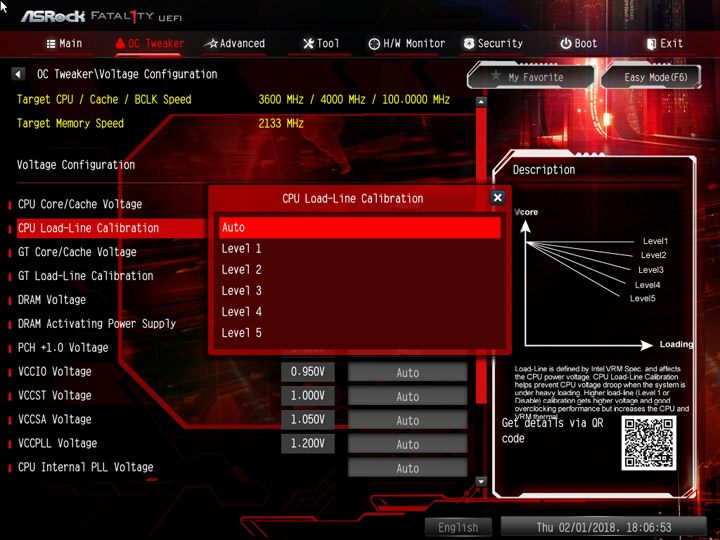

Напряжения ЦП и ГП допускается формировать несколькими способами, доступны здесь и профили LLC. Ряд второстепенных напряжений тоже можно менять.

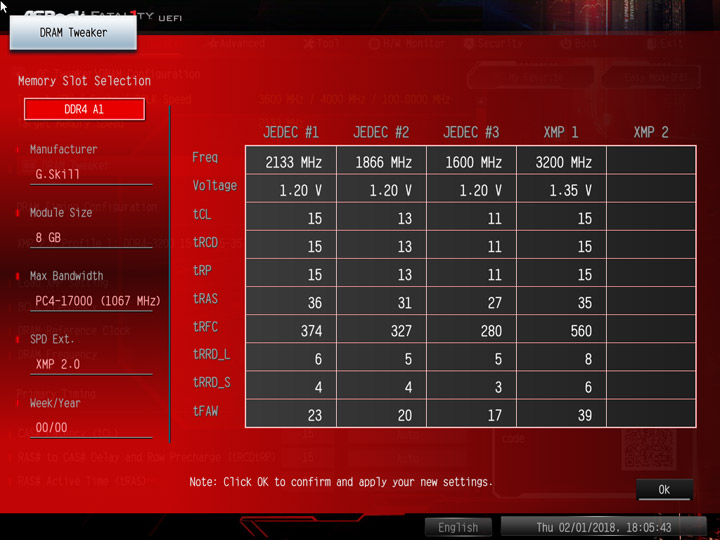

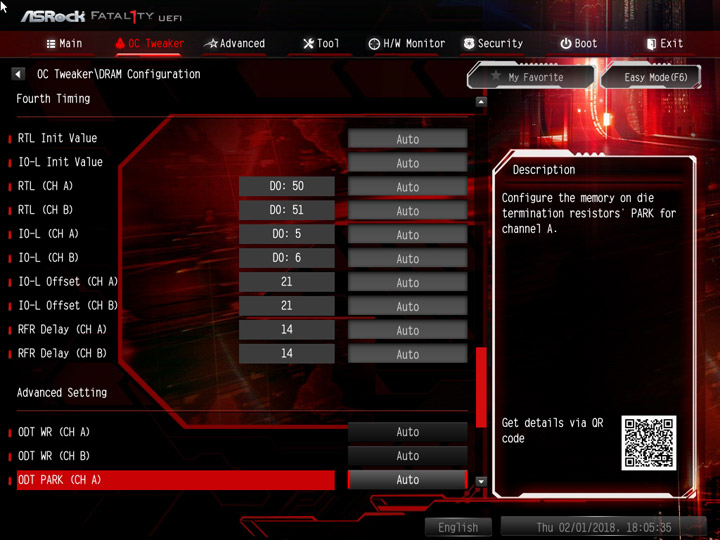

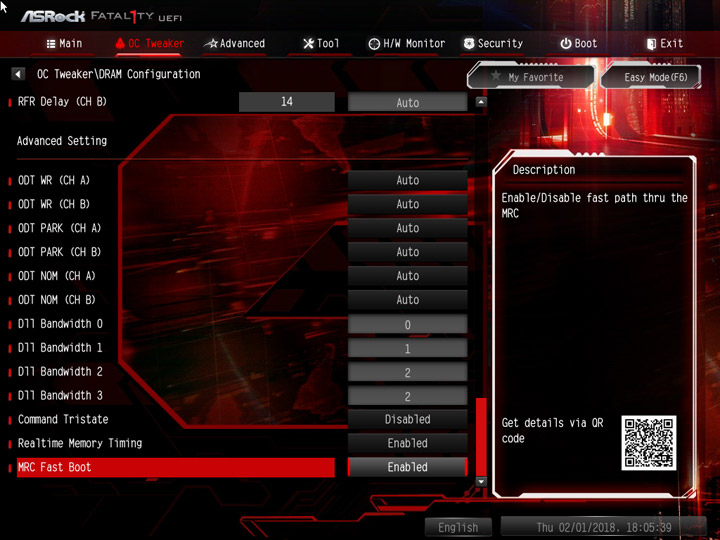

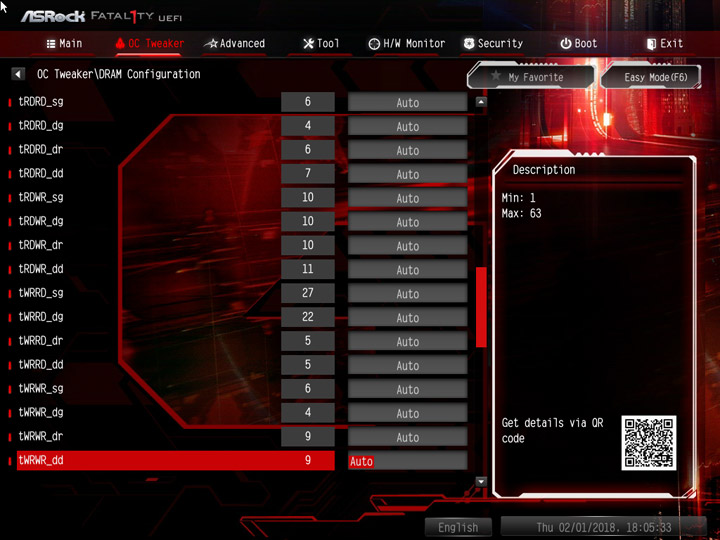

На фоне габаритных изделий выделяется упрощенный способ указания напряжения для ОЗУ. Все самые значимые переменные находятся в общей таблице.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 100–500 | 0,1 |
| CPU Ratio (Multiplier) | 8–83 | 1 |
| CPU Core/Cache Fixed Voltage (В) | 0,9–3,0 | 0,005 |
| CPU Core/Cache Offset Voltage (мВ) | –100…+300 | 10 |
| CPU Load-Line Calibration | Auto/Level 1…5 | 1 |
| CPU Cache Ratio (Multiplier) | 8–83 | 1 |
| DRAM Frequency (МГц) | 800–6300, 800–8400 | 100, 133 |
| DRAM Voltage (B) | 1,20–1,50 | 0,05 |
| VCCSA Voltage (В) | 0,95–1,35 | 0,05 |
| VCCIO Voltage (В) | 0,85–1,20 | 0,01 |
| PCH +1.0 Voltage (В) | 0,90–1,20 | 0,01 |
| GT Frequency (МГц) | 100–3000 | 50 |
| GT Core/Cache Fixed Voltage (В) | 0,9–2,0 | 0,005 |
| GT Core/Cache Offset Voltage (мВ) | –100…+300 | 10 |

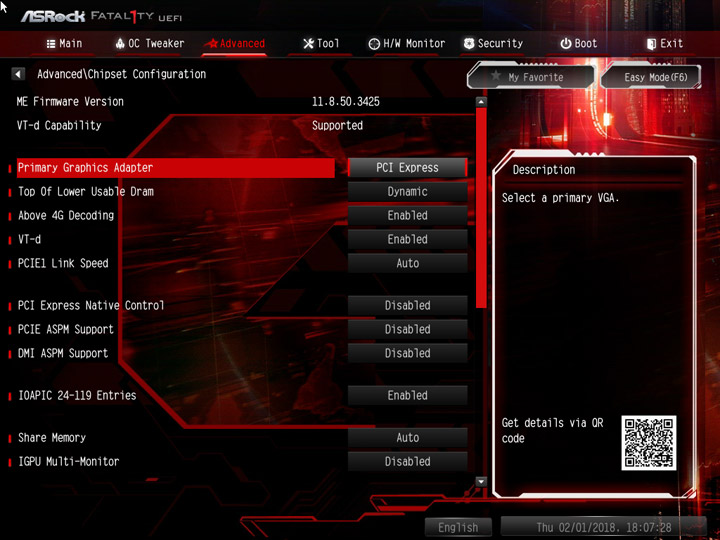

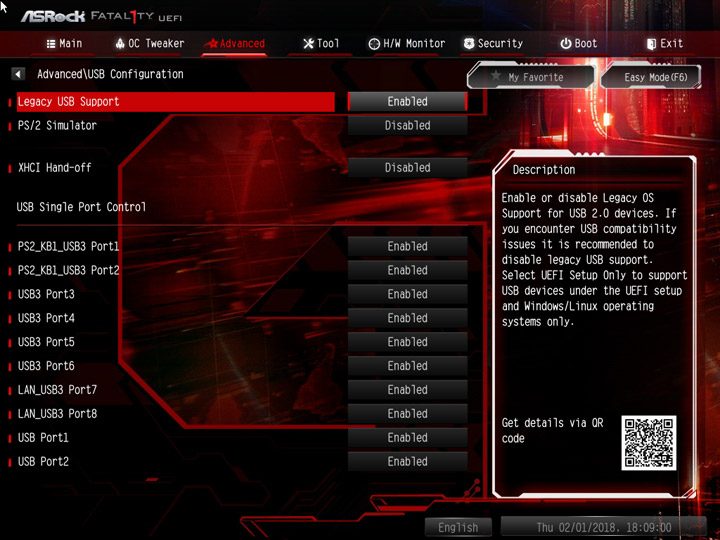

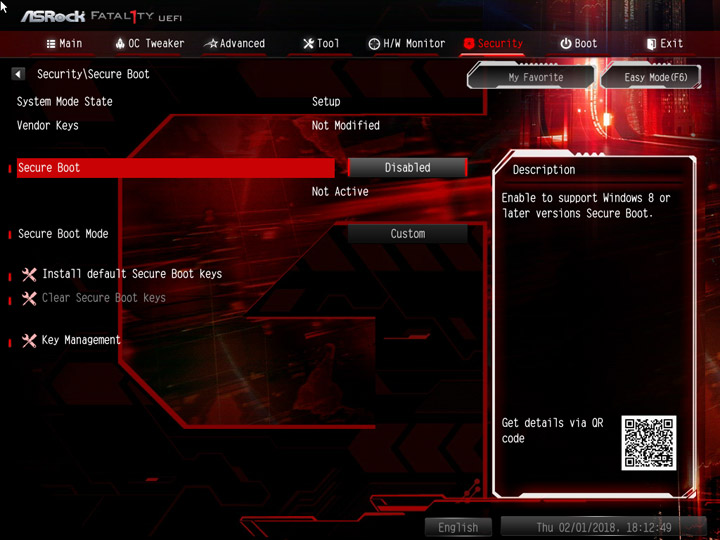

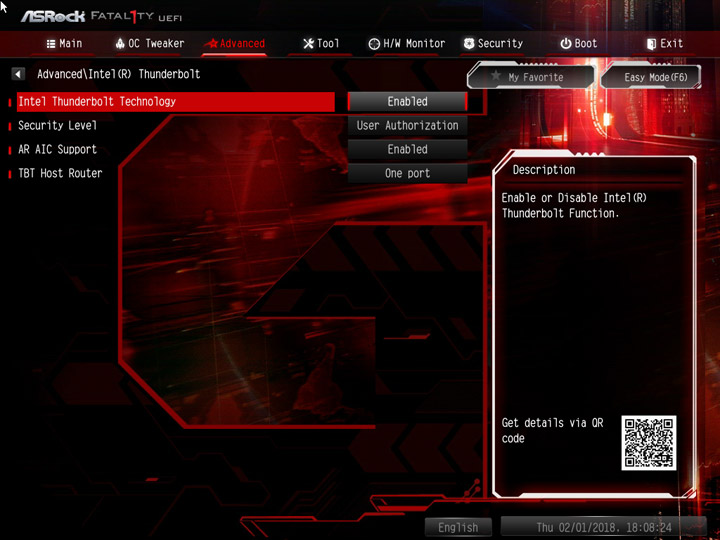

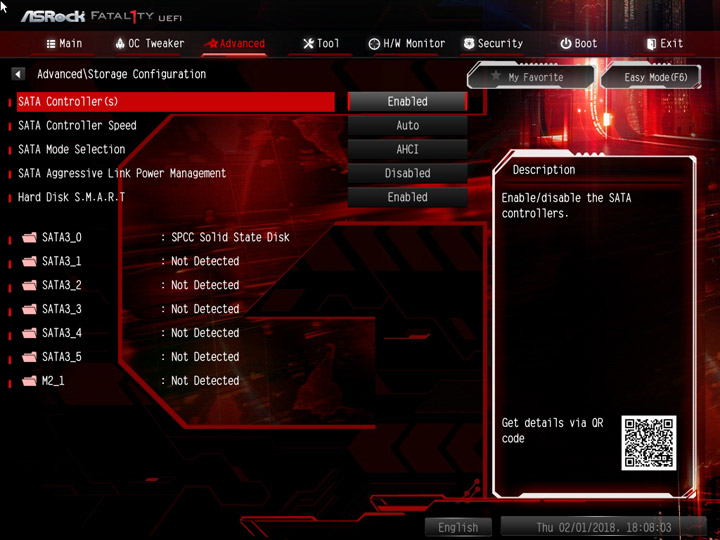

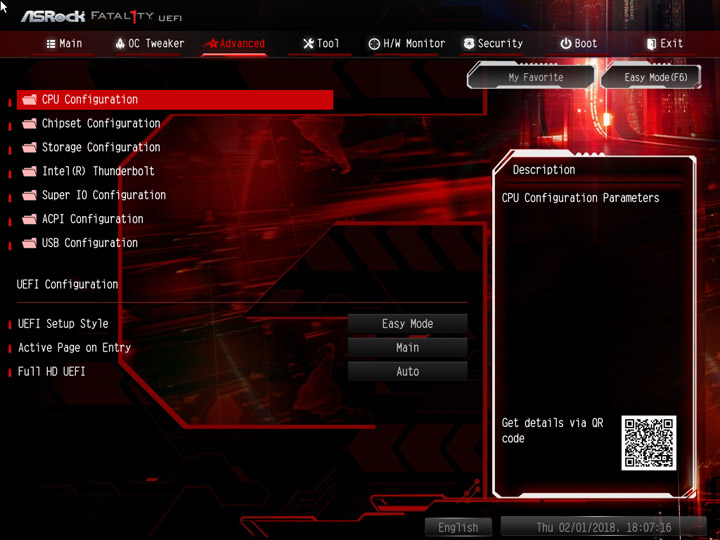

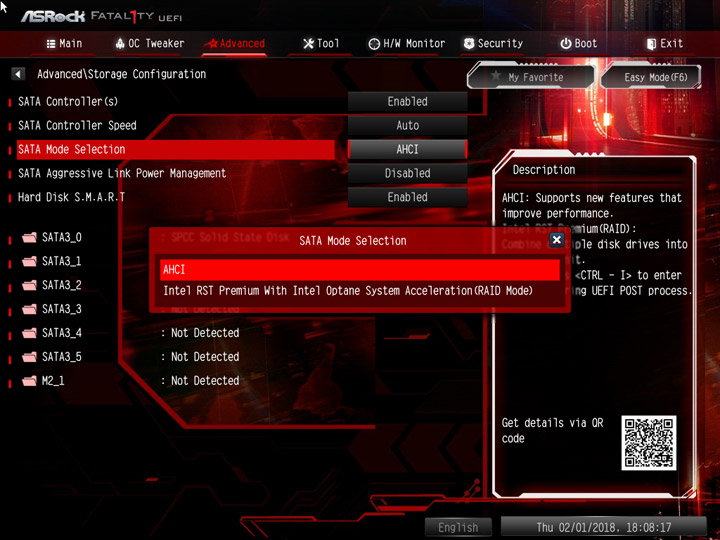

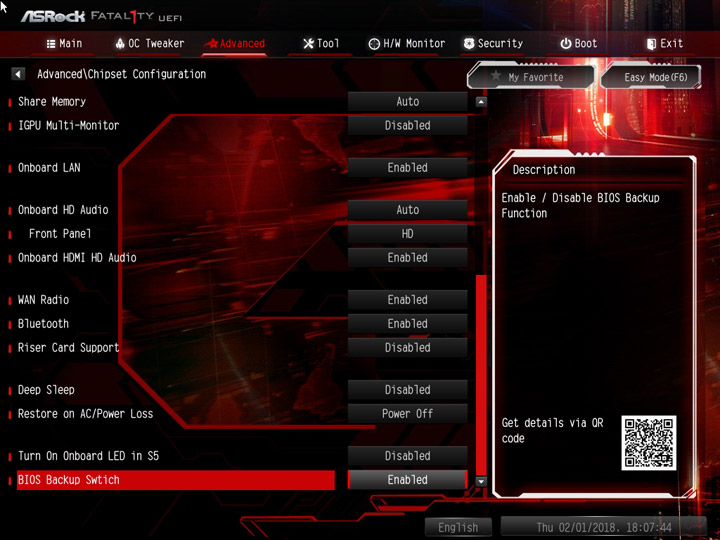

Для контроля работы периферии доступен ряд параметров, собранный в рубрике Advanced.

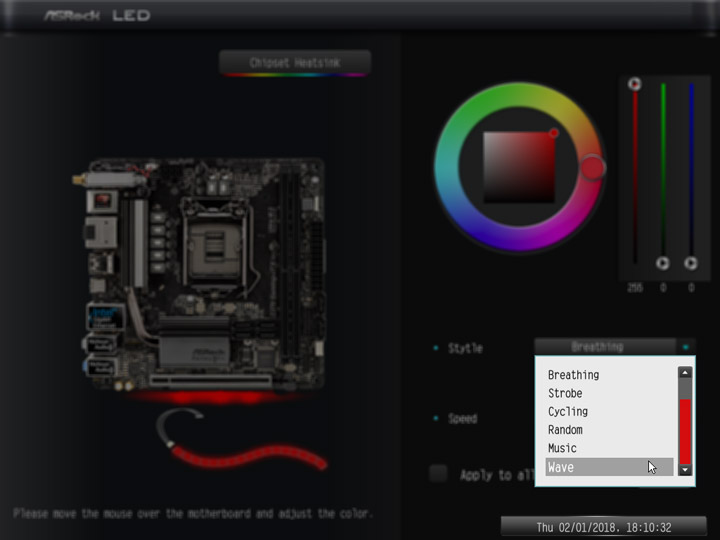

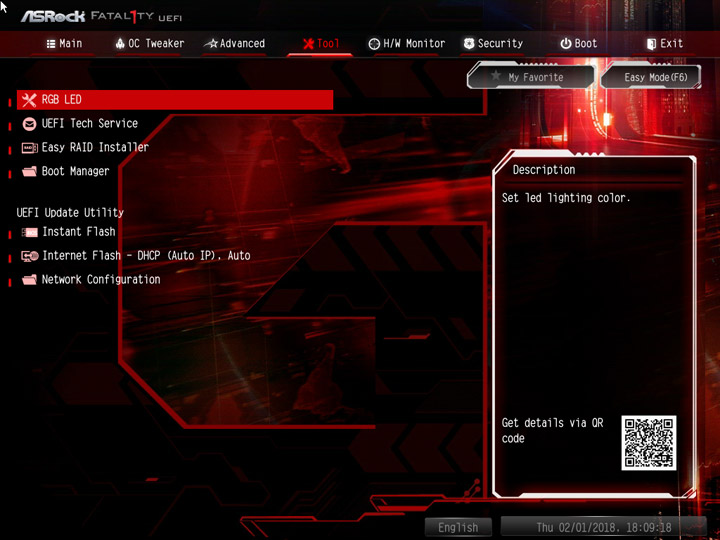

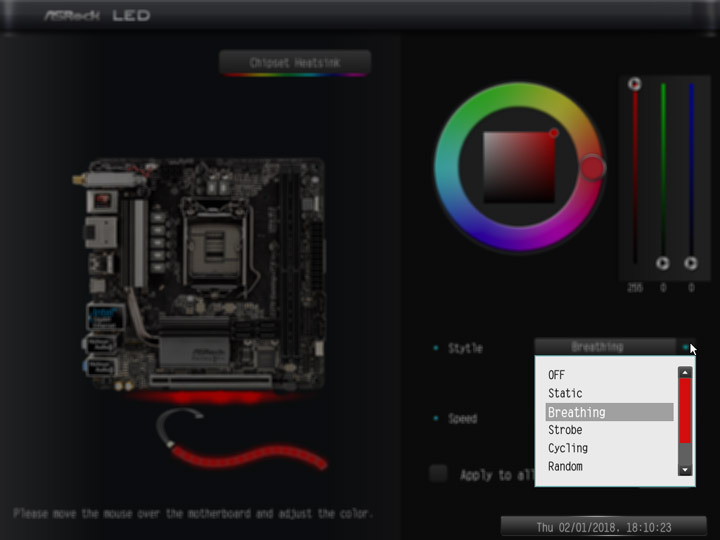

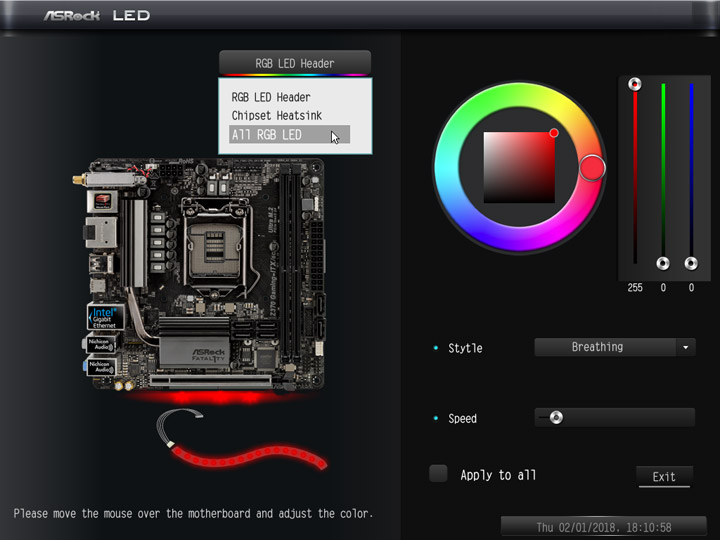

Список из фирменных инструментов небогат. Наладка свечения отсюда схожа по возможностям фирменной утилиты, работающей в среде Windows 10.

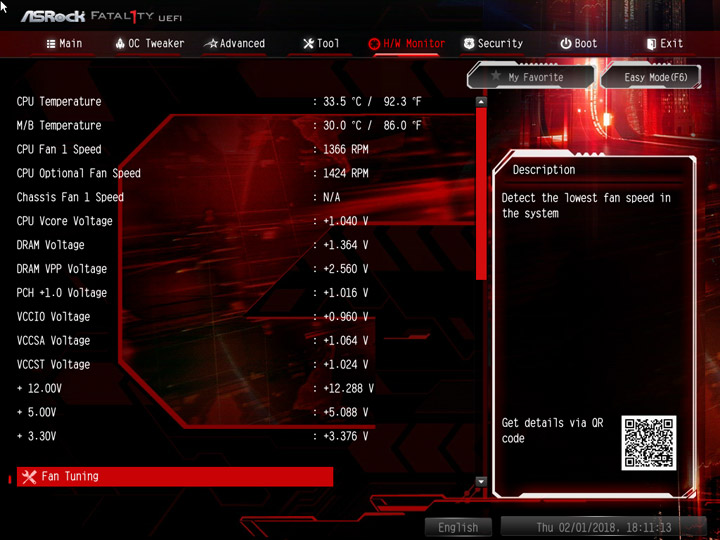

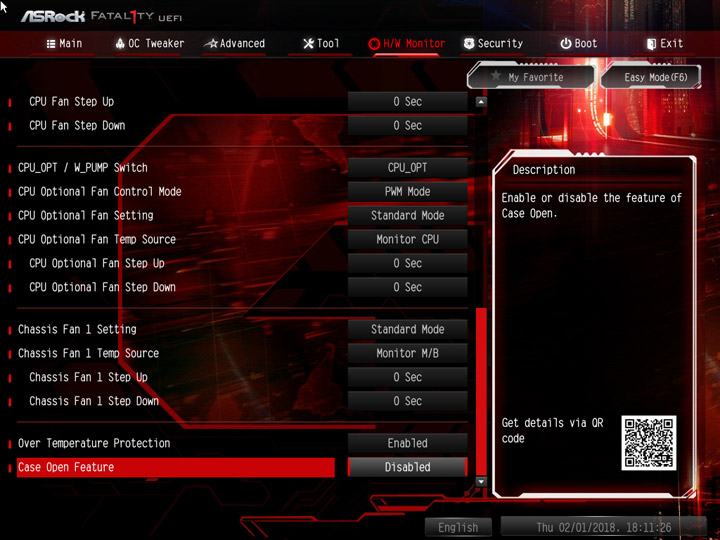

Реализован контроль лишь за самыми основными температурными показателями.

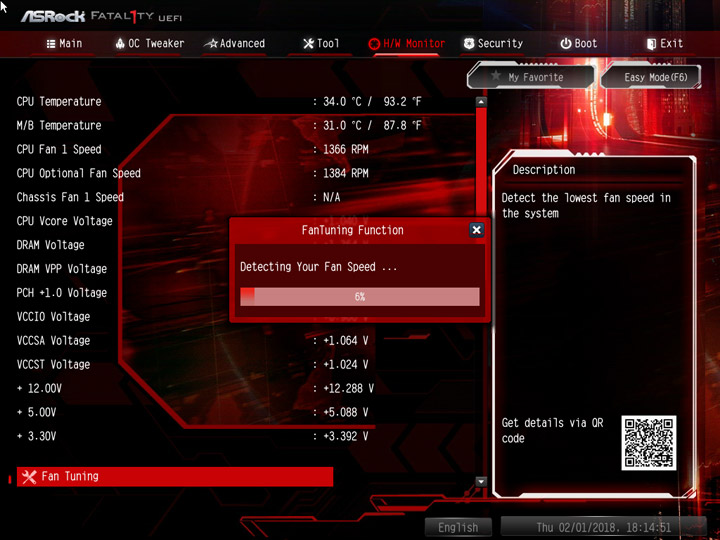

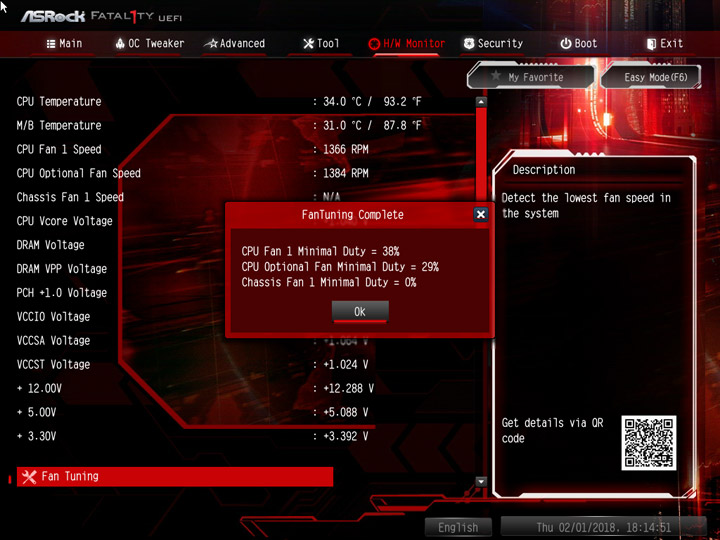

Средство Fan Tuning запускает калибровку устройств с целью определения нижнего возможного порога их работоспособности, значение вносится автоматически в активируемый в последствии ручной профиль по управлению каждым устройством. Но все изменения можно будет внести самостоятельно, согласно личным пожеланиям.

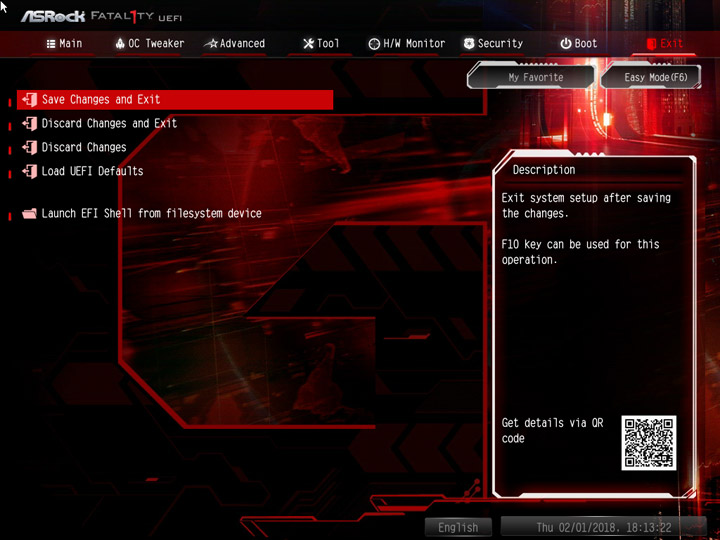

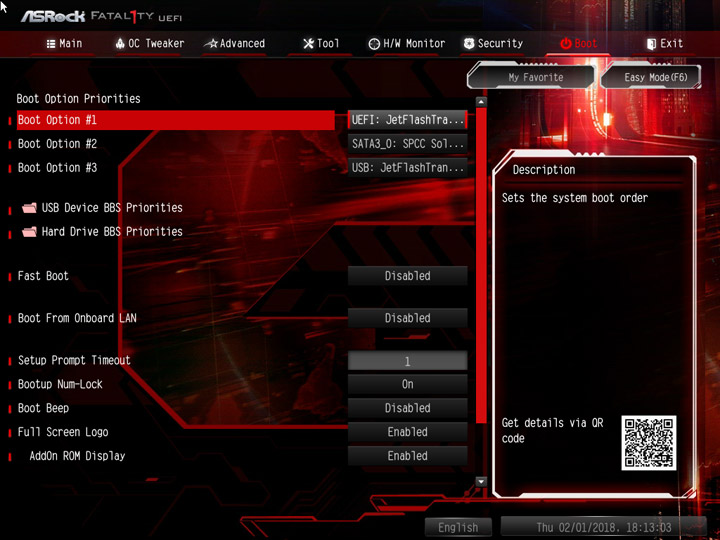

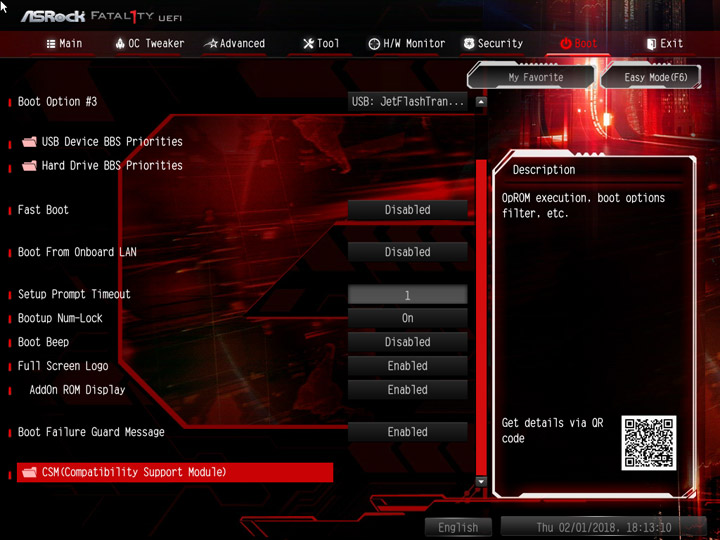

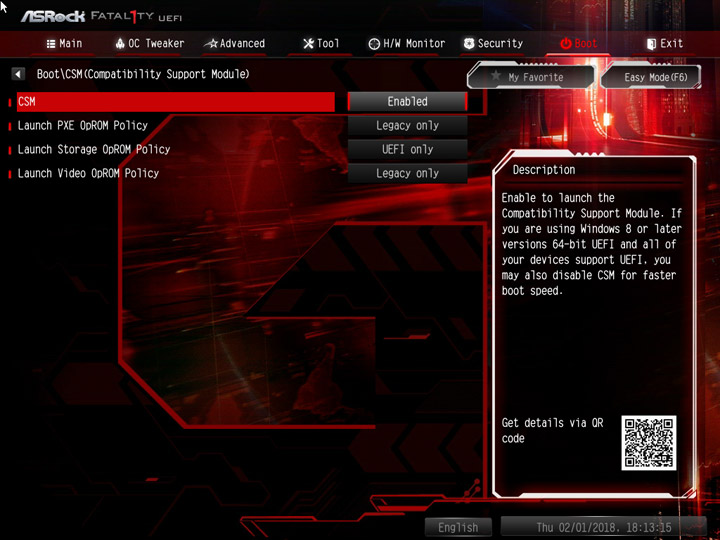

Скорость опроса оборудования во время этапа POST высокая. Для управления режимом загрузки также есть всё необходимое.
Комплектное ПО
Удивительно или нет, но комплект программ оказался в точности таким, как и у родственной по семейству платы ASRock Fatal1ty Z370 Gaming K6.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, ASRock RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI) |
| Звуковое | Creative Sound Blaster Cinema 3 |
| Сетевое | XFast LAN |

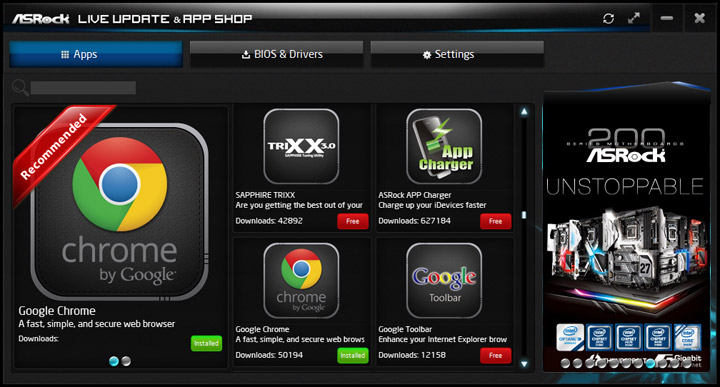

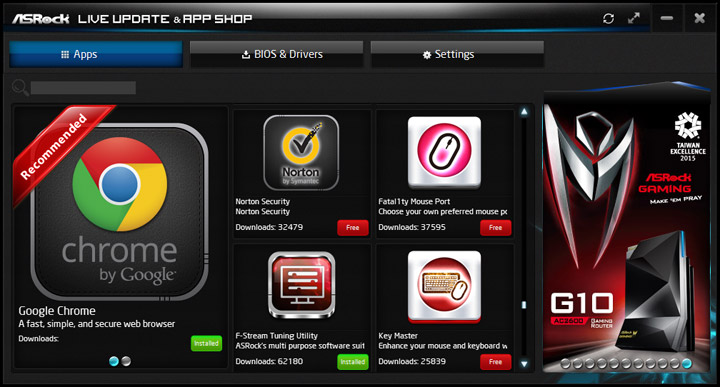

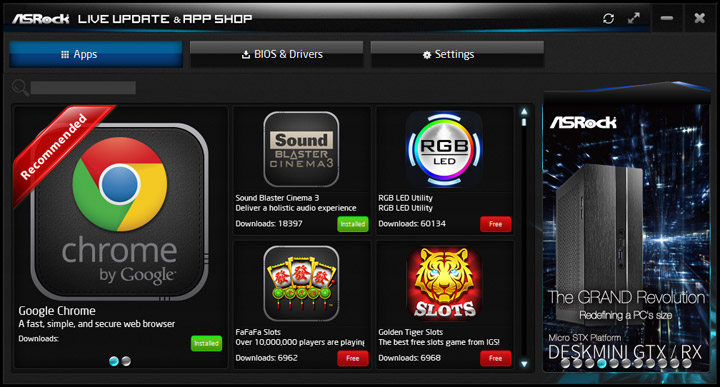

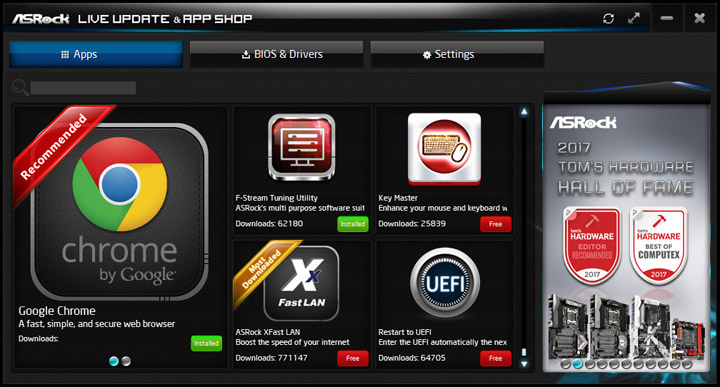

Специально созданная оболочка App Shop призвана собрать сведения об установленных утилитах. Их можно установить в случае отсутствия в системе, или же обновить, для каждого из статусов предусмотрены разные кнопки.

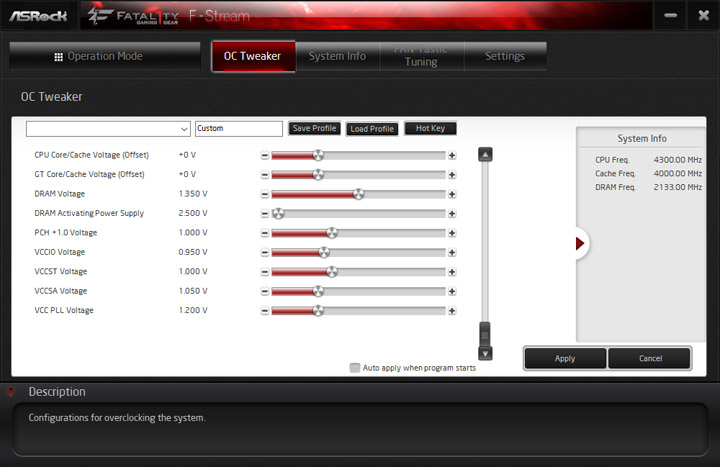

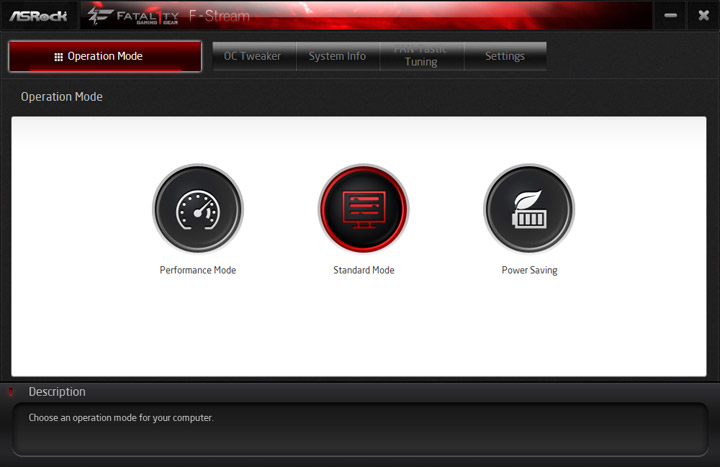

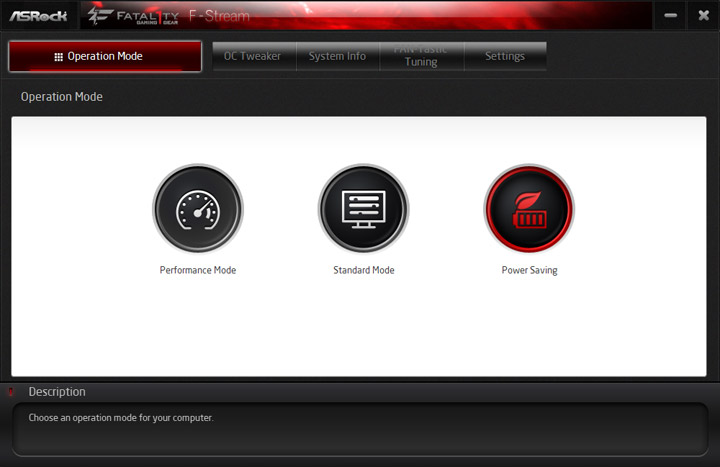

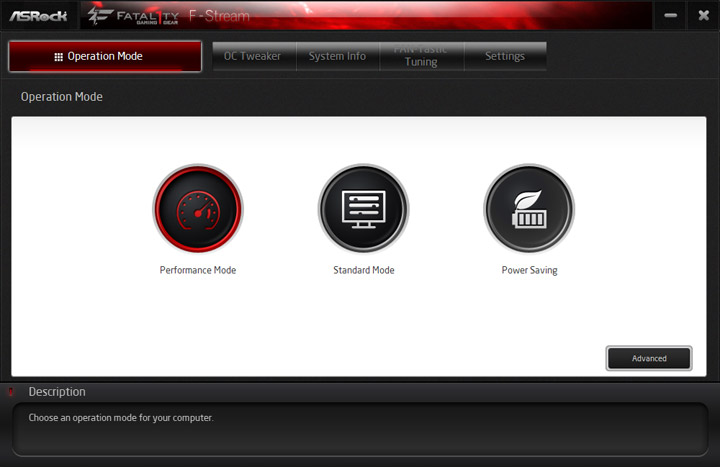

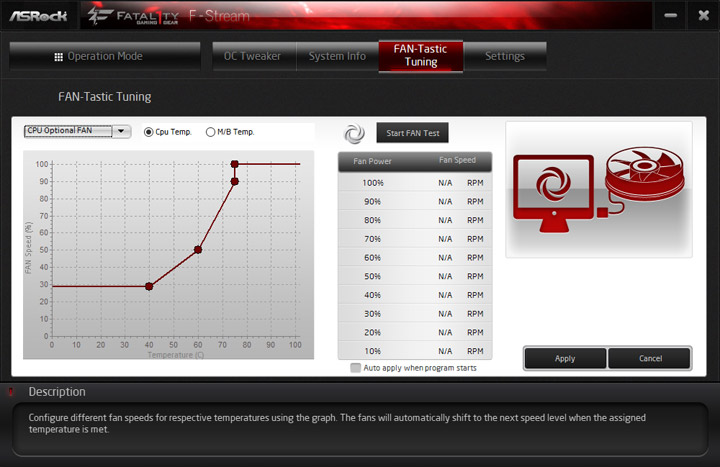

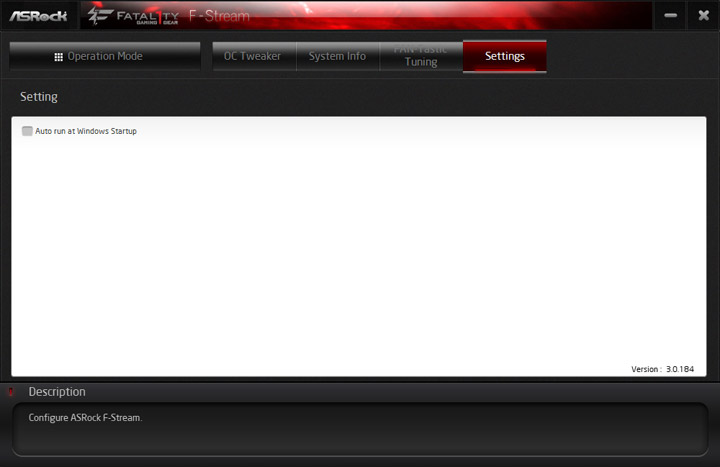

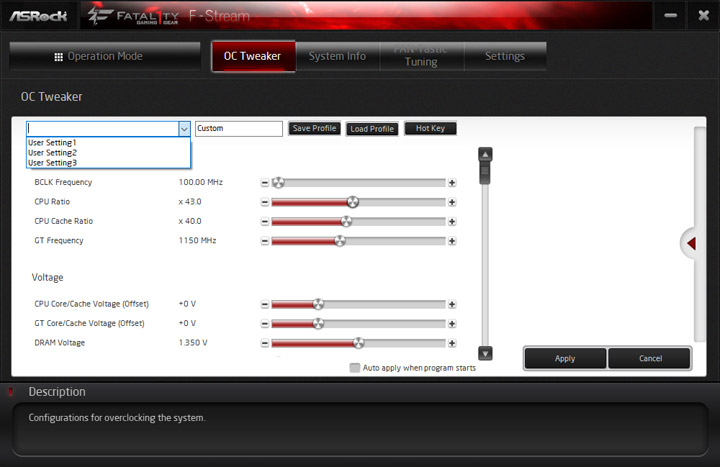

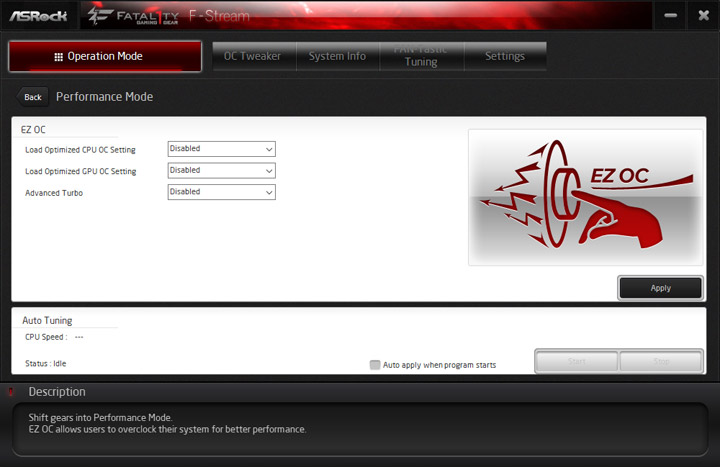

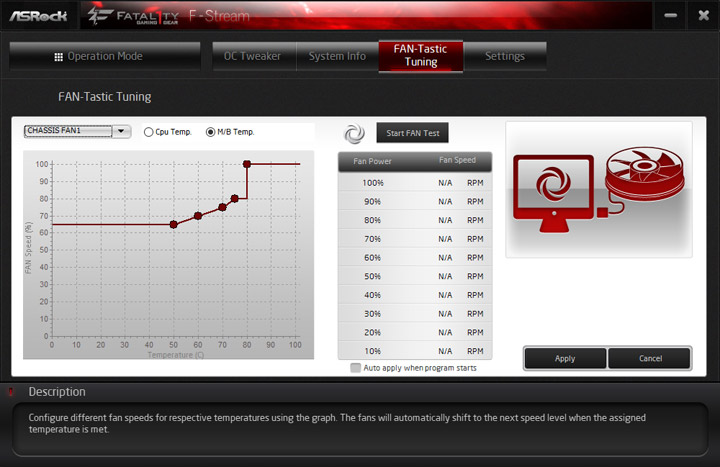

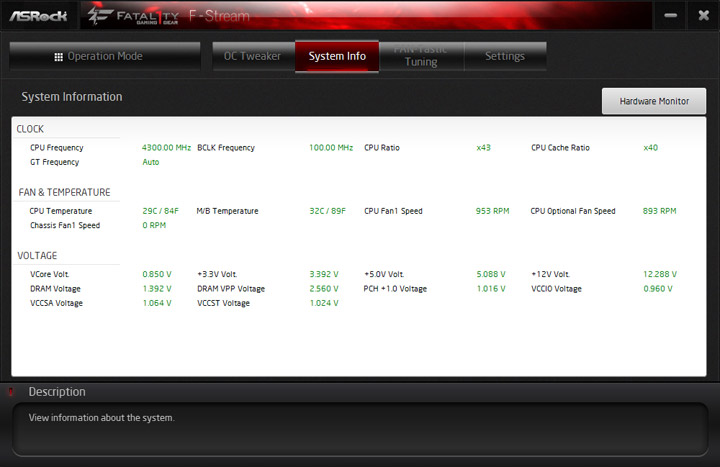

Наиболее востребованная F-Stream Tuning Utility слегка изменилась, теперь среди фирменных способов разгона есть всего один (для процессора). В момент использования интегрированного видеоадаптера будут видны ещё два. Прежде подобное поведение было лишь у оболочки UEFI.

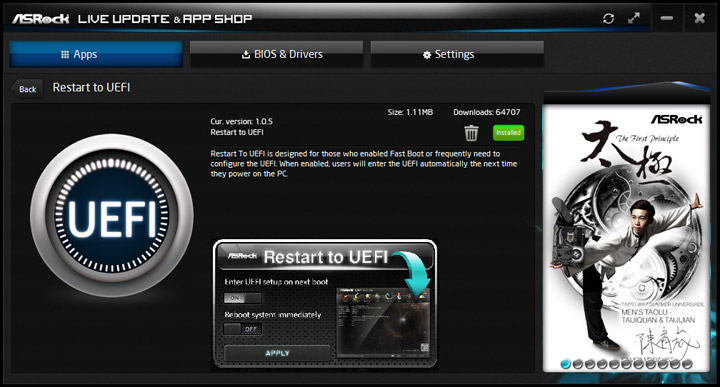

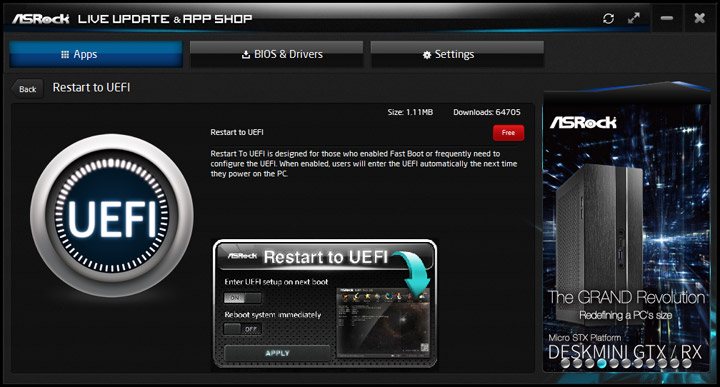

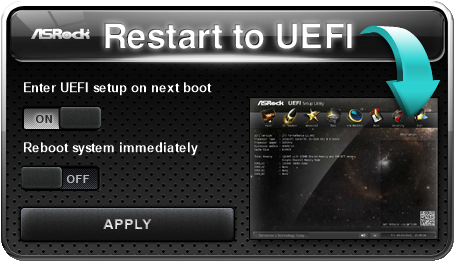

Restart to UEFI функционировала исправно.

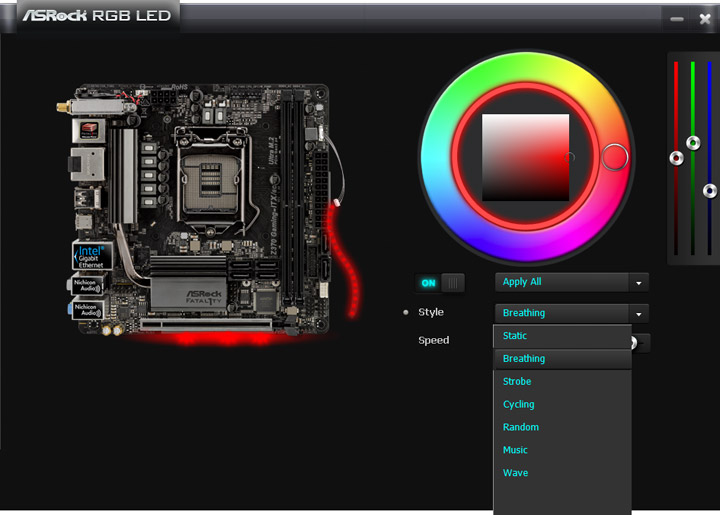

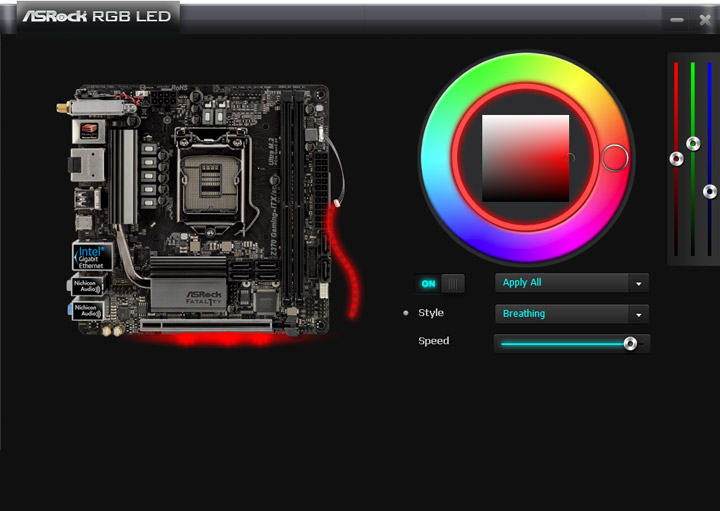

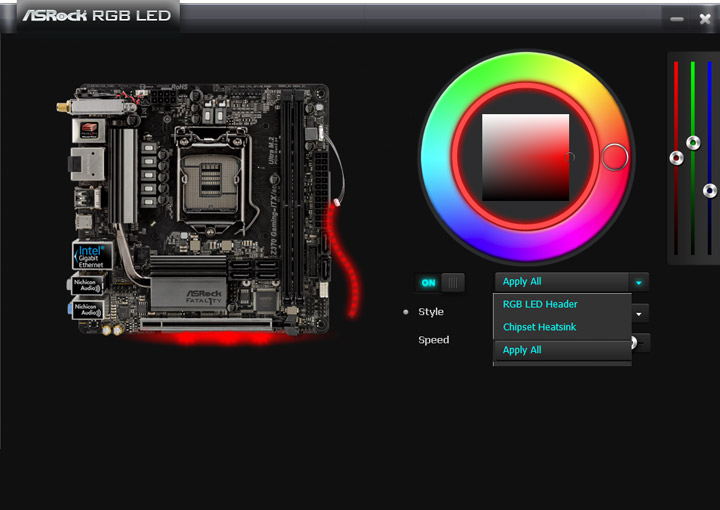

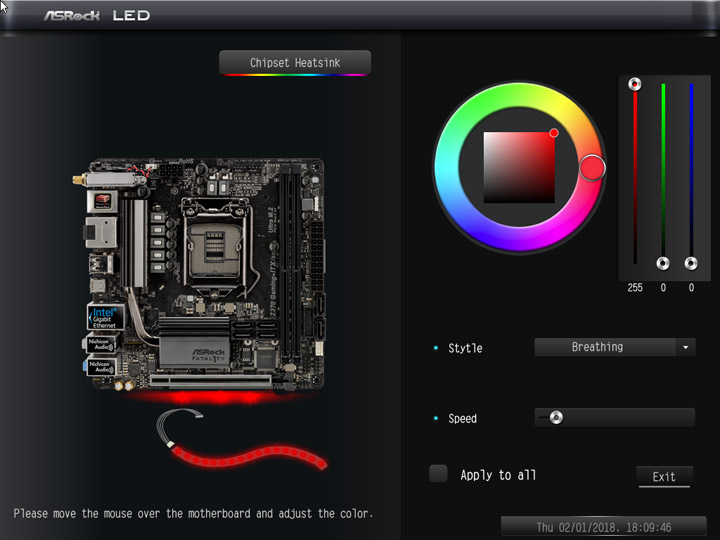

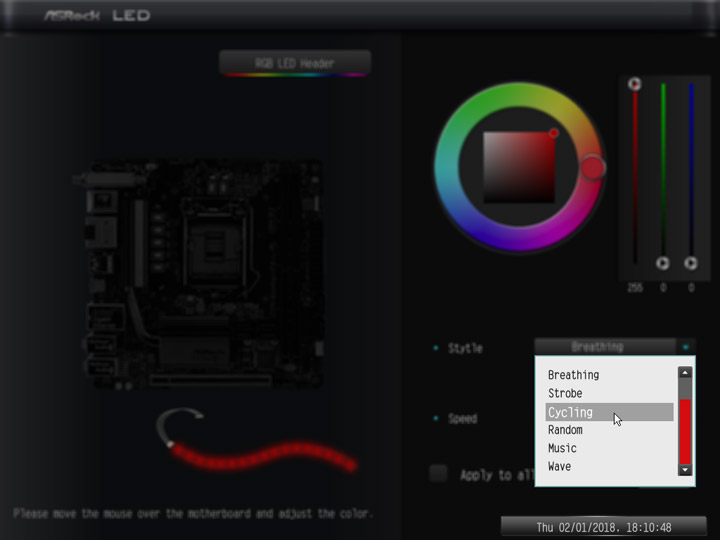

Наладка работы подсветки из Windows ничем не лучше способов, доступных уже в UEFI.

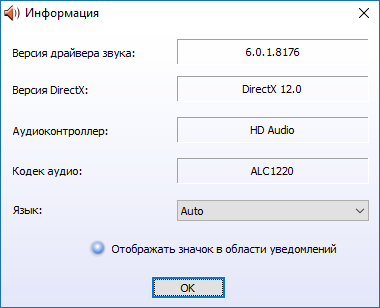

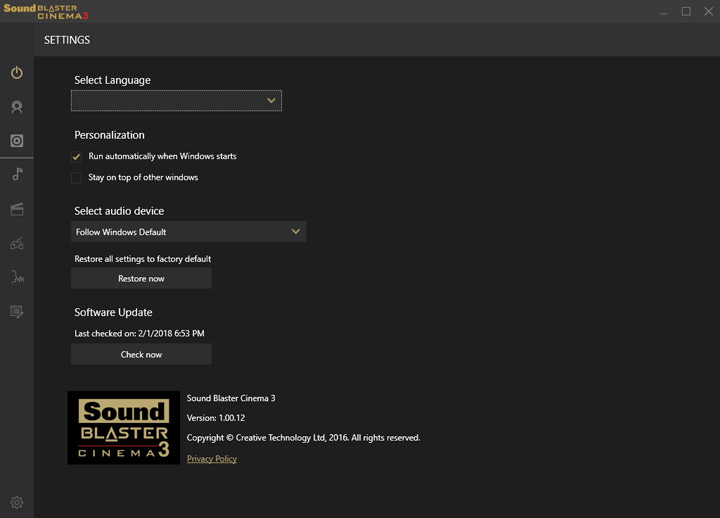

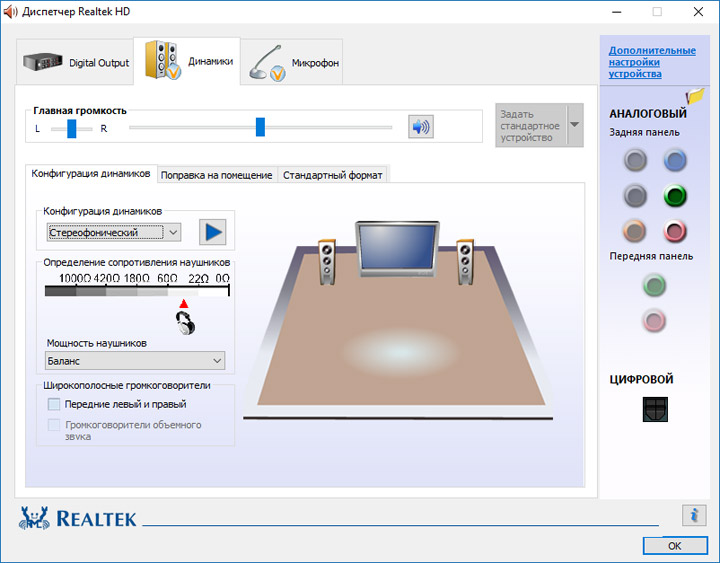

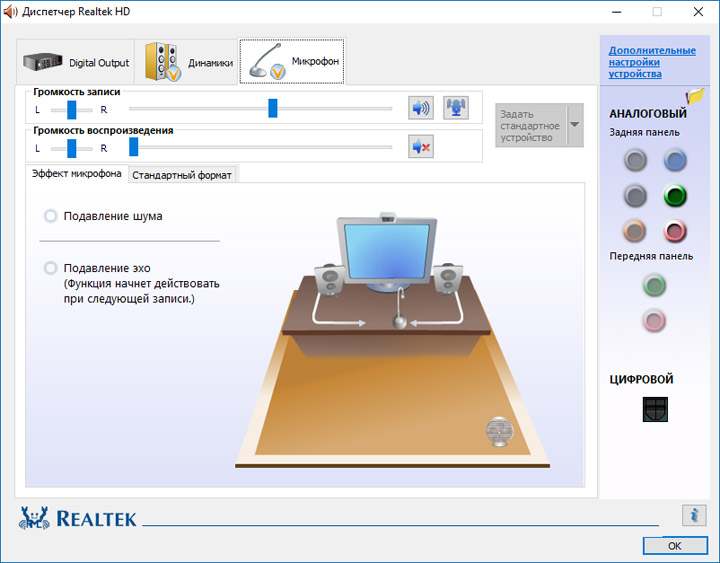

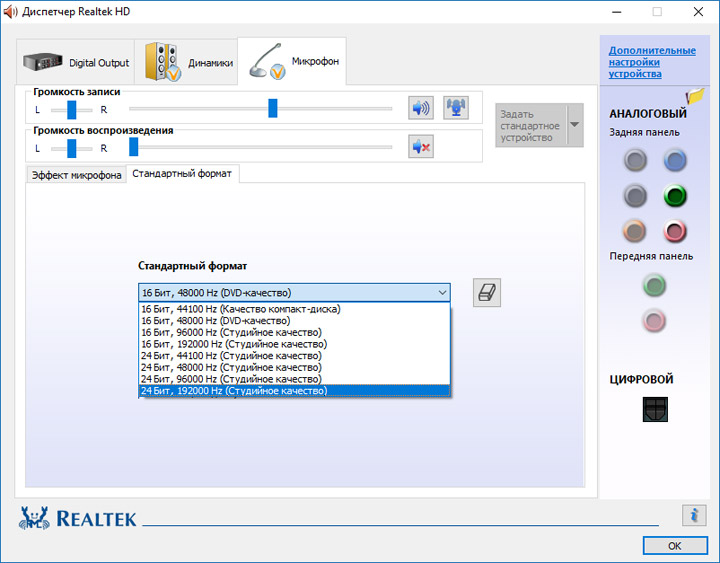

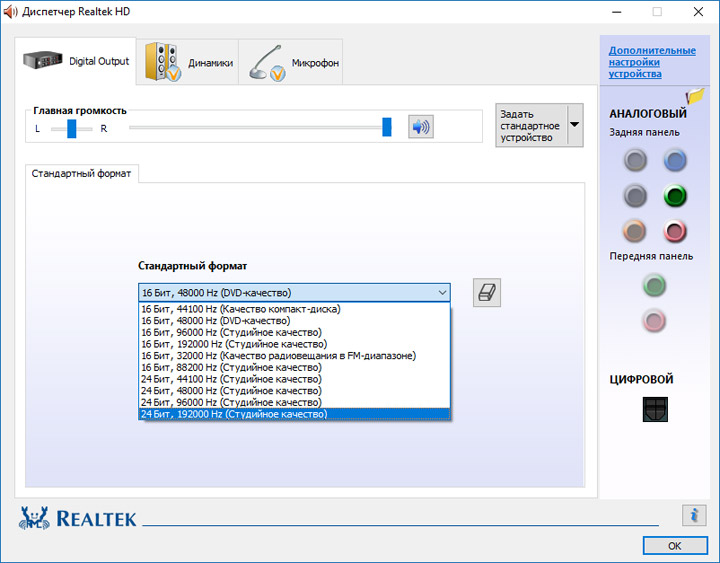

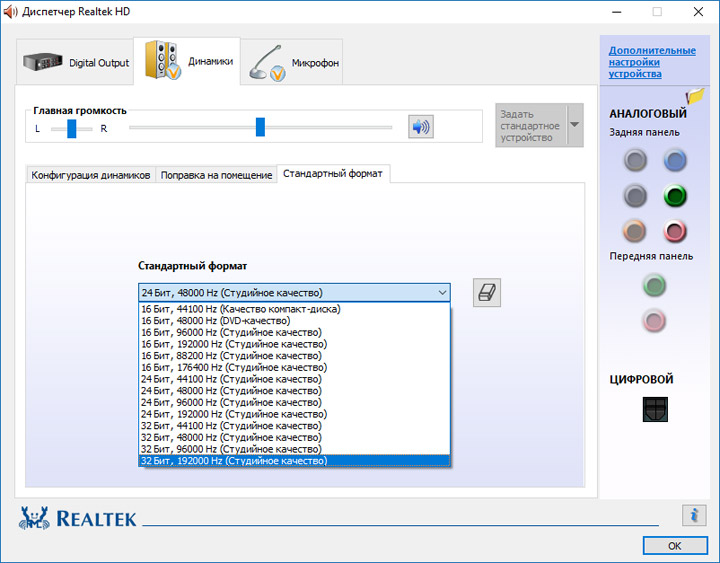

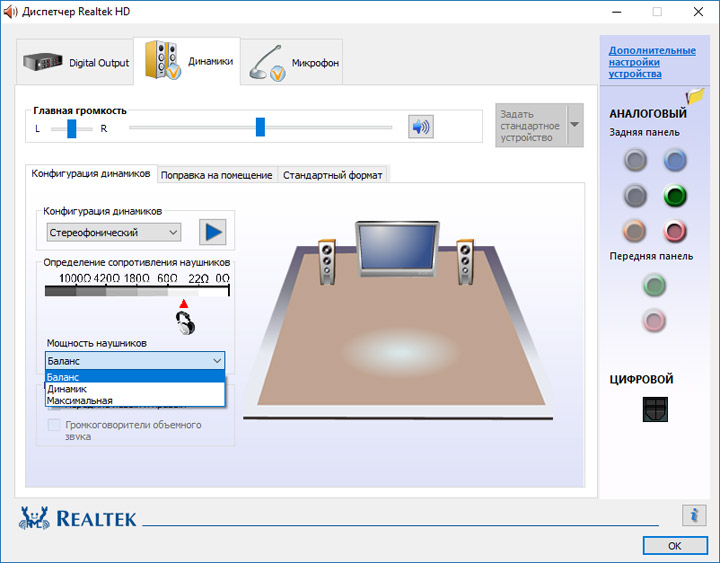

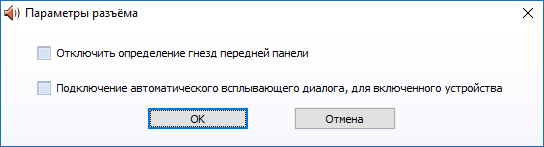

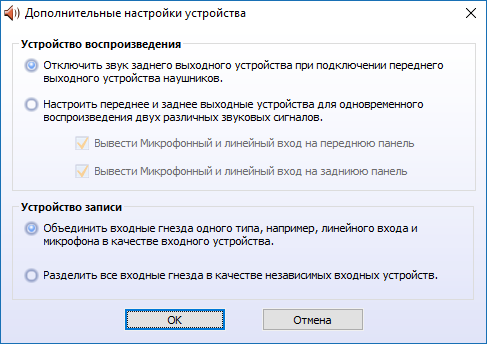

Первичная настройка работы системы звучания выполняется из фирменного конфигуратора Realtek. Здесь есть три профиля для предусиления выходного сигнала.

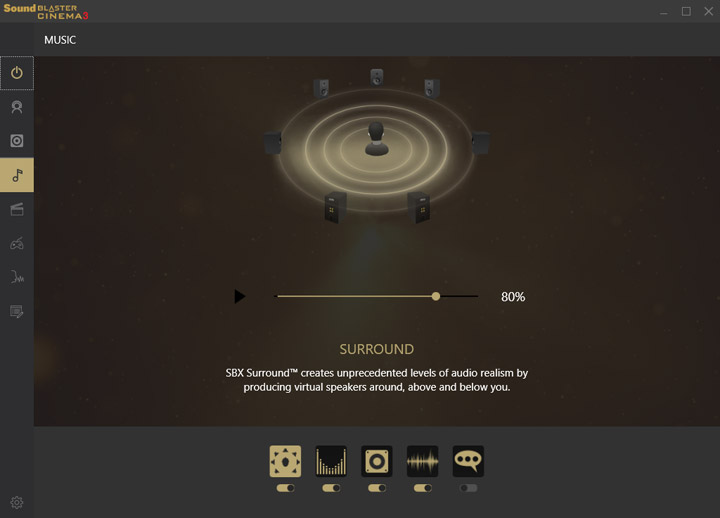

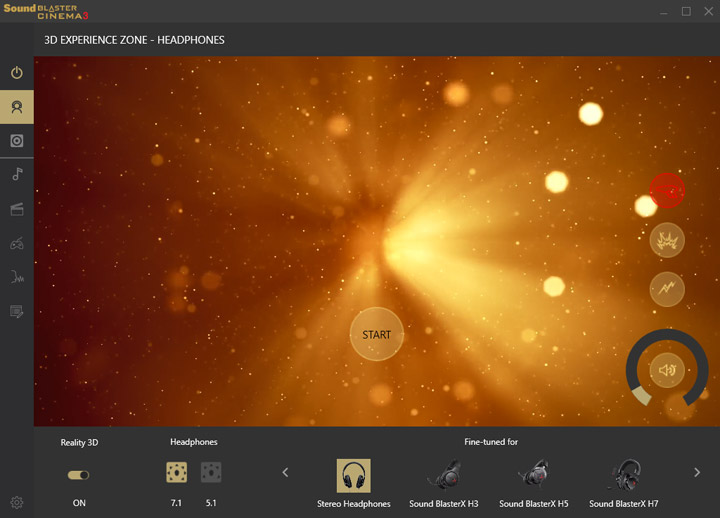

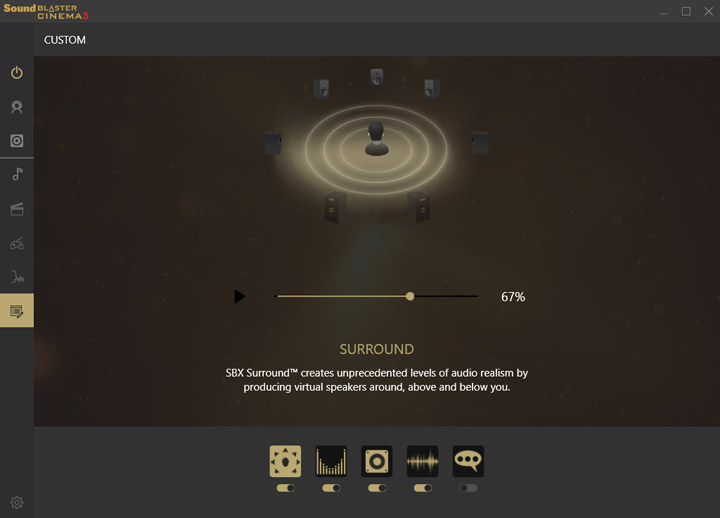

Без использования бонусного ПО общий характер звучания можно описать как перенасыщенный мидбасом. От этого страдает детализация в области ВЧ и проработка сцены, но зато явно чувствуется преобладание барабанов, бас-гитары и прочих звуков, попадающих в этот диапазон. Creative Sound Blaster Cinema 3 даёт возможность изменить общее восприятие, тут предусмотрено несколько готовых профилей, а можно и самому заняться составлением наилучшей схемы. Происходящие изменения со звуком невозможно не услышать.

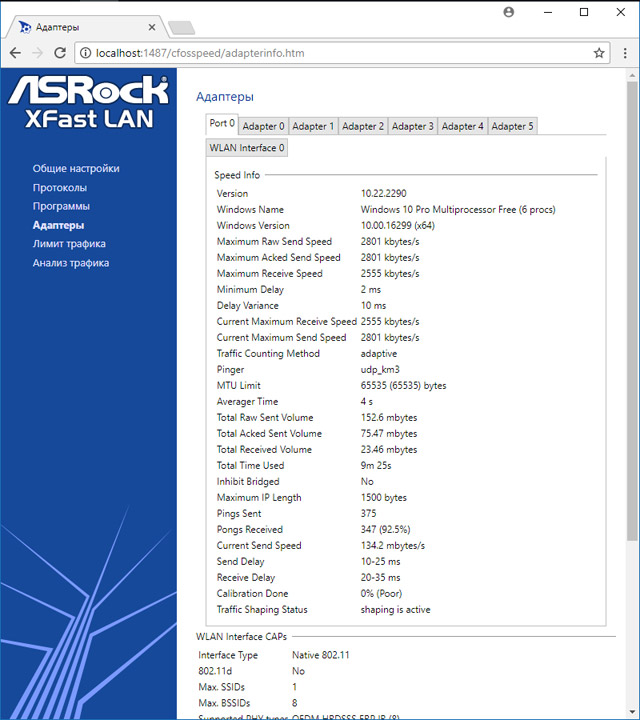

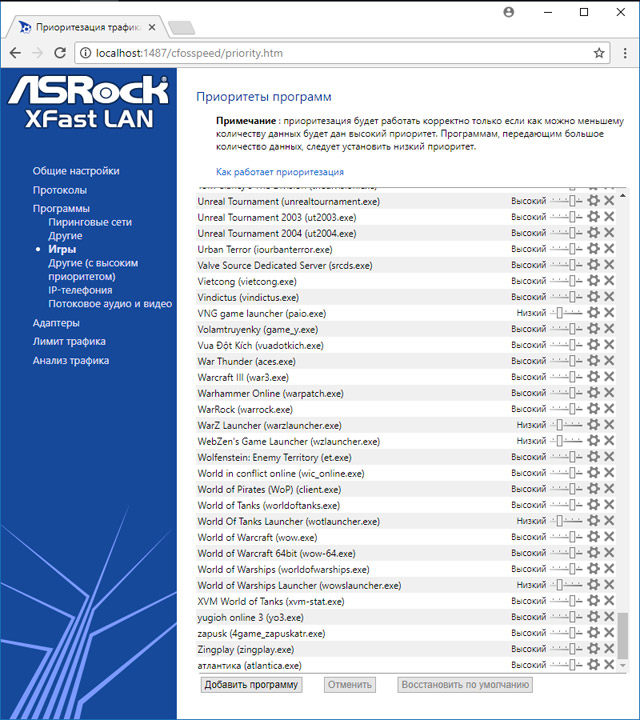

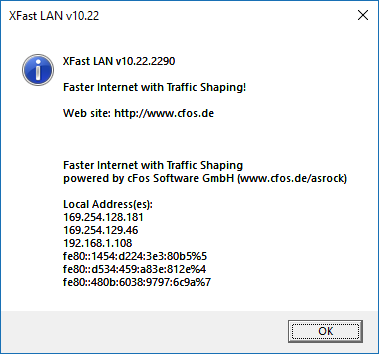

XFast LAN может работать совместно со всеми сетевыми адаптерами системы.

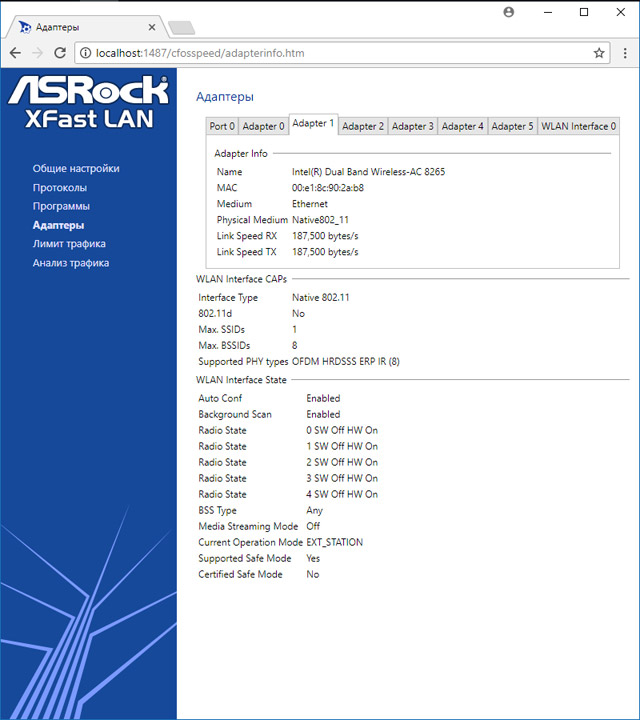

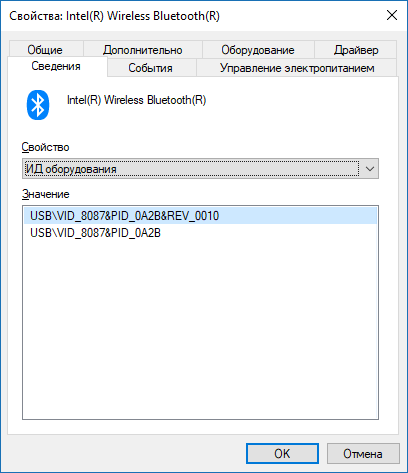

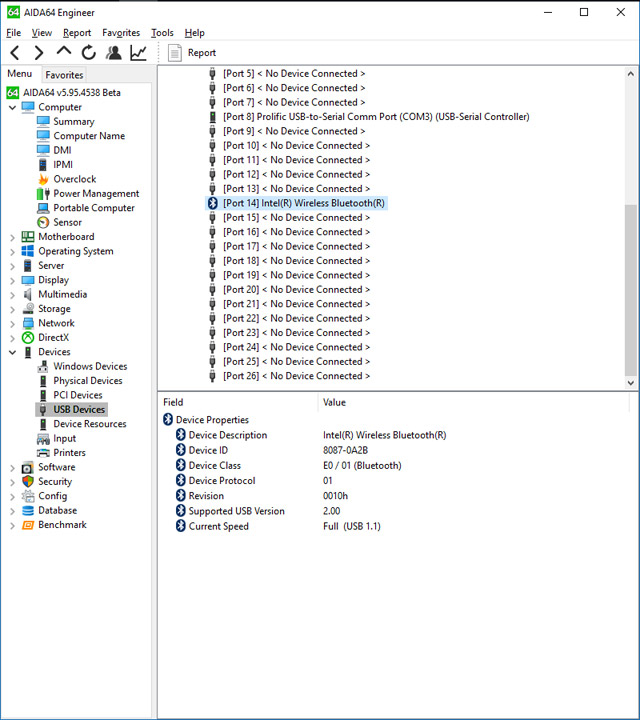

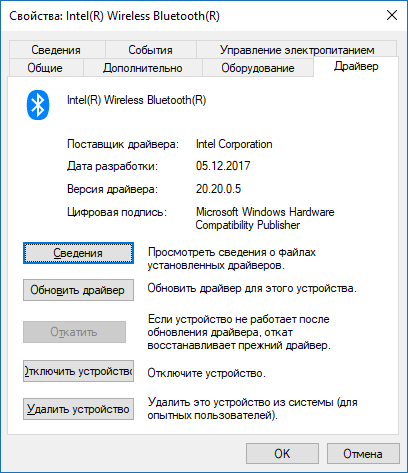

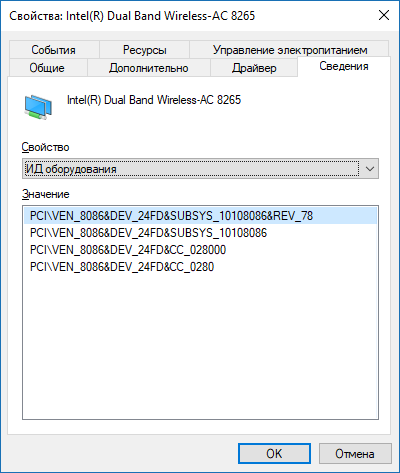

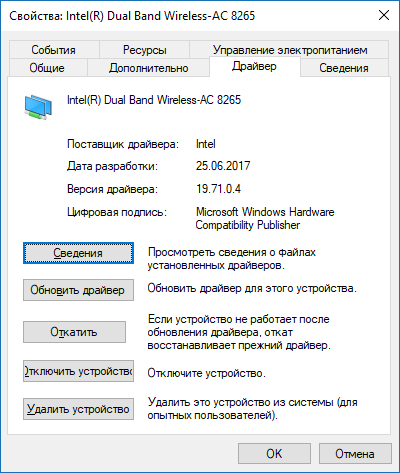

Более детальные сведения об адаптере беспроводных сетей можно получить по нашим скриншотам.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-8600K (3,6 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.92 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- Maxon Cinebench R15;
- POV-Ray 3.7.0;
- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | Windows 10 |
|---|---|---|---|---|---|
| ASRock Fatal1ty Z370 Gaming-ITX/ac | P1.40 | 5.95.4538 | 4.3.770-x64 | 2.4.4180 | 10.0.16299.192 |
| ASUS TUF Z370-Pro Gaming | 1003 | 5.95.4531 | 4.3.770-x64 | 2.4.4180 | 10.0.16299.192 |
| Gigabyte Z370 Aorus Gaming 5 | F2 | 5.95.4510 | 4.3.770-x64 | 2.4.3819 | 10.0.16299.98 |
| ASUS ROG Strix Z370-I Gaming | 0430 | 5.92.4391 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
| ASRock Fatal1ty Z370 Gaming K6 | P1.20 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
| ASUS ROG Maximus X Apex | 0401 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.19 |
| MSI Z370 Gaming Pro Carbon AC | A.00 | 5.92.4370 | 4.3.759-x64 | 2.4.3819 | 10.0.15063.674 |
| ASUS ROG Strix Z370-E Gaming | 0410 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 10.0.15063.632 |
Результаты тестирования

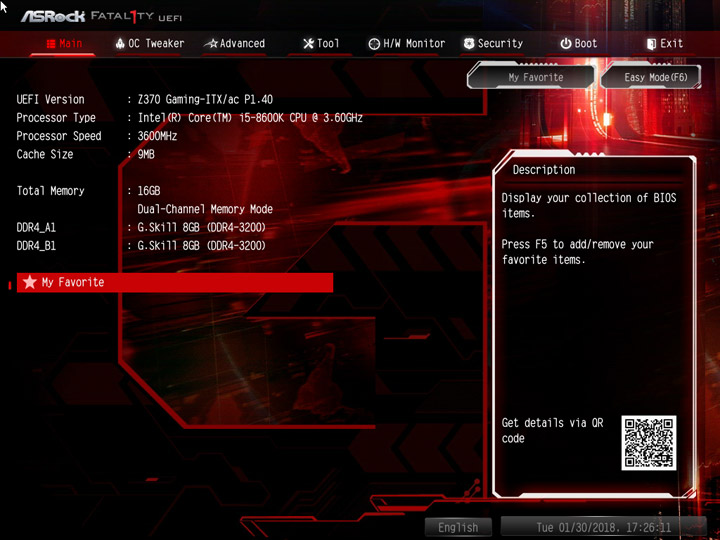

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.
Частотная формула у процессора не зависела от типа выполняемых задач, в каждом случае происходил рост до 4,3 ГГц. Этот факт должен помочь испытуемой получить высокие результаты, проверим, так ли это.
C производительностью подсистемы памяти полный порядок.
Высокое значение частоты процессора позволило уйти в отрыв от основной части плат в wPrime.
Раз за разом повышенная частота процессора выводит новинку в лидирующую группу.
Общая тенденция касается и сценариев Fire Strike.
Любопытно отметить выступление в DiRT 3, похоже, новая версия Windows 10 мало чем способна ухудшить итоговую кадровую частоту.
Тяжёлые игровые сценарии обнажили общее сходство рассмотренных моделей от ASRock. Повторю, здесь есть проблемы с динамическим поведением частоты ЦП, для стабилизации поведения и получения эффекта, наблюдаемого на прочих конкурирующих устройствах, достаточно форсировать профиль электропитания в Windows «Высокая производительность». Кроме того, вмешательство в штатную формулу работы процессора (проще говоря, его разгон) также способствует исчезновению такого неприятного факта как сниженный fps.
Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Сравнение цифр у двух моделей ASRock демонстрирует явное превосходство компактной платы над габаритной ATX-версией. Справедливости ради, отмечу высокие отметки для CPU IO и SA Voltages у обоих устройств, как, в общем, это было с каждой из протестированных плат. Для памяти тут характерными были 1,392 В, а вот для ЦП напряжение составляло 1,12–1,152 В, оно зависело от числа нагрузочных потоков в данный момент времени. По этой части Fatal1ty Z370 Gaming-ITX/ac заслуживает похвалы, да и в целом всё указывает на высокий КПД преобразователя питания.
Разгонный потенциал
Использовался инженерный образец Core i5-8600K.
Число фирменных нагрузочных сценариев для оверклокинга ЦП снижается до одного при использовании дискретного видеоускорителя. Даже инсталлированное фирменное ПО теперь не предполагает чего-то большего. Проверим, что же покажет максимально доступный профиль «Turbo 4.8GHz». Среди изменений относительно прежде проводимых тестов заметны новые цифры для Long и Short Duration Power Limit.
Память не разгоняется, а для ЦП устанавливается напряжение уровня 1,41 В. В таком режиме система исправно функционирует, ряд программ работают безошибочно, но с привлечением LinX наступает быстрый перегрев процессора, и даже большой коэффициент AVX Offset не спасает положение. Наличие множества профилей позволит сделать правильный выбор, либо же ситуацию улучшит скальпирование CPU.
Увеличение BCLK завершилось на отметке 361 МГц. Ряд переменных принимал значение, аналогичное испытаниям с другими материнскими платами.
В таком режиме система вела себя абсолютно стабильно, без проблем проходил этап холодного старта.
Частотный потолок нашего процессора давно известен и неоднократно подтверждён — 5,3 ГГц. Наша плата смогла без затруднений воспроизвести такой режим работы.
Как и при испытаниях более габаритной модели, оказалось достаточно добавить 160 мВ. Это позволяет говорить об уверенной работе системы в тестах уровня Cinebench R15.
Нагрузка с привлечением AVX затребует больше напряжения, но из-за перегрева частотой нужно будет пожертвовать, потому следующая пара образована из 4780 МГц при устанавливаемых 1,2 В вместе с LLC «Level 1».
Также потребовалось установить на максимальные отметки переменные Long и Short Duration Power Limit. С автоматическими значениями частота ЦП сильно снижалась. Максимальный уровень LLC у CPU Voltage позволил зафиксировать его в границах 1,184–1,216 В.
Стабилизацию идеальной трудно назвать, но как для компактной материнской платы ситуация достаточно контролируемая. Зато нагрев способен действительно удивить, я не смог зафиксировать температуру выше 57 °C, а радиатор прогревался всего до 38 °C. Это не замедлило сказаться и на итоговых цифрах потребления, коридор составил 42–215 Вт. Конечно, если отбросить фоновую активность системы, часто встречаемую в этой части наших обзоров.
Частотный разгон памяти с использованием конфигурации задержек 16-18-18-28-2T и без превышения 1,5 В для модулей привёл к значению 4044 МГц. Это несколько меньше, чем с полновесной платой, а всё дело в напряжении DRAM. Оно меняется с шагом 0,05 В, максимальная величина, которую можно тут выставить, равна как раз 1,5 В, но реальные цифры оказываются заметно выше, потому в UEFI пришлось пойти на понижение до 1,45 В. Для CPU IO и SA достаточными оказались 1,15 и 1,10 вольт. Ввиду работ, проведённых с BCLK, у процессора рабочей отметкой были 4751 МГц.
Фактической величиной DRAM Voltage оказались 1,49 В. По всей видимости, высокие второстепенные задержки ведут к неудовлетворительным показателям операций записи в память, проку от подобного разгона получается немного. Но для усидчивых энтузиастов есть возможность подобрать конфигурацию собственноручно.
Вывод
Главным отталкивающим фактором при рассмотрении этой платы перед покупкой станет её цена. Сложно сказать, будет ли она снижаться, потому сейчас исходим из того, что есть. Она действительно высока. Можно долго рассуждать, как следовало бы «действовать» разработчикам, чтобы не допустить такого положения вещей. Второй негативный аспект — это прошивка и её работа с настройками по умолчанию. До сих пор есть проблемы с установкой частоты процессора по время динамичной нагрузки, лучшим этому подтверждением выступают игры. Но всё легко поправить своими силами. Третье замечание — число гнёзд USB. Сзади их вроде бы и немало, но и не много, а на плате находится всего пара колодок, что легко будет объяснить нехваткой места. Кому-то этого уже может быть недостаточно, учитывая справедливо высокие требования к продукту с немалой стоимостью.
Во всём остальном плата получилась если не хорошей, то попросту отличной. Она умеет разгонять, при этом про перегрев вопросов не возникает вообще. Диапазоны изменений напряжений большие, есть хороший отклик при операциях с BCLK (не хватает, разве что, ухода в меньшую от 100 МГц сторону). Поэтому можно будет выжать из системы максимум. Профили LLC не обеспечат идеальную стабилизацию, но уровень напряжения будет контролируемым, а флуктуация напряжения всё же приемлемой даже для сценариев с привлечением AVX.
Работу всех трёх подключаемых вентиляторов легко настроить по своему вкусу, одно из гнёзд допускает использование помпы с ручным указанием типа изменения оборотов. Не буду заново перечислять все возможности продукта, их, очевидно, весьма немало как для его габаритов. Главное, он может составить достойную конкуренцию более габаритным моделям в первую очередь при разгоне процессора, а это способно привлечь к нему внимание не только тех, кто нацелено интересуется сборкой компактной системы. Возможно, кому-то эта малышка позволит переосмыслить весь концепт будущего компьютера.
